| Type de produit | Interface de commande au volant pour autoradio |
| Marque | KENWOOD |
| Modèle | CAW-COMMI1 |
| Compatibilité | Autoradios KENWOOD avec connecteur 20 broches |
| Connectique principale | Connecteur 20 voies (OEM) et 18 voies (ISO) |
| Câble USB | Oui, pour connexion |
| Fonctions | Volume +/-, Recherche +/-, Piste suivante/précédente, Répondre appel, Raccrocher, Source/Raccrocher |
| Mode par défaut | Mode 7 |
| Tension d'alimentation | 12 V DC (estimation) |
| Consommation | Faible, non spécifiée |
| Dimensions (approx.) | 50 x 30 x 10 mm |
| Poids (approx.) | 50 g |
| Matériau | Plastique ABS |
| Température de fonctionnement | -20°C à +60°C (estimation) |
| Entretien | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques. |
| Installation | Débrancher la batterie avant toute intervention. Installation par un professionnel recommandée. |
| Sécurité | Respecter les consignes de câblage. Fil jaune : bus ampli, fil bleu : com ampli. |
| Fonction téléphone | Répondre et raccrocher les appels via les touches du volant |
| Fonction source | Changer de source audio (mode) |
| Réparabilité | Pièces détachées disponibles sur demande auprès du SAV KENWOOD |
| Garantie | 2 ans (par défaut) |
FOIRE AUX QUESTIONS - CAW-COMMI1 KENWOOD
Comment installer l'interface CAW-COMMI1 ?
Débranchez d'abord la batterie du véhicule. Connectez le connecteur 20 voies au faisceau d'origine du volant, puis le connecteur 18 voies à l'autoradio KENWOOD. Repérez les fils jaune (bus ampli) et bleu (com ampli) et branchez-les selon les instructions. Rebranchez la batterie et testez les fonctions.
Est-ce que cet accessoire est compatible avec mon autoradio KENWOOD ?
L'interface est compatible avec les autoradios KENWOOD équipés d'un connecteur 20 broches. Vérifiez la documentation de votre autoradio ou contactez le support KENWOOD pour confirmer la compatibilité.
Quelles sont les fonctions des différents fils ?
Le fil jaune (broche 3s du connecteur 18 voies) est pour le bus ampli. Le fil bleu (broche 11s) est pour la communication ampli. Les autres fils correspondent aux commandes standard : volume, recherche, pistes, appels.
Comment configurer le mode 7 ?
Le mode 7 est le mode par défaut. Si vous devez le modifier, consultez le manuel complet de l'interface. Généralement, il se configure par une séquence de touches ou via un logiciel dédié.
Que faire si l'interface ne répond pas ?
Vérifiez les connexions et le câblage. Assurez-vous que les fils sont correctement branchés sur les broches correspondantes. Vérifiez également la tension d'alimentation (12V). Si le problème persiste, contactez le service après-vente KENWOOD.
Puis-je utiliser cet accessoire avec un autoradio d'une autre marque ?
Non, l'interface est spécifiquement conçue pour les autoradios KENWOOD avec connecteur 20 broches. L'utiliser sur une autre marque pourrait endommager l'équipement.
Comment gérer les appels téléphoniques avec cette interface ?
Utilisez la touche 5 pour répondre à un appel, la touche 6 pour raccrocher, et la touche 7 (source) pour également raccrocher en mode appel. Assurez-vous que votre téléphone est connecté à l'autoradio via Bluetooth.
Y a-t-il une mise à jour du firmware disponible ?
Les mises à jour éventuelles sont publiées sur le site de support KENWOOD. Consultez la page de votre produit pour télécharger un éventuel firmware.
Où puis-je trouver le schéma de câblage détaillé ?
Le schéma est inclus dans la notice d'utilisation fournie avec l'interface. Vous pouvez également le télécharger gratuitement sur notice-facile.com en recherchant le modèle CAW-COMMI1.
Que faire en cas de problème de volume ?
Vérifiez que les touches VOL+ et VOL- sont correctement connectées. Si le volume ne change pas, testez les fils avec un multimètre pour détecter un éventuel défaut de câblage.
Questions des utilisateurs sur CAW-COMMI1 KENWOOD
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Accessoires de communication au format PDF gratuitement ! Retrouvez votre notice CAW-COMMI1 - KENWOOD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CAW-COMMI1 de la marque KENWOOD.
MODE D'EMPLOI CAW-COMMI1 KENWOOD

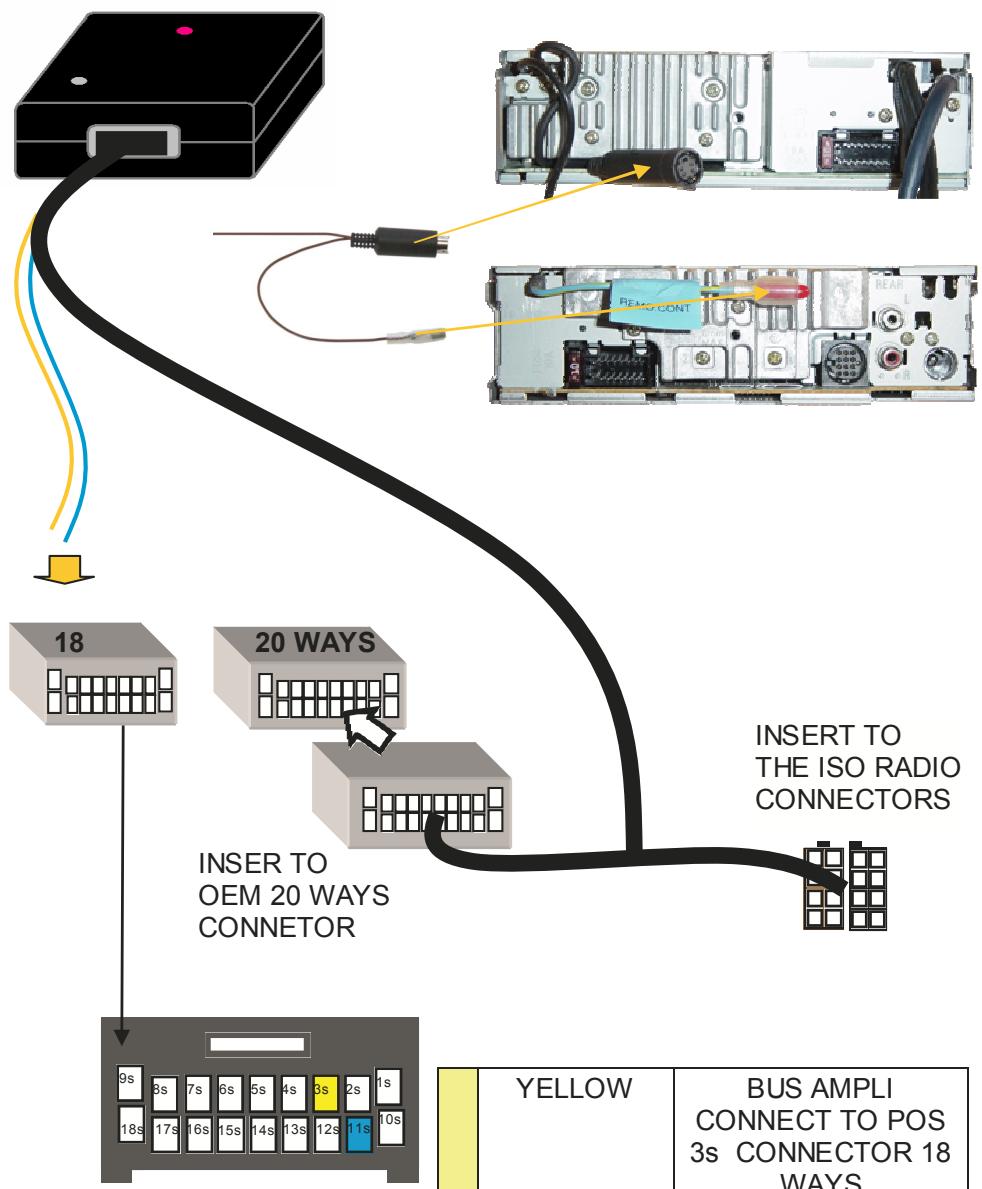

CONNECTIONS
note right of E: INSERT TO THE ISO RADIO CONNECTORS
note right of F: YELLOW: BUS AMPLI CONNECT TO POS 3s CONNECTOR 18 WAYS
18 WAYS
Back view
| YELLOW | BUS AMPLI CONNECT TO POS 3s CONNECTOR 18 WAYS | |
| BLUE | COM AMPLI CONNECT TO POS 11s CONNECTOR 18 WAYS |

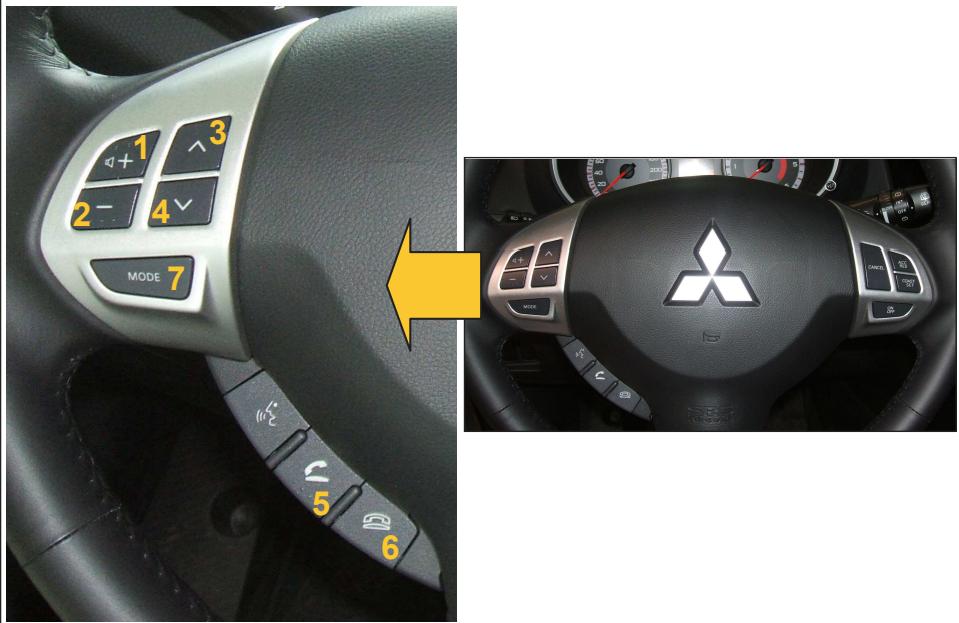

COMMANDS HANDLED
At default the assigned functions are handled as follows:
| KEY | FUNCTIONS | |
| 1 | VOL+ | |
| 2 | VOL — | |
| 3 | SEEK + | TRACK UP |
| 4 | SEEK — | TRACK DOWN |
| 5 | REPLY A CALL | |
| 6 | CLOSE A CALL | |
| 7 | SOURCE / CLOSE A CALL | |
