MODE D'EMPLOI TL-2000Qi JUKI

Sewing machine for professional use Máquina de coser para uso profesional Machine à coudre à usage professionnel

TL-2000Qi

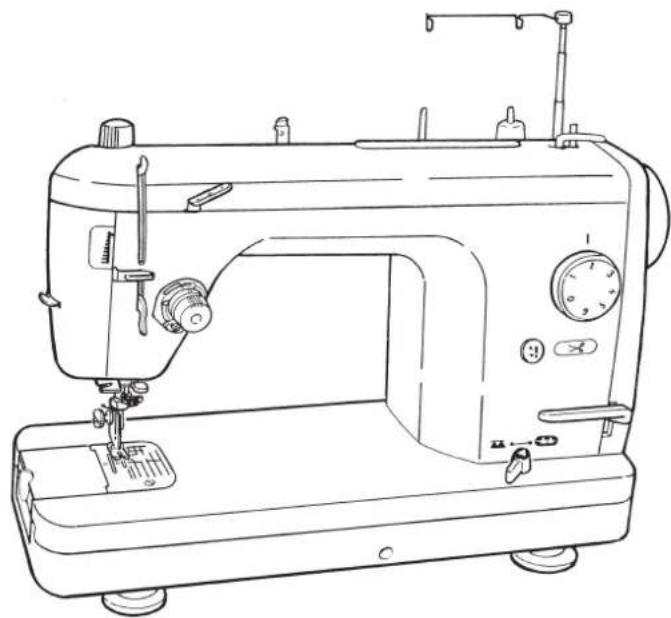

INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES MANUEL D'INSTRUCTIONS

Avant de mettre la machine en marche, lire attentivement et assimiler les regles de securite de ce manuel.

Conserver le manuel afin de pouvoir le consulter ul terieurement.

"Lorsque vous utilisez un appareil électrique, des précautions élémentaires doivent toujours être suivies, comme celles-ci."

"Lisez attentivement ces instructions avant d'utiliser cette machine à coudre."

"DANGER\_\_\_\_ Pour réduire le risque d'électrocution."

1. "Un appareil ne doit jamais être laissé sans surveillance lorsqu'il est branché."

2. "Toujours débrancher cet appareil du secteur immédiatement après utilisation et avant de le nettoyer."

"ATTENTION\_\_\_\_ Pour les risques de brûlure, électrocutions et de blessures."

1. "Ne pas utiliser cet appareil comme un jouet. Porter une attention particulière lorsque cet appareil est utilisé per des enfants."
2. “N’utiliser cet appareil que dans le cadre de ses fonctions, mentionnées dans le présent manuel. N’utiliser que lespièces fournies ou recommandées par le fabricant dans ce manuel.”
3. "Ne pas utiliser cet appareil si une de ses prises ou cordons est endommagé, ou s'il ne fonctionne pas correctement. S'il est tombé, a été endommagé, tombé dans l'eau, retourner l'appareil auprès de votre revendeur le plus proche pour un réparation, ou une vérification technique ou électrique."
4. "Ne jamais utiliser cet appareil dans un lieu dépourvu d'aération. Maintenez une ventilation suffisante autours de la machine et du rhéostat et éviter la poussière et les chutes de tissus aux alentours des sources d'aération de la machine."
5. "Eloigner vos doigts des pièces mobiles de la machine. Faites particulièrement aux mouvements de l'aiguille."
6. "Toujours utiliser la plaque aiguille appropriée. Un plaque non appropriée peut faire casser l'aiguille."
7. "Ne pas utiliser d'aiguilles courbes."
8. "Ne pas tirer ou pousser le tissu lorsque vous cousez., cela pourrait abîmer, voire casser l'aiguille."
9. "Mettre l'interrupteur de la machine en position losrque vous manipulez l'aiguille, ou l'enfilez. De même lorsque vous changez le pied presseur."
10. "Débranchez toujours votre machine lorsque vous ôtez le capot, lorsque vous la nettoyez, ou pour tout autre manipulation mentionnée dans le manuel d'instruction."
11. "Ne jamais laisser d'objet entrer dans les ouvertures de la machine."
12. "Ne pas utiliser à l'extérieur."
13. "Ne pas utiliser lorsqu'un aérosol a été pulvérisé, ou lorsque de l'oxygène a été administré."
14. "Avant de débrancher la machine, mettre l'interrupteur en position éteint ."
15. "Ne pas débrancher en tirant sur le cordon. Pour débrancher, tenir la prise, pas le cordon."

"Cette machine à coudre est destinée à une utilisation domestique uniquement."

CONTENTS

Règles de sécurité 3

Caractéristiques 5

Accessoires 6

Pièces principales 6,7

Nomenclature et fonction des pièces 8-12

Installation de la table auxiliaire

Installation de la pedale de commande

Pose du levier de genouillère

Bobinage de la canette 13-16

Pose du guide-fil

Bobinage de la canette

Réglage du guide de bobineur

Enfileur d'aiguille automatique

Comment faire sortir le fil de canette

Essai de couture 20,21

Exécution de points arrière

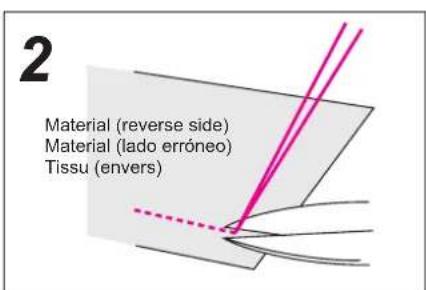

Comment faire un noeud à l'envers du tissu

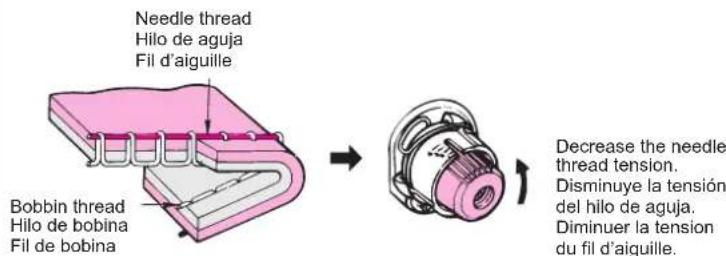

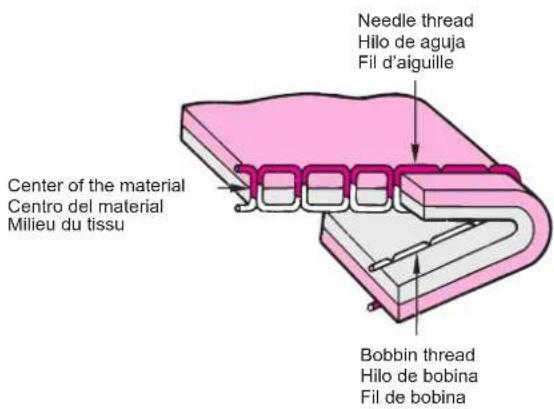

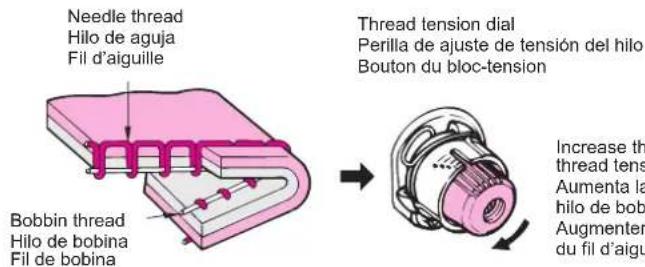

Réglage de la tension du fil 22

Tableau des relations entre le tissu, le fil et l'aiguille 23

Surpiqûre 24

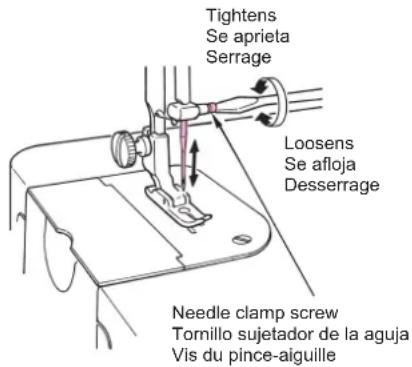

Pose de l'aiguille 24

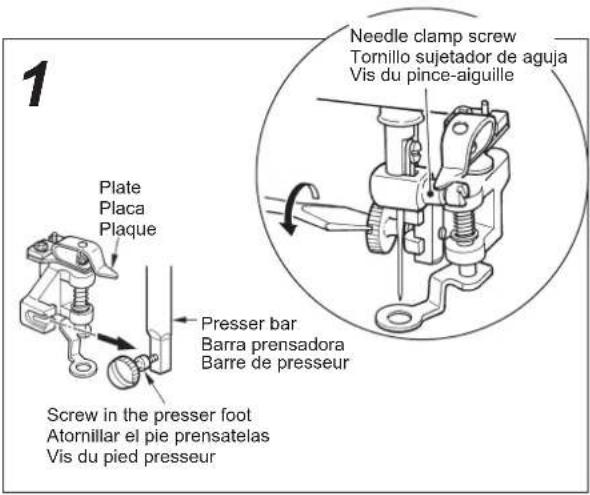

Pied presseur d'entraînement supérieur 25

Pied presseur compensateur 25

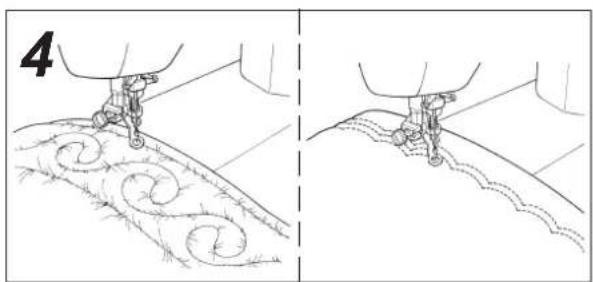

Pied ouateur 26

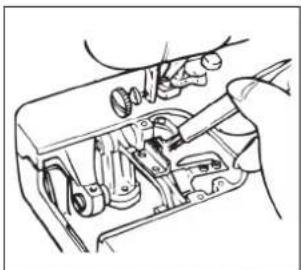

Nettoyage et lubrification de la machine 27

Présentation des pièces en option 28

Problèmes et remèdes 31

Description Caractéristique
Vitesse de couture 1.500 sti/min
Longueur des points 6mm maxi
Course de la barre à aiguille	32mm
Hauteur de relevage du pied presseur	7mm / 9mm (12mm Par genouillère)
Aiguille HAx1 ou HLx5	#11, #14
Huile lubrifiante New Defrix Oil N°1
Dimensions de la machine	45,2 l x 35,0 H x 21,9 L (cm)
Dimensions du bras	43 l x 17,8 L (table auxiliaire: 59 l x 27,7 L)(cm)
Poids de la machine	11,5 kg

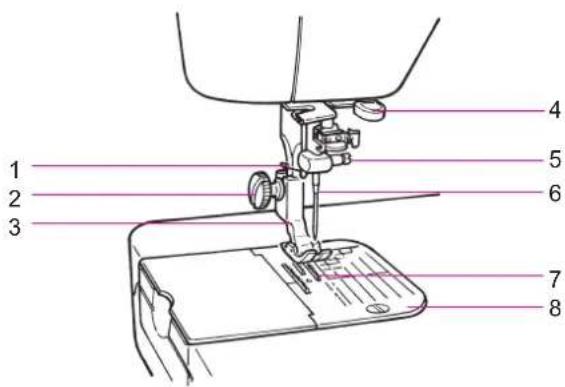

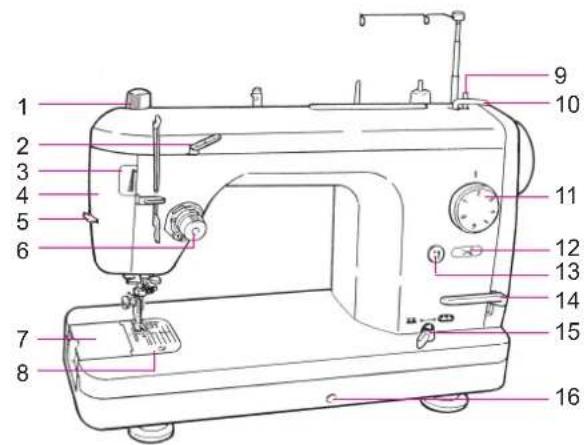

1. Needle bar thread hook

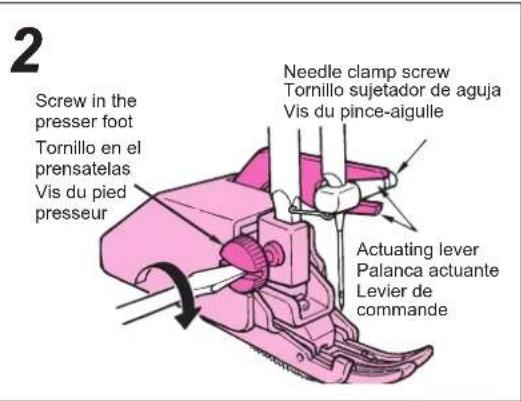

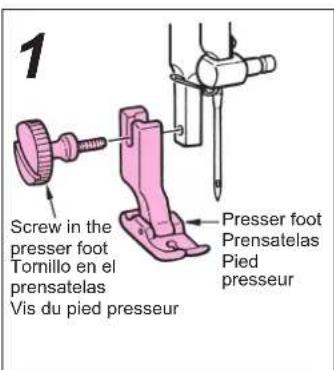

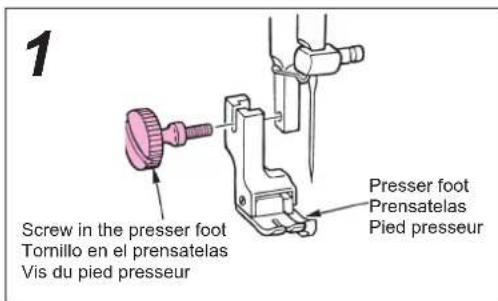

2. Screw in the presser foot
3. Presser foot
4. Needle threader lever
5. Needle clamp
6. Needle
7. Feed dog

8. Sewing guide lines

9. Crochet de fil de la barre à aiguille

10. Vis du pied presseur
11. Pied presseur
12. Levier d'enfilage de l'aiguille
13. Vis du pince-aiguille
14. Aiguille
15. Griffe d'entraînement
16. Ligne de guidage de la couture

1. Gancho del hilo de la barra de aguja
2. Tornillo en el prensatelas
3. Prensatelas
4. Palanca enhebradota de agujas
5. Tornillo sujetador de la aguja
6. Aguja
7. Dentado de transporte

8. Línea guía del cosido

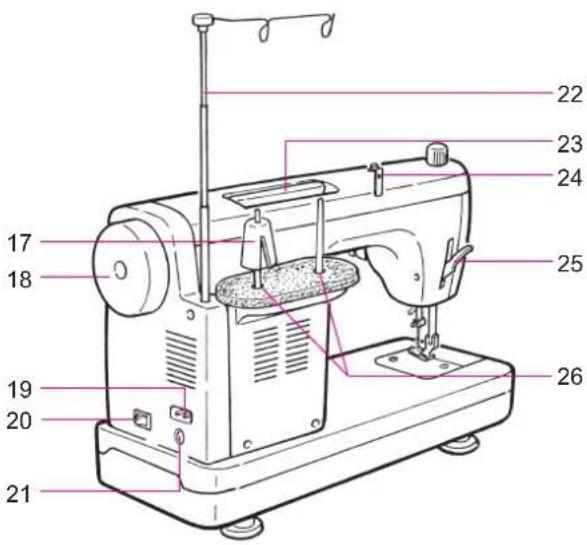

9. Presser foot pressure regulator

10. Sub-tension knob
11. Indicator of the presser foot pressure regulator
12. Face plate cover
13. Manual thread cutter
14. Thread tension dial
15. Slide plate
16. Throat plate
17. Bobbin thread winding shaft
18. Bobbin presser
19. Stitch length adjusting dial

20. Automatic thread trimming switch

21. Needle up/down switch

22. Reverse feed stitch lever
23. Drop-feed knob
24. Hole for knee lifter lever setting
25. Anti vibration cone
26. Handwheel
27. Inlet of electric power cord
28. Power switch
29. Inlet of the controller
30. Support rod
31. Handle
32. Bobbin winder guide
33. Presser foot lifting lever

34. Spool pin

35. Regulador de la presión del pie prensatela

36. Perilla de subtensión
37. Indicador del regulador de presión del pie prensatela
38. Cubierta del cabezal
39. Cuchilla manual para cortar hilo
40. Tensor de hilo
41. Placa deslizante
42. Placa de agujas
43. Eje para bobinar hilo de bobina
44. Prensador de bobina
45. Cuadrante para ajuste de longitud de puntada
46. Interruptor del cortahilo automático

47. Interruptor de aguja arriba/abajo

48. Palanca de puntadas de inversión

49. Perilla de transporte de bajada
50. Agujero para fijar la palanca elevador a rodilla
51. Cono amortiguador de vibración
52. Volante
53. Tomacorriente del controlador
54. Interruptor de la corriente eléctrica
55. Tomacorriente del cable de la corriente eléctrica
56. Varilla de soporte
57. Manija
58. Guía del bobinador de bobina
59. Palanca elevadora del pie prensatela

60. Pasador de canilla

61. Régulateur de pression du pied presseur

62. Bouton de sous-tension
63. Indicateur du régulateur de pression du pied presseur
64. Couvercle frontal
65. Coupe-fil manuel
66. Bloc-tension du fil
67. Glissière
68. Plaque à aiguille
69. Axe de bobinage du fil de canette
70. Presseur de canette
71. Cadran de réglage de longueur des points
72. Bouton de coupe automatique du fil

73. Bouton de relevage/abaissement de l'aiguille

74. Levier de commando d'entraînement réversible

75. Bouton d'entraînement simple par griffe
76. Orifice pour le montage du levier de genouillère
77. Cône anti-vibrations
78. Volant
79. Prise de raccordement de la pédale de commande
80. Interrupteur d'alimentation
81. Prise de raccordement du cordon d'alimentation
82. Tige de support
83. Poignée
84. Guide de bobineur
85. Levier de relevage du pied presseur
86. Broche porte-bobine

Name and Function of each component / Nombre y función de cada componente / Nomenclature et fonction des pièces

Installing the auxiliary table Instalación de la mesa auxiliar Installation de la table auxiliaire

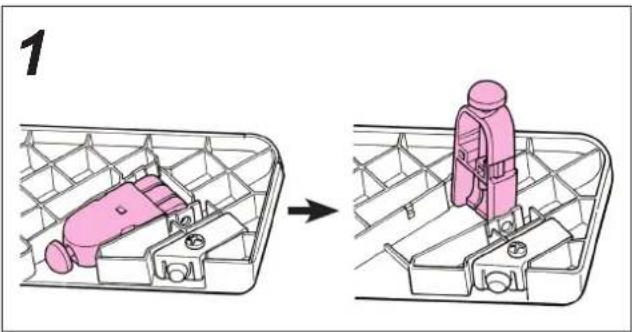

■ Open legs of auxiliary table until they stop securely at the stopping position.
■ Abra las patas de la mesa auxiliar hasta que se detengan firmemente en la posición de parada.
■ Déplier les pieds de la table auxiliaire jusqu'à ce qu'ils se bloquent de façon sûre en position d'arrêt.

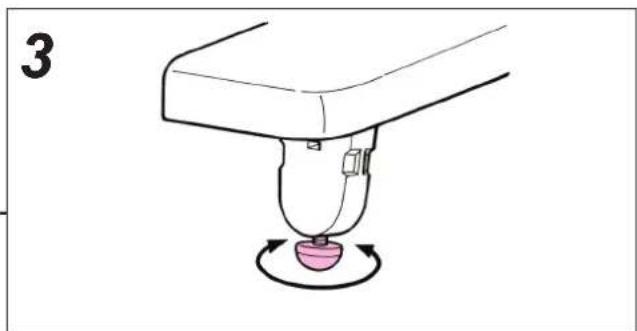

■ Adjust the height of legs so that the top surface of auxiliary table is the same height of sewing machine body.
■ Ajuste la altura de las patas de modo que la superficie superior de la mesa auxiliar quede a la misma altura que el cuerpo de la máquina de coser.
■ Ajuster la hauteur des pieds de sorte que la surface supérieure de la table auxiliaire soit à la même hauteur que le corps de la machine à coudre.

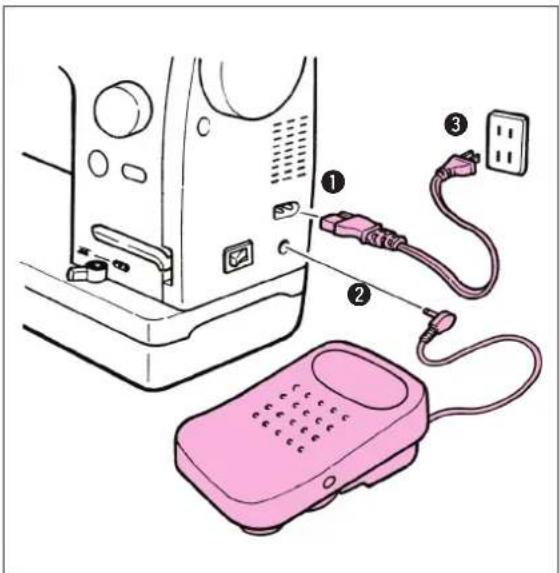

■ Installation de la pedale de commande

① Insérer la fiche du cordon d'alimentation dans la prise correspondante.
② Insérer la fiche de la pédale de commande dans la prise correspondante.
③ Insérer la fiche du cordon d'alimentation dans la prise murale.

AVERTISSEMENT: Effectuer ces opérations lorsque la machine est inutilisée.

1. Placer l'interrupteur d'alimentation sur arrêt.
2. Débrancher la fiche d'alimentation de la prise murale.
3. Ne rien placer sur le contrôleur.

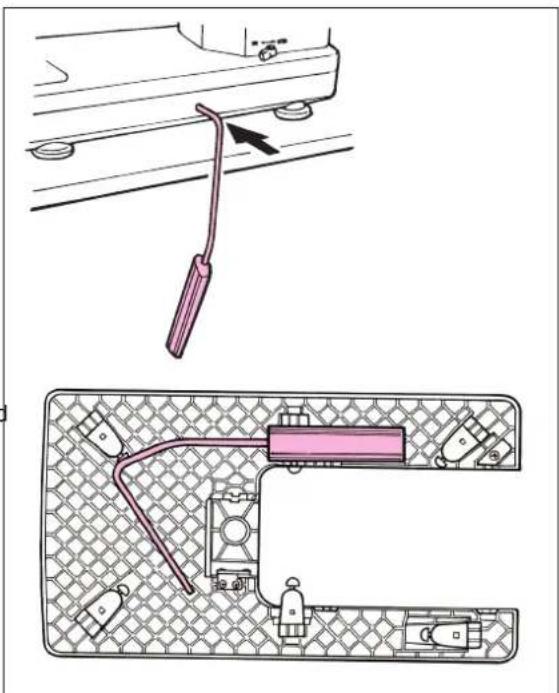

■ Pose du levier de genouillère

Le levier de genoiuillère permet à l'opérateur de relever/abaisser le pied presseur sans lâcher le tissu pendant la coutre. (Hauteur de relevage du pied presseur: 12mm maxi) On peut ranger le levier de genoiuillère au dos de la table auxiliaire.

■ Interrupteur d'alimentation

Pour le mettre sur marche, appuyer dessus du côté opérateur. Pour le mettre sur arrêt, appuyer dessus de l'autre côté.

ON MARCHE
OFF ARRET

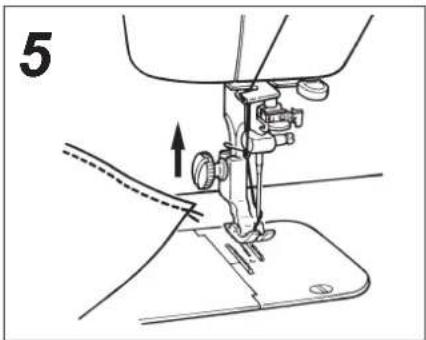

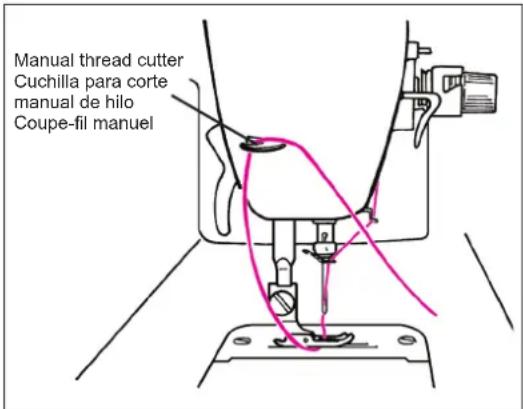

Après la couture, relever l'aiguille et le pied presseur, retirer le tissu et couper le fil avec le coupe-fil manuel.

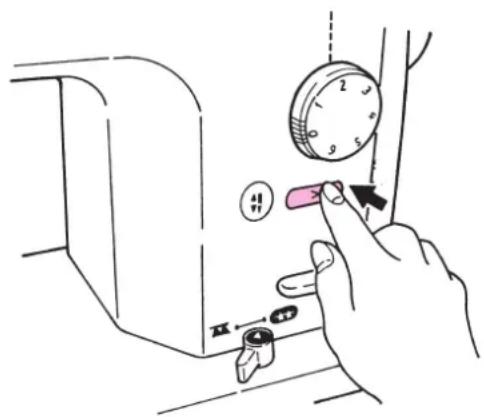

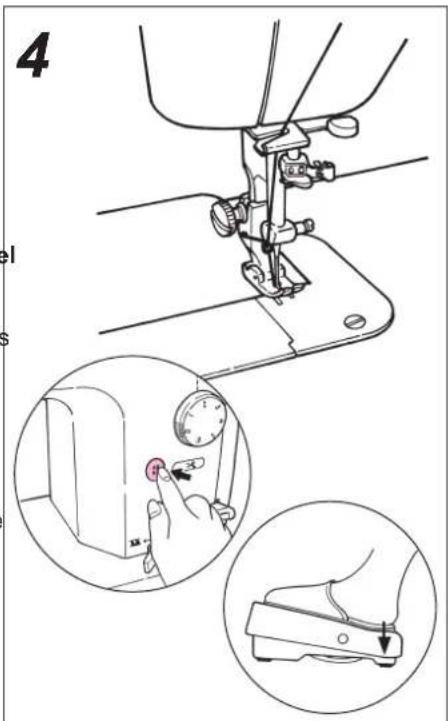

■ Automatic thread trimming switch/Thread trimming foot switch

■ Bouton de coupe automatique du fil/Interrupteur au pied de coupe du fil

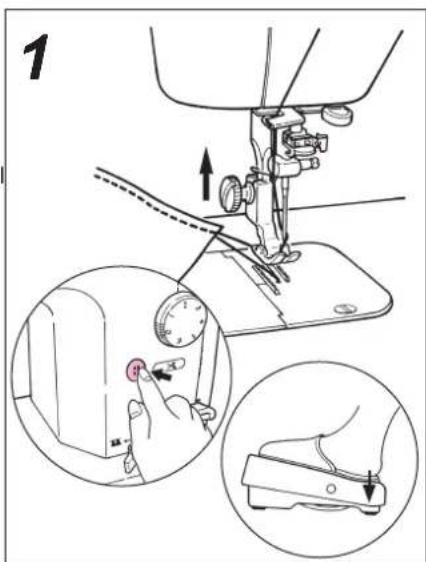

Après la couture, il est possible de couper les fils d'aiguille et de canette en même temps. On peut ensuite reprendre la couture même si le fil de canette n'apparaît pas sur la plaque à aiguille.

Pour couper les fils, utiliser le bouton ou l'interrupteur au pied.

« Interrupteur au pied de coupe du fil »

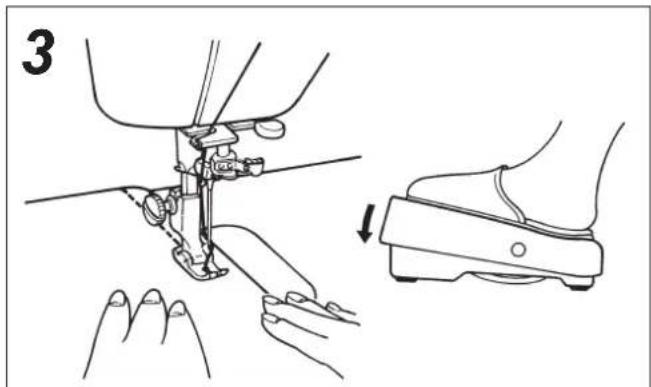

Lorsque le côté talon de la pédale de commande est enfoncé, les fils sont coupés.

Thread trimming foot switch
Interruptor de pie del cortahilos
Interrupteur au pied de coupe du fil

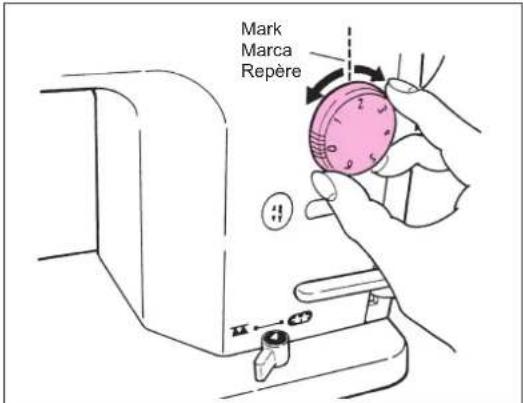

■ Cadran de réglage de la longueur des points

Pour la couture normale, la longueur des points est de 2 à 2,5 mm. (Plage de réglage: 0 à 6 mm)

■ Needle up/down switch

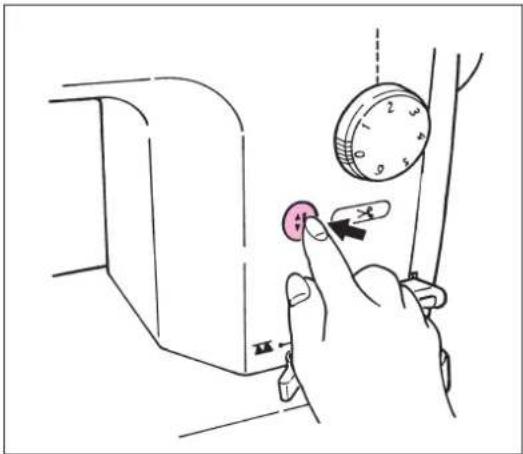

■ Bouton de relevage/abaissement de l'aiguille

- A chaque pression sur cette touche, l'aiguille remonte ou s'abaisse. Cette touche s'utilise lors de l'utilisation de l'enfileur d'aiguille ou pour abaisser l'aiguille sur le tissu. - Lorsqu'on appuie continuellement sur cette touche, l'aiguille se déplace lentement. L'utiliser lorsqu'on atteint l'extrémité du tissu.

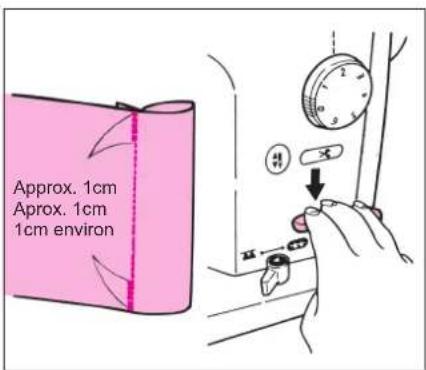

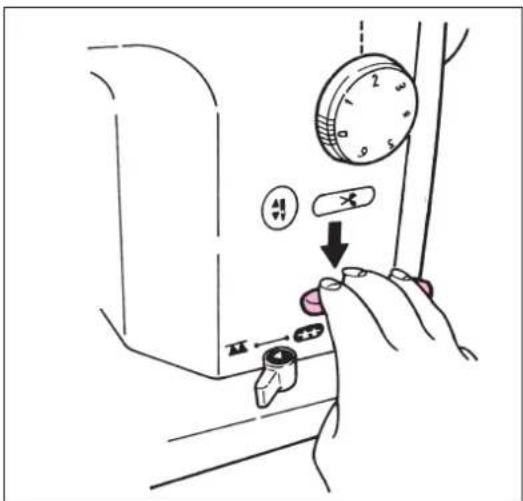

■ Levier de commande d'entraînement réversible

Pour que la couture ne s'effiloche pas, utiliser ce levier pour effectuer des points arrière au début et à la fin de la couture.

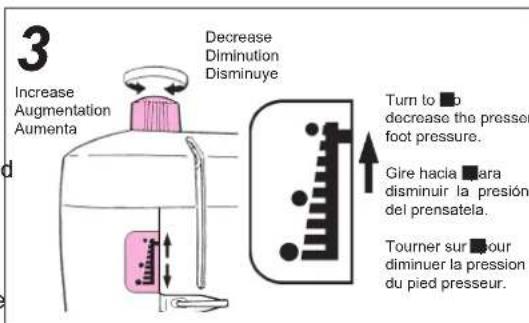

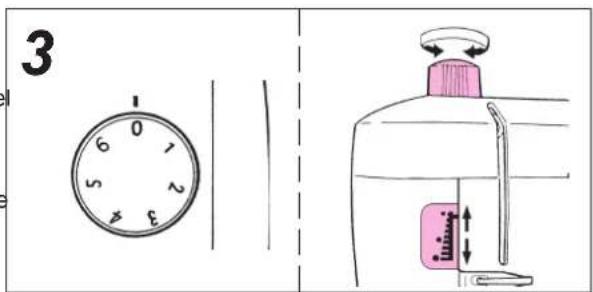

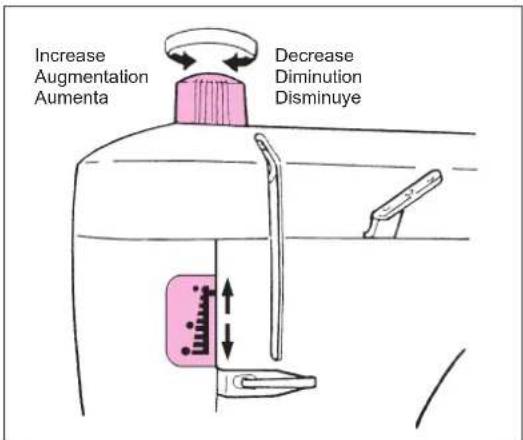

■ Régulateur de pression du pied presseur et son indicateur

Lorsqu'on tourne le régulateur de pression du pied presseur, la pression du pied presseur change.

Lorsqu'on tourne le régulateur, l'aiguille de l'indicateur remonte ou s'abaisse.

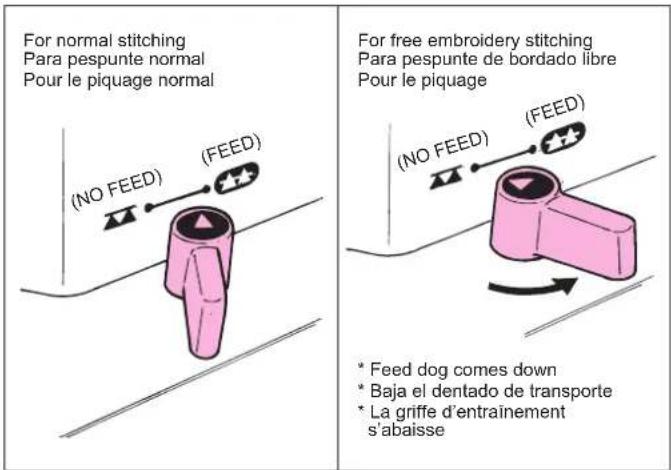

■ Drop-feed knob

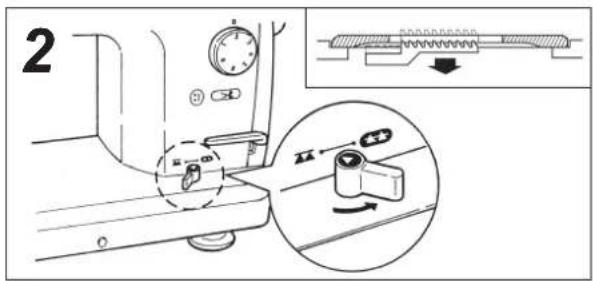

■ Bouton d'entraînement simple par griffe

Placer ce bouton sur "FEED" (entraînement) pour la couture normale.

Placer ce bouton sur "NO FEED" (pas entraînement) pour la broderie.

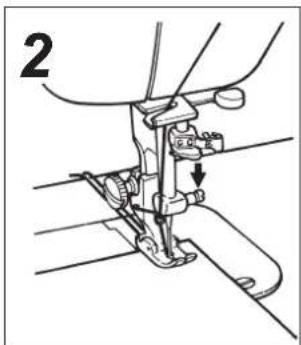

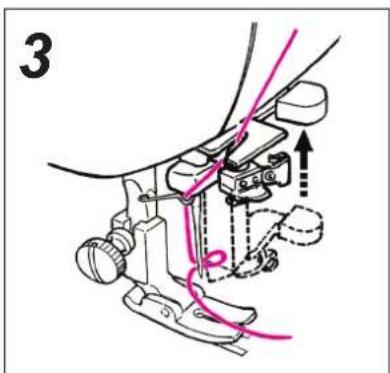

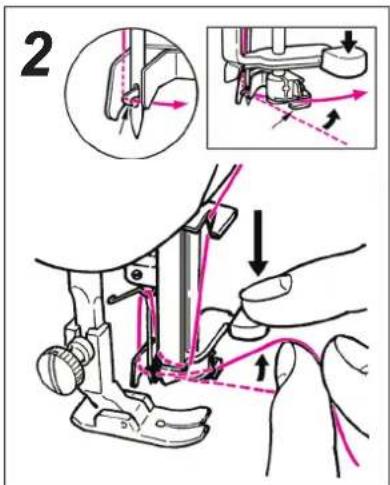

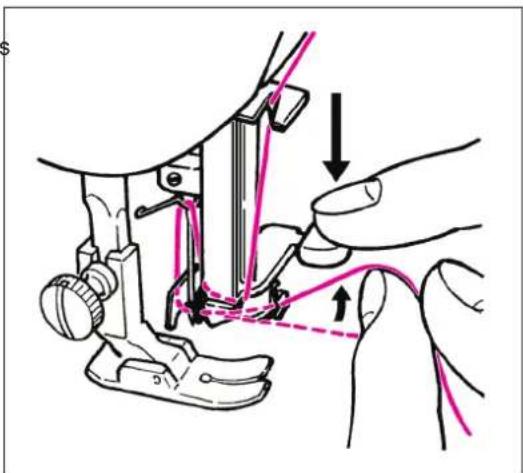

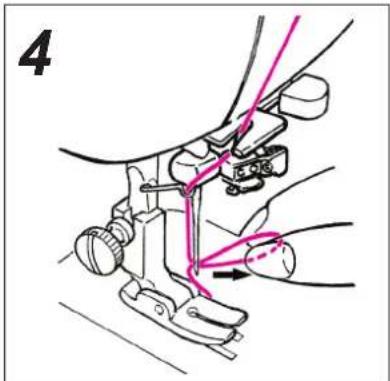

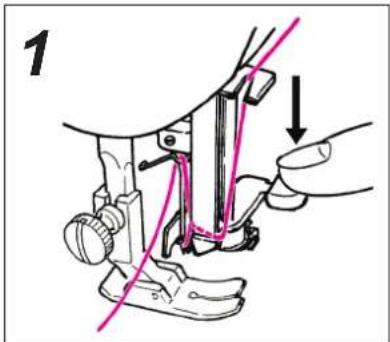

■ Levier d'enfilage de l'aiguille (enfileur d'aiguille automatique)

Abaisser le levier d'enfilage, faire passer le fil d'aiguille à travers le levier et en- filer le fil dans le chas d'aiguille. (Ce levier peut être utilisé pour des aiguilles N° 11 à 16.)

AVERTISSEMENT: Avant d'ouvrir la glissière, placer l'interrupteur d'alimentation sur arrêt.

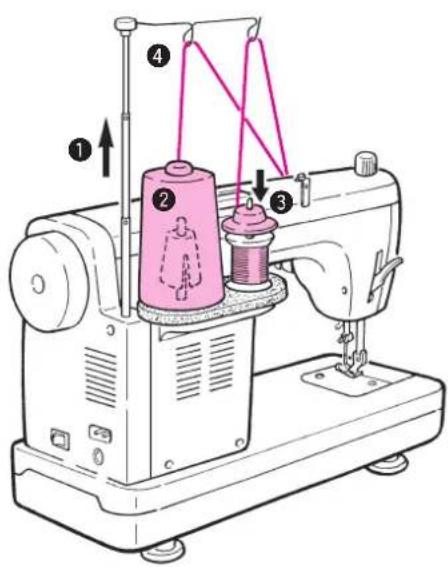

Soulever complètement la tige de support en la tournant légèrement jusqu'à ce que le loquet de positionnement s'engage.
② Placer la grande bobine sur le cône anti-vibrations ou presseur de canette
3 Placer la bobine à usage domestique sur la tige du porte-bobine et mettre un chapeau de bobine en place.
④ Faire passer le fil de la bobine sur la tige du guide-fil juste au-dessus de la bobine.

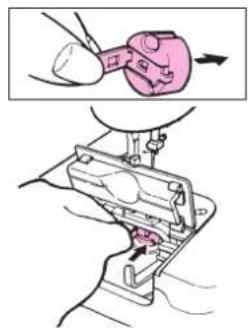

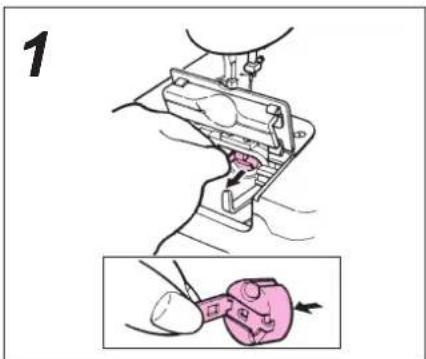

■ Take out the bobbin case.

■ Retirer la boîte à canette.

Relever l'aiguille. Ouvrir la glissière et sortir la boîte à canette.

■ Retirer la canette de la boîte à canette.

Ouvrir le verrou de la boîte à canette pour sortir la canette.

2

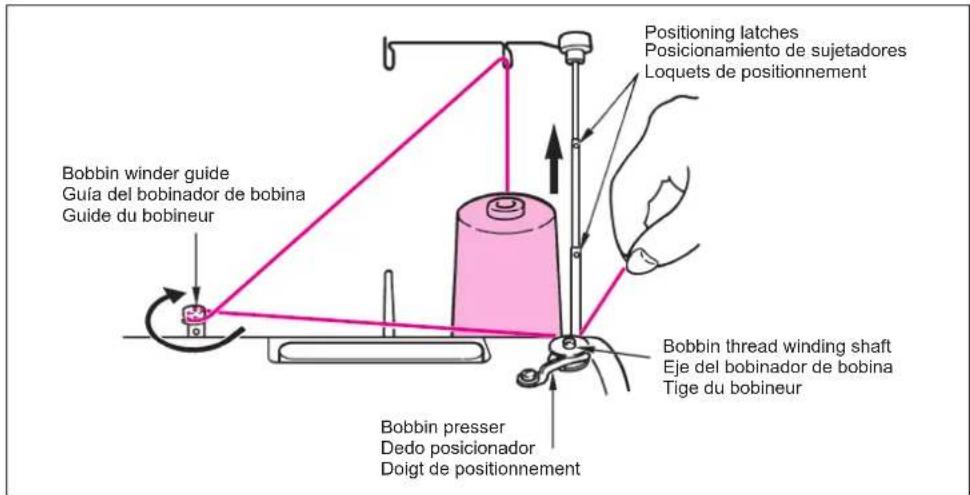

■ Enfiler le guide du bobineur.

Si le fil glisse hors du guide de bobineur, le faire passer par l'orifice situé sous le guide de bobineur.

3

■ Installation de la canette.

[1] Faire passer le fil à travers l'orifice de la canette.
[2] Pour mettre la canette en place, régler la partie convexe de l'axe de bobinage du fil de canette sur la partie concave de la canette.
[3] Appuyer sur le presseur de canette.

4

[1]

■ Après le bobinage.

Ramener le doigt de positionnement du côté opérateur. Couper le fil en excès et retirer la canette.

6

■ Mise en place de la canette dans la boîte à canette.

Ouvrir le verrou de la boîte à canette et mettre la canette en place dans la boîte à canette de façon qu'elle tourne dans le sens des aiguilles d'une montre.

Faire passer le fil dans la fente de la boîte à canette, puis sous le ressort de tension et le tirer d'environ 10cm par l'ouverture de fil.

7

Fente de passage du fil

* The bobbin should run clockwise.
* La bobina deberá girar hacia la derecha.
* La canette doit toumer dans le sens des aiguilles d'une montre.

■ Set the bobbin in the sewing machine. Close the slide plate. Insert the bobbin case fully into the hook, and close the bobbin case latch.
■ Fije la bobina en la máquínq de coser. Cierre la placa deslizante. Inserte completamente el portabobina en el gancho, y cierre el cerrojo del portabobina.
Placer la canette dans la machine. Refermer la glissière. Insérer la boîte à canette à fond dans le crochet et refermer le verrou de la boîte à canette.

8

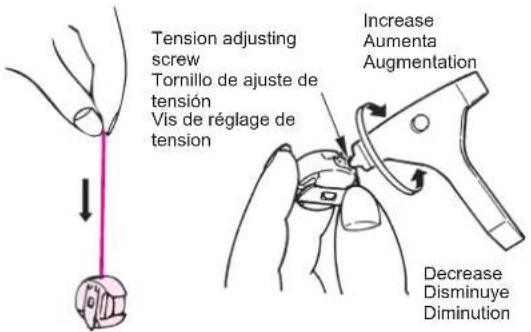

Si la canette est irrégulièrement bobinée, la tension du fil sera mauvaise.

Thicker toward upside Más grueso cuanto más arriba Bobinage plus épais vers le haut

Desserrer la vis du guide de bobineur pour le réglage.

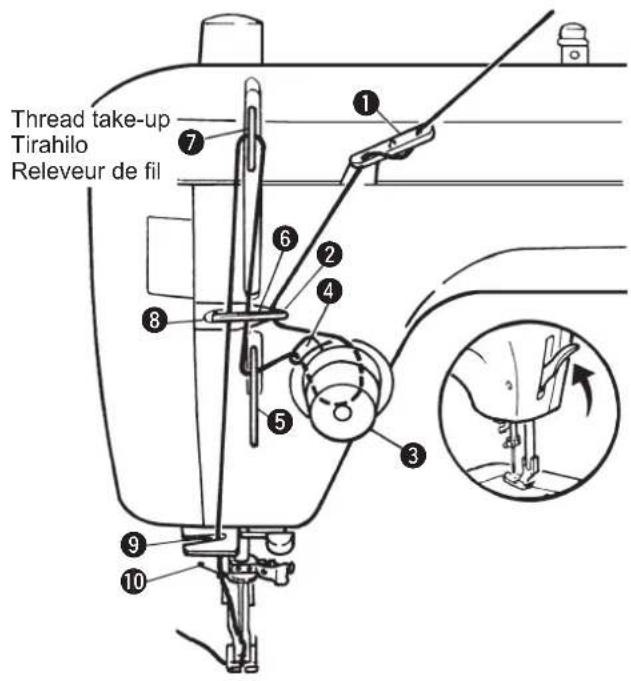

AVERTISSEMENT: Avant d'enfiler le fil ou de le faire passer, placer l'interrupteur d'alimentation sur arrêt.

* Lorsque l'on fait passer le fil par le bloc-tension "3", relever le levier de relevage de pied presseur pour ouvrir le disque de tension.

* Relever le releveur de fil "7" au maximum pour enfiler la tête de la machine en tournant le volant.

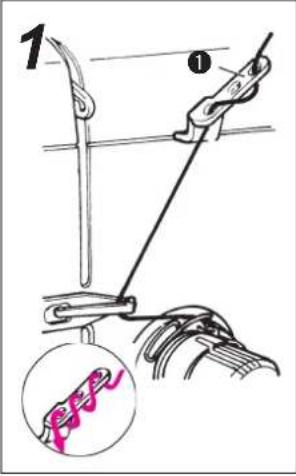

■ Faire passer le fil à travers le guide-fil (1).

Lorsqu'on utilise un fil ayant tendance à glisser hors du trajet du fil, enfiler la tête de la machine de la manière illustrée dans le médaillon.

Faire passer le fil entre les deux disques de tension.

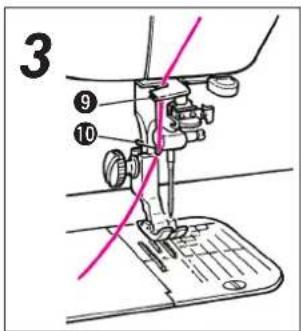

■ Faire passer le fil par les guide-fil (9) et (10).

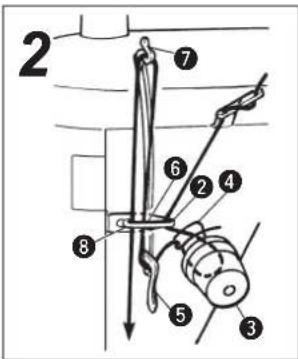

■ Enfiler la machine dans l'ordre numérique (2) à (8).

Automatic needle threader Enhebrador automático de aguja Enfileur d'aiguille automatique

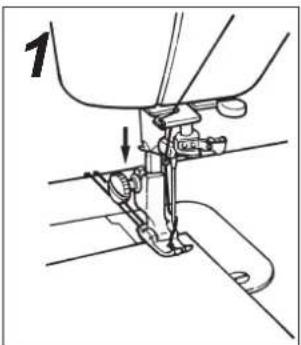

■ Lower the presser foot and lower needle threader lever. Bring the needle to the top position and lower the threading lever.
■ Baje el pie prensatela y baje también la palanca enhebradora de aguja. Lleve la aguja a la posición más alta y baje la palanca enhebradora.
■ Abaisser le pied presseur ainsi que le levier d'enfilage de l'aiguille. Remonter l'aiguille au maximum et abaisser le levier d'enfilage.

■ Pass the needle thread through the hook. Pass the needle thread from the opposite side to this side, and move the thread on the right-hand side until it comes in contact with the guide.
■ Pase el hilo de aguja por el gancho. Pase el hilo de aguja desde el lado opuesto a este lado, y mueva el hilo en el lado derecho hasta que haga contacto con la guía.
■ Faire passer le fil d'aiguille à travers le crochet. Faire passer le fil d'aiguille du côté opposé à l'opérateur au côté opérateur et déplacer le fil du côté droit jusqu'à ce qu'il vienne en contact avec le guide.

■ Take your finger off the needle threader lever. When the finger is taken off, thread is caught in the hook and passed through the needle's eye.
■ Mantenga sus dedos lejos de la palanca enhebradora de aguja. Cuando se extrae el dedo, el hilo queda atrapado en el gancho y pasa por el ojal de la aguja.
■ Retirer le doigt du levier d'enfilage de l'aiguille. Lorsqu'on retire le doigt, le fil est accroché par le crochet et enfilé dans le chas d'aiguille.

■ Draw out the needle thread. Draw out the passed thread about 10 cm from the needle's eye.
■ Para extraer el hilo de aguja. Tire del hilo hasta que salga unos 10 cm desde el ojal de la aguja.
■ Sortir le fil d'aiguille. Tirer le fil d'aiguille enfilé pour le faire dépasser d'environ 10 cm du chas d'aiguille.

AVERTISSEMENT: Ne rien placer sur la pédale de commande lorsque celle-ci est raccordée à la machine.

Ne pas commencer à coudre lorsque le releveur de fil remonte car le fil d'aiguille pourrait glisser hors du chas d'aiguille.

■ Placer le tissu sous le pied presseur et abaisser le pied presseur.

■ Lower the needle.

■ Abaisser l'aiguille.

Tourner le volant vers soi ou appuyer sur le bouton de relevage/ abaissement de l'aiguille pour abaisser l'aiguille sur le tissu.

Ne pas tirer le tissu avec la main pendant la couture.

■ A la fin de la couture, arrêter la machine et actionner le coupe-fil.

Appuyer sur le bouton de coupe automatique du fil ou sur l'interrupteur au pied de coupe du fil. Lorsque le coupe-fil automatique est actionné, l'aiguille s'arrête sur sa position la plus haute. (Pour les fils de grosseur égale ou supérieure au n° 20 ou les fils spéciaux, utiliser des ciseaux.)

* Après la coupe du fil, on peut reprendre la couture même si le fil de canette n'est pas apparent sur la plaque à aiguille.

■ Raise the presser foot, and take out the finished material.
■ Eleve el prensatelas, y retire el material acabado.
■ Relever le pied presseur et retirer le tissu fini.

Reverse feed stitch (lock stitch) Pespunte de transporte invertido (puntada de parada) Exécution de points arrière (points d'arrêt)

■ Push down the reverse feed stitch lever to sew reverse stitches over the forward stitches for about 1cm.
- Accione hacia abajo la palanca de pespunte de transporte invertido para formar puntadas invertidas sobre las puntadas de avance más o menos 1cm.
■ Abaisser le levier de commando d'entraînement réversible pour exécuter des points arrière sur une longueur d'environ 1cm par-dessus les points avant.

When making a knot on the reverse side of the material Cuando haga un nudo en el lado equivocado del material Comment faire un noeud à l'envers du tissu

■ When the sewing is finished, raise the needle and the presser foot. Then draw both the needle and the bobbin threads away from you by approximately 10cm together with material, after lowering the presser foot. (The needle and the bobbin threads are simultaneously trimmed.)
■ Al acabar el cosido, eleve la aguja y el prensatelas. Entonces saque los hilos de aguja y de bobina en dirección contraria a usted aproximadamente 10cm juntamente con el material, de pedal de corte del hilo después de bajar el prensatelas. (Los hilos de aguja y de bobina se cortan automáticamente.)
A la fin de la couture, remonter l'aiguille et le pied presseur. Tirer ensuite le fil d'aiguille et le fil de canette en arrière d'environ 10cm avec le tissu. Ou sur l'interrupteur au pied de coupe du fil (le fil d'aiguille et le fil de canette sont coupés en même temps).

■ Draw the needle thread onto the reverse side of the material. Fasten the needle thread and the bobbin thread together. Then trim the both threads near the knot.
■ Saque el hilo de aguja al lado erróneo del material. Ate el hilo de aguja y el hilo de bobina. Seguidamente, corte ambos hilos junto al nudo.
■ Tirer le fil d'aiguille à l'envers du tissu. Nouer ensemble le fil d'aiguille et le fil de canette. Couper ensuite les deux fils près du noeud.

Adjusting the thread tension Modo de ajustar la tensión del hilo Règlage de la tension du fil

CAUTION: Turn OFF the power switch when taking out the bobbin case or replacing the needle.
AVISO: Posicione en OFF el interruptor de la corriente eléctrica cuando extraiga el portabobina o cuando reemplace la aguja.
AVERTISSEMENT: Avant de retirer la boîte à canette ou de remplacer l'aiguille, placer l'interrupteur d'alimentation sur arrêt.

La tension du fil de canette est normale si la boîte à canette descend lentement quand on tient l'extrémité libre du fil de canette et qu'on secoue le fil comme sur la figure ci-contre (fil n° 50).

* Régler la tension du fil d'aiguille en fonction de la tension du fil de canette.

* La boîte à canette pour la série TL-90 est une pièce spéciale JUKI.

S'adresser à un revendeur JUKI pour la commander.

· Adjusting the bobbin case
- Modo de ajustar el portabobina
- Réglage de la boîte à canette

Proper thread tension Tensión apropiada del hilo Tension du fil correcte

Si la tension du fil est mal réglée, il en résultera un froncement du tissu, des points mal formés ou une cassure du fil.

The needle thread tension is too low La tensión del hilo de aguja está baja Si la tension du fil d'aiguille est insuffisante

The needle thread tension is too high La tensión del hilo de aguja está demasiado alta Si la tension du fil d'aiguille est excessive

Tableau des relations entre le tissu, le fil et l'aiguille

	Tissu Fil		Aiguille (HLx5)
Tissu légers	Nylon Fibre cuproammoniacale Georgette	Fil synthétique n° 80 à 90 n° 9-11
	Tricot lisse
Tissu moyens	Popeline fine Guingan	Fil de coton n° 60 à 80 Fil synthétique n° 60 à 80	n° 11-14
	Jersey léger Tissu synthétique	Fil synthétique n° 50 à 60
	Flanelle Laine	Fil synthétique n° 50 à 60 Fil de soie n° 50
Tissu lourds	Denim	Fil synthétique n° 20 à 50 Fil de coton n° 20 à 50	n° 14-18
	Toile Fil synthétique n° 30 à 50
	Tweed	Fil synthétique n° 50 Fil de soie n° 50
	Simili-cuir Fil synthétique n° 20 à 30

Topstitching

Sette machine permet d'exécuter de belles surpiqûres avec une longueur de point jusqu'à 6 mm. Il est possible d'utiliser divers fils allant du fil pour point coulé standard au fil pour surpiqûres n° 8. Changer l'aiguille en fonction du fil utilisé (voir le tableau ci-contre).

Count of thread Grosor de hilo Numéro de fil	Needle Size Tamaño de aguja Taille d'aiguille
#80-50 No.11
#60-50 No.14(11)
#50-30 No.16
#20-8 No.18

1. Mettre la machine hors tension.
2. Abaisser le pied presseur.
3. Remonter la barre à aiguille au maximum.
4. Introduire l'aiguille neuve à fond dans la barre à ai guille avec son méplat tourné vers la droite. Serrer en suite la vis du pince-aiguille.

Figure as observed from the front Figura vista desde la parte frontal Figure vue depuis l'avant

* The needle to be used is HLx5 or HAx1.
* Se debe usarla aguja HL 5 o HA 1.
* L'aiguille à utiliser est la HL 5 à HA 1.

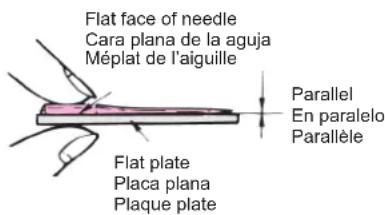

Checking the needle / Modo de comprobar la aguja / Vérification de l'aiguille

• Check the needle for its straightness occasionally. Any defective needle would cause needle breakage, stitch skipping, thread breakage or damage to materials.
• De vez en cuando compruebe si la aguja está bien recta. Cualquier defecto en la aguja puede causar rotura de la aguja, salto de puntadas, rotura del hilo y daños en la tela.
• Vérifier de temps à autre si l'aiguille est bien droite. Une aiguille défectueuse peut se casser ou causer des sauts de points, une cassure du fil ou des dommages au tissu.

CAUTION: Turn OFF the power switch when replacing the presser foot.
AVISO: Cuando cambie el prensatelas posicione en OFF el interruptor de la corriente eléctrica.
AVERTISSEMENT: Avant de remplacer le pied presseur, placer l'interrupteur d'alimentation sur arrêt.

Upper feed presser foot / Prensatelas de transporte superior / Pied presseur d'entraînement supérieur

Ce pied presseur est généralement utilisé pour des tissus difficiles à entraîner tels que velours, jersey, vinyle, similicuir, cuir, etc. Il assure un entraînement en douceur du tissu et empêche le glissement du tissu.

■ Turn off power and remove the presser foot.
■ Desconecte la alimentación eléctrica y retire el prensatelas.
■ Mettre la machine hors tension et retirer le pied presseur.

■ Install the upper feed presser foot.

■ Poser le pied presseur d'entraînement supérieur.

Engager la partie fourchue du levier de commande sur le pince-aiguille. Insérer la partie de montage dans la barre de presseur et serrer la vis du pied presseur à fond. Une fois que le presseur est installé, tourner le volant à la main dans le sens de la couture pour s'assurer que la position de la fourche est correcte, puis remettre la machine sous tension.

* Tourner le régulateur de pression du pied presseur pour régler la pression du pied presseur sur "faible". (Régler la pression sur "minimum" pour une couture sur du velours.) Utiliser la machine à vitesse moyenne.

Compensating presser foot / Prensatelas de compensación / Pied presseur compensateur

Ce pied est pratique pour coudre l'extrémité du tissu bien deroite.

■ Fit material end to guide and sew.
■ Encaje el material en guía cósalo.
■ Placer l'exrémité du tissu sur guide et coudre.

CAUTION: Turn OFF the power switch when replacing the presser foot.
AVISO: Cuando cambie el prensatelas posicione en OFF el interruptor de la corriente eléctrica.
AVERTISSEMENT: Avant de remplacer le pied presseur, placer l'interrupteur d'alimentation sur arrêt.

Quilting foot / Prensatelas de acolchado / Pied ouateur

Ce pied ouateur est pratique pour le matelassage libre, le matelassage avec motifs, la broderie libre, etc.

■ Turn off power. Install the quilting foot. Put the plate on the needle clamp screw, insert the installing portion into the presser bar, and securely tighten the screw in the presser foot.
■ Desconecte la alimentación eléctrica. Para instalar el prensatelas de acolchado. Coloque la placa en el tornillo sujetador de aguja, inserte la parte de instalación dentro de la barra prensadora, y apriete firmemente el tornillo en el pie prensatelas.
■ Mettre la machine hors tension. Installer le pied ouateur. Placer la plaque sur la vis du pince-aiguille, insérer la partie de montage dans la barre de presseur et serrer la vis du pied presseur à fond.

■ Position Feed Dog in lower position.
■ Ajuste el dentado de transporte a su posición inferior.
■ Placer la griffe d'entraînement sur sa position inférieure.

■ Position stitch length adjusting dial "0". Rotate presser foot pressure regulator until green bar in pressure indication window is at top.
■ Posicione en "0" el cuadrante de ajuste de longitud de puntada. Gire e regulador de presión del pie prensatela hasta que la barra verde llegue al tope de la ventanilla indicadora de presión.
- Placer le cadran de réglage de longueur des points sur "0". Tourner le régulateur de pression du pied presseur jusqu'à ce que la barre verte se trouve en haut dans la fenêtre d'indication de pression.

■ Lower the foot and start sewing.
■ Baje el prensatelas e inicie el cosido.
■ Abaisser le pied presseur et commencer la couture.

Cleaning the feed dog and the hook / Modo de limpiar el dentado de transporte y el gancho / Nettoyage de la griffe d'entraînement et du crochet

• Turn off power. Remove the needle, the presser foot and the throat plate. Then clean up the feed dog and the hook components using a cleaning brush.
• Desc o n ecte I a a limen t ación eléctrica. Desmonte la aguja, el prensatelas y la placa de agujas. Ahora, limpie el dentado de transporte y los componentes del gancho con un cepillo de limpiar.
• Mettre la machine hors tension. Retirer l'aiguille, le pied presseur et la plaque à aiguille. Nettoyer ensuite la griffe d'entraînement et les organes du crochet à l'aide du pinceau de nettoyage.

Lubrifier la machine après avoir retiré la boîte à canette.

Attention: Si de l'huile vient en cntact avec les yeux, les rincer immédiatement avec de l'eau. En cas d'absorption accidentelle d'huile, consulter immédiatement un médecin.

CAUTION: Turn OFF the power switch when replacing the presser foot.
AVISO: Cuando cambie el prensatelas posicione en OFF el interruptor de la corriente eléctrica.
AVERTISSEMENT: Avant de remplacer le pied presseur, placer l'interrupteur d'alimentation sur arrêt.

Introduction of optional parts / Información sobre las piezas opcionales / Présentation des pièces en option

■ Presser foot and throat plate for light-weight materials
■ Prensatelas y placa de agujas para materiales livianos
■ Pied presseur et plaque à aiguille pour tissus légers

Les utiliser pour coudre des tissus légers que nylon, georgette, tricot, etc.

■ Paque à aiguille pour tissus lourds

* Please consult the JUKI dealer when you purchase the optional parts.
* Cuando usted tenga que comprar las piezas opcionales, le aconsejamos que consulte al distribuidor de JUKI.
* Pour l'achat de pièces en option, s'adresser au revendeur JUKI.

Problèmes et remèdes

En cas de difficultés de couture, s'assurer que les instructions sont correctement suivies. Si un problème persiste, les rappels suivants aideront à le résoudre.

Problème Causes Remèdes Page
Saut de point 1. L'aiguille est tordue ou est ée.2. L'aiguille n'est pas correctement posée sur la barre à aiguille.		·Remplacer l'aiguille.·Poser correctement l'aiuille sur la barra à aiguille.	2424
Le fil de d'aiguille se casse	1. La tête de la machine a été mal enfiée.2. La tension du fill d'aiguille est excessiv pu insuffiante.3. L'aiguille est tordue ou sa pointe est émoussée.4. L'aiguille ne convient pas su fil utilisé.	·Corriger l'enfilage.·Régler correctement la tension du fil.·Remplacer la toîte à aiguille.·Utili une aiguille adaptée au fil.	17-19222424
Le fill de canette se casse	1. La tension du fil de canette est excessive.2. Le frottement du ressort de boîte à canette a créé une rainure d'usure.3. Rayures dans l'orifice d'aiguille de la boîte à canette.	·Diminuer la tension.·Remplacer la toîte à aiguille.·Remplacer la plaque à aiguille.	22--
L'aiguille se cssse 1.	L'aiguille est tordue ou a été mal instalée.2. L'aiguille heurte la plaque à aiguille ou le pied presseur.	·Remplacser l'aiguille ou la poser correctement.·Positonner nner correctement l'aiguille, la plaque à aiguille ou le pied presseur.	24-
Les point sont froncés	1. Le priedpresseur exrce une pression excessive sur le tissu.2. La tension du fil d'aiguille n'est pas ée avec celle du fil de canette.3. La combinasion de l'aiguille et du fil est incorrect.4. L'aguille est trop grosse pour le tissu.	·Diminuer la pression du pied presseur.·Equilibere les tension.·Utiliser une combinaison d'aiguille et de fill correcte.·Utiliser une une aiguille adaptée au tissu.	12222323
Les points somal exécutés	1. La tension du fil d'aiguille n'est pas équilibrée avec celle du fil de canette.	·Equilibrer les tension.	22
Le bruit de rotation est trop sourd ou fort	1. Il y a de la poussière dans la griffe d'entraînement.2. L'huile est épuisée car la machine a été longtemps utilisée.3. On a utilisé une huile autre l'huile spéciale pour machine à coudre.4. Des débris de fils se sont accumulés dans le crochent.	·Effectuer l'entien de la machine.·Effectuer l'entien de la machine.·Utiliser l'huileb pour machine à coudre correcte.·Nettoyer la machine.	27272727
Levolant netourme pas régulièrement ou netourne pas	1. Le fil est embrouillé et pris dans le crochet.	·Lubrifier le crochet, tourner fortement le volant plusieurs fois dans l'un et l'auttre sens, puis retirer le fil pris dans le crochet.	-
Le tissu n'est pas entraîné	1. La longueur des points est églée sur "O".2. Le bouton d'entraînement simple par griffe est placé sur "NOT FEED" (pas d'entraînement).3. La pression du ressort de presseur est insuffisante.	·Régler la longueur des points à une valeur appropriée.·Régler le bouton d'entraînement simple par griffe sur "FEED" (entraînement).·Tourner le règleur du ressort de presseur pour régler correctement.	111212
L'enfilage de l'aiguille ne peut pas être effectué.	1. Lorsque l'aiguille n'a pas été relevée.2. Lorsque l'aiguille n'a pas été insérée à fond lors de sa pose.3. Lorsqu'on a fait tourner accidentellement la machine avec le levier d'enfilage de l'aiguille abaissé (pendant l'enfilage).	·Tourner le volant ou appuyer sur la touche de relevage/abaissement de l'aiguille pour relever l'aiguille au maximum.·Poser correctement l'aiguille.·Tourner légèrement le volant à la main vers le côté opposé (sens inverse à celui pendant la couture).	1824-

JUKI CORPORATION

2-11-1, Tsurumaki,

Tama-shi, Tokyo 206-8551, JAPAN

PHONE : [phone]

FAX : [phone]
