1 Généralités

ExaCONTROL 7 radio est un thermostat d'ambiance programmable hebdomadaire qui vous assure un confort chauffage personnalisé selon vos souhaits, vos habitudes et les périodes d'occupation de votre logement.

L'installation et la première mise en fonctionnement de l'appareil doivent être effectuées par un professionnel qualifié uniquement. Ce dernier est responsable de la conformité de l'installation et de la mise en fonctionnement selon la réglementation en vigueur.

Il convient également de faire appel à un professionnel qualifié pour l'entretien et les réparations de l'appareil.

2 Conservation des documents

- Veuillez conserver ce manuel ainsi que tous les documents qui l'accompagnent à portée de main afi n de pouvoir les consulter en cas de nécessité.

Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.

Saunier Duval

3 Sécurité

Suivez impérativement les consignes de sécurité et les prescriptions suivantes :

• N'apportez pas de modifi cations :
- à l'appareil,
- à l'environnement de l'appareil.
- N'effectuez jamais vous-même d'opérations de maintenance ou de réparation sur l'appareil.
- Ne modifi ez pas les conditions techniques et architecturales à proximité de l'appareil, dans la mesure où celles-ci peuvent exercer une influence sur la sécurité du fonctionnement de l'appareil.

Notice d'emploi

Saunier Duval

4 Garantie constructeur / Responsabilité

Merci d'avoir choisi Saunier Duval Eau Chaude Chauffage France (« Saunier Duval »).

Le thermostat d'ambiance (TA) que vous avez choisi a fait l'objet de nombreux contrôles qualitatifs. Cet appareil doit être installé par un professionnel qualifié é à même de vérifi er que toutes les contraintes techniques liées au raccordement de l'appareil ainsi qu'aux caractéristiques du local où il est monté sont respectées. Toutefois, afi n que vous puissiez bénéfi cier au mieux de ses performances, votre TA, dès son installation, devra impérativement faire

l'objet de contrôles de fonctionnement et de réglages spécifi ques à l'installation sur laquelle il est raccordé.

Saunier Duval vous offre une garantie pièces de deux années qui couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement.

Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifi er, nettoyer et régler l'appareil au moins 1 fois par an, voire plus si nécessaire.

Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après retour en nos usines pour examen.

La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.

La garantie pièces constructeur ne saurait être retenue en raison d'une mauvaise installation de l'ensemble, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de détérioration du PA résultant d'un usage anormal ou abusif, d'une insuffi sance

d'entretien. Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières fi gurant sur les notices d'installation ainsi qu'à la qualifi cation technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.

La garantie pièces constructeur ne couvre pas :

• les détériorations consécutives à un changement de caractéristiques de la tension électrique d'alimentation.
• les interventions effectuées par d'autres entreprises que celles spécialement qualifiées.

Notice d'emploi

Saunier Duval

L'étendue territoriale de notre garantie est expressément limitée au territoire de la France métropolitaine pour des produits commercialisés et installés en France.

Cette garantie est consentie sans préjudice de la garantie légale de conformité du bien au contrat prévue aux articles L 211-1 et suivants du Code de la Consommation et de la garantie des vices rédhibitoires prévues aux articles 1641 à 1649 du code civil.

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été

réalisée sous sa responsabilité (L 211-4 du code de la consommation). Pour être conforme au contrat, le bien doit :

1. Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
2. correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
3. présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

Saunier Duval

1. Ou présenter les caractéristiques défi nies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté (L 211-5 du code de la consommation).

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien (L 211-12 du code de la consommation).

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus (Article 1641 du code civil).

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice (Article 1648 du code civil, alinéa 1er).

Notice d'emploi

Saunier Duval

5 Utilisation prévue de l'appareil

L'appareil est fabriqué conformément aux dernières évolutions techniques et aux règles de sécurité en vigueur.

Cet appareil est un thermostat d'ambiance programmable servant à commander une installation de chauffage en fonction de la température ambiante de la pièce où il se situe et également en fonction du programme chauffage enregistré. Toute autre utilisation est considérée comme inadéquate et interdite.

Le fabricant ne sera en aucun cas tenu responsable des dommages ou dégâts résultant d'une utilisation étrangère à l'objet auquel est destiné l'appareil.

Tout risque est supporté intégralement par l'utilisateur.

La notion d'utilisation prévue englobe également le respect des instructions de la notice d'emploi, du manuel d'installation et de tous les documents d'accompagnement ainsi que le respect des conditions d'installation et d'entretien.

Saunier Duval

6 Entretien courant

• Nettoyez le revêtement de l'appareil à l'aide d'un chiffon sec ou légèrement humide.
• Assurez-vous que l'eau ne pénètre pas à l'intérieur de l'appareil.
• N'utilisez pas de produit abrasif ou de nettoyage car ceux-ci pourraient abîmer le revêtement ou les pièces en plastique.

7 Recyclage

L'appareil se compose en grande partie de matériaux recyclables.

L'emballage, l'appareil ainsi que le contenu du colis ne doivent pas être jetés avec les ordures ménagères mais être éliminés conformément à la réglementation en vigueur.

Notice d'emploi

Saunier Duval

8 Utilisation de l'appareil

8.1 Tableau de bord

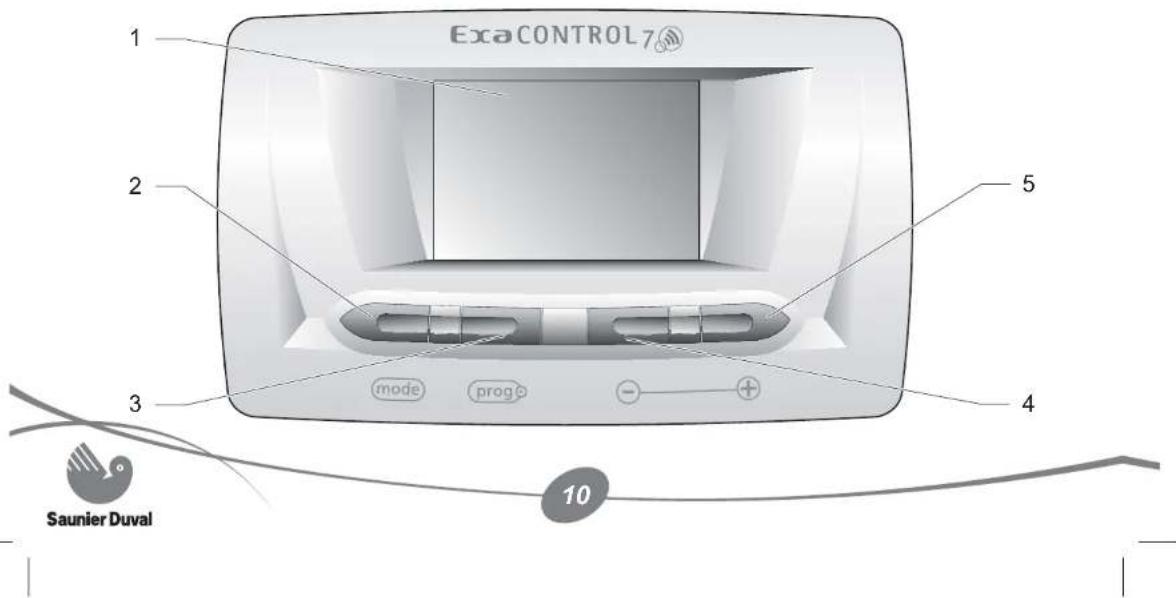

ExaCONTROL7® 1 2 3 mode prog 4 5 Saunier Duval 10

Légende

1 Affi cheur
2 Touche mode
3 Touche prog
4 Touche
5 Touche⊕

8.2 Description de l'affi cheur

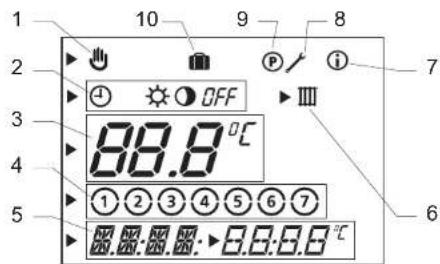

1 2 3 4 5 10 9 8 7 OFF 88.8 °C 1 2 3 4 5 6 7 8:8:8 °C

Légende

1 Modifi cation temporaire de la température de consigne ambiante
2 Modes de fonctionnement
3 Zone d'affi chage multifonctions (1)
4 Jours de la semaine
5 Zone d'affi chage multifonctions (2)
6 Circuit chauffage
7 Menu Informations
8 Menu installateur
9 Menu programmation
10 Fonction vacances

Notice d'emploi

Saunier Duval

8.3 Description des touches

8.3.1 Touche mode

En appuyant successivement sur la touche (mode), vous avez accès aux réglages suivants :

Nombre d'appui	Description
1 Choix du	mode de fonctionnement
2 Réglage	de la température chauffage "Confort"
3 Réglage	de la température chauffage "Eco"
4 Fonction	"Vacances"

Nombre d'appui	Description
5 Réglage	du jour de la semaine en cours
6 Réglage	de l'heure
8 Réglage	de la date

8.3.2 Touche prog

En appuyant sur la touche prog

• successivement : vous pouvez visualiser les différents réglages de l'appareil.
• pendant 5 secondes : vous avez accès au réglage du programme chauffage.

8.3.3 Touche

En appuyant sur la touche ⏻ vous diminuez la valeur à régler.

8.3.4 Touche ⊕

En appuyant sur la touche + vous augmentez la valeur à régler.

8.4 Affi chage de l'écran principal

A la première mise sous tension, l'écran principal s'affi che.

1 2 3 4 ① 22.5 °C ① 2 3 4 5 6 7 16:3.0

Notice d'emploi

Légende

1 Mode de fonctionnement en cours
2 Température ambiante de la pièce
3 Jour de la semaine en cours
4 Heure actuelle

Saunier Duval

8.5 Choix du mode de fonctionnement

- A partir de l'écran principal, appuyez sur la touche mode pour modifi er le mode de fonctionnement de l'appareil. Le symbole ④ clignote.

- Utilisez les touches ⊕ et ⊕ pour choisir le mode de fonctionnement de votre installation. Le symbole du mode de fonctionnement choisi clignote.

Symbole	Mode de fonctionnement
	Automatique : En fonction des plages horaires du programme chauffage, l'appareil commute entre les modes de fonctionnement ☀ Confort ou 📄co.
	Confort : Le chauffage fonctionne en fonction de la température Confort réglée.
	Eco : Le chauffage fonctionne en fonction de la température Eco réglée.
OFF	Arrêt : Le chauffage est arrêté. La fonction de protection contre le gel de l'appareil est activée.

Saunier Duval

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode) : le réglage suivant s'affiche.

8.6 Réglage de la température

8.6.1 Réglage de la température chauffage "Confort"

• A partir de l'écran principal, appuyez 2 fois sur la touche (mode).
• Utilisez les touches ⊕ et ⏚ pour régler la température "Confort" ⚙. La température réglée clignote.

	Réglage de la température (°C)
min.	5
conseillé 20
max. 30

Notice d'emploi

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode) : le réglage suivant s'affiche.

Saunier Duval

8.6.2 Réglage de la température chauffage "Eco"

○ Ⅲ ► ECO 88.8°C

• A partir de l'écran principal, appuyez 3 fois sur la touche (mode).
• Utilisez les touches ⚠ et ⏱ pour régler la température "Eco" Ⓐ. La température réglée clignote.

	Réglage de la température (°C)
min.	5
conseillé 15
max. 30

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode) : le réglage suivant s'affiche.

Saunier Duval

Lorsque cette fonction est activée, le mode de fonctionnement de l'appareil est réglé sur OFF pendant votre absence. La protection contre le gel de l'appareil est activée.

00 OFF

- Appuyez 4 fois sur la touche prieg réglage de la durée des vacances clignote pendant environ 10 secondes.

- Appuyez sur la touche ⊕ ou ⊕ pour sélectionner le nombre de jours (0 à 99) pendant lequel vous êtes absents. Le symbole 📄 s'affi che sur l'écran principal.

La fonction est ensuite activée pour le nombre de jours programmé. Une fois la durée des vacances programmée atteinte, la fonction "Vacances" est désactivée automatiquement.

- Pour désactiver la fonction manuellement, appuyez une fois sur la touche (mode).

L'écran principal s'affi che de nouveau et le symbole n'est plus affi ché.

Notice d'emploi

Saunier Duval

8.8 Réglage de l'heure et de la date

8.8.1 Réglage du jour de la semaine en cours

• A partir de l'écran principal, appuyez 5 fois sur la touche mode.
• Utilisez les touches ⭕ et ⭕ pour régler le jour de la semaine en cours. Le jour sélectionné clignote.

1 = Lundi	5 = Vendredi
2 = Mardi	6 = Samedi
3 = Mercredi	7 = Dimanche
4 = Jeudi

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode) : le réglage suivant s'affiche.

8.8.2 Réglage de l'heure

• A partir de l'écran principal, appuyez 6 fois sur la touche (mode).
• Utilisez les touches ⊕ et Ⓧ pour régler l'heure actuelle.
• Appuyez sur la touche (mode).
• Utilisez les touches Ⓕt pour régler les minutes.

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode) : le réglage suivant s'affiche.

Remarque : si la fonction "Calendrier annuel" a été activée par votre installateur, l'horloge se réglera automatiquement sur les horaires d'été et d'hiver.

8.8.3 Réglage de la date (\*)

(*) Réglage possible uniquement si la fonction "Calendrier annuel" a été activée par votre installateur.

- A partir de l'écran principal, appuyez 8 fois sur la touche mode.

• Utilisez les touches ⭕ et ⭕ pour régler la date actuelle : Jour/Mois/Année.
  Le réglage est validé :
• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode) : le réglage suivant s'affiche.

8.9 Programme chauffage hebdomadaire

Le programme chauffage hebdomadaire est actif uniquement en mode de fonctionnement Ⓐ automatique.

Remarque : si vous souhaitez passer en programmation journalière, contactez un professionnel qualifié é.

Notice d'emploi

Saunier Duval

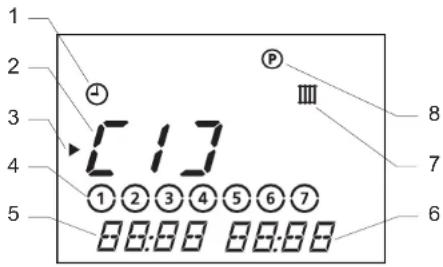

8.9.1 Présentation du programme chauffage hebdomadaire

1 2 3 4 5 11 ①②③④⑤⑥⑦ 00:00 00:00 P Ⅲ 8 7 6

Légende

1 Mode de fonctionnement choisi
2 Plage horaire "Confort"
3 Curseur (indique la valeur à modifi er)
4 Jour ou groupe de jours
5 Heure de départ du programme chauffage

6 Heure d'arrêt du programme chauffage
7 Programmation plage horaire chauffage
8 Menu Programmation

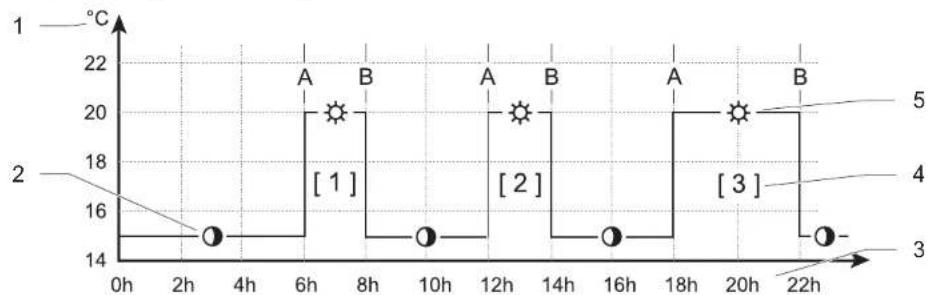

Vous pouvez déterminer jusqu'à 3 plages horaires de chauffage "Confort"

Exemples de combinaisons :

• [1] : toute la journée
• [1] : le matin et [2] : le soir
• [1] : le matin, [2] : le midi et [3] : le soir

Attention ! Les horaires des 3 plages ne doivent pas se croiser.

Saunier Duval

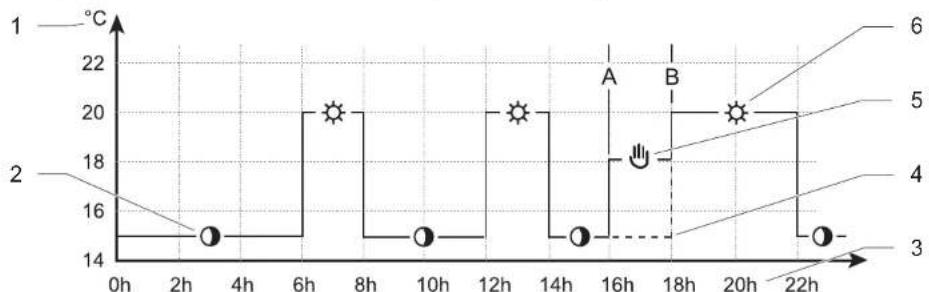

Exemple de programme chauffage hebdomadaire :

A Heure de départ du programme chauffage

B Heure d'arrêt du programme chauffage

1 Température réglée en mode Ⓐ Eco et ☀ Confort

2 Fonctionnement en mode

3 Heures de la journée

4 Plage horaire "Confort"

5 Fonctionnement en mode

Confort

Saunier Duval

Réglages usine des plages horaires :

Plage horaire	Jour de semaine / Groupe de jours	Heure de départ	Heure d'arrêt
[1]	1 2 3 4 5 6 7	06:00	22:00
	1 2 3 4 5 6 7	07:30	23:30
	1 2 3 4 5 6 7	07:30	22:00
[2]	--
[3]	--

8.9.2 Réglage du programme chauffage hebdomadaire

- Appuyez environ 5 secondes sur la touche prog.

La plage horaire "[1]" clignote.

• Choisissez la plage horaire que vous souhaitez programmer à l'aide des touches ⊕ et ⊖
• Appuyez sur la touche 📂 l'aide des touches ⚠ et ⚡ choisissez le jour de semaine ou le groupe de jours souhaités pour la plage horaire choisie selon le tableau ci-après.

Semaine complète	1234567
Du lundi au vendredi	1234567
Week-end	1 2 3 4 567
Pour chaque jour de la semaine	1,2ets.

Saunier Duval

• Appuyez sur la touche 📂 l'aide des touches ⊕ et Ⓧoisissez l'heure de départ puis l'heure d'arrêt de la plage horaire.
• Appuyez encore une fois sur la touche prog pour programmer la ou les plage(s) horaire(s) suivante(s).
• Recommencez les opérations de programmation précédentes.
• Appuyez environ 10 secondes sur la touche prog pour quitter le menu programmation.
  L'écran principal s'affi che.

8.10 Modifi cation temporaire de la température de consigne ambiante

Remarques :

• Ce réglage n'est possible qu'en mode de fonctionnement ⏻ automatique.
• Ce réglage permet de modifier la température de consigne ambiante jusqu'au prochain changement de température du programme chauffage (voir exemple ci-après).

Notice d'emploi

Saunier Duval

Exemple de modification temporaire de la température de consigne ambiante :

A Heure de départ de la modification de température

B Heure d'arrêt de la modification de température

1 Température réglée en mode Ⓐ Eco et ☀ Confort

2 Fonctionnement en

3 Heures de la journée

4 Programme chauffage initial

5 Modifi cation temporaire de la température de consigne ambiante

6 Fonctionnement en mode Confort

Saunier Duval

- A partir de l'écran principal, appuyez sur la touche ⊕ ou ⊕ pour affi cher la température de consigne ambiante. Le symbole ⚪ s'affi che et la température réglée précédemment clignote.

TEMP 88.0°C

- Appuyez sur la touche ☐ du pour régler la température ambiante souhaitée dans la pièce.

La température réglée clignote.

	Réglage de la température de consigne ambiante (°C)
min.	5
max. 30

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode) : le réglage suivant s'affiche.

Au prochain changement de température du programme chauffage, le symbole 🤨 ne sera plus affi ché.

- Pour annuler ce réglage, appuyez sur la touche mode. Le message OFF s'affiche.

Le menu principal s'affi che de nouveau au bout de 3 secondes et le symbole ⚪ n'est plus affi ché.

8.11 Menu informations

Ce menu permet de visualiser les différents réglages de l'appareil.

- A partir de l'écran principal, appuyez sur la touche progé autant de fois qu'il est nécessaire pour affi cher les informations suivantes :

Le symbole ⓘ s'affiche.

• Affichage de la valeur de la température "Confort" réglée

• Affichage de la valeur de la température "Eco" réglée

• Affichage des plages horaires réglées du programme chauffage

• Affichage de la date (si la fonction "Calendrier annuel" a été activée par votre installateur)
• Affichage du nom commercial de l'appareil

8.12 Remplacement des piles

Lorsque "BATT" apparaît sur l'affi cheur, la durée de vie des piles est équivalente à un mois environ.

Remarques :

• Si les piles ne sont pas remplacées à temps, la chaudière fonctionne sans prendre en compte le thermostat d'ambiance.
• Les réglages de l'appareil sont conservés lors du remplacement des piles
• Nettoyez le compartiment des piles avant d'insérer des piles neuves.

• Ne mélangez pas des piles usées et des piles neuves, ou des piles de types différents.

• N'utilisez pas de piles rechargeables.

• N'exposez jamais les piles à une chaleur excessive ou à une fl amme, n'essayez jamais de les démonter et veillez à ce qu'elles ne soient pas en court-circuit.
• Ne conservez pas de piles usées dans l'appareil.
• Si de l'électrolyte fuit et entre en contact avec la peau ou les vêtements, rincez-les immédiatement avec de l'eau.

Notice d'emploi

Saunier Duval

Légende

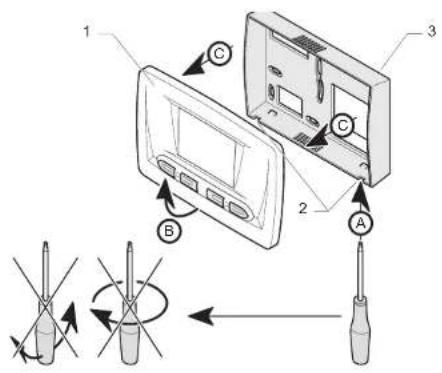

1 Tableau de bord
2 Ergot
3 Boîtier

- Retirez le table au de bord (1) du boîtier de l'appareil (3) en respectant l'ordre des opérations (A) à (C).

Légende

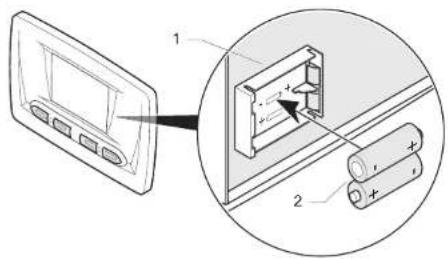

1 Compartiment à piles
2 Piles

- Remplacez les piles usées par des piles neuves de type "AAA LR03" en respectant leur polarité (sens "+" et "-").

Saunier Duval

8.13 Description du récepteur radio

1 2 OK 3 4

Légende
1 LED verte : Indicateur de fonctionnement du récepteur
2 LED rouge : Indicateur de fonctionnement du circuit chauffage de la chaudière

3 Activation/désactivation du thermostat d'ambiance en cas de panne

4 LED jaune : Indicateur de réception de signaux radio

LED Etat Description
OK	Allumée Fonctionnement normal
	Eteinte Probème d'alimentation
	Clignotante Problème de communication avec le thermostat
	Allumée Chauffage allumé
	Eteinte Chauffage éteint
	Clignotante Forçage manuel du chauffage
	Clignotante Réception d'un signal du thermostat

Notice d'emploi

9 Diagnostic de pannes

Attention!

N'essayez jamais de procéder vous-même à l'entretien ou aux réparations de votre appareil et ne remettez l'appareil en fonctionnement que lorsque la panne a été résolue par un professionnel qualifié.

En cas d'anomalie :

• Vérifi ez les messages d'erreur dans la zone d'affi chage multifonctions du thermostat d'ambiance.
• Vérifi ez l'état des LED placées sur le récepteur radio.

9.1 Thermostat d'ambiance

21.5°C 1 2 3 4 5 6 7 COM Err

Légende

1 Zone

d'affi chage multifonctions

Saunier Duval

Défaut	Cause Solution
L'afficheur est éteint	Les piles n'alimentent pas l'appareil	Vérifiez que :- les piles sont bien installées dans leur compartiment- la polarité des piles n'est pas inversée- les piles ne sont pas usées. Si c'est le cas, remplacez-les par des piles neuves.Dès que l'alimentation est rétablie, l'appareil se remet automatiquement en service. Si le défaut persiste, contactez un professionnel qualifié.
La température ambiante n'atteint pas la température programmée.	Mauvais réglage des vannes thermostatiques des radiateurs	Vérifiez que les vannes thermostatiques des radiateurs de la pièce où est installé l'appareil sont réglées au maximum. Si c'est le cas, contactez un professionnel qualifié.
BATT Le niveau des	piles est faible	Remplacez les piles (voir chapitre "Remplacement des piles") ou contactez un professionnel qualifié.
Autres défauts - Contactez un professionnel qualifié.

Notice d'emploi

Saunier Duval

9.2 Récepteur radio

Défaut	Cause Solution
L'indicateur de fonctionnement «OK» est éteint	Coupure de courant électrique	Vérifi ez qu'il n'y a pas de coupure du réseau électrique, que la chaudière est correctement branchée et sous tension.Dès que l'alimentation est rétablie, l'appareil se remet automatiquement en service. Si le défaut persiste, contactez un professionnel qualifié.
L'indicateur de fonctionnement «OK» clignote	Mauvaise communication entre le thermostat et le récepteur radio	Vérifiez sur le thermostat d'ambiance que :- les piles sont bien installées dans leur compartiment- la polarité des piles n'est pas inversée- les piles ne sont pas usées. Si c'est le cas, remplacez-les par des piles neuves.Si le défaut persiste, contactez un professionnel qualifié.
Autres défauts - Contactez un professionnel qualifié.

10 Protection contre le gel

Le système de protection contre le gel de l'appareil commande la mise en fonctionnement de la chaudière (*) dès lors que :

• La température ambiante dans la pièce où est installé l'appareil descend en dessous de 3°C.
• Le récepteur ne reçoit plus de signaux radio du thermostat d'ambiance depuis plus d'une heure (**). La LED rouge √_ s'allume.

• Utilisez la fonction "Vacances" de l'appareil en lui indiquant la durée de votre absence (voir chapitre "Fonction vacances") pour une absence à durée déterminée.

• Mettez le mode de fonctionnement de l'appareil sur OFF pour une absence à durée indéterminée.

• En cas d'absence prolongée, reportez-vous à la notice de la chaudière.

(*) Valable seulement si le mode chauffage de la chaudière est activé.
(**) Dès que le récepteur reçoit un signal du thermostat d'ambiance, le mode de protection contre le gel est désactivé automatiquement.
- Pour désactiver le mode de protection contre le gel manuellement, appuyez sur la touche 🖱️ du récepteur radio. La LED rouge 🏚 s'éteint.

Notice d'emploi

Saunier Duval

Saunier Duval

Manuel d'installation

Table des matières

1 Remarques relatives à la 5 Installation de l'appareil ....42 documentation ....376.1 Dimensions ....
2 Description de l'appareil ....37 5.2 Liste du matériel livre ....42 5.3 Ouverture de l'appareil ....43
2.1 Identification CE 37 5.4 Fixation au mur 43
2.2 Schéma fonctionnel 38 Raccordement électrique 46
3 Choix de l'emplacement ....38
3.1 Récepteur radio ....../39 mise en service ....../47
3.2 Thermostat d'ambiance 8 ^39 Réglages....48
4 Consignes de sécurité et 8.1 Réglages recommandés à prescriptions .....41 l'installation.....
4.1 Consignes de sécurité 41 8.2 Réglages Service Après-Vente .....
4.2 Décrets, normes, directives .... 41

Manuel d'installation réservé à l'usage exclusif des professionnels qualifi és

Saunier Duval

Manuel d'installation

Table des matières

9 Diagnostic de pannes .....52
10 Contrôle / Remise en fonctionnement ....54
11 Information de l'utilisateur ....54
12 Données techniques .....55

Saunier Duval

1 Remarques relatives à la documentation

- Veuillez remettre l'ensemble des documents à l'utilisateur de l'appareil. L'utilisateur doit conserver ces documents de façon à pouvoir les consulter en cas de nécessité.

Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.

2 Description de l'appareil

2.1 Identifi cation CE

L'identifi cation CE indique que les appareils décrits dans ce manuel sont conformes aux directives suivantes :

• Directive relative à la compatibilité électromagnétique (directive 89/336/CEE du Conseil de la Communauté Européenne)
• Directive relative à la basse tension (directive 73/23/CEE du Conseil de la Communauté Européenne)
• Directive relative aux équipements de télécommunication (directive R&TTE 99/5/CEE du Conseil de la Communauté Européenne)

2.2 Schéma fonctionnel

1 2 230 V 3 4 5

Légende
1 Chaudière
2 Récepteur radio
3 Piles
4 Thermostat d'ambiance programmable
5 Raccordement chaudière

3 Choix de l'emplacement

• N'installez pas l'appareil au-dessus d'un autre appareil qui pourrait l'endommager (par exemple, au-dessus d'une cuisinière susceptible de dégager de la vapeur et des graisses) ou dans une pièce fortement chargée en poussière ou dont l'atmosphère est corrosive.
• L'appareil doit être installé dans une pièce protégée du gel. Prenez les précautions qui s'imposent.

Saunier Duval

3.1 Récepteur radio

• Pour ne pas perturber la transmission radio, installez le récepteur à proximité de la chaudière, à 1.80 mètre du sol environ.
• Eloignez le récepteur radio de toute partie métallique (câbles, tableau électrique, parois métalliques).

3.2 Thermostat d'ambiance

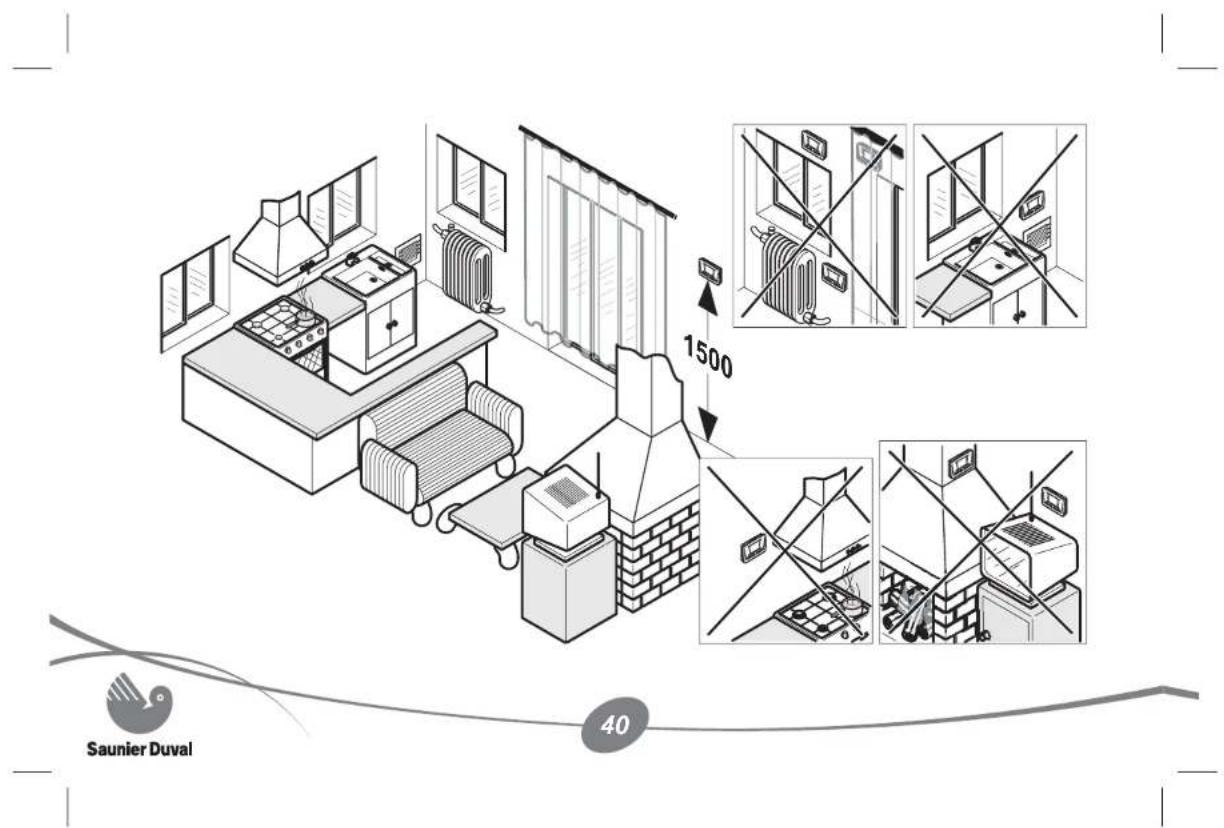

• Installez l'appareil de manière à garantir un enregistrement optimal de la température ambiante en le positionnant :

• sur un mur intérieur de la pièce principale de l'habitation,

• à 1.50 mètre du sol environ.
  • N'installez pas l'appareil :

• près de sources de chaleur comme des radiateurs, des murs de cheminée, des télévisions, des rayons solaires,
• sur des murs froids,
• entre des meubles, derrière des rideaux ou d'autres objets pouvant gêner l'enregistrement de l'air ambiant de la pièce,
• près de courants d'air pouvant provenir de portes ou de fenêtres.
• Expliquez ces exigences à l'utilisateur de l'appareil.

1500 Saunier Duval 40

4 Consignes de sécurité et prescriptions

4.1 Consignes de sécurité

Toutes interventions à l'intérieur de l'appareil doivent être réalisées par un professionnel qualifié ou le Service Après-Vente Saunier Duval.

L'appareil ne doit être installé que par un professionnel qualifié é et responsable du respect des normes et du règlement en vigueur.

Attention ! En cas d'installation incorrecte, il y a risque de choc électrique et d'endommagement de l'appareil.

4.2 Décrets, normes, directives

Lors de l'installation et de la mise en fonctionnement de l'appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-après doivent être respectés dans leur version actuellement en vigueur :

• Norme NF C 15-100 relative à l'installation des appareils raccordés au réseau électrique.
• Norme NF C 73-600 relative à l'obligation de raccordement des appareils électriques à une prise de terre.

5 Installation de l'appareil

Toutes les cotes dans ce chapitre sont exprimées en mm.

5.1 Dimensions

140 100 152 90 31 47 25 170 ...

5.2 Liste du matériel livré

L'appareil ExaCONTROL 7 radio est livré avec :

• 1 thermostat d'ambiance
• 1 récepteur radio
• 2 sachets comprenant 2 vis de fixation avec chevilles
• 2 adhésifs double face (ils permettent de fixer le récepteur radio sans réaliser de perçages dans le mur)
• 2 piles de type «AAA LR03»
• 1 notice

Saunier Duval

5.3 Ouverture de l'appareil

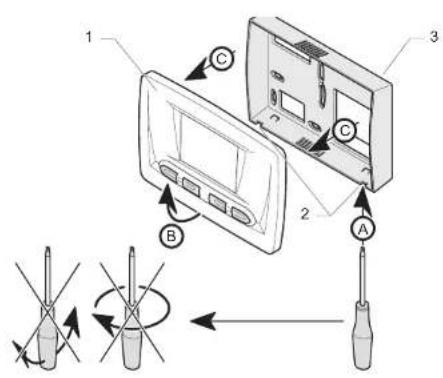

1 Tableau de bord
2 Ergot
3 Boîtier

- Retirez le table au de bord (1) du boîtier de l'appareil (3) en respectant l'ordre des opérations (A) à (C).

5.4 Fixation au mur

• Assurez-vous que les matériaux utilisés pour la réalisation de l'installation sont compatibles avec ceux de l'appareil.
• Déterminez l'emplacement de montage. Reportez-vous au chapitre "Choix de l'emplacement".

Manuel d'installation réservé à l'usage exclusif des professionnels qualifi és

Saunier Duval

5.4.1 Récepteur radio

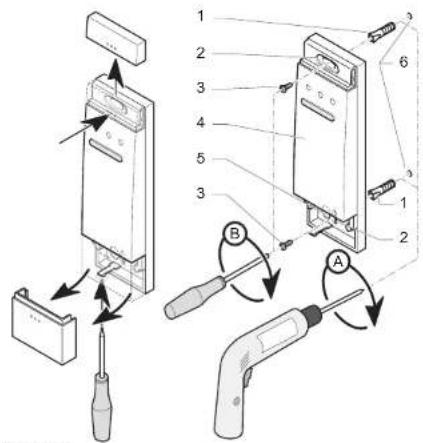

2 Orifi ce de fi xation
3 Vis de fixation
4 Récepteur radio
5 Pré-perçage pour le passage des câbles
6 Perçages

• Enlevez les 2 caches aux extrémités du récepteur radio.
• Fixez le récepteur radio sur un mur à l'aide de vis et de chevilles (non fournies).
• Positionnez le récepteur (4) sur un mur.
• Percez les trous (6) des vis de fi xation conformément aux 2 orifi ces de fi xation (2) du boîtier.
• Insérez des chevilles dans les perçages (6).

Saunier Duval

- Fixez le boîtier de l'appareil avec des vis de fi xation (3).

5.4.2 Thermostat d'ambiance

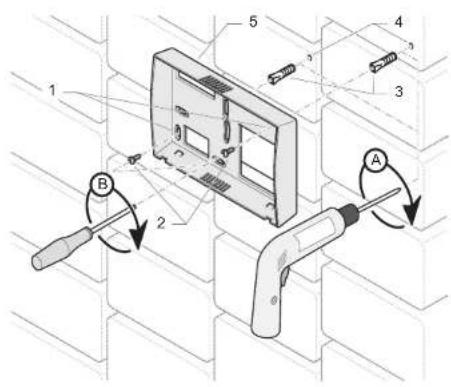

1 Orifi ces de fixation
2 Vis de fixation
3 Chevilles
4 Perçages
5 Boîtier

• Positionnez le boîtier (5) de l'appareil sur un mur.
• Percez les trous (4) des vis de fi xation conformément aux 2 orifi ces de fi xation (1) du boîtier.
• Insérez les chevilles dans les perçages (4).
• Fixez le boîtier de l'appareil avec les vis de fixation (2) comme illustré ci-dessus.
• Remettez en place le tableau de bord sur le boîtier de l'appareil.

Manuel d'installation réservé à l'usage exclusif des professionnels qualifi és

Saunier Duval

6 Raccordement électrique

Important : le raccordement électrique de l'appareil doit être effectué par un professionnel qualifié.

• Raccordez les câbles (3) et (4) sur le bornier de raccordement TA 24V de la chaudière.
• Raccordez les câbles (1) et (2) au réseau 230V monophasé + terre (bornier de raccordement 230V de la chaudière ou secteur) comme illustré ci-après.
• Respectez le raccordement phase et neutre sur le récepteur radio.

TA 24V + 230 V 230 V TA L N 1 2 3 4

Saunier Duval

Légende

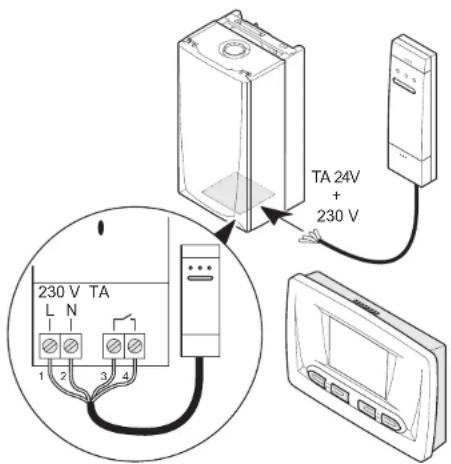

1 Câble noir : raccordement phase
2 Câble bleu : raccordement neutre
3 Câble rouge : raccordement TA 24V
4 Câble marron : raccordement TA 24V

7 Mise en service

• Mettez en service la chaudière.

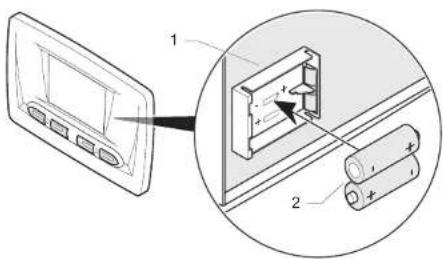

1 Compartiment à piles
2 Piles

• Installez les piles livrées avec l'appareil dans le compartiment à piles (1) en respectant leur polarité (sens "+" et "-").
  L'indicateur de fonctionnement «OK» sur le récepteur radio s'allume en vert.
• Ouvrez complètement toutes les vannes thermostatiques des radiateurs dans la pièce où le thermostat d'ambiance est installé.

Remarque : pour forcer une demande chauffage sur la chaudière, appuyez sur la touche du récepteur radio.

La LED rouge √- clignote.

Manuel d'installation réservé à l'usage exclusif des professionnels qualifi és

Saunier Duval

8 Réglages

L'accès aux données techniques de l'appareil permet d'effectuer certains réglages et d'analyser d'éventuels dysfonctionnements.

8.1 Réglages recommandés à l'installation

Pour adapter l'installation de façon optimale, il est nécessaire de régler quelques paramètres.

• Appuyez pendant plus de 10 secondes sur la touche mode pour accéder au menu de paramétrage.

• Lorsque / et "CODE 00" apparaissent, utilisez les touches ⚠ ou ♦ jusqu'à obtenir "96" sur l'affi cheur.

• Validez en appuyant sur la touche mode.

• Lorsque le premier menu "COMF" apparaît, utilisez les touches ⭕ ou ⏻ pour sélectionner la valeur souhaitée.
• Appuyez sur la touche mode pour passer au menu suivant (voir tableau ci-après).
• Pour valider tous les réglages, appuyez pendant plus de 10 secondes sur la touche (mode).

L'affi cheur revient à sa position normale au bout de 1 minute sans manipulation ou après un nouvel appui de plus de 10 secondes sur la touche (mode)

Saunier Duval

Menu	Intitulé Action / Information
COMF	Choix de la température chauffage "Confort"	Choisissez une valeur entre 5 °C et 30 °C.(réglage usine : 20 °C)
ECO	Choix de la température chauffage "Eco"	Choisissez une valeur entre 5 °C et 30 °C.(réglage usine : 15 °C)
P7.P1	Choix du programme chauffage	Choisissez entre P1 et P7 :P1 = programmation journalièreP7 = programmation hebdomadaire (réglage usine)
DATE	Activation du calendrier annuel	Choisissez une valeur :0 = réglage de la date désactivé (réglage usine)1 = réglage de la date activé

Remarque : appuyez environ 20 secondes sur la touche (mode) pour rétablir les valeurs de réglage d'usine des paramètres de l'installation et de la programmation du temps.

L'affi chage clignote ensuite à trois reprises et tous les paramètres sont rétablis aux valeurs de réglage d'usine.

Manuel d'installation réservé à l'usage exclusif des professionnels qualifi és

Saunier Duval

8.2 Réglages Service Après-Vente

• Appuyez pendant plus de 10 secondes sur la touche mode pour accéder au menu de paramétrage.
• Lorsque / et "CODE 00" apparaissent, utilisez les touches ⭕ ou ♦ jusqu'à obtenir "35" sur l'affi cheur.

• Validez en appuyant sur la touche mode. Le premier menu "CH On" apparaît.

• Appuyez sur la touche mode pour passer au menu suivant (voir tableau ci-après).

• Utilisez les touches ⭕ ou ⭕ pour sélectionner la valeur souhaitée.
• Pour valider tous les réglages, appuyez pendant plus de 10 secondes sur la touche (mode).
  L'affi cheur revient à sa position normale au bout de 1 minute sans manipulation ou après un nouvel appui de plus de 10 secondes sur la touche mode.

Saunier Duval

Menu Intitulé Action / Informations
CH On Forçage du chauffage		Une demande chauffage de 50°C est simulée. Le brûleur et la pompe de la chaudière s'allument.
RF On	Test communication radio	Le thermostat d'ambiance envoi un signal toutes les 5 secondes au récepteur radio. L'indicateur sur le récepteur radio clignote à chaque signal reçu.
-- Affiche tous les segments de 'afficheur.
VERS Version du logiciel Affiche la version actuelle du logiciel de l'appareil.
CTIN	Correction de la valeur de la température ambiante	Ajuste la valeur affichée à ± 3 °C (réglage usine : 0)

Manuel d'installation réservé à l'usage exclusif des professionnels qualifi és

Saunier Duval

9 Diagnostic de pannes

Vous trouverez la liste de certains codes défauts dans la notice d'emploi.

Les pannes décrites dans ce chapitre exigent l'intervention d'un professionnel qualifié et si nécessaire celle du Service Après-Vente Saunier Duval.

Défaut	Cause	Solution
L'indicateur «OK» du récepteur radio est éteint	- Coupure de courant électrique- Câble de raccordement défectueux- Récepteur radio défectueux	• Vérifi ez qu'il n'y a pas de coupure du réseau électrique, que la chaudière est correctement branchée et sous tension.• Vérifi ez le raccordement électrique entre le récepteur radio et la chaudière.

Saunier Duval

Défaut	Cause	Solution
L'indicateur «OK» du récepteur radio clignote	- Défaut de transmission du signal radio- Thermostat d'ambiance défectueux	• Vérifiez que :- les piles du thermostat d'ambiance sont bien installées dans leur compartiment.- la polarité des piles n'est pas inversée.- les piles ne sont pas usées. Si c'est le cas, remplacez-les par des piles neuves.• Vérifiez la communication radio entre le thermostat et le récepteur en utilisant le menu “RF On” du thermostat (voir chapitre “Réglages Service Après-Vente”).

Manuel d'installation réservé à l'usage exclusif des professionnels qualifi és

Saunier Duval

10 Contrôle / Remise en fonctionnement

Après avoir installé l'appareil, vérifi ez son bon fonctionnement :

• Mettez l'appareil en marche selon les indications de la notice d'emploi et contrôlez qu'il fonctionne correctement.
• Contrôlez l'ensemble des dispositifs de commande et de sécurité, leur réglage et leur état de fonctionnement.

11 Information de l'utilisateur

L'utilisateur de l'appareil doit être informé du maniement et du fonctionnement de son appareil.

• Expliquez-lui le fonctionnement de l'appareil de telle façon qu'il soit familiarisé avec son utilisation.
• Examinez la notice d'emploi ensemble et répondez le cas échéant à ses questions.
• Donnez tous les manuels et documents concernant l'appareil à l'utilisateur et demandez-lui de les conserver à proximité de l'appareil.
• Présentez à l'utilisateur tout particulièrement les consignes de sécurité qu'il doit respecter.

Saunier Duval

12 Données techniques

Description Unité ExaCONTROL 7 radio
Fréquence d’émission/réception MHz 868
Portée moyenne en champ libre (*) m 120
(*) Variable en fonction des conditions d’installation et de l’environnement électromagnétique
Thermostat d’ambiance
Température ambiante max. autorisée dans la pièce où est installé l’appareil	°C 50
Dimensions :
Hauteur	mm 100
Largeur	mm 152
Profondeur	mm 31
Alimentation : 2 piles de type «AAA LR03»	V 2 x 1.5
Durée de vie des piles mois 18
Protection électrique		IP20
Classe électrique		III

Manuel d'installation réservé à l'usage exclusif des professionnels qualifi és

Saunier Duval

Description Unité ExaCONTROL 7 radio
Récepteur radio
Dimensions :
Hauteur mm 170
Largeur mm 47
Profondeur mm 25
Tension d'alimentation V/Hz 230V/50Hz
Section min. des câbles de raccordement électriques 230V mm^2 2 x 0.75
Section min. des câbles de raccordement électriques TA 24V mm^2 2 x 1.5
Longueur des câbles de raccordement électriques m 2
Protection électrique IP40
Classe électrique		II

Saunier Duval

Site Internet : www.saunierduval.fr
