Smart 8A52240X - Thermostat Atag - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance programmable
Marque	Atag
Modèle	Smart 8A52240X
Alimentation	2 piles AA (LR6) 1,5 V
Affichage	Écran LCD avec température ambiante, température programmée, état de la chaudière
Fonctions principales	Programmation jour/nuit, réduction de température de nuit, correction de température, minuteur, réglage manuel
Réglage de la température	Par molette rotative ; affichage clignotant pendant le réglage
Correction de température	Plage : -5 à +5 (-2,5 K à +2,5 K) ; réglage via fonction dédiée
Minuteur (programmation automatique)	Mode 0 : programmation ne recommence pas automatiquement ; mode 1 : cycle de réduction de nuit toutes les 24h
Bouton-poussoir	Commutation jour/nuit, accès aux fonctions ; maintien pour faire défiler les fonctions
Enclenchement chaudière	Tourner la molette à fond à droite puis à gauche pour activer ; régler ensuite la température souhaitée
Programmation de réduction de température de nuit	Visible si installation avec régulateur à distance MAD ; réglage via fonctions spécifiques
Conseil d'utilisation	Tourner la molette vers la gauche pour une température plus basse pendant une absence prolongée (vacances)
Réglages installateur	Ne pas modifier ; accessibles via bouton-poussoir maintenu enfoncé

FOIRE AUX QUESTIONS - Smart 8A52240X Atag

Comment passer du mode jour au mode nuit ?

Appuyez brièvement sur le bouton-poussoir. Chaque appui commute entre le programme de jour et le programme de nuit, ou interrompt la programmation en cours.

Comment régler la température ambiante ?

Tournez la molette rotative : l'écran clignote 2 fois et affiche la température programmée. Ajustez jusqu'à la valeur souhaitée ; après 3 secondes, l'écran revient à la température ambiante.

Que faire si la température affichée ne correspond pas à la température réelle ?

Utilisez la fonction de correction de température. Maintenez le bouton-poussoir enfoncé jusqu'à ce que la fonction apparaisse, puis réglez la valeur entre -5 et +5 (par pas de 1). Par défaut, la correction est à 0.

Comment activer le minuteur (programmation automatique) ?

Accédez à la fonction minuteur en maintenant le bouton-poussoir enfoncé. Choisissez le mode 0 (la programmation ne recommence pas automatiquement) ou le mode 1 (cycle de réduction de nuit toutes les 24h).

Comment enclencher la chaudière manuellement ?

Tournez la molette complètement vers la droite, puis complètement vers la gauche. Ensuite, réglez la température souhaitée. L'écran indique que la chaudière est enclenchée.

Comment programmer une réduction de température pour la nuit ?

Cette fonction est disponible si votre Smart est installé avec un régulateur à distance MAD. Maintenez le bouton-poussoir pour faire défiler les fonctions jusqu'à celle de réduction de nuit, puis réglez la température nocturne souhaitée.

Puis-je utiliser le thermostat pendant une absence prolongée (vacances) ?

Oui. Tournez la molette vers la gauche pour abaisser la température de consigne. Le thermostat maintiendra une température réduite pour économiser l'énergie.

Comment réinitialiser les réglages installateur ?

Ces réglages ne sont pas destinés à être modifiés par l'utilisateur. Si vous les avez accidentellement modifiés, maintenez le bouton-poussoir enfoncé jusqu'à ce que le thermostat revienne aux valeurs par défaut (relâchez le bouton). Consultez un installateur si nécessaire.

Que signifie le clignotement de l'écran ?

L'écran clignote 2 fois lorsque vous tournez la molette pour indiquer que vous modifiez la température programmée. Pendant la modification, l'écran affiche la valeur cible ; après 3 secondes, il revient à la température ambiante.

Comment remplacer les piles du thermostat ?

Retirez le thermostat de son socle. Ouvrez le compartiment à piles à l'arrière. Insérez deux piles neuves de type AA (LR6) en respectant la polarité. Replacez le thermostat sur son socle. L'écran s'allume.

MODE D'EMPLOI Smart 8A52240X Atag

Affichage des différentes fonctions;

20
C 0.0
Temperature
ambiente de
jour

176
1.0
Temperature
amionie de
null

102°
125
Température
programmee
(en tournant

17
1.0
Chaudière
enclerchee

!50
1.0
Programmatic

194
10.0
n Brûleur activ

B
1
Etat de l'appareil

Bouton-poussoir

But: sélection de la programmation de jour ou de nuit, activation de la

programmation de réduction de la température de nuit et autres réglages et

Tonclire.

- Aouyez 1x brièvement, pour passer du programme de jour au programme

de nuit ou inversement ou pour interrompre la programmation

Ensuite:

- Maintenez la touche entforcée pour faire déller toutes les fonctions.

- Relachez la touche quand vous arrive à la fonction que vous acquellez.

régier (le réglage signate 29)

Appuyez quelques secondes sur la toucho pour modifier le réglage

- Maintenez la touche enforcés pour passer à une fonction suivante.

Molette

But rénisse de la température ou paiementement de la chaudière trâcheu flément

réclase de la température. Lorsque vous tournez la molette, l'écran clenote 2x

et affiche la température programmée. Toumez la molette jusqu'à la

température scubellas. Après 3 secondes, flécan affiche à rouveau la

temporatura ambiente.

Enderechement de la chaudière. Taumoz la malette tout à làit vers la droite et

ensuie tout à fait vers la gauche. Réglez ensuite à température

souhaitee (Pignole).

Fonctions et réglages:

1. Lecture des fonctions

Maintenez la touche entrosee pour faire dettier les fonctions et

relèchez a buche quand vous arrive à la fonction socialiste.

1. Correction de la température

Standard: 0 Exart de variation: 5...-5(-2.5K...+2.5K)

A raker uniquement si la temporaire allichte est differentia de

la température ambiarle réelle (par oz.) Smart sod morté sur

or may freely.

1. Fonctionnement du minuteur

Standard: D. Ecart de variation: 0-1

C. La programmation ne recommence pas automalevement

1. La période de réduction de température de ruit

recommence toutes les 24 heures des son activation.

1. Réglages de l'installateur NE PAS MODIFIER

Halachez le bouton poussor. Smart revens

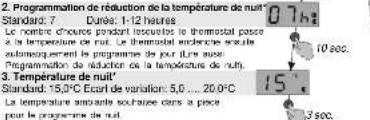

Programmation de réduction de la
température de nuit

après heure programmée

après heure programmée

* Cette funchons sont visible si le Smart est installé d'un régulateur à distance avec une régulateur de mélangeur MAD.

ATAG

Conseit: Tourner la molette vers la gauche pour réglé la températur plus basse durant un period d'absence longtemps (p.e. vacance)

1. Instellingen installateur NIET WÜZIGEN
