| Type de produit | Coffret étanche pour caméscope |
| Marque | JVC |
| Modèle | WR-MG77 |
| Profondeur maximale | 30 mètres |
| Dimensions (L x P x H) | 226 x 191 x 128 mm |
| Poids de l'unité principale | Environ 745 g |
| Flottabilité | +400 g (avec caméscope inséré et batterie fournie) |
| Matériau du boîtier | Résine de polycarbonate |
| Caméscopes compatibles | GZ-MG21, GZ-MG22, GZ-MG24, GZ-MG26, GZ-MG27, GZ-MG31, GZ-MG36, GZ-MG37, GZ-MG39, GZ-MG67, GZ-MG77 |
| Accessoires inclus | Kit d'entretien (agent nettoyant verre, agent nettoyant, graisse silicone, chiffon silicone, gel anti-buée, papier, coton-tiges, joint, courroie, plectre, clé de serrage, ouvre-boucle) |
| Commandes | Levier d'alimentation (ON/OFF), touche marche/arrêt enregistrement et photo, levier de zoom (T/W) |
| Fermeture | 4 boucles avec joint torique |
| Joint d'étanchéité | Joint en caoutchouc amovible (pièces de rechange disponibles) |
| Entretien recommandé | Rincer à l'eau pure après usage, sécher avec chiffon doux, éviter solvants organiques |
| Période de stockage des pièces de rechange | 5 ans après arrêt de production |
| Test avant plongée | Plonger à vide à 2 mètres pendant 5-6 minutes pour vérifier l'étanchéité |
| Précautions d'usage | Ne pas utiliser de produits chimiques (alcool, essence, diluant), ne pas exposer au soleil prolongé, éviter chocs |
| Garantie | JVC n'est pas responsable des fuites d'eau dues à une utilisation incorrecte |
| Réparabilité | Consulter le magasin d'achat pour tout entretien ou réparation |
FOIRE AUX QUESTIONS - WR-MG77 JVC
Questions des utilisateurs sur WR-MG77 JVC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Coffret électrique au format PDF gratuitement ! Retrouvez votre notice WR-MG77 - JVC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WR-MG77 de la marque JVC.
MODE D'EMPLOI WR-MG77 JVC
Précautions d'utilisation
1. Ne jamais utiliser l'un des produits chimiques suivants pour le nettoyage, la protection anti-rouille, la prévention contre la buée, la réparation, ou d'autres raisons.
1) Ne pas nettoyer le coffret marine avec de l'alcool, de l'essence, du diluant à peinture ni avec d'autres solvants organiques volatils, nettoyants chimiques ou agents similaires. (De l'eau pure ou de l'eau tiède convient pour le nettoyage.) 2) Ne pas utiliser d'agents anti-rouille ou similaires sur les parties métalliques. (De l'acier inoxydable et de l'aluminium sont utilisés pour toutes les pièces métalliques, par conséquent l'eau pure convient pour le nettoyage.) 3) Ne pas utiliser d'agents anti-buée disponibles dans le commerce. (Toujours utiliser l'agent anti-buée qui est fourni avec le coffret marine.) 4) Ne pas utiliser de graisse silicone autre que celle spécifiée pour le joint. (Toujours utiliser la graisse silicone qui est fournie avec le coffret marine.) 5) Ne pas utiliser de bandes adhésives pour la réparation, etc. (Si une réparation est nécessaire, consulter le magasin où vous avez acheté le coffret.)
L'utilisation directe ou indirecte (produits vaporisés) des produits chimiques cités ci-dessus sur le coffret marine peut causer des fêures lorsque le coffret marine est placé sous haute pression.
2 Faire attention, car ce coffret marine est une structure complètement étanche. S'il est laissé exposé en plein soleil, ou dans une voiture, un bateau ou sur la plage, la température interne peut monter très haut, ce qui peut causer un mauvais fonctionnement du camescope à l'intérieur. 3 Ne pas utiliser l'agent de nettoyage du verre ni l'agent de nettoyage pour autre chose que le nettoyage du verre avant. 4 Si le camescope est installé dans le coffret marine dans un endroit où l'humidité et la température sont élevées, plonger refroidira l'humidité enfermée dans le coffret marine, causant la formation de condensation et la surface de verre deviendra embuée. Il est recommandé d'introduire le camescope dans le coffret marine dans un endroit où l'humidité est faible à une température proche de celle de l'eau où vous allez plonger. Si une pièce de feuille d'aluminium est coupée à 50 cm² environ et introduite dans la partie en verre du coffret marine, la buée dans le coffret marine adhérera à la feuille d'aluminium, comme sa conductivité à la chaleur est plus élevée que celle du verre. C'est une façon efficace de réduire rapidement la buée dans le coffret marine. 5 Ne pas ouvrir ni fermer le coffret dans des endroits qui peuvent être sujets à des poussières d'eau ou au sable. Pour ouvrir le coffret marine sur le site de plongée afin de remplacer la batterie ou la carte SD, respectez les précautions suivantes.
Choisir un endroit à l'abri des poussières d'eau et du sable. Essuyer complètement toute trace d'eau entre la partie principale et le couvercle du coffret marine et sur les boucles. Sécher complètement toute eau restante sur le coffret marine avec un chiffon sec. En relevant les bouches et en ouvrant le couvercle, faire attention que de l'eau de vos cheveux ou de votre corps ne tombe pas dans le coffret marine. Pour éviter de toucher au camescope avec les mains imprégnées d'eau salée, placer au préalable une serviette trempée d'eau pure dans un sac en plastique et l'utiliser pour essuyer le sel de vos mains et doigts avant de toucher au camescope.
7 Ne pas jeter le coffret marine dans l'eau. 8 Après utilisation, bien laver avec de l'eau pure dès que possible. Si le coffret marine a été utilisé dans de l'eau salée, tremper le coffret marine dans l'eau pure pendant un moment est efficace pour retirer le sel. S'assurer de manipuler tous les leviers et touches pour retirer toute trace de sel dans les gorges. Si du sel reste, il sechera et se cristallisera. Ce qui pourrait être la cause d'une fuite d'eau. 9 Après lavage, essuyer l'eau avec un chiffon sec sans sel pour sécher complètement le coffret marine. Toutefois, ne pas exposer le coffret marine en plein soleil pour le faire sécher. Ce qui peut causer une décoloration et une rupture du coffret marine, et peut accélérer la dégradation du joint.

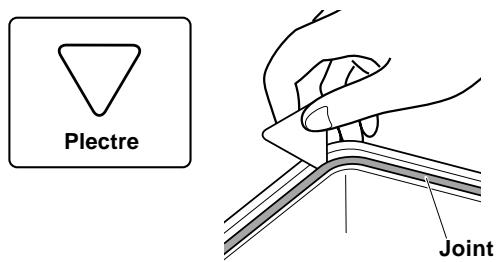

10 Essuyer l'intérieur du coffret marine simplement avec un chiffon sec. Maintenir la transparence du verre avant en essuyant la face interne avec un chiffon silicone ou un chiffon humidifié avec de l'agent de nettoyage. 11 Si le verre avant est laissé sale, de la buée risque de se former. 12 Retirer le joint du couvercle et essuyer toute trace de sel, sable, ou d'autres matières étrangères. De la même manière, essuyer toute matière étrangère adhérant de la rainure dans laquelle le joint s'adapte et de la partie principale du coffret marine où le joint est en contact. Lors du retrait du joint de la rainure, utiliser le plectre fourni pour éviter d'endommager le joint en le retardant.
13 Comme le coffret marine est fait de résine de polycarbonate, le manipuler avec soin. Il peut, en particulier, être facilement éraflé par des rochers, etc. sur le site de prise de vues et peut être endommagé s'il fait une chute ou est sujet à des chocs. Pour se rendre sur le site de prise de vues en voiture, en bateau, par le train ou l'avion, éviter de transporter le camescope dans le coffret marine. Toutefois, si vous prenez les précautions ajustées, il ne devrait pas y avoir de problème en transportant le camescope dans le coffret marine pour une courte distance, par exemple du site cible au site de plongée. 14 Eviter de désteroler des pièces autres que celles indiquées dans le manuel d'utilisation, de modifier le coffret marine, ou utiliser des pièces autres que celles spécifiées. Si des problèmes se produisent, veuillez consulter le magasin où vous avez acheté le coffret. 15 La présentation et les caractéristiques de cet appareil sont modifiables sans préavis.
Période de stockage minimum des pièces de remplacement pour le maintien de la performance
JVC stocke les pièces de remplacement pendant cinq ans après l'arrêt de la production. Les pièces de maintenance de la performance sont essentielles au bon fonctionnement de l'appareil.
\section*{Caractéristiques principales}
| Pression maximale | Profondeur d'eau jusqu'à 30 mètres |
| Levier d'alimentation | ON/OFF |
| Marche/arrêt d'enregistrement et photo | START/STOP |
| Zoom | ZOOM |
| Flottabilité | +400 g (avec le caméscope inséré et la batterie fournie mise en place) |
| Dimensions de la partie principale (L x P x H) | 226 mm x 191 mm x 128 mm |
| Main unit weight | 745 g environ |
| Modèle compatible | GZ-MG21, GZ-MG22, GZ-MG24, GZ-MG26, GZ-MG27, GZ-MG31, GZ-MG36, GZ-MG37, GZ-MG39, GZ-MG67, GZ-MG77 |
| Accessoires | • Kit d'entretien (agent de nettoyage du verre (anti-buéée), agent de nettoyage (pour-retirer la saleté),GRAISSSE silicone, chiffon silicone, gel silicone anti-buéée, papier, coton-tiges, joint, couroie, plectre, clavette de serrage, ouvre-boucle) |

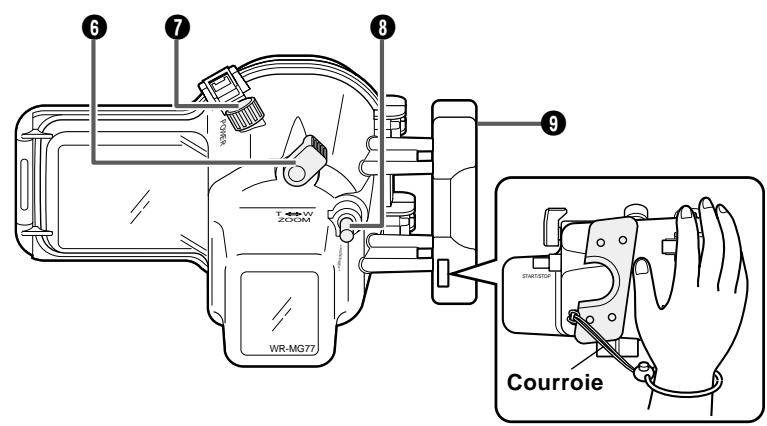

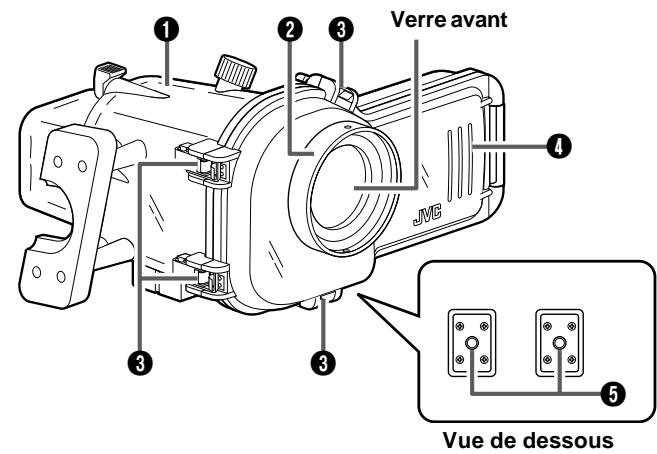

Noms des pièces

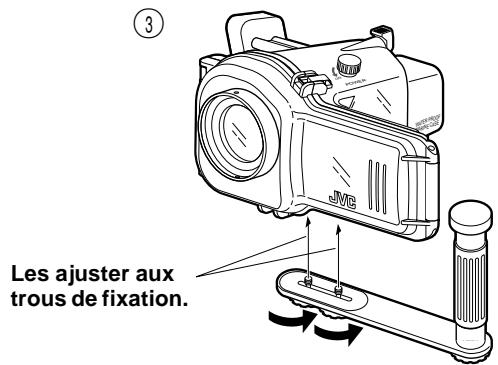

Partie principale Bague porte-filtre Boucle Couvercle avant du coffret marine Trous de fixation de la poignée
6 Levier de zoom (ZOOM) 7 Levier d'alimentation (POWER) Touche marche/arrêt d'enregistrement et photo Poignée de la partie principale
Veuillez dire avant utilisation.
Ce coffret marine est un instrument de précision conçu pour permettre l'enregistrement vidéo sous une pression d'eau élevée. Veuillez faire attention en manipulant l'appareil avant et après l'utilisation, comme expliqué dans ce manuel d'utilisation. Chaque pièce du coffret marine a subi des contrôles rigoureux lors de sa fabrication, et les fonctions individuelles ont fait face à des tests sévères au cours de l'assemblage.
Chaque coffret marine a dû également passer par des contrôles d'étanchéité en utilisant des testeurs à pression d'eau élevée. Toutefois, des dommages peuvent quelquefois se produire lors du transport et de la distribution, ou pendant le stockage après l'achat, par conséquent avant de faire de la plongée, effectuez toujours le test avant usage suivant pour vérifier la sécurité.
Test avant emploi
Bien s'assurer d'effectuer le test avant emploi suivant, avant de plonger.
- Avant de placer le camescope dans le coffret marine, plongez avec le coffret marine vide et vérifiez l'absence de fuites d'eau. Vérifier l'absence de fuites d'eau à une profondeur de 2 m où il n'y a pas beaucoup de pression. Laisser s'écouler 5 à 6 minutes pour bien s'assurer qu'il n'y a pas de fuites. Bien s'assurer d'effectuer ce test pour garantir la sécurité de votre camescope. 2 Ce qui suit sont des causes courantes de fuites d'eau : A. Le coffret marine est utilisé sans attacher le joint. B. Le joint n'est pas monté dans la bonne position. C. Le joint est endommagé ou déformé. D. Il y a du sable, de la poussière, des cheveux ou d'autres matières étrangères sur le joint. E. Il y a du sable, de la poussière, des cheveux ou d'autres matières étrangères sur la surface de contact du joint ou sur l'intérieur du couvercle. F. La courroie fournie ou le sac de gel de silice est pincée dans le coffret marine lorsque le couvercle est fermé.
- Vérifier qu'il n'y a pas de rayures ni de fissures sur le coffret marine lors de chaque utilisation.
Le coffret marine doit résister à la pression de l'eau. Une exposition répétée à la pression entraîne éventuellement la fatigue des matériaux, ce qui pourrait endommager le coffret marine. Vérifier à l'avance qu'il n'y a pas de rayures ni de fissures lors de chaque utilisation du coffret marine. Si vous utilisez ce dernier fréquemment, assurez-vous de faire effectuer son entretien par le magasin où il a été acheté. (Ce service d'entretien n'est pas gratuit.)
Pour protéger votre caméscope et assurer un usage optimum, gardez bien en mémoire les exemples cités en utilisant le coffret marine.
JVC ne peut être responsable des fuites d'eau ou des dommages de toute chose dans le coffret marine (caméscope, carte SD, etc.) à cause d'un usage sans précaution de ce produit. Bien suivre les procédures correctes en utilisant le coffret marine.
Avant le montage
Eteindre la lumière à l'aide de la touche Light du caméscope. Désactiver le flash à l'aide du menu. 3 Sélectionner le mode d'enregistrement (mode vidéo ou photo) à l'aide de la touche Mode du caméscope. 4 Placer la courroie du caméscope sous le couvercle. 5 Retirer le couvre-objectif du caméscope, si fourni avec votre modèle.
Méthode de montage

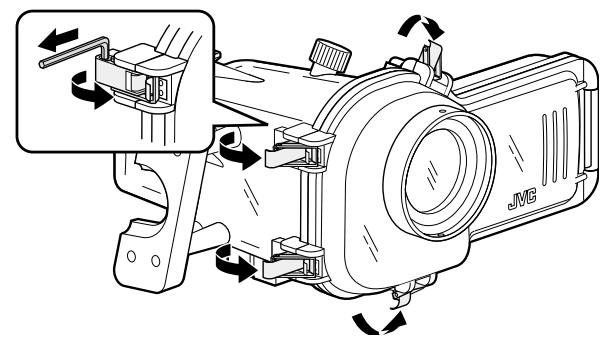

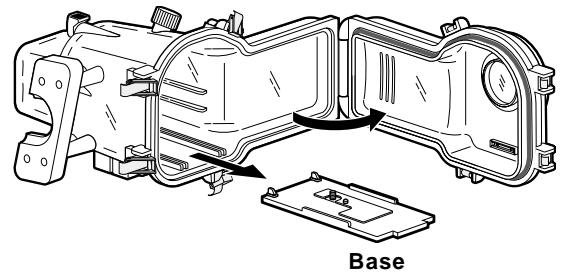

Relacher les quatre boucles du coffret marine et ouvrir le couvercle avant.
Si les boucles sont difficiles à relâcher, utiliser l'ouvre-boucles fourni.
Faire glisser et retirer la base du coffret marine.

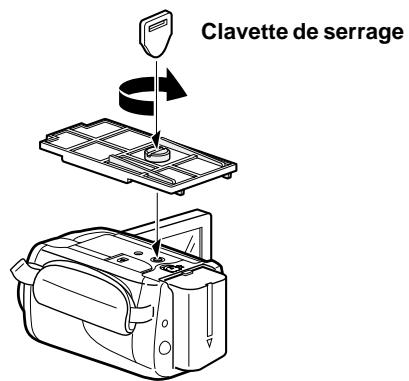

Fixer la base au bas du camescope.
Ouvrir l'écran LCD, aligner la vis de la base avec le trou de la vis du trépied du camescope, puis serrer la vis à l'aide de la clé de serrage fournie.
Régler le levier d'alimentation du caméscope sur "OFF".
Le faire coulisser tout en maintenant la touche de verrouillage enfoncée.
Touche de verrouillage
Faire tourner le levier d'alimentation du coffret marine dans le sens horaire, en le tirant vers le haut, puis en le relachant.
Si le levier d'alimentation n'est pas correctement réglé en position haute, son bossage d'alignement peut heurter le levier d'alimentation du caméscope lors de l'insertion de ce dernier dans le coffret marine, et le caméscope ne peut pas être aisément inséré. Si le caméscope est inséré avec force, le bossage d'alignement du levier d'alimentation du coffret marine peut être endommagé.

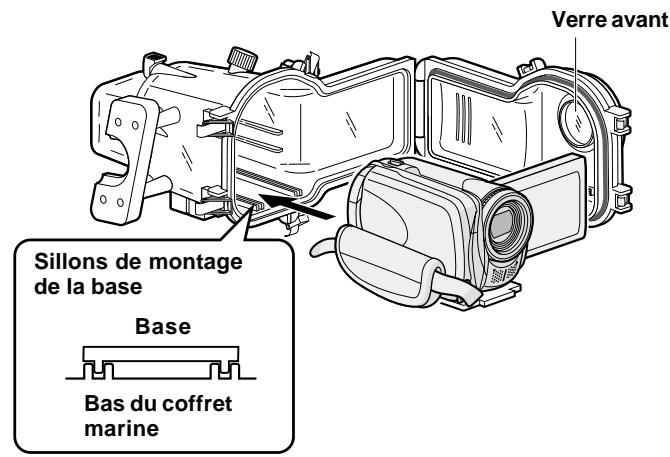

■ Insérer le caméscope avec la base fixée dans le coffret marine, en veillant à aligner les projections de la base avec les sillons sur le coffret marine.
Faire tourner le levier d'alimentation du coffret marine dans le sens antihoraire pour l'aligner avec le levier d'alimentation du caméscope.
Si le levier d'alimentation du caméoscope n'est pas correctement réglé lors de la mise en place du caméoscope dans le coffret marine, il peut casser et/ou endommager le bossage d'alignement du coffret marine.
Adapter la projection du levier de zoom du coffret marine sur la commande de zoom du camescope, en s'assurant qu'elle est fermement en place.
Applique le gel anti-buée fourni dans l'espace entre le camescope et le coffret marine pour éviter la formation de buée dans le coffret marine.
Avant de sceller le coffret marine, vérifier qu'il n'y a pas de sable, de poussière, ou d'autres matières étrangères sur le joint monté sur le couvercle avant ou sur la surface de contact avec le joint sur la partie principale.
S'assurer également que le sac de gel de silice introduit n'est pas pincé. Si vous faites de la plongée avec des matières étrangères coincées dans ces régions, une fuite d'eau se produit.

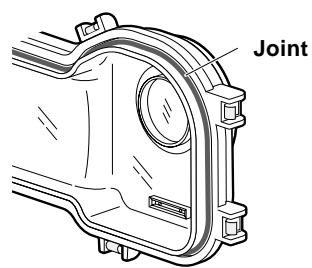

Vérifier que le joint sur le couvercle avant est monté correctement dans la rainure, puis appuyer sur le couvercle avant.

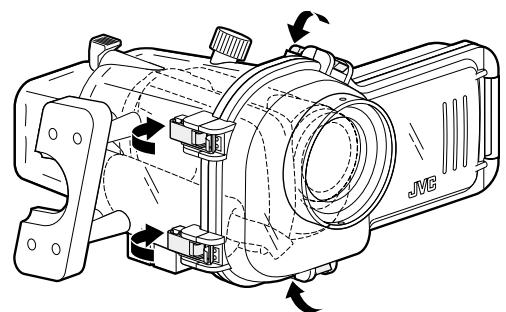

Rabattre les quatre boucles dans les sens indiqués par les flèches dans la figure pour sceller le coffret marine.
Méthode de fonctionnement pour chaque pièce

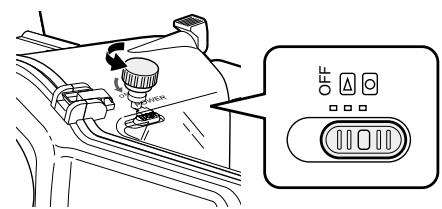

Faire tourner le levier d'alimentation du coffret marine dans le sens antihoraire pour régler le levier d'alimentation du caméscope sur . Le témoin d'alimentation sur le caméscope s'allume.

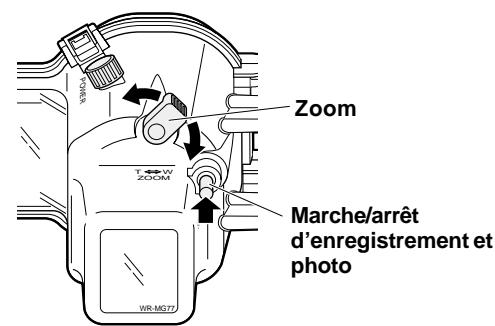

Pour démarrer l'enregistrement video, appuyer sur la touche marche/arrêt d'enregistrement et photo.
Pour arrêter l'enregistrement, appuyer de nouveau sur cette touche. Pour l'enregistrement de photos, régler la touche de mode du caméscope sur le mode photo avant d'insérer le caméscope dans le coffret marine, puis appuyer sur la touche marche/arrêt d'enregistrement et photo.
Le zoom peut être ajusté avec le levier de zoom.
Téléobjectif: Faire tournier le levier vers "T".
Grand angle: Faire tourner le levier vers "W".

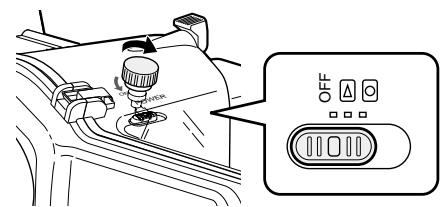

Lorsque la prise de vues est terminée, faire tourner le levier d'alimentation du coffret marine dans le sens horaire pour régler le levier d'alimentation du caméoscope sur "OFF".
Le témoin d'alimentation sur le caméscope s'éteint.
Pour retirer le caméscope du coffret marine, tournez le levier d'alimentation du coffret marine dans le sens inverse tout en le tirant vers le haut pour dégager le bossage d'alignment du levier d'alimentation du caméscope. Ouvrez ensuite le couvercle avant du coffret marine et retirez le caméscope.

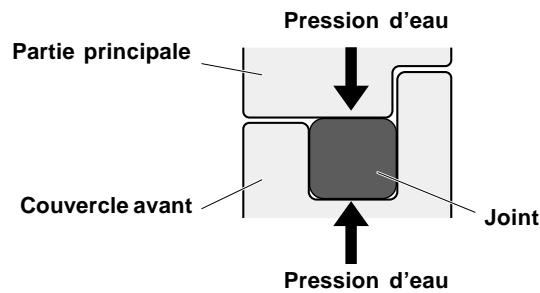

Remarques sur le JOINT:
Le joint est fait en caoutchouc et est monté sur le couvercle avant.
Le joint empêche l'eau de s'introduire en formant une fermeture étanche avec sa surface douce et lisse bien serrée contre la surface de l'appareil. Si vous plongez en profondeur et êtes exposé à une très forte pression de l'eau, la zone de contact du joint augmente également à mesure que la pression augmente, ce qui assure une fermeture étanche. Une surface douce et lisse du joint est essentielle à cette fermeture étanche.
Se référer au mode d'emploi du caméscope pour plus d'informations.
Kit d'entretien en option (numéro de pièce : MG77-MTKIT)
Joints x2
Graisse silicone x1
Gel silice anti-buée (2 g) x5
Papier (50 feuilles) x1
