Type de produit	Barbecue à gaz
Marque	Smeg
Modèle	BQ91C
Usage	Intérieur et extérieur (professionnel)
Alimentation	Gaz GPL (G30/G31) 30/37 mbar
Nombre de brûleurs	3
Puissance par brûleur	4,5 kW
Puissance totale	13,5 kW
Allumage	Électrique (bouton piezo) et manuel
Matériau	Acier inoxydable
Grilles	Deux hauteurs réglables, lavables au lave-vaisselle
Tiroir lèchefrite	Avec vidange, niveau maxi d'eau
Hublot de contrôle	Permet de visualiser la flamme
Sécurité	Thermocouple (dispositif de sécurité)
Normes	CE, DEEE
Installation	Sur pieds ou sur chariot (en option)
Type de gaz réglable	GPL ou méthane (avec intervention SAV)
Consommation de gaz (par brûleur)	327 g/h (G30) ou 321 g/h (G31)
Diamètre de l'injecteur	1,05 mm
By-pass	0,85 mm
Débit réduit par brûleur	2,2 kW
Accessoires optionnels	Plaque fonte/inox, chariot
Entretien	Nettoyage régulier avec produits non abrasifs

FOIRE AUX QUESTIONS - BQ91C SMEG

Comment allumer le barbecue Smeg BQ91C ?

Pour l'allumage électrique, tournez la manette sur le symbole △ (débit réduit) et appuyez 4 à 5 fois sur le bouton d'allumage correspondant. Maintenez la manette enfoncée pendant au moins 5 secondes après l'allumage. Pour l'allumage manuel, utilisez une allumette en approchant de l'orifice latéral.

Quel type de gaz utiliser avec ce barbecue ?

Le barbecue est réglé en usine pour le gaz GPL (G30/G31) à 30/37 mbar. Pour utiliser du méthane, il faut faire modifier les injecteurs par un service après-vente agréé.

Puis-je utiliser le barbecue à l'intérieur ?

Oui, à condition que la pièce soit correctement ventilée et équipée d'une hotte aspirante adaptée. Respectez les distances de sécurité et les normes en vigueur.

Comment nettoyer les grilles ?

Lorsqu'elles sont encore tièdes, frottez-les avec une brosse en laiton. Ensuite, lavez-les avec un détergent dégraissant ou au lave-vaisselle. Rincez bien et séchez.

Comment vérifier les fuites de gaz ?

Après avoir raccordé la bouteille, ouvrez le gaz sans allumer les brûleurs. Appliquez une solution savonneuse sur les connexions : des bulles indiquent une fuite. Ne jamais utiliser de flamme. Resservez les raccords si nécessaire.

Que faire si un brûleur ne s'allume pas ?

Attendez 5 minutes pour disperser le gaz. Vérifiez que les trous des brûleurs ne sont pas obstrués (poussière, toiles d'araignée). Nettoyez-les avec de l'air comprimé ou une aiguille. Si le problème persiste, contactez le SAV.

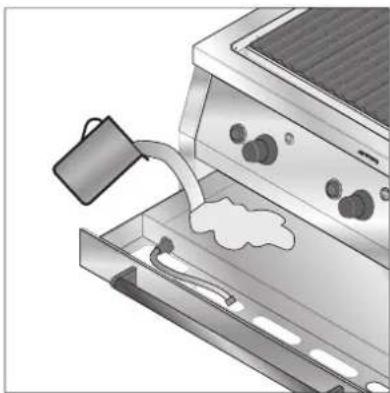

Comment utiliser le tiroir lèchefrite ?

Avant la cuisson, versez de l'eau jusqu'au niveau 'MAXI'. Pendant la cuisson, vérifiez le niveau et rajoutez de l'eau si nécessaire. Pour vider, utilisez le tuyau de vidange en dévissant le bouchon. Attention aux liquides chauds.

Quels sont les accessoires disponibles ?

Vous pouvez acheter une plaque fonte/inox pour des cuissons spéciales, ainsi qu'un chariot pour une meilleure maniabilité. Renseignez-vous auprès du SAV agréé.

Comment entretenir l'acier inoxydable ?

Utilisez des produits spécifiques non abrasifs (ex. Crema inox de Smeg). Évitez les éponges métalliques. Nettoyez après chaque utilisation, une fois l'appareil refroidi.

Le barbecue peut-il être utilisé en extérieur par mauvais temps ?

Non, n'utilisez pas l'appareil en plein air en cas de mauvais temps (pluie, vent fort). Assurez-vous que l'emplacement est abrité et bien ventilé.

MODE D'EMPLOI BQ91C SMEG

4.1 Exemples d'utilisation à l'intérieur....40
4.2 Exemples d'utilisation en plein air....40

1. AVANT L'INSTALLATION 40

2. INSTALLATION À L'INTÉRIEUR....41

6.1 Appareil sur pieds 41
6.2 Installation sur chariot (en option)....41

1. INSTALLATION EN PLEIN AIR 42

7.1 Appareil encastré....42
7.2 Installation sur chariot (en option)....43
7.3 Dimensions de l'appareil....43

1. RACCORDEMENT DE LA BOUTEILLE À L'APPAREIL 44

8.1 Tableaux des caractéristiques des brûleurs, injecteurs et consommations de gaz ....44
8.2 Contrôler d'éventuelles fuites de gaz....44

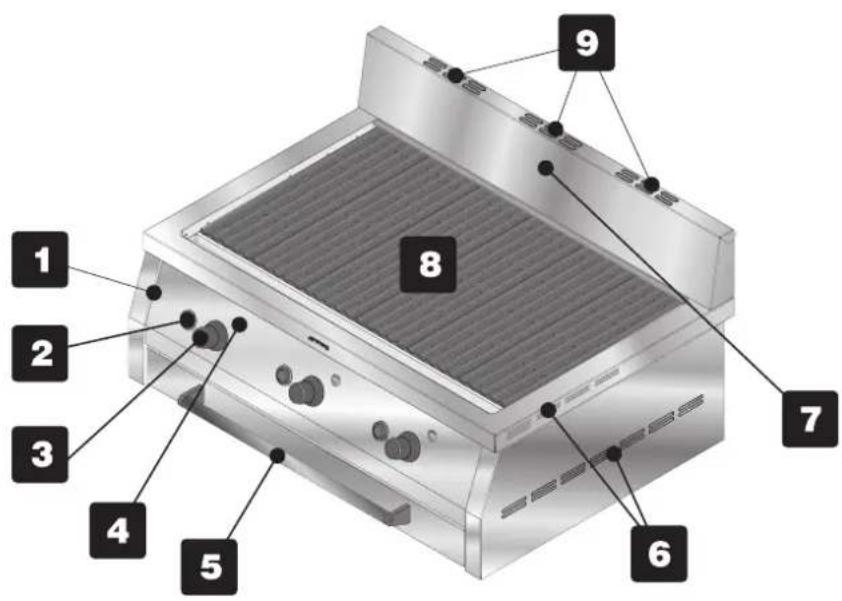

1. CONNAITRE CET APPAREIL 45

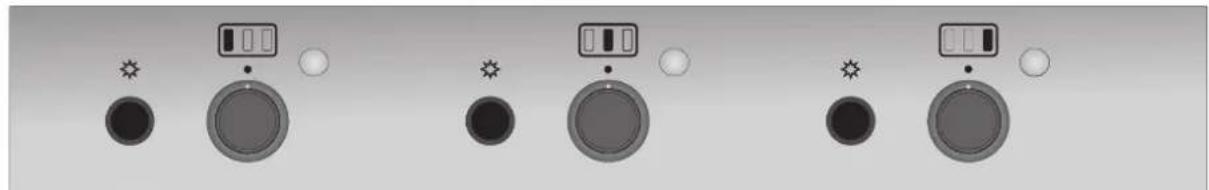

2. LE BANDEAU DE COMMANDES.... 45

3. UTILISATION DU BARBECUE 47

11.1 Positionnement des grilles....47

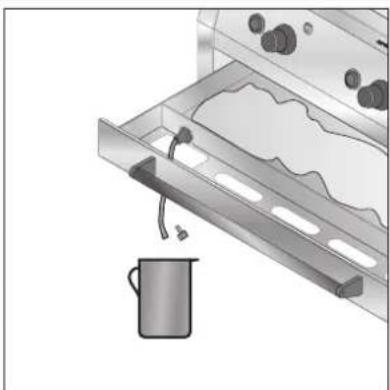

11.2 Utilisation du tiroir lèchefrite....47

1. ACCESSOIRES SUR DEMANDE 48

11.3 Allumage....48

1. NETTOYAGE ET ENTRETIEN....49

13.1 Nettoyage des parties externes (acier inox) 49
13.2 Nettoyage des composants internes du plan de cuisson 49
13.3 Nettoyage du tiroir lèchefrite....50

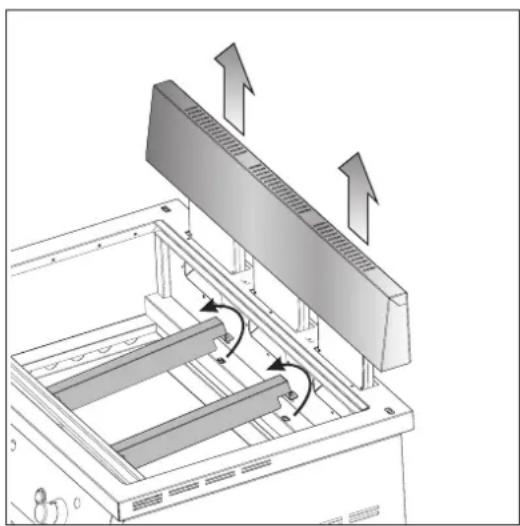

13.4 Nettoyage des parties extractibles....50
13.5 Entretien périodique....50

Conserver ce manuel d'instructions pour pouvoir le consulter à tout moment.

INSTRUCTIONS POUR L'UTILISATEUR : elles indiquent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil

INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et l'essai de l'appareil

1. AVERTISSEMENTS POUR L'UTILISATION

CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. IL FAUT BIEN LE CONSERVER ET LE TENIR À PORTÉE DE LA MAIN POUR TOUT SON CYCLE DE VIE.

NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE CE MANUEL ET DE TOUTES LES INDICATIONS QU'IL CONTIENT AVANT L'UTILISATION DE L'APPAREIL. L'INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR DU PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION PROFESSIONNELLE ET EST CONFORME AUX DIRECTIVES CEE ACTUELLEMENT EN VIGUEUR. L'APPAREIL A ÉTÉ CONÇU POUR LA FONCTION SUIVANTE : CUISSON ET RÉCHAUFFEMENT D'ALIMENTS ; À L'EXCLUSION D'AUTRES FINS.

SMEG DÉCLINE TOUTE RESPONSABILITÉ POUR DES UTILISATIONS DIFFÉRENTES DE CELLES INDIQUÉES.

NE JAMAIS UTILISER CET APPAREIL POUR CHAUFFER LES PIÈCES.

NE PAS LAISSER LES RÉSIDUS DE L'EMBALLAGE ABANDONNÉS. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE REBUT PROVENANT DE L'EMBALLAGE ET LES REMETTRE AU CENTRE DE RAMASSAGE DES DÉCHETS DIFFÉRENCIÉS LE PLUS PROCHE.

NE PAS OBSTRUER LES OUVERTURES, LES OUÏES DE VENTILATION ET D'ÉVACUATION DE LA CHALEUR PLACÉES SUR LES CÔTÉS ET DERRIÈRE L'APPAREIL.

LA PLAQUETTE D'IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE DERRIÈRE L'APPAREIL. LA PLAQUETTE NE DOIT JAMAIS ÊTRE ENLEVÉE.

NE JAMAIS LAISSER L'APPAREIL SANS SURVEILLANCE PENDANT SON FONCTIONNEMENT.

ÉVITER ABSOLUMENT L'UTILISATION SUR LES SURFACES EXTÉRIEURES D'ÉPONGES MÉTALLIQUES ET DE RACLOIRS TRANCHANTS POUR NE PAS ENDOMMAGER CES SURFACES.

UTILISER LES PRODUITS NORMAUX, NON ABRASIFS, EN SE SERVANT ÉVENTUELLEMENT D'OUTILS EN BOIS OU EN MATIÈRE PLASTIQUE. RINCER SOIGNEUSEMENT ET ESSUYER AVEC UN CHIFFON DOUX OU AVEC UNE PEAU DE DAIM.

NE PAS UTILISER DE NETTOYEURS POUR LAVER LE PRODUIT, LA PUISSANCE DU JET D'EAU POURRAIT PORTER PRÉJUDICE À LA SÉCURITÉ ET À L'ESTHÉTIQUE DU PRODUIT.

Le fabricant décline toute responsabilité pour tous dommages subis par des personnes ou des choses et causés par l'inobservation des prescriptions susmentionnées ou dérivant de la modification, même d'une seule partie de l'appareil, et de l'utilisation de pièces de rechange qui ne sont pas d'origine.

2. AVERTISSEMENTS POUR L'ÉLIMINATION – NOTRE PROTECTION DE L'ENVIRONNEMENT

Pour l'emballage de nos produits nous utilisons des matériaux non polluants, par conséquent compatibles avec l'environnement et recyclables. Nous vous prions de collaborer en éliminant correctement l'emballage. Veuillez demander à votre revendeur ou aux organisations compétentes de zone les adresses des centres de ramassage, recyclage, élimination.

N'abandonnez pas l'emballage ou des parties de celui-ci. Ils peuvent représenter un danger d'étouffement pour les enfants, en particulier les sachets en plastique.

Éliminez aussi correctement votre vieil appareil.

Important : remettre l'appareil à l'entreprise de zone, autorisée pour le ramassage des électroménagers qui ne sont plus utilisés. Une élimination correcte permet une récupération intelligente de matériaux de qualité.

3. NORMES DE SÉCURITÉ/RECOMMANDATIONS

CONSULTER LES INSTRUCTIONS D'INSTALLATION POUR LES NORMES DE SÉCURITÉ DES APPAREILS ÉLECTRIQUES OU À GAZ ET POUR LES FONCTIONS DE VENTILATION.

DANS VOTRE INTÉRÊT ET POUR VOTRE SÉCURITÉ, LA LOI FIXE QUE L'INSTALLATION ET LE DÉPANNAGE DE TOUS LES APPAREILS ÉLECTRIQUES DOIVENT ÊTRE EFFECTUÉS PAR DU PERSONNEL QUALIFIÉ CONFORMÉMENT AUX NORMES EN VIGUEUR.

NOS INSTALLATEURS AGRÉÉS GARANTISSENT UN TRAVAIL SATISFAISANT.

LES APPAREILS À GAZ OU ÉLECTRIQUES DOIVENT TOUJOURS ÊTRE DÉBRANCHÉS PAR DES PERSONNES COMPÉTENTES.

LE BRANCHEMENT, LA MISE EN PLACE DE L'APPAREIL, LA VENTILATION ET L'ÉVACUATION DES FUMÉES DOIVENT ÊTRE EFFECTUÉS SELON LES INDICATIONS DU FABRICANT ET PAR DU PERSONNEL QUALIFIÉ.

CET APPAREIL DEVRA ÊTRE INSTALLÉ CONFORMÉMENT AUX NORMES EN VIGUEUR ET UTILISÉ UNIQUEMENT DANS UNE PIÈCE AÉRÉE. LIRE LES INSTRUCTIONS AVANT D'INSTALLER ET D'UTILISER L'APPAREIL.

CET APPAREIL NE DOIT PAS ÊTRE MODIFIÉ.

AVANT DE METTRE EN MARCHE L'APPAREIL, IL EST OBLIGATOIRE DE RETIRER TOUS LES FILMS DE PROTECTION QUI PEUVENT SE TROUVER À L'INTÉRIEUR ET À L'EXTÉRIEUR DE CELUI-CI.

TOUT DE SUITE APRÈS L'INSTALLATION, EFFECTUER UN BREF ESSAI DE L'APPAREIL EN SUIVANT LES INSTRUCTIONS DONNÉES DANS LES PAGES SUIVANTES. S'IL NE FONCTIONNE PAS, CONTACTER LE SAV LE PLUS PROCHE. NE JAMAIS ESSAYER DE RÉPARER L'APPAREIL.

À SA SORTIE D'USINE L'APPAREIL EST RÉGLÉ POUR FONCTIONNER AVEC LE GAZ GPL VENDU DANS DES BOUTEILLES AUPRÈS DE CENTRES AGRÉÉS. SI L'UTILISATION D'UN AUTRE TYPE DE GAZ S'AVÈRE NÉCESSAIRE, S'ADRESSER AU SAV LE PLUS PROCHE.

UNE BOUTEILLE DE GAZ, MÊME SI ELLE PARAÎT VIDE, DOIT ÊTRE MANIPULÉE AVEC SOIN ET EN RESPECTANT LES NORMES DE SÉCURITÉ CONTENUES DANS LES INSTRUCTIONS. NE PAS UTILISER UNE BOUTEILLE DE GAZ BOSSELÉE OU AVEC DES ZONES ROUILLÉES.

NE JAMAIS UTILISER DE FLAMME POUR VÉRIFIER LA SORTIE CORRECTE DU GAZ DES BRÛLEURS OU POUR RECHERCHER D'ÉVENTUELLES FUITES DE GAZ DE L'APPAREIL.

NE PAS CONSERVER DE BOUTEILLE DE RÉSERVE À PROXIMITÉ DE L'APPAREIL.

NE JAMAIS DÉBRANCHER LA BOUTEILLE DE L'APPAREIL LORSQU'IL FONCTIONNE. POUR TOUTE OPÉRATION CONCERNANT LA BOUTEILLE, IL FAUT TOUJOURS S'ÉLOIGNER DE L'APPAREIL.

NE PAS POSER SUR LES GRILLES DU PLAN DE CUISSON DES CASSEROLES OU DES RÉCIPIENTS DONT LE FOND N'EST PAS PARFAITEMENT LISSE ET RÉGULIER.

L'APPAREIL CHAUFFE BEAUCOUP PENDANT SON UTILISATION. IL EST CONSEILLÉ DE METTRE DES GANTS ISOLANTS SPÉCIAUX POUR ÉVITER LES BRÛLURES.

NE PAS UTILISER DE RÉCIPIENTS OU DE GRILLE-VIANDE QUI DÉPASSENT LE PÉRIMÈTRE EXTÉRIEUR DU PLAN DE CUISSON.

NE JAMAIS POSER D'OBJETS INFLAMMABLES SUR L'APPAREIL : S'IL ÉTAIT ALLUMÉ PAR INADVERTANCE, UN INCENDIE POURRAIT SE DÉCLARER.

PENDANT SON UTILISATION, L'APPAREIL DEVIENT TRÈS CHAUD. ATTENTION : NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS DE L'APPAREIL.

L'APPAREIL EST DESTINÉ À L'UTILISATION PROFESSIONNELLE PAR DES PERSONNES QUI ONT REÇU UNE FORMATION. NE PAS PERMETTRE AUX ENFANTS DE S'EN APPROCHER OU DE JOUER AVEC.

À LA FIN DE CHAQUE UTILISATION, TOUJOURS VÉRIFIER QUE LES MANETTES DE COMMANDE SOIENT EN POSITION (OFF).

NE PAS UTILISER CET APPAREIL EN VOITURE, VAN, CAMPING-CAR OU CARAVANE.

POUR LES RACCORDEMENTS À LA BOUTEILLE, N'UTILISER QUE LES RACCORDS ET LES RÉGULATEURS FOURNIS EN ÉQUIPEMENT À L'APPAREIL. ON TROUVE CES PRODUITS AUPRÈS DE CENTRES AGRÉÉS. L'UTILISATION D'AUTRES PRODUITS POURRAIT ENDOMMAGER SÉRIEUSEMENT LA SÉCURITÉ DE L'APPAREIL.

APRÈS UNE PÉRIODE D'INUTILISATION DU BARBECUE, AVANT LA REMISE EN SERVICE, VÉRIFIER QUE LES TROUS DE SORTIE DU GAZ NE SOIENT PAS BOUCHÉS AVEC DE LA POUSSIÈRE OU DES FILS D'ARAIGNÉE.

POUR LA PROCÉDURE CORRECTE, SE REPORTER AU PARAGRAPHE "13.2.2 LES BRÛLEURS".

CET APPAREIL PEUT ÊTRE UTILISÉ EN PLEIN AIR UNIQUEMENT EN PRÉSENCE DE VENTILATION NATURELLE, À L'EXTÉRIEUR DE ZONES STAGNANTES OÙ D'ÉVENTUELLES FUITES DE GAZ ET DE PRODUITS DE LA COMBUSTION PEUVENT ÊTRE DISPERSÉES RAPIDEMENT PAR LE VENT ET PAR LA CONVECTION NATURELLE DE L'AIR.

NE PAS UTILISER L'APPAREIL EN PLEIN AIR EN CAS DE MAUVAIS TEMPS.

PENDANT LES CUISSONS, FAIRE TRÈS ATTENTION DE NE PAS BOUCHER LES TROUS D'ÉVACUATION DES GRAISSES SE TROUVANT DANS LA PARTIE AVANT DU PRODUIT. SI NÉCESSAIRE, BIEN LES NETTOYER EN SE SERVANT D'OUTILS EN BOIS OU EN PLASTIQUE.

LE MARQUAGE CE EST APPOSÉ SUR CET APPAREIL CONFORMÉMENT À LA DIRECTIVE EUROPÉENNE 2002/96/CE RELATIVE AUX DÉCHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE).

CETTE DIRECTIVE DÉFINIT LES NORMES POUR LA COLLECTE ET LE RECYCLAGE DE CES APPAREILS VALABLES SUR TOUT LE TERRITOIRE DE L'UNION EUROPÉENNE.

CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION DONT LES SYMBOLES D'IDENTIFICATION SONT REPORTÉS SUR LA COUVERTURE DE CE MANUEL.

Le fabricant décline toute responsabilité pour tous dommages subis par des personnes ou des choses et causés par l'inobservation des prescriptions susmentionnées ou dérivant de la modification, même d'une seule partie de l'appareil, et de l'utilisation de pièces de rechange qui ne sont pas d'origine.

4. UTILISATION DE L'APPAREIL

L'appareil a été conçu de façon spécifique pour l'utilisation professionnelle ; par conséquent, il est adapté à la cuisson et au réchauffement d'aliments. Smeg décline toute responsabilité pour des dommages dérivant de l'utilisation non correcte de l'appareil.

CET APPAREIL PROFESSIONNEL DOIT ÊTRE UTILISÉ UNIQUEMENT PAR DU PERSONNEL QUALIFIÉ.

CET APPAREIL PEUT ÊTRE UTILISÉ À L'INTÉRIEUR OU EN PLEIN AIR EN SUIVANT LES MODALITÉS D'INSTALLATION DÉCRITES DANS CE MANUEL.

4.1 Exemples d'utilisation à l'intérieur

Une pièce à l'intérieur d'un édifice ayant les conditions requises par la loi pour l'installation de ces appareils et équipé pour l'évacuation des produits de la combustion dans le respect des normes d'installation.

Suivre scrupuleusement les normes en vigueur dans le pays d'installation.

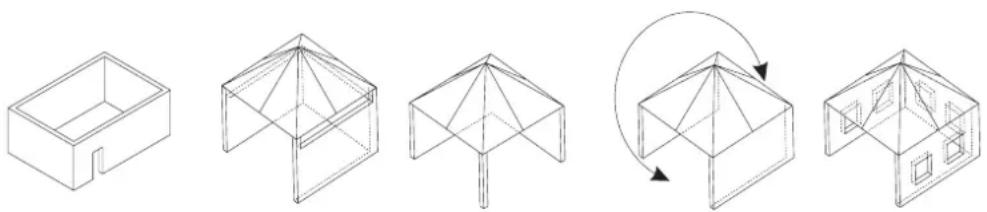

4.2 Exemples d'utilisation en plein air

Choix de l'emplacement de l'appareil :

• Dans une zone délimitée par des murs sur tous les côtés, au moins une ouverture permanente au sol, aucun toit.
• Dans une zone délimitée qui comprend une couverture mais pas plus de deux murs.
• Avec une fermeture partielle comprenant une couverture mais pas plus de deux murs qui doivent remplir les conditions suivantes :

Au moins 25% de la surface totale du mur doit être complètement ouverte.

Au moins 30% de la surface restante est ouvert et non délimité.

- Dans le cas de terrasses, au moins 20% du total de la surface des parois, arrière et frontale, doit être ouvert.

Ne jamais laisser les résidus de l'emballage abandonnés. Séparer les différents matériaux de rebut de l'emballage et les remettre au centre de ramassage des déchets différenciés le plus proche.

Afin d'enlever tous les résidus de fabrication, nettoyer l'intérieur de l'appareil. Pour de plus amples informations sur le nettoyage, voir le chapitre 13. NETTOYAGE ET ENTRETIEN.

Il est opportun de bien choisir l'endroit où l'appareil sera installé :

1 il ne doit pas être trop poussiéreux : avec le temps, la poussière pourrait obstruer les brûleurs et l'utilisation du produit serait dangereuse ;
2 s'il est installé en plein air, il ne doit pas être trop exposé au vent : pendant son utilisation un vent trop fort pourrait compromettre le fonctionnement correct du produit ;
3 lorsque l'appareil est installé sur le chariot prévu à cet effet (en option), le positionner sur une surface plane afin d'assurer sa stabilité et sa planéité.

6. INSTALLATION À L'INTÉRIEUR

Cet appareil peut être sur pieds, en appui sur une table ou une étagère, ou installé sur le chariot prévu à cet effet qui peut être acheté séparément.

De toute façon, se conformer aux normes décrites ci-après.

La pièce d'installation de l'appareil doit répondre aux normes en vigueur dans le pays d'installation, en particulier l'air nécessaire à l'intérieur de la pièce doit être de 2m³/h pour chaque kW de puissance de l'appareil.

L'appareil doit être installé dans une pièce adaptée à l'évacuation des produits de la combustion dans le respect des normes d'installation. Ces appareils doivent éliminer les fumées dans des hottes appropriées, raccordées à un conduit qui garantit le débit optimal d'évacuation vers l'extérieur.

À titre indicatif, la hotte aspirante doit garantir un débit d'aspiration égal à un volume de 35m³/h d'air pour chaque kW de puissance du barbecue.

6.1 Appareil sur pieds

Quatre pieds sont fournis avec le barbecue, déjà vissés aux quatre coins de l'appareil.

S'assurer de la planéité du produit et, pour pouvoir l'utiliser, le poser sur une surface plane. Ci-dessous nous indiquons quelques distances pour l'installation sur pieds.

Des murs arrière ou latéraux doivent se trouver à une distance minimum de 200mm du produit.

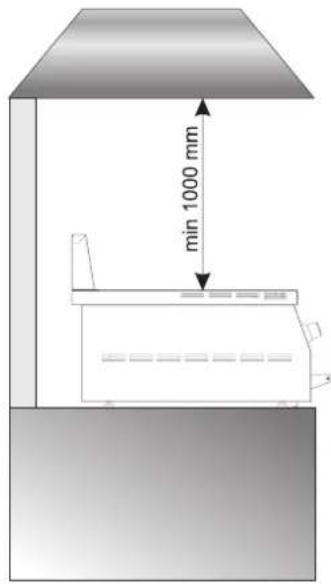

La hotte d'aspiration doit être placée à une distance minimum de 1000mm du plan de travail du barbecue. (Voir figure ci-contre).

Il est possible d'atteindre la bouteille par un trou fait dans la structure (attention de protéger le bord du trou pour ne pas abîmer le tuyau de raccordement du gaz). Faire très attention à ce que le tuyau ne soit pas en contact avec le produit ou qu'il ne passe pas au-dessus des grilles.

Ne jamais utiliser le produit sans les pieds fournis bien vissés.

Danger de surchauffe qui pourrait compromettre la sécurité de l'utilisateur et l'aspect esthétique du produit.

Des distances inférieures à celles indiquées peuvent être dangereuses pour la structure et l'utilisateur.

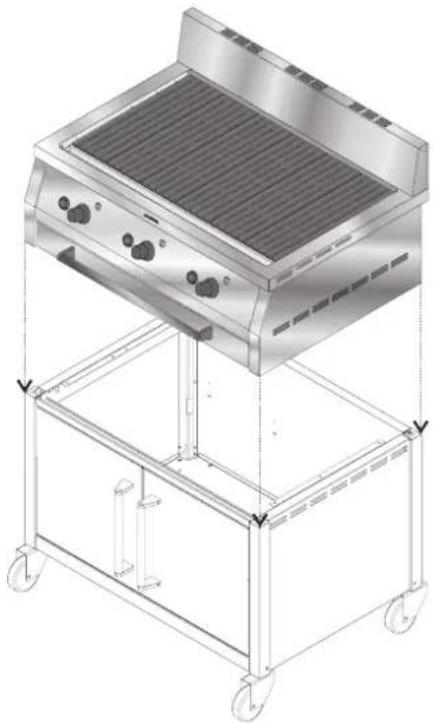

6.2 Installation sur chariot (en option)

Pour une plus grande maniabilité, le barbecue peut être installé sur un chariot (en option). Vérifier si le produit est positionné correctement sur ce chariot et le fixer avec les vis fournies en équipement.

Pour des informations supplémentaires sur ce type d'installation, voir les instructions fournies avec le chariot.

Si l'appareil est installé sur le chariot, l'utiliser uniquement sous la hotte aspirante. L'aspiration des fumées doit toujours être garantie pour tout type d'installation.

7. INSTALLATION EN PLEIN AIR

Cet appareil peut être sur pieds, en appui sur une table encastrée, ou installé sur le chariot prévu à cet effet qui peut être acheté séparément.

De toute façon, se conformer aux normes décrites ci-après.

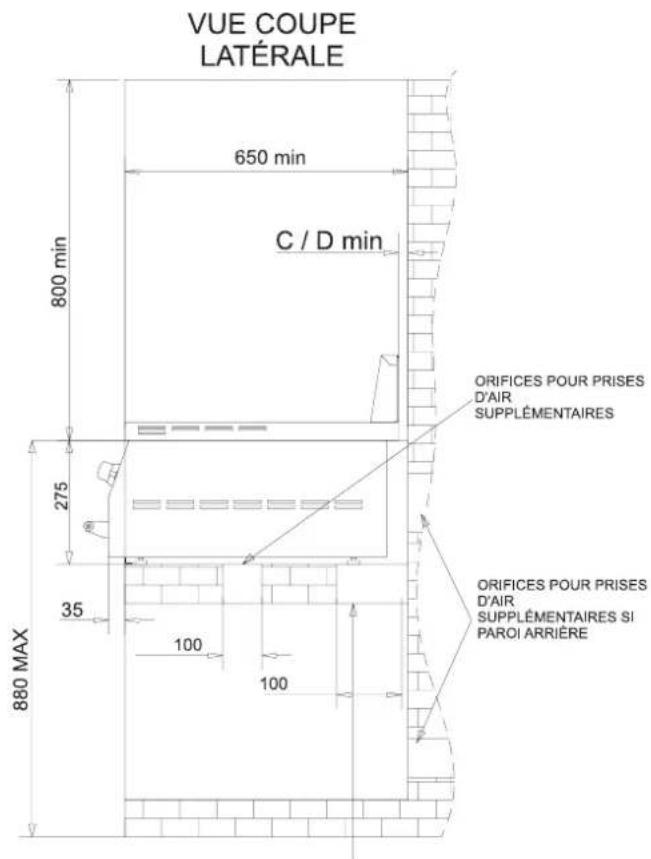

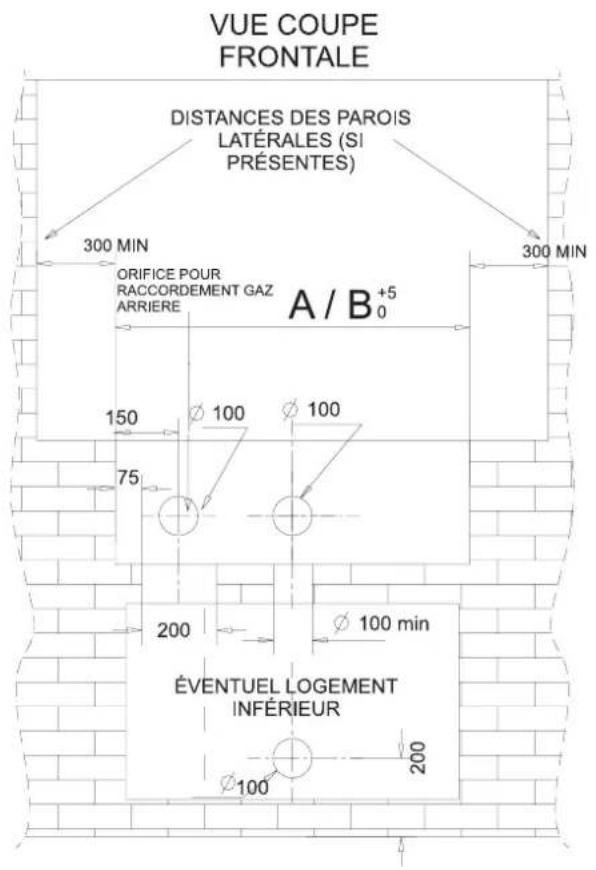

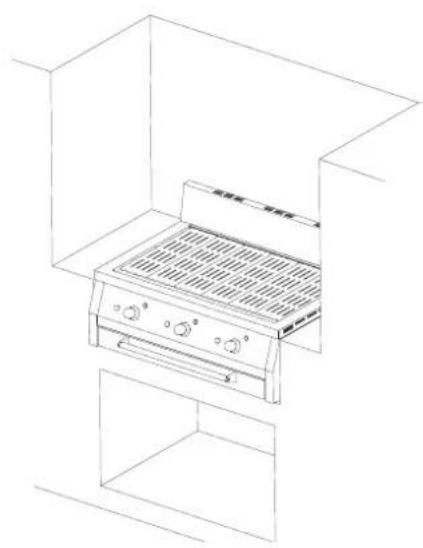

7.1 Appareil encastré

Quatre pieds sont fournis avec le barbecue, déjà vissés aux quatre coins de l'appareil.

S'assurer de la planéité du produit et, pour pouvoir l'utiliser, le poser sur une surface plane. Ci-dessous nous indiquons quelques distances pour la pose encastrée.

PASSAGE POUR
RACCORDEMENT GAZ INFERIEUR

Des distances inférieures à celles indiquées peuvent être dangereuses pour la structure et l'utilisateur.

Il est possible d'atteindre la bouteille par un trou fait dans la structure (attention de protéger le bord du trou pour ne pas abîmer le tuyau de raccordement du gaz).

7.2 Installation sur chariot (en option)

Pour une plus grande maniabilité, le barbecue peut être installé sur un chariot (en option). Vérifier si le produit est positionné correctement sur ce chariot et le fixer avec les vis fournies en équipement.

Pour des informations supplémentaires sur ce type d'installation, voir les instructions fournies avec le chariot.

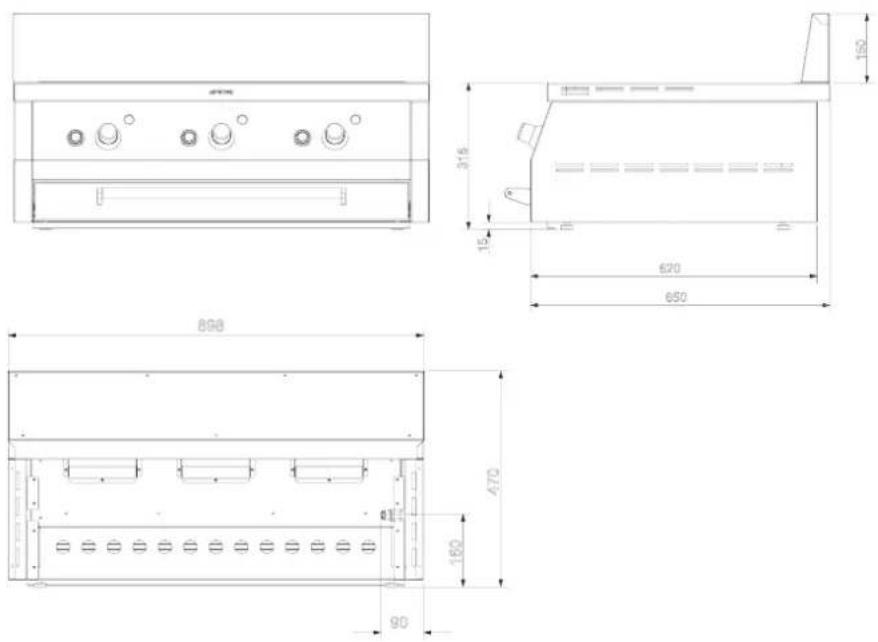

7.3 Dimensions de l'appareil

Ci-dessous sont indiquées les dimensions de l'appareil :

8. RACCORDEMENT DE LA BOUTEILLE À L'APPAREIL

Tous les réglages nécessaires au fonctionnement correct de l'appareil au gaz GPL sont effectués en usine. Pour un fonctionnement correct, il ne faut rien faire de spécial sauf raccorder le tuyau fourni à l'appareil, comme décrit dans le paragraphe suivant.

Un tuyau en caoutchouc avec régulateur de pression et raccords est fourni en équipement. Le régulateur de pression est réglé en usine pour un fonctionnement optimal du produit.

Le produit peut être réglé pour le fonctionnement au MÉTHANE. Consulter le SAV agréé le plus proche.

À sa sortie d'usine l'appareil est réglé pour fonctionner au GPL. S'il s'avère nécessaire de changer le type de gaz et donc le diamètre des injecteurs, contacter le SAV le plus proche.

Si le fonctionnement n'est pas optimal, NE PAS ESSAYER DE RÉPARER L'APPAREIL, mais s'adresser au SAV le plus proche.

Pour le montage ou le remplacement du tuyau (contrôler périodiquement sa date limite d'utilisation), se reporter aux normes en vigueur.

8.1 Tableaux des caractéristiques des brûleurs, injecteurs et consommations de gaz

Brûleur	Débit thermique nominal (kW)	Gaz liquide – G30/G31 30/37 mbar
		Diamètre de l'injecteur 1/100 mm	By-pass 1/100 mm	Débit réduit (W)	Débit g/h G30	Débit g/h G31
Gauche 4.5 105 85 2200 327 321
Central 4.5 105 85 2200 327 321
Droit 4.5 105 85 2200 327 321

8.2 Contrôler d'éventuelles fuites de gaz

Ces opérations doivent être exécutées au premier branchement du barbecue et à chaque fois qu'il est raccordé ou débranché de l'alimentation du gaz.

Après raccordement du tuyau du barbecue à l'alimentation du gaz (GPL), exécuter les opérations suivantes :

1 ouvrir la soupape du gaz placée sur la bouteille de GPL, MAIS NE PAS ESSAYER D'ALLUMER LES BRÛLEURS ;

2 la pression du gaz étant présente dans le tuyau, contrôler s'il y a des fuites sur toutes les connexions en utilisant une solution savonneuse à base d'eau. NE JAMAIS UTILISER DE FLAMME POUR RELEVER LES FUITES ;

3 s'il y a une fuite, des bulles apparaîtront par la connexion erronée d'où sort le gaz ;

4 fermer le robinet du gaz de la bouteille, serrer le raccord où il y avait la fuite et répéter le test ;

5 si les fuites de gaz continuent, contacter le fournisseur le plus proche.

1. CONNAÎTRE CET APPAREIL BQ91C


Toutes les commandes et tous les contrôles de l'appareil sont réunis sur le bandeau frontal. Le tableau suivant reporte une description des symboles utilisés.

Ces manettes permettent d'allumer les brûleurs placés dans le logement du barbecue.

L'allumage de la flamme se fait selon les modalités décrites dans le paragraphe "11.3.1 Allumage électrique des brûleurs", par ailleurs, il est possible d'effectuer un allumage manuel, pour plus de détails, voir le paragraphe "11.3.2 Allumage manuel des brûleurs".

En appuyant sur ce bouton, on peut faire jaillir l'étincelle pour allumer le brûleur correspondant placé dans le barbecue.

Appuyer avec énergie pour faire jaillir l'étincelle correctement.

L'allumage de la flamme se fait selon les modalités décrites dans le paragraphe "11.3.1 Allumage électrique des brûleurs".

Par ce hublot en verre, on peut contrôler l'allumage du brûleur. En regardant par le hublot, on devrait voir la flamme du brûleur si celui-ci est allumé.

Le verre doit toujours être propre afin de bien voir si le brûleur est allumé.

À la première utilisation de l'appareil, faire fonctionner tous les brûleurs à vide pendant 15 minutes afin de brûler les résidus de fabrication et les huiles qui peuvent se trouver sur les brûleurs.

ATTENTION : POUR ÉVITER LA COMBUSTION DES RÉSIDUS DES CUISSONS PRÉCÉDENTES, AVANT TOUTE UTILISATION NETTOYER LE TIROIR L'ÉCHEFRITE, LE LOGEMENT DES BRÛLEURS, ET LES BRÛLEURS.

NE PAS DÉPLACER L'APPAREIL PENDANT SON UTILISATION

NE PAS OBSTRUER LE CONDUIT D'ÉVACUATION DES FUMÉES

11. UTILISATION DU BARBECUE

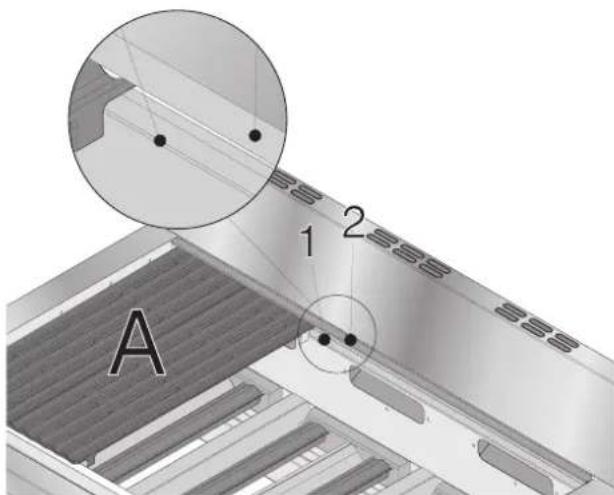

11.1 Positionnement des grilles

Sur la partie arrière du barbecue, il est possible de placer les grilles à deux hauteurs différentes. Ces deux niveaux permettent de changer l'inclinaison de celles-ci pour faciliter l'écoulement des graisses ou des liquides.

Le niveau 2 est conseillé pour des cuissons très grasses, le niveau 1 pour les autres cuissons.

Si toutes les grilles sont montées correctement, on peut effectuer la cuisson. Toute autre configuration incomplète entraînerait des risques pour l'utilisateur et pourrait compromettre le bon usage et l'aspect extérieur de l'appareil.

Avant de commencer une cuisson, toujours vérifier le positionnement correct des grilles.

11.2 Utilisation du tiroir lèchefrite

11.2.1 Remplissage du tiroir lèchefrite

Avant de commencer la cuisson, verser dans le tiroir lèchefrite une couche d'eau jusqu'au niveau "MAXI" indiqué sur le côté. Extraire le tiroir et en faisant attention de le remplir à moitié. Ne pas dépasser cette limite. Il y a le risque de renverser l'eau et les jus chauds lorsqu'on enlève le tiroir pour le nettoyage.

Si, au cours de la cuisson, le niveau d'eau diminue, reverser de l'eau jusqu'au niveau marqué "MAXI".

NE JAMAIS UTILISER LE PRODUIT SANS AVOIR VERSÉ L'EAU DANS LE TIROIR L'ECHEFRITE.

11.2.2 Nettoyage du tiroir lèchefrite

À la fin de la cuisson, il pourrait s'avérer nécessaire de devoir vider le tiroir lèchefrite. Extraire le tiroir et enfiler le tuyau en caoutchouc dans le trou de passage. Dévisser le bouchon en tête du tuyau et faire couler les graisses et l'eau dans un récipient. À la fin, revisser le bouchon et remettre le tuyau d'évacuation à l'intérieur du tiroir lèchefrite.

FAIRE TRÈS ATTENTION AU COURS DE CES OPÉRATIONS. LES JUS DE CUISSON POURRAIENT ÊTRE TRÉS CHAUDS. IL EST CONSEILLÉ DE METTRE DES GANTS THERMIQUES SPÉCIAUX.

11.3 Allumage

Pour vérifier si les brûleurs sont allumés, regarder par le hublot d'inspection pour voir la flamme, ou mettre la main à environ 10 cm au-dessus des grilles : on doit sentir une chaleur croissante.

Après plusieurs tentatives d'allumage non réussies, attendre 5 minutes avant d'essayer un nouvel allumage. Ce temps est nécessaire pour disperser le gaz qui pourrait s'être accumulé dans l'appareil. S'il n'y a pas de flamme même après plusieurs tentatives, s'adresser au SAV le plus proche.

11.3.1 Allumage électrique des brûleurs

En correspondance de chaque manette est indiqué le brûleur associé (Voir "10. Le bandeau de commandes"). L'allumage de la flamme a lieu en pressant et en tournant la manette en sens anti-horaire sur la valeur de débit réduit △: simultanément appuyer 4 ou 5 fois sur le bouton d'allumage correspondant au brûleur. Pour régler la flamme, tourner la manette sur la zone entre le débit maximum

A et le débit réduit (A Pour éteindre le brûleur, reporter la manette en position OFF.

Tenir enfoncée la manette pendant au moins 5 secondes après avoir allumé le brûleur. Cela servira à chauffer le système de sécurité du brûleur (thermocouple) en le maintenant allumé.

11.3.2 Allumage manuel des brûleurs

Sur les côtés de l'appareil il y a des trous qui permettent l'allumage manuel des brûleurs.

Les deux brûleurs latéraux s'allument manuellement en tournant la manette sur la position de débit maximum (en la tenant enfoncée) et en approchant une allumette allumée au trou d'allumage. Si, dans les 5/10 secondes le brûleur ne s'allume pas, répéter l'opération après quelques minutes.

Si, après plusieurs tentatives, le brûleur ne s'allume pas (même pas en mode manuel), contacter le SAV.

12. ACCESSOIRES SUR DEMANDE

Les accessoires fournis sur demande sont disponibles auprès des SAV agréés :

Plaque fonte/inox : à utiliser pour des cuissons spéciales afin de ne pas avoir l'effet doré.

Pour un nettoyage optimal et en profondeur, utiliser des produits peu agressifs, à base de crème pour inox. Les produits marque SMEG qui garantissent un nettoyage optimal de votre appareil sont vendus dans les SAV agréés.

Pour le nettoyage des parties internes en acier, mettre des gants de travail.

13.1 Nettoyage des parties externes (acier inox)

Pour une bonne conservation du produit, il est conseillé de nettoyer régulièrement les parties externes, internes et les accessoires, à la fin de chaque utilisation, après refroidissement.

Pour un nettoyage optimal et en profondeur du barbecue, il est conseillé de mettre des gants de travail et d'utiliser des produits dégraissants pour acier inox.

Les produits marque SMEG qui garantissent un nettoyage optimal de votre appareil sont vendus dans les SAV agréés (Puliforno et Crema inox).

13.1.1 Nettoyage ordinaire

Pour nettoyer et conserver les surfaces externes en acier inox, utiliser toujours et uniquement des produits spécifiques qui ne contiennent pas d'abrasifs ou de substances acides à base de chlore.

Éviter absolument l'utilisation d'éponges métalliques et de racloirs tranchants pour ne pas endommager les surfaces. Utiliser les produits normaux, non abrasifs, en se servant éventuellement d'outils en bois ou en matière plastique.

Mode d'emploi : Vaporiser plusieurs fois le produit directement sur les surfaces sales.

Passer une éponge non abrasive ; bien rincer et sécher avec un chiffon souple. Pour un résultat optimal, laisser agir le détergent dégraissant pendant un certain temps. Pour enlever le jaunissement, verser Crema inox sur un papier et étaler en suivant le sens du satinage.

13.2 Nettoyage des composants internes du plan de cuisson

13.2.1 Les grilles

Pour un nettoyage optimal des grilles, il est conseillé, lorsqu'elles sont encore tièdes et en portant des gants isolants spéciaux, de les frotter avec une brosse poils laiton pour enlever d'éventuels résidus d'aliment. Terminer le nettoyage en lavant les grilles avec un détergent dégraissant et bien rincer.

Les grilles peuvent être lavées en lave-vaisselle.

Après un nettoyage en profondeur, allumer l'appareil pour éliminer les résidus des détergents.

IL FAUT ABSOLUMENT NETTOYER TOUT RÉSIDU DE CUISSON AVANT DE COMMENCER UNE AUTRE CUISSON.

13.2.2 Les brûleurs

Périodiquement contrôler que les brûleurs s'allument complètement et qu'aucun trou de sortie du gaz ne soit bouché.

Si l'on remarque qu'un brûleur ne s'allume pas complètement, souffler avec de l'air comprimé pour libérer les trous bouchés par la poussière ou les fils d'araignée pourrait suffire. Si cette opération n'est pas efficace, il est possible de démonter les brûleurs pour faire un nettoyage plus soigné, par exemple en passant une aiguille dans les trous bouchés et souffler de l'air comprimé directement dans le brûleur.

Pour démonter les brûleurs, tirer vers le haut pour les enlever de l'ancrage rapide A. Ensuite enlever les brûleurs de leur logement (partie frontale du produit, détail B), en faisant très attention de ne pas endommager les bougies et les thermocouples ; on peut maintenant nettoyer soigneusement.

Pour remonter les brûleurs, enfiler la partie frontale dans le trou (détail B) et l'encastrer dans l'ancrage rapide A.

13.3 Nettoyage du tiroir lèchefrite

À la fin de la cuisson, (en faisant très attention), retirer le tiroir dans lequel on a versé un peu d'eau avant de commencer la cuisson, et verser les graisses dans un récipient pour ensuite les évacuer. L'huile ou la graisse dérivée des cuissons de viande et de poisson ne doit pas être jetée, par exemple dans les égouts ou dans les éviers ; les recueillir dans des récipients appropriés et les remettre à des centres de collecte prévus par les normes en vigueur. Après nettoyage du tiroir avec des produits non abrasifs appropriés, le remettre dans son logement.

13.4 Nettoyage des parties extractibles

À la fin de la cuisson, lorsque les pièces sont refroidies, on peut les enlever pour faciliter le nettoyage.

Les parties extractibles, dans ce cas, sont les diffuseurs placés à l'intérieur du barbecue et le rebord. Ces composants sont munis d'un ancrage rapide qui facilite leur enlèvement.

Dans le cas des diffuseurs, tirer vers le haut l'extrémité placée dans la partie arrière du produit et suivre le sens de la flèche (voir figure) pour l'extraire.

Dans le cas du rebord, il suffit tout simplement de tirer vers le haut pour le décrocher.

À la fin du nettoyage, faire les opérations en sens inverse pour réassembler le produit.

Ne jamais utiliser le barbecue sans monter les diffuseurs et le rebord.

13.5 Entretien périodique

Effectuer un entretien périodique du produit à des intervalles de temps préfixés.

Ci-dessous nous donnons une liste des pièces sujettes à usure :

• Thermocouples des brûleurs
- Bougies d'allumage
- Robinets du gaz
