MODE D'EMPLOI K 12420 SD MIELE

Mode d'emploi et notice de montage

Réfrigérateur avec DynaCool K 12420 SD

Veuillez lire attentivement le mode d'emploi avant le montage, l'installation et/ou la mise en service. Vous éviterez ainsi de vous blesser et d'endommager l'appareil.

f r - B E

M.-Nr. 07 932 350

Table des matières

Description de l'appareil 4

Votre contribution à la protection de l'environnement 6

Elimination de votre ancien appareil 6

Consignes de sécurité et mises en garde 7

Comment économiser de l'énergie ? 12

Mise en marche et arrêt de l'appareil 14

En cas d'absence prolongée....14

La bonne température 15

... dans le réfrigérateur 15

Réglage de la température 15

Afficheur de température....15

Utilisation de la fonction Super froid et DynaCool....16

Fonction Super froid 16

DynaCool 16

Utilisation adéquate du réfrigérateur 18

Différents compartiments. 18

Produits alimentaires inappropriés pour une réfrigération 19

Points à prendre en compte lors de l'achat d'aliments ..... 19

Mode de conservation des produits alimentaires ..... 19

Fruits et légumes 20

Aliments d'origine animale et végétale non emballés ..... 20

Aliments riches en protéines 20

Viande....20

Aménagement intérieur....21

Modification de la position des clayettes 21

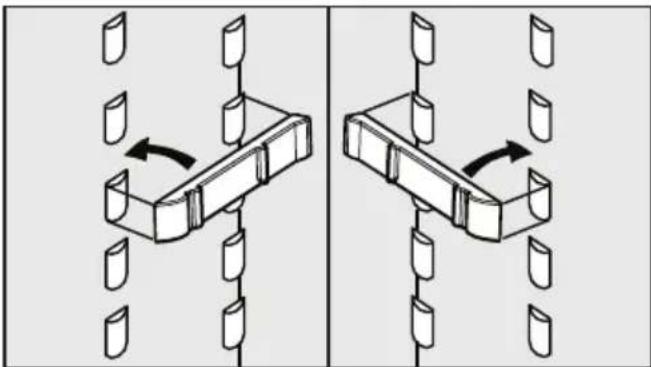

Clayette subdivisée 21

Modification de la position du balconnet/porte-bouteilles. 21

Dégivrage automatique 22

Nettoyage 23

Intérieur, accessoires 23

Portes de l'appareil, parois latérales 24

Fentes d'aération et de ventilation....24

Grille métallique de la paroi arrière 25

Problèmes et remèdes .. ? 26

Provenance des différents bruits 28

Service après-vente/garantie 29

Raccordement électrique 30

Installation de l'appareil 31

Lieu d'installation 31

Classe climatique .... 3 1

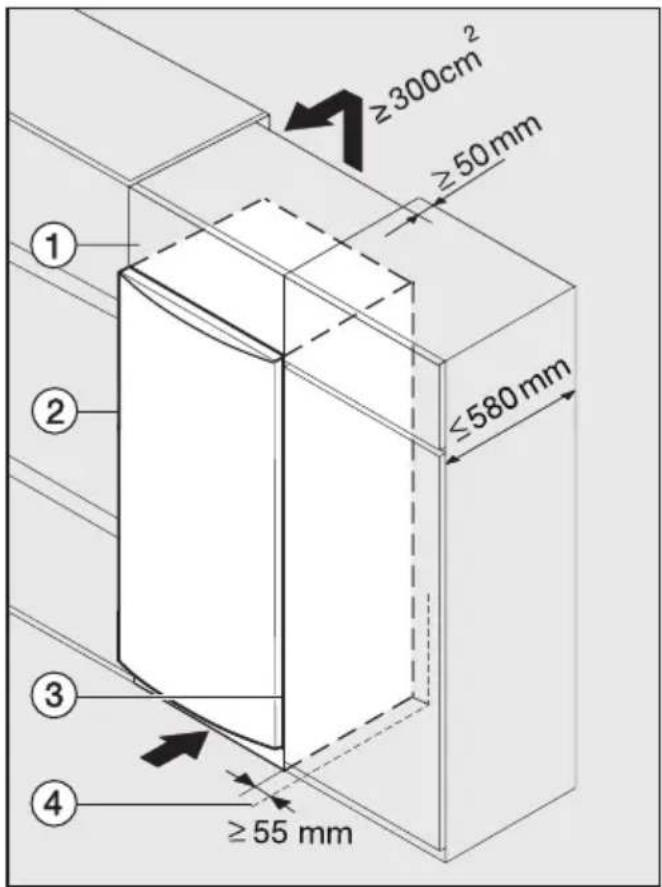

Aération et ventilation 31

Installation de l'appareil 32

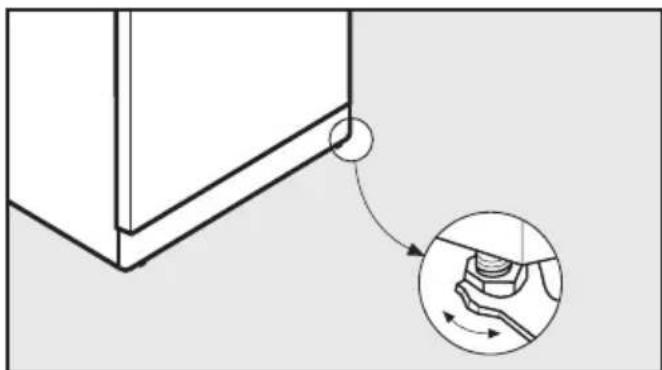

Équilibrage de l'appareil 32

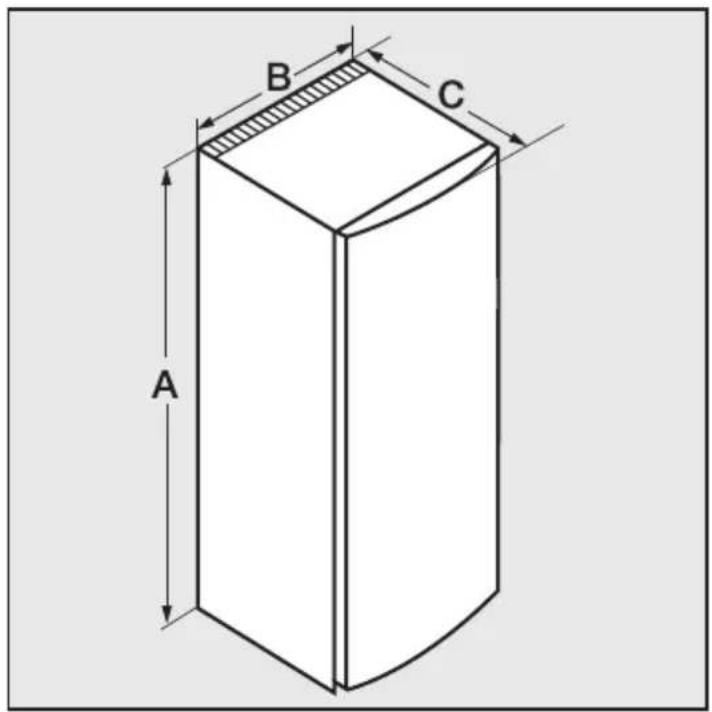

Dimensions de l'appareil 33

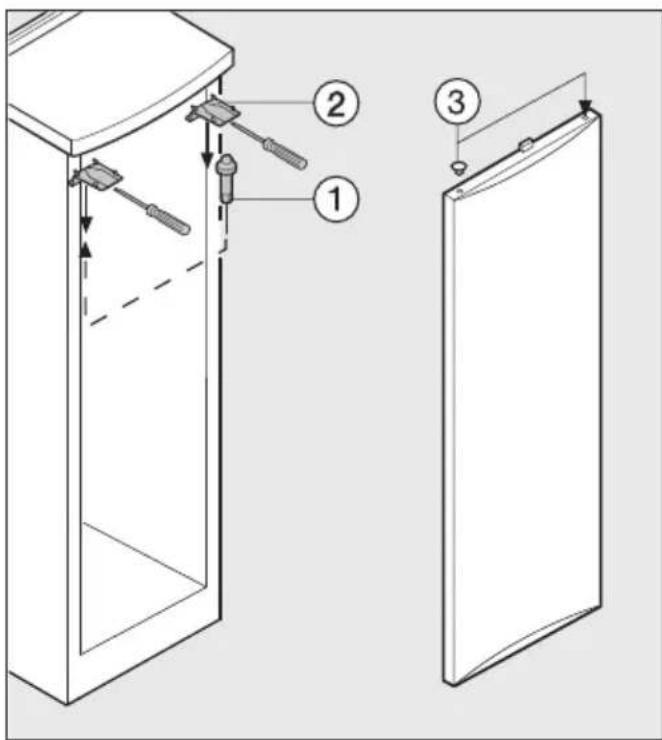

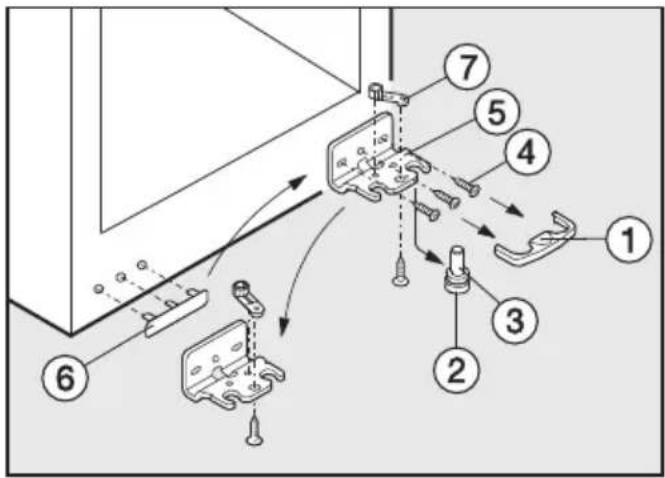

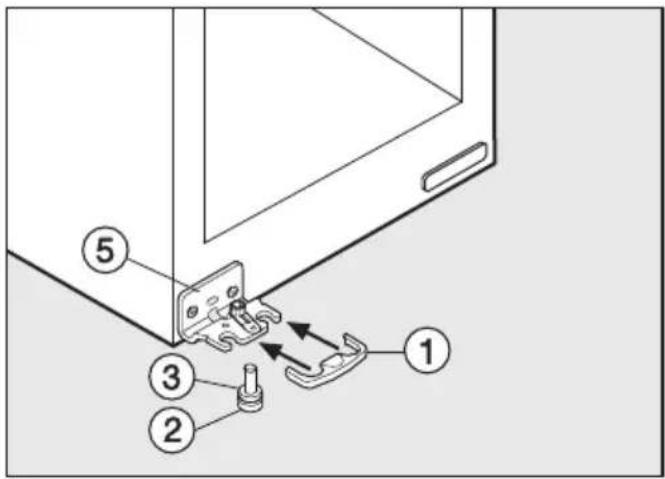

Changement des charnières 34

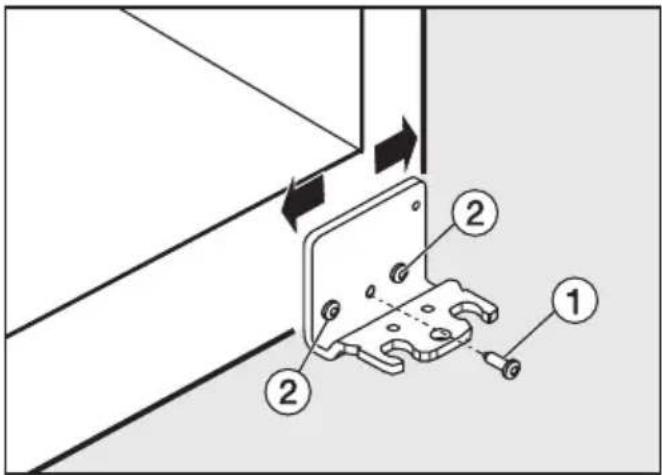

Alignement de la porte de l'appareil 38

Montage de l'appareil 39

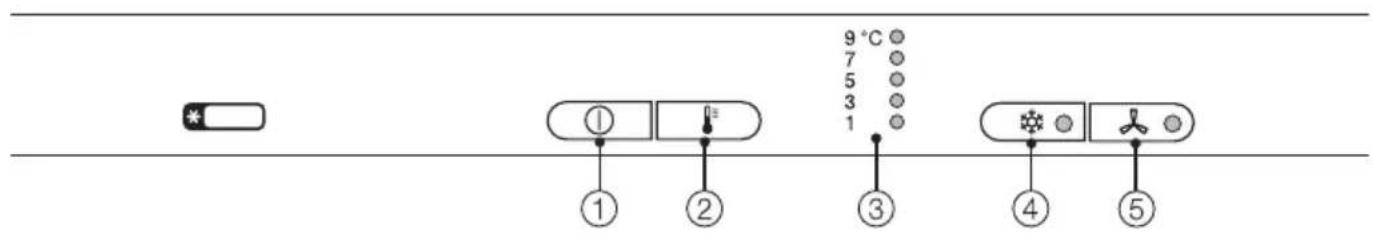

Description de l'appareil

①Touche Marche/Arrêt
② Touche de réglage de la température
③Afficheur de température

④ Touche et témoin lumineux Super froid
⑤ Touche et témoin lumineux DynaCool (réfrigération dynamique)

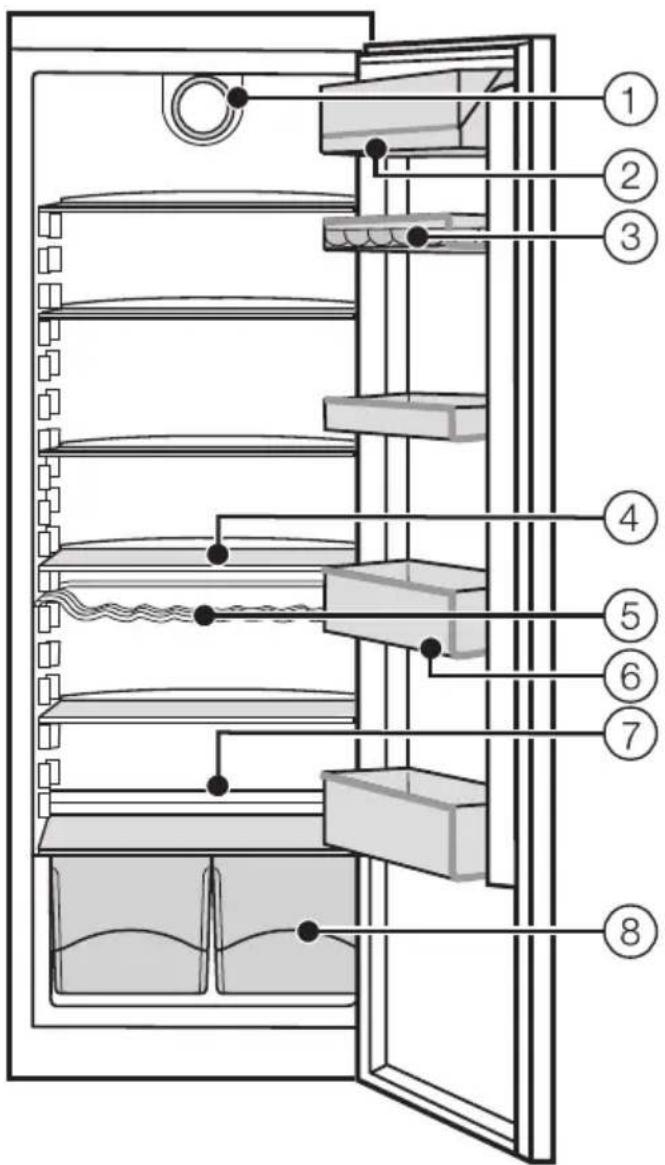

①Ventilateur
② Compartiment à beurre et fromage
③CEufrier
④Clayette
⑤Porte-bouteilles
⑥Balconnet/porte-bouteilles
⑦ Rigole et orifice d'évacuation de l'eau de dégivrage
⑧Cale-bouteilles
⑨ Bacs à fruits et légumes

L'emballage protège l'appareil contre d'éventuels dégâts pendant le transport. Le fabricant a opté pour un matériau supporté par l'environnement et réutilisable.

En réinsérant l'emballage dans le circuit, on réduit la consommation de matières premières et la prolifération des déchets. Ne le jetez donc pas avec vos déchets ordinaires mais portez-le plutôt au parc à conteneurs communal le plus proche. Pour savoir où ce dernier se trouve, il vous suffit de vous adresser à votre administration communale.

Elimination de votre ancien appareil

Lors de l'achat de votre nouvel appareil, vous avez payé une contribution. Elle servira intégralement au futur recyclage de cet appareil, qui contiendra encore des matériaux utiles. Son recyclage permettra de réduire le gaspillage et la pollution.

Si vous avez des questions à propos de l'élimination de votre ancien appareil, veuillez prendre contact avec

– le commerçant qui vous l’a vendu ou

– la société Recupel, au 02 / 706 86 10, site web: www.recupel.be

ou encore

- votre administration communale si vous apportez votre ancien appareil à un parc à conteneurs.

Veillez à ne pas endommager les tubulures du circuit frigorifique de votre réfrigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux. On évitera ainsi que le fluide frigorifique contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.

Veillez aussi à ce que l'appareil reste hors de portée des enfants jusqu'à ce qu'il soit évacué.

Cet appareil répond aux prescriptions de sécurité en vigueur. Une utilisation non conforme peut cependant provoquer des dommages corporels et matériels.

Avant d'utiliser votre appareil pour la première fois, lisez attentivement le mode d'emploi. Vous y trouverez des instructions importantes concernant l'installation, la sécurité, l'utilisation et l'entretien de l'appareil. Vous veillerez ainsi à votre sécurité et évi- terez d'endommager l'appareil.

Conservez précieusement ce mode d'emploi afin de pouvoir le transmettre à un éventuel propriétaire ultérieur de l'appareil.

Utilisation conforme

Cet appareil est réservé à un usage domestique ou dans des conditions similaires, comme par exemple:

• dans des magasins, des bureaux ou des environnements de travail semblables ;
• dans des propriétés agricoles ;
• dans des hôtels, des motels, des chambres d'hôtes et d'autres logements de ce type (pour une utilisation par les clients).

Cet appareil ne peut être utilisé qu'à des fins ménagères pour refroidir et conserver des aliments, conserver des produits surgelés, congeler des produits frais et préparer des glaçons.

Tout autre type d'utilisation est interdit et peut être dangereux. Le fabricant décline toute responsabilité en cas de dommages causés par une utilisation non conforme ou une manipulation incorrecte de l'appareil.

Cet appareil n'est pas destiné à être utilisé par des personnes sans assistance ni supervision si leurs capacités physiques, sensorielles ou mentales les empêchent de l'utiliser en toute sécurité.

Si vous avez des enfants

Les enfants sont autorisés à utiliser l'appareil seulement si vous leur en avez expliqué le fonctionnement de façon à ce qu'ils sachent l'employer correctement. Ils doivent connaître les risques inhérents à une mauvaise utilisation de l'appareil.
Surveillez les enfants se trouvant à proximité de l'appareil. Ne laissez pas les enfants jouer avec l'appareil (s'accrocher à la porte de l'appareil par exemple).

Sécurité technique

Contrôlez si l'appareil ne présente pas de dommages apparents avant de l'installer. Ne mettez jamais un appareil endommagé en service.

Un appareil endommagé peut représenter un danger pour votre sécurité !

En cas d'endommagement du cordon d'alimentation réseau, celui-ci doit être remplacé par des professionnels agréés afin d'éviter tout danger éventuel pour l'utilisateur.

Cet appareil contient de l'isobutane (R600a), un gaz naturel sans danger pour l'environnement mais inflammable. Il ne détruit pas la couche d'ozone et ne contribue pas à l'effet de serre. L'utilisation de ce gaz réfrigérant peu pol- luant est en partie responsable de l'augmentation des bruits de fonction- nement. Outre le ronflement provenant du compresseur, il se peut que vous entendiez un bruit d'écoulement dans l'ensemble du circuit de réfrigération. Ces bruits sont malheureusement inévi- tables mais n'ont aucune répercussion sur le fonctionnement de l'appareil. Veillez à n'endommager aucune pièce du circuit de réfrigération lors du trans- port et de l'installation de l'appareil. Les projections de liquide réfrigérant peu- vent causer des lésions oculaires.

Si l'appareil est endommagé :

• évitez de placer l'appareil à proximité de flammes ou de sources de chaleur ;
• débranchez l'appareil ;
• aérez la pièce dans laquelle se trouve l'appareil pendant quelques minutes ; et
• avertissez le service après-vente.

La taille de la pièce dans laquelle est installé l'appareil doit être proportionnelle à la quantité de réfrigérant qu'il contient. En cas de fuite éventuelle, un mélange air-gaz inflammable risque de se former si la pièce est trop petite.

La pièce doit avoir un volume d'au moins 1 m³ pour huit grammes de réfrigérant. La quantité de réfrigérant est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Le bon fonctionnement de l'appareil n'est garanti que si l'appareil est installé et raccordé conformément au mode d'emploi.
Avant de brancher l'appareil, il est impératif de comparer les données de raccordement (tension et fréquence) figurant sur la plaque signalétique avec les caractéristiques du réseau électrique.

Ces données doivent absolument correspondre pour éviter tout endommagement de l'appareil. En cas de doute, consultez votre électricien.

Le raccordement de l'appareil au réseau électrique ne peut pas être effectué au moyen de prises multiples ou de rallonges. En effet, celles-ci ne garantissent pas la sécurité requise (par exemple, risque de surchauffe).

La sécurité électrique de l'appareil n'est garantie que lorsque celui-ci est raccordé à une prise de terre réglementaire. Il est très important que cette condition de sécurité fondamentale soit respectée. En cas de doute, faites contrôler votre installation par un électricien.

Le fabricant ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défectueuse à l'installation (décharge électrique par exemple).

Les travaux d'installation, ainsi que les interventions d'entretien et de réparation, sont à confier exclusivement à des professionnels agréés par le fabricant.

Des travaux d'installation, d'entretien ou de réparation non conformes peuvent présenter de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.

La réparation de l'appareil pendant la période de garantie doit être effectuée exclusivement par un service après-vente agréé par le fabricant, si-non vous perdez le bénéfice de la garantie en cas de pannes ultérieures.

En cas de travaux d'installation, d'entretien et de réparation, l'appareil doit impérativement être déconnecté du réseau électrique.

L'appareil n'est déconnecté du réseau électrique que lorsque l'une des conditions suivantes est remplie :

• la fiche de l'appareil est débranchée. Pour déconnecter l'appareil du réseau, ne tirez pas sur le cordon d'alimentation, mais saisissez la fiche ;
• le fusible de l'installation électrique est hors circuit.

Les éléments défectueux ne peuvent être remplacés que par des pièces de rechange d'origine et de marque Miele. Seule l'utilisation de ces pièces permet au fabricant de garantir la satisfaction aux exigences de sécurité.

L'installation et le montage de cet appareil dans un emplacement mobile (par exemple, sur un bateau) ne peuvent être effectués que par un spécialiste ou une société spécialisée, en respect des conditions garantissant un fonctionnement de l'appareil en toute sécurité.

Utilisation conforme

▶ Ne conservez aucune substance explosive ni aucun produit contenant des gaz propulseurs inflammables (des bombes aérosols, par exemple) dans l'appareil. Des étincelles peuvent jaillir lors de la mise en marche du thermostat et provoquer l'explosion de mélanges inflammables.
N'utilisez aucun appareil électrique à l'intérieur de cet appareil (pour préparer de la glace par exemple). Cela risquerait de produire des étincelles. Vous risqueriez de provoquer une explosion !
Placez les bouteilles d'alcool verticalement dans l'appareil et veillez à ce qu'elles soient fermées hermétiquement.

Sinon, vous risqueriez de provoquer une explosion !

▶ Ne consommez pas d'aliments stockés depuis trop longtemps, vous risqueriez de vous intoxiquer.

La durée de conservation dépend de nombreux facteurs tels que le degré de fraîcheur, la qualité du produit et la température de conservation. Suivez les instructions du fabricant pour la congélation et la durée de conservation après ouverture des aliments.

N'utilisez pas d'objets pointus ou tranchants pour :

• gratter les couches de givre ou de glace ;
• décoller les aliments pris dans la gla- ce.

Vous risqueriez d'endommager le circuit de refroidissement, rendant alors l'appareil inutilisable.

N'utilisez pas de sprays dégivrants ni de dégivreurs.
Ceux-ci peuvent produire des gaz explosifs ou contenir des agents de dissolution ou de diffusion susceptibles d'endommager les pièces en plastique. Ils peuvent aussi s'avérer nocifs pour la santé.
▶ Ne traitez jamais le joint de porte avec de l'huile ou de la graisse.

Vous risqueriez de le rendre poreux à la longue.

Si vous placez dans le réfrigérateur ou dans sa porte des produits contenant des graisses ou de l'huile, faites attention à ce que la graisse et/ou l'huile qui pourrait éventuellement s'échapper n'entre pas en contact avec les pièces en plastique.

Des fissures pourraient apparaître et le revêtement en plastique se casser.

▶ Ne recouvrez pas les grilles d'aération de l'appareil.

Sinon, l'aération de l'appareil n'est plus assurée. L'appareil consomme alors plus d'électricité, ce qui risque d'endommager des composants de l'appareil.

L'appareil est conçu pour une certaine classe climatique (température ambiante de la pièce). Veillez à ce que la température ambiante reste dans les limites ainsi définies. La classe climatique est indiquée sur la plaque signalétique située à l'intérieur de l'appareil. Une température ambiante inférieure entraîne un arrêt prolongé du dispositif de réfrigération, si bien que l'appareil ne parvient pas à maintenir la température requise.
N'utilisez en aucun cas un système de nettoyage à la vapeur pour nettoyer l'appareil.

La vapeur peut humidifier les pièces sous tension de l'appareil et provoquer un court-circuit.

Enlèvement de votre réfrigérateur / congélateur

Détruissez le verrou ou le loquet de votre ancien appareil au moment de vous en débarrasser.
Vous éviterez ainsi que des enfants mettent leurs jours en danger en s'enfermant dans l'appareil.
Veillez à n'endommager aucune pièce du circuit de réfrigération, par exemple en :

• perçant les tuyaux de l'évaporateur contenant le réfrigérant ;
• pliant les conduits ;
• grattant les couches de surface.

Les projections de liquide réfrigérant peuvent causer des lésions oculaires.

Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus au non-respect des consignes de sécurité et des mises en garde.

Comment économiser de l'énergie ?

	Consommation d'énergie normale	Consommation d'énergie accrue
Installation	Dans une pièce bien aérée	Dans un espace confiné, non aéré
	À l'abri de la lumière directe du soleil	Exposition directe à la lumière du soleil
	À distance d'une source de chaleur (radiateur, four, etc.)	À proximité d'une source de chaleur (radiateur, four, etc.)
	À une température ambiante idéale d'environ 20 °C	À une température ambiante élevée
	Ne pas recouvrir les fentes d'aération et enlever la poussière régulièrement
Réglage de la température Thermostat "approximatif" (réglage par palier)	Réglage moyen de 2 à 3	Réglage plus élevé :plus la température de la zone est basse, plus la consommation d'énergie est élevée !
Réglage de la température Thermostat " au degré près"(afficheur numérique)	Zone d'entreposage 8 à 1 2 °C	Sur les appareils dotés d'un mode "hiver", veillez à ce que l'interrupteur soit coupé à des températures ambiantes supérieures à 16 ou 18 °C !
	Réfrigérateur entre 4 et 5 °C
	Zone PerfectFresh environ 0 °C
	Congélateur -18 °C
	Zone de vieillissement du vin entre 10 et 12 °C
Utilisation	Agencement des tiroirs, des clayettes et des balconnets comme lors de la livraison
	N'ouvrir la porte que quand cela est nécessaire et le moins longtemps possible	Ouvrir la porte souvent et longtemps = perte de froid
	Bien ranger les marchandises	Si les marchandises sont mal rangées, la porte devra rester ouverte plus longtemps pendant que vous cherchez un aliment.
	Laisser refroidir les boissons et plats chauds avant de les ranger dans l'appareil	Les aliments chauds augmentent le fonctionnement du dispositif de réfrigération (l'appareil essaie de réduire la température).
	Toujours conserver les produits alimentaires emballés ou bien recouverts	L'évaporation et la condensation des liquides dans le réfrigérateur entraînent des pertes de froid.
	Placer les produits à décongeler dans le réfrigérateur
	Ne pas surcharger les compartiments afin que l'air puisse circuler.

Comment économiser de l'énergie ?

	Consommation d'énergie normale	Consommation d'énergie accrue
Dégivrage	Effectuer un dégivrage du congélateur en présence d'une couche de glace de 0,5 cm.	La présence d'une couche de glace amoindrit la diffusion du froid aux produits surgelés et accroît la consommation d'énergie !

Avant la première utilisation

Après le transport, attendez environ 30 minutes à une heure avant de brancher l'appareil. Cette mesure de précaution est très importante pour garantir le bon fonctionnement ultérieur de l'appareil !

Film de protection

Les baguettes en inox sur les balcon-nets et les clayettes sont pourvues d'un film de protection destiné à les protéger pendant le transport.

■ Retirez le film de protection des baguettes en inox.

Nettoyage

■ Nettoyez l'intérieur de l'appareil et les accessoires à l'eau tiède, puis séchez-les avec un chiffon doux.

Mise en marche de l'appareil

■ Appuyez sur la touche Marche/Arrêt. L'afficheur de température s'allume.

L'appareil commence à refroidir et l'afficheur indique la température souhaitée.

L'éclairage intérieur s'active quand on ouvre la porte.

Arrêt de l'appareil

■ Appuyez sur la touche Marche/Arrêt jusqu'à ce que l'afficheur de température s'éteigne.

Le refroidissement s'arrête.

En cas d'absence prolongée

Si vous ne comptez pas utiliser l'appareil pendant un certain temps :

■arrêtez l'appareil ;

■ débranchez la fiche d'alimentation de l'appareil ou désactivez le fusible de l'installation électrique ;

■nettoyez l'appareil et

■ laissez la porte de l'appareil entrouverte afin d'éviter les odeurs de renfermé.

En cas d'absence prolongée, des moisissures risquent d'apparaître si vous laissez l'appareil débranché sans l'avoir nettoyé et que vous n'entrouvrez pas la porte.

Pour la conservation des aliments, il est très important de choisir une bonne température. Celle-ci permet en effet de ralentir, voire d'empêcher, la dégradation des produits alimentaires par les micro-organismes. La température influence la vitesse de croissance des micro-organismes. Si la température est basse, ce processus se ralentit.

La température dans l'appareil augmente :

• en fonction de la fréquence et de la durée d'ouverture de la porte (plus la porte est ouverte fréquemment et longtemps, plus la température augmente) ;
• en fonction de la quantité d'aliments conservés (plus cette quantité est importante, plus la température augmente) ;
• en fonction de la température des aliments frais congelés (plus cette température est importante, plus la température dans l'appareil augmente) ;
• en fonction de la température ambiante (plus cette température est importante, plus la température dans l'appareil augmente).
  L'appareil est conçu pour une certaine classe climatique (température ambiante de la pièce). Veillez à ce que la température ambiante reste dans les limites ainsi définies.

... dans le réfrigérateur

Nous recommandons une température de 5 °C au centre de l'appareil.

Réglage de la température

■ Appuyez plusieurs fois sur la touche de réglage de température, jusqu'à ce que la température souhaitée apparaisse dans l'afficheur de température.

La première fois que vous appuyez sur la touche, la dernière température sélectionnée s'affiche et clignote.

La température affichée tourne en continu : une fois la valeur 9 °C atteinte, c'est la valeur 1 °C qui s'affiche.

Afficheur de température

L'afficheur de température sur le panneau de commande indique toujours la température souhaitée.

Vous pouvez régler la température entre 1 °C et 9 °C.

Fonction Super froid

La fonction Super froid permet de refroidir très rapidement le réfrigérateur à la température minimale (en fonction de la température ambiante).

Activation de la fonction Super froid

Il est vivement recommandé d'activer la fonction Super froid pour refroidir rapidement de grandes quantités d'ali-ments ou de boissons que vous venez de mettre au frais.

■ Appuyez sur la touche SuperFrost jusqu'à ce que le témoin correspondant s'allume.

La température à l'intérieur de l'appareil diminue, car celui-ci fonctionne avec sa capacité maximale de refroidissement.

Désactivation de la fonction Super froid

La fonction Super froid s'arrête automatiquement après environ six heures. Le témoin lumineux correspondant s'éteint et l'appareil recommence à fonctionner normalement.

Pour économiser l'énergie, vous pouvez désactiver manuellement la fonction SuperFrost dès que les aliments ou boissons sont suffisamment froids.

■ Appuyez sur la touche Super froid jusqu'à ce que le témoin correspondant s'éteigne.

L'appareil recommence alors à fonctionner normalement.

DynaCool

Sans le refroidissement dynamique (DynaCool), différentes zones de température se créent dans le réfrigérateur en raison de la circulation naturelle de l'air (l'air froid, plus lourd, descend vers la zone inférieure de l'appareil). Ces zones de refroidissement doivent être prises en compte lors du rangement des aliments (voir chapitre "Utilisation adéquate du réfrigérateur").

S'il vous arrivait toutefois de devoir stocker une grande quantité d'aliments similaires (par exemple pour une fête), le refroidissement dynamique vous permettrait d'atteindre une température relativement homogène sur toutes les clayettes de sorte que les aliments conservés dans le réfrigérateur soient tous refroidis de la même façon. La température peut en outre être réglée à l'aide du sélecteur de température.

Vous devez également activer le refroidissement dynamique dans les cas suivants :

- température ambiante plus élevée (à partir d'environ 30 °C) et

- taux d'humidité plus élevé.

Activation du refroidissement dynamique

■ Appuyez sur la touche de refroidissement dynamique ⚙ de sorte que le témoin s'allume.

Désactivation du refroidissement dynamique

En raison de la consommation d'énergie plus élevée qu'il entraîne, il est préférable de désactiver le refroidissement dynamique dans des conditions normales de fonctionnement.

■ Appuyez sur la touche de refroidissement dynamique ⚙ de sorte que le témoin s’éteigne.

Lorsque la porte est ouverte, le ventilateur s'arrête automatiquement pendant un certain temps !

Différents compartiments

En raison de la circulation naturelle de l'air dans le réfrigérateur, celui-ci comporte différentes zones ayant chacune une température spécifique. L'air froid est plus lourd et descend dans le compartiment le plus bas de l'appareil. Utilisez les différentes zones de refroidissement pour conserver au mieux les produits alimentaires !

Cet appareil offre un refroidissement dynamique qui permet d'atteindre une température égale lorsque le ventilateur tourne. Les différentes zones de refroidissement sont donc moins sollicitées.

Zone la plus chaude

La zone la plus chaude du réfrigérateur est celle située tout en haut sur la porte. Vous pouvez par exemple utiliser cette zone pour conserver du beurre, afin qu'il puisse s'étaler aisément, ou du fromage, afin que celui-ci garde tout son arôme.

Zone la plus froide

La zone la plus froide du réfrigérateur est celle située juste au-dessus du casier à fruits et légumes.

Utilisez cette zone pour tous les produits sensibles et qui se dégradent rapidement, à savoir :

– le poisson, la viande et la volaille ;
- les charcuteries et les produits préparés ;
- les plats ou pâtisseries à base d'œufs ou de crème ;

• la pâte fraîche, la pâte à tarte, pizza ou quiche ;
• les fromages et autres produits à base de lait cru ;
• les légumes frais sous emballage cellophane, ainsi que tous les produits frais, dont la date de péremption se réfère à une température de conservation de 4 °C ou moins.

Ne conservez aucune substance explosive ni aucun produit contenant des carburants gazeux inflammables (des bombes aérosols par exemple) dans l'appareil. vous risqueriez de provoquer une explosion !

Veillez à toujours placer à la verticale et bien fermés les récipients contenant des liquides à haute teneur en alcool.

Si vous placez dans le réfrigérateur ou dans sa porte des produits contenant des graisses ou de l'huile, faites attention à ce que la graisse et/ou l'huile qui pourrait éventuellement s'échapper n'entre pas en contact avec les pièces en plastique.

Des fissures pourraient apparaître et le revêtement en plastique se casser.

Les produits alimentaires ne doivent pas toucher la paroi du fond. Sinon, ils risquent de geler et de coller à la paroi.

Ne placez pas les aliments trop près les uns des autres, afin que l'air puisse circuler correctement. Gardez dégagé l'espace devant le ventilateur de la paroi arrière afin de garantir un refroidissement optimal !

Produits alimentaires inappropriés pour une réfrigération

Tous les produits alimentaires ne peuvent pas être conservés dans le réfrigérateur. Ainsi, évitez de placer dans le réfrigérateur :

• les fruits et légumes sensibles au froid, comme les bananes, les avocats, les papayes, les fruits de la passion, les aubergines, les poivrons, les tomates et les concombres ;
• les fruits devant encore mûrir ;
• les pommes de terre ;
• les fromages à pâte dure (parmesan, etc.).

Points à prendre en compte lors de l'achat d'aliments

Pour pouvoir conserver vos aliments le plus longtemps possible, il est capital que ceux-ci soient frais lorsque vous les placez dans le réfrigérateur. Leur fraîcheur de départ détermine leur durée de conservation. Veillez, dans la mesure du possible, à ne pas rompre la chaîne du froid. Assurez-vous, par exemple, que les aliments ne séjournent pas trop longtemps dans une voiture chauffée. Une fois le processus de dégradation ou de putréfaction enclenché, il n'est plus possible de faire machine arrière. Une interruption de deux heures de la chaîne du froid suffit à provoquer une altération des aliments.

Mode de conservation des produits alimentaires

Conservez généralement les produits alimentaires emballés ou bien recouverts. Vous éviterez ainsi l'absorption d'odeurs, le dessèchement des produits et la contamination par d'éventuelles bactéries présentes dans le réfrigérateur. Si vous réglez correctement la température et que vous respectez certaines conditions d'hygiène, vous pouvez ralentir la prolifération des bactéries (notamment les salmonelles).

Fruits et légumes

Vous pouvez néanmoins placer les fruits et légumes directement dans le casier à fruits et légumes sans les emballer. Tenez toutefois compte du fait que tous les fruits et légumes ne peuvent pas être conservés dans le même casier. D'une part, parce qu'ils peuvent prendre l'odeur et le goût les uns des autres (ainsi, les carottes sont rapidement contaminées par les oignons) et, d'autre part, parce que certains aliments dégagent un gaz naturel auquel d'autres aliments sont très sensibles et qui accélère dès lors leur dégradation.

- Exemples de fruits et légumes dégageant beaucoup de gaz naturel :

les pommes, les abricots, les poires, les nectarines, les pêches, les prunes, les avocats, les figues, les myrtilles, les melons, les haricots.

- Exemples de fruits et légumes très sensibles au gaz naturel dégagé par les autres fruits et légumes :

les kiwis, les brocolis, le chou-fleur, les choux de Bruxelles, les mangues, les melons, les pommes, les abri-cots, les concombres, les tomates, les poires, les nectarines et les pê-ches.

Exemple : il est déconseillé de ran- ger ensemble du brocoli et des pom- mes, car les pommes dégagent beaucoup de gaz naturel auquel le brocoli est très sensible. Votre bro- coli se conserverait dès lors beau- coup moins longtemps que la nor- male.

Aliments d'origine animale et végétale non emballés

Séparez les aliments d'origine animale et végétale non emballés. Si les aliments doivent être conservés en-semble, stockez-les toujours dans un emballage. Vous éviterez ainsi les transformations microbiologiques.

Aliments riches en protéines

Les aliments riches en protéines ont tendance à se gâter plus vite. Par exemple, les crustacés se détériorrent plus vite que le poisson, et le poisson plus vite que la viande.

Viande

Conservez la viande non emballée (ouvrez les films et récipients.) Ainsi, la surface desséchée permet de combattre les germes et de conserver la viande plus longtemps. Les viandes de sortes différentes ne doivent pas se toucher ; séparez-les toujours à l'aide d'un emballage. Vous empêcherez ainsi qu'elles se gâtent trop rapidement à cause de la transmission de germes.

Modification de la position des clayettes

Vous pouvez déplacer les clayettes en fonction de la hauteur des aliments réfrigérés :

■ Soulevez la clayette, tirez-la légèrement vers l'avant, en veillant à soulever la rainure du support, et déplacez-la vers le bas ou vers le haut.

La butée arrière de la clayette doit être orientée vers le haut, afin que les produits ne touchent pas la paroi (sinon, ils pourraient geler et coller).

Une butée empêche le retrait accidentel des clayettes.

Clayette subdivisée

Pour pouvoir placer des produits de grande taille (p. ex. des bouteilles ou autres récipients), l'appareil est pourvu d'une clayette subdivisée. Vous pouvez pousser avec précaution la partie avant de cette clayette sous la partie arrière :

■ Soulevez légèrement par dessous la moitié arrière de la clayette de verre.
■ Soulevez en même temps légèrement la moitié avant de la plaque de verre, puis poussez-la doucement sous la moitié arrière.

Pour déplacer les demi-plaques de verre,

■ retirez les deux moitiés de la plaque de verre,

■ placez les deux arrêts de fixation à la hauteur désirée à droite et à gauche sur les supports,
■ insérez les plaques en verre l'une après l'autre.

La plaque de verre munie d'une butée doit être placée à l'arrière !

Modification de la position du balconnet/porte-bouteilles

■ Faites glisser le balconnet/porte-bouteilles et extrayez-le en le tirant vers vous.
■ Placez le balconnet/porte-bouteille à l'endroit souhaité. Veillez à ce qu'il soit correctement posé sur les élévations.

Le réfrigérateur se dégivre automatiquement.

Le fonctionnement du dispositif de réfrigération peut entraîner la formation de gouttes d'eau et de givre sur la paroi de fond. Il n'est pas nécessaire de les enlever, car la chaleur dégagée par le système de refroidissement les évacue automatiquement.

L'eau de dégivrage s'écoule par une rigole et un orifice dans le système d'évaporation situé à l'arrière de l'appareil.

Veillez à ce que la rigole et l'orifice d'écoulement restent propres afin que l'eau de dégivrage puisse s'écouler sans problème.

Veillez à ce que les composants électroniques et l'éclairage n'entrent pas en contact avec de l'eau.

Ne faites jamais couler l'eau de nettoyage par l'orifice d'évacuation de l'eau de dégivrage.

N'utilisez aucun système de nettoyage à la vapeur. La vapeur peut humidifier les pièces sous tension de l'appareil et provoquer un court-circuit.

Vous ne devez en aucun cas enlever la plaque signalétique de l'appareil. Vous en aurez besoin en cas de panne !

Pour éviter d'endommager les surfaces en nettoyant l'appareil, n'utilisez pas :

• de détergents à base de soude, d'ammoniac, d'acide ou de chlore ;
• de détergents détartrants ;
• de détergents abrasifs, comme la poudre ou la crème à récurer ou les pierres de nettoyage ;
• de détergents contenant des sol- vants ;
• de détergents pour acier inoxy-dable ;
• de produits de nettoyage pour lave-vaisselle ;
• de sprays nettoyants pour four ;

• de produits nettoyants pour verre ;

• d'éponges ou de brosses abrasives dures, comme les éponges à récurer pour casseroles ;

• de gommes anti-salissures ;
• de grattoirs métalliques !

Avant le nettoyage

■ Éteignez l'appareil.
■ Débranchez la fiche d'alimentation de l'appareil ou désactivez le fusible de l'installation électrique.
■ Retirez les aliments de l'appareil et entreposez-les dans un endroit frais.
■ Enlevez toutes les pièces qui peuvent être retirées pour les nettoyer.

Intérieur, accessoires

■ Nettoyez l'appareil au moins une fois par mois.
Utilisez de l'eau tiède additionnée de quelques gouttes de produit de vais-selle pour le nettoyage.

Les pièces suivantes peuvent aller au lave-vaisselle :

• le beurrier, les casiers à œufs, le bac à glaçons, la tablette de réfrigération (suivant le modèle) ;
• les porte-bouteilles et les balconnets situés dans la porte ;
  – le compartiment à beurre et fromage.

La température du programme de lave-vaisselle sélectionné ne doit pas dépasser 55 °C !

Les éléments en plastique risquent de se colorer au lave-vaisselle lors d'un contact avec des colorants naturels (carottes, tomates, ketchup, etc.).

Cette coloration n'influence pas la stabilité des pièces.

■ Nettoyez les clayettes et les tiroirs situés à l'intérieur de l'appareil à la main, car ces pièces ne peuvent pas aller au lave-vaisselle !
■ Nettoyez régulièrement la rigole et l'orifice d'évacuation de l'eau de dégivrage à l'aide d'un bâtonnet ou d'un objet similaire, pour permettre à l'eau de dégivrage de s'écouler sans problème.
■ Rincez l'intérieur et les accessoires à l'eau claire, puis séchez-les à l'aide d'un chiffon.
Laissez les portes de l'appareil ouvertes pendant quelques instants.

Portes de l'appareil, parois latérales

Dans la mesure du possible, ne tardez pas à enlever les salissures sur les portes de l'appareil et les parois latérales.

Si elles restent trop longtemps sans être nettoyées, il est possible que vous n'arriviez plus à les faire partir et que les surfaces se décolorent ou se modifient.

Les surfaces de l'appareil se raient facilement.

Elles peuvent se décolorer ou se modifier si elles entrent en contact avec des produits de nettoyage inadéquats.

■ Utilisez une éponge propre et de l'eau chaude additionnée de produit de vaisselle pour nettoyer les surfaces.
Pour le nettoyage, vous pouvez aussi utiliser un chiffon en microfibres propre et humide, sans détergent.
■ Rincez les surfaces à l'eau claire, puis séchez-les à l'aide d'un chiffon.

Fentes d'aération et de ventilation

■ Nettoyez les fentes d'aération et de ventilation régulièrement au moyen d'une brosse ou d'un aspirateur. Les dépôts de poussière augmentent la consommation d'énergie.

Grille métallique de la paroi arrière

La grille métallique située à l'arrière de l'appareil (échangeur thermique) doit être dépoussiérée au moins une fois par an car les dépôts de poussière augmentent la consommation d'énergie.

Lors du nettoyage de la grille métallique, veillez à ce qu'aucune pièce ni aucun câble ne soit plié, détaché ou endommagé.

Après le nettoyage

■ Remettez toutes les pièces en place dans l'appareil.
■ Enfoncez la fiche dans la prise et mettez l'appareil en marche.
■ Placez les produits dans l'appareil, puis fermez la porte.

Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations non conformes peuvent entraîner de graves dangers pour l'utilisateur.

Néanmoins, vous pouvez remédier vous-même à certaines pannes et autres dysfonctionnements :

Que faire si ...

... l'appareil ne refroidit pas ?

■ Vérifiez que l'appareil est en marche. L'afficheur de température doit s'allumer.
■ Vérifiez que la fiche est bien enfoncée dans la prise de courant.
■ Vérifiez que le fusible de l'installation électrique est bien en place. Si la panne persiste, contactez le service après-vente.

... la température est trop froide dans l'appareil ?

■ Augmentez la température.
■ La fonction Super froid est encore activée. Elle s'arrête automatiquement après 6 heures !

... le dispositif de réfrigération fonctionne de plus en plus souvent et de plus en plus longtemps d'affilée ?

■ Vérifiez que les grilles d'aération sont bien en place et qu'elles ne sont pas obstruées.
■ Vérifiez que la grille métallique (échangeur thermique) située à l'arrière de l'appareil n'est pas bouchée par la poussière.
■ La porte de l'appareil a été plus souvent ouverte.
■ Vérifiez que la porte se ferme normalement.

... l'éclairage intérieur ne fonctionne plus ?

L'éclairage s'arrête automatiquement après environ 15 minutes lorsque la porte reste ouverte.

S'il ne fonctionne plus alors que la porte n'a été ouverte que brièvement, mais que les températures s'affichent correctement, la lampe est éventuellement défectueuse.

■ Débranchez la prise électrique ou le disjoncteur dont dépend l'appareil.

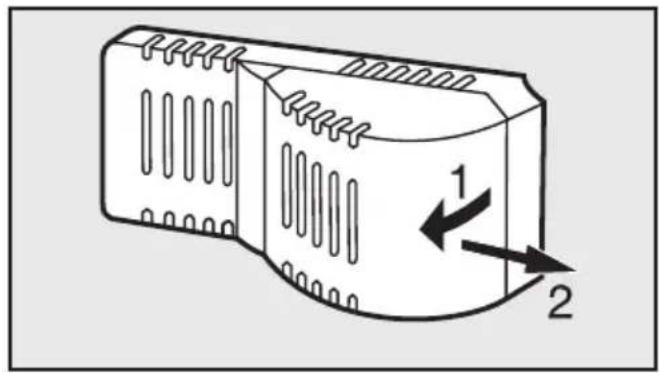

■ Détachez le couvercle de la lampe par l'avant(1) et ensuite suspendez-le (2).

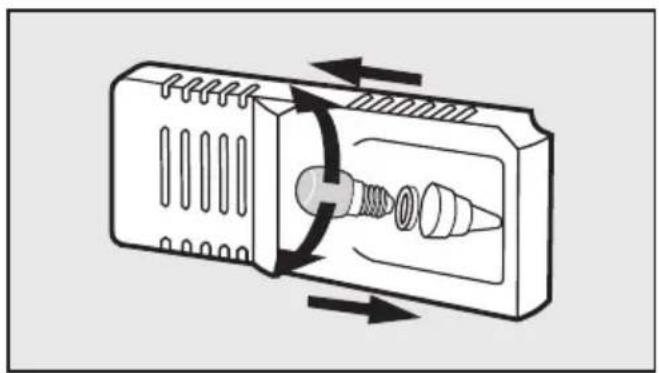

■ Dévissez l'ampoule et remplacez-la.

Données de raccordement de la lampe :

220 - 240 V, douille E 14

Vérifiez la puissance requise (W) sur la lampe défectueuse.

■ Resuspendez le cache à l'arrière et fixez-le sur les côtés.

... la paroi inférieure du réfrigérateur est humide ?

L'orifice d'évacuation de l'eau de dégi- vrage est bouché.

■ Nettoyez la rigole et l'orifice d'évacuation de l'eau.

Si vous n'arrivez pas à résoudre le problème au moyen des instructions fournies, contactez le service après-vente.

En attendant que le problème soit résolu, évitez autant que possible d'ouvrir la porte de l'appareil, afin de limiter au maximum la perte de froid.

Provenance des différents bruits

Bruits normaux D'où proviennent-ils?
Brrrrr...	Le ronronnement provient du moteur (compresseur). Il peut s'accentuer pendant un bref moment lorsque le moteur se met en marche.
Blub, blub....	Ces bruits proviennent du liquide de refroidissement qui coule dans les tuyaux.
Clic....	Un clic se produit à chaque fois que le thermostat active ou dé-sactive le moteur.
Sssrrrrr....	Avec les appareils No-Frost ou à plusieurs zones, on peut entendre le léger bruit de la circulation de l'air dans l'appareil.
Crac....	Quand il y a des dilatations de matériaux dans l'appareil, il est possible qu'on entend des craquements.

Notez que les bruits de moteur ou d'écoulement sont inévitables dans le circuit du froid!

Bruits faciles à supprimer	D'où proviennent-ils et que pouvez-vous faire?
Claquements et vibrations	L'appareil n'est pas en équilibre sur le sol: utilisez un niveau pour installer correctement l'appareil. Pour ce faire, utilisez les pieds réglables de l'appareil ou mettez une cale.
	L'appareil touche d'autres meubles ou appareils: déplacez l'appareil pour qu'il ne les touche plus.
	Les tiroirs, paniers ou clayettes vibrent ou coincent: contrôlez les parties amovibles et remettez-les éventuellement de nouveau en place.
	Des bouteilles ou des récipients se touchent: écartez-les les uns des autres.
	Le porte-câble de transport est toujours accroché à la paroi arrière de l'appareil: enlevez-le.

Si vous ne pouvez résoudre vous-même les problèmes, avertissez

- votre distributeur Miele

ou

– le service après-vente Miele.

Vous trouverez l'adresse de Miele au verso du mode d'emploi.

Veuillez mentionner le type et le numéro de fabrication de votre appareil au service après-vente. Ces deux indications figurent sur la plaquette signalétique à l'intérieur de l'appareil.

Conditions et durée de la garantie

La durée de garantie est de deux ans.

Vous obtiendrez plus d'informations sur les conditions de la garantie sur notre site ou en téléphonant chez Miele. Voir au dos de ce mode d'emploi.

Cet appareil est livré prêt à être raccordé en monophasé 50 Hz 220 – 240 V et doit impérativement être branché à une prise avec mise à la terre. Le raccordement ne peut être effectué que sur une installation électrique réglementaire.

Il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil pour augmenter la sécurité.

Prévoir un fusible d'au moins 10 A.

L'appareil ne peut en aucun cas être raccordé à un onduleur, utilisé avec un système d'alimentation autonome (énergie solaire, p. ex.). En effet, à la mise en marche de l'appareil, des pointes de tension pourraient causer une coupure de sécurité. L'électronique pourrait subir des dommages!

De même, l'appareil ne peut pas être utilisé avec des prises à économie d'énergie. Ces prises ont pour effet de réduire l'apport d'énergie et il peut en résulter une surchauffe de l'appareil.

S'il faut remplacer le cordon d'alimentation, seul un électricien qualifié est habilité à le faire.

Ne placez pas d'appareils calorifiques (grille-pain, four à microondes, etc.) au-dessus de l'appareil. Sinon, la consommation d'énergie augmente !

Ce réfrigérateur/congélateur ne doit pas être placé directement à côté d'un autre modèle.

Étant donné que l'appareil n'est pas équipé d'un système de chauffage des parois latérales, ce type d'installation risque d'entraîner la formation d'eau de condensation.

Renseignez-vous auprès de votre revendeur.

Lieu d'installation

Évitez d'installer l'appareil dans le voisinage immédiat d'un feu ouvert, d'une source de chauffage ou d'une fenêtre (pour éviter dans ce dernier cas d'exposer directement l'appareil aux rayons du soleil). Plus la température ambiante est élevée, plus le système frigorifique doit fonctionner longtemps et plus l'appareil consomme donc d'électricité. L'idéal est d'installer l'appareil dans une pièce sèche et bien aérée.

Classe climatique

L'appareil est conçu pour une certaine classe climatique (température ambiante de la pièce). Veillez à ce que la température ambiante reste dans les limites ainsi définies. La classe climatique est indiquée sur la plaque signalétique située à l'intérieur de l'appareil.

Classe climatique Température ambiante

SN	de +10 °C à +32 °C
N	de +16 °C à +32 °C
ST	de +16 °C à +38 °C
T	de +16 °C à +43 °C

Si la température ambiante est plus basse, le système frigorifique fonctionne moins souvent, ce qui peut générer des températures trop élevées à l'intérieur de l'appareil.

Aération et ventilation

L'air situé derrière l'appareil chauffe au fil du temps. C'est pourquoi il est indispensable de veiller à ne pas boucher les grilles d'aération, afin que l'aération de l'appareil puisse s'effectuer normalement.

En outre, il convient de nettoyer régulièrement les grilles pour éviter qu'elles ne soient obstruées par la poussière.

Installation de l'appareil

■ Tout d'abord, enlevez le support du câble, situé sur la face arrière de l'appareil.
■ Ensuite, vérifiez que toutes les pièces situées sur la face arrière de l'appareil peuvent bouger librement. Le cas échéant, déplacez les pièces avoisinantes en les courbant légèrement.
■ Poussez ensuite l'appareil avec précaution dans l'espace prévu.
■ Installez l'appareil en plaçant directement son dos contre le mur.

Équilibrage de l'appareil

- Équilibrez l'appareil au moyen des pieds réglables. Utilisez pour ce faire la clé plate fournie.

Dimensions de l'appareil

	A	B	C
K 12420 SD	1450 mm	600 mm	630 mm

Changement des charnières

L'appareil est livré avec les charnières à droite. Si la butée doit se trouver du côté gauche, vous devez la changer de côté :

Vous avez besoin des outils suivants pour changer la butée de porte :

• un tournevis cruciforme ;
• un tournevis plat ;
• plusieurs tournevis Torx de différentes tailles et
• une clé plate.

Pour effectuer le changement des charnières, il faut obligatoirement l'intervention de deux personnes.

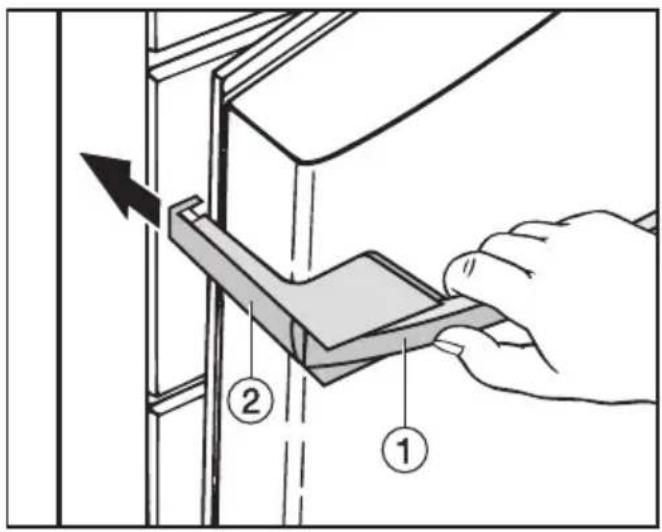

Retrait de la poignée :

■ Lorsque vous tirez sur la poignée ①, la pièce latérale ② glisse vers l'arrière.
■ Ôtez la pièce ②.
■ Dévissez ensuite les quatre vis (Torx 15) de la plaque de fixation et enlevez la poignée.

■ Retirez les plaques de recouvrement situées sur le côté opposé et utilisez-les pour recouvrir les trous libérés.

Changement de la porte :

■ Ouvrez la porte de l'appareil.

■ Retirez le cache ① en le tirant vers l'avant.
■ Inclinez prudemment l'appareil en arrière avec l'aide d'une autre personne et retirez le boulon ② en le tirant par le bas. Faites attention à l'embase de charnière ③.

Attention ! La porte de l'appareil n'est plus maintenue.

■ Ouvrez doucement la porte et enlevez-la en la poussant vers le bas.
■ Dévissez les vis ④ et retirez la charnière ⑤.
■ Retirez le cache ⑥ et placez-le dans les trous de l'autre côté.
■ Dévissez le support ⑦ de charnière ⑤ et vissez-le dans le trou de charnière opposé ⑤.

■ Vissez la charnière ⑤ du côté opposé, en utilisant exclusivement les deux trous allongés externes. Laissez de côté la vis centrale afin de pouvoir ultérieurement orienter la porte de l'appareil via les trous allongés externes.

Changement des charnières

■ Dévissez le boulon de charnière supérieur ① avec le côté à six pans creux de la clé plate fournie, et vissez-le sur l'autre côté.
■ Enlevez les caches ② à l'aide d'un tournevis.
■ Remontez les caches ② du côté opposé (fixez l'arrière puis l'avant).
■ Enlevez le bouchon du coussinet de fixation de la porte ③ et placez-le de l'autre côté.
■ Suspendez la porte dans le boulon du coussinet ①, puis fermez la porte.

Dans l'illustration suivante, la porte n'est pas fermée pour vous permettre de mieux distinguer les étapes à suivre.

Inclinez prudemment l'appareil en arrière avec l'aide d'une autre personne et placez les boulons de charnière ② et l'embase de charnière ③ dans la charnière ⑤ du côté gauche, en partant du bas.
■ Ajustez la position de la porte sur la carrosserie de l'appareil au moyen des trous allongés du support ⑤. Resserrez ensuite fermement les vis.
■ Remettez le cache ① en place à gauche.

Remontage de la poignée :

Pour fixer la poignée, veillez à suivre scrupuleusement les instructions suivantes, car toute fausse man-œuvre risquerait de d'endommager le joint de porte.

■ Tout d'abord, vissez la poignée sur le côté opposé avec les deux vis de l'avant ② en laissant du jeu.

La plaque de fixation ③ doit être montée sur la porte de telle manière que lorsque celle-ci est fermée, la plaque de fixation soit sur une même ligne que la face extérieure de l'appareil.

Dans le cas contraire,

■ tournez les deux vis sans tête ① prémontées à l'aide d'une clé hexagonale, jusqu'à ce que la plaque de fixation ③ ait l'angle correspondant.

■ Serrez solidement les 4 vis ②.

■ Poussez la pièce latérale de la poignée ④ depuis le côté appareil vers le guide de la plaque de fixation, jusqu'à ce qu'il se mette correctement en place (vous entendrez alors un clic audible).

Attention : veillez surtout à ce que la pièce latérale de la poignée ④ ne touche pas le joint de porte lorsque vous ouvrez celle-ci. Vous risqueriez d'endommager le joint de porte à la longue !

Si tel est le cas,

■ ajustez à nouveau la plaque de fixation ③ au moyen des vis sans tête ①, jusqu'à ce que la plaque forme avec la pièce latérale de la poignée ④ l'angle adéquat, et que la pièce latérale ne touche pas le joint la porte lorsque vous ouvrez celle-ci.

Alignement de la porte de l'appareil

Vous pouvez ensuite orienter la porte par rapport à l'appareil en utilisant les trous oblongs externes du bloc-support. Pour ce faire :

Dans l'illustration suivante, la porte n'est pas fermée pour vous permettre de mieux distinguer les étapes à suivre.

■ Retirez la vis centrale ① du bloc-support.
■ Dévissez légèrement les deux vis externes ②.
■ Alignez la porte de l'appareil en poussant le bloc-support vers la gauche ou la droite.
■ Resserrez ensuite fermement les vis ②, la vis ① ne doit pas être revissée.

①Meuble colonne
②Appareil
③Armoire de cuisine
④Mur

L'appareil peut être encastré dans n'importe quelle armoire haute. Pour adapter l'appareil à la hauteur de l'armoire, il est possible de poser un meuble colonne adapté ① au-dessus de l'appareil.

Pour assurer une bonne ventilation de l'appareil, il convient de prévoir un dégagement d'une profondeur d'au moins 50 mm à l'arrière de celui-ci, sur toute la largeur du meuble colonne.

La section de l'aération sous plafond doit être d'au moins 300 cm² de manière à ce que l'air chaud puisse s'échapper librement. Dans le cas contraire, le système de réfrigération doit

travailler plus, ce qui accroît la consommation d'électricité.

Les orifices de ventilation et d'aération ne doivent jamais être couverts ni bouchés.

En outre, il convient de les nettoyer régulièrement pour éviter qu'ils ne soient obstrués par de la poussière.

Si vous combinez l'appareil à des meubles de cuisine standard (profondeur max. 580 mm), vous pouvez le placer directement à côté d'un meuble. La porte de l'appareil dépasse alors latéralement de 34 mm et centralement de 55 mm par rapport à l'avant du meuble de cuisine. La porte de l'appareil peut ainsi s'ouvrir et se fermer librement.

Si vous placez l'appareil près d'un mur ④, prévoyez côté charnières une distance d'env. 55 mm entre le mur ④ et l'appareil ②. Vous pourrez ainsi ouvrir complètement la porte malgré la poignée.

S.A. Miele Belgique

Z.5 Mollem 480

Hof te Bollebeeklaan 9 – 1730 Mollem

Réparations à domicile

En cas de panne, plusieurs techniciens spécialisés Miele sont à votre disposition dans votre proche voisinage.

Choisissez donc le numéro de téléphone de votre région.

Service "Pièces détachées et accessoires": (02) 451.16.00

Pour tout autre renseignement, Service "Intérêts Consommateurs": (02) 451.16.80

Télécopieur: (02) 451.14.14

Internet: http://www.miele.be

Miele Luxembourg S. à R.L.

Z.I. Luxembourg-Gasperich, 20, rue Christophe Plantin

Boîte postale 1011 – 1010 Luxembourg

Réparations: 49711-20, -22

Pièces de rechange: 49711-36

Informations générales: 49711-28, -29
