| Type de produit | Routeur sans fil haut débit |
| Marque | D-Link |
| Modèle | DIR-657 |
| Normes sans fil | IEEE 802.11n, IEEE 802.11g |
| Débit sans fil maximal | 300 Mbit/s |
| Fréquence | 2,4 GHz |
| Nombre de ports Ethernet | 4 ports LAN 10/100/1000 + 1 port WAN 10/100/1000 |
| Ports USB | 1 port USB 2.0 (pour configuration WCN) |
| Port carte SD | 1 emplacement pour carte SD (partage multimédia) |
| Sécurité sans fil | WPA, WPA2 (Personnel et Entreprise) |
| Pare-feu | NAT, SPI, filtrage IP/MAC/URL |
| Fonctions avancées | QoS, Contrôle parental, IPv6, Serveur virtuel, DMZ, WPS, VPN (IPSec/PPTP) |
| Technologies embarquées | HD Fuel, Wi-PnP, Green, WISH |
| Assistant d'installation | Interface Web conviviale et assistant sur CD |
| Voyants | Alimentation, Internet, WPS, Carte SD |
| Dimensions (L x l x h) | 21,34 x 16,00 x 3,05 cm |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - DIR-657 D-LINK
Questions des utilisateurs sur DIR-657 D-LINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur au format PDF gratuitement ! Retrouvez votre notice DIR-657 - D-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DIR-657 de la marque D-LINK.
MODE D'EMPLOI DIR-657 D-LINK
D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.
Révisions du manuel
| Révision Date Description | |
| 1.0 18.02.11 • Version initiale |
Marques commerciales
D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.
Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.
Table des matières
Préface ......i
Révisions du manuel ....i
Marques commerciales ....i
Présentation du produit ....1
Configuration système requise ....2
Introduction 3
Caractéristiques .... 4
Description du matériel ....6
Connexions 6
Description du matériel ....7
Vue avant ....7
Voyants 8
Installation 9
Pré-requis 9
Points importants avant d'installer le réseau sans fil ....10
Mise en route ....11
Configuration 12
Utilitaire de configuration Web 12
Assistant de configuration ....13
Connexion Internet....13
Paramètres sans fil ....13
Configuration manuelle....17
Dynamique (câble) 17
Configuration Internet 18
PPPoE (DSL) 18
PPTP 19
L2TP 20
Adresse statique (attribuée par le FAI) ......21
Paramètres sans fil 22
Paramètres réseau 23
Paramètres du serveur DHCP 24

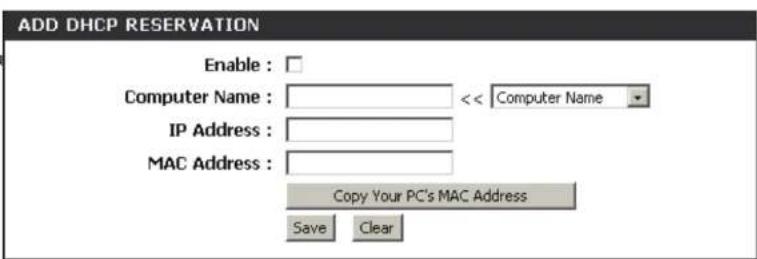

Réservation DHCP 25

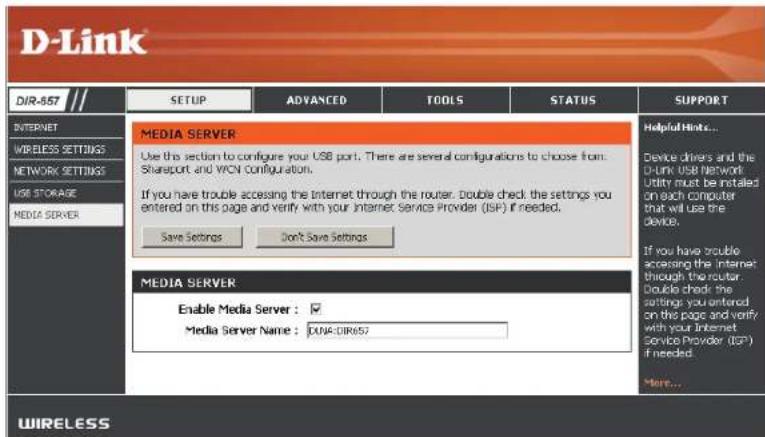

Media Server (Serveur multimédia) ......26
Connexion Internet IPv6 27
Configuration manuelle IPv6 28

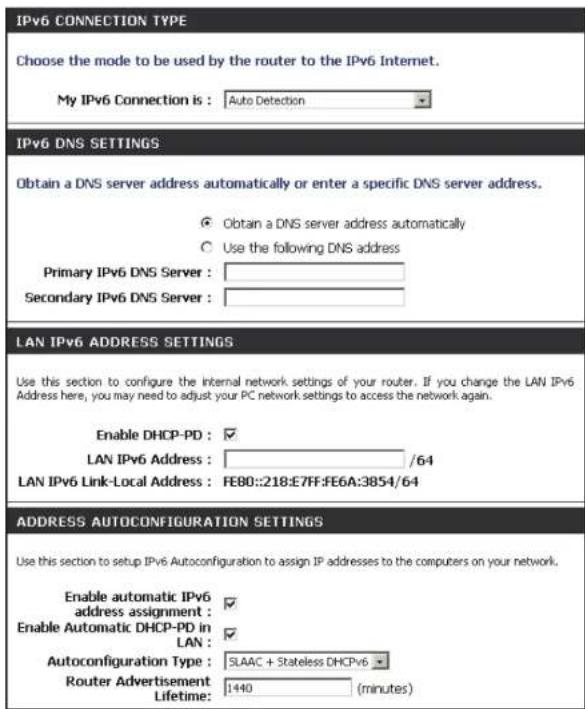

Détection automatique....28
IPv6 statique (à état) 29
IPv6 statique (sans état) 30
Autoconfiguration (À état) 31
Autoconfiguration (Sans état) 32
PPPoE (à état) 33
PPPoE (sans état) 35
Tunnelisation IPv6 dans IPv4 (à état)....37
Tunnelisation IPv6 dans IPv4 (sans état) ....38
Tunnelisation 6 à 4 (à état) ......39
Tunnelisation 6 à 4 (sans état) ....40
6rd (Sans état) 41
6rd (À état) 42
Connectivité de la liaison locale ....43

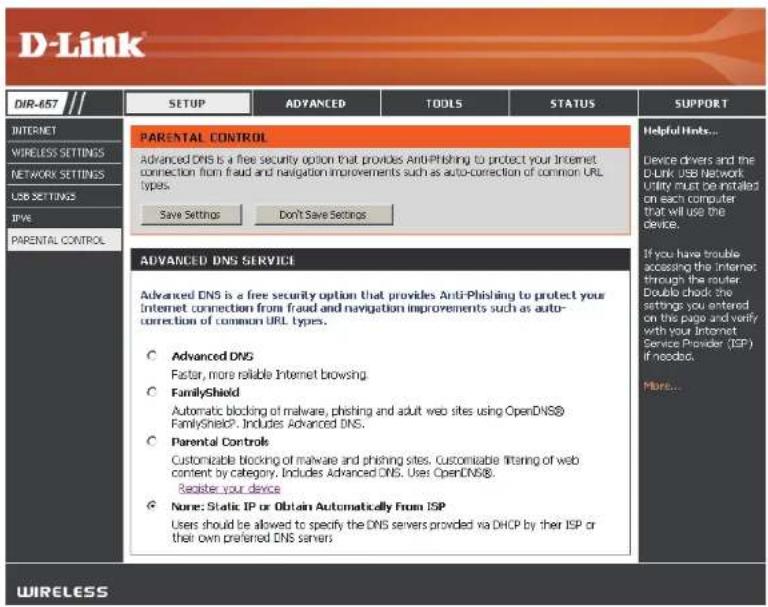

Parental Controls (Contrôles parentaux) 44
Table des matières

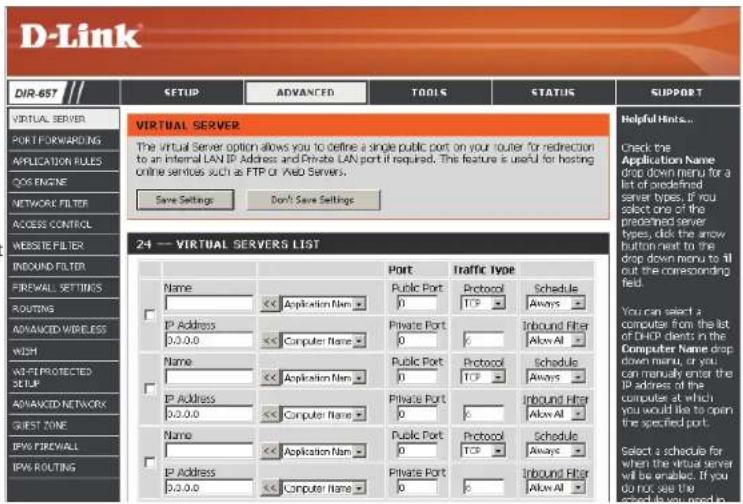

Serveur virtuel ....45
Redirection de port ....47

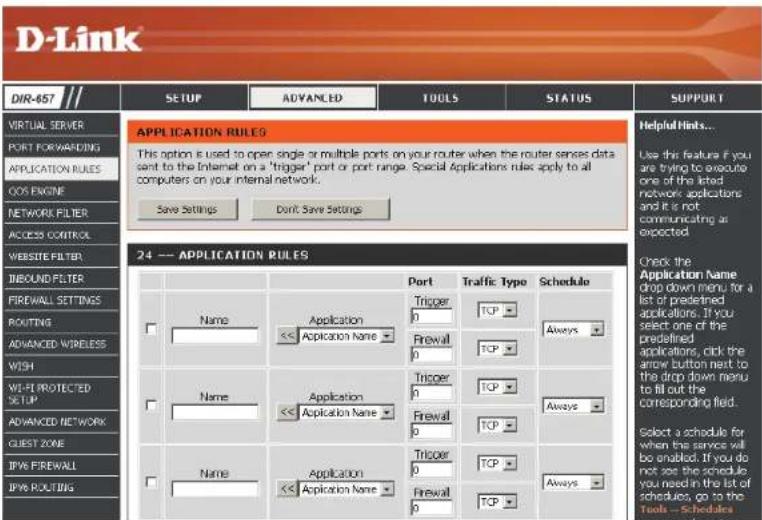

Règles d'application ....48

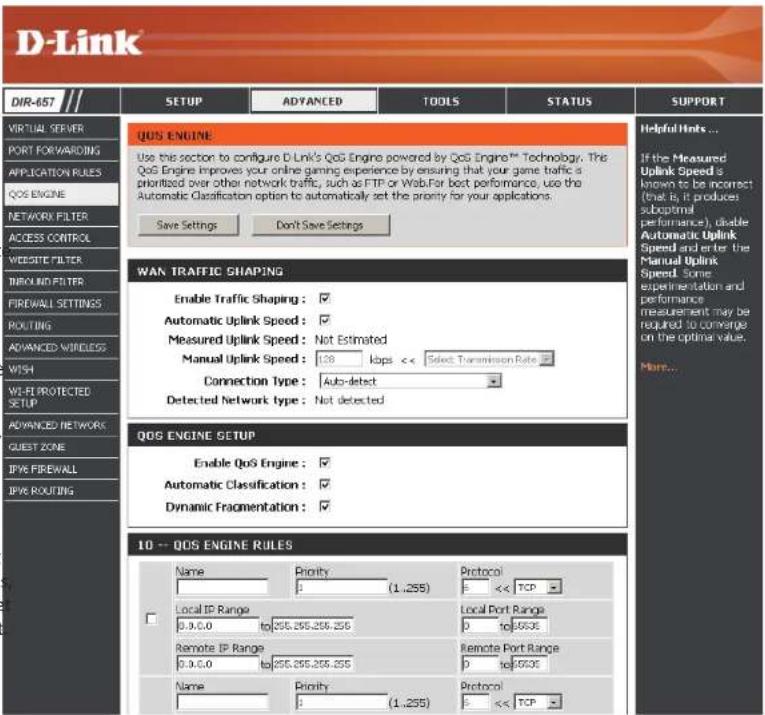

Moteur QoS 49

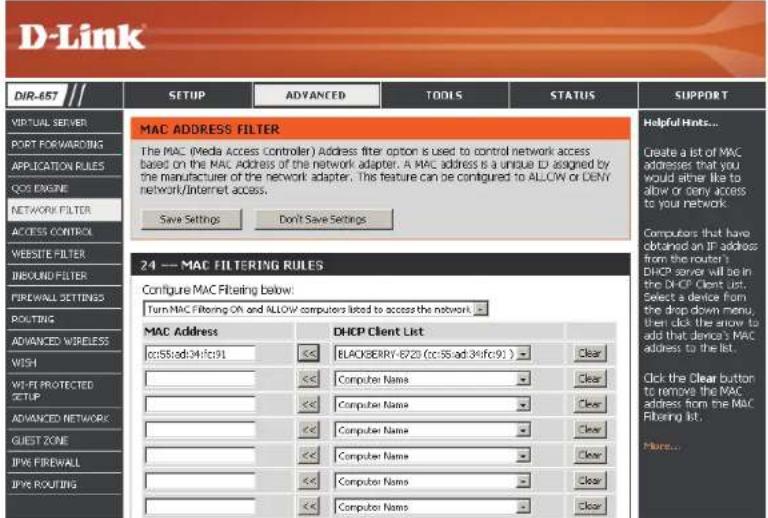

Filtres réseau ....51

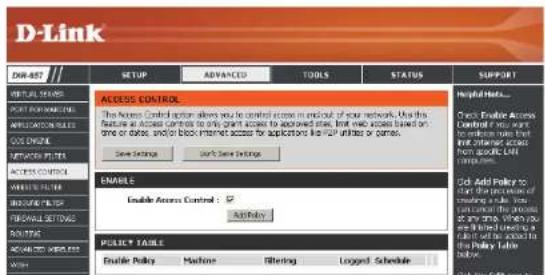

Contrôle d'accès 52

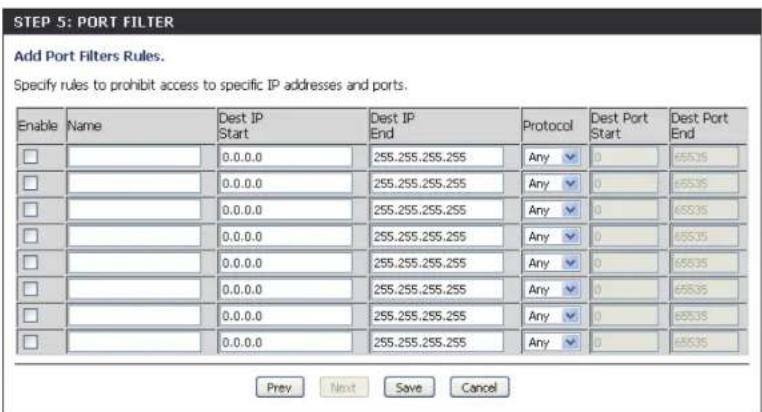

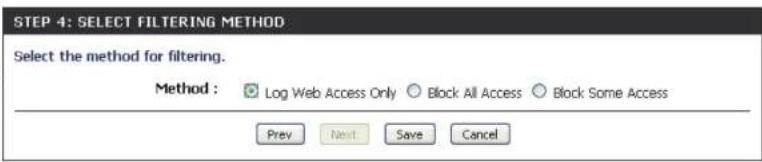

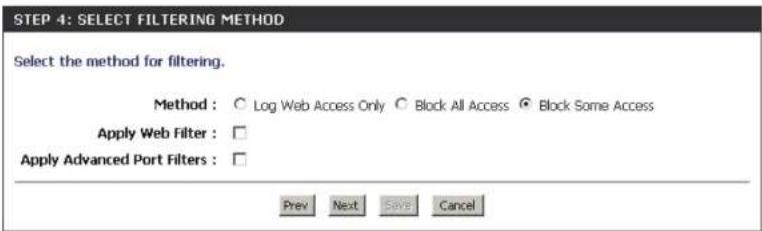

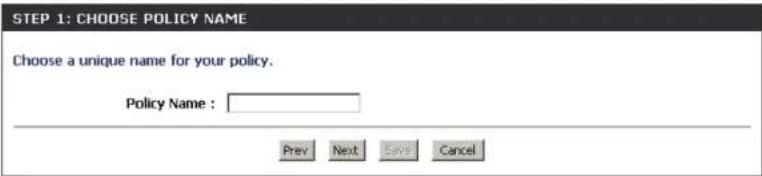

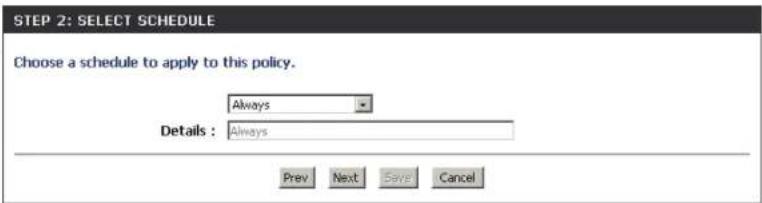

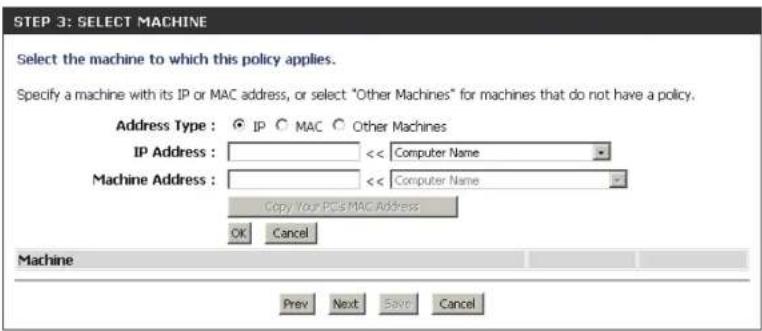

Assistant de contrôle d'accès 52
Filtres Web 55

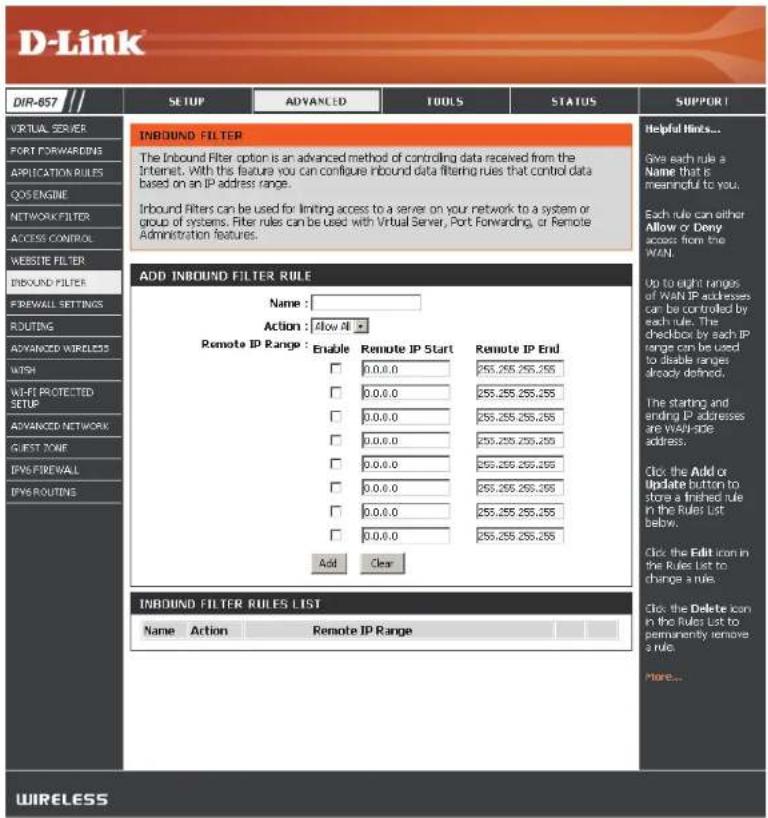

Filtres entrants ....56

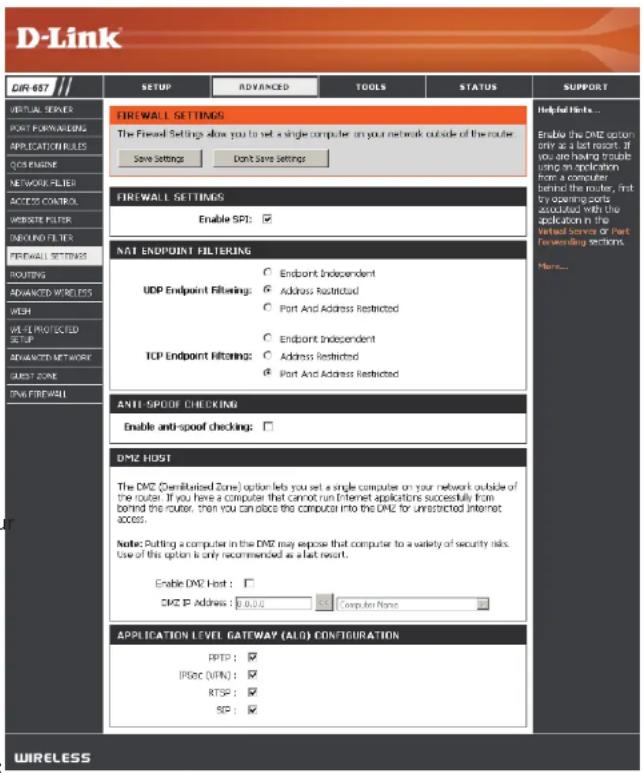

Paramètres du pare-feu ....57
Configuration de la passerelle de niveau application ....58

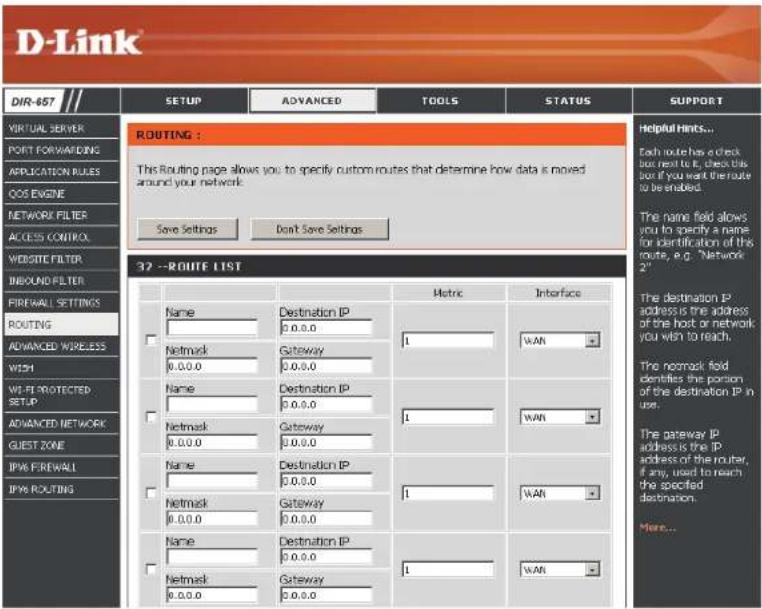

Routage 59
Blocage du ping Internet 63
Vitesse du port Internet 63
Flux de données en multidiffusion ....63

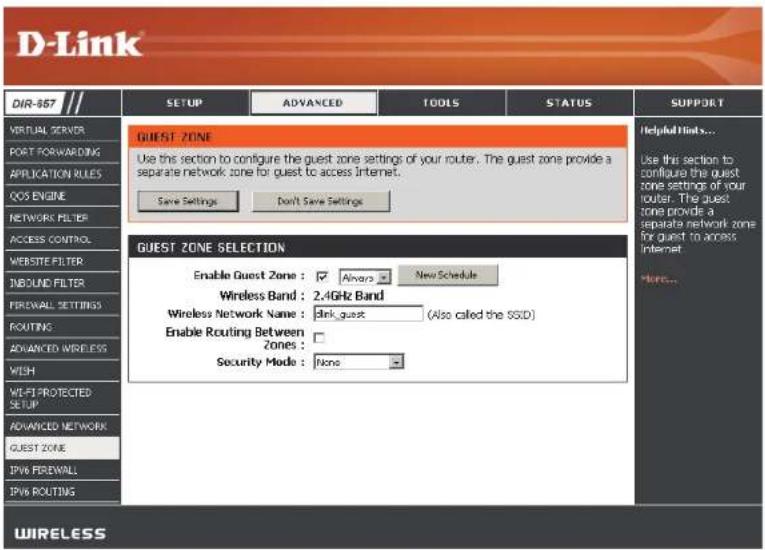

Zone invité ....64

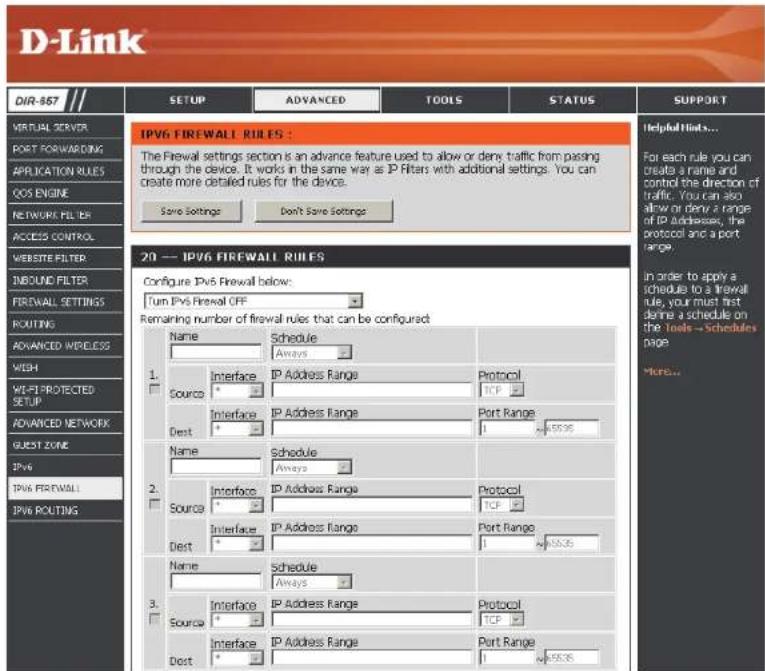

Pare-feu IPv6 65
Acheminement IPv6 66

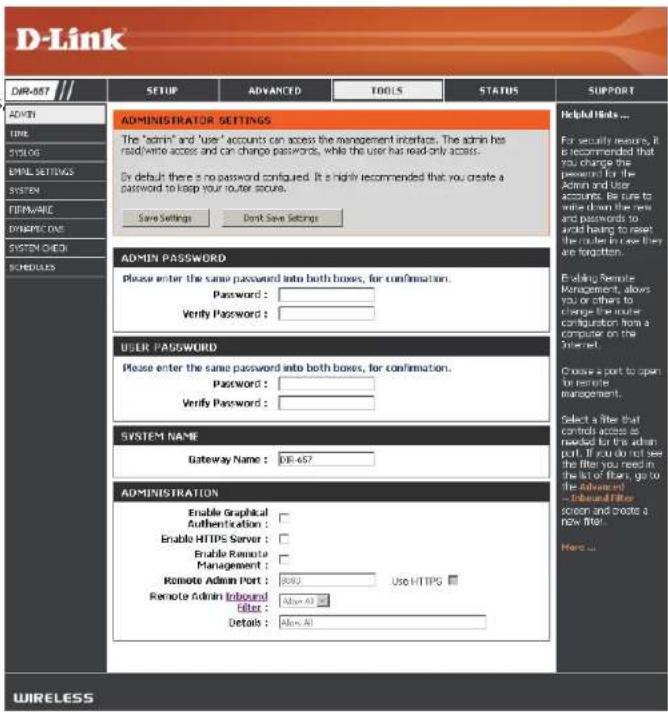

Paramètres administrateur ....67

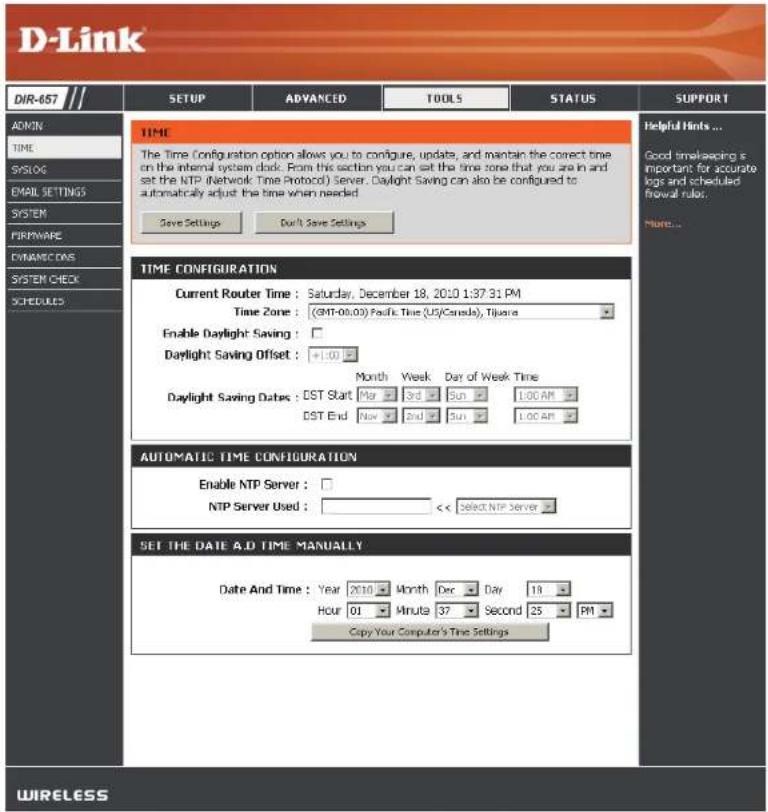

Paramètres horaires ....68

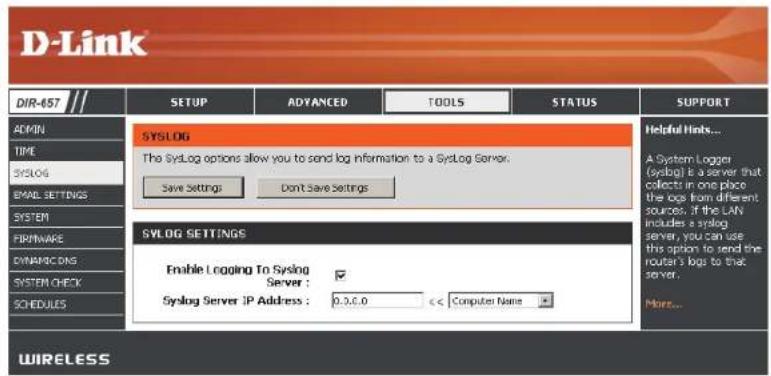

SysLog 69
Paramètres du courrier électronique ....70

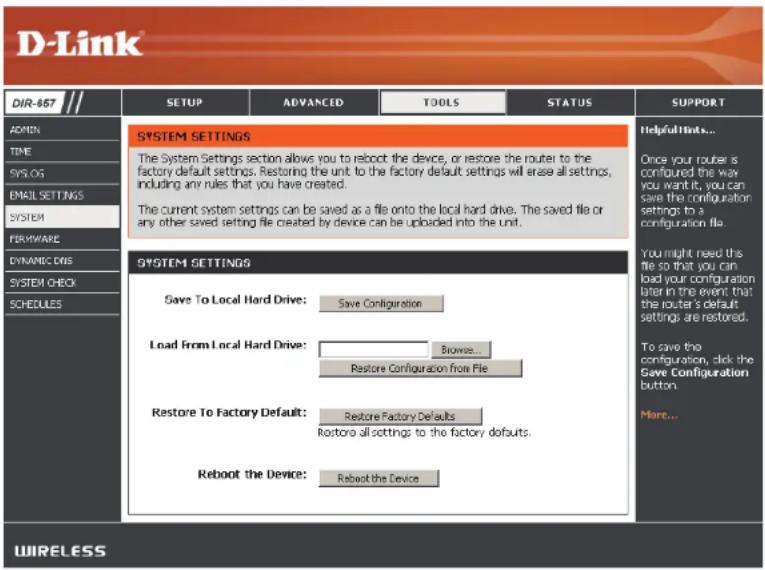

Paramètres système ....71

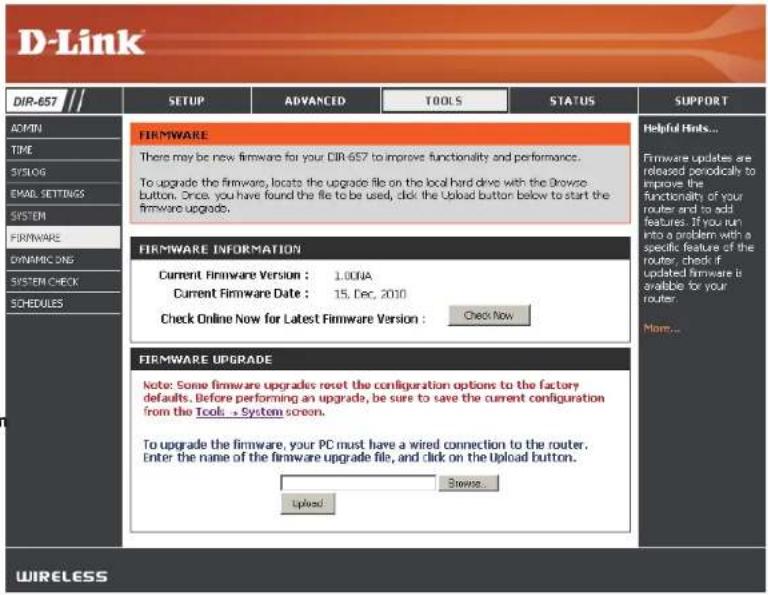

Mise à jour du microprogramme....72

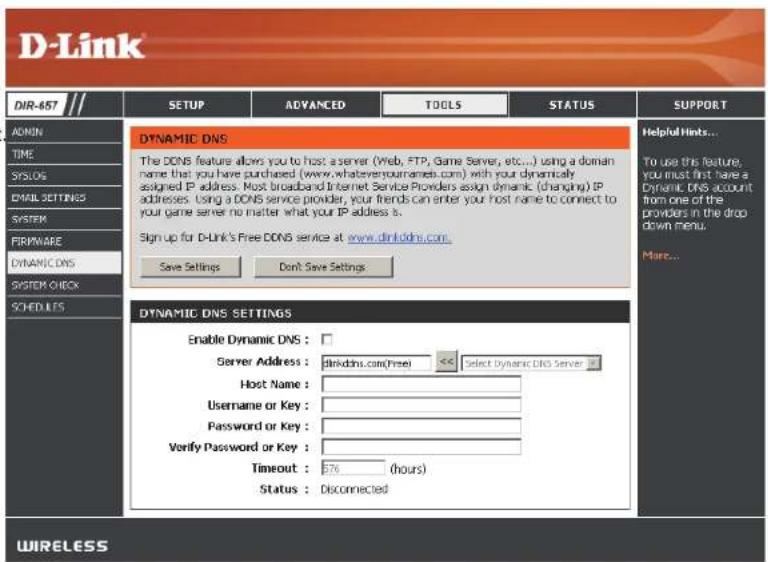

DDNS 73

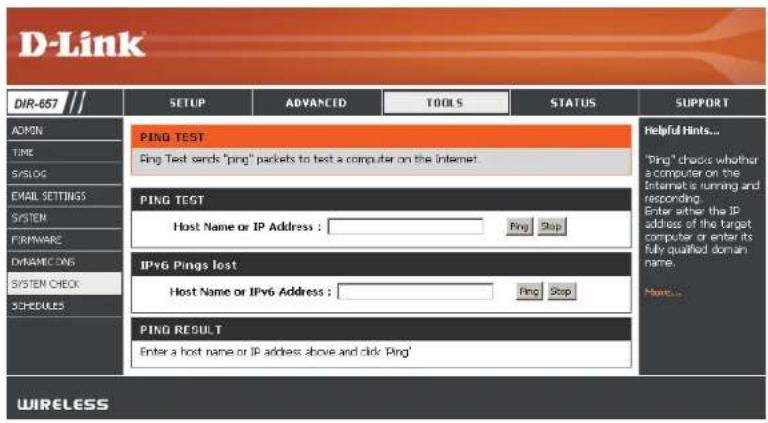

Contrôle du système ....74

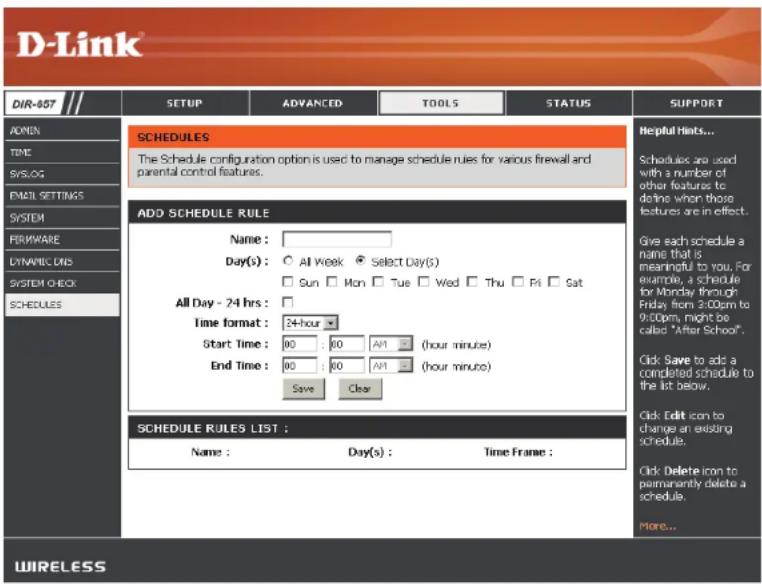

Tâches planifiées ....75
Informations sur le périphérique ....76

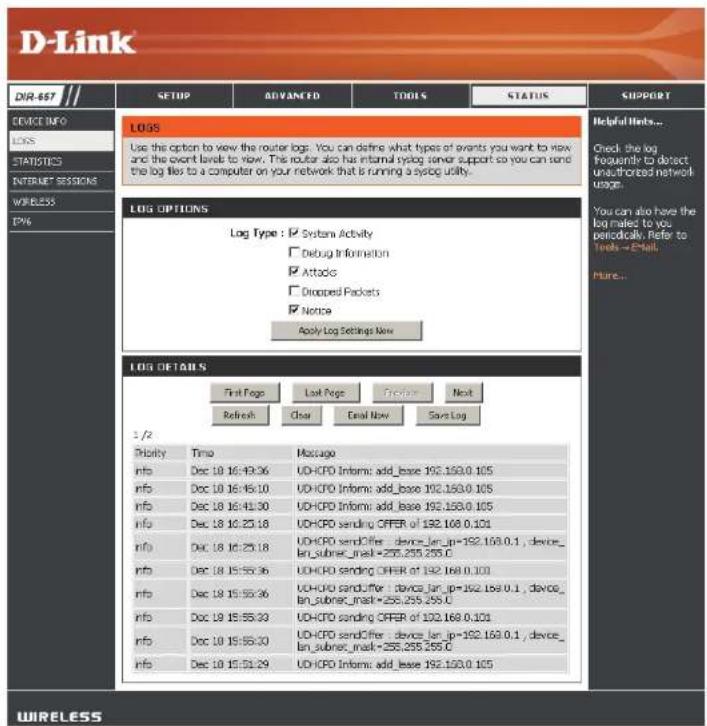

Journal 77

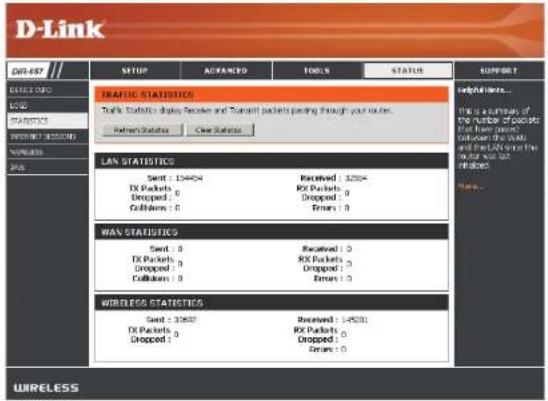

Stats 78
Sessions actives ....78

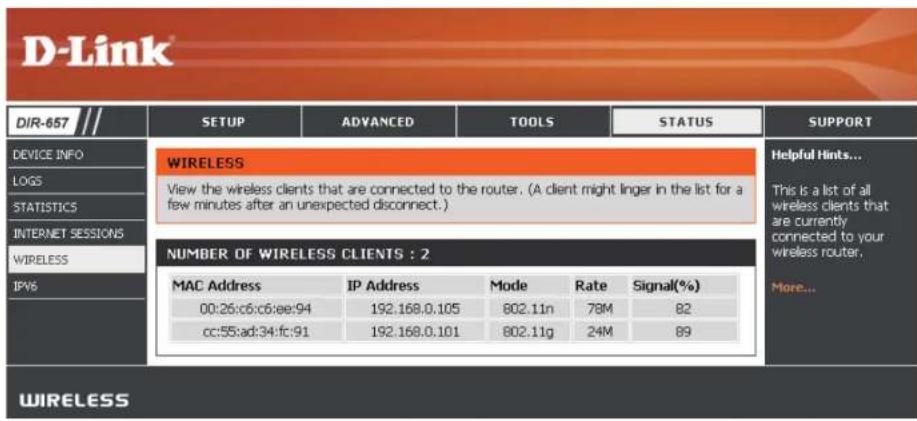

Réseau sans fil ....79
IPv6 80

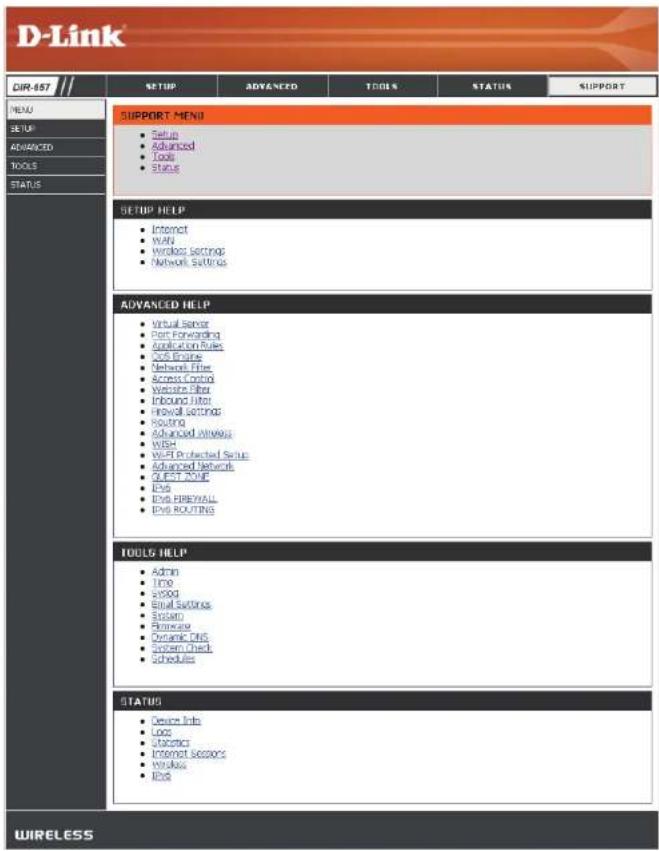

Assistance 81
Sécurité du réseau sans fil 82
Définition du WPA 82

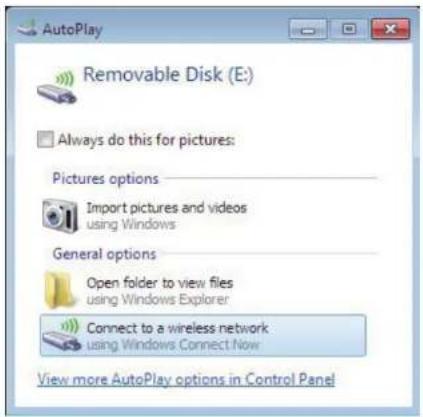

Configuration sans fil Wi-PnP 83
Assistant de configuration de sécurité du réseau sans fil .....85
Configuration de WPA personnel (PSK) 87
Configuration de WPA entreprise (RADIUS) 88

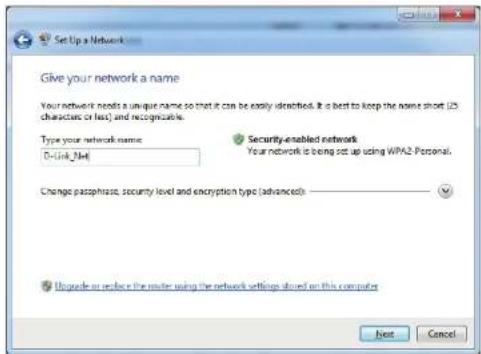

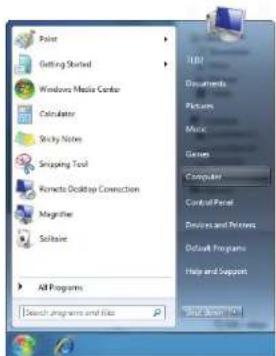

en utilisant Windows ^® 7 et le WPS pour la configuration sans fil .90

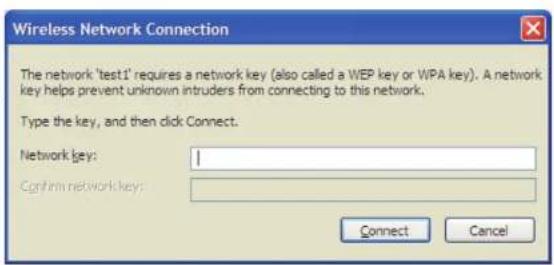

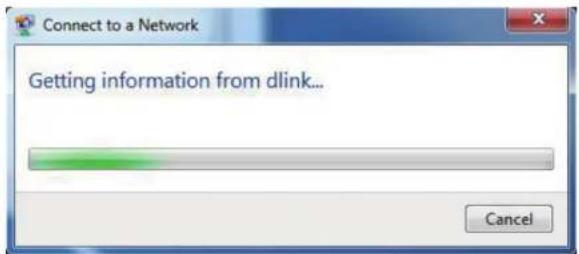

Connexion à un réseau sans fil 94

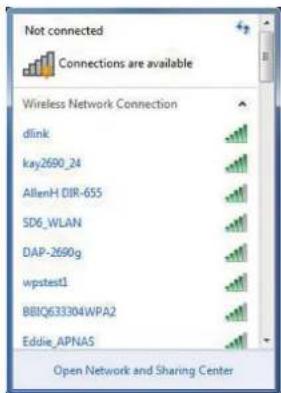

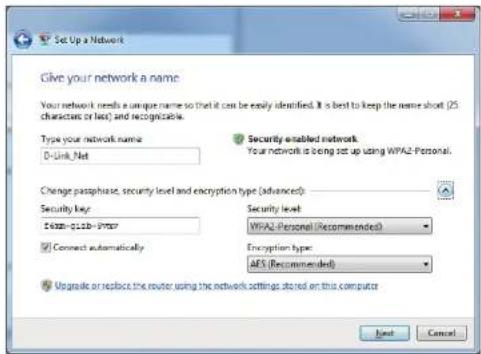

Sous Windows ^® 7....94
À l'aide de l'utilitaire Windows Vista ^ 97

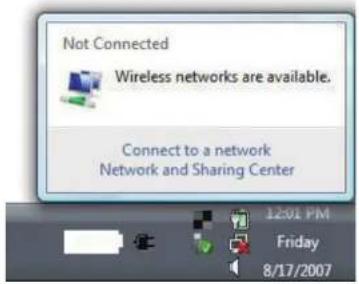

Configuration de la sécurité sans fil ....98
À l'aide de Windows® XP 100
Configuration de WPA-PSK 101
Résolution des problèmes ....103
Bases de la technologie sans fil ....107
Conseils 109
Modes sans fil 110
Table des matières
Bases de la mise en réseau ....111

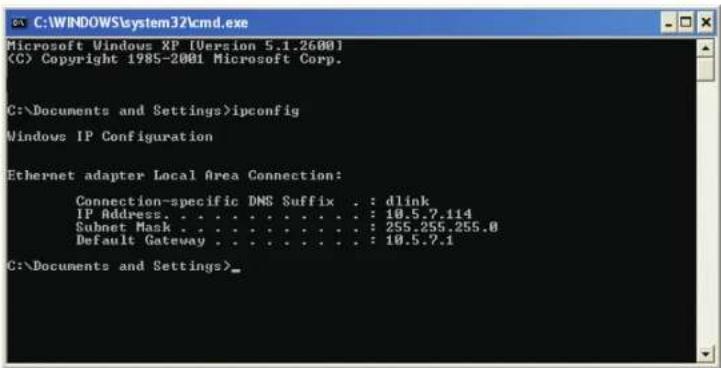

Vérifiez votre adresse IP 111
Caractéristiques techniques ....113
Contenu de la boîte
Routeur HD Media DIR-657
Câble Ethernet
Adaptateur secteur
CD-ROM avec manuel et assistant de configuration
Contactez votre revendeur s'il manque l'un des éléments ci-dessus.
Remarque : L'utilisation d'une alimentation dont la tension diffère de celle du DIR-657 risque d'endommager le produit et en annule la garantie.
Configuration système requise
| Configuration réseau requise | Modem DSL ou câble de type EthernetClients sans fil IEEE 802.11n ou 802.11gEthernet 10/100/1000 |
| Exigences relatives à l’utilitaire de configuration Web | Ordinateur avec :Système d’exploitation Windows®, Macintosh ou LinuxAdaptateur Ethernet installéConfiguration requise pour le navigateur :Internet Explorer 6.0 ou une version supérieureChrome 2.0 ou une version supérieureFirefox 3,0 ou une version supérieureSafari 3.0 ou une version supérieure (avec Java 1.3.1 ou une versiosupérieure)Utilisateurs de Windows®: Vérifiez que vous avez installé la dernièreversion de Java. Visitezwww.java.compour télécharger la dernièreversion. |
| Configuration requise pour l’assistant d’installation sur CD | Ordinateur avec :Windows®7, Vista®ou XP avec Service Pack 2Adaptateur Ethernet installéLecteur de CD-ROM |
Introduction
PERFORMANCES TOTALES
Associe les fonctions d'un routeur primé et la technologie sans fil 802.11n pour offrir des performances sans fil optimales.
SÉCURITÉ TOTALE
L'ensemble de fonctions de sécurité le plus complet, comprenant un pare-feu actif et WPA2™, pour protéger votre réseau contre les intrus externes.
COUVERTURE TOTALE
Signaux sans fil plus puissants y compris à plus longues distances pour une couverture totale et irréprochable à domicile.
PERFORMANCES EXTRÊMES
Le routeur HD Media (DIR-657) de D-Link est un périphérique conforme à la norme 802.11n offrant des performances réelles 650 % supérieures à une connexion sans fil 802.11g (également supérieures à une connexion Ethernet câblée de 100 Mbits/s). Créez un réseau sans fil sécurisé afin de partager photos, fichiers, musique, vidéos et imprimantes, et de bénéficier d'un stockage réseau partout chez vous. Connectez le HD Media à un modem câblé ou DSL et partagez votre accès Internet haut débit avec tous les membres du réseau. De plus, ce routeur inclut un moteur QoS (qualité de service) qui permet de maintenir les appels téléphoniques numériques (voix sur IP) et les jeux en ligne fluides et adaptés aux besoins, fournissant une meilleure expérience sur Internet.
COUVERTURE GLOBALE ÉTENDUE À TOUT LE DOMICILE
Ce routeur hautes performances offre une meilleure couverture de tout le domicile, tout en réduisant les points ternes. Le routeur HD Media est destiné aux grandes demeures et aux utilisateurs souhaitant une mise en réseau plus performante. Ajoutez un adaptateur à votre ordinateur portable ou de bureau, et restez connecté quelle que soit la pièce où vous vous trouvez.
RÉSEAU TOTALEMENT SÉCURISÉ
Le routeur HD Media prend en charge toutes les fonctions de sécurité sans fil de pointe pour éviter tout accès non autorisé, sur le réseau sans fil, comme sur Internet. Grâce à la prise en charge des normes WPA, vous êtes certain de pouvoir utiliser la meilleure méthode de chiffrement possible, quels que soient les périphériques clients. De plus, ce routeur HD Media utilise deux pare-feux actifs (SPI et NAT) pour prévenir les attaques potentielles en provenance d'Internet.
* Débit maximum du signal sans fil provenant des caractéristiques 802.11g et 802.11n de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du trafic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.
Caractéristiques
- Mise en réseau sans fil plus rapide : le DIR-657 offre une connexion sans fil atteignant 300 Mb/s* avec d'autres clients sans fil 802.11n. Ce potentiel permet aux utilisateurs de participer à des activités en ligne en temps réel, comme des diffusions vidéo, des jeux en ligne et des communications audio en temps réel. Les performances de ce routeur sans fil 802.11n vous offrent une liberté de mise en réseau sans fil à des vitesses 650% plus rapides qu'avec la norme 802.11g.
- Compatibilité avec les périphériques 802.11g : le DIR-657 reste parfaitement conforme à la norme IEEE 802.11g et peut donc être connecté aux adaptateurs PCI, USB et Cardbus 802.11g existants.
-
Fonctions de pare-feu avancées : L'interface Web affiche plusieurs fonctions de gestion avancées du réseau :
-
Filtrage du contenu : filtrage du contenu en toute simplicité, basé sur l'adresse MAC, l'URL et/ou le nom de domaine.
- Gestion des filtres : ces filtres peuvent être gérés pour être actifs certains jours ou pendant une certaine durée (en heures ou minutes).
- Sessions multiples/simultanées sécurisées : le DIR-657 peut faire transiter des sessions VPN. Il prend en charge plusieurs sessions IPSec et PPTP simultanées. L'utilisateur derrière le DIR-657 peut donc accéder en toute sécurité aux réseaux d'entreprise.
- Assistant de configuration convivial : Grâce à son interface Web simple d'utilisation, le DIR-657 vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifiques en quelques minutes.
* Débit maximum du signal sans fil provenant des caractéristiques 802.11g et 802.11n de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du trafic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.
- Diffusion vidéo sans fil rapide et garantie pour assurer la qualité : que la boîte numérique ou la console de jeu diffuse un contenu multimédia directement depuis Internet, un NAS ou un PC, ces périphériques partagent en commun la nécessité de se connecter à un routeur afin de communiquer et d'établir la diffusion sans fil du contenu multimédia. Le routeur Sans fil N Media (DIR-657) offre une stabilité, une rapidité de la connexion sans fil, et une performance garantie pour la diffusion de contenu multimédia en utilisant la dernière technologie des moteurs de diffusion.
- Stockage pour les photos et la diffusion de musique et de vidéos : une carte SD compacte peut être placée à l'intérieur de ce routeur pour servir de stockage réseau. Sans câbles encombrants ou antennes saillantes, vous pouvez partager cet espace disque sans fil entre les membres de la famille, diffuser de la musique et de la vidéo stockées sur des lecteurs multimédias connectés à des chaînes stéréo ou à un téléviseur, et fournir un accès à distance à vos documents personnels à partir de l'Internet.
- Partage d'imprimantes multifonctions : grâce à l'utilitaire SharePort™ Plus, vous pouvez connecter des imprimantes multifonctions aux ports USB pour partager les fonctions d'impression et de numérisation entre les membres de la famille.
- Parmi les autres caractéristiques :
• WPS (Wi-Fi Protected Setup) par bouton-poussoir
- Prise en charge UPnP
- Port de carte SD pour partager de la musique/de la vidéo/des images
- Technologie HD Fuel™ pour une diffusion fluide des vidéos et des jeux en ligne
- Technologie Green™ de D-Link
- Wi-PnP pour une configuration sans fil aisée (clé USB requise)
- Prise en charge du protocole IPv6

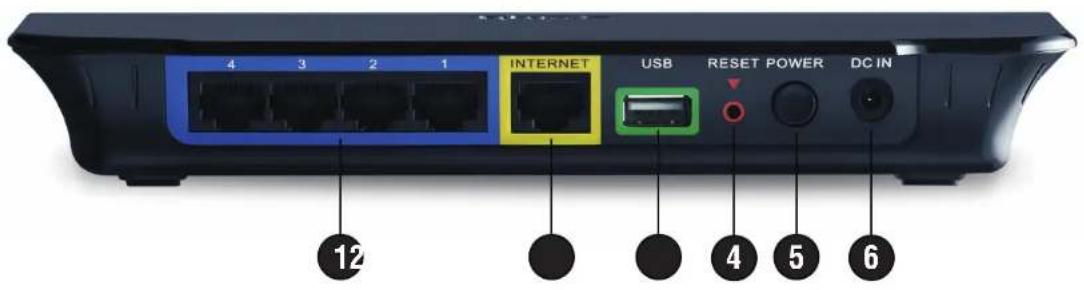

Description du matériel Connexions
| 1 | Ports du réseau local (1-4) | Connexion de périphériques Ethernet tels que des ordinateurs, des commutateurs et des concentrateurs. |
| 2 | Port Internet | Le port Internet auto MDI/MDIX permet la connexion du câble Ethernet relié par ailleurs au modem câble ou DSL. |
| 3 | USB | Connexion d'une mémoire flash USB 1.1 ou 2.0 pour configurer les paramètres sans fil à l'aide de WCN. |
| 4 | Réinitialisation | Appuyez sur le bouton Reset (Réinitialisation) et maintenez-le enfoncé pour restaurer les valeurs d'usine du routeur. |
| 5 | Bouton de mise sous tension | Appuyez sur le bouton de mise sous tension pour allumer et éteindre. |
| 6 | Fiche d'alimentation Prise p | pour l'adaptateur secteur fourni. |

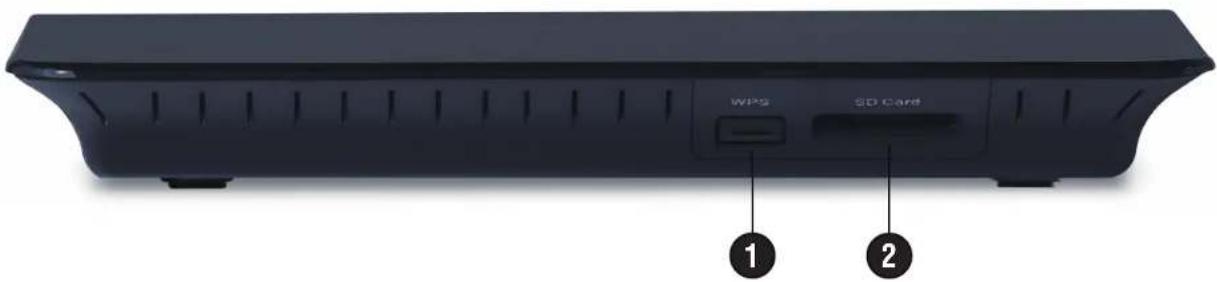

Description du matériel Vue avant
| 1 Bouton WPS | Appuyez sur ce bouton pour ajouter votre périphérique à un réseau existant ou pour créer un nouveau réseau. Le voyant d'alimentation clignotera lorsque vous appuyez sur le bouton WPS. |
| 2 Port de carte SD | Insérez votre carte SD pour partager des fichiers multimédia comme la vidéo, la musique et les images. Reportez-vous au manuel SharePort Plus pour plus d'informations. Vous pouvez accéder aux fichiers sur la carte SD en ouvrant un navigateur Web et en saisissant \dlinkrouter.Le voyant d'alimentation clignotera en bleu lorsque la carte SD est en cours d'utilisation. Veuillez ne pas éjecter la carte SD jusqu'à ce que le voyant d'alimentation reste fixement allumé en bleu. Enlever la carte SD pendant que le voyant d'alimentation clignote aura des effets négatifs sur votre carte SD. |

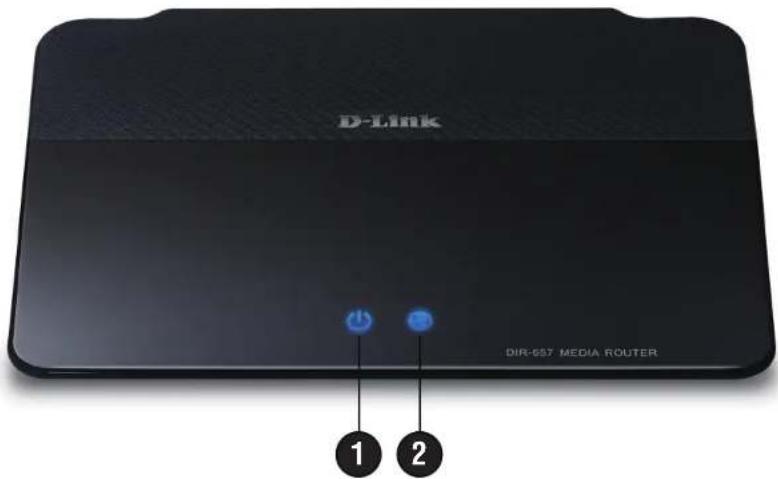

Voyants
| 1 | Voyant d'alimentation | Lorsque le voyant reste allumé, la connexion à l'alimentation est correcte. |
| 2 | Voyant Internet | Lorsque le voyant reste allumé, le port Internet est connecté. Ce voyant clignote pendant la transmission des données. Il reste allumé en bleu lorsqu'une connexion Internet est établie et en orange lorsqu'il n'y en a pas. |
Installation
Cette section vous guide tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, ni dans le grenier ou le garage.
Pré-requis
Veuillez configurer le routeur avec le dernier ordinateur connecté directement à votre modem. Vous ne pouvez qu'utiliser le port Ethernet de votre modem. Si vous utilisiez la connexion USB avant d'utiliser le routeur, vous devez éteindre le modem, débrancher le câble USB et relier le câble Ethernet au port Internet du routeur, puis rallumer le modem. Dans certains cas, vous devrez appeler votre FAI pour qu'il modifie les types de connexions (USB à Ethernet).
Si vous êtes équipé d'un modem DSL et que vous vous connectez par PPPoE, veillez à désactiver ou à désinstaller tout logiciel PPPoE, comme WinPoet, Broadjump ou Ethernet 300 de votre ordinateur pour pouvoir vous connecter à Internet.
Points importants avant d'installer le réseau sans fil
Le routeur sans fil D-Link vous permet d'accéder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'opération de votre réseau sans fil. Vous devez garder à l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériau et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :
- Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres périphériques en réseau car chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres. Placez les appareils de façon à limiter le nombre de murs ou de plafonds.
- Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degré, il équivaut à un mur de plus de 14 mètres d'épaisseur! Pour obtenir une meilleure réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l'incliner).
- Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois isolées, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil.
- Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.
- L'utilisation de téléphones sans fil de 2,4 GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes ou des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz se trouve le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.
Mise en route
Le DIR-657 est accompagné d'un CD contenant l'assistant de configuration rapide du routeur. Suivez la procédure simple ci-dessous pour exécuter l'assistant de configuration qui vous guidera rapidement tout au long de la procédure d'installation.
Insérez le CD contenant l'assistant dans le lecteur de CD-ROM. Les instructions pas à pas qui suivent s'afficheront sous Windows® XP. Les étapes et les écrans pour les autres systèmes d'exploitation Windows sont similaires.
Si le CD ne démarre pas automatiquement, cliquez sur Start > Run (Démarrer > Exécuter). Dans la boîte Exécuter, tapez « D:\WIZARD.exe » (où D: représente la lettre de lecteur de votre CD-ROM).

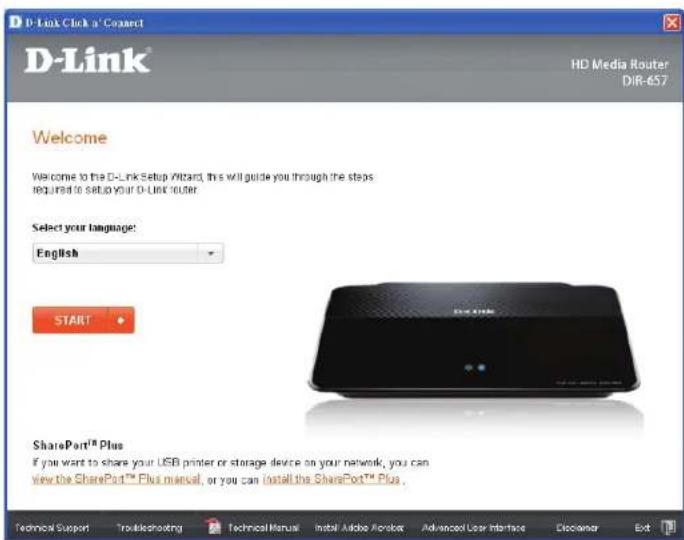

Quand l'écran d'exécution automatique apparaît, cliquez sur START (Démarrer).
Remarque : Il est recommandé de noter le SSID et la clé de sécurité ainsi que le mot de passe de connexion sur la pochette du CD.
Configuration
Cette section vous indique comment configurer votre nouveau routeur sans fil D-Link à l'aide de l'utilitaire de configuration Web.
Utilitaire de configuration Web

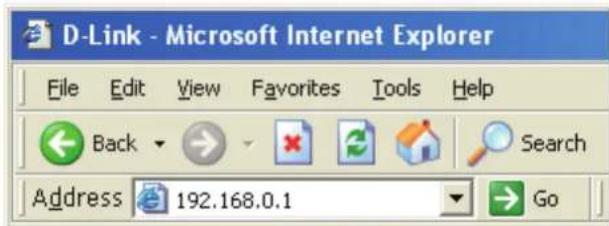

Pour accéder à l'utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez l'adresse IP du routeur (192.168.0.1).
Vous pouvez aussi vous connecter en tapant le nom NetBIOS dans la barre d'adresse (http://dlinkrouter).
Sélectionnez Admin dans le menu déroulant, puis saisissez votre mot de passe. Le mot de passe est vide par défaut.
Si le message d'erreur Page Cannot be Displayed (Impossible d'afficher la page) s'affiche, veuillez consulter la section Résolution des problèmes pour obtenir de l'aide.

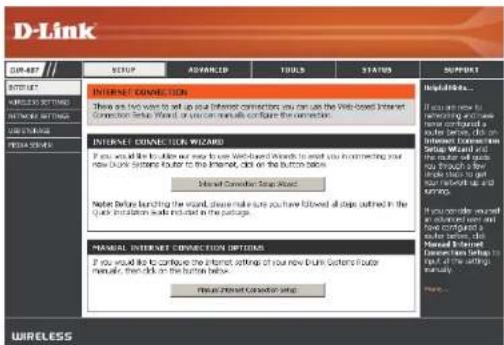

Cliquez sur Internet Connection Setup Wizard (Assistant de configuration de connexion Internet) pour configurer votre routeur rapidement. Passez à la page suivante.
Pour saisir vos paramètres sans exécuter l'assistant, cliquez sur Manual Configuration (Configuration manuelle) et passez à la page 17.

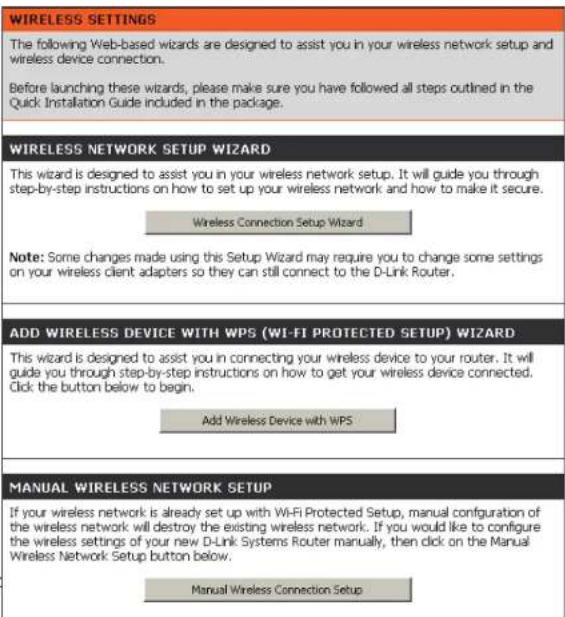

Paramètres sans fil

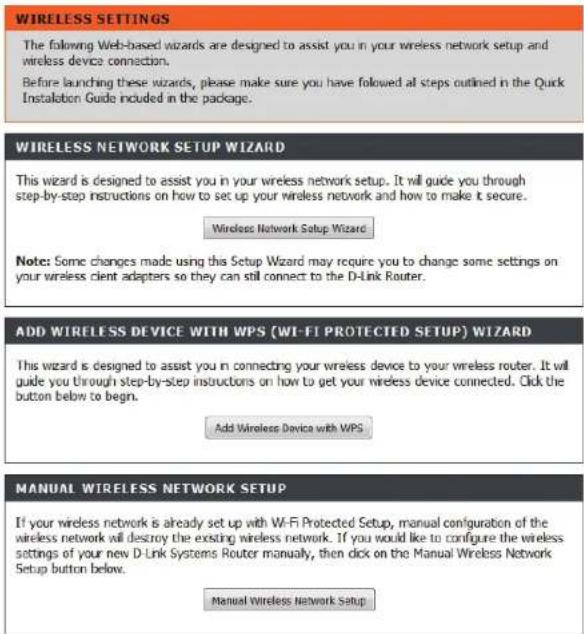

Cliquez sur Wireless Connection Setup Wizard (Assistant de configuration de connexion sans fil) pour commencer. Passez à la page 81.
Si vous voulez ajouter vos clients sans fil à votre routeur à l'aide de la fonction WPS, cliquez sur Add Wireless Device with WPS (Ajouter un périphérique sans fil avec WPS), puis passez à la page 74.
Pour configurer les paramètres sans fil de votre routeur manuellement, cliquez sur Manual Wireless Connection Setup (Configuration manuelle de la connexion sans fil), puis passez à la page 21.

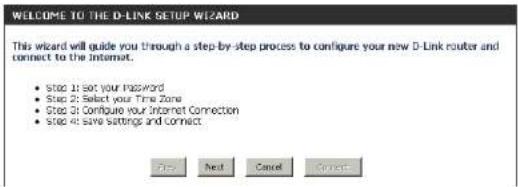

Cliquez sur Next (Suivant) pour continuer.
Créez un nouveau mot de passe, puis cliquez sur Next (Suivant) pour continuer.
Sélectionnez votre fuseau horaire dans le menu déroulant, puis cliquez sur Next (Suivant) pour continuer.
Sélectionnez le type de connexion Internet que vous utilisez, puis cliquez sur Next (Suivant) pour continuer.

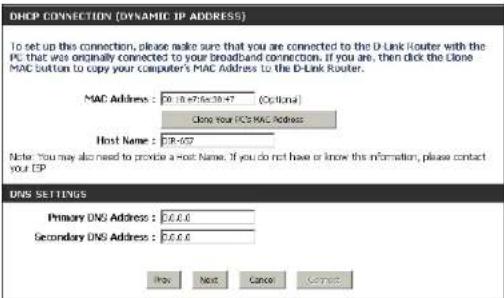

Si vous avez sélectionné Dynamic (Dynamique), vous devrez peut-être saisir l'adresse MAC du dernier ordinateur directement connecté à votre modem. S'il s'agit de l'ordinateur que vous êtes en train d'utiliser, cliquez sur Clone Your PC's MAC Address (Cloner l'adresse MAC du PC), puis cliquez sur Next (Suivant) pour continuer.
Host Name (Nom d'hôte) est facultatif, mais peut être exigé par certains fournisseurs d'accès Internet. Par défaut, il correspond au nom du routeur; il peut être modifié.
Si vous avez sélectionné PPoE, saisissez votre username (nom d'utilisateur) et votre password (mot de passe) PPPoE. Cliquez sur Next (Suivant) pour continuer.
Sélectionnez Static (Statique) si votre FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS.
Remarque : Veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.
Si vous avez sélectionné PPTP, saisissez votre username (nom d'utilisateur) et votre password (mot de passe) PPTP. Cliquez sur Next (Suivant) pour continuer.

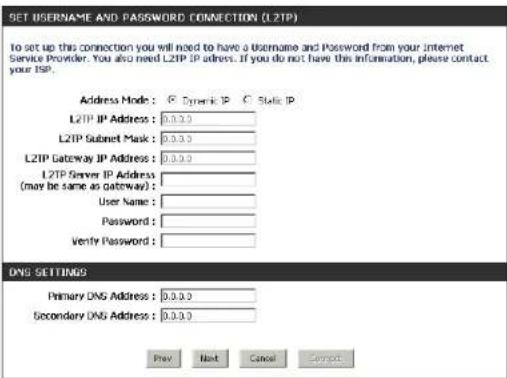

Si vous avez sélectionné L2TP, saisissez votre username (nom d'utilisateur) et votre password (mot de passe) L2TP. Cliquez sur Next (Suivant) pour continuer.

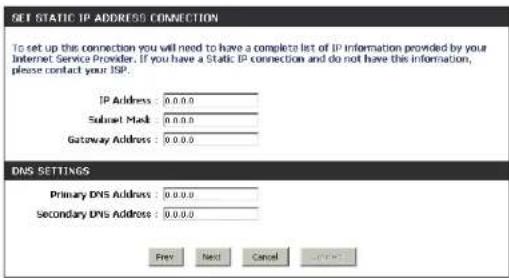

Si vous avez sélectionné Static (Statique), saisissez les paramètres réseau fournis par votre FAI. Cliquez sur Next (Suivant) pour continuer.
Cliquez sur Connect (Connexion) pour enregistrer vos paramètres. Une fois que le routeur a redémarré, cliquez sur Continuer. Veuillez attendre 1 à 2 minutes avant de vous connecter.
Fermez la fenêtre du navigateur et rouvrez-la pour tester la connexion Internet. Il se peut que vous ayez besoin de quelques tentatives pour pouvoir vous connecter à Internet.

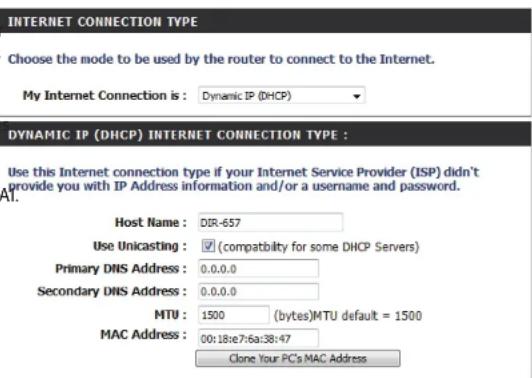

Configuration manuelle Dynamique (câble)
Ma connexion Sélectionnez Dynamic IP (DHCP) [IP dynamique (DHCP)] pour obtenir automatiquement Internet : des informations sur l'adresse IP auprès de votre FAI. Sélectionnez cette option si ce dernière ne vous fournit pas d'adresse IP à utiliser. Cette option est souvent utilisée pour les services de modem câble tels que Comcast et Cox.
Nom d'hôte : Host Name (Nom d'hôte) est facultatif, mais peut être exigé par certains fournisseurs d'acc Internet. Laissez ce champ vide si vous n'êtes pas sûr.
Utiliser la Cochez cette case si vous rencontrez des problèmes pour obtenir une adresse IP de votre F monodiffusion :
Primary/ Saisissez l'adresse IP des serveurs DNS principal et secondaire attribuées par votre FAI. Secondary DNS Ces adresses sont généralement fournies automatiquement par votre FAI. Laissez 0.0.0.0 Server (Serveur si votre FAI ne vous a pas fourni d'adresse.
DNS principal/secondaire):

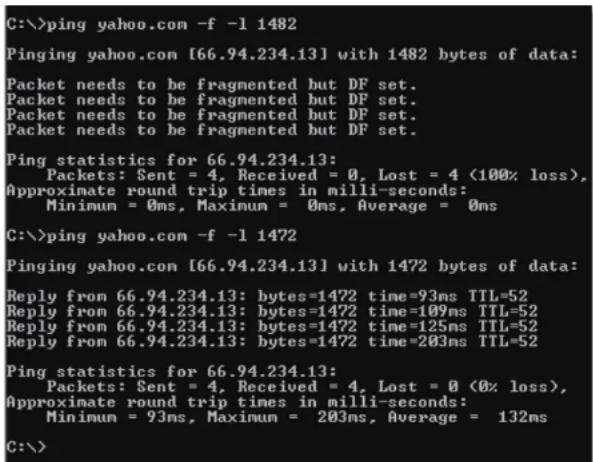

MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut.
Adresse MAC : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet.

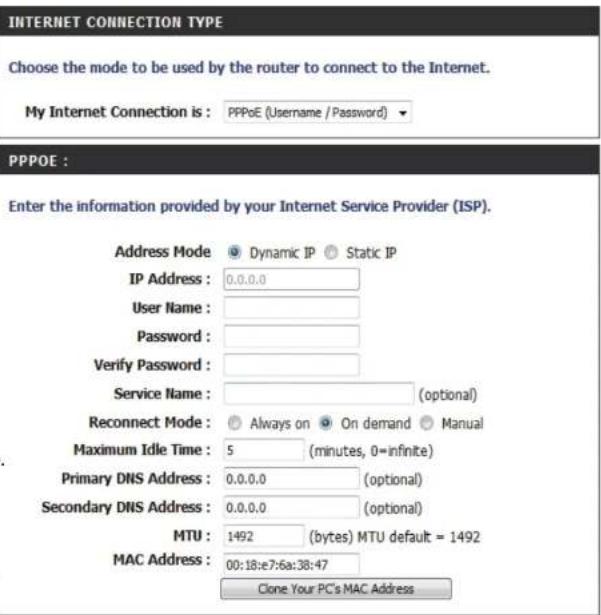

Configuration Internet PPPoE (DSL)
Sélectionnez PPPoE (Point to Point Protocol over Ethernet) [Point à point sur Internet] si votre FAI utilise une connexion PPPoE. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. En général, cette option est utilisée pour les services DSL. Veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.
Ma connexion Sélectionnez PPPoE (Username/Password) [Nom d'utilisateur/Mot de passe] Internet : dans le menu déroulant.
Address Mode Sélectionnez Static (Statique) si votre FAI vous a fourni une adresse IP, le masque (Mode d'adresse): de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Dynamique.
Adresse IP : Saisissez l'adresse IP (PPPoE statique uniquement).
Nom d'utilisateur : Saisissez votre nom d'utilisateur PPPoE.
Mot de passe : Saisissez votre mot de passe PPPoE, puis ressaisissez-le dans le champ suivant.
Nom du service : Saisissez le nom du service du fournisseur d'accès Internet (facultatif).
Mode de Sélectionnez Always-on (Toujours activée), On-Demand (À la demande) ou reconnexion : Manual (Manuelle).
Temps d'inactivité Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet maximum : est conservée. Pour désactiver cette fonction, activez Reconnexion automatique.
Adresses DNS : Saisissez l'adresse des serveurs DNS principal et secondaire (PPPoE statique uniquement).
MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.
Adresse MAC : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet.
Sélectionnez PPTP (Point-to-Point-Tunneling Protocol) [Protocole de tunnel point à point] si votre FAI utilise une connexion PPTP. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. En général, cette option est utilisée pour les services DSL.
Address Mode (Mode Sélectionnez Static (Statique) si votre FAI vous a fourni une adresse IP, le masque d'adresse): de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Dynamique.
Adresse IP PPTP : Saisissez l'adresse IP (PPTP statique uniquement).
Masque de sous- Saisissez l'adresse des serveurs DNS principal et secondaire (PPTP statique réseau PPTP : uniquement).
Passerelle PPTP : Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet.
Adresse IP du
serveur PPTP : Saisissez l'adresse IP du serveur fournie par votre FAI (facultatif).
Nom d'utilisateur : Saisissez le nom d'utilisateur PPTP.
Mot de passe : Saisissez votre mot de passe PPTP, puis ressaisissez-le dans le champ suivant.
Mode de reconnexion : Sélectionnez Always-on (Toujours activée), On-Demand (À la demande) ou Manual (Manuelle).
Temps d'Inactivité Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet maximum : est conservée. Pour désactiver cette fonction, activez Reconnexion automatique.
Serveurs DNS : Les informations relatives au serveur DNS sont fournies par votre fournisseur d'accès Internet (FAI).
MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1400 est la MTU par défaut.
INTERNET CONNECTION TYPE
Adresse MAC : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet.
L2TP
Sélectionnez L2TP (Layer 2 Tunneling Protocol = Protocole de tunnel de niveau 2) si votre FAI utilise une connexion L2TP. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. En général, cette option est utilisée pour les services DSL.
Address Mode (Mode d'adresse) : Sélectionnez Static (Statique) si votre FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Dynamique.
L2TP IP Address Saisissez l'adresse IP L2TP fournie par votre FAI (statique uniquement). (Adresse IP L2TP):
L2TP Subnet Mask Saisissez le masque de sous-réseau fourni par votre FAI (statique uniquement). (Masque de sous-réseau L2TP):
Passerelle L2TP : Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet.
IP du serveur Saisissez l'adresse IP du serveur fournie par votre FAI (facultatif). L2TP :
Nom d'utilisateur : Saisissez votre nom d'utilisateur L2TP.
Mot de passe : Saisissez votre mot de passe L2TP, puis ressaisissez-le dans le champ suivant.
Mode de Sélectionnez Always-on (Toujours activée), On-Demand (À la demande) ou Manual reconnexion : (Manuelle).
Temps d'inactivité Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. maxlimum : Pour désactiver cette fonction, activez Reconnexion automatique.
Serveurs DNS : Saisissez l'adresse des serveurs DNS principal et secondaire (L2TP statique uniquement).
MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1400 est la MTU par défaut.
Cloner l'adresse L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, MAC : sauf si votre FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet.
INTERNET CONNECTION TYPE
Adresse statique (attribuée par le FAI)
Sélectionnez Adresse IP statique si toutes les informations sur l'adresse IP du port Internet sont fournies par le FAI. Vous devrez saisir l'adresse IP, le masque de sous-réseau, l'adresse de passerelle et la ou les adresses DNS fournies par votre FAI. Chaque adresse IP saisie dans les champs doit avoir la forme IP appropriée, à savoir quatre octets séparés par un point (x.x.x.x). Les adresses dont le format est incorrect sont rejetées.
Adresse IP : Saisissez l'adresse IP attribuée par votre FAI.
Masque de sous- Saisissez le masque de sous-réseau attribué par votre FAI. réseau :
Passerelle par défaut : Saisissez la passerelle attribuée par votre FAI.
Serveurs DNS : Les informations relatives au serveur DNS sont fournies par votre fournisseur d'accès Internet (FAI).
MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut.
Adresse MAC : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet.
INTERNET CONNECTION TYPE
Activer le mode Cochez cette case pour activer la fonction sans fil. Si vous ne voulez pas utiliser le sans fil : réseau sans fil, décochez la case pour désactiver toutes les fonctions de réseau sans fil.
Calendrier : Calendrier des heures où les règles des paramètres sans fil sont activées. Il peut être défini sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers).
Nom du réseau sans Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Définissez fil : un nom (32 caractères maximum). Le SSID est sensible à la casse.
Activer le balayage Le paramètre Auto Channel Scan (Balayage automatique des canaux) peut être automatique des sélectionné pour que le DIR-657 puisse sélectionner le canal présentant le moins canaux : d'interférences.
Canal sans fil : Indique le paramètre du canal du DIR-657. Par défaut, il est défini sur 6. Il peut être modifié pour s'ajuster au paramètre du canal d'un réseau sans fil existant ou pour personnaliser le réseau sans fil. Si vous activez Auto Channel Scan (Balayage automatique des canaux), cette option est désactivée.
Mode 802.11 : sélectionnez un des éléments suivants : 802,11g Only (802,11g seulement) : Sélectionnez cette option si tous les clients sans fil sont de type 802.11a. 802.11n Only (802.11n seulement) : Sélectionnez cette option si tous vos clients sans fil sont de type 802.11n. 802.11n et 802,11g mixtes : sélectionnez cette option si vous utilisez un mélange de
Largeur de canal : Sélectionner la largeur du canal :
Auto 20/40 : Il s'agit du paramètre par défaut. Sélectionnez cette option si vous utilisez à la fois des périphériques sans fil 802.11n et non 802.11n. 20MHz : Sélectionnez cette option si vous n'utilisez pas de client sans fil 802.11n. 40MHz : Sélectionnez cette option si vous disposez uniquement de clients sans fil 802.11n.
Transmission Sélectionnez la vitesse de transmission. Il est vivement recommandé de sélectionner Best (Auto) [La meilleure (Auto)] pour obtenir meilleure performance. Rate (Vitesse de transmission):
État de visibilité : Sélectionnez Invisible si vous ne voulez pas que le DIR-657 diffuse le SSID de votre réseau sans fil. Le cas échéant, le SSID du DIR-657 est masqué par les utilitaires Site Survey (Visite des lieux); vos clients sans fil doivent donc le connaître.
Cette section vous permet de modifier les paramètres du réseau local de votre routeur et de configurer les paramètres DHCP.
Adresse IP : Saisissez l'adresse IP du routeur. L'adresse IP par défaut est 192.168.0.
Si vous la modifiez, vous devrez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Apply (Appliquer) pour revenir à l'utilitaire de configuration.
Masque de sous-réseau : Saisissez le masque de sous-réseau. Par défaut, il s'agit de 255.255.255.0.
Domaine local : Saisissez le nom de domaine (facultatif).
Activer le relais DNS : Décochez la case pour transférer les données des serveurs DNS fournies par votre FAI vers vos ordinateurs. Si vous la cochez, les ordinateurs utiliseront le routeur comme serveur DNS.
NETWORK SETTINGS
Paramètres du serveur DHCP
DHCP (Dynamic Host Control Protocol) est un protocole de contrôle dynamique de l'hôte. Le DIR-657 possède un serveur DHCP intégré qui attribue automatiquement une adresse IP aux ordinateurs du réseau local/privé. Veillez à configurer vos ordinateurs pour qu'ils soient des clients DHCP en définissant leurs paramètres TCP/IP sur « Obtenir une adresse IP automatiquement ». Lorsque vous allumez vos ordinateurs, ils chargent automatiquement les paramètres TCP/IP appropriés, fournis par le DIR-657. Le serveur DHCP attribue automatiquement une adresse IP inutilisée, provenant du groupe d'adresses IP, à l'ordinateur qui la demande. Vous devez préciser l'adresse de début et de fin du groupe d'adresses IP.
Activer le serveur DHCP : Cochez cette case pour activer le serveur DHCP sur votre routeur. Décochez-la pour désactiver cette fonction.
Plage d'adresses IP DHCP : Saisissez les adresses IP de début et de fin pour l'attribution d'adresse IP du serveur DHCP.
Remarque : Si vous attribuez manuellement des adresses IP (statiques) aux ordinateurs ou aux périphériques, assurez-vous que celles-ci ne sont pas comprises dans cette plage afin d'évite tout conflit d'adresses IP.
Durée de la concession Durée de concession de l'adresse IP. Saisissez la durée de DHCP : concession en minutes.
Toujours diffuser : Activez cette fonction pour diffuser le serveur DHCP du réseau aux clients du réseau local/étendu.
Annonce NetBIOS : NetBIOS permet aux hôtes du réseau local de détecter les autres ordinateurs du réseau. Activez cette fonction pour permettre au serveur DHCP de proposer des paramètres de configuration NetBIOS.
Obtenir les informations Activez cette option pour permettre d'obtenir les informations NetBIOS du réseau WINS du réseau étendu ; désactivez-la pour configurer les étendu : paramètres manuellement.
DHCP SERVER SETTINGS
Portée NetBIOS : Cette fonction permet de configurer un nom de « domaine » NetBIOS sous lequel opèrent les hôtes du réseau. Ce paramètre n'a pas d'effet si l'option Obtenir les informations NetBIOS du réseau étendu est activée.
Type de mode NetBlos : Sélectionnez le type de noeud NetBIOS : Broadcast only (Diffusion uniquement), Point-to-Point (Point à point), Mixed-mode (Mode mixte) et Hybrid (Hybride).
Adresse IP principale/ Saisissez les adresses IP principale et secondaire de votre WINS. secondaire du WINS :
Réservation DHCP
Si vous voulez qu'un ordinateur ou un périphérique se voie toujours attribuer la même adresse IP, vous pouvez créer une réservation DHCP. Le routeur attribuera toujours la même adresse IP à cet ordinateur ou ce périphérique.
Remarque : L'adresse IP doit se trouver dans la plage d'adresses IP DHCP.
Activer : Cochez cette case pour activer la réservation.
Nom de l'ordinateur : Saisissez le nom de l'ordinateur ou sélectionnez-le dans le menu déroulant, puis cliquez sur <<.
Adresse IP : Saisissez l'adresse IP que vous voulez attribuer à l'ordinateur ou au périphérique. Elle doit se trouver dans la plage d'adresses IP DHCP.
Adresse MAC : Saisissez l'adresse MAC de l'ordinateur ou du périphérique.
Copier l'adresse MAC Si vous voulez attribuer une adresse IP à l'ordinateur que vous du PC : êtes en train d'utiliser, cliquez sur ce bouton pour remplir les champs.
Enregistrer : Cliquez sur Save (Enregistrer) pour enregistrer les paramètres saisis. Vous devez cliquer sur Save Settings (Enregistrer les paramètres) en haut de la fenêtre pour activer les réservations.
Nombre de clients Dans cette section, vous pouvez voir les périphériques du réseau DHCP dynamiques : local concédant actuellement des adresses IP.
Revoke (Rejeter) : Cliquez sur Revoke (Rejeter) pour annuler la concession d'un périphérique donné du réseau local et libérer une entrée dans la table de concession. Ne procédez ainsi que si le périphérique n'a plus besoin d'adresse IP concédée, car il a été retiré du réseau par exemple.
Remarque : L'option Revoke (Rejeter) ne déconnecte pas un PC ayant une session en cours du réseau; vous devez utiliser MAC Address Filter (Filtre d'adresse MAC) pour cela. Cette option de rejet libère uniquement une adresse IP pour le tout prochain utilisateur qui le demande. Si l'ancien propriétaire est toujours disponible, ces deux périphériques peuvent recevoir un message d'erreur IP Address Conflict (Conflit d'adresses IP) ; il est également possible que le second périphérique n'ait toujours pas reçu d'adresse IP. Dans ce cas, vous devrez peut-être quand même étendre la « DHCP IP Address Range » (Plage d'adresses IP du DHCP) pour résoudre le problème (voir dans la section Serveur DHCP).
Reserve (Réserver) : L'option Reserve (Réserver) convertit cette attribution d'adresse IP dynamique en DHCP Reservation (Réservation DHCP) et ajoute l'entrée correspondante dans la DHCP Reservation List (Liste de réservations DHCP).
Media Server (Serveur multimédia)
Si vous partagez le contenu multimédia avec les périphériques, tout ordinateur ou périphérique connecté à votre réseau peut lire votre musique, vos images et vos vidéos partagées.
Cochez la case Enable Media Server (Activer le serveur multimédia) pour activer cette fonction.

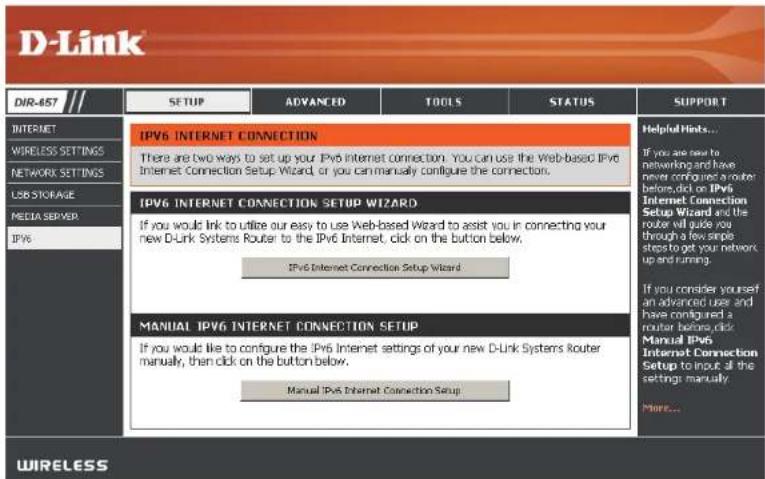

Cliquez sur IPv6 Internet Connection Setup Wizard (Assistant de configuration de connexion Internet IPv6) pour commencer. Passez à la page 29.
Pour configurer votre connexion Internet IPv6 manuellement, cliquez sur Manual IPv6 Internet Connection Setup (Configuration manuelle de connexion Internet IPv6), puis passez à la page suivante.
Vous pouvez choisir parmi plusieurs types de connexion : Détection automatique, IPv6 statique, autoconfiguration (SLAAC/DHCPv6), PPPoE, tunnel IPv6 dans IPv4, 6to4, 6rd, et lien local. Si vous n'êtes pas sûr de votre méthode de connexion, contactez votre fournisseur d'accès Internet IPv6.
Remarque : Si vous utilisez l'option PPPoE, vous devez vous assurer que tous les logiciels clients PPPoE de vos ordinateurs sont désinstallés ou désactivés.
Détection automatique
Sélectionnez Auto Detection (Détection automatique) pour que le routeur détecte et configure automatiquement les paramètres IPv6 de votre FAI.
IPv6 statique (à état)
Ma connexion IPv6 : Sélectionnez Static IPv6 (IPv6 statique) dans le menu déroulant.
Paramètres de l'adresse IPv6 Entrez les paramètres de l'adresse fournis par du réseau étendu : votre fournisseur d'accès Internet (FAI).
Adresse IPv6 du réseau Entrez l'adresse IPv6 du réseau local pour le routeur. local :
Adresse de liaison locale du Affiche l'adresse de liaison locale réseau local : du réseau local du routeur.
Enable Autoconfiguration Cochez cette case pour activer la (Activer l'autoconfiguration) : fonction Autoconfiguration.
Type d'autoconfiguration : Sélectionnez Stateful (DHCPv6) (DHCPv6 à état).
IPv6 Address Range Saisissez l'adresse IPv6 de départ de la plage Start (Début de la plage DHCPv6 pour vos ordinateurs locaux. d'adresses IPv6) :
Fin de la plage d'adresses Saisissez l'adresse IPv6 de fin de la plage IPv6 : DHCPv6 pour vos ordinateurs locaux.
Durée de vie de l'adresse Saisissez la durée de vie de l'adresse IPv6 (en minutes). IPv6 :
IPv6 CONNECTION TYPE
IPv6 statique (sans état)
Ma connexion IPv6 : Sélectionnez Static IPv6 (IPv6 statique) dans le menu déroulant.
Paramètres de l'adresse IPv6 du réseau étendu : Entrez les paramètres de l'adresse fournis par votre fournisseur d'accès Internet (FAI).
Adresse IPv6 du réseau Entrez l'adresse IPv6 du réseau local pour le routeur. local :
Adresse de liaison locale Affiche l'adresse de liaison locale du réseau local du réseau local : du routeur.
Enable Autoconfiguration Cochez cette case pour activer la fonction (Activer Autoconfiguration. l'autoconfiguration):
Type d'autoconfiguration : Sélectionnez SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état).
Router Advertisement Entrez la durée de vie de l'annonce du routeur (en Lifetime (Durée de vie de minutes). l'annonce du routeur) :
IPv6 CONNECTION TYPE
Autoconfiguration (À état)
Ma connexion IPv6 : Sélectionnez Autoconfiguration (Stateless/DHCPv6) [Autoconfiguration (sans état/DHCPv6)] dans le menu déroulant.
IPv6 DNS Settings (Paramètres DNS Sélectionnez Obtain DNS server address IPv6) : automatically (Obtenir une adresse de serveur DNS automatiquement) ou Use the following DNS Address (Utiliser l'adresse DNS suivante).
Primary/Secondary DNS Address Entrez les adresses principale et secondaire des (Adresse DNS principale/ serveurs DNS. secondaire):
Adresse IPv6 du réseau local : Entrez l'adresse IPv6 du réseau local pour le routeur.
Adresse de liaison locale du réseau Affiche l'adresse de liaison locale du réseau local du local : routeur.
Enable Autoconfiguration (Activer Cochez cette case pour activer la fonction l'autoconfiguration): Autoconfiguration.
Type d'autoconfiguration : Sélectionnez Stateful (DHCPv6) (DHCPv6 à état).
IPv6 Address Range Start (Début de Saisissez l'adresse IPv6 de départ de la plage DHCPv6 la plage d'adresses IPv6) : pour vos ordinateurs locaux.
Fin de la plage d'adresses IPv6 : Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos ordinateurs locaux.
Durée de vie de l'adresse IPv6 : Saisissez la durée de vie de l'adresse IPv6 (en minutes)
IPv6 CONNECTION TYPE
Autoconfiguration (Sans état)
Ma connexion IPv6 : Sélectionnez Autoconfiguration (Stateless/DHCPv6) [Autoconfiguration (sans état/DHCPv6)] dans le menu déroulant.
IPv6 DNS Settings (Paramètres Sélectionnez Obtain DNS server address automatically DNS IPv6): (Obtenir une adresse de serveur DNS automatiquement) ou Use the following DNS Address (Utiliser l'adresse DNS suivante).
Primary/Secondary DNS Entrez les adresses principale et secondaire des serveurs Address (Adresse DNS DNS. principale/secondaire) :
Adresse IPv6 du réseau local : Entrez l'adresse IPv6 du réseau local pour le routeur.
Adresse de liaison locale du Affiche l'adresse de liaison locale du réseau local du réseau local : routeur.
Enable Autoconfiguration Cochez cette case pour activer la fonction (Activer l'autoconfiguration): Autoconfiguration.
Type d'autoconfiguration : Sélectionnez SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état).
Router Advertisement Entrez la durée de vie de l'annonce du routeur (en Lifetime (Durée de vie de minutes). l'annonce du routeur) :
IPv6 CONNECTION TYPE
Ma connexion IPv6 : Sélectionnez PPPoE dans le menu déroulant.
PPPoE : Entrez les paramètres de compte PPPoE fournis par votre fournisseur d'accès Internet (FAI).
Address Mode (Mode Sélectionnez Static (Statique) si votre FAI vous a fourni une adresse IP, le masque d'adresse): de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Dynamique.
Adresse IP : Saisissez l'adresse IP (PPPoE statique uniquement).
Nom d'utilisateur : Saisissez votre nom d'utilisateur PPPoE.
Mot de passe : Saisissez votre mot de passe PPPoE, puis ressaisissez-le dans le champ suivant.
Nom du service : Saisissez le nom du service du fournisseur d'accès Internet (facultatif).
Mode de reconnexion : Sélectionnez Always-on (Toujours activée), On-Demand (À la demande) ou Manual (Manuelle).
Maximum Idle Time (Temps Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet d'inactivité maximum) : est conservée. Pour désactiver cette fonction, activez Reconnexion automatique.
MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.
IPv6 DNS Settings Sélectionnez Obtain DNS server address automatically (Obtenir une adresse (Paramètres DNS IPv6) : de serveur DNS automatiquement) ou Use the following DNS Address (Utiliser l'adresse DNS suivante).
Primary/Secondary DNS Entrez les adresses principale et secondaire des serveurs DNS. Address (Adresse DNS principale/secondaire) :
Adresse IPv6 du réseau local : Entrez l'adresse IPv6 du réseau local pour le routeur.
Adresse de liaison locale du Affiche l'adresse de liaison locale du réseau local du routeur. réseau local :
Enable Autoconfiguration Cochez cette case pour activer la fonction Autoconfiguration. (Activer l'autoconfiguration) :
IPv6 CONNECTION TYPE
Enable DHCP-PD : ☑ AN IPv6 Address : /64
LAN IPv6 Link-Local Address : FE80:218:E7FF:FE6A:3B46/64
ADDRESS AUTOCONFIGURATION SETTINGS
Type d'autoconfiguration : Sélectionnez Stateful (DHCPv6) (DHCPv6 à état).
IPv6 Address Range Start (Début de la plage d'adresses IPv6) : Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour vos ordinateurs locaux.
Fin de la plage d'adresses IPv6 : Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos ordinateurs locaux.
Durée de vie de l'adresse IPv6 : Saisissez la durée de vie de l'adresse IPv6 (en minutes).
PPPoE (sans état)
Ma connexion IPv6 : Sélectionnez PPPoE dans le menu déroulant.
PPPoE : Entrez les paramètres de compte PPPoE fournis par votre fournisseur d'accès Internet (FAI).
Address Mode (Mode d'adresse): Sélectionnez Static (Statique) si votre FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Dynamique.
Adresse IP : Saisissez l'adresse IP (PPPoE statique uniquement).
Nom d'utilisateur : Saisissez votre nom d'utilisateur PPPoE.
Mot de passe : Saisissez votre mot de passe PPPoE, puis ressaisissez-le dans le champ suivant.
Nom du service : Saisissez le nom du service du fournisseur d'accès Internet (facultatif).
Mode de reconnexion : Sélectionnez Always-on (Toujours activée), On-Demand (À la demande) ou Manual (Manuelle).
Temps d'Inactivité Saisissez le temps d'inactivité maximum pendant lequel la connexion maximum : Internet est conservée. Pour désactiver cette fonction, activez Reconnexion automatique.
MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.
IPv6 DNS Settings Sélectionnez Obtain DNS server address automatically (Obtenir une (Paramètres DNS IPv6) : adresse de serveur DNS automatiquement) ou Use the following DNS Address (Utiliser l'adresse DNS suivante).
Primary/Secondary DNS Entrez les adresses principale et secondaire des serveurs DNS. Address (Adresse DNS principale/secondaire) :
Adresse IPv6 du réseau local : Entrez l'adresse IPv6 du réseau local pour le routeur.
Adresse de liaison locale du Affiche l'adresse de liaison locale du réseau local du routeur. réseau local :
IPv6 CONNECTION TYPE
Enable Autoconfiguration (Activer Cochez cette case pour activer la fonction Autoconfiguration. l'autoconfiguration) :
Type d'autoconfiguration : Sélectionnez SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état).
Router Advertisement Lifetime Entrez la durée de vie de l'annonce du routeur (en minutes). (Durée de vie de l'annonce du routeur) :
Tunnelisation IPv6 dans IPv4 (à état)
Ma connexion IPv6 : Sélectionnez IPv6 in IPv4 Tunnel (Tunnel IPv6 dans IPv4) dans le menu déroulant.
IPv6 In IPv4 Tunnel Entrez les paramètres fournis par votre fournisseur d'accès Settings (Paramètres Internet (FAI). du tunnel IPv6 dans IPv4) :
Adresse IPv6 du réseau Entrez l'adresse IPv6 du réseau local pour le routeur. local :
Adresse de liaison Affiche l'adresse de liaison locale du réseau local du routeur. locale du réseau local :
Enable Cochez cette case pour activer la fonction Autoconfiguration. Autoconfiguration (Activer l'autoconfiguration) :
Type Sélectionnez Stateful (DHCPv6) (DHCPv6 à état). d'autoconfiguration :
IPv6 Address Range Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour Start (Début de la vos ordinateurs locaux. plage d'adresses IPv6) :
Fin de la plage Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos d'adresses IPv6 : ordinateurs locaux.
IPv6 Address Lifetime Entrez la durée de vie de l'annonce du routeur (en minutes). (Durée de vie de l'adresse IPv6) :
IPv6 CONNECTION TYPE
Tunnelisation IPv6 dans IPv4 (sans état)
Ma connexion IPv6 : Sélectionnez IPv6 in IPv4 Tunnel (Tunnel IPv6 dans IPv4) dans le menu déroulant.
IPv6 In IPv4 Tunnel Entrez les paramètres fournis par votre fournisseur d'accès Settings (Paramètres du Internet (FAI). tunnel IPv6 dans IPv4) :
Adresse IPv6 du réseau Entrez l'adresse IPv6 du réseau local pour le routeur. local :
Adresse de liaison locale Affiche l'adresse de liaison locale du réseau local du du réseau local : routeur.
Enable Cochez cette case pour activer la fonction Autoconfiguration. Autoconfiguration (Activer autoconfiguration) :
Type Sélectionnez SLAAC + RDNSS ou SLAAC + Stateless d'autoconfiguration : DHCPv6 (SLAAC+DHCP sans état).
Durée de vie de l'adresse Saisissez la durée de vie de l'adresse IPv6 (en minutes). IPv6 :
IPv6 CONNECTION TYPE
Tunnelisation 6 à 4 (à état)
Ma connexion IPv6 : Sélectionnez 6 to 4 (6 à 4) dans le menu déroulant.
Paramètres 6 à 4 : Entrez les paramètres IPv6 fournis par votre fournisseur d'accès Internet (FAI).
Primary/Secondary DNS Entrez les adresses principale et secondaire des serveurs DNS. Address (Adresse DNS principale/secondaire) :
Adresse IPv6 du réseau local : Entrez l'adresse IPv6 du réseau local pour le routeur.
Adresse de liaison locale du Affiche l'adresse de liaison locale du réseau local du routeur. réseau local :
Enable Autoconfiguration Cochez cette case pour activer la fonction Autoconfiguration. (Activer l'autoconfiguration) :
Type d'autoconfiguration : Sélectionnez Stateful (DHCPv6) (DHCPv6 à état).
IPv6 Address Range Start Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour vos (Début de la plage d'adresses ordinateurs locaux. IPv6) :
Fin de la plage d'adresses Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos IPv6 : ordinateurs locaux.
Durée de vie de l'adresse Saisissez la durée de vie de l'adresse IPv6 (en minutes). IPv6 :
IPv6 CONNECTION TYPE
Tunnelisation 6 à 4 (sans état)
Ma connexion IPv6 : Sélectionnez 6 to 4 (6 à 4) dans le menu déroulant.
Paramètres 6 à 4 : Entrez les paramètres IPv6 fournis par votre fournisseur d'accès Internet (FAI).
Primary/Secondary DNS Entrez les adresses principale et secondaire des serveurs DNS. Address (Adresse DNS principale/secondaire) :
Adresse IPv6 du réseau local : Entrez l'adresse IPv6 du réseau local pour le routeur.
Adresse de liaison locale du affiche l'adresse de liaison locale du réseau local du routeur. réseau local :
Enable Autoconfiguration Cochez cette case pour activer la fonction Autoconfiguration. (Activer l'autoconfiguration) :
Type d'autoconfiguration : Sélectionnez SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état).
Router Advertisement Lifetime Entrez la durée de vie de l'annonce du routeur (en minutes). (Durée de vie de l'annonce du routeur) :
IPv6 CONNECTION TYPE
Ma connexion IPv6 : Sélectionnez 6rd dans le menu déroulant.
6RD Settings (Paramètres Entrez les paramètres de l'adresse fournis par votre 6RD) : fournisseur d'accès Internet (FAI).
Adresse IPv6 du réseau Entrez l'adresse IPv6 du réseau local pour le routeur. local :
Adresse de liaison locale du Affiche l'adresse de liaison locale du réseau local du réseau local : routeur.
Enable Autoconfiguration Cochez cette case pour activer la fonction (Activer l'autoconfiguration): Autoconfiguration.
Type d'autoconfiguration : Sélectionnez SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état).
Router Advertisement Entrez la durée de vie de l'annonce du routeur (en Lifetime (Durée de vie de minutes). l'annonce du routeur) :
IPv6 CONNECTION TYPE
Ma connexion IPv6 : Sélectionnez 6rd dans le menu déroulant.
6RD Address Settings Entrez les paramètres de l'adresse fournis par votre (Paramètres d'adresse 6RD) : fournisseur d'accès Internet (FAI).
Adresse IPv6 du réseau Entrez l'adresse IPv6 du réseau local pour le routeur. local :
Adresse de liaison locale du Affiche l'adresse de liaison locale du réseau local réseau local : du routeur.
Enable Autoconfiguration Cochez cette case pour activer la fonction (Activer l'autoconfiguration) : Autoconfiguration.
Type d'autoconfiguration : Sélectionnez Stateful (DHCPv6) (DHCPv6 à état).
IPv6 Address Range Saisissez l'adresse IPv6 de départ de la plage Start (Début de la plage DHCPv6 pour vos ordinateurs locaux. d'adresses IPv6) :
Fin de la plage d'adresses Saisissez l'adresse IPv6 de fin de la plage DHCPv6 IPv6 : pour vos ordinateurs locaux.
Durée de vie de l'adresse Saisissez la durée de vie de l'adresse IPv6 (en IPv6 : minutes).
IPv6 CONNECTION TYPE

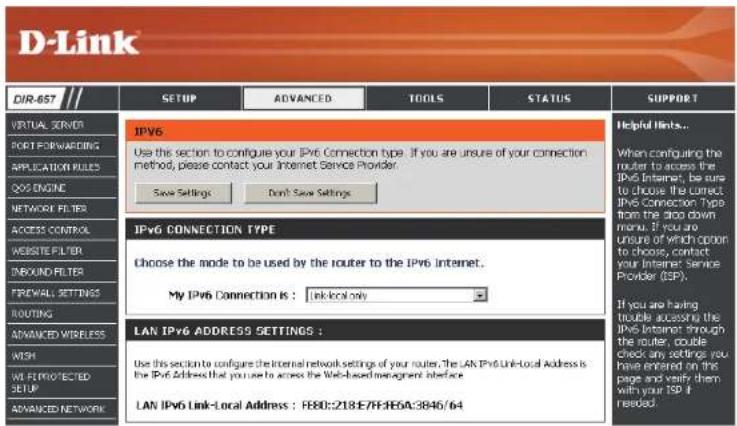

Connectivité de la liaison locale
Ma connexion IPv6 : Sélectionnez Link-Local Only (Lien-local uniquement) dans le menu déroulant.
LAN IPv6 Address Affiche l'adresse IPv6 du routeur. Settings (Paramètres de l'adresse IPv6 du réseau local) :
Parental Controls (Contrôles parentaux)
Le service DNS avancé est une option de sécurité gratuite qui fournit une protection antihameçonnage à votre réseau, et qui améliore la navigation, par exemple en corrigeant automatiquement les erreurs de saisie communes dans les URL.
Advanced DNS: Navigation Internet plus rapide et plus fiable.
FamilyShield: Comprend le DNS avancé et la protection automatique contre les logiciels malveillants, le phishing et les sites Web pour adultes. Cette option utilise OpenDNS.
Parental Controls: Comprend le DNS avancé, FamilyShield, et le blocage personnalisable de logiciels malveillants et de sites de phishing. Vous pouvez également personnaliser le filtrage de contenu web par catégorie. Cette option utilise OpenDNS.
None: Les serveurs DNS seront fournis via DHCP par votre FAI ou vous pouvez saisir manuellement les serveurs DNS.
Le DIR-657 peut être configuré en tant que serveur virtuel afin que les utilisateurs distants accédant aux services Web ou FTP via l'adresse IP publique puissent être automatiquement redirigés vers des serveurs locaux du réseau local.
Le pare-feu du DIR-657 filtre les paquets non reconnus pour protéger votre réseau local, si bien que tous les ordinateurs mis en réseau avec le DIR-657 sont invisibles du monde extérieur. Si vous le souhaitez, vous pouvez rendre certains ordinateurs du réseau local accessibles depuis Internet en activant l'option Serveur virtuel : En fonction du service demandé, le DIR-657 redirige la demande de service externe au serveur approprié du réseau local.
Le DIR-657 est également capable de rediriger les ports, à savoir que le trafic entrant vers un port particulier peut être redirigé vers un port différent de l'ordinateur serveur.
Chaque service virtuel créé est répertorié en bas de l'écran dans la liste des serveurs virtuels. Cette liste contient déjà des services virtuels prédéfinis. Vous pouvez les utiliser en les activant et en leur attribuant l'adresse IP du serveur qui doit être utilisée pour ce service virtuel particulier.
Pour obtenir la liste des ports utilisés pour les applications communes, visitez http://support.dlink.com/faq/view.asp?prod_id=1191.
Cette page vous permet d'ouvrir un port. Pour ouvrir une plage de ports, reportez-vous en page suivante.
Nom : Saisissez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application, puis cliquez sur << pour renseigner les champs.
Adresse IP : Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel vous voulez autoriser le service entrant. Si l'ordinateur se voit automatiquement attribuer une adresse IP par le routeur (DHCP), il est répertorié dans le menu déroulant Nom de l'ordinateur. Sélectionnez votre ordinateur, puis cliquez sur <<.
Port privé/ Saisissez le port que vous voulez ouvrir à côté de Private Port (Port public: privé) et Public Port (Port public). Les ports privé et public sont généralement les mêmes. Le port public est le port vu depuis Internet, tandis que le port privé est celui utilisé par l'application sur l'ordinateur du réseau local.
Type de protocole : Sélectionnez TCP, UDP, ou Both (Les deux) dans le menu déroulant.
Inbound Filter (Filtre Sélectionnez Allow All (Tout autoriser) (option la plus courante) entrant) : ou un filtre entrant que vous avez créé. Vous pouvez créer vos propres filtres entrants dans la page Advanced > Inbound Filter (Avancé > Filtre entrant).
Calendrier : Calendrier des heures où la règle de serveur virtuel est activée. Il peut être défini sur Toujours pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers).

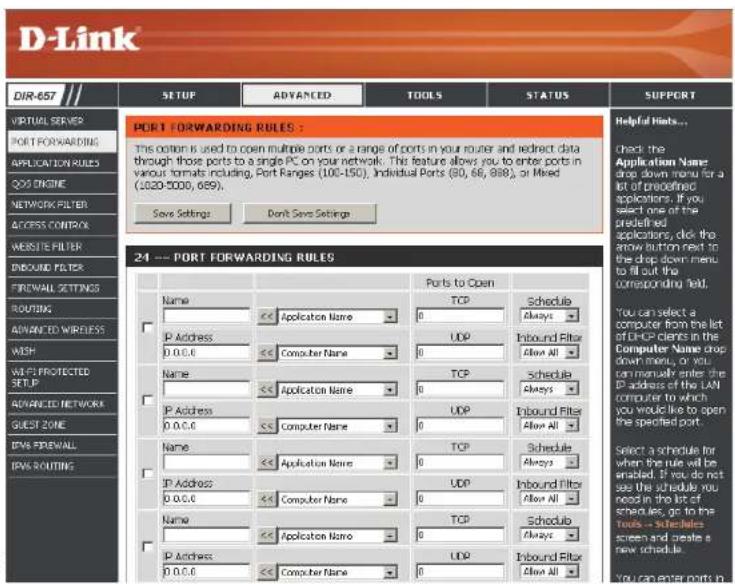

Cette page vous permet d'ouvrir un seul port ou une plage de ports.
Nom : Saisissez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application, puis cliquez sur << pour renseigner les champs.
Adresse IP : Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel vous voulez autoriser le service entrant. Si l'ordinateur se voit automatiquement attribuer une adresse IP par le routeur (DHCP), il est répertorié dans le menu déroulant Nom de l'ordinateur. Sélectionnez votre ordinateur, puis cliquez sur <<.
TCP/UDP : Saisissez le ou les ports TCP et/ou UDP que vous voulez ouvrir. Vous pouvez saisir un seul port ou une plage de ports. Séparez les ports avec une virgule.
Exemple : 24,1009,3000-4000
Inbound Filter (Filtre Sélectionnez Allow All (Tout autoriser) (option la plus courante) entrant): ou un filtre entrant que vous avez créé. Vous pouvez créer vos propres filtres entrants dans la page Advanced > Inbound Filter (Avancé > Filtre entrant).
Calendrier : Calendrier des heures où la règle de serveur virtuel est activée. Il peut être défini sur Toujours pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers).
Règles d'application
Certaines applications nécessitent plusieurs connexions, notamment les jeux sur Internet, les vidéoconférences et la téléphonie par Internet. Ces applications fonctionnent difficilement via la traduction d'adresses de réseau (NAT). Des applications spéciales permettent à ces applications de fonctionner avec le DIR-657. Si vous avez besoin d'exécuter des applications qui exigent plusieurs connexions, indiquez le port normalement associé à chaque application dans le champ Trigger Port (Port de déclenchement), sélectionnez le type de protocole (TCP ou UDP), puis entrez les ports du pare-feu (publics) associés au port de déclenchement afin qu'ils s'ouvrent au trafic entrant.
Le DIR-657 fournit certaines applications prédéfinies dans le tableau en bas de la page Web. Sélectionnez l'application que vous voulez utiliser et activez-la.
Nom : Saisissez un nom de règle. Vous pouvez sélectionner une application prédéfinie dans le menu déroulant, puis cliquer sur <<.
Déclenchement : Ce port sert à déclencher l'application. Il peut s'agir d'un seul port ou d'une plage de ports.
Type de trafic : Sélectionnez le protocole du port de déclenchement : TCP, UDP ou Les deux.
Pare-feu : Ce numéro de port, situé du côté d'Internet, sert à accéder à l'application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou une plage de ports.
Type de trafic : Sélectionnez le protocole du port du pare-feu : TCP, UDP ou Les deux.
Calendrier : Calendrier des heures où la règle d'application est activée. Il peut être défini sur Toujours pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers).
L'option QoS Engine (Moteur QoS) vous aide à améliorer les performances de jeu de votre réseau en affectant des priorités aux applications. Par défaut, les paramètres du moteur QoS sont désactivés et la priorité des applications n'est pas classée automatiquement.
Enable Traffic Shaping Cette option est désactivée par défaut. Activez cette (Activer la mise en forme option pour de meilleures performances et une meilleure du trafic) : expérience avec les jeux en ligne et d'autres applications interactives, telles que la voix sur IP.
Automatic Uplink Speed (Vitesse manuelle en liaison montante): Cette option est activée par défaut quand le moteur QoS est activé. Elle permet au routeur de déterminer automatiquement la vitesse de votre connexion Internet en liaison montante.
Measured Uplink Speed Cette option affiche la vitesse détectée en liaison montant (Vitesse manuelle en liaison montante) :
Manual Uplink Speed Il s'agit de la vitesse à laquelle les données peuvent être (Vitesse manuelle en transférées du routeur au FAI. Cette vitesse est déterminée liaison montante) : par votre FAI,
Enable QoS Engine Cette option est activée par défaut. Elle permet au routeur (Activer le moteur QoS) : de déterminer automatiquement la priorité d'exécution des programmes sur le réseau.
Automatic Classification (Classement automatique): Cette option est activée par défaut afin que votre routeur détermine automatiquement les programmes qui doivent avoir la priorité du réseau. Pour optimiser les performance utilisez l'option Classification automatique qui vous permet de définir la priorité de vos applications automatiquement
Dynamic Fragmentation Cette option doit être activée si votre connexion Internet (Fragmentation est lente en liaison montante. Elle aide à réduire l'impact dynamique): que peuvent avoir les paquets du réseau à basse priorité sur ceux plus urgents.

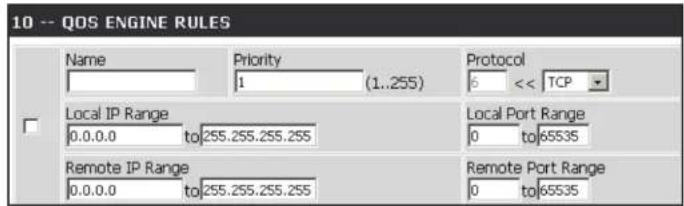

QoS Engine Rules Une règle de moteur QoS identifie un flux de messages (Règles de moteur QoS) : spécifique et lui attribue une priorité. Pour la plupart des applications, la classification automatique sera adéquate et des règles de moteur QoS spécifiques ne seront pas requises.
Le moteur QoS prend en charge les chevauchements entre les règles, où plus d'une règle peut correspondre à un flux de messages spécifiques. Si plusieurs règles correspondent, celle qui présente la priorité la plus élevée est utilisée.
Nom : Créez un nom de règle ayant une signification pour vous.
Priorité : La priorité du flux de messages est saisie ici. La priorité 1 est la plus élevée (la plus urgente) et la priorité 255 est la plus basse (la moins urgente).
Protocole : Protocole utilisé par les messages.
Local IP Range (Plage La règle s'applique à un flux de messages dont l'adresse IP d'adresses IP locales) : côté réseau local se trouve dans la plage définie ici.
Local Port Range (Plage La règle s'applique à un flux de messages dont le numéro de ports locaux) : de port côté réseau local se trouve dans la plage définie ici.
Remote IP Range (Plage La règle s'applique à un flux de messages dont l'adresse IP d'IP distantes): côté réseau étendu se trouve dans la plage définie ici.
Remote Port Range La règle s'applique à un flux de messages dont le numéro de (Plage de ports port côté réseau étendu se trouve dans la plage définie ici. distants) :
Filtres réseau
Utilisez les filtres MAC (Media Access Control = Contrôle d'accès au support) pour autoriser ou refuser l'accès au réseau aux ordinateurs du réseau local à l'aide de leurs adresses MAC. Vous pouvez ajouter une adresse MAC manuellement ou en sélectionner une dans la liste de clients actuellement connectés au routeur haut débit.
Configure MAC Sélectionnez Turn MAC Filtering Off (Désactiver le filtrage Filtering (Configurer MAC), Turn MAC Filtering ON and ALLOW computers listed les filtres MAC) : to access the network (Activer le filtrage MAC et AUTORISER les ordinateurs répertoriés à accéder au réseau) ou Turn MAC Filtering ON and DENY computers listed to access the network (Activer le filtrage MAC et REFUSER l'accès au réseau aux ordinateurs répertoriés) dans le menu déroulant.
Adresse MAC : Saisissez l'adresse MAC que vous souhaitez filtrer. Pour rechercher l'adresse MAC sur un ordinateur, veuillez consulter la section Bases de la mise en réseau de ce manuel.
Client DHCP : Sélectionnez un client DHCP dans le menu déroulant, puis cliquez sur << pour copier l'adresse MAC.
Effacer : Cliquez pour supprimer l'adresse MAC.
La section Contrôle d'accès vous permet de contrôler les accès entrants et sortants du réseau. Utilisez cette fonction en guise de contrôle parental pour autoriser l'accès uniquement aux sites approuvés, limiter l'accès au Web selon l'heure et la date, et/ou bloquer l'accès d'applications telles que les utilitaires P2P ou les jeux.
Add Policy Cliquez sur le bouton Add Policy (une) pour (une): démarrer l'assistant de contrôle d'accès.

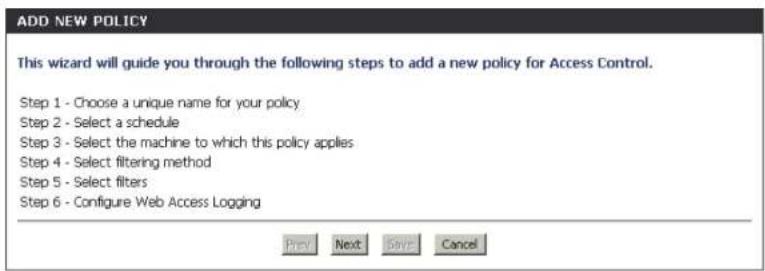

Assistant de contrôle d'accès
Cliquez sur Next (Suivant) pour continuer l'assistant.
Saisissez un nom pour la règle, puis cliquez sur Next (Suivant) pour continuer.
Sélectionnez un calendrier (par exemple, Always [Toujours]) dans le menu déroulant, puis cliquez sur Next (Suivant) pour continuer.
Entrez les informations suivantes, puis cliquez sur Next (Suivant) pour continuer.
- Address Type (Type d'adresse) : Sélectionnez IP address (Adresse IP), MAC address (Adresse MAC) ou Other Machines (Autres machines).
- IP Address (Adresse IP) : Entrez l'adresse IP de l'ordinateur auquel vous souhaitez appliquer la règle.
Sélectionnez la méthode de filtrage, puis cliquez sur Next (Suivant) pour continuer.
Si vous avez sélectionné Apply Advanced Port Filters (Appliquer des filtres de port avancés), alors saisissez la règle :
Enable (Activer) : Cochez la case pour activer la règle.
Name (Nom) : Saisissez le nom de la règle.
Dest IP Start (IP cible de départ) : Entrez l'adresse IP de départ.
Dest IP End (IP cible de fin) : Entrez l'adresse IP de fin.
Protocol (Protocole) : Sélectionnez le protocole.
Dest Port Start (Port cible de départ) : Entrez le numéro de port de départ.
Dest Port End (Port cible de fin) : Entrez le numéro de port de fin.
Pour activer la connexion Web, cliquez sur Enable (Activer).
Cliquez sur Save (Enregistrer) pour enregistrer la règle de contrôle d'accès.

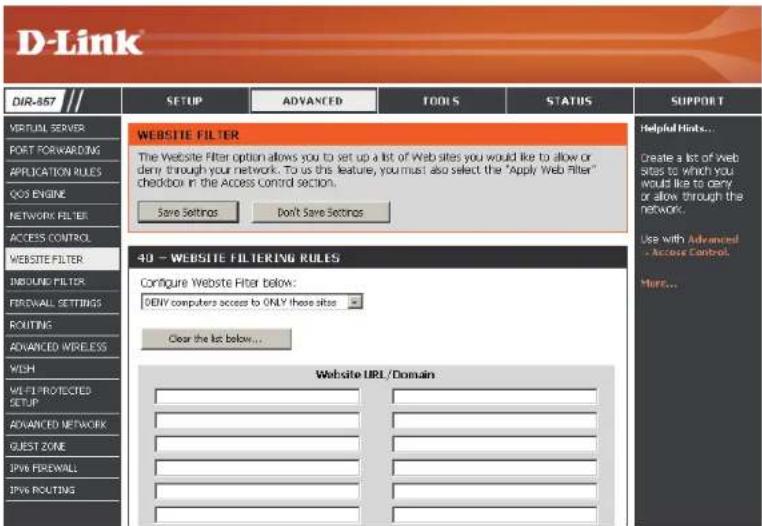

Les filtres de sites Web servent à empêcher les ordinateurs du réseau local d'accéder à certains sites Web par l'intermédiaire de l'URL ou du domaine. Une URL est une chaîne de texte formatée de manière particulière; elle définit un emplacement sur Internet. Si une partie de l'URL contient un terme bloquée le site est inaccessible et la page Web ne s'affiche pas. Pour utiliser cette fonction, saisissez la chaîne de texte à bloquer, puis cliquez sur Enregistrer les paramètres. Le texte à bloquer apparaît dans la liste. Pour supprimer le texte, cliquez sur Clear the List Below (Effacer la liste suivante).
Configure Website Sélectionnez Allow (Autoriser) ou Deny Filter Below (Configurer (Refuser). le filtrage des sites Web ci-dessous) :
URL/domaine du site Saisissez les mots clés ou les URL que vous Web : voulez autoriser ou bloquer. Cliquez sur Save Settings (Enregistrer les paramètres).
L'option Inbound Filter (Filtre entrant) est une méthode avancée de contrôle des données reçues d'Internet. Cette fonction permet de configurer les règles de filtrage de données entrantes contrôlant les données en fonction d'une plage d'adresses IP. Les filtres entrants peuvent être utilisés avec les fonctions de serveur virtuel, de redirection des ports ou d'administration à distance.
Nom : Saisissez un nom pour la règle du filtre entrant.
Action : Sélectionnez Allow (Autoriser) ou Deny (Refuser).
Activer : Cochez la case pour activer la règle.
Adresse IP Saisissez l'adresse IP de départ. Saisissez 0.0.0.0 si source de vous ne voulez pas spécifier de plage d'adresses IP. départ :
Adresse IP Saisissez l'adresse IP de fin. Saisissez source finale : 255.255.255.255 si vous ne voulez pas spécifier de plage d'adresses IP.
Add (Ajouter) : Cliquez sur Add (Ajouter) pour ajouter la règle. Vous devez cliquer sur Save Settings (Enregistrer les paramètres) en haut de la fenêtre pour enregistrer les paramètres.
Liste des Cette section répertorie les règles que vous règles de filtre avez créées. Vous pouvez cliquer sur l'icône entrant : Edit (Modifier) pour modifier les paramètres ou activer/désactiver la règle, ou sur l'icône Delete (Supprimer) pour la supprimer.
Paramètres du pare-feu
Un pare-feu protège votre réseau du monde extérieur. Le DIR-657 D-Link dispose d'une fonction de type pare-feu. Le SPI vous aide à empêcher les cyberattaques. Parfois, pour certains types d'applications, vous souhaitez disposer d'un ordinateur exposé au monde extérieur. Si vous choisissez de l'exposer, vous pouvez activer DMZ, DMZ est l'abréviation de Demilitarized Zone (Zone démilitarisée). Cette option expose totalement l'ordinateur choisi au monde extérieur.
Activer le SPI : Le SPI, de l'anglais (Stateful Packet Inspection, inspection dynamique de paquets, également connue comme filtrage dynamique de paquets) vous aide à vous protéger des cyberattaques en analysant les divers états d'une session. Il certifie que le trafic généré durant la session est conforme au protocole.
Filtrage des points Sélectionnez l'un des ports TCP et UDP suivants :
de connexion NAT : Endpoint Independent (Indépendamment du point de connexion) : Tout trafic entrant envoyé vers un port ouvert est redirigé vers l'application qui a ouvert le port. Le port se ferme après 5 minutes d'inactivité.
Address Restricted (Adresse restreinte) : Le trafic entrant doit coïncider avec l'adresse IP de la connexion sortante.
Address + Port Restriction (Restriction d'adresse et de port) : Le trafic entrant doit coïncider avec l'adresse IP et le port de la connexion sortante.
Activer l'hôte DMZ : Si une application rencontre des problèmes du fait qu'elle fonctionne derrière le routeur, vous pouvez exposer un ordinateu à Internet et y exécuter cette application.
Remarque : Le fait de placer un ordinateur dans la DMZ l'expose à divers risques liés à la sécurité. Utilisez cette option uniquement en dernier recours.
Adresse IP : Spécifiez l'adresse IP de l'ordinateur du réseau local dont vous ne voulez plus restreindre la communication Internet. Si cet ordinateur obtient son adresse IP automatiquement à l'aide du DHCP, veillez à réaliser une réservation statique sur la page Basic > DHCP (Base > DHCP) pour que l'adresse IP de la machine DMZ ne change pas.
Configuration de la passerelle de niveau application
C'est ici que vous pouvez activer ou désactiver l'ALG. Certains protocoles et certaines applications nécessitent une gestion spéciale des données IP utiles pour qu'elles fonctionnent avec la NAT (traduction d'adresse du réseau). Chaque ALG fournit une gestion spéciale d'un protocole ou d'une application donnés. Plusieurs ALG sont activées par défaut pour les applications courantes.
PPTP : Permet à plusieurs machines du réseau local de se connecter à leur réseau d'entreprise, à l'aide du protocole PPTP.
IPSEC (VPN) : Permet à plusieurs clients VPN de se connecter à leur réseau d'entreprise, via IPSec. Certains clients VPN prennent en charge la NAT traversal d'IPSec via la NAT. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à vous connecter à votre réseau d'entreprise, essayez de la désactiver. Veuillez vérifier si votre client VPN prend la NAT traversal en charge avec l'administrateur système de votre réseau d'entreprise.
RTSP : Permet aux applications utilisant le protocole RTSP de recevoir des flux de diffusion d'Internet. QuickTime et Real Player font partie des applications courantes qui utilisent ce protocole.
SIP : Permet aux périphériques et applications utilisant la voix sur IP de communiquer via la NAT. Certains d'entre eux peuvent détecter les périphériques NAT et travailler autour d'eux. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à passer des appels par voix sur IP, tentez de la désactiver.
Routage
L'option Routing (Routage) est une méthode avancée de personnalisation de routes spécifiques de données sur le réseau.
IP cible : Entrez l'adresse IP des paquets empruntant cette route.
Masque de réseau : Entrez le masque de réseau de la route. Notez que les octets doivent coïncider avec l'adresse IP cible.
(Passerelle IPv6 par défaut) Entrez le prochain saut de passerelle à prendre si cette route est utilisée.
Mesure : La mesure de la route est une valeur de 1 à 16 qui indique le coût d'utilisation de cette route. Une valeur de 1 indique le coût le plus faible, tandis qu'une valeur de 15 indique le coût le plus élevé.
Interface : Sélectionnez l'interface que le paquet IP doit utiliser pour transiter hors du routeur quand cette route est utilisée.

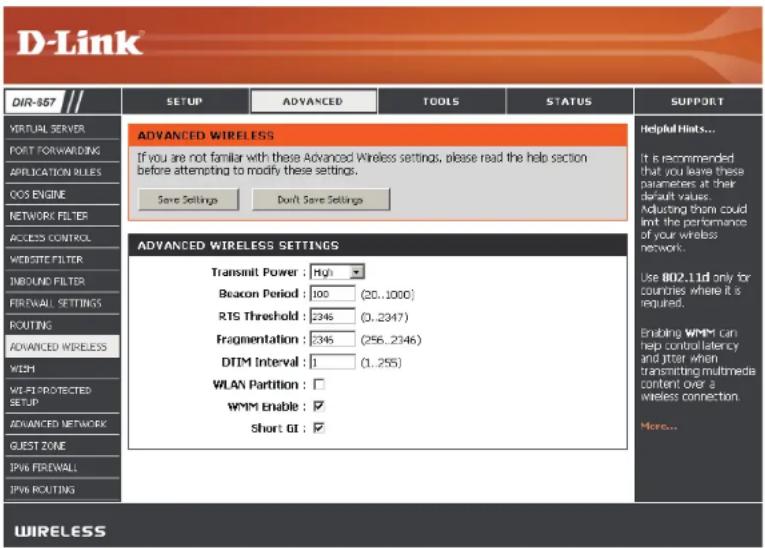

Pulissance de Définit la puissance de transmission des antennes.
transmission :
Période de Les balises sont des paquets envoyés par un point d'accès balise : pour synchroniser un réseau sans fil. Définissez une valeur. 100 correspond au paramètre par défaut recommandé.
RTS Threshold Cette valeur doit être maintenue à sa valeur par défaut, soit (Seuil RTS): 2432. Si le flux de données irrégulier pose problème, vous ne pouvez réaliser qu'une modification mineure.
Fragmentation Le seuil de fragmentation, défini en octets, détermine si Threshold les paquets sont fragmentés. Les paquets dépassant le (Seuil de paramètre de 2346 octets sont fragmentés avant d'être fragmentation) : transmis. 2346 est le paramètre par défaut.
DTIM Interval (Delivery Traffic Indication Message) 3 est le paramètre par (Intervalle défaut. Un DTIM est un compte à rebours qui informe les DTIM): clients de la fenêtre suivante d'écouter les messages de diffusion générale et de multidiffusion.
Fonction WMM : La fonction WMM est l'équivalent de la QoS pour votre réseau sans fil. Cette fonction améliore la qualité des applications vidéo et vocales pour vos clients sans fil.
IG court : Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante.

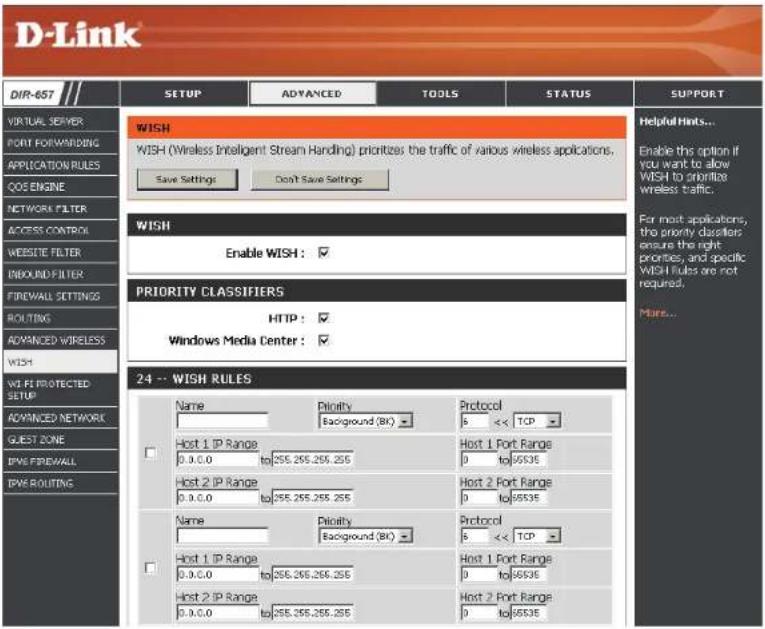

WISH (Wireless Intelligent Stream Handling) est une technologie mise au point pour améliorer votre utilisation d'un réseau sans fil en attribuant une priorité au trafic de différentes applications.
Enable WISH (Activer Activez cette option pour que la WISH donne la priorité à la WISH) : votre trafic.
HTTP: Permet au routeur de détecter les transferts HTTP de nombreux flux audio et vidéo courants et de leur accorder la priorité par rapport à tout autre trafic. Ces flux sont souvent utilisés par les lecteurs multimédia numériques.
Windows Media Permet au routeur de détecter certains flux audio et vidéo Center : générés par un PC Windows Media Center et de leur accorder la priorité sur le reste du trafic. Ces flux sont utilisés par des systèmes connus sous le nom de Windows Media Extenders (par ex. Xbox 360).
Automatic Lorsqu'elle est activée, cette option permet au routeur de (Automatique): tenter automatiquement d'établir un ordre de priorité pour les flux de trafic qui ne seraient sans cela pas détectés, en fonction de leur comportement. Elle permet de retirer la priorité aux flux présentant des caractéristiques de transfert en masse, comme les transferts de fichiers, tout en laissant le trafic interactif (par ex. le jeu ou la VoIP) fonctionner selon une priorité normale.
WISH Rules (Règles WISH) : Une règle WISH identifie un flux de messages spécifique et lui attribue une priorité. Pour la plupart des applications, les classificateurs de priorité garantissent que les priorités sont adaptées et aucune règle WISH spécifique n'est requise.
La WISH prend en charge les chevauchements de règles. Si plusieurs règles correspondent à un flux de messages donné, celle qui présente la priorité la plus élevée est utilisée.

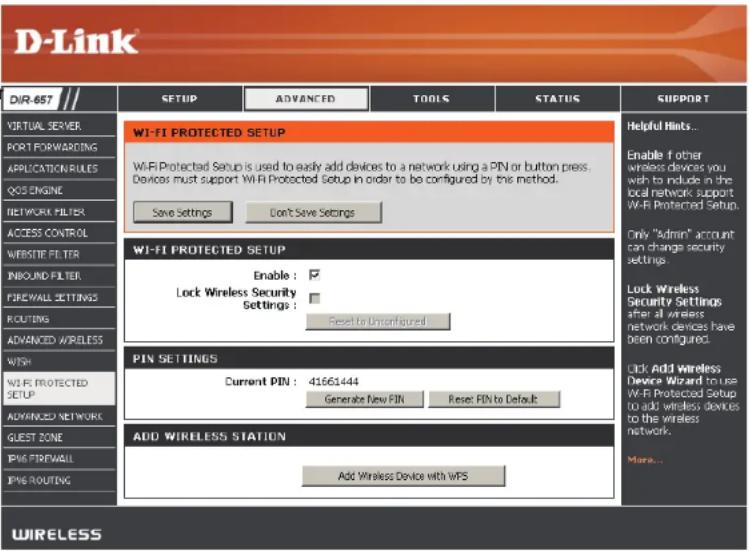

La fonction WPS (Wi-Fi Protected Setup) est une méthode simplifiée destinée à sécuriser votre réseau sans fil lors de la première installation et durant l'opération d'ajout d'un nouveau périphérique. La Wi-Fi Alliance (WFA) a certifié cette fonction pour différents produits et divers fabricants. Il suffit de relâcher un bouton pour la méthode du bouton-poussoir ou de saisir correctement le code à 8 chiffres pour la méthode de code pin. La réduction de la durée d'installation et la facilité d'emploi sont relativement significatives, et le paramètre de sécurité sans fil le plus fort du WPA2 est automatiquement utilisé
Activer : Active la fonction WPS.
Verrouiller les paramètres de sécurité sans fil : Le verrouillage des paramètres de sécurité sans fil empêche la modification de ces paramètres par la fonction WPS du routeur. Il est toujours possible d'ajouter des périphériques sur le réseau à l'aide de la fonction WPS. Toutefois, les paramètres du réseau ne peuvent plus être modifiés une fois que cette option est cochée.
Paramètres du PIN : Un PIN est un numéro unique pouvant servir à ajouter le routeur à un réseau existant ou à créer un nouveau réseau. Vous pouvez imprimer le PIN par défaut situé sous le routeur. Pour plus de sécurité, vous pouvez modifier le PIN pour en créer un autre. Vous pouvez restaurer le PIN par défaut à tout moment. Seul l'administrateur (compte « admin ») peut modifier ou réinitialiser le PIN. Affiche la valeur actuelle du PIN du routeur.
PIN actuel : Restaure le PIN par défaut du routeur.
Restaurer le PIN Créez un numéro aléatoire représentant un PIN valide. Celui-c par défaut : devient le PIN du routeur, Vous pouvez ensuite le copier sur l'interface utilisateur du registraire.
Générer un nouveau Cet assistant vous permet d'ajouter des périphériques sans PIN : fil au réseau sans fil.
Add Wireless Station (Ajouter une station sans fil) : L'assistant affiche les paramètres du réseau sans fil pour vous guider tout au long de la configuration manuelle, vous invite à saisir le PIN du périphérique ou vous demande d'appuyer sur le bouton de configuration du périphérique. Si le périphérique prend en charge la fonction WPS et comporte un bouton de configuration, vous pouvez l'ajouter au réseau en appuyant dessus puis sur celui du routeur dans un délai de 60 secondes. Le voyant d'état du routeur clignote trois fois si le périphérique a été ajouté avec succès au réseau. Vous pouvez ajouter un périphérique sans fil à votre réseau de plusieurs manières. Un « registraire » contrôle l'accès au réseau sans fil. Ce dernier autorise les périphériques du réseau sans fil uniquement si vous avez saisi le PIN ou appuyé sur le bouton spécial WPS du périphérique. Le routeur agit comme un registraire pour le réseau ; toutefois, d'autres périphériques peuvent également jouer ce rôle.
Add Wireless Device Démarrer l'assistant.
Wizard (Assistant
d'ajout de périphérique
sans fil) :

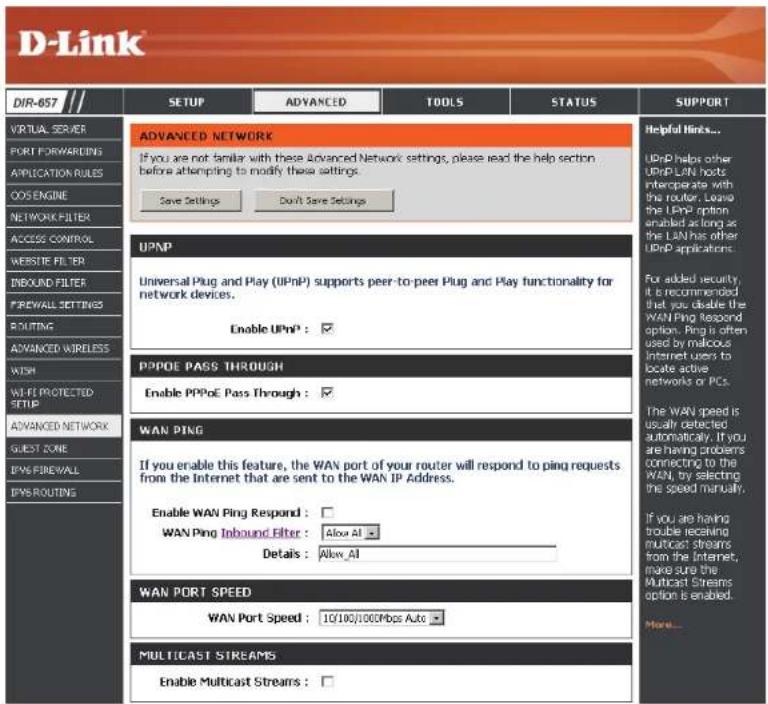

Paramètres réseau avancés
Paramètres UPnP : Pour utiliser la fonction Plug and Play universelle (UPnP') cliquez sur Enable UPnP (Activer l'UPnP). L'UPNP est compatible avec les équipements, les logiciels et les périphériques du réseau.
PPPoE Pass Through Cochez la case PPPoe Pass Through (Activer (Intercommunication l'intercommunication PPPoE) pour permettre aux PPPoE): clients du réseau local d'utiliser l'authentication PPPoE comme point d'authentication.
WAN Ping (Ping du réseau étendu) : Si vous décochez la case, le DIR-657 ne pourra pas répondre aux pings. Si vous bloquez le ping, vous renforcez la sécurité contre les pirates. Cochez cette case pour que le port Internet puisse répondre aux pings.
WAN Port Speed Vous pouvez définir la vitesse du port Internet sur 10Mbps (Vitesse du port du 10 Mbits/s), 100Mbps (100 Mbits/s), 1000Mbps (1 000 réseau étendu) : Mbits/s ou 10/100/1000Mbps Auto (10/100/1 000 Mbits/s Auto). Pour certains anciens câbles ou modems DSL, vous devrez peut-être définir la vitesse du port sur 10 Mbits/s.
Flux de données en Cochez la case pour autoriser le trafic en multidiffusion multidiffusion : à circuler depuis Internet via le routeur.
La fonction Guest Zone (Zone invité) vous permet de créer des zones temporaires qui peuvent être utilisées par les invités pour accéder à Internet. Ces zones sont indépendantes de votre réseau sans fil principal.
Activer la zone invité : Cochez cette case pour activer la fonction Guest Zone.
Calendrier : Calendrier des heures où la zone invité est activée. Il peut être défini sur Toujours pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers).
Nom du réseau sans Entrez un nom (SSID) pour le réseau sans fil, différent de fil : celui du réseau sans fil principal.
Cochez cette case pour autoriser une connectivité réseau entre les différentes zones créées. Sélectionnez le type de sécurité ou de chiffrement que vous voulez activer pour la zone invité.
Cette section peut servir à autoriser ou refuser le passage du trafic par le périphérique. Elles fonctionnent de la même façon que les filtres IP avec des paramètres supplémentaires. Les utilisateurs peuvent créer plus de règles détaillées pour le périphérique.

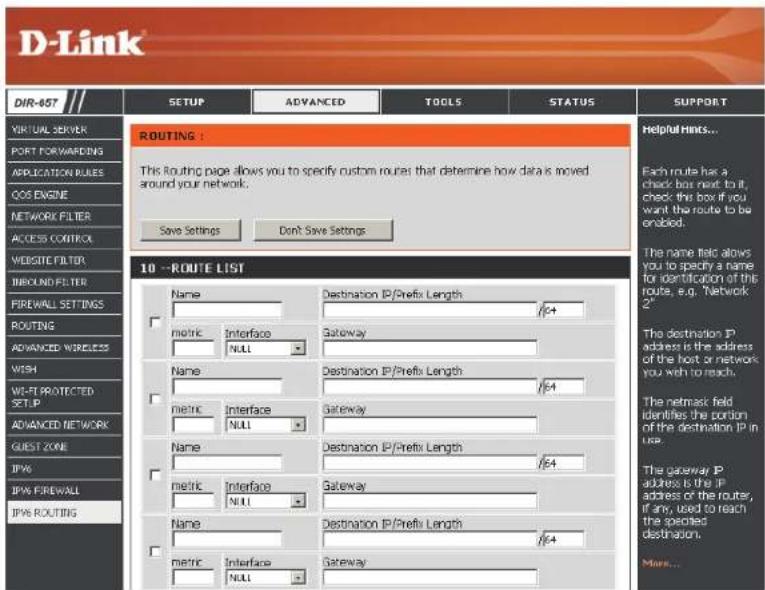

Cette page vous permet de spécifier des parcours personnalisés qui déterminent comment les données sont transférées sur votre réseau.
Paramètres administrateur
Cette page vous permet de modifier les mots de passe administrateur et utilisateur. Vous pouvez également activer la Remote Management (gestion à distance). Deux comptes peuvent accéder à l'interface de gestion par l'intermédiaire du navigateur Web. Les comptes sont admin et utilisateur. L'administrateur possède un accès en lecture et en écriture alors que l'utilisateur possède uniquement un accès en lecture seule. L'utilisateur peut afficher les paramètres mais ne peut pas les modifier. Seul le compte admin peut changer les mots de passe des comptes admin et utilisateur.
Mot de passe admin : Saisissez un nouveau mot de passe pour le compte administrateur. L'administrateur peut modifier les paramètres.
Mot de passe Saisissez un nouveau mot de passe pour le compte utilisateur. Si vous vous utilisateur : connectez en tant qu'utilisateur, vous ne pouvez pas modifier les paramètres, seulement les afficher. Entrez le nom du routeur DIR-657.
Nom de passerelle : Saisissez un nom de routeur.
Activer Active un test essai-réponse qui demande aux utilisateurs de saisir les lettres l'authentication ou les numéros d'une image déformée affichée à l'écran afin d'empêcher les graphique : pirates et les utilisateurs non autorisés d'avoir accès aux paramètres réseau de votre routeur.
Activer le serveur Cochez cette case pour activer la fonction HTTPS afin de vous connecter au HTTPS : routeur de façon sûre.
Enable Remote Management (Activer la gestion à distance): La gestion à distance permet à un navigateur Web de configurer le DIR-657 sur Internet. Un nom d'utilisateur et un mot de passe restent nécessaires pour accéder à l'interface de gestion Web. En général, seul un membre de votre réseau peut parcourir les pages Web intégrées pour réaliser des tâches administrateur. Cette fonction vous permet de réaliser des tâches administrateur sur l'hôte distant (Internet). Numéro de port utilisé pour accéder au DIR-657.
Exemple : http://x.x.x.x:8080, où x.x.x.x correspondant à l'adresse IP Internet du DIR-657, et 8080 au port utilisé pour l'interface de gestion Web.
Filtre entrant Si vous avez activé le serveur HTTPS et coché la case Use HTTPS (Utiliser d'administration à le HTTPS), vous devez entrer https:// dans l'URL pour pouvoir accéder au distance : routeur à distance.
Détails : Cette section répertorie les règles que vous avez créées. Vous pouvez cliquer sur l'icône Edit (Modifier) pour modifier les paramètres ou activer/désactiver la règle, ou sur l'icône Delete (Supprimer) pour la supprimer.
L'option Configuration de l'heure vous permet de configurer, de mettre à jour et de gérer l'heure de l'horloge système interne. Cette zone vous permet également de définir le fuseau horaire ainsi que le serveur de temps. Vous pouvez enfin configurer l'heure d'été pour que le changement s'effectue automatiquement lorsque cela est programmé.
Fuseau horaire : Sélectionnez le fuseau horaire dans le menu déroulant.
Heure d'été : Pour sélectionner l'Heure d'été manuellement, sélectionnez Activé ou Désactivé, puis saisissez les dates de début et de fin de l'heure d'été.
Activer le serveur Le protocole NTP (Network Time Protocole) synchronise les NTP : heures des horloges des ordinateurs d'un réseau. Cochez cette case pour utiliser un serveur NTP. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local.
Serveur NTP Indiquez le serveur NTP ou sélectionnez-en un dans le menu utilisé : déroulant.
Pour saisir l'heure manuellement, saisissez les valeurs dans Manuel : les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde), puis cliquez sur Set Time (Régler l'heure). Vous pouvez également cliquer sur Copy Your Computer's Time Settings (Copier les paramètres de temps de votre ordinateur).
Le routeur haut débit conserve un journal des événements et des activités qui le concernent. Vous pouvez envoyer ces journaux sur un serveur SysLog de votre réseau.
Activer la Cochez cette case pour envoyer les journaux du routeur sur journalisation sur un un serveur SysLog. serveur SysLog :
Adresse IP du serveur SysLog utilisé pour l'envoi des journaux. Vous pouvez aussi sélectionner l'ordinateur dans le menu déroulant (uniquement si l'adresse IP est attribuée par le routeur via DHCP).

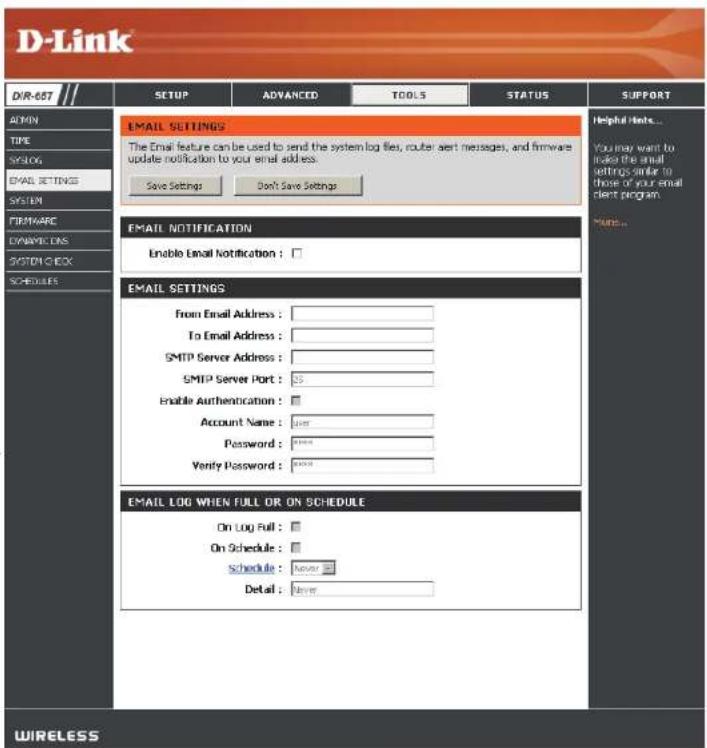

Paramètres du courrier électronique
La fonction Email (Courrier électronique) peut être utilisée pour l'envoi à votre adresse électronique des fichiers journaux système, des messages d'alerte du routeur et des notifications de mise à jour du microprogramme.
Enable Email Quand cette option est activée, les journaux d'activité du routeur Notification (Activer sont envoyés par courrier électronique à l'adresse indiquée.
la notification
par courrier
électronique) :
From Email Cette adresse électronique apparaît comme étant celle de Address (Adresse l'expéditeur lorsque vous recevez par courrier électronique un fichier électronique De) : journal ou une notification de mise à jour du microprogramme.
To Email Address Saisissez l'adresse électronique du destinataire.
(Adresse
électronique À) :
Adresse du serveur Saisissez l'adresse du serveur SMTP pour l'envoi du courrier SMTP : électronique. Sélectionnez cette option si votre serveur SMTP requiert une authentication.
Activer Cochez cette case si votre serveur SMTP requiert une authentication. l'authentication :
Account Name (Nom Saisissez votre compte pour l'envoi du courrier électronique. du compte) :
Mot de passe : Saisissez le mot de passe associé au compte. Ressaisissez-le ensuite.
Quand le journal est Quand cette option est sélectionnée, les journaux sont envoyés par plein : courrier électronique dès qu'ils sont pleins.
Selon calendrier : Sélectionnez cette option si vous voulez que les journaux soient envoyés par courrier électronique selon un calendrier.
Calendrier : Cette option est activée lorsque l'option On Schedule (Selon calendrier) est sélectionnée. Vous pouvez sélectionner un calendrier dans la liste de calendriers définis. Pour créer un calendrier, sélectionnez Tools > Schedules (Outils > Calendriers).
Enregistrer les paramètres sur le disque dur local : Utilisez cette option pour enregistrer les paramètres de configuration actuels du routeur dans un fichier du disque dur de l'ordinateur que vous utilisez. Commencez par cliquer sur le bouton Save (Enregistrer). Une boîte de dialogue de fichiers s'ouvre. Vous pouvez y sélectionner un emplacement et un nom de fichier pour les paramètres.
Charger des Utilisez cette option pour charger les paramètres de paramètres configuration du routeur préalablement enregistrés. Cliquez depuis le disque d'abord sur le bouton Browse (Parcourir) pour localiser un dur local : fichier de configuration préalablement enregistré, puis sur le bouton Load (Charger) pour transférer ces paramètres au routeur.
Restaurer les Paramètres par défaut : Cette option rétablit tous les paramètres de configuration du routeur qui étaient effectifs à sa sortie d'usine. Les paramètres qui n'ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous voulez enregistrer les paramètres de configuration actuels du routeur, utilisez le bouton Save (Enregistrer) ci-dessus.
Réinitialiser le Cliquez pour réinitialiser le routeur. périphérique :
Mise à jour du microprogramme
Cette page vous permet de mettre à jour le microprogramme du routeur. Vérifiez que le microprogramme que vous voulez utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Veuillez consulter le site de support D-Link pour prendre connaissance des mises à jour du microprogramme (http://support.dlink.com) et les télécharger sur votre disque dur.
Mise à jour du Cliquez sur Check Online Now for Latest Firmware microprogramme : Version (Rechercher maintenant la dernière version du microprogramme en ligne) pour vérifier s'il existe une mise à jour du microprogramme. Le cas échéant, téléchargez-la sur votre disque dur.
Parcourir : Après avoir téléchargé le nouveau microprogramme, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Charger) pour terminer la mise à jour du microprogramme.
Options de Cochez la case Automatically Check Online for Latest notification : Firmware Version (Vérifier si une nouvelle version du microprogramme est disponible en ligne) pour que le routeur vérifie automatiquement s'il existe une mise à jour pour le microprogramme.
Cochez la case Email Notification of Newer Firmware Version (Notification par courrier électronique en cas de nouvelle version du microprogramme) pour que le routeur envoie un courrier électronique si une mise à jour est disponible pour le microprogramme.
La fonction DDNS (DNS dynamique) vous permet d'héberger un serveur (Web, FTP, de jeux, etc.) en utilisant un nom de domaine que vous avez acquis (www.nomdedomainequelconque.com) avec votre adresse IP attribuée dynamiquement. La plupart des fournisseurs d'accès Internet haut débit attribuent des adresses IP dynamiques (changeantes). Si vous utilisez un fournisseur de services DDNS, quiconque peut entrer votre nom de domaine pour se connecter à votre serveur, quelle que soit votre adresse IP.
DDNS : Le Dynamic Domain Name System (Système de noms de domaine dynamique) permet de maintenir un nom de domaine associé à une adresse IP dynamique. Cochez cette case pour activer le DDNS.
Server Address Sélectionnez votre fournisseur DDNS dans le menu déroulant (Adresse du serveur) :
Nom d'hôte : Saisissez le nom d'hôte que vous avez enregistré avec votre fournisseur de service DDNS.
Nom d'utilisateur ou Saisissez le nom d'utilisateur correspondant à votre compte clé : DDNS.
Mot de passe ou clé : Saisissez le mot de passe correspondant à votre compte DDNS.
Expiration du délai : Saisissez une durée (en heures).
Contrôle du système
Test de ping : Le test de ping sert à envoyer des paquets de ping afin de tester si un ordinateur est actif sur Internet. Saisissez l'adresse IP sur laquelle vous souhaitez réaliser un ping, puis cliquez sur Ping.
Résultats du ping : Les résultats des tentatives de ping s'affichent dans cette zone.
Nom : Saisissez un nom pour le nouveau calendrier.
Jours : Sélectionnez un ou plusieurs jours, ou cochez Toute la semaine pour inclure tous les jours.
Heure : Cochez la case All Day - 24hrs (Toute la journée - 24 h) ou entrez une heure de début et une heure de fin pour le calendrier.
Enregistrer : Cliquez sur Save (Enregistrer) pour enregistrer le calendrier. Vous devez cliquer sur Enregistrer les paramètres au-dessus pour que les calendriers entrent en vigueur.
Liste des règles de la liste des calendriers apparaît dans cette zone. Cliquez sur calendrier : l'icône Edit (Modifier) pour effectuer des modifications ou sur l'icône Delete (Supprimer) pour supprimer le calendrier sélectionné.

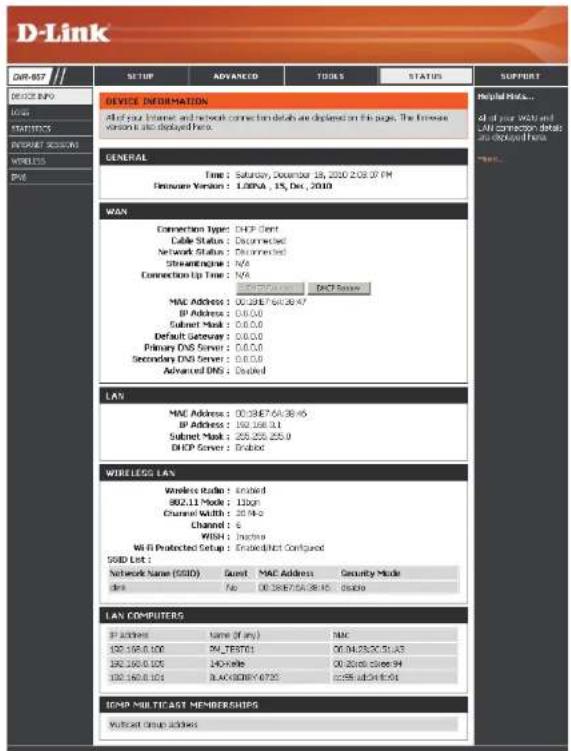

Informations sur le périphérique
Cette page affiche les informations actuelles sur le DIR-657, ainsi que sur le réseau local, le réseau étendu (Internet) et le réseau sans fil.
Si votre connexion Internet est configurée pour une adresse IP dynamique, les boutons Release (Libérer) et Renew (Renouveler) apparaissent. Utilisez le bouton Release (Libérer) pour vous déconnecter de votre FAI et utilisez le bouton Renew (Renouveler) pour vous y connecter.
Si votre connexion Internet est configurée pour PPPoE, les boutons Connect (Connexion) et Disconnect (Déconnexion) apparaissent. Utilisez le bouton Disconnect (Déconnexion) pour couper la connexion PPPoE, et utilisez le bouton Connect (Connexion) pour l'établir.
Généralités : Affiche l'heure du routeur et la version du microprogramme.
Réseau étendu : Affiche l'adresse MAC et les paramètres de l'adresse IP publique du routeur.
Réseau local : Affiche l'adresse MAC et les paramètres de l'adresse IP privée (locale) du routeur.
Réseau local sans fil : Affiche l'adresse MAC sans fil et les paramètres de votre réseau sans fil, comme le SSID et le canal.
Ordinateurs du Affiche les ordinateurs et les périphériques qui sont connectés au routeur via réseau local : Ethernet et qui reçoivent une adresse IP attribuée par le routeur (DHCP).
Adhésions de Affiche l'adresse IP du groupe de multidiffusion. multidiffusion IGMP :
Journal
Le routeur journalise (enregistre) automatiquement les événements dignes d'intérêt dans sa mémoire interne. Si celle-ci devient insuffisante pour tous les événements, les journaux des anciens événements sont supprimés, et ceux des événements plus récents sont conservés. L'option Journaux vous permet d'afficher les journaux du routeur. Vous pouvez définir les types d'événements que vous voulez voir et le niveau des événements à afficher. Ce routeur dispose également d'une prise en charge des serveurs Syslog. Vous pouvez ainsi envoyer les fichiers journaux sur un ordinateur de votre réseau utilisant un utilitaire Syslog.
Quels éléments Vous pouvez sélectionner les types de messages du journal que afficher : vous voulez afficher. Vous pouvez sélectionner les messages de type Pare-feu et sécurité, Système et État du routeur.
Niveaux à afficher : Il existe trois niveaux d'importance des messages : Informatif, Avertissement et Critique. Sélectionnez les niveaux que vous voulez afficher dans le journal.
Appliquer les Les résultats du journal sont filtrés, si bien que seules les options paramètres du sélectionnées apparaissent. journal :
Actualiser : Met à jour les détails du journal à l'écran, si bien que seules les activités récentes sont affichées.
Effacer : Efface la totalité du contenu du journal.
Envoyer par courrier Cette option envoie une copie du journal du routeur à l'adresse électronique électronique configurée à l'écran Outils > Courrier électronique. maintenant :
Enregistrer le Cette option permet d'enregistrer le journal du routeur dans un Journal : fichier sur votre ordinateur.
L'écran ci-dessous affiche les Traffic Statistics (Statistiques du trafic). Elle vous permet d'afficher le nombre de paquets passant par le DIR-657, sur les ports du réseau local et Internet. Le compteur de trafic se réinitialise si le périphérique est redémarré.

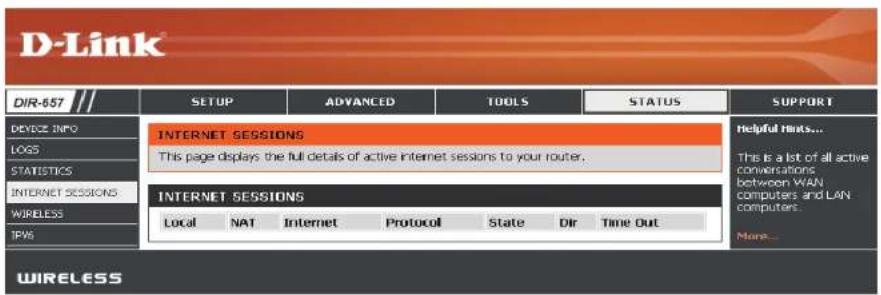

Sessions actives
Le tableau de clients sans fil affiche une liste de clients sans fil actuellement connectés. Ce tableau affiche également la durée de la connexion et l'adresse MAC des clients sans fil connectés.

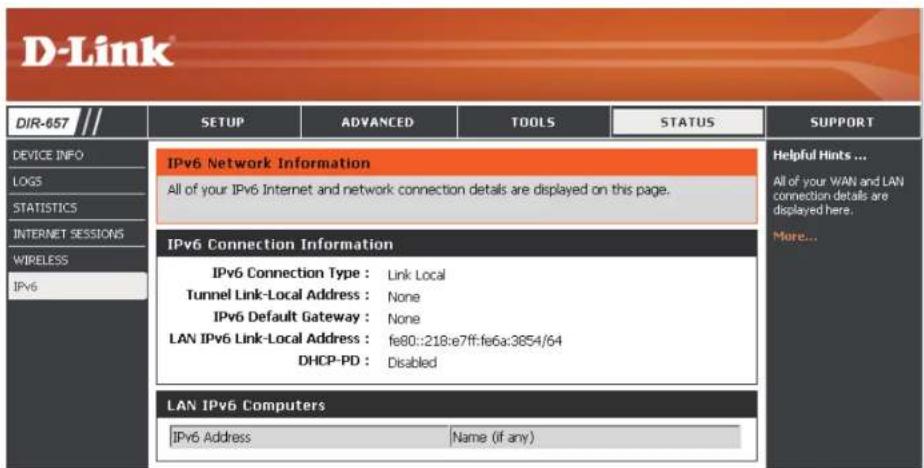

Le tableau IPv6 affiche une liste de connexions IPv6 actuelles.
Assistance
Sécurité du réseau sans fil
Cette section présente les différents niveaux de sécurité que vous pouvez utiliser pour protéger vos données des intrus. Le DIR-657 offre les types de sécurité suivants :
- WPA2™ (Wi-Fi Protected Access 2 = Accès protégé Wi-Fi 2) • WPA2-PSK (clé pré-partagée)
- WPA™ (Wi-Fi Protected Access = Accès protégé Wi-Fi) • WPA-PSK (clé pré-partagée)
Définition du WPA
Le WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).
Voici les 2 principales améliorations par rapport au WEP :
- Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
- Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flairer et voler. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.
Le WPA-PSK/WPA2-PSK utilise une phrase de passe ou une clé pour authentifier votre connexion sans fil. La clé est un mot de passe alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passe peut inclure des symboles (!?*&_ ) et des espaces. Cette clé doit être strictement identique à celle saisie sur votre routeur ou votre point d'accès sans fil.
Le WPA/WPA2 comprend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.
Configuration sans fil Wi-PnP
La fonction Wi-PnP vous permet de copier les paramètres sans fil de votre routeur sur un lecteur Flash USB et de l'utiliser pour configurer automatiquement les paramètres sans fil de vos ordinateurs Windows®. Procédez comme suit :
- Connectez le lecteur Flash USB au port USB situé à l'arrière du routeur.
- Appuyez sur le bouton WPS (situé à l'avant du routeur) pendant 5 secondes. Le voyant d'alimentation clignotera.
- Attendez 10 secondes et débranchez le lecteur Flash USB du routeur.
- Branchez le lecteur Flash USB dans un ordinateur fonctionnant sous Windows.

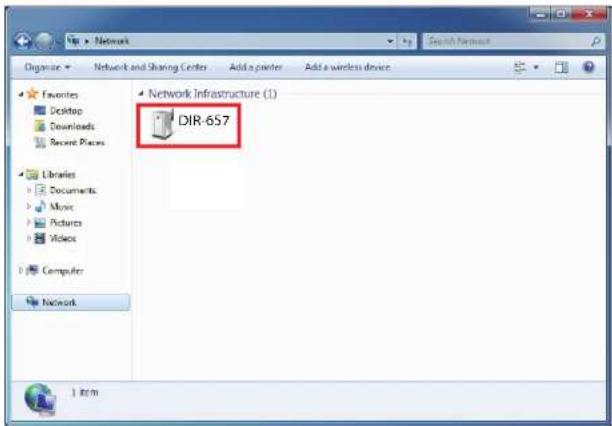

- La fenêtre ci-dessous s'affichera automatiquement. Double-cliquez sur Connect to a wireless network (Connexion à un réseau sans fil).

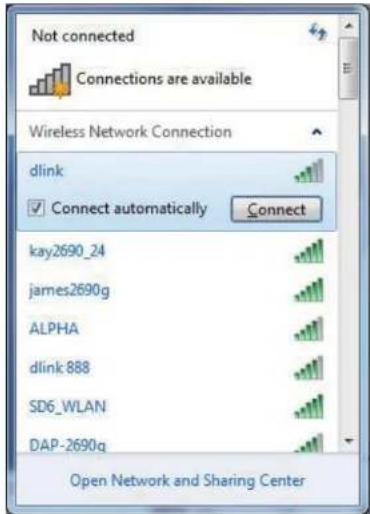

Section 4 - Sécurité sans fil
-

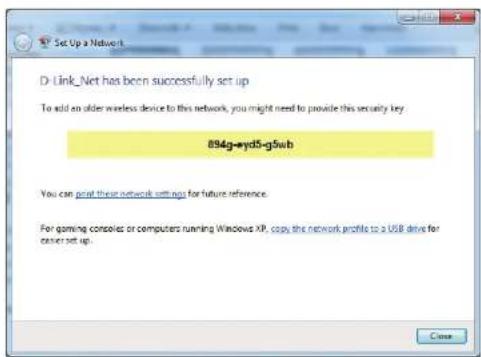

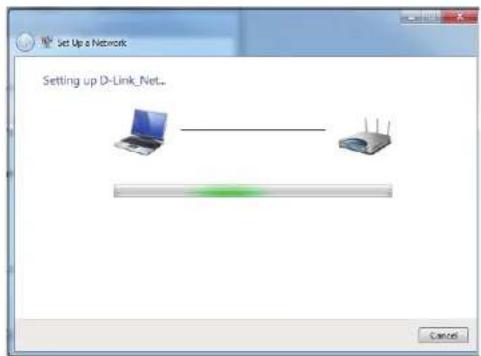

Cliquez sur Yes (Oui) pour ajouter l'ordinateur actuel à votre réseau sans fil.
-
Cliquez sur OK pour finir d'ajouter votre ordinateur à votre réseau sans fil.
Répétez les étapes 4 à 7 pour ajouter d'autres ordinateurs à votre réseau sans fil.

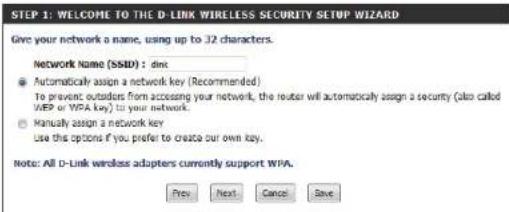

Assistant de configuration de sécurité du réseau sans fil
Pour exécuter l'assistant de sécurité, cliquez sur Setup (Configuration) en haut de l'écran, puis cliquez sur Launch Wireless Security Setup Wizard (Lancer l'assistant de configuration de la sécurité sans fil).
Cliquez sur Next (Suivant) pour continuer.

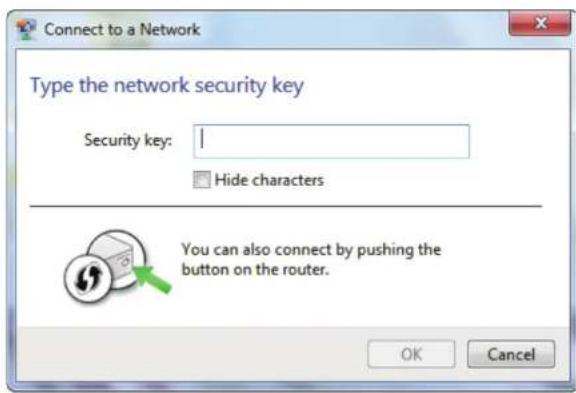

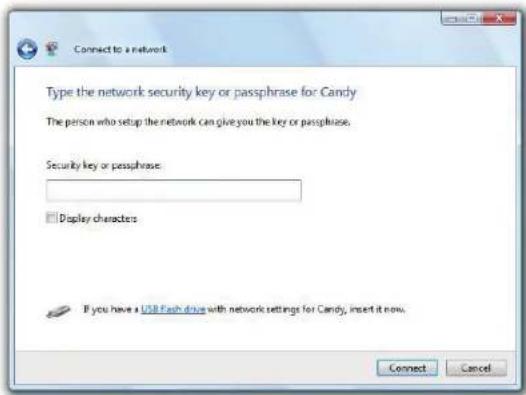

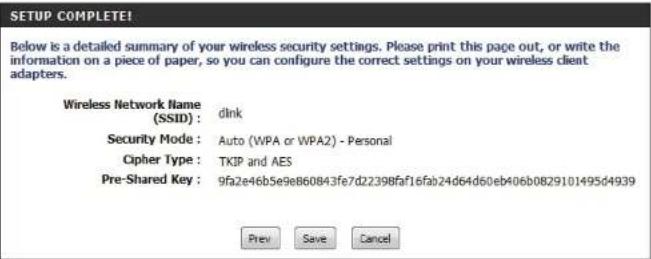

L'écran suivant vous montre votre clé pré-partagée, que vous devez saisir sur vos clients sans fil.
Cliquez sur Save (Enregistrer) pour terminer l'assistant de sécurité.
Si vous avez sélectionné WPA-Enterprise, les informations RADIUS s'affichent. Cliquez sur Save (Enregistrer) pour terminer l'assistant de sécurité.
Configuration de WPA entreprise (RADIUS)
Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez établir une connectivité sans fil avant d'activer le chiffrement. Votre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.
- Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saisissant l'adresse IP du routeur (192.168.0.1). Cliquez sur Setup (Configuration), puis sur Wireless Settings (Paramètres sans fil) à gauche.
- À côté de Security Mode (Mode de sécurité), sélectionnez WPA-Enterprise (WPA entreprise).
- À côté de WPA Mode (Mode WPA), sélectionnez Auto, WPA2 Only ou WPA2 Only (respectivement Auto, WPA2 seulement ou WPA seulement). Utilisez Auto si vous avez des clients sans fil qui utilisent à la fois le WPA et le WPA2.
- À côté de Group Key Update Interval (Intervalle de mise à jour de la clé de groupe), entrez la durée avant que la clé de groupe utilisée pour les donnée de diffusion générale et de multidiffusion ne soit changée (3600 par défaut)
- À côté de Authentication Timeout (Expiration du délai d'authentication), entrez la durée qui doit s'écouler avant que le client ne doive se réauthentif (60 minutes par défaut).
- À côté de RADIUS Server IP Address (Adresse IP du serveur RADIUS), saisissez l'adresse IP de votre serveur RADIUS.
- À côté de RADIUS Server Port (Port du serveur RADIUS), saisissez le port utilisé avec votre serveur RADIUS. 1812 est le port par défaut.
- À côté de RADIUS Server Shared Secret (Secret partagé du serveur RADIUS), saisissez la clé de sécurité.
Use WPA or WPA2 mode to achieve a balance of strong security and best compatibility. This mode uses WPA for legacy clients while maintaining higher security with stations that are WPA2 capable. Also the strongest cipher that the client supports will be used. For best security, use WPA2 Only mode. This mode uses AES(CCMP) cipher and legacy stations are not allowed access with WPA security. For maximum compatibility, use WPA Only. This mode uses TKIP cipher. Some gaming and legacy devices work only in this mode.
To achieve better wireless performance use WPA2 Only security mode (or in other words AES cipher).
WPA Mode : Auto (WPA or WPA2)
Cipher Type : TKIP and AES
Group Key Update Interval : 3600 (seconds)
When WPA enterprise is enabled, the router uses EAP (802.1x) to authenticate clients via a remote RADIUS server.
WPA
EAP (802.1X)
Advanced >>
- Si la case MAC Address Authentication (Authentication par adresse MAC) est cochée, vous devez vous connecter à partir du même ordinateur pour vous connecter au réseau sans fil.
- Cliquez sur Advanced (Avancé) pour saisir les paramètres d'un serveur RADIUS secondaire.
- Cliquez sur Apply Settings (Appliquer les paramètres) pour enregistrer vos paramètres.
EAP (802.1X)
en utilisant Windows® 7 et le WPS pour la configuration sans fil
La procédure suivante vous permet de configurer les paramètres de réseau sans fil de votre DIR-657 en utilisant Windows ^8 7 via le WPS.
-
Cliquez sur le bouton Start (Démarrer), puis sélectionnez Computer (Ordinateur) dans le menu Démarrer.
-
Cliquez sur l'option Network (Réseau).
Section 4 - Sécurité sans fil
- Double-cliquez sur le routeur DIR-657.

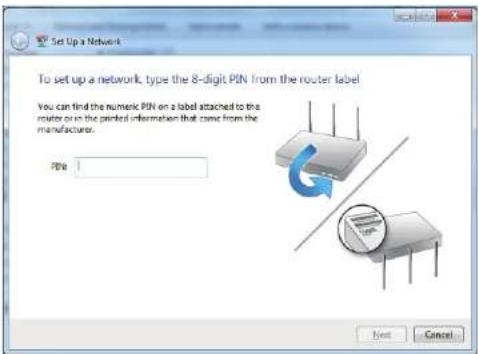

- Saisissez le code PIN du WPS [affiché dans la section Advanced > Wi-Fi Protected Setup (Avancé > WPS) de l'interface Web du routeur], puis cliquez sur Next (Suivant).
Section 4 - Sécurité sans fil
- Donnez un nom à votre réseau sans fil.
- Pour configurer les paramètres avancés, cliquez sur l'icône √.
Cliquez sur Next (Suivant) pour continuer.
Section 4 - Sécurité sans fil
- La fenêtre suivante s'ouvre lorsque le routeur est en cours de configuration.
Attendez la fin de la configuration.
- Une fois la configuration terminée, une fenêtre s'ouvre pour indiquer que votre réseau sans fil a été configuré avec succès.
Notez la clé de sécurité car vous devrez peut-être l'indiquer lorsque vous ajoutez un périphérique sans fil d'ancienne génération au réseau.
Cliquez sur Close (Fermer) pour terminer la configuration WPS.
Connexion à un réseau sans fil Sous Windows® 7
Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée.
- Cliquez sur l'icône sans fil dans la zone de notification (en bas à droite).
- L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone.
Section 4 - Sécurité sans fil
- Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connexion.
Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
- La fenêtre suivante apparaît pendant que l'ordinateur tente de se connecter au routeur.
Section 4 - Sécurité sans fil
- Entrez la même clé de sécurité ou phrase de passe que celle du routeur, puis cliquez sur Ok.
La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifiez que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.
À l'aide de l'utilitaire Windows Vista®
Les utilisateurs de Windows Vista peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire d'une autre société ou Windows® 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilitaires possèdent une option « Visite des lieux » similaire à l'utilitaire de Windows Vista, comme indiqué ci-dessous.

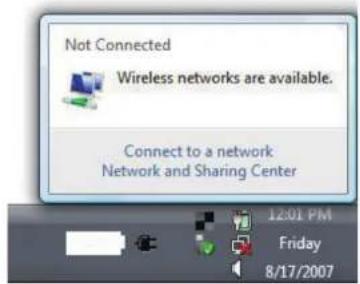

Si l'infobulle Wireless Networks Detected (Réseaux sans fil détectés) s'affiche, cliquez au centre de la bulle pour accéder à l'utilitaire.
ou
Faites un clic droit sur l'icône de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran à côté de l'heure). Sélectionnez Connect to a network (Connexion à un réseau).
L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).
Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
Configuration de la sécurité sans fil
Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée.
-
Ouvrez l'utilitaire sans fil de Windows Vista® en cliquant avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Connect to a network (Connexion à un réseau).
-
Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connexion).
- Entrez la même clé de sécurité ou phrase de passe que celle du routeur, puis cliquez sur Connect (Connector).
La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifiez que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.
À l'aide de Windows® XP
Les utilisateurs de Windows XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société ou Windows 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilitaires possèdent une option « Visite des lieux » similaire à l'utilitaire de Windows XP, comme indiqué ci-dessous.
Si l'infobulle Wireless Networks Detected (Réseaux sans fil détectés) s'affiche, cliquez au centre de la bulle pour accéder à l'utilitaire.
ou

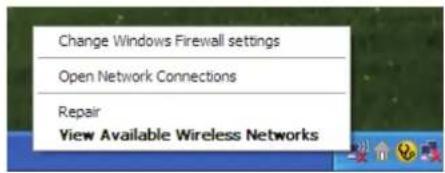

Faites un clic droit sur l'icône de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran à côté de l'heure). Sélectionnez Afficher les réseaux sans fil disponibles.
L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).
Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
Il est recommandé d'activer le chiffrement sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la phrase de passe utilisée.
-
Ouvrez l'utilitaire sans fil de Windows® XP en cliquant avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.
-
Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connexion).
Section 5 - Connexion à un réseau sans fil
- La boîte de dialogue Wireless Network Connection (Connexion réseau sans fil) apparaît. Saisissez la phrase de passe WPA-PSK, puis cliquez sur Connect (Connexion).
La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. La phrase de passe WPA-PSK doit être strictement identique à celle du routeur sans fil.
Résolution des problèmes
Ce chapitre fournit des solutions aux problèmes pouvant survenir lors de l'installation et de l'utilisation du DIR-657. Lisez les descriptions suivantes si vous rencontrez des problèmes (Les exemples suivants sont illustrés dans Windows XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.)
1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web?
Lorsque vous saisissez l'adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l'utilitaire Web.
- Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommandons les versions suivantes :
- Internet Explorer 6.0 ou une version supérieure
- Chrome 2.0 ou une version supérieure
- Safari 3.0 ou une version supérieure
-
Firefox 3,0 ou une version supérieure
-
Vérifiez la connectivité physique en contrôlant que le voyant reste allumé sur le périphérique. S'il ne l'est pas, essayez un autre câble ou connectez-vous à un autre port du périphérique, si possible. Si l'ordinateur est éteint, le voyant l'est peut-être également.
- Désactivez les logiciels de sécurité Internet exécutés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.
- Configurez vos paramètres Internet :
- Allez dans Start > Settings > Control Panel (Démarrer > Paramètres > Panneau de configuration). Double-cliquez sur l'icône Options Internet. Sous l'onglet Security (Sécurité), cliquez sur le bouton qui restaure les paramètres par défaut.
- Cliquez sur l'onglet Connection (Connexions), puis définissez l'option de numérotation sur Never Dial a Connection (Ne jamais établir de connexion). Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK.
- Sous l'onglet Advanced (Avancés), cliquez sur le bouton qui restaure les paramètres par défaut. Cliquez trois fois sur OK.
-
Fermez votre navigateur Web (s'il est ouvert), puis rouvrez-le.
-
Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de votre gestion Web.
- Si vous ne parvenez toujours pas à accéder à la configuration, débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d'accéder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.
2. Que dois-je faire si j'ai oublié mon mot de passe ?
Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Malheureusement, cette procédure réinitialise tous vos paramètres.
Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrière de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 10 secondes. Relâchez-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'accéder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, définissez le nom d'utilisateur sur admin et laissez la zone de mot de passe vide.
- Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et recevoir des courriers électroniques lorsque je me connecte via mon routeur ?
Si vous avez des difficultés à envoyer ou recevoir des courriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).
Remarque : Les utilisateurs d'AOL DSL+ doivent utiliser une MTU de 1400.
Pour trouver la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d'accéder. Il peut s'agir d'un autre ordinateur ou d'une URL.
- Cliquez sur Start (Démarrer), puis sur Run (Exécuter).
- Les utilisateurs de Windows ^95 , 98, et Me saisissent command (les utilisateurs de Windows NT, 2000, XP Vista ^® et 7 saisissent cmd) et cliquent sur Enter (Entrée) (ou cliquent sur OK).
- Lorsque la fenêtre s'ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante :
ping [url] [-f] [-l] [valeur MTU]
Exemple : ping yahoo.com -f -l 1472
Vous devez commencer à 1472 et réduire de 10 à chaque fois. Lorsque vous obtenez une réponse, augmentez de 2 jusqu'à ce que vous obteniez un paquet fragmenté. Relevez cette valeur et ajoutez-lui 28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que 1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de 1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452 + 28 = 1480).
Après avoir trouvé votre MTU, vous pouvez maintenant configurer votre routeur à l'aide de la taille de MTU appropriée.
Pour modifier la vitesse de la MTU sur votre routeur, procédez comme suit :
- Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK.
- Saisissez votre nom d'utilisateur (admin) et votre mot de passe (vierge par défaut). Cliquez sur OK pour accéder à la page de configuration Web du périphérique.
- Cliquez sur Setup (Configuration), puis sur Manual Configure (Configuration manuelle).
- Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.
- Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modifier par étapes de dix.
Bases de la technologie sans fil
Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'accéder en toute sécurité aux données que vous voulez, quand et où vous le voulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.
Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.
Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau câblé. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.
Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans fil est un périphérique qui sert à créer ce lien.
Définition de « sans fil ».
La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.
Pourquoi la technologie sans fil D-Link ?
D-Link est non seulement le leader mondial, mais aussi le concepteur, développeur et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.
Comment la technologie sans fil fonctionne-t-elle?
La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toutefois des limites quant à l'accès au réseau. Vous devez vous trouver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).
Réseau local sans fil
Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Avec un point d'accès intérieur, le signal peut atteindre 91 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.
Réseau personnel sans fil (WPAN)
Le Bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les périphériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.
La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).
Qui utilise la technologie sans fil ?
Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.
Position initiale
- Offre un accès haut débit à toutes les personnes du domicile
- Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
- Élimination des câbles dans toute la maison
- Simplicité d'utilisation
Petite entreprise et entreprise à domicile
- Maîtrisez tout à domicile, comme vous le feriez au bureau
- Accès distant au réseau de votre bureau, depuis votre domicile
- Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
- Inutile de dédier de l'espace au bureau
Où la technologie sans fil est-elle utilisée ?
La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil ».
En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez accéder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès.
Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.
Conseils
Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.
Centralisez votre routeur ou point d'accès
Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si votre demeure possède deux étages, un répétiteur sera peut-être nécessaire pour doper le signal et étendre la portée.
Éliminez les interférences
Placez les appareils ménagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence.
Sécurité
Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.
Modes sans fil
D'une manière générale, il existe deux modes de mise en réseau :
- Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
- Ad-Hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs Cardbus réseau sans fil DIR-657 ou plus).
Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les périphériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.
Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.
Bases de la mise en réseau
Vérifiez votre adresse IP
Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.
Cliquez sur Start > Run (Démarrer > Exécuter). Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK. [sous Windows Vista* saisissez cmd dans la boîte Start Search (Rechercher)].
À l'invite, saisissez ipconfig, puis appuyez sur Enter (Entrée).
L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.
Si l'adresse est 0.0.0.0, vérifiez l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare-feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs.
Si vous vous connectez à un réseau sans fil d'un point d'accès sans fil (par ex. un hôtel, un café ou un aéroport), veuillez contacter un collaborateur ou un administrateur pour vérifier ses paramètres réseau sans fil.
![C:\WINDOWS\system32\cmd.exe Microsoft Windows XP [Version 5.1.2600] (C) Copyright 1985-2001 Microsoft Corp. C:\Documents and Settings>ipconfig Windows IP Configuration Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : dlink IP Address . . . . . . . . . . . . . : 10.5.7.114 Subnet Mask . . . . . . . . . . . . : 255.255.255.0 Default Gateway . . . . . . . . . . . : 10.5.7.1 C:\Documents and Settings>](/content/2026/06/1239074/images/e52cdcb41b23345e9539b1e4b80726a6b284c1680d26103a911428aaa23e68fc.jpg)
Attribution statique d'une adresse IP
Si vous n'utilisez pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous devez attribuer une adresse IP statique, veuillez procéder comme suit :
Étape 1
Windows® 7 : cliquez sur Start > Control Panel > Network and Internet > Network and Sharing Center (Démarrer > Panneau de configuration > Réseau et Internet > Centre Réseau et partage).
Windows Vista® : cliquez sur Start > Control Panel > Network and Internet > Network and Sharing Center > Manage Network Connections (Démarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage > Gérer les connexions réseau).
Windows XP : cliquez sur Start > Control Panel > Network Connections (Démarrer > Panneau de configuration > Connexions réseau).
Windows 2000 : sur le Bureau, cliquez avec le bouton droit de la souris sur My Network Places > Properties (Voisinage réseau > Propriétés).
Étape 2
Cliquez avec le bouton droit de la souris sur Local Area Connection (Connexion au réseau local) qui représente votre adaptateur réseau, puis sélectionnez Properties (Propriétés).
Étape 3
Sélectionnez Internet Protocol (TCP/IP) [Protocole Internet (TCP/IP)], puis cliquez sur Properties (Propriétés).
Étape 4

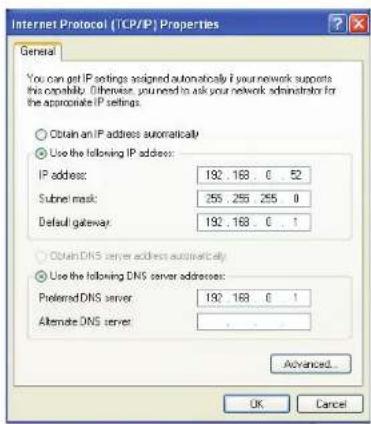

Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante), puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.
Exemple :Si l'adresse IP du routeur est 192.168.0.1, faites de 192.168.0.X votre adresse IP, X représentant un chiffre entre 2 et 99. Vérifiez que le nombre choisi n'est pas utilisé sur le réseau. Définissez la même Passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (192.168.0.1).
Définissez le même Primary DNS (DNS principal) que celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.
Cliquez deux fois sur OK pour enregistrer vos paramètres.
Caractéristiques techniques
Normes
• IEEE 802.11n
• IEEE 802.11g
• IEEE 802.3
- IEEE 802.3u
• IEEE 802.3ab
Sécurité
• WPA-Personnel
• WPA2-Personnel
• WPA-Entreprise
• WPA2-Entreprise
Débits du signal sans fil\*
• 300 Mbits/s • 12 Mbits/s
• 108 Mbits/s • 11 Mbits/s
• 54 Mbits/s • 9 Mbits/s
• 48 Mbits/s • 6 Mbits/s
• 36 Mbits/s • 5,5 Mbits/s
• 24 Mbits/s • 2 Mbits/s
• 18 Mbits/s • 1 Mbit/s
MSC (0-15)
• 130 Mo/s (270) • 117 Mbits/s (243)
• 104 Mbits/s (216) • 78 Mbits/s (162)
• 66 Mbits/s (135) • 58,5 Mbits/s (121,5)
- 52 Mbits/s (108) - 39 Mbits/s (81)
• 26 Mbits/s (54) • 19 Mbits/s (40,5)
• 12 Mbits/s (27) • 6 Mbits/s (13,5)
Plage de fréquences
• 2,4GHz à 2,483GHz
Puissance de sortie de l'émetteur
• 26,5 dBm (pic)
• 18 dBm (moyenne)
Voyants
- Alimentation
- Internet
Température de fonctionnement
· 0 °C à 40 °C
Humidité
• 95% maximum (sans condensation)
Sécurité et Émissions
• FCC
• CE
Dimensions
• L = 21,34 cm
• W = 16,00 cm
• H = 3,05 cm
Garantie
• 2 an
Marques commerciales :
D-Link est une marque déposée de D-Link Corporation/D-Link Systems, Inc. Les autres marques ou marques déposées appartiennent à leurs propriétaires respectifs.
Déclaration de copyright :
Aucune partie de cette publication ou de la documentation jointe à ce produit ne peut être reproduite, sous quelque forme que ce soit et par quelque moyen que ce soit, ni utilisée pour créer des dérivés, comme la traduction, la transformation ou l'adaptation, sans permission de D-Link Corporation/D-Link Systems, Inc., comme stipulé par le Copyright Act américain de 1976 et les amendements apportés à celui-ci. Le contenu est soumis à modification sans préavis.
Copyright ©2011 par D-Link Corporation/D-Link Systems, Inc. Tous droits réservés.
Avertissement de marque CE :
Ce produit est de classe B. Dans un environnement domestique, il peut produire des interférences radio. Dans ce cas, l'utilisateur peut être tenu de prendre des mesures adéquates.
Déclaration FCC :
Cet équipement a été testé et s'avère conforme aux limites applicables aux appareils numériques de classe B, conformément à la partie 15 des Règles FCC. Ces limites sont destinées à fournir une protection raisonnable contre les perturbations nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut rayonner une énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut produire des interférences nuisibles avec la communication radio. Cependant, il n'est pas garanti qu'aucune interférence ne se produise dans une installation donnée. Si cet équipement produit des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs mesures suivantes :
- Réorientation ou déplacement de l'antenne réceptrice.
- Éloignement de l'équipement et du récepteur.
- Connexion de l'équipement dans une prise d'un autre circuit que celui auquel le récepteur est connecté.
- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
Mise en garde FCC :
Tout changement ou modification non expressément approuvés par la partie responsable de sa conformité risque d'invalider l'autorisation d'utiliser cet appareil accordée à l'utilisateur.
Ce dispositif se conforme à la partie 15 des Règles FCC. Le fonctionnement est soumis aux deux conditions suivantes :
(1) ce dispositif ne risque pas de produire des interférences dangereuses, et
(2) il doit accepter tous types d'interférences, y compris celles qui peuvent entraîner un dysfonctionnement du dispositif.
DÉCLARATION IMPORTANTE :
Déclaration de la FCC relative à l'exposition aux radiations :
Cet équipement est conforme aux limitations concernant l'exposition aux radiations établies par la FCC dans un environnement non contrôlé. Lorsque vous installez et utilisez l'équipement, laissez une distance minimum de 20 cm entre l'élément rayonnant et vous. Cet émetteur ne doit pas être placé près d'une autre antenne ou d'un autre émetteur ni fonctionner en conjonction avec ceux-ci.
La disponibilité de certains canaux spécifiques et/ou bandes de fréquence opérationnelles dépend du pays et est programmée par un microprogramme en usine pour correspondre à la cible prévue. L'utilisateur final ne peut pas accéder au paramètre du microprogramme.
Pour obtenir des informations détaillées sur la garantie applicable aux produits achetés en-dehors des États-Unis, veuillez contacter votre bureau D-Link local.
Déclaration d'Industrie Canada :
Ce périphérique est conforme à la partie RSS-210 des règles d'Industry Canada. Le fonctionnement est soumis aux deux conditions suivantes :
(1) ce dispositif ne risque pas de produire des interférences dangereuses, et
(2) il doit accepter tous types d'interférences, y compris celles qui peuvent entraîner un dysfonctionnement du dispositif.
REMARQUE IMPORTANTE :
Déclaration d'exposition aux rayonnements :
Cet équipement est conforme aux limitations concernant l'exposition aux radiations établies par le Canada dans un environnement non contrôlé. Lorsque vous installez et utilisez l'équipement, laissez une distance minimum de 20 cm entre l'élément rayonnant et vous.
Ce dispositif est conforme à la norme CNR-210 d'Industrie Canada applicable aux appareils radio exempts de licence. Son fonctionnement est sujet aux deux conditions suivantes: (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.
NOTE IMPORTANTE :
Déclaration d'exposition aux radiations :
Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.
- Révisions du manuel
- Marques commerciales
- Table des matières
- Préface ......i
- Présentation du produit ....1
- Installation 9
- Configuration 12
- Sécurité du réseau sans fil 82
- Connexion à un réseau sans fil 94
- Résolution des problèmes ....103
- Bases de la technologie sans fil ....107
- Contenu de la boîte
- Configuration système requise
- Introduction
- PERFORMANCES TOTALES
- SÉCURITÉ TOTALE
- COUVERTURE TOTALE
- PERFORMANCES EXTRÊMES
- COUVERTURE GLOBALE ÉTENDUE À TOUT LE DOMICILE
- RÉSEAU TOTALEMENT SÉCURISÉ
- Caractéristiques
- Description du matériel Connexions
- Description du matériel Vue avant
- Installation
- Pré-requis
- Points importants avant d'installer le réseau sans fil
- Mise en route
- Configuration
- Utilitaire de configuration Web
- Paramètres sans fil
- Configuration manuelle Dynamique (câble)
- Configuration Internet PPPoE (DSL)
- INTERNET CONNECTION TYPE
- L2TP
- Adresse statique (attribuée par le FAI)
- NETWORK SETTINGS
- Paramètres du serveur DHCP
- DHCP SERVER SETTINGS
- Réservation DHCP
- Media Server (Serveur multimédia)
- Détection automatique
- IPv6 statique (à état)
- IPv6 CONNECTION TYPE
- IPv6 statique (sans état)
- Autoconfiguration (À état)
- Autoconfiguration (Sans état)
- ADDRESS AUTOCONFIGURATION SETTINGS
- PPPoE (sans état)
- Tunnelisation IPv6 dans IPv4 (à état)
- Tunnelisation IPv6 dans IPv4 (sans état)
- Tunnelisation 6 à 4 (à état)
- Tunnelisation 6 à 4 (sans état)
- Connectivité de la liaison locale
- Parental Controls (Contrôles parentaux)
- Règles d'application
- Filtres réseau
- Assistant de contrôle d'accès
- Paramètres du pare-feu
- Configuration de la passerelle de niveau application
- Routage
- Paramètres réseau avancés
- Paramètres administrateur
- Paramètres du courrier électronique
- Mise à jour du microprogramme
- Contrôle du système
- Informations sur le périphérique
- Journal
- Assistance
- Sécurité du réseau sans fil
- Définition du WPA
- Configuration sans fil Wi-PnP
- Section 4 - Sécurité sans fil
- Assistant de configuration de sécurité du réseau sans fil
- Configuration de WPA entreprise (RADIUS)
- WPA
- EAP (802.1X)
- en utilisant Windows® 7 et le WPS pour la configuration sans fil
- Connexion à un réseau sans fil Sous Windows® 7
- À l'aide de l'utilitaire Windows Vista®
- Configuration de la sécurité sans fil
- À l'aide de Windows® XP
- Section 5 - Connexion à un réseau sans fil
- Résolution des problèmes
- Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web?
- Que dois-je faire si j'ai oublié mon mot de passe ?
- Bases de la technologie sans fil
- Définition de « sans fil ».
- Pourquoi la technologie sans fil D-Link ?
- Comment la technologie sans fil fonctionne-t-elle?
- Réseau local sans fil
- Réseau personnel sans fil (WPAN)
- Qui utilise la technologie sans fil ?
- Position initiale
- Petite entreprise et entreprise à domicile
- Où la technologie sans fil est-elle utilisée ?
- Conseils
- Centralisez votre routeur ou point d'accès
- Éliminez les interférences
- Sécurité
- Modes sans fil
- Bases de la mise en réseau
- Vérifiez votre adresse IP
- Attribution statique d'une adresse IP
- Étape 1
- Étape 2
- Étape 3
- Étape 4
- Caractéristiques techniques
- Normes
- Débits du signal sans fil\*
- MSC (0-15)
- Plage de fréquences
- Puissance de sortie de l'émetteur
- Voyants
- Température de fonctionnement
- Humidité
- Sécurité et Émissions
- Dimensions
- Garantie
- Marques commerciales :
- Déclaration de copyright :
- Avertissement de marque CE :
- Déclaration FCC :
- Mise en garde FCC :
- DÉCLARATION IMPORTANTE :
- Déclaration d'Industrie Canada :
- REMARQUE IMPORTANTE :
- NOTE IMPORTANTE :
Marque : D-LINK
Modèle : DIR-657
Catégorie : Routeur
