MODE D'EMPLOI GTO-5EZ JBL

amplificateur de puissance

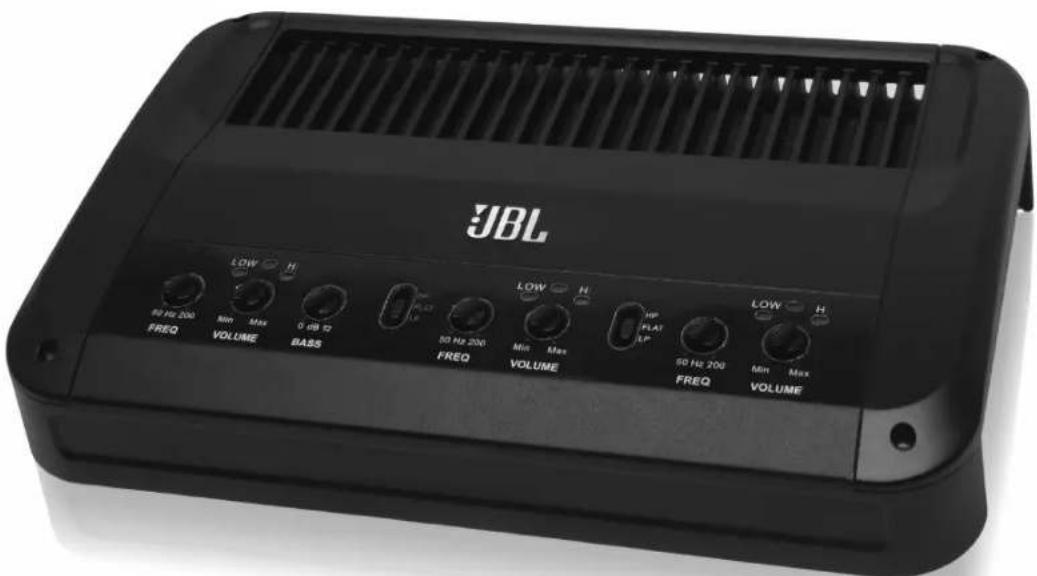

JBL LOW H 90 Hz 200 Max 0 dB 12 FREQ VOLUME BASS FREQ LOW H 50 Hz 200 Min Max VOLUME VOLUME HP FLAT LP 50 Hz 200 Low H FREQ VOLUME 50 Hz 200 Min Max VOLUME

POURQUOI DOIT-ON ACCORDER UNE ATTENTION À CE MANUEL

Les performances du système audio de votre véhicule dépendent autant de la qualité d'installation et de la configuration que de la qualité du matériel. Ces nouveaux amplificateurs JBL® GTO sont des dispositifs robustes construits ave des composants de très haute qualité, et surpasseront tout produit concurrent sur le banc d'essai. Pour tirer les meilleures performances possibles de votre nouvel ampli, qu'il soit installé par vous-même ou par un professionnel, nous avons intégré quelques nouvelles fonctionnalités qui simplifient l'installation en donnant beaucoup de précision et vous garantissant d'obtenir toute la puissance et les performances que vous avez payées.

POURQUOI CES AMPLIFICATEURS DIFFERENTS

Tous les amplificateurs comprennent certaines fonctions de traitement de signal, des commandes de réglage de niveau et d'autres commutateurs et connecteurs qui permettent de connecter l'ampli à presque tout système existant. Cependant, avec plusieurs amplificateurs, une grande technicité est nécessaire pour faire le meilleur usage de ces connecteurs, commutateurs et commandes afin d'obtenir un son sans bruit. Les amplificateurs JBL GTO sont simples à installer, conçus pour supprimer tout bruit dans la mesure du possible.

POURQUOI LA CONFIGURATION DES ENTREES EST SIMPLE

Les amplificateurs GTO comprennent des adaptateurs pour connecter presque tout signal analogique et des témoins de gain et un CD d'installation qui permettent de simplifier tout réglage précis, indépendamment de votre niveau d'expérience. La configuration des amplificateurs GTO est un peu différente de celle des amplificateurs que vous avez installé auparavant, lisez donc ce manuel avant de commencer. Si vous êtes un installateur expérimenté, vous pouvez ignorer tout ceci, mais pas La procédure d'installation de la page 8.

Nous pouvons toujours mieux vous servir si vous avez besoin du service sous garantie, conservez votre facture originale et enregistrez en ligne votre GTO-5EZ ou GTO-3EZ sur www.jbl.com.

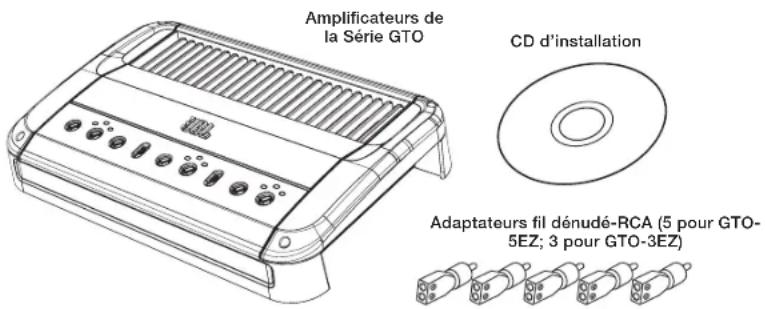

ARTICLES INCLUS

Les articles suivants sont inclus dans l'emballage. Si l'un de ces articles est manquant, contactez votre revendeur agréé JBL, ou le service à la clientèle JBL à l'adresse www.jol.com.

Amplificateurs de la Série GTO CD d'installation Adaptateurs fil dénudé-RCA (5 pour GTO- 5EZ; 3 pour GTO-3EZ)

EMPLACEMENT ET MONTAGE

AVERTISSEMENTS ET CONSEILS D'INSTALLATION

IMPORTANT : Débranchez la borne négative (-) de la batterie du véhicule avant de commencer l'installation.

• Portez toujours des lunettes de protection lors de l'utilisation d'outils.
• Vérifiez les espaces libres des deux côtés de la surface de montage. Veillez à ce que les vis ou les fils ne percent des conduites de frein, de carburant ou faisceaux de fils et que le cheminement des fils n'affecte pas le fonctionnement sécuritaire du véhicule.
• Les branchements électriques doivent corrects et bien isolés.
• Si vous devez remplacer l'un des fusibles du GTO-5EZ/GTO-3EZ, utilisez le même type de fusible ayant un courant nominal identique à celui de l'original.

EMPLACEMENT DE L'INSTALLATION

Les amplificateurs nécessitent une circulation d'air pour ne pas surchauffer. Choisissez un emplacement qui assure suffisamment d'air pour refroidir l'ampli.

• Sous un siège (à condition de l'amplificateur n'affecte pas le mécanisme de réglage du siège), dans le coffre ou dans tout autre endroit qui fournit suffisamment d'air de refroidissement.
• N'installez pas l'amplificateur avec le dissipateur de chaleur vers le bas, cela interfère avec le refroidissement par convection de l'amplificateur.
• Installez l'amplificateur de manière à ne pas être endommagé par les pieds des passagers arrière ou les mouvements du chargement du coffre.
• Installez l'amplificateur de manière qu'il soit loin de toute humidité – n'installez jamais un amplificateur à l'extérieur d'un véhicule ou dans le compartiment moteur.

INSTALLATION DE L'AMPLIFICATEUR

ReMaRQue : Il est plus commode de faire toutes les connexions de l'amplificateur avant de l'installer de manière permanente dans la véhicule.

Avant d'installer l'amplificateur vous devez retirer les deux couvercles d'extrémité afin que les trous de montage et les connexions deviennent accessibles. Utilisez un tournevis cruciforme et retirez les vis de fixation puis les couvercles d'extrémité, comme illustré. Conservez les vis dans un endroit sûr, pour que vous puissiez les réutiliser pour fixer les couvercles d'extrémité une fois toutes les connexions de l'amplificateur terminées.

ReMaRQue : Avant d'installer l'amplificateur de façon permanente, lisez le paragraphe Commutateur de mise en marche automatique ci-dessous, pour déterminer le réglage de ce commutateur, qui est situé sur le panneau inférieur de l'amplificateur.

1. Sélectionnez un emplacement d'installation approprié tel que décrit ci-dessus.
2. Utilisez l'amplificateur comme gabarit et marquez les emplacements des trous de fixation sur la surface de montage.
3. Percez des trous dans la surface de montage.
4. Fixez l'amplificateur à la surface de montage avec quatre vis de montage appropriées de votre choix. Nous vous suggérons d'utiliser des vis cruciformes pour tôle n° 8. Assurez-vous que l'amplificateur est bien fixé.

iMPoRtant : Débranchez la borne négative (-) de la batterie du véhicule avant de commencer l'installation.

Si vous n'avez pas procédé ainsi, retirez les deux couvercles d'extrémité qui couvrent les connecteurs de l'amplificateur, comme expliqué dans la section Installation de l'amplificateur ci-dessus. Cela donnera un accès plus facile à l'ensemble des connecteurs de l'amplificateur.

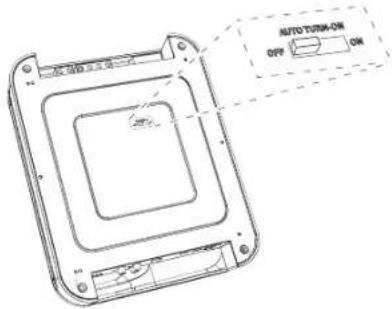

COMMUTATEUR DE MISE EN MARCHE AUTOMATIQUE

Il n'est pas nécessaire d'avoir une connexion de mise en marche à distance car les amplificateurs GTO disposent de mise en marche par detection de signal qui allume l'amplificateur des que celui-ci reçoit un signal audio sur l'un de ses connecteurs d'entrée. L'amplificateur s'éteint automatiquement environ cinq minutes après l'arrêt du signal d'entrée.

Si la source de votre système audio comprend un fil de mise en marche à distance et que vous préférez l'utiliser, l'amplificateur détecte l'utilisation de cette fonction qui a priorité par rapport à la détection par signal de mise en marche. Si nécessaire, vous pouvez désactiver la mise en marche par détection de signal en positionnant le commutateur de mise en marche automatique sur "Off".

AUTO TURN-ON OFF ON

CONNEXION DE L'ALIMENTATION ET DE LA MASSE

Les amplificateurs de la série GTO peuvent fournir des niveaux de puissance très élevés, et nécessitent des connexions solides et fiables au système électrique du véhicule afin d'atteindre des performances optimales. Veuillez respecter attentivement les instructions suivantes.

Utilisation des Connecteurs

Les amplificateurs de la série GTO utilisent le même type de bornes à vis pour les connexions de l'alimentation et des enceintes. Ce type de bornes est facile à utiliser, offre une meilleure circulation de courant et permet une connexion facile des fils à grande section.

Pour utiliser les connecteurs, utilisez un tournevis cruciforme pour desserrer la vis de réglage du connecteur, insérez la partie dénudée du fil et resserrez la vis pour fixer le câble dans le connecteur.

Raccordement à la masse

Connectez un fil (minimum 6 AWG, 13,2mm² pour GTO-5EZ ; 8 AWG minimum, 8,4mm² pour GTO-3EZ) de la borne GND de l'amplificateur directement à un point solide sur le châssis du véhicule. Pour avoir une bonne connexion, utilisez du papier de verre pour enlever la peinture de la surface métallique à cet endroit du châssis. Utilisez une rondelle frein en étoile pour fixer la connexion du fil.

Connecteurs d'alimentation +12V GND Unité principale du système audio Mise en marche à distance (en option) Fil ≥ #18 AWG (0,82 mm²) +12V Fusible 90A (GTO-5EZ) Fusible 70A (GTO-3EZ) 18" (46cm) Masse de châssis (métal nu) Fil ≥ # 6 AWG (13,2 mm²) - GTO-5EZ Fil ≥ # 8 AWG (8,4 mm²) - GTO-3EZ Fil ≥ # 6 AWG (13,2 mm²) - GTO-5EZ Fil ≥ # 8 AWG (8,4 mm²) - GTO-3EZ

Raccordement de l'alimentation

1. Connectez un fil (minimum 6 AWG, 13,2mm² pour GTO-5EZ; minimum 8 AWG, 8,4mm² pour GTO-3EZ) directement à la borne positive (+) de la batterie.
2. Installez un porte-fusible pour un fusible 90A (GTO-5EZ) ou un fusible 70A (GTO-3EZ) sur ce fil à 46cm (18") de la borne positive (+) de la batterie. N'installez pas le fusible dans le porte-fusible pour le moment.
3. Acheminez ce fil vers l'emplacement de l'amplificateur et connectez-le à la borne +12V de l'amplificateur. Veillez à utiliser des passe-fils appropriés à chaque acheminement de fis à travers le tablier ou d'autres plaques métalliques. IMPoRtant : Une protection insuffisante du fil positif peut entraîner un incendie dans le véhicule.
4. Lorsque vous aurez terminé l'acheminement et la connexion de ce fil, installez le fusible approprié dans le support de fusible que vous avez déjà installé près de la batterie. (GTO-5EZ = fusible 90A ; GTO-3EZ = fusible 70A.)

CONNEXIONS DES ENCEINTES

Connectez toujours la borne (+) de l'amplificateur à la borne (+) de l'enceinte et la borne (−) de l'amplificateur à la borne (−) de l'enceinte.

Connecteurs des enceintes Connecteurs des enceintes GTO-5EZ GTO-3EZ

IMPoRtant : Assurez-vous que les fils dénudés (+) et (-) ne se touchent pas et ne touchent pas une autre borne de l'ampli. Si les fils se touchent, un court-circuit peut avoir lieu et peut endommager l'amplificateur.

ReMaRQue : L'impédance des enceintes pour un fonctionnement stéréo doit être d'au minimum 2 ohms. L'impédance des enceintes pour un fonctionnement en parallèle doit être d'au minimum 4 ohms. L'impédance du subwoofer doit être d'au minimum 2 ohms.

Fonctionnement en stéréo

• Raccordez les bornes (+) et (−) des enceintes avant aux bornes avant gauche (FL) et avant droite (FR).
• GTO-5EZ uniquement : Connectez les enceintes arrière, en utilisant les bornes (+) et (−) RL et RR.
• Connectez le subwoofer aux sous bornes (+) et (−).

Enceinte avant gauche Enceinte avant droite Enceinte arrière gauche* Enceinte arrière droite* Subwoofer * GTO 5EZ uniquement

Fonctionnement en parallèle du GTO- 5EZ (haute puissance pour les enceintes avant)

• Connectez l'enceinte gauche aux bornes FL (+) et FR (-).
• Connectez l'enceinte droite aux bornes RL (+) et RR (-).
• Connectez le subwoofer aux sous bornes (+) et (-).

Enceinte gauche Enceinte droite GTO-5EZ Subwoofer

ReMaRQue : Vous pouvez également acheminer une paire de canaux gauche et droite en stéréo et l'autre paire en parallèle pour un système 3.1 canaux.

Reportez-vous à la section Connexion des entrées, à la page 7, pour plus d'informations sur la connexion des entrées pour un fonctionnement en parallèle.

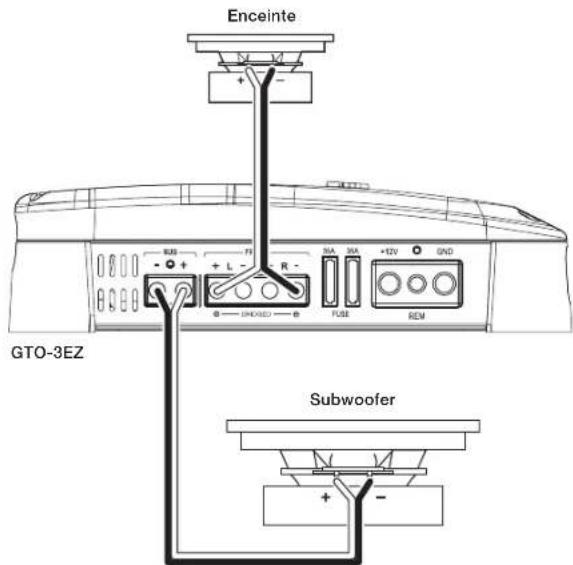

GTO-3EZ - fonctionnement en parallèle (fonctionnement du canal central et du subwoofer dans un système multicanal)

• Connectez une enceinte aux bornes L (+) et R (-).
• Connectez le subwoofer aux sous bornes (+) et (-).

Enceinte GTO-3EZ Subwoofer

Reportez-vous à la section Connexion des entrées, à la page 7, pour plus d'informations sur la connexion des entrées pour un fonctionnement en parallèle.

CONNEXIONS DES ENTRÉES

Les amplificateurs GTO-5EZ et GTO-3EZ sont dotés de connecteurs d'entrée multiples avec des commutateurs de signaux qui augmentent la flexibilité vous permettant d'utiliser ces amplis des configurations de systèmes audio différentes.

Connecteurs d'entrée avant et arrière Connecteur de sous entrée G10482 Mouwuyte COMPUTER Sous commutateur de signaux Avant/Arrière MP31

Connecteurs d'entrée avant Connecteur de sous entrée GTO-3EZGTO-5EZ Sous commutateur de signaux

COMMUTATEURS DE SIGNAUX

Les commutateurs de signaux de l'amplificateur GTO vous permettent de déterminer les connecteurs d'entrée de l'amplificateur qui alimentent les différentes enceintes :

GTO-5EZ

Commutateurs de signaux Avant/Amière :

• F : Les sorties enceinte avant et arrière sont tous deux alimentées par les connecteurs d'entrée avant.
• F & R : Les sorties enceinte avant sont alimentées par les connecteurs d'entrée avant; les sorties enceinte arrière sont alimentées par les connecteurs entrée arrière.

Sous commutateur de signaux :

• F & R : La sortie sous enceinte est alimentée par les connecteurs d'entrée avant à l'arrière. (Pour une utilisation avec les unités source qui ne disposent pas d'un connecteur dédié au subwoofer).
• S : La sortie sous enceinte n'est alimentée que par le sous connecteur d'entrée. (Pour une utilisation avec les unités source qui ont un connecteur dédié au subwoofer.)

GTO-3EZ

Sous commutateur de signaux :

• F : La sortie sous enceinte est alimentée par les connecteurs d'entrée avant. (Pour une utilisation avec les unités source qui ne disposent pas d'un connecteur dédié au subwoofer).
• S : La sortie sous enceinte n'est alimentée que par le sous connecteur d'entrée. (Pour une utilisation avec les unités source qui ont un connecteur dédié au subwoofer.)

CONNEXION DES ENTRÉES

Utilisez des câbles audio RCA pour connecter les unités source ayant des sorties de niveau préamplifiées, utilisez les adaptateurs fil dénudé RCA fourni pour connecter des unités sources n'ayant pas de connecteurs de sortie RCA.

Utilisez un petit toumevis cruciforme pour desserrer les vis de l'adaptateur et insérez les fils d'enceinte dans les trous situés à l'amière de l'adaptateur. Serrez les vis pour fixer les fils,

Desserrez la vis Insérez le fil Serrez la vis

Connectez toujours le fil (+) d'enceinte à la borne (+) de l'adaptateur et le fil (-) d'enceinte à la borne (-) de l'adaptateur.

iMPoRtant : Veillez à ce que les fils dénudés (+) et (−) ne se touchent pas. Si les fils se touchent, un court-circuit peut avoir lieu et peut endommager l'unité source et l'amplificateur.

Lorsque vous aurez terminé, branchez l'adaptateur dans le connecteur d'entrée approprié de l'amplificateur.

- Pour le fonctionnement en parallèle : Se connecter aux connecteurs d'entrée gauche ou droite si vous souhaitez alimenter l'amplificateur par un signal mono (tels que le canal central à partir d'un processeur qui produit un signal de canal central), ou se connecter aux deux entrées si vous voulez que l'amplificateur crée un signal mono pour une seule enceinte.

PROCÉDURE DE CONFIGURATION

Les amplificateurs de la série GTO sont livrés avec un CD d'installation comprenant un test des signaux qui permet de régler facilement le gain d'entrée de l'ampli avec précision afin de maximiser la performance signal-bruit et gamme dynamique de l'ampli par rapport au système audio de votre véhicule. Les amplificateurs disposent de trois témoins de gain qui foumissent toutes les remontées de l'information dont vous avez besoin pour régler rapidement le gain au niveau approprié.

COMMANDES

Avant de régler les commandes de l'amplificateur : Vérifiez que toutes les connexions ont été correctement faites, reconnectez la borne négative (-) de la batterie du véhicule et mettez en marche le système audio.

Commande Crossover Témoins de gain Commande de gain Commande amplification des graves 0 dB 12 GAIN BASS SUB Crossover Front Commande Crossover Sélecteur de filtre du Crossover Témoins de gain Commande de gain Sélecteur de filtre du Crossover Commande Crossover Témoins de gain Crossover REAR Commande de gain

Commandes sous-canal Commandes Canal avant Commandes canal arrière
(GTO-5EZ seulement)

SET THE CROSSOVER

Avant de régler le gain de l'amplificateur, nous vous conseillons de régler les commandes du Crossover pour les enceintes que vous avez connectées à chacun des canaux de l'amplificateur.

Sélecteur de filtre du Crossover

Le Sélecteur de filtre du Crossover vous permet de configurer les canaux avant (et arrière pour le GTO-5EZ) pour un fonctionnement passe-haut, passe-bas ou gamme étendue. Le crossover de sous canal est toujours réglé sur un fonctionnement passe-bas.

• Si vous avez connecté un subwoofer ou un woofer aux canaux de l'amplificateur : Positionnez le sélecteur de filtre du Crossover sur "LP" (passe-bas). Cela permettra de limiter la quantité d'énergie haute fréquence envoyée aux woofers ou au subwoofer.
• Si vous avez connecté un autre type d'enceinte aux canaux de l'amplificateur : Positionnez le sélecteur de filtre du Crossover sur "HP" (passe-haut). Cela permettra de limiter la quantité de l'énergie basses fréquences envoyée à l'enceinte, réduisant ainsi considérablement la distorsion et l'endommagement de l'enceinte. Exception : Si vous avez connecté de grandes enceintes à gamme étendue (6"x 9" ou plus) qui peuvent gérer des graves considérables aux canaux de l'amplificateur et vous n'utilisez pas de subwoofer dans le système, réglez le sélecteur de filtre du Crossover sur un fonctionnement gamme étendue (commutateur en position centrale).

Commande Crossover

La commande Crossover détermine la fréquence à laquelle les basses fréquences ou les hautes fréquences envoyées aux enceintes commencent à être réduites en volume.

- Fonctionnement passe-haut : Pour les filtres passe-haut, vous devez régler la commande Crossover en fonction de la taille des enceintes connectées aux canaux de l'amplificateur, plus les enceintes sont petites plus la commande doit être réglée à un niveau élevé pour protéger l'enceinte. L'illustration ci-dessous montre les limites de gammes de fréquence acceptables du filtre du crossover pour différent tailles d'enceintes.

Enceintes 6 pouces et enceintes 5 pouces

140 60° 170 45° 200 40 Hz 220

Enceintes inférieures ou égales à 4 pouces

140 60 170 45 200 40 220 Hz

Après avoir d'abord réglé la fréquence du crossover, d'écouter de la musique qui vous êtes familière comportant des graves puissantes. Si le son des enceintes est déformé ou dégradé, mettez la commande fréquence de crossover sur un réglage plus élevé pour éliminer cela.

- Fonctionnement passe-bas : Le réglage de la commande Crossover passe-bas que vous utilisez pour les subwoofers dépendra en partie des réglages que vous utilisez pour les canaux passe-haut du système (voir ci-dessus) et en partie sur le type et l'emplacement du subwoofer de votre système. Commencez par régler la commande Crossover sur une fréquence légèrement inférieure au réglage le plus faibie que vous avez utilisé sur l'un des canaux passe-haut. Après avoir écouté de la musique du système pendant un moment, affinez le réglage passe-bas de la commande Crossover pour réaliser une transition en douceur à partir du subwoofer au reste des enceintes du système tout en évitant un » trou «, où les sons qui se produisent entre le subwoofer et les autres enceintes semblent baisser. L'illustration ci-dessous montre la gamme de fréquence de la commande Crossover passe-bas acceptable.

160 70 200 50° 260 40 280 Hz

REGLAGE DU GAIN

G70-46Z Commutateur témoins de gain Sous commutateur de niveau d'entrée avant/arrière

GTO-3EZ GTO-3EZGTO-5E7 Commutateur témoins de gain Commutateur de niveau d'entrée

Avant de commencer, assurez-vous que le commutateur témoins de gain est positionné sur » On «.

1. Positionnez au départ tous les commutateurs de niveau d'entrée des amplificateurs sur » Hi1 «.

REMARQUE : Si vous avez connecté un amplificateur GTO-5EZ ou GTO-3EZ aux sorties enceintes de votre système audio de série, le système audio peut afficher le message » enceinte déconnectée « ou peut ne pas reproduire de son avec un ampli relié à sa sortie. Si cela arrive, positionnez le commutateur de Niveau d'entrée de l'amplificateur GTO sur » Hi2 ». La position » Hi2 « incuit un circuit conçu pour tromper ce type de système en série en » voyant « une enceinte connectée à sa sortie.

1. Mettez toutes les commandes gain de l'amplificateur sur » Min «.
2. Si vous avez connecté une télécommande RBC des graves (vendu séparément), mettez son bouton au 3/4 (sens horaire) avant d'effectuer le reste de la procédure. Cela vous permettra d'utiliser la commande pour amplifier ou atténuer le subwoofer après avoir terminé la configuration.
3. Lisez le CD d'installation fourni par le système audio du véhicule.
4. Réglez le volume de l'unité principale du système audio à son maximum (jusqu'au fond).
5. Tournez LENTEMENT vers l'avant la commande de réglage de gain. Les témoins de gain s'allument :

• Témoin jaune = gain trop faible
• Témoin vert = Gain correct
• Témoin rouge = gain trop élevé

1. Tournez LENTEMENT vers l'avant la commande de réglage de gain de manière que le témoin de gain s'allume en vert. Si vous allez au-delà et le témoin s'allume rouge, tournez la commande de gain vers le bas de manière que le témoin s'allume en jaune et faites tourner LENTEMENT vers l'avant la commande de réglage de gain jusqu'à ce que le témoin s'allume en vert.

Gain trop faible (augmentez le gain) (baissez le gain) Gain correctGain trop élevé

REMARQUE : Si vous tournez vers l'avant la commande de réglage de gain à fond et le témoin est encore allumé jaune, positionnez la commande de gain sur « Min », positionnez le commutateur de niveau d'entrée sur « Low » et répétez l'étape 6.

1. Répétez les étapes 5 et 6 pour tous les canaux de l'amplificateur. Lorsque tous les témoins de gain sont allumés en vort, la configuration du gain de l'amplificateur GTO est terminée.

REMARQUE : Positionnez le commutateur de témoins de gain de l'amplificateur sur » Off « pour empêcher les témoins de s'allumer en rouge fixe pendant le fonctionnement normal.

AMPLIFICATION DES GRAVES

La commande amplification des graves fournit jusqu'à 12dB d'amplification des graves à 45Hz. Réglez cette commande en fonction de vos goûts personnels, mais faites attention à ne pas la mettre à un niveau si élevé qui risque de provoquer une distorsion sonore ou atteindre la limite absolue de votre subwoofer.

TEMOIN D'ALIMENTATION/PROTECTION

Témoin d'alimentation/ protection

Les couleurs du témoin d'alimentation/Protection de l'amplificateur GTO indiquent l'état de fonctionnement de l'amplificateur :

Témoin orange : Fonctionnement normal (allumé)

Témoin éteint : L'amplificateur est en mode veille

Témoin rouge : L'amplificateur est en mode protection

Si l'amplificateur est en mode de protection (témoin rouge), reportez-vous à la section Dépannage, ci-dessous.

dÉPannaGe

Si votre amplificateur ne fonctionne pas de la façon attendue, vérifiez si le problème est couvert dans cette section avant d'appeler votre revendeur ou de contacter le service à la clientèle JBL.

PROBLÈME	Causes et solutions
Pas de son (le témoin d'alimentation/Protection de l'amplificateur est éteint) :	Vérifiez que les connexions +12V et GND de l'amplificateur ont été effectuées correctement.Vérifiez si le fusible du fil +12V situé près de la batterie est grillé, si c'est le cas, le remplacer par un fusible identique.Vérifiez tous les fusibles de l'amplificateur ; si quelques un sont grillés, les remplacer par des fusibles identiques.Si vous utilisez la connexion REM de l'amplificateur pour la mise en marche, vérifiez que le fil est correctement connecté au fil de mise en marche à distance du système audio ou à la borne de contact ACC du véhicule.Si vous utilisez le circuit de mise en marche automatique pour allumer l'amplificateur, vérifiez que le commutateur de mise en marche automatique de l'amplificateur (situé sur le panneau inférieur de l'amplificateur) est réglé sur la position » ON «.
Pas de son (le témoin d'alimentation/Protection de l'amplificateur est orange) :	Vérifiez que toutes les connexions d'entrée de l'amplificateur et des enceintes ont été effectuées correctement.Vérifiez que les commandes de gain de l'amplificateur ne sont pas tournées à fond vers le bas.Vérifiez que la commande du volume de l'unité source du système audio du véhicule n'est pas tournée à fond vers le bas.
Pas de son (le témoin d'alimentation/Protection de l'amplificateur est rouge) :Le son n'est produit qu'au niveau de quelques enceintes connectées à l'amplificateur:	Vérifiez que le système électrique du véhicule fournit à l'amplificateur entre 9V et 16V CC. Si la tension d'alimentation n'est pas dans cette plage, apportez des solutions à la situation avant d'utiliser l'amplificateur.Si l'amplificateur est surchauffé, attendez qu'il ait refroidi avant de le réutiliser.Débranchez toutes les enceintes de l'amplificateur et rallumez-le :- Si l'amplificateur s'allume (le témoin d'alimentation/Protection de l'amplificateur est orange), il y a un court-circuit dans un ou plusieurs fils des enceintes. Apportez des solutions à tous les courts-circuits avant de rebrancher les enceintes à l'amplificateur.- Si l'amplificateur ne s'allume pas (le témoin d'alimentation/Protection de l'amplificateur est rouge fixe), contactez votre revendeur agréé JBL pour obtenir de l'aide.Vérifiez que les réglages de commutateurs de signaux d'entrée de l'amplificateur correspondent aux connexions d'entrée et des enceintes de l'amplificateur.Vérifiez que les commandes de la balance de l'unité source et du fader du système audio du véhicule sont mises dans la position centrale (milieu).Si le subwoofer est silencieux et la commande à distance des graves en option est connectée à l'amplificateur, vérifiez qu'il n'est pas tourné à fond vers le bas (sens antihoraire).
Le son est trop bas, même avec la commande de volume de l'unité principale du système audio du véhicule est tourné à fond vers le haut :	Vérifier les commutateurs de niveau d'entrée de l'amplificateur. S'ils sont positionnés sur » Hi1 «, tournez les commandes de gain de l'amplificateur totalement vers le bas et repositionnez le commutateur de niveau d'entrée sur » Low «. Puis effectuez à nouveau la procédure Réglage du gain de la page 9.
Le son des enceintes avant/arrière est déformé :	Si le commutateur de niveau d'entrée des canaux de l'amplification est positionné sur » Low «, positionnez-le sur » Hi1 « et effectuez à nouveau la procédure Réglage du gain de la page 9, pour ces canaux.Assurez-vous sélecteur de filtre du crossover de l'amplificateur des canaux déformés est positionné sur HP.Positionnez la commande Crossover des canaux déformés sur un réglage plus élevé.Vérifiez que la distorsion n'est pas due à l'unité source du système audio du véhicule.
Le son du subwoofer est déformé :	Si le commuter du niveau d'entrée du sous canal de l'amplification est positionné sur » Low «, positionnez-le sur » Hi1 « et effectuez à nouveau la procédure Réglage du gain de la page 9, pour ces canaux.Pendant l'écoute de musique très grave, tournez la commande amplification des graves totalement vers le bas, puis augmentez progressivement jusqu'à ce que la distorsion commence à revenir. Réduisez légèrement le réglage de la commande amplification des graves pour éliminer la distorsion et laissez-la dans cette position.Vérifiez que la distorsion n'est pas due à l'unité source du système audio du véhicule.
GTO-5EZ uniquement : La commande fader de l'unité source du système audio du véhicule n'a aucun effet :	Assurez-vous que le commutateur de signaux d'entrée avant/arrière de l'amplificateur est positionné sur » F&R «.
La commande de volume du subwoofer du système audio du véhicule ne contrôle pas le volume du subwoofer :	Assurez-vous que le sous commutateur de signaux d'entrée de l'amplificateur est positionné sur » S «.
Les témoins Gain de l'amplificateur s'allument en rouge fixe pendant le fonctionnement de l'amplificateur:	Positionnez le commutateur de témoins de gain de l'amplificateur sur » Off «.

sPÉCiFiCations

GTO-5EZ

Nombre de canaux : 4 + 1

Puissance de sortie (CEA 2006A) : 50W RMS x 4 canaux à 4 ohms + 350W RMS x 1 canal à 4 ohms, 14,4 V CC, <1,0% THD (Taux de distorsion harmonique)75W RMS x 4 canaux à 2 ohms + 500W RMS x 1 canal à 2 ohms, 14,4 V CC, <1,0% THD (Taux de distorsion harmonique)150W RMS x 2 canaux à 4 ohms en parallèle + 500W RMS x 1 canal à 2 ohms, 14,4 V CC, <1,0% THD (Taux de distorsion harmonique)

Puissance maximale : 1935W : 1075W x 1 canal à 2 ohms (50Hz) + 215W x 4 canaux à 2 ohms (1 kHz), 15,5V CC, 10% THD

Réponse en fréquence : 20Hz - 23kHz (± 0,5 dB) des canaux avant et arrière ;10Hz - 280Hz (± 3dB) sous-canal

Diaphonie : > 50dB @ 1kHz

Rapport signal-bruit (@ 1W) : > 85dB

Appel de courant maximal : 100A

Fusible de rechange : 30A x 3

Dimensions (L x H x P) : 373mm x 66mm x 246mm (14-11/16" x 2-9/16" x 9-11/16")

Poids : 5,1 kg (11,2 lb)

GTO-3EZ

Nombre de canaux : 2 + 1
Puissance de sortie (CEA 2006A) : 50W RMS x 2 channels at 4 ohms + 350W RMS x 1 channel at 4 ohms, 14.4V DC, <1.0% THD75W RMS x 2 channels at 2 ohms + 500W RMS x 1 channel at 2 ohms, 14.4V DC, <1.0% THD150W RMS x 1 channel bridged at 4 ohms + 500W RMS x 1 channel at 2 ohms, 14.4V DC, <1.0% THD
Puissance maximale : 1370W: 1050W x 1 channel at 2 ohms (50Hz) + 160W x 2 channels at 2 ohms (1kHz), 15.5V DC, 10% THD
Réponse en fréquence : 20Hz - 23kHz (±0.5dB) front and rear channels;10Hz - 280Hz (±3dB) sub channel
Diaphonie : > 50dB @ 1kHz
Rapport signal-bruit (@ 1W) :	> 85dB
Appel de courant maximal :	65A
Fusible de rechange :	35A x 2
Dimensions (L x H x P) :	302mm x 66mm x 246mm (11-15/16" x 2-9/16" x 9-11/16")
Poids :	4,1kg (9,0 lb)
