Type de produit	Caisson d'extrêmes graves actif (subwoofer)
Marque	ALTO
Modèle	TS SUB 15
Alimentation	Secteur, câble d'alimentation détachable inclus
Entrée audio	Entrée LEFT/MONO : XLR ou Jack 1/4" TRS ; Entrée supplémentaire : XLR
Sortie audio	Sortie XLR pour haut-parleurs actifs ou amplificateur ; Sortie relais XLR
Contrôle du volume	Potentiomètre rotatif
Indicateur d'alimentation	DEL
Indicateur d'écrêtement	DEL (si clignote ou fixe, réduire le volume source)
Interrupteur de mise à la terre	Oui, pour réduire les bruits
Inverseur de phase	Oui, pour réduire les interférences de recouvrement
Filtre passe-haut	80 Hz, activable via interrupteur de dérivation
Contenu de l'emballage	Caisson, câble d'alimentation, guide d'utilisation simplifié, consignes de sécurité et garantie
Utilisation prévue	Renfort de graves pour systèmes de sonorisation
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Mettre le volume à zéro avant mise sous tension ; débrancher avant tout entretien
Réparabilité	Confier à un technicien qualifié en cas de panne
Garantie	Consultez le document de garantie fourni
Connectique d'entrée	Combo XLR + Jack 1/4" TRS pour LEFT/MONO ; XLR pour entrée supplémentaire
Connectique de sortie	XLR pour sortie principale et sortie relais

FOIRE AUX QUESTIONS - TS SUB 15 ALTO

Comment brancher correctement mon caisson ALTO TS SUB 15 ?

Branchez votre source audio sur l'entrée LEFT/MONO (XLR ou Jack 1/4" TRS) ou sur l'entrée XLR supplémentaire. Réglez le volume au minimum avant la mise sous tension. Branchez le câble d'alimentation secteur. Allumez l'interrupteur d'alimentation. Augmentez progressivement le volume.

Que faire si la DEL d'écrêtement s'allume ?

La DEL d'écrêtement indique que le signal est trop fort. Réduisez immédiatement le volume de la source audio ou du caisson pour éviter la distorsion. Si la DEL reste allumée en continu, diminuez davantage.

À quoi sert l'inverseur de phase ?

L'inverseur de phase permet d'inverser la polarité du signal de sortie. Cela peut aider à réduire les interférences dans la zone de recouvrement de fréquence entre le subwoofer et les haut-parleurs principaux, améliorant la clarté du son.

Quand utiliser l'interrupteur de mise à la terre ?

L'interrupteur de mise à la terre permet de réduire les bruits indésirables (comme un ronflement) en connectant le caisson à la terre. Activez-le si vous entendez un bourdonnement électrique.

Puis-je utiliser une seule entrée mono ?

Oui, utilisez uniquement l'entrée LEFT/MONO avec une source mono. Câblez-la avec un XLR ou un Jack 1/4" TRS.

Comment relier le subwoofer à d'autres haut-parleurs ?

Utilisez la sortie XLR du caisson pour brancher les entrées de vos haut-parleurs actifs ou de votre amplificateur. La sortie relais permet de chaîner un autre subwoofer ou ampli supplémentaire.

Que contient l'emballage du TS SUB 15 ?

L'emballage contient le caisson d'extrêmes graves, un câble d'alimentation, un guide d'utilisation simplifié et un document de consignes de sécurité et de garantie.

Comment nettoyer mon caisson ?

Utilisez un chiffon doux et sec pour dépoussiérer l'appareil. N'utilisez jamais de solvants ou de produits abrasifs. Débranchez l'appareil avant tout nettoyage.

Où trouver plus d'informations sur mon appareil ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également contacter le service client ALTO.

Que faire en cas de problème de son ou de bruit ?

Vérifiez les connexions, l'interrupteur de mise à la terre, l'inverseur de phase. Assurez-vous que le volume n'est pas trop élevé. Si le problème persiste, consultez la notice ou contactez un professionnel.

MODE D'EMPLOI TS SUB 15 ALTO

• Caisson d'extrêmes graves TRUESONIC
• Câble d'alimentation
- Guide d'utilisation simplifié
- Consignes de sécurité et informations concernant la garantie

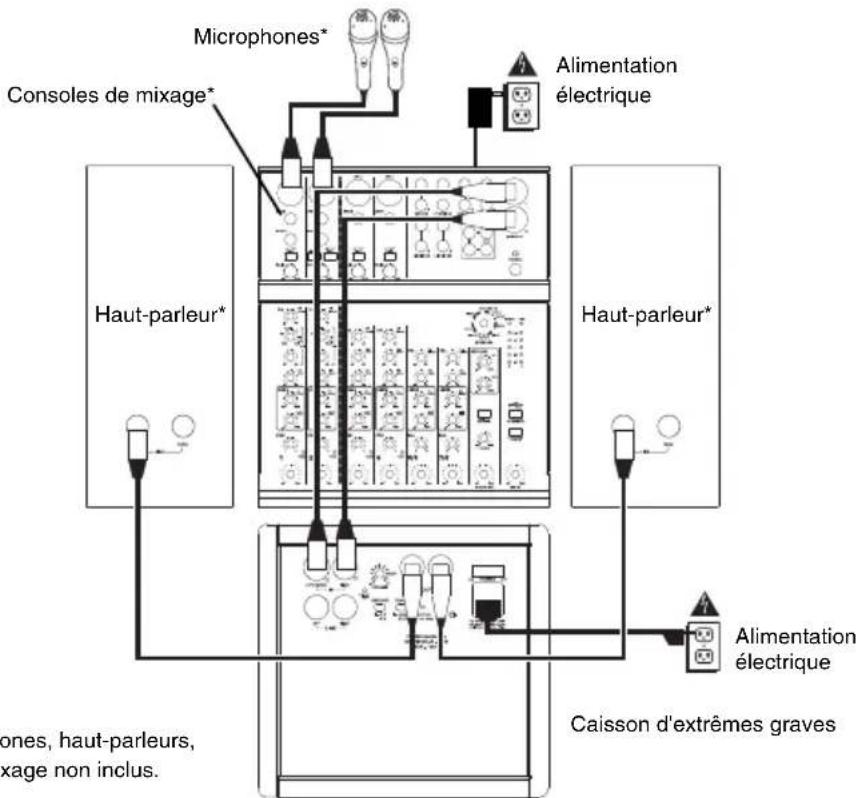

SCHÉMA DE CONNEXION

*Remarque: Microphones, haut-parleurs, câbles, console de mixage non inclus.

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE

1. ENTRÉE D'ALIMENTATION – Branchez le câble d'alimentation inclus à cette entrée et branchez l'autre extrémité à une source d'alimentation électrique. Assurez-vous que l'interrupteur de mise en marche est réglé sur « Off » lorsque vous branchez/débranchez le câble d'alimentation.

2. INTERRUPTEUR D'ALIMENTATION – Met l'appareil sous et hors tension. Assurez-vous que le bouton du volume soit complètement fermé (« zéro ») avant de mettre le haut-parleur sous tension.

3. DEL D'ALIMENTATION – S'allume lorsque le haut-parleur est sous tension.

4. VOLUME – Ce bouton permet d'ajuster le volume des haut-parleurs.

5. ENTRÉE – Utilisez des câbles XLR (non inclus) pour brancher une source audio à ces entrées. L'entrée « LEFT/MONO » peut accueillir une connexion ¼ po TRS ou XLR. (Lors de l'utilisation d'une source audio mono, utilisez uniquement l'entrée « LEFT/MONO ».)

6. SORTIES – Utilisez des câbles XLR standard (non inclus) pour brancher le caisson d'extrêmes graves aux entrées des haut-parleurs actifs ou à l'amplificateur de puissance.

7. SORTIE RELAIS – Utilisez des câbles XLR standard (non inclus) pour brancher le caisson d'extrêmes graves aux entrées d'un autre amplificateur (facultatif).

8. DEL D'ÉCRÊTEMENT – S'allume pour indiquer l'écrêtement du signal. Si la DEL clignote ou s'allume de façon constante, diminuez le volume de la source audio.

9. INTERRUPTEUR DE MISE À LA TERRE – Activer cet interrupteur permet de mettre à la terre le caisson d'extrêmes graves et de réduire les bruits indésirables.

10. INVERSEUR DE PHASE – Cet interrupteur permet d'inverser la polarité du signal de sortie du caisson d'extrêmes graves. Dans certains cas, ceci permet de réduire les interférences dans le recouvrement de fréquence entre le caisson d'extrêmes graves et le haut-parleur principal.

11. INTERRUPTEUR DE DÉRIVATION – Cet interrupteur permet d'activer le filtre passe-haut du caisson d'extrêmes graves (80 Hz).
