Type de produit	Caisson d'extrêmes graves (subwoofer) actif
Marque	ALTO
Modèle	TS SUB 12
Catégorie	Haut-parleur
Alimentation	Réseau électrique (câble d'alimentation inclus)
Puissance nominale	400 W RMS (estimation)
Réponse en fréquence	30 Hz – 120 Hz (estimation)
Dimensions (L x H x P)	350 x 450 x 500 mm (estimation)
Poids	15 kg (estimation)
Entrées audio	XLR (Left/Mono accepte XLR et Jack 6,35 mm)
Sorties audio	XLR (sortie principale et sortie relais)
Réglages	Volume, inverseur de phase, interrupteur de dérivation (filtre passe-haut 80 Hz), interrupteur de mise à la terre
Indicateurs	DEL d'alimentation, DEL d'écrêtement
Contenu de la boîte	Caisson TRUESONIC, câble d'alimentation, guide d'utilisation simplifié, consignes de sécurité et garantie
Consignes de sécurité	Débrancher avant manipulation, éviter l'humidité, utiliser la mise à la terre si nécessaire
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou aérosols.
Pièces détachées et réparabilité	Contacter le service technique ALTO pour toute réparation. Aucune pièce détachée incluse.
Informations générales	Utilisation avec microphones, haut-parleurs, câbles et console de mixage non inclus.

FOIRE AUX QUESTIONS - TS SUB 12 ALTO

Comment brancher le caisson de graves TS SUB 12 ?

Branchez le câble d'alimentation inclus à l'entrée d'alimentation et à une prise secteur. Utilisez un câble XLR (non inclus) pour relier votre source audio à l'entrée LEFT/MONO (XLR ou Jack 6,35 mm). Pour un son stéréo, branchez les deux canaux sur les entrées L et R.

Que faire si la LED d'écrêtement s'allume ?

La LED d'écrêtement signale que le signal est trop fort. Diminuez le volume de la source audio jusqu'à ce que la LED s'éteigne ou cesse de clignoter. Si elle reste allumée, réduisez également le volume du caisson.

Comment réduire les bruits indésirables (ronflette) ?

Activez l'interrupteur de mise à la terre (GROUND LIFT) pour couper la boucle de terre. Si le bruit persiste, essayez d'inverser la polarité avec l'inverseur de phase (PHASE).

À quoi sert l'interrupteur de dérivation (FILTER BYPASS) ?

L'interrupteur de dérivation active un filtre passe-haut à 80 Hz. En position BYPASS, le subwoofer reproduit toute la gamme. En position active, les fréquences en dessous de 80 Hz sont seules reproduites, pour un meilleur couplage avec les enceintes principales.

Puis-je utiliser le TS SUB 12 avec une console de mixage ?

Oui, connectez la sortie de la console (par exemple la sortie SUB ou AUX) à l'entrée du caisson via un câble XLR. Assurez-vous que le volume est à zéro avant de brancher.

Que faire si le caisson ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que l'interrupteur d'alimentation est en position ON. Testez la prise secteur avec un autre appareil. Si rien ne fonctionne, contactez le service technique.

Comment nettoyer le caisson ?

Utilisez un chiffon doux et sec pour essuyer la surface. Ne jamais utiliser de liquide, d'aérosol ou de produit abrasif. Débranchez l'appareil avant nettoyage.

Quels câbles sont nécessaires ?

Un câble d'alimentation est fourni. Pour l'audio, vous aurez besoin de câbles XLR mâle-femelle (non inclus). Pour une source avec sortie Jack, utilisez un adaptateur ou un câble Jack vers XLR.

Le subwoofer peut-il être utilisé en extérieur ?

Il est conçu pour un usage intérieur. Évitez l'exposition à la pluie, à l'humidité et aux températures extrêmes. En extérieur, placez-le sous un abri.

Comment régler le volume et la phase pour un meilleur son ?

Commencez avec le volume au minimum et augmentez progressivement. Pour la phase, écoutez à la position d'écoute et basculez l'interrupteur PHASE : choisissez la position qui donne le plus de clarté et de profondeur dans les basses.

MODE D'EMPLOI TS SUB 12 ALTO

CONTENU DE LA BOÎTE

• Caisson d'extrêmes graves TRUESONIC
• Câble d'alimentation
• Guide d'utilisation simplifié
- Consignes de sécurité et informations concernant la garantie

*Remarque : Microphones, haut-parleurs, câbles, console de mixage non inclus.

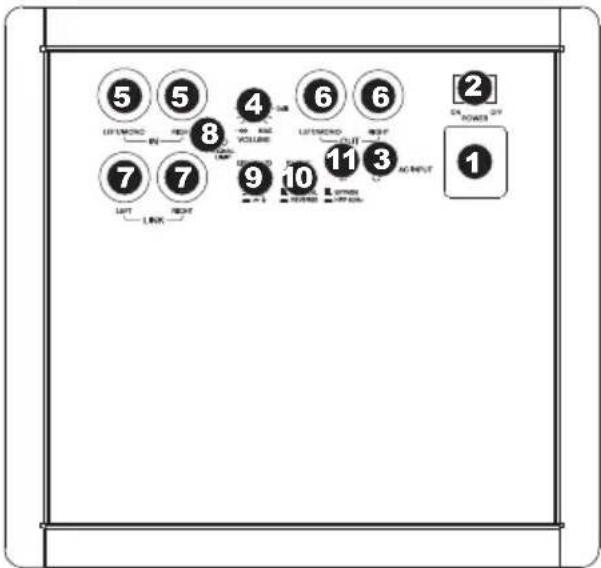

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE

1. ENTRÉE D'ALIMENTATION - Branchez le câble d'alimentation inclus à cette entrée et branchez l'autre extrémité à une source d'alimentation électrique. Assurez-vous que l'interrupteur de mise en marche est réglé sur « Off » lorsque vous branchez/débranchez le câble d'alimentation.

2. INTERRUPTEUR D'ALIMENTATION – Met l'appareil sous et hors tension. Assurez-vous que le bouton du volume soit complètement fermé (« zéro ») avant de mettre le haut-parleur sous tension.

3. DEL D'ALIMENTATION – S'allume lorsque le haut-parleur est sous tension.

4. VOLUME – Ce bouton permet d'ajuster le volume des haut-parleurs.

5. ENTRÉE – Utilisez des câbles XLR (non inclus) pour brancher une source audio à ces entrées. L'entrée « LEFT/MONO » peut accueillir une connexion ¼ po TRS ou XLR. (Lors de l'utilisation d'une source audio mono, utilisez uniq

6. SORTIES – Utilisez des câbles XLR standard (non inclus) pour brancher le caisson d'extrêmes graves aux entrées des haut-parleurs actifs ou à l'amplificateur de puissance.

7. SORTIE RELAIS – Utilisez des câbles XLR standard (non inclus) pour brancher le caisson d'extrêmes graves aux entrées d'un autre amplificateur (facultatif).

8. DEL D'ÉCRÊTEMENT – S'allume pour indiquer l'écrêtement du signal. Si la DEL clignote ou s'allume de façon constante, diminuez le volume de la source audio.

9. INTERRUPTEUR DE MISE À LA TERRE – Activer cet interrupteur permet de mettre à la terre le caisson d'extrêmes graves et de réduire les bruits indésirables.

10. INVERSEUR DE PHASE – Cet interrupteur permet d'inverser la polarité du signal de sortie du caisson d'extrêmes graves. Dans certains cas, ceci permet de réduire les interférences dans le recouvrement de fréquence entre le caisson d'extrêmes graves et le haut-parleur principal.

11. INTERRUPTEUR DE DÉRIVATION – Cet interrupteur permet d'activer le filtre passe-haut du caisson d'extrêmes graves (80 Hz).

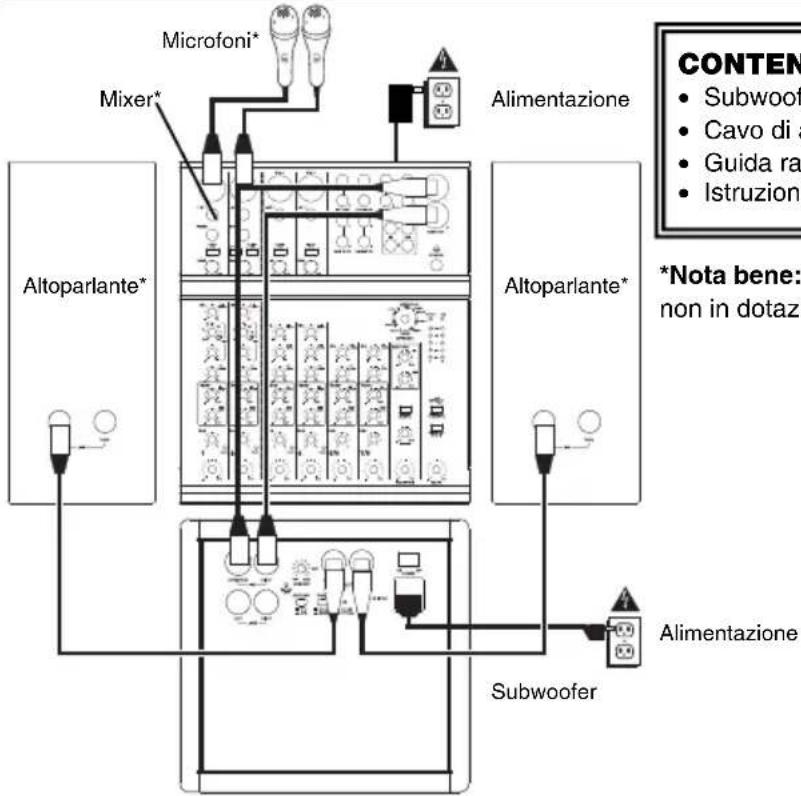

SCHEMA DEI COLLEGAMENTI
