100012721 - Ordinateur de bureau NEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur de bureau
Marque	NEC
Modèle	100012721
Utilisation	Intégré dans un moniteur NEC compatible (logement sur le côté gauche)
Résolution par défaut	1360 x 768
Résolution recommandée pour certains moniteurs	1920 x 1080 (NEC MULTEOS M40, M46, MultiSync LCD6520)
Température ambiante maximale	35 °C
Température interne maximale	100 °C (certaines parties)
Ventilation	À activer dans le menu écran pour éviter la surchauffe du disque dur
Alimentation	Via le moniteur (interrupteur Marche/Arrêt)

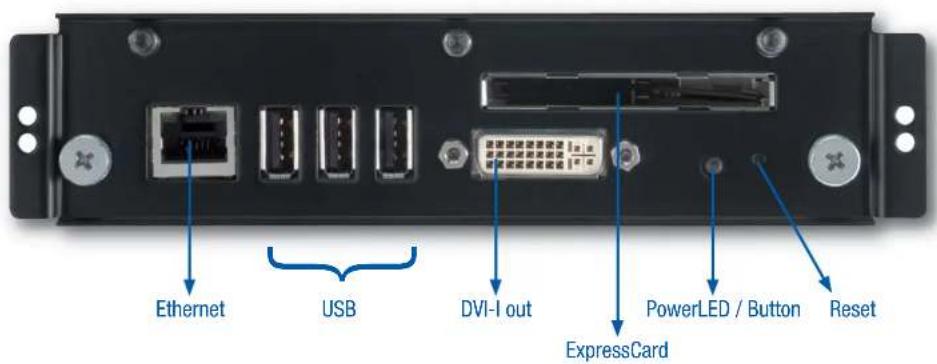

Connectique	Prises USB, LAN, prise jack 3,5 mm pour le son
Entretien	Dépoussiérage régulier (tous les 6 à 12 mois) du ventilateur et des ailettes du dissipateur sans ouvrir le boîtier
Sécurité	Ne pas ouvrir l'ordinateur (garantie annulée) ; risque de brûlure après utilisation ; ne pas utiliser avec l'amplificateur interne
Compatibilité audio	Le signal audio sort uniquement par la prise jack 3,5 mm (amplificateur interne désactivé)
Rétablissement du système	DVD Recovery fourni pour réinstallation (perte de données)
Fixation	Vis à empreinte cruciforme, couple de serrage 1,39 – 1,89 Nm
Responsabilité	NEC décline toute responsabilité pour pertes de données et dommages

FOIRE AUX QUESTIONS - 100012721 NEC

Comment installer l'ordinateur dans le moniteur ?

Éteignez le moniteur, insérez l'ordinateur dans le logement situé sur la gauche (prises USB/LAN vers le haut, dissipateur thermique vers l'avant), fixez avec les vis fournies, puis activez la ventilation dans le menu écran.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez que l'ordinateur est bien inséré et les vis serrées. Si le BIOS a été modifié, appuyez sur l'interrupteur Marche/Arrêt ou rétablissez la configuration d'origine du BIOS.

L'ordinateur démarre mais l'image n'apparaît pas, que faire ?

Vérifiez que l'entrée du moniteur est sur 'ordinateur'. Si un moniteur externe est connecté, il peut désactiver l'interne : rebranchez l'externe et configurez l'interne comme primaire dans les paramètres d'affichage.

L'image est floue, comment régler ?

Réglez la résolution correcte : 1360 x 768 pour NEC MultSync D4020/LCD4620, ou 1920 x 1080 pour NEC MULTEOS M40/M46 et MultiSync LCD6520. Appuyez sur la touche 'Size' de la télécommande jusqu'à voir 'standard' en vert.

Le système est lent après une installation/désinstallation de logiciel, que faire ?

Réinstallez le système d'exploitation à l'aide du DVD Recovery fourni. Attention : toutes les données seront perdues et le premier redémarrage peut prendre 15 minutes.

Un périphérique USB ou ExpressCard ne fonctionne pas correctement, comment résoudre ?

Assurez-vous que les pilotes sont installés, contactez le fabricant du périphérique, ou réinstallez le système d'exploitation avec le DVD Recovery (perte de données).

Pourquoi n'y a-t-il pas de son par les haut-parleurs du moniteur ?

C'est normal : l'amplificateur interne ne fonctionne pas avec l'ordinateur. Le signal audio sort uniquement par la prise jack 3,5 mm du moniteur.

La communication RS232 ne fonctionne pas, que faire ?

Le firmware du moniteur est peut-être obsolète. Contactez NEC Display Solutions GmbH pour obtenir une mise à jour.

Comment nettoyer l'ordinateur installé ?

Dépoussiérez régulièrement (tous les 6 à 12 mois) le ventilateur et les ailettes du dissipateur thermique avec un pinceau, sans ouvrir le boîtier.

Quelles sont les précautions de sécurité importantes ?

Ne pas ouvrir l'ordinateur (garantie annulée). Attendre le refroidissement avant de le retirer (risque de brûlure, certaines parties atteignent 100°C). Température ambiante max 35°C. Ne pas utiliser avec l'amplificateur interne.

MODE D'EMPLOI 100012721 NEC

Quick Reference Guide / Kurzübersicht / Guide de référence rapide

1) Éteignez complètement le moniteur en actionnant l'interrupteur ou bien débranchez complètement l'appareil du courant.

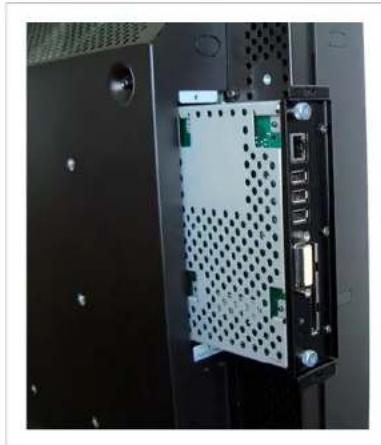

2) L'ordinateur doit être Inséré dans le logement prévu à cet effet. Celui-ci se trouve sur la gauche du moniteur près de la poignée.
3) Retirez la poignée en défaisant les deux vis à empreinte cruciforme.
4) Retirez le cache qui recouvre le logement en défaisant les deux vis à empreinte cruciforme.
5) Assurez-vous que l'ordinateur est introduit dans le bon sens. Les prises USB et la prise LAN doivent se trouver en haut et le dissipateur thermique de l'ordinateur doit être tourné vers l'avant du moniteur. Introduisez délicatement l'ordinateur dans le logement jusqu'à ce que vous sentiez un déclic. N'utilsez pas de la force !
6) Utilisez pour fi xer l'ordinateur les vis qui maintenaient le cache.
7) Fixez à nouveau la poignée. Assurez-vous que les vis sont bien serrées (moment de 1,39 – 1,89 Nm). Risque d'accident !

8) Dans le menu écran, allez sur « Protection de l'écran » / « Contrôle de la ventilation » et mettez la ventilation sur „marche“. Ceci est important spécifiquement pour éviter la surchauffe du disque dûr.
9) L'ordinateur est réglé sur une résolution de 1360 x 768 à la livraison. Si vous utilisez l'ordinateur avec un NEC MULTEOS ou NEC MultiSync * LCD6520, prenez soin d'ajuster la résolution (1920 x 1080).
10) L'ordinateur ne doit pas être utilisé en même temps que l'amplificateur interne. Cela pourrait abîmer le moniteur. (Sur les nouveaux moniteurs, la fonction audio est automatiquement désactivée.)
11) NEC Display Solutions GmbH décline toute responsabilité pour les pertes de données et les dommages qui en résultent.

CONSIGNES DE SERVICE ET D'ENTRETIEN

1) Nous attirons votre attention sur le fait que l'ensemble composé de l'ordinateur et du moniteur est conçu pour supporter une température ambiante de 35° au plus. Des températures supérieures peuvent abîmer le moniteur et l'ordinateur et réduire leur durée de vie.
2) Si vous voulez retirer l'ordinateur du logement, assurez-vous que l'ordinateur a suffi samment refroldi. Certaines parties de l'ordinateur peuvent atteindre une température de 100° Celsius. Risque de brûlure !
3) L'ordinateur ne doit pas être ouvert, ni pour assurer sa maintenance, ni pour compléter ou remplacer la mémoire. La garantie expire en cas d'ouverture de l'ordinateur.
4) Dépoussiérez régulièrement (par exemple tous les 6 ou 12 mois) l'ordinateur et le cas échéant le moniteur également. La fréquence de cette opération dépend grandement du nombre d'heures d'utilisation, de la température ambiante et de la présence de poussière sur le lieu d'utilisation. Pour nettoyer l'ordinateur, vous pouvez par exemple utiliser un pinceau et éliminer la poussière qui se trouve sur le ventilateur et les ailettes du dissipateur thermique. N'ouvrez en aucun cas le boîtier de l'ordinateur !
5) Ne modifi ez pas les réglages BIOS qui brident le processeur en cas de surchauffe.

EN CAS D'ERREUR

1) L'ordinateur ne démarre pas
a. L'ordinateur est-il bien inséré dans le logement et les vis sont-elles bien serrées ? b. Le réglage du BIOS a peut-être été modifié é et l'ordinateur ne démarre que lorsque l'interrupteur Marche/Arrêt est actionné. Appuyez sur l'interrupteur Marche/Arrêt ou rétablissez la confi guration d'origine du BIOS.
2) L'ordinateur démarre, mais je ne vois pas d'image
a. L'entrée sélectionnée est-elle bien l'ordinateur ? b. Si vous avez raccordé un moniteur externe, le moniteur interne est peut-être désactivé. Raccordez à nouveau un moniteur externe et confi gurez la commande du moniteur dans « Affi chage » afi n que le moniteur interne soit le moniteur primaire. c. Si vous avez modifié é les réglages du BIOS, cela peut avoir entraîné l'effet décrit au point 2) b. Rétablissez la confi guration d'origine du BIOS.
3) L'image paraît floue
a. Avez-vous réglé correctement la résolution ? i. NEC MultSyncD4020, LCD4620 : 1360 x 768 ii. NEC MULTEOS M40, M46 et MultiSync ^® LCD6520 : 1920 x 1080 b. Le moniteur est éventuellement réglé sur une autre taille. Appuyez plusieurs fois sur la touche « Size » sur la télécommande jusqu'à ce que vous voylez apparaître « standard » en vert en haut à droite.
4) Le système est lent, voire instable après avoir installé / désinstallé le logiciel
a. Le fonctionnement et les performances du système d'exploitation sont limités par le logiciel et / ou des restes de logiciel. Réinstallez le système d'exploitation à l'alde du DVD « Recovery » fourni. Remarque 1 : toutes les données sauvegardées sont alors perdues ! Remarque 2 : le premier redémarrage après la réinstallation du système d'exploitation peut durer 15 minutes.
5) Un appareil raccordé au port USB ou ExpressCard ne fonctionne pas correctement
a. Assurez-vous que tous les pilotes sont installés. b. Contactez le fabricant du périphérique USB / ExpressCard. c. Réinstallez le système d'exploitation à l'aide du DVD Recovery fourni. Remarque 1 : toutes les données sauvegardées sont alors perdues ! Remarque 2 : le premier redémarrage après la réinstallation du système d'exploitation peut durer 15 minutes.
6) Les haut-parleurs du moniteur n'émettent aucun son bien que j'ale lancé une application audio
a. C'est normal. L'amplificateur interne ne fonctionne pas en combinaison avec l'ordinateur. Le signal audio n'est émis que par la prise jack 3,5 mm du moniteur.
7) La communication RS232 avec le moniteur ne fonctionne pas.
a. Le fi rmware de votre moniteur est obsolète. Veuillez contacter NEC Display Solutions GmbH pour obtenir une mise à jour du fi rmware.
