Type de produit	Boîtier étanche pour caméra
Marque	JVC
Modèle compatible	GR-DVP1, GR-DVP3
Profondeur maximale	30 mètres
Dimensions (L x l x H)	150 mm x 150 mm x 130 mm
Poids	Environ 610 g
Alimentation	Batterie BN-V107 uniquement
Interrupteur d'alimentation	ON/OFF
Commande d'enregistrement	START/STOP
Commande photo	SNAPSHOT
Commande zoom	Levier T/W (Téléobjectif/Grand angle)
Matériau principal	Résine de polycarbonate, acier inoxydable, aluminium
Joint d'étanchéité	Caoutchouc monté sur le couvercle avant
Accessoires fournis	Kit d'entretien (agent nettoyant verre, agent nettoyant, graisse silicone, chiffon silicone, gel silice anti-buée, papier, coton-tiges, joint, courroie poignée)
Entretien et nettoyage	Eau pure ou eau tiède uniquement ; pas d'alcool, essence, diluant ou solvants
Précautions	Ne pas laisser en plein soleil ; test d'étanchéité avant chaque plongée ; vérifier l'absence de corps étrangers sur le joint
Réparabilité	Contacter le magasin d'achat ; ne pas démonter ni modifier

FOIRE AUX QUESTIONS - WR-DVP3U JVC

Comment tester l'étanchéité avant la première plongée ?

Avant de placer le camescope, plongez le boîtier vide à 3 mètres de profondeur pendant 5 à 6 minutes pour vérifier l'absence de fuites d'eau.

Quelles sont les causes courantes de fuites d'eau ?

Les causes incluent : utilisation sans joint, joint mal positionné, joint endommagé, présence de sable, poussière ou cheveux sur le joint, courroie ou gel de silice coincé lors de la fermeture.

Comment installer le camescope dans le boîtier ?

1. Serrer la courroie poignée du camescope. 2. Ouvrir le couvercle avant après avoir retiré les quatre bouchons. 3. Aligner le levier d'alimentation sur OFF. 4. Régler l'interrupteur du camescope sur OFF, ouvrir l'écran LCD et insérer le camescope. 5. Adapter la projection du levier de zoom sur la bague de zoom. 6. Vérifier la propreté du joint, puis fermer le couvercle et rabattre les boucles.

Quelle batterie peut-on utiliser ?

Uniquement la batterie BN-V107 est compatible.

Comment éviter la formation de buée à l'intérieur ?

Placez le gel de silice anti-buée fourni dans l'espace entre le camescope et le boîtier. Introduisez également une feuille d'aluminium d'environ 50 cm² pour absorber la buée.

Comment nettoyer le boîtier après usage ?

Lavez à l'eau pure immédiatement après usage. Si contact avec l'eau salée, trempez-le dans l'eau pure un moment. Utilisez un chiffon sec sans sel pour sécher. N'utilisez jamais d'alcool, essence ou solvants.

Peut-on ouvrir le boîtier sur le site de plongée ?

Oui, mais choisissez un endroit à l'abri des projections d'eau et du sable. Essuyez toute trace d'eau entre la partie principale et le couvercle. Évitez que de l'eau de vos cheveux ou corps ne tombe à l'intérieur.

Comment entretenir le joint d'étanchéité ?

Retirez régulièrement le joint, nettoyez-le ainsi que la rainure avec un chiffon pour enlever sel, sable ou autres saletés. Utilisez un objet à bout arrondi comme une épingle à cheveux pour retirer le joint sans l'endommager. Appliquez la graisse silicone fournie.

Quelle est la profondeur maximale d'utilisation ?

Le boîtier est conçu pour une profondeur maximale de 30 mètres.

Que faire en cas de problème ou de réparation ?

Consultez le magasin où vous avez acheté le boîtier. N'utilisez pas de bandes adhésives pour réparation et ne modifiez pas le boîtier vous-même.

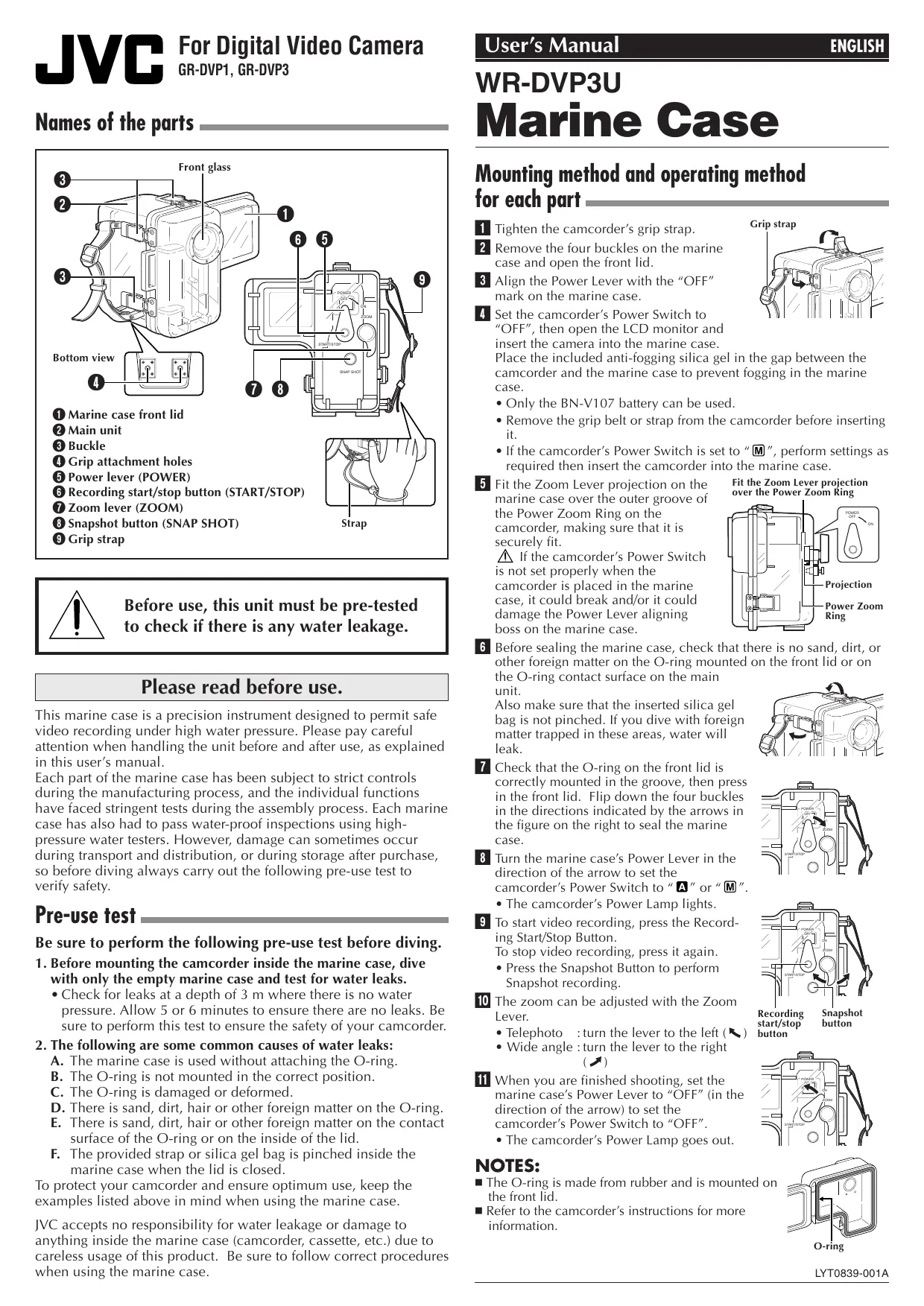

MODE D'EMPLOI WR-DVP3U JVC

Veuillez dire avant utilisation.

Ce coffret marine est un instrument de précision conçu pour permettre l'enregistrement vidéo sous une pression d'eau élevée. Veuillez faire attention en manipulant l'appareil avant et après l'utilisation, comme expliqué dans ce manuel d'utilisation. Chaque pièce du coffret marine a subi des contrôles rigoureux lors de sa fabrication, et les fonctions individuelles ont fait face à des tests sévères au cours de l'assemblage. Chaque coffret marine a dû également passer par des contrôles d'étanchéité en utilisant des testeurs à pression d'eau élevée. Toutefois, des dommages peuvent quelquefois se produire lors du transport et de la distribution, ou pendant le stockage après l'achat, par conséquent avant de faire de la plongée, effectuez toujours le test avant usage suivant pour vérifier la sécurité.

Test avant emploi

Bien s'assurer d'effectuer le test avant emploi suivant, avant de plonger.

1. Avant de placer le camescope dans le coffret marine, plongez avec le coffret marine vide et vérifie l'absence de fuites d'eau.
2. Vérifier l'absence de fuites d'eau à une profondeur de 3 m où il n'y a pas beaucoup de pression. Laisser s'écouler 5 à 6 minutes pour bien s'assurer qu'il n'y a pas de fuites. Bien s'assurer d'effectuer ce test pour garantir la sécurité de votre camescope.
3. Ce qui suit sont des causes courantes de fuites d'eau :

A. Le coffret marine est utilisé sans attacher le joint. B. Le joint n'est pas monté dans la bonne position. C. Le joint est endommagé ou déformé. D. Il y a du sable, de la poussière, des cheveux ou d'autres matières étrangères sur le joint. E. Il y a du sable, de la poussière, des cheveux ou d'autres matières étrangères sur la surface de contact du joint ou sur l'intérieur du couvercle. F. La courroie fournie ou le sac de gel de silice est pinçée dans le coffret marine lorsque le couvercle est fermé.

Pour protéger votre camescope et assurer un usage optimum, gardez bien en mémoire les exemples cités en utilisant le coffret marine.

JVC ne peut être responsable des fuites d'eau ou des dommages de toute chose dans le coffret marine (camescope, cassette, etc.) à cause d'un usage sans précaution de ce produit. Bien suivre les procédures correctes en utilisant le coffret marine.

Méthode de montage et méthode de fonctionnement pour chaque pièce

1. Serrer la courroie poignée du camescope. 2. Retirer les quatre bouchons sur le coffret marine et ouvrir le couvercle avant. 3. Aligner le levier d'alimentation avec le repère "OFF" sur le coffret marine. 4. Régler l'interrupteur d'alimentation du camescope sur "OFF", puis ouvrir l'écran LCD et introduire le camescope dans le coffret marine.

Placer le gel de silice anti-buée dans l'espace entre le camescope et le coffret marine pour éviter la formation de buée dans le coffret marine.

• Uniquement la batterie BN-V107 peut être utilisée.
• Retirer la courroie poignée ou la courroie du caméscope avant de l'introduire.
• Si l'interrupteur d'alimentation du camescope est réglé sur "M", effectuer les règles nécessaires puis introduire le camescope dans le coffret marine.

Adapter la projection du levier de zoom du coffret marine sur la gorge externe de la commande de zoom du camoscope, en s'assurant qu'elle est fermement en place.

Si l'interrupteur d'alimentation du caméscope n'est pas réglé correctement lorsque le caméscope est placé dans le coffret marine, le bossage d'alignement du levier d'alimentation sur le coffret marine peut être cassé et/ou endommagé.

Adapter la projection du levier de zoom sur la bague de zoom.

6 Avant de sceller le coffret marine,

Vérifier qu'il n'y a pas de sable, de poussière, ou d'autres matières étrangères sur le joint monté sur le couvercle avant ou sur la surface de contact avec le joint sur la partie principale. S'assurer également que le sac de gel de silice introduit n'est pas pinçé. Si vous faites de la plongée avec des matières étrangères coincées dans ces régions, une fuite d'eau se produit.

7 Vérifier que le joint sur le couvercle avant est monté correctement dans la rainure, puis presser sur le couvercle avant. Rabatte les quatre boucles dans les sens indiqués par les flèches dans la figure sur la droite pour sceller le coffret marine.

8 Tourner le levier d'alimentation du coffret marine dans le sens de la flèche pour régler l'interrupteur d'alimentation du camescope sur "A" ou "M".

• Le témoin d'alimentation sur le camescope s'allume.

Pour commencer l'enregistrement vidéo, appuyer sur la touche de marche/arrêt d'enregistrement. Pour arrêter l'enregistrement vidéo, appuyer de nouveau sur cette touche.

• Appuyer sur la touche Photo pour effectuer un enregistrement de photo.

Le zoom peut être ajusté avec le levier de zoom.

• Téléobjectif : Tourner le levier vers la gauche (Grand angle : Tourner le levier vers la droite (↑)

Touche de marche/arrêt d'enregistrement Touche photo

Lorsque vous avez fini la prise de vues, régler le levier d'alimentation du coffret marine sur "OFF" (dans le sens de la flèche) pour régler l'interrupteur d'alimentation du camescope sur "OFF". Le témoin d'alimentation sur le camescope s'éteint.

Remarques:

Le joint est fait en caoutchouc et est monté sur le couvercle avant. - Se référer au mode d'emploi du camescope pour plus d'information.

Joint

Précautions d'utilisation

Ne jamais utiliser l'un des produits chimiques suivants pour le nettoyage, la protection anti-rouille, la prévention contre la buée, la réparation, ou d'autres raisons. 1) Ne pas nettoyer le coffret marine avec de l'alcool, de l'essence, du diluant à peinture ni avec d'autres solvants organiques volatils, nettoyants chimiques ou agents similaires. (De l'eau pure ou de l'eau tiède convient pour le nettoyage.) 2) Ne pas utiliser d'agents anti-rouille ou similaires sur les parties métalliques. (De l'acier inoxydable et de l'aluminium sont utilisés pour toutes les pièces métalliques, par conséquent l'eau pure convient pour le nettoyage.) 3) Ne pas utiliser d'agents anti-buée disponibles dans le commerce. (Toujours utiliser l'agent anti-buée qui est fourni avec le coffret marine.) 4) Ne pas utiliser de graisse silicone autre que celle spécifiée pour le joint. (Toujours utiliser la graisse silicone qui est fournie avec le coffret marine.) 5) Ne pas utiliser de bandes adhésives pour la réparation, etc. (Si une réparation est nécessaire, consulter le magasin où vous avez acheté le coffret.) L'utilisation directe ou indirecte (produits vaporisés) des produits chimiques cités ci-dessus sur le coffret marine peut causer des fêlures lorsque le coffret marine est placé sous haute pression. Faire attention, car ce coffret marine est une structure complètement étanche. S'il est laissé exposé en plein soleil, ou dans une voiture, un bateau ou sur la plage, la température interne peut monter très haut, ce qui peut causer un mauvais fonctionnement du camescope à l'intérieur. 3 Ne pas utiliser l'agent de nettoyage du verre ni l'agent de nettoyage pour autre chose que le nettoyage du verre avant. 4 Si le camescope est installé dans le coffret marine dans un endroit où l'humidité et la température sont élevées, plonger refroidira l'humidité enfermée dans le coffret marine, causant la formation de condensation et la surface de verre deviendra embuée. Il est recommandé d'introduire le camescope dans le coffret marine dans un endroit où l'humidité est faible à une température proche de celle de l'eau où vous allez plonger. Si une pièce de feuille d'aluminium est coupée à 50 cm² environ et introduite dans la partie en verre du coffret marine, la buée dans le coffret marine adhérera à la feuille d'aluminium, comme sa conductivité à la chaleur est plus élevée que celle du verre. C'est une façon efficace de réduire rapidement la buée dans le coffret marine. 5 Ne pas ouvrir ni fermer le coffret dans des endroits qui peuvent être sujets à des poussières d'eau ou au sable. 6 Si vous devez ouvrir le coffret marine sur le site de plongée pour replacer la batterie ou la cassette, observer les précautions ci-dessous. 1) Choisir un endroit à l'abri des poussières d'eau et du sable. 2) Essuyer complètement toute trace d'eau entre la partie principale et le couvercle du coffret marine et sur les boucles. Sécher complètement toute eau restante sur le coffret marine avec un chiffon sec. 3) En retirant les bouches et en ouvrant le couvercle, faire attention que de l'eau de vos cheveux ou de votre corps ne tombe pas dans le coffret marine.

4) Pour éviter de toucher au camescope avec les mains imprégnées d'eau salée, placer au préalable une serviette trempée d'eau pure dans un sac en plastique et l'utiliser pour essuyer le sel de vos mains et doigts avant de toucher au camescope.

7 Ne pas jeter le coffret marine dans l'eau. 8 Après utilisation, bien laver à l'eau pure dès que possible. Si le coffret marine a été en contact avec l'eau salée, tremper le coffret marine dans l'eau pure pendant un moment est efficace pour retirer le sel. S'assurer de manipuler tous les leviers et touches pour retirer toute trace de sel dans les gorges. Si du sel reste, il se chera et se cristallisera. Ce qui pourrait être la cause d'une fuite d'eau. 9 Après lavage, essuyer l'eau avec un chiffon sec sans sel pour sécher complètement le coffret marine. Toutefois, ne pas exposer le coffret marine en plein soleil pour le faire sécher. Ce qui peut causer une décoloration et une rupture du coffret marine, et peut accélérer la dégradation du joint. 10 Essuyer l'intérieur du coffret marine simplement avec un chiffon sec. Maintenir la transparence du verre avant en essuyant la face interne avec un chiffon silicone ou un chiffon humidifié avec de l'agent de nettoyage. 11 Si le verre avant est laissé sale, de la buée risque de se former. 12 Retirer le joint du couvercle et essuyer toute trace de sel, sable ou d'autres matières étrangères. De la même manière, essuyer toute matière étrangère adhérant de la rainure dans laquelle le joint s'adapte et de la partie principale où le joint est en contact. En retardant le joint de la rainure, éviter d'utiliser des objets métalliques pointus; utiliser à la place un objet à bout arrondi, comme une épingle à cheveux, pour éviter d'endommager le joint en le retardant. 13 Comme le coffret marine est fait de résine de polycarbonate, le manipuler avec soin. Il peut, en particulier, être facilement éraflé par des rochers, etc. sur le site de prise de vues et peut être endommagé s'il fait une chute ou est sujet à des chocs. Pour se rendre sur le site de prise de vues en voiture, en bateau, par le train ou l'avion, éviter de transporter le camescope dans le coffret marine. Toutefois, si vous prenez les précautions déquates, il ne devrait pas y avoir de problème en transportant le camescope dans le coffret marine pour une courte distance, par exemple du site cible au site de plongée. 14 Eviter de retarder des pièces autres que celles indiquées dans le manuel d'utilisation, de modifier le coffret marine, ou utiliser des pièces autres que celles spécifiées. Si des problèmes se produisent, veillez consulter le magasin où vous avez acheté le coffret. 15 La présentation et les caractéristiques de cet appareil sont modifiables sans préavis.

Caractéristiques principales

Pression maximale	: Profondeur d'eau jusqu'à 30 mètres
Interrupteur d'alimentation	: ON/OFF
Marché/arrêt d'enregistrement	: START/STOP
Photo	: SNAPSHOT
Zoom	: T/W
Dimensions de lapartie principale (L x D x H)	: 150 mm x 150 mm x 130 mm
Poids de la partie principale	: 610 g environ
Modèle compatible	: GR-DVP1, GR-DVP3
Accessoires	: Kit d'entretien (agent de nettoyage du verre (anti-buée), agent de nettoyage (pour-retirer la saleté),-graisse silicone, chiffon silicone, gel silice anti-buée, papier,cotton-tiges, joint, courroie,poignée)
