MODE D'EMPLOI dLAN 500 AVpro UNI DEVOLO
© 2012 devolo AG Aix-la-Chapelle (Allemagne)
Toutes les informations de ce manuel ont été rédigées après une vérification soigneuse, mais ne peuvent néanmoins garantir les caractéristiques du produit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livraison.
La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques.
Marques
HomePlug® est une marque déposée de HomePlug Powerline Alliance.
Linux® est une marque déposée de Linus Torvalds.
Ubuntu® est une marque déposée de Canonical Ltd.
Mac ^® et Mac OS X ^® sont des marques déposées de Apple Computer, Inc.
Windows® et Microsoft® sont des marques déposées de Microsoft, Corp.
devolo, dLAN ^® , Vianect ^® et le logo devolo sont des marques déposées de devolo AG.
Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications.
devolo AG
Charlottenburger Allee 60
52068 Aix-la-Chapelle
Allemagne
www.devolo.com
Aix-la-Chapelle, Juli 2012
Contenu
1 Avant-propos ....5
1.1 Merci de votre confiance ! 5
1.1.1 Information sur cette documentation 5
2 Introduction 7
2.1 Que signifie « dLAN »? 7
2.2 Avantages du dLAN 500 AVpro UNI 7
2.3 Les deux modes dLAN 8
2.3.1 dLAN pair-à-pair 8
2.3.2 dLAN MDU 8
3 Mise en service 11
3.1 Contenu du coffret 12
3.2 Configuration système requise 12
3.3 Voyants DEL, connecteurs, commutateur 13
3.3.1 Voyants DEL 13
3.3.2 Connecteurs 15
3.3.3 Commutateur 'TP/Coax-PLC' 17
3.4 Raccordement du dLAN 500 AVpro UNI....18
3.5 Installation de dLAN AVpro manager pour Windows 18
4 Tout savoir sur le réseau 21
4.1 Mise en réseau et accès Internet 21
4.2 Mise en réseau d'un bâtiment 22
4.3 Utilisation de PoE 26
4.4 Utilisation de filtres coaxiaux 27
Contenu
5 Annexe 29
5.1 Consignes de sécurité importantes .....29
5.2 Elimination des anciens appareils 30
5.3 Conditions générales de garantie 30
1 Avant-propos
1.1 Merci de votre confiance !
Le dLAN 500 AVpro UNI est un périphérique réseau capable d'utiliser les câbles préexistants au site d'installation (câble électriques, câble téléphonique, câble bifilaire, câble coaxial TV/SAT) en guise de support de transmission d'un réseau dLAN pour la communication de données haut débit. Il vous permet de réaliser des applications fonctionnant de façon très fiable comme la lecture en continu de contenu HDTV (streaming), la téléphonie Internet et Internet haut débit. Après l'installation, le réseau dLAN se comporte comme un réseau local standard, mais est plus rapide que le réseau Fast Ethernet usuel.
Le dLAN 500 AVpro UNI prend en charge dans le réseau un débit atteignant 500 Mbits/s et offre la sécurité maximale des données grâce à son mécanisme de cryptage performant.
1.1.1 Information sur cette documentation
Le chapitre 2 de ce manuel présente les notions fondamentales du réseau dLAN.
Le chapitre 3 décrit la mise en service du dLAN 500 AVpro UNI. Le chapitre 4 fournit des informations pratiques sur la mise en réseau et des exemples d'application pour l'utilisation efficace du dLAN 500 AVpro UNI.
Le chapitre 5 contient les consignes de sécurité ainsi que nos conditions de garantie.
Le CD-ROM joint au produit contient entre autres la déclaration de conformité CE ainsi que la fiche technique avec les caractéristiques du dLAN 500 AVpro UNI.
Description des symboles
Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.
Remarque très importante dont le non-respect peut entraîner des dommages.
Remarque importante dont il est recommandé de tenir compte.
Informations supplémentaires et conseils sur les questions d'arrière-plan et sur la configuration de votre appareil.
Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrivant à support@devolo.fr !
devolo dans Internet
Toutes les informations détaillées sur nos produits sont disponibles 24 heures sur 24 dans Internet à l'adresse www.devolo.com.
Dans la zone CPL dLAN pour les PRO (ou dLAN pour les entreprises), vous trouverez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.
Les descriptions au sujet du « Réseau dLAN », triées par Application, Branche et Intégration, fournissent de nombreuses informations de fond particulièrement intéressantes.
Utilisez le dLAN 500 AVpro UNI de manière conforme pour éviter de l'endommager ou d'endommager d'autres appareils :
● L'utilisation conforme du dLAN 500 AVpro UNI est le raccordement à un réseau dLAN.
- L'utilisation conforme du bloc d'alimentation du dLAN 500 AVpro UNI est l'alimentation du dLAN 500 AVpro UNI en courant électrique.
2 Introduction
2.1 Que signifie « dLAN » ?
dLAN (direct Local Area Network) utilise les câbles préexistants posés dans un bâtiment (par ex. les câbles électriques, téléphoniques, bifilaires ou les câbles coaxiaux TV) directement pour la transmission des données entre les ordinateurs et d'autres appareils réseau. Ces ordinateurs / les autres appareils réseau sont reliés entre eux par ces câbles moyennant des adaptateurs dLAN. Par exemple, si le réseau dLAN est réalisé via les câbles électriques, chaque prise de courant murale devient une « prise réseau ».
Avant d'être transmises dans le réseau dLAN, les données à transmettre sont converties (« modulées ») dans l'adaptateur dLAN et injectées dans les câbles sous forme de signal modulé complexe. Grâce à l'emploi de techniques ultramodernes, les produits dLAN de devolo garantissent que le réseau dLAN et les autres applications ne se perturbent pas mutuellement dans les supports utilisés. Les connexions réalisées via dLAN sur leur base sont très rapides et très sures. En plus, comme les données transmises sont cryptées moyennant l'utilisation d'un mot de passe, toute interception par des tiers est exclue.
2.2 Avantages du dLAN 500 AVpro UNI
- Le dLAN 500 AVpro UNI prend en charge une vitesse de transmission atteignant 500 Mbits/s via dLAN.
- Il réalise la connexion dLAN au choix via les câbles électriques (CPL) avec le bloc d'alimentation fourni, via les câbles coaxiaux (branchés avec un connecteur F) ou via les câbles bifilaires (branchés dans la borne à ressort ou dans le connecteur RJ11). La commutation PLC-coaxial/bifilaire se fait à l'aide d'un bouton poussoir encastré à l'arrière du boîtier.
- Il inclut un switch Ethernet avec quatre ports gigabit Ethernet 1000Base-T (RJ45, blindé), dont l'une prend en charge PoE (selon 802.3af, puissance de sortie 15,4 Watt).
- L'alimentation électrique du dLAN 500 AVpro UNI est assurée par le bloc d'alimentation externe qui prend également en charge l'envoi et la réception des données modulées dans le câble électrique.
- Le dLAN 500 AVpro UNI est administré au moyen du logiciel de configuration dLAN AVpro manager. Celui-ci permet l'intégration rapide, fiable et confortable du dLAN 500 AVpro UNI dans les
réseaux dLAN avec des architectures différentes (pair-à-pair ou MDU).
2.3 Les deux modes dLAN
2.3.1 dLAN pair-à-pair
Lorsque dLAN est configuré en tant que réseau pair-à-pair (P2P), tous les adaptateurs dLAN se trouvant dans ce réseau ont les mêmes droits. Les participants connectés au réseau peuvent communiquer directement et librement entre eux.
L'adaptateur dLAN le mieux joignable par tous les autres adaptateurs dans le réseau devient automatiquement le coordinateur central ou CCo (Central Coordinator) qui coordonne la communication entre les participants. Par défaut, un réseau dLAN est configuré en mode pair-à-pair.
2.3.2 dLAN MDU
Lorsque le réseau dLAN est configuré en tant que réseau MDU (MDU : 'Multiple Dwelling Unit'), les participants du réseau sont connectés en tant qu'esclaves à un maître. Un (1) « maître » et ses esclaves forment un segment de réseau dLAN logique. Un esclave n'envoie des données qu'à son maître correspondant. Sur le plan technique, la communication entre les esclaves du réseau dLAN MDU n'est pas possible. Les maîtres dans un réseau dLAN MDU sont reliés entre eux via des commutateurs Ethernet. Le mode MDU est dès lors idéal pour l'extension du réseau étage par étage, par exemple dans les hôtels.
Les réseaux dLAN MDU ne sont configurables qu'en mode expert de dLAN AVpro manager.
Fig. 1: Structure du réseau pair-à-pair (P2P)
Fig. 2: Structure du segment de réseau MDU
10 Introduction
3 Mise en service
Ce chapitre contient toutes les informations nécessaires pour la mise en service de votre dLAN 500 AVpro UNI. Il décrit les fonctions ainsi que le raccordement de l'appareil.
Le dLAN 500 AVpro UNI est livré entièrement configuré et prêt à l'emploi.
Des réglages étendus peuvent être configurés dans le logiciel devolo dLAN AVpro manager.
Ce logiciel ainsi que le manuel correspondant se trouvent sur le CD-ROM joint au produit.

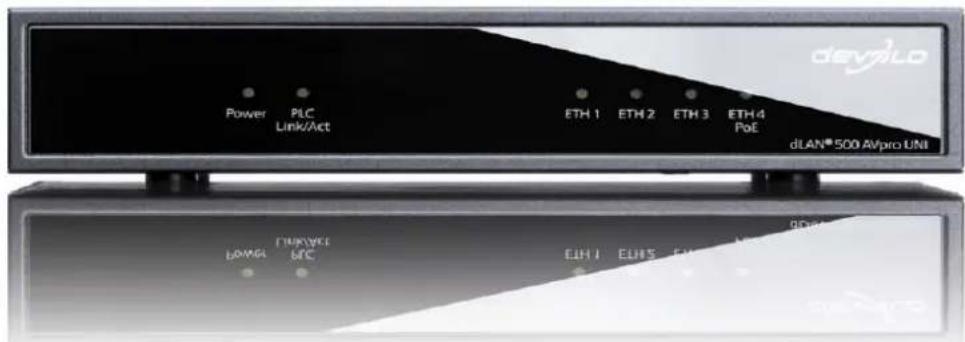

Nous vous présentons ci-après les voyants DEL et les connecteurs du dLAN 500 AVpro UNI et vous guidons à travers l'installation du produit.
3.1 Contenu du coffret
Avant d'installer votre dLAN 500 AVpro UNI, vérifiez que tous les composants faisant partie du produit sont bien dans le coffret :
● dLAN 500 AVpro UNI
● Bloc d'alimentation du dLAN 500 AVpro UNI
● Cordon secteur 230 V
● Instructions d'installation
- CD-ROM contenant le logiciel d'administration, le manuel d'utilisation, la fiche technique et la déclaration CE
devolo se réserve le droit de modifier le contenu du coffret sans préavis.
3.2 Configuration système requise
- Systèmes d'exploitation pris en charge :
○ Windows XP (32 bits)
○ Windows Vista Home Premium (32 bits/64 bits), Windows 7 Home Premium (32 bits/64 bits)
○ Linux (Ubuntu), Mac OS X et tous les systèmes d'exploitation compatibles réseau.
● Raccordement au réseau
Pour pouvoir être raccordé à l'adaptateur dLAN, votre périphérique (PC, imprimante, webcam) doit posséder une interface RJ45.
Pour déployer un réseau dLAN avec 500 Mbits/s, vous avez besoin d'un adaptateur dLAN du type dLAN500AVproUNI pour chaque connexion réseau.
Les adaptateurs compatibles « dLAN AVpro » sont basés sur la norme « HomePlug AV / IEEE 1901 ».
N'utilisez pas ces adaptateurs dans un réseau commun avec des périphériques UPA, les normes HomePlug AV et UPA n'étant ni compatibles entre elles ni interopérables.
Si un réseau conforme à HomePlug AV / IEEE 1901 et un réseau UPA sont exploités simultanément dans des câbles électriques et/ou des câbles coaxiaux/bifilaires, ils se perturbent l'un l'autre et bloquent la transmission de données.

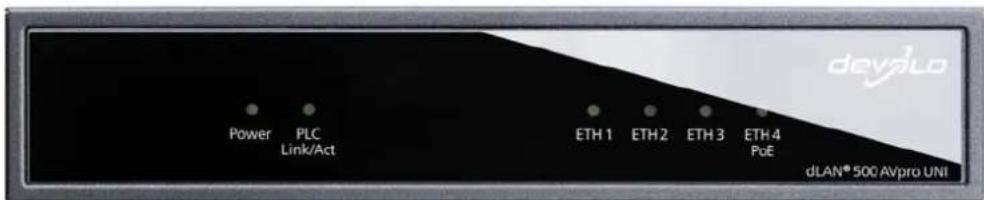

3.3 Voyants DEL, connecteurs, commutateur
Le dLAN 500 AVpro UNI possède six voyants de contrôle DEL en façade :
● Power
- PLC Link/Act
● ETH1, ETH2, ETH3, ETH4.
3.3.1 Voyants DEL
Tableau 1: Fonction de la DEL Power
| Etat Description : |
| éteint Alimentation électrique à l'ARRÊT |
| rouge Mode d'économie d'énergie(veille) |
| vert Alimentation électrique enMARCHE |
Vous pouvez modifier la luminosité du voyant Power dans dLAN AVpro manager.
Tableau 2: Fonction de la DEL : 'PLC Link/Act'*
| Etat Description : | |
| éteint pas de liaison | |
| rouge Débit de la liaison < 8 Mbits/s | |
| orange Débit de la liaison > 8 et < 16 Mbits/s | |
| vert Débit de la liaison > 16 Mbits/s | |
| clignotement Trafic pair-à-pair | |
Tableau 2: Fonction de la DEL : 'PLC Link/Act'*
| Etat Description : | |
| clignotement > 10 sec. | L'adaptateur est un esclave (pour MDU) |
| allumé (long) clignotement (court) | L'adaptateur est un maître (pour MDU)L'adaptateur est un maître et trouve un nouvel esclave dans un segment |
(* 'PLC Link/Act' indique l'état de la liaison dLAN.)
Par défaut, le dLAN 500 AVpro UNI est exploité dans un réseau dLAN configuré en mode pair-à-pair. Dans ce mode, tous les adaptateurs dLAN connectés communiquent entre eux directement et peuvent envoyer et recevoir des données à/d'un autre adaptateur.
Les réseaux dLAN pair-à-pair sont configurables en mode standard et en mode expert de dLAN AVpro manager.
Les réseaux dLAN MDU ne sont configurables que dans le mode expert de dLAN AVpro manager.
Les réseaux dLAN MDU sont formés par des sous-réseaux organisés hiérarchiquement comprenant un (1) maître et jusqu'à 63 esclaves. Les esclaves d'un réseau dLAN MDU envoient les données du périphérique auquel ils sont reliés uniquement au maître de leur segment de réseau, et n'acceptent que les données destinées à leur périphérique envoyées par leur maître. Le maître assure la transmission des données à la destination prévue. Cette destination peut se trouver dans le même segment de réseau ou dans un autre segment, auquel cas le maître est adressé via un commutateur Ethernet.
Les réseaux dLAN MDU sont dynamiques. Lorsqu'un nouvel esclave est connecté à un réseau dLAN MDU, il détecte directement le maître responsable et l'ajoute automatiquement à sa liste MDU.
La description détaillée de l'utilisation des deux modes dLAN « pair-à-pair » et « MDU » est fournie dans le manuel de dLAN AVpro manager.
Tableau 3: Fonction des DEL : 'ETH1' ... 'ETH4'
| Etat Description : | |
| éteint pas de liaison | |
| vert Une liaison est détectée | |
| clignotement Une transmission de données est active. | |
Le clignotement des voyants 'ETH1' ... 'ETH4' indique qu'une transmission de données a lieu sur les ports correspondants, mais ne fournit aucune information sur l'intensité du trafic.

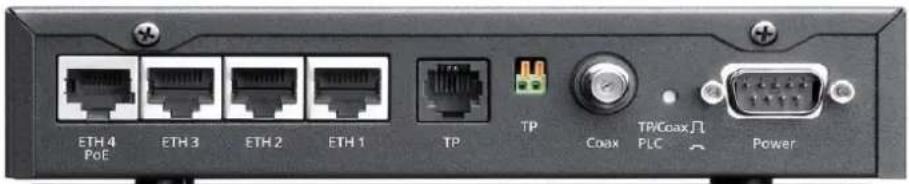

3.3.2 Connecteurs
Huit connecteurs se trouvent à l'arrière du dLAN 500 AVpro UNI :
- quatre prises Gigabit Ethernet RJ45 du commutateur Ethernet marquées 'ETH1' ... 'ETH4'. La prise 'ETH4' prend en charge PoE selon IEEE 802.3af, Cl. '0'.
Ces prises sont utilisées pour raccorder les périphériques qui envoient et reçoivent des données via dLAN par le biais du dLAN 500 AVpro UNI. 'ETH1' ... 'ETH4' sont des interfaces Auto-MDI(X) qui détectent automatiquement l'utilisation des contacts et le taux de transfert de l'appareil connecté, et qui s'adaptent au contexte. - une prise RJ11 'TP' pour le raccordement d'un câble bifilaire.
Si votre réseau dLAN est réalisé via l'installation téléphonique, insérez le connecteur RJ11 ici.
- une borne à ressort 'TP' à deux pôles pour le raccordement d'un câble bifilaire à fils dénudés (Twisted Pair, paire torsadée) Si votre câble téléphonique n'est pas terminé par un connecteur RJ11, vous pouvez le brancher ici.
La portée dans les câbles téléphoniques ou bifilaires peut atteindre 600 mètres pour le réseau dLAN.
Le raccordement simultané de câbles bifilaires et coaxiaux au dLAN 500 AVpro UNI est proscrit !
- un connecteur F coaxial pour le raccordement aux circuits TV/SAT. Lorsque le réseau dLAN est réalisé via votre câblage coaxial TV, raccordez le câble coaxial ici menant vers le réseau coaxial TV/SAT utilisé en parallèle.
La portée dans les câbles coaxiaux peut atteindre 600 mètres pour le réseau dLAN.
- la prise d'alimentation Power configurée en connecteur SUB-D à 9 broches pour le raccordement au bloc d'alimentation devolo et pour la transmission des données via CPL. Cette prise sert à relier le dLAN 500 AVpro UNI au bloc d'alimentation fourni.
La portée dans les câbles électriques (CPL) peut atteindre 200 mètres pour le réseau dLAN.
Utilisez uniquement le bloc d'alimentation fourni pour l'alimentation électrique du dLAN 500 AVpro UNI. Il fournit non seulement la tension nécessaire de 48 V DC, mais assure aussi l'envoi et la réception des données modulées dans le câble électrique !
Raccordez le bloc d'alimentation uniquement au dLAN 500 AVpro UNI! Raccordez à la prise Sub-D du dLAN 500 AVpro UNI uniquement le bloc d'alimentation correspondant! Le câble d'alimentation du dLAN 500 AVpro UNI ne peut pas être rallongé au moyen d'un câble sériel!

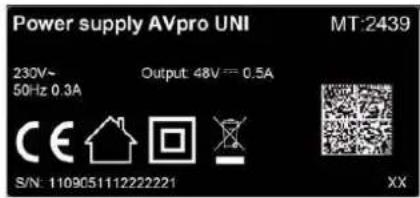

Derrière la petite ouverture ronde marquée 'TP/Coax-PLC' pratiquée à l'arrière du boîtier se trouve un commutateur actionné à l'aide d'objet pointu tel qu'un crayon. Ce commutateur sert à sélectionner le mode de transport de données 'PowerLine' (CPL) ou 'TP/Coax'.
Par défaut, le commutateur TP/Coax-PLC est en position 'PLC'.
Mettez le commutateur en position 'TP/Coax' uniquement si tous les adaptateurs dans le réseau dLAN (ou dans le segment dLAN correspondant) utilisent également ce réglage.
Sinon, l'adaptateur perd immédiatement sa connexion dLAN !
Le support de transmission utilisé momentanément pour le réseau dLAN se reconnaît à la position du commutateur :
La méthode de transmission 'PLC' est active quand le bouton est enfoncé. Sinon, la méthode de transmission 'TP/Coax' est active.
3.4 Raccordement du dLAN 500 AVpro UNI
Ce chapitre vous montre comment raccorder le dLAN 500 AVpro UNI et sa mise en service.
a Reliez le dLAN 500 AVpro UNI au bloc d'alimentation. Branchez le cordon secteur dans le bloc d'alimentation et l'autre extrémité dans une prise murale 230 V.
②Branchez le dLAN 500 AVpro UNI au port Ethernet de l'ordinateur allumé au moyen du câble Ethernet fourni.
③ Sélectionnez le support de transmission : en général, la transmission des données dans le réseau dLAN se fait via les câbles électriques : l'adaptateur est déjà entièrement configuré pour ce support de transmission. Ce n'est que lorsqu'un support de transmission différent est utilisé pour votre réseau dLAN que les câbles correspondants doivent être raccordés (câble téléphonique, paire torsadée, câble coaxial) et que vous devez appuyer sur le commutateur TP/Coax-PLC.
④Une réseau dLAN 'P2P' est réalisé dès qu'au moins un périphérique dLAN devolo supplémentaire est relié au circuit électrique et connecté.
⑤Pour finir, vous devriez protéger le réseau dLAN contre les accès abusifs en utilisant le logiciel dLAN AVpro manager.
Des informations détaillées sur l'intégration d'adaptateurs dLAN et de périphériques supplémentaires dans les réseaux dLAN se trouvent sur le site Web www.devolo.com.
3.5 Installation de dLAN AVpro manager pour Windows
Installez le logiciel d'administration dLAN AVpro manager et le manuel d'utilisation correspondant sur votre PC en utilisant l'assistant d'installation de Windows.
Insérez le CD-ROM joint au produit dans le lecteur de CD-ROM de l'ordinateur. Au cours de l'installation, précisez si vous voulez installer tous les composants (Installation standard), ou seulement les composants choisis (Installation personnalisée).
Sélectionnez l'installation standard.
À la fin de l'installation, dLAN AVpro manager et le manuel d'utilisation du logiciel se trouvent sur votre PC dans le dossier :
Démarrer ▶ Tous les programmes devolo.
dLAN AVpro manager vous permet entre autres d'individualiser le chiffrement de votre réseau dLAN et ainsi de le protéger efficacement contre les accès abusifs.
La description détaillée et des informations supplémentaires sur la configuration de votre réseau dLAN se trouvent dans le manuel d'utilisation de dLAN AVpro manager.
20 Mise en service
4 Tout savoir sur le réseau
Ce chapitre montre les nombreuses possibilités de réaliser un réseau dLAN avec le dLAN 500 AVpro UNI.
Les dLAN 500 AVpro UNI transmettent les données sous forme modulée dans la gamme de fréquences de 2 ... 68 MHz. Lorsque les dLAN 500 AVpro UNI sont reliés à un réseau de câbles coaxiaux utilisé pour les transmissions TV en plus des transmissions de données, il importe de vérifier si les fréquences TV risquent d'être perturbées par les transmissions dLAN. En cas de perturbation, des filtres coaxiaux appropriés doivent être installés (voir le chap. 4.4 Utilisation de filtres coaxiaux).

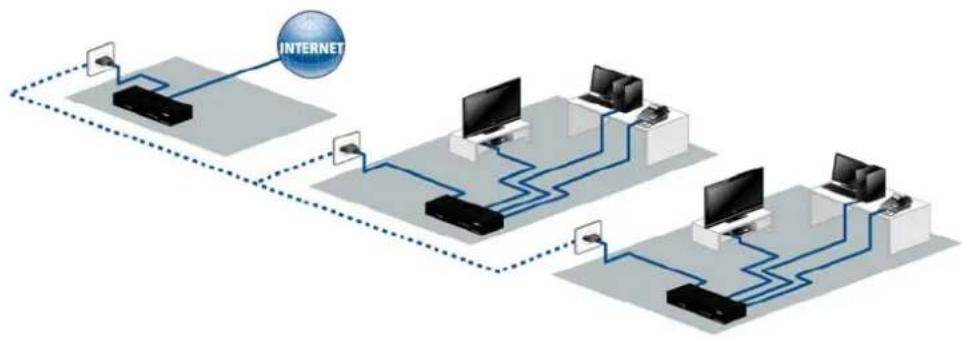

4.1 Mise en réseau et accès Internet
Les dLAN 500 AVpro UNI servent à interconnecter des produits réseau comme les ordinateurs, les routeurs, les switch Ethernet, les téléphones IP, les set-top box etc. via les câbles électriques, coaxiaux ou téléphoniques.
Fig. 6: dLAN via les câbles électriques

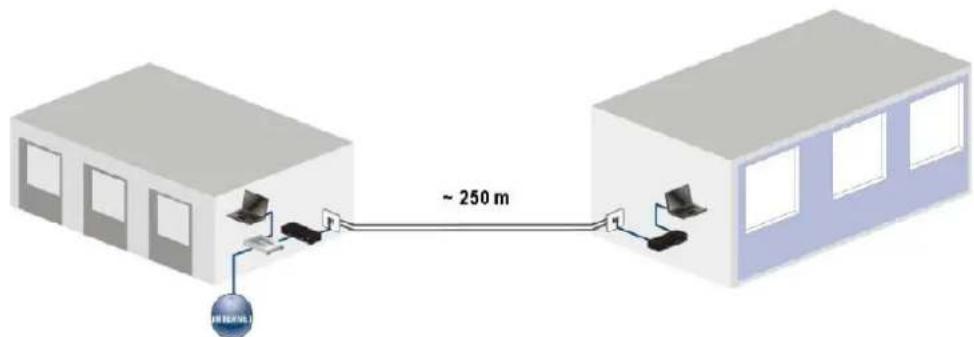

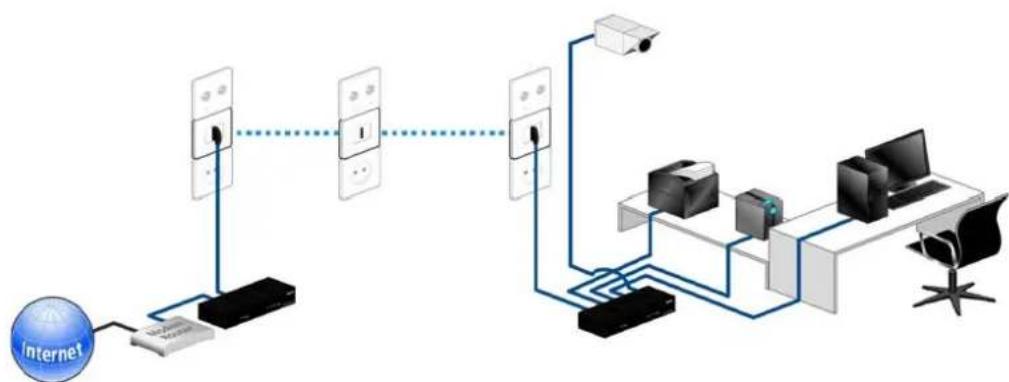

4.2 Mise en réseau d'un bâtiment
Avec les dLAN 500 AVpro UNI, vous pouvez utiliser les câbles déjà posés dans le bâtiment de manière flexible pour la transmission des données. Les dLAN 500 AVpro UNI sont aussi capables de relier tous les participants du réseau entre eux même si les câblages sont hétérogènes, et de fournir un accès Internet central à tous les appareils réseau connectés.
Si vous devez utiliser des supports de transmission différents dans un réseau dLAN (par exemple les câbles électriques et les câbles coaxiaux), vous avez la possibilité d'insérer un répéteur sur la base de deux adaptateurs dLAN pour coupler les supports. Pour réaliser ce répéteur, vous reliez directement un dLAN 500 AVpro UNI qui transmet les données via le câble électrique à un dLAN 500 AVpro UNI qui les transmet via le câble coaxial, au moyen d'un câble Ethernet (voir 'Appartement 4' dans la Fig. 7).

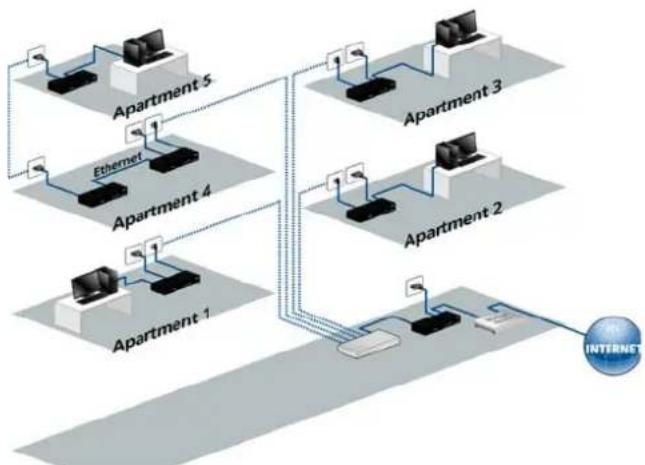

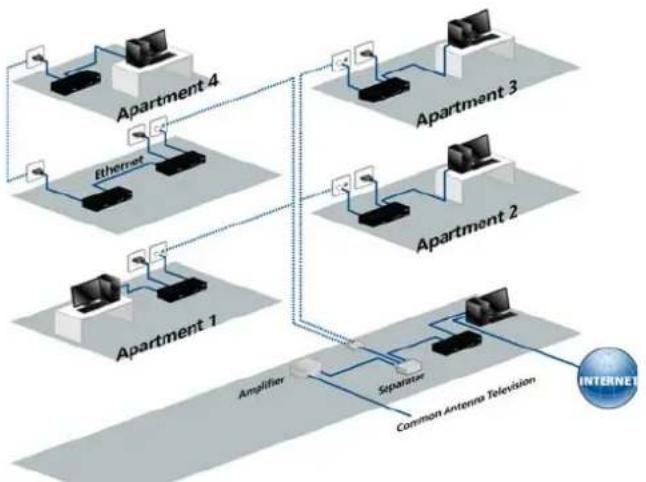

Fig. 7: réseau dLAN via les câbles coaxiaux et le circuit électrique
Fig. 8: réseau dLAN via les câbles téléphoniques et le circuit électrique
Cet exemple (voir la Fig. 8) illustre la création d'un réseau dLAN entre plusieurs appartements d'un immeuble via le câblage téléphonique interne.
L'accès téléphonique n'étant pas installé dans l'appartement n° 5, le réseau dLAN est prolongé dans cet appartement via le câble électrique au moyen d'un répéteur formé par deux dLAN 500 AVpro UNI reliés par câble Ethernet à la prise de téléphone dans l'appartement n° 4.
Fig. 9: Extension du réseau dLAN au bureau via le câble téléphonique local
Cet exemple (voir la Fig. 9) illustre l'utilisation de dLAN pour relier divers périphériques d'un bureau à l'accès Internet local via les câbles téléphoniques internes.
Cet exemple (voir la Fig. 10) montre comment dLAN sert à créer une liaison entre deux bâtiments possédant chacun son propre circuit électrique en utilisant un câble téléphonique bifilaire ; les deux immeubles peuvent partager un accès Internet.
4.3 Utilisation de PoE
Le connecteur ETH4 du dLAN 500 AVpro UNI peut servir d'alimentation électrique selon IEEE 802.3 af Classe '0' pour le périphérique raccordé à ce port. Dans ce cas, la fonction PoE de ce connecteur doit être activée.
Par défaut, la fonction PoE du dLAN 500 AVpro UNI est activée. Pour l'activer alors qu'elle est inactive, procédez comme suit :
aDans dLAN AVpro manager, sélectionnez le mode expert.
bSélectionnez ensuite le réseau du dLAN 500 AVpro UNI considéré dans la fenêtre AVNetwork.
cFaites un clic droit sur l'adaptateur voulu dans l'image du réseau dLAN pour afficher le menu contextuel de l'adaptateur.
dActivez la fonction PoE du connecteur ETH4 en cliquant sur la commande Enable PoE.
Si la fonction PoE du connecteur ETH4 est désactivée, le périphérique connecté à ce connecteur arrête de fonctionner. Si le périphérique considéré est un élément du réseau, la désactivation de la fonction PoE peut avoir un effet sur l'accès aux terminaux connectés.
ePour désactiver la fonction PoE du connecteur ETH4, cliquez sur la commande Disable PoE.
4.4 Utilisation de filtres coaxiaux
La gamme de fréquences du signal dLAN transmis via les câbles coaxiaux couvre les fréquences 2 ... 68 MHz. Suivant le contexte local, il n'est pas exclu que des signaux parasites soient émis au-delà de cette gamme de fréquences malgré le niveau très bas du signal dLAN. Si ces signaux parasites ont un effet négatif sur les autres applications dans le câble, utilisez un filtre.
Pour isoler les signaux du dLAN 500 AVpro UNI du point de transfert du signal TV, nous recommandons l'utilisation d'un filtre coaxial.
Il est recommandé d'utiliser un filtre coaxial :
- si vous voulez isoler votre réseau dLAN du reste de l'infrastructure coaxiale afin de protéger les signaux produits par les dLAN 500 AVpro UNI contre les perturbations des autres appareils ne faisant pas partie de votre réseau dLAN.
- si vous voulez protéger votre réseau dLAN contre les perturbations ou les autres signaux émis dans la même gamme de fréquences.
- si vous voulez protéger votre réseau dLAN contre les interférences avec un modem Docsis (ou un autre modem câble). Installez dans ce cas un filtre entre le modem câble et le réseau dLAN.
Consultez aussi l'Infocentre sur notre site Web www.devolo.com où vous trouverez les réponses détaillées aux questions posées fréquemment (FAQ) sur le déploiement de dLAN.
5 Annexe
5.1 Consignes de sécurité importantes
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant de mettre l'appareil en service et de les conserver pour pouvoir les consulter ultérieurement.
- Le produit ne doit pas être ouvert. Aucune pièce requérant un entretien de la part de l'utilisateur ne se trouve à l'intérieur du produit.
N'essayez pas d'entretenir vous-même le produit mais adressez-vous exclusivement à du personnel qualifié pour sa maintenance ! Il y a un risque d'électrocution !
● Utilisez le produit uniquement dans un local sec.
- Pour le branchement de l'appareil, utilisez toujours le câble réseau fourni.
La prise murale devrait se trouver à proximité des composants réseau connectés. L'adaptateur et les composants réseau devraient être accessibles facilement.
- N'introduisez aucun objet dans les ouvertures du produit.
- Pour éteindre l'appareil, débranchez la prise.
- Pour couper l'alimentation du produit, débranchez la prise.
- N'exposez pas le produit au rayonnement direct du soleil.
- Les fentes et ouvertures présentes sur le boîtier de l'appareil servent à l'aération de l'appareil et ne doivent être ni obturées ni recouvertes.
- Le produit ne doit pas être placé à proximité immédiate d'un radiateur.
- Le produit devrait uniquement être placé à des endroits assurant une aération suffisante.
- Avant de nettoyer le produit, débranchez-le. Pour nettoyer l'appareil, n'utilisez jamais de l'eau, des produits dissolvants, du benzène, de l'alcool ou autres produits nettoyants agressifs sous peine d'endommager son boîtier. Utilisez uniquement un chiffon humide.
- Le produit doit uniquement être exploité sur un réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique. Si vous n'êtes pas sûr du type de réseau d'alimentation électrique dont vous disposez, veuillez contacter votre revendeur ou votre fournisseur d'électricité.
- En cas de sinistre, débranchez le produit de l'installation électrique et adressez-vous au service après-vente. On parle de sinistre dans les cas suivants :
○ Le câble d'alimentation ou la prise sont endommagés.
○ Un liquide a été déversé sur le produit ou des objets ont pénétré dans l'appareil.
○ Le produit a été exposé à la pluie ou mis en contact avec de l'eau.
○ Le produit ne fonctionne pas bien que toutes les instructions d'utilisation aient été suivies à la lettre.
○ Le boîtier du produit est endommagé.
5.2 Élimination des anciens appareils
Applicable dans les pays de l'Union Européenne et les autres pays européens ayant un système de récupération séparé.
Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un appareil électrique ou électronique soumis à la réglementation allemande sur les appareils électriques (« Elektrogesetz »). Depuis le 24 mars 2006, ce type d'appareil ne peut plus être éliminé avec les ordures ménagères en Allemagne. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.
5.3 Conditions générales de garantie
Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes :
1 Objet de la garantie
a) La garantie s'applique au produit livré et à ses composants. Les composants présentant des vices de fabrication ou de matière seront, au choix de devolo, remplacés ou réparés gratuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se réserve le droit d'échanger l'appareil défectueux par un appareil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels éventuellement fournis avec le matériel sont exclus de la garantie.
b) Les coûts des pièces et de main d'œuvre sont à la charge de devolo AG ; les frais de l'envoi du matériel défectueux à l'atelier de maintenance et/ou à devolo sont à la charge de l'acheteur.
c) La propriété des pièces remplacées est transférée à devolo AG.
d) Au-delà de la réparation et du remplacement des pièces défectueuses, devolo AG est autorisé à effectuer des modifications techniques (par exemple une mise à jour des logiciels microprogrammes) pour mettre l'appareil au niveau technologique actuel. Ceci n'entraîne pas de frais supplémentaires pour
l'acquéreur. La mise à niveau ne constitue pas pour autant un droit légitime de l'acquéreur.
2 Durée de la garantie
La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet le jour de la livraison du produit par le revendeur agréé devolo. Les prestations fournies par devolo dans le cadre de la garantie ne conduisent aucunement à un prolongement de la durée de la garantie, et n'engendrent pas non plus une nouvelle garantie. La durée de garantie des pièces de rechange utilisées expire en même temps que la garantie du produit entier.
3 M o d a l i
a) Si des défauts surviennent pendant la période de garantie, l'acheteur doit faire valoir son droit de garantie immédiatement, au plus tard 7 jours après l'apparition du défaut.
b) Tout endommagement reconnaissable de l'extérieur (par exemple boîtier endommagé) survenu lors du transport doit être signalé immédiatement à l'entreprise de transport ainsi qu' à l'expéditeur. Tout endommagement non décelable de l'extérieur doit être signalé immédiatement après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport ainsi qu' à l'expéditeur.
c) Le transport du produit défectueux vers le service qui traite les droits de garantie, ainsi que son renvoi après la réparation se font aux frais et aux risques de l'acheteur.
d) Les revendications dans le cadre de la garantie ne sont acceptées que si l'acheteur fournit une copie de la preuve d'achat. Dans certains cas, devolo se réserve le droit de demander l'original de la preuve d'achat.
4 Exclusion de la garantie
La garantie est exclue en particulier dans les cas suivants :
a) si l'étiquette portant le numéro de série a été retiré,
b) en cas d'endommagement ou de destruction dans le cas de force majeure ou d'une autre influence hors du contrôle de
devolo AG (p. ex. humidité, foudre, poussière ou autres influences extérieures),
c) en cas de stockage ou d'utilisation du produit non conforme aux conditions indiquées dans la spécification technique,
d) si les défauts sont dus à une mauvaise utilisation, en particulier si la description du système et le mode d'emploi n'ont pas été respectés,
e) si l'appareil a été ouvert, réparé ou modifié par une personne qui n'en a pas été chargé par devolo,
f) si le produit présente des endommagements mécaniques, de quelque nature qu'ils soient,
g) si l'acheteur ne fait pas valoir son droit de garantie dans les délais prévus par les articles 3a) ou 3b).
5 Erreurs de manipulation
S'il s'avère que le défaut du produit a été provoqué par du matériel défectueux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se réserve le droit de facturer les frais de vérification à l'acquéreur.
6 Conditions complémentaires
En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.
a) Cette garantie n'établit aucun droit supplémentaire, en particulier le droit à rédhibition ou la prétention à diminution. Toute réclamation de dommages-intérêts, quelle qu'en soit la raison, est exclue. Cette garantie ne limite pas les droits de l'acquéreur conformément aux lois sur la responsabilité produit, par exemple dans les cas de dommages corporels ou d'endommagement des objets personnels ou dans les cas de préméditation ou de négligence grossière, dans lesquels devolo AG engage impérativement sa responsabilité.
b) En particulier, le remboursement d'un manque à gagner ou de dommages directs ou indirects sont exclus.
c) devolo n'engage aucune responsabilité pour la perte de données ou la récupération de ces données en cas de faute légère ou moyenne.
32 Annexe
d) Dans les cas où devolo provoque la destruction de données avec préméditation ou par négligence grossière, devolo engage sa responsabilité pour le rétablissement typique tel qu'il serait à réaliser en cas de création régulière de copies de sauvegarde selon les mesures de sécurité adéquates.
e) La garantie s'applique uniquement au premier acheteur et ne peut être transférée à un tiers.
f) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle) est seul compétent, si l'acheteur est une personne exerçant une activité commerciale et en a tous les droits et obligation. Si l'acquéreur n'a pas d'attribution de juridiction en R.F.A. ou si son domicile ou son lieu de résidence habituel est transféré en dehors du champ d'application territorial de la R.F.A. après la conclusion du contrat, le tribunal du siège social de devolo est seul compétent. Ceci est valable également si le domicile ou le lieu de résidence habituel de l'acheteur n'est pas connu au moment de l'introduction d'une action.
g) La loi applicable est la loi de la République Fédérale d'Allemagne. Le droit de l'ONU en matière d'achat n'est pas applicable.
Index
A
Adaptateur dLAN 8
B
Bloc d'alimentation 12
Borne à ressort 7, 15
C
Câble bifilaire 15
Câble coaxial TV 7
câble téléphonique 7
CCo 8
CD d'installation 5
CD-ROM 11
Commutateur 17, 18
Conditions de garantie 5
Configuration système requise 12
Connecteur F parallèle 16
Connecteurs 15
Consignes de sécurité 5
Consignes de sécurité importantes 29
Coordinateur central 8
CPL 17
Cryptage 5
D
Débit 5
Débit de la liaison 13
Déclaration CE 5
DEL PLC Link/Act (fonction) 13
DEL Power 13
DEL Power (fonction) 13
Élimination des anciens appareils 30
F
Face arrière 15
Face avant 13
Fast Ethernet 5
Filtre coaxial 21, 27
Fréquences TV 21
G
Gamme de fréquences 21, 27
Garantie 30
H
HomePlug AV 12
|
Isolation 27
L
Logiciel d'administration 18
Luminosité (DEL Power) 13
M
Master 8
MDU 8
Mise en service 11
Mode expert 8, 14
Mode standard 14
Modem câble 27
Modem Docsis 27
Plaque signalétique 17
PoE 7
Powerline 17
Prises GE 15
R
Répéteur 22
RJ11 15
RJ45 15
S
Sécurité des données 5
Segment de réseau 8
Set-top box 21
Signal dLAN 27
Slave 8
Streaming HDTV 5
Téléphonie Internet 5
TP 15
Transmission TV 21
U
UPA 12
W
Windows 18
