SNC-DH180 - Caméra de surveillance SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra réseau IP de surveillance
Marque	Sony
Modèle	SNC-DH180
Résolution maximale	1280 x 1024 (SXGA) ou 1280 x 720 (HD 720p)
Capteur	Exmor CMOS
Vision nocturne	Illuminateur IR intégré, portée jusqu'à 20 mètres (0 lux)
Compression vidéo	JPEG, MPEG4, H.264 (mode simple ou double codec)
Fonctions PTZ	Solid PTZ numérique (panoramique, inclinaison, zoom) par détourage de l'image
Détection de mouvement	Oui, avec zones configurables et technologie VMF
Audio	Bidirectionnel avec entrée/sortie audio, suppresseur d'écho, filtre anti-bruit
Alimentation	PoE (IEEE 802.3af) ou 12 V DC
Dimensions (approx.)	72 x 72 x 140 mm (L x l x H)
Poids (approx.)	500 g
Connectivité réseau	Ethernet 10/100 Base-T, IPv4/IPv6
Protocoles supportés	TCP/IP, HTTP, FTP, SMTP, SNMP, QoS, etc.
Sécurité	Authentification par mot de passe, SSL/TLS, filtrage IP, 802.1X
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter un centre de service agréé Sony
Informations générales	Version logicielle 1.85 ; manuel disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - SNC-DH180 SONY

Comment attribuer une adresse IP à la caméra SNC-DH180 ?

Utilisez la SNC toolbox fournie sur le CD-ROM. Installez-la sur votre ordinateur, puis lancez l'outil pour attribuer une adresse IP compatible avec votre réseau.

Peut-on accéder à la caméra sans fil ?

Oui, en insérant la carte sans fil optionnelle SNCA-CFW5 et en connectant l'antenne SNCA-AN1 (disponibles selon les régions). La fonction sans fil est supportée sur certains modèles de la série.

Quelle est la portée de l'illuminateur IR ?

L'illuminateur IR intégré permet une vision nocturne jusqu'à 20 mètres en conditions d'éclairage nul (0 lux).

Comment configurer la détection de mouvement ?

Dans le menu Administrateur, allez dans Détection d'évènement > onglet Détection de mouvement. Vous pouvez définir des zones et des sensibilités, ainsi qu'activer la fonction VMF pour une détection avancée.

Quels navigateurs sont compatibles avec le visualiseur ?

Le visualiseur principal fonctionne avec Internet Explorer 7 à 10 (mode bureau). Le visualiseur sans plug-in (Plug-in free viewer) est compatible avec Firefox, Safari et Google Chrome.

Comment enregistrer des images sur la caméra ?

La caméra dispose d'une mémoire interne pour l'enregistrement d'images fixes. Certains modèles acceptent une carte mémoire CF optionnelle. Utilisez le menu Mémoire d'image pour configurer l'enregistrement sur alarme ou périodique.

Est-il possible de recevoir des alertes par e-mail ?

Oui, configurez le menu Courrier électronique dans l'interface administrateur. Vous pouvez définir un serveur SMTP et des destinataires pour recevoir des images fixes lors d'événements d'alarme.

Comment réinitialiser la caméra aux paramètres d'usine ?

Dans le menu Système > onglet Initialiser, cliquez sur Factory default. Pour une réinitialisation matérielle, maintenez le bouton de réinitialisation enfoncé lors de la mise sous tension (voir le manuel d'installation).

Quelle est la résolution maximale supportée ?

La résolution maximale est de 1280 x 1024 (format 5:4) ou 1280 x 720 (format 16:9) pour la diffusion en continu, selon le réglage de la taille d'image maximum.

La caméra supporte-t-elle le PoE ?

Oui, la caméra est conforme PoE (Power over Ethernet) IEEE 802.3af, ce qui permet l'alimentation via le câble réseau. Une alimentation 12 V DC est également possible.

MODE D'EMPLOI SNC-DH180 SONY

Guide de l'utilisateur

Version du logiciel 1.85

Avant d'utiliser cet appareil, lisez attentivement le présent mode d'emploi et conservez-le pour toute référence ultérieure.

SNC-CH135/CH140/CH180/CH240/CH280

SNC-DH140/DH140T/DH180/DH240/DH240T/DH280

IPELA Exmor™ HD

Table des matières

Description générale

Fonctionnalités .... 5

Comment utiliser le Guide de l'utilisateur ...... 6

Configuration système requise .... 7

Préparation

Attribution de l'adresse IP à la caméra ....8

Attribution d'une adresse IP à l'aide de la SNC toolbox 8

Accès à la caméra à l'aide du navigateur Internet 9

Configuration basique par l'administrateur .... 11

Précautions à prendre pour empêcher l'accès à la caméra par un tiers indésirable .... 12

Configuration 12

Utilisation de la caméra

Administrateur et Utilisateur .... 13

Accès au Système 14

Accès en tant qu'utilisateur .... 14

À propos des visualiseurs .... 14

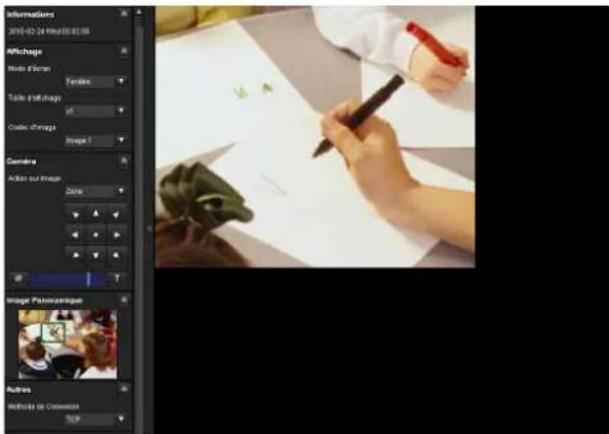

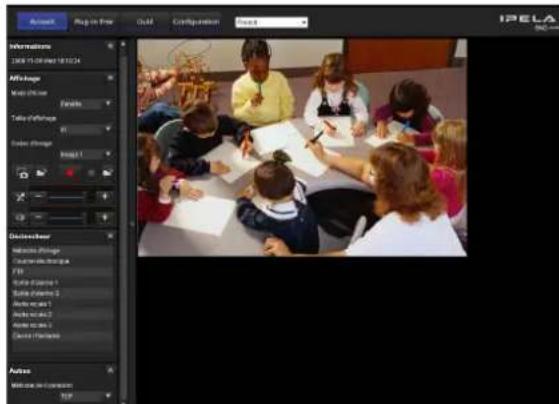

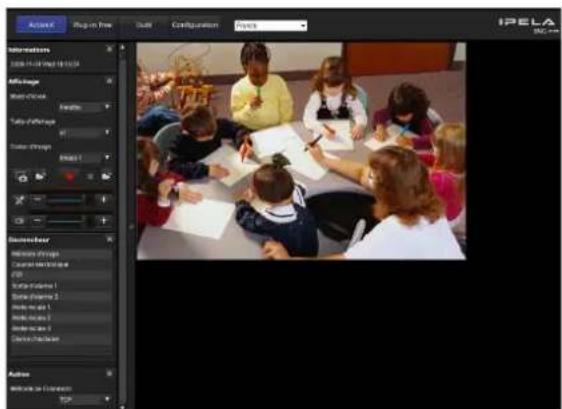

Configuration du visualiseur principal ..... 15

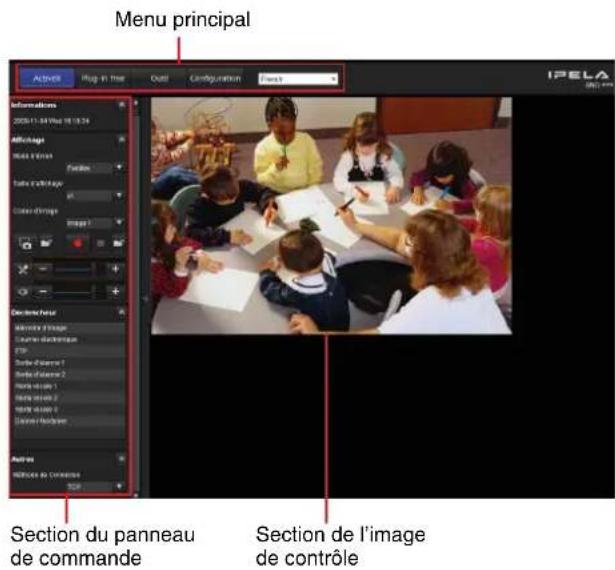

Menu principal 15

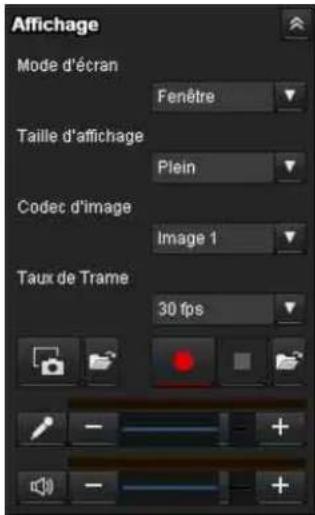

Section du panneau de commande .... 15

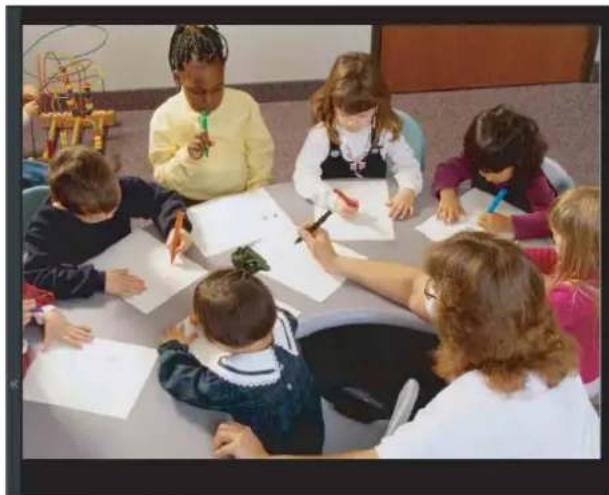

Image de contrôle 18

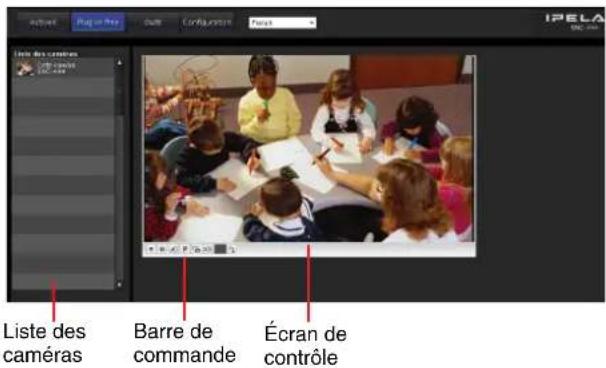

Plug-in free viewer 18

Utilisation de la fonction Solid PTZ 19

Commande par le panneau de commande (Opération commune aux modes Zoom sur zone et Glissement de vecteur) ...... 20

Panoramique et inclinaison en cliquant sur l'image de contrôle (Mode Zoom sur zone uniquement) 20

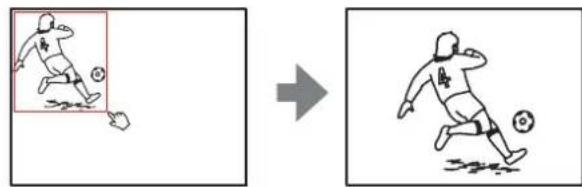

Panoramique, inclinaison et zoom en spécifiant une zone (Mode Zoom sur zone uniquement) 20

Panoramique et inclinaison en faisant glisser l'écran (Mode Glissement de vecteur uniquement) 20

Mettre la caméra en position prédéfinie (Opérations communes aux modes Zoom sur zone et Glissement de vecteur) ...... 21

Utilisation des opérations de panoramique/d'inclinaison/de zoom avec la barre de commande affichée (barre de commande PTZ uniquement) 21

Commande de la caméra sur une image entière ....21

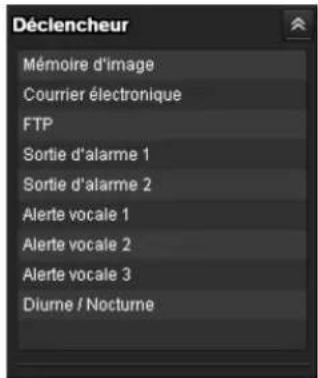

Utilisation du bouton Déclencheur ......22

Envoi d'une image de contrôle par e-mail .....22

Envoi d'une image de contrôle à un serveur FTP 22

Enregistrer une image de caméra en tant qu'image fixe 22

Commande de sortie d'alarme 1, 2 ......22

Commande de la fonction Diurne/Nocturne .....22

Lecture d'un fichier audio sauvegardé dans la caméra 23

Changement du mode de transmission .....23

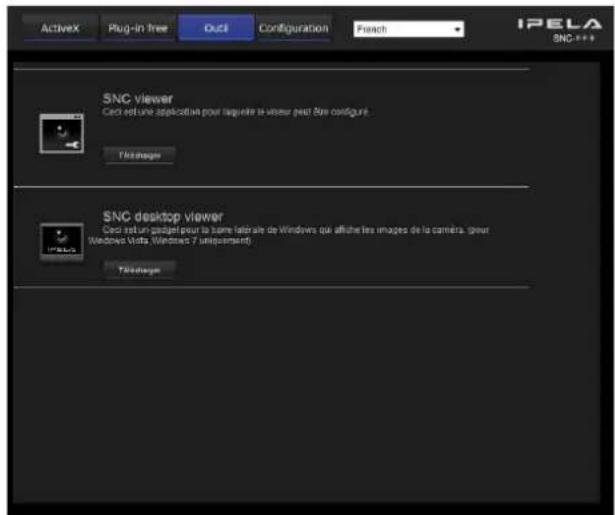

Utilisation de l'Utilitaire du système ....24

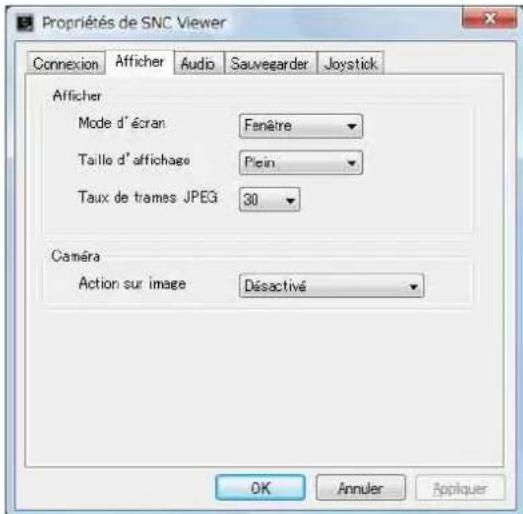

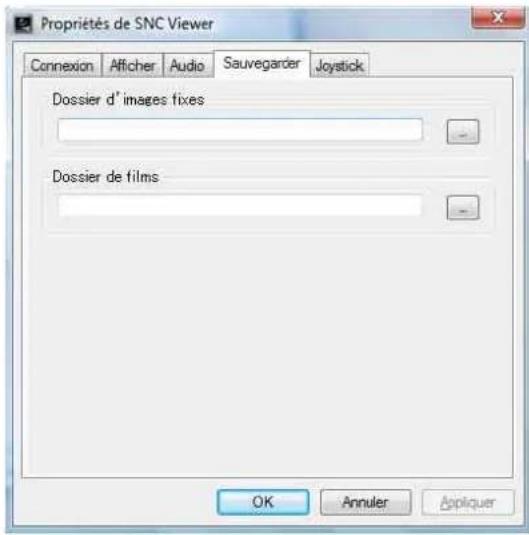

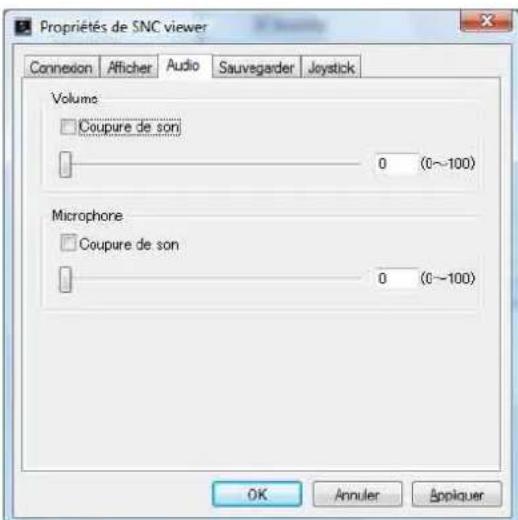

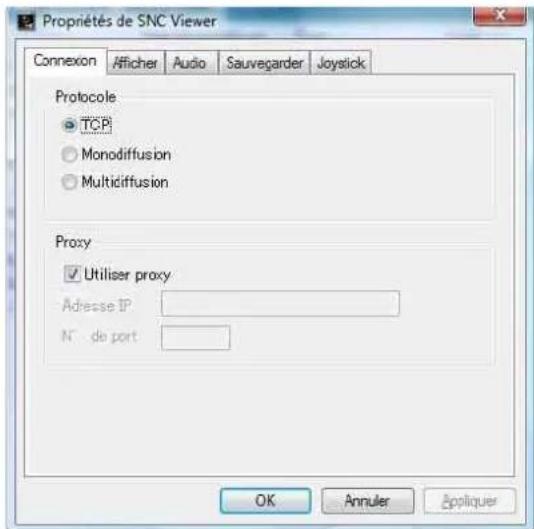

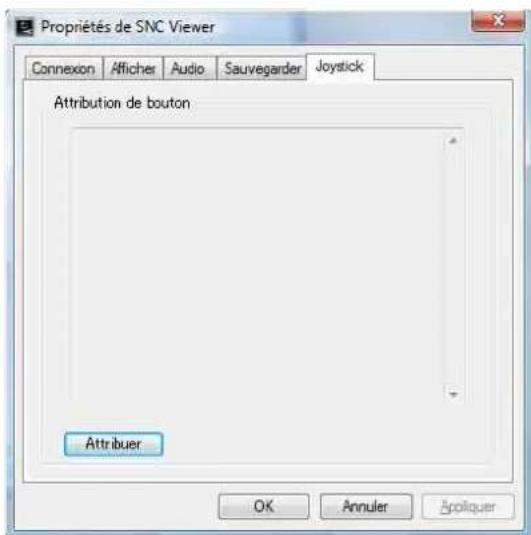

SNC viewer 24

Administration de la caméra

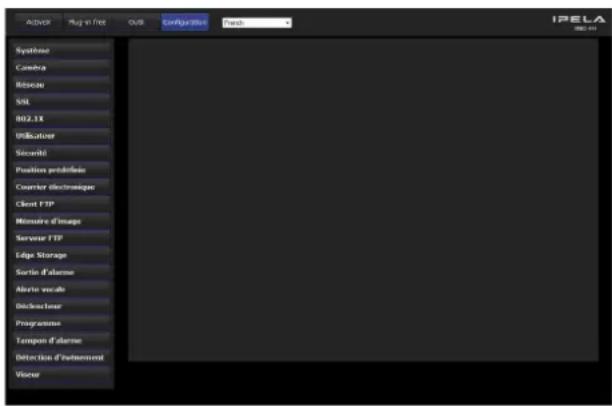

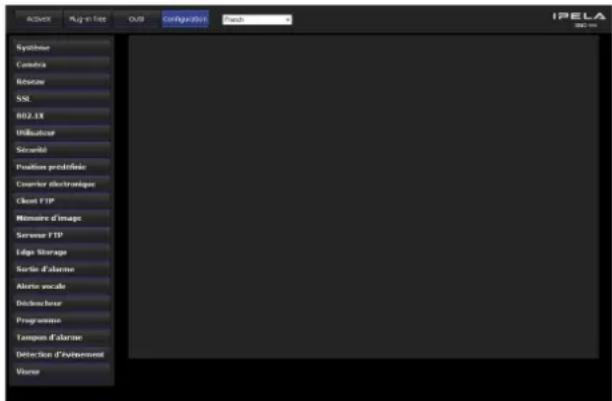

Opérations de base du menu Administrateur ...28

Comment paramétrer le menu Administrateur ....28

Configuration du menu Administrateur .....29

Configuration du système — Menu Système ....30

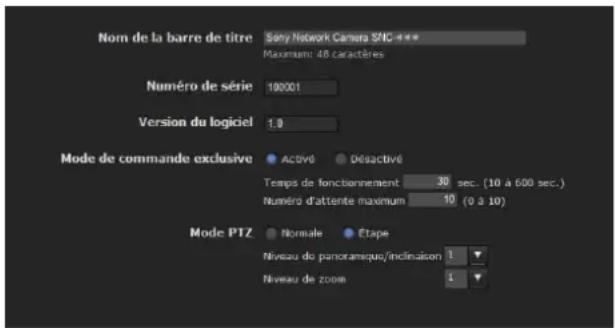

Onglet Système ....30

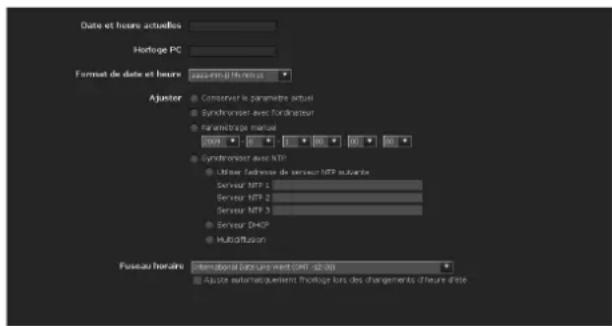

Onglet Date et heure ....31

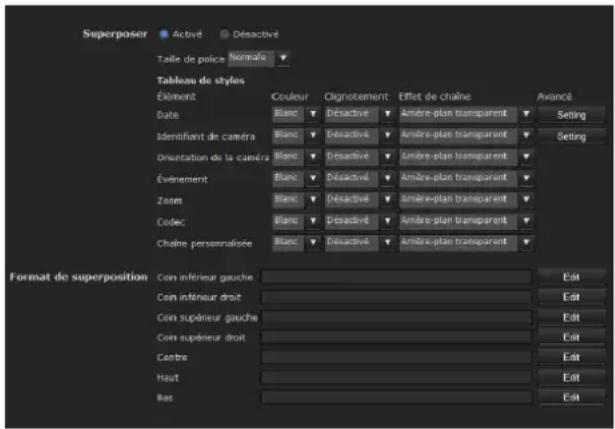

Onglet Superposer 32

Onglet Installation 33

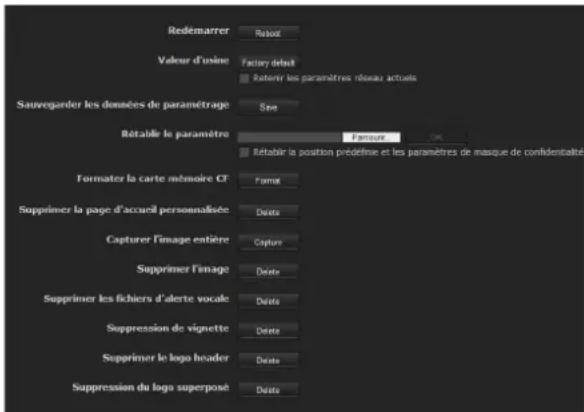

Onglet Initialiser 35

Onglet Journal Système ....36

Onglet Journal d'accès ....36

Paramétrage de l'image et du son de la caméra — Menu Caméra ....37

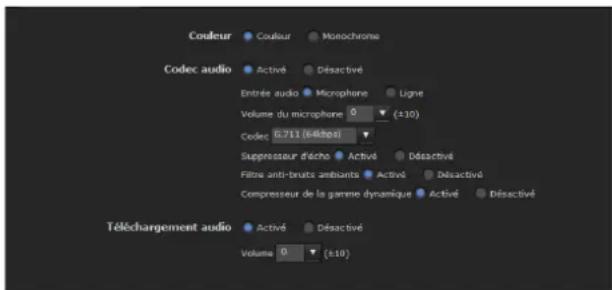

Onglet Éléments communs ....37

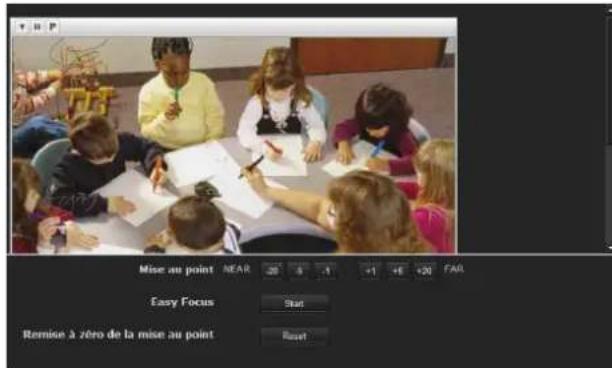

Onglet Mise au point — Réglage de la Mise au point (SNC-CH240/CH135/CH140 uniquement) ....38

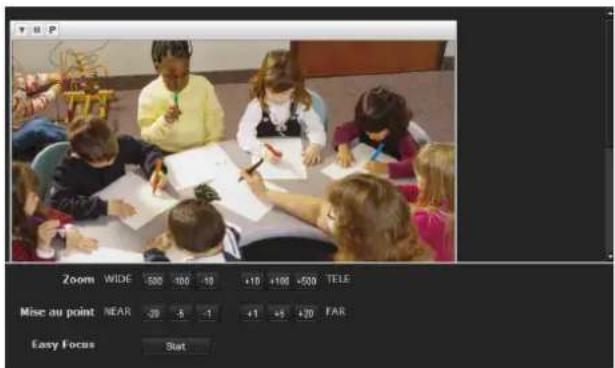

Onglet Mise au point/Zoom — Réglage de la mise au point/du zoom (SNC-CH180/CH280/DH140/DH180/DH240/DH280 uniquement) .....38

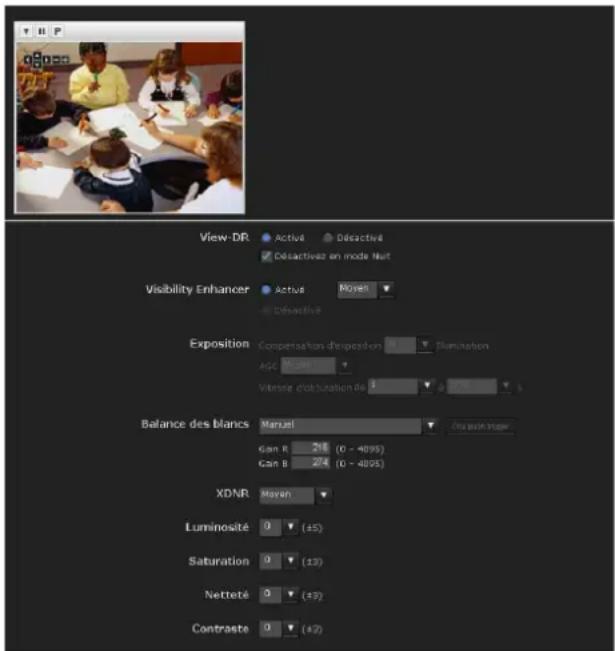

Onglet Image 39

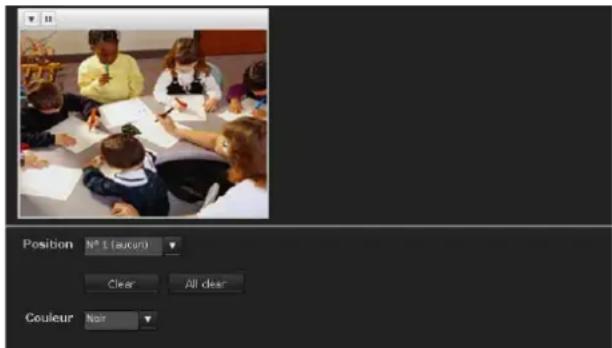

Onglet Masquage de confidentialité ....40

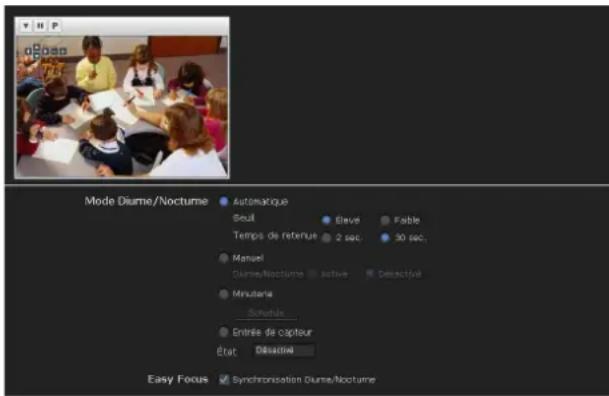

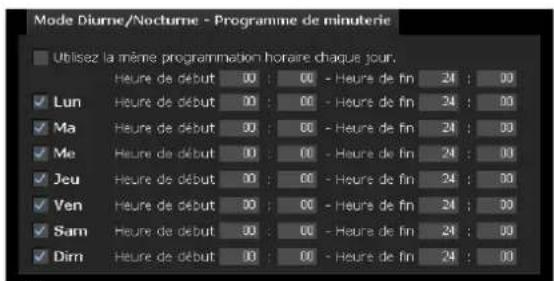

Onglet Diurne/Nocturne 41

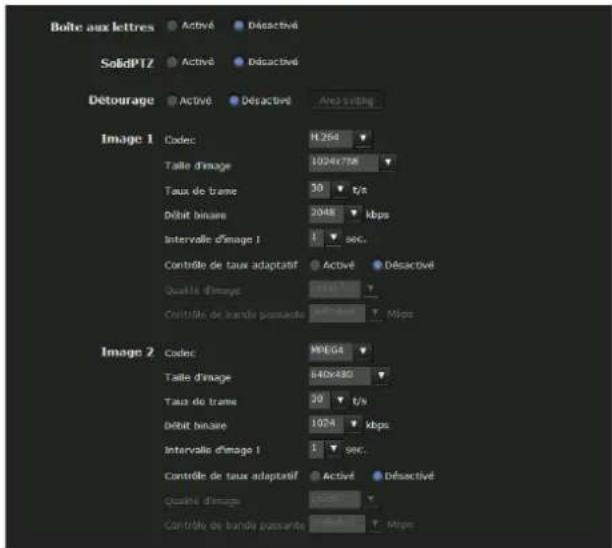

Onglet Codec vidéo 42

Onglet Diffusion continue 45

Configuration du réseau — Menu Réseau .....47

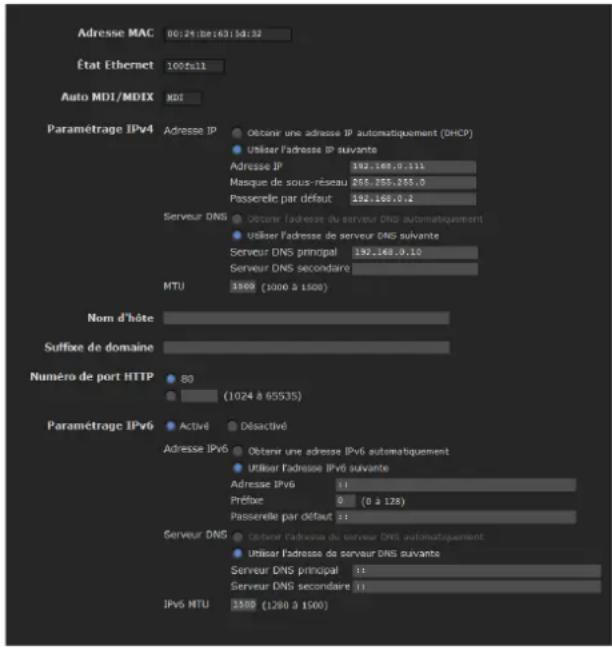

Onglet Réseau ....47

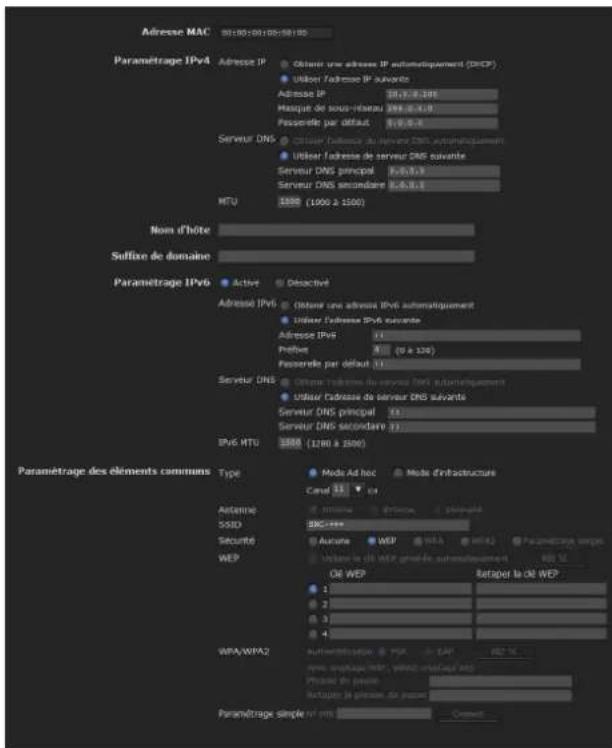

Onglet Sans fil — Paramétrage de la connexion sans fil (SNC-CH240/CH135/CH140/CH180/CH280 uniquement) ....48

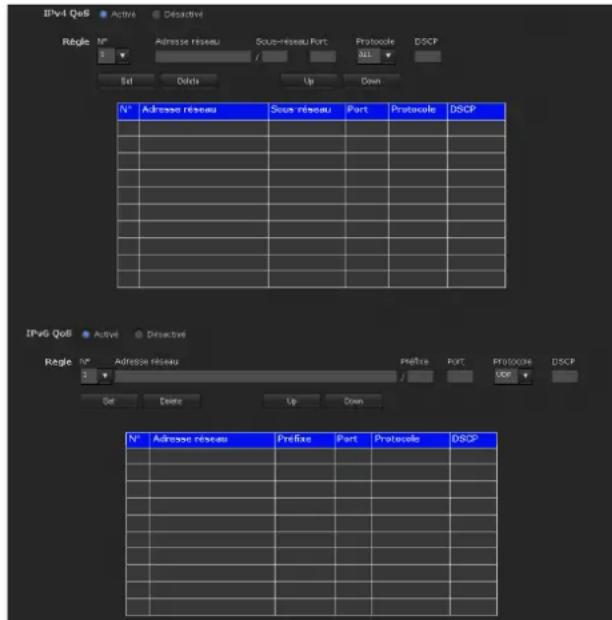

Onglet QoS 52

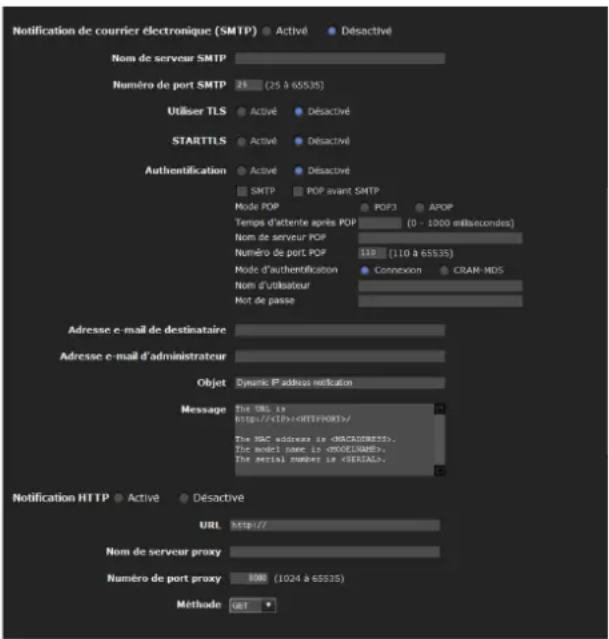

Onglet Notification d'adresse IP dynamique — Notification d'adresse IP ....53

Paramétrage de la fonction SSL — Menu SSL ....56

Onglet Éléments communs .... 56

Onglet Certificat CA — Ajout d'un certificat CA pour l'authentication du client .... 58

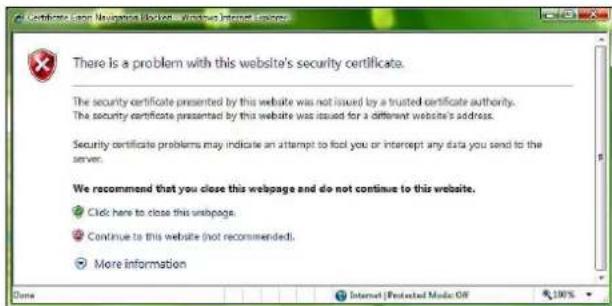

Comment installer le certificat CA 59

Pour supprimer un certificat CA installé ..... 60

Utilisation de la fonction d'authentification 802.1X — Menu 802.1X ...... 61

Configuration système du réseau 802.1X ...... 61

Onglet Éléments communs — Paramétrage de base de la fonction d'authentification 802.1X ...... 62

Onglet Certificat client 63

Onglet Certificat CA 64

Paramétrage de la fonction d'authentication 802.1X — Exemple avec Windows Server 2003 .... 64

Paramétrage des utilisateurs — Menu Utilisateur .... 67

Paramétrage de la sécurité — Menu Sécurité .... 68

Onglet Paramétrage 68

Onglet Vérification de Referer 69

Sauvegarde de la position et de l'action de la caméra — Menu Position prédéfinie .... 70

Onglet Position — Sauvegarde de la position de panoramique/inclinaison/zoom 70

Onglet Suite prédéfinie — Paramétrage d'une suite position 71

Envoi d'une image par E-mail — Menu Courrier électronique .... 73

Onglet Éléments communs — Paramétrage de la fonction Courrier électronique .... 73

Onglet Envoi d'alarme — Paramétrage du mode d'envoi d'un e-mail lors de la détection d'une alarme 75

Onglet Envoi périodique — Paramétrage du mode d'envoi périodique d'e-mails ...... 76

Envoi d'images à un serveur FTP — Menu Client FTP 77

Onglet Éléments communs — Paramétrage de la fonction de client FTP 77

Onglet Envoi d'alarme — Paramétrage pour l'envoi à un client FTP lors de la détection d'une alarme .... 77

Onglet Envoi périodique — Paramétrage d'un envoi périodique à un client FTP 79

Enregistrement d'images en mémoire — Menu Mémoire d'image .... 80

Onglet Éléments communs — Paramétrage de la fonction de mémoire d'image .... 81

Onglet Enregistrement d'alarme — Paramétrage de la fonction de mémoire d'image lors de la détection d'une alarme ....82

Onglet Enregistrement périodique — Paramétrage du mode d'enregistrement périodique .....83

Structure de dossier de la mémoire d'image .....84

Téléchargement des images de la caméra — Menu Serveur FTP ....85

Réglage de Edge Storage — Menu Edge Storage ....86 Structure de dossiers du Edge Storage ....88

Paramétrage de la sortie d'alarme — Menu Sortie d'alarme ....88 Onglet Sortie d'alarme 1, 2 ....88

Émission du son liée à la détection d'alarme — Menu Alerte vocale ....89 Onglet Alerte vocale 1, 2 et 3 ....89

Paramétrage des opérations par le visualiseur — Menu Déclencheur ....90

Paramétrage des tranches horaires — Menu Programme ....92

Paramétrage du tampon d'alarme — Menu Tampon d'alarme ....93

Paramétrage d'Entrée de capteur/Détection altération caméra/Détection de mouvement/Détection audio — Menu Détection d'évènement ....94

Onglet Entrée de capteur — Réglez l'entrée de capteur ....94

Onglet Détection altération caméra — Réglez la détection d'altération de la caméra .....94

Onglet Détection de mouvement — Réglez la Détection de mouvement/VMF .....94

Que sont les fonctions VMF ? .....94

Paramètres pour la détection de mouvement ....95 Paramètres VMF ....97

Onglet Détection audio — Réglez la détection audio ....101

Configuration du visualiseur — Menu Visualiseur ....102

Onglet Disposition ....102

Onglet Sortie HTML 105

Autres

Utilisation de la SNC toolbox ....106

Utilisation de SNC audio upload tool — Transmission de données audio à la caméra ....106

Utilisation de SNC video player — Lecture d'un fichier vidéo/audio enregistré sur la caméra ...107

Utilisation du SNMP 109

1. Commandes de requête .... 109
2. Commandes de paramétrage 109

Glossaire 111

Index 115

Description générale

Fonctionnalités

• Surveillance en temps réel Full HD (1080P), jusqu'à 30 t/s. (SNC-CH240/DH240/CH280/DH280)
• Les images haute qualité HD (720P) en direct de la caméra peuvent être surveillées à un taux de trame maximal de 30 fps.
• Diffusion continue en temps réel en haute qualité, jusqu'à la taille d'image 1920 × 1440. (SNC-CH240/DH240/CH280/DH280)
• Les images en direct peuvent être diffusées en haute qualité avec une taille d'image SXGA maximale (1280 × 1024).
• Le capteur Exmor CMOS permet d'obtenir des images de haute qualité pour la diffusion continue.
• View-DR et Visibility Enhancer permettent d'obtenir des images plus nettes pour la diffusion continue dans les environnements au contraste d'image maximal.
• XDNR permet d'obtenir des images plus nettes pour la diffusion continue dans les environnements peu lumineux.
• Trois modes de compression vidéo (codecs vidéo) JPEG/MPEG4/H.264 sont pris en charge.
• Le mode de codec unique et le mode de codec double sont disponibles.
• Easy Focus permet de régler plus facilement la mise au point après son installation.
• La fonction Easy Zoom permet de régler à distance l'angle de vue après l'installation. (SNC-CH180/CH280/DH140/DH180/DH240/DH280)
• L'illuminateur IR permet de surveiller les conditions d'éclairage 0 lux jusqu'à une distance de 20 mètres. (SNC-CH180/DH180/CH280/DH280 uniquement)
• Insérer la carte sans fil SNCA-CFW5* en option active la transmission sans fil des images de la caméra. (SNC-CH240/CH135/CH140/CH180/CH280**)
• Insérez la SNCA-CFW5* dans la fente et fixez l'antenne de réseau local sans fil SNCA-AN1* à la caméra pour augmenter la distance de communication du réseau local sans fil. (SNC-CH135/CH140/CH240)
• Une carte mémoire CF en option vous permet de sauvegarder des images. (SNC-CH240/CH135/CH140/CH180/CH280**)
• « Edge Storage » pour l'enregistrement d'un signal vidéo ou audio basé sur la détection d'alarme (par exemple, lors du blocage du réseau) et diffusion d'image en temps réel de même protocole. (SNC-CH240/CH135/CH140/CH180/CH280**)

• Détection de mouvement, détection d'altération de la caméra et fonctions de détection audio.

• Le suppresseur d'écho élimine efficacement l'écho acoustique qui se propage d'un haut-parleur vers le microphone d'une caméra.

• Le filtre anti-bruits ambiants réduit le bruit afin de diffuser un son clair.
• Compresseur de la gamme dynamique pour une diffusion audio optimale.
• Jusqu'à 10 utilisateurs peuvent afficher les images d'une caméra en même temps.
• La date/L'heure peuvent être superposées sur l'image.
• Conforme au PoE (Power over Ethernet).
  * La SNCA-CFW5 et la SNCA-AN1 ne sont pas disponibles dans certains pays et zones. Pour plus d'informations, consultez votre revendeur Sony agréé.
  ** Non disponible pour SNC-CH180/CH280 quand alimenté par PoE.

AVIS AUX UTILISATEURS

© 2009 Sony Corporation. Tous droits réservés. Ce manuel ou le logiciel qui y est décrit ne doit pas être, même partiellement, reproduit, traduit ou réduit sous une forme lisible par les ordinateurs sans l'autorisation écrite préalable de Sony Corporation.

SONY CORPORATION NE DONNE AUCUNE GARANTIE POUR CE MANUEL, LE LOGICIEL OU TOUTE INFORMATION QU'ILS CONTIENNENT ET DÉCLINE EXPRESSÉMENT PAR LES PRÉSENTES TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER POUR CE MANUEL, LE LOGICIEL OU TOUTE INFORMATION QU'ILS CONTIENNENT. EN AUCUN CAS, SONY CORPORATION NE POURRA ÊTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, INDIRECTS OU PARTICULIERS QU'ILS SOIENT BASÉS SUR LA RESPONSABILITÉ CIVILE, LE CONTRAT OU AUTRE, DUS OU AFFÉRENTS À CE MANUEL, AU LOGICIEL OU À TOUTE AUTRE INFORMATION QU'ILS CONTIENNENT OU À LEUR UTILISATION.

Sony Corporation se réserve le droit de modifier ce manuel ou les informations qu'il contient à tout moment sans préavis.

Le logiciel décrit dans ce manuel peut également être régi par les clauses d'un contrat de licence utilisateur séparé.

• « IPELA » et sont les marques de Sony Corporation.
  • Estune marque de Sony Corporation.
• « Exmor » et Forthos marques de Sony Corporation.
• Microsoft, Windows, Internet Explorer et Microsoft DirectX sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• Java est une marque de Sun Microsystems, Inc. aux États-Unis et dans d'autres pays.
• Intel et Pentium sont des marques déposées d'Intel Corporation ou de ses filiales aux États-Unis et dans d'autres pays.
• Adobe, Adobe Reader et Adobe Flash sont les marques d'Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.
• CompactFlash et CF sont les marques de SanDisk Corporation déposées aux États-Unis et dans d'autres pays.

Tous les autres noms de société et de produit sont des marques ou des marques déposées des sociétés respectives ou de leurs fabricants respectifs.

Comment utiliser le Guide de l'utilisateur

Le Guide de l'utilisateur explique comment utiliser la Network Camera depuis un ordinateur.

Il est conçu pour être lu sur l'écran d'un ordinateur. Cette section fournit des conseils pour tirer avantage du Guide de l'utilisateur. Lisez-le avant d'utiliser la caméra.

Pour accéder à une page connexe

Lorsque vous lisez le Guide de l'utilisateur à l'écran d'un ordinateur, vous pouvez cliquer sur une phrase pour accéder à la page connexe.

Exemples d'affichages écran du logiciel

Notez que les affichages écran du Guide de l'utilisateur ne sont donnés qu'à titre d'exemple. Certains d'entre eux peuvent différer des affichages réels.

Les illustrations de la caméra et de l'affichage des menus figurant dans le Guide de l'utilisateur sont basées sur la SNC-CH140, SNC-DH140 ou la SNC-DH180, SNC-DH280 à titre d'exemple.

Impression du Guide de l'utilisateur

Selon l'ordinateur utilisé, il se peut que certains affichages écran ou illustrations du Guide de l'utilisateur diffèrent à l'impression de ceux apparaissant à l'écran.

Manuel d'installation (imprimé)

Le Manuel d'installation fourni indique les noms et fonctions des pièces et commandes de la Network Camera, fournit des exemples de connexion et explique comment installer la caméra. Lisez impérativement le Manuel d'installation avant l'utilisation.

À propos du nom du modèle

SNC-DH240T et SNC-DH140T sont respectivement appelés SNC-DH240 et SNC-DH140 dans ce manuel, en raison des similarités des fonctions.

Configuration système requise

L'environnement de l'ordinateur suivant est requis pour que l'ordinateur affiche les images et les commandes de la caméra.

(Novembre 2014)

Communs

Système d'exploitation

Microsoft Windows XP, Windows Vista (version 32 bits uniquement), Windows 7 (version 32 bits, version 64 bits), Windows 8 Pro (version 32 bits, version 64 bits)*, Windows 8.1 Pro (version 32 bits, version 64 bits)*

Éditions autorisées :

Windows XP : Professionnel

Windows Vista : Édition Intégrale, Professionnel

Windows 7 : Édition Intégrale, Professionnel

Windows 8 : Pro

Windows 8.1 : Pro

Microsoft DirectX 9.0c ou version ultérieure

Navigateur Web

Windows Internet Explorer Ver. 7.0, Ver. 8.0, Ver. 9.0, Ver. 10.0*

Firefox Ver. 25.0 (module avec visualiseur gratuit uniquement)

Safari Ver. 5.1 (module avec visualiseur gratuit uniquement)

Google Chrome Ver. 31.0 (module avec visualiseur gratuit uniquement)

SNC-CH135/CH140/CH180/DH140/DH180

Processeur

Intel Core 2 Duo, 2 GHz ou supérieur

Mémoire

1 Go ou plus

Écran

1600 × 1200 pixels ou supérieur

SNC-CH240/DH240/CH280/DH280

Processeur

Intel Core 2 Duo, 2,33 GHz ou supérieur

Mémoire

2 Go ou plus

Écran

1600 × 1200 pixels ou supérieur

(2560 × 1600 pixels ou supérieur recommandé)

* Dans le cas de Windows 8 ou Windows 8.1, utilisez l'édition d'interface utilisateur d'Internet Explorer pour le Bureau (IU de bureau).

Préparation

Cette section explique les opérations préparatoires à effectuer par l'administrateur pour le contrôle des images après l'installation et la connexion de la caméra.

Attribution de l'adresse IP à la caméra

Pour connecter la caméra à un réseau, vous devez attribuer une nouvelle adresse IP à la caméra lorsque vous l'installez pour la première fois.

Avant de commencer, connectez la caméra en procédant comme il est indiqué sous « Connexion de la caméra à un réseau local » dans le Manuel d'installation fourni. Pour l'adresse IP attribuée, consultez l'administrateur du réseau.

Attribution d'une adresse IP à l'aide de la SNC toolbox

1 Insérez le CD-ROM dans votre lecteur de CD-ROM.
Une page de couverture apparaît automatiquement dans votre navigateur Web.
Si celle-ci n'apparaît pas automatiquement dans le navigateur Web, double-cliquez sur le fichier index.htm figurant sur le CD-ROM.
Lorsque vous utilisez Windows Vista, l'écran pop-up « Lecture automatique » peut apparaître.
2 Cliquez sur l'icône Configuration de la SNC toolbox.
La boîte de dialogue « File Download » apparaît.
3 Cliquez sur Ouvrir fichier.
4 Installez la « SNC toolbox » sur votre ordinateur au moyen de l'assistant.
Pour plus de détails sur l'installation et l'utilisation du logiciel, consultez le Guide des applications.
5 Attribuez l'adresse IP. Attribuez l'adresse IP à l'aide de la SNC toolbox installée.
Pour plus de détails, reportez-vous aux sections
« Utilisation de la SNC toolbox » - « Attribution d'une adresse IP » du Guide des applications.

Conseil

- Téléchargez le dernier programme d'installation ou Guide des applications de la SNC toolbox à partir de l'URL suivante :

http://www.sony.net/ipela/snc

- SNC toolbox signifie Sony Network Camera toolbox.

Accès à la caméra à l'aide du navigateur Internet

Après avoir assigné l'adresse IP à la caméra, vérifiez s'il est possible d'accéder à la caméra à l'aide du navigateur Internet installé sur votre ordinateur. Utilisez Internet Explorer comme navigateur Internet.

1 Démarrez le navigateur Internet sur l'ordinateur et saisissez l'adresse IP de la caméra dans la barre d'adresse de l'URL.

Address

http://192.168.0.100

La fenêtre du visualiseur s'affiche.

Exemple d'affichage

Remarque

Lorsque vous accédez à la caméra, les images ne s'afficheront pas dans les cas suivants :

• Lorsque le nombre maximum de visualiseurs dépasse 10
  Cependant, si la fonction e-Mail (SMTP) ou la fonction client FTP est reglée sur On, le nombre maximum de visionneurs sera de 3.
• Le débit binaire, avec les nouvelles requêtes, dépasse 16 Mbits/s

Utilisation de la fonction SSL

Remarque

Ce modèle en vente en Chine ne prend pas en charge la fonction SSL.

Lors de l'utilisation d'Internet Explorer

Lorsque vous saisissez l'adresse IP de la caméra, « Erreur de certificat » peut apparaître selon l'état du certificat réglé sur la caméra. Dans ce cas, cliquez sur Continue to this website (not recommended) pour continuer.

La page d'accueil s'affiche (en communication SSL).

Lorsque « Permettre une connexion HTTP pour certains clients » (page 56) est coché

Pour utiliser les connexions HTTP et SSL séparément pour l'accès, saisissez ce qui suit dans la case d'adresse de votre navigateur.

Pour la connexion HTTP

Pour la connexion SSL

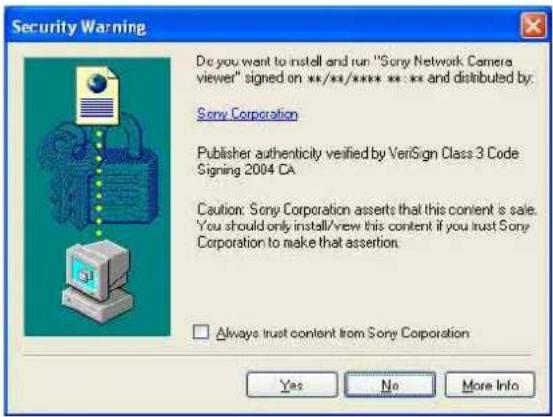

Lorsque le visualiseur de la caméra s'affiche pour la première fois

« Security Warning » s'affiche. Lorsque vous cliquez sur Yes, ActiveX control est installé et le visualiseur s'affiche.

• S i Automatic configuration est activé dans les paramètres de réseau local (LAN) d'Internet Explorer, il se peut que l'image ne s'affiche pas. Dans ce cas, désactivez Automatic configuration et réglez le serveur proxy manuellement. Pour le paramétrage du serveur proxy, informez-vous auprès de l'administrateur du réseau.
• Pour installer ActiveX Control, vous devez vous connecter à l'ordinateur en tant qu'administrateur.

Conseil

Ce logiciel a été optimisé pour Internet Explorer avec une police moyenne.

Pour afficher correctement le visualiseur

Pour que le visualiseur principal puisse être utilisé correctement, réglez le niveau de sécurité d'Internet Explorer sur Medium ou plus bas en procédant comme suit :

1 Sélectionnez Tools dans la barre de menus d'Internet Explorer, puis sélectionnez Internet Options et cliquez sur l'onglet Security.
2 Cliquez sur l'icône Internet (si vous utilisez la caméra via Internet) ou l'icône Local intranet (si vous utilisez la caméra via un réseau local).
3 Placez le curseur de sélection sur Medium ou plus bas. (Si le curseur de sélection n'est pas affiché, cliquez sur Default Level.)

Lorsque vous utilisez un logiciel antivirus, etc., sur votre ordinateur

• Quand vous utilisez un logiciel antivirus, un logiciel de sécurité, un pare-feu personnel ou un bloqueur d'écrans « pop-up » sur votre ordinateur, la performance de la caméra peut être réduite ; par exemple, le taux de trame pour l'affichage de l'image peut être inférieur.
• La page Web affichée lorsque vous accédez à la caméra utilise JavaScript. L'affichage de la page Web peut être affecté si vous utilisez un logiciel antivirus ou d'autres logiciels décrits ci-dessus sur votre ordinateur.

Configuration basique par l'administrateur

Vous pouvez contrôler l'image de la caméra en vous connectant avec les conditions initiales établies pour cette caméra réseau. Vous pouvez également paramétrer les différentes fonctions pour tenir compte de la position d'installation, des conditions du réseau ou de l'usage de la caméra.

Nous vous suggérons fortement de configurer les options suivantes avant de contrôler les images de la caméra.

Contenu du paramétrage Menu de paramétrage
Spécifiez le format de l’image envoyée par la caméra. Onglet Codec vidéo (page 42)
Sélectionnez le mode de Balance des blancs correspondant à la position d’installation.	Balance des blancs (page 40)
Sélectionnez la luminosité de l’image envoyée par la caméra. Exposition (page 39)	Luminosité (page 40)
Sélectionnez la qualité de l’image envoyée par la caméra. Onglet Codec vidéo (page 42)
Sélectionnez la taille d’affichage de l’image. Taille d’affichage (page 15)
Sélectionnez l’envoi ou non de l’audio du microphone externe. Codec audio (page 37)
Synchronisez la date et l’heure de la caméra avec celles de l’ordinateur.	Onglet Date et heure (page 31)
Effectuez le paramétrage pour l’envoi de l’image de contrôle comme pièce jointe à un e-mail.	Menu Courrier électronique (page 73)
Spécifiez le droit d’accès des utilisateurs pour la caméra. Menu Utilisateur (page 67)
Spécifiez à l’avance un endroit à surveiller. Menu Position prédéfinie (page 70)
Préparez une image panoramique. Pour créer une image entière (page 21)

Précautions à prendre pour empêcher l'accès à la caméra par un tiers indésirable

Il est possible qu'un tiers indésirable accède à la caméra sur le réseau, selon l'environnement d'utilisation. La modification des paramètres par défaut du nom d'utilisateur et du mot de passe de l'administrateur de la caméra est fortement recommandée pour des raisons de sécurité. Si un tiers indésirable accède à la caméra, des effets indésirables sont possibles, comme des opérations ou des paramètres en vue de bloquer la surveillance, etc.

Il est possible d'accéder frauduleusement à la caméra dans un environnement réseau où un périphérique est connecté ou connectable au réseau sans l'autorisation de l'administrateur, ou il se peut qu'un PC ou un autre périphérique réseau connecté au réseau puisse être utilisé sans autorisation. La connexion à ces environnements engage votre responsabilité. Pour empêcher l'accès non autorisé à la caméra, réglez-la en suivant les étapes suivantes.

Évitez le navigateur utilisé pour le réglage de la caméra pour accéder à d'autres sites Web pendant la configuration ou après le réglage de la caméra. Vous resterez connecté à la caméra tant que le navigateur sera ouvert, donc pour empêcher l'utilisation ou l'exécution de programmes malveillants par un tiers indésirable, fermez le navigateur après avoir terminé le réglage de la caméra.

Configuration

1 Définissez l'adresse réseau de la caméra à l'aide de la boîte d'outils SNC.
Pour plus de détails sur l'utilisation de la boîte d'outils SNC, consultez le guide des applications. Après cette étape, n'utilisez pas la boîte d'outils SNC pour modifier les paramètres réseau de la caméra. Utilisez la boîte d'outils SNC pour rechercher la caméra uniquement.
2 Lancez le navigateur Web et réglez la fonction SSL sur Activer dans les réglages de la caméra.
Pour plus de détails, reportez-vous à la section « Paramétrage de la sécurité — Menu Sécurité » du menu Administrateur à la page 68.
3 Redémarrez le navigateur Web et accédez à nouveau à la caméra.

4 Définissez le nom d'utilisateur et le mot de passe de l'administrateur de la caméra. Pour plus de détails, reportez-vous à la section « Paramétrage de la sécurité — Menu Sécurité » du menu Administrateur à la page 68.

5 Cochez la case de Referer. Pour plus de détails, reportez-vous à la section « Paramétrage de la sécurité — Menu Sécurité » du menu Administrateur à la page 68.

6 Pour utiliser la fonction Courrier électronique, réglez la fonction TLS sur Activé. Utilisez un serveur de messagerie prenant en charge la fonction TLS. Pour plus de détails, reportez-vous à la section « Envoi d'une image par E-mail — Menu Courrier électronique » du menu Administrateur à la page 73.

Ci-après, utilisez la caméra à l'aide de la connexion SSL.

Utilisez le serveur FTP ou la fonction de client FTP dans un environnement où le réseau ne peut pas être intercepté par un tiers. La connexion SSL ne peut pas être utilisée pour le serveur FTP ou la fonction de client FTP.

Remarque

Le modèle en vente en Chine ne prend pas en charge la fonction SSL.

Utilisation de la caméra

Cette section explique comment contrôler l'image de la caméra à l'aide du navigateur Internet (Internet Explorer).

Les fonctions de la caméra doivent être paramétrées par l'administrateur. Pour le paramétrage de la caméra, voir « Administration de la caméra » à la page 28.

Administrateur et Utilisateur

Cette caméra réseau identifie ceux qui se connectent en tant qu'Administrateur ou Utilisateur.

L'Administrateur a accès à toutes les fonctions de cette caméra réseau, y compris à ses paramètres.

L'Utilisateur peut utiliser les fonctions de contrôle de l'image et du son de la caméra et commander la caméra.

Le paramètre Mode de visualiseur sert à restreindre les droits d'accès des utilisateurs. Il y a cinq types d'utilisateurs.

Les types d'utilisateurs respectifs peuvent utiliser les fonctions correspondantes ci-dessous.

Fonction Administrateur		Utilisateur
		Plein	Panoramique/Inclinaison	Position prédéfinie	Lu-mière	Affichage
Contrôler une image en direct ● ●	●		● ●	●
Afficher la date et l'heure ● ● ●		●	●	●
Contrôle du taux de trame (en mode JPEG uniquement)	●	●	-	-	-
Commander la taille d'affichage de l'image	●	●	●	●	●	-
Sauvegarder une image fixe et un film sur l'ordinateur	●	●	●	●	●	-
Envoyer un fichier d'image à un serveur FTP	●	●	-	-	-	-
Envoyer une image comme pièce jointe à un e-mail	●	●	-	-	-	-
Enregistrer une image dans la mémoire	●	●	-	-	-	-
Commander la sortie d'alarme du port I/O sur la caméra	●	●	-	-	-
Commuter le mode de la fonction Diurne/Nocturne	●	●	-	-	-	-
Lecture d'un fichier audio (Alerte vocale)	●	●	-	-	-	-
Sélectionner le mode de transmission TCP/UDP (disponible en mode MPEG4/H.264 seulement)	●	●	-	-	-
Appeler la position prédéfinie	●	●	●	●	-	-
Effectuer l'opération de panoramique/inclinaison/zoom	●	●	●	-	-	-
Recevoir l'audio	●	●	●		●	●
Sélectionner le mode de codec	●	●	●	●	●	-
Commander le menu de paramétrage	●	-	-	-	-	-

● Fonction utilisable
– Fonction non utilisable

Les droits d'accès de l'administrateur et de l'utilisateur sont paramétrables dans « Paramétrage des utilisateurs — Menu Utilisateur » du menu Administrateur à la page 67.

Accès au Système

Accès en tant qu'utilisateur

1 Démarrez le navigateur Internet sur l'ordinateur et saisissez l'adresse IP de la caméra dont vous désirez visualiser l'image.

Address

http://192.168.0.100

Le visualiseur s'affiche.

Exemple d'affichage :

Trois types de visualiseurs sont disponibles : ActiveX viewer, Plug-in free viewer et la Page d'accueil personnalisée. Par défaut, ActiveX viewer s'affiche. Pour basculer le visualiseur, changez le menu Visualiseur (page 102).

Remarque

Si le visualiseur principal ne démarre pas correctement, il se peut que le niveau de sécurité sélectionné dans Internet Explorer soit plus élevé que Medium. Voir « Pour afficher correctement le visualiseur » à la page 10 et vérifiez le niveau de sécurité.

À propos des visualiseurs

Vous pouvez utiliser les visualiseurs suivants.

ActiveX viewer

Ce visualiseur vous permet de contrôler l'image de la caméra avec l'un ou l'autre des codecs vidéo JPEG, MPEG4 et H.264.

Vous devez installer ce visualiseur la première fois que vous accédez au visualiseur principal.

La première fois que vous affichez le visualiseur principal de la caméra

Lorsque vous accédez à la caméra réseau pour la première fois à l'aide d'ActiveX viewer, Security Warning apparaît. Cliquez sur Oui et installez le Contrôle ActiveX. Vous pouvez utiliser toutes les fonctions du visualiseur avec ActiveX Control.

Plug-in free viewer

Ce visualiseur permet à l'utilisateur de sélectionner l'une de ces trois méthodes d'affichage d'image : JPEG, JPEG/Flash ou ActiveX viewer.

Méthode JPEG : Les images JPEG s'afficheront dans l'ordre.

Méthode JPEG/Flash : Les images JPEG s'afficheront dans l'ordre. Adobe Flash est nécessaire pour afficher l'image.

Méthode ActiveX viewer : L'image peut être visualisée lorsque l'affichage d'image est réglé sur JPEG, MPEG4 ou H.264.

Remarques

• S i Automatic configuration est activé dans les paramètres de réseau local (LAN) d'Internet Explorer, il se peut que l'image de la caméra ne s'affiche pas. Dans ce cas, désactivez Automatic configuration et réglez le serveur proxy manuellement. Pour le paramétrage du serveur proxy, informez-vous auprès de l'administrateur du réseau.
• Pour installer ActiveX Control, vous devez vous connecter à l'ordinateur en tant qu'Administrateur.

Conseil

Chaque page de ce logiciel a été optimisée pour Internet Explorer avec une police Moyenne.

Configuration du visualiseur principal

Cette section explique les fonctions des éléments et commandes du visualiseur principal. Pour une explication détaillée des différents éléments et commandes, voir les pages spécifiées.

Visualiseur principal utilisant ActiveX viewer

Menu principal

ActiveX

Affiche ActiveX viewer.

Plug-in free

Affiche Plug-in free viewer.

Outil

Ce menu vous permet de télécharger l'utilitaire du système. (page 24)

Cette opération n'est disponible que lorsque vous êtes connecté en tant qu'administrateur.

Configuration

Cliquez sur ce bouton pour afficher le menu de l'administrateur. (page 28)

Vous ne pouvez utiliser cette fonction que lorsque vous ouvrez une session en tant qu'administrateur.

Langue

Réglez la langue dans la liste déroulante.

Section du panneau de commande

Vous pouvez faire glisser les panneaux vers l'écran de contrôle et les configurer.

Pour revenir au panneau de commande, faites glisser le panneau et configurez le panneau de commande.

Cliquez sur pour masquer le menu des paramètres détaillés ou cliquez à nouveau dessus pour afficher le menu.

Panneau d'informations

Ce menu vous permet de vérifier la date et l'heure.

Panneau d'affichage

Vous pouvez changer le mode d'écran, le format d'image, le mode de codec d'image et le taux de trame. Ce menu vous permet par ailleurs de sauvegarder des images fixes et des films (la sauvegarde de film peut également être arrêtée). Les niveaux de sortie audio et microphone peuvent être réglés.

Mode d'écran

Sélectionnez Fenêtre ou Plein écran.

Taille d'affichage

Permet de sélectionner la taille d'affichage.

Cliquez sur la zone de liste Taille d'affichage pour sélectionner la taille d'affichage.

Sélectionnez x1 pour afficher des images réglées dans

Taille d'image, dans le menu Caméra. (page 43)

Sélectionnez Plein pour afficher des images en fonction de la taille d'affichage.

Sélectionnez Ajuster pour afficher des images en fonction de la taille d'affichage déterminant le format d'image.

Codec d'image

Sélectionnez un mode de codec d'image.

Taux de Trame

(S'affiche uniquement lorsque l'image de la caméra est en JPEG.)

Permet de sélectionner le taux de trame pour la transmission des images.

(Capturer)

Cliquez sur ce bouton pour capturer une image fixe prise par la caméra et la mémoriser dans l'ordinateur. Cliquez sur ■ pour ouvrir le dossier à sauvegarder.

Remarque

Dans le cas de Windows Vista, Windows 7, Windows 8 ou Windows 8.1, si la case « Enable Protected Mode » est cochée dans Control Panel-Internet Option-Security, les images fixes ne peuvent pas être prises.

(Exécuter)/ (Arrêter la sauvegarde de o)

Exécute et arrête la sauvegarde de vidéo. Cliquez sur pour ouvrir le dossier à sauvegarder.

Remarque

Dans le cas de Windows Vista, Windows 7, Windows 8 ou Windows 8.1, si la case « Enable Protected Mode » est cochée dans Control Panel-Internet Option-Security, le contenu vidéo ne peut pas être sauvegardé.

Volume

Utilisez la barre de défilement pour régler le volume de la sortie du son.

Lorsque vous cliquez sur cône devient et son émis par le haut-parleur est coupé. Pour reproduire le son du haut-parleur, cliquez à nouveau sur

Volume du microphone

S'affiche lorsque Codec audio (page 37) dans l'onglet Éléments communs du menu Caméra est réglé sur Activé, et que l'utilisateur accède au périphérique, avec le son activé dans le menu Utilisateur.

Utilisez la barre de défilement pour régler le volume du microphone.

Lorsque vous cliquez sur 📋 cône devient et ✗ l'entrée du microphone s'arrête. Pour entrer le microphone, cliquez à nouveau sur ✗

Panneau de commande de caméra

Ce panneau vous permet de commander la position de panoramique/d'inclinaison/initiale et le zoom de la caméra (page 20). Vous pouvez en outre obtenir l'autorisation d'utiliser la caméra en mode de commande exclusive.

Action sur image

Sélectionnez un mode de fonctionnement entre Désactivé, Zoom sur zone et Glissement de vecteur.

Commande de panoramique/inclinaison

Cliquez sur le bouton de flèche correspondant à la direction dans laquelle vous désirez déplacer la caméra. Pour un déplacement continu de la caméra, maintenez la pression.

Pour retourner à la position initiale, cliquez sur

Commande de zoom

Appuyez sur pour un zoom arrière, ou sur pour un zoom avant. Le zoom continue tant que le bouton est enfoncé.

Commande exclusive

Cliquez sur ce bouton pour afficher le temps restant d'autorisation d'utilisation. Si toutefois l'autorisation d'utilisation n'a pas été obtenue, le temps d'attente s'affiche.

Remarque

Réglez le Mode de commande exclusive dans l'onglet Système du menu Système sur Activé pour avoir une commande exclusive (page 30).

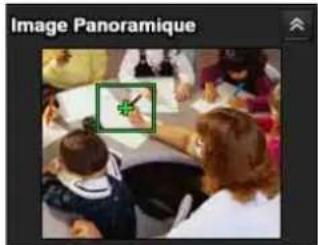

Panneau du panorama

Si vous cliquez sur le panneau Panorama, l'image de cet endroit apparaît sur l'écran.

Panneau du déclencheur

Ceci s'affiche uniquement lorsque le Mode de visualiseur (page 68) est réglé sur Complet, et lorsque au moins un déclencheur est activé dans le menu Déclencheur (page 90).

Les fonctions configurées s'affichent sous forme de boutons sur ce panneau.

Cliquez sur le bouton de la fonction que vous souhaitez utiliser sur le panneau du déclencheur. La fonction sélectionnée est activée. Les fonctions disponibles sont les suivantes :

• envoyer des fichiers d'image fixe comme pièces jointes à un e-mail (page 22)
• envoyer des fichiers d'image fixe sur un serveur FTP (page 22)
• Enregistrer des fichiers d'image fixe (page 22)
  • commander la sortie d'alarme (page 22)
• activer/désactiver la fonction Diurne/Nocturne (page 22)
• lire le fichier audio sauvegardé dans la caméra (page 23)

Panneau de position prédéfinie

Ceci s'affiche uniquement lorsqu'une ou plusieurs positions prédéfinies sont enregistrées dans la mémoire.

La position prédéfinie enregistrée s'affiche.

Si vous sélectionnez une vignette lorsque vous enregistrez une position prédéfinie, celle-ci s'affiche sous forme de vignette.

Sélectionnez le nom de la Position Prédéfinie dans la liste. La caméra se déplacera jusqu'à la position prédéfinie que vous avez sauvegardée en mémoire à l'aide du menu Position prédéfinie.

Panneau Autres

(Le Panneau Autres s'affiche dans le cas d'une image MPEG4 ou H.264.)

Vous pouvez basculer entre TCP et UDP (Monodiffusion/Multidiffusion).

Chaque clic fait commuter le mode de transmission des données vidéo/audio entre le mode TCP, le mode Monodiffusion et le mode Multidiffusion (page 23).

Image de contrôle

L'image prise avec la caméra apparaît ici.

Il y a deux modes d'utilisation du panoramique/de

l'inclinaison/du zoom à l'écran à l'aide d'une souris : Le mode Zoom sur zone et le mode Glissement de vecteur. En mode Zoom sur zone, cliquer permet de contrôler le panoramique ou l'inclinaison de la caméra vers le centre de l'image. Le Zoom sur zone déplace la caméra dans la direction qui affiche la zone sélectionnée par

l'utilisateur et effectue un zoom en même temps.

L'utilisateur peut choisir une partie de l'image à afficher et effectuer un zoom avant en entourant une zone à l'aide d'un cadre et en faisant glisser la souris.

En mode Glissement de vecteur, la caméra effectue un panoramique ou une inclinaison dans la direction du glissement. La durée pendant laquelle vous faites glisser la souris détermine la vitesse. Relâcher le bouton sur la souris après le glissement arrête le panoramique ou l'inclinaison de la caméra.

Vous pouvez également utiliser la barre du panneau de commande de caméra pour contrôler le panoramique ou l'inclinaison.

L'utilisation du zoom à l'aide de la roulette de la souris est disponible dans tous les modes.

Plug-in free viewer

Visualiseur principal utilisant Plug-in free viewer

Exemple d'affichage :

Écran de contrôle

Il y a deux modes d'utilisation du panoramique/de l'inclinaison/du zoom à l'écran à l'aide d'une souris : Le mode Zoom sur zone et le mode Glissement de vecteur. Une barre de commande apparaît à l'écran.

En mode Zoom sur zone, cliquer permet de contrôler le panoramique ou l'inclinaison de la caméra vers le centre de l'image. Le Zoom sur zone déplace la caméra dans la direction qui affiche la zone sélectionnée par

l'utilisateur et effectue un zoom en même temps.

L'utilisateur peut choisir une partie de l'image à afficher et effectuer un zoom avant en entourant une zone à l'aide d'un cadre et en faisant glisser la souris.

En mode Glissement de vecteur, la caméra effectue un panoramique ou une inclinaison dans la direction du glissement. La durée pendant laquelle vous faites glisser la souris détermine la vitesse. Relâcher le bouton sur la souris après le glissement arrête le panoramique ou l'inclinaison de la caméra. Vous pouvez également utiliser la barre d'outils pour commander le panoramique ou l'inclinaison.

L'utilisation du zoom à l'aide de la roulette de la souris est disponible dans tous les modes.

Barre de commande

Les boutons d'utilisation suivants sont disponibles.

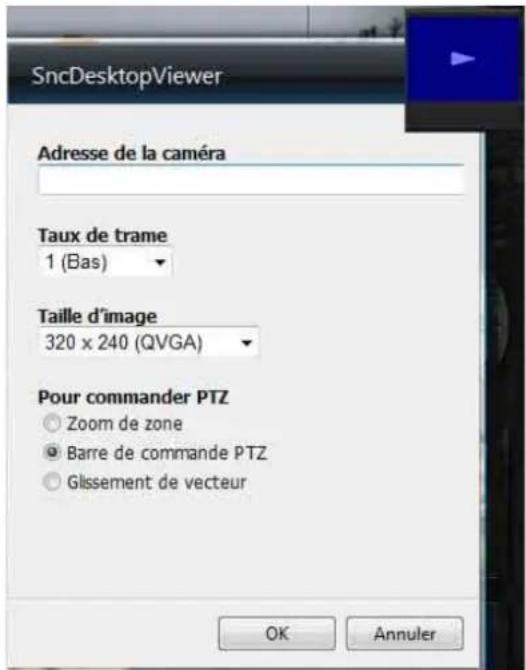

Paramétrage

Vous pouvez régler la méthode de diffusion continue, la taille d'image, le taux de trame, le mode de fonctionnement de PTZ, la sélection du déclencheur et le codec image.

Bouton de lancement de la diffusion continue Lance la diffusion continue. (apparaît lors de l'arrêt de la diffusion continue.)

Bouton d'arrêt de la diffusion continue Arrête la diffusion continue. (apparaît durant la diffusion continue.)

Bouton d'exécution du déclencheur Exécute le déclencheur sélectionné. (Affiché uniquement lorsque l'option Mode de viseur du Menu Utilisateur (page 68) est définie sur Plein, et qu'un ou plusieurs déclencheurs sont activés dans le Menu Déclencheur (page 90).)

P Préréglage Sélectionnez une position prédéfinie pour déplacer la caméra jusqu'à la position prédéfinie enregistrée. (S'affiche uniquement lorsqu'une position prédéfinie de caméra est enregistrée.)

Bouton Sauvegarder une image fixe Capture des images fixes prises avec la caméra et les sauvegarde sur l'ordinateur.

Défilement du volume de la sortie audio Utilisez la barre de défilement pour régler le volume. Cliquez sur ce bouton pour arrêter la sortie du son. (S'affiche uniquement lorsque ActiveX est réglé comme Méthode de diffusion continue dans Paramétrage et que Codec audio dans le menu Caméra (page 37) est réglé sur Activé.)

Temps d'attente de la commande et durée de la commande pour commande exclusive

Bouton de commande exclusive

Liste des caméras

La liste des caméras s'affiche lorsque la Liste des caméras est réglée sur Activé dans le menu Visualiseur et lorsque au moins une caméra est enregistrée.

Utilisation de la fonction Solid PTZ

Vous pouvez commander la caméra au moyen de la fonction Solid PTZ, qui permet d'effectuer un panoramique, une inclinaison et un zoom en réglant la position et le facteur de zoom à partir de la taille d'image maximale (1280 × 720 ou 1280 × 1024 (SNC-CH180/DH180/CH135/CH140/DH140), 1920 × 1080 ou 1920 × 1440 (SNC-CH240/DH240/CH280/DH280) (page 33)), sans déplacer la caméra. Il y a trois modes d'utilisation de la caméra : Le mode Zoom sur zone, le mode Glissement de vecteur et la Barre de commande PTZ. Vous pouvez commander le panoramique/l'inclinaison et zoomer dans chaque mode.

Les fonctions disponibles pour les modes d'utilisation de la caméra varient selon l'affichage du visualiseur. Les fonctions disponibles sont les suivantes :

	ActiveX viewer	Plug-in free viewer
		JPEG JPEG/Flash		ActiveX
Opérations par le panneau de commande	○ ×	×	×
Zoom sur zone ○	○	○	○
Glissement de vecteur	○	○	○	○
Barre de commande PTZ	× ○	○	×

Remarques

- Limitation du panoramique/inclinaison La fonction Solid PTZ commande la diffusion continue en effectuant un détourage ou une réduction d'une taille d'image maximale. Par conséquent, plus la caméra effectue un zoom arrière, moins la zone affectée par le panoramique ou l'inclinaison est importante. Le zoom devient indisponible avec le paramètre WIDE.

- Limitation du zoom La fonction Solid PTZ vous permet d'afficher une zone au 1/16 de la taille d'image maximale (Format de l'image : 1:4), lors d'un zoom avec le paramètre TELE.

Une image ne peut pas agrandie au delà de cette taille. Par ailleurs, la zone complète prise dans la taille d'image maximale sera affichée si un zoom arrière est effectué sur la caméra avec le paramètre WIDE. Le zoom de la fonction Solid PTZ est effectué numériquement ; par conséquent, il se peut que la qualité de l'image soit quelque peu altérée lors de l'utilisation du paramètre TELE.

Commande par le panneau de commande (Opération commune aux modes Zoom sur zone et Glissement de vecteur)

Vos pouvez commander l'orientation de la caméra, le zoom et la mise au point à l'aide du panneau de commande pour l'image de contrôle alors affichée.

Commande de panoramique/inclinaison

Cliquez sur le bouton de flèche correspondant à la direction dans laquelle vous désirez déplacer la caméra. Pour un déplacement continu de la caméra, maintenez la pression.

Pour retourner à la position initiale, cliquez sur

Commande de zoom

Cliquez sur pour un zoom arrière, ou sur pour un zoom avant. Le zoom continue tant que le bouton est enfoncé.

Remarque

Les quatre coins de l'image peuvent être sombres selon la position du zoom. Ce phénomène est lié à la structure de la caméra et ne cause aucun problème.

Panoramique et inclinaison en cliquant sur l'image de contrôle (Mode Zoom sur zone uniquement)

Cliquez sur l'image de contrôle, et la caméra se déplace de sorte que la partie cliquée se trouve au centre de l'affichage.

Panoramique, inclinaison et zoom en spécifiant une zone (Mode Zoom sur zone uniquement)

Cliquez avec le bouton gauche de la souris sur l'image de contrôle et, tout en maintenant le bouton enfoncé, faites glisser la souris diagonalement pour tracer un cadre rouge autour de la partie que vous désirez agrandir. La caméra se déplace de façon à ce que la partie encadrée se trouve au centre de l'affichage et soit agrandie.

Lors d'un zoom avant sur la zone spécifiée, il se peut que le centre se déplace ou qu'une portion de l'image apparaisse en dehors de la section image du moniteur. Dans ce cas, cliquez sur le point que vous désirez déplacer vers le centre ou cliquez sur le bouton fléché sur le panneau de commande de caméra.

Panoramique et inclinaison en faisant glisser l'écran (Mode Glissement de vecteur uniquement)

Lorsque vous cliquez sur le point de départ de l'image et le faites glisser jusqu'au point de fin, la caméra exécute un panoramique/une inclinaison dans la direction de la flèche, du point de départ au point de fin. La vitesse de l'opération est déterminée par la longueur de la flèche. Relâcher le bouton sur la souris arrête le panoramique/l'inclinaison de la caméra.

Mettre la caméra en position prédéfinie (Opérations communes aux modes Zoom sur zone et Glissement de vecteur)

Sélectionnez un nom de position prédéfinie dans le panneau de Position Prédéfinie. La caméra se déplacera jusqu'à la position prédéfinie que vous avez sauvegardée en mémoire à l'aide du menu Position prédéfinie (page 70).

Plusieurs positions prédéfinies peuvent être organisées par groupe selon le paramétrage.

Utilisation des opérations de panoramique/d'inclinaison/de zoom avec la barre de commande affichée (barre de commande PTZ uniquement)

Opérations de panoramique/d'inclinaison

Cliquez sur la flèche de la direction vers laquelle vous désirez déplacer la caméra. Continuez à cliquer sur la flèche pour continuer le déplacement vers la direction de la caméra.

Opération de zoom

Cliquez sur pour un zoom arrière, ou sur pour un zoom avant. Le zoom continue tant que vous cliquez sur le bouton.

Commande de la caméra sur une image entière

Lorsque la caméra peut être commandée, l'image entière apparaît dans le panneau de panorama. L'image complète est l'image fixe d'une zone entière que la caméra prend sous la forme d'une image à taille réduite. En cliquant sur l'image entière, l'emplacement sélectionné apparaît dans le panneau de panorama.

Pour créer une image entière

Créez l'image entière à l'aide de la commande Capturer l'image entière dans l'onglet Initialiser du menu Système. Pour plus d'informations, voir la page 36.

Conseil

Veillez à recréer l'image entière lorsque vous changez la position de la caméra ou la disposition autour de la caméra.

Pour afficher une position spécifique sur l'écran

1 Créez l'image entière et affichez-la sur l'écran.

2 Cliquez sur la partie que vous voulez voir dans l'image entière. La position actuellement spécifiée s'affiche sur l'écran du moniteur.

Utilisation du bouton Déclencheur

Vous pouvez exécuter plusieurs fonctions en cliquant sur leurs boutons respectifs sur le panneau du déclencheur.

Envoi d'une image de contrôle par e-mail

Vous pouvez envoyer une image fixe capturée, sous forme de pièce jointe d'e-mail.

Pour utiliser cette fonction, vous devez activer Courrier électronique (SMTP) et paramétrer correctement l'adresse dans le menu Déclencheur du menu Administrateur (page 90).

1 Cliquez sur e-Mail (SMTP) sur le panneau du déclencheur.

L'image fixe correspondant à l'instant du clic est capturée, et votre e-mail est envoyé avec le fichier d'image en pièce jointe à l'adresse de courrier spécifiée.

Envoi d'une image de contrôle à un serveur FTP

Vous pouvez envoyer une image fixe capturée au serveur FTP.

Pour utiliser cette fonction, vous devez activer FTP et paramétrer correctement l'adresse dans le menu Déclencheur du menu Administrateur (page 91).

1 Cliquez sur Client FTP sur le panneau du déclencheur.

L'image fixe au moment où vous cliquez est capturée et le fichier d'image est envoyé au serveur FTP.

Enregistrer une image de caméra en tant qu'image fixe

Vous pouvez capturer une image de caméra en tant qu'image fixe et l'enregistrer.

Le SNC-CH240/CH135/CH140/CH180/CH280 peut enregistrer des images dans sa mémoire embarquée ou sur une carte mémoire CF (non fournie). Le

SNC-DH240/DH140/DH180/DH280 peut uniquement enregistrer des images dans sa mémoire embarquée.

Pour utiliser cette fonction, vous devez activer Mémoire d'image et paramétrer les options dans le menu

Déclencheur du menu Administrateur (page 91).

1 Cliquez sur Mémoire d'image sur le panneau du déclencheur.

L'image fixe correspondant à l'instant du clic est capturée, et le fichier d'image est enregistré.

Commande de sortie d'alarme 1, 2

Vous pouvez commander la sortie d'alarme 1, 2. Pour utiliser cette fonction, vous devez activer Sortie d'alarme 1 ou Sortie d'alarme 2 dans le menu Déclencheur du menu Administrateur (page 91).

1 Cliquez sur Sortie d'alarme 1 ou Sortie d'alarme 2 sur le panneau du déclencheur.

Le changement de sortie d'alarme s'effectue en cliquant.

Il est possible de sélectionner le mode de sortie d'alarme parmi les modes Commuter ou Minuterie de Sortie d'alarme 1, 2 dans le menu Déclencheur (page 92).

Conseil

Pour la connexion de périphériques à la sortie d'alarme du port I/O, voir le Manuel d'installation fourni.

Commande de la fonction Diurne/Nocturne

Vous pouvez régler la fonction Diurne/Nocturne sur Activé (mode nocturne) et Désactivé (mode diurne).

Pour utiliser cette fonction, vous devez activer Diurne/Nocturne dans le menu Déclencheur du menu Administrateur (page 92).

1 Cliquez sur Diurne/Nocturne sur le panneau du déclencheur.

À chaque clic, la fonction Diurne/Nocturne commute alternativement entre Activé (mode nocturne) et Désactivé (mode diurne).

Remarque

Si le Diurne/Nocturne dans le menu Déclencheur - Diurne/Nocturne (page 92) est réglé sur Automatique, vous ne pouvez pas commander la fonction Diurne/ Nocturne en cliquant sur Diurne/Nocturne.

Lecture d'un fichier audio sauvegardé dans la caméra

Vous pouvez lire le fichier audio sauvegardé dans la caméra à l'aide de SNC audio upload tool. Pour utiliser cette fonction, vous devez activer Alerte vocale 1, Alerte vocale 2 ou Alerte vocale 3 dans le menu Déclencheur du menu Administrateur (page 92).

1 Cliquez sur Alerte vocale 1, Alerte vocale 2 ou Alerte vocale 3 sur le panneau du déclencheur. La lecture du fichier audio sélectionné commence et le son de la lecture est émis par le haut-parleur connecté à la caméra.

Changement du mode de transmission

Vous pouvez changer le mode de transmission pour les données vidéo/audio.

Cette fonction est disponible lorsque Mode (mode de codec vidéo) est réglé sur MPEG4 ou H.264 et que ActiveX viewer est utilisé.

Remarque

Il se peut que la fonction n'opère pas correctement si vous utilisez un logiciel pare-feu ou un logiciel antivirus sur votre ordinateur. Le cas échéant, désactivez le logiciel en question ou sélectionnez le mode TCP.

1 Sélectionnez TCP, Monodiffusion ou Multidiffusion dans la liste déroulante Méthode de Connexion du panneau Autres.

TCP : Normalement cette option est sélectionnée. Si TCP est sélectionné, la communication HTTP est adoptée pour les communications vidéo/audio. HTTP est le protocole utilisé pour la lecture d'une page Web ordinaire. Dans un environnement capable de lire des pages Web, vous pouvez visualiser ou écouter les données vidéo/audio en sélectionnant le port TCP.

Monodiffusion : Si la Monodiffusion est sélectionnée, RTP (Real-time Transport Protocol) est adopté pour les communications vidéo/audio. Comme RTP est un protocole d'exécution des données vidéo/audio, la lecture vidéo/audio est plus fluide que lorsque TCP (HTTP) est sélectionné. Si un pare-feu est installé entre la caméra et l'ordinateur, ou suivant l'environnement réseau, il se peut que la lecture vidéo/audio ne s'effectue pas correctement lorsque Monodiffusion est sélectionné. Le cas échéant, sélectionnez TCP.

Multidiffusion : Ce protocole est disponible lorsque Multidiffusion continue (page 46) est réglé sur Activé. Si Multidiffusion est sélectionné, RTP (Real-time Transport Protocol) et les techniques de multidiffusion UDP sont adoptées pour les retransmissions vidéo. La charge de transmission réseau de la caméra est alors réduite. Si un routeur ne prenant pas en charge la multidiffusion ou si un pare-feu est installé entre la caméra et l'ordinateur, il se peut que la lecture vidéo/audio ne s'effectue pas correctement. Le cas échéant, sélectionnez TCP ou Monodiffusion.

Remarque

Lors de la connexion via un serveur proxy, ni la Monodiffusion ni la Multidiffusion ne peuvent être sélectionnées.

Utilisation de l'Utilitaire du système

Vous pouvez télécharger l'utilitaire du système depuis l'onglet Outil du menu principal.

Pour utiliser l'utilitaire, cliquez sur Télécharger pour commencer le téléchargement.

SNC viewer

SNC viewer est une application qui vous permet de configurer l'état initial du visualiseur.

Installation de SNC viewer

1 Exécutez le fichier SNCViewer.msi téléchargé.
2 Installez SNC viewer en suivant les instructions de l'assistant.
Si les politiques du contrat de licence s'affichent, acceptez-les après les avoir lues attentivement, puis installez SNC viewer.

Utilisation de SNC viewer

Cliquez sur SNC viewer dans le panneau de commande.

Onglet Connexion

Vous pouvez régler la méthode de connexion.

Sélectionnez la connexion de démarrage à partir de :

TCP, Monodiffusion et Multidiffusion.

Si la connexion TCP est sélectionnée, vous pouvez configurer le paramétrage proxy en sélectionnant Utiliser proxy.

Onglet Afficher

Mode d'écran

Vous pouvez sélectionner Fenêtre ou Plein écran.

Taille d'affichage

Vous pouvez sélectionner la taille d'affichage.

Taux de trames JPEG

Vous pouvez régler le taux de trame pour JPEG.

Mode Action sur image

Sélectionnez un mode de fonctionnement d'image entre Zoom sur zone, Glissement de vecteur et Désactivé.

Conseil

Le mode de fonctionnement de Solid PTZ a été modifié pour cet appareil.

Onglet Audio

Volume

Coupure du son : Sélectionnez cette option pour

Couper le son au démarrage.

Utilisez la barre de défilement pour régler le volume de la sortie du son au démarrage.

Microphone

Coupure du son : Sélectionnez cette option pour

Couper le son du microphone au démarrage.

Utilisez la barre de défilement pour régler le volume de l'entrée du microphone au démarrage.

Onglet Sauvegarder

Spécifiez un dossier où sauvegarder les images fixes et les films.

Remarque

Dans le cas de Windows Vista, Windows 7, Windows 8 ou Windows 8.1, si la case « Enable Protected Mode » est cochée dans Control Panel-Internet Option-Security, les images fixes ne peuvent pas être prises et le contenu vidéo ne peut pas être sauvegardé.

Onglet Joystick

Ici, vous pouvez attribuer les boutons du joystick.

SNC desktop viewer

Il s'agit du gadget qui affiche l'image de la caméra sur la barre latérale de Windows Vista ou sur le Bureau sous Windows 7.

Installation de SNC desktop viewer

1 Cliquez sur Télécharger.

Si les politiques du contrat de licence s'affichent sur l'écran de téléchargement de SNC desktop viewer, acceptez-les après les avoir lues attentivement, puis installez SNC desktop viewer.

2 Cliquez sur Sauvegarder.

Enregistrez SncDesktopViewer.gadjet à l'emplacement spécifié.

3 Cliquez sur Ouvrir les fichiers.

Exécutez-le dans la boîte de dialogue « Téléchargement terminé ».

4 Cliquez sur Exécuter.

Le message « Voulez-vous exécuter ce logiciel ? » va s'afficher. Acceptez et exécutez le logiciel.

5 Cliquez sur Installer.

Le message « Voulez-vous installer ce gadget ? » va s'afficher. Acceptez et exécutez le logiciel.

Utilisation de SNC desktop viewer

Une fois l'installation terminée, SNC desktop viewer apparaît sur la barre latérale de Windows Vista ou sur le bureau sous Windows 7.

Adresse de la caméra

Réglez l'adresse IP de la caméra à afficher sur le gadget.

Taux de trame

Sélectionnez le taux de trame de l'image à afficher sur le gadget.

Taille d'image

Sélectionnez la taille d'image de l'image à afficher sur le gadget.

Pour commander PTZ

Sélectionnez le mode de fonctionnement de PTZ pour l'écran Gadget parmi les options Zoom de zone, Barre de commande PTZ et Glissement de vecteur.

Cliquez sur ✕(Quitter) pour quitter le gadget.

Lorsque vous cliquez sur (Valider), vous voyez

l'écran de paramétrage suivant.

Conseil

Le mode de fonctionnement de Solid PTZ a été modifié pour cet appareil.

Administration de la caméra

Cette section explique la marche à suivre pour le paramétrage des fonctions de la caméra par l'administrateur.

Pour plus d'informations concernant le contrôle de l'image de la caméra, voir « Utilisation de la caméra » à la page 13.

Cette section explique les opérations de base du menu Administrateur et chacune de ses options.

Remarque sur l'affichage des options de menu

Les menus de paramétrage de cet appareil n'afficheront clairement que les options de paramétrage disponibles à ce moment. Les options estompées ne sont pas disponibles.

Seules les fonctions prises en charge s'affichent.

Opérations de base du menu Administrateur

Vous pouvez utiliser le menu Administrateur pour régler toutes les fonctions afin qu'elles soient adaptées aux besoins de l'utilisateur.

Cliquez sur Paramétrage dans le visualiseur pour afficher le menu Administrateur.

Comment paramétrer le menu Administrateur

1 Connectez-vous à la page d'accueil pour afficher le visualiseur.

Pour plus d'informations, voir « Accès en tant qu'utilisateur » à la page 14.

2 Cliquez sur Paramétrage dans le menu principal.

La boîte de dialogue d'authentication apparaît. Saisissez le nom d'utilisateur et le mot de passe de l'administrateur.

Le nom d'utilisateur « admin » et le mot de passe « admin » ont été spécifiés en usine pour l'administrateur.

Le menu Administrateur s'affiche.

Pour plus de sécurité, assurez-vous de modifier le mot de passe par défaut avant d'utiliser la caméra.

3 Cliquez sur le nom de menu (exemple : Système) sur le côté gauche du menu Administrateur. Les menus cliqués apparaissent.

Exemple : Menu « Système »

4 Sélectionnez l'onglet désiré au-dessus du menu, et réglez chacune des options de paramétrage dans l'onglet.

Exemple : Onglet « Date et heure » du menu « S y s t è m e ».

Voir pages 30 à 105 pour plus d'informations sur les onglets de menu et les options de paramétrage.

5 Après le paramétrage, cliquez sur OK. Les paramètres spécifiés sont activés.

Pour abandonner les valeurs spécifiées et revenir aux paramètres précédents, cliquez sur Cancel.

Boutons communs à chacun des menus

Les boutons suivants s'affichent sur tous les menus. Les fonctions associées aux boutons sont identiques sur chacun des menus.

OK

Cliquez sur ce bouton pour valider les paramètres.

Cancel

Cliquez sur ce bouton pour abandonner les valeurs spécifiées et revenir aux paramètres précédents.

Remarques générales sur les menus

- Le caractère katakana à un octet n'est pas valide pour une zone de texte, comme un nom d'utilisateur.

• Après avoir changé un paramétrage dans un menu, attendez au moins 30 secondes avant d'éteindre la caméra.
  Si vous la mettiez immédiatement hors tension, le nouveau paramétrage pourrait ne pas être correctement enregistré.
• Si les paramètres de caméra sont modifiés pendant le visionnage du visualiseur principal, certains paramètres ne peuvent pas être rétablis. Pour que la modification s'applique à l'ouverture du visualiseur principal, cliquez sur Actualiser sur le navigateur Internet.

Configuration du menu Administrateur

Système

Affiche le menu Système. (« Configuration du système — Menu Système » à la page 30)

Caméra

Affiche le menu Caméra pour le paramétrage de l'image et du son de la caméra. (« Paramétrage de l'image et du son de la caméra — Menu Caméra » à la page 37)

Réseau

Affiche le menu Réseau pour le paramétrage de la connexion réseau. (« Configuration du réseau — Menu Réseau » à la page 47)

SSL

Affiche le menu SSL pour le permettre la communication SSL entre le périphérique client et la caméra. (« Paramétrage de la fonction SSL — Menu SSL » à la page 56)

802.1X

Affiche le menu 802.1X pour la connexion de la caméra au réseau configuré conformément à la norme 802.1X pour l'authentication de port. (« Utilisation de la fonction d'authentication 802.1X — Menu 802.1X » à la page 61)

Utilisateur

Affiche le menu Utilisateur pour le paramétrage du nom d'utilisateur et du mot de passe pour ouvrir une session. (« Paramétrage des utilisateurs — Menu Utilisateur » à la page 67)

Sécurité

Affiche le menu Sécurité pour spécifier un ordinateur autorisé à se connecter à la caméra. (« Paramétrage de la sécurité — Menu Sécurité » à la page 68)

Position prédéfinie

Affiche le menu Position prédéfinie pour enregistrer en mémoire une position à sauvegarder. La « Fonction Suite », qui effectue une rotation des positions enregistrées, se règle aussi ici. (« Sauvegarde de la position et de l'action de la caméra — Menu Position prédéfinie » à la page 70)

Courrier électronique

Affiche le menu Courrier électronique pour l'envoi d'un e-mail. (« Envoi d'une image par E-mail — Menu Courrier électronique » à la page 73)

Client FTP

Affiche le menu client FTP pour l'envoi d'un fichier image/audio, etc., vers un serveur FTP. (« Envoi d'images à un serveur FTP — Menu Client FTP » à la page 77)

Mémoire d'image

Affiche le menu Mémoire d'image pour l'enregistrement d'un fichier d'image/audio, etc. (« Enregistrement d'images en mémoire — Menu Mémoire d'image » à la page 80)

Serveur FTP

Affiche le menu Serveur FTP pour le paramétrage de la fonction de serveur FTP de la caméra. (« Téléchargement des images de la caméra — Menu Serveur FTP » à la page 85)

Edge Storage

Réglez l'enregistrement de l'image et du son, et diffusez-les avec le même protocole dans le menu Edge Storage. (« Réglage de Edge Storage — Menu Edge Storage » à la page 86)

Sortie d'alarme

Affiche le menu Sortie d'alarme pour le paramétrage de la borne de sortie d'alarme de la caméra. (« Paramétrage de la sortie d'alarme — Menu Sortie d'alarme » à la page 88)

Alerte vocale

Affiche le menu Alerte vocale pour la lecture d'un fichier audio sauvegardé dans la caméra en synchronisation avec la détection d'alarme par l'entrée de capteur ou la fonction de détection de mouvement. (« Émission du son liée à la détection d'alarme — Menu Alerte vocale » à la page 89)

Déclencheur

Affiche le menu Déclencheur pour désigner l'opération à exécuter lorsque vous exécutez un déclencheur. (« Paramétrage des opérations par le visualiseur — Menu Déclencheur » à la page 90)

Programme

Affiche le menu Programme pour la fonction Diurne/Nocturne, la fonction Courrier électronique, la fonction de client FTP, la fonction Mémoire d'image, la fonction Sortie d'alarme, la fonction Alerte vocale, etc. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

Tampon d'alarme

Affiche le menu Tampon d'alarme pour le tampon qui enregistre l'image et le son associés à la détection d'alarme. (« Paramétrage du tampon d'alarme — Menu Tampon d'alarme » à la page 93)

Détection d'évènement

Affiche le menu de paramétrage de toutes les fonctions de détection intégrées (« Paramétrage d'Entrée de capteur/Détection altération caméra/Détection de mouvement/Détection audio — Menu Détection d'évènement » à la page 94)

Visualiseur

Affiche le menu Visualiseur où vous pouvez sélectionner le visualiseur que vous souhaitez utiliser et configurer les paramètres avancés. (« Configuration du visualiseur — Menu Visualiseur » à la page 102)

Configuration du système — Menu Système

Lorsque vous cliquez sur Système menu

Administrateur, le menu Système apparaît.

Ce menu vous permet de définir les paramètres principaux du logiciel.

Le menu Système contient sept onglets : Système, Date et heure, Superposer, Installation, Initialiser, Journal Système et Journal d'accès.

Onglet Système

Nom de la barre de titre

Saisissez un nom comportant jusqu'à 48 caractères à afficher sur la barre de titre. Les caractères que vous tapez dans cette zone s'affichent sur la barre de titre du navigateur Internet.

Numéro de série

Le numéro de série de la caméra s'affiche.

Version du logiciel

Affiche la version du logiciel de cette caméra.

Mode de commande exclusive

Autorise l'exécution d'un panoramique, d'une inclinaison, d'un zoom et de quelques autres fonctions de la caméra.

Activé : Un seul utilisateur est autorisé à commander. Paramétrez le temps de fonctionnement pour un utilisateur donné dans Temps de fonctionnement. Si un utilisateur tente d'utiliser une fonction alors qu'elle l'est par un autre utilisateur, l'autorisation est déterminée par les paramètres de Temps de fonctionnement et Numéro d'attente maximum.

Désactivé : Plusieurs utilisateurs peuvent commander en même temps le panoramique, l'inclinaison et le zoom. Lorsque plusieurs utilisateurs commandent ces fonctions en même temps, la priorité est accordée à la dernière opération.

Temps de fonctionnement

Spécifie la durée pendant laquelle un utilisateur est autorisé à commander. La plage disponible s'étend de 10 à 600 secondes. Cela s'applique lorsque Mode de commande exclusive est réglé sur Activé.

Numéro d'attente maximum

Spécifie le nombre d'utilisateurs qui peuvent attendre leur tour pour être autorisés à commander pendant l'utilisation par un utilisateur. Le plage disponible pour le nombre d'utilisateurs s'étend de 0 à 10. Cela s'applique lorsque Mode de commande exclusive est réglé sur Activé.

Remarques

• Pour utiliser Mode de commande exclusive, il faut d'abord régler correctement la date et l'heure de la caméra, et l'ordinateur connecté.
• Pour utiliser Mode de commande exclusive, ne désactivez pas les témoins sur le navigateur Internet. S'ils sont désactivés, ce mode ne pourra pas être utilisé.
• Lorsque vous modifiez le paramètre de Mode de commande exclusive, cliquez sur Actualiser sur le navigateur Internet pour appliquer le changement lors de l'ouverture de la page du visualiseur principal.

Mode PTZ

Sélectionnez le mode de commande panoramique/inclinaison à l'aide des boutons de flèche à 8 directions (page 20), et le mode de commande de zoom à l'aide des boutons w / T (page 20).

Sélectionnez Normale ou Étape.

Normale : Lorsque vous cliquez sur le bouton de la souris, la caméra commence l'opération de panoramique, d'inclinaison ou de zoom, et cette opération se poursuit tant que vous maintenez enfoncé le bouton de la souris. Pour arrêter l'opération, libérez le bouton de la souris.

Étape : À chaque fois que vous cliquez sur le bouton de la souris, la caméra se déplace (panoramique, inclinaison ou zoom). Si vous maintenez le bouton de la souris enfoncé pendant plus de 1 seconde, la caméra passe temporairement en mode Normale. Lorsque vous relâchez le bouton de la souris, l'opération effectuée par la caméra s'arrête et le mode Étape est rétabli.

Lorsque vous sélectionnez Étape, les options Niveau de panoramique/inclinaison et Niveau de zoom sont sélectionnables.

Niveau de panoramique/inclinaison : Sélectionnez un niveau de transition de la caméra de 1 à 10 en cliquant sur les boutons de flèche à 8 directions pour le panoramique/l'inclinaison. La sélection de 10 permet le niveau de transition maximal.

Niveau de zoom : Sélectionnez un niveau de transition de la caméra de 1 à 10 en cliquant sur W / T pour le zoom. La sélection de 10 permet le niveau de transition maximal.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Date et heure

Date et heure actuelles

Affiche la date et l'heure réglées sur la caméra.

Remarque

Avant la première utilisation, vérifiez la date et l'heure de la caméra et réglez-les si nécessaire.

Horloge PC

Affiche la date et l'heure de votre ordinateur.

Format de date et heure

Sélectionnez le format de la date et de l'heure à afficher dans le visualiseur principal sur la liste déroulante.

Vous pouvez sélectionner le format entre aaaa-mm-jj hh:mm:ss (année-mois-jour heure:minutes:secondes), mm-jj-aaaa hh:mm:ss (mois-jour-année heure:minutes:secondes) et jj-mm-aaaa hh:mm:ss (jour-mois-année heure:minutes:secondes).

Ajuster

Sélectionnez la façon de spécifier la date et l'heure.

Conserver le paramètre actuel : Sélectionnez cette option si vous n'avez pas besoin de spécifier la date et l'heure.

Synchroniser avec l'ordinateur : Sélectionnez cette option si vous désirez synchroniser la date et l'heure de la caméra avec celles de l'ordinateur.

Paramétrage manuel : Sélectionnez cette option si vous désirez régler manuellement la date et l'heure de la caméra. Sélectionnez l'année, le mois, le jour, l'heure, les minutes et les secondes dans les listes déroulantes respectives.

Synchroniser avec NTP : Sélectionnez cette option si vous désirez synchroniser la date et l'heure de la caméra avec celles du serveur d'horloge appelé serveur NTP (Network Time Protocol). Réglez le serveur NTP lorsque Synchroniser avec NTP est sélectionné.

Utiliser l'adresse de serveur NTP suivante :

Synchronisez avec l'adresse du serveur NTP sélectionnée.

Serveur NTP 1 : Saisissez le premier choix pour l'adresse du serveur NTP.

Serveur NTP 2 : Saisissez le deuxième choix pour l'adresse du serveur NTP.

Serveur NTP 3 : Saisissez le troisième choix pour l'adresse du serveur NTP.

Serveur DHCP : Sélectionnez le serveur DHCP lorsque vous avez besoin d'informations sur le serveur NTP à partir du serveur DHCP.

Multidiffusion : Sélectionnez Multidiffusion lorsque vous recherchez un serveur NTP avec Multidiffusion.

Fuseau horaire

Spécifiez le décalage horaire de la zone du lieu d'installation de la caméra par rapport au temps universel (GMT).

Sélectionnez dans la liste déroulante le fuseau horaire correspondant à celui où la caméra est installée.

Pour le Japon, sélectionnez « Osaka, Sapporo, Tokyo (GMT+9:00) »

Ajuste automatiquement l'horloge lors des changements d'heure d'été

Si vous sélectionnez cette option, l'horloge est automatiquement réglée à l'heure d'été du fuseau horaire sélectionné.

Remarque

Si le fuseau horaire sélectionné dans Fuseau horaire est différent de celui spécifié sur l'ordinateur, l'heure est ajustée en tenant compte de la différence de fuseau puis réglée sur la caméra.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Superposer

Choisissez de superposer sur l'image l'identifiant de caméra, la date et l'heure et d'autres informations ou de le(s) masquer.

L'identifiant de caméra est également superposé sur les images enregistrées par les fonctions Pré-alarme ou Post-alarme.

Superposer s'applique à l'Image 1 et à l'Image 2.

Superposer

Activé/Désactivé

Durant l'utilisation de la fonction Superposer, sélectionnez Activé.

Taille de police

Sélectionnez la taille de police.

Tableau de styles

Spécifiez les éléments à superposer et le format à afficher. Des caractères et des symboles anglais à un octet s'affichent. Les paramètres de superposition sont disponibles pour les options suivantes :

• Date : Réglez les paramètres d'affichage de la date et l'heure.
• Identifiant de caméra : Réglez les paramètres d'affichage de l'identifiant de caméra et de la chaîne.
• Orientation de la caméra : Affiche le nom d'une position prédéfinie.
• Événement : Configurez le paramétrage d'affichage pour l'apparition d'un événement.
• Zoom : Configurez l'affichage du zoom.
• Codec : Configurez les paramètres d'affichage du débit binaire et du taux de trame. Affiche les informations sur le codec de l'Image 1.
• Chaîne personnalisée : Réglez la chaîne de caractères personnalisée pour afficher le texte de votre choix.

Le format d'affichage, notamment la couleur, peut être réglé séparément pour chaque option.

Couleur : Sélectionnez la couleur de police du texte superposé.

Clignotement : Sélectionnez Activé pour activer la limitation du texte superposé. Cependant, l'affichage clignotant n'est pas disponible pour la Date.

Effet de chaîne : Active l'effet de chaîne pour le texte affiché.

Avancé: lorsque vous cliquez sur le bouton Paramétrage sous Date, le menu Date et heure s'affiche pour que vous puissiez régler les options nécessaires.

Format : sélectionnez le format pour la date et l'heure. Séparateur : sélectionnez le séparateur pour l'affichage de l'heure.

Lorsque vous cliquez sur le bouton Paramétrage sous Identifiant de caméra, le menu Identifiant de caméra s'affiche pour que vous puissiez régler les options nécessaires.

Logo

Activé : sélectionnez le fichier d'image que vous souhaitez utiliser pour le Logo à l'aide du bouton Parcourir..., puis cliquez sur Télécharger pour télécharger le fichier.

Format de fichier d'image pris en charge : format gif89a (l'animation GIF et le format GIF transparent ne sont pas pris en charge).

Taille image maximum : 640 × 120

Nombre de pixels à l'horizontale : nombre pair Taille de fichier maximale : environ 50 Ko

Désactivé : vous pouvez régler Texte dans la boîte de dialogue de l'Identifiant de caméra.

Remarques

• Le Texte et le Logo ne peuvent pas être utilisés en même temps.
• Si la taille d'image du logo est supérieure à celle de l'image, il est impossible de l'afficher.

Format de superposition

Cliquez sur Edit pour éditer le contenu à superposer sur chaque position d'affichage.

Seuls une Date et un Identifiant de caméra peuvent être spécifiés pour le Format de superposition.

Vous pouvez régler le contenu à superposer respectivement dans le « coint inférieur gauche », « coin inférieur droit », « coin supérieur gauche », « coin supérieur droit », « centre », « haut « et « bas ».

Toutefois, si vous avez spécifié « haut », le contenu superposé n'apparaîtra ni dans le coin supérieur gauche ni dans le coin supérieur droit. De même, si vous avez spécifié « bas », le contenu superposé n'apparaîtra ni dans le coin inférieur gauche ni dans le coin inférieur droit.

Si le coin inférieur gauche/coin inférieur droit ou le coin supérieur gauche/coin supérieur droit sont affichés en même temps, la taille d'image maximale pouvant être utilisée pour un logo est de 624 × 120.

Cliquez sur Date et heure, Identifiant de caméra, Codec, Zoom, Orientation de la caméra ou Événement pour insérer l'étiquette correspondante dans la chaîne.

Exemple d'affichage : coin inférieur gauche

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Installation

Vous pouvez effectuer les paramètres liés à l'installation.

Exemple d'affichage : SNC-CH240

Taille image maximum

SNC-CH135/CH140/CH180/DH140/DH180

1280 × 720 : L'image aura le format 16:9, et il est possible de spécifier une taille d'image allant jusqu'à 1280 × 720 pour le codec vidéo.
1280 × 1024 : L'image aura le format 5:4, et il est possible de spécifier une taille d'image allant jusqu'à 1280 × 1024 pour le codec vidéo.

SNC-CH240/DH240/CH280/DH280

1920 × 1080 : L'image aura le format 16:9, et il est possible de spécifier une taille d'image allant jusqu'à 1920 × 1080 pour le codec vidéo.

1920 × 1440 : L'image aura le format 4:3, et il est possible de spécifier une taille d'image allant jusqu'à 1920 × 1440 pour le codec vidéo.

Remarques

• La caméra redémarre lorsque la Taille image maximum est modifiée. Deux minutes environ sont nécessaires.
• Les paramètres suivants sont modifiés lorsque la Taille image maximum est modifiée.
• Menu Caméra - Onglet Masque de confidentialité : rétablit le paramétrage d'usine.
• Menu Caméra - Onglet Codec vidéo : rétablit le paramétrage d'usine sauf :

SNC-CH135/CH140/CH180/DH140/DH180

• Taille d'image de l'Image 1 : 1280 × 720 lorsqu'elle est réglée sur 1280 × 720 ; 1280 × 1024 lorsqu'elle est réglée sur 1280 × 1024.
• Taux de trame de l'Image 1 : 30 fps lorsqu'elle est réglée sur 1280 × 720 ; 20 fps lorsqu'elle est réglée sur 1280 × 1024 .

SNC-CH240/DH240/CH280/DH280

– Taille d'image de l'image 1 : 1920 × 1080 (lorsqu'elle est réglée sur 1920 × 1080) ou 1920 × 1440 (lorsqu'elle est réglée sur 1920 × 1440).
- Taux de trame de l'image 1 : 30 fps ou 25 fps* (lorsqu'elle est réglée sur 1920 × 1080), ou 20 fps (lorsqu'elle est réglée sur 1920 × 1440).
* Selon le mode de fonctionnement de la caméra.
- Menu Position prédéfinie : rétablit les paramètres d'usine.
- Menu Tampon d'alarme : rétablit le paramétrage d'usine.
- Menu Détection d'évènement- Onglet Détection de mouvement : rétablit le paramétrage d'usine sauf :

SNC-CH135/CH140/CH180/DH140/DH180

• Taille de détection maximum de la détection de mouvement : largeur de 1280 et hauteur de 720 lorsqu'elle est réglée sur 1280 × 720 ; largeur de 1280 et hauteur de 1024 lorsqu'elle est réglée sur 1280 × 1024 .
• Taille de détection maximum de VMF : largeur de 1280 et hauteur de 720 lorsqu'elle est réglée sur 1280 × 720 , largeur de 1280 et hauteur de 1024 lorsqu'elle est réglée sur 1280 × 1024 .

SNC-CH240/DH240/CH280/DH280

- Taille de détection maximum de la détection de mouvement : largeur de 1920, hauteur de 1080 (lorsqu'elle est réglée sur 1920 × 1080 ), ou 1920 et 1440 (lorsqu'elle est réglée sur 1920 × 1440 ).

- Taille de détection maximum de VMF : largeur de 1920, hauteur de 1080 (lorsqu'elle est réglée sur 1920 × 1080 ) ou 1920 et 1440 (lorsqu'elle est réglée sur 1920 × 1440 ).

- Une fois que la taille d'image maximale a été changée, l'image de panorama entier n'est plus affichée à la taille d'image optimale. Pour revenir à la taille d'image optimale, capturez à nouveau l'image entière dans l'onglet Initialiser - Capturer l'image entière.

Mode de fonctionnement de la caméra (SNC-CH240/CH280/DH240/DH240T/DH280)

Vous pouvez sélectionner le mode de fonctionnement de la caméra. Sélectionnez 25 fps ou 30 fps.

Le réglage du mode de fonctionnement de la caméra est lié au taux de trame sélectionné dans l'onglet Codec vidéo.

Lorsque le mode de fonctionnement de la caméra est modifié, le message « Ce système va redémarrer. Êtes-vous sûr ? » s'affiche.

Cliquez sur OK pour redémarrer la caméra et terminer les réglages.

Remarque

Il est impossible de sélectionner [25 fps] lorsque la taille d'image est définie sur [1920 × 1440] .

Sortie vidéo

Vous pouvez configurer le paramétrage de sortie pour le terminal de sortie d'image analogique de la caméra. Sélectionnez Activé pour activer la sortie d'un signal NTSC ou PAL.

Remarque

Le format du signal de sortie est déterminé en fonction du paramétrage du commutateur NTSC/PAL de la caméra.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Initialiser

Redémarrer

Utilisé lors du redémarrage du système.

Cliquez sur Reboot et le message « Ce système va redémarrer. Êtes-vous sûr ? » apparaît. Cliquez sur OK pour redémarrer la caméra. Deux minutes environ sont nécessaires pour le redémarrage.

Valeur d'usine

Réinitialise la caméra aux réglages d'usine.

Retenir les paramètres réseau actuels

Si cet élément est coché, seuls les paramètres réseau en cours seront retenus après la réinitialisation.

Cliquez sur Factory default et le message « Les données de configuration seront initialisées. Êtes-vous sûr ? » apparaît.

Lorsque vous cliquez sur OK, le témoin de réseau se met à clignoter sur la caméra. Après la restauration des réglages par défaut, la caméra redémarre automatiquement. Ne mettez pas la caméra hors tension tant qu'elle n'a pas redémarré.

Conseil

Il est aussi possible de réinitialiser les paramètres d'usine sur la caméra en la mettant sous tension tout en appuyant sur son bouton de réinitialisation. Pour plus d'informations, voir le Manuel d'installation fourni.

Sauvegarde les données de paramétrage

Permet de sauvegarder les données de paramétrage de la caméra dans un fichier.

Cliquez sur Save et suivez les instructions s'affichant dans le navigateur Internet pour spécifier le dossier et sauvegarder les données de paramétrage de la caméra. Le nom de fichier prédéfini en usine est « snc-ch140.cfg » pour la SNC-CH140.

Rétablir le paramètre

Permet de charger les données de paramétrage de la caméra ayant été sauvegardées.

Cliquez sur Parcourir... et sélectionnez le fichier dans lequel les données de paramétrage ont été sauvegardées. Cliquez sur OK. La caméra est alors réglée en fonction des données chargées, puis redémarre.

Rétablir la position prédéfinie et les paramètres du masque de confidentialité

Si vous sélectionnez cette option, les données de paramétrage enregistrées sur la caméra, les données de position prédéfinie et les données de masquage de confidentialité sont chargées.

Remarques

• Avec Rétablir le paramètre, certains paramètres du menu Réseau (page 47) ne peuvent pas être rétablis.
• Lorsque Rétablir la position prédéfinie et les paramètres de masque de confidentialité es sélectionné, le chargement des données de paramétrage peut prendre beaucoup de temps.
• Les éléments suivants ne peuvent pas être stockés ou restaurés en utilisant Sauvegarder les données de paramétrage ou Rétablir le paramètre.

– fichiers audio chargés à l'aide de « SNC audio upload tool »
- une page d'accueil créée à l'aide de la Page d'accueil personnalisée de la Boîte d'outils SNC
- un certificat client et un certificat CA à utiliser dans la fonction d'authentification 802.1X
- logo header
- logo superposé
- certificat à utiliser dans la fonction SSL

Formater la carte mémoire CF (SNC-CH240/CH135/CH140/CH180/CH280)

Cliquez sur Format pour formater la carte mémoire CF (non fournie) insérée dans la fente carte CF de la caméra. Les fichiers et dossiers enregistrés dans la carte mémoire CF sont supprimés lors du formatage.

Remarques

• Avant de procéder au formatage, réglez la fonction Mémoire d'image, la fonction Serveur FTP et la fonction Edge Storage sur Désactivé pour protéger en écriture la carte mémoire CF.
• N'activez pas la fonction Formater la carte mémoire CF lorsque aucune carte n'est insérée dans la fente carte CF.
• Non disponible pour SNC-CH180/CH280 quand alimenté par PoE.

Supprimer la page d'accueil personnalisée

Cliquez sur Delete pour supprimer les pages d'accueil enregistrées dans la mémoire Flash de la caméra avec la Page d'accueil personnalisée de la Boîte d'outils SNC.

Capturer l'image entière

Lorsque vous cliquez sur Capture, une image panoramique couvrant la plage de prise de vue entière est prise et enregistrée dans la caméra. L'image panoramique est capturée indépendamment du format de l'image et des paramètres de détourage.

Remarque

L'image du visualiseur principal risque d'être interompue ou des fichiers image et/ou audio risquent de ne pas être créés correctement lors de la capture d'image.

Supprimer l'image

Vous pouvez appuyer sur Delete pour effacer l'image panoramique enregistrée dans la caméra.

Supprimer les fichiers d'alerte vocale

Cliquez sur Delete pour supprimer tous les fichiers audio stockés dans la caméra à l'aide de SNC audio upload tool (page 106).

Remarques

• Cliquer sur Delete supprime simultanément tous les fichiers audio stockés. Pour supprimer un fichier audio particulier uniquement, supprimez ce fichier sous l'onglet Alerte vocale correspondant dans le menu Alerte vocale (page 89).
• Avant d'effacer le fichier audio, réglez Alerte vocale sur Désactivé dans chaque onglet du menu Alerte vocale (page 106).

Supprimer des vignettes

Cliquez sur Delete pour supprimer les vignettes réglées dans le menu Paramétrage du préréglage.

Supprimer le logo header

Cliquez sur Delete pour supprimer le logo header réglé dans le menu Visualiseur.

Suppression du logo superposé

Cliquez sur Delete pour supprimer le logo superposé réglé dans Identifiant de caméra avancé dans l'onglet Superposer du menu Système, depuis la caméra. Pour choisir d'afficher ou de masquer le logo superposé, vous devez configurer le paramétrage dans l'onglet Superposer.

Onglet Journal Système

Les données d'activité logicielle de la caméra sont enregistrées dans ce journal. Il comprend des données utiles lorsqu'un problème survient. Cliquez sur Recharger pour recharger les dernières données.

Onglet Journal d'accès

Ce journal affiche l'historique des accès à la caméra. Cliquez sur Recharger pour recharger les dernières données.

Paramétrage de l'image et du son de la caméra

— Menu Caméra

Lorsque vous cliquez sur Caméra menu

Administrateur, le menu Caméra apparaît.

Ce menu vous permet de paramétrer les fonctions de la caméra.

Le menu Caméra comprend les 7 onglets suivants.

SNC-CH240/CH135/CH140 : Éléments communs, Mise au point, Image, Masquage de confidentialité, Diurne/Nocturne, Codec vidéo, et Diffusion continue.

SNC-CH180/CH280/DH140/DH180/DH240/DH280:

Éléments communs, Mise au point/Zoom, Image, Masquage de confidentialité, Diurne/Nocturne, Codec vidéo, et Diffusion continue.

Onglet Éléments communs

Couleur

Sélectionnez Couleur ou Monochrome pour l'image.

Codec audio

Sélectionnez l'envoi ou non du son par le connecteur d'entrée de microphone ♦. Sélectionnez Activé pour que le son soit envoyé depuis la caméra réseau.

Remarque

Lorsque vous modifiez le paramètre de Codec audio, cliquez sur Actualiser sur le navigateur Internet pour appliquer le changement lors de l'ouverture de la page du visualiseur principal.

Entrée audio

Sélectionnez l'entrée de microphone ou de ligne.

Volume du microphone

Lorsqu'Entrée audio est réglé sur l'entrée de microphone, réglez le niveau de volume de l'entrée audio à partir du connecteur d'entrée de microphone. Le volume peut être réglé entre -10 et +10.

Codec

Sélectionnez le débit binaire du son du connecteur d'entrée de microphone ♦. Les options disponibles sont G.711 (64kbps), G.726 (40kbps), G.726 (32kbps), G.726 (24kbps) et G.726 (16kbps).

Remarque

Aucun son n'est reproduit si JPEG ou JPEG/Flash est utilisé pour le Plug-in free viewer.

Suppresseur d'écho

Sélectionnez Activé pour réduire l'écho de la transmission audio.

Filtre anti-bruits ambiants

Sélectionnez Activé pour activer le Filtre de bruit d'ambiance.

Compresseur de la gamme dynamique

Sélectionnez Activé pour activer le Compresseur de la gamme dynamique.

Téléchargement audio

En utilisant SNC audio upload tool qui se trouve sur le CD-ROM fourni, vous pouvez faire sortir le son reçu par la borne d'entrée audio de l'ordinateur par un haut-parleur connecté à la prise de sortie de ligne de la caméra.

Sélectionnez Activé pour activer la sortie du son par le haut-parleur.

Volume

Réglez le niveau du volume du haut-parleur de -10 à +10.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Mise au point — Réglage de la Mise au point (SNC-CH240/CH135/CH140 uniquement)

Réglez la mise au point en déplaçant la position de la mise au point mécanique de l'imageur.

Écran d'aperçu

Prévisualisez l'image et réglez la mise au point. La position de la mise au point de l'image en cours est superposée lors du réglage de la mise au point. Pour plus de détails sur chaque bouton, reportez-vous à la Barre de commande de Plug-in free viewer (page 19).

Remarque

Si vous cliquez sur les boutons de cet onglet afin de régler facilement la mise au point, les paramètres suivants sont temporairement modifiés :

• Masquage de confidentialité et Détourage sont désactivés.
• La position de la mise au point de l'image en cours est superposée.
• L'alarme de Détection de mouvement est désactivée.
• View-DR est activé.

Réglage de la mise au point

Cliquez sur le bouton Start sous Easy Focus pour régler la mise au point sur la position optimale.

Remarques

La position de mise au point convenant le mieux risque de ne pas être disponible selon les conditions de l'imagerie. Dans ce cas-là, cliquez sur les boutons -20, -5, -1, +1, +5 ou +20 pour régler la mise au point.

Remise à zéro de la mise au point

Cliquez sur le bouton Reset pour rétablir la position par défaut de la mise au point mécanique.

Onglet Mise au point/Zoom — Réglage de la mise au point/du zoom (SNC-CH180/CH280/DH140/DH180/DH240/DH280 uniquement)

Réglez la mise au point et la position du zoom en regardant l'image.

Écran d'aperçu

Prévisualisez l'image et réglez la mise au point/le zoom. La position de mise au point de l'image en cours est superposée lors du réglage de la mise au point/du zoom. Pour plus de détails sur chaque bouton, reportez-vous à la Barre de commande de Plug-in free viewer (page 19).

Remarque

Si vous cliquez sur les boutons de cet onglet afin de régler facilement la mise au point/le zoom, les paramètres suivants sont temporairement modifiés :

• Le Masquage de confidentialité et le Détourage sont désactivés.
• La position de mise au point de l'image en cours est superposée.
• L'alarme de Détection de mouvement est désactivée.

Réglage du zoom

Cliquez sur les boutons -500, -100, -10, +10, +100 ou +500 pour régler la position du zoom.

Remarque

La mise au point change légèrement après le réglage ; réglez-la.

Réglage de la mise au point

Cliquez sur le bouton Start sous Easy Focus pour régler la mise au point sur la position optimale.

Remarque

La mise au point convenant le mieux risque de ne pas être disponible selon les conditions de l'imagerie. Dans ce cas-là, cliquez sur les boutons -20, -5, -1, +1, +5 ou +20 pour régler la mise au point.

Onglet Image

Cet onglet vous permet de spécifier les conditions de couleur, l'exposition, etc. de la caméra.

Écran d'aperçu

Prévisualisez l'image et réglez le paramétrage de l'image.

Pour plus de détails sur chaque bouton, reportez-vous à la Barre de commande de Plug-in free viewer (page 19).

View-DR

Dans les scènes à contraste élevé, à contre-jour par exemple, cette fonction réduit la surexposition et la sous-exposition. Sélectionnez Activé pour activer la fonction View-DR (Plage vidéo dynamique large).

Remarques

• Lorsque la fonction View-DR (Plage vidéo dynamique large) est activée, il est impossible de configurer les paramètres relatifs à l'exposition.
• Si « Désactivé en mode Nocturne » est coché, le paramètre View-DR est automatiquement désactivé en mode Nocturne.

Visibility Enhancer

L'utilisation de la fonction Visibility Enhancer éclaircit la partie obscure de l'image de la caméra et corrige automatiquement la luminosité et le contraste afin d'afficher nettement les parties claires tout en évitant la surexposition. Une fois la fonction Visibility Enhancer réglée sur Activé, sélectionnez le niveau de correction : Bas, Moyen ou Élevé. Si vous la réglez sur Désactivé, cela désactivera le Visibility Enhancer et activera la fonction AGC (Commande automatique de gain).

Remarque

Une fois la fonction View-DR (Plage vidéo dynamique large) réglée sur Activé, le Visibility Enhancer est fixé sur Activé.

Exposition

Réglez les paramètres de l'exposition.

Compensation d'exposition

Sélectionnez la valeur de compensation d'exposition dans la zone de liste afin de régler la luminosité de la cible pour le paramétrage d'exposition automatique. Une valeur plus grande éclaircit l'image, tandis qu'une valeur plus petite l'assombrit. Les valeurs disponibles sont les suivantes :

$$ \begin{array}{l} + 2. 0, + 1. 6, + 1. 3, + 1. 0, + 0. 6, + 0. 3, 0, - 0. 3, - 0. 6, - 1. 0, \ - 1. 3, - 1. 6, - 2. 0 \ \end{array} $$

Remarque

Vous ne pouvez pas sélectionner ceci si le Visibility Enhancer est Activé.

AGC

Sélectionnez le niveau de paramétrage d'exposition automatique par commande de gain : Bas, Moyen ou Élevé.

Si vous sélectionnez Désactivé, le paramétrage d'exposition automatique par commande de gain n'est pas réalisé.

Remarque

Vous ne pouvez pas sélectionner ceci si le Visibility Enhancer est Activé.

Vitesse d'obturation

• La vitesse d'obturation à commande automatique règle automatiquement l'exposition.
• Sélectionnez les vitesses d'obturation minimum et maximum dans la zone de liste. Les valeurs de vitesse d'obturation disponibles sont les suivantes :

1, 1/2, 1/4, 1/8, 1/15, 1/30, 1/50, 1/60, 1/100, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 (s)

- Si vous réglez les mêmes valeurs pour les vitesses d'obturation minimum et maximum, la vitesse ne sera pas modifiée.

Remarque

Vous ne pouvez pas sélectionner ceci si la fonction View-DR (Plage vidéo dynamique large) est réglée sur Activé.

Conseil

Une fois la fonction View-DR réglée sur Activé et « Désactivé en mode Nocturne » coché

• Vous ne pouvez sélectionner que la vitesse d'obturation minimum.
• En mode Nocturne, la vitesse d'obturation à commande automatique règle automatiquement l'exposition.

Balance des blancs

Sélectionnez le mode Balance des blancs.

ATW : Éliminer les influences provoquées par l'illumination environnementale ou les lumières règle automatiquement la balance des blancs afin de reproduire la couleur d'origine des sujets (environ 2000 K à 10000 K).

ATW-PRO : Ajuste automatiquement la couleur pour qu'elle soit la plus fidèle possible à l'image que vous observez (environ 3000 K à 5800 K).

Lampe fluorescente : Règle la balance des blancs pour s'adapter à la photographie sous un éclairage fluorescent à trois bandes avec une couleur blanc neutre.

Lampe au mercure : Règle la balance des blancs pour s'adapter à la photographie sous une lampe au mercure.

Lampe à vapeur de sodium : Règle la balance des blancs pour s'adapter à la photographie sous une lampe à vapeur de sodium à haute pression.

Lampe aux halogénures métal halide : Règle la balance des blancs pour s'adapter à la photographie sous une lampe aux halogénures métalliques.

DEL blanche : Règle la balance des blancs pour s'adapter à la photographie sous la lumière de DEL blanches.

Balance des blancs instantanée : Le bouton Déclencheur instantané est activé. Cliquez sur ce bouton pour régler la balance des blancs instantanément.

Manuel : Lorsque cette option est sélectionnée, Gain R et Gain B sont activés. Les valeurs de gain disponibles s'étendent sur une plage de 0 à 4095.

Remarque

Une fois la fonction View-DR (Plage vidéo dynamique large) réglée sur Activé, il n'est plus possible de sélectionner ATW-PRO.

XDNR

La fonction XDNR peut réduire le bruit de l'image. Il est possible de sélectionner le niveau parmi Élevé, Moyen et Bas.

Sélectionnez Désactivé pour désactiver cette fonction.

Luminosité

Sélectionnez l'un des 11 niveaux de luminosité de -5 à +5. La sélection de +5 donne une luminosité d'image maximale.

Saturation

Sélectionnez l'un des 7 niveaux de saturation de -3 à +3. La sélection de +3 donne une saturation d'image maximale.

Netteté

Sélectionnez l'un des 7 niveaux de netteté de -3 à +3. La sélection de +3 donne une netteté d'image maximale.

Contraste

Sélectionnez l'un des 7 niveaux de contraste de -3 à +3. La sélection de +3 donne un contraste d'image maximal.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Masquage de confidentialité

Utiliser le masquage de confidentialité vous permet de dissimuler des images en masquant des parties spécifiées des images lors de la diffusion continue.

Écran d'aperçu

Cet écran sert à surveiller des images et à configurer le masquage de confidentialité.

Pour plus d'informations sur chaque bouton, reportez-vous à la barre de commande du Plug-in free viewer (page 19).

Boutons de commande

Les boutons de commande se situent en haut de l'écran d'aperçu.

Vous pouvez commander la caméra avec ces boutons.

Opération de panoramique/d'inclinaison

Cliquez sur le bouton de la direction vers laquelle vous désirez déplacer la caméra.

Opération de zoom

Disponible en cliquant sur – pour effectuer un zoom arrière et sur + pour effectuer un zoom avant.

Position

Permet de supprimer les masques de confidentialité, un à un ou tous en même temps.

Après avoir terminé la configuration, enregistrez en cliquant sur OK.

Clear : Cliquez sur ce bouton pour supprimer le masque de confidentialité placé.

All clear : Cliquez sur ce bouton pour supprimer tous les masques de confidentialité.

Couleur

Spécifiez la couleur des masques de confidentialité. Ce paramétrage est commun à chaque masque de confidentialité.

Les couleurs utilisées sont les suivantes :

Noir, Gris1, Gris2, Gris3, Gris4, Gris5, Gris6, Blanc, Rouge, Vert, Bleu, Cyan, Jaune, Magenta

Placement d'un masque de confidentialité

Suivez la procédure suivante pour placer un masque de confidentialité à la position de votre choix :

1 Orientez la caméra vers la position dans laquelle vous voulez placer un masque de confidentialité à l'aide du bouton de commande de l'écran d'aperçu.
2 Spécifiez la zone du masque de confidentialité en faisant glisser la souris sur l'écran d'aperçu.
3 Sélectionnez le numéro à enregistrer dans la liste déroulante Position.
4 Sélectionnez la couleur du masque dans la liste déroulante Couleur.

Remarque

La couleur est commune à tous les masques de confidentialité. La dernière couleur sélectionnée est automatiquement appliquée.

5 Cliquez sur OK.

Le masque apparaît sur l'écran d'aperçu.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Diurne/Nocturne

Utilisez cet onglet pour paramétrer la fonction diurne/ nocturne de la caméra.

Écran d'aperçu

Cet écran sert à surveiller des images et à configurer les paramètres du mode diurne/nocturne.

Pour plus d'informations sur chaque bouton, reportez-vous à la barre de commande du Plug-in free viewer (page 19).

Mode Diurne/Nocturne

Sélectionnez le mode diurne/nocturne parmi les quatre modes disponibles.

Automatique : La caméra fonctionne normalement en mode diurne et passe automatiquement en mode nocturne dans les endroits sombres.

Seuil : Réglez la luminosité sur Élevé ou Bas lorsque vous basculez en mode nocturne.

Temps de retenue : Réglez la durée de réaction des changements de luminosité de 2 sec. à 30 sec.

Remarques

• Si de la lumière à haute énergie est dirigée sur la caméra alors que celle-ci est en mode Nocturne, cela peut engendrer une oscillation horizontale dans la caméra. Dans ces cas-là, commutez les paramètres en fonction de l'éclairage à l'aide du mode Capteur ou basculez entre les modes Diurne et Nocturne à l'aide du mode Manuel.
• Le mode Diurne/Nocturne n'est pas commuté automatiquement en mode Nocturne lorsque

Visibility Enhancer et AGC sont réglés sur Désactivé dans l'onglet Image.

- Lorsque vous sélectionnez « Désactivé en mode Nocturne », le paramètre View-DR est automatiquement désactivé en mode Nocturne. Pour plus d'informations sur View-DR, voir « Onglet Image » à la page 39.

Manuel : Permet de commuter le mode diurne/nocturne manuellement. Lorsque vous sélectionnez Manuel, Activé et Désactivé sont activés. Si vous sélectionnez Activé, la caméra fonctionne en mode nocturne. Si vous sélectionnez Désactivé, la caméra fonctionne en mode diurne.

Minuterie : Normalement, la caméra fonctionne en mode diurne. Elle passe en mode nocturne à l'heure que vous avez spécifiée dans le menu Programme. Cliquez sur Schedule pour afficher le menu de paramétrage de la période de validité. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

Entrée de capteur : Commande le mode diurne/ nocturne en le synchronisant avec l'entrée de capteur.

Lorsqu'une entrée de capteur est détectée, la caméra fonctionne en mode nocturne.

Easy Focus

Lorsque Synchronisation Diurne/Nocturne est sélectionné, Easy Focus est activé suite à la permutation sur le mode Diurne/Nocturne, et la mise au point est automatiquement réajustée.

Pour plus d'informations sur Easy Focus, reportez-vous à l'« Onglet Mise au point — Réglage de la Mise au point (SNC-CH240/CH135/CH140 uniquement) » (page 38) et à l'« Onglet Mise au point/Zoom — Réglage de la mise au point/du zoom (SNC-CH180/CH280/DH140/DH180/DH240/DH280 uniquement) » (page 38).

Remarques

• Lorsque Easy Focus est en cours d'utilisation, il se peut qu'il soit impossible d'obtenir une mise au point satisfaisante.
• Lorsque Easy Focus est en cours d'utilisation, l'alarme de la détection de mouvement est désactivée.

- Lorsque vous utilisez le lien Diurne/Nocturne, confirmez la condition de mise au point dans les modes Diurne et Nocturne.

Illuminateur IR (SNC-CH180/DH180/CH280/DH280)

Synchronisation Diurne/Nocturne : l'illuminateur IR sera activé suite à la permutation sur le mode Diurne/ Nocturne, s'il est coché.

Désactivé : l'illuminateur IR sera toujours désactivé.

Force maximale : de faible à élevée, la force maximale de l'illuminateur IR est graduée du niveau 1 au niveau 6.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Codec vidéo

Utilisez cet onglet pour régler les options du codec vidéo.

Boîte aux lettres

Si vous utilisez la fonction Boîte aux lettres, sélectionnez Activé.

Remarque

Cette fonction n'est pas disponible si la fonction SolidPTZ ou Détourage est réglée sur Activé.

Solid PTZ

Sélectionnez Activé pour activer Solid PTZ.

Remarque

Cette fonction n'est pas disponible si la fonction Boîte aux lettres ou Détourage est réglée sur Activé.

Détourage

Vous pouvez détourer une partie de l'image et afficher l'image détourée sur l'ordinateur. Le détourage réduit la taille des données à transmettre et la charge imposée au réseau, et un taux de trame supérieur est atteint. Sélectionnez Activé pour détourer l'image, ou Désactivé.

Remarques

• Cette fonction n'est pas disponible si la fonction Boîte aux lettres ou SolidPTZ est réglée sur Activé.
• Si cette fonction est désactivée, le menu Détection de mouvement n'est pas disponible.

Pour détourer une image

1 Placez le paramètre Détourage sur Activé et cliquez sur le bouton Area setting. La fenêtre de paramétrage de zone apparaît.

2 Paramétrage de la partie à recadrer Maintenez le bouton gauche de la souris enfoncé sur l'image fixe et faites glisser le curseur en diagonale. La zone située dans un cadre rouge correspond à la partie à recadrer.

3 Cliquez sur OK au bas de la fenêtre. L'image détourée apparaît dans le visualiseur principal.

4 Pour fermer l'image, cliquez sur en haut et à droite.

Image 1 et Image 2

Il est possible de régler jusqu'à deux modes de codec d'image. Configurez le paramétrage suivant pour chaque mode d'image.

Codec

Sélectionnez JPEG, MPEG4, H.264 ou Désactivé. Notez qu'Image 1 ne peut pas être réglé sur Désactivé.

Remarque

La taille des images et le taux de trame disponibles pour l'Image 2 risquent d'être limités selon le paramétrage du type de codec, la taille des images et/ou le taux de trame de l'Image 1.

Taille d'image

Vous pouvez sélectionner la taille des images envoyées par la caméra.

La taille disponible des images dépend du paramétrage de la taille d'image maximale. Pour plus de détails sur la sélection de la taille d'image maximale, reportez-vous à l'« Onglet Installation » dans le « Menu Système » à la page 33.

Lorsque vous réglez une taille d'image différente pour l'Image 1 et l'Image 2, les combinaisons disponibles sont les suivantes :

SNC-CH135/CH140/DH140/CH180/DH180

Taille image maximum [1280 × 720]

	Image 1 Image	2
1280 × 1024 × x
1280 × 960 × x
1280 × 800 × x
1280 × 720 ×
1024 × 768 × x
1024 × 576 ×
800 × 600 ×
800 × 480 ×
768 × 576 ×
720 × 576 ×
704 × 576 ×
720 × 480 ×
640 × 480
640 × 368
384 × 288
320 × 240
320 × 192

Taille image maximum [1280 × 1024]

	Image 1 Image	2
1280 × 1024 ×
1280 × 960 ×
1280 × 800 ×
1280 × 720 ×
1024 × 768 ×
1024 × 576 ×
800 × 600 ×
800 × 480 ×
768 × 576 ×
720 × 576 ×
704 × 576 ×
720 × 480 ×
640 × 480
640 × 368
384 × 288
320 × 240
320 × 192

SNC-CH240/DH240/CH280/DH280

Taille image maximum [1920 × 1080]

	Image 1 Image 2
1920 × 1440 × ×
1600 × 1200 × ×
1680 × 1056 ×
1920 × 1080 ×
1440 × 912 ×
1376 × 768 ×
1280 × 1024 ×
1280 × 960 ×
1280 × 800 ×
1280 × 720 ×
1024 × 768 ×
1024 × 576 ×
800 × 600 ×
800 × 480 ×
768 × 576 ×
720 × 576 ×
704 × 576 ×
720 × 480 ×
640 × 480
640 × 368
384 × 288
320 × 240
320 × 192

Taille image maximum [1920 × 1440]

	Image 1 Image 2
1920 × 1440 ×
1600 × 1200 ×
1680 × 1056 ×
1920 × 1080 ×
1440 × 912 ×
1376 × 768 ×
1280 × 1024 ×
1280 × 960 ×
1280 × 800 ×
1280 × 720 ×
1024 × 768 ×
1024 × 576 ×
800 × 600 ×
800 × 480 ×
768 × 576 ×
720 × 576 ×
704 × 576 ×
720 × 480 ×

Spécifiez le taux de trame de l'image.

Les taux de trame disponibles sont les suivants : 1, 2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 25, 30 (fps)

« fps » est une unité indiquant le nombre de trames transmises par seconde.

Il est possible de configurer les taux de trame suivants : Il est possible de modifier le taux de trame de la image JPEG en réglant la Qualité d'image.

SNC-CH135/CH140/DH140/CH180/DH180/DH140T

Taille d'image [1280 × 720]

	Image1 Image2
	Codec Taux de trame (fps)		Codec Taux de trame (fps)
Codec simple	H.264 30	-
	MPEG-4	30 -
	JPEG	30 -
Codec double	H.264 25	H.264	5
	H.264 25	JPEG	10
	H.264 25	MPEG-4	6
	MPEG-4	30	MPEG-4	10
	MPEG-4	30	JPEG	16
	JPEG	30	JPEG	30

SNC-CH135/CH140/DH140/CH180/DH180/DH140T

Taille d'image [1280 × 1024]

	Image1 Image2
	Codec Taux de trame (fps)		Codec Taux de trame (fps)
Codec simple	H.264 20	-
	MPEG-4	25 -
	JPEG	30 -
Codec double	H.264 15	H.264	6
	H.264 15	JPEG	12
	H.264 15	MPEG-4	8
	MPEG-4	20	MPEG-4	8
	MPEG-4	25	JPEG	6
	JPEG	30	JPEG	12

SNC-CH240/CH280/DH240/DH240T/DH280

Lorsque la taille de l'image 1 est définie sur « 1920 × 1080 », la taille de l'image 2 est définie sur « 640 × 480 »

	Image1 Image2
	Codec Taux de trame (fps)		Codec Taux de trame (fps)
Codec simple	H.264 30	-
	MPEG-4 20	-
	JPEG 16	-
Codec double	H.264 25	H.264 20
	H.264 25	JPEG 30
	H.264 25	MPEG-4 25
	MPEG-4 20	MPEG-4	30
	MPEG-4 20	JPEG 30
	JPEG 16	JPEG 30

SNC-CH240/CH280/DH240/DH240T/DH280

Lorsque la taille de l'image 1 est définie sur « 1920 × 1440 », la taille de l'image 2 est définie sur « 640 × 480 »

	Image1 Image2
	Codec Taux de trame (fps)		Codec Taux de trame (fps)
Codec simple	H.264 20	-
	MPEG-4 16	-
	JPEG 12	-
Codec double	H.264 20	H.264 12
	H.264 20	JPEG 30
	H.264 20	MPEG-4 16
	MPEG-4 15	MPEG-4	30
	MPEG-4 15	JPEG 30
	JPEG 12	JPEG 30

Débit binaire

Spécifiez le débit binaire de la transmission d'image MPEG4 ou H.264 pour une ligne. Lorsque le débit binaire est réglé à un haut niveau, il est possible d'obtenir une meilleure qualité.

Les débits binaires disponibles sont les suivants : 64, 128, 256, 384, 512, 768, 1024, 1536, 2048, 3072, 4096, 5120, 6144, 7168, 8192 (kbps)

Intervalle d'image I

Spécifiez l'intervalle d'insertion d'image I.

Contrôle de taux adaptatif

Cette fonction règle le taux de trame et le débit binaire automatiquement en fonction de l'environnement de l'ordinateur connecté de sorte que la lecture de l'image par la caméra soit fluide. Si Activé est sélectionné, le débit des images MPEG4 ou H.264 est ajusté automatiquement.

Remarques

• Le taux de trame et le débit binaire réels peuvent différer selon la taille d'image, la scène ou les conditions du réseau.
• Lorsque le Contrôle de taux adaptatif est réglé sur Activé, le taux de trame et le débit binaire réels changent dans une plage ne dépassant pas les valeurs réglées dans Taux de trame et Débit binaire.

Qualité d'image

Spécifiez la qualité d'image JPEG. Les valeurs pouvant être sélectionnées sont de Level 1 à Level 10.

Lorsque Level 10 est sélectionné, la qualité d'image optimale est obtenue.

Contrôle de bande passante

Limite la largeur de bande passante du réseau pour la sortie des données d'image JPEG de la caméra.

Remarque

Le son peut être interrompu suivant la largeur de bande passante sélectionnée. Le cas échéant, sélectionnez une bande passante plus large.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Diffusion continue

Utilisez cet onglet pour régler les paramètres de transmission par monodiffusion ou par multidiffusion.

Monodiffusion continue

Spécifiez les numéros de port de transmission des données vidéo MPEG4/H.264 et données audio à utiliser lorsque Monodiffusion est sélectionné dans la liste déroulante de Méthode de Connexion dans le panneau Autres du visualiseur principal.

Numéro de port vidéo 1, 2

Spécifiez le numéro de port de transmission des données vidéo MPEG4/H.264. Il est initialement défini à 50000. Spécifiez un numéro pair de 1024 à 65534. Deux numéros de port (le numéro spécifié ici et un nombre impair obtenu en ajoutant 1 au numéro spécifié) sont utilisés pour la transmission et le contrôle des données vidéo.

Le paramétrage de l'Image 1 et de l'Image 2 s'applique respectivement aux numéros de port vidéo 1 et 2.

Numéro de port audio

Spécifiez le numéro de port de transmission des données audio. Il est initialement défini à 50002. Spécifiez un numéro pair de 1024 à 65534. Deux numéros de port (le numéro spécifié ici et un nombre impair obtenu en ajoutant 1 au numéro spécifié) sont utilisés pour la transmission et le contrôle des données audio.

Remarque

Spécifiez des numéros différents pour le port vidéo et le port audio.

Multidiffusion continue

Spécifiez l'utilisation ou non de la multidiffusion continue par la caméra pour les données vidéo MPEG4/H.264 et les données audio. Cela réduit la charge de transmission sur la caméra en faisant recevoir les mêmes données de transmission par l'ordinateur du même réseau partiel.

Sélectionnez Activé pour permettre ou Désactivé pour ne pas permettre l'envoi par multidiffusion. Si vous sélectionnez Activé, réglez Adresse de multidiffusion, Numéro de port vidéo et Numéro de port audio correctement.

Adresse de multidiffusion

Tapez l'adresse de multidiffusion utilisée sur la multidiffusion continue.

Numéro de port vidéo 1, 2

Spécifiez le numéro de port de transmission des données vidéo MPEG4/H.264 utilisé pour la multidiffusion continue. Il est initialement défini à 60000. Spécifiez un numéro pair de 1024 à 65534. Deux numéros de port (le numéro spécifié ici et un nombre impair obtenu en ajoutant 1 au numéro spécifié) sont utilisés pour la transmission et le contrôle des données vidéo.

Le paramétrage de l'Image 1 et de l'Image 2 s'applique respectivement aux numéros de port vidéo 1 et 2.

Numéro de port audio

Spécifiez le numéro de port de transmission audio utilisé pour la multidiffusion continue. Il est initialement défini à 60002. Spécifiez un numéro pair de 1024 à 65534. Deux numéros de port (le numéro spécifié ici et un nombre impair obtenu en ajoutant 1 au numéro spécifié) sont utilisés pour la transmission et le contrôle des données audio.

Remarque

Spécifiez des numéros différents pour le port vidéo et le port audio.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Configuration du réseau — Menu Réseau

Lorsque vous cliquez sur Réseau menu

Administrateur, le menu Réseau apparaît.

Ce menu vous permet de configurer le réseau pour la connexion de la caméra à l'ordinateur.

Le menu Réseau comprend quatre onglets : Réseau, Sans fil, QoS et Notification d'adresse IP dynamique.

Onglet Réseau

Cette section comporte les menus pour la connexion de la caméra par un câble réseau.

Adresse MAC

Affiche l'adresse MAC de la caméra.

État Ethernet

Affiche la vitesse de transmission en cours.

Auto MDI/MDIX

Selon le port du périphérique de l'appareil Ethernet connecté, bascule automatiquement le port de l'appareil entre MDI et MDI-X pour la transmission.

Affiche le mode du port Ethernet de l'appareil.

Paramétrage IPv4

Configurez le paramétrage du réseau IPv4.

Adresse IP

Configurez l'adresse IP.

Obtenir une adresse IP automatiquement (DHCP) : Sélectionnez cette option si un serveur DHCP est installé sur le réseau, pour permettre l'assignation d'adresse IP. Avec ce paramètre, l'adresse IP est assignée automatiquement.

Utiliser l'adresse IP suivante : Sélectionnez cette option si vous spécifiez une adresse IP fixe. Avec ce paramètre, spécifiez Adresse IP, Masque de sous-réseau et Passerelle par défaut manuellement.

Remarque

Lorsque vous sélectionnez Obtenir une adresse IP automatiquement (DHCP), assurez-vous qu'un serveur DHCP fonctionne sur le réseau.

Adresse IP

Tapez l'adresse IP de la caméra.

Masque de sous-réseau

Tapez le masque de sous-réseau.

Passerelle par défaut

Tapez la passerelle par défaut.

Serveur DNS

Configurez l'adresse du serveur DNS.

Obtenir l'adresse du serveur DNS

automatiquement : Sélectionnez cette option pour obtenir l'adresse IP de serveur DNS automatiquement. Il ne peut être défini que lorsque Obtenir une adresse IP automatiquement (DHCP) est sélectionné sous l'onglet Réseau.

Utiliser l'adresse de serveur DNS suivante :

Sélectionnez cette option si vous spécifiez une adresse fixe comme adresse IP de serveur DNS. Avec ce paramètre, spécifiez les adresses sur Serveur DNS principal et Serveur DNS secondaire manuellement.

Remarque

Lorsque vous sélectionnez Obtenir l'adresse du serveur DNS automatiquement, assurez-vous qu'un serveur DHCP fonctionne sur le réseau.

Serveur DNS principal

Tapez l'adresse IP du serveur DNS primaire.

Serveur DNS secondaire

Tapez l'adresse IP du serveur DNS secondaire si nécessaire.

MTU

Saisissez la valeur du MTU pour le port Ethernet. (1000 - 1500) Si IPv6 est activé, la valeur doit être de 1280 ou plus.

Nom d'hôte

Tapez le nom d'hôte de la caméra à transmettre au serveur DHCP. Ce paramètre n'est valide que lorsque Obtenir une adresse IP automatiquement (DHCP) est sélectionné sous l'onglet Réseau.

Suffixe de domaine

Tapez le suffixe de domaine de la caméra à transmettre au serveur DHCP. Ce paramètre n'est valide que lorsque Obtenir une adresse IP automatiquement (DHCP) est sélectionné sous l'onglet Réseau.

Remarque

Le suffixe de domaine est envoyé au serveur DHCP sous la forme d'une information FQDN (Fully Qualified Domain Name) lorsque le Nom d'hôte est défini.

N° de port HTTP

Sélectionnez normalement 80. Pour utiliser un numéro de port autre que 80, sélectionnez la zone de texte et tapez un nombre entre 1024 et 65535.

Remarque

Si vous avez réglé le N° de port HTTP sur un numéro autre que 80 dans le menu Réseau ou dans la Boîte d'outils SNC, accédez à nouveau à la caméra en saisissant l'adresse IP de la caméra sur votre navigateur, comme suit :

Exemple : Réglage du numéro de port 8000 lorsque l'adresse IP est 192.168.0.100

Paramétrage IPv6

Configurez les paramètres du réseau IPv6. IPv6 peut être utilisé simultanément avec IPv4. Seuls les détails spécifiques à IPv6 sont expliqués ici. Pour des informations en commun, voir « Paramétrage IPv4 » à la page 47.

Activé/Désactivé

Pour utiliser IPv6, sélectionnez Activé.

Préfixe

Saisissez la valeur de préfixe (0 à 128).

IPv6 MTU

Saisissez la valeur du MTU pour IPv6. (1280 - 1500) La valeur ne doit pas excéder celle du MTU pour le port Ethernet.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Sans fil — Paramétrage de la connexion sans fil (SNC-CH240/CH135/CH140/CH180/CH280 uniquement)

Insérez la carte sans fil spécifiée dans la fente carte CF de la caméra, et réglez les options pour la connexion au réseau sans fil.

Avant le paramétrage, lisez le mode d'emploi et le manuel d'installation fournis avec la carte sans fil, en plus du présent guide.

Exemple d'affichage : SNC-CH240

Cartes sans fil vérifiées

- Carte sans fil SNCA-CFW5* Sony vendue séparément.

* La SNCA-CFW5 n'est pas disponible dans certains pays et zones. Pour plus d'informations, consultez votre revendeur Sony agréé.

Remarques

• Avant d'insérer ou de retirer la carte sans fil de la caméra, mettez la caméra hors tension.
• Il se peut que le débit d'émission/de réception de données sur le réseau filaire diminue lorsqu'une carte sans fil est utilisée.
• Non disponible pour SNC-CH180/CH280 quand alimenté par PoE.

Adresse MAC

Affiche l'adresse MAC de la carte sans fil insérée dans la fente carte CF.

Si aucune carte sans fil n'est insérée,

« 00:00:00:00:00:00 » s'affiche.

Paramétrage IPv4

Configurez le paramétrage du réseau IPv4.

Adresse IP

Configurez l'adresse IP pour un réseau sans fil.

Obtenir une adresse IP automatiquement (DHCP) : Sélectionnez cette option si un serveur DHCP est installé sur le réseau, pour permettre l'assignation d'adresse IP. Avec ce paramètre, l'adresse IP est assignée automatiquement.

Utiliser l'adresse IP suivante : Sélectionnez cette option si vous spécifiez une adresse IP fixe. Avec ce paramètre, spécifiez Adresse IP, Masque de sous-réseau et Passerelle par défaut manuellement.

Remarque

Lorsque vous sélectionnez Obtenir une adresse IP automatiquement (DHCP), assurez-vous qu'un serveur DHCP fonctionne sur le réseau.

Adresse IP

Tapez l'adresse IP de la caméra.

Masque de sous-réseau

Tapez le masque de sous-réseau.

Passerelle par défaut

Tapez la passerelle par défaut.

Serveur DNS

Configurez l'adresse du serveur DNS.

Obtenir l'adresse du serveur DNS

automatiquement : Sélectionnez cette option pour obtenir l'adresse du serveur DNS automatiquement. Cela ne peut être défini que lorsque Obtenir une adresse IP automatiquement (DHCP) est sélectionné sous l'onglet Sans fil.

Utiliser l'adresse de serveur DNS suivante :

Sélectionnez cette option si vous spécifiez une adresse fixe comme adresse IP de serveur DNS. Avec ce paramètre, spécifiez les adresses sur Serveur DNS principal et Serveur DNS secondaire manuellement.

Remarque

Lorsque vous sélectionnez Obtenir l'adresse du serveur DNS automatiquement, assurez-vous qu'un serveur DHCP fonctionne sur le réseau.

Serveur DNS principal

Tapez l'adresse IP du serveur DNS primaire.

Serveur DNS secondaire

Tapez l'adresse IP du serveur DNS secondaire si nécessaire.

MTU

Saisissez la valeur du MTU pour le réseau sans fil. (1000 - 1500)

Si IPv6 est activé, la valeur doit être de 1280 ou plus.

Nom d'hôte

Tapez le nom d'hôte de réseau sans fil de la caméra à transmettre au serveur DHCP. Ce paramètre n'est valide que lorsque Obtenir une adresse IP automatiquement (DHCP) est sélectionné sous l'onglet Sans fil.

Suffixe de domaine

Tapez le suffixe de domaine de réseau sans fil de la caméra à transmettre au serveur DHCP. Ce paramètre n'est valide que lorsque Obtenir une adresse IP automatiquement (DHCP) est sélectionné sous l'onglet Sans fil.

Remarque

Le suffixe de domaine est envoyé au serveur DHCP sous la forme d'une information FQDN (Fully Qualified Domain Name) lorsque le Nom d'hôte est défini.

Paramétrage IPv6

Configurez les paramètres du réseau IPv6. IPv6 peut être utilisé simultanément avec IPv4. Seuls les détails spécifiques à IPv6 sont expliqués ici. Pour des informations en commun, voir « Paramétrage IPv4 » à la page 49.

Activé/Désactivé

Pour utiliser IPv6, sélectionnez Activé.

Préfixe

Saisissez la valeur de préfixe. (0 à 128)

IPv6 MTU

Saisissez la valeur du MTU pour IPv6. (1280 - 1500) La valeur ne doit pas excéder celle du MTU pour le réseau sans fil.

Paramétrage des éléments communs

Type

Sélectionnez le type de connexion réseau.

Mode Ad hoc : Sélectionnez cette option pour la connexion directe à un ordinateur. Avec ce paramètre, spécifiez un canal sans fil.

Mode d'infrastructure : Sélectionnez cette option pour la connexion à un ordinateur via un point d'accès ou un routeur sans fil.

Remarques

• Le paramètre du N° de port HTTP est le même que celui spécifié dans l'onglet Réseau.
• Avec Mode Ad hoc, vous ne pouvez pas sélectionner Utiliser la clé WEP générée automatiquement de WEP, ou WPA ou WPA2 sur Sécurité.
• Lorsque vous réglez Sécurité sur WPA ou WPA2 et changez Mode d'infrastructure en Mode Ad hoc, le paramètre Sécurité est automatiquement changé en Aucune.

Antenne (SNC-CH135/CH140/CH240)

Sélectionnez un des paramètres d'antenne suivants si vous utilisez une carte sans fil SNCA-CFW5* (en option) ou une antenne de réseau local sans fil SNCA-AN1* (en option).

* La SNCA-CFW5 et la SNCA-AN1 ne sont pas disponibles dans certains pays et zones. Pour plus d'informations, consultez votre revendeur Sony agréé.

Interne : Sélectionnez cette option pour effectuer les communications avec l'antenne intégrée de la carte sans fil. Ce paramètre convient à des communications courte distance et omnidirectionnelles.

Externe : Sélectionnez cette option pour effectuer des communications longue distance avec l'antenne de réseau local sans fil SNCA-AN1 connectée à la carte sans fil.

Diversité : Sélectionnez cette option pour effectuer des communications courte distance et longue distance avec l'antenne de réseau local sans fil SNCA-AN1 connectée à la carte sans fil. L'antenne dont la sensibilité est la plus élevée est automatiquement sélectionnée.

Remarque

Lorsque vous utilisez la SNCA-CFW5 et sélectionnez. Diversité, la SNCA-AN1 est sélectionnée sur le côté émission et une antenne est sélectionnée automatiquement sur le côté réception.

Antenne (SNC-CH180/CH280)

Vous pouvez établir une connexion à un réseau sans fil à l'aide de l'antenne intégrée de la carte sans fil dédiée SNCA-CFW5* (en option).

Remarque

La connexion de l'antenne LAN SNCA-AN1* sans fil à la carte sans fil peut s'avérer impossible.

* La SNCA-CFW5 et la SNCA-AN1 ne sont pas disponibles dans certains pays et zones. Pour plus d'informations, consultez votre revendeur Sony agréé.

SSID

Tapez l'identifiant pour identifier le réseau sans fil auquel vous désirez accéder jusqu'à 32 caractères alphanumériques ASCII.

Pour votre sécurité, changez l'option sélectionnée en usine.

Sécurité

Configurez la sécurité pour un réseau sans fil.

Aucune : Sélectionnez cette option lorsque aucune sécurité n'est spécifiée.

Remarque

Il est déconseillé de sélectionner ce paramétrage pour des raisons de protection de l'ordinateur.

WEP : Sélectionnez cette option si vous utilisez la méthode de sécurité WEP (Wired Equivalent Privacy).
WPA : Sélectionnez cette option si vous utilisez la méthode de sécurité WPA (Wi-Fi Protected Access).
WPA2 : Sélectionnez cette option si vous utilisez la méthode de sécurité WPA2.
Paramétrage simple : Sélectionnez cette option lorsque vous utilisez Paramétrage simple.

WEP

Configurez ce paramètre lorsque WEP est sélectionné dans Sécurité.

Utiliser la clé WEP générée automatiquement

Cochez cette case pour pouvoir utiliser une clé WEP générée automatiquement. Retirez la coche de la case lorsque vous saisissez manuellement une clé WEP. Vous devez activer la fonction 802.1X (sans fil) pour utiliser la clé WEP générée automatiquement. Après avoir coché cette case, cliquez sur OK en bas de la fenêtre. La fonction 802.1X est alors validée.

Remarque

Pour un fonctionnement correct de la fonction 802.1X, vous devez configurer correctement les paramètres 802.1X, tel que le paramètre de certificat. Pour plus d'informations sur les paramètres 802.1X, voir « Utilisation de la fonction d'authentication 802.1X — Menu 802.1X » à la page 61.

802.1X

Ce bouton est activé lorsque Utiliser la clé WEP générée automatiquement est sélectionné.

Lorsque vous cliquez sur 802.1X, le menu 802.1X apparaît, vous permettant de configurer la fonction 802.1X (sans fil).

Clé WEP

Tapez et sélectionnez les informations de clé WEP. Cette section est activée lorsque Utiliser la clé WEP générée automatiquement n'est pas sélectionné.

Jusqu'à 4 clés WEP peuvent être spécifiées, en procédant comme suit.

1 Sélectionnez un des numéros de clé WEP.

2 Saisissez la même information dans les cases de texte Clé WEP et Retaper la clé WEP.

La longueur d'une clé WEP est de 40 ou 104 bits. Une clé WEP de 104 bits possède un niveau de sécurité supérieur à une clé de 40 bits. Vous pouvez taper la clé WEP en notation hexadécimale (0 à 9 et A à F) ou avec des caractères ASCII (alphanumériques). En notation hexadécimale, tapez 10 caractères pour une clé de 40 bits ou 26 caractères pour une clé de 104 bits. En notation ASCII, tapez 5 caractères pour une clé de 40 bits ou 13 caractères pour une clé de 104 bits. Si Type est réglé sur Mode d'infrastructure, la clé WEP doit être identique à celle du point d'accès. Si Type est réglé sur Mode Ad hoc, la clé WEP doit être identique à celle du client de communication.

WPA/WPA2

Configurez ce paramètre lorsque WPA ou WPA2 est sélectionné dans Sécurité.

WPA et WPA2 utilisent les systèmes de cryptage TKIP et AES. Cet appareil prend en charge TKIP pour WPA et AES pour WPA2.

Authentication

Sélectionnez la méthode d'authentification.

PSK : Sélectionnez cette option pour une authentication PSK. Lorsque cette option est sélectionnée, le paramétrage Phrase de passe est nécessaire.

EAP : Sélectionnez cette option pour une authentication EAP. Lorsque cette option est sélectionnée, la fonction 802.1X (sans fil) doit être validée. Après avoir sélectionné EAP, cliquez sur OK en bas de la fenêtre. La fonction 802.1X est activée.

Remarque

Pour un fonctionnement correct de la fonction 802.1X, vous devez configurer correctement les paramètres 802.1X, tel que le paramètre de certificat. Pour plus d'informations sur les paramètres 802.1X, voir « Utilisation de la fonction d'authentication 802.1X — Menu 802.1X » à la page 61.

802.1X

Ce bouton est activé lorsque EAP est sélectionné dans Authentication.

Lorsque vous cliquez sur 802.1X, le menu 802.1X apparaît, vous permettant de configurer la fonction 802.1X (sans fil).

Phrase de passe

Spécifiez une phrase de passe lorsque PSK est sélectionné dans Authentication.

Tapez 8 à 63 caractères ASCII (alphanumériques) ou jusqu'à 64 caractères hexadécimaux (0 à 9 et A à F).

Retaper la phrase de passe

Pour confirmer la phrase de passe, tapez à nouveau la phrase de passe que vous avez tapée dans la zone Phrase de passe.

Paramétrage simple

Configurez ce paramètre lorsque Paramétrage simple est sélectionné dans Sécurité.

La connexion au point d'accès compatible avec WPS est facile.

Remarque

Cette fonction n'est disponible que pour certains modèles.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet QoS

Dans cet onglet, vous pouvez repérer les paquets de trafic de données envoyés par le périphérique et configurer les paramètres du contrôle QoS. Les règles concernant les types de trafics de données peuvent être créées à l'aide de l'adresse IPv4/IPv6, du numéro de port, du protocole, etc. Il est possible d'enregistrer 10 règles maximum pour IPv4 et IPv6 respectivement.

IPv4 QoS

Sélectionnez Activé pour configurer le paramétrage du QoS pour IPv4.

Règle

Sert à enregistrer, modifier et supprimer un QoS.

N°

Sélectionnez le numéro à utiliser lors de l'enregistrement du tableau QoS. Lorsque vous sélectionnez un numéro enregistré, les informations enregistrées sur le QoS s'affichent.

Adresse réseau

Saisissez l'adresse réseau de la cible sur laquelle exécuter le QoS.

Sous-réseau

Saisissez les valeurs de masque de sous-réseau de la cible sur laquelle exécuter le QoS.

Conseil

La valeur de masque de sous-réseau représente le nombre de bits indiqué à gauche de l'adresse réseau.

Port

Saisissez le numéro de port du trafic de données du périphérique (par exemple : HTTP:80).

Protocole

Sélectionnez le protocole.

DSCP

Définissez une valeur pour repérer le trafic de données (0 - 63).

La valeur est définie dans le champ DSCP (Differential Service Code Point) compris dans le header IP du trafic de données.

Set

Utilisé lors de l'enregistrement du tableau QoS. Le QoS est réglé selon la procédure suivante :

1 Sélectionnez un N° dans N° et saisissez les conditions nécessaires pour Adresse réseau, Sous-réseau, Protocole et/ou N° de port.

2 Saisissez des valeurs dans DSCP.

3 Cliquez sur Set et configurez le QoS.

Delete

Sélectionnez N° pour supprimer le paramétrage, puis cliquez sur Delete.

Up

Renforce la priorité de la règle. Sélectionnez dans le tableau QoS une règle à laquelle donner la priorité, puis cliquez sur Up.

Down

Diminue la priorité de la règle. Sélectionnez dans le tableau QoS une règle pour laquelle diminuer la priorité, puis cliquez sur Down.

Tableau QoS

Affiche la liste des informations enregistrées sur le QoS. Si plusieurs conditions correspondent, la règle ayant le plus petit numéro a la priorité.

IPv6 QoS

Sélectionnez Activé pour configurer le paramétrage du QoS pour IPv6.

Règle

Sert à enregistrer, modifier et supprimer un QoS.

N°

Sélectionnez le numéro à utiliser lors de

l'enregistrement du tableau QoS.

Lorsque vous sélectionnez un numéro enregistré, les informations enregistrées sur le QoS s'affichent.

Adresse réseau

Saisissez l'adresse réseau de la cible sur laquelle exécuter le QoS.

Préfixe

Saisissez la valeur de préfixe de la cible sur laquelle exécuter le QoS.

Conseil

La valeur de préfixe représente le nombre de bits indiqué à gauche de l'adresse réseau.

Port

Saisissez le numéro de port du trafic de données du périphérique (par exemple : HTTP:80).

Protocole

Sélectionnez le protocole.

DSCP

Définissez une valeur pour repérer le trafic de données (0 - 63).

La valeur est définie dans le champ DSCP (Differential Service Code Point) compris dans le header IP du trafic de données.

Set

Utilisé lors de l'enregistrement du tableau QoS.

Le QoS est réglé selon la procédure suivante :

1 Sélectionnez le numéro que vous souhaitez enregistrer dans N° et saisissez les conditions nécessaires pour Adresse réseau, Préfixe, Protocole et N° de port.

2 Saisissez des valeurs dans DSCP.

3 Cliquez sur Set et configurez le QoS.

Delete

Sélectionnez N° pour supprimer le paramétrage, puis cliquez sur Delete.

Up

Renforce la priorité de la règle.

Sélectionnez dans le tableau QoS une règle à laquelle donner la priorité, puis cliquez sur Up.

Down

Diminue la priorité de la règle.

Sélectionnez dans le tableau QoS une règle pour laquelle diminuer la priorité, puis cliquez sur Down.

Tableau QoS

Affiche la liste des informations enregistrées sur le QoS. Si plusieurs conditions correspondent, la règle ayant le plus petit numéro à la priorité.

Conseil

Pour atteindre le QoS du trafic de données, le périphérique cible doit être raccordé à un routeur ou un commutateur prenant en charge la fonction QoS.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Notification d'adresse IP dynamique — Notification d'adresse IP

Si Obtenir une adresse IP automatiquement (DHCP) est sélectionné dans l'onglet Réseau ou dans l'onglet Sans fil, vous pouvez envoyer un avis d'achèvement des paramètres réseau au moyen du protocole SMTP ou HTTP.

Fonction SSL

Activé : À sélectionner pour utiliser la fonction SSL. Lorsque Permettre une connexion HTTP pour certains clients est sélectionné, les connexions HTTP et SSL sont autorisées. Lorsque Permettre une connexion HTTP pour certains clients n'est pas sélectionné, seule la connexion SSL est autorisée.

Lors de l'utilisation d'Internet Explorer

Lorsque la session SSL est établie, apparaît à droite de la barre d'état de votre navigateur Internet. Désactivé : À sélectionner pour ne pas utiliser la fonction SSL. Seule la connexion HTTP est autorisée avec la caméra.

Lorsque vous utilisez une connexion SSL pour la première fois

Lorsque vous utilisez une connexion SSL uniquement avec la fonction SSL Activé, vous ne pouvez pas accéder à la caméra si la fonction SSL ne fonctionne pas correctement. Dans ce cas, vous devez réinitialiser les paramètres d'usine de la caméra. (Tous les paramètres seront réinitialisés.) Pour éviter cela, vérifiez que la connexion SSL est possible en suivant les étapes suivantes. 1 Réglez la fonction SSL sur Activé, puis sélectionnez Permettre une connexion HTTP pour certains clients. 2 Cliquez sur OK pour fermer le visualiseur principal et la fenêtre de paramétrage. 3 Affiche le visualiseur principal dans la connexion SSL. Référez-vous à « Utilisation de la fonction SSL » à la page 9 pour la connexion. 4 Après avoir vérifié que la connexion SSL est possible, annulez Permettre une connexion HTTP pour certains clients sélectionné à l'étape 1. Même si la fenêtre de paramétrage ou le navigateur est fermé(e) car la connexion SSL est impossible, la connexion http sera possible si Permettre une connexion HTTP pour certains clients est sélectionné. Vérifiez d'abord le contenu du paramétrage de l'onglet SSL dans la connexion http, puis vérifiez à nouveau la connexion SSL. Lorsque Permettre une connexion HTTP pour certains clients n'est pas sélectionné, vous ne pouvez pas accéder à la caméra si la connexion SSL devient impossible. Dans ce cas, mettez l'appareil principal sous tension tout en appuyant sur le commutateur de réinitialisation de la caméra à initialiser. Pour plus d'informations, voir le Manuel d'installation fourni.

Remarque

La connexion SSL surcharge la caméra. Par conséquent, toutes les images ne peuvent pas être téléchargées et le repère peut apparaître lorsque la caméra accède à la fenêtre de paramétrage du navigateur. Dans ce cas, rechargez la fenêtre. Appuyez sur la touche F5 du clavier pour recharger.

Options de certificat

Sélectionnez un mode d'installation pour le certificat. Utiliser un certificat externe : Utilise le certificat comprenant les informations de clé privée émises par une autorité de certification. Les formats PKCS#12 et PEM sont pris en charge.

Remarque

SSL n'est pas disponible lorsque Options de certificat - Utiliser un certificat externe est

sélectionné, ou le certificat et la clé privée ne sont pas correctement définis même si l'option SSL est définie sur « ACTIVE ». Utiliser un certificat auto-signé (pour test) : Ce mode utilise le certificat et la paire de clés privée générés par « Génération d'un certificat auto-signé » à la page 57. Les informations de clé privée correspondant au certificat sont également mémorisées dans la caméra. Vous n'avez pas besoin d'installer un certificat externe. Cependant, vous ne pouvez pas exécuter la preuve d'existence faisant partie des fonctions SSL pour les raisons suivantes. - La paire de clés privée générée dans la caméra est auto-signée par la caméra. - Une valeur préparée est réglée pour un nom distingué (Nom commun, etc.). - Le certificat n'est pas émis par une autorité de certification approuvée. Pour des raisons de sécurité, nous recommandons d'utiliser ce mode uniquement lorsqu'il n'y a aucun problème, même si la sécurité parfaite n'est pas sauvegardée.

Remarques

\- Lorsque Utiliser un certificat auto-signé (pour test) est sélectionné, la boîte de dialogue Alerte de sécurité apparaît sur la connexion SSL avec un navigateur. Pour plus d'informations, voir « Utilisation de la fonction SSL » (page 9). \- La connexion SSL peut être impossible à cause du type de certificat installé dans la caméra. Dans ce cas, référez-vous à « Comment installer le certificat CA » à la page 59 et installez-le.

Certificates

Importe, affiche ou supprime le certificat.

Pour importer le certificat

Cliquez sur Parcourir... pour sélectionner le certificat à importer. Cliquez ensuite sur Submit pour importer le certificat et le fichier sélectionné vers la caméra.

Remarque

L'importation sera non valide si le fichier sélectionné n'est pas un certificat ou si le certificat importé n'est pas permis.

Génération d'un certificat auto-signé

Un certificat auto-signé peut être généré dans la caméra afin d'être utilisé lorsque Utiliser un certificat auto-signé (pour test) est sélectionné dans les Options de certificat. Cliquez sur Generate pour générer un certificat auto-signé dans la caméra. Cliquez une deuxième fois sur Generate pour mettre à jour le certificat auto-signé mémorisé dans la caméra.

Remarque

Veillez à bien régler la date et l'heure de la caméra avant de réaliser cette opération. Si la date et l'heure ne sont pas réglées correctement, cela peut entraîner des problèmes de connexion.

Pour afficher les informations du certificat

Une fois le certificat correctement réglé sur la caméra, ses informations apparaissent dans État, Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue.

État

Affiche la validité ou non de l'état du certificat. Les différents états sont reconnus. Valide: Le certificat est correctement mémorisé et réglé. Non valide : Le certificat n'est pas correctement mémorisé et réglé. Les causes possibles sont les suivantes : \- Lorsque Utiliser un certificat externe est sélectionné et que le mot de passe de clé privée compris dans le certificat n'est pas spécifié correctement. \- Lorsque Utiliser un certificat externe est sélectionné et que le mot de passe de clé privée est spécifié malgré le fait que la paire de clés du certificat ne soit pas chiffrée. \- Lorsque Utiliser un certificat externe est sélectionné et que la paire de clés n'est pas comprise dans le certificat. \- Lorsque Utiliser un certificat auto-signé (pour test) est sélectionné sans que le certificat auto-signé n'ait été généré.

Remarque

Lorsque le certificat à importer est de format PKCS#12 et que le mot de passe de clé privée n'est pas spécifié correctement, s'affiche dans les cases de Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue. Spécifiez le bon mot de passe de clé privée pour vérifier les informations du certificat.

Pour supprimer le certificat auto-signé ou le certificat importé

Cliquez ensuite sur Delete pour supprimer le certificat auto-signé ou le certificat importé vers la caméra.

Mot de passe de clé privée

Saisissez le mot de passe pour les informations de clé privée comprises dans le certificat, en n'utilisant pas plus de 50 caractères. Cette zone de texte n'est active que lorsque Options de certificat est réglé sur Utiliser un certificat externe. Laissez la zone de texte vide si les informations de clé privée comprises dans le certificat ne sont pas chiffrées. Si aucun mot de passe de clé privée n'est spécifié dans la caméra, une zone de texte active s'affiche pour permettre la saisie d'un mot de passe. Si un mot de passe de clé privée est déjà spécifié, il s'affiche sous forme de zone de texte inactive.

Réinitialiser

Pour changer le mot de passe de clé privée, cliquez sur ce bouton. Le mot de passe actuel est effacé et la zone de texte de mot de passe s'active pour permettre la saisie d'un nouveau mot de passe.

Remarque

Cliquez sur Cancel au bas du menu si vous désirez annuler la modification du mot de passe de clé privée après avoir cliqué sur Réinitialiser. Cela rétablit les valeurs précédentes des autres paramètres dans l'onglet Certificat client.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Remarque

Quand vous cliquez sur OK après avoir changé le paramétrage SSL, fermez le visualiseur principal et la fenêtre de paramétrage simultanément.

Onglet Certificat CA — Ajout d'un certificat CA pour l'authentication du client

À partir de cet onglet, vous pouvez gérer le certificat CA nécessaire à la caméra pour utiliser l'authentication du client de la fonction SSL.

Remarque

Lorsque vous utilisez l'authentication du client, il faut que le certificat personnel ait été installé avec succès pour pouvoir l'utiliser. Si cette préparation est impossible, ne configurez pas les paramètres dans cet onglet. Sinon, vous risquez de ne pas pouvoir vous connecter à la caméra.

Authentication client SSL

Vous pouvez configurer l'activation ou non de l'authentication du client de la fonction SSL.

Certificat CA approuvé 1 à 4

Vous pouvez importer un certificat CA de confiance (certificat de routeur, etc.) vers la caméra. Jusqu'à quatre certificats émis par des autorités de certification peuvent être importés vers la caméra. Seul le format PEM est pris en charge.

Pour importer le certificat CA

1 Cliquez sur Parcourir... pour sélectionner le certificat CA à enregistrer dans la caméra. 2 Cliquez sur Submit. Le fichier sélectionné sera importé vers la caméra.

Remarque

L'importation devient non valide si le fichier sélectionné n'est pas un certificat CA. Pour afficher les informations du certificat CA Une fois le certificat CA sauvegardé correctement sur la caméra, ses informations apparaissent dans Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue comme référence.

Pour supprimer le certificat CA

Cliquez sur Delete pour supprimer de la caméra le certificat CA sélectionné.

Conseil

Pour activer un certificat client, il est recommandé que les paramètres soient configurés comme suit : ①Importez le certificat CA nécessaire. ②Réglez l'authentication du client SSL sur Activé et cliquez sur OK.

Remarque

Quand vous réglez l'authentification du client SSL sur Activé et que vous cliquez sur OK, la caméra démarre immédiatement pour activer l'authentification du client. Vérifiez que le certificat personnel de votre PC a été installé avec succès.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Comment installer le certificat CA

Il est possible que la caméra ne puisse pas être reliée parce que le navigateur (Internet Explorer) ne précise pas si le certificat sera accepté ou non en fonction du type de certificat. Dans ce cas, installez le certificat CA comme suit. 1 Sauvegardez sur l'ordinateur le certificat du CA ayant signé le certificat à installer avec la caméra. L'extension du fichier du certificat est normalement « .cer ». Double-cliquez sur ce fichier pour faire apparaître la boîte de dialogue Certificate.  2 Cliquez sur Installation Certificate.... Certificate Import Wizard apparaît.

3 Cliquez sur Next.


4 Sélectionnez Automatically selects the certificate store based on the type of certificate, puis cliquez sur Next. Completing the Certificate Import Wizard apparaît.


5 Vérifiez le contenu, puis cliquez sur Finish. Le certificat CA va être installé.

Pour supprimer un certificat CA installé

1 Sur Internet Explorer, cliquez dans l'ordre sur Tools, Internet options, Content tab, puis Certificates.

La boîte de dialogue Certificates apparaît.

2 Sélectionnez le certificat que vous désirez supprimer. Le certificat CA est généralement stocké dans Trusted Root Certification Authorities.

3 Cliquez sur Remove. Do you want to delete the certificate s'affiche pour confirmer.

4 Cliquez sur Yes. Le certificat va être supprimé. Il est possible qu'un certificat ne puisse pas être supprimé avec les étapes susmentionnées selon le type de certificat. Vérificz la condition d'installation et supprimez le certificat en suivant les étapes suivantes.

Remarque

Vous devez vous connecter en tant qu'Administrateur pour effectuer ces étapes. 1 Ouvrez Run... dans le menu Windows, puis saisissez mmc et cliquez sur OK. 2 Sélectionnez File dans la fenêtre Console 1 et Add/Remove Snap-in... (si vous utilisez Windows XP Professional) La boîte de dialogue Add/Remove Snap-in... apparaît. 3 Cliquez sur Add pour afficher la boîte de dialogue Add Stand-alone Snap-in. Vous devez suivre cette étape si vous utilisez Windows XP Professional. 4 Sélectionnez Certificates dans la liste, puis cliquez sur Add. Certificate Snap-in s'affiche. 5 Sélectionnez Computer account comme certificat administré dans ce composant logiciel enfichable, puis cliquez sur Next. 6 Sélectionnez Local Computer comme ordinateur administré dans ce composant logiciel enfichable, puis cliquez sur Finish. 7 Fermez les boîtes de dialogue Add Standalone Snap-in (pour Windows XP Professional uniquement) et Add/Remove Snap-in.... Les éléments permettant d'administrer les Certificates apparaissent dans la fenêtre Console Route. Confirmez le certificat approprié, puis supprimez-le.

Utilisation de la fonction d'authentication 802.1X — Menu 802.1X

Le menu 802.1X apparaît lorsque vous cliquez sur 802.1X dans le menu Administrateur. Utilisez ce menu pour configurer l'authentication basée sur un port à fil ou sans fil conformément à la norme 802.1X. Le menu 802.1X comprend trois onglets : Éléments communs, Certificat client et Certificat CA.

Remarques

- Pour utiliser la fonction d'authentication 802.1X, vous devez connaître l'authentication 802.1X (WPA et WPA2) et le certificat numérique. Pour établir un réseau 802.1X, vous devez configurer l'authentificateur, le point d'accès, le serveur d'authentication et d'autres éléments. Pour plus de détails sur ces réglages, reportez-vous au mode d'emploi de l'appareil en question. - Lorsque vous utilisez la fonction d'authentication 802.1X, configurez toujours les paramètres après avoir réglé la date et l'heure de la caméra. Si la date et l'heure sont incorrectes, l'authentication du port risque de ne pas être effectuée correctement.

Configuration système du réseau 802.1X

Le schéma suivant présente une configuration système générale de réseau 802.1X.

Demandeur

Le demandeur est un appareil qui se connecte au serveur d'authentication pour accéder au réseau. Cette caméra fait office de demandeur dans le réseau 802.1X. Le demandeur peut accéder au réseau 802.1X après son authentication adéquate par le serveur d'authentication.

Authentificateur

L'authentificateur envoie à l'autre partie les données de demande de certificat ou les données de réponse émises par le demandeur ou par le serveur d'authentification. Un concentrateur, routeur ou point d'accès sert normalement d'authentificateur.

Serveur d'authentification

Un serveur d'authentication possède une base de données d'utilisateurs de connexion et vérifie si le demandeur est un utilisateur valide ou non. On peut également l'appeler serveur RADIUS.

CA (Autorité de certification)

L'autorité de certification émet et gère les certificats du serveur d'authentification (certificats CA) et les certificats d'utilisateur. L'autorité de certification est essentielle pour l'authentification de l'utilisateur sur la base du certificat. Normalement l'autorité de certification se trouve à l'intérieur du serveur d'authentification.

Remarque

Cette caméra prend en charge le mode EAP, avec lequel le demandeur et le serveur s'authentifient au moyen du certificat. Ce mode requiert une autorité de certification pour émettre le certificat.

Onglet Éléments communs — Paramétrage de base de la fonction d'authentification 802.1X


Fonction d'authentification 802.1X

Cette option sert à activer/désactiver la fonction d'authentication 802.1X pour ports câblés. Elle permet aussi de vérifier l'état d'interface câblée et l'état d'interface sans fil.

Remarque

Pour utiliser la fonction d'authentication 802.1X pour réseaux sans fil, configurez Sécurité dans l'onglet Sans fil du menu Réseau. Pour plus d'informations, voir « Sécurité » à la page 50.

Interface câblée

Pour activer la fonction d'authentication 802.1X pour ports câblés, sélectionnez Activé.

État d'interface câblée

Indique l'état d'authentication de la fonction d'authentication 802.1X pour ports câblés. Cliquez sur Refresh pour mettre à jour l'état.

État d'interface sans fil (SNC-CH240/CH135/CH140/CH180/CH280 uniquement)

Indique l'état d'authentication de la fonction d'authentication 802.1X pour ports câblés. Cliquez sur Refresh pour mettre à jour l'état.

Identité EAP

Saisissez le nom d'utilisateur pour identifier le client dans le serveur d'authentification 802.1X au moyen de 3 à 253 caractères.

Mot de passe EAP

Vous devez saisir un mot de passe EAP suppliant lorsque vous sélectionnez PEAP avec la condition EAP. Ce mot de passe peut contenir des lettres de demi largeur dont la longueur doit être comprise entre 1 et 50.

Reset

Pour changer le mot de passe EAP, cliquez sur Reset et annulez le mot de passe en cours. Vous pouvez saisir un nouveau mot de passe.

Remarque

Après avoir cliqué sur Reset, si vous souhaitez annuler le changement de mot de passe EAP, cliquez sur Cancel en bas de l'écran. Cela annulera les autres modifications apportées aux paramètres.

Méthode EAP

Vous pouvez sélectionner la méthode d'authentication utilisée avec le serveur d'authentication. Cet appareil ne prend pas en charge les méthodes TLS et PEAP. TLS : Avec cette méthode, le demandeur et le serveur s'authentifient mutuellement au moyen d'un certificat. Cela permet une authentification de port sécurisée. PEAP : Dans cette méthode, un mot de passe EAP est utilisé pour l'authentication du demandeur et un certificat sert à l'authentication du serveur.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Certificat client

Si vous sélectionnez TLS pour la méthode EAP, le certificat client est importé pour l'authentification sur la caméra.

Requête de certificat client

Importe, affiche ou supprime le certificat client.

Pour importer le certificat client

Cliquez sur Parcourir... pour sélectionner le certificat client à importer. Cliquez ensuite sur Submit, et le fichier sélectionné sera importé vers la caméra.

Remarque

L'importation sera non valide si le fichier sélectionné n'est pas un certificat client ou si le certificat client importé n'est pas permis.

Pour afficher les informations du certificat client

Une fois le certificat client sauvegardé correctement sur la caméra, ses informations apparaissent dans État, Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue. État : Affiche que l'état du certificat client est valide ou non valide. Valide signifie que le certificat client est correctement mémorisé et réglé. Non valide signifie que le certificat client n'est pas correctement mémorisé et réglé. Les causes possibles pour Non valide sont les suivantes : – Le mot de passe de clé privée compris dans le certificat client n'est pas spécifié correctement. - Le mot de passe de clé privée est spécifié malgré le fait que la paire de clés du certificat client ne soit pas chiffrée. - La paire de clés n'est pas comprise dans le certificat client.

Remarque

Lorsque le certificat client à importer est de format PKCS#12 et que le mot de passe de clé privée n'est pas spécifié correctement, « » s'affiche dans les cases de Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue. Spécifiez le bon mot de passe de clé privée pour vérifier les informations du certificat.

Pour supprimer le certificat client

Cliquez sur Delete et le certificat client mémorisé sur la caméra sera supprimé.

Mot de passe de clé privée

Saisissez le mot de passe pour les informations de clé privée comprises dans le certificat client, en n'utilisant pas plus de 50 caractères. Laissez la zone de texte vide si les informations de clé privée comprises dans le certificat client ne sont pas chiffrées. Si aucun mot de passe de clé privée n'est spécifié dans la caméra, la zone de texte s'active pour permettre la saisie d'un mot de passe. Si un mot de passe de clé privée est déjà spécifié, il s'affiche en lettres inversées.

Reset

Pour changer le mot de passe de clé privée, cliquez sur ce bouton. Le mot de passe actuel est effacé et la zone de texte de mot de passe s'active pour permettre la saisie du nouveau mot de passe.

Remarque

Cliquez sur Cancel du menu si vous désirez annuler la modification du mot de passe de clé privée après avoir cliqué sur Reset. Cela rétablit les valeurs précédentes des autres paramètres dans l'onglet Certificat client.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Certificat CA

Vous pouvez importer un certificat CA de confiance (certificat de serveur ou certificat de routeur) vers la caméra. Jusqu'à quatre certificats émis par des autorités de certification peuvent être importés vers la caméra. Seul le format PEM est pris en charge.

Pour importer le certificat CA

Cliquez sur Parcourir... pour sélectionner le certificat CA à importer. Cliquez ensuite sur Submit, et le fichier sélectionné sera importé vers la caméra.

Remarque

L'importation sera non valide si le fichier sélectionné n'est pas un certificat CA.

Pour afficher les informations du certificat CA

Une fois le certificat CA sauvegardé correctement sur la caméra, ses informations apparaissent dans Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue.

Pour supprimer le certificat CA

Cliquez sur Delete et le certificat CA mémorisé sur la caméra sera supprimé.

Paramétrage de la fonction d'authentication 802.1X

— Exemple avec Windows Server 2003

Cette section explique comment configurer le serveur d'authentication et l'autorité de certification sous Microsoft Windows Server 2003.

Remarque

Comme cette section décrit l'authentification sur la base de l'interface utilisateur anglaise de Windows Server 2003, la terminologie de l'interface utilisateur et la configuration des pages peuvent être différentes, suivant la version du système d'exploitation ou les Service Packs et rustines de mise à jour installés.

Avant d'effectuer la configuration

Effectuez les réglages suivants avant de configurer le réseau 802.1X.

Active Directory (contrôleur de domaine)

Dans l'exemple de paramétrage qui suit, nous supposons que Active Directory a été configuré.

Configuration de Windows IAS

Configurez Remote access/VPN server dans Manage Your Server de Windows Server 2003. Ouvrez Add or Remove Programs dans Control Panel du menu Windows. Installez Internet Authentication Service dans Add/Remove Windows Components.

Configuration de l'autorité de certification

Pour configurer l'autorité de certification, exécutez les étapes suivantes : 1 Ouvrez Add or Remove Programs dans Control Panel du menu Windows. 2 Sélectionnez Add/Remove Windows Components. 3 Ajoutez Certificate Services dans le menu Composants. 4 Sélectionnez Enterprise root CA sur CA Type. 5 Saisissez le nom de l'autorité de certification sur Common Name for this CA, puis configurez l'autorité de certification.

Création d'un groupe de sécurité pour Active Directory

1 Ouvrez Active Directory Users and Computers dans Administrative Tools du menu Windows. 2 Sélectionnez Users du domaine avec lequel vous désirez effectuer la connexion 802.1X. 3 Sélectionnez New dans le menu contextuel, puis sélectionnez Group et configurez le groupe pour la connexion 802.1X. À titre d'exemple, le groupe « Wired\_802.1X\_Group » est utilisé pour l'explication.

Configuration du service d'authentication Internet

1 Ouvrez Internet Authentication Service dans Administrative Tools du menu Windows. 2 Cliquez sur Register Server in Active Directory sur le menu d'opération. 3 Lisez attentivement les mises en garde qui s'affichent, et cliquez sur OK pour les accepter. Poursuivez ensuite avec la configuration de la politique EAP-TLS. 4 Sélectionnez Remote Access Policy et cliquez avec le bouton droit de la souris. 5 Sélectionnez New dans le menu contextuel, et sélectionnez Remote Access Policy pour ouvrir « Nouvel assistant de stratégie d'accès distant ». 6 Sélectionnez Set up a custom policy. 7 Réglez les options suivantes : Policy name : Saisissez par exemple « Allow 802.1X Access ». Policy conditions : Cliquez sur Add et ajoutez les éléments suivants : - Type de port NAS : Ethernet, Wireless-IEEE802.11, Wireless-Other et Virtual (VPN) - Groupes Windows : Wired\_802.1X\_Group Permissions : Sélectionnez Grant remote access permission. Edit Profile : - Onglet Contraintes pour les appels entrants : Spécifiez la durée de la session pendant laquelle le client est autorisé à être connecté, si nécessaire. \- Onglet Authentication : Décochez toutes les cases. Cliquez sur EAP Method et ajoutez Smart Card or other certificates. Poursuivez ensuite avec la configuration du client RADIUS. 8 Sélectionnez RADIUS Clients et cliquez avec le bouton droit de la souris. 9 Sélectionnez New RADIUS Client dans le menu contextuel. 10 Réglez les options suivantes : Friendly name : Saisissez par exemple « authenticator ». Client address (IP or DNS) : Adresse IP de l’authentificateur Client-Vender : Standard RADIUS Shared secret : Spécifiez le secret partagé à régler dans l’authentificateur.

Ajout d'un utilisateur

1 Ouvrez Active Directory Users and Computers dans Administrative Tools du menu Windows. 2 Sélectionnez Users du domaine auquel vous désirez ajouter un utilisateur, et cliquez sur le bouton droit de la souris. 3 Sélectionnez New dans le menu contextuel, puis sélectionnez User. 4 Réglez les options suivantes pour configurer un nouvel utilisateur : À titre d'exemple, le nom d'utilisateur de connexion « 1XClient » est utilisé pour l'explication. First name : 1XClient User logon name : 1XClient@ Password : Spécifiez un mot de passe. Sélectionnez ensuite Password never expires dans les options de compte. 5 Sélectionnez l'utilisateur à ajouter et cliquez sur le bouton droit de la souris. 6 Sélectionnez Properties dans le menu contextuel. 7 Réglez les options suivantes : Dial-in tab : Sélectionnez Allow access dans Remote Access Permission (Dial-in or VPN). Member Of tab : Ajoutez « Wired\_802.1X\_Group ». Les préparatifs de configuration d'un réseau 802.1X sont alors achevés. Poursuivez avec l'émission du certificat à importer vers la caméra.

Émettre le certificat CA

Préparez un ordinateur client Windows (ci-après dénommé « ordinateur client ») pour mémoriser temporairement le certificat, et configurez de sorte que l'ordinateur client et l'ordinateur tournant sous Windows Server 2003 puissent être connectés via le réseau. 1 Lancez Internet Explorer sur l'ordinateur client. 2 Saisissez l'URL de l'autorité de certification dans la barre d'adresse, et cliquez sur Go To. L'URL de l'autorité de certification est généralement comme suit : http://

/CertSrv/ La page « Microsoft Certificate Services » s'ouvre.

Remarque

Si la page Microsoft Certificate Services n'apparaît pas en utilisant l'URL ci-dessus, vérifiez ce qui suit : - Le service de site Web est-il activé dans Internet Information Service (IIS) ? - Certificate Services est-il activé ? - La connexion est-elle bloquée par le pare-feu ou un logiciel antivirus sur l'ordinateur client ? - Les paramètres de configuration réseau et d'Internet Explorer sont-ils corrects sur l'ordinateur client ? 3 Lorsque Internet Explorer vous invite à saisir le nom de connexion et le mot de passe, saisissez le nom d'utilisateur comme suit. Exemple : si le nom d'utilisateur est « 1XClient » et le nom de domaine « localnetwork.net » [e-mail] 4 Cliquez sur Download a CA certificate, certificate chain, or CRL. 5 Sélectionnez Base 64 dans Encoding method et cliquez sur Download CA certificate. La boîte de dialogue « File Download » s'ouvre. 6 Spécifiez l'emplacement de sauvegarde du fichier et sauvegardez le certificat CA. Une fois le certificat CA sauvegardé, importez-le vers la caméra. La procédure d'importation du certificat CA est alors achevée.

Télécharger le certificat client

Cette section explique comment télécharger le certificat client. 1 Lancez Internet Explorer sur l'ordinateur client et saisissez l'URL de l'autorité de certification dans la barre d'adresse. L'URL de l'autorité de certification est généralement comme suit : http://

/CertSrv/ 2 Cliquez sur Go To. 3 Saisissez le nom de connexion et le mot de passe correctement. La page « Microsoft Certificate Services » s'ouvre. 4 Cliquez sur Request a certificate, advanced certificate request et Create and submit a request to this CA dans cet ordre. 5 Réglez les options suivantes.  Certificate Template : Utilisateur Key Options : Créez un nouveau jeu de clés – CSP : Microsoft Enhanced Cryptographic Provider v1.0 – Taille de clé : 1024 – Cochez Mark keys as exportable. Additional Options : Sélectionnez SHA-1 pour Hash Algorithm (algorithm de hachage). 6 Cliquez sur Submit. Le message « The certificate you requested was issued to you. » apparaît. 7 Cliquez sur Install this certificate, pour installer le certificat dans le magasin de certificats sur l'ordinateur client. 8 Cliquez sur Internet Options, Content et Certificates dans Internet Explorer, dans cet ordre. Le nouveau certificat client s'affiche dans l'onglet Personnel. 9 Sélectionnez le certificat installé et cliquez sur Export.... « Certificate Export Wizard » s'ouvre. 10 Cliquez sur Next et sélectionnez comme suit. Do you want to export the private key with the certificate? : Sélectionnez Yes, export the private key. Select the format you want to use : Sélectionnez Personal Information Exchange – PKCS#12(PFX). Password : Spécifiez le mot de passe de clé privée. File to export : Spécifiez le nom du fichier à exporter. Le certificat est exporté. Importez le fichier exporté vers la caméra en tant que certificat client de la caméra. Pour plus de détails, voir « Pour importer le certificat client » dans l'onglet Certificat client à la page 63.

Paramétrage des utilisateurs — Menu Utilisateur

Lorsque vous cliquez sur Utilisateur menu Administrateur, le menu Utilisateur apparaît. Ce menu vous permet de spécifier le nom d'utilisateur et le mot de passe pour l'administrateur et jusqu'à 9 types d'utilisateurs (Utilisateur 1 à Utilisateur 9) avec leurs droits d'accès respectifs.

Administrateur

Définissez les paramètres Nom d'utilisateur, Mot de passe et Retaper le mot de passe.

Utilisateur 1 à 9

Spécifiez Nom d'utilisateur, Mot de passe, Retaper le mot de passe, FTP, Audio et Mode de visualiseur pour chaque ID d'utilisateur.

Nom d'utilisateur

Tapez un nom d'utilisateur de 5 à 16 caractères.

Mot de passe

Tapez un mot de passe de 5 à 16 caractères.

Retaper le mot de passe

Pour confirmer le mot de passe, saisissez à nouveau celui saisi dans la case Mot de passe.

FTP

Spécifiez si cet utilisateur est autorisé ou non à se connecter à un serveur FTP. Cochez la case si cet utilisateur est autorisé à se connecter à un serveur FTP.

Audio

Sélectionnez l'autorisation ou non de la sortie audio vers un haut-parleur connecté à la prise de sortie de ligne de la caméra au moyen du logiciel SNC audio upload tool qui se trouve sur le CD-ROM fourni. Cochez cette case pour autoriser la sortie audio.

Remarque

Pour activer la sortie audio au moyen de « SNC audio upload tool », réglez Téléchargement audio sur Activé dans l'onglet Éléments communs du menu Caméra (page 37).

Mode de visualiseur

Si l'utilisateur est authentifié pour la connexion au visualiseur principal, sélectionnez le mode de visualiseur à afficher après l'authentification. Complet : L'utilisateur peut utiliser toutes les fonctions dans ce mode. Panoramique/Inclinaison : En plus du mode Léger, l'utilisateur peut exécuter le panoramique, l'inclinaison et le zoom. Position prédéfinie : En plus du mode Léger, l'utilisateur peut effectuer les paramétrages de position prédéfinie de la caméra. Léger : En plus du mode Affichage, l'utilisateur peut sélectionner la taille d'image du visualiseur principal, sélectionner le codec et capturer une image fixe. Affichage : L'utilisateur peut uniquement observer l'image de la caméra. Pour les fonctions disponibles dans chaque mode de visualiseur, voir « Administrateur et Utilisateur » à la page 13.

Authentication du visualiseur

Spécifiez si l'utilisateur est authentifié lorsque le visualiseur principal s'affiche. Activé : Le visualiseur principal s'affiche en fonction du mode de visualiseur de l'utilisateur authentifié. Désactivé : Sélectionnez le mode de visualiseur du visualiseur principal qui s'affiche sans authentification, entre Complet, Léger et Affichage.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Paramétrage de la sécurité — Menu Sécurité

Lorsque vous cliquez sur Sécurité menu Administrateur, le menu Sécurité apparaît. Ce menu vous permet de contrôler quels ordinateurs peuvent accéder à la caméra. De même, lorsque vous utilisez IPv6, les paramètres de sécurité peuvent être configurés pour chaque réseau. Le menu Sécurité comprend les onglets suivants : Paramétrage et Vérification de Referer.

Onglet Paramétrage


Fonction de sécurité

Pour activer la fonction de sécurité, sélectionnez Activé.

Stratégie par défaut

Sélectionnez la règle de base de limitation Permettre ou Refuser pour les ordinateurs spécifiés dans les menus Adresse réseau/Sous-réseau 1 à Adresse réseau/Sous-réseau 10 ci-dessous.

Adresse réseau/Sous-réseau 1 à Adresse réseau/Sous-réseau 10

Saisissez les adresses de réseau et les valeurs de masque de sous-réseau pour lesquelles vous désirez permettre ou refuser l'accès à la caméra. Vous pouvez spécifier jusqu'à 10 adresses réseau et valeurs de masque de sous-réseau. Pour un masque de sous-réseau, tapez un nombre de 8 à 32. (Pour IPv6, saisissez une valeur entre 8 et 128.) Sélectionnez Permettre ou Refuser dans la liste déroulante à la droite de chaque adresse de réseau/masque de sous-réseau.

Conseil

La valeur de masque de sous-réseau est le nombre binaire indiqué à gauche de l'adresse de réseau. Par exemple, la valeur de masque de sous-réseau pour « 255.255.255.0 » est 25. Si vous spécifiez 192.168.0.0/24 et Permettre, vous autorisez l'accès aux ordinateurs ayant une adresse IP comprise entre « 192.168.0.0 » et « 192.168.0.255 ».

Remarque

Vous pouvez accéder à la caméra même à partir d'un ordinateur ayant une adresse IP dont le droit d'accès est réglé sur Refuser si vous saisissez le nom d'utilisateur et le mot de passe spécifiés pour les cases Administrateur dans le menu Utilisateur.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Vérification de Referer

La Vérification de Referer vérifie si la page Web exigeant l'accès est autorisée lors de l'accès à la caméra. Si la page Web n'est pas autorisée, la caméra refuse l'accès de la page Web à la caméra. Si vous souhaitez un accès à partir de pages Web autres que celle que la caméra fournit, enregistrez leurs noms d'hôte et leurs numéros de port dans la Liste d'exceptions.

Vérification de Referer

Cochez la case de Vérification de Referer.

Liste d'exceptions

Enregistrez les hôtes non ciblés pour la Vérification de Referer.

N°

Sélectionnez les numéros enregistrés de la Liste d'exceptions.

Nom d'hôte

Tapez le nom d'hôte ou l'adresse IP du PC qui fournit la page Web que vous souhaitez enregistrer dans la Liste d'exceptions.

N° de port

Tapez le nom d'hôte ou le numéro de port du PC qui fournit la page Web que vous souhaitez enregistrer dans la Liste d'exceptions.

Configurer

Enregistrez les valeurs du Nom d'hôte et du N° de port que vous avez tapées dans la liste du numéro sélectionné.

Supprimer

Supprimez le contenu de la liste sélectionnée sous N°.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Sauvegarde de la position et de l'action de la caméra — Menu Position prédéfinie

Lorsque vous cliquez sur Position prédéfinie menu Administrateur, le menu Position prédéfinie apparaît. Ce menu vous permet de sauvegarder les positions de panoramique, inclinaison et zoom de la caméra et de régler les suites d'opérations position (actions programmées de la caméra). Le menu Position prédéfinie comprend 2 onglets : Position et Suite prédéfinie. L'écran d'aperçu s'affiche.

Remarque

Le menu Position prédéfinie n'est pas disponible lorsque Solid PTZ est défini sur Activé dans l'onglet Codec vidéo du menu Caméra.

Onglet Position — Sauvegarde de la position de panoramique/inclinaison/zoom

Vous pouvez configurer la position de caméra (positions de panoramique, d'inclinaison et de zoom).

Écran d'aperçu

Cet écran sert à surveiller des images et à régler des positions prédéfinies. Pour plus d'informations sur chaque bouton, reportez-vous à la barre de commande du Plug-in free viewer (page 18).

Paramétrage de la position d'accueil

Spécifiez la position actuelle de la caméra en tant que position initiale.

Set

Cliquez pour sauvegarder les positions actuelles de panoramique, inclinaison et zoom comme position initiale. Pour déplacer la caméra jusqu'à la position initiale, cliquez sur dans le panneau de commande (page 16).

Reset

Cliquez pour rétablir les réglages d'usine pour la position initiale.

Position à l'alarme

La caméra peut synchroniser une position prédéfinie avec l'entrée de capteur ou avec les fonctions de détection. Si une alarme est détectée par l'entrée de capteur ou par la fonction de détection de mouvement, la caméra se déplace automatiquement jusqu'à la position prédéfinie correspondante. Si vous ne désirez pas la synchroniser avec un numéro prédéfini, sélectionnez none.

Entrée de capteur 1 (S1)

Sélectionnez une position prédéfinie à synchroniser avec l'alarme de l'entrée de capteur 1.

Détection altération caméra (TP)

Sélectionnez une position prédéfinie à synchroniser avec l'alarme de détection d'altération de la caméra.

VMF (VM)

Sélectionnez une position prédéfinie à synchroniser avec l'alarme de détection VMF.

Détection de Mouvement (MD)

Sélectionnez une position prédéfinie à synchroniser avec l'alarme de la détection de mouvement. Cliquez sur Detection et le menu Détection de mouvement s'affichera pour vous permettre de régler la fonction Détection de mouvement (page 94).

Détection audio (AD)

L'alarme détectée par la fonction de détection audio. Cliquez sur Détection pour afficher le menu de détection audio et régler la fonction de détection audio (page 94).

Remarque

Dans le cas où la position prédéfinie synchronisée est spécifiée, l'événement d'alarme qui survient lorsque la caméra se déplace jusqu'à la position prédéfinie ne sera pas valide.

Préréglage

Vous pouvez configurer et sauvegarder les vignettes et les positions prédéfinies. Cliquez sur Call pour déplacer la caméra jusqu'à la position prédéfinie spécifiée, puis cliquez sur Clear thumbnail pour supprimer les informations sur la vignette pour la position prédéfinie spécifiée.

N°

Sélectionnez un numéro prédéfini de 1 à 8 dans la liste déroulante.

Nom

Tapez un nom de position prédéfinie pour le numéro prédéfini sélectionné (32 caractères au maximum).

Valider

Cliquez pour sauvegarder la position actuelle de la caméra sur le numéro prédéfini sélectionné. Pour sauvegarder une position prédéfinie, procédez comme suit : 1 Déplacez la caméra jusqu'à la position à sauvegarder, tout en vérifiant l'image avec le visualiseur d'aperçu. 2 Sélectionnez un numéro prédéfini pour la sauvegarde, et saisissez le Nom de position prédéfinie. 3 Cliquez sur le bouton Valider. La position de la caméra est sauvegardée.

Appel

Cliquez pour déplacer la caméra jusqu'à la position prédéfinie.

Annuler la vignette

Cliquez pour supprimer la vignette de la position prédéfinie spécifiée.

Vignette

Cocher cette case enregistre une vignette dans laquelle vous enregistrez une position prédéfinie. Sélectionnez un bouton de radio pour déterminer si vous choisissez l'image actuelle de caméra pour l'enregistrer en tant que vignette ou si vous enregistrez une image spécifiée. Pour spécifier une image, cliquez sur Parcourir.... Cliquez ensuite sur Soumettre.

Remarque

La taille maximale de fichier pour les images au format JPEG est d'environ 50 Ko.

Grouper les positions prédéfinies

Vous pouvez trier les positions prédéfinies par groupes. Les informations sur les positions prédéfinies enregistrées dans un groupe peuvent être visualisées sur l'écran de l'arborescence des groupes. Il est possible d'enregistrer une position prédéfinie dans un groupe par glisser-déposer. Si vous cliquez sur la position prédéfinie dans un groupe, la caméra se déplace jusqu'à la position prédéfinie.

Nouveau groupe

Vous pouvez enregistrer un nouveau groupe.

Renommer

Vous pouvez renommer le groupe et les positions prédéfinies.

Annuler

Vous pouvez supprimer le groupe et les positions prédéfinies.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Remarque

Les éléments cibles sont les paramètres de la Position à l'alarme dans cet onglet.

Onglet Suite prédéfinie — Paramétrage d'une suite position

Jusqu'à 16 positions peuvent être programmées, et la caméra se déplace dans l'ordre sur les positions programmées (suite d'opérations). Jusqu'à cinq programmes peuvent être réglés comme suites d'opérations A à E.

Écran d'aperçu

Cet écran sert à surveiller des images et à configurer les paramètres de la suite d'opérations prédéfinie. Pour plus d'informations sur chaque bouton, reportez-vous à la barre de commande du Plug-in free viewer (page 18).

Suite

Sélectionnez Activé pour activer la fonction de suite d'opérations.

Délai de reprise en inactivité

Cette option est activée lorsque Suite est réglé sur Activé. Avec cette option, vous pouvez sélectionner la reprise ou l'abandon de la suite d'opérations après qu'elle a été interrompue par une opération manuelle de panoramique, inclinaison ou zoom, ou par un mouvement de caméra jusqu'à la position prédéfinie déclenché par une alarme. Activé : Spécifiez le délai d'attente avant la reprise de la suite d'opérations (entre 5 et 3600 secondes). La suite d'opérations reprend automatiquement après le délai spécifié. Désactivé : La suite d'opérations ne redémarre pas.

Suite A à Suite E

Configurez Suite A à Suite E respectivement. Chaque paramétrage de suite d'opérations comporte 5 options : Activé/Désactivé, Séquence, Vitesse, Temps d'arrêt, Période de validité. Sélectionnez la suite d'opérations à configurer dans la liste déroulante. Activé : La suite d'opérations s'exécute. Désactivé : La suite d'opérations ne s'exécute pas.

Séquence

Spécifiez la séquence de la suite d'opérations. Les positions prédéfinies sauvegardées au moyen de l'onglet Position s'affichent dans la liste déroulante au bas. Sélectionnez la position prédéfinie dans l'arborescence des groupes, puis cliquez sur Add. La position prédéfinie sélectionnée est ajoutée dans la liste Séquence. Répétez cette procédure pour spécifier dans l'ordre les positions prédéfinies. Vous pouvez vérifier la position prédéfinie en cliquant sur Call. Si vous avez spécifié une position prédéfinie inutile, cliquez pour la sélectionner dans la liste puis cliquez sur Delete. Pour changer l'ordre de la liste, sélectionnez la position prédéfinie, puis cliquez sur Up ou Down.

Remarque

La suite d'opérations ne peut pas être réglée sur Activé si aucune position prédéfinie n'est ajoutée dans la liste Séquence.

Vitesse

Sélectionnez la vitesse du mouvement de caméra, entre 1 et 23 ou Fastest dans la liste déroulante. Plus le numéro du paramètre est élevé, plus la caméra se déplace vite. La vitesse maximale est obtenue avec Fastest.

Temps d'arrêt

Tapez la durée d'arrêt de la caméra sur chaque position prédéfinie (entre 1 et 3600 secondes).

Preview

Donne un aperçu de l'ordre des mouvements de la suite d'opérations sélectionnée. La vitesse de l'opération et la durée de l'arrêt n'influencent pas l'opération d'aperçu.

Stop

Arrête l'aperçu actif.

Période de validité

Sélectionnez la période pendant laquelle la suite d'opérations est activée. Toujours: La suite d'opérations peut être activée à tout moment. Programme : La suite d'opérations sera activée conformément à l'horaire spécifié. Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranches horaires — Menu Programme » à la page 92.)

Remarque

Vous ne pouvez pas régler des suites d'opérations dont les périodes effectives se chevauchent.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Envoi d'une image par E-mail — Menu Courrier électronique

Lorsque vous cliquez sur Courrier électronique menu Administrateur, le menu Courrier électronique apparaît. En utilisant la fonction Courrier électronique, vous pouvez envoyer un e-mail avec comme pièce jointe une image prise en liaisons avec une entrée de capteur externe ou avec les fonctions de détection de mouvement intégrées. Un fichier d'image peut également être envoyé périodiquement. Le menu Courrier électronique comprend trois onglets : Éléments communs, Envoi d'alarme et Envoi périodique.

Onglet Éléments communs — Paramétrage de la fonction Courrier électronique


Courrier électronique

Sélectionnez Activé pour utiliser la fonction Courrier électronique.

Remarques

- Vous ne pouvez pas envoyer un fichier audio au moyen de la fonction d'envoi d'e-mail. - Le taux de trame et la disponibilité du visualiseur principal peuvent diminuer pendant la transmission d'un fichier par la fonction Courrier électronique.

Nom de serveur SMTP

Tapez le nom de serveur SMTP (64 caractères au maximum) ou son adresse IP.

Numéro de port SMTP

Saisissez un numéro de port de 25 à 65535. Le numéro de port standard est 25. Si TLS est activé, le numéro de port standard pour les SMTP est 465.

Utiliser TLS

Pour utiliser la fonction de chiffrement par TLS, sélectionnez Activé.

Remarque

Ce modèle en vente en Chine ne prend pas en charge la fonction TLS.

STARTTLS

Pour utiliser la fonction de chiffrement par STARTTLS, sélectionnez Activé.

Remarque

Ce modèle en vente en Chine ne prend pas en charge la fonction STARTTLS.

Authentication

Choisissez si l'authentication est requise lorsque vous envoyez un e-mail. Désactivé : Aucune authentication n'est requise lors de l'envoi d'un e-mail. Activé : Une authentification est requise lors de l'envoi d'un e-mail. Sélectionnez une des méthodes d'authentification parmi les suivantes et spécifiez Nom de serveur POP, Nom d'utilisateur et Mot de passe, tel que requis. SMTP : Sélectionnez cette option si l'authentication SMTP est requise. POP avant SMTP : Sélectionnez cette option si l'authentication POP avant SMTP est requise.

Remarque

Si vous réglez Authentication sur Activé, vous devez sélectionner SMTP et/ou POP avant SMTP.

Mode POP

Sélectionnez POP3 ou APOP comme méthode d'authentication pour l'authentication POP.

Remarque

Ce modèle en vente en Chine ne prend pas en charge l'authentication APOP.

Temps d'attente après POP

Réglez le temps d'attente dans POP avant SMTP avant l'authentication SMTP, une fois l'authentication POP achevée. Le temps d'attente peut être réglé de 0 à 10 000 ms.

Nom de serveur POP

Ce paramétrage est nécessaire lorsque POP avant SMTP est sélectionné dans Authentication. Tapez le nom du serveur POP (réception de courrier) (64 caractères au maximum) ou l'adresse IP du serveur POP. Ce paramétrage est nécessaire lorsque le serveur SMTP qui envoie les e-mails effectue une authentication en utilisant un compte d'utilisateur POP.

Numéro de port POP

Saisissez un numéro de port de 110 à 65535. Le numéro de port standard est 110. Si TLS est activé, le numéro de port standard pour les POP3 est 995.

Mode d'authentification

Sélectionnez Connexion ou CRAM-MD5 comme méthode d'authentification pour l'authentification SMTP.

Remarque

Ce modèle en vente en Chine ne prend pas en charge l'authentication CRAM-MD5.

Nom d'utilisateur, Mot de passe

Saisissez le nom d'utilisateur et le mot de passe de l'utilisateur qui possède le compte de courrier (64 caractères au maximum). Ce paramétrage est nécessaire lorsque le serveur SMTP qui envoie les e-mails effectue une authentification.

Adresse e-mail de destinataire

Tapez l'adresse e-mail de destinataire (64 caractères au maximum). Vous pouvez spécifier jusqu'à trois adresses e-mail de destinataire.

Adresse e-mail d'administrateur

Tapez l'adresse e-mail d'administrateur (64 caractères au maximum). Cette adresse est utilisée pour les réponses aux e-mails et pour l'envoi des messages système par le serveur de courrier.

Objet

Tapez le sujet/titre de l'e-mail (64 caractères au maximum). Lorsque l'option Envoi d'alarme de l'onglet Envoi d'alarme est réglé sur Activé, un e-mail envoyé en réponse à la détection d'alarme indiquera le type d'alarme dans l'objet. (S1) est ajouté pour la détection d'entrée de capteur, (TP) pour la détection d'interférence de la caméra, (VM) pour VMF, (MD), (AD) est par ailleurs disponible pour la détection de mouvement.

Message

Tapez le texte de l'e-mail (384 caractères au maximum). (Un changement de ligne équivaut à 2 caractères.)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Envoi d'alarme — Paramétrage du mode d'envoi d'un e-mail lors de la détection d'une alarme

Réglez pour l'envoi d'un e-mail lié à la détection d'alarme par l'entrée de capteur externe ou par les fonctions de détection de mouvement intégrées.

Envoi d'alarme

Sélectionnez Activé pour l'envoi d'un e-mail lié à la détection d'alarme.

Ajout de fichier

Réglez l'ajout ou non d'un fichier d'image (fichier JPEG) à l'e-mail. Lorsque Activé est sélectionné, le fichier d'image portant le nom créé par les paramètres ci-dessous est joint à l'e-mail. Lorsque Désactivé est sélectionné, seul le message est envoyé.

Nom du fichier d'image

Saisissez le nom de fichier que vous désirez attribuer à l'image qui sera jointe à l'e-mail. Vous pouvez utiliser jusqu'à 10 caractères alphanumériques, - (trait d'union) et \_ (trait de soulignement) dans le nom.

Suffixe

Sélectionnez le suffixe à ajouter au nom du fichier. Aucune : Aucun suffixe n'est ajouté. Le nom de fichier d'image est assigné à l'image à envoyer par e-mail. Date et heure : Le suffixe date et heure est ajouté au nom de fichier d'image. Le suffixe date/heure comprend deux chiffres inférieurs pour l'année (2 chiffres), le mois (2 chiffres), le jour (2 chiffres), l'heure (2 chiffres) les minutes (2 chiffres) et les secondes (2 chiffres) puis un numéro de séquence (2 chiffres), ajoutant ainsi un numéro à 14 chiffres au nom du fichier d'image. Numéro de séquence : Un numéro de séquence de 10 chiffres entre 0000000001 et 4294967295 et deux chiffres fixes 00 sont ajoutés au nom du fichier d'image.

Annulation du numéro de séquence

Cliquez sur Clear pour remettre le suffixe Numéro de séquence à 1.

Alarme

Sélectionnez l'alarme à lier à la notification par e-mail. Entrée de capteur 1 : Le capteur externe connecté à l'entrée de capteur du port I/O de la caméra. Détection altération caméra : Alarme qui est déclenchée si la caméra détecte une altération, telle qu'un changement de direction ou des éclaboussures. Intervalle : Réglez l'intervalle auquel vous désirez qu'un e-mail soit envoyé périodiquement après la détection. Les e-mails sont envoyés après une durée d'intervalle spécifiée jusqu'à ce que le paramètre de Détection altération caméra soit annulé ou que le paramètre de détection soit désactivé. Vous pouvez spécifier les heures (H) et minutes (M) entre 30 minutes et 24 heures (une journée). Si la pièce jointe est activée, le fichier n'est joint qu'au premier e-mail et non aux e-mails suivants. VMF : Alarme de la fonction Détection VMF. Détection de mouvement : L'alarme détectée par la fonction Détection de mouvement. Cliquez sur Detection et le menu Détection de mouvement s'affichera pour vous permettre de régler la fonction Détection de mouvement (page 94). Détection audio : Cliquez sur Détection pour afficher le menu de détection audio et régler la fonction de détection audio (page 94).

Remarque

Lorsqu'une position prédéfinie est définie dans le menu Position prédéfinie-Position liée à l'alarme, l'alarme n'est pas valide si la caméra est déplacée vers une position prédéfinie.

Période de validité

Spécifiez la période pendant laquelle la détection d'alarme s'applique. Toujours : La détection d'alarme est toujours effective. Programme : Vous pouvez spécifier la période pendant laquelle la détection d'alarme s'applique. Cliquez sur Schedule et le menu de la période de validité s'affichera. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Envoi périodique — Paramétrage du mode d'envoi périodique d'e-mails

Cet onglet vous permet d'effectuer un paramétrage pour l'envoi périodique d'e-mails.

Envoi périodique

Sélectionnez Activé si vous désirez utiliser l'envoi périodique d'e-mail.

Nom du fichier d'image

Saisissez le nom de fichier de l'image jointe à l'e-mail avec au maximum 10 caractères alphanumériques, - (traits d'union) et \_ (traits de soulignement). Le nom réel du fichier d'image sera le nom du fichier d'image spécifié, plus un suffixe et l'extension .jpg.

Suffixe

Sélectionnez le suffixe à ajouter au nom de fichier envoyé comme pièce jointe à un e-mail. Aucune : Le nom du fichier envoyé sera le nom du fichier d'image. Date et heure : Le suffixe date et heure est ajouté au nom de fichier d'image. Le suffixe date et heure comprend des chiffres pour l'année (2 chiffres), le mois (2 chiffres), le jour (2 chiffres), l'heure (2 chiffres), les minutes (2 chiffres) et les secondes (2 chiffres), puis un numéro de séquence (2 chiffres), ajoutant ainsi un numéro à 14 chiffres au nom du fichier d'image. Numéro de séquence : Un numéro de séquence de 10 chiffres entre 0000000001 et 4294967295 et deux chiffres fixes 00 sont ajoutés au nom du fichier d'image.

Annulation du numéro de séquence

Cliquez sur Clear pour remettre le suffixe Numéro de séquence à 1.

Intervalle

Tapez l'intervalle auquel vous désirez qu'un e-mail soit envoyé périodiquement. Vous pouvez spécifier les heures (H) et minutes (M) entre 30 minutes et 24 heures (une journée).

Période de validité

Spécifiez la période pendant laquelle l'envoi périodique s'applique. Toujours : L'envoi périodique est toujours effectif. Programme : Vous pouvez spécifier la période pendant laquelle l'envoi périodique s'applique. Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Envoi d'images à un serveur FTP — Menu Client FTP

Lorsque vous cliquez sur Client FTP menu Administrateur, le menu Client FTP apparaît. Ce menu vous permet d'effectuer le paramétrage pour la capture et l'envoi d'images fixes à un serveur FTP. En utilisant la fonction de client FTP, vous pouvez envoyer vers un serveur FTP une image prise et un fichier audio enregistré liés à une entrée de capteur externe ou aux fonctions de détection de mouvement intégrées. Un fichier d'image peut également être envoyé périodiquement. Le menu Client FTP comprend trois onglets : Éléments communs, Envoi d'alarme et Envoi périodique.

Onglet Éléments communs — Paramétrage de la fonction de client FTP


Fonction de client FTP

Pour activer la fonction de client FTP, sélectionnez Activé.

Remarque

Le taux de trame et la performance fonctionnelle du visualiseur principal peuvent diminuer pendant la transmission d'un fichier avec la fonction de client FTP.

Nom du serveur FTP

Saisissez le nom du serveur FTP sur lequel vous désirez télécharger les images fixes (64 caractères au maximum) ou l'adresse IP du serveur FTP.

Nom d'utilisateur

Saisissez le nom d'utilisateur pour le serveur FTP (64 caractères au maximum).

Mot de passe

Saisissez le mot de passe pour le serveur FTP (64 caractères au maximum).

Retaper le mot de passe

Retapez les mêmes caractères que vous avez saisis dans la zone Mot de passe pour confirmer le mot de passe.

Mode passif

Spécifiez si vous désirez que le mode passif du serveur FTP soit utilisé lors de la connexion à un serveur FTP. Sélectionnez Activé pour que le mode passif soit utilisé lors de la connexion à un serveur FTP.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Envoi d'alarme

— Paramétrage pour l'envoi à un client FTP lors de la détection d'une alarme

Réglez pour l'envoi d'une image et d'un fichier audio au serveur FTP spécifié lié à la détection d'alarme par l'entrée de capteur externe ou par les fonction des détection de mouvement intégrées.

Remarque

Lorsque plusieurs des paramètres suivants sont activés, la caméra crée seulement deux images fixes à la fois. La troisième image fixe ne peut pas être créée sauf si l'une des deux images fixes précédentes est envoyée.

Menu Courrier électronique (SMTP)

- Onglet Envoi d'alarme Envoi d'alarme (lorsque Ajout de fichier est réglé sur Activé). - Envoi périodique Envoi périodique

Menu Client FTP

– Onglet Envoi d'alarme Envoi d'alarme - Envoi périodique Envoi périodique

Menu Déclencheur

– Courrier électronique (SMTP) - Client FTP

Envoi d'alarme

Sélectionnez Activé pour qu'une image et un ficher audio soit envoyé au serveur FTP lié à la détection d'une alarme.

Chemin d'accès distant

Tapez le chemin d'accès (64 caractères au maximum).

Nom du fichier d'image

Tapez le nom de fichier que vous désirez attribuer aux images lors de leur envoi au serveur FTP. Vous pouvez utiliser jusqu'à 10 caractères alphanumériques, - (trait d'union) et \_ (trait de soulignement) dans le nom.

Suffixe

Sélectionnez le suffixe à ajouter au nom du fichier. Date et heure : Le suffixe date et heure est ajouté au nom de fichier d'image. Le suffixe date/heure comprend des chiffres pour l'année (2 chiffres), le mois (2 chiffres), le jour (2 chiffres), l'heure (2 chiffres), les minutes (2 chiffres) et les secondes (2 chiffres), puis un numéro de séquence (2 chiffres), ajoutant ainsi un numéro à 14 chiffres au nom du fichier d'image. Numéro de séquence : Un numéro de séquence de 10 chiffres entre 0000000001 et 4294967295 et un numéro de séquence à 2 chiffres sont ajoutés au nom du fichier d'image.

Conseil

Un numéro de séquence ajouté à Date et heure et à Numéro de séquence est utilisé pour identifier individuellement chaque fichier créé avec des événements d'alarme séquentiels.

Annulation du numéro de séquence

Cliquez sur Clear pour remettre le suffixe Numéro de séquence à 1.

Alarme

Sélectionnez l'alarme à lier au fichier à transférer au serveur FTP. Entrée de capteur 1 : Le capteur externe connecté à l'entrée de capteur du port I/O de la caméra. Détection altération caméra : Alarme qui est déclenchée si la caméra détecte une altération, telle qu'un changement de direction ou des éclaboussures. VMF : Alarme de la fonction Détection VMF. Détection de mouvement : L'alarme détectée par la fonction Détection de mouvement. L'alarme Detection par la fonction Détection de mouvement (page 94). Détection audio : Cliquez sur Détection pour afficher le menu de détection audio et régler la fonction de détection audio (page 94).

Remarque

Lorsqu'une position prédéfinie est définie dans le menu Position prédéfinie-Position liée à l'alarme, l'alarme n'est pas valide si la caméra est déplacée vers une position prédéfinie.

Période de validité

Spécifiez la période pendant laquelle la détection d'alarme s'applique. Toujours : La détection d'alarme est toujours effective. Programme : Vous pouvez spécifier la période pendant laquelle la détection d'alarme s'applique. Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

Tampon d'alarme

Sélectionnez Utiliser un tampon d'alarme pour transférer l'image/audio à une heure spécifiée avant ou après la détection d'alarme (pré-alarme, post-alarme). Si vous ne sélectionnez pas le tampon d'alarme, seule l'image prise au moment de la détection l'alarme sera envoyée. Cliquez sur Alarm buffer pour afficher le menu Tampon d'alarme. Pour plus d'informations, voir « Paramétrage du tampon d'alarme — Menu Tampon d'alarme » à la page 93.

Remarque

Lorsque Edge Storage est activé, le Tampon d'alarme n'est pas disponible.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Envoi périodique — Paramétrage d'un envoi périodique à un client FTP

Vous pouvez spécifier l'envoi périodique de fichiers d'image (fichiers JPEG) vers un serveur FTP.

Remarque

Lorsque plusieurs des paramètres suivants sont activés, la caméra crée seulement deux images fixes à la fois. La troisième image fixe ne peut pas être créée sauf si l'une des deux images fixes précédentes est envoyée.

Menu Courrier électronique (SMTP)

– Onglet Envoi d'alarme Envoi d'alarme (lorsque Ajout de fichier est réglé sur Activé). - Envoi périodique Envoi périodique

Menu Client FTP

- Onglet Envoi d'alarme Envoi d'alarme - Envoi périodique Envoi périodique

Menu Déclencheur

– Courrier électronique (SMTP) - Client FTP

Envoi périodique

Sélectionnez Activé si vous désirez qu'un envoi périodique soit effectué.

Chemin d'accès distant

Tapez le chemin d'accès distant (64 caractères au maximum).

Nom du fichier d'image

Tapez le nom du fichier de l'image envoyée au serveur FTP avec au maximum 10 caractères alphanumériques, - (trait d'union) et \_ (trait de soulignement). Le nom réel du fichier d'image sera le nom du fichier d'image spécifié, plus un suffixe et l'extension .jpg.

Remarque

Vous ne pouvez pas envoyer le fichier audio au moyen de l'envoi périodique de la fonction de client FTP.

Suffixe

Sélectionnez le suffixe à ajouter au nom du fichier envoyé au serveur FTP. Aucune : Le nom du fichier envoyé sera le nom du fichier d'image. Date et heure : Le suffixe date et heure est ajouté au nom du fichier d'image. Le suffixe date et heure comprend des chiffres pour l'année (2 chiffres), le mois (2 chiffres), le jour (2 chiffres), l'heure (2 chiffres), les minutes (2 chiffres) et les secondes (2 chiffres), puis un numéro de séquence (2 chiffres), ajoutant ainsi un numéro à 14 chiffres au nom du fichier d'image. Numéro de séquence : Un numéro de séquence de 10 chiffres entre 0000000001 et 4294967295 et deux chiffres fixes 00 sont ajoutés au nom du fichier d'image.

Annulation du numéro de séquence

Cliquez sur Clear pour remettre le suffixe Numéro de séquence à 1.

Mode

Sélectionnez le mode d'envoi périodique. Mode périodique : Un fichier d'image est envoyé périodiquement, conformément aux valeurs spécifiées pour Intervalle et Période de validité. Mode de suite : Un fichier d'image est envoyé à chaque fois que la caméra est déplacée jusqu'à une position prédéfinie pendant la suite d'opérations.

Intervalle

Tapez l'intervalle auquel vous désirez que les images soient envoyées périodiquement au serveur FTP. Vous pouvez spécifier les heures (H), minutes (M) et secondes (S) entre 1 seconde et 24 heures (une journée).

Remarque

Selon la taille d'image, la qualité d'image, le débit binaire et l'environnement réseau, il se peut que l'intervalle réel soit supérieur à la valeur spécifiée.

Période de validité

Spécifiez la période pendant laquelle l'envoi périodique s'applique. Toujours: L'envoi périodique est toujours effectif. Programme : Vous pouvez spécifier la période pendant laquelle l'envoi périodique s'applique. Cliquez sur Schedule pour afficher le menu de la période de validité. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Enregistrement d'images en mémoire — Menu Mémoire d'image

Lorsque vous cliquez sur Mémoire d'image Administrateur, le menu Mémoire d'image apparaît. En utilisant la fonction de mémoire d'image, vous pouvez sauvegarder le fichier d'image et le fichier audio (enregistrés en étant liés à l'entrée de capteur externe ou aux fonctions de détection intégrée) dans la mémoire embarquée (environ 8 Mo) ou sur une carte mémoire CF (non fournie-applicable pour SNC-CH240/CH135/CH140/CH180/CH280 uniquement) insérée dans la caméra. Le fichier d'image peut également être enregistré périodiquement. Les fichiers audio et d'image enregistrés peuvent être trouvés ou téléchargés vers l'ordinateur à l'aide de la fonction de serveur FTP. (Voir « Téléchargement des images de la caméra — Menu Serveur FTP » à la page 85.) Le menu Mémoire d'image comprend trois onglets : Éléments communs, Enregistrement d'alarme et Enregistrement périodique. Pour plus d'informations sur les cartes mémoire utilisables, consultez votre revendeur Sony agréé.

Remarques

- Les fichiers image et audio enregistrés dans la mémoire embarquée sont supprimés lorsque la caméra est mise hors tension, ou lorsque le paramètre Répertoire racine sélectionné est modifié. - Le taux de trame et la disponibilité du visualiseur principal peuvent diminuer pendant la sauvegarde de l'image. - Réglez la fonction d'enregistrement de mémoire d'image sur Désactivé lorsque vous retirez la carte mémoire CF de la caméra, ou éteignez la caméra alors que la carte mémoire CF y est insérée. - Chaque fois que vous retirez ou insérez une carte, patientez au moins 10 secondes. - Avant d'utiliser une carte mémoire CF, formatez-la avec l'ordinateur ou avec Formater la carte mémoire CF dans l'onglet Initialiser du menu Système (page 35). - Non disponible pour SNC-CH180/CH280 quand la carte CF est alimentée par PoE.

Onglet Éléments communs — Paramétrage de la fonction de mémoire d'image


Mémoire d'image

Pour utiliser la fonction de mémoire d'image, sélectionnez Activé.

■ SNC-CH240/CH135/CH140/CH180/CH280

Répertoire racine sélectionné

Sélectionnez la mémoire dans laquelle vous désirez stocker l'image. L'espace mémoire actuel s'affiche sur la droite. Mémoire embarquée : Mémoire embarquée de cette caméra Carte mémoire CF : Carte mémoire CF insérée dans la fente carte CF de la caméra

Remarques

- Les fichiers image et audio enregistrés dans la mémoire embarquée sont supprimés lorsque le paramètre Répertoire racine sélectionné est modifié. - Non disponible pour SNC-CH180/CH280 quand est alimenté par PoE.

■ SNC-DH240/DH140/DH180/DH280

Mémoire embarquée

L'espace mémoire actuel de la mémoire embarquée s'affiche.

Écraser

Sélectionnez Activé pour écraser le fichier lorsque l'espace mémoire est insuffisant pour enregistrer l'image dans la mémoire embarquée. Activé : L'écrasement en écriture est activé et les fichiers existants sont écrasés, par ordre de date. Désactivé : L'écrasement en écriture est interdit. Aucun enregistrement ne sera effectué.

Avertissement de capacité

Il s'agit de la fonction permettant d'envoyer un e-mail d'avertissement à l'administrateur lorsque l'espace de la mémoire embarquée atteint un niveau bas ou que la mémoire est pleine. Activé : Un message d'avertissement est envoyé à l'administrateur. Désactivé : Aucun message d'avertissement n'est envoyé à l'administrateur.

Remarque

Lorsque Écraser est sur Activé, aucun e-mail d'avertissement n'est envoyé à l'administrateur.

Nom de serveur SMTP

Saisissez le nom du serveur SMTP pour envoyer un e-mail (64 caractères au maximum). Ou bien tapez l'adresse IP du serveur de messagerie SMTP.

Numéro de port SMTP

Saisissez un numéro de port de 25 à 65535. Le numéro de port standard est 25. Si TLS est activé, le numéro de port standard pour les SMTP est 465.

Utiliser TLS

Pour utiliser la fonction de chiffrement par TLS, sélectionnez Activé.

Remarque

Ce modèle en vente en Chine ne prend pas en charge la fonction TLS.

STARTTLS

Pour utiliser la fonction de chiffrement par STARTTLS, sélectionnez Activé.

Remarque

Ce modèle en vente en Chine ne prend pas en charge la fonction STARTTLS.

Authentication

Choisissez si l'authentification est requise lorsque vous envoyez un e-mail. Désactivé : Aucune authentication n'est requise lors de l'envoi d'un e-mail. Activé : Une authentication est requise lors de l'envoi d'un e-mail. Sélectionnez une des méthodes d'authentification parmi les suivantes et spécifiez Nom de serveur POP, Nom d'utilisateur et Mot de passe, tel que requis. SMTP : L'authentification SMTP est requise. POP avant SMTP : L'authentication POP avant SMTP est requise.

Remarque

Si vous réglez Authentication sur Activé, vous devez sélectionner SMTP et/ou POP avant SMTP.

Mode POP

Sélectionnez POP3 ou APOP comme méthode d'authentication pour l'authentication POP.

Remarque

Ce modèle en vente en Chine ne prend pas en charge l'authentication APOP.

Temps d'attente après POP

Réglez le temps d'attente dans POP avant SMTP avant l'authentication SMTP, une fois l'authentication POP achevée. Le temps d'attente peut être réglé de 0 à 10 000 ms.

Nom de serveur POP

Ce paramétrage est nécessaire lorsque POP avant SMTP est sélectionné dans Authentication. Tapez le nom du serveur POP (réception de courrier) (64 caractères au maximum) ou l'adresse IP du serveur POP. Ce paramétrage est nécessaire lorsque le serveur SMTP qui envoie les e-mails effectue une authentication en utilisant un compte d'utilisateur POP.

Numéro de port POP

Saisissez un numéro de port de 110 à 65535. Le numéro de port standard est 110. Si TLS est activé, le numéro de port standard pour les POP3 est 995.

Mode d'authentification

Sélectionnez Connexion ou CRAM-MD5 comme méthode d'authentification pour l'authentification SMTP.

Remarque

Ce modèle en vente en Chine ne prend pas en charge l'authentication CRAM-MD5.

Nom d'utilisateur, Mot de passe

Tapez le nom d'utilisateur et le mot de passe de l'utilisateur qui possède le compte de courrier. Ce paramétrage est nécessaire lorsque le serveur SMTP qui envoie les e-mails effectue une authentification.

Adresse e-mail d'administrateur

Tapez l'adresse e-mail du destinataire de l'e-mail d'avertissement (adresse e-mail de l'administrateur de la caméra) (64 caractères au maximum).

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Enregistrement d'alarme — Paramétrage de la fonction de mémoire d'image lors de la détection d'une alarme

Vous pouvez spécifier l'enregistrement de l'image et du fichier audio sur la mémoire liée à une entrée de capteur externe ou aux fonctions de détection de mouvement intégrées.

Enregistrement d'alarme

Sélectionnez Activé pour configurer les paramètres d'enregistrement d'images et de fichiers audio liés à la détection d'une alarme.

Nom du fichier d'image

Saisissez le nom de fichier que vous désirez attribuer à l'/aux image(s) à enregistrer. Vous pouvez utiliser jusqu'à 10 caractères alphanumériques, - (trait d'union) et \_ (trait de soulignement) dans le nom.

Suffixe

Sélectionnez le suffixe à ajouter au nom du fichier. Date et heure : Le suffixe date et heure est ajouté au nom de fichier d'image. Le suffixe date et heure comprend des chiffres pour l'année (2 chiffres), le mois (2 chiffres), le jour (2 chiffres), l'heure (2 chiffres), les minutes (2 chiffres) et les secondes (2 chiffres), puis un numéro de séquence (2 chiffres), ajoutant ainsi un numéro à 14 chiffres au nom du fichier d'image. Numéro de séquence : Un numéro de séquence de 10 chiffres entre 0000000001 et 4294967295 et un numéro de séquence à 2 chiffres sont ajoutés au nom du fichier d'image.

Conseil

Un numéro de séquence ajouté à Date et heure et à Numéro de séquence est utilisé pour identifier individuellement chaque fichier créé avec des événements d'alarme séquentiels.

Annulation du numéro de séquence

Cliquez sur Clear pour remettre le suffixe Numéro de séquence à 1.

Alarme

Sélectionnez l'alarme à lier à l'enregistrement d'image et de fichiers audio. Entrée de capteur 1 : Le capteur externe connecté à l'entrée de capteur du port I/O de la caméra. Détection altération caméra : Alarme qui est déclenchée si la caméra détecte une altération, telle qu'un changement de direction ou des éclaboussures. VMF : Alarme de la fonction Détection VMF. Détection de mouvement : L'alarme détectée par la fonction Détection de mouvement. Cliquez sur Detection et le menu Détection de mouvement s'affichera pour vous permettre de régler la fonction Détection de mouvement (page 94). Détection audio : Cliquez sur Détection pour afficher le menu de détection audio et régler la fonction de détection audio (page 94).

Remarque

Lorsqu'une position prédéfinie est définie dans le menu Position prédéfinie-Position liée à l'alarme, l'alarme n'est pas valide si la caméra est déplacée vers une position prédéfinie.

Période de validité

Spécifiez la période pendant laquelle la détection d'alarme s'applique. Toujours: La détection d'alarme est toujours effective. Programme : Vous pouvez spécifier la période pendant laquelle la détection d'alarme s'applique. Cliquez sur Schedule pour afficher le menu de paramétrage de la période de validité. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

Tampon d'alarme

Sélectionnez Utiliser un tampon d'alarme quand vous enregistrez l'image/audio à une heure spécifiée avant ou après la détection d'alarme (pré-alarme, post-alarme). Si vous ne sélectionnez pas le tampon d'alarme, seule l'image prise au moment de la détection l'alarme sera enregistrée. Cliquez sur Alarm buffer pour afficher le menu Tampon d'alarme. Pour plus d'informations, voir « Paramétrage du tampon d'alarme — Menu Tampon d'alarme » à la page 93.

Remarque

Lorsque Edge Storage est activé, le Tampon d'alarme n'est pas disponible.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Enregistrement périodique — Paramétrage du mode d'enregistrement périodique

Vous pouvez spécifier l'enregistrement périodique de fichiers vidéo (fichiers JPEG).

Enregistrement périodique

Sélectionnez Activé si vous désirez qu'un enregistrement périodique soit effectué.

Nom du fichier d'image

Saisissez le nom de fichier de l'image à enregistrer en mémoire (avec au maximum 10 caractères alphanumériques, - (traits d'union) et \_ (traits de soulignement)). Le nom réel du fichier d'image sera le nom du fichier d'image spécifié plus un suffixe et l'extension .jpg.

Remarque

Vous ne pouvez pas enregistrer le fichier audio avec la fonction d'enregistrement périodique.

Suffixe

Sélectionnez le suffixe à ajouter au nom du fichier. Aucune : Le nom de fichier d'enregistrement sera le nom de fichier d'image. Date et heure : Le suffixe date et heure est ajouté au nom de fichier d'image. Le suffixe date et heure comprend des chiffres pour l'année (2 chiffres), le mois (2 chiffres), le jour (2 chiffres), l'heure (2 chiffres), les minutes (2 chiffres) et les secondes (2 chiffres), puis un numéro de séquence (2 chiffres), ajoutant ainsi un numéro à 14 chiffres au nom du fichier d'image. Numéro de séquence : Un numéro de séquence de 10 chiffres entre 0000000001 et 4294967295 et deux chiffres fixes 00 sont ajoutés au nom du fichier d'image.

Annulation du numéro de séquence

Cliquez sur Clear pour remettre le suffixe Numéro de séquence à 1.

Mode

Sélectionnez le mode d'envoi périodique. Mode périodique : Un fichier d'image est envoyé périodiquement, conformément aux valeurs spécifiées pour Intervalle et Période de validité. Mode de suite : Un fichier d'image est envoyé à chaque fois que la caméra est déplacée jusqu'à une position prédéfinie pendant la suite d'opérations.

Intervalle

Tapez l'intervalle auquel vous désirez que les images soient envoyées périodiquement au serveur FTP. Vous pouvez spécifier les heures (H), minutes (M) et secondes (S) entre 1 seconde et 24 heures (une journée).

Remarque

L'intervalle réel peut être plus long que la valeur spécifiée, suivant la taille d'image, la qualité d'image, le débit binaire ou le support d'enregistrement.

Période de validité

Spécifiez la période pendant laquelle l'enregistrement périodique s'applique. Toujours : L'enregistrement périodique est toujours effectif. Programme : Vous pouvez spécifier la période pendant laquelle l'enregistrement périodique s'applique. Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Structure de dossier de la mémoire d'image

Lorsque la fonction de mémoire d'image est utilisée, les images sont enregistrées avec la structure de dossier suivante.

Un représente un dossier créé automatiquement. Le dossier Date\_No. a un nom de 14 chiffres comprenant l'année (2 derniers chiffres), le mois (2 chiffres), le jour (2 chiffres), l'heure (2 chiffres), les minutes (2 chiffres), les secondes (2 chiffres) et un numéro de séquence (2 chiffres). Un dossier peut stocker au maximum 100 fichiers. S'il y a plus de 100 fichiers, un nouveau dossier est créé automatiquement pour pouvoir poursuivre l'enregistrement.

Extensions de fichier

Un fichier devant être enregistré/envoyé à l'aide de la fonction Mémoire d'image, de la fonction Edge Storage ou de la fonction Courrier électronique/Client FTP dispose de l'une des quatre extensions suivantes selon le mode vidéo sélectionné et les paramètres d'enregistrement/envoi de la caméra. .m4f : fichiers d'image MPEG4 (son compris) .jpf : fichiers d'image JPEG (son compris) .jpg : fichiers d'image fixe JPEG .maf : fichiers d'image H.264 (son compris) SNC video player (page 107) permet la lecture de fichiers «.m4f», «.maf» et «.jpf».

Téléchargement des images de la caméra — Menu Serveur FTP

Lorsque vous cliquez sur Serveur FTP nu Administrateur, le menu Serveur FTP apparaît. Ce menu vous permet de rechercher des fichiers image et audio sauvegardés dans la mémoire embarquée (environ 8 Mo) ou sur une carte mémoire CF (non fournie ; Applicable au SNC-CH240/CH135/CH140/CH180/CH280 uniquement) insérée dans la caméra, ou bien de configurer la fonction de serveur FTP pour le téléchargement, à l'aide du logiciel de client FTP de l'ordinateur.

Fonction de serveur FTP

Pour activer la fonction de serveur FTP, sélectionnez Activé.

■ SNC-CH240/CH135/CH140/CH180/CH280

Répertoire racine sélectionné

Sélectionnez la mémoire qui contient le fichier que vous désirez télécharger. L'espace mémoire actuel s'affiche sur la droite. Mémoire embarquée : Mémoire embarquée de cette caméra Carte mémoire CF : Carte mémoire CF insérée dans la fente carte CF de la caméra

■ SNC-DH240/DH140/DH180/DH280

Mémoire embarquée

L'espace mémoire actuel de la mémoire embarquée s'affiche.

Remarques

- Le taux de trame et la disponibilité du visualiseur principal peuvent diminuer lorsque vous vous connectez au serveur FTP de cet appareil avec le logiciel de client FTP installé sur l'ordinateur. - Non disponible pour SNC-CH180/CH280 quand est alimenté par PoE.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Réglage de Edge Storage — Menu Edge Storage

(SNC-CH240/CH135/CH140/CH180/CH280 uniquement)  Lorsque vous cliquez sur Edge Storage Administrateur, le menu Edge Storage s'affiche. La commande Edge Storage permet d'enregistrer le signal vidéo ou audio à partir des résultats de détection de l'alarme, notamment lors d'un blocage du réseau, et l'image et le son enregistrés peuvent être diffusés par le biais du même protocole que la diffusion en temps réel.

Remarques

- Il est possible que le taux de trame et l'opérabilité sur le visualiseur principal soient réduits lors du stockage de l'image. - Arrêtez l'enregistrement de la fonction Edge Storage lorsque vous retirez la carte mémoire CF de la caméra ou lorsque vous mettez la caméra hors tension alors que la carte mémoire CF est toujours insérée. - Que vous retiriez ou insériez une carte, patientez au moins 10 secondes. - Avant d'utiliser une carte mémoire CF, formatez-la sur l'ordinateur ou via la commande Formater carte mémoire CF dans l'onglet Initialiser du menu Système (page 35). \- L'application ActiveX Viewer fournie n'est pas utilisée pour la diffusion en continu des données vidéo ou audio enregistrées. Pour des informations sur les applications prises en charge, contactez un revendeur Sony agréé. \- Edge Storage n'est pas disponible pour SNC-CH180/CH280 quand alimenté par PoE.

Edge Storage

Sélectionnez Activé pour pouvoir utiliser Edge Storage. Le tampon d'alarme n'est pas disponible lorsque Activé est sélectionné.

Carte mémoire CF

Affiche l'espace libre disponible de la mémoire CF externe.

Remarque

Les données vidéo ou audio de Edge Storage ne peuvent pas être enregistrées dans la mémoire embarquée.

Écraser

Sélectionnez Activé pour écraser le fichier lorsque l'espace mémoire est insuffisant pour enregistrer l'image dans la mémoire CF. Activé : L'écrasement en écriture est activé et les fichiers existants sont écrasés, par ordre de date. Désactivé : L'écrasement en écriture est interdit. Aucun enregistrement ne sera effectué.

État d'enregistrement

Affiche l'état d'enregistrement en cours. L'état d'enregistrement ne sera pas mis à jour tant que l'écran n'est pas actualisé. Utilisez le bouton Lancer et Arrêter pour démarrer ou arrêter l'enregistrement manuellement.

Enregistrement vidéo

Sélectionnez le mode de codec vidéo dans lequel vous voulez enregistrer. Pour les paramètres détaillés du mode de codec vidéo, voir l'onglet Codec vidéo dans le menu Caméra.

Enregistrement audio

Réglez cette option pour enregistrer les signaux audio provenant de la caméra. Sélectionnez Activé pour enregistrer.

Remarque

L'enregistrement audio n'est pas disponible lorsque Codec audio est réglé sur Désactivé dans le menu Caméra-onglet Éléments communs.

Capacité d'enregistrement

Affiche la capacité d'enregistrement maximale du tampon d'alarme dans le mode vidéo, la taille d'image, le débit binaire et le taux de trame actuellement sélectionnés pour la caméra.

Remarque

La durée d'enregistrement maximale varie en fonction de la taille de l'image et du paramètre de qualité défini dans le menu Caméra.

Temps d'enregistrement

Spécifiez le temps d'enregistrement pour l'image/le son de pré-alarme et l'image/le son de post-alarme.

Durée de pré-alarme

Tapez le temps d'enregistrement de l'image/du son avant la détection d'alarme.

Durée de post-alarme

Tapez le temps d'enregistrement de l'image/du son après la détection d'alarme.

Mode d'enregistrement

Toujours : L'enregistrement est toujours actif. Enregistrement d'alarme : L'enregistrement démarrera lorsque l'une des conditions ci-dessous est détectée. Condition : L'enregistrement démarrera sous la condition sélectionnée dans le menu déroulant. Vous pouvez sélectionner le type d'alarme indiqué ci-dessous pour chaque numéro. Les conditions de détection de l'alarme sont les suivantes : ou : détecter lorsque l'une ou l'autre condition se produit. et : détecter lorsque les deux conditions se produisent au sein d'un intervalle spécifié, quelle que soit la séquence. alors : détecter lorsque chacune des conditions se produisent au sein d'un intervalle spécifié dans la séquence.

Intervalle

Spécifiez l'intervalle utilisé lorsque la condition est définie sur et, puis. Dans le cas où la condition est réglée sur 1 et 2, le système émet une alarme lorsque 1 ou 2 se produit, et l'autre se produit dans l'intervalle spécifié. Dans le cas où la condition est réglée sur 1 puis 2, le système émet une alarme lorsque 1 se produit, puis 2 se produit dans l'intervalle spécifié. Si vous sélectionnez la condition « ou », ce paramètre sera ignoré. La durée maximale pouvant être définie est 7200 secondes. Alarme à lier au Edge Storage. Entrée de capteur 1 : Le capteur externe connecté à l'entrée de capteur 1 du port I/O de la caméra. Détection altération caméra : Alarme qui est déclenchée si la caméra détecte une altération, telle qu'un changement de direction ou des éclaboussures. VMF : Alarme de la fonction Détection VMF. Cliquez sur Détection et le menu Détection de mouvement apparaît pour vous permettre de régler la fonction de détection de mouvement (page 94). Détection de mouvement : L'alarme détectée par la fonction Détection de mouvement. Cliquez sur Détection et le menu Détection de mouvement s'affichera pour vous permettre de régler la fonction de détection de mouvement (page 94) Détection audio : L'alarme détectée par la fonction de détection audio. Cliquez sur Détection et le menu de détection audio s'affichera pour vous permettre de régler la fonction de détection audio (page 94) Déconnexion du réseau : L'alarme détectée lors de la déconnexion d'une adresse IP spécifique.

Surveillance de l'adresse IP

Définissez l'adresse IP spécifique dont le statut de connexion réseau doit être surveillé. La surveillance d'adresse IP n'est pas disponible pour IPv6.

Période de validité

Définir la période de validité du Edge Storage Toujours : La période d'enregistrement est toujours effective. Programme : Vous pouvez spécifier la période pendant laquelle la période d'enregistrement s'applique. Cliquez sur Schedule et le menu pour afficher la période de validité. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Structure de dossiers du Edge Storage

Lors de l'utilisation de la fonction Edge Storage, les images sont enregistrées avec la structure de dossiers suivante

Un représente un dossier créé automatiquement. Chaque événement d'enregistrement crée un dossier dont le nom correspond à la date et à l'heure de création. Les dossiers avec une capacité de stockage maximale de 1 000 fichiers sont créés en séquence. Si plus de 1 000 fichiers sont enregistrés dans le cadre d'un événement, un nouveau dossier est automatiquement créé pour continuer l'enregistrement. Pour plus de détails sur l'extension d'un fichier, voir « À propos de l'extension d'un fichier » à la page 84.

Paramétrage de la sortie d'alarme — Menu Sortie d'alarme

Lorsque vous cliquez sur Sortie d'alarme Administrateur, le menu Sortie d'alarme apparaît. Vous pouvez régler le paramétrage dans ce menu pour commander la sortie d'alarme du port I/O à l'arrière de la caméra liée à la détection d'alarme, à la minuterie et la fonction Diurne/Nocturne. Le menu Sortie d'alarme comprend deux onglets : Sortie d'alarme 1 et Sortie d'alarme 2.

Conseil

Pour plus d'informations sur la connexion de périphériques à la sortie d'alarme du port I/O, voir le Manuel d'installation fourni.

Onglet Sortie d'alarme 1, 2


Sortie d'alarme

Pour activer la fonction de sortie d'alarme, sélectionnez Activé.

Mode

Sélectionnez le mode de la fonction de sortie d'alarme. Alarme : Commande la sortie d'alarme en la synchronisant sur une entrée de capteur externe ou sur les fonctions de détection intégrées. Lorsque Alarme est sélectionné, les options Entrée de capteur 1, Détection altération caméra, VMF, Détection de mouvement, Durée d'alarme et Période de validité sont activées. Minuterie : Commande la sortie d'alarme avec la minuterie. Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranches horaires — Menu Programme » à la page 92) Diurne/Nocturne : Commande la sortie d'alarme en liaison avec la fonction Diurne/Nocturne.

Entrée de capteur 1

Sélectionnez cette option lorsque vous liez la sortie d'alarme au capteur externe connecté à l'entrée de capteur du port I/O de la caméra.

Détection altération caméra

Sélectionnez cette option lorsque vous liez la sortie d'alarme à la détection altération, comme lorsque la position de la caméra est déplace ou lorsque la caméra reçoit des éclaboussures.

VMF

Sélectionnez cette option lorsque vous liez la sortie d'alarme à la fonction de détection VMF.

Détection de mouvement

Sélectionnez cette option lorsque vous liez la sortie d'alarme à la fonction Détection de mouvement. Cliquez sur Detection et le menu Détection de mouvement s'affichera pour vous permettre de régler la fonction Détection de mouvement (page 94).

Détection audio

L'alarme détectée par la fonction de détection audio. Cliquez sur Détection pour afficher le menu de détection audio et régler la fonction de détection audio (page 94).

Remarque

Dans le cas où la position prédéfinie synchronisée est spécifiée dans Position à l'alarme du menu Position prédéfinie, l'événement d'alarme qui survient lorsque la caméra se déplace jusqu'à la position prédéfinie ne sera pas valide.

Durée d'alarme

Sélectionnez la durée de la sortie d'alarme entre 1 et 60 secondes.

Période de validité

Cette option est activée lorsque Mode est réglé sur Alarme. Spécifiez la période pendant laquelle la détection d'alarme s'applique. Toujours: La détection d'alarme est toujours effective. Programme : Vous pouvez spécifier la période pendant laquelle la détection d'alarme s'applique. Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Émission du son liée à la détection d'alarme

— Menu Alerte vocale

Cliquez sur Alerte vocale nu Administrateur pour afficher le menu Alerte vocale. Utilisez ce menu pour régler la fonction d'alerte vocale de sorte qu'elle émette le son par la prise de sortie de ligne de la caméra lorsqu'une alarme est détectée par l'entrée de capteur ou les fonctions de détection. Vous pouvez émettre le son par un haut-parleur connecté à la caméra en synchronisation avec un événement d'alarme déclenché par l'entrée de capteur ou par les fonctions de détection. Le menu Alerte vocale est constitué de 3 onglets : Alerte vocale 1, Alerte vocale 2 et Alerte vocale 3. Vous pouvez configurer un fichier audio individuel sous chaque onglet.

Remarque

Avant d'utiliser la fonction d'alerte vocale, vous devez sauvegarder le fichier audio sur la caméra à l'aide de SNC audio upload tool qui se trouve sur le CD-ROM fourni. Pour plus d'informations sur l'utilisation de SNC audio upload tool, voir page 106.

Onglet Alerte vocale 1, 2 et 3


Fichier

Affiche le nom du fichier audio enregistré dans la caméra. « Not uploaded » s'affiche faiblement si aucun fichier audio n'a été enregistré. Pour supprimer le fichier audio sauvegardé dans la caméra, cliquez sur Delete.

Remarque

Avant d'effacer le fichier audio, réglez Alerte vocale sur Désactivé.

Test

Lorsque le fichier audio est sauvegardé dans la caméra, vous pouvez le vérifier en faisant sa lecture. Cliquez sur Play pour lire le fichier audio une fois.

Alerte vocale

Pour utiliser la fonction d'alerte vocale liée à l'entrée de capteur ou aux fonctions de détection, sélectionnez Activé.

Répéter

Sélectionnez le nombre de répétitions de la lecture par une valeur de 1 à 3.

Alarme

Sélectionnez l'alarme à lier à la fonction d'alerte vocale. Entrée de capteur 1 : Le capteur externe connecté à l'entrée de capteur du port I/O de la caméra. Détection altération caméra : Alarme qui est déclenchée si la caméra détecte une altération, telle qu'un changement de direction ou des éclaboussures. VMF : Alarme de la fonction Détection VMF. Détection de mouvement : L'alarme détectée par la fonction Détection de mouvement. Cliquez sur Detection et le menu Détection de mouvement s'affichera pour vous permettre de régler la fonction Détection de mouvement (page 94). Détection audio : Cliquez sur Détection pour afficher le menu de détection audio et régler la fonction de détection audio (page 94).

Remarques

- Si une alerte vocale est activement liée à un type d'alarme différent alors qu'une autre alerte vocale est en cours, la première alerte vocale est annulée et la seconde est émise. - Si deux ou trois fichiers audio sont configurés pour être émis simultanément, liés à un même type d'alarme, la priorité est donnée dans l'ordre suivant : Alerte vocale 1, 2 puis 3. - L'alarme de détection audio est désactivée lors de la lecture de fichiers audio.

Période de validité

Spécifiez la période pendant laquelle la détection d'alarme s'applique. Toujours : La détection d'alarme est toujours effective. Programme : Vous pouvez spécifier la période pendant laquelle la détection d'alarme s'applique. Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranches horaires — Menu Programme » à la page 92)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Paramétrage des opérations par le visualiseur — Menu Déclencheur

Cliquez sur Déclencheur nu Administrateur pour afficher le menu Déclencheur. Ce menu vous permet de sélectionner les activités exécutables lorsque l'on clique sur le bouton du panneau du déclencheur dans le visualiseur principal.

Courrier électronique (SMTP)

Cocher cette case permet de sélectionner Courrier électronique (SMTP) sur le panneau du déclencheur dans le visualiseur principal. Si vous cliquez sur Courrier électronique (SMTP), une image fixe correspondant à l'instant du clic est capturée, et votre e-mail est envoyé avec le fichier d'image en pièce jointe à l'adresse de courrier spécifiée. Lorsque vous cliquez sur e-Mail (SMTP) le menu Déclencheur-Courrier électronique (SMTP) apparaît. Ce menu vous permet d'effectuer le paramétrage nécessaire. Les options paramétrables et les procédures de paramétrage sont identiques à celles du menu Courrier électronique (page 73).

Client FTP

Cocher cette case permet de sélectionner Client FTP sur le panneau du déclencheur dans le visualiseur principal. Si vous cliquez sur Client FTP, une image fixe correspondant à l'instant du clic est capturée, et le fichier d'image est envoyé au serveur FTP. Lorsque vous cliquez sur FTP client, le menu Déclencheur-Client FTP s'affiche. Ce menu vous permet d'effectuer le paramétrage nécessaire. Les options paramétrables et les procédures de paramétrage sont identiques à celles du menu Client FTP (page 77).

Mémoire d'image

Cocher cette case permet de sélectionner Mémoire d'image sur le panneau du déclencheur dans le visualiseur principal. En cliquant sur Mémoire d'image, l'image fixe correspondant à l'instant du clic est capturée, et le fichier d'image est enregistré. Cliquez sur Image memory pour afficher le menu Déclencheur-Mémoire d'image. Ce menu vous permet d'effectuer le paramétrage nécessaire. Les options paramétrables et les procédures de paramétrage sont identiques à celles du menu Mémoire d'image (page 80).

Sortie d'alarme 1, 2

Cocher cette case permet de sélectionner Sortie d'alarme 1 ou Sortie d'alarme 2 sur le panneau du déclencheur dans le visualiseur principal. Vous pouvez commander la sortie d'alarme en cliquant sur Sortie d'alarme 1 ou Sortie d'alarme 2. Sélectionnez le mode de commande de sortie d'alarme Commuter ou Minuterie. Commuter : Chaque exécution d'un déclencheur fait commuter entre Activé (court-circuit) et Désactivé (ouvert). Minuterie : Lorsque vous exécutez un déclencheur, la sortie d'alarme commute sur Activé et commute automatiquement sur Désactivé une fois le temps spécifié dans Durée écoulé.

Durée

Lorsque Minuterie est sélectionné, spécifiez le temps pendant lequel la sortie d'alarme demeure désactivée, de 1 à 300 secondes.

Diurne/Nocturne

Cocher cette case permet de sélectionner Diurne/Nocturne sur le panneau du déclencheur dans le visualiseur principal. Vous pouvez régler la fonction Diurne/Nocturne sur Activé (mode nocturne) ou Désactivé (mode diurne) en cliquant sur Diurne/Nocturne. Lorsque vous cliquez sur Diurne/Nocturne, le menu Déclencheur - Diurne/Nocturne s'affiche. Ce menu vous permet d'effectuer le paramétrage nécessaire. Les options paramétrables et les procédures de paramétrage sont identiques à celles de l'onglet Diurne/Nocturne dans le menu Caméra (page 41).

Remarque

La fonction Diurne/Nocturne n'est pas valide lorsque le Diurne/Nocturne est réglé sur Automatique dans le menu Déclencheur - Diurne/Nocturne, même si vous cliquez sur Déclencheur.

Alerte vocale 1, 2, 3

Cocher cette case permet de sélectionner Alerte vocale 1, Alerte vocale 2 ou Alerte vocale 3 sur le panneau du déclencheur dans le visualiseur principal. Vous pouvez émettre le son du fichier audio sauvegardé dans la caméra en cliquant sur Alerte vocale 1, 2 ou 3.

Fichier

Affiche le nom du fichier audio enregistré dans la caméra. « Not uploaded » s'affiche faiblement si aucun fichier audio n'a été enregistré.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Paramétrage des tranches horaires

— Menu Programme

Lorsque vous cliquez sur Programme enu Administrateur, le menu Programme apparaît. Le menu Programme comprend huit onglets. Il s'agit du même menu que le menu Programme qui s'affiche lorsque vous cliquez sur Schedule pour régler Période de validité dans les menus suivants. Diurne/Nocturne : Programme dans l'onglet Diurne/ Nocturne du menu Caméra Position prédéfinie : Bouton Programme dans l'option Position de la suite du menu Position prédéfinie Courrier électronique : Programme dans l'onglet Envoi d'alarme ou Envoi périodique du menu Courrier électronique (SMTP) FTP : Programme dans l'onglet Envoi d'alarme ou Envoi périodique du menu Client FTP Mémoire d'image : Programme dans l'onglet Enregistrement d'alarme ou Enregistrement périodique du menu Mémoire d'image Sortie d'alarme : Programme dans l'onglet Sortie d'alarme 1 ou Sortie d'alarme 2 du menu Sortie d'alarme Alerte vocale : Programme sous l'onglet Alerte vocale 1, 2 ou 3 du menu Alerte vocale Edge Storage : Bouton Programme dans le menu Edge Storage Exemple : Lors du paramétrage du Courrier électronique (SMTP) (Envoi périodique) dans le menu Programme

Utilisez la même programmation horaire chaque jour

Lorsque cette option est cochée, les mêmes valeurs de Heure de début et Heure de fin s'appliquent à tous les jours. Dans ce cas, les valeurs de Heure de début et Heure de fin des jours Lun (lundi) à Dim (dimanche) peuvent être saisies.

Lun (lundi) à Dim (dimanche)

La tranche horaire à droite du jour coché est la période de validité du programme.

Heure de début, Heure de fin

Spécifiez l'heure de début et l'heure de fin.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Paramétrage du tampon d'alarme — Menu Tampon d'alarme

Lorsque vous cliquez sur Tampon d'alarme Administrateur, le menu Tampon d'alarme apparaît. Vous pouvez alors spécifier une image/un son de pré-alarme (image et son avant la détection d'alarme) et une image/un son de post-alarme. Ces options sont réglables lorsque Envoi d'alarme du menu Client FTP ou Enregistrement d'alarme du menu Mémoire d'image est réglé sur Activé, ou lorsque Utiliser un tampon d'alarme est sélectionné.

Codec

Sélectionnez l'image à utiliser pour le tampon d'alarme.

Capacité d'enregistrement

Affiche la capacité d'enregistrement maximale du tampon d'alarme dans le mode vidéo, la taille d'image, le débit binaire et le taux de trame actuellement sélectionnés pour la caméra.

Temps d'enregistrement

Spécifiez le temps d'enregistrement pour l'image/le son de pré-alarme et l'image/le son de post-alarme. Durée de pré-alarme : Tapez le temps d'enregistrement de l'image/du son avant la détection d'alarme. Durée de post-alarme : Tapez le temps d'enregistrement de l'image/du son après la détection d'alarme.

Remarque

La valeur de Capacité d'enregistrement varie suivant les paramètres de taille d'image et de qualité d'image dans le menu Caméra.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Paramétrage d'Entrée de capteur/Détection altération caméra/Détection de mouvement/Détection audio — Menu Détection d'évènement

Lorsque vous cliquez sur Détection d'événement menu Administrateur, le menu Détection d'événement apparaît. Le menu Détection d'événement est constitué des onglets Entrée de capteur, Détection altération caméra, Détection de mouvement et Détection audio.

Onglet Entrée de capteur — Réglez l'entrée de capteur


Mode d'entrée du capteur

Spécifiez la direction du signal d'entrée détecté vers la borne d'entrée du capteur de la caméra. Normalement ouvert : détecte l'alarme lorsque l'entrée de capteur est court-circuitée. Normalement fermé : détecte l'alarme lorsque l'entrée de capteur est en circuit ouvert.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Détection altération caméra — Réglez la détection d'altération de la caméra


Détection altération caméra

Sélectionnez Activé pour activer la fonction de détection d'altération de la caméra, comme lors d'un changement de direction ou en cas d'éclaboussures. Lorsque vous sélectionnez Activé, vous pouvez sélectionner la Sensibilité. Sensibilité : Réglez la sensibilité de la détection altération caméra sur Élevé, Moyen ou Bas. État de détection : Affiche l'état de la détection d'altération de l'heure à laquelle l'onglet Détection altération caméra est ouvert. Pour annuler l'état de détection, cliquez sur le bouton Clear.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Détection de mouvement — Réglez la Détection de mouvement/VMF

La fonction Détection de mouvement détecte les objets qui bougent dans l'image de la caméra et émet une alarme. En VMF, une alarme se déclenche lorsqu'un mouvement, détecté sous le paramètre de détection de mouvement, passe, apparaît, disparaît ou présente tout mouvement dans une zone spécifiée ou une ligne d'inspection. La fonction Détection de mouvement et la fonction VMF peuvent déclencher indépendamment une alarme au moment de la détection.

Que sont les fonctions VMF ?

VMF est une fonction permettant de vérifier si un mouvement, détecté sous le paramètre de détection de mouvement, est passé, est apparu, a disparu ou a présenté tout mouvement dans une zone spécifiée ou une ligne d'inspection. La méthode d'inspection est sélectionnée dans Passe/Présence/Apparaît/Disparaît/Volume, et permet une méthode d'inspection combinée maximale de trois, qui peut être exécutée simultanément ou consécutivement.

Passage

Une ligne de passage est déterminée et lorsqu'un objet passe la ligne du paramétrage, une alarme se déclenche. L'envoi d'alarme de la fonction Client FTP, l'enregistrement d'alarme de la fonction mémoire d'image et/ou la lecture d'un fichier audio peuvent être effectués en synchronisation avec cette alarme.

Existence

Lorsqu'un objet en mouvement dans la zone désignée existe après un certain temps, une alarme se déclenche. L'envoi d'alarme de la fonction Client FTP, l'enregistrement d'alarme de la fonction mémoire d'image et/ou la lecture d'un fichier audio peuvent être effectués en synchronisation avec cette alarme.

Apparition

Lorsqu'un objet en mouvement apparaît dans la zone désignée, une alarme se déclenche. L'envoi d'alarme de la fonction Client FTP, l'enregistrement d'alarme de la fonction mémoire d'image et/ou la lecture d'un fichier audio peuvent être effectués en synchronisation avec cette alarme.

Disparition

Lorsqu'un objet en mouvement disparaît de la zone désignée, une alarme se déclenche. L'envoi d'alarme de la fonction Client FTP, l'enregistrement d'alarme de la fonction mémoire d'image et/ou la lecture d'un fichier audio peuvent être effectués en synchronisation avec cette alarme.

Capacité

Quand la Capacité d'objets en mouvement dans la zone de référence atteint le nombre définitif, une alarme se déclenche. L'envoi d'alarme de la fonction Client FTP, l'enregistrement d'alarme de la fonction mémoire d'image et/ou la lecture d'un fichier audio peuvent être effectués en synchronisation avec cette alarme.

Remarques

- Avant l'utilisation réelle, effectuez un test de fonctionnement pour vous assurer que la fonction Détection de mouvement opère correctement. - Même lorsque le masquage de confidentialité est utilisé, la fonction Détection de mouvement opère sur la base des images préalables au masquage. - Quand le détourage est activé, le menu Détection de mouvement ne s'affiche pas. Pour utiliser le menu de détection de mouvement, désactivez d'abord cette fonction.

Lorsque le menu Détection de mouvement s'affiche pour la première fois

Lorsque vous cliquez sur Détection de mouvement, « Security Warning » s'affiche. Lorsque vous cliquez sur Yes, ActiveX control s'installe et le menu Détection de mouvement s'affiche.

Remarques

\- S i Automatic configuration est activé dans les paramètres de réseau local (LAN) d'Internet Explorer, il se peut que l'image ne s'affiche pas. Désactivez alors Automatic configuration et configurez le serveur proxy manuellement. Pour le paramétrage du serveur proxy, informez-vous auprès de l'administrateur du réseau. \- Pour installer ActiveX Control, vous devez vous connecter à l'ordinateur en tant qu'administrateur.

Paramètres pour la détection de mouvement

Utilisez l'onglet Paramètres pour régler les conditions de la fonction Détection de mouvement tout en observant les images de la caméra. Il s'agit du même menu que le menu des paramètres qui s'affiche lorsque vous cliquez sur Détection de l'onglet Transmission d'alarme du menu Courrier électronique (SMTP) ou de l'onglet Enregistrement d'alarme du menu Mémoire d'image.

Paramètres VMD

Zone de détection

Spécifiez le champ d'application effectif de la détection de mouvement.

Remarque

Les cadres qui apparaissent sur l'écran de contrôle n'apparaissent pas dans les fichiers d'image envoyés ou enregistrés avec la détection de mouvement.

Configuration de la zone de détection

La procédure suivante est utilisée pour configurer la zone de détection de mouvement : 1 Servez-vous des boutons suivants pour spécifier la/les zone(s) active(s) et la/les zone(s) inactive(s).

Ajouter région de détection

Cliquer sur ce bouton ajoutera une fenêtre de zone active au centre de l'écran. Quand vous placez le curseur sur la zone, il se transforme en flèche croisée que vous pouvez faire glisser pour déplacer la zone. Quand vous placez le curseur au sommet de la zone, il se transforme en ↔ que vous pouvez faire glisser pour déplacer le sommet.

Ajouter région de non-détection

Cliquer sur ce bouton ajoutera une fenêtre de zone inactive au centre de l'écran. Quand vous placez le curseur sur la zone, il se transforme en flèche croisée que vous pouvez faire glisser pour déplacer la zone. Quand vous placez le curseur au sommet de la zone, il se transforme en ↔ que vous pouvez faire glisser pour déplacer le sommet.

Supprimer région

Cliquer sur ce bouton transformera le curseur en bouton. Pendant que le curseur est un bouton, cliquez sur une partie de la zone pour effacer cette zone. Après la suppression, le curseur retrouve sa forme d'origine. Pour quitter cette opération, cliquez à nouveau sur ce bouton. Il s'agit de la même fonction que le bouton affiché dans les paramètres VMF.

Ajouter sommet

Cliquer sur ce bouton transformera le curseur en bouton. À ce stade, lorsque vous cliquez sur une partie latérale de la zone, un sommet est ajouté à ce point. Après l'ajout, le curseur retrouve sa forme d'origine. Pour quitter cette opération, cliquez à nouveau sur ce bouton. Il s'agit de la même fonction que le bouton affiché dans les paramètres VMF.

Supprimer un sommet

Cliquer sur ce bouton transformera le curseur en bouton. À ce stade, lorsque vous cliquez sur une partie du sommet de la zone, le sommet ajouté à ce point est supprimé. Après la suppression, le curseur retrouve sa forme d'origine. Pour quitter cette opération, cliquez à nouveau sur ce bouton. Il s'agit de la même fonction que le bouton affiché dans les paramètres VMF.

Remarque

Le sommet peut être déplacé vers l'extérieur mais ne peut pas être déplacé vers l'intérieur d'une zone.

Sensibilité de détection

Réglez la sensibilité de la détection de mouvement.  Il est possible de spécifier une valeur de 1 à 100. Cliquer sur Rétablir la valeur par défaut transforme la valeur en valeur par défaut.

Réponse de détection

Réglez la vitesse de réponse de la détection de mouvement.  Il est possible de spécifier une valeur de 1 à 5. Cliquer sur Rétablir la valeur par défaut transforme la valeur en valeur par défaut.

Taille de détection

Spécifiez la taille de détection minimum et la taille de détection maximum de la détection de mouvement. Pour spécifier la taille de détection, vous pouvez saisir des valeurs ou faire glisser les sommets de la zone.  La taille de la zone est mesurée en pixels. \- Quand vous placez le curseur sur la zone, il se transforme en flèche croisée que vous pouvez faire glisser pour aller sur la zone de la taille de détection minimum et la zone de la taille de détection maximum. \- Quand vous placez le curseur au sommet de la zone, il se transforme en . Faites glisser et déplacez le sommet pour ajuster la taille de détection.

Élimination d'ombre en mouvement

Spécifiez ACTIVÉ/DÉSACTIVÉ pour la fonction d'élimination d'ombre en mouvement de la détection de mouvement. Sélectionner Ne pas réagir aux ombres permet d'éviter que les ombres d'un objet en mouvement soient considérées comme des objets en mouvement. Décochez pour désactiver la fonction de suppression d'ombre de la détection de mouvement.

Paramètres VMF

Il est possible de conserver jusqu'à trois paramètres VMF (numéro de package 1 à 3) pour la position actuelle de la caméra. Vous pouvez sélectionner l'un de ces paramètres pour utilisation. Vous pouvez configurer la méthode d'inspection, ainsi que la taille et la vitesse de l'objet à inspecter pour chaque numéro de package séparément.

Quantité de filtres

Sélectionnez le numéro de paramètre à régler entre 1, 2 ou 3. Le paramètre VMF suivant est sauvegardé pour le numéro de paramètre individuel sélectionné ici. Le réglage des numéros de paramètre sélectionnés ici est valide pour le paramètre VMF en cours.

Remarque

Numéro de paramètre1, Numéro de paramètre2 et Numéro de paramètre3 du paramètre VMF ne peuvent pas être activés simultanément.

Type de filtre

Spécifiez le type de filtre VMF.  Sélectionnez le type de filtre : Lorsque n'importe quelle règle est violée ou Lorsque toutes les règles sont violées. Lorsque n'importe quelle règle est violée : Une alarme se déclenche en présence d'une des trois conditions. Lorsque toutes les règles sont violées : Une alarme se déclenche lorsque les trois conditions sont réunies dans la séquence spécifiée. Si les conditions surviennent dans un ordre différent de la séquence spécifiée, par exemple 1, 3 et 2, il n'y a pas d'alarme. Chaque type de filtre peut comporter jusqu'à 3 critères. Sélectionnez la méthode d'inspection parmi Passage, Existant, Apparaît, Disparaît, Capacité et Aucun.

Activer/Désactiver la case à cocher pour le filtre

Réglez Activer/Désactiver pour les types de filtre individuels.

Bouton de changement de l'ordre des filtres

Cliquer sur échange l'ordre des filtres parmi les méthodes voisines. Par exemple : si vous cliquez sur ce bouton entre 1 et 2, l'ordre change. Si vous cliquez sur ce bouton entre 2 et 3, l'ordre change.

Spécification du temps pour « Lorsqu'elles se présentent toutes »

Spécifiez l'intervalle de référence en secondes entre 1 et 2 ou entre 2 et 3. Par exemple : si 1 et 2 sont définis et que « 3 secondes » est spécifié, une alarme se déclenche lorsque les conditions d'inspection de 2 sont réunies dans un délai de 3 secondes à partir du moment où les conditions d'inspection de 1 sont réunies.

■ Indicateur d'état VMF

L'indicateur est activé lorsque les conditions de type de filtre réglées sont remplies.

Paramètres du filtre

Les paramètres de chaque filtre peuvent être modifiés ici. La ligne d'inspection et la fenêtre active sont réglées sur des valeurs par défaut. Effectuez les modifications selon l'utilisation.

■ Indicateur d'état VMF de chaque filtre

Le filtre est activé lorsque les conditions de type de filtre réglées (Passage, Existence, Apparition, Disparition, Capacité) sont remplies.

Conseil

Les boutons affichés sur l'écran de modification pour le filtre sont utilisés de la même manière que ceux du paramètre de détection. Voir page 96. Passage  Modifiez la ligne de détermination de la passe selon la procédure suivante :

Ligne de déclenchement de l'objet de passage

Par défaut, une ligne de déclenchement de l'objet de passage s'affiche. Le nombre de sommets est 2. Quand vous placez le curseur sur la ligne, il se transforme en croix, et lorsque vous faites glisser la ligne, la ligne entière se déplace. Quand vous placez le curseur sur le sommet, il se transforme en , et lorsque vous faites glisser la ligne, le sommet se déplace. La flèche affichée au centre de la ligne de déclenchement de l'objet de passage indique la direction de l'inspection. Le déclencheur se met en marche lorsqu'un objet passe la position de déclenchement de l'objet de passage dans cette direction.

Paramétrage de la direction du déclenchement

Chaque fois que vous cliquez sur la direction du déclenchement commute entre la gauche, la droite et ces deux directions.

Position de déclenchement de l'objet de passage

Sélectionnez la position de déclenchement de l'objet de passage parmi Centre, Côté gauche, Côté supérieur, Côté droit et Côté inférieur. Existant  Comme une fenêtre active, une zone de déclenchement peut également être déplacée, et des sommets peuvent être déplacés/ajoutés ou supprimés. Si un objet existe dans la fenêtre pendant une durée supérieure à la durée spécifiée, son existence est reconnue.

Durée

Spécifiez la période d'existence. Apparaît  Ce critère correspond à l'apparition d'un objet dans la zone de déclenchement. Comme une fenêtre active, une zone de déclenchement peut également être déplacée, et des sommets peuvent être déplacés/ajoutés ou supprimés. Disparaît  Ce critère correspond à la disparition d'un objet dans la zone de déclenchement. Comme une fenêtre active, une zone de déclenchement peut également être déplacée, et des sommets peuvent être déplacés/ajoutés ou supprimés. Capacité  Ce critère correspond au nombre d'objets trouvés dans la zone de déclenchement. Comme une fenêtre active, la zone de déclenchement peut également être déplacée, et des sommets peuvent être déplacés, ajoutés ou supprimés. Quantité minimum : La quantité est spécifiée dans le menu déroulant « Quantité minimum ».

Type de déclencheur

Spécifiez la taille minimale de déclenchement et la taille maximale de déclenchement de l'objet. Pour spécifier la taille, vous pouvez saisir des valeurs ou faire glisser les sommets de la zone.  La taille d'un objet est mesurée en pixels. - Quand vous placez le curseur sur la zone, il se transforme en flèche croisée que vous pouvez faire glisser pour déplacer la zone de la taille minimale de déclenchement et la zone de la taille maximale de déclenchement. - Quand vous placez le curseur sur le sommet de la zone de la taille minimale ou maximale d'inspection, il se transforme en . Ensuite, vous pouvez faire glisser le sommet pour changer la taille de déclenchement.

Conseil

Les tailles de détection minimum et maximum configurées dans le paramétrage VMD s'affichent, mais la taille de la zone ne peut pas être modifiée à partir de là.

Vitesse de déclencheur

Spécifiez la plage de vitesse de l'objet à inspecter en déterminant la vitesse Min. et la vitesse Max.  - Les vitesses Min. et Max. peuvent être spécifiées sur une échelle de 100. - Le repère bleu de vitesse minimum ne peut pas être réglé à droite du repère rouge de vitesse maximum. - Les carrés représentant les vitesses Min. et Max. se déplacent vers les côtés gauche et droit de l'écran d'aperçu.

Remarque

La valeur réglée n'est valide que dans les conditions suivantes : Passage, Apparaît ou Disparition.

Bouton d'affichage en plein écran

Cliquez sur pour afficher la zone ActiveX en plein écran. Cliquez à nouveau pour revenir à un affichage normal.

Barre d'étirement

Cliquez sur pour masquer la liste de menus à gauche et agrandir l'écran d'aperçu. Cliquez à nouveau pour afficher la liste des menus telle qu'elle était précédemment.

OK/Cancel

Cliquez sur OK pour finaliser toutes les modifications effectuées sur les paramètres et les envoyer à la caméra. Si vous cliquez sur Cancel, les modifications effectuées sur les paramètres seront abandonnées et l'écran sera rechargé avec les paramètres de caméra en cours.

Onglet Détection audio — Réglez la détection audio

La détection audio détecte les sons captés par un microphone et déclenche une alarme au delà d'un certain seuil.

Détection audio

Sélectionnez Activé pour activer la fonction et régler la sensibilité.

Sensibilité

Réglez la Sensibilité sur Bas, Élevé ou Manuel. Si Manuel est sélectionné, vous pouvez régler la sensibilité manuellement.

Sensibilité manuelle

Réglez la Sensibilité manuelle sur une valeur comprise entre 1 et 100. Plus le chiffre est élevé, plus la sensibilité est grande.. État de détection : Lorsque l'option Détection audio est définie sur Activé dans l'onglet Détection audio, l'état de détection s'affiche. Si un son trop élevé est capté par le microphone, « Détecté » s'affiche. Dans le cas contraire, « Non détecté » s'affiche. Le volume d'entrée est indiqué dans une barre qui vous aide à étalonner les niveaux de détection.

Remarques

- Testez la détection audio pour vérifier qu'elle fonctionne comme vous le souhaitez. - La fonction de détection audio définit le niveau de détection automatiquement en fonction des échantillons statistiques du volume en entrée et de la sensibilité. Par conséquent, le niveau de détection peut différer même avec une sensibilité identique. - La détection du volume d'entrée ne peut-pas être mise à jour lorsque l'onglet Détection audio est ouvert. Cela signifie que le niveau de détection n'est pas ajusté automatiquement en fonction du son en entrée. Selon les caractéristiques, testez la détection audio lorsque l'onglet Détection audio est ouvert. - Avant de régler la sensibilité, afin d'optimiser la détection, placez le microphone dans un endroit avec un environnement sonore ordinaire pendant environ 3 minutes avant d'ouvrir l'onglet Détection audio. - L'alarme Détection audio est désactivée lors de la lecture de fichiers audio. - L'alarme Détection audio est désactivée pendant le téléchargement d'audio (à partir d'un ordinateur).

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Configuration du visualiseur — Menu Visualiseur

Cliquez sur Visualiseur enu Administrateur pour afficher le menu Visualiseur. Grâce à ce menu, vous pouvez sélectionner le visualiseur que vous souhaitez utiliser et configurer les paramètres avancés. Onglet Disposition

Page d'accueil

Réglez le visualiseur ou la page d'accueil pour qu'il/elle s'affiche au moment de l'accès. ActiveX viewer : Affiche ActiveX viewer au moment de l'accès. Plug-in free viewer : Affiche Plug-in free viewer au moment de l'accès. Personnalisé : Sélectionnez la page d'accueil à afficher. Avec le SNC-CH240/CH135/CH140/CH180/ CH280, vous pouvez écrire des données dans la mémoire Flash intégrée ou la carte mémoire CF (non fournie) afin d'utiliser votre page d'accueil favorite. Avec le SNC-DH240/DH140/DH180/DH280, écrivez des données dans la mémoire Flash intégrée pour utiliser votre page d'accueil favorite. Pour sauvegarder le fichier HTML de la page d'accueil dans la mémoire Flash intégrée, utilisez la fonction « Page d'accueil personnalisée » de la Boîte d'outils SNC, qui se trouve sur le CD-ROM fourni.

Remarque

Non disponible pour SNC-CH180/CH280 quand la carte CF est alimentée par PoE. Pour plus d'informations sur les cartes prises en charge, consultez votre revendeur Sony agréé. Pour afficher votre Page d'accueil personnalisée, procédez comme suit : 1 Sélectionnez Personnalisé. 2 Saisissez le chemin d'accès du fichier HTML (jusqu'à 64 caractères) dans la case de texte à droite de Chemin d'accès. 3 Dans Mémoire sélectionnée, sélectionnez la mémoire dans laquelle la page d'accueil est sauvegardée.

SNC-CH240/CH135/CH140/CH180/CH280 Mémoire Flash ou Carte mémoire CF

SNC-DH240/DH140/DH180/DH280 Mémoire Flash

Le répertoire affiché dans la case de texte à la droite de Chemin d'accès change suivant la mémoire sélectionnée.

Header

Configurez le paramétrage du menu des barres affiché en haut de l'écran du visualiseur. Sélectionnez Activé pour afficher le header et Désactivé pour le masquer.

Conseil

Même lorsque vous sélectionnez Désactivé, le menu Administrateur peut être affiché en saisissant l'adresse URL suivante dans la case d'adresse de votre navigateur Internet. Exemple : Lorsque l'adresse IP de la caméra est définie à 192.168.0.100 http://192.168.0.100//14/index.html Saisissez la valeur suivante pour selon la langue que vous désirez utiliser. en : Anglais ja : Japonais fr : Français de : Allemand it : Italien es : Espagnol zh\_hant : Chinois (Caractères chinois traditionnels) zh\_hans : Chinois (Caractères chinois simplifiés) ko : Coréen pt : Portugais

Style de bouton

Sélectionnez Normal ou Simple.

Logo

Pour régler l'image du logo, cliquez sur Parcourir... et choisissez l'image à afficher. Les formats de fichier image utilisables sont : GIF, PNG, JPEG. La taille maximale de fichier est 50 Ko. L'image téléchargée est affichée au format 150 × 480 pixels. Cliquez sur Supprimer le logo header pour supprimer le logo réglé dans l'onglet Initialiser du menu Système (page 36).

Couleur de texte, Couleur d'arrière-plan 1 et Couleur d'arrière-plan 2

Spécifiez les couleurs d'arrière-plan et la couleur de police. Pour spécifier la couleur, saisissez « # », puis une valeur RGB en 6 caractères hexadécimaux. Les 2 premiers nombres après # représentent le rouge, les 2 suivants le vert, et les 2 derniers le bleu. Spécifiez la luminosité pour chaque couleur. 256 niveaux de luminosité sont disponibles (00-FF).

Liste des caméras

Vous pouvez enregistrer les caméras dans la liste des caméras. En sélectionnant une caméra enregistrée sur l'écran du visualiseur, vous pouvez voir les images de la caméra enregistrée.

Remarque

La liste des caméras ne peut être réglée que lorsque Plug-in free viewer est sélectionné comme page d'accueil.

Activé/Désactivé

Sélectionnez Activé pour afficher la liste des caméras et Désactivé pour la masquer.

Style

Vous pouvez configurer le style de la liste des caméras.

Couleur d'arrière-plan

Spécifiez la couleur d'arrière-plan de la liste des caméras. Les couleurs sont spécifiées de la même façon que pour celles du header.

Enregistrement dans Caméras

Spécifiez un numéro dans la liste des caméras et réglez l'adresse IP, le numéro de port et les commentaires pour chaque caméra. Insert : Cliquez pour enregistrer une caméra dans la liste des caméras. Modify : Cliquez pour modifier la liste des caméras sélectionnées. Delete : Cliquez pour supprimer la liste des caméras sélectionnées. Down : Cliquez pour décroître le numéro indiquant les numéros de caméra enregistrés. Up : Cliquez pour accroître le numéro indiquant les numéros de caméra enregistrés.

Texte

Remarque

La liste des caméras ne peut être réglée que lorsque Plug-in free viewer est sélectionné comme page d'accueil.

Texte1 texte, Texte2 texte et Texte3 texte

Saisissez le texte à afficher sur l'écran du visualiseur.

Texte1 lien, Texte2 lien et Texte3 lien

Spécifiez l'URL du lien pour attribuer un lien au texte.

Couleur de texte, Couleur d'arrière-plan 1 et Couleur d'arrière-plan 2

Spécifiez la couleur de police du texte et les couleurs d'arrière-plan. Les couleurs sont spécifiées de la même façon que pour celles du header.

Afficher le commentaire si la caméra est sélectionnée

Sélectionnez cette option pour afficher des commentaires sur l'écran du visualiseur.

Moniteur

Configurez le paramétrage de la partie affichage de l'image de la caméra de Plug-in free viewer.

Remarque

La liste des caméras ne peut être réglée que lorsque Plug-in free viewer est sélectionné comme page d'accueil.

Diffusion initiale

Réglez la méthode d'affichage de l'image de la caméra pour la diffusion continue.

Taille d'image initiale

Réglez la taille d'image initiale de la caméra.

Codec image initial

Réglez le mode de codec initial. Image1 : Affiche le jeu d'images défini dans Image 1 du menu Caméra-onglet codec vidéo lorsque la diffusion démarre. Image2 : Affiche le jeu d'images défini dans Image 2 du menu Caméra-onglet codec vidéo lorsque la diffusion démarre. Image3 : Affiche le jeu d'images défini dans Image 3 du menu Caméra-onglet codec vidéo lorsque la diffusion démarre.

Remarque

L'Image 1 s'affiche automatiquement sur l'écran du moniteur si la caméra sélectionnée dans la Liste des caméras est comme suit : \- Image 2 : Codec de l'Image 2 : Désactivé. \- Image 3 : Fonction Image 3 non installée, ou Codec de l'Image 3 : Désactivé. Vous pouvez vérifier les paramètres du codec dans Menu Caméra-Onglet Codec vidéo.

PTZ initial

Réglez les modes de fonctionnement de panoramique/d'inclinaison/de zoom pour la diffusion continue. Sans PTZ : PTZ n'est pas disponible lorsque la diffusion en continu démarre. Zoom sur zone : Le zoom sur zone est disponible lorsque la diffusion en continu démarre. Barre de commande PTZ : Affiche la barre de commande PTZ lorsque la diffusion en continu démarre. Glissement de vecteur : Le glissement de vecteur est disponible lorsque la diffusion en continu démarre.

Conseil

Ce périphérique n'est pas équipé de fonctions opérationnelles pour PTZ.

Taux de trame initial

Réglez le taux de trame d'image initiale de la caméra.

Image initiale

Réglez l'affichage initial sur la zone d'affichage de l'image de la caméra. Image fixe : Les images fixes JPEG sont acquises à partir de la caméra et affichées au démarrage. Image spécifiée (URL) : Spécifiez une image fixe de votre choix par URL au démarrage. Lecture automatique : À exécuter pour démarrer la lecture. Vide : Aucun affichage au démarrage. Cliquer pour lancer la diffusion : En cochant ceci lorsque Image fixe ou Image spécifiée est sélectionné, vous pouvez démarrer la lecture en cliquant sur l'image.

Conseil

Si l'affichage du menu est Désactivé, Vide ne peut pas être sélectionné.

Son initial

Réglez le volume initial du moment où début la diffusion continue. Cochez Coupure du son pour mettre le son en sourdine.

Remarque

Ce paramètre n'est valide que lorsque SNC ActiveX viewer est sélectionné comme Méthode de diffusion continue dans le Paramétrage de la barre de commande du Plug-in free viewer.

Afficher le menu

Décidez d'afficher ou de masquer les boutons d'utilisation en bas de la zone de l'image de la caméra. Sélectionnez Activé pour afficher le menu, sélectionnez Désactivé pour masquer le menu. Lorsque Activé est sélectionné, les éléments ci-dessous peuvent être réglés : Diffusion continue : Affiche les options de paramétrage de Diffusion continue, si cette option est cochée. Taille d'image : Affiche le menu de paramétrage de Taille d'image, si cette option est cochée. Taux de trame : Affiche le menu de paramétrage de Taux de trame, si cette option est cochée. Position prédéfinie : Affiche le menu de paramétrage de Position prédéfinie, si cette option est cochée. Déclencheur : Affiche les options de paramétrage de Déclencheur, si cette option est cochée. Fonctionnement PTZ : Affiche le menu de paramétrage du mode Fonctionnement PTZ, si cette option est cochée. Son : Affiche le menu de paramétrage de Son, si cette option est cochée. Capturer l'image : Affiche le bouton Capturer l'image, si cette option est cochée. Codec d'image : Affiche le menu de paramétrage de Codec d'image, si cette option est cochée.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 28.

Onglet Sortie HTML

Si le moniteur est destiné à un usage personnel, cet onglet peut être utilisé comme source d'exemple de sortie pour HTML et script. Pour plus d'informations sur le paramétrage, voir « Moniteur » de l'onglet Disposition.

Moniteur

Affiche un aperçu. Preview : Affiche un aperçu sur le moniteur en fonction des paramètres actuels. Default : Réinitialise le réglage sur celui figurant dans Visualiseur - onglet Disposition.

Remarque

La taille d'image sélectionnée n'est pas utilisée pour l'écran d'aperçu.

Script incorporé

Affiche la source d'exemple pour script.

Exemple HTML

Affiche la source d'exemple pour HTML.

Autres

Cette section explique comment utiliser le logiciel d'application et les commandes figurant sur le CD-ROM fourni.

Utilisation de la SNC toolbox

Pour plus de détails, reportez-vous au Guide des applications figurant sur le CD-ROM fourni.

Conseil

Téléchargez le dernier programme d'installation ou Guide des applications de la SNC toolbox à partir de l'URL suivante : http://www.sony.net/ipela/snc/

Utilisation de SNC audio upload tool — Transmission de données audio à la caméra

Le SNC audio upload tool fourni vous permet de transmettre à la caméra le son du microphone raccordé à l'ordinateur et de téléverser vers la caméra le fichier audio destiné à la fonction d'alerte vocale. Pour plus de détails, reportez-vous au Guide des applications figurant sur le CD-ROM fourni.

Utilisation de SNC video player — Lecture d'un fichier vidéo/audio enregistré sur la caméra

SNC video player fourni vous permet de lire des données vidéo/audio enregistrées sur la caméra avec l'ordinateur. Cette section explique la configuration et les opérations de SNC video player.

Installation de SNC video player

1 Insérez le CD-ROM dans votre lecteur de CD-ROM. Une page de couverture apparaît automatiquement dans votre navigateur Web. Dans le cas contraire, double-cliquez sur le fichier index.htm sur le CD-ROM. Lorsque vous utilisez Windows Vista, un écran « pop-up » « Lecture automatique » peut apparaître. 2 Cliquez sur l'icône Configuration de SNC video player. La boîte de dialogue « File Download » s'ouvre. Si vous utilisez Windows XP Service Pack 2 (ou version ultérieure) ou Windows Vista, il se peut qu'un message concernant le contenu actif apparaisse. 3 Cliquez sur Ouvrir fichier.

Remarque

Si vous cliquez sur « Save this program to disk » dans la boîte de dialogue « File Download », vous ne pourrez pas installer le lecteur correctement. Supprimez le fichier téléchargé et cliquez à nouveau sur l'icône Configuration. 4 Suivez les instructions de l'assistant qui s'affiche pour installer SNC video player. Si le contrat de licence d'utilisation du logiciel s'affiche, lisez-le attentivement et acceptez-le pour pouvoir poursuivre l'installation.

Utilisation de SNC video player

1 Démarrez SNC video player.  2 Cliquez sur l'icône (quarcourir). La boîte de dialogue Select File s'ouvre. 3 Sélectionnez le fichier que vous désirez lire. Cliquez sur [nF] aut de l'écran pour ouvrir la boîte de dialogue d'information de fichier.

Boîte de dialogue du fichier

Model name : Désignation du modèle de la caméra dans laquelle le fichier est enregistré. IP address : Adresse IP de la caméra dans laquelle le fichier est enregistré. Serial number : Numéro de série de la caméra dans laquelle le fichier est enregistré. Date&time : Date et heure d'enregistrement Movie : Codec vidéo Audio : Codec audio Record event : Type d'événement utilisé pour l'enregistrement : Sensor input (Entrée de capteur), Camera tampering detection (Détection altération camera), VMF, Motion detection (Détection de mouvement), Audio detection (Détection audio), Network disconnection (Déconnexion du réseau).

Lecture d'un fichier vidéo/audio

Cliquez sur (démarrage) pour commencer la lecture au début du fichier sélectionné. Pour effectuer un arrêt sur image, cliquez sur pause. Cliquez à nouveau sur pour reprendre la lecture à partir de l'arrêt sur image. Pour arrêter la lecture, cliquez sur (arrêter). Pour commencer la lecture au début, cliquez à nouveau sur ▶ (démarrage). La lecture s'arrête à la fin de la lecture du fichier.

Lecture depuis un point spécifié

Déplacez la barre de défilement sous l'affichage de l'image et la lecture commencera depuis la position de la barre de défilement.

Réglage du son

Réglez le volume du son à la lecture en déplaçant la barre de défilement. Pour un volume minimum, déplacez la barre de défilement complètement à gauche; pour un volume maximum, déplacez-la complètement à droite. Cliquez sur 📄 aut-parleur) pour activer/désactiver le son (sourdine). Lorsque la sourdine est activée, aucun son n'est émis, même si vous déplacez la barre de défilement.

Sauvegarde d'une image

Cliquez sur l'icône (capturer) pendant la lecture ou en pause. L'image capturée s'affiche dans une boîte de dialogue contextuelle. Pour sauvegarder l'image, cliquez sur Sauvegarder dans la boîte de dialogue. Vous pouvez spécifier la destination de sauvegarde de l'image et sélectionner le format JPEG ou Bitmap.

Comment changer la taille d'affichage de l'image

Cliquez sur × 1/4, × 1/2, × 1, × 2 ou Complet en haut de l'image pour afficher l'image dans le grossissement sélectionné. Si vous sélectionnez × 1, l'image s'affiche dans sa taille d'affichage d'origine. Le bouton × 2 n'est disponible que lorsque la taille d'image est 640 × 480 (VGA) ou plus petite. La taille d'affichage de l'image sélectionnée est mise en surbrillance.

Utilisation du SNMP

Cet appareil prend en charge le SNMP (Simple Network Management Protocol). Vous pouvez lire des objets MIB-2 au moyen d'un logiciel tel que le gestionnaire SNMP. Il prend également en charge l'interruption « coldStart » qui se produit à la mise sous tension ou au redémarrage de l'appareil et l'interruption d'échec d'authentication qui informe de tout accès illégal effectué à l'aide du SNMP. Les commandes CGI vous permettent de spécifier le nom de communauté et la limitation d'accès, l'hôte auquel envoyer les interruptions et certains objets MIB-2. Pour pouvoir effectuer ce paramétrage, vous devez avoir obtenu l'authentification de l'administrateur de la caméra.

1. Commandes de requête

Vous pouvez vérifier le paramétrage de « SNMP Agent » à l'aide des commandes CGI suivantes :

<Méthode>
    GET, POST
<Commande>
    http://ip_adr/snmpdconf/inquiry.cgi?inqjs=snmp
    (Format de paramètre JavaScript)
    http://ip_adr/snmpdconf/inquiry.cgi?inq=snmp
    (format standard)

La requête ci-dessus vous permet d'obtenir les informations de paramétrage suivantes. Une explication sur les informations de paramétrage à l'aide du format «inqjs=snmp » (paramètre JavaScript) est donnée ci-dessous.

var sysDescr=« Nom du modèle » ...①
var sysObjectID=« 1.3.6.1.4.1.122.8501 » ...②
var sysLocation=« » ...③
var sysContact=« » ...④
var sysName=« » ...⑤
var snmpEnableAuthenTraps=« 1 » ...⑥
var community=« 1,r,public,0.0.0.0,v2c » ...⑦
var community=« 2,r,private,192.168.0.101,v2c » ...⑧
var trap=« 1, public,192.168.0.101,v2c » ...⑨

① Décrit le cas de « mib-2.system. sysDescr.0 ». Vous ne pouvez pas changer ce paramètre. ② Décrit le cas de « mib-2.system. sysObjectID.0 ». Vous ne pouvez pas changer ce paramètre. ③ Décrit le cas de « mib-2.system. sysLocation.0 ». Ce champ permet de spécifier les informations sur l'emplacement de la caméra. L'option par défaut est rien. ④Décrit le cas de « mib-2.system. sysContact.0 ». Ce champ permet de spécifier les informations sur l'administrateur de la caméra. L'option par défaut est rien. ⑤ Décrit le cas de « mib-2.system. sysName.0 ». Ce champ sert à décrire le mode d'administration de cette caméra. L'option par défaut est rien. ⑥Décrit le cas de « mib-2.snmpEnable AuthenTraps.0 ». Dans cet exemple, « 1 » (activation) est spécifié. Avec ce paramétrage, une interruption se produit en cas d'échec d'authentification. Lorsque « 2 » (désactivation) est spécifié, il n'y a pas d'interruption d'échec d'authentification. ⑦Décrit les attributs de communauté. Dans cet exemple, le numéro d'identification est « ID=1 », le nom de communauté est « public » et la lecture (read) depuis toutes les adresses IP (0.0.0.0) est activée. ⑧Décrit les attributs de communauté, d'une manière similaire à ⑦. Dans cet exemple, le numéro d'identification est ID=2, le nom de communauté est « private » et la lecture (read) est activée par le paquet de requêtes SNMP de l'hôte « 192.168.0.101 ». ⑨Décrit les attributs pour envoyer une interruption. Dans cet exemple, le numéro d'identification est « ID=1 », le nom de communauté est « public » et l'envoi d'interruptions à un hôte ayant l'adresse IP « 192.168.0.101 » est activée.

2. Commandes de paramétrage

Cet appareil prend en charge les commandes de paramétrage du SNMP suivantes :

<Méthode>
    GET, POST
<Commande>
    http://ip_adr/snmpdconf/snmpdconf.cgi?
    <parameter>=<value>&<parameter>=...&...

Définissez tout d'abord les paramètres suivants :  1) sysLocation= Spécifiez le cas de « mib-2.system.sysLocation.0 » sur la position . La longueur maximale de est de 255 caractères. 2) sysContact= Spécifiez le cas de « mib-2.system.sysContact.0 » sur la position . La longueur maximale de est de 255 caractères. 3) sysName= Spécifiez le cas de « mib-2.system.sysName.0 » sur la position . La longueur maximale de est de 255 caractères. 4) enaAuthTraps= Spécifiez la valeur du cas de « mib-2.snmp.snmp EnableAuthenTraps.0 » sur la position . Tapez « 1 » (activation) ou « 2 » (désactivation) sur la position . 5) community=,r, , Spécifiez les attributs de communauté. décrit le numéro d'identification du paramètre (1 à 8) décrit le nom de communauté à définir et décrit l'adresse IP de l'hôte auquel vous autorisez l'accès (0.0.0.0 pour tous les hôtes). Exemple : Pour autoriser la lecture par tous les hôtes de la communauté « private » ayant le numéro ID « 2 ». community=2,r,private,0.0.0.0 6) trap=,, Spécifiez les attributs auxquels envoyer les interruptions. spécifie le numéro d'identification du paramètre (1 à 8), spécifie le nom de communauté auquel envoyer les interruptions et spécifie l'adresse IP de l'hôte auquel envoyer les interruptions. Exemple : Pour spécifier la destination des interruptions comme la communauté publique, et le numéro ID « 1 ». trap=1,public,192.168.0.101 7) delcommunity= Ce paramètre permet de supprimer la précédente définition de communauté. spécifie le numéro d'identification du paramètre de communauté (1 à 8). 8) deltrap= Ce paramètre permet de supprimer la précédente définition de l'hôte auquel envoyer les interruptions. spécifie le numéro d'identification du paramètre d'interruption (1 à 8). Après avoir modifié les paramètres 1) à 8) pour SNMP, vérifiez ces modifications en utilisant une commande de requête. Si le paramétrage effectué est correct, redémarrez le SNMP à l'aide de la commande CGI ci-dessous.

Commande de redémarrage SNMP

GET, POST http://ip\_adr/snmpdconf/snmpdconf.cgi? snmpd=restart

Glossaire

Adresse IP

Acronyme de Internet Protocol Address (adresse de protocole Internet). Une adresse IP individuelle est attribuée à chaque équipement connecté à l'Internet.

Adresse MAC

Une adresse réseau qui identifie individuellement chaque carte réseau local (LAN).

Adresse réseau

Partie identifiant le réseau local (sous-réseau) dans une adresse IP.

AES

Abréviation de Advanced Encryption Standard. C'est la norme de cryptage nouvelle génération adoptée par le gouvernement américain.

Authentication EAP-TLS

TLS est un protocole d'authentification des méthodes EAP utilisant Transport Layer Security. En utilisant des certificats numériques et d'autres méthodes, EPA-TLS évite la falsification de données, l'écoute électronique et la mystification.

CA (Autorité de certification)

Une autorité privée qui émet et contrôle des certificats numériques à utiliser pour l'authentication concernant l'accès réseau.

Capturer

Permet d'envoyer les données audio et vidéo converties en données numériques de périphériques vidéo sur un ordinateur.

Certificat numérique

Un certificat électronique qu'une autorité CA (Autorité de certification) délivre, attestant qu'une clé publique pour annuler un code secret est émise par un auteur authentique.

Client FTP

Logiciel utilisé pour accéder à un serveur FTP.

Client RADIUS

RADIUS (Remote Authentication Dial-in User Service) est un protocole d'authentification et de reddition de comptes gérant l'accès réseau et un client RADIUS est une partie qui accède au réseau. Dans un service de connexion Internet, un Network Access Server (NAS) tel qu'un serveur de numérotation et d'accès large bande est un client RADIUS. Dans un système de réseau local sans fil, un point d'accès réseau local sans fil est un client RADIUS.

Codec

Logiciel/Matériel pour le codage/décodage des données vidéo et audio.

Contraste

La différence de teinte entre les parties les plus claires et les plus sombres de l'image.

Contrôle ActiveX

Un objet programmable pouvant être utilisé avec des pages Web ou d'autres programmes d'application. La technologie pour la création de contrôles ActiveX fait partie des logiciels mis au point par Microsoft.

Contrôle de la largeur de bande

Permet de limiter la quantité des données transmises.

Débit binaire

Débit auquel sont transmis les bits de données.

H.264

Un format de compression d'image. La norme écrite par JVT (Joint Video Team), une organisation commune de normalisation (composée de ISO et ITU-T. H.264), peut transmettre des données vidéo avec un taux de compression supérieur à celui de MPEG4.

JPEG

Acronyme de Joint Photographic Expert Group (groupe mixte d'experts en photographie). Technologie ou norme de compression d'images fixes de l'ISO (International Organization for Standardization) et de l'ITU-T. Ce format de compression d'image est très fréquemment utilisé sur l'Internet, etc.

Largeur de bande réseau

Débit binaire pouvant être utilisé pour le réseau.

Masque de sous-réseau

Flux 32 bits utilisé pour distinguer l'adresse de sous-réseau de l'adresse IP.

Mode passif

Mode par lequel un client FTP permet une connexion TCP pour la transmission des données au serveur FTP.

Monodiffusion

Transmission des données à l'appareil spécifié sur un réseau en spécifiant une seule adresse.

MPEG4

Acronyme de Moving Picture Experts Group4. L'une des normes MPEG de format de compression d'image pour la transmission d'images avec un taux de compression élevé et une moins bonne qualité d'image.

Multidiffusion

L'adresse IP de classe D assignée entre 224.0.0.0 et 239.255.255.255. L'utilisation de cette adresse IP vous permet d'envoyer les mêmes données vers plusieurs appareils.

Méthode EAP

Acronyme de Extensible Authentication Protocol (protocole d'authentification extensible). C'est un protocole dérivé de PPP (Point-to-Point Protocol) et ayant une fonction d'authentification.

Netteté

Mesure dans laquelle la limite entre deux parties de l'image est distinctement visible.

Nom commun

Une adresse URL à saisir dans le navigateur lorsque vous accédez à un site Internet employant un protocole (Secure Sockets Layer) avec fonction de sécurité. L'accès est accordé après que l'adresse URL du site Internet est vérifiée comme correspondant au nom commun du serveur.

Passerelle par défaut

Périphérique pouvant être utilisé pour accéder à un autre réseau.

Port HTTP

Port utilisé pour communiquer entre un serveur Web et un client Web tel qu'un navigateur Internet.

PSK

Abréviation de Pre-Shared Key. C'est une clé secrète pour créer une clé de cryptage, utilisée avec TKIP dans la norme de cryptage WPA. PSK signifie parfois un système d'authentication utilisant une clé précédemment secrète.

QoS

Saisissez une valeur dans le champ DSCP (Differential Service Code Point) compris dans le header IP pour commander la qualité du service de communication.

Saturation

Le degré de pureté de la couleur.

Secret partagé

Une chaîne de caractères à utiliser pour une authentication mutuelle entre un serveur RADIUS et un client RADIUS.

Serveur DHCP

DHCP est l'acronyme de Dynamic Host Configuration Protocol (protocole de configuration dynamique de l'hôte). L'adresse IP d'un terminal sans adresse IP individuelle peut être automatiquement attribuée par le DHCP (Dynamic Host Configuration Protocol). Le serveur DHCP attribue les adresses IP aux terminaux.

Serveur DNS

DNS est l'acronyme de Domain Name System (système de nom de domaine). Le système de nom de domaine a été créé pour pallier au fait que l'adresse IP nécessaire pour se connecter à un ordinateur sur un réseau IP est numérique et difficile à mémoriser. Un nom de domaine est alphabétique et plus facile à mémoriser. Lorsqu'un ordinateur client utilise un nom de domaine pour se connecter à un autre ordinateur, il demande au serveur DNS de traduire ce nom en l'adresse IP correspondante. L'ordinateur client obtient alors l'adresse IP de l'ordinateur auquel il va se connecter.

Serveur DNS principal

Le premier des serveurs DNS qui répond à une demande des périphériques connectés ou d'autres serveurs DNS.

Serveur DNS secondaire

Serveur DNS auxiliaire utilisé lorsque le serveur DNS primaire ne peut pas l'être.

Serveur FTP

Un serveur utilisé pour le transfert de fichiers sur un réseau.

Serveur NTP

Serveur de temps réseau qui émet et reçoit les informations de temps sur les réseaux.

Serveur POP

Un serveur stockant les e-mails entrants jusqu'à ce que vous les ayez lus.

Serveur proxy

Serveur ou logiciel servant d'intermédiaire entre un réseau local et l'Internet et qui se connecte à l'Internet au lieu de l'ordinateur d'un réseau local.

Serveur SMTP

Un serveur pour l'envoi ou le relais des messages de courrier électronique entre les serveurs.

SNMP

Un protocole pour la surveillance et la gestion des périphériques réseau.

SSL

Acronyme de Secure Sockets Layer. C'est un protocole développé par Netscape Communications Corporation à utiliser pour des communications de données cryptées sur Internet.

Taux de trame

Nombre de trames d'une image en mouvement pouvant être transmis par seconde.

TCP

Acronyme de Transmission Control Protocol (protocole de contrôle de transmission). Un protocole standard utilisé pour les connexions Internet. Comparé à l'autre protocole, l'UDP, le TCP offre une communication fiable au prix, toutefois, d'une plus faible vitesse de communication.

TKIP

Acronyme de Temporal Key Integrity Protocol (protocole d'intégrité par clé temporelle). Ce protocole est utilisé pour le cryptage WPA pour réseau local sans fil. TKIP fournit une sécurité élevée car il change les clés de cryptage sur la base de PSK pendant une communication en cours.

UDP

Acronyme de User Datagram Protocol (protocole de datagramme utilisateur). Un protocole standard utilisé pour les connexions Internet. En comparaison à l'autre protocole TCP, UDP peut transmettre les données plus vite mais la fiabilité des communications n'est pas garantie.

WPA

Acronyme de Wi-Fi Protected Access (accès protégé Wi-Fi). C'est une norme de cryptage pour réseau local sans fil. Elle fournit une sécurité supérieure à celle de la norme WEP (Wired Equivalent Privacy) conventionnelle. Avec WPA, TKIP est utilisé pour la méthode de cryptage, et PSK et EAP sont utilisés pour le protocole d'authentication.

WPA2

Abréviation de Wi-Fi Protected Access 2. WPA2 est une norme avec laquelle AES (Advanced Encryption Standard) est ajouté à WPA.

Zoom numérique

Permet d'effectuer un zoom avant/arrière sur une image sans utiliser une fonction de zoom optique.

802.1X

Une norme qui effectue une authentication utilisateur, et une génération de clé et de trafic dynamique sur un réseau local.

Index

Chiffres

802.1X....51,61,114

A

Accueil 15 Active Directory.... 65 ActiveX viewer 14, 15 Administrateur ...... 13, 67 Adresse de multidiffusion...... 46 Adresse e-mail 54 Adresse e-mail d'administrateur....54, 74, 82 Adresse e-mail de destinataire.... 54, 74 Adresse IP.... 47, 49 adresse IP 8 Adresse MAC.... 47, 49 Adresse réseau/Sous-réseau...... 68 AES....111 Ajout de fichier 75 Ajuste automatiquement l'horloge lors des changements d'heure d'été .... 32 Ajuster.... 31 Alarme 75, 78, 83, 90 Alerte vocale....30, 90, 92 Annulation du numéro de séquence..... 75, 76, 78, 79, 83, 84 Annuler 71 Antenne....50 Appel prédéfini 71 Audio 67 authentificateur 62 Authentication .....51, 54, 74, 81 Authentication du visualiseur..... 68 Authentication EAP-TLS ..... 111 autorisation à commander...... 30 Avertissement de capacité...... 81

B

barre de titre.... 30 Bouton Cancel.... 28 Bouton OK...... 28

C

CA (Autorité de certification).... 62, 111 Caméra 29 37 Capacité d'enregistrement.... 93 capacité d'enregistrement du tampon d'alarme 93 Capturer.... 16 Carte mémoire CF....35, 81, 85 cartes sans fil.... 48 Certificat CA.... 64, 66 Certificat client....63 Certificat numérique ....111 Chemin d'accès distant ..... 78, 79 Client FTP 29, 91 Client RADIUS.... 111 Clé WEP.... 51 Codec 93 Codec audio 37 Codec vidéo 42 commandes CGI.... 109 commandes HTTP 55 Commuter 91 connexion....14 Contrôle ActiveX 10 Contrôle de la largeur de bande .....45 Contrôle de taux adaptatif...... 45 Couleur....37 Courrier élect. (SMTP) .....29, 73, 90 Courrier électronique .... 53, 73

D

Date et heure 31 Date et heure actuelles ...... 31 Date\_No. 84 Demandeur....62 Diffusion continue.... 45 Disposition 102 Diurne/Nocturne 22,92 Durée d'alarme......89 Débit binaire.... 45 décalage horaire 32 Déclencheur 30 Délai de reprise en inactivité...... 72 détection d'alarme....75, 77, 82 Détection de Mouvement....30, 70, 89, 94 Détourage....43

E

EAP 51 e-mail d'avertissement ....81 Enregistrement d'alarme......82 enregistrement d'images ..... 22, 80 Enregistrement périodique ....83 Entrée de capteur 1....70,89 Envoi d'alarme 75, 77, 78 envoi d'images 22 Envoi périodique 76 79 envoi périodique d'e-mails......76 extension 84

F

Fichier 89, 92 fichier d'image 22 Fonction de client FTP....77 Fonction de serveur FTP .....85 Fonction de sécurité ....68 format....35 Format de date et heure....31 format de la date et de l'heure......31 Formater carte mémoire CF .....35 FTP....67 FTP client....29 Fuseau horaire....32

G

Glissement de vecteur....20 Glossaire....111 Grouper les positions prédéfinies....71

H

H.264.... 111 heure d'été du fuseau horaire...... 32 Heure de début 93 Heure de fin....93 Horloge PC....31

|

Illuminateur IR......42 Image.... 39 Image de contrôle....18 Initialiser ....35 Internet Explorer 9 Intervalle 76, 79, 84

J

Journal d'accès....36 Journal Système ....36 JPEG....14

L

l'adresse IP....8 largeur de bande passante de réseau ....45 Lecture audio....23 Lire 90 Liste des caméras .... 19, 103

M

Masque de sous-réseau....47, 49 Menu Administrateur ......28 Menu Alerte vocale....89 Menu Caméra....37 Menu Client FTP....77 Menu Courrier électronique (SMTP)....73 Menu Déclencheur ......90 Menu détection de mouvement .....94 Menu Mémoire d'image......80 Menu Position prédéfinie .....70 Menu Programme....92 Menu Réseau....47 Menu Serveur FTP 85 Menu Sortie d'alarme......88 Menu Système....30 Menu Sécurité ....68 Menu Tampon d'alarme .....93 Menu Utilisateur....67 Message....55,75 Minuterie....91 Mode 79,84,88 Mode de commande exclusive .....30 mode de commande panoramique/ inclinaison.....31 Mode de fonctionnement......16 mode de transmission....23 Mode de visualiseur .....13, 68 Mode Diurne/Nocturne .....41 Mode passif 77 Mode PTZ 31 Moniteur....103 Monodiffusion continue .....45 Mot de passe....54, 67, 74, 77, 82 Mot de passe de clé privée .....63 multidiffusion ....45 Multidiffusion continue......46 mémoire.... 80, 81, 85 Mémoire d'image ..... 22, 29, 81, 91 Méthode....55 Méthode EAP ......63, 112 méthode HTTP....55

N

N° 71 N° de port HTTP ......48 N° de port proxy....55 Nom....71 Nom commun....112 Nom d'hôte....48, 49 Nom d'utilisateur.....54, 67, 74, 77, 82 nom de fichier....75, 76, 78, 79, 82, 84 Nom de la barre de titre....30 nom de position prédéfinie......71 Nom de serveur POP...... 54, 74, 82 Nom de serveur proxy....55 Nom de serveur SMTP...... 54, 74, 81 Nom du fichier d'image....75, 78, 79, 82, 84 Nom du serveur FTP .....77 Notification d'adresse IP dynamique....53 Notification de courrier électronique (SMTP)......53 Notification HTTP....55 Numéro d'attente maximum......31 numéro de port ....55 Numéro de port audio....46 numéro de port de transmission .....46 Numéro de port vidéo....46 Numéro de série ....30

0

Objet....54, 75 Onglet Certificat CA 58 Onglet Installation....33 Onglet Masquage de confidentialité....40 Onglet Paramétrage....68 Onglet QoS....52 Onglet Sortie HTML ......105 Outil....15

P

Page d'accueil....9, 102 panneau de commande ....20 Panoramique/Inclinaison.... 16, 20, 31 Paramétrage....15 Paramétrage de la position d'accueil....70 Paramétrage IPv4 ....47 Paramétrage IPv6 ....48 Passerelle par défaut......47, 49 Phrase de passe....51 Picture....39 Plug-in Free viewer ....18 Position....70 position de la caméra....70 position initiale....70 position prédéfinie....17, 21 Position à l'alarme....70 Programme ....30, 92 Programme de configuration IP....106 Préréglage....71 PSK....51, 112 Période de post-alarme .....93 Période de pré-alarme....93 Période de validité ....73, 76, 78, 79, 83, 84, 89, 90

Q

Qualité d'image ....45

R

Redémarrer....35 requête de certificat ....63 Retaper le mot de passe....67, 77 Réglages d'usine....35 Réinitialiser ....70 Répertoire racine sélectionné....81, 85 Répéter....90 Réseau 29,47 Rétablir le paramétrage ....35

S

Sans fil 48 Sauvegarde de données de paramétrage 35 sauvegarde les données de paramétrage .... 35 Secret partagé.... 112 Security 29 Security Warning 95 serveur d'authentification ...... 62 Serveur DHCP 47,49 Serveur DNS.... 47, 49 Serveur DNS principal...... 47, 49 Serveur DNS secondaire...... 47, 49 Serveur FTP 29,77 serveur HTTP....55 Serveur POP....54, 74, 82 serveur proxy 55 Serveur SMTP....54, 74, 81 Service d'authentication Internet....65 SNC audio upload tool.... 106 SNC desktop viewer 26 SNC toolbox 106 SNC video player.... 107 SNC viewer.... 24 SNMP.... 109 sortie audio....89 Sortie d'alarme....22, 30, 88, 91 SSID....50 SSL....56,113 Stratégie par défaut ...... 68 structure de dossier 84 Suffixe.... 75, 76, 78, 79, 82, 84 Suffixe de domaine .... 48, 49 suite d'opérations.... 71 Suite prédéfinie 72 Superposer 32 supprimer 36 Supprimer fichier d'alerte vocale.... 36 Supprimer page d'accueil personnalisée .... 36 Système.... 29,30 Sécurité ......29, 50, 68 Séquence 72

T

Taille d'affichage.... 15 Taille d'image 43 Tampon d'alarme .....30, 78, 83, 93 Taux de trame.... 16,44 TCP 23 Temps d'arrêt 72 Temps d'enregistrement.... 93 Temps de fonctionnement...... 31 Test....90 Texte.... 103 TKIP....113 Type....50 type de connexion réseau...... 50 Téléchargement audio.... 37 Téléchargement des images ..... 85

U

UDP 45 URL....55 Utilisateur....13, 65, 67 Utilisez la même programmation horaire chaque jour .... 92 Utilitaire du système ....24

V

Valeur d'usine 35 Valider....70,71 Version du logiciel 30 Visualiseur Menu ....102 Visualiseur principal .....15 Vitesse....72 Volume 1637 Volume du microphone.... 37

W

WEP 50 WPA 51114 WPA2....51,114

Z

Zoom....16, 20, 31 Zoom sur zone.... 20

É

Écraser....81 Éléments communs.....37, 73, 77, 81 http://www.sony.net/ Sony Corporation
