Type de produit	Projecteur de télévision (rétroprojecteur à lampe)
Marque	JVC
Modèle	HD-56ZR7U
Dimensions (L x H x P)	1318 x 968 x 439 mm
Poids	42 kg
Alimentation	AC 220-240 V, 50 Hz
Consommation électrique (veille)	179 W (2,6 W en veille)
Taille de l'écran (diagonale)	142 cm (56 pouces)
Type de lampe	Lampe au mercure haute pression 110 V (kit TS-CL110E)
Durée de vie de la lampe	Environ 6500 heures (message de remplacement affiché)
Systèmes de télévision	PAL, SECAM, NTSC (selon pays)
Entrées vidéo	HDMI, Composante, S-Vidéo, Composite, PC (D-Sub), Péritel (EXT-1 à EXT-5)
Sorties audio	Audio analogique (RCA), casque (mini-jack 3,5 mm)
Puissance audio	2 x 10 W (haut-parleurs ronds de 10 cm)
Fonctions spéciales	Télétexte, T-V LINK, temporisateur d'arrêt, verrouillage parental, mode images multiples, son 3D, capture d'écran
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas obstruer les aérations, ne pas exposer à la pluie ou à l'humidité, débrancher avant de remplacer la lampe
Pièces détachées et réparabilité	Lampe remplaçable (kit TS-CL110E). Pour toute autre réparation, contacter un revendeur agréé.
Accessoires fournis	Télécommande (RM-C1811H), piles AA/R6

FOIRE AUX QUESTIONS - HD-56ZR7U JVC

Comment remplacer la lampe du projecteur JVC HD-56ZR7U ?

Éteignez le téléviseur et attendez que l'indicateur LAMP cesse de clignoter. Débranchez l'appareil et attendez au moins 1 heure que la lampe refroidisse. Retirez le couvercle de la lampe avec un tournevis cruciforme, desserrez la vis, retirez l'ancienne lampe (sans toucher la partie en verre), insérez la nouvelle lampe à plat dans son logement, revissez, remettez le couvercle, rebranchez et remettez sous tension. Ensuite, réinitialisez le compteur de la lampe via le menu INSTALLATION > MISE A ZERO MINUTEUR.

Pourquoi l'image est-elle sombre au démarrage ?

La lampe a besoin d'environ une minute pour chauffer. Pendant cette période, l'image est plus sombre. L'indicateur LAMP clignote toutes les 2 secondes. Attendez que la lampe atteigne sa température normale de fonctionnement.

Que faire si l'indicateur LAMP clignote rapidement ?

Laissez le téléviseur hors tension pendant un certain temps, puis remettez-le sous tension. Si le problème persiste, il peut s'agir d'un dysfonctionnement des circuits internes. Débranchez l'appareil après refroidissement complet et contactez votre revendeur.

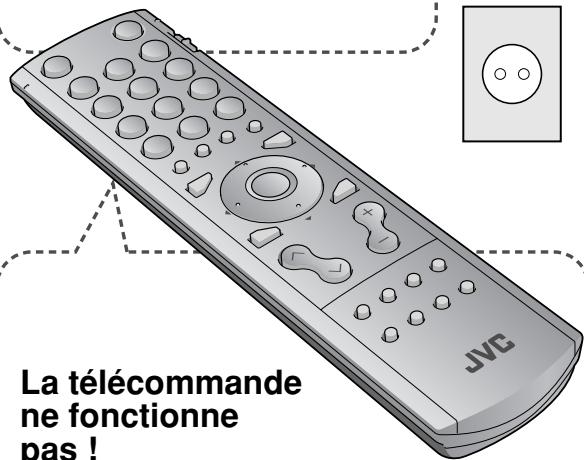

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles ne sont pas usées et qu'elles sont correctement insérées (polarités respectées). Assurez-vous de vous trouver à moins de 7 mètres du téléviseur. Vérifiez que le commutateur VCR/TV/DVD est réglé sur TV. Si le problème persiste, redémarrez le téléviseur en le débranchant pendant une heure.

Comment enregistrer un canal favori ?

Affichez le canal souhaité, puis maintenez enfoncée la touche CANAL FAVORI de la télécommande pendant 3 secondes jusqu'à ce que le message 'PROGRAMME ENREGISTRE' apparaisse. Pour rappeler un favori, appuyez brièvement sur la même touche.

Comment verrouiller certains canaux pour les enfants ?

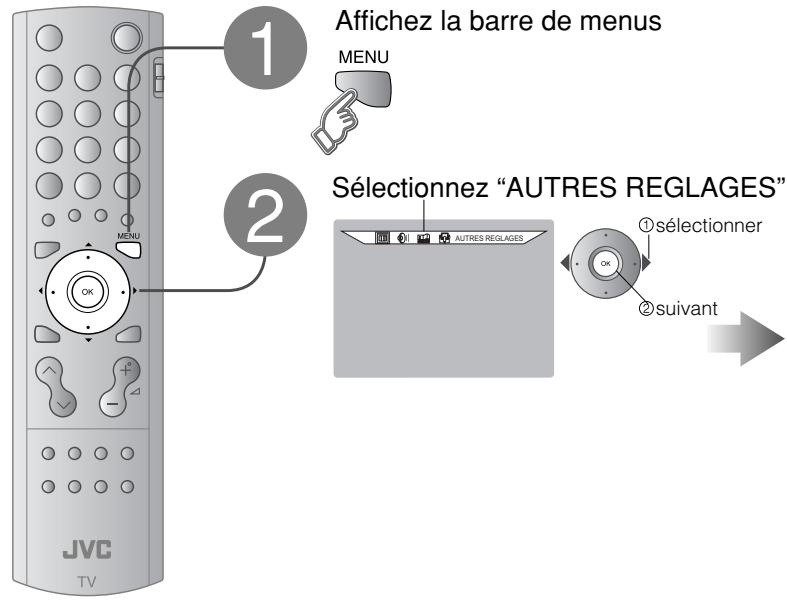

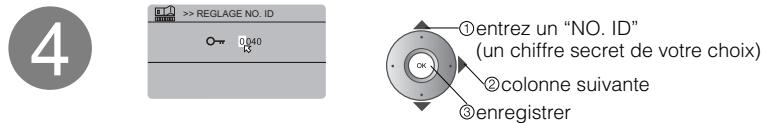

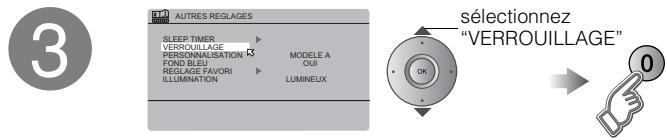

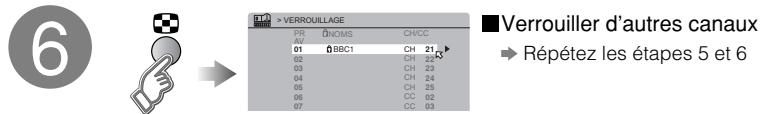

Accédez au menu AUTRES REGLAGES > VERROUILLAGE. Définissez un code secret (NO. ID) à 4 chiffres, sélectionnez les canaux à verrouiller, puis validez. Pour regarder un canal verrouillé, entrez le code secret lorsque demandé.

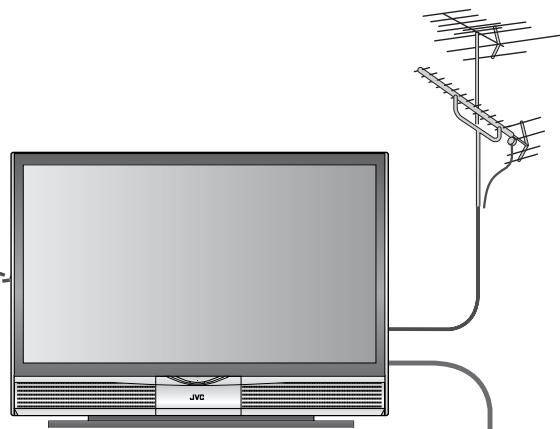

Pourquoi ai-je du bruit ou des interférences à l'écran ?

Vérifiez la connexion de l'antenne et son orientation. Les interférences peuvent provenir de lignes électriques ou d'émetteurs. Éloignez les appareils raccordés du téléviseur. Vous pouvez également ajuster les réglages REDUC. BRUIT NUM. et Super DigiPure dans le menu FONCTIONS du menu image.

Comment puis-je utiliser la fonction T-V LINK ?

Raccordez un appareil compatible T-V LINK (magnétoscope ou enregistreur DVD) à la prise EXT-2 via un câble péritel. Les informations des canaux programmés sur le téléviseur seront transmises à l'appareil. Assurez-vous que l'appareil est allumé et que le câble péritel est correctement branché.

Que faire si le message 'LA LAMPE DOIT ETRE REMPLACEE' apparaît ?

Cela signifie que la lampe a atteint 6500 heures d'utilisation et doit être remplacée. Suivez la procédure de remplacement décrite dans la notice (voir question 1). Après le remplacement, réinitialisez la minuterie de la lampe via le menu INSTALLATION > MISE A ZERO MINUTEUR.

Comment nettoyer l'écran du projecteur ?

Utilisez un chiffon doux et sec pour essuyer délicatement l'écran. N'utilisez jamais de produits chimiques, de solvants ou de chiffons abrasifs. Évitez d'appuyer trop fort pour ne pas endommager l'écran.

MODE D'EMPLOI HD-56ZR7U JVC

Informations relatives à l'élimination des appareils usagés, à l'intention des utilisateurs

Attention:

Ce symbole n'est reconnu que dans l'Union européenne.

[Union européenne]

Lorsque ce symbole figure sur un appareil électrique et électronique, cela signifie qu'il ne doit pas être éliminé en tant que déchet ménager à la fin de son cycle de vie. Le produit doit être porté au point de pré-collecte approprié au recyclage des appareils électriques et électroniques pour y subir un traitement, une récupération et un recyclage, conformément à la législation nationale.

En éliminant correctement ce produit, vous contriburez à la conservation des ressources naturelles et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine, pouvant être dus à la manipulation inappropriée des déchets de ce produit. Pour plus d'informations sur le point de pré-collecte et le recyclage de ce produit, contactez votre mairie, le service d'évacuation des ordures ménagères ou le magasin dans lequel vous avez acheté le produit.

Des amendes peuvent être infligées en cas d'élimination incorrecte de ce produit, conformément à la législation nationale.

(Utilisateurs professionnels)

Si vous souhaitez éliminer ce produit, visitez notre page Web www.jvc-europe.com afin d'obtenir des informations sur sa récupération.

[Pays ne faisant pas partie de l'Union européenne]

Si vous souhaitez éliminer ce produit, faites-le conformément à la législation nationale ou autres règles en vigueur dans votre pays pour le traitement des appareils électriques et électroniques usagés.

NEDERLANDS

Table des matières

Avant toute chose!

●Avertissement 2
●Précautions 3
●Remplacement de la lampe 4

Mise en route

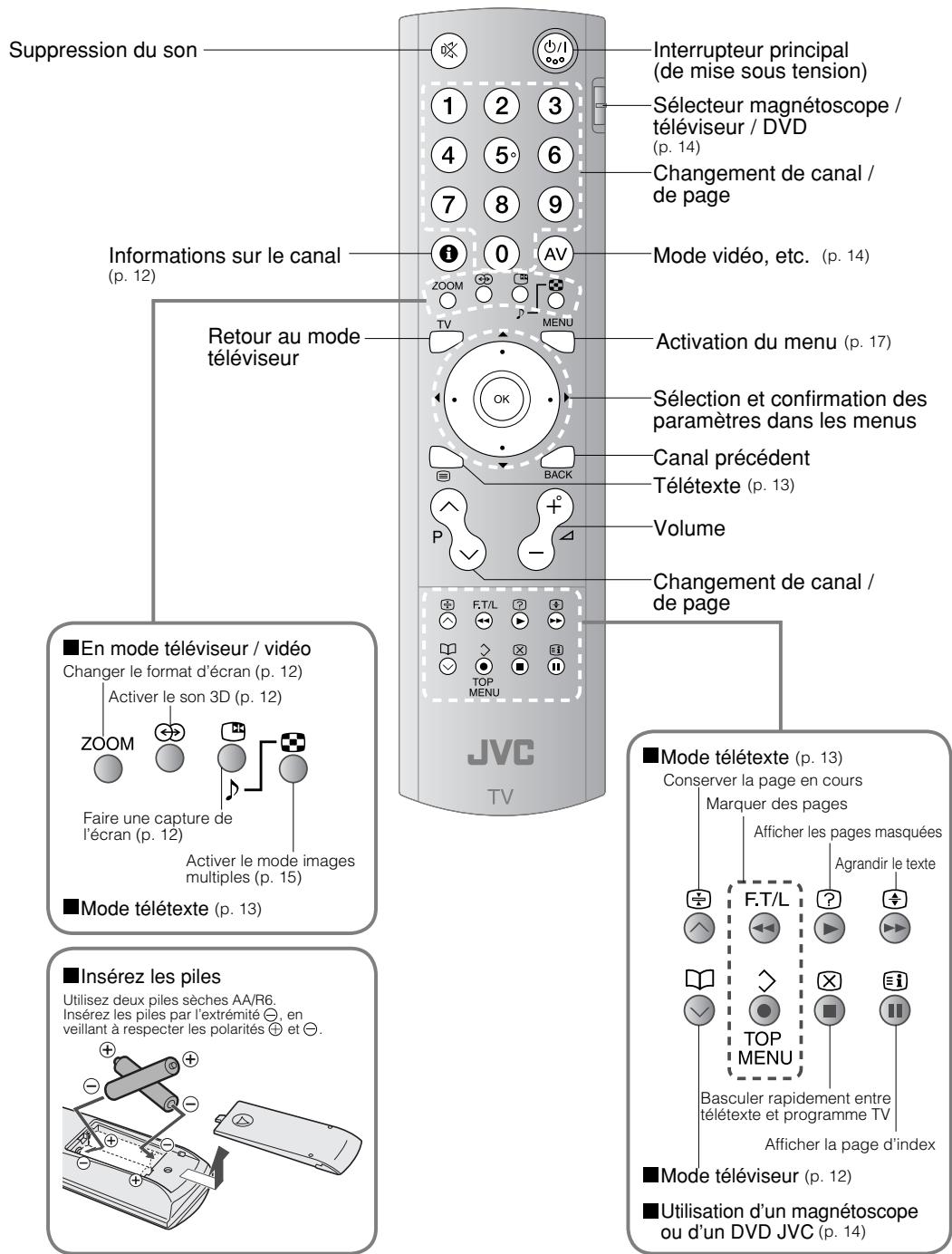

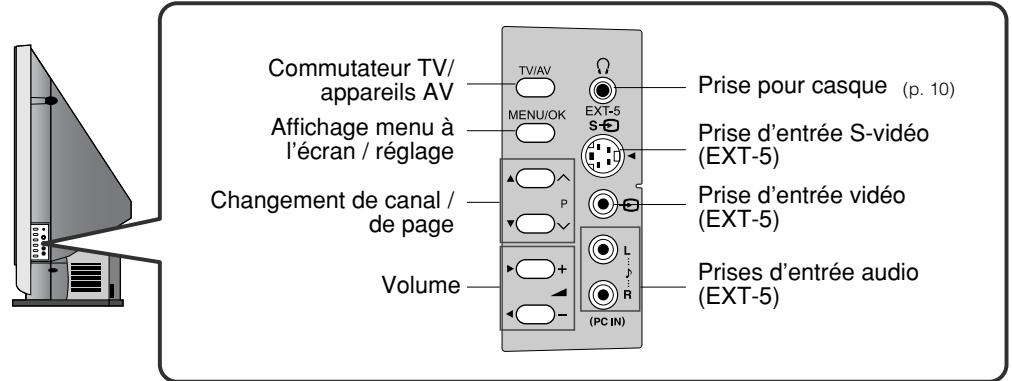

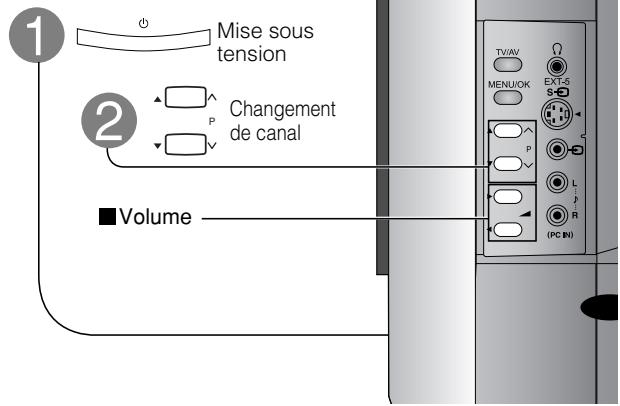

●Nomenclature des pièces 6
●Raccordements de base 7

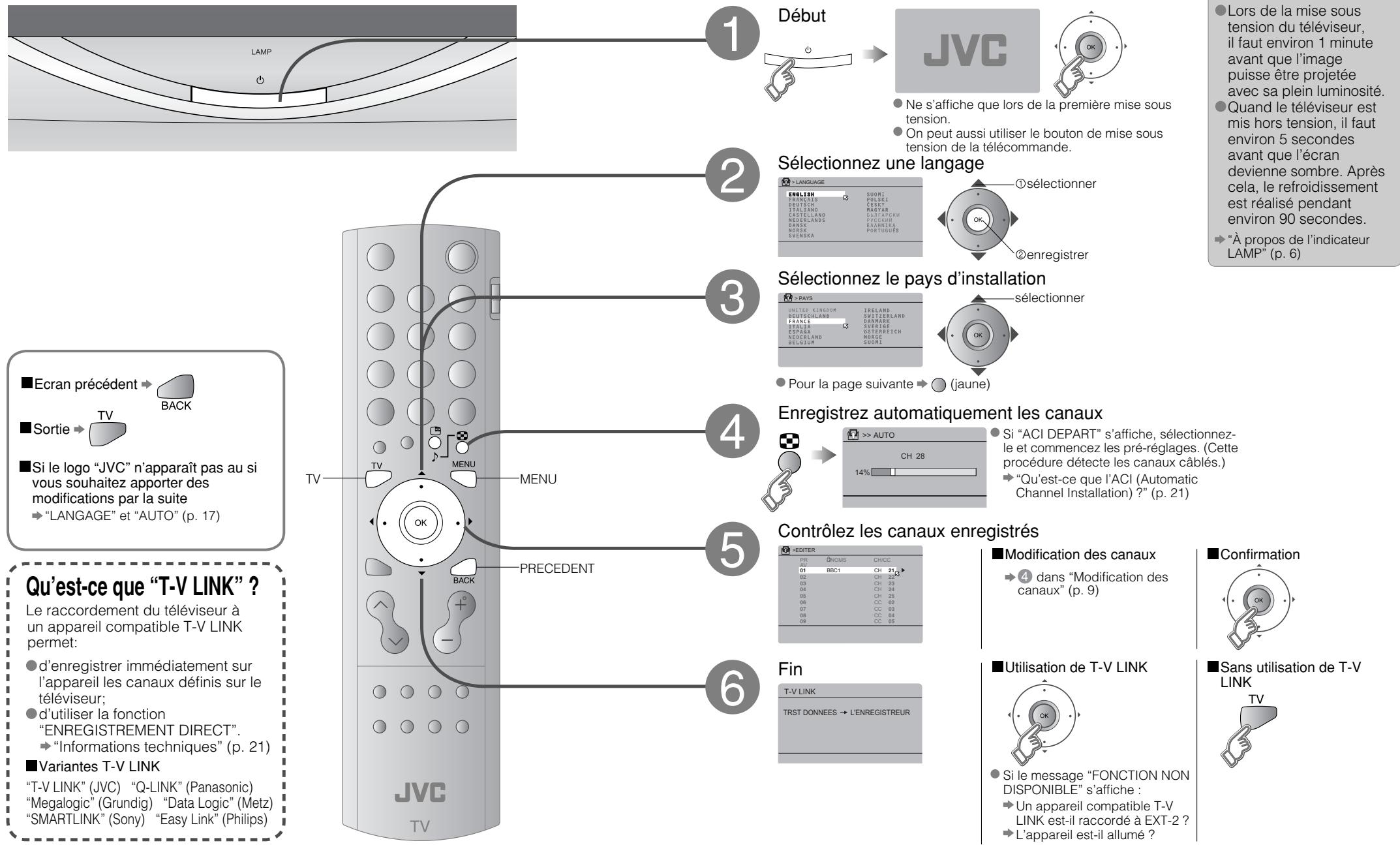

●Réglages initiaux 8

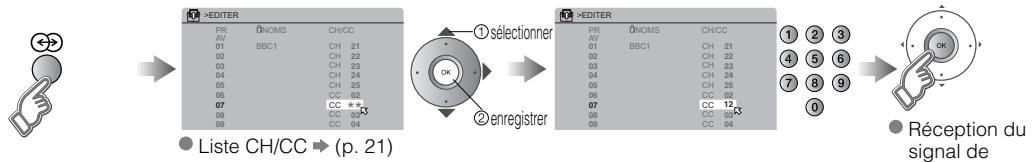

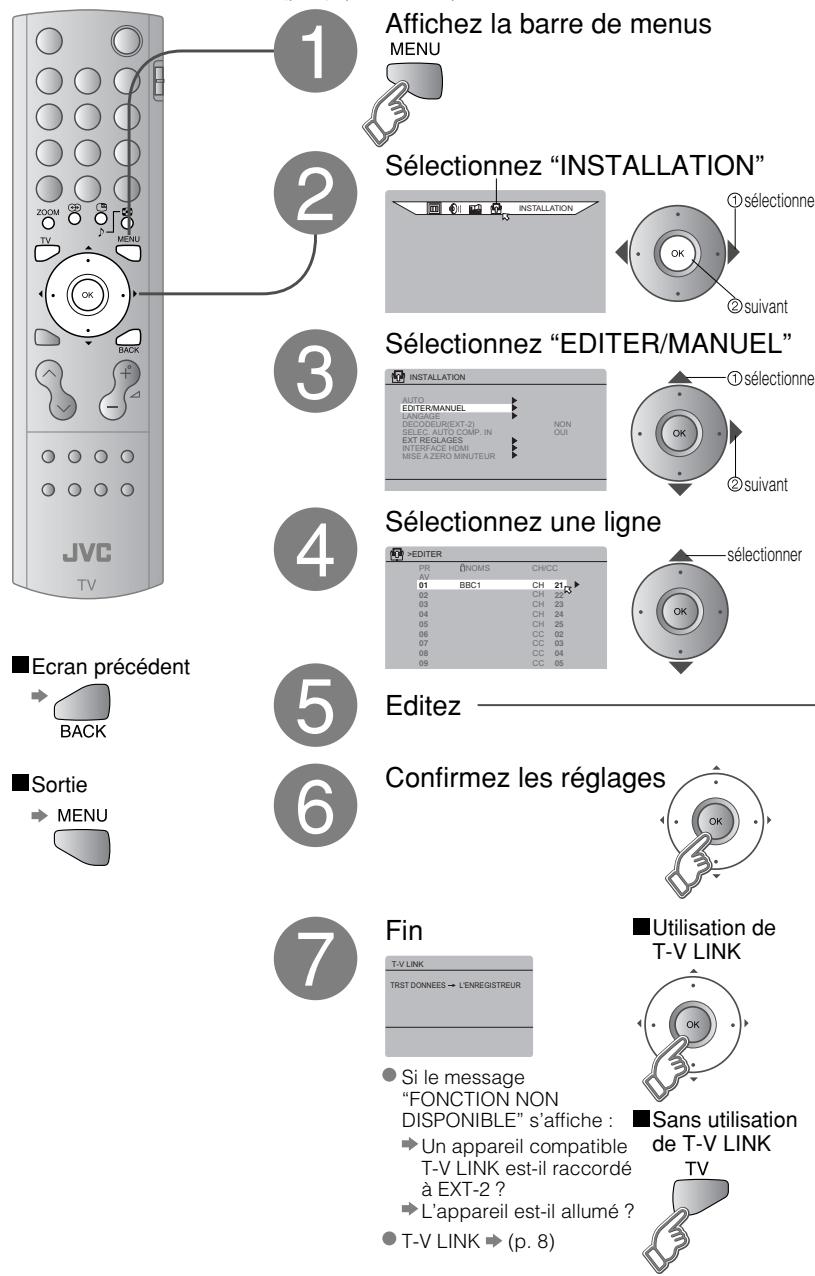

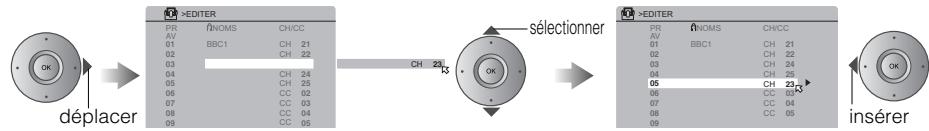

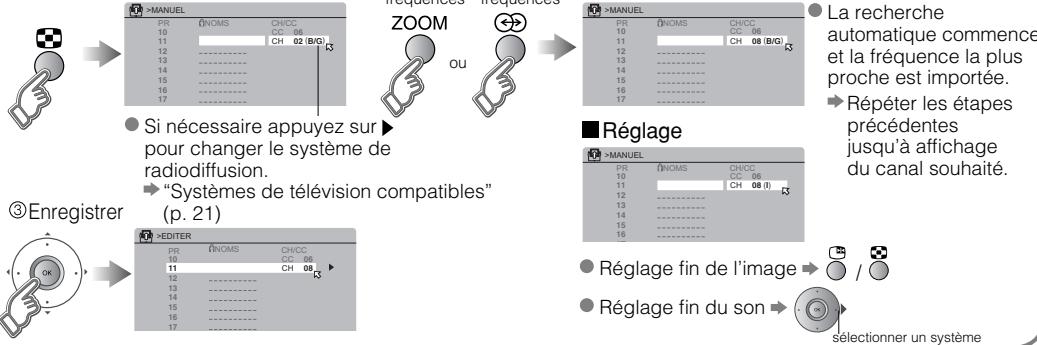

●Modification des canaux 9
Enregistrement des canaux

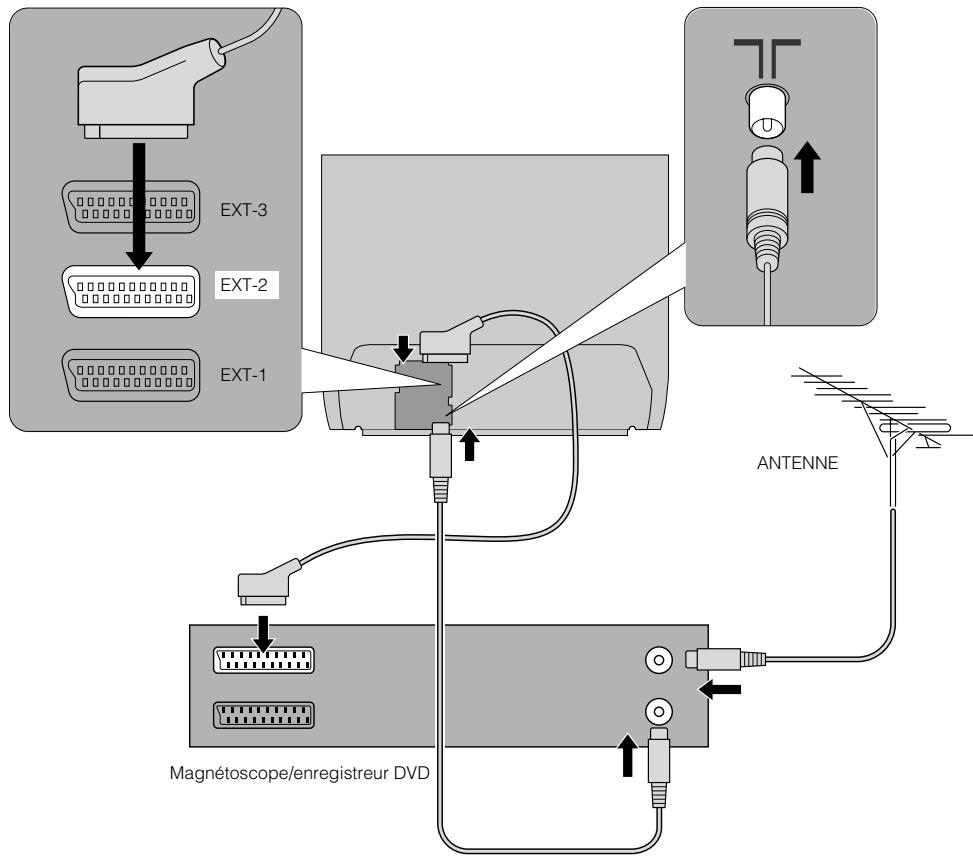

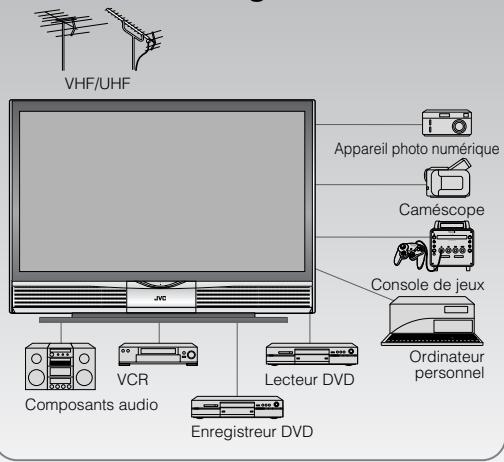

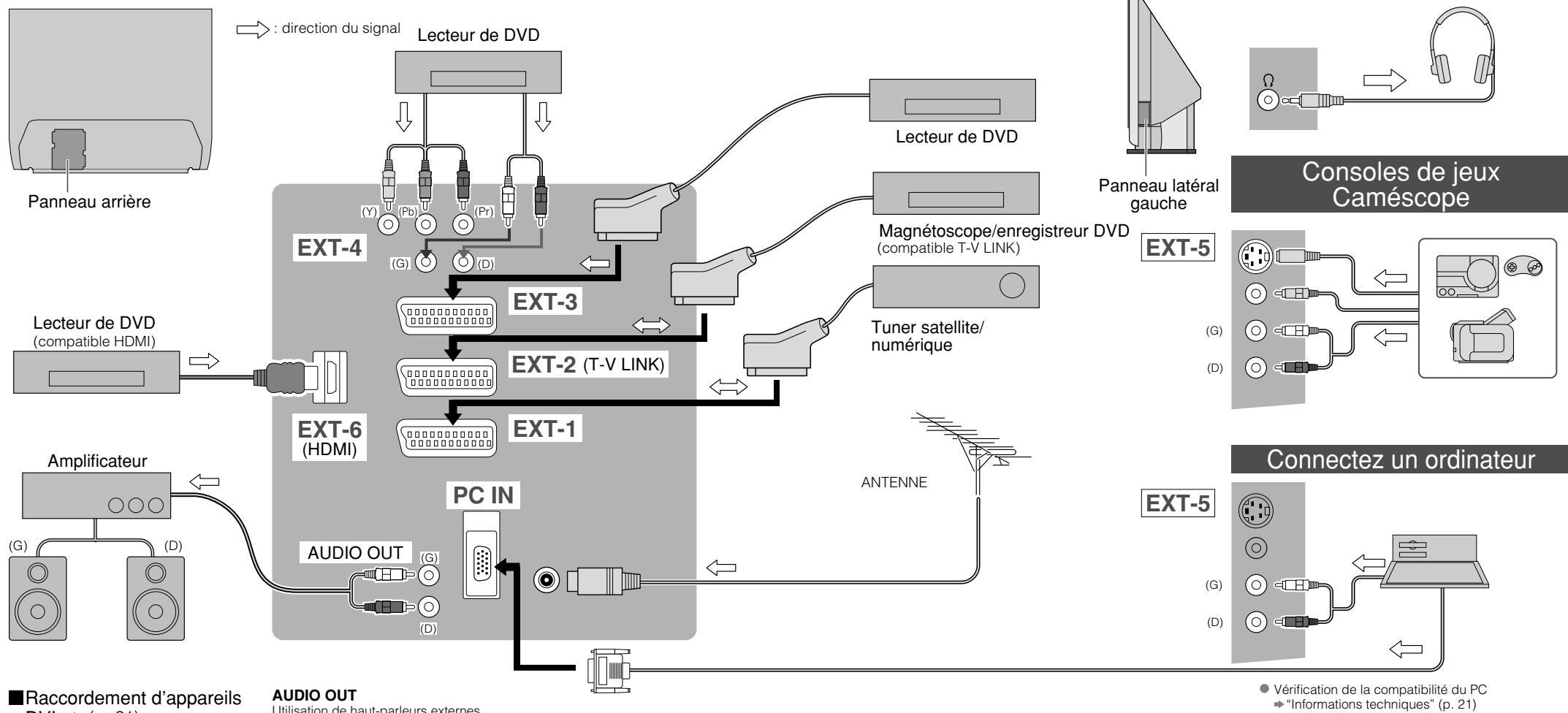

● Raccordement d'appareils externes …… 10

Fonctionnement

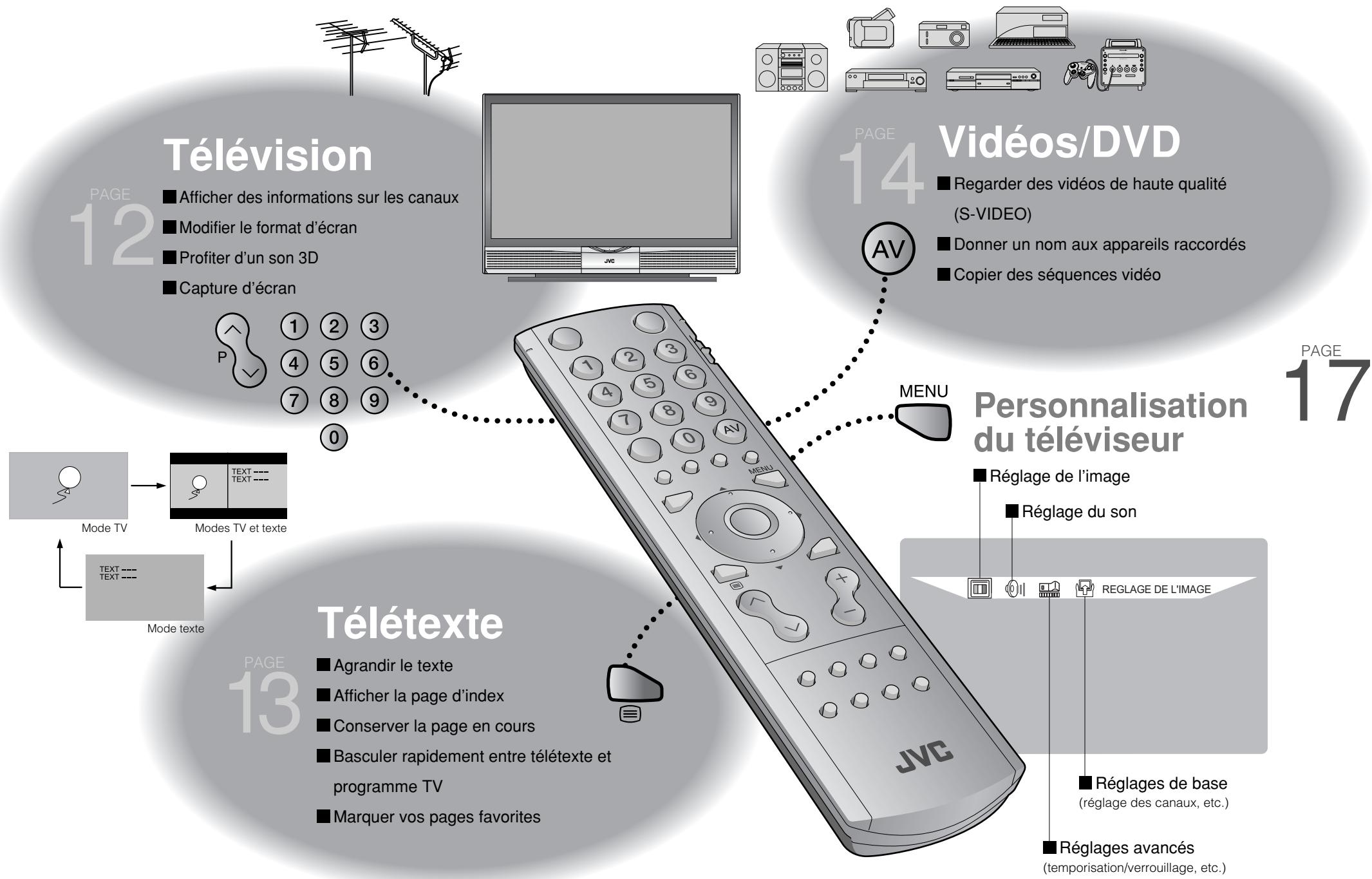

• Votre nouveau téléviseur !…… 11
  · Téléviseur/télétexte/vidéo/etc.
  ● Télévision 12

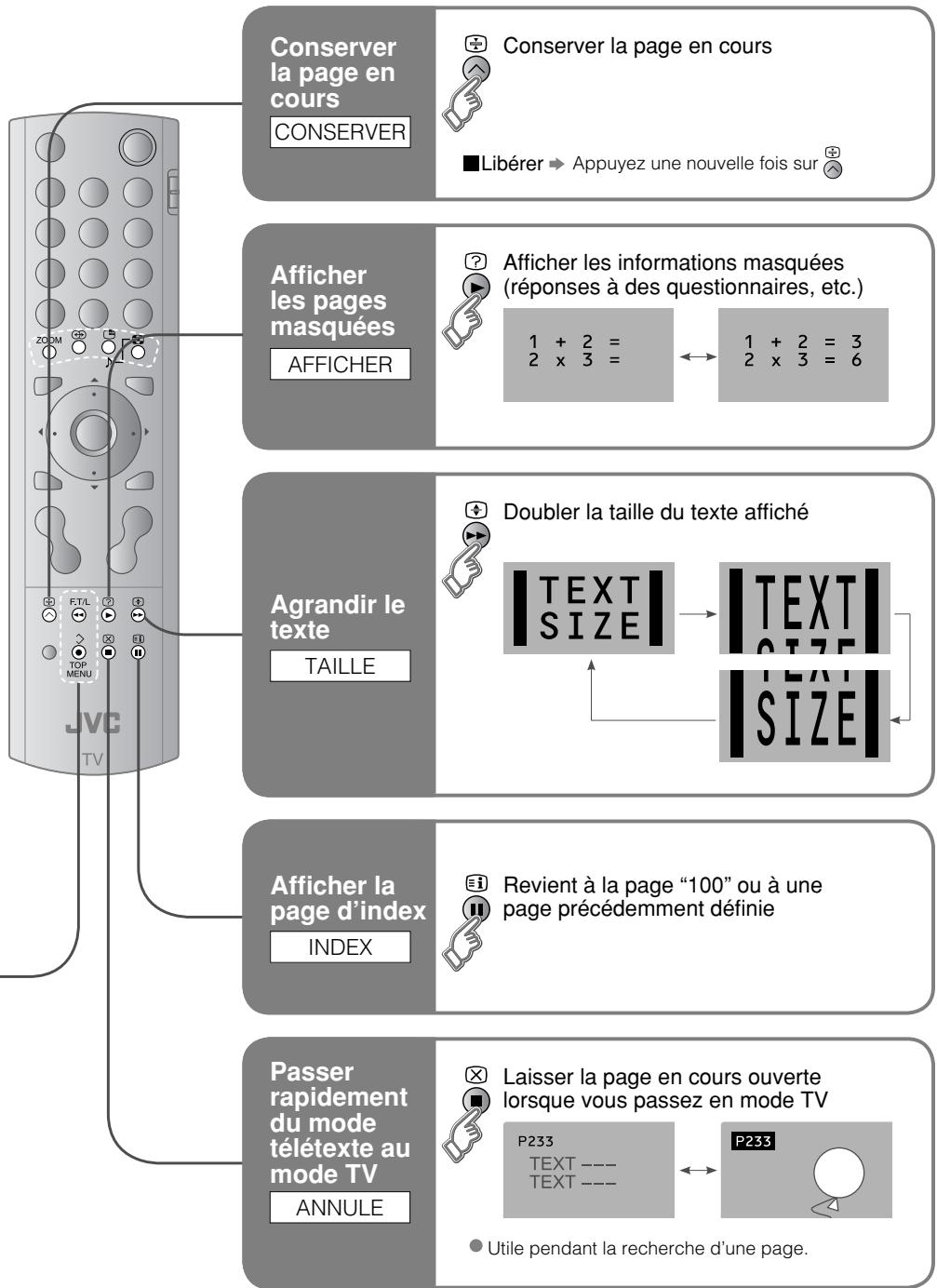

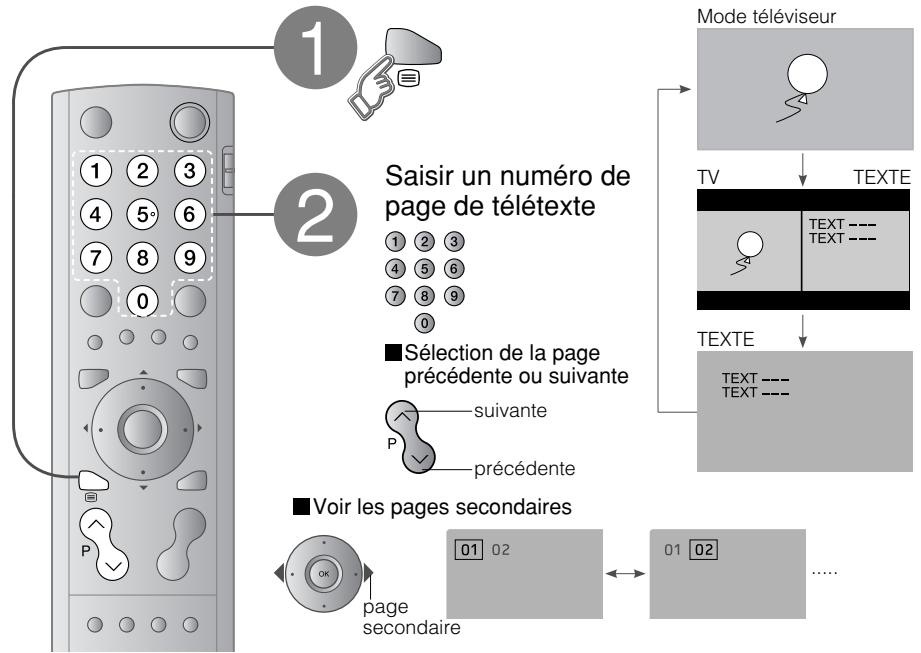

  ●Télétexte 13

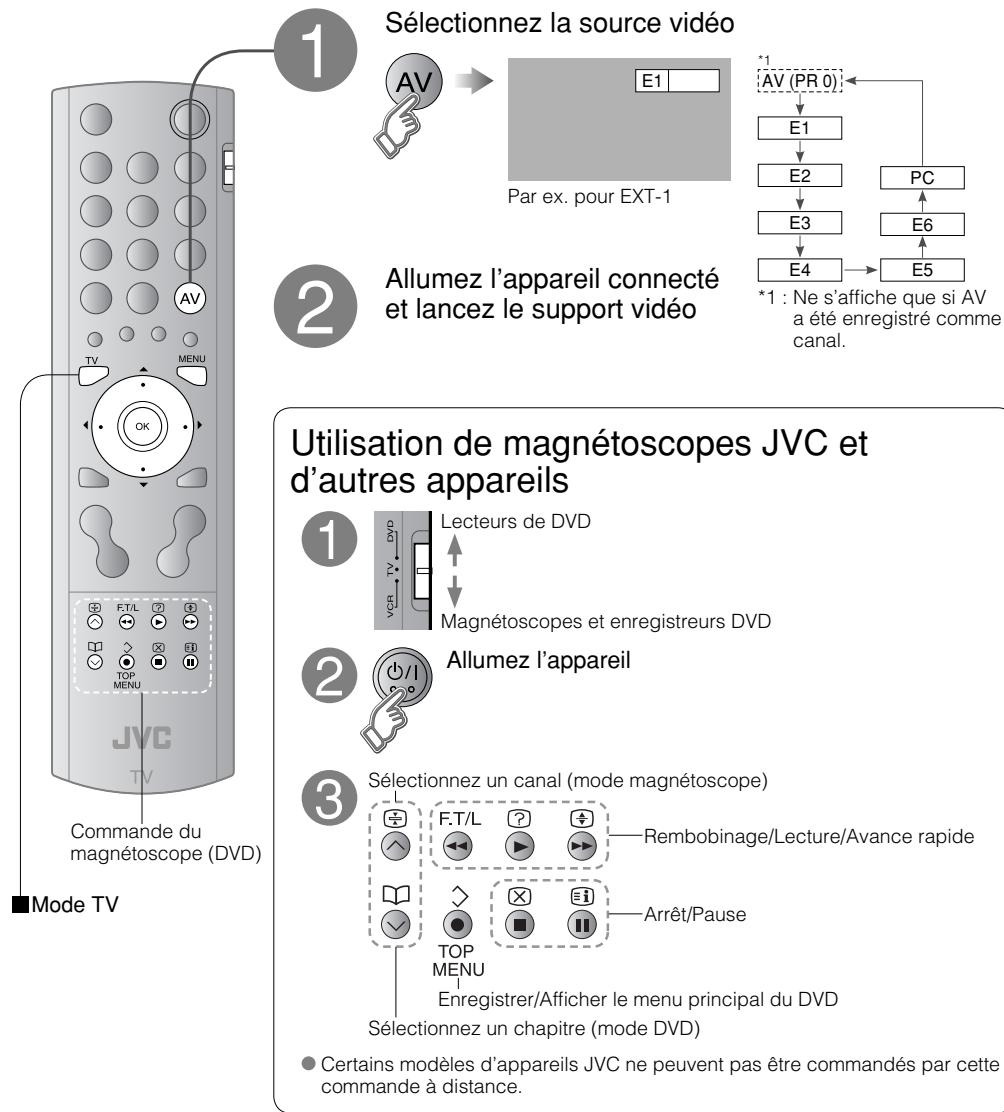

  ● Vidéos/DVD 14

Fonctions avancées

●Fonctions utiles 15
Enregistrer vos canaux favoris

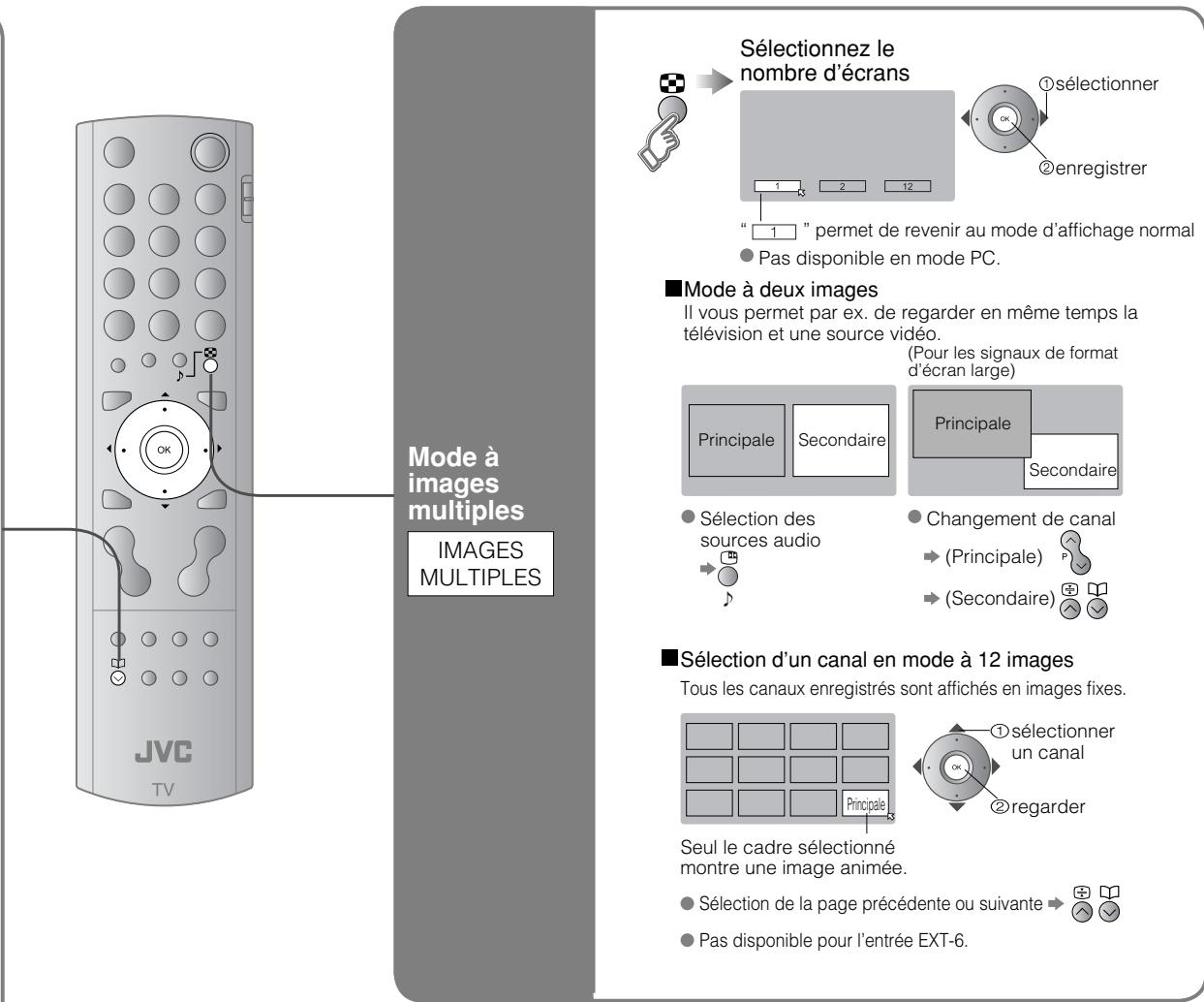

Visualisation et recherche en mode à images multiples

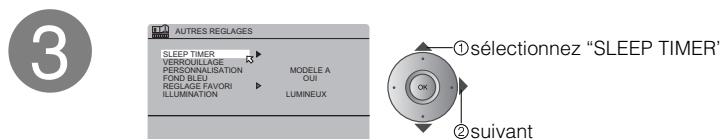

Sleep timer/Verrouillage

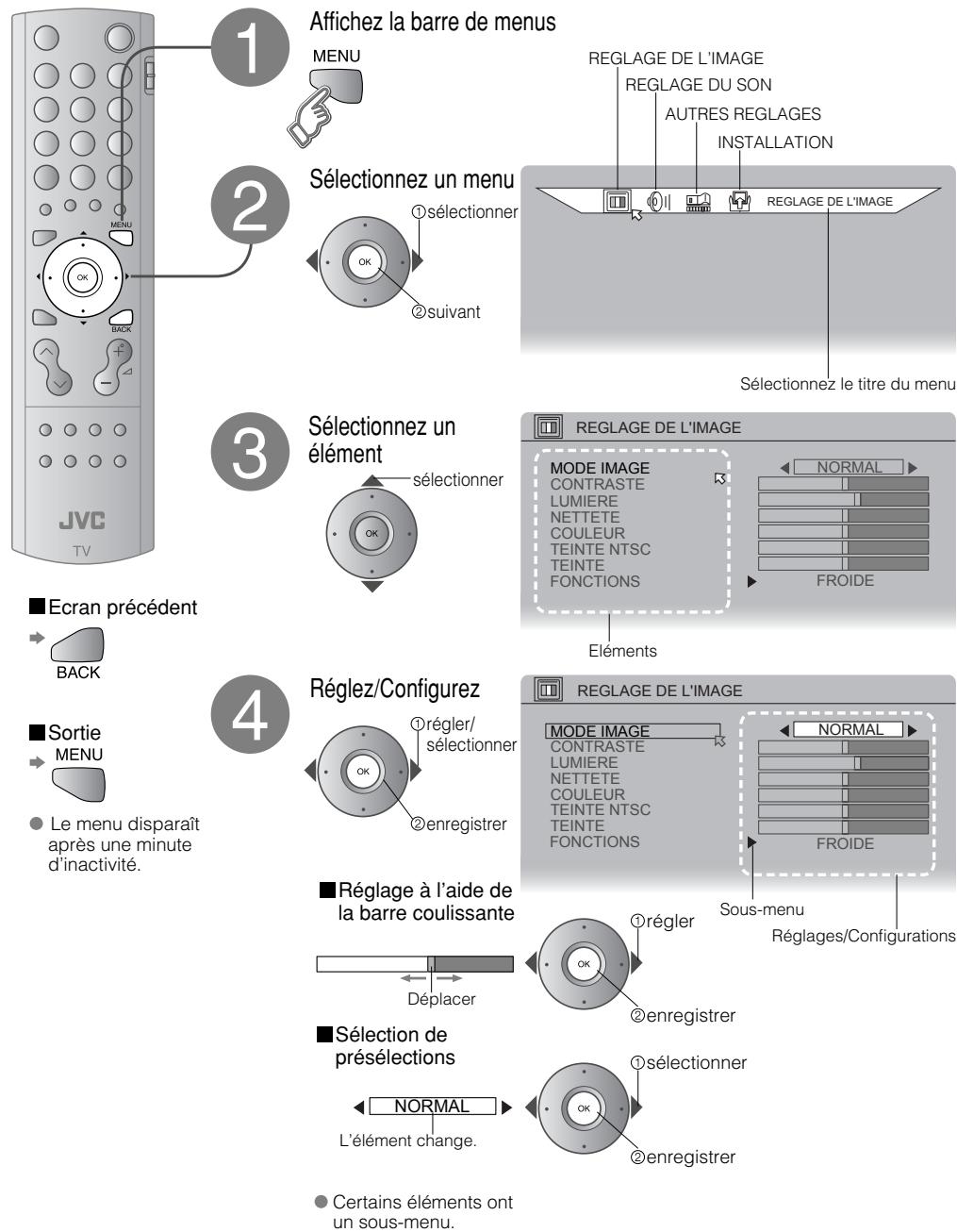

Personnalisation

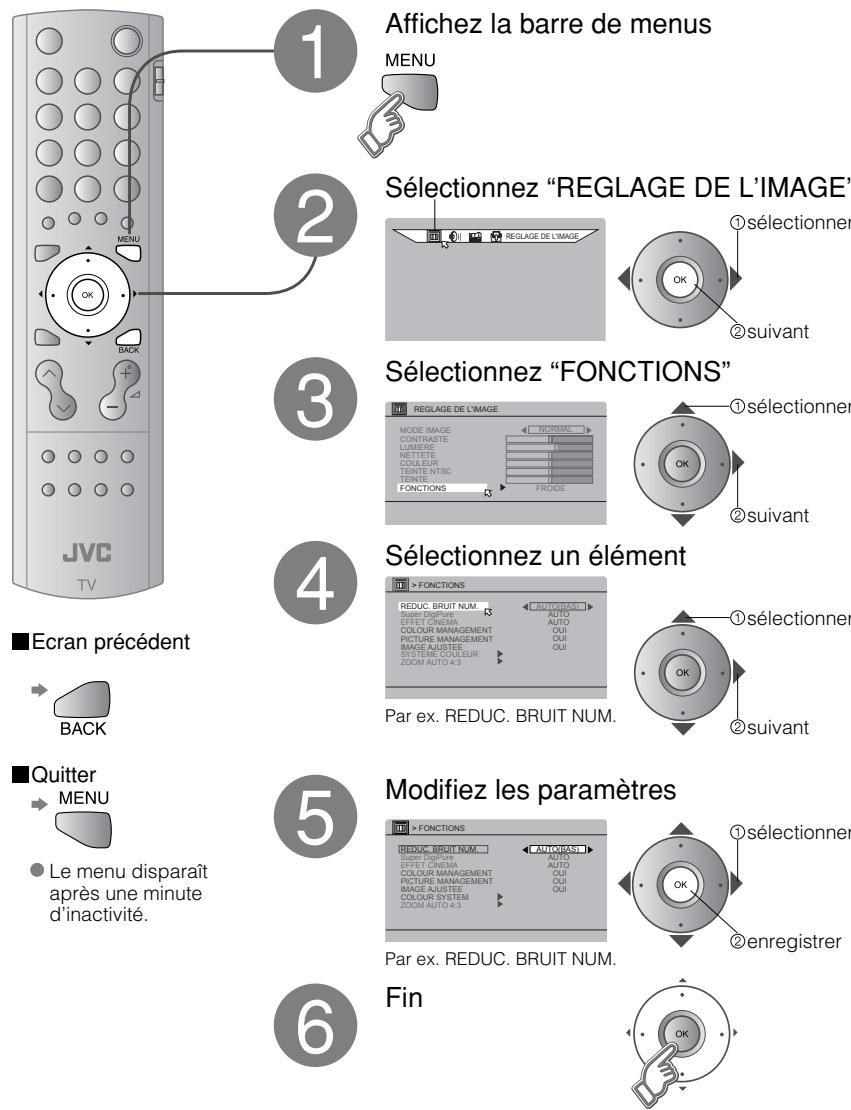

●Personnalisation du téléviseur …… 17
●Réglages avancés de l'image …… 18

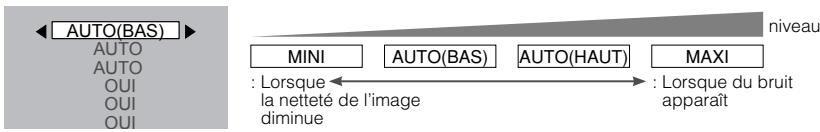

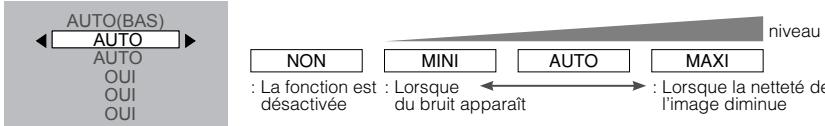

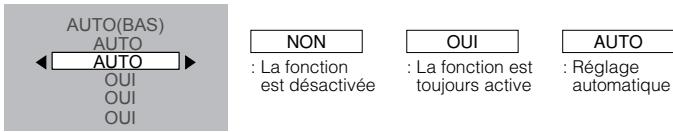

Réduction du bruit/Image plus naturelle

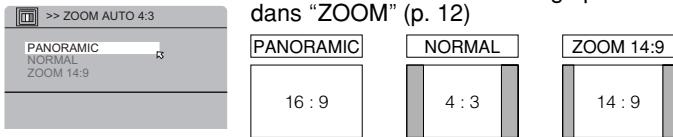

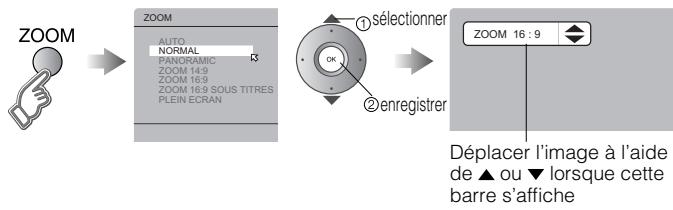

Réglage du format d'écran, etc.

En cas de problèmes

●Guide de dépannage 19
● Informations techniques …… 21
●Liste CH/CC 21
● Spécifications 22

Avertissement

Veuillez respecter les instructions ci-dessous

N'insérez jamais d'objets dans les ouvertures du coffret !

- Vous risqueriez de vous électrocuter. Soyez prudent lorsque des enfants sont à proximité.

Ne placez jamais rien sur le téléviseur !

- Ne posez jamais de liquides, flammes nues, vêtements, papiers, etc. sur le téléviseur. Ce pourrait être cause d'incendie.

Maintenez le téléviseur à l'abri de la pluie et de l'humidité !

Pour éviter tout risque d'incendie ou de choc électrique, ne laissez jamais de liquide pénétrer dans l'appareil.

Ne pas laisser tomber le téléviseur !

- Ne pas s'accouder ni laisser les enfants se pendre au téléviseur. Le téléviseur pourrait tomber et provoquer des blessures.

Ne coupez et n'endommagez jamais le cordon d'alimentation !

Si la fiche CA n'est pas du bon type, ou si le cordon d'alimentation est trop court, utilisez un adaptateur ou un câble de rallonge adéquats. (Demandez conseil à votre revendeur.)

Suivez les instructions du présent manuel pour le réglage du téléviseur !

● Raccorder à une prise secteur de 220-240V, 50Hz CA uniquement.

N'essayez jamais de réparer le téléviseur vous-même !

Si le problème ne peut être résolu à l'aide des conseils de la section "Guide de dépannage" (p. 19) débranchez le cordon d'alimentation et faites appel à votre revendeur.

Si le téléviseur est endommagé ou se comporte de manière étrange, cessez immédiatement de l'utiliser !

→Débranchez le cordon d'alimentation et faites appel à votre revendeur.

Manipuler le téléviseur de façon à ne pas égratigner l'écran !

- Ne pas toucher l'écran pendant le transport du téléviseur.

Ne tenez pas l'écran par son cadre quand vous déplacez le téléviseur !

- Le cadre de l'écran pourrait se détacher et causer une chute du téléviseur. Tenez le téléviseur de la façon indiquée sur l'illustration ci-à droite.

Débranchez le cordon d'alimentation si vous pensez ne pas utiliser le téléviseur pendant plusieurs jours !

- Les boutons de mise sous tension de la télécommande et du téléviseur ne permettent pas d'éteindre complètement le téléviseur. (Prenez les dispositions adéquates pour les personnes alitées.)

- Assurez-vous que le refroidissement a été réalisé complètement (p. 3) avant de débrancher le cordon l'alimentation.

Laissez suffisamment de place pour voir brancher et débrancher facilement la fiche d'alimentation !

Placez le téléviseur aussi près que possible de la prise secteur murale

L'alimentation principale de ce téléviseur est commandée en branchant et débranchant la fiche d'alimentation secteur.

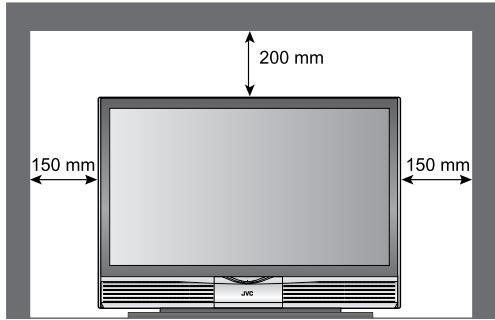

Préparez un espace suffisant pour éviter toutes surchauffe

Ne jamais démonter le panneau arrière !

- Vous risqueriez de vous électrocuter.

N'obstruez jamais les orifices de ventilation !

- Cela peut être cause de surchauffe ou d'incendie.

Manipulez l'écran avec précaution !

Utilisez un chiffon doux et sec pour le nettoyage.

N'utilisez jamais de casque à un volume élevé !

● Cela peut endommager votre ouïe.

Suivez les instructions de la page I ou II pour mettre au rebut le téléviseur

Précautions

Veuillez respecter les instructions ci-dessous

Ce téléviseur utilise une lampe pour projeter les images sur l'écran. Un mauvais fonctionnement peut réduire la durée de vie de la lampe ou causer un dysfonctionnement de la lampe.

Avant d'utiliser le téléviseur, lisez les instructions ci-dessous.

Ce téléviseur intègre un ventilateur pour refroidir la lampe

- Quand la lampe est chaude, le ventilateur tourne plus vite pour refroidir la lampe. Dans ce cas, le bruit du ventilateur peut devenir plus fort, mais ce n'est pas un mauvais fonctionnement.

Ne placez pas le téléviseur trop près d'un papier peint

L'air chaud provenant des conduits de ventilation peut changer la couleur du papier peint.

Tenez les enfants ou les animaux domestiques à l'écart des conduits de ventilation

- Une exposition prolongée à l'air chaud des conduits peut entraîner une légère brûlure.

La lampe est un consommable

- Quand la lampe a grillé, remplacez-la; sinon, l'image ne peut pas être affichée. Pour en savoir plus ➤ “Remplacement de la lampe” (p. 4, 5)

Suivez les instructions de "Remplacement de la lampe" pour remplacer la lampe (p. 4)

● Manipulez la lampe avec précautions et de façon correcte; sinon, vous pourriez vous brûler ou subir un choc électrique. De plus, cela peut réduire la durée de vie de la lampe ou causer un mauvais fonctionnement du téléviseur.

N'ouvrez jamais le couvercle de la lampe sauf lors de son remplacement

■ Laissez la lampe exposée est dangereux parce que...

• La lampe devient extrêmement chaude pendant son utilisation et cela peut entraîner des brûlures.
• Toucher la partie métallique de la lampe peut causer un choc électrique.
• Des rayons ultraviolet peuvent être émis de la lampe.

Ne remplacez jamais la lampe immédiatement après l'utilisation du téléviseur

- La lampe devient extrêmement chaude pendant son utilisation et cela peut entraîner des brûlures.

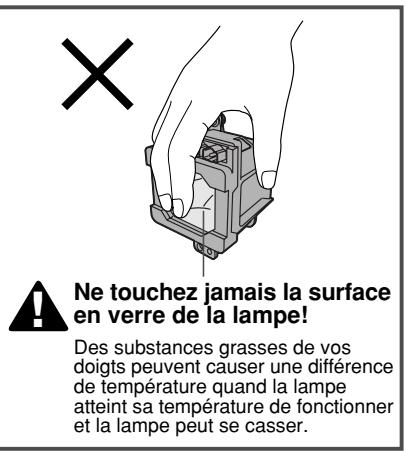

Ne touchez jamais la partie en verre de la lampe

- Des saletés ou de la graisse provenant de vos doigts peut se déposer sur la lampe et la lampe peut se casser.

Quand l'appareil est mis sous tension, la mise en température commence

• Immédiatement après avoir mis le téléviseur sous tension, l'image affichée est sombre. Il faut environ une minute à la lampe pour la mise en température. Une fois que la lampe est chaude, vous pouvez profiter des images à leur luminosité normale.

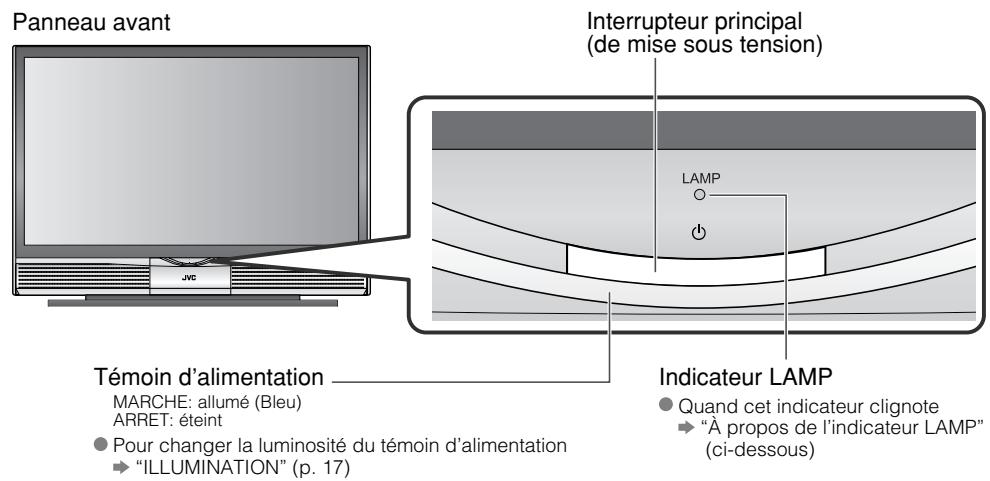

• Pendant la période de mise en température, l'indicateur LAMP clignote toutes les 2 secondes.

Pendant que l'indicateur LAMP clignote, le téléviseur ne peut pas être mis hors tension

Quand l'appareil est mis hors tension, le refroidissement est réalisé

• Quand le téléviseur est mis hors tension, l'image sur l'écran disparaît graduellement. Une fois que l'écran est sombre, le refroidissement est réalisé pendant environ 90 secondes.
• Pendant la période de refroidissement, l'indicateur LAMP clignote toutes les 3 secondes.
• Ne débranchez pas le téléviseur pendant que la lampe est en cours de refroidissement. Cela peut entraîner une surchauffe des circuits internes et de la lampe et réduire la durée de vie de la lampe.

Pendant que l'indicateur LAMP clignote, le téléviseur ne peut pas être mis sous tension

Condensation sur la lampe et sur l'écran

- Quand un chauffage est mis en service ou quand le téléviseur est amener d'un endroit froid dans un endroit chaud, des gouttes d'eau peuvent se former sur la lampe et sur l'écran. Cela s'appelle de la condensation. Si le téléviseur est utilisé alors que de la condensation est présente, l'image peut être déformée et l'intérieur de l'écran peut devenir sale. Dans ce cas, attendez que la condensation ait disparue avant d'utiliser le téléviseur.

Ne mettez pas le téléviseur sous et hors tension répétitivement dans une courte période de temps

- Cela crée une contrainte sur le téléviseur et la lampe et peut entraîner un mauvais fonctionnement ou réduire la durée de vie de la lampe.

N'utilisez pas le téléviseur d'une façon continue pendant plus de 24 heures

- Ce la peur réduire la durée de vie de la lampe.

Ne projetez pas une image fixe pendant trop longtemps

- À cause des caractéristiques du ILA, les parties fixes de l'image peuvent rester sur l'écran. (Cette image disparaît avec le temps.)

Remplacement de la lampe

Le téléviseur utilise une lampe pour projeter les images sur l'écran. Si la lampe a grillée ou si l'image devient sombre, remplacez la lampe.

Avant de remplacer la lampe, lisez toutes les instructions attentivement.

■Si vous ne vous sentez pas capable de remplacer la lampe vous-même → Consultez votre revendeur

Préparation

Préparation du kit de remplacement de la lampe

- Pour acheter le kit de remplacement de la lampe, consultez votre revendeur.

Utilisez uniquement le kit de remplacement spécifié!

Cette lampe doit être utilisée uniquement avec les modèles de téléviseur JVC. Utilisez la lampe avec un téléviseur différent ou un autre produit peut entraîner un mauvais fonctionnement et/ou des dommages au téléviseur ou à la lampe.

Kit de remplacement de la lampe: TS-CL110E

- Lampe au mercure haute pression de 110 V

Quand la lampe arrive à la fin de sa vie...

- Le message suivant apparaît sur l'écran.

LA LAMPE DOIT ETRE REMPLACEE POUR LE DEMONTAGE DE LA LAMPE UTILISEZ LE MODE D'EMPLOI SVP

APRES REMPLACEMENT DE LA LAMPE REMETTRE LA MINUTERIE A JOUR AVEC LE MENU DE LA TV

APPUYEZ SUR OK SI VOUS NE VOULEZ PLUS REVOIR CE MESSAGE

■Pour faire disparaître le message

Après que la durée d'utilisation de la lampe a atteint 6500 heures, ce message apparaît chaque fois que vous mettez le téléviseur sous tension.

■ Causses possibles de réduction de la durée de vie de la lampe

• Mettre le téléviseur répétitivement sous/hors tension pendant une courte période de temps
  ● Laisser le téléviseur sous tension pendant plus de 24 heures consécutivement

Avant de remplacer la lampe, lisez toutes les instructions.

Mettez le téléviseur hors tension

Attendez que l'indicateur LAMP s'arrête de clignoter

Débranchez le téléviseur

Attendez au moins 1 heure que la lampe est complètement refroidi

Retirez la lampe

Ne remplacez jamais la lampe avant qu'elle ait complètement refroidi!

La lampe devient extrêmement chaude pendant son utilisation et cela peut entraîner des brûlures. Après avoir mis le téléviseur hors tension, attendez pendant au moins 1 heure.

N'essayez jamais de remplacer la lampe avec le téléviseur branché!

Essayer de remplacer la lampe alors que le téléviseur est branché peut entraîner un choc électrique grave.

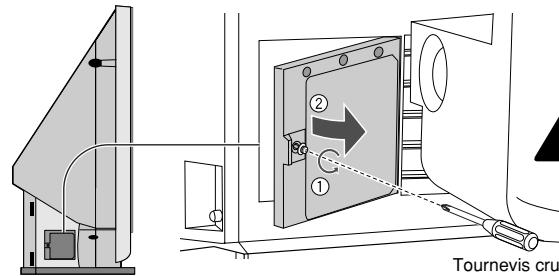

Retirez le couvercle de la lampe

Si vous sentez de la chaleur près le la lampe, SURTOUT NE LA TOUCHEZ PAS!

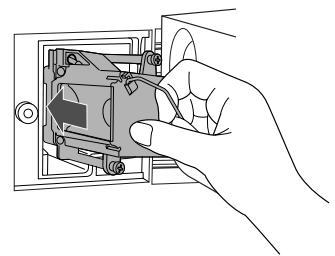

Retirez la lampe

Desserrez

Ne faites pas tomber la lampe!

Installez la NOUVELLE lampe

Ne faites pas tomber la lampe! Ne faites pas subir de choc à la surface en verre de la lampe!
La lampe pourrait éclater et causer des blessures.

2
Insérez
- Assurez-vous que la lampe est insérée à plat dans le logement.

Serrez de nouveau

3
Remettez en place le couvercle de la lampe
- Serrez la vis.

Branchez le téléviseur

Mettez le téléviseur sous tension

- Si la lampe n'est pas installée correctement (par ex. à plat dans le logement de la lampe), le téléviseur ne se met pas sous tension. Dans ce cas, réinstallez la lampe.

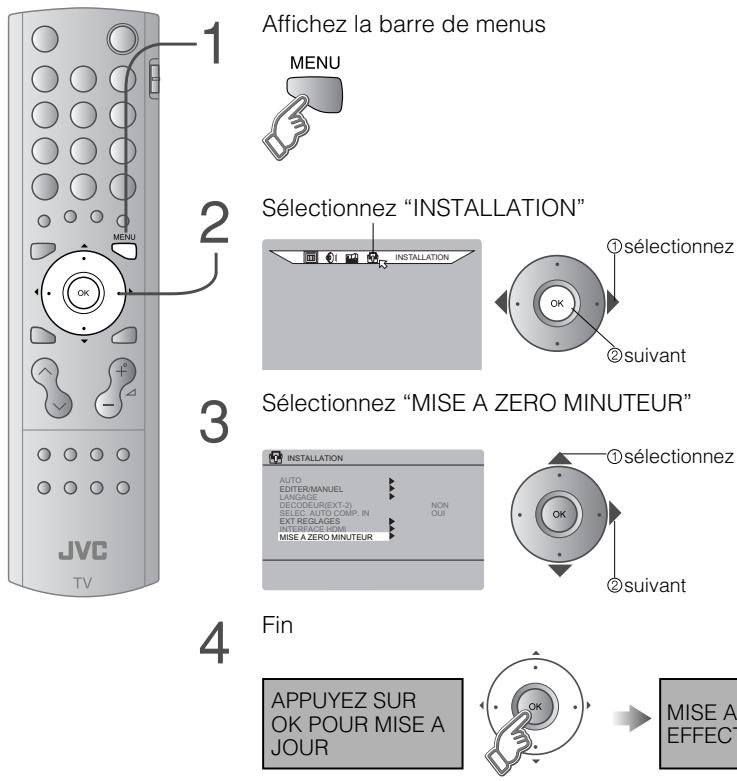

Remettez à zéro la minuterie de la lampe

Finalement, la lampe a été remplacée!

Ne mettez jamais la lampe au rebut dans un poubelle ordinaire!
La lampe contient une petite quantité de mercure. Pour les informations sur la mise au rebut ou le recyclage, veuillez contacter vos autorités locales ou consultez votre revendeur.
Mettez-la au rebut de la même façon que les lampes fluorescentes.
Si le témoin d'alimentation et l'indicateur LAMP clignotent rapidement après la mise sous tension du téléviseur. ➞ "Lampe" (p. 20)

Nomenclature des pièces

Panneau latéral gauche

• Branchement des bornes à l'arrière du téléviseur "Raccordement d'appareils externes" (p. 10)

À propos de l'indicateur LAMP

L'indicateur LAMP clignote de la façon suivante.

• Quand le téléviseur est mis sous tension, l'indicateur LAMP clignote pendant environ 1 minutes toutes les 2 secondes.
  La lampe est en train de chauffer. Pendant cette période, le téléviseur ne peut pas être mis hors tension.
• Après avoir mise le téléviseur hors tension, l'indicateur LAMP clignote en orange pendant environ 90 secondes toutes les 3 secondes.
  Le refroidissement est réalisé. Pendant la période de refroidissement, le téléviseur ne fonctionne pas.
• Si l'indicateur LAMP clignote rapidement
  → "Lampe" (p. 20)

Vérification des accessoires

Télécommande
(RM-C1811H)

Piles AA/R6
(Pour vérifier le bon fonctionnement du téléviseur)

Raccordements de base

Veuillez lire attentivement le mode d'emploi de chaque appareil avant de procéder aux réglages.

Il est nécessaire de raccorder une antenne pour capter les programmes TV.

■Raccordement à d'autres appareils → “Raccordement d'appareils externes” (p. 10)

Raccordement de l'antenne

• Après avoir branché toutes les connexions, branchez la prise au secteur.

Précautions avant utilisation

■Raccordement au secteur
Raccordez le cordon d'alimentation à une prise secteur de 220-240V, 50Hz CA uniquement.
Installation
Pour éviter tout risque de surchauffe, veillez à laisser suffisamment d'espace autour du téléviseur.

Ne placez pas le téléviseur trop près d'un papier peint

L'air chaud provenant des conduits de ventilation peut changer la couleur du papier peint.

Tenez les enfants ou les animaux domestiques à l'écart des conduits de ventilation

- Une exposition prolongée à l'air chaud des conduits peut entraîner une légère brûlure.

Brancher un magnétoscope/enregistreur DVD

• Brancher un appareil compatible T-V LINK sur EXT-2.
  ● T-V LINK → “Qu’est-ce que T-V LINK ?” (p. 8)

• Après avoir branché toutes les connexions, branchez la prise au secteur.

Réglages initiaux

Choisissez la langue du menu, l'emplacement d'installation et enregistrez automatiquement les canaux.

Vous pourrez modifier le réglage de ces canaux par la suite dans “Modification des canaux” (p. 9).

(Les informations concernant la chaîne sur le téléviseur peuvent être envoyées vers un appareil

d'enregistrement raccordé compatible T-V LINK.)

• Ne s'affiche que lors de la première mise sous tension.
• On peut aussi utiliser le bouton de mise sous tension de la télécommande.

- Pour la page suivante → ⚙ (jaune)

Si “ACI DEPART” s'affiche, sélectionnez-le et commencez les pré-réglages. (Cette procédure détecte les canaux câblés.)
→ "Qu'est-ce que l'ACI (Automatic Channel Installation) ?" (p. 21)

■Modification des canaux
→④ dans “Modification des canaux” (p. 9)

Lors de la mise sous tension du téléviseur, il faut environ 1 minute avant que l'image puisse être projetée avec sa plein luminosité.
- Quand le téléviseur est mis hors tension, il faut environ 5 secondes avant que l'écran devienne sombre. Après cela, le refroidissement est réalisé pendant environ 90 secondes.
→ “À propos de l’indicateur LAMP” (p. 6)

■Ecran précédent

Sortie

■Si le logo “JVC” n’apparaît pas au si vous souhaitez apporter des modifications par la suite

→ "LANGUAGE" et "AUTO" (p. 17)

Qu'est-ce que "T-V LINK"?

Le raccordement du téléviseur à un appareil compatible T-V LINK permet:

• d'enregistrer immédiatement sur l'appareil les canaux définis sur le téléviseur;
• d'utiliser la fonction "ENREGISTREMENT DIRECT".
  → "Informations techniques" (p. 21)

■ Variantes T-V LINK

Modification des canaux

Modification des canaux enregistrés à l'aide de la fonction "AUTO" dans les "Réglages initiaux" (p. 8).

Si vous venez directement des "Réglages initiaux" (p. 8), passez au point 4.

Si le message "FONCTION NON DISPONIBLE" s'affiche :

→ Un appareil compatible T-V LINK est-il raccordé à EXT-2 ?

→ L'appareil est-il allumé ?

T-V LINK → (p. 8)

Déplacer un canal

DEPLACER

Modifier le nom d'un canal

NOMS

Insérer un canal

INSERER

Supprimer un canal

EFFACER

Enregistrer un nouveau canal

MANUEL

①Début

②Sélectionner une destination

①Début

②Entrer le nom d'un canal

■Entrée manuelle du nom d'un canal

①Début

② Sélectionner un CH/CC

①Effacer

①Début

②Commence la recherche des chaînes

■ Sélection d'un nom prédéfini dans LISTE NOMS

■Entrée manuelle du nom d'un canal

③Entrer un numéro

④Enregistrer

- Réception du signal de radiodiffusion.

Raccordement d'appareils externes

Magnétoscope/DVD/autres appareils

Vous pouvez raccorder de nombreux appareils au panneau arrière du téléviseur.

Veuillez lire le mode d'emploi de chaque appareil avant de procéder aux réglages. (Les câbles de raccordement ne sont pas fournis avec ce téléviseur.)

direction du signal

Lecteur de DVD

Lecteur de DVD (compatible HDMI)

rection du signal

Branchez un casque d'écoute

■Raccordement d'appareils DVI → (p. 21)

■T-V LINK → (p. 8)

AUDIO OUT

Utilisation de haut-parleurs externes

Sortie ↑

· Son G/D

EXT-1 Vidéos

Sortie ↑	Entrée ↓
· Signal composite· Son G/D	· Signal composite/RVB/S-VIDEO· Son G/D

● Utilisation de S-VIDEO → "S-IN" (p. 14)

EXT-2 Copie de séquences vidéo à l'aide de T-V LINK

Sortie ↑	Entrée ↓
• Signal composite• Son G/D	• Signal composite/RVB/S-VIDEO• Son G/D
• T-V LINK

● Utilisation de S-VIDEO → “S-IN” (p. 14)

- Sélection des sources de copie → "COPIE" (p. 14)

Raccordement d'un décodeur → "DECODEUR(EXT-2)" (p. 17

EXT-3 Vidéos

Sortie ↑	Entrée ↓
	· Signal composite· Son G/D

EXT-4 Mode DVD

Sortie ↑	Entrée ↓
	· Signal composante (p. 22) · Son G/D

• SELEC. AUTO COMP. IN → (p. 17)

EXT-5 Vidéos

Sortie ↑	Entrée ↓
	• Signal composite /S-VIDEO • Son G/D

● Utilisation de S-VIDEO → "S-IN" (p. 14)

EXT-6 Raccordement d'appareils HDMI

Sortie ↑	Entrée ↓
	· Signal HDMI (p. 22)

• INTERFACE HDMI → (p. 17)

Votre nouveau téléviseur !

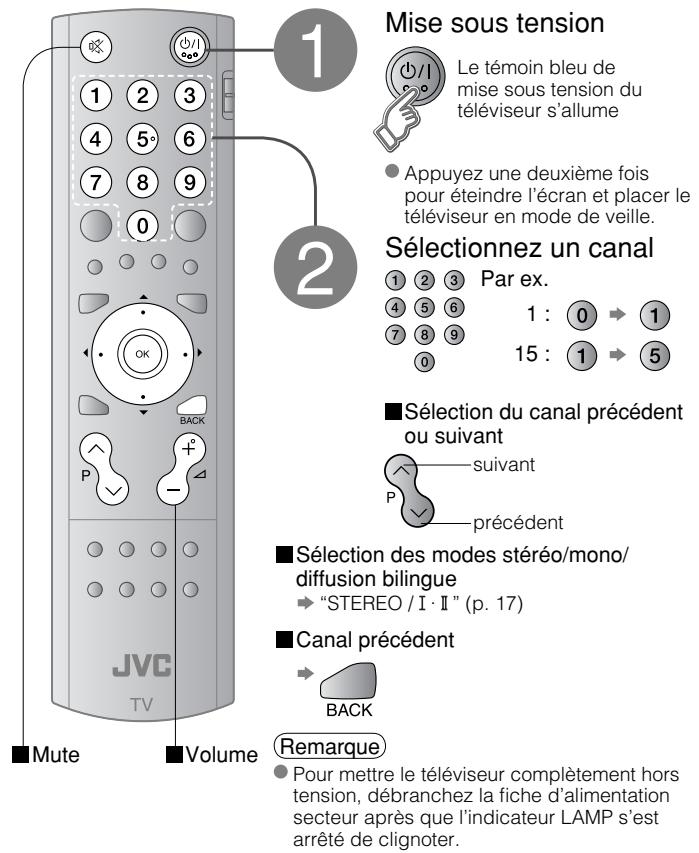

Télévision

Opérations de bases à l'aide des boutons latéraux

Lors de la mise sous tension du téléviseur, il faut environ 1 minute avant que l'image puisse être projetée avec sa luminosité normale.
- Quand le téléviseur est mis hors tension, il faut environ 5 secondes avant que l'écran devienne sombre. Après cela, le refroidissement est réalisé pendant environ 90 secondes.
→ “À propos de l'indicateur LAMP” (p. 6)

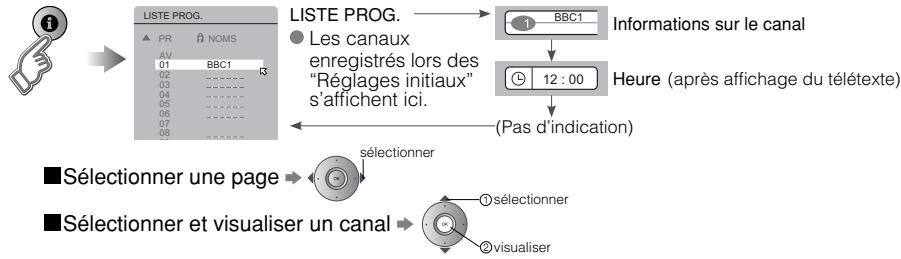

Informations sur les canaux et horloge

INFORMATION

Modifier le format d'écran

ZOOM


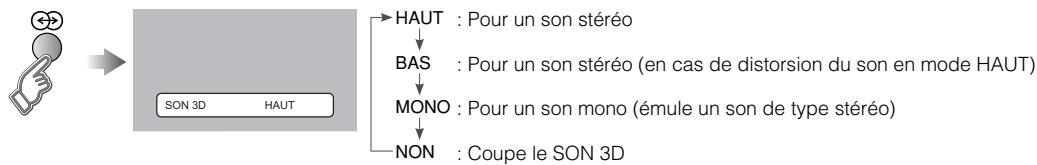

Son spatial

SON 3D

Réaliser des captures d'écran

ARRET IMAGE

Annuler

→ Appuyez une nouvelle fois sur 📄 ou changez de canal

• Non disponible lorsque l'IMAGE SECONDAIRE est affichée, ou en mode PC.
• Il n'est pas possible d'enregistrer ou d'exporter la capture d'écran.

Télétexte

Ce téléviseur peut afficher dans deux fenêtres l'émission TV et le télétexte d'un même canal.

Marquer votre page favorite

MODE LISTE

1 Affichez la liste de vos pages favorites F.T/L

2 Sélectionnez une touche de couleur pour enregistrer votre page ZOOM

3 Entrez le numéro de la page à enregistrer ??? 124 ??? ???

4 Enregistrez

■Rappeler votre page favorite → Appuyez sur la touche de couleur comme à l'étape 2

    subgraph Section 1
        F["Conserver la page en cours"] --> G["Libérer → Appuyez une nouvelle fois sur"]
        H["Afficher les informations masquées (réponses à des questionnaires, etc.)"] --> I["1 + 2 = 2 x 3 ="]
        J["Doubler la taille du texte affiché"] --> K["TEXT SIZE"] --> L["TEXT SIZE"] --> M["TEXT SIZE"]
        N["Revient à la page "100" ou à une page précédemment définie"] --> O["Revent à la page "100" ou à une page précédemment définie"]
        P["Laisser la page en cours ouverte lorsque vous passez en mode TV"] --> Q["P233 TEXT --- TEXT ---"]
        R["Utile pendant la recherche d'une page."] --> S["P233"]
    end

Vidéos/DVD

Utilisation de magnétoscopes JVC et d'autres appareils

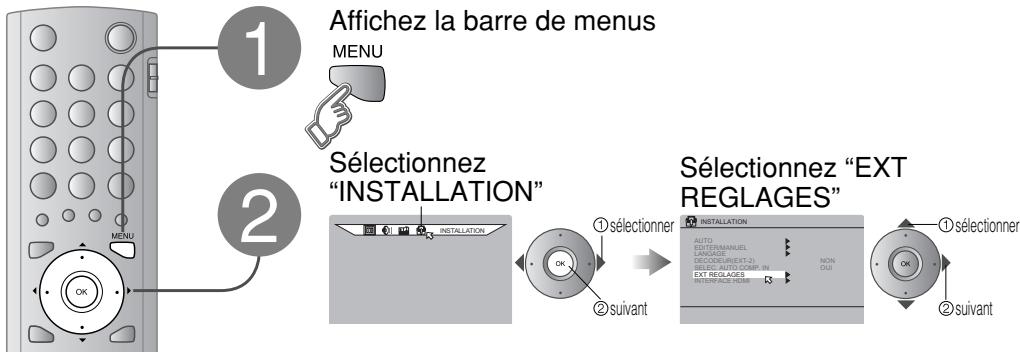

Fonctions avancées

Sélectionner l'entrée S-VIDEO
S-IN
① Sélectionnez l'EXT raccordée au connecteur S-VIDEO

②Enregistrez le mode S-VIDEO

L'affichage de sélection de l'appareil passe de E1 à S1.
■Annuler le mode → Appuyez une nouvelle fois sur 📋 dans ②

① Sélectionnez l'EXT que vous voulez nommer

②Affichez la liste des noms

③ Sélectionnez un nom dans la liste

Supprimer le nom → Sélectionnez l'espace vide dans ③

Programmer la copie sur EXT-2
COPIE
① Sélectionnez la flèche

② Sélectionnez la source de copie

Fonctions utiles

Enregistrer un canal sous une touche

CANAL FAVORI

■ Contrôler vos canaux favoris

Appuyez sur ⓘ et vérifiez qu'un 📄 s'affiche à côté des canaux que vous avez enregistrés.

→ "MENU" → " [icon] " → "AUTRES REGLAGES" → "REGLAGE FAVORI" ①Choisissez le canal que vous souhaitez effacer

②Effacez

Fonctions utiles (suite)

Définir l'heure à laquelle le téléviseur doit s'éteindre automatiquement SLEEP TIMER

Empêcher les enfants de regarder certains canaux

VERROUILLAGE

■Annuler → Fixez le délai à "0" à l'étape 4
■Durée restante → Vous pouvez vérifier la durée restante à l'étape 4, en répétant ce processus.

■ Libérer un canal → Appuyez une nouvelle fois sur 🔍 à l'étape 6
■ Regarder un canal ➔ Utilisez les touches numérotées pour introduire le numéro de chaîne. Lorsque ⓤ s'affiche, appuyez sur Ⓐ et entrez votre "NO. ID". (Si vous avez oublié votre "NO. ID", contrôlez-le à l'étape 4.)

Personnalisation du téléviseur

Menu	Elément	Réglages/Configurations
[XXXZ]	MODE IMAGE	Mode image (LUMINEUX/NORMAL/DOUX)
	CONTRASTE	Contraste (Moins ⇌ Plus)
	LUMIERE	Luminosité (Moins ⇌ Plus)
	NETTETE	Netteté (Moins ⇌ Plus)
[7AW6]	COULEUR	Couleurs (Moins ⇌ Plus)
	TEINTE NTSC	Teinte pour NTSC (Rouge ⇌ Vert)
	TEINTE	Teinte (CHAUDE/NORMALE/FROIDE)
	FONCTIONS	Réglages fins de l'image (p. 18)
	STEREO / I · II	Mode/Langage (∞ : STEREO / ∅ : MONO / I : SUB1 / II : SUB2)
	GRAVES	Graves (Moins ⇌ Plus)
	AIGUS	Aigus (Moins ⇌ Plus)
	BALANCE	Balance des haut-parleurs (Gauche Plus ⇌ Droit Plus)
	SON 3D	Effet spatial (HAUT/BAS/MONO/NON)
	BBE *1	Technologie d'amélioration du son (OUI/NON)
	SLEEP TIMER	Horloge de temporisation pour éteindre le téléviseur (p. 16)
	VERROUILLAGE	Pour empêcher les enfants de regarder certains canaux (p. 16)
	PERSONNALISATION	Format d'affichage du numéro de canal(MODELE A/MODELE B/MODELE C/MODELE D)
	FOND BLEU	Affichage d'un écran bleu et coupure du son lorsque le signal est faible ou absent (OUI/NON)
	REGLAGE FAVORI	Effacer les réglages favoris des canaux (p. 15)
	ILLUMINATION	Change la luminosité du témoin d'alimentation (p. 6) (LUMINEUX/DOUX)
	AUTO	Sélectionner le pays d'installation, enregistrer automatiquement les canaux (p. 8, 3)
	EDITER/MANUEL	Modifier les canaux enregistrer ou en ajouter (p. 9)
	LANGUAGE	Sélectionner la langue des menus à l'écran (p. 8, 2)
	DECODEUR(EXT-2)	Pour connexion à un magnétoscope avec T-V LINK (OUI/NON)
	SELEC. AUTO COMP. IN	Permet de changer l'entrée TV à EXT-4 lorsque le signal composante entre par EXT-4 (OUI/NON) (Pas disponible pour PC)
	EXT REGLAGES	Pour utilisation avec magnétoscopes ou autres appareils (p. 14)
	INTERFACE HDMI	RESOLUTION (AUTO/1/2)AUDIO (AUTO/ANALOGIQUE/NUMERIQUE)
	MISE A ZERO MINUTEUR	Remet à zéro la minuterie de la lampe (p. 5)

Par défaut, le téléviseur se règle automatiquement pour donner la meilleure image.

- Le menu disparaît après une minute d'inactivité.

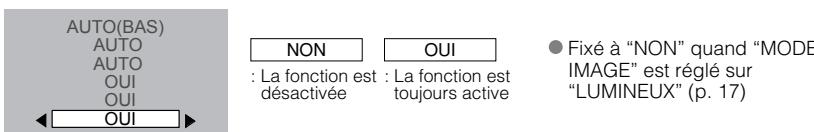

Par ex. REDUC. BRUIT NUM.

REDUC. BRUIT NUM.

Super DigipPure

EFFET CINEMA

COLOUR MANAGEMENT

PICTURE MANAGEMENT

IMAGE AJUSTEE

SYSTEME COULEUR

Réduire le bruit
    note right of G
        : Lorsque la netteté de l'image diminue
        : Lorsque du bruit apparaît
    end

Pour des contours naturels

Pour un affichage plus doux des films au format cinéma

Pour des images naturelles

Régler les images claires /sombres

Ajuste la luminosité des parties blanches

En l'absence de couleurs

Régler un format d'image par défaut

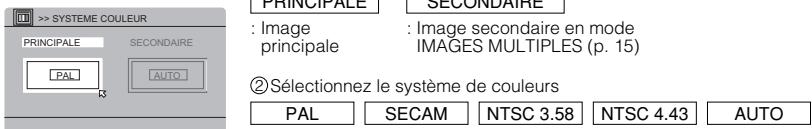

① Sélectionnez l'écran dont les paramètres doivent être modifiés

PRINCIPALE

SECONDAIRE

: Image principale

: Image secondaire en mode IMAGES MULTIPLES (p. 15)

Sélectionner un format d'image par défaut pour AUTO dans "ZOOM" (p. 12)

PANORAMIC

NORMAL

ZOOM 14:9

Guide de dépannage

Bruit important ou neige

• Le téléviseur est-il correctement raccordé à l'antenne?
• Modifiez la direction de l'antenne
• L'antenne ou son câble sont-ils endommagés?
  → Demandez conseil à votre revendeur

Ombres, bandes ou bruit

• L'antenne subit-elle des interférences provenant de lignes électriques à haute tension ou d'émetteurs sans fil?
  → Demandez conseil à votre revendeur
• Les appareils raccordés sont-ils trop proches du téléviseur?
  → Augmentez la distance entre l'antenne et la cause des interférences, jusqu'à disparition de celles-ci

Fantômes

(Images dédoublées)

• Recevez-vous des interférences provoquées par des signaux réfléchis par des montagnes ou des immeubles?
  Réglez la direction de votre antenne, ou remplacez-la par une antenne directionnelle de bonne qualité.

Impossible de l'allumer !

- Le cordon d'alimentation est-il correctement raccordé au secteur?

La télécommande ne fonctionne pas !

• Les piles sont-elles à plat?
• Vous trouvez-vous à plus de 7 mètres du téléviseur?
• Le commutateur “VCR/TV/DVD SWITCH” est-il réglé sur “TV”?
  En mode télétexte, la barre des menus du téléviseur n'apparaît pas.
• Selon la stabilité du signal, il peut y avoir un décalage lors du changement de canal.

Problème		Actions	page
Général	La télécommande cesse de fonctionner	Débranchez le téléviseur et attendez environ 1 heure que la lampe est entièrement refroidi. Puis branchez de nouveau le téléviseur. (Mettre le téléviseur sous tension plus tôt peut réduire la durée de vie de la lampe.)	-
Ecran	Le format d'écran change accidentellement	Appuyez sur ZOOM pour rétablir vos paramètres.	12
	Des points noirs ou blancs apparaissent sur l'écran	Bien que l'élément HD-ILA soit fabriqué avec une technologie de grande précision, il se peut que certains pixels soient perdus ou affichés en permanence.	-
Image	Mauvaise qualité de l'image	Couleurs dénaturées >>> Réglez la COULEUR et la LUMIERE Vérifiez votre SYSTEME COULEUR.Bruit >>> Réglez les fonctions suivantes.MODE IMAGE : NORMALREDUC. BRUIT NUM. : AUTO (HAUT)Super DigiPure : MINIImage terme >>> Réglez les fonctions suivantes.MODE IMAGE : LUMINEUXREDUC. BRUIT NUM. : MINISuper DigiPure : MAXI	1718171818171818
	Image bizarre lors de l'utilisation d'un appareil externe	Si vous avez raccordé un appareil à la sortie S-Video, vérifiez le paramètre "S-IN".Si le haut de l'image est déformé, vérifiez la qualité du signal vidéo même.Si le mouvement semble peu naturel lors de la réception du signal d'un lecteur de DVD, etc. 625p (balayage progressif), changez le paramètre de sortie de l'appareil raccordé en 625i (balayage entrelacé).	14-

Guide de dépannage (suite)

Problème		Actions	page
Son	Son de mauvaise qualité	Réglez les GRAVES et les AIGUS.Si le signal reçu en “STEREO / I · II ” est de mauvaise qualité, passez en MONO.Réglez la réception du canal en “MANUEL”.	17179
HDMI	Mauvais format d’écran	Changez la RESOLUTION dans l’INTERFACE HDMI en “1” ou “2”.	17
	Pas d’image, pas de son	Utilisez un câble avec le logo HDMI. HDMI	-
	Pas de son	Dans l’INTERFACE HDMI, réglez le paramètre AUDIO sur ANALOGIQUE ou NUMERIQUE.Vérifiez si l’appareil est compatible avec HDMI.	17-
	Ecran vert et déformé	Attendez un peu que le signal se stabilise après avoir changé le format du signal pour un appareil HDMI.	-
Fonctions	Certaines fonctions sont indisponibles	Il ne s’agit pas d’un mauvais fonctionnement. Certaines fonctions (arrière-plan noir) du menu ne sont accessibles que dans certaines situations.	-
	Certaines entrées ne peuvent pas être sélectionnées dans l’image secondaire	Les entrées EXT-4, EXT-6 et le mode PC ne peuvent pas être sélectionnés dans l’image secondaire.	-
Affichage	Le message “FONCTION NON DISPONIBLE” s’affiche	Un appareil compatible T-V LINK est-il raccordé à EXT-2?Tous les fils du CÂBLE PÉRITEL sont-ils utilisés?L’appareil compatible T-V LINK est-il allumé?Après avoir contrôlé tous les points ci-dessus, appuyez sur la touche “OK” à nouveau.	2121-
	Le message “ACI ERREUR” s’affiche	Appuyez sur pour redémarrer la fonction ACI.Si le message “ACI ERREUR” continue à s’afficher après plusieurs essais, appuyez sur pour annuler l’ACI.	-

Problème		Actions	page
Lampe	L'indicateur LAMP clignote rapidement	● Laissez le téléviseur hors tension pendant un certain temps puis remettez-le sous tension. Si le téléviseur se met en mode d'avertissement, débranchez le téléviseur après qu'il a refroidi complètement et consultez votre revendeur. (C'est peut-être un mauvais fonctionnement des circuits électriques internes.)	-
	Le témoin d'alimentation et l'indicateur LAMP clignotent alternativement	● Laissez le téléviseur hors tension pendant un certain temps puis remettez-le sous tension. Si le téléviseur se met en mode d'avertissement, débranchez le téléviseur après qu'il a refroidi complètement et consultez votre revendeur. (La température interne a augmentée de façon anormale ou le ventilateur est peut-être bloqué.)	-
	Le témoin d'alimentation et l'indicateur LAMP clignotent rapidement simultanément	● Si ces problèmes se produise après le remplacement de la lampe, réinstallez la nouvelle lampe. (La lampe n'est peut être pas installée correctement dans son logement.) Répétez les étapes de l'installation de la lampe en prenant soin de respecter tous les avertissements.- Assurez-vous que la lampe est à plat dans son logement.- Assurez-vous que le couvercle de la lampe est en place.● Si ces problèmes se produise en dehors du remplacement de la lampe, laissez le téléviseur hors tension pendant un certain temps, puis remettez-le sous tension. Si le téléviseur se met en mode d'avertissement, débranchez le téléviseur après qu'il a refroidi complètement et consultez votre revendeur. (C'est peut-être un mauvais fonctionnement de la lampe.)	6

Informations techniques

Qu'est-ce que T-V LINK ?

T-V LINK permet au téléviseur d'échanger facilement des informations avec tout appareil compatible T-V LINK raccordé. Avec T-V LINK :

• Vous pouvez transmettre les informations des canaux programmés sur le téléviseur à l'appareil compatible T-V LINK, de manière que le téléviseur et l'appareil externe aient les mêmes réglages de canaux. Lors de la connexion d'un appareil externe, les informations des canaux y sont chargées, ce qui permet de réaliser très rapidement la configuration des canaux. Pour plus de détails, reportez-vous au manuel de l'appareil concerné.
  La fonction “ENREGISTREMENT DIRECT” vous permet d'enregistrer facilement sur un appareil compatible T-V LINK le programme TV que vous regardez. Pour plus de détails, reportez-vous au manuel de l'appareil concerné.

Qu'est-ce que l'ACI (Automatic Channel Installation) ?

Certaines sociétés de câblodistribution transmettent un signal appelé ACI qui permet d'enregistrer directement les canaux TV sur le téléviseur.

Lorsque le téléviseur reçoit un signal ACI, l'indication "ACI DEPART/ACI SAUT" s'affiche dans l'écran "AUTO".

Systèmes de télévision compatibles

Selon le pays sélectionné en mode "AUTO", le système de télévision utilisé varie.

- ROYAUME-UNI. : ne reçoit que PAL-I.

● FRANCE : peut recevoir SECAM-L.

Pour recevoir SECAM-L dans des pays autres que la France :

1) Changez le "PAYS" à "FRANCE" dans la fonction "AUTO".

2) Appuyez sur la touche "BACK" pour revenir au menu et entrer le canal à l'aide des fonctions "INSERER" ou "MANUEL".

Signaux PC pouvant être affichés

Les ordinateurs *Macintosh* ne sont pas pris en charge. (Macintosh est une marque déposée d'Apple Computer, Inc.)	Résolution	640 x 480 (VGA)	1024 x 768 (XGA)
	Fréquence verticale (Hz)	60,0	60,0
● Si le signal n'apparaît pas, contrôlez que la fréquence verticale du PC est réglée sur 60 Hz.	Fréquence horizontale (kHz)	31,5	48,4

Raccordement d'appareils DVI

Raccordez un appareil DVI à EXT-6 (HDMI) à l'aide du câble de conversion DVI-HDMI. Connectez la sortie audio analogique de l'appareil DVI aux bornes G et D de EXT-4.

Dans l'INTERFACE HDMI, réglez le paramètre AUDIO sur Analogique ou AUTO. → (p. 17)

Licence

Fabriqué sous licence de BBE Sound, Inc. Sous licence de BBE Sound, Inc., sous les brevets USP4638258, 5510752 et 5736897. BBE et le symbole BBE sont des marques déposées de BBE Sound, Inc.

Liste CH/CC

Pour utiliser la fonction INSERER (p. 9), recherchez dans ce tableau le numéro CH/CC correspondant au numéro de canal du téléviseur.

Lorsque le réglage du PAYS est sur "FRANCE", sélectionner un numéro CH/CC à trois chiffres.

CH	Canal	CH	Canal	CC	Canal
CH 02/CH 202	E2, R1	CH 40/CH 240	E40, R40	CC 01/CC 201	S1
CH 03/CH 203	E3, ITALY A	CH 41/CH 241	E41, R41	CC 02/CC 202	S2
CH 04/CH 204	E4, ITALY B, R2	CH 42/CH 242	E42, R42	CC 03/CC 203	S3
CH 05/CH 205	E5, ITALY D, R6	CH 43/CH 243	E43, R43	CC 04/CC 204	S4
CH 06/CH 206	E6, ITALY E, R7	CH 44/CH 244	E44, R44	CC 05/CC 205	S5
CH 07/CH 207	E7, ITALY F, R8	CH 45/CH 245	E45, R45	CC 06/CC 206	S6
CH 08/CH 208	E8, R9	CH 46/CH 246	E46, R46	CC 07/CC 207	S7
CH 09/CH 209	E9, ITALY G	CH 47/CH 247	E47, R47	CC 08/CC 208	S8
CH 10/CH 210	E10, ITALY H, R10	CH 48/CH 248	E48, R48	CC 09/CC 209	S9
CH 11/CH 211	E11, ITALY H+1, R11	CH 49/CH 249	E49, R49	CC 10/CC 210	S10
CH 12/CH 212	E12, ITALY H+2, R12	CH 50/CH 250	E50, R50	CC 11/CC 211	S11
CH 21/CH 221	E21, R21	CH 51/CH 251	E51, R51	CC 12/CC 212	S12
CH 22/CH 222	E22, R22	CH 52/CH 252	E52, R52	CC 13/CC 213	S13
CH 23/CH 223	E23, R23	CH 53/CH 253	E53, R53	CC 14/CC 214	S14
CH 24/CH 224	E24, R24	CH 54/CH 254	E54, R54	CC 15/CC 215	S15
CH 25/CH 225	E25, R25	CH 55/CH 255	E55, R55	CC 16/CC 216	S16
CH 26/CH 226	E26, R26	CH 56/CH 256	E56, R56	CC 17/CC 217	S17
CH 27/CH 227	E27, R27	CH 57/CH 257	E57, R57	CC 18/CC 218	S18
CH 28/CH 228	E28, R28	CH 58/CH 258	E58, R58	CC 19/CC 219	S19
CH 29/CH 229	E29, R29	CH 59/CH 259	E59, R59	CC 20/CC 220	S20
CH 30/CH 230	E30, R30	CH 60/CH 260	E60, R60	CC 21/CC 221	S21
CH 31/CH 231	E31, R31	CH 61/CH 261	E61, R61	CC 22/CC 222	S22
CH 32/CH 232	E32, R32	CH 62/CH 262	E62, R62	CC 23/CC 223	S23
CH 33/CH 233	E33, R33	CH 63/CH 263	E63, R63	CC 24/CC 224	S24
CH 34/CH 234	E34, R34	CH 64/CH 264	E64, R64	CC 25/CC 225	S25
CH 35/CH 235	E35, R35	CH 65/CH 265	E65, R65	CC 26/CC 226	S26
CH 36/CH 236	E36, R36	CH 66/CH 266	E66, R66	CC 27/CC 227	S27
CH 37/CH 237	E37, R37	CH 67/CH 267	E67, R67	CC 28/CC 228	S28
CH 38/CH 238	E38, R38	CH 68/CH 268	E68, R68	CC 29/CC 229	S29
CH 39/CH 239	E39, R39	CH 69/CH 269	E69, R69	CC 30/CC 230	S30

CC	Canal
CC 31/CC 231	S31
CC 32/CC 232	S32
CC 33/CC 233	S33
CC 34/CC 234	S34
CC 35/CC 235	S35
CC 36/CC 236	S36
CC 37/CC 237	S37
CC 38/CC 238	S38
CC 39/CC 239	S39
CC 40/CC 240	S40
CC 41/CC 241	S41
CC 75/CC 275	X
CC 76/CC 276	Y, R3
CC 77/CC 277	Z, ITALY C, R4
CC 78/CC 278	Z+1, R5
CC 79/CC 279	Z+2

CH	Canal	CH	Canal	CC	Fréquence (MHz)
CH 102	F2	CH 141	F41	CC 110	116-124
CH 103	F3	CH 142	F42	CC 111	124-132
CH 104	F4	CH 143	F43	CC 112	132-140
CH 105	F5	CH 144	F44	CC 113	140-148
CH 106	F6	CH 145	F45	CC 114	148-156
CH 107	F7	CH 146	F46	CC 115	156-164
CH 108	F8	CH 147	F47	CC 116	164-172
CH 109	F9	CH 148	F48	CC 123	220-228
CH 110	F10	CH 149	F49	CC 124	228-236
CH 121	F21	CH 150	F50	CC 125	236-244
CH 122	F22	CH 151	F51	CC 126	244-252
CH 123	F23	CH 152	F52	CC 127	252-260
CH 124	F24	CH 153	F53	CC 128	260-268
CH 125	F25	CH 154	F54	CC 129	268-276
CH 126	F26	CH 155	F55	CC 130	276-284
CH 127	F27	CH 156	F56	CC 131	284-292
CH 128	F28	CH 157	F57	CC 132	292-300
CH 129	F29	CH 158	F58	CC 133	300-306
CH 130	F30	CH 159	F59	CC 141	306-311
CH 131	F31	CH 160	F60	CC 142	311-319
CH 132	F32	CH 161	F61	CC 143	319-327
CH 133	F33	CH 162	F62	CC 144	327-335
CH 134	F34	CH 163	F63	CC 145	335-343
CH 135	F35	CH 164	F64	CC 146	343-351
CH 136	F36	CH 165	F65	CC 147	351-359
CH 137	F37	CH 166	F66	CC 148	359-367
CH 138	F38	CH 167	F67	CC 149	367-375
CH 139	F39	CH 168	F68	CC 150	375-383
CH 140	F40	CH 169	F69	CC 151	383-391

CC	Fréquence (MHz)
CC 152	391-399
CC 153	399-407
CC 154	407-415
CC 155	415-423
CC 156	423-431
CC 157	431-439
CC 158	439-447
CC 159	447-455
CC 160	455-463
CC 161	463-469

Spécifications

Téléviseur

Modèle	HD-70ZR7U	HD-56ZR7U
Systèmes de télévision	CCIR I / B / G / D / K / L (Voir “Informations techniques”, p. 21)
Systèmes de couleurs	Télédiffusion : PAL, SECAMEntrée externe : PAL, SECAM, NTSC 3,58/4,43 MHz
Canaux et fréquences	E2-E12 / E21-E69, F2-F10 / F21-F69, IR A-IR J, ITALY A-H / H+1 / H+2,R1-R12 / R21-R69, S1-S41, X / Y / Z / Z+1 / Z+2,Canaux câblés Français (Fréquence : 116-172 MHz / 220-469 MHz)
Systèmes audio multiplex	NICAM (I / B / G / D / K / L), A2 (B / G / D / K)
Systèmes télétexte	FLOF (Fastext), TOP, WST (système standard)
Raccordement au secteur	AC 220 V - 240 V, 50 Hz
Sortie audio (puissance de sortie estimée)	10 W + 10 W
Haut-parleurs	10 cm round x 2
Consommation électrique [veille]	179 W[2,6 W]
Taille de l’écran(zone visible mesurée en diagonale)	178 cm	142 cm
Dimensions (L x H x P: mm)	1626 x 1167 x 519	1318 x 968 x 439
Poids	69 kg	42 kg
Accessoires	(Voir “Vérification des accessoires”, p. 6)

Bornes/Connecteurs

Nom de la borne		Type de borne	Type de signal (IN)	Type de signal (OUT)	Remarques
Bornes d'entrée/sortie	EXT-1	Connecteur Euro x 1 (connecteur PÉRITEL)	Vidéo composite, S-vidéo, Analogique RVB AUDIO G/D	Sortie TV
	EXT-2	Connecteur Euro x 1 (connecteur PÉRITEL)	Vidéo composite, S-vidéo, Analogique RVB AUDIO G/D	Sortie copie	Compatible T-V LINK
Bornes d'entrée	EXT-3	Connecteur Euro x 1 (connecteur PÉRITEL)	Vidéo composite AUDIO G/D
	EXT-4	Connecteurs RCA x 5	Composante analogique (576i (625i) / 480i (525i), Progressif : 576p (625p) / 480p (525p), HD : 1080i (1125i), 720p (750p)) AUDIO G/D
	EXT-5	Connecteurs RCA x 3, Connecteur S-VIDEO x 1	Vidéo composite, S-vidéo AUDIO G/D
	EXT-6	Connecteur HDMI x 1	HDMI (576i (625i) / 480i (525i) / 576p (625p) / 480p (525p), 1080i (1125i), 720p (750p))
	PC IN	D-SUB (15 broches) x 1	Signal PC analogique (p. 21)
Bornes de sortie	AUDIO OUT	Connecteurs RCA x 2		Audio G/D
	Casque	Mini-prise stéréo x 1 (diamètre 3,5 mm)		Sortie casque

• La conception et les spécifications peuvent être modifiées sans préavis.

JVC
