Type de produit	Magnétoscope VHS
Caractéristiques techniques principales	Lecture et enregistrement VHS, compatibilité S-VHS, traitement numérique du signal
Alimentation électrique	AC 220-240V, 50/60Hz
Dimensions approximatives	430 x 300 x 100 mm
Poids	3,5 kg
Compatibilités	VHS, S-VHS, VHS-C (avec adaptateur)
Fonctions principales	Lecture, enregistrement, minuterie, recherche d'index, fonction d'édition
Entretien et nettoyage	Nettoyage régulier des têtes de lecture, utilisation de bandes de nettoyage recommandées
Pièces détachées et réparabilité	Disponibilité de pièces de rechange variable, consulter un technicien agréé pour les réparations
Sécurité	Ne pas exposer à l'humidité, débrancher lors d'un orage, utiliser uniquement des accessoires recommandés
Informations générales utiles	Vérifier la compatibilité des cassettes, lire le manuel d'utilisation avant la première utilisation

FOIRE AUX QUESTIONS - HR-S9500E JVC

Comment régler l'horloge de mon JVC HR-S9500E ?

Pour régler l'horloge, appuyez sur le bouton 'Menu', puis naviguez jusqu'à 'Configuration'. Sélectionnez 'Horloge' et suivez les instructions à l'écran pour entrer l'heure et la date.

Pourquoi mon JVC HR-S9500E ne lit-il pas les cassettes ?

Vérifiez d'abord que la cassette est insérée correctement. Si le problème persiste, nettoyez la tête de lecture avec un nettoyant pour tête de lecture ou une cassette de nettoyage.

Comment faire une programmation d'enregistrement ?

Appuyez sur le bouton 'Programme', sélectionnez l'heure de début et de fin, ainsi que le canal de la chaîne que vous souhaitez enregistrer, puis validez pour enregistrer le programme.

Que faire si l'image est floue lors de la lecture ?

Assurez-vous que la tête de lecture est propre. Si l'image est toujours floue, vérifiez les connexions de votre câble vidéo et essayez de changer de câble si nécessaire.

Mon JVC HR-S9500E ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché sur une prise électrique fonctionnelle. Testez avec une autre prise ou vérifiez le fusible si nécessaire.

Comment réinitialiser mon JVC HR-S9500E aux paramètres d'usine ?

Pour réinitialiser, allez dans le menu 'Configuration', sélectionnez 'Réinitialiser' ou 'Rétablir les paramètres d'usine' et suivez les instructions à l'écran.

Comment changer la langue de l'affichage ?

Accédez au menu 'Configuration', sélectionnez 'Langue' et choisissez la langue désirée dans la liste proposée.

Pourquoi le son est-il déformé ou absent ?

Vérifiez les connexions audio et assurez-vous que le volume est réglé correctement. Testez également avec un autre câble audio si possible.

Comment utiliser la fonction de lecture au ralenti ?

Pour utiliser la fonction de lecture au ralenti, appuyez sur le bouton 'Lecture' puis sur le bouton 'Ralentir'. Vous pouvez ajuster la vitesse en répétant cette action.

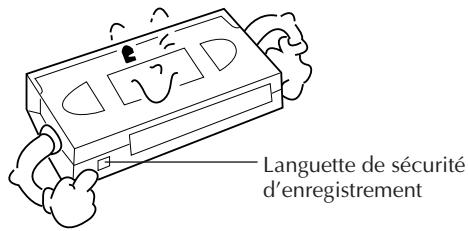

Comment savoir si la cassette est protégée en écriture ?

Vérifiez si l'onglet de protection en écriture sur le côté de la cassette est en position 'ouvert'. Si c'est le cas, remettez-le en position 'fermé' pour pouvoir enregistrer.

MODE D'EMPLOI HR-S9500E JVC

Pour notre sécurité 2

INSTALLATION DE VOTRE NOUVEAU MAGNETOSCOPE 4

Raccordements de base 4

Raccordement S-VIDEO 5

Réglage automatique 6

Langue 9

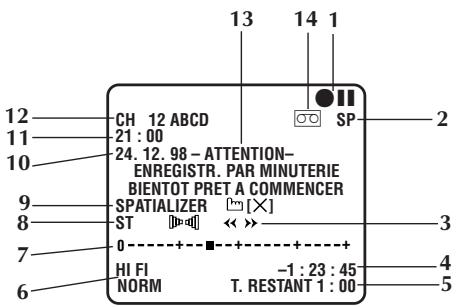

Affichages sur écran 10

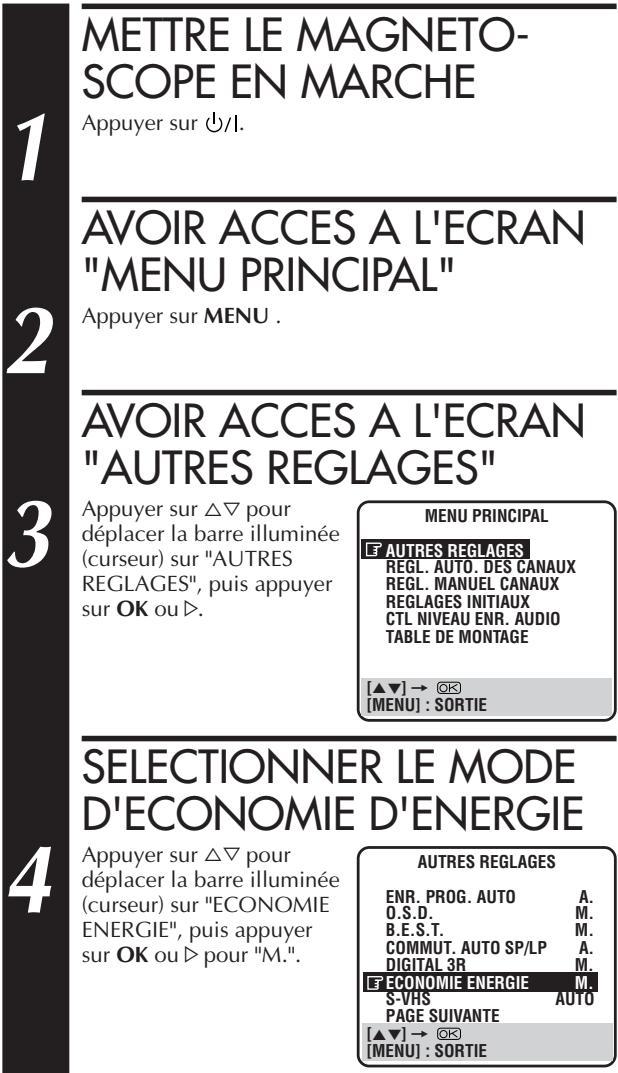

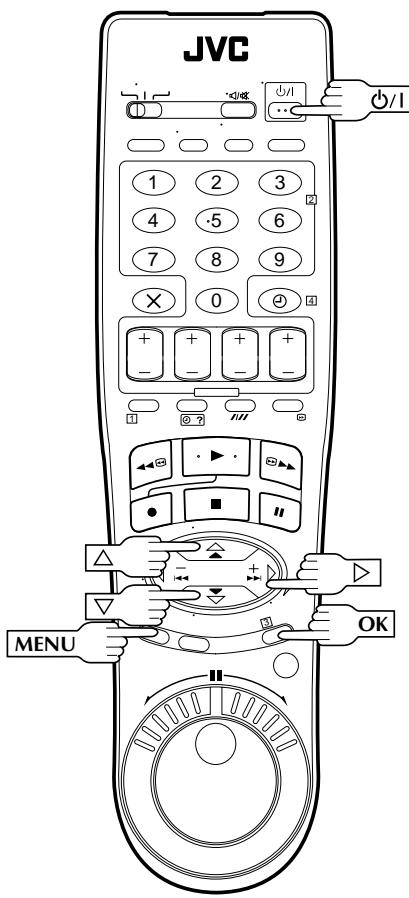

Mode d'économie d'énergie (HR-S9500E uniquement) 11

INFORMATION SUR LE SYSTEME COULEUR 12

Réglage du système couleur 12

LECTURE 13

Lecture simple 13

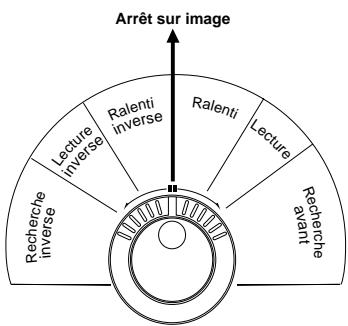

Fonctions de lecture 14

TimeScan 18

ENREGISTREMENT 20

Enregistrement simple 20

Fonctions d'enregistrement 21

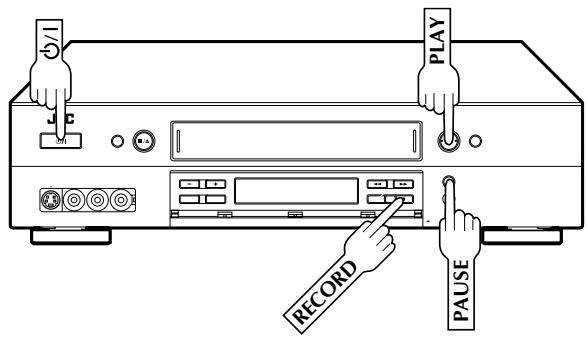

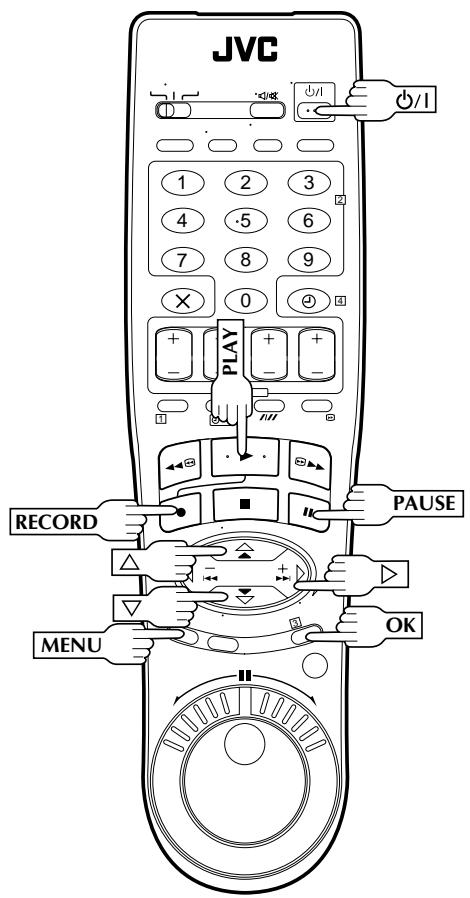

Système d'image B.E.S.T. 24

ENREGISTREMENT PAR MINUTERIE 26

Enregistrement programme SHOWVIEW 26 Enregistrement programme express 28 Enregistrement automatique d'émission satellite 32

FONCTIONS SPECIFIQUES 33

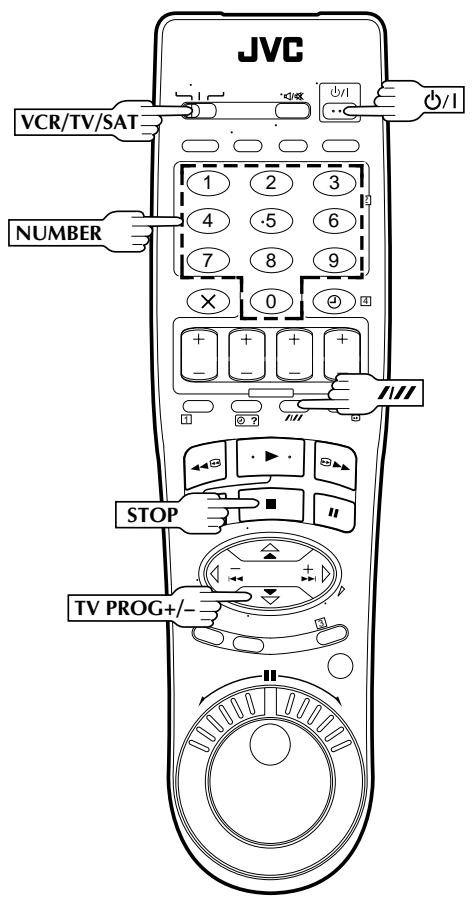

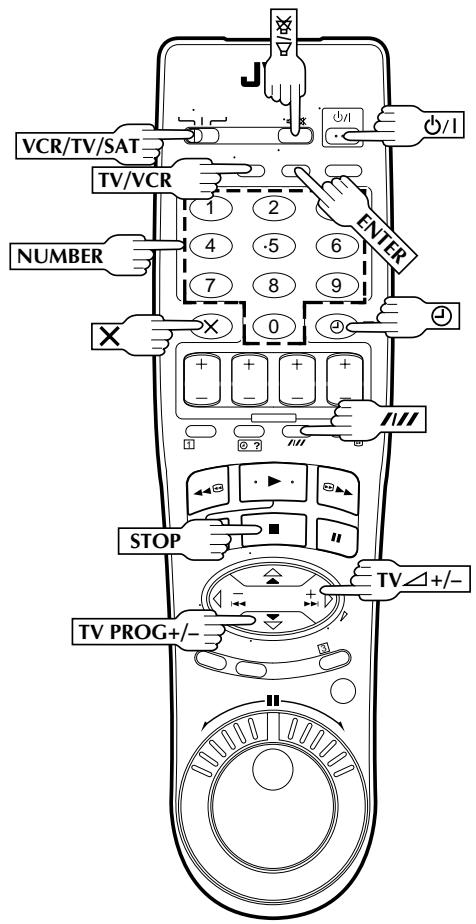

Fonctions de la télécommande 33

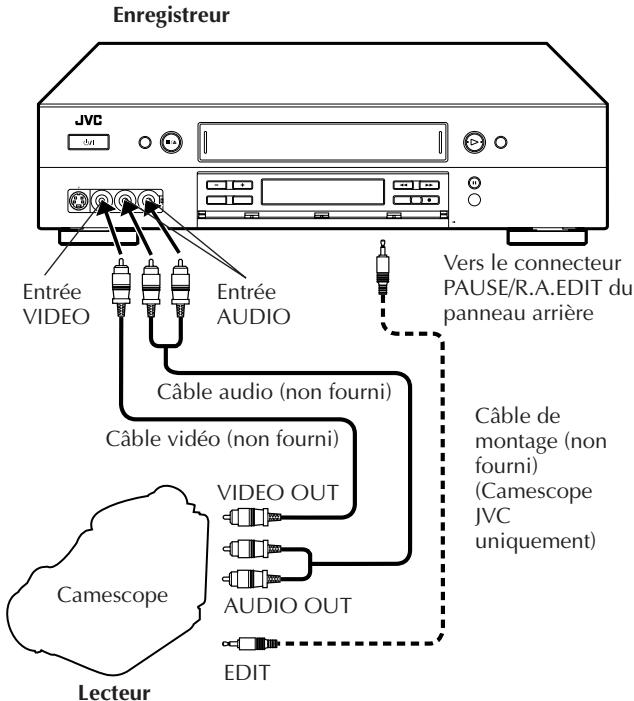

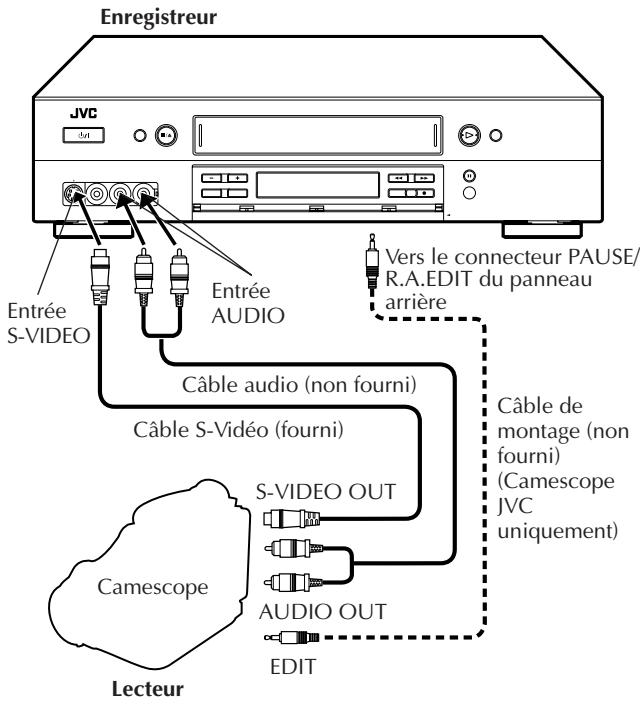

MONTAGE 36 Préparatifs pour le montage 37 Montage à partir d'un camescope 37

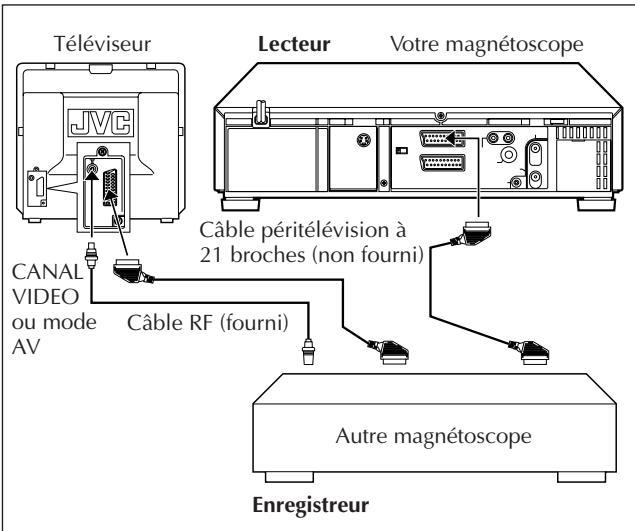

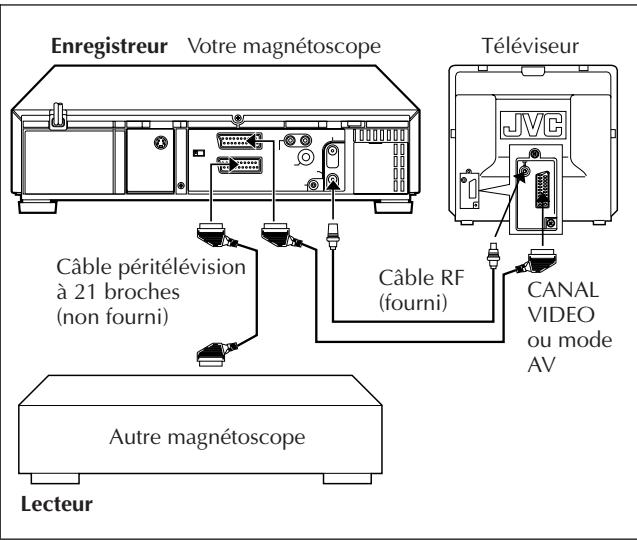

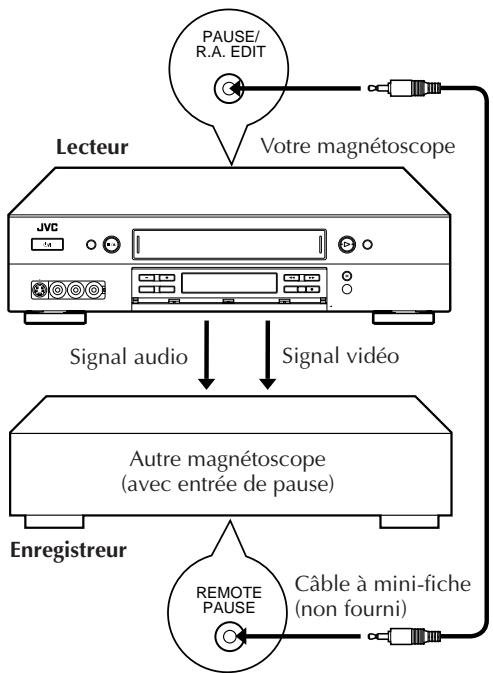

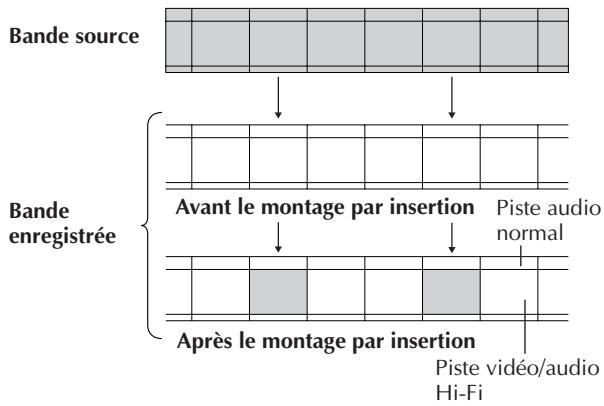

Montage vers ou à partir d'un autre magnétoscope 38 Montage par insertion 40 Montage par mémorisation de

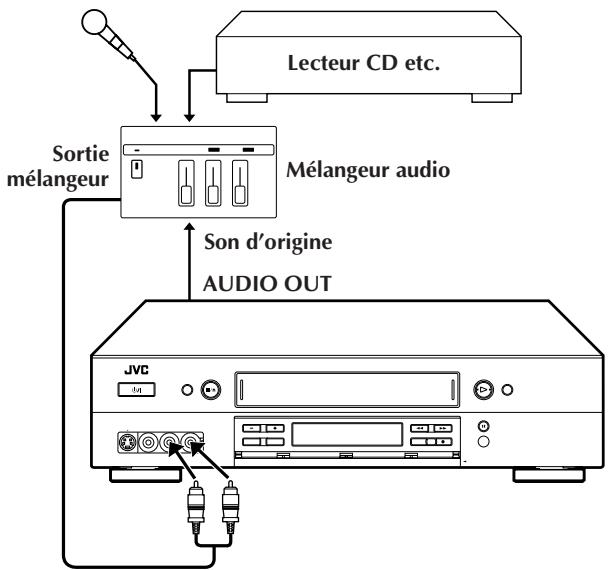

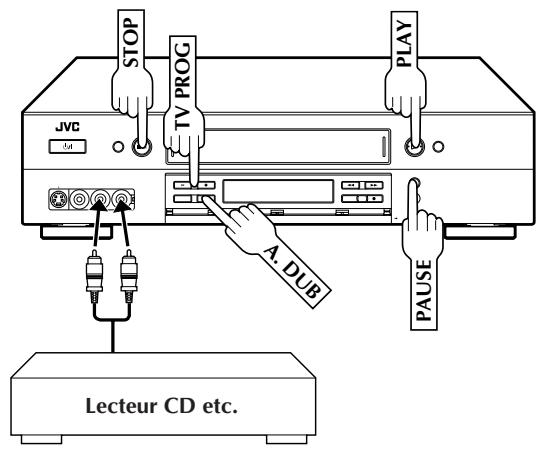

Séquences 42 Doublage audio 44

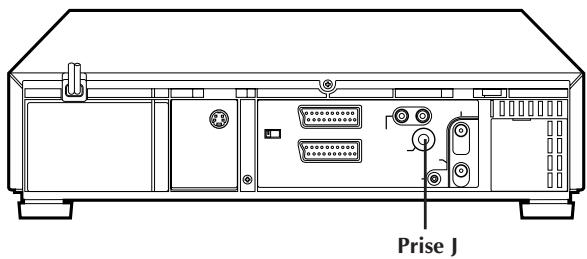

INFORMATIONS SUR LA PRESE J 45

RACCORDEMENTS DE SYSTEME 46

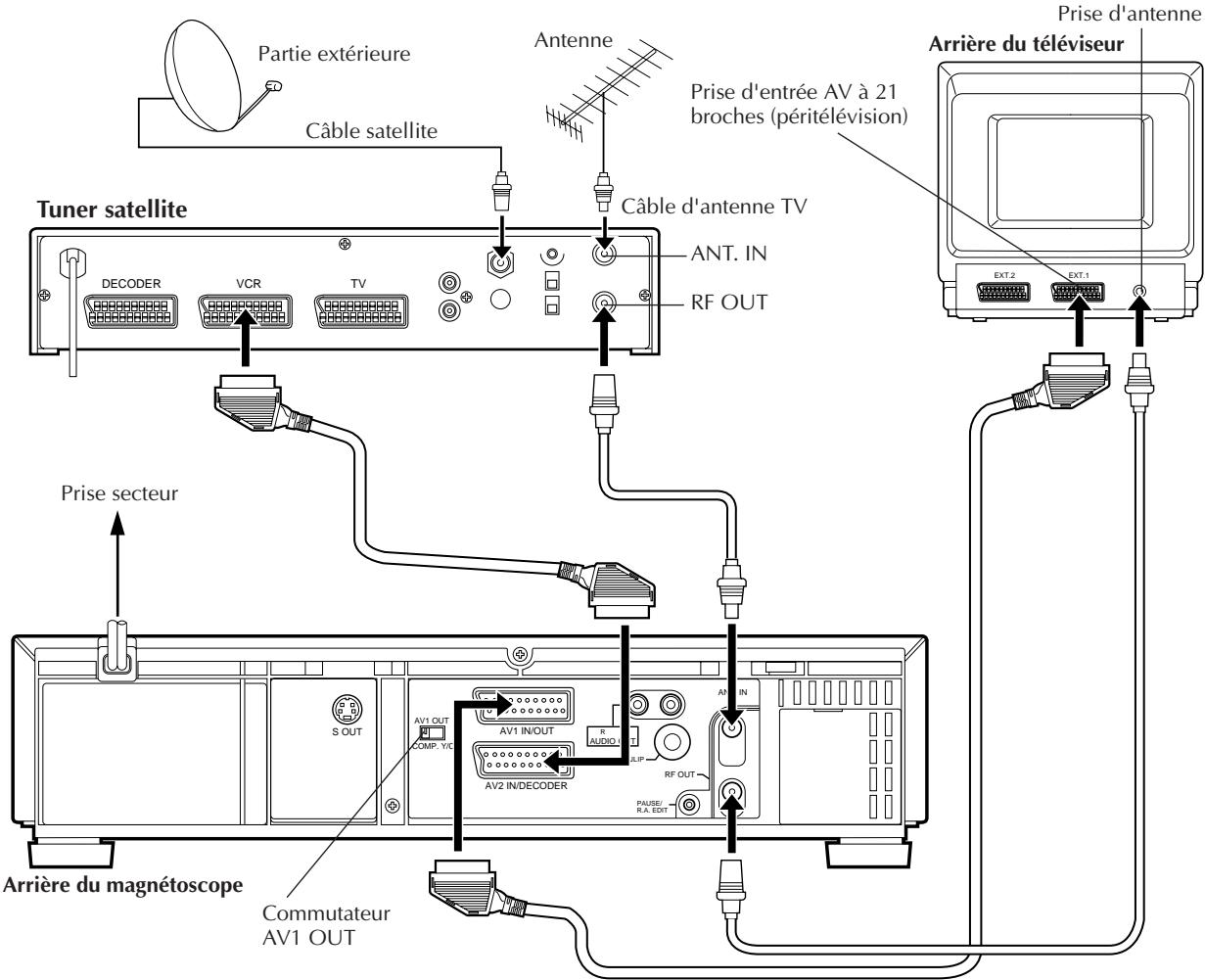

Raccordement à un tuner satellite 46

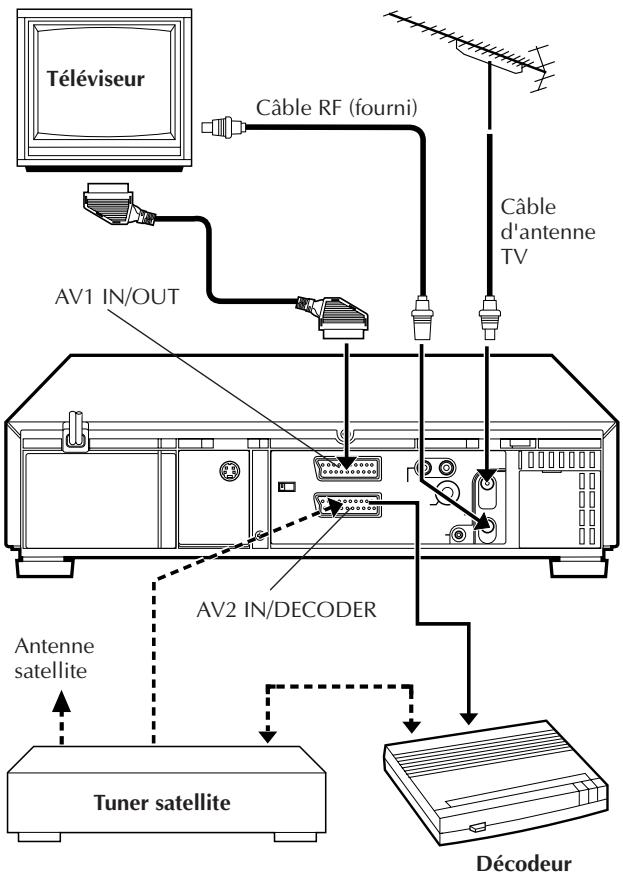

Raccordement/utilisation d'un décodeur 47 Raccordement/utilisation d'une chaîne stéréo 48

REGLAGES AUXILIAIRES 49

Réglage du canal vidéo 49

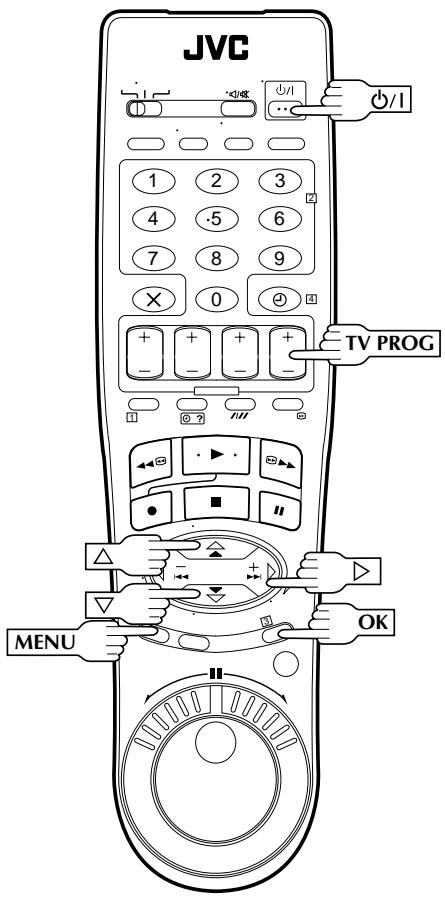

Réglage du tuner 50 Réglage SHOWVIEW 57 Réglage de l'horloge 58

EN CAS DE DIFFICULTES 60 QUESTIONS ET REPONSES 62

INDEX 63

CHARACTERISTIQUES TECHNIQUES 66

Pour votre sécurité

La plaque d'identification et les précautions à observer pour votre sécurité se trouvent sur l'arrière de l'appareil.

ATTENTION: TENSION DANGEREUSE A L'INTERIEUR

ATTENTION: POUR EVITER TOUT RISQUE D'INCENDIE OU D'ELECTROCUTION, NE PAS EXPOSER CET APPAREIL A LA PLUIE NI A L'HUMIDITE.

Attention

Si vous n'avez pas l'intention d'utiliser le magnétoscope pendant une longue période, il est recommandé de débrancher son cordon d'alimentation de la prise secteur. Tension dangereuse à l'intérieur. Pour les réparations internes, s'adresser à un personnel qualifié. Pour éviter l'électrocution ou les risques d'incendie, débrancher le cordon d'alimentation de la prise secteur avant de raccorder ou de débrancher tout cable de signal ou d'antenne.

Attention

Il y a deux types différents de systèmes couleur SECAM: SECAM-L, utilisé en France (aussi appelé SECAM-West), et SECAM-B, utilisé dans les pays de l'Europe de l'Est (aussi appelé SECAM-East).

1. Ce magnétoscope peut également recevoir les signaux de télévision couleur SECAM-B pour l'enregistrement et la lecture.
2. Des enregistrements faits à partir de signaux télévision SECAM-B produisent des images monochromes s'ils sont lus sur un magnétoscope de standard SECAM-L, ou ne produisent pas des images couleur normales s'ils sont lus sur un magnétoscope PAL avec système SECAM-B incorporé (même si le téléviseur est compatible SECAM).
3. Des cassettes préenregistrées SECAM-L ou des enregistrements faits avec un magnétoscope SECAM-L produisent des images monochromes en lecture avec ce magnétoscope.
4. Ce magnétoscope ne peut pas être utilisé pour le standard SECAM-L. Utiliser un magnétoscope SECAM-L pour enregistrer des signaux SECAM-L.

Important

Bien lire les diverses précautions de cette page et de la page 3 avant d'installer ou de faire fonctionner le magnétoscope. Il peut être illégal de réenregistrer des cassettes préenregistrées, des disques ou d'autres matériels protégés par copyright sans le consentement du détenteur des droits d'auteur du son ou de l'enregistrement vidéo.

VHS 625

■ Les cassettes portant la marque "S-VHS" ou "VHS" peuvent être utilisées avec ce magnétoscope. Toutefois, les enregistrements S-VHS ne sont possibles qu’avec les cassettes portant la marque "S-VHS". ■ SHOWVIEW est une marque déposée par Gemstar Development Corporation. Le système SHOWVIEW est fabriqué sous licence de Gemstar Development Corporation. Certaines caractéristiques sonores de ce produit sont fabriquées avec l’autorisation de Desper Products, Inc. Spatializer® est une marque déposée détenue par Desper Products, Inc.

Il est déclaré que ce produit, de marque JVC, est conforme au décret ministériel n. 548 du 28 août 1995 publié dans le journal officiel de la République Italienne n. 301 du 28 décembre 1995

La touche STANDBY/ON / ne coupe pas complètement l'alimentation de l'appareil, mais commute le courant de fonctionnement. " / " indique le mode d'état de l'alimentation et "I" correspond à marche.

Les bandes vidéo enregistrées avec ce magnétoscope dans le mode LP (longue durée) ne peuvent pas être lues sur un magnétoscope à simple vitesse.

Ne pas respecter les précautions suivantes peut produire des dommages au magnétoscope, à la télécommande ou à la cassette.

1. NE PAS placer le magnétoscope...

... dans un endroit sujet à des températures extrêmes ou à l'humidité.... en plein soleil.... dans un endroit poussiéreux.... dans un endroit où des champs magnétiques puissants sont générés.... sur une surface qui n'est pas stable ou sujette aux vibrations.

1. NE PAS boucher les trous d'aération du magnétoscope.
2. NE PAS poser d'objets lourds sur le magnétoscope ou sur la télécommande.
3. NE PAS poser d'objets susceptibles de se renverser sur le dessus du magnétoscope ou de la télécommande.
4. EVITER des chocs violents au magnétoscope pendant son transport.

Condensation de l'humidite

L'humidité dans l'air se condensera sur le magnétoscope quand vous le transportez d'une pièce froide à une pièce chaude, ou sous des conditions de très forte humidité, comme des gouttelettes d'eau qui se forment à la surface d'un verre rempli d'un liquide froid. La condensation de l'humidité sur le tambour de têtes causera des dommages à la bande. Dans les cas où la condensation de l'humidité peut se produire, laisser l'alimentation mise pendant quelques heures pour que le magnétoscope devienne sec.

A PROPOS du nettoyage des TETES

L'accumulation de poussières et d'autres particules sur les têtes vidéo peut rendre l'image de lecture brouillée ou interrompue. Bien contacter le revendeur JVC le plus proche si de tels problèmes se produisent.

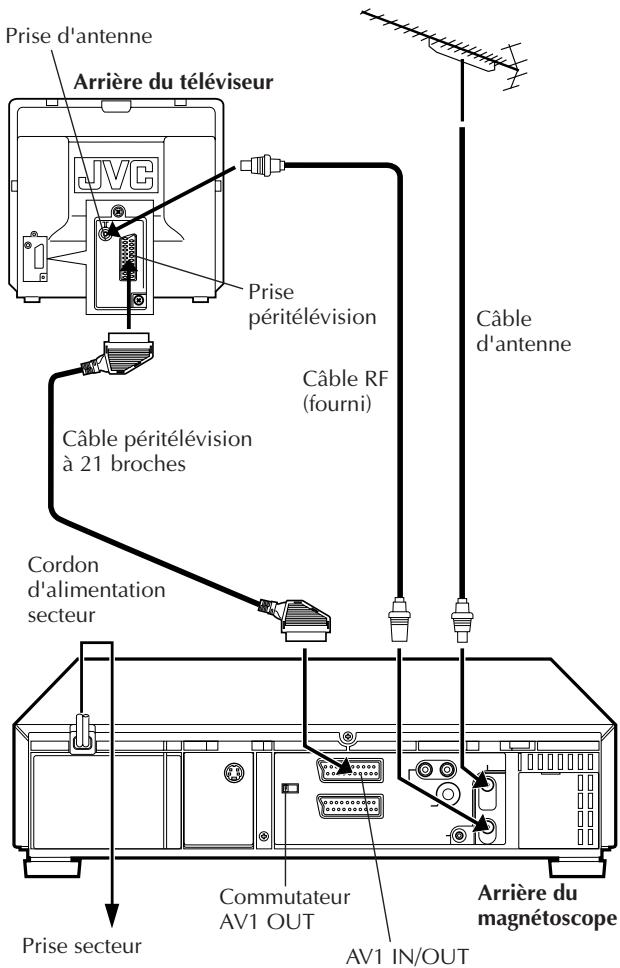

Raccordements de base

Faire le raccordement AV si votre téléviseur dispose d'une prise d'entrée AV péritel à 21 broches pour réduire les risques d'interférence. Et si vous utilisez un téléviseur stéréo, vous aurez besoin de ce câble pour profiter de la lecture stéréo des cassettes vidéo.

Il est essentiel que votre magnétoscope soit correctement branché pour des résultats corrects. Bien suivre ces étapes. CES ETAPES DOIVENT ETRE TERMINÉS AVANT D'ÉFFECTUER TOUTE OPERATION VIDEO.

Verifier le contenu

S'assurer que l'emballage contient tous les accessoires indiqués dans "CHARACTERISTIQUES TECHNIQUES" (p. 66).

Trouver une PLACE pour le magnetoscope

Poser le magnétoscope sur une surface horizontale stable.

Raccorder le magnetoscope au televiseur

La méthode de raccordement que vous utilisez dépend du type de téléviseur que vous disposez.

Raccordement RF

• Pour le raccordement à un téléviseur SANS bornes d'entrée AV... a- Débrancher l'antenne TV du téléviseur. b- Raccorder le câble d'antenne TV à la prise ANT. IN sur l'arête du magnétoscope. c- Raccorder le câble RF fourni entre la prise RF OUT sur l'arrière du magnétoscope et la borne d'antenna du téléviseur.

Raccordement AV

• Pour le raccordement à un téléviseur avec bornes d'entrée AV... a- Raccorder l'antenne, le magnétoscope et le téléviseur comme dans "Raccordement RF". b- Raccorder un câble péritel à 21 broches entre la prise AV1 IN/OUT sur l'arrête du magnétoscope et la prise péritel sur le téléviseur. c- Régler le commutateur AV1 OUT sur la position appropriée. Voir "SELECTION DU SIGNAL DE LA SORTIE AV1 POUR LE RACCORDEMENT AV" ci-dessous.

Brancher le magnetoscope sur le secteur

Brancher la fiche du cordon d'alimentation sur une prise secteur.

Après avoir branché le cordon secteur à une prise de courant, l'affichage du réglage de pays apparait sur l'écran TV et/ou sur le panneau d'affichage avant du magnétoscope lorsque la touche O/I sur le magnétoscope/la télécommande est pressée la première fois pour mettre en marche l'alimentation du magnétoscope; passer à la page 6 pour effectuer le réglage automatique.

Selection du SIGNAL de la SORTIE AV1 pour le raccordement AV

La prise AV1 IN/OUT accepte seulement un signal composite (signal vidéo normal), mais peut fournir soit un signal vidéo composite ou un signal Y/C (un signal dans lequel les signaux de luminance et de chrominance sont séparés) en fonction du réglage du commutateur AV1 OUT du panneau arrière. - Si la prise péritel de votre téléviseur n'est compatible qu'avec le signal vidéo normal, placer ce commutateur sur COMP. - Si la prise péritel de votre téléviseur est compatible avec le signal Y/C, placer ce commutateur sur Y/C. Vous pouvez obtenir des images S-VHS de haute qualité. (Pour le raccordement, bien s'assurer d'utiliser un câble péritel à 21 broches qui soit compatible avec le signal Y/C.)

Remarques:

• Régler votre téléviseur en mode VIDEO (ou AV), Y/C ou RVB en fonction du type de la prise péritélévision de votre téléviseur.
• Pour changer le mode du téléviseur, se reporter au manuel d'instructions de votre téléviseur.
• Pour obtenir des images S-VHS de haute qualité, vous pouvez également utiliser le raccordement S-VIDEO spécifique à la page 5.

Raccordement s-video

- Pour raccorder un téléviseur avec connecteurs d'entrée S-VIDEO/AUDIO...

Raccorder le magnetoscope au televiseur

a-Raccorder l'antenne, le magnétoscope et le téléviseur comme dans "Raccordement RF" (p. 4). b-Raccorder le connecteur S OUT du magnétoscope au connecteur d'entrée S-VIDEO du téléviseur. c-Raccorder les connecteurs AUDIO OUT du magnétoscope aux connecteurs d'entrée audio du téléviseur.

Brancher le magnetoscope sur le secteur

Brancher la fiche du cordon d'alimentation sur une prise secteur.

Remarques:

• Vous pouvez obtenir des images S-VHS de haute qualité.
• Si votre téléviseur n'est pas stéréo, utiliser les connecteurs AUDIO OUT du magnétoscope pour le raccordement à un amplificateur audio pour la reproduction du son Hi-Fi stéréo. (13 p. 48)
• Pour faire fonctionner le magnétoscope avec votre téléviseur en utilisant le raccordement S-VIDEO, régler votre téléviseur sur le mode VIDEO (ou AV).
• Pour changer le mode du téléviseur, se reporter au manuel d'instructions de votre téléviseur.

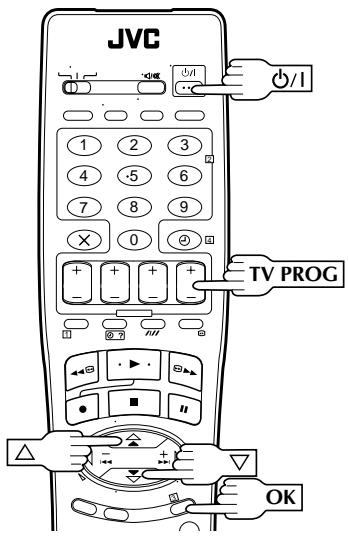

Réglage automatique

Réglage automatique des chaînes/réglage automatique de l'horloge/réglage automatique des numéros guides/réglage automatique du canal vidéo

Code de téléphone international des pays

SUISSE	:41	SUOMI	:358
ITALIA	:39	PORTUGAL	:351
ESPANÁ	:34	DEUTSCHLAND	:49
BELGIUM	:32	NORGE	:47
NEDERLAND	:31	SVERIGE	:46
GREECE	:30	DANMARK	:45
OTHERS	:- -	ÖSTERREICH	:43

Attention

Une fois que vous avez effectué le réglage automatique, même si le soutien mémoire du magnétoscope est expiré, toutes les stations mémorisées et leurs numéros guides restent dans la mémoire du magnétoscope et le magnétoscope n'effectuera pas de nouveau le réglage automatique. Vous avez seulement besoin de régler l'horloge. (p. 58)

Si vous avez déménagé dans une zone différente, effectuez chaque réglage comme requis. - Réglage du canal vidéo (pour les utilisateurs avec raccordement RF) p. 49 Réglage du tuner p. 50 - Réglage de l'horloge p. 58 Si une nouvelle station commence à émettre dans votre région, effectuez le réglage du tuner (1 p. 50) et si nécessaire, le réglage du canal vidéo (1 p. 49).

Lorsque la touche / sur le magnétoscope/la télécommande est pressée la première fois pour mettre en marche l'alimentation du magnétoscope après avoir branché le cordon secteur à une prise de courant, l'affichage du réglage de pays apparaîtra sur l'écran TV et sur le panneau d'affichage avant du magnétoscope. En sélectionnant simplement votre pays, la fonction de réglage automatique règle automatiquement les canaux du tuner, l'horloge, les numéroguides et le canal vidéo *.

• Si vous vivez en Belgique (BELGIUM) ou en Suisse (SUISSE), vous avez également besoin de sélectionner votre région.

Utile si vous avez raccordé le magnétoscope à votre téléviseur via le raccordement RF (p. 4). Le canal vidéo (canal de sortie vidéo) est le canal sur lequel vous téléviseur reçoit les signaux d'image et du son du magnétoscope par le câble RF.

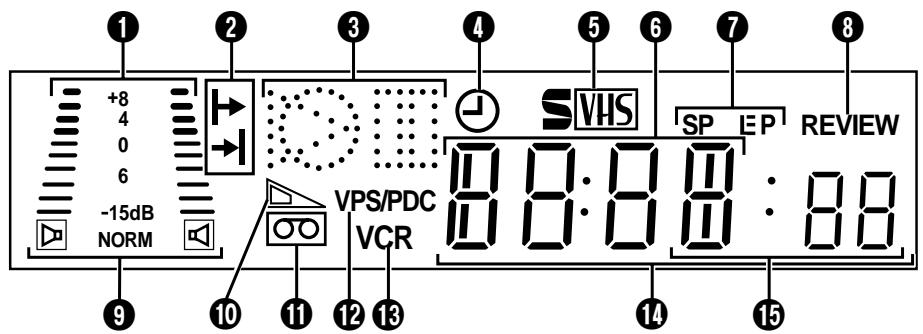

Vous pouvez vous référer au panneau d'affichage avant et/ou à l'affichage sur écran pour effectuer cette procédure.

Avant de commencer, s'assurer de la suite :

• Le câble de l'antenne TV doit être raccordé au magnétoscope.
• Le cordon d'alimentation secteur du magnétoscope doit être branché à une prise de courant.
• Si vous pouvez utiliser l'affichage sur écran, le téléviseur doit être réglé sur son mode AV (avec le raccordement AV ou S-VIDEO p. 4 ou 5) ou sur le canal UHF 36 (avec le raccordement RF p. 4)

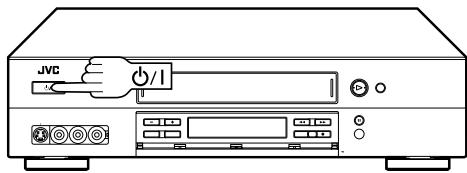

METTRE En MARCHE le magnetoscope

Appuyer sur O/I du magnétoscope ou de la télécommande. L'affichage du réglage de pays apparait sur le panneau d'affichage avant et/ou sur l'écran.

Remarque:

Si vous avez raccordé votre téléviseur au magnétoscope avec le raccordement RF et que l'affichage sur écran apparaissant sur le canal UHF 36 semble distordu, effectuer cette procédure

en se référant au panneau d'affichage avant.

PREVIOUS PAGE

SUSSE

ITALIA

ESPANA

BELGIUM

NEDERLAND

GREECE

OTH

[▲▼]→ [OK]

Si vous vous réferez au panneau d'affichage avant

Appuyez sur pour sélectionner le code de téléphone international de votre pays en vous référant au tableau sur la gauche.

• Si vous avez sélectionné un code de pays autre que 32 (Belgique, BELGIUM) ou 41 (SUISSE), passez à l' étape 4.
• Si vous avez sélectionné 32 (Belgique, BELGIUM) ou 41 (SUISSE), passez par l'objet 3. (Ex.) DEUTSCHLAND est sélectionné

SUITE À LA PAGE SUIVANTE.

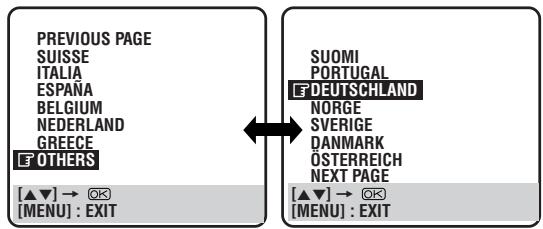

Si vous vous référez à l'affichage sur écran

Appuyer sur △ ▽ pour déplacer la barre illuminée (curseur) sur le nom de votre pays.

• Si vous avez sélectionné un pays autre que la Belgique (BELGIUM) ou la Suisse (SUISSE), passez à l'étape 4.
• Si vous avez sélectionné BELGIUM ou SUISSE, passez à l'étape 3.

Appuyer sur OK. L'affichage du réglage de la langue apparait sur le panneau d'affichage avant et/ou sur l'écran.

Si vous vous référez au panneau d'affichage avant

Appuyez sur pour sélectionner le code de votre langue.

Code de langue

ENGLISH :01 NEDERLANDS:06 DEUTSCH :02 SVENSKA :07 FRANCAIS :03 NORSK :08 ITALIANO :04 SUOMI :09 CASTELLANO:05 DANSK :10

DEUTSCH est sélectionné pour la SUISSE.

Si vous vous référez à l'affichage sur écran

Appuyez sur pour déplacer la barre illuminée (curseur) sur la langue de votre choix.

(DEUTSCH est sélectionné.)

Effectuer le reglage automatique

Appuyer OK.

"Auto" apparait sur le panneau d'affichage en clignotant; ne PAS appuyer sur des touches du magnétoscope ou de la télécommande avant que le panneau d'affichage montre l'affichage illustré dans l'étape 5 ou "-----".

Verifier/regler le CANAL VIDEO

Si vous avez raccordé le magnétoscope à votre téléviseur uniquement via le câble RF fourni (Raccordement RF)

Le canal UHF qui est montré sur le panneau d'affichage est votre canal vidéo.

Pour visionner les signaux d'image du magnétoscope, régler le téléviseur sur le canal vidéo. — Se référer aux instructions fournies avec votre téléviseur pour savoir comment faire.

Si vous avez raccordé le magnétoscope à votre téléviseur via à la fois le câble RF fourni et un câble péritélevision à 21 broches (Raccordement AV), ou via le câble RF fourni, le câble S-Video fourni et un câble audio (Raccordement S-VIDEO)

Vous n'avez pas besoin du canal vidéo, ainsi vous nevez régler le canal vidéo sur arrêt. Appuyer sur TV PROG - jusqu'à ce que le panneau d'affichage montre _OUT_ pour régler le canal vidéo sur arrêt.

Pour visionner les signaux d'image du magnétoscope, régler le téléviseur sur son mode AV. - Se référer aux instructions fournies avec votre téléviseur pour savoir comment faire.

Terminer le reglage automatique

Appuyer sur OK et se référer à la page 8 pour vérifier le résultat.

Remarques:

• La fonction de réglage automatique des canaux est effectuée en premier; elle affecte automatiquement toutes les stations recevables dans votre région.
• La fonction de réglage automatique de l'horloge règle l'horloge automatiquement en lisant des données de réglage de l'horloge d'une station transmettant un signal PDC alors que le réglage automatique des canaux est effectué.
• Pendant le réglage automatique des canaux, le magnétoscope reconnaît chaque nom de station des stations détectées et les met dans la mémoire du magnétoscope, puis règle automatiquement le numéro guide SHOWVIEW pour ces stations selon la zone d'émission.
• Dans une région où aucune station TV ne transmet de signal PDC, le magnétoscope ne peut effectuer ni le réglage automatique de l'horloge ni le réglage automatique des numéros guides.
• Pour les utilisateurs avec raccordement RF : Le magnétoscope détecte les canaux qui ne sont pas occupés par des stations locales et sélectionne automatiquement un canal pour votre canal vidéo qui est localisé au milieu de plus de 5 canaux vacants.
• S'il y a une coupure de courant, ou si vous appuyez sur 1/1 ou MENU alors que le réglage automatique est en cours, le réglage automatique sera interrompu ; bien couper l'alimentation du magnétoscope et essayer de nouveau à partir de l'étape 1.

Le résultat du réglage automatique apparaît sur le panneau d'affichage avant

Si le réglage automatique des canaux et le réglage automatique de l'horloge ont tous les deux été effectués avec succès, l'heure actuelle correcte sera affichée après avoir appuyé sur la touche OK dans l'étape 6 de la page 7.

Si le réglage automatique des canaux a été effectué avec succès mais que le réglage automatique de l'horloge n'a pas marché, "1" (N° de chaine) sera affiché après avoir appuyé sur la touche OK dans l'étape 6 de la page 7.

Si ni le réglage automatique des canaux ni le réglage automatique de l'horloge ont marché, "--:---" sera affiché.

Vous p. 26) si le numéro de la chaîne affiché à l'étape 3 est correct, ceci confirme que le numéro guide pour le numéro SHOWVIEW que vous avez entré à l'étape 2 a été réglé correctement.

Mettez en marche le téléviseur et sélectionnez son mode AV, puis assurez-vous que toutes les stations nécessaires ont été insérées dans la mémoire du magnétoscope en utilisant les touches TV PROG. - Si des noms de station (N. TV — p. 55) ont également été mis dans la mémoire du magnétoscope, le nom de station sera affiché dans le coin supérieur gauche de l'écran pendant 5 secondes environ lorsque la chaîne est changée. - Si vous voulez régler manuellement le tuner pour ajouter ou sauter des canaux, changer les positions préreglées ou pour régler ou changer des noms de station, voir page 52 à 56.

B si le réglage automatique des canaux a été effectué avec succès mais que le réglage automatique de l'horloge n'a pas marché:

Mettez en marche le téléviseur et sélectionnez son mode AV, puis assurez-vous que toutes les stations nécessaires ont été insérées dans la mémoire du magnétoscope en utilisant les touches TV PROG. - Si des noms de station (N. TV — p. 55) ont également été mis dans la mémoire du magnétoscope, le nom de station sera affiché dans le coin supérieur gauche de l'écran pendant 5 secondes environ lorsque la chaîne est changée. - Si vous pouvez régler manuellement le tuner pour ajouter ou sauter des canaux, changer les positions préreglées ou pour régler ou changer des noms de station, voir page 52 à 56. 2 Effectuer le réglage de l'horloge à la page 58.

C si le réglage automatique des canaux et le réglage automatique de l'horloge n'ont tous les deux pas marché:

S'assurer que le câble d'antenne TV est raccordé correctement au magnétoscope et couper une fois l'alimentation du magnétoscope, puis remettre l'alimentation du magnétoscope.

L'affichage du réglage de pays apparaît sur le panneau d'affichage avant et/ou sur l'écran ; effectuer de nouveau les étapes 2 à 6 des pages 6 et 7.

Important

■ En fonction des conditions de réception, les noms de station peuvent ne pas être mémorisés correctement, et le réglage automatique des numéros guides peut ne pas fonctionner correctement. Si les numéros guides ne sont pas réglés correctement, lorsque vous enregistrez par minuterie un programme TV avec SHOWVIEW, le magnétoscope enregistrera le programme d'une autre chaîne. En programmant la minuterie en utilisant SHOWVIEW, bien vérifier si la chaîne sélectionnée est celle qui va recevoir le programme que vous pouvez enregistrer. (© p. 26, "Enregistrement programme SHOWVIEW"). ■ Comme votre magnétoscope mémorise toutes les stations détectées même si les conditions de réception sont médiocres, certaines de ces stations mémorisées peuvent produire une image bruitée. Pour effacer ces stations, "Eliminer une chaîne" à la page 53. Pour les utilisateurs avec raccordement RF: Dans certaines conditions de réception, le canal vidéo peut ne pas être correctement réglé et des interférences peuvent apparaître dans l'image du téléviseur alors que l'alimentation du magnétoscope est en marche. Régler manuellement votre canal vidéo. p. 49, "Réglage du canal vidéo".

Langue pour l'affichage sur écran

Le réglage automatique sélectionne également la langue de façon automatique pour l'affichage sur écran en fonction du réglage du pays que vous avez fait dans l'étape 2 de la page 6 (sauf si vous avez sélectionné BELGIUM ou SUISSE), comme montré ci-dessous.

SUOMI	→	SUOMI	SVERIGE	→	SVENSKA	ESPANA	→	CASTELLANO
PORTUGAL	→	ENGLISH	DANMARK	→	DANSK	NEDERLAND	→	NEDERLANDS
DEUTSCHLAND	→	DEUTSCH	ÖSTERREICH	→	DEUTSCH	GREECE	→	ENGLISH
NORGE	→	NORSK	ITALIA	→	ITALIANO	OTHERS	→	ENGLISH

Si vous voulez changer manuellement le réglage de la langue, "Langue" à la page 9.

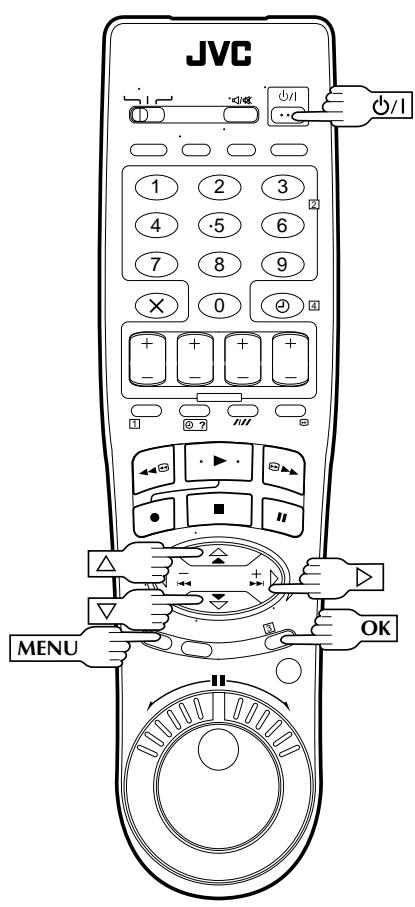

Juste à l'heure

Votre magnétoscope dispose de la fonction Juste à l'heure qui fournit un maintien précis de l'heure par des ajustements automatiques à des intervalles réguliers, en lisant des données d'un signal PDC. Si vous pouvez profiter de cette fonction, la régler simplement sur "M." p. 58, "Juste à l'heure"

Mettre en marche le téléviseur et sélectionner le canal vidéo (ou le mode AV).

Ce magnétoscope vous offre le choix de voir les messages sur écran en 10 langues différentes. Bien que le réglage automatique sélectionne automatiquement la langue (p.8), vous pouvez changer manuellement le réglage de la langue en utilisant cette procédure si nécessaire.

METTRE En MARCHE le magnetoscope

Appuyer sur /.

Avoir ACCES a l'ecran "MENU principal"

Appuyer MENU.

Avoir ACCES a l'ecran de reglage du PAYS

Appuyer sur △ ▽ pour déplacer la barre illuminée (curseur) sur "REGL. AUTO. DES CANAUX", puis appuyer sur OK ou D.

AUTRES REGlAGES REGl. AUTO, DES CANAUX REGl. MANUEL CANAUX RELAGLES INITIAUX CTL NIVEAU ENR. AUDIO TABLE DE MONTAGE [▲▼] → [GK] [MEUNI: SORTTE]

Appuyer sur △∇ pour déplacer la barre illuminée (curseur) sur le nom de votre pays, puis appuyer sur OK ou.

Appuyer sur △ ∇ pour déplacer la barre illuminée (curseur) sur la langue de votre choix.

NEDEBL

CASTELANDO

EBANAS

DEGUTS ENGLISH

[OK]

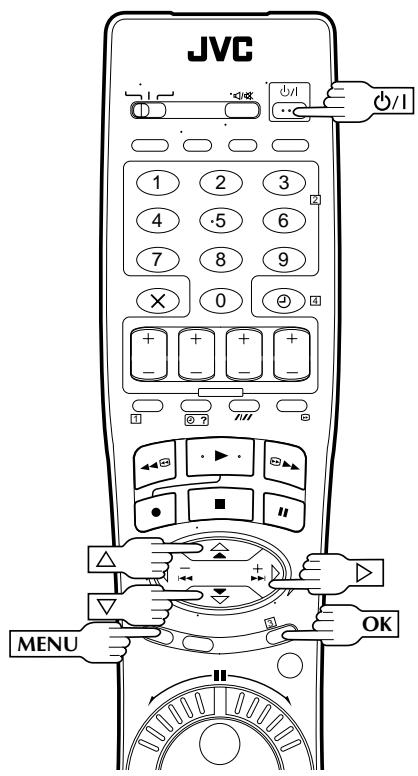

Affichages sur écran

Mettre en marche le téléviseur et sélectionner le canal vidéo (ou le mode AV).

Remarques:

• En utilisant votre magnétoscope comme lecteur source pour montage, bien régler "O. S. D." sur "A." avant de lancer le montage.
• Pendant la lecture, les indicateurs de mode de fonctionnement peuvent être perturbés en fonction de la bande utilisée.

Vous pouvez désirer avoir ou pas l'affichage de divers indicateurs de fonctionnement sur l'écran, en réglant cette fonction sur "M." ou "A.". Les messages apparaissent dans la langue sélectionnée (p. 8 ou 9).

METTRE En MARCHE le magnetoscope

Appuyer sur I.

Avoir ACCES a l'ecran "MENU principal"

Appuyer sur MENU.

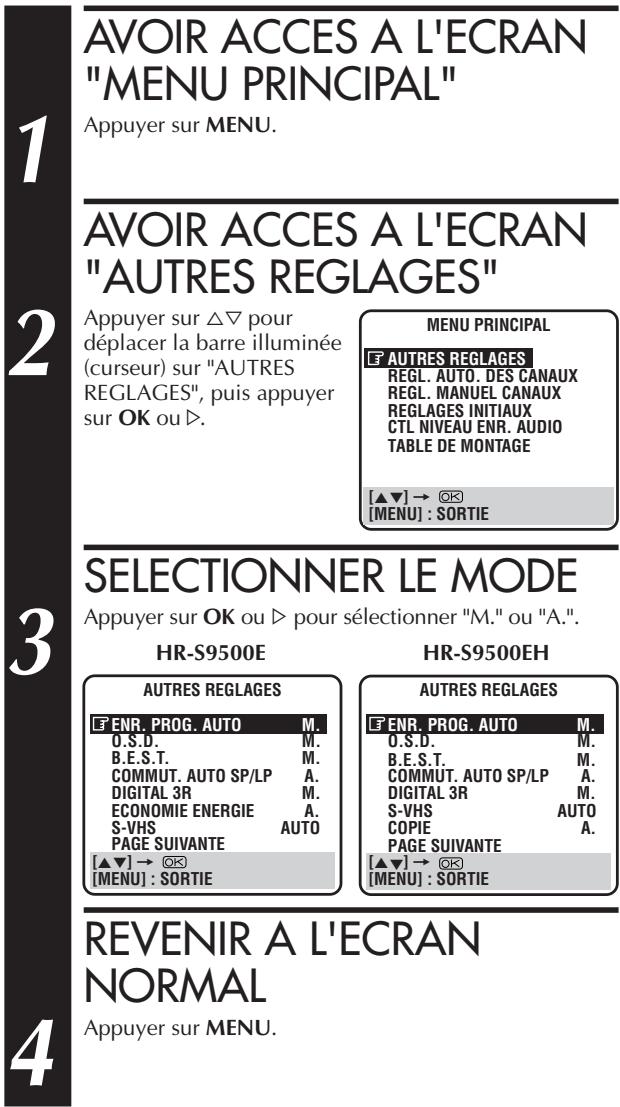

Avoir ACCES a l'ecran "AUTRES reglages"

Appuyer sur △∇ pour déplacer la barre illuminée (curseur) sur "AUTRES REGLAGES", puis appuyer sur OK ou.

Permettre/empecher l'affichage sur ecran

Le réglage par défaut est "M.", par conséquent si vous voulez les affichages sur écran, laisser le réglage comme il est et passer à l'étape 5. Si vous ne voulez pas que les affichages apparaisent, appuyer sur pour déplacer la barre illuminée (curseur) sur "O. S. D." et appuyer sur OK ou > pour régler l'affichage sur écran (O. S. D.) sur "A."

HR-S9500E

HR-S9500EH

1- Indicateurs de mode de fonctionnement 2- Vitesse d'enregistrement SP/LP/EP (EP est uniquement pour la lecture NTSC) 3- Sens de défillement de la bande 4- Affichage de compteur 5- Indicateur de durée de bande restante (13 p. 21) 6- Affichage du mode audio (13 p. 17) 7- Indicateur de position de bande (13 p. 13) 8- Type d'émission (p. 23) 9- Indicateur "Spatializer" (p. 17) 10- Jour/mois/année 11- Affichage de l'horloge 12- Numéro de position du canal (chaîne) et nom de station/ indicateur Aux. (L-1, L-2, F-1 ou S-1) 13- Affichage d'advertisement de minuterie (p. 27, 29) 14- Marque de cassette chargée

Mode d'économie d'énergie (HR-S9500E uniquement)

Mettre en marche le téléviseur et sélectionner le canal vidéo (ou le mode AV).

Vous pouvez réduire la consommation d'énergie alors que l'alimentation du magnétoscope est coupée.

• En mode d'économie d'énergie, le panneau d'affichage sera éteint.
• La fonction Juste à l'heure (13) p. 58) ne marche pas lorsque le mode d'économie d'énergie est engagé.
• Alors que le magnétoscope est en mode d'économie d'énergie, l'image peut être distordue momentanément quand vous mettez le magnétoscope en marche/arrêt.
• Le mode d'économie d'énergie ne fonctionne pas quand...... le magnétoscope est dans le mode d'attente de minuterie.... l'alimentation du magnétoscope est coupée après l'enregistrement par minuterie (ou l'enregistrement immédiat).... le mode d'enregistrement automatique d'émission satellite est engagé (p. 32).... "SELECTION AV2" est réglé sur "DECODEUR" ou "DEC. SAT" (p. 39).

Sur la lecture NTSC

• Certains téléviseurs rétrécissent l'image verticalement et placent des barres noires en haut et en bas de l'écran. Ce n'est pas un mauvais fonctionnement de la part du magnétoscope ni du téléviseur.
• L'image peut rouler verticalement. Ce qui peut être corrigé en utilisant la commande de stabilité verticale sur le téléviseur. (Si le téléviseur ne dispose pas de cette commande, la correction n'est pas possible.)
• Les valeurs du compteur et de la durée de bande restante seront incorrectes.
• Pendant la recherche, l'arrêt sur image ou la lecture image par image, l'image sera distordue, et il peut y avoir une perte de couleur.
• En fonction du type de téléviseur, le haut et le bas des affichages surimprimés peuvent être coupés pendant la lecture NTSC.

Vous pouvez dire des bandes PAL, NTSC et MESECAM, ou enregistrer des signaux PAL et SÉCAM* sur ce magnétoscope. Suivez la procédure ci-dessous pour sélectionner le système couleur approprié.

• Les signaux SÉCAM seront enregistrés en MESECAM sur ce magnétoscope ; MESECAM est la désignation pour des bandes avec signaux SÉCAM qui ont été enregistrées sur un magnétoscope PAL compatible MESECAM.

METTRE Le magnetoscope en MARCHE

Appuyer sur / I.

Avoir ACCES a l'ecran "MENU principal"

Appuyer sur MENU.

Avoir ACCES a l'ecran "AUTRES reglages"

Appuyer sur △∇ pour déplacer la barre illuminée (curseur) sur "AUTRES REGLAGES", puis appuyer sur OK ou

AUTRES REGLAGES REGL. AUTO. DES CANAUX REGL. MANUEL CANAUX REGLAGES INITIAUX CTL NIVEAU ENR. AUDIO TABLE DE MONTAGE

[△▼]→OK

Selectionner le mode de systeme couleur

Appuyer sur pour déplacer la barre lumineuse (curseur) sur "SYST. COULEUR", puis appuyer sur OK ou pour sélectionner le système couleur approprié.

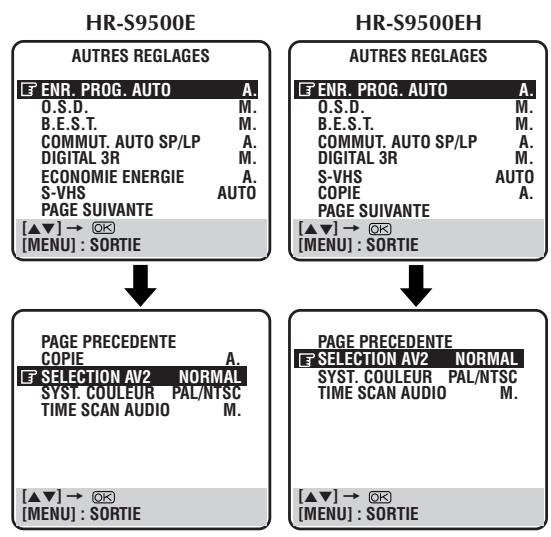

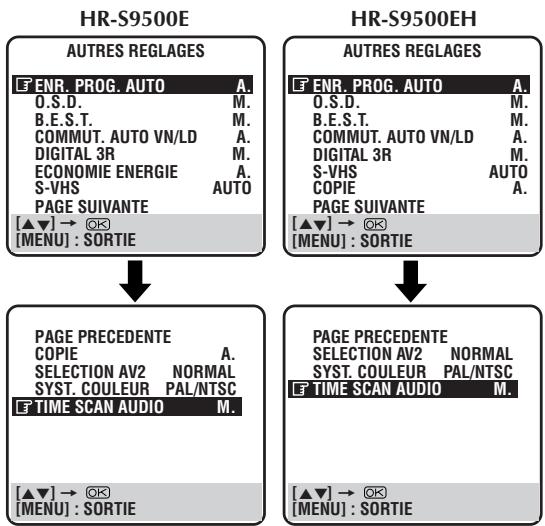

AUTRES Reglages

ENR. PROG. AUTO	A.
O.S.D.	M.
B.E.S.T.	M.
COMMUT. AUTO SP/LP	A.
DIGITAL 3R	M.
ECONOMIE ENERGIE	A.
S-VHS	AUTO
PAGE SUVIVANTE
[▲▼]→[OK]
[MENU]:SORTIE

HR-S9500EH

AUTRES REGLAGES
ENR. PROG. AUTO	A.
O.S.D.	M.
B.E.S.T.	M.
COMMUT. AUTO SP/LP	A.
DIGITAL 3R	M.
S-VHS	AUTO
COPIE	A.
PAGE SUIVANTE
[▲▼] → [◇]
[MENU]: SORTIE

Page precedente

COPIE

SYST. couleur pal/ntsc

TIME SCAN AUDIO

TIME SCAN AUDIO M.

& MENU & SORTIE

[△▼]→OK

a- PAL/NTSC: Pour enregistrer des signaux PAL, ou lore une bande PAL ou NTSC.

b-MESECAM: Pour enregistrer des signaux SECAM, ou dire une bande MESECAM.

Mettez en marche le téléviseur et sélectionnez le canal vidéo (ou le mode AV).

Indicateur de position de bande

L'indicateur de position de bande apparait sur l'écran quand, à partir du mode d'arrêt, vous appuyez sur FF, REW ou effectuez une recherche indexée. La position de "■" par rapport à "0" (début) ou "+" (fin) vous montre où vous êtes sur la bande.

"O.S.D." doit être réglé sur "M.", sinon l'indicateur n'apparaîtra pas. (p. 10).

Remarque:

En fonction du type de bande utilisé, il peut y avoir des moments où l'indication n'est pas correcte.

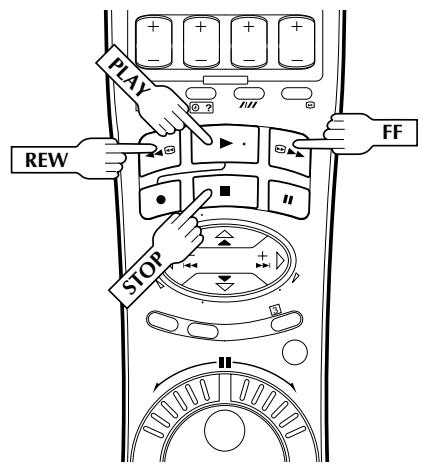

L'opération la plus élémentaire et la plus facile possible avec votre magnétoscope est la lecture de bande. Des signaux déjà enregistrés sur une bande vidéo sont lus par leur magnétoscope et affichés sur votre téléviseur juste comme un programme TV.

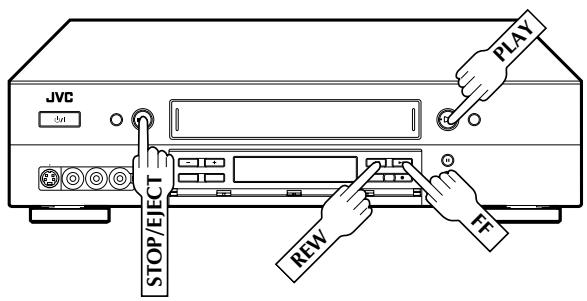

Charger une cassettes

S'assurer que la face de la cassette portant la fenêtre est en haut, que le côté arrêté portant l'étiquette est face à vous et que la flèche sur le devant de la cassette est pointée vers le magnétoscope. Ne pas appliquer trop de force pour l'introduction.

L'alimentation du magnétoscope est mise automatiquement et le compteur est automatiquement remis à "0:00:00". - Si la languette de sécurité d'enregistrement de la cassette a été retirée, la lecture commence automatiquement.

Trouver le debut du programme

Si la bande est avancée au-delà du point de début, appuyer sur REW. Pour faire défiler en avant, appuyer sur FF.

Commencer la lecture

Appuyer sur PLAY. "BEST" apparait en clignotant sur le panneau d'affichage du magnétoscope pendant l'alignement automatique. (p. 24)

Arreter la lecture

Appuyer sur STOP sur la télécommande ou STOP/EJECT en façade du magnétoscope. Puis appuyer sur STOP/EJECT pour retirer la cassette.

Cassettes utilisables

• Des enregistrements de caméscope VHS compact peuvent être lus sur ce magnétoscope. Placer simplement la cassette enregistrée dans un adaptateur de cassette VHS et elle peut être utilisée comme toute cassette VHS de taille standard.
• Ce magnétoscope peut enregistrer sur des cassettes VHS et Super VHS. Alors que seulement des signaux VHS peuvent être enregistrés sur des cassettes VHS ordinaires, des signaux VHS et Super VHS peuvent être enregistrés et lus en utilisant des cassettes Super VHS.

Remarques:

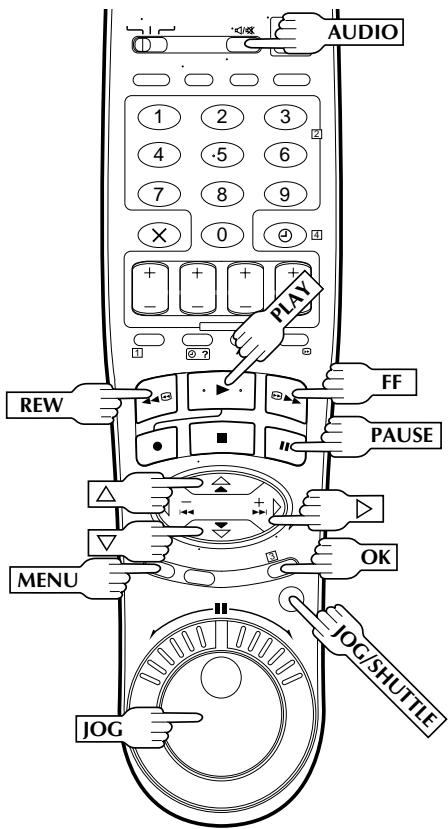

• Se référer à l'illustration de la bague SHUTTLE au-dessus en lisant les procédures suivantes.
• Pour utiliser la molette JOG ou la bague SHUTTLE de la télécommande, appuyer d'abord sur JOG/SHUTTLE pour que la touche s'allume. Appuyer de nouveau sur la touche éteint le témoin.

FAIRE une PAUSE pendant la lecture

Appuyer sur PAUSE.

• Pendant l'arrêt sur image, le son des 3 secondes précédentes (environ) sera lu de façon répétée (s'il y a eu au moins 6 secondes de lecture normale avant d'engager le mode d'arrêt sur image). "TIME SCAN AUDIO" doit être réglée sur "M.", ou le son ne sera pas entendu. (p. 19)

LIRE IMAGE par IMAGE

Tourner la molette JOG vers la droite pour la lecture image par image avant, ou vers la gauche pour la lecture image par image inverse.

Appuyer sur PAUSE.

Appuyer sur ou

Pour reprendre la lecture normale, appuyer sur PLAY.

PASSER en lecture au ralenti

Pendant la lecture ou en arrêt sur image, tourner la bague SHUTTLE vers la droite pour le ralenti avant, ou vers la gauche pour la lecture inverse (se reporter à l'illustration ci-dessus).

Pendant l'arrêt sur image, appuyer sur PAUSE et maintenir pendant 2 secondes, puis relâcher. Appuyer et relâcher de nouveau pour revenir en arrêt sur image.

Pendant l'arrêt sur image, continuer à appuyer sur. Relacher pour revenir en arrêt sur image.

Pour reprendre la lecture normale, appuyer sur PLAY.

Remarque:

Pour Time Jog, voir page 19.

PASSER en recherche à GRANDE vitesse

Pendant la lecture ou en arrêt sur image, tournez la bague SHUTTLE complètement sur la droite pour la recherche à grande vitesse avant, ou sur la gauche pour la recherche à grande vitesse inverse. En relâchant SHUTTLE, l'arrêt sur image reprend.

Pendant la lecture ou en arrêt sur image, appuyer sur FF pour la recherche à grande vitesse avant, ou sur REW pour la recherche à grande vitesse inverse.

Pour reprendre la lecture normale, appuyer sur PLAY.

Remarque:

Pour des recherches courtes, pendant la lecture ou l'arrêt sur image, maintenir pressé FF ou REW pendant plus de 2 secondes. En relâchant, la lecture normale reprend.

Attention

• Les opérations par la molette JOG/la bague SHUTTLE ne comprennent pas TimeScan (F p. 18).
• L'image peut ne pas apparaître pendant la recherche à grande vitesse avec une bande enregistrée en mode LP.
• En mode de recherche à grande vitesse, d'arrêt sur image, de ralenti ou d'avance image par image, l'image peut être distordue, et il y aura une perte de couleur.
• Lorsque la lecture reprend à partir de la recherche, de l'arrêt sur image, du ralenti ou de la lecture image par image, l'image peut momentanément vibrer verticalement en fonction du type de téléviseur utilisé.

PASSER en recherche à vitesse variable

Pendant la lecture ou en arrêt sur image, tournez la bague SHUTTLE vers la droite pour la recherche à vitesse variable avant, ou vers la gauche pour la recherche à vitesse variable inverse (se reporter à l'illustration de la page 14).

Pour reprendre la lecture normale, appuyer sur PLAY.

Remarque:

La recherche à vitesse variable avec TimeScan (p. 18) peut être utilisée en appuyant sur la touche ou de la télécommande.

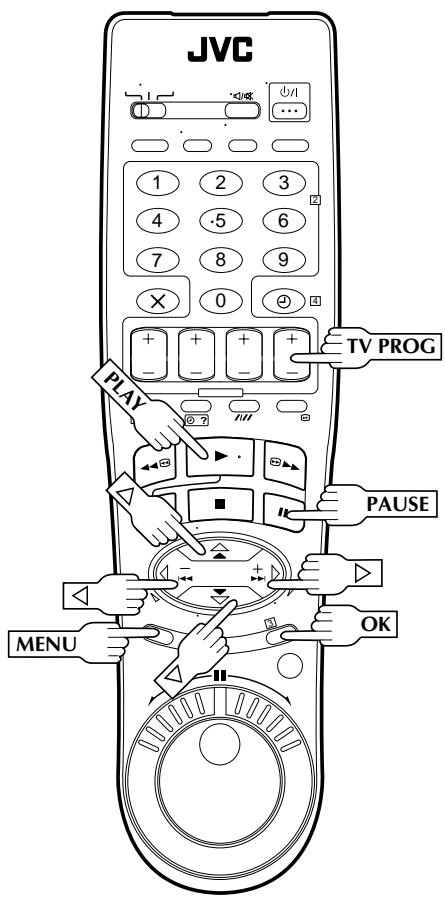

Alignement manuel

Votre magnétoscope dispose d'une commande d'alignment automatique. Pendant la lecture, vous pouvez l'annuler et régler manuellement l'alignement en appuyant sur les touches TV PROG.

Annuler l'alignement automatique

Appuyer sur /// sur la télécommande pour passer en alignement manuel.

Ajuster manuellement l'alignement

Appuyer sur TV PROG + ou - pour ajuster l'alignement.

Repasser en alignnement automatique

Appuyer sur /// sur la télécommande pour repasser en alignement automatique.

Remarque:

Quand une nouvelle cassette est introduite, le magnétoscope passe automatiquement en mode d'alignement automatique.

Recherche de saut

Appuyer sur 30 SEC de 1 à 4 fois pendant la lecture. Chaque pression lance une période de 30 secondes de lecture accélérée. La lecture normale reprend automatiquement.

Remarque:

Pour revenir en lecture normale pendant la recherche de saut, appuyer sur PLAY.

Recherche indexée

Votre magnétoscope marque automatiquement des codes d'indexation au début de chaque enregistrement. Cette fonction vous donne un accès rapide à tout code d'indexation jusqu'à 9 dans un sens ou l'autre.

Remarque:

Avant de commencer, s'assurer que le magnétoscope est en mode d'arrêt.

Activer la recherche indexée

Appuyer sur ou (1-1 ou 1). "1" ou "1" est affiché sur l'écran et la recherche commence dans le sens correspondant.

• Pour accéder aux codes d'indexation 2 à 9, appuyer plusieurs fois sur jusqu'à l'affichage du bon numéro d'index.

Exemple : Pour localiser le début de B à partir de la position courante, appuyer deux fois sur. Pour localiser le début de D à partir de la position courante, appuyer une fois sur.

Position courante

Numéro d'index

• Quand le code d'indexation spécifique est trouvé, la lecture commence automatiquement.

Instant review

Simplement en appuyant sur une seule touche, le magnétoscope est mis en marche, il rembobine la bande et commence la lecture du dernier programme enregistré par minuterie. Si vous avez plusieurs programmes enregistrés, vous pouvez accéder facilement à n'importe lequel d'entre eux.

Remarque:

Avant de commencer, s'assurer que l'alimentation du magnétoscope est coupée et que le mode de minuterie n'est pas engagé.

Appuyer sur REVIEW. L'alimentation du magnétoscope est mise en marche et le magnétoscope recherche le code d'indexation indiquant le début du dernier programme enregistré par minuterie. Une fois trouvé, la lecture commence automatiquement.

• Le panneau d'affichage avant vous dit combien de programmes ont été enregistrés. Si vous avez par exemple 3 programmes, "REVIEW" et "3" apparaissent en clignotant. Pour regarder le premier des trois programmes, appuyer trois fois sur REVIEW. Le magnétoscope fait la recherche et lance la lecture automatique. Vous pouvez acceder à un programme jusqu'à 9 codes d'indexation de la position courante de la bande.

Remarques:

• Instant ReView n'est pas possible alors que le magnétoscope est en mode de minuterie.
• Le nombre de programmes enregistrés ne sera pas affiché sur le panneau d'affichage avant après l'enregistrement automatique d'émission satellite (p. 32).

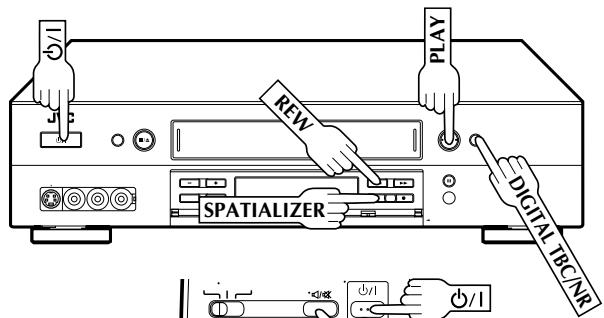

Correcteur de base de temps (TBC)/réduction de bruit numérique

Votre magnétoscope dispose d'un correcteur de base de temps (TBC) qui retire l'instabilité des signaux vidéo variables pour fournir une image stable même avec des bandes anciennes ou des cassettes de location. La marche/arrêt de la réduction de bruit numérique 3-DNR qui coupe le bruit et permet une reproduction d'image claire est également liée à cette fonction. * Le réglage par défaut est "M."

Nous vous recommandons d'utiliser la fonction de correcteur de base de temps numérique en...

... lisant une bande enregistrée sur un camescope.... lisant une bande utilisée de façon répétée.... utilisant ce magnétoscope comme lecteur pour du montage.

Selectionner le mode de reglage correcteur de BASE de temps (tbc)/reduction de BRUIT numerique

Appuyer sur DIGITAL TBC/NR pour que la touche s'allume.

• Pour couper DIGITAL TBC/NR, appuyer de nouveau sur DIGITAL TBC/NR pour que le témoin s'éteigne.

Remarques:

• Si vous lisez une bande enregistrée sous des conditions de réception TV médiocres, il peut y avoir des cas où l'image devient plus stable avec DIGITAL TBC/NR réglé à l'arrêt.
• Lorsque DIGITAL TBC/NR est réglé sur marche, si vous lisez une bande où certains types de signaux sont enregistrés (en utilisant un PC ou certains générateurs de caractères), l'image de lecture peut être distordue. Si c'est le cas, couper la fonction DIGITAL TBC/NR.
• En lisant une bande MESECAM, la fonction DIGITAL TBC/NR ne marche pas même si la touche TBC/NR est allumée.

Digital 3R

Le système d'image Digital 3R applique une correction de contrefrangment au signal de luminance pour relever le détail.

Avoir ACCES a l'ecran du MENU principal

Appuyer sur MENU.

Avoir ACCES a l'ecran de reglage de fonction

Déplacer la barre illuminée (curseur) sur "AUTRES REGLAGES" en appuyant sur △ ▽, puis appuyer sur OK ou

AUTRES REGLAGES REGL: AUTO. DES CANAUX REGL. MANUEL CANAUX REGLAGES INITIAUX CTL NIVEAU ENR. AUDIO TABLE DE MONTAGE

[▲V]→ MENU : SORTIE

Selectionner le mode de reglage digital 3R

Déplacer la barre illuminée (curseur) sur "DIGITAL 3R" en appuyant sur △ ▽, puis appuyer sur OK ou pour régler sur "M."

AUTRES Reglages

ENR. PROG. A0. S. D. M. B. E. S. T. M. COMMUT. AUTO VN/LD A DIGITAL 3R M. ECONOMIE ENERGIE A. S-VHS AUTO PAGE SUVANTE ] EENU: SORTIE

AUTRES Reglages

EN 0.1

B. CO

[▲]

[ME]

MENU. SORTIE

• Normalement, il est recommandé de laisser "DIGITAL 3R" réglé sur "M."
• En fonction du type de bande utilisé, la qualité d'image peut être meilleure avec "DIGITAL 3R" réglé sur "A."

Spatializer®

Cette caractéristique étend le champ sonore quand vous lisez toute source stéréo ou visionnez un programme stéréo tout en l'enregistrant.

• Le mode "Spatializer®" n'a pas d'effet sur la qualité de l'enregistrement.

Activer le mode "spatIALIZER®

Appuyer sur SPATIALIZER ; le réglage courant sera affiché sur l'écran pendant 5 secondes environ. Une pression sur SPATIALIZER alors que l'écran montre l'affichage change le réglage.

• Pour visionner un programme stéreo comme des films ou de la musique, Sélectionner "SPATIALIZER" pour créer un son plus spacieux.
• Pour visionner un programme monophonique, sélectionner "SPATIALIZER ST" qui simule un effet stéréo.
• Sélectionner "SPATIALIZER A." pour couper l'effet Spatializer si le son devient non naturel avec "SPATIALIZER [D]" ou "SPATIALIZER ST" sélectionné.
• Si votre téléviseur est équipé du système 3D-PHONIC et si vous utilisez ensemble Spatializer® et 3D-PHONIC en même temps, le son peut devenir anormal; régler une fonction ou l'autre sur "A."
• Le réglage restera effectif même si vous mettez en marche/arrêt le magnétoscope.

Remarques:

• Le mode "Spatializer®" n'est efficace qu'avec un téléviseur stéréo.
• Vous pouvez changer le réglage Spatializer®, même si "O. S. D." est réglé sur "A".
• Le réglage ne peut pas être changé pendant la recherche, l'arrêt sur image, la lecture image par image ou le mode de ralenti.
• Lorsque ce magnétoscope est utilisé comme lecteur pendant le montage, le son enregistré correspondra au réglage Spatializer®.

Lecture répétée

Votre magnétoscope peut lire automatiquement toute la bande 50 fois de suite.

LANCER la lecture

Appuyer sur PLAY.

Activer la lecture repetee

Appuyer sur PLAY pendant plus de 5 secondes, puis relâcher.

L'indicateur de lecture (c) sur le panneau d'affichage clignote lentement. La bande est lue automatiquement 50 fois de suite, puis s'arrête.

Arreter la lecture

Appuyer sur STOP n'arrête pas pour arrêter la lecture.

Remarque:

Appuyer sur PLAY, REW, FF ou PAUSE arrête également la lecture répétée.

Mémoire de la fonction suivante

Vous pouvez régler l'alimentation de votre magnétoscope pour qu'elle se coupe automatiquement après le rembobinage complet de la bande. Avant de commencer, assurez-vous que le magnétoscope est dans le mode d'arrêt.

Pour couper automatiquement l'alimentation après rembobinage de la bande...

... appuyer sur REW, puis appuyer sur 1 dans les 2 secondes.

Sélection de la piste son

Votre magnétoscope peut enregistrer trois pistes son (HI-FI G, HI-FI D et NORM) et il lira celle que vous sélectionnez.

Pendant la lecture

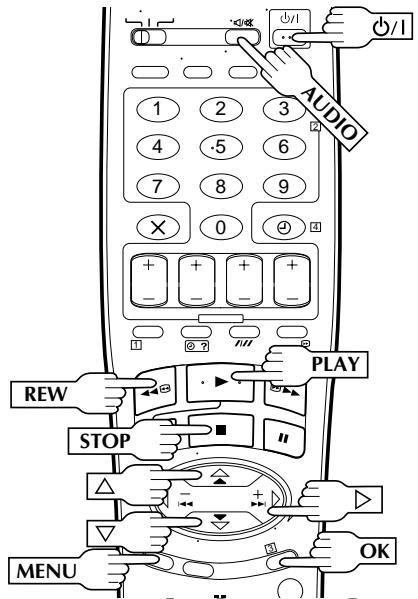

Appuyer sur AUDIO de la télécommande change la piste son comme suit:

PISTE		UTILISATION
Panneau avant du magnétoscope	Affichage sur écran
+	HI FI G D	Pour bandes stéréo Hi-Fi
	HI FI G D	Pour l'audio principal des bandes bilingues
	HI FI D	Pour l'audio secondaire des bandes bilingues
NORM	NORM	Pour bandes avec doublage audio
+ + NORM	HI FI NORM	Pour bandes avec doublage audio

Remarques:

• Normalement, [ɪdʒ] doit être sélectionné. Dans ce mode, les bandes stéreo Hi-Fi sont lues en stéreo, et la piste audio normal est lue automatiquement pour des bandes avec seulement l'audio normal. Pour des instructions sur l'enregistrement de programmes stéreo et bilinguals, se référer à la page 23. "O. S. D." doit être réglé sur "M." ou les affichages sur écran n'apparaîtront pas (13 p. 10).

Votre magnétoscope dispose de la fonction TimeScan.

TimeScan permet d'afficher des images sans parasites sur l'écran de votre téléviseur dans les modes de recherche avant et inverse. L'audio sera lu à vitesse normale pendant les modes TimeScan (p. 19). TimeScan vous permet de visionner un programme en mode de recherche tout en écoutant l'audio.

Remarques:

• "TIME SCAN AUDIO" doit être réglé sur "M.", ou le son ne sera pas entendu en mode TimeScan. (13 p. 19)
• L'audio ne sera pas synchronisé avec la vidéo dans les modes TimeScan.
• En mode de pause, 3 secondes (environ) de l'audio seront lues de façon répétée. (p. 14)
• Dans les modes de recherche TimeScan, certaines informations audio ne seront pas lues pour que l'audio puisse suivre la vidéo.

Signal audio pendant timescan

Bande en lecture

Le son de ①, ③ et ⑤ est entendu.

Le son de ② et ④ n'est pas entendu.

Le signal de sortie audio est un son normal (monophonique).

PASSER en recherche à vitesse variable

Pendant la lecture, appuyer sur ou

• Plus vous appuyez de fois, plus l'image de lecture défile rapidement.
• Pour réduire la vitesse, appuyez sur la touche de sens opposé.

(Se référer au tableau de la page 19 pour les vitesses de lecture).

Pour revenir en lecture normale, appuyer sur PLAY.

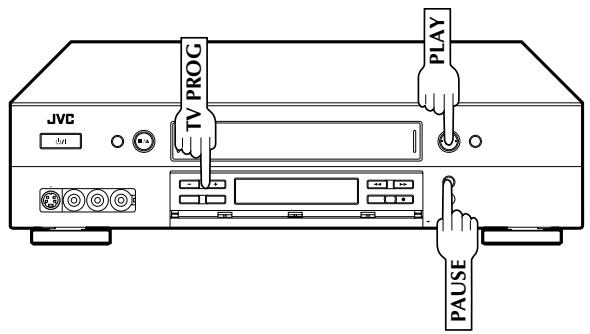

Si l'image est instable verticalement pendant l'arrêt sur image ou la recherche à vitesse variable avec une bande mesecam:

Appuyer sur PAUSE. Appuyer sur TV PROG + ou - pour que la vibration s'arrête.

TimeScan

Noms de lecture d'effets spéciaux	Inverse				Avant
	Recherche		Lecture	Ralenti (Time Jog**)	*Arrêt sur image	Ralenti (Time Jog**)	Lecture	Recherche
Vitesse SP	-9x	-7x	-5x	-3x	-1/2x	0	1/2x	1x
Vitesse LP	-7x	-3x	-3x	-1/2x	0	1/2x	1x	1.5x
Sortie audio	L'audio est sorti.			L'audio n'est pas sorti.	L'audio est sorti.	L'audio est sorti.	L'audio est sorti.

• Le mode d'arrêt sur image ne peut pas être engagé en utilisant la touche de la télécommande. Le mode d'arrêt sur image peut être engagé en appuyant sur la touche PAUSE.

Adoucit le ralenti en offrant une image animée ininterrompue sans distorsion.

• La vitesse est montrée pendant l'opération TimeScan dans le coin supérieur droit de l'écran TV pendant 5 secondes environ. (L'affichage peut être déformé.)
• Pour reprendre la lecture normale, appuyer sur PLAY. L'image et l'audio peuvent devenir distordus lorsque la vitesse d'enregistrement change. Si ceci se produit, revenir une fois en lecture normale, puis essayer de nouveau en utilisant TimeScan. L'image peut être bruitée ou il peut y avoir une perte de couleur quand vous changez la vitesse de lecture. (Davantage de parasites apparaîtront avec des enregistrements LP.)
• Des parasites peuvent apparaître ou la partie supérieure de l'image peut être distordue pendant l'arrêt sur image, la lecture image par image ou la recherche 2x d'enregistrements LP, ou en fonction de la bande utilisée.
• L'image peut apparaître distordue en comparaison à la lecture normale. Lorsque la lecture reprend à partir de la recherche (comprenant TimeScan), de l'arrêt sur image, du ralenti ou de la lecture image par image, l'image peut momentanément vibrer verticalement en fonction du type de téléviseur utilisé.
• En mode TimeScan, il y aura un retard entre la vidéo et l'audio et des parasites peuvent apparaître dans le signal audio.
• La qualité du son TimeScan sera différente en comparaison à la lecture normale. Lorsque du matériel comme des vidéos musicales avec un son sans arrêt (très peu de coupures dans la piste son) est visionné à 1,5 ou 2 fois la vitesse normale, la lecture audio peut être plus rapide que normale.
• En fonction du contenu de la bande, le son peut ne pas être clair pendant la lecture au ralenti avant.
• Timer Jog ne peut pas être activé en appuyant sur PAUSE pendant plus de 2 secondes.
• Quand le sens de lecture est inversé, il faut environ 6 secondes avant de pouvoir entendre le son.
• L'image sera monochrome avec une bande MESECAM enregistrée en mode LP pendant la recherche TimeScan.
• En lisant une bande NTSC, les vitesses différentes de celles indiquées ci-dessus ne sont pas montrées sur l'écran du téléviseur.
• TimeScan à -1/2x, 1/2x et 1,5x la vitesse normale n'est pas possible avec une bande MESECAM.
• Les opérations possibles avec la molette JOG/la bague SHUTTLE ne comprennent pas TimeScan ; du bruit apparaîtra sur l'écran et l'audio ne sera pas sorti.

Si vous ne pouvez pas entendre l'audio TimeScan, régler "TIME SCAN AUDIO" sur "A." (Voir ci-dessous).

Timescan audio

La sortie audio peut être régée sur M./A. pendant TimeScan. Sélectionner M./A. comme requis.

• Le réglage par défaut est "M".

1 Appuyer sur MENU pour avoir accès à l'écran de menu principal. 2 Déplacer la barre illuminée (curseur) sur "AUTRES REGLAGES" en appuyant sur , puis sur OK ou >. 3 Déplacer la barre illuminée (curseur) sur "TIME SCAN AUDIO" en appuyant sur , puis appuyer sur OK ou > pour sélectionner "M." ou "A". 4 Appuyer sur MENU pour revenir à l'écran normal.

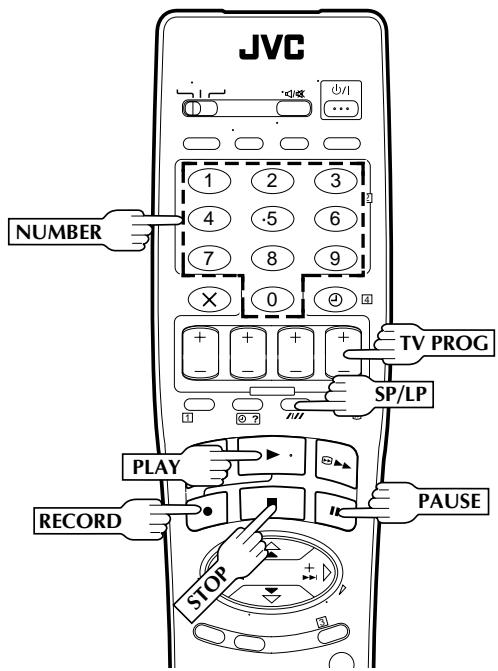

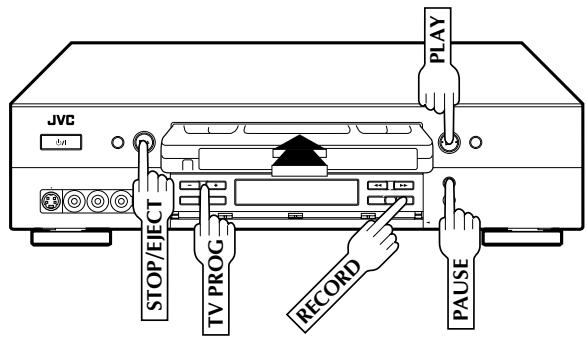

Enregistrement simple

Mettre en marche le téléviseur et sélectionner le canal vidéo (ou le mode AV).

Prévention d'effacement accidentel

• Pour éviter un enregistrement accidentel sur une cassette enregistrée, retirer sa languette de sécurité d'enregistrement. Pour enregistrer dessus plus tard, couvrir l'emplacement avec de la bande adhésive.

Des signaux TV reçus par le synchroniseur incorporé du magnétoscope peuvent être enregistrés sur une bande vidéo. Vous pouvez capter un programme TV en utilisant votre magnétoscope.

Charger une cassettes

Introduire une cassette avec la languette de sécurité d'enregistrement intacte.

• Le compteur est remis à 0:00:00 et l'alimentation du magnétoscope est mise en marche automatiquement.

Choisir un programme

Appuyer sur TV PROG + / - ou sur les touches NUMBER pour sélectionner le canal que vous pouvez enregistrer.

Regler la vitesse d'enregistrement

Appuyer sur SP/LP (///). Regarder l'indicateur SP/LP sur le panneau d'affichage du magnétoscope pour confirmer la vitesse d'enregistrement sélectionnée.

Commencer l'enregistrement

Appuyer sur RECORD et maintenir pressé en appuyant sur PLAY de la télécommande, ou appuyer sur RECORD sur le panneau avant du magnétoscope.

B.E.S.T prend place au début du premier enregistrement SP et du premier enregistrement LP après introduction de la cassette (p. 24).

FAIRE une pause/reprise d'enregistrement

Appuyer sur PAUSE. Appuyer sur PLAY pour reprendre l'enregistrement.

Arreter l'enregistrement

6 Appuyer sur STOP sur la télécommande ou STOP/EJECT sur le magnétoscope. Puis appuyer sur STOP/EJECT pour retirer la cassette.

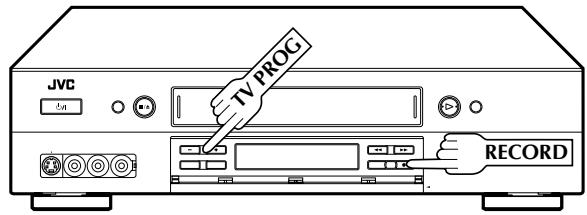

Fonction de reprise d'enregistrement

Si une panne de courant se produit pendant l'enregistrement (enregistrement immédiat ou enregistrement par minuterie), l'enregistrement reprendra automatiquement quand le courant est rétabli, à moins que le soutien mémoire du magnétoscope soit expiré.

Minuterie d'arrêt (ITR)

Cette méthode facile vous permet d'enregistrer de 30 minutes à 6 heures (par tranches de 30 minutes), et de couper le magnétoscope après la fin de l'enregistrement.

Commencer l'enregistrement

Appuyer sur RECORD.

Appuyer de nouveau sur RECORD. "Clignote et 0:30 apparaît dans l'affichage.

Regler la DUREE d'enregistrement

Si vous voulez enregistrer pendant plus de 30 minutes, appuyez sur RECORD pour prolonger la durée. Chaque pression prolonge la durée d'enregistrement de 30 minutes.

Remarque:

Vous pouvez effectuer ITR seulement en utilisant la touche RECORD sur le panneau avant du magnétoscope.

Regarder un programme pendant l'enregistrement d'un autre

Si votre magnétoscope est raccordé au téléviseur par le raccordement AV, appuyez sur TV/VCR. L'indicateur VCR du magnétoscope et l'émission TV étant enregistrée disparaissent.

Selectionner le CANAL a regarder

Une fois l'enregistrement en cours, tout ce que vous nevez faire est de régler les commandes de chaîne sur le téléviseur pour la station que vous pouze visionner.

• Le programme sélectionné avec les commandes de chaîne du téléviseur apparait sur l'écran du téléviseur alors que celui sélectionné avec les touches TV PROG du magnétoscope est enregistré sur la bande.
• Si un décodeur est raccordé au magnétoscope (p. 47), vous pouvez sélectionner aussi bien un canal brouillé avec les commandes de chaîne du téléviseur.

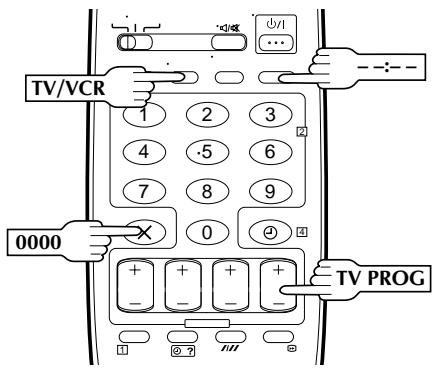

Indication de durée d'enregistrement écoulée

Vous pouvez contrôler la durée exacte d'un enregistrement.

Regler l'affichage de compteur

Appuyer sur ------ jusqu'à ce que la valeur du compteur apparaisse sur le panneau d'affichage.

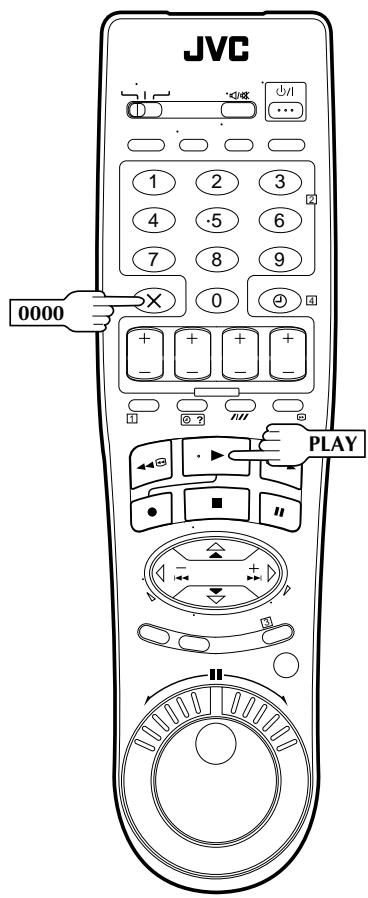

Remettre le compteur a ZERO

Appuyer sur 0000 avant de lancer l'enregistrement ou la lecture.

• Le compteur est remis à "0:00:00" et montre la durée écoulée exacte comme la bande défile.

Afficher la DUREE restante

Appuyer sur - - jusqu'à ce que la durée restante sur la bande apparaisse.

• Le panneau d'affichage montre la durée de bande restante avec "D" affiché.
• En appuyant sur la touche - - -, vous pouvez changer l'affichage pour indiquer la valeur du compteur, la position du canal*, l'heure de l'horloge, ou la durée de bande restante.
• la position de canal n'est pas affichée pendant la lecture.

Remarque:

En fonction du type de bande utilisée, il peut y avoir des moments où la valeur de la durée de bande restante n'apparaît pas immédiatement, ou n'est pas correcte. "--:--" peut quelquefois apparaître, ou l'affichage peut clignoter par moment.

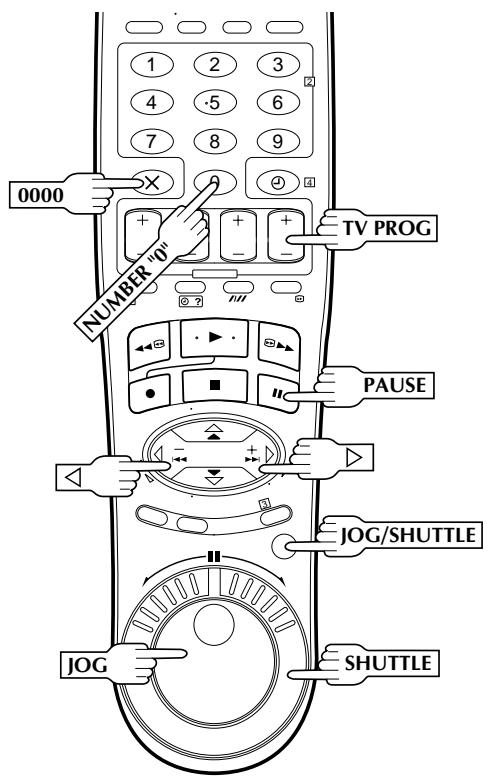

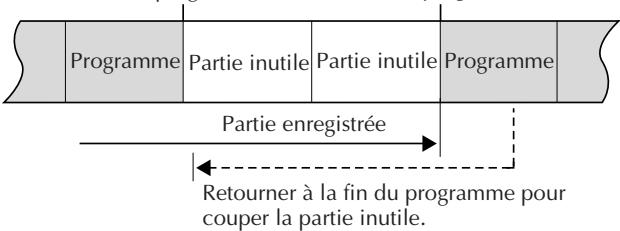

Reprise

Vous pouvez couper les parties inutiles d'un programme TV tout en l'enregistrant.

Fin de programme

Début de programme

PASSER en mode de PAUSE d'enregistrement

Appuyer sur PAUSE pendant l'enregistrement.

Appuyer d'abord sur JOG/SHUTTLE, puis tourner la molette JOG (ou maintenir pressé REW ou FF) et relâcher lorsque vous atteignez le point où vous voulez reprendre l'enregistrement.

• Veuillez mettre le magnétoscope en mode de pause d'enregistrement.

Reprendre l'enregistrement

Appuyer sur PLAY lorsque vous voulez reprendre l'enregistrement.

S-VHS (super VHS) et VHS

Votre magnétoscope peut enregistrer en S-VHS ou en VHS.

Pour enregistrer en s-vhs:

Effectuer les étapes 1 à 4 ci-dessous pour régler "S-VHS" sur "AUTO".

Puis, introduire une cassette marquée "S-VHS", l'indicateur S-VHS s'allumera sur le panneau d'affichage.

Le mode d'enregistrement S-VHS sera sélectionné.

Pour enregistrer en VHS:

Introduire une cassette marquée "VHS".

Le mode d'enregistrement VHS sera sélectionné

automatiquement quel que soit le réglage du mode S-VHS.

Pour enregistrer en VHS sur une cassette s-vhs:

Introduire la cassette marquée "S-VHS", l'indicateur S-VHS s'allumera sur le panneau d'affichage.

Puis, effectuer les étapes 1 à 4 ci-dessous pour régler "S-VHS" sur "A." ; l'indicateur S-VHS s’éteindra.

Le mode d'enregistrement VHS sera sélectionné.

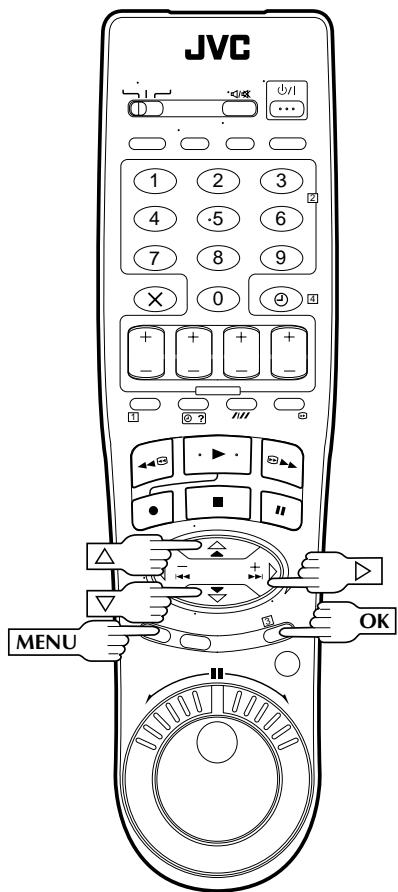

Avoir ACCES a l'ecran "MENU principal"

Appuyer sur MENU.

Avoir ACCES a l'ecran "AUTRES reglages"

Déplacer la barre illuminée (curseur) sur "AUTRES

REGLAGES" en appuyant sur , puis sur OK ou.

MENUPRINCIPAL

AUTRES REGLAGES

Déplacer la barre illuminatrice (curseur) sur "S-VHS" en appuyant sur △ ▽, puis sur OK ou pour sélectionner "AUTO" ou "A".

HR-S9500E

HR-S9500EH

AUTRES REGLAGES

ENREG. PROG. AUTO

BEST

COMMIT AUTO SP/LP

OUMN DICTI

En lisant une bande qui a été enregistrée en S-VHS, l'indicateur S-VHS s'allume sur le panneau d'affichage quel que soit le réglage du mode "S-VHS".

Commande de niveau d'enregistrement audio hi-fi

Votre magnétoscope permet le réglage manuel du niveau d'enregistrement audio Hi-Fi. Normalement, le niveau d'enregistrement audio préréglé est satisfaisant, mais si le son que vous allez enregistrer est trop fort ou trop faible, ajustez le niveau d'enregistrement audio tout en vous référant aux indicateurs de niveau audio du magnétoscope.

Avoir ACCES a l'ecran "MENU principal"

Appuyer sur MENU.

Appuyer sur △ ∇ pour déplacer la barre illuminée (curseur) sur "CTL. NIVEAU ENR. AUDIO", puis appuyer sur OK ou.

Déplacer la barre illuminée (curseur) sur "MANUEL" en appuyant sur △ ∇, puis appuyer sur OK ou.

CTL. NIVEAU ENR. HIFI

[AUDIO] → MENU : SORTIE

Ajuster le niveau d'enregistrement AUDIO

Appuyer .

• Appuyer brièvement 5 fois sur ou pour déplacer les indicateurs de niveau sur écran d'une division sur l'échelle. Pour déplacer plus rapidement les indicateurs de niveau, maintenir pressé ou .
• Ajuster le niveau d'enregistrement tout en regardant les indicateurs de niveau audio du magnétoscope. Régler le niveau pour que le volume maximum fasse dévier les indicateurs entre 0 dB et 4 dB.

Le bruit augmentera si le niveau d'enregistrement est trop faible, alors que la distorsion augmentera si le niveau est trop élevé.

Réception de programmes stéréo et bilingues

Votre magnétoscope dispose d'un décodeur de son multiplex (A2) et si vous possédez le HR-S9500EH, d'un décodeur de son stéréo numérique (NICAM) également, rendant possible la réception des émissions stéréo et bilingues.

Lorsque la chaîne est changée, le type de l'émission reçue sera affiché sur l'écran du téléviseur pendant quelques secondes.

Type d'émission reçue	Affichage sur écran
Stéréo A2Bilingue A2Monophonique normal*Stéréo NICAM*Bilingue NICAM*Monophonique NICAM	STBIL(pas d'affichage)ST NICAMBIL NICAMNICAM

Disponible uniquement avec le HR-S9500EH. - Pour écouter un programme stéréo, appuyer sur AUDIO jusqu'à ce que "D" et "D" apparaisent sur le panneau d'affichage avant ou que "HIFI G D" apparaisse sur l'écran. - Pour écouter un programme bilingue, appuyer sur AUD jusqu'à ce que "®" ou "®" apparaissent sur le panneau d'affichage avant ou que "HIFI G ®" ou que "HIFI D" apparaissent sur l'écran (comme requis). - Pour écouter l'audio Standard (monophonique normal) tout en recevant une émission NICAM, appuyer sur AUDIO jusqu'à ce que "NORM" apparaisse sur le panneau d'affichage avant ou sur l'écran. (HR-S9500EH uniquement)

Remarque:

"O. S. D." doit être réglé sur "M." ou les affichages sur écran n'apparaîtront pas (p.10).

Enregistrement de programmes stéréo et bilingues (A2)

• Les programmes stéreo sont automatiquement enregistrés en stéreo sur les pistes Hi-Fi et la piste audio normale enregistré le mélange G+D.
• Les programmes bilingues sont automatiquement enregistrés en bilingue sur les pistes Hi-Fi et la piste audio normale enregistré le son principal.

Enregistrement des programmes NICAM stéréo reproduction et bilingues (hr-s9500eh uniquement)

Le programme NICAM est enregistré sur les pistes Hi-Fi et la piste audio normale enregistre le son normal.

Remarques:

• Si la qualité du son stéreo capté est mauvaise, l'émission est reçue en mono avec une meilleure qualité.
• Avant la lecture d'un programme enregistré en stéreo, ou d'un programme bilingue, se référer à "Sélection de la piste son" (p. 17).

Système d'image B. E. S. T.

Mettre en marche le téléviseur et sélectionner le canal vidéo (ou le mode AV).

Le système B. E. S. T. (Biconditional Equalised Signal Tracking) contrôle l'état de la bande utilisée pendant l'enregistrement et la lecture, et compense pour offrir les images d'enregistrement et de lecture les meilleures possibles. Le réglage par défaut pour à la fois l'enregistrement et la lecture est "M."

METTRE En MARCHE le magnetoscope

Appuyer sur /

Avoir ACCES a l'ecran "MENU principal"

Appuyer sur MENU.

Avoir ACCES a l'ecran "AUTRES reglages"

3 Appuyer sur △ ▽ pour déplacer la barre illuminée (curseur) sur "AUTRES REGLAGES", puis appuyer sur OK ou >

MENUPRINCIPAL

AUTRES REGLAGES REGL. AUTO. DES CANAUX REGL. MANUEL CANAUX REGLAGES INITIAUX CTL NIVEAU ENR. AUDIO TABLE DE MONTAGE

[AUTRES RÉGLAGES] → MENU : SORTIE

Selectionner le mode b. e. s. t.

Appuyer sur pour déplacer la barre illuminée (curseur) sur "B. E. S. T.", puis appuyer sur OK ou pour sélectionner sur "M." ou "A."

HR-S7500E

HR-S7500EH

Revenir l'ecran NORMAL

Appuyer sur MENU.

LANCER l'enregistrement

Appuyer sur RECORD et tout en maintenant pressé, appuyer sur PLAY de la télécommande ou appuyer sur RECORD sur le magnétoscope.

PENDANT LE FONCTIONNEMENT B. E. S. T.

FONCTIONNEMENT B. E. S. T. TERMINE

• Le magnétoscope prend environ 7 secondes pour évaluer la qualité de la bande, puis commence l'enregistrement.

Remarques:

• Le système B. E. S. T. fonctionne pour les deux modes SP et LP seulement après l'introduction d'une bande avant le premier enregistrement. Il ne prend pas place pendant l'enregistrement.
• Le système B. E. S. T. ne fonctionne pas alors que l'enregistrement automatique d'émission satellite est en cours (13 p. 32).
• Dans le cas de l'enregistrement par minuterie, le système B. E. S. T. fonctionne avant le premier enregistrement.
• Une fois que la cassette est ejectée, les données B. E. S. T. sont effacées. La prochaine fois que la cassette est utilisée pour l'enregistrement, B. E. S. T. est de nouveau effectué.
• Une pression sur la touche RECORD du magnétoscope alors que "BEST" est affiché ne lance pas l'enregistrement immédiat (minuterie d'arrêt) (3 p. 21).

Attention

Comme le système B. E. S. T. fonctionne avant que l'enregistrement commence réellement, il y a un retard de 7 secondes environ après avoir appuyé sur RECORD et PLAY sur la télécommande, ou sur RECORD sur le magnétoscope. Pour être sûr d'enregistrer la séquence ou le programme voulu dans son intégralité, effectuer d'abord les étapes suivantes:

1) Appuyer sur PAUSE et maintenir pressé, puis appuyer sur RECORD pour engager le mode de pause d'enregistrement. - Le magnétoscope contrôle alors automatiquement l'état de la bande et, au bout de 7 secondes environ, repasse en pause d'enregistrement. 2) Appuyer sur PLAY pour lancer l'enregistrement. - Si vous ne pouvez pas utiliser le système B. E. S. T. et commencer immédiatement l'enregistrement, régler "B. E. S. T." sur "A." dans l'étape 4 de la page 24.

Lecture

Le magnétoscope évalue la qualité de la bande une fois que vous avez lancé la lecture.

LANCER la lecture

Appuyer sur PLAY.

• Le magnétoscope ajuste la qualité de l'image de lecture en fonction de la qualité de la bande utilisée. B.E.S.T. est actif pendant l'alignement automatique. "BEST" apparaît en clignotant sur le panneau d'affichage du magnétoscope.

Remarques:

• En regardant une bande enregistrée avec "B. E. S. T." réglé sur "M.", il est recommandé de laisser "B. E. S. T." sur M. pendant la lecture.
• En regardant une bande de location, ou une bande enregistrée sur un autre magnétoscope, ou en utilisant votre magnétoscope comme lecteur source pour le montage, régler B. E. S. T. selon vos préférences en effectuant les étapes 1 à 5 de la page 24.
• "BEST" apparaît seulement au début de l'alignement automatique. Bien qu'il n'apparaisse pas après cela, la fonction B. E. S. T. est opérationnelle.

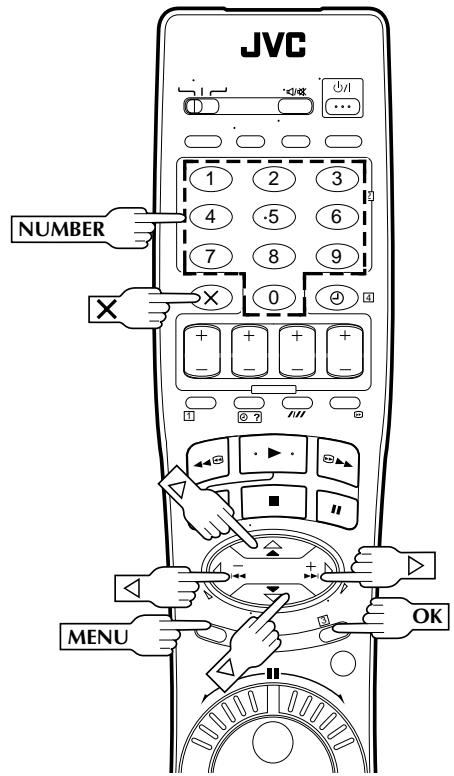

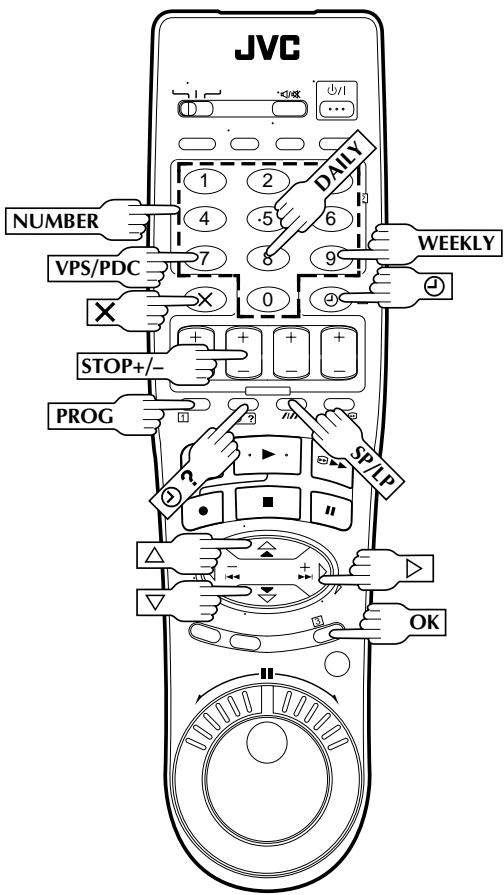

Enregistrement programme showview

Avant d'effectuer l'enregistrement programme SHOWVIEW :

• S'assurer que l'horloge incorporée du magnétoscope est réglée correctement.
• Introduire une cassette avec la languette de sécurité d'enregistrement intacte. L'alimentation du magnétoscope est mise automatiquement.
• Mettre en marche le téléviseur et sélectionner le canal vidéo (ou le mode AV.)

Avec SHOWVIEW, l'enregistrement par minuterie est nettement simplifié car chaque programme TV a un numéro de code particulier que votre magnétoscope est capable d'exploiter.

Le panneau d'affichage avant se présente comme cela :

Appuyer sur les touches NUMBER pour entrer le numéro SHOWVIEW d'un programme que vous voulez enregistrer.

• Si vous faites une erreur, appuyer sur × et entrier le numéro correct.

Le nombre SHOWVIEW que vous avez entré apparait sur le panneau d'affichage avant:

Appuyer sur OK, et l'écran du programme SHOWVIEW apparait (si c'est le premier, "P1" apparait).

Le panneau d'affichage montre l'heure de début du programme. Appuyer sur ② change l'affichage sur l'heure de fin, puis la date et la chaîne.

- P1 -
SHOWVIEW	123456789
DEBUT	FIN
21:00	→ 22:00
SP	VPS/PDC A.
DATE	CHAINE
25.12	1
	ARD
OK: OK

Important

S'assurer que le numéro de la chaîne que vous pouvez enregistrer est affiché; si ce n'est pas le cas, voir "Réglage SHOWVIEW" à la page 57 et régler correctement le nombre guide pour ce numéro SHOWVIEW.

• Si le numéro entré est invalide, "ERREUR" apparait sur l'écran et "Err" apparait sur le panneau d'affichage. Appuyer sur × et entrer le numéro SHOWVIEW correct.
• Si l'écran de réglage des numéros guides apparaît, voir "ATTENTION — A propos du réglage des numéros guide" à la page 27.

Regler la vitesse d'enregistrement

Appuyer sur SP/LP (///) pour régler la vitesse d'enregistrement.

Regler le mode vps/pdc

Appuyer sur VPS/PDC pour sélectionner "M." ou "A.". Si "VPS/PDC M." est affiché sur l'écran ou si "VPS/PDC" est allumé sur le panneau d'affichage, le VPS/PDC est réglé sur M.

Si " VPS/PDCA." est affiché sur l'écran ou si "VPS/PDC" n'est pas allumé sur le panneau d'affichage, le VPS/PDC est réglé sur A.

"Enregistrement VPS/PDC" à la page 29.

Appuyer sur PROG ou OK. "PROGRAMMATION CORRECTE" apparait sur l'écran pendant 5 secondes, puis l'écran normal apparait.

• Répéter les étapes 1 à 6 pour chaque programme supplémentaire.

Engager le mode de minuterie du magnetoscope

Appuyer sur . Le magnétoscope s'éteint automatiquement et ""est affiché sur le panneau d'affichage.

• Pour sortir de la minuterie, appuyer de nouveau sur .

Remarques:

• Pour changer l'heure de fin... appuyer sur STOP +/-/FIN après avoir appuyé sur OK dans l'étape 3. De cette façon, vous pouvez facilement compenser des retards éventuels dans la diffusion des émissions.
• Pour enregistrer par minuterie des séries hebdomadaires ou quotidiennes...... après avoir appuyé sur OK dans l'étape 3, appuyer sur WEEKLY/HEBDO (touche NUMBER "9") pour des séries hebdomadaires ou DAILY/QTDN. (touche NUMBER "8") pour des enregistrements quotidiens (Lundi au vendredi). Soit "QUOTIDIEN" ou "HEBDOMADAIRE" apparait sur l'écran. Appuyer de nouveau sur la touche fait disparaitre l'indication correspondante.
• Vous pouvez programmer ce magnétoscope pour enregistrer par minuterie jusqu'à 8 programmes. Si vous essayez de programmer le magnétoscope pour un nouveau, "MEMOIRE DE PROGRAMMATION PLEINE" apparait sur l'écran et "FULL" apparait sur le panneau d'affichage avant. Pour enregistrer le programme en extra, vous devez d'abord annuler des programmes inutiles (13 p. 30).
• Il n'est pas possible d'enregistrer par minuterie un programme TV dont le nombre SHOWVIEW commence par "0".

Pour les utilisateurs de tuner satellite

Pour l'enregistrement par minuterie d'un programme satellite en utilisant SHOWVIEW:

Régler "SELECTION AV2" sur "DEC. SAT" (p. 39). Effectuer les étapes 1 à 7. Régler le tuner satellite sur le canal approprié avant que le programme sélectionné commence. Laisser le tuner satellite en marche.

Attention

L'écran de réglage des numéros guides apparaît après avoir effectué l'étape 3 de la page précédente si le numéro guide pour le numéro SHOWVIEW que vous entrez, n'a pas été réglé.

• Appuyer sur les touches NUMBER ou △∇ pour entrer le numéro de chaîne sous lequel le magnétoscope reçoit cette station, puis appuyer sur OK ou >. L'écran du programme SHOWVIEW apparait.

Pour enregistrer par minuterie un programme de ZDF avec SHOWVIEW: * Si votre magnétoscope reçoit ZDF sur la chaîne 2, appuyer sur OK ou > après avoir entré "2".

Avertissement de minuterie

Si vous avez programmé votre magnétoscope pour enregistrer par minuterie un programme ou une série de programmes, un avertissement apparait sur l'écran pour vous rappeler que l'enregistrement va commencer dans 5 minutes.

• ATTENTION

ENREGISTREMENT PAR MINUTERIE

BIENTOT PRET A COMMENCER

Remarques:

• L'avertissement apparait seulement si vous n'êtes pas dans le mode de minuterie à ce moment-là.
• Si ce magnétoscope est utilisé comme lecteur pour la copie de bande, l'écran d'avertissement est enregistré sur la bande de l'autre magnétoscope.

L'avertissement clignote pendant les 5 minutes avant le début de l'enregistrement par minuterie. Pour effacer l'affichage, appuyer sur X.

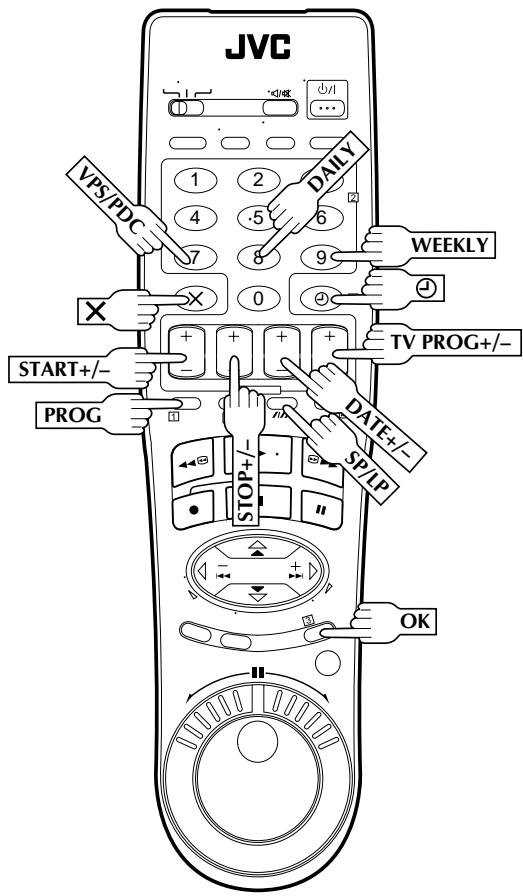

Enregistrement programme express

Avant d'effectuer l'enregistrement programme express:

• S'assurer que l'horloge incorporée du magnétoscope est réglée correctement.
• Introduire une cassette avec la languette de sécurité d'enregistrement intacte. L'alimentation du magnétoscope est mise automatiquement.
• Mettre en marche le téléviseur et sélectionner le canal vidéo (ou le mode AV.)

Si vous ne connaissiez pas le nombre SHOWVIEW pour le programme que vous pouvez enregistrer, utiliser la procédure suivante pour régler votre magnétoscope pour enregistrer par minutesérie le programme.

Appuyer sur START/DEBUT + / - (si vous commencez, "P1" apparait).

Le panneau d'affichage avant se présente comme cela :

ENTRER L'heure de debut du programme

Appuyer sur START/ DEBUT + / - pour entrer l'heure à laquelle vous voulez que l'enregistrement commence.

Appuyer sur START/ DEBUT + / - et maintenir pressé pour changer par tranches de 30 minutes, ou plusieurs fois pour changer

Le panneau d'affichage avant se présente comme cela :

ENTRER l'heure de fin du programme

Appuyer sur STOP/FIN +/- pour entrer l'heure à laquelle vous voulez que l'enregistrement s'arrête.

• Appuyer sur STOP/FIN +/- et maintenir pressé pour changer par tranches de 30 minutes, ou appuyer et relâcher plusieurs fois pour changer d'une minute à la fois.

ENTRER la DATE du programme

Appuyer sur DATE + / -. (La date courante apparait sur l'écran. La date que vous entrez apparait à sa place.)

ENTRER La position du CANAL (CHAINE)

Appuyer sur TV PROG + / -

Regler la vitesse d'enregistrement

Appuyer sur SP/LP (////) pour régler la vitesse d'enregistrement.

Regler le mode vps/pdc

Appuyer sur VPS/PDC pour sélectionner "M." ou "A". Si "VPS/PDC M." est affiché sur l'écran ou si "VPS/

PDC" est allumé sur le panneau d'affichage, le VPS/PDC est réglé sur M.

Si "VPS/PDCA." est affché sur l'écran ou si "VPS/PDC" n'est pas allumé sur le panneau d'affichage, le VPS/PDC est réglé sur A.

Enregistrement VPS/PDC à cette page.

Après confirmation que toutes les informations sont correctes, appuyer sur PROG ou OK.

"PROGRAMMATION CORRECTE" apparait sur l'écran pendant 5 secondes, puis l'écran normal apparait.

• Réfaire les étapes 1 à 9 pour chaque programme supplémentaire.

Engager le mode de minuterie du magnetoscope

Appuyer sur ①. Le magnétoscope s'éteint automatiquement et "②" est affiché sur le panneau d'affichage.

• Pour sortir de la minuterie, appuyer de nouveau sur .

Pour enregistrer par minuterie des séries hebdomadaires ou quotidiennes...

... n'importe quand pendant les étapes 2 à 9, appuyer sur WEEKLY/HEBDO (touche NUMBER "9") pour des séries hebdomadaires ou DAILY/QTDN. (touche NUMBER "8") pour des enregistrements quotidiens (Lundi au vendredi). Soit "QUOTIDIEN" ou "HEBDOMADAIRE" apparait sur l'écran. Appuyer de nouveau sur la touche fait disparaitre l'indication correspondante.

Remarque:

Vous pouvez programmer ce magnétoscope pour enregistrer par minuterie jusqu'à 8 programmes. Si vous essayez de programmer le magnétoscope pour un nouveau, "MEMOIRE DE PROGRAMMATION PLEINE" apparait sur l'écran et "FULL" apparait sur le panneau d'affichage avant. Pour enregistrer le programme en extra, vous devez annuler des programmes inutiles (p. 30).

Pour les utilisateurs de tuner satellite

Pour l'enregistrement par minuterie d'un programme satellite:

1 Régler "SELECTION AV2" sur "DEC. SAT" (p. 39). Effectuer les étapes 1 à 10. Entrer "L-2" pour la position du canal (chaine) dans l'étape 6. 3 Régler le tuner satellite sur le canal approprié avant que le programme sélectionné commence. 4 Laisser le tuner satellite en marche.

Enregistrement vps/pdc

Actuellement disponibles sur certaines stations TV, le PDC (Programme Delivery Control) et le VPS (Video Programme System) sont des services conçus pour assurer des enregistrements par minuterie sûrs et précis. Avec ce système, des signaux codés spéciaux sont transmis avec les signaux audio/video. Ces signaux codés commandent votre magnétoscope et ont priorité sur les heures annoncées que vous avez préprogrammées dans la minuterie. Ce qui signifie que votre magnétoscope lancera et arrêtera l'enregistrement quand les programmes TV préprogrammés commencent et se terminent réellement - même si l'heure de diffusion d'un programme TV préprogrammé a changé.

Remarques:

• Quand vous entrez manuellement des programmes (programmation normale de la minuterie), régler l'heure de début (heure VPS ou PDC) exactement comme annoncée dans le programme TV. Si l'heure est différente de cette année, il n'y aura pas d'enregistrement.
• L'enregistrement VPS/PDC est également possible quand un tuner satellite ou un système cable est raccordé à la prise AV2 IN/DECODER de votre magnétoscope.
• L'enregistrement VPS/PDC est également possible par la prise AV1 IN/OUT.

Comment vérifier si la station reçue transmet un signal vps/pdc

1 Appuyer sur ------ jusqu'à ce que la position de canal apparaisse sur le panneau d'affichage. 2 Maintenir pressée START/DEBUT + pendant 5 secondes environ.

• "VPS/PDC" apparait en clignotant sur le panneau d'affichage. Si un signal VPS/PDC est détecté de la station, "VPS/PDC" s'arrête de clignoter. Si aucun signal VPS/PDC n'est détecté de la station, "VPS/PDC" clignotera lentement. 3 Appuyer de nouveau sur ----- ou START/DEBUT + pour revenir à l'affichage normal.

Avertissement de minuterie

Si vous avez programmé votre magnétoscope pour enregistrer par minuterie un programme ou une série de programmes, un avertissement apparait sur l'écran pour vous rappeler que l'enregistrement va commencer dans 5 minutes.

Remarques:

• L'avertissement apparait seulement si vous n'êtes pas dans le mode de minuterie à ce moment-là.
• Si ce magnétoscope est utilisé comme lecteur pour la copie de bande, l'écran d'avertissement est enregistré sur la bande de l'autre magnétoscope.

L'avertissement clignote pendant les 5 minutes avant le début de l'enregistrement par minuterie. Pour effacer l'affichage, appuyer sur X.

ATTENTIONENREGISTR. PAR MINUTERIEBIENTOT PRET A COMMENCERS

[×]

Remarque:

Veuillez également vérifier les programmes sur le panneau d'affichage avant même si l'alimentation du magnétoscope est coupée (à moins que le magnétoscope soit dans le mode d'économie d'énergie p. 11) ou si le magnétoscope est dans le mode d'arrêt de minuterie; toutefois, il n'est pas possible d'annuler ou de changer les programmes.

SORTIR du mode de minuterie

Appuyer sur, puis sur /

Avoir ACCES a l'ecran et l'affichage de verification de programme

Appuyez sur Θ ?

PR	DEBUT	FIN	CH	DATE
1	8:00	10:00	3	24.12
2	10:00	10:45	2	25.12
3	11:30	13:00	1	25.12
4
5
6
7
8

P1P8

Avoir ACCES a l'ecran et l'affichage de programmation

Appuyer de nouveau sur ⑦ pour vérifier plus d'informations. À chaque pression sur ①, l'information du programme suivant apparait.

-P1-
DEBUT 8:00 → FIN 10:00
SP	VPS/PDC A.
DATE 24.12	CHAINE 3 WDR

Le panneau d'affichage montre l'heure de début du programme. Appuyer sur OK change l'affichage sur l'heure de fin, puis la date et la chaîne.

Annuler ou corriger un programme

Appuyer sur × pour annuler un programme. Pour corriger un programme, appuyer sur la touche appropriée: START/DEBUT + / - STOP/FIN + / - DATE + / - TV PROG + / - VPS/PDC, SP/LP (I/II).

Revenir a l'ecran NORMAL et a l'affichage NORMAL

Appuyer sur ② le nombre de fois nécessaire. S'il reste encore des programmes, passer à l'objet 6.

Revenir en mode de minuterie

Appuyer sur Θ

Commutation automatique en vitesse lente

Si, en enregistrant en mode SP, il n'y a pas assez de bande pour enregistrer le programme en entier, le magnétoscope passe automatiquement en mode LP pour permettre l'enregistrement complet.

Par exemple...

Enregistrement d'un programme d'une durée de 210 minutes sur une cassette de 180 minutes.

Environ 150 minutes

Environ 60 minutes

Mode SP

Mode LP

Total 210 minutes

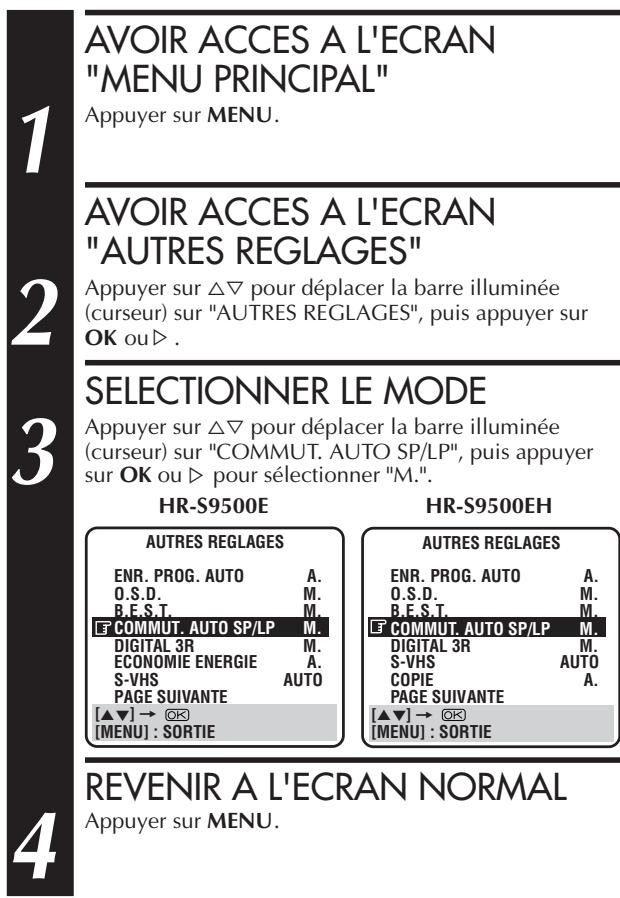

S'assurer d'avoir réglé "COMMUT. AUTO SP/LP" sur "M." sur l'écran d'autres réglages avant que l'enregistrement par minuterie commence.

Remarques:

• Si vous avez programmé le magnétoscope pour enregistrer par miniterie 2 programmes ou davantage, le second programme et les suivants peuvent ne pas rester sur la bande si vous reglez "COMMUT. AUTO SP/LP" sur "M." Dans ce cas, s'assurer que le mode n'est pas agencé, puis régler manuellement la vitesse d'enregistrement pendant la programmation de la miniterie.
• Pour assurer que l'enregistrement reste sur la bande, cette fonction peut laisser une petite section non enregistrée à la fin de la bande.
• Il peut y avoir des parasites au point sur la bande où le magnétoscope commute du mode SP en mode LP.
• La fonction de minuterie automatique SP/LP n'est pas disponible pendant la minuterie d'arrêt (ITR), et la fonction ne marchera pas correctement avec des bandes plus longues que des E-180 ainsi qu'avec certaines bandes de longueurs plus courtes.
• Si vous effectuez l'enregistrement par minuterie avec à la fois VPS/PDC et la commutation automatique en vitesse lente actives, et que le programme est prolongé au-delà de sa longueur originale prévue, il peut y avoir des cas où le programme ne peut pas être enregistré dans son intégralité.

Minuterie automatique

Si la minuterie automatique est réglée sur "M.", la minuterie est engagée automatiquement quand l'alimentation du magnétoscope est coupée et relâchée quand l'alimentation est remise.

Remarque:

Par sécurité, quand "ENR. PROG. AUTO" est réglée sur "A.", toutes les autres fonctions du magnétoscope sont bloquées alors que le mode de minuterie est engagé. Pour sortir du mode de minuterie, appuyer sur Θ.

Attention

• Bien s'assurer de ne pas mettre en marche le tuner satellite alors que le magnétoscope est en u tuner satellite est mise en marche.
• Si vous avez branché un appareil autre qu'un tuning satellite à la prise AV2 IN/DECODER, s'assurer de ne pas engager le e l'appareil branché est mise en marche.
• L'enregistrement automatique d'émission satellite et l'enregistrement par minuterie ne peuvent pas être effectués au même moment.

Cette possibilité vous permet d'enregistrer automatiquement un programme satellite qui est programmé par minuterie sur votre tuner satellite externe. Raccorder un tuner satellite à la prise AV2 IN/DECODER du magnétoscope et programmer la minuterie sur le tuner satellite ; le magnétoscope commence l'enregistrement quand les signaux arrivent du tuner satellite à la prise AV2 IN/DECODER, et quand il n'y a pas de signaux entrés, le magnétoscope s'arrête d'enregistrer et l'alimentation est coupée.

Avant d'effectuer les étapes suivantes:

• Bien s'assurer que le tuner satellite est raccordé à la prise AV2 IN/DECODER du magnétoscope. (p. 46)
• Programmez la minuterie sur le tuner satellite.
• Introduire une cassette avec la languette de sécurité en place.

Selectionner le mode de la selection AV2

Régler "SELECTION AV2" sur "DEC. SAT" (13 p. 39).

Regler la vitesse d'enregistrement

Appuyer sur SP/LP (///) pour régler la vitesse d'enregistrement.

PASSER En mode d'enregistrement automatique d'emission satellite

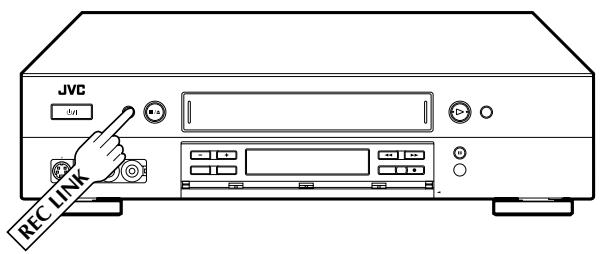

Maintenir appuyé REC LINK pendant 2 secondes environ. La touche s'allume et le magnétoscope se coupe automatiquement.

• Pour sortir du mode d'enregistrement automatique d'émission satellite, appuyer sur REC LINK. La touche s'éteint.
• Si l'alimentation du magnétoscope est coupée, il n'est pas possible de passer en mode d'enregistrement automatique d'émission satellite.

Remarques:

• L'enregistrement automatique d'émission satellite n'est possible qu'avec la prise AV2 IN/DECODER du magnétoscope.
• Pour la programmation de la minuterie du tuner satellite, se référer au mode d'emploi du tuner satellite.
• L'enregistrement automatique d'émission satellite n'est pas possible si votre tuner satellte n'a pas de minuterie.
• Le témoin de la touche clignote alors que l'enregistrement automatique d'émission satellite est en cours.
• Appuyer sur la touche O/I du magnétoscope alors que l'enregistrement automatique d'émission satellite est en cours coupe l'alimentation du magnétoscope et désengage le mode d'enregistrement automatique d'émission satellite.
• Si vous pouvez enregistrer plusieurs programmes satellite avec l'enregistrement automatique d'émission satellite, il n'est pas possible de régler une vitesse d'enregistrement différente pour chaque programme ; la vitesse d'enregistrement sélectionnée à l'étape 2 sera appliquée à tous les programmes pour l'enregistrement automatique d'émission satellite. Le système B. E. S. T. (p. 24) ne fonctionne pas alors que l'enregistrement automatique d'émission satellite est en cours.
• La fonction Juste à l'heure (p. 58) ne marche pas lorsque le mode d'enregistrement automatique d'émission satellite est engagé.
• En fonction du type de tuner satellite, le magnétoscope peut ne pas enregistrer le tout début du programme ou peut enregistrer un peu plus que la longueur réelle du programme.
• Si vous passez en mode d'enregistrement automatique d'émission satellite quand l'alimentation du tuner satellite est mise, le magnétoscope ne lancera pas l'enregistrement automatique d'émission satellite même si le témoin de la touche clignote. Si le tuner satellite est coupé puis remis en marche, le magnétoscope lance l'enregistrement. Lorsque le mode d'enregistrement automatique d'émission satellite est engagé ou quand l'alimentation du magnétoscope est coupée après avoir fini un enregistrement automatique d'émission satellite, le magnétoscope ne rentra pas en mode d'attente de minuterie même si "ENR. PROG. AUTO" est réglé sur "M."
• Après l'enregistrement automatique d'émission satellite, le nombre de programmes enregistrés ne sera pas affiché sur le panneau d'affichage avant pour la fonction Instant ReView (15).
• Vous pouvez également enregistrer un programme de votre système cable de la même façon si le système a une minuterie. Lorsque vous maintenez appuyée la touche REC LINK du magnétoscope pour passer en mode d'enregistrement automatique d'émission satellite, si la touche REC LINK ne s'allume pas, mais à la place clignote rapidement bien que l'alimentation du tuner satellite soit coupée, l'enregistrement automatique d'émission satellite ne fonctionnera pas correctement avec ce tuner satellite. Si c'est le cas, effectuer un "Enregistrement programme express" (F p. 28) pour enregistrer par minuterie l'émission satellite.
• Certains tuners satellite sortent des signaux même si leur alimentation est coupée. L'enregistrement automatique d'émission satellite n'est pas possible avec ces tuners satellite.

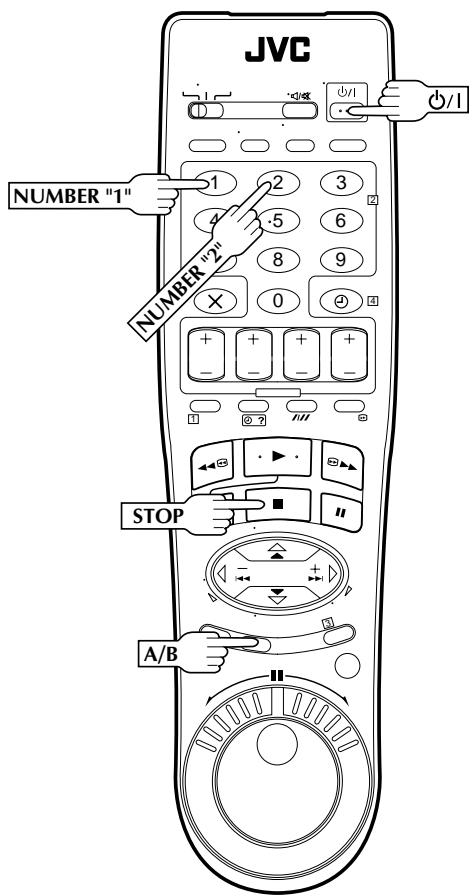

Commutation de code a/b de télécommande

La télécommande peut commander deux magnétoscopes JVC de façon indépendante ; l'un est réglé pour répondre aux signaux de commande de code A et l'autre réglé pour répondre aux signaux de commande de code B. La télécommande est pré-réglée pour envoyer des signaux de code A car votre magnétoscope est réglé à l'origine pour répondre aux signaux de code A. Vous pouvez facilement modifier ce magnétoscope pour qu'il réponde aux signaux de code B.

Retirer la SOURCE d'alimentation

Débrancher le cordon d'alimentation de la prise de courant.

Tout en maintenant pressé A/B sur la télécommande du magnétoscope, appuyer sur la touche NUMBER "2", ensuite appuyer sur STOP.

Re-fournir l'alimentation

Rebrancher le cordon d'alimentation sur la prise de courant.

METTRE Le magnetoscope en MARCHE

Appuyer sur / I sur la télécommande. Le magnétoscope ne répondra alors qu'aux signaux de code B.

Remarque:

Pour régler de nouveau le magnétoscope pour qu'il réponde aux signaux de code A, répéter la même procédure comme indiquée ci-dessus en appuyant sur la touche NUMBER "1" au lieu de "2" à l'étape 2.

Commande de votre téléviseur avec des touches supplémentaires

Utiliser les touches NUMBER, et la touche ///, la touche X ou la touche pour sélectionner le canal du téléviseur.

• Avec des téléviseurs utilisant le code 01, 02, 07, 10, 11, 14, 20, 23, 24, 25, 27, 33, ou 35, la touche correspond à la touche de commutation d'entrée 1 chiffre/2 chiffres (souvent marquée - / - ) de la télécommande de votre téléviseur.
• Avec des téléviseurs utilisant le code 01, 28, 29 ou 34, la touche × correspond à la touche 10+, et la touche −, à la touche 20+ de la télécommande de votre téléviseur.

Remarque:

La façon d’utiliser ces touches est déterminée par votre téléviseur. Utilisez ces touches comme indiqué pour la télécommande de votre téléviseur.

Télécommande multimarque TV

Votre télécommande peut commander les fonctions de base de leur téléviseur. En plus des téléviseurs JVC, des téléviseurs d'autres fabricants peuvent également être commandés.

Avant de commencer...

• Mettre en marche le téléviseur en utilisant sa télécommande.
• Régler le commutateur VCR/TV/SAT de la télécommande sur TV.

Regler le code de MARQUE du televiseur

Se référer au tableau ci-dessous. Tout en maintenant pressé / sur la télécommande du magnétoscope, entrez le code de marque de votre téléviseur en utilisant les touches NUMBER, puis appuyez sur STOP. Voir si l'alimentation du téléviseur se coupe comme elle devrait. Si c'est le cas, essayez d'autres fonctions (l'étape 2).

• Une fois que vous avez réglé la télécommande pour commander le téléviseur, vous n’avez pas à répéter cette étape jusqu’au remplacement des piles de votre télécommande.
• JVC ou SAMSUNG a plus d'un code. Si le téléviseur ne fonctionne pas avec un code, essayez d'en entrer un autre.

FAIRE Fonctionner le televiseur

Appuyer sur la touche correspondante: 0 / I, TV PROG + / -, TV/VCR, TV + / - (Volume), (silencieux), les touches NUMBER.

• Pour certaines marques de téléviseur, vous devez appuyer sur ENTER après avoir appuyé sur les touches NUMBER.
• Pour que la télécommande puisse de nouveau commander le magnétoscope, régler son commutateur VCR/TV/SAT sur VCR.

Important

Bien que la télécommande fournie soit compatible avec des téléviseurs JVC, ainsi qu'avec de nombreux autres modèles, il est possible qu'elle ne fonctionne pas avec votre téléviseur, ou dans certains cas avec des possibilités limitées.

MARQUE DE TELEVISEUR	CODE
JVC	01, 23, 24, 25
BLAUPUNKT	19
BRANDT	26
FERGUSON	27
FINLUX	30
FUNAI	32
LG/GOLDSTAR	18
GRAETZ	28
GRUNDIG	19
HITACHI	10
ITT	28
LUXOR	28
MITSUBISHI	03
MIVAR	29
NEC	20
NOKIA	31
NORDMENDE	26
PANASONIC	11
PHILIPS	02
SABA	26
SALORA	28
SAMSUMG	02, 12, 33, 34, 35
SELECO	28
SHARP	06
SONY	07
TELEAVIA	26
TELEFUNKEN	26
THOMSON	26
TOSHIBA	14

Télécommande multimarque pour tuner satellite

Votre télécommande peut commander les fonctions de base de votre tuner satellite. En plus des tuners satellites JVC, des tuners satellites d'autres fabricants peuvent également être commandés.

Avant de commencer...

• Mettre en marche le tuner satellite en utilisant sa télécommande.
• Régler le commutateur VCR/TV/SAT de la télécommande sur SAT.

Regler le code de MARQUE du TUNER satellite

Se référer au tableau ci-dessous. Tout en maintenant pressé sur la télécommande du magnétoscope, entrez le code de marque de votre tuner satellite en utilisant les touches NUMBER, puis appuyez sur STOP. Voir si l'alimentation du tuner satellite se coupe comme elle devrait. Si c'est le cas, essayez d'autres fonctions (1 l'étépe 2).

• Une fois que vous avez réglé la télécommande pour commander le tuner satellite, vous n'avez pas à répéter cette étape jusqu'au remplacement des piles de votre télécommande.
• Certaines marques de tuner satellite ont plusieurs codes. Si le tuner satellite ne fonctionne pas avec un code, essayer d'en entrer un autre.

FAIRE fonctionner le TUNER satellite

Appuyer sur la touche correspondante: /1 TV PROG + / -, les touches NUMBER.

• Pour VideoWAY ou certaines marques de tuners satellite, vous devez appuyer sur /// après avoir appuyé sur les touches NUMBER.
• Les touches NUMBER peuvent ne pas fonctionner avec certains tuners satellites.
• Pour que la télécommande puisse de nouveau commander le magnétoscope, régler son commutateur VCR/TV/SAT sur VCR.

Important

Bien que la télécommande fournie soit compatible avec la majorité des tuners satellites JVC, il est possible qu'elle ne fonctionne pas avec votre tuner satellite, ou dans certains cas avec des possibilités limitées.

MARQUE DE TUNER SATELLITE	CODE
JVC	72, 73
AMSTRAD	60, 61, 62, 63
BT	72
CANAL +	81
FINLUX	68
GRUNDIG	64, 65
HIRSCHMANN	64
ITT	68
JERROLD	75
KATHREIN	70, 71
LUXOR	68
MASPRO	70
NOKIA	68
PACE	65, 67
PANASONIC	74
PHILIPS	66
RFT	69
SALORA	68
SIEMENS	64
SKYMASTER	69
VIDEOWAY	76
WISI	64

Préparatifs pour le montage

Mettre en marche le téléviseur et sélectionner le canal vidéo (ou le mode AV).

Avantages des magnétoscopes s-vhs

Vous pouvez faire du montage VHS en S-VHS, S-VHS en VHS, ou S-VHS en S-VHS.

VHS en S-VHS : Enregistre des signaux de lecture VHS dans le mode S-VHS. Bien que la qualité d'image soit limitée de façon inhérente par celle de l'original, la bande montée a une qualité d'image meilleure que celle obtenue par montage VHS en VHS. S-VHS en VHS : comme la qualité d'image du matériel source est très élevée, la bande montée a une meilleure qualité d'image que celle obtenue par montage VHS en VHS. S-VHS en S-VHS : Tous les signaux seront transférés avec un minimum de dégradation.

Passer en mode de montage

Vous pouvez minimiser la dégradation de l'image.

Remarque:

Après avoir fini le montage, s'assurer de mettre le réglage "COPIE" sur "A."

Montage à partir d'un camescope

A Si le camescope n'a pas de connecteur de sortie S-VIDEO...

B Si le camescope a un connecteur de sortie S-VIDEO...

Vous pouvez utiliser un caméscope comme lecteur source et votre magnétoscope comme enregistreur.

FAIRE les raccordements

A Si le camescope n'a pas de connecteur de sortie S-VIDEO..... raccorder les connecteurs de sortie AUDIO/VIDEO du camescope aux connecteurs d'entrée AUDIO/VIDEO en façade du magnétoscope. B Si le camescope a un connecteur de sortie S-VIDEO...... raccorder les connecteurs de sortie S-VIDEO et AUDIO du camescope aux connecteurs d'entrée S-VIDEO et AUDIO en façade du magnétoscope.

• En utilisant un camescope monophonique, brancher son connecteur AUDIO OUT au connecteur AUDIO L de votre magnétoscope.
• Si un camescope JVC avec commande de montage est utilisé, le camescope peut commander le magnétoscope. Se reporter au manuel d'instructions du camescope pour la procédure de fonctionnement.

Regler le mode d'entree de l'enregistreur

Appuyer sur NUMBER "0" et/ou sur TV PROG pour sélectionner "F-1" pour les connecteurs d'entrée AUDIO/VIDEO, ou "S-1" pour les connecteurs d'entrée AUDIO/S-VIDEO, en fonction des connecteurs utilisés.

Regler le mode de montage

Voir "Passer en mode de montage" à la page 36.

LANCER Le camescope

Lancer son mode de lecture.

LANCER l'enregistreur

Engager son mode d'enregistrement.

Remarques:

• Tous les câbles nécessaires peuvent être obtenus chez vos revendeurs.
• Vous pouvez également utiliser un autre magnétoscope comme lecteur à la place d'un camescope.

Montage vers ou à partir d'un autre magnétoscope

Vous pouvez utiliser votre magnétoscope comme lecteur source ou comme enregistreur.

FAIRE les raccordements

Raccorder la prise péritel du lecteur à la prise péritel de l'enregistreur comme montré dans l'illustration à la page 39.

En utilisant votre magnétoscope comme lecteur source... raccorder sa prise AV1 IN/OUT à l'enregistreur. En utilisant votre magnétoscope comme enregistreur...... raccorder sa prise AV1 IN/OUT ou AV2 IN/DECODER au lecteur.

Regler le mode d'entree de l'enregistreur

Régler sur AUX. Avec ce magnétoscope, appuyer sur NUMBER "0" et/ou sur TV PROG pour sélectionner "L-1" pour le connecteur AV1 IN/OUT, ou "L-2" pour le connecteur AV2 IN/DECODER, en fonction du connecteur utilisé.

• En utilisant la prise AV2 IN/DECODER, s'assurer que "SELECTION AV2" est réglée sur "NORMAL" ou "S-VIDEO" (p. 39).

Regler le mode de montage

Voir "Passer en mode de montage" à la page 36.

LANCER le lecteur SOURCE

Engager son mode de lecture.

LANCER l'enregistreur

Engager son mode d'enregistrement.

Remarques:

• Tous les câbles nécessaires peuvent être obtenus chez votre revendeur.
• Pour l'entrée/sortie de signal Y/C, bien s'assurer d'utiliser un câble péritel à 21 broches qui soit compatible avec le signal Y/C.
• En utilisant votre magnétoscope comme lecteur source pour montage, bien régler "O. S. D." sur "A." avant de lancer le montage (3 p. 10).
• Si vous utilisez un autre magnétoscope avec des connecteurs d'entrée/sorting S-Video et audio, vous pouvez raccorder ces connecteurs aux connecteurs S-VIDEO IN/S OUT et AUDIO IN/OUT de ce magnétoscope.

En utilisant votre magnétoscope comme lecteur source...... raccorder ses connecteurs S OUT et AUDIO OUT du panneau arrière aux connecteurs d'entrée S-Video et Audio du magnétoscope enregistrreur.

En utilisant votre magnétoscope comme enregistrur...... raccorder ses connecteurs d'entrée S-VIDEO et AUDIO aux connecteurs de sortie S-Video et Audio du lecteur source. Puis, régler le mode d'entrée de l'enregistrateur sur "S-1".

Réglage selection AV2

Régler "SELECTION AV2" sur le mode approprié en fonction du type de l'appareil raccordé à la prise AV2 IN/DECODER du panneau arrière de ce magnétoscope.

1 Appuyer sur MENU pour avoir accès à l'écran de menu principal. 2 Appuyer sur pour déplacer la barre illuminée (curseur) sur "AUTRES REGLAGES", puis appuyer sur OK ou. 3 Appuyer sur pour déplacer la barre illuminée (curseur) sur "SELECTION AV2". 4 Appuyer sur OK ou pour sélectionner un des réglages suivants:

a-NORMAL : Si la sortie de l'appareil raccordé n'est compatible qu'avec les signaux video normaux, régler "SELECTION AV2" sur "NORMAL".

b-S-VIDEO : Si une sortie de l'appareil raccordé est compatible avec les signaux Y/C, régler "SELECTION AV2" sur "S-VIDEO". Ce réglage vous permet de profiter des images S-VHS de plus haute qualité.

c-DECODEUR: Si un décodeur est raccordé à la prise AV2 IN/DECODER, régler "SELECTION AV2" sur "DECODEUR". (Voir également la page 47.)

d-DEC. SAT : Si un tuner satellite est raccordé à la prise AV2 IN/DECODER, régler "SELECTION AV2" sur "DEC. SAT". (Voir également la page 46.)

Appuyer sur MENU pour revenir à l'écran normal.

• Si vous disposez d'un décodeur ou d'un tuner satellite, bien régler "SELECTION AV2" sur "DECODEUR" ou "DEC. SAT" après le montage.
• Si vous n'utilisez pas de décodeur ni de tuner satellite, laisser "SELECTION AV2" réglé sur "NORMAL" ou "S-VIDEO".
• Le réglage par défaut est "NORMAL" ; si le soutien mémoire du magnétoscope fait défaut à cause d'une coupure de courant ou parce que le secteur a été retiré du magnétoscope, "NORMAL" sera sélectionné automatiquement quand l'alimentation est fournie au magnétoscope. Si vous utilisez un décodeur ou un tuner satellite, s'assurer de remettre "SELECTION AV2" sur "DECODEUR" ou "DEC. SAT".

Montage par insertion

Le montage par insertion remplace une partie de scène enregistrée par une autre. L'image et la piste audio Hi-Fi sont remplacées par les nouvelles, tandis que la piste audio normal reste inchangée. Si vous pouze changer la piste audio normal en même temps, utiliser simultanément la fonction de doublage audio. Utiliser votre magnétoscope comme enregistrer.

FAIRE les raccordements

Raccorder les connecteurs VIDEO OUT ou S-VIDEO OUT et AUDIO OUT du lecteur aux connecteurs d’entrée VIDEO ou S-VIDEO et AUDIO sur le panneau avant de votre magnétoscope.

Regler le mode d'entree

Appuyer sur NUMBER "0" et/ou TV PROG pour que "F-1" pour les connecteurs d'entrée VIDEO/AUDIO ou "S-1" pour les connecteurs d'entrée S-VIDEO/AUDIO apparaisse à la place d'une position de canal.

Localiser le point desortie

Charger la cassette d'enregistrement dans votre magnétoscope, et la lire pour déterminer le point de sortie du montage (la fin de la série à replacer) en utilisant la bague SHUTTLE ou la molette JOG ou en appuyant sur PAUSE.

• Pour utiliser la molette JOG/la bague SHUTTLE, appuyez d'abord sur la touche JOG/SHUTTLE de la télécommande pour que la touche s'allume.

Remettre le compteur a ZERO

Appuyer sur 0000 pour changer l'affichage du compteur en "0:00:00".

Déterminer le point d'entrée du montage (le début de la série à replacer) en utilisant la bague SHUTTLE ou la molette JOG ou en appuyant sur PAUSE.

• Bien passer en mode d'arrêt sur image au point d'entrée de montage.

Engager le montage par insertion

Appuyer sur INSERT.

• Voiture magnétoscope passe en mode de pause d'insertion. (O, P et S allument sur le panneau d'affichage avant.) L'écran TV passe de l'image fixe à la source d'entrée que vous allez enregistrer.

LANCER le montage

Charger la cassette source dans l'autre magnétoscope etlore la séquence qui est à insérer. Quand vous arriverez au début de la séquence de la bande source que vous voulez insérer, appuyer sur PLAY pour lancer la bande dans votre magnétoscope ; le montage par insertion commence à ce point.

• et [INS] et [OUTS] sont affichés sur le panneau d'affichage avant.

Terminer le montage par insertion

Au passage par "0:00:00" du compteur, le montage par insertion s'arrête automatiquement alors que la bande continue à défilier en mode de lecture. Si vous pouvez arrêter le montage par insertion avant le point de sortie spécifique, appuyer sur 0000.

Pour le montage par insertion AV

Si vous voulez remplacer l'image, la piste son audio Hi-Fi et la piste audio normal, le tout en même temps...

Dans l'étape 6 ci-dessus, après avoir appuyé sur INSERT, appuyez également sur A. DUB. (O et clignotent et Reste allumé sur le panneau d'affichage.)

Remarques:

• Les cordons adaptés peuvent être obtenus chez votre revendeur.
• Le montage par insertion n'est pas possible avec des cassettes dont la languette de sécurité a été retirée.
• Lorsque l'insertion vidéo est effectuée sur une bande qui a été grisee sur un autre magnétoscope, la partie insérée peut apparaitre distordue.
• Dans le montage par insertion, la vitesse d'enregistrement (SP/LP) est déterminée par l'enregistrement antérieur à replacer. Si la vitesse de l'enregistrement antérieur change dans un simple montage, l'image insérée sera distordue au point de commutation.
• Une petite partie de l'enregistrement qui prend un montage par insertion peut devenir effacée.
• Le montage par insertion est également possible en utilisant la prise arrière AV1 IN/OUT ou AV2 IN/DECODER. Pour utiliser ces prises, bien sélectionner le mode d'entrée approprié à l'étape 2.

Montage par mémorisation de séquences

Cette fonction fait qu'il est plus facile de créer des vidéos montées quand votre magnétoscope est utilisé comme lecteur source en combinaison avec un autre magnétoscope JVC qui dispose d'un connecteur PAUSE. Vous pouvez préprogrammer jusqu'à 8 scènes ou "coupes" pour un montage automatique dans la séquence que vous avez définie.

Vous pouvez également effectuer le montage par mémorisation de séquences avec un autre magnétoscope non-JVC. p.43

FAIRE les raccordements

Raccorder la prise AV1 IN/OUT ou S OUT/AUDIO OUT de votre magnétoscope aux connecteurs d'entrée audio et vidéo de l'enregistreur et raccorder le connecteur PAUSE/R. A. EDIT de votre magnétoscope au connecteur PAUSE de l'enregistreur.

• Si l'enregistreur n'a pas de connecteur PAUSE, raccorder au connecteur R. A. EDIT.
• Le câble à mini-fiche est un cordon avec une mini-fiche mono de 3,5 mm à chaque extrémité.

Preparer pour le montage

Introduire une cassette dans l'enregistreur et engager son mode d'entrée externe.

Charger la cassette SOURCE

Introduire la cassette source dans votre magnétoscope.

Regler le mode de montage

Voir "Passer en mode de montage" à la page 36.

Appuyer sur PLAY.

Appuyer sur △∇ pour déplacer la barre illuminée (curseur) sur "TABLE DE MONTAGE", puis appuyer sur OK.

L'affichage sur écran est surimprimé sur la lecture vidéo dans l'étape 8.

Chercher le point sur la bande source où vous pouvez commencer la scène montée en appuyant sur ou en utilisant la bague SHUTTLE ou la molette JOG, puis appuyer sur PROG.

Le point d'entrée de montage est enregistré en mémoire et apparait sur l'écran. - Pour utiliser la molette JOG ou la bague SHUTTLE, appuyer d'abord sur la touche JOG/SHUTTLE de la télécommande pour que la touche s'allume.

Localiser le point desortie de montage

Chercher le point où vous voulez terminer la scène montée en appuyant sur «ou en utilisant la bague SHUTTLE ou la molette JOG, puis appuyer sur PROG.

Le point de sortie de montage est enregistré en mémoire et apparait sur l'écran. La durée totale des scènes montées est affichée à la droite de (+)^ - Répéter les étapes 8 et 9 pour définir d'autres scènes supplémentaires.

Preparel l'enregistreur

Engager son mode d'attente d'enregistrement.

Commencer le montage

Appuyer sur OK.

• Le montage automatique commence ; toutes les séquences spécifiées sont copiées sur l'enregistreur dans l'ordre dans lequel elles ont été définies.
• L'affichage sur écran reste surimprimé alors que votre magnétoscope cherche chaque-scène (le curseur clignotant indique la scène en cours de recherche), mais disparaît pendant le montage réel.
• Pendant la recherche de scène, l'enregistreur passe automatiquement en mode d'attente d'enregistrement.
• Quand toutes les séquences définies ont été montées, votre magnétoscope passe en mode d'arrêt sur image, l'enregistreur passe en mode d'attente d'enregistrement, et le curseur clignote sur le nombre de séquence suivant disponible.

Terminer le montage

Appuyer sur MENU pour revenir à l'écran normal, et engager le mode d'arrêt pour l'enregistreur et votre magnétoscope.

Remarques:

• Vous pouvez également contrôler le son en activant les scènes que vous voulez monter aux étapes 8 et 9. Comme vous pouvez entendre la piste son pendant la sélection, vous pouvez éviter des coupures brutes et non naturelles dans le son aux transitions de scènes. Toutefois, le son qui est entendu n'est pas l'audio TimeScan.
• Au montage, il peut y avoir une différence d'environ 2 secondes sur la bande de lecture entre les endroits que vous avez choisis comme points d'entrée/sortie de coupe et les endroits que le magnétoscope reconnaît comme ces points.
• Pour toute scène, le point de sortie de coupe doit avoir une valeur de compteur qui est au moins une seconde après celle du point de début de la coupe. Un point de sortie de coupe avec une valeur de compteur inférieure ou égale à celle du point d'entrée de coupe ne sera pas enregistré.
• Comme le magnétoscope de lecture fait des pré-enroulements pendant le montage par mémorisation de séquences, il doit y avoir au moins 15 secondes de matériel enregistré avant tout point d'entrée de coupe sur la bande de lecture.
• Si la durée de recherche pour un point d'entrée de coupe dépasse 5 minutes, le mode de pause d'enregistrement de l'enregistreur sera annulé et le montage n'aura pas lieu.
• Pendant les étapes 8 et 9 — si vous passez en mode de pause tout en mémorisant des points d’entrée et de sortie de montage sur l’écran de montage, les caractères sur l'affichage à écran peuvent être formés. C'est normal.

Pour faire des corrections...

... pendant les étapes 8 ou 9, vous pouvez annuler des points d'entrée et de sortie spécifiés en appuyant sur × sur la télécommande. À chaque fois que la touche est pressée, le point précédent est effacé.

• Si, par exemple, vous avez défini 5 couples de points d'entrée et de sortie et devez redéfinir le premier couple, vous devez appuyer sur × jusqu'à ce que tous les points après le premier couple soient effacés. Les rentrer de nouveau après avoir modifié le premier couple de points.

Capacité mémoire

Le montage par mémorisation de séquences partage l'espace mémoire avec la minuterie du magnétoscope. S'il y a des programmes occupés par des données d'enregistrement par minuterie, ces espaces ne peuvent pas être utilisés pour définir des points d'entrée et de sortie, ce qui signifie que vous ne pourrez pas monter 8 séquences.

MEMOIRE DE PROGRAMMATION PLEINE

0:00:00

(+) 0:00:00

• Si tous les 8 programmes sont occupés, "MEMOIRE DE PROGRAMMATION PLEINE" apparaît sur l'écran de montage.
• Pour annuler un programme, voir page 30.

Télécommande de montage par mémorisation de séquences multimarque rm-v704u (non fourni)

En raccordant cette télécommande au connecteur R. A. EDIT de votre magnétoscope, le montage par mémorisation de séquences devient possible en association avec un second magnétoscope non-JVC. La télécommande est compatible avec plusieurs grandes marques de magnétoscope. Pour des systèmes compatibles et la disponibilité, veuillez consulter leur revendeur JVC.

Remarque:

Bien que la RM-V704U est concise pour commander ce magnétoscope, elle peut ne pas fonctionner avec certains magnétoscopes, ou avec des possibilités limitées.

Remarques:

• Pour contrôler le son pendant le doublage audio, la piste son normal est sélectionnée automatiquement. Si vous voulez entendre le son mélange (pistes son Hi-Fi + Normal), appuyer sur AUDIO de la télécommande pour sélectionner '☑' + '☑' (G + D) + NORM'' (15 p. 17).
• Le doublage audio s'arrête automatiquement quand le compteur passe par "0:00:00", et le magnétoscope passe en mode de lecture. Vérifier la valeur du compteur avant de commencer le doublage audio.
• Le doublage audio est également possible en utilisant la prise arrière AV1 IN/OUT ou AV2 IN/DECODER. Pour utiliser ces prises, bien sélectionner le mode d'entrée approprié à l'étape 2.
• Le doublage audio ne peut pas être effectué sur une cassette qui a sa languette de sécurité d'enregistrement retirée.
• Pour lire une bande avec doublage audio, appuyer sur AUDIO de la télécommande pour sélectionner la piste son que vous pouvez entendre (p. 17).

Le doublage audio remplace le son audio normal d'une bande enregistrée précédemment par une nouvelle piste son.

FAIRE les raccordements

Raccorder un appareil audio aux connecteurs AUDIO L + R sur le panneau avant du magnétoscope.

• Pour raccorder un appareil monophonique, utiliser uniquement le connecteur AUDIO L du magnétoscope.

Regler le mode d'entree

Appuyer sur NUMBER "0" et/ou TV PROG pour que "F-1" ou "S-1" apparaisse à la place d'une position de canal.

Appuyer sur PLAY pour lancer la lecture de la bande dans votre magnétoscope, et appuyer sur PAUSE quand vous avez trouvé le point où vous pouvez commencer le doublage.

Engager le doublage AUDIO

Appuyer sur A. DUB.

• Voiture magnétoscope passe en mode de pause de doublage audio. (O clignote, D et S allument sur le panneau d'affichage avant.)
• Pour effectuer le doublage audio avec mélange audio, appuyer sur AUDIO de la télécommande pour sélectionner "☑ + ☑ (G+D)" à ce point.
• Le doublage audio avec mélange audio n'est pas possible si vous utilisez un appareil audio monophonique, ou si vous n'avez pas de mélangeur audio.

LANCER le doublage

Engager le mode de lecture de la source audio, puis appuyer sur PLAY pour faire démarrer la bande dans votre magnétoscope. Le doublage audio commence à ce point.

• clignote et est affiché sur le panneau d'affichage avant.
• Pour arrêter momentanément le doublage, appuyer sur PAUSE. Appuyer sur PLAY pour reprendre le doublage.

Arreter le doublage AUDIO

Appuyer sur STOP pour arrêter la bande dans votre magnétoscope, et engager le mode d'arrêt de la source audio.

Attention

Après avoir changé le numéro d'identification JLIP de votre magnétoscope, la transmission du signal de commande peut ne pas fonctionner correctement. Si cela arrive, couper une fois l'alimentation du magnétoscope, puis la remettre et essayer de nouveau.

La prise J est utilisée pour raccorder le magnétoscope à un ordinateur personnel ou un dispositif similaire. Ce qui permet à l'ordinateur personnel ou au dispositif de commander certaines opérations du magnétoscope.

Avec le boîtier de capture vidéo JLIP GV-CB3E en option:

• Permettre le montage par mémorisation de séquences de jusqu'à 99 séquences, en utilisant ce magnétoscope comme lecteur.
• Vous permettre de saisir des images fixes du magnétoscope sur un ordinateur personnel.

Pour plus de détails, consulter votre revendeur JVC le plus proche.

Numéro ID JLIP

Votre magnétoscope a son propre numéro ID JLIP. Ce numéro ID doit être unique lorsque votre magnétoscope est raccordé à un autre appareil via sa prise J. Le numéro ID est préréglé à "1" en usine. Vous pouvez changer ce numéro entre "1" et "99". S'il est nécessaire de changer le numéro ID JLIP, effectuer les étapes suivantes.

Avoir ACCES a l'ecran "MENU principal"

Appuyer sur MENU.

Avoir ACCES a l'ecran "reglages initiaux"

Appuyer sur △∇ pour déplacer la barre illuminée (curseur) sur "REGLAGES INITIAUX", puis appuyer sur OK ou.

Appuyer sur △ ▽ déplacer la barre illuminée (curseur) sur "REGL. IDENTIF. JLIP", puis appuyer sur OK ou

REGLAGES INITIAUX

REGLAGE DE L'HOLOGGE REGL. DES NUMEROS GUIDE

REGL. IDENTIF. JLIP

[▲▼]→OK

Regler le NUMERO ID JLIP

Appuyer sur les touches NUMBER pour entrer le numéro ID désiré.

REGl. IDENTIF. JLIP

[0·9] → [OK]

Raccordement à un tuner satellite

La prise AV2 IN/DECODER sur le panneau arrière de votre magnétoscope permet un raccordement simple à un tuner satellite.

Important

Régler "SELECTION AV2" sur "DEC. SAT" sur l'écran "AUTRES REGLAGES" (p. 39).

Si vous régalez "SELECTION AV2" sur "DEC. SAT"… - Il est possible de visionner un programme satellite avec le téléviseur réglé sur son mode AV même si l'alimentation du magnétoscope est coupée. L'entrée de la prise AV2 IN/DECODER est du même type de signal que celui commandé par le commutateur AV1 OUT du panneau arrière comme montré ci-dessous:

a-Si le tuner satellite et le téléviseur sont tous les deux compatibles avec le signal Y/C, régler le commutateur AV1 OUT sur Y/C pour profiter des avantages des images S-VHS de haute qualité. (Pour le raccordement, bien s'assurer d'utiliser un câble péritel à 21 broches qui soit compatible avec le signal Y/C.)

b-Si le tuner satellite et/ou le téléviseur ne sont pas compatibles avec le signal Y/C, régler le commutateur AV1 OUT sur COMP.

Réglage de SELECTION AV2 sur l'écran AUTRES REGLAGES	Commutateur AV1 OUT sur le panneau arrière	Signal d'entrée à la prise AV2 IN/DECODER
DEC. SAT	COMP.	Signal composite*
	Y/C	Signal Y/C**

• Le signal composite est un signal vidéo normal. ** Le signal Y/C est un signal dans lequel les signaux de luminance et de chrominance sont séparés.

Remarque:

Se référer au mode d'emploi fourni avec le tuner satellite.

Raccordement/utilisation d'un décodeur

La prise AV2 IN/DECODER peut être utilisée comme entrée pour un décodeur externe. Brancher simplement un décodeur et vous pouvez profiter de la variété des programmes disponibles sur des canaux brouillés.

Selectionner le mode d'entree

Régler "SELECTION AV2" sur "DECODEUR". (p. 39)

Raccorder le decodeur

Raccorder la prise AV2 IN/DECODER de votre magnétoscope à la prise péritelvision du décodeur en utilisant un cable péritelvision à 21 broches.

Regler le TUNER

Effectuer la procédure comme décrite dans "Recevoir une chaîne codée" à la page 53.

En branchant un tuner satellite...

... si vous n'avez pas de décodeur, raccorder directement le tuner satellite à la prise AV2 IN/DECODER du magnétoscope.... si vous avez un décodeur, raccorder d'abord le décodeur à l'entrée décodeur du tuner satellite, puis raccorder la sortie du tuner satellite au connecteur AV2 IN/DECODER du magnétoscope. Se référer au manuel d'instructions du tuner satellite et du décodeur.

Voir également la page 46 pour les raccordements.

... régler "SELECTION AV2" sur "DEC. SAT". (p. 39)

... pour visionner un programme via le tuner satellite, sélectionner le mode L-2 en appuyant sur les touches NUMBER et/ou TV PROG jusqu'à l'apparition de "L-2" sur le panneau d'affichage.

Raccordement/utilisation d'une chaîne stéréo reproduction

Ces instructions vous permettent de raccorder votre magnétoscope à votre chaine Hi-Fi stéréo (si vous en avez une) et d'écouter la piste son en passant par la chaine.

FAIRE les raccordements

Raccorder les connecteurs AUDIO OUT L et R de votre magnétoscope aux bornes AUX IN ou TAPE MONITOR du récepteur ou de l'amplificateur de la chaîne stéréo.

Remarques:

• En raccordant les connecteurs de sortie audio de votre magnétoscope à un amplificateur stéreo, bien raccorder L et R correctement.
• Si des émissions TV stéreo ou bilingues peuvent être reçues dans toute région, ce magnétoscope peut les enregistrer indépendamment du téléviseur et les diffuser en passant par la chaîne stéréo raccordée.
• En écoutant le son en passant par la chaîne stéreo raccordée, baisser complètement le volume du téléviseur.

Attention:

• Ce magnétoscope a une gamme dynamique de plus de 80 dB en regard de sa capacité audio Hi-Fi. Il est recommandé de vérifier le niveau maximal si vous voulez écouter les signaux audio Hi-Fi en passant par un amplificateur stéréo. Une augmentation soudaine du niveau d'entrée des haut-parleurs risque de les endommager.
• Certains haut-parleurs et téléviseurs sont blindés spécialement pour éviter des interférences de télévision. Si les deux ne sont pas de ce type, ne pas placer les haut-parleurs à côté du téléviseur sinon l'image de lecture vidéo pourrait être affectée.

Réglage du canal vidéo

Le canal vidéo (canal de sortie RF) est le canal sur lequel votre téléviseur reçoit les signaux d'image et du son du magnétoscope par le câble RF.

Important

Effectuer les étapes suivantes uniquement si —

— le réglage du canal vidéo n'a pas été effectué correctement par le réglage automatique (p. 6). — des interférences apparaissent sur l'image du téléviseur après avoir déménagé dans une autre région ou depuis qu'une nouvelle station a commencé à diffuser dans votre région. — vous changez le raccordement entre votre magnétoscope et votre téléviseur du raccordement RF au raccordement AV ou au raccordement S-VIDEO, ou vice versa.

Si vous avez raccordé le magnétoscope à votre téléviseur via à la fois le cable RF fourni et un cable péritel à 21 broches (raccordement AV), ou via le cable RF fourni, le cable S-Video fourni et un cable audio (Raccordement S-VIDEO), comme vous n'avez pas besoin du canal video, vous nevez régler le canal video sur arrêt.

Si vous avez raccordé le magnétoscope à votre téléviseur uniquement via le cable RF fourni (raccordement RF), vous nevez régler le canal video correspondant.

Avant d'effectuer les étapes suivantes, s'assurer que l'alimentation du magnétoscope est coupée et qu'il n'y a pas de cassette introduite dans le magnétoscope.

Avoir ACCES au mode de reglage du CANAL VIDEO

1. Maintenir pressée STOP (■/▲) sur le magnétoscope jusqu'à ce que le panneau d'affichage montre la suite.

Regler le CANAL VIDEO

Avec le raccordement AV ou le raccordement S-VIDEO

Appuyer sur TV PROG - jusqu'à ce que le panneau d'affichage montre "_OUT-".

Le canal vidéo est alors réglé sur arrêt.

Avec le raccordement RF

Appuyer sur TV PROG + ou - pour régler le magnétoscope sur un canal vacant entre 22 et 69 qui n'est pas occupé par une station locale dans votre région.

Si le canal 50 est disponible dans votre région.

Puis régler votre téléviseur sur le canal UHF 50.

• Si les deux barres blanches verticales apparaissent clairement sur l'écran comme montré sur la droite, passer à l'étape 3.

Si les deux barres blanches verticales n'apparaissent pas clairement, refaire le réglage du magnétoscope sur un autre canal vacant et essayer de nouveau.

Remarques:

• Si vous régalez le magnétoscope sur un canal qui est occupé par une station locale ou a des canaux voisins qui sont occupés par des stations locales, la qualité de réception d'image sera affectée et certains parasites d'interférence apparaîtront sur l'écran du télévisueur. Bien sélectionner un canal vacant qui n'a pas d'émissions sur les canaux voisins.
• Si vous ne pouvez pas obtenir clairement les deux barres blanches verticales avec aucun des canaux entre 22 et 69, consulter votre revendeur JVC.

SORTIR Du mode de reglage du CANAL VIDEO

Appuyer sur OK sur la télécommande.

Avec le raccordement AV ou le raccordement S-VIDEO: Pour voir les signaux d'image du magnétoscope, régler votre téléviseur sur son mode AV.

Avec le raccordement RF : Le canal sur lequel l'écran dans l'étape 2 apparaît clairement est votre canal vidéo. Pour voir les signaux d'image du magnétoscope, régler votre téléviseur sur le canal vidéo.

Réglage du tuner

Mettre en marche le téléviseur et sélectionner le canal vidéo (ou le mode AV).

Important

Effectuer les étapes suivantes uniquement:

— Si le réglage automatique n'a pas été effectué correctement (p. 6) — si vous avez déménagé dans une zone différente ou si une nouvelle station commence à émettre dans votre région.

Votre magnétoscope a besoin de mémoriser toutes les stations pour enregistrer des programmes TV. Le réglage automatique des canaux affecte automatiquement toutes les stations reçues dans votre région pour les rappeler avec les touches TV PROG sans passer par des canaux vacants.

METTRE En MARCHE le magnetoscope

Appuyer sur I.

Avoir ACCES a l'ecran "MENU principal"

Appuyer sur MENU.

Avoir ACCES a l'ecran de reglage du PAYS

Appuyer sur △∇ pour déplacer la barre illuminée (curseur) sur "REGL. AUTO DES CANAUX", puis appuyer sur OK ou

MENUPRINCIPAL

AUTRES REGlAGES

Appuyer sur △∇ pour déplacer la barre illuminée (curseur) sur le nom de votre pays, puis appuyer sur OK ou.

Appuyer sur pour déplacer la barre illuminée (curseur) sur la langue de votre choix.

Important

• En fonction des conditions de réception, les noms de station peuvent ne pas être mémorisés correctement, et le réglage automatique des numéros guides peut ne pas fonctionner correctement. Si les numéros guides ne sont pas réglés correctement, lorsque vous enregistrez par minuteserie un programme TV avec SHOWVIEW, le magnétoscope enregistrera le programme d'une autre chaîne. En programmant la minuteserie en utilisant SHOWVIEW, bien vérifier si la chaîne sélectionnée est celle qui va recevoir le programme que vous voulez enregistrer. (p. 26, "Enregistrement programme SHOWVIEW").
• Comme votre magnétoscope mémorise toutes les stations détectées même si les conditions de réception sont médiocres, certaines de ces stations mémorisées peuvent produire une image bruitée. Pour effacer ces stations, "Eliminer une chaine" à la page 53.

Remarques:

• L'accord final est effectué automatiquement pendant le réglage automatique des canaux. Si vous pouvez l'effectuer manuellement, se reporter à la page 56.
• Si vous effectuez le réglage automatique des canaux quand le cable d'antenne n'est pas raccordé correctement, "RECHERCHE TERMINE — PAS DE SIGNAL —" apparait sur l'écran à l'étape 7. Si ceci arrive, vérifier le raccordement de l'antenne et appuyer sur OK; le réglage automatique des canaux est effectué de nouveau.

Effectuer le reglage automatique des CANAUX

Appuyer sur OK ou

L'écran de réglage automatique apparaît et reste affiché alors que le magnétoscope fait la recherche des stations recevables. Comme le réglage automatique des

chaînes progressent,

La marque "■" sur l'écran se déplace de la gauche vers la droite.

Attendre jusqu'à l'apparition de l'écran montré dans l'étape 7.

Commencement Fin

Visionner l'ecran de confirmation

Après l'affichage de "RECHERCHE TERMINE" pendant 5 secondes environ, l'écran de confirmation ressemblant à celui sur la droite apparaît. Les stations que votre magnétoscope a localisées apparaissent sur un écran de confirmation - N° de chaîne (PR), canaux (CH)

et noms de station (N. TV - p. 55).

L'écran sur fond bleu et le programme diffusé actuellement par la station clignote apparaissent alternativement chacun pendant 8 secondes. Pour accéder à une autre chaîne, utiliser les touches △∇◁▷ de la télécommande.

C: Réseau câble

• Les stations localisées dans le pays sélectionné apparaissent en tête de la liste.
• Les numéros guides seront également régles automatiquement pendant le réglage automatique des canaux.

• En utilisant l'écran de confirmation, vous pouvez sauter ou ajouter des N° de chaîne, entrer des noms de stations et effectuer d'autres opérations. Se reporter aux pages 52 à 56 pour les procédures.
• En fonction des conditions de réception, les stations peuvent ne pas être mises en mémoire dans l'ordre, et les noms de stations peuvent ne pas être mémorisés correctement.
• Voir page 53 pour des informations sur les émissions codées.

Mise en mémoire manuelle des canaux

Mettre en mémoire les canaux qui n'ont pas été mémorisés pendant le réglage automatique (13 p. 6) ou le réglage automatique des canaux (14 p. 50).

Avoir ACCES a l'ecran "MENU principal"

Appuyer sur MENU.

Avoir ACCES a l'ecran de confirmation

Déplacer la barre illuminée (curseur) sur "REGL. MANUEL CANAUX" en appuyant sur △ ∇, puis appuyer sur OK ou >. L'écran de confirmation apparait.

Appuyer sur < jusqu'à ce qu'une position libre dans laquelle vous voulez memoriser une chaine commence à clignoter, puis appuyer sur OK. L'écran de réglage manuel apparait.

Pour memoriser dans la position 12.

L'écran sur fond bleu et le programme diffusé actuellement par la station sélectionnée apparaissent alternativement chacun pendant 8 secondes.

Selectionner la GAMME

Appuyer sur △∇ pour changer la gamme entre CH (chaine normale) et CC (cable), puis appuyer sur >

L'écran sur fond bleu et le programme diffusé actuellement par la station sélectionnée apparaissant alternativement chacun pendant 8 secondes.

ENTRER le CANAL

Appuyer sur les touches NUMBER pour entrer le numéro de canal que vous voulez<mémoriser.

• Entrer "0" avant toute entrée à un seul chiffre.
• Pour entrer le nom de station déposé (N. TV p. 55), appuyer sur jusqu'à ce que "----" (réglage N. TV) commence à clignoter, puis appuyer sur .
• Pour l'ajustement de l'accord fin, appuyer sur jusqu'à ce que "+" ou "-" commence à clignoter, puis appuyer sur . Pendant l'accord, "+" ou "-" apparait.
• Pour mémoriser un canal dont les émissions sont codées, appuyer sur jusqu'à ce que "A." (réglement du décodeur) clignote, puis appuyer sur pour régler "DECODEUR" sur "M." ("A." est le réglage par défaut).
• Lorsque "SELECTION AV2" est régulé sur "NORMAL", "S-VIDEO" ou "DEC. SAT", le réglage de "DECODEUR" ne peut pas être changé (p. 39).

ENTRER les nouvelles informations du CANAL

Appuyer sur OK, et l'écran de confirmation apparait.

• Répéter les étapes 3 à 6 le nombre de fois nécessaire.

FERMER L'ecran de confirmation

Appuyer sur MENU.

• Pour changer de positions, voir "Changer le numéro d'une chaîne" (voir page 53).
• Si vous pouvez régler des noms de station autres que les noms déposés dans votre magnétoscope, "Nommer des chaînes (B)" à la page 54.

Attention

Après avoir mis manuellement des canaux en mémoire, s'assurer d'effectuer le réglage des numéros guides (p. 57) pour obtenir des résultats corrects avec l'enregistrement programme SHOWVIEW.

Éliminer une chaîne

Effectuer les étapes 1 et 2 de "Mise en mémoire manuelle des canaux" à la page 52 pour avoir accès à l'écran de confirmation avant de continuer.

1	SELECTIONNER L'ITEM Appuyer sur Δ∇Δ▷ jusqu'à ce que le canal que vous voulez éliminer commence à clignoter.
2	ELIMINER LE CANAL Appuyer sur X.
3	L'item directement au-dessous de celui annulé monte d'une ligne. Répéter les étapes 1 et 2 le nombre de fois nécessaire.
	FERMER L'ECRAN DE CONFIRMATION Appuyer sur MENU.

Changer le numéro d'une chaîne

Effectuer les étapes 1 et 2 de "Mise en mémoire manuelle des canaux" à la page 52 pour avoir accès à l'écran de confirmation avant de continuer.

PR CH N.TV PR CH N.TV 01 25 ARD 08 C26 E-SP 02 C08 SKY1 09 55 WEST 03 10 ZDF 10 C24 SAT1 04 C65 RAI1 11 C23 OSF 05 C31 BBC1 12 C25 ESPN 06 C32 BBC2 13 ---- 07 C33 3SAT 14 ----

Recevoir une chaîne codée

1	SELECTIONNER LE MODE DECODEUR Régler "SELECTION AV2" sur "DECODEUR" (║ p. 39).
2	AVOIR ACCES A L'ECRAN DE CONFIRMATION Effectuer les étapes 1 et 2 de "Mise en mémoire manuelle des canaux" à la page 52.
3	SELECTIONNER LA POSITION Appuyer sur △∇ ≪ pour sélectionner la chaîne diffusant des programmes codés, puis appuyer deux fois sur OK.
4	CHANGER LE REGLAGE DECODEUR Appuyer sur ♦ jusqu'à ce que "A." (réglage décodeur) commence à clignoter, et le régler sur "M." en appuyant sur △∇.
5	REVENIR A L'ECRAN DE CONFIRMATION Appuyer sur OK.
	● Répéter les étapes 3 à 5 le nombre de fois nécessaire.
6	FERMER L'ECRAN DE CONFIRMATION Appuyer sur MENU.

Nommer des chaînes (a)

Régler des noms de stations qui sont déposés dans votre magnétoscope.

Effectuer les étapes 1 et 2 de "Mise en mémoire manuelle des canaux" à la page 52 pour avoir accès à l'écran de confirmation avant de continuer.

Selectionner l'item

Appuyer sur △ ▽ ◀ jusqu'à ce que l'item que vous voulez commence à clignoter.

Avoir ACCES a l'ecran de reglage MANUEL des CANAUX

Appuyer deux fois sur OK.

Selectionner une nouvelle CHAIN

Appuyer sur jusqu'à ce que le nom de station (N. TV) commence à clignoter, puis appuyer sur jusqu'à ce que le nom (N. TV) de la nouvelle chaîne que vous sélectionnez mette en mémoire commence à clignoter. Des noms de chaîne mémorisés

(p. 55) apparaissant quand vous appuyez sur .

Commuter les stations

Appuyer sur OK.

• L'écran de confirmation apparait.
• Répéter les étapes 1 à 4 le nombre de fois nécessaire.

FERMER L'ecran de confirmation

Appuyer sur MENU.

Nommer des chaînes (b)

Régler des noms de stations autres que ceux qui sont déposés dans votre magnétoscope.

Effectuer les étapes 1 et 2 de "Mise en mémoire manuelle des canaux" à la page 52 pour avoir accès à l'écran de confirmation et effectuer les étapes 1 et 2 de "Nommer des chaînes (A)" de la colonne de gauche avant de continuer.

Selectionner les caracteres du nom de CHAIN

Appuyer sur jusqu'à ce que la première lecture du nom de station commence à clignoter.

Appuyer sur pour sélectionner les caractères (A-Z, 0-9, -, *, +, - (espace)) et arrêter quand le caractère désiré est indiqué, puis appuyer sur ^ pour valider.

Entrer les caractères suivants de la même façon (maximum de 4).

Après l'entrée de tous les caractères, appuyer sur OK.

L'écran de confirmation apparait. - Si vous faites une erreur, appuyer sur jusqu'à ce que le caractère incorrect commence à clignoter. Puis entre le caractère correct en appuyant sur .

FERMER L'ecran de confirmation

Appuyer sur MENU.

Liste de stations TV et identification

N.TV*	NOM DE STATION
1000	TV1000
3SAT	3SAT
ADLT	ADULT
ANT3	ANTENA3
ARD	ARD
ARTE	ARTE
BBC	BBC GROUP
BBC1	BBC1
BBC2	BBC2
BR3	BAYERN3
C+	CANAL PLUS
C1	PORTUGUSES
CAN5	CANALE5
CH4	CHANNEL4
CH5	CHANNEL5
CHILD	CHILD
CINE	CINEMA
CLUB	TELECLUB
CMT	CMT
CNN	CNN
CSUR	ANDALUCIA
DISC	DISCOVERY
DR	DR TV
DRS	DRS
DSF	DSF
ETB1	ETB1
ETB2	ETB2
EURO	EURONEWS
EUSP	EUROSPORTS
FEMM	FEMMAN
FILM	FILM
FNET	FILMNET
FR2	France2
FR3	France3
GALA	GALAVISION
HR3	HESSEN3
INFO	INFO-KANAL
ITA1	ITALIA1
ITA7	ITALIA7
ITV	ITV
JSTV	JSTV
KA2	KA2
KAB1	KABEL1
KAN2	KANAL2
LOCA	LOCAL
M6	M6
MBC	MBR
MCM	MCM
MDR	MDR
MOVE	MOVIE
MTV	MTV
MTV3	MTV3
N3	NORD3
N-TV	N-TV
NBC	NBC SUPER
NDR3	NDR3
NED1	NED1
NED2	NED2
NED3	NED3
NEWS
NICK	NICKELODEON
NRK	NRK
NRK2	NRK2
ODE	ODEON
ORF1	ORF1

N.TV*	NOM DE STATION
ORF2	ORF2
ORF3	ORF3
OWL3	OWL3
PREM	PREMIERE
PRO7	PRO7
RAI1	RAI1
RAI2	RAI2
RAI3	RAI3
RET4	RETE4
21	TELE21
RTBF	RTBF1 or 2
RTL	RTL
RTL2	RTL2
RTL4	RTL4
RTL5	RTL5
RTP	RTP
S4	SCHWEIZ4
SAT1	SAT1
SBS	SBS
SHOW	SHOW
SIC	SOCIEDADE
SKY	SKY CHANNEL
SKYN	SKY NEWS
SPRT	SPORT
SRTL	SUPER RTL
STAR	STAR-TV
SVT1	SVT1
SVT2	SVT2
SW3	SUEDWEST3
TCC	TCC
TELE	TELE
TEL5	TELE5
TF1	TF1
TM3	TM3
TMC	TELEMONTECARLO
TNT	TNT INT
TRT	TRT INT
TSI	TSI
TSR	TSR
TV1	BRTN TV1
TV2	BRTN TV2
TV3	TV3
TV4	TV4
TV5	TV5
TV6	TV6
TVE1	TVE1
TVE2	TVE2
TVG	TV GALICIA
TVI	TV INDEPENDENT
TVN	TV NORGE
VCR	VIDEO
VERO	VERONICA
VH-1	VH-1
VIVA	VIVA
VIV2	VIVA2
VMTV	VIDEO MUSIC
VOX	VOX
VT4	VT4
VTM	VTM
WDR1	West1
WDR3	West3
YLE1	YLE1
YLE2	YLE2
ZDF	ZDF
ZTV	ZTV

• L'abréviation "N. TV" est ce qui est montré sur l'écran à la place du nom de station. L'abréviation "N. TV" est indiquée sur l'écran de confirmation et est affichée sur l'écran TV lorsque la chaîne est changée.

Accord final des canaux déjà en mémoire

Effectuer les étapes 1 et 2 de "Mise en mémoire manuelle des canaux" à la page 52 pour avoir accès à l'écran de confirmation avant de continuer.

Selectionner le CANAL a accorder finement

Appuyer sur △ ▽ ◀ jusqu'à ce que le canal que vous voulez accorder commence à clignoter.

Avoir ACCES a l'ecran de reglage MANUEL des CANAUX

Appuyer deux fois sur OK. L'écran de réglage manuel des canaux apparait.

Effectuer l'accord

Appuyer sur jusqu'à ce que "+"/"−" commence à clignoter, puis appuyer sur jusqu'à ce que l'image soit la plus nette possible. Puis appuyez sur OK.

L'écran de confirmation apparait. Répétez les étapes 1 à 3 le nombre de fois nécessaire.

FERMER L'ecran de confirmation

Appuyer sur MENU.

Important

Normalement, le réglage automatique (p. 6) ou le réglage automatique des canaux (p. 50) règle automatiquement les numéros guides. Vous n'avez besoin de régler manuellement les numéros guides que dans les cas suivants:

• Si en programmant la minuterie avec SHOWVIEW, le magnétoscope ne sélectionne pas la chaîne sur laquelle la station que vous pouvez enregistrer est reçue sur tout magnétoscope. — Régler manuellement le numéro guide pour cette station.
• Si vous ajoutez ou éliminez une chaîne ou si vous changez manuellement la position des chaînes après avoir effectué le réglage automatique ou le réglage automatique des canaux. — Régler manuellement les numéros guides pour toutes les stations recevables.
• Si vous voulez enregistrer par minuterie une chaîne satellite avec SHOWVIEW. — Régler les numérios guides pour toutes les émissions satellite reçues sur votre tuner satellite.

Mettre en marche le téléviseur et sélectionner le canal vidéo (ou le mode AV.)

Avoir ACCES a l'ecran "MENU principal"

Appuyer sur MENU.

Avoir ACCES a l'ecran "reglages initiaux"

Appuyer sur △∇ pour déplacer la barre illuminée (curseur) sur "REGLAGES INITIAUX", puis appuyer sur OK ou.

Avoir ACCES a l'ecran "REGL. des numeros GUIDES"

Appuyer sur △∇ pour déplacer la barre illuminée (curseur) sur "REGL. DES NUMEROS GUIDE", puis appuyer sur OK ou.

Appuyer sur △∇ ou sur les touches NUMBER pour entrer le numéro guide pour la station désirée comme montré dans le guide TV. Puis appuyer sur OK ou >.

Pour entrer le numéro guide 2 pour ZDF.

ENTRER Le NUMERO de la CHAINE

Appuyer sur △∇ ou sur les touches NUMBER pour entrer le numéro de la chaîne du magnétoscope sur laquelle l'émission du numéro guide est reçue. Puis appuyer sur OK ou >.

• Si une émission satellite est reçue sur la chaîne auxiliaire "L-2" de votre magnétoscope, sélectionnez "L-2" pour la chaîne.
• Répéter les étapes 4 et 5 si nécessaire.

Si ZDF est reçu sur la chaîne 2.

Les numéros guides (NUMERO GUIDE) se réfèrent aux numéros des stations TV affectées, selon la région de diffusion, pour l'enregistrement par minuterie SHOWVIEW. Les numéros guides sont indiqués dans la plupart des guides TV.

Réglage de l'horloge

Mettre en marche le téléviseur et sélectionner le canal videoo (ou le mode AV.)

Juste à l'heure (HORL. AUTO)

La fonction Juste à l'heure offre un maintien précis de l'heure par des réglages automatiques à des intervalles réguliers, en lisant les données d'un signal PDC. L'option Juste à l'heure peut être réglée sur "M." ou "A." sur l'écran de réglage de l'horloge (le réglage par défaut est "A.") Appuyer sur OK jusqu'à ce que le réglage HORL. AUTO commence à clignoter, puis appuyer sur pour changer le réglage.

IMPORTANT: Si vous coupez la fonction Juste à l'heure, la précision de l'horloge incorporée de votre magnétoscope peut être réduite, ce qui pourrait affecter défavorablement l'enregistrement par miniterie. Nous vous recommandons de laisser la fonction Juste à l'heure en marche. Toutefois, si les données de réglage de l'horloge d'un signal PDC sont incorrectes, nous conseillons de laisser Juste à l'heure réglée sur "A."

Important

Si vous avez effectué le réglage automatique (p. 6) ou le réglage automatique des canaux (p. 50), sans même avoir réglé l'horloge précédemment, l'horloge incorporée du magnétoscope est également réglée automatiquement. Effectuer les étapes suivantes uniquement:

—si le réglage automatique de l'horloge n'a pas été effectué correctement par le réglage automatique ou le réglage automatique des canaux.

— si le soutien mémoire du magnétoscope a été épissé.

— Si vous pouvez changer le réglage Juste à l'heure (Voir "Juste à l'heure" dans la colonne de gauche).

METTRE En MARCHE le magnetoscope

Appuyer sur /.

Avoir ACCES a l'ecran "MENU principal"

Appuyer sur MENU.

Avoir ACCES a l'ecran "reglages initiaux"

3 Déplacer la barre illuminée (curseur) sur "REGLAGES INITIAUX" en appuyant sur △ ▽, puis appuyer sur OK ou

Avoir ACCES a l'ecran "reglage de l'horloge"

Déplacer la barre lumineuse (curseur) sur "REGLAGE DE L'HORLOGE" en appuyant sur ▲▼, puis appuyer sur OK ou. L'écran de réglage de l'horloge apparait.

[△∇]→ MENU : SORTIE

Reglages initiaux

REGLAGE DE L'HORLOGE REGL. DES NUMeros GUIDE REGL IDENTIF. JLIP

Reglage de l'horloge

HORL. AUTO: A, CHAINE : 1

MENU SORTIE

Appuyer sur pour régler l'heure, puis appuyer sur OK ou. L'affichage de "date" commence à clignoter. Répéter la procédure pour régler la date et l'année.

Lorsque vous reglez l'heure, maintenir pressé pour changer l'heure par pas de 30 minutes. Lorsque vous reglez la date, maintenir pressé pour changer la date par pas de 15 jours.

Regler JUSTE a l'heure

Le réglage par défaut est "A." Le régler comme voulu en appuyant sur △ ▽, puis appuyer sur OK ou.

Pour la fonction Juste à l'heure, voir page 58. - Si vous regléz sur "A.", vous pouvez ignorer l'étape suivante, car vous ne pourrez pas recevoir les signaux périodiques de réglage d'horloge.

Selectionner la CHAINE delivrant les donnees de l'horloge

Le magnétoscope est pré-réglé pour recevoir les données de réglage et d'ajustement de l'horloge à partir d'une chaîne. Appuyer sur △∇ pour faire apparaitre le numéro représentant la station diffusant des données de réglage de l'horloge, puis appuyer sur OK ou.

LANCER le fonctionnement de l'horloge

Appuyer sur MENU.

Remarques:

• Juste à l'heure (réglé sur "M.") permet l'ajustement de l'horloge incorporée du magnétoscope toutes les heures, sauf pour 23 heures, minuit, 1 heure et 2 heures.
• Juste à l'heure n'a pas d'effet quand...
• l'alimentation du magnétoscope est en marche.
• Le magnétoscope est en mode de minuterie.
• Une différence de plus de 3 minutes existe entre l'heure de l'horloge incorporée et l'heure actuelle.
• le magnétoscope est dans le mode d'enregistrement automatique d'émission satellite (p. 32).
• le magnétoscope est dans le mode d'économie d'énergie (p. 11).
• Si Juste à l'heure est réglée sur "M.", l'horloge du magnétoscope est ajustée automatiquement au début et à la fin de l'heure d'été.
• La fonction Juste à l'heure peut ne pas fonctionner correctement en fonction des conditions de réception.

Avant de faire appel à un dépanneur pour un problème, utilisez ce tableau et regardez si vous ne pouvez pas réparer le trouble par vous-même. Des petits problèmes sont souvent faciles à corriger, ce qui vous épargne la peine d'avoir à envoyer votre magnétoscope en réparation.

ALIMENTATION

SYMPTOME	CAUSE POSSIBLE	ACTION CORRECTIVE
1. L'alimentation ne vient pas.	• Le cordon d'alimentation est débranché.	Brancher le cordon d'alimentation.
2. L'horloge fonctionne, mais l'almen-tation du magnétoscope ne vient pas.	“◎” est affchéé sur le panneau d'affichage avec la minuterie automatique réalisée sur "A."	Appuyer sur ⊙ pour éteindre l'indicateur “◎”.
3. La télécommande ne fonctionne pas.	• Les piles sont usées. • Le commutateur VCR/TV/SAT est sur une mauvaise position.	Remplacer les piles usées par des nouvelles. Régler le commutateur sur la position correspondant à l'appareil que vous pouzez commander.

TRANSPORT DE BANDE

SYMPTOME	CAUSE POSSIBLE	ACTION CORRECTIVE
1. La bande ne défile pas pendant l'enregistrement.	“” est affché sur le panneau d'affichage.	Appuyer sur PLAY pour éteindre l'indicateur “”.
2. La bande n'est pas rembobinée ou ne défile pas en avance rapide.	La bande est déjà complètement rembobinée sur une bobine ou l'autre.	Vérifier la cassette.

LECTURE

SYMPTOME	CAUSE POSSIBLE	ACTION CORRECTIVE
1. L'image de lecture n'apparait pas quand la bande défile.	• Si vous utilisez le raccordement RF OUT ... ... le sélecteur de chaîne du téléviseur n'est pas régé sur le canal VIDEO. ... le canal VIDEO du magnétoscope n'a pas été régé correctement. • Si vous utilisez le raccordement AV ou S-VIDEO, le téléviseur n'est pas régé sur le mode AV.	Si vous utilisez le raccordement RF OUT ... ... régler le téléviseur sur le canal VIDEO. (║ p. 7). ... effectuer le "Réglage du canal video" (║ p. 49). Si vous utilisez le raccordement AV ou S-VIDEO, régler le téléviseur sur son mode AV.
2. Des parasites apparaisentpendant la recherche visuelle.	• C'est normal pendant la recherche visuelle autre que TimeScan.
3. Des parasites apparaisentpendant la lecture normale.	• Le mode d'alignement automatique est engagé.	Essayer en mode d'alignement manuel (║ p. 15).
4. L'image de lecture est floue ou interrompue, alors que les émissions TV sont nettes.	• Les têtes video peuvent être sales.	Consulter votre revendeur JVC.
5. Des coupures sont perceptibles sur la piste son Hi-Fi.	• L'alignement automatique est engagé.	Passer et ajuster en mode d'alignement manuel (║ p. 15).

ENREGISTREMENT

SYMPTOME	CAUSE POSSIBLE	ACTION CORRECTIVE
1. L'enregistrement ne démarre pas.	Il n'y a pas de cassette chargée ou la cassette chargée a sa languette de sécurité d'enregistrement retiree.	Introduire une cassette ou couvir l'emplacement de la languette de sécurité avec de la bande adhéasive.
2. Les émissions TV ne peuvent pas être enregistrées.	"L-1", "L-2", "F-1" ou "S-1" a été sélectionné comme mode d'entrée.	Régler le magnétoscope sur le canal approprié.
3. Le montage bande sur bande n'est pas possible.	La source (autre magnétoscope, camescope) n'est pas raccordée correctement.L'alimentation sur un ou plusieurs apparciels n'a pas été mise sur marche.Le mode d'entrée n'a pas été régle correctement.	Confirmer que la source est raccordée correctement.Bien mettre sur marche l'alimentation de tous les apparciels.Régler le mode d'entrée sur "L-1", "L-2", "F-1" ou "S-1".
4. L'enregistrement de camescope n'est pas possible.	Le camescope n'est pas raccordé correctement.Le mode d'entrée n'a pas été régle correctement.	Confirmer que le camescope est raccordé correctement.Régler le mode d'entrée sur "L-1", "L-2", "F-1" ou "S-1".

ENREGISTREMENT PAR MINUTERIE

SYMPTOME	CAUSE POSSIBLE	ACTION CORRECTIVE
1. L'enregistrement par minuterie ne fonctionne pas.	· L'horloge et/ou la minuterie n'a pas été régée correctement. · La minuterie n'est pas engagée.	Effectuer de nouveau les régages de l'horloge et/ou de la minuterie. Appuyer sur ⊙ et s'assurer que “ ⊙” apparait sur le panneau d'affichage.
2. La programmation de la minuterie ne fonctionne pas.	· L'enregistrement par minuterie est en cours.	La programmation de la minuterie ne peut pas être effectué lorsqu' l'enregistrement par minuterie est en cours. Attendre sa fin.
3. “ ⊙” et “ √∞” sur le panneau d'affichage ne s'arrêtent pas de clignoter.	· La minuterie est engagée, mais il n'y a pas de cassette chargée.	Charger une cassette avec sa languette de sécurité d'enregistrement intacte, ou avec l'emplacement couvert par de la bande adhéensive.
4. La cassette est éjectée automatiquement, et “ ⊙ ” et “ √∞” sur le panneau d'affichage ne s'arrêtent pas de clignoter.	· La cassette chargée a sa languette de sécurité d'enregistrement retiree.	Retirer la cassette et couvrir l'emplacement avec de la bande adhéusive, ou la replacer par une cassette sur laquelle la languette de sécurité est intacte.
5. “ ⊙” clignote pendant 10 secondes et le mode de minuterie est reliché.	· ⊙ a été pressé alors qu' il n'y a pas de programmes en mémoire, ou les informations de programmation d'enregistrement par minuterie n'ont pas été programmes correctement.	Vérifier les données programmées et reprogrammer si nécessaire, puis appuyer de nouveau sur ⊙.
6. La cassette est éjectée automatiquement, l'alimentation est coupée et “ ⊙ ” et “ √∞” ne s'arrêtent pas de clignoter.	· La fin de la bande a été atteinte pendant l'enregistrement par minuterie.	Le programme peut ne pas avoir été enregistré dans son intégrabilité. La prochaine fois, s'assurer d'avoir assez de durée sur la bande pour enregistrer le programme en entier.
7. SHOWVIEW ne fait pas correctement l'enregistrement par minuterie.	· Les positions de canal du magnétoscope n'ont pas été régées correctement.	Se reporter à " Réglage des numérosguides" et refaire la procédure (©) p. 57).

AUTRES PROBLEMES

SYMPTOME	CAUSE POSSIBLE	ACTION CORRECTIVE
1. Un sifflement ou un hurlement est entendu du téléviseur pendant l'enregistrement avec un canescope.	• Le microphone du canescope est trop pris du téléviseur. • Le volume du téléviseur est trop fort.	Placer le canoscope pour que son microphone soit loin du téléviseur. Baiser le volume du téléviseur.
2. En balayant les canaux, certains sont sautés.	• Ces canaux ont été préréglés pour être sautés.	Si vous avez besoin des canaux sautés, les remettre en mémoire (p. 52).
3. Le canal ne peut pas être changé.	• L'enregistrement est en cours.	Appuyer sur PAUSE pour faire une pause d'enregistrement, changer de canal, puis appuyer sur PLAY pour reprendre l'enregistrement.
4. Les réglages des canaux qui ont été faits manuellementsemblent avoir changé ou disparu.	• Àprous que les réglages manuels ont été faits, le réglage automatique des canaux a été effectué.	Effectuer de nouveau le réglage manuel.
5. Il n'y a pas de chaleur dans la mémoire du magnétoscope.	• Le cable d'antenne TV n'était pas racordé au magnétoscope lorsque le réglage automatique a été effectué.	Raccorder correctement le cable d'antenne TV au magnétoscope et couper une fois l'alimentation du magnétoscope, puis remettre l'alimentation du magnétoscope en marche. Le magnétoscope essayera de nouveau de faire le réglage automatique (p. 6).
6. La télécommande ne fonctionne pas avec le téléviseur ou le tuner satellite.	• Le réglage de marque de la télécommande est incorrect.	Régler la télécommande sur la marque correcte (p. 34, 35).

Q. Que se passe-t-il si la fin de la bande est atteinte pendant la lecture ou la recherche? R. La bande est automatiquement rembobinée au début. Q. Est-ce que le magnétoscope peut rester indéfiniment en arrêt sur image ? R. Non. Il s'arrête automatiquement au bout de 5 minutes pour protégé les têtes. Q. En revenant de la recherche à vitesse multiple à la lecture normale, l'image est distordue. Dois-je être concerné par cela ? R. Non, c'est normal. Q. En plus d'éviter l'enregistrement, quel effet a le retrait de la languette de sécurité ? R. Il empêche le marquage de codes d'indexation. Q. Quelquefois, pendant la recherche indexée, le magnétoscope ne peut pas tracer le programme que je veux voir. Pourquoi? R. Il peut y avoir des codes d'indexation trop près les uns des autres.

Enregistrement

Q. Lorsque je fais une pause d'enregistrement et reprends l'enregistrement, la fin de l'enregistrement avant la pause est recouverte par le nouvel enregistrement. Pourquoi est-ce que cela se produit ? R. C'est normal. C'est pour réduire la distorsion à la pause et aux points de reprise.

Q. Est-ce que le magnétoscope peut rester indéfiniment en mode de pause d'enregistrement ? R. Non. Le magnétoscope passe automatiquement en mode d'arrêt au bout de 5 minutes pour protéger les têtes. Q. Que se passe-t-il si la bande arrive à sa fin pendant l'enregistrement ? R. Le magnétoscope la rembobine automatiquement au début.

Enregistrement par minuterie

Q. "O" et "O" restent allumés sur le panneau d'affichage avant. Est-ce qu'il y a un problème ? R. Non. C'est un état normal lorsqu'un enregistrement par minuterie est en cours.

Q. Est-ce que je peux programmer la minuterie pendant que je regarde une bande ou une émission TV ? R. Vous ne verrez pas l'image parce qu'elle est remplacée par le menu sur écran, mais l'audio du programme ou de la bande que vous visionnez peut être entendu. Q. Sera-t-il possible d'enregistrer par minuterie un programme diffusé en l'an 2000 ? R. Oui, ce sera possible.

Attention

Ce magnétoscope contient des microprocesseurs. Des bruits électroniques externes ou des interférences peuvent causer un mauvais fonctionnement. Dans de tels cas, couper l'alimentation et débrancher le cordon secteur. Puis le rebrancher et remettre l'alimentation. Sortir la cassette. Après contrôle de la cassette, faire fonctionner l'appareil comme d'ordinaire.

VUE de FACE

1 Touche de fonctionnement [STANDBY/ON / I ] (p. 6) • Touche REC LINK (p. 32) 3 Touche d'arrêt/éjection [STOP/EJECT] (p. 13) 4 Touches de canal + / - [TV PROG + / - ] (p. 20) 5 Fenêtre de chargement de la cassette 6 Touche de lecture [PLAY] (p. 13) • Touche DIGITAL TBC/NR (p. 16) Connecteurs d'entrée S-Video/Video/Audio [S-VIDEO/VIDEO/AUDIO] (p. 37)

Θ Touche de montage par insertion [INSERT] (p. 40) 10 Touche de doublage audio [A. DUB] (p. 44) 1 Panneau d'affichage (p. 64) 12 Touche de rembobinage [REW] (p. 13) 13 Touche SPATIALIZER (p. 17) 1 Touche d'enregistrement [RECORD] (p. 20) 15 Touche d'avance rapide [FF] (p. 13) 16 Capteur de télécommande 17 Touche de pause [PAUSE] (p. 14)

Fixer le cache des connecteurs fourni lorsque vous n'utilisez pas les connecteurs du panneau avant.

VUE Arriere

Cordon d'alimentation (p. 4) • Connecteur de sortie S-Video [S OUT] (p. 5) 3 Commutateur AV1 OUT (p. 4) 4 Prise d'entrée/sortie AV1 [AV1 IN/OUT] (p. 4, 39) Connecteurs de sortie audio [AUDIO OUT R/L] (p. 48) • Connecteur d'entrée d'antenne [ANT. IN] (p. 4)

7 Prise d'entrée AV2/décodeur [AV2 IN/DECODER] (p. 39, 46, 47) 8 Prise J [JLIP (Joint Level Interface Protocol)] (13 p. 45) 9 Connecteur de PAUSE de télécommande (13 p. 37) Connecteur de montage par mémorisation de séquence [R. A. EDIT] (13 p. 42) 10 Connecteur de sortie RF [RF OUT] (p. 4)

Panneau d'affichage

1 Affichage du système d'image B.E.S.T. (p. 24) Indicateur de niveau audio (p. 23) Indicateurs d'heure de programmation (p. 28) Indicateurs de mode symboliques

LECTURE: RECHERCHE AVANT/INVERSE VARIABLE:	D	ARRET SUR IMAGE: RALENTI AVANT:	D
		ENREGISTREMENT:	O
		PAUSE ENREGISTREMENT:	O
DOUBLAGE AUDIO:
PAUSE DOUBLAGE AUDIO:
INSERTION:
PAUSE INSERTION:
DOUBLAGE AUDIO INSERTION:
DOUBLAGE AUDIO PAUSE INSERTION:

Indicateur de mode de minuterie (p. 27, 29) Indicateur S-VHS (p. 22) 6 Affichage de la chaîne et de l'horloge (p. 8) Indicateurs de vitesse d'enregistrement (p. 20) EP est uniquement pour la lecture NTSC. 8 Indicateur Instant REVIEW (p. 13, 15) 9 Indicateur de mode audio montrant le mode de sortie audio sélectionné. (p. 17) 10 Indicateur de durée de bande restante (p. 21) Indicateur de "cassette chargée" Indicateur VPS/PDC (p. 27, 29) Indicateur VCR (p. 21) 1 Affichage du compteur et de la durée 15 Affichage du mode (L-1, L-2, F-1 ou S-1)

Telecommande

Les touches avec un petit point sur la gauche du nom peuvent également être utilisées pour commander votre téléviseur. (p. 34)

1 Commutateur VCR/TV/SAT (p. 34, 35) • Touche TV/VCR (p. 21, 34) 3 Touche REVIEW (p. 15) • Touches NUMBER (p. 20, 26) • Touche VPS/PDC (p. 27, 29) 6 Touche × (p. 30) Touche de remise à zéro du compteur (0000) (p. 21) 7 Touche d'heure de fin [STOP + / - ] (p. 28) 8 Touche d'heure de début [START + / - ] (p. 28) 9 Touche PROG (p. 26) 10 Touche ① ? (p. 30) 1 Touche de retour rapide [REW] (p. 13, 14) 12 Touche d'enregistrement [RECORD] (p. 20) 18 Touche STOP (p. 13, 20) 1 Touche △∇ (p. 6) Touche de chaîne TV PROG +/− (p. 34) 15 Touche MENU (p. 9) 16 Selecteur de code A/B (p. 33) 17 Molette de défilament [JOG] (p. 14) 18 Touche AUDIO (p. 17) Touche de silencieux (p. 34) 19 Touche STANDBY/ON Ø / I (p. 6) 20 Touche ENTER (p. 34) Touche d'affichage sur écran (- - : - ) (p. 21) Θ Touche d'enregistrement par minuterie DAILY (p. 27, 29) 23 Touche d'enregistrement par minuterie WEEKLY (p. 27, 29) 2 Touche de sélection de mode "AUX" (p. 37, 38) 25 Touche (p. 27, 29) 26 Touche DATE + / - (p. 28) • Touche de canal [TV PROG + / - ] (p. 20) 2 Touche de recherche de saut [30 SEC] (p. 15) 29 Touche d'alignment [Tracking] (p. 15) Touche de vitesse d'enregistrement [SP/LP] (p. 20) 30 Touche de lecture [PLAY] (p. 13) 3 Touche d'avance rapide [FF] (p. 13, 14) Θ Touche PAUSE (p. 14) 3 Touche △◁ (p. 14, 18) Touches de volume TV + - (p. 34) 34 Touche OK (p. 7) 35 Touche JOG/SHUTTLE (p. 14) 36 Bague de recherche [SHUTTLE] (p. 14)

Utilisation

La télécommande peut commander la plupart des fonctions de votre magnétoscope, ainsi que les fonctions de base des téléviseurs et des syntoniseurs satellites JVC et d'autres marques (p. 34, 35). - Diriger la télécommande vers la fenêtre de réception infrarouge. - La distance de fonctionnement maximale de la télécommande est de 8 m environ.

Remarques:

• En introduisant les piles, bien s'assurer de les introduire dans le bon sens, comme indiqué sur le couvercle des piles.
• Si pour certaines raisons la télécommande ne fonctionne pas correctement, retirer les piles, attendre un moment, remettre les piles puis essayer de nouveau.

GENERALES

Alimentation	: CA 220 – 240 V~, 50/60 Hz
Consommation
Alimentation en marche	: 26 W
Alimentation en veille	: 5,5 W
Economie d'énergie (HR-S9500E uniquely)	: 3 W
Températures	: 5°C à 40°C (Fonctionnement) : -20°C à 60°C (Stockage)
Position de fonctionnement	: Seulement horizontal
Dimensions (LxHxP)	: 437 x 109 x 339 mm
Poids	: 5,0 kg
Format	: Standard S-VHS/VHS PAL
Durée maximale d'enregistrement
(SP)	: 240 mn avec une cassette video E-240
(LP)	: 480 mn avec une cassette video E-240

VIDEO/AUDIO

Système de signal	: Signaux couleur PAL et CCIR, 625 lignes/50 trames
Système d'enregistrement	: Balayage hélicidal DA-4 (double azimuth)
Rapport signal/bruit	: 45 dB
Résolution horizontal	: 250 lignes (VHS) 400 lignes (S-VHS)
Gamage de fréquence	: 70 Hz à 10.000 Hz (Audio normal) 20 Hz à 20.000 Hz (Audio Hi-Fi)
Entrée/sorting	: Prises péritélévision à 21 broches: IN/OUTx1, IN/DECODER x 1 : Connecteurs RCA:VIDEO IN x 1, AUDIO IN x 1, AUDIO OUT x 1 : Connecteurs S-VIDEO:IN x 1, OUT x 1

SYNTONISEUR/MINUTERIE

Capacité de canaux TV : 99 positions (+ position AUX)

Système de symponisation : Sytoniseur à synthèse de fréquence

Canaux couverts : VHF 47 à 89/104 à 300/302 à 470 MHz

UHF 470 à 862 MHz

Sortie d'antenne : Canaux UHF 22 à 69 (réglable)

Durée de soutien mémoire : Environ 60 mn

ACCESSIONS

Accessoires fournis

: Câble d'antenne, Boîtier de télécommande à infrarouge, Pile "R6" x 2, Câble S-Viséo, Cache de connecteurs (pour connecteurs du panneau avant)

Les caractéristiques techniques sont pour le mode SP à moins d'indication contraire.

Présentation et caractéristiques modifiables sans préavis.

Réglage automatique - en se référant au panneau d'affichage

La fonction de réglage automatique règle automatiquement les canaux du symponiseur, l'horloge, les numéros guides et le canal vidéo*. * Utile pour les utilisateurs avec raccordement RF.

• Utile pour les utilisateurs avec raccordement RF.

Avant de commencer, veuillez vous assurer que:

Le câble d'antenne TV est raccordé à la prise ANT. IN du panneau arrière du magnétoscope. Le cordon d'alimentation secteur du magnétoscope est branché à une prise de courant. L'alimentation du magnétoscope est coupée. - Mettre des piles dans la télécommande.

Appuyer sur / (magnétoscope/télécommande).

2 Appuyez sur (télécommande) pour sélectionner le code de téléphone international du pays.

L'Allemagne (DEUTSCHLAND) est sélectionnée.

• Si vous avez sélectionné un code de pays autre que 32 (BELGIUM) ou 41 (SUISSE), passez à l'étape 3.

Code de téléphone international des pays

SUISSE	: 41	SUOMI	: 358
ITALIA	: 39	PORTUGAL	: 351
ESPANIA	: 34	DEUTSCHLAND	: 49
BELGIUM	: 32	NORGE	: 47
NEDERLAND	: 31	SVERIGE	: 46
GREECE	: 30	DANMARK	: 45
OTHERS	: --	ÖSTERREICH	: 43

• Si vous avez sélectionné 32 (BELGIUM) ou 41 (SUISSE), appuyer sur OK (télécommande) et sélectionner le code de la langue en appuyant sur (télécommande), puis passer à l'étape 3.

Le FRANCAIS est sélectionné pour la Belgique (BELGIUM).

Code de téléphone international du pays

Code de la langue

Code de langue

ENGLISH	: 01	NEDERLANDS	: 06
DEUTSCH	: 02	SVENSKA	: 07
FRANCAIS	: 03	NORSK	: 08
ITALIANO	: 04	SUOMI	: 09
CASTELLANO	: 05	DANSK	: 10

3 Appuyez sur OK (télécommande). Ne PAS appuyer sur des touches du magnétoscope ou de la télécommande jusqu'à ce que le panneau d'affichage montre la suite.

• Si " - - : - " apparait sur le panneau d'affichage, consulter la page 6 du mode d'emploi.
• Si vous avez raccordé le magnétoscope à votre téléviseur via le raccordement RF, appuyer sur OK pour terminer le réglage automatique. Pour visionner les signaux d'image du magnétoscope, régler le téléviseur sur le canal video.
• Si vous avez raccordé le magnétoscope à votre téléviseur via le raccordement AV, appuyer sur TV PROG – jusqu'à ce que le panneau d'affichage montre "__OUT—" pour régler le canal video sur arrêt, puis son mode AV.
• Une fois que vous avez effectué le réglage automatique, même si le soutien mémoire du magnétoscope est épuisé, le magnétoscope n'effectuera pas de nouveau le réglage automatique. Effectuer le réglage du tuner (13 p. 50), le réglage de l'horloge (14 p. 58) et/ou le réglage du canal vidéo (15 p. 49) comme requis.

POUR PLUS D'INFORMATIONS, VOIR LES INSTRUCTIONS/P6
