FOIRE AUX QUESTIONS - X-SESSION PRO M-AUDIO

Comment installer le M-AUDIO X-SESSION PRO sur mon ordinateur ?

Pour installer le M-AUDIO X-SESSION PRO, connectez-le à votre ordinateur via USB. Ensuite, téléchargez et installez les pilotes les plus récents depuis le site officiel de M-AUDIO. Suivez les instructions à l'écran pour terminer l'installation.

Pourquoi mon M-AUDIO X-SESSION PRO ne s'allume-t-il pas ?

Vérifiez que le câble USB est correctement branché à la fois sur le contrôleur et sur l'ordinateur. Essayez un autre port USB ou un autre câble. Si le problème persiste, il se peut que le périphérique soit défectueux.

Comment configurer le M-AUDIO X-SESSION PRO avec mon logiciel de musique ?

Ouvrez votre logiciel de musique et accédez aux paramètres MIDI. Sélectionnez le M-AUDIO X-SESSION PRO dans la liste des périphériques disponibles. Vous devrez peut-être assigner manuellement les contrôles selon vos préférences.

Les faders de mon M-AUDIO X-SESSION PRO ne fonctionnent pas, que faire ?

Assurez-vous que le logiciel de musique est configuré pour recevoir les contrôles MIDI. Vérifiez également que les faders ne sont pas assignés à une autre fonction dans votre logiciel. Si le problème persiste, réinitialisez le contrôleur en suivant les instructions du manuel.

Comment mettre à jour le firmware du M-AUDIO X-SESSION PRO ?

Visitez le site officiel de M-AUDIO pour télécharger le dernier firmware. Suivez les instructions fournies pour mettre à jour le firmware de votre contrôleur. Assurez-vous que l'appareil est connecté pendant toute la durée de la mise à jour.

Mon M-AUDIO X-SESSION PRO ne répond pas aux commandes, que faire ?

Vérifiez la connexion USB et assurez-vous que le contrôleur est reconnu par votre ordinateur. Redémarrez votre logiciel de musique et le contrôleur. Si le problème persiste, essayez de réinstaller les pilotes.

Comment sauvegarder mes réglages sur le M-AUDIO X-SESSION PRO ?

Vous pouvez sauvegarder vos réglages en utilisant la fonction de sauvegarde intégrée dans votre logiciel de musique ou en utilisant le logiciel fourni avec le contrôleur. Consultez le manuel pour des étapes détaillées.

Le M-AUDIO X-SESSION PRO est-il compatible avec tous les logiciels de musique ?

Le M-AUDIO X-SESSION PRO est compatible avec la plupart des logiciels de musique qui prennent en charge le MIDI. Cependant, certains logiciels peuvent nécessiter des configurations spécifiques. Vérifiez la documentation de votre logiciel pour plus de détails.

MODE D'EMPLOI X-SESSION PRO M-AUDIO

Contenu de l'emballage 3

Possibilities du X-Session Pro 3

Configuration minimale. 4

Systèmes d'exploitation 4
Windows. 4
Macintosh 4

Matériel* 4

Contrôles et connecteurs 5

Face avant 5
Face arriere 6

Utilisation du X-Session Pro 6
Dépannage 7
Contact. 9
Annexe A : MIDI CC par défaut de la X-Session Pro 10

Introduction

1

M erci d'avoir choisi le contrôleur X-Session Pro USB DJ de M-Audio. Ce contrôleur unique offre aux DJ numériques tous les boutons et les curseurs familiers d'un mélangeur matériel, tout en leur permettant de profiter de la puissance des toutes dernières applications pour DJ. La conception élégante, légère et portable du X-Session Pro en fait le compagnon de voyage idéal pour les DJ travaillant sur ordinateur portable. Le contrôleur se branche sur votre ordinateur via un simple cable USB et s'almente de cette même connexion. Plus besoin de transporter partout une alimentation externe : vous pouvez vous installer et mixer n'importe où.

Meme si vous etes un DJ experimenté, veuillez prendre un moment pour dire ce manuel de l'utiliser et vous familiarisez avec les options uniques du X-Session Pro. Il vous faudra peut etre aussi vous reporter à la documentation de toute application DJ pour mieux comprendre comment ce contrôleeur peut etre intégre avec votre logiciel. Une connaissance approfondie de toute équipement est indispensable pour une experience et un plaisir sans limite.

Contenu de l'emballage

2

L'emballage du X-Session Pro contient les éléments suivants :

Contrôleur X-Session Pro USB DJ
CD-ROM pour contrôleur MIDI de M-Audio, contenant les pilotes et la documentation
Cable USB
Guide de démarrage rapide imprimé

Possibilities du X-Session Pro

3

Le X-Session Pro offre les options suivantes :

12 boutons rotatifs
4 curseurs verticaux
1"crossfader" horizontal
10 boutons pression
Alimentation par le bus (pas d'alimentation externe)
Compatible avec le logiciel de programmation ( Gratisit) Enigma de M-Audio

Configuration minimale

4

Systèmes d'exploitation

Windows

Le X-Session Pro est pris en charge par Windows XP avec le Service Pack 2 ou ultérieur. Elle n'est pas prise en charge sous Windows 2000, Windows 98 ou Windows Me. Visitez la page Windows Update pour télécharger les dernières mises à jour et correctifs Microsoft.

Macintosh

Le X-Session Pro est pris en charge par Mac OS X version 10.3.9 / 10.4.7 ou ultérieur. En revanche, il n'est pas pris en charge par les versions antérieures.

Matériel*

Windows

Pentium III 500 MHz (une vitesse d'horloge supérieure peut etre nécessaire pour les portables)
256MB RAM

Macintosh

Macintosh G3600 / G4667MHz (une vitesse d'horloge supérieure peut etre nécessaire pour les portables)
256MB RAM

• M-Audio suggere également de vérifier la configuration système minimale requise pour le logiciel, celle-ci pouvant être supérieure à celle indiquée ci-dessus.
  ** Cartes accélératrices G3/G4 non prises en charge pour le calcul du système minimum requis; ports USB natifs requis.

Installation

5

Le X-Session Pro est compatible natively. C'est à dire que les ordinateurs Windows XP et Mac OS X reconnaîtront immédiatement et installeront le X Session Pro une fois celui-ci branché à l'ordinateur : vous n'avez pas besoin d'installer de pilotes ou d'effectuer de procédures d'installation.

Une fois les pilotes du X-Session Pro installés, vous devrez peut-être configurer votre logiciel DJ pour qu'il accepte les signaux MIDI provenant du contrôleur. Cela s'effectue généralement via le panneau de commande du logiciel. Reportez-vous au manuel d'utilisateur du programme pour en savoir plus.

Les utilisateurs avances de Windows XP qui veulent désposer d'une compatibilité multi-client (par exemple, pour utiliser le contrôleur avec plus d'une application à la fois) devront installer les pilotes multi-client du X-Session Pro. Reportez-vous au guide de démarrage rapide du X Session Pro pour les instructions d'installation.

Contrôles et connecteurs

6

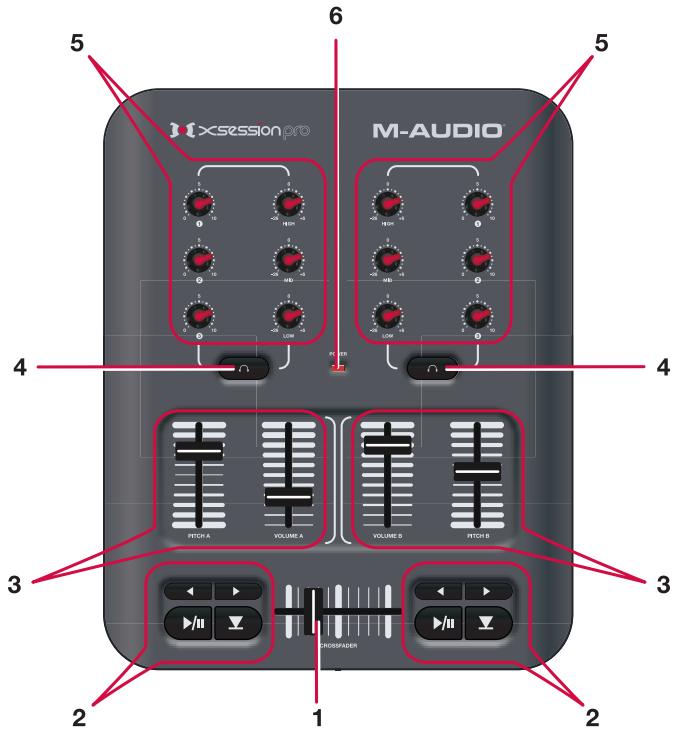

Face avant

1. Crossfader - Ce curseur peut être affecté au contrôle du crossfader dans votre application DJ. Utilisez ce contrôle pour les transitions entre les morceaux.
2. Commandes de transport - Ces bouton peuvent etre utilisés pour demarrer, suspendre, preecouter, revenir en arriere ou aller vers l'avant sur chacune des platines de votre logiciel de musique.
3. Curseurs verticaux (Pitch, Volume) - Ces curseurs verticaux peuvent être affectés au contrôle du pitch et du volume pour chacune des platines de votre logiciel.
4. Boutons de préécoute casque - Si vous matériel audio et votre logiciel DJ sont compatibles avec la gestion de la préécoute, affectez ces boutons à la sélection de la platine à écouter dans votre casque.
5. Boutons utiliser (1, 2, 3, High, Mid, Low) - Ces boutons peuvent être affectés à différents effets et réglages d'égalisation dans votre logiciel.
6. Témoin d'alimentation (Power) - Ce témoin rouge s'allume quand le X-Session Pro est alimenté et mise sous tension via son interrupteur (8).

Bien que le X-Session Pro ressemble à un mélangeur DJ traditionnel, gardez à l'esprit que tous les boutons, potentiomètres et curseurs envoient des données MIDI. C'est à dire qu'il est possible d'utiliser le X-Session Pro pour contrôler plus d'une application DJ à la fois. Par exemple, les boutons, les curseurs et les potentiomètres peuvent être utilisés pour contrôler un instrument virtuel ou un séquenceur audionumérique. Reportez-vous au manuel de l'utilisateur de votre logiciel pour savoir comment affecter les contrôleires de la X-Session Pro aux diverses fonctions de votre application.

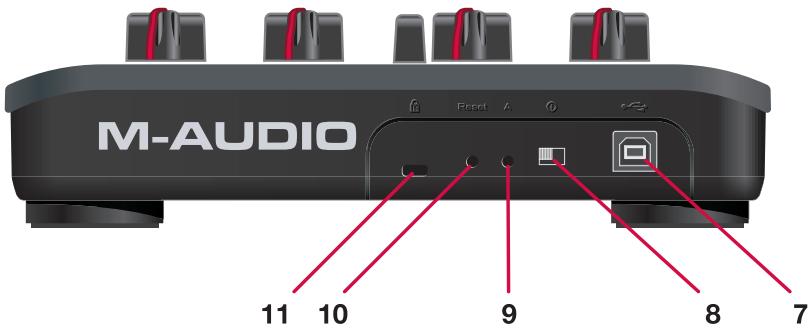

Face arrière

1. Port USB - Le port USB fournit l'alimentation et transporte les signaux MIDI vers et depuis le X-Session Pro. Branchez cette prise sur un port USB libre de votre ordinateur.
2. Interrupteur d'alimentation ① - Cet interrupteur allume et eteint le X-Session Pro.
3. Bouton A (A) - Ce bouton doit être utilisé en combinaison avec le bouton Reset pour réinitialiser le X-Session Pro à ses réglages d'usine d'origines.
4. Bouton de réinitialisation (Reset) - Ce bouton doit être utilisé en combinaison avec le bouton A pour réinitialiser le X-Session Pro à ses réglages d'usine d'origines.
5. Port de verrouillage Kensington - Ce connecteur est compatible avec les câbles de sécurité Kensington assurant la protection de votre apparéil contre le vol.
   La pression des boutons Reset ou A peut placer l'unité dans un mode de fonctionnalité limite. Ne presse pas les boutons Reset ou A a moins d'y etre invite par un technicien d'assistance autorise ou une notice de dépannage.

Utilisation du X-Session Pro

7

De nombreuses applications audio et DJ (telles que Ableton Live, Propellerhead Reason, Native Instruments Traktor et d'autres) incluent désormais une fonction appelée "Apprentissage MIDI" (« MIDI Learn » en angeis). Cette option vous permet de rapidement affecter les boutons rotatifs, curseurs et boutons du X-Session Pro au contrôle de paramétres spécifique du logiciel. Le X-Session Pro peut contrôler n'importe quel logiciel qui propose cette fonction.

La fonction "apprentissage" varie d'une application à l'autre et vous devrez probablement vous reporter au manuel de l'utilisateur de votre logiciel pour savoir comment utiliser cette option.

Si vous logiciel ne propose pas cette fonction, il est always possible d'affector manuellement les options du programme aux données CC MIDI spécifiques generées par les boutons rotatifs, les curseurs et les boutons de la X-Session Pro. Reportez-vous au manuel de l'utilisateur du calculi pour voir les possibilités qu'il vous offre.

S'il est possible d'affector manuellement les options dans votre logiciel, reportez-vous à l'Annexe A pour une liste complète des informations CC MIDI générées par les boutons rotatifs, curseurs et autres boutons de la X-Session Pro.

La pression des boutons Reset ou A peut placer l'unité dans un mode de fonctionnalité limite. Ne presse pas les boutons Reset ou A a moins d'y etre invite par un technicien d'assistance autorise ou une notice de depannage.

Dépannage

8

Le X-Session Pro est un contrôleur de qualite professionnelle qui a ete teste dans de nombreuses situations. Malgre nos tests, le X-Session Pro peut tous estre utilise dans des situations inconnues et certains scenarios pourraient provoquer des performances inattendues. Cette section met en luire certaines des difficultes les plus habituelles rencontres par les utilisateurs et fournit des astuces pour regler les problemes.

Tout d'abord, et c'est le plus important, nous vous recommendons d'éviter d'utiliser plusieurs dispositifs USB sur le même port de votre ordinateur. Bien que l'USB soit un protocole fiable convenant tout à fait aux applications audio, il est important de toujours garder à l'esprit que les applications multimédia et audio sont très gourmandes en ressources processeur et pour le bus USB. Bien qu'il soit théoriquement possible de brancher plusieurs dispositifs sur un même port USB, ce faisant, vous pourriez provoquer des complications avec votre matériel et votre logiciel.

Si vous avez reduit le nombre de dispositifs USB et continuez à avoir des soucis avec le X-Session Pro, effectuez les procédures suivantes :

Vérifiez que les pilotes du X-Session Pro sont correctement installés.
- Sous Windows XP, Sélectionné le Panneau de configuration puis double-cliquez sur Système (si vous ave basculé vers l'affichage des catégories, Sélectionné Performances et maintenance).
- Cliquez sur l'onglet Matériel puis sur Gestionnaire de périhériques.
- Cliquez sur le signe + (plus) à côté de Contrôleurs Son, Video et Jeu et identifiez "X-Session USB" et "X-Session MIDI" ou "USB Audio Device" dans la liste. Si vous voyagez un point d'interrogation ou d'exclamation après de X-Session USB ou de X-Session MIDI, vous devrez peut être réinstaller les pilotes.
- Si vous utilisez le X-Session Pro en tant que dispositif compatible natif et que vous voyagez un point d'exclamation ou d'interrogation pres de l'entrée "USB Audio Device", débranchez le X-Session Pro pour voir si il disparait du Gestionnaire de Periphériques. S'il disparait, essayez de brancher le X-Session Pro sur un port USB différent pour voir si le problème se résout.
Assurez-vous que votre application audio ou DJ a bien eté configurée pour l'utilisation avec ce contrôleur. Ouvrez le panneau de configuration de votre application et vérifie que le logiciel est configuré en MIDI IN (ou Input MIDI) pour le X-Session Pro.
Vérifiez deux fois que le cable USB est bien branché.
Si you utilisez un concentrateur USB, essayez de brancher le X-Session Pro directement sur votre ordinateur.

Si le X-Session Pro contrôle correctement votre logiciel de DJ mais que vous souffrez de clicks, de craquements ou d'autres problèmes lors de l'écoute :

Assurez-vous que vos niveaux d'entrée et de sortie ne sont pas trop élevés, cela pourrait provoquer de la distorsion ou de l'échéage.
■ Essayez d'augmenter la taille de la mémoire tampon ("buffer size") de votre interface audio. Une taille de mémoire tampon augmente provoquera des latences audio plus importantes, mais cela améliorerera les performances de votre système et résoudra de nombreux problèmes de clicks et de craquements. Consultez le manuel de votre logiciel DJ ou de votre interface audio pour plus d'informations sur ces questions.
Si vous utilisez le X-Session Pro avec une autre interface audio USB et souffrez de clicks et de craquements, débranchez le X-Session Pro et vérifie si la situation s'améliore. Dans ce cas, rebranchez le X-Session Pro sur un autre port USB de votre ordinateur et assurez-vous que le X-Session Pro et l'autre dispositif USB sont connectés à des contrôleurs USB séparés au niveau interne (c'est à dire qu'ils ne partagent pas les ressources d'un même contrôleur).
Assurez-vous que tous les cables audio sont en bon et tout correctement branchés.

Si vous continuez à avoir des problèmes, reportez-vous au manuel de l'utilisateur de votre application audio pour une assistance supplémentaire.

Si pour une raison quelconque le X-Session Pro plante, vous pouvez besoin de le réinitialiser à ses paramètres d'usine. C'est une procédure en deux étapes :

D'abord, eteignez l'unité. Utilisez un trombone à papier plie ou un autre petit objet pour presser et maintainin enfoncé le bouton Reset (10) sur l'arriere du contrôleur, tout en allumant le X-Session Pro. Une fois l'unité allumée, attendez un instant puis relâchéz le bouton.
Puis, utilisez le trombone (ou le petit objet) pour presser le bouton A (9) sur l'arriere du contrôleur. Relâchez le bouton, attendez 1 ou 2 secondes puis pressez le bouton Cue situé sur la partie droite du contrôleur.

Votre X-Session Pro est désormais réinitialisé à ses paramètres d'usine.

Si I'effet du crossfader est "inversé" dans votre logiciel DJ :

Le crossfader de le X-Session Pro envoie en même temps des données MIDI "normales" (CC#17, 0-127) et "inversées" (CC#20, 127-0). Cette option est utile car elle permet aux utilisateurs de contrôle des deux paramétres indépendants: par exemple, le volume de deux pistes de séquenceur différentes et les mélanger l'une avec l'autre en utilisant un unique contrôleur matériel: le crossfader. Si vous affectez le crossfader du X-Session Pro dans votre logiciel DJ mais que son fonctionnement est inversé (par exemple, lorsque vous déplacez le crossfader de le X-Session Pro vers la gauche, celui à l'écran se déplace vers la droite), rendez-vous sur www.m-audio.fr, rubrique M-Pulse Online puis Téchéargements, et téléchargez notamment l'application Enigma.
■ Enigma est un puissant programme qui vous permet de modifier les paramétres d'un curseur, d'un bouton rotatif ou d'un bouton du X-Session Pro. Une fois le programme installé et en fonctionnement, vous verrez un X-Session Pro "virtuel" sur l'écran. Sélectionnez le preset 8 (bouton CUE droit) dans Enigma, puis double-cliquez sur la partie droite du crossfader du X-Session Pro virtuelle et réglez la valeur pour "Ctrl" sur "255". Cela désactivera la transmission des données MIDI "inversées" du crossfader. Chargez les changements dans le X-Session Pro en pressant la flèche du milieu en haut à gauche dans Enigma. Finalement, pressez le bouton étiqueté "A" sur l'arrière du X-Session Pro. Relâchez le bouton et avant trois secondes, puis pressez le bouton droit du X-Session Pro. Le crossfader enverra désormais uniquement des informations MIDI "normales" et plus aucune valeur "inversée". Utilisez l'option "Apprentissage MIDI" de votre application pour affecter le crossfader dans le logiciel. Cela devrait résoudre les problèmes de crossfader inversés dont vous pourriez suffrir.

Reportez-vous à la documentation de l'Enigma pour plus d'informations.

Contact

9

M-Audio USA

tel :	0 810 001 105
e-mail :	[e-mail]

Annexe A : MIDI CC par défaut de la X-Session Pro

10

Bouton rotatif 1 gauche	CC 24	Bouton rotatif 1 droit	CC 31
Bouton rotatif 2 gauche	CC 25	Bouton rotatif 2 droit	CC 32
Bouton rotatif 3 gauche	CC 26	Bouton rotatif 3 droit	CC 33
Bouton rotatif Hi gauche	CC 27	Bouton rotatif Hi droit	CC 34
Bouton rotatif Mid gauche	CC 28	Bouton rotatif Mid droit	CC 35
Bouton rotatif Low gauche	CC 29	Bouton rotatif Low droit	CC 36
Curseur de Pitch gauche	CC 12	Curseur de Pitch droit	CC 15
Curseur de volume gauche	CC 11	Curseur de volume droit	CC 14
Bouton de casque gauche	Note 44	Bouton de casque droit	Note 45
Bouton << gauche	Note 46	Bouton << droit	Note 56
Bouton >> gauche	Note 43	Bouton >> droit	Note 57
Bouton Cue gauche	Note 58	Bouton Cue droit	Note 59
Bouton de lecture gauche	Note 70	Bouton de lecture droit	Note 69
Crossfader (normal)	CC 17	Crossfader (inversé)	CC 20

M-AUDIO X-Session Pro

L'ESD et le "Fast Transient" peuvent donc restre l'appareil temporairement inopérant. Eteignez et rallumez pour rétablier le fonctionnement de l'appareil.
