Type d'appareil	Chaîne hi-fi
Fonction principale	Lecteur CD
Formats supportés	CD, MP3, CD-R, CD-RW
Compatibilité MP3	Oui
Alimentation	12 V CC négatif à la masse
Précautions de température	À utiliser entre 0°C et 40°C
Installation	Éviter les endroits humides et exposés à la chaleur
Protection laser	Classe 1, ne pas ouvrir le boîtier
Consommation électrique	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Accessoires inclus	Non précisé
Langues du manuel	Anglais, espagnol, français
Précautions d'usage	Éviter chocs, humidité, températures extrêmes
Type de laser	Laser infrarouge

FOIRE AUX QUESTIONS - CH-X1500 JVC

Comment connecter mon JVC CH-X1500 à mon autoradio ?

Pour connecter votre JVC CH-X1500 à votre autoradio, utilisez le câble d'interface fourni. Branchez une extrémité au port de sortie de l'autoradio et l'autre au port d'entrée du CH-X1500. Assurez-vous que l'autoradio est allumé et sélectionnez la source appropriée.

Que faire si le JVC CH-X1500 ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement connecté et que la source d'alimentation fonctionne. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant puis en rebranchant le câble d'alimentation.

Comment régler le volume sur le JVC CH-X1500 ?

Le volume peut être réglé en utilisant les boutons de volume situés sur le panneau avant de l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Comment ajouter de la musique sur le JVC CH-X1500 ?

Pour ajouter de la musique sur le JVC CH-X1500, insérez un disque CD ou connectez une clé USB contenant vos fichiers audio. L'appareil reconnaîtra automatiquement le support et commencera à lire les fichiers.

Mon JVC CH-X1500 ne lit pas certains fichiers audio, que faire ?

Assurez-vous que les fichiers audio sont dans un format compatible, comme MP3 ou WAV. Si les fichiers sont dans un format différent, il se peut qu'ils ne soient pas reconnus par l'appareil.

Comment effectuer une réinitialisation d'usine sur le JVC CH-X1500 ?

Pour effectuer une réinitialisation d'usine, appuyez sur le bouton 'Menu', naviguez jusqu'à 'Réglages', puis sélectionnez 'Réinitialiser'. Confirmez la réinitialisation lorsque vous y êtes invité.

Pourquoi le son est-il de mauvaise qualité sur mon JVC CH-X1500 ?

Une mauvaise qualité sonore peut être due à un mauvais réglage des equalizers. Vérifiez les paramètres audio et ajustez-les selon vos préférences. Assurez-vous également que les câbles sont correctement connectés et non endommagés.

MODE D'EMPLOI CH-X1500 JVC

Nous vous remercions d'avoir acheté cet appareil JVC. Veuillez lire conscienceieusement ce manuel d'instructions avant de commencer à faire fonctionner l'appareil de façon à être sur d'obtenir les performances optimes et la plus longue utilisation de cet appareil.

Cet appareil a été conçu uniquement pour reproduire les CD, CD-R et CD-RW.

• Vous pouvez aussi reproduire vos CD-R (enregistrable) et CD-RW (réinscriptibles) originaux, soit au format audio ou au format MP3.
• Vous pouvez aussi reproduire vos CD.

1. PRODUIT LASER CLASSE 1 2. ATTENTION: Radiation laser invisible quand l'appareil est ouvert ou que le verrouillage est en panne ou désactivé. Éviter une exposition directe au rayon. 3. ATTENTION: Ne pas ouvrir le volet supérieur. Il n'y a pas de pièce réparable par l'utilisateur à l'intérieur. Confier le service après-vente à un personnel qualifié. 4. ATTENTION: Ce lecteur CD utilise une radiation laser invisible, toutefois, il est équipé de commutateurs de sécurité qui empêchent l'émission de radiation en retardant les disques. Il est dangereux de désactiver les commutateurs de sécurité. 5. ATTENTION: L'utilisation des commandes des réglages et effectuer des procédures autres que celles spécifiées dans ce manuel peut provoquer une exposition aux radiations dangereuses.

• Cet appareil est conçu pour fonctionner sur courant continu de 12 V, à systèmes électriques de masse NEGATIVE.
• En remplaçant le fusible, utiliser un avec la valeur spécifiée pour cet appareil. Si le fusible saute souvent, consulter votre revendeur d'autoradios JVC le plus proche.

• Température ambience dans la voiture Pour l'écoute de disques audionumériques après un stationnement assez prolongé de la voiture à la chaleur ou au froid, attendre que la température dans la voiture se stabilise.
• Condensation Dans les cas suivants, de l'humidité peut se condenser sur la lentille, une pièce vitale du lecteur CD, rendant impossible la lecture du signal CD:
• Quand le chauffage vient juste d’être mis.
• Quand l'humidité est forte. Dans ces cas, retirer le magasin CD et attendre environ 1 à 2 heures. Réglage du volume
• Les disques audionumériques produisent très peu de bruit comparés aux sources analogiques. Si le niveau du volume est réglé comme pour ces sources, les haut-parleurs peuvent être abîmés par une augmentation soudaine du niveau de sortie. Par conséquent, baisser le volume avant fonctionnement et le régler comme voulu pendant la lecture.
• Régler le volume pour pouvoir entendre les sons à l'extérieur de la voiture.

Installation

• Ou il risque d'être exposé directement au soleil ou chauffé directement par le chauffage ou dans un endroit très chaud.
• Ou il risque d’être mouillé par la pluie, les flaques d’eau ou dans une forte humidité.
• Eviter l'installation dans les endroits suivants
• Dans les endroits poussièreux. Où il peut être placé dans un endroit instable.
• Au-dessus des cordons de raccordements ou sur le plancher sous lequel il y a une tuyauterie.
• Là où il pourrait endommager des accessoires de la voiture (roue de secours, etc.) dans ou sous le coffre.
• Avant de percer des trous dans le coffre pour installer l'appareil, s'assurer qu'il y a un espace suffisant sous le coffre pour ne pas faire de trous dans le réservoir de carburant, etc.
• Installer fermement l'appareil en utilisant les vis fournies.

Lors de l'installation de l'appareil horizontalement

1. Fixer les supports de montage sur les panneaux latéraux de l'appareil en utilisant des vis. (Fig. a)

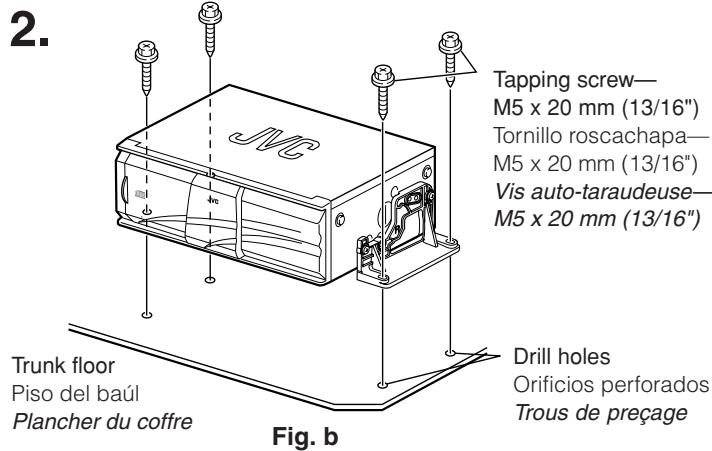

2. Installer l'appareil sur le plancher du coffre en utilisant des vis auto-taraudeuses. (Fig. b)

Lors de l'installation de l'appareil verticalement (fig. c)

Pour la fixation de l'appareil avec les vis, se référer à “A Lors de l'installation de l'appareil horizontalement” ci-dessus. - Si l'appareil est installé verticalement, régler leseurs situés sur les côtés sur la position "V (vertical)". (S'il est installé horizontalement, s'assurer de régler leseurs sur la position "H (horizontal)").

• Lors de l'installation verticale, fixer fermement sur le plancher du coffre.
• Si vous installez l'appareil sans régler le sélecteur correctement, les problèmes suivants risquent de se produit.
• Le son est discontinu.
• Les CD sont endommagés.

Fig. d Panneau lateral de l'appareil

Lors de l'installation de l'appareil sur un plan incliné (fig. d)

Sélecteur

• Pour la fixation de l'appareil avec les vis, se référer à “A”. Lors de l'installation de l'appareil horizontally.
• Pour l'installation, cinq angles peuvent être choisis. S'assurer de positionner la flèche dessus, des deux côtés de l'appareil, perpendiculairement (90°) au sol.
• Si vous installez l'appareil sans régler le sélecteur correctement, les problèmes suivants risquent de se produit.
• Le son est discontinu
• Les CD sont endommagés.

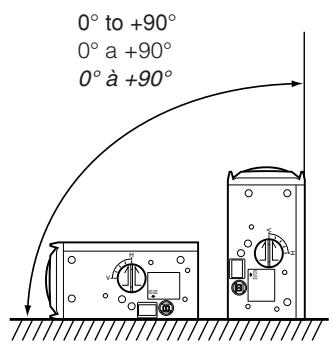

Lors de la suspension de l'appareil dans le coffre (fig. e)

Utiliser ces trous.

Pour la fixation de l'appareil avec les vis, se référer à “A Lors de l'installation de l'appareil horizontalement” ci-dessus.

Correct

Correcto

Correct

Incorrect

Incorrecto

Incorrect

Supérieur à +90°

• "RESET1-RESET8" ou "R1-R8" apparaît sur l'affichage de l'autoradio connecté (ou d'un autre appareil).
• Les appareils sont-ils connectés correctement? Après l'avoir vérifié, maintenez pressée la touche ▲EJECT pendant quelques secondes pour réinitialiser cet appareil.

Si le problème persiste, consultez un revendeur JVC autorisé.

Indication	Signification
RESET1 (ou R1)	Erreur d'éjection
RESET2 (ou R2)	Erreur de pouvoir
RESET3 (ou R3)	Erreur de plateau
RESET4 (ou R4)	Erreur provenant du capteur
RESET5 (ou R5)	—
RESET6 (ou R6)	Erreur de communication
RESET7 (ou R7)	Autres erreurs
RESET8 (ou R8)	Erreur de communication

Le son est discontinu pendant la lecture. * Les sélecteurs latéraux sont-ils ajustés correctement?

CD changer section

Fréquence de réponse

Réponse en fréquence Gamme dynamique Rapport signal/bruit Distortion Plurage et scintillagement Borne de sortie

: 5 Hz - 20 000 Hz :99 dB :103dB :0.005% : Inférieur à la limite mesurable : Analogue (8 broches x 1), 1,5 V (pleine échelle)/inférieure a 1 kΩ

Generales

Alimentation

Tension de fonctionnement : CC 14,4 V (11 V - 16 V possible) Système de mise à la masse : Masse négative Température de fonctionnement admissible

Dimensions (L × H × P)

-10°C à +50°C : 252 mm x 88 mm x 174 mm (9-15/16" x 3-1/2" x 6-7/8") : 2,3 kg (sans les accessoires)

Présentation et caractéristiques modifiables sans préavis.

Si un kit est nécessaire pour votre voiture, consulter votre annuaire téléphonique pour chercher le revendeur d'accessoires audio pour automobile le plus proche.

Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.

Changeur CD

Magazine (XC-M200)

Cordon à 8 broches

Support de montage

Cet appareil peut uniquement être connecté aux autoradios/contrôleurs JVC munis d'une fonction de commande de changeur de CD MP3. Il ne peut pas fonctionner s'il est connecté à un autre type d'autoradio/contrôleur (même les CD ne peuvent pas être reproduits).

Pour plus d'informations, consulter votre revendeur d'autoradios JVC le plus proche.

• Pour éviter tout court-circuit alors que vous effectuez les raccordements, laisser la borne négative de la batterie non branchée.

Nous vous conseillons de faire tous les raccordements électriques (voir la Fig. f) avant de mettre l'appareil en place. Si vous n'êtes pas sûr de vous, faites-le installer par un technicien qualifié.

Remarque:

Cet appareil est conçu pour un courant continu de 12 V, à masse négative. Si votre véhicule ne fournit pas une masse négative de 12 V, il vous faut un convertisseur de tension, que vous pouvez vous procurer chez un revendeur d'autoradios JVC.

• Bien raccorder le câble de mise à la masse de cet appareil au châssis de la voiture.

Lors de la connexion à un contrôleur de changeur CD MP3 JVC

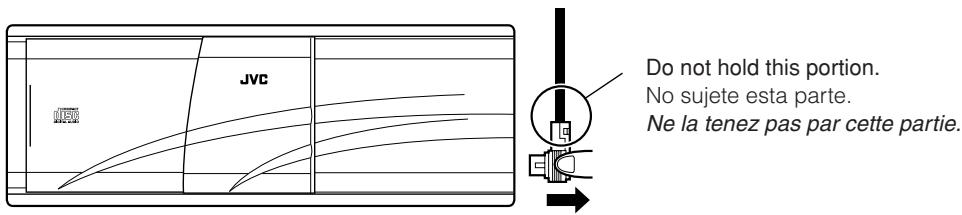

Fig. f To JVC MP3-CD changer controller Vers contrôleur de changeur CD MP3 JVC

Tirez sur la fiche en la tenant solidement de la façon montrée sur la figure.

Lors de l'insertion du magasin CD dans le changeur CD, pour la première fois, maintenir pressée la touche EJECT pendant quelques secondes pour réinitialiser l'appareil. Normalement, ne pas maintenir pressée la touche EJECT.

Remarque:

Il peut être nécessaire de réinitialiser l'appareil dans les cas suivants. - Quand l'alimentation est coupée, comme pendant le remplacement de la batterie de la voiture. - Quand l'appareil ne fonctionne pas correctement.

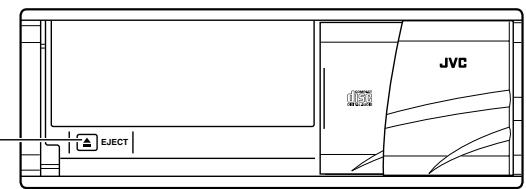

Comment réinitialiser votre appareil

Maintenez pressée la touche EJECT pendant plusieurs secondes. Cela réinitialisera le micro-ordinateur intégré.

Écoute des disques compacts

Cet appareil n'a pas de touches de fonctionnement pour les disques. Les opérations CD peuvent être effectuées en utilisant le contrôleur de changeur CD JVC, etc. raccordé à cet appareil. Pour les opérations CD, se reporter au manuel d'instructions du contrôleur de changeur CD.

Un problème d'alignement peut se produire en conduisant sur une route très mauvaise. L'appareil et le disque audionumérique ne seront pas abîmés par un problème d'alignement, toutefois, comme ce n'est pas agréable pour les oreilles, arrêtez la lecture et la reprenez quand la route sera plus stable.

• Faire attention en manipulant les disques
• Ne portez pas le magasin avec la fente d'insertion dirigée vers le bas pour ne pas faire tomber les CD.
• Toujours laisser les tiroirs de disque chargés dans le magasin.
• Lorsque l'on fait glisser les tiroirs de disque pour les ouvrir ou les refermer, tenir le magasin horizontalement pour ne pas faire tomber les CD.
• Ne pas insérer de CD sans ouvrir le tiroir de disque du magasin. Ne pas insérer les CD directement dans le magasin.
• Ne pas exposer les magasins à de hautes températures ni aux rayons directs du soleil.
• Ne pas démonter les magasins.
• Faire attention de ne pas faire tomber ou cogner les magasins. Ne pas appliquer de pression excessive sur les tiroirs de disque qui ont été reliés aux magasins.
• Ne jamais appliquer de solvants comme de la benzine, du diluant ou des insecticides sur le magasin ou les tiroirs de disque. Ces solvants peuvent éroder leurs surfaces.

Remarque:

Si on a besoin d'un magasin supplémentaire, acheter le XC-M200.

Lors de la reproduction d'un cd-r ou d'un cd-rw

Avant de produire un CD-R ou un CD-RW, lisez attentivement leurs instructions et précautions.

Utilisez uniquement des CD-R ou CD-RW "finalisés". - Certains CD-R ou CD-RW ne peuvent pas être reproduits sur cet appareil à cause de leurs caractéristiques et pour les raisons suivantes.

• Les disques sont sales ou rayés.
• De l'humidité s'est condensée sur la lentille, à l'intérieur de l'appareil. - La lentille du capteur, à l'intérieur de l'appareil, est sale.
• Les CD-RW peuvent nécessiter une durée de mise en service plus longue car le facteur de réflexion des CD-RW est inférieur à celui des CD ordinaires.
• Les CD-R ou CD-RW sont sensibles aux hautes températures ou à une humidité importante. Ne les laissez pas à l'intérieur de la voiture.
• N'utilisez pas les CD-R ou CD-RW suivants.
• Disques avec des autocollants, des étiquettes ou des cachets de protection collés sur leur surface.
• Disques sur lesquels une étiquette peut être imprimée directement avec, par exemple, une imprimante à jet d’encre. L’utilisation de ce type de disque par haute température ou humidité peut entraîner un mauvais fonctionnement de l’appareil ou endommager le disque. Par exemple:
• L'autocollant ou l'étiquette peut rétrécir et gondoler le disque.
• L'autocollant ou l'étiquette peut se détacher et le disque ne peut plus être éjecté.
• L'impression sur le disque peut devenir collante. Lisez attentivement les instructions et les précautions sur les étiquettes et les disques imprimables.

Stick-on label

Etiquette autoadhésive

Etiquette spécialisée

Dans un CD Text, certaines informations à propos du disque (son titre, l'interprète et les titres des plages) sont enregistrées. Si cet appareil est connecté à un récepteur possédant une fonction d'affichage de CD Text, il est possible de voir les informations des disques sur l'affichage du récepteur.

1. Aligner le tiroir de disque avec les rainures dans le magasin et le pousser complètement.
2. Vérifier que le tiroir de disque est correctement inséré dans le magasin. Si un CD est désengagé du tiroir de disque, le repositionner sur le tiroir.
3. Les CD insérés sont comptés comme "disque 1", "disque 2", etc. en commençant du bas et en allant vers le haut.

Remarques:

Il y a des ouvertures dans les tiroirs de disque à travers lesquelles les signaux sont lus des disques. Ces ouvertures laissent une partie de la face brillante du disque exposée. Faire attention de ne pas toucher à la surface brillante du disque. Il n'est pas possible de reproduire un CD s'il est placé à l'envers.

Des CD en forme de cœur, de fleur, etc. (CD de forme spéciale) ne peuvent pas être utilisés avec cet appareil. Si ce type de CD est chargé, il causera un problème de fonctionnement.

Chargement d'un magasin

1. Faire glisser la porte vers la droite.
2. Charger un magasin

Charger un magasin dans le chargeur CD avec la marque en haut et le côté d'insertion CD sur la droite.

1. Fermer la porte.
2. La porte doit être fermée en dehors du chargement ou du retrait d'un magasin.

• Ne pas introduire vos mains ou des objets étrangers dans la fenêtre de chargement, vous pourriez vous blesser ou causer des mauvais fonctionnements ou dommages.
• Si l'étiquette sur le magasin se décolle, cela peut causer un mauvais fonctionnement. Si cela se produit, retirer l'étiquette ou la recoller solidement.

Le trou d'éjection force et l'autocollant protecteur

Retrait d'un magasin

1. Faire glisser la porte vers la droite.
2. Appuyer sur la touche EJECT.

Le magasin est éjecté du compartiment.

Remarque:

Si le magasin ne peut pas être éjecté, poussez sur le magasin et dites une fois de plus le 12ème disque ; quand la lecture est terminée, refaites la procédure précédente. Si la procédure ci-dessus ne fonctionne pas, suivez les étapes suivantes :

1. Assurez-vous que les sélecteurs sont réglés correctement.
2. Décollez l'autocollant protecteur du trou d'éjection forcée. (Fig. g)

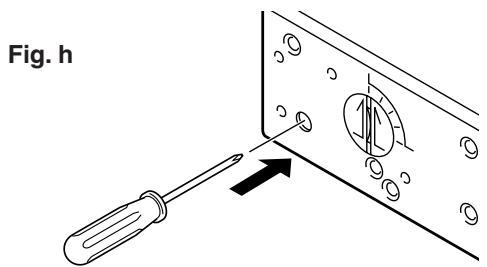

3. Insérez une tige droite telle qu'un tournevis dans le trou. (Fig. h)

N'insérez pas le levier de biais, insérez-le bien droit.

Si le problème persiste, consultez un revendeur JVC autorisé.

Utilisez le bouton de retrait pour retirer le tiroir de disque afin de le nettoyer.

1. Tout en tirant vers le bas le bouton de retrait, tirez le tiroir de disque.
2. ÀpRES le nettoyage, insérez le tiroir de disque dans le magasin tout en tirant sur le bouton de retrait.
3. Nettoyez les tiroirs un par un pour éviter d'en insérer deux à la fois dans un seul tiroir.

Le film réfléchissant des CD-R/CD-RW est moins résistant que celui des CD audio ordinaires. Si ces disques sont endommagés, leur film peut se décoller. Ces disques sont aussi sensibles aux empreintes de doigts. Faites très attention quand vous les manipulez.

Stockage

Bien conserver les disques dans leurs boîtes. Si des disques sont empilés les uns sur les autres sans leurs boîtes, ils peuvent être abîmés. Ne pas mettre des disques où ils pourraient être exposés à la lumière directe du soleil ou dans un endroit sujet à de fortes températures ou à l'humidité. Eviter de laisser des disques dans votre voiture.

Appuyer au milieu du support.

Le lever sans toucher à la surface enregistrée.

Mettre en place avec l'étiquette au

dessus.

Appuyer légèrement sur le disque

pour le mettre en place.

• Si des empreintes digitales ou de la poussière adhérent à un disque, essuyer le disque avec un tissu doux, sec et propre, en essuyant de l'intérieur vers l'extérieur. S'il est difficile à nettoyer, essuyer le disque avec un tissu humidifié avec de l'eau.
• Ne pas utiliser de nettoyants, benzine, alcool ou agent antistatique.
• Ne pas endommager le côté de l'étiquette ou coller du papier ou de la bande adhésive sur la surface.
