IE-20 XB - Casque audio M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Marque	M-AUDIO
Modèle	IE-20 XB
Type de produit	Casque audio intra-auriculaire
Type de haut-parleur	Armature simple de précision et driver dynamique
Sensibilité	119 dB/mW
Impédance	11 ohms (@1 kHz)
Longueur du câble	1,16 mètre
Poids assemblé	19 g
Connecteur d'entrée	1/8" (3,5 mm) plaqué or
Isolation phonique	16 dB
Accessoires inclus	Embouts silicone simple-bride (S/M/L), embouts double-bride, embouts mousse jetables, outil de nettoyage, pochette de transport flexible, atténuateur/limiteur pour avions, adaptateur 6,35 mm, mallette de voyage métallique
Utilisation recommandée	Écoute personnelle de qualité professionnelle, scène, studio, loisirs
Avertissement d'écoute	Ne pas dépasser 50% du volume maximal et limiter à 1 heure par jour pour préserver l'audition
Entretien et nettoyage	Nettoyer les embouts silicone avec une lingette antiseptique après chaque usage ; laver à l'eau savonneuse régulièrement ; remplacer les embouts mousse décolorés
Conseils de sécurité	Ne pas utiliser lors de la conduite ou en marchant ; tenir à l'écart des enfants ; ne pas tirer sur le câble
Garantie	Couverture contre les défauts de matériel et de fabrication sous réserve d'enregistrement sur www.m-audio.fr/warranty

FOIRE AUX QUESTIONS - IE-20 XB M-AUDIO

Comment insérer correctement les écouteurs IE-20 XB ?

Utilisez la méthode 'rock 'n' roll' : insérez l'écouteur dans le canal auditif, balancez doucement vers l'avant puis tournez vers l'arrière pour un bon scellement. Enroulez les boucles derrière l'oreille. Voir la démo sur www.m-audio.com/earphones.

Quels types d'embouts sont fournis avec l'IE-20 XB ?

Sont inclus : 2 embouts silicone simple-bride (petits, moyens, grands déjà attachés), 2 embouts silicone double-bride, et 2 embouts en mousse jetables. Choisissez celui qui offre le meilleur confort et scellement.

Comment nettoyer les écouteurs et les embouts ?

Utilisez une lingette antiseptique après chaque usage. Pour les embouts silicone, retirez-les et lavez-les à l'eau savonneuse ; séchez-les complètement avant de les remettre. Les embouts mousse sont jetables ; remplacez-les s'ils sont décolorés. Nettoyez le conducteur avec l'outil de nettoyage fourni.

Que faire si le son devient faible ou disparaît ?

Vérifiez que la prise est bien branchée et que le volume est suffisant. Utilisez l'outil de nettoyage pour déboucher le conducteur. Si le problème persiste, contactez le service client M-Audio.

Puis-je utiliser l'IE-20 XB avec des appareils professionnels ?

Oui, le connecteur 3,5 mm plaqué or est compatible avec la plupart des appareils. L'adaptateur 6,35 mm inclus permet de se brancher sur des équipements professionnels (consoles, interfaces audio).

Quel est le niveau d'isolation phonique de l'IE-20 XB ?

L'isolation phonique est de 16 dB, ce qui réduit les bruits ambiants pour une écoute plus immersive. Un bon scellement avec des embouts adaptés améliore l'isolation.

L'IE-20 XB dispose-t-il d'un atténuateur pour les avions ?

Oui, un atténuateur/limiteur est inclus dans la boîte pour une utilisation en avion, afin de protéger votre audition des changements de pression et des bruits forts.

Comment enregistrer la garantie de mon casque M-Audio ?

Enregistrez votre produit sur www.m-audio.fr/register. Cela active la garantie et vous permet de recevoir les mises à jour et offres spéciales.

Les écouteurs IE-20 XB sont-ils adaptés à une utilisation sportive ?

Ils sont conçus pour une écoute personnelle, mais leur fixation derrière l'oreille et les embouts offrent une bonne tenue. Attention toutefois à ne pas tirer sur le câble ; pour une activité intense, privilégiez des modèles spécifiques.

Que faire si les embouts ne scellent pas correctement ?

Essayez une autre taille ou type d'embout (silicone simple/double bride ou mousse). Humidifiez légèrement les embouts silicone avant insertion. Tirez le haut de l'oreille pour ouvrir le canal. Consultez la vidéo démo sur le site M-Audio.

MODE D'EMPLOI IE-20 XB M-AUDIO

Guide de l'utilisateur

IE-40 | IE-30 | IE-20 XB | IE-10

Merci d'avoir choisi les écouteurs de référence professionnels IE de M-Audio. Vos écouteurs IE ont été conçus pour vous fournir ce qui se fait de mieux pour l'écoute personnelle de qualité professionnelle et les plaisirs de la musique. Que vous utilisiez les écouteurs IE pour la scène, avec votre station de travail audio numérique ou simplement pour écouter vos morceaux favoris, vous découvrirez qu'ils vous offrent ce qui se fait de mieux en terme de performances audio.

Avertissements d'écoute

Assurez-vous de bien lire tous les avertissements et toutes les instructions avant d'utiliser les écouteurs IE de M-Audio.

Pour éviter de vous abimer les oreilles, nous vous recommendons de ne pas dépasser la moitié du volume maximal sur votre dispositif audio et que vous vous limitiez à une heure d'écoute par jour. Baissez toujours le volume sur votre appareil avant d'insérer les écouteurs IE de M-Audio sur vos oreilles. Une fois les écouteurs insérés, augmentez graduellement le volume jusqu'à un niveau d'écoute modéré. En utilisant les écouteurs à des volumes supérieurs (supérieur à 85 dB) ou pour de plus longues périodes de temps (plus d'une heure par jour) vous pouvez endommager de manière permanente votre audition. Un sifflement dans vos oreilles ou d'autres gênes peuvent indiquer que le volume de la musique est trop élevé.

Les pertes auditives peuvent être graduelles et cumulatives. Souvent, il n'y a aucun signe avant-coureur évident. Un test auditif et un examen médical sont les seules manières de diagnostiquer efficacement des pertes d'audition. Toutefois, nous vous recommandons fortement de prendre rendez-vous avec notre ORL si vous ressentez l'un des symptômes suivants :

Sifflement ou bourdonnement dans les oreilles Difficulté de compréhension à l'oral Sons assourdis

Écoutez... raisonnablement!

La santé de vos oreilles est d'une importance capitale pour vos plaisirs musicaux et votre qualité de vie. Protegez vos oreilles sur le long terme en écoutant la musique raisonnablement.

Veuillez dire et prendre en compte les normes suivantes de santé de l'OSHA (Occupational Safety Health Administration) en ce qui concerne l'exposition aux niveaux de pression sonore avant de prendre le risque d'abîmer vos oreilles.

L'OSHA a établi les limites d'exposition aux bruits suivantes :

Niveau de pression sonore dB(A)	Durée d'exposition aux bruits permise (par jour)
90	8 heures
95	4 heures
100	2 heures
105	1 heures
110	30 minutes

AVERTISSEMENT: L'exposition aux niveaux de pression sonore supérieurs à 115dB(A) même sur très courtes durées peut provoquer des dégâts auditifs permanents.

Les niveaux d'exposition de l'OSHA ci-dessus doivent être considérés comme des limites maximales. Le respect des limites de l'OSHA ne fournit pas une protection contre les éventuelles pertes auditives. C'est pourquoi nous vous recommandons de ne jamais dépasser les 50% du volume permis sur votre appareil de lecture audio et de limiter l'utilisation de vos écouteurs à une heure par jour. Les niveaux de décibels de 85 dB(A) sont dangereux pour vos oreilles et peuvent provoquer de la perte d'audition.

Pour plus d'informations, visitez le site web de l'OSHA à www.osha.gov.

Conseils de sécurité supplémentaires pour une utilisation correcte

Ne pas utiliser ces écouteurs dans un environnement où le manque d'attention et d'écoute peut être dangereux. Ces écouteurs ne doivent jamais être utilisés lors de la conduite d'une voiture, d'un vélo, en marchant ou en manipulant une machine. Ne pas immerger ou exposer les écouteurs à l'eau (voir la section sur le Soin et la maintenance des écouteurs). Lorsque vous utilisez vos écouteurs dans un système sonore instable ou non familier (avion, ports accessibles au public, etc.), assurez-vous que le volume est bas et maintenu à un niveau modéré pour éviter les explosions intempestives de bruits forts. Maintenez vos écouteurs IE de M-Audio loin des jeunes enfants. Ce produit a des petites pièces et des câbles qui pourraient provoquer des étouffements. Retirez les écouteurs s'ils vous causent la moindre incommode ou si vous avez du mal à insérer les embouts (voir la section Suggestions d'utilisation des écouteurs). N'oubliez pas, les oreilles sont très sensibles et vous ne devriez jamais faire entrée de force quoi que ce soit dans le canal auditif. Consultez régulièrement un médecin ou un ORL si vous avez des problèmes d'audition, un surplus de cérumen ou des gênes après usage. Vos écouteurs de référence professionnelles de M-Audio sont conçus pour votre usage personnel. Si vous partagez vos écouteurs, retirez les embouts, et nettoyez les écouteurs avec des lingettes antiséptiques avant et après.

Contenu de l'emballage

Guide de l'utilisateur Écouteurs de référence IE (cordon d'un mètre vingt, adaptateur de câble et prise d'entrée 3,2 mm plaquée or) Kit adaptateur universel : 6 embouts silicones simple-bride (2 petits; 2 grands; 2 moyens, attachés aux écouteurs), 2 embouts silicones double-bride et 2 embouts en mousse jetables. - Accessoire de nettoyage

Pochette de transport flexible (inclus uniquement avec les IE-10, IE-20 XB, et IE-30) Atténuateur/limiteur à utiliser dans les avions (inclus uniquement avec les IE-20 XB, IE-30 et IE-40) Adaptateur 6,35 mm (inclus uniquement avec les IE-20 XB, IE-30 et IE-40) Mallette de voyage métallique (inclus uniquement avec les IE-20 XB, IE-30 et IE-40)

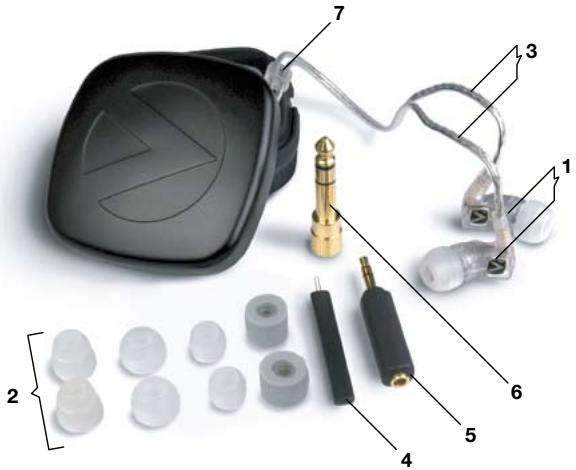

Composants des écouteurs

Écouteurs ① Embout ② Conducteur auditif (uniquement visible lorsque l'embout est retiré) ③ Boucles

Outil de nettoyage ④ Atténuateur/limiteur à utiliser dans les avions ⑤ Adaptateur 6,35 mm (1/4") ⑥ Adaptateur du câble - Jonction en Y (voir page 21) ⑦

La couleur et la forme des produits et de leurs accessoires peuvent différer selon le modèle.

Mallette de voyage métallique, atténuateur/limiteur à utiliser dans les avions et l'adaptateur 6,35 mm ne sont pas inclus avec le IE-10.

Disposer les embouts

M-Audio a inclus une variété d'embouts pour assurer une tenue effective dans vos oreilles. Toutes les oreilles sont uniques, il vous faut donc déterminer quel embout vous est le plus comfortable.

La plupart des utilisateurs trouvent les embouts de silicone simple-bride idéals pour leurs oreilles et plus faciles d'utilisation. Toutefois, certains préfèrent les embouts en mousse pour une meilleure tenue (voir la section Suggestions d'utilisation des embouts).

Vos écouteurs M-AUDIO viennent avec des embouts silicone simple-bride attachés. Inclus avec vos écouteurs, vous trouvez les embouts suivants :

Embouts silicone simple-bride (2 pétales et 2 glands) Embouts double-bride Embouts en mousse jetables

Attacher les embouts

Les embouts peuvent être fixés ou retirés en les attrapant et tournant doucement. Les embouts doivent se fixer solidement sur le conducteur auditif et, une fois en place, ce dernier doit être entièrement couvert.

Soin et nettoyage des embouts silicone à collerette

Les embouts silicone sont réutilisables et doivent être nettoyés avec une lingette antiseptique après chaque utilisation. Ils doivent aussi être retirés et nettoyés régulièrement avec du savon et de l'eau. L'embout doit être complètement sec avant d'être remis sur le conducteur auditif.

Soin des embouts en mousse

Les embouts en mousse sont conçus pour un usage limité et doivent être jetés quand ils semblent décolorés.

Connexion à un appareil d'écoute

Les écouteurs M-Audio sont livrés avec une prise d'entrée 3,2 mm, compatible avec la plupart des appareils de musique. De plus, notre adaptateur 6,35 mm optionnel (inclus uniquement avec les écouteurs IE-20 XB, IE-30 et IE-40) vous permettra de vous brancher à toute une variété d'équipements électroniques.

Insertion des écouteurs "rock 'n' roll

Il est important d'obtenir une bonne tenue pour un maximum de confort et une expérience d'écoute optimisée. Une fermeture correcte aide à éliminer les bruits parasites et offre une meilleure réponse de fréquences lors de l'écoute.

Reportez-vous à www.m-audio.com/earphones pour visualiser une démonstration d'insertion des écouteurs.

Assurez-vous que le volume est bien baissé au minimum sur l'appareil que vous allez utiliser. Puis, branchez-vousécouteurs sur la sortie.

Étape 1

Identifie l'écouteur gauche (marqué d'un "L" pour "Left") et l'écouteur droit (marqué d'un "R" pour "Right").

IE-10, IE-30 et IE-40 'avant, glissez doucement l'extrémité de l'écouteur dans le canal auditif.

IE-20XB a gauche ou la droite selon le cas, glissez doucement l'extrémité de l'écouteur dans le canal auditif.

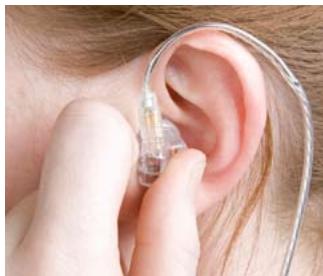

Étape 2

Tout en conservant vos écouteurs dans la même position, faites doucement balancer, "rock", vos mains pour introduire l'embout comfortably dans le canal auditif.

Etape 1

Etape 2

Étape 3

Puis, tournez doucement les écouteurs vers l'arrière, "roll", pour bien fermer. (Remarque : si vous avez des difficultés, reportez-vous à la section Suggestions d'utilisation des embouts).

Étape 4

Enroulez les boucles autour de la partie supérieure de vos oreilles pour fixer les écouteurs. Les câbles pendent derrière les oreilles et dans votre dos ou sur votre poitrine. Utilisez le curseur de réglage après la jonction en Y pour modifier la longueur des câbles.

Vous soulevez maintenant augmenter doucement le volume sur votre appareil d'écoute et commencez à profiter de l'expérience des écouteurs de référence professionnels de M-Audio.

Retrait approprié des écouteurs de référence - "rock 'n' roll" inversé

Pour les retarder, attrapez les écouteurs et poussez-les vers l'avant pour rompre le tampon. Une fois ce dernier rompu, tirez doucement l'écouteur hors du canal. Assurez-vous de nettoyer les écouteurs avant votre prochain emploi et stockez-les dans leur boîte.

Attention: ne jamais tirer sur les câbles pour retirer les écouteurs.

Etape 3

Etape 4

Maintenance des écouteurs

Conservez-les propres en utilisant une lingette humide antiseptique après chaque usage. Évitez d'exposer vos écouteurs à l'eau, des températures élevées, une humidité importante ou sous la lumière ultraviolette. Utilisez l'outil de nettoyage régulièrement pour développer le conducteur auditif, propre et sans obstruction. Nettoyez et changez les embouts régulièrement. Évitez d'endommager vos écouteurs. Les lâcher ou les heurter peut les abimer. - Ne pas tirer sur les câbles pour retirer les écouteurs de vos oreilles. Ne pas tirer sur les câbles pour retirer la prise d'entrée de votre appareil d'écoute.

Utilisation de l'outil de nettoyage

Retirez l'embout et nettoyez l'intérieur du conducteur avec une lingette antiseptique. En ce qui concerne l'outil, faites un angle avec le conducteur et frottez-le doucement pour retirer les éventuelles accumulations. Nettoyez le conducteur de nouveau avec une lingette antiseptique et fixez un nouvel embout propre.

Embouts

Si les embouts des écouteurs ne scellant pas bien ou génent, essayez en d'autres pour ceux qui s'adaptent le mieux à vos oreilles. Si vous avez des difficultés à insérer l'embout dans votre oreille, faites bien la différence entre l'écouteur gauche (marqué d'un "L") du droit ("R"). Insérez-les un par un, puis saisissez la partie supérieure de votre oreille et tirez-la pour ouvrir le canal de votre oreille tout en faisant glisser l'écouteur vers l'avant puis en le tirant vers l'arrière. - Embouts silicone à collerette : pour de meilleurs résultats, humidifiez la surface externe de l'embout de silicone avant de l'insérer dans le canal de votre oreille. Cela permettra à l'embout de glisser plus facilement et de créer un bon tampon. - Embouts mousse jetables : comprimez la mousse à l'extrémité de l'écouteur en le pressant entre votre pouce et votre index avant de l'insérer dans le canal de votre oreille. Conservez l'écouteur, enfoncé pendant cinq secondes de façon à ce que la mousse s'étende pour créer un tampon dans chaque canal.

Son qui diminue peu à peu

Si vous souffrez de baisses de performances au fil du temps, utilisez l'outil de nettoyage pour vous assurer que le conducteur n'est pas obstrué.

Aucun son

Si vous ne recevez aucun son, assurez-vous que la prise est correctement fixée à votre dispositif et que le volume est bien monté. Si vous ne recevez plusieurs jours pas de son, vérifiez que les connexions entre le câble et vos écouteurs sont bien entières.

Si les suggestions ci-dessus n'ont pas résolu votre problème, veuillez vous mettre en contact avec un représentant du service client.

Caractéristiques techniques du produit

Caracteristiques techniques	IE-10	IE-20 XB	IE-30	IE-40
Type de haut parleur	Armature simple de précision	Armature simple de précision et driver dynamique	Armature double de précision	Triple armature de précision
Sensibilité d'entrée	115dB/mW	119dB/mW	119dB/mW	117 dB/mW
Impédance	13 ohms (@1kHz)	11 ohms (@1kHz)	21 ohms (@1kHz)	32 ohms
Longueur du câble	1,16 mètre	1,16 mètre	1,16 mètre	1,16 mètre
Poids assemblé	14 g	19 g	16 g	16 g
Connecteur d'entrée	1/8" (3.5mm), plaqués or	1/8" (3.5mm), plaqués or	1/8" (3.5mm), plaqués or	1/8" (3.5mm), plaqués or
Isolation du bruit	26dB	16dB	26dB	26 dB

Accessoires optionnels

M-Audio offre tout une variété d'accessoires pour vos écouteurs de référence professionnels IE. Pour faire l'acquisition des câbles, embouts, adaptateurs et autres : visitez la boutique M-Audio sur www.m-audio.fr.

Termes de la garantie

M-Audio garantit que les produits sont dépourvus de défauts de matériel et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit.

Enregistrement de la garantie

Merci d'avoir enregistré votre nouveau produit M-Audio. Si vous le faites immédiatement, vous bénéficierez d'une couverture complète de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la qualité qui soit. Enregistrez-vous en ligne sur www.m-audio.fr/register pour être tenu au courant des dernières mises à jour produits et avoir une chance de gagner des cadeaux M-Audio!

Aux normes pour l'union européenne

Ce produit est conforme à la directive européenne EMC 89/336/EEC. Respecte les tests et les critères de performances des Parties 1 et 3 des Standards Européens EN 55103 (1996), pour les environnements résidentiel (E1) et industriel léger (E2).

Le point d'exclamation sur la gauche est conçu pour attirer l'attention du lecteur sur la nécessité de consulter le manuel d'instruction.

© 2007 Avid Technology, Inc. Tous droits réservés. Les caractéristiques du produit, les spécifications, la configuration système minimale et la disponibilité peuvent être modifiées sans avertissement. Avid, M-Audio et IE sont soit des marques commerciales soit des marques déposées de Avid Technology, Inc. Toutes les autres marques contenues dans ce document sont la propriété de leurs propriétaires respectifs.
