Type de produit	Radiateur gaz mobile
Marque	DELONGHI
Modèle	RH42
Puissance maximale	4,20 kW (305 g/h)
Puissance moyenne	2,85 kW (207 g/h)
Puissance minimale	1,50 kW (109 g/h)
Pression du gaz	28-30 mbar
Débit d'air neuf requis	8,4 m³/h
Volume minimal de la pièce	15 m³ (flamme basse), 28,5 m³ (moyenne), 42 m³ (haute)
Alimentation électrique	230 V / 50 Hz, prise avec terre 10/16 A
Dimensions (approx.)	Hauteur 60 cm, largeur 40 cm, profondeur 30 cm
Poids (approx.)	12 kg
Type de gaz	Butane ou propane (détendeur 28-30 mbar)
Capacité de la bouteille	Jusqu'à 13 kg
Allumage	Piézoélectrique (allumage de secours par allumette)
Thermostat	Oui, avec positions flamme basse/moyenne/haute
Sécurité	Thermocouple de sécurité, grille de protection, dispositif anti-surchauffe
Entretien	Dépoussiérer avec chiffon doux humide, nettoyer grilles à l'aspirateur
Réparabilité	Service après-vente tous les 2-3 ans, pièces disponibles chez revendeur agréé
Normes	CE, anti-parasitage EN 55014

FOIRE AUX QUESTIONS - RH42 DELONGHI

Quel type de gaz utiliser avec le radiateur RH42 ?

Le radiateur fonctionne au butane ou au propane avec un détendeur réglé à 28-30 mbar. Utilisez une bouteille de gaz adaptée d'une capacité maximale de 13 kg.

Comment allumer le radiateur ?

Ouvrez le robinet de la bouteille, enfoncez la manette de contrôle à fond pendant 10 secondes en tournant sur position flamme basse. Le piezo s'allume. Maintenez enfoncé 20 secondes pour chauffer le thermocouple. En cas de panne piezo, utilisez une allumette.

Quelle est la ventilation nécessaire pour le local ?

Utilisez le radiateur uniquement dans une pièce bien aérée. Les volumes minimaux sont : 15 m³ (flamme basse), 28,5 m³ (moyenne), 42 m³ (haute). Une aération haute et basse de 105 cm² est recommandée.

Puis-je utiliser le radiateur dans une salle de bain ou une chambre ?

Non. L'appareil ne doit pas être utilisé dans une salle de bain, une chambre à coucher, un sous-sol ou une pièce de volume inférieur à 15 m³ (30 m³ pour living rooms). Il émet des résidus de combustion.

Comment détecter une fuite de gaz ?

Fermez le robinet, éteignez flammes et lumières. Appliquez de l'eau savonneuse sur les raccords : des bulles indiquent une fuite. N'utilisez jamais d'allumette. Contactez un professionnel.

Que faire en cas de surchauffe du radiateur ?

Débranchez la fiche, attendez quelques minutes, éliminez la cause (ex. grilles obstruées), puis rebranchez. Si le problème persiste, contactez le Service Après-Vente.

Comment nettoyer et entretenir l'appareil ?

Éteignez et débranchez l'appareil. Utilisez un chiffon doux humide pour dépoussiérer. Nettoyez les grilles à l'aspirateur. Évitez solvants et abrasifs. Faites réviser l'appareil tous les 2-3 ans.

Puis-je recouvrir l'appareil lorsqu'il fonctionne ?

Non. Ne déposez aucun objet sur le radiateur. Cela peut provoquer un incendie et nuire au bon fonctionnement. Laissez dégagées les grilles d'entrée et sortie d'air.

Quelle distance minimale respecter autour du radiateur ?

Placez le radiateur au centre de la pièce, loin des murs, rideaux, meubles. Respectez une distance de 200 mm sur les côtés et 1500 mm devant.

Comment ranger le radiateur en période d'inactivité ?

Débranchez-le, nettoyez-le, enroulez le câble comme indiqué en fig. 8, couvrez-le et stockez-le dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI RH42 DELONGHI

Type	Catégorie	Puisance Maximum	Puisance Moyenne	Puisance Minimum	Pression du gaz
voir plaquette des données		KW g/h	KW g/h	KW g/h
		4.20 305	2.85 207	1.50 109	28÷30 mbar

Cet appareil est adapté pour un fonctionnement au gaz butane, à la pression nominale de 28

à 30 mbar. Le débit d'air neuf requis pour l'alimentation en air de combustion est de 8,4 m³/h.

Conditions réglementaires d'installation et d'entretien

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et aux règles de l'art en vigueur, notamment :

- Arrêté du 2 août 1977

Règles techniques et de sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.

- Norme DTU P 45-204

Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984).

- Règlement Sanitaire Départemental

Pour les appareils raccordés au réseau électrique :

• Norme NF C 15-100 Installations électriques à basse tension - Règles.

ATTENTION

• Le radiateur doit toujours être utilisé suivant le mode d'emploi. Lire le mode d'emploi attentivement et le conserver soigneusement pour de futures consultations.
• Cet appareil a besoin d'un tube en caoutchouc et d'un détendeur pour fonctionner. Adressez-vous à votre fournisseur habituel au cas où l'appareil en serait dépourvu. N'utilisez l'appareil que dans un endroit bien aéré.
• Cet appareil ne doit pas être utilisé dans les immeubles tours, dans un sous-sol, dans une salle de bains, dans une chambre à coucher et dans une pièce dont le volume est inférieur à 15 m³ (30 m³ pour les living rooms).
• Cet appareil émet les résidus de combustion dans la pièce où il fonctionne.
• NE DÉPOSEZ aucun vêtement ou autre objet sur le radiateur, étant donné que, outre le risque de provoquer un incendie, leur présence pourrait nuire au bon fonctionnement de l'appareil. (fig. 1).

• NE DÉPLACEZ PAS le radiateur d'une pièce à l'autre lorsqu'il est en marche (fig. 2).
• NE METTEZ PAS le radiateur le long d'un mur ou près de rideaux, de fauteuils, etc. (fig. 3/4). DIRIGEZ TOUJOURS le radiateur vers le centre de la pièce. Il faut faire particulièrement attention si le radiateur se trouve sur une surface sur laquelle l'appareil peut facilement bouger ou tourner sur ses roues si par hasard il devait être basculé par un enfant ou par un chien, etc. Surface minimale d'encombrement : 200 mm de côté, 1500 mm devant.

Les fuites de gaz sont reconnaissables par leur odeur.

Si vous pensez qu'il y a une fuite de gaz, fermez le robinet de la bouteille. Éteignez toutes les lumières et toutes les flammes. Contrôlez tous les raccords. Ouvrez lentement le gaz et passez sur les raccords de l'eau savonneuse ou du détergent liquide - une fuite de gaz éventuelle formera des bulles. Si vous trouvez une fuite, fermez le gaz et mettez-vous en contact avec du personnel spécialisé. N'UTILISEZ PAS le radiateur jusqu'au moment où il n'aura pas été contrôlé par du personnel spécialisé. N'UTILISEZ JAMAIS d'allumettes pour trouver la fuite.

INSTRUCTIONS DE SÉCURITÉ GÉNÉRALE

Bouteille

On peut utiliser une bouteille de 13 kg de capacité maximum.

Le changement de la bouteille doit être effectué en absence de flammes. Utilisez la bouteille seulement en position verticale. Si vous utilisez un détendeur à vis, assurez-vous qu'il y ait le joint d'étanchéité et qu'il soit en bon état - en cas de doute, remplacez-le.

Pour positionner la bouteille dans son logement, il faut desserrer les vis pour décrocher le dossier qui a été fixé à l'envers pour le transport. APRÈS avoir placé la bouteille dans son logement, raccrocher le dossier.

Détendeurs et tube (non fournis)

Cet appareil nécessite un tube flexible et un détendeur à 28 ÷ 30 mbar, conformes aux normes

en vigueur. Consultez votre fournisseur.

Reliez le tube flexible à l'appareil en le bloquant sur le raccord fileté de 1/2''. (Fig. 5) Assurez-vous qu'il y ait le joint d'étanchéité. Pour cette opération, utilisez une fausse clé afin de ne pas abîmer le raccord sur l'appareil. À l'autre extrémité du tube flexible, il faut raccorder et bloquer le détendeur. Lorsque vous reliez le détendeur à la bouteille, évitez d'enrouler ou plier le tube flexible. L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié. Examinez régulièrement le tube flexible et la date d'échéance.

fig. 5

Ventilation du local

UTILISEZ UNIQUEMENT DANS DES PIECES BIEN AEREES

Dans les pièces où vous utilisez votre radiateur, veillez à ce qu'il y ait une bonne aération. Cela permet l'évacuation des résidus de combustion et garantit le renouvellement de l'air.

Le schéma ci-dessous indique les dimensions minimales de la pièce où l'emploi du radiateur est conseillé. L'aération doit être répartie équitablement entre le niveau haut et le niveau bas.

Position du bouton de régolation	Dimensions de la pièce	Aération pour le changement d'air
Position ♂ flamme basse (puissance min.)	15 m3	105 cm3
Position ♂ flamme moyenne (puissance moy.)	28.5 m3
Position ♂ flamme haute (puissance max.)	42 m3

Grille de sécurité

La grille de sécurité sert à prévenir

les risques d'incendie et aucune de ses parties ne doit être enlevée définitivement. La grille

n'offre pas une garantie totale pour les enfants ou les personnes infirmes.

INSTRUCTIONS DE FONCTIONNEMENT

Allumage du radiateur

1) Ouvrez le robinet de la bouteille de gaz. 2) À partir de la position « ● », appuyez à fond sur la manette de contrôle pendant environ 10 secondes, puis tournez-la sur la position (flamme basse). (Si la veilleuse ne s'allume pas, ramenez le bouton à sa position de départ et répétez l'opération). Continuez à appuyer à fond sur le bouton pendant 20 secondes afin de permettre au thermocouple de se réchauffer. Choisissez la puissance désirée en tournant le bouton de contrôle, en choisissant parmi les possibilités suivantes :

6 (flamme basse) puissance minimale

© (flamme moyenne) puissance moyenne

δ (flamme haute) puissance maximale.

Allumage de secours

Dans le cas où le starter piézo ne fonctionne pas, allumer la flamme pilote avec une allumette et répéter en même temps l'opération de la manette.

Arrêt du radiateur

Pour arrêter l'appareil, fermez le robinet de la bouteille de gaz. Le radiateur sera complètement éteint uniquement si le robinet du gaz est fermé.

RADIATEUR À RAYONNEMENT INFRAROUGE AVEC RADIATEUR SOUFFLANT

Fonctionnement électrique

• Avant d'utiliser l'appareil, contrôlez que le voltage à votre disposition corresponde à celui indiqué en Volt sur la plaquette située sur la paroi interne de l'appareil.
• Branchez votre radiateur uniquement sur des prises de courant dotées d'un système de mise à la terre efficace avec courant minimum de 10/16 A.
• CET APPAREIL RÉPOND AUX EXIGENCES DE LA DIRECTIVE COMMUNAUTAIRE ANTI-PARASITAGE EN 55014.

Fonctionnement et emploi

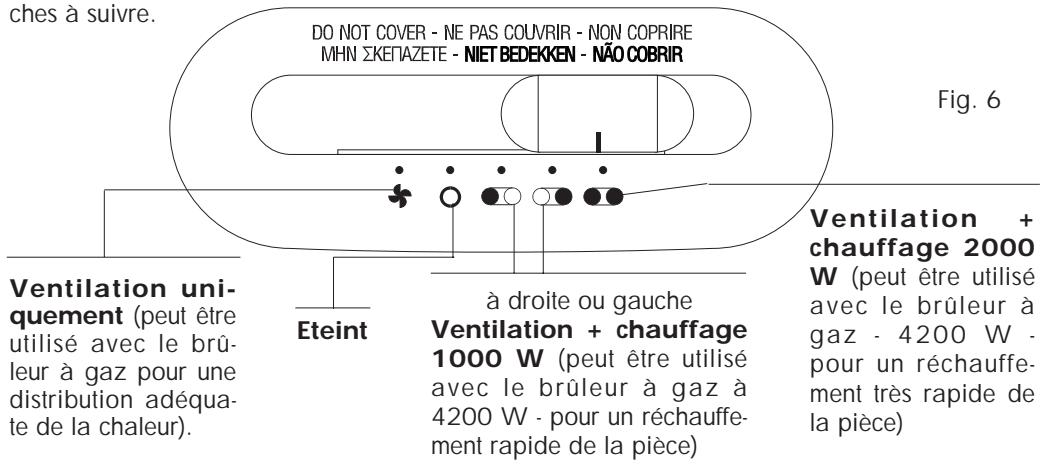

Introduisez complètement la fiche dans la prise de courant et allumez le radiateur thermoventilateur suivant les instructions indiquées sur la fig. 6.

Avant d'allumer le brûleur du gaz, lisez attentivement les instructions concernant les démarches à suivre.

chesa suivre.

IMPORTANT

Ne recouvrez pas l'appareil lorsqu'il est en marche, cela pourrait provoquer une surchauffe dangereuse du thermoventilateur. (Danger d'incendie).

Notes importantes

Le radiateur doit toujours être branché à une mise à la terre efficace. Si non, la garantie ne sera pas applicable. N'utilisez pas l'appareil près de baignoires, de douches, de piscines. - Ne déposez pas le câble de branchement sur l'appareil encore chaud. - Faites fonctionner cet appareil seulement sur le plancher. - N'utilisez l'appareil qu'en position verticale. - Ne bouchez pas la grille de sortie de l'air chaud ni celle de son entrée sur la partie supérieure de l'appareil lorsqu'il est en marche. - En cas de remplacement du câble d'alimentation, mettez-vous en contact avec du personnel spécialisé. Le radiateur ne doit pas être situé directement sous une prise de courant fixe. - Un dispositif de sécurité interrompt le fonctionnement du radiateur soufflant en cas de surchauffe accidentelle. Pour rétablir le fonctionnement, il faut débrancher la fiche de la prise pendant quelques minutes, éliminer la cause de la surchauffe (ex. obstruction des grilles d'entrée et de sortie de l'air), puis rebrancher la fiche. Si l'appareil ne se remet pas à fonctionner normalement, s'adresser au Service Après-Vente le plus proche. - Ne pas installer l'appareil dans des pièces où l'air peut contenir des gaz, de l'huile ou du soufre. De même, ne pas l'installer à proximité de sources de chaleur. Il est déconseillé d'utiliser l'appareil à des hautes altitudes car il pourrait s'éteindre à l'improviste à cause d'une intervention anticipée de l'analyseur. - Ne jamais diriger les flux d'air de l'appareil vers des meubles, des rideaux, des bouteilles aérosols ou des matières inflammables.

ENTRETIEN

Époussetez l'appareil avec un chiffon doux et humide uniquement lorsqu'il est éteint et débranché.

Évitez d'utiliser solvants ou poudres abrasives.

Contrôlez que de la poussière n'obstrue pas les ouvertures qui permettent l'entrée et la sortie de l'air. Nettoyez en utilisant un aspirateur.

Si le radiateur n'est pas utilisé pendant une longue période, couvrez-le et placez-le dans un endroit sec et sans poussière.

Lorsque l'appareil n'est pas utilisé, débranchez-le et replacez le câble suivant la fig. 8.

En cas de problème technique d'entretien, adressez-vous au titre Revendeur Autorisé. Le service technique d'entretien doit être effectué tous les 2 ou 3 ans. Si vous avez des doutes, veuillez vous adresser au titre Revendeur Autorisé.

Fig. 8
