Type de produit	Télécommande pour climatiseur
Marque	DELONGHI
Modèle	TELECOMMANDE MAESTRO 2
Dimensions (approx.)	16 cm × 5 cm × 2 cm
Poids (avec piles)	Environ 100 g
Alimentation	2 piles AAA 1,5 V (LR03)
Autonomie des piles	6 à 12 mois selon utilisation
Affichage	Écran LCD avec symboles, température et heure
Portée maximale	5 mètres
Modes de fonctionnement	Refroidissement, Chauffage, Déshumidification, Ventilation, Full Auto
Réglage de température	Par pas de 1 °C (touches ▲/▼)
Vitesses de ventilation	Petite, Moyenne, Grande, Automatique, Silent
Fonction temporisateur	Mise en marche (ON) et arrêt (OFF) programmables
Fonction nocturne (Sleep)	Durée de 1 à 7 heures avec adaptation automatique de la température
Déflecteur motorisé	Commande de mouvement automatique ou position fixe (pour climatiseurs muraux)
Remise à zéro (Reset)	Touche dédiée pour réinitialiser toutes les programmations
Affichage de la température ambiante	Par pression sur la touche dédiée
Sécurité	Ne pas exposer aux rayons directs du soleil, à la chaleur, à l'eau ni à la poussière
Compatibilité	Climatiseurs DELONGHI muraux, sol-plafond, canalisables et unités terminales
Entretien	Nettoyer avec un chiffon sec ; retirer les piles en cas d'inutilisation prolongée (> 3 mois)
Pièces détachées / réparabilité	Piles standard AAA ; pas de pièces détachées spécifiques

FOIRE AUX QUESTIONS - TELECOMMANDE MAESTRO 2 DELONGHI

Comment remplacer les piles de la télécommande ?

Pour remplacer les piles, appuyez sur le couvercle en le faisant glisser pour l'enlever. Retirez les piles usagées et insérez deux piles neuves AAA 1,5 V en respectant les polarités (+) et (-). Remettez le couvercle. Après le changement, vous devrez reprogrammer la télécommande (date, heure et éventuels temporisateurs).

Comment régler l'heure sur la télécommande ?

Après avoir inséré les piles ou utilisé la touche Reset, l'heure clignote. Utilisez les touches ▲/▼ pour régler l'heure, puis appuyez sur la touche SET pour confirmer. Pour modifier l'heure ultérieurement, faites un Reset puis répétez l'opération.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord que les piles ne sont pas déchargées (un symbole clignotant l'indique). Assurez-vous d'être à moins de 5 mètres du climatiseur et de viser le capteur. Si rien ne se passe, utilisez l'interrupteur auxiliaire situé sous la grille frontale pour une mise en marche d'urgence.

Comment utiliser la fonction temporisateur (mise en marche automatique) ?

Appuyez sur la touche ON. L'icône ON TIME clignote. Utilisez ▲/▼ pour régler l'heure souhaitée, puis appuyez sur SET. Pour annuler, appuyez sur ON puis CANCEL.

Comment programmer l'arrêt automatique du climatiseur ?

Appuyez sur la touche OFF. L'icône OFF TIME clignote. Réglez l'heure avec ▲/▼ et validez avec SET. Pour désactiver, appuyez sur OFF puis CANCEL.

Comment activer la fonction nocturne (Sleep) ?

Appuyez sur la touche Nocturne. L'écran affiche le symbole et la durée (de 1 à 7 heures). Appuyez à nouveau sur la touche pour modifier la durée. À la fin de la période, le climatiseur s'éteint automatiquement. Pour désactiver, appuyez plusieurs fois jusqu'à disparition des icônes.

Comment sélectionner le mode Full Auto ?

Appuyez sur la touche MODE jusqu'à voir le symbole FULL AUTO sur l'écran. Le climatiseur ajuste automatiquement la température, la vitesse de ventilation et la direction du flux d'air pour un confort optimal.

Que signifient les voyants lumineux sur le climatiseur ?

Trois voyants (vert, jaune, rouge) indiquent l'état de fonctionnement : vert fixe = climatisation, rouge fixe = chauffage, jaune fixe = ventilation, clignotement simultané = alarme. Consultez le tableau de la notice pour plus de détails.

Comment nettoyer et entretenir la télécommande ?

Nettoyez le boîtier avec un chiffon sec et doux. N'utilisez pas de produits chimiques. Si vous n'utilisez pas la télécommande pendant plus de 3 mois, retirez les piles pour éviter les fuites.

Puis-je utiliser la télécommande avec n'importe quel climatiseur ?

Non, cette télécommande est conçue spécifiquement pour les climatiseurs DELONGHI (modèles muraux, sol-plafond, canalisables et unités terminales). Son utilisation avec d'autres marques n'est pas garantie.

MODE D'EMPLOI TELECOMMANDE MAESTRO 2 DELONGHI

Fonctions de la télécommande 22

Mise en service 23

Utilisation de la télécommande 23

Remise à zéro (Reset) 24

Introduction : date et heure courantes 24

Fonctions Chauffage - Refroidissement 25

Fonctions Déshumidification - Ventilation 26

Fonction Full Auto 26

Programmation du Temporisateur 27

Déflecteur air motorisé 28

Fonction Nocturne 28

Arrêt 29

État de fonctionnement 29

Anomalies et solutions 30

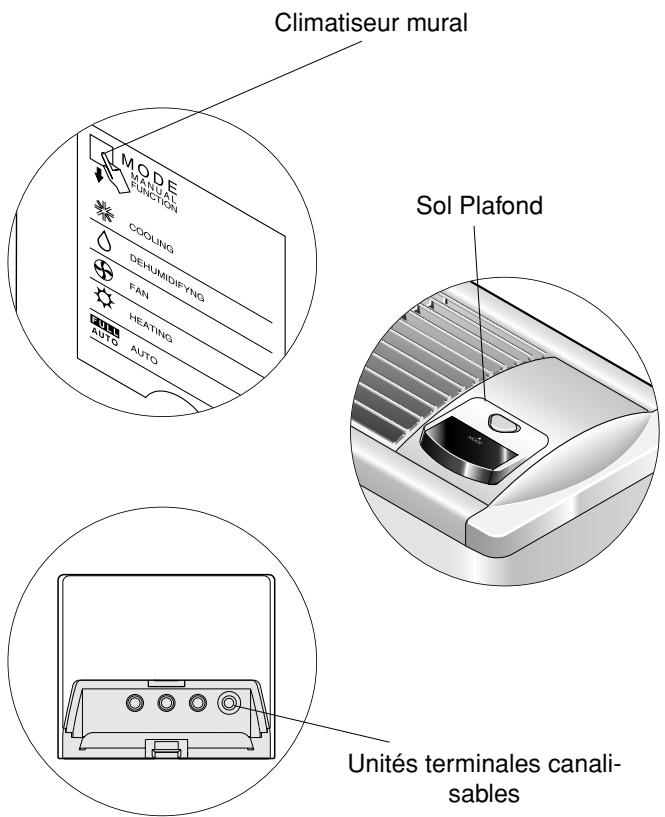

Interrupteur auxiliaire 30

Cher Client

Le climatiseur que vous venez d'acheter est un appareil innovateur, moderne et de qualité, qui vous garantira un comportement optimal pendant très longtemps, ainsi qu'un fonctionnement extrêmement silencieux; toutes ces qualités seront particulièrement assurées, si vous confiez votre climatiseur à un de nos Services Techniques Après-Vente, qui ont reçu une préparation et formation spécifique afin de maintenir intact son rendement maximal à des coûts réduits d'exercice pour vous, et qui disposent, en cas de nécessité, de pièces de rechange originales.

Ce livre d'instructions, qui vous est destiné, contient d'importantes indications et suggestions que nous vous prions de bien respecter afin de tirer le meilleur profit de votre climatiseur.

En ce qui concerne la conformité de l'appareil et les normes fondamentales de sécurité, veuillez vous référer au livre d'instructions destiné à l'installateur.

Nous vous remercions de votre achat.

Dans certaines parties de ce livre et à l'intérieur du climatiseur, les symboles suivants ont été utilisés :

Attention

Interdiction

Danger pales en mouvement

Danger hautes températures

Danger Tension

Fonctions de la télécommande

Les climatiseurs dans les versions seulement refroidissement et avec pompe à chaleur sont des appareils qui ont été conçus pour des utilisations d'un niveau qualitatif élevé. L'élegance de leur forme esthétique, l'électronique de gestion et les composants de toute première qualité facilitent leur intégration dans toute pièce et garantissant des conditions de confort de haut niveau.

Transmission de signal

Fonction Chauffage

Fonction Déshumidification

Fonction Refroidissement

Fonction Ventilation

Fonction Nocturne

Signalisation Pile déchargée

Heure introduite

Visualisation température

Vitesse de ventilation Automatique

Vitesse de ventilation Silent

Petite Vitesse de ventilation

Moyenne Vitesse de ventilation

Grande Vitesse de ventilation

ON TIME Temporisateur mise en marche automatique

OFF TIME Temporisateur arrêt automatique, Activé

Température ambiantе

Température sélectionnée

B HR Visualisation des heures souhaitées de fonctionnement seu

élément avec le ventilateur sur la position nocturne

Position déflecteurs (seulement pour climatiseur mural)

FULL

AUTO

Full Auto

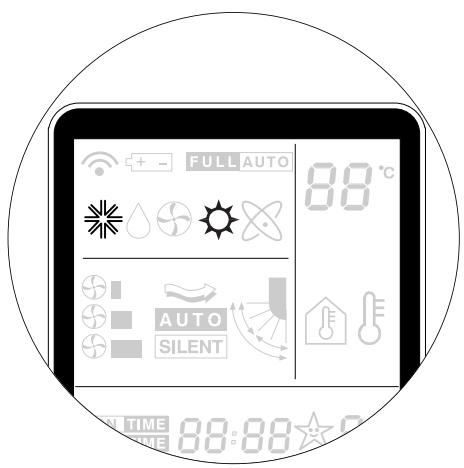

Afficheur

Afficheur

Il permet de visualiser les symboles, les températures et les heures sélectionnées pour les différentes fonctions spécifiques.

Touche (1)

Elle permet d'activer ou de désactiver le climatiseur.

Touches

Elles permettent de :

Introduire la température ambiantes souhaitée dans les modes de fonctionnement sélectionnés :

Chauffage

Déshumidification

Refroidissement

Touche

Elle permet de visualiser la température ambiente.

Touchestemporisateur

ON Pour programmer l'heure de mise en marche du climatiseur OFF Pour programmer l'heure d'arrêt du climatiseur Pour augmenter et diminuer les valeurs relatives aux sélections date / heures et temporisateur SET Pour mémoriser les sélections introduites CANCE Pour annuler les sélections en cours d'exécution RESET Pour annuler toutes les selections et programmations de la télécommande

Touches fonction

MODE En appuyant successivement sur cette touche, on sélectionne les fonctions de :

Climatisation

Ventilation

Déshumidification

Chauffage

FULL AUTO

Full Auto

Ventilation

En appuyant successivement sur cette touche, on sélectionne la vitesse du ventilateur

Petite

pyenne

, Grande

Automatique

, Silent

Déflecteur air seulement pour climatiseur mural)

Pour actionner ou bloquer le mouvement automatique du déflecteur motorisé

Fonction Nocturne (Sleep)

Pour activer la fonction nocturne (Sleep)

La première mise en service du climatiseur doit être executée par le Service Technique ÀPRES-Vente, ensuite l'apparil pourrait fonctionner automatiquement.

Il peut arriver de devoir remettre en fonction le climatiseur sans faire appel au Service Après-Vente : par exemple après une période d'arrêt prolongé.

Dans ce cas, il suffit de placer l'interrupteur général de l'installation sur la position "allumé" et d'utiliser la télécommande pour choisir les fonctions et les températures souhaitées.

Utiliser la télécommande dans un rayon d'action de 5 mètres en la dirigeant vers le capteur de signal. La réception est confirmée par un signal sonore.

Ne pas laisser la télécommande exposée aux rayons directs du soleil, à proximité de sources de chaleur et la protéger contre les jets d'eau et la poussière.

La télécommande est munie de piles de type AAA 1,5V qui doivent être enlevées si le climatiseur n'est pas utilisé pendant une période supérieure à 3 mois (voir chapitre Introduction et remplacement des piles).

Utilisation de la télécommande

La télécommande du climatiseur a été conçue de manière à permettre une utilisation aisée sans programmations particulières. Pour mettre en fonction la télécommande, il suffit en effet d'insérer les piles, remettre à zéro et introduire la date et l'heure courante.

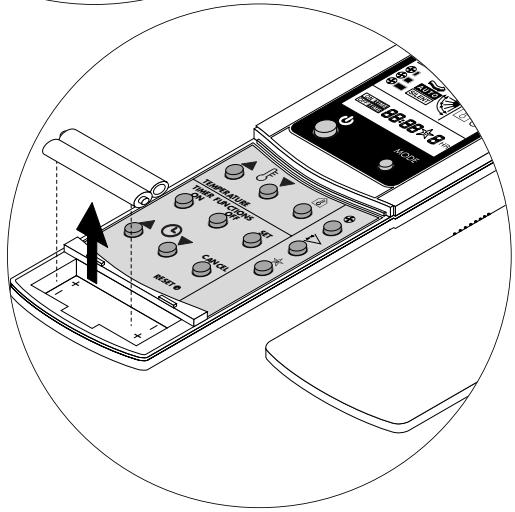

Introduction et remplacement des piles

La télécommande est alimentée par deux piles crayons (AAA 1,5V) placées dans le logement étanche et protégées par un couvercle.

Pour introduire les piles:

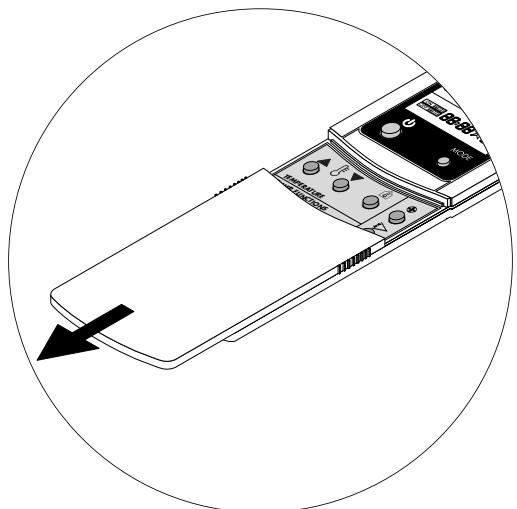

• Appuyer sur le couvercle en le faisant glisser pour l'enlever. Enlever les vieilles piles (si présentes) et introduire les piles neuves en respectant les polarités (+) et (-).

La position correcte des piles est indiquée à l'intérieur de la télécommande.

Lorsque l'on enlève les piles, la télécommande annule toutes les programmations. Après avoir introduit de nouvelles piles, il est donc nécessaire de reprogrammer la télécommande.

Ne pas associer des piles neuves avec des vieilles, ni des piles de type différent.

Retirer les piles de la télécommande lorsqu'elle n'est pas utilisée pendant 2 ou 3 mois.

Ne pas jeter n'importe où les piles usées mais les remettre et/ou les déposer dans les conteneurs spéciaux présents dans les points de vente.

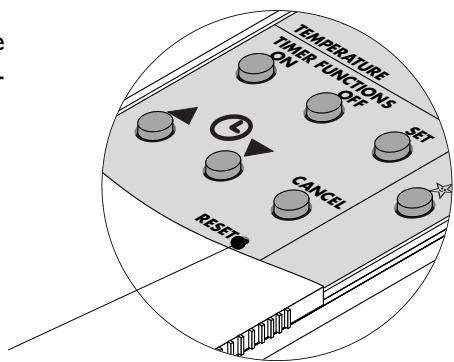

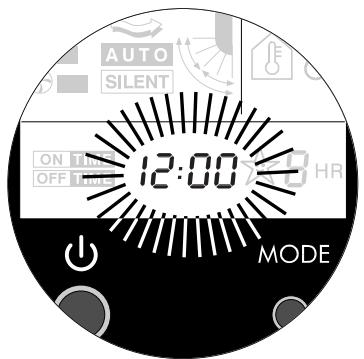

REMISE à zéro (RESET)

Appuyer sur la touche Reset - Attendre quelques secondes, l'affiche s'allume totalement.

Après quelques secondes, il s'éteint et l'heure continue à clignoter.

Introduction de la DATE et l'heure courante

L'introduction de la date et de l'heure courante est nécessaire lors de la première utilisation de la télécommande (introduction des piles), en cas de remplacement des piles ou après l'utilisation de la touche Reset.

• Mettre à jour l'heure courante en utilisant la touche
• Appuyer sur la touche SET pour confirmer. L'afficheur visualise l'heure introduite.

Pour modifier l'heure, il est nécessaire de remettre à zéro à l'aide de la touche Reset.

Activation

Appuyer sur la touche

L'afficheur visualise les symboles et les valeurs introduites précédemment.

• Appuyer sur la touche de sélection Fonction MODE de manière à visualiser le symbole souhaité sur l'afficheur :

Chauffage

Refroidissement

Appuyer sur la touche Ventilation pour sélectionner la vitesse du ventilateur souhaitée.

Pour modifier la valeur de la température:

Appuyer sur les touches △ ▽

Chaque fois que l'on appuie sur la touche, la valeur de la température sélectionnée augmente ou diminue de 1°C.

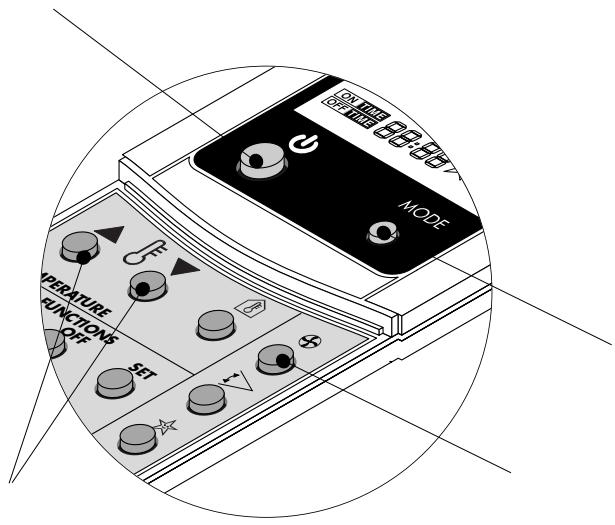

Désactivation

Appuyer sur la touche

L'afficheur visualise à nouveau l'heure courante.

Les sélections effectuées sont mémoorisées par la télécommande et sont activées chaque fois que l'on appuie sur la touche

L'état de fonctionnement est visualisé par les voyants lumineux sur le panneau frontal de l'appareil. On se réfera au tableau de la page 30.

Activation

Appuyer sur la touche

L'afficheur visualise les symboles et les valeurs introduites précédemment.

• Appuyer sur la touche MODE jusqu'à ce que le symbole souhaité soit visualisé sur l'afficheur :

Déshumidification Ventilation

Pour modifier la valeur de la température dans la fonction déshumidification :

Appuyer sur les touches

À chaque fois que l'on appuie sur la touche, la valeur de la température sélectionnée augmente ou diminue de 1°C. Pendant le fonctionnement en mode Deshumidification, le ventilateur fonctionne généralement à la vitesse Silent. Si la différence entre la température ambiente et la température sélectionnée est supérieure à C, le ventilateur fonctionne à la vitesse introduite au moyen de la télécommande. Pendant le fonctionnement en mode Ventilation, le ventilateur fonctionne mais la température ne peut pas être sélectionnée.

Deactivation

Appuyer sur la touche L'afficheur visualise l'heure courante. Les sélections sont mémorisées par la télécommande et sont activées chaque fois que l'on appuie sur la touche . L'état de fonctionnement est visualisé par les voyants lumineux sur le panneau frontal de l'appareil. On se réferera au tableau de la page 30.

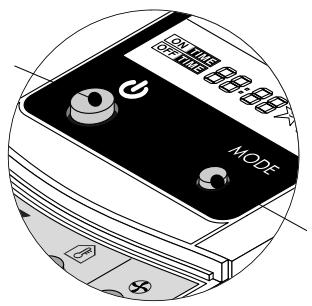

Fonction FULL AUTO

Full Auto active automatiquement toutes les fonctions du climatiseur, y compris la température, la vitesse de ventilation et la direction du flux d'air, en garantissant ainsi un comportement maximal dans la pièce.

Appuyer sur la touche O pour la mise en marche. Appuyer sur la touche MODE, jusqu'à ce que l'afficheur visualise le symbole FULL AUTO

Après quelques secondes le climatiseur entrera en fonction.

La programmation du temporisateur permet de programmer l'heure de mise en marche et/ou d'arrêt du climatiseur. Les fonctions peuvent être activées individuellement ou par combinaison. La mise en marche se déroule dans la fonction programmée.

Programmation temporisateur mise en marche automatique

La programmation du Temporisateur Mise en marche Automatique permet de programmer l'heure de mise en marche du climatiseur.

Activation

Appuyer sur la touche ON

L'afficheur visualise le symbole ON TIME intermittent et l'heure sélectionnée précédemment (ou 12.00 après Reset).

• Agir sur les touches ▲▽ pour modifier l'heure. Appuyer sur la touche SET

Sur l'afficheur, le symbole ON TIME n'est plus intermittent et les voyants lumineux, présents sur le panneau frontal, clignotent en succession.

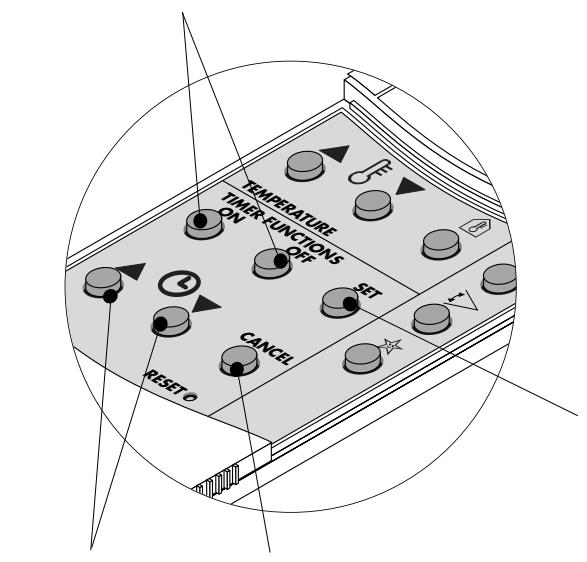

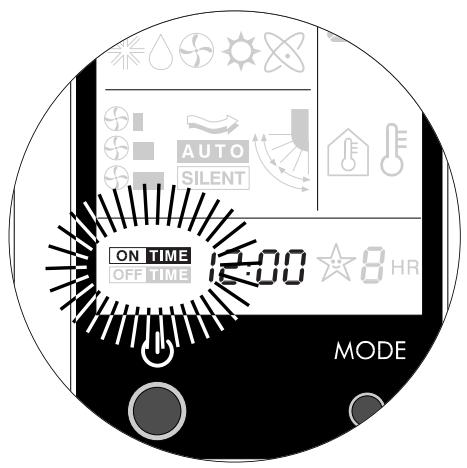

Désactivation

Appuyer sur la touche ON

L'afficheur visualise le symbole intermittent ON TIME et l'heure sélectionnée précédemment.

Appuyer sur la touche CANCEL

Toutes les indications de la programmation effectuée disparaissent de l'afficheur.

Programmation temporisateur arrêt automatique

La programmation du Temporisateur Arrêt Automatique permet de programmer l'heure d'arrêt du climatiseur.

Activation

Appuyer sur la touche OFF. L'afficheur visualise le symbole OFF TIME intermittent et l'heure sélectionnée précédemment (ou 12.00 après Reset). Appuyer sur les touches pour modifier l'heure. Appuyer sur la touche SET.

Sur l'afficheur, le symbole OFF TIME n'est plus intermittent et les voyants lumineux, présents sur le panneau frontal, clignotent en succession.

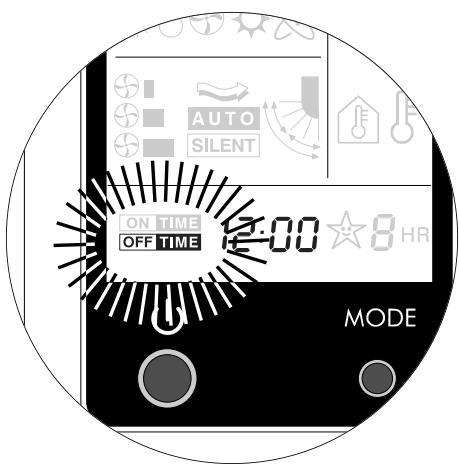

Désactivation

Appuyer sur la touche OFF. L'afficheur visualise le symbole intermittent OFF TIME et l'heure sélectionnée précédemment. Appuyer sur la touche CANCEL.

Toutes les indications de la programmation effectuée disparaissent de l'afficheur.

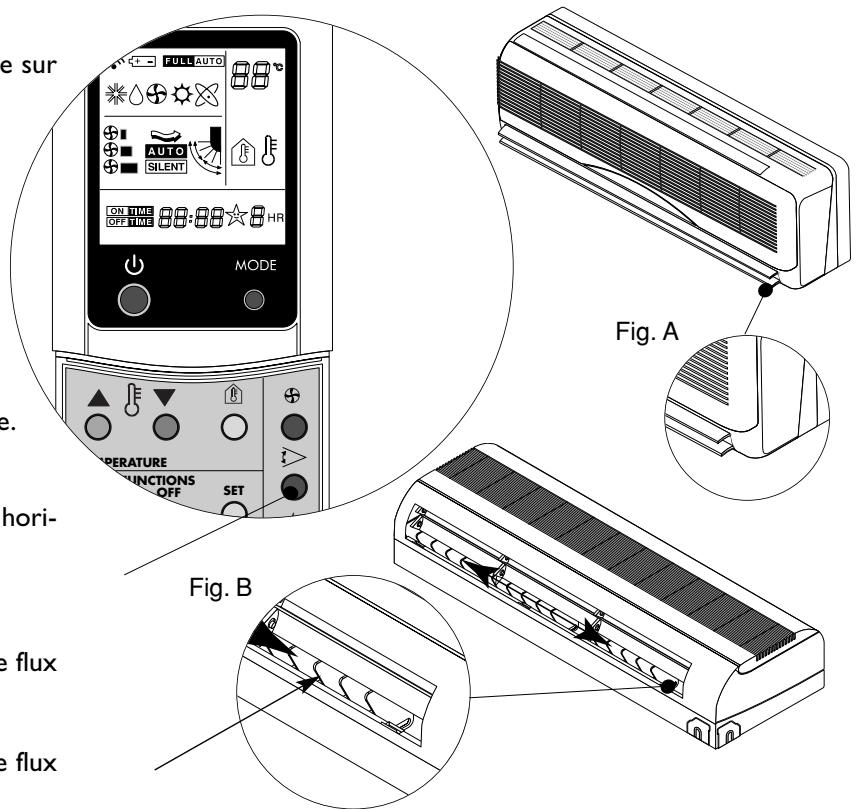

Déflecteur air motorisé (seulement pour climatiseur MURAL)

La fonction Déflecteur air permet d'établir un angle de diffusion préféré dans le sens vertical ou bien de le diriger automatiquement.

Appuyer successivement sur la touche Ι. Le déflecteur (Fig. A) s'arrête dans la position indiquée dans l'afficheur. Appuyer sur la touche de manière à visualiser le symbole

Le déflecteur commence son mouvement automatique.

Quand le climatiseur est désactivé, le déflecteur horizontal se ferme automatiquement.

Réglage MANUEL des déflexeurs

Le réglage des déflecteurs (Fig. B) permet de diriger le flux d'air dans le sens horizontal. - Positionner les déflecteurs de manière à ce que le flux d'air soit orienté dans la direction préférée.

Fonction nocturne (SLEEP)

La fonction Nocturne permet de sélectionner une période de temps (comprise entre 1 et 7 heures) pendant laquelle le climatiseur, en fonctionnant à la vitesse Silent, modifiera la température de référence dans la pièce comme suit :

• En l'augmentant si le mode de fonctionnement précédemment sélectionné est Refroidissement et Déshumidification.
• En la diminuant si le mode de fonctionnement précédemment sélectionné est Chauffage.

Activation

Appuyer sur la touche

L'afficheur visualise les symboles et les valeurs sélectionnées précédemment. Appuyer sur la touche

L'afficheur visualise le symbole et la valeur en heures du temps sélectionné.

Pour modifier la période de temps, appuyer à nouveau sur la touche (les valeurs pouvant être sélectionnées sont 1, 2, 3, 4, 5, 6, 7). À la fin de la période sélectionnée, le climatiseur s'éteint automatiquement.

Désactivation

Appuyer à plusieurs reprises sur la touche jusqu'à ce que toutes les indications relatives à la fonction Nocturne disparaisent de l'afficheur. Le mode de fonctionnement présent avant la sélection de fonction Nocturne reste actif. Même si la fonction Arrêt Automatique est déjà programmée, la fonction Nocturne prend toutefois un caractère de priorité.

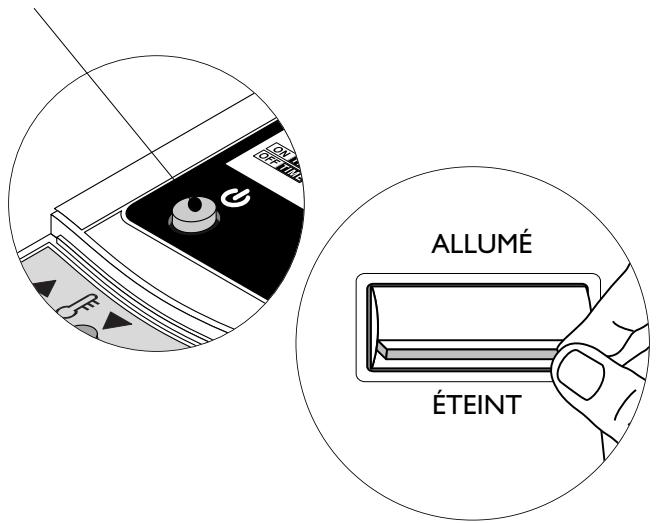

Si le climatiseur n'est pas utilisé pendant une longue période de temps, il est indispensable d'effectuer les opérations suivantes :

• Débrancher l'appareil en appuyant sur la touche
• Placer l'interrupteur général de l'installation sur la position "éteint".

Si l'appareil n'est pas utilisé pendant de longues périodes de temps, après l'avoir débranché, placer l'interrupteur général sur la position "éteint".

Le Service Après-Vente est à votre disposition dans le cas où la procédure susmentionnée ne serait pas facilement réalisable.

État de fonctionnement

Les voyants lumineux montés sur la base du climatiseur sont au nombre de trois (vert, jaune et rouge) et signifient l'état

de fonctionnement de l'appareil. En cas de nécessité, faire appel au Service Technique Après-Vente.

MODELES Climatiseurs muraux	FONCTION	VOYANT VERT	VOYANT JAUNE	VOYANT ROUGE
	Éteint (1)	OFF	OFF	OFF
	Climatisation	ON	OFF	OFF
	Chauffage*	OFF	OFF	ON
	Déshumidification	ON	OFF	ON
	Full Auto	(*)	(*)	(*)
	Ventilation	OFF	ON	OFF
	Dégivrage	CLIGNOTEMENT	OFF	ON
	En attente	OFF	OFF	CLIGNOTEMENT
	Alarme (2)	CLIGNOTEMENT	CLIGNOTEMENT	CLIGNOTEMENT
MODELES Sol plafond Climatiseurs canalisables	FONCTION	VOYANT VERT	VOYANT JAUNE	VOYANT ROUGE
	Éteint (1)	OFF	OFF	OFF
	Climatisation	ON	OFF	OFF
	Chauffage*	OFF	OFF	ON
	Déshumidification	ON	OFF	ON
	Full Auto	(*)	(*)	(*)
	Ventilation	Off	ON	OFF
	Dégivrage	CLIGNOTEMENT	OFF	ON
	Compresseur allumé (3)	OFF	ON	OFF
	Alarme (2)	CLIGNOTEMENT	CLIGNOTEMENT	CLIGNOTEMENT
MODELES Unités terminales canalisables	FONCTION	VOYANT VERT	VOYANT JAUNE	VOYANT ROUGE
	Éteint (1)	OFF	OFF	OFF
	Climatisation	ON	OFF	OFF
	Chauffage*	OFF	OFF	ON
	Déshumidification	ON	OFF	ON
	Full Auto	(*)	(*)	(*)
	Ventlation	OFF	ON	OFF
	Dégivrage	CLIGNOTEMENT	OFF	ON
	Compresseur allumé (3)	OFF	ON	OFF
	Filtres épuisés	(*)	CLIGNOTEMENT	(*)
	Alarme (2)	CLIGNOTEMENT	CLIGNOTEMENT	CLIGNOTEMENT

(1) - Les 3 voyants restent allumés si au moins une des fonctions TEMPORISATEUR est sélectionnée (lorsque l'appareil est éteint). (2) - Les alarmes visualisées avec ce clignotement peuvent être de différents types et sont spécifiées dans le livre destiné à l'installateur dans le chapitre "Visualisation Alarmes" (faire appel au Service Après-Vente).

(3) - Cette visualisation est active en même temps que les fonctions de climatisation et chauffage. (^*) - Si prévu. (o) - Situation dépendant de l'état de fonctionnement (chauffage, climatisation, déshumidification ou ventilation) de l'appareil.

Le climatiseur NE se MET PAS en MARCHE

Si après avoir appuyé sur la touche (1) de la télécommande, aucun voyant lumineux ne s'éclaire et le climatiseur ne démarre pas, contrôler que:

• La fiche d'alimentation de l'appareil, si présente, soit bien branchée dans la prise.
• L'interrupteur général de l'installation soit placé sur la position "allumé".
• Les piles de la télécommande ne soient pas plates.

En cas de nécessité, faire appel au Service Technique Après-Vente.

Le climatiseur NE refroidit PAS ou né rechauffe PAS suffisament

Vérifier que:

• Le filtre à treillis soit propre.
• Les portes et les fenêtres en communication avec l'extérieur soient fermées.
• La température sélectionnée soit bien celle souhaitée.

En cas de nécessité, faire appel au Service Technique Après-Vente.

Interrupteur auxiliaire

L'interrupteur auxiliaire permet d'activer et de désactiver le climatiseur en cas d'urgence (panne de la télécommande, piles plates).

• Soulever la grille frontale. Appuyer sur l'interrupteur auxiliaire :

Le climatiseur se met en marche et, en appuyant légèrement sur la touche, on sélectionne tour à tour les fonctions suivantes :

L'état de fonctionnement est visualisé par les voyants lumineux sur le panneau frontal de l'appareil.

On se référera au tableau du chapitre "Diagnostic Utilisateur" du livre d'instructions destiné à l'installateur.

L'interrupteur auxiliaire est un dispositif d'urgence qui ne doit pas être utilisé régulièrement.

En cas de fonctionnement manuel, les valeurs de température sont celles préétablies par le Fabricant et la ventilation est automatique.

Nettoyage et entretien

Les seules opérations de nettoyage nécessaires de la part de l'Utilisateur concernent le meuble d'habillage et les filtres à treillis conformément aux instructions fournies dans le chapitre Entretien ordinaire du livre d'instructions destiné à l'installateur.

L'entretien périodique est indispensable pour maintenir

Dans le temps, l'efficacité, la sécurité et la fiabilité du climatiseur.

Il peut être effectué périodiquement par le Service Technique Après-Vente qui est techniquement préparé à cet effet et dispose, si nécessaire, de pièces de rechange originales.
