Guide de l'utilisateur
• Indications de sécurité La documentation et le projecteur utilisent des symboles graphiques qui indiquent comment utiliser l’appareil en toute sécurité. Veillez à comprendre et à respecter ces symboles afin d’éviter de vous blesser ou de provoquer des dégâts.
Indique les éléments du menu Configuration. Exemple : Choisissez Luminosité dans Image. Image - Luminosité
• L'absence de délai de refroidissement permet de le déplacer très simplement.
Connexion à l'aide d'un câble USB et projection (USB Display) En connectant simplement un câble USB, vous pouvez projeter des images à partir de l'écran de l'ordinateur sans Câble pour ordinateur. s "Projection avec USB Display" p.33

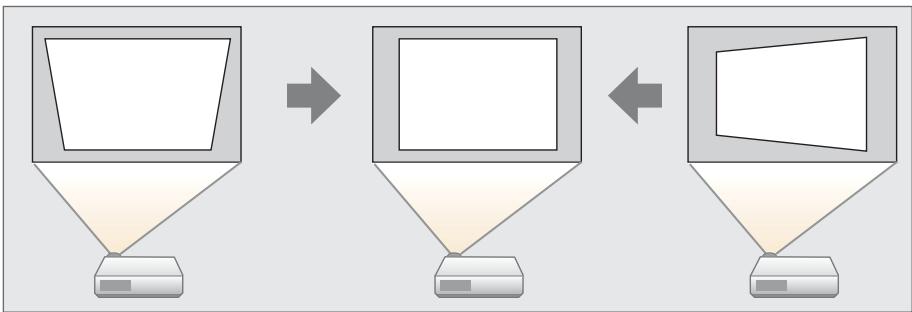

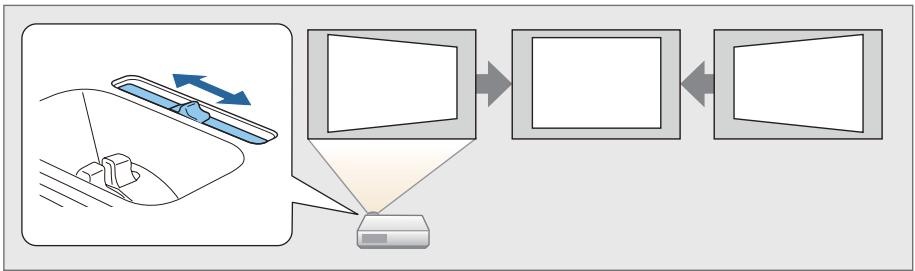

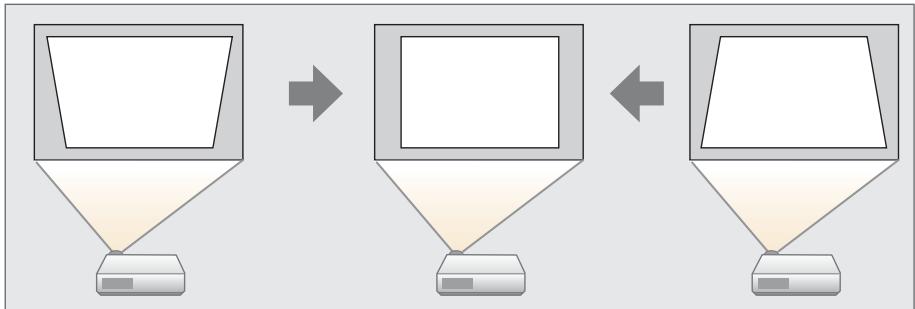

Ce projecteur corrige automatiquement les problèmes de distorsion trapézoïdale verticale rencontrés lorsque vous placez ou déplacez le projecteur. s "Correction automatique" p.38
Augmentation du contenu de la projection sur écran large (WXGA) À partir d'un ordinateur doté d'un écran LCD large WXGA 16:10, l'image peut être projetée selon le même rapport d'aspect. Vous pouvez employer des tableaux blancs et d'autres écrans en format paysage. s "Modification du rapport L/H de l'image projetée" p.44

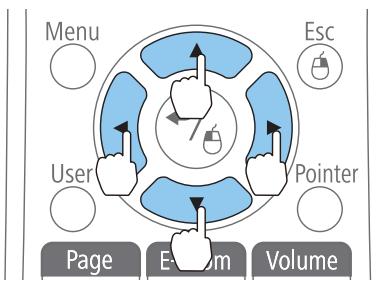

Vous pouvez utiliser la télécommande pour effectuer des opérations telles que l'agrandissement d'une partie de l'image. Vous pouvez également l'utiliser comme pointeur pour attirer l'attention sur certains points, ou comme souris de l'ordinateur. s "Fonction Pointeur (Pointeur)" p.55
Vous pouvez connecter un périphérique de stockage USB ou un appareil photo numérique au projecteur et projeter des images enregistrées. Une large gamme de formats de fichiers est prise en charge, tels que films ou images. s "Projection sans ordinateur (PC Free)" p.48
• De nombreuses fonctions pour éviter le gâchis d'électricité Le projecteur est proposé avec diverses fonctions intégrées pour économiser de l'énergie, par exemple la réduction de l'intensité de l'image projetée, une minuterie d'arrêt automatique et l'ajustement de la consommation électrique lorsque le projecteur est en veille. s "Menu ECO" p.87
(Souris Sans Fil)" p.57
Vous pouvez projeter des documents papier et des objets à l'aide de la caméra pour documents. En vous connectant à un ordinateur et en utilisant le logiciel fourni, vous pouvez exploiter les capacités du projecteur au maximum. s "Accessoires en option" p.119
• Protection par mot de passe afin de gérer les utilisateurs et de limiter leur accès à l'appareil En définissant un mot de passe, vous pouvez restreindre le nombre de personnes qui peuvent utiliser le projecteur. s "Gestion des utilisateurs (Mot de passe protégé)" p.60 • La fonction Blocage limite les possibilités d'utilisation des boutons du panneau de commande. Vous pouvez l'utiliser pour interdire aux utilisateurs de modifier les réglages du projecteur sans votre autorisation lors d'une manifestation, dans une école, etc. s "Verrouillage des touches de fonctionnement (Blocage fonctionne.)" p.62 • Équipé de divers systèmes antivol Ce projecteur est équipé des systèmes antivol suivants. • Fente pour système de sécurité • Point d'installation pour câble de sécurité s "Systèmes de sécurité" p.63

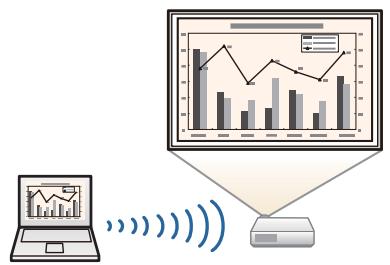

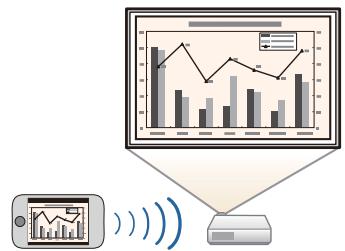

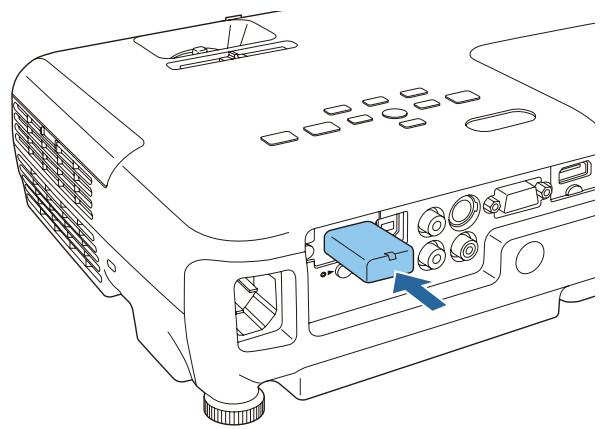

En installant l'unité réseau sans fil fournie ou en option et en se connectant à un réseau sans fil, les fonctions suivantes deviennent disponibles. s "Installation de l'unité réseau sans fil" p.29

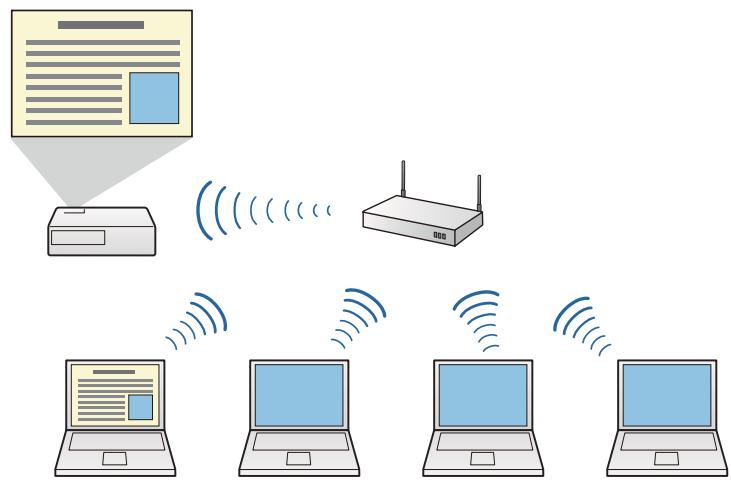

Vous pouvez projeter l'écran de votre ordinateur en utilisant EasyMP Network Projection. Vous pouvez télécharger EasyMP Network Projection sur le site Web suivant. http://www.epson.com

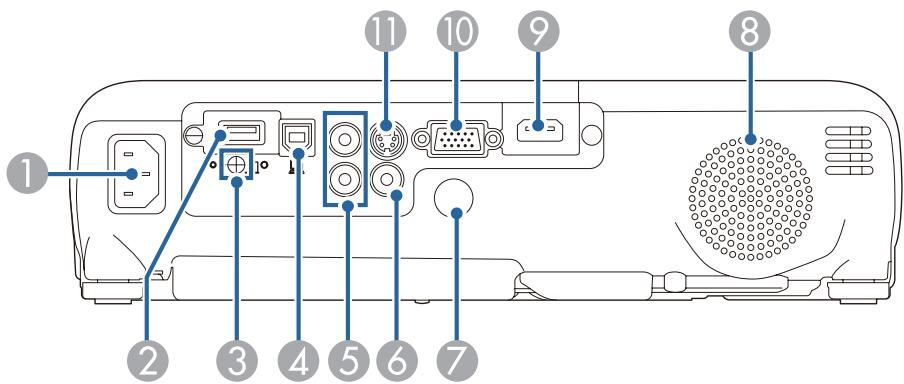

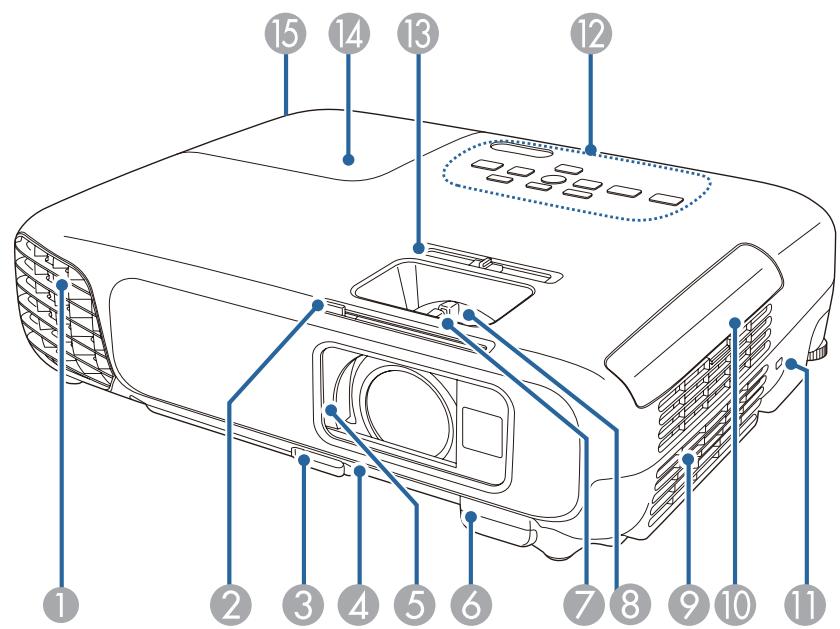

Reçoit les signaux de la télécommande.
Kensington. s "Systèmes de sécurité" p.63

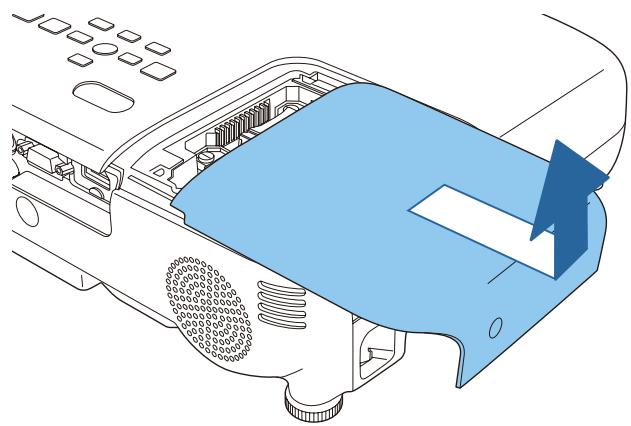

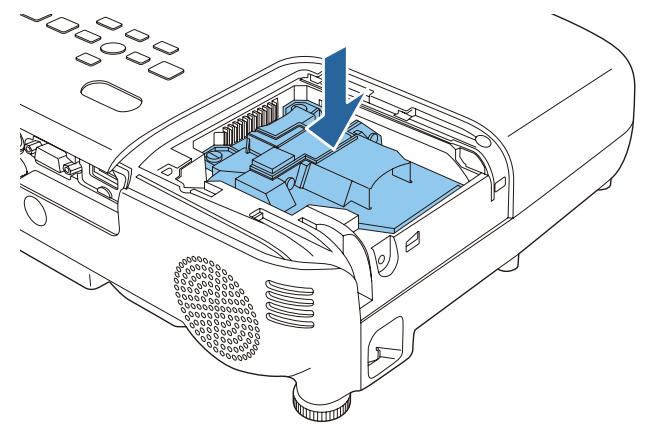

O Vis de fixation du couvercle de la lampe
C Vis de fixation de l'unité réseau sans fil
Fil. s "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.57
Reçoit les signaux de la télécommande.

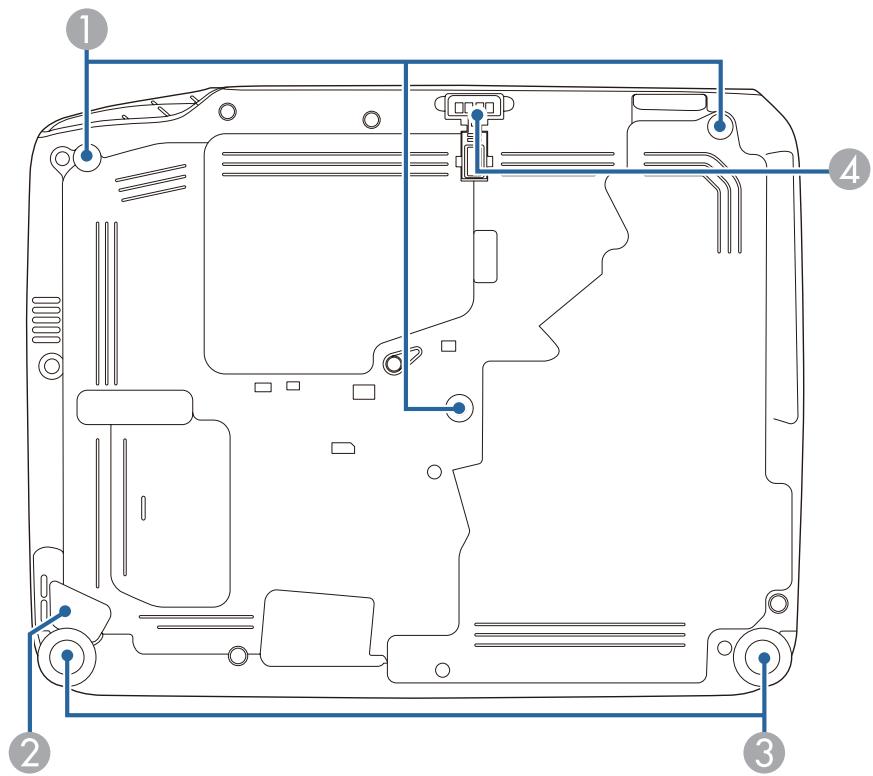

Fixation de plafond en option ici. s "Installation du projecteur" p.21 s "Accessoires en option" p.119

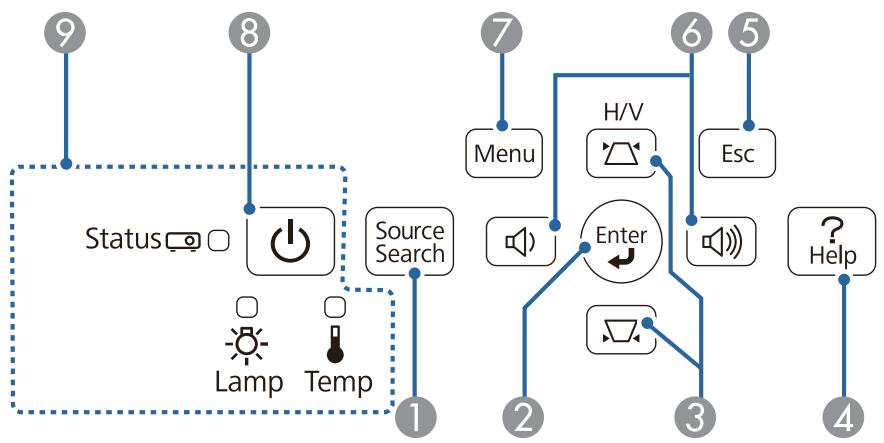

Configuration est affiché, vous revenez au niveau de menu précédent. s "Utilisation du menu Configuration" p.72
[a] Réduit le volume. [b] Augmente le volume. s "Réglage du volume" p.42 • Corrige la distorsion trapézoïdale dans le sens horizontal lorsque l'écran Keystone est affiché. s "H/V-Keystone" p.38 • Si vous appuyez sur l'un de ces boutons alors que le menu Configuration ou l'écran d'aide est affiché, il sélectionne des éléments de menu ou des valeurs de réglage. s "Utilisation du menu Configuration" p.72 s "Utilisation de l'aide" p.92

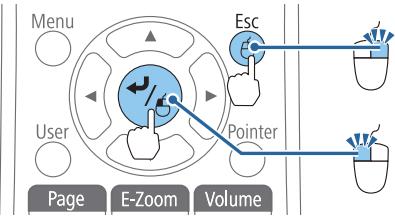

• Avec la fonction Souris Sans Fil, le pointeur de souris se déplace dans la direction dans laquelle le bouton a été poussé. s "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.57
[[][]] • Avec USB Display s "Projection avec USB Display" p.33 Lors de la projection d'images à l'aide de PC Free, une pression sur ces boutons affiche l'écran précédent/suivant.
[z][x] Configuration est affiché, vous revenez au niveau précédent. s "Utilisation du menu Configuration" p.72 • Fait office de bouton droit de la souris en cas d'utilisation de la fonction Souris Sans Fil. s "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.57

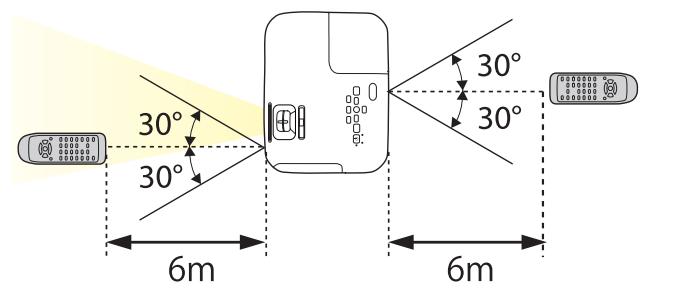

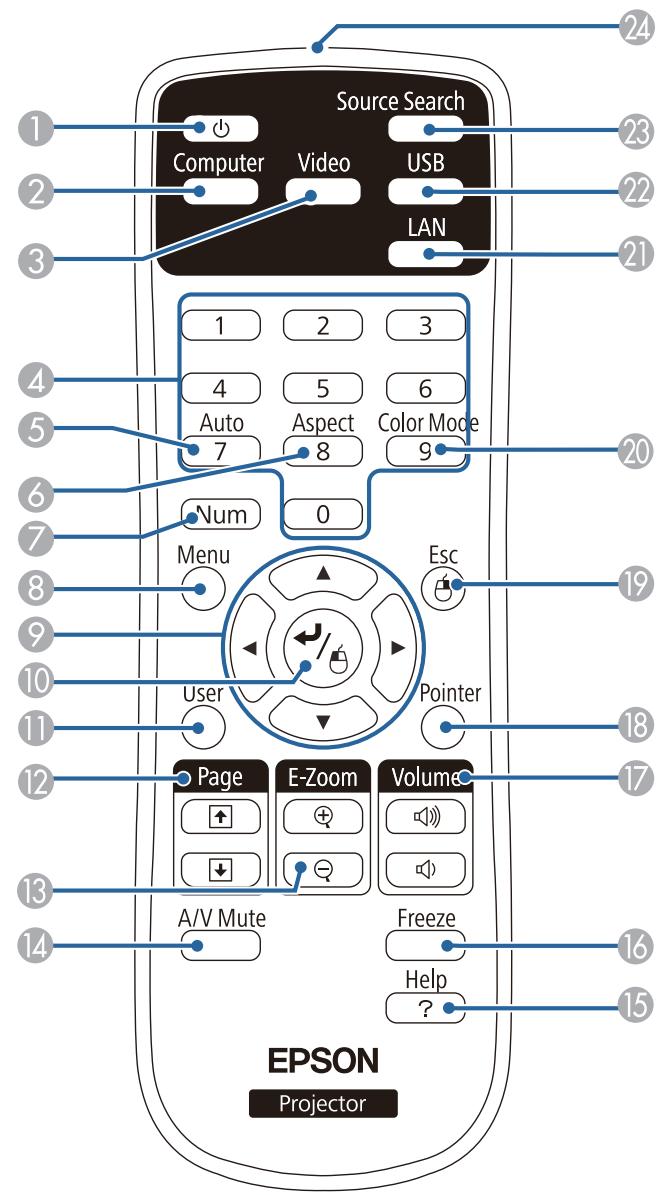

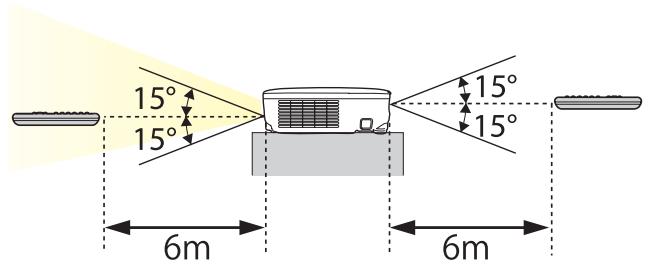

Envoie les signaux de la télécommande.

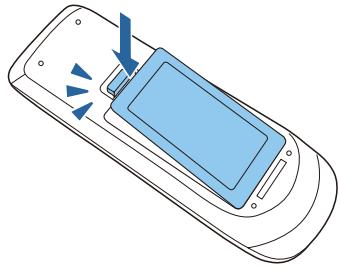

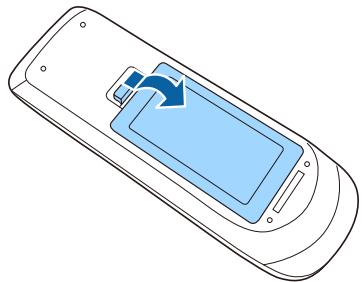

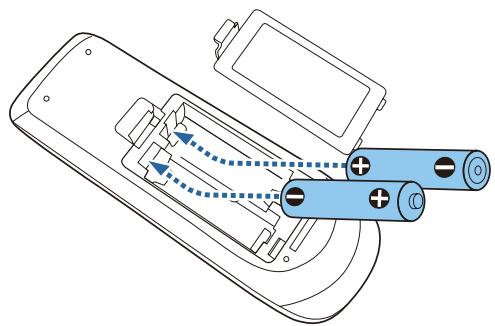

Veillez à installer les nouvelles piles à l'endroit en respectant les signes (+) et (-) marqués sur les piles et à l'intérieur du boîtier. Si les piles ne sont pas utilisées de manière appropriée, elles peuvent exploser ou fuir et provoquer un incendie, des blessures ou endommager le produit.

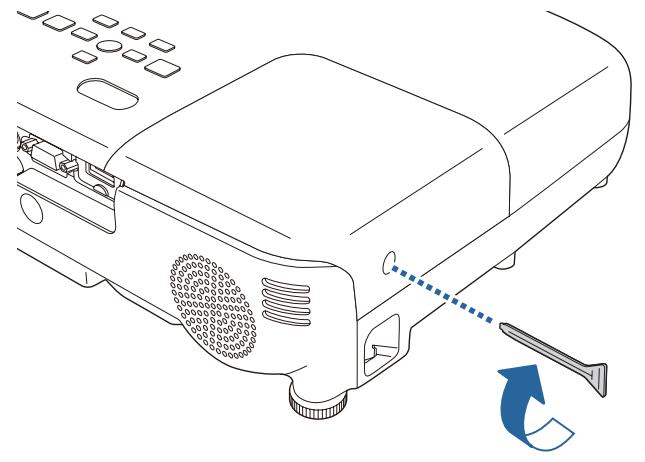

Appuyez sur le couvercle jusqu’à ce qu’il fasse entendre un déclic.
Ce chapitre décrit comment installer le projecteur et connecter les sources de projection.
• Rétroprojection avec un écran translucide . (projection vers l’arrière)
Une installation incorrecte risque d'entraîner des blessures ou des détériorations en cas de chute du projecteur. • En cas d’utilisation d’adhésifs sur les Points d'installation de la fixation de plafond (pour éviter que les vis ne se desserrent), de lubrifiants, d’huiles, etc., sur le projecteur, le boîtier risque de se craqueler et le projecteur risque de tomber, ce qui pourrait entraîner des blessures pour les personnes se trouvant sous la fixation et endommager le projecteur. Lors de l'installation ou du réglage de la fixation de plafond, n'utilisez pas d'adhésifs (pour éviter que les vis de la fixation de plafond ne se desserrent), d'huiles, de lubrifiants, etc. • Ne recouvrez pas la grille d'entrée ou de sortie d'air du projecteur. L'obstruction de l'une des grilles peut provoquer une élévation de la température interne et provoquer un incendie.
Ne posez pas le projecteur sur le côté pour l'utiliser. Ceci peut entraîner des dysfonctionnements.
AvantWAvant/Plafond ArrièreWArrière/Plafond

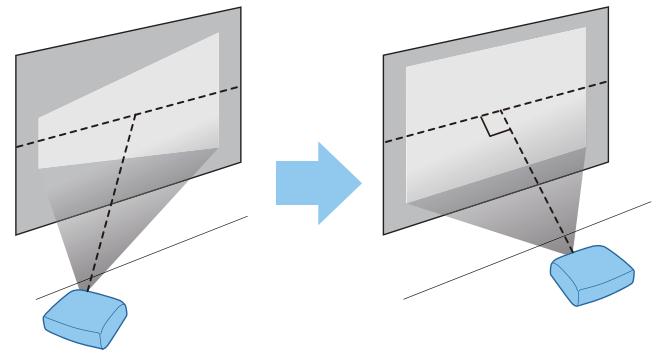

• Consultez la section suivante si vous ne pouvez pas installer le projecteur de façon parallèle à l'écran. s "Correction la distorsion trapézoïdale" p.37 • Consultez la section suivante si vous ne pouvez pas installer le projecteur sur une surface plane. s "Réglage de l'inclinaison horizontale" p.42 s "Correction la distorsion trapézoïdale" p.37

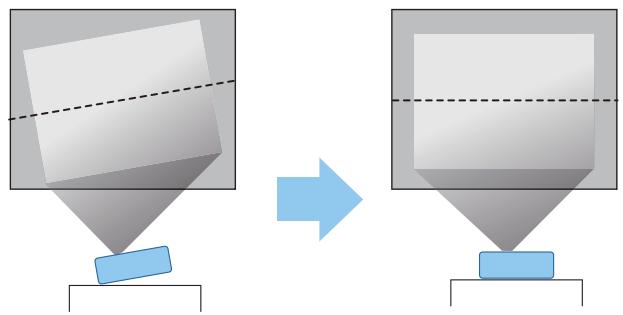

Si le projecteur est incliné, l'image projetée l'est également.
A Avec un câble HDMI disponible dans le commerce Reliez le port HDMI de la source d'image au port HDMI du projecteur. Vous pouvez envoyer l'audio de la source d'image avec l'image projetée. B Avec un câble vidéo en composantes en option s "Accessoires en option" p.119 Reliez le port de sortie des composantes de la source d'image au port d'entrée Computer du projecteur. Vous pouvez obtenir une sortie audio du haut-parleur du projecteur en connectant le port de sortie audio de la source d'image au port Audio du projecteur à l'aide d'un câble audio disponible dans le commerce. C Lors de l'utilisation d'un câble vidéo ou S-Vidéo disponible dans le commerce Reliez le port de sortie vidéo de la source d'image au port Video du projecteur. Ou bien, connectez le port de sortie S-Video de l'appareil vidéo au port S-Video du projecteur. Vous pouvez obtenir une sortie audio du haut-parleur du projecteur en connectant le port de sortie audio de la source d'image au port Audio du projecteur à l'aide d'un câble audio disponible dans le commerce.
Connexion des équipements
• Le câble à connecter au projecteur dépend du type de signal vidéo en sortie de l'équipement vidéo. L'équipement vidéo peut être capable de diffuser différents types de signal vidéo en sortie. Vous trouverez ci-après les résolutions d'image standard, de la plus élevée à la moins élevée. Vidéo component > S-Vidéo > Vidéo composite Consultez la documentation fournie avec l'équipement vidéo pour vérifier les types de signal vidéo qu'il peut avoir en sortie. La vidéo composite peut être répertoriée en tant que « sortie vidéo ». • Lorsqu'une console de jeux est connectée, l'image projetée peut être légèrement retardée lors de l'utilisation de la console de jeux. s "Sélection de la qualité de projection (sélection du Mode couleurs)" p.43 • Si vous employez un câble audio 2RCA(L/R)/mini-pin stéréo que vous vous êtes procuré dans le commerce, assurez-vous qu’il est de type « Sans résistance ».

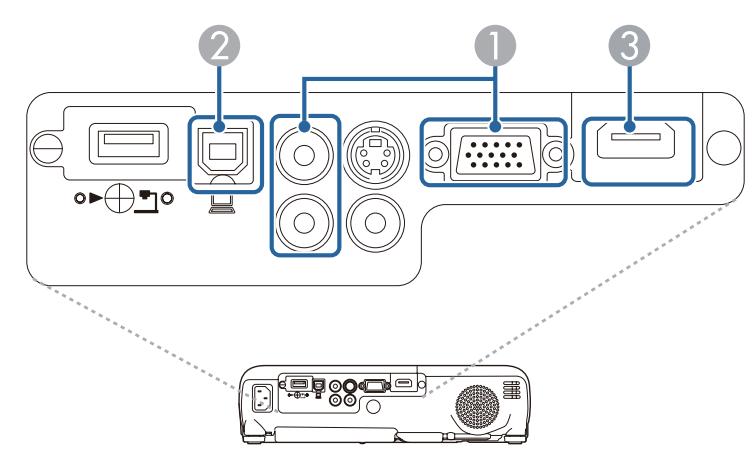

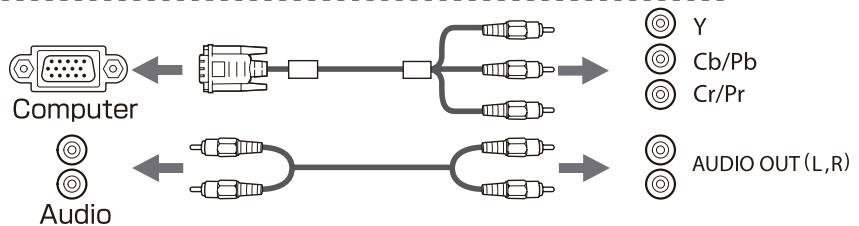

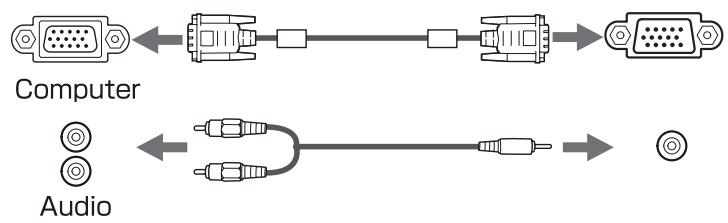

Pour projeter des images à partir d'un ordinateur, connectez l'ordinateur selon l'une des méthodes suivantes. A Lors de l'utilisation du câble pour ordinateur optionnel ou disponible dans le commerce Connectez le port de sortie d'affichage de l'ordinateur au port Computer du projecteur. Vous pouvez obtenir une sortie audio du haut-parleur du projecteur en connectant le port de sortie audio de l'ordinateur au port Audio du projecteur à l'aide d'un câble audio disponible dans le commerce. B Avec un câble USB disponible dans le commerce Connectez le port USB de l'ordinateur au port USB-B du projecteur. Vous pouvez envoyer l'audio de l'ordinateur avec l'image projetée. C Avec un câble HDMI disponible dans le commerce Connectez le port HDMI de l'ordinateur au port HDMI du projecteur. Vous pouvez envoyer l'audio de l'ordinateur avec l'image projetée.

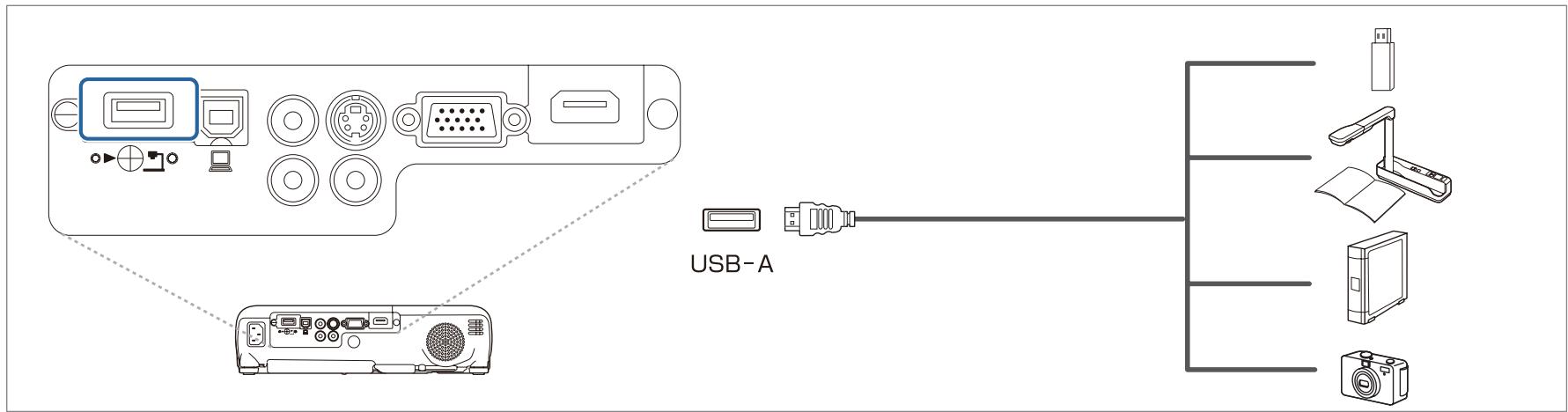

À l'aide du câble USB fourni avec le périphérique USB, connectez le périphérique USB au port USB-A du projecteur.
• Connectez un appareil photo numérique ou un disque dur au projecteur en utilisant un câble USB fourni avec l'appareil photo ou un câble prévu pour votre périphérique. • Utilisez un câble USB de moins de trois mètres de long. Si le câble fait plus de trois mètres, PC Free risque de ne pas fonctionner correctement.

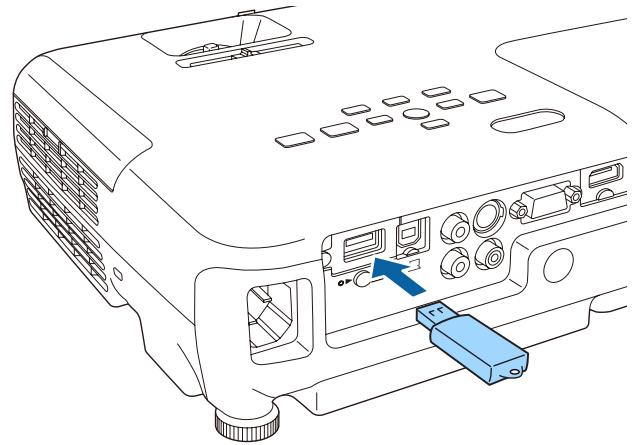

Lors de l'installation de la Quick Wireless Connection USB Key en option, vous devez d'abord retirer l'Unité de Réseau sans fil, puis connecter la Quick Wireless Connection USB Key au port USB-A.
Ce chapitre décrit comment projeter et régler des images.

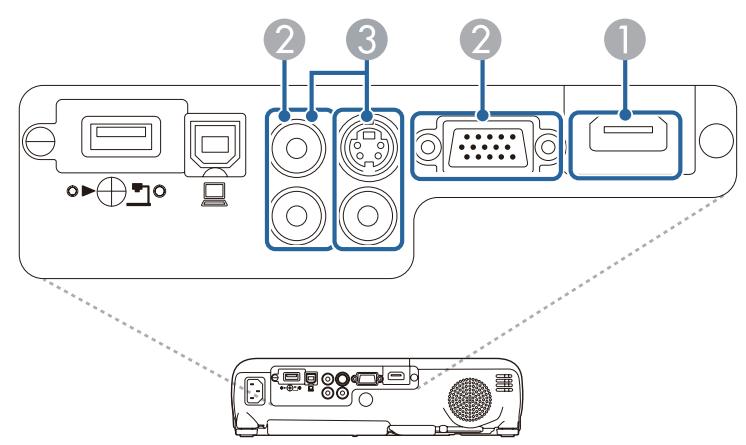

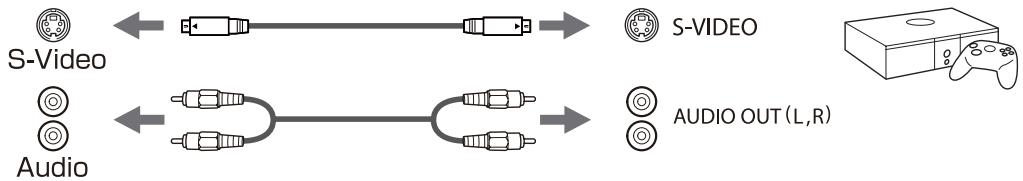

Cette section explique comment connecter de l'équipement vidéo au projecteur avec un câble HDMI et projeter des images.

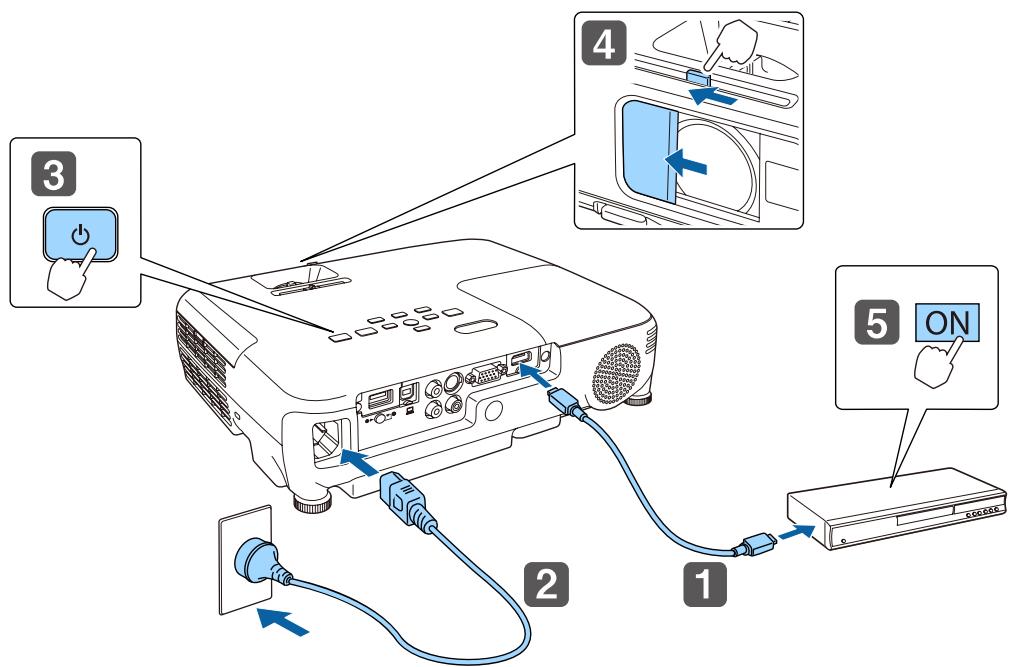

Assurez-vous d'abord de connecter le câble de la source au projecteur, puis branchez le cordon d'alimentation au projecteur.
• Lors de la mise hors tension du projecteur, appuyez deux fois sur le bouton d'alimentation [t].

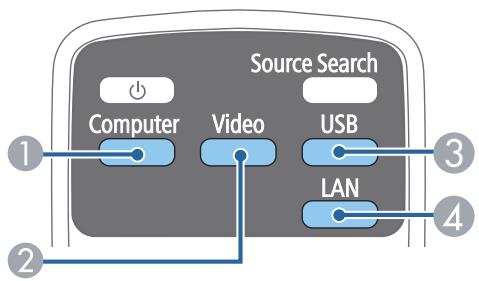

Utilisation de la télécommande

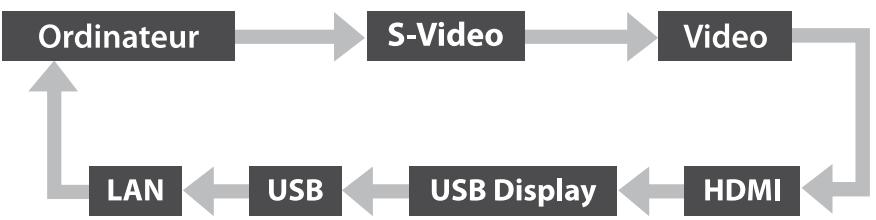

Lorsque votre équipement vidéo est connecté, lancez la lecture avant d’entamer la recherche de source.

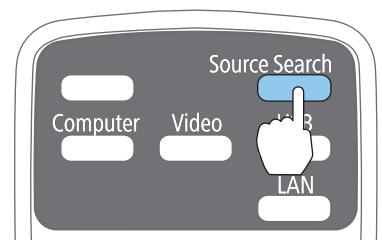

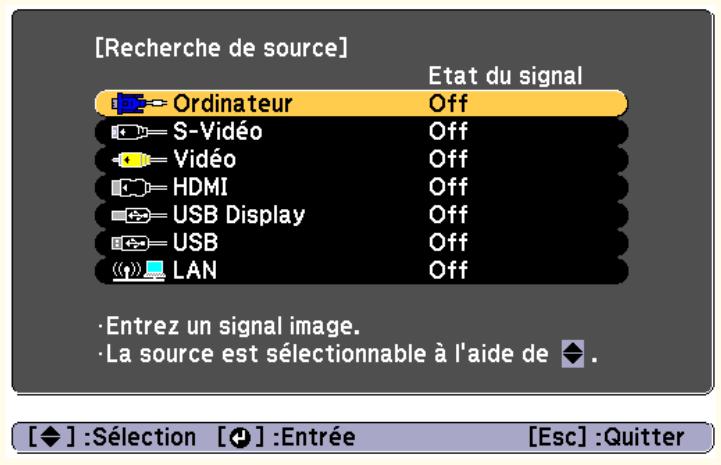

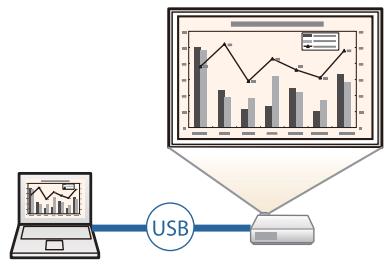

Projection avec USB Display Vous pouvez utiliser un câble USB pour connecter le projecteur à un ordinateur afin de projeter des images de l'ordinateur. Vous pouvez projeter des images et envoyer l'audio à l'aide du même câble USB. Pour démarrer USB Display, réglez USB Type B sur USB Display dans le menu Configuration. s Avancé - USB Type B p.79
• Si vous utilisez un concentrateur USB, la connexion risque de ne pas fonctionner correctement. Connectez directement le câble USB au projecteur. • Vous ne pouvez pas changer les paramètres des options lorsque vous utilisez USB Display.
Débranchez le câble USB une fois la projection terminée. Lorsque vous débranchez le câble USB, il n'est pas nécessaire d'employer la fonctionnalité Retirer le matériel en toute sécurité.
Une fois l'installation terminée, l'icône USB Display s'affiche dans le Dock et la barre de menus.
Tant que ce n'est pas le cas, ne touchez pas à l'équipement, ne débranchez pas le câble USB et n'éteignez pas le projecteur.
Windows, redémarrez le système puis retentez la connexion. Pour plus d'informations, contactez votre revendeur local ou l'adresse la plus proche indiquée dans le document suivant. s Liste des contacts pour projecteurs Epson
• Si aucune image n'est projetée pour quelque raison que ce soit, cliquez sur l'icône USB Display du Dock. • Si l'icône USB Display n'apparaît pas dans le Dock, doublecliquez sur USB Display à partir du dossier Applications. • Si vous sélectionnez Quitter dans le menu de l'icône USB Display du Dock, USB Display ne démarre pas automatiquement lorsque vous branchez le câble USB.
Angle de correction : environ 30˚ vers le haut et le bas
Angle de correction : environ 30˚ vers la droite et la gauche / environ 30˚ vers le haut et le bas Curseur Keystone H.

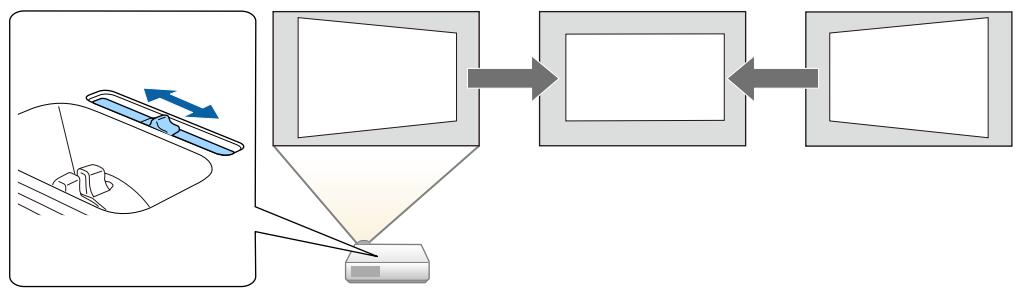

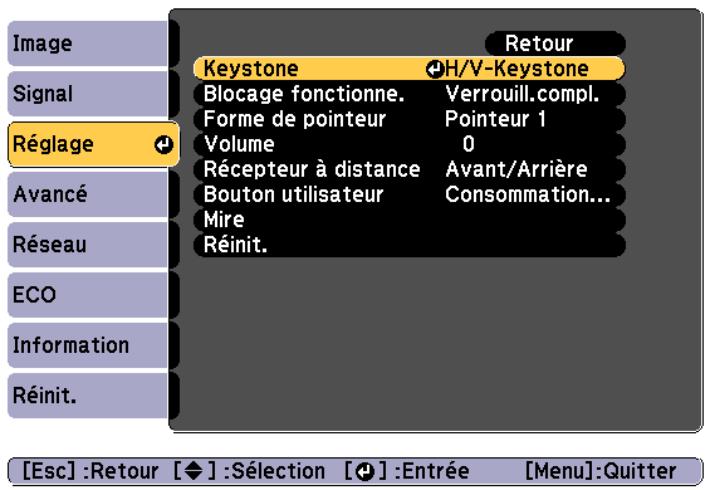

V-Keystone auto. sur Off. s Réglage - Keystone - H/V-Keystone - V-Keystone auto. p.78

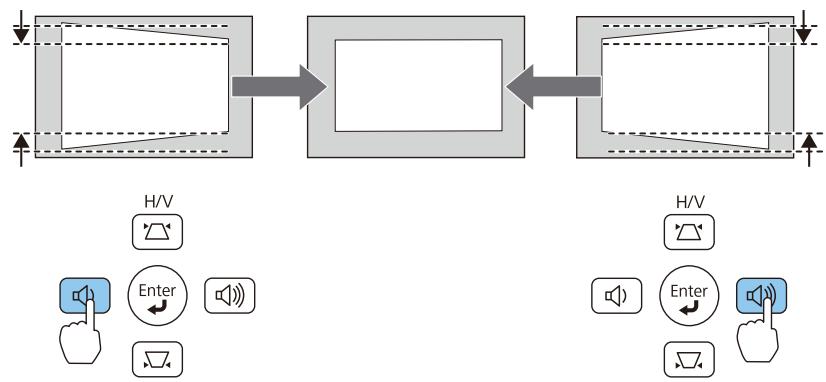

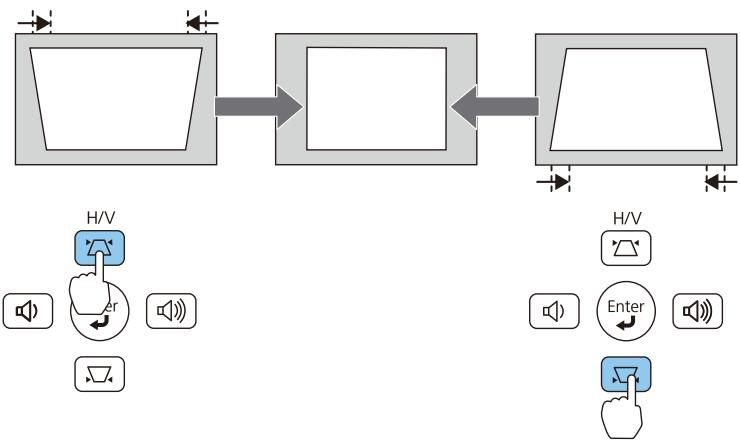

Appuyez sur les boutons [a]/[b] pour corriger une distorsion horizontale.
Si le message "Plus de déplacement." apparaît, vous ne pouvez plus régler la forme dans la direction indiquée par le triangle gris.

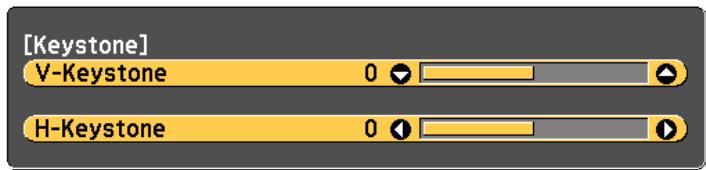

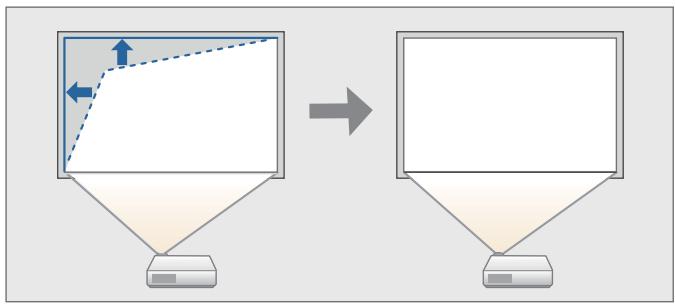

Keystone sur H/V-Keystone pour exécuter une correction horizontale et verticale à l'aide du bouton [w] ou [v] du panneau de commande. s Réglage - Keystone - H/V-Keystone p.78
Activer H/V-Keystone: Bascule la méthode de correction sur H/V-Keystone. s "Menu Réglage" p.78

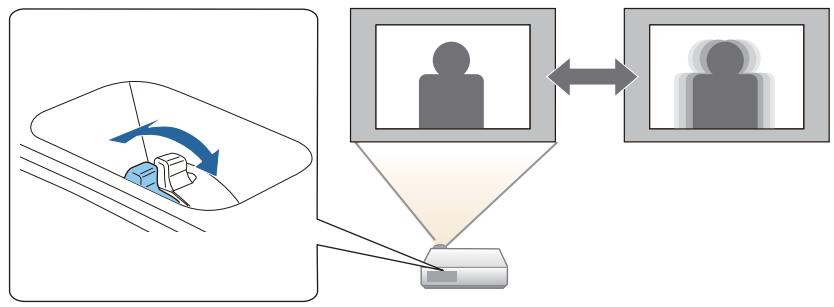

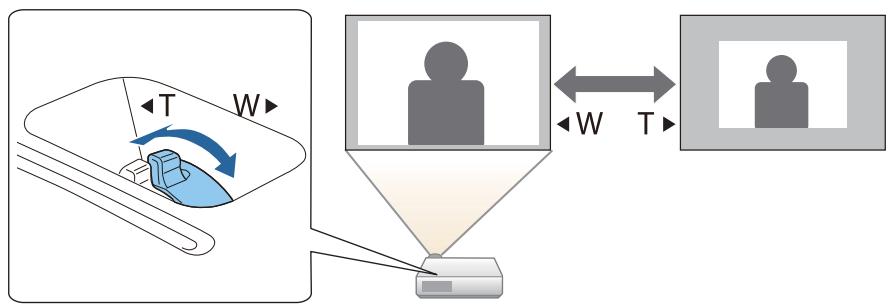

Tournez la bague de zoom pour régler la taille de l'image projetée.

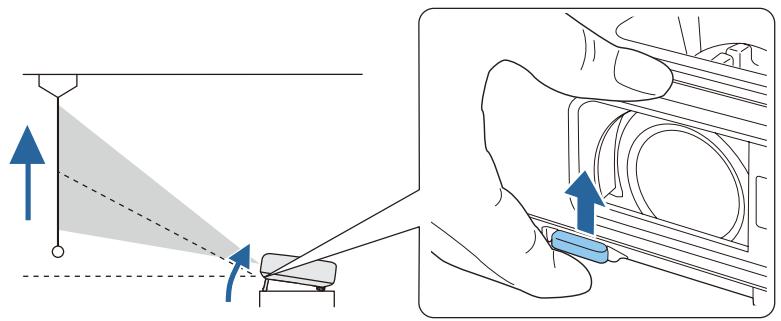

A Dépliez le pied arrière. B Repliez le pied arrière.

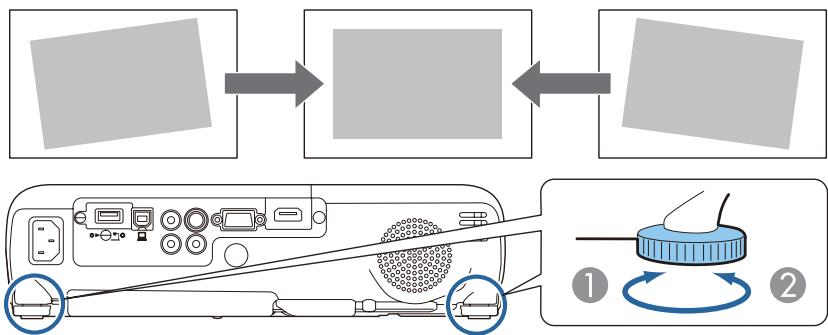

Dépliez et repliez le pied arrière pour régler l'inclinaison horizontale du projecteur.
Vous pouvez régler le volume selon l'une des méthodes suivantes.
Utilisation de la télécommande
• Il est possible de diminuer ce décalage en réglant le signal d'entrée sur un signal progressif de 480p ou 720p. Pour plus d'informations sur le réglage du signal d'entrée, consultez la documentation fournie avec la console de jeux.

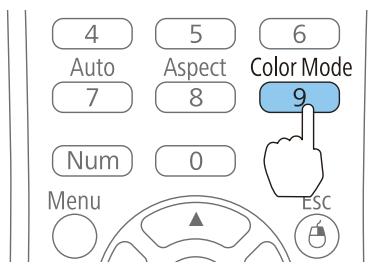

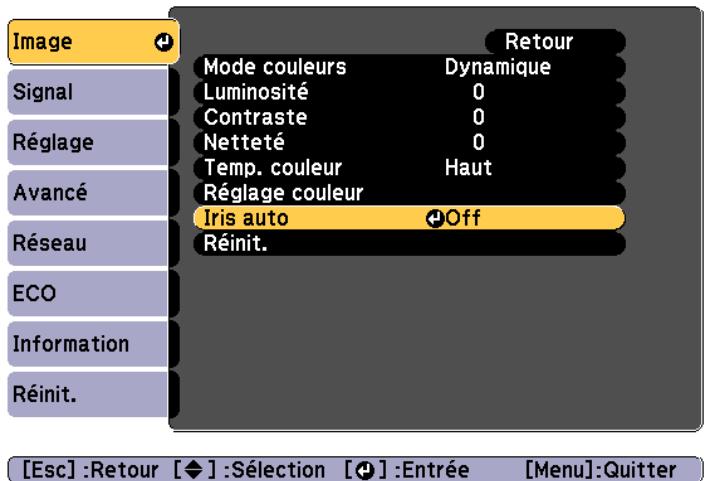

Mode couleurs) Définit le mode de couleur en fonction de l'environnement. La luminosité de l’image varie en fonction du mode sélectionné. Mode Dynamique Le réglage est conservé pour chaque Mode couleurs.

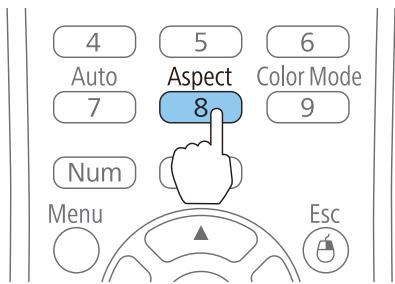

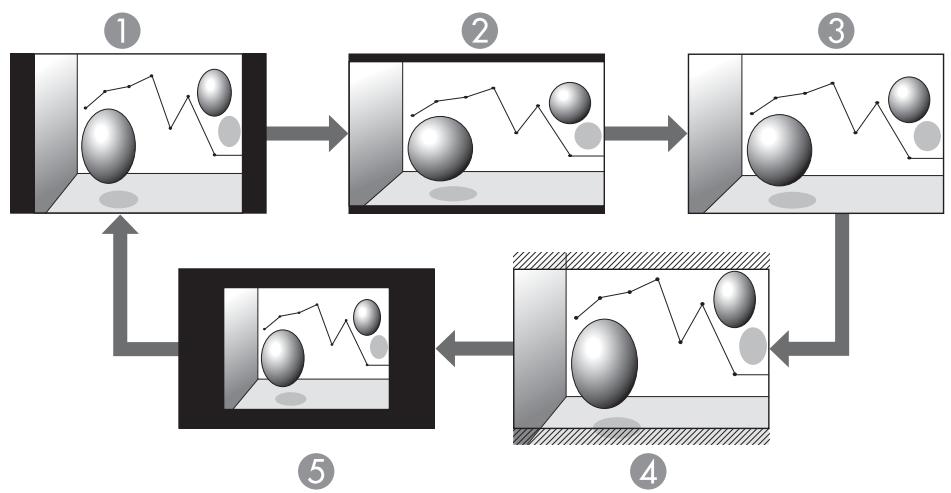

Modification du rapport L/H de l'image projetée Vous pouvez modifier le Rapport L/Hg de l'image projetée pour l'adapter au type, au ratio hauteur/largeur et à la résolution des signaux d'entrée. Les rapports L/H disponibles varient en fonction du signal d'image en cours de projection.
Projection d'images à partir de l'équipement vidéo ou à partir du port HDMI
Exemple : signal d'entrée de 1080p (résolution : 1920 x 1080, rapport L/H : 16:9) En connectant un périphérique de stockage USB, un lecteur flash USB ou un disque dur USB par exemple, à l'ordinateur, vous pouvez projeter les fichiers stockés sur le périphérique sans recourir à un ordinateur. Cette fonction est baptisée PC Free.
USB contenant des fonctions de sécurité. • Vous ne pouvez pas corriger la distorsion trapézoïdale tout en projetant en PC Free, même si vous appuyez sur les boutons [w] et [v] du panneau de commande.
(extension) En raison des caractéristiques des fichiers JPEG, les images peuvent ne pas être projetées correctement si le taux de compression est trop élevé.
• Formatez le support en FAT16/32.

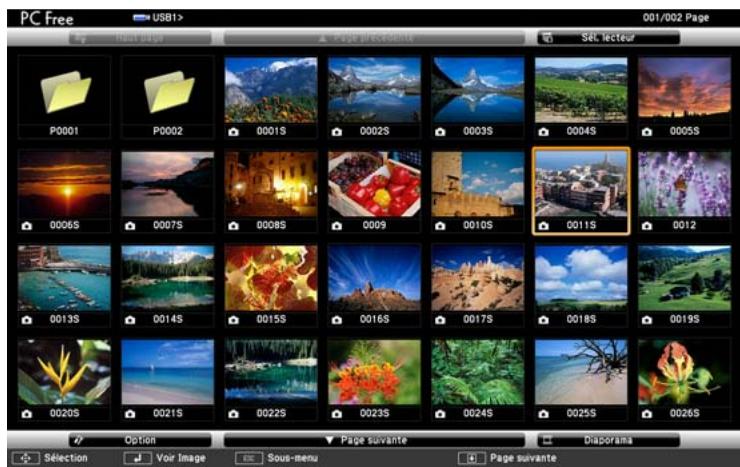

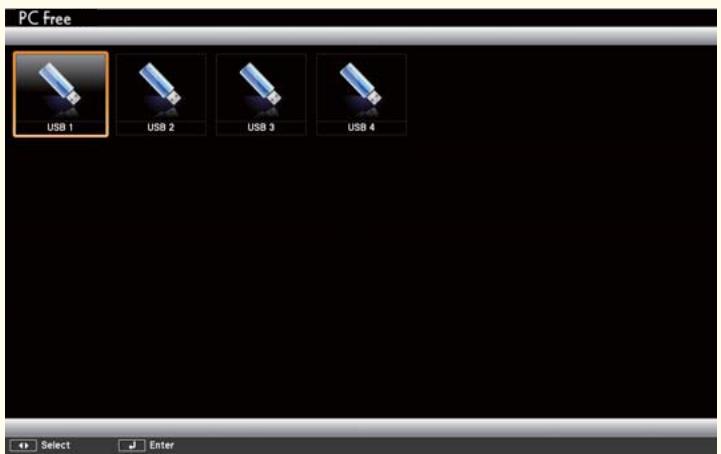

Projection d'images stockées dans une mémoire USB
Pour revenir à la fenêtre précédente, appuyez sur le bouton [[] de la télécommande ou placez le curseur sur le bouton Page précédente en haut de la fenêtre et appuyez sur le bouton [ ].

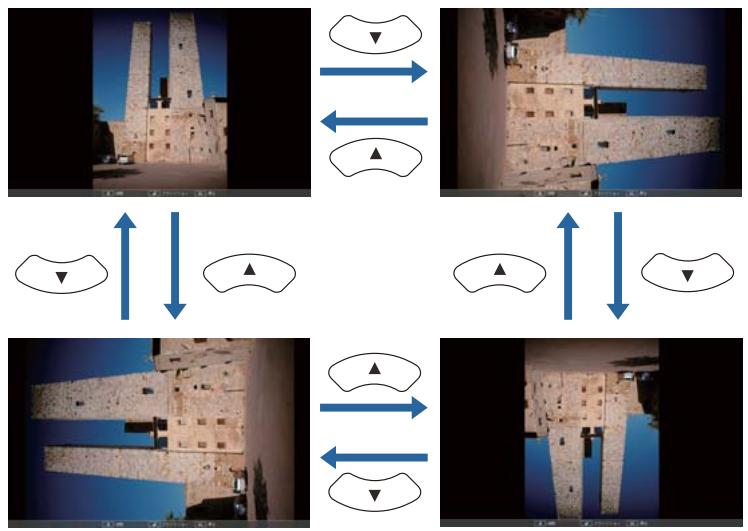

Pendant la projection, appuyez sur le bouton [
[ ]. Une fois la projection terminée, vous revenez à l'écran présentant la liste des fichiers.

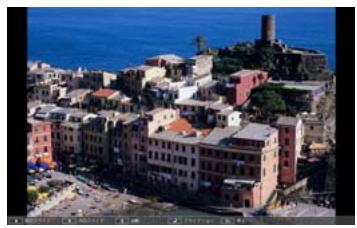

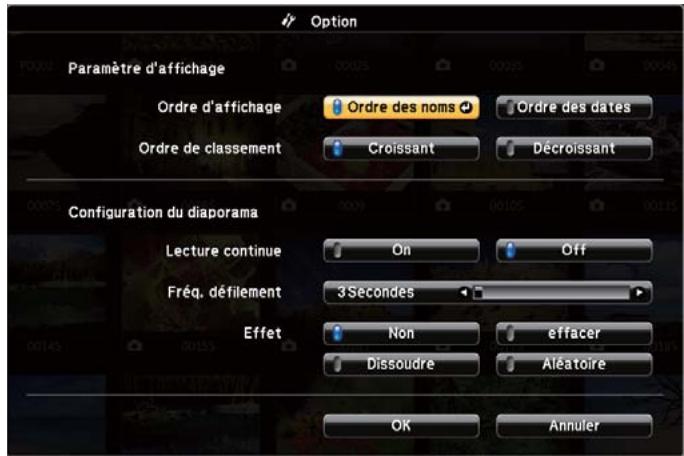

(Diaporama) Vous pouvez projeter les fichiers image d'un dossier dans l'ordre, l'un après l'autre. Cette fonction est baptisée Diaporama. Procédez comme suit pour exécuter le Diaporama.
Le Diaporama démarre et les fichiers image du dossier sont automatiquement projetés dans l'ordre, l'un après l'autre. Lorsque le dernier fichier a été projeté, la liste des fichiers est à nouveau affichée automatiquement. Si vous réglez Lecture continue sur On dans la fenêtre Option, la projection se fait en boucle. s "Paramètres d'affichage des fichiers image et paramètres de
Vous pouvez, pendant la projection d'un Diaporama, passer à la fenêtre suivante, revenir à la précédente ou arrêter la lecture.
Diaporama. Appuyez sur le bouton [ ], sur le bouton [
• Freeze s "Arrêt sur image (Freeze)" p.54
Croissant ou Décroissant.

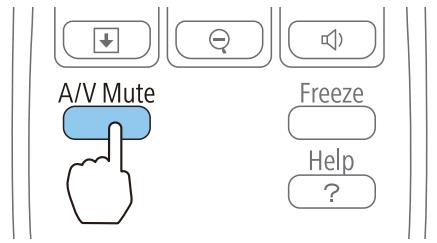

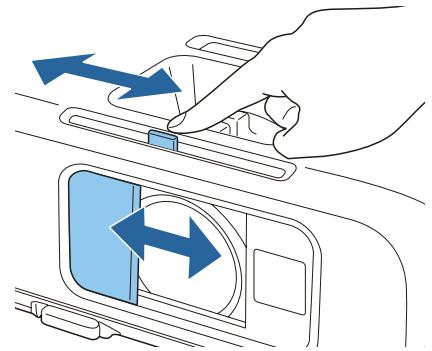

• Quand la fonction Pause A/V est activée avec le bouton [A/V Mute], la Minuterie pause A/V s'active est l'alimentation est automatiquement coupée après environ 30 minutes. Si vous ne souhaitez pas activer la Minuterie pause A/V, réglez Minuterie pause A/V sur Off. s ECO - Minuterie pause A/V p.87
A/V. Télécommande Arrêt sur image (Freeze) Lorsque Gel est activé pour les images animées, l'image gelée est toujours projetée sur l'écran, ce qui vous permet de projeter une séquence animée image par image comme s'il s’agissait d'une séquence de photos. Vous pouvez en outre effectuer des opérations telles qu'un changement de fichiers, lors d'une projection à partir d'un ordinateur, sans projeter d'images si vous activez Gel au préalable.
Configuration ou l'écran d'aide est affiché, le menu ou l'écran d'aide affiché est fermé. • La fonction Freeze peut fonctionner en combinaison avec la fonction E-Zoom.

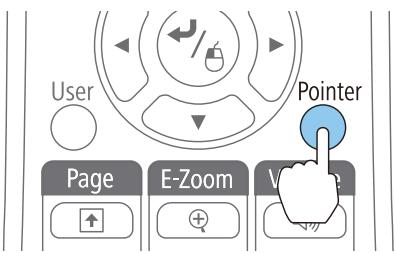

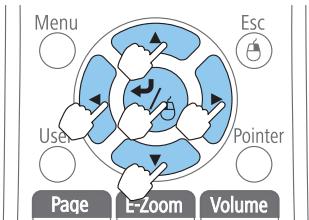

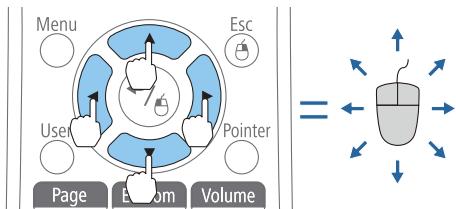

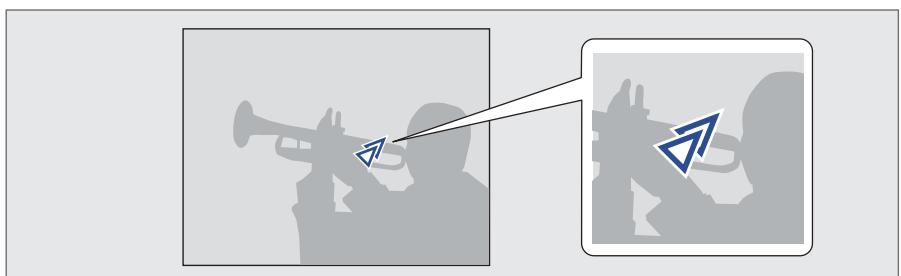

], [ ] et [ ] simultanément, vous pouvez déplacer le pointeur en diagonale.

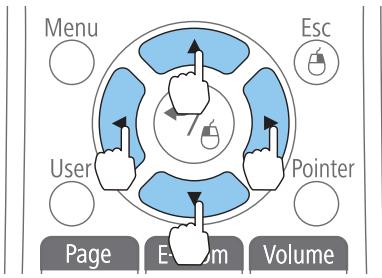

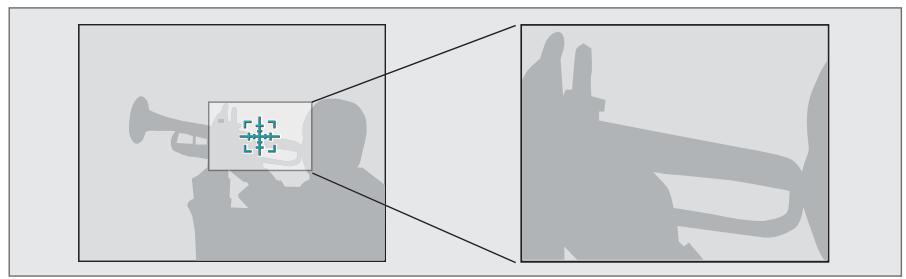

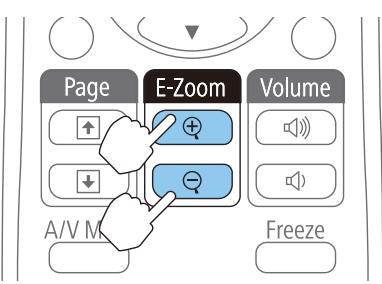

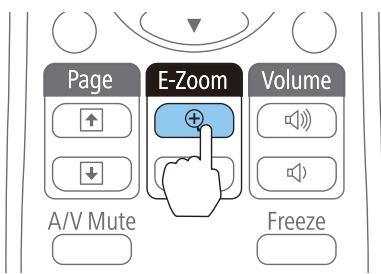

) sur la partie de l'image à agrandir.
Une fois le réglage effectué, le pointeur de la souris peut être contrôlé comme suit. Déplacement du pointeur de la souris
• La fonction de souris sans fil ne s'applique dans les conditions suivantes. - Lorsque le menu Configuration ou un écran d'aide est affiché - Lorsque vous utilisez des fonctions autre que la fonction de souris sans fil (réglage du volume par exemple) Cependant, lorsque vous utilisez la fonction Zoom électronique ou Pointeur, la fonction de page précédente ou suivante est disponible.

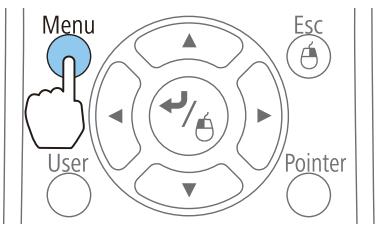

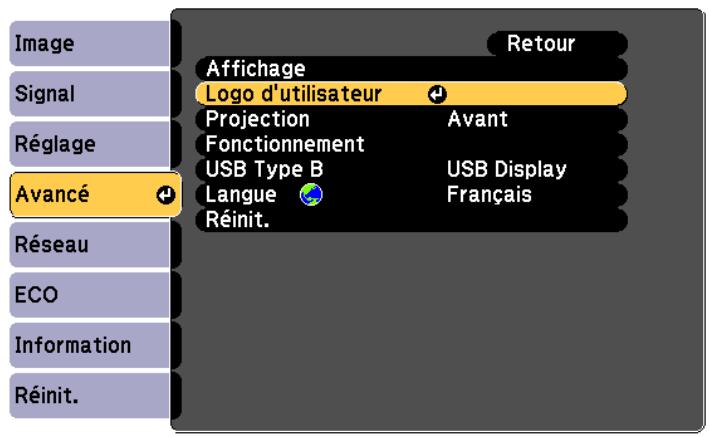

Vous pouvez enregistrer l’image actuellement projetée sous la forme d’un logo d’utilisateur. Vous pouvez effectuer les mêmes opérations à l'aide du panneau de commande du projecteur. Télécommande
"Terminé." s’affiche. Ce projecteur possède les fonctions de sécurité améliorées suivantes : • Mot de passe protégé Vous pouvez restreindre le nombre de personnes pouvant utiliser le projecteur. • Blocage fonctionne. Vous pouvez interdire aux personnes non autorisées de modifier les réglages du projecteur. s "Verrouillage des touches de fonctionnement (Blocage fonctionne.)" p.62 • Systèmes de Sécurité Ce projecteur est équipé du dispositif de sécurité antivol suivant. s "Systèmes de sécurité" p.63

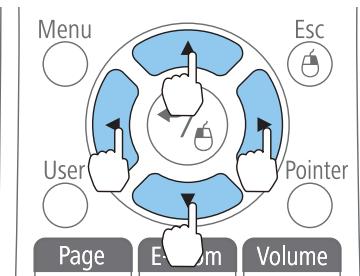

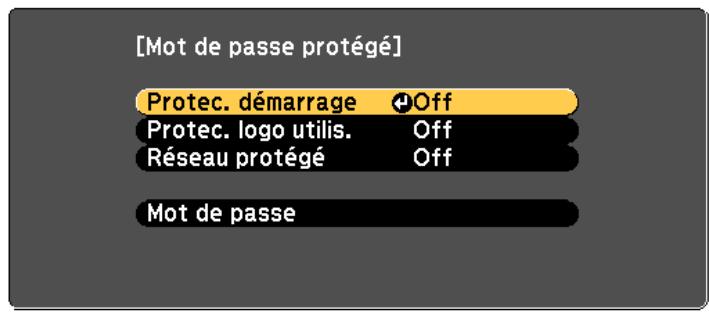

Lorsque Mot de passe protégé est activé, les personnes qui ignorent le mot de passe ne peuvent pas utiliser le projecteur pour projeter des images, même s'il est allumé. En outre, le logo de l'utilisateur qui s'affiche quand vous allumez le projecteur ne peut pas être modifié. Ce principe fait office de fonction antivol, puisque le projecteur ne peut pas être utilisé s'il est volé. Au moment de l'achat, la fonction Mot de passe protégé n'est pas activée.
La fonction Mot de passe protégé comprend les deux modes suivants, qui peuvent être activés en fonction de la manière dont le projecteur est utilisé. • Protec. démarrage Lorsque le mode Protec. démarrage est activé (On), vous devez entrer un mot de passe prédéfini lorsque le projecteur a été connecté et allumé (c'est également le cas pour Aliment. Directe). Si le mot de passe entré n'est pas correct, la projection ne démarre pas.
Pause A/V dans Affichage s Avancé - Affichage p.79 Procédez comme suit pour régler la fonction Mot de passe protégé :

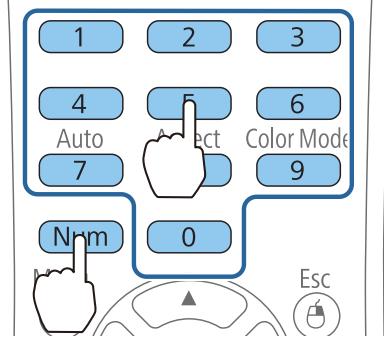

Choisissez Mot de passe puis appuyez sur le bouton [

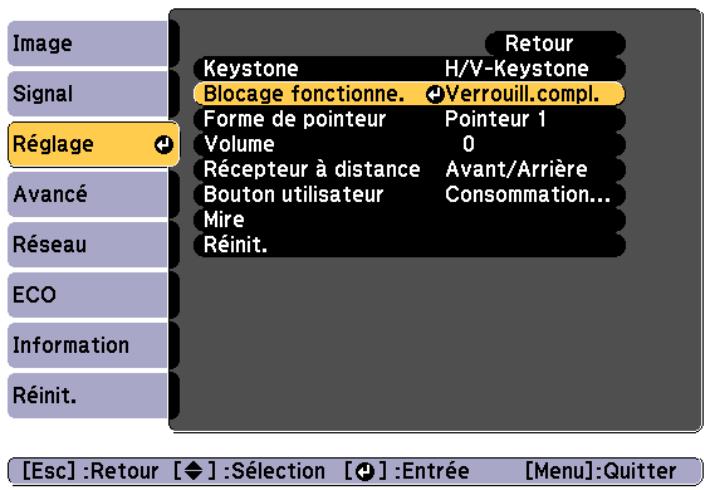

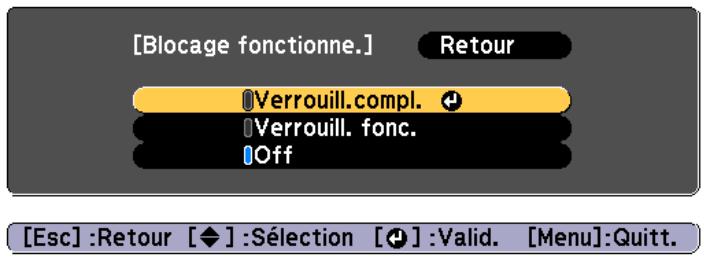

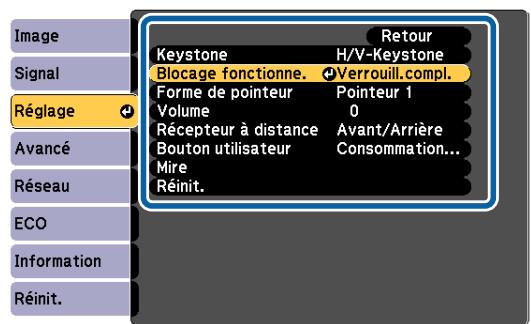

Tous les boutons du panneau de commande sont verrouillés. Il est impossible d’effectuer la moindre action depuis le panneau de commande, y compris allumer ou éteindre l’appareil. La fonction Mot de passe protégé est désactivée temporairement lorsque vous entrez le mot de passe approprié.
• Si vous entrez un mot de passe incorrect trois fois de suite, le message "Le projecteur est verrouillé." s'affiche pendant environ cinq minutes, puis le projecteur passe en mode attente. Dans une telle situation, débranchez le cordon d'alimentation de la prise secteur puis rebranchez-le et rallumez le projecteur. Le projecteur affiche de nouveau l’écran de saisie du mot de passe, de manière à vous permettre d’entrer le mot de passe correct. • Si vous avez oublié le mot de passe, notez le numéro « Code de requête : xxxxx » qui s'affiche à l'écran, puis contactez le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson. s Liste des contacts pour projecteurs Epson
Tous les boutons du panneau de commande sont verrouillés, à l’exception du bouton d'alimentation [t]. Cette fonction est utile, par exemple lors de manifestations pendant lesquelles la projection est effectuée avec toutes les touches inopérantes, ou dans des endroits tels que des écoles, afin de limiter le nombre de touches utilisables. Le projecteur peut toujours être utilisé à l’aide de la télécommande.
Utilisation de la télécommande
Systèmes de sécurité Ce projecteur est équipé des systèmes antivol suivants.
Consultez la section suivante pour plus d'informations sur le système Microsaver Security System. s http://www.kensington.com/ • Point d'installation pour câble de sécurité Un câble antivol, disponible dans le commerce, peut être glissé dans le point d'installation de manière à fixer le projecteur à un meuble ou une colonne.
Les boutons du panneau de commande sont bloqués conformément au réglage choisi.

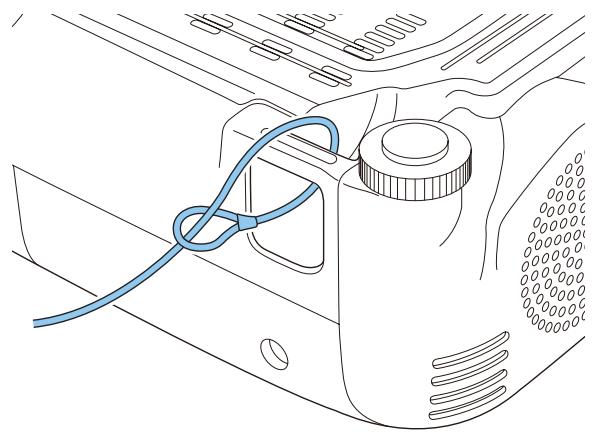

Insérez un câble antivol au niveau du projecteur. Consultez la documentation du câble antivol pour savoir comment le verrouiller.
Utilisez un navigateur Web tel que Microsoft Internet Explorer 8,0 ou une version ultérieure. Sur un Mac OS X, utilisez Safari.
Un navigateur Web vous permet de configurer les paramètres habituellement définis dans le menu Configuration du projecteur. Les réglages se retrouvent dans le menu Configuration. Certains éléments, toutefois, ne peuvent être définis que dans le navigateur Web. Éléments du menu Configuration qui ne peuvent pas être réglés via le navigateur Web
Éléments qui ne peuvent être définis qu'avec un navigateur Web
• Mot de passe du moniteur (jusqu'à 16 caractères alphanumériques à un octet)
Pour afficher l'écran Contrôle Web, procédez comme suit. Vérifiez que l'ordinateur et le projecteur sont reliés au réseau. Si le projecteur communique avec un réseau sans fil, connectez-vous en mode Avancé.
Démarrez un navigateur Web sur l'ordinateur. Entrez l'adresse IP du projecteur dans la barre d'adresse du navigateur Web, puis appuyez sur la touche Enter du clavier de l'ordinateur. L'écran Contrôle Web s'affiche. Lorsque le mot de passe de contrôle Web est défini dans le menu Configuration, l'écran de saisie du mot de passe s'affiche.

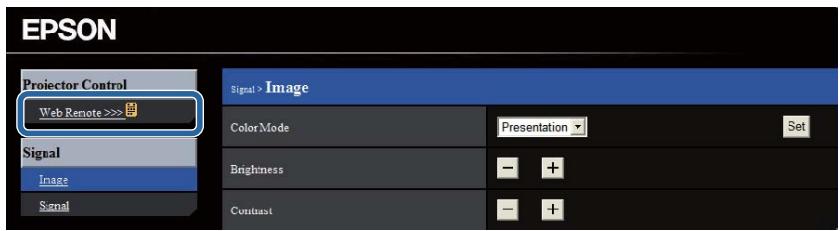

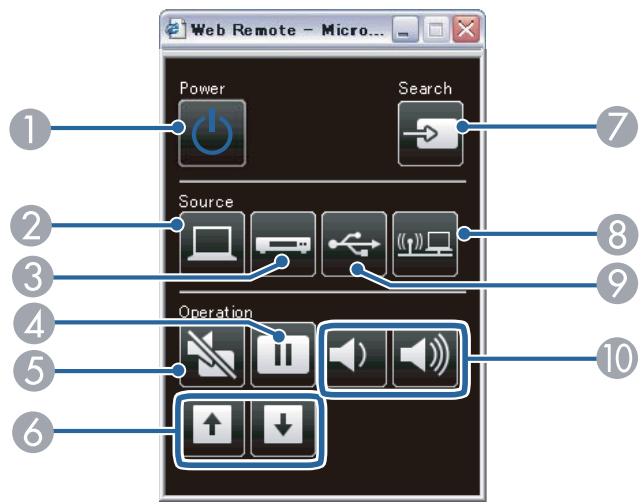

La fonction Web Remote permet d'exécuter des opérations de contrôle à distance avec un navigateur Web.
• Pendant une connexion réseau Lors de la projection d'images ou de scénarios à l'aide de PC Free, une pression sur ces boutons affiche l'écran précédent/suivant.

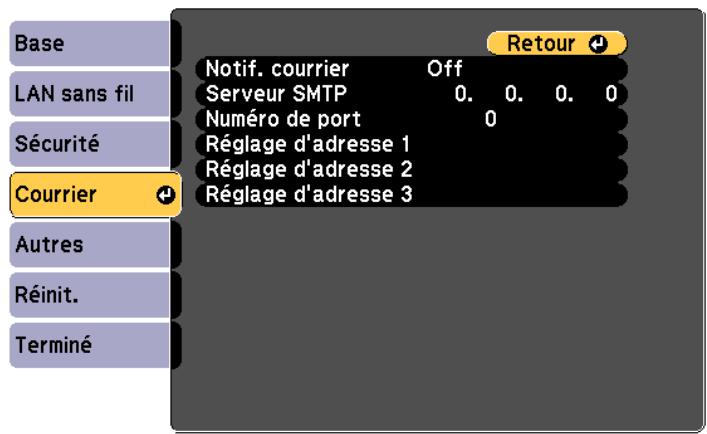

Search] Lorsque vous réglez Notif. courrier, des messages notifications sont envoyés à des adresses électroniques prédéfinies lorsqu'un problème ou un avertissement est rencontré sur un projecteur. Ainsi, l'opérateur est informé des problèmes survenant sur le projecteur, même s'il ne se trouve pas à proximité de celui-ci. s Réseau - Courrier - Notif. courrier p.85
(adresses), et les notifications peuvent être envoyées aux trois destinations à la fois. • Si un problème grave apparaît sur un projecteur et que celui-ci cesse brusquement de fonctionner, il peut être impossible au projecteur d'envoyer une notification signalant ce problème à l'opérateur. • Si vous réglez Mode attente sur Comm. activée, vous pouvez contrôler le projecteur même s'il est en mode attente (s'il est éteint). s ECO - Mode attente p.87
Lorsque la fonction Notif. courrier est réglée sur On et qu'un problème ou un avertissement est rencontré sur le projecteur, l'e-mail suivant est envoyé. Expéditeur du courrier : Adresse pour adresse 1 Sujet : EPSON Projector Ligne 1 : Nom du projecteur sur lequel le problème s'est produit Ligne 2 : Adresse IP définie pour le projecteur qui a rencontré le problème. Ligne 3 et suivantes : Détails du problème Les détails du problème sont indiqués ligne par ligne. Les messages sont répertoriés ci-dessous.
• L'agent SNMP de ce projecteur est conforme à la version 1 (SNMPv1). • En mode Rapide, la fonction de gestion à l'aide de SNMP ne peut pas être utilisée via un réseau sans fil. • Il est possible d'enregistrer jusqu'à deux adresses IP de destination.
• High-speed cooling in progress Pour contrôler et surveiller le projecteur à l'aide des commandes ESC/VP21, procédez aux préparations suivantes.
Protocole de communications
Sur réception d'une commande, le projecteur l'exécute, renvoie l'invite deux-points « : », puis accepte la commande suivante. Si le traitement des commandes se termine par une erreur, le projecteur émet un message d'erreur, puis le code « : » réapparaît. Élément

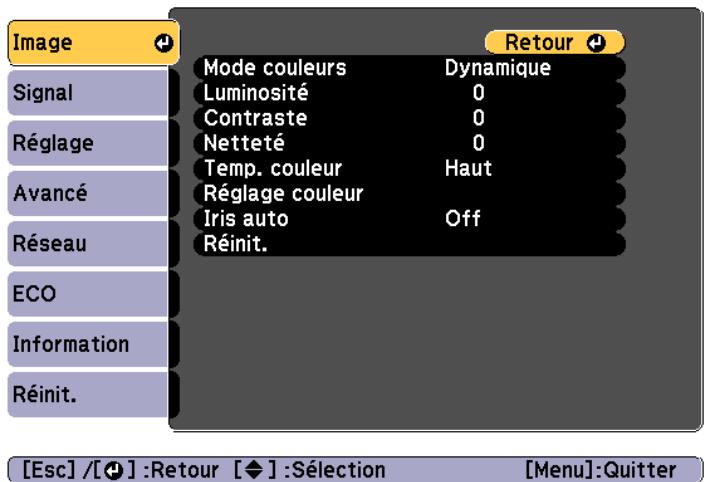

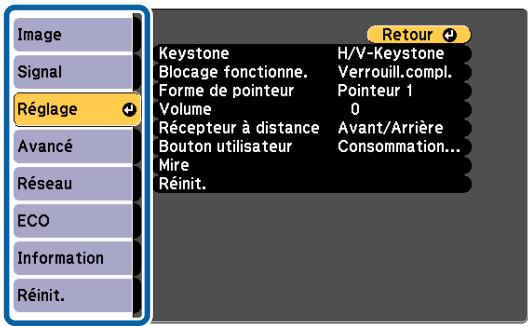

Les étapes décrites sont basées sur l'utilisation de la télécommande. Vous pouvez toutefois exécuter des opérations identiques à l'aide du panneau de commande. Les boutons que vous pouvez utiliser et leurs fonctions sont indiqués sous le menu.

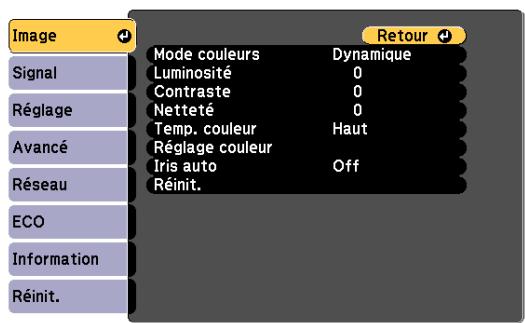

Les éléments que vous pouvez régler varient en fonction du signal et de la source d'image en cours de projection. Les détails des réglages sont mémorisés pour chaque signal d’image.
éléments de menu. s "Menu Réinit." p.90

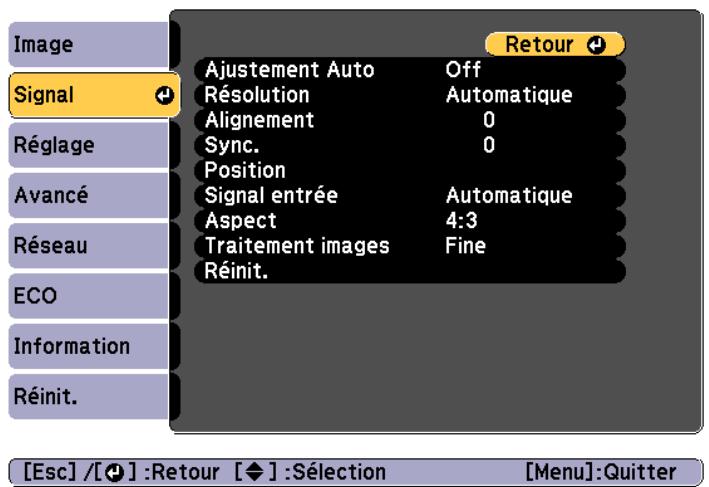

Vous ne pouvez pas régler le menu Signal lorsque la source est USB Display, USB ou LAN.
Vidéo: Idéal pour les images vidéos générales. Film/Auto : Ce réglage est idéal pour projeter des films vidéo, des images d'infographie et des animations. (Ce réglage ne peut pas être défini lorsqu'un signal RVB numérique est reçu, lorsqu'un signal entrelacé est affiché alors que Progressif est réglé sur Off, ou lorsqu'un signal 480p, 576p ou 1080p est reçu alors que Traitement images est réglé sur Rapide.) (Cet élément ne peut pas être sélectionné si Mode couleurs est réglé sur Jeu.) Il permet de lisser les images comportant des interférences. Il existe deux modes, dont vous pouvez sélectionner celui que vous préférez. Il est conseillé de définir ce réglage sur Off si vous affichez des sources d'image comportant très peu d'interférences, par exemple un DVD.
Si les couleurs ne s'affichent pas correctement en mode Automatique, sélectionnez le signal approprié en fonction de l'équipement connecté.
Fine : Les images affichées sont de meilleure qualité.
Signal, à l'exception de Signal entrée et Traitement images. Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu. s "Menu Réinit." p.90

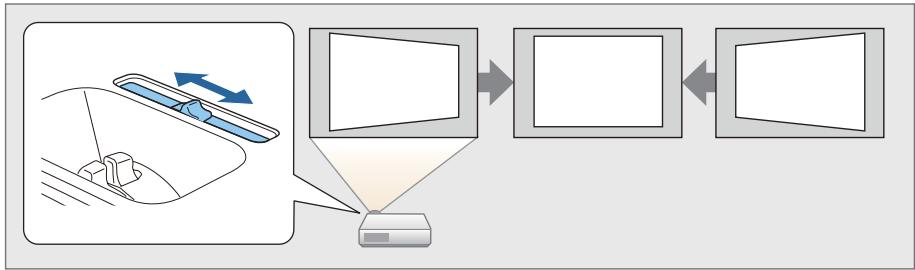

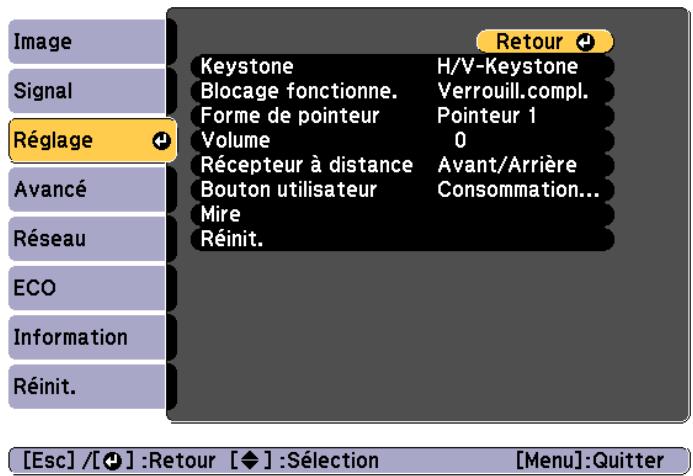

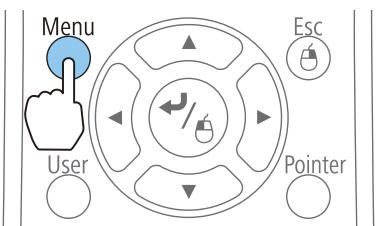

Vous pouvez également régler Curseur Keystone H. et VKeystone auto. sur On ou Off. • Lorsque Quick Corner est sélectionné : Sélectionnez et corrigez les quatre coins de l'image projetée. s "Quick Corner" p.39
Cette fonction limite la réception du signal de commande provenant de la télécommande. S'il est réglé sur Off, vous ne pouvez effectuer aucune opération à partir de la télécommande. Si vous souhaitez effectuer des opérations à partir de la télécommande, maintenez le bouton [Menu] de la télécommande enfoncé pendant au moins 15 secondes pour rétablir la valeur par défaut.
Configuration au bouton [User] de la télécommande. Une pression sur le bouton [User] permet d'accéder à la fenêtre de sélection/réglage concernée. Vous pouvez ainsi effectuer des réglages par pression sur un bouton. Vous pouvez attribuer l'un des éléments suivants au bouton [User]. Consommation électr., Information, Progressif, Mire, Résolution
Rapport L/H sont modifiés, ; un message en l'absence de signal d'image reçu ; des avertissements tels que Avert. haute temp. Afficher le fond*1 : Vous pouvez décider que l’appareil affichera un écran Noir, un écran Bleu ou un Logo si aucun signal d'image n'est disponible. Écran démarrage*1: Réglez sur On pour afficher le Logo d'utilisateur lorsque la projection démarre. Pause A/V*1: Vous pouvez régler l'écran affiché, lorsque le bouton [A/V Mute] de la télécommande est enfoncé, sur Noir, Bleu, ou Logo.
Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu. s "Menu Réinit." p.90
Mode haute alt. : Réglez cette fonction sur On si vous utilisez l'appareil à une altitude supérieure à 1 500 m. Rech source au démarr: Définissez sur On pour projeter des images à partir du port recevant une image au démarrage du projecteur.
Link 21L : Active les commandes ESC/VP21. s "Commandes ESC/VP21" p.68 Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu. s "Menu Réinit." p.90

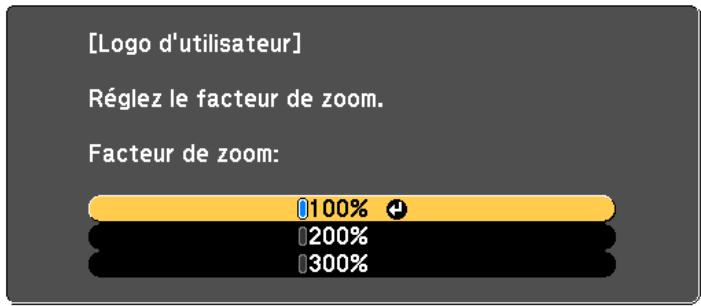

Vous pouvez apporter des modifications après avoir réglé Protec. logo utilis. sur Off. s "Gestion des utilisateurs (Mot de passe protégé)" p.60 *2 Excepté pour le Mode haute alt. et Rech source au démarr.
Si la fonction Réseau protégé est réglée sur On dans la section Mot de passe protégé, un message s’affiche et il est impossible de modifier les réglages. Réglez Réseau protégé sur Off, puis configurez le réseau.

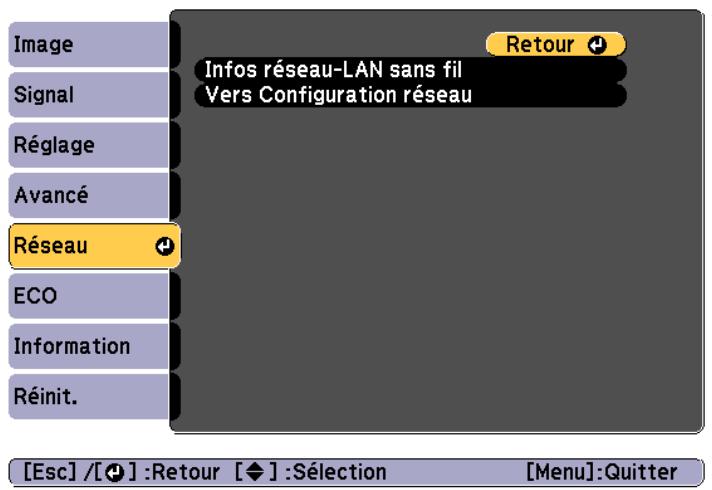

La sélection dans le menu supérieur et les sous-menus, ainsi que la modification de l'élément sélectionné s'effectuent de la même manière que dans le menu Configuration. Quand vous avez terminé, veillez à accéder au menu Terminé et à y sélectionner Oui, Non ou Annul. Lorsque vous choisissez Oui ou Non, vous revenez au menu Configuration.
Non : Ne sauvegarde pas les réglages et ferme le menu Réseau. Annul. : Continue d’afficher le menu Network.

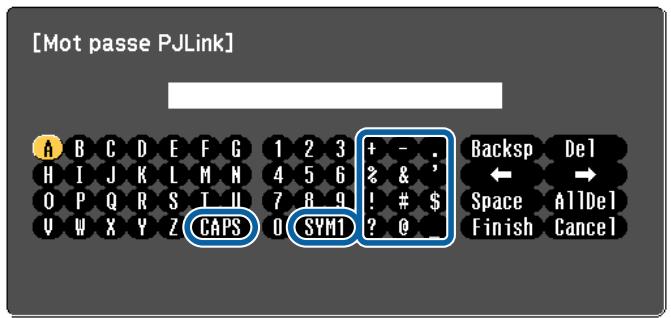

Le menu Réseau contient des fonctions qui nécessitent la saisie de caractères alphanumériques durant l’installation. Dans ce cas, le clavier ], [ ], [ ], et[ ] de la virtuel suivant s’affiche. À l'aide des boutons [ télécommande ou [w], [v], [a], and [b] (ou [Wide][Tele]) du panneau de commande, placez le curseur sur la touche désirée, puis appuyez sur le bouton [ ] pour saisir des caractères alphanumériques. Pour saisir des chiffres, maintenez le bouton [Num] de la télécommande enfoncé, puis appuyez sur les touches numériques. Après la saisie, appuyez sur la touche Finish du clavier pour confirmer. Appuyez sur Cancel pour annuler la saisie.
Vous pouvez entrer 16 caractères alphanumériques à un octet.

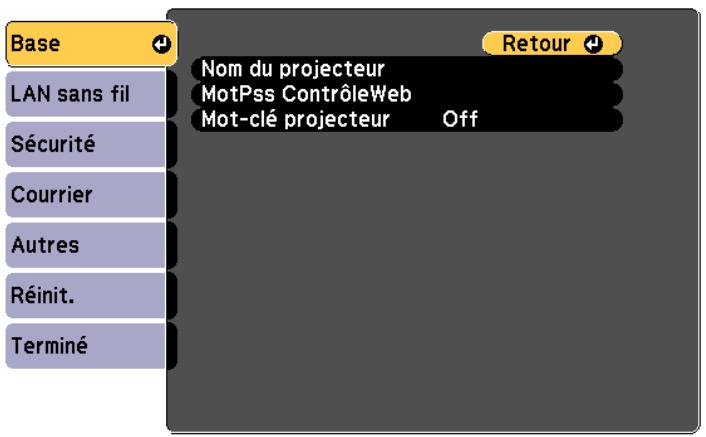

Contrôle Web est une fonction qui permet d’installer et de contrôler le projecteur à l’aide du navigateur Web d’un ordinateur connecté via un réseau. s "Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)" p.65
Liste des Fonctions
Si vous ne souhaitez pas effectuer de connexion via un réseau sans fil, définissez ce réglage sur Off pour éviter tout accès non autorisé. La valeur par défaut est On.
Si vous sélectionnez Rapide, un petit réseau est créé automatiquement par le projecteur et l’ordinateur. Il est utilisé avec EasyMP Network Projection. Si Param. auto SSID est réglé sur On, le projecteur devient un point d'accès facile à utiliser ; si Off est sélectionné, le réseau est créé en mode Ad hocg. Si vous sélectionnez Avancé, la connexion est établie en mode infrastructureg via le point d'accès installé.
La valeur par défaut est 802.11b/g/n.
En cas de connexion à plusieurs projecteurs à partir d’un ordinateur en Mode rapide, sélectionnez Off et définissez le même SSID sur tous les projecteurs qui se connecteront.
Entrez un SSIDg. Lorsqu'un SSID est fourni pour le réseau sans fil dans lequel le projecteur opère, entrez ce SSID. Vous pouvez entrer 32 caractères alphanumériques à un octet.
DHCP : Réglez sur On pour régler le réseau à l'aide de DHCPg. Si On est sélectionné, vous ne pouvez pas ajouter d'autres adresses. Adresse IP : Vous pouvez entrer l’adresse IPg attribuée à ce projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées : 0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre de 0 à 255) Masque ss-rés: Vous pouvez saisir le masque de sous-réseaug pour le projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les masques de sousréseau suivants ne peuvent pas être utilisés : 0.0.0.0, 255.255.255.255 Adresse passerelle : Vous pouvez entrer l’adresse IP de la passerelle attribuée au projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses de passerelleg suivantes ne peuvent pas être utilisées : 0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre de 0 à 255)
LAN, réglez-la sur Off.
Disponible quand l'unité réseau sans fil est installée.

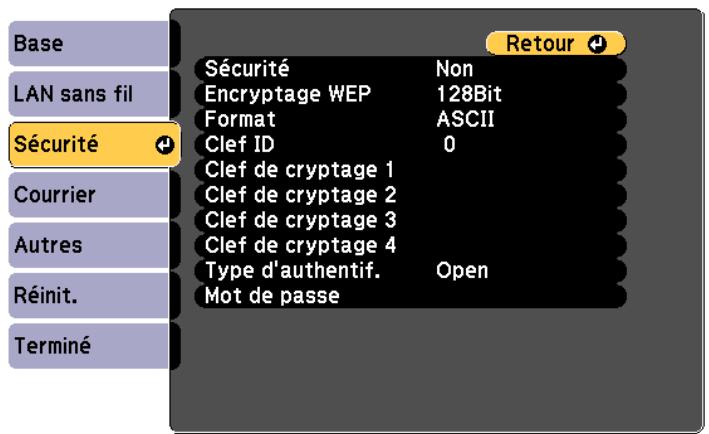

128Bit : Utilise le codage 128 (104) bits. 64Bit : Utilise le codage 64 (40) bits.
Le type et le nombre de caractères pouvant être entrés varient en fonction des valeurs de réglage Encryptage WEP et Format. 128Bit - ASCII : Caractères alphanumériques mono-octet, 13 caractères. 64Bit - ASCII : Caractères alphanumériques mono-octet, En mode EasyMP Network Projection, vous n’avez pas besoin d’entrer le mot de passe dans l’ordinateur s’il s’agit du mot de passe initial (par défaut). À des fins de sécurité, nous vous conseillons de changer de mot de passe régulièrement. Si les réglages réseau sont initialisés, le mot de passe initial est rétabli. s "Menu Réinit." p.87 Vous pouvez entrer jusqu'à 32 caractères via le menu Configuration. Lorsque vous saisissez plus de 32 caractères, utilisez votre navigateur Web pour entrer le texte. s "Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)" p.65 En mode Rapide, le mot de passe initial est défini.
Lorsque l’unité réseau sans fil est installée et que vous utilisez Avancé, nous vous recommandons fortement de régler la sécurité. Sélectionnez l'une des méthodes de sécurité suivantes.
• WPA Il s'agit d'une norme de cryptage qui améliore la sécurité, un point faible de la norme WEP. Bien qu'il existe plusieurs types de méthodes de cryptage WPA, ce projecteur emploie les méthodes TKIP et AES. WPA comprend également des fonctions d'authentification des utilisateurs. L'authentification WPA propose deux méthodes : l'emploi d'un serveur d'authentification ou l'authentification entre un ordinateur et un point d'accès sans passer par un serveur. Ce projecteur prend en charge la seconde méthode (sans serveur).
Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées : 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre de 0 à 255)
éléments dans la liste affichée.
La valeur par défaut est Off.
1/Adres. IP trap‐ pe 2

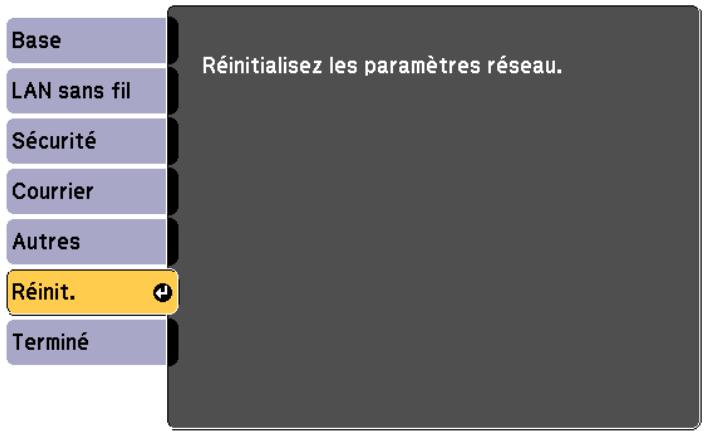

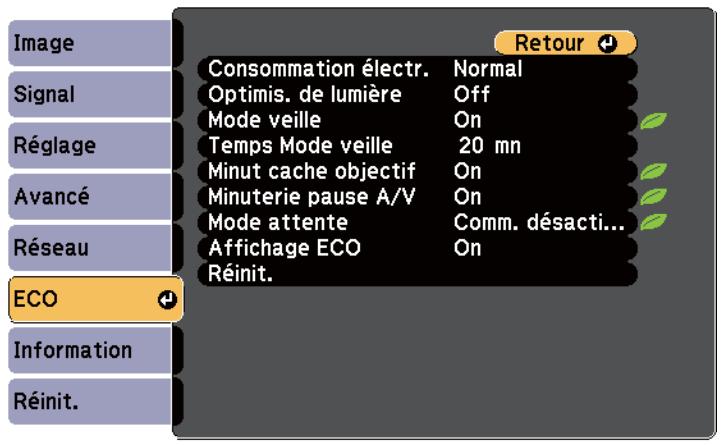

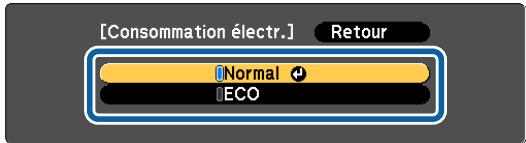

(Ne peut être défini que quand Consommation électr. est réglé sur Normal.) Lorsqu'elle est réglée sur On, la luminosité de la lampe est ajustée en fonction de l'image projetée. Ceci contribue à réduire la quantité d'électricité utilisée en diminuant la luminosité de la lampe en fonction de la scène projetée. Le réglage est conservé pour chaque Mode couleurs.
à basse ou de basse à normale, des icônes de feuille s'affichent en bas à gauche de l'écran projeté pour indiquer le statut d'économie d'énergie.
Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu. s "Menu Réinit." p.90

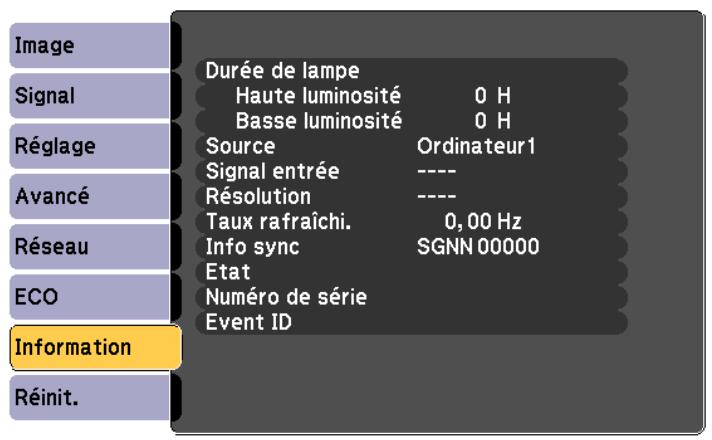

Lorsque le délai de remplacement de la lampe est atteint, les caractères sont affichés en jaune.
Les valeurs par défaut des éléments suivants ne peuvent pas être rétablies : Signal d'entrée, Logo d'utilisateur, Durée de lampe, Langue, Mot de passe, et tous les éléments du menu Réseau.
Vous pouvez résoudre les problèmes en répondant aux questions.
Utilisation du panneau de commande Utilisation de la télécommande
Utilisation du panneau de commande
Appuyez sur le bouton [Help] pour quitter l’aide.

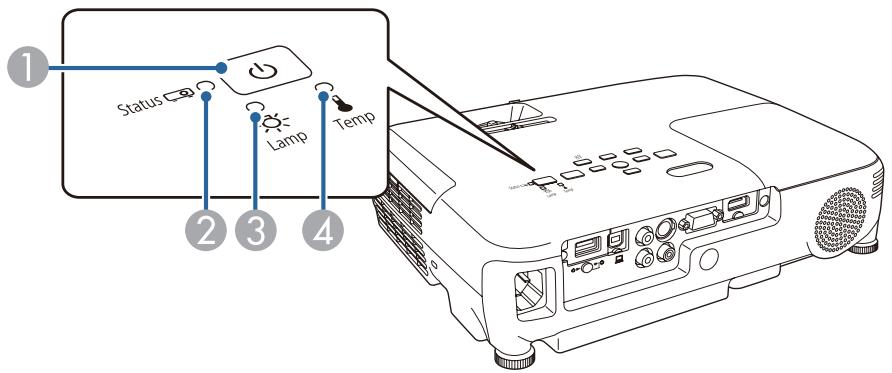

Signification des témoins Le projecteur est fourni avec les quatre témoins suivants. La couleur et le statut d'éclairage des témoins indiquent le statut du projecteur.

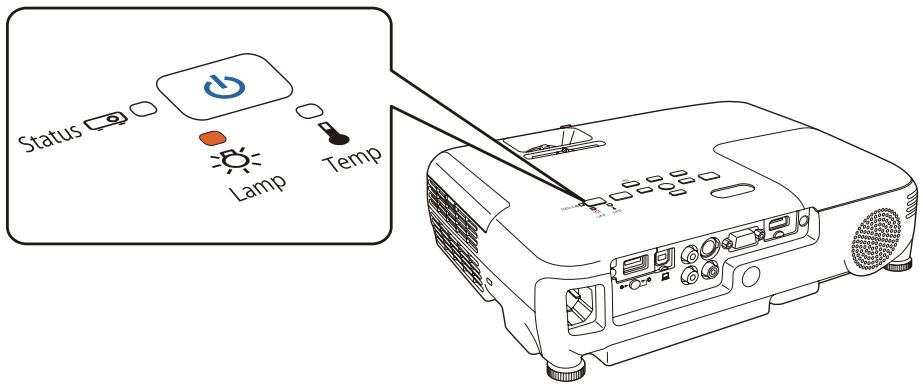

Indique l'état de la lampe de projection.
Le projecteur est surveillé et contrôlé sur un réseau (quand Mode attente est réglé sur Comm. activée).
Si tous les témoins sont éteints, vérifiez si le cordon d'alimentation est bien branché et si l'alimentation électrique est normale. Parfois, lorsque le cordon d'alimentation est débranché, le témoin d'alimentation [t] reste allumé pendant un court moment ; cette situation est normale. Témoins Alimenta‐ tion élec‐ trique
Si l'erreur persiste : Cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson. s Liste des contacts pour projecteurs Epson Si la lampe est endommagée : Contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson. (Il est impossible de projeter des images tant que la lampe n'est pas remplacée.) s Liste des contacts pour projecteurs Epson En cas d'utilisation à une altitude d'au moins 1500 m, réglez le Mode haute alt. sur On. s "Menu Avancé" p.79
Si vous continuez à utiliser la lampe alors que son délai de remplacement a expiré, il existe un risque accru que la lampe explose. Remplacez la lampe dès que possible.
• Si l'état des indicateurs n'est pas répertorié dans ce tableau, cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson. s Liste des contacts pour projecteurs Epson
• Les images animées ne sont pas affichées Les images animées projetées depuis un ordinateur sont noires ; aucune image n'est projetée ou les images animées ne sont pas lues sur l'ordinateur. • La projection s’arrête automatiquement
L’image entière présente des teintes mauves ou vertes, les images sont affichées en noir et blanc ou les images sont ternes. • Les images sont sombres
• Vous ne recevez pas de courrier, même si un problème est rencontré sur le projecteur
(Uniquement en cas de projection d'images provenant d'une source s Signal - Signal Vidéo p.76 vidéo) Le câble USB est-il connecté correctement ? (Uniquement en cas de projection avec USB Display)
(Uniquement en cas de projection avec USB Display ou via une network connection)
Réglez le signal d'image à partir de l'ordinateur pour activer uniquement la sortie externe. Consultez la documentation de votre ordinateur ou contactez le fabricant de l'ordinateur.
• Quand Minut cache objectif est réglé sur On : Si environ 30 minutes se sont écoulées depuis la fermeture du cache de l'objectif. • Quand Minuterie pause A/V est réglé sur On : Si environ 30 minutes se sont écoulées depuis l'activation de la pause A/V. Pour éviter que le projecteur ne s'éteigne automatiquement, vérifiez que chaque paramètre est réglé sur Off. s "Menu ECO" p.87 Est-ce que l'ordinateur est en mode d'économie d'énergie ?
La résolution et le taux de rafraîchissement du signal d’image correspondent-ils au mode actuel ? (Uniquement en cas de projection d’images provenant d’un ordinateur)
Le projecteur se trouve-t-il à une distance correcte ?

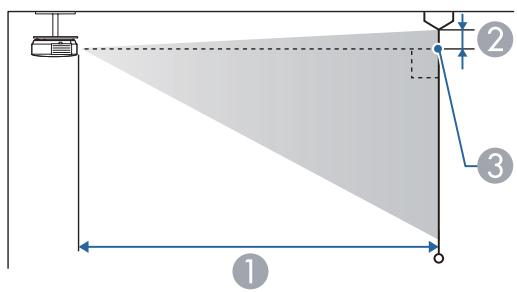

Installez l’appareil en respectant cette distance. s "Taille de l'écran et Distance de projection" p.121
] du panneau de contrôle pour effectuer l'ajustement
(Uniquement en cas de projection d’images provenant d’un ordinateur)
(Uniquement en cas de projection d’images provenant d’un ordinateur)
Utilisez-vous le projecteur à haute altitude ou dans un endroit soumis à des températures élevées ?
Bien que vous ne pouvez pas effectuer le réglage de la Consommation électr. pour l'instant, vous pouvez continuer à utiliser le projecteur.
Le projecteur ne s'allume pas Vérification
Aucun son n'est émis, ou le son est très faible Vérification
(Uniquement en cas de projection avec USB Display)
La télécommande ne fonctionne pas Vérification
Les piles sont-elles déchargées ou ont-elles été installées correctement ?
Vérification Modifiez le réglage Langue.
Nettoyez l’extérieur du projecteur en l’essuyant sans forcer à l’aide d’un chiffon doux. Si le projecteur est particulièrement sale, humidifiez votre chiffon à l’aide d’une solution d’eau contenant une petite quantité d’un détergent neutre, en veillant à bien essorer votre chiffon avant de vous en servir pour essuyer l’extérieur du projecteur.
N’utilisez pas de substance volatile telle que de la cire, de l’alcool ou un solvant pour nettoyer l’extérieur du projecteur. Ces substances pourraient modifier la qualité de la coque du projecteur ou provoquer sa décoloration.
Utilisez un chiffon optique, disponible dans le commerce, pour essuyer délicatement l'objectif.
N'utilisez pas de vaporisateur contenant un gaz inflammable pour retirer les saletés ou la poussière qui adhèrent à l'objectif. Le projecteur peut prendre feu en cas de température interne élevée de la lampe.
"Le projecteur chauffe. Vérifiez que l'ouverture de la ventilation n'est pas obstruée, nettoyez ou remplacez le filtre."

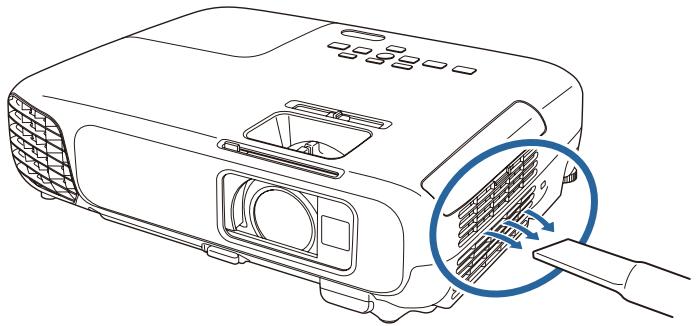

• L’accumulation de poussière sur le filtre à air peut provoquer une élévation de la température interne du projecteur, ce qui peut entraîner des problèmes de fonctionnement et raccourcir la durée de vie du moteur optique. Nettoyez immédiatement le filtre à air si le message s’affiche. • Ne rincez pas le filtre à air à l'eau. et n'employez ni détergents ni solvants.
Cette section explique comment remplacer la lampe et le filtre à air.
Il est temps de remplacer la lampe quand : • Le message suivant s'affiche. "Il est temps de remplacer la lampe. Pour vos achats, veuillez contacter votre revendeur de projecteurs Epson ou consulter le site www.epson.com."
Lorsque Consommation électr. est réglée sur Normal : Environ 4 900 heures Lorsque Consommation électr. est réglée sur ECO : Environ 5 900 heures s ECO - Consommation électr. p.87 • Si vous continuez à utiliser la lampe alors que son délai de remplacement a expiré, il existe un risque accru que la lampe explose. Lorsque le message indiquant que la lampe doit être remplacée s’affiche, remplacez sans tarder votre lampe par une lampe neuve, même si elle fonctionne encore. • N'éteignez pas le projecteur pour le remettre sous tension immédiatement après plusieurs fois de suite. Le fait d’allumer et d’éteindre fréquemment le projecteur peut raccourcir la durée de service de la lampe. • Selon les caractéristiques de la lampe et la façon dont elle a été utilisée, il peut arriver que celle-ci produise moins de luminosité ou cesse complètement de fonctionner avant même que ce message ne s’affiche. Il est donc conseillé de toujours conserver une lampe de rechange à portée de main afin de pouvoir remédier à cette éventualité.
• Le témoin d'alimentation clignote en bleu et celui de la lampe en orange.
L'utilisation de lampes non authentiques peut affecter la qualité de la projection et la sécurité. Tous dégâts ou dysfonctionnements causés par des lampes non authentiques ne sont pas couverts par la garantie d'Epson.
Le remplacement de la lampe peut se faire même si le projecteur est fixé au plafond.

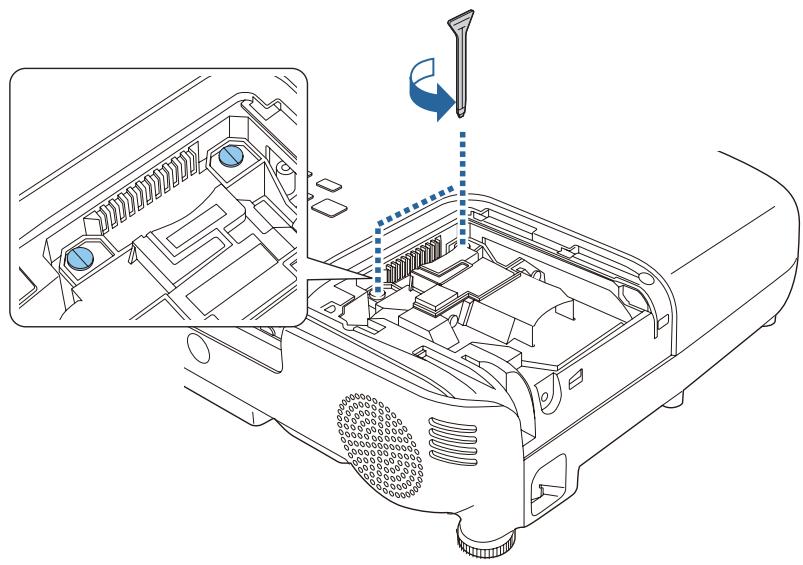

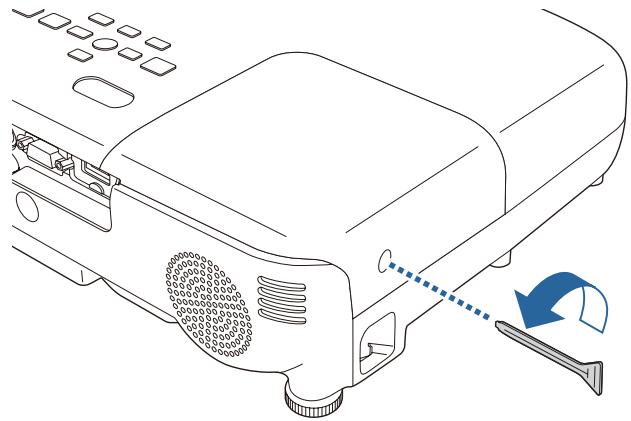

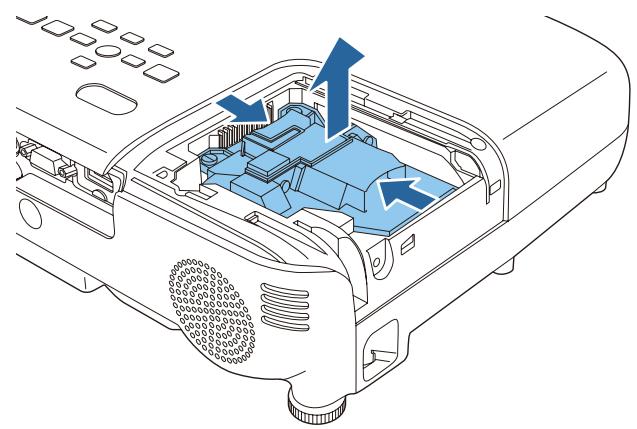

Attendez que la lampe ait suffisamment refroidi avant d’ouvrir le couvercle de la lampe. Si la lampe est toujours chaude, vous risquez de vous brûler ou de vous blesser. Le refroidissement suffisant de la lampe nécessite environ une heure à compter de la mise hors tension.

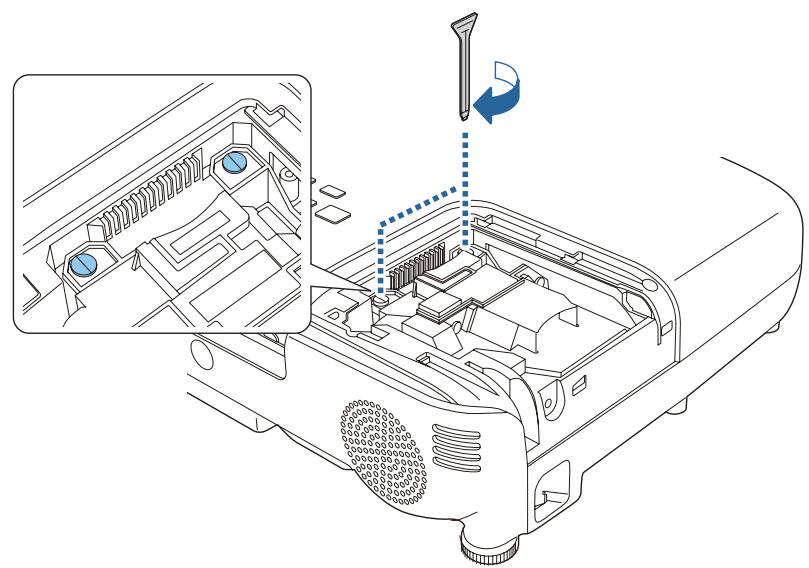

Installez la nouvelle lampe le long du rail de guidage, dans le bon sens de manière à ce qu'elle s'insère correctement, appuyez fermement, puis serrez les deux vis une fois la lampe en place.
Périodicité de remplacement du filtre à air Si le message s’affiche fréquemment alors que le filtre à air a été nettoyé, remplacez le filtre à air.
Attention • Veillez à installer la lampe correctement. L'ouverture du couvercle de la lampe entraîne son extinction automatique, par mesure de précaution. En outre, elle ne se rallumera pas tant qu'elle et son capot n'auront pas été réinstallés correctement. • Ce produit est équipé d’une lampe contenant du mercure (Hg). Veuillez consulter les réglementations locales relatives à la mise au rebut ou au recyclage. Ne jetez pas la lampe avec des déchets ménagers.
Le projecteur mémorise le nombre total d’heures d’utilisation de la lampe. Après avoir remplacé la lampe, veillez à remettre ce compteur à zéro à partir du menu Reset. s Réinit. - Réinitial. durée lampe p.90

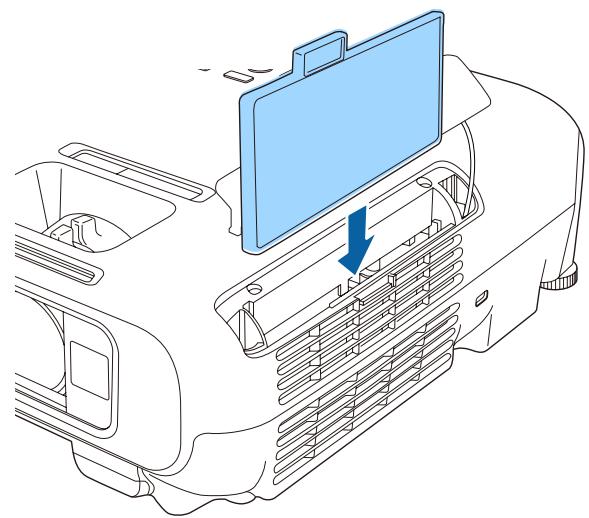

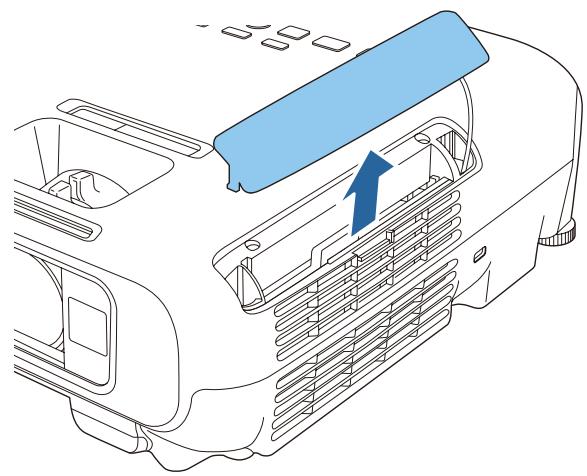

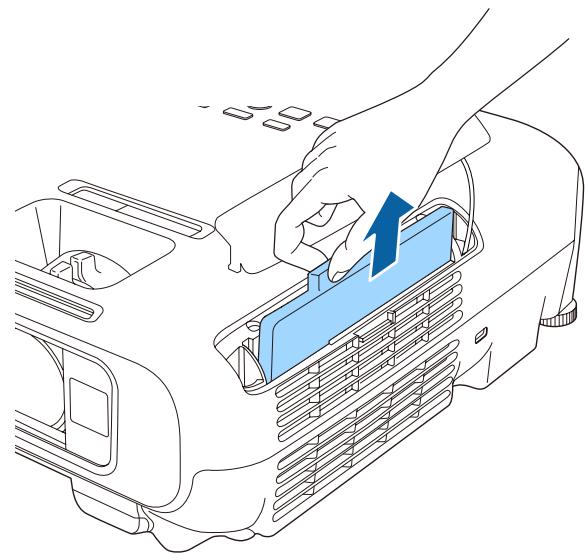

Retirez le filtre à air. Saisissez la languette du filtre à air et tirez-la vers vous.
Cadre de filtre : ABS Filtre : mousse de polyuréthane
Le logiciel EasyMP Monitor vous permet de vérifier l'état de plusieurs projecteurs Epson sur le réseau et de les contrôler à partir de votre ordinateur.
Veuillez faire l'acquisition de ces produits lorsqu'ils sont nécessaires. La liste suivante présente les accessoires et consommables en option disponibles en : Mai 2013. Les détails des accessoires peuvent faire l'objet de modifications sans préavis, et leur disponibilité peut varier selon le pays d’achat.

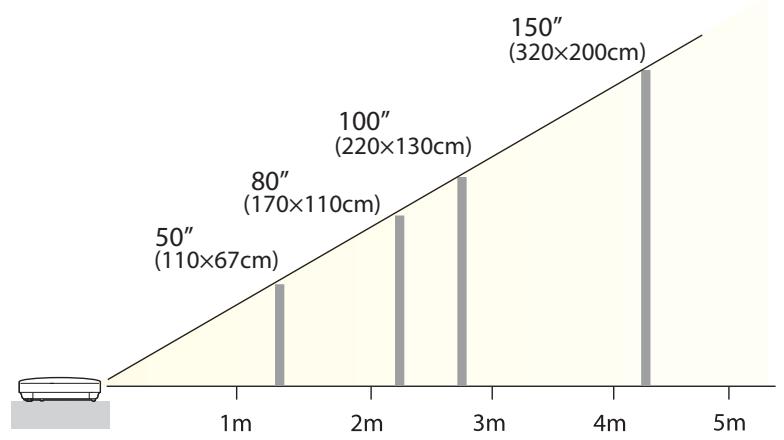

(ou le haut de l'écran, si le projecteur est suspendu) C Centre de l'objectif
A Format d’écran 4:3 Les écrans SDTV et les écrans d'ordinateur généraux ont un rapport L/H 4:3.
Epson ou approuvées EPSON par Seiko Epson Corporation. Le contenu de ce guide peut être modifié ou mis à jour sans avertissement préalable. Les illustrations figurant dans ce guide peuvent différer du projecteur. Restrictions d’emploi En cas d’utilisation de ce produit pour des applications exigeant une grande fiabilité/ sécurité, telles qu’appareils employés en transport aérien, ferroviaire, maritime, automobile, etc., appareils de prévention des catastrophes, divers appareils de sécurité, etc., ou appareils de fonction/précision, vous devrez, avant d’utiliser ce produit, considérer l’incorporation à votre système de dispositifs de sécurité positive et de moyens redondants assurant la sécurité et la fiabilité de l’ensemble du système. Étant donné que ce produit n’est pas destiné aux applications exigeant une fiabilité/sécurité extrême, telles que matériel aérospatial, matériel de communications principal, matériel de commande nucléaire ou matériel de soins médicaux directs, etc., vous devrez, après totale évaluation, décider si ce produit convient.
Google play est une marque commerciale de Google Inc. Microsoft, Windows, Windows Vista, PowerPoint et le logo Windows sont des marques commerciales ou déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. WPA et WPA2 sont des marques déposées de Wi-Fi Alliance. HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des
Noms et fonctions des différentes parties du projecteur 10 Notif. Courrier 67 Notif. courrier 86 Nuance 75 Réinitialisation de la durée d'utilisation de la lampe 90 Remplacement des piles 18 Réseau local sans fil 83 Réseau protégé 60 Résolution 89 Rotation des images 51 Température des couleurs 76 Temps Mode veille 88 Tout réinitialiser 90
Notice Facile
