MODE D'EMPLOI AR E 290 DELONGHI
U I A Avertissements généraux 38
U I A Normes fondamentales de sécurité 38
U I A Avertissements 39
U I A Gamme et accessoires 39
I Dimensions et poids 40
I Livraison de l'appareil 40
I Manutention 40
I Connecteur rapide 41
I Raccordement des unités 41
I A Description du climatiseur 44
I A Données techniques 44
I A Limites de fonctionnement 46
I A Circuits frigorifiques 47

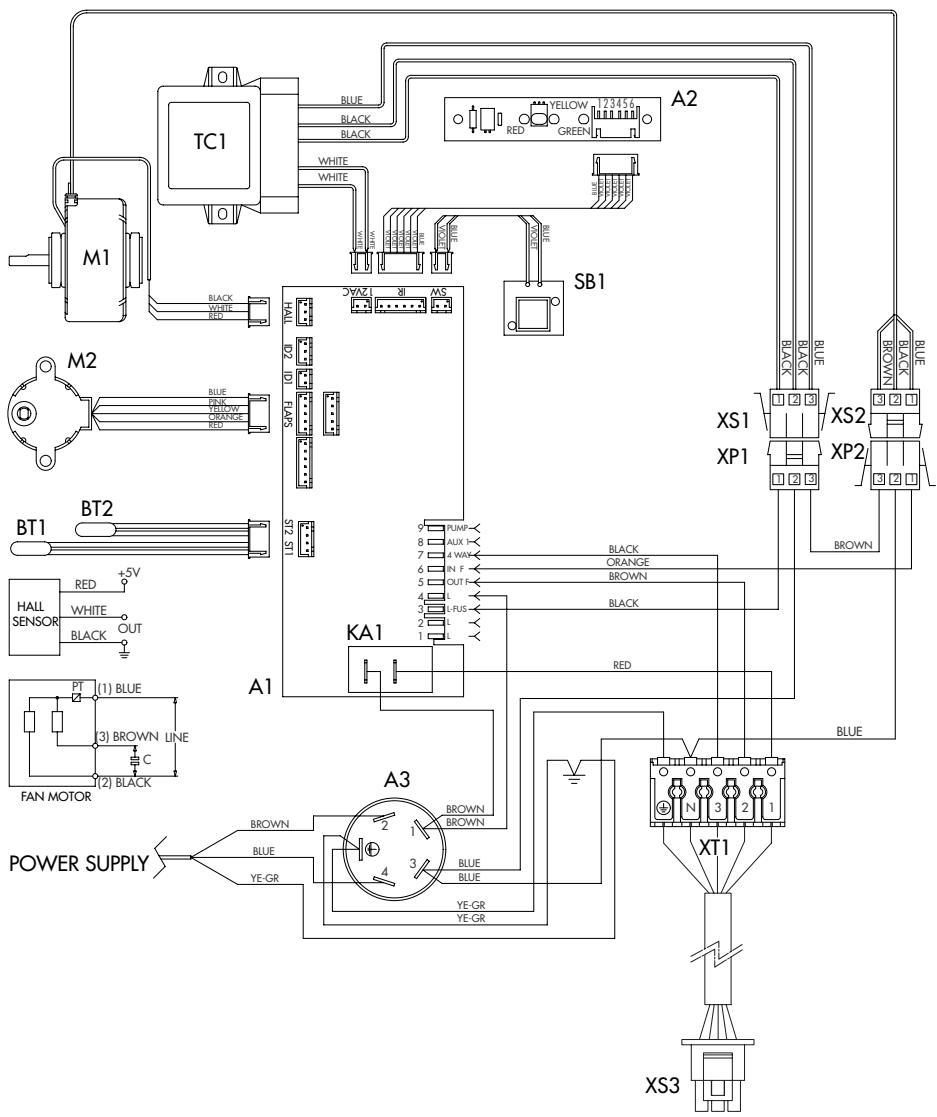

I A Schéma électrique multifilaire unité intérieure 47

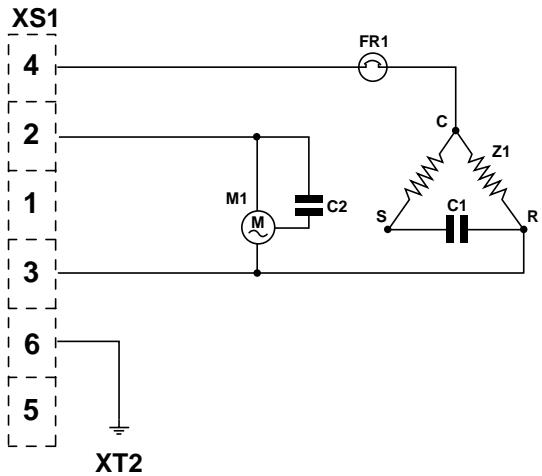

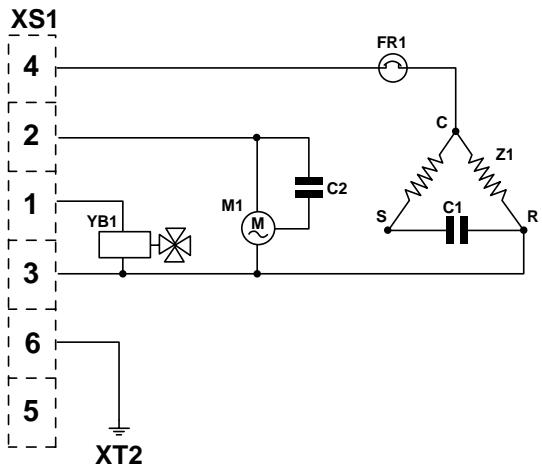

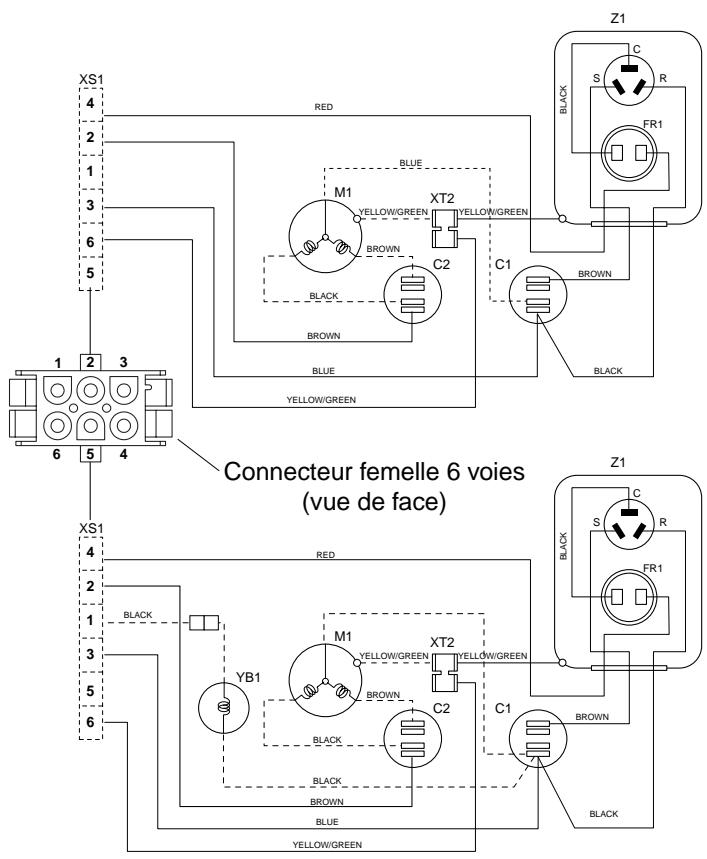

I A Schéma électrique multifilaire unité extérieure 48

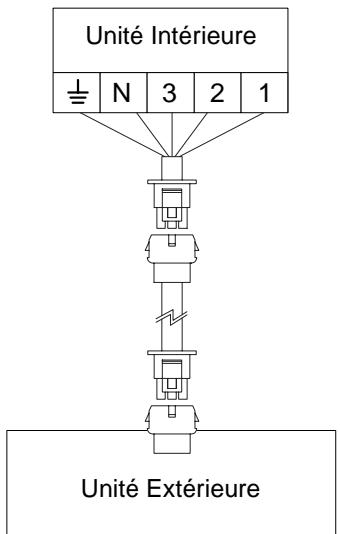

I A Schémas de raccordement unité intérieure/extérieure 48
I Installation 49

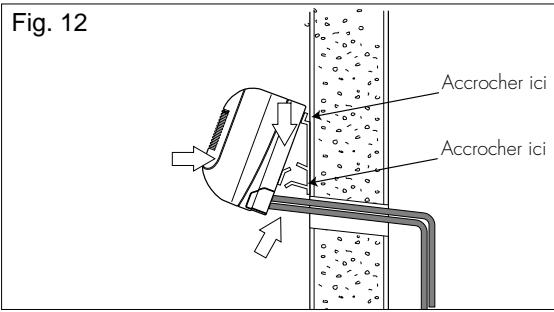

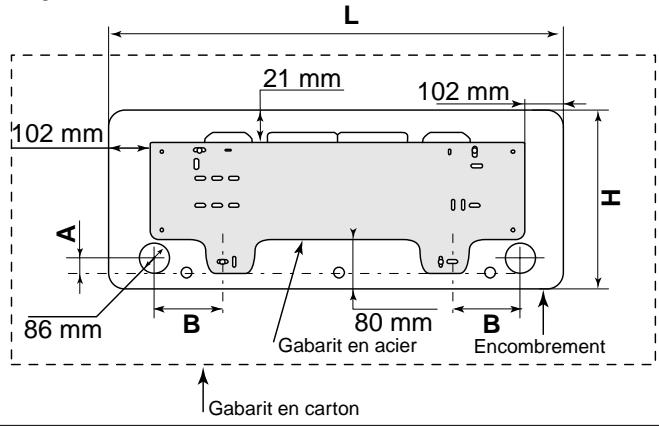

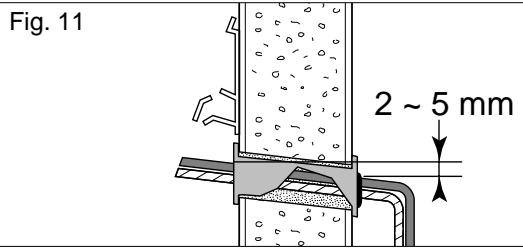

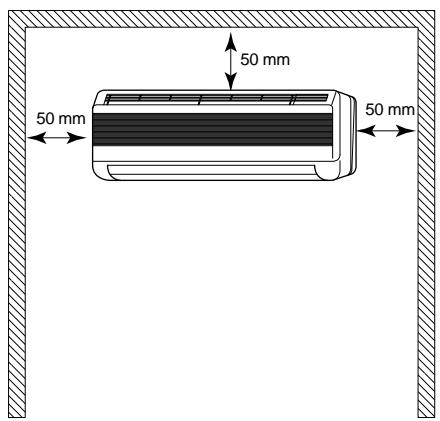

I Installation de l'unité intérieure 49
I Installation de l'unité extérieure 50

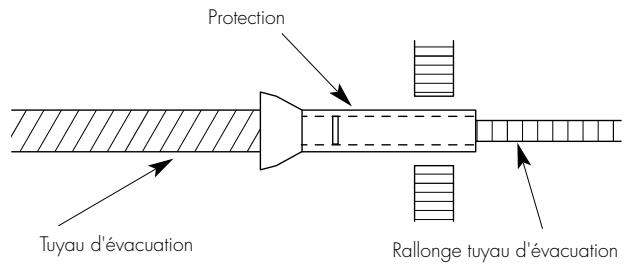

I Évacuation de la condensation 52

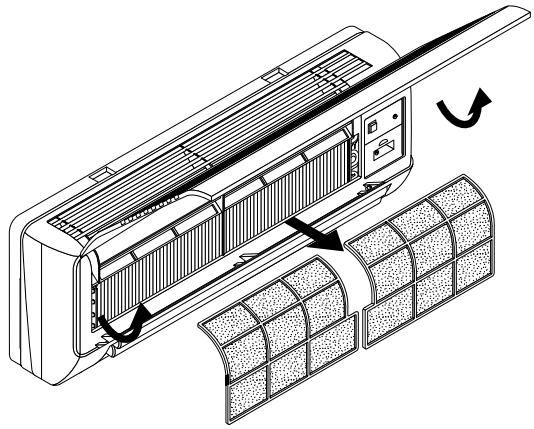

U I A Entretien ordinaire 53
I A Entretien extraordinaire 53
U I A Diagnostic utilisateur 54

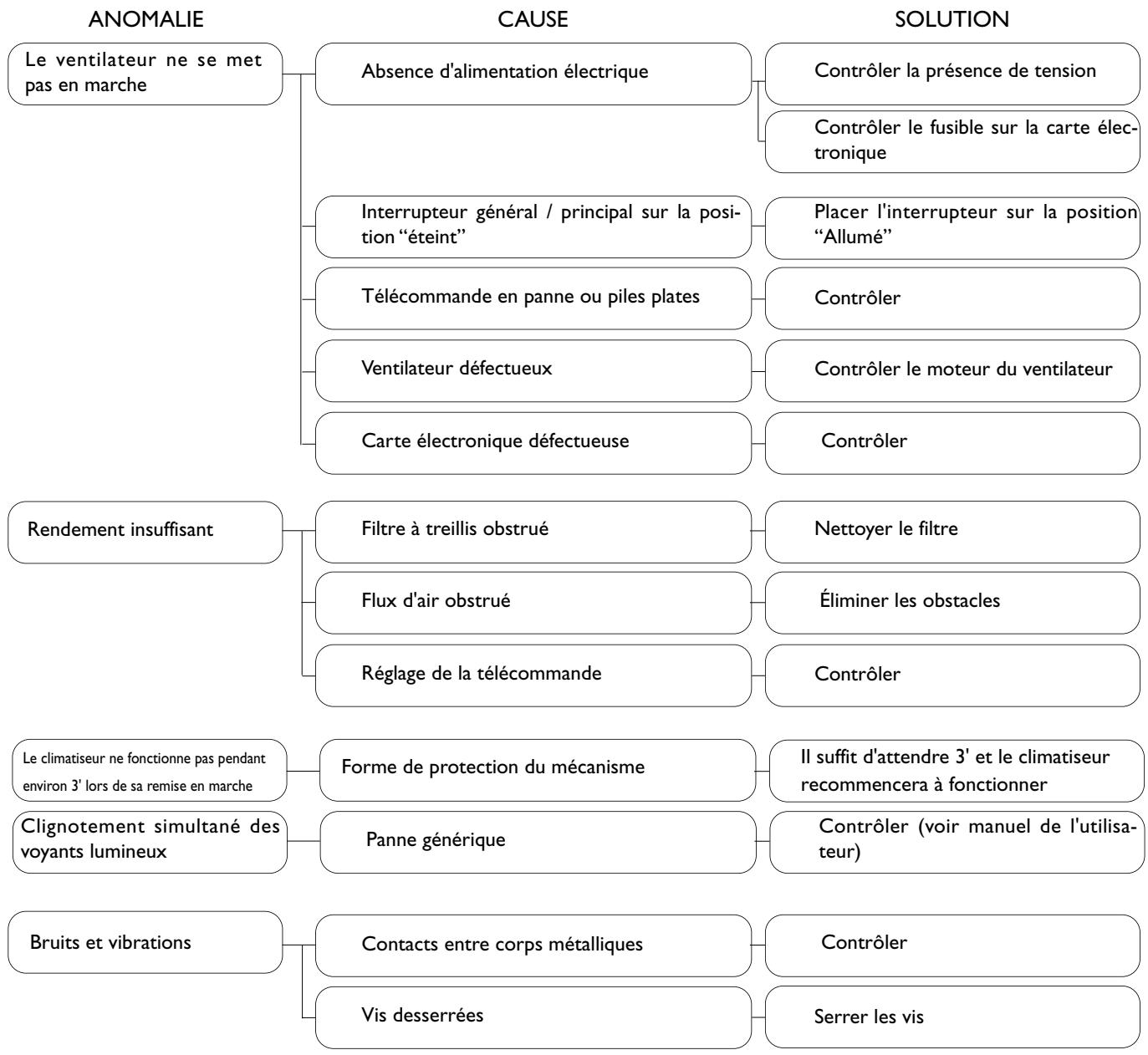

U I A Anomalies éventuelles et solutions 54
CE
sous sa propre responsabilité que :
les CLIMATISEURS
Série : AR E 290
Modèles: 8000 BTU/h AR E 290
12000 BTU/h AR E 290
17000 BTU/h AR E 290
sont conformes aux directives suivantes :
• Directive Basse Tension 73/23CEE et 93/68CEE
- Directive Compatibilité Électromagnétique 89/336CEE et 92/31CEE
Dans certaines parties de ce livret et à l'intérieur du climatiseur, les symboles suivants ont été utilisés :
Utilisateur
Attention
Danger pales en mouvement
Installateur
Interdiction
Danger hautes
températures
Après avoir enlevé l'emballage, s'assurer que tous les composants sont présents et intacts. En cas de non-conformité, s'adresser au concessionnaire DéLonghi qui a vendu le climatiseur.
L'installation des appareils DéLonghi doit être effectuée par une entreprise professionnellement qualifiée aux termes des lois en vigueur dans le pays d'installation qui, à la fin du travail, devra délivrer au propriétaire la déclaration de conformité d'installation réalisée dans les règles de l'art, c'est-à-dire conformément aux Normes en vigueur et aux indications fournies par la firme DéLonghi DeLonghi dans ce livret.
Ces appareils ont été conçus pour le refroidissement et le chauffage des pièces et devront être destinés à cet usage compatiblement avec leurs caractéristiques de rendement.
La firme DēLonghi décline toute responsabilité contractuelle et extra-contractuelle pour les dommages causés aux personnes, animaux ou biens, dérivant d'une installation, d'un réglage et d'un entretien incorrect ou bien de tous usages impropres.
Une température trop basse est nuisible à la santé et entraîne un gaspillage inutile d'énergie.
Éviter l'exposition directe au flux d'air pendant une longue période de temps.
Éviter que la pièce ne reste fermée pendant longtemps. Veiller à ouvrir périodiquement les fenêtres afin d'assurer un bon renouvellement de l'air ambiant.
Pendant les orages, placer l'interrupteur général de l'installation sur la position "éteint".
Ce livret fait partie intégrante du climatiseur et doit, par conséquent, être conservé soigneusement et devra TOUJOURS l'accompagner, même en cas de cession à un autre propriétaire ou utilisateur, ou bien en cas de changement d'emplacement.
En cas d'endommagement ou de perte de ce livret, demandez un autre exemplaire au Service Technique Après-Vente DéLonghi votre Zone.
Les interventions de réparation ou d'entretien doivent être exécutées par le Service Technique Après-Vente DéLonghi ou par un personnel qualifié selon les instructions contenues
dans ce livret. Il est interdit de modifier ou d'altérer le climatiseur, étant donné que cela pourrait entraîner des situations de danger et que le fabricant du climatiseur décline dans ce cas toute responsabilité pour les éventuels dommages provoqués.
L'appareil doit être installé conformément aux normes d'installation nationales.
Pour les éventuelles réparations, s'adresser exclusivement aux Centres SAV agréés par le fabricant. Les réparations effectuées par du personnel incompétent peuvent être dangereuses.
Le climatiseur CP20 ARE 290 doit être utilisé et placé dans des pièces ayant un volume supérieur à 31 m³.
Le climatiseur CP30-CF30 ARE 290 doit être utilisé et placé dans des pièces ayant un volume supérieur à 53 m³.
Le climatiseur CF40 ARE 290 doit être utilisé et placé dans des pièces ayant un volume supérieur à 53 m³.
Quand on utilise un appareil contenant un réfrigérant inflammable dans des locaux non ventilés, ceux-ci doivent avoir des caractéristiques qui garantissent que d'éventuelles fuites de gaz ne peuvent pas atteindre une concentration pouvant causer des incendies ou explosions provoqués par la présence d'autres sources de chaleur (appareils électriques pour le chauffage, poêles ou appareils similaires).
Le réfrigérant R 290 utilisé est très inflammable, il y a donc des risques d'explosion en cas de sortie dans des lieux fermés ou délimités.
Le gaz est plus lourd que l'air, il est invisible mais il produit du brouillard en présence d'air humide.
Des lésions peuvent être provoquées par le contact du gaz liquéfié avec les yeux et la peau.
Le transport, le remplissage, le nettoyage, la récupération et l'élimination du réfrigérant ne doivent être effectués que par les centres SAV agréés par le fabricant. L'élimination de l'appareil doit être exécutée exclusivement par du personnel qualifié autorisé par le fabricant.
NORMES FONDAMENTALES DE SÉCURITÉ
Nous vous rappelons que l'emploi des appareils utilisant l'énergie électrique implique le respect de certaines normes fondamentales de sécurité telles que :
Il est interdit de laisser des enfants ou des personnes incapables utiliser le climatiseur sans surveillance directe.
Il est interdit de toucher le climatiseur lorsque l'on est pieds nus ou avec des parties du corps mouillées.
Il est interdit d'effectuer toute opération de nettoyage avant d'avoir préalablement débranché le climatiseur du réseau d'alimentation électrique en plaçant l'interrupteur général de l'installation sur la position "éteint".
Il est interdit de modifier les dispositifs de sécurité ou de réglage sans l'autorisation préalable et les instructions du fabricant du climatiseur.
Il est interdit de tirer, détacher ou tordre les câbles
U I A
électriques sortant du climatiseur, même si ce dernier est débranché du réseau d'alimentation électrique.
Il est interdit de grimper avec les pieds sur le climati-seur et/ou d'y poser tout type d'objet.
Il est interdit de vaporiser ou de jeter de l'eau directement sur le climatiseur.
Il est interdit d'introduire tout objet pointu à travers les grilles d'aspiration et de refoulement de l'air.
Il est interdit d'avoir accès aux parties internes du climatiseur, avant d'avoir préalablement placé l'interrupteur général de l'installation sur la position "éteint".
Il est interdit d'abandonner dans l'environnement ou de laisser à la portée des enfants les matériaux de l'emballage (carton, agrafes, sachets en plastique, etc.) étant donné qu'ils peuvent représenter une source de danger.
Un entretien programmé garantit toujours une gestion plus économique de l'installation et constitue un système efficace pour la prévention des pannes.
Par conséquent, afin d'assurer un fonctionnement correct du climatiseur, il est conseillé de l'inspecter au moins une fois par an en effectuant les contrôles suivants :
- état de propreté des échangeurs thermiques des deux unités.
Contrôle de l'exposition / protection individuelle
Porter des vêtements de protection et des gants appropriés ; se protéger les yeux et le visage.
Manipulation
Éviter d'inhaler des concentrations élevées de vapeurs.
Les concentrations atmosphériques doivent être réduites au minimum et maintenues au niveau minimal, en dessous de la limite d'exposition professionnelle. Les vapeurs sont plus lourdes que l'air et il est donc possible que se forment des concentrations élevées près du sol où la ventilation générale est faible. En pareils cas, assurer une ventilation adéquate. Éviter tout contact avec des flammes libres et des surfaces chaudes pouvant former des produits de décomposition irritants et toxiques. Éviter le contact entre le liquide et les yeux ou la peau.
Mesures à adopter en cas de fuite accidentelle
Assurer une protection personnelle appropriée (avec l'emploi de moyens de protection pour les voies respiratoires) pendant l'élimination des écoulements. Si les conditions sont suffisamment sures, isoler la source de fuite. En présence de petits écoulements, laisser la substance s'évaporer à condition qu'il y ait une ventilation adéquate. Dans le cas de fuites considérables, aérer adéquatement la zone, contenir la substance répandue avec du sable, de la terre ou tout autre matériau absorbant approprié. Empêcher que le liquide ne pénètre dans les conduites d'évacuation, les égouts, les caves et les fosses de travail étant donné que les vapeurs peuvent créer une atmosphère suffocante.
Mesures de premier secours
Inhalation
- Éloigner le malade du lieu d'exposition et le tenir au chaud au repos.
Demander immédiatement assistance médicale.
- Fiare dégeler les parties touchées avec de l'eau. Enlever les vêtements contaminés. Les vêtements risquent de coller à la peau en cas de brûlures de gel. En cas de contact avec la peau, se laver immédiatement et abondamment avec de l'eau tiède. Si des symptômes d'irritation sont présents ou des ampoules se forment, demander assistance médicale.
- Laver immédiatement les yeux avec une solution pour lavage oculaire ou avec de l'eau propre, en tenant les paupières écartées, pendant au moins dix minutes. Demander assistance médicale.
Ingestion
- Ne pas provoquer le vomissement. Si le malade est conscient, lui faire rincer la bouche avec de l'eau et lui faire boire 200-300 ml d'eau. Demander immédiatement assistance médicale.
Autres soins médicaux
- Traitement symptomatique et thérapie de support si nécessaire. Ne pas administrer d'adrénaline et médicaments sympathomimétiques similaires après l'exposition, qui risqueraient de provoquer de l'arythmie cardiaque.
ATTENTION
Pour tous renseignements complémentaires sur les caractéristiques du fluide frigorigène utilisé, nous vous conseillons de consulter les fiches techniques de sécurité disponibles chez les producteurs de réfrigérant.
La société DéLonghi S.p.A. décline toute responsabilité pour les erreurs éventuelles contenues dans le présent livret et se réserve le droit de modifier sans préavis les caractéristiques de ses produits.
U I A
GAMME ET ACCESSOIRES
| ACCESSOIRE | Modèle | Code |
| Tuyau évacuation condensation ø 16 - 50 m. | | 552626 |
| Filtre à charbon actif (1 pièce) | 20÷30 | 552929 |
| Étrier mural Gold | 20÷30 | 552632 |
| Étrier mural Silver | 20÷30 | 5572002700 |
| Pompe évacuation condensation | | 552627 M |

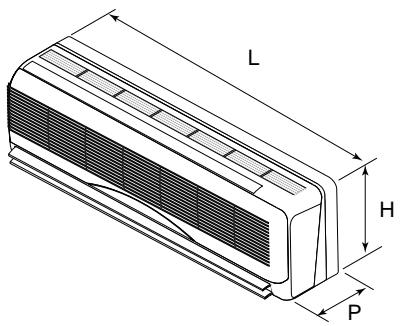

UNITÉ INTÉRIEURE
| Modèle | 20 | 30 | 40 |
| L | 810 | 810 | 967 |
| H | 300 | 300 | 300 |
| P | 195 | 195 | 195 |
| Poids | 9 | 9 | 11 |

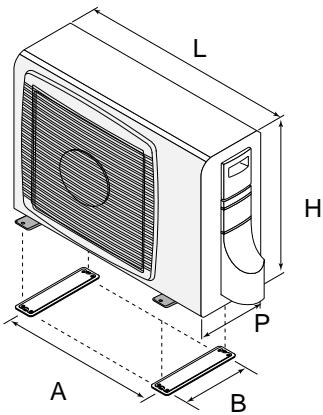

UNITÉ EXTÉRIEURE
| Modèle | 20 | 30 | 40 |
| L | 660 | 660 | 800 |
| H | 500 | 500 | 640 |
| P | 230 | 230 | 280 |
| Poids | 34 | 35 | 52 |
| A | 420 | 420 | 550 |
| B | 264 | 264 | 310 |
Le climatiseur est fourni dans deux colis protégés par un emballage de carton et est accompagné des éléments suivants :
- Livrets d'instructions destinés à l'installateur et à l'utilisateur.
- Certificat de garantie.
- Étiquettes avec codes à barres.
- Accessoires fournis avec l'appareil, qui sont contenus dans des sachets en plastique à l'intérieur de l'emballage de l'unité intérieure.
Les livrets d'instructions font partie intégrante du climatiseur ; il est par conséquent conseillé de les lire attentivement et de les conserver soigneusement.
Il est recommandé d'enlever l'emballage uniquement lorsque le climatiseur a été positionné dans son lieu d'installation.
Enlever précautionneusement les bandes autocollantes apposées sur le climatiseur.
Il est interdit d'abandonner dans l'environnement ou de laisser à la portée des enfants les matériaux de l'emballage étant donné qu'ils peuvent représenter une source de danger.
MANUTENTION
|
La manutention du climatiseur doit être effectuée par du personnel équipé de manière adéquate et disposant de moyens adaptés au poids du climatiseur.
Pendant le transport, l'unité extérieure doit être maintenue EXCLUSIVEMENT en position verticale.

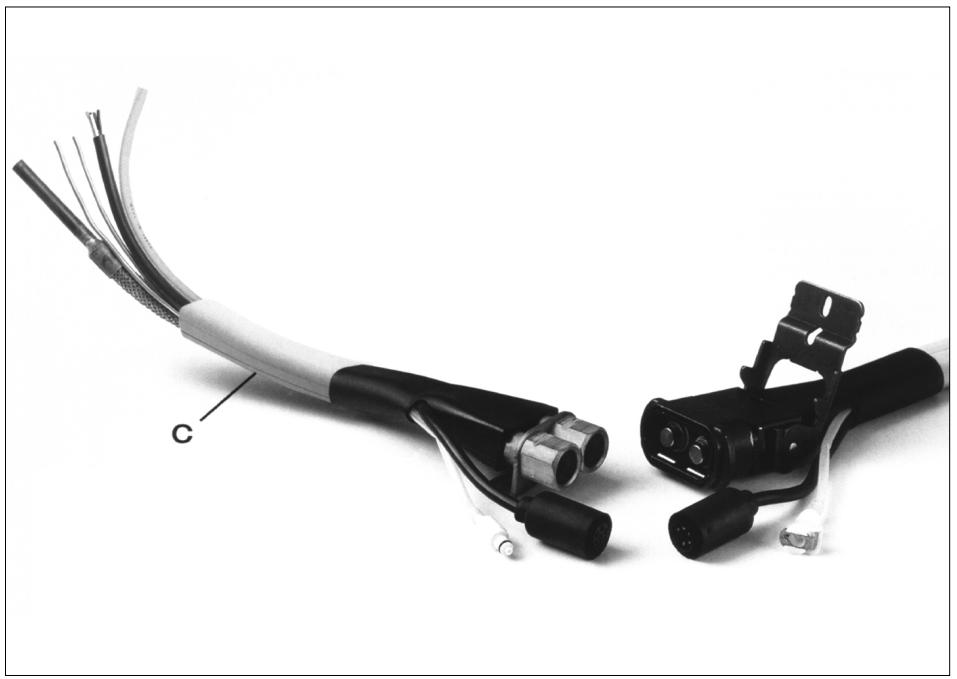

Description des composants
A. Ligne liquide (haute pression)
B. Ligne gaz (basse pression)
C. Gaine
D. Câbles connexions électriques
|
RACCORDEMENT DES UNITÉS

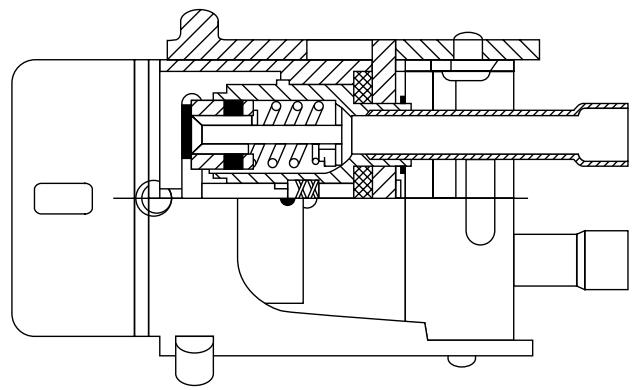

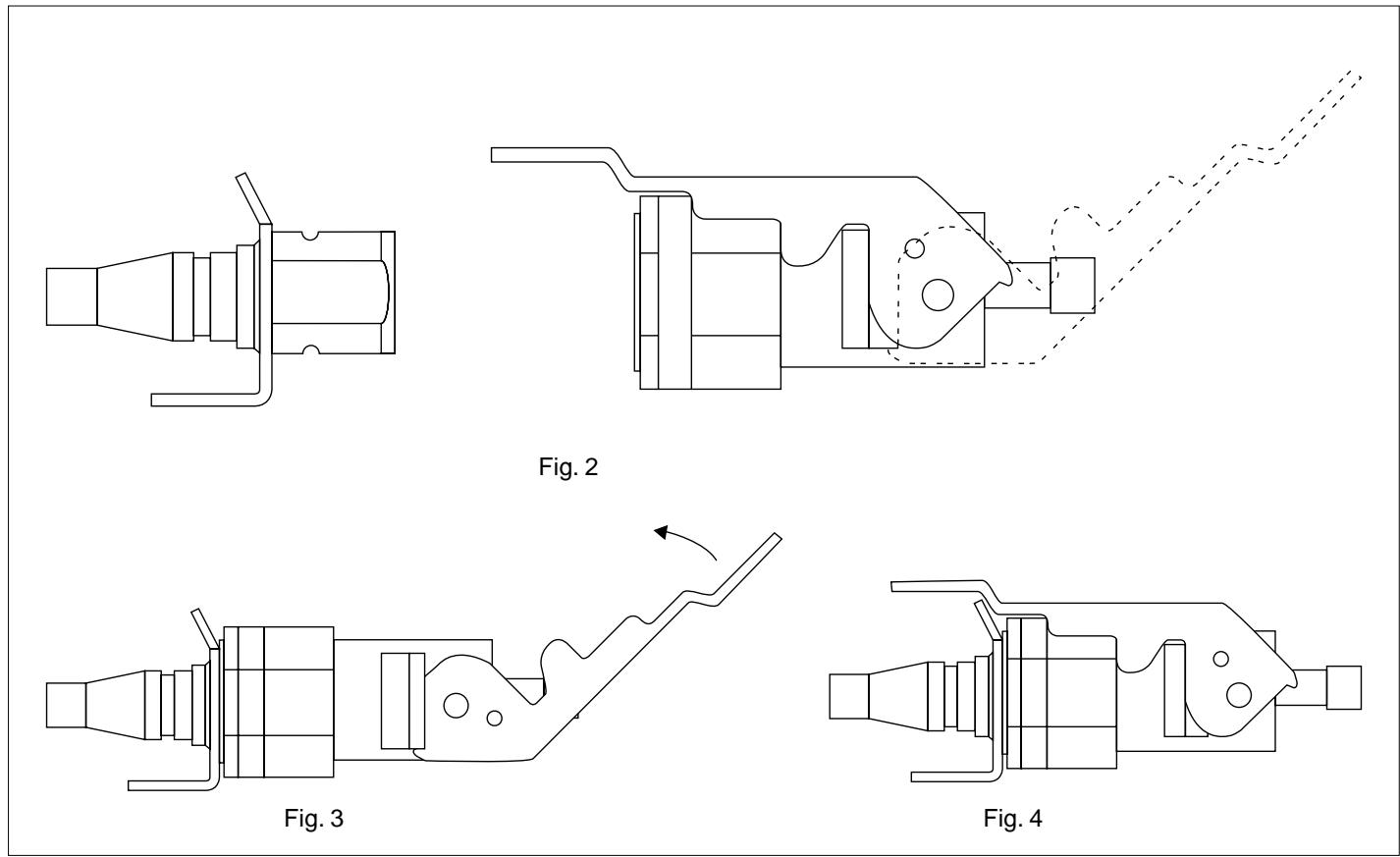

FONCTIONNEMENT
Le connecteur rapide doté d'un manchon rétractible, d'une soupape à tige sur la moitié femelle et d'un axe à ressort sur la moitié mâle, garantit un détachement sûr, propre et
rapide pour systèmes de conditionnement de l'air split-system, avec perte de fluides et inclusion négligeables (fig. 1).
Le raccordement du joint n'exige aucun outil. Les deux moitiés du joint s'ouvrent en tirant le levier et en le bloquant dans cette position et se ferment en poussant le levier dans la position opposée (figures 3 et 4).

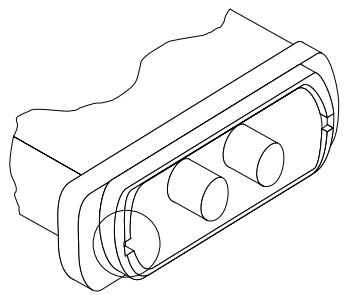

BRANCHEMENT
- Le levier du joint étant tout en arrière (fig. 5) retirez le manchon sur la partie femelle et introduisez la partie mâle dans le joint. Vérifiez que la languette sur la moitié mâle est bien alignée sur la cannelure correspondante sur la moitié femelle (fig. 5).
- Lâchez le manchon rétractible et unissez les deux moitiés en tirant légèrement pour vous assurer que le branchement est correct (fig. 3).
- Tournez le levier du joint vers la moitié mâle pour ouvrir celui-ci. Assurez-vous que le levier est en contact avec le
corps du joint et que l'axe de blocage (pour les modèles dotés d'axes de blocage à ressort) se détend correctement dans le levier (figure 4).
- Connectez les lignes supplémentaires d'électricité et de condensation, si besoin est.
- Quand l'unité travaille et que les calottes de protection mâle et femelle (si elles sont fournies) sont séparées de leurs moitiés de joint respectives, unissez-les pour les maintenir propres.
- Connectez l'unité à la ligne d'alimentation et faites-la démarrer.
- Débranchez l'unité de conditionnement de l'air et déconnectez le câble de la ligne d'alimentation.
- Attendez cinq minutes que les pressions de ligne s'équilibrent.
- Débranchez les lignes supplémentaires d'électricité et de condensation, si besoin est.
- Appuyez sur l'axe de blocage à ressort, sur les joints qui en sont dotés, jusqu'à ce qu'il se détache du levier du joint et poussez en même temps le levier vers le haut. Après avoir libéré le levier de l'axe de blocage, poussez-le complètement en arrière (Figure 3).
- Retirez le manchon de déblocage à ressort sur la moitié femelle et détachez la moitié mâle (Figure 5).
- Montez la calotte de protection, si elle est fournie, sur les deux moitiés et dès qu'elle est montée sur la moitié femelle, bloquez le levier.

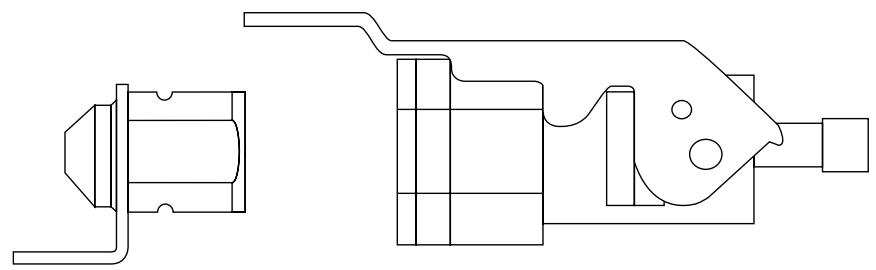

OPERATIONS CONSEILLEES ET DECONSEILLEES
- Avant de réinstaller et de rallumer le conditionneur, examinez soigneusement le joint et sa position et vérifiez s'il est correctement fermé (figure 1). Vérifiez l'étanchéité, les éventuelles fuites des soupapes, l'éventuelle présence d'impuretés, si le montage est correct et s'il y a des signes de détérioration. N'utilisez pas de joints détériorés.
- Laissez toujours les joints unis, même si le système est inutilisé, vous éviterez les dispersions de réfrigérant, les dégâts au joint et la pénétration d'impuretés ou autres corps étrangers. Si vous ne pouvez pas garder les joints unis, séparez-les et couvrez immédiatement les deux moitiés avec leurs calottes, comme le montrent les figures 6 et 7.
- Ne touchez pas aux soupapes quand les joints sont démontés et conservez-les hors de la portée des enfants.
- Evitez de faire heurter des surfaces dures à la moitié mâle du joint. Cette partie est en effet réalisée en laiton et si elle tombe, les dégâts risquent d'être permanents. Si vous montez la calotte de protection tout de suite après la séparation, vous réduirez les dégâts en cas de chutes accidentelles.
- N'ouvrez pas le levier du joint pendant le fonctionnement de l'unité de conditionnement de l'air. Après avoir éteint le conditionneur, attendez cinq minutes, avant d'ouvrir le joint, que les pressions de la ligne s'équilibrent.
Ouvrir le joint pendant que le conditionneur travaille risque de détériorer le compresseur.

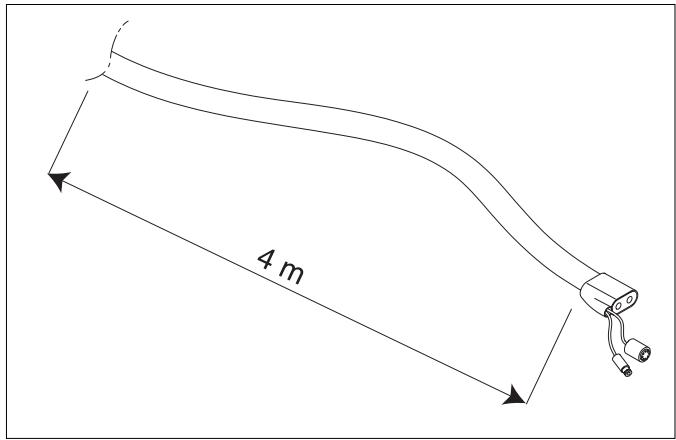

La longueur du tuyau de raccordement entre l'unité interne et l'unité externe est de 4 m.
Le climatiseur DéLonghi est un appareil destiné à de petits locaux. Il se compose d'une unité intérieure conçue pour montage mural et d'une unité extérieure.
TÉLÉCOMMANDE
Le contrôle, le réglage et la programmation sont effectués au moyen de la télécommande à rayons infrarouges, dont les caractéristiques de fonctionnement et d'utilisation sont décrits dans le manuel de l'utilisateur.
UNITÉ INTÉRIEURE
Le meuble d'habillage de l'unité intérieure est réalisé en matière plastique.
Le groupe électroventilateur est constitué par un ventilateur tangentiel, alimenté en courant alternatif, qui garantit de hautes performances, une grande efficacité et un fonctionnement silencieux.
La vitesse peut être modifiée en fonction des exigences.
L'échangeur thermique, d'une ample surface, est constitué par des tuyaux de cuivre cannelés et des ailettes en aluminium de type à turbulence.
Le réglage, le contrôle des fonctions, l'échange de données avec l'unité extérieure et le diagnostic sont gérés par une carte à microprocesseur.

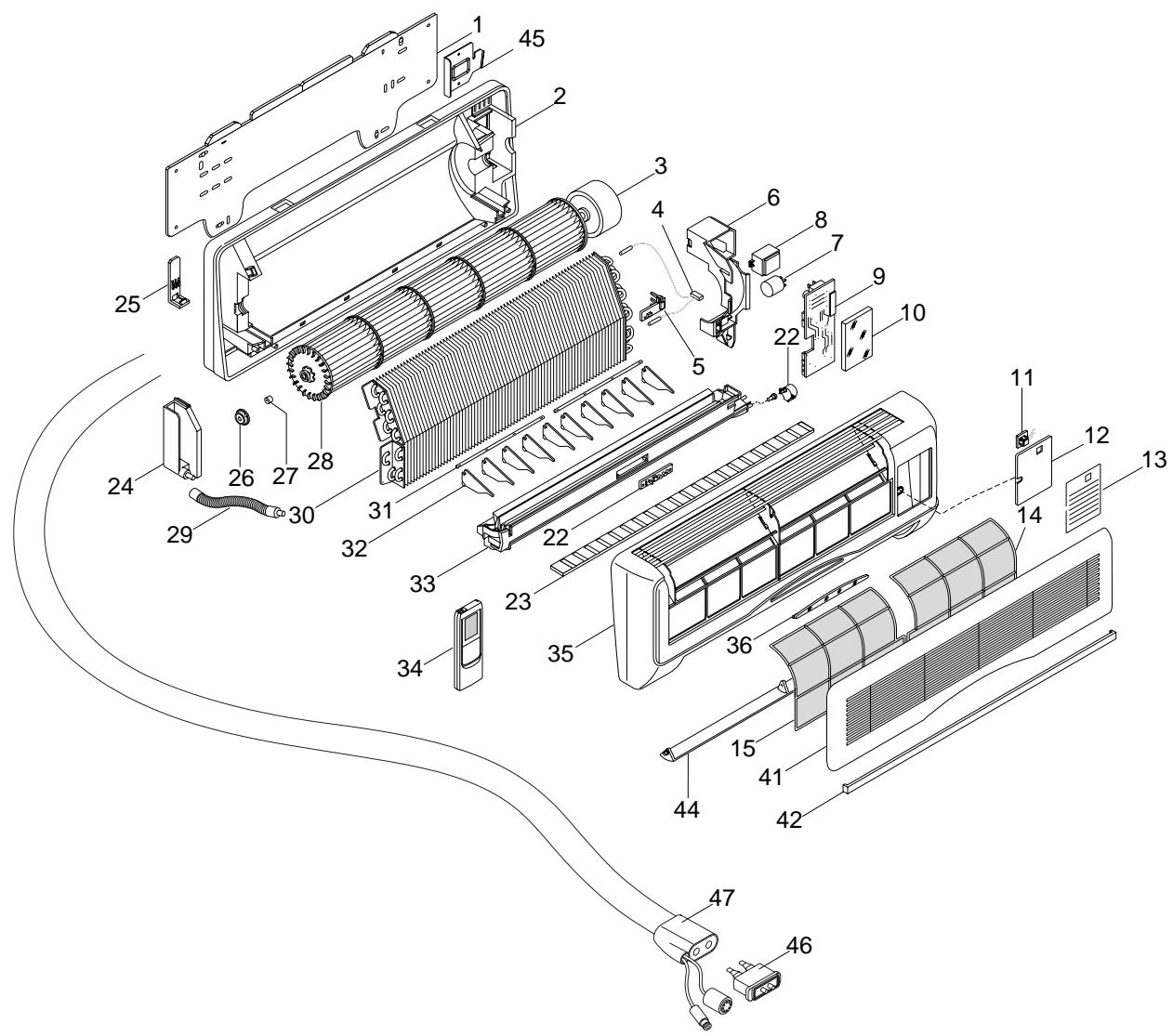

| 1 | Gabarit pour fixation murale | 14 | Filtre air | 26 | Caoutchouc rotor | 38 | Bague |
| 2 | Fond unité intérieure | 15 | Filtre air | 27 | Coussinet en bronze rotor en plastique | 39 | Ailette inférieure |
| 3 | Moteur ventilateur interne | 16 | Coque gauche moteur déflecteurs | 28 | Rotor | 40 | Ailette supérieure |
| 4 | Groupe sondes | | | | | 41 | Grille frontale |
| 5 | Support sonde d'ambiance | 17 | Coque droite moteur déflecteurs | 29 | Tuyau d'évacuation | 42 | Bande |
| 6 | Boîte support carte | 18 | Engrenage déflecteurs | 30 | Échangeur thermique à ailettes | 43 | Bague |
| 7 | Filtre antiparasitage | 19 | Engrenage déflecteurs | 31 | Levier renvoi \ Bielle ailettes | 44 | Ailette |
| 8 | Transformateur + condensateur vent. | 20 | Engrenage déflecteurs | 32 | Ailettes verticales | 45 | Étrier de fixation tuyaux |
| 21 | Moteur déflecteurs | 33 | Cuvette recueillant l'eau de condensation | 46 | Raccord rapide mâle |
| 9 | Carte électronique | 22 | Carte voyants lumineux - cap- teur de signal | 34 | Télécommande | 47 | Tuyau de raccordement |
| 10 | Couvercle | | | | | | |
| 11 | Bouton-poussoir mode | 23 | Grille anti-intrusion | 35 | Cache blanc | | |
| 12 | Couvercle | 24 | Support ventilateur | 36 | Garniture | | |
| 13 | Autocollant | 25 | Petite équerre de fixation | 37 | Bague | | |

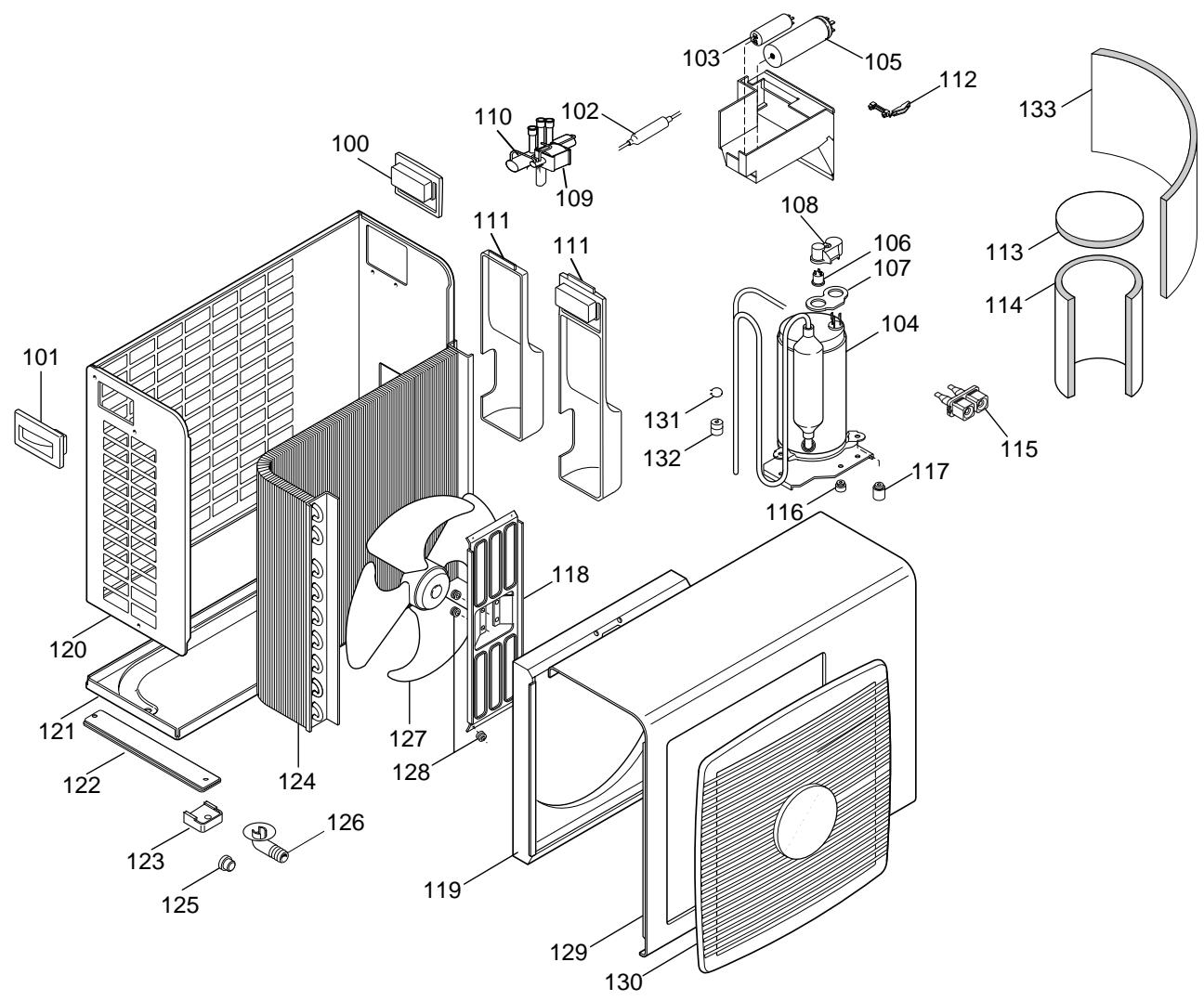

UNITÉ EXTÉRIEURE
Le compresseur, de type rotatif à haut rendement, est monté sur des doubles supports élastiques anti-vibrations et il est actionné par un moteur électrique à courant alternatif, muni de protection électrique contre les surcharges.
Le groupe électroventilateur est composé d'un rotor hélicoïdal de type axial en matière plastique et d'un moteur à courant alternatif.
L'échangeur thermique, d'une ample surface, est formé de tuyaux en cuivre cannelés et ailettes en aluminium.
La commande et le contrôle du climatiseur sont gérés au moyen d'un système électronique à microprocesseur.
103 Condensateur de démarrage ventilateur
104 Compresseur
105 Cond.compresseur
106 Protection compr.
107 Joint comp.
108 Couvercle comp.
109 Bobine vanne à 4 voies
110 Vanne à 4 voies
111 Fermeture tuyaux
111 Fermeture tuyaux + poignée
droite
112 Serre-câble
113 Couverture isolante compresseur
114 Jaquette isolante compresseur
115 Raccord rapide femelle
116 Élément en caoutchouc inférieur
117 Élément en caoutchouc supérieur
118 Étrier support ventilateur
119 Tuyère ventilateur
120 Fond de l'unité extérieure
121 Base
122 Petit pied métallique
124 Échangeur thermique à ailettes
125 Bouchon
126 Raccord évacuation de condensation
127 Ventilateur
128 Amortisseur ventilateur
129 Panneau frontal
130 Grille frontale
131 Ressort
132 Élément en caoutchouc anti-vibrations
133 Jaquette isolante
I A

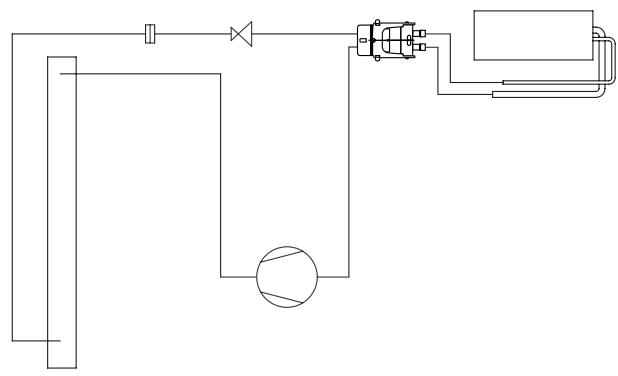

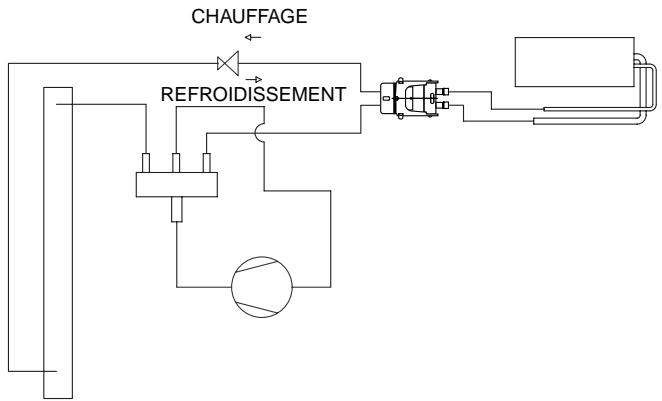

CIRCUITS FRIGORIFIQUES
Refroidissement
Refroidissement / Chauffage
Légende
Groupe de condensation
Groupe d'évaporation
Organe de laminage
(Capillaire)
Compresseur
Filtre générique
Raccord rapide
Clapet de retenue
I A
SCHÉMA ÉLECTRIQUE MULTIFILAIRE DE L'UNITÉ INTÉRIEURE
LÉGENDE
A1 = Carte de puissance Unité
A2 = Carte voyants lumineux et capteur de signal infrarouge
A3 = Filtre antiparasitage EMC
BT1 = Sonde température ambiante
BT2 = Sonde température échangeur
KA1 = Relais pour compresseur
M1 = Moteur ventilateur intérieur
M2 = Moteur pas-à-pas pour déflecteur
SB1 = Touche pour fonctionnement manuel
TC1 = Transformateur pour alimentation carte
XP1-XS1 = Connecteur alimentation transformateur
XS2-XP2 = Connecteur alimentation moteur M1
XS3 = Connecteur rapide
XT1 = Bornier alimentations
BLACK = NOIR
YELLOW/GREEN = JAUNE/VERT
RED = ROUGE
BLUE = BLEU
BROWN = BRUN
ORANGE = ORANGE
HALL = ENTRÉE
FLAPS = DÉFLECTEURS
HALL SENSOR = SONDE ENTRÉE
OUT = SORTIE
LINE = LIGNE
FAN MOTOR = MOTEUR VENTILATEUR
POWER SUPPLY = ALIMENTATION
PUMP = POMPE
AUX 1 = AUXILIAIRE 1
4 WAY = À 4 VOIES
IN F = ENTRÉE F
OUT F = SORTIE F
L-FUS = L-FUSIBLE
(1) Modèle seulement refroidissement
(2) Modèle avec pompe à chaleur
note right of Female Face Voice: Connecteur femelle 6 voies (vue de face)
note left of Female Face Voice: XS1 4, XS1 3, XS1 2, XS1 1, XS5 6, XS5 4, XS5 6, XS5 6
1 = Alimentation compresseur
2 = Alimentation du moteur du ventilateur
3 = (1) N.F. (libre)
3 = (2) Ligne commande vanne d'inversion
N = Neutre
+ = Mise à la terre
6 = N.F. (libre)
7 = N.F. (libre)
XS1 = Connecteur femelle
FR1 = Unité de protection contre les surcharges (com-
presseur)
Z1 = Compresseur
C1 = Condensateur de marche pour le compresseur
M1 = Moteur du ventilateur
C2 = Condensateur de marche pour M1
XT2 = Bornier pour mise à la terre
YB1 = Vanne d'inversion
Refroidissement / Chauffage
Le lieu d'installation doit être établi par le projeteur du système ou par une personne compétente en la matière et doit tenir compte des exigences techniques, des Normes et des Lois en vigueur, qui prévoient la délivrance d'autorisations spécifiques (par ex. règlements liés à l'urbanisation, l'architecture, la prévention des incendies, la pollution de l'environnement, etc.). Par conséquent, avant d'effectuer la mise en place du climatiseur, il est conseillé de demander et obtenir les autorisations nécessaires.
L'installation du climatiseur doit être réalisée par une entreprise professionnellement qualifiée aux termes des lois en vigueur dans le pays d'installation.
Avant de procéder à l'installation, il est fondamental d'établir le positionnement de l'unité intérieure et de l'unité extérieure en fonction des cotes techniques minimales, de la longueur maximale des lignes frigorifiques et de la dénivellation entre les appareils.
INSTALLATION DE L'UNITÉ INTÉRIEURE
L'unité intérieure doit être positionnée au mur.
Son emplacement doit permettre une bonne circulation de l'air traité dans toute la pièce, ainsi que prévoir l'espace mi-
nimal nécessaire pour les interventions techniques et d'entretien.

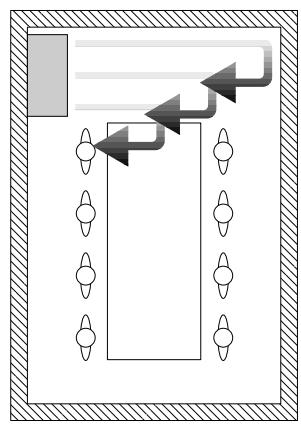

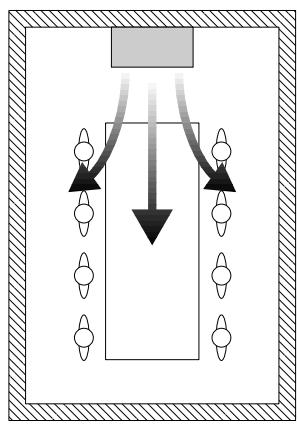

OUI
NON
La hauteur d'installation conseillée est comprise entre 1,80 m et 2,40 m du sol.

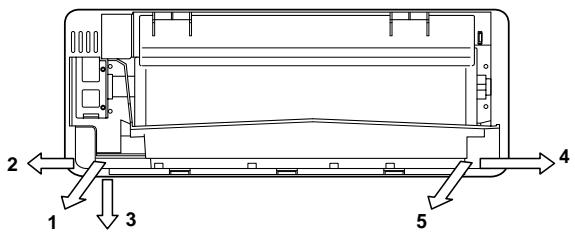

Avant d'installer le climatiseur, choisir la direction de sortie des lignes ; elles peuvent être disposées selon l'une des cinq directions illustrées à la Fig.(8) :
- direction arrière droite
- direction droite
- direction inférieure
- direction gauche
- direction arrière gauche
Positionnement du gabarit de fixation
- Enlever le gabarit de fixation en acier présent sur la partie arrière de l'unité.
- Présenter contre le mur le gabarit de référence en carton fourni avec l'unité.
- Positionner le gabarit de fixation en acier en le faisant coïncider avec la zone délimitée par le gabarit de référence en carton.
- Niveler parfaitement le gabarit de fixation en acier en utilisant un niveau à bulle ou un fil à plomb.
- Fixer le gabarit de fixation en acier au moyen des 5 che- villes et des 5 vis fournies avec l'unité.

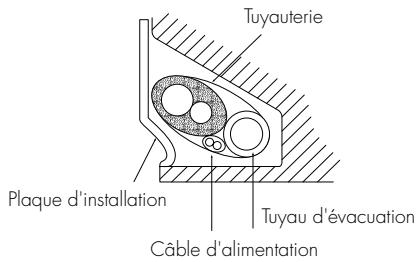

- Si les lignes frigorifiques et électriques, ainsi que l'évacuation de la condensation, sortent postérieurement dans la direction "1" ou "5", pratiquer le trou dans le mur à l'aide d'une fraise ∅ 68 mm en respectant les cotes indiquées sur le schéma ci-contre Fig. (9).
Fig. 8
Fig. 9
- Pratiquer le trou dans le mur avec une inclinaison vers le bas, de manière à favoriser l'écoulement naturel de l'eau de condensation, en respectant les indications fournies à la Fig.(11).
- Dès que toutes les opérations nécessaires pour monter le gabarit de fixation en acier sont terminées, enlever le gabarit de référence en carton.
- Positionner les tuyaux en fonction de la direction choisie en exécutant correctement l'opération de courbure afin de ne pas déformer les tuyaux.

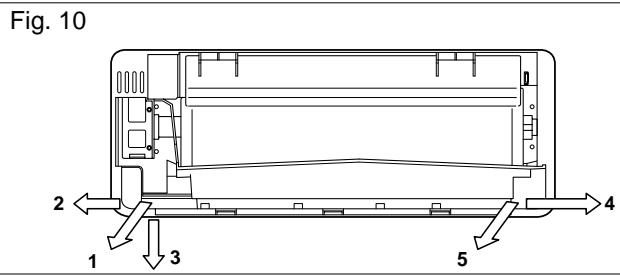

- Pour diriger les tuyaux dans les directions "1" et "2" Fig.(10), il est nécessaire de tourner les tuyaux dans la direction souhaitée.
- Éviter de plier plusieurs fois dans un même point les tuyaux en cuivre qui risqueraient de s'abîmer.
- N'enlever les embouts et les bouchons en caoutchouc présents sur les raccords frigorifiques de l'unité intérieure qu'au moment de la connexion à l'unité extérieure.
- Si les directions de sortie sont la "2", la "3" ou la "4", enlever à l'aide d'une pince la partie en plastique prétranchée présente sur l'unité.
Positionnement de l'unité intérieure sur le gabarit de fixation en acier
Après avoir connecté l'unité intérieure aux tuyaux de raccordement de l'unité extérieure, procéder de la manière suivante :
- Accrocher l'unité intérieure sur le gabarit de fixation en acier en utilisant les sièges prévus à cet effet sur la partie arrière du climatiseur Fig.(12).
- Pousser ensuite l'unité intérieure contre le gabarit de fixation et la caler sur la fermeture à cran prédisposée de manière appropriée.

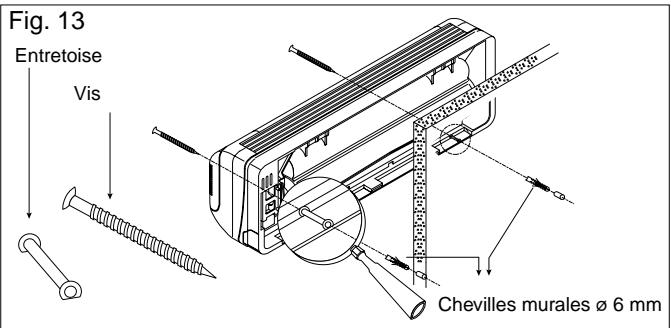

Afin d'améliorer la mise en place de l'unité intérieure, il est conseillé, après l'avoir accrochée au gabarit en acier positionné précédemment, de pratiquer deux autres trous dans le mur et de la caler au moyen des entretoises et des vis fournies avec l'unité. Pour réaliser un perçage optimal, il est recommandé de fixer l'unité intérieure sur le gabarit en acier, soulever la partie frontale et tracer, en regardant à travers les orifices correspondants, les marques pour effectuer le perçage Fig.(13).
| Modèle | 20 | 30 | 40 |
| L | 810 | 810 | 967 |
| H | 300 | 300 | 300 |
| A | 52 | 40 | 40 |
| B | 85 | 138 | 138 |
INSTALLATION DE L'UNITÉ EXTÉRIEURE
|
L'unité extérieure doit être positionnée de manière à respecter les distances techniques minimales aptes à garantir une circulation d'air suffisante, permettre les interventions d'entretien et effectuer les branchements électriques et les raccordements frigorifiques.
Elle peut être posée au sol ou sur une plate-forme plate, ou bien suspendue au mur à condition que le support soit assuré et qu'aucune vibration ne soit transmise aux locaux adjacents.
Il est conseillé d'éviter :
- l'installation dans des gorges et/ou gueules-de-loup ;
- l'installation en présence d'obstacles ou barrières provoquant la remise en circulation de l'air expulsé ;
-
l'installation dans des locaux contenant des atmosphères agressives ;
-
l'installation dans des lieux étroits dans lesquels le niveau sonore de l'unité extérieure risque d'être accru par des réflexions ou résonances ;
- l'installation dans des coins où se déposent habituellement la poussière, les feuilles ou tout autre élément risquant de réduire l'efficacité du climatiseur en obstruant le passage de l'air ;
- que l'air expulsé par l'unité extérieure ne puisse pénétrer dans des pièces habitées à travers des portes ou des fenêtres, provoquant ainsi des situations de gène aux personnes ;
- que l'air expulsé par l'unité extérieure ne soit repoussé par un vent contraire ;
- que l'unité extérieure ne soit exposée de manière directe aux rayons du soleil.

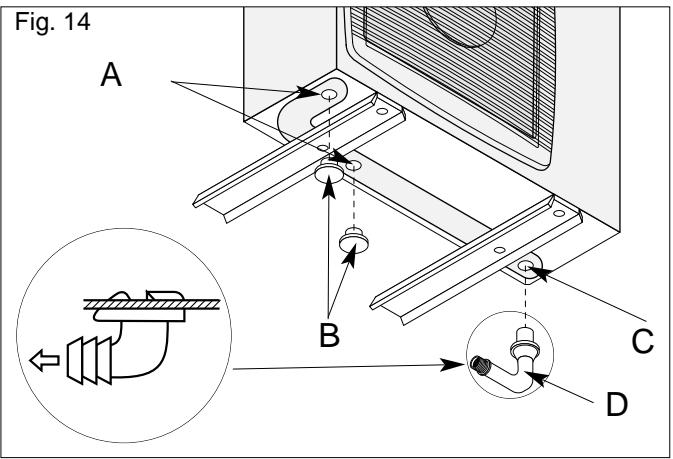

Installation de la ligne d'évacuation de l'unité extérieure (si disponible)
Pendant le fonctionnement en mode chauffage, l'eau de condensation peut être drainée par l'unité extérieure à travers trois orifices d'écoulement.
Insérer le raccord mâle d'évacuation dans l'orifice destiné à drainer l'eau de condensation et boucher les deux autres au moyen des bouchons B fournis avec l'unité en suivant l'exemple présenté à la Fig.(14).

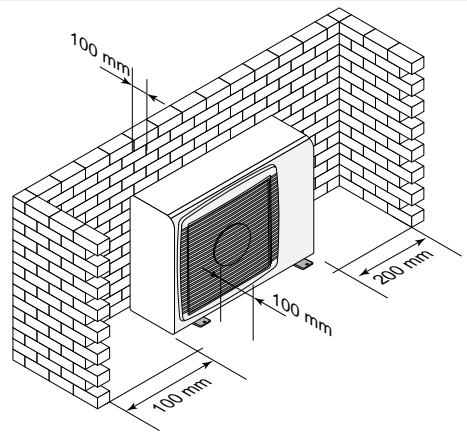

INSTALLATION AU SOL
L'installation au sol ou sur une plate-forme plate n'exige pas la fixation au sol des petits pieds, mais la mise en place de supports ( 70÷80 mm) permettant l'application de l'évacuation de la condensation (seulement pour les unités munies de pompe à chaleur).
Les distances minimales indiquées sur le dessin doivent être respectées. Fig.(15).

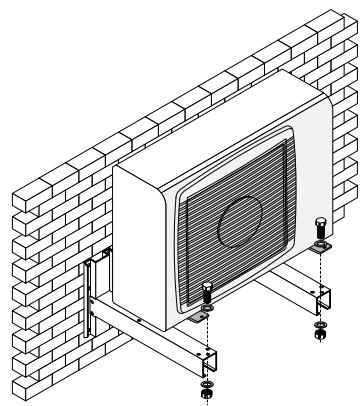

INSTALLATION SUSPENDUE
L'installation suspendue doit respecter les distances minimales indiquées et être réalisée au moyen du kit de support à commander séparément.
Vérifier minutieusement la structure et la capacité du mur d'appui. Fig.(16).
Fig. 15
Fig. 16
L'unité intérieure est munie d'un tuyau d'évacuation de la condensation auquel doit être raccordé un conduit de drainage (ø intérieur 16 mm) à diriger vers un lieu approprié à l'évacuation.
- Unir le tuyau d'évacuation de la condensation aux tuyaux frigorifiques à l'aide de ruban adhésif chaque fois que les lignes traversent un mur ; cette précaution permet d'éviter que le tuyau d'évacuation de la condensation ne soit écrasé Fig.(17) - Fig.(18).
- Pendant le fonctionnement en mode été, contrôler le bon écoulement de la condensation.
Le tuyau de drainage doit présenter une inclinaison d'environ 2° vers le lieu d'évacuation et ne doit jamais être installé en contre-pente.
Contrôler la parfaite étanchéité de toutes les jonctions afin d'éviter toute fuite d'eau.

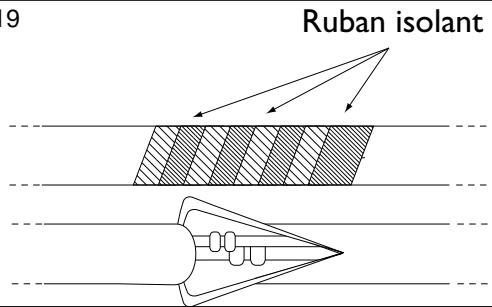

Appliquer de l'isolant thermique sur les points de jonction Fig.(19).
- Le tuyau d'évacuation de la condensation doit être inséré sur le manchon présent dans la partie inférieure gauche de l'unité intérieure.
Fig. 17
Fig. 18
Fig. 19
Il est interdit d'effectuer toute opération de nettoyage avant d'avoir débranché le climatiseur du réseau d'alimentation électrique en plaçant l'interrupteur général de l'installation sur la position "ÉTEINT".
NETTOYAGE DU MEUBLE INTERNE
Il est conseillé de nettoyer l'appareil avec un chiffon tout juste humide puis de l'essuyer avec un chiffon sec.
Pour des raisons de sécurité, il ne faut pas laver le climatiseur avec de l'eau.
Précautions
Ne jamais utiliser de l'essence, de l'alcool ou des solvants pour le nettoyage. Ne jamais pulvériser du liquide insecticide ou des produits similaires.
NETTOYAGE DES FILTRES À AIR
Pour maintenir inchangée l'efficacité de rendement de votre climatiseur, il est conseillé de:
- Nettoyer toutes les semaines les filtres antipoussière.
- Remplacer le filtre de purification (si prévu) à la fin de chaque saison ou, dans tous les cas, quand il est usé (suivre les indications apposées sur l'appareil à proximité du logement du filtre).
Les filtres pour la purification de l'air sont situés sous la grille d'aspiration frontale.
Pour nettoyer les filtres, agir de la façon suivante:
- Soulever la grille frontale de la façon indiquée sur la figure 20.
- Enlever le filtre de purification (de couleur noire).
Pour enlever la poussière qui s'est déposée sur le filtre anti-poussière, utiliser un aspirateur. Si le filtre est très sale, l'immerger dans de l'eau tiède en le rinçant plusieurs fois. La température de l'eau doit être inférieure à 40°C.
Laisser sécher le filtre après l'avoir lavé.
Pour le réintroduire, remettre les filtres dans le porte-filtre, puis accrocher de nouveau celui-ci sur la machine.
CONTRÔLES EN DÉBUT DE SAISON
- Contrôler que le câble d'alimentation et la prise sont parfaitement intacts et s'assurer que l'installation de mise à la terre est efficace.
- Respecter scrupuleusement les normes d'installation.
Fig. 20
L'entretien périodique est indispensable afin de garantir toute l'efficacité, la sécurité, la fiabilité dans le temps du climatiseur.
Cet entretien périodique peut être effectué par le Service Après-Vente DéLonghi qui a la préparation technique nécessaire à cet effet et dispose, au besoin, des pièces de rechange originales.
DIAGNOSTIC UTILISATEUR
Lorsqu'il y a une signalisation d'alarme, maintenir pressée la touche MODE sur le tableau de commande de l'unité intérieure pendant environ 4secondes et attendre le signal
sonore : le clignotement des voyants lumineux signalera alors la nature du problème lié à l'alarme.
| Panne sonde temp. ambiante | ON | OFF | OFF |
| Panne sonde temp. échangeur thermique | OFF | ON | OFF |
| Appareil vide | ON | ON | OFF |
| Panne pompe évacuation condensation | ON | OFF | ON |
| Panne pressostat haute pression | OFF | ON | ON |
| Panne ventilateur | ON | ON | ON |
ANOMALIES ÉVENTUELLES ET SOLUTIONS
Dans le cas de problèmes ou pannes de l'installation, il est utile de consulter le tableau ci-dessous ; toutefois, si le problème persiste, débrancher le climatiseur du réseau d'alimentation électrique et faire appel au Service Technique Après-vente.
Si le problème n'est pas repris dans ce tableau, contactez votre installateur de confiance.


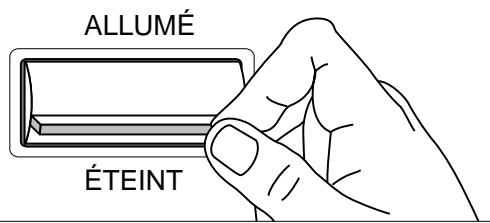

Q --> T["Placer l'interrupteur sur la position "Allumé""]
Q --> U["Contrôler"]
Q --> V["Contrôler le moteur du ventilateur"]
Q --> W["Contrôler"]
X["Nettoyer le filtre"] --> Y["Éliminer les obstacles"]
X --> Z["Contrôler"]
AA["Il suffit d'attendre 3' et le climatiseur recommencera à fonctionner"] --> AB["Contrôler (voir manuel de l'utilisateur)"]
