KH 2391 - Autoradio SILVERCREST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec lecteur CD/MP3, syntoniseur FM/AM, entrées USB et SD/MMC
Marque	SILVERCREST
Modèle	KH 2391
Dimensions (approx.)	180 x 50 x 160 mm (standard DIN)
Poids (approx.)	1 kg
Alimentation	12 VDC (courant continu, pôle négatif à la masse du véhicule), consommation max. 10 A
Puissance de sortie	4 x 20 W sinus, max. 4 x 20 W
Gammes de fréquence	FM (87,5 - 108 MHz), OM (530 - 1600 kHz), GO (144 - 290 kHz)
Supports audio	CD, CD-R, CD-RW, MP3 (via CD, USB, SD/MMC), clé USB (USB 1.1/2.0), cartes SD/MMC
Fonctions principales	RDS (AF, TA/TP, PTY), recherche automatique/manuelle, 18 mémoires FM, 6 OM, 6 GO, lecture aléatoire/répétition/intro, égaliseur (POP, ROCK, CLASS, FLAT), réglage graves/aigus, balance, fader, loudness, protection antichoc (ESP 10/40 s), fonction Mute, horloge automatique
Façade	Amovible, avec écran LCD rétroéclairé bleu (2 niveaux)
Télécommande	Infrarouge, pile lithium CR2025 (incluse)
Connectique	ISO pour haut-parleurs (4-8 ohms) et alimentation 12 V, prises cinch LINE IN/OUT, entrée antenne, sortie antenne motorisée, port USB, lecteur SD/MMC
Sécurité	Fusible plat 10 A, protection contre les courts-circuits, consignes de montage et d'utilisation détaillées
Entretien et nettoyage	Nettoyer avec un chiffon sec, pas de solvants ni détergents agressifs
Pièces détachées et réparabilité	Fusible 10 A (plat), pile CR2025 pour télécommande. Réparations par technicien agréé, contacter le SAV (numéro indiqué dans la notice)
Informations générales	Garantie 36 mois, fabriqué pour Kompernaß GmbH, Allemagne

FOIRE AUX QUESTIONS - KH 2391 SILVERCREST

Comment brancher l'autoradio KH 2391 sur l'alimentation 12V du véhicule ?

Utilisez une fiche ISO. Raccordez la fiche de courant permanent 12V (fil jaune) via un porte-fusible 15A au câble de courant permanent du véhicule. Raccordez la fiche de courant d'allumage (fil rouge) via un porte-fusible 15A au câble d'allumage. Le fil noir (masse) doit être relié au pôle négatif de la batterie. Avant tout branchement, coupez le contact et sécurisez le véhicule.

Comment installer l'autoradio dans le tableau de bord ?

Démontez le cadre de montage DIN fourni, insérez-le dans l'évidement DIN du tableau de bord et pliez les languettes pour le fixer. Enfichez les clés de montage entre le boîtier et le cadre, puis insérez l'autoradio. Veillez à ne pas endommager les câbles et à ne pas obstruer les orifices d'aération.

Comment régler les graves et les aigus ?

Enfoncez la molette SEL/VOL jusqu'à afficher [BAS] (graves) ou [TRE] (aigus). Tournez la molette pour régler de -7 à +7. Ces réglages sont mémorisés automatiquement.

Comment activer la fonction TA (informations routières) ?

Appuyez sur la touche TA. L'écran affiche [TA] et [TP] si la station diffuse des infos routières. Pendant un bulletin, le son est prioritaire et interrompt la lecture en cours. Appuyez à nouveau pour désactiver.

Quels supports audio puis-je lire avec ce poste ?

Lisez les CD audio, CD-R, CD-RW, les fichiers MP3 sur CD, clé USB ou carte SD/MMC. Les cartes SD et MMC s'insèrent dans la fente prévue, contacts vers la gauche.

Comment utiliser la fonction de recherche de titres par nom de fichier ?

Appuyez trois fois sur A/PS pour afficher [CHAR SCH]. Tournez la molette SEL/VOL pour sélectionner la première lettre/chiffre, appuyez pour valider. Répétez pour les 8 caractères maximum. Enfoncez la molette 2 secondes pour valider la première lettre et accéder à la liste.

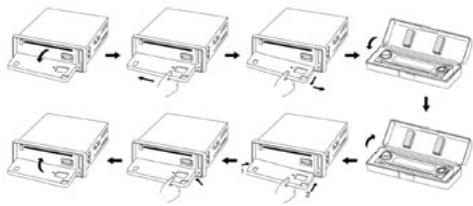

La façade est amovible, comment la retirer et la fixer ?

Appuyez sur Open, la façade bascule. Poussez-la légèrement vers la gauche et retirez-la. Pour la remettre, placez l'arrière gauche contre les points de fixation, enclenchez le côté droit, puis rabattez-la vers le haut. Rangez toujours la façade dans son coffret pour éviter le vol.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le fusible plat 10 A et les fusibles 15 A des porte-fusibles. Si le fusible est grillé, remplacez-le par un neuf de même valeur. Appuyez ensuite sur Reset avec un stylo. Si le problème persiste, contactez le SAV.

Comment remplacer la pile de la télécommande ?

Actionnez la touche de déverrouillage et sortez le support de pile. Insérez une pile lithium CR2025 neuve, côté + vers le haut. Remettez le support dans le boîtier jusqu'à ce qu'il s'enclenche. En cas d'inutilisation prolongée, retirez la pile.

Puis-je brancher un amplificateur externe ?

Oui, utilisez deux câbles cinch. Raccordez les sorties LINE OUT (rouge/blanc) de l'autoradio aux entrées de l'ampli. Vous pouvez brancher jusqu'à quatre amplis sur les quatre canaux.

MODE D'EMPLOI KH 2391 SILVERCREST

Instructions d'utilisation et consignes de sécurité

A

B

Pour votre sécurité.... Page 6
Utilisation conforme Page 6
Équipement Page 6
Fourniture Page 7
Caractéristiques.... Page 7
Supports audio...... Page 8

Sécurité

Consignes de sécurité spécifiques ...... Page 8

Préparation...... Page 11

Montage

Retirer la façade de l'autoradio ...... Page 11
Encastrement du cadre de montage DIN dans le
tableau de bord du véhicule Page 11
Branchement des haut-parleurs du véhicule ...... Page 12
Branchement à l'alimentation électrique de 12VDC
du véhicule Page 12
Raccordement d'un ampli.... Page 13
Branchement d'un appareil audio portable.... Page 13
Raccordement de l'antenne du véhicule Page 13
Fixation sur le cadre de montage DIN Page 14
Fixer la façade...... Page 14

Utilisation

Mise en marche ...... Page 14
Extinction Page 14
Sélection et réglage du son.... Page 15
Sélection et réglage des fonctions de lecture ...... Page 15
Réglage du volume Page 16
Réglage du syntoniseur 3 voies PLL ...... Page 17
Lecture de supports audio...... Page 19

Télécommande ...... Page 21

Dépannage Page 22

Maintenance et entretien ...... Page 22

Mise au rebut ...... Page 23

Informations

Remarques importantes relatives à la garantie ...... Page 23

Importateur Page 23

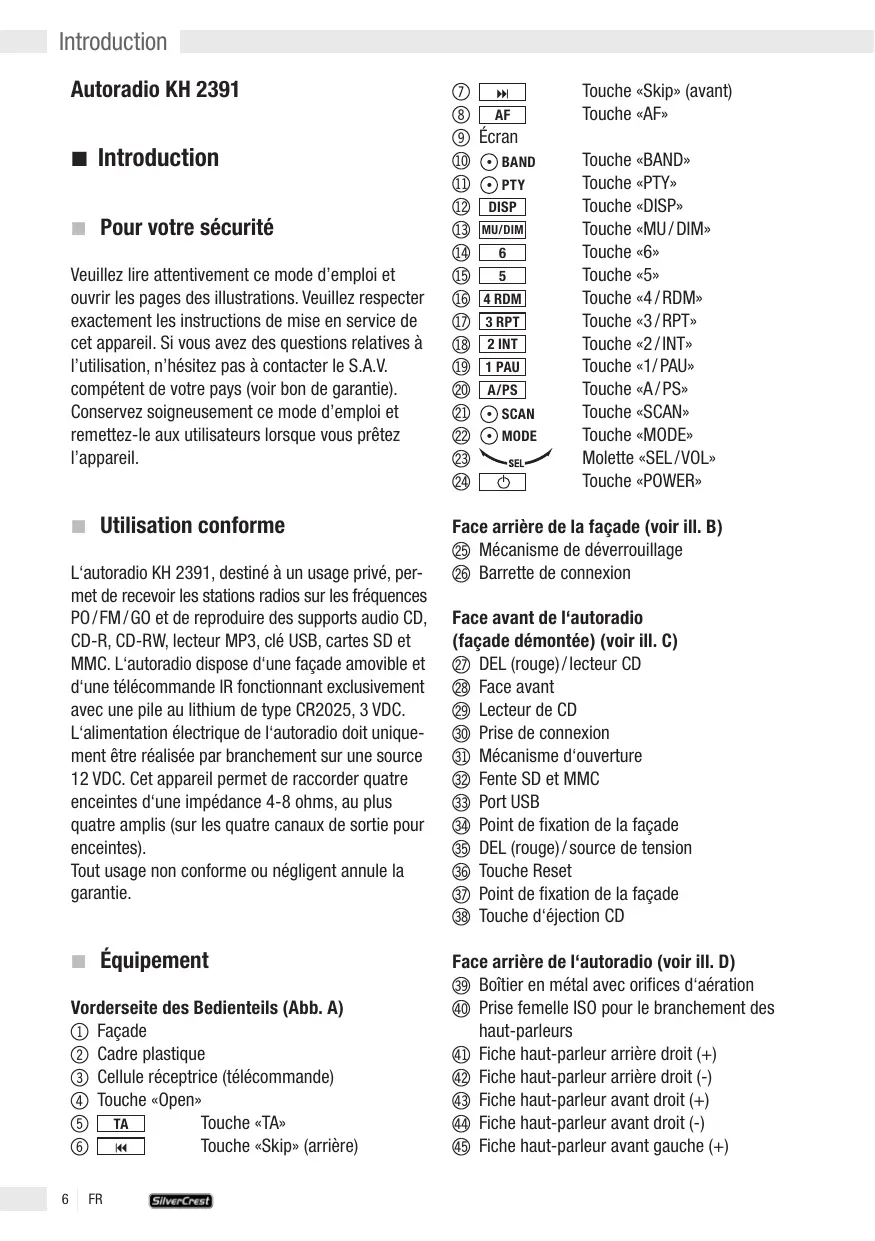

Autoradio KH 2391

■ Introduction

Pour votre sécurité

Veuillez lire attentivement ce mode d'emploi et ouvrir les pages des illustrations. Veuillez respecter exactement les instructions de mise en service de cet appareil. Si vous avez des questions relatives à l'utilisation, n'hésitez pas à contacter le S.A.V. compétent de votre pays (voir bon de garantie). Conservez soigneusement ce mode d'emploi et remettez-le aux utilisateurs lorsque vous prêtez l'appareil.

Utilisation conforme

L'autoradio KH 2391, destiné à un usage privé, permet de recevoir les stations radios sur les fréquences PO/FM/GO et de reproduire des supports audio CD, CD-R, CD-RW, lecteur MP3, clé USB, cartes SD et MMC. L'autoradio dispose d'une façade amovible et d'une télécommande IR fonctionnant exclusivement avec une pile au lithium de type CR2025, 3 VDC. L'alimentation électrique de l'autoradio doit uniquement être réalisée par branchement sur une source 12 VDC. Cet appareil permet de raccorder quatre enceintes d'une impédance 4-8 ohms, au plus quatre amplis (sur les quatre canaux de sortie pour enceintes).

Tout usage non conforme ou négligent annule la garantie.

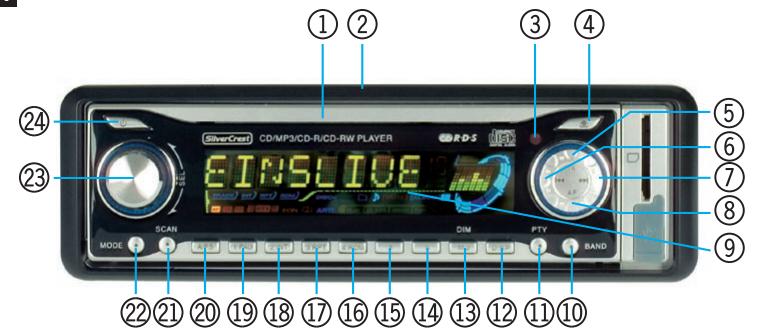

- Équipement

① Façade
② Cadre plastique
③ Cellule réceptrice (télécommande)
④ Touche «Open»
⑤ TA
⑥
Touche «TA»
Touche «Skip» (arrière)

7	▶	Touche «Skip» (avant)
8	AF	Touche «AF»
9	Écran
10	○ BAND	Touche «BAND»
11	○ PTY	Touche «PTY»
12	DISP	Touche «DISP»
13	MU/DIM	Touche «MU/DIM»
14	6	Touche «6»
15	5	Touche «5»
16	4 RDM	Touche «4/RDM»
17	3 RPT	Touche «3/RPT»
18	2 INT	Touche «2/INT»
19	1 PAU	Touche «1/PAU»
20	A/PS	Touche «A/PS»
21	○ SCAN	Touche «SCAN»
22	○ MODE	Touche «MODE»
23	SEL	Molette «SEL/VOL»
24	○	Touche «POWER»

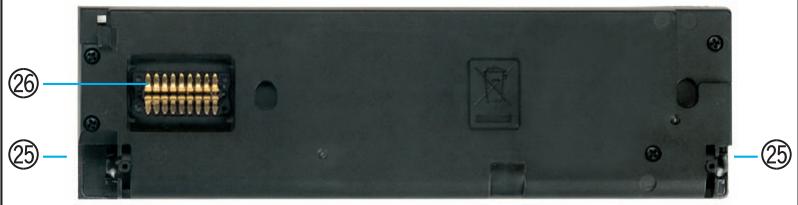

Face arrière de la façade (voir ill. B)

⑲ Mécanisme de déverrouillage
②6 Barrette de connexion

Face avant de l'autoradio (façade démontée) (voir ill. C)

⑳ DEL (rouge)/lecteur CD
⑳ Face avant
⑲ Lecteur de CD
③0 Prise de connexion
③1 Mécanisme d'ouverture
③2 Fente SD et MMC
③3 Port USB
③4 Point de fixation de la façade
③5 DEL (rouge)/source de tension
③6 Touche Reset
③7 Point de fixation de la façade
③8 Touche d'éjection CD

Face arrière de l'autoradio (voir ill. D)

⑲ Boîtier en métal avec orifices d'aération
④0 Prise femelle ISO pour le branchement des haut-parleurs
④1 Fiche haut-parleur arrière droit (+)
④2 Fiche haut-parleur arrière droit (-)
④3 Fiche haut-parleur avant droit (+)
④4 Fiche haut-parleur avant droit (-)
④5 Fiche haut-parleur avant gauche (+)

④6 Fiche haut-parleur avant gauche (-)
④7 Fiche haut-parleur arrière gauche (+)
④8 Fiche haut-parleur arrière gauche (-)
④9 Prise de fusible plat
⑤0 Fusible plat 10A
⑤1 Prise femelle ISO pour branchement électrique 12VDC (avec raccordement d'une antenne automatique)
⑤2 Fiche courant continu 12VDC
⑤3 Fiche antenne motorisée
⑤④ Fiche courant d'allumage 12VDC
⑤5 Fiche raccordement négatif / masse dans le véhicule
⑤6 Vis de fixation (avec écrou M5 et rondelle)
⑤7 Prise femelle cinch R OUT/REAR (branchement haut-parleur [rouge/arrière droit])
⑤8 Prise femelle cinch R LINE IN (rouge/droit)
⑤9 Prise femelle cinch L LINE IN (blanc/gauche)
⑥ Prise femelle cinch L OUT/REAR (branchement haut-parleur [blanc/arrière gauche])
⑥1 Prise d'antenne
⑥2 Prise femelle cinch OUT/FRONT (branchement haut-parleur [blanc/avant gauche])
⑥3 Prise femelle cinch OUT/FRONT (branchement haut-parleur [rouge/avant droit])

Face supérieure de l'autoradio (voir ill. E)

⑥4 Vis de fixation de transport 2x

Face avant de la télécommande (voir ill. F)

Face arrière de la télécommande (voir ill. G)

⑧2 Boîtier à pile
⑧3 Fixation de la pile
⑧4 Touche de déverrouillage

Accessoires de montage (voir ill. E)

⑧5 Cadre de montage DIN
⑧6 Clé de montage

Fourniture

1 x Autoradio (façade inclue)
1 x Télécommande IR (avec 1 x pile lithium type CR2025, 3VDC)
1 x Coffret plastique (pour la façade)
1 x Cadre de montage DIN
2x Clé de montage
1 x Tôle d'ancrage (matériel de fixation inclu)
1 x Mode d'emploi

Caractéristiques

Autoradio

Tension nominale : 12VDC (pôle moins négatif, raccordé à la carrosserie dans le véhicule)

Consommation : max. 10A

Puissance de sortie : max. 4 x 20W sinus

Distorsion : -40 dB (1 %)

Ampli TAD 7386

Égaliseur préréglé à 4 voies

Niveau Master électronique pour : graves et aigus, loudness, réglage avant-arrière, balance

Entrée préampli (LINE IN)

Puissance d'entrée : 775 mV = 0 dB

Impédance : 47 k ohms

Sortie préampli (LINE OUT)

Puissance de sortie : max. 5V

Impédance : 10 k ohms

Égalisation

Graves : 100 Hz ± 10 dB

Aigus : 10 kHz ± 10 dB

Connectique

ISO: 12VDC

ISO: Haut-parleur (max. 2 paires) (4 - 8 ohms)

Lecteur MP3 ou bâton mémoire USB

(USB 1.1 et 2.0)

SD ou MMC

max. quatre amplis

Affichage

Écran ACL

(alphanumérique 8 signes ACL Dot-Matrix)

Rétroéclairage

(couleur bleu, 2 intensités)

Syntoniseur PLL 3 gammes

Affichage : fréquence, station radio, réception mono ou stéréo, emplacement mémoire, fonctions EON, AF, TA/TP et Mute activées

Gamme de fréquence : 87,5 - 108 MHz

Étapes de sélection des canaux : 50 kHz

Fréquence intermédiaire : 10,7 MHz

Diaphonie : 30 dB

Suppression du bruit : 55 dB

Emplacements mémoire : 18

Gamme ondes moyennes (OM)

Gamme de fréquence : 530 - 1600 KHz

Fréquence intermédiaire : 450 kHz

Sensibilité utile : 32 dB μV

Emplacements mémoire : 6

Gamme grandes ondes (GO)

Gamme de fréquence : 144 - 290 KHz

Fréquence intermédiaire : 450 kHz

Sensibilité utile : 32 dB μV

Emplacements mémoire : 6

Télécommande IR

Tension nominale : 3V DC

Alimentation électrique : 1 x pile lithium

type CR2025, 3VDC

Consommation : env. 30 mA

Gamme de longueur d'ondes : infrarouge rapproché 0,7 - 1,4 μm

Dimensions : 85 x 6 x 52 mm (L x h x l)

Supports audio

Lecture

Formats des données : MP3 avec ID3, compatible WMA

Supports : CD, CD-R, CD-RW, cartes SD et MMC,

USB 1.1 et 2.0 (branchement bâton ou fiche)

Suppression du bruit: > 60 dB

Séparation des canaux : > 50 dB

Gamme de fréquence : 20 Hz - 20 kHz

Affichage : répertoire, fichier, piste, album, interprète, durée

Fonction de recherche : affiche le fichier, le titre et la première lettre

■ Sécurité

Consignes de sécurité spécifiques

Les instructions suivantes servent à assurer votre sécurité et votre satisfaction lorsque vous utilisez l'appareil. Veuillez observer que le non respect de ces consignes de sécurité peut entraîner de sérieux accidents.

Explication des signes et termes employés :

⚠️ Danger! Prévention de risques mortels!

⚠ Attention! Prévention de risques de blessures et dégâts matériels!

⚠ Conseil! Pour bien faire!

Danger!

• Ne pas laisser des enfants en bas âge sans surveillance avec le matériel d'emballage! Danger de mort par étouffement!
• Ne pas laisser les enfants, petits et grands, sans surveillance avec cet appareil!

• Protégez-vous contre les décharges électriques! Éviter tout court-circuit lors du raccordement :

• à l'alimentation électrique de 12VDC d'un véhicule

• des max. paires de haut-parleur avec une impédance de 4 - 8 ohms
• d'un ampli

- Avant d'effectuer le raccordement à l'alimentation électrique de 12VDC d'un véhicule, consulter le mode d'emploi du véhicule concernant le respect de la sécurité électrique!

- Vérifier que les câbles de branchement du véhicule soient hors tension lors du raccordement à l'alimentation électrique de 12VDC du véhicule. Équiper les câbles de branchement de porte fusibles (2 x 15A)!

- Avant d'effectuer le montage dans un véhicule, il faut veiller à ce qu'il soit à l'arrêt et sécurisé! Couper le contact, garer le véhicule en position de stationnement et serrer le frein à main.

- Le raccordement à l'alimentation électrique de 12V DC ne doit s'effectuer que parfaitement protégé de l'humidité!

- L'installation dans un véhicule, le montage, l'entretien et le nettoyage ne doivent être effectués qu'avec l'alimentation électrique de 12V DC coupée!

- Ne pas installer l'appareil dans un endroit humide, près de flammes nues, de sources de chaleur, ni exposé de manière prolongée à des températures supérieures à 50 °C!

- Veiller à ne pas endommager des conduites de carburant, du système de freinage, hydraulique, eau ou des câbles électriques ou de transmission de données lorsque la fixation est réalisée par vissage!

S'assurer que la fiche de courant permanent 12VDC ^52 , la fiche de courant d'allumage 12VDC ^54 et la fiche de l'antenne moteur ^53 n'ont aucun contact avec une conduite de carburant (par ex. d'essence)!

La commande et les indications de l'autoradio ne doivent en aucun cas vous faire perdre l'attention requise à la conduite du véhicule dans le trafic! Avant de conduire, il faut se familiariser avec les commandes et s'entraîner à une manipulation sûre des éléments de contrôle! La puissance du volume doit en outre être réglée de manière telle à toujours pouvoir entendre

les sirènes des véhicules d'intervention.

Attention!

- Éviter de blesser ou léser l'ouie sensible des passagers (spécialement les bébés, enfants et animaux domestiques) dans le véhicule! Il convient de régler le volume et la balance des haut-parleurs à un niveau sain et confortable pour tous les passagers!

Remarque : régler le volume de manière à toujours pouvoir entendre les signaux d'avertissement sonores des autres usagers de la route. Retirer la pile de la télécommande en cas d'inutilisation.

- Avant la mise en service, vérifier que tous les composants sont assemblés conformément aux instructions du mode d'emploi!

- Avant de procéder à l'assemblage et à la mise en service, vérifier que la fourniture est en parfait état et au complet!

- Uniquement utiliser l'autoradio avec les pièces d'origine livrées!

- Ne pas recouvrir le boîtier en métal ⑲ par d'autres objets!

- Protéger toutes les surfaces de contact électriques contre les court-circuits, l'humidité, les chocs et les salissures!

- Ne pas poser l'appareil sur, ni contre la batterie du véhicule!

- Prévenir les court-circuits et endommagements! S'assurer qu'aucun corps étranger ou petit objet ne puisse s'infiltrer à l'intérieur du boîtier!

- En cas de défaillances et d'endommagements, immédiatement couper l'autoradio de l'alimentation électrique de 12VDC!

- Procéder au raccordement des haut-parleurs, du chargeur de CD, de l'ampli et des supports audio (CD, CD-R, CD-RW, bâton mémoire USB, lecteur MP3, SD et MMC) conformément aux instructions des modes d'emploi respectifs !

- Uniquement confier les réparations de l'autoradio à des techniciens agréés et qualifiés! En cas de réparations, veuillez contacter la filiale de votre pays (voir bon de garantie)!

- Ne pas soumettre l'appareil à des contraintes mécaniques!

• Prendre les mesures adéquates pour prévenir

tout vol ou usage non autorisé, spécialement si l'autoradio est installé dans un véhicule de tourisme! Avant de sortir du véhicule stationné, dégager la façade de l'autoradio et la ranger à l'abri dans son boîtier en plastique.

• Exclusivement remplacer les fusibles défectueux par des fusibles neufs de même type avec un ampérage identique!
• En cas d'inutilisation prolongée, retirer la pile de la télécommande!

⚠ Conseil Pour bien faire

• Se préparer en toute tranquillité pour la mise en service ! Veiller à travailler dans une ambiance ordonnée et tranquille et réaliser les tâches avec la concentration requise.
• Préparer la position de montage avec soin. Il faut veiller à ce qu'une fois monté, l'autoradio ne gène aucunement la conduite du véhicule.
• Manipuler les CD-R et CD-RW fragiles conformément aux instructions de leurs notices d'utilisation !
• Prévenir tout facteur susceptible d'altérer la reproduction des supports audio ! Avant la lecture, nettoyer les CD, CD-R et CD-RW avec un chiffon sec antistatique en partant du centre et en essuyant vers les bords !
• S'assurer que la reproduction des supports audio ne soit pas perturbée par de l'eau de condensation ! Retirer le CD, CD-R ou CD-RW de l'appareil si l'humidité ambiante est élevée et les températures basses.

Exclusivement insérer des supports audio dont les surfaces sont parfaitement sèches.

• Conserver les supports audio hors de l'appareil dans des étuis de protection adaptés.
• Veuillez trouver ci-dessous une vue d'ensemble des principaux termes techniques :
  ○ Receiver : récepteur électronique d'émissions radiodiffusées et de données audio de supports électronique et préampli en même temps.
  ○ Tuner : reçoit et reproduit les signaux radios.
  ○ PLL (Phase-locked-loop) : circuit électronique permettant la réception exacte de fréquences radios.

OUC (ondes ultra-courtes) : bande de réception d'émissions radiodiffusées (gamme de fréquence : 87,5 - 108 MHz).
OM (ondes moyennes) : bande de réception d'émissions radiodiffusées (gamme de fréquence : 530 - 1600 KHz).
GO (grandes ondes) : bande de réception d'émissions radiodiffusées (gamme de fréquence : 144 - 290 KHz).
○ CD / CD-R / CD-RW (disque compact) : support de données audio et graphiques (disque ø env. 120 mm).
USB (Universal Serial Bus) : interface universelle pour transfert de données.
SD (Secure Digital Card) : support de données audio et graphiques (carte rectangulaire env. 24 x 1 x 32 mm).
MMC (Multimedia Card) : support de données audio et graphiques (carte rectangulaire env. 24 x 1 x 32 mm).
○ MP3 (Moving Picture Experts Group Layer 3): format audio comprimé.
ID3 : informations supplémentaires d'un fichier audio par ex. MP3 indiquant le titre et l'interprète.
○ LINE IN : connecteur d'entrée de données audio d'un appareil haute fidélité.
○ LINE OUT : connecteur de sortie de données audio d'un appareil haute fidélité.
○ Cinch : connecteur standard pour la transmission de signaux électriques.
○ RDS (Radio Data System) : informations supplémentaires codées envoyées par les stations radio en plus des signaux des émissions.
○ AF (fréquence alternative) : fonction permettant d'optimiser automatiquement la fréquence de réception de la station actuellement sélectionnée.
○ TA/TP (Traffic Announcement/Traffic Programm) : fonction permettant de recevoir les émissions d'informations routières.
○ EON (Enhanced Other Networks) : lorsque la fonction TA/TP est activée, les programmes diffusés par une station radio sont automatiquement interrompus pour permettre d'écouter les informations routières d'une autre station. Les informations routières de la radio sont alors reçues et diffusées au volume préréglé.

• PTY (Programm Type) : Fonction permettant la réception de programmes radio dédiés (par ex. rock).
  ○ HiFi (High Fidelity) : Norme de qualité pour les lecteurs audio.
  Fiche ISO : adaptateur de branchement d'appareils électroniques HiFi conformément à l'International Organization for Standardization (organisation internationale de normalisation).

■ Préparation

Le raccordement et le montage requièrent les accessoires et outils suivants, non compris dans la fourniture :

1 x fiche ISO pour le branchement des haut-parleurs du véhicule
1 x fiche ISO pour le branchement 12VDC
1 x branchement d'antenne auto avec connecteur
1 x paire de haut-parleurs, impédance 4 - 8 ohms, (conducteur d'amenée inclus)
3x porte fusible avec fusible 15A
1 x évidement de montage DIN dans le tableau de bord du véhicule
9x dominos
1 x pince à dénuder ou couteau d'ébarbage
1 x tournevis
1 x clé à vis SW 8 (ouverture de clé 8 mm)
1 x stylo à bille

Pour brancher une antenne montée sur un véhicule, vous avez éventuellement besoin de :

1 x adaptateur d'antenne (conforme aux caractéristiques de l'antenne)

Matériel requis pour le branchement de l'ampli :

2x câble de branchement cinch (isolation et fiche : blanc/rouge)

■ Montage

■ Retirer la façade de l'autoradio

• Éviter de heurter l'écran ⑨.
• Appuyer sur la touche «Open» ④ et laisser la façade ① se mettre en position horizontale.
• Pousser légèrement la façade ① vers la gauche et l'extraire par l'avant simultanément.
• Ranger la façade dans son coffret plastique (voir aussi ill. chapitre Fixer la façade).

Encastrement du cadre de montage DIN dans le tableau de bord du véhicule

• Enlever tout le matériel d'emballage de l'appareil.
• Entièrement dévisser les deux vis de fixation de transport ⑥⁴ du boîtier en métal ③⁹ (voir ill. E) et démonter prudemment le cadre en plastique ② de la face avant de l'appareil ②⁸.
• Défaire les points de fixation en levant légèrement le bord supérieur du cadre et l'extraire prudemment par l'avant.
• Enfoncer les deux clés de montage ⑧6 entre le boîtier en métal ⑲9 et le cadre de montage DIN prémonté ⑧5 jusqu'à ce qu'elles s'enclenchent. Vérifier que le côté bombé se trouve sur le côté extérieur. Conserver soigneusement les clés de montage ⑧6 pour toutes utilisations ultérieures.
• Démonter le cadre de montage DIN ⑧5 et le positionner à fleur dans pleinement de montage DIN du tableau de bord du véhicule.
• Fixer le cadre de montage DIN ⑧5 pour prévenir toute extraction. Plier respectivement environ dix languettes de tôle sur les faces supérieures et inférieures du cadre de montage DIN ⑧5, de l'intérieur vers l'extérieur. Vérifier que le cadre de montage DIN ⑧5 est bien fixé à fleur dans l'évidemment de montage DIN.
• Entièrement fixer le cadre plastique ② sur la face avant de l'appareil ⑳.

■ Branchement des haut-parleurs du véhicule

⚠ Conseil! Utiliser une fiche ISO.

• Dégager prudemment le câble de branchement du haut-parleur monté dans le véhicule du cadre de montage DIN 85.
• Raccorder le câble de branchement de la fiche ISO et les câbles de branchements des haut-parleurs montés dans le véhicule à l'aide des huit dominos. S'assurer que les raccordements dans les huit dominos sont exempts de court-circuits et que les vis de fixation sont correctement vissées.
• Raccorder le câble de branchement de la fiche ④ au fil (+) du haut-parleur arrière droit.
• Raccorder le câble de branchement de la fiche ④2 au fil (-) du haut-parleur arrière gauche.
• Raccorder le câble de branchement de la fiche ④3 au fil (+) du haut-parleur avant droit.
• Raccorder le câble de branchement de la fiche ④ au fil (-) du haut-parleur avant droit.
• Raccorder le câble de branchement de la fiche ④5 au fil (+) du haut-parleur avant gauche.
• Raccorder le câble de branchement de la fiche ④ au fil (-) du haut-parleur avant gauche.
• Raccorder le câble de branchement de la fiche ④7 au fil (+) du haut-parleur arrière gauche.
• Raccorder le câble de branchement de la fiche ④8 au fil (-) du haut-parleur arrière gauche.

■ Branchement à l'alimentation électrique de 12 V DC du véhicule

Danger!

• Avant d'effectuer le raccordement à l'alimentation électrique de 12VDC d'un véhicule, consulter le mode d'emploi du véhicule concernant le respect de la sécurité électrique!
• Vérifier que les câbles de branchement du véhicule soient hors tension lors du raccordement à l'alimentation électrique de 12VDC du véhicule. Veiller à ne pas endommager les systèmes de sécurité du véhicule, par ex. l'ordinateur de bord et l'antivol.
  • Le raccordement de l'alimentation électrique de

12VDC doit être réalisé avec trois porte fusibles de 15A!

• Avant d'effectuer le montage dans un véhicule, s'assurer que celui-ci est à l'arrêt complet et sécurisé! Couper le contact, garer le véhicule en position de stationnement et serrer le frein à main!
• Utiliser des outils avec une poignée isolée pour effectuer les branchements!
• Éviter tout court-circuit lors du raccordement de l'alimentation électrique de 12VDC.
• Le raccordement de l'autoradio à l'alimentation électrique de 12VDC ne doit s'effectuer que parfaitement protégé de l'humidité!

⚠ Conseil! Utiliser une fiche ISO.

• S'assurer que le fusible plat de 10A ^50 intact est enfiché jusqu'à la butée dans la prise de fusible plat ^49 .
• Dégager prudemment le câble de branchement pour le raccord de l'alimentation électrique de 12VDC du cadre de montage DIN ⑧5.
• Effectuer le raccordement du câble de branchement de la fiche ISO avec les câbles de branchement de l'alimentation électrique de 12VDC avec les trois porte fusibles de 15A. Vérifier que les raccordements des trois porte fusibles de 15A sont exempts de court-circuits et que les vis de fixation sont correctement vissées.
• Raccorder le câble de branchement de la fiche de courant permanent de 12VDC ^52 par un porte fusible 15A au câble de branchement du courant permanent de 12VDC du véhicule.
• Option, seulement en cas de branchement d'une antenne motorisée :

Raccorder le câble de branchement des fiches de courant d'allumage de 12VDC ⑤4 et de l'antenne motorisée ⑥3, chacun équipé d'un porte fusible 15A, au câble de branchement du courant d'allumage de 12VDC du véhicule. Ainsi, l'autoradio et l'antenne motorisée ne peuvent s'alimenter sur le courant du véhicule que lorsque le contact est mis.

- Raccorder le câble de branchement de la fiche négatif/masse dans le véhicule ⑤, par un domino, au câble de branchement du pôle négatif du véhicule (pôle négatif de la batterie,

lequel est normalement raccordé à la carrosserie du véhicule).

Raccordement d'un ampli

Conseil Utiliser deux câbles de branchement cinch (isolation et fiche : blanc/rouge). Vous pouvez raccorder un ampli pour chaque canal de sortie d'enceinte (LINE OUT) à l'appareil.

• Poser les deux câbles de branchement cinch dans le véhicule conformément aux instructions de leur mode d'emploi.
• Amener les deux câbles de branchement cinch vers l'ampli et les faire sortir avec précaution par le devant du cadre de montage DIN 85.
• Insérer la fiche rouge du premier câble de branchement cinch à fond dans la prise enfichable OUT/REAR R (branchement ampli [rouge/arrière droit]) ⑤7.
• Insérer ensuite la deuxième fiche rouge du premier câble de branchement cinch à fond dans la prise enfichable cinch REAR R (branchement ampli [rouge/arrière droit]) de l'ampli.
• Insérer la fiche blanche du premier câble de branchement cinch à fond dans la prise enfichable cinch OUT/REAR L (branchement ampli [blanc/arrière gauche]) ⑥0.
• Insérer ensuite la deuxième fiche blanche du premier câble de branchement cinch à fond dans la prise enfichable cinch REAR L (branchement ampli [blanc/arrière gauche]) de l'ampli.
• Insérer la fiche rouge du deuxième câble de branchement cinch à fond dans la prise enfichable cinch OUT/FRONT (branchement ampli [rouge/avant droit]) ⑥3.
• Insérer ensuite la deuxième fiche rouge du deuxième câble de branchement cinch à fond dans la prise enfichable cinch FRONT (branchement ampli [rouge/avant droit]) de l'ampli.
• Insérer la fiche blanche du deuxième câble de branchement cinch à fond dans la prise enfichable cinch OUT/FRONT (branchement ampli [blanc/avant gauche]) ⑥2.
• Insérer ensuite la deuxième fiche blanche du deuxième câble de branchement cinch à fond

dans la prise enfichable cinch FRONT (branchement ampli [blanc/avant gauche]) de l'ampli.

■ Branchement d'un appareil audio portable

Si vous désirez brancher une source audio quelconque via cinch, vous pouvez raccorder la sortie casque (jack stéréo 3,5 mm) de n'importe quel appareil audio portable (par ex. un lecteur MP3) à l'autoradio. Utiliser un câble de branchement avec fiche jack 3,5 mm sur 2 x fiche cinch.

• Amener le câble de branchement cinch vers l'appareil audio portable et le faire sortir avec précaution par le devant du cadre de montage DIN.
• Insérer la fiche rouge du premier câble de branchement cinch à fond dans la prise enfichable cinch LINE IN R [rouge/arrière droit] ⑤8.
• Insérer la fiche blanche du deuxième câble de branchement cinch à fond dans la prise enfichable cinch LINE IN L [blanc/arrière gauche] ⑤9.
• Insérer ensuite la fiche jack stéréo 3,5 mm dans la sortie casque de l'appareil audio portable.
• Pour la lecture, appuyer sur la touche ⚙ MODE ②, jusqu'à ce que AUX s'affiche dans l'écran. L'utilisation de l'appareil périphérique est expliquée dans son mode d'emploi respectif.

Raccordement de l'antenne du véhicule

• Prudemment faire sortir le câble de branchement de l'antenne du véhicule par l'avant du cadre de montage DIN ⑧5 et l'amener jusqu'à l'autoradio.
• Insérer la fiche du câble de branchement de l'antenne du véhicule à fond dans la prise d'antenne ⑥ de l'autoradio. Au besoin, utiliser un adaptateur d'antenne conforme aux caractéristiques de l'antenne.
• Le cas échéant, raccorder le câble de branchement de 12VDC de l'antenne motorisée à la fiche d'antenne motorisée ⑤3.

- Fixation sur le cadre de montage DIN

• Prudemment insérer l'autoradio par la face arrière avec tous les câbles de branchement raccordés dans le cadre de montage DIN ⑧5.
• Veiller à ce que les orifices d'aération du boîtier en métal ⑲ ne soient pas recouverts par d'autres objets.
• Vérifier qu'aucun câble de branchement ne se trouve entre le boîtier en métal ⑲ et le cadre de montage DIN ⑳. Éviter de coincer les câbles, tout endommagement étant susceptible de causer un court-circuit ou une panne de l'appareil ou de l'électronique à bord du véhicule.
• Enfoncer l'autoradio et l'enclencher correctement dans le cadre de montage DIN ⑧.
• Le cas échéant, doter votre appareil d'une protection antivol supplémentaire. Visser la vis de fixation ⑤6 avec la tôle d'ancrage et le matériel de fixation sur le pare feu moteur du véhicule.
• Fixer la vis de fixation ⑤6 avec l'écrou M5 et la rondelle sur le support de l'évidemment de montage du véhicule.
• Veiller à ce que tous les câbles soient correctement raccordés et l'alimentation électrique assurée. La DEL (rouge)/source de tension ③5 clignote.
• Avec la pointe d'un stylo à bille, appuyer une fois sur la touche Reset ③6 de la face avant de l'appareil (voir ill. C). Les réglages d'usine sont activés.

Fixer la façade

• Retirer la façade ① de son coffret plastique.
• Éviter de heurter l'écran ⑨.
• Placer l'arête arrière gauche de la façade ① contre les points de fixation ③7 de la face avant de l'appareil.
• Veiller à ce que la barrette de connexion ②6 se trouve en face de la prise de connexion ③0.
• Enfoncer délicatement l'arête arrière droite de la façade ① contre le mécanisme d'éjection ③4 et l'enclencher correctement.
• Rabattre la façade ① vers le haut et l'enclencher.

Utilisation

Mise en marche

- Appuyer sur la touche ⏻ ⑳.

Par défaut, l'appareil s'allume avec les préréglages suivants :

• L'écran ⑨ affiche [WELCOME] (bienvenue).
- L'éclairage du clavier s'éclaire en bleu (réglable sur 2 niveaux d'intensité).
- Appuyer sur la touche MU/DIM ⑬ pendant 2 secondes. Appuyer de nouveau pendant 2 secondes pour augmenter la luminosité de l'écran.
- Le syntoniseur s'allume et l'écran ⑨ affiche [FM1] (1. gamme PO), [87.50] (fréquence de l'émetteur), [AF] clignote.
- Les haut-parleurs reproduisent les signaux reçus par le syntoniseur.
- Tourner la molette «SEL/VOL» ②3 pour ajuster le volume désiré.

Extinction

- Appuyer sur la touche ⏻ 24. Le rétroéclairage de la façade ① s'éteint et l'écran ⑨ affiche l'heure. Lors de l'extinction l'appareil mémorise tous les réglages réalisés lors de la dernière utilisation. L'appareil règle l'heure automatiquement à l'aide des signaux radio reçus. Au prochain allumage l'autoradio reprend immédiatement la reproduction du dernier support audio ou de la station radio sélectionnée.

■ Sélection et réglage du son

VOL: Volume des haut-parleurs

- Ajuster le volume désiré des haut-parleurs en tournant la molette «SEL/VOL» ②3.

BAS: Graves (fréquence des graves des haut-parleurs)

• Enfoncer la molette «SEL/VOL» ②3, jusqu'à ce que [BAS] s'affiche dans l'écran ⑨.
• Ajuster les graves en tournant la molette «SEL/VOL» ②3.

Vous pouvez sélectionner des valeurs entre [-7] et [7].

TRE: Aigus (fréquence des aigus des haut-parleurs)

• Enfoncer la molette «SEL/VOL» ②3, jusqu'à ce que [TRE] s'affiche dans l'écran ⑨.
• Ajuster les aigus en tournant la molette «SEL/VOL» ②3.

Vous pouvez sélectionner des valeurs entre [-7] et [7].

BAL: Balance (balance du volume des haut-parleurs gauche [L] et droit [R])

• Enfoncer la molette «SEL/VOL» ②3, jusqu'à ce que [BAL] s'affiche dans l'écran ⑨.
• Ajuster la balance en tournant la molette «SEL/VOL» ②3.

Vous pouvez sélectionner des valeurs entre [10L] et [10R]. La valeur moyenne est [0].

FAD: Réglage avant-arrière (réglage du volume des haut-parleurs avant [F] et arrière [R])

• Enfoncer la molette «SEL/VOL» ②3, jusqu'à ce que [FAD] s'affiche dans l'écran ⑨.
• Ajuster le réglage avant-arrière en tournant la molette «SEL/VOL» ②3. Vous pouvez sélectionner des valeurs entre [10F] et [10R]. La valeur moyenne est [0].

Vos réglages sont mémorisés automatiquement.

■ Sélection et réglage des fonctions de lecture

- Enfoncer la molette «SEL/VOL» ②3 et la maintenir enfoncée pendant deux secondes. Pour sélectionner la fonction suivante, enfoncer la molette «SEL/VOL» ②3, jusqu'à ce que la fonction désirée soit affichée.

TA SEEK/ALARM:

[TA SEEK], si la radio ne reçoit pas d'informations routières (signal TP) par l'émetteur actuel, elle recherche automatiquement la prochaine station diffusant des informations routières (signal TP). ou

[TA ALARM], si la radio ne reçoit pas d'informations routières (signal TP) par l'émetteur actuel, ceci est indiqué par un bip sonore.

La radio ne change pas de station.

- Régler la fonction désirée en tournant la molette «SEL/VOL» ②3.

MASK DPI/ALL:

[DPI]: Réception des stations radio dont les fréquences sont optimales.

[ALL]: Réception de stations radio sans signal RDS avec haute intensité de champ.

- Régler la fonction désirée en tournant la molette «SEL/VOL» ②3.

RETUNE\_S/L:

[L]: La durée de la recherche d'une station radio diffusant des informations routières est de 90 secondes.

[S]: La durée de la recherche d'une station radio diffusant des informations routières est de 30 secondes.

- Régler la fonction désirée en tournant la molette «SEL/VOL» ②3.

DSP: (OFF/POP M/ROCK M/CLASS M/FLAT M): Sélection d'une sonorité pour les différents styles de musique et de parole avec préréglages des graves et aigus.

• Tourner la molette «SEL/VOL» ②3 la sonorité de vos réglages pour BAS et TRE est sélectionné.
  • Tourner la molette «SEL/VOL» ②3, jusqu'à ce

que l'écran ⑨ affiche [POP M], la sonorité pour la musique pop est sélectionné.

• Tourner la molette «SEL/VOL» ②3, jusqu'à ce que l'écran ⑨ affiche [ROCK M], la sonorité pour le rock est sélectionnée.
• Tourner la molette «SEL/VOL» ②3, jusqu'à ce que l'écran ⑨ affiche [CLASS M], la sonorité pour la musique classique est sélectionnée.
• Tourner la molette «SEL/VOL» ②, jusqu'à ce que l'écran ⑨ affiche [FLAT M], la sonorité pour les discussions est sélectionnée.

LOUD ON/OFF:

La fonction Loudness permet de renforcer la restitution des graves dans la sonorité avec un faible volume.

• Enfoncer la molette »SEL/VOL» ②3. L'écran ⑨ affiche [LOUD ON].
• Enfoncer de nouveau la molette «SEL/VOL» ②3. L'écran ⑨ affiche [LOUD OFF].

ESP 10/40 (protection antichoc électronique) :

Pendant la lecture de CD, CD-R ou CD-RW, l'appareil enregistre les données des prochaines 10 ou 40 secondes dans une mémoire tampon. Ceci permet d'assurer la fluidité de la lecture en cas de choc (par ex. sur des inégalités de la voie).

• Tourner la molette «SEL/VOL» ②, jusqu'à ce que l'écran ⑨ affiche [ESP 10]. La mémoire tampon enregistre les données des prochaines 10 secondes.
• Tourner la molette «SEL/VOL» ②, jusqu'à ce que l'écran ⑨ affiche [ESP 40]. La mémoire tampon enregistre les données des prochaines 40 secondes.

MULT ON/OFF (fonction non disponible sur le modèle KH 2391) :

[MULT ON]: Lecture du chargeur de CD (si raccordé).

[MULT OFF]: Lecture du lecteur de CD ⑲.

- Régler la fonction désirée en tournant la molette «SEL/VOL» ②3.

BEEP ON/OFF:

[BEEP ON]: Génère un bip sonore lors de l'utilisation et le reproduit par les enceintes.

[BEEP OFF]: Le signal sonore est désactivé.

- Régler la fonction désirée en tournant la molette «SEL/VOL» ②3.

SEEK 1/2:

[SEEK 1]: La recherche automatique de station s'arrête à la première station radio recevable.

[SEEK 2]: La recherche automatique de radio ne s'arrête que lorsque la touche ▶▶▶ ⑥ ou ▶◀▶ ⑦ est relâchée.

- Régler la fonction désirée en tournant la molette «SEL/VOL» ②3.

STEREO/MONO:

Permet de régler la lecture du son sur la qualité stéréo ou mono lors de la réception radio.

• Enfoncer la molette «SEL/VOL» ②3. L'écran ⑨ affiche [STEREO].
• Enfoncer de nouveau la molette «SEL/VOL» ②3. L'écran ⑨ affiche [MONO].

LOCAL / -DX-:

[LOCAL]: Reproduit les stations radio proches avec un signal d'émission puissant.

[-DX-]: Reproduit aussi les stations radio éloignées avec un signal d'émission faible.

• Régler la fonction désirée en tournant la molette «SEL/VOL» ②3.
• Enfoncer la molette «SEL/VOL» ②3.

Vos réglages sont mémorisés automatiquement. L'appareil passe automatiquement en mode de lecture au bout de 10 secondes.

Réglage du volume

• Pour augmenter le volume, tourner la molette «SEL/VOL» ② dans le sens des aiguilles d'une montre.
• Pour réduire le volume, tourner la molette «SEL/VOL» ② dans le sens contraire des aiguilles d'une montre.

Fonction Mute

La fonction Mute permet de couper le son des haut-parleurs.

- Appuyer sur la touche MU/DIM ⑬. La lecture

passe en mode muet et l'écran ⑨ affiche [MUTE ON].

- Appuyer de nouveau sur la touche MU/DIM ⑬. La lecture reprend avec le volume réglé avant l'activation de la fonction MUTE et [MUTE ON] disparaît de l'écran ⑨.

Réglage du syntoniseur 3 voies PLL

- Appuyer sur la touche ⚙ MODE ②, jusqu'à ce que TUNER s'affiche dans l'écran.

Vous pouvez sélectionner 3 x gammes de fréquence PO (FM1, FM2 et FM3), 1 x gamme de fréquence OM (MW) et 1 x gamme de fréquence GO (LW).

Chaque gamme de fréquence dispose de six emplacements mémoire permettant de mémoriser des stations radio.

- Appuyer sur la touche ⚙ BAND ⑩ et sélectionner la gamme de fréquence désirée. L'écran ⑨ affiche les informations de la gamme de fréquence (par ex. [FM2]), la fréquence (par ex. [99.20]) d'une station radio reçue ou l'indicatif de programme en cas de réception stéréo et [TP] pour les informations routières.

Recherche de station automatique

Si la fonction de lecture SEEK1 est préréglée :

- Appuyer sur la touche ⑥ ou ⑦ pendant 2 secondes. Le syntoniseur s'arrêt automatiquement à la première station radio recevable et indique les informations sur l'écran ⑨.

Si la fonction de lecture SEEK2 est préréglée :

- Appuyer sur la touche ⑥ ou ⑦ et la maintenir enfoncée pour se rapprocher de la fréquence désirée. Lorsque vous relâchez la touche, la recherche s'arrête automatiquement sur la prochaine station radio correctement recevable et l'écran ⑨ affiche les informations ;

ou

- Appuyer sur la touche SCAN 21.

La recherche s'arrête toutes les 5 secondes sur une des stations radios reçues.

Recherche manuelle de station radio

• Appuyer sur la touche 🏠 ⑥ pour se rapprocher de la fréquence inférieure désirée par étapes.
• Appuyer sur la touche ▶▶⑦ se rapprocher de la fréquence supérieure désirée par étapes. Vous pouvez définir l'emplacement en mémoire de la station radio réceptionnée.

- Enfoncer environ deux secondes la touche de l'emplacement mémoire désiré :

Touche	1 PAU	19
Touche	2 INT	18
Touche	3 RPT	17
Touche	4 RDM	16
Touche	5	15
Touche	6	14

La désignation de l'emplacement mémoire s'affiche dans l'écran ⑨.

Recherche automatique de station radio et mémorisation

Cette fonction permet de rechercher automatiquement six stations radio dont l'intensité de champ est suffisante dans la gamme de fréquence sélectionnée.

- Appuyer sur la touche A/PS 20 pendant environ 2 secondes pour lancer la fonction. La recherche automatique de station s'arrête pendant 5 secondes lorsqu'une station radio est reçue. La désignation de l'emplacement mémoire, par ex. [4], clignote dans l'écran. L'autoradio mémorise la station radio sur l'emplacement mémoire 4. Vous pouvez définir l'emplacement en mémoire de la station radio réceptionnée.

- Appuyer sur la touche de l'emplacement mémoire désiré dans l'espace des cinq secondes pendant lesquelles les informations clignotent sur l'écran :

Touche	1 PAU	19
Touche	2 INT	18
Touche	3 RPT	17
Touche	4 RDM	16
Touche	5	15
Touche	6	14

La désignation de l'emplacement mémoire s'affiche dans l'écran ⑨.

Écoute des stations mémorisées

Appuyer sur la touche mémoire de la station radio désirée:

Touche	1 PAU	19
Touche	2 INT	18
Touche	3 RPT	17
Touche	4 RDM	16
Touche	5	15
Touche	6	14

Écouter les informations routières pendant la lecture

- Appuyer une fois sur la touche TA ⑤ pour écouter les informations routières pendant la lecture.

L'écran ⑨ affiche alternativement [TA] et [TP] lorsque la station radio écoutée ne diffuse pas d'informations routières. [NO TP, TA] clignotent dans l'écran ⑨ lorsque la station radio écoutée ne diffuse pas d'informations routières. L'autoradio interrompt momentanément le programme en cours et commute automatiquement sur la station radio diffusant le bulletin d'informations routières. L'écran ⑨ affiche [TRAFFIC INF].

Remarque : pendant la diffusion d'une information routière, la lecture du CD est interrompue et ensuite reprise automatiquement.

- Appuyer une fois de plus sur la touche TA ⑤ pour éteindre cette fonction.

Fonction AF (fréquences alternatives)

Cette fonction permet d'optimiser en permanence la réception de la station radio écoutée.

• Appuyer sur la touche AF ⑧ pour afficher [AF] dans l'écran ⑨. Le syntoniseur recherche et diffuse la fréquence optimale recevable de la station radio actuellement écoutée.
• Appuyer sur la touche AF ⑧ et la maintenir enfoncée pour afficher [REG ON] dans l'écran ⑨. Le syntoniseur recherche les émetteurs disponibles de la station radio écoutée dans la région.

- Appuyer sur la touche AF ⑧. L'écran ⑨ affiche [REG OFF]. Le syntoniseur recherche toutes les stations radio.

Fonction PTY

Sélectionner cette fonction pour recevoir des émetteurs diffusant des programmes spéciaux.

Appuyer sur la touche PTY ⑪, puis sur une des touches mémoire 1-6 (⑭ ⑮ ⑯ ⑰ ⑱ ⑲).

L'écran ⑨ affiche [PTY] et l'un des thèmes suivants :

les programmes spéciaux ci-dessous sont actuellement mémorisés.

Musique

1. POP M, ROCK M
2. EASY M, LIGHT M
3. CLASSICS, OTHER M
4. JAZZ M, COUNTRY
5. NATION M, OLDIES M
6. FOLK M

Entretiens

Remarque : quelques secondes après la sélection, le syntoniseur lance la recherche d'une station diffusant le programme spécial désiré. Si aucune station correspondante n'est trouvée, l'écran affiche [NO PTY] et la dernière station écoutée est diffusée.

Fonction DISP

- Appuyer sur la touche DISP ⑫, l'écran ⑨ affiche la fréquence actuelle, puis appuyer une fois de plus pour afficher : heure, PTY, station.

■ Lecture de supports audio

CD, CD-R et CD-RW

Conseil!

• Prévenir tout facteur susceptible d'altérer la reproduction des supports audio ! Avant la lecture, nettoyer les CD, CD-R et CD-RW avec un chiffon sec antistatique en partant du centre et en essuyant vers les bords !
• S'assurer que la reproduction des supports audio ne soit pas perturbée par de l'eau de condensation ! Retirer le CD, CD-R ou CD-RW de l'appareil si l'humidité ambiante est élevée et les températures basses.
  Exclusivement insérer des supports audio dont les surfaces sont parfaitement sèches.
• Conserver les supports audio hors de l'appareil dans des étuis de protection adaptés.

Insertion du CD

• Appuyer sur la touche «Open» ④. La façade ① se rabat vers l'avant.
  La DEL (rouge)/tiroir CD ②7 et la touche d'éjection CD ③8 s'éclairent en rouge.
• Vérifier que la fente CD ⑲ ne contienne pas de disque compact type CD, CD-R ou CD-RW.
• Appuyer pour cela sur la touche d'éjection CD ③8.
• Pour lire un disque compact, insérer un CD, CD-R ou CD-RW avec précaution dans la fente CD ⑲. Le disque CD, CD-R ou CD-RW est «aspiré» par la fente.
• Veiller à insérer le CD avec l'étiquette dirigée vers le haut.
• Rabattre la façade ① vers le haut et la laisser s'enclencher.
  La lecture commence automatiquement par le premier titre et l'écran ⑨ affiche [CD], puis [TOC READ] (lecture des données). L'écran affiche ensuite : le titre et la durée. Ces informations peuvent varier selon le support utilisé.

Sélection du titre

Vous pouvez définir l'ordre de la lecture.

• Appuyer sur la touche ◀◀ ⑥ pour passer au titre précédent.
• Appuyer sur la touche ▶▶⑦ pour passer au titre suivant.

Sélection de séquences des titres

Dans un titre, vous pouvez naviguer à une séquence antérieure ou ultérieure.

• Appuyer sur la touche ◀◀ ⑥ et la maintenir enfoncée pour naviguer à une séquence antérieure dans un titre.
• Appuyer sur la touche ▶⑦ et la maintenir enfoncée pour naviguer à une séquence ultérieure dans un titre.

Dès que vous relâchez la touche utilisée, la lecture démarre au début de la séquence sélectionnée.

Sélectionner des titres à l'aide de l'emplacement mémoire

(uniquement disponible avec des fichiers MP3)

• Appuyer une fois sur la touche A/PS ⑳. L'écran ⑨ affiche [TRK SCH].
• Enfoncer la molette «SEL/VOL» ②3, la troisième position de l'emplacement mémoire clignote dans l'écran ⑨.
• Tourner la molette «SEL/VOL» ②, sélectionner la troisième position de l'emplacement mémoire du titre désiré et appuyer sur la molette «SEL/VOL» ③. La deuxième position de la désignation de l'emplacement mémoire clignote dans l'écran ⑨.
• Tourner la molette «SEL/VOL» ②, sélectionner la deuxième position de l'emplacement mémoire du titre désiré et appuyer sur la molette «SEL/VOL» ③. La première position de la désignation de l'emplacement mémoire clignote dans l'écran ⑨.
• Tourner la molette»SEL/VOL» ②, sélectionner la première position de l'emplacement mémoire du titre désiré et appuyer sur la molette «SEL/VOL:» ③. Le titre désiré est reproduit.

Rechercher des titres dans des répertoires

Cette fonction est uniquement disponible avec des CD, CD-R, CD-RW, clés USB ou cartes SD/MMC contenant des fichiers MP3 classé dans une structure de classeurs.

• Appuyer deux fois sur la touche A/PS ⑳. L'écran ⑨ affiche [FILE SCH].
• Enfoncer la molette «SEL/VOL» ②3. L'écran ⑨ affiche les noms de répertoires disponibles.
• Enfoncer et tourner la molette «SEL/VOL» ②3

pour naviguer dans les répertoires et sélectionner le répertoire désiré.

- Enfoncer la molette «SEL/VOL» ② pour valider la sélection. L'écran ⑨ affiche les titres du répertoire sélectionné. Enfoncer et tourner la molette «SEL/VOL» ② pour naviguer dans le répertoire. Enfoncer de nouveau la molette «SEL/VOL» ②, le titre désiré passe en lecture.

Rechercher un titre à l'aide du nom de fichier

Cette fonction est uniquement disponible avec des CD, CD-R, CD-RW, clés USB ou cartes SD/MMC contenant des fichiers MP3 classé dans une structure de classeurs.

Vous pouvez sélectionner un titre en entrant le nom de fichier comptant jusque 8 positions.

• Appuyer trois fois sur la touche A/PS ⑳. L'écran ⑨ affiche [CHAR SCH].
• Enfoncer la molette «SEL/VOL» ②3 [A] clignote dans l'écran ⑨.
• Appuyer sur la touche A/PS ⑳ pour effacer la dernière entrée (chiffre/lettre).
• Tourner la molette „SEL/VOL“ ②3, sélectionner la première position du nom de fichier (chiffre/lettre) et appuyer une fois de plus sur la touche A/PS ⑩ pour valider la sélection.
• Enfoncer et tourner la molette «SEL/VOL» ②3 pour sélectionner et valider un titre.
• Pour valider la sélection de la dernière lettre / du dernier chiffre, enfoncer la molette «SEL/VOL» ②3. Le titre désiré passe en lecture.
• Conseil : Au lieu d'entrer le nom de fichier à 8 positions, vous pouvez aussi enfoncer la molette «SEL/VOL» ②3 pendant 2 secondes pour valider la première lettre. Enfoncer et tourner la molette «SEL/VOL» ②3 pour sélectionner et valider le titre.

Définir l'ordre des classeurs

Cette fonction est uniquement disponible avec des CD, CD-R, CD-RW, clés USB ou cartes SD/MMC contenant des fichiers MP3 classé dans une structure de classeurs.

• Appuyer sur la touche 5 ⑮ pour démarrer la lecture du classeur situé avant celui actuellement reproduit.
• Appuyer sur la touche 6 ⑭ pour démarrer

la lecture du classeur situé après celui actuellement reproduit.

Pause

• Appuyer sur la touche 1 PAU ⑲ pour interrom-pre la lecture.
• Appuyer de nouveau sur la touche 1 PAU ⑲ pour reprendre la lecture.

Répétition

• Appuyer sur la touche 3 RPT ⑰ pour répéter continuellement le titre actuellement en lecture. L'écran ⑨ affiche [RPT ON]. Le titre actuellement reproduit est répété continuellement.
• Appuyer une fois de plus sur la touche 3 RPT ⑰ L'écran ⑨ affiche [RPT OFF].

Écoute

• Appuyer sur la touche 2 INT ⑱ pour écouter les introductions de tous les titres. L'écran ⑨ affiche [INT ON].
• Appuyer une fois de plus sur la touche 2 INT ⑱ pour reprendre la lecture normale. L'écran ⑨ affiche [INT OFF].

Lecture aléatoire

• Appuyer sur la touche 4 RDM ⑯ pour activer la lecture aléatoire des titres. L'écran affiche [RDM ON].
• Appuyer une fois de plus sur la touche 4 RDM ⑯ pour reprendre la lecture normale. L'écran affiche [RDM OFF].

Éjection

• Appuyer sur la touche «Open» ④. La façade se rabat vers l'avant.
  Appuyer sur la touche d'éjection du CD ③8, le CD, CD-R ou CD-RW est alors éjecté par la fente CD ②9. Enlever le CD, CD-R ou CD-RW dans les 5 secondes suivantes. Autrement, l'appareil réinsère le disque

Bâton mémoire USB / lecteur MP3 ou carte SD / MMC

Attention!

La transmission optimale des données au connecteur USB ③3 ne peut être garantie qu'avec

un bâton mémoire USB. En raison de la grande diversité de bâtons mémoire USB disponibles, la compatibilité avec tous les articles USB actuels et futurs ne peut être garantie.

Conseil!

Utiliser une clé USB/lecteur MP3 ou carte SD/MMC conformément aux instructions de leurs notices d'utilisation !

Insérer

• Enlever le capuchon de protection du port USB ③3.
• Insérer entièrement la fiche USB du support mémoire audio USB (lecteur MP3 ou clé USB) (contenant les données en format MP3) dans le port USB ③3.
• Insérer entièrement la carte SD/MMC (contenant des fichiers MP3) dans la fente SD/MMC ③2 (voir ill. sur l'appareil).
• Veiller à insérer la carte avec le côté aplati dirigé vers le bas et les contacts vers la gauche.

ou

Lecture

La lecture commence automatiquement et l'écran ⑨ affiche les indications suivantes : titre, durée, artiste ou classeur. Ces informations peuvent varier selon le support utilisé.

• Si la clé USB est déjà insérée dans le port USB ③, appuyer sur la touche ⚙ MODE ② jusqu'à ce que l'écran ⑨ affiche USB. ou

- Si une carte SD/MMC (contenant des fichiers MP3) est déjà insérée dans la fente SD/MMC ③2, appuyer sur la touche ⚙ MODE ②2 jusqu'à ce que l'écran ⑨ affiche MEM-CARD.

Les commandes suivantes sont décrites dans le chapitre :

Lecture de supports audio/CD, CD-R et CD-RW:

• Sélection du titre
• Sélection de séquences des titres
• Sélectionner des titres à l'aide de l'emplacement mémoire

• Recherche de titre dans des répertoires

• Recherche de titre à l'aide du nom de fichier

• Définir l'ordre des classeurs
• Pause
• Répétition
• Écoute
• Lecture aléatoire

Déconnecter

• Entièrement débrancher la fiche USB du support audio USB du port USB ③3. ou
• Enfoncer la carte SD/MMC dans la fente SD/MMC ③2 pour l'éjecter.
  • Retirer la carte SD/MMC de la fente SD/MMC ③2.

■ Télécommande

Conseil

Veuillez vous familiariser avec la manipulation des principales touches de la télécommande avant de l'utiliser (voir ill. F). Les fonctions sont décrites dans l'affectation des touches de la façade ①. Vérifier que la face frontale de la télécommande pointe vers la cellule réceptrice ③ de la façade ①.

• Il faut tenir compte que la fonction AF ne peut être commandée que par la touche AF ⑧ de la façade ①.
• Il convient également de tenir compte de la procédure modifiée pour :

Régler le volume

• Pour augmenter le volume, appuyer sur la touche VOL+ 68.
• Pour réduire le volume, appuyer sur la touche VOL-⑦1.

Remplacement de la pile

• Actionner la touche de déverrouillage ⑧4 et sortir la fixation de la pile ⑧3 du boîtier à pile ⑧2 (voir ill. G).
• Insérer une pile neuve au lithium de type CR2025, 3 V DC dans la fixation de pile ⑧3 de manière à ce que le côté marqué + soit dirigé vers le haut. Insérer ensuite la fixation de pile ⑧3 dans le boîtier à pile ⑧2 et vérifier qu'elle s'enclenche correctement.

■ Dépannage

▶ Problème ▷ Cause ▶ Solution
L'appareil ne s'allume pas et/ou l'écran ⑨ affiche [ERROR].
Les raccordements de l'alimentation électrique de 12VDC sont défectueux.
Contrôler le câblage correct de l'appareil (voir chapitre Raccordement à l'alimentation électrique 12 V DC du véhicule). Appuyer ensuite sur la touche RESET ③6 avec la pointe d'un stylo à bille. ou
▷ Le fusible plat 10A ⑤0 dans la prise de fusible plat ④9 est défectueux.
Remplacer le fusible plat défectueux par un fusible plat neuf de 10A. Appuyer ensuite sur la touche RESET ③6 avec la pointe d'un stylo à bille. ou
▷ Un fusible 15A du porte fusible de l'alimentation électrique de 12VDC est défectueux.
Remplacer le fusible défectueux par un fusible neuf de 15A. Appuyer ensuite sur la touche RESET ^36 avec la pointe d'un stylo à bille. Si le défaut du fusible se répète, contrôler si le câblage est correct. ou
▷ L'appareil est défectueux.
Veuillez contacter la filiale S.A.V. de votre pays (voir bon de garantie).
▶ La commande de l'appareil ne fonctionne pas.
La façade ① n'est pas correctement enclenchée.
Enclencher correctement la façade ① (voir chapitre Fixer la façade). ou
▶ La pile de la télécommande est usée.
Remplacer la pile usée par une pile neuve au lithium de type CR2025, 3VDC. ou
La cellule réceptrice ③ de la façade ① et/ou la télécommande sont éventuellement encrassées.
Nettoyer la cellule réceptrice ③ de la façade ① ou la télécommande.

ou

▷ L'appareil est défectueux.
Veuillez contacter la filiale S.A.V. de votre pays (voir bon de garantie).
Les stations mémorisées sont lorsque la façade est retiree ou le moteur coupé.
Les raccords 12V courant continu ⑤2 et 12 volts courant d'allumage ⑤4 sont intervertis sur la prise ISO du véhicule (dispositions différentes des fabricants respectifs). Dès que l'allumage est coupé, la mémoire interne de la radio n'est plus alimentée en tension.
Le codage couleur des câbles cités doit être rouge et jaune. Vous devez alors intervertir les raccords pour le courant continu 12V ^52 et le courant d'allumage 12 volts ^54 .

Certains fabricants permettent d'interverter les deux câbles au moyen de connecteurs enfichables prémontés.

Il est également possible d'acheter un adaptateur ISO supplémentaire (mâle/femelle) avec connecteurs enfichables dans le commerce spécialisé et d'interverter ensuite les deux contacts (rouge et jaune).

Veuillez confier ces travaux à un électricien qualifié.

■ Maintenance et entretien

Cet appareil n'exige aucun entretien.

• Éteindre l'appareil.
• Nettoyer les surfaces en plastique de l'appareil et de la télécommande avec un chiffon sec. Ne jamais utiliser des solvants, ni d'autres détergents agressifs.

Remplacement de la pile de la télécommande

• Actionner la touche de déverrouillage ⑧4 et sortir la fixation de la pile ⑧3 du boîtier à pile ⑧2 (voir ill. G).
• Insérer une pile neuve au lithium de type CR2025, 3VDC dans la fixation de pile ⑧ de manière à ce que le côté marqué + soit dirigé

vers le haut. Insérer ensuite la fixation de pile ⑧③ dans le boîtier à pile ⑧② et vérifier qu'elle s'enclenche correctement.

■ Mise au rebut

L'emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Ne pas jeter les appareils électriques dans les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usés et leur application dans les législations nationales, les appareils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage écophile. Renseignez-vous auprès de votre mairie ou des services municipaux concernant la mise au rebut des appareils électriques usés.

Mise au rebut des piles

En tant que consommateur final, etés légalement tenu (ordonnance relative à l'élimination des piles usagées) de rendre toutes les piles usées. Les piles contenant des substances toxiques sont signalées par les symboles ci-contre, lesquels indiquent l'interdiction de mise au rebut par les ordures ménagères. Les métaux lourds décisifs sont signalés comme suit :

Cd = cadmium, Hg = mercure, Pb = plomb Transporter les piles usées à une décharge municipale ou communale ou les rapporter au lieu d'achat.

Vous répondez ainsi aux ordonnances légales et contribuez à la protection de l'environnement.

■ Informations

■ Remarques importantes relatives à la garantie

Nous vous remercions d'avoir porté votre choix sur un produit Silvercrest avec 36 mois de garantie (à partir de la date d'achat).

Avant la mise en service de votre produit, veuillez attentivement lire la documentation ci-jointe.

Si, malgré le niveau élevé de qualité de l'appareil, vous deviez avoir une réclamation ou une panne matériel, vous avez la possibilité de contacter la ligne directe de service (voir bon de garantie). Au cas où une solution téléphonique ne serait pas à disposition, un numéro de dossier (RMA) ainsi qu'une adresse où vous pouvez envoyer l'appareil pour l'exécution du cas de garantie vous sont fournis.

En cas d'envoi de l'appareil, joignez une copie du bon de caisse à l'envoi.

L'appareil doit être bien emballé pour le transport et le numéro RMA directement visible.

Des envois sans numéro RMA ne peuvent pas être traités.

Remarque : vos prétentions à la garantie ne sont pas restreints par l'exécution de la garantie.

Importateur

Kompernaß GmbH

Burgstr. 21

D-44867 Bochum

Allemagne

Tous droits de modifications techniques à fins d'amélioration réservés.

SilverCrest

Autoradio MP3 KH 2391

Veuillez contacter notre ligne téléphonique de service concernant afin de garantir une réparation gratuite. Veiller à disposer du bon de caisse.

Kompernass Service 08 00 80 88 25

www.mysilvercrest.de

Écrire lisiblement l'expéditeur :

Nom :

Prénom :

Rue :

C.P./Ville :

Pays :

Téléphone :

Date / Signature :

Description de la panne :
