STYLUS PRO 4450, STYLUS PRO 4880 - Imprimantes professionnelles à jet d'encre EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante à jet d'encre professionnelle
Technologie d'impression	Jet d'encre Micro Piezo
Résolution d'impression maximale	2880 x 1440 dpi
Nombre de couleurs d'encre	8 couleurs (encre pigmentée)
Formats de papier pris en charge	A4, A3, A2, et formats personnalisés
Vitesse d'impression	Jusqu'à 17 m²/h (en mode brouillon)
Connectivité	USB 2.0, Ethernet, Wi-Fi (selon modèle)
Alimentation électrique	AC 100-240 V, 50/60 Hz
Dimensions approximatives	Approx. 700 x 600 x 250 mm
Poids	Environ 30 kg
Compatibilités	Windows, macOS, et divers systèmes d'exploitation
Entretien et nettoyage	Nettoyage des têtes d'impression via le logiciel, remplacement régulier des cartouches
Pièces détachées et réparabilité	Disponibilité de cartouches d'encre, têtes d'impression et autres composants
Sécurité	Conforme aux normes de sécurité électrique, utilisation recommandée dans des environnements ventilés
Informations générales	Idéale pour les professionnels de l'art graphique et de la photographie, impression de haute qualité sur divers supports

FOIRE AUX QUESTIONS - STYLUS PRO 4450, STYLUS PRO 4880 EPSON

Comment installer les pilotes pour l'EPSON STYLUS PRO 4450 et 4880 ?

Pour installer les pilotes, rendez-vous sur le site officiel d'Epson, recherchez votre modèle (STYLUS PRO 4450 ou 4880) et téléchargez le dernier pilote compatible avec votre système d'exploitation. Suivez les instructions d'installation fournies.

Que faire si l'imprimante ne reconnaît pas le papier ?

Vérifiez que le papier est correctement chargé dans le bac et qu'il est compatible avec votre imprimante. Assurez-vous également que les guides de papier sont bien ajustés et que le type de papier sélectionné dans les paramètres de l'imprimante correspond au papier utilisé.

Comment résoudre les problèmes d'impression de mauvaise qualité ?

Vérifiez le niveau d'encre et remplacez les cartouches si nécessaire. Exécutez une maintenance de l'imprimante, comme le nettoyage des têtes d'impression, depuis le panneau de contrôle de l'imprimante ou le logiciel de l'imprimante sur votre ordinateur.

Pourquoi l'imprimante fait-elle du bruit lors de l'impression ?

Un bruit léger est normal lors de l'impression. Cependant, si le bruit est inhabituel ou fort, vérifiez qu'il n'y a pas d'objets obstruant le mécanisme d'impression ou que les cartouches d'encre sont correctement installées.

Comment effectuer une réinitialisation de l'imprimante ?

Pour réinitialiser l'imprimante, éteignez-la et débranchez le cordon d'alimentation pendant environ 10 minutes. Rebranchez ensuite le cordon et rallumez l'imprimante.

Quels types de papier sont recommandés pour l'EPSON STYLUS PRO 4450 et 4880 ?

Il est recommandé d'utiliser du papier photo de haute qualité, du papier fine art ou du papier mat compatible avec les encres Epson pour obtenir les meilleurs résultats d'impression.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site officiel d'Epson, recherchez votre modèle d'imprimante, et téléchargez la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Que faire si l'imprimante affiche un message d'erreur ?

Notez le code d'erreur affiché et consultez le manuel d'utilisateur ou le site de support d'Epson pour des solutions spécifiques. Parfois, un simple redémarrage de l'imprimante peut résoudre le problème.

Comment vérifier le niveau d'encre de l'imprimante ?

Vous pouvez vérifier le niveau d'encre via le panneau de contrôle de l'imprimante ou à l'aide du logiciel Epson sur votre ordinateur. Certains modèles permettent également de vérifier les niveaux d'encre directement depuis l'application de l'imprimante sur votre smartphone.

MODE D'EMPLOI STYLUS PRO 4450, STYLUS PRO 4880 EPSON

Copyrights et marques déposées

Aucune partie de ce manuel ne peut être reproductive, stockée dans un système documentaire ou transmise sous qu'elle forme ou de quelles maniere que ce soit, électronique, mécanique, par photocopie, enregistrement ou autre, sans l'accord préalable écrit de Seiko Epson Corporation. Les informations containues dans ce guide sont destinées à être utilisées avec cette imprimante Epson. Epson décline toute responsabilité en cas d'utilisation de ces informations avec d'autres imprimantes.

Ni Seiko Epson Corporation ni ses filiales ne pourront etre tenues responsables envers l'acquereur de ce produit ou envers des tiers, des dommages, pertes, frais ou detpenses encourus par l'acquereur ou les tiers à la suite des événements suivants: accident, mauvaise utilisation ou utilisation abusive de ce produit, modifications, réparations ou alterations illicites de ce produit ou (sauf aux États-Unis) non-respect au sens strict des consignes d'utilisation et de maintenance de Seiko Epson Corporation.

Seiko Epson Corporation ne pourrait être tenue responsable des dommages ou problèmes survenus par suite de l'utilisation de produits optionnels ou consommables autres que ceux désignés par Seiko Epson Corporation comme étant des Produits d'origine Epson ou des Produits approuvés par Epson.

Seiko Epson Corporation ne pourrait être tenue responsable des dommages ou problèmes survenus par suite des interférences electromagnétiques résultat de l'utilisation de cables différents de ceux désignés par Seiko Epson Corporation comme étant des Produits approuvés par Epson.

EPSON® est une marque déposée et EPSON STYLUS™ et Exceed Your Vision est un nom de marque de Seiko Epson Corporation.

Microsoft et Windows sont des marques déposées de Microsoft Corporation.

Apple® et Macintosh® sont des marques déposées d'Apple Inc.

Adobe®, Photoshop® et Adobe® RGB sont des marques déposées d'Adobe Systems Incorporated.

Avis général : les autres noms de produit utilisés dans cette notice sont disponibles uniquement à titre d'identification et peuvent être des noms de marque de leur détenteur respectif. Epson décline toute responsabilité vis-à-vis de ces marques.

Copyright © 2007 Seiko Epson Corporation. Tous droits réservés.

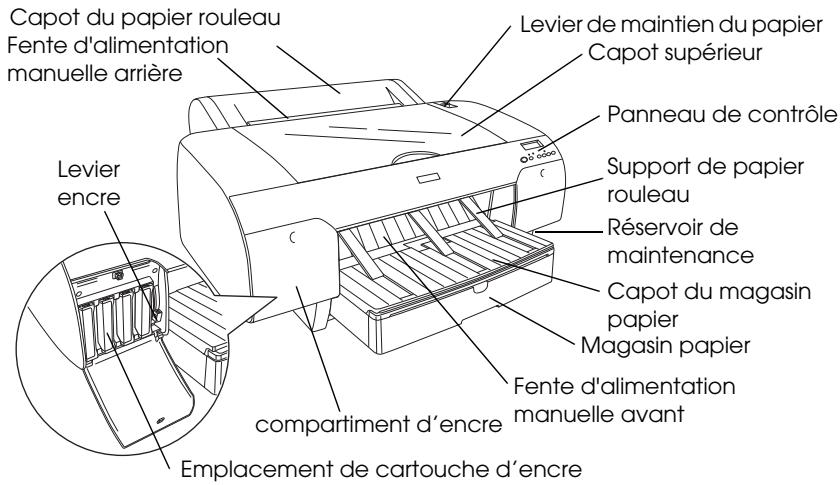

Éléments de l'imprimante

Vuede face

Vue de l'arrière

Sommaire

Copyrights et marques déposées

Sommaire

Consignes de sécurité

Consignes de sécurité importantes 10

Avertissements, mises en garde et remarques 10

Placement de l'appareil 10

Lors de la préparation de l'appareil 11

Lors de l'utilisation de l'appareil. 13

Lors de la manipulation des cartouches d'encre 13

Lors du transport de l'appareil 15

Programme ENERGY STAR 15

Chapitre 1 Emploi du logiciel de l'imprimante (Windows)

Présentation du logiciel d'impression 16

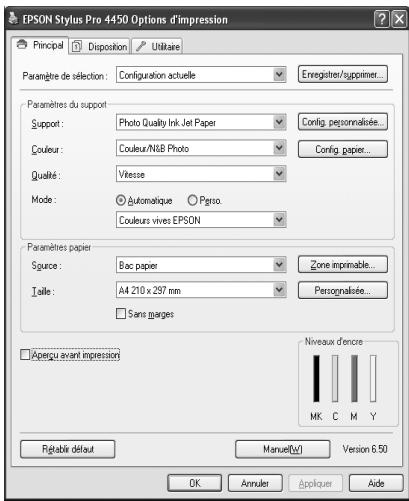

Pilote d'impression. 16

EPSON Status Monitor 3 18

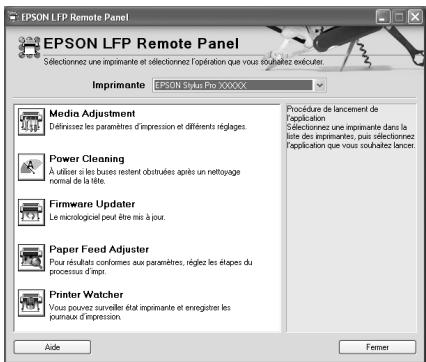

EPSON LFP Remote Panel 18

Acces au pilote 19

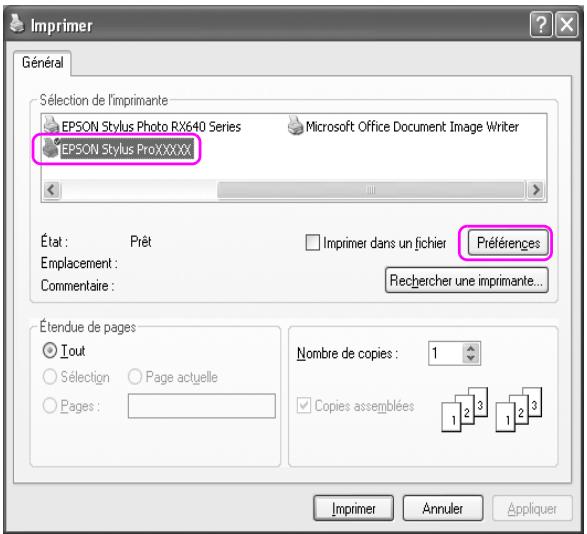

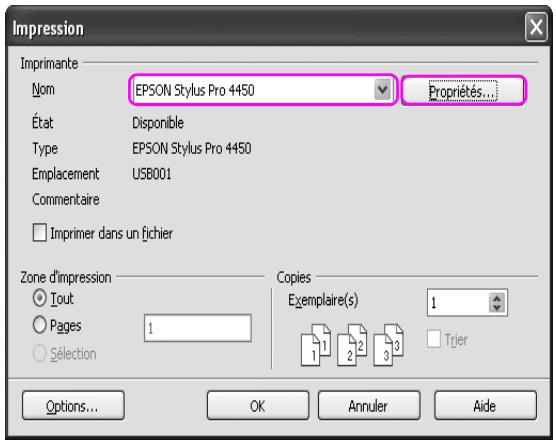

A partir d'applications Windows. 19

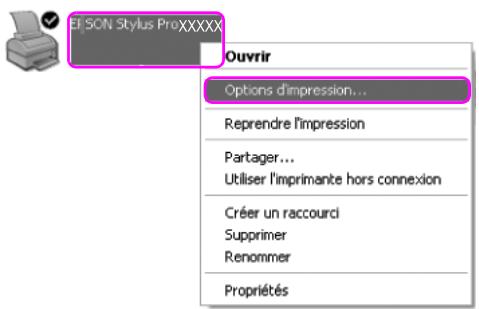

Depuis l'icone de l'imprimante. 22

S'informer grace à l'aide en ligne 24

Parametres de base. 26

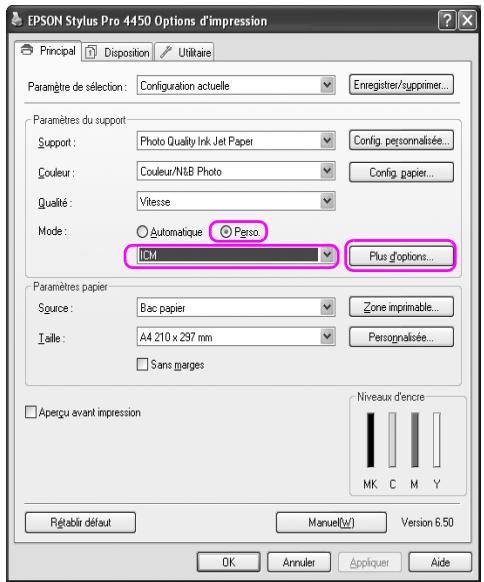

Définition des paramètres du pilote d'impression 26

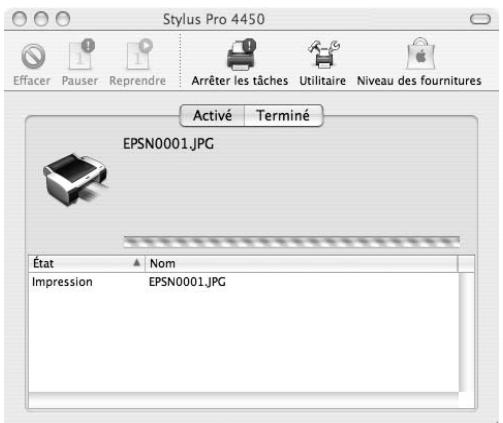

Contrôle de l'etat de l'imprimante 27

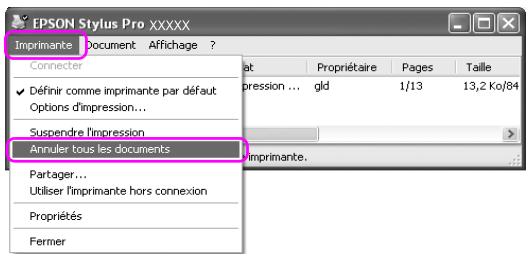

Annulation d'une impression. 28

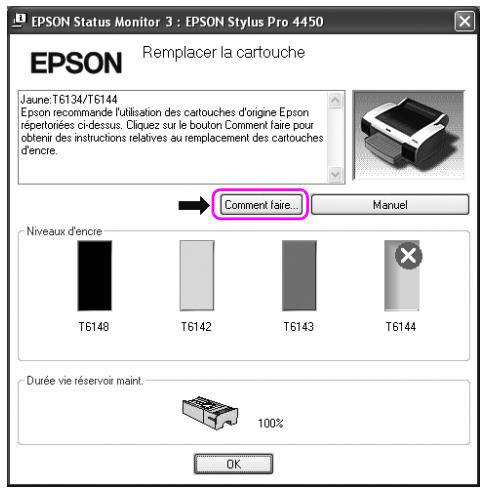

En cas de probleme lors de l'impression 31

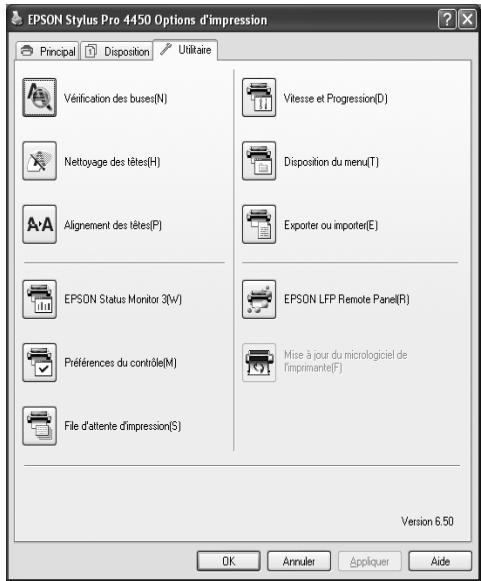

Emploi des utilisaires d'impression 32

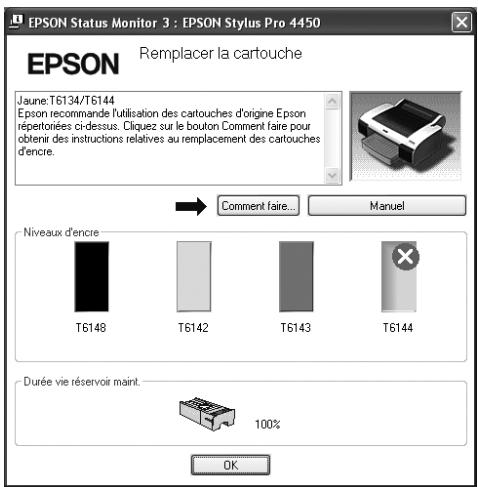

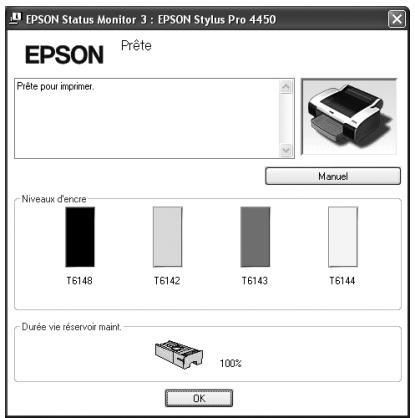

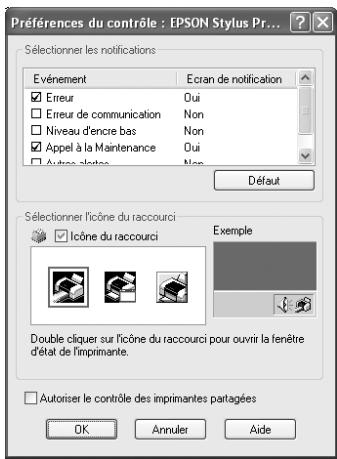

Utilisation d'EPSON Status Monitor 3. 34

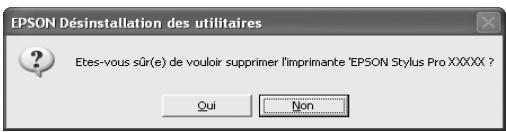

Désinstallation du logiciel d'impression 39

Désinstallation du pilote d'impression 39

Désinstallation de EPSON LFP Remote Panel. 41

Présentation du logiciel d'impression 42

Pilote d'impression. 42
EPSON Printer Utility2. 43
EPSON StatusMonitor. 44
EPSON LFP Remote Panel 45

Acces au pilote 45

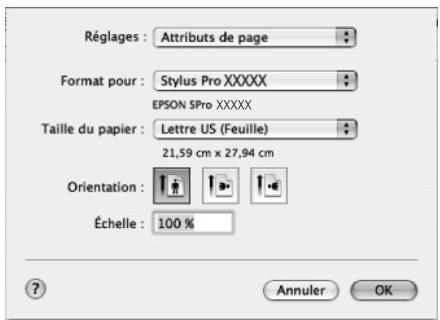

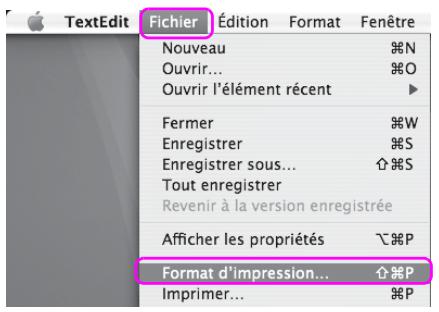

Accès à la zone de dialogue Format d'impression 46

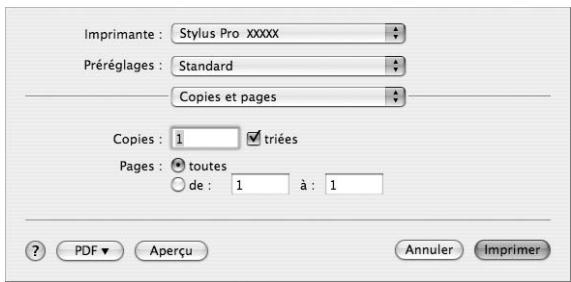

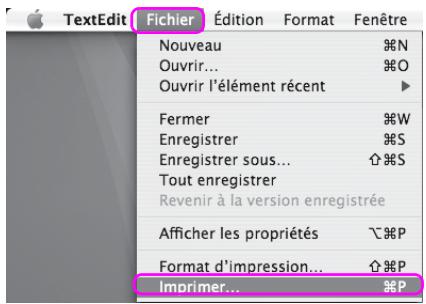

Acces à la zone de dialogue Imprimer. 47

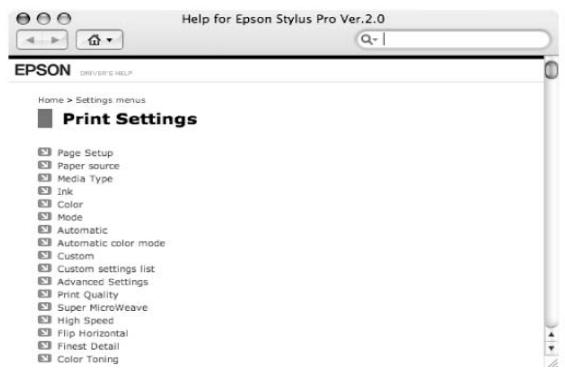

S'informer grace à l'aide en ligne 48

Parametres de base. 49

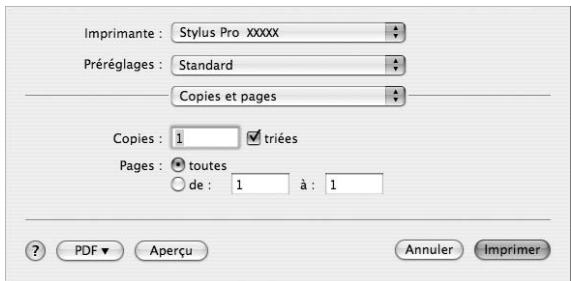

Définition des paramètres du pilote d'impression 49
Contrôle de l'etat de l'imprimante 50

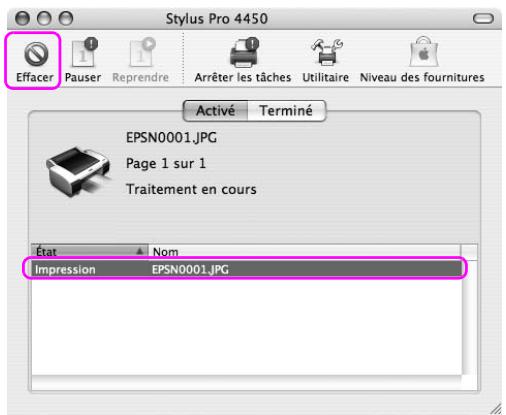

Annulation d'une impression. 51
En cas de probleme lors de l'impression 53

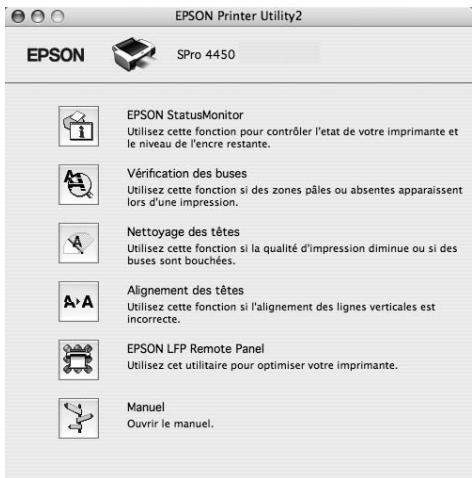

Emploi des utilisaires d'impression 54

Acces a EPSON Printer Utility2. 55

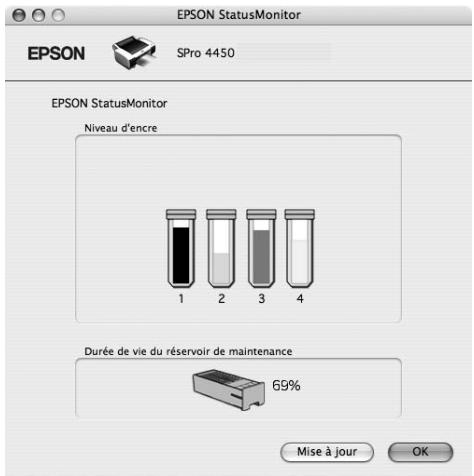

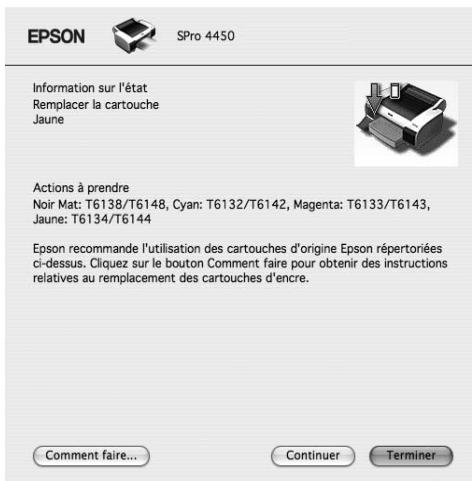

Utilisation de EPSON StatusMonitor 56

Désinstallation du logiciel d'impression 58

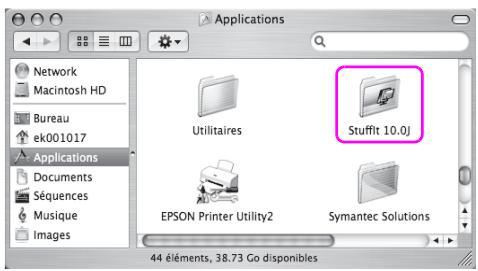

Désinstallation du pilote d'impression 58
Désinstallation de EPSON LFP Remote Panel. 62

Chapitre 3 Variété d'impressions

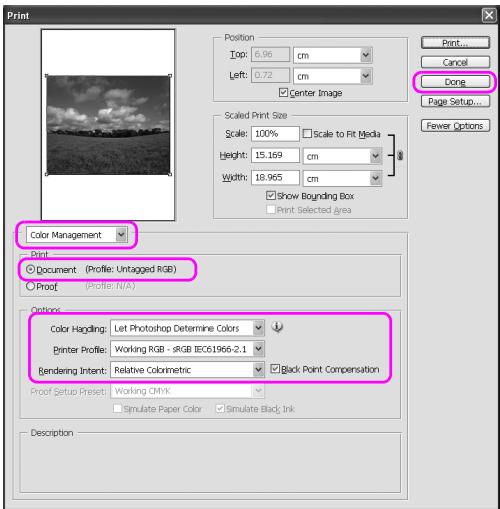

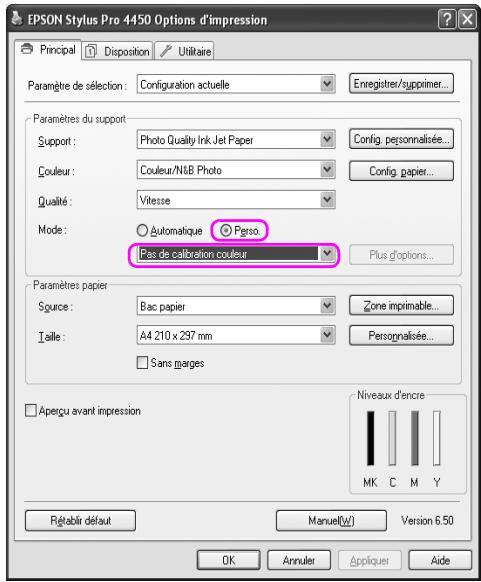

Utilisation de la gestion des couleurs 63

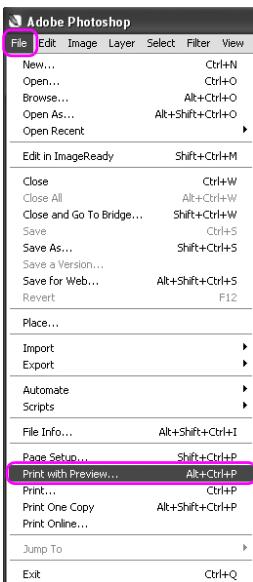

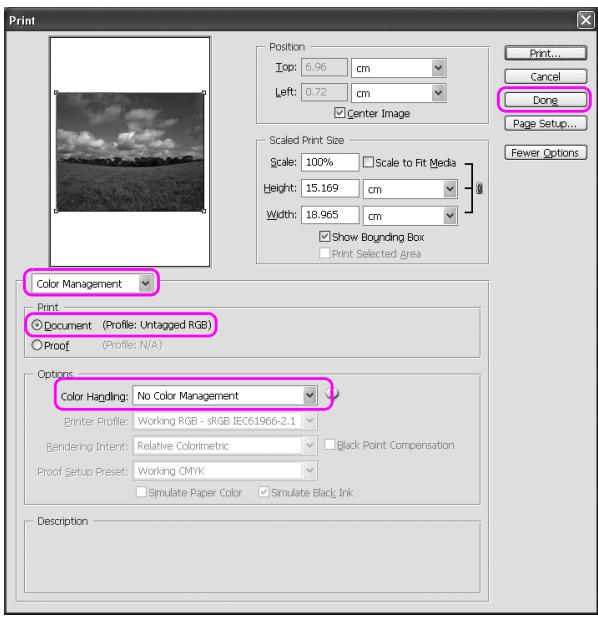

Gestion des couleurs 64

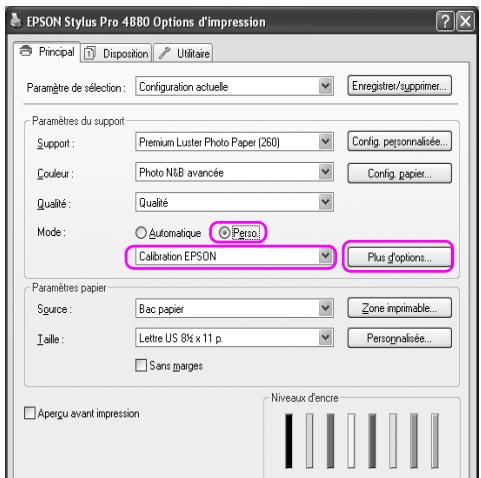

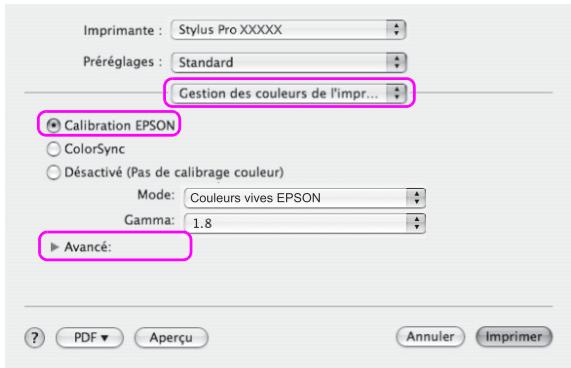

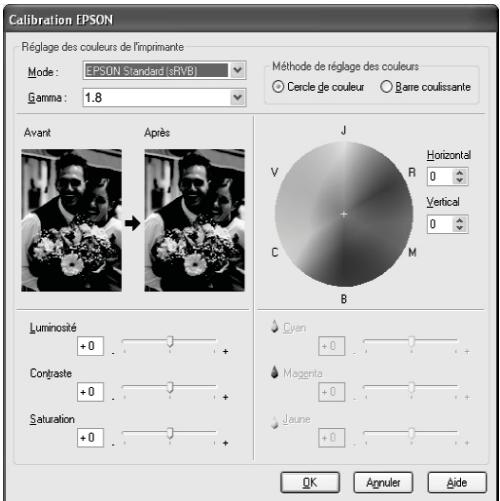

Calibrage des couleurs à l'aide du pilote d'impression 77

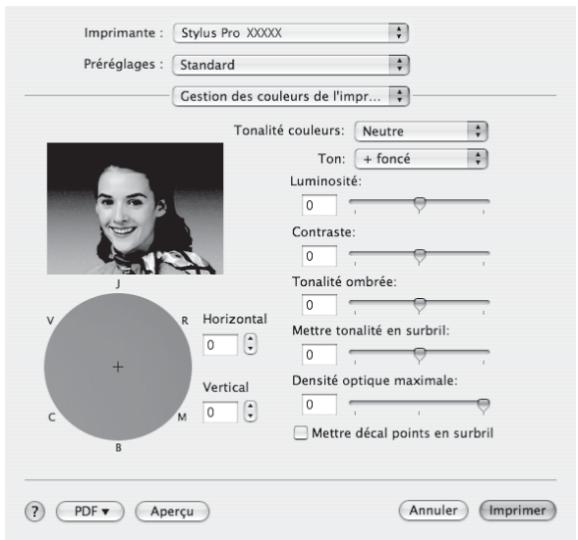

Impression de photos en noir et blanc 83

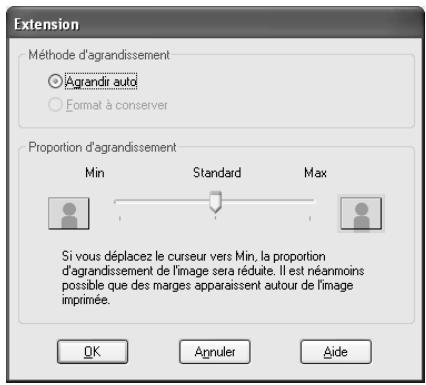

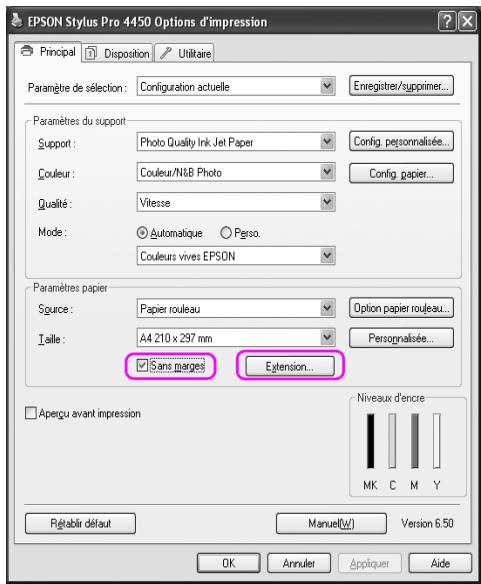

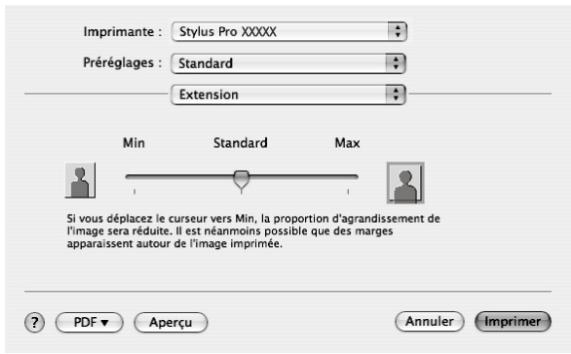

Impression sans marges 87

Type de support pris en charge 89
Parametres de l'application. 91
Parametres du pilote d'impression 92
Coupe du papier rouleau pour impression sans marges 98

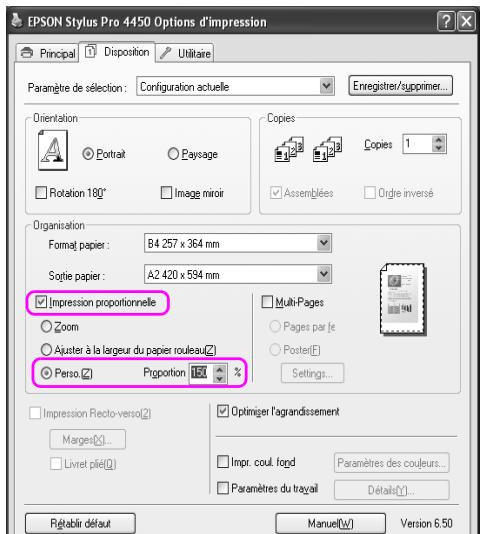

Impression à l'échelle. 100

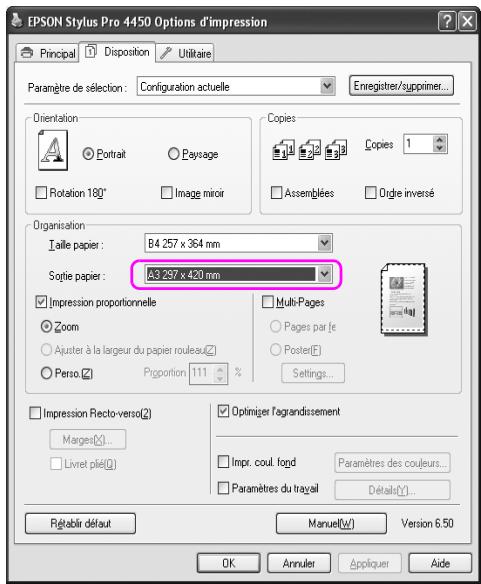

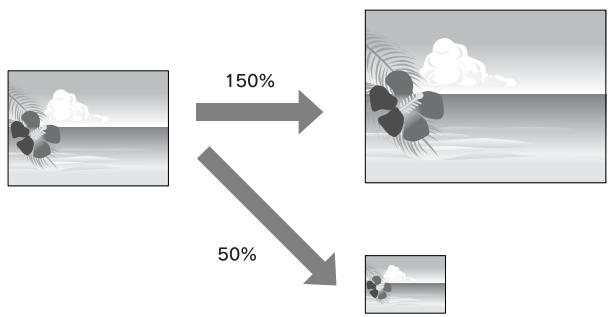

Zoom (Windows unquement) 102

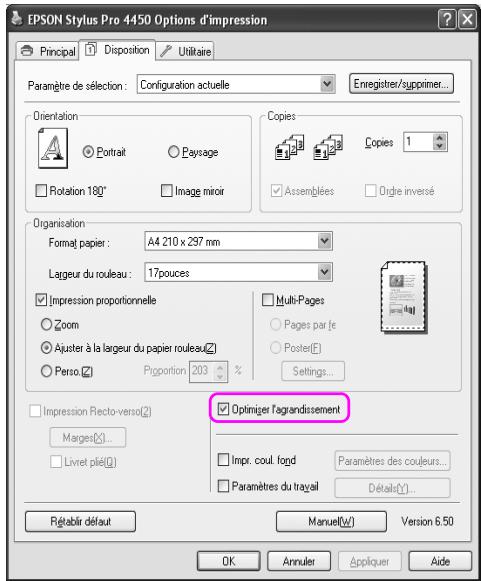

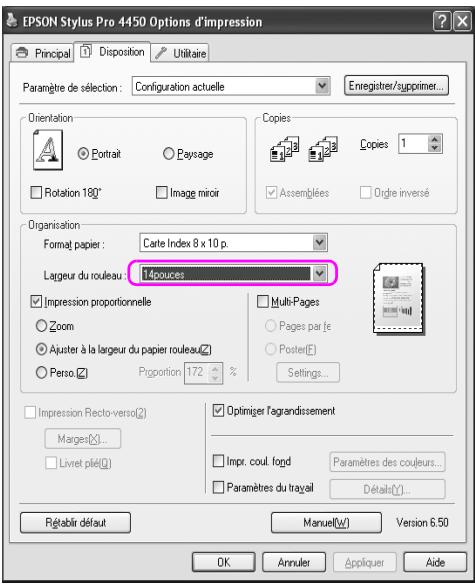

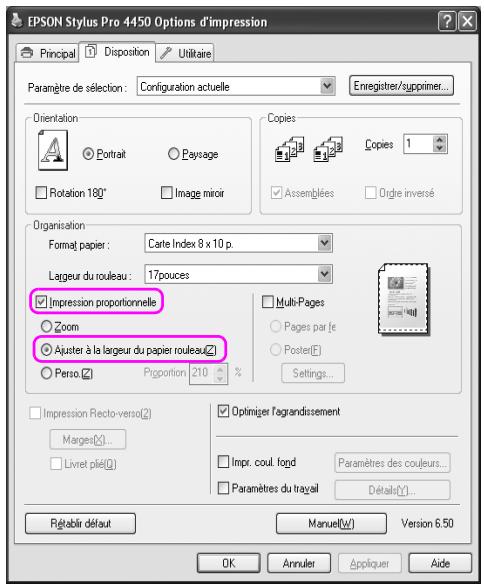

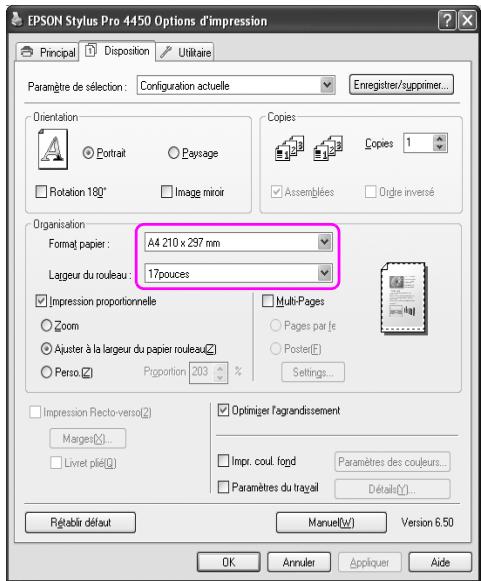

Ajuster à la largeur du papier rouleau (Windows uniquement) . 104
Avancé 107

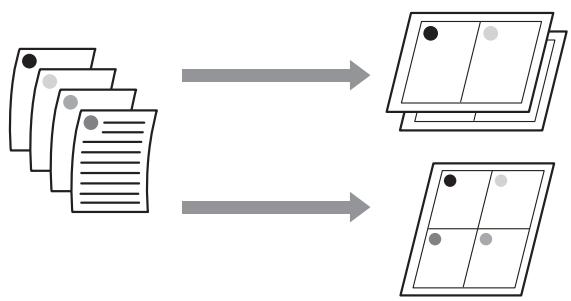

Pages/feuille. 109

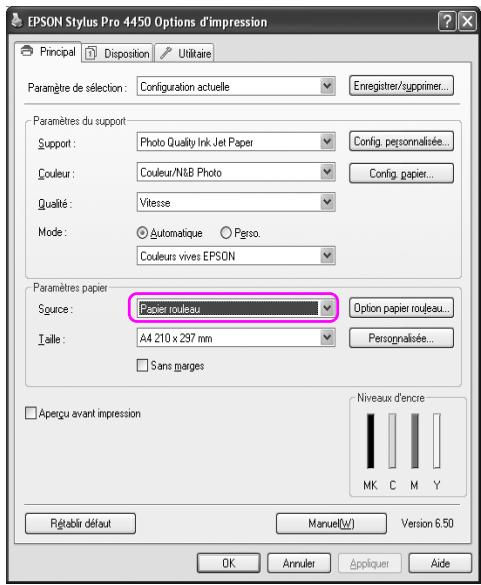

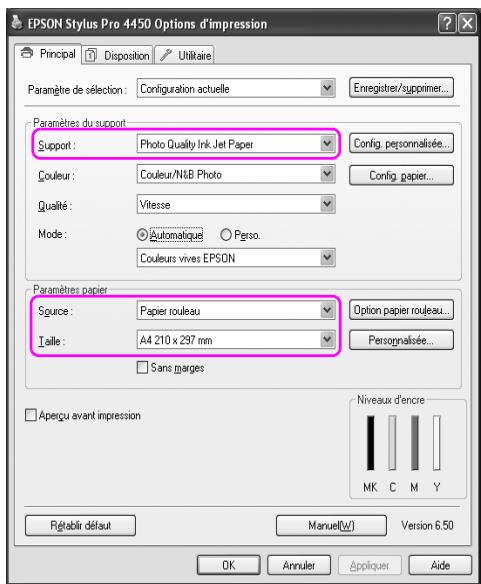

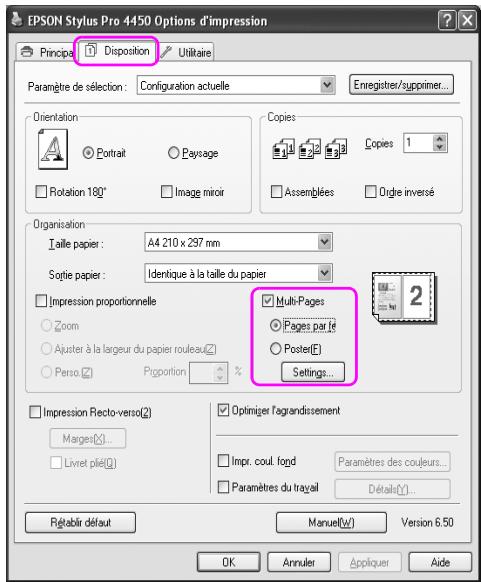

Pour Windows 110

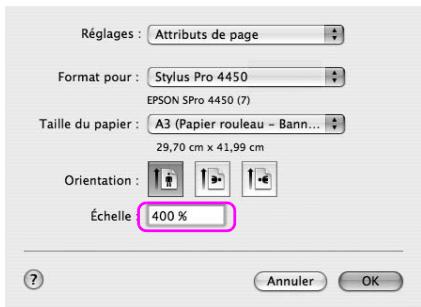

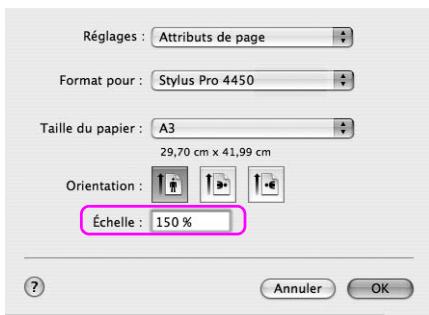

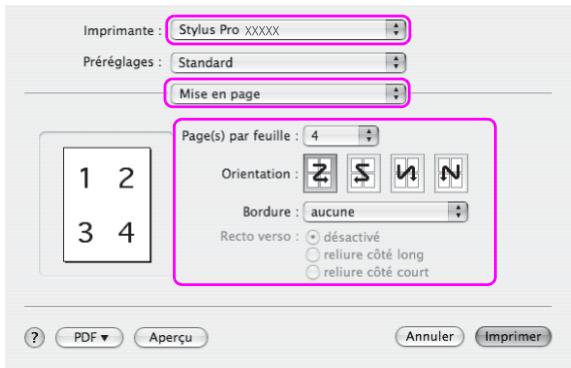

Pour Mac OS X. 111

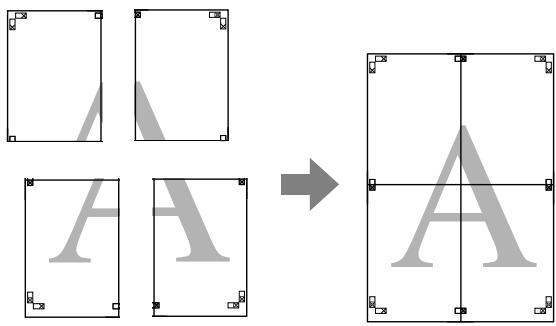

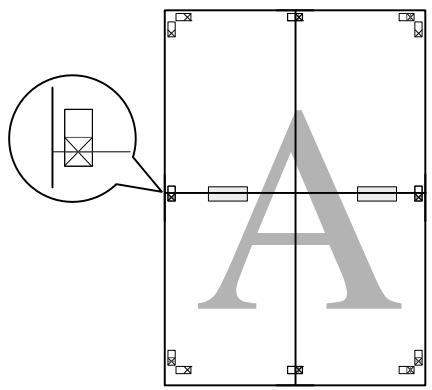

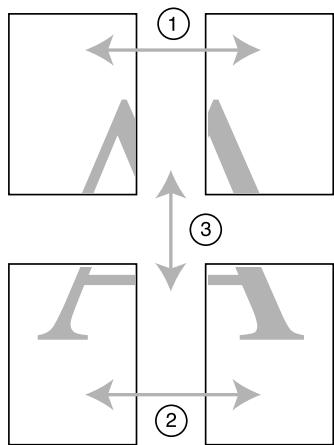

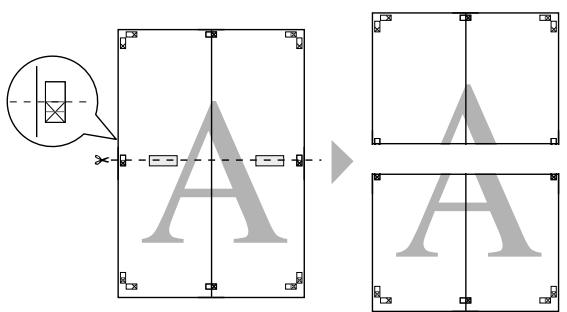

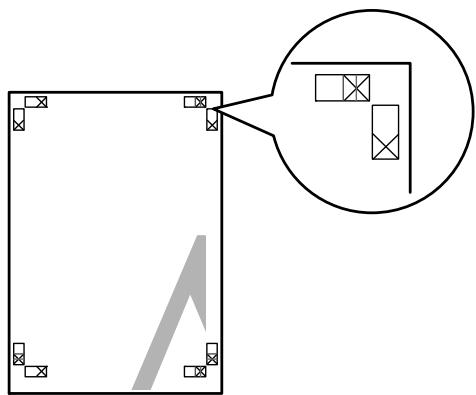

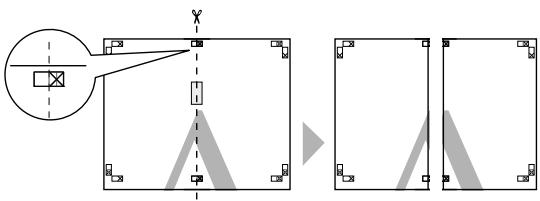

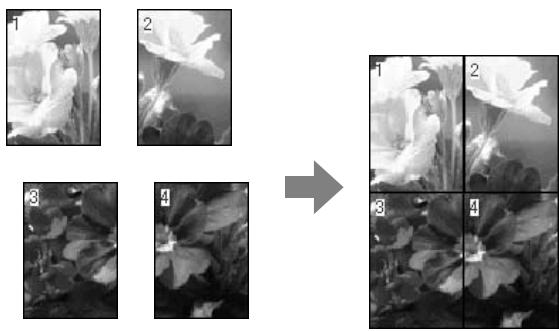

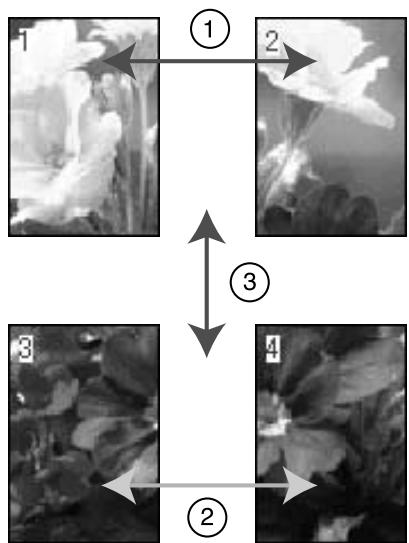

Jonction des feuilles en fonction du guide 116

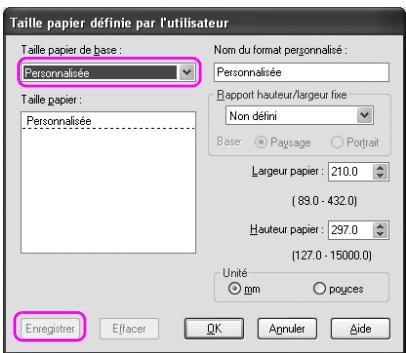

Impression sur papier personnalisé. 122

Pour Windows 123

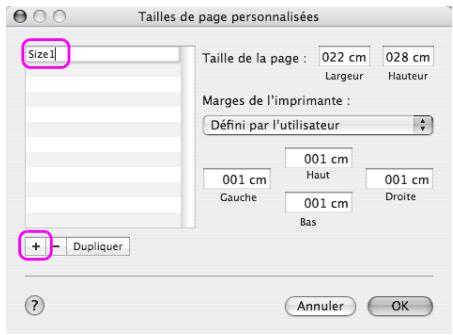

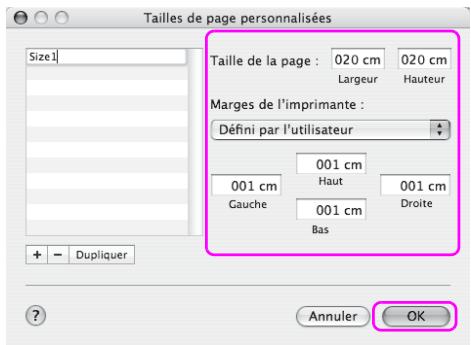

Pour Mac OS X. 125

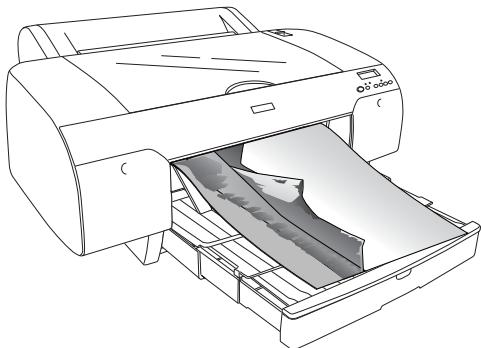

Impression de bannières sur papier rouleau 128

Parametres de l'application. 129
Parametres du pilote d'impression 129

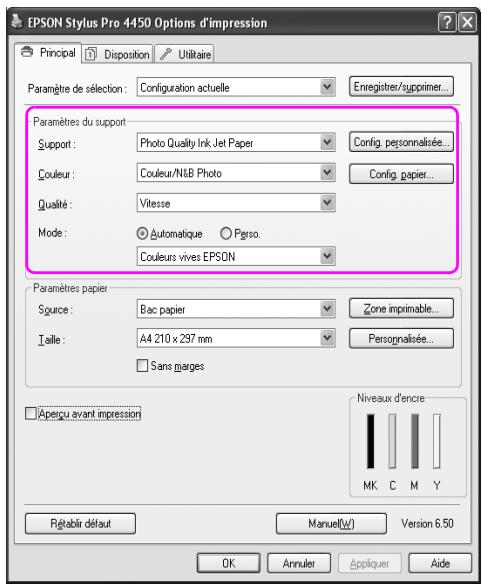

Impression sur un support non fourni par Epson. 135
Personnalisation des éléments du pilotes de l'imprimante 136

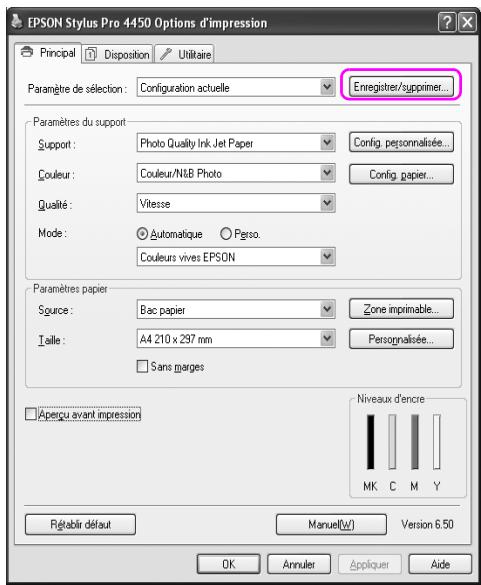

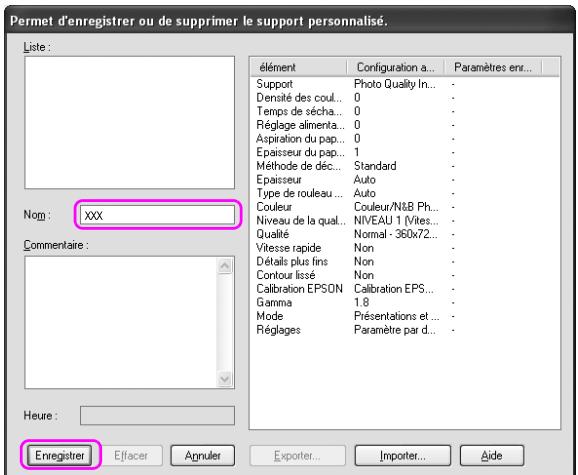

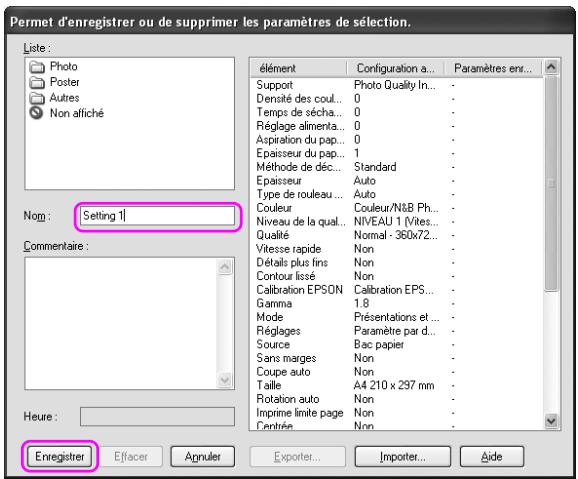

Enregistrement des paramètres du pilote d'impression 136

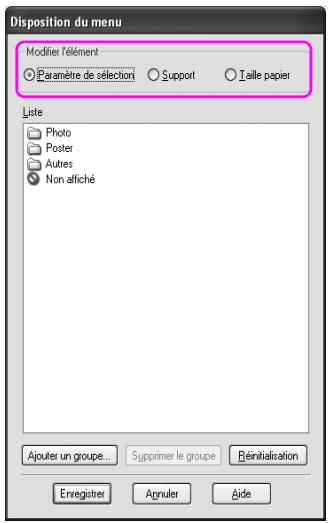

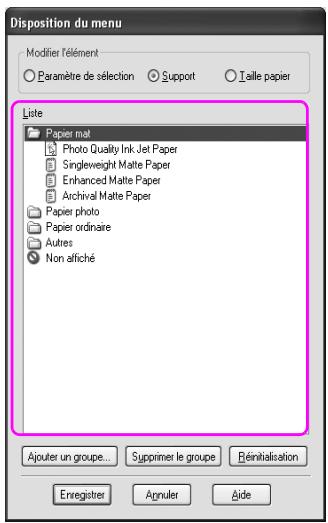

Disposition des menus. 140

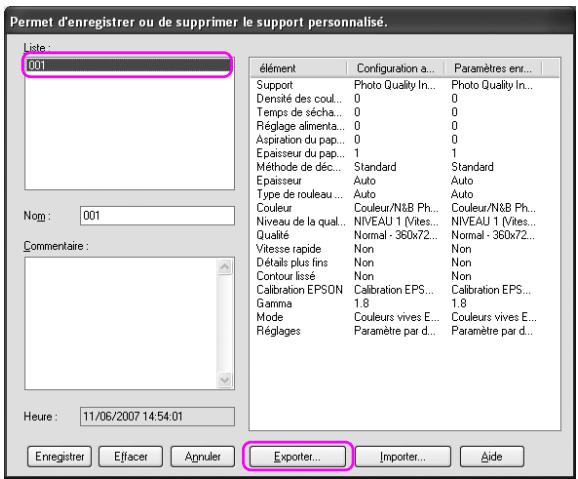

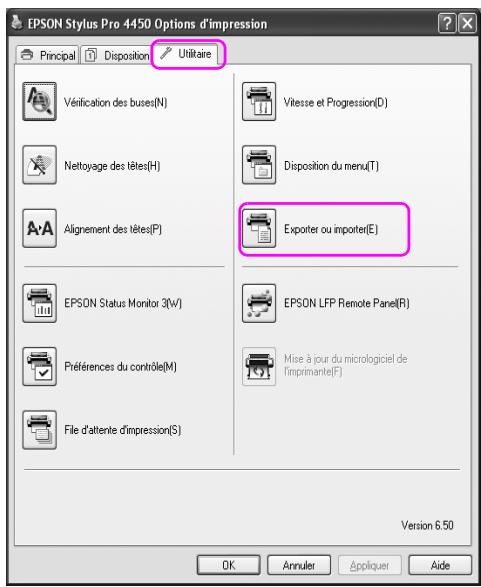

Exporter ou importer. 143

Chapitre 4 Panneau de contrôle

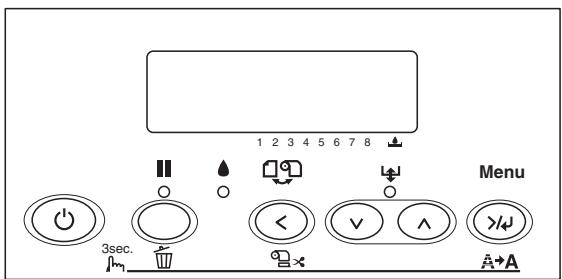

Touches, voyants et messages. 146

Touches 146
Voyants 148
Combaison de touches. 149
Messages 150

Paramètres Menu 151

QuandutiliserlemodeMenu. 151
Listedesenus. 152
Procedure de réglage de base du mode Menu 158
Details du mode Menu 159
Verification des buses de la tete d'impression 174
Alignment de la tete d'impression 176
Définition d'une configuration papier 186
Impression d'une feuille d'etat 189
Definition du seuil d'alerte du papier 190

Mode Maintenance 191

Procedure de definition du mode Maintenance 191
Listedu mode Maintenance. 192
Details sur les éléments du mode Maintenance. 193

Remarques relatives aux supports spéciaux Epson

et aux autres supports. 196

Utilisation de supports spéciaux Epson 196
Utilisation d'un papier autre que les supports spéciaux Epson... 197

Utilisation du papier rouleau 198

Installation du papier rouleau sur l'axe. 198

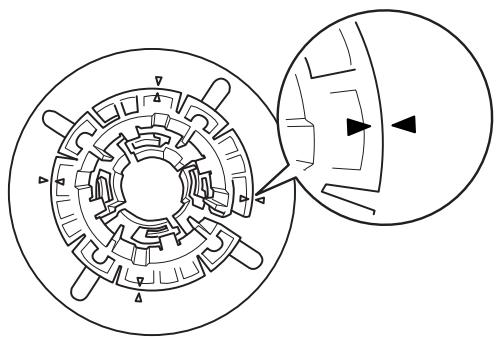

Installation du séparateur sur l'axe 200
Retrait du papier rouleau de l'axe 201

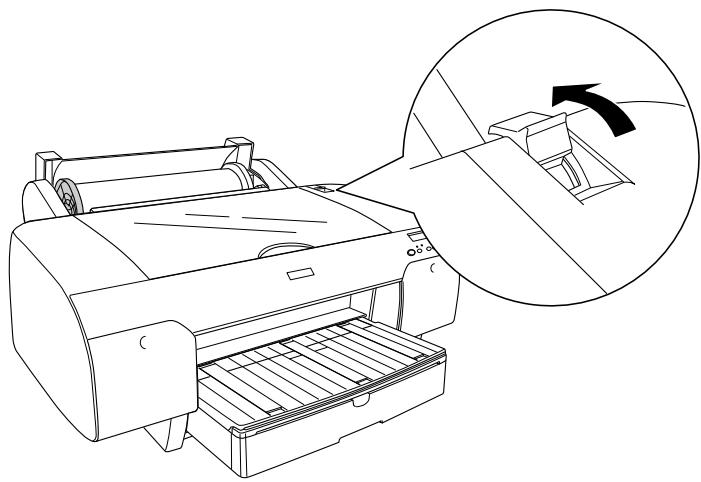

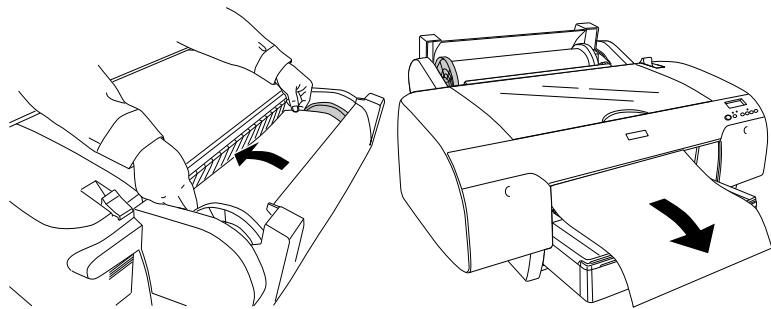

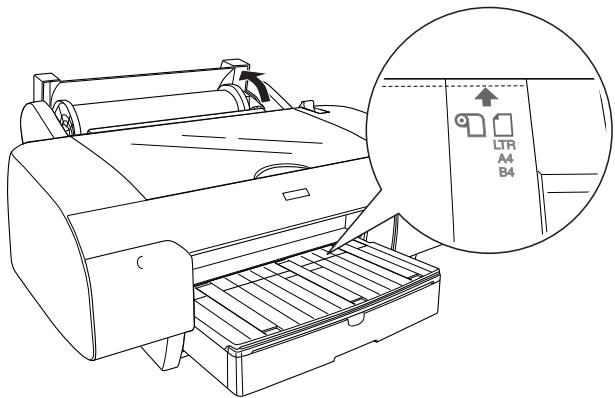

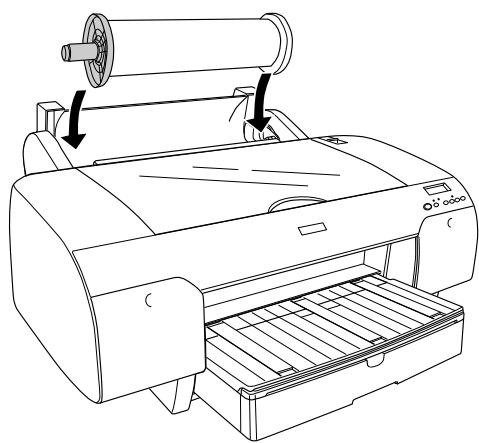

Chargement du papier rouleau 202
Utilisation de la bande de scellement du papier rouleau 206

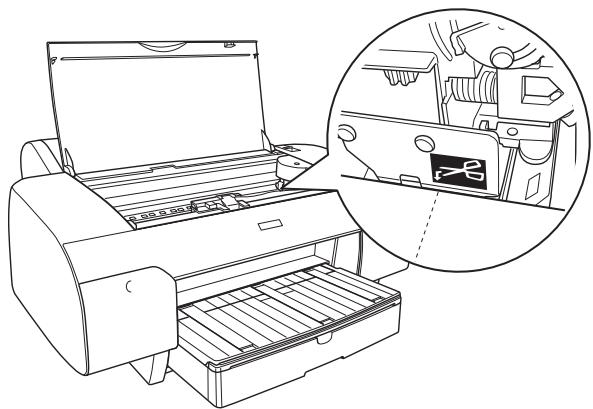

Découpage du papier rouleau ou impression des lignes de fin de page 206

Utilisation de feuilles simples 209

Vérification du circuit papier 209

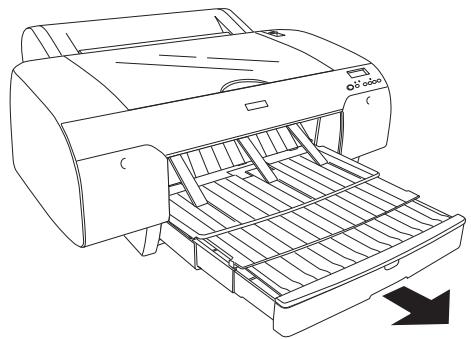

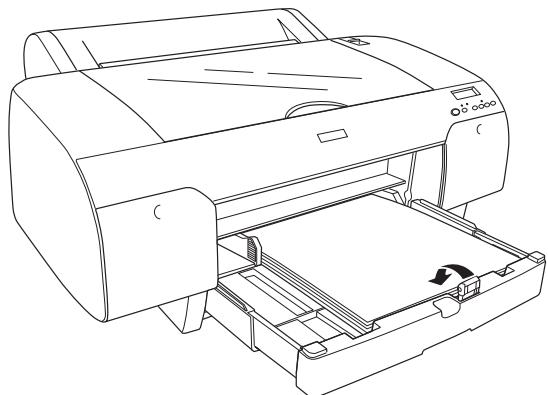

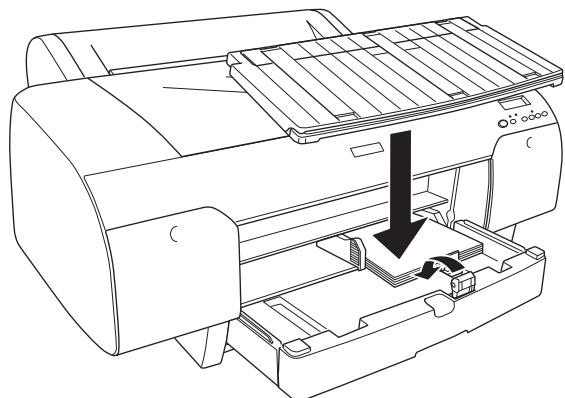

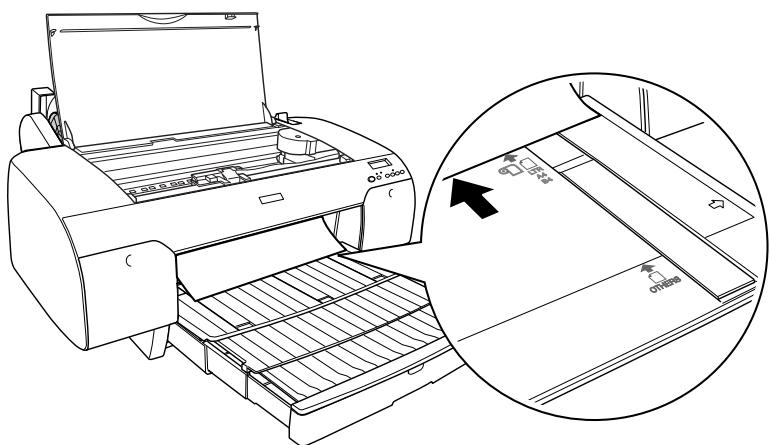

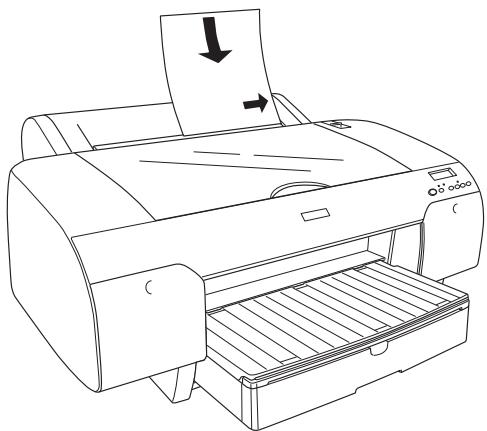

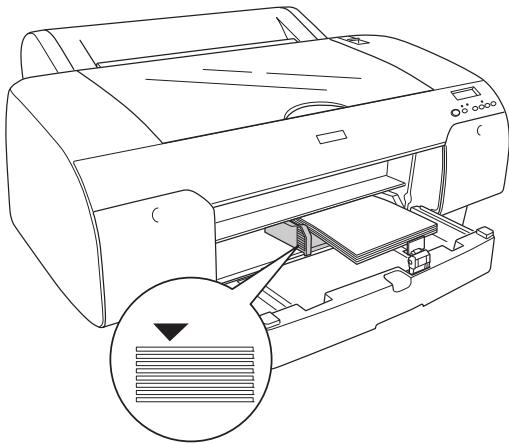

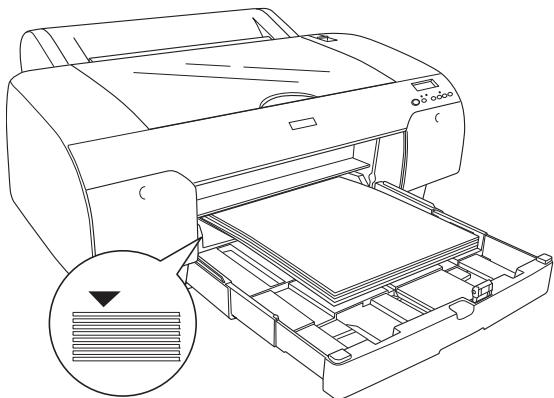

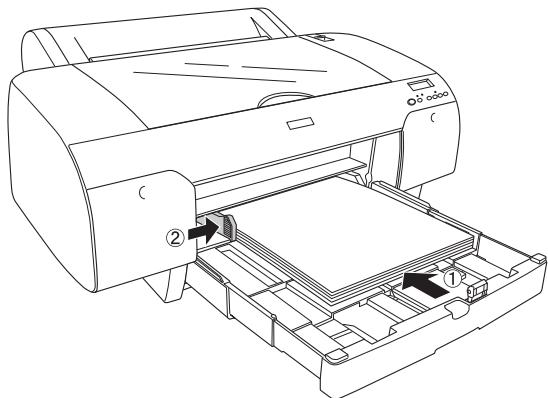

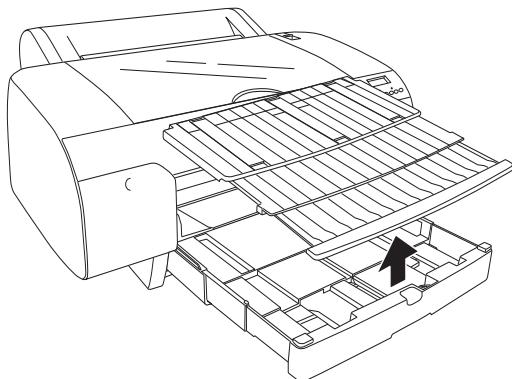

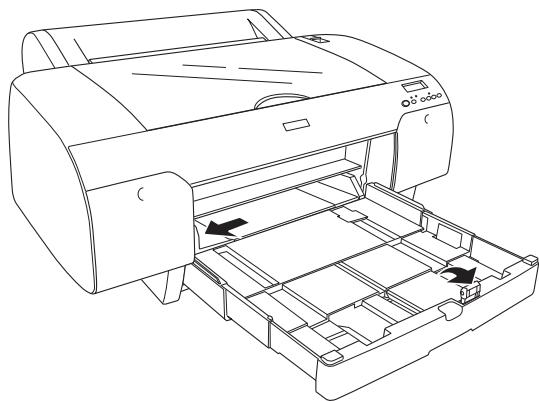

Chargement de feuilles simples 210

Chapitre 6 Entretien et transport

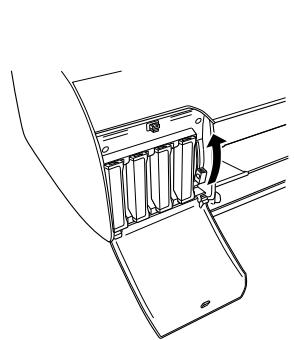

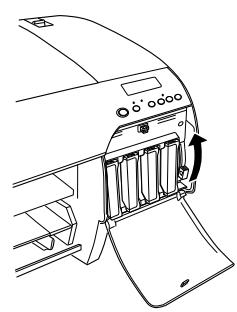

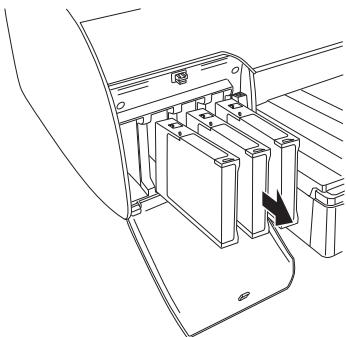

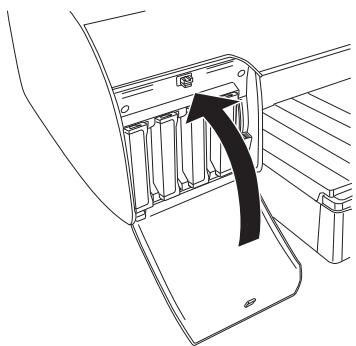

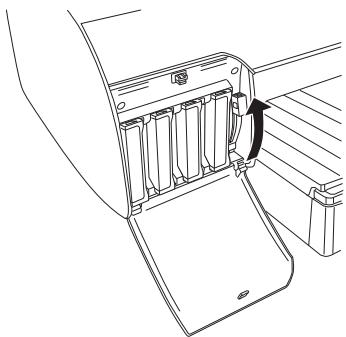

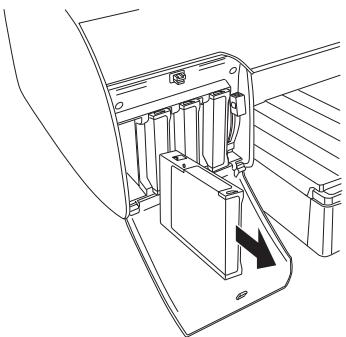

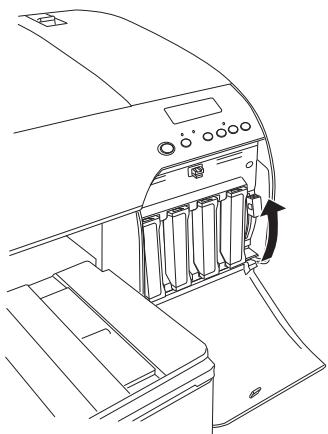

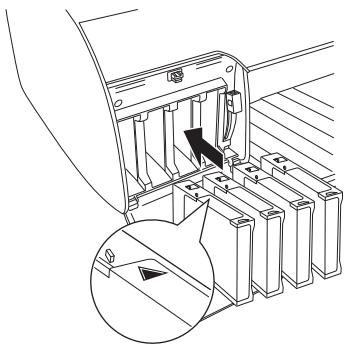

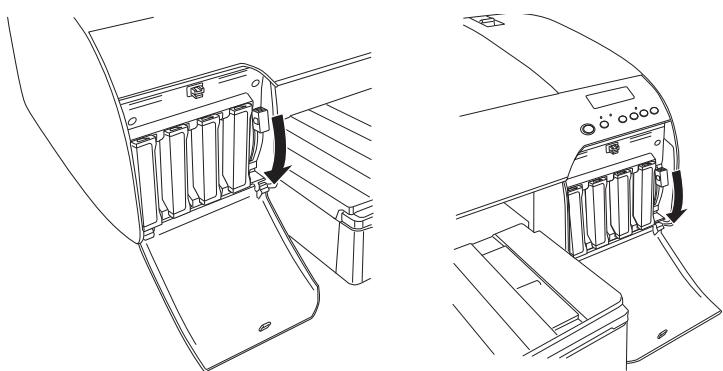

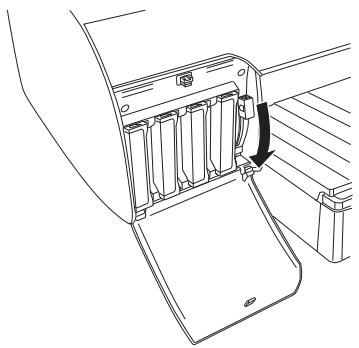

Remplacement des cartouches d'encre 229
Conversion des cartouches d'encre noire 234

Mise à jour des informations du pilote d'impression 241

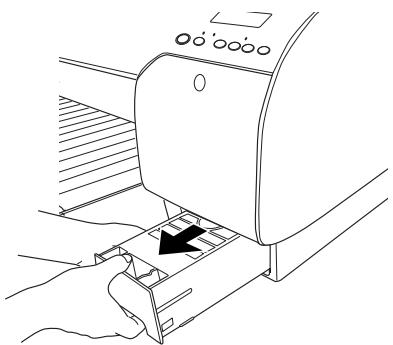

Remplacement du réservoir de maintenance. 242
Remplacement du cutter 243
Nettoyage de l'imprimante 248

Si vous n'avez pas utilisé votre imprimante depuis longtemps . . . 252

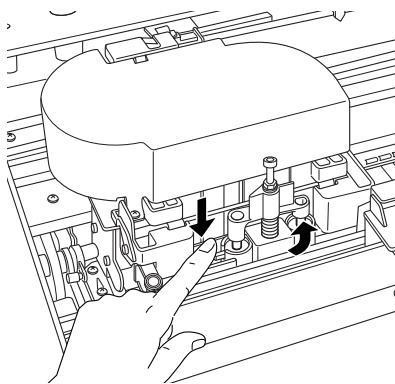

Transport de l'imprimante 253

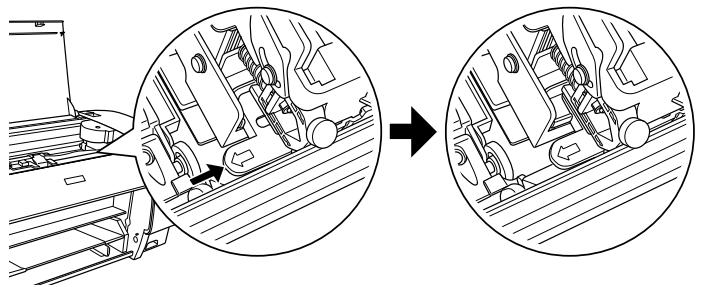

Sur une longue distance. 253
Sur une courte distance 255
Réinstallation de l'imprimante après son transport 255

Chapitre 7 Résolution des problèmes

Dépannage 257

L'imprimante cesse d'imprimer de maniere inattendue. 257
L'imprimante ne se met pas ou ne reste pas sous tension 265
L'imprimante n'imprime rien. 266
L'impression ne répond pas à votre attente 269

La qualité d'impression n'est pas satisfaisante. 272
Les documents couleur s'impriment en noir uniquement. 276
La vitesse d'impression n'est pas satisfaisante 276
Impossible de couper le papier rouleau 277
Problèmes fréquents de chargement du papier ou de bourrage papier 278
Le papier rouleau ne s'ejcte pas correctement 279

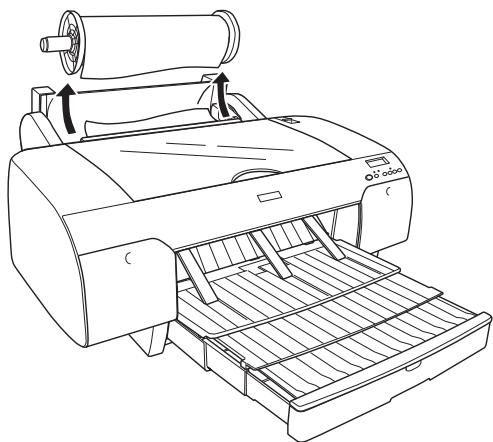

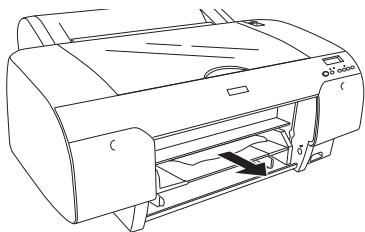

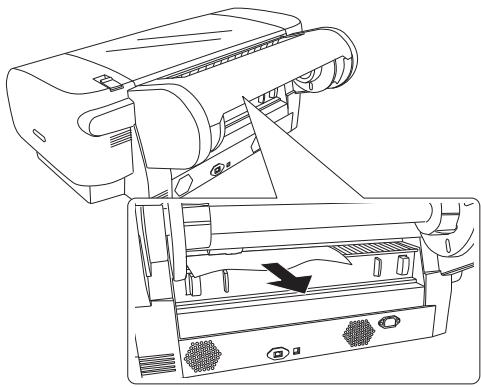

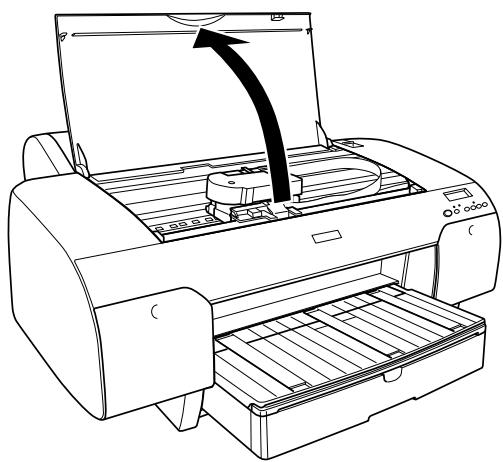

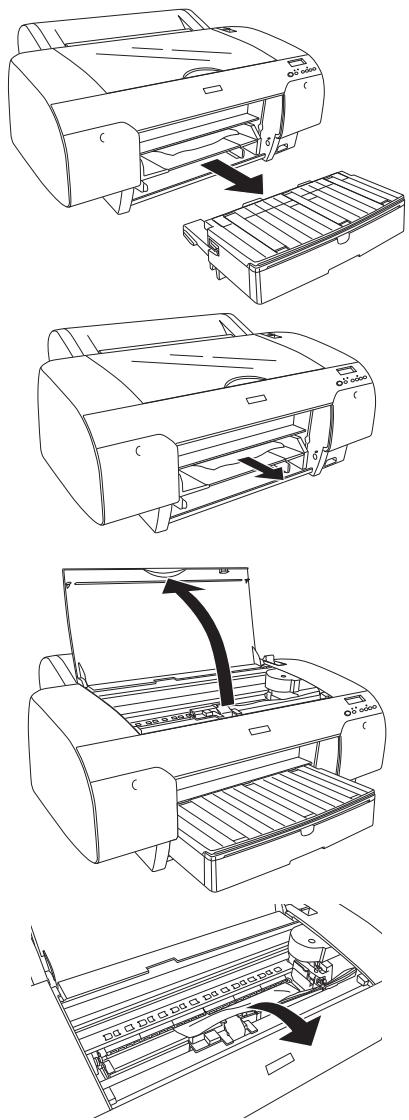

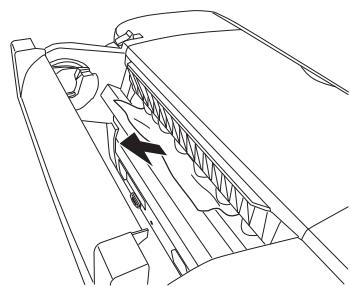

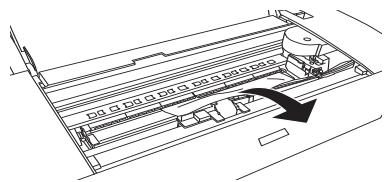

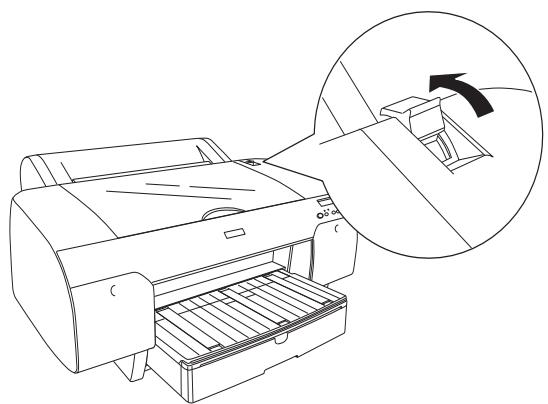

Élimination des bourrages papier 280
Contacter le service clientèle. 292
Informations relatives au papier 303
Papier rouleau. 305
Site Internet de l'assistance technique. 317

Chapitre 8 Informations produits

Caracteristiques techniques de l'imprimante 318
Impression. 318

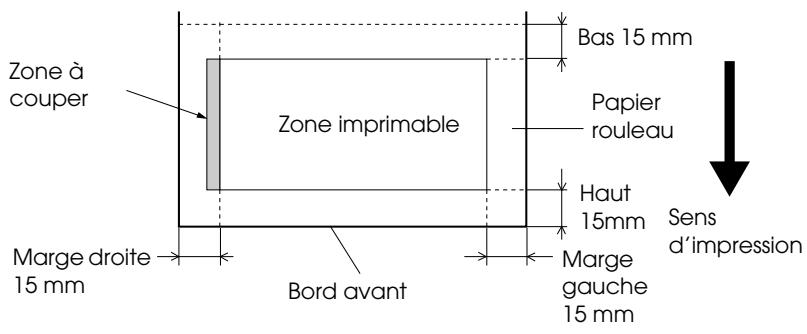

Zone imprimable 320
Caracteristiques mécaniques 322
Ca chaacteristiques electriques 322

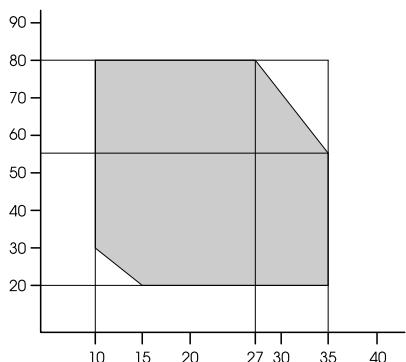

Conditions ambientes 323
Normes et conformité 324
Papier 324
Cartouches d'encre. 326
Configuration système requise 328
Pourutiliserl'imprimante sousWindows 328
Pourutiliserl'imprimante sousMacOSX. 329
Spcifications de l'interface. 330
Interface USB 330
Interface Ethernet. 330

Chapitre 9 Options et consommables

Options 331

Axe du papier rouleau 331
Séparateur pour impression sans marges 331

Consommables 332

Cartouches d'encre. 332

Supports spéciaux Epson. 334

Glossaire

Index

Consignes de sécurité

Consignes de sécurité importantes

Lisez l'intégralité des instructions avant d'utiliser ce produit. Veillez également à suivre les indications et les conseils indiqués sur l'imprimante.

Avertissements, mises en garde et remarques

Avertissements

doivent être scrupuleusement respectés pour éviter toute blessure corporelle.

Mises en garde

doivent etre respectees pour eviter d'endommager notre matériel.

Remarques

contient des informations importantes et des conseils utiles quant à l'utilisation de l'imprimante.

Placement de l'appareil

Placez l'appareil sur une surface plane et stable dont la largeur est supérieure à celle de l'appareil. L'appareil risque de ne pas fonctionner correctement s'il est incliné.
Évitez les endroits soumis aux variations rapides de températures et sensibles à l'humidité. Tenez l'appareil à l'abri de la lumière directe du soleil, d'une luzière vivie ou des sources de chaleur.
Évitez les endroits soumis aux chocs ou aux vibrations.

Conservez l'appareil à l'abri de la poussière.
Placez l'appareil à proximé d'une prise murale afin de pouvoir le débrancher facilement.
Si vous utilisez un support, il doit pouvoir résister à une charge de 50kg (110,3 livres).

Lors de la préparation de l'appareil

N'obturez ni ne couvrez les ouvertures au niveau du chassin.
N'introduisez aucun objet dans les fentes. Veillez à ne pas éclabousser l'appareil.
Le cordon d'alimentation est prévu uniquement pour une utilisation avec l'appareil. Une'utilisation avec n'importe quels autres apparéil peut provoquer une décharge électrique.
Reliez l'appareil à des prises correctement reliées à la terre. Évitez d'utiliser des prises sur le même circuit que des photocopieuses ou des systèmes de conditionnement d'air qui sont mis sous tension et hors tension régulièrement.
Évitez les prises électriques commandées par des commutateurs muraux ou des minutes automatiques.
Faites en sorte que le système informatique soit à l'abri des sources eventuelles d'interférences electromagnétiques (haut-parleurs ou bases des téléphones sans fil par exemple).
Utilisez uniquement le type d'alimentation figurant sur l'étiquette du produit.
Utilisez le cordon d'alimentation fourni avec le produit. L'utilisation d'un autre cordon peut provoquer une décharge électrique.
N'utilizez pas de cordon d'alimentation endommagé ou effiloché.

Si vous utilisez une rallonge, faites en sorte que l'intensité totale des apparèls branchés ne dépasse pas l'intensité du cordon. Faites en sorte que l'intensité totale des périphériques reliés à la prise murale ne dépasse pas l'intensité de la prise en question.
Ne tentez pas de réparer l'appareil vous-même.
Débranche l'appareil et consultez un technicien qualifié dans les cas suivants :

Le cordon d'alimentation ou la prise est endommagé, du liquide a pénétré dans le produit; le produit est tombé ou le chassinés presente des dommages; l'appareil ne fonctionne pas normalement ou présente une variation au niveau de ses performances.

Si vous comptez utiliser l'imprimante en Allemagne, respectez les consignes suivantes:

Pour garantir une protection efficace contre les courts-circuits et les surtensions, l'installation électrique du bathtub doit être protégée par un disjoncteur de 10 ou 16 ampères.

En cas de dommages causés à la prise, remplacez le cordon ou consultez un électricien qualifié. En présence de fusibles dans la prise, voirlez à les replacer par des fusibles de taille et de tension déquates.

Lors de l'utilisation de l'appareil

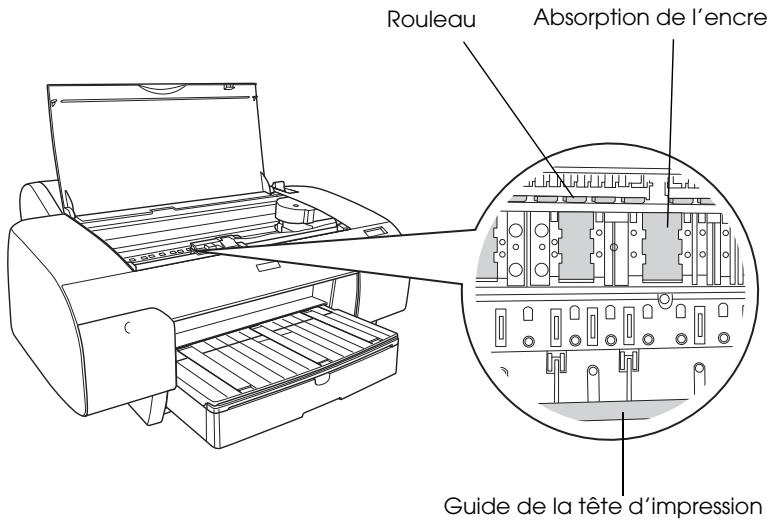

Ne mettez pas les mains à l'intérieur de l'appareil ni ne touche les cartouches pendant l'impression.

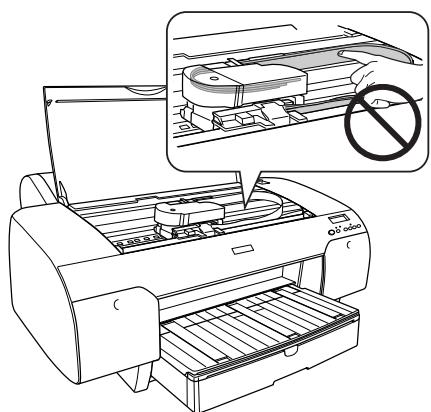

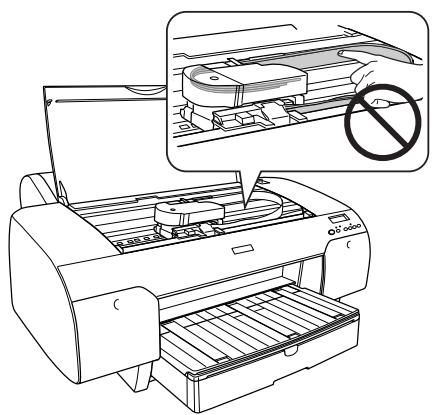

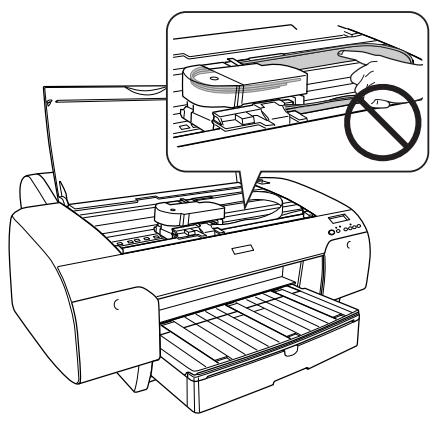

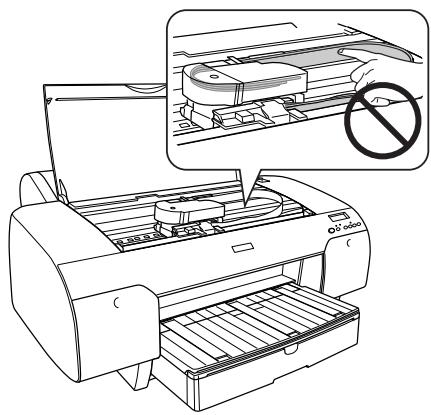

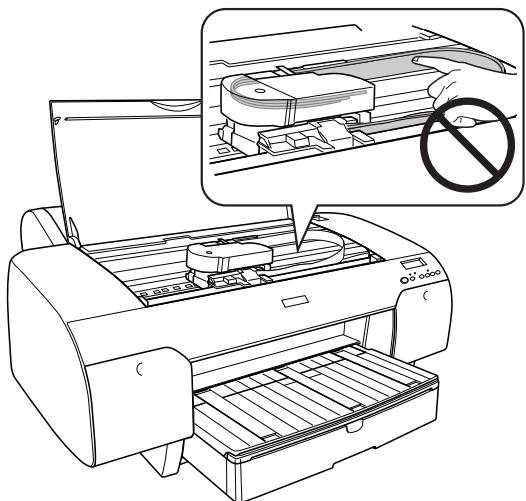

Ne déplacez pas les têtes d'impression avec les mains car vous risqueries d'endommager l'appareil.
Debranchez toujours le produit à l'aide du bouton Marché/Arrêt du panneau de contrôle. Lorsque vous appuyez sur ce bouton, le voyant Pause clignote brièvement et s'éteint. Ne débranchez pas le cordon ni n'éteignez l'appareil tant que le voyant Pause clignote.

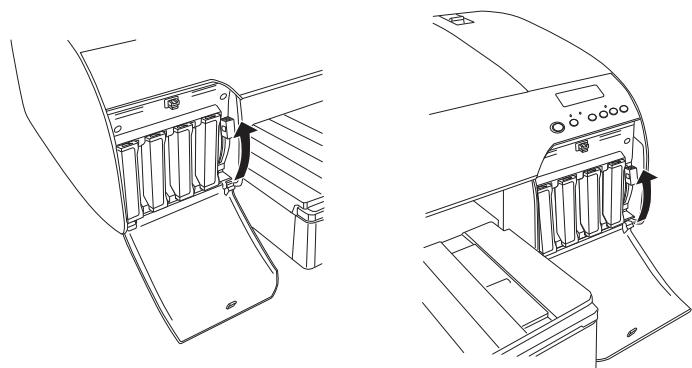

Lors de la manipulation des cartouches d'encre

• Conservez les cartouches d'encre hors de portée des enfants. N'ingérez pas leur contenu.
  Si vous avez de l'encre sur les mains, lavez-les à l'eau et au savon. En cas de contact avec les yeux, rincez-les abondamment avec de l'eau.
  Afin d'obtenir des résultats optimaux, secouez bien la cartouché d'encre avant de l'instructor.

Important :

Ne se couze pas violemment les cartouches (qui ont déjà été installées précédement).

N'utilisez pas les cartouches d'encre au-delà de la date indiquée sur l'emballage.
Pour un résultat optimal, faites en sorte d'utiliser l'intégrality de la cartouche dans les six mois suivant son installation.
Ne démontez pas les cartouches. Ne tentez pas de les replir. Cela pourrait endommager la tête d'impression.
Conservez les cartouches dans un endroit sec et frais.
Si vous comptez installer une cartouche provenant d'un endroit frais, laissez-la s'adapter à la température ambiente pendant au moins trois heures avant de l'utiliser.
Ne touche pas la puce se trouvant sur le cote de la cartouche. Cela pourrait porter préjudice au fonctionnement de l'appareil.
Sur cette cartouche, la puce contient un grand nombre d'informations la concernant (l'encre résiduelle par exemple). La cartouche peut donc être retiree et replacee en toute liberté.
Si vous retirez la cartouche pour pouvoir l'utiliser ulterieurement, protegez l'arrivée d'encre de la poussière. Placez-la dans un environnement analogue à celui de l'appareil. Une valve permet d'éviter le recours aux couvercles protégeant la cartouche. Manipuez les cartouches avec soin pour éviter les taches d'encre en cas de contact avec la cartouche. Ne touche pas la zone d'alimentation en encre ni la zone à proximité directe de celle-ci.

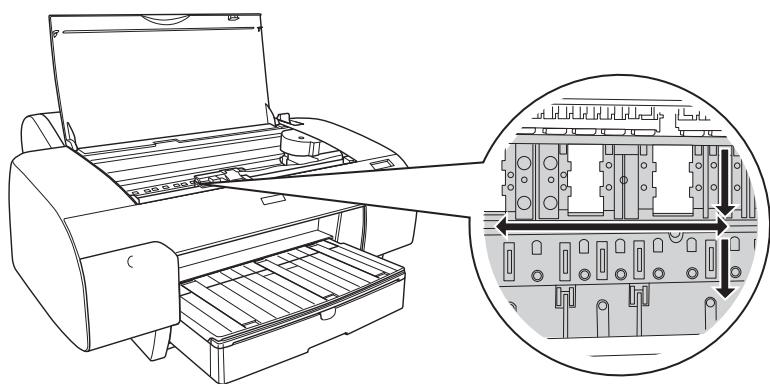

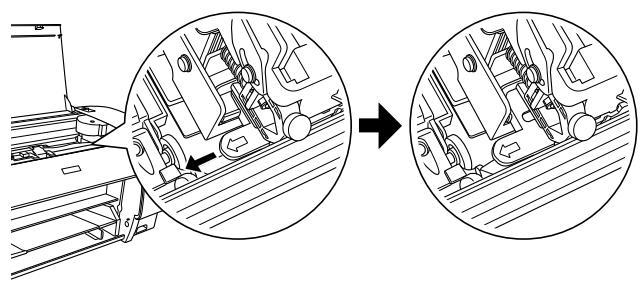

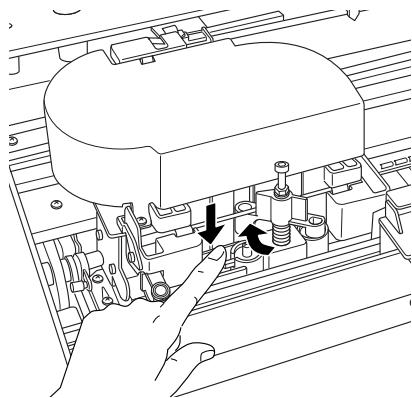

Lors du transport de l'appareil

Vérifiez que les têtes d'impression sont en position initiale (à l'extreme droite) avant de déplacer l'imprimante.

Programme ENERGY STAR

En tant que partenaire ENERGY STAR®, Epson déclare que ce produit respecte les critères ENERGY STAR® en matière d'efficacité énergétique.

Le programme international ENERGY STAR® est un programme de partenariat impliquant le secteur informatique et bureauque en vue de promouvoir l'introduction d'ordinateurs, d'écrans, d'imprimantes, de fax, de photocopieuses et d'appareils multifonctions permettant de limiter la pollution atmosphérique associée à la production d'énergie électrique. Les normes et les logos sont utilisés de manière uniforme dans les pays participant au programme.

Emploi du logiciel de l'imprimante (Windows)

Présentation du logiciel d'impression

Le CD-ROM comprend le logiciel suivant. Consultez le Guide d'installation pour installer le logiciel. Consultez l'aide en ligne pour obtenir des informations complètes sur chaque logiciel.

Piloted'impression
EPSON Status Monitor 3
EPSON LFP Remote Panel

Remarque :

Les écrans du pilote d'impression utilisés dans ce manuel correspondant à l'imprimante EPSON Stylus Pro 4450 fonctionnant sous Windows XP. Sauf indication contraire, les écrans correspondant aux imprimantes EPSON Stylus Pro 4880/4880C et EPSON Stylus Pro 4450 sont quasiment identiques.

Pilote d'impression

Le pilote de l'imprimante vous permet d'imprimer des documents en provenance d'applications sur l'imprimante.

Voici les fonctions principales du pilote :

• Envoyer les données d'impression à l'imprimante.

Effectuer les réglages de l'imprimante (type de support, format de papier). Vous pouvez enregistrer ces paramètres. Vous pouze aussi facilement importer ou exporter ces paramètres.

• Executer les fonctions de maintenance de l'imprimante et définir le mode de fonctionnement de l'imprimante sous l'onglet Utilitaire. Vous pouvez également importer ou exporter les paramètres de l'imprimante.

EPSON Status Monitor 3

Cet utiliseraire vous fournit des informations relatives à l'état de l'imprimante, telles que la quantité d'encre restante ou l'espace disponible dans le réservoir de maintenance. Il vérifie également les erreurs au niveau de l'imprimante. EPSON Status Monitor 3 est automatiquement installé avec le pilote d'impression.

EPSON LFP Remote Panel

EPSON LFP Remote Panel offre à l'utilisateur de larges possibilités en termes de commande et permet d'obtenir des impressions de meilleure qualité en fonction des divers supports utilisés.

Accès au pilote

Vos pouvez acceder au pilote de plusieurs façon :

A partir d'applications Windows
Depuis l'icone de l'imprimante

À partir d'applications Windows

Accédez au pilote de l'imprimante à partir du menu de l'application afin d'effectuer les réglages pour l'impression.

Les procédures ci-dessous peuvent varier en fonction de l'application utilisée.

1. Dans le menu Fichier, Sélectionné Imprimer ou Disposition.

1. Vérifiez que votre imprimante est selectionnée et cliquez sur Imprimante, Configuration, Options, Propriétés, ou Préférence.

Exemple :

Exemple :

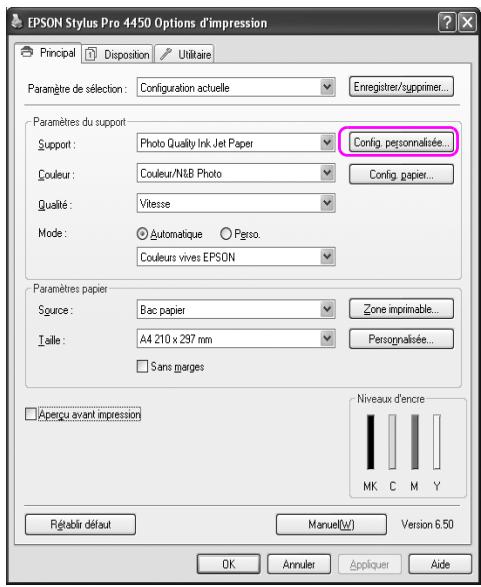

La fenêtre du pilote s'affiche.

Vérifiez les autres paramètres et commencez l'impression.

Depuis l'icone de l'imprimante

Lorsque vous effectuez des réglages courants ou procédez à la maintenance de l'imprimante (Vérification des buses, Nettoyage des têtes), ouvre le pilote depuis l'icone de l'imprimante.

1. Ouvrez le dossier Imprimantes et télécopieurs ou Imprimantes.

Pour Windows XP :

Cliquez sur Demarrer, sur Panneau de configuration, sur Imprimantes et autres périphériques, puis sur Imprimantes et télécopieurs.

Remarque :

Si le Panneau de configuration est en mode Affichage classique, cliquez sur Demarrer, Panneau de configuration, puis sur Imprimantes et télécopieurs.

Pour Windows Vista :

Cliquez sur , sur Panneau de configuration, sur Matériel et audio et ensuite sur Imprimantes.

Pour Windows 2000 :

Cliquez sur Demarrer, pointez Paramètres et Sélectionnez Imprimantes.

1. Cliquez avec le bouton droit de la souris sur l'icone correspondant à votre imprimante, puis cliquez sur Options d'impression.

La fenêtre du pilote s'affiche.

Ces réglages deviennent les paramètres par défaut du pilote de l'imprimante.

S'informer grâce à l'aide en ligne

Pour afficher une explication détaillée, utilisez une des méthodes suivantes.

• Cliquez avec le bouton droit de la souris sur l'objet et cliquez ensuite sur le bouton Aide.

Sous Windows XP/2000, cliquez sur le bouton ? situé dans le coin supérieur droit de la fenêtre du pilote, puis sur l'objet.

Paramètres de base

Cette section explique la marche à suivre pour imprimer vos données depuis une application à l'aide du pilote d'impression Epson.

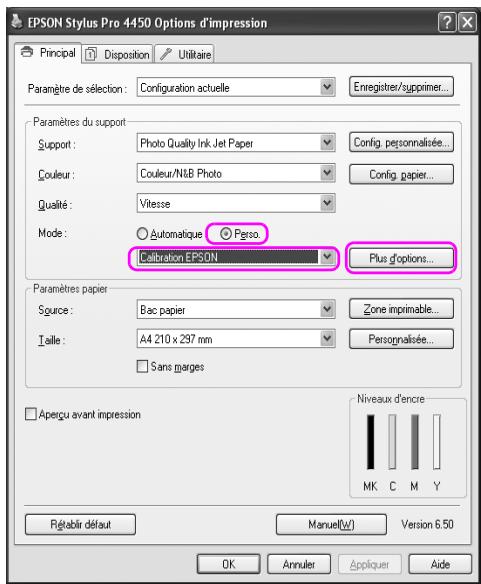

Définition des paramètres du pilote d'impression

Préparez d'abord le document à imprimer à l'aide de l'application. Affichez le pilote avant l'impression afin d'effectuer les réglages de l'imprimante (type de support, format de papier).

Contrôle de l'etat de l'imprimante

Lorsque vous envoyez un travail d'impression à l'imprimante, vous pouvez en contrôle l'etat depuis les fenêtres suivantes.

Barre de progression

La barre de progression s'affiche à l'écran lorsque vous commencez à imprimer. Elle affiche la progression de l'impression en cours et fournit des informations sur l'etat de l'imprimante (encre résiduelle et code produit des cartouches). Vous pouze également annuler une impression à l'aide de la barre de progression.

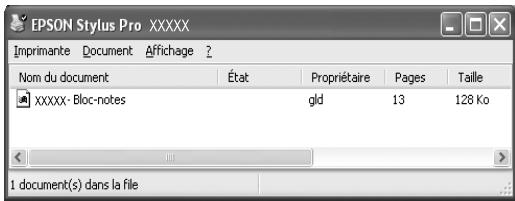

Fenêtre File d'attente

Vous y avez accès à la liste de toutes les tâches en attente et pouvez y annuler les impressions. La fenêtre File d'attente s'affiche lorsque vous cliquez deux fois sur l'icone de l'imprimante de la barre des tâches. Il s'agit d'une fonction de Windows.

Annulation d'une impression

Vous pouvez annuler l'ordre d'impression depuis votre ordinateur. Si l'impression a déjà démarre, vous devrez annuler l'impression à partir de l'imprimante.

Annulation de l'impression à partir de l'imprimante

Maintenez ensuite la touche Pause enfoncée pendant trois secondes pour réinitialiser l'imprimante.

L'imprimante est réinitialisée même en cas d'impression. Au terme de la réinitialisation, l'imprimante peut prendre un certain temps pour être à nouveau accessible. L'utilisation du papier varie en fonction de l'icone affichée sur le panneau de contrôle.

Remarque :

Vous ne pouvez pas annuler l'impression depuis votre ordinateur. Pour annuler une impression en attente, consultez la section "Annulation de l'impression à partir de l'ordinateur" en page 29.

Annulation de l'impression à partir de l'ordinateur

Annulation d'une impression

Cliquez sur Stop dans la fenetre Barre de progression EPSON.

Remarque :

La barre de progression affiche la progression du travail d'impression en cours. Elle disparait au terme de l'envoi de l'impression à l'imprimante.
Vous ne pouvez pas annuler une impression qui a ete envoyee a l'imprimante. Vous devrez dans ce cas annuler l'impression depuis l'imprimante.

Suppression d'une impression en attente

Vous pouvez supprimer les impressions stockées sur toute ordinateur.

1. Cliquez deux fois sur l'icone de l'imprimante dans la barre des tâches.

1. Dans le menu Imprimante, Sélectionnez Annuler tous les documents.

Si vous souhaitez annuler une impression donnée, Sélectionnez le travail d'impression et cliquez sur Annuler dans le menu contextualuel.

Remarque :

La barre de progression affiche la progression du travail d'impression en cours. Elle disparait au terme de l'envoi de l'impression à l'imprimante.
Vous ne pouvez pas annuler une impression qui a ete envoyee a l'imprimante. Vous devrez dans ce cas annuler l'impression depuis l'imprimante.

En cas de problème lors de l'impression

Si un problème survient lors de l'impression, un message d'erreur s'affiche dans la fenêtre EPSON Status Monitor.

Cliquez sur Comment fait, et EPSON Status Monitor vous guidera tout au long de la procEDURE afin de résoudre le problème.

Emploi des utilisaires d'impression

Les utilisaires d'impression EPSON vous permettent de contrôler l'objet actuel de l'imprimante et de procéder à la maintenance de l'imprimante à partir de votre ordinateur.

Vérification des buses

Cet outil permet de contröler les buses de la tête d'impression afin de les nettoyer en cas de besoin. Procedez à une vérification des buses lorsque vous remarquez que la qualité d'impression a décliné et après le nettoyage de la tête afin de vérifier que les buses de la tête d'impression ont été nettoyées. Si les buses sont bouchées, effectuez un nettoyage des têtes.

Nettoyage des têtes

Cet utiliser nettoie la tete d'impression couleur et noire. Il est possible que vous deviez procéder à un nettoyage de la tête d'impression si vous remarquez que la qualité d'impression a décliné.

Alignement des têtes

Cet utiliser peut être utilisé pour améliorer la qualité d'impression de vos données imprimées. Il peut être nécessaire d'ajuster l'alignement de la tête d'impression lorsque des lignes verticales ne semble pas alignées ou lorsque des bandes blanches ou noires apparaisent dans les données imprimées. Utilisez cet utiliser pour réaligner la tête d'impression.

EPSON Status Monitor 3

Cet utiliseraire vous fournit des informations relatives à l'état de l'imprimante, telles que la quantité d'encre restante ou l'espace disponible dans le réserveir de maintenance. Il vérifie également les erreurs au niveau de l'imprimante. Pour plus de détails, reportez-vous à la section "Utilisation d'EPSON Status Monitor 3" en page 34.

Preférences du contrôle

Cette fonction vous permet de désigner la fonction de surveillance de l'utilitaire EPSON Status Monitor 3. Pour plus de détails, reportez-vous à la section “Utilisation des Préférences du contrôle” en page 36.

File d'attente

Cette fonction affiche la liste des impressions en attente.

Vou y avez accès à la liste de toutes les tâches en attente et pouvez y annuler ou redémarrer les impressions.

Vitesse et Progression

Vou puez définir des paramètres relatifs à la vitesse et à la progression de l'impression.

Disposition des menus

Vous pouvez arranger les éléments Paramètre de selection, Type de support et Taille papier. Disposez les éléments comme vous le souhaitez. Vous pouvez aussi les organiser par groupes. Vous pouvez également masquer les éléments que vous n'utilise pas.

Exportation ou importation

Vous pouvez également importer ou exporter les paramètres de l'imprimante. Vous pouvez utiliser cette fonction si vous souhaitez utiliser les mêmes paramètres d'impression sur plusieurs ordinateurs.

EPSON LFP Remote Panel

Cet utiliser vous permet d'optimiser votre imprimante. Vous pourrez uniquement démarrer l'utilitaire s'il est installé. Pour plus de détails, reportez-vous à l'aide en ligne de EPSON LFP Remote Panel.

Mise à jour du micrologiciel de l'imprimante

EPSON LFP Remote Panel démarre et effectue la mise à jour du micrologiciel de l'imprimante.

Pour utiliser cette fonction, vous devez au préalable télécharger le dernier micrologiciel à partir du site Internet d'Epson.

Utilisation d'EPSON Status Monitor 3

EPSON Status Monitor 3 fournit des informations détaillées sur l'imprimante, une représentation graphique de la quantité d'encre restante et de l'espace disponible dans le réservoir de maintenance ainsi que des messages d'etat. Pour obtenir le détail de l'état de l'imprimante, ouvrez l'affichage détaillé de l'imprimante. EPSON Status Monitor 3 commence la surveillance de l'imprimante lors le début de l'impression. En cas de problème, un message d'erreur et les solutions s'affichent. Vous pouvez également acceder à EPSON Status Monitor 3 à partir du pilote ou à l'aide du raccourci en cliquant deux fois sur l'icone en forme d'imprimante se trouvant dans la barre des tâches de Windows afin de contrôler l'état de l'imprimante.

Accès à EPSON Status Monitor 3

Annabelle Le pilote et cliquez sur l'onglet Ufliltoire. Cliquez ensuite sur EPSON Status Monitor 3.

Remarque :

Dans la fenêtre Préférences du contrôle, cochez la case l'ocne du raccourci pour afficher une icône de raccourci dans la barre des tâches de Windows. Cliquez avec le bouton droit de la souris sur le raccourci et Sélectionnez le nom de l'imprimante pour afficher la fenêtre EPSON Status Monitor 3. Pour plus de détails, reportez-vous à la section “Affichage des informations dans Préférences du contrôle” en page 38.

Visualisation des informations dans EPSON Status Monitor 3

EPSON Status Monitor 3 fournit des informations détaillées sur l'imprimante, une représentation graphique de la quantité d'encre restante et de l'espace disponible dans le réservoir de maintenance ainsi que des messages d'etat. Si un problème survient lors de l'impression, un message d'erreur s'affiche. Vérifiez le message et résolvez le problème comme indiqué.

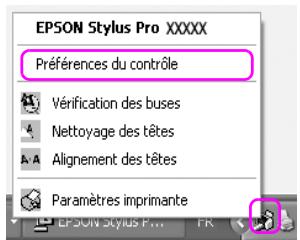

Utilisation des Préférences du contrôle

Cette fonction vous permet de désigner la fonction de surveillance de l'utilitaire EPSON Status Monitor 3.

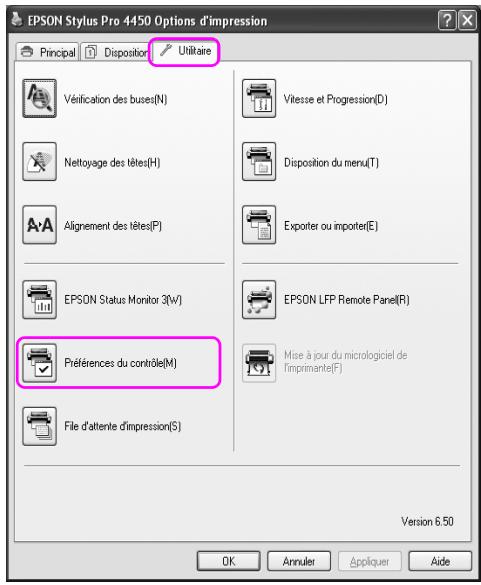

Accès aux Préférences du contrôle

Affichez le pilote et cliquez sur l'onglet Utilitaire. Cliquez ensuite sur Preférences du contrôle.

Remarque :

Dans la fenêtre Préférences du contrôle, cochez la case l'ocne du raccourci pour afficher une icône de raccourci dans la barre des tâches de Windows. Cliquez avec le bouton droit de la souris sur le raccourci et Sélectionnez Préférences du contrôle pour afficher la fenêtre Préférences du contrôle.

Affichage des informations dans Preférences du contrôle

Dans la fenêtre Préférences du contrôle, vous pouvez selectionner les types d'erreur pour lesquels vous souhaitez être averti. Vous pouvez également effectuer le paramétrage et la surveillance des imprimantes partagées.

Déinstallation du logiciel d'impression

Cette section déscrit comment désinstaller le logiciel d'impression de votre ordinateur.

Remarque :

Sous Windows XP/Vista, vous devez vous connecter à un compte d'administrateur. Si vous désinstallez l'imprimante sous Windows Vista, le mot de passer peut s'avérer nécessaire. Introduisez alors le mot de passer et continuez l'opération.
Sous Windows 2000, vous doivent utiliser disposerant des droits d'administration (utilisateur appartenant au groupe Administrateurs).

Déinstallation du pilote d'impression

Pour désinstaller le pilote d'impression, procédez comme suit.

1. Mettez l'imprimante hors tension. Débranchez le cable reliant l'imprimante à l'ordinateur.
2. Cliquez sur le bouton Ajout/Suppression de programmes du Panneau de configuration.

Sous Windows Vista, cliquez sur Programmes et ensuite Programmes et fonctionnalités dans le Panneau de configuration.

1. Sélectionnez Logiciel d'impression EPSON et cliquez sur Modifier/Supprimer (ou Déinstaller/Modifier).

1. Sélectionnez l'imprimante cible et cliquez sur OK.

1. Suívez les instructions qui s'affichent à l'écran pour terminer la désinstallation.

Lorsque le message de confirmation s'affiche, cliquez sur Oui.

Remarque :

Si vous supprimez le pilote, le message suivant s'affiche.

Les paramètres sont enregistrés dans le fichier de paramètres personnels. Si vous ne supprimez pas ce fichier, vous pourrez utiliser les paramètres enregistrés lorsque vous réinstallerez le pilote. Cliquez sur Non si vous souhaitez réinstaller le pilote plus tard. Cliquez sur Oui si vous souhaitez supprimer complètement le fichier.

Redémarrez l'ordinateur lorsque vous réinstaller le pilote.

Déinstallation de EPSON LFP Remote Panel

Cliquez sur le bouton Ajout/Suppression de programmes du Panneau de configuration pour supprimer EPSON LFP Remote Panel. Pour plus de détails, reportez-vous à l'aide en ligne de EPSON LFP Remote Panel.

Utilisation du logiciel d'impression (Mac OS X)

Présentation du logiciel d'impression

Le CD-ROM comprend le logiciel suivant. Consultez le Guide d'installation pour installer le logiciel. Consultez l'aide en ligne pour obtenir des informations complètes sur chaque logiciel.

Piloted'impression
EPSON Printer Utility2
EPSON StatusMonitor
EPSON LFP Remote Panel

Pilote d'impression

Le pilote de l'imprimante vous permet d'imprimer des documents en provenance d'applications sur l'imprimante.

Voici les fonctions principales du pilote :

• Envoyer les données d'impression à l'imprimante.

Effectuer les régles de l'imprimante (type de support, format de papier). Vous pouze enregistrer ces paramètres. Vous pouze aussi facilement importer ou exporter ces paramètres.

EPSON Printer Utility2

Vous pouvez effectuer les opérations de maintenance de l'imprimante (Vérification des buses, Nettoyage des têtes). EPSON Printer Utility2 est automatiquement installé avec le pilote d'impression.

EPSON StatusMonitor

Cet utiliseraire vous fournit des informations relatives à l'etat de l'imprimante, telles que la quantité d'encre restante ou l'espace disponible dans le réservoir de maintenance. Il vérifie également les erreurs au niveau de l'imprimante.

EPSON LFP Remote Panel

EPSON LFP Remote Panel offre à l'utilisateur de larges possibilités en termes de commande et permet d'obtenir des impressions de meilleure qualité en fonction des divers supports utilisés.

Accès au pilote

Pour acceder au pilote d'impression, procedede comme suit. Les procedures ci-dessous peuvent varier en fonction de l'application utilisée.

Fenêtre Format d'impression

Effectuer les réglages de relatifs au papier (type de support, format de papier).

Fenetre Imprimer

Vous pouvez définir des paramètres relatifs à la qualité de l'impression.

Accès à la zone de dialogue Format d'impression

Pour acceder à la zone de dialogue Format d'impression, cliquez sur Format d'impression dans le menu Fichier de votre application.

La zone de dialogue Format d'impression s'affiche.

Vous pouvez y selectionner le format du papier, l'impression sans marges, l'alimentation et la zone d'impression dans la zone Taille papier.

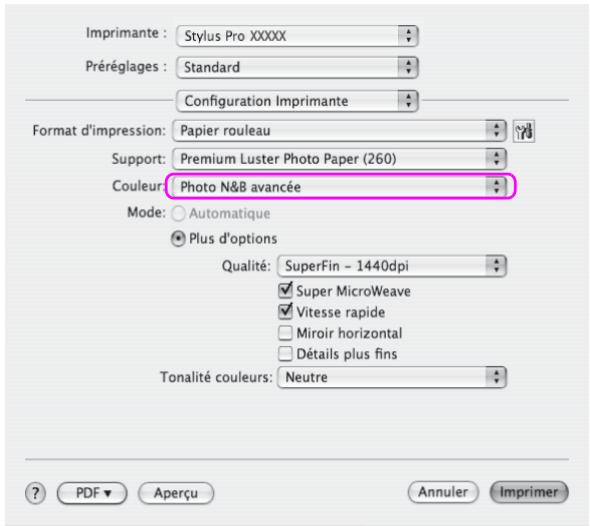

Accès à la zone de dialogue Imprimer

Pour ouvrir la zone de dialogue Imprimer, cliquez sur Imprimer dans le menu Fichier de votre application.

La zone de dialogue Imprimer s'affiche.

Vérifiez les autres paramètres et commencez l'impression.

S'informer grâce à l'aide en ligne

Pour acceder à l'aide en ligne, cliquez sur l'icone dans le pilote.

Paramètres de base

Cette section explique la marche à suivre pour imprimer vos données depuis une application à l'aide du pilote d'impression Epson.

Définition des paramètres du pilote d'impression

Préparez d'abord le document à imprimer à l'aide de l'application. Affichez le pilote avant l'impression afin d'effectuer les réglages de l'imprimante (type de support, format de papier).

Contrôle de l'etat de l'imprimante

1. Cliques sur l'icone de l'imprimante au niveau du Dock.

1. Vous y avez accès à la liste de toutes les tâches en attente et pouvez y annuler les impressions.

Annulation d'une impression

Vous pouvez annuler l'ordre d'impression depuis votre ordinateur. Si l'impression a déjà démarre, vous devrez annuler l'impression à partir de l'imprimante.

Annulation de l'impression à partir de l'imprimante

Maintenez ensuite la touche Pause enfoncée pendant trois secondes pour réinitialiser l'imprimante.

L'imprimante est réinitialisée même en cas d'impression. Au terme de la réinitialisation, l'imprimante peut prendre un certain temps pour être à nouveau accessible.

Remarque :

Vous ne pouvez pas annuler l'impression depuis votre ordinateur. Pour annuler une impression en attente, consultez la section "Annulation de l'impression à partir de l'ordinateur" en page 52.

Annulation de l'impression à partir de l'ordinateur

1. Cliquez sur l'icone de I'imprimante au niveau du Dock.

1. Sélectionnéz la tâche que vous souhaitez supprimer et cliquez sur Supprimer.

Remarque :

Vous pouvez supprimer une impression en attente de la meme maniere.
Vous ne pouvez pas annuler une impression qui a ete envoyee a l'imprimante. Vous devrez dans ce cas annuler l'impression depuis l'imprimante.

En cas de problème lors de l'impression

Si un problème survient lors de l'impression, un message d'erreur s'affiche. Si vous ne savez pas comment résoudre le problème, annulez l'impression et redémarrez EPSON StatusMonitor. Le programme vous guidera tout au long de la procédure afin de résoudre le problème.

EPSON

SPro 4450

Information sur l'etat

Remplacer la cartouche Jaune

Actions à prendre

Noir Mat: T6138/T6148, Cyan: T6132/T6142, Magenta: T6133/T6143, Jaune: T6134/T6144

Epson recommends l'utilisation des cartouches d'origine Epson répertoriées ci-dessus. Cliquez sur le bouton Comment faire pour Broker des instructions relatives au remplacement des cartouches d'encre.

Comment faire...

Continuer

Terminer

Emploi des utilisaires d'impression

Les utilisaires d'impression EPSON vous permettent de contrôler l'objet actuel de l'imprimante et de procéder à la maintenance de l'imprimante à partir de votre ordinateur.

EPSON StatusMonitor

Cet utiliseraire vous fournit des informations relatives à l'état de l'imprimante, telles que la quantité d'encre restante ou l'espace disponible dans le réservoir de maintenance. Il vérifie également les erreurs au niveau de l'imprimante.

Vérification des buses

Cet outil permet de contröler les buses de la tête d'impression afin de les nettoyer en cas de besoin. Procedez à une vérification des buses lorsque vous remarque que la qualité d'impression a decliné et après le nettoyage de la tête afin de vérifier que les buses de la tête d'impression ont été nettoyées. Si les buses sont bouchées, effectuez un nettoyage des têtes.

Nettoyage des fêtes

Cet utiliser nettoie la tête d'impression couleur et noire. Il est possible que vous deviez procéder à un nettoyage de la tête d'impression si vous remarquez que la qualité d'impression a decliné.

Alignement des têtes

Cet utiliser peut être utilisé pour améliorer la qualité d'impression de vos données imprimées. Il peut être nécessaire d'ajuster l'alignement de la tête d'impression lorsque des lignes verticales ne semble pas alignées ou lorsque des bandes blanches ou noires apparaissent dans les données imprimées. Utilisez cet utiliser pour réaligner la tête d'impression.

EPSON LFP Remote Panel

Cet utiliser vous permet d'optimiser votre imprimante. Vous pourrez uniquement démarrer l'utilitaire s'il est installé. Pour plus de détails, reportez-vous à l'aide en ligne de EPSON LFP Remote Panel.

Manuel

Vou puez acceder au Guide d'utilisation. Sile Guide d'utilisation n'est pas installé, vous accéderez au site d'assistance en ligne.

Accès à EPSON Printer Utility2

Vou puez acceder à EPSON Printer Utility2 de plusieurs façon.

Dans la fenêtre Imprimer, Sélectionnez Configuration Imprimante et cliquez ensuite sur l'icone Utilitaire.
Double-cliquez sur le dossier Applications et ensuite sur l'icone EPSON Printer Utility2.

Utilisation de EPSON StatusMonitor

EPSON Status Monitor fournit des informations détaillées sur l'imprimante, une représentation graphique de la quantité d'encre restante et de l'espace disponible dans le réservoir de maintenance ainsi que des messages d'etat.

Remarque :

Le message d'erreur de l'imprimante s'affiche automatiquement à l'écran même si EPSON StatusMonitor n'est pas affché.

Acceder à EPSON StatusMonitor

Ouvrez EPSON Printer Utility2 et cliquez sur EPSON StatusMonitor.

Affichage des informations dans EPSON StatusMonitor

EPSON Status Monitor fournit des informations détaillées sur l'imprimante, une représentation graphique de la quantité d'encre restante et de l'espace disponible dans le réservoir de maintenance ainsi que des messages d'etat. Si un problème survient lors de l'impression, un message d'erreur s'affiche. Vérifiez le message et résolvez le problème comme indiqué.

Déinstallation du logiciel d'impression

Pour désinstaller le logiciel d'impression, procédez comme suit.

Déinstallation du pilote d'impression

Pour désinstaller le pilote d'impression et EPSON Printer Utility2, procédez comme suit.

1. Mettez l'imprimante hors tension. Débranchez le cable reliant l'imprimante à l'ordinateur.
2. Fermez le logiciel.
3. Double-cliquez sur l'icone du disque dur.

1. Double-cliquez sur le dossier Applications et ensuite sur le dossier Utilitaire.

1. Double-cliquez sur l'icone Centre d'impression (pour Mac OS X 10.2.x) ou Utilitaire de configuration d'impression (pour Mac OS X 10.3.x et versions ultérieures).

1. Sélectionnéz l'imprimante et cliquez sur Supprimer.

Ensuite, fermez la fenetre.

1. Insérez le CD-ROM du logiciel d'impression dans le lecteur.
2. Double-cliquez sur le dossier Gestionnaire d'impression.

Remarque :

Si le dossier ne s'affiche pas, cliquez deux fois sur l'icone EPSON sur le Bureau.

1. Double-cliquez sur I'icone EPSON_IJPrinter.

1. Si la zone de dialogue d'authentication s'affiche, saisissez le mot ou la phrase de passer et cliquez sur OK.

Pour désinstaller le pilote de l'imprimante, vous devez vous connecter comme utiliser disposerant des droits d'administration.

1. Cliquez sur Continuer et ensuite sur Accepter.

2. Sélectionnez Déinstaller dans le menu déroulant et cliquez sur le bouton Déinstaller.

1. Suivez les instructions qui s'affichent à l'écran pour désinstaller le pilote.

Déinstallation de EPSON LFP Remote Panel

Déplacez le dossier EPSON LFP Remote Panel vers la Corbeille. Pour plus de détails, reportez-vous à l'aide en ligne de EPSON LFP Remote Panel.

Variété d'impressions

Utilisation de la gestion des couleurs

Le pilote d'impression dispose d'un paramètre permettant de:gérer les couleurs des données d'impression et de procesder à un ajustement des couleurs de manière à produit des impressions de toute valeur qualite à l'aide du simple pilote d'impression. L'ajustement des couleurs est realized sans que les couleurs des données originales ne soient modifiées. Pour plus de détails, reportez-vous à la section "Methodes de gestion des couleurs" en page 65.

Gestion des couleurs

À propos du système de gestion des couleurs

Étant donné que les péripériques (apparil photo numérique, scanner, écran ou imprimante) reproduisent différemment les couleurs, les résultats de l'impression ne sont pas identiques à l'image affichée à l'écran. Pour procéder au calibrage des couleurs entre les péripériques, utilisez le système de gestion des couleurs. Windows et Mac OS X disposent de série d'un système de gestion des couleurs. Certains logiciels d'edition d'images prennet également en charge la gestion des couleurs. Chaque système d'exploitation prend en charge un système de gestion des couleurs (ICM pour Windows et ColorSync pour Mac OS). Lorsque vous procédez à la gestion des couleurs à l'aide du pilote d'impression, le système de gestion des couleurs du système d'exploitation est également utilisé. Dans ce système de gestion des couleurs, un fichier de définition des couleurs, appelé profil ICC, est utilisé dans la cadre de la mise en correspondence des couleurs entre les péripériques. Le profil ICC est préparé en fonction du modele d'imprimante et du type de papier Il est possible d'utiliser l'espace colorimétrique sRGB, AdobeRGB, etc. comme profil pour les apparils photo numériques.

Dans le cadre de la gestion des couleurs, le profil d'un périphérique d'entrée est appelé profil d'entrée (ou profil source) et le profil d'un périphérique de sortie, tel qu'une imprimante, par exemple, est appelé profil de l'imprimante (ou profil de sortie).

Remarque :

Lorsque vous imprimez une image prise à l'aide d'un apparéil photo numérique ou d'un scanner, les résultats de l'impression ne sont généralement pas identiques à l'image affichée à l'écran. Le fait que chaque péripérisque (appareil photo numérique, scanner, écran ou imprimante) produit différément les couleurs permet de justifier cette différence. Afin de réduire les différences au niveau des couleurs de chaque péripérisque, procédez à la mise en correspondence des couleurs entre chaque péripérisque.

Méthodes de gestion des couleurs

Gestion des couleurs à l'aide du pilote d'impression

Application		Pilote d'impression		Imprimante
Gestion des couleurs à l'aide de l'ICM du pilote (Windows uniquement)		Réglage des couleurs de l'imprimante Modèle IDM: 10400 (environ) □ Afficher tous les profils □ Image Enfil d'entête: LRGB ECS1962-21 Intérêt: Perceptuel Pylôf de l'imprimaire: Standard EPSON Sélectionnez un profil d'entrée. Sélectionnez un profil pour l'imprimante.

Application	Pilote d'impression	Imprimante
La gestion des couleurs est effectuée de la manière suivante: le pilote d'impression sélectionne le profil d'entrée et le profil de l'imprimante. La gestion des couleurs peut être effectuee même lors de l'impression de donnéesées créées à l'aide d'une application qui ne prend pas en charge le système de gestion des couleurs ICM. Si l'application prend en charge la gestion des couleurs, désactivez la fonction correspondante lors de l'impression.Voir "Gestion des couleurs à l'aide du système ICM du pilote (Windows uniquement)" en page 67.
Gestion des couleurs à l'aide du système ICM hôte ou ColorSync	Sélectionné un profil d'entrée.	Réglage des couleurs de fréquence Mode ICM: DIRECTION Allerce tous les pilots Image Roller de l'aide Inter: Perceutad Poié de fréquence Standard EPSON
		Sélectionné un profil pour l'imprimante.
Vouves devez faire correspondre les couleurs à celles du pilote de l'imprimante avant de lancer l'impression. L'application doit prendre en charge la gestion des couleurs ICM ou ColorSync. Étant donné que l'impression est effectuee à l'aide de la fonction de gestion des couleurs du système d'exploitation, il est possible que les couleurs imprimées par Windows et par Mac OS X soient légèrement différentes.Voir "Gestion des couleurs à l'aide du système ICM hôte ou ColorSync" en page 70.

Gestion des couleurs à l'aide de l'application

	Application	Pilote d'impression	Imprimante
Gestion des couleurs à l'aide de l'application	Sélectionnez un profil d'entrée. Sélectionnez un profil pour l'imprimante.	Principal Disposition Configuration actuelle Paramètre du support Support: Photo Quality Ink Jet Paper Coulier: Couleur/NIIB Photo Qualité: Vitrasse Mode: Autonétique Psgn. Pos de calibration ou bilan
La gestion des couleurs est effectuee de la maniere suivante : l'application selectionne le profil d'entree et le profil de l'imprimante. Vous pouvez selectionner cette methode lorsque l'application dispose d'une fonction de gestion des couleurs propre. La fonction de compensation des couleurs du pilote d'impression doit etre désactivée (pas de calibrage des couleurs). Étant donné que le système de gestion des couleurs n'est ni ColorSync (Mac OS), ni ICM (Windows), aucune différence entre les systèmes d'exploitation ne doit etre visible au niveau des résultats de l'impression. Voir "Gestion des couleurs à l'aide de l'application" en page 74.

Gestion des couleurs à l'aide du système ICM du pilote (Windows uniquement)

Les procédures suivantes sont adaptées à l'application Adobe Photoshop CS2 executée sous Windows XP. Lors de l'utilisation de cette fonction avec une application qui ne prend pas en charge la gestion des couleurs, vous doivent partager à la mise en correspondence des couleurs après l'étape 4.

1. Dans le menu Fichier, Sélectionnéz Imprimer avec aperçu.

1. Sélectionnez Gestion des couleurs et Document pour le paramètre Imprimer. Sélectionnez Pas de gestion des couleurs pour le paramètre Manipulation des couleurs. Cliquez ensuite sur Terminé.

1. Accédez au pilote d'impression.

Voir "À partir d'applications Windows" en page 19.

1. Sélectionné le mode Personnelisé dans le menu Principal. Cliquez sur ICM et ensuite sur Avancé.

1. Sélectionnez ICM pilote (de base) ou ICM pilote (avancé) pour le paramètre Mode ICM dans la boîte de dialogue ICM.

Si vous scélectionnez ICM pilôte (avancé), vous pourrez définir les profils ou vos intentions en matière d'image, de graphique et de texte.

1. Vérifiez les autres paramètres et commencerce l'impression.

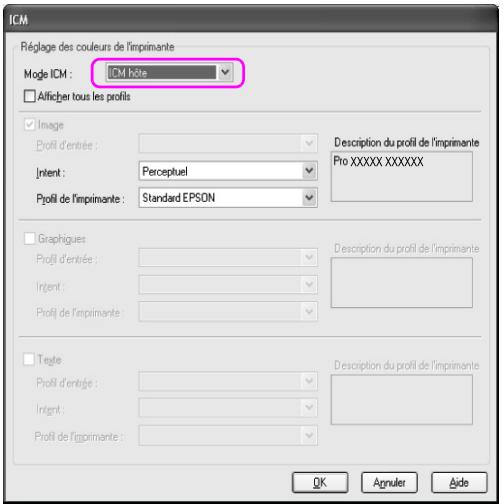

Gestion des couleurs à l'aide du système ICM hôte ou ColorSync

Les procédures suivantes sont adaptées à l'application Adobe Photoshop CS2 executée sous Windows XP.

Remarque:

Utilisez les données auxquelles un profil d'entree a ete integre.
L'application doit prendre en charge ICM ou ColorSync.

1. Dans le menu Fichier, Sélectionnéz Imprimer avec aperçu.

1. Sélectionnez Gestion des couleurs et Document pour le paramètre Imprimer. Sélectionnez Laisser l'imprimante désir les couleurs pour le paramètre Manipulation des couleurs. Cliquez ensuite sur Terminé.

1. Afficher le pilote de l'imprimante (Windows) ou la fenêtre Imprimer (Mac OS X).

Pour Windows, voir "À partir d'applications Windows" en page 19.

Pour Mac OS X, reportez-vous à la section “Accès au pilote” en page 45.

1. Sous Windows, Sélectionnez le mode Personnelisé dans le menu Principal. Cliquez sur ICM et ensuite sur Avancé. Sous Mac OS X, Sélectionnez Gestion des couleurs de l'imprimante.

1. Sélectionnez ICM (Windows) ou ColorSync (Mac OS X) pour le paramètre Gestion des couleurs de l'imprimante.

1. Vérifiez les autres paramètres et commencez l'impression.

Gestion des couleurs à l'aide de l'application

Les procédures suivantes sont adaptées à l'application Adobe Photoshop CS2 executée sous Windows XP.

Reportez-vous au manuel d'utilisation de l'application pour obtenir des détails au sujet des paramètres.

1. Dans le menu Fichier, Sélectionnéz Imprimer avec aperçu.

1. Sélectionnez Gestion des couleurs et Document pour le paramètre Imprimer. Sélectionnez Laisser Photoshop désir les couleurs pour le paramètre Manipulation des couleurs. Sélectionnez le profil de l'imprimante et l'intention de rendu. Cliquez ensuite sur Terminé.

1. Afficher le pilote de l'imprimante (Windows) ou la fenêtre Imprimer (Mac OS X).

Pour Windows, voir "À partir d'applications Windows" en page 19.

Pour Mac OS X, reportez-vous à la section “Accès au pilote” en page 45.

1. Sous Windows, Sélectionnez le mode Personnelisé dans le menu Principal. Cliquez sur Pas de calibrage couleur. Sous Mac OS X, Sélectionnez Désactifé (Pas de calibrage couleur) pour le paramètre Gestion des couleurs de l'imprimante.

1. Vérifiez les autres paramètres et commencerze l'impression.

Calibrage des couleurs à l'aide du pilote d'impression

Vous pouvez effectuer la gestion des couleurs uniquement à partir du pilote. Vous pouvez aussi utiliser la fonction Photo Enhance pour calibrer automatiquement les couleurs des images.

Calibrage des couleurs à l'aide de Calibration EPSON

Vous pouvez effectuer la gestion des couleurs à partir du pilote. Utilisez cette fonction si l'application ne prend pas en charge la gestion des couleurs ou si vous souhaitez l'effectuer manuellement.

Remarque :

Si vous utilisez la gestion des couleurs du pilote à partir d'une application telle qu'Adobe Photoshop CS2, désactivez la fonction de gestion des couleurs de l'application.

1. Afficher le pilote de l'imprimante (Windows) ou la fenêtre Imprimer (Mac OS X).

Pour Windows, voir "Accès au pilote" en page 19.

Pour Mac OS X, reportez-vous à la section “Accès au pilote” en page 45.

1. Sous Windows, Sélectionnez le mode Personnelisé dans le menu Principal. Cliquez sur Calibration EPSON et ensuite sur Avancé.

Sous Mac OS X, Sélectionnez Gestion des couleurs de l'imprimante. Cliquez sur Calibration EPSON et ensuite sur Plus d'options.

Windows

Mac OS X

1. Effectuez les réglages nécessaires.

Reportez-vous à l'aide en ligne pour de plus amples informations sur le pilote de l'imprimante.

Windows

Mac OS X

Remarque :

Pour les utilisateurs Windows, il est possible d'effectuer le calibrage des couleurs en contrôle l'image se trouvant sur la gauche. Vous pouvez aussi utiliser le cercle de couleur pour un calibrage précis.

1. Vérifiez les autres paramètres et commencez l'impression.

Ajustement automatique des couleurs à l'aide de Photo Enhance (Windows uniquement)

Ce mode offre un grand choix de paramètres de correction d'image que vous pouvez appliquer à vos photos avant de les imprimer.

PhotoEnhance ne modifie pas vos données originales.

1. Accédez au pilote d'impression.

Voir "Accès au pilote" en page 19.

1. Sélectionnez le mode Personnelisé dans le menu Principal. Cliquez sur Photo Enhance et ensuite sur Avancé.

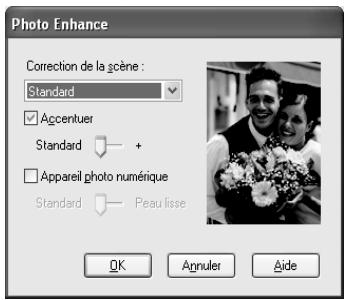

1. Sélectionnéz les paramètres d'effet dans la fenêtre Photo Enhance.

Reportez-vous à l'aide en ligne pour de plus amples informations sur le pilote de l'imprimante.

1. Vérifiez les autres paramètres et commencez l'impression.

Impression de photos en noir et blanc

Vous pouvez effectuer une impression avancée de photos en noir et blanc à l'aide des paramètres de la fenêtre Calibration EPSON sans pour autant utiliser le logiciel de l'application. L'image sera calibrée sans modifier les données d'origine.

Voudevrezutiliserunsupportadaptéàl'impressionennoireetblanc.

Remarque :

L'impression avancée en noir et blanc est disponible pour les imprimantes EPSON Stylus Pro 4880/4880C uniquement.

1. Afficher le pilote de l'imprimante (Windows) ou la fenêtre Imprimer (Mac OS X).

Pour Windows, voir "Accès au pilote" en page 19.

Pour Mac OS X, reportez-vous à la section “Accès au pilote” en page 45.

1. Sélectionnez Photo N&B avancée dans l'option Couleur.

Windows

Mac OS X

1. Sous Windows, Sélectionnez le mode Personnelisé dans le menu Principal. Cliquez sur Calibration EPSON et ensuite sur Avance.

Sous Mac OS X, Sélectionnez Gestion des couleurs de l'imprimante.

Windows

Mac OS X

1. Vérifiez les autres paramètres et commencez l'impression. Reportez-vous à l'aide en ligne pour de plus amples informations sur le pilote de l'imprimante pour de plus amples informations.

Windows
Mac OS X

Impression sans marges

Vous pouvez imprimer vos données sans marges sur le papier. Il existe deux types d'impression sans marges.

Remarque :

Si vous utilisez un papier rouleau, l'impression peut se faire sans marges au niveau des quatre bords. Si vous utilisez une feuille, l'impression sans marges peut se faire uniquement au niveau des côts gauche et droit.

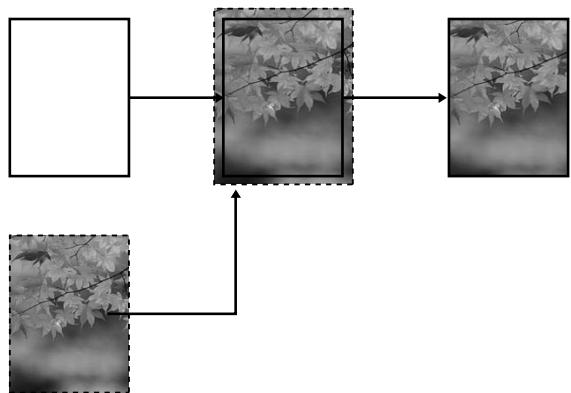

Agrandir auto

Augmente automatiquement la taille des données imprimée et imprime sans marges. Les zones agrandies situées en dehors de la taille du papier ne seront pas imprimées.

Format à conserver

À l'aide d'une application, agrandissez vos données d'image pour dépasser la largeur du papier afin d'éviter la présence de zones non imprimées le long des bords. Le pilote de l'imprimante ne peut pas agrandir les données d'image. Il est recommendé d'effectuer un agrandissement de 3 mm vers la gauche et vers la droite (soit 6 mm au total) à l'aide de l'application avec laquelle les données ont été créées.

Selectionnez ce paramètre si vous ne souhaitez pas modifier les proportions des données à imprimer.

Type de support pris en charge

Les supports des tailles suivantes sont pris en charge pour l'impression sans marges.

Largeur du papier

8", 203,2 cm

210 mm (A4)

216 mm (Letter)

10", 254 mm

257 mm (B4)

297 mm (A3)

300 mm

12", 304,8 cm

329 mm (Super A3/B)

13", 330,2 cm

14", 355,6 cm

400 mm

16", 406,4 mm

420 mm (A2)

17"/US C, 431,8 mm

Remarque :

Vous ne pouvez pas effectuer d'impression sans marges sur les feuilles d'une largeur de 420 mm (A2).
En cas d'impression sur un papier rouleau d'une largeur de (8 pouces) ou de 420mm (A2), fixez le séparateur à l'axe. Voir "Installation du séparateur sur l'axe" en page 200.
En cas d'impression sur des feuilles simples, seules les marges gauche et droite sont mises à zéro.

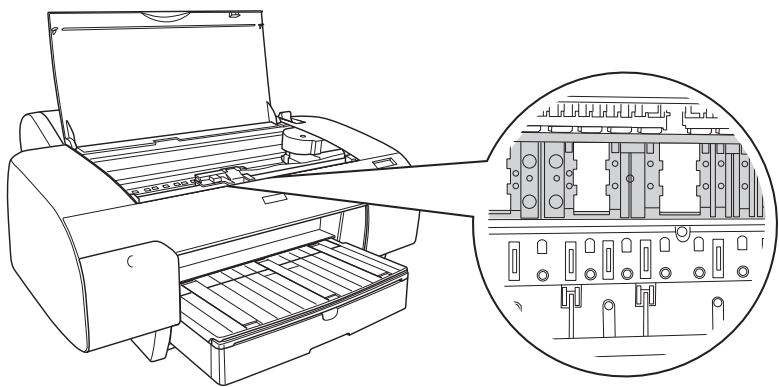

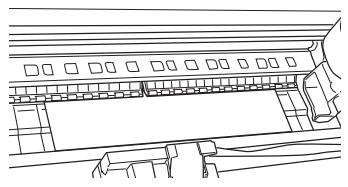

L'encre peut déborder sur le rouleau d'impression. Dans ce cas, essuyez l'encre à l'aide d'un chiffon.
Lorsque cette fonction est selectionnée, le temps nécessaire à l'impression est plus important que lors de l'impression normale.
Lors de l'impression sur du Premium Glossy Photo Paper rouleau (250) (Papier photo glacé Premium (250)) ou Premium Semigloss Photo Paper 250 (Papier photo semi-glacé Premium (250)), la marge supérieure doit toujours être égale à 20 mm.
Selon le support utilisé, il est possible que des taches apparaisent dans les zones supérieure et inférieure.

Selon le type de support, la qualité d'impression peut être moindre ou l'impression sans marge non compatible. Pour plus de détails, reportez-vous à la section "Informations relatives au papier" en page 303.

Paramètres de l'application

Définissez la taille des données d'image à l'aide de la fenêtre Paramétres de page du logiciel.

Agrandir auto

Définisse le format de papier en fonction de celui utilisé pour l'impression.
Si vous application dispose de paramètres de marge, veillez à leur donner une valeur nulle.
Faites en sorte que l'image soit aussi large que le papier.

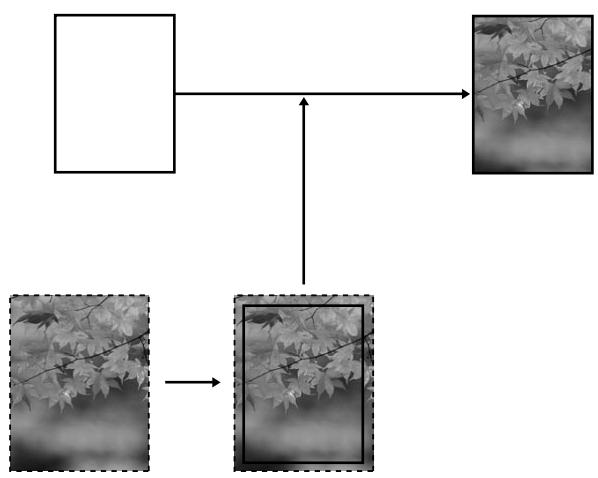

Format à conserver

Il est recommendé d'effectuer un agrandissement de 3mm vers la gauche et vers la droite (soit 6mm au total) à l'aide de l'application avec laquelle les données ont été créées.
Si vous application dispose de paramètres de marge, veillez à leur donner une valeur nulle.
Faites en sorte que l'image soit aussi large que le papier.

Paramètres du pilote d'impression

Pour imprimer vos données à l'aide de cette fonction, procédez comme suit.

Pour Windows

1. Accedez au pilote d'impression.

Voir "Accès au pilote" en page 19.

1. Dans le menu Principal, Sélectionnez le type de support, la source du papier, la taille de la page ou le format de papier.

1. Lorsque vous imprimez sur un papier rouleau, cliquez sur Option papier rouleau et selectionnez le paramètre Coupe auto.

Voir "Coupe du papier rouleau pour impression sans marges" en page 98.

4. Sélectionnez Sans marges et cliquez sur Expansion.

1. Sélectionnez Agrandir auto ou Format à conserver.

Définissez la valeur de l'agrandissement si vous sélectionnez l'options Agrandir auto.

Max	3 mm sur la gauche et 5 mm sur la droite (l'image se déplace de 1 mm vers la droite)
Standard	3 mm à gauche et à droite
Min	1,5 mm à gauche et à droite

Remarque :

Si vous déplacez le curseur vers Min, la proportion d'agrandissement de l'image diminue. Cependant, à mesure que cette proportion diminue, il est possible que des marges apparaisent sur un ou plusieurs côtés du papier.

1. Vérifiez les autres paramètres et commencerce l'impression.

Pour Mac OS X.

1. Ouvrez la fenêtre Format d'impression.

Voir "Accès au pilote" en page 45.

1. Sélectionnez le format de papier et l'impression sans marges (Agrandir auto ou Format à conserver) et cliquez ensuite sur OK.

1. Ouvrez la zone de dialogue Imprimer.

Voir "Accès au pilote" en page 45.

1. Définissez la valeur de l'agrandissement si vous Sélectionnez l'options Agrandir auto.

Max	3 mm sur la gauche et 5 mm sur la droite (l'image se déplace de 1 mm vers la droite)
Standard	3 mm à gauche et à droite
Min	1,5 mm à gauche et à droite

Remarque :

Si vous déplacez le curseur vers Min, la proportion d'agrandissement de l'image diminue. Cependant, à mesure que cette proportion diminue, il est possible que des marges apparaissent sur un ou plusieurs cots du papier.

1. Sélectionnez le type de support dans la zone de dialogue Configuration Imprimante.

1. Lorsque vous imprimez sur un papier rouleau, cliquez sur Option papier rouleau et selectionnez le parametre Coupe auto.

Voir "Coupe du papier rouleau pour impression sans marges" en page 98.

1. Vérifiez les autres paramètres et commencez l'impression.

Coupe du papier rouleau pour impression sans marges

Si vous utilisez un papier rouleau pour l'impression sans marge, la coupe varie en fonction des paramètres Sans marges et Coupe auto du pilote.

	Pas de marges à gauche et à droit	Aucune marge (Découpe unique)	Aucune marge (Découpe double)
Paramètres du pilote d'impression	Sans marges : activer	Sans marges : activer	Sans marges : activer
	Coupe auto : Coupe normale	Coupe auto : Découpe unique	Coupe auto : Découpe double
Opérations de l'imprimante	A B < ...	A B < ...	A B < ...
Explications	Coupe normale est le paramétrage par défaut.	La zone supérieure peut être tachée étant donné que le rouleau est découvert à la fin de l'impression. Si la position de coupe est légèrement décalée, l'image se trouvant sur la page en continu reste dans la zone supérieure ou inférieure. Le délambda d'impression est donc plus court. Si vous sélectionnez Découpe unique et n'imprimez qu'un papier, l'opération sera identique à la Découpe double. Si vous imprimez plus d'une page en continu, découvert une bande de 1 mm de largeur le long de chaque image pour éviter de dessiner une marge entre les images.	La zone supérieure peut être tachée étant donné que le rouleau est découvert à la fin de l'impression. Puisque l'intérieur de chaque image est découvert de sorte à conserver une zone blanche au-dessus et en-dessous, le papier est réduit de 2 mm. Àprous la découvert de la zone inférieure de la page précédente, l'imprimante amène le papier et découvert la partie supérieure de la page suivante. Cette opération produit de 80 à 130 mm de déchet. Veillez à découvert le papier avec précision.

Remarque :

Si vous souhaitez effectuer une découpe manuelle, sélectionnéz NON.

Impression à l'échelle

Vous pouvez adapter la taille de vos données à celle du papier sur lequel vous souhaitez imprimer. Il existe trois manières d'agrandir ou de réduire la taille de vos données.

Zoom (Windows uniqueness)

Agrandit ou réduit proportionnellement la taille de vos données, conformément au format de papier sélectionné dans la liste Taille du papier.

Ajuster à la largeur du papier rouleau (Windows uniquement)

Agrandit ou réduit proportionnellement la taille de vos données, en fonction de la largeur du papier rouleau sélection dans la liste Taille du papier.

Avance

Permet de définir le pourcentage d'agrandissement ou de réduction des données.

Zoom (Windows uniqueness)

Vous pouvez adapter la taille de vos données à celle du papier sur lequel vous souhaitez imprimer.

1. Accedez au pilote d'impression.

Voir "Accès au pilote" en page 19.

1. Cliquez sur l'onglet Disposition et selectionnez le même format de papier que celui des données.

1. Dans la liste Sortie papier, Sélectionnéz le format du papier charge dans l'imprimante.

Agrandit ou réduit proportionnellement la taille de vos données, conformément au format de papier sélectionné dans la liste Sortie papier.

1. Vérifiez les autres paramètres et commencez l'impression.

Ajuster à la largeur du papier rouleau (Windows uniquely)

1. Accedez au pilote d'impression.

Voir "Accès au pilote" en page 19.

1. Cliquez sur l'onglet Disposition et selectionnez le même format de papier que celui des données.

1. Sélectionnez Impression proportionnelle et cliquez ensuite sur Ajuster à la largeur du papier rouleau.

Agrandit ou réduit proportionnellement la taille de vos données, conformément au format de papier sélectionné dans la liste Largeur du rouleau.

1. Dans la liste Largeur du rouleau, Sélectionnez la largeur du papier rouleau charge dans l'imprimante.

Agrandit ou réduit proportionnellement la taille de vos données, conformément au format de papier sélectionné dans la liste Largeur du rouleau.

1. Vérifiez les autres paramètres et commencez l'impression.

Avance

Permet de définir le pourcentage d'agrandissement ou de réduction des données.

Pour Windows

1. Accedez au pilote d'impression.

Voir "Accès au pilote" en page 19.

1. Cliquez sur l'onglet Disposition et selectionnez le même format de papier que celui des données.
2. Dans la liste Sortie papier ou la liste Largeur du rouleau, selectionnez le format du papier chargedans l'imprimante.
3. Sélectionnez Impression proportionnelle et cliquez sur Avancé.

Cliquez sur les flèches de la zone Proportion pourCHOISIR une valeur entre 10% et 650% .

1. Vérifiez les autres paramètres et commencez l'impression.

Pour Mac OS X.

1. Ouvrez la fenêtre Format d'impression.

Voir "Accès au pilote" en page 45.

1. Sélectionnez l'imprimante et le format du papier.

Sélectionnez le format de papier chargé dans l'imprimante.

1. Définissez une valeur d'échelle comprise entre 25% et 400% .

1. Vérifiez les autres paramètres et commencerze l'impression.

Pages/feuille

Vous pouvez imprimer 2 ou 4 pages de votre document sur la même feuille de papier.

Si vous imprimez en continu pour un format A4, l'impression se désentera comme ci-dessous.

Remarque :

Pour les utilisateurs Windows, utilisez la fonction de Disposition du pilote de l'imprimante. Sous Max OS X, utilisez la fonction standard du système d'exploitation pour la Disposition.
Vous ne pouvez pas utiliser la fonction Multi-Pages du pilote de Windows si vous effectue une impression sans marges.
Sous Windows, utilisez la fonction Zoom pour imprimer les données sur différents formats de papier.

Voir "Impression à l'échelle" en page 100.

Pour Windows

1. Accedez au pilote d'impression.

Voir "Accès au pilote" en page 19.

1. Cliquez sur l'onglet Disposition et cochez la case Multi-pages. Sélectionnez N-pages et cliquez ensuite sur Paramètres.

1. Ouvre la boîte de dialogue Organisation dans laquelle vous pouvez indiquer l'ordre dans lequel les pages seront imprimées.

Pour imprimer un cadre autour des pages imprimées sur chaque feuille de papier, cochez la case Encadrément page.

1. Vérifiez les autres paramètres et commencez l'impression.

Pour Mac OS X.

1. Ouvrez la zone de dialogue Imprimer.

Voir "Accès au pilote" en page 45.

1. Sélectez une imprimante et ensuite Disposition dans la liste afin d'indiquer l'ordre dans lequel les pages seront imprimées.

Remarque :

Si vous ne seLECTIONnez pas Sans pour l'option Bordure, vous imprimerez une bordure autour des pages sur chaque feuille.

1. Vérifiez les autres paramètres et commencez l'impression.

Impression poster

La fonction d'impression de posters vous permet d'imprimer des images au format affiche en agrandissant une page de sorte qu'elle couvre plusieurs feuilles. Cette fonction est uniquement prise en charge par Windows. Vous pourrez réaliser une affiche ou un calendrier en rassemblant les pages imprimées. L'impression d'affiches prend en charge les deux types d'impression suivantes.

Impression de poster sans marges

Vous pouvez imprimer des images au format affiche sans marges en agrandissant une page de sorte qu'elle couvre plusieurs feuilles. Vous pourrez réaliser une affiche ou un calendrier en rassemblant les pages imprimées. Puisque l'image est agrandie au-delà des limites de la feuille, la zone au-delà des feuilles ne pourrait pas'être imprimée. Cette fonction est uniquement disponible pour le papier rouleau.

Remarque :

L'impression de poster sans marges risque de ne pas produit l'affiche parfaite composée de plusieurs feuilles de papier. Si vous recherchez une image parfaite, optez pour l'impression de poster avec marges.

Impression poster avec marges

Vous pouvez imprimer des images au format affiche en agrandissant une page de sorte qu'elle couvre plusieurs feuilles. Vous doivent pouvoir les marges et rassemble les pages imprimées pour en faire un poster.

1. Accedez au pilote d'impression.

Voir "Accès au pilote" en page 19.

1. Cliquez sur l'onglet Disposition et cochez la case Multi-pages. Sélectionnéz Poster et cliquez ensuite sur Paramètres.

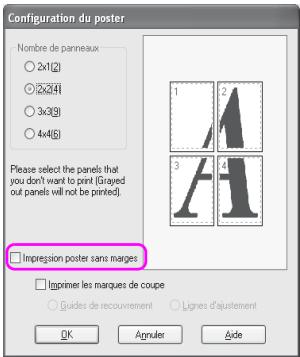

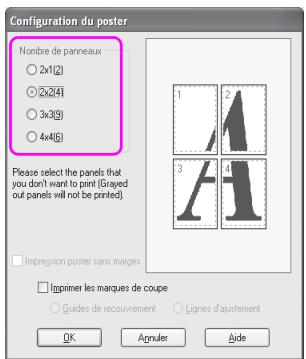

1. Dans la boîte de dialogue Configuration du poster, entrez le nombre de pages que vous souhaitez pour votre poster.

Remarque :

Vous pouvez réaliser un plus grand poster si vous optez pour un nombre supérieur de divisions.

1. Si vous souhaitez imprimer un poster sans marges, cochez la case Impression de poster sans marges. Sélectionnez les volets que vous ne souhaitez pas imprimer et cliquez sur OK. Passez à l'objet 6.

1. Si vous souhaitez des marges, veillez à ne pas cocher la case Impression de poster sans marges et effectuez les régles nécessaires.

Remarque :

En ce qui concerne la taille lorsque les éléments sont associés : la sélection de Lignes d'ajustement fait varier la taille du résultatat final. Toutefois, si vous avez selectionné Imprimer les marques de coupe, le résultat sera plus etroit en raison du chevauchement.

1. Vérifiez les autres paramètres et commencez l'impression.

Jonction des feuilles en fonction du guide

La méthode de jonction des feuilles varie en fonction d'une impression avec ou sans marges.

Impression de poster sans marges

Cette section présente la marche à suivre pour rassembler quatre pages imprimées. Assemblez les impressions et collez l'arrière à l'aide de ruban adhésif.

Assemblez-les en suivant l'ordreprésenté dans le schéma ci-dessous.

Remarque :

L'impression de poster sans mages risque de ne pas produit l'affiche parfaite composée de plusieurs feuilles de papier. Si vous recherchez une image parfaite, optez pour l'impression de poster avec mages.

Impression poster avec marges

Si vous scélectionnez Guides de recouvrement, les marques ci-dessous sont imprimées. Suivez les conseils ci-dessous pour assembler quatre pages imprimées à l'aide des guides.

Les quatre pages sont assemblées dans l'ordre suivant.

1. Découpez la page supérieure gauche en suivant le guide (ligne bleu verticale).

Le guide est imprimé en noir en cas d'impression en noir et blanc.

1. Placez la feuille supérieure gauche au-dessus de la feuille supérieure droite. Les croix doivent correspondre comme le montre l'illustration ci-dessous. Assemblez les pages du haut à l'aide de ruban adhésisif.

1. Découpez les pages supérieures en suivant le guide (ligne bleu verticale).

Le guide est imprimé en noir en cas d'impression en noir et blanc.

1. Assemblez les feuilles supérieures gauche et droite et collez l'arrière à l'aide de ruban adhésisif.

1. Répétez les étapes 1 à 4 pour les feuilles du bas.
2. Découpez le bas des pages supérieures en suivant le guide (ligne bleu verticale).

Le guide est imprimé en noir en cas d'impression en noir et blanc.

1. Placez les feuilles du haut au-dessus des autres. Les croix doivent correspondre comme le montre l'illustration ci-dessous. Assemblez les pages du haut et du bas à l'aide de ruban adhésif.

1. Découpez les pages supérieures en suivant le guide (ligne rouge horizontal).

Le guide est imprimé en noir en cas d'impression en noir et blanc.

1. Assemblez les feuilles supérieures et les feuilles inférieures. Collez l'arrière à l'aide de ruban adhésif.

1. Àprous avoir assemblé les feuilles, découvertes les marges en suivant le guide.

Impression sur papier personnelisé

Vou puez également ajouter un papier personnelisé en procédant comme suit.

Vous pouvez définir le format du papier selon les critères suivants.

Largeur du papier	89 à 432 mm
Hauteur du papier	Windows : de 127 à 15 000 mm Mac OS X : de 127 à 15 240 mm

• La longueur maximale du papier rouleau peut être supérieure à la hauteur du papier si vous utilisez un logiciel prénant en charge l'impression bannière. Laaille réelle d'impression dépendra de l'application, du format papier définir sur l'imprimante et de l'environnement logiciel.

Remarque :

Sous Mac OS X, vous pouvez définir une taille supérieure à celle pouvant être définie sur l'imprimante grâce à l'options Taille papier personnelisée, mais cela ne générale pas une impression correcte.

La taille de sortie peut être restreinte selon le logiciel utilisé.

Pour Windows

1. Accedez au pilote d'impression.

Voir "Accès au pilote" en page 19.

1. Cliquez sur Personnelisé dans le menu Principal.

Remarque :

Vou ne pouvez pas selectionner Personnelisée si l'option Sans marges est définie sous Paramétres papier.

1. Définissez la taille personnalisée que vous souhaitez utiliser et cliquez sur Enregistrer.

2. Vous pouvez entrer un nom pour le format de papier composé de 24 caractères maximum.

3. Vous pouvez facilement modifier la taille en seLECTIONnant un format de papier proche de celui que vous souhaitez définir dans le champ Taille papier de base.
   Si le rapport est identique à celui du format indiqué, Sélectionnez ce rapport dans le champ Rapport hauteur/largeur fixe. Sélectionnez ensuite Paysage ou Portroit pour la base. Dans ce cas, vous ne pourrez régler que la largeur et la hauteur du papier.

Remarque :

Pour modifier le format de papier que vous avez enregistré, selectionnez le format dans la liste et modifiez-le ensuite.
Pour supprimer le format de papier personnelisé, Sélectionnez le format dans la liste et cliquez sur Supprimer.
Voupsouspoucez enregisterjusqu'à100formatspersonnalises.

1. Cliquez sur OK pour enregistrer la taille de papier personnalisée.

Le format de papier figure dans la liste Taille papier.

You pouvez à présent imprimer en suivant la procédure habituelle.

Pour Mac OS X.

1. Ouvrez la fenêtre Format d'impression.

Voir "Accès au pilote" en page 45.

1. Sélectionnez Gérer les formats personnalisés dans Taille papier.

1. Cliquez sur ^+ pour enregistrer le nom du format de papier.

1. Définissez la largeur et la hauteur du papier et cliquez sur OK.

Vous pouvez définir le format du papier et les marges selon les critères suivants.

Imprimante	Description
Standard	Imprime sur les feuilles simples avec une marge inférieure de 14 mm et des marges supérieure, gauche et droite de 3 mm.
Maximum	Imprime sur les feuilles avec une marge de 3 mm sur les quatre cotsés.
Sans marges (Agrandir auto)	Imprime des donnéesées agrandies sur les feuilles simples avec une marge supérieure de 3 mm, une marge inférieure de 14 mm et des marges gauche et droite de 0 mm.
Sans marges (Agrandir auto, maximum)	Imprime des donnéesées agrandies sur les feuilles simples avec des marges supérieure et inférieures de 3 mm et des marges gauche et droite de 0 mm.
Papier rouleau	Imprime sur le papier rouleau avec une marge de 3 mm sur les quatre cotsés.
Papier rouleau - Sans marges (Agrandir auto)	Imprime des donnéesées agrandies sur le papier rouleau (sans marges).
Papier rouleau (Bannière)	Imprime les donnéesées de plusieurs pages en continu sur le papier rouleau avec des marges gauche et droite de 3 mm et des marges supérieure et inférieure de 0 mm.
Sans marges (Format à conserver)	Imprime des donnéesées sur les feuilles simples avec une marge supérieure de 3 mm, une marge inférieure de 14 mm et des marges gauche et droite de 0 mm tout en conservant le rapport hauteur/largeur du format original.
Sans marges (Format à conserver, maximum)	Imprime des donnéesées sur les feuilles simples avec des marges supérieure et inférieure de 3 mm, des marges gauche et droite de 0 mm tout en conservant le rapport hauteur/largeur du format original.
Papier rouleau - Sans marges (Format à conserver)	Imprime des donnéesées sur le papier rouleau (sans marges) tout en conservant le rapport hauteur/largeur du format original.
Papier rouleau - Sans marges (Bannière)	Imprime les donnéesées de plusieurs pages en continu sur le papier rouleau (sans marges).

Remarque :

Pour modifier le format de papier que vous avez enregistré, Sélectionnez le nom du format dans la liste.
Pour dupliquer le format de papier que vous avez enregistré, selectionnez le format dans la liste et cliquez sur Dupliquer.
Pour supprimer le format de papier que vous avez enregistré, selectionnez le format dans la liste et cliquez sur -.
Le paramètre de format personnelisé varie en fonction de la version du système d'exploitation. Pour plus de détails, reportez-vous à la documentation du système d'exploitation.

5. Cliquez sur OK.

Le format de papier figure dans le menu dérouulant Taille papier.
Vous pouvez à présent imprimer en suivant la procédure habituelle.

Impression de bannières sur papier rouleau

Cette section détaillie la procédure à suivre pour imprimer une bannière et des images panoramiciques.

Il existe deux méthodes permettant d'imprimer une bannière.

Alimentation	Application
Papier rouleau	Outil de préparation du document, logiciel d'edition d'images
Papier rouleau (Bannière)	Logiciel qui prend en charge l'impression bannière

Les tailles d'impression suivantes sont disponibles.

Largeur du papier	89 à 432 mm
Hauteur du papier	Windows: 15 000 mm max. Mac OS X: 15 240 mm max.

• La longueur maximale du papier rouleau peut être supérieure à la hauteur du papier en cas d'utilisation d'un logiciel compatible avec l'impression de bannières. La hauteur imprimable peut cependant varier selon l'application et l'ordinateur utilisés dans le cadre de l'impression.

Paramètres de l'application

Vouvez créé les données nécessaires à l'impression de la bannière à l'aide d'une application.

Si la taille du papier sur lequel vous souhaitez imprimer est équivalente ou inférieure à la taille maximale pouvant être définie dans l'application, Sélectionnez la taille de papier souhaitation.

Paramètres du pilote d'impression

Pour Windows

1. Accedez au pilote d'impression.

Voir "Accès au pilote" en page 19.

1. Sélectionné le type de support dans le menu Principal.

1. Sélectionnez Papier rouleau ou Papier rouleau (Bannière) dans la liste Alimentation.

Remarque:

L'option Papier rouleau (Bannière) peut être utilisée pour les applications qui prennten en charge l'impression bannière.

1. Cliquez sur Option papier rouleau et seLECTIONnez Coupe normale ou Non dans la liste Coupe auto.

1. Cliquez sur l'onglet Disposition et cochez la case Impression proportionnelle. Sélectionnez Zoom ou Ajuster à la largeur du papier rouleau.

Remarque :

Si vous utilisez une application qui prend en charge l'impression bannière, il ne vous est pas nécessaire de selectionner le paramètre Impression proportionnelle lorsque l'options Papier rouleau (Bannière) est selectionnée pour le paramètre Alimentation.

1. Dans la liste Largeur du rouleau, selectionnez le format de document défini à l'aide de l'application dans la liste Taille page.

Vous pouvez également personnelier la taille du papier en cliquant sur Personnelisée.

Largeur du papier	89 à 432 mm
Hauteur du papier	127 à 15 000 mm

Remarque :

Si vous utilisez une application qui prend en charge l'impression bannière, il ne vous est pas nécessaire de définir la taille personnalisée lorsque l'options Papier rouleau (Bannière) est seLECTIONnée pour le paramètre Alimentation.

1. Sélectionnez la taille du papier dans la liste Sortie papier et assurez-vous que la case à cocher Optimiser l'aggrandissement est activée.

1. Vérifiez les autres paramètres et commencerz l'impression.

Pour Mac OS X.

1. Ouvrez la fenêtre Format d'impression.

Voir "Accès au pilote" en page 45.

1. Assurez-vous que l'imprimante utilisée est SéLECTIONNée et SéLECTIONNZ la taille du document créé à l'aide de l'application.

Vou puez également personneliser laaille du papier en selectionnant Gérer les formats personalisés.

Largeur du papier	89 à 432 mm
Hauteur du papier	127 à 15 240 mm

1. Saisissez l'échelle de réduction ou d'agrandissement de la taille des données.

1. Vérifiez les autres paramètres et commencez l'impression.

Impression sur un support non fourni par Epson

Lorsque vous utilisez un support d'un fabricant autre que Epson, réglez les paramètres en fonction des caractéristiques du papier avant l'impression. Il existe deux méthodes permettant d'effectuer ces réglages et d'imprimer.

Enregistrez le papier personnelisé en mode Menu à l'aide du panneau de commande de l'imprimante. Imprimez ensuite à l'aide des paramètres enregistrés. Voir “Définition d'une configuration papier” en page 186.
Effectuez les réglages à l'aide de la fenêtre Configuration du papier accessible depuis le pilote.

Remarque :

Vérifiez les caractéristiques du papier telles que la tension, la fixation de l'encre ou l'épaissur avant de paramétrre le papier personnelisé. Consultez la description accompagnant le papier pour obtenir des informations sur les caractéristiques du papier.
Les paramétrages de la fenêtre Configuration du papier sont prioritaires sur les réglages du panneau de contrôle de l'imprimante.
Vous pouvez enregistrer les réglages relatifs au papier personnelisé ou à l'imprimante à l'aide de EPSON LFP Remote Panel. Pour plus de détails, reportez-vous à l'aide en ligne de EPSON LFP Remote Panel.

Si l'impression sur le papier personnelisé n'est pas régulière, effectuez une impression unidirectionnelle. Decochez la case Vitesse rapide dans le pilote.

Personnalisation des éléments du pilotes de l'imprimante

Vous pouvez enregistrer les paramètres ou modifier l'affichage des éléments. Vous pouvez aussi exporter les réglages vers un fichier et définir les mêmes paramètres sur plusieurs ordinateurs.

Enregistrement des paramètres du pilote d'impression

Vous pouvez enregistrer jusqu'à 100 configurations.

Enregistrement de favors

Vous pouvez enregistrer toutes les configurations du pilote.

1. Modification des paramètres dans le menu Principal ou Disposition.
2. Cliques sur Enreg./Suppr. dans le menu Principal ou Disposition.

1. Entrez le nom dans le champ Nom et cliquez sur Enregister.

Vous pouvez enregistrer un critère défini dans la zone de liste Paramètre de seLECTION.

Enregistrement d'un support personnelisé

Vous pouvez enregistrer les paramètres relatifs au support depuis le menu Principal.

1. Modification des paramètres du support depuis le menu Principal.

2. Cliquez sur Config. personnalisée.

3. Entrez le nom dans le champ Nom et cliquez sur Enregistrer.

Vous pouvez enregistrer un critère défini dans la zone de liste Type de support.

Disposition des menus

Vous pouvez arranger les éléments Paramètre de selection, Type de support et Taille papier.

1. Cliquez sur l'onglet Utilitaire et ensuite sur Disposition des menus.

2. Sélectionnez l'élement à modifier.

1. Disposez les éléments comme vous le souhaitez dans la zone de liste. Vous pouvez aussi les organiser par groupes.

Vouspouvez lesorganiser eneffectuer un glisser-deposer.
Pour définit un nouveau groupe, cliquez sur Ajouter un groupe.
Pour supprimer un groupe, cliquez sur Supprimer le groupe.

Déplacez les éléments non utilisés dans le groupe Non affché.

Remarque :

Vous ne pouvez pas supprimer les éléments par défaut.

1. Cliquez sur le bouton Enregister.

Exporter ou importer

Vous pouvez exporter ou importer les paramètres enregistrés sous la forme d'un fichier.

Exportation des réglages

1. Ouvrez la boîte de dialogue Enregistrer ou supprimer les paramètres sélectionnés ou la boîte de dialogue Support personnelisé.
2. Sélectionnez le paramètre dans la zone de liste et cliquez sur Exporter.

1. Définissez l'emplacement, entrez le nom de fichier et cliquez sur Enregistrer.

Importation des réglages

1. Ouvrez la boîte de dialogue Enregistrer ou supprimer les paramètres sélectionnés ou la boîte de dialogue Support personnelisé.
2. Cliquez sur Importer.

1. Sélectionnez le fichier que vous souhaitez importer et cliquez sur Ouvrir.

Exporter ou importer de tous les paramètres

Vous pouvez exporter ou importer les paramètres du pilote de l'imprimante enregistrés sous la forme d'un fichier.

1. Cliquez sur l'onglet Utilitaire et ensuite sur Exporter ou importer

1. Cliquez sur Exporter ou sur Importer.

1. Pour exporter les réglages, entrez le nom de fichier et cliquez sur Enregistrer. Sélectionné le fichier que vous souhaitez importer et cliquez sur Ouvrir pour importer les réglages.

Panneau de contrôle

Touches, voyants et messages

Le panneau de contrôle de l'imprimante comporte 6 touches, 3 voyants et un écran à cristaux liquides de 32 caractères (LCD).

Touches

Cette section déscrit les fonctions des touches du panneau de contrôle.

Touché		Description
1	Touché Marché/Arrêt	Met l'imprimante sous ou hors tension.
2	Touché Pause	Suspend temporairement l'impression.Permet de relancer l'impression si vous appuyez sur cette touche lorsque l'imprimante se trouve en mode pause.Efface les données à imprimer de la mémoire de l'imprimante en cas d'appui maintainenu pendant 3 secondes.Si vous appuyez sur cette touche alors que le mode Menu est activé, l'imprimante revient à l'état PRETE.
3	Touche Alimentation <	Sélectionne une source d'alimentation papier (Rouleau coupe auto Oui ☑/Rouleau coupe auto Non ☑/Feuille ☐). Lorsque l'options Rouleau coupe auto Oui ☑ est sélectionnée, cette touche permet de découvert automatiquement le papier (si elle est maintaine enfoncée pendant trois secondes). En mode Menu, permit de revenir au niveau précédent.
4	Touche Avance papier √	Permet d'entrainer le papier vers l'avant. Ejecte la fauille lorsque l'options Feuille ☐ est sélectionnée pour l'alimentation. Entraîne le papier avant de le découvert lorsque l'options Rouleau coupe auto Oui ☑ est sélectionnée comme source d'alimentation. Amène une feuille du magasin en position d'impression si l'options Feuille ☐ est sélectionnée pour l'alimentation. Permet de sélectionner le paramètre déséré pour l'élement choisi en mode Menu. Permet de faire défilier les paramètres dans l'ordre lors de la sélection d'un paramètre en mode Menu.
5	Touche Avance papier ∧	Permet d'entrainer le papier vers l'arrête selon la même proportion que lors de l'entrainment à l'aide de la touche Avance papier √. Remarque : Si vous avons fait avancer le papier à la main, vous ne pouvez pas le faire recycler à l'aide de cette touche. Amène une feuille du magasin en position d'impression si l'options Feuille ☐ est sélectionnée pour l'alimentation. Permet de-selectionner le paramètre déséré pour l'élement choisi en mode Menu. En mode Menu, fait défilier les paramètres dans l'ordre inverse lors de la sélection d'un paramètre.
6	Touche Menu >√	Active le mode Menu. Permet d'activer le menu ETAT DE L'IMPRIMANTE si vous appuyez sur cette touche lors de l'impression. Permet de-selectionner le menu désiré pour l'élement choisi en mode Menu. Définit le paramètre sélectionné pour l'élement de menu choisi en mode Menu. Exécuté l'élement sélectionné si celui-ci est uniquement exécutable. Nettoie la tête d'impression en cas d'appui maintenupendant 3 secondes.

Voyants

Cette section déscrit les fonctions des voyants du panneau de contrôle.

Les voyants vous permettent de connaître l'etat del'imprimante et le type d'erreur survenue (le cas échéant).

Voyants		Description
7	Voyant Pause (vert)Ⅲ○	Allumé:L'imprimante est en mode pause.Clijnotant:L'imprimante est en cours d'impression.L'imprimante nettoie la tête d'impression.L'imprimante procèle au séchage de l'encre.Éteint:L'imprimante est prête à imprimer des donnéesés.
8	Voyant de contrôle d'encre (rouge)▲○	Allumé:La cartouche d'encre installée est vide.Les cartouches d'encre installées ne peuvent pas être utilisées avec cette imprimante.Le réservoir de maintenance est plein.Clijnotant:La cartouche d'encre installée est presque vide.Le réservoir de maintenance est presque plein.
9	Voyant de contrôle du papier (rouge)	Allumé : Le magasin papier ne contient pas de papier (lorsque l'options Feuille est sélectionnée en guise de source d'alimentation papier). Le papier rouleau est absent lorsque l'options Rouleau coupe auto Oui /Rouleau coupe auto Non est选股lée pour la source d'alimentation papier. La source d'alimentation papier选股lée (Rouleau coupe auto Oui /Rouleau coupe auto Non /Feuille) ne correspond pas à la source d'alimentation papier du pilote d'impression. Le levier de mainien du papier se trouve en position relachée. Le papier chargeé est trop écais pour le nettoyage de la tête. Clignotant : Le papier est coincide. Le papier n'est pas coupé correctement à l'issue de l'impression lorsque l'options Rouleau coupe auto Oui /Rouleau coupe auto non est选股lée pour la source d'alimentation papier. Le papier n'est pas chargeé droit Le papier n'est pas détecté La feuille simple n'est pas ejectée correctement.

Combaison de touches

Cette section déscrit les fonctions disponibles lorsqu'elles touches sont activées en même temps.

Touches	Fonction
1. Touche Marche/Arrêt ➀2. Touche Pause ➁	Si la mise sous tension de l'imprimante a lieu alors que vous maintainez la touche Pause,enforcée, le mode Maintenance de l'imprimante est activé.

Messages

Cette section donne la signification des messages affichés sur l'écran LCD.

Les messages affichés sont des messages d'etat ou des messages d'erreur. Pour les messages d'erreur, reportez-vous à la section "Une erreur est survenue" en page 257.

Message	Description
PRETE	L'imprimante est prête à imprimer.
IMPRESSION	L'imprimante est en train de traiter des données.
PATIENTEZ	Patientez jusqu'à ce que la mention PRETE s'affiche.
PAUSE	L'imprimante est en mode Pause.
APPUYEZ SUR PAUSE	Appuyez sur la touche Pause.
DéCOUPE	L'imprimante découpe le papier.
CHARGEMENT ENCRE	L'imprimante est en train de charger le circuit d'encre.
RéINITIALISATION	L'imprimante est en cours de réinitialisation.
MAJ F/W	L'imprimante met à jour le microprogramme.
MAJ TERMINÉE	L'imprimante a terminé la mise à jour du microprogramme.
OTEINDRE	L'imprimante se met hors tension.
NETTOYAGE	L'imprimante nettoie les canalisations d'encre.

Paramètres Menu

Quand utiliser le mode Menu

Le mode Menu permet de régler des paramètres d'impressionsemblables à ceux que vous régleriez normalement dans le logiciel ou le pilote, ainsi que d'autres paramètres, directement à partir du panneau de contrôle.

Remarque :

Il est possible que certaines applications envoient à l'imprimante des commandes qui prévalent sur les paramètres Menu. Si vous n'obtenez pas les résultats escomptés, vérifie les paramètres de votre application.

Pour connaître les paramètres Menu en cours, imprimez une feuille d'été.

Listedesus

Menu	Élément	Paramètre
“CONFIGURATION”en page 159	“COMPTEUR ROUL ou CPTUR FEUILLE” en page 159	-
	“EPAISSEUR” en page 160	ETROIT, STANDARD, LARGE, PLUS LARGE, LE PLUS LARGE
	“LIGNE PAGE” en page 160	OUI, NON
	“INTERFACE” en page 161	AUTO, USB, RESEAU
	“PAGE CODE” en page 161	PC437, PC850
	“MARGE PAPIER” en page 161	PAR DÉFAUT, T/B15 mm, T/B25 mm, 15 mm, 3 mm
	“CTRL FRMT PPR” en page 163	OUI, NON
	“CTRL ALGN PPR” en page 163	OUI, NON
	“DELAI” en page 164	NON, 30 s., 60 s., 180 s., 300 s.
	“REGL. CUTTER” en page 164	EXEC
	“REINIT. MARGE” en page 164	OUI, NON
	“FRMT PAPIER OK” en page 164	OUI, NON
	“CTLE BU. AUTO” en page 164	OUI, NON
	“NETTOYAG. AUTO” en page 165	NON, OUI
	“COUPE SILENCE” en page 165	OUI, NON
	“INIT CONF.” en page 165	EXEC
"IMPRIMER TEST" en page 165	"TEST BUSE" en page 165	IMPRIMER
	"FEUILLE ETAT" en page 166	IMPRIMER
	"INFOS JOB" en page 166	IMPRIMER
	"PAPIER PERSO." en page 166	IMPRIMER
"IMPRIMANTE" en page 166	"VERSION" en page 166	Bxxxx.xyyyy.IBC
	"PAGES IMPRIM." en page 166 (EPSON Stylus Pro 4880/4880C)	MK (ou PK) xxxxxxPG
		C xxxxxxPG
		VM xxxxxxPG
		Y xxxxxxPG
		LK xxxxxxPG
		LC xxxxxxPG
		VLM xxxxxxPG
		LLK xxxxxxPG
	"PAGES IMPRIM." en page 166 (EPSON Stylus Pro 4450)	MK xxxxxxPG
		C xxxxxxPG
		M xxxxxxPG
		Y xxxxxxPG
	"ENCRE REST." en page 166 (EPSON Stylus Pro 4880/4880C)	MK(ou PK) V****P, V****P, V***P, V**P, V**P, V*P, nn%
		C V****P, V****P, V***P, V**P, V*P, nn%
		VM V****P, V****P, V***P, V**P, V*P, nn%
		Y V****P, V****P, V***P, V**P, V*P, nn%
		LK V****P, V****P, V***P, V**P, V*P, nn%
		LC V****P, V****P, V***P, V**P, V*P, nn%
		VLM V****P, V****P, V***P, V**P, V*P, nn%
		LLK V****P, V****P, V***P, V**P, V*P, nn%
	"ENCRE REST." en page 166 (EPSON Stylus Pro 4450)	MK V****P, V****P, V***P, V**P, V*P, nn%
		C V****P, V****P, V***P, V**P, V*P, nn%
		M V****P, V****P, V***P, V**P, V*P, nn%
		Y V****P, V****P, V***P, V**P, V*P, nn%
	"RESERV. MAINT." en page 167	V****P, V****P, V***P, V**P, V*P, nn%, 0%
	"CPTEUR ENCRE" en page 167	ENCRE xxxxx. xml
		PAP xxxxx. xcm
	"EFF CPTEUR ENCRE" en page 167	ENCRE EXEC
		PAP EXEC
	"HISTORIQUE" en page 167	No. 0-No. 9
	"EFF. HISTOR." en page 168	EXEC
	“NOMBRE PAGES” en page 168	nnnnnn
	“DUREE DE VIE” en page 168	LAME V*****P, V****P, V***P, V**P, V*P, VP
		MOTEUR CR V*****P, V****P, V***P, V**P, V*P, VP
		MOTEUR PF V*****P, V****P, V***P, V**P, V*P, VP
		TETE LC V*****P, V****P, V***P, V**P, V*P, VP
		NETTOYEUR V*****P, V****P, V***P, V**P, V*P, VP
	“EDM AGENT” en page 168	NON DEMARRE, ACTIVE, DEACTIVE
		DERNIER CHARGE MM/JJ/AA HH:MM GMT, (NON CHARGE)
“PAPIER PERSO.” en page 169	“NUMERO PAPIER” en page 169	STANDARD, 1-10
	“EPAISSEUR” en page 169	ETROIT, STANDARD, LARGE, PLUS LARGE
	“MOTIF EPAISSEUR” en page 170	IMPRIMER
	“NUM. EPAISSEUR” en page 170	1 - 16
	“METHODE COUPE” en page 170	STANDARD, PAPIER FIN, EPAIS,RAPIDE, EPAIS,LENT
	“REGL ALIM PAPIER” en page 170	-0,70% - 0,70%
	“ROULEAU ENTR” en page 170	AUTO, FEUILLE, ROUL RECOURBE, ROUL NORMAL
	“TEMPS SECHAGE” en page 171	0 s.- 10 s.
	“Aspiration” en page 171	NORMALE, -1, -2, -3, -4
	“AJUST. IMP” en page 171	NORMALE, 1, 2
“MAINTENANCE” en page 171	“REMPL. CUTTER” en page 171	EXEC
	“CHGT ENCRE NOIRE” en page 171	EXEC
	“EXTRA NETTOY” en page 172	O, N
	“REGLAGE HEURE” en page 172	AA/MM/JJ HH:MM MM/JJ/AA HH:MM
“ALIGNEMENT TET” en page 172	“EPAIS. PAPIER” en page 172	STD, 0,1 mm - 1,6 mm
	“ALIGNEMENT” en page 172	AUTO, MANUEL
"CONFIGURATION RESEAU" en page 172	"CONFIGURATION RESEAU" en page 172	DESACTIVER, ACTIVER
	"REGLAGE DE L'ADRESSE IP" en page 173	AUTO, PANNEAU
	"PARAMÈTRE IP, MSR, PPD" en page 173	ADRESSE IP 000.000.000.000 - 192.168.192.168 - 255.255.255.255 MASQUE DE SOUS-RéSEAU 000.000.000.000 - 255.255.255.000 - 255.255.255.255 PASSERELLE PAR DEFAULT 000.000.000.000 - 255.255.255.255
	"BONJOUR" en page 173	OUI, NON
	"INIT PARAM. RÉSEAU" en page 173	EXECUTER
"REEMPLACEMENT DU CUTTER" en page 173	EXEC	-

Procedure de réglage de base du mode Menu

Cette section indique comment activer le mode Menu et définir des paramètres à l'aide des touches du panneau de contrôle.

Remarque :

Appuyez sur la touche Pause III lorsque vous souhaitez quitter le mode Menu et returner à l'état PRETE.
Pour revenir à l' étape précédente, appuyez sur la touche Alimentation <.

1. Activez le mode Menu.

Assurez-vous que la mention PRETE s'affiche sur l'écran LCD et appuyez sur la touche Menuu. Le premier menu s'affiche sur l'écran LCD.

1. Sélectionnez un menu.

Appuyez sur la touche Avance papier ou sur la touche Avance papier pour selectionner le menu souhaite.

1. Définissez le menu.

Appuyez sur la touche Menu pour définir le menu selectionné. Le premier élément s'affiche sur l'écran LCD.

1. Sélectionnez un élément.

Appuyez sur la touche Avance papier v ou sur la touche Avance papier^ pour selectionner le menu souhaité.

1. Définissez l'objet.

Appuyez sur la touche M∈n∪>4 pour activer l'objet selectionné. Le premier paramètre s'affiche sur l'écran LCD.

1. Sélectionnéz un paramètre.

Appuyez sur la touche Avance papier ou sur la touche Avance papier^ pour selectionner le parametre correspondant à l'objet.

7. Reglez le paramètre.

Appuyez sur la touche Menuu pour enregistrer le parametre selectionné. Si le paramètre可以选择 peut seulement être exécuté, appuyez sur la touche Menuu pour exéctuer la fonction correspondant à l'élement.

Apre s l'execution de la commande, l'imprimante quitte le mode Menu et returne a I'etat PRETE.

8. Quittez le mode Menu.

Appuyez sur la touche Pause. L'imprimante returne à l'état PRETE.

Détails du mode Menu

CONFIGURATION

Ce menu contient les paramètres suivants.

COMPTEUR ROUL ou CPTUR FEUILLE

Si vous définissez l'alerte rouleau ou l'alerte feuille, un message s'affiche lorsque la quantité de papier restant est peu importante.

Si vous utilisez du papier rouleau, saisissez la longueur du papier rouleau installé dans l'imprimante et le seuil d'alerte.

Si vous utilisez une feuille simple, entrez le nombre de feuilles installées dans l'imprimante et le seuil d'alerte.

Remarque :

Ce paramètre est uniquement disponible lorsque l'option Rouleau ou Feuille simple est selectionnée pour le paramètre COMPTEUR PAP du mode Maintenance.

EPAISSEUR

Vous pouvez régler la distance qui sépare la tête d'impression du papier. Normalement, il convient de laisser ce paramètre sur STANDARD. Si les images imprimées sont tachées, Sélectionnez LARGE ou PLUS LARGE. Sélectionnez ETROIT lors de l'impression sur du papier fin ou LE PLUS LARGE lors de l'impression sur du papier épais.

Remarque :

Le paramètre redevient STANDARD si vous éteignez et rallumez l'imprimante.

LIGNE PAG

Vous pouvez indiquer si vous souhaitez imprimer la ligne de fin de page (linge de découpe) sur le papier rouleau. Sélectionnez OUI si vous souhaitez imprimer la ligne de fin de page. Sélectionnez NON dans le cas contraire.

Cette opération change en fonction du réglage du paramètre Coupe auto.

Alimentation	Imprime limite page	Fonctionnement de l'imprimante
Rouleau coupe auto Oui ⓷%	Activé	Imprime une ligne de fin de page uniquement sur le côté droit et coupe automatiquement le papier après impression.
Rouleau coupe auto Oui ⓸%	Désactivé	N'imprime aucune ligne de fin de page et coupe automatiquement le papier après impression.
Rouleau coupe auto Non ⓹	Activé	Imprime une ligne de fin de page sur le côté droit, sous les données et ne coupe pas automatiquement le papier après impression.
Rouleau coupe auto Non ⓹	Désactivé	N'imprime aucune ligne de fin de page et ne coupe pas le papier.

Remarque :

Ce paramètre est indisponible lorsqu'le paramètre Alimentation est reglé sur Feuille .

INTERFACE

Vous pouvez selectionner l'interface de réception des données d'impression. Lorsque l'options ATO est selectionnée, l'imprimante change automatiquement d'interface en fonction de cette qui recoit des données en premier. Lorsque vous selectionnez USB ou RESEAU, seule l'interface selectionnée recoit les données d'impression. Si elle ne recoit plusaucun autre travaild'impressionpendant 10 secondes au moins, I'imprimante revient à l'état d'attente.

PAGE CODE

Vou puez selectionner la page de code que vous souhaitez utiliser : PC437 (graphiques etendus) ou PC850 (multilingue).

MARGE PAPIER

Vous pouvez définir les marges du papier rouleau: PAR DEFAULT, HAUT/BAS 15 mm, HAUT/BAS 25 mm, 15 mm ou 3 mm.

Réglage des marges	Supérieure	Inférieure	Gauche/droite
PAR DÉFAUT	Reportez-vous à la liste ci-dessous.		3 mm
HAUT/BAS 15 mm	15 mm	15 mm	3 mm
HAUT/BAS 25 mm	25 mm	25 mm	3 mm
15 mm	15 mm	15 mm	15 mm
3 mm	3 mm	3 mm	3 mm

Le tableau suivant détaillie la taille de la marge par défaut en fonction du papier.

Papier rouleau	Haut/bas	Gauche/droite
Plain Paper (Papier ordinaire)	15 mm	3 mm
Singleweight Matte Paper (Papier mat fin)
Enhanced Matte Paper (Papier mat supérieur)
Premium Luster Photo Paper (260) (Papier photo lustré Premium (260))
Photo Paper Gloss 250 (Papier photo glacé 250)
Premium Glossy Photo Paper (170) (Papier photo glacé Premium (170))
Premium Semigloss Photo Paper (170) (Papier photo semi-glacé Premium (170))
Epson Proofing Paper White Semimatte (Papier blanc semi-mat pour épréuves EPSON)
Epson Proofing Paper Publication (Papier pour épréuves de publication Epson)
Textured Fine Art Paper (Papier beaux-arts texturé)
UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)
Premium Glossy Photo Paper (250) (Papier photo glacé Premium (250))	20 mm	3 mm
Premium Semigloss Photo Paper (250) (Papier photo semi-glacé Premium (250))

Remarque :

Lorsque vous configUREz la marge, elle s'applique à tous les supports. Pour modifier la marge du papier, selectionnez le paramètre correspondant à la marge cible.
Essayez HAUT/BAS 25 mm si les zones inférieures et supérieures sont tachées.

Si vous scélectionnez une marge différente de DEFAULT, les valeurs suivantes s'affichent à droite des repères figurant dans le panneau de contrôle de l'imprimante.

Réglage des marges	Valeur
HAUT/BAS 15 mm	1
HAUT/BAS 25 mm	2
15 mm	1
3 mm	0

Lorsqu'une même image est imprimée avec une marge de 3mm et avec une marge de 15mm , vous pouvez remarquer en comparant les tirages qu'il manque une partie du côté droit de l'image imprimée avec la marge de 15mm .

CTRL FRMT PPR

Si vous sélectionnez OUI, il est possible que l'imprimante arrêté l'impression si la largeur du papier ne correspond pas aux données. Si vous sélectionnez NON, il est possible que l'imprimante imprime au-delà de la largeur du papier, et ce, même si la largeur du papier ne correspond pas aux données.

Remarque :

Si vous chargez le papier à l'aide de la fente d'alimentation manuelle, sélectionnez qui.

CTRL ALGN PPR

Lorsque l'option OUI est sélectionnée, le message PAPIER NON DROIT s'affiche sur l'écran LCD et l'imprimante interrompt l'impression si le papier n'est pas droit. Si vous sélectionnez NON, aucune erreur d'alignement du papier n'est signalée, même si l'image imprimée ne se trouve pas sur le papier, et l'imprimante poursuit l'impression.

DELAI

Ce paramètre peut prendre une valeur comprise entre 30 et 300 secondes. Si le cable de votre imprimante se débranche ou si vous imprimante s'arrête pendant un laps de temps supérieur au-delai indiqué, le travail d'impression est annulé et l'imprimante fait avancer le papier.

REGL.CUTTER

Vous pouvez régler la position de coupe du papier en cas d'impression avec des marges supérieure en inférieure nulles. Cette fonction imprime les motifs de réglage du cutter et permet de selectionner la position de coupe appropriée.

REINIT. MARGE

Si vous scélectionnez OUI, l'imprimante coupe une zone d'impression supplémentaire après l'utilisation automatique de l'impression sans marges.

FRMT PAPIER OK

Si vous sélectionnez OUI et que le format de la feuille chargee dans l'imprimante ne correspond pas au format des données, l'imprimante interrupt l'impression et le message FORMAT PP INCOR. s'affiche sur I'ecran de I'imprimante. Si vous selectionnez NON, il est possible que I'imprimante imprime au-delà de la largeur du papier, et ce, meme si le format du papier ne correspond pas aux données.

CTLE BU. AUTO

Lorsque vous sélectionnez OUI, l'imprimante effectue un contrôle des buses avant chaque impression.

Remarque :

Ne selectionnéz pas OUI si vous utilisez un support spécial non fourni par Epson ou si la largeur du papier est inférieure à 210 mm.
- Ce paramètre est uniquement disponible lorsqu'option OUI est seLECTIONnée pour le paramètre NETTOYAG. AUTO.

NETTOYAG. AUTO

Lorsque vous sélectionnez OUI et que vous effectuez un contrôle des buses à partir du pilote d'impression ou du panneau de contrôle, l'imprimante procèle non seulement à la vérification des buses obstruées, elle exécuté également un nettoyage automatique de la tête.

Remarque :

Ne seLECTIONnez pas OUI si vous utilisez un support spécial non fourni par Epson ou si la largeur du papier est inférieure à 210 mm.

COUPE SILENCE

Si vous sélectionnez OUI, l'imprimante coupe le tirage lentement pour diminuer le bruit de coupe et les particules de papier.

INITCONF.

Vou puez rétablir la valeur d'usine de l'ensemble des paramètres que vous avez modifiés sous CONFIGURATION.

IMPRIMER TEST

Ce menu contient les paramètres suivants.

TEST BUSE

Vous pouvez imprimer un motif de contrôle des buses de la tete d'impression pour chaque cartouche d'encre. Les résultats de l'impression vous indiquent si les buses projettent l'encre correctement. Pour plus de détails, reportez-vous à la section "Vérification des buses de la tête d'impression" en page 174.

Remarque :

Vous pouvez imprimer un motif de contrôle de la tête d'impression à l'aide du menu Utilitaire du logiciel d'impression. Pour Windows, voir "Emploi des utilisaires d'impression" en page 32. Pour Mac OS X, reportez-vous à la section "Emploi des utilisaires d'impression" en page 54.

FEUILLE ETAT

Vous pouvez imprimer l'etat actuel du menu. Pour plus de détails, reportez-vous à la section "Impression d'une feuille d'etat" en page 189.

INFOS JOB

Vous pouvez imprimer les informations relatives aux travaux d'impression enregistrres dans l'imprimante (jusqu'à 10 travaux).

PAPIER PERSO.

Vos pouze imprimer les informations que vous avez enregistrées.

IMPRIMANTE

Ce menu contient les paramètres suivants.

VERSION

You pouvez vérifier la version du microprogramme.

PAGES IMPRIM.

Vous pouvez afficher le nombre de pages imprimables pour chaque cartouche d'encre.

ENCRE REST.

Vous pouvez afficher la quantité d'encre restante dans chaque cartouche d'encre.

E**** F (100-81%)

E **** F (80-61%)

E *** F (60-41%)

E** F (40-21%)

E* F (20-11%)

nn% (moins de 10%

0% (fin d'encre)

RESERV. MAINT.

Vous pouvez afficher l'espace disponible dans le réserve de maintenance.

E ***** F (100-81%)

E **** F (80-61%)

E *** F (60-41%)

E** F (40-21%)

E F (20-11%)

nn% (moins de 10%

0% (réservoir de maintenance plein)

CPTEUR ENCRE

Vous pouvez afficher la consommation d'encre en millilitres et la consommation de papier en centimétres.

Remarque :

Les valeurs affichées dans CPTEUR ENCRE sont indicatives.

EFF CPTEUR ENCRE

Vous pouvez effacer les valeurs figurant dans CPTEUR ENCRE.

HISTORIQUE

Vous pouvez afficher la consommation d'encre (ENCRE) (en millilitres) et la consommation de papier (PAPIER) (en cm^2 ) ainsi que le temps nécessaire à l'impression (TEMPS IMPRESSION) (en secondes) de chaque travail d'impression enregistré dans l'imprimante. Le travail le plus recent est le N^0 .

EFF. HISTOR.

Vous pouvez effacer l'historique des impressions.

NOMBRE PAGES

Vou puez afficher le nombre total de pages que vous avez imprimées.

DUREE DE VIE

You pouvez afficher la durée de vie des différents consommables.

LAME	Vous pouvez afficher la durée de vie du cutter. Remarque : Les valeurs affichées sur l'écran LCD sont indicatives.
MOTEUR CR	Paramètre réservé au personnel d'entretien
MOTEUR PF	Paramètre réservé au personnel d'entretien
TETE LC	Paramètre réservé au personnel d'entretien
NETTOYEUR	Paramètre réservé au personnel d'entretien

EDM AGENT

Vou puez vérifier si le GED est activé ou non. Si la GED est activée, l'heure du dernier chargement de l'état de la GED s'affiche.

PAPIER PERSO.

Ce menu contient les paramètres suivants. Pour définir le paramètre relatif au papier, reportez-vous à la section “Définition d'une configuration papier” en page 186.

NUMERO PAPIER

Lorsque vous sélectionnez STANDARD, l'imprimante déterminée automatiquement l'épaisseur du papier. Vous pouvez également sélectionner No. X (X étant un nombre compris entre 1 et 10) pour enregistrer ou rappeler les réglages que vous avez effectués.

Epaisseur
Motif d'épaisseur
Num. épaisseur
Méthode de coupe
Réglage de l'alimentation
Type de rouleau d'éjection
Temps séchage
Aspiration
Réglage MicroWeave

Remarque :

Si vous sélectionnez STANDARD, les données sont imprimées en fonction des paramètres du pilote d'impression. Si vous sélectionnez No. X, les paramètres du panneau de contrôle prennant le pas sur ceux du pilote d'impression sauf si vous sélectionnez AUTO dans NUM EPAISSEUR.

EPAISSEUR

Vous pouvez régler la distance qui sépare la tête d'impression du papier. Normalement, il convient de laisser ce paramètre sur STANDARD. Si les images imprimées sont tachées, Sélectionnez LARGE. Sélectionnez ETROIT lors de l'impression sur du papier fin ou PLUS LARGE lors de l'impression sur du papier épais.

Remarque :

Le paramètre redevient STANDARD si vous éteignez et rallumez l'imprimante.

MOTIF EPAISSEUR

Vous pouvez imprimer le motif de détction de l'épaisseur du papier. Si vous Sélectionné Z STANDARD dans NUMERO PAPIER, le motif n'est pas imprimé.

NUM. EPAISSEUR

Si vous utilisez des supports spéciaux Epson, Sélectionnez AUTO. Si vous utilisez un support spécial d'une autre marque que Epson, observez le motif de détention de l'épaisseur du papier et saisissez le numéro correspondant au motif d'impression représentant l'écart le moins important.

METHODE COUPE

Vou puez selectionner une methode de coupe: STANDARD, PAPIER FIN, PAPIER EPAIS, RAPIDE ou PAPIER EPAIS, LENT.

REGL ALIM PAPIER

Vous pouvez définir l'avance du papier. La plage de valeurs va de -0,70 à 0,70%.

ROULEAU ENTR

Vous pouvez selectionnez AUTO,FEUILLE,ROUL RECOURBE ou ROUL NORMAL.

AUTO	L'imprimante sélection automatiquement le paramètre le plus ajustat. Si vous utilisez des supports spéciaux Epson, sélectionnez AUTO.
FEUILLE	Si vous souhaitez imprimer sur un support spécial d'une autre marque que Epson, sélectionnez ce paramètre.
ROUL RECOURBE	Si vous souhaitez imprimer sur un support recoubé d'une autre marque que Epson, sélectionnez ce paramètre.Remarque :Veillez à ce que l'encre soit suffisamment s'est che avant que le rouleau n'entre en contact avec le support car l'encre pourrait tacher la surface du rouleau.
ROUL NORMAL	Si vous souhaïez imprimer sur un rouleau d'une autre marque que Epson, Sélectionnez ce paramètre. Si le papier rouleau est sélectionné pour l'imprimante, ce paramètre est actif etaucun rouleau d'alimentation n'est utilisé. Si vous sélectionnez ce paramètre en cas d'utilisation de feuilles, vous devrez éjecter les feuilles une à une.

TEMPS SECHAGE

You pouvez définir le temps de séchage de l'encre pour chaque passage de la tête d'impression. La plage de valeurs va de 0 à 10 secondes.

Aspiration

Vou pousse définir la pression d'aspiration utilisée pour faire avancer le papier imprimé. Sélectionnez STANDARD, -1, -2, -3 ou -4.

AJUST. IMP

Vous pouvez ajuster le mode MicroWeave. Les valeurs possibles sont STANDARD, 1 et 2. Augmentez la valeur si vous souhaitez donner la priorité à la vitesse d'impression. Réduisez la valeur si vous souhaitez donner la priorité à la qualité d'impression.

MAINTENANCE

Ce menu contient les paramètres suivants.

REMPL.CUTTER

Vou puez afficher la procedure utilisée pour replacer le cutter papier. Suivez les instructions sur l'écran LCD.

CHGT ENCRE NOIRE

Vous pouvez changer l'encre noire en fonction de l'utilisation souhaitée.
Vous pouvez selectionner l'options Matte Black (Noir mat) ou Photo Black (Noir photo). Pour plus de détails, reportez-vous à la section "Conversion des cartouches d'encre noire" en page 234.

EXTRA NETTOY

Vous pouvez utiliser cette fonction pour nettoyer la tête d'impression plus efficacement qu'avce le nettoyage normal.

REGLAGE HEURE

You pouvez régler l'année, le mois, la date, les heures et les minutes.

ALIGNEMENT TET

Ce menu contient les paramètres suivants.

EPAIS. PAPIER

Vous pouvez régler l'épaissur du papier que vous souhaitez utiliser. Si vous utilisez un support spécial Epson d'une épaissur comprise entre 0,2 et 1,2mm , Sélectionnez STD. Si vous utilisez un support spécial autre que Epson, saisissez une épaissur de papier comprise entre 0,1 et 1,6mm .

ALIGNMENT

Vous pouvez corriger tout défaut d'alignement de la tête pour obtenir lesassageurs résultats d'impression. Pour plus de détails, reportez-vous à la section "Alignment de la tête d'impression" en page 176.

CONFIGURATION RESEAU

Ce menu contient les paramètres suivants. Pour de plus amples informations sur les paramètres réseau, consultez le Guide de l'administrateur.

CONFIGURATION RESEAU

Vou puez regler les parametes reseau de l'imprimante. Les éléments suivants s'affichent uniquement lorsque vous selectionnez ACTIVER.

Vous pouvez désirir le mode de paramétrage de l'adresse IP de l'imprimante. Lorsque le mode AUTO est sélectionné, PARMETRE IP, MSR, PFD ne s'affiche pas. Sélectionnez PANNEAU pour définir ces adresses à l'aide du panneau de contrôle de l'imprimante.

Sélectionnez PAnneau lors de la configuration de l'adresse IP, du masque de sous-reseau et de la passerelle par défaut à l'aide du panneau de contrôle.

Selectionnez AUTO pour recupérer l'adresse IP d'un serveur DHCP. L'adresse IP est directement recupérée du serveur DHCP ds la réinitialisation ou l'activation de l'imprimante.

PARAMETRE IP, MSR, PPD

Vous pouvez paramétre r'adresse IP, le masque de sous-résseau et la passerelle par défaut sur l'imprimante.

BONJOUR

You pouvez regler les parametes d'accueil de l'imprimante.

INIT PARAM. RÉSEAU

Vou puez réinitialiser les paramètres de l'imprimante à la configuration d'usine.

REEMPLACEMENT DU CUTTER

Vou puez afficher la procedure utilisée pour replacer le cutter papier. Suivez les instructions sur l'écran LCD.

Vérification des buses de la tête d'impression

Pour savoir si les buses projettent l'encre correctement, vous pouvez imprimer un motif de contrôle des buses. Si les buses ne projettent pas l'encre correctement, l'absence de points sera visible sur le motif imprimé. Pour imprimer un motif de contrôle des buses, procédez comme suit.

Remarque :

Si vous souhaitez procédé à une vérification automatique des buses avant de lancer l'impression de chaque travail d'impression, sélectionnez l'options où pour le paramètre NETTOYAG. AUTO et sélectionnez ensuite l'options où pour le paramètre CTLE BU. AUTO.
Avant de commencer à imprimer vos données, assurez-vous que l'impression du motif de contrôle des buses est terminée, faute de quoi la qualité d'impression risque de décliner.
1. Vérifiez que du papier est chargé dans l'imprimante.
2. Appuyez sur la touche Menuu pour activer le mode Menu.
3. Appuyez sur la touche Avance papier v ou sur la touche Avance papier^ pour afficher IMPRIMER TEST et appuyez sur la touche Menu >4.
4. Appuyez sur la touche Avance papier v ou sur la touche Avance papier pour afficher TEST BUSE.
5. Appuyez sur la touche Menuu >4 pour afficher IMPRIMER.
6. Appuyez sur la touche Menu 4 pour commencer a imprimer un motif de contrôle des buses.

Une fois le motif de contrôle des buses imprimé, l'imprimante quitte le mode Menu et returne à l'etat PRETE.

Exemples de motifs de verification des buses :

Correct

Nettoyage de la tete nécessaire

S'il manque certains segments de lignes dans le motif, vous devez nettoyer la tete d'impression. Maintenez la touche Menu > enforcée pendant plus de trois secondes ou lancez l'utilitaire de nettoyage des têtes. Pour Windows, voir "Emploi des utilisaires d'impression" en page 32. Pour Mac OS X, reportez-vous à la section "Emploi des utilisaires d'impression" en page 54.

Alignement de la tête d'impression

Pour éviter une baisse de la qualité d'impression due à un désalignement de la tête d'impression, alignez la tête d'impression avant de commencer à imprimer des données. Vous pouze aligner la tête d'impression manuellement ou automatiquement. Commencez par aligner la tête d'impression automatiquement. Si la tête d'impression n'est toujours pas alignée, procédez à l'alignement manuel de la tête d'impression.

Alignement automatique de la dette d'impression

1. Vérifiez que du papier est chargé dans l'imprimante.

Remarque :

Pour obtenir des résultats optimaux lors de l'impression du motif d'alignement de la tête, utilisez le même support que celui vous utiliserez généralement pour vos impressions.

1. Appuyez sur la touche Menuu >4 pour activer le mode Menu.
2. Appuyez sur la touche Avance papier v ou sur la touche Avance papier^ pour afficher ALIGNEMENT TET et appuyez sur la touche Menu >4.
3. Lorsque le message EPAIS. PAPIER s'affiche, appuyez sur la touche Menu >4.
4. Appuyez sur la touche Avance papier v ou sur la touche Avance papier pour selectionner STD ou une valeur d'épaissur papier comprise entre 0,1 mm et 1,6 mm. Si la valeur d'épaissur papier est équivalente à 0,2 mm ou 1,2 mm, selectionnez STD. Sinon, selectionnez la valeur correspondant à l'épaissur du papier utilisé.
5. Appuyez sur la touche Mênú > pour enregistrer la valeur sélectionnée.

6. Appuyez sur la touche Alimentation < , puis sur la touche Avance papier v.

7. Lorsque la mention ALIGNEMENT s'affiche dans la rangée inférieure de l'écran LCD, appuyez sur la touche Menu >

8. Appuyez sur la touche Menu pour selectionner AUTO. Appuyez sur Avance papier v ou sur la touche Avance papier pour selectionner BI-D 2-COUL.
9. Appuyez sur la touche Menu L'impression démarre. Une fois l'impression terminée, l'alignement de la tete est automatiquement lancé.

Si vous n'êtes pas satisfait du résultat de l'alignement BI-D2-C0UL, appuyez sur la touche Alimentation < pour returner au niveau précédent et seLECTIONnez BI-D TOUTES.

Si vous n'étés pas satisfait du résultat de l'alignement BI-D TOUTES, Sélectionnez l'options UNI-D.

Vous pouvez également procéder à l'alignement individuel des têtes d'impression en sélectionnant #1, #2 ou #3. Sélectionnez une taille de points d'encre de #1 à #3 conforme au support utilisé ou au mode d'impression que vous souhaitez appliquer. Le tableau suivant répertorie les paramètres disponibles en fonction du type de support et de la qualité d'impression. Pour le paramètre Qualité, reportez-vous au pilote d'impression.

1. Appuyez sur la touchePause pour returner a I'etat PRETE.

EPSON Stylus Pro 4880/4880C pour Windows:

Support	Qualité
	A	B	C	Options de qualité (NIVEAU)
				1	2	3	4	5
Premium Luster Photo Paper (260)(Papier photo lustré Premium (260))Premium Glossy Photo Paper (250)(Papier photo glacé Premium (250))Premium Semigloss Photo Paper (250)(Papier photo semi-glacé Premium (250))Premium Glossy Photo Paper (170)(Papier photo glacé Premium (170))Premium Semigloss Photo Paper (170)(Papier photo semi-glacé Premium (170))Photo Paper Gloss 250 (Papier photo glacé 250)Epson Proofing Paper White Semimatte(Papier blanc semi-mat pour éprévesEPSON)Epson Proofing Paper Publication(Papier pour épréves de publicationEpson)Epson Proofing Paper Commercial(Papier pour épréves Epson(commercial))	#2	#3	#3	-	-	#2	#3	#3
Premium Glossy Photo Paper (Papier photo glacé Premium)Premium Semigloss Photo Paper (Papier photo semi-glacé Premium)Premium Luster Photo Paper (Papier photo lustré Premium)Velvet Fine Art Paper (Papier beaux-arts velouté)Textured Fine Art Paper (Papierbeaux-arts texturé)UltraSmooth Fine Art Paper (Papierbeaux-arts ultra-lisse)	-	#3	#3	-	-	-	#3	#3
Singleweight Matte Paper (Papier mat fin)Photo Quality Ink Jet Paper (Papier couche qualité photo)Singleweight Matte Paper (Papier mat fin)(dessin autrait))	#1	#2	#3	-	#1	#2	#3	-
Enhanced Matte Paper (Papier mat supérieur)Archival Matte Paper (Papier mat de longue conservation)	#2	#3	#3	-	#1	#2	#3	#3
Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)	#2	#3	-	-	-	#2	#3	-
Plain Paper (Papier ordinaire)	#1	#2	-	#1	#1	#2	#2	-
Plain Paper (line drawing) (Papier ordinaire (dessin autrait))	#1	#2	-	-	#1	#2	#2	-
Tracing Paper (Papier calque)	#1	#2	-	-	#1	-	#2	-

• Qualité d'impression A : Vitesse, B : Qualité, C : Qualité max

Support	Automatique			Plus d'options (Qualité d'impression)
	A	B	C	D	E	F	G	H
Premium Luster Photo Paper (260) (Papier photo lustré Premium (260)) Premium Glossy Photo Paper (250) (Papier photo glacé Premium (250)) Premium Semigloss Photo Paper (250) (Papier photo semi-glacé Premium (250)) Premium Glossy Photo Paper (170) (Papier photo glacé Premium (170)) Premium Semigloss Photo Paper (170) (Papier photo semi-glacé Premium (170)) Photo Paper Gloss 250 (Papier photo glacé 250) Epson Proofing Paper White Semimatte (Papier blanc semi-mat pour épréves EPSON) Epson Proofing Paper Publication (Papier pour épréves de publication Epson) Epson Proofing Paper Commercial (Papier pour épréves Epson (commercial))	#2	#3	#3	-	-	#2	#3	#3
Premium Glossy Photo Paper (Papier photo glacé Premium) Premium Semigloss Photo Paper (Papier photo semi-glacé Premium) Premium Luster Photo Paper (Papier photo lustré Premium) Velvet Fine Art Paper (Papier beaux-arts velouté) Textured Fine Art Paper (Papier beaux-arts texturé) UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)	#3	-	#3	-	-	-	#3	#3
Singleweight Matte Paper (Papier mat fin) Photo Quality Ink Jet Paper (Papier couche qualité photo) Singleweight Matte Paper (Papier mat fin) (dessin autrait))	#1	#2	#3	-	#1	#2	#3	-
Enhanced Matte Paper (Papier mat supérieur) Archival Matte Paper (Papier mat de longue conservation)	#2	#3	#3	-	#1	#2	#3	#3
Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)	#2	-	#3	-	-	#2	#3	-
Plain Paper (Papier ordinaire)	#1	-	#2	#1	#1/#2* *	#2	-	-
Plain Paper (line drawing) (Papier ordinaire (dessin autrait))	#1	-	#2	-	#1/#2* *	#2	-	-
Tracing Paper (Papier calque)	#1	-	#2	-	#1	#2	-	-

• Qualité d'impression A : Vitesse, B : (Moyenne), C: Qualité, D : Brouillon, E : Normal, F : Fine, G : SuperFine, H : SuperPhoto
  ** Lorsque l'option Super MicroWeave est sélectionnée dans le pilote d'impression, utilisez #2. Si l'option Super MicroWeaven n'est pas sélectionnée, utilisez #1.

EPSON Stylus Pro 4450 pour Windows :

Support	Qualité
	A	B	C	Options de qualité (NIVEAU)
				1	2	3	4	5
Photo Quality Ink Jet Paper (Papier couchéé qualité photo)	#1	#2	#2	#1	#2	#2	#3	#3
Singleweight Matte Paper (Papier mat fin)
Enhanced Matte Paper (Papier mat supérieur)
Archival Matte Paper (Papier mat de longue conservation)
Premium Glossy Photo Paper (170) (Papier photo glacé Premium (170))	#2	#2	#3	-	#2	#2	#3	#3
Premium Semigloss Photo Paper (170) (Papier photo semi-glacé Premium (170))
Plain Paper (Papier ordinaire)	#1	-	#2	#1	#1	#2	#2	#2
Plain Paper (line drawing) (Papier ordinaire (dessin au trait))	#1	-	#2	-	#1	#2	#2	-
Singleweight Matte Paper (line drawing) (Papier mat fin (dessin au trait))	#1	-	#2	#1	#2	-	#3	-
Tracing Paper (Papier calque)	#1	-	#2	-	#1	-	#2	-

• Qualité d'impression A : Vitesse, B : Production, C : Qualité

Support	Automatique			Plus d'options (Qualité d'impression)
	A	B	C	D	E	F	G	H
Photo Quality Ink Jet Paper (Papier couchéé qualité photo)	#1	#2	#2	-	#1	#2	#3	-
Singleweight Matte Paper (Papier mat fin)
Enhanced Matte Paper (Papier mat supérieur)
Archival Matte Paper (Papier mat de longue conservation)
Premium Glossy Photo Paper (170) (Papier photo glacé Premium (170))	#2	#2	#3	-	-	#2	#3	-
Premium Semigloss Photo Paper (170) (Papier photo semi-glacé Premium (170))
Plain Paper (Papier ordinaire)	#1	-	#2	#1	#1/#2 **	#2	-	-
Plain Paper (line drawing) (Papier ordinaire (dessin au trait))	#1	-	#2	-	#1/#2 **	#2	-	-
Singleweight Matte Paper (line drawing) (Papier mat fin (dessin au trait))	#1	-	#2	-	#1	#2	#3	-
Tracing Paper (Papier calque)	#1	-	#2	-	#1	#2	-	-

• Qualité d'impression A : Vitesse, B : (Moyenne), C: Qualité, D : Brouillon, E : Normal, F : Fine, G : SuperFine, H : SuperPhoto
  ** Lorsque l'option Super MicroWeave est sélectionnée dans le pilote d'impression, utilisez #2. Si l'option Super MicroWeave n'est pas sélectionnée, utilisez #1.

Alignement manuel de la fête d'impression

Si vous n'etes pas satisfait du résultat de l'alignement automatique de la tete, vous pouvez procesder manuellement à l'alignement de la tete. Pour aligner la tete d'impression manuellement, procesdez comme suit.

1. Appuyez sur la touche Menuu pour activer le mode Menu.
2. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher ALIGNEMENT TET et appuyez sur la touche Menu
3. Lorsque le message EPAIS. PAPIER s'affiche, appuyez sur la touche Menu
4. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour selectionner STD ou une valeur d'épaissur papier comprise entre 0,1 mm et 1,6 mm. Si la valeur d'épaissur papier est équivalente à 0,2 mm ou 1,2 mm, selectionnez STD. Sinon, selectionnez la valeur correspondant à l'épaissur du papier utilisé.
5. Appuyez sur la touche Menu pour enregister la valeur selectionnelle.
6. Appuyez sur la touche Alimentation < , puis sur la touche Avance papier v.
7. Lorsque la mention ALIGNEMENT s'affiche dans la rangée inférieure de l'écran LCD, appuyez sur la touche Menu >
8. Appuyez sur la touche Menu 14 pour selectionner MANUEL. Appuyez sur Avance papier v ou sur la touche Avance papier pour selectionner BI-D 2-COUL.
9. Appuyez sur la touche Menu L'impression démarre. Exemples de motifs d'alignement des têtes :

EPSON Stylus Pro 4450 :

1. Une fois l'impression terminée, le numero de motif et le numero de jeu actuel sont affichés. Sélectionnez le jeu qui présente les plus petits écarts et appuyez sur la touche Avance papier ou sur la touche Avance papier ∧ pour afficher le numero du jeu en question.
2. Appuyez sur la touche M pour enregistrer le numéro du jeu. Le numéro de motif suivant apparait. Répétez l' étape 10.

Si vous n'etes pas satisfait du résultat de l'alignement, appuyez sur la touche Alimentation < pour returner au niveau précédent et seLECTIONnez BI-D TOUTES.

Si vous n'etes pas satisfait du résultat de l'alignement BI-D TOUTES, selectionnez l'options UNI-D.

1. ÀpRES avoir réglé les motifs, appuyez sur la touche Pause pour returner à l'etat PRETE.

Définition d'une configuration papier

Vou puez enregistrer et rappeler la configuration papier personnalisée correspondant au support d'impression.

Les paramètres papier que vous pouvez définir sont les suivants :

Epaisseur
Motif d'épaissieur
Num. épaisseur
Méthode de coupe
Réglage de l'alimentation
Type de rouleau d'éjection
Temps séchage
Aspiration
Réglage MicroWeave

Enregistrement des régles

Pour enregistrer la configuration du papier, procedez comme suit.

1. Chargez le papier que vous souhaitez vérifier.
2. Appuyez sur la touche Menuu >4 pour activer le mode Menu.
3. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher PAPIER PERSO.
4. Appuyez sur la touche Menu pour afficher NUMERO PAPIER.
5. Appuyez sur la touche Menu >, puis sur la touche Avance papier ou sur la touche Avance papier pour selectionner STANDARD ou la valeur (No. 1 à No. 10) que vous souhaitez enregistrer comme paramètre.

Si vous utilisez un support spécial Epson, selectionnez STANDARD et passez à l' étape 9. Il ne vous est pas nécessaire de définir le paramètre d'épaissur du papier : l'option STANDARD déterminé automatiquement l'épaissur du papier.

1. Appuyez sur la touche Menu , pour afficher EPAISSEUR puis sur la touche Avance papier v ou sur la touche Avance papier^ pour selectionner ETROIT, STANDARD, LARGE, PLUS LARGE.
2. Appuyez sur la touche Menu pour enregistrer les paramétres relatifs à l'épaissieur. MOTIF EPAISSEUR s'affiche à l'écran.
3. Appuyez sur la touche Menuu pour imprimer le motif d'impression test de l'épaisseur du papier.

Exemple de besoin d'impression test de l'épaissur du papier :

1. Examinez le motif imprimé pour déterminer quel jeu de lignes est aligné (quel jeu présente le plus petit écart entre les lignes), puis notez le numéro correspondant.
2. Une fois le motif imprimé, la mention Num. EPAISSEUR s'affiche. Appuyez sur la touche Avance papier ou sur la touche Avance papier^ pour selectionner le numero indiqué à l' étape 9.
3. Appuyez sur la touche Menu 4 pour enregister la valeur selectionnee.
4. METHODE COUPE s'affiche. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour selectionner STANDARD, PAPIER EPAIS, LENT, PAPIER EPAIS, RAPIDE ou PAPIER FIN et appuyez sur la touche Menu >

5. REGL ALIM PAPIER s'affiche. Appuyez sur la touche Avance papier v ou sur la touche Avance papier^ pour définir le volume de papier. Appuyez ensuite sur la touche Menu >/J.

6. ROULEAU ENTR s'affiche. Sélectionnez AUTO, FEUILLE, ROL RECOURBE ou ROLL NORMAL et appuyez sur le bouton Menu >/

7. TEMPS SECHAGE s'affiche. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour définir le temps en secondes. Appuyez ensuite sur la touche Menu > /

8. ASPIRATION s'affiche. Appuyez sur la touche Avance papier v ou sur la touche Avance papier^ pour selectionner STANDARD -1, -2, -3 ou -4..

9. AJUST. IMP s'affiche. Appuyez sur la touche Avance papier v ou sur la touche Avance papier^ pour regler MicroWeave Augmentez la valeur si vous souhaitez donner la priorité à la vitesse d'impression. Réduisez la valeur si vous souhaitez donner la priorité à la qualité d'impression.

10. Appuyez sur la touche Menu > pour enregistrer la valeur sélectionnée.

Sélection d'une configuration enregistrée

Procedez comme suit pour selectionner les parametes enregistrres.

1. Appuyez sur la touche Menu pour activer le mode Menu.
2. Appuyez sur la touche Avance papier v ou sur la touche Avance papier ^ pour afficher PAPIER PERSO et appuyez sur la touche Menu >4.
3. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher NUMERO PAPIER et appuyez sur la touche Menu >

4. Appuyez sur la touche Avance papier v ou sur la touche Avance papier pour selectionner le numero enregistré à utiliser. Si vous selectionnez STANDARD, les données sont imprimées en fonction des paramètres du pilote d'impression. Si vous selectionnez No. X, les paramètres du panneau de contrôle prennant le pas sur ceux du pilote d'impression.

5. Appuyez sur la touche Menu . Si vous selectionné No. X, le numéro que vous avez selectionné s'affiche sur l'écran LCD.

6. Appuyez sur la touche Pause pour quitter le mode Menu.

Impression d'une feuille d'objet

En mode Menu, vous pouvez imprimer une feuille d'etat pour consulter les valeurs par défaut. Pour imprimer une feuille d'etat, procédez comme suit.

1. Vérifiez que du papier est chargé dans l'imprimante.
2. Appuyez sur la touche Menuu pour activer le mode Menu.
3. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher IMPRIMER TEST et appuyez sur la touche Menu >
4. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher FEUILLE ETAT et appuyez sur la touche Menu >
5. Appuyez sur la touche Menu pour commencer a imprimer une feuille d'etat.

Au terme de l'impression, l'imprimante quitte le mode Menu et returne à l'etat PRETE.

Définition du seuil d'alerte du papier

Si vous définissez le seuil d'alerte en procédant comme suit, un message s'affiche lorsque la quantité de papier restant est peu importante.

Remarque :

Ce paramètre est uniquement disponible lorsque l'option Rouleau ou Feuille simple est selectionnée pour le paramètre COMPTEUR PAP du mode Maintenance.

1. Appuyez sur la touche Menu pour activer le mode Menu.
2. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher CONFIGURATION et appuyez sur la touche Menu .
3. Appuyez sur la touche Avance papier v ou sur la touche Avance papier pour afficher COMPTEUR ROUL ou CPTUR FEUILLE et appuyez sur la touche Menu >4.
4. Appuyez sur la touche Avance papier ou sur la touche Avance papier ∧ pour selectionner la longueur du papier rouleau (entre 5 et 99,5 metres ou 15 et 300 pieds) ou le nombre de feuilles (entre 10 et 250) dans l'imprimante. Appuyez sur la touche Menu >4.
5. L'écran change de manière à ce que vous puissiez selectionner le seuil d'alerte. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour selectionner la valeur d'alerte. Pour le papier rouleau, selectionnez une valeur comprise entre 1 et 15 mètres ou 3 et 50 pieds). Pour le nombre de feuilles, entrez une valeur comprise entre 5 et 50.
6. Appuyez sur la touche Menuu pour définir le seuil d'alerte.
7. Une fois le seuil d'alerte définit, appuyez sur la touche Pause pour returner à l'état PRETE.

Mode Maintenance

Procedure de définition du mode Maintenance

Cette section indique comment activer le mode Maintenance et définir des paramètres à l'aide des touches du panneau de contrôle.

Pour définiir les paramètres du mode Maintenance, procédez comme suit.

Remarque :

Pour revenir à l' étape précédente, appuyez sur la touche Alimentation <.

Vérifiez si l'imprimante est hors tension. Tout en maintainant la touchePause enfoncée, appuyez sur la touche Marche/Arrêt pourmettre l'imprimante sous tension.

1. Sélectionnez un élément.

Appuyez sur la touche Avance papier ou sur la touche Avance papier pour selectionner le menu souhaite.

1. Définissez l'objet.

Appuyez sur la touche M∈nU >/∪ pour activer l'objet selectionné. Le premier paramètre s'affiche sur l'écran LCD.

1. Sélectionnez un paramètre.

Appuyez sur la touche Avance papier ou sur la touche Avance papier pour selectionner le parametre correspondant à l'objet.

1. Reglez le paramètre.

Appuyez sur la touche Menuu pour enregistrer le parametre selectionné.

Si le paramètre可以选择 peut seulement être exécuté, appuyez sur la touche Menu pour executer la fonction correspondant à l'élement.

Remarque :

Si un deuxième paramètre est affché sur l'écran LCD, repêze les étapes 4 et 5 pour le selectionner et le régler.

6. Quittez le mode Maintenance.

Appuyez sur la touche Marché/Arrêt pourmettre l'imprimante hors tension,puis mettez-la de nouveau sous tension.

Liste du mode Maintenance

Éléments	Premier paramètre	Deuxieme paramètre
"VIDAGE HEXA." en page 193	IMPRIMER	EXEC
"LANGUE" en page 194	ANGLAIS, FRANCAIS, ITALIAN, ALLEMAND, ESPAGNOL, PORTUGAIS	-
"COMPTEUR PAP" en page 194	OFF, PAPIER ROULEAU, FEUILLE	-
"UNITES" en page 195	METRE, PIED/POUCE	-
"PRESSION COUPE" en page 195	0% - 150%	-
"SSCL" en page 195	EXEC	-
"PANNEAU DEFAULT" en page 195	EXEC	-
"MENU INFO CART" en page 195	EPSON Stylus Pro 4880/4880C : INFOS MK INFOS C INFOS VM INFOS Y INFOS LK INFOS LC INFOS VLM INFOS LLK EPSON Stylus Pro 4450 : INFOS MK INFOS C INFOS M INFOS Y	FABRICANT, COULEUR, TYPE ENCRE, CAPACITE ENCRE, NIVEAU ENCRE, DATE PRODUCTION, DATE EXPIRATION, DUREE VIE, AGE

Détails sur les éléments du mode Maintenance

VIDAGE HEXA.

Les données reçues de l'hote peuvent être imprimées sous la forme de nombres hexadécimaux.

Pour imprimer, procedez comme suit.

1. Vérifiez que du papier est chargé dans l'imprimante.
2. En mode Maintenance, appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficherUIDAGE HEXA.
3. Appuyez sur la touche Menuu > pour afficher IMPRIMER. Appuyez sur la touche Menuu > pour commencer l'impression.

Les données à imprimer contenues dans la mémoire tampon de l'imprimante sont imprimées sous la forme de données hexadécimales de 16 octets dans la colonne de gauche, et les caractères ASCII correspondants dans la colonne de droite.

Remarque :

Si les dernières données occupent moins de 16 octets, elles ne sont imprimées que lorsque vous appuyez sur la touche Pause.

LANGUE

You pouvez selectionner la langue d'affichage de I'ecran LCD.

Pour sélectionner une langue, procédez comme suit.

1. En mode Maintenance, appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher L'ANGUE et appuyez sur la touche Menu >/<
2. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour selectionner la langue souhaitatione.
3. Appuyez sur la touche Menuu pour définir la langue. Assurez-vous que la mention PRETE (ou un terme équivalent dans la langue seLECTIONnée) s'affiche sur l'écran LCD.

Remarque :

Il s'écoule un moment avant que la mention PRETE (ou un terme équivalent dans la langue seLECTIONnée) ne s'affiche sur l'écran LCD.

COMPTEUR PAP

Vous pouvez activer la fonction de décompte de la quantité de papier restant. Lorsque cette fonction est activée, la mention COMPTEUR ROUL ou COMPTEUR PAP apparait dans le menu CONFIGURATION.

1. En mode Maintenance, appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher COMPTEUR PAP et appuyez sur la touche Menu >
2. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour selectionner la fonction souhaitee.
3. Appuyez sur la touche Menu >

UNITES

Vous pouvez selectionner les unités de longueur. Pour selectionner une unité, procedede comme suit.

Remarque:

Ce paramètre est uniquement disponible lorsque vous désissez ANGLAI S dans le menu LANGERE.

1. En mode Maintenance, appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher UNITES et appuyez sur la touche Menu >/u/.
2. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour selectionner l'unité souhaïée.
3. Appuyez sur la touche Menu pour définiir les unités.

PRESSION COUPE

You pouvez selectionner la pression de coupe.

SSCL

Vous pouvez effectuer un nettoyage de la tete par ultrasons.

PANNEAU DEFAULT

Vous pouvez rétabrir la valeur d'usine de tous les paramètres que vous avez modifiés dans le mode Menu.

MENU INFO CART

Paramètre réservé au personnel d'entretien.

Gestion du papier

Remarques relatives aux supports spéciaux Epson et aux autres supports

Bien que la plupart des papiers couchés donnent de bons résultats, la qualité d'impression varie selon la qualité du papier et le fabricant. Testez la qualité d'impression avant d'acheter d'importantes quantités de papier.

Important

Évitez de toucher la face imprimable du support, les traces de doigts risquent d'alterer la qualité d'impression. Dans la mesure du possible, utilisez des gants pour manipuler le support.

Utilisation de supports spéciaux Epson

Epson fournit des supports spéciaux susceptibles d'améliorer

l'utilisation et les capacities d'expression des résultats d'impression.

Lorsque vous utilisez des supports spéciaux Epson, assurez-vous que les paramètres appropriés sont définis dans le pilote d'impression. Pour plus d'informations sur les supports spéciaux Epson, reportez-vous à la section "Informations relatives au papier" en page 303.

Remarque :

Pour un résultat optimal, utilisez les supports spéciaux Epson dans des conditions ambiantes normales de température et d'humidité.
Avant d'utiliser les supports spéciaux Epson, lisez les feuilles d'instructions fournies.

Stockage des supports spéciaux Epson

Pour maintainir la qualité des supports spéciaux Epson :

Conservez les supports inutilisés dans leur emballage plastique et leur carton d'origine pour éviter tout problème d'humidité.
Évitez de conserver les supports dans des endroits exposés à des conditions extrêmes de température, d'humidité ou d'ensoleillement.

Utilisation d'un papier autre que les supports spéciaux Epson

Si vous utilisez du papier autre que les supports spéciaux Epson ou si vous imprimez à l'aide du processeur RIP (Raster Images Processor), reportez-vous aux instructions fournies avec le papier ou le RIP, ou contactez votre fournisseur pour plus d'informations.

Utilisation du papier rouleau

Installation du papier rouleau sur l'axe

Pour installer le papier rouleau sur l'axe, procedez comme suit.

1. Enlevez l'embout amovible noir de l'axe.

1. Pour installer du papier rouleau avec un moyeu de 2 pouces, retirez les raccords gris.

Remarque :

Conservez les raccords gris en lieu sur pour un usage futuror.

Pour installer du papier rouleau avec un moyeu de 3 pouces, faites coulisser le raccord gris vers les raccords noir et blanc en faisant correspondre les quatre flèches.

1. Placez le papier rouleau sur une surface plane de sorte qu'il ne se déroule pas. Faites couilisser le papier rouleau sur l'axe et sur l'embout blanc jusqu'à ce qu'il se mette en place.

Remarque :

Ne mettez pas l'axe en position verticale lorsque vous installez le papier. Cela pourrait détendre le papier.

1. Remettez en place l'embout amovable noir (retiré à l'étape 1) sur l'axe et dans l'extrémité du papier rouleau jusqu'à ce qu'il se verrouille en place.

Installation du séparateur sur l'axe

En cas d'impression sans marges sur un papier rouleau d'une largeur de 203mm (8 pouces) ou de 420~mm (A2), fixez le séparateur à l'axe.

Pour installer le séparateur à l'axe, procédez comme suit.

Remarque :

Vous ne pouze pas fixer le séparateur à l'axe si les raccords gris et un moyeu de 3 pouces sont placés sur l'axe.

1. Enlevez l'embout amovable noir de l'axe.
2. Faites coulisser le séparateur sur l'embout blanc.

1. Faites coulisser le papier rouleau jusqu'à ce qu'il se mette en place.
2. Remettez en place l'embout amovible noir sur l'axe et dans l'extrémité du papier rouleau jusqu'à ce qu'il se verrouille en place.

Retrait du papier rouleau de l'axe

Procedez comme suit pour-retirer le papier rouleau de l'axe.

1. Placez l'axe de papier chargé sur une surface plane.
2. Retirez l'embout amovible noir de l'extrémité de l'axe en tapant sur cette-ci à la main pour la desserrer. L'embout est retireé.

Important :

Pour-retirer l'embout amovible noir de l'axe, ne tenez pas l'axe verticalement en tapant son extrémité contre le sol, car vous risquez de l'endommager.

1. Retirez le papier rouleau de l'axe.

Remarque :

Stockez le papier rouleau inutilisé dans son emballage d'origine. Placez le papier rouleau dans l'emballage plastique et dans le carton pour éviter tout problème d'humidité.

Chargement du papier rouleau

Procedez comme suit pour charger le papier rouleau.

1. Ouvrez le capot du papier rouleau.

1. Assurez-vous que l'embout amovible noir est correctement fixé dans l'extrémité du papier rouleau.
2. Tenez l'axe de sorte que l'embout mobile noir se trouve du côté gauche.

1. Assurez-vous que le papier rouleau est correctement installé dans l'imprimante.
2. Mettez le levier de maintain du papier en position ouverte.

1. Maintenez les deux côtés du papier et chargez le papier dans la fente d'insertion. Tirez le papier jusqu'à ce qu'il soit suspendu au-dessus du magasin papier.

Remarque :

Si vous utilisez du papier fin, appuyez sur la touche Avance papier pour diminuer la force d'entrainment. Si vous utilisez du papier épais ou ondulé, appuyez sur la touche Avance papier pour augmenter la force d'entrainment.

1. Maintenez les embouts fixes et mobiles et enroulez le papier jusqu'à la flèche rouge.

1. Mettez le levier de maintain du papier en position fermée. Le papier avance automatiquement pour semettre en position d'impression.

Remarque:

Le papier avance automatiquement jusqu'à la position d'impression, et ce, même si vous appuyez sur la touche Pause.

1. Fermez le capot du papier rouleau.

2. Levez le support du papier rouleau.

1. Etirez le magasin papier et le capot en fonction de la taille du papier.

1. Appuyez sur la touche Alimentation < pour selectionner Rouleau coupe auto Oui 日 ou sur la touche Rouleau coupe auto Non.

Maintenant, l'imprimante est prete à imprimer. N'ouvre pas le capot pendant l'impression. Si vous ouvre le capot pendant l'impression, l'imprimante interrupt l'impression et ne reprend son activité qu'une fois le capot supérieur refermé. Le fait d'arrêter puis de relancer l'impression risque de réduire la qualité.

Important :

Ne laisses pas le papier dans l'imprimante pendant une période de temps prolongée, sa qualité risque de decliner. Nous vous recommendons dePTRirerle papier del'imprimante ares impression.

Utilisation de la bande de scellement du papier rouleau

La bande de scellement du papier rouleau est fournie avec l'axe d'entrainment de rouleau de 2/3 en option. Vous pouze également acheter séparément la bande de scellement pour papier rouleau en option.

Pour vous servir de la bande de scellement, frappez doucement son extrémité contre le papier rouleau. La bande s'enroulera autour du papier rouleau.

Pour-retirer la bande de scellement du papier rouleau, il vous suffit de la dérouler. Lorsque vous n'utilise pas la bande de scellement du papier rouleau, gardez-la enroulée à l'extrémité de l'axe.

Découpage du papier rouleau ou impression des lignes de fin de page

À la fin d'un travail d'impression, l'imprimante coupe automatiquement le papier rouleau ou imprime des lignes de fin de page, selon les paramètres définis. Vous pouvez régler ces paramètres dans le panneau de contrôle ou le logiciel d'impression.

Remarque :

• Les paramètres du pilote d'impression supplantent généralement ceux du panneau de contrôle. Dans la mesure du possible, utilisez les paramètres du pilote d'impression.

Il peut s'écouler un certain temps entre la fin de l'impression et le début de la découpe du papier.

Coupe automatique du papier rouleau

Pour couper automatiquement le papier rouleau après impression, procédez comme suit.

1. Avant d'imprimer, appuyez sur la touche Alimentation < pour selectionner Rouleau coupe auto Oui %
2. Imprimez vos données.

Pour paramétrer la coupe automatique à l'aide du pilote, reportez-vous à la section “Coupe du papier rouleau pour impression sans marges” en page 98.

Découpage du papier rouleau à l'aide de la touche de coupe

Pour couper le papier rouleau après impression à l'aide de la touche de coupe, procédez comme suit.

1. Avant d'imprimer, appuyez sur la touche Alimentation < pour selectionner Rouleau coupe auto Non#.
2. Imprimez vos données.
3. Appuyez sur la touche Alimentation ou Alimentation pour faire correspondre la position de coupe sur le papier à celle se trouvant sur la gauche de la tête d'impression.

1. Appuyez sur la touche Alimentation < pour sélectionnner Rouleau coupe auto Oui %
2. Maintenez ensuite la touche Alimentation < enforcée pendant trois secondes. L'imprimante découpe le papier d'après la position de découpe.

Impression de lignes de fin de page

Si vous souhaitez imprimer en continu sur le papier rouleau et couper ensuite les pages vous-même à la fin de l'impression, utilisez le paramètre Imprime limite page.

Pour définiir le paramètre Imprime limite page avec le panneau de contrôle, reportez-vous à la section "LIGNE PAGE" en page 160.

Pourdéfinirle paramètreImprimelimitepageavecle pilote, reportez-vousàl'aide en ligne.

Utilisation de feuilles simples

Vérification du circuit papier

Le circuit papier évolue en fonction du type de support utilisé. Vérifie toujours le type de support et le circuit papier.

liste de trajets du papier

Trajet du papier	Nom du support
Magasin papier	Premium Semigloss Photo Paper (Papier photo semi-glacé Premium)
	Premium Luster Photo Paper (Papier photo lustré Premium)
	Singleweight Matte Paper (Papier mat fin)
	Photo Quality Ink Jet Paper (Papier couché qualité photo)
	Epson Proofing Paper White Semimatte (Papier blanc semi-mat pour épréuves EPSON)
	Enhanced (Archival) Matte Paper (Papier mat supérieur - Archive)
	Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)
	Plain Paper (Papier ordinaire)
	(Support non fourni par Ephson d'une épaisseur comprise entre 0,08 et 0,79 mm)
Fente d'alimentation manuelle avant	(Support non fourni par Ephson d'une épaisseur comprise entre 0,8 et 1,5 mm)
Fente d'alimentation manuelle arrête	Premium Glossy Photo Paper (Papier photo glacé Premium)
	Premium Semigloss Photo Paper (Papier photo semi-glacé Premium)
	Premium Luster Photo Paper (Papier photo lustré Premium)
	Singleweight Matte Paper (Papier mat fin)
	Photo Quality Ink Jet Paper (Papier couché qualité photo)
	Epson Proofing Paper White Semimatte (Papier blanc semi-mat pour épréuves EPSON)
	Enhanced (Archival) Matte Paper (Papier mat supérieur - Archive)
	Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)
	UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)
	Velvet Fine Art Paper (Papier beaux-arts velouté)
	Plain Paper (Papier ordinaire)
	(Support non fourni par Épson d'une épaisseur comprise entre 0,08 et 0,79 mm)

Chargement de feuilles simples

Vous pouvez chargez manuellement la feuille depuis le magasin papier, la fente d'alimentation avant ou arrière.

Le magasin papier peut contenir jusqu'à 250 feuilles standard de 64~g / m^2 Ne dépassez pas la flèche indiquée à l'intérieur du guide droit.

Pour plus d'informations sur le chargement des supports spéciaux Epson, consultez le tableau ci-dessous.

Supports spéciaux EPSON	Format	Espace prévu dans le magasin papier
Premium Semigloss Photo Paper (Papier photo semi-glacé Premium)	A4	100
	Letter	100
	A3	50
	Super A3/B	50
Premium Luster Photo Paper (Papier photo lustré Premium)	Letter	100
	Super A3/B	50
Singleweight Matte Paper (Papier mat fin)	Super A3/B	100
	A2	50
	US C	50
Photo Quality Ink Jet Paper (Papier couché qualité photo)	A4	200
	Letter	200
	A3	100
	Super A3/B	100
Epson Proofing Paper White Semimatte (Papier blanc semi-mat pour épréuves EPSON)	Super A3/B	1*
Enhanced (Archival) Matte Paper (Papier mat supérieur - Archive)	A4	100
	Letter	100
	A3	50
	Super A3/B	50
	A2	50
	US C	50
Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)	Super A3/B	20

• 50 feuilles peuvent être installées si les conditions suivantes sont respectées (température comprise en 15 et 23^ , humidité comprise entre 40 et 60% .

Chargement de papier au format A3 ou plus large dans le magasin papier

1. Vérifiez que l'imprimante est sous tension et en mode PRETE.
2. Appuyez sur la touche Alimentation < si nécessaire et seLECTIONnez Feuille .
3. Étirez le magasin papier et le capot du magasin papier.

1. Levez le capot du magasin papier.

1. Relevez le guide papier et glissez le guide de format vers la gauche dans une position légèrement supérieure à la largeur de votre papier.

1. Nettoyez l'intérieur du magasin papier afin d'ensterolir la poussiere. La poussiere affecte la qualite d'impression.
2. Éventez la pile de papier et utilisez une surface plane pour aligner les angles.

Si le papier est recouré, aplatissez-le avant de l'insérer. S'il se coubre à l'excess et provoque de féuents bourrages, cessez de l'utiliser.

1. Chargez les feuilles en plaçant la face à imprimer vers le bas et le côté croit du papier contre le côté croit du magasin. Vérifiez que les feuilles sont bien à plat dans le magasin.

Remarque :

Placez d'abord le plus petit cote.
Lorsque vous chargez des feuilles de papier, veillez à placer les bords contre l'angle interieur droit du magasin. Sinon, vous risquez de rencontres des problèmes au niveau de l'alignement.
Lorsque vous ajoutez des feuilles dans le magasin, alignez toujours lescoins sur ceux du papier deja en place.

1. Reglez la longueur du magasin et le guide de format en fonction du format du papier.

1. Abaissez le rouleau du guide papier. Veillez à ce que le rouleau du guide papier soit correctement placé à l'extrémité du papier.

1. Reglez la longueur du capot du magasin et fixez-le au magasin.

Remarque :

Vérifiez que le support du papier rouleau n'est pas en position haute.

1. Si vous avez complètement étiré le magasin papier et le capot, utilisez la rallonge du capot pour prendre en large les impressions de grande taille.

Remarque :

Avant d'imprimer sur des feuilles simples, veillez à ce que le papier se trouvant dans le magasin ne soit pas courbé. Si tel est le cas, aplatissez-le afin d'eviter les bourrage papier.

L'imprimante est à présent prête à imprimer. N'ouvre pas le capot pendant l'impression. Si vous ouvre le capot pendant l'impression, l'imprimante interrompt l'impression et ne reprend son activités qu'une fois le capot supérieur refermé. Le fait d'arrêter puis de relancer l'impression risque de réduire la qualité.

Chargement de papier plus petit que le format A3 dans le magasin papier

1. Vérifiez que l'imprimante est sous tension et en mode PRÉTE.
2. Appuyez sur la touche Alimentation < si nécessaire et seLECTIONnez Feuille .
3. Relevez le capot du guide papier et retirez ensuite le rouleau du guide papier.

1. Relevez le guide papier et glissez le guide de format vers la gauche dans une position légèrement supérieure à la largeur de votre papier.

1. Nettoyez l'intérieur du magasin papier afin d'enPTRirer la poussiere. La poussiere affecte la qualite d'impression.
2. Éventez la pile de papier et utilisez une surface plane pour aligner les angles.

Si le papier est recouré, aplatissez-le avant de l'insérer. S'il se coubre à l'excess et provoque de féuents bourrages, cessez de l'utiliser.

1. Chargez les feuilles en plaçant la face à imprimer vers le bas et le côté croit du papier contre le côté croit du magasin. Vérifiez que les feuilles sont bien à plat dans le magasin.

Remarque :

Placez d'abord le plus petit cote.
Lorsque vous chargez des feuilles de papier, veillez à placer les bords contre l'angle interieur droit du magasin. Sinon, vous risquez de rencontres des problèmes au niveau de l'alignement.
Lorsque vous ajoutez des feuilles dans le magasin, alignez toujours lescoins sur ceux du papier déjà en place.

1. Reglez la longueur du guide papier et le guide de format en fonction du format du papier.

1. Abaissez le capot du guide papier et replacez le capot du magasin.

Remarque :

Vérifiez que le support du papier rouleau n'est pas en position haute.
Avant d'imprimer sur des feuilles simples, veillez à ce que le papier se trouvant dans le magasin ne soit pas courbé. Si tel est le cas, aplatissez-le afin d'éviter les bourrage papier.

L'imprimante est à présent prête à imprimer. N'ouvre pas le capot pendant l'impression. Si vous ouvre le capot pendant l'impression, l'imprimante interrompt l'impression et ne reprend son activités qu'une fois le capot supérieur refermé. Le fait d'arrêter puis de relancer l'impression risque de réduire la qualité.

Chargement de papier dans la fente d'alimentation manuelle avant

Puisque l'imprimante préleve le papier à l'avant ou sur le côte de l'imprimante, gardez un espace suffisant entre l'arrière et le mur (voir tableau).

Taille du papier	Espace
A2	377,5 mm
Super A3/B	266,5 mm
A3	203,5 mm
A4	80,5 mm

Remarque :

Lorsque la fonction CTRL FRMT PPR est sur OFF, vous ne pouvez pas charger de papier à partir de la fente d'insertion manuelle. Pour plus de détails, reportez-vous à la section "CTRL FRMT PPR" en page 163.
Si vous imprimez sur une feuille d'une épaissur comprende entre 0,8 et 1,8 mm ou plus, chargez toujours la feuille à l'aide de la fente d'insertion manuelle avant.

Vous ne pouvez insérer qu'une feuille à la fois dans la fente d'insertion manuelle avant.
Chargez le papier en plaçant la face imprimable vers le haut.

1. Vérifiez que l'imprimante est sous tension et en mode PRÉTE.
2. Appuyez sur la touche Alimentation < si nécessaire et seLECTIONnez Feuille .
3. Mettez le levier de maintainen du papier en position ouverte.

1. Ouvrez le capot supérieur.

1. Insérez une feuille à l'endetroit où le papier est normalément éjecté.

1. Passez le papier sous le rouleau de départ.

1. Placez le côté croit de la feuille en face de la ligne indiquée par une flèche et placez le bas du papier en face la ligne correspondant au format utilisé sur le magasin. En présence d'un format Letter, A4 ou B4, placez le bord en face de LTR/A4/B4. Si le format n'est pas indiqué, placez le bord en face de AUTRES.

1. Fermez le capot supérieur.

1. Mettez le levier de maintainen du papier en position fermée. Le papier avance automatiquement pour semettre en position d'impression.

Remarque :

Si la fonction CTRL FRMT PPR est sur OFF, RETIREZ LE PAPIER s'affiche à l'écran. Vousdezselectionner ON pour la fonction CTRL FRMT PPR du panneau de contrôle.
Le papier avance automatiquement jusqu'à la position d'impression, et ce, même si vous appuyez sur la touche Pause.

1. Etirez le magasin papier et le capot en fonction de la taille du papier. Si vous ne les étirrez pas, l'impression risque de ne pas fonctionner.

Remarque :

Vérifiez que le support du papier rouleau n'est pas en position haute.

L'imprimante est à présent prête à imprimer. N'ouvre pas le capot pendant l'impression. Si vous ouvre le capot pendant l'impression, l'imprimante interrompt l'impression et ne reprend son activité qu'une fois le capot supérieur refermé. Le fait d'arrêter puis de relancer l'impression risque de réduire la qualité.

Important :

Ne laissez pas le papier dans l'imprimante pendant une période de temps prolongée, sa qualité risque de decliner. Nous vous recommendons dePTRirerle papierde l'imprimanteapres impression.

Chargement de papier dans la fente d'alimentation manuelle arrête

Remarque :

Vous ne pouvez insérer qu'une feuille à la fois dans la fente d'insertion manuelle arrêté.
Chargez le papier en plaçant la face imprimable vers le haut.
Le papier d'une épaisseur comprende entre 0,08 et 0,79 mm peut etre place en position paysage. Placez tous le papier standard ou recycle ainsi que le papier au format A4, Letter ou de 8× 10 pouces en position portait,elle qu'en soit l'épaisseur.

1. Vérifiez que l'imprimante est sous tension et en mode PRÉTE.
2. Appuyez sur la touche Alimentation < si nécessaire et seLECTIONné Feuille □.
3. Maintenez les bords croit et gauche du papier. Alignez le bord gauche sur le format de papier du capot du papier rouleau et insérez le papier jusqu'à ce qu'il y ait une résistance.

Le papier avance automatiquement pour semettre en position d'impression.

Remarque :

Le papier avance automatiquement jusqu'à la position d'impression, et ce, même si vous appuyez sur la touche Pause.

1. Reglez la longueur du magasin et le capot du magasin en fonction du format du papier. Si vous ne les étirez pas, l'impression risque de ne pas fonctionner.

Remarque :

Vérifiez que le support du papier rouleau n'est pas en position haute.

L'imprimante est à présent prête à imprimer. N'ouvre pas le capot pendant l'impression. Si vous ouvre le capot pendant l'impression, l'imprimante interrupt l'impression et ne reprend son activités qu'une fois le capot supérieur refermé. Le fait d'arrêter puis de relancer l'impression risque de réduire la qualité.

Important :

Ne laisses pas le papier dans l'imprimante pendant une période de temps prolongée, sa qualité risque de décliner. Nous vous recommendons desterolerle papierde l'imprimanteapres impression.

Entretien et transport

Remplacement des cartouches d'encre

Levoyant de vérification de l'imprimante clignote pour signaler que le niveau d'encre est faible et que vous devez vous procurer une cartouche d'encre de remplacement. Levoyant de vérification de la quantité d'encre resté allumé pour signaler que que vous devez replacer la cartouche d'encre vide. L'écran LCD affiche également Niveau ENCRE BAS ou FIN ENCRE.

Remarque :

Meme si une seule cartouche est vide, l'imprimante ne peut pas continuer à imprimer.

Nous vous recommendons d'utiliser des cartouches d'origine Epson. La garantie Epson ne pourra s'appliquer si vous imprimante est déteriorée par suite de l'utilisation de produits non fabriqués par Epson. Pour plus d'informations au sujet des cartouches d'encre, reportez-vous à la section "Cartouches d'encre" en page 326.

Si vous souhaitez vérifier le code produit des cartouches d'encre, reportez-vous à la section "Consommables" en page 332.

Pour remplacer une cartouche d'encre, procedez comme suit.

Important :

Laissez l'ancienne cartouche installée dans l'imprimante tant que vous n'êtes pas préts à la replacer.

1. Vérifiez que l'imprimante est sous tension. Localisez la cartouche qui nécessite un remplacement à l'aide duvoyant de vérification qui clignote ou qui est allumé.
2. Ouvrez le capot du compartment à encre en appuyant dessus.

1. Levez les leviers des cartouches d'encre en position ouverte.

Remarque :

Le compartment des cartouches d'encre est disponible pour les imprimantes EPSON Stylus Pro 4880/4880C uniquement.

1. Retirez soigneusement la cartouche vide de l'imprimante.

Attention :

Si vous avez de l'encre sur les mains, lavez-les à l'eau et au savon. En cas de contact avec les yeux, rincez-les abondamment avec de l'eau.

Important :

Ne se couze pas violemment les cartouches (qui ont déjà été installées précédement).

1. Assurez-vous que la couleur de la cartouche de remplacement est correcte et retirez-la de son emballage. Afin d'obtenir des résultats optimaux, secoucez bien la cartouche d'encre avant de l'insteller.

Remarque:

L'imprimante dispose d'un système de protection qui permet d'éviter que les cartouches ne soient insérées de manière incorrecte. Si vous ne pouvez pas introduire facilement la cartouche, il se peut que la cartouche ne soit pas du type correct. Vérifiez l'emballage et le code produit.

1. Maintenez la cartouche d'encre de manière à ce que le repère en forme de flèche soit orienté vers le haut et pointe vers l'arrière de l'imprimante et introduizez la cartouche dans l'emplacement. Ne forcez pas pour l'insérer.

Remarque :

Si levoyant de verification de la quantité d'encre resté allumé, il est possible que la cartouche n'ait pas été installée correctement.

Retirez-la et réinstallez-la de la maniere décrite ci-dessus.

1. Abaissez le levier de la cartouche en position fermée.

Remarque :

Si vous installez une cartouche dans le mauvais compartment, AUCUNE CARTOUCHE s'affiche à l'écran. Assurez-vous que la cartouche d'encre est installée dans l'emplacement adapté.

1. fermez le capot du compartment des cartouches d'encre. L'imprimante revient à l'etat précédent.

Remarque :

Si vous avez installé une cartouche de 220 ml, ne fermez pas le compartment.

Conversion des cartouches d'encre noire

Vous pouvez changer l'encre noire en fonction de l'utilisation souhaitee.
Vous pouvez selectionner l'options Matte Black (Noir mat) ou Photo Black (Noir photo).

Important :

Afin d'éviter toute interruption du changement d'encre noire, respectez les consignes suivantes :

Ne mettez pas l'imprimante hors tension.
N'ouvrez pas le capot supérieur.
Ne retirez pas le capot supérieur.
Ne placez le levier de maintainen du papier en position relachée.
Ne retirez pas les cartouches d'encre.
Ne retirez pas le réservoir de maintenance.
Ne débranchez pas le cordon d'alimentation.

Remarque :

Si une coupure de courant se produit en cours d'opération, remettez l'imprimante sous tension. Vous pouvez continuer votre procédure à l'endetroit où elle a été interrompue.
Le kit de conversion de l'encre noire est nécessaire lors du changement d'encre noire. La cartouche d'encre noire (matte ou photo) que vous souhaitez convertir est également nécessaire. Si vous souhaitez vérifier le code produit, reportez-vous à la section "Consommables" en page 332.
SiRESER. PRES PLEIN ou RESER. MNT PLEIN s'affiche à l'écran LCD, vous doivent remplaner le réserveir de maintenance. Voir "Remplacement du réserveir de maintenance" en page 242.

Pour changer l'encre noire, procedez comme suit.

1. Assurez-vous que la mention PRETE s'affiche sur l'écran LCD.
2. Appuyez sur la touche Menuu pour activer le mode Menu.
3. Appuyez sur la touche Avance papier v ou sur la touche Avance papier pour afficher MAINTENANCE et appuyez sur la touche Menu >
4. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher CHGT ENCRE NOIRE et appuyez sur la touche Menu >
5. Appuyez sur la touche Menuu pour executer la commande.
6. Assurez-vous que la mention LEVEZ LE LEVIER ENCRE DROIT s'affiche sur l'écran LCD et soulevez le levier d'encre du compartment à encre droit.

1. Assurez-vous que la mention LEVEZ LE LEVIER ENCRE GAUCHE s'affiche sur l'écran LCD et soulevez le levier d'encre du compartment à encre gauche.

1. Assurez-vous que la mention RETIRER CART. ENCRE s'affiche sur l'écran LCD et retirez les quatre cartouches d'encre du compartment à encre gauche.

1. Assurez-vous que la mention INST CARTOUCHE CONV s'affiche sur l'écran LCD et insérez les trois cartouches de conversion dans les emplacements du compartment à encre gauche.

Remarque :

Si REMPL CARTOUCHE CONU s'affiche sur l'écran LCD, appuyez sur la touche Pause III. Retirez la ou les cartouches de conversion générées dans le compartment à encre gauche et inséréz la ou les cartouches de conversion neuves. Allez ensuite à l' étape 4 pour recommencer la procédure.

1. Assurez-vous que la mention ÀBAISSEZ LE LEVIER ENCRE GAUCHE s'affiche sur l'écran LCD et abaissez le levier d'encre du compartment à encre gauche.

1. L'imprimante lance la vidange de l'encre et la mention CARTOUCHE VIDANGE s'affiche sur l'écran LCD. Attendez la fin de la vidange.

2. Une fois la vidange terminée, la mention LEVEZ LE LEVIER ENCRE GUAGE s'affiche sur l'écran LCD. Levez le levier d'encre du compartmentement gauche.

1. Assurez-vous que la mention RETIRER CART CONV s'affiche sur l'écran LCD et retirez les cartouches de conversion des emplacements du compartment à encre gauche.

1. Assurez-vous que la mention INSERER CART ENCRE s'affiche sur l'écran LCD et insérez les cartouches dans les emplacements indiqués.

1. Assurez-vous que la mention ABAISSEZ LES LEVIERS ENCRE s'affiche sur l'écran LCD et abaissez les leviers d'encre des compartments à encre droit et gauche.

1. Assurez-vous que la mention RELEVÉZ LES LEUVIERS ENCRÉ s'affiche sur l'écran LCD et soulevez les leviers d'encre des compartments à encre droit et.gauche.

1. L'imprimante commence à charger l'encre. Au bout de quelques instants, les messages relatifs aux leviers d'encre s'affichent sur l'écran LCD. Lorsqu'un message s'affiche sur l'écran LCD, soulevez ou abaissez les leviers d'encre conformément aux indications jusqu'à ce que la mention PRETE s'affiche.

Remarque :

Le chargement de l'encre après conversion de l'encre noire consomme une quantité importante d'encre. Il est donc possible que vous deviez replacer les cartouches d'encre peu de temps après la conversion.

1. Le chargement de l'encre est terminé lorsqu'la mention PRETEs'affiche sur l'écran LCD. Fermez les capots des compartments des cartouches d'encre.

Remarque :

Si vous avez installé des cartouches de 220 ml, ne fermez pas les compartments.

Mise à jour des informations du pilote d'impression

Après remplacement, procédez comme suit pourmettre les informations du pilote à jour.

Pour Windows

Cliquez sur l'onglet Principal et assurez-vous que la cartouche d'encre affichée est la bonne. S'il ne s'agit pas de la cartouche correcte, définiSEE les informations manuellement en cliquant sur l'onglet Utilitaire, puis sur le bouton Informations imprimante et options.

Pour Mac OS X.

Supprimez l'imprimante du Centre d'impression (pour Mac OS X 10.2.x) ou de l'Utilitaire de configuration d'impression (pour Mac OS X 10.3.x et les versions ultérieures) et ajoutez-la de nouveau.

Remplacement du réservoir de maintenance

SiRESER. PRES PLEIN ou RESER. MNT PLEIN s'affiche à l'écran LCD, vous devez replacer le réservoir de maintenance.

Si vous souhaitez vérifier le code produit du réserveir de maintenance, reportez-vous à la section "Consommables" en page 332.

Pour remplaçer le réservoir de maintenance, procédez comme suit.

1. Pour EPSON Stylus Pro 4880/4880C uniquement: Si vous utilisez des cartouches d'encre de 220~ml , retirez les quatre cartouches du compartment croit. Veillez à referrer le compartment à encre après avoir retireé les cartouches d'encre.
2. Ouvrez l'emballage du nouveau réservoir de maintenance.
3. Posez la main sur la poignée située sous le compartment croit, puis tirez doucement le réservoir de maintenance.

1. Placez le réservoir de maintenance usage dans le sac plastique fourni.

Remarque :

N'inclinez pas le réservoir de maintenance usage tant qu'il n'est pas dans enfermé dans le sac plastique.

1. Mettez en place le réservoir de maintenance neuf.

1. Pour EPSON Stylus Pro 4880/4880C uniquement: Si vous utilisez des cartouches d'encre de 220~ml , placez les quatre cartouches.

Remplacement du cutter

Lorsque le cutter ne coupe pas correctement, sa lame est probablement émoussée et doit être remplaçaee.

Attention :

Prenez garde de ne pas vous couper pendant le remplacement du cutter.

Si vous souhaitez vérifier le code produit de la lame de rechange du cutter automatique, reportez-vous à la section "Consommables" en page 332.

Pour remplacer la lame, procedez comme suit.

1. Vérifiez que l'imprimante est sous tension.
2. Appuyez sur la touche Menu pour activer le mode Menu.
3. Appuyez sur la touche Avance papier ou sur la touche Avance papier pour afficher REMPLAC. CUTTER.

Remarque :

Vous pouvez effectuer les opérations suivantes.

Appuyez sur la touche Avance papier ou sur la touche

Avance papier pour afficher MAINTENANCE. Appuyez sur la touche Menu 4 . Utilisez ensuite Avance papier ou la touche Avance papier pour afficher REMPL. CUTTER.

1. Appuyez sur la touche Menu pour afficher EXEC. Appuyez sur la touche Menu . Le support du cutter se déplace vers sa position de remplacement.

Important :

Ne déplacez jamais le support du cutter manuellement. Vous risqueries d'endommager votre imprimante.

1. Lorsque la tete d'impression s'arrête en position de remplacement, la mention OUVREZ CAPOT SUP apparait. Ouvrez le capot supérieur.

1. Lorsque la mention REMPLAC. CUTTER apparait sur l'écran LCD, appuyez sur la broche latérale tout en tournant le capot du cutter vers la droite pour ouvrir le boîtier.

Important :

Veillez à ne pas toucher aux pieces mentionnées ci-dessous car cela pourrait endommager l'imprimante.

1. Relâchez la broche latérale et retirez le cutter usage de l'imprimante.

1. Retirez le nouveau cutter de son emballage.
2. Insérez complètement la nouvelle lame dans le support du cutter. Veillez à replacer la broche latérale sur la gauche.

1. Appuyez sur la broche latérale tout en tournant le capot du cutter vers la gauche pour refermer le boîtier.

Remarque :

Vérifiez que le capot du cutter est place correctement car dans le cas contraire, le papier pourrait ne pas etre découvert.

1. Assurez-vous que l'écran LCD affiche FERMEZ CAPOT SUPERIEUR, puis fermez le capot supérieur. Le support du cutter se déplace vers sa position d'origine (à l'extrémité droit).
2. Attende que la mention PRETE s'affiche sur l'écran LCD.

Nettoyage de l'imprimante

Pourmaintenirvotrecrimpante enparfaitétatdefonctionnement, nettoyez-la soigneusementlorsqu'elleest sale.

Attention :

Veillez à ne pas toucher aux pignons situés à l'intérieur de l'imprimante.

Important :

N'utilisez pas d'alcool ni de dissolvant pour nettoyer l'imprimante. En effet, ces produits chimiques risquent d'endommager les composants et le boitier de l'imprimante.
Veillez à ne pas renverser d'eau sur le mécanisme de l'imprimante ni sur ses composants électroniques.
N'utilisez pas de Brosse dure ou abrasive.
Ne vaporisez pas de lubrifiant à l'intérieur de l'imprimante. Des huiles inappropriées pourraient endommager le mécanisme. Contactez votre revendeur ou un technicien qualifié si vous pensez qu'une lubrification est nécessaire. Voir "Informations relatives au papier" en page 303.

1. Assurez-vous que l'imprimante est hors tension et que l'ensemble des voyants est eteint et debranchez le cordon d'alimentation. Laissez l'imprimante reposer pendant une minute.

Important :

Ne touchez pas aux pieces suivantes, faute de quoi les impressions risquent d'être tachées.

1. Ouvrez le capot supérieur et éliminez soigneusement toute trace de poussière ou de saleté de l'imprimante à l'aide d'un chiffon doux et propre. Essuyez la piece grise en suivant le sens des flèches.

Si l'intérieur de l'imprimante est très sale, nettoyez cette partie de l'imprimante à l'aide d'un chiffon doux et propre, humidifié avec du détergent doux. Essuyez ensuite l'intérieur de l'imprimante à l'aide d'un chiffon doux et sec.

Important :

Veillez à ne pas toucher aux pieces mentionnées ci-dessous car cela pourrait endommager l'imprimante.

1. Si l'arrête de l'imprimante est sale, nettoyez le rouleau (piece grise) à l'aide d'un chiffon doux propre.

1. Si de la poussière de papier est coincée dans le plateau, utilisez un outil similaire à un cure-dent pour la retirer. Fermez le capot supérieur.

1. Si le boitant extérieur est sale, nettoyez-le à l'aide d'un chiffon propre et deux impregné de détergent doux. Laissez fermés les capots du compartment des cartouches d'encre pour éviter que de l'eau penètre à l'intérieur.

Si vous n'avez pas utilisé votre imprimante depuis longtemps

Si vous n'vez pas utilisé votre imprimante depuis longtemps, il est possible que les buses des têtes d'impression soient obstruées. Procedez à une vérification des buses et nettoyez la tête d'impression.

Pour effectuer une vérification des buses à l'aide du panneau de contrôle, reportez-vous à la section "Vérification des buses de la tête d'impression" en page 174.

Pour effectuer une vérification des buses à l'aide du logiciel d'impression, reportez-vous à la section "Emploi des utilisaires d'impression" en page 32 pour Windows ou "Emploi des utilisaires d'impression" en page 54 pour Mac OS X.

Pour nettoyer la tete d'impression à l'aide du panneau de contrôle, appuyez sur la touche M∈nU >/p pendant plus de trois secondes.

Pour nettoyer la tête d'impression à l'aide du logiciel d'impression, reportez-vous à la section "Emploi des utilisaires d'impression" en page 32 pour Windows ou "Emploi des utilisaires d'impression" en page 54 pour Mac OS X.

Si l'imprimante n'a pas ete utilisée pendant plus de six mois, il est nécessaire d'effectuer un nettoyage de la tete d'impression. SiEXECUTER NETTOY SPECIAL s'affiche sur I'ecran LCD lors de la mise sous tension de l'imprimante, selectionnez OUI et appuyez sur la touche Menu pour lancer le nettoyage de la tete.

Si vous souhaitez procédé ultérieurement au nettoyage de la tête, seLECTIONNZON.

Remarque :

Si vous sélectionnez OUI pour lancer le nettoyage de la tête, vous devez déplacer les leviers d'encre conformément aux messages qui s'affichent sur l'écran LCD.
Meme si vous prévoyez de ne pas utiliser l'imprimante pendant un laps de temps prolongé, laissez les cartouches d'encre installées.

Transport de l'imprimante

Sur une longue distance

Si vous devez transporter l'imprimante sur une longue distance, remballez-la dans le carton d'origine à l'aide des matériaux d'emballage fournis.

Pour remballer l'imprimante, procedez comme suit.

1. Assurez-vous que l'imprimante est sous tension.
2. Retirez les éléments suivants:

Papier rouleau et feuilles simples
Axe du papier rouleau
Magasin papier et capot du magasin papier

1. Levez les leviers d'encre.

Vous pouvez laisser les cartouches d'encre en place ou les retarder. Quel que soit votrechoix, vousdevez laisser les leviers d'encre levés lors du transport de l'imprimante, faute de quoi il est possible que de l'encre s'ecoule de l'imprimante.

1. Vérifiez que la tête d'impression est en position initiale (à l'extreme droite).

2. Déplacez la piece verte située sur le côté gauche de la tête d'impression vers la droite pour la verrouiller.

Important :

Veillez à ne pas toucher aux pieces mentionnées ci-dessous car cela pourrait endommager l'imprimante.

1. Assurez-vous que les leviers sont levés et éteignez l'imprimante.
2. Assurez-vous que l'imprimante est hors tension et débranchez le cordon d'alimentation.
3. Placez le matériel de protection et remballez l'imprimante. Contactez votre revendeur et demandez-lui conseil. Voir "Informations relatives au papier" en page 303.

Sur une courte distance

Procedez comme suit si vous devez déplacer l'imprimante sur une courte distance.

Levez les leviers d'encre.
Faites-vous aider d'une autre personne pourSoulever l'imprimante. Le poids de l'imprimante est équivalent à environ 50kg (110,3 livres). L'imprimante doit'être soulevée avec précaution.

Réinstallation de l'imprimante après son transport

La procédure à suivre pour installer l'imprimante après son transport est presque identique à cette suivie lors de la première installation. Lorsque vous installez de nouveau l'imprimante, reportez-vous au Guide d'installation et tenez compte des points suivants.

N'oubliez pas desterol tous les materiaux de protection.
Ramenez la piece verte située sur le côte gauche de la tete d'impression vers la gauche pour la déverrouiller.

Important :

N'appuyez pas sur la piece verte car vous risqueriez de la casser.

La première fois que vous lancez une impression après le transport de l'imprimante ou après une longue période d'inutilisation, il se peut que les buses de la tete d'impression soient obstruées. Epson vous recommendé d'effectuer une vérification des buses, de nettoyer et de réaligner la tete d'impression afin de garantir la qualité d'impression.

Pour effectuer une vérification des buses à l'aide du panneau de contrôle, reportez-vous à la section “Vérification des buses de la tête d'impression” en page 174.

Pour effectuer une vérification des buses à l'aide du logiciel d'impression, reportez-vous à la section "Emploi des utilisaires d'impression" en page 32 pour Windows ou "Emploi des utilisaires d'impression" en page 54 pour Mac OS X.

Pour nettoyer la tete d'impression à l'aide du panneau de contrôle, appuyez sur la touche Menu pendant trois secondes.

Pour nettoyer la tête d'impression à l'aide du logiciel d'impression, reportez-vous à la section "Emploi des utilisaires d'impression" en page 32 pour Windows ou "Emploi des utilisaires d'impression" en page 54 pour Mac OS X.

Pour réaligner la tête d'impression à l'aide du panneau de contrôle, reportez-vous à la section "Alignement de la tête d'impression" en page 176.

Pour aligner la tête d'impression à l'aide du logiciel d'impression, reportez-vous à la section "Emploi des utilisaires d'impression" en page 32 pour Windows ou "Emploi des utilisaires d'impression" en page 54 pour Mac OS X.

Résolution des problèmes

Dépannage

L'imprimante cesse d'imprimer de manière inattendue

Le nettoyage des fêtes, le chargement ou le séchage de l'encre est en cours

Vérifiez si le VOYANT Pause clignote. Si tel est le cas, l'imprimante effectue un nettoyage des têtes, le chargement ou le séchage de l'encre. Lors du nettoyage de la tête, du chargement de l'encre ou du séchage de l'encre, la mention VÉUILLEZ PATTIENTER s'affiche sur l'écran LCD. Attendeze que l'imprimante reprene l'impression.

Une erreur est survenue

La plupart des problèmes courants de l'imprimante peuvent être identifiés à l'aide des messages qui s'affichent sur l'écran LCD.

Vous pouvez aussi identifier des erreurs à l'aide des voyants du panneau de contrôle. Voir "Voyants" en page 148.

Pour les autres messages non repris dans le tableau, reportez-vous à la section "Messages" en page 150.

Message	Description	Suite à donner
IMP. IMPOSSIBLE	Il est possible qu'une erreur survienne lorsque vous essayez d'imprimer des motifs tels que leurs produits par l'utilitaire de vérification des buses ou l'utilitaire d'alignement de la tête d'impression.	Commencez par terminer le menu IMPRIMER TEST, puis résolvez l'erreur affichée sur l'écran LCD. Puis, essayez d'imprimer de nouveau les motifs.
RESER. PRES PLEIN	Le réserveir de maintenance est presque plein.	Remplacez le réserveir de maintenance par un neuf. Voir "Remplacement du réseauir de maintenance" en page 242.
NIVEAU ENCRE BAS	La cartouche d'encre est presque vide.	Le remplacement de la cartouche d'encre sera bientôt nécessaire. Vous pouvez continuer à imprimer lorsque la cartouche est presque vide mais la qualité d'impression risque de décliner.
MNT REQ nnnn	Un composant de l'imprimante a presque atteint sa limite de durée de service. « nnnn » représenté le code de la pièce.	Notez le code et contactez votre revendeur. Voir "Informations relatives au papier" en page 303.
RETIREZ LE PAPIER	Le nettoyage ne peut pas être exécuté car le papier chargeé est écais.	Retirez le papier écais et mettez le levier de mainien du papier en position fermée.
	L'imprimante n'a pas réussi à faire avancer le tirage.	Retirez le tirage.
BUSES TOUJOURS OBSTRUEES	Les buses sont toujours bouchées.	Exécutez l'utilitaire Nettoyage des têtes. Pour Windows, voir "Emploi des utillaires d'impression" en page 54. Pour Mac OS X, reportez-vous à la section "Emploi des utillaires d'impression" en page 54.
CHANGER TYPE DE PAPIER	Le papier chargé ne correspond pas au papier sélectionné.	Faites correspondre le papier chargé au type de papier sélectionné. Voir "Touches" en page 146.
FORMAT PP INCOR.	Le papier chargé ne correspond pas au papier sélectionné.	Faites correspondre le papier chargé à la taille des données.
FIN PAPIER	Aucun papier n'est chargé dans l'imprimante.	Chargez le papier correctement.
	Le papier rouleau est fini alors que l'impression est en cours.	Chargez un papier rouleau neuf.
SS MARGE IMPOSS. AVEC CE FORMAT RECHARGER PAPIER Remarque : ces messages s'affichent par intermittence.	Un feuille simple de format A2 a été installée pour l'impression sans marges.	Chargez une feuille simple de format différent ou du papier rouleau. Voir "Impression sans marges" en page 87.
RECHARGER PAPIER	L'imprimante n'arrive pas à détecter la feuille simple chargée car elle est gondolée ou courbée.	Aplatissez la feuille simple.
	L'imprimante n'arrive pas à détecter le papier charge.	Déplacez le levier de mainien du papier.
RECHARGER PAPIER INSER. A FOND	La feuille de papier insérée depuis le chargeur frontal n'est pas suffisamment enfonnée.	Insérez davantage le papier. Voir "Chargement de papier dans la fente d'alimentation manuelle avant" en page 221.
NON DROIT RECHARGER	Le papier n'est pas chargé droit et doit être aligné.	Placez correctement la feuille. Voir "Chargement de feuilles simples" en page 210.
PAPIER NON DROIT	Le papier n'est pas droit.	Chargez le papier correctement.
PAPIER NON COUPE	Le papier n'est pas coupé correctement lorsque l'options Rouleau coupe auto Oui 9×6 est Sélectionnée.	Ouvrez le capot supérieur et retirez le papier non coupé. Remettez du papier si CHARGEZ PAPER apparaît sur l'écran LCD.
		Le cutter n'est pas installé correctement Voir "Remplacement du cutter" en page 243.
		Il se peut que le cutter soit émouflé. Remplacez le cutter. Voir "Remplacement du cutter" en page 243.
ERREUR COMMANDE	Des données erronées sont envoyées à l'imprimante.	Arrêtez l'impression et appuyez sur la touche Pause pendant trois secondes.
	L'imprimante recoit des données avec une commande erronée.
	Le pilote d'impression installé est incorrect pour l'imprimante.	Arrêtez l'impression et appuyez sur la touche Pause pendant trois secondes. Vérifiez que le pilote d'impression installé est ajusté à l'imprimante.
PRM ENCRE ERRONE DANS LE PILOTÉ ERR NON CORRESP Rémarque : ces messages s'affichent par intermittence.	L'option cartouche du pilote d'impression n'a pas encore été modifiée.	Arrêtez l'impression et maintenez la touche Pause,enforcée pendant trois secondes.Sélectionnez ensuite la cartouche d'encre correcte dans le pilote d'impression (conformément à la cartouche d'encre installée dans l'imprimante). Voir "Mise âjour des informations du pilote d'impression" en page 241. Si vous souhaitez poursuivre l'impression, appuyez sur la touche Pause.
	Une cartouche d'encre d'une autre marque qu'EPSON est installée.	Appuyez sur la touche Pausependant trois secondes pour annuler l'impression. Si vous souhaitez poursuivre l'impression, appuyez sur la touche Pause.
CHARGER PAPIER ROULEAU	Le papier rouleau n'est pas chargé correctement.	Chargez le papier rouleau correctement et sélectionnez Rouleau coupe auto Oui ☐ ✘ ou Rouleau coupe auto Non ☐ . Voir "Chargement du papier rouleau" en page 202.
CHARGER PAPIER ROULEAU	La feuille simple n'est pas correctement placée dans le magasin.	Placez correctement la feuille simple et sélectionnez Feuille ☐ . Voir "Chargement de feuilles simples" en page 210.
ENTRNMT FEUILLE	La feuille simple doit être introduite manuelle.	Chargez la feuille simple.
SUPPORT INTERMIT DE CE BAC	La feuille simple devant être chargée depuis le chargeur avant ou arrière est chargée depuis le magasin papier.	Retirez la feuille du magasin et chargez-là partir du chargeur adéquat. Voir "Vérification du circuit papier" en page 209.
ENTRNMT FEUILLE MANUEL	La feuille simple doit être introduite manuelle.	Chargez manuellement la feuille depuis le chargeur avant ou arrière. Voir "Vérification du circuit papier" en page 209.
FOIS RESTANTES	La cartouche de conversion devra être replacée sous peu (le name d'utilisations restantes de la cartouche de conversions s'affiches sur l'écran LCD).	Le remplacement de la cartouche de conversion sera bientôt necessaire. Appuyez sur la touche Pause.
REMPL CARTOUCHE CONV	Youdevez replacer la cartouche de conversion.	Remplacez la cartouche de conversion par une neuve. Terminatez le replacement de la cartouche K en appuyant sur le bouton Pause.
REMPL CART ENCRE	La cartouche d'encre est vide.	Remplacez la cartouche d'encre vide par une neuve. Voir "Remplacement des cartouches d'encre" en page 229.
UTILISEZ CART. ENCRE ORIGINE EPSON	Une cartouche d'encre d'une autre marque qu'EPSON est installée.	Remplacez la cartouche par une cartouche d'encre Epson d'origine. Voir "Remplacement des cartouches d'encre" en page 229 et "Consommables" en page 332.
CARTOUCHE NON ORIGINE ! PERF OPTIMALES NON GARANTIES. POURSUIVRE ? < OUI NON>	Une cartouche d'encre d'une autre marque qu'EPSON est installée.	Sélectionnez Non (appuyez sur le bouton > du Menu) pour replacer la cartouche par une cartouche d'encre Epson d'origine. Voir "Remplacement des cartouches d'encre" en page 229. Sinon, seLECTIONnez OUI (appuyez sur la touche Alimentation < ).
CECI PEUT ANNULER LA GARANTIE EPSON, ÉTES-VOUS D'ACCORD ? <ACCEPT. REFUSER>	Une cartouche d'encre d'une autre marque qu'EPSON est installée. Ceci peut annuler la garantie EPSON.	Sélectionnez REFUSER (appuyez sur le bouton >/du Menu) pour replacer la cartouche par une cartouche d'encre Epson d'origine. Si vous sélectionnez ACCEPTER (appuyez sur la touche Alimentation <), vous annulerez la garantie EPSON.
CART INCORRECTE	Une cartouche ayant un code produit inapproprié est installée.	Retirrez la cartouche d'encre et installez une cartouche d'encre disposant du code produit correct. Voir "Consommables" en page 332.
MAUVAISE CART	Une cartouche d'encre ne pouvant être utilisée avec cette imprimante est installée.	Retirrez la cartouche d'encre et installez une cartouche prise en charge par cette imprimante. Voir "Consommables" en page 332.
INSTALLER CART	Une erreur s'est produit lors de la lecture ou de l'écriture des données.	Retirrez la cartouche d'encre et réinstallé-la. Si ce message s'affiche de nouveau une fois la cartouche d'encre réinstallée, remplacez la cartouche. Voir "Remplacement des cartouches d'encre" en page 229.
AUCUNE CARTOUCHÉ	Aucune cartouche n'a été installée ou le levier est levé.	Installez une cartouche ou abaissez le levier de la cartouche en position fermée.
RESER. MNT PLEIN	Le réservoir de maintenance est plein.	Remplacez le réservoir de maintenance par un neuf. Voir "Remplacement du réservoir de maintenance" en page 242.
ABAIS. LEV. ENCRE	Les deux leviers ont été relevés.	Abaissez les leviers d'encre.
ABAIS. LEV. ENC. G	Le levier d'encre du compartment gauche est levé.	Abaisséz le levier d'encre du compartment gauche.
ABAIS. LEV. ENC. D	Le levier d'encre du compartment droit est levé.	Abaisséz le levier d'encre du compartment droit.
CAPOT SUP OUVERT	Le capot supérieur est ouvert.	Fermez le capot supérieur.
CHARGER PAPIER	Le levier de mainten du papier est dans la position ouverte.	Mettez le levier de mainten du papier en position fermée.
REGLER LE LEVIER PAPIER	Le levier de mainten du papier est dans la position ouverte.	Mettez le levier de mainten du papier en position fermée.
RELACHEZ LEVIER SUPP BOURRAGE	Du papier est coincidence dans l'imprimante.	Relâchéz d'abord le levier de mainten du papier. Ouvrez le capot supérieur et retirez le bourrage papier. Si ETÉINDRE PUIS ALLUMER s'affiche à l'écran, mettez l'imprimante hors tension, attendez quelques instants, puis remètze-la sous tension. Voir “Élimination des bourages papier” en page 280.
PAS RESERV. MNT	Le réservoir de maintenance n'est pas inséré dans l'imprimante.	Installez le réservoir de maintenance.
CAPOT ARRIÈRE OUVERT	Le capot arrêté est ouvert.	Fermez le capot arrêté.
ECHEC MAJ	La mise à jour du micrologiciel a échoué.	Recommencez la mise à jour du micrologiciel.
DéVERROUILLEZ LA Tête D'IMPR.	La tête d'impression est verrouillée.	Retirrez le levier vert située sur le côte gauche de la tête d'impression pour la déverrouiller.
INTERVENTION REQ nmmnnnn	La fête d'impression est verrouillée.	Retirrez le levier vert située sur le côte gauche de la tête d'impression pour la déverrouiller.
	Une erreur fatale s'est produite.	Mettez l'imprimante hors tension, attendez quelques instants, puis remettez-la sous tension. Si ce message s'affiche de nouveau sur l'écran LCD, relevez le code et contactez votre revendeur. Voir "Informations relatives au papier" en page 303.

L'imprimante ne se met pas ou ne reste pas sous tension

Lorsque le VOYANT Pause ne s'allume pas et que l'initialisation du mecanisme ne démarre pas, même lorsque la touche Marche/Arrêt est enforcée pourmettre l'imprimante sous tension, essayez les solutions sugérées pour le problème.

• Mettez l'imprimante hors tension et vérifie que le cordon d'alimentation est fermement inséré dans l'imprimante.
  Vérifiez que votre prise de courant fonctionne et qu'elle n'est pas commandeé par un interrupteur ou une minuterie.
  Assurez-vous que la tension fournie à l'imprimante correspond à la tension nominale indiquée sur l'imprimante. Si ce n'est pas le cas, mettez l'imprimante hors tension et débranchez immédiatement le cordon d'alimentation. Contactez votre revendeur et demande-lui conseil. Voir "Informations relatives au papier" en page 303.

Important :

Si la tension fournie et la tension nominale ne correspondant pas, ne rebranche pas l'imprimante car vous risqueriez de l'endommager.

L'imprimante n'imprime rien

L'imprimante n'est pas correctement connectée à l'ordinateur

Essayez une ou plusieurs de ces solutions :

• Mettez l'imprimante et l'ordinateur hors tension. Assurez-vous que le cable d'interface de l'imprimante est correctement branché dans le connecteur de l'ordinateur prévu à cet effet.
  Assurez-vous que les specifications du cable d'interface correspondant à celles de l'imprimante et de l'ordinateur.
  Assurez-vous que le cable d'interface est directement connecté à l'ordinateur sans passer par un autre péripérisque, comme un dispositif de commutation d'imprimante ou un prolongateur.

Votre imprimante Epson n'est pas selectionnée comme imprimante par défaut

Installez le pilote d'impression si ce n'est déjà fait et procédez comme suit pour sélectionner votre imprimante Epson comme imprimante par défaut.

Pour Windows XP

1. Cliquez sur Demarrer, sur Panneau de configuration, sur Imprimantes et autres périphériques, puis sur Imprimantes et télécopieurs.
2. Cliquez avec le bouton croit de la souris sur EPSON Stylus Pro XXXX.
3. Sélectionnéz Définir par défaut, puis fermez la fenêtre.

Pour Windows Vista

1. Cliquez sur , sur Panneau de configuration, sur Matériel et audio et ensuite sur Imprimantes.
2. Cliquez avec le bouton croit de la souris sur EPSON Stylus Pro XXXX.
3. Sélectionnéz Définir par défaut, puis fermez la fenêtre.

Pour Windows 2000

1. Cliquez sur le bouton Demarrer, pointez vers Paramétres et seLECTIONnez Imprimantes.
2. Cliquez avec le bouton croit de la souris sur EPSON Stylus Pro XXXX.
3. Sélectionnez Définir par défaut, puis fermez la fenêtre Imprimantes.

Pour Mac OS X.

Assurez-vous que le gestionnaire d'impression Stylus Pro XXXX a bien eté ajoute au Centre d'impression (pour Mac OS X 10.2.x) ou à l'Utilitaire de configuration d'impression (pour Mac OS X 10.3.x) et que le gestionnaire d'impression selectionné dans le Centre d'impression ou dans l'Utilitaire de configuration d'impression est correct.

Le réglage du port imprimante dans le pilote ne correspond pas au port réel de connexion de l'imprimante (Windows seulement)

Pour sélectionner le port imprimante, procédez comme suit.

Pour Windows XP

1. Cliquez sur Demarrer, sur Panneau de configuration, sur Imprimantes et autres périphériques, puis sur Imprimantes et télécopieurs.

2. Cliquez avec le bouton droit de la souris sur EPSON Stylus Pro XXXX et selectionnez Propriétés.

3. Cliquez sur l'onglet Ports.
4. Vérifiez que le port imprimante est sélectionné.

Pour Windows Vista

1. Cliquez sur , sur Panneau de configuration, sur Matériel et audio et ensuite sur Imprimantes.
2. Cliquez avec le bouton croit de la souris sur EPSON Stylus Pro XXXX et selectionnez Propriétés.
3. Cliquez sur l'onglet Ports.
4. Vérifiez que le port imprimante est selectionné.

Pour Windows 2000

1. Cliquez sur Demarrer, pointez Paramètres et seLECTIONnez Imprimantes.
2. Cliquez avec le bouton droit de la souris sur EPSON Stylus Pro XXXX et selectionnez Propriétés.
3. Cliquez sur l'onglet Ports.
4. Vérifiez que le port imprimante est sélectionné.

L'imprimante émet un bruit identique à celui de l'impression, mais rien ne s'imprime

Essayez une ou plusieurs de ces solutions :

• Exécutez l'utilitaire Nettoyage des têtes. Pour Windows, voir "Emploi des utilisaires d'impression" en page 32. Pour Mac OS X, reportez-vous à la section "Emploi des utilisaires d'impression" en page 54.

Si le nettoyage des têtes ne marche pas, remplacez les cartouches d'encre. Voir "Remplacement des cartouches d'encre" en page 229.

L'impression ne répond pas à votre attente

Impression de caractères incorrects ou déformés, ou de pages blanches

Essayez une ou plusieurs de ces solutions :

Pour Windows, supprimez les travaux d'impression bloqués à partir de la barre de progression. Voir "Suppression d'une impression en attente" en page 30.
Si le problème persiste, mettez l'imprimante et l'ordinateur hors tension. Assurez-vous que le cable d'interface de l'imprimante est correctement connecté.

Marges incorrectes

Essayez une ou plusieurs de ces solutions :

• Contrôlez le paramétrage des marges dans votre application.
  Vérifiez que les marges sont comprises dans la zone imprimable de la page. Voir “Zone imprimable” en page 320.
  Pour Windows, cochez la case Sans marges du menu Principal. Vérifiez qu'ils sont adaptés au format de votre papier. Voir "Impression sans marges" en page 87.
  Assurez-vous que la position du papier est correcte. Reportez-vous à la section "Utilisation du papier rouleau" en page 198 ou "Utilisation de feuilles simples" en page 209.

Image inversée

Pour Mac OS X, désactivez l'option Miroir horizontal dans la zone de dialogue Configuration Imprimante. Pour plus de détails, consultez l'aide en ligne.

La couleur imprimée diffère de la couleur affichée sur l'écran

Essayez une ou plusieurs de ces solutions :

Ajustez le paramètre Densité des couleurs de la boîte de dialogue Configuration du papier. Pour plus de détails, consultez l'aide en ligne.
Vérifiez que le paramètre Support correspond au papier réellement utilisé.
Etant donné que les moniteurs et les imprimantes produit différemment les couleurs, les couleurs imprimées ne correspondent pas toujours parfaitement aux couleurs affichées. Cependant, les systèmes de couleur ci-dessus sont conçus pour éviter ces différences.

Pour Mac OS X, Sélectionnez ColorSync dans la zone Couleur sélectionnée dans la zone de dialogue Plus d'options de la zone de dialogue Imprimer pour assurer une correspondance avec les couleurs du système. Pour plus de détails, consultez l'aide en ligne.

Vous pourrez produit des images plus nettes avec des couleurs plus vives.

Sous Windows, Sélectionnez le mode Personnelisé dans le menu Principal. Cliquez sur Photo Enhance et ensuite sur Avancé pour paramétrer Photo Enhance. Pour plus de détails, consultez l'aide en ligne.

Sous Windows, Sélectionnez le mode Personnelisé dans le menu Principal. Cliquez sur Calibration EPSON et ensuite sur Avancé pour régler la couleur, la luminosité, etc. Pour plus de détails, consultez l'aide en ligne.

Pour Mac OS X, Sélectionnez ColorSync dans la zone Couleur sélectionnée dans la zone de dialogue Imprimer. Pour plus de détails, consultez l'aide en ligne.

Décalage des lignes

Effectuez l'alignment de la tete d'impression. Si le problème persiste, effectuez le nettoyage de la tete d'impression. Pour Windows, voir "Emploi des utilisaires d'impression" en page 32. Pour Mac OS X, reportez-vous à la section "Emploi des utilisaires d'impression" en page 54.

Taches d'encre au bas de la page

Essayez une ou plusieurs de ces solutions :

Si le papier est recouré vers la face imprimable, aplatissez-le ou incurvez-le légèrement dans l'autre sens.
Sous Windows, si vous utilisez des supports spéciaux EPSON, vérifie le paramètre Support dans l'onglet Principal. Pour plus de détails, consultez l'aide en ligne.

Pour Mac OS X, si vous utilisez des supports spéciaux Epson, vérifie le réglage du paramètre Support dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer. Pour plus de détails, consultez l'aide en ligne.

Pour du papier autre que du papier Epson, enregistrez et selectionnez l'épaissur du papier en mode Menu. Vérifiez qu'il est adaptable au papier utilisé. "Définition d'une configuration papier" en page 186.

Réglez le paramètre EPAISSEUR sur EPAIS dans le menu PARAMETRES DE L'IMPRIMANTE du mode Menu. Voir “CONFIGURATION” en page 159.

La qualité d'impression n'est pas satisfaisante

Cliquez sur l'illustration qui correspond le mieux à votre impression.

“Bandes horizontales” en page 273	“Décalage vertical ou apparition de bandes” en page 274
“Les documents couleur s'implement en noir uniquement” en page 276	“Impressions pâles ou incomplètes” en page 274
“Impressions flues ou tachées” en page 275

En cas de problème au niveau de la qualité d'impression, essayez l'une des solutions proposées.

Bandes horizontales

Essayez une ou plusieurs de ces solutions :

Sous Windows, vérifie le paramètre Support dans l'onglet Principal. Vérifiez qu'il est adapté au papier utilisé. Pour plus de détails, consultez l'aide en ligne.

Pour Mac OS X, vérifie le réglage du paramètre Support dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer. Vérifie qu'il est ajusté au papier utilisé et consultez l'aide en ligne pour obtenir de plus amples informations.

Vérifiez que la face imprimable du papier est orientée vers le haut.
- Executeur l'utilitaire Nettoyage des têtes pour nettoyer les buses encrassées. Pour Windows, voir "Emploi des utilisaires d'impression" en page 32. Pour Mac OS X, reportez-vous à la section "Emploi des utilisaires d'impression" en page 54.

Vous pouvez aussi nettoyer les buses de la tete d'impression à l'aide du panneau de contrôle. Pour nettoyer les buses de la tete d'impression, appuyez sur la touche Menu pendant trois secondes.

Contrôlez la valeur de l'avance papier. Réduisez la valeur en cas d' apparition de bandes claires et augmentez-la en cas d' apparition de bandes fonçées. Pour plus de détails, consultez l'aide en ligne.
Vérifiez levoyant de contrôle del'encre. Au besoin, remplacez les cartouches d'encre.Voir "Remplacement des cartouches d'encre" en page 229.

Décalage vertical ou apparition de bandes

Essayez une ou plusieurs de ces solutions :

Pour Windows, désactiver l'option Viteesse rapiè dans la boîte de dialogue Options de qualité. Pour plus de détails, consultez l'aide en ligne.

Pour Mac OS X, désactivez la fonction Vitesse rapiè de dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer. Pour plus de détails, consultez l'aide en ligne.

• Executeur l'utilitaire Alignment des têtes. Pour Windows, voir "Emploi des utiliseraires d'impression" en page 32. Pour Mac OS X, reportez-vous à la section "Emploi des utiliseraires d'impression" en page 54.

Impressions pâles ou incomplètes

Essayez une ou plusieurs de ces solutions :

Assurez-vous que la date de péremption des cartouches d'encre n'est pas dépassée. Cette date figure sur le boîtier de la cartouche.
Sous Windows, vérifie le paramètre Support dans l'onglet Principal. Vérifiez qu'il est adapté au papier utilisé. Pour plus de détails, consultez l'aide en ligne.

Pour Mac OS X, vérifie le réglage du paramètre Support dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer. Vérifie qu'il est ajusté au papier utilisé. Pour plus de détails, consultez l'aide en ligne.

• Executeur l'utilitaire Nettoyage des têtes pour nettoyer les buses encrassées. Pour Windows, voir "Emploi des utilisaires d'impression" en page 32. Pour Mac OS X, reportez-vous à la section "Emploi des utilisaires d'impression" en page 54.

Vous pouvez aussi nettoyer les buses de la tete d'impression à l'aide du panneau de contrôle. Pour nettoyer les buses de la tete d'impression, appuyez sur la touche Menu >pendant trois secondes.

Vérifiez levoyant de contrôle del'encre. Au besoin, remplacez les cartouches d'encre.Voir "Remplacement des cartouches d'encre" en page 229.
Sélectionnez Standard pour le paramètre Epaisseur dans la boite de dialogue Configuration du papier. Pour plus de détails, consultez l'aide en ligne.

Impressions flues ou tachées

Essayez une ou plusieurs de ces solutions :

Sous Windows, vérifie le paramètre Support dans l'onglet Principal. Vérifiez qu'il est adapté au papier utilisé. Pour plus de détails, consultez l'aide en ligne.
Pour Mac OS X, vérifie le réglage du paramètre Support dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer. Vérifie qu'il est ajusté au papier utilisé. Pour plus de détails, consultez l'aide en ligne.
Sile papier utilisé n'est pas pris en charge par le pilote d'impression, reglez l'épaisseur du papier dans le mode Menu. Voir "PAPIER PERSO." en page 169.
Vérifiez que le papier est sec et que la face imprimable est orientée vers le haut. Vérifiez aussi que vous utilisez un type de papier correct. Reportez-vous à la section "Papier" en page 324 pour les spécifications.
De l'encre a pu couler dans l'imprimante; essuyez l'intérieur de l'imprimante avec un chiffon propre et doux.

Exécutez l'utilitaire Nettoyage des têtes. Pour Windows, voir "Emploi des utiliseraires d'impression" en page 32. Pour Mac OS X, reportez-vous à la section "Emploi des utiliseraires d'impression" en page 54.

Vous pouvez aussi nettoyer les buses de la tete d'impression à l'aide du panneau de contrôle. Pour nettoyer les buses de la tete d'impression, appuyez sur la touche Menu pendant trois secondes.

Les documents couleurs s'impriment en noir uniquely

Essayez une ou plusieurs de ces solutions :

Assurez-vous que les paramètres de couleur de votre application sont corrects.
Pour Windows, assurez-vous que l'option Couleur ou Couleur/N&B Photo est selectionnée dans le menu Principal. Voir "Impression de photos en noir et blanc" en page 83.

Pour Mac OS X, assurez-vous que l'option Couleur ou Couleur/N&B Photo est selectionnée dans la zone Configuration Imprimante selectionnée dans la zone de dialogue Imprimer. Voir "Impression de photos en noir et blanc" en page 83.

La vitesse d'impression n'est pas satisfaisante

Essayez une ou plusieurs de ces solutions :

Pour Windows, cochez la case Vitesse rapiè de dans la boîte de dialogue Options de qualité. Pour plus de détails, consultez l'aide en ligne.

Pour Mac OS X, cochez la case Vitesse rapiè de dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer. Pour plus de détails, consultez l'aide en ligne.

Sous Windows, Sélectionnez Options de qualité dans la zone Qualité d'impression du menu Principal. Dans la zone de dialogue Options de qualité, déplacez la barre de défilingement vers Vitesse pour augmenter la vitesse. Pour plus de détails, consultez l'aide en ligne.

Pour Mac OS X, Sélectionnez le mode Automatifé et déplacez le curseur vers Vitésse dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer pour augmenter la vitesse d'impression. Pour plus de détails, consultez l'aide en ligne.

N'executez pas un trop grand nombre d'applications à la fois. Fermer les applications que vous n'utilisez pas.
Paramétrez l'interface USB 2.0 de votre ordinateur.
Supprimez les fichiers inutiles afin de libérer de l'espace sur votre disque dur.

Impossible de couper le papier rouleau

Essayez une ou plusieurs de ces solutions :

Vérifiez que le capot du cutter est place correctement. Voir "Remplacement du cutter" en page 243.
Vérifiez que l'option Rouleau coupe auto Oui 品 _ 品 est selectionnée comme source d'alimentation papier sur I'ecran LCD. Appuyez sur la touche Alimentation < si nécessaire. Maintenez ensuite la touche Alimentation < enforcée pendant trois secondes. L'imprimante coupe le rouleau.
Vérifiez que l'option Coupe normale, Une coupe ou Deux coupés est selectionné pour le paramètre Coupe auto dans le pilote d'impression. Voir "Coupe du papier rouleau pour impression sans marges" en page 98.

Coupez le papier rouleau manuellement s'il y a lieu. Vérifiez que l'épaïseur du papier rouleau charge dans l'imprimante répond aux exigences (voir "Papier" en page 324). Si tel est le cas, il se peut que la lame du cutter soit émoussée et doit être replacée. Voir "Remplacement du cutter" en page 243.

Remarque :

Si vous utilisez du papier rouleau autre que les supports spéciaux Epson, consultez la documentation utiliser qui offre le papier ou contactez votre fournisseur.

Problèmes gratuites de chargement du papier ou de bourrage papier

Essayez une ou plusieurs de ces solutions :

Avant de charger du papier et de l'introduire dans la fente d'insertion du papier, reglez l'aspiration du papier.

Pour définitir l'aspiration du papier avec le pilote, reportez-vous à l'aide en ligne.

Pour régler l'aspiration du papier à l'aide du panneau de contrôle, reportez-vous à la section "PAPIER PERSO." en page 169.

Vérifiez que le papier n'est pas pié ni fouillé.
Vérifiez que le papier est bien plat.
Assurez-vous que l'impression s'effectue dans la plage admise de températures de fonctionnement.
Vérifiez que le papier n'est pas humide.
Assurez-vous que le papier n'est pas trop écais ni trop fin. Voir "Papier" en page 324.

Assurez-vous qu'aucun corps étranger ne se trouve à l'intérieur de l'imprimante.
Sous Windows, vérifie le paramètre Support dans l'onglet Principal. Vérifiez qu'il est adapté au papier utilisé. Pour plus de détails, consultez l'aide en ligne.

Pour Mac OS X, vérifie le réglage du paramètre Support dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer. Vérifie qu'il est ajusté au papier utilisé. Pour plus de détails, consultez l'aide en ligne.

Assurez-vous que l'écartement du rouleau d'impression est ajusté à votre papier. Vous pouvez modifier le paramètre Epaisseur dans le menu CONFIGURATION du mode Menu. Voir "EPAISSEUR" en page 160.
Pour des supports spéciaux autres que ceux de Epson, vérifie le support sélectionné dans le menu PAPIER PERSO. du mode Menu. Voir "Définition d'une configuration papier" en page 186.

Avant d'utiliser un support spécifique d'un fabricant autre que Epson, effectuez un test pour déterminer si le papier peut être charge correctement avant l'impression.

Pour éliminer des bourrages papier, reportez-vous à la section "Élimination des bourrages papier" en page 280.

Le papier rouleau ne s'éjecte pas correctement

Essayez une ou plusieurs de ces solutions :

Le papier rouleau est serre et peut partager une courbure lorsqu'il se déroule. Aplatissez le papier avant de l'insérer.
- Sélectionnez Roue à ailettes-Rouseau recourbé pour le paramètre Type de rouleau d'éjection dans la boîte de dialogue Configuration du papier. Pour plus de détails, consultez l'aide en ligne.

Élimination des bourages papier

En cas de bourrage papier

Procedez comme suit pour intervenir en cas de bourrage papier :

1. Mettez l'imprimante hors tension.
2. Retirez le capot du rouleau et mettez le levier de maintain du papier en position ouverte.

1. Coupez le papier au niveau de la fente d'insertion et retirez le rouleau.

1. Retirez le bourrage par l'avant ou par l'arriere de l'imprimante.

Ouvrez le capot supérieur et retirez le bourrage papier si nécessaire.

Important :

Veillez à ne pas toucher aux pieces mentionnées ci-dessous car cela pourrait endommager l'imprimante.

En cas de bourrage papier en provenance du magasin papier

Procedez comme suit pour intervenir en cas de bourrage papier :

1. Mettez l'imprimante hors tension.
2. Mettez le levier de maintainen du papier en position ouverte.

1. Retirez le magasin papier de l'imprimante.

1. Tirez doucement le papier coince.

Ouvrez le capot supérieur et retirez le bourrage papier si nécessaire.

Important :

Veillez à ne pas toucher aux pieces mentionnées ci-dessous car cela pourrait endommager l'imprimante.

Sile papier est enroule autour du capot arrière, retirez le capot arrrière en appuyant sur les boutons et retirez ensuite le papier.

En cas de bourrage papier au niveau de la fente d'alimentation manuelle avant

Procedez comme suit pour intervenir en cas de bourrage papier :

1. Mettez l'imprimante hors tension.
2. Mettez le levier de maintainen du papier en position ouverte.

1. Retirez le bourrage par l'avant ou par l'arriere de l'imprimante. Avant

Arrière

En cas de bourrage papier au niveau de la fente d'alimentation manuelle arrête

Procedez comme suit pour intervenir en cas de bourrage papier :

1. Mettez l'imprimante hors tension.
2. Mettez le levier de maintainen du papier en position ouverte.

1. Retirez le papier rouleau de par l'avant. Ouvrez le capot supérieur et retirez le bourrage papier si nécessaire.

Important :

Veillez à ne pas toucher aux pieces mentionnées ci-dessous car cela pourrait endommager l'imprimante.

Contacter le service clientèle

Avant de contacter EPSON

Si vous produit Epson ne fonctionne pas correctement et que vous ne pouvez résoudre vos problèmes à l'aide des informations de dépannage contenues dans ce manuel, appelez le service clientèle. Si l'adresse de l'assistance technique pour votre région ne figure pas dans la liste ci-dessous, contactez le revendeur chez qui vous avez acheté l'appareil.

Pour nous permettre de vous aider plus rapidement,merc de nous fournir les informations ci-dessous:

• Numéro de série du produit (l'étiquette portant le numéro de série se trouve habituèlement au dos de l'appareil).
  Modèle
• Version du logiciel (pour connaître le numéro de version, cliquez sur À propos de, Informations de version, ou sur un bouton similaire dans le logiciel du produit).
  Marque et modele de votre ordinateur
  Nom et version de votre système d'exploitation
• Nom et version des logiciels que vous utilisez habituellement avec votre produit

Assistance pour les utilisateurs se trouvant en Amérique du Nord

Epson offre les services d'assistance technique suivants.

Assistance Internet

Consultez le site d'aide en ligne d'Epson à l'adresse http://support.epson.com. Sélectionnez votre produit pour obtenir une réponse aux questions les plus françentes. Vous pourrez y télécharger les pilotes et les manuels, consulter la FAQ et obtenir des conseils en matière de dépannage. Vous pourrez aussi envoyer vos questions directement à Epson.

Contacter un technicien

Appelez le [phone] (Etats-Unis) ou le [phone] (Canada), de 6 h à 18 h, GMT-8, du lundi au vendredi. Des frais d'applé longue distance peuvent être facturés.

Avant d'appeler l'assistance technique d'Epson, veillez à dispose des informations suivantes :

□ Nom du produit
Numéro de série du produit
Preuve d'achat (reçu par exemple) et date d'achat
- Configuration de l'ordinateur
□ Description du problème

Remarque :

Pour obtenir de l'aide quant à l'utilisation du logiciel sur votre système, consultez le manuel correspondant.

Achat de fournitures et d'accessoires

Vous pouvez obtenir vos cartouches, les cartouches de ruban, le papier et les accessoires d'origine Epson chez votre revendeur agrée. Pour connaître le revendeur le plus proche, appelez le 800-GO-EPSON (800-463-7766). Vous pouvez également effectuer vos achats en ligne à l'adresse http://www.epsonstore.com (Etats-Unis) ou http://www.epson.ca (Canada).

Assistance pour les utilisateurs se trouvant en Europe

Pour plus d'informations au sujet de la procédure de contact du service clientèle de EPSON, consultez votre document de garantie paneuropeanne.

Assistance pour les utilisateurs se trouvant en Australie

Epson Australie souhaite vous offrir un service de qualité supérieure. Outre les manuels, nous vous proposons les sources d'informationes suivantes :

Votre revendeur

Votre revendeur pourra souvent vous aider à identifier et à résoudre les problèmes. Veillez à toujours contacter votre revendeur en premier recours en cas de problème. Il pourrait vous dépanner rapidement et vous fournir les conseils nécessaires.

Accédez aux pages Internet d'Epson Australie. Une visite occasionnelle en vaut la peine. Le site permet le téléchargement des pilotes et vous fournit les informations nécessaires sur les points de contact Epson, sur les nouveaux produits et sur l'assistance technique (par e-mail).

Epson Helpdesk

Epson Helpdesk constitue le dernier recours permettant à nos clients d'être conseillés. Les agents de l'assistance technique vous assisteront lors de l'st installation, la configuration et l'utilisation de votre produit Epson. Notre service avant-venture vous fournira les documents relatifs aux nouveaux produits et vous renverra vers le technician ou le revendeur agréé le plus proche. Nous répondons aux questions les plus diverses.

Les numéros d'appeil pour l'assistance technique sont les suivants :

Telephone: [phone]

Fax: [phone]

Nous vous conseillons d'avoir toutes les informations importantes à portée de main en cas d'appoint. Plus vous disposerez d'informations, plusrapidement nous pourrons résoudre votre problème. Parmi ces informations figurent les manuels Epson, le type d'ordinateur utilisé, le système d'exploitation, les applications et toute information jugee nécessaire.

Assistance pour les utilisateurs se trouvant à Singapour

Les sources d'information, l'assistance et les services proposés par Epson Singapour sont les suivants :

Internet (http://www.epson.com.sg)

Informations sur les caractéristiques des produits, téléchargement de pilotes, Foire aux questions, questions commerciales, assistance technique par e-mail.

Epson HelpDesk (telephone : [phone])

Notre équipe technique vous aidera par téléphone en cas de question sur les points suivants :

Questions commerciales et informations sur les produits

Questions sur l'utilisation des produits ou sur un problème
Questions sur les réparations et la garantie

Assistance pour les utilisateurs se trouvant en Thaïlande

Les sources d'information, d'assistance et de services sont les suivantes :

Internet (http://www.epson.co.th)

Informations sur les caractéristiques des produits, teléchargement de pilotes, Foire aux questions et contact par e-mail.

Epson Hotline (telephone : [phone])

Notre équipe technique vous aidera par téléphone en cas de question sur les points suivants :

Questions commerciales et informations sur les produits
Questions sur l'utilisation des produits ou sur un problème
Questions sur les réparations et la garantie

Assistance pour les utilisateurs se trouvant au Vietnam

Les sources d'information, d'assistance et de services sont les suivantes :

Epson Hotline (par téléphone) : 84-8-823-9239

Service technique :

Assistance pour les utilisateurs se trouvant en Indonésie

Les sources d'information, d'assistance et de services sont les suivantes :

Internet (http://www.epson.co.id)

□ Informations sur les caractéristiques des produits, téléchargement de pilotes,
□ Foire aux questions, questions commerciales, questions par e-mail.

Epson Hotline

Questions commerciales et informations sur les produits
Support technique

Telephone [phone]

Fox (62) 21-572 4357

Assistance pour les utilisateurs se trouvant à Hong Kong

Pour obtenir une assistance technique ou d'autres services après-venture, les utilisateurs sont invités à contacter Epson Hong Kong Limited.

Site Internet

Epson Hong Kong a créé un site Internet en chinois et en angeais. Les pages offrent les informations suivantes :

□ Informations produits
Réponses aux questions les plus fréquement posées
Dernières versions des pilotes pour les produits Epson

Les utilisateurs peuvent visiter notre page Internet à l'adresse

http://www.epson.com.hk

Vous pouvez aussi contacter notre équipe technique aux numérios de téléphone et de fax suivants :

Telephone: [phone]

Fax: [phone]

Assistance pour les utilisateurs se trouvant en Malaisie

Les sources d'information, d'assistance et de services sont les suivantes :

□ Informations sur les caractéristiques des produits, teléchargement de pilotes,
□ Foire aux questions, questions commerciales, questions par e-mail.

Epson Trading (M) Sdn. Bhd.

Siège central.

Telephone: [phone]

Fax: [phone]

Epson Helpdesk

Questions commerciales et informations sur les produits (Infoline)

Telephone: [phone]

Questions sur les réparations et la garantie, utilisation du produit et assistance technique (Techline)

Telephone: [phone]

Assistance pour les utilisateurs se trouvant en Inde

Les sources d'information, d'assistance et de services sont les suivantes :

Internet (http://www.epson.com.in)

Informations sur les caractéristiques des produits, teléchargement de pilotes et questions sur les produits.

Siège social de Epson Inde - Bangalore

Telephone: [phone]

Fax: [phone]

Bureau régionalaux de Epson Inde :

Site	Numero de téléphone	Numero de fax
Mumbai	022-28261515 /16/17	022-28257287
Delhi	011-30615000	011-30615005
Chennai	044-30277500	044-30277575
Kolkata	033-22831589 / 90	033-22831591
Hyderabad	040-66331738/ 39	040-66328633
Cochin	0484-2357950	0484-2357950
Coimbatore	0422-2380002	NA
Pune	020-30286000 /30286001 /30286002	020-30286000
Ahmedabad	079-26407176 / 77	079-26407347

Assistance téléphonique

Pour une réparation, des informations sur le produit ou pour commander une cartouche - 18004250011 (de 9h à 21h ) - Numéro d'applé gratuite.

Pour une réparation (Utilisateurs CDMA et Mobile) - 3900 1600 (de 9 h à 18 h) - Préfixé local

Assistance pour les utilisateurs se trouvant aux Philippines

Pour obtenir une assistance technique ou d'autres services après-vente, les utilisateurs sont invités à contacter Epson Philippines Corporation aux numérios de téléphone et de fax ainsi qu'à l'adresse e-mail ci-dessous.

Telephone: [phone]

Fax: [phone]

E-mail: [e-mail]

Informations sur les caractéristiques des produits, téléchargement de pilotes, Foire aux questions et contact par e-mail.

Epson Helpdesk (telephone : [phone])

Notre équipe technique vous aidera par téléphone en cas de question sur les points suivants :

Questions commerciales et informations sur les produits
Questions sur l'utilisation des produits ou sur un problème
Questions sur les réparations et la garantie

Informations relatives au papier

Epson vous propose des supports spéciaux particulièrement bien adaptés aux imprimantes à jet d'encre pour des résultats de première qualité.

Éléments	Explications
Nom du support	Décrit le nom du support.
Application recommandée	Décrit l'application recommendée pour le support.
Format	Décrit le format des feuilles simples et la largeur du papier rouleau.
Épaissur	Décrit l'épaissur de chaque support.
Diamètre intérieur	Décrit le diamètre intérieur du papier rouleau.
Tension de l'axe	Décrit la tension de l'axe. Normal : Mode Tension normale Élevée : mode Tension elevée
Sans marges.	Indique si l'impression sans marges est possible. R ou ReCOMMANDÉ : R correspond à Recommmandé. Papier recommandé pour l'impression sans marges. Possible : l'impression sans marge est possible.* Impossible : l'impression sans marge est impossible. * Vous pouvez imprimer sans marges sur le papier. Cela risque toutefois de réduire la qualité de l'impression ou produit des marges non désirées en raison de l'élargissement ou de la réduction du papier. Certains supports ordinaires ne pourront pas été utilisés pour l'impression sans marge.
Profil ICC	Décrit le profil ICC du support. Son nom s'affiche dans le pilote ou l'application. Le nom du filchier de profil est utilisé comme nom de profil dans le pilote ou l'application. Chaque profil correspond aux papiers pour lesquels l'encre noire photo et l'encre noire mate peuvent être utilisées.
Type de support pour le pilote de l'imprimante	Décrit le type de support pour le pilote de l'imprimante Veillez à ce que le type de support défini au niveau du pilote correspondé au papier chargé dans l'imprimante afin d'eviter tout problème en ce qui concerne la qualité d'impression.
Coupe auto	Indique si la fonction Coupe auto est prise en charge. O : Coupe auto est prise en charge. N : Coupe auto n'est pas prise en charge. Utilisez un cutter vendu en magasin pour découvert le papier.

Papier rouleau

Premium Glossy Photo Paper (250) (Papier photo glacé Premium (250))
Application recommandée		Épréuves de contrats photographiques
Format		Sans marges	Épaisseur	Diamètre intérieur	Tension de l'axe
406 mm	16"	R	0,27 mm	3"	Normal
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier photo	Premium Glossy Photo Paper (250) (Papier photo glacé Premium (250))		O
Pro4880 PGPP250.icc	-

Premium Semigloss Photo Paper (250) (Papier photo semi-glacé Premium (250))
Application recommandée		Épréuves de contrats photographiques
Format		Sans marges	Épaisseur	Diamètre interieur	Tension de l'axe
406 mm	16"	R	0,27 mm	3"	Normal
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier photo	Premium Semigloss Photo Paper (250) (Papier photo semi-glacé Premium (250))		O
Pro4880 PSPP250.icc	-
Premium Luster Photo Paper (260) (Papier photo lustré Premium (260))
Application recommandée		Photo
Format		Sans marges	Épaisseur	Diamètre intérieur	Tension de l'axe
254 mm	10"	R	0,27 mm	3"	Normal
300 mm
406 mm	16"
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier photo	Premium Luster Photo Paper (260) (Papier photo lustré Premium (260))		O
Pro4880 PLPP260.icc	-

Photo Paper Gloss 250 (Papier photo glacé 250)
Application recommandée		Photo
Format		Sans marges	Épaisseur	Diamètre intérieur	Tension de l'axe
432 mm	17"	R	0,25 mm	3"	Normal
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier photo	Photo Paper Gloss 250 (Papier photo glacé 250)		O
Pro4880 PPG250.icc	-
Premium Glossy Photo Paper (170) (Papier photo glacé Premium (170))
Application recommangée		Épréuves de contrats photographiques
Format		Sans marges	Épaisseur	Diamètre intérieur	Tension de l'axe
420 mm (A2)		R*	0,18 mm	2"	Normal
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier photo	Premium Glossy Photo Paper (170) (Papier photo glacé Premium (170))		O
Pro4880 PGPP170.icc	Pro4450 PGPP170.icc

• Séparateur pour impression sans marges requis

Premium Semigloss Photo Paper (170) (Papier photo semi-glacé Premium (170))
Application recommandée		Épréuves de contrats photographiques
Format		Sans marges	Épaisseur	Diamètre intérieur	Tension de l'axe
420 mm (A2)		R*	0,18 mm	2"	Normal
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier photo	Premium Semigloss Photo Paper (170) (Papier photo semi-glacé Premium (170))		O
Pro4880 PSPP170.icc	Pro4450 PSPP170.icc

• Séparateur pour impression sans marges requis

Singleweight Matte Paper (Papier mat fin)
Application recommandée		Signalisation intérieure / Épréuves
Format		Sans marges	Épaisseur	Diamètre intérieur	Tension de l'axe
432 mm	17"	Possible	0,14 mm	2"	Normal
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier mat	Singleweight Matte Paper (Papier mat fin)		O
Pro4880 SWMP_PK.icc	Pro4880 SWMP_MK.icc
	Pro4450 SWMP.icc

Epson Proofing Paper White Semimatte (Papier blanc semi-mat pour épréuves EPSON)
Application recommmandée		Épréuves de contrats
Format		Sans marges	Épaisseur	Diamètre intérieur	Tension de l'axe
329 mm	13"	Possible	0,25 mm	3"	Normal
432 mm	17"
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Proofing Paper (Papier pour épréuves)	Epson Proofing Paper White Semimatte (Papier blanc semi-mat pour épréuves EPSON)		O
Pro4880 Proof_WS.icc	-
Epson Proofing Paper Publication (Papier pour épreuves de publication Epson)
Application recommandée		Épréuves de contrats
Format		Sans marges	Épaisseur	Diamètre intérieur	Tension de l'axe
329 mm	13"	Possible	0,2 mm	3"	Normal
432 mm	17"
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Proofing Paper (Papier pour épréuves)	Epson Proofing Paper Publication (Papier pour épréuves de publication Epson)		O
Pro4880 Proof_Pub.icc	-

Enhanced Matte Paper (Papier mat supérieur)
Application recommandée		Signalisation interieure / Photos / Beaux-arts / Épréuves
Format		Sans marges	Épaisseur	Diamètre interieur	Tension de l'axe
432 mm	17"	Possible	0,25 mm	3"	Normal
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier mat	Enhanced Matte Paper (Papier mat supérieur)		O
Pro4880 EMP_PK.icc	Pro4880 EMP_MK.icc
	Pro4450 EMP.icc
UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)
Application recommandée		Photo / Beaux-arts
Format		Sans marges	Épaisseur	Diamètre intérieur	Tension de l'axe
432 mm	17"	Possible	0,32 mm	3"	Élevée
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Fine Art Paper (Papier beaux-arts)	UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)		N
Pro4880 USFAP_PK.icc	Pro4880 USFAP_MK.icc

Textured Fine Art Paper (Papier beaux-arts textré)
Application recommandée		Photo / Beaux-arts
Format		Sans marges	Épaisseur	Diamètre intérieur	Tension de l'axe
432 mm	17"	Possible	0,37 mm	3"	Élevée
Profil ICC		Type de support pour le pilote de l'imprimante			Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir mat)	Fine Art Paper (Papier beaux-arts)	Textured Fine Art Paper (Papier beaux-arts textré)		N
Pro4880 TFAP_PK.icc	Pro4880 TFAP_MK.icc

Premium Glossy Photo Paper (Papier photo glacé Premium)
Application recommangée		Épréuves de contrats photographiques
Format		Sans marges	Épaïseur
A4		Recommendé	0,27 mm
Letter
A3
Super A3/B
8" × 10"		Impossible
10" × 12"		Recommendé
11" × 14"		Impossible
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier photo	Premium Glossy Photo Paper (Papier photo glacé Premium)
Pro4880 PGPP.icc	-

Premium Semigloss Photo Paper (Papier photo semi-glacé Premium)
Application recommangée		Épréuves de contrats photographiques
Format		Sans marges	Épaïseur
A4		Recommendé	0,27 mm
Letter
A3
Super A3/B
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black(Noir Photo)	Matte Black(Noir mat)	Papier photo	Premium Semigloss Photo Paper (Papier photo semi-glacé Premium)
Pro4880 PSPP.icc	-
Premium Luster Photo Paper (Papier photo lustré Premium)
Application recommangée		Épréuves de contrats photographiques
Format		Sans marges	Épaïseur
Letter		Recommendé	0,27 mm
Super A3/B
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier photo	Premium Luster Photo Paper (Papier photo lustré Premium)
Pro4880 PLPP.icc	-

Singleweight Matte Paper (Papier mat fin)
Application recommangée		Signalisation intérieure / Épréuves
Format		Sans marges	Épaïseur
Super A3/B		Recommendé	0,14 mm
A2		Impossible
US C		Recommendé
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier mat	Singleweight Matte Paper (Papier mat fin)
Pro4880 SWMP_PK.icc	Pro4880 SWMP_MK.icc
	Pro4450 SWMP.icc
Photo Quality Ink Jet Paper (Papier couchéé qualité photo)
Application recommangée		Signalisation interieure / Épréuves
Format		Sans marges	Épaisseur
A4		Recommendé	0,12 mm
Letter
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black(Noir Photo)	Matte Black(Noir mat)	Papier mat	Photo Quality Ink Jet Paper (Papier couchéé qualité photo)
Pro4880 PQIJP_PK.icc	Pro4880 PQIJP_MK.icc
	Pro4450 PQIJP.icc

Epson Proofing Paper White Semimatte (Papier blanc semi-mat pour épréves EPSON)
Application recommmandée		Épréuves de contrats
Format		Sans marges	Épaïseur
Super A3/B		Recommendé	0,25 mm
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black (Noir Photo)	Matte Black (Noir mat)	Proofing Paper (Papier pour épréuves)	Epson Proofing Paper White Semimatte (Papier blanc semi-mat pour épréuves EPSON)
Pro4880 Proof_WS.icc	-
Enhanced Matte Paper (Papier mat supérieur)
Application recommangée		Signalisation interieure / Photos / Beaux-arts / Épréuves
Format		Sans marges	Épaïseur
A4		Recommendé	0,26 mm
Letter
A3
Super A3/B
A2		Impossible
US C		Recommendé
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier mat	Enhanced Matte Paper (Papier mat supérieur)
Pro4880 EMP_PK.icc	Pro4880 EMP_MK.icc
	Pro4450 EMP.icc
Archival Matte Paper (Papier mat de longue conservation)
Application recommangée		Signalisation interieure / Photos / Beaux-arts / Épréuves
Format		Sans marges	Épaisseur
A4		Recommendé	0,26 mm
A3
Super A3/B
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black (Noir Photo)	Matte Black (Noir mat)	Papier mat	Archival Matte Paper (Papier mat de longue conservation)
Pro4880 ARMP_PK.icc	Pro4880 ARMP_MK.icc
	Pro4450 ARMP.icc

Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)
Application recommangée		Photo / Beaux-arts
Format		Sans mages	Épaisseeur
Super A3/B		Recommendé	0,29 mm
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black (Noir Photo)	Matte Black (Noir mat)	Fine Art Paper (Papier beaux-arts)	Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)
Pro4880 WCRW_PK.icc	Pro4880 WCRW_MK.icc
UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)
Application recommangée		Photo / Beaux-arts
Format		Sans marges	Épaisseeur
Super A3/B		Possible	0,46 mm
A2		Impossible
US C		Possible
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black (Noir Photo)	Matte Black (Noir mat)	Fine Art Paper (Papier beaux-arts)	UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)
Pro4880 USFAP_PK.icc	Pro4880 USFAP_MK.icc

Velvet Fine Art Paper (Papier beaux-arts velouté)
Application recommangée		Photo / Beaux-arts
Format		Sans marges	Épaisseur
Letter		Recommendé	0,48 mm
Super A3/B
A2		Impossible
US C		Recommendé
Profil ICC		Type de support pour le pilote de l'imprimante
Photo Black (Noir Photo)	Matte Black (Noir mat)	Fine Art Paper (Papier beaux-arts)	Velvet Fine Art Paper (Papier beaux-arts velouté)
Pro4880 VFAP_PK.icc	Pro4880 VFAP_MK.icc

Site Internet de l'assistance technique

Le site Internet de l'assistance technique de EPSON propose une aide relative aux problèmes qui ne peuvent être résolus à l'aide des informations de dépannage contenues dans la documentation de l'imprimante. Si vous disposez d'un navigateur Internet et pouvez vous connecter à l'Internet, entrez l'adresse suivante :

http://support.epson.net/index.htm?product Stylus_Pro_4450

http://support.epson.net/index.htm?product Stylus_Pro_4880

http://support.epson.net/index.htm?product Stylus_Pro_4880C

Si vous avez besoin des derniers pilotes, si vous souhaitez consulter la foire aux questions ou d'autres éléments à télécharger, consultez le site à l'adresse

http://www.epson.com

Selectionnez la section d'assistance de votre site Internet EPSON local.

Informations produits

Caracteristiques techniques de l'imprimante

Impression

Méthode d'impression	Jet d'encre à la demande
Configuration des buses	EPSON Stylus Pro 4450	Noir : 180 buses × 2 (Matte Black (Noir mat) × 2)
		Couleur : 180 buses × 6 (Cyan (Cyan) × 2, Magenta (Magenta) × 2, Yellow (Jaune) × 2)
	EPSON Stylus Pro 4880/4880C	Black (Noir): 180 buses × 3 (Photo Black (Noir photo), Matte Black (Noir mat), Light Black (Gris), Light Light Black (Gris clair)
		Couleur : 180 buses × 5 (Cyan (Cyan), Vivid Magenta (Vivid magenta), Light Cyan (Cyan clair), Vivid Light Magenta (Vivid magenta clair), Yellow (Jaune)

Mode caractères	Échévement	Colonnes d'impression
	10 cpp*	167

• caractères par pouce

Mode graphiques Raster	Résolution horizontal	Largeur imprimable	Nombre de points disponibles
	360 ppp*	425,8 mm (17,03")	5904
	720 ppp	425,8 mm (17,03")	11814
	1440 ppp	425,8 mm (17,03")	23629
	2880 ppp	425,8 mm (17,03")	47259

• points par pouce

Résolution	Maximum 2 880 × 1 440 ppp
Sens d'impression	Bidirectionnel
Code de commande	ESC/P Raster
Inter ligne	1/6" ou calculable par incrémentes de 1 440"
Vitesse d'entrainment du papier	215 ± 10 mm/seconde par ligne de 1/6"
Mémoire vivie (RAM)	64 Mo
Tables de caractères	PC 437 (US, Europe standard) PC 850 (Multilingue)
Jeux de caractères	EPSON Courier 10 cpi

Zone imprimable

A	Papier rouleau	Laaille minimale de la marge supérieure est équivalente à 3 mm (0,12").
	Feuilles simples	Laaille minimale de la marge supérieure est équivalente à 3 mm (0,12").
B-L	Papier rouleau	Laaille minimale de la marge gauche est équivalente à 0 mm (0").
	Feuilles simples	Laaille minimale de la marge gauche est équivalente à 0 mm (0").
B-R	Papier rouleau	Laaille minimale de la marge droite est équivalente à 0 mm (0").
	Feuilles simples	Laaille minimale de la marge droite est équivalente à 0 mm (0").
C	Papier rouleau	Laaille minimale de la marge inférieure est équivalente à 3,0 mm (0,12").
	Feuilles simples	Laaille minimale de la marge inférieure est équivalente à 14 mm (0,55").

Pour le papier rouleau, les largeurs de marge suivantes peuvent être seLECTIONnées à l'aide du panneau de contrôle comme suit. Pour plus de détails, reportez-vous à la section “MARGE PAPIER” en page 161.

Paramètre	A	B-L	B-R	C
PAR D’EAUT	Reportez-vous à la liste ci-dessous.
HAUT/BAS 15 mm	15 mm	3 mm	3 mm	15 mm
HAUT/BAS 25 mm	25 mm	3 mm	3 mm	25 mm
15 mm	15 mm	15 mm	15 mm	15 mm
3 mm	3 mm	3 mm	3 mm	3 mm

Le tableau suivant détaillie la taille de la marge par défaut en fonction du papier.

Papier rouleau	Haut/bas	Gauche/drôme
Plain Paper (Papier ordinaire)	15 mm	3 mm
Singleweight Matte Paper (Papier mat fin)
Enhanced Matte Paper (Papier mat supérieur)
Premium Luster Photo Paper (260) (Papier photo lustré Premium (260))
Photo Paper Gloss 250 (Papier photo glacé 250)
Premium Glossy Photo Paper (170) (Papier photo glacé Premium (170))
Premium Semigloss Photo Paper (170) (Papier photo semi-glacé Premium (170))
Epson Proofing Paper White Semimatte (Papier blanc semi-mat pour épréuves EPSON)
Epson Proofing Paper Publication (Papier pour épréuves de publication Epson)
Textured Fine Art Paper (Papier beaux-arts texturé)
UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)
Premium Glossy Photo Paper (250) (Papier photo glacé Premium (250))	20 mm	3 mm
Premium Semigloss Photo Paper (250) (Papier photo semi-glacé Premium (250))

Remarque :

L'imprimante détecte automatiquement les dimensions du papier charge. Les données à imprimer qui dépassent la zone imprimable du papier ne peuvent pas être imprimées.

Caracteristiques mécaniques

Entrainnement du papier	Friction
Trajet du papier	Papier rouleau
	Feuilles simple (magasin papier/insertion manuelle par l'avant/insertion manuelle par l'arrête)
Dimensions	Largeur : 848 mm (33,39 pouces) Profondeur : 765 mm (30,12 pouces) Hauteur : 354 mm (13,94 pouces)
Grammage	EPSON Stylus Pro 4450 : environ 39,0 kg (85,8 livres) sans consommables EPSON Stylus Pro 4880/4880C : environ 40,2 kg (88,44 livres) sans consommables

Caracteristiques electriques

Intensité nominale	100 à 240 V
Tension d'entrée	90 à 264 V
Fréquence nominale	50 à 60 Hz
Fréquence d'entrée	49 à 61 Hz
Intensité nominale	1,0 - 0,5 A
Consommation électrique	Environ 55 W
	5 W ou moins en mode veille
	1 W ou moins en mode Arrêt

Remarque :

Vérifiez la tension d'alimentation sur l'étiquette située à l'arrêt de l'imprimante.

Conditions ambientes

Température	Fonctionnement	10 à 35°C (50 à 95°F)
	Garantie de qualité d'impression	15 à 25°C (59 à 77°F)
	Stockage	-20 à 40°C (-4 à 104°F)
Humidité	Fonctionnement	20 à 80% HR*
	Garantie de qualité d'impression	40 à 60% HR*
	Stockage	20 à 85% HR**

• Sans condensation
  ** Dans le conditionnement d'origine

Conditions de fonctionnement (température et humidité):

Sécurité	UL 60950
	CSA N° 60950
	Directive basse tension 73/23/CEE	EN 60950
CEM	FCC section 15, sous-section B, classe B
	CAN/CAS-CEI/IEC CISPR 22 Classe B
	AS/NZS CISPR 22 Class B
	Directive CEM 89/336/CEE	EN 55022 Class B
		EN 55024
		EN 61000-3-2
		EN 61000-3-3

Papier

Papier rouleau :

Format	203 mm (8") à 432 mm (17") (largeur) × 45000 mm (1771,68") (longueur) lorsque le diamètre interne est équivalent à 2"
	203 mm (8") à 432 mm (17") (largeur) × 202000 mm (7952,88") (longueur) lorsque le diamètre interne est équivalent à 3"
Diamètre extérieur	103 mm (4,05") maximum lorsqu'un axe d'entraînement pour rouleau double 2/3 est définie comme axe pour rouleau papier de 2"
	150 mm (5,90") maximum lorsqu'un axe d'entraînement pour rouleau double 2/3 est définie comme axe pour rouleau papier de 3"
Types de papier	Papier ordinaire, papiers spéciaux distribués par Epson
Épaissee (papier ordinaire)	0,08 à 0,11 mm (0,003 à 0,004")
Grammage (papier ordinaire)	64 g/m2(17 livres) à 90 g/m2(24 livres)

Feuilles simples :

Format	8 × 10 pouces, 203,2 × 254 mm
	A4 (210 × 297 mm)
	Letter (8,5 ×11", 215,9 × 279,4 mm)
	B4 (257 × 364 mm)
	11 × 14 pouces, 279,4 × 35,56 cm
	US B (11 × 17 pouces, 279,4 × 431,8 mm)
	A3 (297 × 420 mm)
	300 × 450 mm
	Super A3/B (329 × 483 mm)
	B3 (364 × 515 mm)
	400 × 600 mm
	A2 (420 × 594 mm)
	16 × 20 pouces, 406,4 × 508 mm
	US C (17 ×22 pouces, 431,8 × 55,88 mm)
Types de papier	Papier ordinaire, papiers spéciaux distribués par Epson
Épaissee (papier ordinaire)	0,08 à 0,11 mm (0,003 à 0,004")
Grammage (papier ordinaire)	64 g/m2(17 livres) à 90 g/m2(24 livres)

Remarque :

La qualité des marques ou types de papier pouvant être changée par le fabricant sans préavis, Epson ne peut garantir la qualité d'aucun papier de marque autre que Epson. Procedez toujours à des essais avant d'acheter de grandes quantités de papier ou d'imprimer des travaux de volume important.
Du papier de mauvaise qualité peut diminuer la qualité d'impression et provoquer des bourrages ou d'autres problèmes. Si vous rencontres beaucoup de problèmes, choisissez du papier de qualité supérieur.
Si le papier est courbe ou plie, aplatissez-le avant de le charger.

Couleurs	EPSON Stylus Pro 4450	Matte Black (Noir mat)
		Cyan (Cyan)
		Magenta (Magenta)
		Yellow (Jaune)
	EPSON Stylus Pro 4880/4880C	Photo Black (Noir Photo)
		Matte Black (Noir mat)
		Light Black (Gris)
		Light Light Black (Gris Clair)
		Cyan (Cyan)
		Vivid Magenta (Vivid magenta)
		Yellow (Jaune)
		Light Cyan (Cyan clair)
		Vivid Light Magenta (Vivid magenta clair)
Durée de vie des cartouches	2 ans à partir de la date de fabrication (emballage non ouvert).
	6 mois au plus après déballage.
Température	Stockage (non installée)	-20 à 40°C (-4 à 104°F)
		1 mois à 40°C (104°F)
	Stockage (installée)	-20 à 40°C (-4 à 104°F)
		1 mois à 40°C (104°F)
Capacité	110 ml
	220 ml
Dimensions	110 ml : 25,1 mm (largeur) × 165,8 mm (profondeur) × 105,3 mm (hauteur) (0,98 pouces (largeur) × 6,52 pouces (profondeur) × 4,14 pouces (hauteur))
	220 ml : 25,1 mm (largeur) × 280,8 mm (profondeur) × 105,3 mm (hauteur) (0,98 pouces (largeur) × 11,05 pouces (profondeur) × 4,14 pouces (hauteur))
Grammage	110 ml : environ 200 g (0,44 livre)
	220 ml : environ 385 g (0,85 livre)

Remarque :

• Les cartouches d'encre fournies avec votre imprimante sont utilisées en partie lors de la configuration initiale. Afin de garantir des impressions de qualité, la tête d'impression sera saturaée en encre. Ce processus unique consomme une grande quantité d'encre. Par conséquent, ces cartouches permettront l'impression d'un nombre inférieur de pages par rapport aux cartouches qui seront utilisées par la suite.
  La consommation d'encre réelle peut varier en fonction des images imprimées, du type de papier utilisé, de la fréquence de vos impressions et des conditions environnementales (température).
  Pour faire en sorte que vous obtieniez une bonne qualite d'impression et pour vous aider a proteger votre tete d'impression, la cartouche dispose toujours d'une réserve d'encre meme lorsque l'imprimante vous demande de changer la cartouche.
  L'encre est utilisé au cours des opérations suivantes: nettoyage des têtes et chargement de l'encre en présence d'une cartouche.
  Pour conserver la qualité d'impression, il est conseillé d'imprimer régulièrement quelques pages.

Configuration système requise

Votre ordinaire doit également avoir la configuration système suivante afin d'utiliser le pilote.

Pour utiliser l'imprimante sous Windows

Système d'exploitation	Windows Vista x64, Vista, XP x64, XP, 2000
Proesseur	Proesseur Pentium 4 1,4 GHz ou supérieur
Mémoire	256 Mo de mémoire vive (RAM) ou plus
Espace disque	3 Go minimum d'espace disque
Interface	USB2.0 High Speed Ethernet 10BaseT/100BaseTX
Affichage	SVGA (800 × 600) ou résolution supérieur

Remarque :

Sous Windows 2000, vous doivent utiliserunes disroits d'administration (utilisateur appartenant au groupe Administrateurs).

Sous Windows XP/Vista, vous devez vous connecter à un compte d'administrateur. Vous ne pouvez pas installer le pilote depuis un compte représentant des restrictions. Si vous installez l'imprimante sous Windows Vista, le mot de passer peut s'avérer nécessaire. Introduisez alors le mot de passer et continuez l'opération.

Pour utiliser l'imprimante sous Mac OS X

Système d'exploitation	Ordinateurs Macintosh PowerPC sous Mac OS X 10.2.8 ou supérieur Ordinateurs Macintosh Intel sous Rosetta
Proesseur	Proesseur PowerPC G4 867 MHz ou plus puissant
Mémoire	256 Mo ou plus de mémoire disponible
Espace disque	3 Go minimum d'espace disque

Spécifications de l'interface

L'imprimante est équipée d'une interface USB et d'une interface Ethernet.

Interface USB

L'interface USB intégrée dans l'imprimante répond aux normes définies dans les documents Universal Serial Bus Specifications Revision 2.0 et 1.1 et au document Universal Serial Bus Device Class Definition for Printing Devices Version 1.1. Cette interface présente les caractéristiques suivantes.

Standard	Répond aux normes Universal Serial Bus Specifications Revision 2.0 et 1.1 et Universal Serial Bus Device Class Definition for Printing Devices Version 1.1
Débit binaire	480 Mb/s (péripérique pleine vitesse)12 Mb/s (péripérique pleine vitesse)
Codage des données	NRZI
Connecteur adaptable	USB Série B
Longueur de cable recommendée	5 mètres (5,5 yards)

Remarque :

L'interface USB est uniquement prise en charge par les ordinateurs équipés d'un connecteur USB et fonctionnant sous Windows XP, Vista, 2000 ou Mac OS X.10.x.

Interface Ethernet

L'imprimante est dotée d'une interface Ethernet de série. Utilisez un cable 10BaseT et 100BaseTX à paire torsadée blindée branché à la prise RJ-45 pour la liaison au réseau.

Options et consommables

Options

Voussoupvezutiliserlesoptionssuivantespourvotreimprimante.

Remarque :

La disponibilité des options et des consommables varie en fonction du pays.

Axe du papier rouleau

Pour utiliser des supports en option, reportez-vous à la section "Utilisation du papier rouleau" en page 198.

Support rouleau double 2/3" C12C811171

Support rouleau double 2/3 pouces (tension élevée) C12C811191

Courroie pour papier rouleau C12C890121

Séparateur pour impression sans marges

En cas d'impression sur un papier rouleau d'une largeur de 203 mm (8 pouces) ou de 420~mm (A2), fixez le séparateur à l'axe. Pour installer le séparateur sur l'axe, reportez-vous à “Installation du séparateur sur l'axe” en page 200.

Séparateur pour impression sans marges pour papier C12C811201
rouleau de 420mm et
8 pouces

Consommables

Les consommables suivants sont disponibles pour votre imprimante.

Cutter

Sile bord du papier n'est pas coupé correctement, vous pouvez replacer la lame du cutter. Voir “Remplacement du cutter” en page 243.

Lame de rechange pour le cutter automatique C12C815291

Réservoir de maintenance

Ce réservoir absorbe le liquide vidange. Lorsqu'il est plein, vous devezle remplacer. Voir "Remplacement du réservoir de maintenance" en page 242.

Reservoir de maintenance C12C890191

Cartouches d'encre

Pour replacer les cartouches d'encre, reportez-vous à la section "Remplacement des cartouches d'encre" en page 229.

Remarque :

Le numero de produit varie selon le pays.

Cartouches d'encre destinées à l'imprimante EPSON Stylus Pro 4450

Cartouche d'encre Matte Black (Noir mat) 110 ml: T6138

220 ml : T6148

Cartouche d'encre Cyan (Cyan) 110 ml : T6132

220 ml : T6142

Cartouche d'encre Magenta (Magenta) 110 ml : T6133

220 ml : T6143

Cartouche d'encre Yellow (Jaune) 110 ml : T6134

220 ml : T6144

Cartouches d'encre destinées à l'imprimante EPSON Stylus Pro 4880/4880C

Cartouche d'encre Photo Black (Noir photo) 110 ml : T6051

220 ml : T6061, T6071

Cartouche d'encre Matte Black (Noir mat) 110 ml : T6138

220 ml : T6148

Cartouche d'encre Cyan (Cyan) 110 ml : T6052

220 ml : T6062, T6072

Cartouche d'encre Vivid Magenta (Vivid 110 ml : T6053

Magenta) 220 ml : T6063, T6073

Cartouche d'encre Yellow (Jaune) 110 ml: T6054

220 ml : T6064, T6074

Cartouche d'encre Light Black (Noir clair) 110 ml : T6057

220 ml : T6067, T6077

Cartouche d'encre Light Cyan (Cyan clair) 110 ml : T6055

220 ml : T6065, T6075

Cartouche d'encre Vivid Light Magenta (Vivid 110 ml : T6056

magenta clair) 220 ml : T6066, T6076

Cartouche d'encre Light Light Black (Gris 110 ml: T6059

Clair) 220 ml : T6069, T6079

Supports spéciaux Epson

La plupart des papiers ordinaires sont compatibles avec votre imprimante. Par ailleurs, Epson vous propose des supports spécialément concus pour les imprimantes à jet d'encre à même de répondre à la plupart des besoin d'impression de haute qualité. Pour plus d'informations, reportez-vous à la section "Informations relatives au papier" en page 303.

Remarque :

La disponibilité des supports spéciaux varie selon les pays.
Le nom de certains supports spéciaux peut varier selon les pays. Utilisez le numéro de produit pour vérifier le type de support spécial dont vous avez besoin ou que vous avez.
Pour les informations les plus récentes sur les supports disponibles dans votre pays, contactez le site web du service clientèle Epson. Voir "Contacter le service clientèle" en page 292.

Glossaire

Les définitions suivantes s'appliquent spécifique aux imprimantes.

Application

Programme logiciel vous permettant d'effectuer des tâches particulières, comme du traitement de texte ou des prévisions financières.

Aide en ligne

Commentaires utiles liés à la fénètre ou à la boîte de dialogue courante.

Alignement des têtes

Correction de tout défaut d'alignment des têtes d'impression. Cette opération corrige les problèmes de bandes verticales.

ASCII

Acronyme de « American Standard Code for Information Interchange ». Système de codage normalisé permettant d'affector un code numérique à chaque dette ou symbole.

Bandes

Lignes horizontally apparaissant parfois sur les graphiques imprimés. Cela se produit quand les têtes d'impression sont mal alignées. Voir aussi MicroWeave.

Buses

Tubes très fins situés dans la tête d'impression à travers lesquels l'encre est projetée sur la page. La qualité d'impression diminue lorsque les buses de la tête d'impression sont colmatées.

Barre de progression

Jauge qui affiche la progression du travail d'impression en cours sous Windows.

Bit

Valeur binaire (0 ou 1) représentant la plus petite unité d'information utilisée par une imprimante ou un ordinateur.

Caracteres par pouce (cpi)

Unité de mesure de la taille des caractères parfois aussi appelée pas.

CMJN

Sigle de Cyan (bleu-vert), Magenta, Jaune et Noir. Encres de couleur utilisées pour créé le système soustractif de représentation des couleurs imprimées.

Correspondance des couleurs

Méthode de traitement des données couleur grâce à laquelle les couleurs imprimées respectent de manière aussi fidèle que possible celles affichées à l'écran. Divers logiciels de correspondence des couleurs sont disponibles. Voir aussi ColorSync et sRGB.

ColorSync

Logiciel pour Macintosh dont le but est de vous aider à obtenir des tirages couleur WYSIWYG (what you see is what you get). Ce logiciel imprime les couleurs telles que vous les voyagez à l'écran.

Cartouche d'encre

Cartouche qui contient de l'encre.

Câble d'interface

Cable raccordant l'ordinateur à l'imprimante.

Couleurs soustractives

Couleurs produit par des pigments qui absorbent certaines composantes du spectre de la lumière et en refléchéissant d'autres. Voir aussi CMJN.

cpi

Voir caractères par pouce.

Défaut (valeur par)

Valeur ou paramètre qui entre en vigueur chaque fois que le matériel est mis sous tension, réinitialisé ou initiaisé.

DMA

Sigle de « Direct Memory Access » (accès direct à la mémoire). Méthode de transfert de données qui n'utilise pas l'unité centrale de l'ordinateur et autorise une communication directe entre la mémoire de l'ordinateur et des péripériques ( comme des imprimantes).

dpi (ppp)

Sigle de « dots per inch » (ppp, points par pouce). Unité de mesure de la résolution. Voir aussi Résolution.

Diffusion d'erreur

Paramètre de tramage qui mélange des points colorés individuels aux couleurs des points environnants pour creer l'aspect des couleurs naturelles. En mélangeant des points colorés, l'imprimante restitue des couleurs d'excellente qualité et des dégradés très fins. Cette méthode est idéale pour l'impression de graphiques détaillés ou d'images de type photographie.

Demi-tons

Motifs de points noirs ou colorés utilisés pour reproductive une image.

ESC/P

Abréviation d'Epson Standard Code for Printers. Système de commandes qui vous donne le contrôle de l'imprimante depuis votre ordinateur. Ce langage est commun à toutes les imprimantes Epson et est pris en charge par la plupart des applications fonctionnant sur les ordinateurs individuels.

ESC/P Raster

Langage de commandes qui vous donne le contrôle de l'imprimante depuis votre ordinateur. Les commandes effectuees à l'aide de ce langage procurunt des fonctionnalités identiques à celles des imprimantes à laser telles que l'impression améliorée des graphiques.

File d'attente

Si vous imprimante est connectée à un réseau, file d'attente où sont stockés les travaux d'impression envoyés à l'imprimante alors que celle-ci est occupée jusqu'à ce que ces travaux pouissant être imprimés.

Impression économique

Mode d'impression permettant d'économiser de l'encre en utilisant moins de points pour imprimer les images.

Imprimante locale

Imprimante connectee directement a un ordinateur par un cable d'interface.

Impression rapide

Mode d'impression dans lequel les images sont imprimées dans les deux directions. Cette méthode autorise une impression plus rapide.

Initialisation

Rétablissement des valeurs par défaut (série de paramètres prédéfinis) de l'imprimante. Cela se produit à chaque mise sous tension ou réinitialisation de l'imprimante.

Interface série.

Voir Interface.

Interface

Connexion entre l'ordinateur et l'imprimante. Une interface série transmet les données bit par bit.

Impression en demi-fons

Méthode utilisant des motifs de points pour représentier une image. Les demi-tons permettent de produit diverses nuances de gris en utilisant unquivalent des points noirs, ou une gamme quasi infinie de couleurs en utilisant des points de quelques couleurs uniquement. Voir aussi Demi-tons.

Jet d'encre

Méthode d'impression au moyen de laquelle chaque dette ou symbole est imprimé par projection précise de l'encre sur le papier.

LCD

Acronyme de « Liquid Crystal Display ». Écran affichtant différents messages selon l'état de l'imprimante.

Lecteur

Periphérique de mémoire, tel que lecteur de CD-ROM, disque dur ou lecteur de disquette. Sous Windows, une dette est affectée à chaque lecteur pour en faciliter la gestion.

Luminosite

Définition du caractère clair ou nombre d'une image.

Mémoire tampon

Partie de la mémoire de l'imprimante utilisé pour stocker les données avant leur impression.

Memoire

Partie du système électronique de l'imprimante utilisé pour stocker des informations (données). Certaines informations sont fixes et servent à contrôler le fonctionnement de l'imprimante. Les informations envoyées de l'ordinateur à l'imprimante sont stockées en mémoire temporairement. Voir aussi RAM et ROM.

MicroWeave

Mode d'impression par lequel les images sont imprimées avec un pas plus fin pour réduire la probabilité d' apparition de bandes et produit des images de qualité laser. Voir aussi Bandes.

Monochrome

Mode d'impression utilisant une seule couleur d'encre, généralement le noir.

Mode d'impression

Nombre de points par pouce (dpi ou ppp) utilisés pour représentier une image.
EPSON Stylus Pro 4450 dispose de trois modes d'impression différents: SuperFine (1440 ppp), Fine (720 ppp) et Normal (360 ppp).
EPSON Stylus Pro 4880 dispose de quatre modes d'impression différents: SuperPhoto (2880 ppp), SuperFine (1440 ppp), Fine (720 ppp) et Normal (360 ppp).

Mémoire vivie (RAM)

Acronyme de « Random Access Memory » (mémoire vivie). Partie de la mémoire de l'imprimante qui est utilisé comme tampon et également comme espace de stockage de caractères définis par l'utilisateur. Les données de la RAM sont perdues des que l'imprimante est mise hors tension.

Matricielle

Méthode d'impression par laquelle chaque dette ou symbole est constitué d'une matrice de points individuels.

nettoyage des têtes

Opération consistant à nettoyer les buses bouchées pour obtenir une impression correcte.

Niveau de gris

Échelle de nuances de gris allant du noir au blanc. Cette échelle est utilisée pour représentier les couleurs quand l'impression se fait en noir et blanc.

Octet

Unité d'information constituée de huit bits.

Pilote

Programme logiciel envoyant des instructions à un périphérique d'ordinateur pour lui indiquer ce qu'il doit faire. Par exemple, votre pilote d'impression reçoit des données d'impression de votre logiciel de traitement de texte et envoie à l'imprimante des instructions d'impression.

Pilote d'impression (Windows), Gestionnaire d'impression (Macintosh)

Programme logiciel qui envoie des commandes destinées à utiliser les fonctions d'une imprimante particulière. Souvent raccourci en « pilote ». Voir aussi Pilote.

Paramètres Menu

Réglages effectuels à l'aide du panneau de contrôle de l'imprimante. Le mode Menu de régler divers paramètres qui ne sont pas disponibles avec le pilote, comme des paramètres de test d'impression.

PhotoEnhance

Logiciel Epson permettant de modifier la nuance d'un ton, de corriger les données de l'image et de changer la netteté des données de l'image.

Port

Canal d'interface par lequel les données sont transmises entre apparèils.

Police

Style de caractères désigné par un nom de famille.

Réinitialisation

Rétablissement de la configuration par défaut de l'imprimante en lauttant hors tension puis sous tension.

Résolution

Nombre de points par pouce (dpi ou ppp) utilisés pour représentier une image.

ROM

Acronyme de « Read Only Memory » (mémoire morte). Partie de la mémoire de l'imprimante qui peut être lue mais qui ne peut pas être utilisée pour stocker des données. Les informations contenues dans la ROM sont conservées lorsque l'imprimante est mise hors tension.

Réseaux d'égal à égal

Windows 98 prend en charge la mise en réseau poste-à-poste. Chaque ordinateur peut acceder aux ressources d'un autre ordinateur du réseau.

RVB

Sigle de Rouge, Vert et Bleu. Couleurs de base utilisées par le tube cathodique de votre écran d'ordinateur pour creator des images couleur selon le principe du système additif.

Support

Matériaux sur lesquels les données sont imprimées, tels que papier rouleau et feuilles simples, papier ordinaire et papiers spéciaux.

Spoule

Première étape de l'impression au cours de laquelle le pilote d'impression convertit les données d'impression en codes lisibles par l'imprimante. Ces données sont envoyées au serveur d'impression ou directement à l'imprimante.

Spool Manager

Programme logiciel qui convertit les données d'impression en codes compréhensibles par l'imprimante. Voir aussi Spoule.

sRGB

Logiciel pour Windows dont le but est de vous aider à Obtir des tirages couleur WYSIWYG (what you see is what you get). Ce logiciel imprime les couleurs telles que vous les voirz à l'écran.

Status Monitor

Programme logiciel permettant de contrôle l'etat de l'imprimante.

Utilitaire

Programme replissant une fonction spécifique, généralement liée à la maintenance du système.

Méthode de contrôle du fonctionnement de l'imprimante. Lorsque vous effectuez une vérification des buses, l'imprimante imprime la version du micrologiciel (ROM) et un motif de vérification des buses.

WYSIWYG

Acronyme de « What You See Is What You Get ». Terme utilisé pour déscrie les impressions qui apparaissent à l'écran exactement telles qu'elles sont imprimées.

Zone imprimable

Zone d'une page sur laquelle l'imprimante peut effectivement imprimer. En raison des marges, cette zone est inférieure au format physique de la page.

Index

A

Agrandissement, 100

Aide (Mac OS X), 48

Aide (Windows), 24

Alignment des têtes, 176

Annulation d'une impression (Mac OS X), 51

Annulation d'une impression (Windows), 28

Avance, 101

Axe

Installation du papier rouleau, 198

Retrait du papier rouleau, 201

C

\section*{Caracteristiques}

Caracteristiqueselectriques,322

Interface, 330

Normes et conformite, 324

Cartouches d'encre, 229, 234, 332

Cartouches d'encre noire, 234

Chargement du papier rouleau, 202

ColorSync, 70

Consommables, 332

Cutter, 243

D

Dépannage, 257

Epaisseur du papier, 186

EPSON Printer Utility2, 43

Utilisation, 212, 217

1

ICM du pilote, 67

ICM hote, 70

Impression bannière, 128

Impression de photos en noir et blanc, 83

Impression poster avec marges, 112

Impression sans marges, 87

Impression sur papier personnalise, 122

Indication d'erreur, 257

L

Ligne de fin de page, 208

M

Menu SelcType

Alignment des têtes, 172

configuration du papier, 169

réglagedel'imprimante,160

Message d'etat, 150

Messages d'erreur, 31

Mode Maintenance, 191

Motif de contrôle des buses, 174

N

Nettoyage

Imprimante,248

0

Options, 331

P

Pages/feuille, 109

Papier rouleau

Chargement, 202

Type de support, 334

PhotoEnhance (Windows), 81

R

Réduction, 100

Réglage de la marge du papier, 87

Remarques pour les supports, 196

Remplacement

Cartouches d'encre, 229

Reservoir de maintenance, 242

Reservoir de maintenance, 242

s

SelectType

menus,152

Service à la clientèle, 292

Support rouleau double, 198

Supports spéciaux EPSON, 196, 334

Type de support pris en charge pour

l'pression sans marges, 89

U

Utilaires d'impression (Mac OS X), 54

Utilaires d'impression (Windows), 32

Z

Zoom, 100
