Type de produit	Projecteur LCD
Marque	SHARP
Modèle	PG-A10X
Résolution native	XGA (1024 x 768)
Résolution maximale	Jusqu'à SXGA+ (1400 x 1050)
Luminosité	1300 Lumens ANSI (mode normal) / 1040 Lumens ANSI (mode faible puissance)
Rapport de contraste	450:1
Type de lampe	SHP 165 Watt
Durée de vie de la lampe	3000 heures (mode normal) / 4500 heures (mode faible puissance)
Niveau sonore	35 dB (mode normal) / 31 dB (mode faible puissance)
Haut-parleur	1 Watt monaural
Dimensions (L x H x P)	297 x 81 x 229 mm
Poids	2.9 kg
Alimentation	100-240 VAC, 50/60 Hz
Consommation électrique	240 Watt (mode normal) / 190 Watt (mode faible puissance)
Compatibilité vidéo	NTSC 3.58/4.43, PAL 50/60 M/N, SECAM, DTV/HDTV (480i/480p/540p/580i/580p/720p/1035i/1080i)
Entrées vidéo	1 x RGB/Composante (15 pin HD), 1 x S-Video (4 pin DIN), 1 x Composite (RCA)
Autres entrées	1 x RS-232C (9 pin DIN), 1 x 3.5 mm stéréo
Zoom	1:1.2 manuel
Correction trapèze	Numérique active
Fonctions spéciales	Mode faible puissance, sécurité antivol (code de démarrage), AutoSYNC rapide, ImageACE
Accessoires inclus	Télécommande, piles, câble secteur, câble RGB, adaptateur RS-232C, manuel, sac de transport
Garantie	3 ans pièces et main-d'œuvre + 2 ans service Express Repair

FOIRE AUX QUESTIONS - PG-A10X SHARP

Comment remplacer la lampe du projecteur SHARP PG-A10X ?

La lampe (modèle BQC-PGA10X//1) est remplaçable par l'utilisateur. Éteignez le projecteur, débranchez-le, attendez qu'il refroidisse, puis ouvrez le compartiment de la lampe (situé sous l'appareil) et remplacez-la en suivant les instructions du manuel.

Que faire si l'image est floue ?

Utilisez la molette de mise au point manuelle et la molette de zoom situées sur l'objectif. Assurez-vous également que la distance de projection est adaptée et que la surface de projection est propre.

Comment activer le mode faible puissance (Low Power Mode) ?

Accédez au menu via la télécommande ou le panneau de contrôle, sélectionnez l'option Low Power Mode dans les réglages. Ce mode réduit la luminosité, prolonge la durée de vie de la lampe jusqu'à 4500 heures et diminue le bruit du ventilateur.

Quels câbles sont inclus avec le projecteur ?

Les accessoires fournis comprennent : un câble d'alimentation de 1,8 m, un câble RGB de 3 m, un adaptateur DIN D-Sub/RS-232C, une télécommande avec piles, un filtre à air supplémentaire, un sac de transport et un manuel.

Comment connecter un ordinateur au PG-A10X ?

Connectez le câble RGB fourni entre le port RGB/Component du projecteur et le port VGA de l'ordinateur. Si nécessaire, utilisez l'adaptateur RS-232C. Allumez le projecteur puis l'ordinateur ; la détection automatique doit afficher l'image.

Quelle est la distance de projection recommandée ?

La distance de projection varie de 4'3'' (1,3 m) à 38'9'' (11,8 m) pour une diagonale d'écran de 40 à 300 pouces. Utilisez le logiciel de calcul de lentille Sharp pour des distances précises.

Comment nettoyer le filtre à air ?

Éteignez et débranchez le projecteur. Retirez le filtre à air (situé sur le côté ou en dessous) et nettoyez-le avec un aspirateur ou de l'eau tiède. Séchez-le complètement avant de le remettre en place. Un filtre supplémentaire est inclus.

Que faire si l'écran affiche 'Aucun signal' ?

Vérifiez que la source est allumée et que le câble est bien connecté. Appuyez sur le bouton INPUT de la télécommande pour sélectionner la bonne entrée (RGB, S-Video ou Composite). Le projecteur dispose d'une fonction AutoSYNC qui peut être réactivée.

Comment activer la correction trapèze ?

Appuyez sur le bouton KEYSTONE de la télécommande ou accédez au menu OSD. Utilisez les touches fléchées pour ajuster la correction trapèze verticale jusqu'à ce que l'image soit rectangulaire.

Quelle est la garantie du projecteur SHARP PG-A10X ?

Le projecteur bénéficie d'une garantie limitée de 3 ans pour les pièces et la main-d'œuvre, plus 2 ans de service Express Repair de Sharp (remplacement ou réparation sous 24 heures). La lampe est garantie 90 jours.

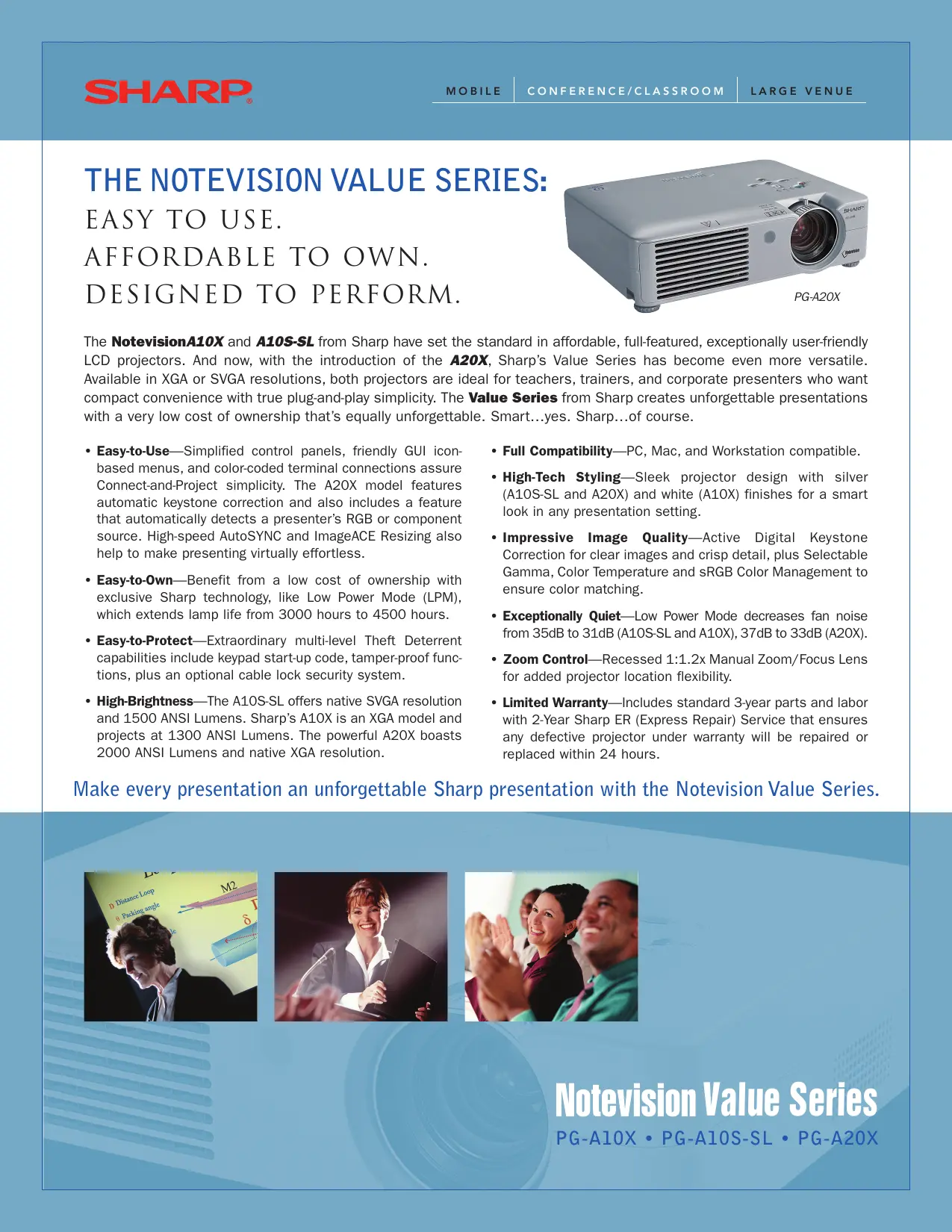

MODE D'EMPLOI PG-A10X SHARP

LA SÉRIE VALEUR NOTEVISION :

FACILE À UTILISER.

ABORDABLE À POSSÉDER.

CONÇUE POUR PERFORMER.

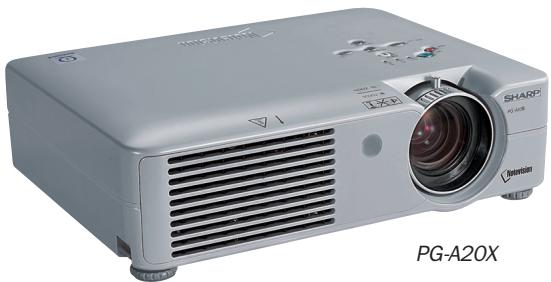

Les Notevision A10X et A10S-SL de Sharp ont établi la norme en matière de projecteurs LCD abordables, complets et exceptionnellement conviviaux. Et maintenant, avec l'introduction de l'A20X, la série Valeur de Sharp est devenue encore plus polyvalente. Disponibles en résolutions XGA ou SVGA, les deux projecteurs sont idéaux pour les enseignants, les formateurs et les présentateurs d'entreprise qui souhaitent une commodité compacte avec une véritable simplicité de branchement et de projection. La série Valeur de Sharp crée des présentations inoubliables avec un coût de possession très faible tout aussi inoubliable. Intelligent... oui. Sharp... bien sûr.

• Facile à utiliser : panneaux de commande simplifiés, menus conviviaux à icônes et connecteurs codés par couleur assurent une simplicité de connexion et de projection. Le modèle A20X dispose d'une correction automatique du trapèze et inclut également une fonction qui détecte automatiquement la source RVB ou composante du présentateur. L'AutoSYNC haute vitesse et le redimensionnement ImageACE contribuent également à rendre la présentation pratiquement sans effort.
• Facile à posséder : bénéficiez d'un faible coût de possession grâce à la technologie exclusive de Sharp, comme le mode basse consommation (LPM), qui prolonge la durée de vie de la lampe de 3 000 à 4 500 heures.
• Facile à protéger : des capacités de dissuasion contre le vol à plusieurs niveaux extraordinaires comprennent un code de démarrage au clavier, des fonctions inviolables, ainsi qu'un système de verrouillage par câble en option.
• Haute luminosité : l'A10S-SL offre une résolution SVGA native et 1 500 lumens ANSI. L'A10X de Sharp est un modèle XGA et projette à 1 300 lumens ANSI. Le puissant A20X affiche 2 000 lumens ANSI et une résolution XGA native.
• Compatibilité totale : compatible PC, Mac et station de travail.
• Design haute technologie : design de projecteur élégant avec des finitions argent (A10S-SL et A20X) et blanc (A10X) pour un look intelligent dans tout cadre de présentation.
• Qualité d'image impressionnante : correction active du trapèze pour des images nettes et des détails précis, plus gestion des couleurs sélectionnable, température de couleur et gestion des couleurs sRGB pour garantir la correspondance des couleurs.
• Exceptionnellement silencieux : le mode basse consommation réduit le bruit du ventilateur de 35 dB à 31 dB (A10S-SL et A10X), de 37 dB à 33 dB (A20X).
• Commande de zoom — objectif à zoom manuel 1:1,2x et mise au point manuelle encastrés pour une plus grande flexibilité de positionnement du projecteur.
• Garantie limitée — comprend la garantie standard de 3 ans sur les pièces et la main-d'œuvre, avec le service Sharp ER (Express Repair) de 2 ans qui garantit que tout projecteur défectueux sous garantie sera réparé ou remplacé dans les 24 heures.

Faites de chaque présentation une présentation Sharp inoubliable avec la série Notepad Value.

Spécifications générales

Résolution PG-A10X : XGA (1024 x 768) jusqu'à SXGA+ (1400 x 1050)

PG-A10S-SL : SVGA (800 x 600) jusqu'à SXGA+ (1400 x 1050)

PG-A20X : XGA (1024 x 768) SXGA+ (1400 x 1050)

Lignes TV PG-A10X : 700 lignes TV (DTV 720p)

PG-A10S-SL : 520 lignes TV (DTV 720p)

PG-A20X : 700 lignes TV (DTV 720p)

Type de dispositif 3-0,79" TFT LCD

Fréquence H et V fH 15-70 kHz/fV 43-85 Hz

Horloge de points 12 - 108 MHz

Compatibilité PC, Mac et station de travail

Système vidéo NTSC 3.58,4.43/PAL50,60 M,N/SECAM

DTV/HDTV 480i/480p/540p/580i/580p/720p/1035i/1080i

Compatibilité

Redimensionnement avancé de l'image ACE - jusqu'à SXGA+

Luminosité PG-A10X : 1300 lumens ANSI avec 95 % de CCR ; 1040 lumens ANSI en mode basse consommation

PG-A10S-SL : 1500 lumens ANSI avec 95 % de CCR ; 1200 lumens ANSI en mode basse consommation

PG-A20X : 2000 lumens ANSI avec 90 % de CCR ; 1600 lumens ANSI en mode basse consommation

Taux de contraste PG-A10X : 450:1

PG-A10S-SL : 400:1

PG-A20X : 400:1

Type d'objectif PG-A10X : objectif encastré avec zoom et mise au point manuels 1:1.2 (F) 1.9-2.2, (f) 26-31 mm

PG-A10S-SL : objectif encastré avec zoom et mise au point manuels 1:1.2 (F) 1.9-2.2, (f) 26-31 mm

PG-A20X : objectif encastré avec zoom et mise au point manuels 1:1.2 (F) 1.7-1.94, (f) 26-31 mm

Format d'image 4:3 et 16:9

Télécommande IR

Fréquence porteuse IR 38 kHz

Système audio 1,0 watt monophonique

Lampe PG-A10X : SHP 165 watts

PG-A10S-SL : SHP 165 watts

PG-A20X : SHP 180 watts

Durée de vie de la lampe : 3 000 heures en mode standard / 4 500 heures en mode basse consommation

Module de lampe n° PG-A10X : BQC-PGA10X//1, remplaçable par l'utilisateur final*

PG-A10S-SL : BQC-PGA10X//1, remplaçable par l'utilisateur final*

PG-A20X : BQC-PGA20X//1, remplaçable par l'utilisateur final*

Bruit du ventilateur PG-A10X : 35 dB en mode standard / 31 dB en mode basse consommation

PG-A10S-SL : 35 dB en mode standard / 31 dB en mode basse consommation

PG-A20X : 37 dB en mode standard / 33 dB en mode basse consommation

Source d'alimentation PG-A10X : 100-240 V CA, 50/60 Hz

PG-A10S-SL : 100-240 V CA, 50/60 Hz

PG-A20X : 110-240 V CA, 50/60 Hz

Consommation électrique PG-A10X : 240 watts en mode standard / 190 watts en mode basse consommation

PG-A10S-SL : 240 watts en mode standard / 190 watts en mode basse consommation

PG-A20X : 240 watts en mode standard / 200 watts en mode basse consommation

Dissipation thermique PG-A10X : 900 BTU/heure en mode standard, 710 BTU/heure en mode basse consommation

PG-A10S-SL : 900 BTU/heure en mode standard, 710 BTU/heure en mode basse consommation

PG-A20X : 900 BTU/heure en mode standard, 750 BTU/heure en mode basse consommation

Dimensions (l x h x p) : 11,7" x 3,2" x 9,0" (corps principal)

Poids : 6,4 livres

Couleur du boîtier PG-A10X : blanc

PG-A10S-SL : argent

PG-A20X : argent

Garantie limitée : 3 ans pièces et main-d'œuvre, 2 ans Sharp Express Repair, lampe 90 jours

Entrées

Entrée 1 - (1) RVB/Composante (HD 15 broches/partagée)

Entrée 2 - (1) S-Vidéo (DIN 4 broches)

Entrée 3 - (1) Composite (RCA)

Autres - (1) RS-232C (connecteur DIN 9 broches)

(1) Mini-jack stéréo 3,5 mm

Accessoires inclus

Télécommande, deux piles AA, cordon d'alimentation de 6 pieds, filtre à air supplémentaire, câble RVB de 9'10"

Câble de signal, adaptateur DIN D-Sub/RS-232C (uniquement pour A10S-SL et A10X),

Manuel d'utilisation, manuel sur CD-ROM, étiquette "Guide rapide", sac de transport

Accessoires en option

AN-C400CC Mallette rigide (projecteur uniquement)

AN-M200PCBAG Sac souple à roulettes (projecteur et PC)

AN-C400SC Mallette de transport rigide avec roulettes et poignée

AN-M100WB Mallette rigide avec roulettes (projecteur et PC)

AN-PGCM95 Support de montage au plafond

AN-EP101B Tube de rallonge pour support de plafond

AN-JT200 Articulation pour support de plafond

AN-CMCSS16 Système de câble de sécurité de 16" pour utilisation avec support de plafond

AN-CMCSS46 46" Security Cable System for use with Ceiling Bracket

AN-C3BN 5 BNC to 15 pin D-sub cable (9'10")

AN-C3CP 3 RCA to 15 pin D-sub cable (9'10")

AN-MR1EL Remote IR Receiver (for Page Up/Page Down Control)

AN-GYRO1 RF Wireless GyroRemote

AN-C10RS RS-232C Serial Control Cable (32'10")

AN-A1RS DIN D-Sub/RS-232C Adapter (5'9")

Distances de projection

Diagonale d'écran : de 40" à 300"

Distance de projection min/max PG-A10X : de 4'3" à 38'9"

Distance PG-A10S-SL : de 4'3" à 38'9"

PG-A20X : de 4'3" à 39'

Distance de projection min/max approximative

de l'écran à l'avant de l'objectif

Téléchargez le logiciel gratuit de calcul de lentilles de Sharp

from www.sharplensc calculator.com

Design and specifications subject to change without notice.

SHARP is a registered trademark of SHARP Corporation. All

other trademarks are property of their respective owners.

*Available through authorized parts distributor/dealer.

SHARP®

be sharp

SHARP ELECTRONICS CORPORATION

LCD Products Group, Sharp Plaza

Mahwah, NJ 07430-2135

E-mail:[e-mail]

1-866-4-VISUAL

www.SharpLCD.com/Notevision

Printed in USA

LC-02-275

07/03

Rev 1.0
