Intitulé	Valeur / Description
Type de produit	Projecteur LCD portable
Résolution native	1024 x 768 pixels (XGA)
Luminosité	3000 lumens
Contraste	2000:1
Durée de vie de la lampe	4000 heures (mode normal), 6000 heures (mode éco)
Connectivité	HDMI, VGA, USB, RCA, S-Video
Dimensions approximatives	300 x 250 x 90 mm
Poids	2,5 kg
Alimentation électrique	AC 100-240V, 50/60Hz
Fonctions principales	Projection d'images, vidéos, et présentations
Entretien et nettoyage	Nettoyage régulier du filtre à air, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Lampe, filtre à air, télécommande disponibles en pièces détachées
Sécurité	Protection contre la surchauffe, verrouillage de la lampe
Informations générales	Idéal pour les présentations en milieu professionnel et éducatif

FOIRE AUX QUESTIONS - XG-C335X SHARP

Comment connecter le projecteur SHARP XG-C335X à un ordinateur ?

Utilisez un câble VGA pour connecter le projecteur à votre ordinateur. Assurez-vous que le projecteur est allumé et sélectionnez l'entrée VGA à l'aide de la télécommande.

Que faire si l'image projetée est floue ?

Ajustez la mise au point en utilisant la molette de mise au point située sur le projecteur. Assurez-vous également que le projecteur est à la bonne distance de l'écran.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une prise de courant et que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, essayez un autre câble d'alimentation.

Comment remplacer l'ampoule du projecteur SHARP XG-C335X ?

Éteignez le projecteur et débranchez-le. Retirez le couvercle de l'ampoule, dévissez l'ampoule usagée, insérez la nouvelle ampoule et remettez le couvercle en place.

Pourquoi le son est-il faible ou inexistant ?

Vérifiez que le volume du projecteur est suffisamment élevé. Assurez-vous également que les câbles audio sont correctement connectés si vous utilisez une source externe.

Comment ajuster le rapport d'aspect de l'image ?

Accédez au menu de configuration du projecteur et recherchez l'option 'Rapport d'aspect'. Vous pourrez sélectionner le format d'image souhaité, tel que 16:9 ou 4:3.

Le projecteur affiche un message d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Généralement, un redémarrage du projecteur peut résoudre le problème, mais si l'erreur persiste, contactez le service client.

Comment nettoyer le filtre à air du projecteur ?

Éteignez et débranchez le projecteur. Retirez le filtre à air, nettoyez-le avec un aspirateur ou de l'eau et laissez-le sécher complètement avant de le réinstaller.

Où trouver le numéro de modèle du projecteur ?

Le numéro de modèle se trouve généralement sur l'étiquette au dos du projecteur ou à l'intérieur du compartiment de l'ampoule.

MODE D'EMPLOI XG-C335X SHARP

Mise en place de l'écran 2 Format de l'écran et distance de projection.... 3

Distance de projection 3 Objectif zoom standard 4 Objectif grand angle-zoom (AN-C12MZ) 5 Téléobjectif-zoom (AN-C18MZ) 6 Téléobjectif-zoom (AN-C27MZ) 7 Téléobjectif-zoom (AN-C41MZ) 8

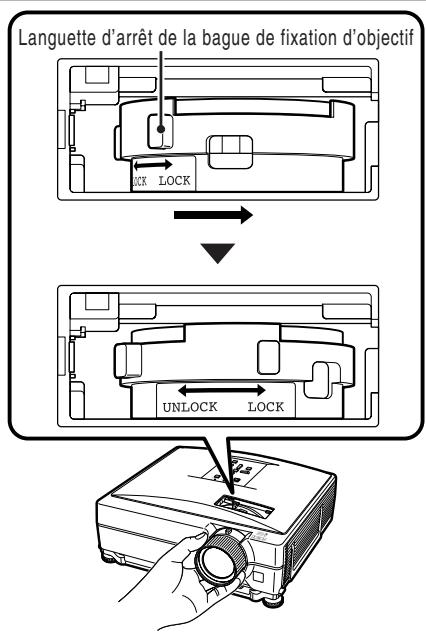

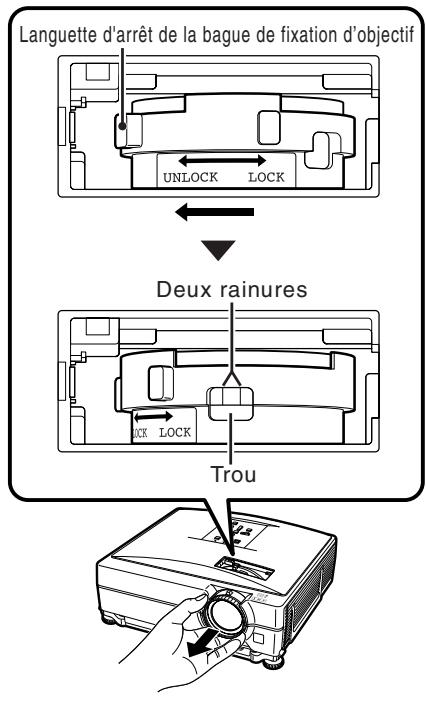

Changement de l'objectif 9 Attribution des points de connexion 11 RS-232C Spécifications et paramètres de commande... 13

Commande par l'ordinateur 13 Conditions de communication 13 Format basic 13 Commandes 14

Configuration de l'environnement du réseau du projecteur... 18

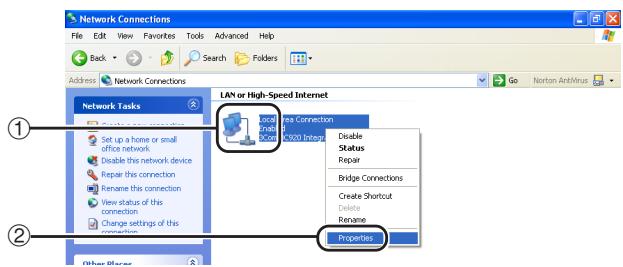

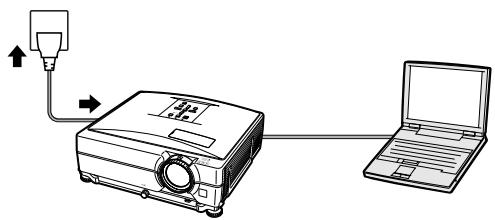

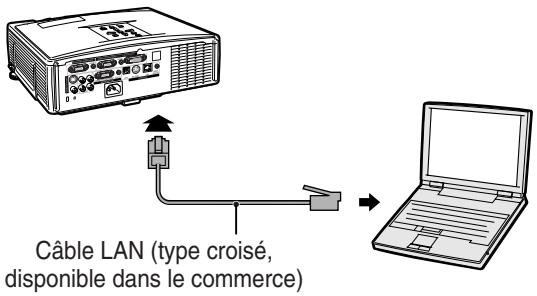

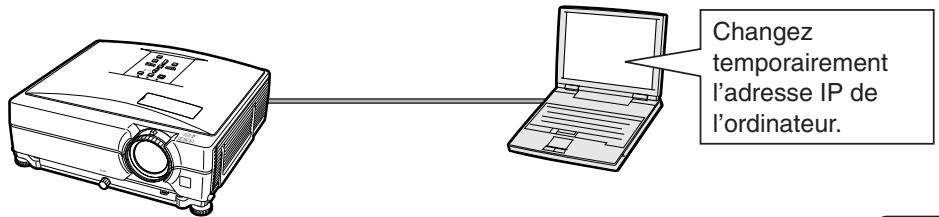

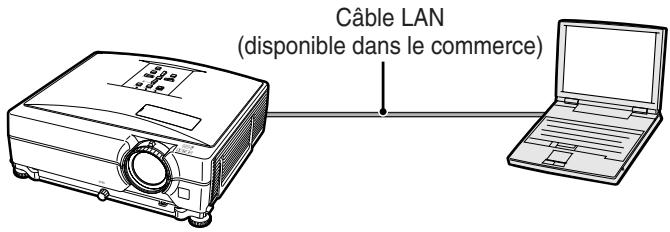

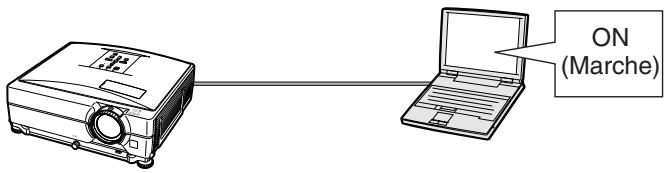

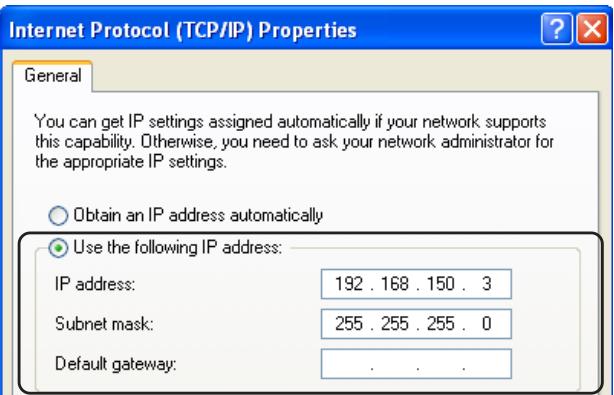

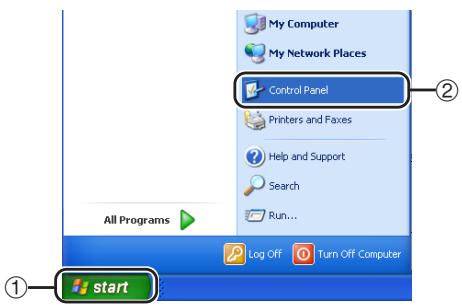

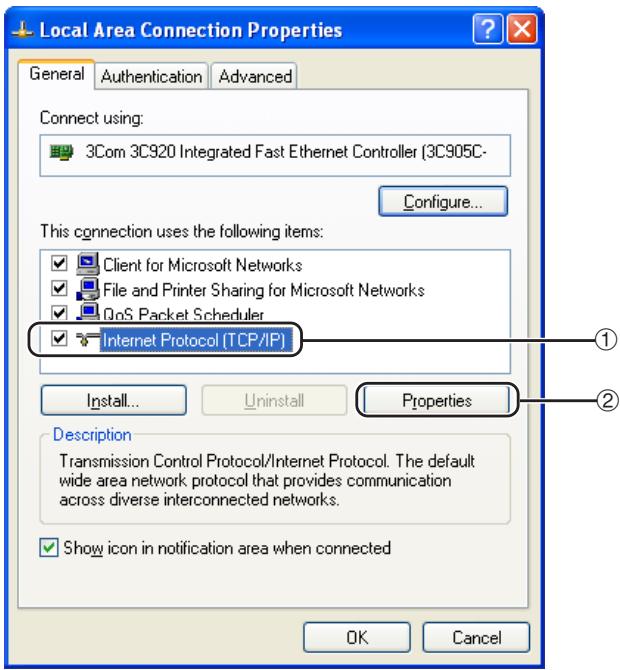

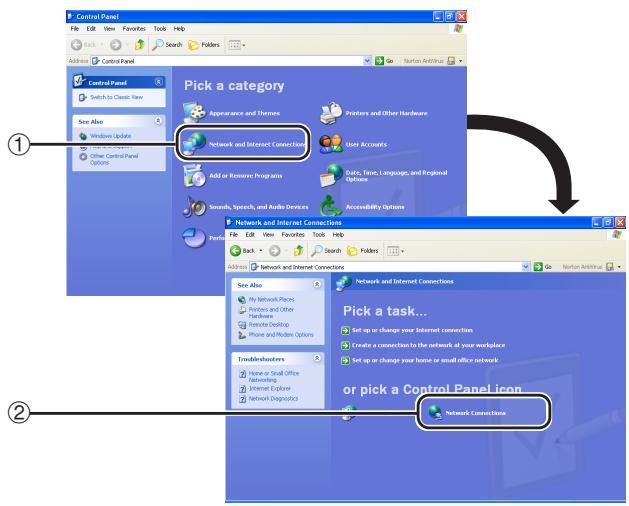

Réglages réseau sur l'ordinateur 18 1. Connexion du projecteur à un ordinateur 19 2. Spécification d'une adresse IP pour l'ordinateur... 20 3. Configuration d'une connexion réseau pour le projecteur 22

Commande du projecteur par un réseau LAN... 24

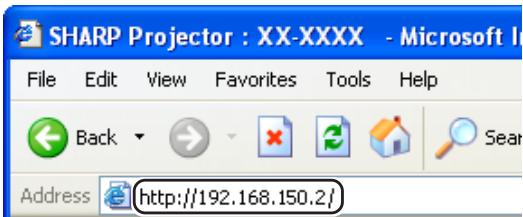

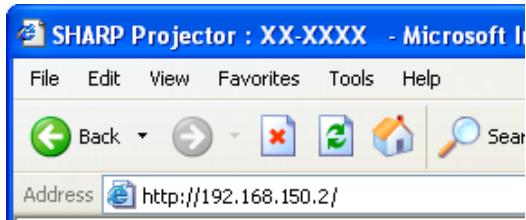

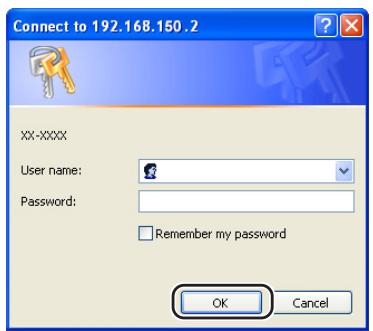

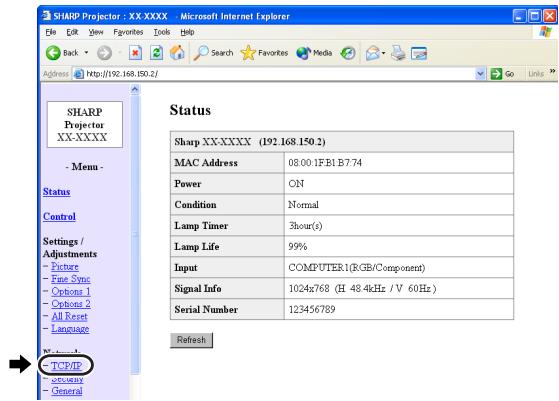

Commande du projecteur par Internet Explorer (Version 5.0 ou ultérieure) 24

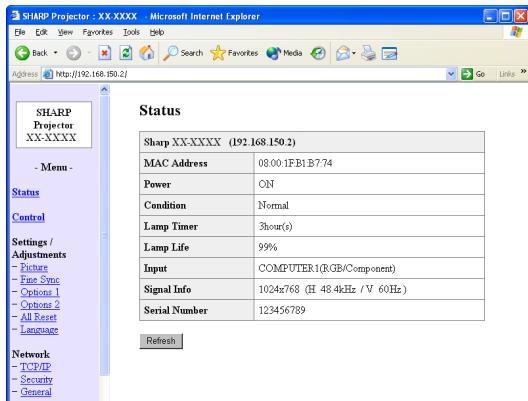

Vérification de l'état du projecteur (Status) 25

Commande du projecteur (Control) 25

Configuration et réglage du projecteur (Settings & Adjustments) 26

Paramétrage de la sécurité (Network - Security)... 26

Réglages généraux du réseau (Network - General)... 27

Paramétrage pour l'envoi d'e-mail en cas d'erreur (Mail - Originator Settings) 27

Paramétrage des messages d'erreur et des adresses du destinataire auquel l'e-mail doit être envoyé en cas d'erreur (Mail - Recipient Settings) 28

Réglage des éléments d'erreur et de l'URL qui s'afficheront lorsqu'une erreur se produit (Service & Support - Access URL) 28

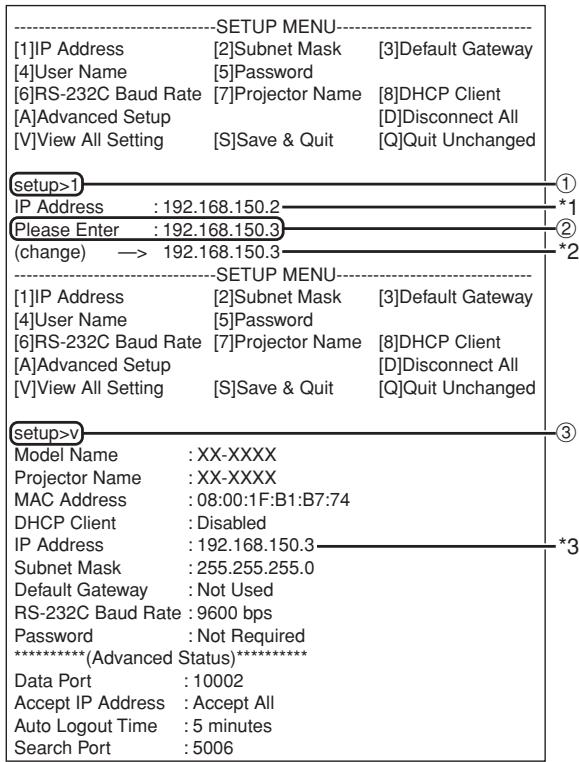

Configuration du projecteur lorsque RS-232C ou Telnet est utilisé 29

Connexion RS-232C 29

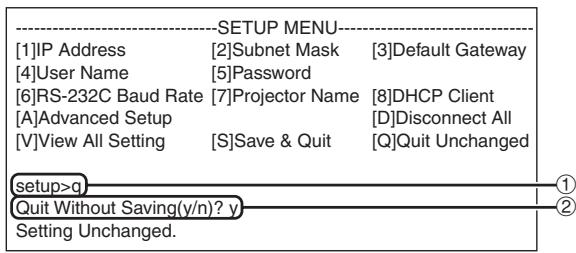

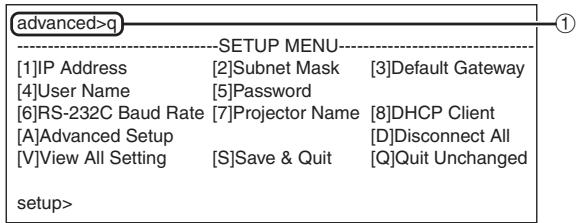

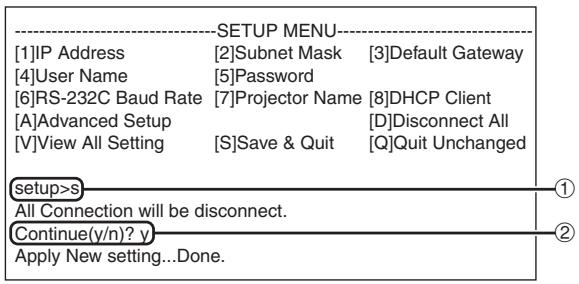

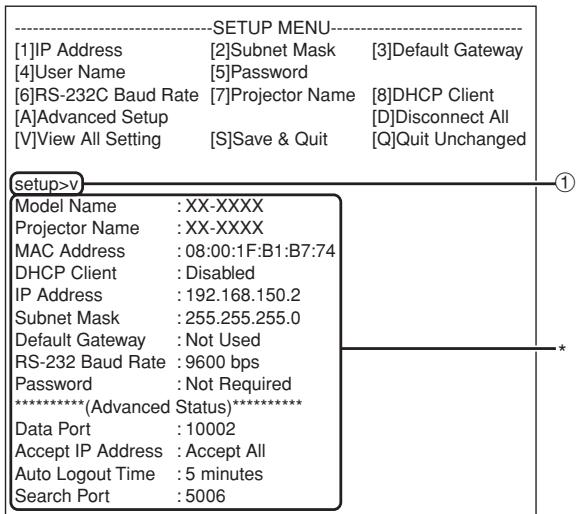

Connexion Telnet 30 SETUP MENU (Menu de configuration) (Menu principal)... 31 ADVANCED SETUP MENU (Menu de configuration avancée)... 31 Affichage des détails des réglages ([V]View All Setting)... 32 Paramètres à régler 32 Sauvegarder les réglages et quitter ([S]ave & Quit)... 33 Quitter sans sauvegarder les réglages ([Q]uit Unchanged).... 33 Réglage de l'adresse IP ([1]IP Address) 34 Réglage du masque de sous-réseau ([2]Subnet Mask)... 34 Réglage de passerelle par défaut ([3]Default Gateway).... 34 Réglage du nom de l'utilisateur ([4]UserName)... 34 Réglage du mot de passe ([5]Password) 35 Réglage de la vitesse de transmission RS-232C ([6]RS-232C Baud Rate) 35 Spécification du nom du projecteur ([7]Projector Name)... 35 Réglage du Client DHCP ([8]DHCP Client) 35 Déconnexion de toutes les connexions ([D]Disconnect All) 36 Accès au ADVANCED SETUP MENU (Menu de configuration avancée) ([A]Advanced Setup)... 36 Réglage du temps de déconnexion auto (ADVANCED[1]AutoLogout Time) 36 Réglage du port de communication (ADVANCED[2]Data Port)... 36 Execution d'un test Ping de réseau (ADVANCED[5]Network Ping Test) 37 Réglage de Accepter l'adresse IP (ADVANCED[6]Accept IP Addr (1) - [8] Accept IP Addr (3)) 37 Acceptor toutes les adresses IP (ADVANCED[9]Accept All IP Addr) 37 Réglage du port de recherche (ADVANCED[0]Search Port) 38 Retour aux réglages par défaut (ADVANCED!!)Restore Default Setting)..... 38 Retour au menu principal (ADVANCED[Q]Return to Main Menu)...... 38

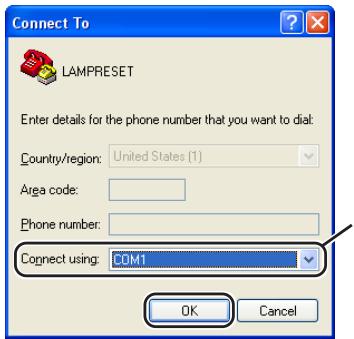

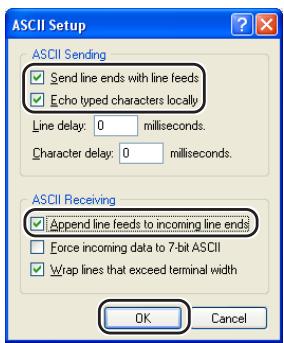

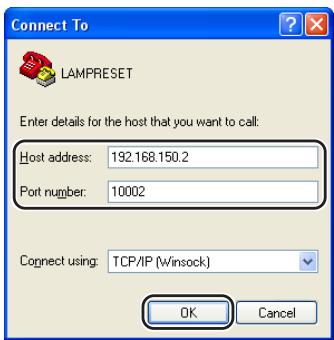

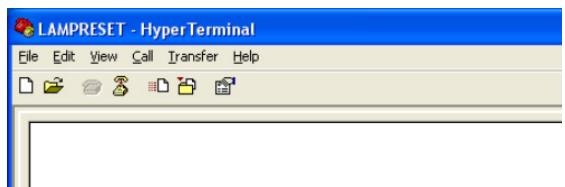

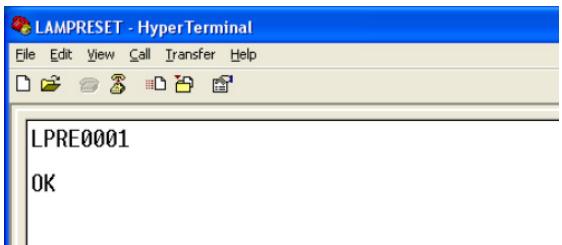

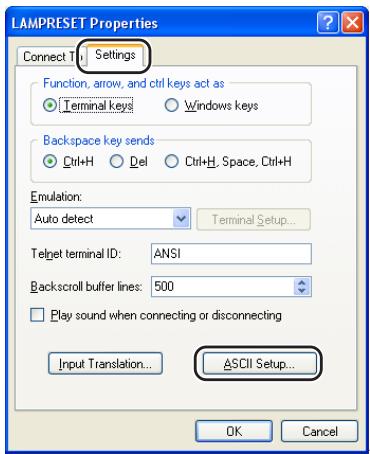

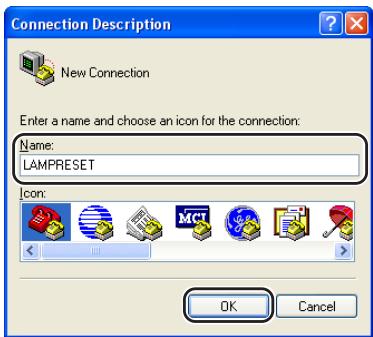

Réinitialisation du compteur d'heures de la lampe du projecteur par LAN 39

Résolution des problèmes 41

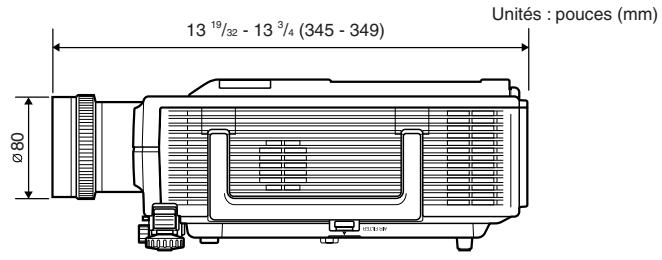

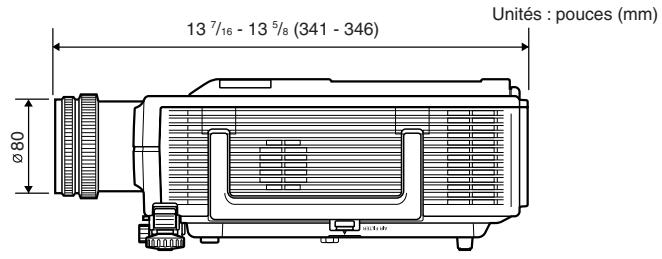

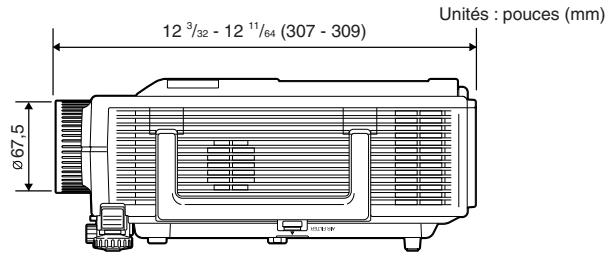

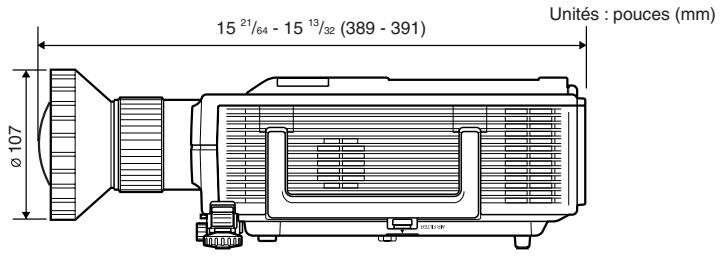

Dimensions 44

Mise en place de l'écran

Pour une qualité d'image optimale, placez le projecteur perpendiculaire à l'écran avec les pieds du projecteur sur une surface plane et horizontale. Ce qui éliminera le recours à la Correction Trapèze et permettra d'obtenir la meilleure qualité d'image possible.

Remarque

• L'objectif du projecteur doit être centré sur le milieu de l'écran. Si l'axe horizontal passant par le centre de l'objectif n'est pas perpendiculaire à l'écran, l'image sera déformée et difficile à regarder.
• Afin d'obtenir une image optimale, positionnez l'écran de façon à ce qu'il ne soit pas exposé directement au soleil ou à l'éclairage de la pièce. Toute lumière directe sur l'écran délave les couleurs et rend le visionnage difficile. Fermez les rideaux et diminuez l'éclairage lorsque vous installez l'écran dans une pièce ensoleillée ou très éclairée.

Installation normale (projection vers l'avant)

• Placez le projecteur à la distance requise de l'écran selon le format souhaité de l'image projetée.

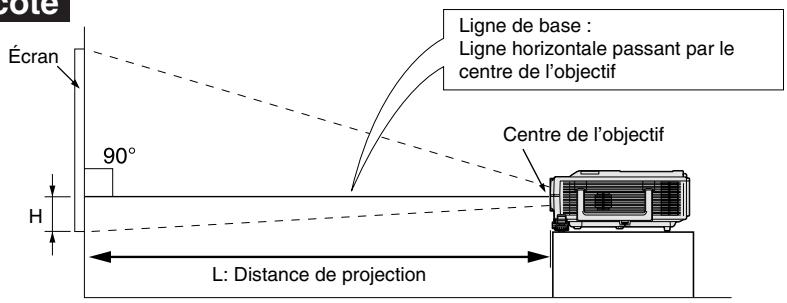

Exemple de l'installation normale

Vue de côté

• La distance entre l'écran et le projecteur varie suivant le format de l'écran.
• Le réglage par défaut peut être utilisé lorsque le projecteur est placé devant l'écran. Si l'image projetée est renversée ou inversée, réglez « Mode PRJ » sur « Avant » (Voir la page 52 du mode d'emploi du projecteur.)
• Placez le projecteur pour que l'axe horizontal passant par le centre de l'objet soit perpendiculaire à l'écran.

Format de l'écran et distance de projection

La taille d'écran de projection varie en fonction de la distance entre l'objet du projecteur et l'écran.

Les objectifs en option de Sharp sont également disponibles pour une application spécialisée. Veuillez consulter votre revendeur de projecteur Sharp le plus proche pour plus de détails concernant tous les objectifs. (Lorsque vous utilisez un objectif, reportez-vous à son mode d'emploi).

Installez le projecteur de sorte que les images soient projetées sur l'écran à la taille optimale en vous référant

au tableau. Servez-vous des valeurs du tableau comme valeurs de référence pour l'installation du projecteur.

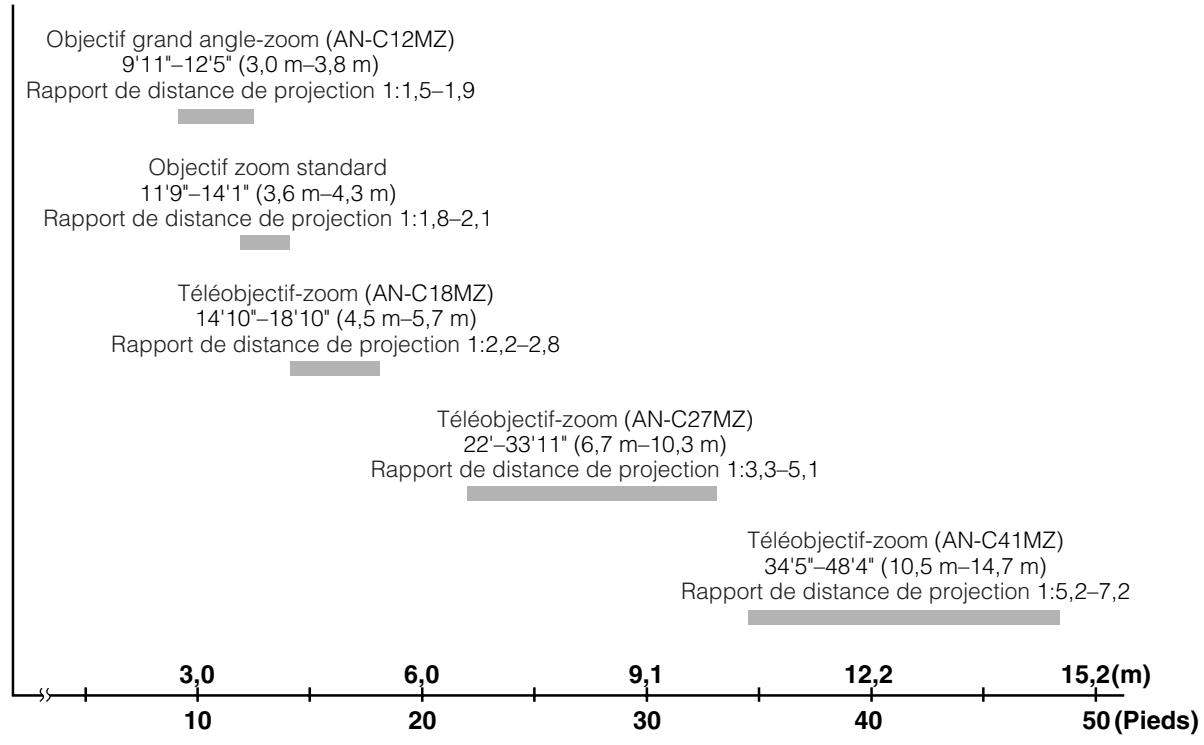

Distance de projection

Le dessin ci-dessous correspond à un écran de 254 cm (100 pouces) en mode normal 4:3.

Objectif zoom standard

F1,7-F1,9, f=28,0-33,6 mm

Mode NORMAL (4:3)

Format de l'image (écran)				Distance de projection [L]			Distance entre le centre de l'objet et le bas de l'image [H]
Diag. [χ]	Largeur	Hauteur	Minimum [L1]	Maximum [L2]
500" (1270 cm)	1016 cm (400")	762 cm (300")	17,9 m (58' 7")	21,4 m (70' 4")	-76 cm	(-30")
300" (762 cm)	610 cm (240")	457 cm (180")	10,7 m (35' 2")	12,9 m (42' 2")	-46 cm	(-18")
270" (686 cm)	549 cm (216")	411 cm (162")	9,6 m (31' 8")	11,6 m (38")	-41 cm	(-16 13/64")
250" (635 cm)	508 cm (200")	381 cm (150")	8,9 m (29' 3")	10,7 m (35' 2")	-38 cm	(-15")
200" (508 cm)	406 cm (160")	305 cm (120")	7,1 m (23' 5")	8,6 m (28' 1")	-30 cm	(-12")
150" (381 cm)	305 cm (120")	229 cm (90")	5,4 m (17' 7")	6,4 m (21' 1")	-23 cm	(-9")
100" (254 cm)	203 cm (80")	152 cm (60")	3,6 m (11' 9")	4,3 m (14' 1")	-15 cm	(-6")
84" (213 cm)	171 cm (67")	128 cm (50")	3,0 m (9' 10")	3,6 m (11' 10")	-13 cm	(-5 3/64")
80" (203 cm)	163 cm (64")	122 cm (48")	2,9 m (9' 4")	3,4 m (11' 3")	-12 cm	(-4 51/64")
72" (183 cm)	146 cm (58")	110 cm (43")	2,6 m (8' 5")	3,1 m (10' 1")	-11 cm	(-4 5/16")
60" (152 cm)	122 cm (48")	91 cm (36")	2,1 m (7")	2,6 m (8' 5")	-9 cm	(-3 19/32")
40" (102 cm)	81 cm (32")	61 cm (24")	1,4 m (4' 8")	1,7 m (5' 7")	-6 cm	(-2 13/32")

χ : Format d'image (diag.) (pouces/cm) L: Distance de projection (m/pieds) L1: Distance minimale de projection (m/pieds) L2: Distance maximale de projection (m/pieds) H: Distance du bas de l'image au centre de l'objet (cm/pouces)

Formule pour le format d'image et la distance de projection [m/cm]

L1 (m) = 0,03571X L2 (m) = 0.04286X H (cm) = -0,1524x [Pieds/pouces] L1 (pieds) = 0.03571x / 0.3048 L2 (pieds) = 0.04286X / 0.3048 H (pouces) = -0,1524x / 2,54

Mode ALLONGE (16:9)

Format de l'image (écran)				Distance de projection [L]			Distance entre le centre de l'objet et le bas de l'image [H]		Plage ajustable de la position de l'image [S]
Diag. [X]	Largeur	Hauteur		Minimum [L1]	Maximum [L2]
450" (1143 cm)	996 cm	(392")	560 cm	(221")	17,5 m	(57' 5")	21,0 m	(68' 11")	19 cm (7 23/64")
300" (762 cm)	664 cm	(261")	374 cm	(147")	11,7 m	(38' 3")	14,0 m	(45' 11")	12 cm (4 29/32")
250" (635 cm)	553 cm	(218")	311 cm	(123")	9,7 m	(31' 11")	11,7 m	(38' 4")	10 cm (4 5/64")
225" (572 cm)	498 cm	(196")	280 cm	(110")	8,8 m	(28' 9")	10,5 m	(34' 6")	9 cm (3 43/64")
200" (508 cm)	443 cm	(174")	249 cm	(98")	7,8 m	(25' 6")	9,3 m	(30' 8")	8 cm (3 17/64")
150" (381 cm)	332 cm	(131")	187 cm	(74")	5,8 m	(19' 2")	7,0 m	(23')	6 cm (2 29/64")
133" (338 cm)	294 cm	(116")	166 cm	(65")	5,2 m	(17")	6,2 m	(20' 4")	6 cm (2 11/64")
106" (269 cm)	235 cm	(92")	132 cm	(52")	4,1 m	(13' 6")	4,9 m	(16' 3")	4 cm (1 47/64")
100" (254 cm)	221 cm	(87")	125 cm	(49")	3,9 m	(12' 9")	4,7 m	(15' 4")	4 cm (1 41/64")
92" (234 cm)	204 cm	(80")	115 cm	(45")	3,6 m	(11' 9")	4,3 m	(14' 1")	4 cm (1 1/2")
84" (213 cm)	186 cm	(73")	105 cm	(41")	3,3 m	(10' 9")	3,9 m	(12' 10")	3 cm (1 3/8")
80" (203 cm)	177 cm	(70")	100 cm	(39")	3,1 m	(10' 3")	3,7 m	(12' 3")	3 cm (1 5/16")
72" (183 cm)	159 cm	(63")	90 cm	(35")	2,8 m	(9' 2")	3,4 m	(11')	3 cm (1 11/64")
60" (152 cm)	133 cm	(52")	75 cm	(29")	2,3 m	(7' 8")	2,8 m	(9' 2")	2 cm (63/64")
40" (102 cm)	89 cm	(35")	50 cm	(20")	1,6 m	(5' 1")	1,9 m	(6' 2")	2 cm (21/32")

χ : Format d'image (diag.) (pouces/cm) L: Distance de projection (m/pieds) L1: Distance minimale de projection (m/pieds) L2: Distance maximale de projection (m/pieds) H: Distance du bas de l'image au centre de l'objectif (cm/pouces) S: Plage ajustable de la position de l'image (cm/pouces)

Formule pour le format d'image et la distance de projection

[m/cm]

L1 (m) = 0,0389X L2 (m) = 0,04669X H (cm) = 0,04151X S (cm) = ±0,20754X

[Pieds/pouces]

L1 (pieds) = 0,0389X / 0,3048 L2 (pieds) = 0,04669X / 0,3048 H (pouces) = 0,04151X / 2,54 S (pouces) = ± 0,20754X / 2,54

Remarque

• Laisser une marge d'erreur dans les valeurs mentionnées ci-dessus.
• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signifie que l'image est en dessous du centre de l'objectif.

Objectif grand angle-zoom (AN-C12MZ)

F2,2-F2,7, f=24,5-30,7 mm

Mode NORMAL (4:3)

Format de l'image (écran)			Distance de projection [L]			Distance entre le centre de l'objet et le bas de l' image [H]
Diag. [X]	Largeur	Hauteur	Minimum [L1]	Maximum [L2]
250" (635 cm)	508 cm (200")	381 cm (150")	7,5 m (24' 9")	9,5 m (31")	-38 cm (-15")
200" (508 cm)	406 cm (160")	305 cm (120")	6,0 m (19' 10")	7,6 m (24' 10")	-30 cm (-12")
150" (381 cm)	305 cm (120")	229 cm (90")	4,5 m (14' 10")	5,7 m (18' 7")	-23 cm (-9")
100" (254 cm)	203 cm (80")	152 cm (60")	3,0 m (9' 11")	3,8 m (12' 5")	-15 cm (-6")
84" (213 cm)	171 cm (67")	128 cm (50")	2,5 m (8' 4")	3,2 m (10' 5")	-13 cm (-5 3/64")
80" (203 cm)	163 cm (64")	122 cm (48")	2,4 m (7' 11")	3,0 m (9' 11")	-12 cm (-4 51/64")
72" (183 cm)	146 cm (58")	110 cm (43")	2,2 m (7' 2")	2,7 m (8' 11")	-11 cm (-4 5/16")
60" (152 cm)	122 cm (48")	91 cm (36")	1,8 m (5' 11")	2,3 m (7' 5")	-9 cm (-3 19/32")
40" (102 cm)	81 cm (32")	61 cm (24")	1,2 m (4')	1,5 m (5')	-6 cm (-2 13/32")

X: Format d'image (diag.) (pouce/s/cm) L: Distance de projection (m/pieds) L1: Distance minimale de projection (m/pieds) L2: Distance maximale de projection (m/pieds) H: Distance du bas de l'image au centre de l'objectif (cm/pouces)

Formule pour le format d'image et la distance de projection

L1 (m) = 0,03019X L2 (m) = 0,03783X H (cm) = -0,1524x

L1 (pieds) = 0,03019X / 0,3048 L2 (pieds) = 0,03783X / 0,3048 H (pouces) = -0,1524X / 2,54

Mode ALLONGE (16:9)

Format de l'image (écran)			Distance de projection [L]			Distance entre le centre de l'objet et le bas de l'image [H]	Plage ajustable de la position de l'image [S]
Diag. [X]	Largeur	Hauteur	Minimum [L1]	Maximum [L2]
225" (572 cm)	498 cm (196")	280 cm (110")	7,4 m (24' 3")	9,3 m (30' 5")	9 cm (3 43/64")	±47 cm (±18 25/64")
200" (508 cm)	443 cm (174")	249 cm (98")	6,6 m (21' 7")	8,2 m (27")	8 cm (3 17/64")	±42 cm (±16 11/32")
150" (381 cm)	332 cm (131")	187 cm (74")	4,9 m (16' 2")	6,2 m (20' 3")	6 cm (2 29/64")	±31 cm (±12 1/4")
133" (338 cm)	294 cm (116")	166 cm (65")	4,4 m (14' 4")	5,5 m (18")	6 cm (2 11/64")	±28 cm (±10 7/8")
106" (269 cm)	235 cm (92")	132 cm (52")	3,5 m (11' 5")	4,4 m (14' 4")	4 cm (1 47/64")	±22 cm (±8 21/32")
100" (254 cm)	221 cm (87")	125 cm (49")	3,3 m (10' 9")	4,1 m (13' 6")	4 cm (1 41/64")	±21 cm (±8 11/64")
92" (234 cm)	204 cm (80")	115 cm (45")	3,0 m (9' 11")	3,8 m (12' 5")	4 cm (1 1/2")	±19 cm (±7 33/64")
84" (213 cm)	186 cm (73")	105 cm (41")	2,8 m (9' 1")	3,5 m (11' 4")	3 cm (1 3/8")	±17 cm (±6 55/64")
80" (203 cm)	177 cm (70")	100 cm (39")	2,6 m (8' 8")	3,3 m (10' 10")	3 cm (1 5/16")	±17 cm (±6 17/32")
72" (183 cm)	159 cm (63")	90 cm (35")	2,4 m (7' 9")	3,0 m (9' 9")	3 cm (1 11/64")	±15 cm (±5 57/64")
60" (152 cm)	133 cm (52")	75 cm (29")	2,0 m (6' 6")	2,5 m (8' 1")	2 cm (63/64")	±12 cm (±4 29/32")
40" (102 cm)	89 cm (35")	50 cm (20")	1,3 m (4' 4")	1,6 m (5' 5")	2 cm (21/32")	±8 cm (±3 17/64")

χ : Format d'image (diag.) (pouces/cm) L: Distance de projection (m/pieds) L1: Distance minimale de projection (m/pieds) L2: Distance maximale de projection (m/pieds) H: Distance du bas de l'image au centre de l'objet (cm/pouces) S: Plage ajustable de la position de l'image (cm/pouces)

Formule pour le format d'image et la distance de projection [m/cm]

• Laisser une marge d'erreur dans les valeurs mentionnées ci-dessus.
• Lorsque la distance entre le centre de l'objet et le bas de l'image [H] est un nombre négatif, cela signifie que l'image est en dessous du centre de l'objet.

Téléobjectif zoom (AN-C18MZ)

F1,7-F2,2, f=36,5-46,3 mm

Mode NORMAL (4:3)

Format de l'image (écran)			Distance de projection [L]		Distance entre le centre de l'objet et le bas de l' image [H]
Diag. [χ]	Largeur	Hauteur	Minimum [L1]	Maximum [L2]
250" (635 cm)	508 cm (200")	381 cm (150")	11,3 m (37' 2")	14,4 m (47' 1")	-38 cm	(-15")
200" (508 cm)	406 cm (160")	305 cm (120")	9,1 m (29' 9")	11,5 m (37' 8")	-30 cm	(-12")
150" (381 cm)	305 cm (120")	229 cm (90")	6,8 m (22' 3")	8,6 m (28' 3")	-23 cm	(-9")
100" (254 cm)	203 cm (80")	152 cm (60")	4,5 m (14' 10")	5,7 m (18' 10")	-15 cm	(-6")
84" (213 cm)	171 cm (67")	128 cm (50")	3,8 m (12' 6")	4,8 m (15' 10")	-13 cm	(-5 3/64")
80" (203 cm)	163 cm (64")	122 cm (48")	3,6 m (11' 11")	4,6 m (15' 1")	-12 cm	(-4 51/64")
72" (183 cm)	146 cm (58")	110 cm (43")	3,3 m (10' 8")	4,1 m (13' 7")	-11 cm	(-4 5/16")
60" (152 cm)	122 cm (48")	91 cm (36")	2,7 m (8' 11")	3,4 m (11' 4")	-9 cm	(-3 19/32")
40" (102 cm)	81 cm (32")	61 cm (24")	1,8 m (5' 11")	2,3 m (7' 6")	-6 cm	(-2 13/32")

χ : Format d'image (diag.) (pouces/cm) L: Distance de projection (m/pieds) L1: Distance minimale de projection (m/pieds) L2: Distance maximale de projection (m/pieds) H: Distance du bas de l'image au centre de l'objet (cm/pouces)

Formule pour le format d'image et la distance de projection

[m/cm]

L1 (m) = 0,04529X L2 (m) = 0,05745X H1 (cm) = -0,1524X [Pieds/pouces] L1 (pieds) = 0,04529X / 0,3048 L2 (pieds) = 0,05745X / 0,3048 H (pouces) = -0,1524X / 2,54

Mode ALLONGE (16:9)

Format de l'image (écran)			Distance de projection [L]			Distance entre le centre de l'objet et le bas de l'image [H]	Plage ajustable de la position de l'image [S]
Diag. [X]	Largeur	Hauteur	Minimum [L1]	Maximum [L2]
225" (572 cm)	498 cm (196")	280 cm (110")	11,1 m (36' 5")	14,1 m (46' 2")	9 cm (343/64")	±47 cm (±1825/64")
200" (508 cm)	443 cm (174")	249 cm (98")	9,9 m (32' 5")	12,5 m (41' 1")	8 cm (317/64")	±42 cm (±1611/32")
150" (381 cm)	332 cm (131")	187 cm (74")	7,4 m (24' 3")	9,4 m (30' 10")	6 cm (229/64")	±31 cm (±121/4")
133" (338 cm)	294 cm (116")	166 cm (65")	6,6 m (21' 6")	8,3 m (27' 4")	6 cm (211/64")	±28 cm (±107/8")
106" (269 cm)	235 cm (92")	132 cm (52")	5,2 m (17' 2")	6,6 m (21' 9")	4 cm (147/64")	±22 cm (±821/32")
100" (254 cm)	221 cm (87")	125 cm (49")	4,9 m (16' 2")	6,3 m (20' 6")	4 cm (141/64")	±21 cm (±811/64")
92" (234 cm)	204 cm (80")	115 cm (45")	4,5 m (14' 11")	5,8 m (18' 11")	4 cm (11/2")	±19 cm (±733/64")
84" (213 cm)	186 cm (73")	105 cm (41")	4,1 m (13' 7")	5,3 m (17' 3")	3 cm (13/8")	±17 cm (±655/64")
80" (203 cm)	177 cm (70")	100 cm (39")	3,9 m (12' 11")	5,0 m (16' 5")	3 cm (15/16")	±17 cm (±617/32")
72" (183 cm)	159 cm (63")	90 cm (35")	3,6 m (11' 8")	4,5 m (14' 9")	3 cm (111/64")	±15 cm (±557/64")
60" (152 cm)	133 cm (52")	75 cm (29")	3,0 m (9' 9")	3,8 m (12' 4")	2 cm (63/64")	±12 cm (±429/32")
40" (102 cm)	89 cm (35")	50 cm (20")	2,0 m (6' 6")	2,5 m (8' 3")	2 cm (21/32")	±8 cm (±317/64")

χ : Format d'image (diag.) (pouce/s/cm) L: Distance de projection (m/pieds) L1: Distance minimale de projection (m/pieds) L2: Distance maximale de projection (m/pieds) H: Distance du bas de l'image au centre de l'objet (cm/pouces) S: Plage ajustable de la position de l'image (cm/pouces)

Formule pour le format d'image et la distance de projection [m/cm]

L1 (m) = 0,04934X L2 (m) = 0,06259X H (cm) = 0,04151X S (cm) = ±0,20754X [Pieds/pouces] L1 (pieds) = 0,04934X / 0,3048 L2 (pieds) = 0,06259X / 0,3048 H1 (pouces) = 0,04151X / 2,54 S (pouces) = ±0,20754X / 2,54

Remarque

• Laisser une marge d'erreur dans les valeurs mentionnées ci-dessus.
• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signifie que l'image est en dessous du centre de l'objectif.

Téléobjectif zoom (AN-C27MZ)

F2,0-F2,8, f=53,8-82,9 mm

Mode NORMAL (4:3)

Format de l'image (écran)			Distance de projection [L]			Distance entre le centre de l'objet et le bas de l'image [H]
Diag. [χ]	Largeur	Hauteur	Minimum [L1]		Maximum [L2]
250" (635 cm)	508 cm (200")	381 cm (150")	16,8 m (55')		25,9 m (84' 11")	-38 cm	(-15")
200" (508 cm)	406 cm (160")	305 cm (120")	13,4 m (44')		20,7 m (67' 11")	-30 cm	(-12")
150" (381 cm)	305 cm (120")	229 cm (90")	10,1 m (33')		15,5 m (50' 11")	-23 cm	(-9")
100" (254 cm)	203 cm (80")	152 cm (60")	6,7 m (22')		10,3 m (33' 11")	-15 cm	(-6")
84" (213 cm)	171 cm (67")	128 cm (50")	5,6 m (18' 6")		8,7 m (28' 6")	-13 cm	(-5 3/64")
80" (203 cm)	163 cm (64")	122 cm (48")	5,4 m (17' 7")		8,3 m (27' 2")	-12 cm	(-4 51/64")
72" (183 cm)	146 cm (58")	110 cm (43")	4,8 m (15' 10")		7,5 m (24' 5")	-11 cm	(-4 5/16")
60" (152 cm)	122 cm (48")	91 cm (36")	4,0 m (13' 3")		6,2 m (20' 4")	-9 cm	(-3 19/32")
40" (102 cm)	81 cm (32")	61 cm (24")	2,7 m (8' 10")		4,1 m (13' 7")	-6 cm	(-2 13/32")

χ : Format d'image (diag.) (pouces/cm)

L: Distance de projection (m/pieds) L1: Distance minimale de projection (m/pieds) L2: Distance maximale de projection (m/pieds) H: Distance du bas de l'image au centre de l'objet (cm/pouces)

Formule pour le format d'image et la distance de projection [m/cm]

L1 (m) = 0,0671X L2 (m) = 0,10348X H (cm) = -0,1524X [Pieds/pouces] L1 (pieds) = 0.0671X / 0.3048 L2 (pieds) = 0.10348X / 0.3048 H (pouces) = -0,1524X / 2,54

Mode ALLONGE (16:9)

Format de l'image (écran)			Distance de projection [L]			Distance entre le centre de l'objet et le bas de l'image [H]	Plage ajustable de la position de l'image [S]
Diag. [χ]	Largeur	Hauteur	Minimum [L1]	Maximum [L2]
225" (572 cm)	498 cm (196")	280 cm (110")	16,4 m (54')	25,4 m (83' 3")	9 cm (3 43/64")	±47 cm (±18 25/64")
200" (508 cm)	443 cm (174")	249 cm (98")	14,6 m (48')	22,5 m (74')	8 cm (3 17/64")	±42 cm (±16 11/32")
150" (381 cm)	332 cm (131")	187 cm (74")	11,0 m (36')	16,9 m (55' 6")	6 cm (2 29/64")	±31 cm (±12 1/4")
133" (338 cm)	294 cm (116")	166 cm (65")	9,7 m (31' 11")	15,0 m (49' 2")	6 cm (2 11/64")	±28 cm (±10 7/8")
106" (269 cm)	235 cm (92")	132 cm (52")	7,7 m (25' 5")	12,0 m (39' 2")	4 cm (1 47/64")	±22 cm (±8 21/32")
100" (254 cm)	221 cm (87")	125 cm (49")	7,3 m (24')	11,3 m (37')	4 cm (1 41/64")	±21 cm (±8 11/64")
92" (234 cm)	204 cm (80")	115 cm (45")	6,7 m (22' 1")	10,4 m (34')	4 cm (1 1/2")	±19 cm (±7 33/64")
84" (213 cm)	186 cm (73")	105 cm (41")	6,1 m (20' 2")	9,5 m (31' 1")	3 cm (1 3/8")	±17 cm (±6 55/64")
80" (203 cm)	177 cm (70")	100 cm (39")	5,8 m (19' 2")	9,0 m (29' 7")	3 cm (1 5/16")	±17 cm (±6 17/32")
72" (183 cm)	159 cm (63")	90 cm (35")	5,3 m (17' 3")	8,1 m (26' 8")	3 cm (1 11/64")	±15 cm (±5 57/64")
60" (152 cm)	133 cm (52")	75 cm (29")	4,4 m (14' 5")	6,8 m (22' 2")	2 cm (63/64")	±12 cm (±4 29/32")
40" (102 cm)	89 cm (35")	50 cm (20")	2,9 m (9' 7")	4,5 m (14' 10")	2 cm (21/32")	±8 cm (±3 17/64")

X: Format d'image (diag.) (pouces/cm) L: Distance de projection (m/pieds) L1: Distance minimale de projection (m/pieds) L2: Distance maximale de projection (m/pieds) H: Distance du bas de l'image au centre de l'objet (cm/pouces) S: Plage ajustable de la position de l'image (cm/pouces)

Formule pour le format d'image et la distance de projection [m/cm]

• Laisser une marge d'erreur dans les valeurs mentionnées ci-dessus.
• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signifie que l'image est en dessous du centre de l'objectif.

F2,1-f2,8, f=83,5-117,2 mm

Mode NORMAL (4:3)

Format de l'image (écran)			Distance de projection [L]		Distance entre le centre de l'objet et le bas de l' image [H]
Diag. [X]	Largeur	Hauteur	Minimum [L1]	Maximum [L2]
\( 250'' \)(635 cm)	508 cm(200")	381 cm(150")	26,2 m(86')	36,8 m(120' 9")	-38 cm(-15")
\( 200'' \)(508 cm)	406 cm(160")	305 cm(120")	21,0 m(68' 10")	29,5 m(96' 7")	-30 cm(-12")
\( 150'' \)(381 cm)	305 cm(120")	229 cm(90")	15,7 m(51' 7")	22,1 m(72' 6")	-23 cm(-9")
\( 100'' \)(254 cm)	203 cm(80")	152 cm(60")	10,5 m(34' 5")	14,7 m(48' 4")	-15 cm(-6")
\( 84'' \)(213 cm)	171 cm(67")	128 cm(50")	8,8 m(28' 11")	12,4 m(40' 7")	-13 cm(-5 3/64")
\( 80'' \)(203 cm)	163 cm(64")	122 cm(48")	8,4 m(27' 6")	11,8 m(38' 8")	-12 cm(-4 51/64")
\( 72'' \)(183 cm)	146 cm(58")	110 cm(43")	7,5 m(24' 9")	10,6 m(34' 9")	-11 cm(-4 5/16")
\( 60'' \)(152 cm)	122 cm(48")	91 cm(36")	6,3 m(20' 8")	8,8 m(29")	-9 cm(-3 19/32")
\( 40'' \)(102 cm)	81 cm(32")	61 cm(24")	4,2 m(13' 9")	5,9 m(19' 4")	-6 cm(-2 13/32")

χ : Format d'image (diag.) (pouces/cm) L: Distance de projection (m/pieds) L1: Distance minimale de projection (m/pieds) L2: Distance maximale de projection (m/pieds) H: Distance du bas de l'image au centre de l'objectif (cm/pouces)

Formule pour le format d'image et la distance de projection

L1 (m) = 0,10484X

L2 (m) = 0.14725X

H (cm) = -0.1524X

L1 (pieds) = 0,10484X / 0,3048 L2 (pieds) = 0,14725X / 0,3048 H (pouces) = -0,1524X / 2,54

Mode ALLONGE (16:9)

Format de l'image (écran)			Distance de projection [L]		Distance entre le centre de l'objet et le bas de l'image [H]	Plage ajustable de la position de l'image [S]
Diag. [χ]	Largeur	Hauteur	Minimum [L1]	Maximum [L2]
225" (572 cm)	498 cm (196")	280 cm (110")	25,7 m (84' 4")	36,1 m (118' 5")	9 cm (3 43/64")	±47 cm (±18 25/64")
200" (508 cm)	443 cm (174")	249 cm (98")	22,8 m (74' 11")	32,1 m (105' 3")	8 cm (3 17/64")	±42 cm (±16 11/32")
150" (381 cm)	332 cm (131")	187 cm (74")	17,1 m (56' 3")	24,1 m (78' 11")	6 cm (2 29/64")	±31 cm (±12 1/4")
133" (338 cm)	294 cm (116")	166 cm (65")	15,2 m (49' 10")	21,3 m (70")	6 cm (2 11/64")	±28 cm (±10 7/8")
106" (269 cm)	235 cm (92")	132 cm (52")	12,1 m (39' 9")	17,0 m (55' 9")	4 cm (1 47/64")	±22 cm (±8 21/32")
100" (254 cm)	221 cm (87")	125 cm (49")	11,4 m (37' 6")	16,0 m (52' 8")	4 cm (1 41/64")	±21 cm (±8 11/64")
92" (234 cm)	204 cm (80")	115 cm (45")	10,5 m (34' 6")	14,8 m (48' 5")	4 cm (1 1/2")	±19 cm (±7 33/64")
84" (213 cm)	186 cm (73")	105 cm (41")	9,6 m (31' 6")	13,5 m (44' 3")	3 cm (1 3/8")	±17 cm (±6 55/64")
80" (203 cm)	177 cm (70")	100 cm (39")	9,1 m (30')	12,8 m (42' 1")	3 cm (1 5/16")	±17 cm (±6 17/32")
72" (183 cm)	159 cm (63")	90 cm (35")	8,2 m (27")	11,6 m (37' 11")	3 cm (1 11/64")	±15 cm (±5 57/64")
60" (152 cm)	133 cm (52")	75 cm (29")	6,9 m (22' 6")	9,6 m (31' 7")	2 cm (63/64")	±12 cm (±4 29/32")
40" (102 cm)	89 cm (35")	50 cm (20")	4,6 m (15')	6,4 m (21' 1")	2 cm (21/32")	±8 cm (±3 17/64")

χ : Format d'image (diag.) (pouces/cm) L: Distance de projection (m/pieds) L1: Distance minimale de projection (m/pieds) L2: Distance maximale de projection (m/pieds) H: Distance du bas de l'image au centre de l'objectif (cm/pouces) S: Plage ajustable de la position de l'image (cm/pouces)

Formule pour le format d'image et la distance de projection [m/cm]

L1 (m) = 0,11422X L2 (m) = 0,16042X H (cm) = 0,04151X S (cm) = ±0,20754X [Pieds/pouces] L1 (pieds) = 0,11422X / 0,3048 L2 (pieds) = 0,16042X / 0,3048 H (pouces) = 0,04151X / 2,54 S (pouces) = ±0,20754X / 2,54

Remarque

Laisser une marge d'erreur dans les valeurs mentionnées ci-dessus. - Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signifie que l'image est en dessous du centre de l'objectif.

• Avant de changer l'objectif, éteindre le projecteur et débrancher le cordon d'alimentation de la prise secteur.
• Ne pas essayer de changer l'objectif quand le projecteur est suspendu au plafond.

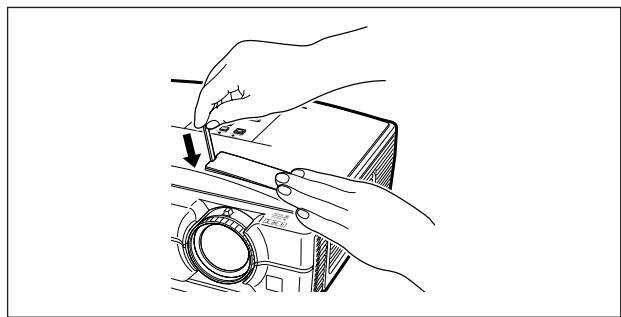

Retirer le cache-objectif avec la baguette de cache-objectif fournie en appuyant sur la partie rainurée du cache.

• Maintenir enfoncé le cache-objectif pour qu'il ne risque pas de sauter.

Faire glisser la languette d'arrêt de la bague de fixation d'objet vers « UNLOCK » tout en tenant l'objectif pour qu'il ne risque pas de tomber.

• Faire glisser la languette d'arrêt de la bague de fixation d'objet jusqu'à ce que le trou situé à côté de « LOCK » soit en haut. Regarder dans le trou pour s'assurer que les deux rainures sur la bague de fixation d'objet sont orientées vers le haut.

Retirer l'objet en le tirant tout droit.

Retirer le cache-objectif pour l'arrière du nouvel objectif.

Insérer l'objectif dans le projecteur.

• Lors de l'insertion de l'objectif, regarder à l'intérieur du trou pour s'assurer que la goupille est prise dans l'orifice sur la bague de montage.

Faire glisser la languette d'arrêt de la bague de fixation d'objectif dans le sens de « LOCK » jusqu'à ce qu'elle s'arrête.

• Faire attention de ne pas trop serrer la bague de fixation d'objectif, car il sera difficile de la dévisser plus tard.

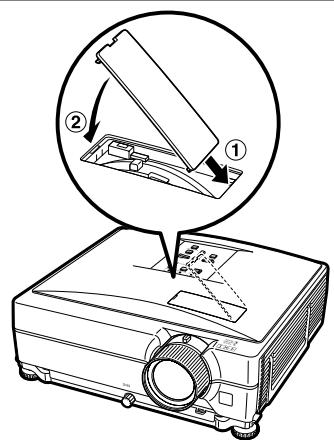

Remettre le cache-objectif en place.

• Si le cache-objectif n'est pas fixé dans le projecteur, il ne sera pas possible d'allumer l'appareil.

Entrée/sortie ORDINATEUR-RVB

1. Entrée video (rouge)
2. Entrée vidéo (verte/sync sur le vert)
3. Entrée video (bleu)
4. Non connecte
5. Non connecté
6. Terre (rouge)
7. Terre (vert/sync sur le vert)
8. Terre (bleu)
9. Non connecté
10. Prise de terre
11. Non connecté
12. Données bidirectionnelles
13. Signal de synchronisation horizontal: Niveau TTL
14. Signal de synchronisation verticale: Niveau TTL
15. Base de temps de données

Entrée/sortie composante

1. P_R(C_R)
2. P_B (C8)
3. Non connecté
4. Non connecté
5. Terre (P_R)
6. Terre (Y)
7. Terre (PB)
8. Non connecté
9. Non connecté
10. Non connecté
11. Non connecté
12. Non connecté
13. Non connecté
14. Non connecté

Broche n° Signal Nom

2 3 4 5 6 7 8 9

Données reçues

Données envoyées

Terre de signalisation

Demande d'émission

Prét à émettre

Entrée

Sortie

Référence

Non connecté

Connecté au circuit interne

Connecté au circuit interne

Non connecté

Connecté au circuit interne

Non connecté

Connecté à CS dans le circuit interne

Connecté à RS dans le circuit interne

Non connecté

Borne rs-232c: connecteur mâle 9-pin d-sub de l'adaptateur rs-232c din-d-sub

1 Broche n°. Signal Nom 1 2 RD Donne 3 SD Donne 4 SG Terre 5 SG Terre 6 RS Demande 7 RS Demande 8 CS Prêt 9

Données reçues

Données envoyées

Terre de signalisation

Demande d'émission

Prét à émettre

Entrée

Sortie

Référence

Non connecté

Connecté au circuit interne

Connecté au circuit interne

Non connecté

Connecté au circuit interne

Non connecté

Connecté à CS dans le circuit interne

Connecté à RS dans le circuit interne

Non connecté

Connexion recommandée pour le câble rs-232c: prise femelle d-sub 9 broches

Broche n°. Signal

Broche n°. Signal

Remarque

• En fonction de l'appareil de commande utilisé, il peut être nécessaire de connecter les broches 4 et 6 à l'appareil de commande (par ex. un ordinateur).

Projecteur

Brochen°

Ordinateur

Broche n°.

Borne LAN: connecteur modulaire rj-45 à 8 broches

Broche n°

Signal

TX+

TX-

RX+

Broche n°.

Signal

RX-

Broken°. signal

1	Données 2- T.M.D.S
2	Données 2+ T.M.D.S
3	Écran données 2 T.M.D.S
4	Non connecté
5	Non connecté
6	Horloge DDC
7	Donnée DDC
8	Non connecté
9	Donnée 1- T.M.D.S
10	Donnée 1+ T.M.D.S
11	Écran donnée 1 T.M.D.S
12	Non connecté

Broche n° signal

13	Non connecté
14	Alimentation +5 V
15	Masse
16	Détection de bran
17	Données 0–T.M.D.
18	Données 0+ T.M.D.
19	Écran données 0°
20	Non connecté
21	Non connecté
22	Écran horloge T.M.
23	Horloge+ T.M.D.S.
24	Horloge- T.M.D.S.

Commande par l'ordinateur

Un ordinateur peut être utilisé pour exécuter les commandes depuis un ordinateur relié au projecteur par un câble série RS-232C (type croisé, disponible dans le commerce). (Voir page 27 du mode d'emploi du projecteur pour le raccordement.)

Réglez les paramètres du port série de l'ordinateur sur ceux du tableau.

Format signal : Conforme au standard RS-232C.

Débit en bauds*: 9.600 bps / 38.400 bps / 115.200 bps

Longueur des données : 8 bits

Bits de parité : Aucun

Bit d'arrêt : 1 bit

Commande de flux : Aucun

*Réglez la vitesse de transmission du projecteur sur la même vitesse que l'ordinateur.

Les commandes sont envoyées depuis l'ordinateur dans l'ordre suivant : commande, paramètre et code de retour. Après que le projecteur ait traité la commande envoyée par l'ordinateur, il envoie un code de réponse à l'ordinateur.

Format de la commande

Code de retour (0DH)

Commande 4 chiffres Paramètre 4 chiffres

Format de code de réponse

Réponse normale

0 K

Code de retour (0DH)

Réponse d'erreur (erreur de communication ou commande incorrecte)

E R R

Code de retour (0DH)

• Lorsque vous commandez le projecteur par les commandes RS-232C à partir de l'ordinateur, attendez au moins 40 secondes après la mise sous tension pour transmettre les commandes.
• Après l'envoi d'une sélection d'entrée ou d'une commande de réglage d'image et la réception d'un code de réponse «OK», le projecteur peut avoir besoin d'un certain laps de temps pour traiter la commande. Si une deuxième commande est envoyée pendant que le projecteur est toujours en train de traiter la première, vous recevez peut-être un code de réponse «ERR». Si cela se produit, essayez de ré-envoyer la deuxième commande. Lorsque plus d'un code est envoyé, envoyez chaque commande uniquement après que le code de réponse pour la commande précédente provenant du projecteur a été vérifiée. • «POWR???» «TABN 1» «TLPS 1» «TPOW 1» «TLPN 1» «TLTT 1» «TLTL 1» «TNAM 1» «MNRD 1» «PJNO 1»
• Quand le projecteur reçoit un paramètre de commande spécial comme montré ci-dessous :
• L'affichage à l'écran ne disparaîtra pas.
• La programmation «Extinction Auto» ne sera pas réinitialisée.
• Des paramètres de commande spéciaux sont disponibles pour les applications qui requièrent une interrogation continue.

Remarque

• Si un tiret de soulignement ( ) apparaît dans la colonne des paramètres, entrez un espace.
• Si un astérisque (*) apparaît dans la colonne des paramètres, entrez une valeur dans la plage indiquée entre parenthèses dans Contenu de la commande. 1 La commande Vérification No Série est utilisée pour dire les 12 chiffres du n° de série. 2 Pour configurer le nom du projecteur, envoyez les commandes dans l'ordre : PJN1, PJN2 et PJN3. 3 Les paramètres des réglages de Temp Clr sont comme suit.

Temp Clr	Paramètre	Temp Clr	Paramètre
5500K	_0 5 5	8500K	_0 8 5
6500K	_0 6 5	9300K	_0 9 3
7500K	_0 7 5	10500K	_1 0 5

*4 L'étendue réglable de la « Pos. vert » (Position verticale) pourrait varier en fonction de la résolution de l'écran de l'ordinateur.

Commandes

Lorsque vous mettez le projecteur sous tension, procédez au réglage suivant.

Ordinateur

P

O

W

R

_

_

_

1

Projecteur

O

K

←J

CONTENUS DE COMMANDES	COMMANDE				PARAMETRE				RETOUR
									Sous tension	Mode veille(ou temps de démarriage de 40 secondes)
Hors tension	P	O	W	R	-	-	-	0	OK ou ERR	OK
Sous tension	P	O	W	R	-	-	-	1	OK	OK ou ERR
État d'alimentation	P	O	W	R	?	?	?	?	1	0
Condition de projecteur	T	A	B	N	-	-	-	1	0: Normal1:Temp. élevée8:Durée de vie restante de la lampe 5% ou moins16:Lampé grillée32:Lampé non-allumée	0:Normal1:Temp. élevée2:Err. Ventilateur4:Couverture ouvert8:Durée de vie restante de la lampe 5% ou moins16:Lampé grillée32:Lampé non-allumée64:Temp. anormalement élevée
Statut lampe	T	L	P	S	-	-	-	1	0: Désactivié, 1: Activé, 2: Reprise, 3: En attente, 4: Erreur lampe	0: Désactivié, 4: Erreur lampe
État d'alimentation Lampe	T	P	O	W	-	-	-	1	1: Activé, 2: Refroidissement	0: Veille
Quantité de lampes	T	L	P	N	-	-	-	1	1
Temps d'utilisation lampe (Heure)	T	L	T	T	-	-	-	1	0 - 9999 (Entier)
Durée de vie de lampe (Pourcentage)	T	L	T	L	-	-	-	1	0% - 100% (Entier)
Vérification Nom Modèle	T	N	A	M	-	-	-	1	XGC430X / XGC335X / XGC330X
Vérification Nom Modèle	M	N	R	D	-	-	-	1	XG-C430X / XG-C335X / XG-C330X
Vérification No Série *1	S	N	R	D	-	-	-	1	No. de Serie
Réglage de Nom du Projecteur 1 (quatre premiers caractères) *2	P	J	N	1	*	*	*	*	OK ou ERR
Réglage de Nom du Projecteur 2 (quatre caractères centraux) *2	P	J	N	2	*	*	*	*	OK ou ERR
Réglage de Nom du Projecteur 3 (quatre derniers caractères) *2	P	J	N	3	*	*	*	*	OK ou ERR
Vérification du Nom du Projecteur	P	J	N	0	-	-	-	1	Nom du Projecteur
COMPUTER 1 (RVB1)	I	R	G	B	-	-	-	1	OK ou ERR	ERR
COMPUTER 2 (RVB2)	I	R	G	B	-	-	-	2	OK ou ERR	ERR
DVI (RVB3)	I	R	G	B	-	-	-	3	OK ou ERR	ERR
Contrôle ENTRÉE RVB	I	R	G	B	?	?	?	?	1:RVB1 (COMPUTER1), 2:RVB2 (COMPUTER2),3:RVB3 (DVI) ou ERR	ERR
S-VIDEO (Vidéo1)	I	V	E	D	-	-	-	1	OK ou ERR	ERR
VIDEO (Vidéo2)	I	V	E	D	-	-	-	2	OK ou ERR	ERR
Contrôle video ENTRÉE	I	V	E	D	?	?	?	?	1:S-Video, 2:Viséo ou ERR	ERR
Contrôle mode ENTRÉE	I	M	O	D	?	?	?	?	1:RVB, 2:Viséo	ERR
Contrôle ENTRÉE	I	C	H	K	?	?	?	?	1:COMPUTER1, 2:COMPUTER2, 3:DVI,4:S-Video, 5:Viséo	ERR
Réinitialiser tout	A	L	R	E	-	-	-	1	OK ou ERR	ERR
Volume (0 - 60)	V	O	L	A	-	-	*	*	OK ou ERR	ERR
Volume haut/bas (-10 - +10)	V	O	U	D	-	*	*	*	OK ou ERR	ERR
Réglage Trapéze (-127 - +127)	K	E	Y	S	-	*	*	*	OK ou ERR	ERR
Sourdine AV Désactivée	I	M	B	K	-	-	-	0	OK ou ERR	ERR
Sourdine AV Activée	I	M	B	K	-	-	-	1	OK ou ERR	ERR
Gel d'image Désactivé	F	R	E	Z	-	-	-	0	OK ou ERR	ERR
Gel d'image Activée	F	R	E	Z	-	-	-	1	OK ou ERR	ERR
Mode Eco/Veille : Hors service	T	H	M	D	-	-	-	0	OK ou ERR	ERR
Mode Eco/Veille : En service	T	H	M	D	-	-	-	1	OK ou ERR	ERR
Début Sync Auto	A	D	J	S	-	-	-	1	OK ou ERR	ERR
COMPUTER 1 Redimensionner : Normal	R	A	S	R	-	-	-	1	OK ou ERR	ERR
COMPUTER 1 Redimensionner : Allonge	R	A	S	R	-	-	-	2	OK ou ERR	ERR
COMPUTER 1 Redimensionner : Point par Point	R	A	S	R	-	-	-	3	OK ou ERR	ERR
COMPUTER 1 Redimensionner : Plein	R	A	S	R	-	-	-	5	OK ou ERR	ERR
COMPUTER 1 Redimensionner : Bords	R	A	S	R	-	-	-	6	OK ou ERR	ERR
COMPUTER 2 Redimensionner : Normal	R	B	S	R	-	-	-	1	OK ou ERR	ERR
COMPUTER 2 Redimensionner : Allonge	R	B	S	R	-	-	-	2	OK ou ERR	ERR
COMPUTER 2 Redimensionner : Point par Point	R	B	S	R	-	-	-	3	OK ou ERR	ERR
COMPUTER 2 Redimensionner : Plein	R	B	S	R	-	-	-	5	OK ou ERR	ERR
COMPUTER 2 Redimensionner : Bords	R	B	S	R	-	-	-	6	OK ou ERR	ERR
DVI Redimensionner : Normal	R	C	S	R	-	-	-	1	OK ou ERR	ERR
DVI Redimensionner : Allonge	R	C	S	R	-	-	-	2	OK ou ERR	ERR
DVI Redimensionner : Point par Point	R	C	S	R	-	-	-	3	OK ou ERR	ERR
DVI Redimensionner : Plein	R	C	S	R	-	-	-	5	OK ou ERR	ERR
DVI Redimensionner : Bords	R	C	S	R	-	-	-	6	OK ou ERR	ERR

CONTENUS DE COMMANDES	COMMANDE			PARAMETRE			RETOUR
							Sous tension	Mode veille(ou temps de démarrage de 40 secondes)
S-Video Redimensionner : Normal	R	A	S V	-	-	1	OK ou ERR	ERR
S-Video Redimensionner : Allonge	R	A	S V	-	-	2	OK ou ERR	ERR
S-Video Redimensionner : Bords	R	A	S V	-	-	3	OK ou ERR	ERR
S-Video Redimensionner : Zoom zone	R	A	S V	-	1	0	OK ou ERR	ERR
S-Video Redimensionner : Eternandre V	R	A	S V	-	1	1	OK ou ERR	ERR
Video Redimensionner : Normal	R	B	S V	-	-	1	OK ou ERR	ERR
Video Redimensionner : Allonge	R	B	S V	-	-	2	OK ou ERR	ERR
Video Redimensionner : Bords	R	B	S V	-	-	3	OK ou ERR	ERR
Video Redimensionner : Zoom zone	R	B	S V	-	1	0	OK ou ERR	ERR
Video Redimensionner : Eternandre V	R	B	S V	-	1	1	OK ou ERR	ERR
COMPUTER 1 Réinitialisation Réglage	R	A	R E	-	-	1	OK ou ERR	ERR
COMPUTER 2 Réinitialisation Réglage	R	B	R E	-	-	1	OK ou ERR	ERR
DVI Réinitialisation Réglage	R	C	R E	-	-	1	OK ou ERR	ERR
S-VIDEO Réinitialisation Réglage	V	A	R E	-	-	1	OK ou ERR	ERR
VIDEO Réinitialisation Réglage	V	B	R E	-	-	1	OK ou ERR	ERR
COMPUTER 1 Mode Image : Standard	R	A	P S	-	1	0	OK ou ERR	ERR
COMPUTER 1 Mode Image : Présentation	R	A	P S	-	1	1	OK ou ERR	ERR
COMPUTER 1 Mode Image : Cinéma	R	A	P S	-	1	2	OK ou ERR	ERR
COMPUTER 1 Mode Image : Jeu	R	A	P S	-	1	3	OK ou ERR	ERR
COMPUTER 1 Mode Image : sRVB	R	A	P S	-	1	4	OK ou ERR	ERR
COMPUTER 1 Contraste (-30 + 30)	R	A	P I	-	*	**	OK ou ERR	ERR
COMPUTER 1 Luminos. (-30 + 30)	R	A	B R	-	*	**	OK ou ERR	ERR
COMPUTER 1 Couleur (-30 + 30)	R	A	C O	-	*	**	OK ou ERR	ERR
COMPUTER 1 Teinte (-30 + 30)	R	A	T I	-	*	**	OK ou ERR	ERR
COMPUTER 1 Rouge (-30 + 30)	R	A	R D	-	*	**	OK ou ERR	ERR
COMPUTER 1 Bleu (-30 + 30)	R	A	B E	-	*	**	OK ou ERR	ERR
COMPUTER 1 Nettété (-30 + 30)	R	A	S H	-	*	**	OK ou ERR	ERR
COMPUTER 1 Temp Clr *3	R	A	C T	-	*	**	OK ou ERR	ERR
COMPUTER 1 Progressif : 2D	R	A	I P	-	-	0	OK ou ERR	ERR
COMPUTER 1 Progressif : 3D	R	A	I P	-	-	1	OK ou ERR	ERR
COMPUTER 1 Type de Signal : Auto	I	A	S I	-	-	0	OK ou ERR	ERR
COMPUTER 1 Type de Signal : RVB	I	A	S I	-	-	1	OK ou ERR	ERR
COMPUTER 1 Type de Signal : Composante	I	A	S I	-	-	2	OK ou ERR	ERR
COMPUTER 2 Mode Image : Standard	R	B	P S	-	1	0	OK ou ERR	ERR
COMPUTER 2 Mode Image : Présentation	R	B	P S	-	1	1	OK ou ERR	ERR
COMPUTER 2 Mode Image : Cinéma	R	B	P S	-	1	2	OK ou ERR	ERR
COMPUTER 2 Mode Image : Jeu	R	B	P S	-	1	3	OK ou ERR	ERR
COMPUTER 2 Mode Image : sRVB	R	B	P S	-	1	4	OK ou ERR	ERR
COMPUTER 2 Contraste (-30 + 30)	R	B	P I	-	*	**	OK ou ERR	ERR
COMPUTER 2 Luminos. (-30 + 30)	R	B	B R	-	*	**	OK ou ERR	ERR
COMPUTER 2 Couleur (-30 + 30)	R	B	C O	-	*	**	OK ou ERR	ERR
COMPUTER 2 Teinte (-30 + 30)	R	B	T I	-	*	**	OK ou ERR	ERR
COMPUTER 2 Rouge (-30 + 30)	R	B	R D	-	*	**	OK ou ERR	ERR
COMPUTER 2 Bleu (-30 + 30)	R	B	B E	-	*	**	OK ou ERR	ERR
COMPUTER 2 Nettété (-30 + 30)	R	B	S H	-	*	**	OK ou ERR	ERR
COMPUTER 2 Temp Clr *3	R	B	C T	-	*	**	OK ou ERR	ERR
COMPUTER 2 Progressif : 2D	R	B	I P	-	-	0	OK ou ERR	ERR
COMPUTER 2 Progressif : 3D	R	B	I P	-	-	1	OK ou ERR	ERR
COMPUTER 2 Type de Signal : Auto	I	B	S I	-	-	0	OK ou ERR	ERR
COMPUTER 2 Type de Signal : RVB	I	B	S I	-	-	1	OK ou ERR	ERR
COMPUTER 2 Type de Signal : Composante	I	B	S I	-	-	2	OK ou ERR	ERR
DVI Mode Image : Standard	R	C	P S	-	1	0	OK ou ERR	ERR
DVI Mode Image : Présentation	R	C	P S	-	1	1	OK ou ERR	ERR
DVI Mode Image : Cinéma	R	C	P S	-	1	2	OK ou ERR	ERR
DVI Mode Image : Jeu	R	C	P S	-	1	3	OK ou ERR	ERR
DVI Mode Image : sRVB	R	C	P S	-	1	4	OK ou ERR	ERR
DVI Contraste (-30 + 30)	R	C	P I	-	*	**	OK ou ERR	ERR
DVI Luminos. (-30 + 30)	R	C	B R	-	*	**	OK ou ERR	ERR
DVI Couleur (-30 + 30)	R	C	C O	-	*	**	OK ou ERR	ERR
DVI Teinte (-30 + 30)	R	C	T I	-	*	**	OK ou ERR	ERR
DVI Rouge (-30 + 30)	R	C	R D	-	*	**	OK ou ERR	ERR
DVI Bleu (-30 + 30)	R	C	B E	-	*	**	OK ou ERR	ERR
DVI Nettété (-30 + 30)	R	C	S H	-	*	**	OK ou ERR	ERR
DVI Temp Clr *3	R	C	C T	-	*	**	OK ou ERR	ERR
DVI Progressif : 2D	R	C	I	P	-	-	0	OK ou ERR
DVI Progressif : 3D	R	C	I	P	-	-	1	OK ou ERR
DVI Type de Signal : RVB PC nu.	I	C	S	I	-	-	3	OK ou ERR
DVI Type de Signal : Comp. PC nu.	I	C	S	I	-	-	4	OK ou ERR
DVI Type de Signal : RVB vid. nu.	I	C	S	I	-	-	5	OK ou ERR
DVI Type de Signal : Comp. vid. nu.	I	C	S	I	-	-	6	OK ou ERR
DVI Gamme dynamique : Standard	H	M	C	D	-	-	1	OK ou ERR
DVI Gamme dynamique : Amélioré	H	M	C	D	-	-	2	OK ou ERR
S-Video Mode Image : Standard	V	A	P	S	-	1	0	OK ou ERR
S-Video Mode Image : Présentation	V	A	P	S	-	1	1	OK ou ERR
S-Video Mode Image : Cinéma	V	A	P	S	-	1	2	OK ou ERR
S-Video Mode Image : Jeu	V	A	P	S	-	1	3	OK ou ERR
S-Video Contraste (-30 - + 30)	V	A	P	I	- *	*	*	OK ou ERR
S-Video Luminos. (-30 + 30)	V	A	B	R	- *	*	*	OK ou ERR
S-Video Couleur (-30 - + 30)	V	A	C	O	- *	*	*	OK ou ERR
S-Video Teinte (-30 - + 30)	V	A	T	I	- *	*	*	OK ou ERR
S-Video Rouge (-30 - + 30)	V	A	R	D	- *	*	*	OK ou ERR
S-Video Bleu (-30 - + 30)	V	A	B	E	- *	*	*	OK ou ERR
S-Video Nettété (-30 - + 30)	V	A	S	H	- *	*	*	OK ou ERR
S-Video Temp Cir *3	V	A	C	T	- *	*	*	OK ou ERR
S-Video Progressif : 2D	V	A	I	P	-	-	0	OK ou ERR
S-Video Progressif : 3D	V	A	I	P	-	-	1	OK ou ERR
Video Mode Image : Standard	V	B	P	S	-	1	0	OK ou ERR
Video Mode Image : Présentation	V	B	P	S	-	1	1	OK ou ERR
Video Mode Image : Cinéma	V	B	P	S	-	1	2	OK ou ERR
Video Mode Image : Jeu	V	B	P	S	-	1	3	OK ou ERR
Video Contraste (-30 - + 30)	V	B	P	I	- *	*	*	OK ou ERR
Video Luminos. (-30 - + 30)	V	B	B	R	- *	*	*	OK ou ERR
Video Couleur (-30 - + 30)	V	B	C	O	- *	*	*	OK ou ERR
Video Teinte (-30 - + 30)	V	B	T	I	- *	*	*	OK ou ERR
Video Rouge (-30 - + 30)	V	B	R	D	- *	*	*	OK ou ERR
Video Bleu (-30 - + 30)	V	B	B	E	- *	*	*	OK ou ERR
Video Nettété (-30 - + 30)	V	B	S	H	- *	*	*	OK ou ERR
Video Temp Cir *3	V	B	C	T	- *	*	*	OK ou ERR
Video Progressif : 2D	V	B	I	P	-	-	0	OK ou ERR
Video Progressif : 3D	V	B	I	P	-	-	1	OK ou ERR
Sélection Système Video : AUTO	M	E	S	Y	-	-	1	OK ou ERR
Sélection Système Video : PAL	M	E	S	Y	-	-	2	OK ou ERR
Sélection Système Video : SECAM	M	E	S	Y	-	-	3	OK ou ERR
Sélection Système Video : NTSC4.43	M	E	S	Y	-	-	4	OK ou ERR
Sélection Système Video : NTSC3.58	M	E	S	Y	-	-	5	OK ou ERR
Sélection Système Video : PAL_M	M	E	S	Y	-	-	6	OK ou ERR
Sélection Système Video : PAL_N	M	E	S	Y	-	-	7	OK ou ERR
Sélection Système Video : PAL-60	M	E	S	Y	-	-	8	OK ou ERR
Horloge (-30 - + 30)	I	N	C	L	- *	*	*	OK ou ERR
Phase (-15 - + 15)	I	N	P	H	- *	*	*	OK ou ERR
Pos. hori (-30 - + 30)	I	A	H	P	- *	*	*	OK ou ERR
Pos. vert (-30 - + 30) *4	I	A	V	P	- *	*	*	OK ou ERR
Remise à zéro de synchronisation fine	I	A	R	E	-	-	1	OK ou ERR
Sync. Automat . Hors service	A	A	D	J	-	-	0	OK ou ERR
Sync. Automat . En service	A	A	D	J	-	-	1	OK ou ERR
Vérification Fréquence Horizontale RVB	T	F	R	Q	-	-	1	x10^kHz (**** ou ERR)
Vérification Fréquence Verticale RVB	T	F	R	Q	-	-	2	Hz (**** ou ERR)
Déplac. Image (-96 - + 96)	L	N	D	S	- *	*	*	OK ou ERR
Trapèze Auto . Désactiver	A	T	K	S	-	-	0	OK ou ERR
Trapèze Auto . Activer	A	T	K	S	-	-	1	OK ou ERR
Af. OSD : Hors service	I	M	D	I	-	-	0	OK ou ERR
Af. OSD : En service	I	M	D	I	-	-	1	OK ou ERR
Sélection Arrière-Plan : Logo	I	M	B	G	-	-	1	OK ou ERR
Sélection Arrière-Plan : Bleu	I	M	B	G	-	-	3	OK ou ERR
Sélection Arrière-Plan : Non	I	M	B	G	-	-	4	OK ou ERR
Extinction Auto . Hors service	A	P	OW				0	OK ou ERR
Extinction Auto . En service	A	P	OW				1	OK ou ERR
Son du système : Hors service	S	S	N				0	OK ou ERR
Son du système : En service	S	S	N				1	OK ou ERR
Alim. dir. activ. : Désactiver	D	P	OW				0	OK ou ERR
Alim. dir. activ. : Activer	D	P	OW				1	OK ou ERR
Sous tension	Mode veille(ou temps de démarriage de 40 secondes)
Enceinte interne : Hors service	A	S	P	K	-	-	0	OK ou ERR
Enceinte interne : En service	A	S	P	K	-	-	1	OK ou ERR
Sortie audio : Sortie audio fixe	A	O	U	T	-	-	1	OK ou ERR
Sortie audio : S. audio variable	A	O	U	T	-	-	2	OK ou ERR
Mode PRJ : Retourer désactivé	I	M	R	E	-	-	0	OK ou ERR
Mode PRJ : Retourer activé	I	M	R	E	-	-	1	OK ou ERR
Mode PRJ : Inverser désactivé	I	M	I	N	-	-	0	OK ou ERR
Mode PRJ : Inverser activé	I	M	I	N	-	-	1	OK ou ERR
Mode Ventilation : Normal	H	L	M	D	-	-	0	OK ou ERR
Mode Ventilation : Élevé	H	L	M	D	-	-	1	OK ou ERR
Sortie écran : Déactiver	M	O	U	T	-	-	0	OK ou ERR
Sortie écran : Activer	M	O	U	T	-	-	1	OK ou ERR
LAN/RS232C : Déactiver	L	N	R	S	-	-	0	OK ou ERR
LAN/RS232C : Activer	L	N	R	S	-	-	1	OK ou ERR
Sélection Langue : ENGLISH	M	E	L	A	-	-	1	OK ou ERR
Sélection Langue : DEUTSCH	M	E	L	A	-	-	2	OK ou ERR
Sélection Langue : ESPÁÑOL	M	E	L	A	-	-	3	OK ou ERR
Sélection Langue : NEDERLANDS	M	E	L	A	-	-	4	OK ou ERR
Sélection Langue : FRANÇAIS	M	E	L	A	-	-	5	OK ou ERR
Sélection Langue : ITALIANO	M	E	L	A	-	-	6	OK ou ERR
Sélection Langue : SVENSKA	M	E	L	A	-	-	7	OK ou ERR
Sélection Langue : 日本語	M	E	L	A	-	-	8	OK ou ERR
Sélection Langue : PORTUGUES	M	E	L	A	-	-	9	OK ou ERR
Sélection Langue :汉语	M	E	L	A	-	1	0	OK ou ERR
Sélection Langue :韓국어	M	E	L	A	-	1	1	OK ou ERR
Réinitialisation de compteur d'heures de la lampe *5	L	P	R	E	0	0	1	ERR

*5 La commande de réinitialisation du compteur d'heures de la lampe n'est disponible qu'en mode veille.

Conforme pjlinktm :

Ce produit est conforme à la norme PJLink de Classe 1 et toutes les commandes de Classe 1 sont disponibles. Il a été confirmé que ce produit est conforme aux caractéristiques techniques de la norme PJLink version 1.00.

Pour toutes informations complémentaires, visitez la page « http://pjlink.jbmia.or.jp/english/ »

Configuration de l'environnement du réseau du projecteur

Le fonctionnement de base du projecteur via le réseau est décrit ci-dessous.

Si le réseau est déjà installé, les réglages de réseau devront être changés sur le projecteur. Adressez-vous à l'administrateur du réseau pour ces réglages.

Veuillez effectuer des réglages réseau à la fois sur le projecteur et sur l'ordinateur. La procédure suivante correspond aux réglages sur l'ordinateur.

1. Connexion du projecteur à un ordinateur

Raccordez un câble LAN (Catégorie 5, type croisé) entre l'ordinateur et le projecteur.

Page 19

2. Spécification d'une adresse IP pour l'ordinateur

Spécifiez les réglages IP de l'ordinateur pour valider les communications biunivoques avec le projecteur.

Pages 20, 21

3. Configuration d'une connexion réseau pour le projecteur

Effectuez les réglages réseau du projecteur en fonction de votre réseau.

Pages 22, 23

• Microsoft® et Windows® sont les marques déposées de Microsoft Corporation, aux États-Unis et/ou dans d'autres pays.
• Toutes les autres compagnies ou noms de produit sont les marques déposées de leur société propriétaire respective.

1. Connexion du projecteur à un ordinateur

Établissement d'une connexion biunivoque entre le projecteur et l'ordinateur. Avec un câble LAN (Catégorie 5, type croisé) vous pouvez configurer le projecteur via l'ordinateur.

1 Débranchez le câble LAN de l'ordinateur du réseau existant. 2 Raccordez un câble LAN (câble UTP, Catégorie 5, type croisé) à la borne LAN du projecteur et l'autre extrémité du câble à la borne LAN de l'ordinateur. 3 Branchez le câble d'alimentation dans la prise secteur du projecteur. 4 Allumez l'ordinateur.

Assurez-vous que la diode LINK LED à l'arrière du projecteur s'allume. Si elle ne s'allume pas, vérifiez les points suivants :

• Le câble LAN est bien raccordé.
• Le projecteur et l'ordinateur ont bien été mis en marche.

La connexion est maintenant terminée. Passez à « 2. Spécification d'une adresse IP pour l'ordinateur »

2. Spécification d'une adresse IP pour l'ordinateur

Les réglages qui doivent être effectués dans Windows® XP (Edition professionnelle et familiale) sont décrits ci-dessous.

Connectez-vous au réseau par le compte de l'administrateur de l'ordinateur. Cliquez sur le bouton « Start » (démarrer) et cliquez sur « Control Panel » (Panneau de configuration).

3 Cliquez sur « Network and Internet Connections » (Connexions réseau et Internet), puis cliquez sur « Network Connections » (Connexions réseau) dans la nouvelle fenêtre.

• Des exemples sont utilisés pour expliquer les opérations sur l'affichage de catégories. Si vous utilisez l'affichage classique, double-cliquez sur « Connexions réseau »

4 Cliquez à droite sur « Local Area Connection » (Connexion au réseau local) et sélectionnez « Properties » (Propriétés) dans le menu.

Cliquez sur « Internet Protocol (TCP/IP) » (Protocole Internet (TCP/IP)), puis sur le bouton « Properties » (Propriétés).

Confirmez ou changez l'adresse IP sur l'ordinateur utilisé.

Confirmez et notez « IP address » (Adresse IP) actuelle, « Subnet mask » (Masque de sous-réseau) et « Default gateway » (Passerelle par défaut).

Assurez-vous de noter adresse IP actuelle, masque de sous-réseau et passerelle par défaut car il vous sera demandé de les réinitialiser plus tard.

Réglez temporairement comme suit : IP address : 192.168.150.3

Subnet mask : 255.255.255.0

Default gateway: (Ne pas saisir de valeur.)

Remarque

• Les valeurs d'usine préreglées sur le projecteur sont celles-ci :

Client DHCP : Hors service

Adresse IP : 192.168.150.2

Masques réseau: 255.255.255.0

Passerelle par défaut: 0.0.0.0

Après la confirmation ou le réglage, passez à « 3. Configuration d'une connexion réseau pour le projecteur »

3. Configuration d'une connexion réseau pour le projecteur

Les réglages de paramètres comme l'adresse IP et le masque de sous-résseau sont compatibles avec le réseau existant.

Réglez chaque élément sur le projecteur comme suit. (Voir page 53 du mode d'emploi du projecteur pour le réglage.)

Client DHCP : Hors service

Adresse IP : 192.168.150.002

Masque de réseau : 255.255.255.000

1 Démarrez Internet Explorer (Version 5.0 ou ultérieure) sur l'ordinateur, puis tapez l'adresse « http://192.168.150.2/ » dans « Address » (Adresse), puis appuyez sur la touche de validation.

2 Si le nom de l'utilisateur et le mot de passe n'ont pas encore été spécifiés, cliquez seulement sur le bouton « OK »

• Si un nom d'utilisateur et un mot de passe ont été spécifiés, tapez le nom de l'utilisateur et le mot de passe et cliquez sur le bouton « OK »
• Si vous saississez trois fois le mauvais nom d'utilisateur ou mot de passe, un message d'erreur s'affichera.

Lorsque l'écran de droits apparaît, cliquez sur « TCP/IP »

L'écran de réglage TCP/IP apparait, et les réglages de réseau peuvent être effectués pour le projecteur.

Paramètres	Exemple de réglage/Rémarques
DHCP Client (Client DHCP)	Sélectionnez « ON » ou « OFF » pour déterminer si vous voulez ou non utiliser le Client DHCP.
IP Address (Adresse IP)	Vous pouvez régler cet élément lorsque « DHCP Client » est régle sur « OFF ». Réglage par défaut : 192.168.150.2 Tapez l'adresse IP appropriée pour le réseau.
Subnet Mask (Masque de sous-résseau)	Vous pouvez régler cet élément lorsque « DHCP Client » est régle sur « OFF ». Réglage par défaut : 255.255.255.0 Spécifiez le même masque de sous-résseau que l'ordinateur et les périphériques du réseau.
Default Gateway (Passerelle par défaut)	Vous pouvez régler cet élément lorsque « DHCP Client » est régle sur « OFF ». Réglage par défaut : 0.0.0.0 * Si non utilisé, spécifiez « 0.0.0.0 » .
DNS Server (Serveur DNS)	Réglage par défaut : 0.0.0.0 * Si non utilisé, spécifiez « 0.0.0.0 » .

Remarque

• Vérifiez le segment du réseau existant (groupe de l'adresse IP) pour éviter de spécifier une adresse IP déjà utilisée par un périphérique du réseau ou des ordinateurs. Si « 192.168.150.2 » n'est pas utilisé dans le réseau ayant une adresse IP « 192.168.150. XXX », vous n'avez pas besoin de changer l'adresse IP du projecteur.
• Pour le détail sur chaque réglage, adressez-vous à l'administrateur du réseau.

Cliquez sur le bouton « Apply » (Appliquer).

Les valeurs spécifiées apparaissent. Vérifiez si elles ont été réglées correctement, puis cliquez sur le bouton « Confirm » (Confirmer).

Network - TCP/IP

DHCP Client	OFF ON
IP Address	192 168 150 2
Subnet Mask	255 255 255 0
Default Gateway	0 0 0 0 *‘0.0.0.0' means 'Using no default gateway.'
Default DNS Server	0 0 0 0 *‘0.0.0.0' means 'Using no DNS server.'

Network - TCP/IP

DHCP Client	OFF ON
IP Address	192 168 150 2
Subnet Mask	255 255 255 0
Default Gateway	0 0 0 0 *‘0.0.0.0' means 'Using no default gateway.'
Default DNS Server	0 0 0 0 *‘0.0.0.0' means 'Using no DNS server.'

• Fermez le navigateur.
• Les règles de réseau sont maintenant terminées.
• Après avoir réglé les paramètres, attendez 10 secondes et accédez de nouveau.
• Rétablissez l'adresse IP initiale de l'ordinateur de réglage, que vous avez notée à l'Étape 6-① de la page 21, puis connectez l'ordinateur et le projecteur au réseau.

Commande du projecteur par un réseau LAN

Après avoir connecté le projecteur à votre réseau, saisissez l'adresse IP du projecteur dans «Address» (Adresse) sur Internet Explorer (Version 5.0 ou ultérieure) en utilisant un ordinateur du réseau pour démarrer un écran de réglage, ce qui permettra de contrôler le projecteur depuis le réseau.

Commande du projecteur par internet explorer (version 5.0 ou ultérieure)

Terminez les connexions au périphérique externe avant de commencer. (Voir pages 21-29 dans le mode d'emploi du projecteur.)

Raccordez le câble d'alimentation secteur. (Voir page 30 dans le mode d'emploi du projecteur.)

Remarque

• Si vous reliez le projecteur au réseau LAN, utilisez un câble LAN (Catégorie 5). Si vous le reliez à un concentrateur, utilisez un câble direct.

Démarrez Internet Explorer (Version 5.0 ou ultérieure) sur l'ordinateur.

Tapez « http:// » puis l'adresse IP du projecteur en procédant comme indiqué à la page 23, puis « / » dans « Address » (Adresse), et tapez sur la touche de validation.

• La valeur d'usine préréglée sur le projecteur est : « Client DHCP » est sur « Hors service » et l'adresse IP est « 192.168.150.2 ». Si vous n'avez pas changé l'adresse IP dans « 3. Configuration d'une connexion réseau pour le projecteur » (pages 22-23), tapez « http://192.168.150.2/ »

Un écran de commande du projecteur apparait, prêt pour les conditions d'état, commandes et configurations.

Vérification de l'état du projecteur (status)

Status

Sharp XX-XXXX (192.168.150.2)
MAC Address	08:00:1FB1B7:74
Power	ON
Condition	Normal
Lamp Timer	3hour(s)
Lamp Life	99%
Input	COMPUTER1(RGB/Component)
Signal Info	1024x768 (H 48.4kHz / V 60Hz)
Serial Number	123456789

Refresh

Sur cet écran, vous pouvez vérifier l'objet du projecteur. Les paramètres suivants peuvent être vérifiés :

• Adresse MAC
• Power (Alimentation) Condition (Condition)
• Lamp Timer (Programmation de la lampe)
• Durée de vie de la lampe
• Input (Entrée)
• Signal Info (Info du signal)
• Numéro de série

Remarque

• Si vous cliquez sur le bouton « Refresh » (Rafraîchissement) avant que l'écran ne soit complètement affiché, un message d'erreur (« Server Busy Error » (Erreur serveur occupé)) s'affichera. Attendez un moment puis reconnectez.
• Pour le détail sur chaque paramètre, consultez le mode d'emploi du projecteur.

Commande du projecteur (control)

Control

Power	○STANDBY ○ON
Input Select	COMPUTER1(RGB/Component)
Volume	1
AV Mute	○OFF ○ON

Refresh

Sur cet écran vous pouvez piloter le projecteur. Les paramètres suivants peuvent être contrôlés :

• Power (Alimentation)
• Input Select (Sélection de l'entrée) Volume AV Mute (Sourdine AV)

Remarque

• Si vous cliquez sur le bouton « Refresh » (Rafraîchissement) avant que l'écran ne soit complètement affiché, un message d'erreur (« Server Busy Error » (Erreur serveur occupé)) s'affichera. Attendez un moment puis reconnectez.
• Vous ne pouvez pas utiliser cette page pendant le préchauffage du projecteur.
• Lorsque le projecteur est en veille, vous ne pouvez contrôler que « Power ON » (mise sous tension).
• Pour le détail sur chaque paramètre, consultez le mode d'emploi du projecteur.

Configuration et réglage du projecteur

Exemple : Affichage de l'écran « Picture » (Image) pour INPUT 1

Sur ces écrans vous pouvez paramétrer et régler le projecteur. Les paramètres pouvant être spécifiés sont les suivants :

• Mode Image
• Temp Clr
• Progressif (Vidéo)
• Type de Signal (Ordinateur, DVI)
• Dynamic Range (DVI) (Gamme dynamique (DVI)) Video System (Video) (Système vidéo (Vidéo))
• Réglage de la résolution
• Auto Sync (Sync. Automat.)
• Resize (Redimensionner)
• Auto Keystone (Trapèze Auto.)
• Affichage OSD (Af. OSD)
• Arrière-fond
• Mode Eco/Veille
• Auto Power Off (Extinction automatique)
• Son du système
• Menu Position (Position du menu)
• Alim. dir. activ.
• Password (Mot de passe)
• Enceinte interne (Internal Speaker) Sortie audio (Audio Out)
• Mode de projection
• Mode Ventilation
• Monitor Out (Sortie écran)
• Vitesse RS-232C
• All Reset (Réinitialiser tout) Language (Langue)

Remarque

• Si vous cliquez sur le bouton « Refresh » (Rafraîchissement) avant que l'écran ne soit complètement affiché, un message d'erreur « Server Busy Error » s'affichera. Attendez un moment puis recommencez.
• Vous ne pouvez pas utiliser cette page pendant le préchauffage du projecteur.
• Pour le détail sur chaque paramètre, consultez le mode d'emploi du projecteur.

Paramétrage de la sécurité (network - security)

Network - Security

Sur cet écran vous pouvez effectuer les réglages relatifs à la sécurité.

Paramètres	Description
User Name (Nom de l'utilisateur)	Spécification du nom de l'utilisateur pour la sécurité.
Password (Mot de passer)	Spécification mot de passer pour la sécurité.
Accept IP Address (Acceptor l'adresse IP)	Il est possible de spécifique trois adresses IP autorisant la connexion au projecteur.
All IP addresses (Toutes les adresses IP)	Aucune limite imposée aux adresses IP se connectant au projecteur.
From only specific IP addresses (Des adresses IP spécifiées seulement)	Pour améliorer la sécurité, une seule adresse IP spécifiée par « Address 1-3 » peut être connectée au projecteur.

Remarque

• Le User Name (Nom de l'utilisateur) et le Password (Mot de passe) peuvent comprendre 8 caractères au maximum.
• Vous pouvez saisir les caractères suivants : a-z, A-Z, 0-9, -, _

Réglages généraux du réseau (network - general)

Network - General

Projector Name	\( \times \times \times \times \times \times \) (MAX 12 characters)
Auto Logging Time	5 minute(s) (0-65535) * If the set value is made O, the Auto Logging function is disabled.
Data Port	10002 (1025-65535)
Search Port	5006 (1025-65535)

Apply

Refresh

Sur cet écran, vous pouvez effectuer les règles générales relatifs au réseau.

Paramètres	Description
Projector Name (Nom du projecteur)	Sécic当前位置 du nom du projecteur.
AutoLogout Time (Délai de déconnexion auto)	Réglage du début nécessaire pour que le projecteur se déconnecte automatiquement du réseau par unités d'une minute (de 1 à 65535 minutes). Si vous spécifiez 0, la fonction de déconnexion sera désactivée.
Data Port (Port de communication)	Sécic当前位置 du nombre du port TCP utilisé pour l'échange des données avec le projecteur (de 1025 à 65535).
Search Port (Port de recherche)	Sécic当前位置 du nombre du port utilisé lors de la recherche du projecteur (de 1025 à 65535).

Après avoir cliqué sur le bouton « Apply » (Appliquer), les valeurs spécifiées apparaisent. Assurez-vous qu'elles sont correctes, puis cliquez sur le bouton « Confirm » (Confirmer).

Remarque

• Après avoir réglé les paramètres, attendez 10 secondes puis accédez de nouveau.
• Le Projector Name (Nom du projecteur) peut comprendre 12 caractères au maximum.
• Vous pouvez saisir les caractères suivants : A-Z, 0-9, -, _, (), space (Si vous tapez « a-z », ces lettres seront automatiquement converties en majuscules « A-Z »).

Paramétrage pour l'envoi d'e-mail en cas d'erreur (mail - originator settings)

Mail - Originator Settings

Sur cet écran vous pouvez effectuer les réglages pour l'envoi d'un e-mail lorsque le projecteur a créé une erreur.

Paramètres	Exemple de réglage/Rémarques
SMTP Server(Serveur SMTP)	Réglage de l'adresse d'un serveurSMTP pour la transmission d'e-mail.Ex. 1 : 192.168.150.253Ex. 2 :smtp123纤纤.co.jp* Si vous utilisez un nom dedomaine, effectuez les réglagespour le serveur DNS.
Originator E-mailAddress(Adresse e-mailexpéditeur)	Sφécification de l'adresse d'e-maildu projecteur. L'adresse e-mailspécifiée ici devient l'adresse e-mail expéditeur
Originator Name(Nom de l'expéditeur)	Sφécification du nom del'expéditeur. Le nom spécifique iciapparaît dans la colonne « Origina-tor Name » du message.

Remarque

• Le serveur SMTP, l'adresse e-mail et le nom de l'expéditeur peuvent comprendre 64 caractères au maximum. • Vous pouvez saisir les caractères suivants : SMTP Server (Serveur SMTP) puis Originaire E-mail Address (Adresse e-mail expéditeur): a-z, A-Z, 0-9, !#, $, %, &, *, +, -, /, =, ?, ^, {, |, }, ~, @, (Vous ne pouvez saisir « @ » qu'une seule fois pour « Originaire E-mail Address »). Originaire Name (Nom de l'expéditeur): a-z, A-Z, 0-9, -, space
• Si les réglages de « 3. Configuration d'une connexion réseau pour le projecteur » pages 22 et 23 ne sont pas effectués correctement, le courrier électronique ne sera pas envoyé.

Paramétrage des messages d'erreur et des adresses du destinataire auquel l'email doit être envoyé en cas d'erreur (Mail - Recipient Settings)

Sur cet écran vous pouvez spécifier les destinataires auxquels les e-mails notifying l'erreur (error items) doivent être envoyés.

Paramètres	Description
E-mail Address (Adresse e-mail)	Séc ficiez les adresses auxquelles l'e-mailannonçant l'erreur doit être envoyé. Vous pouvez spécifique cinq adresses.
Error Mail (Lamp, Temp, Fan, Cover) (Message d'erreur (Lampe, Température, Ventilateur, Couverture))	L'e-mail est envoyé en fonction des paramètres cochés.
Test	Envoyez un e-mail comme test. Celui-ci vous permettra de vérifier si les réglages de transmission e-mail sont correctement effectués.

Remarque

• E-mail Address (Adresse e-mail) peut comprendre 64 caractères au maximum. • Vous pouvez saisir les caractères suivants : a-z, A-Z, 0-9,!, #, $, %, &, *, +, -, /, =, ?, ^, {, |, }, ~, _, :, @, (Vous pouvez saisir « @ » une seule fois.)
• Pour le détail sur les erreurs, reportez-vous au mode d'emploi du projecteur.

Réglage des éléments d'erreur et de l'url qui s'afficheront lorsqu'une erreur se produit (service & support - access URL)

Service & Support - Access URL Registration

Sur cet écran, vous pouvez effectuer des réglages de l'URL et des éléments d'erreur qui s'afficheront lorsque le projecteur a généré une erreur.

Paramètres	Description
Access URL (URL d'accès)	Réglez l'URL qui s'affichera lorsqu'une erreur se produit. Vous pouvez régler jusqu'à cinq adresses.
Condition (Always, Lamp, Temp, Fan, Cover) (Condition (Toujours, Lampe, Température., Ventilateur, Couverture))	L'URL s'affiche lorsqu'une erreur dont la case a été cochée se produit.
Test	Le site de l'URL réglée est affchéé pour test. Ceci vous permet de confirmer que le site de l'URL s'affiche correctement.

Exemple d'affichage lorsqu'une erreur se produit : Status

Raccordez le projecteur à l'ordinateur par une connexion RS-232C ou Telnet, puis ouvrez le « SETUP MENU » (Menu de configuration) sur l'ordinateur pour effectuer différents réglages de projecteur.

2 Spécifiez les réglages pour le port rs-232c de l'émulateur de borne de la façon suivante.

Baud Rate (Vitesse de transmission) : 9600 bps*

Data Length (Longueur des données) : 8 bits

Bit de parité : Aucun

Bit d'arrêt : 1 bit

Flow Control (Contrôle du flux) : None (Aucun)

• C'est le réglage par défaut. Si la vitesse de transmission a été changée sur le projecteur, réglez-la ici sur la valeur spécifique sur le projecteur.

4 « OK » s'affiche. spécifiez « PJS25678 » et appuyez sur la touche de validation en l'espace de 10 secondes.

• Si le nom de l'utilisateur n'a pas encore été spécifié, appuyez simplement sur la touche de validation.

6 « Password: » (mot de passe) s'affiche. spécifiez le mot de passe et appuyez sur la touche de validation.

• Si le mot de passe n'a pas encore été spécifié, appuyez simplement sur la touche de validation.

7 Saisissez « setup » (configuration) et appuyez sur la touche de validation.

• Le menu de configuration s'affiche.

• Le nom de l'utilisateur et le mot de passe ne sont pas spécifiés par défaut.
• Si vous saisissez trois fois de suite le mauvais nom d'utilisateur ou mot de passe, le menu de configuration se fermera.

Connexion telnet

1 Cliquez sur « Start » (démarrer) sur le bureau de Windows® et sélectionnez « Run » (Exécuter). 2 Tapez « telnet 192.168.150.2 » dans la case de texte qui s'ouvre. (Si l'adresse IP du projecteur est 192.168.150.2.) 3 Cliquez sur le bouton « OK » 4 « User Name:» (Nom de l'utilisateur) s'affiche. Spécifiez le nom de l'utilisateur et appuyez sur la touche de validation.

• Si le nom de l'utilisateur n'a pas encore été spécifié, appuyez simplement sur la touche de validation. 5 « Password:» (Mot de passe) s'affiche. Spécifiez le mot de passe et appuyez sur la touche de validation.
• Si le mot de passe n'a pas encore été spécifié, appuyez simplement sur la touche de validation. 6 Saisissez « setup » (configuration) et appuyez sur la touche de validation.
• Le menu de configuration s'affiche.

• Si l'adresse IP a changé, veillez à taper la bonne adresse IP à l'étape 2.
• Le nom de l'utilisateur et le mot de passe ne sont pas spécifiés par défaut.
• Si vous saisissez trois fois le mauvais nom d'utilisateur ou mot de passe aux étapes 4 et 5, le menu de configuration se fermera.

SETUP MENU (MENU de configuration) (MENU principal)

Réglages de l'adresse IP. (Page 34)

[2] Masque de sous-réseau

Réglages de sous-réseau. (Page 34)

[3] Passerelle par défaut

Réglages de la passerelle par défaut. (Page 34)

[Nom de l'utilisateur]

(Réglage par défaut : Pas obligatoire)

Spécification du nom de l'utilisateur pour la sécurité.

Page 34

[5] Password (Mot de passe)

(Réglage par défaut : Pas obligatoire)

Spécification du mot de passe pour la sécurité.

(Page 35)

RS-232C Vitesse de transmission (Réglage par défaut : 9600 bps)

Spécification de la vitesse de transmission pour les bornes RS-232C. (Page 35)

[Nom du projecteur]

Il est possible de désigner le projecteur par un nom. (Page 35)

Réglages du Client DHCP. (Page 35)

[Réglages détaillés]

Fait accéder au menu de configuration détaillée. (Page 36)

[D] Disconnect All (Tout déconnecter)

Coupe toutes les connexions. (Page 36)

Afficher tous les réglages

Affiche les valeurs de tous les réglages. (Page 32)

Peut aussi être utilisé avec le menu détaillé.

Sauvegarder et Quitter

Sauvegarde les valeurs spécifiées et ferme le menu. (Page 33)

[Q] Quit Sans Changer

Fermez le menu sans sauvegarder les valeurs spécifiées. (Page 33)

Remarque

• Les valeurs d'usine préreglées sur le projecteur sont celles-ci :

Client DHCP : Hors service

Adresse IP : 192.168.150.2

Masque réseau: 255.255.255.0

Passerelle par défaut: 0.0.0.0

Menu de configuration avancée

* ADVANCED SETUP MENU ***

[1]AutoLogout Time [2]Data Port

[1]AutoLogout Time (Délai de déconnexion auto) (Réglage par défaut : 5 minutes)

Réglage du délai nécessaire pour que le projecteur se déconnecte automatiquement du réseau. (Page 36)

[2] Data Port (Port de communication)

(Réglage par défaut: 10002)

Spécification du numéro du port TCP utilisé pour l'échange des données. (Page 36)

[Test Ping de réseau]

Il est possible de vérifier si une connexion au réseau entre le projecteur et un ordinateur fonctionne normalement. (Page 37)

[6]Accept IP Addr(1) (Accepter l'adresse IP(1))

[7]Accept IP Addr(2) (Accepter l'adresse IP(2))

[8]Accept IP Addr(3) (Accepter l'adresse IP(3))

[9]Accept All IP Addr (Accepter toutes les adresses IP) (Réglage par défaut : Accepter tout)

Pour améliorer la sécurité, il est possible de configurer trois adresses IP autorisant la connexion au projecteur.

Spécifiez une adresse IP pouvant être annulée avec [9] Accept All IP Addr. (Page 37)

[0] Search Port (Port de recherche)

(Réglage par défaut : 5006)

Spécification du nombre du port utilisé lors de la recherche du projecteur. (Page 38)

Restore Default Setting (Rétablissement du réglage par défaut)

Rétablit toutes les valeurs pouvant être spécifiées dans le menu à leur réglage par défaut. (Page 38)

[Q] Retour au menu principal

Affiche le menu de configuration principal (SETUP MENU). (Page 38)

Tapez le numéro ou le symbole du paramètre à sélectionner dans le « SETUP MENU » (Menu de configuration). Spécifiez ensuite les éléments nécessaires. Les éléments doivent d'abord être spécifiés, puis validés tous ensemble.

Affichage des détails des réglages ([v]view all setting)

① Tapez « v » et appuyez sur la touche de validation.

Affichez toutes les valeurs des réglages (^*)

Paramètres à régler

Exemple: Lorsque l'adresse IP est spécifiée (changement de 192.168.150.2 à 192.168.150.3)

Tapez « 1 » (numéro de l'élément à spécifier) et appuyez sur la touche de validation.

Affichez l'adresse IP actuelle *1

Tapez l'adresse IP qui doit être spécifiée et appuyez sur la touche de validation.

Affichez l'adresse IP après le changement

Tapez « v » et appuyez sur la touche de validation pour vérifier les détails des règles.

L'adresse IP a été changée (*3).

Remarque

• La vérification des détails n'est pas obligatoire.
• Les réglages des détails ne sont valides que s'ils sont sauvegardés. (Page 33)
• Si vous tapez un mauvais numéro, un message d'erreur (« Parameter Error! » (Erreur de paramètre!)) s'affichera.

Sauvegarder les réglages et quitter ([s]ave & quit)

Sauvegarde les valeurs spécifiées et ferme le menu.

Tapez « s » et appuyez sur la touche de validation. Tapez « y » et appuyez sur la touche de validation.

Quitter sans sauvegarder les réglages ([q]quit unchanged)

Fermez le menu sans sauvegarder les valeurs spécifiées.

① Tapez « q » et appuyez sur la touche de validation. ② Tapez « y » et appuyez sur la touche de validation.

La manière de procéder pour chaque réglage est expliquée ici. Pour la procédure de base, reportez-vous à « Paramètres à régler » à la page 32.

Réglage de l'adresse IP ([1]ip address)

Spécification de l'adresse IP.

① Spécifiez « 1 » et appuyez sur la touche de validation. ② Spécifiez une valeur numérique et appuyez sur la touche de validation.

Affichez l'adresse IP après le changement

Réglage du masque de sous-réseau ([2]SUBNET mask)

Réglage du masque de sous-réseau

Spécifiez « 2 » et appuyez sur la touche de validation. Spécifiez une valeur numérique et appuyez sur la touche de validation.

Affichez le masque de sous-réseau après le changement.

Réglage de passerelle par défaut ([3]default gateway)

Réglage de la passerelle par défaut

① Spécifiez « 3 » et appuyez sur la touche de validation. ② Spécifiez une valeur numérique et appuyez sur la touche de validation.

Affichez l'adresse de la passerelle après le changement

Remarque

• Si les valeurs pour l'adresse IP, le masque de sous-réseau ou la passerelle du projecteur ont été changées par Telnet, l'ordinateur ne pourrait pas se connecter au projecteur avec certains réglages de réseau effectués sur l'ordinateur.

Réglage du nom de l'utilisateur ([4]userid)

La sécurité est assurée par le nom de l'utilisateur.

setup>4 User Name : Please Enter : XX-XXXX (change) → XX-XXXX		①
		②
		*

① Spécifiez « 4 » et appuyez sur la touche de validation. ② Spécifiez le nom de l'utilisateur et appuyez sur la touche de validation.

Affichez le nom de l'utilisateur spécifique

Remarque

• Le User Name (nom de l'utilisateur) peut comprendre 8 caractères au maximum.
• Vous pouvez saisir les caractères suivants : a-z, A-Z, 0-9, -, _
• Le nom de l'utilisateur n'est pas spécifique par défaut.

Réglage du mot de passe ([5]Password)

La sécurité est assurée par le mot de passe.

setup>5 Password : Please Enter : sharpij (change) → sharpij	①
	②
	*

① Spécifiez « 5 » et appuyez sur la touche de validation. ② Spécifiez le mot de passe et appuyez sur la touche de validation.

Affichez le mot de passe spécifié (^*)

Remarque

• Le Password (mot de passe) peut comprendre 8 caractères au maximum.
• Vous pouvez saisir les caractères suivants : a-z, A-Z, 0-9, - ,
• Le mot de passe n'a pas été spécifié par défaut.

Réglage de la vitesse de transmission rs-232c

Réglage de la vitesse de transmission pour les connexions RS-232C.

setup>6	①
0 ... 9600 bps
1 ... 38400 bps
2 ... 115200 bps
Baud Rate Select[0-2] :2	②
RS-232C Baud Rate :115200 bps	*

Tapez « 6 » et appuyez sur la touche de validation. Sélectionnez et tapez le nombre 0, 1 ou 2, puis appuyez sur la touche de validation.

Affichez la vitesse de transmission spécifique (*)

Remarque

• Spécifiez la même vitesse de transmission pour le projecteur et pour l'ordinateur.

Spécification du nom du projecteur ([7]projector name)

Le projecteur peut être désigné par un nom.

setup>7		①
Projectile Name : XX-XXXX
Please Enter : MY XX-XXXX		②
(change) → MY XX-XXXX		*

Spécifiez « 7 » et appuyez sur la touche de validation. Specifiez le nom du projecteur.

Affichez le nom du projecteur spécifique (^*)

Remarque

• Le Projector Name (nom du projecteur) peut comprendre 12 caractères au maximum.
• Vous pouvez saisir les caractères suivants : A-Z, 0-9, -, _, (), space (Si vous tapez « a-z », ces lettres seront automatiquement converties en majuscules « A-Z ». ) C'est le même nom que celui qui peut être vérifié ou spécifique avec les commandes RS-232C « PJN0 », « PJN1 », « PJN2 » et « PJN3 ».

Réglage du client DHCP ([8]DHCP client)

Réglage du Client DHCP sur « Enable » ou « Disable »

Lors du réglage du Client DHCP sur « Enable »

① Spécifiez « 8 » et appuyez sur la touche de validation. (2) Spécifiez « 1 » et appuyez sur la touche de validation.

Affichez les valeurs obtenues (*)

Déconnexion de toutes les connexions ([d]disconnect all)

Il est possible de déconnecter toutes les connexions TCP/IP actuelles reconnues par le projecteur. Même si le port de réacheminement COM est bloqué parce qu'occupé pour une raison quelconque, il est possible de revenir à l'état Prêt par force en exécutant la commande de déconnexion.

Tapez « d » et appuyez sur la touche de validation. Tapez « y » et appuyez sur la touche de validation.

Remarque

• Lorsque « Disconnect All » (Tout déconnecter) est exécuté, la connexion au projecteur est déconnectée par le réseau.

Accès au ADVANCED SETUP MENU (MENU de configuration avancée) ([a]advanced SETUP)

Ouvre le menu de configuration avancée.

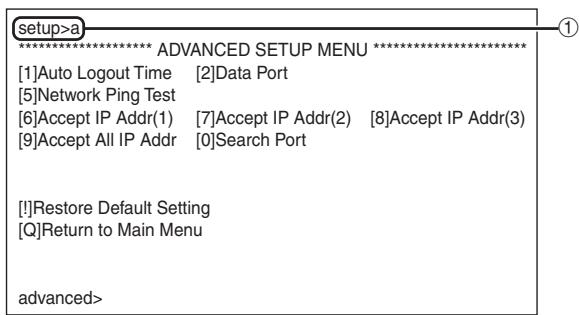

Tapez « a » et appuyez sur la touche de validation.

Réglage du temps de déconnexion auto

Si aucun signal n'est fourni dans un délai précis, le projecteur se déconnecte automatiquement du réseau. Le délai de déconnexion du projecteur peut être réglé par unités d'une minute (de 1 à 65535 minutes).

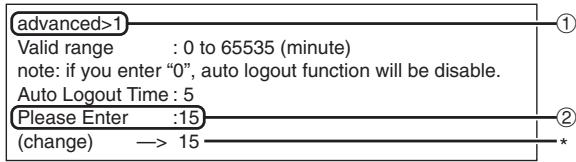

Tapez « 1 » et appuyez sur la touche de validation. Spécifiez une valeur numérique et appuyez sur la touche de validation.

Affichez la valeur numérique spécifique

Remarque

• Quand la valeur est égale à 0, la fonction de déconnexion automatique est désactivée.
• Si un chiffre invalide est saisi, un message d'erreur (« Parameter Error! » (« Erreur de paramètre! »)) s'affichera et l'écran retournera au menu configuration avancée.

Réglage du port de communication (advanced[2]data port)

Le réglage du numéro de port TCP peut aller de 1025 à 65535.

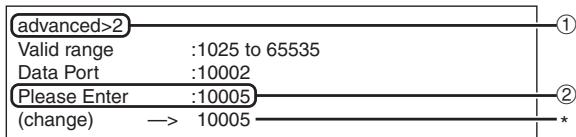

Tapez « 2 » et appuyez sur la touche de validation. Spécifiez une valeur numérique et appuyez sur la touche de validation.

Affichez la valeur numérique spécifiée

Remarque

• Réglez si nécessaire. Normalement, utilisez le réglage par défaut.

Exécution d'un test ping de réseau (ADVANCED[5]Network Ping Test)

Il est possible de vérifier si une connexion réseau entre le projecteur et un ordinateur fonctionne normalement.

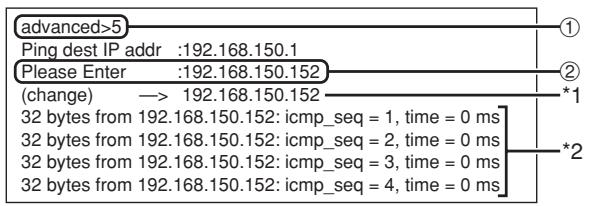

Tapez « 5 » et appuyez sur la touche de validation. Spécifiez une adresse IP du périphérique à tester et appuyez sur la touche de validation.

Attachez l'adresse IP spécifiée (^*1)

Affichez le résultat du test (*2).

Remarque

• Si vous appuyez sur la touche de validation « Enter » sans spécifier d'adresse IP, l'adresse IP de destination Ping utilisée antérieurement sera spécifiée.
• S'il y a une erreur de connexion, « Error : No answer » (Erreur : Pas de réponse) s'affiche après un nouveau essai de 5 secondes. Dans ce cas, vérifiez les réglages du projecteur et de l'ordinateur, et contactez au besoin l'administrateur du réseau.

Réglage de accepter l'adresse IP (advanced[6]accept IP addr (1) - [8] accept IP addr (3))

Vous pouvez améliorer la sécurité du projecteur en autorisant la connexion au projecteur depuis l'adresse IP prescrite. Il est possible en principe de spécifier trois adresses IP autorisant la connexion au projecteur.

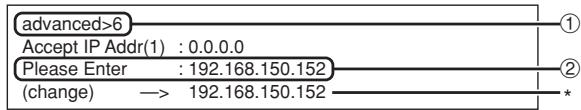

Tapez « 6 », « 7 » ou « 8 » et appuyez sur la touche de validation. (2) Spécifiez une valeur numérique et appuyez sur la touche de validation.

Affichez la valeur numérique spécifique

Remarque

• Pour invalider Accept IP Address (Accepter l'adresse IP) actuellement spécifiée, tapez « 0.0.0.0 »
• Si un ou plusieurs Accept IP Addr ont été spécifiés, aucune connexion ne sera autorisée à partir des addresses IP non spécifiées. Elles peuvent être annulées avec [9]Accept All IP Addr.

Acceptor toutes les adresses IP (advanced[9]accept all IP addr)

Retire les adresses IP spécifiées avec « Accept IP Addr ».

Tapez « 9 » et appuyez sur la touche de validation. Tapez « y » et appuyez sur la touche de validation.

Remarque

• Au moment où « y » est spécifique, les valeurs numériques de Accept IP Addr (1) - (3) reviennent à « 0.0.0.0 ». Saisir n ne modifie pas le réglage.

Réglage du port de recherche (ADVANCED[0]SEARCH port)

Spécifie le numéro du port utilisé lors de la recherche du projecteur sur le réseau.

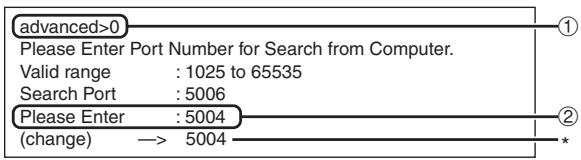

① Tapez « 0 » et appuyez sur la touche de validation. (2) Spécifiez une valeur numérique et appuyez sur la touche de validation.

Affichez la valeur numérique spécifique

Remarque

• Spécifiez si nécessaire. Utilisez le réglage par défaut.

Retour aux réglages par défaut (ADVANCED[!]Restore Default Setting)

Rétablit toutes les valeurs des réglages du menu à leur réglage par défaut.

Tapez « ! » et appuyez sur la touche de validation. Tapez « y » et appuyez sur la touche de validation.

Remarque

• Si les valeurs de l'adresse IP, du masque de sous-réseau ou de la passerelle du projecteur ont été ramenées aux réglages par défaut via Telnet, l'ordinateur ne pourra pas se connecter au projecteur avec certains réglages réseau de l'ordinateur.

Retour au menu principal (advanced[Q]return to main menu)

Retourne au SETUP MENU (menu de configuration) principal.

Tapez « q » et appuyez sur la touche de validation.

Rétablit le menu de configuration.

Réinitialisation du compteur d'heures de la lampe du projecteur par LAN

Lorsque le projecteur est connecté à un réseau, vous pouvez utiliser HyperTerminal ou un programme de communication similaire pour envoyer une commande pour réinitialiser le compteur d'heures de la lampe. L'exemple ci-dessous utilise Windows XP comme système de communication.

1 Cliquez sur « Start » (Démarrage) - « All Programs » (Tous les programmes) - « Accessories » (Accessoires) - « Communications » (Communications) - « HyperTerminal ».

• Si HyperTerminal n'est pas installé, voir le mode d'emploi de l'ordinateur.
• En fonction des réglages de votre ordinateur, il vous sera peut-être demandé de saisir votre code de région et d'autres détails. Saisir les informations demandées.

2 Saisir un nom dans le champ « Name » (Nom) et cliquer sur « OK ». 3 S'il vous est demandé de saisir le code de région, saisir le code dans le champ « Area code » (Code de région). Sélectionner « TCP/IP (Winsock) » dans le menu déroulant « Connect using » (Connecter en utilisant), et cliquer sur « OK ». 4 Saisir l'adresse IP du projecteur dans le champ « Host address » (Adresse de l'hôte) (voir « TCP/IP » dans le menu « Réseau » du projecteur), saisir le port de données du projecteur dans le champ « Port number » (Nombre de port) (« 10002 » est le réglage par défaut), et cliquer sur « OK ».

Déclencher « TCP/IP (Winsock) »

5 Cliquez sur « Properties » (Propriétés) dans le menu « File » (Fichier). 6 Cliquez sur l'onglet « Settings » (Réglages), puis cliquez sur « ASCII Setup » (Configuration ASCII).

7 Cocher les cases en face de « Send line ends with line feeds » (Envoyer les fins de ligne avec les sauts de ligne), « Echo typed characters locally » (Renvoyer en écho des caractères tapés localement), et « Append line feeds to incoming line ends » (Ajouter les sauts de ligne aux fins de ligne entrants), et cliquer sur « OK ».

• La fenêtre de propriétés LAMPRESET apparait, cliquer sur « OK »

8 Si un nom d'utilisateur et/ou un mot de passe est défini pour le projecteur, saisir le nom d'utilisateur et le mot de passe.

Envoyer la commande de réinitialisation de lampe « LPRE0001 »

• Cette commande ne peut être envoyée que lorsque le projecteur est en mode veille.
• Lorsque « OK » est reçu, ceci indique que la lampe a été réinitialisée avec succès.

Fermer l'HyperTerminal.

Lorsque le projecteur est raccordé à un ordinateur par une connexion série

Assurez-vous que la borne RS-232C du projecteur et celle de l'ordinateur, ou la commande disponible dans le commerce, sont reliées correctement. Assurez-vous que le cable RS-232C est bien un cable croisé. Assurez-vous que le réglage du port RS-232C du projecteur correspond à celui de l'ordinateur, ou de la commande disponible dans le commerce.

Lorsque le projecteur est raccordé à un ordinateur par une connexion réseau (LAN)

Assurez-vous que le connecteur du câble est bien inséré dans la borne LAN du projecteur. Assurez-vous que le câble est bien inséré dans le port LAN de l'ordinateur ou d'un dispositif de type concentrateur. Assurez-vous que le câble LAN est un câble de Catégorie 5. Assurez-vous que le câble LAN est un câble croisé lors de la connexion directe du projecteur à un ordinateur. Assurez-vous que le câble LAN est un câble direct lors de la connexion directe du projecteur à un périhérique de type concentrateur. Assurez-vous que le périphérique de type concentrateur reliant le projecteur à l'ordinateur est bien alimenté.

Vérifiez les réglages réseau du projecteur et de l'ordinateur.

Vérifiez les réglages réseau suivants de l'ordinateur.

Assurez-vous que l'adresse IP du projecteur ne fait pas double emploi sur le réseau.

• Masque de sous-réseau

Lorsque le réglage de passerelle du projecteur est « 0.0.0.0 » (Non utilisé), ou lorsque le réglage de passerelle du projecteur et le réglage par défaut de passerelle de l'ordinateur sont identiques :

• Les masques de sous-réseau du projecteur et de l'ordinateur devraient être identiques.
• Les parties de l'adresse IP montrées par le masque de sous-réseau pour le projecteur et pour l'ordinateur doivent être identiques.

(Example)

Lorsque l'adresse IP est « 192.168.150.2 » et le masque de sous-réseau est « 255.255.255.0 » sur le projecteur, l'adresse IP devrait être « 192.168.150.X » (X=3-254) sur l'ordinateur et le masque de sous-réseau devrait être « 255.255.255.0 ».

• Gateway (Passerelle)

Lorsque le réglage de passerelle du projecteur est « 0.0.0.0 » (Non utilisé), ou lorsque le réglage de passerelle du projecteur et le réglage par défaut de passerelle de l'ordinateur sont identiques :

• Les masques de sous-réseau du projecteur et de l'ordinateur devraient être identiques.
• Les parties de l'adresse IP montrées par le masque de sous-réseau pour le projecteur et pour l'ordinateur doivent être identiques.

(Example)

Lorsque l'adresse IP est « 192.168.150.2 » et le masque de sous-réseau est « 255.255.255.0 » sur le projecteur, l'adresse IP devrait être « 192.168.150.X » (X=3-254) sur l'ordinateur et le masque de sous-réseau devrait être « 255.255.255.0 »

Remarque

• Les valeurs d'usine préréglées sur le projecteur sont celles-ci :

Client DHCP : Hors service

• Pour les réglages de réseau du projecteur, voir page 22.

Prenez les mesures suivantes pour vérifier les réglages de réseau de l'ordinateur.

1. Ouvrez l'invite de commande (Invite MS-DOS).
2. Dans le cas de Windows® 98 ou 98SE : Cliquez sur « START » (démarrer) → « Programs » (Programmes) → « MS-DOS Prompt » (Invite de commandes MS-DOS) dans cet ordre.
3. Dans le cas de Windows® Me : Cliquez sur « START » (démarrer) → « Programs » (Programmes) → « Accessories » (Accessoires) → « MS-DOS Prompt » (Invite de commandes MS-DOS) dans cet ordre.
4. Dans le cas de Windows® 2000: Cliquez sur « START » (démarrer) → « Programs » (Programmes) → « Accessories » (Accessoires) → « Command Prompt » (Invite de commandes) dans cet ordre.
5. Dans le cas de Windows® XP : Cliquez sur « START » (démarrer) → « All programs » (Tous les programmes) → « Accessories » (Accessoires) → « Command Prompt » (Invite de commandes) dans cet ordre.
6. ÀpRES avoir lancé l'invite de commandes (MS-DOS), tapez une commande « ipconfig », puis appuyez sur la touche de validation.

Remarque

• La communication peut ne pas être possible après le réglage du réseau sur l'ordinateur. Dans ce cas, redémarrez l'ordinateur.

Remarque

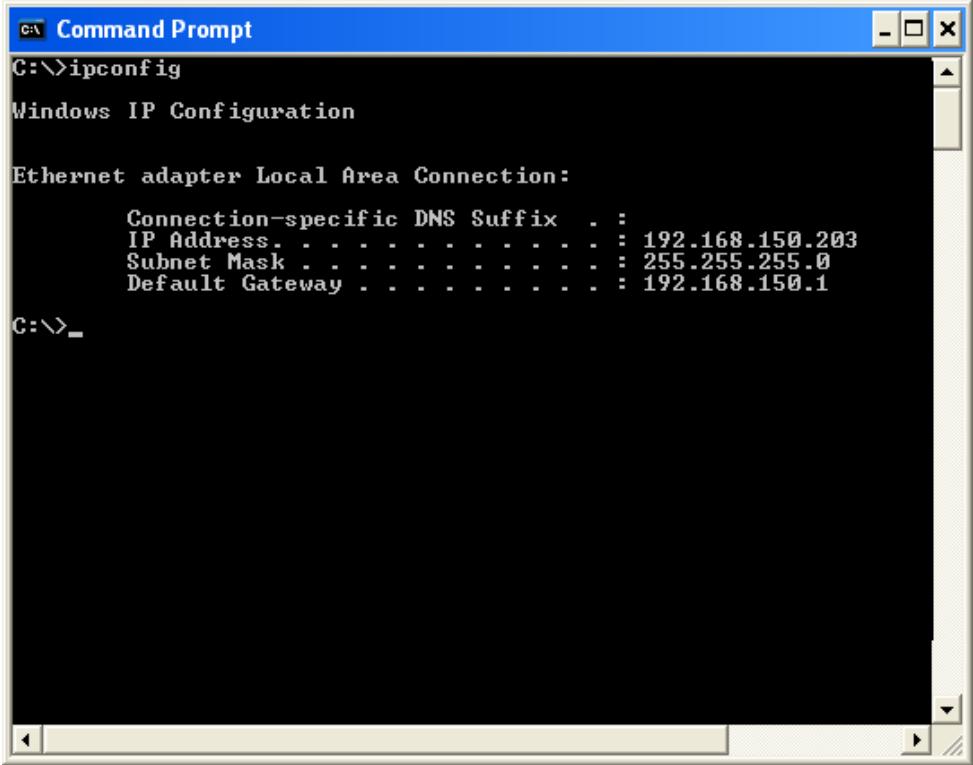

• Exemples d'emploi de ipconfig

C:>ipconfig/? Indique comment utiliser « ipconfig.exe »

C:>ipconfig Indique l'adresse IP, le masque de sous-réseau et la passerelle par défaut utilisés.

C:>ipconfig/all Indique toutes les informations concernant les réglages TCP/IP.

1. Pour revenir à l'écran de Windows®, tapez « exit » et appuyez sur la touche de validation.

Vérifiez si le protocole « TCP/IP » fonctionne correctement avec la commande « PING ». Vérifiez aussi si l'adresse IP est spécifiée.

1. Ouvrez l'invite de commande (Invite MS-DOS).
2. Dans le cas de Windows® 98 ou 98SE : Cliquez sur « START » (démarrer) → « Programs » (Programmes) → « MS-DOS Prompt » (Invite de commandes MS-DOS) dans cet ordre.
3. Dans le cas de Windows® Me : Cliquez sur « START » (démarrer) → « Programs » (Programmes) → « Accessories » (Accessoires) → « MS-DOS Prompt » (Invite de commandes MS-DOS) dans cet ordre.
4. Dans le cas de Windows® 2000 : Cliquez sur « START » (démarrer) → « Programs » (Programmes) → « Accessories » (Accessoires) → « Command Prompt » (Invite de commandes) dans cet ordre.
5. Dans le cas de Windows® XP : Cliquez sur « START » (démarrer) → « All Programs » (Tous les programmes) → « Accessories » (Accessoires) → « Command Prompt » (Invite de commandes) dans cet ordre.
6. ÀpRES avoir lancé l'invite de commandes (MS-DOS), tapez une commande « PING », puis appuyez sur la touche de validation.

Exemple d'entrée C:>Ping XXX.XXX.XXX.XXX

« XXX. XXX. XXX. XXX » doit être saisi avec une adresse IP à connecter, par exemple le projecteur.

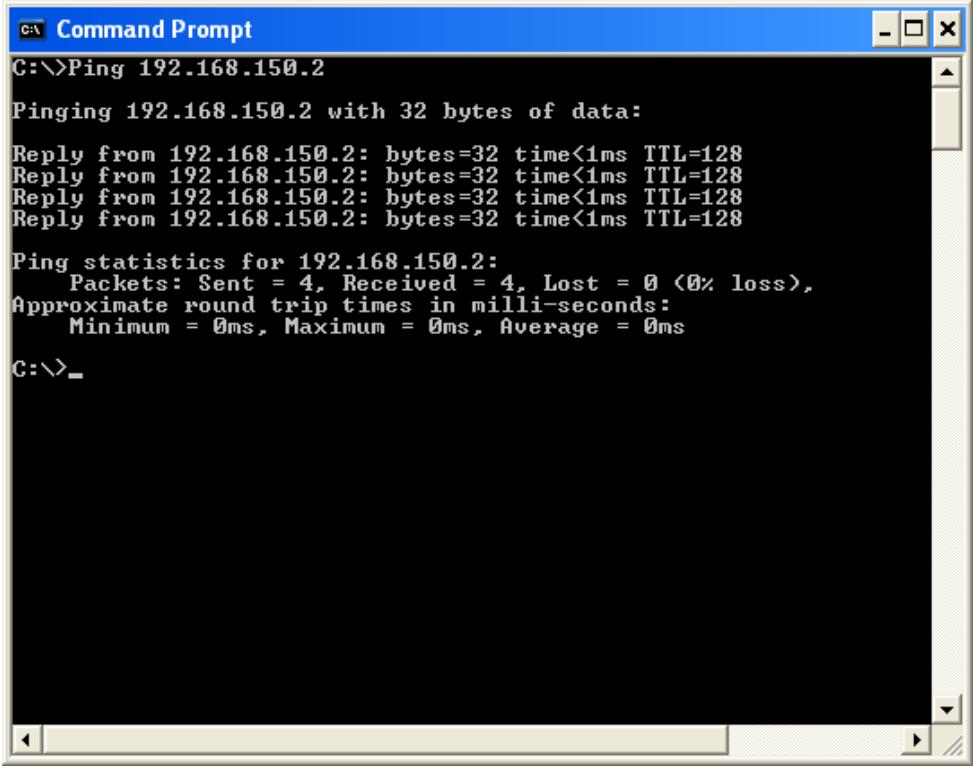

1. Lors d'une connexion normale, l'affichage est comme suit.

(L'écran peut être légèrement différent selon le système d'exploitation.)

Exemple lorsque l'adresse IP connectée est « 192.168.150.2 »

1. Si une commande ne peut pas être envoyée, « Request time out » est affiché. Vérifiez de nouveau le réglage du réseau.

Si la communication ne peut toujours pas être établie correctement, contactez l'administrateur du réseau.

1. Pour revenir à l'écran de Windows®, tapez « exit » puis appuyez sur la touche de validation.

Une connexion ne peut pas être établie parce que vous avez oublié le nom de l'utilisateur ou le mode de passe.

Initialisez les réglages. (Voir page 54 dans le mode d'emploi du projecteur.) Après l'initialisation, effectuez de nouveau les réglages.

Unités: pouces (mm)
