ER-A247A - TPE (Terminal de Paiement Électronique) SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Terminal de paiement électronique (caisse enregistreuse)
Marque	SHARP
Modèle	ER-A247A
Dimensions (L x P x H)	425 x 395 x 320 mm
Poids	Environ 11 kg
Alimentation	120 V AC, 60 Hz
Consommation électrique	Veille 6,3 W, fonctionnement 12,8 W max
Écran opérateur	LCD inclinable 160 x 64 points
Écran client	LED 7 segments
Imprimante	Thermique, 12 lignes/seconde, 30 chiffres par ligne
Papier d'impression	Largeur 57,5 ± 0,5 mm, diamètre max 80 mm, papier thermosensible
Tiroir-caisse	4 compartiments billets, 6 compartiments pièces
Nombre de rayons	Jusqu'à 99 rayons
Nombre de PLU	Jusqu'à 2500 PLU/sous-rayons
Fonctions principales	Enregistrement des ventes, calcul des taxes, remises, pourcentages, remboursements, conversion de monnaie, modes de paiement (espèces, chèque, crédit), mode gestion, rapports X/Z, journal électronique, clavier programmable, mode formation, carte SD
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Nettoyer la tête d'impression avec un coton-tige imbibé d'alcool. Utiliser le papier spécifié.
Sécurité	Utiliser des câbles blindés, installer près d'une prise accessible, ne pas exposer à l'humidité, utiliser des piles alcalines LR6, débrancher pour mise hors tension totale
Pièces détachées et réparabilité	Contacter un revendeur SHARP agréé pour toute réparation. Pièces consommables : rouleau de papier, batterie de sauvegarde, unité LCD
Accessoires fournis	Manuel d'utilisation, rouleau de papier, 2 clés de verrouillage du tiroir

FOIRE AUX QUESTIONS - ER-A247A SHARP

Comment régler la date et l'heure sur la caisse enregistreuse SHARP ER-A247A ?

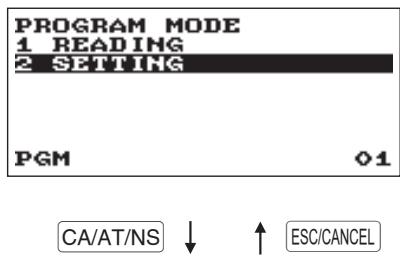

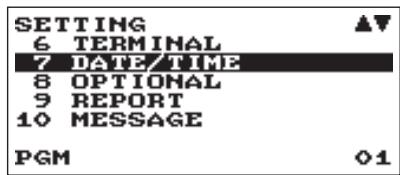

En mode PROGRAM, sélectionnez Setting > Date/Time. Saisissez la date (MMJJAA sur 6 chiffres) et l'heure (HHMM au format 24h). Validez avec CA/AT/NS.

Comment remplacer le rouleau de papier de l'imprimante ?

Mettez l'appareil hors tension. Ouvrez le capot de l'imprimante. Soulevez le bras d'impression. Retirez l'ancien rouleau. Insérez le nouveau rouleau en déroulant le papier vers l'avant, puis abaissez le bras jusqu'au clic. Refermez le capot et appuyez sur la touche RCPT FEED pour faire sortir le papier.

Que faire en cas de message 'PAPER EMPTY' sur l'écran ?

Ce message indique que le rouleau de papier est épuisé ou que le bras d'impression est levé. Installez un nouveau rouleau de papier comme décrit dans la notice, ou abaissez correctement le bras d'impression. Appuyez ensuite sur la touche CL pour effacer l'erreur.

Comment effectuer un rapport de ventes X ou Z ?

Appuyez sur la touche MODE et sélectionnez X1/Z1 MODE (quotidien) ou X2/Z2 MODE (périodique). Choisissez READING pour un rapport X (lecture sans remise à zéro) ou RESETTING pour un rapport Z (lecture avec remise à zéro). Sélectionnez le type de rapport souhaité (général, PLU, vendeur, etc.) et validez.

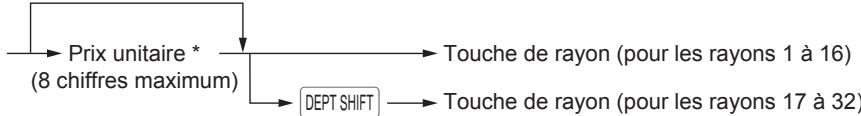

Comment programmer un rayon (département) avec un prix unitaire ?

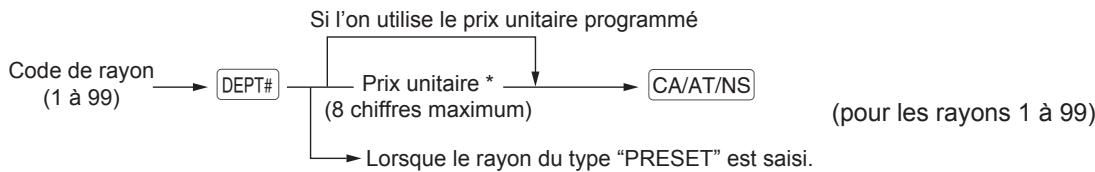

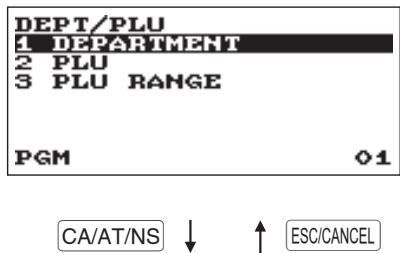

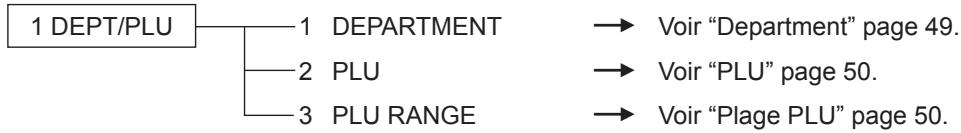

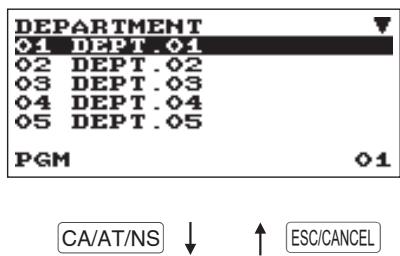

Passez en mode PROGRAM. Sélectionnez Setting > DEPT/PLU > DEPARTMENT. Choisissez le numéro de rayon (01 à 99). Saisissez le prix unitaire (ex: 200 pour 2,00), la description (max 16 caractères), le type de saisie (OPEN, PRESET, etc.) et le statut de taxe. Validez avec CA/AT/NS.

Comment annuler une saisie erronée avant la finalisation de la vente ?

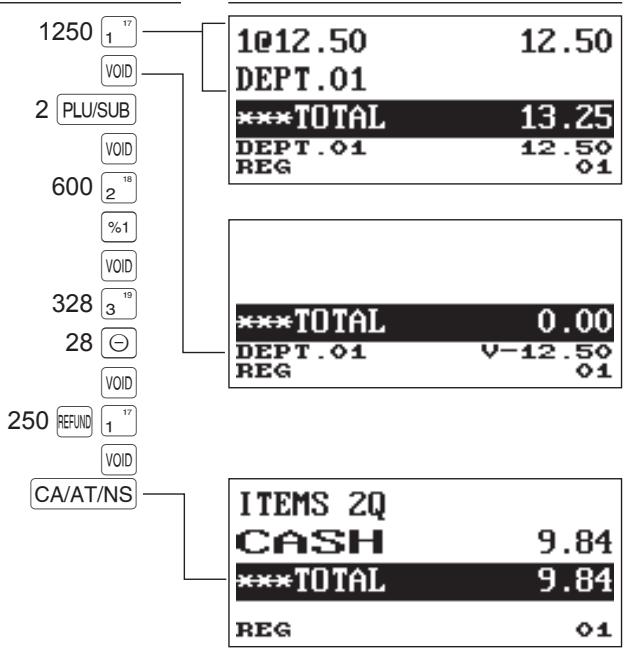

Pour annuler la dernière saisie, appuyez immédiatement sur la touche VOID. Pour annuler une saisie précédente, utilisez les touches curseur pour sélectionner l'article sur l'écran, puis appuyez sur VOID. Vous pouvez aussi annuler la transaction entière en appuyant sur la touche ESC/CANCEL (annulation du sous-total).

Comment passer en mode manager ?

En mode REG, appuyez sur la touche MODE et sélectionnez l'icône de manager (clé). Saisissez le code secret manager (programmé par défaut ou personnalisé). Une fois validé, l'écran affiche 'MGR' et vous pouvez effectuer des opérations réservées (dépasser des limites, etc.).

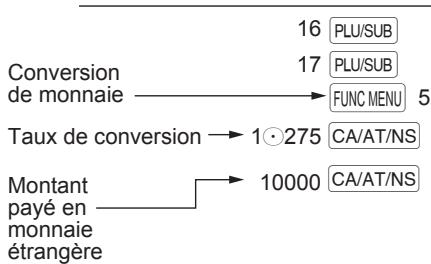

Comment utiliser la fonction de conversion de monnaie ?

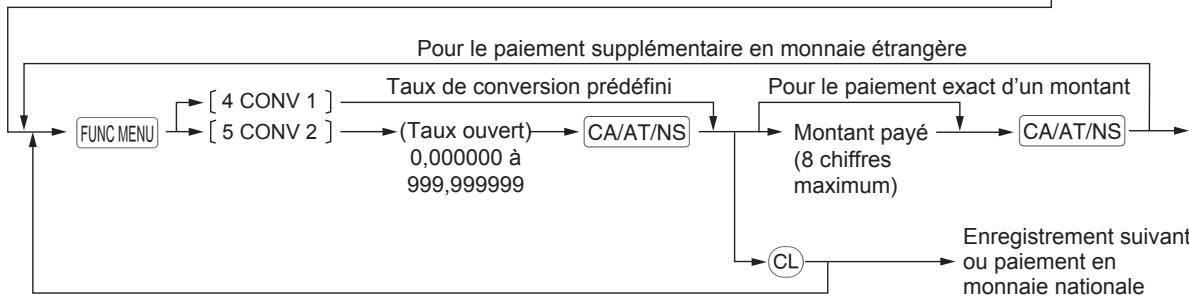

Avant la finalisation de la vente, appuyez sur FUNC MENU et sélectionnez CONV 1 ou CONV 2 (selon le taux programmé). Saisissez le montant payé en devise étrangère. La caisse calcule automatiquement la monnaie en devise nationale. Le taux de change doit être programmé à l'avance en mode PROGRAM.

Comment nettoyer la tête d'impression de l'imprimante thermique ?

Mettez l'appareil hors tension. Ouvrez le capot de l'imprimante et soulevez le bras d'impression. Retirez le rouleau de papier. Utilisez un coton-tige imbibé d'alcool éthylique ou isopropylique pour nettoyer délicatement la tête d'impression (ne pas toucher avec les doigts). Nettoyez également le rouleau et le capteur. Replacez le rouleau et fermez le capot.

Comment sauvegarder les données de programmation sur carte SD ?

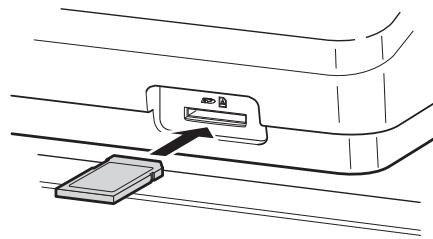

Insérez une carte SD formatée dans la fente prévue. En mode SD CARD, sélectionnez SAVING. Choisissez SAVE (ajouter) ou SAVE & CLEAR (remplacer et effacer). Sélectionnez les données à sauvegarder (ex: ALL PROGRAM). Validez et attendez la confirmation. Pour charger, utilisez LOADING.

MODE D'EMPLOI ER-A247A SHARP

Les câbles d'interface blindés doivent être utilisés avec cet équipement pour maintenir la conformité aux normes EMC.

ATTENTION

La prise de courant murale doit être installée à proximité de l'équipement et être facilement accessible.

POUR VOS ARCHIVES

Merci d'avoir acheté la caisse enregistreuse électronique SHARP, modèle ER-A247/ER-A247A.

Veuillez lire attentivement ce manuel avant d'utiliser l'enregistreuse pour en comprendre parfaitement les fonctions et les caractéristiques.

Veuillez garder ce manuel pour vous y référer ultérieurement. Il vous aidera en cas de problèmes opérationnels.

IMPORTANT

• Soyez prudent lors de la dépose et du remplacement du capot de l'imprimante, car le massicot monté à l'intérieur est tranchant.
• Installer la caisse enregistreuse dans un endroit non exposé au soleil, aux variations anormales de température, à une forte humidité ou aux éclaboussures d'eau.

Dans le cas contraire, le boîtier et les composants électroniques pourraient être endommagés.

• Ne jamais installer l'enregistreuse dans des zones salines (par exemple, près de la mer). L'installation de l'enregistreuse dans de tels emplacements pourrait provoquer la panne des composants à cause de la corrosion.
• Ne jamais faire fonctionner l'enregistreuse avec les mains mouillées. L'eau pourrait pénétrer à l'intérieur de l'enregistreuse et entraîner des défauts aux composants.
• Lors du nettoyage de l'enregistreuse, utiliser un chiffon doux et sec. Ne jamais utiliser de solvants, tels que de la benzine et/ou des diluants. L'utilisation de ces produits chimiques entraîne la décoloration ou la détérioration du boîtier.
• L'enregistreuse peut être reliée à toute prise murale standard (120V AC).

Tout autre dispositif électrique branché sur le même circuit électrique peut causer un dysfonctionnement de l'enregistreuse.

• En cas de dysfonctionnement de l'enregistreuse, contactez votre revendeur autorisé.

N'essayez pas de réparer l'enregistreuse vous-même.

• Pour la protection contre la perte des données, après avoir initialisé l'enregistreuse, installez deux batteries alcalines LR6 (dimension "AA"). Lors de la manipulation des batteries, respectez les consignes suivantes :

Une utilisation incorrecte des batteries peut provoquer leur explosion ou des fuites, endommageant éventuellement l'intérieur de l'enregistreuse.

• RISQUE D'EXPLOSION SI LA BATTERIE REMPLACÉE EST DU TYPE INCORRECT. ÉLIMINEZ LES BATTERIES USAGÉES CONFORMÉMENT AUX INSTRUCTIONS.
• Assurez-vous que les pôles positifs (+) et négatifs (-) de chaque batterie sont correctement orientés pour l'installation.
• Ne mélangez jamais des batteries de types différents.
• Ne mélangez jamais des batteries usées avec des neuves.
• Ne laissez jamais les batteries épuisées dans le compartiment à batteries.
• Retirez les batteries si vous prévoyez de ne pas utiliser la caisse enregistreuse pendant de longues périodes.
• Si une batterie présente des fuites, nettoyez immédiatement le compartiment à batteries, en faisant attention à éviter que le liquide des batteries entre en contact direct avec la peau.
• Pour l'élimination des batteries, conformez-vous aux directives correspondantes en vigueur dans votre pays.
• Pour une mise hors tension complète, débranchez la prise principale.

TABLE DES MATIÈRES

INTRODUCTION 1

IMPORTANT 1

TABLE DES MATIÈRES 2

1 Pièces et leurs fonctions 6

Vue externe 6

Vue avant 6

Vue arrière 6

Imprimante 7

Clavier 8

Disposition du clavier 8

Liste des touches de fonction 8

Écrans 9

Écran opérateur 9

Écran client 10

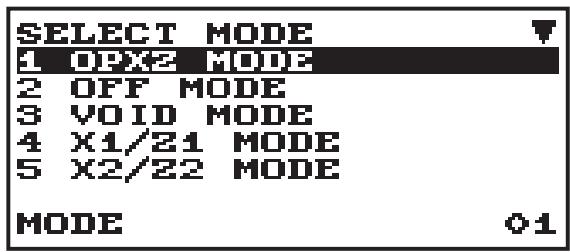

Mode d'économie d'écran 10

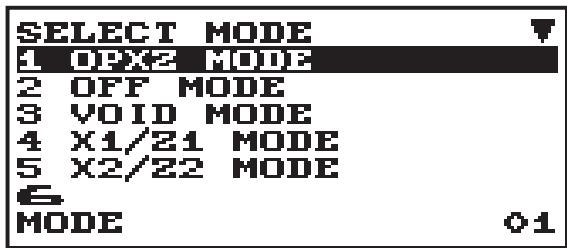

2 Sélection d'un mode d'exploitation 11

11

Sélection de mode 12

3 Avant la saisie 13

Préparation pour les saisies 13

Rouleau de papier pour les tickets de caisse 13

Fonction ON/OFF de ticket de caisse 13

Attribution à un vendeur 13

Alerte d'erreur 13

Sélection d'une fonction dans le menu 14

Fonction d'aide 15

Menu d'aide et des messages de guidage 15

4 Saisies 16

Saisies d'article 16

Saisies d'un seul article 16

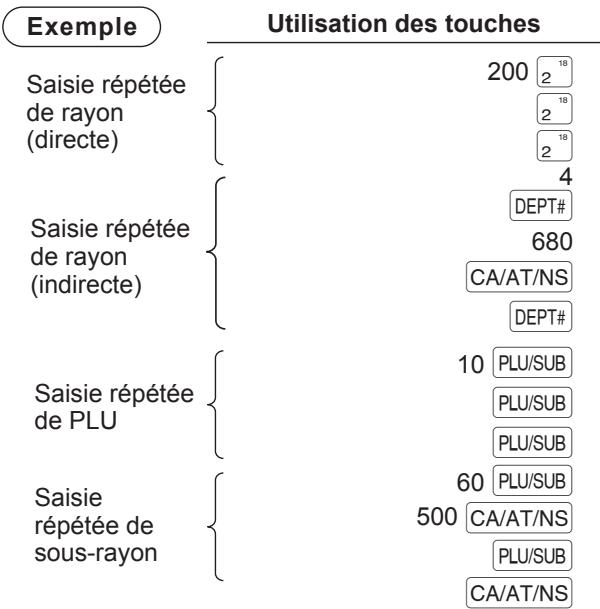

Saisies répétées 18

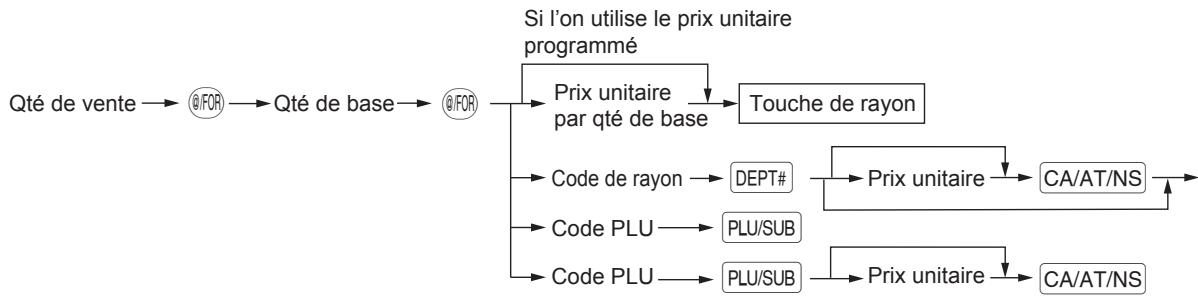

Saisies multiplicatives 19

Saisies de subdivision du prix 20

Vente d'un seul article payé comptant (SICS) 21

Affichage des sous-totaux 21

Sous-total taxable 21

Sous-total taxes incluses (sous-total complet) 21

Finalisation de la transaction 22

Paiements comptant ou par chèque 22

Vente payée comptant ou par chèque ne nécessitant aucune saisie de paiement. 23

Vente à crédit 23

Vente à paiement mixte (paiement comptant ou par chèque + paiement à crédit) 23

Calcul des taxes 24

Taxe automatique 24

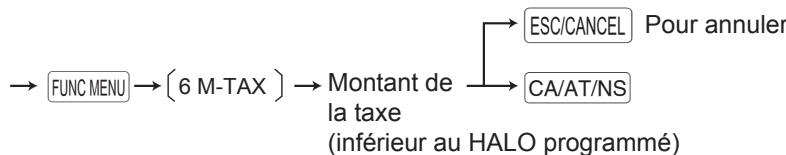

Taxe manuelle 24

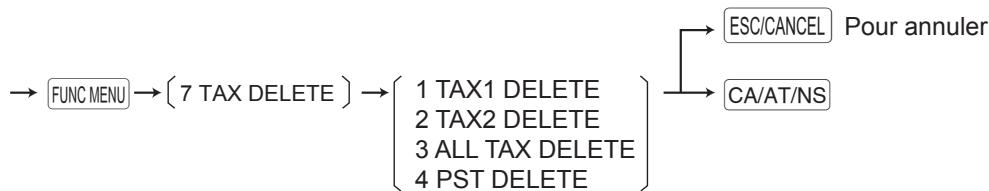

Suppression de la taxe 25

Changement du statut de TVA 25

Saisies auxiliaires 26

Calcul des pourcentages (de prime ou de remise) 26

Saisies de remise 27

Saisies de remboursements 27

Impression de nombres de code d'opération non additive 28

Méthode de paiement 28

Conversion de monnaie 28 Saisies Requ-en acompte 29 Saisies Payé 30 Non vente (échange) 30

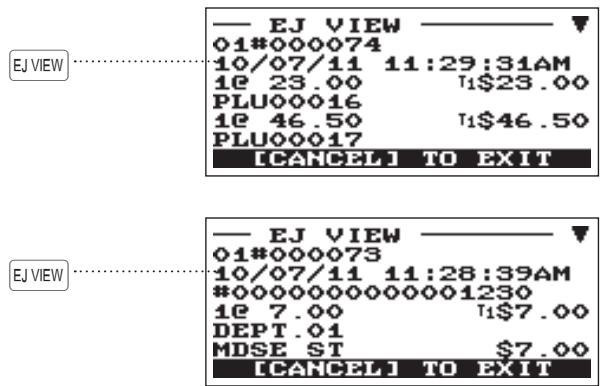

Vue du journal électronique 31 Mode de formation 31

5 Correction 32

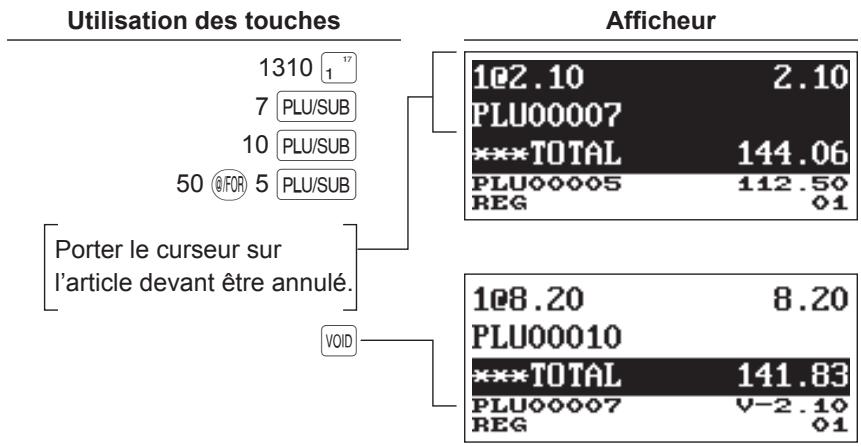

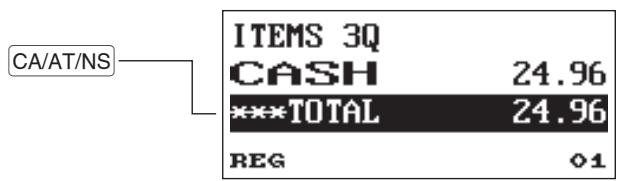

Correction de la dernière saisie (annulation directe) 32 Correction des saisies de la suivante à la dernière ou des saisies précédentes (annulation indirecte)...33

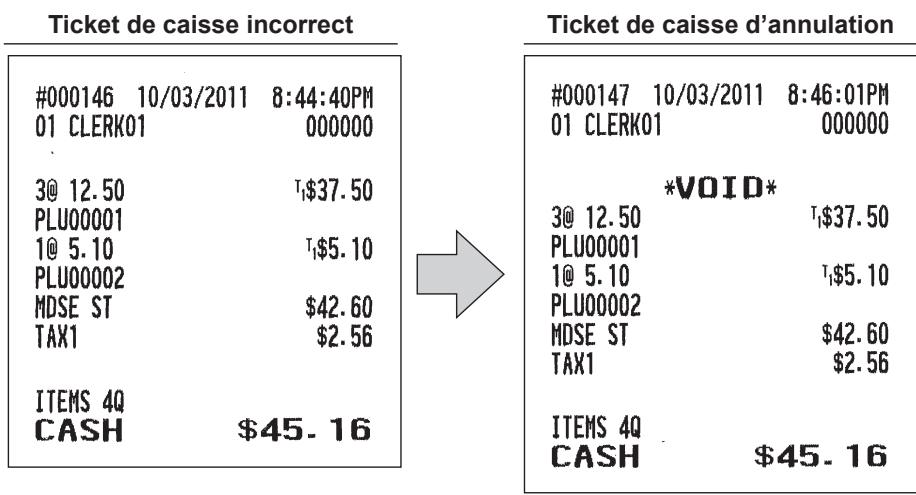

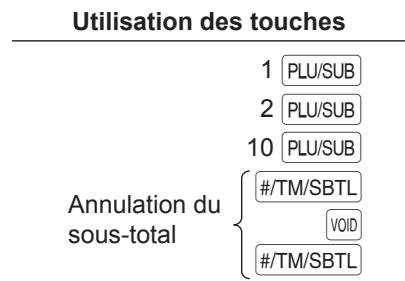

Annulation du sous-total 34 Correction après la finalisation d'une transaction 34

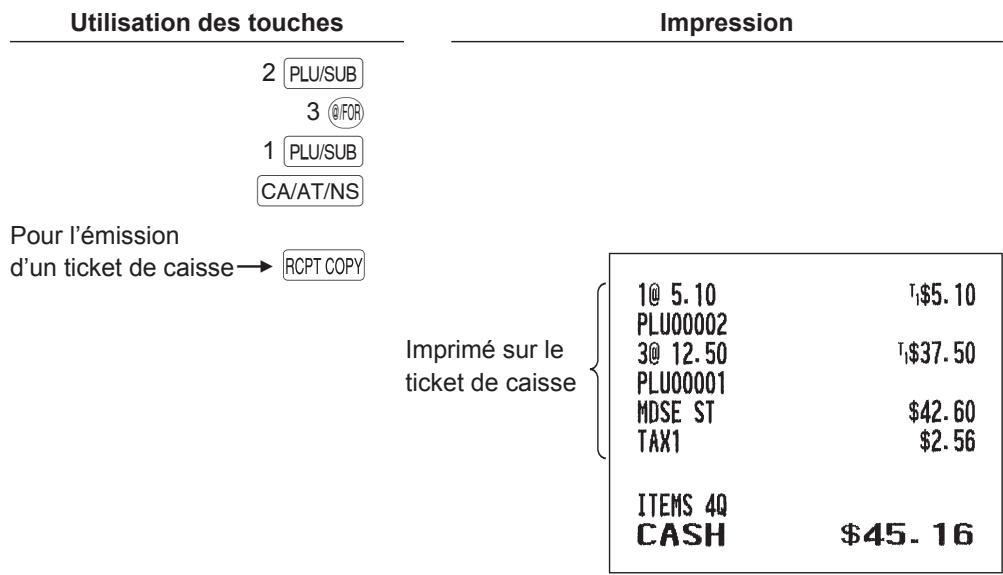

6 Fonction d'impression spéciale 35 Impression de la copie d'un ticket de caisse 35

7 Mode manager 36

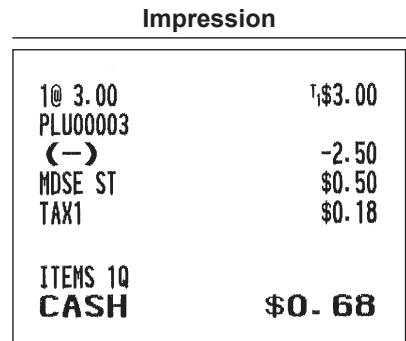

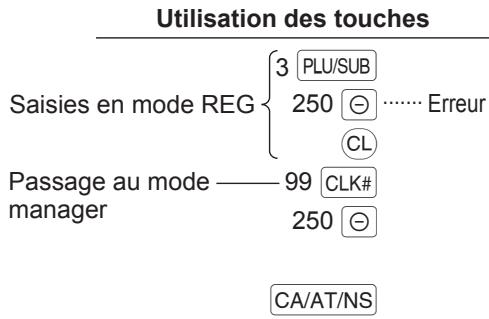

Passer au mode manager 36 Priorité sur les saisies 36

8 Lecture (X) et remise à zéro (Z) des totaux des ventes 37

Création de rapport X1/Z1 ou X2/Z2 37 Rapport d'affichage 37

Totaux des ventes quotidiennes 39

Rapport général 39 Rapport PLU par intervalle désigné 40

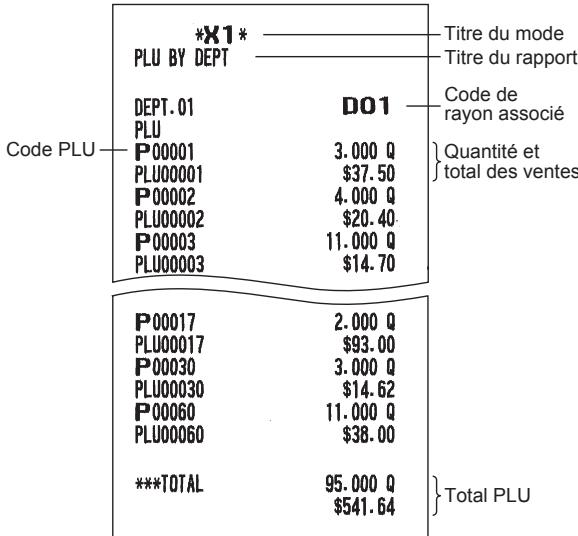

Rapport PLU par rayon associé 40 Rapports des vendeurs 40 Rapport horaire 40

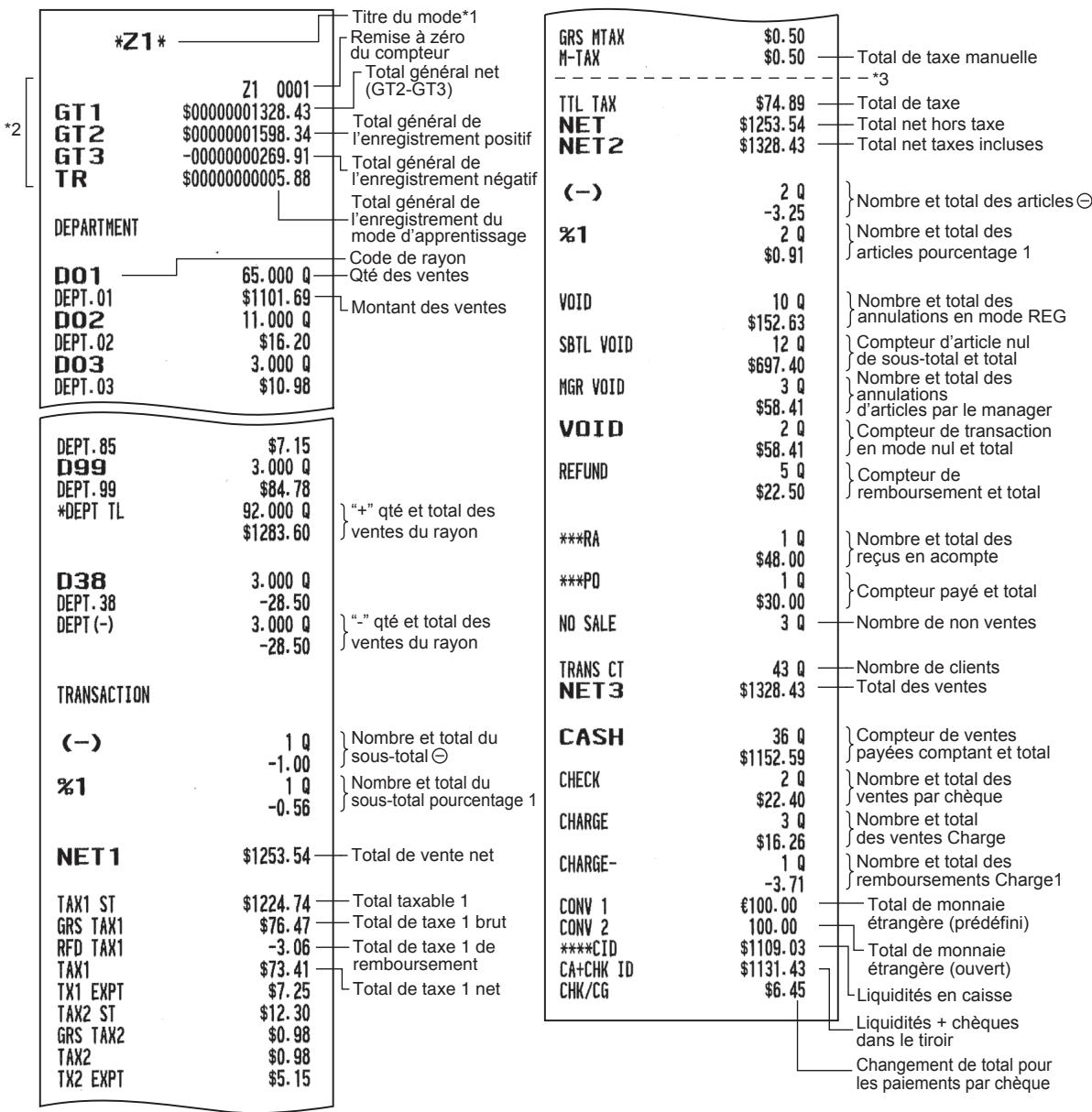

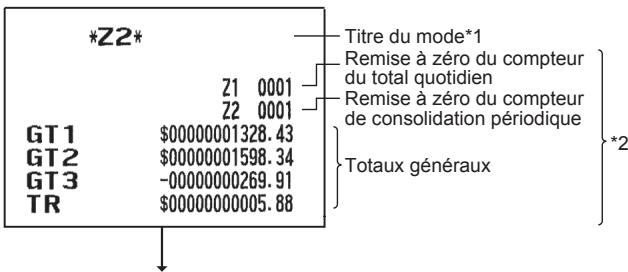

Exemple de rapport périodique 41 Informations générales 41

9 Avant la programmation 42

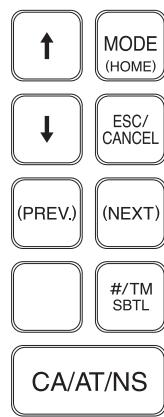

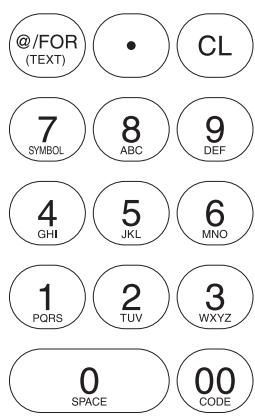

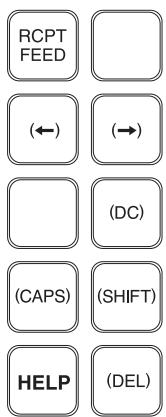

Disposition du clavier de programmation 42 Programmation des caractères alphanumériques 43

Méthode des téléphones portables 43 Saisie des codes des caractères 44

10 Programmation 45

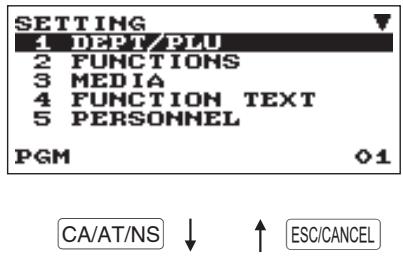

Instructions de base 45

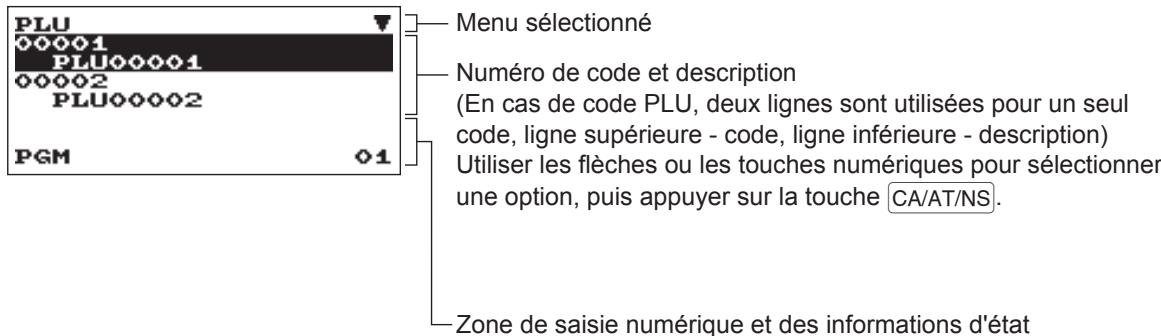

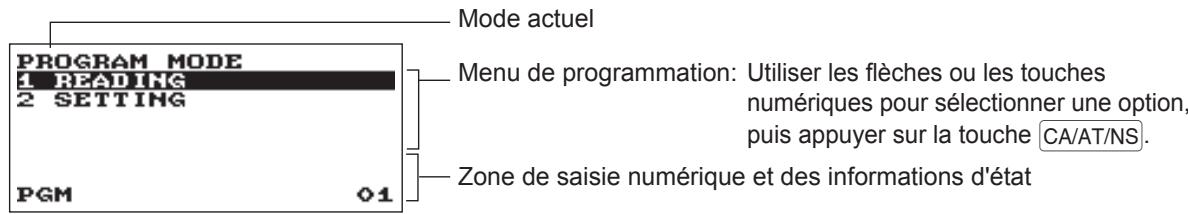

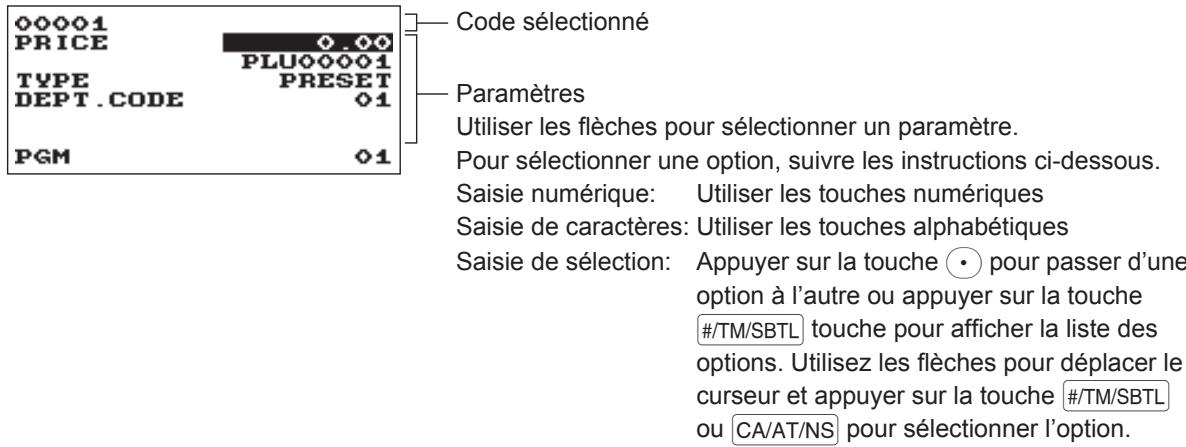

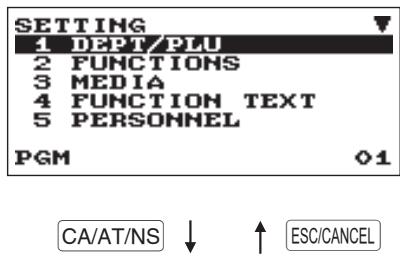

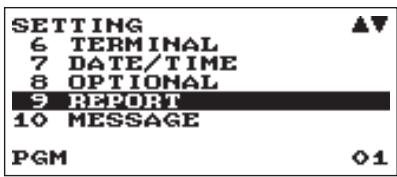

Écran de programmation 45 Exemple de programmation 46

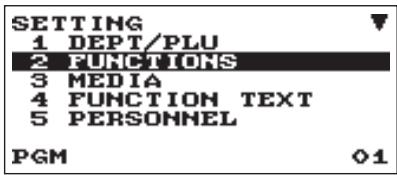

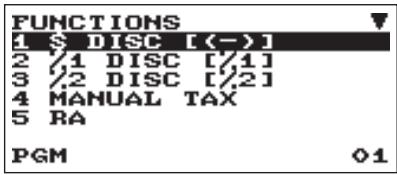

Programmation fonctionnelle 51

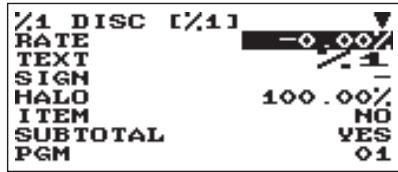

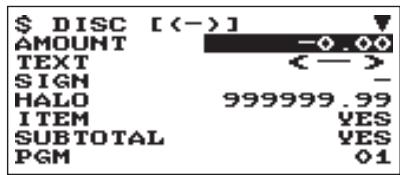

Remise (O) 52 Pourcentage (%1, %2) 53 Taxe manuelle 53

RA (Reçu en acompte) 54 PO (Payé) 54 Liquidités en caisse 54

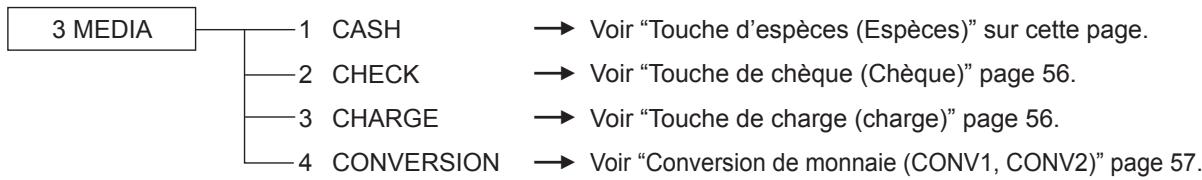

Programmation des touches d'encaissement 55

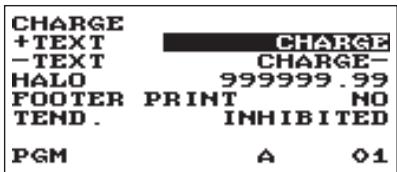

Touche d'espèces (Espèces) 55 Touche de chèque (Chèque) 56 Touche de charge (charge) 56

Conversion de monnaie (CONV1, CONV2) 57

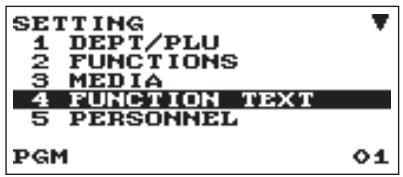

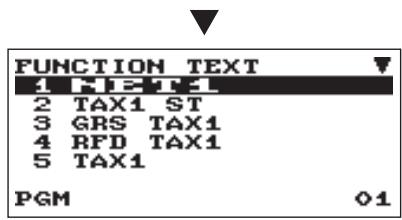

Programmation du texte de fonction 58

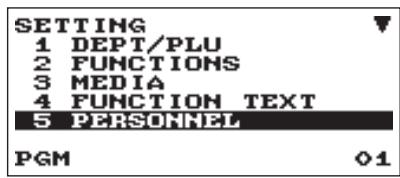

Programmation du personnel 59

Vendeur 59

Manager 60

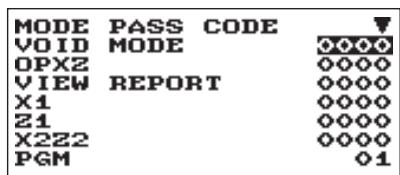

Code d'accès du mode 60

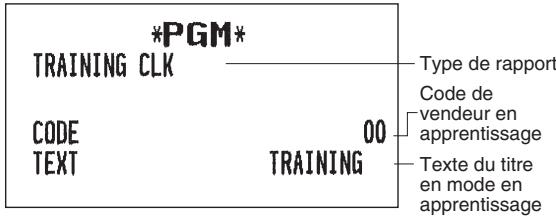

Vendeur en apprentissage 60

Programmation du terminal 61

Réglage date/heure 61

Date/heure. 61

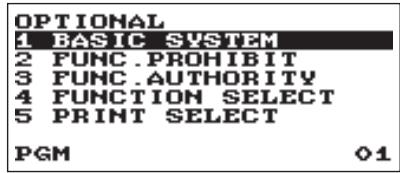

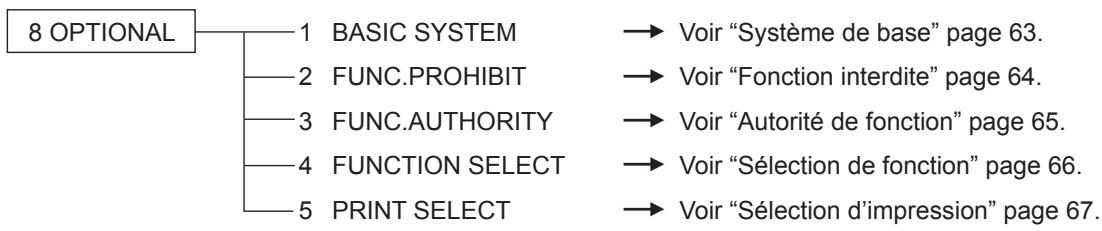

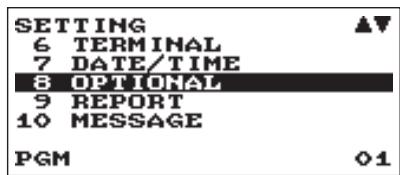

Sélection de fonctions optionnelles 62

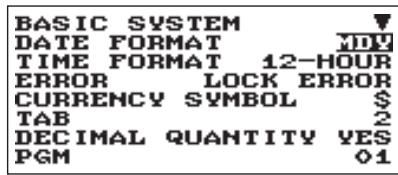

Système de base 63

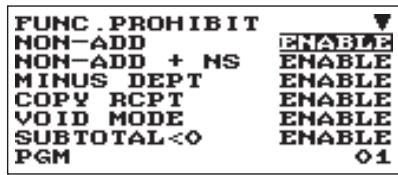

Fonction interdite 64

Autorité de fonction 65

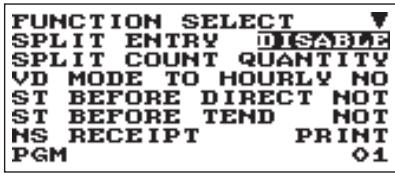

Sélection de fonction 66

Sélection d'impression 67

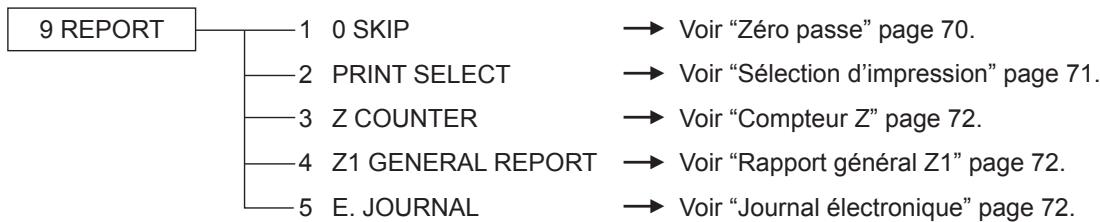

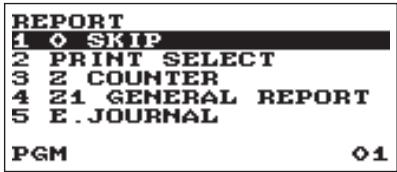

Programmation des rapports 69

Zéro passé 70

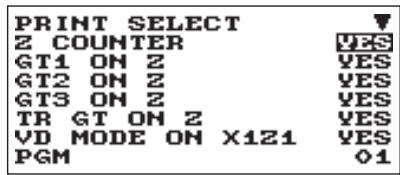

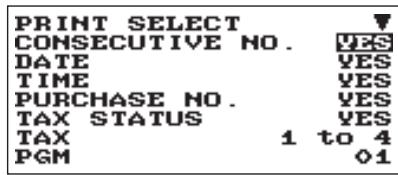

Sélection d'impression 71

Compteur Z. 72

Rapport général Z1 72

Journal électronique 72

Programmation des messages 73

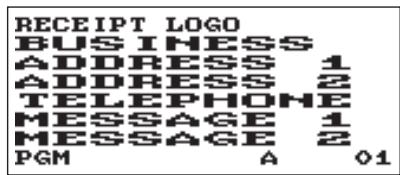

Logo du ticket 73

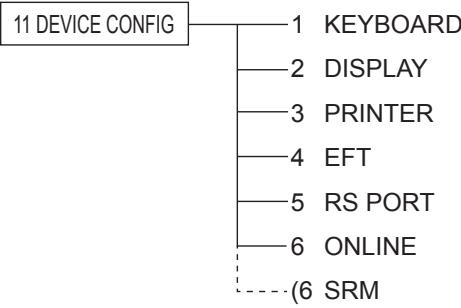

Programmation de configuration des périphériques 74

Clavier 74

Écran 75

Imprimante 75

EFT 75

Port RS 76

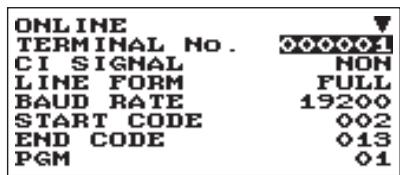

En ligne 76

SRM (Sales Recording Module) 77

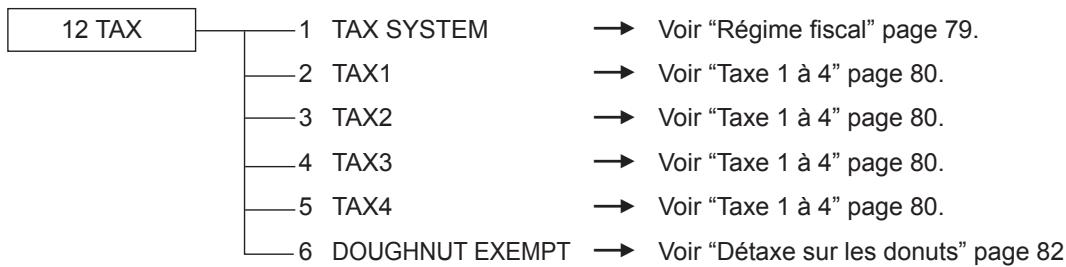

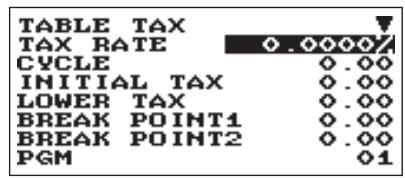

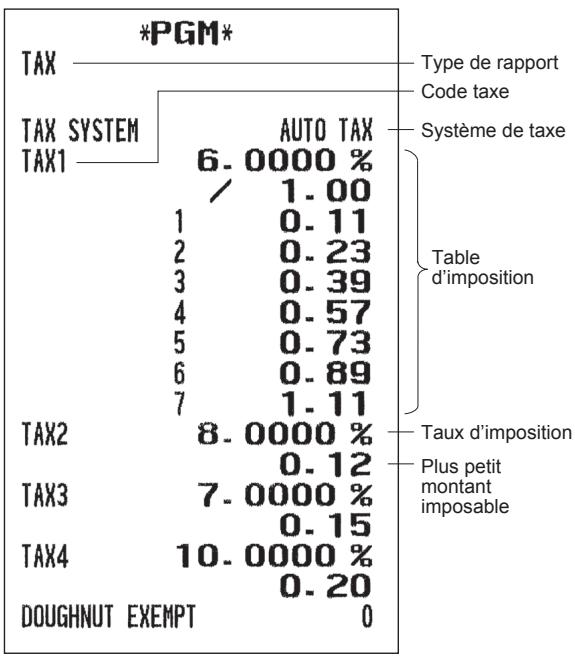

Programmation de taxes 78

Régime fiscal 79

Taxe 1 à 4 .80

Détaxe sur les donuts 82

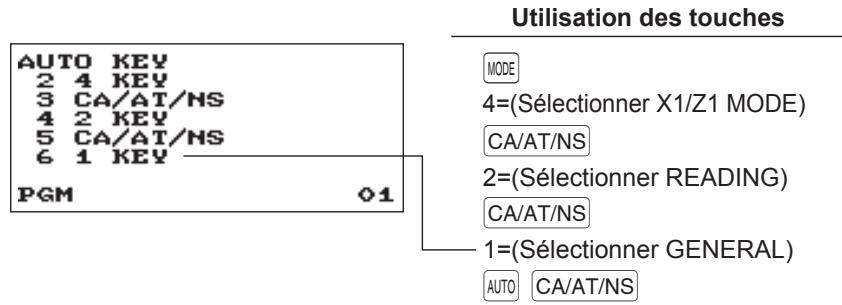

Programmation de touches de séquence automatique 83

Séquence de touches 83

Lecture des programmes enregistrés 84

Séquence de lecture des programmes 84

Exemples d'impressions 85

Fonction de test EFT 92

Mode SD CARD. 93

Insertion et retrait d'une carte mémoire SD 93

Formatage de la carte SD 93

Création de dossier 93

Sélection du nom de dossier 94

Enregistrement des données 94

Chargement des données 95

Journal électronique 96

Journal électronique 96

Maintenance par l'opérateur 97

En cas de coupure de courant 97

En cas d'erreur de l'imprimante 97

Précautions pour la manipulation de l'imprimante et du papier d'enregistrement 97

Précautions pour la manipulation de l'imprimante 97

Précautions pour la manipulation du papier d'enregistrement (papier thermosensible) 97

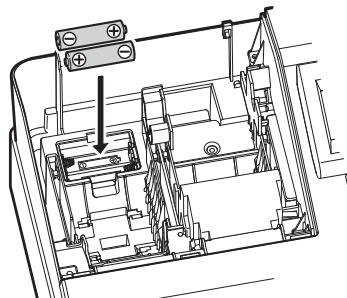

Installation des batteries 98

Remplacement du rouleau de papier 99

Caractéristiques du papier 99

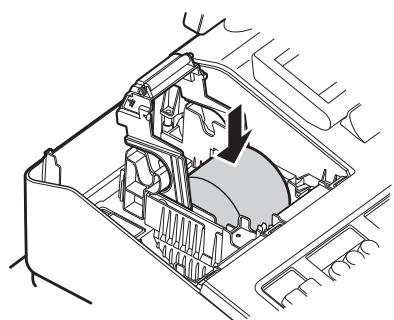

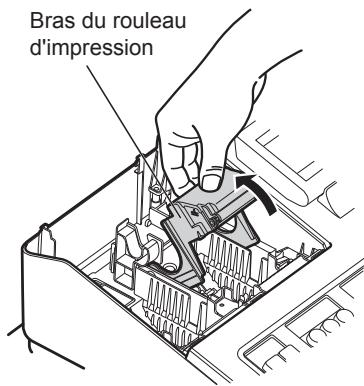

Installation d'un rouleau de papier 99

Remplacement du rouleau de papier pour les tickets de caisse : 100

Élimination d'un bourrage de papier 100

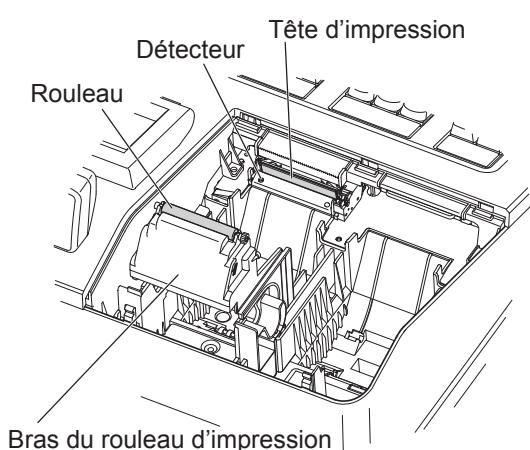

Nettoyage de l'imprimante (tête d'impression/capteur/rouleau) 101

Tiroir et clé de verrouillage du tiroir 102

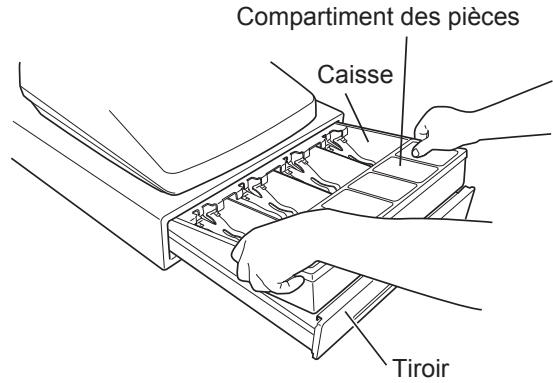

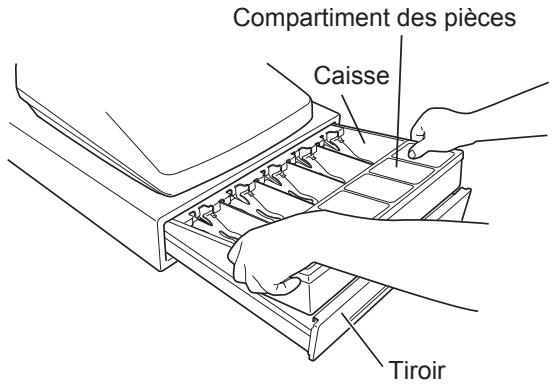

Enlèvement de la caisse 102

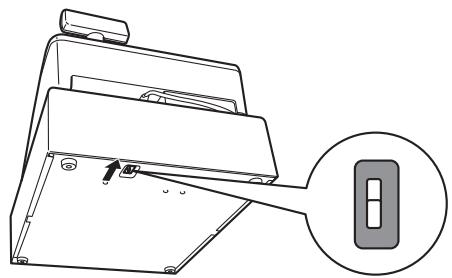

Ouverture du tiroir à la main 102

Clé de verrouillage du tiroir 102

Avant d'appeler le service 103

13 Spécifications 104

1 Pièces et leurs fonctions

Vue externe

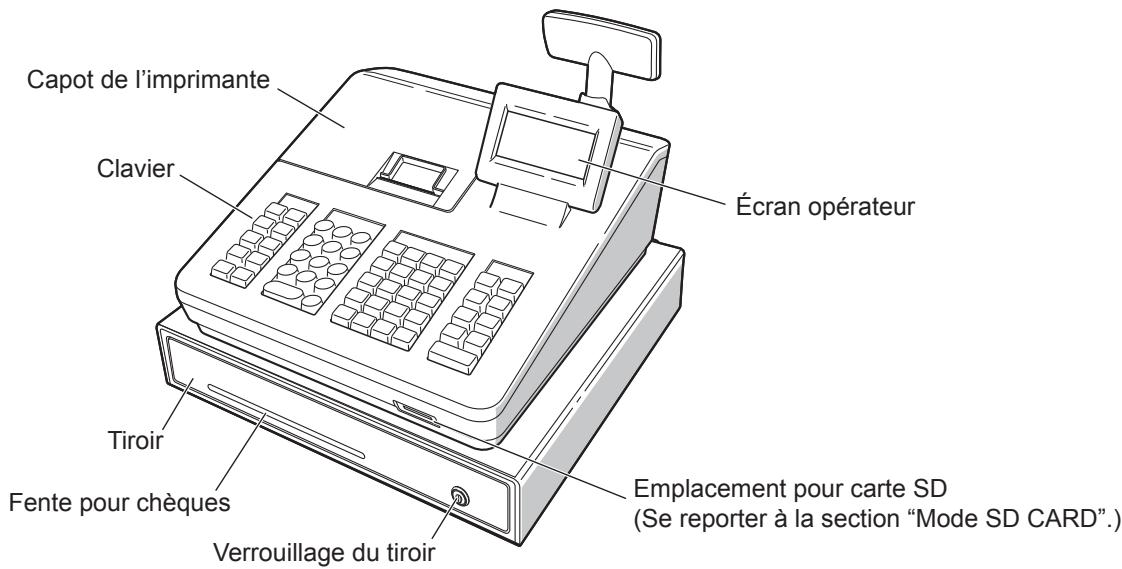

Vue avant

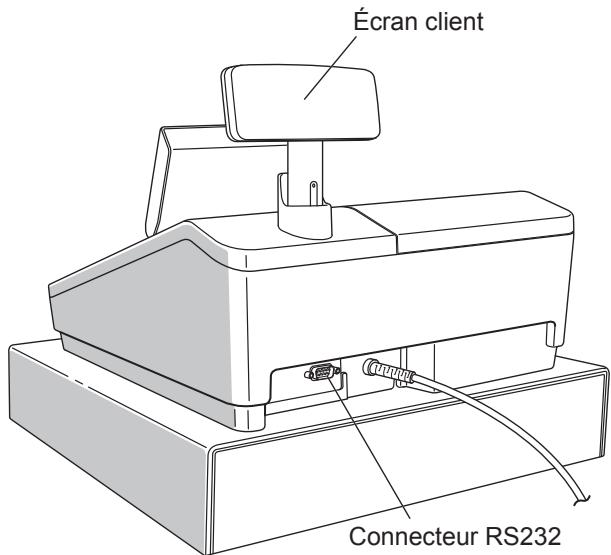

Vue arrière

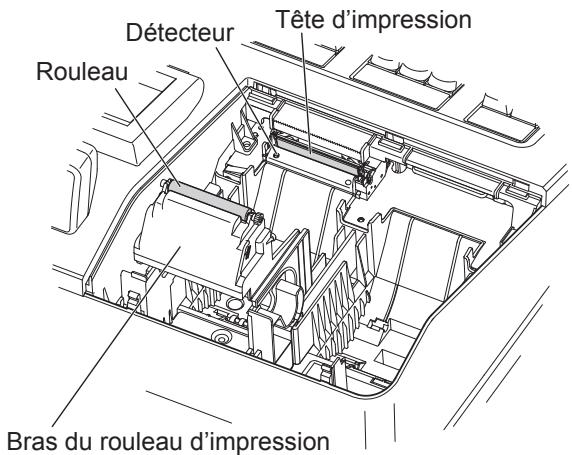

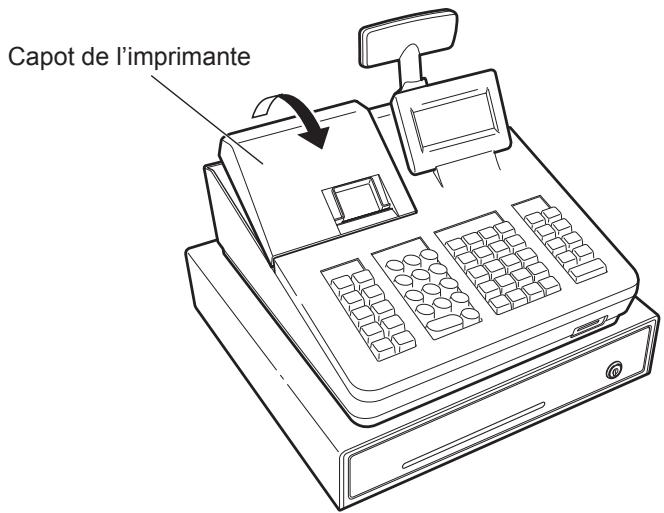

Imprimante

Il s'agit d'une imprimante thermique et aucun type de ruban encreur ou de cartouche n'est par conséquent nécessaire. La durée de vie moyenne de l'imprimante est d'environ 6 millions de lignes.

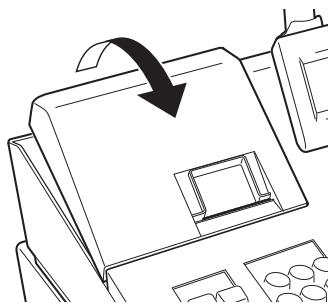

Lors de la dépose du capot de l'imprimante, soulever sa partie arrière.

Lors de l'installation du capot de l'imprimante, l'accrocher sur les cliquets à l'avant du boîtier et le fermer.

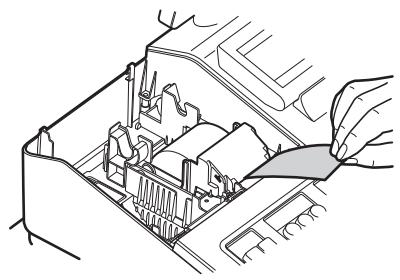

ATTENTION: Le coupe-papier est monté sur le capot de l'imprimante. Faire attention à ne pas se couper.

NOTA

Ne pas tenter d'éliminer le papier si le bras du rouleau d'impression est à la position de maintien.

Cela peut endommager l'imprimante et la tête d'impression.

Clavier

Disposition du clavier

■ Listes des touches de fonction

RCPT FEED

RCPT COPY

FUNC MENU

AUTO

TAX1 SHIFT

1

void

HELP

REFUND

@IFOR

CL

0\~9

00

Touche d'alimentation en papier de ticket de caisse Touche d'impression du ticket de caisse

Touche du menu Fonctions

Touche Auto

Touche de changement Tax1

Touche pour cent 1

Touche de remise

Touche Annuler

Touche Aide

Touche Remboursement

Touche de multiplication

Touche de la virgule décimale

Touche Effacer

Touches numériques

PLU/SUB

DEPT #

DEPT SHIFT

CLK#

17 32 16

↑↓

MODE

ESC/CANCEL

CH

EJVIEW

CHK

/TMBTL

CA/AT/NS

Touche de PLU/sous-rayon

Touche de saisie du code de rayon

Touche de changement de rayon

Touche de saisie du code de vendeur

Touches de rayon de 1 à 32

Touche de curseur (flèche vers le haut/bas)

Touche Mode

Touche d'échappement/annulation

Touche Charge

Touche d'affichage du journal électronique

Touche Chèque

Touche de code d'opération non additive/affichage de l'heure/sous-total Touche Espèce/Montant à payer/Non vente

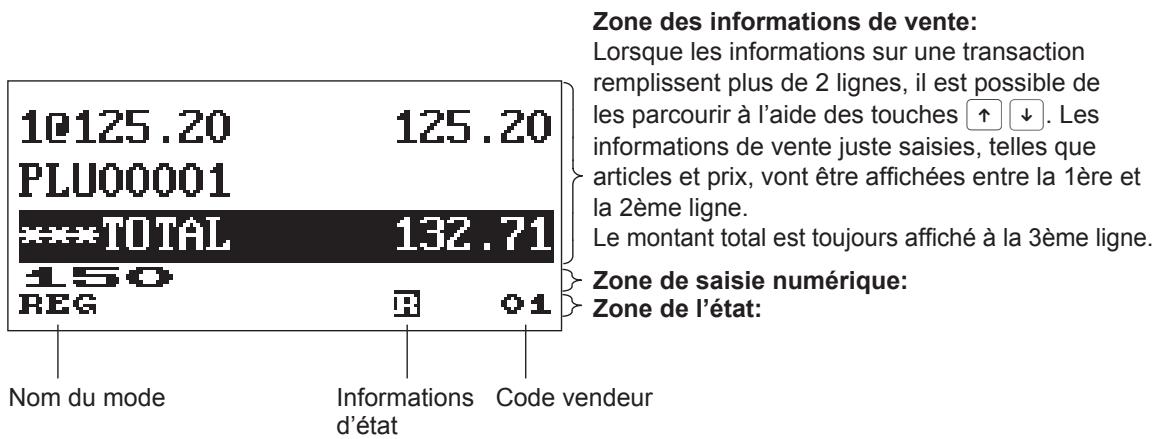

Écran opérateur

• Exemple d'affichage 1 (mode REG)

Indicateur d'état ON/OFF de ticket de caisse (R)

Indicateur de journal électronique presque plein (

Signalisation de dépassement de montant (X)

: S'affiche lorsque la fonction ON-OFF de ticket de caisse est sur OFF. : Affiche ( ) lorsque la mémoire utilisée est 80% : Affiche ( ) lorsque la mémoire utilisée est 90% : Affiche ( ) lorsque la mémoire utilisée est 95% : S'affiche lorsque les liquidités en caisse dépassent un montant maximal prédéfini. Le contrôle sentinelle est effectué pour le montant total des liquidités en caisse.

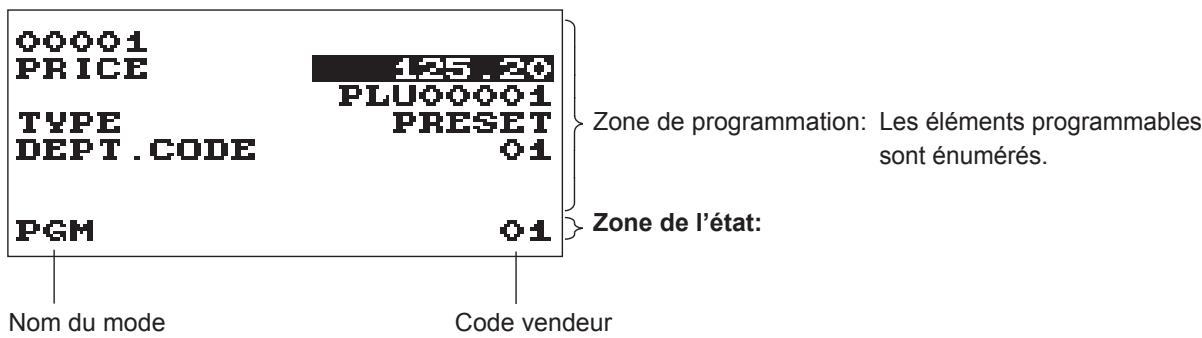

• Exemple d'affichage 2 (mode PROGRAM)

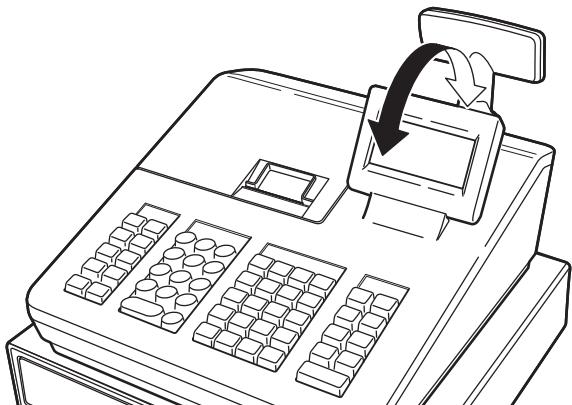

L'écran peut être incliné en avant et en arrière pour obtenir le meilleur angle de visualisation du fonctionnement.

NOTA

Ne pas essayer de forcer l'écran au-delà de sa position d'arrêt.

Écran client

Mode d'économie d'écran

Si l'on souhaite économiser l'énergie électrique ou ménager la vie de l'écran, utiliser la fonction d'économie d'écran. Cette fonction peut éteindre l'écran et le rétro-éclairage LCD lorsqu'un vendeur n'utilise pas l'enregistreuse pendant une période de temps prolongée. Il est possible de programmer le temps pendant lequel l'enregistreuse doit rester à l'état normal (dans lequel le rétro-éclairage est configuré sur "ON") avant de passer en mode d'économie d'écran.

Par défaut, l'enregistreuse entre en mode d'économie d'écran deux minutes plus tard.

Pour revenir au mode normal, appuyer sur n'importe quelle touche.

Le rétro-éclairage de l'écran est une pièce consommable.

Lorsque l'écran LCD ne peut plus être réglé et s'assombrit, il faut remplacer l'unité LCD. Pour plus d'informations, consulter un vendeur SHARP/agréé.

Lors du démarrage de l'enregistreuse, en appuyant sur la touche MODE, la fenêtre de sélection de mode s'affiche à l'écran. Elle montre la liste des modes d'exploitation disponibles, comme suit.

Fenêtre de sélection de mode

Modes d'exploitation

À partir de la liste dans la fenêtre de sélection de mode, il est possible de sélectionner tout mode différent de REG. L'enregistreuse prend en charge les modes d'exploitation suivants :

Mode REG	Ce mode permet de saisir diverses informations de vente. La fenêtre de sélection de mode ne contient pas ce mode. Pour sélectionner ce mode de la fenêtre de sélection de mode, appuyer sur la touche ESC/CANCEL.
Mode OPXZ	Ce mode permet aux vendeurs d'établier des rapportxs X ou Z sur leurs informations de ventes.
Mode OFF	Ce mode bloque toutes les opérations de l'enregistreuse. Si ce mode est sélectionné, la fenêtre disparaît. La pression de toute touche fait passer l'enregistreuse en mode ON.
Mode Void	Ce mode permet d'apporter des corrections après la finalisation d'une transaction.
Mode X1/Z1	Ce mode est utilisé pour effectuer plusieurs rapportxs totaux quotidiens (rapports X1/ Z1).
Mode X2/Z2	Ce mode est utilisé pour effectuer plusieurs rapportxs hebdomadaires ou mensuels (rapports X2/Z2).
Mode PROGRAM	Ce mode est utilisé pour programmer plusieurs articles.
Mode SD CARD	Ce mode permit d'enregistre et de charger les données de l'enregistreuse de et vers une carte SD.

Sélection de mode

Procédure

Appuyer sur la touche MODE. L'écran du mode suivant s'affiche.

Utiliser l'une des options suivantes :

• Placer le curseur sur l'option souhaitée à l'aide des touches ↑ et ↓, puis appuyer sur la touche CA/AT/NS.
• Saisir le numéro de l'option souhaitée à l'aide d'une touche numérique, puis appuyer sur la touche CA/AT/NS.

NOTA : Pour passer au mode REG, il suffit d'appuyer sur la touche ESC/CANCEL.

3 Avant la saisie

Préparation pour les saisies

■ Rouleau de papier pour les tickets de caisse

Si le rouleau de papier pour les tickets de caisse n'est pas installé dans l'enregistreuse ou s'il est bientôt terminé, en installer un nouveau comme indiqué à la section "Remplacement du rouleau de papier" sous "Maintenance par l'opérateur".

■ Fonction ON/OFF de ticket de caisse

En mode REG, il est possible de désactiver l'impression des tickets de caisse afin d'économiser du papier en utilisant la fonction de ticket de caisse.

Appuyer sur la touche HELP. Sélectionner "2 RECEIPT SW" et appuyer sur la touche CA/AT/NS. Sélectionner "OFF" pour désactiver l'impression des tickets de caisse et appuyer sur la touche CA/AT/NS. Lorsque la fonction est à l'état OFF, l'indicateur "R" de désactivation des tickets de caisse est mis en surbrillance.

NOTA

L'enregistreuse imprime les rapports indépendamment de l'état des tickets de caisse. Cela signifie que le rouleau des tickets de caisse doit être installé, même lorsque l'état des tickets de caisse est "OFF".

■ Attribution à un vendeur

Avant toute saisie d'article, un vendeur doit entrer son code de vendeur dans l'enregistreuse.

Pour ouvrir une session :

Pour terminer la session : CLK#

Alerte d'erreur

Dans les exemples suivants, l'enregistreuse passe à un état d'erreur accompagné d'un bip d'alerte et d'un message d'erreur à l'écran. Effacer l'état d'erreur en appuyant sur la touche CL, puis prendre les mesures appropriées pour remédier au problème.

• Si plus de 32 chiffres sont saisis (dépassement de la limite de saisie) :

Annuler la saisie et ressaisir un nombre correct.

• En cas d'erreur d'exploitation des touches :

Effacer l'erreur et effectuer à nouveau la saisie.

• En cas de saisie dépassant la limite de saisie de montant programmée :

Vérifier si le montant saisi est correct. S'il est correct, il peut être enregistré en modalité MGR. Contacter le gestionnaire.

• Si un sous-total taxes incluses dépasse huit chiffres :

Effacer le message d'erreur en appuyant sur la touche (CL), puis appuyer sur une touche d'encaissement pour finaliser la transaction.

Fonction d'échappement à une erreur

Pour quitter une transaction à cause d'une erreur ou d'un événement imprévu, utiliser la fonction d'échappement à une erreur comme indiqué ci-dessous :

Pour effacer la condition d'erreur

La transaction est annulée (traitée comme une annulation du sous-total) et un ticket de caisse est établi par cette fonction. Si le montant à payer a déjà été saisi, l'opération est achevée en tant que vente au comptant.

Sélection d'une fonction dans le menu

L'enregistreuse permet de sélectionner des fonctions dans le menu.

Il est possible d'ouvrir le menu en appuyant sur la touche FUNC MENU.

FUNCTION MENU

Procédure

Fonction d'aide

La fonction d'aide vous permet d'imprimer des messages de guidage pour les procédures de programmation de base de l'enregistreuse.

■ Menu d'aide et des messages de guidage

Appuyer sur la touche [HELP] pour afficher le menu d'opération. Ce menu offre une liste des procédures disponibles et dont il est possible d'imprimer les messages de guidage.

Procédure Exemple

Utilisation des touches

Impression

2 TAX RATE SETUP

SÉLECTION DU MODE : MODE PROGRAMME, SÉLECTIONNER « 2 RÉGLAGES ». SÉLECTIONNER « 12 TAXE ».

EX) TAUX TAXE1 = 6,25 % MONTANT MIN. = 3,00 $ SÉLECTIONNER « 2 TAXE1 ». SÉLECTIONNER « 2 % TAXE ». 6,25 [↓] 300 [CA/AT/NS]

Liste du menu d'aide

1 DATE/HEURE 2 TAXE 3 RAYON 4 LOGO 5 RAPPORT DE VENTES 6 REÇU 7 EMPLOYÉ 8 CARTE SD 9 INSTALLATION LOGICIEL PC

Saisies d'article

Saisies d'un seul article

Saisies de rayon

Pour un classement de marchandises, l'enregistreuse fournit 99 rayons maximum. Pour les rayons, des attributs de groupes, tels que les états taxables, sont appliqués aux articles quand ceux-ci sont saisis.

NOTA

Lorsque des rayons dont le prix unitaire a été programmé à zéro (0) sont saisis, seule la quantité de vente est ajoutée.

Lors de l'utilisation des touches de rayon (pour les rayons 1 à 32)

Pour les rayons 1 à 16, saisir un prix unitaire et appuyer sur une touche de rayon. Si l'on utilise le prix unitaire programmé, appuyer uniquement sur une touche de rayon.

Pour les rayons 17 à 32, saisir un prix unitaire, appuyer sur la touche DEPT SHIFT et appuyer sur une touche de rayon. Si l'on utilise un prix unitaire programmé, appuyer sur la touche DEPT SHIFT et appuyer sur une touche de rayon.

Procédure

Si l'on utilise le prix unitaire programmé

• Inférieur aux montants limites supérieurs programmés

Lors de l'utilisation de la touche de saisie du code de rayon

Saisir un code de rayon et appuyer sur la touche DEPT#, puis saisir un prix unitaire et appuyer sur la touche CA/AT/NS.

Si le code de rayon est programmé sur un type de saisie de prix prédéfini ("PRESET") et si un prix unitaire est prédéfini, l'enregistreuse met fin à l'opération d'enregistrement.

Procédure

• Inférieur aux montants limites supérieurs programmés

NOTA

Il est possible de saisir directement le numéro de code du rayon à l'aide des touches numériques. Utiliser cette fonction si le numéro de code dépasse le chiffre sur le clavier numérique (33 et plus).

1200	6	22
	5	21
3	DEPT#
	520
CA/AT/NS
	4	20
CA/AT/NS

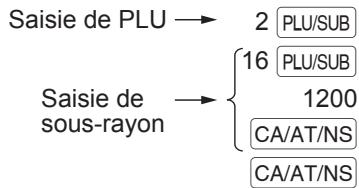

Saisies PLU/sous-rayon (prix de base)

Pour un autre classement de marchandises, l'enregistreuse fournit 2500 PLUs/sous-rayons maximum. Les PLUs sont utilisés pour appeler des prix prédéfinis en saisissant un code. Les sous-rayons sont utilisés pour classer les marchandises en groupes plus petits sous les rayons. Chaque PLU et sous-rayon possède un code libre compris entre 1 et 99999, et doit appartenir à un rayon pour obtenir les attributs de ce rayon. L'enregistreuse est préprogrammée sur "PRESET" pour le type de saisie et sur zéro (0) pour le prix unitaire. Pour utiliser des saisies de PLU, leurs prix unitaires prédéfinis doivent avoir été programmés au préalable. (Se reporter à la section "PLU" de "Programmation DEPT/PLU")

Pour utiliser des saisies de sous-rayon, passer chaque type de saisie sur "OPEN" ou "OPEN&PRESET" pour chaque code PLU.

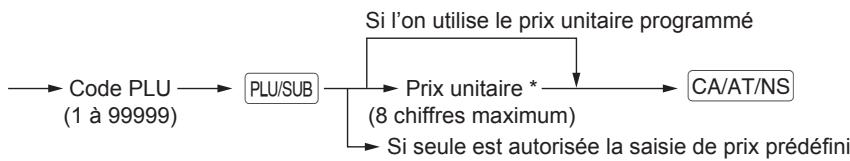

Saisir un code PLU et appuyer sur la touche PLU/SUB. Si le dernier prix unitaire programmé n'est pas utilisé, il est nécessaire de saisir un prix unitaire après avoir appuyé sur la touche PLU/SUB.

Procédure

NOTA

Lorsque des PLUs dont le prix unitaire a été programmé à zéro (0) sont saisis, seule la quantité de vente est ajoutée.

Exemple

Utilisation des touches

Impression

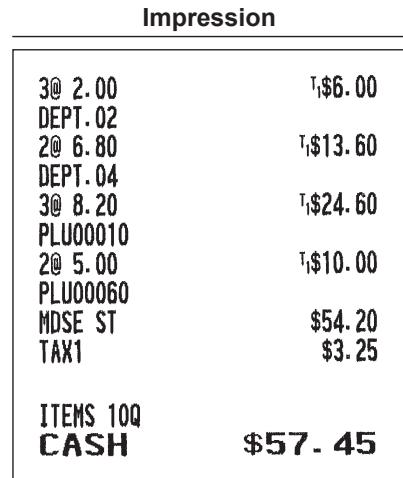

Cette fonction permet de saisir une vente de deux articles identiques ou plus.

Il suffit d'appuyer sur la touche de rayon, DEPT#, ou sur la touche PLU/SUB pour répéter la saisie.

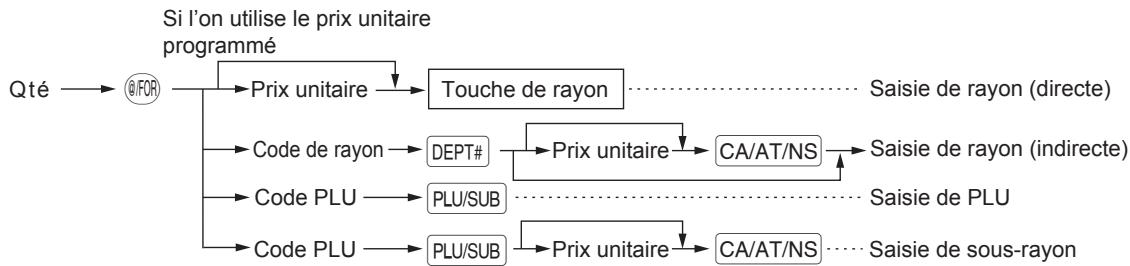

Saisies multiplicatives

Utiliser cette fonction lorsqu'il est nécessaire de saisir deux articles identiques ou plus.

Cette fonction aide le vendeur en cas de vente d'une grande quantité d'articles ou s'il est nécessaire de saisir des quantités qui contiennent des décimales.

Procédure

• Quantité : jusqu'à quatre entiers + trois décimales
• Prix unitaire : inférieur à la limite supérieure programmée
• Quantité x prix unitaire : jusqu'à huit chiffres

Exemple

Utilisation des touches

7 5 @FOR

165 2 10

2 @FOR

5 DEPT#

250

CA/AT/NS

15 @FOR

8 PLU/SUB

3 @FOR

60 PLU/SUB

100

CA/AT/NS

CA/AT/NS

Impression

7.500@ 1.65	T112.38
DEPT.02
2@ 2.50	T15.00
DEPT.05
15@ 3.00	T145.00
PLU00008
3@ 1.00	T13.00
PLU00060
MDSE ST	65.38
TAX1	3.92
ITEMS 21Q
CASH	$69.30

Saisies de subdivision du prix

Utiliser cette fonction lorsqu'un client désire acheter plus ou moins de la quantité de base d'un article en vrac.

Procédure

• Quantité de vente : jusqu'à quatre entiers + trois décimales
• Quantité de base : jusqu'à deux chiffres (entiers)

Exemple

Utilisation des touches

7@FOR 10@FOR

600 2

8@FOR 5@FOR

35 PLU/SUB

CA/AT/NS

Impression

7@10/6.00

1\(4.20

DEPT.02

T1\(2.40

PLU00035

$6.60

MDSE ST

\$0.40

ITEMS 2Q

\$7.00

Vente d'un seul article payé comptant (SICS)

• Cette fonction est utile lors de la vente d'un seul article payé comptant; par exemple, un paquet de cigarettes. Cette fonction n'est applicable qu'aux rayons configurés pour la vente SICS ou leurs PLUs associés ou sous-rayons.
• La transaction est achevée et le tiroir s'ouvre dès que l'on appuie sur la touche de rayon, DEPT#, ou sur la touche PLU/SUB.

Exemple

Utilisation des touches

Pour terminer 250 la transaction

Impression

1@ 2.50	T12.50
DEPT. 03
MDSE ST	2.50
TAX1	$0.15

ITEMS 1Q
CASH	$2.65

NOTA

Si une saisie pour un rayon ou PLU/sous-rayon configuré pour SICS suit celles pour des rayons, PLUs/sous-rayons non configurés pour SICS, elle ne s'achève pas et aboutit à une vente normale.

Affichage des sous-totaux

L'enregistreuse fournit les types de sous-totaux suivants.

Sous-total taxable

Sous-total 1 taxable :

Appuyer sur les touches TAX1 puis SHIFT, et sur la touche #/TM/SBTL dans cet ordre à tout moment pendant une transaction. Le sous-total de vente des articles taxables 1 apparaît sur l'écran avec le texte de fonction "TAX1 ST".

Sous-total taxes incluses (sous-total complet)

Appuyer sur la touche #/TM/SBTL à tout moment pendant une transaction. Le sous-total des ventes taxes incluses apparaît sur l'écran avec le texte de fonction "SUBTOTAL".

Finalisation de la transaction

Paiements comptant ou par chèque

Appuyer sur la touche #/TM/SBTL pour afficher un sous-total taxes incluses, saisir le montant payé par le client, puis appuyer sur la touche CA/AT/NS s'il s'agit d'un paiement comptant ou appuyer sur la touche CHK s'il s'agit d'un paiement par chèque. Lorsque la somme payée est supérieure au montant de la vente, l'enregistreuse indique la monnaie à rendre et le symbole "CHANGE". Sinon, l'enregistreuse affiche le symbole "DUE" et un déficit. Saisir correctement le paiement.

Exemple

Paiement comptant

Utilisation des touches

Utilisation des touches

#/TM/SBTL

1000 CHK

Impression

ITEMS 2Q ***TOTAL	3.55
CHECK	10.00
CHANGE	$6.45

Vente payée comptant ou par chèque ne nécessitant aucune saisie de paiement

Saisir les articles et appuyer sur la touche CA/AT/NS s'il s'agit d'une vente payée comptant ou appuyer sur la touche CHK s'il s'agit d'une vente payée par chèque. L'enregistreuse affiche le montant total des ventes.

Exemple	Utilisation des touches	Impression
	6 PLU/SUB10 PLU/SUBCA/AT/NS	1@ 3.50PLU000061@ 8.20PLU00010MDSE ST TAX1 ITEMS 2Q CASH 12.40
		Dans le cas d'une vente payée par chèque
		ITEMS 2Q CHECK12.40

Vente à crédit

Saisir les articles et appuyer sur la touche CH.

Example	Utilisation des touches	Impression
	6 PLU/SUB	1@ 3.50 T13.50
	7 PLU/SUB	PLU00006
	#/TM/SBTL	1@ 2.10 T12.10
	CH	PLU00007
		MDSE ST 5.60
		TAX10.34
		ITEMS 2Q
		CHARGE $5.94

NOTA

Les opérations de paiement de somme (c'est-à-dire les calculs de la monnaie à rendre) peuvent être effectuées en appuyant sur la touche CH si la "Programmation des touches d'encaissement" le permet.

Vente à paiement mixte (paiement comptant ou par chèque + paiement à crédit)

Example	Utilisation des touches		Impression
	#/TM/SBTL950 CA/AT/NSCH	ITEMS 2Q***TOTALCASHCHARGE	12.409.50$2.90

NOTA

Appuyer sur la touche CHK au lieu de la touche CA/AT/NS si le client effectue le paiement par chèque.

Calcul des taxes

Taxe automatique

Lorsque l'enregistreuse est programmée avec un taux d'imposition (ou table d'imposition) et que le statut de TVA d'un rayon individuel est configuré pour taxable, elle calcule la taxe automatique sur l'article saisi directement dans le rayon ou indirectement via un PLU connexe.

Exemple : Vente de cinq articles à 6,70 (rayon 1, taxable 1) et d'un article à 7,15 (PLU 85, taxable 2) payés comptant

Utilisation des touches	Impression
5@FOR 670 1785 PLU/SUBCA/AT/NS	5@ 6.70 DEPT.01 1@ 7.15 PLU00085 MDSE ST TAX1 TAX2	133.50 I27.15 40.652.01 0.57
	ITEMS 6Q CASH	43.23

Taxe manuelle

L'enregistreuse permet de saisir la taxe manuellement après avoir saisi un article.

Procédure

Exemple : Vente d'un article à 8,00 $ (rayon 12) payé comptant avec une taxe de 50 cents

Utilisation des touches		Impression
800 12		1@ 8.00	8.00
FUNC MENU 6		DEPT. 12
50 CA/AT/NS		M-TAX	0.50
CA/AT/NS		ITEMS 1Q
		CASH	$8.50

Suppression de la taxe

La taxe automatique (taxe 1, taxe 2 ou toutes les taxes (taxe 1 à taxe 4)) peut être supprimée.

Procédure

NOTA : La fonction "4 PST DELETE" n'est disponible que lorsque la taxe canadienne est sélectionnée.

Exemple : Vente d'un article à 7,25 (rayon 1, taxable 1) et d'un autre article à 5,15 (rayon 11, taxable 2) payés comptant et saisie de la vente comme non taxable

Utilisation des touches

725 1"

515 11"

FUNC MENU 7

Sélectionner "TAX1 DELETE"

CA/AT/NS

FUNC MENU 7

Sélectionner "TAX2 DELETE"

CA/AT/NS

CA/AT/NS

1@ 7.25	\( {\mathrm{I}}_{1} \) \\(7.25
DEPT. 01
1@ 5.15	\( {\mathrm{I}}_{2} \) \\(5.15
DEPT. 11
TAX1 ST	\0.00
TAX2 ST	\0.00
ITEMS 2Q
CASH	\$12. 40

Changement du statut de TVA

L'enregistreuse permet de changer le statut de TVA programmé de chaque rayon ou PLU en appuyant sur la touche (TAY1) avant ces touches. Après chaque saisie, le statut de TVA programmé de chaque touche est repris.

Exemple : Vente des articles suivants payés au comptant avec leur statut de TVA programmé inversé

• Un article à 13,45 du rayon 16 (non taxable) comme article taxable 1 • Un article à 7,00 du PLU 25 (non taxable) comme article taxable 1 • Un article à 4,00 $ du rayon 11 (taxable 1) comme article non taxable

Utilisation des touches
1345	TAX1 32SHIFT 16
25	TAX1 PLU/SUB
400	TAX1 27SHIFT 11
CA/AT/NS

1@ 13.45	13.45
DEPT. 16
1@ 7.00	7.00
PLU00025
1@ 4.00	4.00
DEPT. 11
MDSE ST	24.45
TAX1	1.23
ITEMS 3Q
CASH	25.68

Saisies auxiliaires

■ Calcul des pourcentages (de prime ou de remise)

• L'enregistreuse permet de calculer les pourcentages pour un sous-total ou pour chaque saisie d'article en fonction de la programmation. Pourcentage : de 0,01 à 100,00 %

Calcul du pourcentage pour un sous-total

Exemple

Utilisation des touches

(Si une remise de 10% est programmée pour la touche %1.)	3 PLU/SUB
	2 @FOR
	5 PLU/SUB
	#/TM/SBTL
	%1
	CA/AT/NS

Impression

1@ 1.10 PLU00003 2@ 2.25 PLU00005 MDSE ST %1 -10.00% MDSE ST TAX1 $5.60 $5.40 $0.34 ITEMS 3Q CASH $5.38

Calcul du pourcentage pour les saisies d'article

Exemple

Utilisation des touches

(Si une prime	6 PLU/SUB
de 15% est
programmée pour	30 PLU/SUB
la touche [%].)	7 • 5 [%]
	CA/AT/NS

Impression

• Il est également possible de saisir un calcul de pourcentage à partir de la fenêtre du menu des fonctions. Appuyer sur la touche (FUNC MENU), sélectionner "3 %2" et saisir un calcul de pourcentage.
• La disponibilité de l'article % et/ou du sous-total % dépend des données de programmation de %1 et %2.

Saisies de remise

L'enregistreuse permet de déduire une certaine somme inférieure à une limite supérieure programmée après la saisie d'un article ou le calcul d'un sous-total en fonction de la programmation.

Remise pour un sous-total

Exemple

Utilisation des touches
6	PLU/SUB
60	PLU/SUB
#/TM/SBTL
100
CA/AT/NS

1@ 3.50	T3.50
PLU00006
1@ 12.00	T12.00
PLU00060
MDSE ST	15.50
(-)	-1.00
MDSE ST	14.50
TAX1	0.93
ITEMS 2Q
CASH	15.43

Remise pour les saisies d'article

Exemple

Utilisation des touches

7 PLU/SUB

75 Θ

CA/AT/NS

Saisies de remboursements

Pour une saisie de remboursement, appuyer sur la touche REFUND juste avant d'appuyer sur une touche de rayon, sur la touche DEPT# ou PLU/SUB. Avant d'appuyer sur la touche REFUND, l'opération est identique à celle du fonctionnement normal. Par exemple, si un article remboursé est saisi dans un rayon, saisir le montant du remboursement, puis appuyer sur la touche REFUND et sur la touche du rayon correspondant, dans cet ordre ; si un article saisi dans un PLU est rendu, saisir le code PLU correspondant, puis appuyer sur les touches REFUND et PLU/SUB.

Exemple

Utilisation des touches

3 REFUND PLU/SUB

7 @FOR

7 REFUND PLU/SUB

CA/AT/NS

Impression
-1@ 1.10	T.R-1.10
PLU00003
-7@ 2.10	T.R-14.70
PLU00007
MDSE ST	-15.80
TAX1	-0.95
ITEMS OQ
CHANGE	$16.75

Impression de numéros de code d'opération non additive

Saisir un numéro de code d'opération non additive tel qu'un numéro de code client ayant 16 chiffres maximum et appuyer sur la touche #/TM/SBTL à tout moment pendant la saisie d'une vente. Le code d'opération non additive est imprimé sur le ticket de caisse.

Exemple

Utilisation des touches

1230	#/TM/SBTL
	700 17
	CH

Impression

#00000000000001230
1@ 7.00	7.00
DEPT.01
MDSE ST	7.00
TAX1	0.42
ITEMS 1Q
CHARGE	7.42

Méthode de paiement

Conversion de monnaie

L'enregistreuse permet de saisir des paiements en monnaie étrangère. Appuyer sur la touche FUNC MENU et sélectionner "CONV 1" ou "CONV 2" pour créer un sous-total en monnaie étrangère.

Procédure

Après avoir terminé une saisie

ou

Après avoir trouvé une somme payée inférieure au montant des ventes dans une saisie de ventes

NOTA

Lorsque le montant payé est court, son équivalent en déficit est indiqué en monnaie nationale. - La monnaie à rendre est indiquée en monnaie nationale.

Exemple

Taux de conversion prédéfini (0,8063) : CONV 1

Utilisation des touches

Impression Symbole de monnaie étrangère (imprimé si programme)

Exemple

Taux de conversion de base (1,275) : CONV 2

Utilisation des touches

Impression

Saisies Reçu-en acompte

Utiliser cette fonction lors de la réception d'un acompte d'un client.

Dans le FUNCTION MENU, sélectionner l'option RA pour procéder à l'opération. Il n'est pas possible de recevoir RA en monnaie étrangère.

Procédure

Exemple

Utilisation des touches

Impression

Saisies Payé

Utiliser cette fonction lors du paiement d'un montant à un fournisseur.

Dans le MENU FONCTIONS, sélectionner l'option PO pour procéder à l'opération.

Procédure

Exemple

Utilisation des touches

Impression

000000000006789 ***PQ

$30.00

Non vente (échange)

Appuyer simplement sur la touche [CA/AT/NS] sans aucune saisie. Le tiroir s'ouvre et l'imprimante imprime "NO SALE" sur le ticket de caisse. Si on laisse l'enregistreuse imprimer un numéro de code d'opération non additive avant d'appuyer sur la touche [CA/AT/NS], une saisie de non vente est achevée avec l'impression d'un numéro de code d'opération non additive.

Impression

NO SALE

Vue du journal électronique

Les données de transaction sont stockées dans la mémoire du journal électronique.

Pour afficher les données du journal, appuyer sur la touche [EJVIEW], les données de la dernière transaction sont affichées.

Pour revenir aux données des transactions passées, appuyer à plusieurs reprises sur la touche [EJVIEW].

Pour quitter l'écran de vue du journal électronique, appuyer sur la touche ESC/CANCEL.

Mode de formation

Le mode de formation est utilisé lorsque l'opérateur ou le manager s'entraîne sur les opérations de l'enregistreuse.

Si un vendeur en apprentissage est sélectionné, l'enregistreuse passe automatiquement en mode de formation, tandis que si un vendeur non en apprentissage est sélectionné, l'enregistreuse passe automatiquement en mode REG ordinaire. Un texte de formation et un vendeur en apprentissage peuvent être programmés.

Les opérations de formation sont valables dans tous les modes.

Une marque d'identification des tickets de caisse de formation est imprimée sur un ticket de caisse émis en mode de formation.

Le numéro consécutif n'est pas mis à jour. Le numéro précédent est répété dans l'impression.

La programmation d'un vendeur en apprentissage est effectuée en mode PROGRAM. (Un seul vendeur est permis.)

La mémoire du vendeur est mise à jour en mode de formation. Les autres mémoires ne sont pas mises à jour.

La lecture et la remise à zéro des vendeurs en apprentissage sont imprimées sur les rapports des vendeurs. Toutefois, le total des ventes des vendeurs en apprentissage n'est pas inclus dans le total du vendeur sur le rapport complet de vendeur.

Exemple

Utilisation des touches

Sélection du vendeur en apprentissage

3 PLU/SUB

CA/AT/NS

Impression

TRAINING

1@ 2.25	T12.25
PLU00005
3@ 1.10	T13.30
PLU00003
MDSE ST	5.55
TAX1	0.33

ITEMS 4Q
CASH	$5.88

5 Correction

Correction de la dernière saisie (annulation directe)

En cas de saisie incorrecte relative à un rayon, PLU/sous-rayon, pourcentage (%, %2), remise (°), ou remboursement d'article, il est possible d'annuler cette saisie en appuyant immédiatement sur la touche VOID après la saisie incorrecte.

Exemple

Utilisation des touches Afficheur

Correction des saisies de la suivante à la dernière ou des saisies précédentes (annulation indirecte)

Si l'on trouve une saisie incorrecte avant la finalisation de la transaction (par ex. en appuyant sur la touche CA/AT/NS), il est possible d'annuler l'opération du curseur ou la série des touches.

Annulation indirecte par l'opération du curseur

Il est possible d'annuler les saisies de rayon, PLU/sous-rayon, remboursement d'article, remise/prime et pourcentage.

Placer le curseur sur l'article à annuler et appuyer sur la touche (VOID).

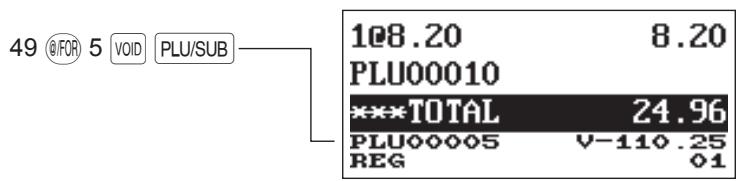

Annulation indirecte par séquence de touches

Il est possible d'annuler les saisies de rayon, PLU/sous-rayon et remboursement d'article.

Appuyer sur la touche [VOID] juste avant d'appuyer sur une touche de rayon, sur la touche [DEPT#] ou [PLU/SUB].

Pour l'annulation indirecte d'un remboursement, appuyer sur la touche VOID après avoir appuyé sur la touche REFUND.

Exemple

(Annulation indirecte par l'opération du curseur)

NOTA

L'enregistreuse permet de saisir la quantité à annuler uniquement pour la quantité en nombres entiers.

→[Sélectionner l'article à annuler avec le curseur]→[Saisir la quantité à annuler (XXXX)]→[VOID]

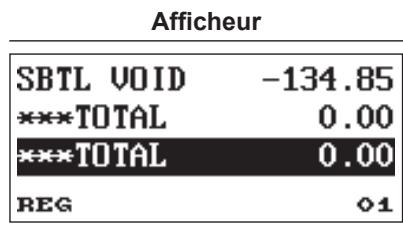

Annulation du sous-total

Il est possible d'annuler une transaction complète. Une fois l'annulation du sous-total effectuée, la transaction est interrompue et l'enregistreuse émet un ticket de caisse.

Correction après la finalisation d'une transaction

Suivre cette procédure lorsqu'il est nécessaire d'annuler des saisies incorrectes que l'on trouve après la finalisation d'une transaction ou ne pouvant pas être corrigées par annulation directe, indirecte ou du sous-total.

1. Appuyer sur la touche MODE.
2. Sélectionner le "3 Void MODE" à l'aide de la touche ↓, puis appuyer sur la touche CA/AT/NS.
3. Répéter les saisies enregistrées sur le ticket de caisse incorrect. (Toutes les données dans le ticket de caisse incorrect sont supprimées de la mémoire de l'enregistreuse; les montants annulés sont ajustés au totalisateur de mode nul.)

NOTA

L'enregistreuse quitte le mode Void chaque fois qu'une transaction est annulée (c.-à-d. finalisée en mode Void). Pour annuler d'autres transactions, répéter les étapes 1 à 3 décrites ci-dessus.

Impression de la copie d'un ticket de caisse

Si le client demande un ticket de caisse après la finalisation d'une transaction avec la fonction ON-OFF de ticket de caisse à l'état OFF (aucun ticket de caisse émis), appuyer sur la touche RCPT COPY pour l'émission d'un ticket de caisse. L'enregistreuse peut également imprimer une copie du ticket de caisse lorsque la fonction ON-OFF de ticket de caisse est à l'état "ON".

Impression d'un ticket de caisse après avoir effectué les entrées ci-dessous avec la fonction ON-OFF de ticket de caisse à l'état "OFF"

"COPY" est imprimé sur la copie du ticket de caisse.

* COPY *
1@ 5.10	T5.10
PLU00002
3@ 12.50	T37.50
PLU00001
MDSE ST	42.60
TAX1	2.56
ITEMS 4Q
CASH	$45.16

Mode manager

Le mode manager est utilisé lorsqu'il est nécessaire de prendre des décisions de gestion concernant les saisies de l'enregistreuse, par exemple, des limites d'application de priorités et d'autres tâches de gestion hors programmation.

NOTA

Les opérations normales de l'enregistreuse peuvent être aussi effectuées dans ce mode.

Passer au mode manager

Pour passer en mode manager, utiliser la procédure suivante en mode REG :

Procédure

La zone de texte pour la saisie du code secret s'affiche.

Exemple

Si le code est correct, l'enregistreuse passe en mode manager.

Afficheur

Priorité sur les saisies

Les limites programmées (telles que les montants maximum) pour les fonctions peuvent être remplacées en passant l'enregistreuse en mode manager.

Exemple

Cet exemple suppose que l'enregistreuse a été programmée pour ne pas autoriser les saisies de coupons supérieurs à 2,00.

NOTA

Lors de la finalisation d'une transaction, le manager est automatiquement déconnecté.

Lecture (X) et remise à zéro (Z) des totaux des ventes

• Utiliser la fonction de lecture (X) lorsqu'il est nécessaire de lire les informations de vente saisies après la dernière réinitialisation. Cette lecture peut être effectuée un nombre infini de fois. Elle a peu d'impact sur la mémoire de l'enregistreuse.
• Utiliser la fonction de remise à zéro (Z) s'il est nécessaire d'effacer la mémoire de l'enregistreuse. La remise à zéro imprime toutes les informations des ventes et efface complètement la mémoire à l'exception de GT1 à GT3, du compte réinitialisé et du numéro progressif.
• Les rapports X1 et Z1 montrent les informations des ventes quotidiennes. Il est possible d'établir ces rapports en mode X1/Z1.
• Les rapports X2 et Z2 montrent des informations de consolidation périodiques (mensuelles). Il est possible d'établir ces rapports en mode X2/Z2.
• Un vendeur peut effectuer ses propres rapports en mode OP X/Z.
• Pour interrompre le rapport d'impression, appuyer sur la touche [ESC/CANCEL].

■ Création de rapports X1/Z1 ou X2/Z2

[Pour établir un rapport X1 ou X2:]

1. Appuyer sur la touche MODE
2. Sélectionner "4 X1/Z1 MODE" ou "5 X2/Z2 MODE" à l'aide de la touche ↓, puis appuyer sur la touche CA/AT/NS.
3. Sélectionner "2 READING" en mode X1/Z1 ou sélectionner "1 READING" en mode X2/Z2 de la fenêtre de menu et, dans les deux cas, appuyer sur la touche [CA/AT/NS] pour afficher la liste des articles.
4. Sélectionner le titre du rapport approprié.
5. Appuyer sur la touche CA/AT/NS

[Pour établir un rapport Z1 ou Z2:]

1. Appuyer sur la touche MODE
2. Sélectionner "4 X1/Z1 MODE" ou "5 X2/Z2 MODE" à l'aide de la touche ↓, puis appuyer sur la touche CA/AT/NS.
3. Sélectionner "3 RESETTING" en mode X1/Z1 ou sélectionner "2 RESETTING" en mode X2/Z2 de la fenêtre de menu et, dans les deux cas, appuyer sur la touche [CA/AT/NS] pour afficher la liste des articles.
4. Sélectionner le titre du rapport approprié.
5. Appuyer sur la touche CA/AT/NS

Rapport d'affichage

Il est possible d'effectuer des rapports d'affichage (affichage uniquement) en mode X1/Z1 pour les ventes de rayon, les liquidités en caisse (CID = cash in drawer) et le total des ventes au point de vente où le rapport est créé.

1. Appuyer sur la touche MODE
2. Sélectionner "4 X1/Z1 MODE" à l'aide de la touche ↓, puis appuyer sur la touche CA/AT/NS.
3. Sélectionner "1 VIEW REPORT", puis appuyer sur la touche CA/AT/NS.
4. Sélectionner "1 DEPT. SALES" pour effectuer un rapport d'affichage des ventes de rayon, "2 CASH IN DRAWER" pour effectuer un rapport d'affichage des liquidités en caisse ou "3 SALES TOTAL" pour effectuer un rapport d'affichage du total vendu.
5. Appuyer sur la touche CA/AT/NS

Type de rapport		Description	Modes opérationnels			Données à saisir
			OP X/Z	X1/Z1	X2/Z2
GENERAL		Rapport général		X1, Z1	X2, Z2
GENERAL+EJ		Rapport général et journal électronique		Z1
<PLU MENU>
	BY RANGE	Rapport de vente PLU par plage spécifique		X1, Z1		Code PLU(La plage peut être spécifiée en saississant les codes de début et de fin.)
	BY DEPT	Rapport PLU par rayon associé		X1, Z1		Code de rayon
<CLERK MENU>
	ALL CLERK	Rapport de tous les vendeurs		X1, Z1
	IND. CLERK	Rapport d'un vendeur individuel	X, Z	X1, Z1		Pour le vendeur affecté
HOURLY		Rapport horsaire (totalité ou par plage spécifique)		X1		Pour une plage horsaire individuelle (La plage peut être spécifiée en saississant les heures de début et de fin.)
		Rapport horsaire (totalité)		Z1
E.JOURNAL		Journal électronique	X, Z	X1, Z1
SRM REPORT		Rapport SRM (Sales Recording Module)			X2	Uniquement pour le régime fiscal du Québec

Totaux des ventes quotidiennes

Rapport général

- Exemple de rapport

1: Lorsqu'on crée un rapport X1, "X1" est imprimé. 2: Imprimé uniquement sur le rapport Z1. *3: Lorsque le régime fiscal canadien est sélectionné, l'impression se fait ici.

GST EXPT	202.00	Total de détaxe de GST
PST TTL	12.12	Total PST
GST TTL	$23.28	Total GST

Rapport PLU par intervalle désigné

- Exemple de rapport

* Lorsqu'on crée un rapport Z1, "Z1" est imprimé.

NOTA

Dans le cas d'un rapport PLU X, seules les informations d'en-tête sont enregistrées dans le fichier du Journal électronique.

Rapport PLU par rayon associé

- Exemple de rapport

Rapports des vendeurs

Rapport d'un vendeur individuel

- Exemple de rapport

*: Lorsqu'on crée un rapport OPZ, "OPZ" est imprimé.

Rapport complet de vendeur

Le rapport est imprimé dans le même format que l'exemple de rapport d'un vendeur individuel, mais toutes les données de vente du vendeur sont triées par numéro de code de vendeur (de #1 à #25).

Rapport horaire

- Exemple de rapport

*: Lorsqu'on crée un rapport Z1, "Z1" est imprimé. Lorsqu'on crée un rapport horaire par plage, un rapport de la plage de temps spécifiée (heure) est imprimé.

Exemple de rapport périodique

Informations générales

Les rapports périodiques de lecture ou de remise à zéro sont au même format que celui du rapport X1/Z1 pour les ventes quotidiennes. L'indicateur de mode indique "X2" ou "Z2".

- Exemple de rapport

(Rapport de vente complète)

Les éléments suivants sont imprimés au même format que dans le rapport X/Z sur les totaux quotidiens.

1: Lorsqu'on crée un rapport X2, "X2" est imprimé. 2: Imprimé uniquement sur le rapport Z2.

Avant la programmation

En mode PROGRAM, la disposition du clavier est définie comme l'une des dispositions de programmation montrées ci-dessous.

Disposition du clavier de programmation

: Utilisées pour les caractères de programmation. Pour plus d'informations sur les caractères de programmation, se reporter à la section "Programmation des caractères alphanumériques". La touche (DEL) permet de supprimer l'article de l'enregistrement.

: Utilisées pour déplacer le curseur. : Utilisée pour programmer chaque paramètre et pour finaliser la programmation. : Utilisée pour annuler la programmation et revenir à l'écran précédent. : Utilisée pour revenir à l'enregistrement précédent, par exemple, de la fenêtre de programmation du rayon 2 en arrêté à la fenêtre de programmation du rayon 1. : Utilisée pour passer à l'enregistrement suivant, par exemple, pour programmer les prix unitaires pour des rayons consécutifs. : Utilisée pour faire défiler la fenêtre pour passer à la page suivante. : Utilisée pour faire défiler la fenêtre pour revenir à la page précédente. : Utilisée pour annuler le dernier réglage programmé ou désactiver l'état d'erreur. : Utilisée pour basculer entre deux options ou plus. : Utilisée pour énumérer les options entre lesquelles il est possible de basculer à l'aide de la touche () .

Touches numériques : Utilisées pour saisir les chiffres.

Programmation des caractères alphanumériques

Cette section décrit la programmation des caractères alphanumériques pour différents textes.

Méthode des téléphones portables

Saisie de caractères alphanumériques

Pour saisir un caractère, appuyer simplement sur la touche alphabétique correspondante sur le clavier de programmation.

Pour saisir "A", appuyer sur la touche "8".

Pour saisir "B", appuyer deux fois sur la touche "8".

Pour saisir "C", appuyer trois fois sur la touche "8".

Saisie de caractères de dimension double

(DC) : Cette touche permet de passer d'un mode de définition des caractères à l'autre : mode de dimension de caractère double et mode de dimension de caractère normal. Le mode par défaut est le mode de dimension de caractère normal. Lorsque le mode de dimension de caractère double est sélectionné, la lecture "W" s'affiche en bas de l'écran.

Saisie de lettres majuscules

[Shift] : À l'aide de cette touche, il est possible de saisir une lettre majuscule. Appuyer sur cette touche juste avant de saisir la lettre majuscule. Il est nécessaire d'appuyer sur cette touche à chaque fois que l'on veut saisir une lettre majuscule. [CAPS] : Il est possible de verrouiller le mode de lettre majuscule une fois que cette touche est enfoncée.

Saisie d'un espace

(SPACE) : Insère un espace dans la position du curseur.

Déplacement du curseur

( c c ↔ & → ) : Déplacé le curseur .

Suppression d'un caractère ou chiffre

DEL : Supprime un caractère ou un chiffre de la position du curseur.

Changement du mode de saisie de texte

⟨TEXT⟩ : Cette touche permet de basculer le mode de saisie du texte entre alphabet (A), jeu de caractères européens (Ä), chiffres (1) et symboles (*).

Saisie des codes des caractères

Les chiffres, lettres et symboles sont programmables en saisissant la touche (00) et les codes des caractères. Utiliser la procédure suivante avec le curseur à la position où l'on souhaite insérer les caractères :

Pour saisir un chiffre, appuyer simplement sur la touche numérique correspondante.

XXX:code caractère (3 chiffres)

Code caractère :

032 - 047	1	"	#	$	×	&	'	( )	*	+	,	-	.	/
048 - 063	0	1	2	3	4	5	6	7	8	9	:	;	< =	>	?
064 - 079	065	066	067	068	069	070	071	072	073	074	075	076	077	078	079
080 - 095	P	Q	R	S	T	U	V	W	X	Y	Z	[ \ ]	^	-
096 - 111	a	b	c	d	e	f	g	h	i	j	k	l	m	n	o
112 - 127	p	q	r	s	t	u	v	w	x	y	z	{ i }	}	^	△
128 - 143	128	129	130	131	132	133	134	135	136	137	138	139	140	141	142	143
144 - 159	é	æ	à	ā	à	à	a	g	é	è	è	i	i	i	ä	ä
144 - 159	é	æ	à	ö	ö	ö	ü	ü	ü	ü	ü	ü	ü	ü	x	f
160 - 175	á	í	ó	ú	ñ	ñ	a	a	ü	ü	ü	ü	ü	ü	«	»
176 - 191	176	177	178	179	180	181	182	183	184	185	186	187	188	189	190	191
192 - 207	192	193	194	195	196	197	198	199	200	201	202	203	204	205	206	207
	T1	T2	T3	T4	2	3	4	23	24	24	24	24	24	=	ü	ü
	208	209	210	211	212	213	214	215	216	217	218	219	220	221	222	223
208 - 223	ö	D	E	E	E	€	I	I	I	I	I	I	I	I	I	I
224 - 239	ö	B	O	O	O	Ö	M	P	P	P	U	U	U	U	-	-
	240	241	242	243	244	245	246	247	248	249	250	251	252	253	254	255
240 - 255	-	±	=	34	91	92	÷	,	*	--	.	1	3	2	■	(DC)

*(DC) : Code de caractère de double dimension

10

Programmation

Ce chapitre décrit la programmation de plusieurs articles.

Avant de commencer la programmation, appuyer sur la touche MODE et sélectionner "6 PROGRAM MODE" ou "7 SD CARD MODE" en appuyant sur la touche ↓ et sur la touche CA/AT/NS.

Instructions de base

Cette section décrit la programmation de base en utilisant un exemple de programmation pour les rayons.

Écran de programmation

Écran d'ouverture : En sélectionnant "6 PROGRAM MODE", l'écran affiche un écran d'ouverture de programmation correspondant au mode sélectionné.

Écran de sélection du code (PLU de rayon) :

Écran de programmation :

Exemple de programmation

L'exemple suivant montre comment programmer 2,00 comme prix unitaire, "ABCDE" comme description et "non-taxable 1" comme rayon 1.

Procédure

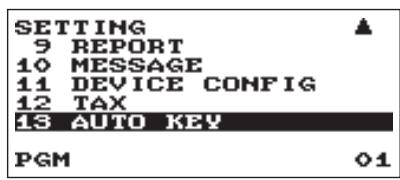

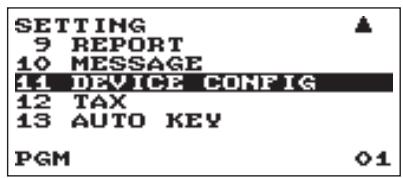

1. Dans l'écran PROGRAM MODE, sélectionner "2 SETTING" à l'aide de la touche ↓, puis appuyer sur la touche CA/AT/NS. L'écran SETTING s'affiche.

NOTA

• Il est également possible de sélectionner "2 SETTING" à l'aide de la touche numérique "2", puis appuyer sur la touche [CA/AT/NS].
• Pour revenir à l'écran précédent, appuyer sur la touche (ESC/CANCEL).

1. Sélectionner "1 DEPT/PLU"

L'écran DEPT/PLU s'affiche.

NOTA

La flèche dans le coin supérieur droit de la fenêtre indique que la fenêtre contient plus d'options que celles actuellement affichées à l'écran. Pour faire défiler la fenêtre, appuyer sur la touche ↓ ou (P↓). Pour revenir à la page précédente, appuyer sur la touche ↑ ou (P↑).

1. Sélectionner "1 DEPARTMENT."

L'écran DEPARTMENT s'affiche, en énumérant les rayons programmables.

1. Sélectionner "01 DEPT.01" pour programmer le rayon 1.

La fenêtre "01" s'affiche.

1. Sur la première page de la fenêtre "01", programmer le prix unitaire et la description comme suit :

NOTA

Il y a trois modes de saisie pour la programmation : la saisie numérique, la saisie de caractères et la saisie de sélection.

• Déplacer le curseur sur "PRICE" et saisir "200" à l'aide des touches numériques. → Saisie numérique
• Déplacer le curseur sur "DEPT.01" et saisir "ABCDE" à l'aide des touches alphabétiques. → Saisie de caractères

Si l'on souhaite effacer le réglage, appuyer sur la touche CL avant d'appuyer sur la touche ↓, ↑, (P↓), (P↑) ou CA/AT/NS.

1. Appuyer sur la touche ↓ deux fois pour déplacer le curseur sur "TAX 1", puis programmer l'enregistreuse pour régler "non-taxable 1" comme suit :

Appuyer sur la touche ( ) pour sélectionner "NO". → Saisie de sélection

NOTA

La touche permet de basculer entre deux options comme suit : NO → YES → NO → .... En appuyant sur la touche #/TM/SBTL, on affiche toutes les options pertinentes.

1. Sélectionner l'une des actions suivantes :
2. Pour annuler la programmation, appuyer sur la touche ESC/CANCEL. Une fenêtre de confirmation s'affiche et demande si l'on peut enregistrer les données ; sélectionner l'option souhaitée.
3. Pour finaliser la programmation, appuyer sur la touche CA/AT/NS, puis appuyer sur la touche ESC/CANCEL. On revient à la fenêtre "DEPARTMENT".
4. Pour programmer le rayon suivant, appuyer sur la touche (NEXT). La fenêtre "02" s'affiche. Pour revenir à la fenêtre "01", appuyer sur la touche (PREV).

Les sections suivantes décrivent comment programmer chaque paramètre contenu dans un groupe de programmation.

Utiliser la procédure suivante pour sélectionner toute option comprise dans le groupe de programmation de rayon/PLU :

Procédure

1. Dans la fenêtre SETTING, sélectionner "1 DEPT/PLU". La fenêtre DEPT/PLU s'affiche.

1. Sélectionner une option de la liste d'options suivantes.

1 DEPARTMENT : Rayons 2 PLU : PLUs 3 PLU RANGE : Une plage de PLUs

L'illustration suivant les options incluses dans ce groupe de programmation.

Department

L'enregistreuse peut être équipée de 99 rayons maximum.

Utiliser la procédure suivante pour programmer le rayon.

NOTA

Pour supprimer un article de rayon de la fenêtre "DEPARTMENT", sélectionner l'article et appuyer sur la touche [DEL]. Une fenêtre de confirmation s'affiche et demande si l'on peut supprimer l'article ; sélectionner l'option souhaitée.

Procédure

Sélectionner un code de rayon approprié dans la liste des rayons ou saisir directement un code de rayon.

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

NOTA

Pour plus d'informations sur les modes de saisie, se reporter à la section "Instructions de base".

• PRICE (Utiliser la saisie numérique)

Prix unitaire (8 chiffres maximum)

• Description (Utiliser la saisie de caractères)

Description d'un rayon. 16 caractères maximum peuvent être saisis. (Texte par défaut : DEPT.nn)

- TYPE (Utiliser la saisie de sélection)

Type de saisie du prix unitaire pour les rayons

INHIBIT : Interdit

OPEN : Uniquement ouvert

PRESET : uniquement prédéfini

OPEN & PRESET : ouvert et prédéfini

- TAX 1 à 4 (utiliser la saisie de sélection)

Statut TVA pour chaque rayon

YES : taxable

NO : non taxable

- SICS (utiliser la saisie de sélection)

Type de rayon pour SICS (vente d'un seul article payé comptant)

YES : rayon SICS

NO : rayon normal autre que le rayon SICS

- SIGN (utiliser la saisie de sélection)

Sélection du signe (plus ou moins)

+ : affecte le signe plus

- : affecte le signe moins

- HALO (utiliser la saisie numérique)

Cette fonction est donc pour empêcher la saisie accidentelle de montants trop élevés. Montant limite : 0,00 à 999999,99

PLU

NOTA

Pour supprimer un article de PLU de la fenêtre "PLU", sélectionner l'article et appuyer sur la touche (DEL). Une fenêtre de confirmation s'affiche et demande si l'on peut supprimer l'article ; sélectionner l'option souhaitée.

Procédure

Sélectionner un code PLU approprié ou saisir directement un code PLU.

Programmer chaque article de la manière suivante :

• PRICE (Utiliser la saisie numérique)

Prix unitaire de chaque niveau de prix (8 chiffres maximum)

• Description (Utiliser la saisie de caractères)

Description d'un code PLU. 16 caractères maximum peuvent être saisis. (Texte par défaut : PLUnnnnnn)

• TYPE (Utiliser la saisie de sélection)

Type de saisie du prix unitaire pour PLUs

INHIBIT : Interdit

OPEN : Uniquement ouvert

PRESET : Uniquement prédéfini

OPEN & PRESET : Ouvert et prédéfini

• DEPT. CODE (Utiliser la saisie numérique)

Code de rayon à associer au PLU saisi (01 à 99)

Lorsqu'un code PLU est associé à un rayon, les fonctions suivantes du code PLU dépendent de la programmation du rayon.

• Vente d'un seul article payé comptant Statut TVA

Plage PLU

Il est possible de programmer des PLUs dans la plage définie.

Procédure

Saisir une valeur ou sélectionner une option pour chaque article comme suit :

• START (Utiliser la saisie numérique) Code PLU de démarrage (5 chiffres maximum)
• END (Utiliser la saisie numérique) Code PLU de fin (5 chiffres maximum)
• OPERATION (Utiliser la saisie de sélection)

DELETE :

Permet de supprimer une plage de PLUs spécifiée.

MAINTE. :

Permet de changer le réglage programme.

NEW & MAINTE. :

Permet de changer le réglage actuel où les codes spécifiques ont déjà été créés, ou de créer de nouveaux codes lorsque les codes spécifiques n'ont pas encore été créés.

Programmation fonctionnelle

Utiliser la procédure suivante pour sélectionner toute option comprise dans le groupe de programmation fonctionnelle :

Procédure

L'écran continue son affichage.

1. Dans la fenêtre SETTING, sélectionner "2 FUNCTIONS".

- La fenêtre FUNCTIONS s'affiche.

1. Sélectionner une option de la liste d'options suivantes.

1 $ DISC [(-)] Remise 2 %1 DISC [%1] Pourcentage 1 3 %2 DISC [%2] Pourcentage 2 4 MANUAL TAX Taxe manuelle 5 RA Reçu en acompte 6 PO Payé 7 CASH IN DRAWER Liquidités en caisse

L'illustration suivante montre les options incluses dans ce groupe de programmation.

2 FUNCTIONS

1 $ DISC [(-)] Voir "Remise (O)" page 52. 2 % DISC [%1] Voir "Pourcentage (%), 2)" page 53. 3 % 2 DISC [%2] Voir "Pourcentage (%1) 2%" page 53. 4 MANUAL TAX Voir "Taxe manuelle" page 53. 5 RA Voir "RA (Reçu en acompte)" page 54. 6 PO Voir "PO (Payé)" page 54. 7 CASH IN DRAWER Voir "Liquidités en caisse" page 54.

Procédure

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

• AMOUNT (Utiliser la saisie numérique)

Montant de la remise (8 chiffres maximum)

• TEXT (Utiliser la saisie de caractères)

Description de la touche de remise. 12 caractères maximum peuvent être saisis.

• SIGN (Utiliser la saisie de sélection)

La programmation du signe + ou - affecte la fonction de prime ou de remise à la touche de remise.

+ : Montant positif (prime)

- : Montant négatif (remise)

• HALO (High Amount Lockout) (Utiliser la saisie numérique)

Cette fonction est donc pour empêcher la saisie accidentelle de montants trop élevés.

Montant limite : 0,00 à 999999,99

• ITEM (Utiliser la saisie de sélection)

YES: Active la remise d'un article.

NO: Désactive la remise d'un article.

• SOUS-TOTAL (Utiliser la saisie de sélection)

YES: Active la remise d'un sous-total.

NO: Désactive la remise d'un sous-total.

TAXE 1 à 4 (Utiliser la saisie de sélection)

Statut TVA pour la remise

YES: Taxable

NO: Non taxable

Pourcentage (%), %2

Procédure

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

• TAUX (Utiliser la saisie numérique)

Taux de pourcentage (0,00 à 100,00)

• TEXT (Utiliser la saisie de caractères)

Description de la touche de pourcentage. 12 caractères maximum peuvent être saisis.

• SIGN (Utiliser la saisie de sélection)

La programmation du signe + ou - affecte la fonction de prime ou de remise à chaque touche de pourcentage.

+ : Plus (prime)

- : Moins (remise)

• HALO (High Amount Lockout) (Utiliser la saisie numérique)

Cette fonction permet d'empêcher la saisie accidentelle de montants trop élevés.

HALO (High Amount Lockout) pour la touche de pourcentage (0,00 à 100,00)

• ITEM (Utiliser la saisie de sélection)

OUI : Active le taux de pourcentage à un article.

NON : Désactive le taux de pourcentage à un article.

• SUBTOTAL (Utiliser la saisie de sélection)

OUI : Active le taux de pourcentage à un sous-total.

NON : Désactive le taux de pourcentage à un sous-total.

• TAX 1 à 4 (Utiliser la saisie de sélection)

Statut TVA pour la remise

OUI : Taxable

NON : Non taxable

Taxe manuelle

Procédure

Programmer chaque article de la manière suivante :

• HALO (High Amount Lockout) (Utiliser la saisie numérique)

Cette fonction permet d'empêcher la saisie accidentelle de montants trop élevés.

Montant limite : 0,00 à 999999,99

• TEXT (Utiliser la saisie de caractères)

Description de la touche de taxe manuelle.

12 caractères maximum peuvent être saisis.

RA (Reçu en acompte)

Il est possible de programmer un montant limite supérieur et une description pour une touche Reçu en acompte.

Procédure

Programmer chaque article de la manière suivante :

• HALO (High Amount Lockout) (Utiliser la saisie numérique) Cette fonction est conçue pour empêcher la saisie accidentelle de montants trop élevés. Montant limite : 0,00 à 9999999,99
• TEXT (Utiliser la saisie de caractères) Description de la touche Reçu en acompte. 12 caractères maximum peuvent être saisis.

PO (Payé)

Il est possible de programmer un montant limite supérieur et une description pour une touche Payé.

Procédure

Programmer chaque article de la manière suivante :

• HALO (High Amount Lockout) (Utiliser la saisie numérique) Cette fonction est conçue pour empêcher la saisie accidentelle de montants trop élevés. Montant limite : 0,00 à 9999999,99
• TEXT (Utiliser la saisie de caractères) Description de la touche Payé. 12 caractères maximum peuvent être saisis.

■ Liquidités en caisse

Il est possible de programmer une description et des montants limite supérieurs pour les liquidités en caisse (dépassement de montant).

Procédure

Programmer chaque article de la manière suivante :

• HALO (High Amount Lockout) (Utiliser la saisie numérique) Cette fonction est conçue pour empêcher la saisie accidentelle de montants trop élevés. Montant limite : 0,00 à 99999999,99

NOTA : Si les montants des liquidités en caisse dépassent une valeur prédéfinie, la signalisation de dépassement de montant (X) s'affiche à l'écran.

• TEXT (Utiliser la saisie de caractères) Description des liquidités en caisse. 12 caractères maximum peuvent être saisis.

Programmation des touches d'encaissement

La procédure suivante doit être utilisée pour sélectionner une option au sein du groupe d'encaissement :

Procédure

1. Dans la fenêtre SETTING, sélectionner "3 MEDIA".

La fenêtre MEDIA s'affiche.

1. Sélectionner une option de la liste d'options suivantes.

1 CASH Espèces 2 CHECK Chèque 3 CHARGE Charge 4 CONVERSION Conversion de monnaie

L'illustration suivante montre les options incluses dans ce groupe de programmation.

Programmer chaque article de la manière suivante :

• TEXT (Utiliser la saisie de caractères)

Description de la touche d'espèces. 12 caractères maximum peuvent être saisis.

• HALO (High Amount Lockout) (Utiliser la saisie numérique)

Cette fonction permet d'empêcher la saisie accidentelle de montants trop élevés.

Montant limite : 0,00 à 999999,99

• FOOTER PRINT (Utiliser la saisie de sélection)

Grâce à cet élément, il est possible de choisir si l'enregistreuse doit imprimer ou non un message au pied d'un ticket de caisse lorsque la touche d'espèces spécifiée est utilisée.

YES : Active la fonction d'impression du pied de page du ticket de caisse.

NO : Désactive la fonction d'impression du pied de page du ticket de caisse.

• TEND. (Utiliser la saisie de sélection)

NON-COMPULSORY : Saisie du montant à payer non obligatoire.

COMPULSORY : Saisie du montant à payer obligatoire.

Touche de chèque (Chèque)

Procédure

Programmer chaque article de la manière suivante :

• TEXT (Utiliser la saisie de caractères)

Description de la touche de chèque. 12 caractères maximum peuvent être saisis.

• HALO (High Amount Lockout) (Utiliser la saisie numérique)

Cette fonction permet d'empêcher la saisie accidentelle de montants trop élevés.

Montant limite : 0,00 à 999999,99

• FOOTER PRINT (Utiliser la saisie de sélection)

OUI : Active la fonction d'impression du pied de page du ticket de caisse.

NON : Désactive la fonction d'impression du pied de page du ticket de caisse.

• TEND. (Utiliser la saisie de sélection)

NON OBLIGATOIRE : Saisie du montant à payer non obligatoire.

OBLIGATOIRE : Saisie du montant à payer obligatoire.

Touche de charge (charge)

Procédure

Programmer chaque article de la manière suivante :

• +TEXTE (Utiliser la saisie de caractères)

Description de la charge brute. 12 caractères maximum peuvent être saisis.

-TEXTE (Utiliser la saisie de caractères)

Description de la charge de remboursement. 12 caractères maximum peuvent être saisis.

• HALO (High Amount Lockout) (Utiliser la saisie numérique)

Cette fonction permet d'empêcher la saisie accidentelle de montants trop élevés.

Montant limite : 0,00 à 999999,99

• IMPRESSION PIED DE PAGE (Utiliser la saisie de sélection)

Grâce à cet élément, il est possible de choisir si l'enregistreuse doit imprimer ou non un message au pied d'un ticket de caisse lorsque la touche de charge spécifiée est utilisée.

OUI : Active la fonction d'impression du pied de page du ticket de caisse.

NO : Désactive la fonction d'impression du pied de page du ticket de caisse.

• TEND. (Utiliser la saisie de sélection)

OBLIGATOIRE : Saisie du montant à payer obligatoire.

INTERDIT : Saisie du montant à payer interdite.

Conversion de monnaie (CONV1, CONV2)

Procédure

CONVERSION	▼
PRESET RATE	ENABLER
RATE	0.00000
TEXT	CONV 1
SYMBOL
TAB	2
OPEN RATE	ENABLE
PGM	01

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

• TAUX PRÉDÉFINI (Utiliser la saisie de sélection)

ACTIF : Active un taux prédéfini.

INACTIF : Désactive un taux prédéfini.

• TAUX (Utiliser la saisie numérique)

Taux de change de monnaie (0,000000 à 999,999999)

• TEXTE (Utiliser la saisie de caractères)

Description de la touche de change de monnaie. 12 caractères maximum peuvent être saisis.

• SYMBOL (Utiliser la saisie de caractères)

Descripteur de monnaie. 4 caractères maximum peuvent être saisis.

• TAB (Utiliser la saisie de sélection)

Tabulation (0 à 3)

• OPEN RATE (Utiliser la saisie de sélection)

ENABLE: Active le taux ouvert.

DISABLE: Désactive le taux ouvert.

• TEXT (Utiliser la saisie de caractères) pour le taux ouvert

Description de la touche de change de monnaie pour le taux ouvert. 12 caractères maximum peuvent être saisis.

• SYMBOL (Utiliser la saisie de caractères) pour le taux ouvert

Descripteur de monnaie pour le taux ouvert. 4 caractères maximum peuvent être saisis.

TAB (Utiliser la saisie de sélection) pour le taux ouvert

Tabulation (0 à 3) pour le taux ouvert

NOTA

Le symbole de la monnaie est imprimé avec le montant (+) de monnaie étrangère. Le caractère programmé est imprimé à gauche du montant.

Exemple : cas de "EURO" :

Programmation du texte de fonction

Il est possible de programmer jusqu'à 12 caractères pour chaque fonction à l'aide du tableau suivant :

Procédure

1. Dans la fenêtre SETTING, sélectionnez "4 FUNCTION TEXT". La fenêtre FUNCTION TEXT s'affiche.

1. Programmez chaque article de la manière suivante :
2. Description (utiliser la saisie de caractères)

Description de chaque fonction. 12 caractères maximum peuvent être saisis.

L'écran continue son affichage.

Liste des fonctions

N°	Fonction	Texte par défaut
1	Total des ventes net	NET1
2	Sous-total taxable 1 net	TAX1 ST
3	Total de taxe 1 brut	GRS TAX1
4	Total de taxe 1 des saisies de remboursements	RFD TAX1
5	Total de taxe 1 net	TAX1
6	Détauxe 1	TX1 EXPT
7	Sous-total taxable 2 net	TAX2 ST
8	Total de taxe 2 brut	GRS TAX2
9	Total de taxe 2 des saisies de remboursements	RFD TAX2
10	Total de taxe 2 net	TAX2
11	Détauxe 2	TX2 EXPT
12	Sous-total taxable 3 net	TAX3 ST
13	Total de taxe 3 brut	GRS TAX3
14	Total de taxe 3 des saisies de remboursements	RFD TAX3
15	Total de taxe 3 net	TAX3
16	Détauxe 3	TX3 EXPT
17	Sous-total taxable 4 net	TAX4 ST
18	Total de taxe 4 brut	GRS TAX4
19	Total de taxe 4 des saisies de remboursements	RFD TAX4
20	Total de taxe 4 net	TAX4
21	Détauxe 4	TX4 EXPT
22	Total de taxe manuelle brut	GRS MTAX
23	Total de taxe manuelle de remboursement	RFD MTAX
24	Total de taxe (sur le rapport)	TTL TAX
25	Net	NET

N°	Fonction	Texte par défaut
26	Total taxes incluses du total de vente	NET2
27	Remboursement	REFUND
28	Annulation d'article	VOID
29	Mode d'annulation	VOID
30	Annulation manager	MGR VOID
31	Annulation du sous-total	SBTL VOID
32	Non voyage	NO SALE
33	Compteur de transactions	TRANS CT
34	Net 3 (total des ventes, total payé)	NET3
35	Espèces + chèques dans le tiroir	CA+CHK ID
36	Change de chèques	CHK/CG
37	Total du rayon (+)	*DEPT TL
38	Total du rayon (-)	DEPT(-)
39	Articles	ITEMS
40	Sous-total des marchandises	MDSE ST
41	Sous-total	SUBTOTAL
42	Total	***TOTAL
43	Change	CHANGE
44	Symbole non additif (8 caractères maximum)	#
45	Copie du ticket de caisse	COPY
46	À payer (à l'écran)	DUE
47	Bouton de ticket	RCP SW.
48	Sous-total non GST	GST EXPT
49	Total PST	PST TTL
50	Total GST	GST TTL
51	Exempt de TVA (pour type de taxe donut 1)	VAT EXPT
52	Taxe totale (sur le ticket de caisse)	TOTAL TAX

Programmation du personnel

La procédure suivante doit être utilisée pour sélectionner une option au sein du groupe du personnel :

Procédure

1. Dans la fenêtre SETTING, sélectionner "5 PERSONNEL".

La fenêtre PERSONNEL s'affiche.

1. Sélectionner une option de la liste d'options suivantes.

1 CLERK Vendeur 2 MANAGER Manager 3 MODE PASS CODE Code d'accès du mode 4 TRAINING CLK Vendeur en apprentissage

L'illustration suivante montre les options incluses dans ce groupe de programmation.

5 PERSONNEL

1 CLERK

Voir "Vendeur" sur cette page.

2 MANAGER

Voir "Manager" page 60.

3 MODE PASS CODE

Voir "Code d'accès du mode" page 60.

4 TRAINING CLK

Voir "Vendeur en apprentissage" page 60.

Vendeur

Procédure

Sélectionner un code de vendeur ou saisir directement un code de vendeur.

Programmer chaque article de la manière suivante :

• PASS CODE (Utiliser la saisie numérique)

Code d'accès (4 chiffres maximum : 0001 à 9999/0000)

• Description (Utiliser la saisie de caractères)

Description du nom du vendeur (16 caractères maximum peuvent être saisis.)

• AUTO KEY (Utiliser la saisie de sélection)

ENABLE : Active le fonctionnement de la touche [AUTO].

DISABLE : Désactive le fonctionnement de la touche [AUTO].

NOTA

Pour supprimer un code de vendeur de la fenêtre "CLERK", sélectionner le code de vendeur et appuyer sur la touche [DEL].

Une fenêtre de confirmation s'affiche et demande si l'on peut supprimer le vendeur ; sélectionner l'option souhaitée.

Manager

Il est possible de programmer un code secret pour le manager.

Procédure

Programmer chaque article de la manière suivante :

CODE D'ACCÈS (Utiliser la saisie numérique)

Code d'accès (4 chiffres maximum : 0000 à 9999)

Code d'accès du mode

Il est possible de programmer un code secret pour chaque mode.

Procédure

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

• MODE VOID (Utiliser la saisie numérique)

Code d'accès (4 chiffres maximum : 0000 à 9999)

• OPXZ (Utiliser la saisie numérique)

Code d'accès (4 chiffres maximum : 0000 à 9999)

VOIR RAPPORT (Utiliser la saisie numérique)

Code d'accès (4 chiffres maximum : 0000 à 9999)

X1 (Utiliser la saisie numérique)

Code d'accès (4 chiffres maximum : 0000 à 9999)

Z1 (Utiliser la saisie numérique)

Code d'accès (4 chiffres maximum : 0000 à 9999)

X2Z2 (Utiliser la saisie numérique)

Code d'accès (4 chiffres maximum : 0000 à 9999)

• PROGRAM (Utiliser la saisie numérique)

Code d'accès (4 chiffres maximum : 0000 à 9999)

• SD CARD (Utiliser la saisie numérique)

Code d'accès (4 chiffres maximum : 0000 à 9999)

Vendeur en apprentissage

Il est possible de définir le code et le texte du vendeur en apprentissage pour le titre de mode d'apprentissage.

Procédure

Programmer chaque article de la manière suivante :

CODE (Utiliser la saisie numérique)

Code du vendeur en mode apprentissage (2 chiffres maximum : 00 à 25)

• TEXTE (Utiliser la saisie de caractères)

Description du titre du mode d'apprentissage (12 caractères maximum peuvent être saisis.)

Programmation du terminal

La procédure suivante doit être utilisée pour sélectionner une option au sein du groupe du terminal :

Procédure

1. Dans les fenêtres SETTING, sélectionner "6 TERMINAL".
2. Les fenêtres TERMINAL s'affichent.

1. Sélectionner une option de la liste d'options suivantes :
2. MACHINE# (Utiliser la saisie numérique)

Numéro de la machine (6 chiffres maximum : 0 à 9999999)

CONSECUTIVE# (Utiliser la saisie numérique)

Saisir un nombre (6 chiffres maximum : 0 à 999999) qui sera le nombre de départ souhaité.

• GT2 (Utiliser la saisie numérique)

Saisir un nombre (13 chiffres maximum : 0 à 99999999999999)

• GT3 (Utiliser la saisie numérique)

Saisir un nombre (13 chiffres maximum : 0 à 99999999999999)

Réglage date/heure

La date et l'heure peuvent être réglées pour l'enregistreuse.

Date/heure

Procédure

1. Dans la fenêtre SETTING, sélectionner "7 DATE/TIME".

La fenêtre DATE/TIME s'affiche.

1. Chaque élément doit être programmé comme suit :
2. DATE (Utiliser la saisie numérique)

Saisir le mois (2 chiffres), le jour (2 chiffres) et l'année (2 chiffres) dans cet ordre.

• TIME (24HR) (Utiliser la saisie numérique)

Régler l'heure (4 chiffres maximum) sur le système de 24 heures. Par exemple, lorsque l'heure est réglée à 2 h 30, saisir 0230 ; quand elle est réglée à 14 h 30, saisir 1430. L'heure sera imprimée et affichée.

Sélection de fonctions optionnelles

Utiliser la procédure suivante pour sélectionner toute option comprise dans le groupe des options :

Procédure

1. Dans la fenêtre SETTING, sélectionner "8 OPTIONAL". La fenêtre OPTIONAL s'affiche.
2. Sélectionner une option de la liste d'options suivantes.

1 BASIC SYSTEM Système de base 2 FUNC.PROHIBIT Fonction interdite 3 FUNC.AUTHORITY Autorité de fonction 4 FUNCTION SELECT Sélection de fonction 5 PRINT SELECT Sélection d'impression

L'illustration suivante montre les options incluses dans ce groupe de programmation.

Système de base

L'enregistreuse permet de sélectionner plusieurs éléments du système de base.

Procédure

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

- FORMAT DE DATE (Utiliser la saisie de sélection)

MDY : Affichage et impression du mois, du jour et de l'année dans cet ordre.

DMY : Affichage et impression du jour, du mois et de l'année dans cet ordre.

YMD : Affichage et impression de l'année, du mois et du jour dans cet ordre.

- FORMAT DE L'HEURE (Utiliser la saisie de sélection)

12 HEURES : Affichage et impression de l'heure sur un système de 12 heures.

24 HEURES : Affichage et impression de l'heure sur un système de 24 heures.

- ERREUR (Utiliser la saisie de sélection)

Réponse à une opération par touche incorrecte ou invalide.

VERROUILLAGE D'ERREUR : L'avertisseur sonore émet un son bref pendant 2 secondes et l'erreur s'affiche. Pour masquer l'erreur, appuyer sur la touche (CL).

OPÉRATION MANQUANTE : L'avertisseur sonore émet un son bref.

- SYMBOLE DE DEVISE (Utiliser la saisie de caractères)

Saisir le caractère (4 caractères maximum)

TAB (Utiliser la saisie de sélection)

0 1 Il est possible de régler la position du délimiteur de prix. Les options de réglage sont 0, 1, 2 et 3. 2 Par exemple, lors du réglage sur "2", la saisie de "100" apparaît sous la forme "1,00". 3

- DECIMAL QUANTITY (Utiliser la saisie de sélection)

YES: Active la saisie de quantité décimale.

NO: Désactive la saisie de quantité décimale.

- DECIMAL ROUND (Utiliser la saisie de sélection)

ROUND: Arrondit le nombre.

UP: Arrondit au chiffre supérieur après la virgule décimale.

DOWN: Arrondit au chiffre inférieur après la virgule décimale.

- [00] KEY (Utiliser la saisie de sélection)

[00]: Afficher [00] en appuyant sur la touche (00)

[000]: Afficher [000] en appuyant sur la touche (00).

- PRT/DSP EDIT (Utiliser la saisie de sélection)

YES: Toutes les impressions et les affichages sont modifiés.

NO : Toutes les impressions et les affichages ne sont pas modifiés.

- ITEM DISPLAY (Utiliser la saisie de sélection)

2-LINE : La 1ère ligne affiche la quantité, le prix et le montant. La 2ème ligne affiche le texte.

1-LINE : La quantité et le texte.

■ Fonction interdite

L'enregistreuse permet d'activer ou de désactiver plusieurs fonctions.

Procédure

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

• NON-ADD (Utiliser la saisie de sélection)

ENABLE : Active le code d'opération non additive.

DISABLE : Désactive le code d'opération non additive.

• NON-ADD + NS (Utiliser la saisie de sélection)

ENABLE : Active la Non vente après la saisie du code d'opération non additive.

DISABLE : Désactive la Non vente après la saisie du code d'opération non additive.

MINUS DEPT (Utiliser la saisie de sélection)

ENABLE: Active la saisie du rayon négatif.

DISABLE: Désactive la saisie du rayon négatif.

• COPY RCPT (Utiliser la saisie de sélection)

ENABLE: Active la fonction de copie du ticket de caisse.

DISABLE: Désactive la fonction de copie du ticket de caisse.

• VOID MODE (Utiliser la saisie de sélection)

ENABLE: Active le mode d'annulation.

DISABLE: Désactive le mode d'annulation.

• SUBTOTAL<0 (Utiliser la saisie de sélection)

ENABLE: Active la fonction de sous-total négatif de marchandises.

DISABLE: Désactive la fonction de sous-total négatif de marchandises.

• TEND+DIRECT (Utiliser la saisie de sélection)

ENABLE: Active la finalisation de non-paiement direct après la saisie du paiement précédent.

DISABLE: Désactive la finalisation de non-paiement direct après la saisie du paiement précédent.

Autorité de fonction

L'enregistreuse permet de choisir de rendre publique l'autorité de la fonction ou de la limiter.

Procédure

FUNC.AUTHORITY
RA	PUBLIC
PO
REFUND	PUBLIC
ITEM VD	PUBLIC
SBTL VD	PUBLIC
NO SALE	PUBLIC
PGM	01

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

• RA (Utiliser la saisie de sélection)

LIMITED : Autorisé uniquement en mode Manager.

PUBLIC : Autorisé en mode REG et Manager.

• PO (Utiliser la saisie de sélection)

LIMITED : Autorisé uniquement en mode Manager.

PUBLIC : Autorisé en mode REG et Manager.

• REFUND (Utiliser la saisie de sélection)

LIMITED : Autorisé uniquement en mode Manager.

PUBLIC : Autorisé en mode REG et Manager.

• ITEM VD (Utiliser la saisie de sélection)

LIMITED : Autorisé uniquement en mode Manager.

PUBLIC : Autorisé en mode REG et Manager.

• SBTL VD (Utiliser la saisie de sélection)

LIMITED : Autorisé uniquement en mode Manager.

PUBLIC : Autorisé en mode REG et Manager.

• NO SALE (Utiliser la saisie de sélection)

LIMITED : Autorisé uniquement en mode Manager.

PUBLIC : Autorisé en mode REG et Manager.

• TAX DELETE (Utiliser la saisie de sélection)

LIMITED : Autorisé uniquement en mode Manager.

PUBLIC : Autorisé en mode REG et Manager.

• MANUAL TAX (Utiliser la saisie de sélection)

LIMITED : Autorisé uniquement en mode Manager.

PUBLIC : Autorisé en mode REG et Manager.

■ Sélection de fonction

L'enregistreuse permet de sélectionner plusieurs fonctions.

Procédure

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

• SPLIT ENTRY (Utiliser la saisie de sélection)

ENABLE : Active la saisie de subdivision du prix.

DISABLE : Désactive la saisie de subdivision du prix.

• SPLIT COUNT (Utiliser la saisie de sélection)

Méthode de comptage de la saisie de subdivision du prix.

PACKAGE : Unité de conditionnement.

QUANTITY : Quantité.

• VD MODE TO HOURLY (Utiliser la saisie de sélection)

YES : Active l'ajout au total horaire en mode d'annulation.

NO : Désactive l'ajout au total horaire en mode d'annulation.

• ST BEFORE DIRECT (Utiliser la saisie de sélection)

Saisie du sous-total avant la finalisation du non-paiement direct

NOT: Ne pas exiger la saisie du sous-total pour la finalisation du non-paiement.

MUST: Exiger la saisie du sous-total pour la finalisation du non-paiement.

• ST BEFORE TEND (Utiliser la saisie de sélection)

Saisie du sous-total avant le paiement

NOT: Ne pas exiger la saisie du sous-total pour la finalisation du paiement.

MUST: Exiger la saisie du sous-total pour la finalisation du paiement.

• NS RECEIPT (Utiliser la saisie de sélection)

Impression du ticket de caisse au moment d'une non-vente

PRINT: Imprimer le ticket de caisse.

NOT: Ne pas imprimer le ticket de caisse.

• AFTER TRANS. (Utiliser la saisie de sélection)

TOTAL: Imprimer le total uniquement sur le ticket de caisse après la finalisation de la transaction.

DETAIL: Imprimer les détails sur le ticket de caisse après la finalisation de la transaction.

E.J. FULL (Utiliser la saisie de sélection)

Bloquer ou non la saisie d'un article, quand le fichier Journal élec. est plein.

LOCK: Bloquer la saisie d'un article

CONTINUE: Ne pas bloquer la saisie d'un article

■ Sélection d'impression

Plusieurs fonctions d'impression peuvent être programmées.

Procédure

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

• CONSECUTIVE NO. (Utiliser la saisie de sélection)

YES: Imprimer le n° consécutif.

NO: Ne pas imprimer le n° consécutif.

• DATE (Utiliser la saisie de sélection)

NO: Ne pas imprimer la date.

• TIME (Utiliser la saisie de sélection)

YES: Imprimer l'heure.

NO : Ne pas imprimer l'heure.

• PURCHASE NO. (Utiliser la saisie de sélection)

YES : Imprimer le numéro de l'achat.

NO : Ne pas imprimer le numéro de l'achat.

• TAX STATUS (Utiliser la saisie de sélection)

YES : Imprimer le statut de TVA.

NO : Ne pas imprimer le statut de TVA.

• TAX (Utiliser la saisie de sélection)

Format d'impression de la taxe

1 à 4 : Imprimer dans l'ordre tax1 à tax4.

4 à 1 : Imprimer dans l'ordre tax4 à tax1.

YES : Imprimer le montant de la taxe lorsque le montant taxable est zéro.

NO : Ne pas imprimer le montant de la taxe lorsque le montant taxable est zéro.

• TAX (TAX=0) (Utiliser la saisie de sélection)

YES : Imprimer le montant de la taxe lorsque le montant de la taxe est zéro.

NO : Ne pas imprimer le montant de la taxe lorsque le montant de la taxe est zéro.

• STAT KEY (Utiliser la saisie de sélection)

YES : Imprimer le sous-total à l'aide de la touche #/TM/SBTL

NO : Ne pas imprimer le sous-total à l'aide de la touche #/TM/SBTL

• LOGO FORM (Utiliser la saisie de sélection)

PATTERN 1 : Texte d'en-tête en 3 lignes.

PATTERN 2 : Image logo d'en-tête.

PATTERN 3 : Image logo d'en-tête + pied de ticket en 3 lignes.

PATTERN 4 : Texte d'en-tête en 6 lignes.

PATTERN 5 : Image logo d'en-tête + texte d'en-tête en 3 lignes.

PATTERN 6 : Texte d'en-tête en 3 lignes + pied de ticket en 3 lignes.

• FOOTER (Utiliser la saisie de sélection)

ALL : Imprimer le pied de ticket dans un mode quelconque.

BY MEDIA : Imprimer le pied de ticket par mode.

• 0 AMT PLU (Utiliser la saisie de sélection)

Lorsque le prix unitaire du PLU est 0, l'impression du montant est :

TEXT ONLY : Imprimer le texte uniquement.

NORMAL : Imprimer le prix et le texte.

• ITEM JOURNAL (Utiliser la saisie de sélection)

ALL : Imprimer tous les articles sur le journal électronique.

SELECT : Imprimer tous les articles sélectionnés autres que "+"

rayon/PLU sur le journal électronique (journal récapitulatif)

LOGO ON JOURNAL (Utiliser la saisie de sélection)

YES : Imprimer le texte du logo sur le journal électronique.

NO : Ne pas imprimer le texte du logo sur le journal électronique.

• CONV. SHORT TEND (Utiliser la saisie de sélection)

PRINT : Imprimer le sous-total après le paiement bref par conversion de monnaie.

NOT : Ne pas imprimer le sous-total après le paiement bref par conversion de monnaie.

• GST VAT PRINT (Utiliser la saisie de sélection)

YES : Imprimer la taxe lorsque le GST est VAT.

NO : Ne pas imprimer la taxe lorsque le GST est la TVA.

Programmation des rapports

La procédure suivante doit être utilisée pour sélectionner une option au sein du groupe des rapports :

Procédure

1. Dans la fenêtre SETTING, sélectionner "9 REPORT".

La fenêtre REPORT s'affiche.

1. Sélectionner une option de la liste d'options suivantes :

1 0 SKIP Zéro salle 2 PRINT SELECT Sélection d'impression 3 Z COUNTER Compteur Z 4 Z1 GENERAL REPORT Rapport général Z1 5 E. JOURNAL Journal électronique

L'illustration suivante montre les options incluses dans ce groupe de programmation.

Zéro salle

Il est possible de programmer s'il faut passer ou non "0" dans chaque rapport.

Procédure

○ SKIP
DEPARTMENT	SKIP12
TRANSACTION	SKIP
PLU	SKIP
CLERK	SKIP
HOURLY	SKIP
PGM	01

Programmer chaque article de la manière suivante :

- DEPARTMENT (Utiliser la saisie de sélection)

SKIP : Passe les données "0" dans le rapport du rayon.

NOT SKIP : Ne passe pas les données "0" dans le rapport du rayon.

- TRANSACTION (Utiliser la saisie de sélection)

SKIP : Passe les données "0" dans le rapport de transaction.

NOT SKIP : Ne passe pas les données "0" dans le rapport de transaction.

- PLU (Utiliser la saisie de sélection)

SKIP : Passe les données "0" dans le rapport de PLU.

NOT SKIP : Ne passe pas les données "0" dans le rapport de PLU.

- CLERK (Utiliser la saisie de sélection)

SKIP : Passe les données "0" dans le rapport des vendeurs.

NOT SKIP : Ne passe pas les données "0" dans le rapport des vendeurs.

- HOURLY (Utiliser la saisie de sélection)

SKIP : Passe les données "0" dans le rapport horaire.

NOT SKIP : Ne passe pas les données "0" dans le rapport horaire.

■ Sélection d'impression

Il est possible de programmer s'il faut imprimer ou non l'article sur le rapport.

Procédure

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

• Z COUNTER (Utiliser la saisie de sélection)

OUI : Imprimer le compteur Z sur le rapport Z.

NON : Ne pas imprimer le compteur Z sur le rapport Z.

• GT1 ON Z (Utiliser la saisie de sélection)

OUI : Imprimer GT1 sur le rapport Z.

NON : Ne pas imprimer GT1 sur le rapport Z.

• GT2 ON Z (Utiliser la saisie de sélection)

OUI : Imprimer GT2 sur le rapport Z.

NON : Ne pas imprimer GT2 sur le rapport Z.

• GT3 ON Z (Utiliser la saisie de sélection)

OUI : Imprimer GT3 sur le rapport Z.

NON : Ne pas imprimer GT3 sur le rapport Z.

• TR GT ON Z (Utiliser la saisie de sélection)

OUI : Imprimer le GT de formation sur le rapport Z.

NON : Ne pas imprimer le GT de formation sur le rapport Z.

• VD MODE ON X1Z1 (Utiliser la saisie de sélection)

OUI : Imprimer le total de VOID MODE sur le rapport X1Z1.

NON : Ne pas imprimer le total de VOID MODE sur le rapport X1Z1.

• VD MODE ON X2Z2 (Utiliser la saisie de sélection)

OUI : Imprimer le total de VOID MODE sur le rapport X2Z2.

NON : Ne pas imprimer le total de VOID MODE sur le rapport X2Z2.

• PLU DATA ON Z (Utiliser la saisie de sélection)

OUI : Imprimer les données PLU sur le rapport Z des codes PLU.

NON : Ne pas imprimer les données PLU sur le rapport Z des codes PLU.

• EJ SIZE (Utiliser la saisie de sélection)

PETIT : Imprimer le journal électronique en caractères de petit format.

NORMAL : Imprimer le journal électronique en caractères de format normal.

• GST EXEMPT SUR XZ (Utiliser la saisie de sélection)

OUI : Imprimer les données GST EXEMPT sur le rapport X/Z.

NON : Ne pas imprimer les données GST EXEMPT sur le rapport X/Z.

Compteur Z

Procédure

Z COUNTER
GENERAL 21
GENERAL 22
PGM	01

Rapport général Z1

Procédure

21	GENERAL	REPORT
SD:	SAVE SALES	NO
SD:	SAVE EJ	NO
SD:	SAVE ALL RAM	NO
CLEAR EJ		NO
RESET GT		NO
PGM		01

GENERAL Z1 : 4 chiffres maximum (0000 à 9999)

GENERAL Z2 : 4 chiffres maximum (0000 à 9999)

• SD : SAVE SALES (Utiliser la saisie de sélection)

OUI : Enregistrer les données de vente sur la carte SD.

NON : Ne pas enregistrer les données de vente sur la carte SD.

• SD : SAVE EJ (Utiliser la saisie de sélection)

OUI : Enregistrer les données concernant le journal électronique sur la carte SD.

NON : Ne pas enregistrer les données concernant le journal électronique sur la carte SD.

• SD: SAVE ALL RAM (Utiliser la saisie de sélection)

OUI : Enregistrer toutes les données de la RAM sur la carte SD.

NON : Ne pas enregistrer toutes les données de la RAM sur la carte SD.

• CLEAR EJ (Utiliser la saisie de sélection)

OUI : Effacer les données du journal électronique.

NON : Ne pas effacer les données du journal électronique.

• RESET GT (Utiliser la saisie de sélection)

OUI : Réinitialiser le GT.

NON : Ne pas réinitialiser le GT.

Journal électronique

Procédure

E.JOURNAL STORE TO SD TR DATA STORE YES X DATA STORE HEADER
PGM	01

Programmer chaque article de la manière suivante :

• STORE TO SD (Utiliser la saisie de sélection)

Lorsque les données du journal électronique sont enregistrées sur la carte SD :

AS IS : Les caractères de contrôle sont enregistrés tels quels.

W SPACE : Les caractères de contrôle sont enregistrés en espace.

• TR DATA STORE (Utiliser la saisie de sélection)

OUI : Enregistrer les données du journal électronique en mode d'apprentissage.

NON : Ne pas enregistrer les données du journal électronique en mode d'apprentissage.

X DATA STORE (Utiliser la saisie de sélection)

Lorsque les données du rapport X du journal électronique sont enregistrées :

HEADER : Enregistrer uniquement l'en-tête du rapport X dans le journal électronique.

DETAIL : Enregistrer le détail du rapport X dans le journal électronique.

Programmation des messages

Utiliser la procédure suivante pour sélectionner une option incluse dans le groupe des messages :

Procédure

1. Dans la fenêtre SETTING, sélectionner "10 MESSAGE".
2. La fenêtre MESSAGE s'affiche.

1. Sélectionnez une option dans la liste suivante :

1 RECEIPT LOGO

Logo du ticket

L'illustration selon les options incluses dans ce groupe de programmation.

10 MESSAGE

1 RECEIPT LOGO

Voir « Logo du ticket » sur cette page.

Logo du ticket

L'enregistreuse peut imprimer sur chaque ticket de caisse des messages programmés pour les clients.

Le texte du logo est imprimé au centre sur le ticket de caisse.

Procédure

Programmer chaque article de la manière suivante :

• RECEIPT LOGO (utiliser la saisie de caractères)

Texte du logo pour le ticket de caisse (30 caractères x 6 lignes maximum)

NOTA

• Le nombre de lignes programmables pour un message varie selon les types de messages suivants :

PATTERN 1 : Texte d'en-tête en 3 lignes.

PATTERN 2 : Image logo d'en-tête.

PATTERN 3 : Image logo d'en-tête + pied de ticket en 3 lignes.

PATTERN 4 : Texte d'en-tête en 6 lignes.

PATTERN 5 : Image logo d'en-tête + texte d'en-tête en 3 lignes.

PATTERN 6 : Texte d'en-tête en 3 lignes + pied de ticket en 3 lignes.

• Pour l'impression du pied de ticket, une série de caractères = (code de caractère : 061) (plus de 4 caractères) sera remplacée par le nom du vendeur utilisant l'enregistreuse.

Programmation de configuration des périphériques

Utiliser la procédure suivante pour sélectionner une programmation de configuration des périphériques :

Procédure

1. Dans la fenêtre SETTING, sélectionner "11 DEVICE CONFIG".
2. La fenêtre DEVICE CONFIG s'affiche.

L'écran continue son affichage.

1. Sélectionnez une option dans la liste suivante :

1 KEYBOARD Clavier

2 DISPLAY Écran

3 PRINTER Imprimante

4 EFT EFT

5 RS PORT Port RS

6 ONLINE En ligne

(6 SRM SRM (Sales Recording Module))

L'illustration suivante montre les options incluses dans ce groupe de programmation.

Voir "Clavier" sur cette page. Voir "Écran" page 75. Voir "Imprimante" page 75. Voir "EFT" page 75. Voir "Port RS" page 76. Voir "En ligne" page 76. Voir "SRM (Sales Recording Module)" page 77.)

NOTA

• La fonction EFT n'apparaît pas dans le type fiscal du Québec.
• La fonction SRM apparaît uniquement dans le type fiscal du Québec.
• Pour activer/désactiver le mode fiscal du Québec, contactez votre revendeur SHARP autorisé.

Clavier

Procédure

Programmer chaque article de la manière suivante :

• BUFFERING (Utiliser la saisie de sélection)

OUI : Active le clavier à mémoire.

NON : Désactive le clavier à mémoire.

• TOUCH SOUND (Utiliser la saisie de sélection)

OUI : Régler sur son.

NON : Ne pas régler sur son.

Écran

Procédure

DISPLAY POWER SAVE P.SAVE AT TM	23 YES
PGM	01

Programmer chaque article de la manière suivante :

• POWER SAVE (Utiliser la saisie numérique)

Heure de veille (2 chiffres : 0,1 à 99 minutes, 0:100 minutes)

P. SAVE AT TM (Utiliser la saisie de sélection)

Économie d'énergie lors de l'affichage de l'heure :

OUI : Active l'économie d'énergie lors de l'affichage de l'heure.

NON : Désactive l'économie d'énergie lors de l'affichage de l'heure.

■ Imprimante

Procédure

PRINTER DENSITY	30
PGM	01

Programmer chaque article de la manière suivante :

• DENSITY (Utiliser la saisie numérique)

Sélectionner un niveau de densité (2 chiffres : 00 à 99)

00 : 89 % pour standard

50 : 100 % pour standard

99 : 111 % pour standard

EFT

Procédure

EFT
CHARGE	100
TIME OUT1	010
TIME OUT2	099
TIME OUT3	0099
PGM	01

Programmer chaque article de la manière suivante :

• CHARGE (Utiliser la saisie de sélection)

USED: Crédit/Débit.

NOT: Ne pas affecter pour crédit/débit.

• TIME OUT1 (Utiliser la saisie numérique)

Délai d'expiration pour ACK/NAK

(3 chiffres : 1 à 255 (s))

• TIME OUT2 (Utiliser la saisie numérique)

Délai d'expiration pour la réponse d'autorisation

(3 chiffres : 1 à 255 (s))

• TIME OUT3 (Utiliser la saisie numérique)

Délai d'expiration pour la fermeture de lot

(4 chiffres : 1 à 3000 (s))

NOTA

• La fonction EFT n'apparaît pas dans le type fiscal du Québec.
• Pour activer/désactiver le mode fiscal du Québec, contactez votre revendeur SHARP autorisé.

Procédure

Programmer chaque article de la manière suivante :

• USE (Utiliser la saisie de sélection)

EFT : EFT

ONLINE : En ligne

NOTA

Le type fiscal du Québec est comme suit.

Procédure

Programmer chaque article de la manière suivante :

• USE (Utiliser la saisie de sélection)

SRM : SRM (ECR → SRM → Imprimante)

CONTINUOUS : Déconnexion du SRM (ECR → Imprimante)

ONLINE : En ligne

En ligne

Procédure

L'écran continue son affichage.

Programmer chaque article de la manière suivante :

• TERMINAL No. (Utiliser la saisie numérique)

Numéro de terminal (6 chiffres : 0 à 999999).

• CI SIGNAL (Utiliser la saisie de sélection)

La détection du signal CI

NON : Désactive la détection du signal CI.

SENSING : Active la détection du signal CI.

• LINE FORM (Utiliser la saisie de sélection)

Programmation du contrôle du modem

FULL : Système duplex complet.

HALF : Demi système duplex.

• BAUD RATE (Utiliser la saisie de sélection)

Vitesse de transmission

38400 bps, 19200 bps

9600 bps, 4800 bps

• START CODE (Utiliser la saisie numérique)

Code de démarrage (3 chiffres : 0 à 127)

• END CODE (Utiliser la saisie numérique)

Code de fin (3 chiffres : 0 à 127)

• TIME OUT (Utiliser la saisie numérique)

Programmation du temps limite (3 chiffres : 1 à 255 secondes)

SRM (Sales Recording Module)

Procédure

Programmer chaque article de la manière suivante :

• PRINTER (Utiliser la saisie de sélection)

T88(3)+LOGO

T88(3)

• AUTO CUT (Utiliser la saisie de sélection)

OUI : La fonction de coupe automatique est utilisée.

NON : La fonction de coupe automatique n'est pas utilisée.

NOTA

• La fonction SRM apparaît uniquement dans le type fiscal du Québec.
• Pour activer/désactiver le mode fiscal du Québec, contactez votre revendeur SHARP autorisé.

Programmation de taxes

Utiliser la procédure suivante pour sélectionner toute option comprise dans le groupe des taxes :

NOTA

L'enregistreuse est adaptée aux régimes fiscaux des États-Unis et du Canada. Si le régime fiscal canadien est requis, le régime fiscal doit être modifié (voir page 79 pour la sélection du régime fiscal). Ensuite, programmer le taux d'imposition ou la table d'imposition et la quantité pour la détaxe sur les donuts qui sont décrits dans cette section.

Avant de saisir des transactions de vente, la programmation de taxes doit être effectuée conformément aux lois de l'État. L'enregistreuse est fournie avec la programmation de quatre taux d'imposition différents. Le régime fiscal unique est suffisant pour couvrir la plupart des régions. Toutefois, dans certaines régions avec une taxe locale distincte (comme une taxe paroissiale) ou une taxe de vente, le régime fiscal multiple est utile.

Si l'article taxable est saisi, la taxe sera automatiquement ajoutée au sous-total de marchandises en fonction du statut de TVA programmé pour le rayon. La taxe peut également être saisie manuellement.

L'enregistreuse est fournie avec deux types de méthodes de programmation de taxe. La méthode de taxe % est utilisée pour un pourcentage linéaire par dollar. La méthode de taxe de table requiert des informations sur l'allègement fiscal de l'État ou des bureaux des contributions locaux. Utiliser la méthode qui est acceptable dans l'État. Les données nécessaires de programmation de taxe seront représentées au bureau des contributions local.

Procédure

L'écran continue son affichage.

1. Dans la fenêtre SETTING, sélectionner "12 TAX".

La fenêtre TAX s'affiche.

1. Sélectionner une option de la liste d'options suivantes :

1 TAX SYSTEM Régime fiscal 2 TAX1 Taxe 1 3 TAX2 Taxe 2 4 TAX3 Taxe 3 5 TAX4 Taxe 4 6 DOUGHNUT EXCEPT Détaxe sur les donuts

L'illustration suivante montre les options incluses dans ce groupe de programmation.

Procédure

• Tax system (Utiliser la saisie de sélection)

Sélection du régime fiscal

AUTO TAX

CANADA TAX 01

CANADA TAX 02

CANADA TAX 03

CANADA TAX 04

CANADA TAX 05

CANADA TAX 06

CANADA TAX 07

CANADA TAX 08

CANADA TAX 09

NOTA Régime fiscal :

• Pour le régime fiscal des États-Unis, sélectionner "AUTO TAX".
• Pour le régime canadien, dans le tableau ci-dessous, spécifier un régime fiscal adapté à la province (si nécessaire, contacter le bureau des contributions local pour obtenir les informations correctes sur la taxe de vente) et au type de commerce de détail.

Dans l'enregistreuse, quatre types de taxe peuvent être programmés et chaque taxe est conçue pour correspondre à GST ou PST comme suit :

TAX1 : PST, TAX2 : PST, TAX3 : PST ou GST, TAX4 : GST

(Le type le plus courant au Canada est "CANADA TAX 06".)

	TAX1	TAX2	TAX3	TAX4
AUTO TAX	Taxe complémentaire	Taxe complémentaire	Taxe complémentaire	Taxe complémentaire
CANADA TAX 01	PST (Taxe complémentaire)*	PST (Taxe complémentaire)*	GST (VAT)	GST (VAT)
CANADA TAX 02	PST (Taxe complémentaire)	PST (Taxe complémentaire)	GST (VAT)	GST (VAT)
CANADA TAX 03	PST (Taxe complémentaire)*	PST (Taxe complémentaire)*	PST (Taxe complémentaire)*	GST (VAT)
CANADA TAX 04	PST (Taxe complémentaire)	PST (Taxe complémentaire)	PST (Taxe complémentaire)	GST (VAT)
CANADA TAX 05	PST (Taxe complémentaire)*	PST (Taxe complémentaire)*	PST (Taxe complémentaire)*	GST (Taxe complémentaire)
CANADA TAX 06	PST (Taxe complémentaire)	PST (Taxe complémentaire)	PST (Taxe complémentaire)	GST (Taxe complémentaire)
CANADA TAX 07	PST (Taxe complémentaire)*	PST (Taxe complémentaire)*	GST (VAT)	GST (Taxe complémentaire)
CANADA TAX 08	PST (Taxe complémentaire)	PST (Taxe complémentaire)	GST (VAT)	GST (Taxe complémentaire)
CANADA TAX 09	PST (Taxe complémentaire)*	PST (Taxe complémentaire)*	GST (Taxe complémentaire)	GST (Taxe complémentaire)
CANADA TAX 10	PST (Taxe complémentaire)	PST (Taxe complémentaire)	GST (Taxe complémentaire)	GST (Taxe complémentaire)
CANADA TAX 11	PST (Taxe complémentaire)*	PST (Taxe complémentaire)*	PST (VAT)	GST (VAT)

NOTA

• Régime fiscal avec taxe complémentaire :

Si le paramètre "PST taxable & GST (taxe complémentaire) taxable" est saisi, la taxe GST est imposée sur la taxe PST.

Taxe 1 à 4

Procédure

(Vers la taxe de table ou taxe % suivante)

- Table d'imposition

Procédure

L'écran continue son affichage.

Sélection de la méthode d'imposition

TABLE TAX : La table d'imposition programmée est utilisée.

% TAX : Le taux d'imposition % programmé est utilisé.

Sélection de l'intervalle

• INTERVAL (Utiliser la saisie de sélection)

LOW 0,99 : Inférieur à 0,99 (72 points de rupture maximum)

OVR 1,00 : Supérieur à 1,00 (36 points de rupture maximum)

Programmer chaque article de la manière suivante :

• TAX RATE (Utiliser la saisie numérique)

Taux d'imposition (7 chiffres maximum : 0,0000 à 999,9999 %).

CYCLE (Utiliser la saisie numérique)

Cycle de la table d'imposition (4 chiffres maximum : 0,01 à 99,99).

• INITIAL TAX (Utiliser la saisie numérique)

Taxe initiale (3 chiffres maximum : 0,01 à 9,99).

• TAXE INFÉRIEURE (Utiliser la saisie numérique)

Montant limite bas taxable (5 chiffres maximum : 0,00 à 999,99).

• POINT DE RUPTURE 1 à 72 (Utiliser la saisie numérique)

Montant du point de rupture (5 chiffres maximum : 0,01 à 999,99).

Les données de programmation de la table d'imposition sont les suivantes.

Table d'imposition : 6 %

Pour programmer une table d'imposition, créer une table comme celle de droite ci-dessous.

	Plage du montant des ventes
Taxes	Point de rupture minimum	Point de rupture minimum
,00	,01	à	,10
,01-T	,11-Q	à	,22
,02	,23	à	,38
,03	,39	à	,56
,04	,57	à	,72
,05	,73	à	,88
,06	,89	à	1,10
,07	1,11-M1	à	1,22
,08	1,23	à	1,38
,09	1,39	à	1,56
,10	1,57	à	1,72
,11	1,73	à	1,88
,12	1,89	à	2,10
,13	2,11-M2	à	2,22

A: Différence entre le point de rupture minimum et le suivant (¢)
-10 (0,11 - 0,01)	B: Non cyclique
12 (0,23 - 0,11)16 (0,39 - 0,23)18 (0,57 - 0,39)16 (0,73 - 0,57)16 (0,89 - 0,73)22 (1,11 - 0,89)	C: cyclique-1
12 (1,23 - 1,11)16 (1,39 - 1,23)18 (1,57 - 1,39)16 (1,73 - 1,57)16 (1,89 - 1,73)22 (2,11 - 1,89)	D: cyclique-2

Dans la table d'imposition, calculer les différences entre un point de rupture minimum et le suivant (A). Ensuite, à partir des différences, rechercher les cycles irréguliers (B) et les cycles réguliers (C et D). Ces cycles indiqueront les éléments suivants nécessaires pour programmer la table d'imposition :

T : Le montant de la taxe collectée sur le montant taxable minimum (Q) → TAXE INITIALE Q : Le montant taxable minimum → TAXE INFÉRIEURE M1 : La valeur maximale du point de rupture minimum sur un cycle régulier (C). Nous appelons ce point « point MAX ». M2 : La valeur maximale du point de rupture minimum sur un cycle régulier (D). Nous appelons ce point « point MAX ». M : Plage du point de rupture minimum sur un cycle régulier → CYCLE entre Q et M1 ou entre M1 et M2

Exemple de données de table d'imposition (6 %)

TAUX D'IMPOSITION : 6,0000 (saisir 6)

CYCLE : 1,00 (saisir 100)

TAXE INITIALE : 0,01 (saisir 1)

TAXE INFÉRIEURE : 0,11 (saisir 11)

BREAK POINT1 : 0,23 (saisir 23)

BREAK POINT2 : 0,39 (saisir 39)

BREAK POINT3 : 0,57 (saisir 57)

BREAK POINT4 : 0,73 (saisir 73)

BREAK POINT5 : 0,89 (saisir 89)

BREAK POINT6 : 1,11 (saisir 111)

NOTA

Si la taxe n'est pas fournie pour chaque centime, modifier la table d'imposition en réglant la taxe pour chaque centime de la manière suivante.

Lors du réglage de la taxe, prendre en compte le point de rupture minimum correspondant à la taxe non fournie comme étant le même que celui correspondant à la taxe fournie sur un montant élevé.

Exemple de table d'imposition (8 %)

Taxe	Point de rupture minimum
,00	,01
,01	,11
,02	,26
,03	,47
,04	,68
,06	,89
,09	1,11
,10	1,26
,11	1,47
,12	1,68
,14	1,89
,17	2,11

Modification de la table d'imposition de gauche

Taxe	Point de rupture minimum
,00	,01
,01-T	,11-Q
,02	,26
,03	,47
,04	,68
,05	,89
,06	,89
,07	,1,11-M1
,08	1,11
,09	1,11
,10	1,26
,11	1,47
,12	1,68
,13	1,89
,14	1,89
,15	2,11-M2
,16	2,11
,17	2,11

Différence de point de rupture (¢)
1 10 (0,11-0,01)	B: Non cyclique
15 (0,26-0,11) 21 (0,47-0,26) 21 (0,68-0,47) 21 (0,89-0,68) 0 (0,89-0,89) 22 (1,11-0,89) 0 (1,11-1,11) 0 (1,11-1,11)	C: cyclique-1
15 (1,26-1,11) 21 (1,47-1,26) 21 (1,68-1,47) 21 (1,89-1,68) 0 (1,89-1,89) 22 (2,11-1,89) 0 (2,11-2,11) 0 (2,11-2,11)	D: cyclique-2

Exemple de données de table d'imposition ci-dessus (8 %)

TAUX DE TAXE : 8,0000 (saisir 8)

CYCLE : 1,00 (saisir 100)

TAXE INITIALE : 0,01 (saisir 1)

TAXE INFÉRIEURE : 0,11 (saisir 11)

SEUIL 1 : 0,26 (saisir 26)

SEUIL 2 : 0,47 (saisir 47)

SEUIL 3 : 0,68 (saisir 68)

SEUIL 4 : 0,89 (saisir 89)

SEUIL 5 : 0,89 (saisir 89)

SEUIL 6 : 1,11 (saisir 111)

SEUIL 7 : 1,11 (saisir 111)

SEUIL 8 : 1,11 (saisir 111)

Taux de taxe (%)

Procédure

Programmer chaque article de la manière suivante :

• TAUX DE TAXE (Utiliser la saisie numérique) Taux d'imposition (7 chiffres maximum : 0,0000 à 999,9999 %).
• TAXE INFÉRIEURE (Utiliser la saisie numérique) Montant limite bas taxable (5 chiffres maximum : 0,00 à 999,99).

Détaxe sur les donuts

Procédure

Programmer chaque article de la manière suivante :

QUANTITY (Utiliser la saisie numérique) Quantité pour la détaxe sur les donuts (2 chiffres : 1 à 99/0).

NOTA

La programmation est effective pour les éléments "taxable 1 & taxable 3" sur le régime canadien (CANADA TAX 01 ou CANADA TAX 10).

Programmation de touches de séquence automatique

Si l'on programme les opérations par touches fréquemment effectuées à l'aide de la touche AUTO, il est possible de saisir ces opérations par touches en appuyant simplement sur les touches AUTO correspondantes en opérations par touches.

■ Séquence de touches

Procédure

1. Dans la fenêtre SETTING, sélectionner "13 AUTO KEY". La fenêtre AUTO KEY s'affiche.

1. Saisir la séquence de touches à l'aide de toute touche à l'exception de la touche AUTO. L'enregistreuse permet de programmer jusqu'à 25 touches pour chaque touche AUTO.
2. Pour terminer la procédure, saisir la touche AUTO. La fenêtre de confirmation s'affiche pour l'enregistrement des données. Sélectionner "SAVE" ou "ABANDON" et saisir la touche CA/AT/NS.

Exemple

En cas d'impression du rapport général X1.

Lecture des programmes enregistrés

Il est possible de lire les programmes enregistrés en mode PROGRAM.

■ Séquence de lecture des programmes

Pour lire les programmes enregistrés en mode PROGRAM, utiliser la procédure suivante :

1. Sélectionner le mode PROGRAM dans la fenêtre de sélection de mode.
2. Sélectionner "1 READING" du mode PROGRAM pour afficher la liste des articles, puis appuyer sur la touche [CA/AT/NS].

Sélectionner un article figurant dans le tableau ci-après.

	Élément:	Description:
1	DEPARTMENT	Rayon (Plage totale ou indiquée)
2	PLU	PLU (Plage totale ou indiquée)
3	FUNCTIONS	Fonction
4	MEDIA	Encaissement
5	FUNCTION TEXT	Texte de fonction
6	CLERK	Vendeur
7	MANAGER	Manager
8	MODE PASS CODE	Code d'accès du mode
9	TRAINING CLK	Vendeur en apprentissage
10	OPTIONAL	Fonction optionnelle
11	REPORT	Paramètre de rapport
12	MESSAGE	Message
13	DEVICE CONFIG	Configuration périphérique
14	TAX	Taxe
15	AUTO KEY	Touchche Auto
16	ROM VERSION	Version de ROM

Exemples d'impressions

Rayons

PLU

- Fonctions

- Encaissement

- Texte de fonction

*PGM* FUNCTION TEXT		Type de rapport Fonction
NET1	NET1	Texte
TAX1 ST	TAX1 ST
GRS TAX1	GRS TAX1
RFD TAX1	RFD TAX1
TAX1	TAX1
TX1 EXPT	TX1 EXPT
TAX2 ST	TAX2 ST
GRS TAX2	GRS TAX2
RFD TAX2	RFD TAX2
TAX2	TAX2
TX2 EXPT	TX2 EXPT
TAX3 ST	TAX3 ST
GRS TAX3	GRS TAX3
RFD TAX3	RFD TAX3
TAX3	TAX3
TX3 EXPT	TX3 EXPT
TAX4 ST	TAX4 ST
GRS TAX4	GRS TAX4
RFD TAX4	RFD TAX4
TAX4	TAX4
TX4 EXPT	TX4 EXPT
GRS MTAX	GRS MTAX
RFD MTAX	RFD MTAX
TTL TAX	TTL TAX
NET	NET
NET2	NET2

REFUND	REFUND
VOID	VOID
VOID	VOID
MGR VOID	MGR VOID
SBTL VOID	SBTL VOID
NO SALE	NO SALE
TRANS CT	TRANS CT
NET3	NET3
CA+CHK ID	CA+CHK ID
CHK/CG	CHK/CG
*DEPT TL	*DEPT TL
DEPT (-)	DEPT (-)
ITEMS	ITEMS
MDSE ST	MDSE ST
SUBTOTAL	SUBTOTAL
***TOTAL	***TOTAL
CHANGE	CHANGE
#	#
COPY	COPY
DUE	DUE
RCP SW.	RCP SW.
VAT EXPT	VAT EXPT
TOTAL TAX	TOTAL TAX

NOTA

Le texte "GST EXMPT", "PST TTL" et "GST TTL" apparaît uniquement lorsque le régime canadien est sélectionné.

Vendeur

*PGM*
CLERK	Type de rapport Code vendeur
CLK#01	CLERK01 0 0000 Opération par touche Auto / Code Pass
CLK#02	CLERK02 0 0000 0: Possible 1: Impossible
CLK#03	CLERK03 0 0000 0: Impossible
CLK#23	CLERK23 0 0000 0: Impossible
CLK#24	CLERK24 0 0000 0: Impossible
CLK#25	CLERK25 0 0000 0: Impossible

- Manager

*PGM*
MANAGER	Type de rapport
PASS CODE	9999 Code Pass

Code d'accès du mode

- Vendeur en apprentissage

- Fonction optionnelle

FUNCTION SELECT
SPLIT ENTRY	DISABLE
SPLIT COUNT	QUANTITY
VD MODE TO HOURLY	NO
ST BEFORE DIRECT	NOT
ST BEFORE TEND	NOT
NS RECEIPT	PRINT
AFTER TRANS.	DETAIL
E.J.FULL	CONTINUE
PRINT SELECT
CONSECUTIVE NO.	YES
DATE	YES
TIME	YES
PURCHASE NO.	YES
TAX STATUS	YES
TAX	1 to 4
TAX (TAXABLE=0)	NO
TAX (TAX=0)	NO
ST AT ST KEY	NO
LOGO FORM	PATTERN6
FOOTER	ALL
O AMT PLU	TEXT ONLY
ITEM JOURNAL	ALL
LOGO ON JOURNAL	NO
CONV. SHORT TEND	PRINT
GST VAT PRINT	YES

• Paramètre de rapport

*PGM*
REPORT	Type de rapport
O SKIP
DEPARTMENT	SKIP
TRANSACTION	SKIP
PLU	SKIP
CLERK	SKIP
HOURLY	SKIP
PRINT SELECT	Réglage
Z COUNTER	YES
GT1 ON Z	YES
GT2 ON Z	YES
GT3 ON Z	YES
TR GT ON Z	YES
VD MODE ON X1Z1	YES
VD MODE ON X2Z2	YES
PLU DATA ON Z	YES
EJ SIZE	SMALL
GST EXEMPT ON XZ	YES
Z COUNTER
GENERAL Z1	0000
GENERAL Z2	0000
Z1 GENERAL REPORT
SD: SAVE SALES	NO
SD: SAVE EJ	NO
SD: SAVE ALL RAM	NO
CLEAR EJ	NO
RESET GT	NO
E. JOURNAL
STORE TO SD	W SPACE
TR DATA STORE	YES
X DATA STORE	HEADER

• Message

*PGM*MESSAGE	Type de rapport
RECEIPT LOGOBUSINESS NAMEADDRESS 1ADDRESS 2TELEPHONEMESSAGE 1MESSAGE 2	- Texte de logo sur ticket

• Configuration périphérique

*PGM*
DEVICE CONFIG	Type de rapport
KEYBOARD
BUFFERING	YES
TOUCH SOUND	YES
DISPLAY
POWER SAVE	2
P.SAVE AT TM	YES
PRINTER
DENSITY	50
EFT
CHARGE	NOT
TIME OUT1	010
TIME OUT2	099
TIME OUT3	0099
RS PORT
USE	ONLINE
ONLINE
TERMINAL No.	000001
CI SIGNAL	NON
LINE FORM	FULL
BAUD RATE	19200
START CODE	002
END CODE	013
TIME OUT	007

(Le type fiscal du Québec est comme suit.)

*PGM*
DEVICE CONFIG	Type de rapport
KEYBOARD
BUFFERING	YES
TOUCH SOUND	YES
DISPLAY
POWER SAVE	2
P. SAVE AT TM	YES
PRINTER
DENSITY	50
RS PORT
USE	ONLINE
ONLINE
TERMINAL No.	000001
CI SIGNAL	NON
LINE FORM	FULL
BAUD RATE	19200
START CODE	002
END CODE	013
TIME OUT	007
SRM
PRINTER	T88(3)
AUTO CUT	NO

Taxe

- Touche AUTO

Version de ROM

Fonction de test EFT

La fonction de test EFT apparaît uniquement lorsque le port RS est programmé à "EFT" dans la

Programmation de configuration des périphériques.

Utiliser la procédure suivante pour effectuer la fonction de test EFT.

Procédure

1. Appuyer sur la touche MODE, sélectionner le "6 PROGRAM MODE" et appuyer sur la touche CA/AT/NS. Dans la fenêtre "PROGRAM MODE", sélectionner "3 EFT TEST" et appuyer sur la touche CA/AT/NS. La fenêtre EFT TEST s'affiche.

1. Appuyer sur la touche CA/AT/NS pour effectuer la fonction de test.

NOTA

Lorsque le terminal EFT (terminal de carte de crédit) n'est pas branché, la fonction de test EFT entraîne une erreur.

Mode SD CARD

Il est possible d'échanger des données à l'aide d'une carte mémoire SD entre l'enregistreuse et un ordinateur lors du traitement des données dans l'enregistreuse à l'aide du logiciel "PC-Link" de SHARP. Pour "PC-Link", consulter un vendeur.

Il est également possible d'enregistrer toutes les données nécessaires dans l'enregistreuse sur une carte mémoire SD à des fins de sauvegarde.

Pour utiliser la fonction de carte mémoire SD, sélectionner le "7 SD CARD MODE" dans la fenêtre de sélection de mode et réaliser les opérations suivantes.

Ce manuel d'instructions décrit uniquement les opérations nécessaires sur l'enregistreuse. Pour en savoir plus, se reporter à la section d'aide du logiciel "PC-Link".

■ Insertion et retrait d'une carte mémoire SD

La fente pour carte SD se trouve sur la face avant de l'enregistreuse.

Insertion d'une carte mémoire SD

Insérer une carte mémoire SD dans la fente pour carte SD avec le logo SD orienté vers le haut. Enfoncer la carte avec un doigt jusqu'à entendre un clic et la relâcher lentement.

Retrait de la carte mémoire SD

Appuyer doucement sur la carte avec un doigt et la relâcher. La carte sort.

NOTA

• Ce modèle ne prend en charge que les cartes SD. L'utilisation de tout autre type de carte SD, comme mini SD, micro SD, etc., avec un adaptateur n'est pas prise en charge. Lors de l'insertion ou du retrait de la carte mémoire SD, veiller à la relâcher lentement. Sinon, la carte peut être éjectée et blesser le doigt.
• Ne jamais toucher ou retirer la carte mémoire SD lorsqu'elle est accédée car cela pourrait endommager les données qui y sont stockées.
• Le formatage de la carte mémoire SD supprime toutes les données qu'elle contient.

ATTENTION : Ne jamais éteindre l'enregistreuse lorsque la carte mémoire SD est accédée.

■ Formatage de la carte SD

Si la carte SD n'est pas encore formatée, procéder au formatage.

Procédure

(1) Sélectionner "4 FORMATTING" en mode SD CARD et appuyer sur la touche CA/AT/NS. La fenêtre de confirmation s'affiche. (2) Pour exécuter l'opération de formatage, sélectionner OK et appuyer sur la touche CA/AT/NS. Pour annuler l'opération, sélectionner CANCEL et appuyer sur la touche CA/AT/NS.

■ Création de dossier

Un dossier utilisateur peut être créé dans l'emplacement suivant : SHARP/ECRER2X7/nnnnnnnnn (nnnnnnnnn : nom du dossier utilisateur)

Procédure

(1) Sélectionner "3 FOLDER CONTROL" en mode SD CARD et appuyer sur la touche CA/AT/NS. (2) Sélectionner "1 CREATE FOLDER" et appuyer sur la touche CA/AT/NS. La fenêtre de saisie du nom de dossier s'affiche. (3) Saisir le nom de dossier requis et appuyer sur la touche CA/AT/NS. Pour annuler l'opération, appuyer sur la touche ESC/CANCEL.

■ Sélection du nom de dossier

Procédure

(1) Sélectionner "3 FOLDER CONTROL" en mode SD CARD et appuyer sur la touche CA/AT/NS. La fenêtre FOLDER CONTROL s'affiche. (2) Sélectionner "2 SELECT FOLDER" et appuyer sur la touche CA/AT/NS. La fenêtre de liste des noms de dossier s'affiche. (3) Sélectionner le nom de dossier requis dans la liste et appuyer sur la touche CA/AT/NS.

Pour annuler l'opération, appuyer sur la touche ESC/CANCEL.

■ Enregistrement des données

Les données de vente, d'EJ ou de programmation peuvent être enregistrées sur la carte SD.

Procédure

(1) Sélectionner "1 SAVING" du mode SD CARD et appuyer sur la touche CA/AT/NS. La fenêtre de sélection "SAVE" ou "SAVE & CLEAR" est affichée.

1. SAVE : Enregistre les données. 2. SAVE & CLEAR : Enregistre et ajoute des données au fichier existant et efface les données de l'enregistreuse.

Sélectionner l'opération "SAVE" ou "SAVE & CLEAR" et appuyer sur la touche CA/AT/NS. La fenêtre contenant la liste de données suivante s'affiche. (Si "SAVE & CLEAR" est sélectionné, seulement "EJ DATA" s'affiche).

Élément	Liste de données
SALES DATA	Données de vente (format CSV)
EJ DATA	Données du journal électronique
IND.PROGRAM	Sélectionner les données de programmation individuelles : DEPARTMENT PLU CLERK GRAPHIC LOGO LOGO TEXT TAX
ALL PROGRAM	Toutes les données de programmation
ALL RAM DATA	Toutes les données de RAM

(2) Sélectionner le menu de données dans la liste et appuyer sur la touche CA/AT/NS. La fenêtre de confirmation s'affiche.

Pour enregistrer le fichier de données requis, sélectionner OK et appuyer sur la touche CA/AT/NS.

Pour annuler l'opération, sélectionner CANCEL et appuyer sur la touche CA/AT/NS.

Chargement des données

Les données de programmation peuvent être chargées à partir de la carte SD.

Procédure

(1) Sélectionner "2 LOADING" en mode SD CARD et appuyer sur la touche CA/AT/NS. La fenêtre de sélection suivante s'affiche.

Élément	Liste de données
IND. PROGRAM	Sélectionner les données de programmation individuelles: DEPARTMENT PLU CLERK GRAPHIC LOGO LOGO TEXT TAX
ALL PROGRAM	Toutes les données de programmation
ALL RAM DATA*	Toutes les données de RAM

(2) Sélectionner le menu de données dans la liste et appuyer sur la touche CA/AT/NS. La fenêtre de confirmation s'affiche.

Pour charger le fichier de données de programmation, sélectionner OK et appuyer sur la touche CA/AT/NS.

Pour annuler l'opération, sélectionner CANCEL et appuyer sur la touche CA/AT/NS.

• Lorsque "ALL RAM DATA" est sélectionné, l'enregistreuse réinitialise le programme au dernier point de sauvegarde après le chargement de toutes les données de RAM.

NOTA

L'opération de chargement doit être circonspecte lors de l'exécution, les données de vente et/ou toutes les données de programmation seront restaurées avec les données de sauvegarde.

Tableau des messages d'erreur de la fonction de carte SD

Message d'erreur (affichage)	État de l'erreur et action
CARD FULL	La carte mémoire SD est pleine. Supprimer les données inutiles de la carte sur un ordinateur ou replacer la carte par une nouvelle. Lors de l'utilisation d'une nouvelle carte mémoire SD, veiller à la formater à l'avance.
CARD PROTECT	Le commutateur de protection d'écriture sur la carte mémoire SD est sur la position “PROTECTED”. Mettre le commutateur en position “NOT PROTECTED”.
FILE FAILD	Les données stockées dans la carte mémoire SD sont incorrectes. Écrire les données correctes de la carte mémoire SD sur un ordinateur.
NO CARD	Aucune carte mémoire SD trouvée. Insérer une carte mémoire SD dans la fente pour carte SD ou la réinsérer correctement.
NO FILE	Le fichier désigné est introuvable.
NO FOLDER	Le dossier utilisateur est introuvable. (SHARP/ECRER2X7/nom du dossier utilisateur)
OVER LIMIT.	Le nombre de fois maximum autorisé d'écriture de données de vente est dépassé. Supprimer les données inutiles de la carte mémoire SD sur un ordinateur ou replacer la carte par une nouvelle. Lors de l'utilisation d'une nouvelle carte mémoire SD, veiller à la formater à l'avance.
SD ACC POWER OFF	Une panne de courant s'est produit alors que la carte mémoire SD était accédée. Effectuer de nouveau l'opération interrompue depuis le début après la récapération de puissance.
SD ERROR	Une erreur autre que celle mentionnée ci-dessus s'est produit alors que la carte mémoire SD était accédée. Effectuer de nouveau l'opération interrompue depuis le début.

Journal électronique

Journal électronique

Cette fonction est donc pour enregistrer les données du journal sur le fichier du journal électronique (mémoire) au lieu du journal.

- Enregistrement des données

L'enregistreuse enregistre le produit de l'impression de l'imprimante du journal dans tous les modes sur le fichier du journal électronique.

- Création de rapport (rapport X)

L'enregistreuse crée un rapport des données du journal (aux formats de journal normal) dans le fichier du journal électronique par l'imprimante de rapports.

Fonctionnement : sélectionner l'opération de lecture "E.JOURNAL" en modalité X1/Z1 ou OPXZ (impression uniquement).

Il est possible d'utiliser les fonctions de filtre (n° consécutif / date / heures / code du caissier).

C.C. No. (n° consécutif) : ALL ou RANGE (désigner le n° de début / n° de fin)

DATE (date) : ALL ou RANGE (désigner la date de début / date de fin)

TIME (heure) : ALL ou RANGE (désigner l'heure de début / heure de fin)

CLERK (code de vendeur) : ALL ou INDIVIDUAL (désigner le code de vendeur)

- Réinitialisation (rapport Z)

Il est possible de prendre le rapport de réinitialisation des données du journal du fichier du journal électronique par l'imprimante de rapports.

Fonctionnement : sélectionner l'opération de réinitialisation "E.JOURNAL" en modalité X1/Z1 ou OPXZ.

Les fonctions de filtre (n° consécutifs / date / heures / code de l'employé) ne peuvent pas être utilisées.

Lorsque "GENERAL+EJ" est sélectionné en mode X1/Z1, un rapport général est imprimé et les données du journal électronique et les données de l'affichage électronique sont effacées.

NOTA

• Pour plus d'informations sur l'affichage du journal électronique, voir "Vue du journal électronique".
• Le journal électronique peut être enregistré sur une carte SD. Voir "Mode SD CARD".

12

Maintenance par l'opérateur

En cas de coupure de courant

Lors d'une panne électrique, l'enregistreuse conserve le contenu de sa mémoire et toutes les informations sur les saisies de vente.

• Si une panne de courant se produit lorsque l'enregistreuse est inactive ou lors d'une saisie, l'enregistreuse revient à l'état normal de fonctionnement après la récupération de puissance.
• Si une panne de courant se produit pendant un cycle d'impression, l'enregistreuse effectue la procédure d'impression correcte après la récupération de puissance.

En cas d'erreur de l'imprimante

Si l'imprimante manque de papier, l'imprimante se bloque et le message "PAPER EMPTY" s'affiche à l'écran. Les saisies par touches ne seront pas acceptées. En se référant à "Remplacement du rouleau de papier" dans ce chapitre, installer un nouveau rouleau de papier dans la position correcte, puis appuyer sur la touche (CL). L'imprimante imprime le symbole de la coupure de courant et reprend l'impression.

Si le bras du rouleau d'impression est soulevé, l'imprimante se bloque et le message "PAPER EMPTY" s'affiche à l'écran. Les saisies par touches ne seront pas acceptées. Abaisser le bras jusqu'à ce qu'il soit bien verrouillé, puis appuyer sur la touche (CL). L'imprimante imprime le symbole de la coupure de courant et reprend l'impression.

Précautions pour la manipulation de l'imprimante et du papier d'enregistrement

■ Précautions pour la manipulation de l'imprimante

• Éviter les environnements suivants :

Endroits poussiéreux et humides

Lumière directe du soleil

Poudre de fer (un aimant permanent et un électroaimant sont utilisés dans cette enregistreuse.)

• Ne jamais tirer sur le papier lorsque le bras du rouleau d'impression est bloqué. Soulever tout d'abord le bras, puis retirer le papier.
• Ne jamais toucher la surface de la tête d'impression et du rouleau d'impression.

■ Précautions pour la manipulation du papier d'enregistrement (papier thermosensible)

• Utiliser uniquement le papier spécifié par SHARP.
• Ne pas déballer le papier thermosensible avant son utilisation immédiate.
• Éviter la chaleur. Le papier se colore à environ 70 °C. Pour le stockage, éviter les endroits poussiéreux et humides. Éviter toute exposition directe à la lumière du soleil.
• Le texte imprimé sur le papier peut se décolorer dans les conditions suivantes :

Exposition à une humidité et une température élevées

Exposition à la lumière directe du soleil

Contact avec de la colle, un diluant ou une copie héliographique à peine imprimée.

Chaleur provoquée par le frottement des rayures ou d'autres moyens similaires.

Contact avec une gomme à effacer en caoutchouc ou du ruban adhésif.

• Être très prudent lors de la manipulation du papier thermosensible. Si l'on souhaite garder une documentation permanente, copier le texte imprimé à l'aide d'une photocopieuse.

Installation des batteries

Cette enregistreuse affiche un message d'alerte de batterie faible "LOW BATTERY" quand les batteries sont presque épuisées, et affiche un message d'alerte d'absence de batteries "NO BATTERY" lorsque les batteries sont épuisées ou si les batteries ne sont pas installées dans l'appareil.

En cas d'absence de batteries, installer deux nouvelles batteries alcalines LR6 (dimension "AA") à la fois. Si les batteries sont déjà installées, les remplacer par des batteries neuves dès que possible. Si le câble d'alimentation AC est débranché ou si une panne de courant se produit lorsque les batteries sont épuisées ou ne sont pas installées, toutes les configurations programmées sont remises à zéro aux configurations par défaut et toutes les données enregistrées dans la mémoire sont effacées.

NOTA

Une utilisation incorrecte des batteries peut provoquer leur explosion ou des fuites

endommageant éventuellement l'intérieur de l'enregistreuse. Prendre les précautions suivantes :

• S'assurer que les pôles positifs (+) et négatifs (-) de chaque batterie sont orientés correctement.
• Ne jamais mélanger des batteries de types différents.
• Ne jamais mélanger des batteries usées avec de nouvelles.
• Ne jamais laisser les batteries épuisées dans le compartiment à batteries.
• Extraire les batteries si l'on prévoit de ne pas utiliser l'enregistreuse pendant de longues périodes.
• Si une batterie présente des fuites, nettoyer immédiatement le compartiment à batteries, en faisant attention à éviter que le liquide des batteries entre en contact direct avec la peau.
• L'utilisation d'une batterie incorrecte peut provoquer son explosion ou des fuites.
• Pour la mise au rebut des batteries, se conformer aux directives correspondantes en vigueur dans votre pays.

Remplacement

1. S'assurer que l'enregistreuse est branchée.

1. Déposer le capot de l'imprimante.
2. Ouvrir le couvercle à batteries et retirer les batteries usagées.

1. Insérer deux nouvelles batteries LR6 (dimension "AA") dans le compartiment à batteries.
2. Fermer le couvercle à batteries.
3. Repositionner le capot de l'imprimante.

Remplacement du rouleau de papier

- Caractéristiques du papier

S'assurer d'utiliser les rouleaux de papier spécifiés par SHARP.

L'utilisation de tout rouleau de papier autre que ceux spécifiés peut entraîner un bourrage du papier, provoquant ainsi un dysfonctionnement de l'enregistreuse.

Spécifications du papier

Largeur du papier: 57,5± 0,5mm

Diamètre extérieur maximum: 80 mm

Qualité: Qualité élevée (0,06 à 0,08 mm d'épaisseur)

• S'assurer d'avoir installé un rouleau de papier avant d'utiliser l'enregistreuse, dans le cas contraire un dysfonctionnement pourrait se produire.

Installer le rouleau de papier dans l'imprimante. Faire bien attention à fixer le rouleau et à découvrir correctement l'extrémité du papier.

(Comment installer le rouleau de papier)

(Comment couper l'extrémité du papier)

■ Installation d'un rouleau de papier

L'enregistreuse peut imprimer des tickets de caisse. Pour l'imprimante, il faut installer le rouleau de papier fourni avec l'enregistreuse.

1. Déposer le capot de l'imprimante.
2. Soulever le bras du rouleau d'impression.

1. Positionner le rouleau de papier dans le support du rouleau comme indiqué sur le schéma.

1. Introduire l'extrémité du papier le long des guides de positionnement du papier, comme indiqué sur le schéma.
2. Tout en maintenant le papier enfoncé, fermer lentement le bras du rouleau d'impression, et appuyer sur le bras jusqu'à entendre un clic de verrouillage du bras.

NOTA

Si le bras du rouleau d'impression n'est pas bien verrouillé, l'impression ne se produit pas correctement. Si ce problème se produit, ouvrir et fermer le bras, comme indiqué ci-dessus.

1. Couper le papier en excès.
2. Repositionner le capot de l'imprimante.
3. Appuyer sur la touche (RCP) pour s'assurer que l'extrémité du papier sort bien du capot de l'imprimante et que le nouveau papier apparaît.

NOTA

Si l'extrémité du papier ne sort pas, ouvrir le capot de l'imprimante, faire passer l'extrémité du papier entre le massicot du papier et le guide du papier du capot de l'imprimante, et repositionner le capot de l'imprimante.

■ Remplacement du rouleau de papier pour les tickets de caisse :

Lorsque de l'encre colorée apparaît sur les bords du rouleau de papier, il est temps de remplacer le rouleau de papier.

Utiliser du papier de 57,5 ± 0,5 mm de largeur. Pour éviter le blocage, utiliser le papier spécifié par SHARP.

1. Vérifier d'avoir sélectionné le mode REG.
2. Déposer le capot de l'imprimante.
3. Soulever le bras du rouleau d'impression.
4. Retirer le rouleau de papier du support du rouleau.

NOTA

Ne pas tirer le papier pour le faire sortir de l'imprimante. 5. Installer un nouveau rouleau de papier correctement en suivant les étapes décrites dans "Installation de rouleau de papier".

Élimination d'un bourrage de papier

ATTENTION : Le coupe-papier est monté sur le capot de l'imprimante. Faire attention à ne pas se couper. Ne jamais toucher la tête d'impression immédiatement après l'impression, car elle peut encore être chaude.

1. Déposer le capot de l'imprimante.
2. Soulever le bras du rouleau d'impression.
3. Éliminer le bourrage de papier. Vérifier et enlever tous les lambeaux de papier pouvant rester dans l'imprimante.
4. Positionner correctement un nouveau rouleau de papier en suivant les étapes décrites dans "Installation de rouleau de papier".

Nettoyage de l'imprimante (tête d'impression / capteur / rouleau)

Lorsque le texte imprimé devient pâle ou affaibli, de la poussière de papier peut être collée sur la tête d'impression, le capteur et/ou le rouleau. Les nettoyer comme suit :

ATTENTION : Ne jamais toucher la tête d'impression avec un outil ou quelque chose de dur, cela pourrait endommager la tête. Le coupe-papier est monté sur le capot de l'imprimante. Faire attention à ne pas se couper.

1. Sélectionner le mode OFF.
2. Déposer le capot de l'imprimante.
3. Soulever le bras du rouleau d'impression.
4. Retirer le rouleau de papier en se référant à la section "Élimination d'un bourrage de papier".
5. Nettoyer la tête d'impression avec un coton-tige ou un chiffon doux imbibé d'alcool éthylique ou d'alcool isopropylique. Nettoyer le rouleau et le capteur de la même manière.
6. Positionner correctement un nouveau rouleau de papier en suivant les étapes décrites dans "Installation d'un rouleau de papier".

Tiroir et clé de verrouillage du tiroir

Enlèvement de la caisse

La caisse de l'enregistreuse est amovible. Après la fermeture de votre entreprise pour la journée, retirer la caisse du tiroir et laisser le tiroir ouvert. Le compartiment des pièces peut être retiré de la caisse.

• Pour ER-A247

• Pour ER-A247A

■ Ouverture du tiroir à la main

Le tiroir s'ouvre automatiquement de la manière habituelle. Toutefois, lorsqu'une coupure de courant ou une panne de l'enregistreuse se produit, pousser le levier situé sur le bas de la machine dans le sens de la flèche. (Voir la figure ci-dessous.) Le tiroir ne s'ouvre pas si la serrure du tiroir est fermée à clé.

Clé de verrouillage du tiroir

Cette clé verrouille et déverrouille le tiroir.

Pour le verrouiller, tourner la clé de 90 degrés dans le sens inverse des aiguilles d'une montre. Pour le déverrouiller, tourner la clé de 90 degrés dans le sens des aiguilles d'une montre.

Avant d'appeler le service

Si l'un des problèmes suivants se produit, lisez ci-dessous avant d'appeler le service de maintenance.

Défaut	Vérification
• L'écran ne s'allume pas.	• La prise électrique est-elle alimentée? • La fiche du cable d'alimentation est-elle débranchée ou mal branchée à la prise électrique? • L'enregistreuse est-elle en mode d'économie d'écran?
• L'écran est allumé, mais l'enregistreuse refuse les saisies.	• Un code de vendeur est-il affecté à l'enregistreuse? • L'enregistreuse est-elle en mode REG?
• Aucun ticket de caisse n'est émis.	• Le rouleau de papier pour les tickets de caisse est-il correctement installé? • Y a-t-il un bourrage de papier? • La fonction de ticket de caisse est-elle configurée sur “OFF”? • Le bras du rouleau d'impression est-il bien verrouillé?
• L'impression n'est pas normale.	• Les tête d'impression/capteur/rouleau sont-ils propres? • Le rouleau de papier est-il correctement installé?

Tableau des messages d'erreur

Message d'erreur (affichage)	État de l'erreur et action
AMT. TEND ONLY	Le paiement à payer est obligatoire.
COMM. ERROR	Une erreur de communication s'est produit.
DEPARTMENT IS INHIBITED	Le rayon opéré estprogrammé sur "INHIBIT".
ENTRY INHIBITED NN**N	Effectuer la bonne opération par touches.
ENTRY OVERFLOW PLEASE CHECK ENTERED DIGITS	Les données numériques correctes doivent être saisies.
INVALID CODE ENTRY	Les données de code correctes doivent être saisies.
MISOPERATION INVALID KEY	Effectuer la bonne opération par touches.
OPEN PRICE ENTRY INHIBITED	La saisie de prix de base est interdite. (Uniquement saisie de prix prédéfini)
OVER LIMIT.	Erreur de limitation de dépassement
PAPER EMPTY	Installer un nouveau rouleau de papier et appuyer sur la touche (CL).
PLU IS SET TO INHIBIT	Le PLU opéré estprogrammé sur "INHIBIT".
PRESET PRICE ENTRY INHIBITED	La saisie de prix prédéfini est interdite. (Uniquement saisie de prix de base)
PRINTER ERROR	La température/tension de la tête d'impression est trop élevé. Éteindre et réparer l'imprimante. Puis l'allumer et appuyer sur la touche (CL).
STACK OVER	Éteindre l'enregistreuse et consulter un dépanneur Sharp/agréé.
UNDEFINED CODE	Le code souhaité n'est pas encore programné.

13

Spécifications

Modèle:	ER-A247 ER-A247A
Dimensions:	425 (L) x 395 (P) x 320 (H) mm (16,7 (L) x 15,6 (P) x 12,6 (H) pouces)
Poids:	11 kg (24,3 lb) environ
Source d'alimentation:	120V AC, 60 Hz
Consommation de courant:	Veille: 6,3 W Exploitation: 12,8 W (maximum)
Température de fonctionnement:	de 0 à 40°C (de 32 à 104°F)
Humidité:	20 % à 85 %
Écran:	Écran opérateur: Écran LCD avec mécanisme d'inclinaison 160 (L) x 64 (H) points Écran client: Écran LED à 7 segments
Imprimante:	Type: Vitesse d'impression: 12 lignes par seconde environ Capacité d'impression: 30 chiffres Autres fonctions: - Fonction ticket de caisse (ON-OFF) - Impression comprimée pour le journal électronique
Logo:	Impression du logo graphique: Dimensions: 130 (H) x 360 (L) pixels La zone noire doit être inférieure à 35% de l'ensemble des zones. Impression du message de logo: Message de logo pour le ticket de caisse (30 caractères x 6 lignes maximum)
Rouleau de papier:	Largeur: 57,5 ± 0,5 mm (2,25 ± 0,02 pouces) Diamètre maximum: 80 mm (3,15 pouces) Qualité: Qualité élevé (0,06 à 0,08 mm d'épaissur)
Tiroir de caisse:	ER-A247: 5 compartments pour les billets et 6 pour les pièces ER-A247A: 4 compartments pour les billets et 6 pour les pièces
Accessoires:	Manuel d'Utilisation: 1 copie Rouleau de papier: 1 Clé de verrouillage du tiroir: 2

*Les spécifications et l'aspect sont sujets à des changements sans préavis pour l'amélioration.

AVERTISSEMENT SUR LA GARANTIE

Assurez-vous de demander une garantie délivrée par un revendeur agréé. Afin de vous assurer, vous, les consommateurs, une garantie, la Société Sharp offre une garantie limitée à chacun de ses revendeurs agréés et, en retour, requiert de chacun d'eux de vous offrir leur propre garantie dans des conditions pas plus favorables que celles données aux revendeurs par la Société Sharp. Cependant, vous devez être conscient que la Société Sharp n'offre aucune garantie, explicitement ou implicitement, directement aux consommateurs, et personne n'est autorisé à représenter ou à offrir une garantie au nom de la Société Sharp. Plus spécifiquement, LA SOCIÉTÉ SHARP N'OFFRE PAS AUX CONSOMMATEURS DE GARANTIE EXPLICITE OU IMPLICITE DE COMMERCIALISABILITÉ, DE CONFORMITÉ POUR UNE UTILISATION OU DE CONFORMITÉ POUR TOUT BUT PARTICULIER RELATIF À DES BRANCHEMENTS AVEC D'AUTRES MATÉRIAUX, LOGICIELS, OU MICROPROGRAMMES INCORPORÉS DANS OU UTILISÉS AVEC CE PRODUIT. La Société Sharp n'est responsable d'aucun dégât ou perte, causé directement, accidentellement ou indirectement, que les consommateurs peuvent avoir suite à l'achat ou à l'utilisation d'un matériel, d'un logiciel ou d'un microprogramme incorporé dans ou utilisé avec ce produit. Notre unique moyen dans le cas où vous rencontreriez des difficultés avec ce produit est de vous retourner contre le revendeur agréé chez qui vous avez acheté le produit. Dans le cas où le revendeur agréé ne respecte pas les obligations de la garantie, contactez The Retail Solutions, Business Solutions Division, Sharp Electronics of Canada Ltd., 335 Britannia Road East, Mississauga, Ontario, L4Z 1W9. La Société Sharp peut essayer de vous aider afin de vous assurer une entière satisfaction concernant la garantie à laquelle vous avez droit vis-à-vis du revendeur agréé.

SHARP®
