Type de produit	Projecteur LCD
Résolution native	1024 x 768 pixels (XGA)
Luminosité	2000 lumens
Contraste	500:1
Technologie d'affichage	LCD
Durée de vie de la lampe	3000 heures (mode normal), 4000 heures (mode éco)
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	300 x 230 x 90 mm
Poids	2.5 kg
Connectivité	VGA, S-Video, Composite, HDMI
Fonctions principales	Projection d'images, vidéos et présentations
Entretien et nettoyage	Nettoyage régulier des filtres, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Disponibilité de lampes de remplacement et filtres
Sécurité	Protection contre la surchauffe, utilisation d'un câble d'alimentation conforme
Informations générales	Idéal pour les présentations en milieu professionnel et éducatif

FOIRE AUX QUESTIONS - XG-SV200X SHARP

Comment connecter mon projecteur SHARP XG-SV200X à un ordinateur ?

Utilisez un câble VGA ou HDMI pour connecter le projecteur à votre ordinateur. Assurez-vous que le projecteur est allumé et sélectionnez la source appropriée à l'aide du bouton 'Source' sur le projecteur.

Que faire si l'image projetée est floue ?

Ajustez la mise au point en utilisant la molette de mise au point située sur le projecteur. Assurez-vous également que le projecteur est à la bonne distance de l'écran.

Comment régler la luminosité de l'image ?

Accédez au menu des paramètres du projecteur, sélectionnez 'Image' puis 'Luminosité' pour ajuster le niveau de luminosité selon vos préférences.

Pourquoi le projecteur ne s'allume-t-il pas ?

Vérifiez que le projecteur est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état et que l'interrupteur d'alimentation est activé.

Comment changer la lampe du projecteur ?

Éteignez le projecteur et débranchez-le. Retirez le couvercle de la lampe et dévissez la lampe usagée. Installez la nouvelle lampe en suivant les instructions fournies dans le manuel d'utilisation.

Le son ne fonctionne pas, que faire ?

Vérifiez que le volume du projecteur est ajusté correctement et que le câble audio est bien connecté si vous utilisez des haut-parleurs externes. Assurez-vous également que la source audio est sélectionnée.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réglages' puis 'Réinitialiser' et confirmez votre choix pour restaurer les paramètres d'usine.

Puis-je utiliser le projecteur dans une pièce lumineuse ?

Le SHARP XG-SV200X est conçu pour être utilisé dans des environnements lumineux, mais pour de meilleurs résultats, il est recommandé d'utiliser des rideaux ou des stores pour réduire la lumière ambiante.

Comment ajuster le rapport d'aspect de l'image ?

Appuyez sur le bouton 'Menu', naviguez jusqu'à 'Image', puis sélectionnez 'Rapport d'aspect' pour choisir le format souhaité (16:9, 4:3, etc.).

Où puis-je trouver le manuel d'utilisation en ligne ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de SHARP dans la section support, en recherchant le modèle XG-SV200X.

MODE D'EMPLOI XG-SV200X SHARP

Raccordement et affection des broches 2

Spécifications et réglages des commandes RS-232C. 4

Utilisation du projecteur à l'aide du protocole PJLinkTM 10

Configuration de l'environnement du réseau du projecteur 11

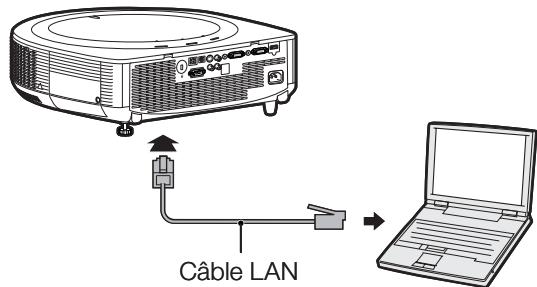

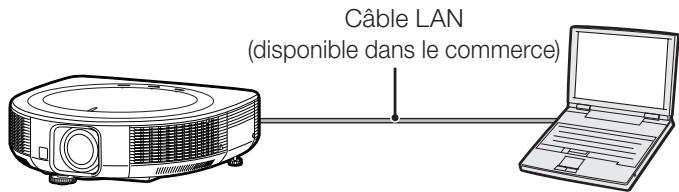

1. Connexion du projecteur à un ordinateur 12

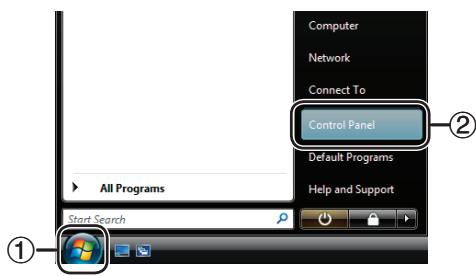

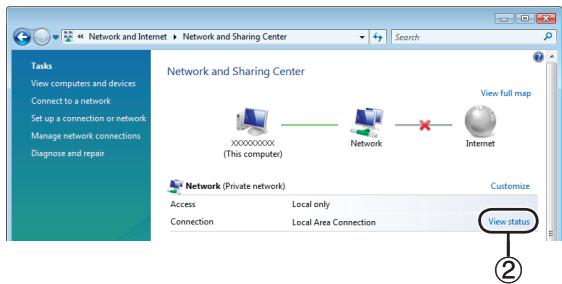

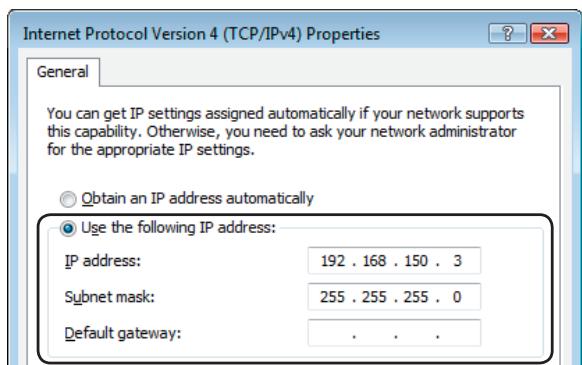

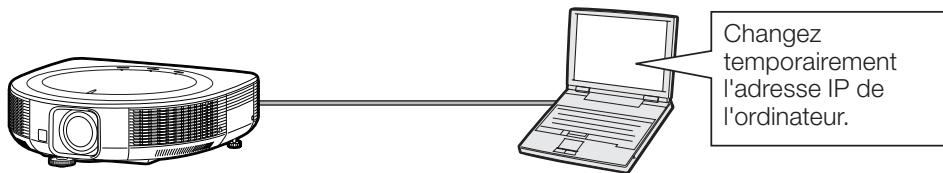

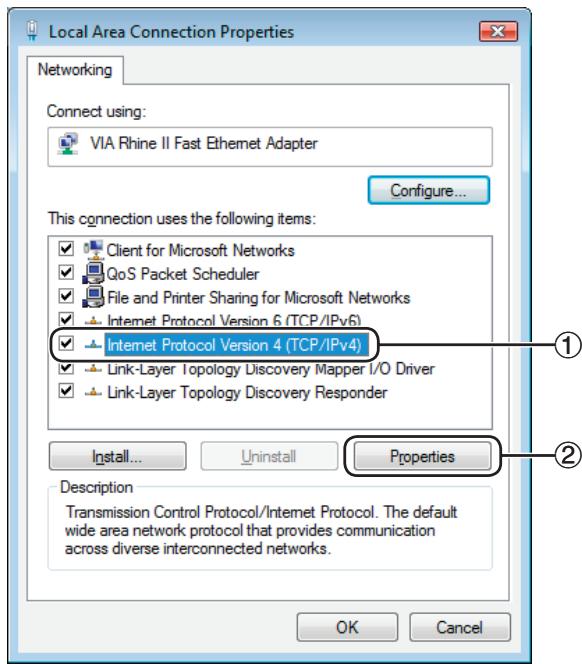

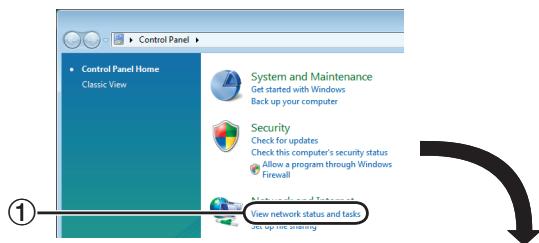

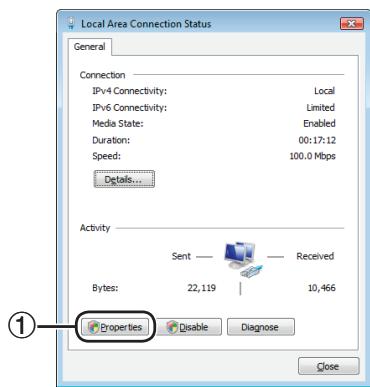

2. Spécification d'une adresse IP pour l'ordinateur 13

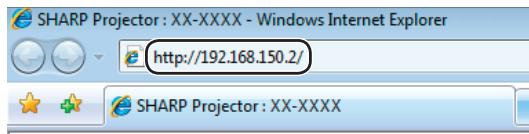

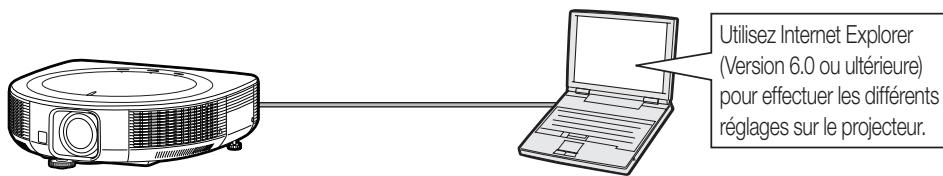

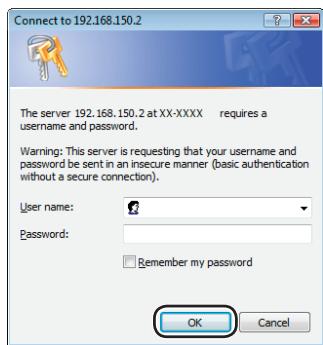

3. Configuration d'une connexion réseau pour le projecteur 15

Commande du projecteur par un réseau LAN 17

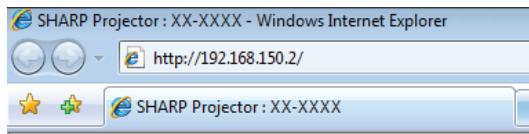

Commande du projecteur par Internet Explorer 17

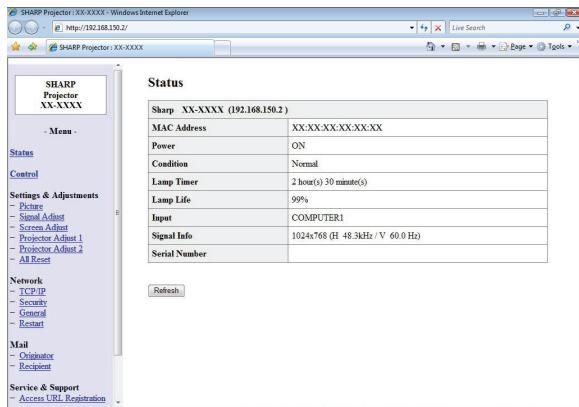

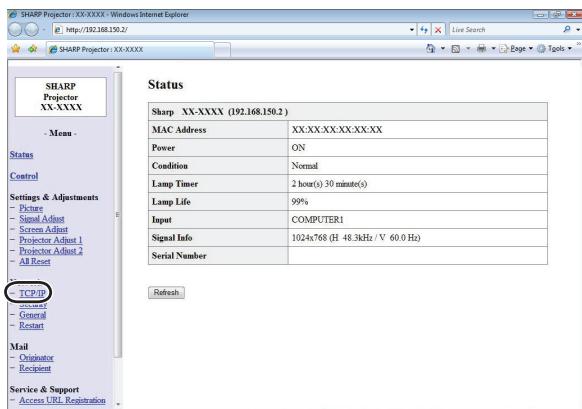

Vérification de l'etat du projecteur (Status) 18
Commande du projecteur (Control) 18
Configuration et réglage du projecteur (Settings & Adjustments) 19
Paramétrage de la sécurité (Network - Security) 19
Réglages généraux du réseau (Network - General) 20
Paramétrage pour l'envoi d'e-mail en cas d'erreur (Mail - Originator Settings) 20
Paramétrage des messages d'erreur et des adresses du destinataires auquel l'e-mail doit être envoyé en cas d'erreur (Mail - Recipient Settings) 21
Réglage des éléments d'erreur et de l'URL qui s'afficheront lorsqu'une erreur se produit (Service & Support - Access URL) 21

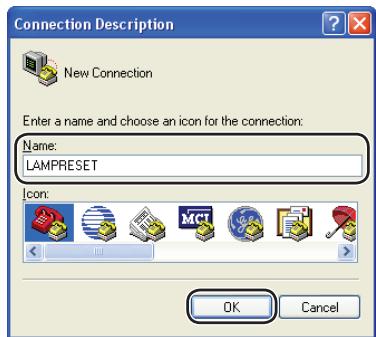

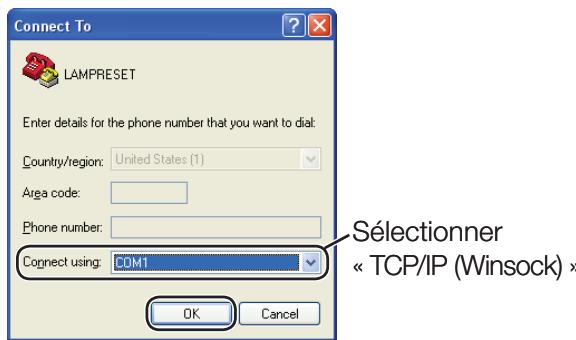

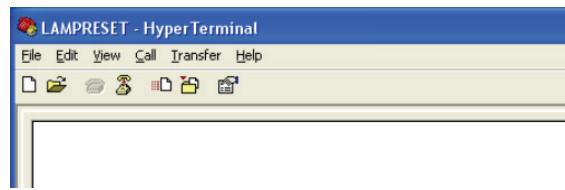

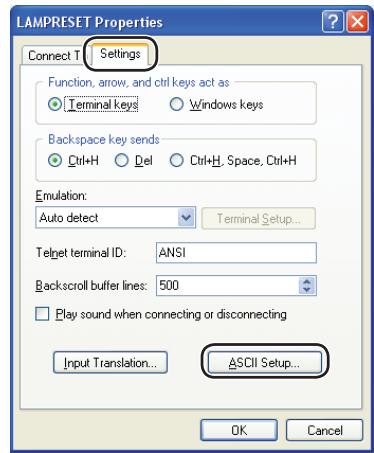

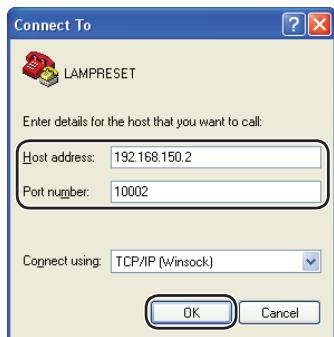

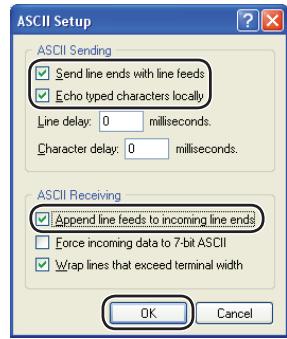

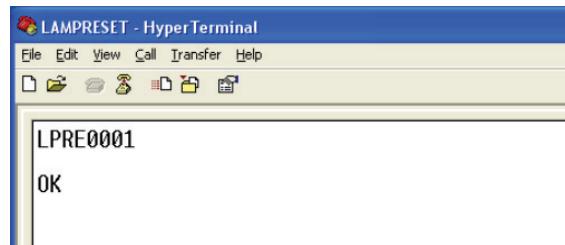

Réinitialisation du compteur d'heures de la lampe du projecteur par LAN. 22

Résolution des problèmes 24

Raccordement et affectation des broches

Prises d'entrée COMPUTER/COMPONENT 1, 2 et de sortie COMPUTER/COMPONENT :

Mini connecteur femelle D-sub à 15 broches

Entrée/Sortie COMPUTER

N° de

Signal

broche

1. Entrée video (rouge)
2. Entrée video (vert/synchrono sur vert)
3. Entrée video (bleu)
4. Pas raccordé
5. Pas raccordé
6. Terre (rouge)
7. Terre (vert/synchro sur vert)
8. Terre (bleu)

9. Pas raccordé

10. TERRE

11. Pas raccordé
12. Données bidirectionnelles
13. Signal de synchro horizontal: niveau TTL
14. Signal de synchro verticale : niveau TTL
15. Horloge données

Entrée/Sortie COMPONENT

N° de

Signal

broche

1. PR (CR)
2. Y
3. PB (CB)
4. Pas raccordé
5. Pas raccordé
6. Terre (PR)
7. Terre (Y
8. Terre (PB)
9. Pas raccordé
10. Pas raccordé
11. Pas raccordé
12. Pas raccordé
13. Pas raccordé
14. Pas raccordé
15. Pas raccordé

Prise HDMI

N° de

broche

1. Données T.M.D.S. 2+
2. Blindage données T.M.D.S. 2
3. Données T.M.D.S. 2-
4. Données T.M.D.S. 1+
5. Blindage données T.M.D.S. 1
6. Données T.M.D.S. 1-
7. Données T.M.D.S. 0+
8. Blindage données T.M.D.S. 0
9. Données T.M.D.S. 0-
10. Horloge T.M.D.S.+

N° de

Désignation

broche

1. Blindage de l'horloge T.M.D.S.
2. Horloge T.M.D.S.-
3. CEC
4. Utilitaire
5. SCL
6. SDA
7. Mise à la terre DDC/CEC
8. Alimentation +5V
9. Détention d'une prise chaude

Prise RS-232C : Mini connecteur mâle D-sub à 9 broches de l'adaptateur RS-232C DIN-D-sub

N° de

broche

2. RD Réception de données
3. SD Envoi de données
7. RS Demande d'em
8. CS Prêt à émettre
   9.

E/S

Référence

Pas raccordé
Raccordé au circuit interne
Raccordé au circuit interne
Pas raccordé
Raccordé au circuit interne
Pas raccordé
Raccordé à CS dans le circuit interne
Raccordé à RS dans le circuit interne
Pas raccordé

Connexion recommandée pour le cable RS-232C : Connecteur femelle D-sub à 9 broches

• Selon le péripérisque de contrôle utilisé, il pourrait être nécessaire de raccorder la broche 4 et la broche 6 sur le péripérisque de contrôle (par exemple un ordinateur).

Prise USB : Connecteur USB de type B

Signal

1.
2.
3.
4.

N° de broche

VCC Alimentation USB

USB- Données USB-

USB+ Données USB+

SG Masse signalétique

Prise LAN:LAN (RJ-45)

Signal

1.
2.
3.
4.

N° de

broche

Signal

TX

TX-

RX+

N° de

broche

5.

6.

7.

8.

RX-

Spécifications et réglages des commandes RS-232C

Commande par l'ordinateur

Un ordinateur peut être utilisé pour exécuter les commandes depuis un ordinateur relié au projecteur par un cable série RS-232C (type croisé, disponible dans le commerce). (Voir page 25 du mode d'emploi du projecteur pour le raccordement.)

Réglez les paramètres du port série de l'ordinateur sur ceux du tableau.

Format signal : Conforme au standard RS-232C.

Bits de parité : Aucun

Débit en bauds*: 9 600 bps / 38 400 bps / 115 200 bps

Bit d'arrêt : 1 bit

Longueur des données : 8 bits

Commande de flux : Aucun

*Réglez la vitesse de transmission du projecteur sur la même vitesse que l'ordinateur.

Format basic

Les commandes sont envoyées depuis l'ordinateur dans l'ordre suivant : commande, paramètre et code de retard. ÀpRES que le projecteur ait traité la commande envoyée par l'ordinateur, il envoie un code de réponse à l'ordinateur.

Format de la commande

Commande 4 chiffres

Format de code de réponse

Réponse normale

Réponse d'erreur (erreur de communication ou commande incorrecte)

O

K

Code de return (0DH)

E

R

R

Code de retour (0DH)

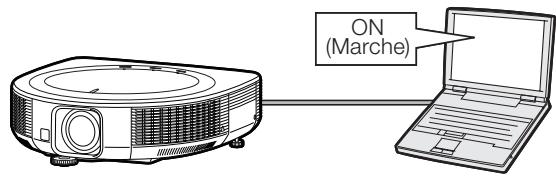

Info

• Lorsque vous commandez le projecteur par les commandes RS-232C à partir de l'ordinateur, attendez au moins 30 secondes après la mise sous tension pour transmettre les commandes.
• Àprous l'envoi d'une slection d'entree ou d'une commande de reglage d'image et la reception d'un code de reponse « OK», le projecteur peut avoir besoin d'un certain laps de temps pour traiter la commande. Si une deuxieme commande est envoyee pendant que le projecteur est always en train de traiter la premiere, vous receivez peut-etre un code de reponse « ERR ». Si cela se produit, essayez de re-envoyer la deuxieme commande.

• Lorsque plus d'un code est envoyé, envoyez chaque commande uniquement après que le code de réponse pour la commande précédente provenant du projecteur a été vérifiée.
  ·《POWR????》，《TABN_1》,《TLPS_1》，《TPOW_1》，《TLPN_1》，《TLTT_1》，《TLTM_1》，《TLTL_1》，《TNAM_1》，《MNRD_1》，《PJNO_1》

• Quand le projecteur reçoit un paramètre de commande spécial comme montré ci-dessous :

• L'affichage à l'écran ne disparaître pas.

• La programmation « Extinction Auto » ne sera pas réinitialisée.
• Des paramètres de commande spéciaux sont disponibles pour les applications qui requirement une interrogation continue.

Remarque

• Si un tiret de soulignement (_) apparaît dans la colonne des paramètres, entrez un espace.
• Si un astérisque (*) apparaît dans la colonne des paramètres, entrez une valeur dans la plage indiquée entre parentheses dans Contenu de la commande.

Commands

Exemple : Lorsque vous mettez le projecteur sous tension, procedez au réglage suivant.

Ordinateur

CONTENUS DE COMMANDES			COMMANDE				PARAMETRE			RETOUR
										Sous tension	Mode veille (ou temps de démarriage de 30 secondes)
Alimentation	Activé		P	O	W	R	-	-	1	OK ou ERR	OK
	Déactivé		P	O	W	R	-	-	0	OK	OK ou ERR
	État		P	O	W	R	?	?	?	1	0
Condition de projecteur			T	A	B	N	-	-	1	0: Normal1: Temp. élevé8: Durée de vie restante de la lampe 5% ou moins16: Lampe grillée32: Lampe non-allumée	0: Normal1: Temp. xxxxErr. Ventilateur4: Couverture ouvert8: Durée de vie restante de la lampe 5% ou moins16: Lampe grillée32: Lampe non-allumée64: Temp. anomaliently xxxx
Lampe	État		T	L	P	S	-	-	1	0: Déactivé, 1: Activé, 2: Reprise, 3: En attente, 4: Erreur lampe	0: Déactivé, 4: Erreur lampe
	État d'alimentation		T	P	O	W	-	-	1	1: Activé, 2: Refroidissement	0: Veille
	Quantité		T	L	P	N	-	-	1	1
	Durée d'utilisation (heures)		T	L	T	T	-	-	1	0 - 9999(Entier)
	Durée d'utilisation (minutes)		T	L	T	M	-	-	1	0, 15, 30, 45
	Durée de vie (pourcentage)		T	L	T	L	-	-	1	0% - 100%(Entier)
Nom	Vérification Nom Modèle		T	N	A	M	-	-	1	XGSV100W/XGSV200X
	Vérification Nom Modèle		M	N	R	D	-	-	1	XG-SV100W/XG-SV200X
	Réglage de Nom du Projecteur 1 (quatre premiers caractères)*1		P	J	N	1	*	*	*	OK ou ERR
	Réglage de Nom du Projecteur 2 (quatre caractères centraux)*1		P	J	N	2	*	*	*	OK ou ERR
	Réglage de Nom du Projecteur 3 (quatre derniers caractères)*1		P	J	N	3	*	*	*	OK ou ERR
	Vérification du Nom du Projecteur		P	J	N	0	-	-	1	Nom du Projecteur
Changement d'entrée	COMPUTER1		I	R	G	B	-	-	1	OK ou ERR	ERR
	COMPUTER2 *2		I	R	G	B	-	-	2	OK ou ERR	ERR
	HDMI		I	R	G	B	-	-	3	OK ou ERR	ERR
	S-VIDEO		I	V	E	D	-	-	1	OK ou ERR	ERR
	VIDEO		I	V	E	D	-	-	2	OK ou ERR	ERR
	Contrôle entrée RVB		I	R	G	B	?	?	?	1: COMPUTER1, 2: COMPUTER2, 3: HDMI, ERR	ERR
	Contrôle vidéo entrée		I	V	E	D	?	?	?	1: S-VIDEO, 2: VIDEO ou ERR	ERR
	Contrôle mode entrée		I	M	O	D	?	?	?	1: RVB, 2: VIDEO	ERR
	Contrôle entrée		I	C	H	K	?	?	?	1: COMPUTER1, 2: COMPUTER2, 3: HDMI, 4: S-VIDEO, 5: VIDEO	ERR
Volume	Volume(0 - 60)		V	O	L	A	-	*	*	OK ou ERR	ERR
	Volume haut/bas(-10 - +10)		V	O	U	D	-	*	*	OK ou ERR	ERR
Rég Trapèz	Verticale -80 - +80		K	E	Y	S	-	*	*	OK ou ERR	ERR
			K	E	Y	V	-	*	*	OK ou ERR	ERR
	Horizontal -60 - +60		K	E	Y	H	-	*	*	OK ou ERR	ERR
Sourdine AV	Activée		I	M	B	K	-	-	1	OK ou ERR	ERR
	Déactivée		I	M	B	K	-	-	0	OK ou ERR	ERR
Gel d'image	Activée		F	R	E	Z	-	-	1	OK ou ERR	ERR
	Déactivée		F	R	E	Z	-	-	0	OK ou ERR	ERR
Sync Auto	Début		A	D	J	S	-	-	1	OK ou ERR	ERR
Redimensionner	COMPUTER1	Normal	R	A	S	R	-	-	1	OK ou ERR	ERR
		16:9	R	A	S	R	-	-	2	OK ou ERR	ERR
		Pt par Pt	R	A	S	R	-	-	3	OK ou ERR	ERR
		Plein	R	A	S	R	-	-	5	OK ou ERR	ERR
		Bords (XG-SV200X uniquement)	R	A	S	R	-	-	6	OK ou ERR	ERR
		Zoom Zone	R	A	S	R	-	1	0	OK ou ERR	ERR
		Etendre V	R	A	S	R	-	1	1	OK ou ERR	ERR
	COMPUTER2	Normal	R	B	S	R	-	-	1	OK ou ERR	ERR
		16:9	R	B	S	R	-	-	2	OK ou ERR	ERR
		Pt par Pt	R	B	S	R	-	-	3	OK ou ERR	ERR
		Plein	R	B	S	R	-	-	5	OK ou ERR	ERR
		Bords (XG-SV200X uniquement)	R	B	S	R	-	-	6	OK ou ERR	ERR
		Zoom Zone	R	B	S	R	-	1	0	OK ou ERR	ERR
		Etendre V	R	B	S	R	-	1	1	OK ou ERR	ERR
CONTENUS DE COMMANDES			COMMANDE				PARAMÊTRE			RETOUR
										Sous tension	Mode veille (ou temps de démarriage de 30 secondes)
Redimensionner	HDMI	Normal	R	C	S	R	-	-	1	OK ou ERR	ERR
		16:9	R	C	S	R	-	-	2	OK ou ERR	ERR
		Pt par Pt	R	C	S	R	-	-	3	OK ou ERR	ERR
		Plein	R	C	S	R	-	-	5	OK ou ERR	ERR
		Bords (XG-SV200X uniquely)	R	C	S	R	-	-	6	OK ou ERR	ERR
		Zoom Zone	R	C	S	R	-	1	0	OK ou ERR	ERR
		Etendre V	R	C	S	R	-	1	1	OK ou ERR	ERR
	S-VIDEO	Normal	R	A	S	V	-	-	1	OK ou ERR	ERR
		16:9	R	A	S	V	-	-	2	OK ou ERR	ERR
		Bords (XG-SV200X uniquely)	R	A	S	V	-	-	3	OK ou ERR	ERR
		Zoom Zone	R	A	S	V	-	1	0	OK ou ERR	ERR
		Etendre V	R	A	S	V	-	1	1	OK ou ERR	ERR
	VIDEO	Normal	R	B	S	V	-	-	1	OK ou ERR	ERR
		16:9	R	B	S	V	-	-	2	OK ou ERR	ERR
		Bords (XG-SV200X uniquely)	R	B	S	V	-	-	3	OK ou ERR	ERR
		Zoom Zone	R	B	S	V	-	1	0	OK ou ERR	ERR
		Etendre V	R	B	S	V	-	1	1	OK ou ERR	ERR
Réinitialiser tout			A	L	R	E	-	-	1	OK ou ERR	ERR
COMPUTER1 ENTRÉE	Mode Image	Standard	R	A	P	S	-	1	0	OK ou ERR	ERR
		Présentation	R	A	P	S	-	1	1	OK ou ERR	ERR
		Cinéma	R	A	P	S	-	1	2	OK ou ERR	ERR
		Jeu	R	A	P	S	-	1	3	OK ou ERR	ERR
		sRVB	R	A	P	S	-	1	4	OK ou ERR	ERR
	Contraste	-30 - +30	R	A	P	I	- *	*	*	OK ou ERR	ERR
	Luminos.	-30 - +30	R	A	B	R	- *	*	*	OK ou ERR	ERR
	Rouge	-30 - +30	R	A	R	D	- *	*	*	OK ou ERR	ERR
	Bleu	-30 - +30	R	A	B	E	- *	*	*	OK ou ERR	ERR
	Couleur	-30 - +30	R	A	C	O	- *	*	*	OK ou ERR	ERR
	Teinte	-30 - +30	R	A	T	I	- *	*	*	OK ou ERR	ERR
	Netteté	-30 - +30	R	A	S	H	- *	*	*	OK ou ERR	ERR
	Temp Clr	-2 - +2	R	A	C	T	-	*	*	OK ou ERR	ERR
	BrilliantColorTM	0 - +2	R	A	W	E	-	-	*	OK ou ERR	ERR
	Réduction bruit	Hors service	R	A	N	R	-	-	0	OK ou ERR	ERR
		Niveau 1	R	A	N	R	-	-	1	OK ou ERR	ERR
		Niveau 2	R	A	N	R	-	-	2	OK ou ERR	ERR
		Niveau 3	R	A	N	R	-	-	3	OK ou ERR	ERR
	Réinitial de l'image		R	A	R	E	-	-	1	OK ou ERR	ERR
	Type de signal	Auto	I	A	S	I	-	-	0	OK ou ERR	ERR
		RVB	I	A	S	I	-	-	1	OK ou ERR	ERR
		YPbPr	I	A	S	I	-	-	2	OK ou ERR	ERR
	Entrée audio	Audio 1	R	A	A	I	-	-	1	OK ou ERR	ERR
		Audio 2	R	A	A	I	-	-	2	OK ou ERR	ERR
	Computer2 ENTRÉE	Mode Image	R	B	P	S	-	1	0	OK ou ERR	ERR
		Présentation	R	B	P	S	-	1	1	OK ou ERR	ERR
		Cinéma	R	B	P	S	-	1	2	OK ou ERR	ERR
		Jeu	R	B	P	S	-	1	3	OK ou ERR	ERR
		sRVB	R	B	P	S	-	1	4	OK ou ERR	ERR
	Contraste	-30 - +30	R	B	P	I	- *	*	*	OK ou ERR	ERR
	Luminos.	-30 - +30	R	B	B	R	- *	*	*	OK ou ERR	ERR
	Rouge	-30 - +30	R	B	R	D	- *	*	*	OK ou ERR	ERR
	Bleu	-30 - +30	R	B	B	E	- *	*	*	OK ou ERR	ERR
	Couleur	-30 - +30	R	B	C	O	- *	*	*	OK ou ERR	ERR
	Teinte	-30 - +30	R	B	T	I	- *	*	*	OK ou ERR	ERR
	Netteté	-30 - +30	R	B	S	H	- *	*	*	OK ou ERR	ERR
	Temp Clr	-2 - +2	R	B	C	T	-	*	*	OK ou ERR	ERR
	BrilliantColorTM	0 - +2	R	B	W	E	-	-	*	OK ou ERR	ERR
	Réduction bruit	Hors service	R	B	N	R	-	-	0	OK ou ERR	ERR
		Niveau 1	R	B	N	R	-	-	1	OK ou ERR	ERR
		Niveau 2	R	B	N	R	-	-	2	OK ou ERR	ERR
		Niveau 3	R	B	N	R	-	-	3	OK ou ERR	ERR
	Réinitial de l' image		R	B	R	E	-	-	1	OK ou ERR	ERR
	Type de signal	Auto	I	B	S	I	-	-	0	OK ou ERR	ERR
		RVB	I	B	S	I	-	-	1	OK ou ERR	ERR
		YPbPr	I	B	S	I	-	-	2	OK ou ERR	ERR
	Entrée audio	Audio 1	R	B	A	I	-	-	1	OK ou ERR	ERR
		Audio 2	R	B	A	I	-	-	2	OK ou ERR	ERR

CONTENUS DE COMMANDES

COMMANDE

PARAMETRE

RETOUR

Sous tension

Mode veille (ou temps de démarrage de 30 secondes)

HDMI ENTRée

Mode Image

Standard

R

C

P

S

-

-

1

0

OK ou ERR

ERR

Présentation

R

C

P

S

-

-

1

1

OK ou ERR

ERR

Cinéma

R

C

P

S

-

-

1

2

OK ou ERR

ERR

Jeu

R

C

P

S

-

-

1

3

OK ou ERR

ERR

sRVB

R

C

P

S

-

-

1

4

OK ou ERR

ERR

Contraste

-30 - +30

R

C

P

I

-

*

*

*

OK ou ERR

ERR

Luminos.

-30 - +30

R

C

B

R

-

*

*

*

OK ou ERR

ERR

Rouge

-30 - +30

R

C

R

D

-

*

*

*

OK ou ERR

ERR

Bleu

-30 - +30

R

C

B

E

-

*

*

*

OK ou ERR

ERR

Couleur

-30 - +30

R

C

C

O

-

*

*

*

OK ou ERR

ERR

Teinte

-30 - +30

R

C

T

I

-

*

*

*

OK ou ERR

ERR

Netteté

-30 - +30

R

C

S

H

-

*

*

*

OK ou ERR

ERR

Temp Clr

-2 - +2

R

C

C

T

-

-

*

*

OK ou ERR

ERR

BrilliantColorTM

0 - +2

R

C

W

E

-

-

-

*

OK ou ERR

ERR

Réduction bruit

Hors service

R

C

N

R

-

-

0

OK ou ERR

ERR

Niveau 1

R

C

N

R

-

-

1

OK ou ERR

ERR

Niveau 2

R

C

N

R

-

-

2

OK ou ERR

ERR

Niveau 3

R

C

N

R

-

-

3

OK ou ERR

ERR

Réinitial de l'image

R

C

R

E

-

-

1

OK ou ERR

ERR

Type de signal

Auto

I

C

S

I

-

-

0

OK ou ERR

ERR

RVB

I

C

S

I

-

-

1

OK ou ERR

ERR

YPbPr

I

C

S

I

-

-

2

OK ou ERR

ERR

Entrée audio

Audio 1

R

C

A

I

-

-

1

OK ou ERR

ERR

Audio 2

R

C

A

I

-

-

2

OK ou ERR

ERR

HDMI

R

C

A

I

-

-

3

OK ou ERR

ERR

Gamma dynam.

Auto

H

M

C

D

-

-

0

OK ou ERR

ERR

Standard

H

M

C

D

-

-

1

OK ou ERR

ERR

Amélioré

H

M

C

D

-

-

2

OK ou ERR

ERR

S-VIDEO ENTRée

Mode Image

Standard

V

A

P

S

-

-

1

0

OK ou ERR

ERR

Présentation

V

A

P

S

-

-

1

1

OK ou ERR

ERR

Cinéma

V

A

P

S

-

-

1

2

OK ou ERR

ERR

Jeu

V

A

P

S

-

-

1

3

OK ou ERR

ERR

Contraste

-30 - +30

V

A

P

I

-

*

*

*

OK ou ERR

ERR

Luminos.

-30 - +30

V

A

B

R

-

*

*

*

OK ou ERR

ERR

Rouge

-30 - +30

V

A

R

D

-

*

*

*

OK ou ERR

ERR

Bleu

-30 - +30

V

A

B

E

-

*

*

*

OK ou ERR

ERR

Couleur

-30 - +30

V

A

C

O

-

*

*

*

OK ou ERR

ERR

Teinte

-30 - +30

V

A

T

I

-

*

*

*

OK ou ERR

ERR

Netteté

-30 - +30

V

A

S

H

-

*

*

*

OK ou ERR

ERR

Temp Clr

-2 - +2

V

A

C

T

-

-

*

*

OK ou ERR

ERR

BrilliantColorTM

0 - +2

V

A

W

E

-

-

-

*

OK ou ERR

ERR

Réduction bruit

Hors service

V

A

N

R

-

-

0

OK ou ERR

ERR

Niveau 1

V

A

N

R

-

-

1

OK ou ERR

ERR

Niveau 2

V

A

N

R

-

-

2

OK ou ERR

ERR

Niveau 3

V

A

N

R

-

-

3

OK ou ERR

ERR

Réinitial de l'image

V

A

R

E

-

-

1

OK ou ERR

ERR

Entrée audio

Audio 1

V

A

A

I

-

-

1

OK ou ERR

ERR

Audio 2

V

A

A

I

-

-

2

OK ou ERR

ERR

VIDEO ENTRée

Mode Image

Standard

V

B

P

S

-

-

1

0

OK ou ERR

ERR

Présentation

V

B

P

S

-

-

1

1

OK ou ERR

ERR

Cinéma

V

B

P

S

-

-

1

2

OK ou ERR

ERR

Jeu

V

B

P

S

-

-

1

3

OK ou ERR

ERR

Contraste

-30 - +30

V

B

P

I

-

*

*

*

OK ou ERR

ERR

Luminos.

-30 - +30

V

B

B

R

-

*

*

*

OK ou ERR

ERR

Rouge

-30 - +30

V

B

R

D

-

*

*

*

OK ou ERR

ERR

Bleu

-30 - +30

V

B

B

E

-

*

*

*

OK ou ERR

ERR

Couleur

-30 - +30

V

B

C

O

-

*

*

*

OK ou ERR

ERR

Teinte

-30 - +30

V

B

T

I

-

*

*

*

OK ou ERR

ERR

Netteté

-30 - +30

V

B

S

H

-

*

*

*

OK ou ERR

ERR

Temp Clr

-2 - +2

V

B

C

T

-

-

*

*

OK ou ERR

ERR

BrilliantColorTM

0 - +2

V

B

W

E

-

-

-

*

OK ou ERR

ERR

Réduction bruit

Hors service

V

B

N

R

-

-

0

OK ou ERR

ERR

Niveau 1

V

B

N

R

-

-

1

OK ou ERR

ERR

Niveau 2

V

B

N

R

-

-

2

OK ou ERR

ERR

Niveau 3

V

B

N

R

-

-

3

OK ou ERR

ERR

Réinitial de l'image

V

B

R

E

-

-

1

OK ou ERR

ERR

Entrée audio

Audio 1

V

B

A

I

-

-

1

OK ou ERR

ERR

Audio 2

V

B

A

I

-

-

2

OK ou ERR

ERR

CONTENUS DE COMMANDES			COMMANDE				PARAMETRE			RETOUR
										Sous tension	Mode veille (ou temps de démarriage de 30 secondes)
Horloge	-150 - +150		I	N	C	L	*	*	*	OK ou ERR	ERR
Phase	-30 - +30		I	N	P	H	-	*	*	OK ou ERR	ERR
Pos. hori	-150 - +150		I	A	H	P	*	*	*	OK ou ERR	ERR
Pos. vert	-60 - +60		I	A	V	P	-	*	*	OK ou ERR	ERR
Remise à zéro de synchronisation fine			I	A	R	E	-	-	1	OK ou ERR	ERR
Overscan	En service		O	V	S	N	-	-	1	OK ou ERR	ERR
	Hors service		O	V	S	N	-	-	0	OK ou ERR	ERR
Af.OSD	En service		I	M	D	I	-	-	1	OK ou ERR	ERR
	Hors service		I	M	D	I	-	-	0	OK ou ERR	ERR
Système vidéo	Auto		M	E	S	Y	-	-	1	OK ou ERR	ERR
	PAL		M	E	S	Y	-	-	2	OK ou ERR	ERR
	SECAM		M	E	S	Y	-	-	3	OK ou ERR	ERR
	NTSC4.43		M	E	S	Y	-	-	4	OK ou ERR	ERR
	NTSC3.58		M	E	S	Y	-	-	5	OK ou ERR	ERR
	PAL-M		M	E	S	Y	-	-	6	OK ou ERR	ERR
	PAL-N		M	E	S	Y	-	-	7	OK ou ERR	ERR
	PAL-60		M	E	S	Y	-	-	8	OK ou ERR	ERR
Arrière-fond	Logo		I	M	B	G	-	-	1	OK ou ERR	ERR
	Bleu		I	M	B	G	-	-	3	OK ou ERR	ERR
	Non		I	M	B	G	-	-	4	OK ou ERR	ERR
Eco+Veille	En service		T	H	M	D	-	-	1	OK ou ERR	ERR
	Hors service		T	H	M	D	-	-	0	OK ou ERR	ERR
Sync.Automat.	En service		A	A	D	J	-	-	1	OK ou ERR	ERR
	Hors service		A	A	D	J	-	-	0	OK ou ERR	ERR
Extinction Auto	En service		A	P	O	W	-	-	1	OK ou ERR	ERR
	Hors service		A	P	O	W	-	-	0	OK ou ERR	ERR
Remise en march auto	En service		A	R	E	S	-	-	1	OK ou ERR	ERR
	Hors service		A	R	E	S	-	-	0	OK ou ERR	ERR
Mode VEILLE	Standard		M	O	U	T	-	-	1	OK ou ERR	ERR
	Eco		M	O	U	T	-	-	0	OK ou ERR	ERR
Mode PRJ	Retourer	En service	I	M	R	E	-	-	1	OK ou ERR	ERR
		Hors service	I	M	R	E	-	-	0	OK ou ERR	ERR
	Inverser	En service	I	M	I	N	-	-	1	OK ou ERR	ERR
		Hors service	I	M	I	N	-	-	0	OK ou ERR	ERR
Langue	English		M	E	L	A	-	-	1	OK ou ERR	ERR
	Deutsch		M	E	L	A	-	-	2	OK ou ERR	ERR
	Español		M	E	L	A	-	-	3	OK ou ERR	ERR
	Nederlandlands		M	E	L	A	-	-	4	OK ou ERR	ERR
	Français		M	E	L	A	-	-	5	OK ou ERR	ERR
	Italienano		M	E	L	A	-	-	6	OK ou ERR	ERR
	Svenska		M	E	L	A	-	-	7	OK ou ERR	ERR
	日本語		M	E	L	A	-	-	8	OK ou ERR	ERR
	Portugues		M	E	L	A	-	-	9	OK ou ERR	ERR
	汉语		M	E	L	A	-	1	0	OK ou ERR	ERR
	한국어		M	E	L	A	-	1	1	OK ou ERR	ERR
	Чuckов		M	E	L	A	-	1	2	OK ou ERR	ERR
	사용		M	E	L	A	-	1	3	OK ou ERR	ERR
	polski		M	E	L	A	-	1	4	OK ou ERR	ERR
	Türkce		M	E	L	A	-	1	5	OK ou ERR	ERR
	사진		M	E	L	A	-	1	6	OK ou ERR	ERR
	Magyar		M	E	L	A	-	1	7	OK ou ERR	ERR
	Tiếng Viế		M	E	L	A	-	1	8	OK ou ERR	ERR
Sortie audio	Sortie audio fixe		A	O	U	T	-	-	1	OK ou ERR	ERR
	S. audio variable		A	O	U	T	-	-	2	OK ou ERR	ERR
Enceinte interne	En service		A	S	P	K	-	-	1	OK ou ERR	ERR
	Hors service		A	S	P	K	-	-	0	OK ou ERR	ERR
Contrôle fréquence RVB	Horizontalale		T	F	R	Q	-	-	1	kHz(***,° ou ERR)	ERR
	Verticalale		T	F	R	Q	-	-	2	Hz(****,° ou ERR)	ERR
Mode Ventilation	Normal		H	L	M	D	-	-	0	OK ou ERR	ERR
	Élevé		H	L	M	D	-	-	1	OK ou ERR	ERR
Aigus	-30 - +30		A	A	T	E	-	*	*	OK ou ERR	ERR
Graves	-30 - +30		A	A	B	A	-	*	*	OK ou ERR	ERR
Couleur murale	Hors service		W	L	C	O	-	-	0	OK ou ERR	ERR
	Tableau noir		W	L	C	O	-	-	1	OK ou ERR	ERR
	Tableau blanc		W	L	C	O	-	-	2	OK ou ERR	ERR
Sélect. COMPUTER2 *3	Entrée		R	B	S	E	-	-	0	OK ou ERR	ERR
	Sortie moniter		R	B	S	E	-	-	1	OK ou ERR	ERR
DLP® LinkTM		Hors service	3	D	E	N	-	-	0	OK ou ERR	ERR
		En service	3	D	E	N	-	-	1	OK ou ERR	ERR
Inverser DLP® LinkTM			3	D	I	V	-	-	1	OK ou ERR	ERR

CONTENUS DE COMMANDES

COMMANDE

PARAMÉTURE

RETOUR

Sous tension

Mode veille (ou temps de démarriage de 30 secondes)

Réal. vid.

0 IRE

V

I

S

U

-

-

-

0

OK ou ERR

ERR

7.5 IRE

V

I

S

U

-

-

-

1

OK ou ERR

ERR

Sous-titre codé (Pour l'Amérique du Nord et l'Amérique du Sud uniquement)

Hors service

C

L

C

A

-

-

-

0

OK ou ERR

ERR

CC1

C

L

C

A

-

-

-

1

OK ou ERR

ERR

CC2

C

L

C

A

-

-

-

2

OK ou ERR

ERR

OBJECTIF

Mise au point (-255 - +255)

L

N

F

O

*

*

*

*

OK ou ERR

ERR

Zoom (-255 - +255)

L

N

Z

O

*

*

*

*

OK ou ERR

ERR

Objectif Vertical Shift (-800 - +800) *6

L

N

S

H

*

*

*

*

OK ou ERR

ERR

L

N

U

D

*

*

*

*

OK ou ERR

ERR

Objectif Horizontal Shift (-800 - +800) *6

L

N

L

R

*

*

*

*

OK ou ERR

ERR

Objectif Centre Shift *6

L

N

P

D

-

-

-

1

OK ou ERR

ERR

ROTATION *4

-800 - +800

S

V

L

R

*

*

*

*

OK ou ERR

ERR

Rotation indicateur *4

En service

S

V

B

L

-

-

-

1

OK ou ERR

ERR

Hors service

S

V

B

L

-

-

-

0

OK ou ERR

ERR

MÉMOIRE

Sauvegarder (1-8)

L

N

S

V

*

*

*

*

OK ou ERR

ERR

Charger (1-8) *6

L

N

L

O

*

*

*

*

OK ou ERR

ERR

Vider (1-8)

L

N

C

R

*

*

*

*

OK ou ERR

ERR

Sourdine

En service

L

N

M

M

-

-

-

1

OK ou ERR

ERR

Hors service

L

N

M

M

-

-

-

0

OK ou ERR

ERR

Verrou

En service

L

N

M

L

-

-

-

1

OK ou ERR

ERR

Hors service

L

N

M

L

-

-

-

0

OK ou ERR

ERR

Réinitialiser le paramètre réseau

L

N

R

E

-

-

-

1

OK ou ERR

OK ou ERR

Redémarrer le réseau

L

R

E

S

-

-

-

1

OK ou ERR

OK ou ERR

Réinitialisation de compteur d'heures de la lampe *5

L

P

R

E

0

0

0

1

ERR

OK ou ERR

1 Pour configurer le nom du projeteur, envoyez les commandes dans l'ordre : PJN1, PJN2 et PJN3.
2 Lorsque « Sélect. COMPUTER2 » est réglé sur « Sortie monateur », il est possible que vous receiveviez le code d'erreur « ERR ».
3 Lorsque « COMPUTER2 » est sélectionné dans la liste ENTREÉ, il n'est pas possible de régler « Sélect. COMPUTER2 » sur « Sortie monitér »
4 Cette commande peut envoyer seulement lorsque le module rotatif de montage au plafond (AN-SV100T : disponible dans le commerce) est connecté au projecteur.
5 La commande de réinitialisation du compteur d'heures de la lampe n'est disponible qu'en mode veille.
6 Si le capot d'objectif n'est pas correctement attaché, vous pourriez receiveoir un code de réponse « ERR »

Utilisation du projecteur à l'aide du protocole PJLink™

Le projecteur est conforme à la norme PJLink™ Coupe 1.

Les commandes à utiliser pour contrôler le projecteur à l'aide du protocole PJLink™ sont indiquées ci-dessous.

CONTENUS DE COMMANDES		COMMANDE								RETOUR
Contrôle de l'alimentation	Déscientie	P	O	W	R	-	0			OK ou ERR3
	Activée	P	O	W	R	-	1			OK ou ERR3
Demande d'état de l'alimentation		P	O	W	R	-	?			0: Mode veille1: Sous tension2: Veille (Refroidissement)3: Sous tension (Mise en route)
Demande de liste d'entrée		I	N	S	T	-	?			11 12 21 22 31
Changement d'entrée	COMPUTER1	I	N	P	T	-	1	1		OK ou ERR3
	COMPUTER2	I	N	P	T	-	1	2		OK ou ERR3
	HDMI	I	N	P	T	-	3	1		OK ou ERR3
	S-VIDEO	I	N	P	T	-	2	1		OK ou ERR3
	VIDEO	I	N	P	T	-	2	2		OK ou ERR3
Demande d'état de l'entrée		I	N	P	T	-	?			11: COMPUTER112: COMPUTER231: HDMI21: S-VIDEO22:VIDEOou ERR3
Sourdine AV	Déscientie	A	V	M	T	-	3	0		OK ou ERR3
	Activée	A	V	M	T	-	3	1		OK ou ERR3
Demande d'état de la sourdine AV		A	V	M	T	-	?			30: Déscientie31: Activéeou ERR3
Demande de la lampe		L	A	M	P	-	?			1er nombre: durée d'utilisation de la lampe (heures)2e nombre: 0: lampe éteinte 1: lampe allumée
Demande de condition d'erreur		E	R	S	T	-	?			1er octet: état d'erreur du ventilateur2e octet: état d'erreur de la lampe3e octet: état d'erreur de la température4e octet: état du couvertcle ouvert5e octet: non utilisé, renvoie 06e octet: autre état d'erreur
										0: Pas d'erreur détectée1: AVERTISSEMENT2: Erreur détectée
Demande du nom du projeteur *		N	A	M	E	-	?			Nom du Projecteur
Demande du nom du fabricant		I	N	F	1	-	?			SHARP
Demande du nom du produit		I	N	F	2	-	?			XG-SV100W/XG-SV200X
Demande d'autres informations		I	N	F	O	-	?			Non utilise
Demande d'informations sur la classe		C	L	S	S	-	?			1

• Voues pouvez régler « Projector Name » à « Réglages généraux du réseau (Network – General) » à la page 20.

Authentication PJLink™:

Le mot de passer à utiliser pour PJLink™ est le même que celui que vous avez configuré dans « Paramétrage de la sécurité (Network - Security) » (page 19). Lors d'une'utilisation sans authentication, ne configrez pas de mot de passer.

Conforme PJLink™:

Ce produit est conforme à la norme PJLink de Classe 1 et toutes les commandes de Classe 1 sont disponibles. Il a été confirmé que ce produit est conforme aux caractéristiques techniques de la norme PJLink version 1.00.

Pour toutes informations complémentaires, visiter la page « http://pjlink.jbmia.or.jp/english/ »

Configuration de l'environnement du réseau du projecteur

Le fonctionnement de base du projeteur via le réseau est décrit ci-dessous.

Si le réseau est déjà installs, les réglages de réseau devront être changés sur le projecteur.

Adressez-vous à l'administrateur du réseau pour ces réglages.

Yououpez effectuer desreglages reseau à la fois sur le projecteur et sur l'ordinateur.La

procedure suivantecorrespondauxreglagessurI'ordinateur.

Réglages réseau sur l'ordinateur

1. Connexion du projecteur à un ordinateur

Raccordez un cable LAN (Catégorie 5, type croisé) entre l'ordinateur et le projecteur.

Page 12

2. Specification d'une adresse IP pour l'ordinateur

Spécifiez les réglages IP de l'ordinateur pour valider les communications bi-univoques avec le projecteur.

Pages 13, 14

3. Configuration d'une connexion réseau pour le projecteur

Effectuez les réglages réseau du projecteur en fonction de votre réseau.

→Pages 15, 16

• Microsoft®, Windows® et Windows Vista® sont les marques déposées de Microsoft Corporation, aux États Unis et/ou dans d'autres pays.
• PJLink est une marque déposée ou une marque de commerce d'application au Japon, aux États-Unis, au Canada, en U.E., en Chine et/ou dans d'autres pays/régions.
• Toutes les autres compagnies ou noms de produit sont les marques déposées de leur société propriétaire respective.

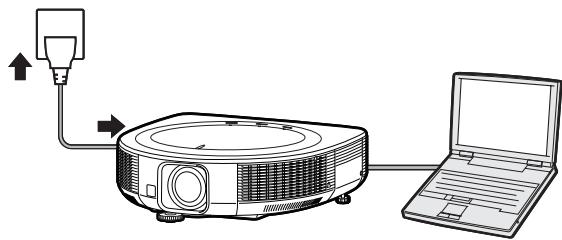

1. Connexion du projecteur à un ordinateur

Etablissement d'une connexion bi-univoque entre le projecteur et l'ordinateur. Avec un cable LAN disponible dans le commerce (cable UTP, Catégorie 5, type croisé) vous pouvez configurer le projecteur via l'ordinateur.

1 Débranche le cable LAN de l'ordinateur du réseau existant.
2 Raccordez un cable LAN disponible dans le commerce (cable UTP, Catégorie 5, type croisé) à la borne LAN du projecteur et l'autre extrémité du cable à la borne LAN de l'ordinateur.
3 Branchez le cable d'alimentation dans la prise secteur du projecteur.
4 Allumez l'ordinateur.

Info

Assurez-vous que la diode LINK LED à l'arrière du projecteur s'allume. Si elle ne s'allume pas, vérifie les points suivants :

• Le cable LAN est bien raccordé.
• Le projecteur et l'ordinateur ont bien été mis en marche.

Câble LAN relié au réseau
(type croisé, disponible dans le commerce)

La connexion est maintainant terminée. Passez à « 2. Spécification d'une adresse IP pour l'ordinateur »

2. Spécification d'une adresse IP pour l'ordinateur

Les réglages qui doivent être effectuels dans Windows Vista® sont décrites ci-dessous.

1 Connectez-vous au réseau par le compte de l'administrateur de l'ordinateur.
2 Cliquez sur le bouton « start » (démarrer) et cliquez sur « Control Panel » (Panneau de configuration).

3 Cliquez sur « View network status and tasks » (Afficher le statut du réseau et les tâches) dans « Network and Internet » (Réseau et Internet), puis cliquez sur « View status » (Afficher le statut) dans la nouvelle fenêtre.

• Des examples sont utilisés pour expliquer les opérations sur l'affichage de catégories. Si vous utilisez l'affichage classique, double-cliquez sur « Network and Sharing center » (Centre de réseau et de partage).

4 Cliquez sur « Properties » (Propriétés).

• Si I'écran de contrôle du compte utilisé est affché, cliquez sur « Continue » (Continuer).

5

Cliquez sur « Internet Protocol Version 4 (TCP/IPv4) » (Protocole Internet Version 4 (TCP/IPv4)), puis sur le bouton « Properties » (Propriétés).

6

Confirmez ou changez l'adresse IP sur I'ordinateur utilisé.

① Confirmez et notez « IP address » (Adresse IP) actuelle, « Subnet mask » (Masque de sous-réseau) et « Default gateway » (Passerelle par défaut). Assurez-vous de noter/adresse IP actuelle, masque de sous-réseau et passerelle par défaut car il vous sera demandé de les réinitialiser plus tard.
② Réglez temporairement comme suit : IP address : 192.168.150.3 Subnet mask : 255.255.255.0 Default gateway : (Ne pas saisir de valeur.)

Remarque

• Les valeurs d'usine préréglées sur le projecteur sont celles-ci: Client DHCP : OFF IP address : 192.168.150.2 Subnet mask : 255.255.255.0 Default gateway : 0.0.0.0

7

Après le réglage, cliquez sur le bouton « OK», puis redémarrez l'ordinateur.

Après la confirmation ou le réglage, passez à « 3. Configuration d'une connexion réseau pour le projecteur »

3. Configuration d'une connexion réseau pour le projecteur

Les réglages de paramètres comme l'adresse IP et le masque de sous-réseau sont compatibles avec le réseau existant. Réglez chaque élément sur le projecteur comme suit. (Voir page 62 du mode d'emploi du projecteur pour le réglage.) Client DHCP : Hors service
Adresse IP : 192.168.150.002
Masque s-rés. : 255.255.255.000

1 Demarrez Internet Explorer (Version 6.0 ou ultérieure) sur l'ordinateur, puis tapez l'adresse « http://192.168.150.2/ » dans « Address » (Adresse), puis appuyez sur la touche de validation.
2 Si le nom de l'utilisateur et le mot de passer n'ont pas encore eté spécifiés, cliquez seulement sur le bouton « OK »

• Si un nom d'utilisateur et un mot de passer ont été spécifiés, tapez le nom de l'utilisateur et le mot de passer et cliquez sur le bouton « OK »
• Si vous saississez trois fois le mauvais nom d'utilisateur ou mot de passer, un message d'erreur s'affichera.
• Si vous utilisez Internet Explorer 7 ou ultérieure, un autre écran de réglage peut être affché. Dans ce cas, effectuez les ajustements appropriés pour l'écran de réglage.

3 Lorsque l'écran de droite apparait, cliquez sur « TCP/IP »

4

L'écran de réglage TCP/IP apparaît, et les réglages de réseau peuvent être effectuels pour le projecteur.

Paramètres	Exemple de réglage/Rémarques
New Password (Nouveau mot de passer)	Vous pouvez régler le mot de passer pour protégger le réglage TCP/IP.
DHCP Client (Client DHCP)	Sélectionnez « ON » ou « OFF » pour déterminer si vous foulez ou non utiliser le Client DHCP.
IP Address (Adresse IP)	Vous pouvez régler cet élément lorsque « DHCP Client » est réglé sur « OFF ». Réglage par défaut : 192.168.150.2 Tapez l'adresse IP appropriée pour le réseau.
Subnet Mask (Masque de sous-réseau)	Vous pouvez régler cet élément lorsque « DHCP Client » est réglé sur « OFF ». Réglage par défaut : 255.255.255.0 Spécifiez le même masque de sous-réseau que l'ordinateur et les périphériques du réseau.
Default Gateway (Passerelle par défaut)	Vous pouvez régler cet élément lorsque « DHCP Client » est réglé sur « OFF ». Réglage par défaut : 0.0.0.0 * Si non utilisé, spécifique « 0.0.0.0 » .
DNS Server (Serveur DNS)	Réglage par défaut : 0.0.0.0 * Si non utilisé, spécifique « 0.0.0.0 » .

Network - TCP/IP

New Password	(4 digits)
Reconfirm

• Vérifiez le segment du réseau existant (groupe de l'adresse IP) pour éviter de spécifique une(adresse IP déjà utilisé par un périphérique du réseau ou des ordinateurs. Si « 192.168.150.2 »n'est pas utilisé dans le réseau ayant une(adresse IP « 192.168.150.XXX», vous n'avez pas besoin de changer l'adresse IP du projecteur.
• Pour le détail sur chaque réglage, adressé-vous à l'administrateur du réseau.

5

Cliquez sur le bouton « Apply » (Appliquer).

6

Les valeurs spécifiées apparaissent.
Vérifiez si elles ont été régles
correctement, puis cliquez sur le bouton « Confirm » (Confirmer).

Network - TCP/IP

• Fermez le navigateur.
• Les réglages de réseau sont maintenant terminés.

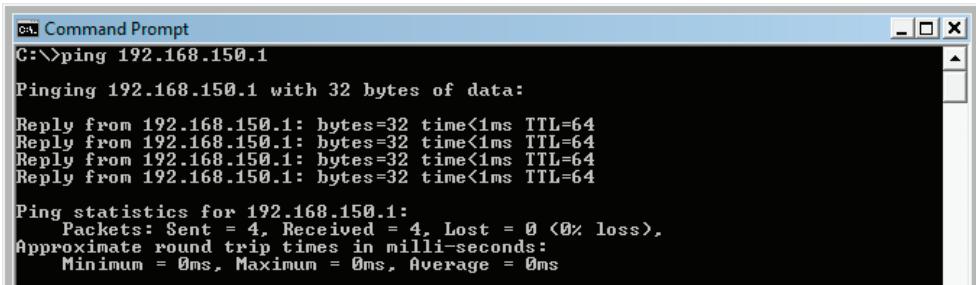

• Àprouv avoir réglé les paramètres, attendez environ 15 secondes et accédez de nouveau.
• Rétablissez l'adresse IP initiale de l'ordinateur de réglage, que vous avez notée à l'Etape 6-① de la page 14, puis connectez l'ordinateur et le projecteur au réseau.

Commande du projecteur par un réseau LAN

Après avoir connecté le projecteur à votre réseau, saisissez l'adresse IP du projecteur dans « Address » (Adresse) sur Internet Explorer (Version 6.0 ou ultérieure) en utilisant un ordinateur du réseau pour démarrer un écran de réglage, ce qui permettra de contrôler le projecteur depuis le réseau.

Commande du projecteur par Internet Explorer

Terminez les connexions au périphérique externe avant de commencer. (Voir pages 22-26 dans le mode d'emploi du projecteur.) Raccordez le cable d'alimentation secteur. (Voir page 26 dans le mode d'emploi du projecteur.)

Remarque

• Si vous reliez le projecteur au réseau LAN, utilisez un cable LAN disponible dans le commerce (câble UTP, Catégorie 5, type croisé). Si vous le reliez à un concentrateur, utilisez un cable direct.

1 Démarrez Internet Explorer sur l'ordinateur.

2 Tapez « http:// » puis l'adresse IP du projecteur en procédant comme indiqué à la page 16, puis « / » dans « Address » (Adresse), et tapez sur la touche de validation.
- Lorsque « Client DHCP » est régisé sur « Hors service » sur le projecteur, l'adresse IP est 192.168.150.2. Si vous n'avez pas changé l'adresse IP dans « 3. Configuration d'une connexion réseau pour le projecteur » (pages 15-16, tapez « http://192.168.150.2/ »).
3 Un écran de commande du projecteur apparaît, prét pour les conditions d'etat, commandes et configurations.

Vérification de l'état du projecteur (Status)

Status

Sharp XX-XXXX (192.168.150.2)
MAC Address	xxxxxxxxxx
Power	ON
Condition	Normal
Lamp Timer	2 hour(s) 30 minute(s)
Lamp Life	99%
Input	COMPUTER1
Signal Info	\( {1024}\mathrm{x}{768}\left( {\mathrm{H}{48.3}\mathrm{{kHz}}/\mathrm{V}{60.0}\mathrm{\;{Hz}}}\right) \)
Serial Number

Refresh

Sur cet écran, vous pouvez vérifier l'état du projecteur. Les paramètres suivants peuvent être vérifiés :

• MAC Address (Adresse MAC)
• Power (Alimentation)
  Condition (Condition)
• Lamp Timer (Prog. Lampe)
• Lamp Life (Durée de vie de la lampe)
• Input (Entrée)
• Signal Info (Info le signal)
• Serial Number (Numero de série)

Remarque

• Si vous cliquez sur le bouton « Refresh » (Rafraîchéusement) avant que l'écran ne soit complètement affchéé, un message d'erreur (« Server Busy Error » (Erreur serveur occupé)) s'affichera. Attendez un moment puis recommencez.
• Pour le détaill sur chaque paramètre, consultez le mode d'emploi du projecteur.

Commande du projecteur (Control)

Control

Sur cet écran vous pouvez piloter le projecteur. Les paramètres suivants peuvent être contrôlés :

• Power (Alimentation)
• Input Select ( Sélection de l'entrée)
• Audio Input (Entree audio)
  Volume
  AV Mute (Sourdine AV)

Remarque

• Si vous cliquez sur le bouton « Refresh » (Rafraîchissement) avant que l'écran ne soit complètement affchéé, un message d'erreur (« Server Busy Error » (Erreur serveur occupé)) s'affichera. Attendez un moment puis recommence.
• Vous ne pouvez pas utiliser cette page pendant le préchauffage du projecteur.
• Lorsque le projecteur est en voille, vous ne pouvez contrôler que « Power ON » (mise sous tension).
• Pour le détaill sur chaque paramètre, consultez le mode d'emploi du projecteur.

Configuration et réglage du projecteur (Settings & Adjustments)

Exemple: Affichage de I'ecran « Picture » (Image) pour COMPUTER1

Sur ces écrans vous pouvez paramétrer et régler le projecteur. Les paramètres pouvant être spécifiés sont les suivants :

• Picture Mode (Mode Image)
• CLR Temp (Temp Clr)
• BrilliantColor™
  DNR
• Eco+Quiet (Eco+Veille)
• Resolution Setting (Réglage de la résolution)
• Signal Type (Type de Signal)
  Dynamic Range (Gammemdyn.)
  Video System (Système Video)
  Video Setup (Régl. vid.)
• Resize (Redimensionner)
• Overscan
• OSD Display (Af. OSD)
• Background (Arrière-fond)
  Memory Load (Chargement Mémoire)
• Projection Mode (Mode de projection)

• Wall Color (Couleur murale)

• OSD Language (Langue d'affichage)

• Auto Sync (Sync. Automat.)
• Auto Power Off (Extinction Auto)
• Auto Restart (Remise en marche auto)
• Internal Speaker (Enceinte interne)
  Audio Out (Sortie auc
• RS-232C Speed (Vitesse RS-232C)
• Fan Mode (Mode Ventilation)
• COMPUTER2 Select (Select.COMPUTER2)
• DLP® Link™
• DLP® Link™ Invert (Inverser DLP® Link™)
• Rotate Indicator (Rotation indicateur)
• All Reset (Réinitialiser tout)

Remarque

• Si vous cliquez sur le bouton « Refresh » (Rafraîchissement) avant que l'écran ne soit complètement affchéé, un message d'erreur « Server Busy Error » s'affichera. Attendez un moment puis recommence.
• Vous ne pouvez pas utiliser cette page pendant le préchauffage du projeteur.
• Pour le détaill sur chaque paramètre, consultez le mode d'emploi du projecteur.

Paramétrage de la sécurité (Network - Security)

Network - Security

Sur cet écran vous pouvez effectuer les réglages relatifs à la sécurité.

Paramètres	Description
User Name (Nom de l'utilisateur)	SécRIPTION du nom de l'utilisateur pour la sécurité.
Password (Mot de passe)	SécRIPTION mot de passer pour la sécurité.
Accept IP Address (Acceptor l'adresse IP)	Il est possible de spécifique trois adresses IP autorisant la connexion au projecteur.
All IP addresses (Toutes les adresses IP)	Aucune limite imposée aux adresses IP se connectant au projecteur.
From only specific IP addresses (Des adresses IP spécifique)	Pour améliorer la sécurité, une seule adresse IP spécifique par « Address 1-3 » peut être connectée au projecteur.

Remarque

• Le User Name (Nom de l'utilisateur) et le Password (Mot de passer) peuvent comprendre 8 caractères au maximum.
• Vous pouvez saïrir les caractères suivants : a-z, A-Z, 0-9, -, _

Réglages généraux du réseau (Network - General)

Network - General

Projector Name	\( \times \times \times \times \times \times \) MAX 12 characters)
Auto Logging Time	5 minute(s) (0-65535) * If the set value is made O, the Auto Logging function is disabled.
Data Port	10002 (1025-65535)
Search Port	5006 (1025-65535)

Apply

Refresh

Sur cet écran, vous pouvez effectuer les réglages généraux relatifs au réseau.

Paramètres	Description
Projector Name (Nom du projecteur)	Sφécification du nom du projecteur.
AutoLogout Time (Délai de déconnexion auto)	Réglage du délais nécessaire pour que le projecteur se déconnecte automatiquement du réseau par unités d'une minute (de 1 à 65535 minutes). Si vous spécifiez 0, la fonction de déconnexion sera désactivée.
Data Port (Port de communication)	Sφécification du numéro du port TCP utilisé pour l'échange des données avec le projecteur (de 1025 à 65535).
Search Port (Port de recherche)	Sφécification du numéro du port utilisé lors de la recherche du projecteur (de 1025 à 65535).

Après avoir cliqué sur le bouton « Apply » (Appliquer), les valeurs spécifiées apparaissent. Assurez-vous qu'elles sont correctes, puis cliquez sur le bouton « Confirm » (Confirmer).

Remarque

• Àprous avoir régèle les paramètres,attendez environ 15 secondes puis accédez de nouveau.
• Le Projector Name (Nom du projecteur) peut comprendre 12 caractères au maximum.
• Vous pouvez saisir les caractères suivants : A-Z, 0-9, -, _, (), espace (Si vous tapez « a-z », ceslettres seront automatiquement converties en majuscules « A-Z ».)

Paramétrage pour l'envoi d'e-mail en cas d'erreur (Mail - Originator Settings)

Mail - Originator Settings

Sur cet écran vous pouvez effectuer les réglages pour l'envoi d'un e-mail lorsque le projecteur a généré une erreur.

Paramètres	Exemple de réglage/Rémarques
SMTP Server (Serveur SMTP)	Réglage de l'adresse d'un serveur SMTP pour la transmission d'e-mail. Ex. 1 : 192.168.150.253 Ex. 2 :smtp123.birth.co.jp* Si vous utilisez un nom de domaine, effectuez les réglages pour le serveur DNS.
Originator E-mail Address (Adresse e-mail expéditeur)	Sécification de l'adresse d'e-mail du projecteur. L'adresse e-mail spécifique ici devient l'adresse e-mail expéditeur.
Originator Name (Nom de l'expéditeur)	Sécification du nom de l'expéditeur. Le nom spécifique ici apparait dans la colonne « Originator Name » du message.

Remarque

• Le serveur SMTP, l'adresse e-mail et le nom de l'expéditeur peuvent comprendre 64 caractères au maximum.
• Vous pouvez saisir les caractères suivants : SMTP Server (Serveur SMTP) puis Origineror E-mail Address (Adresse e-mail expéditeur): a-z, A-Z, 0-9,!, #, $, %, &, *, +, -, /, =, ?, ^, { , | , }, , , ', :, @,
  (Vous ne pouvez saisir « @ » qu'une seule fois pour « Origineror E-mail Address ».) Origineror Name (Nom de l'expéditeur) : a-z, A-Z, 0-9, -, , (), espace
• Si les réglages de « 3. Configuration d'une connexion réseau pour le projecteur » pages 15 et 16 ne sont pas effectuels correctement, le courrier électronique ne sera pas envoyé.

Paramétrage des messages d'erreur et des adresses du destinataire auquel l'e-mail doit être envoyé en cas d'erreur (Mail - Recipient Settings)

Sur cet écran vous pouvez spécifique les destinataires auxquels les e-mails notifying l'erreur (error items) doivent être envoyés.

Paramètres	Description
E-mail Address (Adresse e-mail)	Sécífiez les adresses auxquelles l'e-mail_annonçant l'erreur doit être envoyé. Vous pouvez spécifique cinq adresses.
Error Mail (Lamp, Temp, Fan, Cover) (Message d'erreur (Lampe, Température, Ventilateur, Couverture))	L'e-mail est envoyé en fonction des paramètres cochés.
Test	Envoyez un e-mail comme test. Celui-ci vous permettra de vérifier si les réglages de transmission e-mail sont correctement effectués.

Remarque

• E-mail Address (Adresse e-mail) peut comprendre 64 caractères au maximum.
  • Vous pouvez saisir les caractères suivants : a-z, A-Z, 0-9, !, #, $, %, &, *, +, -, /, =, ?, ^, {, |, }, , -, ', ', @, (Vous pouvez saisir « @ » une seule fois.)
• Pour le détaill sur les erreurs, reportez-vous au mode d'emploi du projeteur.

Réglage des éléments d'erreur et de l'URL qui s'afficheront lorsqu'une erreur se produit (Service & Support - Access URL)

Service & Support - Access URL Registration

Sur cet écran, vous pouvez effectuer des réglages de l'URL et des éléments d'erreur qui s'afficheront lorsque le projecteur a créé une erreur.

Paramètres	Description
Access URL(URL d'accès)	Réglez l'URL qui s'affichera lorsqu'une erreur se produit. Vous pouvez régler jusqu'à cinq adresses.
Condition (Always, Lamp, Temp, Fan, Cover) (Condition(Toujours, Lampe, Température., Ventilateur,Couverture))	L'URL s'affiche lorsqu'une erreur dont la case a été cochée se produit.
Test	Le site de l'URL réglée est affchéé pour test. Ceci vous permet de confirmer que le site de l'URL s'affiche correctement.

Exemple d'affichage lorsqu'une erreur se produit Status

Réinitialisation du compteur d'heures de la lampe du projecteur par LAN

Si le projecteur est connecté à un réseau, vous pouvez utiliser le programme de communication pour envoyer une commande afin de réinitialiser le compteur d'heure de la lampe. L'exemple ci-dessous utilise Windows XP comme système d'exploitation. Si vous utilisiez Windows Vista®, utilisez un autre programme de communication se rapportant aux étapes suivantes, car Windows Vista® n'est pas fourni avec HyperTerminal.

1 Cliquez sur « Start » (Démarriage) – « All Programs » (Tous les programmes) – « Accessories » (Accessoires) – « Communications » (Communications) – « HyperTerminal ».

• Si HyperTerminal n'est pas installé, voir le mode d'emploi de l'ordinateur.
• En fonction des réglages de votre ordinateur, il vous sera peut-être demandé de saisir votre code de région et d'autres détails. Saisir les informations demandées.

2 Saisir un nom dans le champ « Name » (Nom) et cliquer sur « OK ».

3 S'il vous est demandé de saisir le code de région, saisir le code dans le champ « Area code » (Code de région). Sélectionner « TCP/IP (Winsock) » dans le menu déroulant « Connect using » (Connector en utilisant), et cliquer sur « OK ».

4 Saisir l'adresse IP du projecteur dans le champ « Host address » (Adresse de l'hôte) (voir « TCP/IP » dans le menu « Réseau » du projecteur), saisir le port de données du projecteur dans le champ « Port number » (Nombre de port) (« 10002 » est le réglage par défaut), et cliquer sur « OK »

5 Cliquez sur « Properties » (Propriétés) dans le menu « File » (Fichier).
6 Cliquez sur l'onglet « Settings » (Réglages), puis cliquer sur « ASCII Setup » (Configuration ASCII).

7 Cocher les cases en face de « Send line ends with line feeds » (Envoyer les fins de ligne avec les sauts de ligne», « Echo typed characters locally » (Renvoyer en écho les caractères tapés localement), et « Append line feeds to incoming line ends » (Ajouter les sauts de ligne au fins de ligne entrants), et cliquer sur « OK »

• La fenêtre de propriétés LAMPRESET apparait,clinquer sur « OK »

8 Si un nom d'utilisateur et/ou un mot de passage est défini pour le projecteur, saisir le nom d'utilisateur et le mot de passage.

9 Envoyer la commande de réinitialisation de lampe « LPRE0001 »

• Cette commande ne peut être envoyée que lorsque le projecteur est en mode veille.
• Lorsque « OK » est reçu, ceci indique que la lampe a été réinitialisée avec succès.

10 Fermer l'HyperTerminal.

Lorsque le projecteur est raccordé à un ordinateur par une connexion série

Assurez-vous que la borne RS-232C du projecteur et celle de l'ordinateur, ou la commande disponible dans le commerce, sont reliées correctement.
Assurez-vous que le cable RS-232C est bien un cable croisé.
Assurez-vous que le réglage du port RS-232C du projecteur correspond à celui de l'ordinateur, ou de la commande disponible dans le commerce.

Lorsque le projecteur est raccordé à un ordinateur par une connexion réseau (LAN)

Assurez-vous que le connecteur du cable est bien inséré dans la borne LAN du projecteur.
Assurez-vous que le cable est bien inséré dans le port LAN de l'ordinateur ou d'un dispositif de type concentrateur.
Assurez-vous que le cable LAN est un cable de Catégorie 5.
Assurez-vous que le cable LAN est un cable croisé lors de la connexion directe du projecteur à un ordinateur.
Assurez-vous que le cable LAN est un cable direct lors de la connexion directe du projecteur à un péphérique de type concentrateur.
Assurez-vous que le périhérique de type concentrateur reliant le projecteur à l'ordinateur est bien alimenté.
Si toutes les actions ci-dessus sont sans effet, redemarrez la fonction reseau à l'aide de « Rés. » - « Redemarrer le reseau». (Voir page 62 du mode d'emploi du projecteur.)

Vérifiez les réglages réseau du projecteur et de l'ordinateur.

Vérifiez les réglages réseau suivants de l'ordinateur.

Assurez-vous que l'adresse IP du projecteur ne fait pas double emploi sur le réseau.

• Subnet Mask (Masque de sous-réseau)

Lorsque le réglage de passerelle du projecteur est « 0.0.0.0 » (Non utilisé), ou lorsque le réglage de passerelle du projecteur et le réglage par défaut de passerelle de l'ordinateur sont identiques :

• Les masques de sous-reseau du projecteur et de l'ordinateur devraient être identiques.
• Les parties de l'adresse IP montrées par le masque de sous-réseau pour le projecteur et pour l'ordinateur doivent être identiques.

(Example)

Lorsque l'adresse IP est « 192.168.150.2 » et le masque de sous-réseau est

« 255.255.255.0 » sur le projecteur, l'adresse IP devrait être « 192.168.150.X » (X=3-254) sur l'ordinateur et le masque de sous-réseau devrait être « 255.255.255.0 »

• Gateway (Passerelle)

Lorsque le réglage de passerelle du projecteur est « 0.0.0.0 » (Non utilisé), ou lorsque le réglage de passerelle du projecteur et le réglage par défaut de passerelle de l'ordinateur sont identiques :

• Les masques de sous-réseau du projecteur et l'ordinateur devraient être identiques.
• Les parties de l'adresse IP montrées par le masque de sous-réseau pour le projecteur et pour l'ordinateur doivent être identiques.

(Example)

Lorsque l'adresse IP est « 192.168.150.2 » et le masque de sous-réseau est

« 255.255.255.0 » sur le projecteur, l'adresse IP devrait être « 192.168.150.X » (X=3-254)

sur l'ordinateur et le masque de sous-reseau devrait'être « 255.255.255.0 »

Remarque

• Lorsque « Client DHCP » est régèle sur « Hors service » sur le projecteur : IP address (Adresse IP) : 192.168.150.2

Subnet mask (Masque de sous-réseau) : 255.255.255.0

Gateway address (Adresse de passerelle) : 0.0.0.0 (Non utilise)

• Pour les réglages de réseau du projecteur, voir page 15.

Prenez les mesures suivantes pour vérifier les réglages de réseau de l'ordinateur.

1. Ouvrez l'invite de commande.

2. Dans le cas de Windows® 2000 : Cliquez sur « start » (démarrer) → « Programs » (Programmes) → « Accessories » (Accessoires) → « Command Prompt » (Invite de commandes) dans cet ordre.

3. Dans le cas de Windows® XP, Windows Vista® : Cliquez sur « start » (démarrer) → « All Programs » (Tous les programmes) → « Accessories » (Accessoires) → « Command Prompt » (Invite de commandes) dans cet ordre.

4. Àpres avoir lancé l'invite de commandes, tapez une commande « ipconfig », puis appuyez sur la touche de validation.

Remarque

• La communication peut ne pas être possible après le réglage du réseau sur l'ordinateur. Dans ce cas, redémarrez l'ordinateur.

C:>ipconfig

Command Prompt
C:\>ipconfig
Windows IP Configuration
Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : IPv4 Address. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ...
Subnet Mask.. 192.168.150.3
Default Gateway.. 192.168.150.1

Remarque

• Exemples d'emploi de ipconfig

C:>ipconfig/? Indique comment utiliser « ipconfig.exe »

C:>ipconfig Indique l'adresse IP, le masque de sous-réseau et la passerelle par défaut utilisés.

C:>ipconfig /all Indique toutes les informations concernant les réglages TCP/IP.

1. Pour revenir à l'écran de Windows®, tapez « exit » et appuyez sur la touche de validation.

Vérifiez si le protocole « TCP/IP » fonctionne correctement avec la commande « PING ». Vérifiez aussi si l'adresse IP est spécifique.

1. Ouvrez l'invite de commande.

2. Dans le cas de Windows® 2000 : Cliquez sur « start » (démarrer) → « Programs » (Programmes) → « Accessories » (Accessoires) → « Command Prompt » (Invite de commandes) dans cet ordre.

3. Dans le cas de Windows® XP, Windows Vista® : Cliquez sur « start » (démarrer) → « All Programs » (Tous les programmes) → « Accessories » (Accessoires) → « Command Prompt » (Invite de commandes) dans cet ordre.

4. ÀpRES avoir lancé l'invite de commandes, tapez une commande « PING», puis appuyez sur la touche de validation.

Exemple d'entrée C:>ping XXX.XXX.XXX.XXX

« XXX.XXX.XXX.XXX » doit être saisi avec une adresse IP à conecter, par exemple le projecteur.

1. Lors d'une connexion normale, l'affichage est comme suit.

(L'écran peut être légèrement différent selon le système d'exploitation.)

lorsque l'adresse IP connectée est « 192.168.150.1 »

1. Si une commande ne peut pas'être envoyée, « Request time out » (Temps de requête écoulé) est affchéé. Vérifiez de nouveau le réglage de réseau.

Si la communication ne peut toujours pas etre établie correctement,contactez l'administrateur du réseau.

1. Pour revenir à l'écran de Windows®, tapez « exit » puis appuyez sur la touche de validation.

Si le projeteur ne peut pas etre connecte bien que la commande « PING » soit cochee:

1. Quand « Accept IP Address » (Accepter l'adresse IP) est régé sur le projecteur, réglez l'adresse IP de l'ordinateur à connecter.
2. Si un logiciel de sécurité est installé sur l'ordinateur ou quand un pare-feu a été installer pour le réseau, il se peut que la connexion ne soit pas possible. Consulter l'administrateur système quand, par exemple, vous souhaitez changer le réglage pour permettre l'utilisation du port TCP comme port de données.
3. Si aucun des deux points ci-dessus ne s'applique, changez le réglage pour le port de données.

Une connexion ne peut pas etre établie parce que vous avez oublie le nom de l'utilisateur ou le mode de passer.

Initialisez les réglages. (Voir page 62 dans le mode d'emploi du projecteur.)
Après l'initialisation, effectuez de nouveau les réglages.
