Type de produit	Sondeur GPS multifonction
Écran	Écran tactile de 7 pouces, résolution 800 x 480 pixels
Technologie de sondeur	Sonar CHIRP, StructureScan, DownScan Imaging
Alimentation électrique	12 V DC
Dimensions approximatives	Largeur : 18,5 cm, Hauteur : 11,4 cm, Profondeur : 7,5 cm
Poids	1,2 kg
Compatibilités	Compatible avec les cartes Navionics et C-MAP
Type de batterie	Batterie plomb-acide ou lithium-ion
Tension	12 V
Puissance	Consommation maximale : 1,5 A
Fonctions principales	Cartographie, navigation, détection de poissons, enregistrement de traces
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Lowrance
Sécurité	Éviter l'exposition prolongée à l'eau, ne pas utiliser à des températures extrêmes
Informations générales	Garantie de 2 ans, support technique disponible en ligne

FOIRE AUX QUESTIONS - HDS-7 LOWRANCE

Comment mettre à jour le logiciel de mon LOWRANCE HDS-7 ?

Pour mettre à jour le logiciel, téléchargez la dernière version depuis le site de Lowrance, copiez le fichier sur une carte SD, insérez la carte dans le HDS-7 et suivez les instructions à l'écran.

Pourquoi mon LOWRANCE HDS-7 n'affiche-t-il pas de signal GPS ?

Vérifiez que l'antenne GPS est correctement connectée et dégagée de tout obstacle. Assurez-vous également que le mode GPS est activé dans les paramètres.

Comment calibrer le sondeur de mon LOWRANCE HDS-7 ?

Accédez aux paramètres du sondeur, sélectionnez 'Calibrage' et suivez les instructions à l'écran pour ajuster les paramètres selon vos besoins.

Que faire si l'écran de mon LOWRANCE HDS-7 ne répond pas ?

Essayez de redémarrer l'appareil en le débranchant de l'alimentation pendant quelques minutes. Si le problème persiste, vérifiez les connexions et envisagez de réinitialiser l'appareil aux paramètres d'usine.

Comment connecter mon LOWRANCE HDS-7 à un smartphone ?

Assurez-vous que le Bluetooth est activé sur votre smartphone, puis allez dans les paramètres de votre HDS-7, sélectionnez 'Bluetooth' et suivez les instructions pour appairer les appareils.

Comment régler la luminosité de l'écran sur le LOWRANCE HDS-7 ?

Accédez aux paramètres d'affichage, puis ajustez le niveau de luminosité selon vos préférences. Vous pouvez également régler le mode jour/nuit.

Mon LOWRANCE HDS-7 ne trouve pas de réseau Wi-Fi, que faire ?

Assurez-vous que le Wi-Fi est activé sur votre HDS-7 et que vous êtes à portée du réseau. Vérifiez également les paramètres de votre routeur.

Comment sauvegarder mes données sur le LOWRANCE HDS-7 ?

Insérez une carte SD dans l'appareil, allez dans le menu de sauvegarde et sélectionnez 'Sauvegarder mes données'. Suivez les instructions pour compléter la sauvegarde.

Que faire si l'image du sondeur est floue ?

Vérifiez la profondeur et la sensibilité du sondeur. Assurez-vous également que le transducteur est bien installé et exempt d'obstructions.

Comment réinitialiser mon LOWRANCE HDS-7 aux paramètres d'usine ?

Allez dans le menu 'Paramètres', sélectionnez 'Réinitialiser' et choisissez 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix.

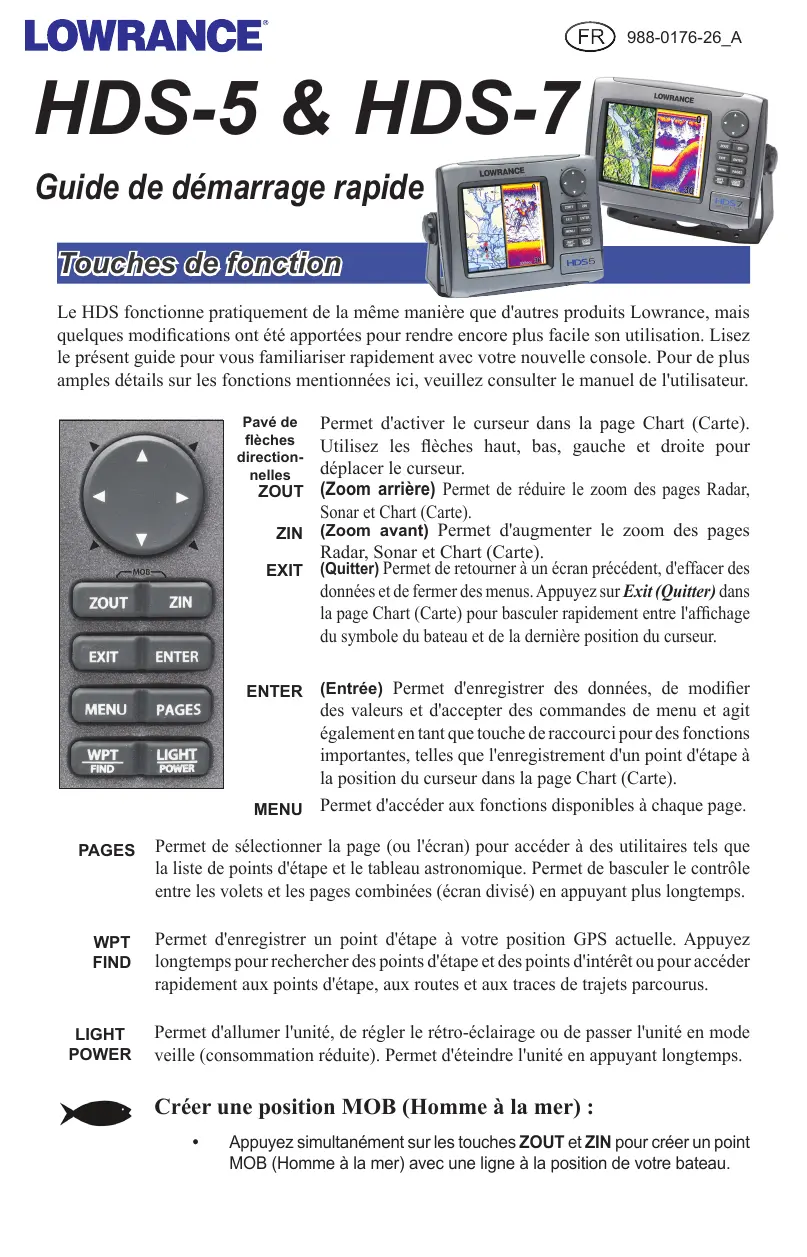

MODE D'EMPLOI HDS-7 LOWRANCE

Guide de démarrage rapide

Touches de fonction

Le HDS fonctionne pratiquement de la même manière que d'autres produits Lowrance, mais quelques modifications ont été apportées pour rendre encore plus facile son utilisation. Lisez le présent guide pour vous familiariser rapidement avec votre nouvelle console. Pour de plus amples détails sur les fonctions mentionnées ici, veuillez consulter le manuel de l'utilisateur.

Pavé de flèches Permet d'activer le curseur dans la page Chart (Carte). Utilisez les flèches haut, bas, gauche et droite pour déplacer le curseur.

ZOUT (Zoom arrière) Permet de réduire le zoom des pages Radar, Sonar et Chart (Carte).

ZIN (Zoom avant) Permet d'augmenter le zoom des pages Radar, Sonar et Chart (Carte).

EXIT (Quitter) Permet de retourner à un écran précédent, d'effacer des données et de fermer des menus. Appuyez sur Exit (Quitter) dans la page Chart (Carte) pour basculer rapidement entre l'affichage du symbole du bateau et de la position du curseur.

ENTER (Entrée) Permet d'enregistrer des données, de modifier des valeurs et d'accepter des commandes de menu et agit également en tant que touche de raccourci pour des fonctions importantes, telles que l'enregistrement d'un point d'étape à la position du curseur dans la page Chart (Carte).

MENU Permet d'accéder aux fonctions disponibles à chaque page.

PAGES Permet de sélectionner la page (ou l'écran) pour accéder à des utilisateurs tels que la liste de points d'étape et le tableau astronomique. Permet de basculer le contrôle entre les volets et les pages combinées (écran divisé) en appuyant plus longtemps.

WPT Permet d'enregistrer un point d'étape à votre position GPS actuelle. Appuyez FIND longtemps pour rechercher des points d'étape et des points d'intérêt ou pour acceder rapidement aux points d'étape, aux routes et aux traces de trajets parcours.

LIGHT Permet d'allumer l'unité, de régler le rétro-éclairage ou de passer l'unité en mode POWER veille (consommation réduite). Permet d'éteindre l'unité en appuyant longtemps.

Créer une position MOB (Homme à la mer) :

• Appuyez simultanément sur les touches ZOUT et ZIN pour créer un point MOB (Homme à la mer) avec une ligne à la position de votre bateau.

1. À partir de n'importe quel écran, appuyez sur PAGES pour accéder à l'écran Pages.
2. Sélectionnez l'écran page. Chart / Sonar permet d'afficher une page combinée Carte/Sonar.

Régler la taille des volets des pages combinées :

1. À partir de l'écran Pages, sélectionnez l'option de page combinée que vous souhaitez afficher, puis appuyez sur la touche MENU. Sélectionnez Adjust panel sizes (Réglage de la taille des volets). Utilisez le bouton à l'écran pour régler la taille des volets.

Ajouter un calque data (données) ou gauge (jauge) à une page :

1. À partir de l'écran Pages, sélectionnez la page de laquelle vous souhaitez ajouter ou modifier l'affichage des données, puis appuyez sur la touche MENU. Sélectionnez Edit data overlay (Modifier le calque de données).
2. Lorsque la page apparait, appuyez sur ENTER pour ajouter des données ou sur MENU pour accéder aux options, ou suivez les instructions à l'écran.

Rainure pour carte mmc/sd

Le couvercle de la rainure pour cartes MMC a une fermeture magnétique. Insérez les cartes face vers le haut. Insérez toujours les cartes MMC avec prudence. Forcer les cartes dans la rainure pourrait les endommager. Assurez-vous que le couvercle de la rainure pour cartes MMC est toujours fermé. Cela empêchera que de l'humidité ne pénétre dans le compartiment de la rainure.

Créer un point d'étape à la position actuelle :

1. Appuyez sur la touche WPT/Find pour créer un point d'étape à votre position actuelle.

Créer un point d'étape à la position du curseur dans la page chart (carte):

1. Placez le curseur dans la page Chart (Carte) où vous souhaitez insérer le point d'étape et appuyez sur la touche ENTER. Le menu New Waypoint (Nouveau point d'étape) apparaitra.
2. Sélectionnez Save (Enregistrer) dans le menu New Waypoint.

Écran waypoints (points d'étape)

Pour visualiser les points d'étape enregistrés, passez à l'écran Waypoints (Points d'étape) de la page Utilities (Utilitaires). L'écran Waypoints (Points d'étape) permet de visualiser et de modifier les points d'étape enregistrés.

Naviguer vers un point d'intérêt de la page carte :

1. À partir de la page Chart (Carte), centrez le curseur sur un point d'intérêt. Appuyez sur la touche MENU. Le menu Chart (Carte) apparaitra.
2. À partir du menu Chart (Carte), sélectionnez Go to Cursor (Aller au curseur), puis appuyez sur ENTER. L'unité entamera la navigation vers la position du curseur dans la page Chart (Carte).

Interrompre la navigation vers un point d'intérêt ou une autre destination :

1. À partir du menu Chart (Carte), Sélectionnez Navigation et appuyez sur ENTER.
2. Sélectionnez Cancel (Annuler) à partir du sous-menu. Pour réinitialiser votre erreur transversale, Sélectionnez Restart Navigation (Redémarrer la navigation) à partir du sous-menu.

Visualiser les informations des points d'intérêt dans la page chart (carte)

1. Sélectionnez un point d'intérêt dans la page Chart (Carte) à l'aide du curseur. Une boîte d'identification du point d'intérêt apparaitra. Appuyez sur la touche MENU. Le menu Chart (Carte) apparaitra.
2. Sélectionnez Info dans le menu Chart (Carte), puis appuyez sur ENTER. L'écran Chart Info (Info Carte) apparaitra.
3. Pour visualiser des informations additionnelles sur le point d'intérêt, sélectionnez Details (Detials). L'écran Information apparaitra.

Créer une route à partir de la page chart (carte) :

1. Appuyez sur la touche MENU et sélectionnez New Route (Nouvelle route) à partir du menu Chart (Carte). Appuyez sur la touche ENTER.
2. Suivez les instructions à l'écran.
3. Appuyez sur la touche MENU pour ouvrir le menu Edit route (Modifier route). Sélectionnez Save (Enregistrer) et appuyez sur ENTER. La route sera enregistrée dans l'écran Routes.
4. Dans l'écran Routes, mettez en évidence la route et Sélectionnez Start. Le dialogue Start Route (Démar rage de la route) apparaître, Sélectionnez Forward (Normal) ou Reverse (Inverse).

Lorsque le curseur est actif à l'écran, utilisez la barre History (Historique) pour faire défiltrer la page Sonar et visualiser des retours de sonar précédents. Lorsque le curseur est à l'écran, le sonar n'affiche pas de retours de sonar en temps réel.

REMARQUE: L'unité est configurée pour fonctionnement automatique sous la majorité des conditions. Pour l'utilisation dans des endroits d'épaisse végétation ou dans des eaux très profondes et certaines situations de pêche, un nombre de configurations spéciales sont disponibles. Consultez le manuel de l'utilisateur pour plus de détails.

Ajuster la sensibilité et les couleurs :

1. Dans la page Sonar, appuyez sur la touche MENU. Le menu Sonar apparaitra. Dans le menu Sonar, Sélectionnez Adjust (Réglage).
2. Le menu de réglage de la sensibilité apparaitra. Utilisez les flèches gauche et droite pour faire le réglage.
3. Pour ajuster les couleurs, utilisez les flèches vers le haut et vers le bas pour sélectionner le menu Colorline (Couleurs). Utilisez les flèches gauche et droite pour faire le réglage.

Marquer un objet submergé à l'aide d'un point d'étape :

1. À partir de la page Sonar, appuyez sur le pavé de flèches directionnelles pour activer le curseur. Utilisez le pavé de flèches directionnelles pour centrer le curseur sur l'objet submerge, puis appuyez sur ENTER. Un point d'étape sera créé à la position du curseur dans la page Sonar. Vous pouvez visualiser le point d'étape à partir de l'écran Waypoints (Points d'étape) ou à partir de la page Chart (Carte).

Pour sélectionner une palette de page sonar :

1. Dans la page Sonar, appuyez sur la touche MENU. Le menu Sonar apparaîtra. Sélectionnez View (Vue) dans le menu Sonar pour ouvrir le sous-menu View (Vue).
2. Dans le sous-menu View (Vue), sélectionnez Palette. Le menu Palette compte 12 catégories d'écran sonar, y compris Grayscale (échelle de gris), Nightview (Vue nocturne) et Iceview (Vue par conditions de gel).

Pour sélectionner un affichage de zoom, de verrouillage sur le fond ou d'écran clignotant en deux volets :

1. Dans la page Sonar, appuyez sur la touche MENU. Le menu Sonar apparaitra. Sélectionnez View (Vue) dans le menu Sonar pour ouvrir le sous-menu View (Vue).
2. Dans le sous-view (Vue), sélectionnez Split (deux volets) pour ouvrir le menu Split (écran à deux volets). Les options de division de l'écran sont : No split (sans division), Zoom, Bottom Lock (Verrouillage sur le fond) et Flasher (clignotant).

Pour visualiser et contrôler deux fréquences simultanément :

1. Appuyez sur PAGES pour accéder à l'écran Pages. Dans les options Sonar de l'écran Pages, sélectionnez les pages combinées + Sonar.
