HDS 9 - Sondeur GPS LOWRANCE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sondeur GPS avec écran tactile
Marque	LOWRANCE
Modèle	HDS 9
Dimensions (environ)	30 x 20 x 5 cm
Poids (environ)	1,5 kg
Alimentation	12 V CC, consommation environ 15 W
Écran	9 pouces tactile, rétroéclairage réglable
Fonctions principales	Sondeur, GPS, cartographie, waypoints, tracé de route, partage de fenêtres
Fréquences sondeur	Disponibles selon la sonde utilisée (par ex. 83/200 kHz, StructureScan 455/800 kHz)
Lecteur de carte	MicroSD pour mise à jour et transfert de données
Résistance à l'eau	Conçu pour usage marin, étanche selon norme IPX7
Température de fonctionnement	-15 °C à +55 °C
Entretien et nettoyage	Nettoyer avec un chiffon non abrasif légèrement humide. Ne pas utiliser de produits chimiques.
Sécurité	Fixer solidement le support pour éviter toute chute. Protéger des projections d'eau. Débrancher avant entretien.
Pièces détachées et réparabilité	Contacter le service après-vente Lowrance ou un revendeur agréé. Pièces disponibles : câbles, supports, bloque-plongeur.
Accessoires inclus	Câble d'alimentation, support de montage, cache-connecteur, documentation
Garantie	2 ans (selon pays)
Pays de fabrication	Malaisie

FOIRE AUX QUESTIONS - HDS 9 LOWRANCE

Comment allumer et éteindre l'appareil ?

Maintenez enfoncée la touche de marche-arrêt (10) pendant 3 secondes pour allumer ou éteindre. Une simple pression ouvre la page de contrôle du système.

Comment créer un waypoint rapidement ?

Appuyez deux fois sur la touche Waypoint (7) pour enregistrer un waypoint à votre position actuelle. Vous pouvez aussi placer le curseur puis appuyer une fois.

Comment régler la sensibilité du sondeur ?

Dans le menu Sondeur, touchez Sensibilité puis faites glisser la barre verticalement. Ajustez selon les conditions de l'eau.

Comment utiliser le mode nuit ?

Appuyez sur le bouton marche-arrêt, puis dans la page de dialogue, sélectionnez Mode nuit. Cela réduit la luminosité et applique une palette adaptée.

Comment verrouiller l'écran tactile ?

Accédez à la page de dialogue contrôle du système (bouton marche-arrêt) et activez Verrouillage touches. L'écran tactile sera désactivé jusqu'à déverrouillage.

Comment mettre à jour le logiciel ?

Téléchargez la mise à jour sur le site Lowrance, copiez-la sur une carte microSD, insérez-la dans le lecteur et suivez les instructions à l'écran.

Comment interpréter les arches de poissons ?

Les arches indiquent des poissons. La taille de l'arc dépend de la taille du poisson et de la largeur du faisceau. Un arc complet signifie que le poisson traverse le faisceau.

Comment afficher plusieurs fenêtres simultanément ?

Appuyez sur la touche Panel (9) pour basculer entre une seule fenêtre et plusieurs. Dans la page d'accueil, vous pouvez personnaliser les pages favorites avec plusieurs fenêtres.

Comment effacer le curseur de l'écran ?

Appuyez sur la touche Exit (5) ou sélectionnez Effacer Curseur dans le menu pour faire disparaître le curseur.

Comment configurer les alarmes de profondeur ?

Allez dans le menu Paramètres > Alarmes > Profondeur. Réglez les seuils haut et bas selon vos besoins.

MODE D'EMPLOI HDS 9 LOWRANCE

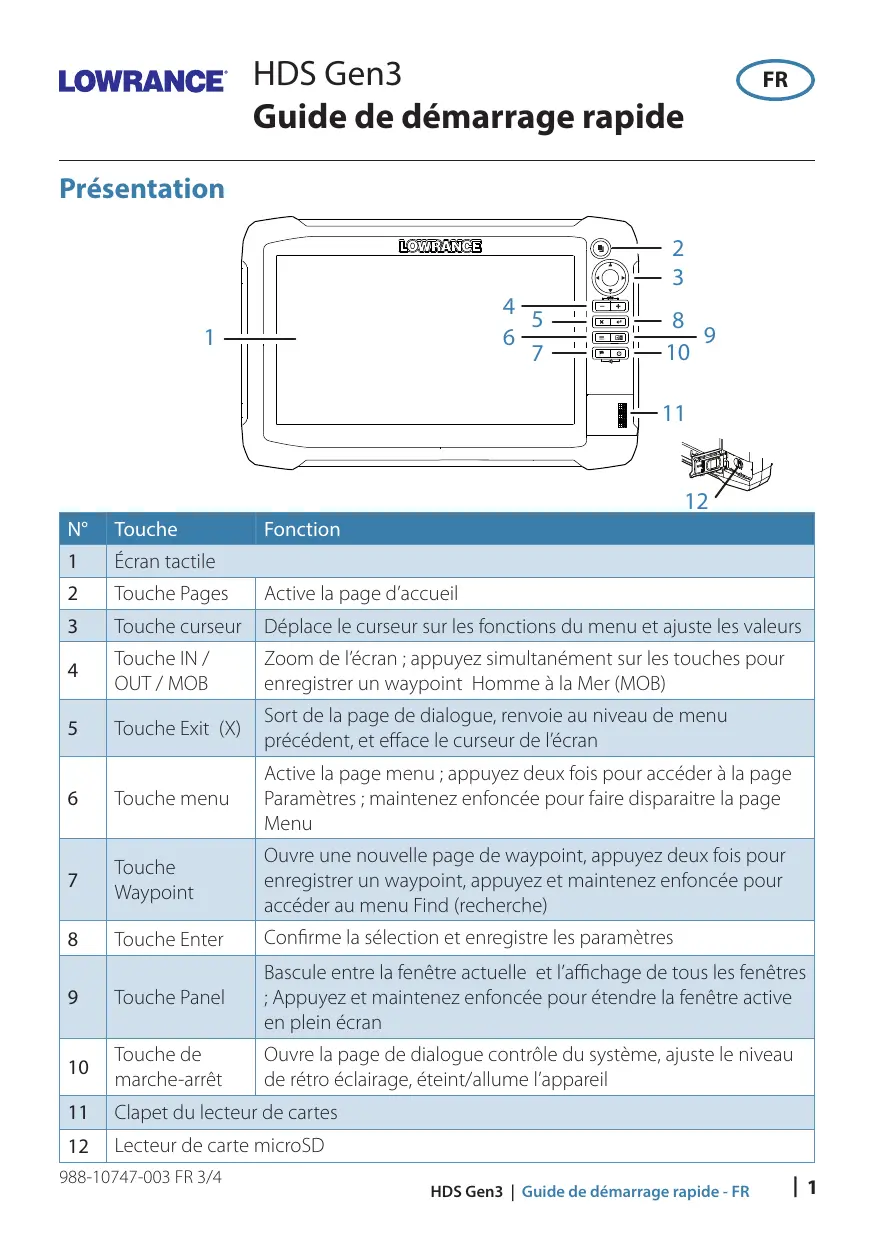

N°	Touché	Fonction
1	Écran tactile
2	Touche Pages	Active la page d'accueil
3	Touche curseur	Déplace le curseur sur les fonctions du menu et ajusté les valeurs
4	Touche IN / OUT / MOB	Zoom de l'écran ; appuyez simultanément sur les touches pour enregistrer un waypoint Homme à la Mer (MOB)
5	Touche Exit (X)	Sort de la page de dialogue, renvoie au niveau de menu précédent, et efface le curseur de l'écran
6	Touche menu	Active la page menu ; appuyez deux fois pour acceder à la page Paramètres ; maintenez,enforcée pour faire disparaitre la page Menu
7	Touche Waypoint	Ouvre une nouvelle page de waypoint, appuyez deux fois pour enregistrer un waypoint, appuyez et maintenez,enforcée pour acceder au menu Find (recherche)
8	Touche Enter	Confirme la sélection et enregistre les paramètres
9	Touche Panel	Bascule entre la fenêtre actuelle et l'affichage de tous les fenôtres ; Appuyez et maintenez,enforcée pour éndure la fenêtre active en plein écran
10	Touche de marche-arrêt	Ouvre la page de dialogue contrôle du système, ajusté le niveau de rétro éclairage, éteint/allume l'appareil
11	Clapet du lecteur de cartes
12	Lecteur de carte microSD

Bouton marche-arrêt

• Maintenir appuyé	Éteint/Allume l'unité
• Une seule pression	Ouvre la page de dialogue contrôle du système
• Pressions répétées	Permet de basculer entre les niveaux de luminosité prédéfinis

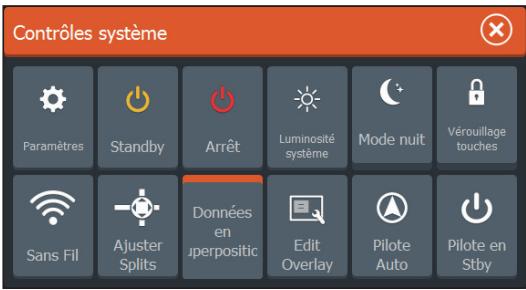

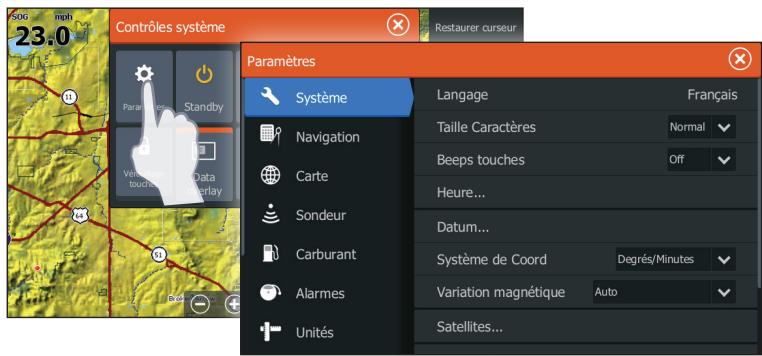

Page de dialogue contrôle du système

Fonction	Description
Paramètres	Ouvre le menu Paramètres
Standby	Éteint l'écran et passé l'appareil en mode économique d'énergie
Arrêt	Éteint l'appareil
Luminosité	Ouvre la barre d'ajustement du rétro éclairage
Mode nuit	Abaisse la luminosité et affiche une palette dédicacée aux conditions faible luminosité
Vérouillage touches	Désactive l'écran tactile
Ajuster Splits	Permet d'ajuster la taille de la fenêtre lorsque plusieurs fenôtres sont affichées

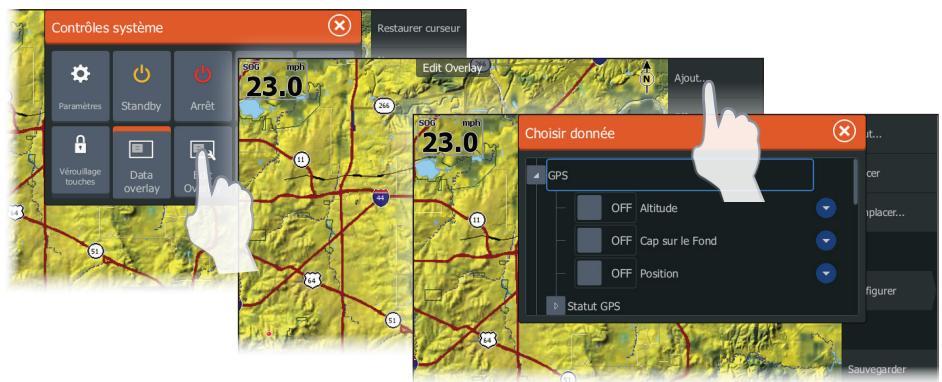

Données en superposition	Active/désactive les données overlay
Edit overlay	Permet de modifier la taille, la position et le contenu des données overlay

Page d'accueil

N°	Description
1	Outlis. Sélectionnez un icône pour acceder aux options du menu.
2	Fenêtre panel. Vous pouvez afficher, créé, et editor des pages favorites. En appuyant de façon répétitive sur la touche Pages, vous faites défiler vos pages favorites enregistrées.
3	Applications. Sélectionner un icône pour voir la page en plein écran. Maintenez votre doigt appuyé sur l'icône pour voir la page d'accès rapide.
4	Fait défiler la fenêtre pour voir toutes les fonctions du menu.
5	Selectionner Exit pour returner à la page active précédente.
6	Heure locale.
7	Profondeur de l'eau.

La boîte de dialogue de Configuration Produit s'affiche au premier démarrage de l'unité.

Sélectionnez Configurézet cet appareil pour utiliser l'assistant de configuration de cet appareil et les autres appareils du réseau. Sélectionnez Fermez pour une configuration manuelle.

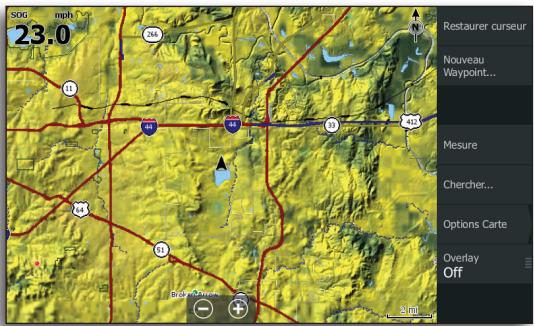

Sélection des icônes principales

Touchez l'icône de la page

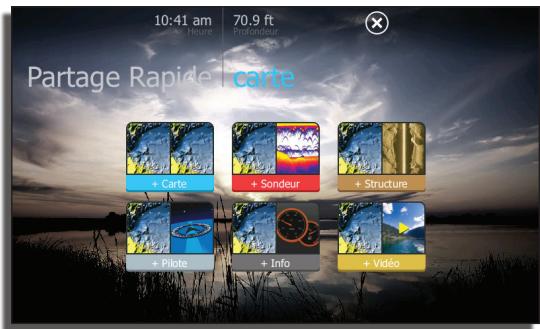

Accès aux affichages des écrans avec partage rapide (partages rapides)

Maintenez enfoncée l'icône de la page

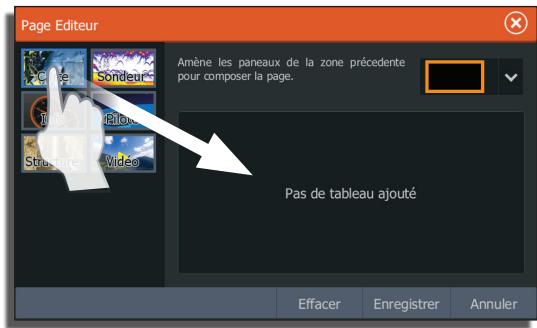

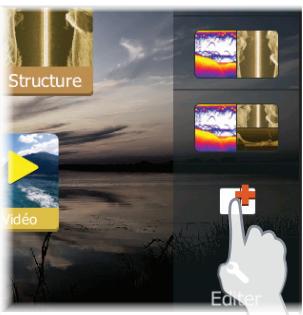

Personnalisation des pages favorites

Plusieurs configurations des fenêtres sont proposées:

Menu de la page

Pour masquer le menu, faites-le glisser vers la droite

Restaurer le menu de la page

Remarque: Vous pouvez aussi maintenir la touche Menu enfoncée pendant 3 secondes pour cacher une page menu. Elle sera restaurée en appuyant sur la touche Menu.

Utilisation du curseur

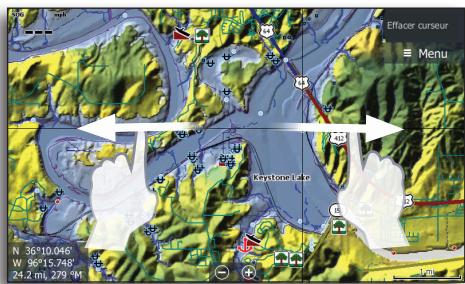

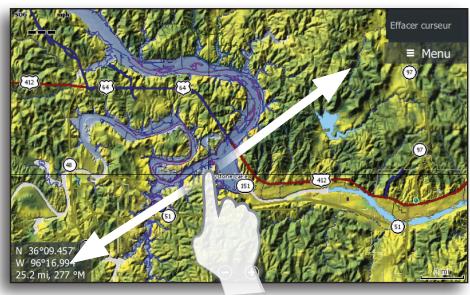

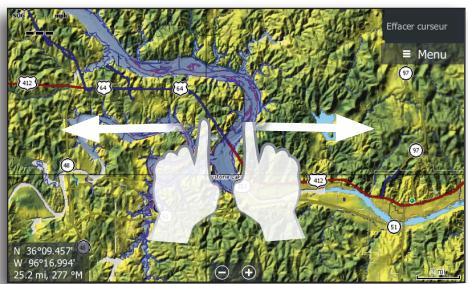

Touchez l'écran ou appuyez sur la touche Curseur pour activer le curseur. Déplacez votre doigt dans n'importe quelle direction pour le déplacer. Sélectionnez Effacer Curseur ou pressez la touche Exit pour faire disparaître le curseur de la page.

Assistance curseur

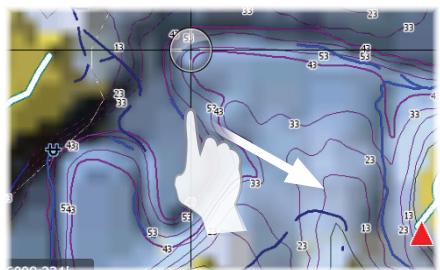

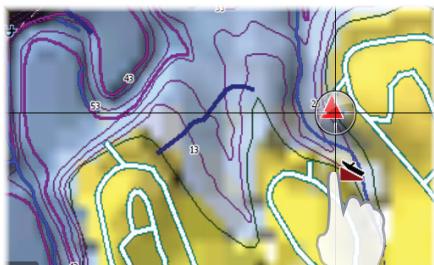

Maintenez votre doigt appuyé sur l'écran pour faire passer le CURSEUR en mode assistance curseur. L'outil de sélection s'affiche alors au-dessus de votre doigt. Faites glisser l'outil de sélection pour le placer au-dessus de l'élément voulu.

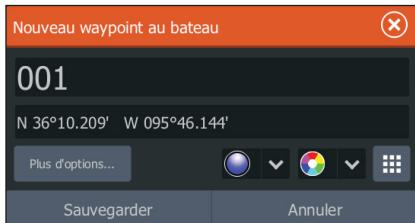

Création d'un waypoint

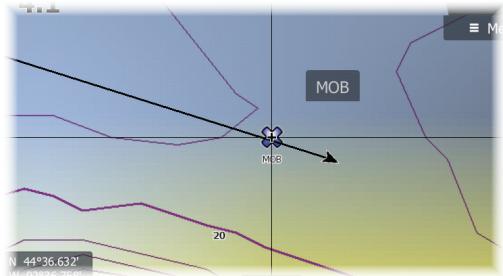

Le waypoint se positionne au niveau du curseur lorsque ce dernier est actif. Lorsque le curseur est inactif, le waypoint se place au niveau de votre position actuelle.

Remarque: Pressez deux fois le waypoint touche pour une sauvegarde rapide.

Réglage des paramètres du sondeur

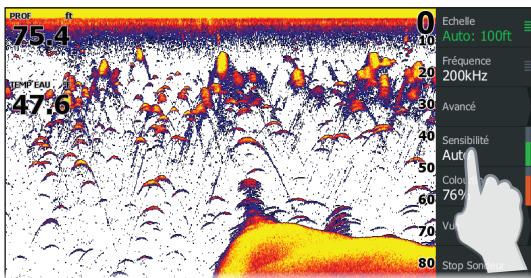

Pour régler les paramètres Sensibilité et Colourline, faites glisser verticalement la barre de défilement. Pour accéder à celle-ci, vous devez toucher Sensibilité ou Colourline dans le menu Sondeur.

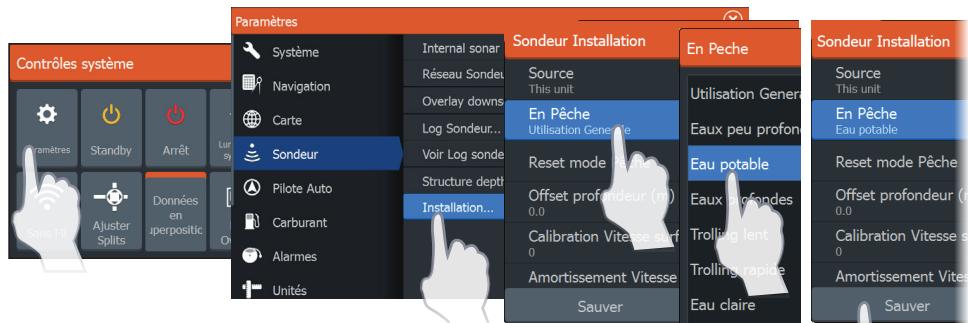

Modes en pêche

Regroupe des ensembles de paramètres de sondeur prédéfinis conçus pour des conditions de pêche spécifiques.

→ Remarque: Utilisez le mode de pêche en eau claire lorsquvous pêchez dans moins de 60 pieds d'eau.

Affichage de l'historique du sondeur

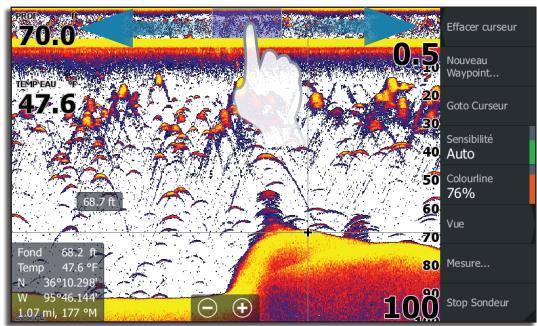

Vous pouvez afficher l'historique du sondeur en activant le curseur puis en faisant glisser horizontalement vers droite sur l'écran.

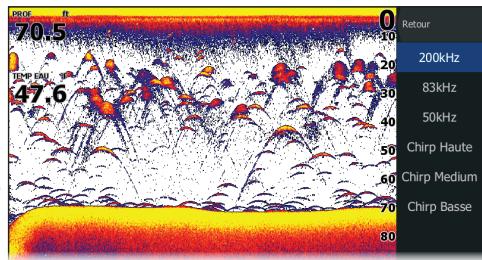

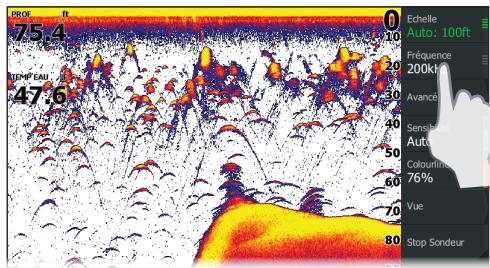

Sélection d'une fréquence

→ Remarque: Les fréquences du Structurescan (800 kHz et 455 kHz) sont sélectionnées à partir du menu fréquence du Structurescan.
