PH814EZ - Projecteur vidéo SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur vidéo
Marque	SHARP
Modèle	PH814EZ
Série	PH808/PH814/PH818/PH823/PH845
Technologie d'affichage	DLP
Résolution native	WUXGA (1920 x 1200)
Luminosité	8 000 lumens
Contraste	3 000:1
Durée de vie de la lampe	2 000 h (mode normal) / 3 000 h (mode éco)
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	580 W (max)
Dimensions (L x P x H)	470 x 180 x 500 mm
Poids	18 kg
Entrées vidéo	HDMI, DVI-D, VGA, Composite, S-Video
Connectivité	RS-232, LAN, prise de contrôle
Objectif	Interchangeable (optionnel : AN-PH808EZ, AN-PH814EZ, AN-PH818EZ, AN-PH823EZ, AN-PH845EZ)
Fonctions de l'objectif	Zoom motorisé, mise au point motorisée, lens shift motorisé
Sécurité	Verrou antivol Kensington, vis antivol pour objectif
Nettoyage	Filtre à air lavable, soufflage régulier des grilles
Pièces détachées	Objectifs, lampe, filtre, télécommande
Réparabilité	Remplacement de l'objectif et de la lampe par l'utilisateur

FOIRE AUX QUESTIONS - PH814EZ SHARP

Comment changer l'objectif du projecteur SHARP PH814EZ ?

Pour changer l'objectif, mettez d'abord le projecteur hors tension et débranchez-le. Appuyez sur le bouton LENS RELEASE et tournez l'objectif dans le sens contraire des aiguilles d'une montre pour le libérer. Si une vis antivol est présente, retirez-la d'abord. Insérez le nouvel objectif avec le repère de position vers le haut, puis tournez-le dans le sens horaire jusqu'au clic.

Comment éteindre correctement le projecteur ?

Appuyez sur le bouton STANDBY/ON du projecteur ou de la télécommande pour passer en mode veille. Ensuite, basculez l'interrupteur d'alimentation principale sur HORS SERVICE. Attendez l'arrêt du ventilateur avant de débrancher le cordon d'alimentation.

Quels objectifs sont compatibles avec le PH814EZ ?

Les objectifs compatibles incluent les modèles : AN-PH808EZ, AN-PH814EZ, AN-PH818EZ, AN-PH823EZ et AN-PH845EZ. Consultez le manuel pour les spécifications de focale.

Comment nettoyer le filtre à air ?

Éteignez et débranchez le projecteur. Retirez le filtre à air (généralement situé sur le côté ou dessous). Nettoyez-le avec un aspirateur ou lavez-le à l'eau tiède savonneuse, séchez-le complètement avant de le remettre en place.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que le projecteur est sous tension et que l'interrupteur principal est sur MARCHE. Si le voyant LAMP clignote, attendez que la lampe refroidisse. Si le problème persiste, remplacez la lampe ou contactez un technicien.

Comment utiliser la télécommande ?

Assurez-vous que les piles sont installées correctement. Pointez la télécommande vers le récepteur infrarouge du projecteur. Les touches principales : STANDBY/ON, INPUT pour sélectionner la source, AUTO SYNC pour ajuster automatiquement l'image.

Comment remettre à zéro le compteur de lampe ?

Après avoir remplacé la lampe, mettez le projecteur sous tension, appuyez sur MENU, allez dans Réglages puis Compteur de lampe et sélectionnez Remise à zéro. Confirmez.

Comment connecter un ordinateur au projecteur ?

Utilisez un câble HDMI ou VGA pour relier l'ordinateur à l'entrée correspondante du projecteur. Allumez le projecteur, appuyez sur INPUT et sélectionnez la source appropriée. Ajustez la résolution de l'ordinateur si nécessaire.

Que faire si l'image est floue ?

Utilisez la bague de mise au point sur l'objectif ou le zoom motorisé pour affiner l'image. Assurez-vous que le projecteur est à la distance appropriée de l'écran. Si le flou persiste, nettoyez la lentille.

Comment installer le projecteur au plafond ?

Utilisez un support de fixation au plafond adapté. Assurez-vous que le projecteur est bien fixé et que l'objectif est accessible pour l'entretien. N'essayez pas de changer l'objectif quand le projecteur est fixé au plafond pour éviter les blessures.

MODE D'EMPLOI PH814EZ SHARP

Manuel d'installation

[FRANÇAIS]

AN-PH808EX AN-PH814EZ AN-PH818EZ AN-PH823EZ AN-PH845EZ

N'essayez pas de changer l'objectif quand le projecteur est fixé au plafond. Vous risquez de subir des blessures en cas de chute de l'objectif.

1

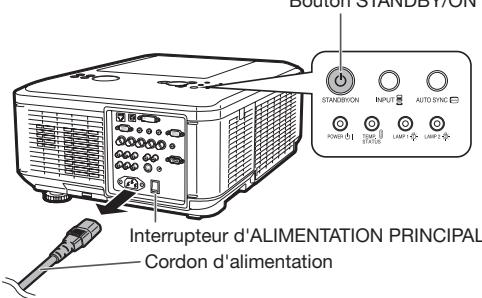

Appuyez sur STANDBY/ON sur le projecteur ou la télécommande pour mettre le projecteur en mode Veille.

- Commutez l'Interrupteur d'ALIMENTATION PRINCIPALE sur le projecteur sur « HORS SERVICE ». - Déconnectez le cordon d'alimentation et débranchez-le de la prise CA lorsque le ventilateur s'est arrêté.

2

3

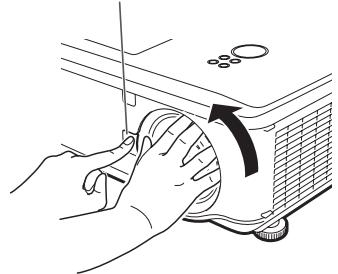

Appuyez à fond sur le bouton LENS RELEASE et tournez l'objectif dans le sens contraire des aiguilles d'une montre.

• L'objectif se libère.

Bouton LENS RELEASE

- Si vous utilisez la vis antivol pour fixer l'objectif, vous ne pouvez pas retirer ce dernier en appuyant sur le bouton LENS RELEASE. Dans ce cas, retirez d'abord la vis antivol.

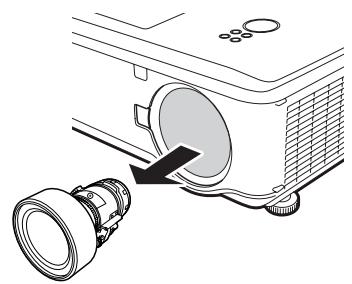

Extrayez lentement l'objectif.

Retirez le capuchon de l'objectif de remplacement.

Info

- Si vous tentez de fixer l'objectif au projecteur sans retirer ce capuchon, la pièce de fixation de l'objectif en option risque d'être endommagée.

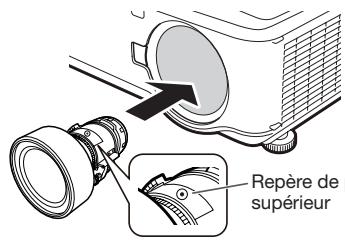

Insérez l'objectif de remplacement avec le repère de position supérieur orienté vers le haut, puis tournez l'objectif dans le sens des aiguilles d'une montre jusqu'à entendre un « clic ».

- Vérifiez que vous ne parvenez pas à libérer l'objectif même quand vous essayez de le tourner dans le sens contraire des aiguilles d'une montre et de l'extraire.

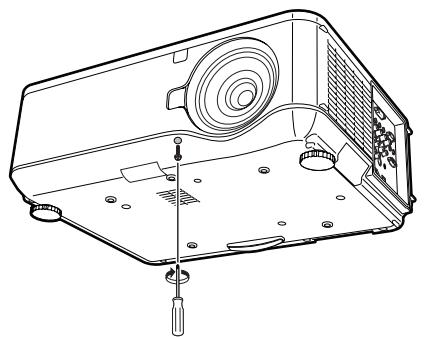

Utilisation de la vis antivol

• L'objectif est sécurisé par le procédé ci-dessus, mais pour plus de sécurité, une vis antivol est fournie pour sécuriser l'objectif plus étroitement.
• La vis est conçue pour être plutôt longue ; pour la fixer, vissez-la d'environ 40-50 tours.
