Type de produit	Module photovoltaïque monocristallin haute performance
Marque	SHARP
Modèle	NU-E245
Dimensions	1652 × 994 × 46 mm (1,64 m²)
Poids	19 kg
Type de cellule	Silicium monocristallin (156,5 mm)²
Nombre de cellules	60 montées en série
Puissance maximale (Pmax)	245 Wc
Tension à vide (Voc)	37,5 V
Courant de court-circuit (Isc)	8,73 A
Tension au point de puissance max (Vmpp)	30,5 V
Courant au point de puissance max (Impp)	8,04 A
Rendement du module	14,9 %
Tension maximale du système	1000 V CC
Résistance mécanique maximale	2400 N/m² (245 kg/m²)
Température de fonctionnement	-40 à +90 °C
Type de sortie	Câble avec connecteur MC-3
Garantie produit	5 ans
Garantie de performance (90%)	10 ans
Garantie de performance (80%)	25 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau non déminéralisée ; éviter les produits abrasifs ou solvants.
Sécurité	Respecter la tension maximale du système (1000 V CC) ; installation par un professionnel qualifié ; ne pas connecter directement à une charge.
Pièces détachées et réparabilité	Les pièces détachées (câbles, connecteurs) sont disponibles auprès des installateurs agréés ; toute réparation doit être effectuée par un technicien qualifié.

FOIRE AUX QUESTIONS - NU-E245 SHARP

Quelle est la puissance maximale du module NU-E245 ?

La puissance maximale est de 245 Wc dans les conditions STC (1000 W/m², 25 °C).

Quelles sont les dimensions exactes du panneau ?

Les dimensions sont 1652 x 994 x 46 mm (soit 1,64 m²).

Quel type de cellules solaires est utilisé ?

Il s'agit de cellules en silicium monocristallin de 156,5 mm de côté, avec une surface texturée et un revêtement anti-reflet.

Quelle est la tension maximale du système supportée ?

La tension maximale du système est de 1000 V CC.

Quelle est la résistance mécanique maximale ?

Le module résiste à une pression maximale de 2400 N/m² (245 kg/m²).

Quelles sont les garanties applicables ?

Sharp offre une garantie produit de 5 ans, une garantie de performance de 10 ans à 90 % de la puissance initiale, et 25 ans à 80 %.

Comment nettoyer le module photovoltaïque ?

Nettoyez avec un chiffon doux et de l'eau non déminéralisée. N'utilisez jamais de produits abrasifs ou de solvants.

Le module peut-il être installé sur une toiture ?

Oui, il convient aux systèmes PV installés sur toiture, ainsi qu'aux centrales au sol et sites isolés. L'installation doit être réalisée par un professionnel.

Quels sont les coefficients de température ?

Coefficient de tension à vide : -130 mV/°C ; coefficient de courant : +0,053 %/°C ; coefficient de puissance : -0,485 %/°C.

Où puis-je trouver les instructions de montage détaillées ?

Les instructions de montage sont disponibles en téléchargement sur le site www.sharp.eu ou dans la notice d'utilisation fournie avec le module.

MODE D'EMPLOI NU-E245 SHARP

Dites oui à l'énergie solaire!

Pour la protection du climat.

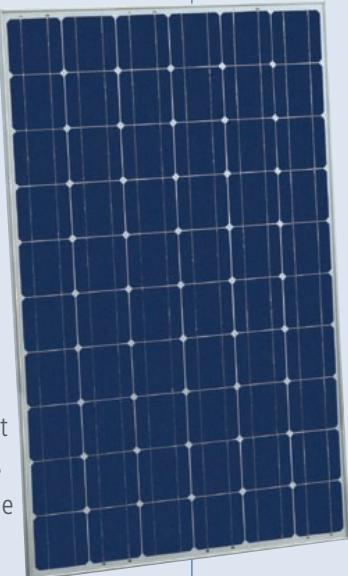

Les innovations d'un pionnier du photovoltaïque

Grâce à ses 50 ans d'expérience dans le domaine du photovoltaïque (PV), Sharp contribue de manière significative aux progrès de la technologie solaire.

Les modules photovoltaïques Sharp de la série NU sont conçus pour les applications qui requièrent une puissance élevée. Ces modules monocristallins de qualité se distinguent par leur rendement fiable et durable, même dans les cor fonctionnement les plus rig

Tous les modules de la série NU de Sharp permettent une intégration optimale des systèmes, tant du point de vue technique qu'économique, et conviennent aux installations raccordées au réseau.

Données sommaires pour l'installateur

■ Cellules monocristallines bleu foncé 156,5 mm × 156,5 mm
■ 60 cellules en série
■ Résistance mécanique de 2400 N/m² (245 kg/m²)
■ Tension maximale du système de 1 000 V CC
■ IEC/EN 61215, IEC/EN 61730, Classe d'application A
■ Classe II (VDE : 40021391)

Caractéristiques du produit

■ Modules photovoltaïques haute performance composés de cellules solaires en silicium monocristallin bleu foncé (156,5 mm) ^2 et qui offrent un rendement de module pouvant atteindre 14,9 %.
■ Revêtement anti-reflet pour augmenter l'absorption de la lumière (pour le NU-E245J5 et NU-E240J5).
Diodes bypass afin de minimiser les chutes de puissance provoquées par l'ombre.
■ Surface des cellules texturée pour obtenir des rendements électriques particulièrement élevés.
■ Structure arrière BSF (Back Surface Field) pour optimiser le rendement des cellules.
Utilisation d'un verre blanc trempé, de plastique EVA, d'un film protecteur résistant aux intempéries et d'un cadre en aluminium anodisé argent avec perforations de drainage afin d'assurer la longévite des modules.
Sortie : câble de raccordement avec connecteur résistant à l'eau.

La qualité Sharp

Les standards de qualité de Sharp sont une référence en matière de technologie solaire. Des contrôles continus garantissent en permanence un haut niveau de qualité. Chaque module photovoltaïque est soumis à un contrôle visuel, mécanique et électrique. Cette qualité de fabrication est identifiable par le biais de l'étiquette Sharp, du numéro de série et de la garantie Sharp :

Garantie produit de 5 ans
Garantie de performance de 10 ans pour une puissance de 90 %
Garantie de performance de 25 ans pour une puissance de 80 %

Pour connaître en détail nos conditions de garantie et obtenir des informations complémentaires, veuillez consulter notre site Internet www.sharp.eu.

Caractéristiques mécaniques

Cellule	Cellule solaire en silicium monocristallin (156,5 mm)2
Nombre de cellules et type de connexion	60 montées en série
Dimensions	1652 × 994 × 46 mm (1,64 m2)
Poids	19 kg
Type de sortie	Câble avec connecteur (MC-3)

Valeurs limites

Température de fonctionnement (cellules) Température de stockage	-40 à +90	°C
Humidité (relative) de stockage	jusqu'à 90	%
Tension maximale du système	1000	V CC
Résistance mécanique maximale	2400	N/m2
Courant inverse	15	A

Caractéristiques électriques

		NU-E245 (J5)	NU-E240 (J5)	NU-E235 (E2)
Puissance maximale	P_max	245 W_c	240 W_c	235 W_c
Tension à vide	V_oc	37,5	37,3	37,0	V
Courant de court-circuit	I_sc	8,73	8,63	8,60	A
Tension au point de puissance maximale	V_mpp	30,5	30,2	30,0	V
Courant au point de puissance maximale	I_mpp	8,04	7,95	7,84	A
Rendement du module	η_m	14,9	14,6	14,3	%
NOCT		47,5	47,5	47,5	°C
Coefficient de température – tension à vide	αV_oc	-130	-130	-130	mV / °C
Coefficient de température – courant de court-circuit	αI_sc	+0,053	+0,053	+0,053	% / °C
Coefficient de température – puissance	αP_max	-0,485	-0,485	-0,485	% / °C

Caractéristiques électriques mesurées selon les conditions de test standardisées (STC) : ensoleillement de 1000 W/m², masse atmosphérique de 1,5, température des cellules de 25 °C. Les caractéristiques de puissance sont données avec une tolérance de fabrication de -5% / +10%. Conditions NOCT : ensoleillement de 800 W/m², température ambiante de 20 °C, vitesse du vent de 1 m/sec.

Courbes de caractéristiques NU-E245 (J5)

Tension à vide, courant de court-circuit en fonction de l'ensoleillement (température des cellules : 25 °C)

Tension à vide, courant de court-circuit en fonction de l'ensoleillement (température des cellules : 25 °C)

Applications

■ Systèmes PV raccordés au réseau

■ Systèmes PV installés sur toiture

■ Systèmes PV en sites isolés

Centrales PV au sol

Avant de procéder au montage des modules photovoltaïques, veuillez lire attentivement nos instructions de montage détaillées.

Enregistrement

Sharp vous assure sécurité, qualité et stabilité de la valeur durant des années. Afin que vous puissiez recevoir un certificat de garantie, enregistrez vos modules avec les numéros de série. C'est rapide et facile sur le site www.brandaddedvalue.net

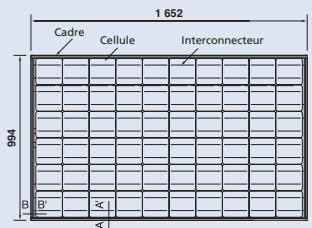

Dimensions extérieures

Vue de face

Vue arrière

Section A-A'

Section B-B'

Section C-C'

Remarques

Nous nous réservons le droit de modifier les caractéristiques techniques sans préavis. Avant d'utiliser les produits Sharp, assurez-vous d'obtenir les fiches techniques Sharp les plus récentes. La société Sharp décline toute responsabilité en cas de dommages causés à des installations équipées de modules sur la base d'informations non vérifiées au préalable.

Les spécifications peuvent présenter de légères variations et ne sont pas garanties. Les instructions d'installation et de fonctionnement de nos produits figurent dans les manuels correspondants et peuvent être téléchargées sur notre site Internet www.sharp.eu.

Ce module photovoltaïque ne doit pas être connecté directement à une charge.
