MODE D'EMPLOI RHINO 6000 DYMO

A propos de votre nouvelle imprimante 1

Mise en route 1

Connexion de l'alimentation 1
Connexion de I'adaptateur 1
Insertion du bloc-piles 1
Recharge du bloc-piles 2

Insertion et retrait de la cassette de ruban 2

Réglage de la largeur du ruban 3
Selection de la langue 3
Selection des unités de mesure 3

Connaîtrevoireimprimante 3

Alimentation 3
Ecran LCD 4

Utilisation du rétroéclairage 4
Réglage du contraste de l'écran 4
Masquage de la barre de légende 4

Mode Majuscule 4
Touche Shift 5
Touche d'échéppement 5
Touches de navigation 5
Touchedespacearriere 5
Touche pour effacer 5
Bouton de coupe 5
Touches d'accès rapide 5

Utilisation des fichiers d'étiquettes 5

Creation d'un fjichier d'étiquettes 5
Ajout d'etiquettes dans un fichier d'étiquettes 6
Suppression d'étiquettes dans un fjichier 6
Impression d'un fichier d'étiquettes 6

Formatage d'une étiquette 6

Modification de la taille du texte 6
Changement du style de texte 7

Creation d'étiquettes multilignes 7

Utilisation des caractères internationaux 7

Creation d'étiquettes industrielles 7

Creation d'étiquettes enveloppantes 8

Création d'étiquettes enveloppantes verticales 8
Création d'étiquettes enveloppantes horizontales 8
Creation d'étiquettes auto-protégées 8
Creation des drapeaux 9

Creation d'étiquettes de longueur fixe 9

Creation d'étiquettes pour panneaux de brassage 9

Creation d'étiquettes de blocs de junction 10

Creation d'étiquettes de modules 10

Utilisation des multiplicitateurs de composants modulaires 10

Impression de modules vides. 11

Creation d'étiquettes verticales 11

Changement de type d'etiquette 11

Modification des paramètres d'étiquette 11

Impression de lignes verticales entre les cellules 11

Utilisation de codes-barres 12

Ajout d'un code-barres 12

Modification d'un code-barres 12

Suppression d'un code-barres 12

Masquage du texte de code-barres 12

Ajout de symboles 13

Insertion de symboles 13
Insertion de symboles utiliser 13

Utilisation du texte de bibliothèque 13

Insertion d'un texte de bibliothèque 14
Ajout de texte à Ma bibliothèque 14
Suppression de texte de Ma bibliothèque 14

Ajout de graphiques 14

Creation d'une série d'étiquettes 15

Utilisation de la sérieisation simple 15

Utilisation de la sérieisation simultanée 15
Utilisation de la sérieisation avancée 16

Options d'impression 16

Impression de copies multiples 16
Assemblage de copies multiples 16
Pause entre les étiquettes 17
Avance du ruban d'étiquettes 17
Réglage du contraste d'impression 17

Utilisation de la mémoire de l'imprimante 17

Enregistrement d'un fichier d'étiquettes 17
Rappel d'un filchier d'étiquettes de la mémoire 17
Suppression d'un filchier d'étiquettes de la mémoire 18

Nettoyage de I'imprimante 18

Utilisation de RHINO Connect Software 18

Connexion à votre ordinateur 19

Symboles 20

Texte de bibliothèque 21

Dépannage 23

A propos de votre nouvelle imprimante

Votre nouvelle imprimante RHINO vous permet de creer une grande variete d'etiquettes autocollantes de grande qualite. Vos etiquettes pourront etre imprimees en plusieurs tailles et styles differents. L'imprimante utilise des cassettes d'etiquettes industrielles RHINO de largeur 6 mm,9mm,12mm,19mm ou 24mm. Les cassettes RHINO sont egalement offertes dans une grande variete de materiaux, tels que nylonouple, polyester permanent, vinyle, ruban non-adhesif et gains thermoretractables.

Visitez www.dymo.com pour plus de renseignements sur la gamme complète des étiquettes et des accessoires de votre imprimante.

Enregistrement de la garantie

Veuillez replir la carte d'enregistrement de la garantie et la renvoyer à l'adresse du service clientèle appropriée dans les sept jours. Visitez www.dymo.com pour de plus amples informations.

Mise en route

Suivez les instructions données dans cette section lorsqu vous utilisez votre imprimante pour la première fois.

Connexion de l'alimentation

L'imprimante peut etre alimentete par piles ou par c.a. Un adaptateur et un bloc-piles rechargeable sont compris avec notre imprimante.

L'imprimante peut fonctionner avec 6 piles alcalines AA; cependant, les piles alcalines ne doivent ettre utilisées que temporairement, à titre de solution de secours.

Pour economiser l'énergie, l'imprimante s'est automatiquement si elle n'est pas utilisée pendant cinq minutes.

Connexion de l'adaptateur

Cette imprimante utilise un adaptateur de 110 V-240 V. Connecter l'adaptateur avec le bloc-piles inséré a pour effet de recharger ce dernier.

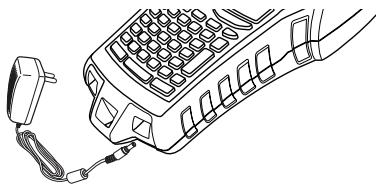

Pour connecter I'adaptateur

1. Branchez l'adaptateur dans le connecteur d'alimentation situé au bas de l'imprimante. Voir Figure 2.

Figure 2

1. Branchez l'autre extrémité de l'adaptateur dans une prise de courant.

Insertion du bloc-piles

Lorsqu'elle n'est pas connectee à l'adaptateur, l'imprimante fonctionne à partir du bloc-piles rechargeable au lithium-ion. A titre de solution de secours-temporaire, elle peut également fonctionner à partir de six piles alcalines AA.

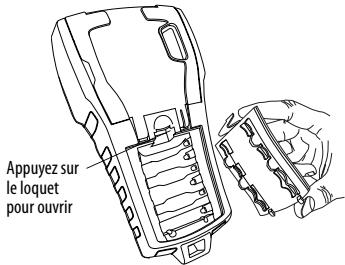

Pour insérer le bloc-piles

1. Appuyez sur le loquet à l'arrière de l'imprimante pour-retirer le couvercle du compartment à piles. Voir Figure 3.

Figure 3

1. Insérez le bloc-piles dans le département à piles. Voir Figure 3.
2. Remettez le couvercle en place.

Enlevez les piles si l'imprimante n'est pas utilisée pendant une longue période.

Recharge du bloc-piles

Le bloc-piles se recharge automatiquement si l'imprimante est connectée à une source d'alimentation au moyen de l'adaptateur. Le premier chargement des piles dure huit heures approximativement; il faut compter ensuite deux heures environ pour toute recharge suivante.

Insertion et retrait de la cassette de ruban

Votre imprimante est livrée avec une cassette de ruban initiale. Visitez www.dymo.com pour des renseignements concernant l'achat de cassettes supplémentaires.

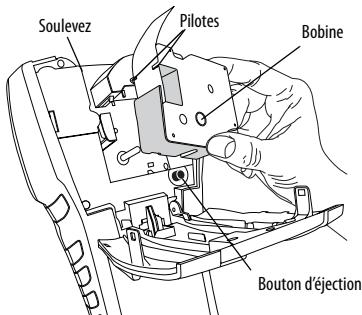

Pour insérer la cassette de ruban

1. Soulevez délicatement le couvercle de la cassette de ruban au dos de l'imprimante.
2. Assurez-vous que la bande et le ruban sont tendus sur toute l'ouverture de la cassette et que le ruban passée entre les pilotes. Si nécessaire, tournez la bobine dans le sens des aiguilles d'une montre pour tendre le ruban.
3. Insérez la cassette avec la bande et le ruban bien en place entre les pilotes.

Figure 4

1. Appuyez delicatement sur la cassette jusqu'à ce qu'elle se fixe en place. Le mecanisme d'insertion guide la cassette.
2. Fermez le couvercle de la cassette de ruban.

Pour retirer la cassette de ruban

1. Soulevez le couvercle de la cassette de ruban au dos de l'imprimante.
2. Appuyez sur le bouton d'éjection. La cassette est éjectée de l'imprimante.
3. Retirez delicatement la cassette.
4. Insérez une nouvelle cassette en suivant les instructions données précédemment.
5. Définissez la largeur du ruban tel qu'expliqué à la section Réglage de la largeur du ruban.

Réglage de la largeur du ruban

Chaque fois que vous insérez une cassette dans l'imprimante, un message vous demande de définir la largeur du ruban pour que l'imprimante puisse se régler sur la taille de ruban que vous utilisez actuellesment. Certaines fonctions que vous utilisez pour creer les étiquettes dépendent de la largeur du ruban. Pour creer une étiquette avec une largeur de ruban différente de cette qui est actuellément dans l'imprimante, vous pouvez définir la largeur du ruban à partir du menu Paramètres.

Pour régler la largeur du ruban

1. Appuyez sur SETTINGS. Le menu Paramètres s'affiche.
2. Sélectionnez Largeur de ruban.
3. Sélectionnez la largeur du ruban actuellement inséré dans l'imprimante.
4. Appuyez sur OK et Sélectionnez ensuite Terminé (ESC).

Sélection de la langue

Plusieurs caractéristiques linguistiques de l'imprimante sont déterminées par la langue choisié, telles que certains caractères spéciaux, le texte des menus, etc. L'anglais est la langue par défaut.

Pour selectionner une langue

1. Appuyez sur SETTINGS et selectionnez Langue.
2. Sélectionnez une langue.
3. Appuyez sur OK et Sélectionnez ensuite Terminé (ESC).

Sélection des unités de mesure

Vous pouvezCHOISIR de travailler en pouces ou en millimetre.

Pour selectionner les unités de mesure

1. Appuyez sur SETTINGS et selectionnez Unités.
2. Sélectionnez Pouce ou mm.
3. Appuyez sur OK et Sélectionnez ensuite Terminate (ESC).

Connaitre votre imprimante

Familiarisé-vous avec l'emplacement des touches de caractéristiques et de fonctions de votre imprimante. Voir la figure 1 sur la couverture avant interieure. Les sections suivantes décrivent chaque caractéristique en détaill.

Alimentation

Le bouton allume et eteint l'imprimante. Si aucune touche n'est utilisée pendant 5 minutes, I'imprimante s'eteint automatiquement.

Lorsque l'imprimante s'éteint, le fichier d'étiquettes courant et ses réglages sont mémorisés jusqu'à la prochaine fois où elle est mise en marche. Si le bloc-piles et l'adaptateur sont débranchés en même temps, certains réglages seront mémorisés; par contre, le fichier d'étiquettes sera perdu et il vous faudra régler à nouveau la largeur de ruban la prochaine fois que vous connectez l'alimentation et que vous allumerez l'imprimante.

Ecran LCD

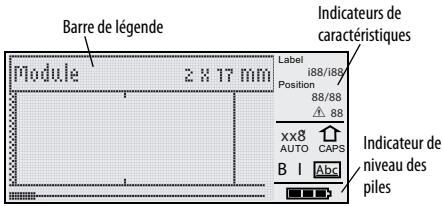

Dans la partie supérieure de l'écran LCD de l'imprimante figure une barre de légende indiquant le type d'etiquette actuellément utilisé; sur le côté droit, les indicateurs de caractéristiques affichent les caractéristiques actuellément sélectionnées. Voir Figure 5.

Figure 5

Lorsque le texte que vous avez entre ne tient pas sur l'étiquette définie, la portion de texte qui dépasse est affichée en mode ombré. Si vous essayez d'imprimer une étiquette sur laquelle le texte ne tient pas entièrement, le texte excédante ne s'imprimera pas.

Utilisation du rétroéclairage

Dans un endroit peu éclairé, vous pouvez activer le rétroéclairage afin de mieux voir l'écran. A des fins d'économie d'énergie, le rétroéclairage s'est int automatiquement après 15 secondes d'inactivité. Pour le reactiver, appuyez sur n'importequelle touche. La touche de rétroéclairage permet de basculer entre l'activation et la désactivation de la lumière.

Pour activer ou désactiver le rétroéclairage

Appuyez sur

Réglage du contraste de l'écran

Outre le retroéclairage, vous pouvez régler le contraste de l'écran afin de faciliter la lecture dans différentes conditions d'éclairage.

Pour régler le contraste de l'écran

1. Appuyez sur SETTINGS.
2. Sélectionnéz Contraste LCD et appuyez sur OK.
3. Utilisez les touches fléchées pour sélectionner une valeur entre 0 (plus clair) et 8 (plus foncé). Le contraste change selon les différents régles que vous sélectionnez.
4. Appuyez sur OK et Sélectionnez ensuite Terminate (ESC).

Masquage de la barre de légende

La barre de légende figurant en haut de l'écran indique le type d'étiquette actuel et, pour certains types d'étiquettes, d'autres renseignements tels que la taille ou le type de code-barres. Vous pouvez la masquer akin de permettre d'afficher à l'écran davantage de lignes de l'étiquette. Cette fonction est très utile pour la création d'étiquettes importante plusieurs lignes.

Pour masquer la barre de légende

1. Appuyez sur SETTINGS.
2. Sélectionnéz Barre de légende et appuyez sur OK.
3. Sélectionnez Cacher, appuyez sur OK et sélectionnez ensuite Terminate (ESC).

Mode Majuscule

La touche CAPS permet d'alterner entre majuscule et minuscule. Lorsque le mode Majuscule est activé, l'indicateur CAPS s'affiche à l'écran et toutes les lettres que vous entrez sont en majuscule. C'est le réglage par défaut. Lorsque le mode Majuscule est désactivé, toutes les lettres apparaissent en minuscule.

Pour activer ou désactiver le mode Majuscule

Appuyez sur CAPS (SHIFT + SIZE).

Touche Shift

Les touches SHIFT servent à désir la fonction ou le symbole qui se trouve au-dessus d'une touche. Par exemple, si vous appuyez sur la touche 9, le chiffre 9 apparait à l'écran; cependant, si vous appuyez sur SHIFT puis sur 9, c'est un astérisque (*) qui s'affiche alors. Le fait d'appuyer sur une des touches d'alternance active ou déACTIVE la fonction; il n'est donc pas nécessaire deMAINNER enforcées les deux touches à la fois.

Touched'échéppement

La touche ESC vous renvoie au menu précédent depuis n'importe quel menu, sans que vous n'ayez a faire de selection.

Touches de navigation

Les touches de navigation fonctionnent de la façon suivante :

Touche	Fonction
△	Déplace d'un caractère vers la gauche à l'écran Renvoie au menu précédent (ESC peut également être utilisé)
SHIFT ▲	Déplace une éiquette vers la gauche à l'écran
▲	Déplace d'un caractère vers la droite à l'écran Déplace vers le niveau de menu suivant (OK peut également être utilisé)
SHIFT ▲	Déplace une éiquette vers la droite à l'écran
▲	Déplace vers le haut dans une liste
▼	Déplace vers le bas dans une liste
OK	Sélectionne un élément de menu

Touchedespacearriere

La touche supprime le caractère à gauche du curseur.

Touche pour effacer

La touche CLR efface tous les formats et réglages de texte en cours et restaure le type d'étiquette général à l'écran.

Bouton de coupe

Le bouton Cutter sert à couper le ruban d'étiquette.
Lors de l'impression de plusieurs étiquettes,
I'imprimante fait une pause après chaque étiquette
pour vous permettre de la couper. Vous pouvez
déactiver cette fonction si vous désirez imprimer
plusieurs étiquettes de façon continue. Voir Pause
entre les étiquettes à la page 17.

Touches d'accès rapide

Un certain nombre de touches d'accès rapide sont disponibles pour la création de types particuliers d'étiquettes, l'ajout de code-barres, l'insertion de symboles et l'utilisation de textes de la bibliothèque. Ces touches d'accès rapide sont décrites en detail plus loin dans ce guide d'utilisation.

Utilisation des fichiers d'étiquettes

L'imprimante cree et archive les etiquettes sous forme de fichiers d'etiquettes. Un fjchier d'etiquettes peut contirir une ou plusieurs etiquettes. Lorsque vous creez une nouvelle etiquette, vous creez également un nouveau fjchier d'etiquettes. Vous pouze ensuite y inserer d'autres etiquettes, en enlever et archiver le groupe d'etiquettes en mémoire sous la forme d'un fjchier d'etiquettes.

Creation d'un fichier d'étiquettes

L'imprimante garde en mémoire la dernière étiquette sur laquelle vous travailliez lorsque l'alimentation a été coupée. Vous doivent donc commencer par effacer le texte et le formatage de cette étiquette avant d'enmaker une nouvelle.

Pour creer un nouveau fichier d'etiquettes

1. Au besoin, appuyez sur CLR pour effacer l'étiquette et le formatage précédent de l'écran.
2. Tapez un texte à l'aide du clavier.
3. Formatez ce texte à l'aide des options Taille du texte ou Style de texte.

Voir Formatage d'une étiquette à la page 6.

1. Enregistrez l'étiquette en mémoire. Voir Enregistrement d'un filiard d'étiquettes à la page 17.

Ajout d'étiquettes dans un fichier d'étiquettes

Vou puez ajouter des etiquettes dans un fjichier d'etiquettes.

Pour ajouter une étiquette dans un fichier

1. Appuyez sur INSERT (SHIFT + SAVE).
2. Sélectionnez A droite pour ajouter une étiquette à droite de la position du curseur ou A gauche pour ajouter une étiquette à gauche de la position du curseur.
3. Appuyez sur OK. Une nouvelle étiquette vierge est insérée sur l'écran, à gauche ou à droite de l'étiquette actuelle.

Vous pouvez déplacer le curseur d'une étiquette à l'autre à l'aide des touches flechéées.

Suppression d'étiquettes dans un fichier

Il est possible de supprimer une ou plusieurs étiquettes d'un filcher d'étiquettes.

Pour supprimer une étiquette

1. Appuyez sur REMOVE (SHIFT + RECALL).

2. Sélectionnez une des options suivantes :

3. Tout pour supprimer toutes les étiquettes du fichier.

4. En cours pour supprimer l'étiquette à la position courante du cursesur.

5. Plage, puis selectionné la plage d'étiquettes à supprimer.

6. Appuyez sur OK. Les étiquettes sélectionnées sont supprimées de l'écran.

Impression d'un fichier d'étiquettes

Lors de l'impression d'un fjichier d'étiquettes, vous avez le choix d'imprimer toutes les étiquettes, l'étiquette en cours ou une plage d'étiquettes.

Pour imprimer des étiquettes

1. Appuyez sur PRINT. Si le fichier contient plus d'une étiquette, un menu d'impression s'affiche.

2. Sélectionnez une des options suivantes :

3. Tout pour imprimer toutes les étiquettes du fichier.

4. En cours pour imprimer l'étiquette à la position courante du curseur.

5. Plage, puis sélectionné la plage d'étiquettes à imprimer.

6. Appuyez sur OK. Les étiquettes selectionnées s'impriment.

7. Appuyez sur CUT et supprimez les étiquettes.

Formatage d'une étiquette

You pouvez désir parmi un certain nombre d'options de formatage pourmettre en valeur l'apparance de vos étiquettes.

Modification de la taille du texte

Voussouspoucezimprimerletextedevotretétiquetteen huittaillidesdifferentes:extra petite,tréspetite,petite, moyenne,grande,trésgrande,extra grande et BIG(en lettres majuscules).La tailéde texteselectionnéessappliqueraàtouslestextedesouttesletétiquettesd'unfichier.

Vous pouze également selectionner Auto comme taillde de texte. Lorsque l'options Auto est selectionnée, la meilleure taillde de texte est automatiquement déterminée en fonction de la hauteur et de la largeur de l'étiquette que vous creez. La taillle BIG n'est pas utilisée lorsque l'options Auto est selectionnée.

La taille de texte disponible dépend de la

largeur de ruban d'etiquette définie et du type d'etiquette que vous creez.

Pour régler la taille de la police

Appuyez sur SIZE. Chaque fois que vous appuyez sur SIZE, laaille de police suivante disponible est mise en surbrillance sur l'indicateur de caractéristiques de taille à l'écran.

Il est également possible de selectionner la taille de police à partir du menu Paramètres.

Changement du style de texte

Vous pouvez imprimer le texte de votre étiquette en plusieurs styles : caractères gras, italiques, sou ligné et encadré. Vous pouvez égalementCHOISIR entre la largeur standard ou la largeur étroite. Le style de texts s'appliquera à toutes les étiquettes du fjichier, y compris la plupart des symboles. Il ne s'applique cependant pas aux symboles définis par l'utilisateur.

Pour définir le style de texte

1. Appuyez sur SETTINGS.
2. Sélectionnez Style de texte et appuyez sur OK.
3. Utilisez les touches fléchéées pour selectionner un style.
4. Appuyez sur OK et Sélectionnez ensuite Terminé (ESC).

Creation d'étiquettes multilignes

Vous pouvez creer des etiquettes multilignes selon la largeur du ruban, comme suit :

Largeur de ruban	6 mm	9 mm	12 mm	19 mm	24 mm
Nbre de lignes	1	3	3	5	5

L'écran affiche deux lignes de texte avec la barre de légende, ou trois lignes de texte si la barre de légende est masquée. Utilisez les touches fléchéées pour parcourir les lignes. Voir Masquage de la barre de légende à la page 4.

Pour creer une etiquette multiligne

1. Tapez le texte de la première ligne, puis appuyez sur ENTER.
2. Tapez le texte de la ligne suivante.
3. Repetez ces étapes pour chaque ligne supplémentaire.

Utilisation des caractères internationaux

L'imprimante prend en charge le jeu de caractères étendus Latin grâce à la technologie RACE. Maintenir enforcée la touche d'une dette fait défilier les variations de cette même dette, comme dans un clavier de téléphone mobile.

Par exemple, si vous maintainez enforcée la lecture a, vous verrez defiler a a a a a a et toutes les autres variations disponibles. L'ordre dans lequel les variations apparaissent dépend de la langue sélectionnée.

Creation d'étiquettes industrielles

Vous pouvez creer des etiquettes pour des applications industrielles speciales, telles que des etiquettes enveloppantes pour cables, des fanions, des etiquettes

pour panneaux de brassage, blocs de jonction ou modules. Vous pouvez creator des étiquettes de longueur fixe ou des étiquettes auto-protegées. Des touches d'accès rapide sont disponibles pour chacun des types d'étiquettes. Le type d'étiquette en cours est affché dans la barre de légende. Le type d'étiquette par défaut est Général, sans formatage spécial, avec texte centré et longueur automatiquement déterminée par la quantité de texte.

Les touches d'accès rapède activent ou désactiver le type d'étiquette. Par exemple, si vous choisissez le type Fanion et que vous désírez plus tard utiliser le type Général, vous n'avez qu'à appuyer une seconde fois sur la touche Flag pour supprimer ce réglage et revenir au type Général.

Creation d'étiquettes enveloppantes

Vous pouvez creer plusieurs types d'étiquettes qui s'enroulent autour d'un cable ou d'un fil : étiquettes enveloppantes verticales, horizontales, auto-proteges et fanions.

Création d'étiquettes enveloppantes verticales

Une étiquette enveloppante
verticale se place autour d'un fil ou d'un cable, sur sa largeur. Il est possible d'entrée jusqu'à cinq lignes de texte; le texte se

répètera autant de fois que possible selon la taille du texte et la longueur de l'étiquette.

Pour creer une etiquette envelopppante verticale

1. Appuyez sur V.WRAP.
2. Entrez le diamètre du cable et appuyez sur OK.
3. Sélectionnez Terminate (ESC) pour creer l'étiquette. Pour creer rapidement plusieurs étiquettes, voir Création d'une série d'étiquettes à la page 15.

Création d'étiquettes enveloppantes horizontales

Une étiquette enveloppante horizontal se place

horizontalment sur la longueur du fil ou du cable. Le texte de

I'etiquette est repete autant de fois que possible, selon sa propre taille et la largeur du ruban.

Pour creer une etiquette enveloppante horizontalite

1. Appuyez sur H.WRAP (SHIFT + V.WRAP).
2. Entrez la longueur de l'étiquette et appuyez sur. Sélectionné AZo pour que la longueur s'ajuste automatiquement au texte.
3. Sélectionnez Terminate (ESC) pour creer l'étiquette. Pour creer rapidement plusieurs étiquettes, voir Création d'une série d'étiquettes à la page 15.

Création d'étiquettes auto-protégées

Les étiquettes auto-protegées sont conçues pour utilisation avec les étiquettes auto-protegées RHINO (n° de piece 1734821).

Le texte s'imprime sur la portion supérieure de l'étiquette de façon

à ce que la moitié transparente du bas puisse être enroulée et couvrir le texte.

Le ruban auto-protégé mesure 24 mm de large ; vous ne pouvez toute fois entrer que deux lignes de texte et vous doivent utiliser uniquement les tailles de police extra petite, très petite et petite.

Pour imprimer une étiquette auto-protégée

1. Appuyez sur SELF-LAM (SHIFT + FLAG).
2. Entrez la longueur de l'étiquette ou SélectionnéZ AUTO pour que la longueur de l'étiquette s'ajuste automatiquement au texte.

1. Appuyez sur OK pour creer l'étiquette. Pour creer rapidement plusieurs étiquettes, voir Création d'une série d'étiquettes à la page 15.

Création des drapeaux

Les drapeaux s'enroulent
autour d'un fil ou d'un cable en
permettant à la portion texte
d'être éloignée du cable. Le texte
d'une étiquette fanion s'imprime
automatiquement aux deux

extrémités de l'étiquette en laissant un espace vide dans la partie centrale qui doit s'enrouler autour du cable. Lorsque l'étiquette est fixée sur le cable, ses deux extrémités sont collées dos à dos, ce qui produit un drapeau. Il en résultat que les deux côtés de l'étiquette peuvent être lus.

Pour imprimer und drapeau

1. Appuyez sur FLAG.
2. Entrez la longueur du drapeau de l'étiquette. Sélectionnez AUTO pour que la longueur s'ajuste automatiquement au texte. La longueur totale de l'étiquette se calcule en doublant la longueur du drapeau et en ajoutant 34 mm pour la portion qui s'enroule autour du cable.
3. Sélectionnez Terminé (ESC) pour creer l'étiquette.
4. Entrez le texte de l'étiquette et appuyez sur PRINT. Pour creer rapidement plusieurs étiquettes, voir Création d'une série d'étiquettes à la page 15.

Creation d'étiquettes de longueur fixe

Normalement, la longueur de l'étiquette est déterminée par la longueur du texte entré. Vous pouvez néanmoins créé une étiquette d'une longueur fixe pour une'utilisation particulière,quelle que soit la longueur du texte.

La longueur fixe préréglée en usine est de 25 mm. Tous les changements apportés au réglage de la longueur

fixe demeurent en vigueur jusqu'à ce que vous le modifiez à nouveau.

Pour régler la longueur de l'étiquette

1. Appuyez sur FIXED.
2. Entrez la longueur de l'étiquette et appuyez sur OK. Toute portion de texte qui ne peut s'insérer à l'intérieur de la longueur définie apparaitra ombrée à l'écran et ne sera pas imprimée.

Création d'étiquettes pour panneaux de brassage

Le mode panneau de brassage vous permit d'étiqueter une rangée de ports sur un panneau de brassage. Vous sélectionnez la distance entre les ports, puis vous entrez le texte désiré et vous imprimez. Vous

obtenez ainsi une longue étiquette avec un texte multiple également espacé entre les ports.

Pour creer une etiquette pour panneau de brassage

1. Appuyez sur PPANEL.
2. Sélectionnez Distance du port.
3. Entrez la distance entre les ports, puis appuyez sur OK. La distance par défaut prérgée en usine est 15 mm.
4. Sélectionnez Nbre de ports.
5. Entrez le nombre de ports et appuyez sur OK.
6. Sélectionnez Terminate (ESC) pour creer l'étiquette. A l'écran, les divers ports sont séparés par une ligne noire continue.
7. Entrez le texte de l'étiquette pour chacun d'entre eux. Utilisez la touche fléchée gauche ou droite pour vous déplacer entre les ports.

Pour la création automatique de données pour les ports, voir Création d'une série d'étiquettes à la page 15.

Pour imprimer des lignes verticales entre les ports, voir Impression de lignes verticales entre les cellules à la page 11.

Creation d'étiquettes de blocs de jonction

Les étiquettes de blocs de jonction sont trèssemblables à celles des panneaux de brassage, sauf que le texte est imprimé verticalement pour chaque bloc.

Pour creer une etiquette de bloc de jonction

1. Appuyez sur TBLOCK.
2. Sélectionnéz Nbre dé blocs et appuyez sur OK.
3. Entrez le nombre de blocs et appuyez sur OK.
4. Sélectionnéz Taille du bloc et appuyez sur OK.
5. Entrez la largeur de chaque bloc et appuyez sur OK. La largeur par défaut préréglée en urine est 17,5 mm.
6. Sélectionnéz Terminé (ESC) pour creer l'étiquette.
7. Entrez le texte de chaque fonction. Utilisez SHIFT + ou pour vous déplacer entre les fonctions.

Pour la création automatique de données pour les blocs de jonction, voir Création d'une série d'étiquettes à la page 15.

Creation d'étiquettes de modules

L'etiquette de module vous permet d'étiqueter une rangée de composants modulaires. Vous n'avez qu'à régler la largeur des composants modulaires et leur nombre, entre le texte désiré pour

chacun d'entre eux et imprimer. Vous obtenez ainsi une longue étiquette avec un texte multiple également espacé entre les modules. Au besoin, vous pouvez utiliser des multiplicateurs de composants modulaires pour ajuster la largeur de chaque module.

Pour creator une étiquette de module

1. Appuyez sur MODULE.
2. Sélectionnez Longueur du composant modulaire et appuyez sur OK.
3. Entrez la longueur du composant modulaire et appuyez sur OK. Sélectionnez la longueur correspondant au plus petit composant modulaire. Vous pouvez ensuite utiliser les multiplicitateurs de composants modulaires pour augmenter la taille de tout module plus grand. Voir l'étape 6. La longueur par défaut prépréglée en usine est 17,5 mm.
4. Sélectionnez Nbre de modules et appuyez sur OK.
5. Entre le nombre de modules pour cette étiquette et appuyez sur OK.
6. Ajustez la taille de chacun des modules à l'aide des multiplicitateurs de composants modulaires. Voir Utilisation des multiplicitateurs de composants modulaires.
7. Sélectionnéz Terminé (ESC) pour creer l'étiquette.
8. Entrez le texte de chaque module. Utilisez la touche fléchée gauche ou croite pour vous déplacer entre les modules.

Pour la création automatique de données pour les modules, voir Création d'une série d'étiquettes à la page 15.

Utilisation des multiplicateurs de composants modulaires

Les multiplicitateurs de composants modulaires vous permettent d'ajuster la taille de chacun des modules de composants à l'intérieur d'une étiquette de type module.

Pour ajuster la taille d'un module

1. Créez une étiquette de module en suivant les instructions de la section Création d'étiquettes de modules.

2. Appuyez sur SETTINGS.

3. Sélectionnez Config. d'étiquette actuelle et appuyez sur OK.

4. Sélectionnez Multipicateurs et appuyez sur OK.
5. Utilise les touches fléchées pour désirer le nombre de module à ajuster, puis appuyez sur
6. Sélectionnéz un multiplicitateur pour ce module.
7. Appuyez sur OK puis sur Terminé (ESC) pour revenir à l'étiquette.

Impression de modules vides

Vous pouvez désigner d'imprimer des modules vides à la fin des étiquettes de modules. L'impression de modules vides est désactivée par défaut.

Pour imprimer des modules vides

1. Appuyez sur SETTINGS.
2. Sélectionné Imprimer les modules vides et appuyez sur OK.
3. Sélectionnéz Activé et appuyez sur OK.
4. Sélectionnez Terminé (ESC) pour revenir à l'étiquette.

Tout module vide se trouvant à la fin de l'étiquette de module sera maintainant imprimé.

Creation d'étiquettes verticales

Voupez imprimer des
étiquettes avec un texte vertical.
Les étiquettes componant
plusieurs lignes de texte
s'impriment sous forme de
colonnes de texte multiples.

Pour imprimer une étiquette verticale

1. Entrez le texte de votre étiquette.
2. Appuyez sur VERTICAL.
3. Entre la longueur de l'étiquette. Sélectionnez AUTO pour que la longueur s'ajuste automatiquement au texte.
4. Appuyez sur OK pour creer l'étiquette.

Changement de type d'étiquette

Une fois que vous avez créé une étiquette à partir d'un type d'étiquette particulier, il est facile de changer ce dernier sans perdre vos données. Lorsque vous passez d'une étiquette à cellules multiples, comme pour les panneaux de brassage, à un type d'étiquette à une seule cellule, comme pour les étiquettes de type Général ou Fanion, chaque cellule devient une nouvelle étiquette. Toutes les cellules vierges sont supprimées. Si les données d'un type d'étiquette déterminé ne tiennent pas sur le nouveau type d'étiquette, le texte excédantaire apparait où brûr à l'écran.

Pour changer de type d'étiquette

1. Appuyez sur la touche d'accès rapide du nouveau type d'étiquette.
2. Au besoin, apportez les modifications nécessaires aux paramètres du type d'étiquette.

Modification des paramètres d'étiquette

Une fois que vous avez créé une étiquette, il est possible d'en modifier les paramètres sans avoir à recommencer depuis le début.

Pour modifier les paramètres d'une étiquette

1. Appuyez sur SETTINGS.
2. Sélectionnez Config. d'étiquette actuelle et appuyez sur OK. Les paramètres de ce type d'étiquette s'affichent.
3. Apportez toute modification nécessaire.
4. Appuyez sur OK et Sélectionnez ensuite Terminé (ESC).

Impression de lignes verticales entre les cellules

Pour l'impression d'étiquettes à cellules multiples (panneau de brassage, bloc de jonction et module, par exemple), vous pouvez désir d'imprimer une ligne verticale entre les diverses cellules.

Pour imprimer des lignes verticales entre les cellules

1. Appuyez sur SETTINGS.
2. Sélectionnez Lignes vert. et appuyez sur OK.
3. Sélectionnez Activé.
4. Appuyez sur OK et Sélectionnez ensuite Terminé (ESC).

Une marquee verticale est imprimée entre une cellule et l'autre.

Utilisation de codes-barres

L'imprimante peut creer les types de codes-barres suivants.

Code 39 EAN8

Code 128 Auto EAN13

UPCA UPC E

Les codes-barres ne peuvent etre imprimés que sur des rubans d'etiquettes de 19 mm et de 24 mm.Vous pouvezCHOISIR d'imprimer ou non un textile lisible à I'eel et de serialiser les codes-barres.

Les codes-barres s'impriment horizontally le long de l'étiquette, avec le texte en petits caractères sous le code-barres. En option, vous pouvez ajouter du texte avant et après le code-barres.

Ajout d'un code-barres

Le texte de code-barres s'affiche à l'écran sur l'étiquette comme n'importe quel autre texte.

Cependant, si le curseur est place à l'intérieur du texte de code-barres, la mention Code-barres et le type de code-barres s'affichent dans la barre de légende.

Pour ajouter un code-barres

1. Appuyez sur BARCODE.
2. Utilisez les touches fléchéées pour désirer le type de code-barres, puis appuyez sur OK.
3. Entrez le texte du code-barres à l'intérieur du code-barres et appuyez sur OK.

Modification d'un code-barres

Vous pouvez modifier un code-barres ou le supprimer.

Pour modifier un code-barres

1. Placez le curseur n'importe ou à l'intérieur du texte du code-barres.
2. Appuyez sur BARCODE ou entrez un caractère. Un message s'affiche vous demandant si vous désirez modifier le code-barres.
3. Appuyez sur OK. Le texte du code-barres s'affiche.
4. Modifiez le texte du code-barres et appuyez sur OK.

Suppression d'un code-barres

Un code-barres est entre sur une étiquette comme étant un seul caractère.

Pour supprimer un code-barres

1. Placez le curseur a la fin du code-barres sur I'ecran.
2. Appuyez sur .

Masquagedu textede code-barres

Vous pouvezCHOISIR de masquer le texte de code-barres lisible à l'eel.

Pour masquer le texte de code-barres

1. Appuyez sur SETTINGS.
2. Sélectionnez Code-barres lisible à l'eel et appuyez sur OK.
3. Sélectionnez Désactivé.
4. Appuyez sur OK et sélectionnez ensuite Terminé (ESC).

Ajout de symboles

Votre imprimante comprend un ensemble de symboles par défaut qui peuvent être utilisés sur les étiquettes. Les symboles sont divisés en plusieurs catégories :

Electriques Parentheses

Voix/Données Flèches

Audio/Video Nombres

Avertissement Electriques menagers

Ponctuation Monnaie

Uneiste complète des symbolespardéfaut figure à la page20.

Vous pouze acceder à certains des symboles les plus couramment utilisés depuis les touches de nombre en utilisant SHIFT suivis du nombre. Par exemple, si vous appuyez sur SHIFT + 1, un crochet ouvrant (E) sera inséré.

Si vous transfèrez un ensemble personnelé de symboles depuis le logiciel RHINO Connect™ Software sur l'imprimante, un ensemble supplémentaire de symboles utilisateur devient disponible. Pour plus d'informations, voir Utilisation de RHINO Connect Software à la page 18.

Insertion de symboles

Les symboles ajoutés sur une étiquette peuvent être formatisés ou supprimés de la même manière que tout autre caractère.

Pour insérer un symbole

1. Appuyez sur SYMBOL.
2. Au besoin, sélectionnez Par défaut.
3. Sélectionnéz une catégorie de symboles.
4. Servez-vous des touches fléchées pour trouver le symbole désiré.
5. Appuyez sur OK pour insérer le symbole dans l'étiquette.

Insertion de symboles utiliser

Les symboles personalisés téléchargés à partir du logiciel RHINO Connect Software sont archivés sous Symboles utilisateur. Pour plus d'informations, voir Utilisation de RHINO Connect Software à la page 18.

Les symboles utiliser s'insèrent de la même façon que les symboles prédéfinis; cependant, ils ne peuvent pas etre formatés.

Pour insérer un symbole utiliser

1. Appuyez sur SYMBOL.
2. Sélectionnez Utilisateur.
3. Servez-vous des touches fléchéées pour couver le symbole désiré.
4. Appuyez sur OK pour insérer le symbole dans l'étiquette.

Utilisation du texte de bibliothèque

Votre imprimante comprend une bibliothèque de textes prédéfiinis. La bibliothèque se divise en plusieurs catégories :

Emplacement Voix/Données

Audio Sécurité

Vidéo

Une catégorie supplémentaire, Ma bibliothèque, est disponible pour vous permettre d'ajouter du texte personnelisé sur vos étiquettes.

Le texte Ma bibliothèque n'est pas inclus dans la liste lorsque vous sélectionnez Tout à partir du menu Bibliothèque.

Une liste complète des chaînes de texte prédéfinitiones figure à la page 21.

Insertion d'un texte de bibliothèque

Les textes de bibliothèque ajoutés à une étiquette peuvent être modifiés, formats ou suprimés, comme tout autre texte que vous entrez à partir du clavier.

Pour ajouter du texte à une étiquette

1. Appuyez sur LIBRARY.
2. Sélectionnéz une des catégories disponibles.
3. Appuyez sur la première lecture de la chaîne de texte à utiliser. Le curseur passé à la première chaîne de texte qui commence par cette lecture.
4. Appuyez sur OK pour insérer le texte dans l'étiquette.

Ajout de texte à Ma bibliothèque

Voupez telecharger du texte personalisé du logiciel RHINO Connect Software ou encore ajouter du texte personalisé à la bibliothèque directement depuis l'imprimante. Pour plus d'informations, voir Utilisation de RHINO Connect Software à la page 18.

Pour ajouter du texte personnalisé

1. Appuyez sur LIBRARY.
2. Utilisez les touches fléchéées pour selectionner Ma bibliothèque.
3. Sélectionnez Ajouter un nouvel.]exte et appuyez sur OK.
4. Entrez le texte et appuyez sur OK.
   Le texte s'ajoute à Ma bibliothèque.

Suppression de texte de Ma bibliothèque

Vou puez supprimer du texte personalisé de Ma bibliothèque.

Pour supprimer du texte de Ma bibliothèque

1. Appuyez sur LIBRARY.
2. Utilisez les touches fléchéées pour sélectionner Ma bibliothèque.
3. Sélectionnéz le texte à supprimer.
4. Appuyez sur . Un message de confirmation s'affiche.
5. Appuyez sur OK pour supprimer le texte.

Ajout de graphiques

Lorsque des étiquettes sont transférées depuis le logiciel RHINO Connect Software vers l'imprimante, toutes les images sont archivées séparément dans celle-ci sous forme de fischiers graphiques. Vous pouvez appliquer ces fischiers graphiques à la plupart des étiquettes. Lorsqu'un graphique ne peut pas être utilisé sur une étiquette donnée, un averissement s'affiche à l'écran.

Voir l'aide en ligne du logiciel RHINO Connect Software pour plus d'informations sur I'ajout d'images à une éiquette.

Pour ajouter un graphique

1. Appuyez sur SETTINGS.
2. Sélectionnez Choisir le graphique et appuyez sur OK.
3. Sélectionnéz le fichier graphique que vous souhaitez utiliser et appuyez sur OK.

Le graphique ne parait pas à l'écran mais il s'imprime sur l'étiquette.

Creation d'une série d'étiquettes

Vous pouze généraer automatiquement des etiquettes en creant une série. Vous creez d'abord un schema de départ, puis vous reglez l'increment et le compte de la série.

Vou puez sénériser n'importe quel nombre ou litre en sélectionnant la position devant faire l'objet d'un incrément, comme par exemple le chiffre 2 dans 123, ou la lecture B dans ABC. Par exemple, lorsque le 2 est sélectionné dans 123 et que l'increment = 3, les étiquettes qui en résultat aient s'imprimeraient sous la forme 123, 153, 183.

Les lettres peuvent être incrémentées de A à Z et de a à z, et les nombres de 1 à 9. Lorsque la dette Z ou le nombre 9 est atteint durant la sérieisation, une dette ou un nombre est ajusté pour augmenter l'increment. Par exemple, Az peut être incrémenté à Aaa, AZ à BA et A9 à A10.

Trois méthodes de sérieisation sont disponibles : simple, simultanée et avancée.

Utilisation de la sérieisation simple

La sérieisation simple creée une série d'étiquettes par l'incrémentation d'un caractère alphanumérique dans le schéma. Par exemple, 101, 102, 103, 104 et ainsi de suite.

Pour utiliser une sérieisation simple

1. Entrez le texte de votre étiquette.
2. Appuyez sur SERIAL. Une case s'affiche aujourdupremier caractère de l'étiquette.
3. Servez-vous des touches fléchéées pour déplacer le curseur vers la position d'incrémentation désirée et appuyez sur OK.

4. Sélectionnez le nombre youlu pour l'incrementation de chaque étiquette et appuyez sur OK. Vous pouvez désir des increments jusqu'à 10.

5. Sélectionné le nombre d'étiquettes que vous souhaitez créé et appuyez sur OK. Vous pouvez créé jusqu'à 99 étiquettes.

Une nouvelle étiquette est ajoutée à l'écran pour chaque étiquette de la série.

Pour imprimer plusieurs copies de la même étiquette sérieisée, appuyez sur # COPIES (SHIFT + PRINT) et entrez le nombre de copies à imprimer pour chaque étiquette. Voir Impression de copies multiples à la page 16.

Utilisation de la sérieisation simultanée

La sérieisation simultanée cree une série d'étiquettes par l'incrémentation de deux caractères
alphanumericques différents à la fois. Par exemple, A 101, B-102, C-103 et ainsi de suite.

Pour utiliser une sérieisation simultanée

1. Entrez le texte de votre étiquette.
2. Appuyez sur ADV.SER. (SHIFT + SERIAL).
3. Sélectionnez Simultanée et appuyez sur OK. Une case s'affiche autour du caractère où le curseur était place.
4. Sélectionnéz la première position de caractère que vous souhaitez incrémenter et appuyez sur OK.
5. Sélectionnéz la seconde position de caractère que vous souhaitez incrémenter et appuyez sur OK.
6. Sélectionnez le nombre voulu pour l'incrémentation de ces caractères sur chaque étiquette et appuyez sur OK. Vous pouvez désirir des incréments jusqu'à 10.
7. Sélectionnez le nombre de fois où ces caractères doivent être incrémentedes et appuyez sur OK. Une nouvelle étiquette est ajoutée à l'écran pour chaque étiquette de la série.

Utilisation de la sérieisation avancée

La sérieisation avancée cree une série d'étiquettes en
vous permettant de sélectionner deux séquences du
schema et de les incrémenter consécutivement.
Par exemple,A-101,A-102,A-103,B-101,B-102,
B 103,C-101,C-102,C-103 et ainsi de suite.

Pour utiliser une sérieisation avancée

1. Entrez le texte de votre étiquette.
2. Appuyez sur ADV.SER. (SHIFT + SERIAL).
3. Sélectionnez Avancée et appuyez sur OK. Une case s'affiche autour du caractère où le curseur était place.
4. Sélectionnéz la première position de caractère que vous souhaitez incrémentede appuyez sur OK.
5. Sélectionnez un nombre pour l'incrémentation de cette position de caractère et appuyez sur OK. Vous pouvez désirir des incréments jusqu'à 10.
6. Sélectionné le nombre de fois où cette position de caractères doit être incrémentede et appuyez sur OK.
7. Répétez les étapes 4 à 6 pour la seconde position de caractère que vous souhaitez incrémenter.

Une nouvelle étiquette est ajoutée à l'écran pour chaque étiquette de la série.

Options d'impression

Vou puez imprimer plusieurs copies de la même étiquette, assembler les copies, faire une pause entre les étiquettes pour les couper, avancer le ruban d'étiquette et régler le contraste d'impression.

Impression de copies multiples

Vous pouvez imprimer jusqu'à 99 copies de la même étiquette en une seule fois.

Pour imprimer des copies multiples

1. Appuyez sur # COPIES (SHIFT + PRINT).

2. Appuyez sur la flèche ▲ pour augmenter le nombre de copies à imprimer. Le nombre de copies par défaut est de 2.

3. Appuyez sur la flèche pour diminuer le nombre de copies (le maximum est de 99).

4. Appuyez sur OK ou sur PRINT pour commencer l'impression.

Vos pourrez remarquer une courte pause pendant l'impression entre une etiquette et la suivant pour des formats plus complexes.

Lorsque l'impression est terminée, le nombre de copies à imprimer revient à 2.

Assemblage de copies multiples

Lors de l'impression de multiples copies d'un fjichier d'étiquettes contenant plus d'une étiquette, toutes les copies d'une étiquette donnée sont imprimées avant que l'impression de la suivante ne commence. Vous pouvez désir d'imprimer le fjichier d'étiquettes assemblé, de façon à ce qu'une copie complète du fjichier soit imprimée avant que l'impression de la copie suivante ne commence. L'exemple ci-dessous montre trois copies d'un fjichier d'étiquettes contenant trois étiquettes imprimées normalement et assemblées.

Normal

A101 A101 A101 A102 A102 A102 A103 A103 A103

Assemblé

A101 A102 A103 A101 A102 A103 A101 A102 A103

Pour assembler des copies multiples

1. Appuyez sur SETTINGS.
2. Sélectionnez Assemblier les copies et appuyez sur OK.
3. Sélectionnez Activé.
4. Appuyez sur OK et Sélectionnez ensuite Terminé (ESC).

Pause entre les étiquettes

Par défaut, l'imprimante marque une pause après l'impression de chaque étiquette pour vous permettre de couper celle-ci. Vous pouze désactiver cette fonction si vous souhaitez que les étiquettes s'impriment en continu.

Pour régler l'imprimante pour une impression continue

1. Appuyez sur SETTINGS.
2. Sélectionnez Pause pour couper entre les étiquettes et appuyez sur OK.
3. Sélectionnez Désactéve.
4. Appuyez sur OK et Sélectionnez ensuite Terminate (ESC).

Avance du ruban d'étiquettes

La longueur de l'amorce par défaut pour toutes les étiquettes est de 10mm environ. Pour ajouter un espace blanc supplémentaire au début ou à la fin de votre étiquette, vous pouvez faire avancer le ruban en incréments de 10mm .

Pour faire avancer le ruban

1. Appuyez sur FEED (SHIFT + CUT).
2. Appuyez sur OK pour faire avancer le ruban.

Réglage du contraste d'impression

Selon la matière que vousCHOISSEZ pour I'etiquette,
vous pouvez avoir besoin d'éclairir ou d'assombrir
l'impression.

Pour régler le contraste d'impression

1. Appuyez sur SETTINGS.
2. Sélectionnez Contraste d'impression et appuyez sur OK.
3. Servez-vous des touches fléchées pour régler le contraste d'impression.

4. Appuyez sur OK et Sélectionnez ensuite Terminate (ESC).

5. Repetez l'opération autant de fois que nécessaire jusqu'à ce que vous soyez satisfait de la qualité d'impression.

Utilisation de la mémoire de l'imprimante

L'imprimante est dotée d'une puissant fonction de mémoire capable d'archiver des fischiers d'étiquettes pour usage ultérieur. Le nombre d'étiquettes pouvant être archivé dépend de la taille des fischiers et du nombre d'images qu'ils contiennent. Plus le fisier contient d'images, moins il y a d'espace disponible pour archiver les fischiers d'étiquettes.

Enregistrement d'un fichier d'étiquettes

Voupez enregistrer un fisier d'étiquettes pour un usage ultérieur. Lorsque vous enregistrrez un fisier d'étiquettes, le texte et le formatage des étiquettes sont également enregistrés. La longueur maximum pour le nom d'un fisier d'étiquettes est de 20 caractères alphonumeriques.

Pour enregistrer un fichier d'étiquettes

1. Creez les étiquettes dans votre fichier d'étiquettes.
2. Appuyez sur SAVE.
3. Utilisez les touches fléchéées pour sélectionner Nouveau et appuyez sur OK.
4. Entrez un nom pour votre fichier et appuyez sur OK.
5. Appuyez sur CLR pour creer une nouvelle étiquette.

Rappel d'un fichier d'étiquettes de la mémoire

Une fois une étiquette enregistrée en mémoire, vous pouvez la rappeler pour l'imprimer ou la modifier. Lorsque vous rappelez une étiquette, elle remplace l'étiquette en cours.

Pour rappeler une étiquette de la mémoire

1. Appuyez sur RECALL. Les emplacements de la mémoire s'afficht.
2. Utilisez les touches flechéées pour aller à l'emplacement de la mémoire contenant l'étiquette désirée et appuyez sur OK. Un message s'affiche, vous demandant de confirmer si vous désirez que le texte et le formatage de l'étiquette en cours soient effacés.
3. Appuyez sur OK.

Suppression d'un fichier d'étiquettes de la mémoire

Lorsque vous n'avez plus besoin d'une étiquette archivée, vous pouvez la supprimer de la mémoire.

Pour supprimer une étiquette de la mémoire

1. Appuyez sur RECALL. Les fichiers d'étiquettes archivés s'affient.
2. Utilisez les touches fléchées pour vous déplacer jusqu'au fichier que vous souhaitez supprimer.
3. Appuyez sur← puis sur OK pour purger l'emplacement de la mémoire.

Nettoyage de l'imprimante

Votre imprimante a ete concue pour vous procurer un service durable et sans probleme, en ne necessitant qu'une maintenance minimale.

Nettoyez votre imprimante de temps en temps pour qu'elle continue à fonctionner normalement.

Pour nettoyer la tete d'impression

1. Retirez la cassette de ruban.
2. Retirez l'outil de nettoyage situé dans le couvercle du compartment à ruban.
3. Passez delicatement le côté matelassé de cet outil sur la tête d'impression.

Utilisation de RHINO Connect Software

Votre imprimante peut etre utilisesee sole, comme imprimante d'etiquettes, ou vous pouvez imprimer des etiquettes directement depuis votre ordinateur à l'aide du logiciel RHINO Connect Software. Ce logiciel est offert en option et n'est pas compris avec toutes les imprimantes.

RHINO Connect Software offre les fonctions suivantes :

• Téléchargement des fichiers d'étiquettes en avant et en aval pour impression sur le terrain ou à la demande
• Insertion de graphiques, logos, symboles personnalisés et de termes propres à l'industrie
• Importation de données à partir de tout programme Windows
• Création d'étiquettes à l'aide de l'assistantant intégré pas à pas
• Impression d'étiquettes directement depuis le logiciel RHINO Connect Software

Pour plus d'informations sur l'achat de ce logiciel, visitez www.dymo.com. De plus, vous pouvez télécharger gratuitement un pilote d'imprimante Windows qui vous permettra d'imprimer directement depuis votre imprimante RHINO à partir de n'importe qu'elle application Windows.

Connexion à votre ordinateur

L'imprimante peut être connectée à votre ordinateur à l'aide de la connexion USB située dans sa partie inférieure.

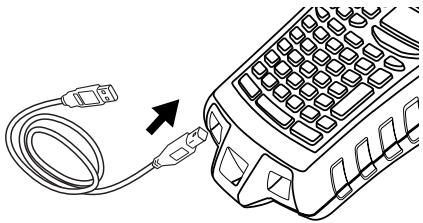

Figure 6

Pendant le transfert des données entre

l'imprimante et votre ordinateur, le message PC connecté... Ne pas déconnecter s'affiche sur l'imprimante et vous ne pouvez utiliser aucune des fonctions de l'imprimante.

Reportez-vous à l'aide en ligne du logiciel RHINO Connect Software pour des renseignements complets sur l'utilisation de l'imprimante lorsque celle-ci est connectée à votre ordinateur.

Symboles

Le tableau suivant contient une liste par catégorie des symboles par défaut.

Electriques

$$ \begin{array}{c} \perp \ \stackrel {\perp} {=} \end{array} \square \Omega \emptyset^ {2} $$

$$ \begin{array}{c c c c} \circ & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & \dots \ \dots & \dots & \dots & 1. \end{array} $$

$$ \leftrightsquigarrow \nVdash \nVdash \nVdash $$

Texte de bibliothèque

Le tableau suivant contient une liste par catégorie des textes de bibliothèque.

Emplacement

ALLEE	INTERIEUR
ARMOIRE	JACUZZI
ARRIÈRE	PIECE
AVANT	PISCINE
BARRIERE	REZ-DE-CHAUSSEE
BIBLIOTHEQUE	SALLE A MANGER
BUANDERIE	SALLE DE BAINS
BUREAU	SALLE DE BILLARD
CENTRE	SALLE DE JEU
CHALET	SALLE FAMILIALE
CHAMBRE A COUCHER	SALLE MULTIMEDIA
CHAMBRE D'AMIS	SALON
CHAMBRE PRINCIPALE	SDB INVITES
COUR	SDB PRINCIPALE
CUISINE	SEJOUR
DEMARC.	SOLARIUM
DROITE	SOUS-SOL
ENTREE	SPA
ETAGE	SUPERIEUR
EXTERIEUR	TERRASSE
GARAGE	THEATRE
GAUCHE	VERANDA
GRENIER	VESTIAIRE
GYM
HALL D'HÔTEL
INFERIEUR

Audio

AMBIANCE	ENCEINTE D'AMBIANCE DROITE
ANALOGIQUE	ENCEINTE D'AMBIANCE GAUCHE
AUDIO	ENCEINTE DROITE
CASSETTE	ENCEINTE EXT. GAUCHE
CD	ENCEINTE EXT. DROITE
ENCEINTE	ENCEINTE GAUCHE
ENCEINTE ARRIERE DROITE	NUMERIQUE
ENCEINTE ARRIERE GAUCHE	OPTIQUE
ENCEINTE AVANT DROITE	PHONOGRAPHÉ
ENCEINTE AVANT GAUCHE	REGLAGE DU VOLUME
ENCEINTE CENTRALE	SUBWOOFER
ARRIÈRE
ENCEINTE CENTRALE AVANT	ZONE

Vidéo

CAMERA SURV.	MONITEUR
CATV	PROJECTEUR
CLAVIER	RF
COMPOSANT	RGB
COMPOSITE	RS-232
DVD	SAT
DVI	S-VIDEO
DVR	TELECOMMANDE
ECRAN TACTILE	TV
HDMI	TVHD
IR	VESA
JEU VIDEO	VIDEO
MAGNETOSCOPE

Voix/Données

CO	ORDINATEUR DE BUREAU
DEMARC.	PC PORTABLE
DSL	RESEAU
DSLAM	SANS FIL
FAX	SYSTEME TELEPHONIQUE
INTERNET	TELEPHONE
LAN	USB
MODEM CABLE	VoIP

Sécurité

ALLEE	FAIBLE TEMP.
ARRET VENTILATEUR	GAZ
BARRIERE	IRP
BRIS DE VITRES	KLAXON
CAMERA	MONOXYDE DE CARBONE
CCTV	PISCINE
CELL.	PORTE
CONDUIT	PORTE ANNEXE
CONTACT	PORTE DU GARAGE
CONTACT DE PORTE	PORTE PRINCIPALE
CONTROLEUR	RECHANGE
DETECTEUR	RISQUE DE DEBORDEMENT
DETECTEUR D'EAU	SIRENE
DETECTEUR DE CHALEUR	STROBOSCOPE
DETECTEUR DE CHOC	SYSTEME COULISSANT
DETECTEUR DE FUMEE	TELECOMMANDE
DETECTEUR DE MOUVEMENT	TELEPHONE
DOUBLE TECH.	TERRE
ELECTRICITE

Dépannage

Si vous rencontres un problème en utilisant votre imprimante, passez en revue les solutions possibles suivantes.

Problème/Message d'erreur	Solution
Piles faiblesPiles déchargées	• Branchez l'adaptateur.• Rechargez le bloc-piles. Voir Recharge du bloc-piles.• Insérez de nouvelles piles alcalines AA comme source d'alimentation temporaire. Les piles AA sont moins stables et ne devraient être utilisées qu'à titre de solution temporaire.
Mauvaise qualité d'impression	• Nettoyez la tête d'impression. Voir Nettoyage de l'imprimante.• Réglez le contraste d'impression. Voir Réglage du contraste d'impression.
Bourrage de rubanLe moteur cale à cause d'un bourrage du ruban.	• Ouvrez le compartment de la cassette de ruban et appuyez sur le bouton d'éjection pour libérer la cassette.• Retirez la cassette pour éliminer le bourage.• Assurez-vous que le ruban passée bien entre les pilotes de la cassette. Voir Insertion et retrait de la cassette de ruban.• Une fois le bourage éliminé, appuyez sur OK pour effacer ce qui se trouve à l'écran.
Impression inégale ou de biaisLa cassette n'est pas insérée correctement.	• Vérifiez que la cassette est bien insérée dans son compartment. Voir Insertion et retrait de la cassette de ruban.• Assurez-vous que les deux leviers du compartment de la cassette sont verrouillés de chaque côte et qu'ils retiennent la cassette bien en place.
Impossible de fermer le couvercle de la cassette La cassette n'est pas insérée correctement.	Assurez-vous que rien ne bloque le couvercle et que la cassette est insérée correctement. Voir Insertion et retrait de la cassette de ruban.
Impossible de revenir au menu préc.	• Appuyez sur Esc pour revenir au menu précédent.• Appuyez sur Clr pour revenir à l'écran et effacer tous les réglages.
Rien ne s'affiché à l'écran	• Vérifiez que l'imprimante est allumée.• Rechargez le bloc-piles ou branchez l'adaptateur.• Retirez l'adaptateur et les piles et branchez à nouveau l'imprimante pour la redémarrer.
Fin du rubanLa cassette de ruban est vide.	L'imprimante ne peut déftertla fin du ruban. Assurez-vous que la cassette contient encore du ruban avant de commencer un long travail d'impression.
Texte trop pâle pour être lu	• Activez le rétroéclairage. Voir Utilisation du rétroéclairage. • Réglez le contraste de l'écran. Voir Réglage du contraste de l'écran.
Trop de lignes Il y a trop de lignes pour cette largeur de ruban.	• Réduisez le nombre de lignes de texte. • Insérez une cassette de ruban plus large.
Code-barres non autorisé Les codes-barres ne peuvent être imprimés que sur des rubans de 19 et 24 mm.	• Remplacez la cassette de ruban. • Changez de largeur de ruban.
Impression d'étiquettes auto-protégées non autorisée Les étiquettes auto-protégées ne peuvent s'imprimer que sur du ruban auto-protégé de 24 mm.	• Remplacez la cassette de ruban. • Changez de largeur de ruban.
Erreur d'impression... Un bourrage de ruban s'est produit.	• Ouvrez le couverde la cassette de ruban et vérifie s'il y a un bourrage de ruban. • Tirez une petite quantité de ruban hors de la cassette pour vous assurer qu'il peut être déroulé sans contrainte.
Les touches ne répondant pas Une des touches est peut-être bloquée.	• Appuyez sur chacune des touches pour trouver celle qui est bloquée. • Appuyez fermement sur la touche bloquée jusqu'à ce qu'elle revienne à sa position normale.

Si vous avez encore besoin d'aide, contactez le service client DYMO de votre pays. La liste des numérios à composer pour chaque pays est fournie sur la couverture arrière interieure de ce guide d'utilisation.

Mesures de sécurité à prendre concernant le bloc-piles rechargeable au lithium-ion

Toute manipulation inappropriée de la pile au lithium-ion rechargeable peut entrainer une fuite, un dégagement de chaleur ou de fumée, une Explosion ou un incendie. Il peut en résultat une détérioration du rendement ou une défaillance, ainsi qu'un endommagement du dispositif de protection installé dans le bloc-piles. Ceci risque d'endommager l'équipement ou de blesser les utilisateurs. Suivre à la lecture les instructions ci-dessous.

Durant la charge

Danger

• Utiliser un chargeur dédié pour charger la pile et observer les conditions spécifiées.
• Ne pas brancher directement dans une prise de courant ou dans un chargeur d'allume-cigarette.
• Ne pas utiliser ou ranger la pile pres du feu ou dans une voiture où la température peut dépasser 60^ .

Avertissement

Cesser de charger la pile si la charge n'est pas terminée à l'intérieur de la période de temps spécifique.

Prudence

• Lire attentivement ce guide d'utilisation avant de charger la pile.
• Ne pascharger la pile dans un endroit qui génére de l'électricité statique.
  La pile ne peut etre chargée qu'a des températures entre 0^ 45^

Lors de la décharge de la pile

Danger

N'utiliser la pile qu'vec l'équipement spécifique.
- Ne pas utiliser ou ranger la pile près du feu ou dans une voiture où la température peut dépasser 60^ .

Prudence

• Ne pas charger la pile dans un endroit qui génére de l'électricité statique.
• La pile ne peut être utilisé qu'à des températures entre -20^ 60^ .

Commentaires sur la documentation

Chez DYMO Corporation, nous travaillons continulement à la création d'une documentation de qualité optimale pour nos produits. Vos commentaires sont les bienvenus.

Envoyez-nous vos commentaires ou suggestions à propos de nos guides d'utilisation. Veuillez fournir les informations suivantes avec vos commentaires :

• Nom du produit, numéro de version et número de page
• Une brève description du contentu (instructions erronées ou peu claires, points nécessitant plus de détails, etc.)
  Vos suggestions concernant les sujets supplémentaires que vous aimeriez trouver dans la documentation sont également les bienvenues.

Envoyez des courriels à : [e-mail]

Veuillez garder à l'esprit que cette adresse électronique n'est valable que pour les commentaires concernant la documentation. Si vous avez une question technique, vuillez communier avec le support technique.

Pour contacter le service de

support technique

Le tableau ci-dessous fournit une liste des nombres à composer pour contacter les services de ventes et de support technique DYMO. Vous pouvez également joindre DYMO en vous rendant sur le site www.dymo.com.

Pays	Téléphone	Fax
Australia	1800/633 868	1800/817 558
België/Belgique	02/713 38 08	+31/20/581 93 80
Canada	[phone]
Ceská Republika	02/619 12 720	02/619 12 730
Denmark	35 25 65 08	+31/20/581 93 80
Deutschland	069/66 56 85 29	+31/20/581 93 80
España	91/662 31 49	+31/20/581 93 80
France	01/69 32 49 32	+31/20/581 93 80
Hong Kong	02 2527 1928
Hungaria	1 424 6600	1 424 6601
Internationale	[phone]
Ireland	01 411 89 34
Italia	02/45 28 13 08	+31/20/581 93 80
Mexico	5368 2066
Nederland	020/581 93 86	020/581 93 80
New Zealand	0800 803 966	0800 737 212
Norge	22 97 17 10	+31/20/581 93 80
Österreich	01/599 14 20 12	02/627-400-160
Polska	022/349 15 02	+31/20/581 93 80
Portugal	21 120 61 64
Schweiz/Suisse/Svizzera/Svizra	044 342 04 66	+31/20/581 93 80
Slovakia	02/619 12 720	02/619 12 730
Suomi	09 229 07 04	+31/20/581 93 80
Sverige	08/632 00 57	+31/20/581 93 80
Türkiye	212/286 26 30 PBX	212/286 26 28
United Kingdom	020/7341 55 29	+31/20/581 93 80
United States	[phone]

a. Utiliser le numero international pour tout pays ne figurant pas sur cette liste.

Ce produit est marqué CE en accord avec les directives CEM et de basse tension et est conforme aux normes internationales suivantes :

Compatibilité FCC Classe B US

Securite - EN 60950, IEC 950, UL 1950

Compatible CEM EN 61000 3-2/3; EN 61000 4-2/3/4/5/6/8/11; ENV 50204;

UE Immunité - EN 55024 & addenda A1, A2 Compatible électromagnétique (CEM) - Equipement relatif à la technologie de l'information et caractéristiques d'immunité.

Emissions - EN 61000-6-3:Compatibilité electromagnétique (CEM) - Partie 6: Normes générées - Section 3: Norme d'émission dans les milieux résidentsels, commerciaux et faiblement industriels.

RoHS 2002/95/EC

SANFORD

BRANDS

www.sanford.com

Produced by:

DYMO

Stamford CT 06902

800-426-7827: www.dymo.com
