Type de produit	Magnétoscope VHS
Marque	SHARP
Modèle	VC-M45GM
Système d'enregistrement	VHS/PAL, 2 têtes rotatives, balayage hélicoïdal
Signal vidéo	Couleur ou noir et blanc PAL, 625 lignes
Vitesse de défilement	23,39 mm/s (SP), 11,7 mm/s (LP)
Durée maximale de lecture	480 min avec cassette E-240 en mode LP
Alimentation	230 V CA, 50 Hz
Consommation	16 W environ
Température de fonctionnement	5°C à 40°C
Température de stockage	-20°C à 55°C
Dimensions (L × P × H)	380 × 290,5 × 93 mm
Poids	3,5 kg
Canaux de réception	VHF 2 à 12, S1 à S41, UHF 21 à 69
Sortie HF	Canal 36 (préréglage usine), 591,25 MHz
Entrées antenne	75 Ω asymétrique
Entrées vidéo/audio	Vidéo 1,0 Vc-c/75 Ω; Audio -3,8 dB/10 kΩ (Ligne)
Sorties vidéo/audio	Vidéo 1,0 Vc-c/75 Ω; Audio -3,8 dB/1 kΩ (Ligne)
Fonctions principales	Enregistrement immédiat, programmé, ShowView, DPSS, arrêt sur image, ralenti, recherche, verrouillage de mode, mode cassettes louées, répétition, Time Limit Plus, réglage auto des chaînes
Entretien	Nettoyage automatique des têtes – éviter condensation ; utiliser cassettes de qualité
Sécurité	Languette anti-effacement, verrouillage de mode, ne pas exposer à l'humidité ni aux sources magnétiques
Accessoires fournis	Câble coaxial 75 Ω, télécommande, piles AA, manuel d'utilisation
Réparabilité	Pièces détachées disponibles auprès du service après-vente SHARP

FOIRE AUX QUESTIONS - VC-M45GM SHARP

Comment régler l'horloge manuellement ?

Appuyez sur MENU, sélectionnez CLOCK, puis MANUEL. Saisissez l'heure, la date et l'année à l'aide des touches numériques. Utilisez AM/PM pour le format 12h. Validez avec SET.

Pourquoi la télécommande ne fonctionne-t-elle pas ?

Vérifiez que les piles sont installées correctement (polarités respectées) et qu'elles sont chargées. Remplacez les deux piles par des piles alcalines AA. Dirigez la télécommande vers le magnétoscope et éloignez-la des sources lumineuses intenses.

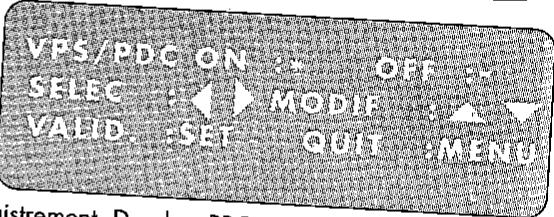

Comment programmer un enregistrement avec le système ShowView ?

Appuyez sur SHOWVIEW, saisissez le numéro ShowView de l'émission avec les touches numériques. Sélectionnez la fréquence (1 fois, quotidien, hebdomadaire) avec FF/REW. Validez avec SET. Mettez l'appareil en veille programmée en appuyant sur TIMER ON/OFF.

Que faire si l'image est neigeuse ou déformée ?

Essayez une autre cassette. Ajustez l'image avec les touches CHANNEL +/– en lecture. Si le problème persiste, les têtes peuvent être encrassées – utilisez une cassette de nettoyage ou contactez le service après-vente SHARP.

Comment verrouiller les touches pour éviter des manipulations accidentelles ?

Maintenez la touche MODE LOCK enfoncée pendant environ 3 secondes jusqu'à ce que le symbole de verrouillage apparaisse sur l'afficheur. Pour déverrouiller, refaites la même manipulation.

Puis-je enregistrer depuis un caméscope ou un récepteur satellite ?

Oui, connectez l'appareil externe via la prise LINE 2 (SCART). Utilisez la touche INPUT SELECT pour choisir L2. Pour un récepteur satellite, suivez les instructions de raccordement page 27 du manuel.

Comment utiliser la fonction de répétition de cassette ?

Appuyez sur MENU, sélectionnez MODE, puis activez l'option REPETITION sur ON. La cassette se rembobine et repasse automatiquement en boucle.

Pourquoi l'appareil ne répond-il plus et affiche 'TIMER' ?

Cela signifie qu'un enregistrement programmé est en attente. Appuyez deux fois sur TIMER ON/OFF pour désactiver le mode programmateur et reprendre le contrôle manuel.

Quelle est la durée maximale d'enregistrement ?

Avec une cassette E-240 en mode LP (vitesse lente), vous pouvez enregistrer jusqu'à 480 minutes. En mode SP (normale), la durée est de 240 minutes.

Que faire si la cassette s'éjecte automatiquement ?

Vérifiez la languette anti-effacement de la cassette : si elle est enlevée, recouvrez le trou avec du ruban adhésif pour permettre l'enregistrement. Si la languette est intacte, nettoyez les contacts et réinsérez la cassette.

MODE D'EMPLOI VC-M45GM SHARP

1. IV
2. VCR
3. MISE EN FONCTIONNEMENT (ROUGE)
4. AUDIO OUT Cette touche ne fonctionne pas

sur ce modèle

1. VERROUILLAGE DE MODE
2. AFFICHAGE
3. VOLUME
4. EFFACEMENT
5. MENU
6. LECTURE/LECTURE ACCÉLÉRÉE (BLEU)
7. REMBOBINAGE/AVANCE RAPIDE (BLEU)
8. ARRÊT (BLEU)
9. ENREGISTREMENT (ROUGE)
10. HEURE
11. VITESSE DE DÉFILEMENT. Cette touche ne fonctionne pas sur VC-M25GM.
12. SHOWVIEW
13. TÉLÉVISEUR/MAGNÉTOSCOPE
14. RECHERCHE
15. RALENTI
16. DPSS ⊕ / ⊖
17. MISE EN/HORS SERVICE DU PROGRAMMATEUR
18. ENTRÉE
19. MODE D'AFFICHAGE A L'ECRAN
20. SELECTION DES CANAUX ⊕ / ⊖
21. SHARP SUPER PICTURE
22. VALIDATION
23. TOUCHES ▲/▼/▲/
24. PAUSE/ARRET SUR IMAGE
25. TOUCHES NUMÉROTÉES
26. AM/PM (Z)
27. RETOUR A ZERO

TV/VCR 3. ALLUMER/ÉTEINDRE (ROUGE) 4. SORTIE AUDIO Touche non activée sur ce modèle. VERROUILLAGE DES FONCTIONS AFFICHAGE VOLUME 3. ANNULATION . MENU 0. LECTURE/VITESSE DOUBLE (BLEU) 1. RETOUR RAPIDE/AVANCE RAPIDE (BLEU) 2. ARRÊT (BLEU) 3. ENREGISTREMENT (ROUGE) 4. HORLOGE 5. VITESSE DE BANDE Touche non activée sur VC-M25GM. 6. SHOWVIEW 7. TV/VCR 8. RECHERCHE PAR SAUT 9. RALENTI 0. DPSS / 1. ACTIVATION/DÉSACTIVATION DU MINUTEUR 2. SÉLECTION SAISIE 3. AFFICHAGE INDICATEUR DE MODE SUR ÉCRAN TV 4. CANAL / 5. SHARP SUPER PICTURE 6. POSITIONNEMENT 7. SÉLECTION MENU / / / 8. PAUSE/ARRÊT SUR IMAGE 9. TOUCHES NUMÉRIQUES 0. AM/PM (Z-) 1. RETOUR À LA LECTURE ZÉRO

Équivalence des fonctions à l'avant du magnétoscope/sur la télécommande.

Si vous préférez ou si les piles de la télécommande sont usées, vous pouvez utiliser les commandes à l'avant du magnétoscope. Les seules différences de fonction sont les suivantes :

AFFICHAGE FONCTION A L'ECRAN	UTILISATION DE LA TELECOMMANDE	UTILISATION DE L'AVANT DU MAGNETOSCOPE
Déplacement HAUT/BAS Déplacement DROITE/GAUCHE	Touches [PLAY/STOP] Touches [FF/REW]	Touches CHANNEL ⊙ / -Tourner bouton rotatif DR/G

Commande via le magnétoscope lui-même ou la télécommande.

Menu principal d'affichage à l'écran 2 Déballage des accessoires 3 Choix de l'emplacement idéal 4 Raccordement du magnétoscope au téléviseur et à l'antenne 5 Réglage du canal vidéo 6 Installation automatique

Introduction 8 Localisation d'un point sur la bande 10 Arrêt sur image et ralenti 10 Affichage à l'écran 11 Sélection du mode de fonctionnement 12

ENREGISTREMENT

Enregistrement immédiat 13 Enregistrement programmé 13 Enregistrement à l'aide du système SHOWVIEW 15 Programmation d'enregistrements différés 17 Validation/Annulation d'une programmation 19

Fonctionnement du téléviseur par la télécommande 20 Affichage numérique 20 Système de recherche d'index (DPSS) 21 Recherche à intervalles réguliers 21 Enregistrement à partir d'une source externe 22 Langue 22 Verrouillage de mode 22 Répartition 22

INSTALLATION PERSONNALISÉE

Tri manuel 23 Réglage manuel 24 Réglage manuel de l'horloge 26

Raccordement du magnétoscope à un décodeur ou récepteur satellite 27 Mise en route du décodeur 27 Raccordement du magnétoscope à un caméscope 28

CONSEILS PRATIQUES

Avant de faire appel à un technicien 29 Fiche technique (Viii)

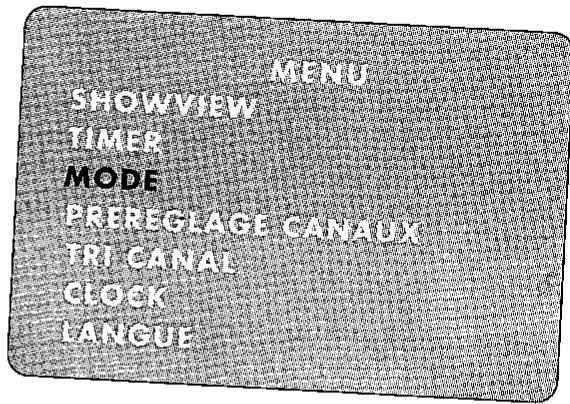

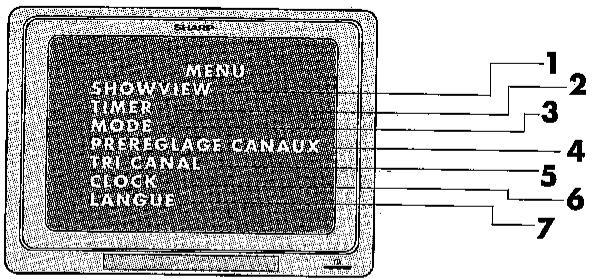

MENU PRINCIPAL D'AFFICHAGE À L'ÉCRAN

Ce magnétoscope vous permet de régler les fonctions en les affichant à l'écran. Le menu principal illustré ci-contre comprend sept options montrant les fonctions du magnétoscope et les réglages possibles pour chacune de ces fonctions (généralement ON, OFF ou AUTO).

• Pour accéder au menu principal, appuyer sur la touche MENU de la télécommande.
• Pour sélectionner une option, utiliser les touches [PLAY/STOP] de la télécommande. Appuyer sur SET pour valider.
• Pour quitter le menu principal, appuyer à nouveau sur MENU.
• SHOWVIEW Contient les réglages nécessaires à l'enregistrement à l'aide du numéro ShowView indiqué dans votre magazine TV.

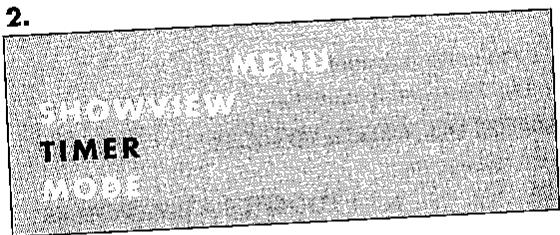

• TIMER Contient les réglages nécessaires pour effectuer, vérifier et annuler des enregistrements différés.

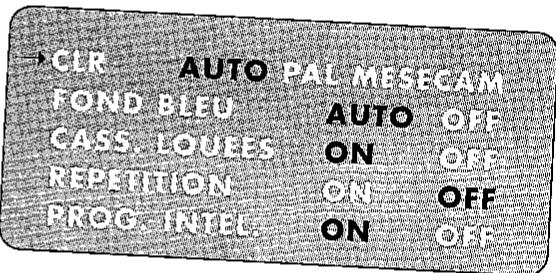

• MODE Contient les réglages permettant d'améliorer la qualité de lecture d'une cassette vidéo (dans certains cas), de changer la couleur de fond de l'affichage à l'écran et d'activer les fonctions cassettes louées, répétition et Time Limit Plus.

4. PRÉRÉGLAGE CANAUX

5. TRI CANAL

6. CLOCK

Contiennent les réglages permettant de régler manuellement le magnétoscope, de trier les canaux dans l'ordre de votre choix, de déterminer les canaux à ignorer et de régler l'horloge. Cependant, toutes ces fonctions sont réglées automatiquement lors de la première installation du magnétoscope.

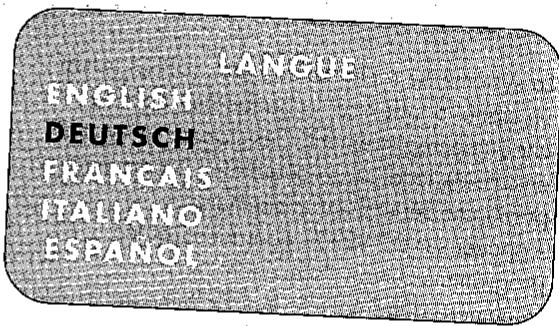

1. LANGUE Vous permet de changer la langue de l'affichage à l'écran. Ceci ne modifie pas le fonctionnement du magnétoscope ni ne le rend compatible aux normes d'autres pays.
2. Appuyer sur [PLAY/STOP] pour sélectionner LANGUE. Au cas où vous ne comprenez pas l'affichage à l'écran, cette option est la dernière de la liste. Puis appuyer sur SET pour valider.
3. Appuyer sur [PLAY/STOP] pour sélectionner votre langue, puis appuyer sur SET pour valider.

Cher client SHARP

Nous vous félicitons d'avoir acheté un magnétoscope SHARP.

SHARP a acquis une réputation mondiale pour une qualité inégalée et des techniques de fabrication de pointe depuis sa création en 1915. Le magnétoscope que vous avez choisi allie composants électroniques dernier cri et récents développements technologiques afin d'assurer les meilleures performances. Une utilisation correcte garantit des années de divertissement pour toute la famille. Veuillez lire attentivement ce manuel avant d'essayer d'utiliser le magnétoscope.

Copyright

• Il est possible que le matériel audio-visuel comprenne des travaux protégés par des droits d'auteur qui ne doivent pas être enregistrés sans l'autorisation du contrôleur des droits. Consultez la législation en vigueur dans votre pays respectif.
• Toute reproduction, sauvegarde ou mise en circulation, même partielle, de cette publication est interdite sans accord préalable de SHARP ELECTRONICS (EUROPE) GmbH.

PRÉCAUTIONS DE SÉCURITÉ

Suivez toutes les précautions pour votre sécurité et pour une bonne utilisation de votre magnétoscope.

INFORMATION

Des informations supplémentaires complètent les instructions.

DÉBALLAGE DES ACCESSOIRES

Vérifiez que tous ces accessoires ont été livrés avec votre magnétoscope. Contactez votre distributeur s'il vous manque des pièces.

Télécommande pour le magnétoscope.

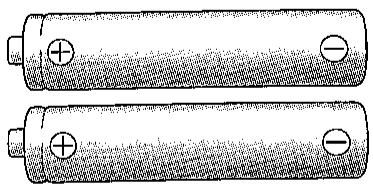

Piles (type AA) pour la télécommande. Câble coaxial relie le magnétoscope au téléviseur.

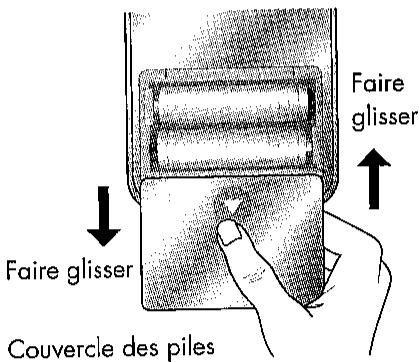

Pour mettre les piles dans la télécommande

Appuyez sur et faites glisser le couvercle des piles à l'arrière de la télécommande. Insérez les piles : ⊕ à la borne ⊙ et ⊙ à la borne ⊙. Remettez le couvercle en place.

Télécommande

Évitez les chocs et tout contact avec les liquides. - Évitez les chocs et le contact avec l'air. - Risque de ne pas fonctionner si le magnétoscope est exposé à la lumière du soleil ou à une autre source de lumière intense. - Remplacez les deux piles alcalines (type AA) si la télécommande ne fonctionne pas. - Remplacez les piles si nécessaire. - Enlevez les piles et rangez-les dans un endroit sûr si le magnétoscope reste à l'arrêt pendant plusieurs mois. - Enlevez et jetez rapidement les piles usagées. - Dans de mauvaises conditions d'utilisation, les piles peuvent fuir ou éclater.

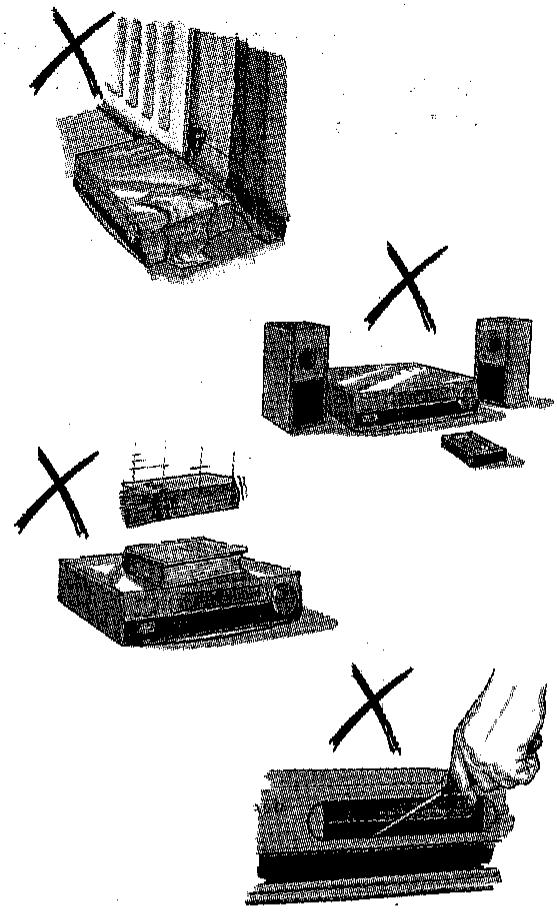

CHOIX DE L'EMPLACEMENT IDÉAL

• Placez le magnétoscope sur une surface plate et horizontale, loin des radiateurs et autres sources de chaleur et à l'abri des rayons du soleil. Laissez suffisamment d'aération autour du magnétoscope et veillez à ce qu'il ne soit pas en contact avec des rideaux, moquettes ou autres tissus.
• Ne bloquez pas les ouïes d'aération.
• Protéger le magnétoscope et les cassettes vidéo des sources magnétiques telles que haut-parleurs et fours micro-ondes.
• Placer le magnétoscope à une distance minimale de 20 cm du téléviseur.
• Éviter les chocs et l'exposition à de grandes quantités de poussière ou à des vibrations mécaniques.
• Ne pas placer d'objets lourds sur le magnétoscope.
• Ne pas insérer ou faire tomber de corps étrangers dans le compartiment de la cassette ou les ouïes d'aération, pour éviter tout risque d'endommagement, d'incendie ou de choc électrique.
• Ne pas placer d'objets lourds ou de liquides sur le magnétoscope. Si vous renversez du liquide dans le magnétoscope, débranchez-le immédiatement et contactez votre distributeur SHARP. Ne pas utiliser l'appareil.

• Ne pas surcharger les prises de courant, pour éviter tout risque d'incendie ou de choc électrique.
• Ne jamais tirer sur le cordon d'alimentation pour débrancher l'appareil.
• Insérer la prise correctement pour éviter tout risque de surchauffe ou d'incendie.
• Ce magnétoscope n'est pas pourvu d'un interrupteur principal. Une faible puissance est consommée en permanence pour l'alimentation de l'horloge lorsque la fiche du cordon est branchée sur une prise secteur. Si vous n'envisagez pas d'employer ce magnétoscope pendant une longue période de temps, prenez soin de débrancher cette fiche.

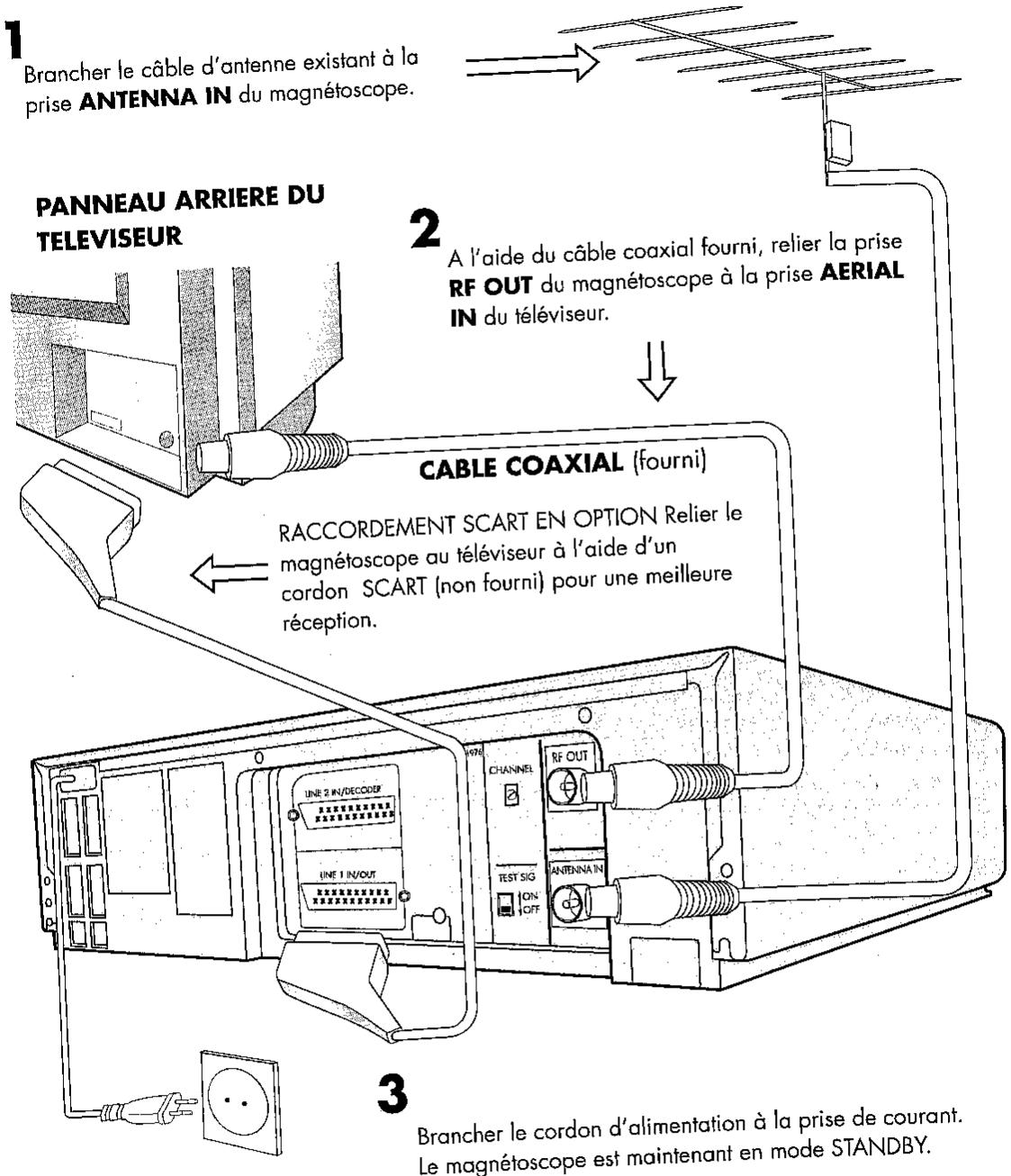

RACCORDEMENT DU MAGNÉTOSCOPE AU TÉLÉVISEUR ET À L'ANTENNE

1. Brancher le câble d'antenne existant à la prise ANTENNA IN du magnétoscope.

Le magnétoscope est correctement raccordé.

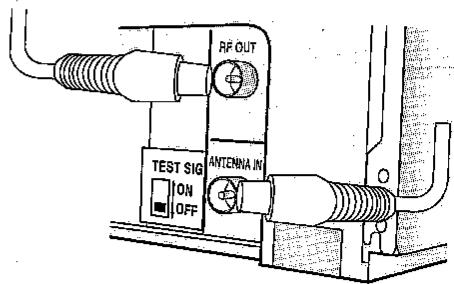

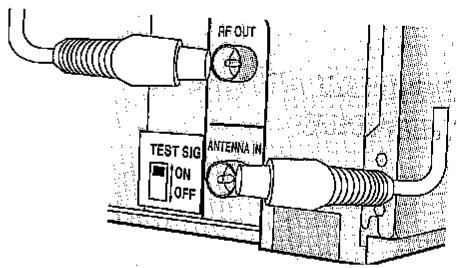

RÉGLAGE DU CANAL VIDÉO

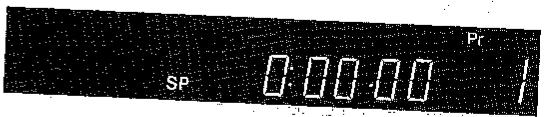

1. Appuyer sur OPERATE pour allumer le magnétoscope. L'affichage ci-contre apparaît : Remarque : SP apparaît uniquement sur l'affichage du VC-M45GM/VC-M451GM.
2. Sur le panneau arrêté de l'appareil, positionner l'interrupteur TEST SIG sur ON.

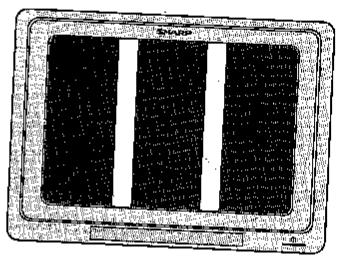

3. Allumer le téléviseur. Sélectionner un canal libre pour le magnétoscope (il y a peut-être un canal prévu à cet effet - consulter le manuel du téléviseur).
4. Régler le canal du téléviseur (voir le manuel du téléviseur) de sorte que la mire (deux bandes verticales) apparaisse clairement sur l'écran. (Le magnétoscope est préréglé en usine sur le canal 36).

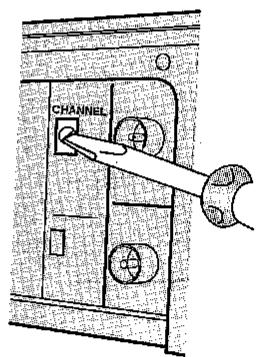

Si la mire est brouillée, utiliser un tournevis pour tourner la vis de réglage CHANNEL, située à l'arrière du magnétoscope, d'un demi-tour maximum dans un sens ou dans l'autre. Puis reprendre le réglage du canal vidéo comme indiqué ci-dessus. Si les brouillages persistent, relier le magnétoscope au téléviseur à l'aide d'un cordon SCART. (Voir Raccordement SCART en option sur la page précédente).

1. Positionner l'interrupteur TEST SIG sur OFF.

Le canal vidéo du téléviseur est réglé.

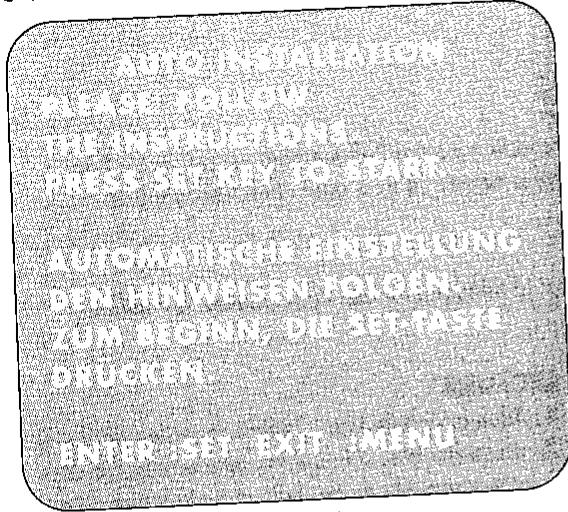

INSTALLATION AUTOMATIQUE

Ce modèle règle automatiquement les canaux télévisés de votre région, puis il les trie et règle l'horloge à l'aide des informations télétexte.

S'assurer que le magnétoscope a été correctement installé. - Diriger la télécommande vers le magnétoscope. - Le téléviseur doit être réglé sur le canal vidéo. Allumer le téléviseur et le magnétoscope puis sélectionner le canal vidéo.

Si le magnétoscope n'a pas été réglé, les instructions à suivre pour ce réglage apparaissent à l'écran. Vous devrez sélectionner la langue ainsi que le pays d'utilisation, et l'année sur l'horloge : saisir les deux derniers chiffres de l'année à l'aide des TOUCHES NUMÉROTÉES. Par exemple, pour 1996 saisir 9 6. Puis appuyer sur SET pour valider. Si l'écran représenté ci-contre n'apparaît pas quand vous allumez l'appareil pour la première fois, suivre la procédure de réglage automatique et de tri des canaux indiquée ci-dessous.

Si vous attendez plus d'une minute avant d'appuyer sur les touches, le magnétoscope quitte la fonction MENU. Appuyer sur MENU pour quitter la fonction MENU à tout moment.

2.

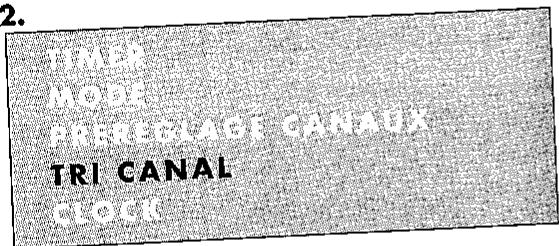

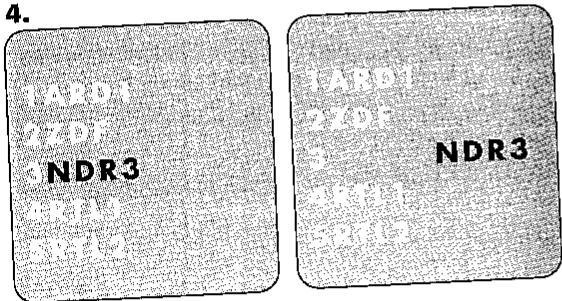

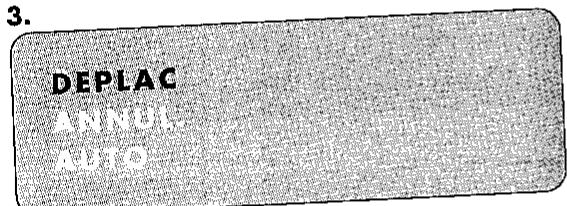

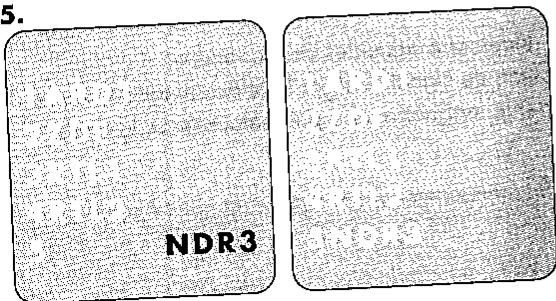

TRI CANAL

3.

AUTO

1. Appuyer sur MENU. 2. Appuyer sur [PLAY/STOP] pour sélectionner le mode TRI CANAL. Appuyer sur SET pour valider. 3. Appuyer sur [PLAY/STOP] pour sélectionner AUTO. Appuyer sur SET pour valider. 4. Appuyer sur SET. Appuyer sur [PLAY/STOP] pour sélectionner la langue. Appuyer sur SET pour valider. 5. Appuyer sur [PLAY/STOP] pour sélectionner le pays d'utilisation. Appuyer sur SET pour valider. 6. Appuyer sur SET pour lancer le processus de réglage automatique. 7. Quand le réglage automatique est terminé, le magnétoscope se met en mode TV et diffuse les images de la chaîne 1.

Si le magnétoscope :

ne se règle pas automatiquement à cause de mauvaises réceptions, il se peut que seule une chaîne soit réglée sur le canal 1.

automatiquement que si une chaîne est réglée sur le canal 1, et si la chaîne ne diffuse pas d'autre choix, se reporter aux sections suivantes :

ne trie pas les canaux dans l'ordre de la liste, voir TRI MANUEL, dont TRI et ANNULATION, page 23, 24 ;

ne trie pas les canaux dans la liste, voir TRI MANUEL, dont TRI et ANNULATION, page 23, 24 ;

TRI MANUEL, dont TRI, page 24 ; RÉGLAGE MANUEL, dont SKIP, page 24

RÉGLAGE MANUEL, dont SKIP, page 24 ; RÉGLAGE MANUEL DE L'HORLOGE, page 26

RÉGLAGE MANUEL, GONO CHA, PEG

1. Les chaînes et l'horloge sont maintenant réglés correctement.

Tous les programmes et l'horloge sont maintenant réglés correctement.

ATTENTION ! AVANT D'INSÉRER UNE CASSETTE DANS LE MAGNÉTOSCOPE De la condensation peut se former dans l'appareil quand il est transporté dans des endroits de température différente. Si vous essayez de lire ou d'enregistrer, la cassette et l'appareil peuvent subir des dégâts. Allumer le magnétoscope et attendre quelques heures pour que l'appareil atteigne la température ambiante.

CASSETTES VIDÉO

Utiliser uniquement des cassettes portant le label.

L'enregistrement n'est possible que si la languette de protection contre l'effacement est présente. Pour enregistrer sur une cassette dont la languette a été enlevée, couvrir le trou avec du ruban adhésif.

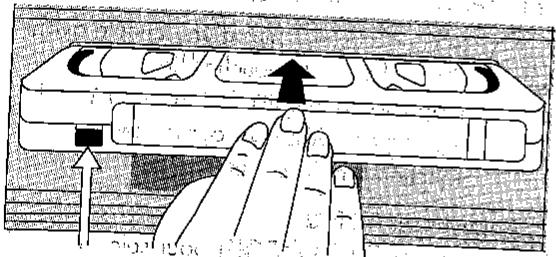

TÉLÉCOMMANDE ET MAGNÉTOSCOPE

Certaines touches se trouvent sur le magnétoscope et sur la télécommande. Vous pouvez les utiliser indifféremment.

Languette de protection contre l'effacement

LECTURE

1. Allumer le téléviseur. Sélectionner le canal vidéo.
2. Introduire avec soin une cassette enregistrée dans le compartiment comme indiqué sur le schéma. Le magnétoscope s'allume. 00 s'affiche.
3. Pour commencer la lecture, appuyer une fois sur PLAY/X2.

Si la languette de protection contre l'effacement a été enlevée, le magnétoscope commence la lecture dès le chargement de la cassette. L'appareil est alors en mode cassettes louées (voir ci-dessous).

Pour une lecture accélérée sans son, appuyer sur PLAY/X2. Pour revenir en lecture normale, appuyer à nouveau sur PLAY/X2. Pour arrêter la lecture, appuyer sur STOP/EJECT sur le magnétoscope.

STOP/EJECT sur le magnétoscope.

SHARP SUPER PICTURE

Dans la plupart des cas, cette option améliore la qualité de l'image lors de la lecture d'une cassette à haute interférence résiduelle. Elle est active par défaut et SHARP SUPER PICTURE apparaît à l'écran pour indiquer la sélection de l'option. Pour la désactiver, appuyer sur la touche S. PICTURE.

MODE CASSETTES LOUÉES

Si le magnétoscope est en veille, l'insertion d'une cassette entièrement rembobinée et dont la languette de protection contre l'effacement a été enlevée provoque la mise en marche automatique de l'appareil, la recherche de la première plage d'enregistrement et sa lecture. À la fin de l'enregistrement, le magnétoscope rembobine et éjecte la cassette avant de s'éteindre. (Pour activer le mode CASSETTES LOUÉES, voir page 12)

INTRODUCTION (suite)

PERTURBATION DE L'IMAGE

Le système de centrage automatique des têtes réduit les parasites au début de la lecture. Ce symbole clignotant → indique que le centrage automatique est activé. Le système ne supporte pas en même temps les touches CHANNEL + et - jusqu'à l'apparition du symbole clignotant ─. Pour l'activer manuellement, appuyer sur CHANNEL ⊕/⊖ pendant la lecture afin de placer les interférences hors de l'écran. Pour minimiser le sautillement, appuyer sur CHANNEL ⊕/⊖ en mode pause.

NETTOYAGE DES TÊTES

Si vous n'utilisez que des cassettes de bonne qualité, il n'est pas nécessaire de nettoyer les têtes de lecture car cet appareil dispose d'un nettoyage automatique des têtes.

Si vous insérez une cassette après avoir déplacé

• Si vous utilisez des cassettes de mauvaise qualité, ou si vous utilisez des cassettes usagées, l'oxyde de la cassette risque d'encrasser les têtes de lecture. Ceci peut causer l'apparition de "neige", voire la disparition de l'image.

l'apparition de "neige", voire la disparition de l'image. 10

• Passez une cassette vidéo en RECHERCHE, la vie ne se risque.
• Passez une photocopie de la vie en MINIME. Si cela ne résout pas le problème, demandez à votre service après-vente SHARP de nettoyer les têtes de lecture.

nettoyer les têtes de lecture. Veuillez noter que le nettoyage des têtes n'est pas correct.

SÉLECTION DE LA CHAÎNE À ENREGISTRER

SÉLECTION DE LA CHAÎNE À REGARDER

Sélectionner la chaîne à l'aide des touches numériques.

Pour la chaîne numéro 2, appuyer sur 2.

L'affichage indique :

Sélectionner la chaîne suivante/précédente en appuyant sur les touches numériques.

Pour passer des chaînes à une chaîne donnée, appuyer sur les chiffres.

Par exemple, pour la chaîne 24, appuyer sur 2 puis 4.

L'affichage indique :

Si un récepteur satellite est branché, appuyer sur INPUT SELECT jusqu'à obtenir L2 pour regarder la chaîne satellite.

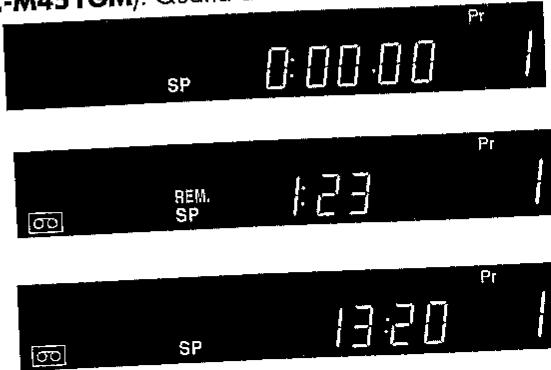

AFFICHAGE NUMÉRIQUE

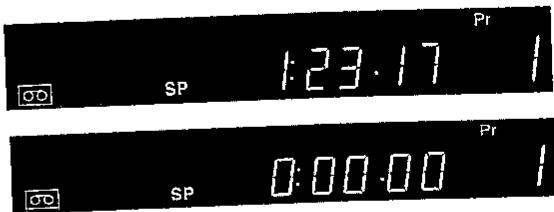

Compteur : compte le défilement de la cassette vidéo en temps réel. Lorsque la cassette n'est pas chargée dans le compartiment, le compteur indique :

n'apparaît uniquement sur le modèle VC-M45GM/V.

• Limite de bande 'Time Limit Call' : Le

magnétoscope calcule la longueur de bande restante. Par exemple, s'il reste 1 heure 23 minutes de bande, l'affichage indique : (Une cassette doit être chargée - apparaît.)

Heure : Indique l'heure, si l'horloge a été réglée. Par exemple, 13:20 apparaît :

Vous pouvez utiliser les fonctions de rembobinage ou d'avance rapide pour localiser rapidement un point visuel. Ces deux opérations se font à l'aide de la touche [REW/FF] de la télécommande ou du bouton rotatif qui se trouve sur le magnétoscope.

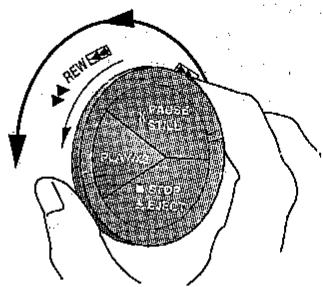

REMBOBINAGE (REWIND)

Quand l'appareil est arrêté, appuyer sur la touche REW de la télécommande ou tourner le bouton rotatif du magnétoscope vers la gauche avant de le relâcher. Pour arrêter le rembobinage, appuyer une fois sur STOP.

• Pendant la lecture, appuyer sur la touche REW de la télécommande ou tourner le bouton rotatif vers la gauche. Pour accélérer, appuyer à nouveau sur REW ou tourner le bouton rotatif jusqu'à ce qu'il dépasse le repère du milieu. Pour verrouiller le mode recherche, tourner complètement le bouton rotatif vers la gauche. Appuyer sur PLAY/X2 pour reprendre la lecture.

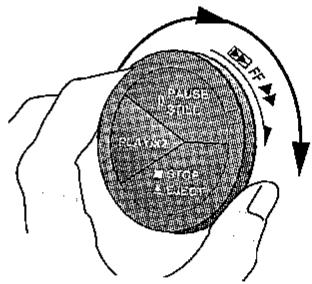

AVANCE RAPIDE (FAST FORWARD)

Quand l'appareil est arrêté, appuyer sur la touche FF de la télécommande ou tourner le bouton rotatif du magnétoscope vers la droite avant de le relâcher. Pour arrêter l'avance rapide, appuyer une fois sur STOP. RECHERCHE VISUELLE VERS LA FIN

• Pendant la lecture, appuyer sur la touche FF de la télécommande ou tourner le bouton rotatif vers la droite. Pour accélérer, appuyer à nouveau sur FF ou tourner le bouton rotatif jusqu'à ce qu'il dépasse le repère du milieu. Pour verrouiller le mode recherche, tourner complètement le bouton rotatif vers la droite. Appuyer sur PLAY/X2 pour reprendre la lecture.

Pendant la recherche, des parasites peuvent apparaître sur l'écran, la fonction Sharp Super Picture est momentanément désactivée et les images ne sont pas nettes. Voir également RECHERCHE À INTERVALLE - VC-M45GM/VC-M451GM : La partie supérieure de l'image risque d'être décalée vers un côté avec les cassettes LP (vitesse lente).

ARRÊT SUR IMAGE ET RALENTI

Pour obtenir un arrêt sur image pendant la lecture, appuyez sur PAUSE. Pour une lecture au ralenti, appuyer sur PAUSE/STILL.

• Quand vous utilisez ces fonctions, des parasites peuvent apparaître sur l'écran, la fonction Sharp Super Picture est momentanément désactivée et les images ne sont pas nettes. Le mode PAUSE s'arrête automatiquement au bout de 5 minutes environ.

AFFICHAGE À L'ÉCRAN

Quand vous enregistrez ou lisez une cassette ou quand vous regardez un programme par l'intermédiaire du canal vidéo, vous pouvez faire apparaître trois affichages à l'écran. Ces affichages se sélectionnent en appuyant sur la touche MODE OSD respectivement une fois, deux fois, trois fois ou quatre fois de suite :

1.

1. AUTO : Le mode sélectionné et le numéro de la chaîne s'affichent pendant 3 secondes quand une touche est pressée.

2. COMPLET : Le premier affichage complet reste à l'écran.

2.

3.

3. COMPTEUR : Le compteur et la longueur de bande restante restent affichés à l'écran.

1. FIN D'AFFICHAGE : Permet de faire disparaître l'affichage à l'écran.

La date et l'heure ne s'affichent que si l'horloge a été réglée. Le magnétoscope se remet en affichage AUTO chaque fois que vous l'allumez. Si vous enregistrez sur un autre appareil à partir de ce magnétoscope, sélectionnez FIN D'AFFICHAGE pour éviter que l'affichage ne soit enregistré sur la bande.

SELECTION DU MODE DE FONCTIONNEMENT

Diriger la télécommande vers le magnétoscope et appuyer sur MENU pour faire apparaître le menu principal à l'écran.

Le menu principal comprend sept options dont MODE. Voir page 2 pour une brève explication de ces options.

1. Pour accéder au menu MODE, sélectionner MODE à l'aide des touches [PLAY/STOP] puis appuyer sur SET.
2. Sélectionner l'option à changer à l'aide des touches [PLAY/STOP], appuyer sur [REW/FF] pour désirer l'option AUTO, ON ou OFF correspondante, puis appuyer sur MENU pour revenir à l'écran normal.

Liste des options :

CLR (COULEUR) : Si la qualité de l'enregistrement est mauvaise, l'image peut apparaître en noir et blanc. La sélection de PAL ou MESECAM peut réduire ce problème (en fonction de l'enregistrement), mais fait apparaître des taches colorées sur les enregistrements en noir et blanc.

FOND BLEU : Permet de changer la couleur de fond de l'affichage à l'écran. L'écran est bleu si vous sélectionnez un canal télévisé sans signal, ou si vous lisez une bande sans enregistrement. L'écran est bleu si l'enregistrement est de mauvaise qualité. Sélectionner OFF pour désactiver cette fonction.

CASS. LOUEES : Active ou désactive la fonction Cassettes Louées. (Voir page 8).

REPETITION : Si vous voulez repasser la totalité d'une cassette vidéo plusieurs fois de suite, cette option permet de déclencher automatiquement le rembobinage et la relecture de la bande. Cette option active ou

PROG. INTEL. (VC-M45GM/VC-M451GM uniquement). C'est le nom du menu correspondant à activée, vérifie la quantité de bande restante. Si cette quantité est insuffisante pour achever l'enregistrement en vitesse normale (SP), la fonction sélectionne automatiquement le mode vitesse lente (LP), ce qui permet d'enregistrer le maximum de la programmation.

ENREGISTREMENT IMMÉDIAT

Pour enregistrer le programme que vous êtes en train de regarder ou le programme d'une autre chaîne. L'enregistrement continue jusqu'à ce que vous appuyiez sur STOP. Quand le magnétoscope atteint la fin de la cassette, l'enregistrement s'arrête et la cassette se rembobine automatiquement. L'enregistrement n'est possible que si la languette de protection contre l'effacement est présente. Si la languette a été enlevée et que vous voulez enregistrer sur la cassette, recouvrez le trou de ruban adhésif. TOUTES LES TOUCHES

1. Sélectionner le nombre de la chaîne à enregistrer, par exemple, pour la chaîne supérieure 2,

NUMÉROTÉES de la télécommande : Par exemple, appuyer sur 2. L'affichage indique :

appuyer sur 2. Pour passer des chaînes à un chiffre aux chaînes à 2 chiffres, appuyer sur ② puis saisir un nombre à 2 chiffres.

saisir un numéro à 2 chiffres. Pour enregistrer à partir d'un récepteur satellite raccordé comme indiqué page 27, sélectionner L2 au

Pour enregistrer à partir d'un récepteur satellite raccordé comme indiqué page 27, au lieu du numéro de chaîne. Voir également ENREGISTREMENT À PARTIR D'UNE SOURCE

EXTERNE, page 22.

EXTERNE, page 22. VC-M45GM/VC-M451GM uniquement : Pour changer la vitesse d'enregistrement en cours.

normale (SP) et vitesse lente (LP), appuyer sur TAPE SPEED : 1

1. Pour lancer l'enregistrement, appuyer sur REC.
2. Pour arrêter l'enregistrement momentanément, appuyer sur PAUSE.

L'affichage indique :

Pour reprendre l'enregistrement, appuyer sur REC. Pour mettre fin à

Pour arrêter l'enregistrement, appuyer une fois sur STOP.

2.

3.

1

L'horloge n'a pas besoin d'être réglée.

• lors d'un enregistrement d'un

Mettre sur OFF, voir page 8.

ENREGISTREMENT PROGRAMMÉ

FIN D'ENREGISTREMENT

FIN D'ENREGISTREMENT. Vous pouvez lancer un enregistrement immédiat et préciser l'heure à laquelle l'enregistrement doit s'arrêter. Cette fonction peut être utile si vous recevez une visite ou un coup de téléphone inattendus.

• Veiller à ce que la languette de protection contre l'effacement soit en position d'enregistrement avant de commencer. Ne pas utiliser TIMER ON/OFF avant de commencer.
• Si l'affichage indique TIMER, appuyer deux fois sur TIMER-ON, puis sur OFF.
• Si l'affichage indique TIMER, appuyer deux fois sur TIMER-ON, puis sur OFF.
• L'image enregistrée est enregistrée. L'horloge doit être réglée pour programmer un enregistrement anticipé. TOUCHES NUMÉROTÉES de la télécommande. Par
• Sélectionner le nombre de la chaîne à l'aide des touches numérotées. Par exemple, pour la chaîne numéro 2, appuyer sur 2. Pour passer des chaînes à un chiffre aux chaînes à 2 chiffres, appuyer sur ⑦, puis saisir un nombre à 2 chiffres. Pour enregistrer à partir d'un récepteur satellite, appuyer sur ⑧, puis saisir un nombre à 2 chiffres.

satellite raccordé comme indiqué page 27, sélection.

2. VC-M45GM/VC-M451GM uniquement. FOB BASED, 100000000000000000000000000000000000000000000000000000000000000000000

normale (SP) et vitesse lente (LP), appuyer sur TAPE SPEED.

1. Appuyer une fois sur REC pour lancer l'enregistrement.
2. Pour préciser l'heure de fin d'enregistrement, appuyer sur la touche REC du magnétoscope. Chaque pression supplémentaire de la touche REC ajoute 10 minutes à l'heure de fin d'enregistrement. Le nombre de minutes se règle à l'aide des touches CHANNEL ⊕ / ⊖.

ENREGISTREMENT PROGRAMMÉ (suite)

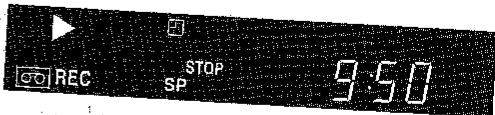

Exemple d'affichage sur le magnétoscope :

Vous trouverez un exemple type d'affichage à l'écran ci-dessous.

Pour annuler l'enregistrement et l'heure de fin d'enregistrement, appuyer une fois sur STOP.

ENREGISTREMENT DIFFÉRÉ

Vous pouvez programmer l'heure de début et de fin d'un enregistrement dans les 24 heures qui suivent. L'horloge doit être réglée pour programmer. Veiller à ce que la languette de protection soit correcte. Si l'affichage indique TIMER, appuyer deux fois sur TIMER ON/OFF.

Sélectionner le numéro de la chaîne à l'aide des touches numérotées de la télécommande. Pour les chaînes à un chiffre, appuyer sur le chiffre. Pour passer des chaînes à un chiffre aux chaînes à deux chiffres, appuyer sur 2. Pour enregistrer à partir d'un récepteur.

VC-M45GM/VC-M451GM : Pour changer la vitesse d'enregistrement entre V

1. Pour programmer l'heure de début d'enregistrement, appuyer sur TIME. Chaque pression supplémentaire ajoute 10 minutes à l'heure de début d'enregistrement. Pour un réglage précis, appuyer sur CHANNEL ⊕ / ⊖. L'heure de début d'enregistrement s'affiche en clignotant.

2.

• Si vous n'appuyez sur aucune autre touche dans les 8 secondes, le magnétoscope retournera automatiquement au mode précédent.
• Pour régler l'heure de fin d'enregistrement, appuyez sur REC. L'heure de fin d'enregistrement clignote. Chaque pression supplémentaire sur la touche REC ajoute 10 minutes à l'heure de fin d'enregistrement. Pour un réglage précis, appuyez sur CHANNEL ⊕ / ⊖.

• Après le réglage du programmateur, vous pouvez appuyer sur OPERATE pour mettre le magnétoscope en mode veille et l'enregistrement. Pour valider les heures de début et de fin d'enregistrement, appuyez sur OPERATE pour annuler le mode veille, puis sur TIME. Pour annuler la programmation de début d'enregistrement, appuyez sur OPERATE pour annuler le mode veille. Appuyez sur TIME, qui est CLEAR. L'enregistrement commencera à l'heure programmée. À la fin de l'enregistrement, le

ENREGISTREMENT À L'AIDE DU SYSTÈME SHOWVIEW

Cette fonction vous permet de programmer le magnétoscope à l'aide du nombre ShowView indiqué dans chaque magazine TV. Vous pouvez programmer un maximum de 8 enregistrements différés. Une fois, la station ne devait pas d'elles sur le magnétoscope pendant cette opération. Si l'affichage indique TIMER, la station ne devait pas d'elles sur le magnétoscope pendant cette opération.

• Diriger la télécommande vers le magnétoscope, appuyer sur TIMER ON/OFF avant de commencer. Appuyer sur la commande indique la bonne heure. Appuyer sur FINER COT. Vérifier que l'horloge indique la bonne heure. (L'affichage indique ,

Si vous attendez plus d'une minute avant d'appuyer sur une touche, le magnétoscope quitte la fonction MENU. Appuyez sur MENU pour quitter la fonction MENU à tout moment.

2.

1 FOIS

1. Appuyez sur SHOWVIEW. L'écran de réglage ShowView apparaît.
2. Saisissez le numéro SHOWVIEW à l'aide des touches numérotées. Un message d'erreur apparaît si un code n'est pas valide - il suffit de ressaisir le bon code.

1

1. Si vous voulez enregistrer plusieurs émissions, sélectionnez l'option 1 FOIS, QUOT. ou HEBDO, puis utilisez [REW/FF] pour sélectionner l'option correspondante. Appuyez sur SET pour valider.

Le menu indique les paramètres de programmation correspondant au numéro SHOWVIEW.

Réglement accéder au menu ShowView par la procédure suivante.

i. Appuyez sur MENU. ii. L'option SHOWVIEW apparaît en surbrillance. Appuyez sur SET pour valider.

Continuez à partir de l'étape 2. SP ou LP apparaît sur l'affichage à l'écran du VC-M45GM/VC-M451GM uniquement.

1. Quand vous utilisez ShowView pour la première fois pour programmer un enregistrement sur une chaîne, le menu indique PR en surbrillance. Saisissez le numéro de la chaîne à enregistrer à l'aide des touches numérotées (par exemple, si ZDF est réglée sur le programme 2, appuyez sur 0 2. Pour un récepteur satellite relié comme indiqué à la page 27), appuyez sur [PLAY/STOP] jusqu'à ce que l'inscription L2 remplace le numéro du canal sur l'affichage. Le magnétoscope la garde en mémoire.

ENREGISTREMENT À L'AIDE DU SYSTÈME SHOWVIEW

1. VC-M45GM/VC-M451GM : Au moyen des touches [REW/FF], sélectionnez SP. Appuyez sur la touche [PLAY/STOP] pour sélectionner SP ou LP. Appuyez sur la touche de validation SET.

5.

1. Pour désactiver VPS/PDC, utiliser [REW/FF] pour sélectionner le symbole *. Appuyer sur [PLAY/STOP] pour activer ou désactiver VPS/PDC (ON/OFF). Quand VPS/PDC est inactif, le symbole * devient =. Voir VPS/PDC ci-dessous.

Le menu affiche alors toutes les programmes d'enregistrement. De plus, PROG s'affiche sur le magnétoscope.

Pour programmer un enregistrement supplémentaire, appuyer sur SET.

1. Après avoir terminé la programmation, appuyer sur MENU pour faire disparaître le menu de l'écran du téléviseur.
2. Appuyer une fois sur TIMER ON/OFF pour mettre le magnétoscope en mode veille (TIMER STANDBY). L'inscription TIMER s'affiche sur le magnétoscope et l'image disparaît de l'écran.

Quand TIMER s'affiche, il faut appuyer sur TIMER ON/OFF pour pouvoir utiliser le magnétoscope, et y appuyer à nouveau au niveau de la source. S'il n'y a pas de cassette dans l'appareil, TIMER clignote. Si la languette de protection contre

Appuyer sur STOP pour annuler un enregistrement en cours. Si d'autres enregistrements ont été programmés, le magnétoscope se remettra en mode TIMER STANDBY.

VPS/PDC

Si vous réglez le programmateur manuellement ou à l'aide du ShowView, le système VPS/PDC (Video Programme System/Programme Delivery Control) permet d'enregistrer même s'il y a un changement de dernière minute dans l'horaire de diffusion. Le signal PDC émis par la station de diffusion télévisée commande l'enregistrement par le programmateur.

Il est essentiel d'utiliser l'heure exacte de début de l'émission télévisée pour permettre le fonctionnement du système lorsque vous souhaitez enregistrer.

PROGRAMMATION D'ENREGISTREMENTS DIFFÉRÉS

Cette fonction vous permet de programmer un maximum de 8 enregistrements différés jusqu'à un an à l'avance.

• Diriger la télécommande vers le magnétoscope pour commander le magnétoscope, appuyer sur TIMER ON/OFF avant de commencer.
• Vérifier que l'horloge indique la bonne heure.
• L'enregistrement programmé est inutilisable si un enregistrement programmé est en attente (l'affichage indique , voir
• Vérifier : l'enregistrement programmé est inutilisable si un enregistrement programmé est en attente, voir la fonction page 14].
• Si vous attendez plus d'une minute avant d'appliquer
• MENU. Appuyer sur MENU pour quitter la fonction MENU à tout moment.

Par exemple : Pour enregistrer la chaîne numéro 3 de 21:05 à 22:30 le 9 juillet.

1.

2.

1. Appuyer sur MENU. Appuyer sur [PLAY/STOP] pour sélectionner TIMER. Appuyer sur SET pour valider.

La liste des enregistrements déjà programmés apparaît. SP ou LP apparaît sur l'affichage à l'écran du VC-M45GM/VC-M451GM uniquement.

La fonction disponible apparaît en surbrillance. Pour en choisir une autre, appuyer sur [PLAY/STOP]. Appuyer sur SET pour valider.

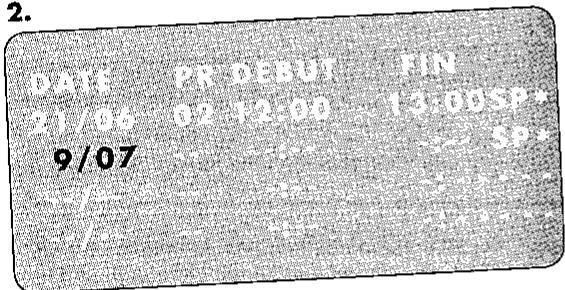

1. Saisir la date d'enregistrement à l'aide des TOUCHES NUMÉROTÉES. Saisir 2 chiffres pour le jour, puis 2 chiffres pour le mois. Par exemple pour le 9 juillet, appuyer sur 0 9 (9), puis sur 0 7 (juillet). Appuyer ensuite sur SET pour valider.

La date du jour s'affiche automatiquement. Si c'est la date à laquelle vous souhaitez effectuer l'enregistrement, appuyez sur SET pour valider.

3.

1. Pour programmer des enregistrements quotidiens ou hebdomadaires, utiliser [PLAY/STOP] pour sélectionner Q ou H. Puis appuyer sur SET pour valider.
2. Saisir le numéro de la chaîne à enregistrer à l'aide des TOUCHES NUMÉROTÉES. Par exemple, pour enregistrer la chaîne numéro 3, appuyer sur 0 3. Puis appuyer sur SET pour valider.

Pour enregistrer à partir d'un récepteur satellite raccordé comme indiqué page 27, appuyer sur [PLAY/STOP] jusqu'à ce que l'inscription L2 remplace le numéro de canal sur l'affichage. (Voir ENREGISTREMENT À PARTIR D'UNE SOURCE EXTERNE page 22).

PROGRAMMATION D'ENREGISTREMENTS DIFFÉRÉS (suite)

1. Saisir l'heure de début d'enregistrement à l'aide des TOUCHES NUMÉROTÉES - d'abord les heures puis les minutes (pour les nombres inférieurs à 10, penser à ajouter un '0' avant le numéro), par exemple pour 21:05, appuyer sur 2105. Puis appuyer sur SET pour valider.
2. Entrez l'heure de fin d'enregistrement, par exemple pour 22:30, appuyer sur 2 2 3 0.

VC-M45GM/VC-M451GM uniquement :

Pour changer la vitesse d'enregistrement, utiliser la touche [REW/FF] pour sélectionner SP. Appuyer sur [PLAY/STOP] pour sélectionner LP. Appuyer sur [PLAY/STOP] pour repasser à SP.

1. Pour désactiver VPS/PDC, utiliser [REW/FF] pour sélectionner le symbole * puis appuyer sur [PLAY/STOP]. Quand VPS/PDC est inactif, le symbole * devient -. Pour activer la fonction VPS/PDC, appuyer à nouveau sur [PLAY/STOP]. Voir VPS/PDC à la page 16.
2. Appuyer sur SET pour valider la programmation.

Le MENU indique alors la liste des enregistrements programmés, et PROG s'affiche sur le magnétoscope. Pour programmer d'autres enregistrements, répéter les mêmes étapes. 9. APRÈS avoir terminé la programmation, appuyer sur MENU pour faire disparaître le menu de l'écran du téléviseur. Appuyer une fois sur TIMER ON/OFF pour mettre le magnétoscope en mode TIMER STANDBY. L'inscription TIMER s'affiche.

5.

6.

7.

S'il n'y a pas de cassette dans l'appareil, TIMER clignote. Si la languette de protection contre l'effacement a été enlevée, la cassette s'éjecte automatiquement (voir page 8). Quand TIMER s'affiche, il faut appuyer sur ENREGISTREMENT pour que les enregistrements soient effectués. Appuyer sur STOP pour annuler un enregistrement en cours. Si d'autres enregistrements ont été programmés, le magnétoscope se remettra en mode TIMER STANDBY.

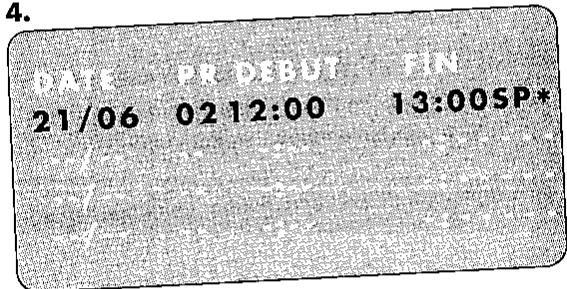

VALIDATION/ANNULATION D'UNE PROGRAMMATION

Cette fonction vous permet de vérifier la liste des enregistrements qui ont été entrés dans la mémoire du programmateur.

Diriger la télécommande vers le magnétoscope pour cette opération. Si l'inscription TIMER s'affiche sur le magnétoscope, appuyer sur TIMER ON/OFF avant de commencer. Cette fonction est inutilisable si un enregistrement programmé est en attente. (Voir page 14)

• Si vous attendez plus d'une minute avant d'appuyer sur une touche lors de la programmation, le magnétoscope quitte la fonction MENU. Appuyer sur MENU pour quitter la fonction MENU à tout moment. Le menu principal comprend sept options dont TIMER. Voir page 2 pour une description de ces options.
• SP ou LP apparaît sur l'affichage.

2.

4.

1. Appuyer sur MENU.
2. Appuyer sur [PLAY/STOP] pour sélectionner le mode TIMER. Appuyer sur SET pour valider.
3. Vérifier les paramètres qui s'affichent.
4. Pour modifier une programmation, appuyer sur [PLAY/STOP] pour sélectionner la programmation puis appuyer sur SET. Appuyer sur [FF/REW] pour sélectionner l'article à modifier, apporter les modifications, appuyer sur SET. Puis appuyer sur MENU.
5. Pour annuler une programmation, appuyer sur [PLAY/STOP] pour sélectionner la programmation à annuler puis appuyer sur CLEAR.

Si d'autres enregistrements ont été programmés, ne pas oublier d'appuyer sur TIMER ON/OFF. Si d'autres enregistrements sont en mode TIMER STANDBY.

Pour remettre le magnétoscope en mode TIMER STANDBY :

FONCTIONNEMENT DU TÉLÉVISEUR PAR LA TÉLÉCOMMANDE

La télécommande du magnétoscope offre également la possibilité d'actionner les fonctions de base de votre téléviseur, même si celui-ci n'est pas de marque SHARP.

RÉGLER LA TÉLÉCOMMANDE DU MAGNÉTOSCOPE POUR ACTIONNER LE TÉLÉVISEUR

1. Allumer le téléviseur. Diriger la télécommande vers le téléviseur.
2. Maintenir enfoncée la touche TV de la télécommande du magnétoscope puis appuyer pendant 3 secondes sur la touche correspondant à votre téléviseur (voir liste ci-contre). Par exemple, pour un téléviseur SHARP, appuyer sur TV et sur 1.

MARGUE TV	TOUCHE	MARQUE TV	TOUCHE
SHARP	1	GRAETZ	7
PHILIPS	2	LUXOR	7
THOMSON	3 ou 4	SALORA	7
TELEFUNKEN	3 ou 4	SELECO	7
NORDMEND	3 ou 4	SONY	8
BRANDT	3 ou 4	TOSHJBA	9
SABA	3 ou 4	PANASONIC	0 ou
TELAVIA	3 ou 4	SANYO	Vol. V
GRUNDIG	5	HITACHI	CHANNEL
BLAUPUNKT	5	MITSUBISHI	CHANNEL
FERGUSON	6	JVC	INPUT
ITT NOKIA	7

3. Le téléviseur se met en veille : la 4. Pour rallumer le téléviseur, appuyez sur la touche correspondante.

ACTIONNER LE TÉLÉVISEUR AVEC LA TÉLÉCOMMANDE

Appuyer sur TV pour passer en mode de commande du téléviseur. Vous pouvez utiliser les touches : VOLUME, etc.

Pour actionner le téléviseur, utiliser la touche OPERATE pour sélectionner les touches NUMÉROTÉES.

• Pour remettre la télécommande en mode de commande du magnétoscope, appuyer sur la touche OPERATE pour mettre le téléviseur en veille.

• Certains modèles de téléviseurs ne fonctionnent pas avec les codes standard. Dans ce cas, jusqu'à ce que le téléviseur se mette en veille (il faudra recommencer ce réglage après le SHARP).
• SHARP ne peut garantir que la télécommande du magnétoscope puisse actionner votre téléviseur.

AFFICHAGE NUMÉRIQUE

LIMITE DE BANDE "TIME LIMIT CALL"

Quand une cassette vidéo est insérée dans l'appareil, la longueur de bande restante est calculée approximativement en heures et minutes - cela permet de savoir si la bande est assez longue pour un enregistrement automatiquement. Pour connaître la quantité de bande restante sur la cassette chargée, appuyer sur DISPLAY. Si la cassette vient juste d'être chargée, elle défilera rapidement avant de retourner à sa position d'origine. Le nombre d'heures et de minutes restantes s'affichera.

Par exemple, 1 heure 23 minutes :

• Ne pas interrompre le calcul de limite de bande.
• S'il reste moins de 5 minutes de bande, l'affichage clignote (sauf lors d'enregistrements programmés).
• SP ou LP apparaît sur l'affichage numérique du VC-M45GM/VC-M451GM uniquement.

AFFICHAGE NUMÉRIQUE (suite)

COMPTEUR DE BANDE ET RETOUR À ZÉRO

COMPTEUR DE BANDE ET RETOUR À ZÉRO. Le compteur de bande mesure la position de la bande en temps réel. Le RETOUR À ZÉRO (ZERO BACK) utilise le compteur de bande pour localiser des points spécifiques de votre choix sur la bande.

compteur de bande pour localiser des points spéciaux de la bande.

1. Appuyer sur DISPLAY jusqu'à ce que le compteur de bande apparaisse, par exemple :
2. Pour identifier la position de la bande d'une cassette, appuyer sur CLEAR pour faire apparaître le compteur de bande :

Pour revenir automatiquement à cette position de bande, appuyer sur ZERO BACK. La cassette se rembobine/avance jusqu'à ce point.

SYSTÈME DE RECHERCHE D'INDEX (DPSS)

Le système de recherche d'index (DPSS) inscrit un signal d'index sur la bande au début de chaque enregistrement. Ces signaux permettent ensuite de localiser le début d'un programme parmi une série d'enregistrements.

Appuyer sur DPSS + / - pour localiser le programme suivant/précédent.

Le numéro d'index DPSS qui s'affiche indique la position actuelle de la bande. Par exemple, en appuyant trois fois sur DPSS+, 3 apparaît sur

l'écran et le DPSS localise le troisième

enregistrement qui suit le programme actuel. Si vous appuyez une fois sur DPSS-, le chiffre 1 apparaît à l'écran et le magnétoscope localise l'enregistrement précédent.

Pour annuler DPSS, appuyer sur STOP ou sur PLAY/X2. Le DPSS fonctionne en mode lecture normale ou en mode arrêt. Le DPSS s'utilise pour les cassettes vidéo enregistrées sur un magnétoscope.

RECHERCHE À INTERVALLES RÉGULIERS

RECHERCHE

Pendant la lecture d'un enregistrement, la touche permet de rechercher à intervalles réguliers sur une partie de la bande.

Appuyer sur SKIP SEARCH pour lancer la recherche vidéo vers la fin. Le nombre de pressions sur la touche détermine la durée de la recherche vidéo.

Après la recherche, la lecture normale reprend automatiquement.

Il est possible d'enregistrer des signaux vidéo et audio à partir de différentes sources externes. Pour enregistrer à partir d'une source externe, appuyer sur la touche INPUT SELECT de la télécommande. Sélectionner L1 pour enregistrer à partir du

connecteur situé à l'arrière du magnétoscope.

Sélectionner L2 pour enregistrer à partir d'une source raccordée par cordon SCART à LINE 2 IN/DECODER à l'arrière du magnétoscope. Voir les pages

27 et 28 pour les raccordements.

LANGUE

Il est possible de changer la langue de l'affichage à l'écran. Ce changement n'a pas d'incidence sur le fonctionnement du magnétoscope, il n'a pas non plus pour effet d'adapter l'appareil aux normes d'un autre pays.

1. Appuyer sur MENU. 2. Appuyer sur [PLAY/STOP] pour sélectionner LANGUE. Au cas où l'affichage serait dans une langue que vous ne comprenez pas, il s'agit de la dernière option. 3. Appuyer ensuite sur SET pour valider. 4. Appuyer sur [PLAY/STOP] pour sélectionner la langue. Appuyer ensuite sur SET pour valider.

VERROUILLAGE DE MODE

Cette fonction permet de verrouiller le mode sélectionné (y compris le mode marche/arrêt) jusqu'à ce que le mode en question soit déverrouillé en appuyant à nouveau sur MODE LOCK. POUR ACTIVER LE VERROUILLAGE DE MODE

Appuyer sur @ pendant environ 3 secondes afin d'activer le verrouillage de mode. Le symbole 1/2 clignote sur le magnétoscope et reste allumé.

POUR DÉSACTIVER LE VERROUILLAGE DE MODE

Appuyer sur la touche de la télécommande pendant environ 3 secondes. Le symbole clignote sur le magnétoscope. Le symbole disparaît.

Dans le cas d'une coupure de courant de plus d'une minute, il est possible que le VERROUILLAGE DE MODE se désactive.

RÉPÉTITION

Cette fonction permet de lire la totalité de la cassette de façon répétée.

magnétoscope.

TRI MANUEL

TRI DES CANAUX

Normalement, le magnétoscope effectue le tri des canaux. Cette fonction vous permet d'en changer l'ordre. Diriger la télécommande vers le magnétoscope pour cette opération. Allumer le téléviseur et le magnétoscope puis sélectionner le canal vidéo sur le téléviseur.

Si vous attendez plus d'une minute avant d'actionner les touches, le magnétoscope quitte la fonction MENU. Appuyer sur MENU pour quitter la fonction MENU à tout moment.

2.

3.

4.

5.

1. Appuyer sur MENU. 2. Appuyer sur [PLAY/STOP] pour sélectionner le mode TRI CANAL. Appuyer sur SET pour valider. 3. L'option DÉPLACÉ apparaît en surbrillance. Appuyer sur SET pour valider. 4. Appuyer sur [PLAY/STOP] pour sélectionner la chaîne à déplacer. Appuyer sur SET pour valider. 5. Appuyer sur [PLAY/STOP] pour sélectionner la nouvelle position de la chaîne. Appuyer sur SET pour valider. 6. Pour déplacer d'autres chaînes, répéter la procédure indiquée ci-dessus. 7. Lorsque toutes les chaînes se trouvent dans l'ordre voulu, appuyer sur MENU pour quitter la fonction MENU.

TRI MANUEL (suite)

ANNULATION DE CANAUX

Diriger la télécommande vers le magnétoscope pour cette opération. Allumer le téléviseur et le magnétoscope puis sélectionner le canal vidéo sur le téléviseur.

Si vous attendez plus d'une minute avant d'actionner les touches, le magnétoscope quitte la fonction MENU. Appuyer sur MENU pour quitter la fonction MENU à tout moment.

1. Appuyer sur MENU.
2. Appuyer sur [PLAY/STOP] pour sélectionner le mode TRI CANAL. Appuyer sur SET pour valider.
3. Appuyer sur [PLAY/STOP] pour sélectionner ANNUL. Appuyer sur SET pour valider.
4. Appuyer sur [PLAY/STOP] pour sélectionner la chaîne à annuler.
5. Appuyer deux fois sur SET pour annuler la chaîne.

3.

DÉPLAC. ANNUL. AUTO

4.

LARD1 GCH5 2ZDF 7CH6 ENDR3 8CH7 4R11 9CH8 SRA2 TOCH

5.

1ARDT 6CH5 2ZDF 7CH7 3R1L1 8CH8 4R1L2 9CH9 5CIF5 10CH10

RÉGLAGE MANUEL

Le réglage manuel des chaînes télévisées est uniquement nécessaire dans des circonstances exceptionnelles comme dans le cas d'une mauvaise réception de signal. Diriger la télécommande vers le magnétoscope pour cette opération. Allumer le téléviseur et le magnétoscope puis sélectionner le canal vidéo sur le téléviseur.

1. Appuyer sur MENU puis appuyer sur [PLAY/STOP] pour sélectionner le mode PRÉRÉGLAGE CANAUX. Appuyer sur SET pour valider. Appuyer sur [PLAY/STOP] pour sélectionner MANUEL et sur SET pour valider.

1.

MODE: PRÉRÉGLAGE CANAUX

RÉGLAGE MANUEL (suite)

2.

2. Appuyer sur les TOUCHES NUMÉROTÉES

pour sélectionner la chaîne à régler.

Ce magnétoscope dispose de 48 canaux programmables ; chaque position peut être réglée sur l'un des canaux indiqués dans le tableau ci-contre. Les chaînes câblées sont réglées en premier si vous sélectionnez CC dans le menu. Il faut noter que les chaînes câblées et non câblées sont réglées quelle que soit leur nature.

3. Appuyer sur [PLAY/STOP] pour sélectionner CANAL. Appuyer ensuite sur [REW/FF] pour commencer le réglage dans l'une ou l'autre direction. Le réglage s'arrête à la réception d'une chaîne télévisée. S'il ne s'agit pas de la chaîne désirée, appuyer sur [REW/FF] pour continuer le réglage. 4. Appuyer sur [PLAY/STOP] pour sélectionner ACCORD FIN. Appuyer ensuite sur [REW/FF] pour obtenir l'image aux couleurs les plus marquées. Cette étape n'est pas nécessaire pour les chaînes à diffusion générale.

5. REMARQUE IMPORTANTE :

1. REMARQUE IMPORTANTE : Appuyer sur [PLAY/STOP] pour sélectionner DÉCODEUR. Cette option est préréglée sur OFF. Si vous raccordez un récepteur satellite au magnétoscope comme indiqué page 27, laissez l'option sur OFF. Si vous raccordez un décodeur au magnétoscope comme indiqué page 27, vous devez utiliser la touche [REW/FF] pour sélectionner ON. Voir page 27 pour la MISE EN ROUTE DU DÉCODEUR.

CANAUX DIFFUSÉS ET CATV

	Signaux de station	Numéro réel du canal		Signaux de station	Numéro réel du canal
VHF	2/A●3/B●45/D●6/E●7/F●89/G●10/H●11/H1●12/H2●S11	CH:02CH:03CH:04CH:05CH:06CH:07CH:08CH:09CH:10CH:11CH:12CH:13	CATV	S01/S21▲S02/S22▲C●/S03/S23▲S24▲S25▲S1S5	CH:75CH:76CH:77CH:78CH:79CH:80CH:85
				M1/S1M2/S2	CC:01CC:02
				M10/S10U1/S11	CC:10CC:11
UHF	2122···6869	CH:21CH:22···CH:68CH:69		U10/S20S21···S40S41	CC:20CC:21···CC:40CC:41

• Disponible en Italie ▲ Disponible en Suisse
• 6. Appuyer sur [PLAY/STOP] pour sélectionner SKIP.

La fonction SKIP permet de déterminer s'il est possible de sélectionner la chaîne à l'aide des touches CHANNEL ⊕/⊙ plutôt qu'avec les TOUCHES NUMÉROTÉES. 7. Appuyer sur [REW/FF] pour sélectionner ON ou OFF pour la chaîne en question. 8. Appuyer sur SET pour valider. 9. Appuyer sur MENU pour quitter cette fonction.

RÉGLAGE MANUEL DE L'HORLOGE

L'horloge se règle automatiquement grâce aux informations télétexte présentes dans les signaux télévisés. Si les signaux télétexte ne sont pas prêts pour une raison quelconque, suivre les instructions suivantes pour régler l'horloge manuellement.

• Diriger la télécommande vers le magnétoscope pendant que l'inscription TIMER s'affiche.
• Allumer le téléviseur et le magnétoscope puis sélectionner le canal vidéo sur le téléviseur.

Si vous attendez plus d'une minute avant d'actionner les touches, le magnétoscope quittera la fonction MENU. Appuyer sur MENU pour quitter la fonction MENU à tout moment.

1. Appuyer sur MENU.
2. Appuyer sur [PLAY/STOP] pour sélectionner le mode CLOCK. Appuyer sur SET pour valider.
3. Appuyer sur [PLAY/STOP] pour sélectionner MANUEL. Appuyer sur SET pour valider.
4. Appuyer sur [PLAY/STOP] pour sélectionner le format 12 heures ou 24 heures.
5. Appuyer sur [FF/REW] pour sélectionner HEURE. Saisir l'heure à l'aide des TOUCHES NUMÉROTÉES ou de la touche [PLAY/STOP]. Si les minutes sont inférieures à 10, saisir d'abord le premier 0. Pour l'horloge 12 heures, saisir AM ou PM en appuyant sur la touche [AM/PM] de la télécommande.
6. Appuyer sur [FF/REW] pour sélectionner DATE. Saisir la date à l'aide des TOUCHES NUMÉROTÉES, par exemple pour le 1er avril saisir 01 04.
7. Appuyer sur [FF/REW] pour sélectionner ANNÉE. Saisir les deux derniers chiffres de l'année à l'aide des TOUCHES NUMÉROTÉES, par exemple pour 1996 saisir 96. Appuyer ensuite sur SET pour valider.

RACCORDEMENT DU MAGNÉTOSCOPE À UN DÉCODEUR OU RÉCEPTEUR SATELLITE

Lors du raccordement à un récepteur satellite, appuyer sur INPUT SELECT pour sélectionner le canal L2 sur le magnétoscope. L'affichage indique :

L2

MISE EN ROUTE DU DÉCODEUR

Si vous raccordez un décodeur séparé au magnétoscope comme indiqué ci-dessus, réglez la fonction décodeur sur ON afin d'enregistrer et/ou de regarder les images décryptées sur votre téléviseur (voir REMARQUE IMPORTANTE page 25). Dans ce cas, quand le magnétoscope reçoit un signal crypté, il le transmet au décodeur par l'intermédiaire de la borne LINE 2. Le décodeur renvoie alors le signal décrypté à la borne LINE 2 pour permettre l'enregistrement de ce signal. Le magnétoscope transmet alors le signal décrypté à votre téléviseur par l'intermédiaire de la borne LINE 1, ce qui vous permet de regarder les images décryptées.

Lorsque vous enregistrez à l'aide d'un décodeur séparé raccordé comme indiqué ci-dessus, pensez à laisser la fonction décodeur sur ON.

Si vous raccordez un décodeur au magnétoscope comme indiqué ci-dessus, ce décodeur émet un signal permettant automatiquement à votre téléviseur d'afficher les images décryptées par l'intermédiaire du magnétoscope. Pour utiliser cette fonction, vérifiez que le magnétoscope est raccordé au téléviseur et au décodeur par des cordons SCART comme indiqué ci-dessus.

MISE EN ROUTE DU DÉCODEUR (suite)

Appuyer sur OPERATE pour mettre le magnétoscope en veille, OU appuyer sur la touche de veille.

Appuyer sur la touche [TV/VCR] de la télécommande pour mettre le magnétoscope en mode TV. L'inscription 'VCR' disparaît de l'affichage.

(Une deuxième pression de la touche [TV/VCR] met le magnétoscope en mode magnétoscope, et l'inscription 'VCR' réapparaît sur l'affichage. En mode magnétoscope, l'image du magnétoscope a priorité sur l'écran du téléviseur.)

• Quand le magnétoscope est en mode lecture, une pression sur la touche [TV/VCR] permet de basculer entre l'image de la cassette (VCR) et l'image du téléviseur.
• Si vous mettez la fonction décodeur sur ON alors que le magnétoscope est relié à un décodeur comme indiqué à la page précédente, il vous sera impossible de recevoir des images décryptées en mode TV ou magnétoscope.

RACCORDEMENT DU MAGNÉTOSCOPE À UN CAMÉSCOPE

Connexion SCART en option (cordon non fourni)

Appuyer sur INPUT SELECT pour sélectionner le canal L2 sur le magnétoscope. L'affichage indique :

L2

Il existe de nombreuses méthodes permettant de raccorder le magnétoscope à un appareil externe. Veuillez consulter le manuel d'utilisation de l'appareil en question pour plus de détails.

AVANT DE FAIRE APPEL À UN TECHNICIEN

PROBLEME	SOLUTION POSSIBLE	PAGE
Pas de réception de signal d'essay sur le télévisuer lors de l'installation	Vérifier que le magnétoscope est allumé et que l'interrupteur TEST SIG est mis sur ON.	6
Pas d'affichage et la touche OPERATE ne fonctionné pas	Vérifier que le cordon d'alimentation est bien branché.Vérifier le fusible de la prise du magnétoscope.S'assurer que la prise secteur fonctionne (brancher un autre appareil).
La touche OPERATE ne fonctionné pas - l'inscription TIMER s'affiche	Appuyer sur la touche TIMER ON/OFF pour désactiver le programmeur.	14
Le magnétoscope ne répond à aucune commande	Vérifier que le VERROUILLAGE DE MODE n'est pas activéDispositif de sécurité: débrancher le magnétoscopependant 10 minutes.	22
Impossible d'introduire une cassette	Vérifier qu'il n'y a pas d'autre cassette dans l'appareil.Vérifier que la cassette est introduite correctement.	8
Le magnétoscope ne répond pas à la télécommande	La télécommande est trop loin de l'appareilDiriger la télécommande vers le magnétoscope.Les piles sont usagées - les replacer toutes les deux.Les piles ne sont pas placées correctement.Le magnétoscope est exposé à une lumière violente.	34
Pas d'image ou problème de couleur lors de la lecture	Vérifier que le télévisuer est régle sur le canal video.Oérifier tous les cables de connexion.	65, 27
Rembobinage impossible	Vérifier que la cassette n'est pas déjà au début.	10
L'image ne change pas quand on appuie sur les touches CHANNEL ⊙ / ⊙	Vérifier que le magnétoscope n'est pas en mode de réglage du programmeur ou de l'horloge.Vérifier que le magnétoscope n'est pas en mode de réglage des canaux.	13, 267, 24
Impossible de selectionner une chaîne en particulier	Cette chaîne est régée sur skip (ignorer).Annuler le mode skip pour cette chaîne.	25
Pas de couleur ou mauvaise image télévisée en vision normale	Vérifier que tous les cables sont branchés correctement.Vérifier que le cordon d'alimentation est bien branché.	5
L'image de lecture est "neigeuse"	Ajuster le réglage à l'aide des touches CHANNEL ⊙ / ⊙Essayer une autre cassette.Les têtes de lecture sont peut être encrassées - contacter le service après-vente SHARP	9
La cassette s'éjecte automatiquement quand on appuie sur les touches REC ou TIMER ON/OFF	La languette de protection contre l'effacement a été enlevée.	8

INSTALLATEUR

Retirer le couvercle.

Télécommande

Système d'enregistrement vidéo :

Signal vidéo :

Durée maximale de lecture :

Largeur de bande :

Vitesse de défilement :

Entrée antenne :

Canaux de réception :

Signal de sortie HF :

Alimentation :

Puissance maximale :

Température de fonctionnement :

Température de stockage :

Entrée vidéo :

Sortie vidéo :

Entrée audio :

Sortie audio :

Dimensions :

Poids :

Accessoires fournis :

Norme VHS/PAL

2 têtes rotatives, balayage hélicoïdal

Couleur ou noir et blanc PAL : 625 lignes

Cassette : VC-M45GM/VC-M451GM : 480 min avec cassette E-240 en mode vissée (3,9"

VC-M25GM : 240 min

12,7 mm

23,39 mm/s en vitesse normale ; VC-M45GN/VC-M451GM : 1/1, 0 mixte, 0

75 Ω asymétrique

VHF 2 à 12 + S1 à S41, UHF 2 à 69

VIH. canaux 30 à 39 (préréglage usine sur le canal 36 : 591,25 MHz)

230 V CA, 50 Hz

16 W (environ)

5 °C à 40 °C

-20 °C à 55 °C

1,0 Vc-c, 75 Ω

1,0 Vc-c, 75 Ω

Ligne 1, ligne 2 : -3,8 dB, 10 kΩ

Ligne 1, ligne 2 : -3,8 dB, 1 kΩ

Fig. 17 : 380,0 [L] x 290,5 [P] x 93,0 [H] mm

3,5 kg (environ)

Câble coaxial 75 Ω, manuel d'utilisation, télécommande, 2 piles (1-4)

Accessoires. Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis en fonction de notre politique d'amélioration continue. Nous dégageons toute responsabilité pour toute erreur. Le plus grand soin a été apporté pour fournir la brochure la plus complète et la plus exacte possible.

ShowView est une marque de Gemstar Development Corporation. ShowView est une marque de Gemstar. Le système SHOWVIEW est fabriqué sous licence de Commissariat à l'Innovation, 100

Format :

Système d'enregistrement vidéo :

Système de signal vidéo :

Durée maximale de lecture :

Largeur de bande :

Vitesse de bande :

Antenne :

Canaux de réception :

Signal de sortie RF :

Alimentation :
