Type de produit	Magnétoscope VHS
Marque	SHARP
Modèle	VC-A57SM
Alimentation	230 V (195,5 - 264,5 V), 50 Hz
Format	VHS PAL
Dispositif d'enregistrement	4 têtes rotatives à balayage hélicoïdal
Signal vidéo	PAL, couleur ou monochrome, 625 lignes
Canaux de réception	VHF 2-12, câble S1-S20, UHF 21-69
Syntoniseur	48 canaux
Vitesse de bande	SP : 23,39 mm/s, LP : 11,70 mm/s

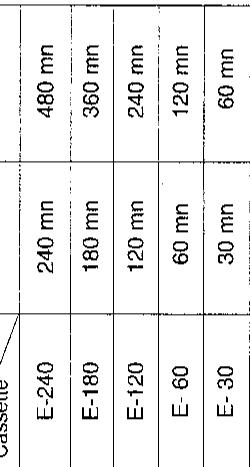

Durée d'enregistrement maximale	480 min (LP) avec cassette E-240
Accessoires fournis	Câble coaxial 75 Ω, télécommande, 2 piles R6 (AA), cordon d'alimentation, mode d'emploi
Fonctions principales	Programmateur 8 événements, DPSS, lecture automatique, effets spéciaux (arrêt sur image, ralenti, accéléré, avance image par image), minuterie d'enregistrement, verrouillage
Entretien	Nettoyage des têtes par un technicien agréé ; en cas de condensation, attendre 30 min
Sécurité	Ne pas ouvrir le boîtier ; débrancher en cas d'humidité ; utiliser uniquement des cassettes VHS
Réparabilité	Confier toute réparation à un centre agréé Sharp
Informations générales	Non compatible avec le standard PAL (précision : non compatible avec le standard SECAM ?) ; pas d'interrupteur principal, consommation en veille

FOIRE AUX QUESTIONS - VC-A57SM SHARP

Comment régler l'horloge du magnétoscope VC-A57SM ?

Appuyez sur la touche CLOCK, puis utilisez les touches ⊕ ou ⊙ ou le pavé numérique pour entrer l'heure, la date et l'année. Confirmez en appuyant à nouveau sur CLOCK.

Que faire si la cassette ne s'introduit pas ?

Vérifiez qu'aucune cassette n'est déjà présente et que la cassette est correctement orientée. Si le problème persiste, appuyez plusieurs fois sur EJECT.

Comment programmer un enregistrement différé ?

Utilisez le programmateur en appuyant sur PROG, puis entrez le canal, l'heure de début et de fin. Appuyez sur TIMER ON/OFF pour activer.

Pourquoi l'image est-elle en noir et blanc ?

Assurez-vous que le sélecteur COLOUR MODE est sur AUTO. Si le signal est faible, forcez sur PAL.

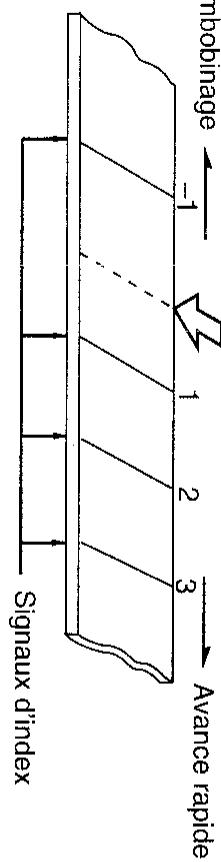

Comment utiliser la fonction DPSS pour retrouver un enregistrement ?

En mode lecture, appuyez sur les touches DPSS + ou - pour sélectionner le numéro d'index. Le magnétoscope localise l'enregistrement et lance la lecture automatiquement.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles (type R6/AA). Remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le capteur infrarouge.

Comment nettoyer les têtes vidéo ?

N'effectuez pas le nettoyage vous-même. Adressez-vous à un technicien agréé Sharp pour un nettoyage adapté.

Que signifie le témoin DEW allumé ?

Il indique une condensation interne. Attendez environ 30 minutes que l'humidité s'évapore avant d'utiliser l'appareil.

Comment éjecter une cassette en cas de panne ?

Mettez le magnétoscope sous tension, appuyez sur TIMER ON/OFF pour désactiver le programmateur, puis essayez EJECT. Si cela ne fonctionne pas, débranchez et attendez une minute.

Puis-je utiliser des cassettes non VHS ?

Non, utilisez uniquement des cassettes portant le sigle VHS. Les autres formats ne sont pas compatibles.

MODE D'EMPLOI VC-A57SM SHARP

Le fait de placer le mécanisme au centre du magnétoscope assure un bon équilibre des masses et améliore la stabilité de la structure. De plus, le nouveau dispositif de maintien en trois points et le panneau léger, à structure alvéolaire qui forme une partie du châssis, réduisent les effets des vibrations d'origine interne ou externe. Le mécanisme central permet d'obtenir des images de meilleure qualité.

Dispositif à quatre têtes permettant de doubler la capacité

Dispositif de commande automatique

DPSS (Système de recherche et

Télécommande programmable

• Chargement intégral permettant la lecture immédiate
• Lecture entièrement automatique
• Programmateur pour 8 enregistrements (y compris les émissions

quotidiennes et hebdomadaires) au cours d'une période de 365 jours

• Compteur de bande à 5 chiffres, avec retour à zéro automatique
• Syntoniseur à synthétiseur de tension, 48 canaux
• Verrouillage de fonctionnement

Commande à distance de l'éjection de la cassette

• Minuteur d'enregistrement permettant d'indiquer l'heure du début et l'heure

de la fin d'un enregistrement

• Répartition de la lecture
• Lecture avec effets spéciaux (Arrêt sur image dépourvu de bruit, ralenti à vitesse variable, lecture accélérée, avance image par image).

vitesse variable, lecture accélérée, avance image par image)

ALIMENTATION

ALIMENTATION La tension d'alimentation de ce magnétoscope est 230 Volts (195,5 - 264,5

Ce magnétoscope est conçu pour les signaux [H]. N'employez que des

cassettes portant le sigle VHS.

---

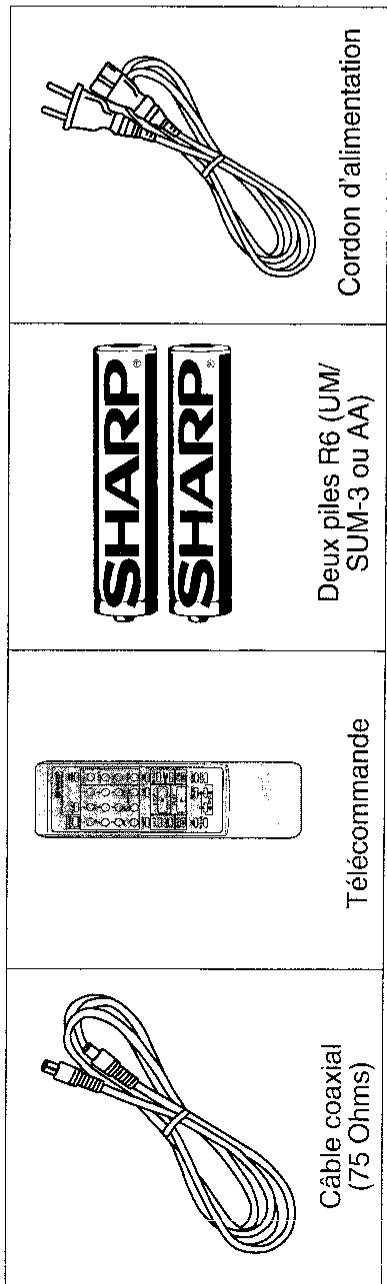

Assurez-vous que les accessoires énumérés ci-dessus sont bien contenus dans l'emballage du magnétoscope. Dans le cas contraire, prenez contact avec le revendeur Sharp.

Attention

AVANT DE METTRE CE MAGNÉTOSCOPE EN SERVICE, VEUILLEZ LIRE ATTENTIVEMENT CETTE NOTICE QUE VOUS CONSERVEREZ SOIGNEUSEMENT AFIN DE POUVOIR VOUS Y REPORTER EN CAS DE BESOIN.

Installation et manipulation

1. Le coffret du magnétoscope comporte des

Le coffret du magnétoscope comporte des ouïes d'aération. Assurez-vous qu'elles sont toujours dégagées afin que la ventilation de

l'appareil puisse s'effectuer normalement.

2

Ne placez pas le magnétoscope dans la lumière directe du soleil ni près d'une

source de chaleur.

sources importantes de champ magnétique.

4

magnétoscope, que ce soit par les ouïes d'aération.

cassette. Il pourrait en résulter un court

circuit, vous pourriez endommager le

magnétoscope ou même provoquer un

5.

liquide, sur le magnétoscope. Dans le cas

où un liquide pénétrerait dans le

magnétoscope, débranchez-le et portez-le

N'ouvrez pas le coffret du magnétoscope.

électrique et pourrait endommager

l'appareil si vous tentiez de toucher les

composants qu'il comporte. Pour la

adressez-vous à un revendeur ou à un

technicien agréé.

Ce magnétoscope n'est pas compatible avec le standard PAL

Ce magnétoscope n'est pas pourvu d'un interrupteur principal. Une faible puissance est consommée en permanence pour l'alimentation de l'horloge dès lors que la fiche du cordon est branchée sur une prise secteur. Si vous n'envisagez pas d'employer ce magnétoscope pendant une longue période de temps, prenez soin de débrancher cette fiche.

Le matériel audio-visuel peut composer des œuvres faisant l'objet de droits d'auteur qui ne peuvent être enregistrées sans l'autorisation du possesseur du droit d'auteur. Veuillez vous référer aux réglementations nationales en vigueur.

Autres

Ne procédez vous-même à aucune réparation. Adressez-vous pour cela à un centre d'entretien agréé par Sharp.

Entretien

• La détection de la condensation n'est pas instantanée. En conséquence, après la mise en service du magnétoscope, vous devez attendre environ 30 minutes et vous assurer que le témoin n'est pas éclairé avant d'employer le magnétoscope.
• Par mesure de précaution supplémentaire, attendez encore environ 5 minutes après l'extinction du témoin et avant d'employer l'appareil.
• Par mesure de précaution supplémentaire, attendez encore environ 5 minutes après

• Si le témoin de condensation (DEW) s'éclaire,

Endommager la bande et les têtes. En cas de formation de condensation, un témoin s'éclaire et les touches du magnétoscope deviennent sans effet.

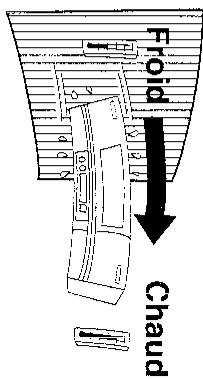

Les variations rapides de température, ainsi que le stockage et le fonctionnement dans une ambiance chargée d'humidité peuvent provoquer la condensation de l'humidité ambiante à l'intérieur du magnétoscope. Cette condensation peut sérieusement

Condensation de l'humidité

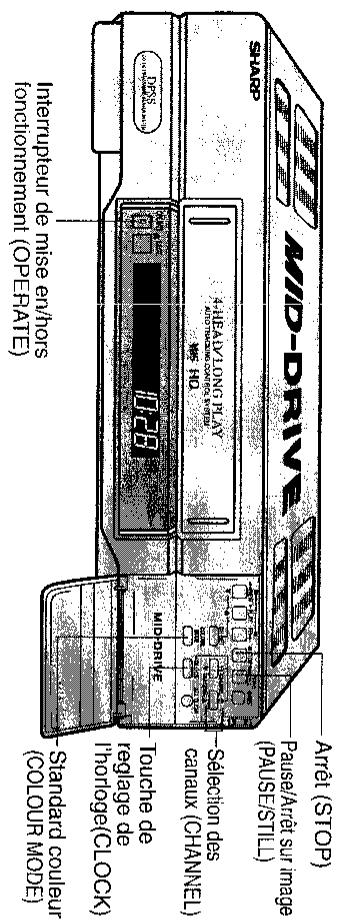

Interrupteur de mise en/hors fonctionnement (OPERATE). L'heure est indiquée quel que soit l'état de cet interrupteur.

Témoin des commandes

Il clignote pendant quelques secondes lorsque vous appuyez sur une commande du magnétoscope ou

qu'un ordre émis par la télécommande est reçu.

Indicateurs de fonctionnement

---

Mode	Affichage
Lorsque le cordon d'alimentation est branché pour la première fois.	5 HA RP
Absence de cassette	L OR I
Arrêt	5 TO P
Avance rapide	F F
Réembobinage	R E U
Lecture, lecture accélérée (x 2)	PL A Y
Recherche videoo aval	5 E E K +
Recherche videoo amont	5 E E K -
Ralenti	5 L O W
Arrêt sur image/Avance image par image	5 T I L L
Enregistrement	R E C
Pause	P A U S E
DPSS	9:37 P 55

F3

Arrière

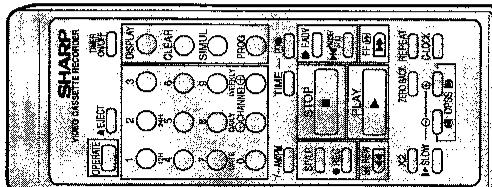

Volet ouvert

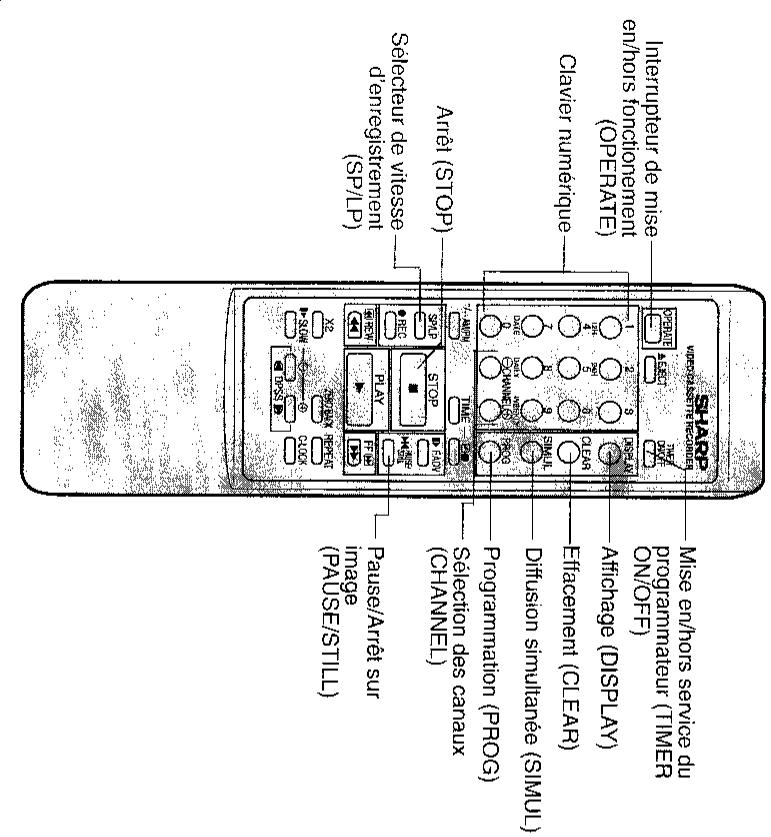

Télécommande

Touches de sélection des canaux (reportez-vous à RÉGLAGE DES CANAUX) Commandes de l'alignement (reportez-vous à LECTURE) COMMANDE DE FONCTIONNEMENT (reportez-vous à LECTURE/ENREGISTREMENT CHRONO) Touche d'enregistrement DNE ÉMISSION TÉLÉVISÉE)

Mode	Affichage
Lorsque le cordon d'alimentation est branché pour la première fois.	5 HA RP
Absence de cassette	L OR I
Arrêt	5 TO P
Avance rapide	F F
Réembobinage	R EU
Lecture, lecture accélérée (x 2)	PL AY
Recherche videoe aval	5 E E K +
Recherche videoe amont	5 E E K -
Ralenti	5 L O U
Arrêt sur image/Avance image par image	5 T I L L
Enregistrement	R E C
Pause	P A U S E
DPSS	9: 0P 5S
Témoin de condensation
Condensation	JE U

Raccordements

Débranchement du câble d'antenne

Débranche le câble d'antenne, à

l'arrière du téléviseur.

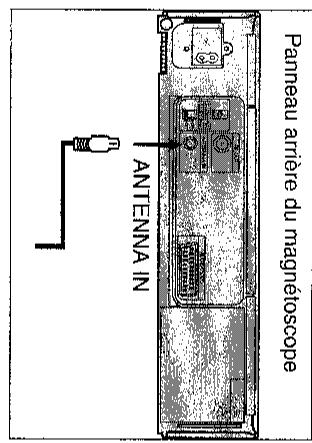

Branchement du câble d'antenne au magnétoscope

Branche le câble d'antenne sur la

prise du magnétoscope

Raccordement du magnétoscope au téléviseur

Branche une extrémité du câble

magnétoscope et autre extérieure sur

IN) du téléviseur.

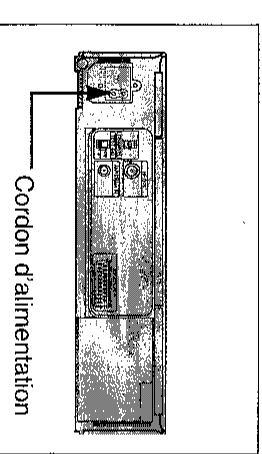

Raccordement du cordon d'alimentation

Branchez la fiche du cordon d'alimentation (fournie) dans la prise prévue à cet effet à l'arrière du magnétoscope.

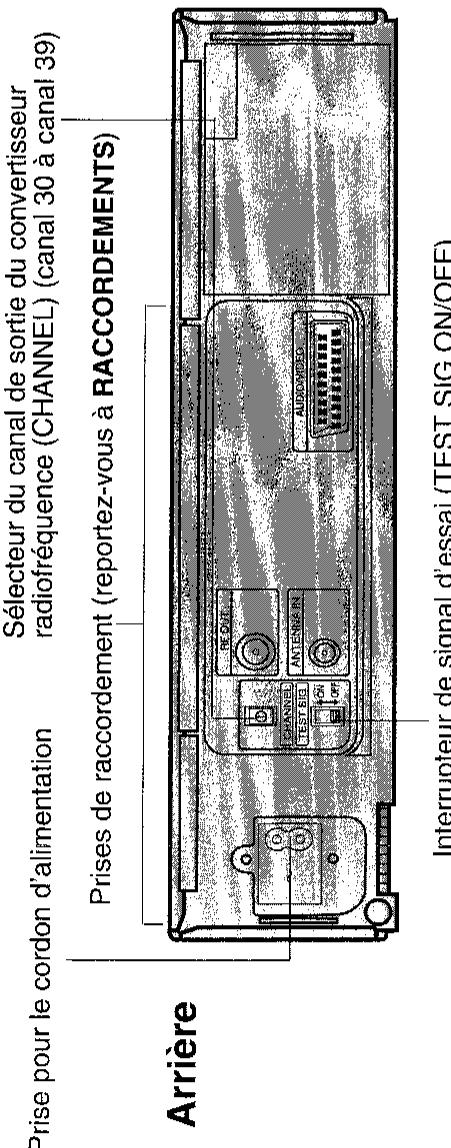

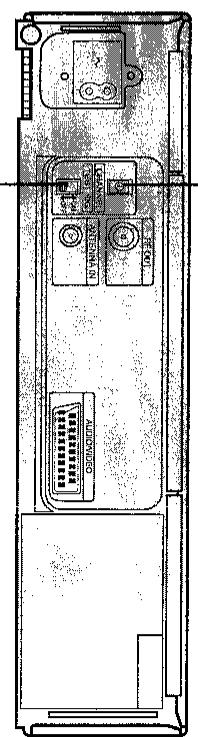

Arrière du magnétoscope

Sélection du canal de sortie du convertisseur radiofréquence (CHANNEL) (canal 30 à canal 39)

Interrupteur de signal d'essai (TEST SIG ON/OFF)

Pour vérifier sur le téléviseur les images d'enregistrement vidéo.

Choisissez, sur le téléviseur, le canal AV

Réglez le canal du téléviseur de sorte que la

sur l'écran.

4 Placez l'interrupteur de signal d'essai (TEST

SIG) sur la position ON

REMARQUE : Si la mire est brouillée, changez le canal de

Si la mire est brouillée, changez le canal de sortie du magnétoscope en agissant sur le

radiofréquence (CHANNEL) au moyen d'un petit

Vous pouvez régler le magnétoscope à distance au moyen de la télécommande. Pour cela, dirigez l'émetteur de télécommande vers le capteur placé sur le magnétoscope et procédez aux réglages comme vous le feriez à partir des commandes qui se trouvent sur le magnétoscope.

La télécommande est alimentée par deux piles de 1,5 Volt R6 (UM/SUM-3, AA). Si la télécommande ne fonctionne pas correctement (ou pas du tout), remplacez les piles que vous pouvez vous procurer dans la plupart des magasins d'appareils audiovisuels ou photographiques. Retirez le couvercle du logement des piles. (Le cas échéant, retirez les piles usagées.) 2. Placez les piles neuves dans le logement en respectant les polarités indiquées (+ et -). Replacez le couvercle.

• Le réglage du programmateur peut être effectué au moyen de la télécommande. Programmateur : reportez-vous à ENREGISTREMENT COMMANDÉ PAR LE PROGRAMMATEUR.

REMARQUES :

• Ne soumettez la télécommande ni à des chocs ni à une température ou une humidité excessives.
• La télécommande peut ne pas fonctionner correctement si le capteur du magnétoscope est éclairé par une lumière vive. En ce cas, déplacez le magnétoscope ou modifiez l'éclairage.
• Prenez soin des piles afin d'éviter qu'elles ne fuient.
• N'employez pas une pile usagée et une pile neuve, ou deux piles dont le modèle est différent.
• Les piles sont de deux types : à jeter ou rechargeables. Employez les piles conformément aux indications fournies par le fabricant.
• Retirez les piles si vous envisagez de ne pas employer la télécommande pendant une longue période.

Mise en place des piles

(1997) ci-dessus.

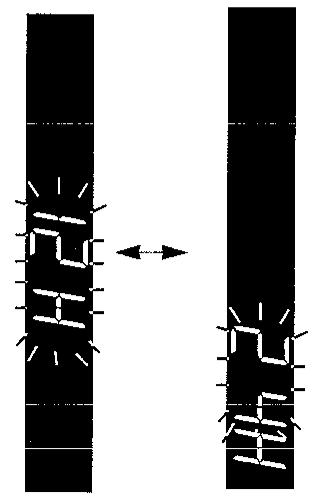

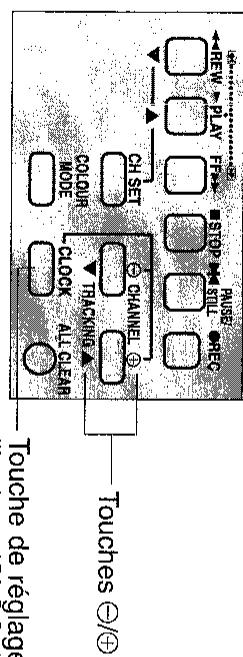

Appuyez sur la touche de réglage de l'heure (CLOCK). L'indication 24H s'éteint ; elle est remplacée par 0:00 (clignotant). Précisez l'heure actuelle au moyen des touches ⊕ ou ⊙, ou des touches 0 à 9.

Si vous appuyez sur les touches ⊕ ou ⊙, le nombre correspondant aux minutes change. Après deux passages de ce nombre par la valeur 00, c'est le nombre

correspondant aux heures qui est modifié. Précisez le nombre correspondant aux heures puis

celui correspondant aux minutes. Si vous utilisez les touches 0 à 9, vous devez taper le nombre correspondant aux heures puis celui correspondant aux minutes, et éventuellement faire précéder ce dernier d'un zéro dans le cas où il ne comporte qu'un chiffre. (En l'occurrence, réglez l'horloge

Appuyez sur la touche de réglage de l'heure (CLOCK). L'indication 10:28 s'éteint ; elle est remplacée par 1D01M (clignotant) qui désigne le jour du mois et le mois. Précisez le jour du mois et le mois au moyen des touches ⊕ ou ⊙, ou des touches 0 à 9.

Si vous appuyez sur les touches ⊕ ou ⊙, le nombre correspondant aux jours change. Après deux passages de ce nombre par la valeur 1, c'est le nombre correspondant au mois qui est modifié. Précisez le nombre correspondant au mois puis celui correspondant au jour du mois. Si vous utilisez les touches 0 à 9, vous devez taper le nombre correspondant au jour du mois puis celui correspondant au mois, et éventuellement faire précéder ce dernier d'un zéro dans le cas où il ne comporte qu'un chiffre. (En l'occurrence, réglez l'horloge pour 15D02M.)

remplacée par 00Y (clignotant). Au moyen des touches ⊕ ou ⊙, ou des touches 0 à 9, précisez les deux derniers chiffres de l'année. (Si le premier des deux derniers chiffres de l'année est un zéro, tapez ce zéro.) (En l'occurrence, réglez l'horloge pour 93Y)

Appuyez sur la touche de réglage de l'heure (CLOCK). L'indication 93Y s'éteint ; elle est remplacée par 10:28 et les deux points (:) clignotent, signifiant ainsi que l'horloge est en fonctionnement.

REMARQUES :

Si vous préférez que l'horloge indique l'heure sur 12 heures (avec AM ou PM), appuyez sur la touche 12H au cours de l'opération © ci-dessus puis procédez aux opérations ® à ®.

Pour désigner AM ou PM dans le cas de l'affichage de l'heure sur 12 heures, vous devez appuyer sur la touche AM/PM avant de réaliser l'opération. Si vous appuyez sur la touche de réglage de l'heure (CLOCK) alors que le magnétoscope est en fonctionnement, vous ne pouvez plus changer le canal du magnétoscope tant que la mise à l'heure n'est pas terminée. Si vous commettez une erreur au cours du réglage de l'horloge, recommencez les opérations décrites ci-dessus. Si vous désirez effectuer une mise à l'heure très précise (de l'ordre de la seconde), n'appuyez pas sur la touche de réglage de l'horloge (CLOCK) après avoir précisé l'année (opération ci-dessus) tant que le début d'une minute n'est pas atteint. L'horloge commence à fonctionner aussitôt que vous appuyez sur la touche de réglage de l'horloge (CLOCK).

Ce magnétoscope peut recevoir les émissions diffusées sur les canaux VHF 2 à 12, sur les canaux de télévision par câble S1 à S20 et sur les canaux UHF

21 à 69. Son syntoniseur possède 48 canaux, chacun pouvant être accordé

• Ce magnétoscope a été ré

canaux 13 à 46 soient ignorés.

Pour utiliser un de ces canaux télévisés (ondes hertziennes ou

Télévision (ondes hertziennes ou câble), ou bien rappelez le canal ignoré.

---

---

---

---

---

---

---

---

---

---

---

---

Sélecteur de

gamme (OFFSET)

---

---

---

---

appuyez deux fois sur le sélecteur de gamme (CH SET) pour remplacer le

Magnetoscope dans les conditions normales de fonctionnement. Appuyez deux fois sur le sélecteur de gamme du magnétoscope dans les conditions normales de fonctionnement.

Exemple : préréglage du canal 47 sur le canal télévisé 7

1. Choisissez le canal vidéo sur l'afficheur du magnétoscope.

téléviseur. Mettez le magnétoscope

l'interrupteur (OPERATE)

Interrupteur (OPERATE).

Appuyez sur le sélecteur de gamme

(1) CH SET

• Une fois pour choisir la gamme

VIII, 60

• Deux fois pour choisir la gamme

UHF. Indicateur d'accord (au plus

(Pour cet exemple, choisissez la cinq barres)

gamme, L. et l'indicateur d'accord

s'éclaire ; le numéro du premier

canal du magnétoscope, 0,

Choisissez le canal du magnétoscope.

en appuyant sur les touches de sélection des canaux (CHANNEL) ou

sur les touches du clavier numérique.

(Par exemple, choisissez le canal 47.)

REMARQUE :

Si vous utilisez la télécommande et si le numéro du canal comporte deux chiffres,

appuyez sur les touches au cours

jusqu'à ce que les images diffusées

sur le canal télévisé 7 apparaissent

clairement sur l'écran. Pendant cette

opération, l'indicateur d'accord Fréquence

clignote et vous renseigne sur la inférieure supérieures

REMARQUE :

les renseignements fournis par | | Canal | Indicateur de q

indicateur de gamme et l'indicateur

accord dépendent de la gamme choisie. Gamme VHF 2-4

Pour vous assurer que le synthoniseur

du magnétoscope est bien réglé sur le

canal télévisé 7, choisissez ce canal | Gamme VHF 5-10 sur le téléviseur

À nouveau, choisissez le canal vidéo Superhétérodyne 5-12 11

Sur le téléviseur. Si vous constatez une différence

entre le canal sur lequel vous avez accordé le magnétoscope

et celui sur lequel

vous avez accordé le téléviseur,

reprenez les opérations à 6 ci

Appuyez sur le sélecteur de gamme

CHSET

• Une fois si vous avez besoin la gamme UHF

L'afficheur du magnétoscope reprend son aspect initial. (Pour cet exemple,

Pour rappeler un canal ignoré

Choisissez le canal vidéo sur le téléviseur. Mettez le magnétoscope en fonctionnement au moyen de l'interrupteur (OPERATE). 2 Appuyez sur le sélecteur de gamme (CH SET) de manière à placer le magnétoscope en mode de réglage des canaux. ③ Appuyez sur la touche de sélection des canaux (CHANNEL) pour choisir le canal à rappeler. (En l'occurrence, choisissez le canal 12.) 4 Appuyez sur la touche d'effacement (CLEAR), sur la télécommande. Le numéro du canal cesse de clignoter mais demeure éclairé. Le canal n'est plus ignoré. Le cas échéant, répétez les opérations pour d'autres canaux. 5 Appuyez deux fois sur le sélecteur de gamme (CH SET) pour replacer le magnétoscope dans les conditions normales de fonctionnement.

Répétez les opérations ② à ⑤ pour les autres canaux à ignorer.

REMARQUE : Les canaux ignorés ne peuvent pas être rappelés au moyen des touches de sélection des canaux (CHANNEL) mais peuvent l'être grâce aux touches du clavier numérique de la télécommande.

Appuyez sur le sélecteur de gamme (CH SET) de manière à placer le magnétoscope en mode de réglage des canaux. Appuyez sur la touche d'effacement (CLEAR), sur la télécommande. Le numéro du canal clignote. Appuyez deux fois sur le sélecteur de gamme (CH SET) de manière que le magnétoscope se retrouve dans les conditions normales de fonctionnement.

LECTURE

Mise en place d'une cassette vidéo

Introduisez une cassette vidéo dans le compartiment. Le magnétoscope

est automatiquement mis en

fonctionnement. Si vous introduisez l'information ?

incorrectement la cassette, ne forcez pas sur la cassette. Ouverture la

s'affiche. Pour retirer la cassette, appuyez sur la touche d'éjection (EJECT).

Lecture 1

Lecture

Mettez le téléviseur sous tension et choisissez le canal vidéo.

[ Afficheur du magnétoscope ]

Appuyez sur l'interrupteur (OPERATE) pour mettre le

(2-14) magnétoscope en fonctionnement.

fonctionnement.

La cassette étant dans le

magnétoscope, appuyez sur la

touche de lecture (PLAY).

(Reportez-vous à LECTURE ENTIÈREMENT AUTOMATIQUE.)

ENTIÈREMENT AUTOMATIQUE.)

Le dispositif de commande

automatique de l'angle se met en fonctionnement et

l'indication PLAY clignote

pendant quelques secondes. Le

magnétoscope sélectionne

automatiquement la vitesse de

lecture en fonction de la vitesse

d'enregistrement (SP ou LP).

Appuyez sur la touche d'arrêt

Appuyez sur la touche d'arrêt (STOP)

REMARQUE : Pendant l'alignement.

placées sur la télécommande.

• La commande automatique de l'alignement peut ne pas remplir pleinement son rôle si l'enregistrement est de mauvaise qualité. En ce cas, réglez vous-même l'alignement au moyen des touches prévues à cet effet (TRACKING) ∇ et △. La commande automatique de l'alignement peut ne pas remplir pleinement son rôle si l'enregistrement est de mauvaise qualité. En ce cas, réglez vous-même l'alignement au moyen des touches prévues à cet effet (TRACKING) ∇ et △.
• Lors de la transition entre une zone vierge et une zone enregistrée.
• Lors d'une modification de la vitesse de lecture (passage de la vitesse

standard à la vitesse lente, ou inversement). Lorsque la commande automatique de l'alignement se met en service, l'indication PLAY clignote pendant quelques secondes. La commande automatique de l'alignement peut ne pas remplir pleinement

Sur les touches de réglage de l'alignement (TRACKING ∇ et △).

l'alignement (TRACKING ∇ et

• Vous appuyez en même temps sur les touches de réglages de
• Vous introduisez une nouvelle cassette et commandez sa lecture.

Vous introduisez une cassette et

en service dans les cas suivants :

Commande automatique de l'alignement. L'alignement est réglé en fonction

Commande automatique de l'alignement.

Si vous avez forcé le choix du standard et si la cassette porte un enregistrement noir et blanc (ou l'émission reçue est en noir et blanc), l'image peut être colorée. Dans ce cas, appuyez sur le sélecteur de standard couleur (COLOUR MODE) pour désactiver le mode de fonctionnement automatique.

le standard couleur. (Pour cela, appuyez sur le sélecteur de standard couleur (COLOUR MODE) de manière que l'indication AUTO s'affiche. Cela fait, l'afficheur reprend son état initial.)

soit est initial. En principe, vous devez laisser au magnétoscope le soin de désactiver automatiquement

son état initial.) En principe, vous devez laisser au magnétoscope le soin de choisir le standard. (L'indication PAL s'affiche pendant quelques secondes puis l'afficheur reprend son état initial.) Si le signal télévisé reçu est faible et l'image est en noir et blanc, appuyez sur le sélecteur de standard couleur (COLOUR MODE) pour forcer le choix du standard.

Standard couleur choisi

Arrêt sur image et avance image par image

Suivez la procédure décrite

Quel que soit votre intérêt. Alors que le magnétoscope procède à la lecture de la bande, appuyez sur la touche d'avance rapide (FF) pour effectuer une recherche vers l'aval et sur la touche de rembobinage (REW) pour effectuer une recherche vers

Recherche vidéo aval

Recherche vidéo amont

2 Appuyez sur la touche de lecture (PLAY) pour reprendre la lecture normale. REMARQUES :

• Le son est interrompu pendant une recherche.
• La partie supérieure de l'image peut être déformée lors d'un enregistrement effectué à vitesse lente (LP).

Avance rapide et rembobinage

Pour atteindre plus rapidement un point de la bande ou pour la rembobiner, appuyez sur la touche d'arrêt (STOP) puis sur la touche d'avance rapide (FF) ou la touche de rembobinage (REW). (Aucune image n'est fournie dans ce mode de fonctionnement.)

Avance rapide

2 Appuyez sur la touche d'arrêt (STOP) pour interrompre le bobinage rapide de la bande. REMARQUE : Appuyez sur la touche de lecture (PLAY) pour reprendre la lecture normale.

Ralenti

Appuyez, pendant la lecture, sur la touche de ralenti (SLOW) placée sur la télécommande. Pour éviter que la bande ne soit endommagée,

la lecture reprend normalement après 5 minutes de lecture au ralenti. Les touches ⊕ et ⊖ (à droite de la touche de commande du ralenti (SLOW), sur la télécommande) permettent de faire varier la vitesse du ralenti entre 1/5 et 1/30 de la vitesse normale de lecture.

Si, pendant

normale.

REMARQUES :

• Le son est interrompu pendant une lecture au ralenti.
• La partie supérieure de l'image peut être déformée pendant la lecture au ralenti d'un enregistrement effectué à vitesse lente (LP).

Pour figer l'image sur le téléviseur,

appuyez sur la touche de pause/arrêt sur image (PAUSE/STILL). Pour

éviter que la bande ne soit endommagée, le magnétoscope reprend la lecture après environ cinq minutes d'arrêt sur l'image. Si des parasites apparaissent sur l'image, appuyez sur la touche de ralenti (SLOW) puis sur les touches de réglage de l'alignement (TRACKING ∇ ou ◁) :

(SLOW) puis sur les touches de réglage de l'alignement (TRACKING ∇ ou ◁), enfin, sur la touche de pause/arrêt sur image (PAUSE/STILL). Si, lors d'un arrêt sur image, l'image est animée de tremblements verticaux, agissez sur les touches de réglage de l'alignement (TRACKING ∇ et △). Pour obtenir la lecture d'une image après l'autre, appuyez sur la touche prévue à cet effet sur la télécommande (F.ADV) après avoir commandé un arrêt sur image. Appuyez à nouveau sur la touche de pause/arrêt sur image (PAUSE/STILL) ou sur

• Appuyez à nouveau sur la touche de pause/arrêt sur image (PAUSE/STILL) ou sur la touche de lecture (PLAY) pour reprendre la lecture normale. REMARQUES :
• Le son est interrompu pendant un arrêt sur une image ou une avance image par image.
• L'indication affichée pendant la lecture image par image est la même que lors d'un arrêt sur image (c'est-à-dire STILL).

La partie supérieure de l'ima

lecture image par image d'un

Lecture accélérée 1 Appuyez, pendant la lecture de la bande, sur la touche x2, sur la télécommande, pour commander la lecture à la vitesse double de la vitesse normale. 2 Si, pendant cette lecture accélérée, l'image est parasitée, agissez sur les touches de réglage de l'alignement (TRACKING ∇ et △). 3 Appuyez sur la touche de lecture (PLAY) pour reprendre la lecture normale. REMARQUES :

• Le son est interrompu pendant une lecture accélérée.

L'indication affichée (c'est-à-dire PLAY) n'est pas modifiée.

• La partie supérieure de l'image peut être déformée par un contrôle effectif à la durée (R).

Enregistrement effectué à vitesse lente (LP).

Lecture ou enregistrement immédiats grâce au

dispositif de chargement intégral

L'enregistrement ou la lecture peuvent commencer très rapidement. En effet, ce magnétoscope est mis en attente dès que vous introduisez une cassette, ou encore pendant les 5 minutes (environ) qui suivent l'arrêt d'un enregistrement ou d'une lecture. Si le magnétoscope est à l'arrêt depuis plus de cinq minutes, l'attente est annulée. Lorsque le magnétoscope n'est pas en attente, une action sur la touche d'enregistrement (REC) ou de lecture (PLAY) provoque l'enregistrement ou la lecture dans les 4 secondes (environ) qui suivent. Toutefois, lorsque le magnétoscope est en attente, ce délai n'est plus que de 2 secondes (environ).

LECTURE ENTIÈREMENT AUTOMATIQUE

Cette fonction a pour objet de simplifier l'emploi du magnétoscope. Lorsque vous introduisez une cassette protégée contre l'effacement, le magnétoscope se met de lui-même en fonctionnement et lit la bande. La fin de la bande étant atteinte, le magnétoscope la réembobine, éjecte la cassette et se met hors fonctionnement. REMARQUE :

Si vous avez recouvert le trou laissé par l'absence de languette, vous devez appuyer sur la touche de lecture (PLAY) après que le magnétoscope s'est mis en fonctionnement.

Enregistrement d'une émission avec diffusion simultanée

(lecteur de CD, syntoniseur MF, etc.). Reliez la source audio à la prise audio/vidéo (AUDIO/VIDEO), à l'arrière du magnétoscope, choisissez le programme à enregistrer au cours de l'opération 4 Enregistrement d'une émission télévisée puis appuyez sur la touche SIMUL (sur la télécommande).

Pour regarder une autre émission pendant un enregistrement

Après avoir procédé aux opérations 1 à 3, choisissez, sur le téléviseur, l'émission que vous désirez regarder. Lorsque la fin de la bande est atteinte, le magnétoscope la réembobine, éjecte la cassette et se met de lui-même hors fonctionnement.

[Durée totale d'enregistrement]

Mode SP LP

Si vous utilisez la télécommande et si le numéro du canal comporte deux chiffres, vous devez tout d'abord appuyer sur la touche un chiffre/deux chiffres (—/—).

sur la touche de pause/arrêt sur image (PAUSE/STILL). Pour reprendre l'enregistrement, appuyez une nouvelle fois sur la touche de pause/arrêt sur image (PAUSE/STILL). (Après environ cinq minutes de pause ou d'arrêt sur image, le magnétoscope s'arrête.)

REMARQUES : Pour enregistrer à partir d'une source extérieure

• Pour enregistrer à partir d'une source extérieure raccordée à la prise audio/vidéo (AUDIO/VIDEO) à l'arrière du magnétoscope, choisissez le canal AV situé entre le canal 47 et le canal 0 au moyen des touches de sélection des canaux (CHANNEL). (Ce canal étant choisi, l'indication AV remplace celle du numéro de canal.)

Standard couleur automatique

fait, l'afficheur reprend son état initial.)

Si le signal télévisé reçu est faible et si l'image obtenue est en noir et blanc, appuyez

sur le sélecteur de standard couleur (COLOUR MODE) pour forcer le choix du standard couleur. (L'indication PAL s'éclaire

pendant quelques secondes puis l'afficheur reprend son état initial). En principe, vous devez laisser au magnétoscope le soin de choisir automatiquement le standard couleur

(Pour cela, appuyez sur le sélecteur de standard couleur (COLOUR MODE) de

manière que l'indication AUTO s'éclaire. L'afficheur reprend son état initial.)

Appuyez sur l'interrupteur (OPERATE) pour mettre le magnétoscope en fonctionnement, puis sur le sélecteur d'affichage (DISPLAY) pour faire apparaître le numéro du canal. Choisissez la vitesse d'enregistrement standard (SP) ou lente (LP) au moyen de la touche prévue à cet effet (SP/LP), sur la télécommande. (L'indication SP ou LP s'éclaire.) Choisissez, grâce aux touches de sélection des canaux (CHANNEL) ou aux touches du clavier numérique, le numéro du canal sur lequel est reçue l'émission que vous désirez enregistrer. REMARQUE : Si vous utilisez la télécommande et si le numéro du canal comporte deux chiffres, vous devez tout d'abord appuyer sur la touche un chiffre/deux chiffres. Introduisez une cassette qui n'est pas protégée contre l'effacement. Appuyez sur la touche d'enregistrement (REC). (Si la cassette est protégée contre l'effacement, elle est éjectée.) Pour interrompre l'enregistrement, appuyez sur la touche de pause/arrêt sur image (PAUSE/STILL). Pour reprendre l'enregistrement, appuyez une nouvelle fois sur la touche de pause/arrêt sur image (PAUSE/STILL). (Après environ cinq minutes de pause ou d'arrêt sur image, le magnétoscope s'arrête.)

• Si vous appuyez sur la touche de commande du programmateur (TIMER ON/OFF) alors qu'aucune cassette n'est placée dans le magnétoscope, le témoin TIMER clignote pendant 5 secondes, vous signalant ainsi que l'enregistrement est impossible.
• Si vous appuyez sur la touche de commande du programmateur (TIMER ON/OFF) et que la cassette que vous avez placée dans le magnétoscope est protégée contre l'effacement, l'indication TIMER clignote et la cassette est éjectée.
• La lecture d'une bande, le réglage du programmateur et l'annulation d'une programmation ne sont pas possibles lorsque l'indication TIMER est éclairée. Pour que ces opérations deviennent réalisables, vous devez appuyer sur la touche de commande du programmateur (TIMER ON/OFF) pour mettre le programmateur hors

Appuyez sur la touche de programmation (PROG). L'indication 10:30 s'éteint ; elle est remplacée par un numéro de canal (clignotant). Précisez, au moyen des touches numériques, le numéro du canal sur ce numéro ne comporte qu'un chiffre. En l'occurrence, réglez le programmateur

Précisez, au moyen des touches ⊕ et ⊖, ou des touches 0 à 9 du clavier numérique, le numéro du canal sur lequel sera reçue l'émission à enregistrer (si ce numéro ne compte qu'un chiffre, faites-le précéder du chiffre zéro). (En l'occurrence, réglez le programmateur pour 5.)

REMARQUES :

• Pour enregistrer à la vitesse lente (LP), appuyez sur le sélecteur de vitesse d'enregistrement (SP/LP) ; l'indication LP s'éclaire. Une nouvelle pression sur ce sélecteur permet de désirer la vitesse standard d'enregistrement (SP) et l'indication SP s'éclaire.
• Pour enregistrer à partir d'une source extérieure raccordée à la prise audio/vidéo (AUDIO/VIDEO) à l'arrière du magnétoscope, désélectionnez le canal AV situé entre le
• Pour enregistrer une émission avec diffusion simultanée, appuyez sur la touche prévue à cet effet (SIMUL) ; l'indication SI s'éclaire. Appuyez une nouvelle fois sur cette touche pour annuler ce mode de fonctionnement.

9 Appuyez sur la touche de programmation (PROG). L'heure actuelle s'affiche. Éventuellement, réglez le programmateur pour d'autres enregistrements en répétant les opérations

Appuyez sur le sélecteur de standard couleur (COLOUR MODE) (derrière le volet qui porte la face avant du magnétoscope) pour vous assurer que le standard couleur sera automatiquement choisi par le magnétoscope (l'indication AUTO est éclairée). Si le choix du standard a été forcé (l'indication PAL est éclairée), appuyez sur le sélecteur de standard couleur (COLOUR MODE) pour désirer le fonctionnement automatique.

Pour mettre en service le programmateur, appuyez sur la touche de commande du programmateur (TIMER ON/OFF) et assurez-vous que l'indication TIMER est éclairée.

REMARQUES :

• Si la fin de la bande est atteinte avant la fin de tous les enregistrements, le magnétoscope éjecte la cassette et se met de lui-même hors fonctionnement.
• Si l'alimentation du magnétoscope est interrompue pendant plus de 60 minutes, les programmations sont annulées.

Ce minuteur est très utile pour :

- Un enregistrement immédiat.

C'est notamment le cas lorsque se présente un visiteur inattendu ou que vous devez quitter le salon de télévision pour répondre à un appel

téléphonique.

• - Un enregistrement différé.

Vous souhaitez vous coucher.

---

Fonctionnement Commandes (OPERATE)

(OPERATE) du minuteur

Touche

Arrêt (STOP) Touches Θ/θ

---

---

CLOCK ALL CLEAR

---

Enregistrement immédiat

Heure de la fin de l'enregistrement

1. Sélectionnez le canal télévisé sur

lequel est diffusée l'émission que

2 Appuyez sur pour commencer

l'heure à laquelle il doit se

terminer.

À chaque

touche, l'heure de la fin de

l'enregistrement augmente de 10 minutes

Le cas échéant, précisez les minutes au moyen des touches ⊕ et ⊖.

REMARQUES :

La touche d'arrêt (STOP) permet d'interrompre l'enregistrement.

L'enregistrement immédiat ne peut commencer que si le magnétoscope est à l'arrêt. Lors d'un enregistrement normal, la touche □ et les touches ⊕

ou Θ peuvent être utilisées pour préciser l'heure de la fin de

l'enregistrement.

Enregistrement différé

Exemple : Heure actuelle : 10:28

Heure du début de l'enregistrement : 10:40

Canal : 2

1. Réglez le canal télévisé sur

lequel est diffusée l'émission que vous désirez enregistrer.

2. Appuyez sur la touche de réglage

de l'heure (TIME) pour indiquer

l'heure à laquelle doit commencer l'enregistrement.

• Cette heure peut être quelconque.

au cours des 24 heures qui suivent. À chaque pression sur

cette touche, l'heure du début de

l'enregistrement augmente de 10

Le cas échéant, précisez les

minutes au moyen des touches ⊕

3 Appuyez sur la touche 1 pour

l'heure de la fin de l'enregistrement

À chaque pression sur cette

touche, l'heure de la fin de

l'enregistrement augmente de 10

minutes

Le cas échéant, précisez les

minutes au moyen des touches ⊕

4 Mettez le magnétophone hors

fonctionnement au moyen de

l'interrupteur (OPERATE).

REMARQUES :

• Il n'est pas possible de changer le numéro du canal télévisé après le réglage du minuteur.

Pour vérifier l'heure du début et l'heure de la fin de l'enregistrement, mettez le

Pour vérifier l'heure du début et l'heure de la fin de l'enregistrement, mettez le magnétoscope en fonctionnement au moyen de l'interrupteur (OPERATE) puis

appuyez sur la touche de réglage de l'heure (TIME) pour afficher l'heure du début de

l'enregistrement et sur la touche ● pour afficher l'heure de la fin de l'enregistrement. Enfin, mettez le magnétoscope hors fonctionnement au moyen de

l'interrupteur (OPERATE). Pour annuler la programmation du minuteur au cours de cette opération, appuyez

sur la touche d'effacement (CLEAR). Pour annuler la programmation lorsque cette

programmation est terminée, appuyez sur

puis sur la touche d'effacement (CLEAR). - Le minuteur ne peut pas être réglé si le

Le minuteur ne peut pas être réglé si le programme est en service (indication TIMER est éclairée). Pour régler le minuteur, appuyez sur la touche de commande

du programmateur (TIMER ON/OFF) pour mettre le programmateur hors service puis

mettez le magnétoscope en fonctionnement.

---

Il comporte cinq chiffres et affiche en heures, minutes et secondes la durée du défilement. Le changement des indications fournies par le compteur et sa remise à zéro sont obtenus à partir de la télécommande.

Affichage du compteur

Mettez le magnétoscope en fonctionnement au moyen de l'interrupteur (OPERATE). (Le mode de fonctionnement est affiché et le numéro du canal apparaît quelques secondes plus tard.)

apparaît quelques secondes plus tard.)

Appuyez sur la touche d'affichage (DISPLAY) de la télécommande. (Le mode de fonctionnement est affiché.) Appuyez une nouvelle fois sur la

Appuyez une nouvelle fois sur la touche d'affichage (DISPLAY). (La valeur du compteur est indiquée.)

Appuyez une nouvelle fois sur la touche d'affichage (DISPLAY). (L'heure actuelle est affichée.)

Appuyez une nouvelle fois sur la touche d'affichage (DISPLAY) pour afficher le numéro du canal.

REMARQUE :

Si vous modifiez le mode de fonctionnement, le canal, la valeur du compteur ou l'

Le signe moins (-) apparaît lorsque la bande est lue vers l'amont alors que le compteur affichait 0:00.00.

Valeur du compteur au moment

• Si la bande de la cassette que vous avez introduite n'est pas entièrement réembobinée, le signe moins (-) précède la valeur du compteur dès que vous commandez la lecture vers le début de la bande.
• La valeur du compteur ne change pas pendant la lecture d'une bande vierge ou d'une portion de bande qui ne comporte pas d'enregistrement.

DPSS (SYSTÈME DE RECHERCHE D'INDEX)

Il est possible de localiser rapidement un enregistrement par la recherche de l'index qui lui est associé. Cela fait, le magnétoscope commence automatiquement la lecture de la bande.

signal d'index.)

Un signal d'index est automatiquement inscrit sur la bande au début d'un enregistrement par le programmateur ou le minuteur. Un tel signal peut également être inscrit en appuyant, au moment voulu et au cours d'un

enregistrement, sur la touche d'enregistrement (REC).

Position actuelle de la bande

Réembobinage

4

La lecture du xia

index.)

lalect

deuxie

deuxie

---

REMARQUES:

• La recherche d'un index peut ne pas vous donner entière satisfaction si les

signaux d'index sont trop rapprochés, c'est-à-dire si l'intervalle de temps qui

les sépare est inférieur à 5 minutes. La recherche d'un index peut être annulée en appuyant sur la touche de

• La recherche d'un index peut être annulée en appuyant sur la touche de lecture (PLAY) ou sur la touche d'arrêt (STOP).
• Si la fin (ou le début) de la bande est atteinte sans que le signal d'index

Si la fin (ou le début) de la bande est atteinte sans que le signal d'index recherché n'ait été localisé, la recherche est annulée.

• La recherche d'un index peut être impossible si la bande est usagée ou

endommagée.

• La recherche est impossible si la bande ne comporte pas d'index.

Le commencement de la lecture peut varier légèrement d'une recherche à l'autre.

• La recherche est impossible pendant une lecture au ralenti, un arrêt sur

image, un enregistrement ou une attente d'enregistrement (les

n'a été introduite dans le magnétoscope. n'a été introduite dans le magnétoscope.

signaux d'index. magnétoscope, sachez que la bande de cette cassette porte des

2 Précisez le numéro de l'index de l'enregistrement au moyen des touches DPSS et sur la touche DPSS ® et sur la 2 Précisez le numéro de l'index de l'enregistrement au moyen des touches DPSS et sur la

Les conditions suivantes ne traduisent pas nécessairement un défaut de fonctionnement. En conséquence, procédez aux vérifications indiquées avant de faire appel aux services d'un technicien.

Symptômes	Remèdes
• La cassette ne peut pas être introduite.	• Assurez-vous que le magnétoscope ne contient pas déjà une cassette. • Assurez-vous que la cassette est correctementprésentée.
• L'image ne change pas même lorsque vous appuyez sur CHANNEL.	• Assurez-vous que le magnétoscope n'est pas réglié pour une mise à l'heure ou le réglage duprogrammateur. • Assurez-vous que le magnétoscope n'est pas dans le mode de fonctionnement qui permet le réglage des canaux (l'indication L, ou H, ou U est affichée).
• L'affichage ne fonctionne pas correctement.	• Appuyez sur la touche d'effacement total (ALL CLEAR) et procédez à une remise à l'heure. Le cas échéant, réglez le programmateur.
• Aucun fonctionnement qu'elle que soit la touche enforcée.	• Assurez-vous que le verrouillage de fonctionnement n'est pas enclenché.
• Il est impossible de selectionner certains canaux.	• Le canal est ignoré. Procédez à son rappel.
• Le signal matériel est enregistré mais le signal audio ne l'est pas, ou encore il provient d'une autre source.	• Le magnétoscope est réglié pour l'enregistrement d'une émission avec diffusion simultanée (l'indication S1 est éclairée lorsque vous désisissez le mode permettant l'affichage du numéro du canal). Appuyez sur la touche SIMUL pour changer le mode de fonctionnement (l'indication S1 s'éteint).

Symptômes	Remèdes
• Absence d'alimentation. Le témoin à diode n'est pas éclairé. • La cassette ne peut pas être ejectée.	• Assurez-vous que le cordon d'alimentation est correctement raccordé et que ses fiches sont branchées d'une part sur une prise murale, d'autre part sur la prise placée à l'arrière du magnétoscope. • Vérifiéz la prise secteur, les fusibles ou le disjoncteur. • Mettez le magnétoscope sous tension. • Appuyez sur la commande du programmateur (TIMER ON/OFF) pourmettre leprogrammateur hors service.
• Le magnétoscope ne fonctionne pas bien que le témoin à diode soit éclairé.	• L'humidité s'est condensée. Attendeze que le témoin DEW soit estint. • Appuyez plusieurs fois sur la touche d'éjection (EJECT). • Le dispositif de sécurité que compte le magnétoscope a fonctionné. Débranchez le magnétoscope et attendez environ une minute avant de le rebrancher.
• L'enregistrement est impossibly.	• La cassette est protégée contre l'effacement (languette o'tée et trou à découvert). Employez une autre cassette ou recouvre le trou d'un morceau de ruban adhési. • Assurez-vous que le magnétoscope contient une cassette.
• La cassette est automatiquement éjectée lorsque vous appuyez sur REC, où TIMER ON/OFF.	• La cassette est protégée contre l'effacement (languette o'tée et trou à découvert). Employez une autre cassette ou recouvre le trou d'un morceau de ruban adhési.
• Absence de couleurs ou image TV médiocre en lecture normale.	• Assurez-vous que les raccordements sont corrects.
• La bande ne défile pas.	• Assurez-vous que le magnétoscope n'est pas en pause ou arrêt sur image. • Assurez-vous que la fin, ou le début, de la bande n'a pas été atteint.
• De la "neige" apparait sur l'image pendant la lecture.	• Réglez l'alignment (TRACKING) ou employez une autre cassette. • Les têtes peuvent êtreChargees de condensation ou de particules magnétiques provenant de la bande. Dans ce cas les têtes doivent être nettoyées. Adressez-vous à un revendeur ou un technicien agéré.
• Absence d'images, ou couleurs médiocres pendant la lecture.	• Assurez-vous que le télévisuer est bien régèle sur le canal de sortie du convertisseur radiofréquence du magnétoscope (CHANNEL). • Vérifiéz les cables de liaison.

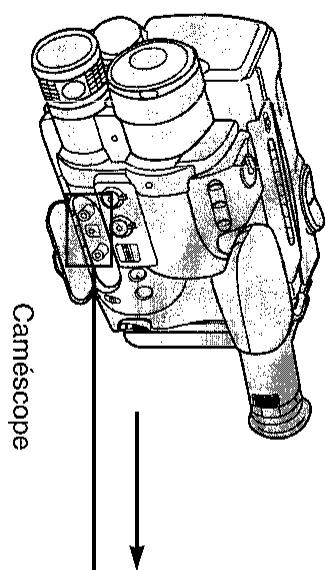

Copier une cassette d'un caméscope vers le magnétoscope, ou réaliser un montage sont deux opérations très faciles en faisant appel au compteur et aux diverses fonctions de recherche (DPSS). Le schéma ci-dessous est donné à titre indicatif. Reportez-vous au manuel qui vous a été remis avec le caméscope.

Choisissez le canal AV

Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.

Câble coaxial 75 Ohms, mode d'emploi, télécommande, 2 piles R6 (AA, UM/SUM-3), cordon d'alimentation

Accessoires fournis :

Poids :

Dimensions :

Sortie audio :

Entrée audio :

Horizontal :

Sortie vidéo :

Entrée vidéo :

Stockage :

Environnement :

Fonctionnement :

Température ambiante de

Consommation :

Alimentation :

Signal de sortie radiofréquence :

Canaux de réception :

Antenne :

Bande :

Se de réflexion de la

de la bande :

480 minutes en mode LP avec une cassette

rement ou de

Signal vidéo :

(deux têtes rotatives à balayage hélicoïdal)

Vidéo : PAL, couleur ou monochrome, 625 lignes (1980)

Dispositif d'enregistrement 237

Format : VHS PAL standard

Accessoires fournis : câble coaxial 75 ohms, mode d'emploi, télécommande, 2 piles R6 (AA, UM/SUM-3), cordon d'alimentation

Accessoires fournis :

Poids :

23,39 mm/s en mode SP et 11,70 mm/s en

nt de la

de la bande :

vidéo E-240

480 minutes en mode LP avec une cassette

Durée d'enregistrement ou de

Signal vidéo :

(deux têtes rotatives à balayage hélicoïdal)

vidéo : PAL, couleur ou monochrome, 625 lignes

rement

Format : VHS PAL standard
