Type de produit	Magnétoscope couleur à cassette VHS
Marque	SHARP
Modèle	VC-8482N/S
Dimensions (L x P x H)	430 x 370 x 117 mm
Poids	10,5 kg
Alimentation	220 V CA, 50 Hz
Consommation électrique	37 W (avec chauffage anti-condensation)
Format d'enregistrement	VHS PAL, balayage hélicoïdal à deux têtes rotatives
Durée maximale d'enregistrement/lecture	4 heures avec cassette Sharp E-240
Canaux reçus	VHF 2-12, UHF 21-69
Canal de sortie convertisseur RF	UHF 30-39 (préréglé sur canal 36)
Fonctions principales	Rebobinage automatique, lecture automatique, défilement automatique rapide avant, programmateur 7 jours/1 programme, minuterie simple, arrêt sur image, recherche vidéo, télécommande infrarouge à 9 fonctions, générateur de mire, sélecteur d'entrée Tuner/AUX
Entrées/Sorties vidéo	Entrée vidéo : 1,0 Vc-c, 75 ohms ; Sortie vidéo : 1,0 Vc-c, 75 ohms
Entrées/Sorties audio	Entrée ligne : -20 dB, >50 kohms ; Sortie ligne : -5 dB, <1 kohm ; Borne audio DIN
Sécurité	Ne pas ouvrir le coffret, éviter les sources de chaleur et les champs magnétiques, ne pas obstruer les ouïes d'aération, ne pas renverser de liquide, confier les réparations à un technicien qualifié
Accessoires fournis	Câble coaxial 75 ohms, bloc de télécommande infrarouge, piles UM-4 (1,5V) x 2, mode d'emploi
Indicateur de condensation	Voyant et chauffage anti-condensation intégré
Type de cassette	VHS uniquement, avec onglet de protection contre l'effacement
Température de fonctionnement	5°C à 40°C
Température de rangement	-20°C à 55°C
Réglages	Pistage, teinte d'image (douce-dure), sélecteur de mode couleur (Auto/Couleur), AFT

FOIRE AUX QUESTIONS - VC-8482N/S SHARP

Comment mettre à l'heure l'horloge du magnétoscope ?

Raccordez l'appareil au secteur. Si l'affichage clignote (0:00 Su), appuyez simultanément sur les touches Clock et Day pour régler le jour, puis Clock et Hour pour l'heure, et enfin Clock et Min Fwd ou Min Rev pour les minutes. Relâchez immédiatement après l'affichage correct.

Que faire si le magnétoscope ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché sur une prise secteur 220V. Assurez-vous que l'interrupteur OPERATE est enfoncé. Si le voyant de minuterie est allumé, mettez l'interrupteur TIMER sur OFF.

Pourquoi ne puis-je pas enregistrer de programme ?

Vérifiez que la cassette possède son onglet de protection contre l'effacement. Si l'onglet est retiré, recouvrez l'orifice avec du ruban adhésif. Assurez-vous que le sélecteur d'enregistrement est sur Tuner et non sur Aux.

L'image est pleine de parasites en lecture, que faire ?

Ajustez la commande de pistage (Tracking) située derrière le capot avant. Tournez-la doucement vers la droite ou la gauche jusqu'à obtenir une image claire. Normalement, elle doit être en position centrale.

Le voyant de condensation (DEW) est allumé, que dois-je faire ?

Le voyant indique une humidité excessive à l'intérieur. Ne forcez pas l'appareil. Attendez environ 30 minutes dans un endroit sec et tempéré jusqu'à ce que le voyant s'éteigne. Le chauffage anti-condensation intégré accélère le processus.

Comment programmer un enregistrement différé ?

Appuyez sur la touche Day pour régler le jour (ou DAILY pour tous les jours), puis sur Hour et Min Fwd pour l'heure de début, et enfin sur Length pour la durée (15, 30, 60, 90, 120, 180 ou 240 min). Mettez le commutateur TIMER sur ON. Assurez-vous qu'une cassette est insérée.

La télécommande ne fonctionne pas, que vérifier ?

Remplacez les piles (type UM-4 ou équivalent) en respectant la polarité. Dirigez l'émetteur vers le détecteur avant du magnétoscope. Si le voyant de la télécommande ne s'allume pas, les piles sont peut-être usées.

Comment visionner une image fixe (pause) ?

En cours de lecture, appuyez sur la touche PAUSE/STILL. Pour reprendre la lecture, appuyez à nouveau. Si des parasites apparaissent, utilisez la commande de pistage en position image fixe pour les éliminer. Attention, le mode pause se désactive automatiquement après 4 à 5 minutes.

Que faire si la cassette ne s'éjecte pas ?

Vérifiez que l'appareil est sous tension. Appuyez sur la touche EJECT. Si la cassette reste bloquée, débranchez l'appareil quelques minutes puis rebranchez-le. Si le problème persiste, contactez un technicien.

Comment régler le canal de sortie RF sur le téléviseur ?

Mettez l'interrupteur TEST sur ON (à l'arrière). Réglez le téléviseur sur le canal UHF 36 (ou un autre canal si interférence) jusqu'à obtenir une mire nette. Remettez le test sur OFF. Si nécessaire, ajustez le réglage du convertisseur RF avec un tournevis.

MODE D'EMPLOI VC-8482N/S SHARP

Magnétoscope couleur à cassette

Félicitations pour cette judicieuse décision !

Avec tant de marques disponibles, le choix était difficile.

Après avoir profité de la qualité supérieure et des excellentes performances de ce magné

toscope Sharp, vous saurez que vous avez fait le bon choix.

L'achat de ce magnétoscope réhaussera encore votre divertissement télévisé. Avant de l'utiliser, nous vous suggérons de lire soigneusement le présent manuel afin de pouvoir tirer le meilleur parti de votre magnétoscope Sharp. De plus, il est utile de le conserver pour une référence ultérieure, en cas de problème pendant le fonctionnement.

Table des matières

Lire soigneusement ce manuel avant l'utilisation 42~44 Organes de commande et leurs fonctions 45~47 - Bloc de télécommande 48 Raccordements 49 Mise à l'heure de l'horloge 49 Réglage du téléviseur 50 Préréglage du tuner incorporé 51 Utilisation de base 52~53

Chargement et retrait d'une vidéocassette 52 Préparation pour l'enregistrement et la lecture 52 Après l'enregistrement ou la lecture 53 Rebobinage automatique 53 Fonction de lecture automatique 53 Fonction de défilement automatique rapide en avant de la bande 53

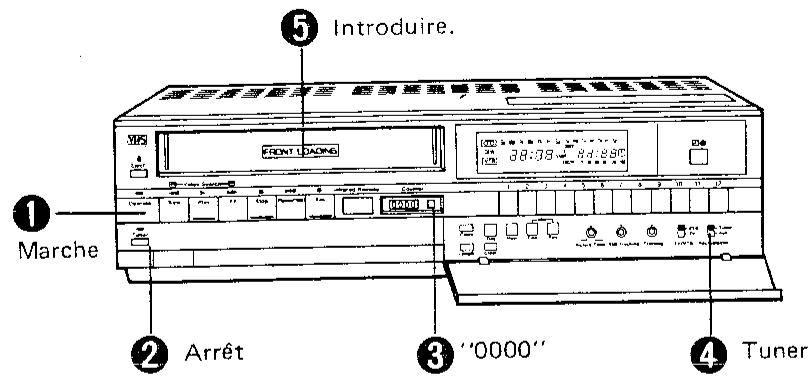

• Enregistrement de programmes de télévision 54 Enregistrement avec le programmateur 55~57
• Minuterie d'enregistrement simple 57
• Lecture 58
• Enregistrement avec une caméra vidéo 59 Avant de faire appel au service après-vente 60 Fiche technique 60

Lire soigneusement ce manuel avant l'utilisation

Important

Le matériel audio-visuel peut composer des œuvres faisant l'objet de droits d'auteur qui ne peuvent pas être enregistrées sans l'autorisation du détenteur de ce droit d'auteur. Se référer aux réglementations nationales en vigueur.

Alimentation

Ne raccorder le VC-8482N/S qu'à une prise CA 220V, 50 Hz.

Attention

1. Les fentes et les ouvertures pratiquées à l'intérieur du coffret, sur le côté et en dessous, sont des orifices d'aération. Pour que le fonctionnement soit fiable et afin d'éviter tout échauffement excessif de l'appareil, ces orifices ne doivent pas être obstrués. Éviter d'installer l'appareil dans un endroit clos, une bibliothèque par exemple, à moins que la ventilation ne soit correctement assurée.

2. Éloigner l'appareil des radiateurs et des sources de chaleur.

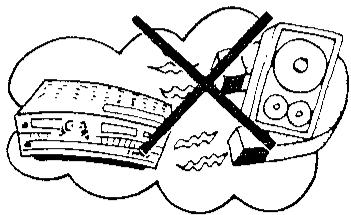

3. Éviter d'utiliser l'appareil à proximité d'un fort champ magnétique.

4. Ne pas introduire d'objets, quels qu'ils soient, par les orifices d'aération du coffret, car ils pourraient toucher les organes conducteurs ou provoquer un court-circuit, résultant en un incendie ou une électrocution.

5. Ne jamais renverser de liquide sur cet appareil. Si cela se produit, s'adresser à un technicien de service qualifié.

6. Toujours utiliser cet appareil à l'horizontale (à plat).

7. Ne pas tenter d'ouvrir le coffret. Il ne renferme aucune pièce pouvant être réglée par l'utilisateur.

8. Confier toutes les réparations à un technicien de service qualifié.

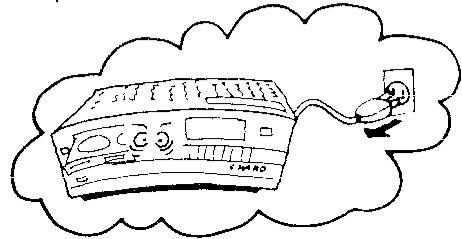

Lorsque l'appareil n'est pas utilisé pendant une période prolongée :

9. Retirer la cassette du magnétoscope et débrancher son cordon d'alimentation de la prise secteur lorsque l'appareil n'est pas utilisé pendant une longue période, lors d'un voyage par exemple. En effet, les circuits de minuterie et de condensation demeurent actifs, même si la touche de fonctionnement (OPERATE) est réglée sur la position d'arrêt (OFF).

Caractéristiques

1. Quatre heures d'enregistrement et de lecture avec une bande E-240.
2. Nouveau système de chargement frontal automatique des cassettes, une exclusivité Sharp, avec indicateur des cassettes en place et protection contre la double introduction de cassette.
3. Système de "recherche vidéo" ultra-rapide. (Environ dix fois la vitesse de défilement normale en avant et en arrêt)
4. Nouveau mécanisme compact d'entraînement assisté commandé par micro-ordinateur, avec commande par touches douces des fonctions primaires du magnétoscope.
5. Programmateur incorporé pour un programme sur 7 jours ou un programme quotidien, avec horloge à affichage fluorescent et cycle de 24 heures.
6. Tuner électronique VHF/UHF à 12 touches incorporées, avec sélecteur de canal à verrouillage mécanique et fonction AFT.
7. Fonction de lecture automatique incorporée. (Lors de l'introduction d'une bande préenregistrée ne possédant PAS son onglet de protection contre l'effacement.)
8. Avance rapide automatique incorporée : le transport de bande entre en action en présence de parties vierges entre les passages préenregistrés.
9. Compteur de bande mécanique incorporé. (Sans mémoire de compteur)
10. Réglage d'image douce-dure incorporé.
11. Fonction de rebobinage automatique incorporée.
12. Indicateur d'avertissement de condensation (DEW) avec chauffage anti-condensation.
13. Fonction d'arrêt sur image incorporée. (Image fixe sans segment de parasite)
14. Générateur de signal d'essai (TEST) pour le réglage du canal de sortie du convertisseur RF (Le commutateur marche/arrêt du signal est situé sur le panneau arrière.)
15. Système de télécommande sans fil incorporé. (Bloc de télécommande à 9 fonctions compris)
16. Sélecteur de signal d'entrée de tuner incorporé/AUX.
17. Convertisseur RF incorporé. (Canal de sortie RF : UHF canal 30 à 39, ajustable)
18. Minuterie d'enregistrement simple (réglage de la durée d'enregistrement uniquement)

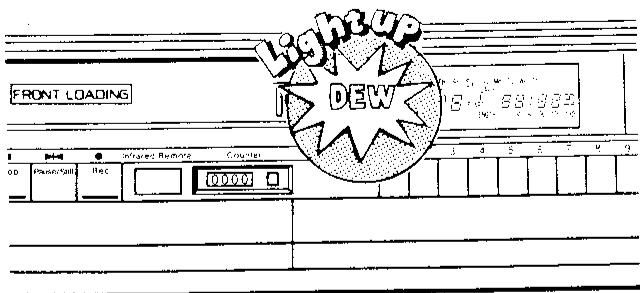

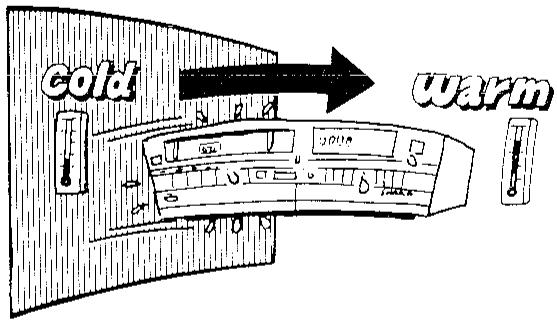

Avertisseur de condensation

Ce magnétoscope à cassette est équipé d'un chauffage anti-condensation. En présence d'une humidité excessive à l'intérieur de l'appareil, le voyant de condensation s'allume. Pendant que ce voyant est allumé, un dispositif de sécurité évite que l'appareil ne fonctionne jusqu'à ce que l'humidité ait disparu. La condensation de l'humidité peut se produire à l'intérieur de l'appareil lorsque celui-ci est déplacé d'un endroit froid vers un endroit chaud, ou après avoir chauffé une pièce froide, ou encore en présence d'une humidité élevée. Par conséquent, attendre 30 minutes avant de faire fonctionner l'appareil.

Type de cassette

N'utiliser avec ce magnétoscope que des cassettes portant l'indication.

PAL/SECAM

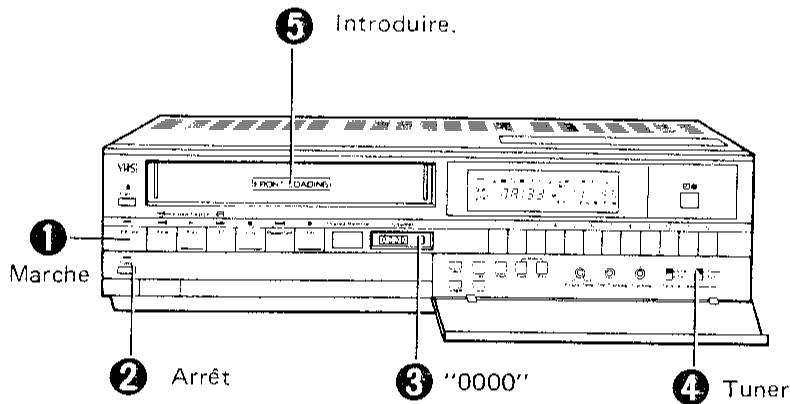

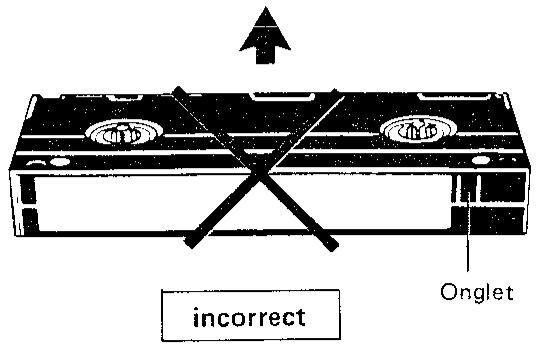

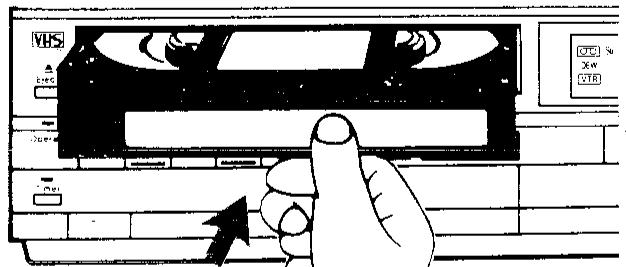

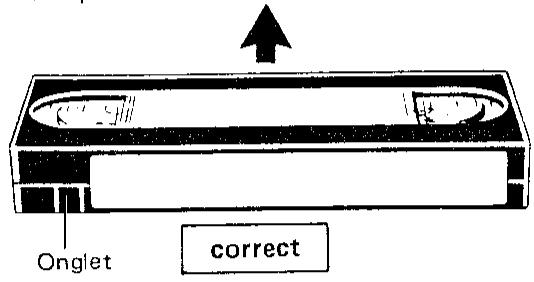

Mise en place des vidéocassettes

Dans le porte-cassette

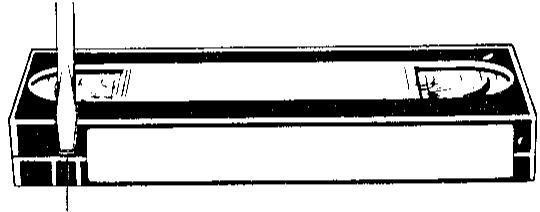

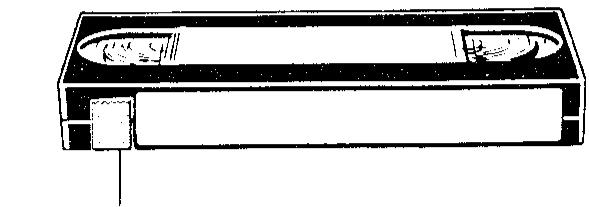

Onglet de protection contre l'effacement

1 Si l'on désire obtenir un enregistrement permanent, retirer l'onglet.

Retirer l'onglet

Enregistrement impossible

2 Pour enregistrer à nouveau sur la cassette, recouvrir l'orifice avec un ruban adhésif.

Ruban adhésif

Enregistrement possible

- Organes de commande et leurs fonctions

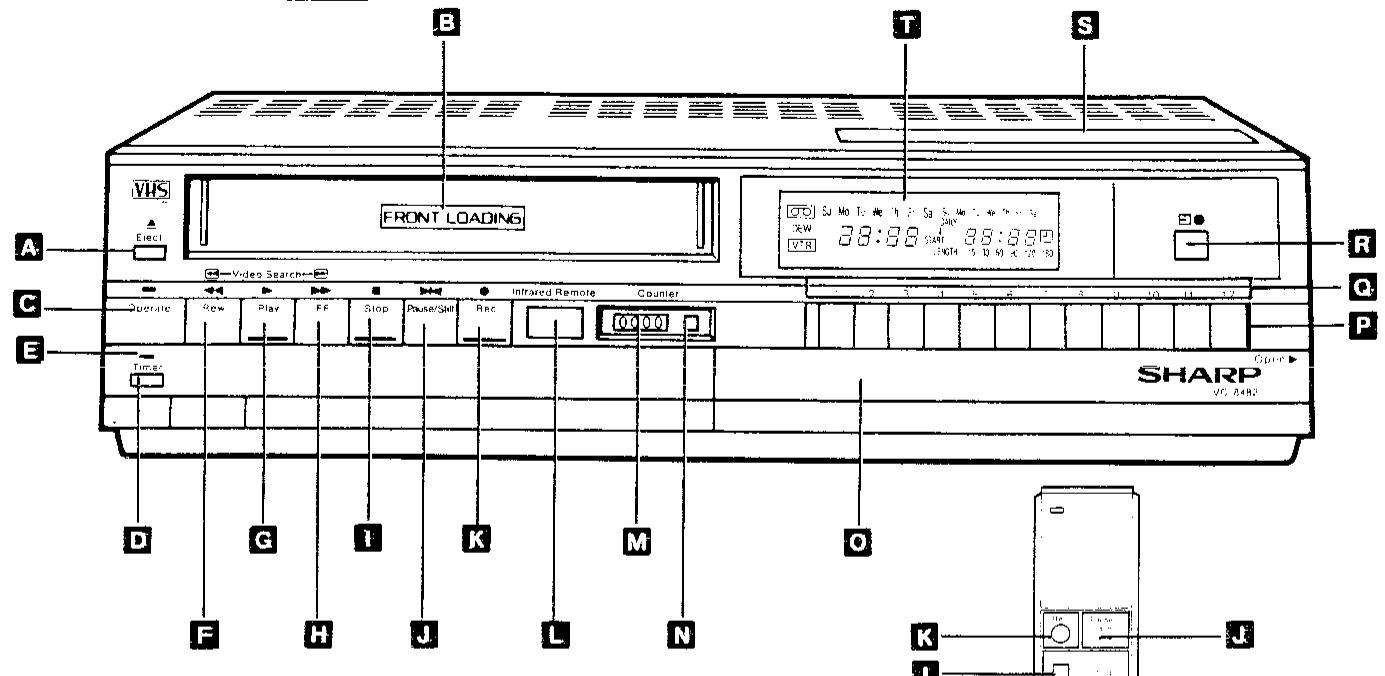

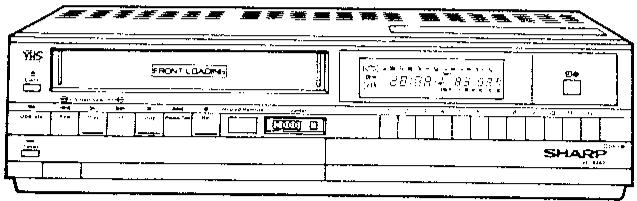

Avant et dessus

A Touche d'éjection

B Logement de cassette

C Touche de fonctionnement

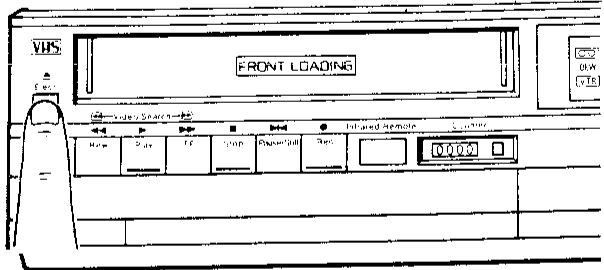

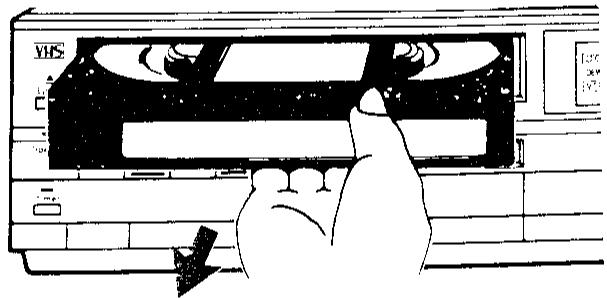

Cette touche permet d'éjecter une cassette du magnétoscope.

L'affichage de l'horloge numérique est réalisé indépendamment de la position occupée par cette touche.

D Touche de minuterie

Indicateur de minuterie

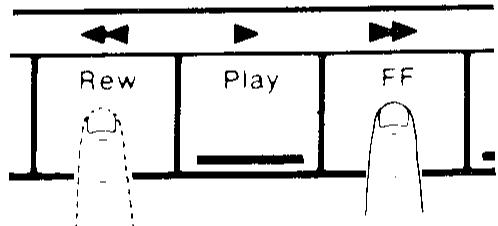

F Touche de rebobinage/recherche vidéo (

Appuyer sur cette touche pour rebobiner la bande et pour réaliser la recherche vidéo arrière pendant la lecture.

G Touche de lecture

Appuyer sur cette touche pour lire la bande.

Touche d'avance rapide/recherche vidéo

Appuyer sur cette touche pour faire défiler la bande rapidement en avant et pour faire fonctionner la recherche vidéo avant pendant la lecture.

4 Touche d'arrêt

Appuyer sur cette touche pour arrêter le défilement de la bande.

Touche de pause/arrêt sur image

Appuyer sur cette touche pour interrompre provisoirement le défilement de la bande pendant l'enregistrement ou la lecture.

Une image immobile peut être visionnée en appuyant sur cette touche pendant la lecture. Appuyer à nouveau sur la touche pour reprendre le mode précédent.

K Touche d'enregistrement

Appuyer sur cette touche pour débuter l'enregistrement.

1 Détecteur de télécommande

Diriger le bloc de télécommande dans cette direction.

M Compteur de bande

N Touche de remise à zéro du compteur de bande

Appuyer sur cette touche pour remettre l'affichage du compteur de bande sur "0000".

Couvercle de commande avant

Tirer le bord droit de ce couvercle vers l'avant pour faire apparaître les organes de commande.

Derrière le couvercle avant

0-1 Touche utilisée pour régler l'heure actuelle / l'heure de début, ainsi que la durée pour l'enregistrement par programmateur.

● ● Réglage de pistage

Élimine les segments de parasites et les traînées noires pendant la lecture.

Normalement, ce bouton doit être réglé en position centrale.

Lecture : ajuster avec la lecture normale.

Arrêt sur image : ajuster avec une image immobile.

3 Sélecteur d'enregistrement

Il sélectionne la source d'entrée audio et vidéo.

Tuner : signal de télévision provenant de la borne d'entrée d'antenne.

Aux : signal vidéo provenant de la borne d'entrée vidéo.

4 Réglage de teinte d'image

Il ajuste la teinte de l'image de "dure" à "douce". Cela n'est possible qu'avec la sortie du signal RF.

La sortie du signal vidéo ne peut pas être ajustée.

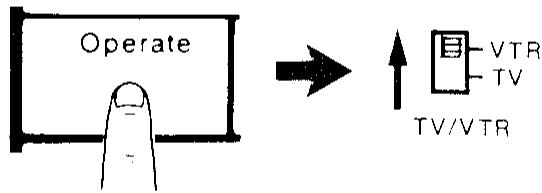

Commutateur téléviseur/magnétoscope (TV/VTR)

TV : pour utiliser le sélecteur de canal du téléviseur.

VTR : pour utiliser le sélecteur de canal du magnétoscope afin de sélectionner les canaux à visionner sur le téléviseur.

Touche d'effacement

Appuyer sur cette touche d'effacement pour effacer l'heure de début ainsi que la durée d'un enregistrement par programmateur. Les réglages de la minuterie d'enregistrement simple seront effacés.

P Touche du sélecteur de canal

Indicateur de canal

R Touche (

Touche de minuterie d'enregistrement simple

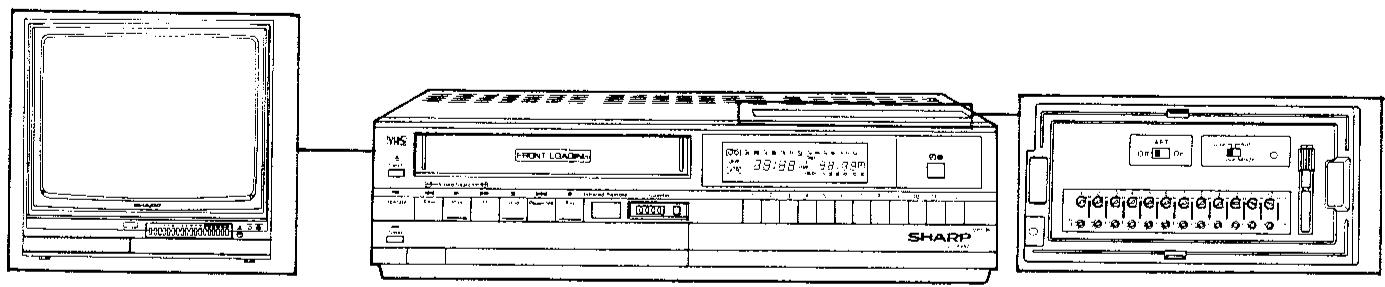

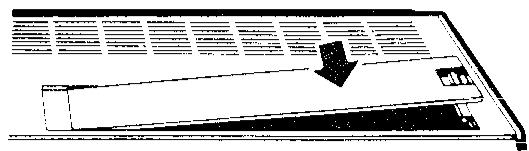

S Couvercle des commandes d'accord préréglé de canal

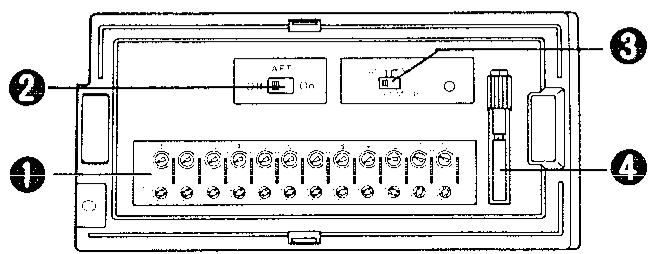

Sous le couvercle de commande d'accord préréglé de canal

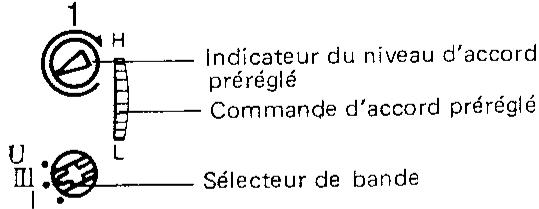

S-1 Réglages d'accord

Ajuster la commande d'accord préréglé pour le canal désiré.

S-2 Commutateur AFT

Il permet de mettre "en" ou "hors" fonction l'accord fin automatique.

S-3 Sélecteur de mode couleur

Colour : le régler sur cette position lors de la réception de signaux de télévision faibles. Auto : le régler normalement sur cette position. Lorsque des bandes préenregistrées représentent une qualité si médiocre que des pertes de couleur apparaissent, placer le sélecteur de mode couleur sur la position "Colour" pour tenter d'améliorer la qualité des couleurs.

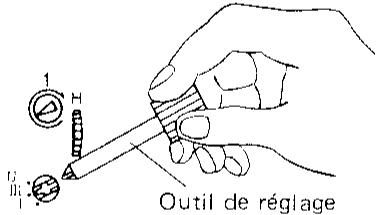

S4 Outil de réglage

Il est utilisé pour régler le sélecteur de bande.

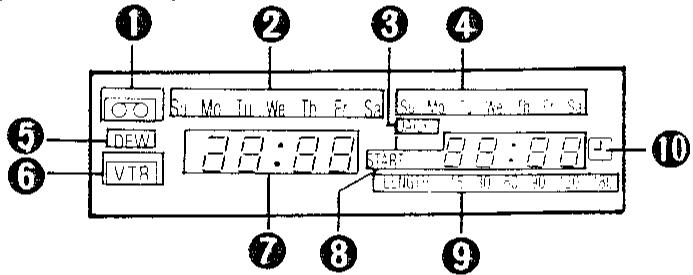

Affichage fluorescent

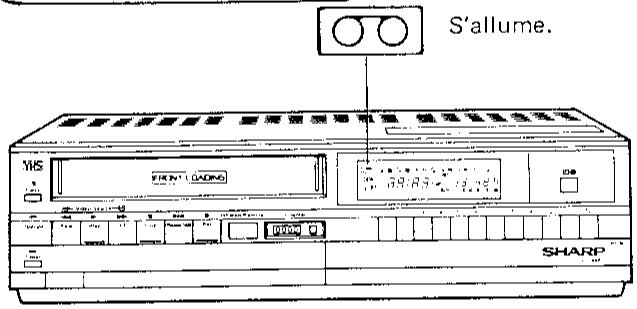

Voyant de cassette en place

Il s'allume lorsqu'une cassette est chargée dans le magnétoscope.

1.2 Affichage du jour présent.

DAILY

Cette indication est affichée lorsqu'un programme est réglé pour 7 jours d'une semaine, avec la même heure et le même canal.

4 Affiche le jour de début du programmateur.

Voyant de condensation

Il s'allume en présence d'une humidité excessive à l'intérieur du magnétoscope.

Voyant du magnétoscope (VTR)

Il s'allume lorsque le sélecteur téléviseur/vidéo (TV/Video) est réglé sur la position "Video" et lorsque le magnétoscope est en mode de lecture.

7 Affichage de l'heure présente.

T-8 Affichage de l'heure de début de la minuterie. Il affiche la durée de la minuterie d'enregistrement simple, de même que la durée restante.

9 Indicateur de durée de la minuterie

Il affiche la durée d'enregistrement continu de l'enregistrement par minuterie.

#

Voyant de minuterie d'enregistrement simple

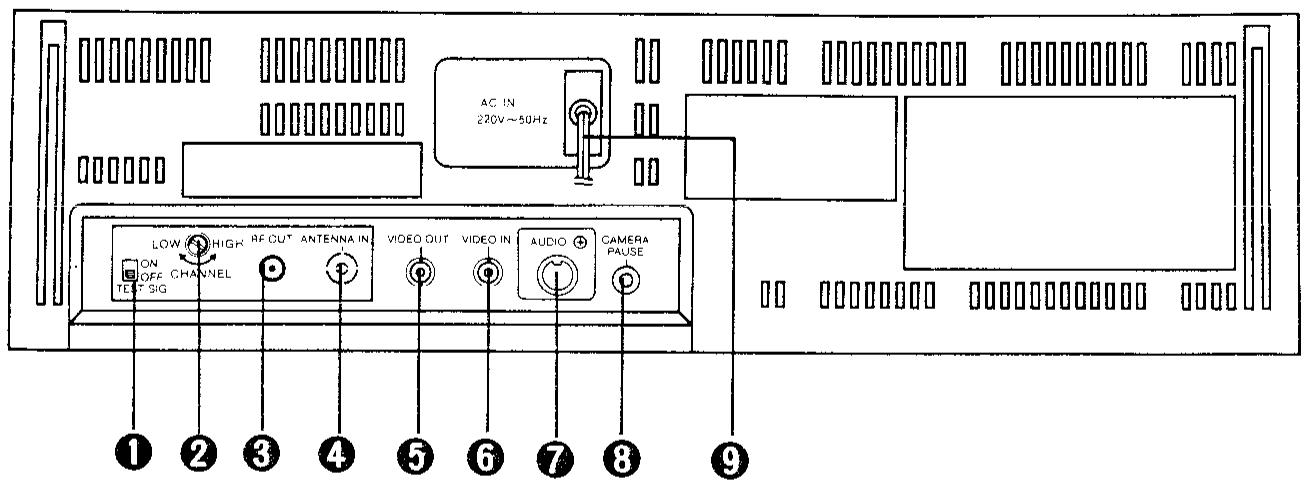

Arrière

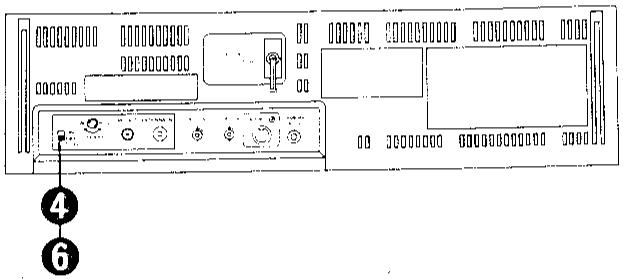

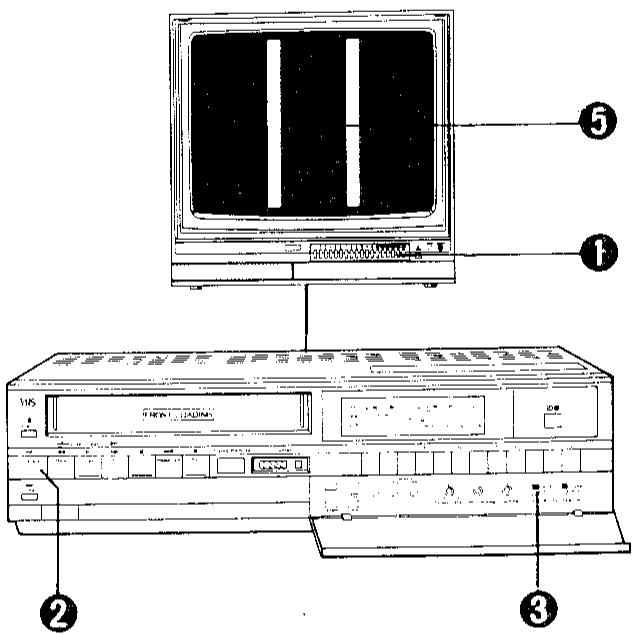

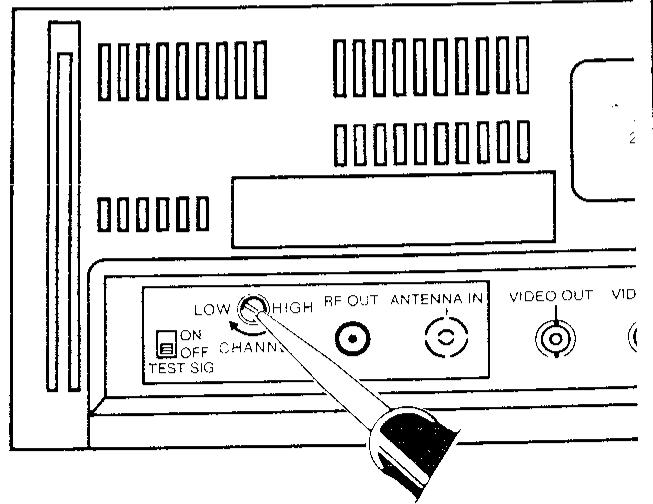

Interrupteur de signal d'essai

Le régler sur la position de marche (ON) pour obtenir la mire d'essai. Utiliser cette dernière pour accorder le canal magnétoscope du téléviseur.

2 Réglage du canal de sortie du convertisseur RF

Il est préréglé en usine sur le canal UHF 36. Ne modifier ce réglage qu'en présence d'interférences sur l'écran du téléviseur.

Borne de sortie RF

Utiliser le câble de raccordement coaxial (fourni) pour raccorder la borne d'antenne du téléviseur à cette borne.

Borne d'entrée d'antenne

Pour raccorder le câble d'antenne.

Borne de sortie vidéo

Pour fournir un signal vidéo vers un équipement vidéo extérieur.

6 Borne d'entrée vidéo

Pour la réception d'un signal vidéo provenant d'un équipement vidéo extérieur.

7 Borne audio DIN

Pour le raccordement d'un magnétophone ou d'un autre équipement audio.

Borne pour pause caméra

Pour le raccordement de la fiche de pause d'une caméra vidéo. (Uniquement pour la pause de caméra)

Cordon d'alimentation secteur

Lors d'une absence prolongée, prendre soin de débrancher le cordon d'alimentation.

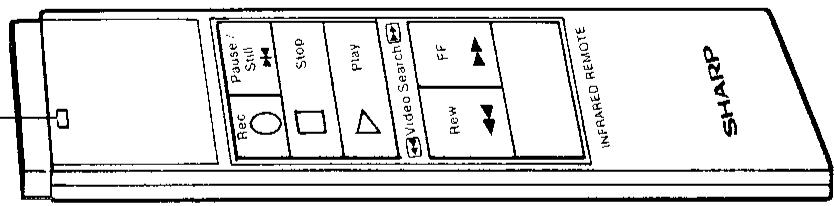

- Bloc de télécommande

Les fonctions principales de ce magnétoscope à cassette peuvent être commandées à l'aide de ce bloc de télécommande à infrarouge.

Voyant de fonctionnement :

Il s'allume lorsqu'une des touches du bloc de télécommande est enfoncée.

S'il ne s'allume pas lorsqu'une touche est enfoncée, remplacer les piles du bloc.

Mise en place des piles

1. Retirer le couvercle des piles en le faisant glisser.

2. Introduire deux piles (fournies) comme indiqué sur la figure.

Le type de pile correct à utiliser est UM-4, ou équivalent.

3. Remettre en place le couvercle des piles.

Note

Une utilisation incorrecte des piles peut provoquer une fuite ou un éclatement. Observer les précautions suivantes :

• Introduire les piles en tenant compte de leur polarité correcte, comme indiqué sur l'appareil.
• Ne pas mélanger des batteries neuves avec des anciennes.
• Ne pas utiliser différents types de piles, ni des tensions différentes.
• Lorsque les piles sont épuisées, ou lorsque l'appareil ne doit pas être utilisé pendant une période prolongée, en retirer les piles.

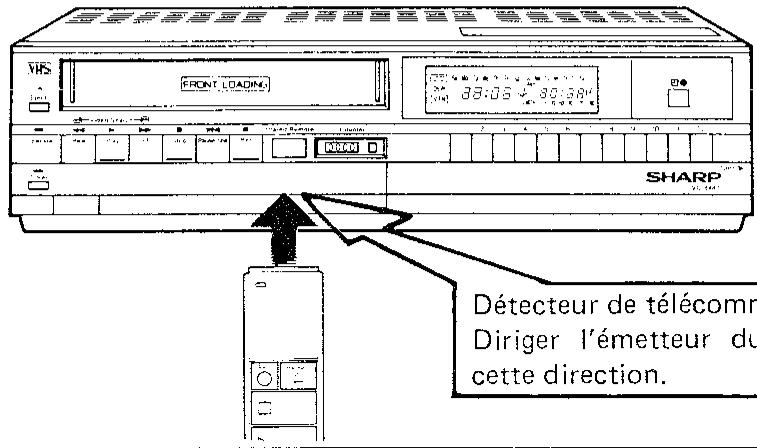

Utilisation du bloc de télécommande

Détecteur de télécommande.

Diriger l'émetteur du bloc de télécommande dans cette direction.

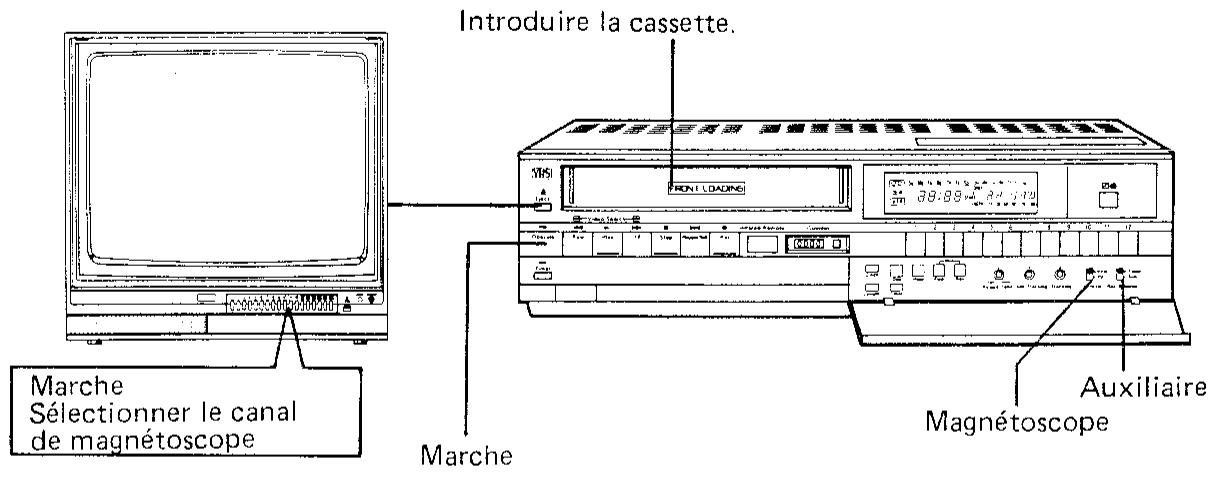

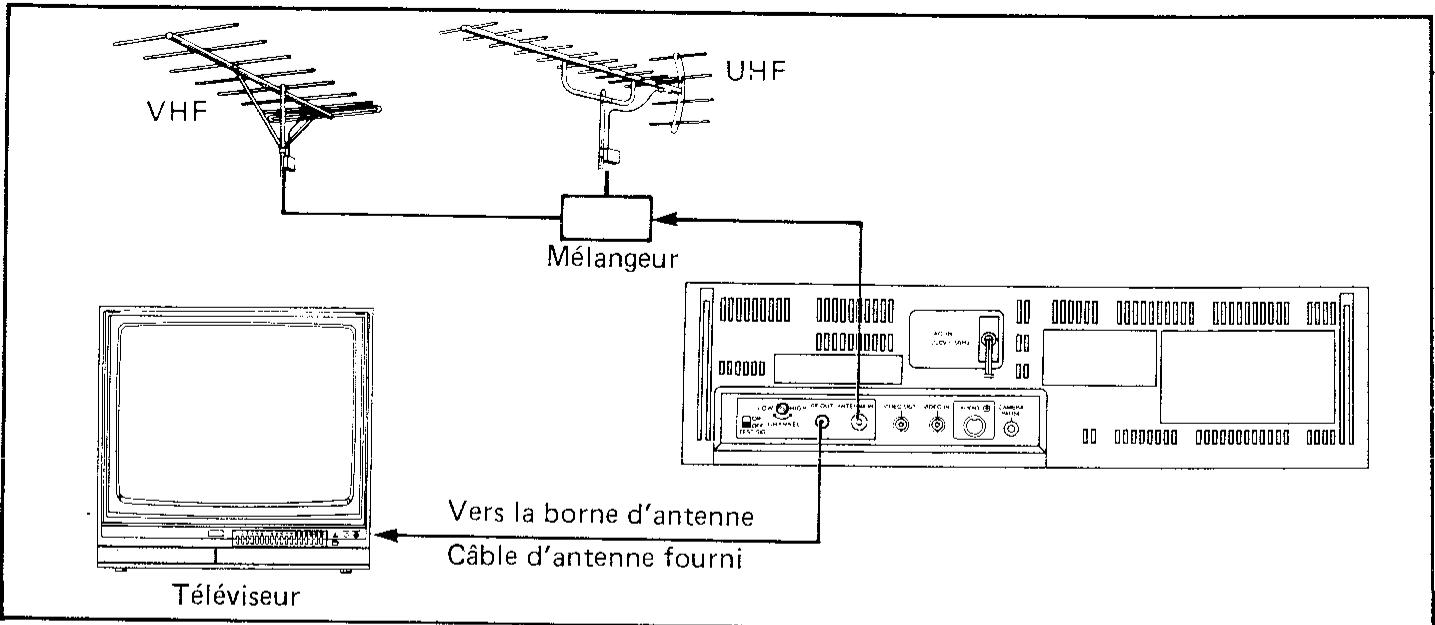

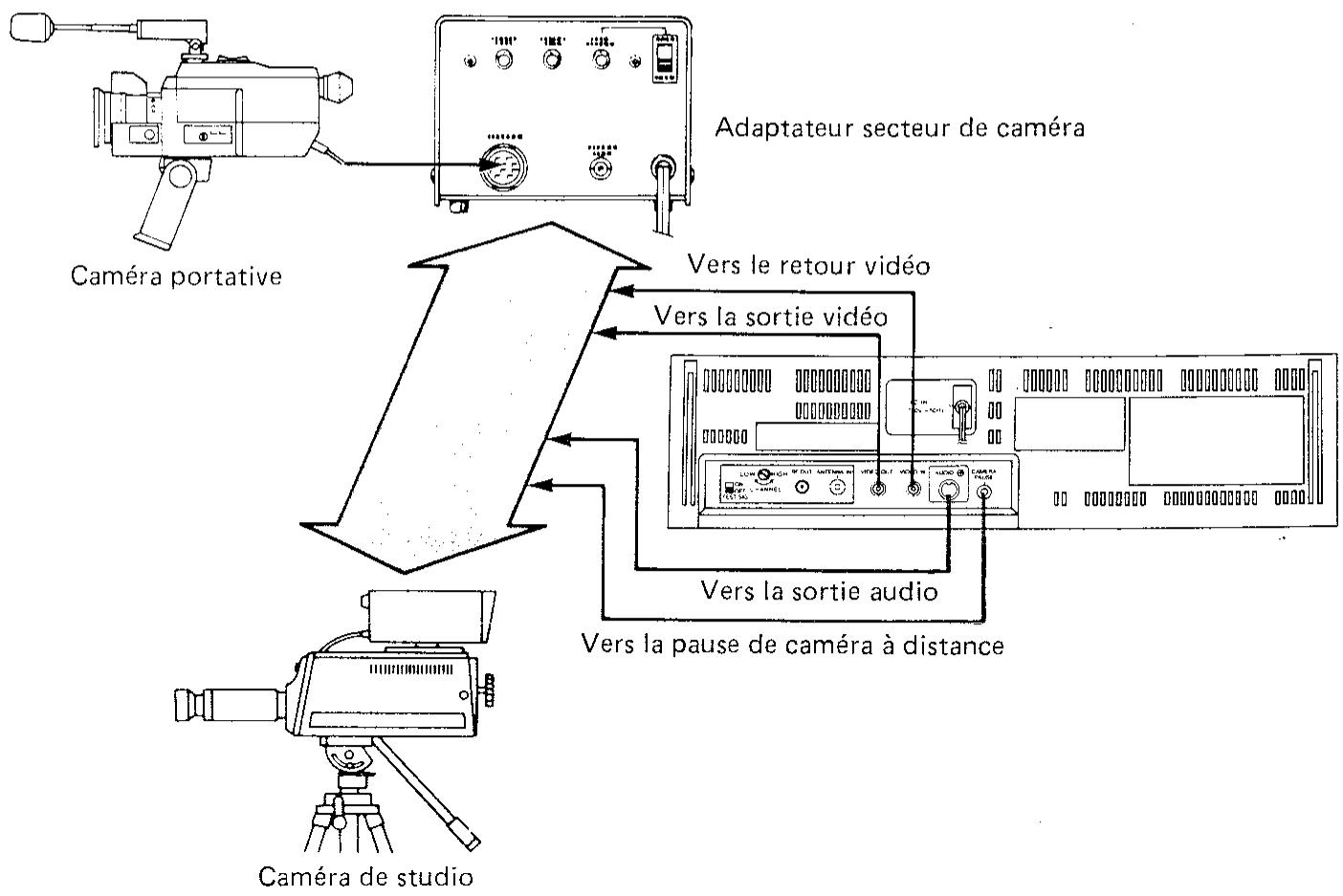

Raccordements

Note :

• Dans les régions à faible signal, il peut être nécessaire d'utiliser un amplificateur de signal ou une antenne à gain élevé.
• Ne brancher le cordon d'alimentation qu'après avoir terminé tous les autres branchements du magnétoscope et du téléviseur.

- Mise à l'heure de l'horloge

Lorsque l'appareil est raccordé à la prise d'alimentation secteur, ou en cas de panne de courant, l'affichage de l'heure clignote en indiquant 0:00 Su. Dans ce cas, remettre l'affichage sur l'heure présente, en suivant les étapes de mise à l'heure de l'horloge indiquées ci-dessous.

Exemple: Réglage de l'heure présente sur 18:35, le mercredi (We)
Etape	Utilisation des touches	Affichage
1 Raccorder la fiche du cordon d'alimentation à la prise secteur.		Su 0:00
2 Appuyer simultanément sur les touches "Clock"(horloge) et "Day"(jour) pour régler le jour de la semaine sur Mercredi (We). Relâcher immédiatement la touche "Day" lorsque "We" est affchéé.	Hour Fwd Rev	0:00
3 Appuyer simultanément sur les touches "Clock"(horloge) et "Hour"(heure) pour régler le chiffre des heures sur "18". Relâcher immédiatement la touche "Hour" lorsque "18:00" est affchéée.	Day Fwd Rev	18:00
4 Appuyer simultanément sur les touches "Clock"(horloge) et "Min Fwd"(avance des minutes) pour régler le chiffre des minutes sur "35". Relâcher immédiatement la touche "Min Fwd"(avance des minutes) lorsque "18:35" est affchéé.	Day Hour Fwd	We 18:35
Si l'indication "35" est accidentellement effacée, appuyer simultanément sur les touches "Clock" et "Min Rev"(recul des minutes) pour régler le chiffre des minutes sur "35". Relâcher les deux touches dés que "35" est affchéé.	Day Hour Fwd

Pour visionner des vidéocassettes, toujours régler le sélecteur de canal du téléviseur sur le même canal que celui du convertisseur RF.

Réglage du téléviseur et du convertisseur RF

La sortie du convertisseur RF intégré est préréglée à l'usine sur le canal UHF 36. Utiliser le signal d'essai intégré au magnétoscope et régler le téléviseur sur la sortie du convertisseur RF comme suit.

Méthodes de réglage

Allumer le téléviseur et sélectionner le canal AV (vidéo), ou tout autre canal inutilisé réservé à être utilisé avec un magnétoscope. Appuyer sur la touche de fonctionnement (OPERATE) du magnétoscope. 3. Régler le sélecteur de téléviseur/magnétoscope (TV/VTR) sur la position VTR. ● Régler l'interrupteur d'essai sur la position de marche (ON) pour obtenir une mire d'essai. Ajuster le canal sélectionné du téléviseur jusqu'à ce que la mire d'essai soit satisfaisante. Θ Régler l'interrupteur d'essai sur la position d'arrêt (OFF).

La mire d'essai n'est pas claire sur l'écran du téléviseur

Si le canal UHF 36 est utilisé dans la région pour des émissions de télévision et qu'une mire moirée ou un autre effet apparaît sur l'image, placer la sortie du convertisseur RF sur un autre canal en tournant le réglage de canal du convertisseur RF. Puis régler le téléviseur de nouveau de la façon décrite ci-dessus. Il peut être préférable de consulter un spécialiste avant d'effectuer ce réglage.

- Préréglage du tuner incorporé

Le sélecteur de canal est préréglé en usine pour chaque canal.

Si l'image n'est pas claire, ou si l'on désire visionner un canal différent de ceux qui sont préréglés, réajuster la commande d'accord préréglé de la manière suivante.

1 Enclencher l'appareil et régler le sélecteur TV/Video sur la position "Video".

2 Régler le sélecteur d'enregistrement sur la position "Tuner".

Rec Selector

3 Retirer le couvercle d'accord de canal préréglé.

4 Placer le commutateur AFT sur la position d'arrêt (OFF).

5 Appuyer sur la touche du sélecteur de canal correspondant au canal désiré.

6 En se référant au tableau ci-dessous, régler le "sélecteur de bande" sur la position indiquée pour le canal de télévision désiré.

VC-8482N
Position du sélecteur de bande	Canal désiré
I	VHF 2 - 4
III	VHF 5 - 12
U	UHF 21 - 69

VC-8482S
Position du sélecteur de bande	Canal désiré
I	VHF 2 - 4 + CATV
III	VHF 5 - 12 + CATV
U	UHF 21 - 69

7 Régler jusqu'à l'obtention d'une image claire sur l'écran du téléviseur.

Répéter les opérations ci-dessus jusqu'à ce que le canal soit réglé.

8 Régler le commutateur AFT sur la position de marche (ON). AFT

9 Remettre le couvercle d'accord de préréglage de canal.

Chargement et retrait d'une vidéocassette

Seules des vidéocassettes

VHS

peuvent

être utilisées dans cet appareil.

Mise en place et chargement de la cassette

Introduire une vidéocassette dans le logement de cassette, la cassette sera automatiquement chargée.

Magnétoscope chargé

Note :

Cet appareil est équipé d'un dispositif évitant le chargement d'une seconde vidéocassette lorsqu'il en contient déjà une.

Retrait de la cassette

1. Appuyer sur la touche d'éjection pour éjecter automatiquement la cassette chargée.

2. Retirer la cassette à la main.

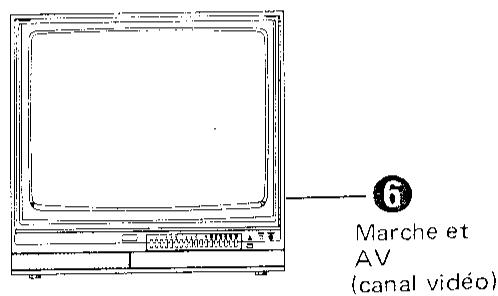

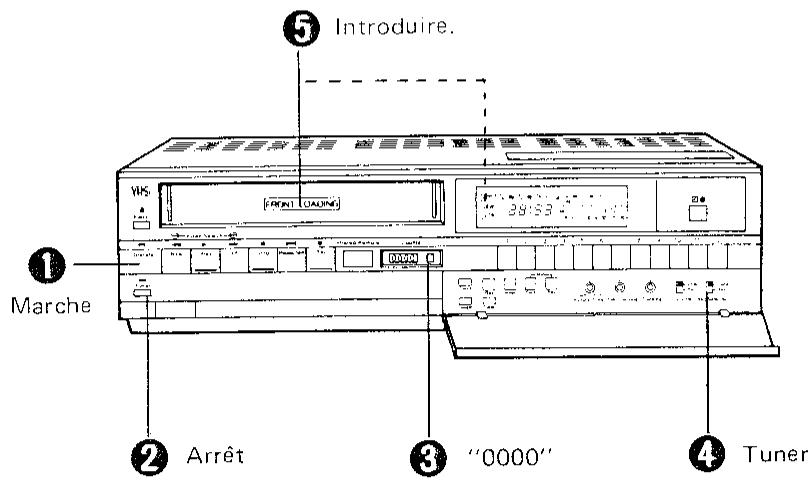

Préparation pour l'enregistrement et la lecture

Enfoncer la touche de fonctionnement sur la position de marche (ON). S'assurer que la touche du programmateur soit sur la position d'arrêt (OFF). 3. Remettre le compteur de bande sur "0000" en appuyant sur la touche de remise à zéro du compteur.

Régler le sélecteur d'enregistrement sur "Tuner". Mise en place et chargement de la cassette. Enclencher le téléviseur et sélectionner le canal AV (Vidéo), ou tout autre canal inutilisé réservé à l'utilisation d'un magnétoscope.

Après l'enregistrement ou la lecture

Appuyer sur la touche d'éjection et retirer la vidéocassette. Déclencher le magnétoscope et le téléviseur.

Rebobinage automatique

Lorsque la fin de la bande est atteinte en mode de lecture, d'enregistrement ou de recherche vidéo, elle s'arrête de défiler et est automatiquement rebobinée. La bande s'arrête automatiquement lorsque le rebobinage est terminé.

Fonction de lecture automatique

Lors du chargement d'une vidéocassette dont l'onglet de protection contre l'effacement a été enlevé, le magnétoscope passe automatiquement en mode de lecture.

Fonction de défilement automatique rapide en avant de la bande

Cette fonction permet au magnétoscope d'entrer automatiquement en mode de recherche vidéo pour sauter rapidement les passages vierges (parties non enregistrées) de la bande pendant la lecture.

• Pendant la lecture normale, le magnétoscope passe automatiquement en mode de recherche vidéo avant en présence d'une période vierge d'environ 3 secondes ou plus. Après avoir recherché le passage enregistré suivant, le magnétoscope reprend la lecture normale.
• Dans la recherche vidéo avant, le magnétoscope passe automatiquement en mode de lecture normale sur la partie enregistrée suivant une partie vierge d'environ 3 secondes ou plus.
• Pour changer de mode, appuyer sur la touche du mode désiré (lecture, arrêt, etc.).
• Cette fonction risque de ne pas fonctionner correctement avec des bandes d'enregistrement médiocre.
• Lors de l'utilisation de bandes à l'enregistrement médiocre pour la lecture ou la recherche vidéo en rebobinage, le magnétoscope peut passer en mode de recherche vidéo avant rapide. Ce n'est pas le signe d'une panne.

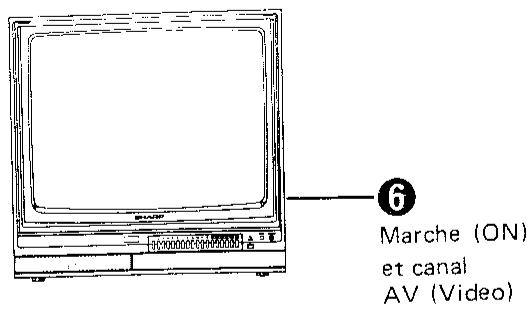

- Enregistrement de programmes de télévision

Préparation à l'enregistrement de télévision. Note : Pour la préparation du montage, voir page 52.

1. Régler le commutateur téléviseur/vidéo (TV/Video) sur la position "Video".

2. Sélectionner le canal à enregistrer.

3. Si le signal de télévision à enregistrer est faible, régler le sélecteur de mode couleur (COLOUR MODE SELECTOR) sur la position "COLOUR", sinon le laisser sur la position "AUTO".

4 Appuyer sur la touche d'enregistrement (REC).

Pour interrompre brièvement l'enregistrement, appuyer sur la touche de pause/arrêt sur image (Pause/Still).

6 Pour reprendre l'enregistrement, appuyer sur la touche de pause/arrêt sur image (Pause/Still) qui sera libérée, et l'enregistrement se poursuivra.

(Si l'état de "Pause" se poursuit pendant plus de 4 à 5 minutes, le mode de pause/arrêt sur image se dégage automatiquement afin d'éviter tout dommage de la bande ou des composants d'entraînement, et l'enregistrement reprend).

Enregistrement d'un canal pendant le visionnement d'un autre

Après avoir commuté sur la position "TV", sélectionner le canal de télévision à visionner.

7 Appuyer sur la touche d'arrêt (STOP) pour arrêter l'enregistrement.

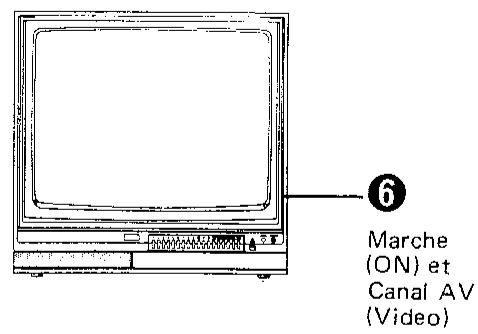

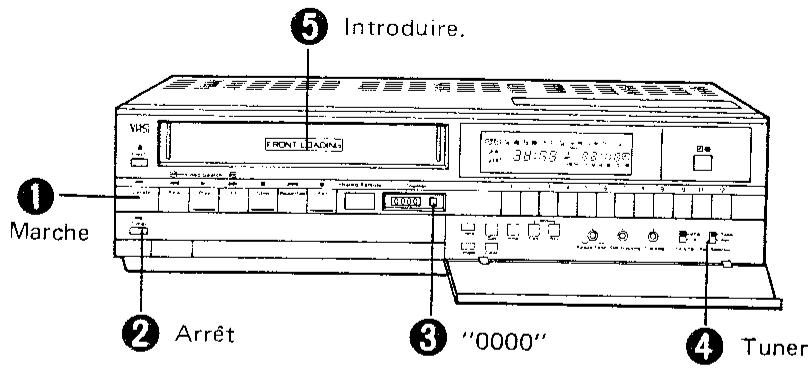

- Enregistrement avec le programmateur

Note: Pour la préparation du montage, voir page 52.

Préparation à l'enregistrement de télévision

Le programmateur incorporé permet de réaliser l'enregistrement d'un programme (du début à la fin) sur une période de 7 jours, en l'absence de l'opérateur.

1 Régler le sélecteur télévision/magnétoscope (TV/VTR) sur la position "VTR".

2 Régler l'heure de début et la durée d'enregistrement pour l'enregistrement par programmateur. (Voir pages 56 et 57)

Note:

La durée d'enregistrement peut être réglée sur 15, 30, 60, 90, 120 ou 180 minutes ou sur toute la durée de la bande (240 minutes environ). Si la durée d'enregistrement n'est pas réglée et qu'elle est laissée vierge, la bande sera enregistrée jusqu'à la fin.

Exemple :

Programmation d'un enregistrement par programmateur de 30 minutes débutant à 9 h 05 le lundi, alors que l'heure présente est 18 h 15 le dimanche.

3. Sélectionner le canal à enregistrer.

4. Si le signal de télévision à enregistrer est faible, régler le sélecteur de mode couleur (COLOUR MODE SELECTOR) sur la position « COLOUR », sinon le laisser sur la position « AUTO ».

5. Régler la touche de programmateur (TIMER) sur la position de marche (ON). (Le voyant de programmateur s'allume pour indiquer que ce dernier est en action).

Note :

• Si le voyant de programmateur ne s'allume pas lorsque la touche correspondante est enfoncée, contrôler les causes possibles suivantes.
• Aucune cassette n'est introduite dans l'appareil.
• La cassette introduite dans l'appareil ne possède plus son onglet de protection contre l'effacement. Dans ce cas, utiliser une autre cassette ou recouvrir l'orifice à l'aide de ruban adhésif.

Exemple :

Programmation d'un enregistrement par programmateur de 30 minutes débutant à 9 h 05 le lundi, alors que l'heure présente est 18 h 15 le dimanche.

Programme quotidien

Pour enregistrer une émission chaque jour à la même heure pendant une période de 7 jours, appuyer plusieurs fois sur la touche des jours (Day) jusqu'à l'affichage de l'indication « DAILY » lors de l'étape 2 ci-dessous. Suivre ensuite les instructions 3 à 5 afin de régler l'heure de début et la durée d'enregistrement.

Note

1. Si la durée du programmateur n'est pas réglée (voir l'étape 5 ci-dessous), le magnétoscope enregistre automatiquement sur toute la longueur de la bande.
2. Si l'heure présente n'est pas réglée (la partie d'affichage de l'heure clignote alors), l'heure pour l'enregistrement par programmateur ne peut pas être réglée ni corrigée.

Etape	Utilisation des touches	Affichage
		Su 18:15
1 Appuyer sur la touche des jours (Day).	Clock Hour	Su 18:15 Length 18:15
2 Appuyer sur la touche des jours (Day) pour régler le jour de la période. Relâcher immédiatement la touche des jours lorsque l'indication "Th" (jeudi) est affichée.	Clock Hour	Su 18:15 Length 18:15
3 Appuyer sur la touche des heures (Hour) pour régler le chiffre des heures sur "9". Relâcher immédiatement la touche des heures lorsque l'indication "9:15" est affichée.	Day Fwd Rev	Su 18:15 Length 18:15
4 Si l'indication "05" est accidentellement dépassée, appuyer sur la touche d'avance des minutes (Min Fwd) pour régler le chiffre des minutes sur "05", puis relâcher la touche dés que l'indication "05" est affichée à nouveau.	Hour Fwd Rev	Su 18:15 Length 18:15
5 Appuyer sur la touche de durée (Length) pour régler la durée de l'enregistrement. Relâcher immédiatement la touche de durée lorsque l'in-dication "30" est affichée.	Clear	Su 18:15 START LENGTH 9:05

Note

1. La durée peut être augmentée en appuyant sur la touche de durée (length), même pendant l'enregistrement par programmateur.
2. Si la touche d'effacement (Clear) est enfoncée après le réglage de l'heure d'enregistrement par programmateur ou pendant l'enregistrement par programmateur, l'enregistrement par programmateur peut être arrêté.

- Minuterie d'enregistrement simple

Préparation de la minuterie d'enregistrement simple

Note: Pour la préparation du montage, voir page 52.

Note

• Si l'heure présente n'est pas réglée (la partie d'affichage de l'heure clignote alors), la minuterie d'enregistrement simple ne peut pas être utilisée.

1 Le mode d'enregistrement peut être introduit en appuyant sur la touche "" (L'enregistrement débute si la touche "" est enfoncée, même pendant le visionnement d'un programme de télévision). La durée d'enregistrement peut être déterminée par le nombre de pressions sur la touche.

1 pression . . . 15 minutes	□ □ □ □
2 pressions . . . 30 minutes	□ □ □ □
3 pressions . . . 60 minutes	□ □ □ □
4 pressions . . . 90 minutes	□ □ □ □
5 pressions . . 120 minutes	□ □ □ □
6 pressions . . 180 minutes	□ □ □ □
7 pressions . . 240 minutes	□ □ □ □
8 pressions . . . 15 minutes (= 1 pression)	□ □ □ □

-Cet affichage indique le compte à rebours de la durée alors que l'enregistrement progresse.

Note

• La durée d'enregistrement ne peut être réglée que sur 15, 30, 60, 90, 120, 180 ou 240 minutes.

Pour arrêter le fonctionnement de la minuterie d'enregistrement simplifié, appuyer sur la touche d'arrêt (Stop) ou d'éjection (Eject).

2 Le compte à rebours de la durée d'enregistrement débute avec l'enregistrement. L'enregistrement s'arrête lorsque "0:00" est atteint.

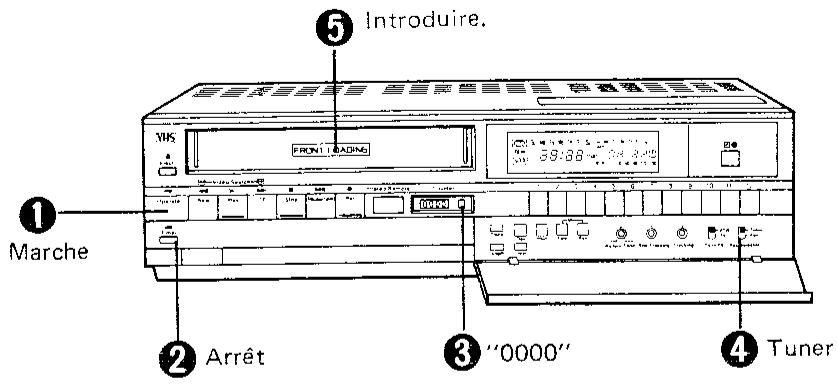

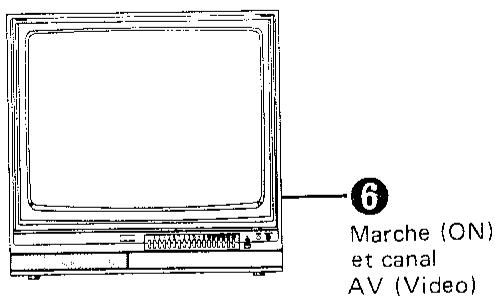

Préparation à la lecture

Note : Pour la préparation du montage, voir page 52.

1 Régler le sélecteur téléviseur/magnétoscope (TV/VTR) sur la position VTR.

2 Appuyer sur la touche de lecture (PLAY) pour visionner une vidéocassette.

Note :

• Ajuster la commande de pistage (Lecture) si nécessaire.

Pistage

Visionnement d'une image fixe

• Appuyer sur la touche de pause/arrêt sur image (PAUSE/STILL).

Appuyer à nouveau pour reprendre la lecture normale.

Note :

• Le mode de pause/arrêt sur image se dégagera automatiquement après 4 ou 5 minutes pour éviter d'endommager la bande et les têtes vidéo.
• Pour éliminer les segments de parasites apparaissant lors du visionnement d'une image fixe, continuer à enclencher/déclencher la touche de pause/arrêt sur

image (PAUSE/STILL) tout en tournant la commande de réglage en image fixe, jusqu'à ce que les segments de parasites disparaissent de l'écran.

Visionnement rapide de l'image

• Appuyer sur la touche de recherche vidéo (VIDEO SEARCH).

• Appuyer sur la touche de lecture (PLAY) pour reprendre la lecture normale.

Note :

Plusieurs segments de parasites apparaissent, mais ce n'est pas l'indication d'une panne.

3. Appuyer sur la touche d'arrêt (STOP) pour arrêter la lecture.

- Enregistrement avec une caméra vidéo

Avant de réaliser le raccordement, lisez soigneusement le mode d'emploi de la caméra vidéo. Raccordez le magnétoscope, la caméra, etc. comme indiqué sur la figure.

Avant le raccordement

Raccordement d'une caméra vidéo

Note :

Le retard vidéo n'est nécessaire que pour les caméras comportant un viseur électronique incorporé.

- Avant de faire appel au service après-vente

Contrôler les points suivants avant de faire appel au service après-vente.

Problème	Cause possible
• Le téléviseur ou le magnétoscope n'est pas alimenté.	• La fiche d'alimentation n'est pas introduite dans la prise secteur.
• Enregistrement impossible.	• L'onglet de protection contre l'effacement de la cassette est brisé.
• Aucune image n'apparaît en mode de lecture.	• Un ou plusieurs câbles de raccordement est débranché. • Le téléviseur n'est pas correctement accordé sur le magnétoscope.
• Des segments de parasites apparaissent en mode de lecture.	• Le réglage de pistage n'est pas sur la position centrale. Si c'est le cas, le ramener sur la position du point central. S'il se trouve sur la position centrale, le tourner vers la droite ou vers la gauche jusqu'à l'obten-tion d'une image claire.
• Rebobinage impossible.	• La bande a déjà été rebobinée jusqu'à au point de départ.
• Aucun fonctionnement lorsque l'une des touches d'enregistrement, lecture, avance rapide, ou rebobinage est enforcée.	• Présence d'humidité dans l'appareil. Si levoyant de condensation est allumé, attendre qu'il s'éteigne.
• Enregistrement impossible des émissions de télévision.	• Le sélecteur d'enregistrement se trouve sur la position "Aux".
• Le voyant de fonctionnement ne s'allume pas même si la touche de fonctionnement (OPE-RATE) est enforcée.	• L'interrupteur duprogrammateur (TIMER) se trouve sur la position de marche.

Fiche technique

Format : Norme VHS PAL

Système d'enregistrement videoo.	Balayage hélicoïdal à deux têtes rotatives
Signal videoo:	Signaux couleur PAL et noir/blanc, 625 lignes
Durée d'enregistrement/lecture:	4 heures maximum avec cassette Sharp E-240
Largeur de bande:	12,7 mm
Vitesse de défillement:	23,39 mm/s
Antenne:	75 ohms, asymétrique
Canaux reçus:	Canaux UHF 21 à 69, canaux VHF 2 à 12
Anal de sortie du convertisseur RF:	Canal UHF 30 à 39 (ajustable), préréglé sur ca
Alimentation:	CA 220V, 50Hz
Consommation:	Environ 37 W (avec chauffage anti-condensatio
Température de fonctionnement:	5°C à 40°C
Température de rangement:	-20°C à 55°C
Poids:	10,5 kg
Dimensions:	430(L) x 370(P) x 117(H) mm
VIDEO
Entrée:	1,0 Vc-c, 75 ohms
Sortie:	1,0 Vc-c, 75 ohms
AUDIO	(0 dB = 0,775 Vefficace)
Entrée.	Ligne: -20 dB, supérieur à 50 kohms
Sortie:	Ligne: -5 dB, inférieur à 1 kohm
Accessoires fournis:	Câble de raccordement coaxial 75 ohms
	Mode d'emploi
	Bloc de télécommande sans fil à infrarouge
	Piles sèches UM-4 (1,5V) x 2 pièces
	*Conception et caractéristiques sujettes à mod
Note.	L'antenne doit être conforme à la nouvelle norma
	169-2) pour antenne combinée VHF/UHF avec

---

---

-

---

---

SHARP CORPORATION
