Type de produit	Magnétoscope VHS
Marque	SHARP
Modèle	VC-7700G
Norme vidéo	PAL VHS
Système d'enregistrement	Analyse hélicoïdale à deux têtes rotatives
Alimentation	220 V, 50 Hz
Consommation électrique	Environ 65 W
Dimensions (L x P x H)	480 x 385 x 165 mm
Poids	14,5 kg
Largeur de bande	12,7 mm
Vitesse de défilement	23,39 mm/s
Durée max d'enregistrement/lecture	3 heures avec cassette E-180
Réception canaux	UHF 21-69, VHF 2-12
Sortie convertisseur HF	Canal UHF 30-39 (commutable)
Entrée vidéo	1,0 V crête à crête, 75 ohms
Sortie vidéo	1,0 V crête à crête, 75 ohms
Entrée audio (Micro)	-70 dB, 600 ohms asymétrique
Entrée audio (Ligne)	-20 dB, >50 ohms
Sortie audio (Ligne)	-5 dB, <1 kohms
Antenne	75 ohms asymétrique, conforme DIN 45235
Température de fonctionnement	5 à 40 °C
Température de stockage	-20 à 55 °C
Accessoires inclus	Câble antenne 75 ohms, capot antipoussière, 2 piles rechargeables 1,2 V, 2 piles sèches UM-3, télécommande 8 fonctions, vidéocassette pré-enregistrée

FOIRE AUX QUESTIONS - VC-7700G SHARP

Comment enregistrer une émission télévisée avec le VC-7700G ?

Placez le sélecteur d'enregistrement sur TUNER, choisissez le canal souhaité avec le sélecteur de canaux, introduisez une cassette avec la languette de protection intacte, puis appuyez sur la touche Record (enregistrement).

Comment programmer un enregistrement différé (timer) ?

Appuyez sur PROGRAM, réglez l'heure de début avec HOUR et 10 MIN/MIN, sélectionnez le canal, réglez l'heure de fin de la même manière, puis appuyez sur SET. Enfin, appuyez sur TIMER pour activer le mode minuterie.

Pourquoi l'image de reproduction est-elle parasitée par des bruits ?

Vérifiez que le sélecteur VIDEO/TV est sur TV pour regarder la télévision. Si vous lisez une cassette, assurez-vous que le téléviseur est réglé sur le canal du convertisseur HF (UHF 36 par défaut).

Impossible d'enregistrer : que faire ?

Vérifiez que la cassette utilisée possède sa languette de protection contre l'effacement. Si elle est cassée, couvrez l'emplacement avec du ruban adhésif. Assurez-vous également que le sélecteur REC est sur TUNER pour enregistrer la télévision.

Comment utiliser la fonction APLD (Localisation automatique de programme) ?

Appuyez sur la touche APLD puis sur les touches numériques pour indiquer le nombre de programmes à sauter. Le magnétoscope localise automatiquement le début du programme choisi lors du rembobinage ou de l'avance rapide.

Que faire si le voyant 'Dew' (condensation) s'allume ?

Le voyant Dew indique un excès d'humidité. Attendez que le voyant s'éteigne avant d'utiliser l'appareil. Cela peut prendre quelques minutes. Ne forcez pas le fonctionnement.

Comment effectuer une post-synchronisation son (doublage audio) ?

Raccordez un microphone à la prise MIC ou un appareil audio à l'entrée AUDIO IN. Lancez la lecture de la cassette, puis appuyez sur la touche AUDIO DUB pour enregistrer la nouvelle piste sonore tout en visionnant l'image.

Le magnétoscope ne répond à aucune commande, que vérifier ?

Assurez-vous que l'interrupteur général à l'arrière est sur ON et que la prise secteur est branchée. Vérifiez également que la cassette n'est pas bloquée et que le voyant Dew est éteint.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez jamais de produits chimiques. Pour les têtes vidéo, utilisez une cassette de nettoyage spéciale. Référez-vous à la notice pour plus de détails.

Puis-je utiliser une cassette E-240 ou plus longue ?

La durée maximale spécifiée est de 3 heures avec une cassette E-180. L'utilisation de cassettes plus longues peut provoquer des problèmes de transport de bande. SHARP recommande d'utiliser des cassettes de type E-30 à E-180.

MODE D'EMPLOI VC-7700G SHARP

Précautions à prendre et avertissements.	(1~2)
Caractéristiques.	(3)
Organes de commande et fonctions.	(6~15)
Connexions d'antenne, de magnétoscope et de téléviseur.	(16)
Conditions techniques de fonctionnement
Mise en place de la batterie.	(17)
Réglage de l'horloge.	(18~20)
Fonctionnement du système d'accord.	(21~25)
Indicateur de condensation de l'humidité ambiante.	(26)
Chargement et déchargement de vidéocassette.	(27~28)
Vidécassette.	(27)
Fonctionnement du dispositif APLD (dispositif de localisation automatique de programme).	(29~31)
Indicateur de durée de bande.	(31~32)
Compteur de repérage et fonction de mémoire.	(33)
Système de réembobinage automatique.	(34)
Système incorporé d'alarme de fin de bande.	(34)
Enregistrement
Enregistrement des programmes de télévision.	(35~37)
Visionnement d'une chaîne et enregistrement d'une autre.	(38~39)
Enregistrement par chronorupteur programmable.	(40~49)
Mémoire de rappel.	(50)
Effacement de programme.	(51~52)
Enregistrement en votre absence par mode de temporisation.	(53~54)
Filmer avec une caméra vidéo.	(55)
Connecteur incorporé à dix broches pour raccordement de caméra électronique.	(56)
Lecture.	(57~58)
Déphaseur variable.	(59)
Emploi du bloc de télécommande.	(60~61)
Post-synchronisation son.	(62~63)
Contrôle avant de demander un dépannage.	(65)
Fiche technique.	(67)

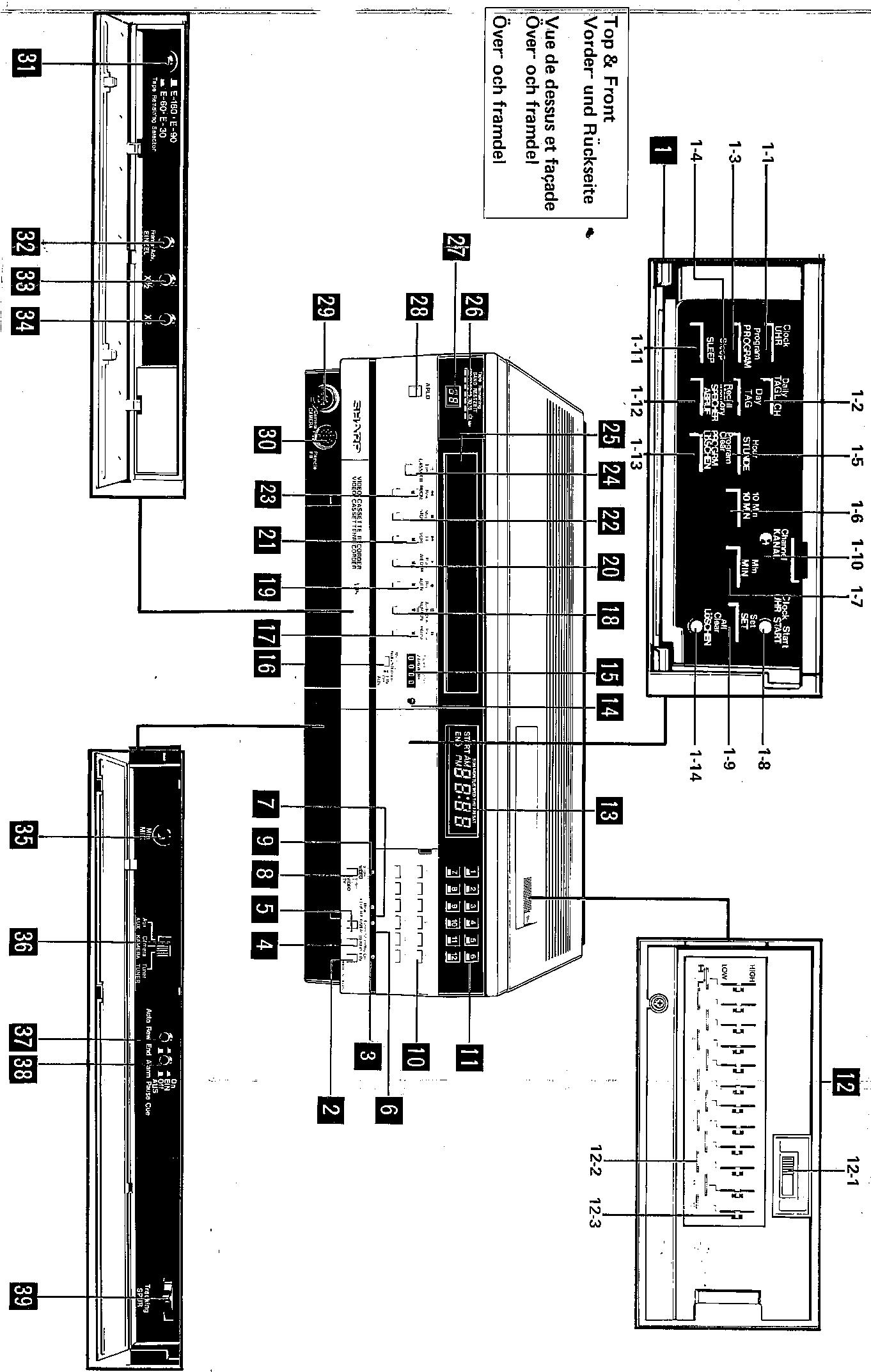

Commandes et fonctions

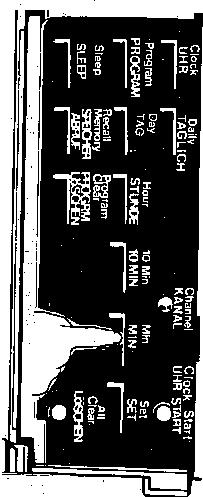

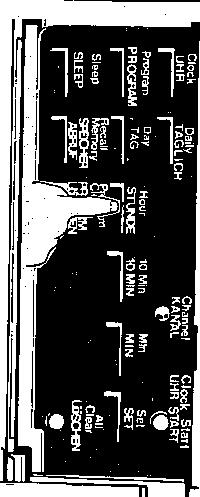

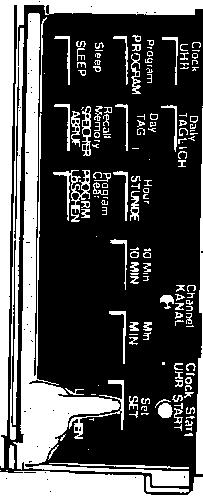

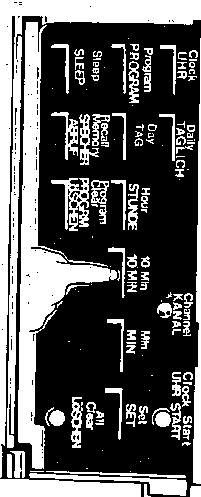

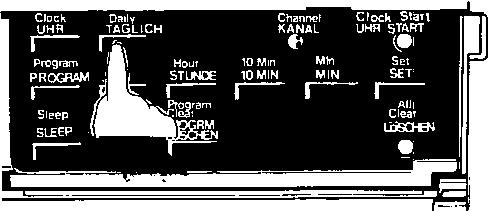

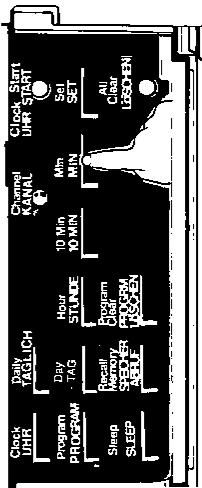

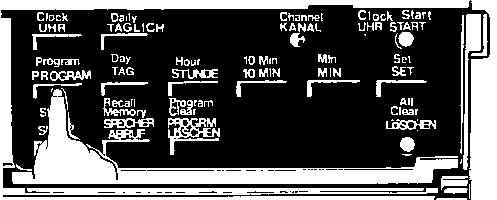

Clock & Programmable timer unit : control panelThis panel may be opened by pulling gently towards you.Inside the panel are control buttons for setting the actual time and programme timer recording (including clear).1-1 ClockTo set the actual time, push this button first. Also, when the digital clock display indicate the start or end time of the programme recording timer, pressing this button immediately causes the display of "actual time". See page 18~20.1-2 DailyUsed for setting the start or end time of the programme recording timer. Repeated recording within the same time band is possible for 7 consecutive days from sunday through saturday. See page 45~48.1-3 ProgramTo set the start time of the programme recording timer, push this button first. See page 42~45.1-4 DayUsed for setting the "actual time" or programme recording timer". See page 18~20, 42~45.1-5 HourUsed to set "hours", "actual time" or "programme recording timer":. It changes from 0 to 1, 2...23.0.It is a 1-push/1-up system, but the number will continue to change as the button is depressed.1-6 10 MinUsed to set the 10s of "minutes" of "actual time" or "programme recording timer". It changes from 0 to 1. 2, 3, 4, 5. 0. It is a 1-push/1-up system, but the number will continue to change as the button is depressed.

1 Zeituhr und programmierbarer Timer:EingabefustaturDie Abdeckplatte kann geöffnet werden, indem vorsichtig daran gezogen wird. An der Innenseite sind die Funktionstasten für das Einstellen der Uhrzeit und das Vorprogrammieren des Timers (einschließlich Löschtaste) angeordnet.1-1 UHRDiese Taste zuerst drücken, wenn die Uhrzeit eingestellt werden soll. Auch wenn in der Sichtanzeige der Zeitpunkt für das automatische Ein- oder Abschalten angezeigt wird, wird durch Drücken dieser Taste auf die normale Uhrzeit zurückgeschaltet. Siehe auch Seite 18~20.1-2 TAGLICHDient zum Einstellen der Ein- oder Abschaltzeit für Timer-Aufnahmen. Unbeaufsichtigte Aufnahme täglich zum gleichen Zeitpunkt ist für sieben aufeinanderfolgende Tage möglich. Siehe auch Seite 45~48.1-3 PROGRAMDiese Taste zuerst drücken, wenn der Einschaltzeitpunkt für eine Timer-Aufnahme programmiert werden soll. Siehe auch Seite 42~45.1-4 TAGDient zum Einstellen der normalen Uhrzeit sowie auch des Ein/Abschaltpunktes bei Timer-Aufnahmen. Siehe auch Seite 18~20, 42~45.1-5 STUNDEDient zum Einstellen der Stunden, wenn die normale Uhrzeigt oder die Ein-/Abschaltzeit einer Timer-Aufnahme eingestellt wird. Ändert die Stundenanzeige von 0 auf, 1, 2,...23, 0 usw. Die Anzeige wird also mit jedem Tastendruck um eine Stelle erhöht; bei gedrückt gehaltener Taste ändert die Anzeige jedoch rasch

1 Horloge & Chronorupteur programmable:panneau de commande.Ce panneau peut s'ouvrir en le tirant sans force spéciale vers soi. Toutes les touches de commande sont placées dans le panneau de commande aux fins de programmation de l'heure légale et des données pour le chronorupteur d'enregistrement de programme (mode d'effacement compris).1-1 "CLOCK"Appuyer d'abord sur ce bouton pour mettre à l'heure. D'autre part, dès que l'affichage numérique de l'horloge indique le début ou la fin de la programmation du chronorupteur d'enregistrement de programme, l'enfoncement de ce bouton provoque un affichage instantané de l'heure légale. Voir page 18~20.1-2 "DAILY"Touche servant à la programmation du début et de la fin des données du chronorupteur d'enregistrement de programme. Un enregistrement répété dans la même tranche horaire est possible sur une durée de 7 jours consécutifs, de dimanche à samedi. Voir page 45~48.1-3 "PROGRAM"Appuyer d'abord sur cette touche pour programmer le chronorupteur d'enregistrement de programme. Voir page 42~45.1-4 "DAY"Touche permettant de mettre à l'heure légale ou de programmer le chronorupteur d'enregistrement de programme. Voir page 18~20, 42~45.1-5 "HOUR"Touche permettant de régler les heures, l'heure légale ou de programme le chronorupteur d'enregistrement de programme. L'affichage change de 0 à 1, 2...23, 0. Il s'agit d'un système à une pression/un

1 Kontrollpanelen för klocka och timerÖppna skyddslocket genom att försiktigt föra det åt dig. Innanför locket finns de knappar du behöver använda för att ställa in klockan och timern (även för återställning av timern).1-1 KlockanFör att ställa in befintlig tid trycker du först på denna knapp. Även om digitalklockan visar start-eller stopptid, kommer klockan att visa befintlig tid (om du ställt in den) så snart du trycker på denna knapp. Se vidare sid 20.1-2 "Daily" - dagliginställningHär ställer du in start- och stopptid för ett program som skall spelas in dagligen under max 7 dagar: söndag till lördag. Se vidare sid 45~48.1-3 ProgramFör att ställa in start- eller stopptid för programtimern börjar du alltid med att trycka in denna knapp, se vidare sid 40-49.1-4 "Day" — veckodagDen här använder du vid inställning av befintlig tid, och när du programmerar timern, se vidare sid 18~20, 42~45.1-5 "Hour" - timmeHär gör du tim-inställningen när du ställer in befintlig tid, eller programmerar timern. Den löper från 0 till 1, 2....23, 0. Knappen matar fram 1 timme för varje tryckning, men fortsätter kontinuerligt så länge knappen hålls intryckt.1-6 10 minHär ställer du in 10-tals minuter av befintlig tid, eller vid programmering av timern. Den matar fram från 0 till 1,2....5, 0, Med Knappen matar du fram en siffra var gång du trycker, men matningen fortsätter så länge knappen hålls intryckt.

1

Minuterie :

réglable

programme

et équipement

minuterie réglage

1 Z E

commande

avec :

minuterie

réglable 1

programme

& P

Panneau d'horloge

touches

fonctions

les touches

sont

côté intérieur

de

pour régler

les sons

boutons de contrôle

sont contenus

panneau

le

À l'intérieur

y compris

y compris

- 1.2.2.

5

HR

1.1 1

51

*

Let ⁺

.

-

-

Clock

e Uhr-

venn di

cken, w

rst drüc

indiquer d'abord.

poser la couche

ce choc disr

temps, p gital clo

actuel le di

. le où

Pour voir Aussi.

enn in

Auch w

soll.

verden

estellt v

au

'actual

of

display

the

causes

tely

media

as Rgo

-20.

ite 18 -

uch Se

Siehe a

haltet.

sc

5.1

-

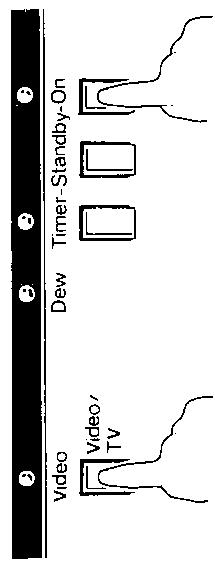

Témoin à diode électroluminescente de mode vidéo Il s'allume quand le sélecteur "Vidéo/TV" est placé sur la position "Vidéo" et au cours du mode de lecture.

9

1. 10.3.4. (1) 10.3.5. (2) 10.3.6. (3)

défilement de la bande.

Affichage à l'aide de 4 chiffres en réponse au

Compteur de recherche

(1) ∴ m = 3/11 ;

1. Antenne de comptage à 000;

Sébastien de 24 mars de 2016, 37.

actuelle est de la production

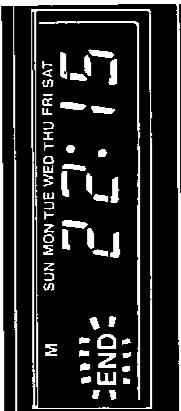

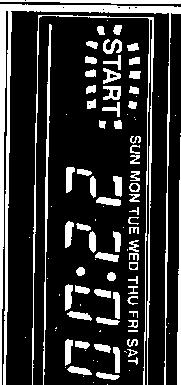

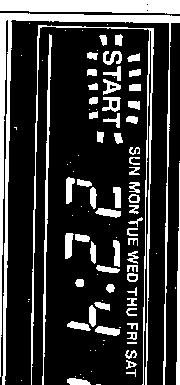

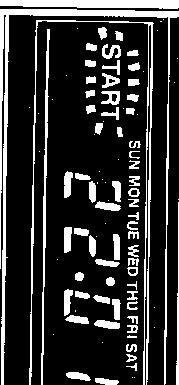

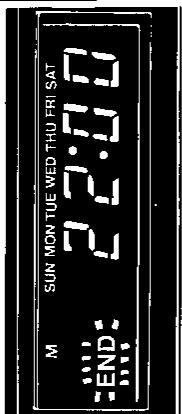

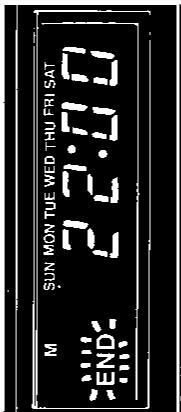

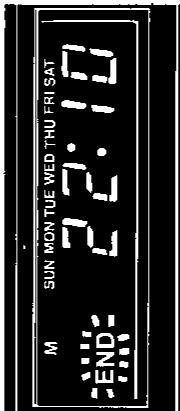

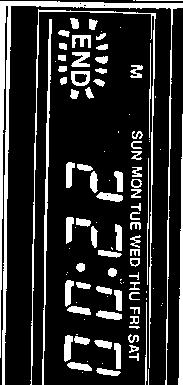

Opère un affichage numérique de l'heure

Chronorupteur à horloge numérique

.

de la commande de télévision reçue.

Choisir une des trois positions en fonction

Commande d'accord prédictif

- 01. YBRUFO

ou inscios de quodas uhs (NTN-6)

Commande de régulation d'accord accepteur

commutateur AF1 en position „ON“.

terminés, ne pas utiliser de ramener le

Dès que les réglages d'accord sont

fonction.

sur la droite, le circuit A-F-I est remis en

- Quand le commutateur est basculé

AR-1 sur la gauche, en position OFF.

pas d'oubli de basculer le compteur

Soulever le couvercle pour le retirer.

Déminer sans force, vers la gauche et

droite du couvercle et faire coulisser ce

Poser un doigt sur la grille à l'extrême

périgée de canal

Couvercle du correct d'accord pour

poussoir commandé s'allume.

amance, la «yant qui cartspond»

[voir 4.1.3.45.5a]

La bobine indique, 9999, au cours du mode de recherche, la bande quand le compteur de recherche commande une interruption de transport de repérage, commutant le nombre du compteur de 1. Wenn eingeschaltet, 16 das Magnetband 10 repérage [Non-Text] [Non-Text] 16 repérage 16 commutateur de mémoire

5

Affiche à l'aide de 4 chiffres

15 Compteur de repérage

•

1

l'affichage du compteur à "0000".

14

Enfoncer ce poussoir pour .ran

:

Poussoir de remise à zéro d'un compteur

actuelle et de la programmation chronométreur en cycle de 24 heures

:

actuelle et de la programmation

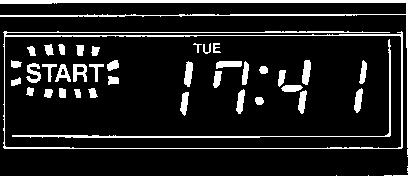

13 Chronorupteur à horloge numérique Opère un affichage numérique de

↑

de la chaîne de télévision reçue,

Choisir une des trois positions en fonction

function

2-3 Commande d'accord précis

- LUT MARIPO

1. 2060.

9

-2 Commande de préiténage d'accord Act

ordre

commutateur AF1 en position "ON"

.

terminés, ne pas oublier de ramener le

commutateur

Dès que les réglages d'accord

sont

fonction.

sur la droite, le circuit AF1 est relié à la sortie

• Quand le même commutateur est

basculé

AF1 sur la gauche en position "OFF" :

n :

ne pas oublier de basculer le commutateur

Jatateur

commande de préréglage d'accord 12

2.08

• Pour faire l'accord à l'aide de l

-0003 com-

gauche, le circuit AFT est mis à l'ar

1. I consolidated AT 1 • En basculant le commutateur

2 5 0

5-1 Commutateur AFT

soulever le couvercle pour le retirer.

•

dernier sans forcer, vers la gauche

droite du couvercle et faire coulisser

Poser un doigt sur la griffe à l'extrémité

préréglage de canal

10 Couvercle du coffret d'accord

pour

•

Quand le sélecteur de canaux

0 est

1. Indicateur de canal

10 Sélecteur de canaux Sert à commuter le tuner incorporé

au

à terspolning.

-1 Poussoir de chargement

L'enfoncement de ce poussoir commande l'ouverture du volet de la fenêtre de chargement de cassette et permet l'in-

24

-2 Déchargement

2 Poussoir d'extraction

ncement de ce poussoir.

25

• Utiliser sur la perte

?

en continuant à appuyer sur ce poussoir.

en continuant à appuyer sur ce poussoir.

32

Poussoir d'avance image par image Une avance image par image

obtenue en appuyant sur ce poussoir après

d'arrêt sur image 17 quand la touche de

lecture 20 est enfoncée. Une avance image

lecture 20 est enfoncée. Une avance image

Poussoir d'avance image par image Une avance image par image

avoir appuyé sur la touche de pause et

d'arrêt sur image 17 quand la touche de

lecture 20 est enfoncée. Une avance image

par image continue est également possible

Sélecteur de durée de bande Les positions (E-180.

E-30) sont sélectionnées en fonction de la

cassette utilisée.

Une avance image par image peut être

obtenue en appuyant sur ce poussoir après

avoir appuyé sur la touche de pause et

parler sur l'usage MX quand la touche de

lecture 20 est enfoncée. Une avance image

par image continue est également possible

..

"ON", l'alarme de fin de bande retentit si la

bande contenue dans la cassette présente

dans le magnétoscope est épuisée en mode

de lecture comme en mode d'enregistrement.

3

Interrupteur de pause APLD

Une fois placé sur la position "ON", les

signaux de recherche du dispositif APLD

sont enregistrés à chaque fois que le

débravage de pause est excité pour rétablir

le mode d'enregistrement.

-

Déphaseur variable

Il permet de supprimer les barres de bruit et les tranages noirs de l'image de reproduction.

33

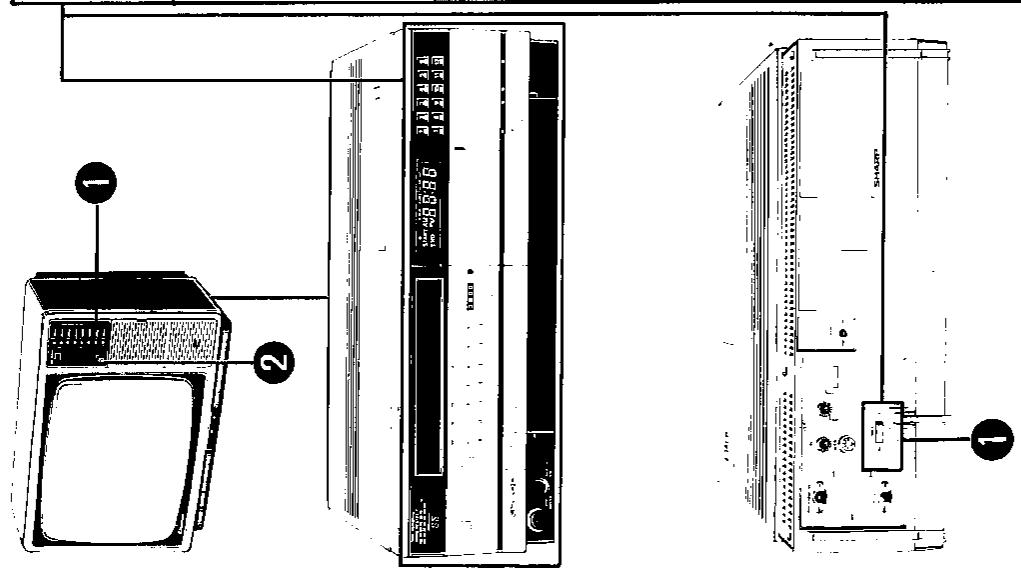

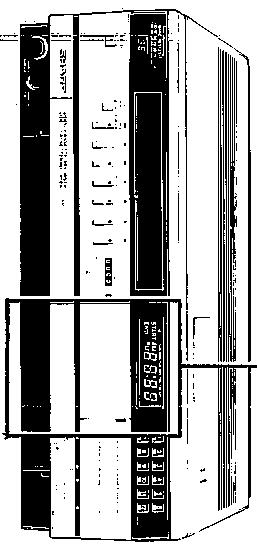

Schéma de branchement

Schéma de branchement

- Retirer le couvercle du boîtier des piles de secours du microprocesseur visible sur la face arrière du magnétoscope et loger les deux piles à l'intérieur dans la position représentée sur l'illustration.

Remarque: Un emploi inapproprié des piles risque de provoquer des fuites d'acide ou éventuellement, une explosion. S'en tenir aux précautions suivantes: 1. Placer les piles sèches dans le boîtier en tenant compte de leur polarité qui est indiquée sur l'appareil. 2. Ne pas mélanger les piles épuisées avec les piles neuves. 3. Ne pas utiliser plusieurs marques de piles ou de tensions différentes. 4. Quand les piles sont épuisées ou si l'appareil reste au repos pendant une période indéterminée, retirer les piles du boîtier. 5. Il existe des piles qui sont rechargeables et d'autres qui ne le sont pas. Contrôler les spécifications sur les piles.

- Lorsque la fiche secteur est branchée sur une prise de courant et que l'interrupteur général est sur "ON", les piles sont rechargées et prêtes à assurer la sauvegarde du microprocesseur.

Appuyer sur la touche d'éjection.

Placer une cassette pré-enregistrée dans la fenêtre de chargement de cassettes.

Appuyer sur la touche de lecture.

Ajuster le canal AV ou vidéo au téléviseur pour obtenir le canal de reproduction UHF 36 ; ceci permet d'obtenir l'image de reproduction et le son optimum par le téléviseur.

Si UHF 36 est utilisé par des stations de radio-diffusion dans votre région et qu'un effet moiré ou autre apparaît sur l'image, mettre la sortie du convertisseur RF sur une autre chaîne, en tournant le sélecteur de chaîne du convertisseur RF. Répéter ensuite les opérations de réglage du récepteur de télévision décrites ci-dessus.

Remarque :

Réglage du magnétoscope

Retirer le couvercle du coffret d'accord pour préréglage de canal.

Enfoncer le sélecteur de canal correspondant à la chaîne désirée.

Appuyer sur le sélecteur de canal correspondant à la chaîne désirée.

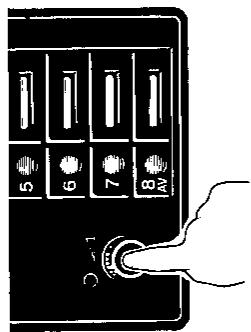

Agir sur la commande de préréglage d'accord correspondant au sélecteur de canal pressé au cours du réglage ⑤ et ajuster pour que l'image de reproduction soit nette sur l'écran du téléviseur. (Refaire les réglages ⑤ et ⑦ cités plus haut pour chaque canal du magnétoscope).

Placer le commutateur AFT en position "ON".

• Il est possible d'effectuer le réglage que dans la mesure où le sélecteur de canal du canal désiré correspond à la commande de préréglage d'accord.
• Il est nécessaire d'effectuer le réglage uniquement lorsque le commutateur AFT est placé sur ON. Par conséquent, ne pas oublier de vérifier si le commutateur AFT est placé sur la position OFF avant de commencer le réglage. Une fois le réglage terminé, ne pas oublier de ramener le commutateur AFT sur la position "ON".

Remarque :

Ce magnétoscope à cassette est équipé d'un chauffage qui empêche la condensation de buée. La lampe témoin Dew s'allume lorsqu'il y a un excès d'humidité dans l'unité. Le dispositif de sécurité empêche l'unité de fonctionner lorsque cette lampe est allumée. Une condensation d'humidité peut apparaître dans l'unité, lorsqu'elle est déplacée d'un endroit froid à un endroit chaud, ou après qu'une pièce ait été chauffée, ou lorsque les conditions ambiantes ont un taux élevé d'humidité. Au cas où la lampe s'allume, attendre simplement avant de faire fonctionner l'appareil que la buée se soit évaporée et que la lampe s'éteigne.

N'utiliser que des cassettes VHS avec ce magnétoscope à cassette.

L'enregistrement précédent est complètement effacé lorsqu'un nouvel enregistrement est fait.

Les cassettes sont équipées d'une patte de protection contre l'effacement afin d'éviter tout effacement accidentel ou un

enregistrement sur une cassette déjà enregistrée et que vous voulez conserver. Lorsque cette patte est enlevée, l'enregistre-

ment ou le doublage audio ne peuvent pas être effectués. Si vous désirez enregistrer une cassette dont la patte de pro-

tection a été enlevée, recouvrir la cavité avec un morceau de bande adhésive.

CASSETTES VIDÉO

Patte de protection contre l'effacement

Quand la cassette est introduite dans la fenêtre de chargement, les mécanismes internes au magnétoscope se chargent de la mettre en place.

Enfoncer la touche d'éjection (ceci commande l'ouverture de la fenêtre de chargement).

①

Enfoncer la touche d'éjection (la cassette est éjectée de la fente de chargement des cassettes).

Le couvercle de la fenêtre de chargement de cassette peut s'ouvrir à la main. Au moment de charger ou de retirer une cassette, ne pas utiliser d'appui avant sur la touche d'éjection.

Quand la touche d'éjection est pressée et que le couvercle de la fenêtre de chargement de cassette est ouvert, celui-ci se ferme automatiquement environ 10 secondes plus tard.

- La fonction APLD ne fonctionnera que pendant le mode de rembobinage ou d'avance rapide.

- Un programme court, de moins de 3 minutes, ne peut pas être compté par le APLD.

Le fait d'appuyer sur la touche d'enregistrement (Record) enregistre automatiquement le signal de repérage.

Le poussoir de défilement rapide ou le poussoir de réembobinage est enfoncé en fonction de la position de

Le nombre de signaux de recherche à sauter à partir de la position actuelle de la bande. Le nombre indiqué par l'indicateur APLD est visible quand la touche de nombre APLD est pressée.

•

Le nombre visible dans l'indicateur APLD diminue unité par unité à chaque fois que les signaux de recherche sont détectés et l'indication sera provisoirement suspendue à la hauteur de la section de bande prévue suivie du mode de lecture automatique.

Au cours du mode d'enregistrement, de lecture ou de pause, la quantité de bande qui se trouve sur le tambour d'alimentation est signalée à l'aide de la rampe des 7 diodes électroluminescentes qui s'allument, s'éteignent et clignotent selon le cas.

Régler le sélecteur de bande restante selon le type de cassette qui va être utilisé.

E-30 (30 minutes)E-60 (60 minutes)	Choisir cette position.
E-120 (120 minutes)E-180 (180 minutes)	Choisir cette position.

Type de cassette

E-30 (30 minuter)E-60 (60 minuter)	Tryck till läge [IMAGE]
E-120 (120 minuter)E-180 (180 minuter)	Tryck till läge [IMAGE]

Pour effacer le nombre indiqué ou pour interrompre la fonction du dispositif APLD au cours de l'opération 1, il suffit d'appuyer sur le poussoir de mise à l'arrêt de manière à ce que l'affichage soit ramené à zéro (00).

Marquage :

- Des différences dans le serrage de la bande, les marques de bandes de cassette, ou des changements importants dans l'alimentation en tension CA ou de la température ambiante, etc., peuvent provoquer une indication incorrecte.

- Remise à zéro du compteur de repérage

Appuyer sur le poussoir de remise à zéro du compteur pour ramener l'affichage numérique de ce dernier à "0000" à la hauteur de n'importe quelle section de la bande.

- Mémoire de compteur

Quand le commutateur de mémoire du compteur de repérage est placé en position "ON", le transport de bande est automatiquement interrompu quand le compteur de repérage indique "9999" et que le mode de réembobinage est appliqué. Cette disposition se révèle particulièrement commode pour lire immédiatement la bande en fin d'enregistrement ou pour répéter le mode de lecture.

■ Exemple :

Placer le commutateur de mémoire du compteur de repérage en position "ON".

Quand la bande est proche de l'épuisement au cours du mode de lecture ou d'enregistrement, un signal d'alarme retentit grâce à ce système d'alarme. Quand la quantité de bande disponible correspond à une durée de 7 minutes, le signal d'alarme retentit lentement et de façon intermittente. Quand la fin de la bande est atteinte, le signal d'alarme retentit rapidement et de façon intermittente. Si l'alarme n'est pas utilisée, placer l'interrupteur d'alarme de fin de bande sur la position "OFF".

Quand la bande est proche de l'épuisement au cours du mode de lecture ou d'enregistrement, un signal d'alarme retentit grâce à ce système d'alarme. Quand la quantité de bande disponible correspond à une durée de 7 minutes, le signal d'alarme retentit lentement et de façon intermittente. Quand la fin de la bande est atteinte, le signal d'alarme retentit rapidement et de façon intermittente. Si l'alarme n'est pas utilisée, placer l'interrupteur d'alarme de fin de bande sur la position "OFF".

Quand la bande de la cassette engagée dans le magnétoscope approche de l'épuisement au cours du mode de lecture ou d'enregistrement, la bande sera automatiquement réembobinée jusqu'au point de départ suivi de l'arrêt du transport de bande. Cette fonction est particulièrement commode pour l'utilisateur.

Quand la bande est proche de l'épuisement au cours du mode de lecture ou d'enregistrement, un signal d'alarme retentit grâce à ce système d'alarme.

Quand la quantité de bande disponible correspond à une durée de 7 minutes, le signal d'alarme retentit lentement et de façon intermittente. Quand la fin de la bande est atteinte, le signal d'alarme retentit rapidement et de façon intermittente. Si l'alarme n'est pas utilisée, placer l'interrupteur d'alarme de fin de bande sur la position "OFF".

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

- Système incorporé d'alarme de fin de bande - Inbyggt bandslutsalarmsystem

Quand la bande est proche de l'épuisement au cours du mode de lecture ou d'enregistrement, un signal d'alarme retentit grâce à ce système d'alarme. Quand la quantité de bande disponible correspond à une durée de 7 minutes, le signal d'alarme retentit lentement et de façon intermittente. Quand la fin de la bande est atteinte, le signal d'alarme retentit rapidement et de façon intermittente. Si l'alarme n'est utilisée, placer l'interrupteur d'alarme de fin de bande sur la position "OFF".

Quand la bande est proche de l'épuisement au cours du mode de lecture ou d'enregistrement, un signal d'alarme retentit grâce à ce système d'alarme. Quand la quantité de bande disponible correspond à une durée de 7 minutes, le signal d'alarme retentit lentement et de façon intermittente. Quand la fin de la bande est atteinte, le signal d'alarme retentit rapidement et de façon intermittente. Si l'alarme n'est utilisée, placer l'interrupteur d'alarme de fin de bande sur la position "OFF".

Quand la bande est proche de l'épuisement au cours du mode de lecture ou d'enregistrement, un signal d'alarme retentit grâce à ce système d'alarme. Quand la quantité de bande disponible correspond à une durée de 7 minutes, le signal d'alarme retentit lentement et de façon intermittente. Quand la fin de la bande est atteinte, le signal d'alarme retentit rapidement et de façon intermittente. Si l'alarme n'est utilisée, placer l'interrupteur d'alarme de fin de bande sur la position "OFF".

Sélectionnez le même canal que celui utilisé par le convertisseur haute fréquence.

Mettre le magnétoscope sous tension.

Allumez l'appareil.

Allumez l'appareil.

Mettre le magnétoscope en fonction (placer l'interrupteur général installé sur le panneau arrière en position « ON » et presser l'interrupteur général en façade pour mettre sous tension).

Placer le sélecteur d'enregistrement sur la position « Tuner ».

Pour interrompre l'enregistrement pendant un bref instant, enfoncer la touche de pause.

Basculer le sélecteur vidéo/TV sur la position « Vidéo ».

Tourner le bouton de sélection vidéo/TV sur la position « vidéo ».

Introduire une cassette dans l'appareil.

Pour arrêter définitivement l'enregistrement, il suffit d'enfoncer la touche d'arrêt.

L'alarme de fin de bande se déclenche lorsqu'il reste 7 minutes de bande jusqu'à la fin. Lorsque la bande a été entièrement utilisée pour l'enregistrement, elle est automatiquement rembobinée au début.

L'alarme de fin de bande retentira dès que la durée disponible de bande correspondra à 7 minutes et jusqu'à la fin de la bande. Quand la bande est entièrement épuisée au cours du mode d'enregistrement

Pour rétablir le mode d'enregistrement, enfoncer la touche de pause pour libérer ce mode et permettre à l'enregistrement de se poursuivre. (Si le mode de pause est maintenu pendant plus de 6 minutes, un arrêt provisoire est automatiquement commandé à des fins de protection de la vidéocassette suivi du rétablissement du mode d'enregistrement).

Choisir le même canal que celui utilisé par le convertisseur haute fréquence.

Placer le sélecteur d'enregistrement sur la position "Tuner".

Mettre le téléviseur en fonction.

■ Récepteur de télévision

Pour contrôler le programme en cours d'enregistrement, tourner le sélecteur de canaux du téléviseur sur le même canal que celui utilisé par le convertisseur haute fréquence. (AV ou canal vidéo).

Choisir la chaîne que l'on désire regarder.

■ Récepteur de télévision

Introduire une cassette dans l'appareil.

Placer le sélecteur Vidéo/TV sur la position "TV".

Enfoncer la touche d'enregistrement.

Sélectionner le canal à enregistrer.

Si une cassette ne possédant plus son segment à briser pour protection contre l'effacement accidentel est introduite par erreur dans la fenêtre de chargement et que le poussoir de chronorupteur (TIMER) est pressé, le couvercle de la fenêtre de chargement s'ouvrira et la cassette sera éjectée de la fenêtre. Introduire une cassette munie de son segment de sécurité. Quand le programme préréglé au chronorupteur est effacé pour être remplacé par un autre programme, appuyer d'abord sur le poussoir "ON" et programmer une nouvelle fois les heures de mise en fonction et mise à l'arrêt et presser le poussoir de chronorupteur (TIMER) en fin de programmation.

Quand la prise d'alimentation du magnétoscope est débranchée d'une prise de sortie du secteur ou quand une panne de courant a eu lieu, les programmations de mise en fonction et de mise à l'arrêt par chronorupteur sont effacées. Si le cas se produit, refaire les programmations au chronorupteur. Quand la diode électroluminescente ne s'allume pas quand le poussoir de chronorupteur (TIMER) est pressé, cela indique qu'aucune cassette n'est dans le magnétoscope. Appuyer sur la touche d'éjection pour vérifier le chargement de la cassette.

Vous pouvez faire un enregistrement même si vous n'êtes pas sur place grâce au minuteur intégré. Le programme peut être enregistré dans les 24 heures suivant le moment où vous avez déterminé l'heure de l'enregistrement. Quand la bande arrive à sa fin et que l'enregistrement a lieu en mode automatique par l'intermédiaire du chronorupteur, le magnétoscope opère automatiquement le réembobinage de la bande et procède ensuite à l'arrêt. Quand ces conditions sont obtenues, l'alimentation est automatiquement coupée.

■ L'enregistrement sans la présence d'un opérateur est possible en utilisant le chronorupteur à programmateur incorporé pour réserver un programme (de début jusqu'à la fin) en l'espace d'une durée de 24 heures.

■ Récepteur de télévision

Mettre le téléviseur en fonction.

Allumer le téléviseur.

1

Mettre le magnétoscope en fonction.

3

Régler les fonctions de marche et d'arrêt du chronorupteur. Par exemple : quand il est 7:13, régler la mise en fonction à 10:15 et la mise à l'arrêt à 11:45. (Voir page ).

Sélectionner le même canal que celui utilisé par le convertisseur haute fréquence.

2

Comment introduire un programme au cours duquel la chaîne 8 commence à être reçue à partir de 22:00 pour être coupée à 22:15, sur une base quotidienne (pendant 7 jours consécutifs). (L'heure légale est 17:41, mardi). Voici comment régler un programme qui doit démarrer chaque jour sur la chaîne 8 à 22:00 et se terminer à 22:15. Supposons qu'il soit jeudi 17:41 et que vous souhaitiez enregistrer 7 jours consécutifs.

	Step Schritt Etapes Steg	Button operationTastenbedienungAction sur les touchesAnvända knappar	DispalyAnzeigeAffichageIndikering	RemarksBemerkungenRemarquesAnmärkning
1	Push the "Program" buttonDie Programmtaste drücken.Appuyer sur la touche "PROGRAM"Tryck på knappen Program.			• Present time is indicated.• START flashes• Channel LED begins flashing• Die derzeitige Uhrzeit wird angezeigt.• Die START Anzeige blinkt.• Die Kanal-LED beginnt zu blinken.• L'heure légale apparaît.• L'indication "START" commence à clignoter.• La diode électroluminescente de canal commence à clignoter.• Befintlig tid visas.• START blinkar.• Kanalindikatorn blinkar.
2	Push the "Daily" buttonDie Taste für tägliche Aufnahme drücken.Appuyer sur la touche "DAILY".Tryck på knappen Daily (daglig)			• All the days of the week will light.• Alle Wochentag-Bezeichnungen leuchten auf.• Tous les jours de la semaine s'allument.• Indikatorerna för alla veckodagar tänds.

OP	Push the "Hour" button.Die Stundemaste drücken.Appuyer sur la touche "HOUR".Tryck på knappen "Hour".			The digit for "hour" changes from 17 to 22.Die Stundenanzeige ändert von 17 auf 22.Les chiffres des heures passent de 17 à 22.Timsiffran ändras från 17 till 22.
P	Push the "10 Min", button.Die 10-Minuten-Taste drücken.Appuyer sur la touche "10 MIN".Tryck på knappen 10 Min.			The second digit of "minute" changes from 4 to 0.Die zweite Minutenstelle ändert von 4 auf 0.Le deuxième chiffre des minutes passe de 4 à 0.Tiotaissifran ändras från 4 till 0.
S	Push the "Min" button.Die Minutentaste drücken.Appuyer sur la touche "MIN".Tryck på knappen Min.			The first digit of "minute" changes from 1 to 0.Die erste Minutenstelle ändert von 1 auf 0.Le premier chiffre des minutes passe de 1 à 0.Minutsiffran ändras från 1 till 0.
P	Puse the "Set" button.Die Einstelltaste drücken. (SET)Appuyer sur la touche "SET".Tryck på knappen Set.			"START" stops flashing and goes out; "M" lights up; "END" begins flashing.Die START-Anzeige stellt das Blinken ein und erlischt; M leuchtet auf, END beginnt zu blinken. K L'indication "START" s'arête de alignoter et disparaity; "M" s'allume et "END" commence 'à alignoter." "START" slacks, M tinds och "END" börjar blinka.

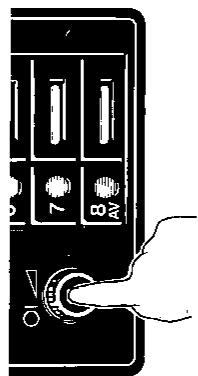

7	Press the channel 8 of "channel selector button".Die Kanalwahltaste 8 drücken.Appuyer sur le poussoir de canal 8 des poussoirs de délection de canaux.Tryck in kanal 8 på kanalväljaren.			Channel LEDgoes gut.Channel selector button in step 7 can be pushed anytime before completion of END time settingDie Kanal-LED erlischt.Die in Schritt 7 zu drückende Kanalwahltaste kann zu jedem beliebigen Zeitpunkt betätigt werden, bevor die END Anzeige erlischt.La diode électroluminescente de canal s'éteint.Le poussoir de sélection de canal décrit au cours de l'opération 7 peut être pressé à tout moment avant de terminer la programmation de la fin de programme (END).Kanalindikatorn tänds.kanalväljaren i steg 7 kan tryckas in närsom, helst före tidsinställningen.
8	Since END time is 22:15 while 22:00 is already indicated, it is unnecessary to push the "HOUR" button.De die Abschaltzeit von 22:15 Uhr bereits angezeigt wird, muß die Stundentaste nicht gedrückt werden.Etant donné que la fin du programme est à 22:15 et que l'indication actuelle est 22:00, il n'y a pas lieu d'appuyer sur la touche "HOUR".Eftersom sluttiden skall vara 22: 15, och 22: 00 redan visas, behöver du inte trycka på "Hour".
9	Push the "10 Min" button.Die 10-Minuten-Taste drücken.Appuyer sur la touche "10 MIN".Tryck på knappen 10 Min.			The second digit of "minute" changes from 0 to 1.Die zweite Minutenstelle ändert von 0 auf 1.Le deuxième chiffre des minutes passe de 0 à 1.Tiotalssiffran ändras från 0 till 1.
10	Push the "Min" button.Die Minutentaste drücken.Appuyer sur la touche "MIN".Tryck på knappen Min.			The first digit of "minute" changes from 0 to 5.Die erste Minutenstelle ändert von 0 auf 5.Le premier chiffre des minutes passe de 0 à 5.Minutsiffran ändras från 0 till 5.

Appuyer sur le poussoir de canal 8 des poussoirs de sélection de canaux.

recommencer).

se met à l'heure légale.

programme est réalisé après la mise en

Indication "FULL" : L'indication "FULL" apparaît quand la mise en mémoire du thème data for 7 jours et essaie de le faire pour

Observations :

Niveaux :

Note

Si une durée supérieure à 30 secondes est laissée entre les diverses commandes de programmation, l'appareil sort automatiquement du mode d'actions et de comptage. Toutefois, le mode d'actions et de comptage.

mémoire jusqu'au dernier programme.

programme est réalisé après la mise en

Indication "FULL" : L'indication "FULL" apparaît quand la mise en mémoire du thème data for 7 jours, et essaie de le faire pour

Remarque :

■ Récepteur de télévision ■ TV-mottagaren ■ TV Receiver ■ Fernsehempfänger

Éteindre le téléviseur.

Éteindre le téléviseur. Mettre le téléviseur à l'arrêt. Slå av TVn.

Introduire une cassette dans la fenêtre de chargement. Ladda med en kassett.

PROGRAM CLEAR" juste après l'opéra-

"MARQUE plus haut, appuyer sur la touche

indiqué plus haut

Pour effacer les données du programme

Exemple :

SKIMITS IYCKER DU BARA PA "Program Clear"

• 2017 and the minimum program som ovan de-

(A) À partir d'une caméra vidéo de studio.

Lisez attentivement le mode d'emploi de la

caméra électronique avant de la raccorder.

Raccorder le magnétoscope, le téléviseur, la

caméra, etc., en consultant l'illustration

ci-dessous.

de caméra électronique

dix broches pour raccordement

Connecteur incorporé à

Connecteur incorporé à dix broches pour raccordement de caméra. Connecteur incorporé à dix broches pour raccordement de caméra.

Ce magnétoscope est muni d'un connecteur recevant

directement le connecteur mâle à dix broches de la caméra.

À un VC-7700, vous pouvez connecter une caméra vidéo via un connecteur à 10 broches.

Les spécifications du même type de connecteur de caméra à 10 broches peuvent être différentes. Par conséquent, veuillez contrôler avec le distributeur quand la caméra est utilisée.

Remarque :

Mettre le magnétoscope en fonction.

Récepteur de télévision

1. Allumer le téléviseur.

Mettre le téléviseur en fonction.

Allumer le téléviseur.

Choisir le même canal que celui utilisé par le convertisseur haute fréquence. (Canal AV ou vidéo)

Appuyer sur la touche d'arrêt (Stop).

L

- Pour interrompre momentanément le mode de lecture, appuyer sur la touche de

(3) Si le mode de pause est maintenu pendant plus de 6 minutes, un arrêt provisoire est automatiquement commandé à des fins de protection de la bande de la vidéocassette, suivi du rétablissement du mode de lecture.

Pour rétablir le mode de lecture, il suffit de presser sur la touche de pause pour libérer celle-ci : ceci rétablit le mode de lecture.

La quantité de bande restante est affichée quand la quantité de bande disponible correspond à 7 minutes et s'arrête rapidement. Quand la bande est entièrement lue, elle est automatiquement rembobinée jusqu'au point de départ.

- Lorsque l'image reproduite est accompagnée d'un bruit, tourner la commande de contrôle des pistes (Tracking) soit vers la droite soit vers la gauche jusqu'à ce que l'image soit bonne. Cette commande doit normalement être en position centrale Auto.

Dégager le récepteur de télécommande et le faire reposer sur ses pieds.

2

Loger les piles sèches dans leur boîtier (fournies dans l'emballage) dans le récepteur de télécommande.

Appuyer sur cette partie pour

Emploi du bloc de télécommande

Placer l'interrupteur général du magnétoscope en position "ON" et l'interrupteur général sur "ON". Les modes à la lecture, arrêt sur image, pause, avance image par image (F-Adv), lecture à deux fois la vitesse normale et lecture à la moitié de la vitesse normale peuvent être commandés à partir des touches de l'émetteur de télécommande.

(La lecture est ainsi réalisable, image par image)

Mode de lecture à la moitié de la vitesse normale

normale

3-1 Appuyer sur la touche de lecture 3-2 Appuyer sur la touche "X1/2"

Mode de lecture au double de la vitesse normale : ! Appuyer sur la touche de lecture ! Appuyer sur la touche "X-2" Lecture à double vitesse

Choisir le canal AV ou vidéo. Choisir le canal AV ou vidéo.

Mettre le téléviseur en fonction

- Récepteur TV - Récepteur TV - Récepteur de télévision - Récepteur TV

Pour opérer un mixage sonore avec un microphone et le programme d'un équipement audio extérieur, raccorder les deux sources respectivement aux prises "MIC" et "AUDIO IN".

Si un programme sonore doit être injecté à partir d'un programme enregistré lu par un magnétophone ou à partir d'un disque lu par une table de lecture, raccorder respectivement l'appareil utilisé à la prise d'entrée "AUDIO".

Quand une post-synchronisation sonore doit être réalisée à l'aide d'un microphone, raccorder ce dernier à la prise "MIC".

- microphone et autre équipement audio extérieur

propre piste sonore sur un matériel enregistré précédemment. La piste sonore précédente sera totalement effacée.

■ Le terme doublage audio signifie que vous ajoutez votre

Note :

Débrancher le microphone quand un

enregistrement des programmes télé-

visés est réalisé.

Si cette opération est oubliée, les

signaux du microphone seront enregi-

strés en même temps que le programme

sonore de l'émission de télévision.

Remarque :

Appuyer sur la touche d'arrêt pour interrompre la post-

Appuyer sur la touche de synchronisation son.

Appuyer sur la touche de lecture.

Appuyer sur la touche de lecture.

Mettre l'appareil en fonction.

Mettre l'appareil en fonction.

Appuyer sur la touche d'éjection.

Appuyez sur Eject.

Insérez la cassette.

Introduire une cassette dans la fente

Avant de faire appel à un service de dépannage, veuillez procéder aux contrôles suivants en vous référant au tableau de recherche de pannes.

Panne	Cause possible
Le courant d'alimentation ne parvient pas au téléviseur ni au magnétoscope.	La prise d'alimentation n'est pas raccordée à une prise murale du secteur.
L'image reproduite sur l'écran du téléviseur est parasitée par des bruits quand un programme de télévision est regardé.	Le sélecteur "VIDEO/TV" est en position "VIDEO".
Impossibilité d'enregistrer ni de réaliser une post-synchronisation son.	Le segment de protection contre l'effacement de la cassette a été brisé.
Le mode de lecture ne permet pas d'obtenir d'image.	Les cordons de-raccordement sont débranchés.
L'image de reproduction est chargée de bandes de bruit.	Le canal vidéo n'a pas été sélectionné au téléviseur.
Impossible d'obtenir le mode de réembobinage.	Le bouton du déphaseur variable n'est pas en position centrale.Le ramener en position central. S'il est en position centrale, le tourner vers la droite ou vers la gauche jusqu'à ce que l'image de reproduction soit nette.
Le transport de bande n'a pas lieu quand la touche d'enregistrement ou de lecture du magnétoscope est enfoncée.	La bande a été réembobinée jusqu'au point de départ.
Aucun mode opérationnel n'est obtenu même sur commande de le bouton d'enregistrement, lecture, défilement rapide, ré-remebobinage ou post synchronisation son.	La touche de l'émetteur du bloc de télécommande est en position d'arrêt ou de pause/arrêt sur image.
Impossibilité d'enregistrement des émissions télévisées.	Si l'indicateur de condensation d'humidité est allumé, attendre jusqu'à ce qu'il s'éteigne.
Le transport de bande n'a pas lieu quand les poussoirs opérationnelles sont pressées et qu'une caméra électronique est employée.	Le sélecteur "REC" est en position "AUX" ou "CAMERA".Emploi inadapté de la télécommande de caméra.

mat:	Standard PAL VHS
ème d'enregistrement vidéo:	Système d'analyse hificoidale à deux têtes rotatives.
ée d'enregistrement et de lecture:	maximum de 3 heures avec une cassette SHARP E-180.
geur de bande:	12,7 mm
esse de défilement:	23,39 mm/sec.
tenne:	75 ohms asymétrique
naux de réception:	Canaux UHF: 21 à 69
nal de sortie du convertisseur H.F.:	Canal UHF: 30 à 39 (commutable)
mentation:	chaînes VHF de z à 12
	VC-7700G/S/N/P (220V, 50 Hz)
nommation électrique:	Environ 65 W (Secteur alternatif)-(Commande de caméra)
mpérature de fonctionnement:	5 à 40 degrés C
mpérature de stockage:	-20 à 55 degrés C
ids:	14,5 kg
mensions:	480mm(L) x 385mm(P) x 165mm(H)
déo:
Entrée:	1,0 V crête à crête, 75 ohms
Sortie:	1,0 V crête à crête, 75 ohms
dio:	(0 dB = 0,775 VRMS)
Entrée:	Micro: -70 dB, 600 ohms asymétrique
	Ligne: -20 dB, mieux que 50 ohms
Sortie:	Ligne: -5 dB, moins de 1 kohms
CESSOIRES
CESSOIRES COMPRIS	Câble de raccordement d'antenne coaxial de 75 ohms (fiche comprise) Capot antipoussièreMode d'emploiPiles rechargeables (2) (1,2V)Vidéocassette pré-enregistréePiles sèches (2) UM-3 (1,5V).Télécommande sans fil à rayons infrarouges 8 fonctions.
	La présentation et les renseignements techniques sont sujets à modification sans préavis.
EMARQUE:	L'antenne doit être confrome au nouveau standard DIN 45235 (IEC 169-2) pour une antenne VHF-UHF combinée à connecteur de 75 ohms.
