| Type de produit | Récepteur satellite |
| Marque | SHARP |
| Modèle | TU-AS1G |
| Catégorie | Récepteur satellite |
| Alimentation | Secteur avec interrupteur principal |
| Nombre de canaux préréglables | 48 |
| Modes audio | 10 stéréo, 10 mono, 1 mono variable (5,50 - 8,50 MHz) |
| Prise d'entrée satellite | IF Input (F-type) |
| Sortie AV | Péritel (21 broches) |
| Sorties audio | 2x RCA (L/R) |
| Sortie RF | Oui, avec réglage canal |
| Entrée RF | Oui, pour antenne TV |
| Interface décodeur | Péritel pour décodeurs SKY/FILMNET |
| Sortie MAC B.B. | Oui |
| Commande polariseur | Magnétique, commutation électrique ou OFF |
| Indicateur de niveau d'entrée | Oui, pour alignement antenne |
| Télécommande | Infrarouge, 2 piles AA |
| Piles de télécommande | 2x 1,5V AA |
| Sécurité | Ne pas couvrir, éviter liquides, ne pas ouvrir le boîtier |
| Entretien | Nettoyer avec un chiffon sec |
| Réparabilité | Faire appel à un centre agréé Sharp |
FOIRE AUX QUESTIONS - TU-AS1G SHARP
Questions des utilisateurs sur TU-AS1G SHARP
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Récepteur satellite au format PDF gratuitement ! Retrouvez votre notice TU-AS1G - SHARP et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TU-AS1G de la marque SHARP.
MODE D'EMPLOI TU-AS1G SHARP
Les produits électroniques grand public SHARP ont acquis une réputation internationale pour leur qualité irréprochable et leur technologie de précision depuis 1924, date à laquelle la marque SHARP apparut pour la première fois sur un récepteur radio.
Votre nouveau récepteur d'émission satellite SHARP intègre des circuits électroniques ultraperfectionnés ainsi que les technologies les plus récentes afin de vous permettre d'apprécier pleinement les émissions télévisées par satellite.
Nous vous conseillons de lire attentivement ce mode d'emploi et de le conserver pour référence ultérieure afin de pouvoir obtenir les meilleures performances de votre nouveau récepteur satellite.
Emplacement et manipulation
- Des ouvertures d'aération sont aménagées dans le coffret du récepteur afin d'éviter les températures excessives à l'intérieur du récepteur. Eviter de placer le récepteur dans des endroits fermés, de le couvrir ou d'une manière générale d'empêcher la circulation de l'air.
- Ne pas exposer le récepteur à la lumière directe du soleil ou à proximité de sources de chaleur.
- Ne rien insérer ni faire tomber dans le récepteur, ce qui pourrait empêcher la circulation de l'air et provoquer un incendie.
- Ne placer aucun objet contenant de l'eau ou n'importe quel autre liquide sur le récepteur. Dans le cas où un liquide pénétrerait dans le coffret, débrancher sur le champ le récepteur, et contacter immédiatement un revendeur ou un centre d'entretien agréé par Sharp.
- Ne pas retirer le coffret du récepteur. Le fait de toucher les pièces internes du coffret peut provoquer l'électrocution et/ou endommager le récepteur. Pour l'entretien et le réglage à effectuer à l'intérieur du coffret, faire appel à un revendeur qualifié ou un centre d'entretien agréé par Sharp.
- Si le récepteur ne fonctionne pas normalement, mettre l'appareil hors tension, puis de nouveau sous tension dix secondes plus tard.

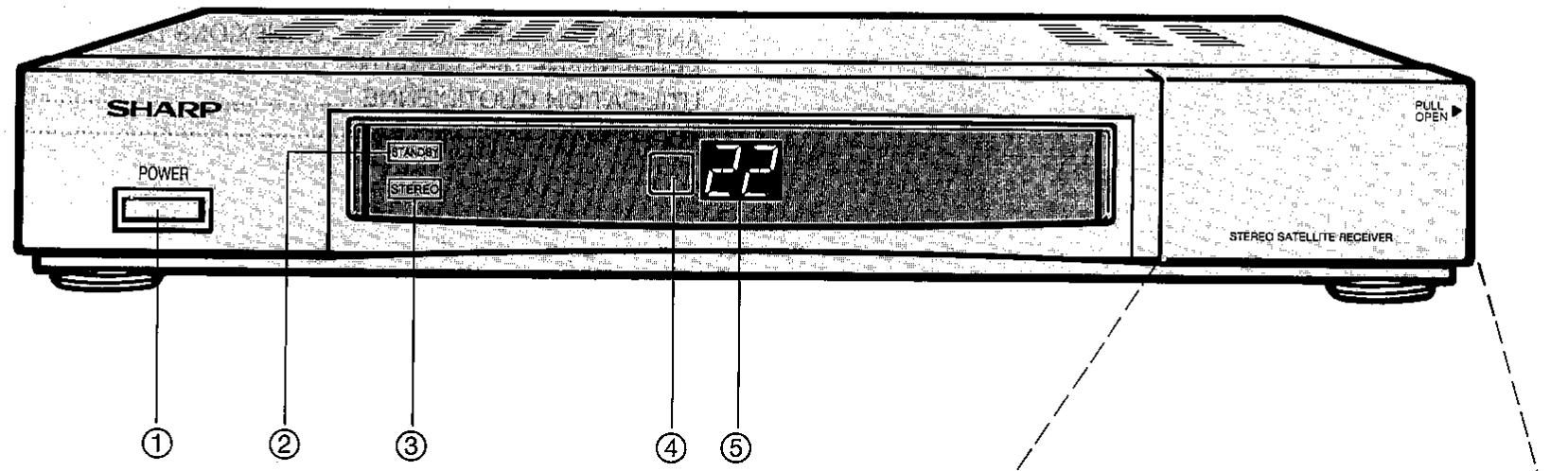

① Interrupteur d'alimentation (POWER)
② Indicateur de mode d'attente (STANDBY)
③ Indicateur de mode stéréo (STEREO)
④ Fenêtre du capteur de télécommande
⑤ Indicateur de canaux

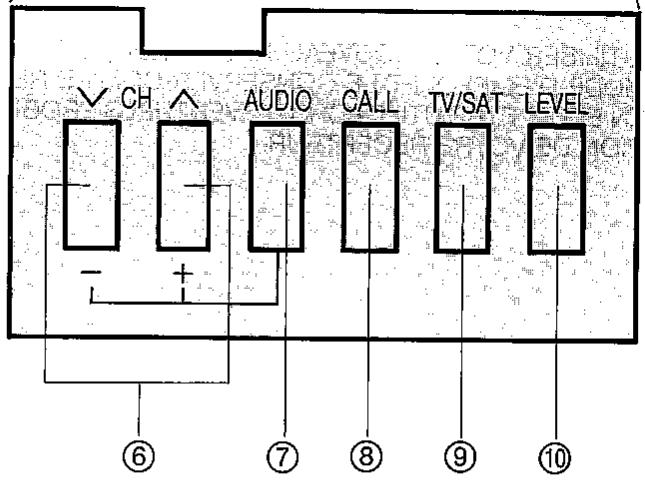

⑥ Touches de recherche des canaux dans l'ordre croissant ou décroissant (CH)
⑦ Sélecteur de mode audio (AUDIO)
⑧ Touche d'appel (CALL)
⑨ Sélecteur télévision/satellite (TV/SAT)
⑩ Touche de niveau d'entrée (LEVEL)

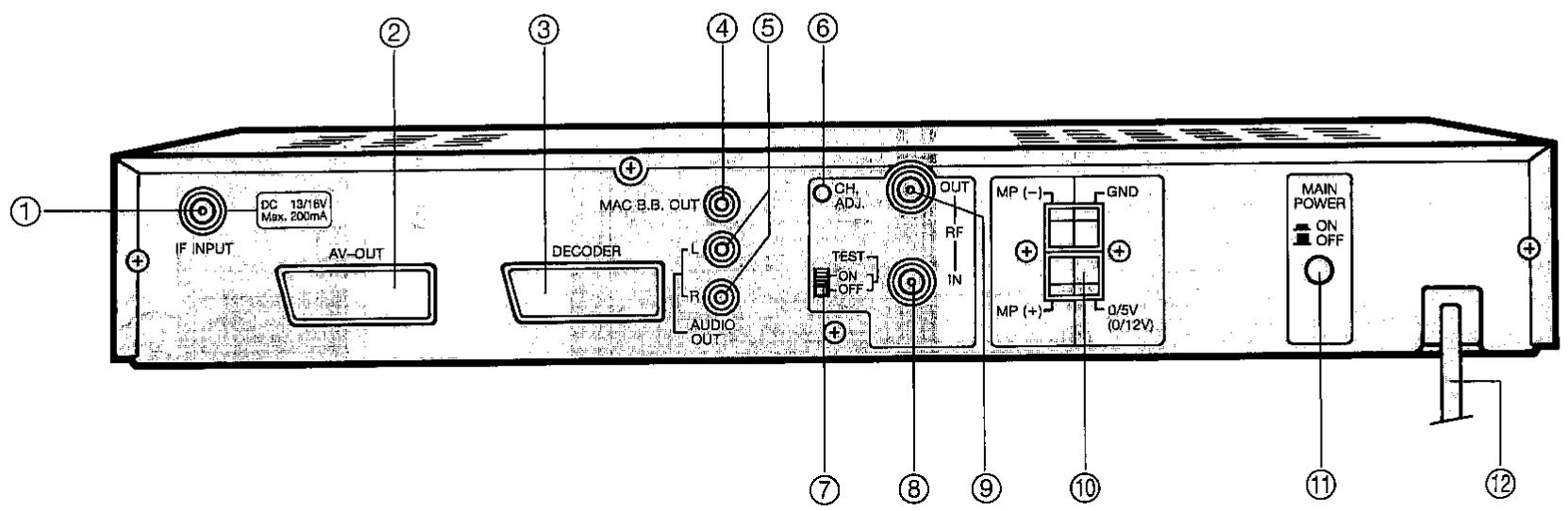

① Prise d'entrée satellite à fréquence intermédiaire (IF INPUT)
② Prise AV Péritel (AV-OUT)
③ Prise Péritel pour l'interface du décodeur (DECODER)
④ Prise de sortie pour bande de base MAC (MAC OUT)
⑤ Prises de sortie audio gauche/droite (AUDIO OUT)
⑥ Vis de réglage de canaux (CH. ADJ.)
⑦ Commutateur de marche/arrêt de signal d'essai (TEST ON/OFF)
⑧ Prise d'entrée radiofréquence (RF INPUT)
⑨ Prise de sortie radiofréquence (RF OUTPUT)
⑩ Prises de commande du polariseur
⑪ Interrupteur principal d'alimentation (MAIN POWER ON/OFF)
⑫ Cordon d'alimentation

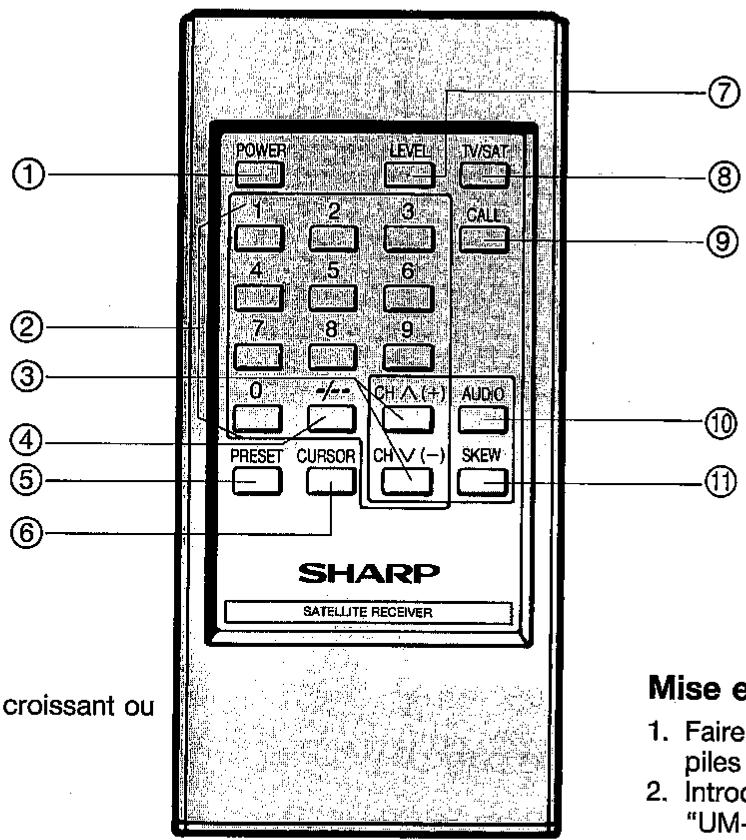

① Touche marche/arrêt (POWER)
② Touches numériques 0 à 9
③ Touches de recherche des canaux dans l'ordre croissant ou décroissant (CH)
④ Sélecteur 1 ou 2 chiffres
⑤ Touche de préréglage (PRESET)
⑥ Curseur (CURSOR)
⑦ Touche de niveau d'entrée (LEVEL)
⑧ Touche de sélection télévision/satellite (TV/SAT)
⑨ Touche d'appel (CALL)
⑩ Sélecteur de mode audio (AUDIO)
⑪ Touche de commande d'alignement (SKEW)

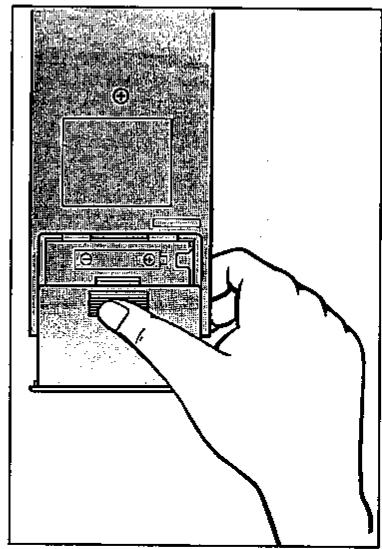

Mise en place des piles
- Faire glisser le couvercle du logement des piles comme indiqué sur l'illustration.
- Introduire deux piles de format "AA" ou "UM-3" de 1,5 V en respectant les polarités inscrites à l'intérieur du logement.
- Remettre le couvercle.
Remarque:
La télécommande nécessite une puissance de 3 volts pour fonctionner correctement. Lorsque les piles sont usées, elle ne peut fonctionner normalement. Remplacer les piles de la manière indiquée ci-dessus.
Raccordement à d'autres appareils audiovisuels
Ce récepteur d'émissions satellites peut être raccordé à votre téléviseur ou magnétoscope par l'intermédiaire des prises de sortie et d'entrée radio-fréquence (RF INPUT, OUTPUT). Néanmoins, si votre téléviseur ou magnétoscope est équipé d'une prise Péritel, il est préférable d'utiliser cette prise (consulter le paragraphe Raccordement aux prises de sortie audio, en page suivante).
Raccordement par l'intermédiaire des prises radiofréquence
- Prise de sortie radiofréquence — Raccorder cette prise à la prise d'entrée de l'antenne du téléviseur ou du magnétoscope à l'aide d'un câble coaxial de 75 ohms.
- Prise d'entrée radiofréquence — Raccorder cette prise sur une antenne de télévision. Une fois cette connexion et le raccordement décrit en (1) réalisés, votre téléviseur ou magnétoscope est capable de recevoir à la fois des émissions de télévision ordinaires et des émissions de télévision par satellite par l'intermédiaire de la prise de sortie radiofréquence. Il est possible de passer d'un mode à l'autre en appuyant sur la touche TV/SAT.
- Réglage du canal et commutateur de mire
Régler votre téléviseur ou magnétoscope sur le signal de radiofréquence (RF OUT) en procédant de la manière suivante:
① Mettre le téléviseur et le récepteur sous tension (les deux interrupteurs d'alimentation situés à l'arrière et à l'avant du récepteur doivent être mis en position ON.)
② Mettre le commutateur d'essai (TEST) situé à l'arrière du récepteur satellite sur la position ON.
③ Faire défiler les canaux du téléviseur ou du magnétoscope du canal 30 au canal 39 (UHF) jusqu'à ce qu'apparaisse clairement la mire (deux barres verticales) sur l'écran du téléviseur.
Dans le cas où la mire n'apparaîtrait pas clairement à cause de parasites ou d'interférences, régler la fréquence (RF OUT): tout en regardant l'écran du téléviseur, tourner la vis (CH. ADJ.) située à l'arrière du récepteur satellite à l'aide d'un petit tournevis. Cesser de tourner la vis lorsque la mire est nette. Si vous tournez trop la vis, vous pourrez être amené à modifier le canal du téléviseur ou du magnétoscope afin que la mire puisse apparaître clairement.
④ Lorsque la mire apparaît clairement, mettre le commutateur d'essai sur la position OFF. Cette installation terminée, il est possible de visionner la sortie du récepteur satellite sur le canal du téléviseur ou du magnétoscope que vous avez utilisé plus haut.

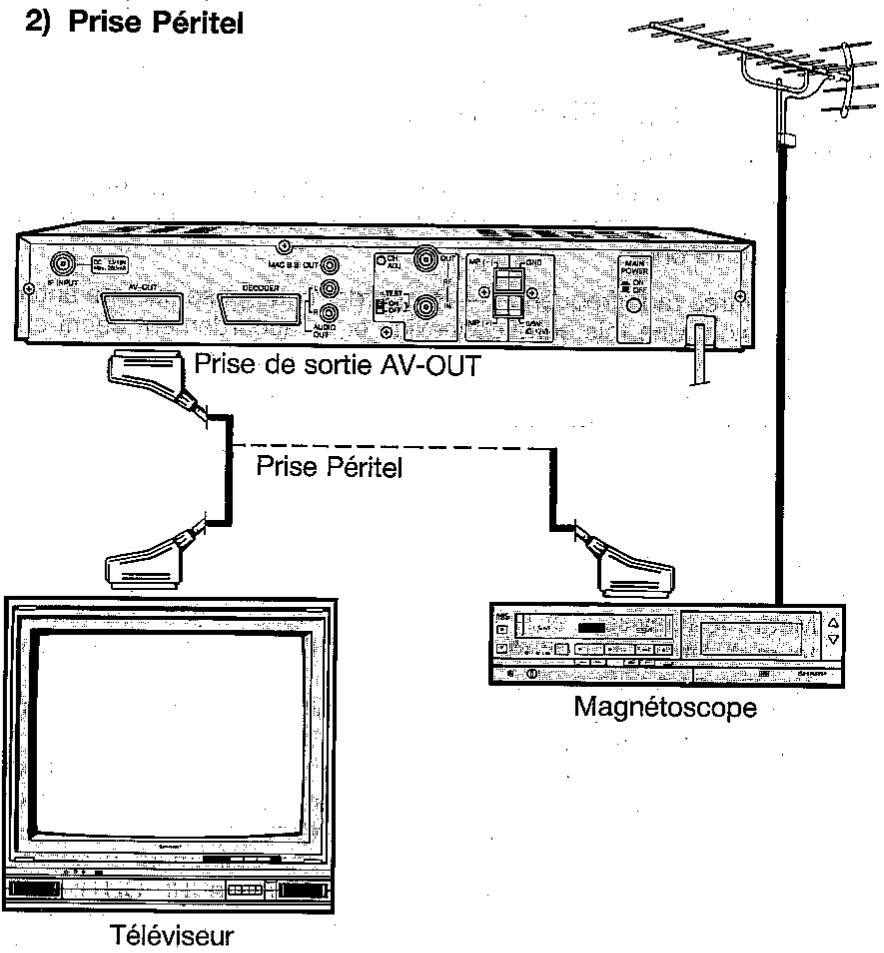

Raccordement par l'intermédiaire de la prise de sortie AV-OUT (prise Péritel à 21 broches)
C'est la meilleure manière de connecter le récepteur d'émissions satellites à votre téléviseur ou magnétoscope. Il suffit de raccorder la prise de sortie AV-OUT située à l'arrière du récepteur satellite à la prise Péritel de votre téléviseur ou magnétoscope par l'intermédiaire d'un câble Péritel. Si votre téléviseur ou magnétoscope n'est pas équipé d'une prise Péritel, vous devrez utiliser la prise radiofréquence, et procéder en vous conformant aux instructions décrites auparavant.
Remarques:
• Le raccordement par l'intermédiaire de la prise Péritel dispense du réglage effectué par l'intermédiaire de la commande CH. ADJ.
Lorsqu'il est sous tension, le récepteur transmet les signaux de commande par l'intermédiaire de la broche 8 de la prise Péritel.
Raccordement aux prises de sortie audio.
Ce récepteur est équipé de prises de sortie audio-stéréo afin d'obtenir une meilleure qualité sonore par l'intermédiaire de haut-parleurs extérieurs, et de recevoir des émissions uniquement audio.
Connector les prises audio gauche (L) et droite (R), situées à l'arrière du récepteur, aux prises d'entrée auxiliaires (AUX) de votre chaîne stéréo.
Exemples de connexions
1) Connexion radiofréquence
EXEMPLE

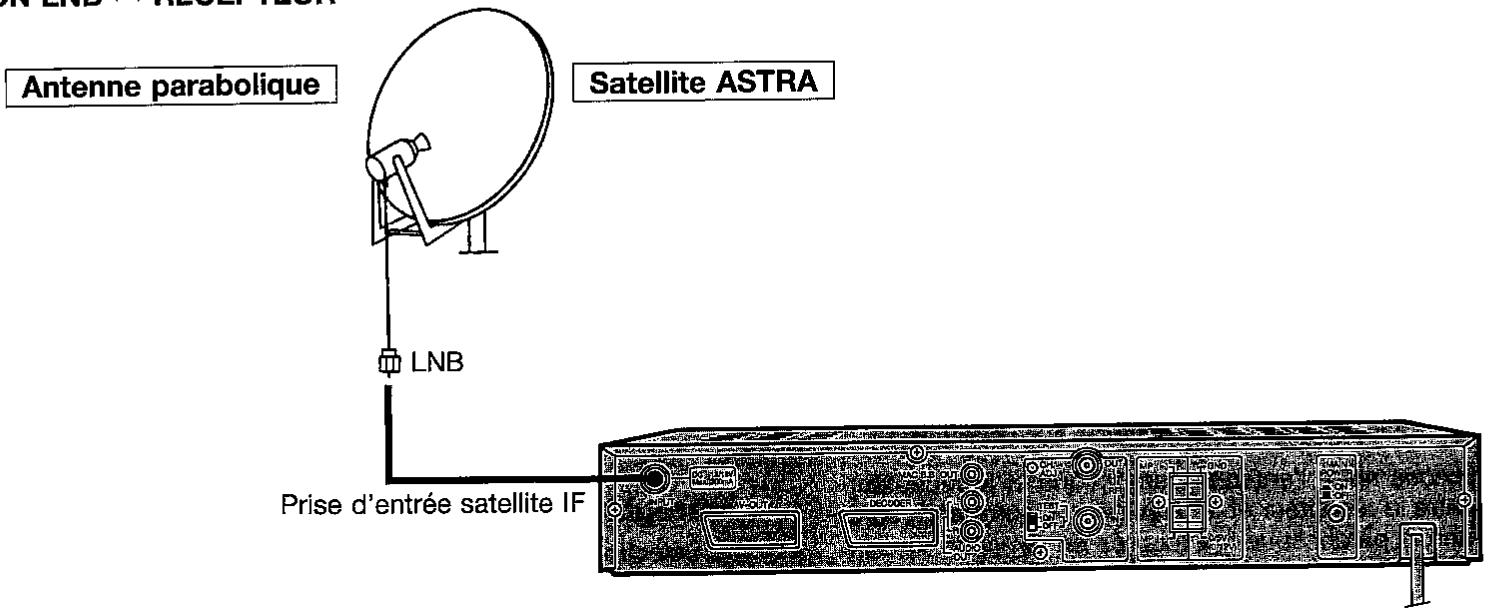

CONNEXION LNB ↔ RECEPTEUR
Remarque:
Débrancher le récepteur de la prise secteur lors de la connexion des antennes paraboliques.
Si le câble coaxial connecté à l'entrée IF est court-circuité, l'appareil doit être mis hors tension pour éviter d'être endommagé. (Ceci ne s'applique pas lorsque le sélecteur du polarisateur est en position OFF.) Dans ce cas, vérifier le câble coaxial, mettre l'appareil hors tension et attendre dix secondes avant de le remettre sous tension.
Installation de l'antenne parabolique pour le satellite ASTRA
① Installer solidement l'antenne parabolique et la diriger directement sur le satellite ASTRA.
② Connecter le LNB (bloc à faible bruit) de l'antenne à la prise d'entrée IF INPUT au moyen d'un câble coaxial de 75 ohms.
Prises de commande du polariseur
Un système d'antenne parabolique est constitué d'une antenne parabolique, d'un LNB avec polariseur, et d'un cornet d'alimentation. Ce récepteur envoie des signaux de commande aux polariseurs, et les fait passer de la
polarisation horizontale à la polarisation verticale, permettant ainsi la réception de canaux transmis avec chacune de ces deux polarisations. Les chapitres suivants donnent une brève description des méthodes de connexions des polariseurs au récepteur. Lire attentivement les manuels d'installation des systèmes d'antenne parabolique.
Pour de plus amples détails sur les signaux de commande, se référer à la page 62. Sélection du polariseur.
Commande du LNB de type magnétique (Sélectionner le mode normal)
Si l'antenne parabolique est équipée d'un LNB de type magnétique, régler le sélecteur du polariseur situé à l'arrière du récepteur sur la position NORMAL, et connecter les deux conducteurs de commande du polariseur aux prises MP (−) et MP (+) ou aux prises GND et 0/5V (0/12V).
Commande du LNB de type commutation électrique (Sélectionner le mode de commutation électrique)
Si l'antenne parabolique est équipée d'un LNB de type commutation électrique, connecter simplement le câble coaxial et régler le sélecteur du polariseur situé à l'arrière du récepteur sur la position ELECTRIC POL. Le câble coaxial envoie des signaux de commande de polarité au polariseur.
Système parabolique non nécessaire
Dans le cas où les signaux sont produits par une émission combinée de signaux ou par un dispositif similaire qui ne requiert pas de sélection de polarité, régler le sélecteur du polariseur situé à l'arrière du récepteur sur la position OFF. Le récepteur ne produit pas de signal de commande.
LNB connecté par l'intermédiaire d'un boîtier d'interface
Dans le cas où l'antenne parabolique est connectée à un boîtier d'interface pour la commande du polariseur, régler le sélecteur du polariseur situé à l'arrière du récepteur sur la position ELECTRIC POL. Connecter ensuite les deux conducteurs de commande du polariseur aux prises GND et 0/5V (0/12V). Le récepteur fournit au boîtier d'interface un signal de commande de 0/5V.
Indicateur de niveau d'entrée
Cet indicateur permet de régler avec précision le positionnement de l'antenne parabolique, de façon à la diriger avec exactitude sur un satellite.
① Vérifier que les connexions entre l'antenne parabolique et le récepteur d'une part, et celles entre le récepteur et le téléviseur, d'autre part, sont correctes, et que l'antenne parabolique est tournée en direction de son satellite.
② Mettre en marche le récepteur satellite et votre téléviseur, et les mettre en mode de réception satellite. Mettre ensuite en marche un programme télévisé par satellite reçu par l'antenne parabolique que vous souhaitez régler.
③ Appuyer sur la touche de niveau d'entrée (LEVEL) de la télécommande ou sur celle située derrière le volet du panneau avant du récepteur. L'indicateur de mode d'attente (STAND-BY) se met à clignoter, et le niveau d'entrée du signal satellite (LEVEL) ainsi que le niveau de crête du signal (MAX) apparaissent sur l'écran. (Le niveau d'entrée du signal est aussi indiqué par les chiffres de l'indicateur de canaux situé sur l'avant du récepteur).
④ Tout en regardant l'indicateur de niveau d'entrée du signal, régler avec précision la direction de l'antenne parabolique, de manière à trouver la direction dans laquelle le signal est le plus fort. Le niveau de crête indique le niveau maximum de signal d'entrée lors du réglage de l'antenne, et permet ainsi de connaître la direction optimale de l'antenne et de savoir à partir de quel point elle est dépassée. Cesser de régler l'antenne lorsque l'indicateur de niveau d'entrée atteint ce niveau de crête.
⑤ Appuyer à nouveau sur la touche de niveau d'entrée (LEVEL) pour revenir au fonctionnement normal du récepteur. L'indicateur de mode d'attente (STAND-BY) s'éteint, et l'indicateur de canaux se remet en mode normal d'affichage des numéros de canaux.
Il est possible de prérégler jusqu'à 48 canaux sur ce récepteur grâce au mode de préréglage. Pour chaque canal vous pouvez prérégler, le numéro des programmes, la polarité et le mode audio, chacun de ces réglages étant affiché à l'écran.
PR. 1
CH17 11.464 GHz
POLA. HORIZONTAL
AUDIO STEREO 1
Préréglage des canaux
① Sélectionner le numéro du programme (PR) que vous souhaitez régler en appuyant sur les touches CH (∧) ou (∨) ou encore sur les touches numériques (de 0 à 9) situées sur la télécommande.
② Appuyer sur la touche de préréglage (PRESET) pour choisir le mode de préréglage des canaux. Les réglages des canaux s'affichent sur l'écran.
③ Appuyer sur la touche CURSOR de manière à déplacer le curseur sur chacun des réglages à modifier ou prérégler. Appuyer ensuite, conformément aux instructions décrites ci-dessous, sur les touches appropriées afin d'effectuer les réglages qui s'y rapportent.
④ Une fois que tous ces réglages sont terminés, appuyer à nouveau sur la touche PRESET. L'affichage sur l'écran disparaît, et le récepteur revient en mode de visionnement normal.
Réglage de la commande CH
① Appuyer sur la touche CURSOR de la télécommande jusqu'à ce que le curseur soit orienté en direction de l'indication "CH" affichée à l'écran.
② Appuyer sur la touche (+) ou (−) afin de s'accorder sur le canal d'émission désiré en syntonisant une position de programme.
La position du programme est affichée dans le coin supérieur gauche de l'écran. La fréquence intermédiaire d'entrée est affichée près du numéro du canal.
Remarques:
- Les fréquences mentionnées ci-dessus correspondent aux fréquences de liaison descendante.
- Maintenir la touche (+) ou (−) enfoncée pour changer de canal.
- Lorsque vous syntonisez un canal d'émission, l'affichage sur écran peut disparaître si l'accord n'est que partiellement effectué.
Maintenir la touche (+) ou (−) enfoncée pour faire réapparaître l'affichage sur écran lorsque la position du canal est approximativement accordée.
Réglage de la commande POLA
Ce réglage permet d'accorder la polarisation du signal de canal satellite. Les canaux satellites ASTRA peuvent être polarisés aussi bien horizontalement que verticalement. Se référer au tableau Canaux et fréquences à la page 61, ou à un guide de canaux, afin de trouver la polarisation du canal satellite que vous souhaitez regarder.
① Appuyer sur la touche CURSOR de la télécommande jusqu'à ce que le curseur soit orienté en direction du repère "POLA" affiché à l'écran.
② Appuyer sur les touches (+) ou (−) afin de sélectionner les polarisations verticale "VERTICAL" ou horizontale "HORIZONTAL", en fonction du canal satellite qui vous intéresse.
Réglage de la commande AUDIO
Correspond au réglage des modes de réception audio. Ce récepteur est pourvu de 21 modes audio: 10 modes stéréo, 10 modes monophoniques, et 1 mode monophonique variable qui peut être utilisé pour les fréquences audio spécifiques et qui permettra la réception des nouveaux modes audio que les futurs programmes satellites pourront utiliser.
① Appuyer sur la touche CURSOR de la télécommande jusqu'à ce que le curseur soit orienté en direction de l'indication "AUDIO" affichée à l'écran.
② Appuyer ensuite sur la touche AUDIO de la télécommande ou sur celle située derrière le volet du panneau avant du récepteur afin de sélectionner le mode audio correspondant au mode audio du canal de retransmission satellite. Appuyer une première fois sur la touche AUDIO pour sélectionner "STEREO". Appuyer une deuxième fois sur cette touche pour sélectionner "MONO". Appuyer une troisième fois sur la touche AUDIO pour sélectionner le mode monophonique et le mode variable: après l'indication "AUDIO", une fréquence audio sera affichée.
③ Appuyer ensuite sur les touches (+) ou (−) pour sélectionner le mode de fréquence qui vous intéresse: stéréo, monophonique ou variable.
- Si vous avez sélectionné "STEREO", appuyer à plusieurs reprises sur les touches (+) ou (−) ou les maintenir enfoncées pour faire défiler les 10 modes stéréo. Lorsque la touche (+) est enfoncée, les modes défilent de la manière suivante:
Remarque:
Lorsque la touche (−) est enfoncée, les modes défilent en sens inverse. Se référer au chapitre Modes audio et fréquences à la page 62 pour les fréquences de signaux audio correspondant à chacun des 10 modes stéréos.
- Si vous avez sélectionné "MONO", appuyer à plusieurs reprises sur les touches (+) ou (−) ou les maintenir enfoncées pour faire défiler les 10 modes monophoniques. Lorsque la touche (+) est enfoncée, les modes défilent de la manière suivante:
Remarque:
Lorsque la touche (--) est enfoncée, les modes défilent en sens inverse. Se référer au chapitre Modes audio et fréquences à la page 62 pour les fréquences de signaux audio correspondant à chacun des 10 modes monophoniques.
- Si vous avez sélectionné le mode monophonique variable, une fréquence audio spécifique se situant entre 5,50MHz et 8,50MHz s'affichera après "AUDIO". Appuyer alors sur les touches (+) ou (−) pour modifier la fréquence dans l'ordre croissant ou décroissant avec des intervalles de 0,01 MHz, ou maintenir ces touches enfoncées pour modifier la fréquence plus rapidement.
Interrupteur principal d'alimentation
Appuyer sur l'interrupteur principal d'alimentation (MAIN POWER) situé sur l'arrière du récepteur pour mettre l'appareil en mode d'attente. L'indicateur "STANDBY" situé sur l'avant du récepteur s'allume. Appuyer à nouveau sur l'interrupteur principal d'alimentation pour mettre l'appareil hors tension.
ATTENTION:
Si vous partez en vacances, ou si pour toute autre raison vous n'utilisez pas ce récepteur pendant longtemps, vérifier que l'appareil est mis hors tension au moyen de cet interrupteur (MAIN POWER).
Touche marche/arrêt
Appuyer sur cette touche lorsque le récepteur est en mode d'attente, pour mettre l'appareil en mode de fonctionnement: l'indicateur de mode d'attente s'éteint, et le numéro de canal apparaît à la fois sur l'indicateur de canaux situé sur l'avant du récepteur et sur l'écran du téléviseur.
Appuyer à nouveau sur cette touche pour remettre le récepteur en mode d'attente.
Sélection des canaux
Cette sélection s'effectue au moyen des touches de recherche des canaux dans l'ordre croissant ou décroissant.
Appuyer sur l'une des touches CH: ∧ ou ∨ de la télécommande ou sur celles situées derrière le volet du panneau avant du récepteur pour faire défiler les numéros de canaux dans l'ordre croissant ou décroissant. Le numéro de canal s'affiche à la fois sur l'indicateur de canaux, situé sur l'avant du récepteur, et sur l'écran du téléviseur. Lorsque la touche CH ∧ est enfoncée, les numéros de canaux défilent de la manière suivante:
$$ \boxed {\rightarrow 1 - 2 - \dots \rightarrow 4 8} $$
Lorsque la touche CH V est enfoncée, les numéros de canaux défilent en sens inverse. Lorsque l'une ou l'autre de ces touches est maintenue enfoncée, les numéros de canaux défilent de manière séquentielle à une vitesse d'environ un canal par seconde.

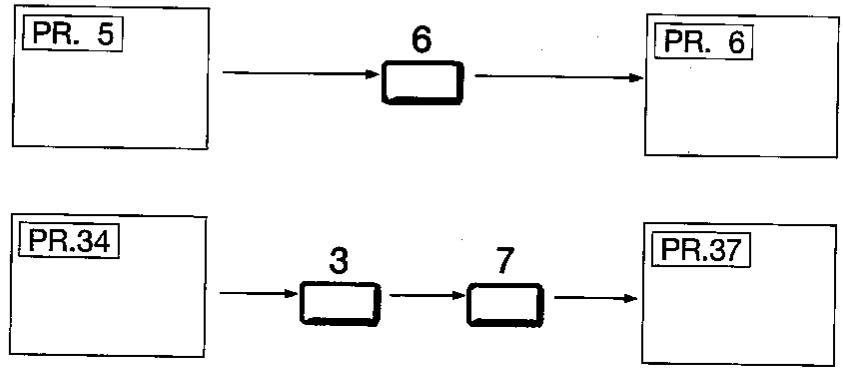

Avec les touches numériques
Appuyer la touche de sélection numérique (1 ou 2 chiffres) des canaux (=/=), située sur la télécommande, pour passer des canaux à numéros à 1 chiffre aux canaux à numéros à 2 chiffres (tels que le canal 37). Appuyer sur les touches numériques (de 0 à 9) de la télécommande pour les numéros des canaux.
① Il n'est pas nécessaire d'appuyer d'abord sur la touche («/») pour passer d'un canal à 1 chiffre à un autre canal à 1 chiffre, ou d'un canal à 2 chiffres à un autre canal à 2 chiffres. Il suffit dans ce cas d'appuyer sur les touches numériques (de 0 à 9) pour choisir le numéro de canal.

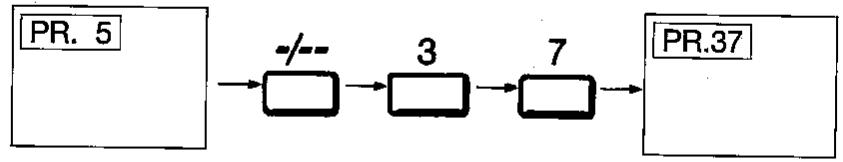

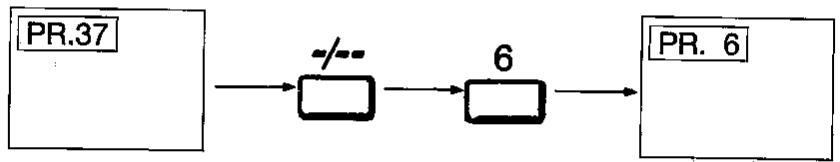

② Mais si vous voulez passer d'un canal à chiffre à un canal à 2 chiffres (par exemple, du canal 5 au canal 37), ou vice versa, appuyer préalable-ment sur la touche (-/--) pour modifier le mode. Appuyer ensuite sur une ou deux touches numériques (de 0 à 9) pour choisir le numéro de canal.


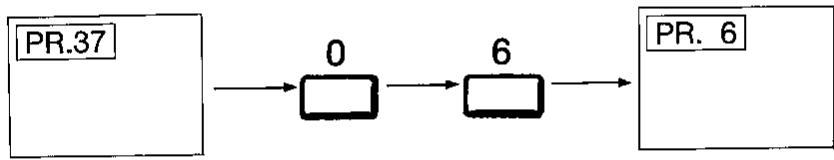

③ Il existe une autre manière de passer d'un canal à 1 chiffre à un canal à 2 chiffres: au lieu d'appuyer préalablement sur la touche (--), appuyer d'abord sur la touche numérique zéro (0), puis sur la touche numérique correspondant au canal voulu (par exemple, taper 06 pour le canal 6). Le mode de numérotation des canaux passera automatiquement de 1 à 2 chiffres.


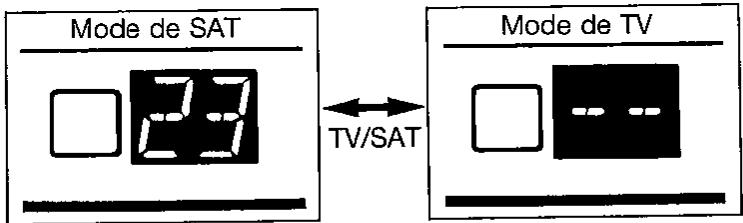

Sélecteur télévision/satellite
Appuyer sur le sélecteur télévision/satellite de la télécommande ou sur la touche située derrière le volet du panneau avant du récepteur afin de passer des émissions télévisées ordinaires aux émissions télévisées par satellite. Lorsque l'appareil se trouve en mode de télévision, l'indicateur de canaux situé sur le panneau avant du récepteur est allumé, comme vous pouvez le voir cidessous.
Remarque:
Lorsque vous passez d'un programme satellite à un programme télévisé ordinaire, il est préférable d'appuyer sur le sélecteur TV/SAT plutôt que de se contenter de changer le canal de votre téléviseur. Le récepteur satellite envoyant dans ce cas au téléviseur un programme satellite à travers le câble coaxial de sortie radiofréquence, des parasites peuvent apparaître sur l'écran de votre téléviseur.
Sélection du mode audio
Appuyer sur la touche AUDIO de la télécommande ou sur celle située derrière le volet du panneau avant du récepteur afin de sélectionner les modes de son stéréo, monophonique ou monophonique variable. Le mode sélectionné s'affiche à l'écran: "STEREO", "MONO" ou, pour le mode monophonique variable, des chiffres apparaissant après "AUDIO". Les différents canaux satellites transmettent les signaux audio de manière différente: consulter un guide des canaux pour déterminer la fréquence audio du programme qui vous intéresse. Se référer ensuite au paragraphe Modes audio et fréquences à la page 62.
① Sélection du mode stéréo
Il y a 10 modes stéréo. Passer d'un mode à l'autre en appuyant sur les touches (+) ou (−) de la télécommande ou sur celles situées derrière le volet du panneau avant du récepteur. Un des modes stéréo de "STEREO 1" à "STEREO 10" s'affichera sur l'écran du téléviseur.
② Mode de sélection monophonique
Il y a 10 modes monophoniques. Passer d'un mode à l'autre en appuyant sur les touches (+) ou (−) de la télécommande ou sur celles situées derrière le volet du panneau avant du récepteur. Un des modes monophoniques, de "MONO 1" à "MONO 10" s'affichera sur l'écran du téléviseur.
③ Utilisation du mode monophonique variable
Ce mode est conçu afin d'anticiper les nouveaux modes audio des émissions satellites qui pourraient être utilisés dans le futur. Le réglage de la fréquence audio monophonique s'effectue en appuyant sur les touches (+) ou (−) de la télécommande ou sur celles situées derrière le volet du panneau avant du récepteur afin de faire défiler les fréquences audio dans l'ordre croissant ou décroissant. Chaque pression sur la touche modifie la fréquence de 0,01 MHz. Une pression continue fera défiler la fréquence plus rapidement. La fréquence peut être réglée entre 5,50 MHz et 8,50 MHz.
Vérification des réglages d'un canal
① Appuyer sur la touche CALL de la télécommande ou sur celle située derrière le volet du panneau avant du récepteur afin de visualiser sur l'écran du téléviseur certains des réglages et des modes du canal que vous êtes en train de regarder.
② Appuyer une seconde fois sur la touche CALL pour afficher à l'écran le numéro de canal.
③ Appuyer une troisième fois sur la touche CALL pour revenir au mode de visionnement normal.
Réglage précis de la polarité d'un canal
Pour obtenir la meilleure qualité d'image possible, il peut être utile de régler avec précision la polarité d'un canal au moyen de la commande d'alignement.
① Sélectionner le numéro de canal que vous souhaitez régler avec précision.

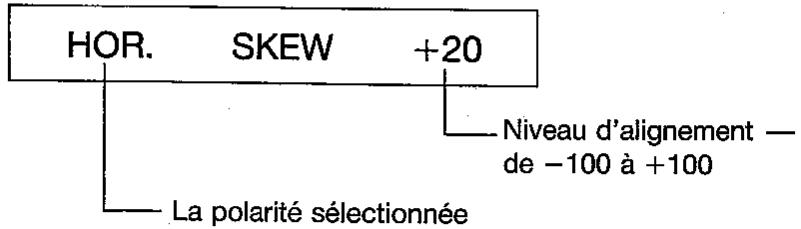

② Appuyer sur la touche SKEW de la télécommande. Le message suivant apparaît à l'écran:
③ Tout en regardant l'image à l'écran du téléviseur, appuyer sur les touches (+) ou (−) de la télécommande afin de régler le niveau d'alignement. Poursuivre ce réglage jusqu'à l'obtention de la meilleure qualité d'image possible.
④ Appuyer à nouveau sur la touche SKEW pour revenir au mode normal de visionnement.
Remarque:
Seulement deux paramètres de niveau de réglage d'alignement peuvent être gardés en mémoire: les composants verticaux et horizontaux du niveau d'alignement pour le satellite.
Veuillez noter qu'en cas de distorsions ou de syntonisation difficile, les informations disparaissent de l'écran.
Installation d'un décodeur
La partie arrière du récepteur est équipée d'une prise pour interface décodeur (DECODER), permettant le raccordement des décodeurs SKY et FILMNET pour les programmes codés. Pour les détails sur l'installation de ces décodeurs, se référer à leurs modes d'emploi respectifs.
Remarque:
L'etiquette du modele se trouve sous l'appareil. Veuillez noter qu'en cas de distorsions ou de syntonisation difficile, les informations disparaissent de l'écran.
NEDERLANDS
Canaux et fréquences Kanaal & frekwenties
Canali e frequenze
ASTRA 1
| TRANS-PONDER | DOWN LINK FREQUENCY (GHz) | POLARITY |
| 1 | 11.214 | H |
| 2 | 11.229 | V |
| 3 | 11.244 | H |
| 4 | 11.259 | V |
| 5 | 11.273 | H |
| 6 | 11.288 | V |
| 7 | 11.303 | H |
| 8 | 11.318 | V |
| 9 | 11.332 | H |
| 10 | 11.347 | V |
| 11 | 11.362 | H |
| 12 | 11.377 | V |
| 13 | 11.391 | H |
| 14 | 11.406 | V |
| 15 | 11.421 | H |
| 16 | 11.436 | V |
ASTRA 2
| TRANS-PONDER | DOWN LINK FREQUENCY (GHz) | POLARITY |
| 17 | 11.464 | H |
| 18 | 11.479 | V |
| 19 | 11.494 | H |
| 20 | 11.509 | V |
| 21 | 11.523 | H |
| 22 | 11.538 | V |
| 23 | 11.553 | H |
| 24 | 11.568 | V |
| 25 | 11.582 | H |
| 26 | 11.597 | V |
| 27 | 11.612 | H |
| 28 | 11.627 | V |
| 29 | 11.641 | H |
| 30 | 11.659 | V |
| 31 | 11.671 | H |
| 32 | 11.686 | V |
ASTRA 3
| TRANS-PONDER | DOWN LINK FREQUENCY (GHz) | POLARITY |
| 33 | 10.964 | H |
| 34 | 10.979 | V |
| 35 | 10.994 | H |
| 36 | 11.009 | V |
| 37 | 11.023 | H |
| 38 | 11.038 | V |
| 39 | 11.053 | H |
| 40 | 11.068 | V |
| 41 | 11.082 | H |
| 42 | 11.097 | V |
| 43 | 11.112 | H |
| 44 | 11.127 | V |
| 45 | 11.141 | H |
| 46 | 11.156 | V |
| 47 | 11.171 | H |
| 48 | 11.186 | V |
Note: The programs and associated data listed in this table may change without prior notice.
Hinweis: Änderungen der Programme und damit in Zusammenhang stehender Informationen dieser Tabelle vorbehalten.
Remarque: Les programmes ainsi que les informations qui s'y rapportent indiqués dans le tableau peuvent être modifiés sans préavis.
Opmerking: De programma's en bijbehorende data in deze tabel zijn zonder voorafgaande kennisgeving wijzigbaar.
Nota: I programmi e i dati relativi che sono riportati nella tabella possono essere modificati senza alcun preavviso.
