AN-65AG1 - Support mural pour téléviseur SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	SHARP
Modèle	AN-65AG1
Compatibilité	Téléviseurs SHARP LC-65GE1, LC-57GE2, LC-65D90U et modèles VESA compatibles
Poids du support	Environ 10,5 kg
Poids maximal du téléviseur	Jusqu'à 80 kg
Matériau	Acier
Inclinaison verticale	Réglable de 5° à 20° vers le bas
Fixation murale	Vis M8 (non fournies) pour béton ou montants

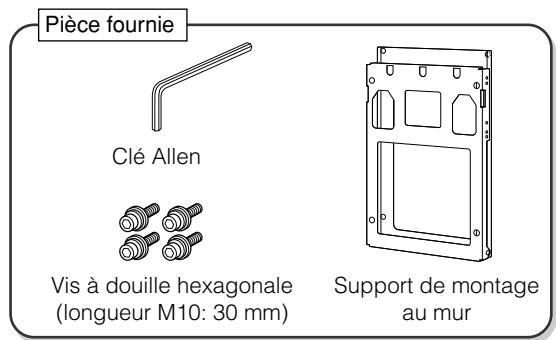

Vis de montage fournies	Vis à douille hexagonale M10x30 mm (4), vis M6x8 mm (2)
Accessoires inclus	Support de base, support mural, vis, couvercles de trous, supports d'ajustement d'angle
Installation	Professionnelle recommandée, nécessite au moins 2 personnes
Sécurité	Ne pas modifier, suivre les instructions pour éviter les risques de chute
Dimensions	Voir le schéma dans la notice
Couleur	Noir
Garantie	Selon les conditions du fabricant
Entretien	Nettoyage avec un chiffon doux et sec
Réparabilité	Pièces non disponibles séparément, contacter le SAV
Utilisation	Intérieur uniquement
Nombre de vis de fixation murale	17 (non fournies)
Pays de destination	Japon, USA

FOIRE AUX QUESTIONS - AN-65AG1 SHARP

Ce support est-il compatible avec mon téléviseur ?

Il est conçu pour les modèles SHARP LC-65GE1, LC-57GE2 et LC-65D90U. Vérifiez le poids de votre téléviseur (max 80 kg) et la norme VESA pour une compatibilité optimale.

Quel est le poids maximum supporté par ce support ?

Le poids maximum du téléviseur est de 80 kg, support compris (10,5 kg).

Puis-je installer ce support moi-même ?

Non, l'installation nécessite des compétences techniques et au moins deux personnes. Confiez-la à un installateur professionnel qualifié pour éviter tout risque de chute.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis Phillips, d'une clé Allen, d'un fil à plomb, de ruban adhésif et d'un coussin ou chiffon mou.

Comment régler l'inclinaison du téléviseur ?

Retirez les vis de positionnement vertical, montez les supports d'ajustement d'angle fournis, puis choisissez l'angle souhaité parmi les repères 5, 10, 15 ou 20 avant de resserrer les vis.

Les vis de fixation murale sont-elles fournies ?

Non, les vis pour le mur ne sont pas incluses. Achetez des vis M8 d'une longueur d'au moins 40 mm adaptées à votre type de mur.

Le support peut-il être installé sur un mur en placoplâtre ?

Oui, à condition d'utiliser des chevilles adaptées et de renforcer le mur pour supporter le poids total. Faites appel à un professionnel.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec. Évitez les solvants, l'eau et les produits abrasifs pour ne pas endommager la surface.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service après-vente SHARP avec le modèle AN-65AG1 et la référence de la pièce. Ne remplacez pas les pièces par des éléments non fournis.

Ce support est-il adapté à tous les téléviseurs SHARP ?

Non, il est spécifiquement conçu pour les modèles 65 pouces mentionnés (LC-65GE1, LC-57GE2, LC-65D90U). Pour d'autres modèles, vérifiez le poids et l'entraxe VESA.

MODE D'EMPLOI AN-65AG1 SHARP

Support de montage au mur du téléviseur à affichage à cristaux liquides

Modèle utilisé /

Pour assurer une utilisation sereine et

correcte 1

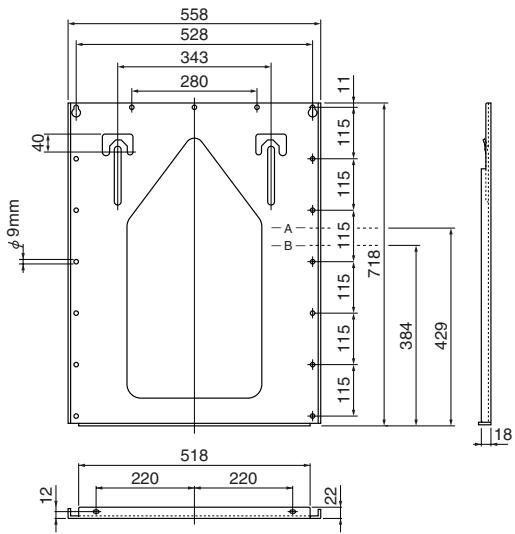

Schéma des dimensions extérieures 2

Produits et accessoires fournis 3

Installation de la fixation à support à

base 4

Installation du support de montage

au mur 5

Ajustez l'angle du support de montage

au mur 9

Installation du téléviseur à affichage à

cristaux liquides sur le mur 11

Avant d'utiliser ce produit, veillez absolument à attentivement le précisé mode d'emploi. En particulier, veillez à la section "Pour assurer une utilisation sure et correcte". Après avoir lu le mode d'emploi, conservez-le à un endroit commode pour pouvoir vous y référer à tout moment.

Pour assurer une utilisation sûre et correcte

Ce mode d'emploi et le produit utilisent différents affichages et différentes étiquettes pour assurer une utilisation sûre. Si vous ne tenez pas compte de ces affichages et de ces étiquettes et que vous utilisez incorrectement le produit, vous risquez d'obtenir les résultats décrits ci-dessous. Veuillez lire les informations des symboles d'avertissement suivantes avant de lire le reste de ce chapitre, et veillez à respecter rigoureusement toutes les instructions.

Avertissement:

Si vous ne suivez pas ces instructions, vous risquez de vous blesser gravement ou mortellement.

Attention:

Si vous ne suivez pas ces instructions, vous risquez de vous blesser ou d'endommager vos biens.

Signification du symbole

Le symbole

Indique une opération qu'il ne faut pas effectuer.

Précautions spéciales pour la sécurité

Avertissement

• Suivez les instructions contenues dans ce manuel concernant la méthode d'installation et l'orientation de l'installation. Si vous ne suivez pas ces instructions, vous risquez de vous blesser ou de subir des dommages causés par la chute de pièces. • Pour réaliser l'installation, il faut effectuer des travaux précis; confiez donc ceux-ci à votre revendeur ou à un entrepreneur qualifié. • Lors de l'installation, veillez à ne pas vous pincer les doigts dans la fixation, etc. • Assurez-vous que le mur sur lequel vous effectuez l'installation soit assez solide pour supporter le poids du téléviseur. (Fixez les fixations au matériel au renfort dans les murs.) • N'appliquez pas d'autres charges sur les fixations d'installation. Sinon, le téléviseur risquerait de tomber et de causeur des blessures et des dommages. • Il ne faut ni modifier ni changer les pieces d'installation. Sinon, le téléviseur risquerait de tomber et de causeur des blessures et des dommages.

Attention
Effectuez l'installation à un endroit peu humide et où la poussière est minimale	Effectuez l'installation dans un endroit bien aéré
• N'installez pas le téléviseur à affichage à cristaux liquides à un endroit trop humide et trop poussièresux. Sinon, vous risquez de causeur un incendie ou une électrocution. • Ne placez pas le téléviseur à affichage à cristaux liquides à un endroit où il entrera en contact avec des fumées grasses ou de la vapeur, tel qu'à proximé d'une cusinière ou d'un humidificateur. Sinon, vous risquez de causeur un incendie ou une électrocution.	• Ne bouchez pas les orifices de ventilation du coffret du téléviseur à affichage à cristaux liquides. Sinon, la chaleur produit risquerait de s'accumuler dans le coffret et de causeur un incendie. • N'utilise pas le coffret des façon suivantes. Ne placez pas le coffret dans un endroit mal aéré, tel qu'un placard ou une bibliothèque. Ne placez pas de chiffons, etc., sur le téléviseur à affichage à cristaux liquides installé.

Veuillez respecter rigoureusement les points suivants.

Pour installer le téléviseur à affichage à cristaux liquides, des compétences techniques particulières sont nécessaires ; confiez donc les travaux d'installation à un entrepreneur spécialisé dans ces travaux d'installation. Le client ne doit pas installer lui-même le téléviseur. Sharp décline toute responsabilité relative à une installation incorrecte ou à des accidents, des dommages ou des blessures résultant d'une installation incorrecte.

• Afin d'assurer la sécurité, concevez et exécutez le renfort de l'emplacement de montage de façon à ce qu'il puisse supporter le poids du téléviseur à affichage à cristaux liquides et du support de montage au mur.
• Pour effectuer les travaux, le concours d'au moins deux personnes est absolument nécessaire.
• Les vis d'installation murale pour le support de montage au mur ne sont pas fournies avec les fixations. Choisissez des vis en vente dans le commerce qui conviennent au mur sur lequel vous effectuez l'installation.

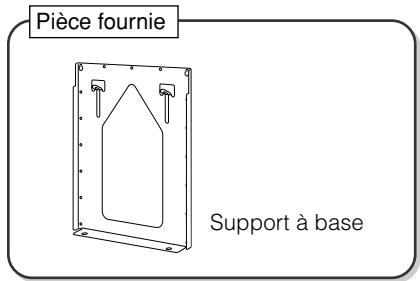

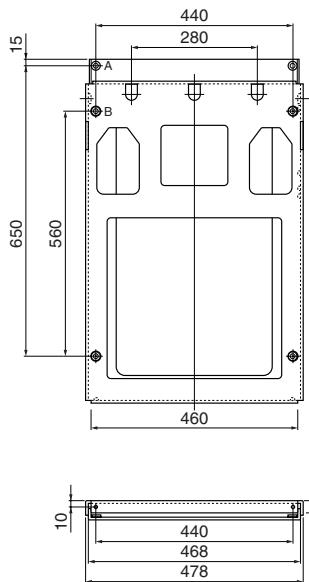

Support à base

Marque A: À la hauteur du centre de l'écran LC-65GE1 Marque B: À la hauteur du centre de l'écran LC-57GE2

Support de montage au mur

Unite: mm

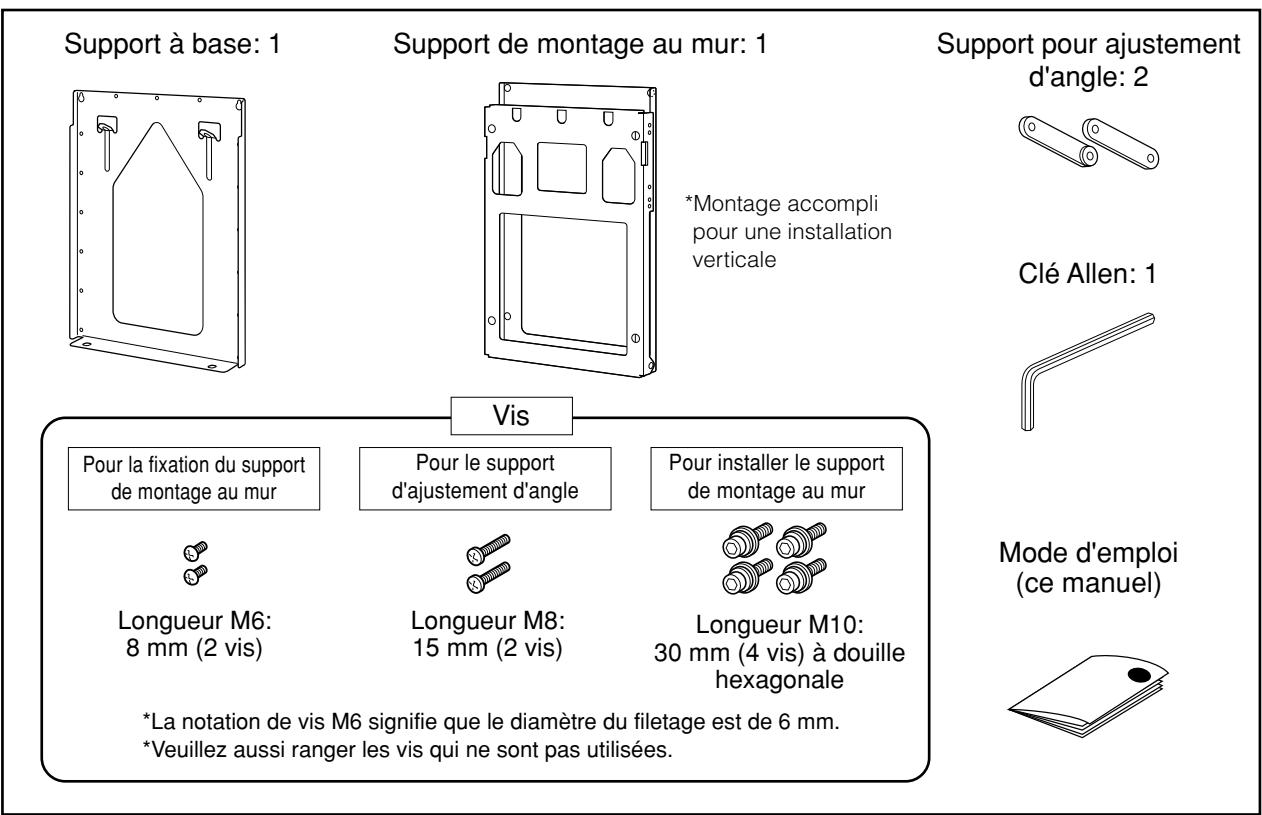

Veuillez utiliser les objets suivants

• Vis pour installation au mur (en vente dans le commerce) 17 pièces Confiez absolument les travaux d'installation du téléviseur à un revendeur agréé ou à un entrepreneur qualifié.
• Couvercles des trous du support × 2 (Fournis avec le téléviseur à cristaux liquides) Fil à plomb
• Bande en cellophane, etc.
• Coussin, chiffon mou, etc.
• Outil (tournevis Phillips)

Emplacement d'installation

• Les téléviseurs à affichage à cristaux liquides possèdent un angle de visionnement particulier (plage dans laquelle l'image peut être visionnée correctement). La meilleure position de visionnement est directement en face de l'écran. Choisissez l'emplacement d'installation du téléviseur après avoir bien déterminé votre position de visionnement, votre ligne de visionnement, et les plages visuelles et auditives.

• Sharp décline toute responsabilité en cas de dommages, etc., causés par une panne du téléviseur à affichage à cristaux liquides dues à un manque de solidité de l'installation ou à une installation incorrecte.

Tableau des poids (unité: kg) / lbs.

Marché de destination	Modèle approprié	Unité du modele (sans support)	Fixation	Poids total
Japon	LC-65GE1	Environ 69	Environ 10,5	Environ 79,5
USA	LC-65D90U	Environ 69,5 (186,5 lbs)	Environ 10,5 (28,5 lbs)	Environ 80,0 (215 lbs)
Japon	LC-57GE2	Environ 68	Environ 10,5	Environ 78,5

Installation de la fixation à support à base

• Afin d'assurer la sécurité, concevez et exécutez le renfort de l'emplacement de montage de façon à ce qu'il puisse supporter le poids du téléviseur à affichage à cristaux liquides et du support de montage au mur.

Le LC-65GE1 (Type séparé) est utilisé comme exemple pour les explications qui suivent. La procédure est la même pour le LC-65D90U (Type incorporé).

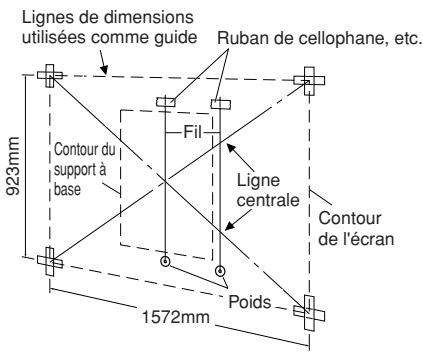

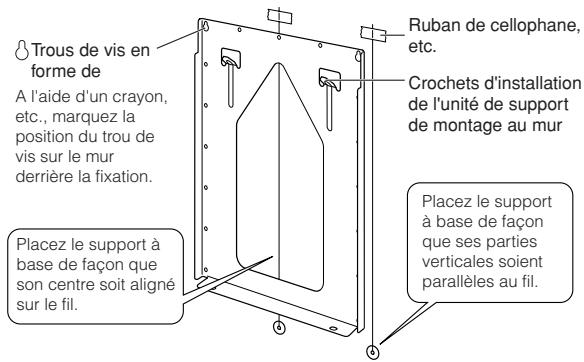

Déterminez l'emplacement auquel vous pouvez installer le support à base

Utilisez du ruban adhésif ou un autre objet pour marquer les positions mesurées sur le mur où l'écran sera installé. Le centre du "X" trace les quatre coins du carré marque le centre du panneau. Prenez le fil à plomb, et alignez le fil verticalement par rapport à la fixation murale. À l'aide d'un crayon, etc., marquez les deux emplacements des trous de vis.

Pour tracer les marques sur le mur, utilisez un matériel qui ne laissera pas une marque indélébile sur le mur, et demandez l'approbation du client avant de commencer les travaux.

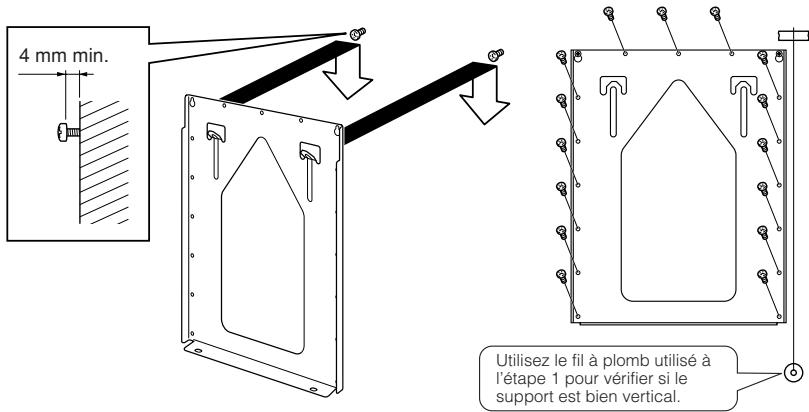

Serrez les vis

Retirez provisoirement le support à base du mur et vissez légèrement des vis vendues dans le commerce (8 mm dia. × 2 vis (Longueur M6; au moins 40 mm)) dans les positions de trous de vis marquées sur le mur. À ce moment, les têtes de vis doivent dépasser de plus de 4 mm hors du mur afin que vous puissiez suspendre le support à base sur les têtes de vis. Suspendez le support à base sur les vis installées, assurez-vous que le support ne soit pas penché vers la gauche ou vers la droite, puis serrez fermement les vis. Fixez les vis vendues dans le commerce dans les trous de vis restants (15 vis). (Le trou de vis a un diamètre de 9 mm. Utilisez des vis M8 d'une longueur d'au moins 40 mm.)

Installation du support de montage au mur (pour le modèle 65 inch de type séparé)

• Le concours d'au moins 2 personnes est absolument nécessaire pour installer le support de montage au mur du téléviseur à affichage à cristaux liquides.
• Les travaux d'installation doivent être effectués alors que le téléviseur à affichage à cristaux liquides est en position droite; veillez donc à ce que le téléviseur ne tombe pas.

Placez le téléviseur à affichage à cristaux liquides sur un support solide d'environ 20 à 30 cm de hauteur, et retirez les deux couvercles de bornes à l'arrière.

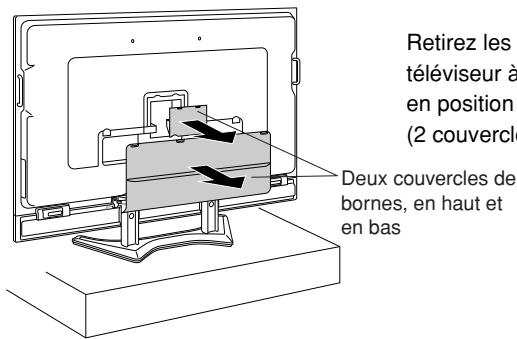

Retirez les couvercles de bornes alors que le téléviseur à affichage à cristaux liquides est en position droite.

(2 couvercles en haut et en bas)

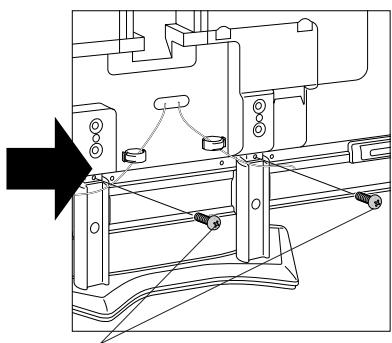

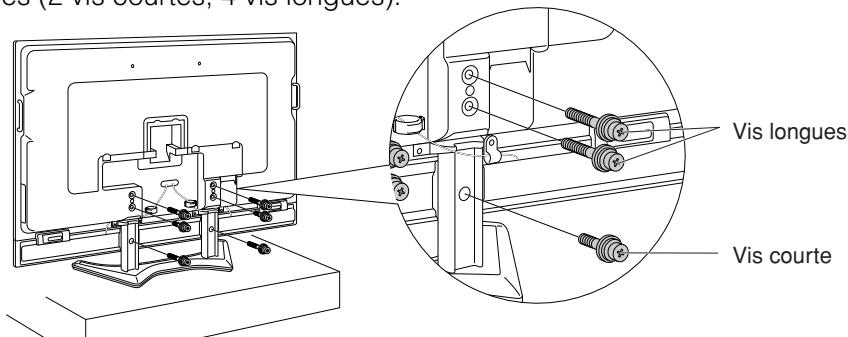

Retirez les trois vis de fixation des supports gauche et droit à l'arrière du téléviseur à affichage à cristaux liquides

Conservez les vis retirées (2 vis courtes, 4 vis longues).

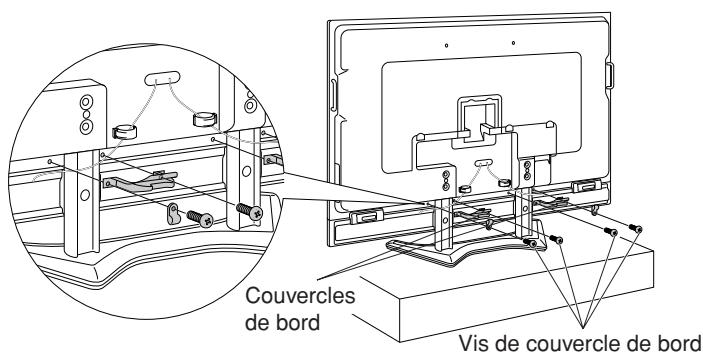

Retirez les deux vis de chacun des couvercles de bord du support (4 vis au total des côtés gauche et droit). Utilisez les vis retirées (4 vis au total) comme indiqué à l'étape 2 de la page 10. Retirez les vis de fixation du support (2 vis sur chacun des côtés gauche et droit).

Lorsque vous retirez les couvercles de bord, les vis de fixation de support deviendront visibles au centre des supports ; retirez donc ces vis.

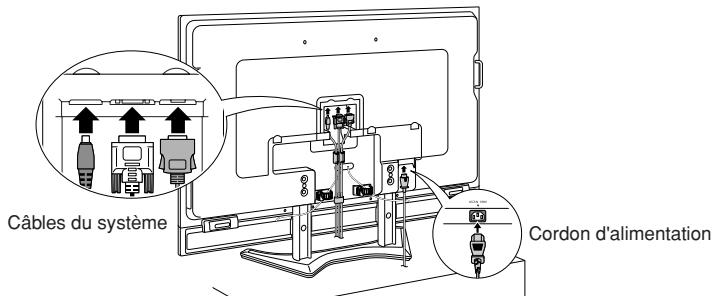

Connectez les câbles du système et le cordon d'alimentation aux bornes situées à l'arrière du téléviseur à affichage à cristaux liquides

• Pour le modèle 65 inch de type incorporé, veuillez vous reporter à la page 8 (Modèle 65 inch de type incorporé).

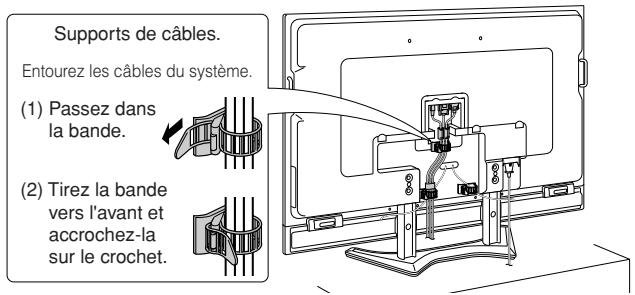

Utilisez le support de câbles situé au centre à l'arrière du téléviseur à affichage à cristaux liquides et les supports de câbles maintenant les câbles de haut-parleurs pour connecter les câbles du système

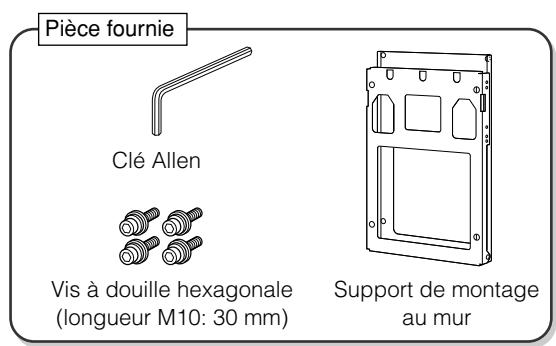

Retirez les bouchons des trous de vis (4 bouchons) du support de montage au mur au dos du téléviseur, puis vissez les 4 vis du support de montage au mur (vis à douille hexagonale, longueur M10: 30 mm) qui sont fournies avec le support de montage au mur.

Conservez soigneusement les bouchons des trous de vis retirés. A l'aide d'une clé Allen, vissez les vis à douille hexagonale dans les trous portant la marque A.

Installation du support de montage au mur (pour le modèle de 65 inch de type incorporé)

• Le concours d'au moins 4 personnes est absolument nécessaire pour installer le support de montage au mur du téléviseur à affichage à cristaux liquides.
• Les travaux d'installation doivent être effectués alors que le téléviseur à affichage à cristaux liquides est en position droite; veillez donc à ce que le téléviseur ne tombe pas.

Placez le téléviseur à affichage à cristaux liquides sur un support solide d'environ 20 à 30 cm de hauteur, et retirez les deux couvercles de bornes à l'arrière.

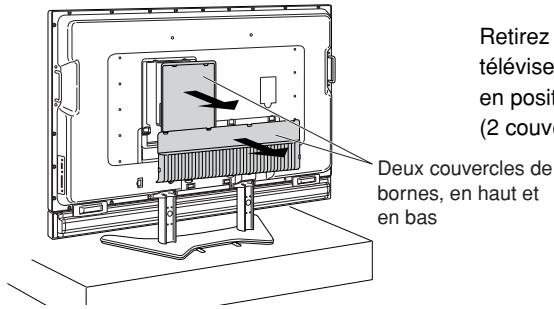

Retirez les couvercles de bornes alors que le téléviseur à affichage à cristaux liquides est en position droite.

(2 couvercles en haut et en bas)

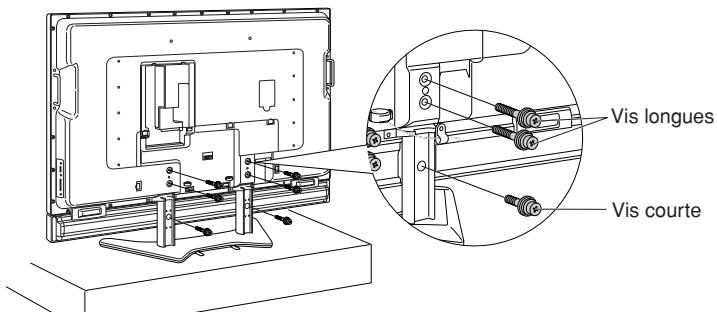

Retirez les trois vis de fixation des supports gauche et droit à l'arrière du téléviseur à affichage à cristaux liquides

Conservez les vis retirées (2 vis courtes, 4 vis longues).

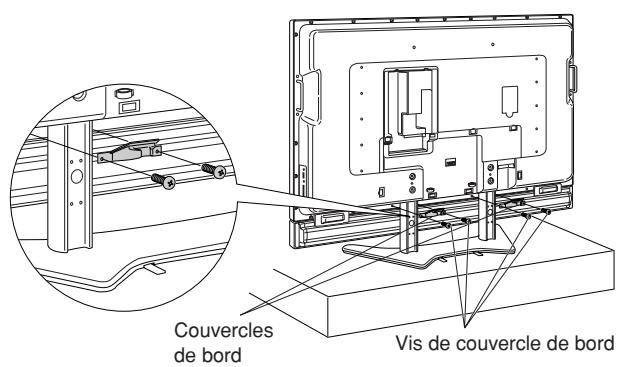

Retirez les deux vis de chacun des couvercles de bord du support (4 vis au total des côtés gauche et droit)

Utilisez les vis retirées (4 vis au total) sont utilisées comme indiqué à l'étape 2 de la page 10.

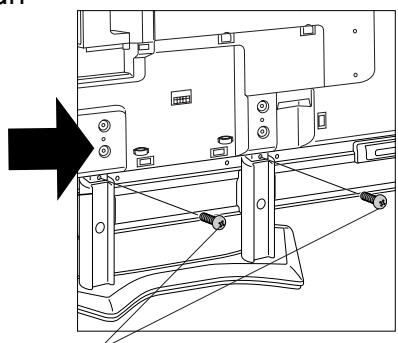

(2) Retirez les vis de fixation du support (2 vis sur chacun des côtés gauche et droit)

Lorsque vous retirez les couvercles de bord, les vis de fixation du support deviendront visibles au centre des supports ; retirez donc ces vis.

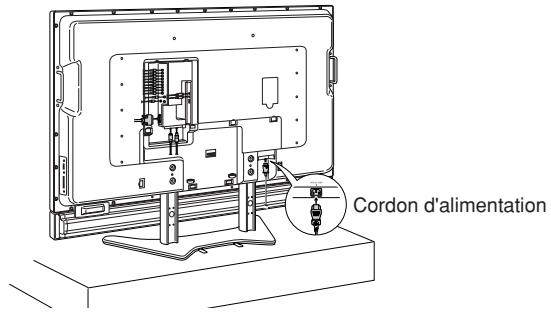

Connectez le cordon d'alimentation, le fil de l'antenne et les câbles aux bornes à l'arrière du téléviseur à affichage à cristaux liquides.

Pour plus de détails, veuillez vous reporter au mode d'emploi accompagnant le téléviseur à affichage à cristaux liquides.

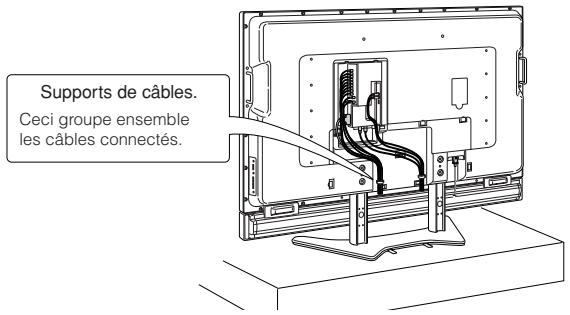

Utilisez le portecâbles situé à l'arête du téléviseur à affichage à cristaux liquides pour grouper les câbles ensemble

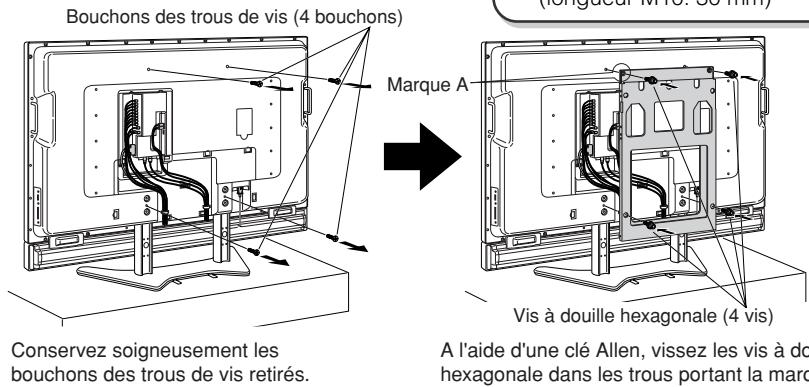

Retirez les bouchons des trous de vis (4 bouchons) du support de montage au mur au dos du téléviseur, puis vissez les 4 vis du support de montage au mur (vis à douille hexagonale, longueur M10: 30 mm) qui sont fournies avec le support de montage au mur.

Installez l'unité du support de montage au mur avec le couvre-bornes retiré. Si le couvre-bornes est laissé en place, l'unité du support de montage au mur ne peut pas être installée.

Ajustez l'angle du support de montage au mur

• Veuillez effectuer ce travail avant de monter le téléviseur à affichage à cristaux liquides sur le mur.
• Lorsque vous ajustez l'angle du support de montage au mur, veillez à ne pas vous pincer les doigts, etc.

■ Le LC-65GE1 (Type séparé) est utilisé comme exemple pour les explications qui suivent. La procédure est la même pour le LC-65D90U (Type incorporé).

Retirez les vis de positionnement vertical du support de montage au mur (2 vis sur chacun des côtés gauche et droit)

Pierre fournie

Support pour ajustement d'angle

Vis de support pour ajustement d'angle Longueur M8: 15 mm (2 vis) Ces vis sont utilisées pour l'ajustement de l'angle à l'étape 2.

Montez les supports pour ajustement d'angle fournis comme indiqué sur l'illustration, puis utilisez-les pour ajuster le téléviseur à l'angle désiré

Pour les vis, utilisez les vis de support pour ajustement d'angle fournies (longueur M8: 15 mm × 2 vis) et les vis retirées précédemment à l'étape 1.

Tout d'abord, serrez légèrement les 4 vis, puis resserrez-les fermement après avoir mis le support pour ajustement d'angle à la position désirée.

Les nombres 5, 10, 15 et 20 marqués sur les trous de vis signifient que plus le nombre est grand, plus le téléviseur à affichage à cristaux liquides sera incliné vers le bas. L'angle qu'il est possible d'établir dépend du modèle de téléviseur utilisé.

• Le concours d'au moins 3 personnes est absolument nécessaire pour effectuer les travaux à partir de cette étape.
• Faites très attention lorsque vous tenez le téléviseur à affichage à cristaux liquides incliné, ou lorsque vous le soulevez.

Le LC-65GE1 (Type séparé) est utilisé comme exemple pour les explications qui suivent. La procédure est la même pour le LC-65D90U (Type incorporé).

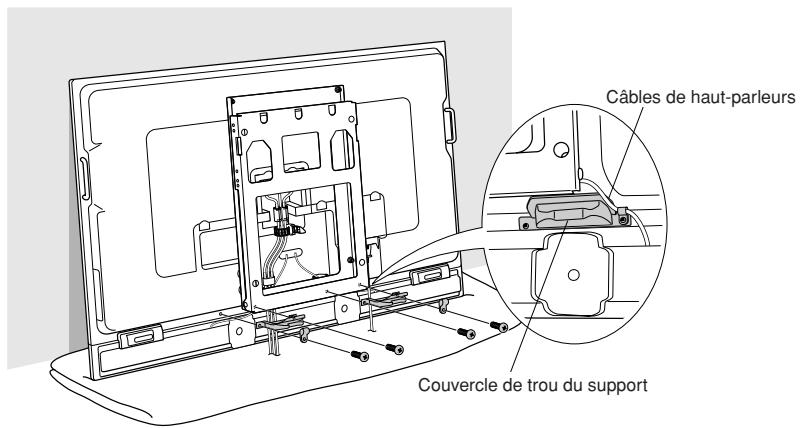

Soulevez le téléviseur à affichage à cristaux liquides et retirez le support

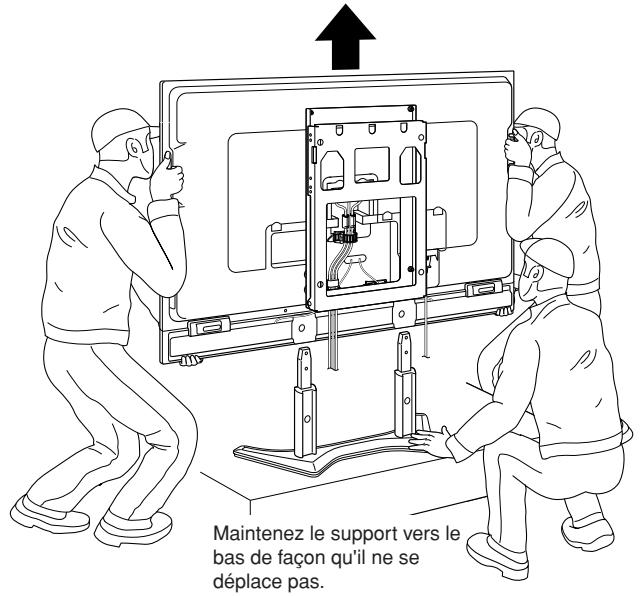

Tout en maintenant le support vers le bas, soulevez le téléviseur à affichage à cristaux liquides pour le détacher du support. * Retirez le téléviseur à affichage à cristaux liquides du support tout en l'inclinant légèrement vers l'arrière.

Placez provisoirement le téléviseur à affichage à cristaux liquides sur un coussin ou sur un chiffon mou, et installez les couvercles des trous du support qui sont fournis avec le téléviseur à affichage à cristaux liquides.

Maintenez le téléviseur à affichage à cristaux liquides incliné, et alignez les couvercles des trous du support (fournis avec le téléviseur à affichage à cristaux liquides) sur les emplacements d'insertion du support.

À l'aide des vis retirées auparavant à l'étape 3 de la page 5 (page 7 pour le type incorporé), fixez les couvercles des trous du support et les câbles de haut-parleurs. (Le type incorporé ne nécessite pas la fixation des câbles de haut-parleurs.)

Installation du téléviseur à affichage à cristaux liquides sur le mur

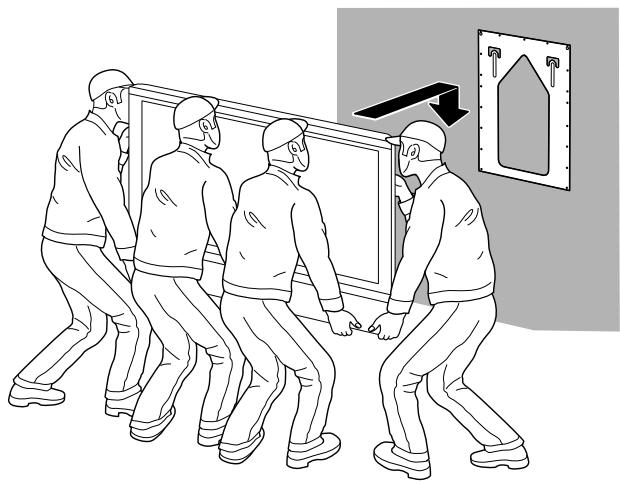

• Le concours d'au moins 4 personnes est absolument nécessaire pour installer le téléviseur à affichage à cristaux liquides sur le support à base.
• Veillez à effectuer les étapes 1 et 2 ci-dessous. Si vous effectuez l'objet 1 seulement, l'écran risquera de tomber et de blesser quelqu'un.

■ Le LC-65GE1 (Type séparé) est utilisé comme exemple pour les explications qui suivent. La procédure est la même pour le LC-65D90U (Type incorporé).

Installez le support de montage au mur fixé au téléviseur à affichage à cristaux liquides sur le support à base

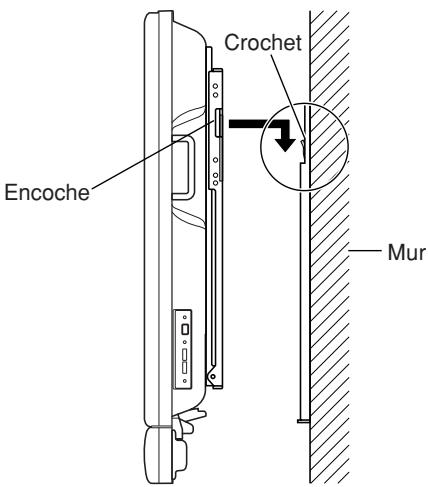

Suspendez les trous carrés du support de montage au mur sur les crochets (Reportez-vous à la page 4.) du support à base.

Assurez-vous que les crochets sont bien insérés dans les encoches en haut du côté du support de montage au mur.

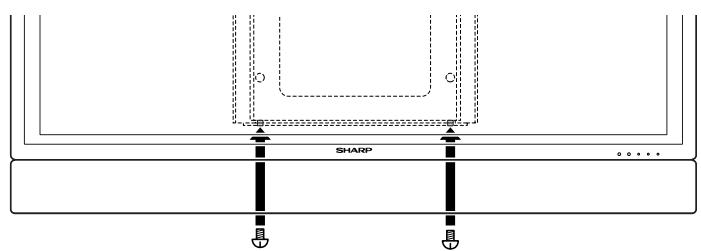

Fixez les vis dans le support de montage au mur et au bas du support à base (Veillez absolument à faire ceci)

Fixez en utilisant les vis de fixation du support de montage au mur (longueur M6: 8 mm × 2)

Pièce fournie

Vis de fixation du support démontage au mur Longueur M6: 8 mm (2 vis)
