MODE D'EMPLOI SR-A230 TOSHIBA

Lorsque l'on transporte la table de lecture, il est conseilé de se servir du carton et de l'emballage originaux. S'ils ne sont plus disponibles, procédér comme suit à l'emballage.

1. Retirer ensemble le plateau et son tapis et les emballer soigneusement pour prévenir les griffes.
2. Placer le bras acoustique sur son support et l'yer bloquer.
3. Retirer du bras acoustique le contrepoids et la coquille (avec la cellule) et les emballer séparément dans une petite boîte.
4. Envelopper l'ébénisterie dans un linge ou un papier, deux pour éviter qu'elle ne se griffe.

DéBALLAGE

Preparation

Pour prévenir les ennuis pouvant provenir des chocs ou des vibrations pendant le transport, le plateau, les pieces pesantes et autres organes de précision de cette table de lecture ont ete emballés separement du socle.

Après avoir déballé l'appareil, il y a donc lieu de préparer ces différentes pieces en se conformant aux instructions suivantes.

Déballage

1. Retirer le couvercle anti-poussiere et le poids disposés sur le matériel d'emballage.
2. Retirer du carton le socle de la table de lecture, le plateau et le matériel d'emballage.
3. Enlever le ruban qui maintain le bras acoustique.

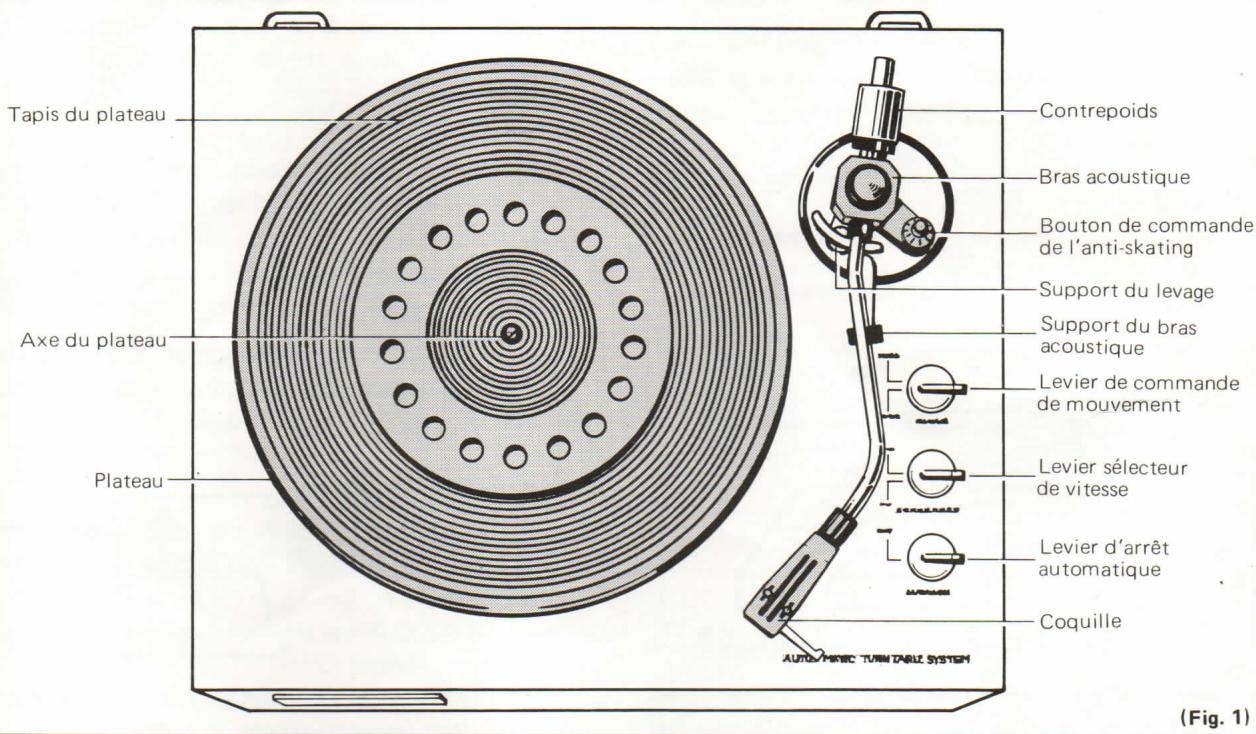

MÉTHODE D'ASSEMBLAGE

Assemblage

Préparer la table de lecture en se conformant aux directives suivantes.

1. Retirer le plateau de son emballage et l'inclaller sur la table de lecture.
2. Placer la couroie sur la poulie. (Voir "Mise en place de la couroie".)
3. Placer le tapis du plateau sur le plateau.
4. Attacher le poids au bras acoustique.
5. Regler le force d'appui. (Voir "Réglage de la force d'appui".)
6. Installer le couvercle anti-poussiere. (Voir "Mise en place du couvercle anti-poussiere".)

Installation

La table de lecture doit être installée à l'horizontal, sur un emplacement bien ferme et aussi loin que possible des enceintes pour éviter les effets néfastes des vibrations extérieures (pouvant provenir des haut-parleurs ou du passage des personnes à proximité).

Eviter également les emplacements humides, poussiereux et directement exposés aux rayons solaires ou à de fortes températures.

Mise en place de la courroie

1. Placer le levier sélecteur de vitesse sur "45".

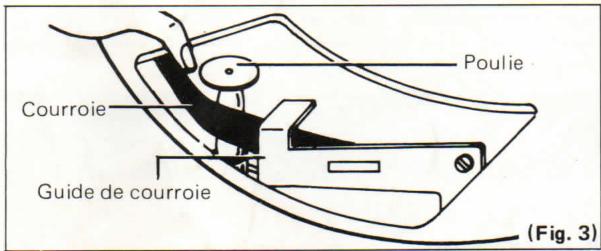

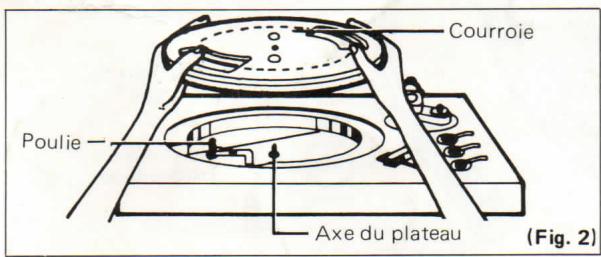

2. Maintenir le plateau en tirant la courroie interieure à l'aide du pouce introduit dans l'orifice du plateau.
3. Placer le plateau sur l'axe et installer la courroie sur la poulie sans la tordre.
4. Attacher la couroie sur la côte interieur du guide de couroie, tout en changeant la vitesse de "45" à "33", ce qui facilitera le travail.
5. Veiller à ne pas tordre la courroie.

Réglage de la force d'appui (A régler sans faute)

Avant de procéder au réglage de la force d'appui, alors que la table de lecture est reliée à l'amplificateur, veiller à couper (OFF) le commutateur d'alimentation de l'amplificateur.

1. Regler le bouton d'anti-skating à la position "0".

2. Abaisser le levier, de commande de mouvement et, de la main, soulever le bras acoustique de son support.

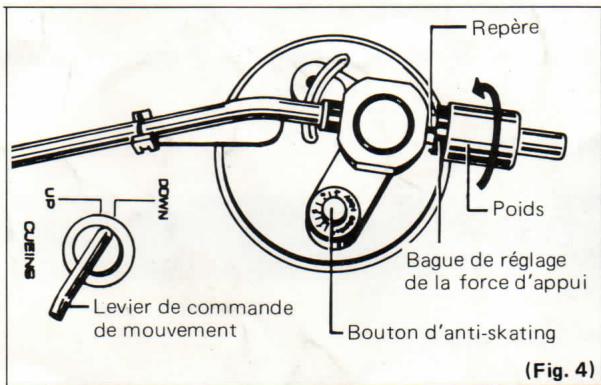

3. En tournant le contrepoids, régler le bras acoustique jusqu'à ce qu'il soit de niveau. Tourner ensuite la jauge de la force d'appui pour faire correspondre son repère "0" avec la ligne de referencia du bras acoustique.

4. Tournier le contrepoids dans la direction de la flèche et ajuster la force d'appui à la valeur appropriée (1,5 2,5) .
5. Ramener et bloquer le bras acoustique sur son support.
6. Pour obtenir des performances optimum, le réglage de l'anti-skating doit être effectué à la même valeur que la jauge de la force d'appui.

Branchements

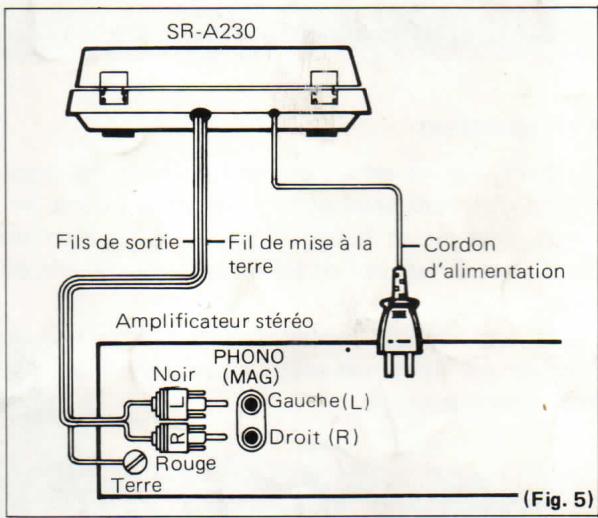

Relier les fils de sortie, le cordon d'alimentation électrique et le fil de mise à la terre conformément à l'illustration.

La SR-A230 utilise une cellule phonocaptrice de type 1 à aimant vertical (VM).

Le fil noir et le fil rouge du cable de sortie doit être reliés, respectivement, à la borne gauche (L) et la croite (R) de PHONO (MAG).

- Mise en place du couvercle anti-poussière

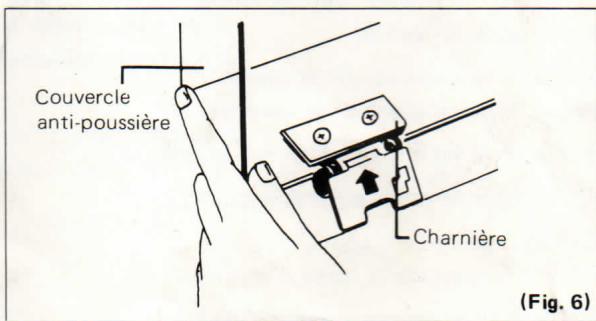

Pour placer le couvercle anti-poussière et l'enlever, tener celui-ci sur le côte à proximite des charnières comme le montre l'illustration.

Réglage de la hauteur de commande de mouvement

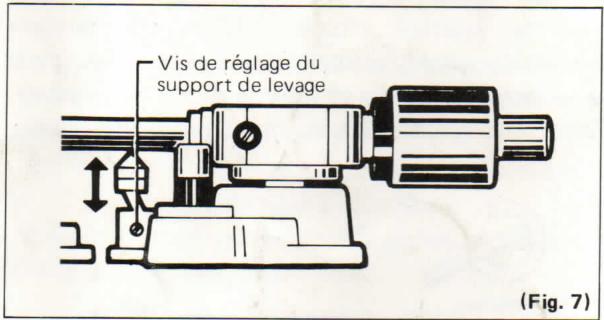

La hauteur de levage doit se régler de façon à obtenir un passage de 4 à 12 mm entre la surface du disque et l'extrémité de la pointe de lecture quand le levier de commande de mouvement est place à la position "UP" (levage).

Lors du remplacement de la cellule, desserrer tout d'abord la vis de réglage du support de levage et régler la hauteur. Serrer ensuite fermement la vis en position et la bloquer.

- Remplacement de la pointe de lecture

Une pointe de lecture longtemps utilisée risque de déterminer la qualité sociale et d'endommager les disques.

Il est recommandé de replacer la pointe de lecture toutes les 500 heures d'utilisation. Pour ce remplacement, se référer à la Fig. 8.

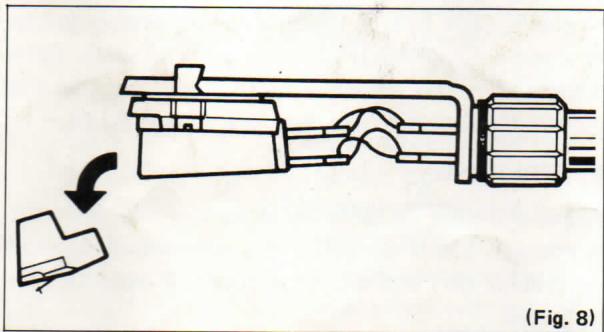

1. Retirer lentement la pointe de lecture (dans la direction de la flèche) comme illustré à la Fig. 8.
2. Insérer une nouvelle pointe de lecture sur la cellule.
3. Il est aussi possible de procéder au remplacement de la pointe après avoir retire la coquille du bras acoustique.

Réglage du surplomb

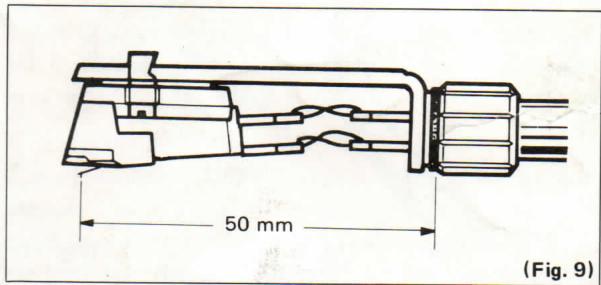

Il est nécessaire de procéder au réglage du surplomb quand on a remplace la cellule ou la coquille. comme le montre la Fig. 9, serrer les vis de blocage de la cellule, de sorte que la distance entre l'extrémité de la pointe de lecture et la connecteur soit égale à 50~mm . On obtient alors le surplomb optimum et la performance de lecture maximum.

- Remplacement de la poulie

Les pouilies ne peuvent être utilisées qu'à la fréquence indiquée sur la légende d'éthalonnage électrique. Si l'appareil est utilisé à une autre fréquence, il y a lieu de replacer la poulie.

Graissage

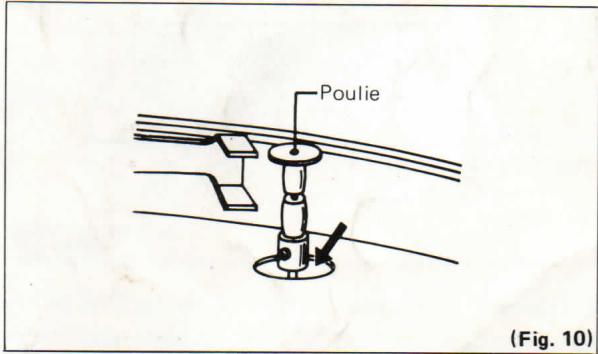

Applique une très légère quantité d'huile pour machine d'excellente qualité à l'endroit indiqué par une flèche sur la Fig. 10. (Une fois tous les six mois pour un usage domestique et une fois par mois pour un usage commercial.)

Ne jamais appliquer d'huile sur la courroie ou la poulie, car elle pourrait etre source d'une rotation inegale ou defectueuse.

Enlever tout excédent d'huile avec de l'alcool.

LECTURE DES DISQUES

Marche a suivre

Lorsque l'on commence à utiliser la table de lecture, placer le son de l'amplificateur au minimum.

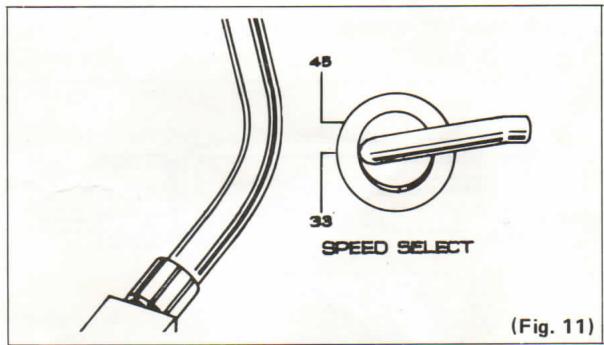

1. Manoeuvrer le levier selecteur de vitesse sur la table de lecture et le placer à la vitesse qui sied au disque.

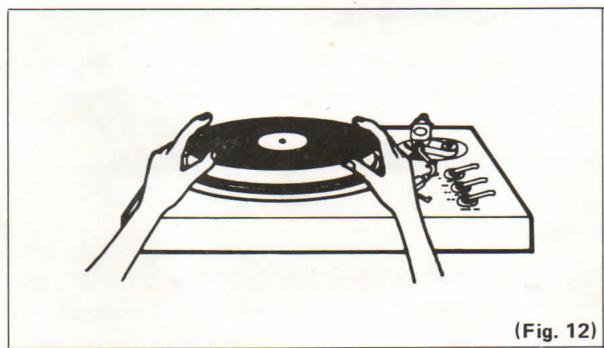

1. Placer un disque sur le plateau.

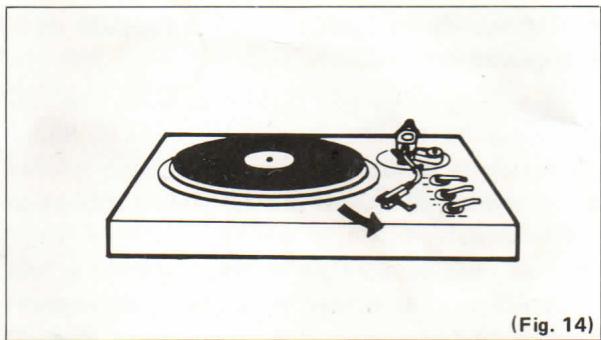

1. Déplacer légerement le bouton du bras acoustique en direction du disque et le plateau commencerà tourner. Placer alors le bras au-dessus du disque.

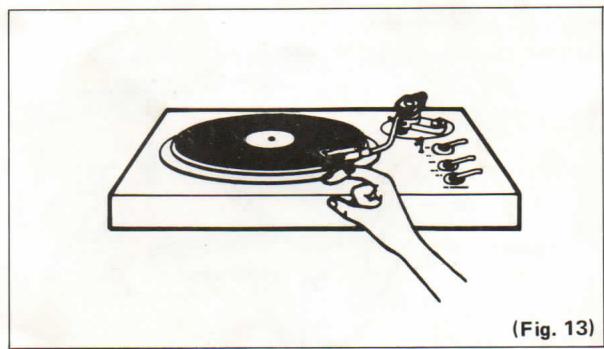

1. Déposer doucement la pointe de lecture sur la surface du disque. Lorsque l'on souhaite abaisser le bras par le levier de commande de mouvement, veiller à placer le levier à la position d'abaissement (DOWN); la pointe sera alors abaissee automatiquement sur la surface du disque. ÀpRES l'avoir placé à la position de départ, augmenter le volume de l'amplificateur.

2. A la fin de la lecture du disque, le bras acoustique reviendra automatiquement se placer sur son support. Le courant sera coupé et la rotation du plateau s'arrête ensuite.

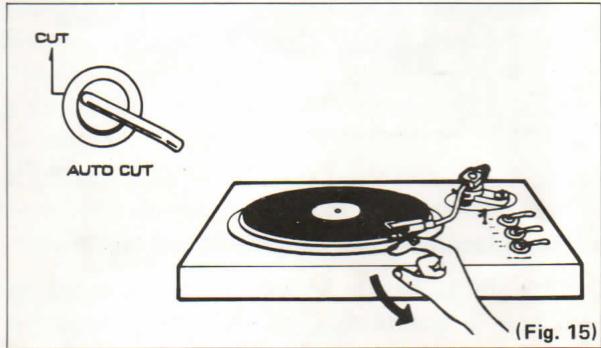

1. Pour arrêter la lecture du disque à mi-parcours, déplacer le levier d'arrêt automatique (AUTO CUT) vers la position d'arrêt (CUT) pour ramener automatiquement le bras acoustique ou bien, de la main, soulever le bras et le ramener sur son support.

ATTENTION:

1. Lorsque la table de lecture vient d'être déballée ou déplacee, faire fonctionner doucement le levier d'arrêt automatique (AUTO CUT) et replacer automatiquement le bras acoustique sur son support. NeCOMMencer qu'ensuite la lecture d'un disque.
2. Lorsque la table de lecture n'est pas utilisé, placer le levier de commande de mouvement à la position abaissee (DOWN).
3. Toujours s'assurer de l'état de proprete de la pointe de lecture. Une accumulation de poussière sur la pointe peut être la cause d'une distorsion du son et il se peut même que la pointe saute de sillon. Faire disparaître toute poussière en frrottant légerement la pointe d'avant en arrêté avec une Brosse douce.

Attention

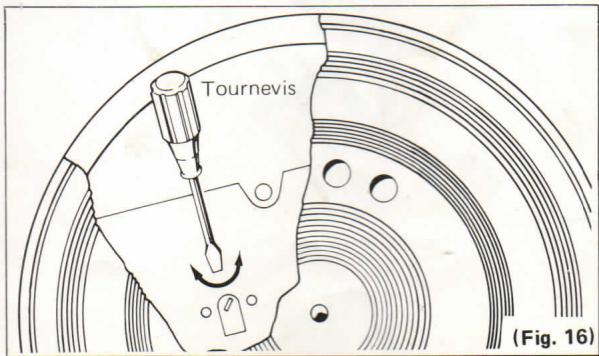

Avant d'utiliser la table de lecture, veiller àCHOISIR la position 115 V ou 230 V qui convient a la tension du secteur de l'endetroit, en utilisant, a cette fin, un tournevis.

PARTICULARITÉS

1. Bras acoustique en S à équilibre statique et de haute qualité

Ce bras se désigne par son excellente sensibilité verticale et horizontale qui garantit les performances maximum de la cellule phonocaptrice.

1. Systeme de mouvement du bras
   Ce dispositif commande le mouvement du bras par la simple manipulation d'un levier.
   Il permet de proceder à la lecture des disques sans aucune craine de les abimer ni d'endommager la pointe de lecture.
2. Dispositif d'anti-skating (conforme à la force d'appui)

Cette table de lecture comporte un dispositif d'antiskating qui est conforme à la force d'appui; les performances de lecture des sillons sonores du disque sont ainsi améliorées.

1. Systeme d'enfichage de la cellule

N'importe qu'elle cellule phonocaptrice, actuellément sur le marché, peut etre utilise.
5. Mécanisme de retour automatique

A la fin de la lecture du disque, le bras revient automatiquement sur son support et l'alimentation est coupée.

1. Mécanisme d'arrêt automatique
   Il est possible de ramener automatiquement le bras sur son support et de couper l'alimentation même en plein milieu d'un disque en cours de lecture.
2. Plateau de 31 cm en aluminium moulé sous pression
   L'appareil fait usage d'un grand plateau dont la rotation est uniforme.
3. Moteur synchrone à 4 pôles

Le moteur synchrone à 4 pôles utilisé sur cette table de lecture se désigne par sa rotation uniforme et son rapport signal/bruit amélioré.
9. Isolation
Les isolateurs de haute qualité, dont cette table de lecture est équipée, préviennent les vibrations extérieures et le ronflement. Les vibrations en cours de fonctionnement sont ainsi limitées à un minimum et l'appareil est très stable.
10. Système de commande par courroie
Ce système, convenant à une table de lecture de haute qualité, procure une rotation régulière et minimise les vibrations.

CHARACTERISTIQUES TECHNIQUES

Système

d'entrainement: Commande par courroie

Retour automatique

Moteur

d'entrainment: Moteur synchrone à 4 pôles

Vitesses: 33-1/3 et 45 t/mn. (2 vitesses)

Plateau: En aluminium moulé sous pression 31 cm de diamètre

Brasacoustique: Typeaéquilbre statique

Longueur effective: 222mm

Surplomb: 14 mm

Angle d'erreur de lecture -1^ +3^

Type à lecture directe de la force d'appui

Cellule phonocaptric remplaçable

Dispositif d'anti-skating en conformité avec la force d'appui

Cellule:

Type: C-55M (Type à aimant double)

Réponse de
féquences: 30 Hz ~ 20 kHz

Tension de sortie: 3mV (à 1 kHz 50 mm/S)

Impedance

recommende: 50 kΩ

Séparation: 25 dB (à 1 kHz)

Balance de canaux: A 1 dB près

Pointe de lecture: 0,6,mil (Diamant)

Force d'appui

optimum: 1,5 2,5 ~g

Pointe: N-55D

Rapport S/B: 50 dB (IEC-B)

Pleurage et

scintillage: 0,06% WRMS

Source d'alimentation: AC 220-240 V 50 Hz

AC 115/230 V 50 Hz (avec commutateur de selection de tension)

Consummation

electrique: 10 W

Livraison avec: Mécanisme de retard automatique, Dispositif de commande du mouvement, Mécanisme d'arrêt automatique, Charnières amovibles.

• Ces caractéristiques techniques sont sujéttes à modification sans avis préalable.

TOSHIBA
