MODE D'EMPLOI PORTEGE Z930 TOSHIBA
Manuel de l'utilisateur
Portégé Z930
Satellite Z930
Chapitre 1 prise en main
Liste de contrôle de l'équipement 1-1
Prise en main 1-2
Chapitre 2 présentation
Vue avant (écran fermé) 2-1
Vue de gauche 2-2
Vue de droite 2-3
Arriere 2-3
Vue de dessous 2-5
Vue avant (écran ouvert) 2-6
Composants matériels internes 2-10
Chapitre 3 concepts de base
Utilisation du TouchPad 3-1
Leclavier 3-2
Utilisation du lecteur d'empreintes 3-7
Communications sans fil 3-14
Réseau local 3-18
Péripétriques optionnels 3-20
Cartes mémoire 3-20
Moniteur externe 3-24
HDMI 3-25
Prise de sécurité 3-26
Accessoires TOSHIBA en option 3-27
Système audio 3-27
Mode vidéo 3-29
Manipulation de l'ordinateur 3-29
Refroidissement 3-30
Chapitre 4 utilitaires et fonctions avancées
Utilitaires et applications 4-1
Fonctions spéciales 4-6
Utilitaire TOSHIBA Sleep 4-8
Utilitaire TOSHIBA Password 4-10
HW Setup 4-13
Restauration du système 4-21
Commandes de disques de restauration auprès de TOSHIBA*.... 4-25
Alimentation et modes de mise sous tension
Conditions d'alimentation 5-1
Supervision des conditions d'alimentation 5-2
Batterie 5-3
Modes de mise sous tension 5-7
Mise sous/hors tension à la fermeture de l'écran 5-7
Mise en veille/veille prolongée automatique du système 5-8
Dépannage
Procédure de résolution des problèmes 6-1
Liste de contrôle du matériel et du système 6-3
Remarques légales
© 2012 par TOSHIBA Corporation. Tous droits réservés. Selon la loi du Copyright, le présent manuel ne peut pas être reproduit, sous toute forme que ce soit, sans l'autorisation écrite préalable de TOSHIBA. TOSHIBA n'engage aucunement sa responsabilité quant à l'utilisation qui peut être faite des informations contenues dans le présent ouvrage.
Première édition avril 2012
Les droits d'auteur sur la musique, les films, les programmes informatiques, les bases de données ou toute autre propriété intellectuelle soumise à la législation sur les droits d'auteur appartiennent à l'auteur ou à leur propriétaire. Tout document ne peut être produit qu'à des fins personnelles. Toute autre utilisation (ce qui inclut la conversion au format numérique, la modification, le transfert ou la copie d'un ouvrage et sa diffusion sur le réseau) non autorisée par le propriétaire du copyright représente une violation de ses droits, ce qui inclut les droits d'auteur, et fera l'objet de dommages civils ou de poursuites judiciaires. Pour toute reproduction de ce manuel, veillez vous conformer aux lois sur les droits d'auteur en vigueur.
Responsabilités
Le présent manuel a fait l'objet d'une procédure de révision et de validation. Les instructions et les descriptions qu'il comporte sont correctes pour votre ordinateur lors de la rédaction du présent manuel. Cependant, les ordinateurs et les manuels ultérieurs peuvent être modifiés sans préavis. TOSHIBA n'assume aucune responsabilité pour les dommages liés directement ou indirectement à des erreurs, des omissions ou des incohérences entre l'ordinateur et le manuel.
Marques commerciales
Intel, Intel SpeedStep, Intel Core et Centrino sont des marques ou des marques déposées d'Intel Corporation.
Windows, Microsoft et le logo Windows sont des marques déposées de Microsoft Corporation.
Bluetooth est une marque commerciale détenue par son propriétaire et utilisée par TOSHIBA sous licence.
Les termes HDMI et HDMI High-Definition Multimedia Interface, ainsi que le logo HDMI sont des marques déposées ou des marques de commerce de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
SRS et le logo SRS sont des marques commerciales ou des marques déposées de SRS Labs, Inc. La technologie SRS est incorporée sous forme de licence SRS Labs, Inc.
ConfigFree est une marque de Toshiba Corporation.
TouchPad est une marque commerciale de Synaptics, Inc.
Wi-Fi est une marque déposée de Wi-Fi Alliance.
Secure Digital et SD sont des marques commerciales de SD Card Association.
MultiMediaCard et MMC sont des marques de MultiMediaCard Association.
QUALCOMM est une marque commerciale de Qualcomm Incorporated, déposée aux États-Unis et dans d'autres pays. ATEROS est une marque commerciale de Qualcomm Atheros, Inc., déposée aux États-Unis et dans d'autres pays.
Realtek est une marque déposée de Realtek Semiconductor Corporation.
D'autres marques commerciales ou marques déposées non mentionnées ci-dessus peuvent figurer dans ce manuel.
Cet équipement a été testé et est conforme aux limites imposées aux appareils numériques de classe B, conformément à la section 15 des règles de la FCC. Ces limites ont été conçues pour protéger les installations domestiques contre les interférences néfastes. Cet équipement génère, utilise et émet de l'énergie sous forme de fréquences radio et, en cas de non-respect des instructions d'installation et d'utilisation, risque de provoquer des interférences. Il n'existe aucune garantie contre ces interférences. En cas d'interférences radio ou télévisuelles, pouvant être vérifiées en mettant hors, puis sous tension l'opération, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes :
Réorienter ou déplacer l'antenne de réception; Éloigner l'équipement du poste de réception; - Brancher l'équipement sur une prise appartenant à un circuit différent de celui du poste de réception; - Consulter le revendeur ou un technicien radio/TV qualifié.
Seuls des périphériques conformes aux limites définies par la classe B de la FCC peuvent être connectés à cet équipement. Toute connexion à des périphériques non conformes ou non recommandés par TOSHIBA risque d'entraîner des interférences radio et télévisuelles. Vous devez utiliser des câbles blindés pour connecter des périphériques externes au port écran RVB externe, au port USB (2.0 et 3.0), HDMI et à la prise microphone de l'ordinateur. Les changements ou les modifications apportés à cet équipement qui ne sont pas approuvés expressément par TOSHIBA, ou les parties autorisées par TOSHIBA, peuvent entraîner la révocation du droit d'utilisation de cet équipement.
Conditions FCC
Cet équipement est conforme à la Partie 15 de la réglementation de la FCC. Son utilisation est assujettie aux deux conditions suivantes :
- cet équipement ne doit pas provoquer d'interférences nuisibles, et
- ce périphérique doit résister aux interférences reçues, y compris celles qui sont susceptibles de provoquer un fonctionnement non désiré.
Adresse: TOSHIBA America Information Systems, Inc.
9740 Irvine Boulevard
Irvine, California 92618-1697, États-Unis
Téléphone: +1 (949) 583 3000
Ces informations s'appliquent uniquement aux pays/régions où elles sont requises.
Ce produit est conforme aux directives européennes en vigueur. La partie responsable de l'homologation CE est TOSHIBA Europe GmbH, Hammfelddamm 8, 41460 Neuss, Allemagne. Vous trouvez la déclaration de conformité UE complète sur le site Web de TOSHIBA, http://epps.toshiba-tec.com sur Internet.
Homologation ce
Le présent produit est conforme aux directives européennes applicables, notamment la Directive 2004/108/CE relative à la compatibilité électromagnétique pour l'ordinateur portable et les accessoires électroniques, dont l'adaptateur secteur fourni, la Directive 1999/5/CE concernant les équipements hertziens et les équipements terminaux de télécommunication en cas de recours à des accessoires de télécommunication, et la Directive 2006/95/CE concernant le matériel électrique à basse tension pour l'adaptateur secteur Yamaha Corporation fourni. De plus, ce produit est conforme à la directive Ecodesign 2009/125/CE (ErP) and ses mesures d'application.
Le présent produit et les options d'origine ont été conçus pour respecter les normes EMC (compatibilité électromagnétique) et de sécurité. Cependant, TOSHIBA ne peut en garantir le respect si les options installées ou les câbles connectés proviennent d'autres constructeurs. Dans ce cas, les personnes ayant connecté / utilisé ces options / câbles doivent s'assurer que le système (PC plus options / câbles) respecte les normes requises.
Pour éviter tout problème de compatibilité électromagnétique, respectez les instructions ci-dessous :
Seules les options comportant la marque CE doivent être connectées/utilisées; Utilisez des câbles blindés de la meilleure qualité possible.
Environnement de travail
Le présent produit a été conçu conformément à la norme EMC (compatibilité électromagnétique) et pour des applications résidentielles, commerciales et d'industrie légère. TOSHIBA n’approve pas l'utilisation de ce produit dans d'autres environnements de travail que ceux mentionnés ci-dessus.
Par exemple, les environnements suivants ne sont pas autorisés :
Environnements industriels (environnements où la tension nominale du secteur utilisée est de 380 V triphase); Environnements médicaux; Environnements automobiles; Environnements aéronautiques.
Toute conséquence résultant de l'utilisation de ce produit dans l'un des environnements non approuvés n'engage en aucun cas la responsabilité de TOSHIBA.
Les principaux risques résultant d'une utilisation dans un environnement non autorisé sont énumérés ci-dessous :
Interférences avec d'autres appareils ou machines situées à proximité; Dysfonctionnement de l'ordinateur ou pertes de données résultant des interférences provoquées par les appareils ou machines environnantes.
Par conséquent, TOSHIBA commande fortement de s'assurer de la compatibilité électromagnétique de ce produit avant de l'utiliser dans un environnement non approuvé. Pour ce qui est du domaine automobile et aéronautique, le fabricant ou la Compagnie aérienne doit signifier leur autorisation.
En outre, pour des raisons de sécurité, l'utilisation du présent produit dans une atmosphère comportant des gaz explosifs est interdite.
Ces informations s'appliquent uniquement aux pays/régions où elles sont requises.
Avis concernant les normes vidés
CE PRODUIT FAIT L'OBJECT D'UNE CONCESSION DE LICENCE, CONFORMEMENT AU CONTRAT DE LICENCE DE PORTEFEUILLE DE BREVETS AVC, VC-1 ET MPEG-4 POUR L'USAGE PERSONNEL ET NON COMMERCIAL DU CONSOMMATEUR AFIN DE (I) ENCODER DES VIDEOS CONFORMEMENT AUX NORMES PRECEDEMMENT MENTIONNEES (« VIDEO ») ET/OU (II) DECODER DES VIDEOS AVC, VC-1 ET MPEG 4 ENCODEES PAR UN CONSOMMATEUR DANS LE CADRE D'UN USAGE PERSONNEL ET NON COMMERCIAL ET/OU FOURNIES PAR UN FOURNISSEUR DE VIDEO AUTORISE PAR MPEG LA A FOURNIR CES VIDEOS. AUCUNE LICENCE N'EST ACCORDEE OU NE SERA IMPLICITE POUR UNE AUTRE FORME D'UTILISATION. DES INFORMATIONS SUPPLEMENTAIRES CONCERNANT L'UTILISATION ET LA LICENCE, CE QUI INCLUT CELLES QUI SE RAPPORTENT A L'UTILISATION PROMOTIONNELLE, INTERNE ET COMMERCIALE, SONT DISPONIBLES AUPRES DE MPEG LA, L. L. C. VOIR HTTP://WWW. MPEGLA. COM.
Cet équipement numérique entre dans les limites de la Classe B pour les émissions radiomagnétiques provenant d'appareils numériques, telles qu'elles sont définies dans la Réglementation sur les interférences radio du Ministère des Communications canadien.
Veuillez noter que cette réglementation prévoit que toute modification effectuée sur cet équipement sans l'autorisation expresse de Toshiba Corporation risque de rendre non valide votre droit à l'utiliser.
Cet appareil numérique de Classe B répond aux critères de la réglementation canadienne sur les équipements pouvant provoquer des interférences.
Mise au rebut des produits
Le symbole de poubelle barrée indique que le produit et ses composants ne doivent pas être jetés avec les déchets ménagers. La batterie et les accumulateurs peuvent être mis au rebut en même temps que le produit. Ils seront triés dans les centres de recyclage.
La barre noire indique que le produit a été mis sur le marché après le 13 août 2005.
En participant à la collecte sélective des produits et des piles, vous contribuez au rejet responsable des produits et des piles, ce qui permet d'éviter qu'ils aient un impact négatif sur l'environnement et la santé humaine.
Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, consultez notre site Web (http://eu.computers.toshiba-europe.com) ou contactez la mairie ou le magasin où vous avez acheté le produit.
Mise au rebut des batteries et/ou des accumulateurs
Pb, Hg, Cd
Le symbole de poubelle barrée indique que les batteries et/ou les accumulateurs ne doivent pas être jetés avec les ordures ménagères.
Si la batterie ou l'accumulateur dépasse les doses spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) définies dans la directive relative aux piles et aux accumulateurs (2006/66/EC), les symboles du plomb (Pb), mercure (Hg) et/ou cadmium (Cd) seront placés en dessous du symbole de poubelle barrée.
En participant à la collecte sélective des piles, vous contribuez au rejet responsable des produits et des piles, ce qui permet d'éviter qu'ils aient un impact négatif sur l'environnement et la santé humaine.
Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, consultez notre site Web (http://eu.computers.toshiba-europe.com) ou contactez la mairie ou le magasin où vous avez acheté le produit.
La présence de ces symboles varie selon le pays et la zone d'achat.
Mise au rebut de l'ordinateur et de ses batteries
Contactez un fournisseur de services agréé TOSHIBA pour plus de détails concernant la mise au rebut de l'ordinateur et de sa batterie.
Les nouveaux règlements de l'Union Européenne (EU) concernant les produits chimiques, REACH (Enregistrement, évaluation, autorisation et restriction des substances chimiques), entre en vigueur le 1er juin 2007. Toshiba s'engage à se mettre en conformité avec tous les critères REACH et à fournir à ses clients des informations sur les substances chimiques de nos produits conformément aux règlements REREACH.
Consultez le site Web suivant: www.toshiba-europe.com/computers/info/reach pour plus d'informations sur les substances générées dans nos produits et répertoriées dans la liste de référence, conformément à l'article 59(1) du règlement (CE) 1907/2006 (« REACH ») pour une concentration supérieure à 0,1 % masse par masse.
Conforme aux normes EEE : Toshiba répond à tous les critères des lois turques 26891 « Restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques ». La tolérance de dysfonctionnement des pixels de votre écran est définie par la norme ISO 9241-307. Lorsque le nombre de pixels défectueux est inférieur à cette norme, l'écran ne peut pas être considéré comme défectueux ou en panne. La batterie est un consommable et son autonomie dépend de votre utilisation de l'ordinateur. Si la batterie ne peut pas être chargée, elle est défectueuse ou en panne. La variation de l'autonomie de la batterie n'est pas considérée comme un défaut ou une panne.
Programme ENERGY STAR®
Votre ordinateur est conforme à la norme ENERGY STAR®. Tout module conforme comporte le logo ENERGY STAR et les informations suivantes s'appliquent.
TOSHIBA est un partenaire du programme ENERGY STAR. Ce produit a été conçu conformément aux directives du programme ENERGY STAR en termes de rendement énergétique. Notre ordinateur a été configuré de façon à établir un compromis entre la stabilité du système d'exploitation, les performances et la consommation.
Pour conserver l'énergie, votre ordinateur doit activer le mode Veille à basse consommation, ce qui arrête le système et son écran au bout de 15 minutes d'inactivité lorsque l'appareil est branché sur le secteur.
TOSHIBA recommande de conserver ce paramètre d'économie d'énergie, de façon à optimiser la consommation de votre ordinateur. Vous pouvez réactiver l'ordinateur en appuyant sur le bouton d'alimentation.
Les produits conformes ENERGY STAR permettent de limiter les émissions de gaz à effet de serre du fait de normes plus strictes de l'EPA (Etats-Unis) et de la Commission européenne. Selon l'EPA, un ordinateur conforme aux nouvelles spécifications ENERGY STAR consomme de 20 à 50 % moins d'énergie, selon la façon dont il est utilisé. Pour de plus amples informations sur le programme ENERGY STAR, consultez le site http://www.eu-energystar.org ou http://www.energystar.gov.
Préface
Merci d'avoir choisi un ordinateur Toshiba. Sa puissance, notamment en termes de fonctionnalités multimédia, et son évolutivité sauront s'adapter à la plupart des tâches. Cet ordinateur fiable et robuste a été conçu pour offrir des performances exceptionnelles pendant de nombreuses années.
Le présent manuel vous fournit toutes les informations dont vous avez besoin pour utiliser votre ordinateur. Il donne également des conseils sur la configuration de l'ordinateur et sur l'exécution des opérations de base. Il indique également comment utiliser les périphériques en option et détecter ou résoudre des incidents.
Conventions
Le présent manuel utilise les formats suivants pour décrire, identifier et mettre en évidence les termes et les procédures.
Abréviations
La première fois qu'elles apparaisent dans le texte et pour des raisons de clarté, les abréviations sont suivies de leur définition entre parenthèses. Par exemple : écran à cristaux liquides (ACL). Les acronymes sont définis dans le glossaire.
Icônes
Les icônes identifient les ports, les boutons et autres parties de votre ordinateur. Le panneau de voyants utilise également des icônes pour identifier les composants sur lesquels il fournit des indications.
Touches
Les touches du clavier seront à effectuer un grand nombre d'opérations. Une police spécifique permet de les identifier rapidement. Elles sont représentées sous forme de symboles, telles qu'elles apparaisent sur votre clavier. Par exemple, Enter identifie la touche Enter.
Combinaisons de touches
Certaines opérations nécessitent d'appuyer simultanément sur deux ou plusieurs touches. De telles opérations sont généralement présentées sous la forme des deux touches séparées par le signe plus (+). Par exemple, Ctrl + C signifie que vous devez enfoncer la touche Ctrl et appuyer en même temps sur C. En cas d'utilisation de trois touches, maintenez enfoncées les deux premières et appuyez sur la troisième.
Lorsqu'une procédure nécessite une action telle que cliquer sur une icône ou saisir du texte, le nom de l'icône ou le texte à saisir est représenté en utilisant la police représentée à gauche.
Messages
Les messages présentés dans ce manuel fournissent des informations importantes et sont destinés à attirer votre attention sur un point important. Vous distinguerez deux types de message :
Indique une situation potentiellement dangereuse, pouvant entraîner la mort ou des blessures graves si vous ne respectez pas les instructions.
Attention! Ces messages vous mettent en garde contre une utilisation ou une manipulation incorrecte de votre ordinateur risquant d'engendrer la perte de données ou d'endommager votre matériel.
Prière de lire les messages. Les remarques sont constituées de conseils ou d'avertissements qui permettent d'utiliser votre matériel de manière optimale.
Terminologie
Ce terme est défini dans ce document de la façon suivante :
Commencer
Le terme Démarrer fait référence au bouton sous Windows 7.
SSD ou Solid State Drive (lecteur à état solide)
Cet ordinateur est équipé d'un lecteur « à état solide » et non pas d'un disque dur.
Précautions générales
Les ordinateurs TOSHIBA ont été conçus pour assurer une sécurité maximale, minimiser les tensions et supporter les rigueurs de l'informatique nomade. Cependant, certaines précautions doivent être prises pour éviter les risques de blessures ou de dommages.
Lisez attentivement les précautions générales ci-dessous et respectez les avertissements mentionnés dans le présent manuel.
Ventilation appropriée
Veillez à toujours assurer une ventilation adaptée à l'ordinateur et à l'adaptateur secteur, et à les protéger de toute surchauffe lorsque l'ordinateur fonctionne ou lorsque l'adaptateur est branché sur une prise de courant (même si l'ordinateur est en veille). Respectez toujours les principes suivants :
Ne couvrez jamais l'ordinateur ou l'adaptateur secteur et n'y déposez aucun objet. Ne placez jamais l'ordinateur ou l'adaptateur secteur à proximité d'une source de chaleur telle qu'une couverture électrique ou un radiateur. Ne couvrez ou ne bouchez jamais les aérations, y compris celles situées à la base de l'ordinateur. Utilisez toujours l'ordinateur sur une surface dure. L'utilisation de l'ordinateur sur un tapis ou une autre matière molle peut boucher les aérations. Ménagez de l'espace autour de votre ordinateur. La surchauffe de l'ordinateur ou de l'adaptateur secteur peut provoquer une panne, des dommages à l'ordinateur ou à l'adaptateur, ou un incendie, et entraîner des blessures graves.
Mise en place d'un environnement de travail adapté
Installez l'ordinateur sur un support plat suffisamment large pour recevoir ce dernier, ainsi que tous les périphériques requis, telle une imprimante.
Conservez un espace suffisant autour de l'ordinateur et des autres équipements, afin de garantir une bonne ventilation. Sinon, il risque de surchauffer.
Pour que votre ordinateur continue de fonctionner dans des conditions optimales, veillez à ce que :
l'ordinaire soit protégé contre la poussière, les moisissures et les rayons directs du soleil : —aucun équipement générant un champ magnétique important, tel que des haut-parleurs stéréo (autres que ceux reliés à l'ordinateur), ne soit installé à proximité;
la température ou le niveau d'humidité au sein de votre environnement de travail ne change pas brusquement, notamment lorsque vous êtes à proximité d'un ventilateur à air conditionné ou d'un radiateur; votre environnement de travail ne soit soumis à aucune température extrême, ni à l'humidité; aucun produit chimique corrosif ou liquide n'y soit renversé.
Traumatismes liés au stress
Lisez avec attention le Manuel des instructions de sécurité. Ce manuel compte des informations sur la prévention du stress, pour vos mains et poignets, pouvant résulter d'une utilisation intensive du clavier. Il contient également des informations sur l'agencement de l'environnement de travail, ainsi que sur les postures et l'éclairage adaptés, afin de réduire le stress.
Température externe de l'ordinateur
Évitez tout contact physique prolongé avec l'ordinateur. Si l'ordinateur est utilisé pendant de longues périodes, sa surface peut devenir très chaude. Vous pouvez ne pas sentir la chaleur au toucher, mais le fait de rester en contact physique avec l'ordinateur pendant un certain temps (si vous posez l'ordinateur sur vos cuisses ou si vous laissez vos mains sur le repose-mains, par exemple) peut occasionner des brûlures superficielles. De même, lorsque l'ordinateur a été utilisé pendant une période prolongée, évitez tout contact direct avec la plaque en métal des ports d'E/S. Cette plaque peut devenir très chaude. La surface de l'adaptateur secteur peut devenir très chaude, ce qui n'indique pas un dysfonctionnement. Si vous devez transporter l'adaptateur secteur, débranchez-le et laissez-le refroidir un moment. Ne déposez pas l'adaptateur secteur sur une matière sensible à la chaleur, cela pourrait l'endommager.
Pressions et impacts
L'ordinaire ne doit subir aucune force pression ni aucun choc violent. Les pressions et chocs extrêmes peuvent endommager les composants de l'ordinaire ou entraîner des dysfonctionnements.
Téléphones portables
L'utilisation de téléphones portables peut causer des interférences avec le système audio. Les autres fonctions de l'ordinateur ne sont pas affectées, mais il est recommandé de ne pas utiliser un téléphone portable à moins de 30 cm de l'ordinateur.
Manuel d'instruction pour votre sécurité et votre confort
Toutes les informations importantes sur l'utilisation sère et correcte de l'ordinateur sont décrites dans le Manuel d'instruction pour votre sécurité et votre comport, livre avec l'ordinateur. Il est fortement recommandé de le parcourir avant d'utiliser l'ordinateur.
Prise en main
Vous trouverez, dans ce chapitre, une liste de vérification de l'équipement et des instructions de base permettant d'utiliser votre ordinateur.
Certaines fonctions décrites dans ce manuel risquent de ne pas fonctionner correctement si vous utilisez un système d'exploitation autre que celui installé par TOSHIBA.
Liste de contrôle de l'équipement
Déballez l'ordinateur avec précaution. Conservez le carton et l'emballage pour une utilisation ultérieure.
Matériel
Assurez-vous que tous les éléments suivants sont présents :
Ordinateur personnel portable TOSHIBA Adaptateur secteur et cordon d'alimentation (2 ou 3 fiches selon le modèle)
Documentation
Prise en main de Z930 Manuel d'instruction pour votre sécurité et votre comportement Informations sur la garantie
Si l'un de ces éléments manque ou est endommagé, contactez votre revendeur immédiatement.
Logiciels
Le système d'exploitation Windows® suivant et ses utilisateurs sont installés en usine :
Windows 7 TOSHIBA Recovery Media Creator TOSHIBA Assist TOSHIBA Resolution+ Plug-in pour le Lecteur Windows Media TOSHIBA Eco Utility Utilitaire TOSHIBA HW Setup TOSHIBAVAP(Value Added Package) Application de webcam TOSHIBA
TOSHIBA Fingerprint TOSHIBA Service Station TOSHIBA PC Health Monitor Utilitaire TOSHIBA Sleep Manuel de l'utilisateur (prèsent manuel)
Les logiciels mentionnés ci-dessus ne sont pas tous installés sur tous les modèles.
Prise en main
Tous les utilisateurs devraient lire la section intitulée Première mise en service. Veuillez lire le Manuel d'instruction pour votre sécurité et votre confort pour découvrir les mesures à adopter pour une utilisation aussi comfortable que possible. Ce manuel a été conçu pour vous permettre d'utiliser votre ordinateur de façon plus efficace sans pour autant compromettre votre santé. Les recommandations de ce guide permettent de réduire les risques de douleurs et blessures au niveau des mains, des bras, des épaules et du cou.
Vous trouverez dans cette section toutes les informations de base permettant de commencer à travailler avec votre ordinateur. Les sujets suivants sont traités:
Connexion de l'adaptateur secteur
Ouverture de l'écran
Mise sous tension
Première mise en service
Mise hors tension
Redémarrage de l'ordinateur
Installez un programme antivirus et assurez-vous que ce dernier est mis à jour de façon régulière. Vérifiez systématiquement le contenu du support de stockage avant de le formater, car cette opération supprime toutes les données de façon irrémédiable. Il est recommandé de sauvegarder régulièrement le disque SSD interne ou tout autre périphérique de stockage sur un support externe. Les supports de stockage ordinaires ne sont pas durables et sont instables dans le long terme et sous certaines conditions. Avant d'installer un périphérique ou une application, enregistrez les données en mémoire sur le disque SSD ou sur d'autres supports de stockage. Faute de quoi vous pourriez perdre des données.
Connexion de l'adaptateur secteur
Branchez l'adaptateur secteur pour recharger la batterie ou pour alimenter l'ordinateur directement à partir du secteur. Vous pouvez ainsi commencer à travailler rapidement, sans devoir attendre la fin du chargement de la batterie.
L'adaptateur secteur tolère toutes les tensions comprises entre 100 et 240, ainsi que toutes les fréquences comprises entre 50 et 60 hertz, ce qui permet de l'utiliser dans presque tous les pays/zones. Il convertit le courant alternatif en courant continu et permet ainsi de réduire la tension fournie à l'ordinateur.
Utilisez toujours l'adaptateur secteur TOSHIBA fourni avec ce produit ou utilisez un modèle recommandé par TOSHIBA pour prévenir tout risque d'incendie ou de dommage à l'ordinateur. En effet, l'utilisation d'un adaptateur secteur non compatible risque de provoquer un incendie ou d'endommager l'ordinateur, ce qui risque en retour de provoquer des blessures graves. TOSHIBA ne peut pas être tenu pour responsable des dommages causés par l'utilisation d'un adaptateur non compatible. Ne branchez jamais l'adaptateur secteur sur une prise de courant dont les caractéristiques de tension et de fréquence ne correspondent pas à celles spécifiées sur l'étiquette réglementaire de l'appareil. Sinon, vous risquez de provoquer un incendie ou une électrocution, ce qui risquerait d'entraîner des blessures graves. Achetez uniquement des câbles d'alimentation qui sont conformes aux spécifications de tension et de fréquence dans le pays d'utilisation. Sinon, vous risquez de provoquer un incendie ou une électrocution, ce qui risquerait d'entraîner des blessures graves. Le cordon d'alimentation fourni est conforme aux règles de sécurité et aux règlements dans la région d'achat. Il ne doit pas être utilisé en dehors de cette région. Si vous devez travailler dans une autre région, veuillez acheter un cordon conforme aux règles de sécurité en vigueur dans cette région. N'utilisez pas de convertisseur 3 fiches à 2 fiches. Lorsque vous connectez l'adaptateur secteur à l'ordinateur, suivez la procédure indiquée dans le Manuel de l'utilisateur. Le branchement du cordon d'alimentation à une prise électrique du secteur doit être la première étape, faute de quoi la prise de sortie de l'adaptateur de courant continu pourrait engranger une charge électrique et causer un choc électrique ou des blessures légères lors du contact avec le corps. Par mesure de précaution, évitez de toucher un objet métallique quelconque.
Ne placez jamais l'adaptateur secteur ou l'ordinateur sur une surface en bois, un meuble ou toute autre surface qui pourrait être abimée par une exposition à la chaleur, car la température de surface de l'adaptateur et de la base de l'ordinateur augmente pendant une utilisation normale. Posez toujours l'adaptateur secteur ou l'ordinateur sur une surface plate et rigide qui n'est pas sensible à la chaleur.
Consultez le Manuel d'instructions pour votre sécurité et votre comportement pour savoir comment utiliser l'ordinateur de façon ergonomique.

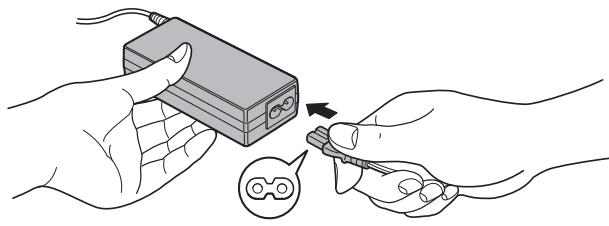

- Branchez le cordon d'alimentation sur l'adaptateur.
Illustration 1-1 Connexion du cordon d'alimentation à l'adaptateur (prise à 2 fiches)
Illustration 1-2 Connexion du cordon d'alimentation à l'adaptateur (prise à 3 fiches)
L'ordinateur est livré avec un cordon à 2 ou 3 broches selon le modèle.

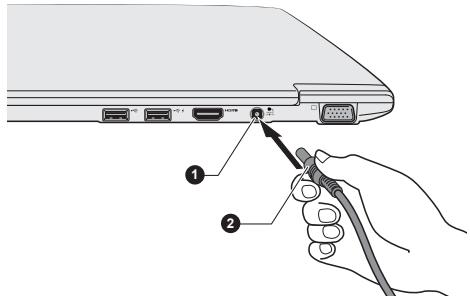

- Raccordez la prise de sortie en courant continu de l'adaptateur à la prise Entrée adaptateur 19 V, à l'arrière de l'ordinateur.
Illustration 1-3 Branchement de l'adaptateur secteur sur l'ordinateur
- Prise entrée adaptateur 19 V
- Prise de sortie c. c. de l'adaptateur
- Branchez le cordon d'alimentation sur une prise murale. Les voyants Batterie et Entrée adaptateur situés à l'avant de l'ordinateur doivent s'allumer.
Ouverture de l'écran
Réglez la position de l'écran pour obtenir un affichage net.
Maintenez le repose-mains et soulevez l'écran doucement. Vous pouvez ajuster l'angle de l'écran pour obtenir une luminosité optimale.
Illustration 1-4 Ouverture de l'écran
1. Écran

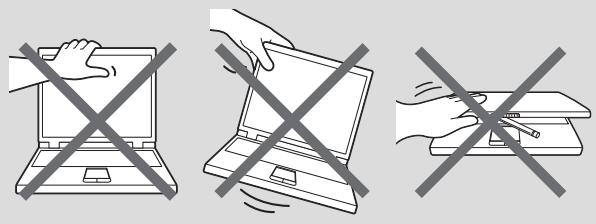

Évitez les mouvements brusques lors de l'ouverture et de la fermeture de l'écran pour ne pas endommager l'ordinateur.
N'ouvre pas l'écran trop grand de façon à ne pas forcer les charnières et endommager son panneau. N'appuyez pas sur l'écran. Ne soulevez pas l'ordinateur par son écran. Ne rabattez pas l'écran si un stylo ou tout autre objet risque de se trouver pris entre l'écran et le clavier.
Pour ouvrir ou fermer l'écran, placez une main sur le repose-mains afin de maintenir l'ordinateur en place, et servez-vous de l'autre main pour ouvrir ou rabattre l'écran avec précaution (ne faites pas usage d'une force excessive pour ouvrir ou fermer l'écran).
Mise sous tension
Cette section explique comment mettre l'ordinateur sous tension. L'indicateur de mise sous tension confirme cet état. Pour plus d'informations, reportez-vous à la section Supervision des conditions d'alimentation du chapitre 5, Alimentation et modes de mise sous tension.
Après avoir mis l'ordinateur sous tension pour la première fois, ne l'éteignez pas avant d'avoir configuré le système d'exploitation. Il n'est pas possible de régler le volume pendant l'installation de Windows.
- Ouvrez le panneau de l'écran.
- Appuyez sur le bouton de mise sous tension et maintenez-le enfoncé pendant deux ou trois secondes.
Illustration 1-5 Mise sous tension
Première mise en service
L'écran de démarrage de Windows 7 s'affiche lorsque vous démarrez l'ordinateur. Suivez les instructions affichées par les différents écrans pour installer correctement le système d'exploitation.
Mise hors tension
Vous disposez des modes de mise hors tension suivants : Arrêter, Veille prolongée ou Veille.
Commande arrêter
Lorsque vous mettez l'ordinateur hors tension avec la commande Arrêter, le système d'exploitation n'enregistre pas l'environnement de travail et applique sa propre procédure d'arrêt.
- Si vous avez saisi des données, enregistrez-les sur le disque SSD ou sur tout autre support de stockage.
Assurez-vous que le voyant SSD est éteint. Si vous mettez l'ordinateur hors tension lors d'un accès au disque, vous risquez de perdre des données ou d'endommager le disque. Ne mettez pas l'appareil hors tension tant qu'une application est en cours d'exécution. Sinon, vous risquez de perdre des données. Ne mettez pas l'appareil hors tension, ne déconnectez pas le périphérique de stockage externe ou ne retirez pas de support multimédia pendant les opérations de lecture/écriture. Sinon, vous risquez de perdre des données.
- Cliquez sur Démarrer.
- Cliquez sur le bouton Arrêter (Shut down).
- Mettez hors tension tous les périphériques connectés à l'ordinateur.
Ne remettez pas immédiatement sous tension l'ordinateur ou ses périphériques. Attendez un court laps de temps pour éviter tout dommage potentiel.
Mode veille
Si vous nevez interrompre votre travail, vous pouvez mettre l'ordinateur hors tension sans fermer vos logiciels en le faisant passer en mode Veille. Dans ce mode, les données sont enregistrées dans la mémoire principale de l'ordinateur. Lorsque vous le remettez sous tension, vous pouvez reprendre votre travail là où vous l'aviez interrompu.
Lorsque vous devez arrêter l'ordinateur dans un avion ou à des endroits recourant à des périphériques électroniques, arrêtez l'ordinateur de façon standard. Ceci inclut la désactivation de toutes les fonctionnalités de
communication sans fil et l'annulation de tout paramètre entrainant le démarrage différé de l'ordinateur, tel qu'une option d'enregistrement programme par exemple. Le non respect de ces exigences risque d'entrainer l'exécution de tâches préprogrammées, qui risquent d'interférer avec les systèmes aeronautiques, voire de provoquer des accidents.
Avant d'activer le mode Veille, sauvegardez vos données. N'activez pas le mode Veille pendant le transfert des données vers des supports externes, tels que les périphériques USB, les supports mémoire ou tout autre périphérique de mémoire. Sinon, les données risquent d'être détruites.
Lorsque l'adaptateur secteur est connecté, l'ordinateur se met en mode veille, conformément aux options d'alimentation (pour y accéder, cliquez sur Démarrer -> Panneau de configuration -> Système et sécurité -> Options d'alimentation). Pour rétablir le fonctionnement normal de l'ordinateur lorsque ce dernier est en veille, appuyez brièvement sur le bouton d'alimentation ou sur l'une des touches du clavier. Les touches du clavier n'ont d'effet que si l'option Wake-up on Keyboard est activée dans le programme HW Setup. Si une application réseau est active au moment où l'ordinateur se met automatiquement en veille, il est possible qu'elle ne soit pas restaurée au réveil du système. Pour empêcher l'ordinateur d'activer automatiquement le mode Veille, désactivez ce dernier dans la fenêtre des options d'alimentation (pour y accéder, cliquez sur Démarrer -> Panneau de configuration -> Système et sécurité -> Options d'alimentation). Pour utiliser la fonction hybride de mise en veille, configurez cette dernière dans la section Options d'alimentation.
Avantages du mode veille
Le mode Veille présente les avantages suivants :
Restauration de l'environnement de travail plus rapide qu'avec le mode Veille prolongée. Économise l'énergie en arrêtant le système lorsque l'ordinateur ne reçoit aucune entrée pendant la période spécifiée. Permet d'utiliser la fonction de mise hors tension à la fermeture de l'écran.
Mise en voie
Vous pouvez également activer le mode Veille en appuyant sur FN + F3. Consultez la section Touches d'accès direct du chapitre 3, Concepts de base, pour plus de détails.
Pour passer en mode Veille, trois méthodes s'offrent à vous:
Cliquez sur Démarrer, pointez sur la flèche (Shut down) puis sélectionnez Mettre en veille dans le menu. Fermez l'écran. Cette fonctionnalité doit être activée à partir de la fenêtre options d'alimentation (pour y accéder, cliquez sur Démarrer -> Panneau de configuration -> Système et sécurité -> Options d'alimentation). Appuyez sur le bouton d'alimentation. Cette fonctionnalité doit être activée à partir de la fenêtre options d'alimentation (pour y accéder, cliquez sur Démarrer -> Panneau de configuration -> Système et sécurité -> Options d'alimentation).
Ainsi, lorsque vous redémarrez l'ordinateur, vous pouvez reprendre votre travail à où vous l'aviez laissé.
Lorsque le mode Veille est actif, le voyant Alimentation est orange clignotant. Si l'ordinateur est alimenté par la batterie, vous pouvez augmenter son autonomie en utilisant le mode Veille prolongée, qui consomme moins d'énergie que le mode Veille.
Limitations du mode veille
Le mode Veille ne peut pas fonctionner dans les conditions suivantes :
L'alimentation est rétablie immédiatement après l'arrêt. Les circuits mémoire sont exposés à de l'électricité statique ou du bruit électrique.
Mode veille prolongée
Le mode Veille prolongée enregistre le contenu de la mémoire sur le disque SSD lorsqu'il'ordinateur est hors tension. Lorsque l'ordinateur est remis sous tension, l'état précédent est restauré. Le mode Veille prolongée n'enregistre pas l'état des périhériques.
Enregistrez vos données. Lorsque vous activez le mode Veille prolongée, l'ordinateur enregistre le contenu de la mémoire sur le disque SSD. Par sécurité, il est préférible d'enregistrer les données manuellement.
Les données seront perdues si vous débranchez l'adaptateur secteur avant la fin de l'enregistrement. Attendez que le voyant SSD soit éteint. N'activez pas le mode Veille prolongée pendant le transfert des données vers des supports externes, tels que les périphériques USB, les supports mémoire ou tout autre périphérique de mémoire. Sinon, les données risquent d'être détruites.
Avantages du mode veille prolongée
Le mode Veille prolongée présente les avantages suivants :
Enregistre les données sur le disque SSD lorsque l'ordinateur s'arrête automatiquement du fait d'un niveau de batterie insuffisant. Vous pouvez rétablir vos environnements de travail immédiatement après avoir redémarré l'ordinateur. Économise l'énergie en arrêtant le système lorsque l'ordinateur ne reçoit aucune entrée pendant la période spécifiée. Permet d'utiliser la fonction de mise hors tension à la fermeture de l'écran.
Activation du mode veille prolongée
Vous pouvez également activer le mode Veille prolongée en appuyant sur FN + F4. Consultez la section Touches d'accès direct du chapitre 3, Concepts de base, pour plus de détails.
Pour entrer en mode Veille prolongée, procédez comme suit :
- Cliquez sur Démarrer.
- Pointez sur la flèche (Shut down) et sélectionnez Mettre en veille dans le menu.
Mode mise en veille prolongée automatique
L'ordinateur peut être configuré pour entrer automatiquement en mode Veille prolongée lorsque vous cliquez sur le bouton d'alimentation, puis fermez l'écran. Pour définir ce paramétrage, suivez la procédure indiquée ci-dessous :
- Cliquez sur Démarrer, puis sur Panneau de configuration.
- Cliquez sur Système et sécurité, puis cliquez sur Options d'alimentation.
- Cliquez sur Choix de l'action du bouton d'alimentation ou sur Choix de l'action qui suit la fermeture du capot.
- Sélectionnez les paramètres voulus pour Lorsque j'appuie sur le bouton d'alimentation et Lorsque je referme le capot.
- Cliquez sur le bouton Enregistrer les modifications.
Données enregistrées en mode veille prolongée
Lorsque vous mettez l'ordinateur en mode Veille prolongée, l'ordinateur sauvegarde le contenu de la mémoire vive sur le disque SSD. Pendant cette opération, le voyant SSD reste allumé.
Une fois l'ordinateur hors tension et les données enregistrées sur le disque SSD, éteignez tous les périphériques raccordés à l'ordinateur.
Ne remettez pas l'ordinateur ou ses périphériques immédiatement sous tension. Attendez un instant afin que les condensateurs aient le temps de se décharger.
Redémarrage de l'ordinateur
Sous certaines conditions, il peut être nécessaire de redémarrer l'ordinateur, par exemple si :
Vous changez certains paramètres du système. Une erreur se produit et l'ordinateur refuse toute entrée.
Vous disposez de trois possibilités pour redémarrer l'ordinateur :
- Cliquez sur Démarrer, pointez sur la flèche (Shut down) puis sélectionnez Mettre en veille dans le menu. Appuyez sur CTRL, ALT et DEL en même temps pour afficher la fenêtre de menus, sélectionnez Redémarrer dans les options d’arrêt de l’ordinateur. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant cinq secondes. Après avoir mis l'ordinateur hors tension, attendez de 10 à 15 secondes avant de le remettre sous tension en appuyant sur le bouton d'alimentation.
Présentation
Ce chapitre présente les différents composants de votre ordinateur. Familiarisez-vous avec ces derniers avant de l'utiliser.
Remarques légales (icônes ne correspondant à aucune fonctionnalité) Pour plus d'informations sur les remarques légales relatives aux icônes ne correspondant à aucune fonctionnalité, consultez la section Remarques légales dans l'annexe C.
Veuillez manipuler votre ordinateur avec précautions pour ne pas rayer ou endommager la surface.
Vue avant (écran fermé)
L'illustration suivante présente la partie avant de l'ordinateur avec l'écran fermé.
Illustration 2-1 Vue avant de l'ordinateur, écran fermé
- Voyant Entrée adaptateur
- Voyant Batterie
- Voyant Alimentation
- Haut-parleurs stéreo
Voyant Cevoyant est vert lorsque l'ordinateur est alimenté par l'adaptateur secteur.
Voyant Alimentation Le voyant Alimentation est vert lorsque l'ordinateur est sous tension. Toutefois, si vous arrêtez l'ordinateur en mode Veille, ce voyant devient orange clignotant, une seconde sur deux.
Voyant batterie
Le voyant Batterie indique le niveau de charge de la batterie : vert signifie charge maximale, orange, batterie en cours de chargement et orange clignotant, charge faible.
Veuillez consulter le chapitre 5, Alimentation et modes de mise sous tension, pour plus de détails sur cette fonctionnalité.
Haut-parleurs stéreo reproduction
Les haut-parleurs retransmettent les sons généraux par vos applications ainsi que les alertes audio du système, tels que les alarmes de batterie faible par exemple.
Vue de gauche
L'illustration ci-dessous présente le côté gauche de l'ordinateur.
Illustration 2-2 Ordinateur vu de gauche
- Prise microphone
- Lecteur de carte mémoire
- Prise casque
Aspect variable selon le modèle acheté.
Prise microphone
Une prise mini-jack de 3,5 mm permet de brancher un connecteur à trois conducteurs pour une sortie microphone stéreo.
Prise casque
Une prise jack mini de 3,5 mm permet de connecter un casque stéréo.
Le système sonore intégré prend en charge les haut-parleurs internes et un microphone. Il permet de brancher un microphone externe et un casque sur les connecteurs appropriés.
Lecteur de carte mémoire
Cet emplacement est prévu pour l'insertion d'une carte mémoire SD™/SDHC™/SDXC™, d'une carte miniSD™/microSD™ et d'une carte MultiMediaCard™. Reportez-vous à la section Périphériques optionnels du chapitre 3, Concepts de base, pour plus d'informations.
Conservez les objets en métal, tels que les vis, les agrafes et les trombones à l'écart du lecteur de carte mémoire. Tout objet métallique peut créer un court-circuit et provoquer des dommages à l'appareil ou un incendie, entraînant ainsi des lésions graves.
Vue de droite
L'illustration ci-dessous présente le côté droit de l'ordinateur.
Illustration 2-3 Ordinateur vu de droite
- Port USB (USB 3.0)
- Prise de sécurité
Port USB (USB 3.0)
Un port USB (Universal Serial Bus) à la norme USB 3.0 se trouve sur le côté droit de l'ordinateur.
Le port USB 3.0 est compatible avec les normes USB 3.0, et est compatible en amont avec les périphériques USB 2.0.
Veuillez noter qu'il est impossible de vérifier le bon fonctionnement de toutes les fonctionnalités de tous les périphériques USB disponibles sur le marché. Il est donc possible que certaines fonctionnalités d'un périphérique spécifique ne fonctionnent pas correctement.
Le ou les ports USB 3.0 peuvent fonctionner en mode USB 2.0 ou lorsque vous utilisez un périphérique ancien, non compatible avec USB 3.0.
Conservez les objets en métal, tels que les vis, les agrafes et les trombones à l'écart du port USB. Tout objet métallique peut créer un court-circuit et provoquer des dommages à l'appareil ou un incendie, entraînant ainsi des lésions graves.
Prise de sécurité
Cette prise permet d'attacher l'ordinateur à un objet volumineux pour prévenir les risques de vol.
Arrière
L'illustration ci-dessous présente l'arrière de l'ordinateur.
Illustration 2-4 Vue arrêtée de l'ordinateur
- Prise réseau local
- Ventilation
- Port USB (USB 2.0)
- Port USB (USB 2.0)
- Port de sortie HDMI
- Prise entrée adaptateur 19 V
- Port écran externe (RVB)
Aspect variable selon le modèle acheté.
Prise réseau local
Cette prise permet de raccorder l'ordinaire à un réseau local. L'adaptateur prend en charge de façon standard les protocoles Ethernet LAN (10 mégabits par seconde, 10BASE-T), Fast Ethernet LAN (100 mégabits par seconde, 100BASE-TX) et Gigabit Ethernet LAN (1 000 mégabits par seconde, 1000BASE-T). Reportez-vous au chapitre 3, Concepts de base, pour plus de détails.
Ne branchez aucun type de cable autre qu'un cable réseau sur la prise réseau. Sinon, risque d'endommagement ou de dysfonctionnement. Ne branchez en aucun cas le cable réseau sur une alimentation électrique. Sinon, risque d'endommagement ou de dysfonctionnement.
Ventilation
Les ouvertures de ventilation protègent le processeur contre les surchauffes.
Port USB (USB 2.0)
Un port USB (Universal Serial Bus) à la norme USB 2.0 se trouve sur le côté droit de l'ordinateur.
Port USB (USB 2.0)
Un port USB (Universal Serial Bus) à la norme USB 2.0 se trouve sur le côté droit de l'ordinateur.
Ce port, repéré par l'icône ( ), prend en charge les fonctions suivantes :
Fonction veille et charge USB Mode de chargement CDP système ACTIVE
Port de sortie HDMI
Le port de sortie HDMI permet de connecter un câble HDMI de type A.
Prise d'entrée adaptateur 19 v
Reliez l'adaptateur secteur à ce connecteur pour faire fonctionner l'ordinateur sur secteur et recharger ses batteries internes. Utilisez uniquement le modèle d'adaptateur secteur fourni avec l'ordinateur. Tout adaptateur non conçu pour cet ordinateur pourrait endommager celui-ci.
Port écran externe (RVB)
Ce port analogique RVB dispose de 15 broches. Consultez l'Annexe A pour plus de détails sur la valeur des broches du port écran externe RVB. Ce port permet de connecter un écran RVB externe à l'ordinateur.
Vue de dessous
L'illustration suivante présente l'ordinateur vu de dessous. Avant de retourner l'ordinateur, rabattez l'écran pour éviter de l'endommager.
Illustration 2-5 Ordinateur vu de dessous
Ventilation
Les ouvertures de ventilation protègent le processeur contre les surchauffes.
Ne bloquez pas les sorties d'air du ventilateur. Conservez les objets en métal, tels que les vis, les agrafes et les trombones à l'écart des fentes d'aération. Tout objet métallique peut créer un court-circuit et provoquer des dommages à l'appareil ou un incendie, entraînant ainsi des lésions graves.
Nettoyez avec précaution la surface des ouvertures d'aération avec un chiffon doux.
Vue avant (écran ouvert)
Cette section présente l'ordinateur avec l'écran ouvert. Pour ouvrir l'écran, soulevez le panneau et choisissez un angle de lecture comfortable.
Illustration 2-6 Vue avant de l'ordinateur, écran ouvert Illustration 2-7 Vue avant de l'ordinateur, écran ouvert
- Antennes de communication sans fil (non visibles)*
- Camera Web*
- Voyant de la caméra Web*
- Commutateur de l'écran à cristaux liquides (non illustré)
- Charnières de l'écran
- Bouton TOSHIBA Présentation
- Bouton TOSHIBA eco
- Bouton d'alimentation
- Microphone
- Clavier
- Bouton TouchPad activé/désactivé
- Ecran
- TouchPad
- Capteur d'empreintes
- Boutons de contrôle du TouchPad
- Voyant Entrée adaptateur
- Voyant Alimentation
- Voyant Batterie
- Voyant SSD
- Voyant de communications sans fil
- Voyant WAN/WiMAX sans fil
- Voyant ECO
- Modèles sélectionnés uniquement.
Aspect variable selon le modèle acheté.
Antennes de communication sans fil
Certains ordinateurs de cette série disposent d'une antenne réseau sans fil/Bluetooth.
Certains ordinateurs de cette série disposent d'une antenne WAN sans fil/WiMAX.
Remarque légale (réseau sans fil)
Pour plus d'informations concernant les réseaux sans fil, consultez la section Remarques légales dans l'annexe C.
Caméra web
La caméra Web est un périphérique qui permet d'enregistrer des vidéos ou de prendre des photos directement à partir de l'ordinateur. Vous pouvez l'utiliser pour les discussions ou les conférences vidéo en conjunction avec un outil de communication, tel que Windows Live Messenger. L'Application de webcam TOSHIBA permet d'ajouter différents effets à votre vidéo ou vos photos.
Cette caméra permet de transmettre des vidéos et d'effectuer des discussions vidéo sur Internet à l'aide d'applications spécialisées.
Veuillez consulter l'aide en ligne du logiciel Web Camera pour plus de détails.
Voyant de la caméra web
Le voyant de la camera Web s'affiche lorsque vous utilisez cette camera.
Ne dirigez pas la camera Web directement vers le soleil. Ne touchez pas l'objet de la camera Web. Sinon, vous risquez de réduire la qualité de l'image. Utilisez un peu de chamois ou tout autre tissu doux pour essuyer l'objet si ce dernier devient sale. Lors de l'enregistrement dans un environnement sombre, sélectionnez le « mode nuit » qui permet d'obtenir des images plus claires avec moins de bruit.
Commutateur d'arrêt de l'écran
Ce commutateur détecte l'ouverture ou la fermeture de l'écran, et active ou désactive celui-ci. Par exemple, si vous rabattez l'écran, l'ordinateur passe en mode Veille prolongée. Lorsque vous ouvrez à nouveau l'écran, l'ordinateur redémarre automatiquement et restate son état précédent.
Vous pouvez définir les options d'alimentation.
Pour y accéder, cliquez sur Démarrer -> Panneau de configuration -> Système et sécurité -> Options d'alimentation.
Ne placez pas l'ordinateur à proximité d'objets magnétiques et n'approchez pas d'objets magnétiques trop près de l'ordinateur : celui-ci risquerait de passer automatiquement en veille prolongée et de s'éteindre, même si la fonction de mise sous ou hors tension de l'écran est désactivée.
Charnières de l'écran
Ces charnières permettent de régler l'inclinaison de l'écran.
Le bouton TOSHIBA Presentation reprend les fonctionnalités du bouton de connexion d'écran de Mobility Center. Seuls certains modèles prennent cette fonctionnalité en charge.
Bouton toshiba eco
Appuyez sur ce bouton pour lancer l'utilitaire TOSHIBA Eco. TOSHIBA eco peut uniquement être utilisé avec Windows 7.
Bouton d'alimentation
Ce bouton permet de mettre l'ordinateur sous tension et hors tension.
Microphone
Un microphone intégré permet d'importer et d'enregistrer des sons dans vos applications. Reportez-vous à la section Système audio du chapitre 3, Concepts de base, pour plus d'informations.
Clavier
Le clavier interne dispose d'un pavé numérique, de touches de contrôle du curseur et les touches et.
Reportez-vous à la section Le clavier du chapitre 3, Concepts de base, pour plus de détails.
Bouton touchpad activé/désactivé
Appuyez sur ce bouton pour activer ou désactiver la fonction TouchPad.
Écran
écran ACL de 33.8 cm (13.3 po), configuré avec les résolutions suivantes :
HD+, 1366 pixels à l'horizontal x768 pixels à la verticale
Lorsque l'ordinateur fonctionne sur secteur, l'image peut sembler plus lumineuse que lorsqu'il fonctionne sur batterie. Cette différence de luminosité est destinée à préserver l'autonomie de la batterie.
Remarque légale (écran à cristaux liquides - ACL)
Pour plus d'informations concernant les écrans à cristaux liquides (ACL), consultez la section Remarques légales dans l'annexe C.
Touchpad
La tablette TouchPad, située sur le repos-mains, permet de contrôler les mouvements du pointeur à l'écran. Pour plus d'informations, reportez-vous à la section Utilisation de TouchPad du chapitre 3, Concepts de base.
| Capteur d'empreintes | Ce capteur permet d'enregister une empreinte. Pour plus d'informations sur le capteur d'empreintes, consultez le chapitre 3, Utilisation du capteur d'empreintes.Certains modèles sont équipés d'un lecteur d'empreintes. |
| Boutons de contrôle de TouchPad | Situés au-dessous de la tablette tactile, les boutons de contrôle permettent de désirer des commandes dans des menus ou de manipuler du texte et des images avec le pointeur. |
| VoyantEntrée adaptateur | Ce voyage est vert lorsque l'ordinateur est alimenté par l'adaptateur secteur. |
| Voyant Alimentation | Le voyage Alimentation est vert lorsque l'ordinateur est sous tension. Toutefois, si vous arrêtez l'ordinateur en mode Veille, ce voyage devient orange clignotant, une seconde sur deux. |
| Voyant Batterie | Le voyage Batterie indique le niveau de charge de la batterie : vert signifie charge maximale, orange, batterie en cours de chargement et orange clignotant, charge faible.Veuillez consulter le chapitre 5, Alimentation et modes de mise sous tension pour plus de détails sur cette fonctionnalité. |
| Voyant SSD | Le voyage SSD clignote en vert lorsquel'ordinateur utilise le disque SSD. |
| Voyant de communications sans fil | Le voyage Communications sans fil est allumé en orange lorsque les fonctions sans fil sont actives.Seuls certains modèles disposent de fonctionnalités sans fil. |
| Voyant WAN sans fil/WiMAX | Le voyage WAN sans fil/WiMAX devient bleu lorsque les fonctions correspondantes sont activées.Sur certains modèles, ce voyage reste allumé ou clignote pour identifier l'état de la connexion WAN sans fil/WiMAX.Seuls certains modèles sont équipés d'une carte WAN sans fil/WiMAX. |
Composants matériels internes
Cette section décrit la partie matérielle de l'ordinateur.
Les spécifications réelles varient en fonction du modèle acheté.
| Batterie principale | Ce produit inclut une batterie interne. N'essayez pas de l'enlever ou de la replacer personnellement. Veuillez contacter un fournisseur de services Toshiba, si nécessaire. La batterie rechargeable au lithium-ion alimenté l'ordinateur lorsque l'adaptateur secteur n'est pas branché. Pour plus de détails sur l'utilisation des batteries, reportez-vous au chapitre 5, Alimentation et modes de mise sous tension. |
Remarque légale (autonomie de la batterie)
Pour plus d'informations sur l'autonomie de la batterie, consultez la section Remarques légales dans l'annexe C.
Processeur
Le type de ce processeur varie selon le modèle.
Pour connaître le type de processeur de votre modèle, ouvrez l'utilitaire PC Diagnostic en cliquant sur Démarrer -> Tous les programmes -> TOSHIBA -> Assistance et restauration -> Outil de diagnostic PC.
Remarque légale (processeur)
Pour plus d'informations concernant le processeur, consultez la section Remarques légales dans l'annexe C.
Disque SSD (lecteur à état solide) Pour connaître le type de disque SSD de votre modèle, ouvrez l'utilitaire Outil de diagnostic PC en cliquant sur Démarrer -> Tous les programmes -> TOSHIBA -> Assistance et restauration -> Outil de diagnostic PC.
Une partie de l'espace du lecteur « à état solide » est réservée à son administration.
Le lecteur à état solide (SSD) est un support de stockage grande capacité qui utilise une mémoire à état solide à la place d'un disque dur.
Sous certaines conditions de non utilisation prolongée et/ou exposition à de fortes températures, ce lecteur est vulnérable aux erreurs de détention des données.
Remarques légales (Capacité du lecteur SSD)
Pour plus d'informations sur la capacité du lecteur SSD, consultez la section Remarques légales dans l'annexe C.
| Batterie RTC | La batterie interne alimente l'horloge temps réel (RTC) et la fonction calendrier. |
| Mémoire vive videoe | La mémoire d'une carte graphique qui permet de stocker une image bitmap. |
| La quantité de mémoire videoe dépend de la taille de la mémoire système. |
| Démarrer -> Panneau de configuration -> Apparance et personnelisation -> Affichage -> Ajuster la résolution. |
| You pouvez déterminer le montant de la mémoire video enclinquant sur le bouton |
| Paramètres avancés de la fenêtre Résolution de l'affichage. |
Module mémoire
Le module mémoire est installé dans l'ordinateur.
Remarque légale (mémoire système principale)
Pour plus d'informations sur la mémoire (système), consultez la section Remarques légales dans l'annexe C.
Contrôleur d'écran
Le contrôleur d'écran interprète les commandes reçues et les traduit en commandes de pilotage des pixels correspondants.
Le contrôleur d'écran contrôle également le mode vidéo, qui répond aux normes internationales relatives à la résolution d'écran et au nombre maximum de couleurs à afficher à l'écran. Les logiciels écrits pour un mode vidéo donné fonctionnent sur tout ordinateur gérant ce mode.
Du fait de la résolution accrue de l'écran interne, les lignes peuvent sembler interrompues sous DOS en mode texte plein écran.
Contrôleur graphique Le contrôleur graphique permet de tirer parti au maximum de l'affichage.
Remarques légales (unité de traitement graphique « GPU ») Pour plus d'informations sur le processeur graphique (« GPU »), consultez la section Remarques légales dans l'annexe C.
Technologie DPS intel® (display power saving)
Les modèles avec processeur graphique Intel peuvent inclure la technologie DPS qui permet de limiter la consommation d'énergie de l'ordinateur en optimisant le contraste de l'écran interne à cristaux liquides.
Cette fonctionnalité peut être utilisée si l'ordinateur :
est alimenté par la batterie ; utilise uniquement son écran interne.
La technologie DPS est activée en urine. Vous pouvez cependant la désactiver si nécessaire.
La fonctionnalité DPS peut être désactivée dans la section Intel® Graphics and Media du Panneau de configuration.
Pour accéder au Panneau de configuration de l'une des façons suivantes :
- Cliquez sur Démarrer -> Panneau de configuration. Sélectionnez Grandes icônes ou Petites icônes dans la section Afficher par, puis cliquez sur Intel(R) Graphics and Media.
- Cliquez avec le bouton droit de la souris sur le Bureau et cliquez sur Propriétés graphiques.
Dans le Panneau de configuration :
- Cliquez sur Alimentation.
- Sélectionnez Sur batterie dans le menu déroulant de Source d'alimentation.
- Désactive la case DPS (Display Power Saving).
- Cliquez sur OK.
Pour rétablir cette fonctionnalité, suivez les étapes ci-dessus et cochez la case DPS (Display Power Saving).
Technologie intel rapid start
Certains ordinateurs de cette série prenaient en charge la technologie Intel® Rapid Start, ce qui permettait d'enchaîner sur le mode Veille prolongée à partir du mode Veille après une période spécifique.
Avec la technologie Intel® Rapid Start, Windows rétablit rapidement un fonctionnement normal à partir du mode Veille prolongée, ce qui permet de prolonger l'autonomie par rapport à une utilisation en mode Veille standard.
La technologie Intel® Rapid Start est activée en usine. L'ordinateur bascule en mode Veille prolongée au bout de deux heures de veille standard.
Vous pouvez utiliser le programme de configuration du BIOS pour activer/désactiver cette fonction et en modifier les paramètres de durée séparant le mode Veille standard du mode Veille prolongée.
- Maintenez enfoncée la touche F2 et démarrez la tablette. L'utilitaire de configuration du BIOS se charge automatiquement.
- Sélectionnez Avancés.
- Activer/désactiver la technologie Intel(R) Rapid Start.
- Vous pouvez sélectionner la période séparant le mode Veille du mode Veille prolongée avec l'option Rapid Start Entry after (Démarrage rapide après). Si l'option Immediately est sélectionnée, l'ordinateur passe immédiatement en mode Veille prolongée dès que le mode Veille est activé.
Si Intel® Rapid Start Technology est activé, le basculement du mode Veille vers Veille prolongée consomme de l'énergie. Si vous transportez votre ordinateur dans un avion ou à des endroits où l'usage des périphériques électroniques est réglementé ou contrôlé, arrêtez l'ordinateur. Si l'option Intel® Rapid Start Technology est activée, les fonctions Wake-up on LAN, Wake-up on USB ou Wake-up from Sleep Mode ne seront plus disponibles une fois que l'ordinateur aura basculé du mode Veille vers le mode Veille prolongée. Windows ne peut pas être restauré normalement si la batterie est épuisée alors que l'ordinateur tente de passer du mode Veille au mode Veille prolongée. L'allocation de partition sur le disque dur pour l'option Intel® Rapid Start Technology ne peut pas être supprimée, même si l'option Intel® Rapid Start Technology est désactivée. L'option Intel® Rapid Start Technology est propre à Windows 7. Intel® Rapid Start Technology ne peut pas être utilisé sur les modèles qui ne disposent pas d'un disque SSD. Le temps de réactivation de Windows, à partir du mode Veille prolongée, dépend de la quantité de mémoire système utilisée par l'ordinateur.
Concepts de base
Ce chapitre décrit les opérations de base de l'ordinateur et les précautions relatives à leur utilisation.
Utilisation du touchpad
Pour utiliser TouchPad, appuyez dessus et faites glisser votre doigt pour déplacer le curseur.
Illustration 3-1 TouchPad et ses boutons de contrôle
- TouchPad
- Capteur d'empreintes*
- Boutons de contrôle de TouchPad
- Bouton TouchPad activé/désactivé
- Modèles sélectionnés uniquement.
Aspect variable selon le modèle acheté.
Appuyez sur le bouton Activer/désactiver TouchPad pour activer ou désactiver cette fonction.
Les deux boutons situés à l'avant de TouchPad remplissent les mêmes fonctions que les boutons d'une souris. Appuyez sur le bouton gauche pour sélectionner un élément dans un menu ou pour manipuler le texte ou les images que vous désignez à l'aide du pointeur de la souris. Appuyez sur le bouton droit pour afficher un menu ou toute autre fonction selon le logiciel que vous utilisez.
Vous pouvez également appuyer sur TouchPad pour exécuter les mêmes fonctions qu'avec le bouton gauche d'une souris standard.
Cliquez une fois: appuyer une fois
Double-clic: appuyer deux fois
Glisser et déposer : appuyez pour sélectionner la zone à déplacer, et, tout en gardant le doigt appuyé sur le TouchPad après un second appui, déplacez l'objet sélectionné.
Le clavier
Les diverses dispositions des touches du clavier de l'ordinateur sont compatibles avec le clavier étendu à 104/105 touches. En effet, grâce à certaines combinaisons, vous pouvez exécuter sur votre ordinateur toutes les fonctions d'un clavier à 104/105 touches.
Le nombre de touches figurant sur votre clavier dépend de la configuration correspondant à la langue utilisée. Leur disposition correspond à la zone de vente.
Il existe six types de touches : touches de machine à écrire, bloc numérique, touches de fonction, touches de configuration, touches de contrôle du curseur et touches spéciales de Windows.
N'essayez pas de retirer les capuchons des touches du clavier. Sinon, vous risquez d'endommager les pièces situées sous ces dernières.
Voyants du clavier
L'illustration suivante indique la position du voyant de verrouillage numérique dans la condition suivante :
Lorsque le voyant de verrouillage en majuscules (CapsLock) est allumé, toutes les caractères tapés au clavier sont affichés en majuscules.
Illustration 3-2 Voyant de clavier
1. Voyant verrouillage en majuscules
Verrouillage en majuscules
Cevoyant est de couleur verte lorsquetles touches alphétiques sont verrouillées en majuscules.
Touches de fonction : F1 à F12
Les touches de fonction F1... F12, à ne pas confondre avec la touche spéciale FN, sont au nombre de 12 et se situent sur la partie supérieure du clavier.
Les touches F1 à F12 sont appelées touches de fonction parce qu'elles permettent d'exécuter des opérations déjà programmées. Utilisées en konjction avec la touche Fn, les touches de fonction comportant des icônes exécutent des fonctions spécifiques, telles que la modification de la luminosité ou l'activation du pavé numérique.
Touches de configuration : combinaisons avec la touche fn
La touche Fn (fonction) est utilisée en conjunction avec d'autres touches pour effectuer divers réglages. Les touches de configuration sont des combinaisons de touches qui activent ou configurent certaines fonctions spécifiques.
Certains logiciels désactivent ou changent les fonctions des touches de configuration. De plus, ces paramètres ne sont pas obligatoirement restaurés lors de la réactivation du système.
Le clavier de votre ordinateur est donc pour offrir toutes les fonctions disponibles sur un clavier étendu à 104 touches.
Certaines touches du clavier étendu doivent être simulées à l'aide de deux touches au lieu d'une seule, comme c'est le cas sur un clavier plus grand.
La touche Fn peut être combinée avec les touches suivantes pour simuler un clavier étendu de 104/105 touches.
- Appuyez sur les touches Fn + F10 ou Fn + F11 pour accéder au bloc intégré. Les touches comportant des caractères gris dans leur coin inférieur sont activées et deviennent des touches numériques (Fn + F11) ou des touches de contrôle du curseur (Fn + F10). Pour plus d'informations sur le fonctionnement de ces touches, reportez-vous à la section Pavé numérique dans ce chapitre. Par défaut, ces deux paramètres sont désactivés à la mise sous tension. Appuyez sur Fn + F12 (ScrLock) pour verrouiller le curseur sur une ligne donnée. Elle est désactivée par défaut. Appuyez sur Fn + Enter pour simuler la touche Enter du pavé numérique d'un clavier étendu.
Touches d'accès direct
Les touches d'accès direct permettent d'activer ou de désactiver certaines fonctions de l'ordinateur. Les touches d'accès direct s'utilisent en appuyant sur les cartes d'accès direct ou les touches d'accès direct définies.
Cartes d'accès direct
Les cartes d'accès direct sont normalement masquées. Ces cartes s'affichent lorsque vous appuyez sur la touche FN.
Pour utiliser les cartes d'accès direct :
- Maintenez enfoncée la touche FN. L'utilitaire TOSHIBA Cards s'affiche en haut de l'écran.
- Sélectionnez l'option voulue.
La carte sélectionnée s'affiche à la taille complète et les options disponibles sont présentées en dessous. Toutes les autres cartes sont alors masquées. 3. Clique sur l'option voulue.
Pour utiliser une carte d'accès direct avec une touche d'accès directe :
- Maintenez enfoncée la touche FN.
- Appuyez sur la touche d'accès direct associée à la fonction voulue. La carte d'accès direct associée s'affiche en haut de l'écran et ses options disponibles figurent en dessous.
- Pour parcourir les options affichées, maintenez la touche FN et appuyez plusieurs fois sur la touche d'accès direct. Relâchez la touche FN lorsque l'option voulue est sélectionnée.
Pour plus d'informations, consultez le fichier d'aide de TOSHIBA Flash Cards.
Pour accéder à cette aide, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Outils et utilisaires -> Flash Cards. Dans la fenêtre des paramètres de Flash Cards, cliquez sur le bouton Aide.
Touches d'accès direct
Cette section décrit les fonctions associées aux touches d'accès direct.
Muet
Le fait d'appuyer sur Fn + ESC permet d'activer ou de couper le volume.
Verrouillage
Appuyez sur Fn + F1 pour verrouiller l'ordinateur. Pour restaurer le bureau, vous devez connecter de nouveau.
Plan d'alimentation
Appuyez sur les touches Fn + F2 pour changer le mode d'économie de la batterie.
Veille
Appuyez sur Fn + F3 pour activer le mode Veille.
Veille prolongée
Appuyez sur Fn + F4 pour activer le mode Veille prolongée.
Sortie
Appuyez sur Fn + F5 pour changer d'écran actif.
Pour utiliser le mode simultané, vous devez ajuster la résolution de l'écran interne sur celle de l'écran externe.
Réduction de la luminosité
Appuyez sur Fn + F6 pour réduire la luminosité de l'écran de façon progressive.
Accroissement de la luminosité
Appuyez sur Fn + F7 pour accroître la luminosité de l'écran de façon progressive.
Réseau sans fil
Appuyez sur FN + F8 pour basculer vers les périphériques sans fil actifs.
Si aucun périphérique de communication sans fil n'est installé, aucune boîte de dialogue ne s'affiche.
TouchPad
Appuyez sur FN + F9 pour activer ou désactiver le TouchPad.
Zoom (résolution d'affichage)
Appuyez sur Fn + barre d'espace pour changer de résolution d'écran.
Réduire
Appuyez sur Fn + 1 pour réduire la taille de l'icône à l'écran ou la taille de la police dans l'une des fenêtres d'application prises en charge.
Agrandir
Appuyez sur Fn + 2 pour agrandir la taille de l'icône à l'écran ou la taille de la police dans l'une des fenêtres d'application prises en charge.
Réduction du volume
Appuyez sur la touche FN + 3 pour réduire le volume de façon graduelle.
Augmentation du volume
Appuyez sur la touche FN + 4 pour augmenter le volume de façon graduelle.
Rétro-éclairage du clavier
Appuyez sur FN + pour activer ou désactiver le rétro-éclairage du clavier. Seuls certains modèles prennent cette fonctionnalité en charge.
Verrouillage de la touche fn
Exécutez l'utilitaire Accessibilité pour « bloquer » temporairement la touche Fn, de façon à pouvoir appuyer sur une touche de fonction. Pour exécuter l'utilitaire Accessibilité, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Outils et utilisaires -> Accessibilité.
Touches windows spécifiques
Le clavier compte deux touches spécifiques à Windows : la touche Démarrer de Windows active le menu Démarrer et l'autre a le même effet que le bouton croix de la souris.
Cette touche active le menu Démarrer de Windows
Cette touche active les options normalement associées au bouton secondaire (droit) de la souris.
Pavé numérique intégré
Le clavier n'est pas doté d'un pavé numérique indépendant. Cependant, le pavé numérique intégré assure des fonctions identiques. Les touches situées au centre du clavier et portant des caractères gris constituent le pavé numérique intégré. Ce dernier assure les mêmes fonctions que le pavé numérique du clavier étendu de 104/105 touches.
Activation du pavé numérique intégré
Le pavé numérique intégré permet d'entrer des données numériques ou de contrôler les mouvements du curseur et de la page.
Mode curseur
Pour activer le mode Curseur, appuyez sur Fn + F10, le bloc numérique permet de contrôler le curseur et les fonctions de contrôle de page. Appuyez de nouveau sur Fn + F10 pour désactiver ce mode.
Mode numérique
Pour activer le mode numérique, appuyez sur Fn + F11, le pavé numérique permet d'accéder aux chiffres. Appuyez de nouveau sur Fn + F11 pour désactiver ce mode.
Utilisation temporaire du clavier normal (pavé numérique activé)
Tout en utilisant le bloc numérique intégré, vous pouvez accéder provisoirement au clavier normal :
- Maintenez appuyée la touche Fn et appuyez sur une autre touche. Celle-ci fonctionnera comme si le mode Numérique était désactivé.
- Tapez les lettres majuscules en utilisant Fn + majuscule et en appuyant sur la touche voulue.
- Relâchez la touche Fn pour revenir au pavé numérique intégré.
Utilisation temporaire du pavé numérique intégré (pavé numérique désactivé)
Tout en utilisant le clavier, vous pouvez accéder au bloc numérique intégré sans avoir à activer ce dernier :
- Maintenez enfoncée la touche FN pour activer la dernière fonctionnalité.
- Relâchez la touche FN pour reprendre le mode d'utilisation normal.
Changements temporaires de mode
Si l'ordinateur est en mode Numérique, passez temporairement en mode Curseur en appuyant sur l'une des touches de majuscule (Shift). Si l'ordinateur est en mode Curseur, passez temporairement en mode Numérique en appuyant sur l'une des touches de majuscule (Shift).
Production de caractères ASCII
Tous les caractères ASCII ne sont pas disponibles sur le clavier. Toutefois, ces caractères peuvent être produits en tapant le code correspondant.
- Maintenez enfoncée la touche ALT lorsque le pavé numérique est activé ou ALT + FN lorsqu’il est désactivé.
- À l'aide des touches du bloc numérique intégré, tapez le code ASCII voulu.
- Relâchez les touches Alt ou Alt + Fn pour que le caractère apparaissé à l'écran.
Utilisation du lecteur d'emploi
Le présent produit compte un utilitaire de reconnaissance d'emploi digitale. En associant un ID et un mot de passe au périphérique d'authentication d'emploi digitale, il est devenu superflu d'entrer le mot de passe au clavier. La fonctionnalité de reconnaissance d'emploi digitale offre les possibilités suivantes :
- Connexion à Windows et accès à une page d'accueil sécurisée par l'intermédiaire d'Internet Explorer. Les fichiers et les dossiers peuvent être chiffrés et déchiffrés pour les protéger contre les accès non autorisés. Déverrouillage de l'économiseur d'écran. Authentication du mot de passe utilisateur (et, le cas échéant, du mot de passe de protection du disque SSD) lorsque vous démarrez l'ordinateur (authentication préalable au démarrage). Fonctionnalité de connexion biométrique centralisée
Seuls certains modèles disposent d'un détecteur d'empreintes.
Reconnaissance d'emploi
Applique les étapes suivantes lors de l'enregistrement des doigts ou de la procédure d'authentification pour réduire les risques d'échec :
Alignez la première phalange du doigt sur le centre du lecteur. Touchez légèrement le capteur et faites glisser votre doigt de façon constante jusqu'à ce que la surface du capteur devienne visible. Veillez à ce que le centre du doigt soit sur le capteur.
Les illustrations suivantes indiquent comment faire glisser le doigt sur le lecteur de reconnaissance digitale.
1. Capteur
Évitez de raidir le doigt ou d'appuyer trop fort. Assurez-vous que le centre de l'empreinte touche le lecteur avant de faire glisser le doigt. Sinon, la lecture d'empreinte risque d'échouer. Assurez-vous systématiquement que le centre de la partie enroulée de l'empreinte est aligné sur le centre du lecteur. L'authentification risque d'échouer lorsque vous faites glisser le doigt trop doucement ou rapidement. Suivez les instructions affichées à l'écran pour compléter l'installation.
Aspects essentiels du lecteur d'empreintes digitales
Veuillez tenir compte des recommandations suivantes lors de l'utilisation du détecteur d'empreintes digitales. Le non-respect des recommandations suivantes risque d'endommager le lecteur ou de provoquer une panne, et de provoquer des erreurs de détection ou un taux d'échec élevé.
Ne rayez pas la surface du lecteur avec vos ongles ou tout objet dur ou pointu. N'appuyez pas trop fort sur le lecteur. N'appuyez pas sur le lecteur avec un doigt ou tout objet humide. Assurez-vous que la surface du lecteur est propre et exempte de vapeur d'eau. N'appuyez pas sur le lecteur avec un doigt sale, car des particules pourraient le rayer. Ne collez pas de vignettes ou n'écrivez pas sur le lecteur. N'appuyez pas sur le lecteur avec un doigt ou tout objet chargé d'électricité statique.
Prenez les précautions suivantes avant de placer votre doigt sur le lecteur, qu'il s'agisse de la procédure d'inscription ou de reconnaissance.
Lavez et séchez soigneusement vos mains. Déchargez-vous de toute électricité statique en touchant une surface en métal. L’électricité statique est une cause courante d’échec de détection, notamment lorsque le temps est sec.
Nettoyez le lecteur avec un chiffon doux et non pelucheux. N'appliquez pas de détergents.
Les situations suivantes risquent de provoquer des erreurs de reconnaissance, voire un échec :
Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.
doigt trempe ou gonfle (après un bain par exemple) ; doigt blessé ; doigt humide ; doigt sale ou gras ; peau extrêmement sèche.
Prenez les précautions suivantes pour améliorer le taux de reconnaissance de vos empreintes.
Enregistrez au moins deux doigts. Enregistrez d'autres doigts en cas de problèmes répétitifs avec les doigts déjà inscrits. Un changement de condition, tel qu'un doigt blessé, rugueux, très sec, humide, sale, gras, gonflé ou humide risque de réduire le taux de succès de la procédure de détection. En outre, si le bout du doigt est usé ou déformé, le taux de détection risque de se réduire. - Chaque doigt est caractérisé par une empreinte unique. Assurez-vous que seules les empreintes inscrites sont utilisées lors de l'identification. Veillez à tous les jours faire glisser votre doigt dans la même position et à la même vitesse (voir l'illustration précédente). Le détecteur d'empreintes permet de comparer et analyser les caractéristiques uniques d'une empreinte. Toutefois, certaines empreintes ne disposent pas de suffisamment de caractéristiques uniques pour être reconnues. Le taux de succès de la détection peut différer d'un utilisateur à l'autre.
Aspects essentiels de l'utilitaire de reconnaissance d'empreintes digitales
Lorsque la fonction EFS (Encryption File System) de chiffrement de fichiers de Windows 7 est utilisée, le fichier ne peut plus être chiffré avec le logiciel Toshiba. Vous pouvez sauvegarder les données d'empreintes ou les informations enregistrées dans la base de données de mots de passe d'IE. Utilisez la fonction Import/Export du menu principal de TOSHIBA Fingerprint. Reportez-vous également au fichier d'aide de l'utilitaire de reconnaissance d'empreintes pour plus d'informations. Vous pouvez le démarrer en procédant comme suit :
Cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Outils et utilisaires -> Fingerprint Utility. La fenêtre principale s'affiche. Cliquez sur ? dans le coin inférieur gauche de l'écran.
Limitations de l'utilitaire biométrique
TOSHIBA ne garantit pas que le lecteur d'emploi va toujours identifier correctement l'utilisateur inscrit ou écarter les utilisateurs non autorisés. TOSHIBA n'est pas responsable en cas de panne ou de dommage pouvant résulter de l'utilisation de ce matériel ou de ce logiciel de reconnaissance des empreintes.
Préparation de l'enregistrement d'emploi
Utilisez la procédure suivante lorsque vous procédez pour la première fois à la reconnaissance d'empreinte.
Le système de reconnaissance d'empreintes utilise le nom d'utilisateur et le mot de passe définis dans Windows. Si aucun mot de passe n'a été défini sous Windows, faites-le avant de débuter le processus d'enregistrement des empreintes. Le capteur permet de capter au moins vingt modèles d'empreinte. Il peut être possible d'inscrire davantage d'empreintes selon l'utilisation de la mémoire par le capteur.
- Cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Outils et utilisateurs -> Fingerprint, ou cliquez sur l'icône de l'utilitaire Fingerprint dans la barre des tâches.
- L'écran Enroll (Enregistrer) s'affiche. Entrez le mot de passe du compte actif dans le champ Windows Password (Mot de passe Windows). Si aucun mot de passe Windows n'est défini, un nouvel écran vous propose de configurer un nouveau mot de passe de connexion. Ensuite cliquez sur Suivant.
- Cliquez sur l'icône d'emploi non enregistrée au-dessus du doigt à enregistrer et cliquez sur Suivant.
- Un avis relatif à l'écran d'enregistrement s'affiche. Validez le message et cliquez sur Suivant.
- L'écran Scanning Practice (Essais de lecture d'empreinte) s'affiche. Vous pouvez effectuer des essais de reconnaissance d'empreinte pour vous entraîner à la méthode correcte (3 essais possibles). À l'issue de cette procédure d'essai, cliquez sur Suivant.
- Faites glisser trois fois le même doigt. Si la numérisation aboutit, le message « Enrollment successfully! Do you want to save this fingerprint? » (Enregistrement réussi. Souhaitez-vous enregistrer cette empreinte?) s'affiche, cliquez sur OK.
- Le message suivant s'affiche : « It's strongly recommended you enroll one more fingerprint » (Il est fortement recommandé d'enregistrer plusieurs doigts). Cliquez sur OK et repésez les étapes 3, 4, 5 et 6 avec un autre doigt.
Il est fortement recommandé d'enregistrer au moins 2 empreintes.
Vous ne pouvez pas inscrire le même doigt plusieurs fois, y compris sur un compte utilisateur différent.
Supprimez les données d'emploi
Les empreintes enregistrées sont stockées dans la mémoire permanente du lecteur d'emploi. Si vous cédez votre ordinateur à une autre personne ou le jetez, il est recommandé d'effacer les informations relatives à vos empreintes :
Supprimez les données d'emploi de l'utilisateur connecté
- Cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Outils et utilisateurs ->, ou double-cliquez sur l'icône de l'utilitaire Fingerprint dans la barre des tâches.
- Faites glisser votre doigt sur le capteur.
- Le menu principal de l'utilitaire TOSHIBA Fingerprint s'affiche. Sélectionnez Enroll (Enregistrer) dans le menu principal.
- Dans la fenêtre Enroll, vous pouvez supprimer les données d'emploi de l'utilisateur connecté. Cliquez sur l'enregistrement d'emploi à supprimer, le message « Are you sure you want to delete this template? » (Voulez-vous supprimer ce modèle) s'affiche. Cliquez sur le bouton OK. Si vous souhaitez supprimer d'autres empreintes, répétez cette étape. Si une seule empreinte est enregistrée, le message « Sorry! At least one fingerprint is required » (Désolé. Au moins une empreinte est requise) s'affiche lorsque vous cliquez sur OK. Vous ne pouvez pas supprimer une empreinte unique.
- Cliquez sur Fermer.
- Le message « Are you sure you want to quit? » (Étes-vous sûr de vouloir quitter ?) s'affiche. Cliquez sur OK. L'écran principal de TOSHIBA Fingerprint Utility s'affiche à nouveau.
Supprimer toutes les empreintes de tous les utilisateurs
- Dans le menu principal de TOSHIBA Fingerprint Utility, cliquez sur Run as administrator (Exécuter en tant qu'administrateur) dans le coin inférieur gauche.
- La fenêtre Account Control (Contrôle du compte) s'affiche. Cliquez sur Oui.
- Faites glisser le doigt enregistré.
- Sélectionnez l'option Fingerprint Control (Contrôle de l'empreinte).
- La liste des empreintes de tous les utilisateurs est présentée dans cet écran. Cliquez sur « Delete All » (Supprimer tout) dans le coin inférieur droit.
- Le message « Are you sure you want to delete all fingerprints? » (Voulez-vous supprimer toutes ces empreintes?) s'affiche. Cliquez sur OK.
- Cliquez sur Fermer.
- Le message « Are you sure you want to quit? » (Étes-vous sûr de vouloir quitter ?) s'affiche. Cliquez sur OK. L'écran principal de TOSHIBA Fingerprint Utility s'affiche à nouveau.
Ouverture de session par l'intermédiaire de la reconnaissance d'empreinte
La reconnaissance d'empreinte offre une solution rapide d'ouverture de session Windows.
Ceci est particulièrement utile lorsque de nombreux utilisateurs partagent le même ordinateur.
Procédure d'authentification
- Allumez l'ordinateur.
- L'écran Logon Authorization (Autorisation de connexion) s'affiche. Choisissez l'un des doigts enregistrés et faites-le glisser sur le lecteur. Lorsque l'authentication réussit, l'utilisateur est connecté à Windows.
En cas d'échec, entrez le mot de passe Windows. Un message d'avertissement s'affiche lorsque l'authentication est anormale ou a échoué au cours d'une période fixe.
Vue d'ensemble de préparation à l'authentification par empreinte
Le système d'authentication par empreinte digitale permet de remplacer le mot de passe Utilisateur, saisi au clavier, lors du démarrage.
Si vous ne souhaitez pas utiliser le système d'authentication biométrique pour le mot de passe de démarrage, et préférez rétablir la version clavier, cliquez sur la section utilisateur de l'écran d'authentication biométrique.
Cette option permet de basculer immédiatement vers l'écran de saisie au clavier.
Vous devez veiller à enregistrer un mot de passe utilisateur dans l'utilitaire TOSHIBA Password avant de vous servir de la sécurité biométrique de préparation au démarrage et de ses fonctionnalités étendues pour accéder à l'ordinateur lors de sa prise en main. Faites glisser votre doigt lentement et à une vitesse constante. Si la qualité d'authentication ne s'améliore pas, faites glisser votre doigt à une vitesse différente.
En cas de modification de l'environnement ou des paramètres liés à l'autorisation, vous devez fournir des informations d'autorisation, telles que le mot de passe utilisateur ou de disque dur (et le mot de passe du disque dur, le cas échéant).
Vue d'ensemble de la fonctionnalité de connexion unique
Cette fonctionnalité permet à l'utilisateur de compléter le processus d'authentification pour les mots de passe User/BIOS (et éventuellement, le mot de passe du disque dur) et de se connecter à Windows de façon biométrique.
Veuillez enregistrer les mots de passe User/BIOS et de connexion Windows avant de procéder à la mise en place de la sécurité biométrique de préparation au démarrage et d'utiliser la fonctionnalité de connexion biométrique centralisée. Exécutez l'utilitaire TOSHIBA Password pour enregistrer le mot de passe Utilisateur/BIOS. Si le mot de passe de connexion Windows n'est pas utilisé par défaut sur votre système, consultez la documentation Windows pour déterminer comment l'enregistrer.
Une seule authentification par empreinte digitale est requise pour remplacer les mots de passe BIOS/User, (et éventuellement de disque dur) et de connexion Windows.
Procédure d'activation de la fonctionnalité de connexion unique par lecture d'empreinte au démarrage
Vous devez enregistrer vos empreintes digitales avec l'application TOSHIBA Fingerprint avant d'activer et de configurer la fonctionnalité de connexion biométrique centralisée. Assurez-vous que votre empreinte est enregistrée avant de configurer les paramètres.
- Vous devez disposer de droits de niveau administrateur.
- Cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Outils et utilisateurs -> Fingerprint.
- Faites glisser votre doigt sur le capteur.
- Le menu principal de l'utilitaire TOSHIBA Fingerprint s'affiche. Cliquez sur Run as administrator (Rôle administrateur) dans le coin inférieur gauche.
- La fenêtre Account Control (Contrôle du compte) s'affiche. Cliquez sur Oui.
- Faites glisser votre doigt sur le capteur.
- Sélectionnez Setting (Paramètres) dans le menu principal pour ouvrir la fenêtre Setting.
Activez la case Pre-Boot authentication (Authentication de préparation au démarrage) si vous souhaitez utiliser la fonctionnalité d'authentication en préparation au démarrage.
Activez les cases Pre-Boot authentication (Authentication de préparation au démarrage) et Single sign-on (Connexion centralisée) si vous souhaitez employer la connexion biométrique centralisée.
- Cliquez sur Appliquer.
- Le message « Save succeeded » (Enregistrement réussi) s'affiche. Cliquez sur OK.
- Cliquez sur Fermer.
- Le message « Are you sure you want to quit? » (Étes-vous sûr de vouloir quitter ?) s'affiche. Cliquez sur OK. L'écran principal de TOSHIBA Fingerprint Utility s'affiche à nouveau.
La nouvelle configuration de la fonctionnalité d'enregistrement biométrique préalable s'applique au redémarrage de l'ordinateur.
Communications sans fil
Votre ordinateur prend en charge les communications sans fil avec certains types de périphériques.
Seuls certains modèles disposent à la fois de fonctions réseau sans fil et Bluetooth.
N'utilisez pas les fonctionnalités réseau sans fil (Wi-Fi) ou Bluetooth à proximité d'un four à micro-ondes ou dans des environnements soumis à des interférences radio ou à des champs magnétiques. Les interférences émises par le four à micro-ondes peuvent perturber les communications Wi-Fi ou Bluetooth. Désactivez toutes les fonctionnalités sans fil lorsque vous travaillez près d'une personne appareillée avec un stimulateur cardiaque ou tout autre appareil électronique médical. Les ondes radio risquent d'affecter ce type d'équipement. Prenez conseil avant d'utiliser les fonctionnalités sans fil si vous portez ce type d'équipement. Désactivez systématiquement la fonctionnalité sans fil lorsque l'ordinateur est situé près d'équipements de contrôle automatique ou d'appareils tels que les portes automatiques ou les détecteurs d'incendie. En effet, les ondes radio risquent d'entraîner un dysfonctionnement de ce type d'équipement, voire des blessures graves.
Il peut ne pas être possible d'effectuer une connexion à un réseau spécifique à l'aide de la méthode de mise en réseau ad hoc. Dans ce cas, le nouveau réseau (^*) doit être configuré pour tous les ordinateurs connectés afin de pouvoir réactiver les connexions réseau. *Voulez utiliser un nouveau nom de réseau.
Réseau sans fil
La carte réseau sans fil est compatible avec les systèmes LAN reposant sur la technologie radio d'étalement du spectre en série directe/multiplexage en fréquence orthogonale et est conforme à la norme de réseau sans fil IEEE 802.11.
■ Sélection de fréquence de 11 GHz pour IEEE 802.11a et/ou IEEE 802.11n ■ Sélection de fréquence de 2,4 GHz pour IEEE 802.11b/g et/ou IEEE 802.11n Itinérance sur des canaux multiples Gestion de l'alimentation de la carte Chiffrement de données WEP (Wired Equivalent Privacy) basé sur l'algorithme de chiffrement à 128 bits Wi-Fi Protected Access™ (WPA™)
La vitesse de transmission sur le réseau sans fil et la portée de ce réseau dépendent de l'environnement et de ses obstacles électromagnétiques, de la conception et de la configuration des points d'accès et du client, ainsi que des configurations logicielles et matérielles. Le taux de transmission décrit correspond à la vitesse maximum théorique spécifiée par la norme correspondante. La vitesse de transmission réelle est généralement inférieure à la vitesse maximum.
Paramètres
- Vérifiez que le commutateur de communications sans fil est en position activée.
- Cliquez sur Démarrer -> Panneau de configuration -> Réseau et Internet -> Centre Réseau et partage.
- Cliquez sur Configurer une nouvelle connexion ou un nouveau réseau.
- Suivez les instructions de l'Assistant. Vous devez rester sans fil ainsi que les paramètres de sécurité. Consultez la documentation accompagnant votre routeur ou consultez vos administrateurs de réseau sans fil pour plus de détails sur les paramètres.
Sécurité
TOSHIBA commande fortement d'activer la fonctionnalité de chiffrement, sinon votre ordinateur est exposé aux accès indésirables lorsqu'il est connecté au réseau sans fil. En effet, quelqu'un peut se connecter de façon non autorisée au système, consulter son contenu, voir effacer ses données. TOSHIBA ne saurait être tenu pour responsable de dommages dus à un accès non autorisé par l'intermédiaire du réseau sans fil.
Spécifications
| Type | Minicarte PCI Express |
| Compatibility | Norme IEEE 802.11 pour réseau sans filWi-Fi (Wireless Fidelity) certifiée par l'alliance Wi-Fi. Le logo « Wi-Fi CERTIFIED » est une marque de certification de Wi-Fi Alliance, Inc. |
| Système d'exploitation réseau | Microsoft Windows Networking |
| Protocole d'accès au support | CSMA/CA (évitement des collisions) avec.accusé de réception (ACK) |
Caractéristiques radio
Les caractéristiques radio du module pour réseau sans fil variant selon différents facteurs :
le pays ou le produit a été acheté ; le type de produit.
Les communications sans fil font souvent l'objet de réglementations locales. Bien que les périphériques réseau pour réseau sans fil aient été conçus pour fonctionner dans les bandes de fréquence 2,4 et 5 GHz ne nécessitant pas de licence, les réglementations locales peuvent imposer un certain nombre de limitations à l'utilisation de périphériques de communication sans fil.
Fréquence radio
Bande 5 GHz (5150-5850 MHz) (révision A, n) Bande de 2,4 GHz (2 400-2 483,5 MHz) (révision b/g et n)
La portée du signal sans fil est fonction de la vitesse de transmission des communications sans fil. Les communications effectuées à une vitesse de transmission plus faible peuvent parcourir des distances plus importantes.
La portée de vos périphériques sans fil peut être affectée si les antennes sont placées près de surfaces métalliques ou de matériaux solides de densité élevée.
- Cette plage est aussi affectée par les obstacles situés sur le trajet du signal, obstacles qui peuvent soit absorber le signal, soit le refléchir.
Technologie sans fil bluetooth
Certains ordinateurs de cette série sont équipés des fonctionnalités Bluetooth. Cette technologie permet d'échanger sans cable des données entre des ordinateurs et des périphériques, des imprimantes et des téléphones portables. Lorsque cette fonctionnalité est activée, Bluetooth met en place un environnement personnel sans fil sûr et fiable, de façon simple et rapide.
Vous ne pouvez pas utiliser simultanément les fonctions intégrées Bluetooth et un adaptateur Bluetooth externe. La technologie sans fil Bluetooth regroupe les fonctions suivantes :
Disponibilité à l'échelle mondiale
Les transmetteurs et les émetteurs radio Bluetooth fonctionnent dans la bande de 2,4 GHz, qui ne fait pas l'objet de licence et est compatible avec les systèmes radio de la plupart des pays.
Liaisons radio
Vous pouvez très simplement relier plusieurs périphériques. Cette liaison est maintenue même si un obstacle les sépare.
Sécurité
Deux mécanismes de sécurité avancés assurent un haut niveau de sécurité :
La procédure d'authentification empêche l'accès aux données critiques et la falsification de l'origine d'un message. Le chiffrement prévient les écoutes non autorisées et préserve le caractère privé des liaisons.
Ce logiciel a été conçu spécifiquement pour les systèmes d'exploitation ci-dessous:
Windows 7
Vous trouvez ci-dessous un supplément d'information sur son utilisation avec ces systèmes d'exploitation, et des détails figurent dans les fichiers d'aide qui accompagnent les logiciels.
Cette de Bluetooth Stack repose sur la Specification Bluetooth Version. La spécification exacte dépend du modèle choisi. TOSHIBA ne peut pas garantir la compatibilité de l'ensemble des produits PC et/ou des autres
appareils électroniques ayant recours à Bluetooth. Seuls les ordinateurs portables TOSHIBA ont été testés.
Notes de parution liées au bluetooth stack for windows de toshiba
- Logiciel de télécopie: Certains logiciels de télécopie ne sont pas compatibles avec cette version de Bluetooth Stack.
- Fonctionnement multi-utilisateur : Bluetooth n'est pas pris en charge dans un environnement multi-utilisateur. Ainsi, lorsque vous utilisez Bluetooth, les utilisateurs connectés au même ordinateur ne pourront pas utiliser sa fonctionnalité Bluetooth.
Pour les toutes dernières informations sur les systèmes d'exploitation et les langues prises en charge ou pour en savoir plus sur les mises à jour disponibles, veuillez accéder à notre site Web, à l'adresse suivante : http://www.toshiba-europe.com/computers/tnt/bluetooth.htm, pour l'Europe, ou www.pcsupport.toshiba.com pour les États-Unis.
Réseau local
L'ordinateur prend en charge les cartes réseau Ethernet (10 mégabits par seconde, 10BASE-T), Fast Ethernet (100 mégabits par seconde, 100BASE-TX) ou Gigabit Ethernet (1 000 mégabits par seconde, 1000BASE-T).
Cette section indique comment se connecter à un réseau local ou s'en déconnecter.
La fonction Wake-up on LAN consomme de l'électricité même lorsque le système est hors tension. Laissez l'adaptateur secteur branché pendant l'utilisation de cette fonction. Le débit de la connexion (10/100/1000 megabits par seconde) s'adapte automatiquement aux conditions du réseau (périphérique connecté, câble ou bruit, etc.).
Types de câbles réseau
L'ordinateur doit être configuré correctement avant d'être branché sur un réseau local. L'utilisation des paramètres par défaut de l'ordinateur lors de la connexion à un réseau risque de provoquer un dysfonctionnement de ce dernier. Consultez votre administrateur réseau pour les procédures de configuration.
Si vous utilisez un LAN Gigabit Ethernet (1 000 megabits par seconde, 1 000BASE-T), utilisez un cable CAT5E ou plus récent. N'utilisez pas de cable CAT5 ou CAT3.
Si vous utilisez un LAN Fast Ethernet (100 megabits par seconde, 100BASE-TX), utilisez un cable CAT5 ou plus récent. N'utilisez pas de cable CAT3.
Si vous utilisez un réseau Ethernet (10 megabits par seconde, 10BASE-T), utilisez indifféremment un cable CAT3 ou plus performant.
Branchement du câble réseau
Pour connecter le cable LAN, suivez les étapes ci-dessous :
Connectez l'adaptateur secteur avant de connecter le cable LAN. L'adaptateur secteur doit rester connecté pendant l'utilisation du réseau. Sinon, le système risque de se bloquer. Ne connectez pas de cables autres que le cable réseau RJ-45 à la prise réseau local (LAN), faute de quoi les communications risquent de ne pas fonctionner ou vous risquez d'endommager l'ordinateur. Ne connectez aucune périphérique d'alimentation sur le cable réseau qui est lui-même connecté à l'ordinateur. Sinon, vous risquez d'endommager l'ordinateur ou de provoquer des dysfonctionnements.
- Mettez tous les périphériques hors tension.
- Insérez l'une des extrémités du câble dans la prise LAN. Appuyez doucement jusqu'à ce que vous sentiez un déclic.
Illustration 3-4 Branchement du câble réseau
2. Câble réseau local
- Branchez l'autre extrémité du câble sur un concentrateur réseau ou routeur. Consultez votre administrateur de réseau et/ou votre fournisseur de matériel/logiciels avant d'utiliser ou de configurer une connexion réseau.
Périphériques optionnels
Les périphériques optionnels élargissant les capacités de l'ordinateur et facilitent son utilisation. Cette section indique comment connecter ou installer les périphériques suivants :
Cartes/mémoire
Cartes mémoire
Carte Secure Digital™ (SD), (carte mémoire SD, SDHC, SDXC, miniSD, microSD) Carte MultiMedia
Périphériques
Moniteur externe Péripérique HDMI
Autre
Prise de sécurité - Accessoires TOSHIBA en option
Cartes mémoire
L'ordinateur possède un lecteur qui peut recevoir diverses cartes mémoire de capacité variables. Elles permettent de transférer facilement des données en provenance de périphériques (caméscopes numériques, assistants personnels, etc.).
Veillez à protéger le lecteur de cartes mémoire. Ne tentez pas d'insérer des objets métalliques, tels que des vis, des agrafes et des trombones, dans le lecteur de carte mémoire. Tout objet métallique peut créer un court-circuit et provoquer des dommages à l'ordinateur ou un incendie, et ainsi entraîner des lésions graves.
L'emplacement carte mémoire est compatible avec les supports suivants :
Carte Secure Digital (SD), (carte mémoire SD, SDHC, SDXC, miniSD, microSD) MultiMediaCard (MMC™)
Vous des nez avoir recours à un adaptateur pour les cartes miniSD/microSD. Le bon fonctionnement des cartes mémoires n'est pas contrôlé systématiquement. Il n'est donc pas garanti à 100%. L'emplacement ne supporte pas les fonctions Magic Gate.
Carte Secure Digital (SD)
Adaptateur de carte microSD et carte microSD
Carte MMC (MultiMediaCard)
Cartes mémoire
Cette section regroupe les informations de sécurité indispensables pour la manipulation de votre carte mémoire.
Points importants concernant votre carte mémoire
Les cartes mémoire SD/SDHC/SDXC sont compatibles avec la technologie SDMI (Secure Digital Music Initiative), destinée à empêcher toute copie ou lecture illégale de musique numérique. C'est la raison pour laquelle vous ne pouvez ni copier ni reproduire un document protégé sur un autre ordinateur ou périphérique. Vous pouvez uniquement utiliser la reproduction d'un matériel protégé par copyright pour votre usage personnel.
Vous trouverez ci-dessous une explication permettant de désigner les cartes mémoire SD des cartes mémoire SDHC et SDXC.
Les cartes SD, SDHC et SDXC ont la même forme. Par contre, le logo est différent, ce qui doit être vérifié lors de l'achat. Logo de la carte mémoire SD: (S). Logo des cartes mémoire SDHC: (H). Logo des cartes mémoire SDXC: ( ). La capacité maximale des cartes mémoire SD est de 2 Go. La capacité maximale des cartes mémoire SDHC est de 32 Go. La capacité maximale des cartes mémoire SDXC est de 64 Go.
| Type de carte | Capacités |
| SD | 8, 16, 32, 64, 128, 256 ou 512 Mo, 1 ou 2 Go |
| SDHC | 4, 8, 16 et 32 Go |
| SDXC | 64 Go |
Les nouvelles cartes sont formatées en fonction de normes spécifiques. Si vous devez formater à nouveau une carte mémoire, utilisez un périphérique prenant en charge les cartes mémoire.
Les cartes mémoire sont vendues préformées conformément aux normes en vigueur. Si vous souhaitez formater à nouveau une carte mémoire, employez directement l'appareil qui utilise ce type de carte, tel qu'un appareil photo numérique ou un baladeur MP3. N'utilise pas la commande de formatage de Windows.
Si vous devez formater l'ensemble de la carte mémoire, en incluant la zone protégée, vous devez disposer des autorisations déquates pour désactiver le système de protection contre la copie.
Entretien des cartes mémoire
Observez les précautions suivantes lors de la manipulation de vos cartes.
Ne tordez ou ne pliez pas les cartes. Ne mettez pas les cartes en contact avec des liquides, ne les stockez pas dans des endroits humides et ne les laissez pas à proximité de conteneurs de liquides. Ne touchez pas la partie métallique de la carte, ne renversez pas de liquides dessus et veillez à ce qu'elle reste propre. Replacez la carte dans son boîtier après usage. La carte est conçue de telle sorte qu'elle ne peut être insérée que d'une seule manière. N'essayez pas de forcer la carte à entrer dans l'emplacement. Assurez-vous que la carte est insérée correctement dans son emplacement. Appuyez sur la carte jusqu'à ce que vous entendiez un déclic. Verrouillez le bouton de protection contre l'écriture si vous ne souhaitez pas enregistrer les données. Les cartes mémoire ont une durée de vie limitée. Il est donc important de sauvegarder les données importantes. N'enregistrez pas sur une carte lorsque le niveau de la batterie est faible. Une alimentation insuffisante pourrait affecter la précision de la transcription. Ne retirez pas la carte lorsqu'une procédure de lecture/écriture est en cours.
Pour plus d'informations sur l'utilisation des cartes d'extension mémoire, consultez les manuels qui accompagnent les cartes.
Protection en écriture
Les cartes mémoire suivantes disposent d'une fonction de protection en écriture.
Carte SD (carte mémoire SD, SDHC et SDXC)
Insertion d'une carte mémoire
Les instructions suivantes s'appliquent à tous les types de supports pris en charge. Pour insérer une carte mémoire, procédez comme suit :
- Orientez la carte de façon à ce que le connecteur (partie métallique) soit orienté vers le bas.
- Insérez le support mémoire dans son emplacement, sur le côté gauche de l'ordinateur.
- Appuyez doucement pour assurer la connexion.
Illustration 3-6 Insertion d'une carte mémoire
- Lecteur de carte mémoire
- Carte mémoire
Assurez-vous que la carte mémoire est orientée correctement avant de l'insérer. Si vous insérez la carte à l'envers, vous risquez de ne plus pouvoir la retirer. Lors de l'insertion d'une carte mémoire, n'appuyez pas sur les contacts en métal. Sinon, vous risquez d'exposer la zone de stockage à de l'électricité statique et de détruire des données. Ne mettez pas l'ordinateur hors tension ou n'activez pas le mode Veille ou Veille prolongée lorsque les fichiers sont en cours de copie. Sinon, vous risquez de perdre des données.
Retrait d'une carte mémoire
Les instructions suivantes s'appliquent à tous les types de cartes prises en charge. Pour retirer une carte mémoire, procédez comme suit :
- Cliquez sur l'icône Retirer le périphérique en toute sécurité située dans la barre des tâches de Windows.
- Pointez sur le support mémoire et cliquez avec le bouton gauche du TouchPad.
- Appuyez sur la carte mémoire pour l'éjecter en partie de l'ordinateur.
- Saississez la carte et retirez-la.
Ne retirez pas la carte mémoire lorsque l'ordinateur est en Veille ou Veille prolongée. L'ordinateur risque de devenir instable ou vous risquez d'effacer des données de la carte mémoire. Ne retirez pas le module miniSD/microSD tout en laissant son adaptateur dans le lecteur de carte.
Moniteur externe
Vous pouvez raccorder un écran RVB externe au port écran externe de l'ordinateur. Suivez les étapes ci-dessous pour connecter un écran :
Connexion du câble de l'écran
- Branchez l'écran RVB externe sur le port prévu à cet effet.
Illustration 3-7 Connexion de l'écran RVB externe sur le port prévu à cet effet
1. Port écran externe (RVB)
2. Câble de l'écran externe
Le port écran externe de cet ordinateur ne dispose d'aucune vis de fixation pour cable d'écran RVB externe. Toutefois, il reste possible d'utiliser des câbles de moniteur externe dotés de connecteurs à vis.
- Mettez l'écran sous tension.
Lorsque vous mettez l'ordinateur sous tension, ce dernier détecte automatiquement l'écran et détermine s'il s'agit d'un écran couleur ou monochrome. Si vous ne voyez pas d'image apparaitre sur le moniteur externe, utilisez la combinaison de touches Fn + F5 pour changer le mode d'affichage (si par la suite vous déconnectez ce moniteur externe sans avoir éteint l'ordinateur, appuyez à nouveau sur les touches Fn + F5 pour revenir en affichage sur l'écran interne).
Pour plus d'informations sur l'utilisation de touches pour changer d'écran, reportez-vous à la section Clavier.
Lors de l'affichage du Bureau sur un écran analogique externe, ce dernier s'affiche parfois centré avec des barres noires autour (affichage réduit).
Dans ce cas, veuillez consulter la documentation de l’écran et réglez ce dernier en conséquence, pour rétablir le rapport entre la taille et l’aspect.
Vous pouvez connecter un écran HDMI au port de sortie HDMI de l'ordinateur. Suivez les étapes ci-dessous pour connecter l'écran HDMI :
Dans la mesure où l'utilisation de tous les écrans HDMI (High-Definition Multimedia Interface) n'a pas été confirmée, certains écrans HDMI peuvent ne pas fonctionner correctement.
Connexion au port de sortie HDMI
- Branchez l'une des extrémités du câble HDMI sur le port de sortie HDMI de l'écran HDMI.
- Insérez le connecteur du câble HDMI dans le port HDMI de votre ordinateur.
Illustration 3-8 Connexion au port de sortie HDMI
- Port de sortie HDMI
- Cable HDMI
Ne connectez/déconnectez pas de périphérique HDMI dans les conditions suivantes :
système en cours de démarrage ; système en cours d'arrêt.
Lorsque vous connectez un téléviseur ou un écran externe au port HDMI et que le périphérique de sortie d'affichage est défini sur HDMI.
Lorsque vous débranchez le câble HDMI, attendez au moins 5 secondes avant de le brancher à nouveau.
Lorsque vous changez d’écran avec une touche de raccourci, comme FN + F5, le périphérique de lecture audio peut ne pas s’adapter à ce changement. Dans ce cas, pour associer le périphérique audio à l’écran, réglez manuellement le périphérique de la façon suivante :
- Cliquez sur Démarrer -> Panneau de configuration -> Matériel et audio -> Son.
- Dans l'onglet Lecture, Sélectionnez le périphérique de lecture que vous souhaitez utiliser.
- Pour utiliser les haut-parleurs internes de l'ordinateur, sélectionnez Haut-parleurs. Pour utiliser le téléviseur ou l'écran externe connecté à l'ordinateur, sélectionnez un autre périphérique de lecture.
- Cliquez sur le bouton Valeur par défaut.
- Cliquez sur OK pour fermer la boîte de dialogue Son.
Réglages à effectuer pour l'affichage de videos sur le périphérique HDMI
Pour afficher des vidéos sur l'écran HDMI, vous devez configurer les paramètres suivants.
Appuyez sur Fn + F5 pour sélectionner l'écran avant de dire la vente. Ne changez pas d'appareil de visualisation en cours de lecture de la vente.
Ne changez pas d'appareil de visualisation dans les conditions suivantes.
Pendant que les données sont lues ou écrites. Pendant la communication.
Pour sélectionner le mode d'affichage, suivez les indications ci-dessous :
- Cliquez sur Démarrer, puis sur Panneau de configuration.
- Cliquez sur Apparence et personnalisation.
- Cliquez sur Affichage.
- Cliquez sur Modifier les paramètres avancés.
- Cliquez sur Paramètres avancés.
- Cliquez sur Lister tous les modes.
- Sélectionnez l'un des modes dans la section Lister tous les modes.
Prise de sécurité
Une prise de sécurité permet d'attacher votre ordinateur à un bureau ou tout autre objet volumineux pour dissuader les voleurs. L'ordinateur dispose d'une prise de sécurité sur le côté droit. Fixez l'une des extrémités du câble de sécurité à cette prise, et l'autre à un bureau ou à tout objet volumineux. La méthode de fixation des câbles de sécurité diffère d'un produit à l'autre. Reportez-vous aux instructions qui accompagnent votre câble pour plus d'informations.
Connexion du verrou de sécurité
Pour connecter un cable de sécurité, suivez la procédure indiquée ci-dessous :
- Placez le côté droit de l'ordinateur face à vous.
- Alignez le câble de sécurité sur l'ouverture du loquet et fixez le câble.
Illustration 3-9 Prise de sécurité
- Prise de sécurité
- Prise de sécurité
Accessoires toshiba en option
Vous pouvez ajouter un certain nombre d'options et d'accessoires pour rendre votre ordinateur encore plus puissant et convivial. À titre indicatif, voici la liste de quelques accessoires disponibles auprès de votre revendeur TOSHIBA :
Adaptateur secteur universel
Si vous utilisez régulièrement votre ordinaire à plusieurs endroits, il peut être pratique de disposer d'adaptateurs secteur supplémentaires sur ces sites afin de ne pas avoir à les transporter.
Système audio
Cette section décrit certaines commandes audio.
Mélangeur
L'utilitaire Mélangeur permet de régler le son des périphériques et des applications sous Windows.
Pour lancer l'utilitaire Mélangeur, cliquez avec le bouton droit sur l'icone du haut-parleur dans la barre des tâches, puis sélectionnez Ouvrir le mélangeur de volume dans le sous-menu. Pour régler le volume des haut-parleurs ou du casque, déplacez la glissière Speakers (Haut-parleurs). Pour régler le volume de l'application en cours d'utilisation, déplacez la glissière vers l'application correspondante.
Niveau du microphone
Applique la procédure ci-dessous pour changer le niveau d'enregistrement du microphone.
- Cliquez avec le bouton droit sur l'icône de haut-parleur dans la barre des tâches et sélectionnez Périphériques d'enregistrement dans le sous-menu.
- Sélectionnez Microphone, puis cliquez sur Propriétés.
- Dans l'onglet Niveau, déplacez le curseur Microphone pour accroître ou réduire le niveau du microphone.
Si vous pensez que ce niveau n'est pas correct, déplacez le curseur Microphone vers un niveau plus élevé.
SRS Premium Sound 3D offre l'expérience audio la plus riche et la plus réaliste grâce aux technologies de SRS Labs.
Pour accéder à cet utiliser, cliquez sur Démarrer -> Tous les programmes -> SRS Labs -> SRS Premium Sound 3D.
Pour plus de détails, reportez-vous au fichier d'aide
Améliorations audio
Pour améliorer les performances de votre haut-parleur, procédez comme suit.
- Cliquez du bouton droit sur l'icone de haut-parleur dans la barre des tâches et sélectionnez Playback Devices (Péripétriques de diffusion) dans le sous-menu.
- Sélectionnez Speakers (Haut-parleurs), puis cliquez sur Propriétés.
- Dans l'onglet Enhancement (Améliorations) sélectionnez les effets audio voulus, puis cliquez sur Appliquer.
Gestionnaire audio HD realtek
Vous pouvez confirmer et modifier la configuration audio à l'aide de Gestionnaire audio HD Realtek. Pour lancer Gestionnaire audio HD Realtek, cliquez sur Démarrer -> Panneau de configuration, sélectionnez Grandes icônes. Dans la section Afficher par, puis cliquez sur Gestionnaire audio HD Realtek.
Lorsque vous lancez Gestionnaire audio HD Realtek pour la première fois, deux onglets de périphériques s'affichent. Haut-parleurs correspond au périphérique de sortie par défaut. Microphone désigne le périphérique d'entrée par défaut. Pour changer de périphérique, cliquez sur le bouton Régler appareil par défaut dans l'onglet de périphérique choisi.
Cliquez sur le bouton Information pour afficher des informations sur le matériel, le logiciel et la langue.
Gestion d'énergie
Le contrôleur audio de votre ordinateur peut être coupé quand la fonction audio est au repos. Pour configurer la gestion d'énergie du système audio, cliquez sur le bouton de gestion de l'alimentation.
Si le bouton circulaire situé dans l'angle supérieur gauche de l'interface Power Management est bleu et convexe, cela signifie que la gestion d'énergie audio est activée, Si ce bouton est noir et concave, ILA signifie que la gestion d'energie audio est desactivée.
Configuration des haut-parleurs
Cliquez sur le bouton de test automatique pour vous assurer que le son des haut-parleurs ou du casque vient de la bonne direction.
Vous pouvez contrôler le taux d'échantillonnage et la profondeur de bits du son.
Mode vidéo
Les paramètres du mode vidéo sont configurés via la boîte de dialogue Résolution de l'écran.
Pour ouvrir la boîte de dialogue Résolution d'écran, cliquez sur Démarrer -> Panneau de configuration -> Apparence et personnalisation -> Affichage -> Modifier les paramètres d'affichage.
Si vous exécutez certaines applications (par exemple une application 3D ou de lecture vidéo, etc.), vous risquez de subir des distorsions, une image vacillante VOIRE des images noires.
Dans ce cas, réglez la résolution de l'affichage. Réduisez-la jusqu'à ce que les images s'affichent correctement.
La désactivation de Windows Aero™ permet également de corriger ce problème.
Manipulation de l'ordinateur
Cette section explique comment manipuler et entretenir l'ordinateur.
Nettoyage de l'ordinateur
Afin d'assurer une utilisation prolongée et sans problème, protégez votre ordinateur contre la poussière et évitez d'en approcher tout liquide.
Ne renversez pas de liquide sur l'ordinateur. Toutefois, si cela se produit, mettez immédiatement l'ordinateur hors tension et laissez-le sécher complètement. Il est conseillé de faire immédiatement vérifier l'ordinateur par un service après-vente/agréé afin d'évaluer son état. Nettoyez l'ordinateur à l'aide d'un chiffon humide (n'utilisez que de l'eau). Pour nettoyer l'écran, pulvérisez une petite quantité de produit lave-vitres sur un chiffon doux et frottez doucement.
N'appliquez jamais de détergent directement sur l'ordinateur et ne laissez aucun liquide s'introduire dans l'ordinateur. N'utilisez jamais de produits chimiques caustiques ou corrosifs.
Déplacement de l'ordinateur
L'ordinateur est de conception robuste et fiable. Cependant, certaines précautions simples lors du déplacement de l'ordinateur permettent d'éviter la plupart des problèmes courants.
- Attendez la fin de toute activité du disque avant de déplacer l'ordinateur. Mettez l'ordinateur hors tension (arrêt). Débranchez l'adaptateur secteur et tous les périphériques externes reliés à l'ordinateur. Fermez l'écran. Ne soulevez pas l'ordinateur en le tenant par son écran. Avant de transporter l'ordinateur, arrêtez-le, débranchez le câble d'alimentation et attendez que l'ordinateur refroidisse. Sinon, vous vous exposez à des blessures mineures ou à des dommages matériels. Ne soumettez pas l'ordinateur à des chocs violents ou à des pressions externes, vous risqueriez d'endommager l'ordinateur, de provoquer une panne ou de perdre des données. Enlevez toute carte éventuellement présente avant de déplacer l'ordinateur, pour éviter d'endommager l'ordinateur et/ou la carte. Utilisez la sacoche de transport lorsque vous vous déplacez. Lorsque vous transportez votre ordinateur, tenez-le de manière à ce qu'il ne puisse ni tomber ni heurter quelque chose. Ne transportez pas l'ordinateur en le tenant par les aspérités.
Refroidissement
Si la température de l'ordinateur dépasse un certain niveau, le ventilateur est activé ou la fréquence du processeur est réduite afin d'éviter toute
surchauffe. Vous pouvez contrôler la température soit en activant d'abord le ventilateur, puis en réduisant la fréquence si nécessaire, soit en réduisant d'abord la fréquence puis en activant le ventilateur si nécessaire. Ces fonctions sont contrôlées dans la section Options d'alimentation.
Lorsque la température redescend en dessous d'un certain seuil, le ventilateur est désactivé ou la cadence du processeur revient à son niveau normal.
Si la température de l'unité centrale dépasse un certain niveau de température lorsque ces fonctions sont activées, le système sera arrêté automatiquement en raison du risque de dommages. Les données stockées dans la mémoire vive seront alors perdues.
Utilitaires et fonctions avancées
Le présent chapitre décrit les utilitaires et les fonctions avancées de cet ordinateur.
Utilitaires et applications
Cette section décrit les utilisateurs préinstallés sur l'ordinateur et indique comment y accéder. Pour plus de détails sur leur utilisation, reportez-vous à leur manuel en ligne, à leur fichier d'aide ou au fichier Lisez-moi, le cas échéant.
| Economie TOSHIBA | L'utilitaire Economie TOSHIBA permet de configurer le mode d'alimentation de votre ordinateur en fonction des contraintes d'utilisation. |
| TOSHIBA Outil de diagnostic PC | L'utilitaire TOSHIBA Outil de diagnostic PC affiche la configuration de base de l'ordinateur et permet de tester les fonctionnalités de certains péripériques intégrés. |
| TOSHIBA Hi-Speed Start | Le mode Hi-Speed Start permet de redémarrer l'ordinateur plus rapidement. |
L'enregistrement de plusieurs comptes utilisateurs peut avoir un impact négatif sur les performances. Seul le démarrage à partir d'un disque SSD intégré prend en charge le mode Hi-Speed Start. Si le système doit être redémarré suite à la mise à jour de Windows, de pilotes ou de l'installation d'applications, veuillez arrêter ou redémarrer l'ordinateur. Sinon, ces modifications ne seront pas reportées correctement dans le système avec le mode de démarrage ultra-rapide. Lors de la définition du mot de passe (p. ex. avec un mot de passe utilisé, un mot de passe de disque SSD), vous devez entrer ce dernier avec un clavier.
Lorsque le système démarre en mode ultra-rapide, la configuration du BIOS est limitée. Si vous devez configurer le BIOS, ne démarrez pas l'ordinateur en mode ultra-rapide. Veuillez configurer le BIOS après l'arrêt de Windows. Avant d'utiliser le démarrage ultra-rapide, veuillez fermer tous les programmes actifs. Si vous avez configuré la certification de démarrage (connexion unique) sur un modèle disposant d'un lecteur d'empreintes, la phase de connexion nécessite la lecture d'une empreinte ou la saisie d'un mot de passe.
| Utilitaire Mot de passer TOSHIBA | L'utilitaire TOSHIBA Password sert à définir un mot de passer pour restreindre l'accès à votre ordinateur. |
| TOSHIBA Flash Cards | L'utilitaire TOSHIBA Cartes Flash permit de modifier rapidement les fonctions système sélectionnées. |
| HW Setup | Ce programme permet de personneliser la configuration matérielle de votre ordinateur afin de mistréir compte de vos méthodes de travail et des pérophériques utilisés. |
| TOSHIBA
Accessibilité | L'utilitaire TOSHIBA Accessibilité permet aux handicapés d'utiliser plus aisément les fonctions d'accès direct. Il permet de « bloquer » temporairement la touche FN en appuyant dessus, puis en la relâchant, de façon à pouvoir appuyer sur une touche de « fonction » et accéder à la fonction spécifique souhaitée. La touche Fn reste alors active jusqu'à ce que vous appuyiez sur une autre touche. |
| Utilitaire de reconnaissance d'empreintes | Cet ordinaire comporte un utilitaire de reconnaissance d'empreinte digitale. En lui associant un nom et un mot de passer, il est superflu d'entre le mot de passer au clavier Il suffit alors de faire glisser le doigt sur le lecteur pour activer les fonctions suivantes :
■ Connexion à Windows et accès à une page d'accueil sécurisée par l'intémédiare d'Internet Explorer.
■ Les fichiers et les dossiers peuvent être chiffrés et déchiffrés pour les protégger contre les accès non autorisés.
■ Déverrouillage de l'économiseur d'écran.
■ Authentication du mot de passage utiliser (et, le cas échéant, du mot de passage de protection du disque SSD) lorsque vous démarrez l'ordinateur (sécurité au démarrage).
■ Fonctionnalité de connexion unique
Seuls certains modèles disposent d'un détecteur d'empreintes. |
| Pile Bluetooth pour Windows par Toshiba | Ce logiciel permet de faire communiquer l'ordinateur et des péripériques Bluetooth externes, tels que des imprimantes et des téléphones portables.
Seuls les modèles équipés d'un module Bluetooth disposent de l'utilitaire de communication sans fil Bluetooth. |
| TOSHIBA Assist | TOSHIBA Assist est une interface utilisateur graphique permettant d'accéder rapidement à des utilaitaires et des applications qui facilitent l'utilisation et la configuration de l'ordinateur. Pour accéder à cet utiliser, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Assistance et restauration -> TOSHIBA Assist . |
| TOSHIBA Eco Utility | Cet ordinaire dispose d'un mode « éco ». Ce mode ralentit légèrement les performances de certains périhériques pour réduire la consommation d'électricité. Vous pouze réaliser des économies visibles en l'utilisant de façon continue. L'utilitaire TOSHIBA Eco Utility permet de mesurer les économies d'énergie. De plus, il indique le cumul de la consommation totale et des économies d'énergie lors de l'utilisation quotidienne, hebdomadaire et mensuelle du mode éco. Vous pouze suivre les économies d'énergie en appliquant le mode éco de façon continue.Pour accéder à cet utiliserie, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Outils et utilisaires -> eco Utility. |
| Utilitaire TOSHIBAHDD/SSD Alert | TOSHIBA HDD/SSD Alert dispose d'un Assistant pour superviser l'état du disque et procéder à la sauvégarde du système.Pour accéder à cet utiliserie, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Assistance et restauration -> HDD SSD Alert. |
| TOSHIBA Service Station | Cette application permet à votre ordinaire d'(identifier automatiquement les mises à jour logicielles de TOSHIBA ou toutes autres informations similaires et propres à votre ordinateurs et ses programmes. Lorsque cet utilisé est activé, il communique de façon périodique une quantité limitée d'informations techniques sur le système, qui seronttraitées en appliquant de façon stricte nos régles de protection de la confidentialité, ainsi que toutes les lois en vigueur dans ce domaine.Pour démarrer cet utiliserie, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Assistance et restauration -> Service Station. |
| Utilitaire TOSHIBA Sleep | Cet utiliser sert à activer ou désactiver les fonctionnalités suivantes :
■ Veille et charge : lors de la connexion au port USB, les péripériques, tels que les lecteurs audio numériques, peuvent se recharger, même si l'ordinateur est en mode Veille, Veille prolongée ou arrêté.
Pour accéder à cet utiliser, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Outils et utilisaires -> Utilitaire Sleep. |
| TOSHIBA Media Controller | Cette application permet de:gérer vos fichiers de musique, images et vidés en diffusant ces fichiers en continu à tout péripérique compatible dont vous disposez chez vous.
Pour accéder à cet utiliser, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Médias et divertissement -> TOSHIBA Media Controller.
Pour plus d'informations, consultez l'aide de TOSHIBA Media Controller. |
| TOSHIBA Resolution+ Plug-in pour le Lecteur Windows Media | Le plug-in permet de convertir les vidés wmv et mp4 avec le Lecteur Windows Media.
Pour plus d'informations, consultez l'aide de TOSHIBA Resolution+ Plug-in pour le lecteur Windows Media.
Pour y accéder, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Médias et divertissement -> TOSHIBA Resolution+ Plug-in pour Windows Media Player - Aide. |
| TOSHIBA Audio Enhancement | TOSHIBA Audio Enhancement offre un son très réaliste sans saturation numérique. Cet utilisé peut être activé ou désactivé dans la fenêtre des propriétés des haut-parleurs.
Pour modifier les paramètres, cliquez sur Démarrer -> Panneau de configuration -> Matériel et son -> Son. Double-cliquez sur l'icône Haut-parleurs, puis cliquez sur l'onglet TOSHIBA Audio Enhancement. |
Les logiciels mentionnés ci-dessus ne sont pas tous installés sur tous les modèles.
Fonctions spéciales
Les fonctions suivantes sont soit des fonctions spécifiques aux ordinateurs TOSHIBA, soit des fonctions évoluées qui simplifient leur utilisation.
Accédez à chaque fonction en utilisant les procédures suivantes.
*1 Pour accéder aux options d'alimentation, cliquez sur Démarrer -> Panneau de configuration -> Système et sécurité -> Options d'alimentation.
| Touches d'accès direct | Les touches d'accès direct correspondant à des combinaisons spécifique de touches permettant de modifierrapidement la configuration du système, d'activer notre navigateur Internet et de contrôler le lecteur de CD, directement à partir du clavier. |
| Déactivation automatique de l'écran *1 | Cette fonction met l'écran interne automatiquement hors tension lorsque le clavier est resté inactif pendant un certain temps. L'alimentation est rétablie)dés qu'une touche est utilisée. Cela peut être spécifique dans les Options d'alimentation. |
| Déactivation automatique du disque SSD *1 | Cette fonction permet d'interrompre l'alimentation du disque SSD lorsque ce dernier n'a pas été activé pendant une période spécifique. L'alimentation est rétablie)dés qu'une demande d'accès est transmise. Cela peut être spécifique dans les Options d'alimentation. |
| Mode de mise en voille automatique du système/veille prolongée *1 | Cette fonction met automatiquement le système en voille ou en voille prolongée lorsqu'il n'y a pas de saisie ou d'accès aux péripériques à l'issue de la période spécifique. Cela peut être spécifique dans les Options d'alimentation. |
| Mot de passer à la mise sous tension | Vous disposez de deux niveaux de sécurité par mot de passer, Responsible et Utilisateur, pour éviter toute utilisation indésirable de votre ordinateur. |
| Protection immédiate | Une touche d'accès direct spécifique verrouille automatiquement le système pour protégger les données. |
| Alimentation évoluée*1 | Le système d'alimentation de l'ordinaire dispose d'un processeur dédié pour mesurer le niveau de la batterie et calculer l'autonomie disponible, ainsi que pour protégger les composants électroniques de toute condition anormale, par exemple une surtension en sortie de l'adaptateur. Cela peut être spécifique dans les Options d'alimentation. |
| Mode d'économie de la batterie *1 | Cette fonction permet de configurer l'ordinaire pour économiqueiser la batterie. Cela peut être spécifique dans les Options d'alimentation. |
| Mise sous/hors tension de l'écran *1 | Cette fonction permet demettre l'ordinaire hors tension de façon automatique)dés que l'écran est fermé ou de lemettre de nouveau sous tension lors de l'ouverture de ce dernier. Cela peut être spécifique dans les Options d'alimentation. |
| Mise en veille prolongée en cas de batterie faible *1 | Lorsque la charge de la batterie devient insuffisante,le système active le mode Veille prolongée,puis se met hors tension. Cela peut être spécifique dans les Options d'alimentation. |
| Refroidissement *1 | Si la température de l'ordinaire dépasse un certain niveau,le ventilateur est activé ou la cadence de traitement est réduite afin d'eviter toute surchauffe. Cela peut être spécifique dans les Options d'alimentation. |
| Mode Veille prolongée | Cette fonction permet demettre l'ordinaire hors tension sans fermer les logiciels. Le contenu de la mémoire principale est automatiquement enregistré sur le lecteur SSD. Lorsque vous remettez l'ordinaire sous tension, vous pouze reprendre votre travail à où vous l'aviez interrompu. Reportez-vous à la section Mise hors tension du chapitre 1,Prise en mains, pour plus de détails. |
| Mode Veille | Si vous nevez interrompre votre travail, vous pouzemettre l'ordinaire hors tension sansfermer vos logiciels. Les données sont enregistrées dans la mémoire principale de l'ordinateur. Lorsque vous le remettez sous tension, vous pouze reprendre votre travail à où vous l'aviez interrompu. |
| Fonction Réactivation
USB | Lorsque l'ordinateur est en mode Veille, cette fonction permet de le reactiver, en fonction des périphériques externes connectés aux ports USB.
Par exemple, si une souris ou un clavier USB est connecté à un port compatible, le fait de cliquer avec la souris ou l'appui sur une touche du clavier ne « reactivement » pas l'ordinateur. |
| TOSHIBA PC Health Monitor | L'application TOSHIBA PC Health Monitor supervise en permanence un ensemble de fonctions système, telles que la consommation d'énergie, la santé de la batterie et le refroidissement du système, et vous tient informé. Cette application identifie les différents composants du système et leur numéro de série, et suit les activités correspondantes. |
Utilitaire toshiba sleep
Cet utilitaire indique si la fonction Veille et charge est activée ou désactivée, et indique les ports qui prennent en charge cette fonctionnalité. Il affiche également la charge restante de la batterie.
Veille et charge
Votre ordinateur est capable de transmettre une alimentation électrique sur le port USB (5 V, courant continu) même lorsque l'ordinateur est éteint. L'expression « éteint » englobe tous les états de non fonctionnement : modes Veille et Veille prolongée ou arrêt total.
Cette fonction ne peut être utilisée que pour les ports qui prennent en charge la fonction Veille et charge (et qui sont appelés ci-dessous les « ports compatibles »).
Les ports compatibles sont les ports USB portant l'icône ( )
La fonction Veille et charge permet de recharger certains périphériques externes USB, par exemple des téléphones portables ou des lecteurs de musique numérique.
Toutefois, la fonction Veille et chargement peut ne pas fonctionner avec certains périphériques externes, même s'ils sont conformes aux specifications USB. Dans ce cas, il suffit de mettre en marche l'ordinateur pour alimenter le périphérique.
Lorsque la fonction Veille et charge est activée, l'alimentation du port USB (5V continu) est transmise aux ports compatibles même lorsque l'ordinateur est éteint. De même, l'alimentation du port USB (5V continu) est transmise aux périphériques connectés à ces ports compatibles. Toutefois, certains périphériques externes ne peuvent pas être chargés uniquement par cette alimentation en 5V courant continu. Pour connaître les spécifications de vos périphériques externes, contactez leur fabricant et vérifiez ces spécifications avant de les utiliser. Lorsque la fonction Veille et charge est utilisée pour charger des périphériques externes, leur temps de charge est plus long qu'avec leurs propres chargeurs. Si la fonction Veille et charge est activée, la batterie de l'ordinateur se décharge en mode Veille prolongée ou lorsque l'ordinateur est éteint. C'est pourquoi il est recommandé de connecter l'adaptateur secteur de l'ordinateur lorsque vous utilisez la fonction Veille et charge. Les périphériques externes connectés au bus d'alimentation USB en 5V (qui dépend de l'alimentation de l'ordinateur) peuvent être en fonctionnement. En cas de surintensité provenant des périphériques externes connectés aux ports compatibles, il est possible que l'alimentation du bus USB soit interrompue pour des raisons de sécurité. Lorsque la fonction Veille et charge est activée [Enabled], la fonction Réactivation USB ne fonctionne pas sur les ports compatibles. Dans ce cas, si l'un des ports n'est pas doté de la fonction Veille et charge USB (+), connectez-y le clavier ou la souris. Si tous les ports disposent de l'icone de compatibilité avec Veille et charge (+), désactivez cette fonction. La fonction Wakeup sera alors disponible, mais la fonction USB Veille et charge est désactivée.
Les petits objets métalliques (trombones, épingles à cheveux, etc.) dégagent de la chaleur s'ils entrent en contact avec les ports USB. Ne laissez pas des objets métalliques entrer en contact avec les ports USB, par exemple si vous transportez l'ordinateur dans un sac.
Démarrage de l'utilitaire toshiba sleep
Pour démarrer cet utilitaire, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Outils et utilitaires -> Utilitaire Sleep.
Activation de veille et charge
Cet usage permet d'activer et désactiver la fonctionnalité Veille et charge. Cochez la case Activer Veille et charge pour activer cette fonction pour les ports USB compatibles. Par défaut, ce paramètre est désactivé.
Paramètres du mode d'alimentation.
Votre ordinateur dispose de plusieurs modes de chargement que de nombreux péripériques peuvent prendre en charge au moyen de l'utilitaire Veille et charge USB. Le mode automatique (par défaut) convient à la plupart des lecteurs audio.
Votre ordinateur prend en charge le mode courant fort (mode 2,0 A). Utilisez la procédure suivante pour rechercher un mode convenable du mode auto au mode 2,0 A afin que le périphérique USB se charge.
N'utilisez pas le mode 2,0 A lorsque vos périphériques USB ne prennent pas en charge le mode Courant fort (2,0 A).
Cette fonction peut ne pas s'appliquer à certains périphériques externes connectés, même si le mode requis est sélectionné. Dans ce cas, désactivez l'option « Activer Veille et charge » et n'utilisez pas cette fonction.
Tout en utilisant le mode 2,0 A, votre ordinateur peut alimenter le bus USB (5 V c.c., 2,0 A) au moyen des ports compatibles alors que l'ordinateur est arrêté.
Certaines péripériques externes ne peuvent pas utiliser le mode courant fort (mode 2,0 A). Pour connaître les specifications de vos péripériques externes, contactez leur fabricant et vérifiez ces specifications avant de les utiliser.
Il est recommandé de connecter l'adaptateur secteur à l'ordinateur tout en utilisant le mode 2,0 A.
N'utilisez jamais de périphériques USB et des câbles qui ne prennent pas en charge cette fonctionnalité lorsque le mode 2,0 A est utilisé.
Utilisez toujours le câble USB qui a été inclus avec votre périphérique USB.
Paramètres de la batterie
Cet utilitaire permet de spécifier la limite inférieure de l'autonomie de la batterie pour la fonctionnalité Veille et charge. Faites glisser le curseur pour spécifier la limite inférieure. Si l'autonomie restante tombe en dessous de ce seuil, la fonctionnalité Veille et charge sera arrêtée.
Utilitaire toshiba password
L'utilitaire TOSHIBA Mot de passe offre deux niveaux de protection par mot de passe : Utilisateur et Responsible.
Les mots de passe définis avec l'utilitaire TOSHIBA Mot de passe sont indépendants des mots de passe Windows.
Mot de passe utilisateur
Pour démarrer l'utilitaire, pointez sur les éléments suivants ou cliquez dessus :
Démarrer -> Tous les programmes -> TOSHIBA -> Assistance et restauration -> TOSHIBA Assist -> SÉCURISER -> Mot de passe utilisateur
Il est recommandé de protéger l'ordinateur par un mot de passe, notamment pour l'utilitaire TOSHIBA Password qui permet de supprimer ou de modifier les mots de passe, etc.
Définition (bouton)
Cliquez sur ce bouton pour enregistrer un mot de passe. Une fois le mot de passe défini, vous devez l'entrer lors du démarrage de l'ordinateur. Activez l'option Définir la même chaîne pour le mot de passe utilisateur du disque dur lorsque vous définissez le mot de passe utilisateur du disque dur.
Après avoir défini le mot de passe, une boîte de dialogue s'affiche pour vous permettre de l'enregistrer sur une disquette ou tout autre support. Ainsi, si vous oubliez votre mot de passe, vous disposez d'un fichier important contenant ce dernier et pouvez le consulter sur un autre ordinateur. Rangez le support contenant le mot de passe en lieu sûr. Lorsque vous entrez une chaîne de caractères pour enregistrer le mot de passe, utilisez uniquement les caractères qui figurent sur le clavier. Ne tapez pas de codes ASCII et n'utilisez pas la fonction copier-coller. En outre, assurez-vous que le mot de passe enregistré est correct en plaçant la chaîne de caractères dans le fichier de mot de passe. Lorsque vous saisissez un mot de passe, n'entrez pas de caractères spéciaux, tels que « ! » ou « # », nécessitant une pression sur la touche Shift ou Alt. Suppression (bouton)
Cliquez sur ce bouton pour supprimer un mot de passe enregistré. Avant de pouvoir supprimer un mot de passe, il faut d'abord entrer le mot de passe actuel correctement. Utilisez le programme de configuration du BIOS pour modifier ou supprimer les mots de passe du disque dur ou définir le mot de passe principal du disque dur.
Pour activer ce programme, maintenez enfoncée la touche F2 et démarrez la tablette. L'utilitaire de configuration du BIOS se charge automatiquement.
Pour le fermer, appuyez sur F10, puis appuyez sur Y pour accepter les modifications. L'ordinateur va redémarrer.
Modification (bouton)
Cliquez sur ce bouton pour modifier un mot de passe enregistré.
Avant de pouvoir supprimer un mot de passe, il faut d'abord entrer le mot de passe actuel correctement. Utilisez le programme de configuration du BIOS pour modifier ou supprimer les mots de passe du disque dur ou définir le mot de passe principal du disque dur.
Chaîne personnalisée (zone de texte)
Vous pouvez utiliser cette boîte pour associer du texte au mot de passe. Après avoir entré le texte, cliquez sur Appliquer ou OK.
Lorsque vous démarrez l'ordinateur, le texte suivant accompagne l'invite du mot de passe.
En cas de perte du mot de passe utilisateur du disque dur, TOSHIBA ne sera PAS en mesure de vous aider, et votre disque dur deviendra COMPLETEMENT INUTILISABLE et de façon PERMANENTE.
TOSHIBA ne peut en AUCUN cas être tenu pour responsable en cas de pertes de données, de perte fonctionnelle ou d'accès au disque dur, ou de toute autre perte encourue à titre personnel ou collectif, ce qui inclut les usages professionnels, résultat de la perte d'accès au disque dur. Si vous ne souhaitez pas prendre ce risque, n'enregistrez pas le mot de passe utilisateur du disque dur.
Lorsque vous enregistrez le mot de passe utilisateur du disque dur ou redémarrez l'ordinateur. Si l'ordinateur n'est pas arrêté ou redémarré, les données enregistrées risquent de ne pas être restituées correctement. Pour plus d'informations sur l'arrêt ou le redémarrage de l'ordinateur, reportez-vous à Mise sous tension, dans le chapitre 1.
Mot de passe responsable
Lorsque vous définissez un mot de passe responsable (Responsible), seules certaines fonctions sont accessibles lorsqu'un quelqu'un se connecte avec un mot de passe utilisateur (Utilisateur). Pour définir un mot de passe responsable :
Démarrer -> Tous les programmes -> TOSHIBA -> Assistance et restauration -> TOSHIBA Assist -> SÉCURISER -> Mot de passe responsable
Cet utilisateur vous permet de :
Enregistrez ou supprimez le mot de passe Responsible. Définissez des restrictions d'accès pour les utilisateurs standard.
Protection par mot de passe au démarrage de l'ordinateur
Lorsque vous disposez déjà d'un mot de passe, vous pouvez démarrer l'ordinateur de plusieurs façons :
Faites glisser votre doigt sur le capteur si ce dernier a été enregistré avec l'utilitaire Fingerprint et si l'option Fingerprint System Pre-Boot Authentication a été sélectionnée. Si vous ne souhaitez pas procéder à l'authentification par mot de passe, appuyez sur la touche BkSp pour ignorer l'écran d'authentification biométrique. Vous pouvez faire glisser votre doigt jusqu'à cinq fois. Si l'authentification échoue au bout de cinq essais, vous devez entrer le mot de passe manuellement pour démarrer l'ordinateur. Entrez le mot de passe manuellement.
Le mot de passe n'est nécessaire que si l'ordinateur a été arrêté avec la commande Arrêter ou est en mode Veille prolongée.
Il n'est pas requis en mode Veille et pour le redémarrage.
Pour entrer le mot de passe de façon manuelle, suivez les instructions ci-dessous :
- Mettez l'ordinaire sous tension comme indiqué dans le chapitre 1, Prise en main. Le message suivant s'affiche à l'écran :
Mot de passe=
À ce stade, les touches d'accès direct Fn + F1 à F12 ne fonctionnent pas. Elles ne seront accessibles que lorsque vous aurez entré le mot de passe.
- Entrez le mot de passe.
- Appuyez sur Enter.
Si vous entrez un mot de passe incorrect trois fois de suite, ou si vous n'entrez aucun mot de passe au bout d'une minute, l'ordinateur s'arrête. Dans ce cas, certaines fonctions servant à démarrer l'ordinateur automatiquement (Wake-up on LAN, Planificateur de tâches, etc.) risquent de ne pas fonctionner. Vous devez redémarrer l'ordinateur pour entrer votre mot de passe de nouveau.
Cette section explique comment configurer votre ordinateur et effectuer différents réglages à l'aide du programme Toshiba HW Setup.
Après avoir modifié les paramètres de HW Setup, il peut être nécessaire de redémarrer l'ordinateur. Redémarrez l'ordinateur juste après avoir apporté ces modifications.
Accès à HW setup
Pour exécuter le programme HWSetup, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Outils et utilisaires -> HWSetup.
Fenêtre de HW setup
La fenêtre de HW Setup affiche divers onglets (Général, Affichage, Processeur, Séquence de démarriage, Clavier, LAN, SATA, USB et Avancé).
Vous disposez également de trois boutons : OK, Annuler et Appliquer.
| OK | Accepte vos modifications et ferme la fenêtre HW Setup. |
| Annuler | Ferme la fenêtre et ignore vos modifications. |
| Appliquer | Accepte toutes les modifications sans referrer la fenêtre. |
Général
Cette fenêtre affiche la version du BIOS/EC et compte deux boutons : Valeur par défaut et A propos.
| Valeur par défaut | Rétablit les paramètres d'usine de HW Setup. |
| A propos | Affiche la version de HW Setup. |
Configuration
Ce champ affiche la Version du BIOS, version EC et la date.
Affichage
Cet onglet permet de personnaliser l'affichage de votre ordinateur que ce soit pour l'écran interne ou pour un écran externe.
Écran de démarrage
Cette option permet de sélectionner l'écran à utiliser lorsque l'ordinateur est sous tension. (Ce paramètre n'est disponible qu'en mode VGA Standard et n'apparaît pas dans la fenêtre Propriétés du bureau Windows)
| Auto sélectionné | Sélectionne un écran externe, si un écran est connecté et si l'écran interne est abaisse. Sinon, sélectionne l'écran interne. (valeur par défaut). |
| LCD uniquement | Sélectionne l'écran interne, même si un écran externe est connecté. |
Processeur
Cette fonction permet de paramétrer le mode de fonctionnement de l'unité centrale.
Mode fréquence UC dynamique
Cette option permet de sélectionner le profil d'alimentation qui correspond le mieux à votre ordinateur. Les paramètres suivants sont disponibles :
| Permutabledynamiquement | La fonction de changement de cadence detraitement est active. Lorsque l'ordinateur est en cours d'utilisation, l'unité centrale n'est sollicitée qu'en cas de besoin (par défaut). |
| Toujours élevé | La fonction de changement de cadence detraitement est désactivée. Lorsque l'ordinateur est en cours d'utilisation, le processeur exploite la fréquence d'horloge maximale (consommation élevée). |
| Toujours faible | La fonction de changement de cadence detraitement est désactivée. Lorsque l'ordinateur est en cours d'utilisation, le processeur exploite la fréquence d'horloge minimale. |
Paramètres de démarrage
Cette fonction permet de modifier les paramètres de démarrage.
Options de démarrage
cet onglet permet de définir la série de démarrage de l'ordinateur. La fenêtre d'options Séquence de démarrage s'affiche. Cliquez sur les touches flèche haut/bas pour régler la priorité.
Vous pouvez ignorer ces paramètres et sélectionner manuellement une unité de démarrage en appuyant sur l'une des touches suivantes lors du démarrage de l'ordinateur :
| U | Sélectionne le lecteur de disquettes USB*1 |
| N | Sélectionne le réseau. |
| 1 | Démarriage à partir du disque dur intégré. |
| C | Sélectionne le CD-ROM*2. |
| M | Sélectionne la mémoire USB. |
| E | Sélectionne le disque dur eSATA. |
1 Le lecteur de disquettes permet de démarrer le portable lorsqu'une disquette de démarrage est présente dans le lecteur externe. 2 Le lecteur optique permet de démarrer le portable lorsqu'une disquette de démarrage est présente dans le lecteur.
Marche à suivre pour sélectionner un lecteur de démarrage :
- Maintenez enfoncée la touche F12 et démarrez l'ordinateur. Lorsque TOSHIBA Leading Innovation>>> s'affiche, relâchez la touche F12.
- Utilisez les touches haut/bas pour sélectionner le périphérique de démarrage souhaité, puis appuyez sur ENTER.
Si le mot de passe responsable a été définit, l'accès aux fonctions de besoin du périphérique de démarrage peut être restreint.
Les méthodes de sélection du périphérique de démarrage décrites ci-dessus ne changent pas les propriétés de démarrage configurées dans HW Setup. En outre, si vous appuyez sur une touche ne figurant pas dans la liste ou si le lecteur sélectionné n'est pas installé, le système redémarre en utilisant les paramètres actuels de HW Setup.
Type de prise en charge de la mémoire USB par le BIOS
Permet de définir le type de mémoire USB reconnu lors du démarrage de l'ordinateur.
| HDD | La mémoire USB est considérée comme un disque dur (option par défaut). Dans ce cas, le périphérique USB peut être utilisé au démarrage de l'ordinateur comme tout disque dur amorcâble, et suivant le paramétrage de disques durs définis dans les options Boot Priority et HDD Priority Presentsées ci-dessus. |
| Lecteur de diquettes | La mémoire USB est considérée comme une disnette. Dans ce cas, le périphérique USB peut être utilisé au démarrage de l'ordinateur comme tout lecteur de disnette, et suivant le paramétrage définis dans l'options Boot Priority Presentsées ci-dessus. |
Mettre sous tension à l'ouverture de l'écran
Cette option permet de sélectionner Mettre sous tension à l'ouverture de l'écran.
| Activé | Active la fonction Mettre sous tension à l'ouverture de l'écran. Lorsque l'ordinateur est arrêté, la simple ouverture de son écran permet de le redémarrer automatiquement. |
| Désactivé | Désective la fonction Mettre sous tension à l'ouverture de l'écran (valeur par défaut). |
Clavier
Lorsque cette fonction est activée et que l'ordinateur est en mode Veille, vous pouvez réactiver l'ordinateur en appuyant sur une touche quelconque.
Cette option ne peut être utilisée que pour le clavier interne et uniquement lorsque l'ordinateur est en mode Veille.
| Activé | Active la fonction Wake-up on Keyboard. |
| Déactivé | Déactive la fonction Wake-up on Keyboard (Réveil clavier). (valeur par défaut). |
Wake-up on LAN (activation de l'ordinateur par un signal réseau)
Cette fonction permet de mettre l'ordinateur sous tension lorsqu'il reçoit un certain type de signal (paquet Magic) en provenance du réseau.
N'installez ou ne retirez pas de module mémoire lorsque la fonction Wake-up on LAN est active.
La fonction Wake-up on LAN consomme de l'électricité même lorsque le système est hors tension. Laissez l'adaptateur secteur branché pendant l'utilisation de cette fonction. Concernant le rétablissement du fonctionnement de l'ordinateur à partir du mode Veille ou Veille prolongée avec la fonction Wake-up on LAN, vous devez activer la case « Allow the device to wake the computer » (Permettre au périphérique d'activer l'ordinateur) dans la section LAN Device Properties (Propriétés du périphérique LAN) (cette fonctionnalité n'affecte pas la fonction Wake-up On LAN pour le mode Veille ou Veille prolongée.)
L'ordinateur sera automatiquement mis sous tension si un signal est reçu d'un ordinateur connecté sur le même réseau et dont l'utilisateur dispose des privilèges Administrateur.
Les paramètres suivants peuvent être changés si le réseau est activé.
Pour utiliser la fonctionnalité Wake-up on LAN, laissez l'ordinateur alimenté sur secteur. Si cette option est activée, l'autonomie de la batterie sera inférieure au délai indiqué dans ce manuel. Consultez la section Autonomie des batteries du chapitre 5, Alimentation et modes de mise sous tension.
| Activé | Permet de reactiver l'ordinateur avec un signal Wake-up on LAN. |
| Déactivé | Ne permet pas de reactiver l'ordinateur avec un signal Wake-up on LAN. (valeur par défaut). |
Réseau intégré
Cette fonction permet d'activer ou de désactiver les fonctions LAN intégrées.
| Activé | Active les fonctions LAN intégrées (valeur par défaut) |
| Déactivé | Déactive les fonctions LAN intégré. |
Prise en charge des anciens périphériques USB
Cette option permet d'activer ou désactiver la prise en charge de l'émulation USB. Si votre système d'exploitation ne gère pas la norme, vous pouvez cependant utiliser votre clavier et votre souris USB en attribuant à l'option USB Legacy la valeur Enabled (Activée).
| Activé | Active l'émulation USB (valeur par défaut). |
| Désactivé | Désactive l'émulation USB. |
Contrôleur usb3.0 interne
Cette option permet d'activer ou de désactiver le contrôleur USB 3.0 interne. Si Désactivé est sélectionné, le ou les ports USB 3.0 internes de l'ordinateur passent en mode USB 2.0 afin d'économiser de l'énergie.
| Activé | Active le contrôle USB3.0 interne. (valeur par défaut). |
| Déactivé | Déactive le contrôle USB 3.0 interne. |
Mode de chargement CDP système ACTIVE
| Activé | Charge ment rapide de la batterie via le port USB à un maximum de 1,5 A lorsque l'ordinateur est sous tension. |
| Désactivé | Charge ment conventionnel de la batterie via le port USB lorsque l'ordinateur est sous tension. (valeur par défaut). |
Lorsque le mode « Mode de chargement CDP système ACTIVE » est activé, votre ordinateur peut faire transiter le courant du bus USB (5 V c.c., 1,5 A) vers les ports compatibles lorsque l'ordinateur est en marche.
L'option Mode de chargement CDP système ACTIVE peut ne pas fonctionner avec certains périphériques externes, même s'ils sont conformes aux specifications USB. Dans ce cas, utilisez un port USB ne prenant pas en charge la fonction « Veille et charge USB » ou désactivez « Mode de chargement CDP système ACTIVE ».
Il est recommandé de brancher l'adaptateur secteur lorsque l'ordinateur est en mode « Mode de chargement CDP système ACTIVE »
Si l'autonomie de la batterie est trop faible, « Mode de chargement CDP système ACTIVE » risque de ne pas fonctionner. Dans ce cas, branchez l'adaptateur secteur et redémarrez l'ordinateur.
N'utilisez pas de câbles USB ne prenant pas en charge cette fonction lorsque « Mode de chargement CDP système ACTIVE » (5 V c. c., 1,5 A) est activé.
Utilisez toujours le câble USB qui a été inclus avec votre périphérique USB.
Lorsque « Mode de chargement CDP système ACTIVE » ou « Veille et charge USB » est activé, la fonction de réactivation par le port USB n'est plus fonctionnelle. Dans ce cas, utilisez un port USB qui ne prend pas en charge la fonction « Veille et charge USB » ou désactivez « Mode de chargement CDP système ACTIVE » et la fonction « Veille et charge USB ».
Cette fonctionnalité permet de configurer la fonction eSATA.
Paramètre d'interface SATA
Cette option permet de configurer l'interface SATA.
| Performance | Permet au disque dur et au disque de fonctionner à des performances optimes (valeur par défaut). |
| Autonomie | Disque dur/lecteur alimenté par batterie Si ce paramètre est sélectionné, les performances se réduisent. |
Avancées
Cet onglet permet de définir des conditions pour chaque périphérique ou fonction.
Vous pouvez activer ou désactiver le périphérique sélectionné ou la fonction de gestion d'énergie. Le mode désactivé consomme moins d'énergie.
Si vous désactivez un périphérique ou une fonctionnalité, vous devez l'activer à nouveau pour y accéder.
L'application TOSHIBA PC Health Monitor supervise en permanence un ensemble de fonctions système, telles que la consommation d'énergie, la santé de la batterie et le refroidissement du système, et vous tient informé.
Cette application identifie les différents composants du système et leur numéro de série, et suit les activités correspondantes.
Les informations collectées portent sur le temps d'exploitation du périphérique et le nombre de changements d'état exécutés (à savoir le nombre de sollicitations du bouton d'alimentation et de la touche FN, de l'adaptateur secteur, de la batterie, de l'écran à cristaux liquides, du ventilateur, du disque SSD, du contrôle du volume, la fonctionnalité de communication sans fil), la date de la première utilisation du système, ainsi que sur l'utilisation de l'ordinateur et du périphérique (à savoir, paramètres d'alimentation, température et rechargement de la batterie, processeur, mémoire, temps de rétro-éclairage et température des différents périphériques). Les données stockées utilisent une très petite partie de la capacité totale du disque SSD, soit environ 10 Mo au plus par an.
Ces informations permettent d'identifier et signaler les problèmes système susceptibles d'avoir un impact sur votre ordinateur Toshiba. Elles permettent également de faciliter le diagnostic de problèmes lorsque l'ordinateur nécessite une réparation chez un revendeur agréé par Toshiba. De plus, Toshiba peut également utiliser ces informations pour des raisons d'analyse et d'assurance qualité.
Selon les restrictions d'utilisation ci-dessus, les données du disque SSD qui figurent dans l'historique peuvent être communiquées à des entités en dehors de votre pays ou lieu de résidence (par ex., l'Union Européenne). Ces pays peuvent avoir ou ne pas avoir des lois de protection des données similaires à celles de votre pays.
Une fois le logiciel activé, vous pouvez désactiver TOSHIBA PC Health Monitor à la demande en désinstallant le logiciel avec la fonction Désinstallation d'un programme dans le Panneau de configuration. Sinon, vous risquez de supprimer de façon automatique toutes les informations collectées sur le lecteur SSD.
Le logiciel TOSHIBA PC Health Monitor n'étend ou ne modifie pas les obligations de la garantie limitée standard de Toshiba. Les termes et les limites de la garantie limitée de Toshiba s'appliquent.
Démarrage de toshiba PC health monitor
TOSHIBA PC Health Monitor peut être démarré de l'une des façons suivantes :
Cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Assistance et restauration -> PC Health Monitor. Cliquez sur l'icône () dans la zone de notification, puis cliquez sur le message « Activer PC Health Monitor » lorsque l'application s'affiche pour la première fois et sur « Exécuter PC Health Monitor » les fois suivantes.
Quelle que soit la méthode utilisée, l'écran explicatif de TOSHIBA PC Health Monitor s'affiche.
Après avoir cliqué sur « Next » (Suivant), l'écran « PC Health Monitor Software Notice & Acceptance » (Remarques et acceptation concernant le logiciel PC Health Monitor) s'affiche. Lisez avec attention les informations qui s'affichent. La sélection de ACCEPT et le fait de cliquer sur OK pour accepter les conditions d'utilisation et le partage des informations recueillies, et activer le programme. En activant TOSHIBA PC Health Monitor, vous acceptez ces termes et conditions, ainsi que l'utilisation et le partage des informations ainsi collectées. Une fois le programme activé, l'écran TOSHIBA PC Health Monitor s'affiche et le programme procède à la supervision des fonctions système et à la collecte des informations.
Si un message toshiba PC health monitor s'affiche..
Un message s'affiche en cas de modification susceptible d'interférer avec le fonctionnement du programme. Suivez les instructions qui s'affichent à l'écran dans le message.
Restauration du système
Le disque SSD comporte une partition masquée sur le disque SSD en cas de problème.
Vous pouvez également créer un support de restauration du système.
Les éléments suivants sont décrits dans cette section :
Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.
Options de restauration du système - Création d'un support de restauration. Restauration des logiciels préinstallés à partir du support de restauration que vous avez créé. Restauration des logiciels préinstallés à partir du disque SSD de restauration.
Options de restauration du système
La fonctionnalité de restauration du système est installée sur le disque SSD en usine. Le menu de restauration inclut des outils de réparation des problèmes de démarrage, d'exécution de diagnostiques ou de restauration du système.
Consultez le Centre d'aide et de support de Windows pour plus de détails sur la résolution des problèmes de démarrage.
Vous pouvez également exécuter de façon manuelle les options de restauration du système en cas de problèmes.
Cette procédure est détaillée ci-dessous. Suivez les instructions qui s'affichent à l'écran.
- Mettez l'ordinateur hors tension.
- Tout en maintenant la touche F8 enfoncée, mettez l'ordinateur sous tension.
- électionner Réparer l'ordinateur et appuyez sur Enter.
- Suivez les instructions qui s'affichent à l'écran.
Consultez le manuel de Windows® pour plus d'informations sur la sauvegarde du système (ce qui inclut la sauvegarde de l'image du système).
Création d'un support de restauration
Cette section indique comment créer des supports de restauration.
Assurez-vous que l'adaptateur secteur est connecté avant de créer des supports de restauration. Fermez toutes les autres applications, à l'exception du programme Recovery Media Creator. Pour éviter toute surcharge de l'unité centrale, désactivez l'économiseur d'écran. Utilisez l'ordinateur en mode pleine puissance. N'utilisez pas de fonctions d'économie d'énergie. Ne tentez pas d'écrire sur le support pendant l'exécution d'un programme antivirus. Attendez la fin de l'antivirus, puis désactivez les programmes de détection de virus, y compris les logiciels de vérification automatique des fichiers en arrêt d'écran. N'exécutez aucun programme, y compris ceux destinés à optimiser la vitesse d'accès au disque SSD. Ils risquent d'interférer avec les opérations de gravure et d'endommager les données. N'éteignez pas l'ordinateur, ne fermez pas votre session et n'utilisez pas les modes de veille/veille prolongée durant la procédure d'écriture ou réécriture. Placez l'ordinateur sur une surface plane et évitez les emplacements soumis à des vibrations (avions, trains ou voitures). Ne posez pas l'ordinateur sur des surfaces instables, comme un trépied. Le lecteur optique externe permet d'utiliser des CD et DVD.
Une image de restauration des logiciels de votre ordinateur est enregistrée sur le disque SSD et peut être copiée sur un disque ou une clé USB en procédant de la façon suivante :
- Sélectionnez un disque vierge ou une mémoire flash USB.
L'application vous permet de choisir un type de support pour créer des supports de restauration, par ex. sur disque ou clé USB.
La liste ci-dessus est donnée uniquement à titre indicatif et la compatibilité réelle dépend du type de lecteur externe connecté à votre ordinateur. Assurez-vous que le lecteur prend en charge le support que vous comptez utiliser. La mémoire flash USB sera formatée et toutes les données qu'elle contient seront perdues de façon irréversible.
- Mettez l'ordinateur sous tension et patientez durant le chargement du système d'exploitation Windows 7 à partir du disque SSD.
- Insérez le premier disque vierge dans le lecteur optique, ou insérez la mémoire flash USB dans l'un des ports USB disponibles.
- Double-cliquez sur l'icône Recovery Disc Creator sur le Bureau de Windows 7 ou sélectionnez l'application correspondante dans le menu Démarrer.
- Lorsque Recovery Media Creator démarre, sélectionnez le type de support et le titre à copier, puis cliquez sur le bouton Graver.
Restauration des logiciels préinstallés à partir du support de restauration que vous avez créé.
Si les fichiers des logiciels installés en usine sont endommagés, vous pouvez utiliser les supports de restauration, voir le disque SSD, pour restaurer la configuration d'origine de l'ordinateur. Pour la restauration, suivez les instructions ci-dessous:
Si vous coupez le son en appuyant sur les touches FN + ESC, désactivez-la de façon à pouvoir bénéficier des alertes audio pendant le processus de restauration. Consultez la section Clavier du chapitre 3, Concepts de base, pour plus de détails.
Vous ne pouvez pas utiliser les Options de restauration du système si vous restaurez le système préinstallé sans les Options de restauration du système.
Lorsque vous réinstallez le système d'exploitation Windows, le disque SSD est formaté et, par conséquent, toutes les données seront effacées définitivement.
- Placez le support de restauration dans le lecteur de disque optique externe ou insérez la mémoire flash USB dans l'un des ports USB disponibles.
- Mettez l'ordinateur hors tension.
- Maintenez la touche F12 enforcée et démarrez l'ordinateur. Lorsque le logo TOSHIBA Leading Innovation >> s'affiche, relâchéz la touche F12.
- Utilisez les touches de contrôle du curseur, haut et bas, pour selectionner l'option voulue dans le menu en fonction de votre support de restauration. Reportez-vous à la section Paramètres de démarrage pour plus d'informations.
- Suivez les instructions qui s'affichent dans le menu.
Lorsque les pilotes/utilitaires sont installés, vous pouvez configurer les pilotes et les utilisaires à partir de l'emplacement suivant. Pour ouvrir les fichiers de configuration, cliquez sur Démarrer -> Tous les programmes -> TOSHIBA -> Assistance et restauration -> Applications et pilotes.
Si vous avez choisi de supprimer la partition de restauration et tentez ensuite de créer un support de restauration, le message suivant s'affiche : « Recovery Media Creator ne peut pas être lancé en l'absence d'une partition de restauration »
En l'absence d'une partition de restauration, Recovery Media Creator ne peut pas créer de support de restauration.
Cependant, si vous avez déjà créé un « support de restauration », vous pouvez l'utiliser pour restaurer la partition de restauration.
Si vous n'avez pas créé de « support de restauration », contactez le centre d'assistance de TOSHIBA.
Restauration des logiciels préinstallés à partir du disque SSD de restauration
Une partie de l'espace disque est configurée en tant que partition cachée de restauration. Cette partition regroupe les fichiers indispensables à la restauration des logiciels pré-installés en cas de problème.
Si vous devez modifier l'organisation du disque SSD, ne modifiez, ne supprimez ou n'ajoutez pas de partitions avant d'avoir consulté les instructions du présent manuel, faute de quoi vous risquez de ne plus disposer de suffisamment d'espace pour les logiciels requis.
En outre, si vous utilisez un programme de gestion des partitions d'un éditeur tiers pour changer la configuration des partitions du disque SSD, vous risquez de ne plus pouvoir réinitialiser votre ordinateur.
Si vous coupez le son en appuyant sur les touches FN + ESC, désactivez-la de façon à pouvoir bénéficier des alertes audio pendant le processus de restauration. Consultez la section Clavier du chapitre 3, Concepts de base, pour plus de détails.
Vous ne pouvez pas utiliser les Options de restauration du système si vous restaurez le système préinstallé sans les Options de restauration du système.
Lorsque vous réinstallez le système d'exploitation Windows, le disque SSD est formaté et, par conséquent, toutes les données seront effacées définitivement.
- Arrêtez l'ordinateur.
- Maintenez enfoncée la touche 0 (zéro) du clavier et démarrez l'ordinateur.
- Suivez les instructions qui s'affichent dans le menu.
Commandes de disques de restauration auprès de TOSHIBA*
Vous pouvez commander des disques de restauration auprès du magasin en ligne de supports de sauvegarde de TOSHIBA Europe.
- Ce service n'est pas gratuit.
- Consultez le site https://backupmedia.toshiba.eu sur Internet.
- Suivez les instructions qui s'affichent à l'écran. Vous recevrez vos disques de restauration sous deux semaines à compter de votre commande.
Alimentation et modes de mise sous tension
Les sources d'alimentation de l'ordinateur se composent de l'adaptateur secteur, de la batterie principale et des batteries internes. Le présent chapitre explique comment utiliser au moins ces ressources, c'est-à-dire comment charger les batteries, faire des économies d'énergie et sélectionner le bon mode de mise sous tension...
Conditions d'alimentation
Les capacités de l'ordinateur et le niveau de charge de la batterie varient en fonction des conditions d'alimentation : adaptateur secteur branché, batterie installée et niveau de charge de cette dernière.
| Sous tension | Hors tension (arrêt) |
| Adaptateur secteur branché | Batterie totalement chargée | • Fonctionne
• Pas de charge
• Voyants : | • Pas de charge
• Voyants :
Batterie vert
Entrée adaptateur vert |
| Batterie partiellement chargée ou épuisée | • Batterie vert
Entrée adaptateur vert | • Entrée
adaptateur vert |
| • Fonctionne
• Chargement
• Voyants :
Batterie orange
Entrée adaptateur vert | • Chargement
rapide
• Voyants :
Batterie orange
Entrée
adaptateur vert |
| Adaptateur secteur non connecté | Le niveau de charge de la batterie est suffisant | · Fonctionne
· Voyants :
Batterie éteint
Entrée
adaptateuréteint | |
| Le niveau de charge de la batterie est insuffisant | · Fonctionne
· Voyants :
Batterie
Orange clignotant
Entrée
adaptateuréteint | |
| La capacité restante de la batterie est épuisée. | L'ordinateur s'accête | |
Supervision des conditions d'alimentation
Comme le montre le tableau ci-dessous, les voyants Batterie, Entrée adaptateur et Alimentation indiquent la capacité de fonctionnement de l'ordinateur ainsi que le niveau de charge de la batterie.
Voyant batterie
Le voyant Batterie indique le niveau de charge de la batterie. Ses indications sont les suivantes :
| Clignotement orange | Niveau de batterie faible. Branchez l'adaptateur secteur afin de recharger la batterie. |
| Orange | L'ordinateur est branché sur le secteur et la batterie est en cours de charge. |
| Vert | L'ordinateur, sous tension ou hors tension, est branché sur le secteur et la batterie est totalement chargée. |
| Pas de lumière | Levoyant est étant dans tous les autres cas. |
Si la batterie principale devient trop chaude lors de la charge, celle-ci est interrompue et l'indicateur Batterie correspondant s'éteint. Lorsque la température de la batterie principale revient à un niveau normal, la charge
reprendre. Cette situation peut se produire que l'ordinateur soit sous ou hors tension.
Voyant entre adaptateur
Le voyant Entrée adaptateur indique l'état d'alimentation de l'ordinateur lorsque ce dernier est alimenté par l'adaptateur secteur. Ses indications sont les suivantes
| Vert | L'adaptateur est branché et alimente l'ordinateur correctement. |
| Clignotement orange | Indique un problème d'alimentation. Essayez d'abord de brancher l'adaptateur dans une autre prise. Si le problème persiste, contactez votre revendeur ou le service d'assistance de TOSHIBA. |
| Pas de lumière | Levoyant est étant dans tous les autres cas. |
Voyant alimentation
Le voyant Alimentation indique l'état de fonctionnement de l'ordinateur. Ses indications sont les suivantes :
| Vert | L'adaptateur secteur est branché et alimenté l'ordinateur. |
| Clignotement orange | Indique que l'ordinateur est en mode Veille et dispose d'une alimentation (sur secteur ou sur batterie) suffisante pour préserver cet état. En mode Veille, le voyant s'allume pendant une seconde et s'éteint pendant deux secondes. |
| Pas de lumière | Levoyant est étêt dans tous les autres cas. |
Batterie
Cette section présente les différents types de batterie, leur procédure de manipulation, d'utilisation et de chargement.
Types de batterie
L'ordinateur dispose de différents types de batterie.
Batterie principale
Lorsque l'adaptateur secteur n'est pas branché, l'ordinateur est alimenté par une batterie au lithium ion. Par convention, cette batterie est également appelée batterie principale.
Batterie de l'horloge temps réel (RTC)
La batterie de l'horloge en temps réel (RTC) assure l'alimentation nécessaire à l'horloge en temps réel et au calendrier interne lorsque l'ordinateur est éteint. En cas de décharge complète de la batterie RTC, le système perd ces données.
Vous pouvez modifier les paramètres de l'horloge en temps réel (RTC) dans l'utilitaire de configuration du BIOS. Pour y accéder, maintenez enfoncée la touche F2 et démarrez la tablette. L'utilitaire de configuration du BIOS se charge automatiquement. Reportez-vous au chapitre 6, Dépannage, pour plus de détails.
La batterie RTC ne se recharge pas lorsque l'ordinateur est désactivé, même si l'adaptateur secteur est connecté.
Entretien et utilisation de la batterie principale
Cette section regroupe les informations de sécurité indispensables pour la manipulation de la batterie.
Consultez le Manuel d'instructions pour votre sécurité et votre confort pour savoir comment utiliser l'ordinateur de façon ergonomique.
La batterie RTC de l'ordinateur est une batterie Ni-MH et doit être remplaçée uniquement par votre revendeur ou un technicien TOSHIBA. Tout remplacement ou toute manipulation, utilisation ou élimination incorrecte de la batterie peut provoquer une Explosion. L'élimination de la batterie doit se faire conformément aux ordonnances et règlements en vigueur dans votre collectivité locale. Pour charger la batterie, veillez à respecter une température ambiantes variant entre 5 et 35 degrés Celsius. Sinon, il existe un risque de fuite de solution chimique, les performances de la batterie pourraient être affectées, et la durée de vie de la batterie pourrait être réduite.
Chargement des batteries
Lorsque le niveau de la batterie diminue, le voyant orange Batterie clignote. L'autonomie n'est alors plus que de quelques minutes. Si vous n'arrêtez pas l'ordinateur lorsque le voyant Batterie clignote, le mode Veille prolongée est activé et l'ordinateur s'éteint automatiquement. L'activation de ce mode permet d'éviter la perte de données.
N'attendez pas que la batterie soit épuisée avant de la recharger.
Pour recharger une batterie, branchez le cordon d'alimentation sur la prise Entrée adaptateur de l'ordinateur et à une prise de courant. Le voyant
Batterie devient orange pour signaler que la batterie est en cours de charge.
Heure
Pour obtenir des renseignements sur le temps de chargement, reportez-vous au Manuel de l'utilisateur.
Remarque sur le chargement des batteries
La charge de la batterie n'est pas automatique dans les cas suivants :
Si la batterie est extrêmement chaude ou froide (si elle est trop chaude, elle risque de ne pas pouvoir se recharger du tout). Pour atteindre le niveau de charge maximal de la batterie, effectuez l'opération à une température ambiante comprise entre et C. La batterie est presque totalement déchargée. Branchez l'appareil sur le secteur et attendez quelques minutes; la batterie devrait alors commencer à se charger.
Le voyant Batterie peut indiquer que la charge de la batterie diminue sensiblement lorsque vous la chargez dans les conditions suivantes :
La batterie n'a pas été utilisée depuis longtemps. La batterie entièrement décharge est restée dans l'ordinateur pendant une longue période.
Dans ce cas, suivez les étapes ci-dessous:
- Déchargez complètement la batterie de l'ordinateur en laissant celui-ci sous tension, jusqu'à sa mise hors tension automatique.
- Branchez l'adaptateur secteur sur la prise d'entrée adaptateur 19 V de l'ordinateur, puis branchez l'adaptateur sur le secteur.
- Chargez la batterie jusqu'à ce que le voyant Batterie devienne vert.
Répétez cette procédure à deux ou trois reprises jusqu'à ce que la batterie soit correctement rechargée.
Contrôle de la capacité de la batterie
L'autonomie de la batterie peut être vérifiée de l'une des façons suivantes.
Cliquez sur l'icone de la batterie dans la barre des tâches. Via l'option Batterie de la fenêtre Centre de mobilité Windows
- Attendez un minimum de 16 secondes après la mise sous tension de l'ordinateur avant de contrôler l'autonomie de la batterie. En effet, l'ordinateur a besoin de ce délai pour mesurer le niveau de la batterie et calculer l'autonomie en fonction de la consommation courante d'électricité. L'autonomie réelle peut différer légèrement du début calculé.
Dans le cas d'une utilisation intensive, la capacité de la batterie s'amenuise progressivement. Par conséquent, une batterie ancienne, fréquemment utilisée, ne fonctionnera pas aussi longtemps qu'une batterie neuve à charge égale.
Optimisation de la batterie
L'utilité d'une batterie est fonction de son autonomie. L'autonomie d'une batterie dépend des éléments suivants:
Vitesse du processeur. Luminosité de l'écran. Mode Veille système. Mode Veille prolongée système. Délai d'extinction automatique de l'écran. Délai d'extinction du disque SSD. La fréquence et la durée d'accès au disque SSD, aux lecteurs de disques externes et au lecteur de disquettes. La charge de la batterie lorsqu'elle est utilisée pour la première fois. L'utilisation de périphériques en option (notamment un périphérique USB) qui sont alimentés par la batterie principale. L'activation du mode Veille pour économiser la batterie si vous mettez l'ordinateur sous tension, puis hors tension. L'emplacement de stockage des programmes et des données. La fermeture de l'écran lorsque vous n'utilisez pas le clavier. La température ambiante : l'autonomie de l'ordinateur est réduite à basse température. Activation de la fonction Veille et chargement.
Autonomie des batteries
Pour obtenir des renseignements sur le temps de chargement, reportez-vous au Manuel de l'utilisateur.
Prolongement de l'autonomie de la batterie
Pour optimiser la durée de vie de la batterie principale, effectuez les opérations suivantes :
Débranche l'adaptateur secteur et alimente l'ordinateur sur batterie jusqu'à ce qu'elle se décharge complètement. Suivez auparavant les instructions ci-dessous :
- Mettez l'ordinateur hors tension.
- Débranche l'adaptateur secteur et mettez l'ordinateur sous tension. Si l'ordinateur ne démarre pas, passez à l'étape 4.
- voyant Batterie clignote ou si un autre message indique une batterie faible, passez à l'étape 4.
- Branchez l'adaptateur secteur sur la prise entrée adaptateur 19 V de l'ordinateur, puis branchez l'adaptateur sur le secteur. Le voyant Entrée adaptateur devient vert et le voyant Batterie orange pour indiquer que la batterie est en cours de charge. Si le voyant Entrée adaptateur reste éteint, l'ordinateur n'est pas alimenté. Assurez-vous alors que l'adaptateur secteur est branché correctement.
- Chargez la batterie jusqu'à ce que le voyant Batterie devienne vert.
Modes de mise sous tension
L'ordinateur dispose de trois modes de mise sous tension :
Mode Arrêt : l'ordinateur s'arrête sans enregistrer les données de l'environnement de travail. Avec ce mode, vous nez enregistrer votre travail et quitter l'application utilisée avant de fermer l'ordinateur. Mode Veille prolongée : les données en mémoire sont enregistrées sur le disque SSD. Mode Veille : les données sont conservées dans la mémoire de l'ordinateur.
Reportez-vous également aux sections Mise sous tension et Mise hors tension du chapitre 1, Prise en main.
Utilitaires windows
Vous pouvez configurer les paramètres associés aux modes Veille et Veille prolongée dans la section Options d'alimentation (pour y accéder, cliquez sur Démarrer -> Panneau de configuration -> Système et sécurité -> Options d'alimentation).
Touches d'accès direct
Utilisez les touches d'accès direct Fn + F3 pour activer le mode Veille et Fn + F4 pour activer le mode Veille prolongée.
Mise sous/hors tension à la fermeture de l'écran
Vous pouvez configurer votre ordinateur afin qu'il se mette automatiquement hors tension lorsque vous fermez l'écran, et se rallume lorsque vous rouvrez ensuite l'écran. Notez que cette fonction n'est disponible que dans les modes Veille ou Veille prolongée, pas en mode Arrêt.
Mise en veille/veille prolongée automatique du système
Cette fonction met automatiquement le système hors tension en mode Veille ou Veille prolongée à l'issue d'une période spécifique. Reportez-vous à la section Fonctions spéciales, du chapitre 4, pour plus de détails sur la spécification d'un délai.
Dépannage
Votre appareil a été conçu par TOSHIBA dans un souci de durabilité. Toutefois, en cas de problèmes, consultez les procédures décrites dans ce chapitre pour en déterminer la cause.
Il est recommandé à tous les utilisateurs de lire attentivement ce chapitre, car la connaissance des problèmes potentiels permet souvent de les anticiper.
Procédure de résolution des problèmes
Les indications suivantes faciliteront la résolution des problèmes :
En cas de problème, interrompez immédiatement le travail en cours. Toute autre action risque d'entraîner la perte de données et des dysfonctionnements. En outre, vous risquez de supprimer des données liées au problème, essentielles à la résolution de l'incident. - Prenez note de l'activité du système et des opérations effectuées avant que ne se produise l'incident. Prenez une copie d'écran de l'écran actif.
Les conseils disponibles dans ce chapitre vous serviront de guide. Toutefois, ils ne permettront pas de résoudre tous les problèmes. La plupart des problèmes sont faciles à résoudre, mais certains nécessitent l'aide d'un technicien ou d'un revendeur TOSHIBA. Dans ce cas, soyez prêt à leur fournir un maximum de détails sur l'incident.
Liste de vérification préliminaire
Commencez par étudier les causes les plus simples. Les éléments mentionnés dans cette liste sont faciles à résoudre mais peuvent être graves.
Veillez à mesurer sous tension votre imprimante ou tout autre périphérique externe connecté à l'ordinateur avant de mesurer en marche ce dernier. Avant de connecter un périphérique externe, mettez l'ordinateur hors tension. Au démarrage, il détectera le nouveau périphérique. Vérifiez la configuration des accessoires en option dans le programme de configuration et le bon chargement de tous les pilotes nécessaires (reportez-vous à la documentation fournie avec l'accessoire pour plus d'informations sur son installation et sa configuration). Vérifiez que tous les câbles sont correctement et solidement connectés. Une mauvaise connexion peut être source d'erreurs.
Examinez l'état des câbles et des connecteurs (les broches sont-elles toutes bien fixées ?). Assurez-vous que votre lecteur de disques est bien chargé.
Notez vos observations. Il vous sera ainsi plus facile de déscrire le problème au technicien ou au revendeur TOSHIBA. En outre, si un problème se produit de nouveau, vous l'identifierez plus facilement.
Analyse du problème
Le système donne parfois des indications qui peuvent vous aider à identifier le problème. Posez-vous toujours les questions suivantes :
Quel est le composant du système qui ne fonctionne pas correctement : le clavier, le disque SSD, l'écran à cristaux liquides, TouchPad, les boutons de ce dernier ? Vérifiez les options du système d'exploitation pour être certain que sa configuration est correcte. - Que voyez-vous à l'écran ? Le système affiche-t-il des messages ou des caractères aléatoires ? Prenez une copie d'écran, si possible, et consultez les messages dans la documentation incluse avec l'ordinateur, le logiciel ou le système d'exploitation. Vérifiez la connexion de tous les câbles. Une mauvaise connexion peut altérer les signaux. Des voyants sont-ils allumés ? Si oui, lesquels, de quelle couleur sont-ils, sont-ils fixes ou clignotants ? Notez ce que vous voyez. Des signaux sonores sont-ils émis ? Si oui, combien, sont-ils longs ou courts, et sont-ils graves ou aigus ? L'ordinateur produit-il des bruits inhabituels ? Notez ce que vous entendez.
Notez toutes vos observations de façon à en faire part au service d'assistance TOSHIBA.
Votre programme ne répond plus
Il arrive parfois qu'un programme ne répond plus au clavier ou à la souris. Vous pouvez le quitter sans arrêter le système d'exploitation ou fermer d'autres logiciels.
Pour fermer un programme qui ne répond plus, procédez comme suit :
- Appuyez sur CTRL, ALT et DEL en même temps et une seule fois, puis cliquez sur Ouvrir le Gestionnaire des tâches. Le Gestionnaire des tâches Windows® s'affiche.
- Cliquez sur l'onglet Applications. Si un programme ne répond plus, le message « Pas de réponse » apparait à côté de son nom.
- Sélectionnez le programme que vous souhaitez fermer, puis cliquez sur Fin de tâche. La fermetu e, passez à l'étape suivante.
- Fermez les programmes encore ouverts les uns après les autres, en sélectionnant leur nom et en cliquant sur Fin de tâche. La fermeture de l'ensemble des programmes devrait permettre de rétablir un fonctionnement normal. Si ce n'est pas le cas, arrêtez l'ordinateur et redémarrez-le.
L'ordinaire ne démarre pas
Assurez-vous que l'adaptateur secteur et son cordon sont branchés correctement.
Si vous utilisez l'adaptateur secteur, assurez-vous que la prise murale fonctionne en y branchant un autre appareil, tel qu'une lampe.
Le voyant d'alimentation indique si l'ordinateur est actif ou non.
Si ce voyant est allumé, l'ordinateur est actif. Essayez également d'arrêter l'ordinateur et de le redémarrer.
Si vous utilisez un adaptateur secteur, vérifiez le voyant d'alimentation pour vous assurer que l'ordinateur est bien sous tension. Si ce voyant est allumé, l'ordinateur est connecté à une source d'alimentation externe.
Liste de contrôle du matériel et du système
Cette section traite d'incidents causés par les composants de l'ordinateur ou les périphériques connectés. Les domaines susceptibles de poser problème sont les suivants :
Sous tension Périmétrique USB Clavier Système audio Écran interne Moniteur externe Disque SSD (lecteur à état solide) LAN Carte mémoire Réseau sans fil Périmétrique de pointage Bluetooth
Sous tension
Lorsque l'ordinaire n'est pas branché sur le secteur, la batterie est la principale source d'alimentation. Toutefois, l'ordinaire possède d'autres sources d'énergie, dont l'alimentation évoluée et la batterie RTC. Toutes ces sources étant interconnectées, chacune d'entre elles peut provoquer un problème d'alimentation.
Arrêt en cas de surchauffe
Si la température de l'unité centrale dépasse un certain niveau de température lorsque ces fonctions sont activées, le système sera arrêté automatiquement en raison du risque de dommages. Les données stockées dans la mémoire vive seront alors perdues.
| Problème | Procédure |
| L'ordinateur s'accêtete automatiquement | Laissez le telquel jusqu'à ce qu'il revienne à la température ambiente. Si l'ordinateur est revenu à température ambiente et refuse de démarrer, ou s'il démarre, mais s'accêté immédiatement, contactez votre revendeur ou le service d'assistance de TOSHIBA. |
Secteur
En cas de difficulté à démarrer l'ordinateur lorsque ce dernier est connecté à l'adaptateur secteur, vérifie l'état du voyant Entrée adaptateur/Batterie. Reportez-vous au chapitre 5, Alimentation et modes de mise sous tension pour plus de détails.
| Problème | Procédure |
| L'adaptateur n'almente pas l'ordinateur (levoyant Entrée adaptateur n'est pas vert) | Assurez-vous que le cordon est bien connecté à l'ordinateur et à une prise secteur sous tension.Vérifiez l'état du cordon et de ses fiches. Si le cordon est endommagé, remplaceze-le. Si les fiches sont sales, nettoyez-les avec un chiffon doux propre.Si l'adaptateur secteur n'almente toujours pas l'ordinateur, contactez le service d'assistance TOSHIBA ou votre revendeur. |
Batterie
En cas de problème avec la batterie, vérifie les voyants Entrée adaptateur et Batterie.
| Problème | Procédure |
| La batterie n'almente pas l'ordinateur | La batterie peut être déchargée. Dans ce cas, branchez l'adaptateur secteur afin de la recharger. |
| Problème | Procedure |
| La batterie ne se recharge pas lorsque l'adaptateur secteur est connecté (levoyant Batterie n'est pas orange). | Si la batterie est complètement déchargeée, elle ne se recharge pas immédiatement. Attendeç quelques minutes. Si la batterie ne se charge toujours pas, vérifie que l'adaptateur secteur est bien sous tension. Pour ce faire, branchez une lampe, par exemple. |
| L'autonomie de la batterie semble être plus courte qu'elle ne devrait l'être | Si vous rechargez féquement une batterie partiellement déchargeée, il est possible qu'elle ne se recharge pas totalement. Dans ce cas, déchargez complètement la batterie et essayez à nouveau. |
| Cochez l'options Economie dans la section Sélectionner un profil d'alimentation de la fenêtre Options d'alimentation. |
Horloge RTC
| Problème | Procédure |
| Le paramètre BIOS et la date et l'heure sont perdus. | La batterie RTC est écuisée, vous doivent définir la date et l'heure dans le programme de configuration du BIOS de la façon suivante :1. Maintenez,enforcée la touche F2 et démarrez la tablette. L'utilitaire de configuration du BIOS se charge automatiquement.2. Tapez la date dans le champ System Date.3. Tapez l'heure dans le champ System Time.4. Appuyez sur la touche F10. Un message de confirmation s'affiche.5. Appuyez sur la touche Enter. Le programme de configuration du BIOS se ferme et redémarre l'ordinateur. |
Clavier
Les problèmes au niveau du clavier peuvent être dus à la configuration matérielle et/ou logicielle de l'ordinateur. En cas de problème, veuillez consulter la section Clavier du chapitre 3, Concepts de base, pour plus de détails.
| Problème | Procédure |
| Des caractères parasites sont affichés | Reportez-vous à la documentation du logiciel pour déterminer si celui-ci ne modifie pas l'affection des touches.Si vous ne parvenez toujours pas à utiliser le clavier,contactez le service d'assistance TOSHIBA ou votre revendeur. |
Écran interne
Les problèmes d'affichage de l'écran peuvent être liés à la configuration de l'ordinateur. Consultez la section HW Setup du chapitre 4, Utilitaires et fonctions avancées, pour plus d'informations.
| Problème | Procedure |
| L'écran n'affiche rien | Appuyez sur les touches d'accès direct Fn + F5 pour changer la priorité d'affichage et assurez-vous que l'écran externe n'est pas sélectionné. |
| Des marques s'affichent à l'écran. | Elles peuvent provenir d'un contact avec le clavier ou le TouchPad lors de la fermeture de l'écran. Essayez de nettoyer ces marques en essuyant doucement l'écran ACL avec un tissu sec et propre ou, si cela ne suffit pas, avec un produit de nettoyage de bonne qualité. Dans ce cas, respectez toujours les instructions relatives au produit de nettoyage et vérifie que l'écran est propre et sec avant de le rabattre à nouveau. |
Disque SSD (lecteur à état solide)
| Problèmes | Procedure |
| L'ordinateur ne parvient pas à démarrer à partir du disque SSD. | Assurez-vous que les lecteurs de disques optiques sont vides avant d'essayer à nouveau.Si cette précaution est sans effet, vérifie le paramétrage de la série de démarrage dans l'utilitaire TOSHIBA HW Setup. Consultez la section Paramètres de démarrage du chapitre 4, Utilitaires et fonctions avancées, pour plus de détails. |
| Performances médiocres | Les fichiers système sont peut-être fragmentés sur le disque SSD. Execuétz l'utilitaire de défragmentation pour vérifier l'état des fichiers et du disque SSD. Pour plus d'informations sur l'utilisation de l'utilitaire de défragmentation, reportez-vous à la documentation du système d'exploitation ou à l'aide en ligne.En dernier recours, reformatez le disque SSD, puis réinstallé le système d'exploitation et les autres fichiers nécessaires. Si vous ne parvenez toujours pas à résoudre votre problème, contactez le service d'assistance de TOSHIBA ou votre revendeur. |
Carte mémoire
Pour plus de détails, consultez le chapitre 3, Concepts de base.
| Problème | Procedure |
| Il se produit une erreur de carte mémoire | Retirez la carte de l'ordinateur et insérez-la à nouveau pour vérifier que ses contacts sont bien connectés.Si le problème persististe, consultez la documentation de votre carte mémoire pour plus d'informations. |
| L'appareil ne parvient pas à écrire sur une carte mémoire. | Retirez la carte mémoire de l'ordinateur et vérifie qu'elle n'est pas protégée en écriture. |
| Impossible de dire un fichier | Vérifie que le fichier recherché se trouve bien sur la carte mémoire insérée dans l'ordinateur.Si vous ne parvenez toujours pas à résoudre votre problème, contactez le service d'assistance de TOSHIBA ou votre revendeur. |
Périphérique de pointage
Si vous utilisez une souris USB, reportez-vous à la section Souris USB de ce chapitre et consultez la documentation fournie avec votre souris.
Touch pad
| Problème | Procédure |
| Le TouchPad ne fonctionne pas. | Vérifiez les paramètres de sélection de périphérique.
Cliqueur Démarrer -> Panneau de configuration -> Matériel et audio -> Souris.
Appui sur la combinaison de touches FN + F9 ou sur le bouton d'activation/désactivation de TouchPad. |
| Le pointeur à l'écran ne répond pas au mouvement du périphérique de pointage. | Dans ce cas le système peut être Occupé - Essayez de déplacer la souris après un court instant. |
| Le fait d'appuyer deux fois ne produitaucun résultat | Essayez de changer le paramètre de vitesse du double-clic dans l'utilitaire de contrôle de la souris.
1. Pour acceder à cet utiliser, cliquez sur Démarrer -> Panneau de configuration -> Matériel et audio -> Souris.
2. Dans la boîte de dialogue des propriétés de la souris, cliquez sur l'onglet Boutons.
3. Changez la vitesse du pointeur, puis cliquez sur OK. |
| Le pointeur se déplace troprapidement ou trop lentement | Essayez de changer le paramètre de vitesse du double-clic dans l'utilitaire de contrôle de la souris.
1. Pour acceder à cet utilisé, cliquez sur Démarrer -> Panneau de configuration -> Matériel et audio -> Souris.
2. Dans la boîte de dialogue des propriétés de la souris, cliquez sur l'onglet Options du pointeur.
3. Changez la vitesse du pointeur, puis cliquez sur OK.
Si vous ne parvenez toujours pas à résoudre votre problème, contactez le service d'assistance de TOSHIBA ou votre revendeur. |
| Problème | Procedure |
| Le TouchPad semble trop ou pas assez sensible. | Réglez la sensibilité à la pression.Pour y acceder, cliquez sur Démarrer ->Panneau de configuration -> Matériel et audio -> Souris.Si vous ne parvenez toujours pas à résoudre votre problème, contactez le service d'assistance de TOSHIBA ou votre revendeur. |
Souris USB
| Problème | Procédure |
| Le pointeur à l'écran ne répond pas au mouvement de TouchPad. | Dans ce cas le système peut être occupe - Essayez de déplacer la souris après un court instant. |
| Débranche la souris de l'ordinateur et reconnectectez-la à un port USB pour vérifier qu'elle est bien détectée. |
| Le double-clic ne fonctionne pas | Essayez de changer le paramètre de vitesse du double-clic dans l'utilitaire de contrôle de la souris.1. Pour accéder à cet utiliser, cliquez sur Démarrer -> Panneau de configuration -> Matériel et audio -> Souris.2. Dans la boîte de dialogue des propriétés de la souris, cliquez sur l'onglet Boutons.3. Changez la vitesse du double-clic, puis cliquez sur OK. |
| Le pointeur se déplace trop rapidement ou trop lentement | Essayez de changer le paramètre de vitesse du double-clic dans l'utilitaire de contrôle de la souris.1. Pour accéder à cet utiliser, cliquez sur Démarrer -> Panneau de configuration -> Matériel et audio -> Souris.2. Dans la boîte de dialogue des propriétés de la souris, cliquez sur l'onglet Options du pointeur.3. Changez la vitesse du pointeur, puis cliquez sur OK. |
| Problème | Procedure |
| Le pointeur de la souris se déplace de manière irrégulière | Les éléments de la souris responsables de la détéction des mouvements sont peut-être sales.Consultez la documentation de la souris pour toutes instructions de nettoyage.Si vous ne parvenez toujours pas à résoudre votre problème, contactez le service d'assistance de TOSHIBA ou votre revendeur. |
Péripérique USB
Outre les informations de cette section, consultez aussi la documentation de votre périphérique USB.
| Problème | Procédure |
| Le pérophérique USB ne fonctionne pas | Débranche le pérophérique USB de l'ordinateur et reconnectectez-le à un port USB pour vérifier qu'il est bien détecté.Assurez-vous que les pilotes USB nécessaires sont correctement installés. Pour ce faire, consultez la documentation du pérophérique et celle du système d'exploitation. |
Fonction veille et charge
Pour plus d'informations et prendre connaissance des paramètres, reportez-vous à la section Utilitaire TOSHIBA Sleep du chapitre 4, Utilitaires et fonctions avancées.
| Problème | Procedure |
| Je ne parviens pas à utiliser la fonction Veille et charge | La fonction Veille et charge est peut-être désactivée.
Cochez la case « Activer Veille et charge » de l'utilitaire Veille et charge TOSHIBA pour activer cette fonction.
En cas de surintensité provenant des péripériques externes connectés aux ports compatibles, il est possible que l'alimentation du bus USB soit interrompue pour des raisons de sécurité. Si le cas se produit, et si des péripériques externes sont connectés à l'ordinateur, déconnectez l'un d'entre eux. Mettez ensuite l'ordinateur sous tension pour restaurer la fonction. Si cette fonction ne peut toujours pas être utilisée, même si un seul péripérisque externe est connecté, arrêtez d'utiliser ce péripérisque externe, car sa consommation dépasse la valeur acceptable par l'ordinateur.
Certaines péripériques externes peuvent ne pas être en mesure d'utiliser la « fonction Sleep and Charge ». Dans ce cas, essayez l'une des méthodes suivantes :
■ Éteignez l'ordinateur pendant que des péripériques externes lui sont connectés.
■ Connectez les péripériques externes après avoir étéint l'ordinateur.
Si cette fonction est toujours inopérante, désactive-la et cessez de l'utiliser. |
| La batterie estrapidement épuisée même quand j'ai étient l'ordinateur. | Si la fonction Veille et charge est activée, la batterie de l'ordinateur se décharge en mode Veille prolongée ou lorsque l'ordinateur est éteint.
Connectez l'ordinateur à son adaptateur secteur ou modifiez le paramétrage de la fonction Veille et charge en le désactivant. |
| Problème | Procédure |
| Certains pérophériques externes ne fonctionner lorsqu'ils sont connectés à un port compatible lorsqu'ils sont connectés à un port compatible. | Certains pérophériques externes peuvent ne pas fonctionner lorsqu'ils sont connectés à un port compatible lorsque la fonction Veille et charge est activé.Reconnectez le pérophérique externe après avoir mis l'ordinateur en marche.Si le pérophérique externe ne fonctionne toujours pas, connectez-le à un port qui n'est pas doté de l'icône de compatibilité avec cette fonction ou désactivez la fonction Veille et charge |
| La « fonction Réactivation USB » ne fonctionne pas. | Lorsque « Mode de chargement CDP système ACTIVE » ou « Veille et charge USB » est activé, la fonction Réactivation USB ne fonctionne pas sur les ports compatibles avec la fonction Veille et charge USB.Dans ce cas, utilisez un port qui n'est pas doté de la fonction Veille et charge USB, ou désactivez « Mode de chargement CDP système ACTIVE » et la fonction « Veille et charge USB » . |
Système audio
En complément des informations de cette section, veuillez consulter la documentation de votre périphérique audio.
| Problème | Procédure |
| Aucun son n'est produit | Réglez le volume. Pour augmenter ou réduire le volume, cliquez sur les boutons correspondants. Réglez le niveau du volume à partir du pilote audio. Assurez-vous que l'option Muet est désactivée Si nécessaire, vérifie la connexion du casque. Consultez le Gestionnaire de péripériques de Windows pour vous assurer que le péripérisque audio est activé et fonctionne correctement. |
| Un son génant est émis | Vous subissez un effet Larsen dû au microphone interne ou externe. Reportez-vous à la section Système audio du chapitre 3, Concepts de base, pour plus de détails.II n'est pas possible de régler le volume pendant le démarrage ou l'arrêt de Windows.Si vous ne parvenez toujours pas à résoudre votre problème, contactez le service d'assistance de TOSHIBA ou votre revendeur. |
Écran externe
Reportez-vous également au chapitre 3, Concepts de base et à la documentation de l'écran pour plus d'informations.
| Problème | Procédure |
| L'écran externe ne s'allume pas | Vérifiez que la touche de mise en marche du moniteur est bien enforcée, et que le cordon est bien connecté au moniteur et à une prise secteur sous tension. |
| L'écran n'affiche rien | Essayez de régler le contraste et la luminosité de l'écran externe.
Appuyez sur les touches d'accès direct Fn + F5 pour changer la priorité de l'affichage et vous assurer que l'écran interne est sélectionné.
Assurez-vous que l'écran externe est connecté.
Lorsque l'écran externe est défini en tant qu'écran principal en mode bureau étendu, l'écran externe s'affiche pas lorsque vous désactivez le mode Veille si l'écran externe est déconnecté alors que le mode Veille de l'ordinateur était actif.
Pour prévenir cette situation, ne déconnectez pas l'écran externe pendant que l'ordinateur est en mode Veille ou Veille prolongée.
Youdelezmettre l'ordinateur hors tension avant de déconnecter l'écran externe.
Lorsque les écrans externé et interne sont définis sur le mode clonage et si ces derniers sont arrêtés automatiquement, l'écran externe risque de rester en veille lorsque vous réactivez l'ordinateur.
Dans ce cas, appuyez sur Fn + F5 pour rétablier le mode clonage des deux écrans. |
| Des erreurs d'affichage se produit | Vérifiez que le cable qui relié l'écran externe à l'ordinateur est correctement fixé. Si vous ne parvenez toujours pas à résoudre votre problème, contactez le service d'assistance de TOSHIBA ou votre revendeur. |
Réseau local
| Problème | Procedure |
| Impossible de se connecter au réseau | Assurez-vous que le cable est connectécorrectement à la prise LAN de l'ordinateur et au concentrateur du réseau. |
| Wake-up on LAN ne fonctionne pas | Assurez-vous que l'adaptateur secteur est branché. La fonction Wake-up on LAN consomme de l'électricité même lorsque le système est hors tension.Si le problème persististe, contactez votre administrateur réseau. |
Réseau sans fil
Si les procédures suivantes ne rétablissent pas l'accès au LAN, consultez votre administrateur réseau. Pour plus d'informations sur les communications sans fil, reportez-vous au chapitre 3, Concepts de base.
| Problème | Procédure |
| Impossible d'accéder à la carte réseau sans fil | Vérifiez que le commutateur de communications sans fil de l'ordinateur est en position activée. Si le problème persisté, contactez votre administrateur de réseau. |
Pour plus d'informations sur les communications Bluetooth sans fil, consultez le chapitre 3, Concepts de base.
| Problème | Procedure |
| Impossible d'accéder au périphériqueBluetooth | Assurez-vous que le commutateur de communication sans fil de l'ordinateur est sur la position On (marche).Assurez-vous que Bluetooth Manager est actif et que le périphérique Bluetooth est sous tension.Assurez-vous qu'aucune carte Bluetooth n'est installée dans l'ordinateur. En effet, la fonction Bluetooth intégrée et la carte PC Bluetooth en option ne peuvent fonctionner conjointement.Si vous ne parvenez toujours pas à résoudre votre problème, contactez le service d'assistance de TOSHIBA ou votre revendeur. |
Assistance toshiba
Si les problèmes persistent lors de l'utilisation de votre ordinateur, alors que vous avez suivi les recommandations indiquées dans ce chapitre, vous devez faire appel à votre revendeur TOSHIBA.
Avant d'appeler
Certains problèmes peuvent provenir de l'utilisation d'un logiciel ou du système d'exploitation. Il importe donc d'examiner en premier lieu toutes les solutions. Avant de contacter votre revendeur TOSHIBA, essayez les procédures suivantes :
- Consultez les sections relatives à la résolution d'incidents dans la documentation qui accompagne l'ordinateur, les logiciels et périphériques utilisés. Si le problème survient lors de l'utilisation d'une application, consultez d'abord la documentation accompagnant le produit en question, et contactez le support technique de l'éditeur du logiciel. Consultez le revendeur auprès duquel vous avez acheté l'ordinateur. Il est le mieux placé pour vous renseigner sur ce qu'il convient de faire.
Assistance technique de toshiba
Si vous ne parvenez toujours pas à résoudre le problème et pensez qu'il est d'origine matérielle, contactez votre revendeur ou consultez le site www.toshiba-europe.com ou www.toshiba.co.jp/worldwide sur Internet.
Annexe a
Vous trouverez dans cette annexe la liste des spécifications techniques de l'ordinateur.
Dimensions
Taille de police 316 (L) × 227 (P) × 14.9/15.9 (H) millimètres (sans tenir compte des éléments qui dépassent du châssis).
| Conditions | Température ambiente | Humidité relative |
| Marche | 5 à 35°C | 20 à 80 % sans condensation |
| Arrêt | -20°C à 60°C | 10 à 90 % sans condensation |
| Température thermomètre mouillé | 29°C maximum | |
| Conditions | Altitude (par rapport au niveau de la mer) | |
| Marche | -60 à 3 000 mètres | |
| Arrêt | -60 à 10 000 mètres maximum | |
Alimentation
| Adaptateur secteur | 100-240 V ~ |
| 50 ou 60 Hz (cycles par seconde). |
| Ordinateur | 19 V c.c. |
Désignation des broches du port écran RVB externe
| Broche | Nom du signal | Description | E/S |
| 1 | CRV | Signal matériel rouge | O |
| 2 | CGV | Signal matériel vert | O |
| 3 | CBV | Signal matériel bleu | O |
| 4 | Réservé | Réservé | |
| 5 | GND | Masse | |
| 6 | GND | Masse | |
| 7 | GND | Masse | |
| 8 | GND | Masse | |
| 9 | +5 V | Alimentation | |
| 10 | GND | Masse | |
| 11 | Réservé | Réservé | |
| 12 | SDA | Signal de données | E/S |
| 13 | HSYNC | Signal de synchronisation horizontal | O |
| 14 | VSYNC | Signal de synchronisation vertical | O |
| 15 | SCL | Signal de l'horloge de données | O |
E/S : entrée ordinaire
E/S : sortie de l'ordinateur
Cordons et connecteurs d'alimentation
Les connecteurs du cordon d'alimentation doivent être compatibles avec les prises de courant locales, et le cordon doit être conforme aux normes en vigueur dans le pays ou la région d'utilisation. Tous les cordons d'alimentation doivent respecter les spécifications suivantes :
| Section du fil : | Minimum 0,75 mm2 |
| Intensité du courant : | 2,5 ampères minimum |
Agences de certification
| Chine: | CQC | | |
| E-U et Canada : | Dans la liste UL et certifiés CSA Non. 18 AWG, Type SVT ou SPT-2 |
| Australie : | AS |
| Japon : | DENANHO |
| Europe |
| Autriche : | OVE | Italie : | IMQ |
| Belgique : | CEBEC | Pays-Bas : | KEMA |
| Danemark : | DEMKO | Norvège : | NEMKO |
| Finlande : | FIMKO | Suède : | SEMKO |
| France : | LCIE | Suisse : | SEV |
| Allemagne : | VDE | Royaume-Uni : | BSI |
En Europe, les cordons à deux brins doivent être de type VDE, H05VVH2-F ou H03VVH2-F ou VDE, H05VV-F pour les cordons à trois brins.
Pour les États-Unis et le Canada, la prise à trois fiches doit être de type 2-15P (250 V) ou 1-15P (125 V) et la prise à trois fiches doit être de type 6-15P (250 V) ou 5-15P (125 V) comme indiqué dans le code U. S. National Electrical ou dans le Code d'électricité canadien Section II.
Les illustrations suivantes seront les formes de prise aux États-Unis, au Canada, au Royaume-Uni, en Australie, en Europe et en Chine.
Etats-Unis
Agré UL
Australie
Agré AS
Canada
Agree CSA
Royaume-Uni
Agree BS
Europe
Agréé par l'agence appropriée
Chine
Agree CCC
Remarques légales
Le présent chapitre regroupe les remarques légales qui s'appliquent aux ordinateurs TOSHIBA.
Icônes sans correspondances
Certains châssis d'ordinateurs portables sont conçus pour accepter toutes les configurations possibles d'une série complète de produits. Par conséquent, le modèle sélectionné risque de ne pas comporter toutes les fonctionnalités et les spécifications correspondant aux icônes et voyants présents sur le châssis de l'ordinateur.
Processeur
Remarques légales de bas de page relatives aux performances de l'unité centrale (« UC »).
Les performances de votre UC peuvent différer des spécifications dans les cas suivants :
■ utilisation de certains périphériques externes ■ utilisation sur batterie et non pas sur secteur ■ utilisation de certaines images multimédia, générées par l'ordinateur ou par des applications vidéo; ■ utilisation de lignes téléphoniques standard ou de connexions réseau à faible débit ■ utilisation de logiciels de modélisation complexes, tels que les logiciels de CAO professionnels utilisation simultanée de plusieurs applications ou fonctionnalités; ■ utilisation de l'ordinateur dans des zones à pression atmosphérique réduite (altitude élevée >1000 metres ou >3280 pieds au-dessus du niveau de la mer); ■ utilisation de l'ordinateur à des températures non comprises entre 5°C et 30°C ou supérieures à 25°C à haute altitude (toutes les références de température sont approximatives et peuvent varier en fonction du modèle d'ordinateur. Veuillez consulter la documentation de l'ordinateur ou le site Toshiba à l'adresse :// www. pcsupport. toshiba. com pour obtenir des compléments d'information).
Les performances du processeur peuvent également varier en fonction de la configuration du système.
Dans certaines circonstances, votre ordinateur peut s’éteindre automatiquement. Il s’agit d’une mesure de protection visant à réduire les risques de perte de données ou de dépréciation du produit lorsque les conditions d’utilisation ne sont pas respectées. Pour ne pas perdre vos données, effectuez régulièrement des copies de sauvegarde sur un support externe. Afin de garantir des performances optimales, respectez toujours les recommandations d’utilisation. Consultez les restrictions supplémentaires dans la documentation de votre produit. Contactez votre revendeur Toshiba, reportez-vous au chapitre 6, Résolution des incidents, pour plus de détails.
Processeurs de 64 bits
Les processeurs de 64 bits ont été conçus pour exploiter les possibilités de traitement à 32 et 64 bits.
Le traitement à 64 bits implique que les conditions matérielles et logicielles suivantes soient réunies :
Système d'exploitation 64 bits Processeur de 64 bits, jeu de composants et eBIOS (Basic Input/Output System) Pilotes de périphériques 64 bits Applications 64 bits
Certaines pilotes de périphérique et/ou applications peuvent ne pas être compatibles avec un processeur 64 bits et peuvent par conséquent ne pas fonctionner correctement.
Mémoire (système)
Une partie de la mémoire principale peut être exploitée par le système graphique pour améliorer ses performances, ce qui peut réduire la mémoire disponible pour les autres applications. La quantité de mémoire système attribuée aux tâches graphiques dépend du système en place, des applications utilisées, de la taille de la mémoire système et autres facteurs.
Si votre ordinateur est configuré avec plus de 3 Go de mémoire, la mémoire affichée peut n'être que de 3 Go (selon les spécifications matérielles de l'ordinateur).
Ceci est correct dans la mesure où seule la mémoire disponible s'affiche et non pas la mémoire physique (RAM) de l'ordinateur.
Différents composants (comme les processeurs graphiques de cartes vidéo ou les périphériques PCI tels que LAN sans fil, etc.) exigent leur propre espace mémoire. Dans la mesure où un système d'exploitation 32 bits ne peut pas attribuer d'adresses à plus de 4 Go de mémoire, ces ressources système viennent se superposer à la mémoire physique. En raison de limitations techniques, la mémoire superposée n'est pas disponible pour le système d'exploitation. Certains outils affichent la
mémoire physique de votre ordinateur, cependant la mémoire disponible au système d'exploitation sera environ de 3 Go.
Seuls les ordinateurs dotés d'un système d'exploitation 64 bits peuvent adresser 4 Go ou plus de mémoire système.
Durée de vie de la batterie
La durée de vie de la batterie varie considérablement selon le modèle, la configuration, les applications, les paramètres de gestion système et les fonctions utilisées, ainsi que selon les variations de performance naturelles liées à la conception des composants. La durée de vie nominale correspond à des modèles sélectionnés et des configurations testées par TOSHIBA lors de la publication. Le temps de chargement dépend de l'utilisation. La batterie ne se charge pas lorsque l'ordinateur monopolise l'alimentation.
La capacité de rechargement de la batterie se dégrade au cours des cycles de chargement et consommation, ce qui implique le remplacement de la batterie lorsque les performances de cette dernière deviennent insuffisantes. Cette limitation s'applique à tous les types de batterie.
Capacité du lecteur SSD (à état solide)
1 gigaoctets (Go) correspond à 10^9 = 1000000000 octets à la puissance 10. Le système d'exploitation de l'ordinateur, cependant, utilise un système binaire pour la définition d'1 Go = 2^30 = 1073741824 octets, ce qui peut donner l'impression d'une capacité de stockage inférieure. La capacité de stockage disponible dépend également du nombre de systèmes d'exploitation pré-installés, ainsi que du nombre d'application et de fichiers de données. La capacité après formatage réelle peut varier.
Écran ACL
Au fil du temps, et selon l'utilisation de l'ordinateur, la luminosité de l'écran interne se détériore. Cette limitation est liée à la technologie à cristaux liquides et ne constitue pas un dysfonctionnement.
La luminosité maximale implique une connexion au secteur. L'écran s'assombrit lorsque l'ordinateur fonctionne sur batterie.
Processeur graphique (« GPU »)
Les performances de l'unité de traitement graphique (« GPU ») peuvent varier selon le modèle du produit, la configuration, les applications, les paramètres de gestion de l'énergie et fonctions utilisées. Les performances de la GPU sont optimisées lors de l'utilisation sur secteur et risquent de se dégrader rapidement lors de l'exploitation sur batterie.
Le total de mémoire graphique supplémentaire correspond au total, si applicable, de la mémoire vidéo dédiée, de la mémoire vidéo système et
de la mémoire système partagée. La mémoire système partagée peut varier en fonction de la taille de la mémoire système et autres facteurs.
Réseau sans fil
La vitesse de transmission sur le réseau sans fil et la portée de ce réseau dépendant de l'environnement et de ses obstacles électromagnétiques, de la conception et de la configuration des points d'accès et du client, ainsi que des configurations logicielles et matérielles.
La vitesse de transmission réelle est inférieure à la vitesse maximale théorique.
Protection contre la copie
La technologie de protection contre la copie incluse dans certains disques risque d'empêcher ou de limiter l'affichage de leur contenu.
Interopérabilité des réseaux sans fil
Le réseau sans fil avec les autres systèmes réseau DSSS (Direct Sequence Spread Spectrum - Étalement du spectre en série directe)/OFDM (Orthogonal Frequency Division Multiplexing - multiplexage orthogonal en répartition de fréquence) et est conforme aux certifications suivantes :
La norme IEEE 802.11 pour les réseaux sans fil (Révision a/b/g/n ou b/g/n), telle que définie et approuvée par l'IEEE (Institute of Electrical and Electronics Engineers). Certification Wi-Fi® (Wireless Fidelity) telle que définie par la Wi-Fi Alliance®.
Le logo « CERTIFIE Wi-Fi™ » est la marque de certification par l'alliance Wi-Fi®.
Interopérabilité de la technologie bluetooth
Les cartes Bluetooth™ TOSHIBA sont conçues pour être compatibles avec n'importe quel produit ayant recours à la technologie sans fil Bluetooth. Cette dernière repose sur la technologie de spectre établi à sauts de fréquence et est conforme à :
■ Spécification Bluetooth (selon le modèle acheté), tel que défini et approuvé par le Bluetooth Special Interest Group. La certification de conformité avec le logo Bluetooth, définie par le Bluetooth Special Interest Group.
Attention - périphériques sans fil
Nous n'avons pas été en mesure de tester la connexion et l'utilisation de nos péripériques sans fil avec l'ensemble des périphériques susceptibles d'utiliser cette technologie.
Les périphériques Bluetooth et LAN sans fil utilisent la même plage de fréquence radio et risquent de provoquer des interférences mutuelles. Si vous utilisez des appareils Bluetooth et LAN sans fil simultanément, les performances réseau risquent de s'en desservir et vous risquez de perdre la connexion.
Dans ce cas, désactivez immédiatement l'un des périhériques Bluetooth ou LAN sans fil.
Consultez le site http://www.pcsupport.global.toshiba.com si vous avez des questions concernant les réseaux sans fil ou les cartes Bluetooth de TOSHIBA.
En Europe, consultez le site http://www.toshiba-europe.com/computers/tnt/bluetooth.htm
Votre produit Bluetooth n'est pas compatible avec les périphériques utilisant les specifications Bluetooth Version 1.0B.
Les périphériques sans fil et votre santé
Les produits sans fil, comme tous les autres appareils émetteurs de fréquences radio, émettent de l'énergie électromagnétique. Le niveau d'énergie émis par les produits sans fil reste cependant nettement inférieur à celui qui est émis par d'autres appareils sans fil, tels que les téléphones portables.
Dans la mesure où les produits sans fil respectent les normes et les recommandations relatives à la sécurité des fréquences radio, TOSHIBA déclare que le présent produit sans fil ne présente pas de risque. Ces normes et recommandations tiennent compte de l'état actuel des connaissances et proviennent de panels de délibération et de comités scientifiques.
Dans certaines situations ou dans certains environnements, l'utilisation de produits sans fil peut être restreinte par le propriétaire du bateau ou les responsables de l'organisation. Ces situations peuvent inclure par exemple :
l'utilisation de produits sans fil à bord d'avions, ou dans tout autre environnement où le risque de provoquer des interférences à l'encontre d'autres équipements ou services est considéré comme dangereux.
Si vous avez des doutes concernant les règles qui s'appliquent à l'utilisation d'appareils sans fil dans un environnement spécifique (tel qu'un aéroport), il est fortement recommandé d'obtenir une autorisation avant d'utiliser ces appareils.
Règlements concernant les fréquences radio
Le périphérique sans fil doit être installé et utilisé en stricte conformité avec les instructions du fabricant figurant dans la documentation utilisateur fournie avec le produit. Le présent produit est conforme aux normes de fréquence radio et de sécurité suivantes.
Limites d'utilisation des fréquences 2 400,0 à 2 483,5 MHz en Europe
| France : | L'utilisation en extérieur est limitée à 10 m W.e.i.r.p. dans une bande de 2 454 à 2 483,5 MHz. | Utilisation de radiopérage militaire. La bande de 2,4 GHz a fait l'objet de réformes continues au cours des dernières années, de façon à simplifier son utilisation et une norme plus définitive est prévue courant 2012. |
| Italie : | - | Pour l'utilisation privée, une autorisation générale est requise si le WAS/RLAN est utilisé en dehors de votre propriété. Pour l'utilisation publique, une autorisation générale est requise. |
| Luxembourg : | Mis en œuvre | Une autorisation générale est requise pour la mise en place du réseau et du service. |
| Norvège : | Mis en œuvre | Cette sous-section ne concerne pas la région géographique dans un rayon de 20 km à partir du centre de Ny-Ålesund. |
| Fédération russe : | - | Uniquement pour des utilisations interieures. |
Limits d'utilisation des fréquences 5 150 à 5 360 MHz en Europe
| Italie : | - | Pour l'utilisation privée, une autorisation générale est requise si le WAS/RLAN est utilisé en dehors de votre propriété. |
| Luxembourg : | Mis en œuvre | Une autorisation générale est requise pour la mise en place du réseau et du service. |
| Fédération russe : | Limité | e.i.r.p 100 mW. L'usage est limité aux applications en intérieur, aux zones industrielles et aux entreprises fermés et à bord des avions. |
| | 1. Autorisé pour les réseaux locaux de communication des équipages à l'aéroport et en vol. |
| | 2. Autorisé pour l'accès aux réseaux sans fil publics embarqués pour les vols à moins de 3 000 m d'altitude. |
Limites d'utilisation des fréquences 5 470 à 5 725 MHz en Europe
| Italie : | - | Pour l'utilisation privée, une autorisation générale est requise si le WAS/RLAN est utilisé en dehors de votre propriété. |
| Luxembourg : | Mis en œuvre | Une autorisation générale est requise pour la mise en place du réseau et du service. |
| Fédération russe : | Limité | e.i.r.p 100 mW. L'usage est limité aux applications en intérieur, aux zones industriielles et aux entreprises fermés et à bord des avions.1. Autorisé pour les réseaux locaux de communication des équipages à l'aéroport et en vol.2. Autorisé pour l'accès aux réseaux sans fil publics embarqués pour les vols à moins de 3 000 m d'altitude. |
Afin d'assurer la conformité aux règlements européens relatifs au spectre d'utilisation du réseau sans fil, les limitations propres aux canaux de 2,4 et 5 GHz ci-dessus s'appliquent également à l'utilisation en extérieur. L'utilisateur doit exécuter l'utilitaire de gestion du LAN sans fil pour déterminer le canal d'utilisation. Lorsque cette opération tombe en dehors des fréquences autorisées pour l'utilisation en extérieur, comme indiqué ci-
dessus, l'utilisateur doit contacter l'organisme compétent afin d'acquérir une licence d'utilisation à l'extérieur.
Le présent périhérique est conforme à la norme RSS 210 d'Industrie Canada. L'utilisation de ce dispositif est autorisée seulement aux conditions suivantes : (1) cet équipement ne doit pas provoquer d'interférences nuisibles, et (2) cet équipement doit résister aux interférences reçues, y compris celles qui sont susceptibles de provoquer un fonctionnement non désiré.
Le terme « IC » figurant devant le numéro de certification de cet équipement signifie uniquement le respect des spécifications techniques de Canada Industrie.
Cet équipement a été testé et est conforme aux limites imposées aux appareils numériques de classe A, conformément à l'article 15 des règlements FCC. Ces limites ont été conçues pour protéger les installations domestiques contre les interférences néfastes.
Consultez la section FCC pour plus de détails.
Avertissement : exposition aux radiations de fréquences radio
Le taux de radiation du périhérique sans fil est nettement en dessous des limites imposées par la FCC. Néanmoins, le périhérique sans fil doit être installé de façon à réduire autant que possible les contacts avec une personne pendant l'utilisation.
Avec la configuration opérationnelle habituelle, la distance entre l'antenne et l'utilisateur ne doit pas dépasser 20 cm. Veuillez consulter le manuel de l'utilisateur de l'ordinateur pour plus de détails concernant le positionnement de l'antenne.
L'installateur de cet équipement radio doit s'assurer que l'antenne est située ou dirigée de telle façon qu'elle n'émette pas de champ de fréquence radio au-delà des limites spécifiées par Santé Canada. Consultez le Code de sécurité, disponible sur le site Web de Santé Canada www.hc-sc.gc.ca/237
Attention : règlements sur les interférences liées aux fréquences radio.
Ce périphérique est limité à l'utilisation en interieur, car sa plage de fréquences va de 5,15 to 5.25 GHz.
| Article 12 | En l'absence d'autorisation de la NCC, toute société, toute entreprise ou tout utiliser ne doit pas modifier la fréquence, renforcer la puissance de transmission ou modifier les caractéristiques d'origine, ainsi que les performances de tout appariel à fréquence radio de faible puissance. |
| Article 14 | Les pérophériques radio à faible puissance ne doivent pas interférer avec la sécurité aérienne et les communications;Sinon, l'utilisateur doit cesser l'utilisation immédiatement jusqu'à suppression totale des interférences.Les communications faisant l'objet de ces restrictions sont répertoriées dans le Telecommunications Act.Les pérophériques radio de faible puissance doit respecter les restrictions en vigueur et ne pas causeur d'interférences sur les pérophériques à ondes radio ISM. |
Utilisation de cet équipement au japon
Au Japon, la bande passante comprend entre 2 400 et 2 483,5 MHz des systèmes de communication de données à faible puissance de deuxième génération tels que celui-ci chevauche celle des systèmes d'identification des objets mobiles (postes radio et postes radio de faible puissance spécifique).
1. Avis important
La bande de fréquence de cet équipement est compatible avec celle des appareils industriels, scientifiques, médicaux, des fours à micro-ondes, des stations de radio sous licence ou stations spécifiques de faible puissance et sans licence pour les systèmes d'identification d'objets mobiles (RFID) utilisés dans les lignes de production industrielles (autres stations de radio).
- Avant d'utiliser cet équipement, assurez-vous qu'il ne provoque pas d'interférences avec les équipements ci-dessus.
- Si cet équipement provoque des interférences RF sur d'autres stations de radio, changez immédiatement de fréquence, d'emplacement ou désactivez la source des émissions.
- Contactez un revendeur agréé TOSHIBA en cas d'interférences provoquées par ce produit sur d'autres stations radio.
2. Voyants pour le réseau sans fil
Les indications suivantes figurent sur l'équipement.
- 2,4: Cet équipement utilise une fréquence de 2,4 GHz.
- DS: Cet équipement utilise une modulation DS-SS.
- OF : Cet équipement utilise une modulation OFDM.
- 4: La limite d'interférence de cet équipement est inférieure à 40 m.
- Cet équipement utilise une largeur de bande de fréquences comprise entre 2 400 MHz et 2 483,5 MHz. Il est possible d'éviter la bande des systèmes d'identification d'objets mobiles.
3. Indications pour bluetooth
Les indications suivantes figurent sur l'équipement.
- 2,4 GHz: Cet équipement utilise une fréquence de 2,4 GHz.
- FH: Cet équipement utilise une modulation FH-SS.
- La limite d'interférence de cet équipement est inférieure à 10 m.
- Cet équipement utilise une largeur de bande de fréquences comprise entre 2 400 MHz et 2 483,5 MHz. Il est impossible d'éviter la bande des systèmes d'identification d'objets mobiles.
4. À propos de JEITA
Le réseau sans fil de 5 GHz prend en charge le canal W52/W53/W56.
Agrément du périphérique
Le présent périphérique a été certifié conforme par le TRCC (Technical Regulation Conformity Certification) et appartient à la classe d'équipements radio de communication de données de faible puissance stipulée par la loi sur les télécommunications professionnelles du Japon.
Intel® Centrino® Wireless-N 2200 Wireless LAN
Nom de l'équipement radio : 2200BNHMW
DSP Research, Inc.
Numéro d'agrément : D111209003
Intel® Centrino® Wireless-N 2230 Wireless LAN et Bluetooth Nom de l'équipement radio : 2230BNHMW DSP Research, Inc. Numéro d'agrément : D111287003 Carte réseau étendu sans fil Atheros AR938x a/b/g/n (a/b/g) Nom de l'équipement radio : AR5BHB116 DSP Research, Inc. Numéro d'agrément : D101136003 Carte Intel® Centrino® Advanced-N 6235 a/b/g/n(a/b/g) pour réseau sans fil et Bluetooth Nom de l'équipement radio : 6235ANHMW DSP Research, Inc. Numéro d'agrément : D111083003 Carte réseau sans fil et Bluetooth Atheros AR9485WB-EG Nom de l'équipement radio : AR5B225 DSP Research, Inc. Numéro d'agrément : D110317003 Cartes réseau étendu et WiMAX Intel® Centrino® Wireless-N + WiMAX 6250 Nom de l'équipement radio : 622ANXHMW DSP Research, Inc. Numéro d'agrément : D090856003 Cartes réseau étendu et WiMAX Intel® Centrino® Wireless-N + WiMAX 6150 Nom de l'équipement radio : 612BNXHMW DSP Research, Inc. Numéro d'agrément : D100898003
Les restrictions suivantes s'appliquent :
Ne désassemblez ou ne modifiez pas le périhérique. N'installez pas le module sans fil intégré dans un autre périhérique.
Approbations radio des périhériques sans fil Pays/régions d'utilisation approuvée pour les cartes réseau sans fil Intel® Centrino® Wireless-N 2200, Intel® Centrino® Wireless-N 2230, Atheros AR938x Wireless Network Adapter a/b/g/n (a/b/g), Intel® Centrino®
Le tableau suivant énumère les pays/régions où l'équipement a été accrédité par les autorités compétentes.
Ne pas utiliser cet équipement dans les pays/régions qui ne figurent pas dans le tableau ci-dessous.
| Allemagne | Autriche | Belgique | Bulgarie |
| Canada | Chypre | Corée | Danemark |
| Espagne | Estonie | Etats-Unis | Finlande |
| France | Grèce | Hong Kong | Hongrie |
| Inde | Indonésie | Irlande | Islande |
| Italie | Japon | Lettonie | Liechtenstein |
| Lithuanie | Luxembourg | Malte | Monaco |
| Norvège | Pays-Bas | Philippines | Pologne |
| Portugal | République
Slovaque | République
Tchéque | Roumanie |
| R-U | Slovénie | Suède | Suisse |
Pays/région agréés pour intel® centrino® wireless-n + wimax 6250, intel® centrino® wireless-n + wimax 6150
Le tableau suivant énumère les pays/régions où l'équipement a été accrédité par les autorités compétentes.
Ne pas utiliser cet équipement dans les pays/régions qui ne figurent pas dans le tableau ci-dessous.
États-Unis Japon
Adaptateur secteur branchement 1-3 port Entrée adaptateur 19 V 2-5 Supplémentaire 3-27
Affichage accroissement de la luminosité 3-5 réduction de la luminosité 3-4
Alimentation arrêt 1-7 Arrêt (mode normal) 1-7 conditions 5-1 mise sous tension 1-6 mise sous/hors tension à la fermeture de l'écran 5-7 mode Veille 1-7 mode Veille prolongée 1-9 système auto-désactivé 5-8
Batterie horloge temps réel (RTC) 5-4 Mode d'enregistrement 4-7 prolongement de l'autonomie 5-6 RTC 2-11 suivi de la capacité 5-5 types 5-3
Clavier : combinaison de touches FN 3-5, problèmes 6-5, touches d'accès direct 3-3, touches spéciales de Windows 3-5
Communications sans fil 2-9, 3-14
Contrôleur d'écran 2-11
Contrôleur graphique 2-12
Déplacement de l'ordinateur 3-30
Disque SSD arrêt automatique 4-6
Disque SSD de restauration 4-24
Double périphérique de pointage Touch Pad 6-8
FN + F5 (Sortie) 3-4
FN + F6 (réduction de la luminosité) 3-4
FN + F7 (accroissement de la luminosité) 3-5
FN + F8 (sans fil) 3-5
FN + F9 (TouchPad) 3-5
Écran charnières 2-7 déactivation automatique 4-6 format 2-8 mise sous/hors tension de l'ordinateur 4-7 ouverture 1-5
HW Setup accès 4-13 affichage 4-14 clavier 4-16 démarage 4-15 divers 4-14 fenêtre 4-14 LAN 4-17 SATA 4-19 USB 4-18
Écran externe problèmes 6-13
Écran externe (RVB) 2-5
Entrée adaptateur, voyant 5-3
Entretien
carte mémoire 3-22
Entretien des supports de données - entretien des cartes 3-22
HW Setup accès 4-13 affichage 4-14 clavier 4-16 démarage 4-15 divers 4-14 fenêtre 4-14 LAN 4-17 SATA 4-19 USB 4-18
LAN
Connexion 3-19
Problèmes 6-14
FN + 1 (réduction) 3-5
FN + 2 (agrandir) 3-5
FN + ESC (Muet) 3-4
FN + espace (zoom) 3-5
FN + F1 (Verrouillage) 3-4
FN + F2 (Plan d'alimentation) 3-4
FN + F3 (Veille) 3-4
FN + F4 (Veille prolongée) 3-4
Lecteur d'empreintes utilisation 3-7
Lecteur de cartes mémoire 3-20
Lecteur SSD (lecteur à état solide) 2-10
Liste de contrôle de l'équipement 1-1
Liste de documentation 1-1
Mémoire vive vidéo 2-11
MMC retrait 3-23
Mode Veille automatique 4-6 paramètres 1-7
Mode vidéo 3-29
Mot de passe démarriage de l'ordinateur avec mot de passe 4-12 mise sous tension 4-6 Supervisor 4-12 utilisateur 4-11
MultiMediaCard 3-20
Nettoyage de l'ordinateur 3-30
Périmétrique de pointage boutons de contrôle de TouchPad 3-1 TouchPad 2-8, 3-1
Port de sortie HDMI 2-5
Prise de sécurité 3-26
Problèmes adaptateur secteur 6-4 alimentation 6-3 analyse du problème 6-2 arrêt en cas de surchauffe 6-4
Assistance Toshiba 6-15
batterie 6-4
Bluetooth 6-14
carte mémoire 6-7
Clavier 6-5
écran externe 6-13
écran interne 6-6
Liste de contrôle, matériel et système 6-3
Périphérique de
pointage 6-7
réseau local 6-14
réseau sans fil 6-14
RTC 6-5
souris USB 6-9
SSD 6-6, 6-7
système audio 6-12
Touch Pad 6-8
USB 6-10
Redémarrage de l'ordinateur 1-11
Refroidissement 3-30, 4-7
Réseau local câbles 3-18
Réseau sans fil : problèmes 6-14
SD/SDHC/SDXC formatage 3-22
SD/SDHC/SDXC, carte Remarque 3-21
Séquence de démarrage 4-15
Support de restauration 4-23, 4-25
Communications sans fil 2-9
Entrée adaptateur 2-1, 2-9
Système audio problèmes 6-12
TOSHIBA Assist 4-3
TOSHIBA HDD/SSD Alert 4-4
TOSHIBA Outil de diagnostic PC 4-1
Touches d'accès direct
Muet 3-4
Plan d'alimentation 3-4
Sans fil 3-5
Sortie 3-4
TouchPad 3-5
Veille 3-4
Veille prolongée 3-4
Verrouillage 3-4
Zoom (résolution)
d'affichage) 3-5
Touches de fonction
F1... F12 3-2
USB
problèmes 6-10
Veille prolongée 3-4, 4-7
Ventilation 2-4, 2-5
Voyant Batterie 5-2
Voyants
