MMD-AP0241BH - Climatiseur TOSHIBA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Technologie de réfrigération, mode de déshumidification, ventilation
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Dimensions : 70 cm (H) x 30 cm (L) x 35 cm (P)
Poids	Environ 30 kg
Compatibilités	Compatible avec les fenêtres à guillotine et à battant
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	2400 W
Fonctions principales	Refroidissement, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, réservoir d'eau à vider
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation disponible
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Informations générales utiles	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - MMD-AP0241BH TOSHIBA

Comment puis-je réinitialiser mon TOSHIBA MMD-AP0241BH ?

Pour réinitialiser votre appareil, débranchez-le de la prise électrique, attendez 10 secondes, puis rebranchez-le.

Que faire si mon appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez également une autre prise si nécessaire.

Mon TOSHIBA MMD-AP0241BH fait du bruit. Est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement, mais si le bruit est excessif, vérifiez que l'appareil est sur une surface plane et stable.

Comment nettoyer mon TOSHIBA MMD-AP0241BH ?

Utilisez un chiffon doux et humide pour essuyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs.

L'appareil ne chauffe pas correctement, que faire ?

Vérifiez que les réglages de température sont corrects et que l'appareil n'est pas obstrué par des objets ou de la poussière.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de TOSHIBA dans la section support.

Mon appareil affiche un code d'erreur, que dois-je faire ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique. Si le problème persiste, contactez le service client.

Est-ce que je peux utiliser des accessoires non TOSHIBA avec cet appareil ?

Il est recommandé d'utiliser uniquement des accessoires TOSHIBA pour éviter d'endommager l'appareil ou de compromettre sa sécurité.

Comment puis-je contacter le service client TOSHIBA ?

Vous pouvez contacter le service client TOSHIBA via leur site web ou par téléphone, les informations sont disponibles dans la section contact.

L'appareil a une odeur étrange, que faire ?

Si l'odeur persiste, débranchez l'appareil et laissez-le refroidir. Si l'odeur continue après le refroidissement, contactez le service client.

MODE D'EMPLOI MMD-AP0241BH TOSHIBA

Les solutions de pointe de la climatisation.

Gammu DRV

BUSINESS

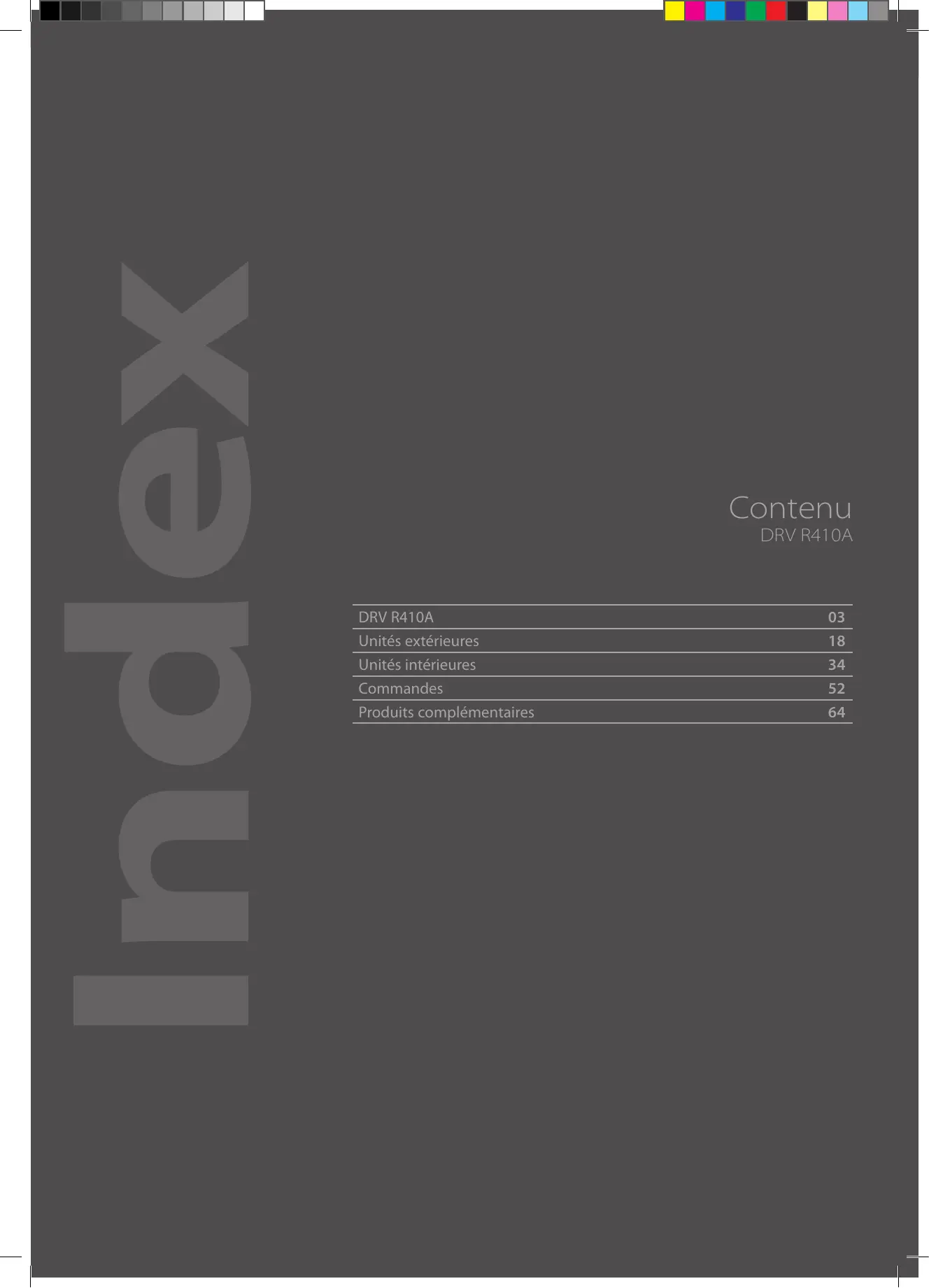

In dex

Contenu

DRV R410A

DRV R410A	03
Unités extérieures	18

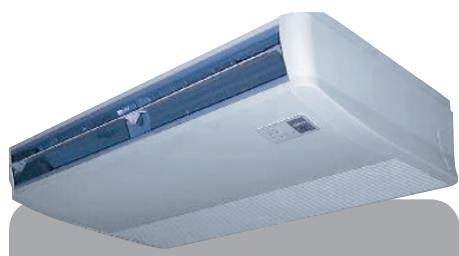

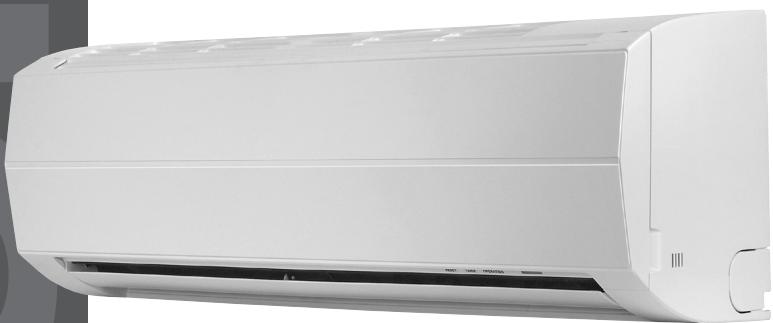

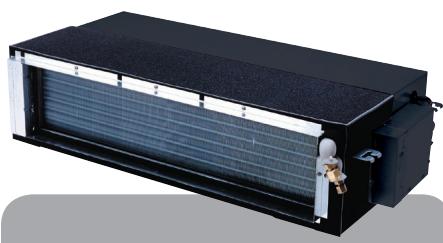

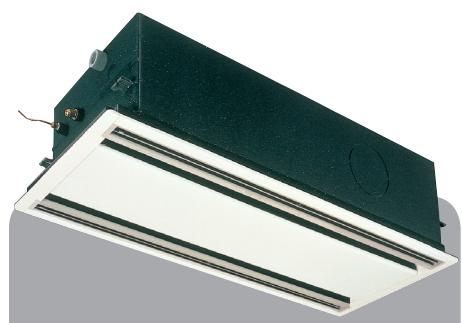

Unités intérieures	34

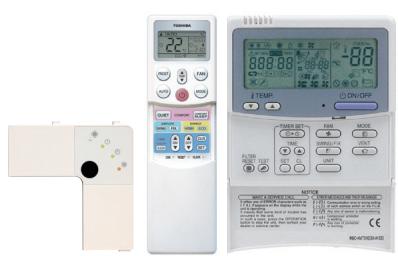

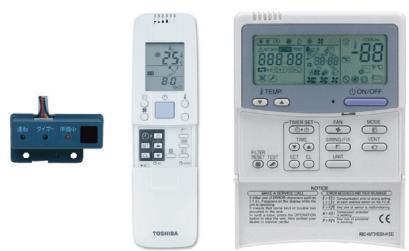

Commandes	52
Produits complémentaires	64

Les solutions de climatisation de pointe.

En tant que leader mondial de l'electronique, Toshiba s'engage à fournir les plus hauts niveaux de qualité et d'innovation dans tous les secteurs dans lesquels la compétie est impliquée. Ces principes sont clairment démontrés au sein de la division climatisation, où Toshiba continue de développer des produits toujours plus innovants aussi bien pour les applications commerciales que résidentielles. En 1981, Toshiba était le premier constructeur à lancer des climatiseurs équipés de la technologie Inverter. Aujourd'hui,

Toshiba propose une gamme
completete de split systèmes
conçus pour fonctionner avec des
réfrigerants ne dégradant pas la
couche d'ozone.
Toshiba pénétra le marché des
DRV en 1999 avec l'innovant
Super Multi System, et après une
rapide évolution, en 2004, lança le
nouveau Super MMS, fonctionnant
au R410A, suivi de pres par
le Super Heat Recovery Multi,
système DRV 3-tubes au R410A.
En 2006, Toshiba completé sa
gamme DRV avec le nouveau
système compact MiNi-SMMS qui
vient s'insérer entre les Multisplits et

les DRV classiques. Le MiNi-SMMS est idéal pour les applications résidentielles et tertiaires.
Durant les 47 dernières années, le principal, et ambitieux, objectif de Toshiba fut de conceiveoir et de produit des systèmes de climatisation innovants - équipés des technologies les plus avancées à tous les niveaux, du traitement de l'air à l'assistance technique.

DRV R410A

Technologies innovantes

Nouveaux compresseurs DC Twin Rotary

Double compréseur Inverter dans chaque unité extérieure

Ventilateur à large diamètre pour augmenter le débit d'air

Design des échangeurs pour plus d'efficacité energetique

Design des pâles du ventilateur pour un débit d'air avec moins de turbulence

Longueurs de liaisons augmentées pour plus de flexibilité

Compresseurs DC Twin Rotary dans toutes les unités extérieures

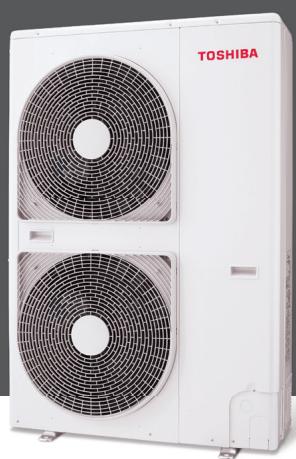

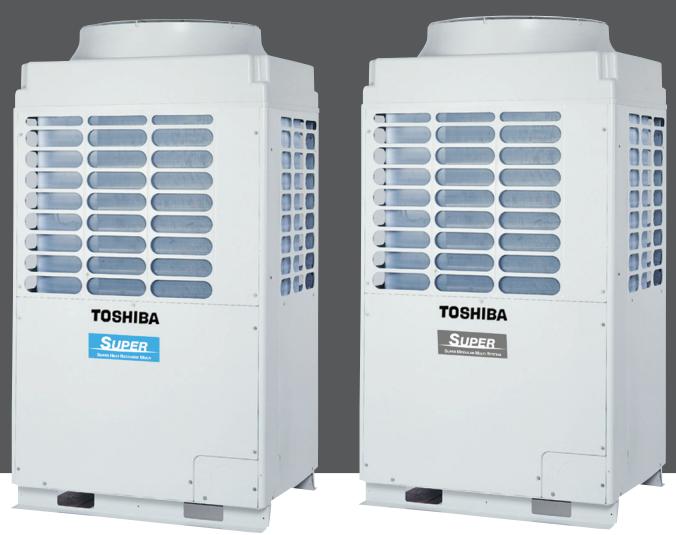

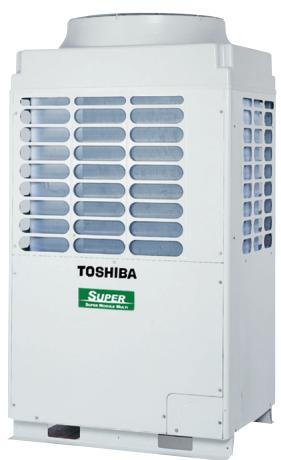

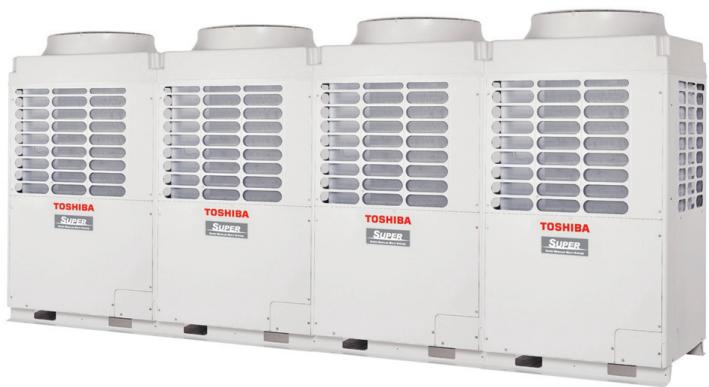

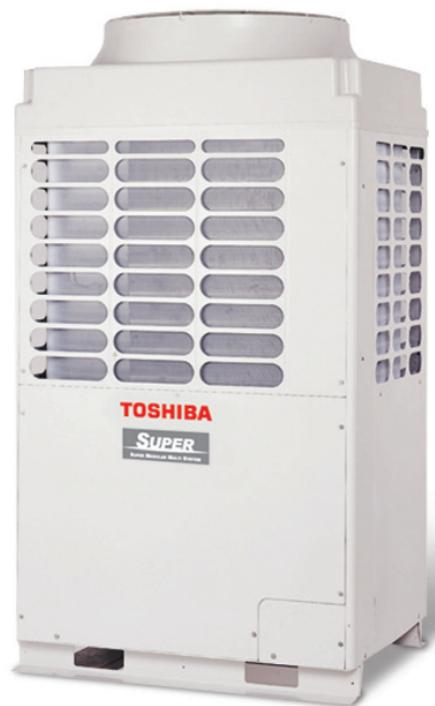

Unités extérieures DRV R410A

Toshiba : le DRV au R-410A au rendez-vous de la fiabilité.

Avec la nouvelle génération de systèmes à début de réfrigérant variable (S-MMS et S-HRM), TOSHIBA établit de nouveaux standards technologiques en incorporent des compresseurs DC Twin-rotary (compatibles au R-410A) dans toutes les unités extérieures.

Grâce à l'utilisation de systèmes à deux compresseurs Inverter, la charge de fonctionnement est répartie de manière plus uniforme, grâce à une commande spéciale qui gère les séquences de fonctionnement des unités

extérieures et des compresseurs.
Cette technologie innovante assure une répartition équitable des heures de fonctionnement pour chaque composant, ce qui accroît sensiblement la fiabilité de l'ensemble du système.

Quand les systèmes fonctionnent, la dernière génération de systèmes de régulation Toshiba sélectionne l'échangeur et le compresseur pour fournir la puissance requise de la maniere la plus efficace.

Cette méthode de fonctionnement optimise en

permanence la puissance absorbée contrairement à un système Tout Ou Rien traditionnel, ce qui permet de réduire la consommation énergétique jusqu'à 30% .

Grçé à la technologie exclusive
Toshiba tout-Inverter et à l'utilisation du réfrigérant à haute efficacité R-410A, la nouvelle gamme de systèmes DRV (S-MMS et S-HRM) représentée le nec plus ultra de la climatisation en terme d'efficacité énergétique, avec des EER et des COP allant respectivement jusqu'à 3,95 et 4,25.

Attention et respect maximum pour l'environnement.

L'engagement dont Toshiba fait preuve dans la recherche et le développement de nouvelles technologies à impact nul sur l'environnement a donné naissance au S-MMS (froid seul et réversible) et au S-HRM (système

à récapération de chaleur). Ces deux systèmes sont optimisés pour fonctionner au R-410A, fluide réfrigérant à haute efficacité.

L'utilisation du système tout-inverter optimise la répartition

de la charge pour délivrer la puissance nécessaire à l'obtention et au maintien de la température souhaitiée, ceci en éliminant les surcharges de puissances inefficaces typiques des systèmes non-inverter.

Les économies d'énergie selon Toshiba.

Les technologies électroniques avances de ces systèmes permettent un contrôle pointu de la puissance délivrée et des économies d'énergie significatives peuvent ainsi être réalisées. Cet objectif est atteint grâce à une version sophistiquée de la technologie Inverter et à la présence de vannes de régulation dans chaque unité interieure. Ces

éléments permettent une variation linéaire du début de réfrigérant dans tous les circuits, directement proportionnelle à la charge thermique, ce qui diminue d'autant plus la consommation énergétique. La puissance absorbée par l'unité extérieure est fortement réduite quand la charge thermique diminue dans les locaux desservis. Un autre facteur de réduction

des coûts, lié à l'énergie ou à la gestion, est le dimensionnement des systèmes, qui sont concus pour fonctionner à charge maximum alors qu'ils opèrent le plus souvent à charge partielle. Les frais d'entretien sont eux aussi réduits au minimum. Aucun entretien régulier n'est nécessaire, à l'exception des filtres des unités interieures qui doivent être nettoyés périodiquement.

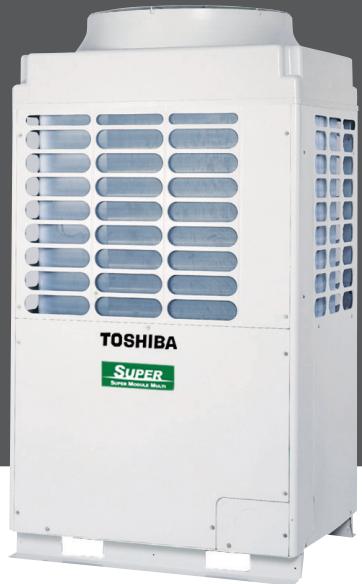

L'harmonie d'après Toshiba: un fonctionnement stable.

En utilisant des compresseurs Inverter, les nouveaux MiNi-SMMS, SMMS et SHRM réduisent fortement les contraintes mécaniques et électriques. Ceci est rendu possible grâce à un démarrage s'effectuant plus graduèlement qu'avac des

compresseurs Tout Ou Rien traditionnels.

Ce mode de fonctionnement accroît la durée de vie et la fiabilité des composants. Les modèles de la nouvelle gamme incluent également le système de gestion

active de l'huile qui contrôle en permanence le niveau d'huile dans chaque compresseur et qui, automatiquement, transfère l'huile vers une autre unité extérieure si un manque d'huile est détecté dans un des compresseurs.

Flexibilité illimitée.

Très large可以选择 produits.

Le nec plus ultra des systèmes Inverter.

Consommation energetique minimisée.

Notre priorité: la précision.

Grâce au système Inverter, il est possible d'adapter le début réel de réfrigerant à la puissance nécessaire à l'application pour chaque unité interieure.

Ceci permet d'optimiser
I'efficacité du cycle du réfrigérant

et d'augmenter la précision dans le maintainen de la température, améliorant ainsi le comport des occupants.

La puissance nécessaire et les paramètres techniques relatifs à chaque unité interieure sont transférés électroniquement

à l'unité extérieur. Le calcul de la charge de chaque zone et du début réel de réfrigérant pour chaque unité interieure est effectué en utilisant les vannes de régulation par impulsion (Pulse Modulation Valve).

Toshiba vous parle de silence.

Un des objectifs de Toshiba est d'améliorer la qualité de vie aussi bien à l'intérieur des batiments qu'à l'extérieur.

Le niveau sonore réduit des unités extérieures est le résultat de

l'étude et de l'élimination de tous les pics de bruit généres pendant les phases de démarriage, grâce à un mode d'amortissement des ondes sonores et du mode de fonctionnement nocturne.

Les niveaux sonores ainsi obtenus sont tous inférieurs à 50 dB(A). L'utilisation de compresseurs tout-Inverter contribue également à l'obtention de ces performances acoustiques.

DRV, la liberté deCHOISIR.

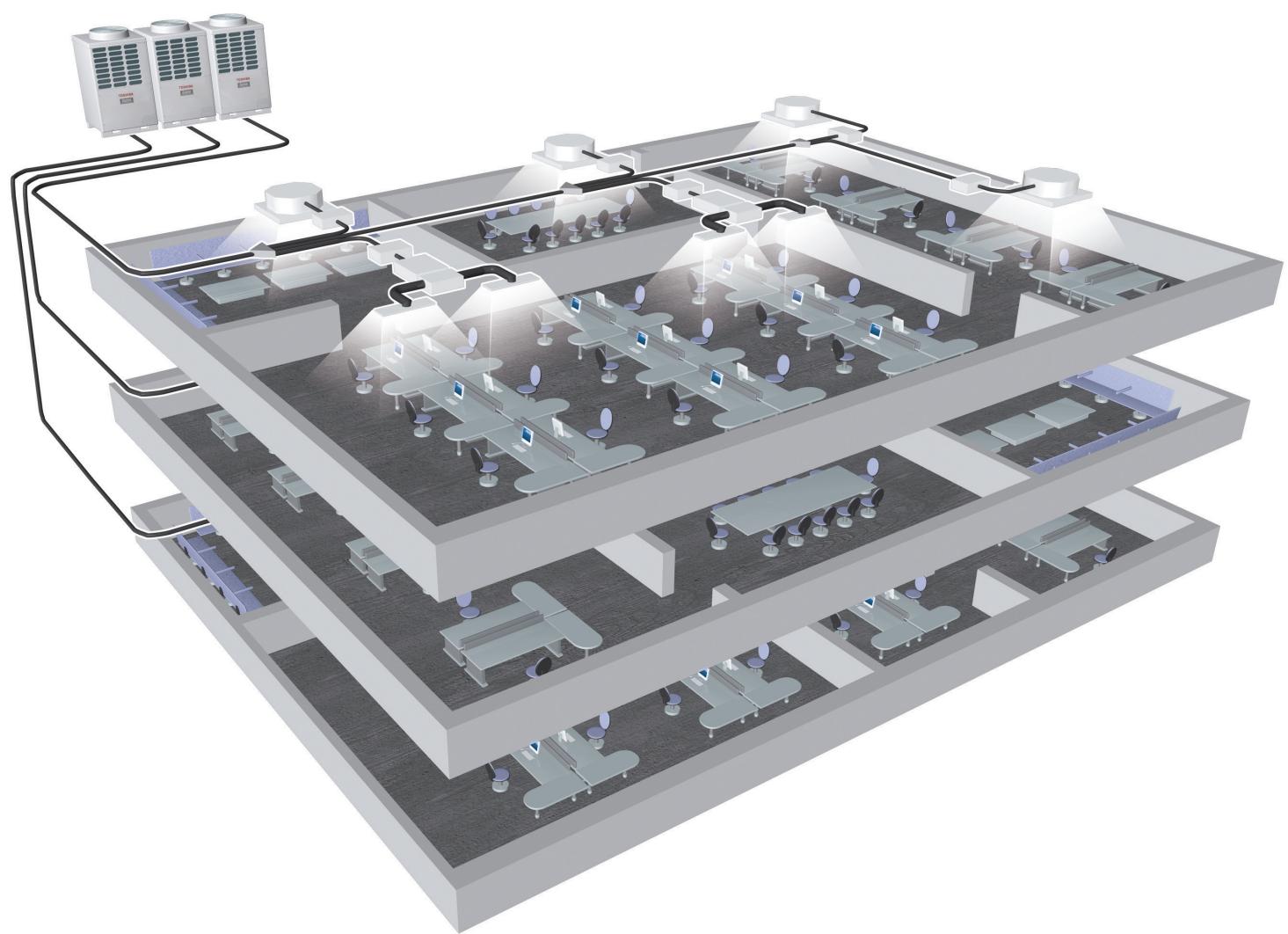

Les systèmes à débit de réfrigérant variable bénéficient des avantages de l'association "détente directe - technologie Inverter - régulation électronique sophistiquée".

Les avantages de cette technologie sont multiples, ils se

manifestent aussi bien dans la phase de conception que lors de l'installation ou de l'utilisation Le large choix d'unités interieures offre une grande flexibilité au DRV et permet de satisfaire les exigences les plus variees.

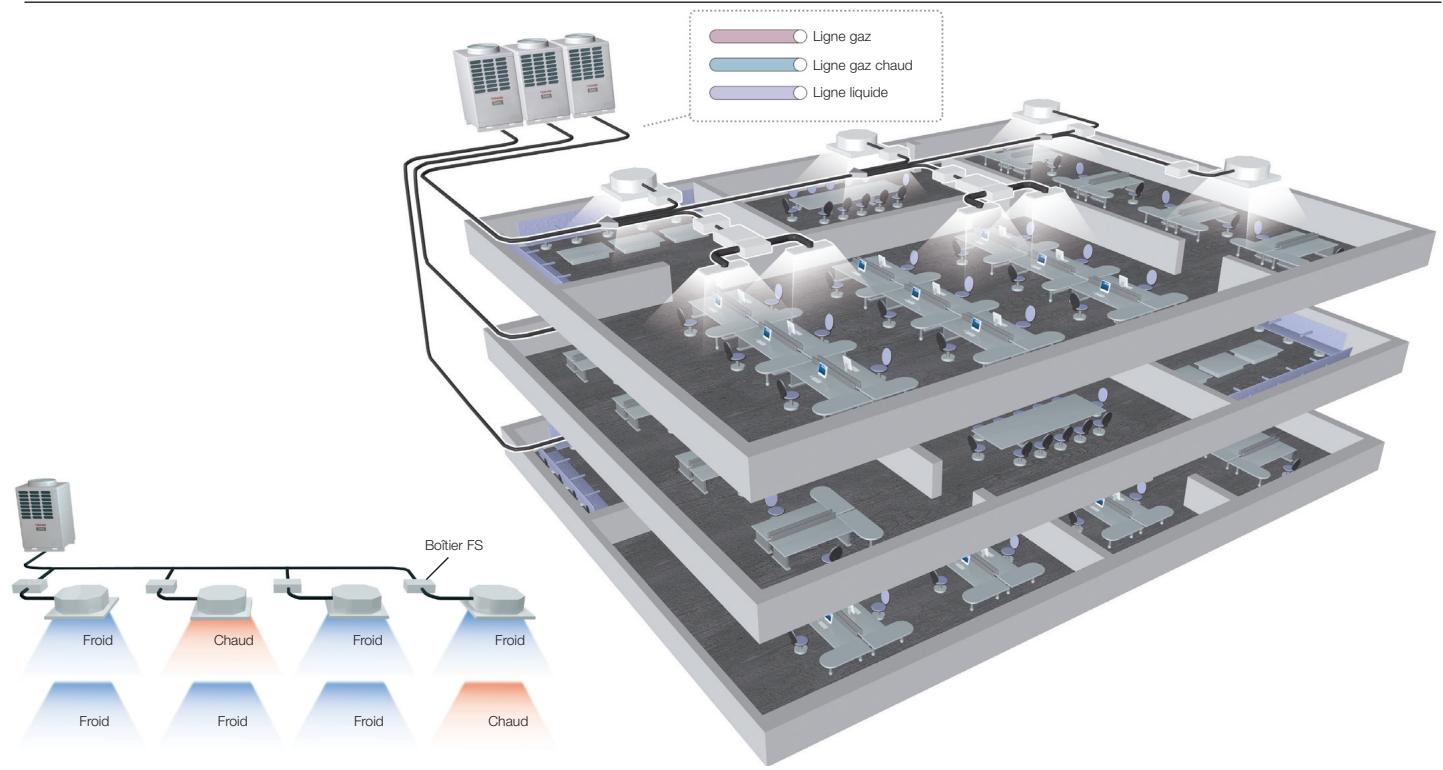

Toshiba propose trois DRV : le compact MiNi-SMMS, le système 2-tubes réversible SMMS et le 3-tubes SHRM qui fournit froid et chaud simultanément. Ces trois systèmes sont uniques en terme de performance énergétique et de flexibilité.

Développement du compresseur et écologie.

Scroll 2-en-1 conventionnel

Consiste en 1 compréseur Inverter et un compréseur Tout-Ou-Rien. Chaque compréseur scroll comprend un scroll fixe (spirale) et un scroll oscillant. Le scroll oscillant est situé à l'intérieur du scroll fixe. Le réfrigérant est aspiéré depuis l'extérieur des engrenages et comprimé vers le centre des scrolls, de ce fait la pression du réfrigérant augmente. Pour minimiser les fuites, la force de contact nécessaire entre les deux scrolls est considérable et la surface des scrolls doit être lubrifiée. A de faibles vitesses de compréseurs l'efficacité de lubricification est réduite, augmentant ainsi l'usure du compréseur.

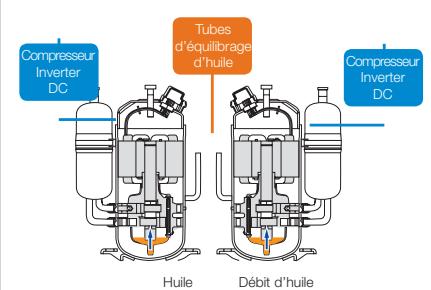

Compresseurs DC Twin-Rotary

Consiste en l'association de deux compresseurs Inverter Twin-rotary. Un comprisseur Twin-rotary a deux chambris de compression fixes. Un rouleau excentré est chargé pour chaque chambre d'aspirer le réfrigérant. Les deux rouleaux sont tous deux montés sur le même axe, mais sont opposés afin d'équilibrer les forces appliquées sur l'axe. La force de contact nécessaire entre le rouleau et la paroi de la chambre est diminuée. Ceci implique l'utilisation de plus petits roulements et un besoin de lubrification réduit, diminuant le poids et rendant ce type de compresseurs plus adapté à des fonctionnements à basse vitesse.

Compresseurs DC Twin-rotary

Technologie du compresseur

Compresseur	Scroll 2-en-1	DC Twin-Rotary	Avantages
Efficacité	Standard	Amélioré de 20%	Plus grandes économies d'énergie
Poids (comparé en %)	92 kg x 1 (100%)	25.2 kg x 2 (55%)	Plus léger
Volume (comparé en %)	50 l (100%)	15 l (30%)	et plus compact
Besoin de lubrification	(100%)	(2.5%) = 1/40	Meilleure fiabilité

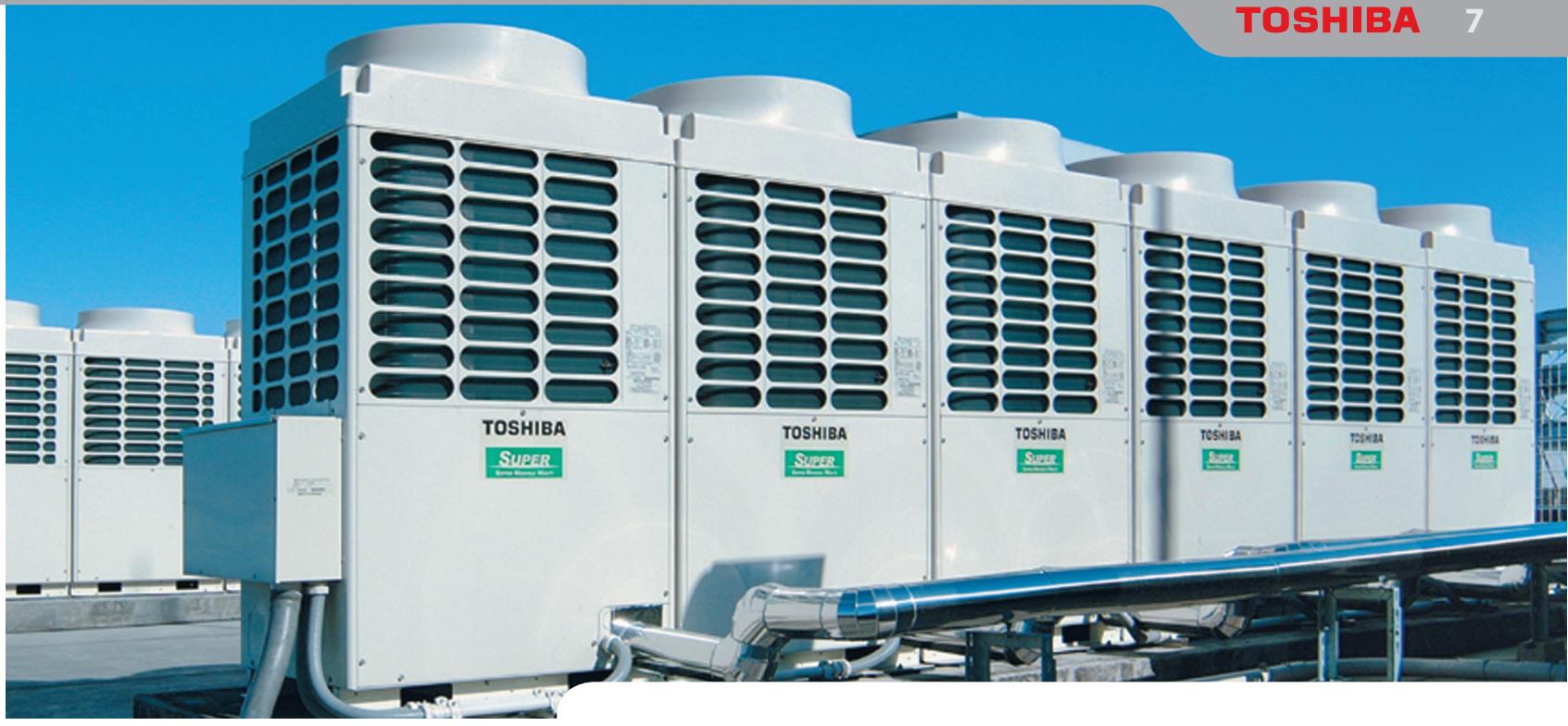

Avantages de l'utilisation du réfrigérant R410A.

Utiliser le fluide R410A à haute efficacité et sans effet sur la couche d' ozone dans les systèmes de climatisation apporte de nombreux avantages.

• Potentiel de destruction de l' ozone nul.

• Augmentation significative de l'efficacité énergétique.

• Pertes de pression réduites pour plus de performance.

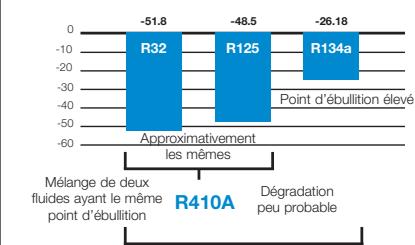

Comparaison des points d'ébullition des réfrigerants (liquide et gaz)

Mélange de trois
fluides avec des
points d'équivalence
différentes

P407C

Dégradation

probable

Toshiba - concentré sur les économies d'énergie.

Toshiba a réalisé un investissement important en R&D et a développé des technologies tournées vers la protection de l'environnement et les économies d'énergie. La technologie Inverter utilisée dans les DRV au R410A inclut plus de niveaux de petites tailles pour délivrer la puissance requise et atteindre la température souhaitée par l'occupant. L'augmentation des niveaux de régulation assure une température plus stable et élimine les surpuissances communément générées par les systèmes standards non-inverter. Ce qui améliore l'efficacité energetique, la durée de vie du compresseur et le comport de l'utilisateur.

Toshiba a pour but de :

• Réduire les émissions de CO2 et prévenir le rechauffement de la planete.
  Recycler et réduire les déchets.
• Assurer que 90% des composants utilisés dans les DRV au R410A sont recyclables.
• Concevoir seulement des produits fonctionnant avec des réfrigerants HFC.
• Réduire la puissance consommée avec chaque caractéristique du produit.
  Utiliser des soudures sans plomb.

Design compact et modulable.

Les unités extérieures MiNi-SMMS sont modulables, les unités de différentes puissances sont de même dimensions. Les unités extérieures rentrent dans un ascenseur, ce qui rend l'installation encore plus facile. Le design des unités extérieures est le même que celui des unités MMS, ce qui permet d'avoir une unicity du design quand des combinaisons de MMS et de SMMS sont installées.

ISO 14001 : respect de l'environnement dans la production

Pays	Sites	Date de certification	Organismes de certification
Japon	Toshiba Carrier site de Fuji	Avril 1997 (ISO 14001)	JACO (Japan Audit and Certification Organization for Environment and Quality)
Thaillande	Toshiba Carrier Thailande	Mai 1998 (ISO 14001)	AJA (Anglo Japanese American)

Nombre 1 pour les économies d'énergie.

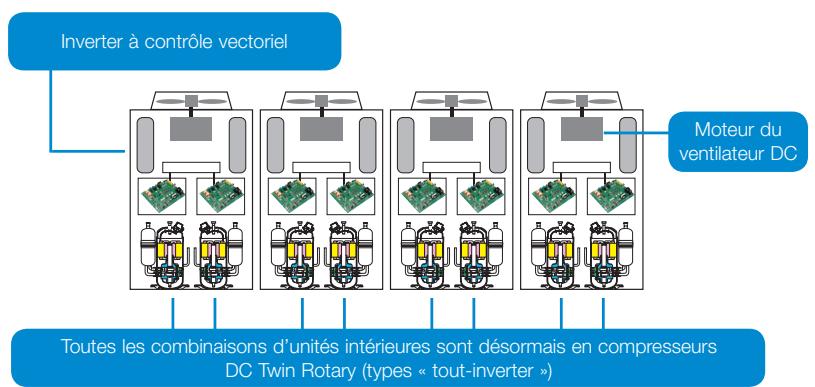

Compresseurs DC Twin-rotary haute efficacité

Toutes les unités extérieures utilisent des compresseurs DC Twin-rotary, offrant une compatibilité maximum avec le réfrigérant R410A.

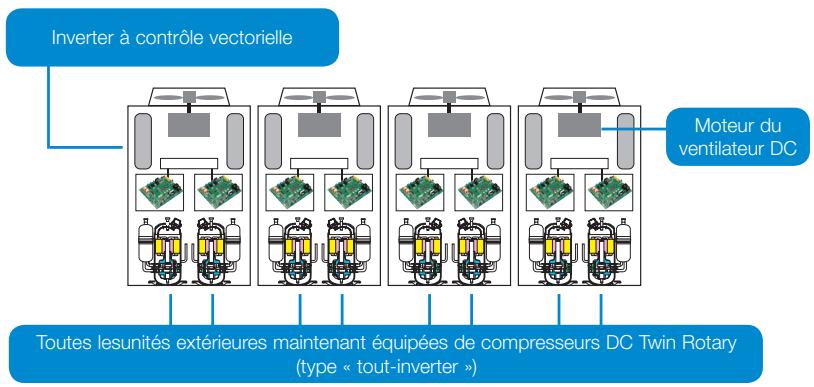

Compresseurs DC Twin-rotary dans toutes les unités extérieures

Contrôler les économies et la fiabilité.

Fiabilité

Grçé à la technologie à double rotor, la charge est distribuée plus équitablement – ce qui veut dire que les séquences de fonctionnement des unités extérieures et des compresseurs sont gérées de façon à répartir les heures de fonctionnement. Comme tous les compresseurs sont Inverter, les pics de puissance sont éliminés. Les sous-utilisation ou sur-utilisations de puissance, typiques des compresseurs non-inverter, sont éliminées, car le système s'adapte à la demande de l'occupant. L'utilisation de compresseurs inverter réduit le risque de défaillance du compresseur.

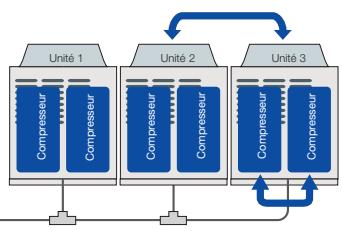

Economies d'énergie

Pendant le fonctionnement, le système déterminé quel échangeur de chaleur utiliser de manière plus efficace et besoin le compresseur pour délivrer la puissance requise. Les systèmes Inverteré économisent de l'énergie en fonctionnant en continue pour fournir la même puissance avec une consommation plus faible. Ceci bénéficiait autant aux occupants en maintainant parfaitement la température, qu'à l'environnement en réduisant la consommation énergétique.

Fiabilité

Economies

Montré la voie de l'efficacité énergétique.

L'utilisation du réfrigérant haute-efficacité R410A et du système tout-inverter permet à Toshiba de fournir le meilleur COP :

• 4,61 pour le MiNiSMMS 4CV
  4,25 pour le SMMS 8CV et,
• 3,97 pour le SHRM 8CV.

Atteignant des niveaux d'efficacité énergétique 1,5 fois supérieurs que les modèles précédents.

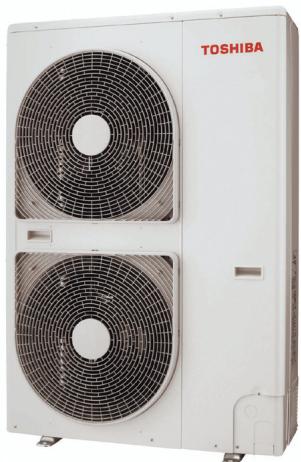

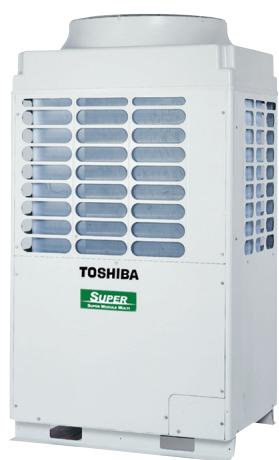

Unités extérieures

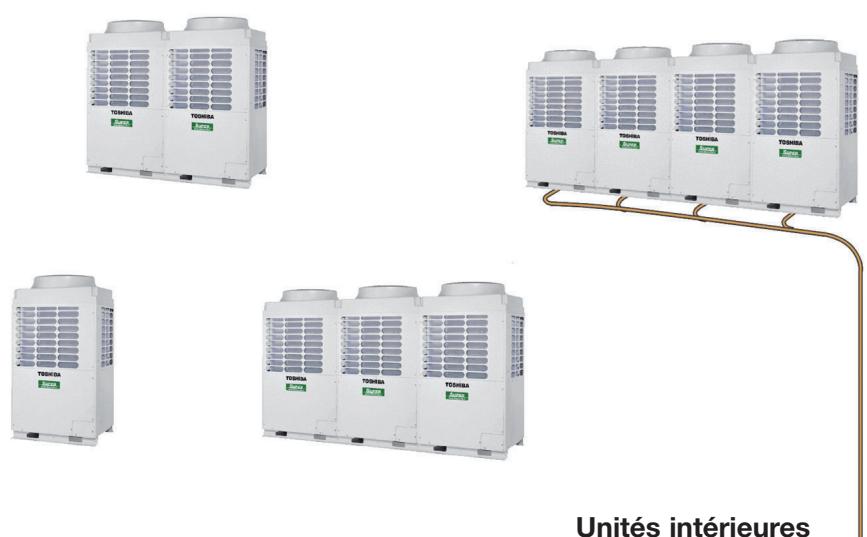

Consommation énergétique.

Utiliser deux compresseurs et deux échangeurs permet plus d'économiser plus d'énergie. L'énergie consommée pendant une période donnée est approximativement égale à la moitié des modèles précédents. Ce qui augmente encore les avantages pour l'utilisateur final.

10 TOSHIBA

La fiabilité avant tout.

L'équilibrage des temps de fonctionnement entre les compresseurs augmente la fiabilité de l'ensemble en répartissant de manière équitable les charges de démarrage et de fonctionnement, tout en diminuant les cycles March/Arrêt des compresseurs. Le compresseur DC Twin-Rotary qui équipe également le MiNi-SMMS fournit des performances stables avec un minimum de frottements : il est parfait dans le cas d'applications où le niveau sonore doit être minimal.

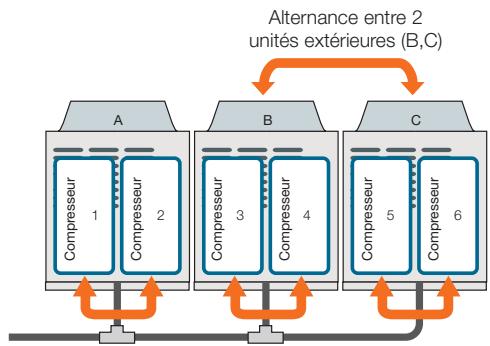

La répartition des temps de fonctionnement se fait de deux façon.

Alternance entre 2 compresseurs d'une même unité extérieure (compresseurs 1 et 2, compresseurs 3 et 4, compresseurs 5 et 6)

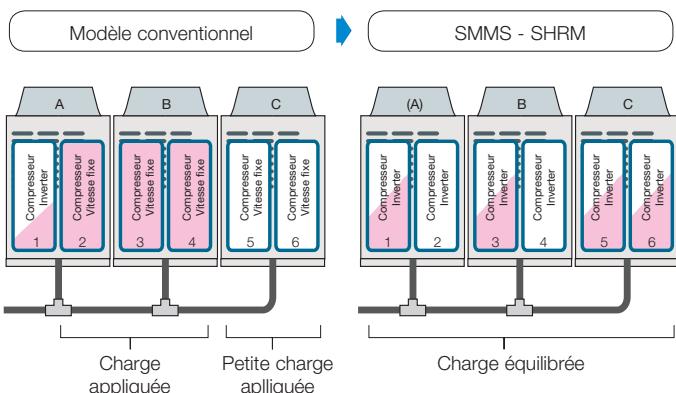

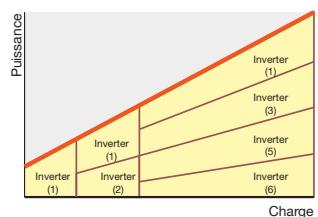

Equilibrage des temps de fonctionnement par répartition de la charge totale

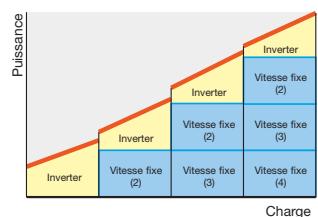

Equilibrage des temps de fonctionnement par répartition de la charge totale

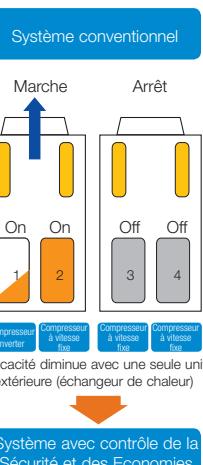

Sur les systèmes conventionnels, un seul compréseur Inverter est sollicité en fonctionnement continu afin deisser au moyen la courbe de puissance délivrée par le système.

Avec un système Tout-Inverter, tous les compresseurs peuvent être sollicités en même temps, ce qui équilibre parfaitement les temps de fonctionnement et assure ainsi la longévite de l'installation.

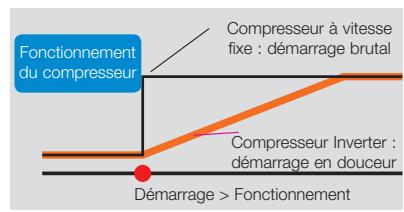

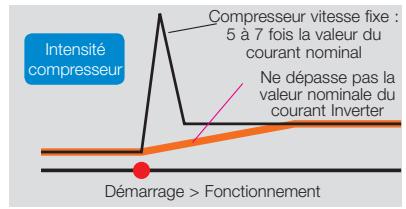

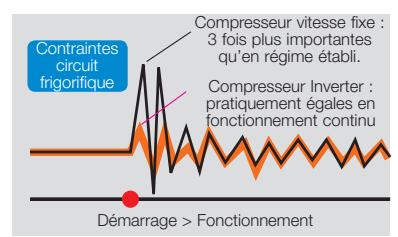

Une régulation en douceur.

Grçé à la technologie Tout-Inverter du SMMS, Toshiba assure un démarrage en douceur de tous les compresseurs, ce qui a pour effet de réduire les consommations électriques dues aux pics de démarrage qui sont associés aux compresseurs à vitesse fixe. Les vibrations d'origine mécanique sont également réduites de façon considérable.

Démarage avec un système Tout-Inverter

Fonctionnement stable.

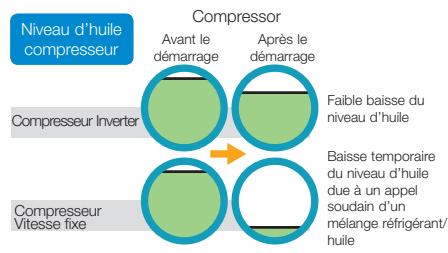

Le système "Active Oil Management" assure l'équilibrage d'huile à travers le système en effectuant automatiquement le transfert d'huile entre les unités extérieures. Les compresseurs d'une même unité sont également reliés entre eux pour permettre un transfert d'huile entre compresseurs d'une même unité.

Fonctionnement d'urgence.

En cas de panne survenant sur un compréseur d'une unité extérieure donnée, il est possible, dans la plupart des cas, de faire fonctionner le deuxieme compréseur et ceci par simple configuration de la platine électronique du groupe. Dans le cas d'un arrêt complet d'une unité extérieure, il est possible de configurer, également via la platine du groupe, une autre unité comme nouveau "maître" du système sans contrainte particulière puisque les unités sont identique du fait qu'il n'y ait pas de groupe équipé de comprisseurs à vitesse fixe dans la gamme SMMS.

12 TOSHIBA

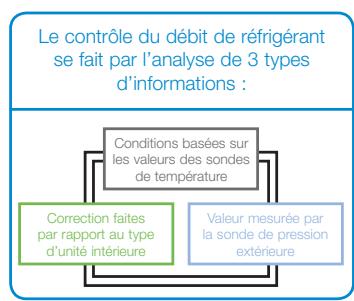

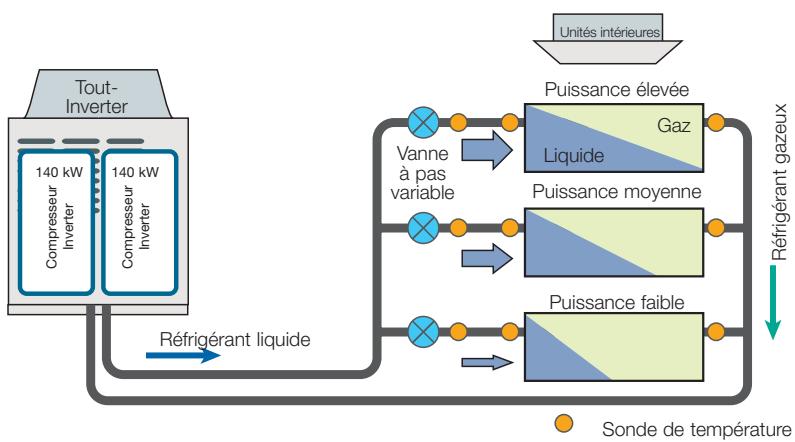

Débit de réfrigérant optimisé.

Le débit de réfrigérant variable du système est constamment ajusté en fonction de la demande des unités interieures quel que soit leur type, leur position ou leur éloignement vis à vis du groupe. Les caractéristiques de chaque unité interieure sont répertoriées dans la base de données du groupe, ce qui permet à ce dernier de contrôle avec précision le débit de réfrigérant à fournir aux unités interieures, à tout instant.

Les conditions de fonctionnement

de chaque unité interieure sont surveillées et mesurées en permanence afin de calculer le débit de réfrigérant exact requis par chaque unité interieure pour assurer le meilleur comfort des occupants.

Débit de réfrigérant R410A

1) Contrôle de la puissance totale requise (débit de réfrigerant total).
2) Distribution du début de réfrigerant en fonction de la demande de chaque unité interieure :
- optimisation de la valeur de
surchauffe en mode Froid.
- Optimisation de la valeur de surrefroidissement en mode Chaud.

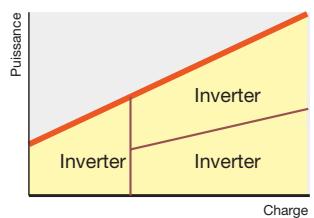

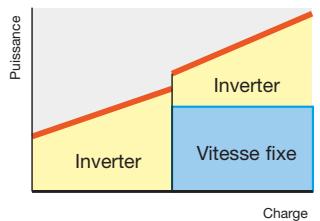

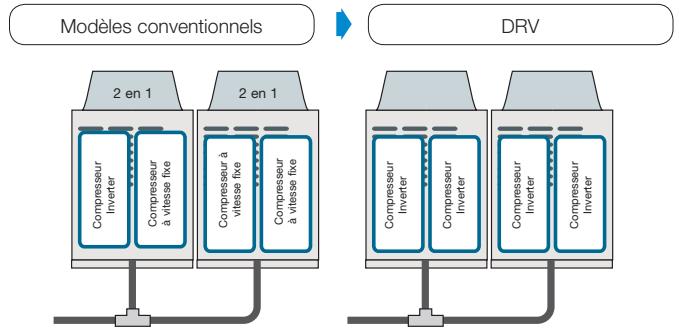

Montée en puissance linéaire.

Tous les groupes du SMMS incorporent des compresseurs Inverter,aucun compresseur a vitesse fixe.Ceci permet une montée en puissance parfaite du système sans paliers contrairement aux systèmes a vitesse fixe.

Distribution de la charge initiale selon 2 façon

Répartition équitable des heures de fonctionnement compresseurs par la répartition de la charge

Compresseur Inverter en fonctionnement normal.
Quand un compresseur à vitesse fixe démarre, la puissance du système ne varie pas linéairement.

Avec des compresseurs Tout-Inverter, la variation de puissance est progressive et linéaire.

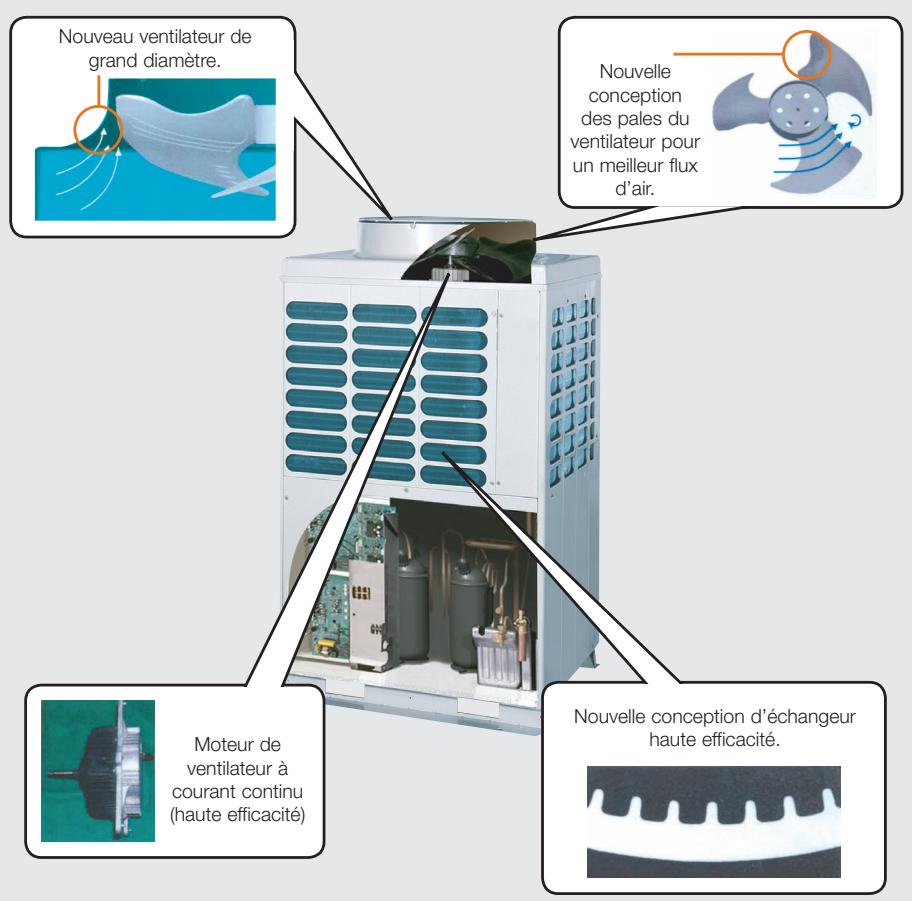

Faibles niveaux sonores des groupes.

Les niveaux sonores des groupes ont ete ameliores de maniere conseque. Le bruit caractéristique de demarrage a ete suprimé grace au nouveau mode automatique d'attenuation du son. Le mode reduit de nuit et l'utilisation exclusive de compresseurs de type Inverter attenuent etalement le bruit. En fonctionnement reduit de nuit, le niveau de pression sonore du groupe descend en dessous de la barre des 50 dB(A) à 1m de l'appareil.

Une grande flexibilité d'installation.

Le MiNi-SMMS est disponible en trois modèles : 12,1 kW, 14 kW et 15,5 kW (4 - 5 - 6 CV). Une unité extérieure peut contrôler jusqu'à 9 unités interieures.

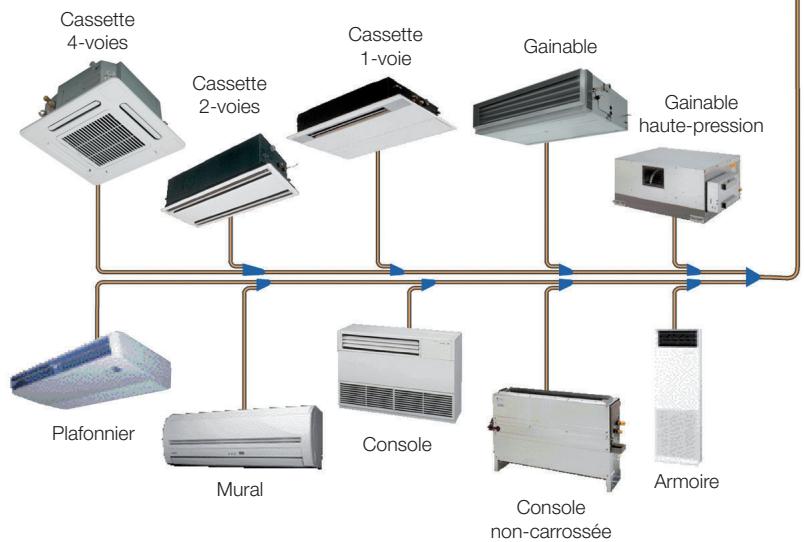

Pour le SMMS, il existe 28 combinaisons de groupes extérieurs avec 22 puissances allant de 14kW à 135kW en mode froid (16 kW à 150 kW en mode chaud). Pour le SHRM, une gamme compte de 10 unités extérieures (de 22,4 kW à 84 kW en mode Froid, de 25 kW à 95 kW en mode Chaud) est disponible, fournissant les valeurs solutions en terme de flexibilité.

Avec le MiNi-SMMS il est possible d'alimenter jusqu'à 48 unités interieures. Il en existe 10 types, avec un besoin parmi 75 modèles pour s'adapter au moins aux locaux traités.

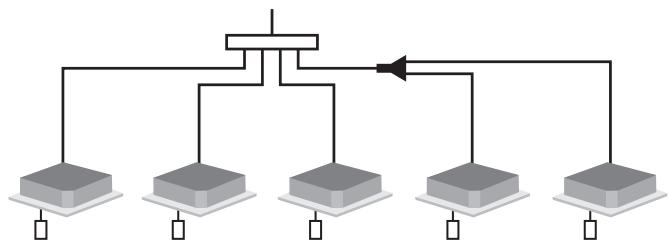

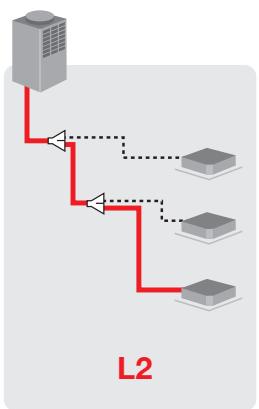

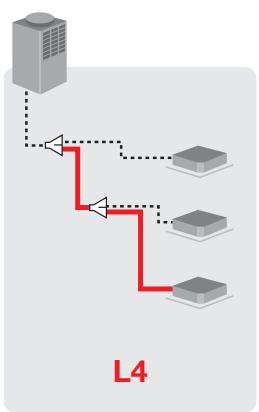

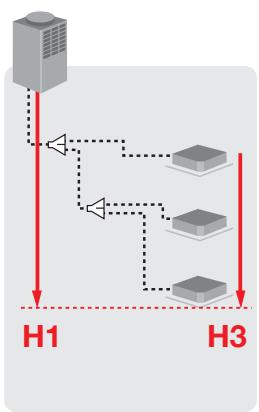

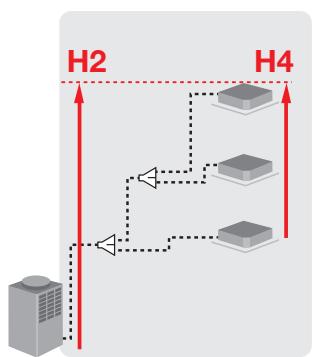

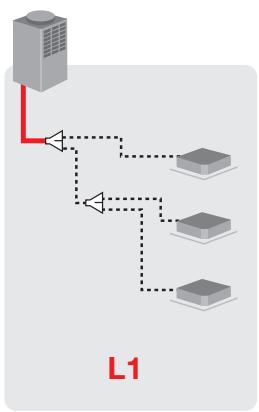

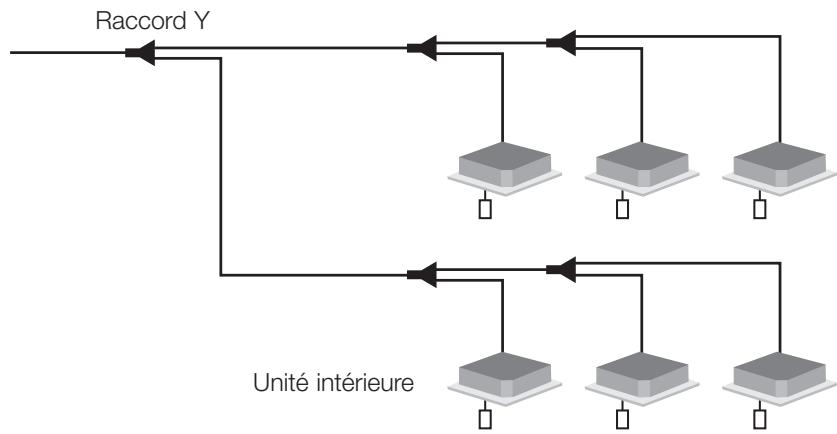

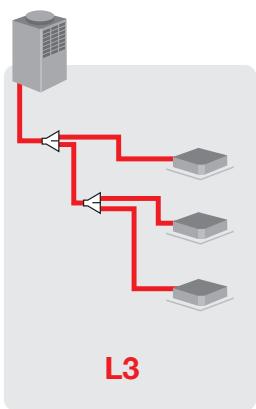

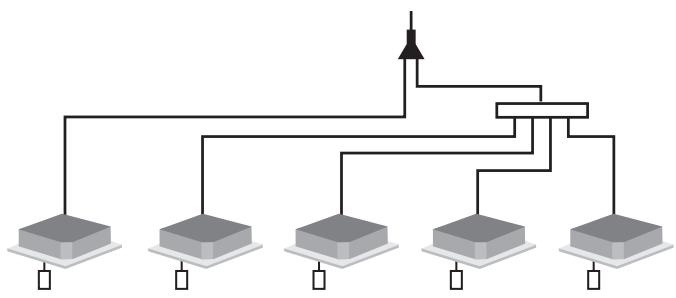

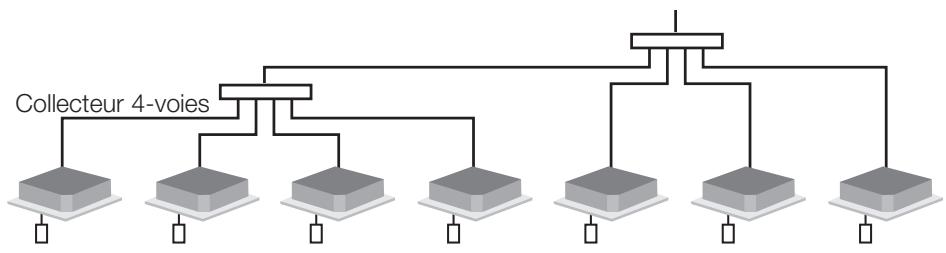

Flexibilité des liaisons frigorifiques.

Grâce à sa grande souplesse, le Super MMS admet n'importe qu'elle configuration de raccords Y et de collecteurs, ce qui permet de réaliser des circuits frigorifiques plus flexibles et moins couâteux. Afin de facilititer les travaux de rénovation, les reseaux frigorifiques peuvent être orientés dans toutes les directions.

Les configurations suivantes correspondant aussi bien au SMMS qu'au SHRM, si un boîtier FS est disposé avant chaque unité interieure du SHRM.

Raccord Y précédé d'un collecteur - Système unique
Collecteur précédé d'un raccord Y

Collecté précédé d'un autre collecteur

Raccords Y en cascade

DRV au R410A Toshiba : liberté et flexibilité.

Les longueurs de tubes du Super MMS ont ete augmentees pour offrir une plus grande flexibilité d'installation.

Possibilités de branchement
Unité intérieure	MiNi-SMMS *	SMMS	SHRM
L1 Distance maxi entre groupe et unité la plus éloignée	100	150	125
L2 Distance équivalente maxi	125	175	150
L3 Longueur développée totale	180	300	300
L4 Longueur maxi à partir du premier raccord	35	65	50
H1 Dénivélé maxi entre U.E. et U.I. (groupe au-dessus)	30	50	50
H2 Dénivélé maxi entre U.E. et U.I. (groupe en-dessous)	20	40	30
H3 Dénivélé maxi entre unités intérieures (plus haute unité extérieure)	15	30	35
H4 Dénivélé maxi entre unités intérieures (plus BASSE unité extérieure)	15	30	15

Applications et avantages.

Les nouveaux systèmes DRV R410A offrent sécurité, fiabilité, comport et modularity. Ces caractéristiques principales sont la flexibilité, la durée de vie et des économies d'énergie. Les applications typiques de ces systèmes sont les projets ou les économies d'énergie sont une priorité, comme les centres commerciaux, les bureaux et surtout les hotels. Grâce au fonctionnement ultra-silencieux des systèmes 3-tubes, les DRV jouent maintainant un role

important dans les installations
résidentielles prestigieuses, ou
plusieurs pieces ont besoin d'être
climatisées. La large gamme
d'unités interieures (du mural 0,8
CV au gainable 10 CV) satisfait
toutes les exigences.
Les unités interieures à détente
directe offrent de nombreux
avantages : installation facile
et à coût réduit et régulation
précise des performances. La
gamme inclut également une
série d'échangeur double-flux
pour fournir de l'air frais dans

toutes les pieces d'un immeuble. Les unités Mini-SMMS, SMMS et SHRM sont ideales pour la plupart des installations.

Froid et chaud simultanés depuis plusieurs unités interieures pour satisfaire toutes les exigences de fonctionnement

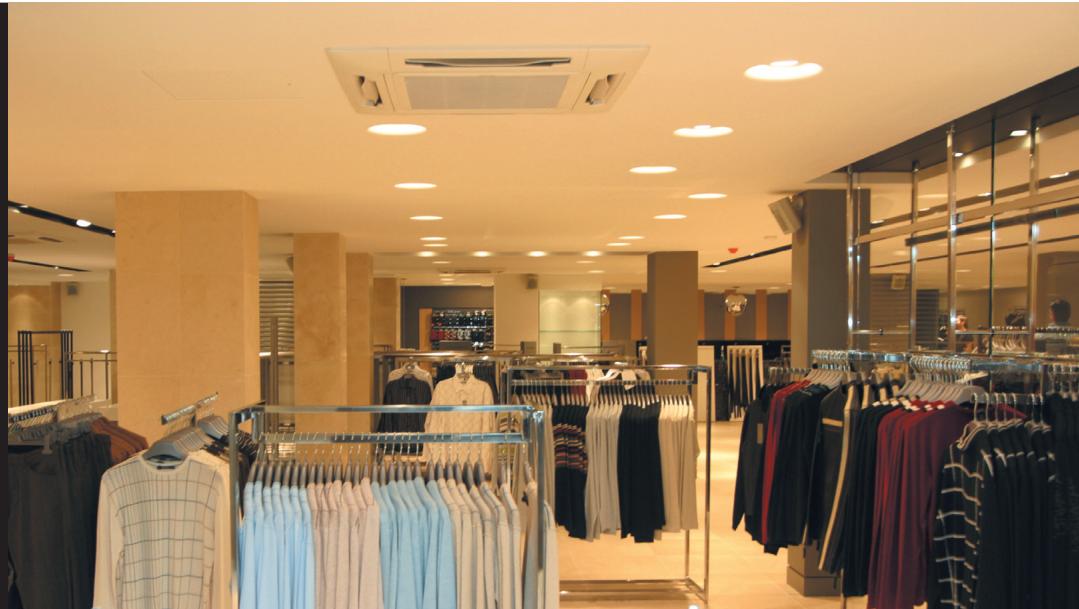

Centres commerciaux.

Les systèmes DRV offrent une flexibilité maximale. Ils peuvent être utilisés même pour les plus petits locaux commerciaux. Les principales caractéristiques

permettent de fournir la puissance nécessaire, une installation facile et une fiabilité élevée.

Bureau.

La zone climatisée peut être divisée en différentes zones de différentes tailles et, ici, la large gamme d'unités interieures, incluant entre autres cassettes, gainables, consoles fournissant toujours la meilleure solution. Le système est extrémenent

efficace et discret : un excellentinvestissement !

Hotels.

Dans ce type d'applications, jusqu'à 48 unités interieures peuvent être installées sur un seul circuit, et il est possible de réduire la puissance d'une ou plusieurs unités interieures au minimum des conditions de fonctionnement. Ceci permet des économies d'énergie considérables et assure un retour sur investissement plus rapide ainsi qu'un comport optimisé. La conception du

SHRM permit des installations allant jusqu'à 30 CV (10,71 kW). Ce système est la solution ideale pour les immeubles nécessitant chaud et froid simultanément dans plusieurs pieces, cette caractéristique permet de grandes économies d'énergie et assure une grande fiabilité pour des applications prestigieuses.

Unités extérieures

Aperçu.

MiNi-SMMS	22
SMMS	26
SHRM	30

Rendements élevés

Fiabilité maximale

Silence de fonctionnement

Compacité et légèreté

MiNi-SMMS: flexibilité et comport.

Le MiNi-SMMS est un système DRV idéal pour toute application résidentielle et tertiaire. La flexibilité et la maitrise de la consommation des systèmes DRV intégrant cette toute nouvelle unité extrémement compacte pouvant répondre à toutes les contraintes d'installation. Il a été lié concu pour enrichir la gamme en se situant entre les multisplits et les DRV plus puissants. Ce système compact fonctionne au R-410A et dispose des dernières avances technologiques et

des avantages de ses aînés SMMS et SHRM. Cette unité fournit l'efficacité et la finesse de régulation nécessaires pour équiper les bureaux, les magasins et les applications résidentielles. Le MiNi-SMMS offre de grandes longueurs de liaisons et une flexibilité de connexion unique : raccords-Y après distributeurs, distributeurs après raccords-Y, distributeurs après distributeurs. Grâce à son départ de liaison unique, il est rapide et facile à installer.

Sans charge à ajouter, son installation est encore simplifiée. L'adressage automatique, réalisable à partir d'une télécommande infrarouge, permet un gain de temps non négligeable.

Un可以选择 d'une unité interieures inégalée.

12 types d'unités interieures extrémement silencieuses pour 81 références. 3 modèles d'unités extérieures permettent de connecter respectivement jusqu'à 6, 8 et 9 unités interieures. Cette liberté deCHOIS d'unités interieures

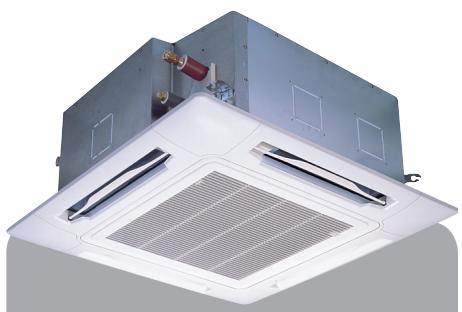

est la plus importante du marché. Une cassette 4-voies 600 x 600, de seulement 268 mm de haut, est disponible pour des puissances allant de 2,2 à 5,6 kW. La gamme de commandes disponible, identique à celle des SMMS et

SHRM, fonctionne avec le protocole de régulation TCC-Link.

SHRM: chaud et froid simultanés.

La gamme SHRM apporte d'importantes innovations avec la possibilité de fournir simultanément chaud et froid. Cette nouvelle gamme peut satisfaire les demandes les plus exigentes et offrir des performances extrémement elevées : COP de 3,97 (8 CV), 3,61 (10 CV) et 3,68 (12 CV). Le boîtier FS extrémement compact peut être installé même dans les espaces les plus réduits, permettant au système de fonctionner simultanément en

mode chaud et froid. Toshiba propose une gamme de puissances allant de 22,4 à 84 kW en mode Froid et de 25 à 95 kW en mode Chaud. jusqu'à 48 unités interieures peuvent être connectées à un seul système.

SMMS : des performancesimbattables.

Grçé à la dernière technologie Toshiba, le SMMS assure une flexibilité extraordinaire pour toutes les applications. Le système pompé à chaleur le plus avancé du marché offre un COP de 4,25 (taille 22,4 kW). Les unités sont disponibles dans des puissances allant de 14 à 135 kW en mode Froid et de 16 à 150 kW

en mode Chaud, et leur efficacité exceptionnelle permet une réduction de la consommation énergétique annuelle allant jusqu'à 50% .

R-410A

COP EXCEPTIONNEL

LARGE GAMME D'UNITS INTÉRIÉURES

SILENCE DE FONCTIONNEMENT

TOSHIBA

MiNi-SMMS

MINI SMMS DRV.

éristiques

Le nouveau Mini SMMS a été développé pour atteindre les valeurs performances pour les applications tertiaires et résidentielles comme les magasins, les bureaux, les villas ou les agences bancaires, ou design discret et silence sont des avantages majorurs.

La flexibilité du système Toshiba est garantie par la même gamme d'unités interieures que le SMMS, 13 modèles et 81 références.

Gréce à ses dimensions compactes, le Mini-SMMS s'installe dans les espaces les plus restreints.

éristiques principales

Le meilleur COP (4,61 pour le 4CV) pour atteindre les importantes performances en terme d'économie d'énergie.

Jusqu'à 9 unités interieures connectables à une seule unité extérieure.

Compresseur DC Twin Rotary pour des rendements élevés et une fiabilité absolue.

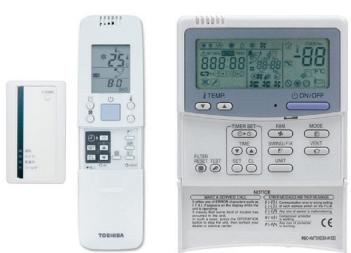

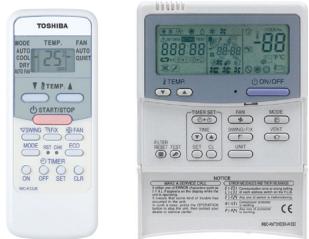

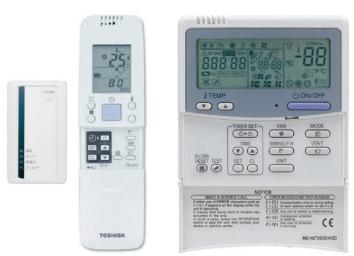

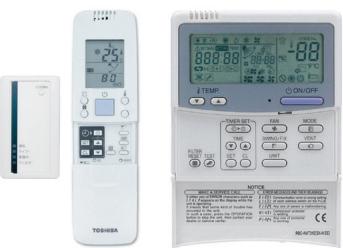

Toute la gamme d'unités
intérieures et de télécommandes
du SMMS et du SHRM.

Unité extérieure compacte (70% de volume en moins qu'une unité DRV standard) pouvant être installée partout.

Caracteristiques techniques RÉversible

Unité extérieur		MCY-MAP0401HT 4 CV	MCY-MAP0501HT 5 CV	MCY-MAP0601HT 6 CV
Puisance froid*	kW Froid	12,1	14,0	15,5
Puisance absorbée	kW Froid	2,82	3,47	4,63
EER	W/W Froid	4,29	4,03	3,35
Label énergétique	Froid	A	A	A
Intensité de fonctionnement	A Froid	13,2	16,1	21,4
Puisance chaud**	kW Chaud	12,5	16,0	18,0
Puisance absorbée	kW Chaud	2,71	4,00	4,85
COP	W/W Chaud	4,61	4,00	3,71
Label énergétique	Chaud	A	A	A
Intensité de fonctionnement	A Chaud	12,5	18,3	22,2
Intensité max.	A	25	28	31
Débit d'air	m³/h	5820	6120	6420
Niveau de pression sonore à 1 m	dB(A) Froid	49	50	51
Niveau de pression sonore à 1 m	dB(A) Chaud	50	52	53
Plage de fonctionnement	°C Froid	-10 à 43°C	-10 à 43°C	-10 à 43°C
Plage de fonctionnement	°C Chaud	-15 à 15,5°C	-15 à 15,5°C	-15 à 15,5°C
Dimensions (HxLxP) mm	mm	1340 x 900 x 320	1340 x 900 x 320	1340 x 900 x 320
Poids	kg	117	117	117
Type de compresseur		DC Twin Rotary	DC Twin Rotary	DC Twin Rotary
Quantité de réfrigérant R-410A	kg	7,2	7,2	7,2
Liaisons
Ligne gaz - diamètre	pouce	Flare - 5/8	Flare - 5/8	Flare - 3/4
Ligne liquide - diamètre	pouce	Flare - 3/8	Flare - 3/8	Flare - 3/8
Longueur maxi. équivalente U.E./U.I.	m	125	125	125
Longueur maxi. réelle U.E./U.I.	m	100	100	100
Longueur maxi. totale U.E./U.I.	m	180	180	180
Dénivélé maxi. - groupe en haut/groupe en bas**** m		30/20	30/20	30/20
Alimentation	V-ph-Hz	220/240-1-50	220/240-1-50	220/240-1-50

• Puissance froid basée sur les conditions suivantes : Température interieure 27°C bs/19°C bh, Température extérieure 35°C bs.
  ** Puissance chaud basée sur les conditions suivantes : Température interieure 20^ bs, Température extérieure 7^ bs/6°C bh.

Pour la seLECTION des sections de cables et des calibres de protection, se reporter au Manuel d'Installation.

Protocols.

• Sondes de température : aspiration/refoulement
• Thermostat compressor
• Capter sur-intensité
• Pressostats BP/HP
  Relais sur-intensité

Caracteristiques techniques RÉversible

Récédence	Taille	Puisance froid	Puisance chaud	Combinaisons unités extérieures	Puisance total unités connectées
					Min	Max
MCY-MAP0401HT	4 CV	12,1 kW	12,5 kW	6	3.2 CV	5.2 CV
MCY-MAP0501HT	5 CV	14,0 kW	16,0 kW	8	4.0 CV	6.5 CV
MCY-MAP0601HT	6 CV	15,5 kW	18,0 kW	9	4.8 CV	7.8 CV

Raccords Y et distributeurs

Description	Modèle	Puisance totale unités intérieures (CV)	Aspect
Raccord Y [1]	RBM-BY54E	P < 6,4
Distributor 4-voies	RBM-HY1043E	P < 7,8
Distributor 8-voies	RBM-HY1083E	P < 7,8

[1] si la puissance des unités intérieures est supérieure à celle du groupe, Sélectionner par rapport à la puissance du groupe.

Caracteristiques techniques Reversible

Modèle	Référence	CodePuisance	Puisancefroid (kw)	Puisancechaud (kW)	Hauteur(mm)	Largeur(mm)	Profondeur(mm)	Poids(kg)
Muraux compacts	MMK-AP0072H	0,8	2,2	2,5	275	790	208	11
	MMK-AP0092H	1	2,8	3,2
	MMK-AP0122H	1,25	3,6	4

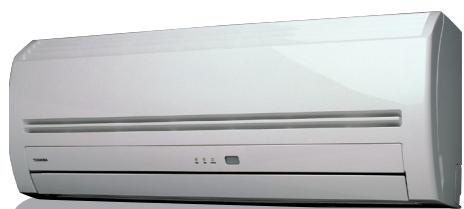

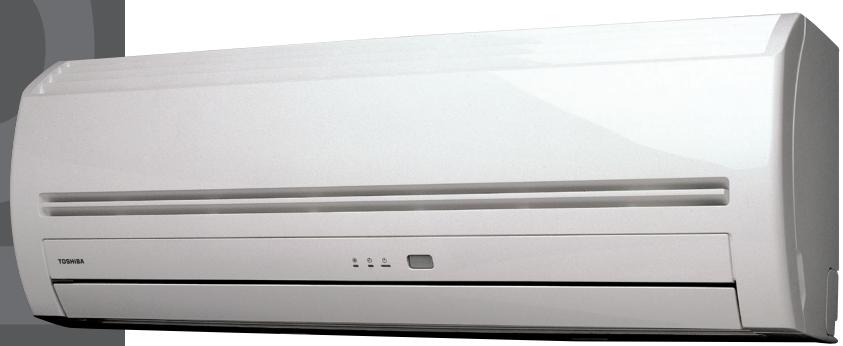

Muraux	MMK-AP0073H	0,8	2,2	2,5	320	1050	228	15
	MMK-AP0093H	1	2,8	3,2
	MMK-AP0123H	1,25	3,6	4
	MMK-AP0153H	1,7	4,5	5
	MMK-AP0183H	2	5,6	6,3
	MMK-AP0243H	2,5	7,1	8

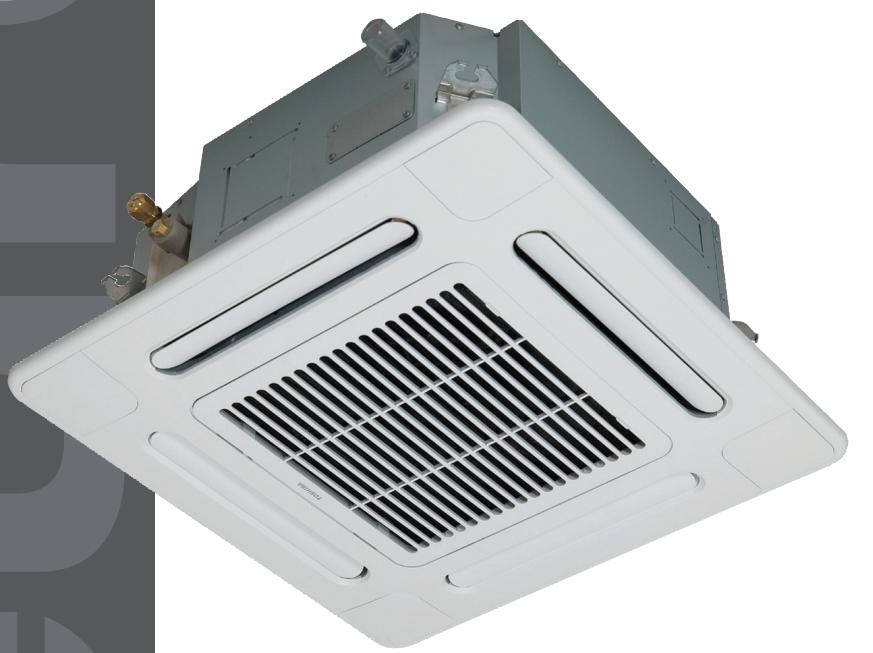

Cassettes 4-voies600 x 600	MMU-AP0071MH	0,8	2,2	2,5	268	575	575	17
	MMU-AP0091MH	1	2,8	3,2
	MMU-AP0121MH	1,25	3,6	4
	MMU-AP0151MH	1,7	4,5	5
	MMU-AP0181MH	2	5,6	6,3

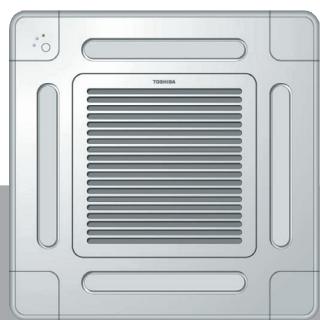

Cassettes 4-voies	MMU-AP0092H	1	2,8	3,2	256	840	840	18
	MMU-AP0122H	1,25	3,6	4
	MMU-AP0152H	1,7	4,5	5
	MMU-AP0182H	2	5,6	6,3
	MMU-AP0242H	2,5	7,1	8				20
	MMU-AP0272H	3	8	9
	MMU-AP0302H	3,2	9	10
	MMU-AP0362H	4	11,2	12,5
	MMU-AP0482H	5	14	16	319	840	840	25
Gainables extra-plats	MMD-AP0071SPH	0,8	2,2	2,5	210	845	645	22
	MMD-AP0091SPH	1	2,8	3,2
	MMD-AP0121SPH	1,25	3,6	4
	MMD-AP0151SPH	1,7	4,5	5
	MMD-AP0181SPH	2	5,6	6,3
Cassettes 2-voies	MMU-AP0071WH	0,8	2,2	2,5	398	830	550	33
	MMU-AP0091WH	1	2,8	3,2
	MMU-AP0121WH	1,5	3,6	4
	MMU-AP0151WH	1,7	4,5	5		1350		44
	MMU-AP0181WH	2	5,6	6,3
	MMU-AP0241WH	2,5	7,1	8				48
	MMU-AP0271WH	3	8	9

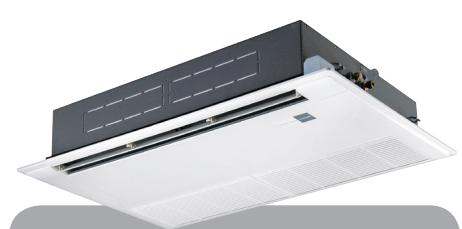

Cassettes 1-voie	MMU-AP0071YH	0,8	2,2	2,5	235	850	400	22
	MMU-AP0091YH	1	2,8	3,2
	MMU-AP0121YH	1,25	3,6	4
	MMU-AP0152SH	1,7	4,5	5
	MMU-AP0182SH	2	5,6	6,3	200	1000	710	21
	MMU-AP0242SH	2,5	7,1	8				22

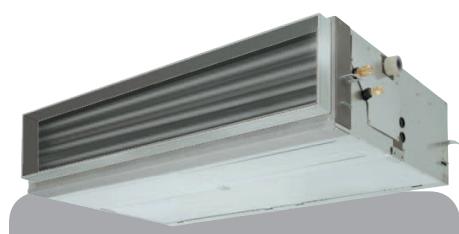

Gainables standards	MMD-AP0071BH	0,8	2,2	2,5	320	550	800	28
	MMD-AP0091BH	1	2,8	3,2
	MMD-AP0121BH	1,25	3,6	4
	MMD-AP0151BH	1,7	4,5	5		700		32
	MMD-AP0181BH	2	5,6	6,3
	MMD-AP0241BH	2,5	7,1	8		1000		43
	MMD-AP0271BH	3	8	9
	MMD-AP0301BH	3,2	9	10
	MMD-AP0361BH	4	11,2	12,5		1350		55
	MMD-AP0481BH	5	14	16

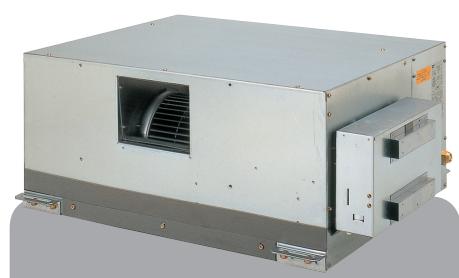

Gainables, haute pression statique	MMD-AP0181H	2	5,6	6,3	380	850	660	50
	MMD-AP0241H	2,5	7,1	8				52
	MMD-AP0271H	3	8	9
	MMD-AP0361H	4	11,2	12,5				56
	MMD-AP0481H	5	14	16		1200		67
Plafonniers	MMC-AP0151H	1,7	4,5	5	210	910	680	22
	MMC-AP0181H	2	5,6	6,3
	MMC-AP0241H	2,5	7,1	8		1180		26
	MMC-AP0271H	3	8	9
	MMC-AP0361H	4	11,2	12,5		1595		34
	MMC-AP0481H	5	14	16

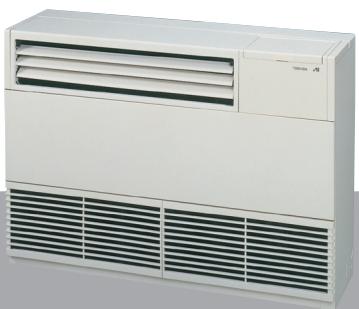

Consoles carrossées	MML-AP0071H	0,8	2,2	2,5	630	950	230	37
	MML-AP0091H	1	2,8	3,2
	MML-AP0121H	1,25	3,6	4
	MML-AP0151H	1,7	4,5	5
	MML-AP0181H	2	5,6	6,3				40
	MML-AP0241H	2,5	7,1	8

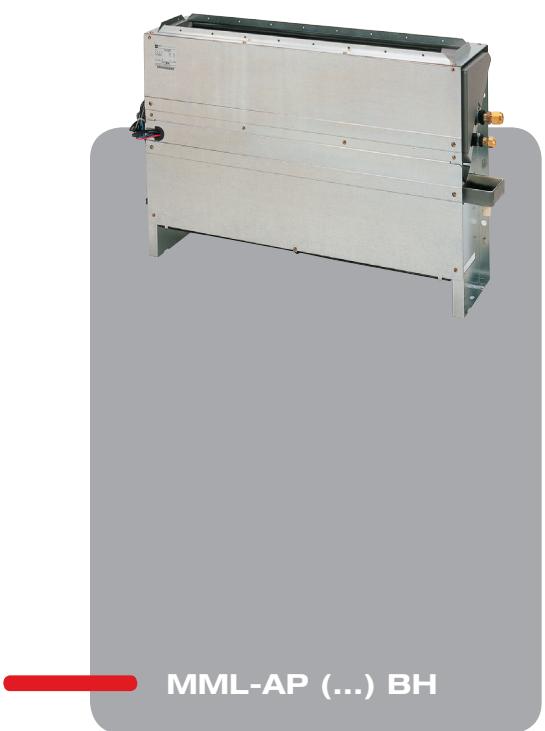

Consoles non carrossées	MML-AP0071BH	0,8	2,2	2,5	600	745	220	21
	MML-AP0091BH	1	2,8	3,2
	MML-AP0121BH	1,25	3,6	4
	MML-AP0151BH	1,7	4,5	5		1045		29
	MML-AP0181BH	2	5,6	6,3
	MML-AP0241BH	2,5	7,1	8

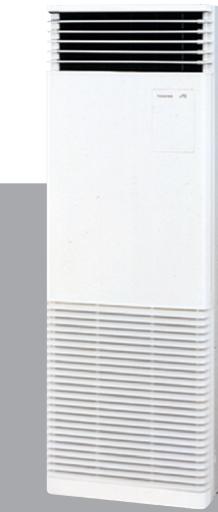

Armoires	MMF-AP0151H	1,7	4,5	5	1750	600	210	48
	MMF-AP0181H	2	5,6	6,3
	MMF-AP0241H	2,5	7,1	8				49
	MMF-AP0271H	3	8	9
	MMF-AP0361H	4	11,2	12,5
	MMF-AP0481H	5	14	16

R-410A

DC TWIN ROTARY

TOUT-INVERTER

COP EXCEPTIONNEL

S-MMS DRV.

Description

Le Super Modular Multi System (S-MMS) est la nouvelle génération de systèmes DRV de Toshiba. Ce système 2-tubes ultra-performant, fonctionnant au R410A, permet de raccorder jusqu'à 48 unités interieures avec une gamme de puissance de groupes allant de 16 kW jusqu'à 135 kW maximum en froid (16 kW à 150 kW en chaud).

\section*{Caracteristiques principales}

Meilleur EER du marché (EER = 3,95 suraille 16 kW): faible consommation d'énergie économies d'énergie accrues.

Le système de gestion de l'huile (Active Oil Management) garantit une fiabilité extrémement élevé.

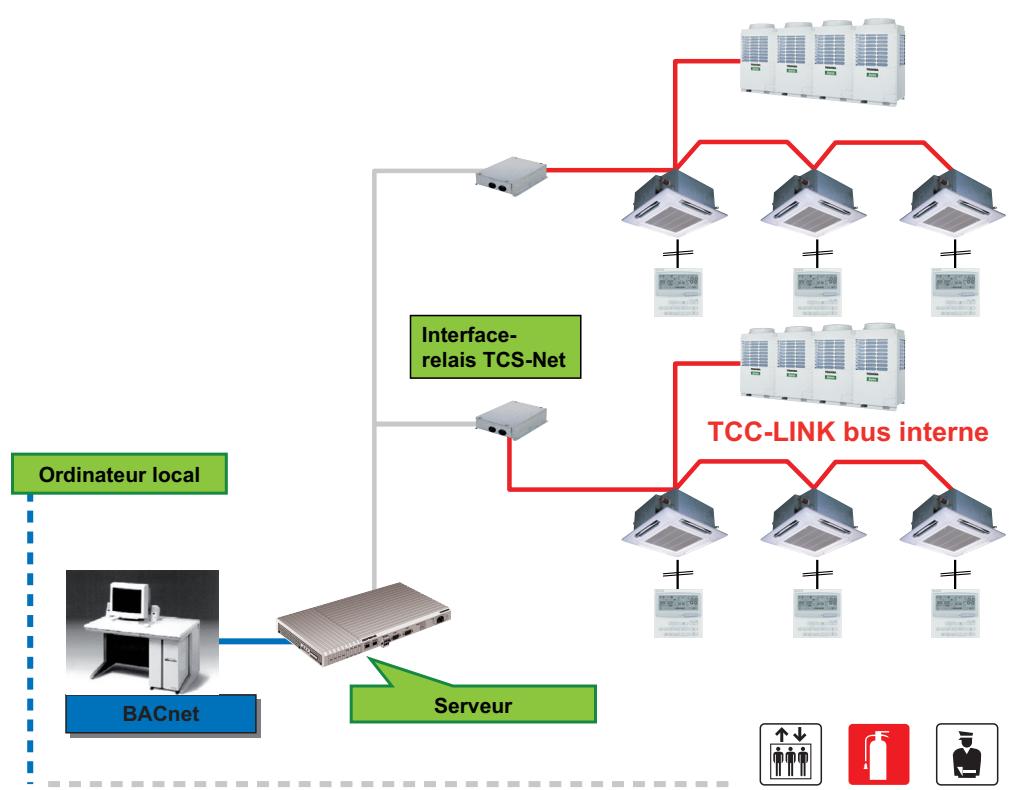

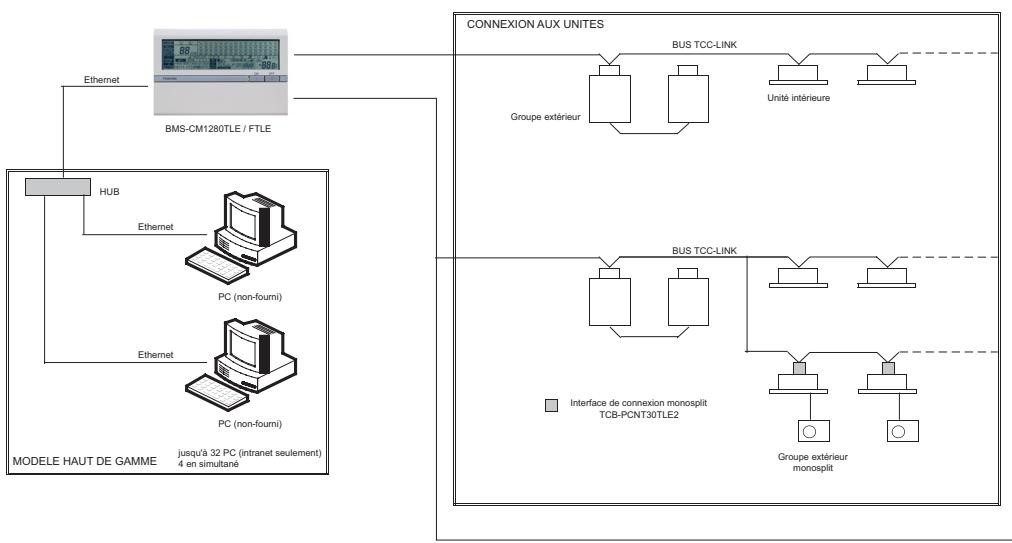

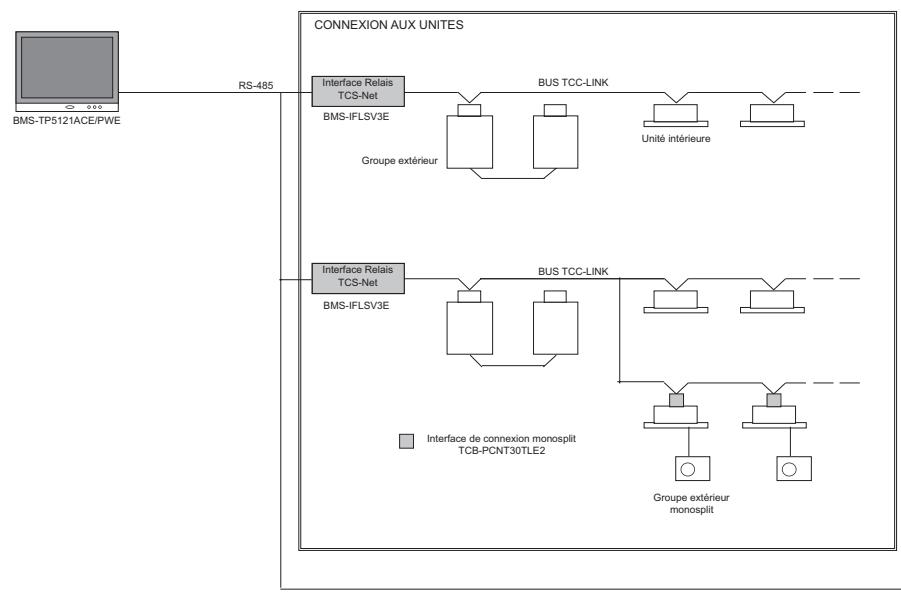

TCC Link: bus de communication à la pointe de la technologie permettant l'adressage automatique.

Jusqu'à 48 unités interieures connectables - Exclusivité Toshiba

Régulation Inverter Vector IPDU

Grande longueur de liaisons - 300 m - pour une grande flexibilité d'installation.

Caracteristiques techniques RÉversible

Unité extérieure		MMY-MAP0601HT8-E6 CV	MMY-MAP0801HT8-E8 CV	MMY-MAP1001HT8-E10 CV	MMY-MAP1201HT8-E12 CV
		16	22,4	28	33,5
Puisance froid*	kW Froid	4,64	5,67	7,67	11,92
Puisance absorbée	kW Froid	3,45	3,95	3,65	2,81
EER	W/W Froid	A	A	A	C
Label énergétique	Froid	7,28	8,62	11,55	18,30
Intensité de fonctionnement	A Froid	18	25	31,5	37,5
Puisance chaud**	kW Chaud	4,56	5,88	7,97	10,19
Puisance absorbée	kW Chaud	3,95	4,25	3,95	3,68
COP	W/W Chaud	A	A	A	A
Label énergétique	Chaud	7,08	8,93	11,98	15,65
Intensité de fonctionnement	A Chaud	20	30	30	30
Intensité max.***	A	9000	9900	10500	10500
Débit d'air	m³/h	56	57	58	59
Niveau de pression sonore à 1 m	dB(A)	-5 à 43°C	-5 à 43°C	-5 à 43°C	-5 à 43°C
Plage de fonctionnement - froid	°C	-20 à 16°C	-20 à 16°C	-20 à 16°C	-20 à 16°C
Plage de fonctionnement - chaud	°C	1800 x 990 x750	1800 x 990 x750	1800 x 990 x750	1800 x 990 x750
Dimensions (HxLxP) mm	mm	228	228	228	228
Poids	kg	DC Twin Rotary	DC Twin Rotary	DC Twin Rotary	DC Twin Rotary
Type de compresseur		8,5	12,5	12,5	12,5
Quantité de réfrigérant R-410A	kg
Liaisons		À braser - 3/4	À braser - 7/8	À braser - 7/8	À braser -1-1/8
Ligne gaz - diamètre	pouce	Flare à braser- 3/8	Flare à braser - 1/2	Flare à braser - 1/2	Flare à braser - 1/2
Ligne liquide - diamètre	pouce	175	175	175	175
Longueur maxi. équivalente U.E./U.I.	m	150	150	150	150
Longueur maxi. réelle U.E./U.I.	m	300	300	300	300
Longueur maxi. totale U.E./U.I.	m	50/40	50/40	50/40	50/40
Dénivélé maxi. - groupe en haut/groupe en bas****	m	400-3-50	400-3-50	400-3-50	400-3-50
Alimentation	V-ph-Hz

• Puissance froid basée sur les conditions suivantes: Température interieure 27°C bs/19°C bh, température extérieure 35°C bs.
  Puisance chaud basée sur les conditions suivantes: Température interieure 20^ bs, température extérieure 7^ bs/6°C bh
  si les unités extérieures sont combinées, se réferer au Manuel d'installation.
  *** Dans le cas où les unités intérieures se trouvent au-dessus des groupes, le dénivélé maxi. entre le groupe et l'unité intérieure la plus haute est de 30 m, si le dénivélé entre les unités intérieures dépasse 3 m.

Protocols.

• Sondes de température aspiration/refoulement
  Relais de surcharge
  Relais de surintensité compresseur
• Capteur de surintensité
• Pressostats BP/HP

Caracteristiques techniques RÉversible

	Référence	Taille	Puisance froid	Puisance chaud	Combinaisons unités extérieures	Unités intérieures connectables
	MAP0601HT8-E	6 CV	16 kW	18 kW	1	10
	MAP0801HT8-E	8 CV	22.4 kW	25 kW	1	13
	MAP1001HT8-E	10 CV	28 kW	31.5 kW	1	16
	MAP1201HT8-E	12 CV	33.5 kW	37.5 kW	1	20
	AP1401HT8-E	14 CV	38.4 kW	43 kW	2 (22.4 kW + 16 kW)	23
	AP1601HT8-E	16 CV	45 kW	50 kW	2 (22.4 kW + 22.4 kW)	27
	AP1801HT8-E	18 CV	50.4 kW	56.5 kW	2 (28 kW + 22.4 kW)	30
	AP2001HT8-E	20 CV	56 kW	63 kW	2 (28 kW + 28 kW)	33
	AP2201HT8-E	22 CV	61.5 kW	69 kW	3 (22.4 kW + 22.4 kW + 16 kW)	37
	AP2211HT8-E	22 CV	61.5 kW	69 kW	2 (33.5 kW + 28 kW)	37
	AP2401HT8-E	24 CV	68 kW	76.5 kW	3 (22.4 kW + 22.4 kW + 22.4 kW)	40
	AP2411HT8-E	24 CV	68 kW	76.5 kW	2 (33.5 kW + 33.5 kW)	40
	AP2601HT8-E	26 CV	73 kW	81.5 kW	3 (28 kW + 22.4 kW + 22.4 kW)	43
	AP2801HT8-E	28 CV	78.5 kW	88 kW	3 (28 kW + 28 kW + 22.4 kW)	47
	AP3001HT8-E	30 CV	84 kW	95 kW	3 (28 kW + 28 kW + 28 kW)	48
	AP3201HT8-E	32 CV	90 kW	100 kW	4 (22.4 kW + 22.4 kW + 22.4 kW + 22.4 kW)	48
	AP3211HT8-E	32 CV	90 kW	100 kW	3 (33.5 kW + 28 kW + 28 kW)	48
	AP3401HT8-E	34 CV	96 kW	108 kW	4 (28 kW + 22.4 kW + 22.4 kW + 22.4 kW)	48
	AP3411HT8-E	34 CV	96 kW	108 kW	3 (33.5 kW + 33.5 kW + 28 kW)	48
	AP3601HT8-E	36 CV	101 kW	113 kW	4 (28 kW + 28 kW + 22.4 kW + 22.4 kW)	48
	AP3611HT8-E	36 CV	101 kW	113 kW	3 (33.5 kW + 33.5 kW + 33.5 kW)	48
	AP3801HT8-E	38 CV	106.5 kW	119.5 kW	4 (28 kW + 28 kW + 28 kW + 22.4 kW)	48
	AP4001HT8-E	40 CV	112 kW	126.5 kW	4 (28 kW + 28 kW + 28 kW + 28 kW)	48
	AP4201HT8-E	42 CV	118 kW	132 kW	4 (33.5 kW + 28 kW + 28 kW + 28 kW)	48
	AP4401HT8-E	44 CV	123.5 kW	138 kW	4 (33.5 kW + 33.5 kW + 28 kW + 28 kW)	48
	AP4601HT8-E	46 CV	130 kW	145 kW	4 (33.5 kW + 33.5 kW + 33.5 kW + 28 kW)	48
	AP4801HT8-E	48 CV	135 kW	150 kW	4 (33.5 kW + 33.5 kW + 33.5 kW + 33.5 kW)	48

Raccords Y et distributeurs

Description	Modèle	Puisance totale unités intérieures (CV)		Aspect
Raccord Y [2]	RBM-BY54E	P < 6,4
	RBM-BY104E	6,4 ≤ P < 14,2 [1]
	RBM-BY204E	14,2 ≤ P < 25,2 [1]
	RBM-BY304E	25,2 ≤ P [1]
Distributor 4-voies [3]	RBM-HY1043E	P < 14,2
	RBM-HY2043E	14,2 ≤ P < 25,2
Distributor 8-voies [3] [4]	RBM-HY1083E	P < 14,2
	RBM-HY2083E	14,2 ≤ P < 25,2
"Tés frigorifiques pour connection des groupes"	RBM-BT13E	Kit complenant 3 tés frigorifiques
		Liaisons	Diamètre (mm)
		Equilibrage d'huile	9,5
		Liquide	9,5 à 22,2
		Gaz	15,9 à 41,3

[1] si la puissance des unités intérieures est supérieure à celle du groupe, Sélectionner par rapport à la puissance du groupe.
[2] si utilisé comme premier raccord, sélectionner par rapport à la puissance du groupe.
[3] la puissance totale connectée à 1 voie du distributeur ne peut pas dépasser 6 CV.
[4] si le code puissance du groupe est supérieur ou égal à 26, ne pas utiliser comme 1er raccord.

Caracteristiques techniques Reversible

Modèle	Référence	Code Puisance	Puisance froid (kw)	Puisance chaud (kW)	Hauteur (mm)	Largeur (mm)	Profondeur (mm)	Poids (kg)
Muraux compacts	MMK-AP0072H	0,8	2,2	2,5	275	790	208	11
	MMK-AP0092H	1	2,8	3,2
	MMK-AP0122H	1,25	3,6	4
Muraux NOUVEAU	MMK-AP0073H	0,8	2,2	2,5	320	1050	228	15
	MMK-AP0093H	1	2,8	3,2
	MMK-AP0123H	1,25	3,6	4
	MMK-AP0153H	1,7	4,5	5
	MMK-AP0183H	2	5,6	6,3
	MMK-AP0243H	2,5	7,1	8
Cassettes 4-voies 600 x 600	MMU-AP0071MH	0,8	2,2	2,5	268	575	575	17
	MMU-AP0091MH	1	2,8	3,2
	MMU-AP0121MH	1,25	3,6	4
	MMU-AP0151MH	1,7	4,5	5
	MMU-AP0181MH	2	5,6	6,3
Cassettes 4-voies 600 x 600	MMU-AP0092H	1	2,8	3,2	256	840	840	18
	MMU-AP0122H	1,25	3,6	4
	MMU-AP0152H	1,7	4,5	5
	MMU-AP0182H	2	5,6	6,3
	MMU-AP0242H	2,5	7,1	8				20
	MMU-AP0272H	3	8	9
	MMU-AP0302H	3,2	9	10
	MMU-AP0362H	4	11,2	12,5
	MMU-AP0482H	5	14	16
	MMU-AP0562H	6	16	18
Gainables extra-plats 600 x 600	MMD-AP00715PH	0,8	2,2	2,5	210	845	645	22
	MMD-AP00915PH	1	2,8	3,2
	MMD-AP01215PH	1,25	3,6	4
	MMD-AP01515PH	1,7	4,5	5
	MMD-AP01815PH	2	5,6	6,3
Cassettes 2-voies 600 x 600	MMU-AP0071WH	0,8	2,2	2,5	398	830	550	33
	MMU-AP0091WH	1	2,8	3,2
	MMU-AP0121WH	1,5	3,6	4
	MMU-AP0151WH	1,7	4,5	5		1350		44
	MMU-AP0181WH	2	5,6	6,3
	MMU-AP0241WH	2,5	7,1	8
	MMU-AP0271WH	3	8	9
	MMU-AP0301WH	3,2	9	10
Cassettes 1-voie 600 x 600	MMU-AP0071YH	0,8	2,2	2,5	235	850	400	22
	MMU-AP0091YH	1	2,8	3,2
	MMU-AP0121YH	1,25	3,6	4
	MMU-AP0152SH	1,7	4,5	5
	MMU-AP0182SH	2	5,6	6,3
	MMU-AP0242SH	2,5	7,1	8
Gainables standards 600 x 600	MMD-AP0071BH	0,8	2,2	2,5	320	550	800	28
	MMD-AP0091BH	1	2,8	3,2
	MMD-AP0121BH	1,25	3,6	4
	MMD-AP0151BH	1,7	4,5	5
	MMD-AP0181BH	2	5,6	6,3
	MMD-AP0241BH	2,5	7,1	8
Gainables, haute pression statique 600 x 600	MMD-AP0181H	2	5,6	6,3	380	850	660	50
	MMD-AP0241H	2,5	7,1	8
	MMD-AP0271H	3	8	9
	MMD-AP0181H	4	11,2	12,5
	MMD-AP0241H	5	14	16
	MMD-AP0481H	6	16	18
Gainables, haute pression statique 600 x 600	MMD-AP0181H	2	5,6	6,3	380	850	660	50
	MMD-AP0241H	2,5	7,1	8
	MMD-AP0271F	3	8	9
	MMD-AP0361H	4	11,2	12,5
	MMD-AP0481H	5	14	16
Plaonniers 600 x 600	MMC-AP0151H	1,7	4,5	5	630	910	680	22
	MMC-AP0181H	2	5,6	6,3
	MMC-AP0241H	2,5	7,1	8
Consoles carrossées 600 x 600	MMC-AP0151H	0,8	2,2	2,5	600	745	220	21
	MMC-AP0071H	1,25	3,6	4
	MMC-AP0181H	2,5	7,1	8
	MMC-AP0241H	2,5	7,1	8
Consoles non carrossées 600 x 600	MMC-AP0071BH	0,8	2,2	2,5	600	745	220	21
	MMC-AP0091BH	1	2,8	3,2
	MMC-AP0121BH	1,25	3,6	4
	MMC-AP0151BH	1,7	4,5	5
	MMC-AP0181BH	2	5,6	6,3
	MMC-AP0241BH	2,5	7,1	8
Armoires 600 x 600	MMF-AP0151H	1,7	4,5	5	1750	600	210	48
	MMF-AP0181H	2	5,6	6,3
	MMF-AP0241H	2,5	7,1	8
	MMF-AP0271H	3	8	9
	MMF-AP0361H	4	11,2	12,5
	MMF-AP0481H	5	14	16
	MMF-AP0561H	6	16	18

R-410A

DC TWIN ROTARY

TOUT-INVERTER

COP EXCEPTIONNEL

S-HRM DRV.

Le nouveau système DRV 3-tubes à récapération de chaleur Super Heat Recovery Multi reprend les performances exceptionnelles du Super Modular Multi System : efficacité énergétique exceptionnelle avec des COP extrémement élevés, fonctionnement au R410A fluide à haute efficacité ne dégradant pas la couche d' ozone, système Tout-Inverter avec des compresseurs DC Inverter Twin Rotary.

Le S-HRM fixe de nouveaux standards sur le marché mondial.

La gamme S-MMS s'enrichit d'un système permettant de fonctionner simultanément en chaud et en froid.

éristiques principales

Efficacité énergétique extrémenment élevé : COP moyen de 3,97 (22,4 kW).

Le meilleur pour le comport : le mode de fonctionnement (chaud/froid) est selectionné automatiquement unité par unité afin de répondre parfaitement aux demandes du local et des utilisateurs, grâce au Boîtier FS compact.

Grande flexibilité : les 3 lignes de tuyauterie entre les unités interieures et extérieures permettent une installation avec un dénivèle entre unités interieures de 35 m (equivalent d'un immeuble de 9 étages).

Grande fiabilité grâce à la gestion active de l'huile (Active Oil Management).

Large gamme de commandes : système réseau Artificial Intelligence et compatibilité GTC.

Caracteristiques techniques RÉversible

Unité extérieur		MMY-MAP0802FT8-E 8 CV	MMY-MAP1002FT8-E 10 CV	MMY-MAP1202FT8-E 12 CV
Puisance froid*	kW Froid	22.4	28	33.5
Puisance absorbée	kW Froid	6.07	8.54	12.9
EER	W/W Froid	3.69	3.18	2.6
Label énergétique	Froid	A	B	E
Intensité de fonctionnement	A Froid	9.25	13.15	19.85
Puisance chaud**	kW Chaud	25	31.5	35.5
Puisance absorbée	kW Chaud	6.29	8.73	9.65
COP	W/W Chaud	3.97	3.61	3.68
Label énergétique	Chaud	A	A	A
Intensité de fonctionnement	A Chaud	9.55	13.4	14.85
Intensité max.***	A	30	30	30
Débit d'air	m³/h	9900	10500	10500
Niveau de pression sonore à 1 m	dB(A)	57	58	59
Plage de fonctionnement - froid	°C	-5 à 43°C	-5 à 43°C	-5 à 43°C
Plage de fonctionnement - chaud	°C	-20 à 16°C	-20 à 16°C	-20 à 16°C
Dimensions (HxLxP) mm	mm	1800 x 990 x 750	1800 x 990 x 750	1800 x 990 x 750
Poids	kg	263	263	263
Type de compresseur		DC Twin Rotary	DC Twin Rotary	DC Twin Rotary
Quantité de réfrigérant R-410A	kg	11,5	11,5	11,5
Liaisons
Ligne gaz - diamètre	pouce	À braser - 7/8	À braser - 7/8	À braser - 1 - 1/8
Ligne liquide - diamètre	pouce	Flare - 1/2	Flare - 1/2	Flare - 1/2
Ligne gaz chaud - diamètre	pouce	À braser - 3/4	À braser - 3/4	À braser - 3/4
Longueur maxi. équivalente U.E./U.I.	m	150	150	150
Longueur maxi. réelle U.E./U.I.	m	125	125	125
Longueur maxi. totale U.E./U.I.	m	300	300	300
Dénivélé maxi. - groupe en haut/groupe en bas**** m		50/30	50/30	50/30
Alimentation	V-ph-Hz	400-3-50	400-3-50	400-3-50

• Puisance froid basée sur les conditions suivantes : Température interieure 27^ C bs/19°C bh, température extérieure 35^ C bs.
  ** Puisance chaud basée sur les conditions suivantes : Température interieure 20^ bs, température extérieure 7^ bs/6°C bh.
  ** Si les unités extérieures sont combinées, se référer au Manuel d'Installation.
  *** Dans le cas, ou les unités interieures se trouvent au-dessus des groupes, le dénivélé maxi. entre le groupe et l'unité interieure la plus haute est de 30~m , si le dénivélé entre les unités interieures dépasse 3m

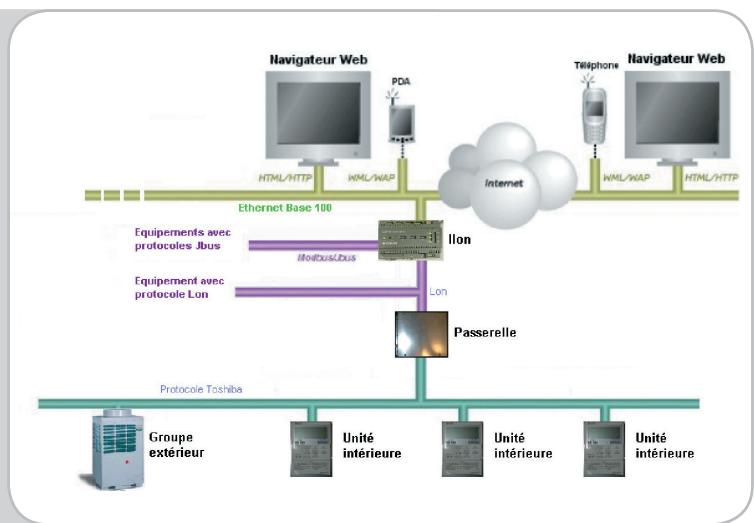

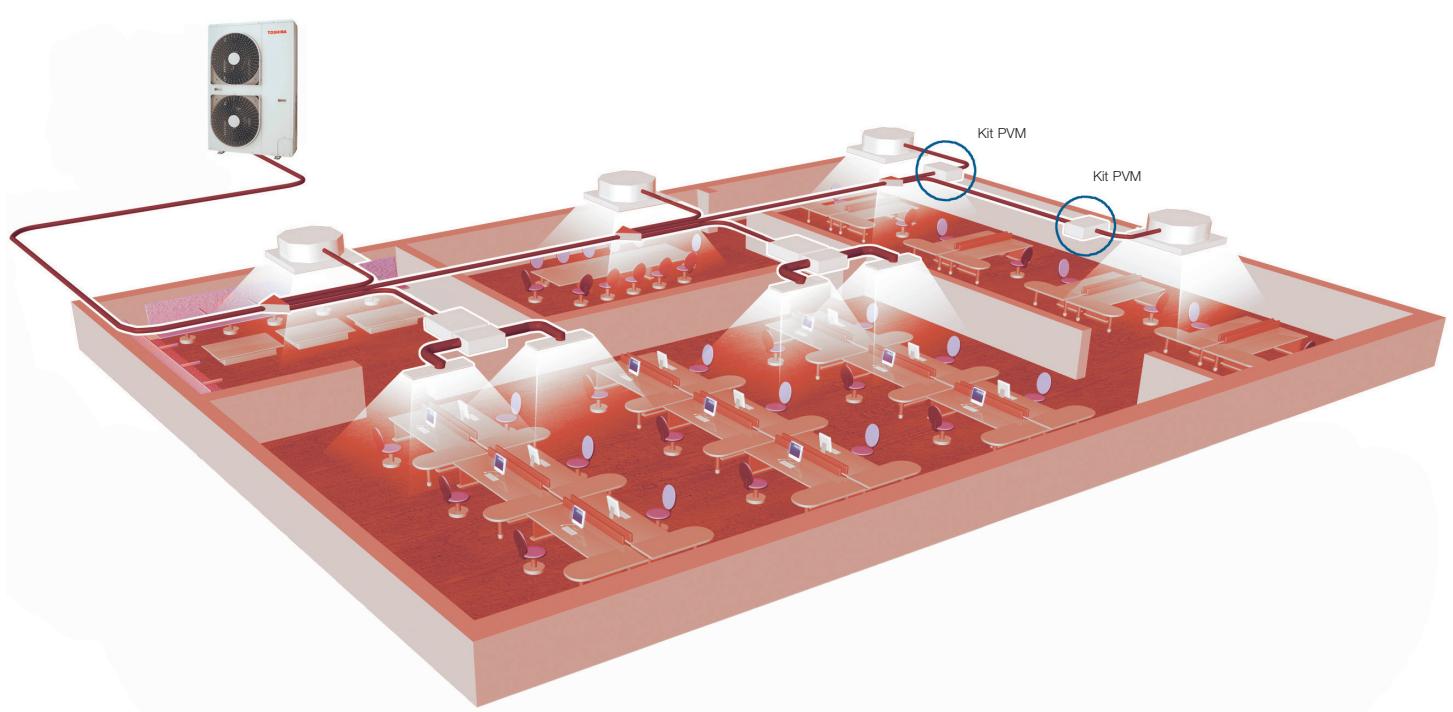

Protocols.

• Sonde de température aspiration/refoulement
  Relais de surcharge
  Relais surintensité compréseur
• Capteur de surintensité
• Pressostats BP/HP

Caracteristiques techniques RÉversible

	Référence	Taille	Puisance froid	Puisance chaud	Combinaisons unités extérieures	Unités intérieures connectables	Puisance total unités connectées
							Min	Max
	MMY-MAP0802FT8-E	8 CV	22.4 kW	25 kW	1	13	5.6 HP	10.8 HP
	MMY-MAP1002FT8-E	10 CV	28 kW	31.5 kW	1	16	7 HP	13.5 HP
	MMY-MAP1202FT8-E	12 CV	33.5 kW	35.5 kW	1	16	8.4 HP	14.4 HP
	MMY-AP1602FT8-E	16 CV	45 kW	50 kW	2 (22.4kW+22.4kW)	27	11.2 HP	21.6 HP
	MMY-AP1802FT8-E	18 CV	50.4 kW	56.5 kW	2 (22.4kW+28kW)	30	21 HP	40.5 HP
	MMY-AP2002FT8-E	20 CV	56 kW	63 kW	2 (28W+28kW)	33	14 HP	27 HP
	MMY-AP2402FT8-E	24 CV	68 kW	76.5 kW	3 (22.4kW+22.4kW+22.4kW)	40	16.8 HP	32.4 HP
	MMY-AP2602FT8-E	26 CV	73 kW	81.5 kW	3 (22.4kW+22.4kW+28kW))	43	18.2 HP	35.1 HP
	MMY-AP2802FT8-E	28 CV	78.5 kW	88 kW	3 (22.4kW+28kW+28kW))	47	19.6 HP	37.8 HP
	MMY-AP3002FT8-E	30 CV	84 kW	95 kW	3 (28kW+28kW+28kW))	48	21 HP	40.5 HP

Raccords Y et distributeurs

Description	Modèle	Puisance totale unités intérieures (CV) [1]		Modèle	Aspect
Raccord Y [2]	RBM-BY54FE	P < 6,4		3-tubes
	RBM-BY104FE	6,4 ≤ P < 14,2
	RBM-BY204FE	14,2 ≤ P < 25,2
	RBM-BY304FE	25,2 ≤ P
	RBM-BY54E	P < 6,4		2-tubes [5]
	RBM-BY104E	6,4 ≤ P < 14,2
	RBM-BY204E	14,2 ≤ P < 25,2
	RBM-BY304E	25,2 ≤ P
Distributor 4-voies [3]	RBM-HY1043FE	P < 14,2		3-tubes
	RBM-HY2043FE	14,2 ≤ P < 25,2
	RBM-HY1043E	P < 14,2		2-tubes [5]
	RBM-HY2043E	14,2 ≤ P < 25,2
Distributor 8-voies [3] [4]	RBM-HY1083FE	P < 14,2		3-tubes
	RBM-HY2083FE	14,2 ≤ P < 25,2
	RBM-HY1083E	P < 14,2		2-tubes [5]
	RBM-HY2083E	14,2 ≤ P < 25,2
"Tés frigorifiques pour connection des groupes"	RBM-BT13FE	Kit complenant 4 tés frigorifiques		Diamètre (mm)
		Liaisons	9,5
		Equilibrage d'huile Liquide Gaz Gaz chaud	12,7 à 22,2 19,1 à 28,6 22,2 à 38,1

[1] si la puissance des unités intérieures est supérieure à celle du groupe, Sélectionner par rapport à la puissance du groupe.
[2] si utilisé comme premier raccord, Sélectionner par rapport à la puissance du groupe.
[3] la puissance totale connectée à 1 voie du distributeur ne peut pas dépasser 6 CV.
[4] si le code puissance du groupe est supérieur ou égal à 26, ne pas utiliser comme 1er raccord.
[5] utilise pour les unités interieures en Froid seul.

Froid et chaud simultanément sur différentes unités interieures pour satisfaire toutes les demandes.

Caracteristiques techniques Reversible

Modèle	Référence	Code Puisance	Puisance froid (kw)	Puisance chaud (kW)	Hauteur (mm)	Largeur (mm)	Profondeur (mm)	Poids (kg)
Muraux compacts	MMK-AP0072H	0,8	2,2	2,5	275	790	208	11
	MMK-AP0092H	1	2,8	3,2
	MMK-AP0122H	1,25	3,6	4
Muraux NOUVEAU	MMK-AP0073H	0,8	2,2	2,5	320	1050	228	15
	MMK-AP0093H	1	2,8	3,2
	MMK-AP0123H	1,25	3,6	4
	MMK-AP0153H	1,7	4,5	5
	MMK-AP0183H	2	5,6	6,3
	MMK-AP0243H	2,5	7,1	8
Cassettes 4-voies 600 x 600	MMU-AP0071MH	0,8	2,2	2,5	268	575	575	17
	MMU-AP0091MH	1	2,8	3,2
	MMU-AP0121MH	1,25	3,6	4
	MMU-AP0151MH	1,7	4,5	5
	MMU-AP0181MH	2	5,6	6,3
Cassettes 4-voies NOUVEAU	MMU-AP0092H	1	2,8	3,2	256	840	840	18
	MMU-AP0122H	1,25	3,6	4
	MMU-AP0152H	1,7	4,5	5
	MMU-AP0182H	2	5,6	6,3
	MMU-AP0242H	2,5	7,1	8
	MMU-AP0272H	3	8	9
	MMU-AP0302H	3,2	9	10
	MMU-AP0362H	4	11,2	12,5
	MMU-AP0482H	5	14	16
Gainables extra-plats NOUVEAU	MMD-AP0071SPH	0,8	2,2	2,5	210	845	645	22
	MMD-AP0091SPH	1	2,8	3,2
	MMD-AP0121SPH	1,25	3,6	4
	MMD-AP0151SPH	1,7	4,5	5
	MMD-AP0181SPH	2	5,6	6,3
Cassettes 2-voies NOUVEAU	MMU-AP0071WH	0,8	2,2	2,5	398	830	550	33
	MMU-AP0091WH	1	2,8	3,2
	MMU-AP0121WH	1,5	3,6	4
	MMU-AP0151WH	1,7	4,5	5		1350		44
	MMU-AP0181WH	2	5,6	6,3
	MMU-AP0241WH	2,5	7,1	8
	MMU-AP0271WH	3	8	9
Cassettes 1-voie NOUVEAU	MMU-AP0071YH	0,8	2,2	2,5	235	850	400	22
	MMU-AP0091YH	1	2,8	3,2
	MMU-AP0121YH	1,25	3,6	4
	MMU-AP0152YH	1,7	4,5	5
	MMU-AP0182YH	2	5,6	6,3	200	1000	710	21
	MMU-AP0242YH	2,5	7,1	8
Gainables standards NOUVEAU	MMD-AP0071BH	0,8	2,2	2,5	320	550	800	28
	MMD-AP0091BH	1	2,8	3,2
	MMD-AP0121BH	1,25	3,6	4
	MMD-AP0151BH	1,7	4,5	5		700		32
	MMD-AP0181BH	2	5,6	6,3
	MMD-AP0241BH	2,5	7,1	8		1000		43
	MMD-AP0271BH	3	8	9
	MMD-AP0301BH	3,2	9	10
	MMD-AP0361BH	4	11,2	12,5		1350		55
	MMD-AP0481BH	5	14	16
Gainables, haute pression statique NOUVEAU	MMD-AP0181H	2	5,6	6,3	380	850	660	50
	MMD-AP0241H	2,5	7,1	8				52
	MMD-AP0271H	3	8	9
	MMD-AP0361H	4	11,2	12,5
	MMD-AP0481H	5	14	16		1200		67
Plaonniers NOUVEAU	MMC-AP0151H	1,7	4,5	5	210	910	680	22
	MMC-AP0181H	2	5,6	6,3
	MMC-AP0241H	2,5	7,1	8		1180		26
	MMC-AP0271H	3	8	9
	MMC-AP0361H	4	11,2	12,5		1595		34
	MMC-AP0481H	5	14	16
Consoles carrossées NOUVEAU	MML-AP0071H	0,8	2,2	2,5	630	950	230	37
	MML-AP0091H	1	2,8	3,2
	MML-AP0121H	1,25	3,6	4
	MML-AP0151H	1,7	4,5	5
	MML-AP0181H	2	5,6	6,3
	MML-AP0241H	2,5	7,1	8
Consoles non carrossées NOUVEAU	MML-AP0071BH	0,8	2,2	2,5	600	745	220	21
	MML-AP0091BH	1	2,8	3,2
	MML-AP0121BH	1,25	3,6	4
	MML-AP0151BH	1,7	4,5	5		1045		29
	MML-AP0181BH	2	5,6	6,3
	MML-AP0241BH	2,5	7,1	8
Armoires NOUVEAU	MMF-AP0151H	1,7	4,5	5	1750	600	210	48
	MMF-AP0181H	2	5,6	6,3
	MMF-AP0241H	2,5	7,1	8
	MMF-AP0271H	3	8	9
	MMF-AP0361H	4	11,2	12,5
	MMF-AP0481H	5	14	16
	MMF-AP0561H	6	16	18

Unités interieures

Aperçu.

Cassette 4-voies 600 x 600	38
Cassette 4-voies	39
Cassette 2-voies	40
Cassette 1-voie	41
Gainable	42
Gainable extra plat	43
Gainable haute-pression	44
Plafonnier	45
Mural compact	46
Mural	57
Console	48
Console non-carrossée	49
Armoire	50

Gamage completed d'unités interieures.

Le large choix de modèles et de tailles d'unités intérieures pour les DRV R410A permet de tracer une solution pour tout type d'installation, en répondant aux exigences d'espace, d'esthétique et de fonctionnalité. Les performances des unités sont optimisées : les plus bas

niveauux sonores, des débits d'air optimum et design des unités extérieures extrémement compacts. Les derniers arrivants dans la gamme, le nouveau mural compact et le gainable extra-plat, reaffirment l'engagement de Toshiba pour l'amélioration du comfort et du bien-être des utilisateurs.

Caracteristiques techniques Reversible

Modèle	Référence	Code Puisance	Puisance froid (kw)	Puisance chaud (kW)	Hauteur (mm)	Largeur (mm)	Profondeur (mm)	Poids (kg)
Muraux compacts	MMK-AP0072H	0,8	2,2	2,5	275	790	208	11
	MMK-AP0092H	1	2,8	3,2
	MMK-AP0122H	1,25	3,6	4
Muraux NOUVEAU	MMK-AP0073H	0,8	2,2	2,5	320	1050	228	15
	MMK-AP0093H	1	2,8	3,2
	MMK-AP0123H	1,25	3,6	4
	MMK-AP0153H	1,7	4,5	5
	MMK-AP0183H	2	5,6	6,3
	MMK-AP0243H	2,5	7,1	8
Cassettes 4-voies 600 x 600	MMU-AP0071MH	0,8	2,2	2,5	268	575	575	17
	MMU-AP0091MH	1	2,8	3,2
	MMU-AP0121MH	1,25	3,6	4
	MMU-AP0151MH	1,7	4,5	5
	MMU-AP0181MH	2	5,6	6,3
Cassettes 4-voies NOUVEAU	MMU-AP0092H	1	2,8	3,2	256	840	840	18
	MMU-AP0122H	1,25	3,6	4
	MMU-AP0152H	1,7	4,5	5
	MMU-AP0182H	2	5,6	6,3
	MMU-AP0242H	2,5	7,1	8				20
	MMU-AP0272H	3	8	9
	MMU-AP0302H	3,2	9	10
	MMU-AP0362H	4	11,2	12,5
	MMU-AP0482H	5	14	16
Gainables extra-plats	MMD-AP0071SPH	0,8	2,2	2,5	210	845	645	22
	MMD-AP0091SPH	1	2,8	3,2
	MMD-AP0121SPH	1,25	3,6	4
	MMD-AP0151SPH	1,7	4,5	5
	MMD-AP0181SPH	2	5,6	6,3
Cassettes 2-voies	MMU-AP0071WH	0,8	2,2	2,5	398	830	550	33
	MMU-AP0091WH	1	2,8	3,2
	MMU-AP0121WH	1,5	3,6	4
	MMU-AP0151WH	1,7	4,5	5		1350		44
	MMU-AP0181WH	2	5,6	6,3
	MMU-AP0241WH	2,5	7,1	8				48
	MMU-AP0271WH	3	8	9
Cassettes 1-voie	MMU-AP0071YH	0,8	2,2	2,5	235	850	400	22
	MMU-AP0091YH	1	2,8	3,2
	MMU-AP0121YH	1,25	3,6	4
	MMU-AP0152YH	1,7	4,5	5
	MMU-AP0182YH	2	5,6	6,3
	MMU-AP0242YH	2,5	7,1	8
Gainables standards	MMD-AP0071BH	0,8	2,2	2,5	320	550	800	28
	MMD-AP0091BH	1	2,8	3,2
	MMD-AP0121BH	1,25	3,6	4
	MMD-AP0151BH	1,7	4,5	5		700		32
	MMD-AP0181BH	2	5,6	6,3
	MMD-AP0241BH	2,5	7,1	8		1000		43
	MMD-AP0271BH	3	8	9
	MMD-AP0301BH	3,2	9	10
	MMD-AP0361BH	4	11,2	12,5		1350		55
	MMD-AP0481BH	5	14	16
Gainables, haute pression statique	MMD-AP0181H	2	5,6	6,3	380	850	660	50
	MMD-AP0241H	2,5	7,1	8				52
	MMD-AP0271H	3	8	9
	MMD-AP0361H	4	11,2	12,5				56
	MMD-AP0481H	5	14	16		1200		67
Plafonniers	MMC-AP0151H	1,7	4,5	5	210	910	680	22
	MMC-AP0181H	2	5,6	6,3
	MMC-AP0241H	2,5	7,1	8		1180		26
	MMC-AP0271H	3	8	9
	MMC-AP0361H	4	11,2	12,5		1595		34
	MMC-AP0481H	5	14	16
Consoles carrossées	MML-AP0071H	0,8	2,2	2,5	630	950	230	37
	MML-AP0091H	1	2,8	3,2
	MML-AP0121H	1,25	3,6	4
	MML-AP0151H	1,7	4,5	5
	MML-AP0181H	2	5,6	6,3
	MML-AP0241H	2,5	7,1	8
Consoles non carrossées	MML-AP0071BH	0,8	2,2	2,5	600	745	220	21
	MML-AP0091BH	1	2,8	3,2
	MML-AP0121BH	1,25	3,6	4
	MML-AP0151BH	1,7	4,5	5		1045		29
	MML-AP0181BH	2	5,6	6,3
	MML-AP0241BH	2,5	7,1	8
Armoires	MMF-AP0151H	1,7	4,5	5	1750	600	210	48
	MMF-AP0181H	2	5,6	6,3
	MMF-AP0241H	2,5	7,1	8				49
	MMF-AP0271H	3	8	9
	MMF-AP0361H	4	11,2	12,5			390	65
	MMF-AP0481H	5	14	16
	MMF-AP0561H	6	16	18

MMU-AP (…) MH

Cassette 4- voies 600 × 600 MiNi-SMMS, SMMS et SHRM.

Description

La nouvelle cassette 4-voies a eté concue pour s'adapter à tous les plafonds à grille 600× 600mm standard afin d'assurer une installation et un entretien aisés. Son design sophistiqué convient particulièrement à tous les interieurs où l'aspect esthétique est aussi important que la fonctionnalité et la facilité d'installation. Les fonctions de prévention des courants d'air et de "plafond propre" font de cette unité la solution ideale pour les applications les plus contraignantes.

éristiques principales

Sa faible hauteur (268 mm) lui permet de répondre aux installations les plus exigeantes en terme de hauteur de faux-plafond.

Tous les modèles représentent les mêmes dimensions qu'elle que soit la puissance. Les installations représentont un design parfaitement homogène.

Les quatre coins amovibles
permettent d'ajuster parfaitement
la cassette par rapport aux dalles
de faux-plafond.

La profondeur du panneau L'épaisseur de la sous-face est inférieure à 30 mm pour une intégration en toute décretion dans toutes les conditions architecturales.

Caracteristiques techniques Reversible

Unité intéérieure	MMU-	AP0071MH	AP0091MH	AP0121MH	AP0151MH	AP0181MH
Puisance froid	kW	2.2	2.8	3.6	4.5	5.6
Puisance chaud	kW	2.5	3.2	4.0	5,0	6.3
Puisance absorbée	kW	0.034	0.036	0.038	0.041	0.052
Intensité de fonctionnement	A	0.28	0.30	0.31	0.34	0.42
Intensité de démarrage	A	0.49	0.52	0.54	0.59	0.73

Unité intérieur	MMU-	AP0071MH	AP0091MH	AP0121MH	AP0151MH	AP0181MH
Débit d'air (GV/PV)	m3/h	552/378	570/378	594/402	660/468	762/522
Niveau de pression sonore (GV/PV)	dB(A)	36/28	37/28	37/29	40/30	44/34
Dimensions (HxLxP)	mm	268 x 575 x 575
Poids	kg	17
Dimensions de la sous-face (HxLxP)	mm	27 x 700 x 700
Poids de la sous-face	kg	3
Type de filtré	Filtre standard longue durée (fourni)
Raccord flare
Gaz	pouce	3/8	3/8	3/8	5/8	5/8
Liquide	pouce	1/4	1/4	1/4	3/8	3/8
Condensats - diamètre	mm	25	25	25	25	25
Alimentation	V-ph-Hz	220/240-1-50

MMU-AP (...) H

Cassette 4-voies

MiNi-SMMS, SMMS et SHRM.

Les cassettes 4-voies disposent d'une grille de reprise et de 4 coins de sous-face amovibles pour permettre un accès plus facile aux composants. Elles sont réglables en hauteur même une fois l'unité installée. Elles s'intègrent avec discrétion dans tous les styles et tous les types de locaux et représentent la solution ideale pour les petites applications commerciales.

éristiques principales

Nouvelle sous-face : 4 volets de soufflage motorisés indépendants, 3 modes de balayage automatique : simultané, alterné et circulaire.

Facilité d'installation : ideales pour des locaux ayant une hauteur de faux-plafond réduite. Pompe de releavage des condensats à hauteur d'élévation importante (850 mm) à partir de la sous-face.

Maintenance simplifiée: fonction auto-nettoyante et bac à condensats traité à l'argent pour un effet antimoisissure.

Caracteristiques techniques RÉversible

Unité interieure	MMU-	AP0092H	AP0122H	AP0152H	AP0182H	AP0242H	AP0272H	AP0302H	AP0362H	AP0482H	AP0562H
Puisance froid	kW	2,8	3,6	4,5	5,6	7,1	8	9	11,2	14	16
Puisance chaud	kW	3,2	4	5	6,3	8	9	10	12,5	16	18
Puisance absorbée	kW	0,021	0,021	0,023	0,026	0,036	0,036	0,043	0,088	0,112	0,112
Intensité de fonctionnement	A	0,23	0,23	0,27	0,29	0,38	0,38	0,43	0,73	0,88	0,88
Intensité de démarrage	A	0,3	0,3	0,33	0,36	0,42	0,42	0,59	0,87	1,23	1,26
Unité interieure	MMU-	AP0092H	AP0122H	AP0152H	AP0182H	AP0242H	AP0272H	AP0302H	AP0362H	AP0482H	AP0562H
Débit d'air (GV/PV)	\( m^3/h \)	800/680	800/680	930/790	1050/800	1290/800	1290/800	1320/850	1970/1070	2130/1130	2130/1230
Pression sonore (h/b)	dB(A)	30 / 27	30 / 27	31 / 27	32 / 27	35 / 28	35 / 28	38 / 30	43 / 32	46 / 33	46 / 33
Dimensions (HxLxP)	mm	256 x 840 x 840							319 x 840 x 840
Poids	kg	18							25
Dimensions de la sous-face (HxLxP)	mm	30 x 950 x 950							30 x 950 x 950
Poids de la sous-face	kg	4							4
Type de filtré		Filtre standard longue durée de vie (fourni)
Raccord flare
Gaz	pouce	3/8		1/2		5/8
Liquide	pouce	1/4		1/4		3/8
Condensats - diamètre	mm	25		25		25
Alimentation	V-ph-Hz	230-1-50		230-1-50		230-1-50

MMU-AP (…) WH

Cassette 2-voies

MiNi-SMMS, SMMS et SHRM.

éristiques

Très compacte, cette cassette 2-voies est la(Meilleure solution pour les petites pièces.

Discrete et fine, elle est facile à installer et s'intègre à tous les interieurs. De plus, grâce à son silence de fonctionnement, ce modèle permet de creator un environnement faisant, calme et comfortable.

éristiques principales

Dimensions réduites, avec une sous-face de 8 mm d'épaissieur.

Faible niveau sonore : seulement 30 dB(A) (tailles 2,2 à 5,6 kW).

Contrôle du début d'air unique : l'air est distribué suivant deux directions, pour un maximum de comport.

Flexibilité d'installation : la pompe de releavage des condensats relève jusqu'à une hauteur de 500 mm.

Qualité de l'air améliorée

• filtrés à longue durée de vie des séries
• Reprise d'air frais : air constamment renouvelé.

Caracteristiques techniques RÉversible

Unité intéérieure		MMU-	AP0071WH	AP0091WH	AP0121WH	AP0151WH	AP0181WH	AP0241WH	AP0271WH	AP0301WH
Puisance froid	kW Froid	2.2	2.8	3.6	4.5	5.6	7.1	8	9
Puisance chaud	kW Chaud	2.5	3.2	4	5	6.3	8	9	10
Puisance absorbée	kW	0.07			0.072		0.105		0.106
Intensité de fonctionnement	A	0.31			0.32		0.46		0.47
Intensité de démarrage	A	0.47			0.6		0.89		0.98

Unité intérieure	MMU-	AP0071WH	AP0091WH	AP0121WH	AP0151WH	AP0181WH	AP0241WH	AP0271WH	AP0301WH
Débit d'air (GV/PV)	m³/h	570/450			780/600		1140/720		1260/960
Pression sonore (h/b)	dB(A)	34/30			35/30		38/33		40/34
Dimensions (HxLxP)	mm	398 x 830 x 550			398 x 1350 x 550		398 x 1350 x 550
Poids	kg	33			44		48
Dimensions de la sous-face (HxLxP)	mm	8 x 1000 x 650			8 x 1520 x 650		8 x 1520 x 650
Poids de la sous-face	kg	8			11		11
Type de filtré		Filtre standard longue durée (fourni)
Raccord flare
Gaz	pouce	3/8			1/2		5/8
Liquide	pouce	1/4			1/4		3/8
Condensats - diamètre	mm	25			25		25
Alimentation	V-ph-Hz	220/240-1-50			220/240-1-50		220/240-1-50

Cassette 1-voie

MiNi-SMMS, SMMS et SHRM.

La cassette 1-voie est simple à installer, elle est adaptée aux petites surfaces, comme les salles d'attentes ou de réception des bureaux ou des hôtels.

éristiques principales

Design compact : 235 x 850 x 400 mm (tailles 2,2 à 3,6 kW).

Flexibilité d'installation : ideale pour les sites avec des contraintes au niveau de la hauteur de plafond, l'unité comprend une pompe de releavage des condensats (hauteur de releavage : 850mm).

Faible niveau sonore : seulement 34 dB(A) (tailles 2,2 à 3,6 kW).

MMU-AP (...) YH/SH

Caractéristiques techniques Réversible

Unité intérique	MMU-	AP0071YH	AP0091YH	AP0121YH	AP0152SH	AP0182SH	AP0242SH
Puisance froid	kW Froid	2.2	2.8	3.6	4.5	5.6	7.1
Puisance chaud	kW Chaud	2.5	3.2	4	5	6.3	8
Puisance absorbée	kW	0.053			0.042	0.046	0.075
Intensité de fonctionnement	A	0.24			0.34	0.37	0.62
Intensité de démarrage	A	0.6			0.53	0.54	0.80

Unité intérieur	MMU-	AP0071YH	AP0091YH	AP0121YH	AP0152SH	AP0182SH	AP0242SH
Débit d'air (GV/PV)	m3/h	540/420			750/630	780/660	1140/810
Pression sonore (h/b)	dB(A)	42/34			37/32	38/34	45/37
Dimensions (HxLxP)	mm	235 x 850 x 400			20 0 x 1000 x 710
Poids	kg	22			21	21	22
Dimensions de la sous-face (HxLxP)	mm	18 x 1050 x 470			20 x 1230 x 800
Poids de la sous-face	kg	3.5			5.5
Type de filtré		Filtre standard longue durée (fourni)
Raccord flare
Gaz	pouce	3/8			1/2		5/8
Liquide	pouce	1/4			1/4		3/8
Condensats - diamètre	mm	25			25		25
Alimentation	V-ph-Hz	220/240-1-50			220/240-1-50		220/240-1-50

MMD-AP (...) BH

Gainable

MiNi-SMMS, SMMS et SHRM.

Ce gainable s'installe facilement dans tous les plafonds ou sous-plafonds, et fonctionne très silencieusement. Quelque soit la forme de la pierce, ce modele très flexible assure une température et une distribution d'air uniformes, et améliore la qualité de l'air interieur pour un comfort optimal.

éristiques principales

Gain de place : seulement 320 mm de haut.

Faible niveau sonore : en petite vitesse de ventilation, seulement 26 dB(A).

Flexibilité d'installation : ideale pour les sites avec des contraintes au niveau de la hauteur de plafond, l'unité comprend une pompe de releavage des condensats (hauteur de releavage : 270mm).

Distribution d'air uniforme.

Qualité de l'air améliorée.

• Reprise d'air frais : air constamment renouvelé.

Caracteristiques techniques RÉversible

Unité interieure	MMU-	AP0071BH	AP0091BH	AP0121BH	AP0151BH	AP0181BH	AP0241BH	AP0271BH	AP0301BH	AP0361BH	AP0481BH	AP0561BH
Puisance froid	kW	2.2	2.8	3.6	4.5	5.6	7.1	8	9	11.2	14	16
Puisance chaud	kW	2.5	3.2	4	5	6.3	8	9	10	12.5	16	18
Puisance absorbée	kW	0.033		0.039		0.05	0.06		0.071	0.107	0.128
Intensité de fonctionnement	A	0.29		0.34		0.43	0.52		0.61	0.83	0.98
Intensité de démarrage	A	0.5		0.59		0.75	0.9		1.05	1.44	1.7

Unité intéérieure

MMU-

AP0071BH

AP0091BH

AP0121BH

AP0151BH

AP0181BH

AP0241BH

AP0271BH

AP0301SH

AP0361BH

AP0481BH

AP0561BH

Débit d'air (GV/PV)

\(m^3/h\)

480/340

570/400

650/480

780/540

1140/870

1260/870

1620/1200

1980/1490

Pression sonore (h/b)

dB(A)

30/26

31/27

31/27

32/28

33/29

34/29

36/32

36/32

Dimensions (HxLxP)

mm

320 x 550 x 800

320 x 700 x 800

320 x 1000 x 800

320 x 1350 x 800

Poids

kg

28

32

43

55

Dimensions de la sous-face (HxLxP) mm

9 x 630 x 500

9 x 780 x 500

9 x 1080 x 500

9 x 1430 x 500

Poids de la sous-face

kg

3.5

4

6

7

Type de filtré

Filtre standard longue durée (fourni)

Pression disponible (\(r^1\))

Pa

40 (max 100)

Raccord flare

Gaz

pouce

3/8

1/2

5/8

5/8

Liquide

pouce

1/4

1/4

3/8

3/8

Condensats - diamètre

mm

25

25

25

25

Alimentation

V-ph-Hz

220/240-1-50

220/240-1-50

220/240-1-50

220/240-1-50

(^1) La pression disponible inclut la perte de charge du contrôle.

MMD-AP (...) SPH

Gainable extra-plat MiNi-SMMS, SMMS et SHRM.

Le nouveau gainable extra-
plat est équipé de la dernière
technologie Toshiba :
économies d'énergie
exceptionnelles, hautes
performances et facilité
d'installation. Cette unité ultra-
flexible, invisible et silencieuse
crie un environnement
plaisant et comfortable dans de
nombres types d'applications
comme les hôtels, les bureaux,
les magasins, etc.

éristiques principales

Design très fin : seulement 230 mm de haut pour une installation plus facile et flexible.

Faible niveau sonore : seulement 24 dB(A).

Flexibilité d'installation : ideale pour les sites avec des contraintes au niveau de la hauteur de plafond, l'unité comprend une pompe de releavage des condensats (hauteur de releavage : 850mm).

Le comport partout dans la piece : peut etre utiliser avec n'importequel type de diffuseur d'air.

Discret : installation cachée dans un faux-plafond.

Caracteristiques techniques Reversible

Unité intéérieure	MMD-	AP0071SPH	AP0091SPH	AP0121SPH	AP0151SPH	AP0181SPH
Puisance froid	kW	2.2	2.8	3.6	4.5	5.6
Puisance chaud	kW	2.5	3.2	4	5	6.3
Puisance absorbée	kW	0.039	0.039	0.043	0.045	0.054
Intensité de fonctionnement	A	0.29	0.29	0.31	0.32	0.39
Intensité de démarrage	A	0.51	0.51	0.54	0.56	0.68

Unité intérieure	MMD-	AP0071SPH	AP0091SPH	AP0121SPH	AP0151SPH	AP0181SPH
Débit d'air (GV/PV)	m3/h	540/400		600/450	690/520	780/580
Pression sonore (h/b) Reprise arrêté	dB(A)	28/24		29/25	32/28	33/29
Puisance sonore (h/b) Reprise par dessous	dB(A)	36/30		38/32	39/33	40/36
Dimensions (HxLxP)	mm	210 x 845 x 645			210 x 845 x 645
Poids	kg	22			23
Type de filtré		Filtre standard longue durée (fourni)
Pression disponible (\( ^{1} \))	Pa	6-16-31-46		5-15-30-40		4-14-29-44
Perte de charge filtré	Pa	4		5		6
Raccord flare		3/8			1/2
Gaz	pouce
Liquide	pouce	1/4
Condensats - diamètre	mm	25
Alimentation	V-ph-Hz	220/240-1-50

MMD-AP (...) H

Gainable haute pression MiNi-SMMS, SMMS et SHRM.

Avec un débit d'air maximum d'environ 4000m^3 /h ,cegainable haute pression est l'unité Toshiba la plus puissant. Discret, flexible et compact, il s'installe facilement et convient parfaitement à tous les interieurs. Cette unité convient aussi bien aux nouveauxBATIMENTS qu'aux batiments a rénover.

éristiques principales

Installation facile.

Un trou d'inspectionpermét un accès et un entretienfaciles.

3 réglages de pression statique : (68,6, 137 et 196 Pa).

Caracteristiques techniques RÉversible

Unité intérique	MMD-	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0721H	AP0961H
Puisance froid	kW Froid	5.6	7.1	8	11.2	14	22.4	28
Puisance chaud	kW Chaud	6.3	8	9	12.5	16	25	31.5
Puisance absorbée	kW	0.184	0.299		0.368	0.414	1.2	1.26
Intensité de fonctionnement	A	0.81	1.35		1.63	1.84	5.25	5.52
Intensité de démarrage	A	1.3	3.5		4.1	4.8	13.6	14.8

Unité intérieure	MMD-	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0721H	AP0961H
Débit d'air (GV/PV)	m³/h	1080/720	1580/1060		1920/1280	2520/1680	4320/2880	5040/3360
Pression sonore (h/b)	dB(A)	37	40				49	50
Dimensions (HxLxP)	mm	380 x 850 x 660				380 x 1200 x 660	470 x 1380 x 1250
Poids	kg	50	52		56	67	155
Type de filtré		En option ou à se procurer localement
Pression disponible	Pa	3 niveaux: 68.6 - 137 - 196 (137 Pa réglage usine)
Raccord flare
Gaz	pouce	1/2	5/8			5/8	7/8
Liquide	pouce	1/4	3/8			3/8	1/2
Condensats - diamètre	mm	25	25			25	25
Alimentation	V-ph-Hz	220/240-1-50	220/240-1-50			220/240-1-50	220/240-1-50

MMC-AP (...) H

Plafonnier

MiNi-SMMS, SMMS et SHRM.

Grçé à son système de fixation simple, l'installation de ce plafonnier est très rapide. De plus, cette unité permet de creer un environnement faisant et relaxant, fournissant automatiquement, rapidement et de façon uniforme la température souhaitée, en froid ou en chaud. Cette unité est particulièrement adaptée pour les projets de rénovation.

éristiques principales

Installation simple et rapide : fixation simplifiée.

Gain de place : ideale pour les sites ou l'espace sous plafond est réduit, l'unité comprend une pompe de releavage des condensats (hauteur de releavage : 600 mm).

Contrôle des volets : l'angle du débit d'air est automatiquement régé sur le positionnement le plus adapté à vos besoin de froid ou de chaud. Un mode de balayage automatique permet au débit d'air d'atteindre toutes les zones de la pierce.

Flexibilité de branchement :

• Raccords frigorifiques : 3 possibilités (dessus, à l'arrière ou sur le côté droit de l'unité).
• Relevage des condensats : 2 possibilités

Caractéristiques techniques Réversible

Unité intérieure	MMC-		AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H
Puisance froid	kW	Froid	4.5	5.6	7.1	8	11.2	14
Puisance chaud	kW	Chaud	5	6.3	8	9	12.5	16
Puisance absorbée	kW		0.033	0.038	0.05		0.091	0.11
Intensité de fonctionnement	A		0.29	0.32	0.42		0.78	0.84
Intensité de démarrage	A		0.43	0.48	0.62		1.17	1.25

Unité intérieure	MMC-	AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H
Débit d'air (GV/PV)	m³/h	720/540	780/540	1110/840		1650/1200	1800/1320
Pression sonore (h/b)	dB(A)	35/30	36/30	38/33		41/35	43/37
Dimensions (HxLxP)	mm	210 x 910 x 680		210 x 1180 x 680		210 x 1595 x 680
Poids	kg	22		26		34
Type de filtré		Filtre standard longue durée (fourni)
Raccord flare
Gaz	pouce	1/2		5/8		5/8
Liquide	pouce	1/4		3/8		3/8
Condensats - diamètre	mm	20		20		20
Alimentation	V-ph-Hz	220/240-1-50		220/240-1-50		220/240-1-50

MMK-AP (...) H

Mural compact

MiNi-SMMS, SMMS et SHRM.

Ce mural compact est idéal pour les petits espaces comme les bureaux, les petits magasins ou les chambres d'hôtels. Ces muraux sont les plus compacts (275x790x208 mm) et les plus légers (11kgs) du marché. Cette nouvelle unité est extrémement silencieuse et fournit de nombreux paramètres pour fournir le comfort le plus optimal.

éristiques principales

Design compact et moderne.
- un volume de seulement 45 litres, le meilleur de sa catégorie.
- nouvelle façon lisse, pour un design plus attractif.

Unité plus légère : 11 kg - réduit de 40% par rapport à la version précédente.

Unité propre : la façon est facilement détachable pour un nettoyage rapiè de la façon et des filtres.

Faible niveau sonore : seulement 29 dB(A).

Mécanisme de balayage automatique.

Caracteristiques techniques Reversible

Unité intérique	MMK-	AP0072H	AP0092H	AP0122H
Puisance froid	kW	2.2	2.8	3.6
Puisance chaud	kW	2.5	3.2	4
Puisance absorbée	kW	0.017	0.018	0.019
Intensité de fonctionnement	A	0.17	0.18	0.19
Intensité de démarrage	A	0.22	0.23	0.24

Unité intérieure	MMK-	AP0072H	AP0092H	AP0122H
Débit d'air (GV/PV)	m3/h	480/360	510/360	540/360
Pression sonore (h/b)	dB(A)	35/29	36/29	37/29
Dimensions (HxLxP)	mm	275 x 790 x 208	275 x 790 x 208	275 x 790 x 208
Poids	kg	11	11	11
Type de filtré		Filtre standard longue durée (fourni)
Raccord flare
Gaz	pouce	3/8	3/8	3/8
Liquide	pouce	1/4	1/4	1/4
Condensats - diamètre	mm	16	16	16
Alimentation	V-ph-Hz	220/240-1-50	220/240-1-50	220/240-1-50

Mural MiNi-SMMS, SMMS et SHRM.

Solution plus simple pour obtenir un comport optimal toute l'année.

éristiques principales

Design moderne, élegant : intégration parfaite dans tous les interieurs.

Installation facile.

Flexibilité de raccordement

• raccords frigorifiques :

3 possibilités (dessus, à l'arrête ou sur le côté droit de l'unité)

MMK-AP (...) H

Caracteristiques techniques Reversible

Unité intérique	MMK-	AP0073H	AP0093H	AP0123H	AP0153H	AP0183H	AP0243H
Puisance froid	kW	2,2	2,8	3,6	4,5	5,6	7,1
Puisance chaud	kW	2,5	3,2	4,0	5,0	6,3	8,0
Puisance absorbée	kW	0,018	0,021	0,021	0,043	0,043	0,05
Intensité de fonctionnement	A	0.17	0.19	0.19	0.32	0.32	0.37
Intenisté de démarrage	A	0.22	0.24	0.24	0.41	0.41	0.47
Unité intérique	MMK	AP0073H	AP0093H	AP0123H	AP0153H	AP0183H	AP0243H
Débit d'air (GV/PV)	m3/h	570 / 390	600 / 390	600 / 390	840 / 540	840 / 540	1020 / 570
Pression sonore (h/b)	dB(A)	35 / 28	37 / 28	37 / 28	41 / 33	41 / 33	46 / 34
Dimensions (HxLxP)	mm	320 x 1050 x 228
Poids	kg	15
Type de filtré		Standard
Raccord flare
Gaz	pouce	3/8			1/2		5/8
Liquide	pouce	1/4			1/4		3/8
Condensats - diamètre	mm	16
Alimentation	V-ph-Hz	230-1-50

MML-AP (…) H

Console

MiNi-SMMS, SMMS et SHRM.

éristiques

Adapté aux projets de rénovation dans des espaces restreints.

éristiques

Flexibilité maximale :

• raccords frigorifiques : 4 possibilités (dessus, à l'arrête, sur les côts droit ou gauche de l'unité).
• évacuation des condensats : 4 possibilités (dessus, à l'arrière, sur les côts droits ou gauche de l'unité).

Confort optimal : la diffusion d'air s'adapte aux préférences de l'utilisateur.

Large choix de possibilités d'installation.

Compacte : 630 x 950 x 230 mm, pour des installations flexibles et d'importants gains de place.

Caracteristiques techniques RÉversible

Unité intéérieure	MML-	AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Puisance chaud	kW	2.2	2.8	3.6	4.5	5.6	7.1
Puisance chaud	kW	2.5	3.2	4	5	6.3	8
Puisance absorbée	kW	0.056		0.092		0.102
Intensité de fonctionnement	A	0.26		0.43		0.47
Intensité de démarrage	A	0.6		0.8		1.1

Unité intérieure	MML-	AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Débit d'air (GV/PV)	m3/h	480/360		900/650		1080/780
Niveau de pression sonore (h/b)	dB(A)	39/35		45/38		49/39
Dimensions (HxLxP)	mm	630 x 950 x 230
Poids	kg	37				40
Type de filtré		Filtre standard longue durée (fourni)
Raccord flare
Gaz	pouce	3/8			1/2		5/8
Liquide	pouce	1/4			1/4		3/8
Condensats - diamètre	mm	20
Alimentation	V-ph-Hz	220/240-1-50			220/240-1-50

Console non-carrossée MiNi-SMMS, SMMS et SHRM.

La console est la solution optimale pour une installation contre un mur, elle peut etre cachee derriere un panneau decoratif pour sadapter a tous les interieurs. Ideal pour les bureaux et les immeubles de bureaux avec de grandes variations de charges, l'unité s'adapte parfaitement aux applications de spécialistes comme les libraires, les hopitaux,etc.

éristiques principales

Design compact

• Hauteur : seulement 600 mm
• Profondeur : 220 mm, l'unité peut être installée le long du mur sans perdre trop de surface au sol.

Faible niveau sonore : seulement 32 dB(A).

Entretien facile.

• Panneau frontal amovible
• Accès facile au releavage des condensats.

Caractéristiques techniques Réversible

Unité intérieure	MML-	AP0071BH	AP0091BH	AP0121BH	AP0151BH	AP0181BH	AP0241BH
Puisance froid	kW	2.2	2.8	3.6	4.5	5.6	7.1
Puisance chaud	kW	2.5	3.2	4	5	6.3	8
Puisance absorbée	kW	0.056			0.090		0.095
Intensité de fonctionnement	A	0.25			0.45		0.46
Intensité de démarrage	A	0.6			0.8		1

		460/300		740/490		950/640
Débit d'air (GV/PV)	m3/h
Niveau de pression sonore (h/b)	dB(A)	36/32				42/33
Dimensions (HxLxP)	mm	600 x 745 x 220		600 x 1045 x 220
Poids	kg	21			29
Type de filtré		Standard longue durée (fourni)
Raccord flare		3/8		1/2		5/8
Gaz	pouce	1/4		1/4		3/8
Liquide	pouce	20		20	20	20
Condensats - diamètre	mm
Alimentation	V-ph-Hz	220/240-1-50	220/240-1-50		220/240-1-50

MMF-AP (... H

Armoire

MiNi-SMMS, SMMS et SHRM.

Ces armoires sont particulièrement adaptées aux pieces à faible hauteur de plafond. Elles offrent des débits d'air élevés et des portées d'air importantes. Leur large angle de diffusion de l'air permet de climatiser des pieces de grandes dimensions.

éristiques principales

Occupation au sol réduite
- Deux tailles: 0,128 m² pour une puissance allant jusqu'à 8 kW et 0,243 m² et 16 kW.

Débit d'air élevés
- de 180 l/s à 600 l/s (660 m³/h à 2160 m³/h).

Large angle de diffusion de l'air - jusqu'à 150^

Caracteristiques techniques RÉversible

Unité intéérieure	MMF-	AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0561H
Puisance froid	kW	4.5	5.6	7.1	8	11.2	14	16
Puisance chaud	kW	5	6.3	8	9	12.5	16	18
Puisance absorbée	kW	0.15		0.19		0.28	0.35
Intensité de fonctionnement	A	0.67		0.88		1.29	1.6
Intensité de démarrage	A	0.9		1.1		1.7	2.1

Unité intérieure	MMF-	AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0561H
Débit d'air (GV/PV)	m³/h	900/660		1200/840		1920/1380	2160/1560
Niveau de pression sonore (h/b)	dB(A)	46/38		49/40		51/44	54/46
Dimensions (HxWxD)	mm	1750 x 600 x 210		1750 x 600 x 210		1750 x 600 x 390
Dimensions (HxLxP)	kg	48		49		65
Type de filtré	Filtre standard longue durée (fourni)
Raccord flare
Gaz	pouce	1/2	5/8			5/8
Liquide	pouce	1/4	3/8			3/8
Condensats - diamètre	mm	20	20			20
Alimentation	V-ph-Hz	220/240-1-50	220/240-1-50			220/240-1-50

Caracteristiques techniques Reversible

Modèle	Référence	Code Puisance	Puisance froid (kw)	Puisance chaud (kW)	Hauteur (mm)	Largeur (mm)	Profondeur (mm)	Poids (kg)
Muraux compacts	MMK-AP0072H	0,8	2,2	2,5	275	790	208	11
	MMK-AP0092H	1	2,8	3,2
	MMK-AP0122H	1,25	3,6	4
Muraux NOUVEAU	MMK-AP0073H	0,8	2,2	2,5	320	1050	228	15
	MMK-AP0093H	1	2,8	3,2
	MMK-AP0123H	1,25	3,6	4
	MMK-AP0153H	1,7	4,5	5
	MMK-AP0183H	2	5,6	6,3
	MMK-AP0243H	2,5	7,1	8
Cassettes 4-voies 600 x 600	MMU-AP0071MH	0,8	2,2	2,5	268	575	575	17
	MMU-AP0091MH	1	2,8	3,2
	MMU-AP0121MH	1,25	3,6	4
	MMU-AP0151MH	1,7	4,5	5
	MMU-AP0181MH	2	5,6	6,3
Cassettes 4-voies NOUVEAU	MMU-AP0092H	1	2,8	3,2	256	840	840	18
	MMU-AP0122H	1,25	3,6	4
	MMU-AP0152H	1,7	4,5	5
	MMU-AP0182H	2	5,6	6,3
	MMU-AP0242H	2,5	7,1	8				20
	MMU-AP0272H	3	8	9
	MMU-AP0302H	3,2	9	10
	MMU-AP0362H	4	11,2	12,5
	MMU-AP0482H	5	14	16
Gainables extra-plats	MMD-AP0071SPH	0,8	2,2	2,5	210	845	645	22
	MMD-AP0091SPH	1	2,8	3,2
	MMD-AP0121SPH	1,25	3,6	4
	MMD-AP0151SPH	1,7	4,5	5
	MMD-AP0181SPH	2	5,6	6,3
Cassettes 2-voies	MMU-AP0071WH	0,8	2,2	2,5	398	830	550	33
	MMU-AP0091WH	1	2,8	3,2
	MMU-AP0121WH	1,5	3,6	4
	MMU-AP0151WH	1,7	4,5	5		1350		44
	MMU-AP0181WH	2	5,6	6,3
	MMU-AP0241WH	2,5	7,1	8				48
	MMU-AP0271WH	3	8	9
Cassettes 1-voie	MMU-AP0071YH	0,8	2,2	2,5	235	850	400	22
	MMU-AP0091YH	1	2,8	3,2
	MMU-AP0121YH	1,25	3,6	4
	MMU-AP0152YH	1,7	4,5	5
	MMU-AP0182YH	2	5,6	6,3
	MMU-AP0242YH	2,5	7,1	8
Gainables standards	MMD-AP0071BH	0,8	2,2	2,5	320	550	800	28
	MMD-AP0091BH	1	2,8	3,2
	MMD-AP0121BH	1,25	3,6	4
	MMD-AP0151BH	1,7	4,5	5		700		32
	MMD-AP0181BH	2	5,6	6,3
	MMD-AP0241BH	2,5	7,1	8		1000		43
	MMD-AP0271BH	3	8	9
	MMD-AP0301BH	3,2	9	10
	MMD-AP0361BH	4	11,2	12,5		1350		55
	MMD-AP0481BH	5	14	16
Gainables, haute pression statique	MMD-AP0181H	2	5,6	6,3	380	850	660	50
	MMD-AP0241H	2,5	7,1	8
	MMD-AP0271H	3	8	9
	MMD-AP0361H	4	11,2	12,5
	MMD-AP0481H	5	14	16		1200		67
Plafonniers	MMC-AP0151H	1,7	4,5	5	210	910	680	22
	MMC-AP0181H	2	5,6	6,3
	MMC-AP0241H	2,5	7,1	8		1180		26
	MMC-AP0271H	3	8	9
	MMC-AP0361H	4	11,2	12,5		1595		34
	MMC-AP0481H	5	14	16
Consoles carrossées	MML-AP0071H	0,8	2,2	2,5	630	950	230	37
	MML-AP0091H	1	2,8	3,2
	MML-AP0121H	1,25	3,6	4
	MML-AP0151H	1,7	4,5	5
	MML-AP0181H	2	5,6	6,3
	MML-AP0241H	2,5	7,1	8
Consoles non carrossées	MML-AP0071BH	0,8	2,2	2,5	600	745	220	21
	MML-AP0091BH	1	2,8	3,2
	MML-AP0121BH	1,25	3,6	4
	MML-AP0151BH	1,7	4,5	5		1045		29
	MML-AP0181BH	2	5,6	6,3
	MML-AP0241BH	2,5	7,1	8
Armoires	MMF-AP0151H	1,7	4,5	5	1750	600	210	48
	MMF-AP0181H	2	5,6	6,3
	MMF-AP0241H	2,5	7,1	8				49
	MMF-AP0271H	3	8	9
	MMF-AP0361H	4	11,2	12,5			390	65
	MMF-AP0481H	5	14	16
	MMF-AP0561H	6	16	18

Commandes et télécommandes

Aperçu.

Commandes locales 54

Commandes centralisées 55

Commandes réseau 55

La technologie n'est rien si elle n'est pas contrôleé.

La gamme innovante et complète de systèmes de commandes pour les DRV MiNi-SMMS, S-MMS, S-HRM assure un comport maximum et d'excellentes performances.

Elle est composée de trois types de commandes : locales, centrales et réseaux.

Design compact et espace d'installation minimum

Affichage simplifié avec icones

Configuration automatique des adresses de réseau

Connexions TCC-Link avec câblages non polarisés

Systèmes de commande locale.

La commande filaire locale RBC-AMT31E permet de contrôler une seule unité ou un groupe composé au maximum de 8 unités. Elle offre les fonctions suivantes : marche/ arrêt, changement de mode de fonctionnement, réglage de la température et de la vitesse du ventilateur, timer, auto-diagnostic et affichage des codes défauts.

Pour définit les durées de fonctionnement pour chaque jour de la semaine, l'horloge hebdomadaire TCB-EXS21TLE peut être utilisée avec une seule commande. Ses fonctions principales sont : programmation hebdomadaire avec des cycles journalistiers de marche/arrêt différents, repeat, clear, omission de jour.

Pour faciliter la flexibilité
d'application, une gamme de
telecommandes sans fil est
également disponible (TCB
AX22CE2, TCB AX21UE2) permettant
de gérer les fonctions principales.

La nouvelle commande filaire
RBC-AMS41E reprend les fonctions de la commande filaire RBC-AMT31E tout en intégrant une horloge hebdomadaire

Systèmes de commande centralisée.

Jusqu'à 64 unités interieures peuvent être contrôlées séparement avec la commande centralisée Toshiba TCB-SC642TLE2. Les commandes centralisées Toshiba, compactes et facies à utiliser, peuvent également être dotées de commandes locales et d'horloges hebdomadaires permettant de garantir le comport de l'utilisateur dans toutes les situations.

Avec le Compliant Manager, il est désormais possible de contrôler jusqu'à 128 unités interieures grâce aux deux bus de communication TCC-Link.

Dans sa version haut de gamme, le Compliant Manager permet de pilotier l'ensemble du système via un PC distant, en faisant la solution ideale pour une gestion simplifiée duBATIMENT.

Pour des batiments de grande taille, le Touch Screen permit via son écran tactile de piloter jusqu'à 512 unités interieures.

Enfin, pour les installations nécessitant des solutions de gestion pour plus de 2000 unités, l'interface de contrôle Web-based Controller est parfaitement adaptée.

REMOTE CONTROLLE

Solutions réseau Toshiba.

Toshiba offre un contrôle précis des nouveaux DRV, aussi bien pour les installations autonomes que pour les installations intégrées à un contrôle centralisé incluant des splits Super

Digital Inverter et Digital Inverter. Les solutions réseaux Toshiba garantissant une intégration parfaite avec les autres systèmes tels que les ascenseurs, les protections incendie,

l'éclairage etc... La gamme de réseau "ouverts" a spécialement été consque pour la GTC.

Compliant Manager

Touch Screen

Les unités Toshiba ont le contrôle sur tout.

Commande filaire standard

RBC-AMS41E

• Contrôle d'unité interieure individuelle ou jusqu'à 8 unités interieures groupées
• Configuration des paramètres des unités interieures
• Auto-adressage
• Affichage des codes définuts
• Sonde de température incluse
  Horloge hebdomadaire integreee

Commande centralisée

TCB-SC642TLE2

• Contrôle jusqu'à 64 unités intérieures individuellement
• Contrôle jusqu'à 4 zones de 16 unités interieures
• Accès à tous les paramètres individuels
• Affichage des codes définuts individuels
• Connexion possible à l'horloge hebdomadaire
• Possibilité d'associer 2 commandes centralisées en parallèle
• Possibilité de restreindre les fonctions accessibles

Horloge hebdomadaire

TCB-EXS21TLE

• Connexion directe à la commande filaire standard ou centralisée
• Programmation de l'activation sur un planning de 7 jours
• jusqu'à 3 périodes marche/arrêt par jour
• Fonction "répartition jour"

Touch Screen

BMS-TP5121ACE

BMS-TP5121PWE

p.80

Commande filaire simplifiée

RBC-AS21E2

• Accès aux réglages de : Température, Ventilation, Marche/ arrêt, contrôle des volets.
• Affichage des codes définuts
• Compatible avec la commande centralisée

NB: pas de possibilité de configurer l'unité interieure

Kit télécommande infrarouge

TCB-AX31UW-E/RBC-AX22CE2

• Contrôle total des unités interieures
• Possibilité d'utiliser deux télécommandes sur la même unité interieure
• Affichage des codes définuts
• Récepteurs infrarouges intégrés pour les cassettes 840 x 840 et plafonniers

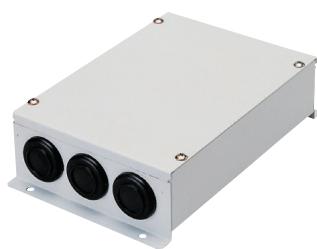

Passerelles LonWorks™ / BACnet™ / Modbus™

TCB-IFLN640TLE2/BMS-STBN08E/TCB-IFMB640TLE

• Utilise les variables standards
• Contrôle les différentes fonctions des unité interieures

NB : nous consulter pour tout projet intégrant les passerelles GTC.

Compliant Manager

BMS-CM1280TLE

BMS-CM1280FTLE

p.82

		Commandes Unités intérieures
Rétérences		Désignation	Compatibilité
WH-H2UE		Télécommande infrarouge	Mural compact
RBC-AMS41E		Commande filaire avec horloge intégrée	Toutes unités intérieures
RBC-AMT32E		Commande filaire	Toutes unités intérieures
RBC-AS21E2		Commande filaire simplifiée	Toutes unités intérieures
RBC-AX21E2		Kit télécommande infrarouge	Toutes unités intérieures sauf gainable HP
RBC-AX31UW-E		Kit télécommande infrarouge	Cassette 4-voies 840x840
RBC-AX22CE2		Kit télécommande infrarouge	Plafonnier
TCB-EXS21TLE		Horloge hebdomadaire	Toutes unités intérieures
TCB-SC642TLE2		Télécommande centralisée	Toutes unités intérieures
TCB-TC21LE2		Sonde déportée	Toutes unités intérieures
TCB-IFLN640TLE2		Passerelle LonWorks®	Toutes unités intérieures
TCB-PCNT30TLE2		Interface de connexion monosplit RAV->DRV	Unités Split RAV
TCB-IFCB-4E2		Contrôleur ON/OFF déporté	Toutes unités intérieures

Commandes Groupes extérieurs DRV

	MMS	SMi	MiNi-SMMS	SMMS	SHRM
TCB-PCNT20E2Adaptateur réseau intégration groupe R-407C	●	●	—	—	—
TCB-PCMO2E2Contrôle du ventilateur en cas de chute de neigeContrôle externe maître ON/OFFRéduction niveau sonore nocturneSélection du mode de fonctionnement	—	—	●	●	●
TCB-PCDM2E2Contrôle de puissance de l'unité extérieure	—	—	●	●	●
TCB-PCIN2E2Kit report défaut	—	—	●	●	●

• Compatible - Non compatible

ÉCRANTACTILE
512 UNITÉS
SUPERVISIONÀ DISTANCE

• Ergonomique
• Contrôle total
• Programmable

Touch Screen Commande centralisée.

\section*{Caracteristiques}

Le Touch Screen est un écran tactile perceptant de contrôle jusqu'à 512 unités interieures.

L'intégralité des unités intérieures DRV ainsi que les unités RAV, grâce à un accessoire spécifique, sont compatibles.

Les menus en français le rendent particulièrement intuitif.

Disponible en 2 modèles :
Standard : BMS-TP5121ACE
Comptage d'énergie : BMS-TP5121PWE

\section*{Caracteristiques principales}

Supervision totale des unités: ON/OFF, mode, vitesse de ventilation, position des volets, température, restriction d'accès aux fonctions des commandes locales.

Affichage et historique des défauts : toutes les alertes sont affichées instantanément et enregistrées.

Zoning multiple : les unités
intérieures peuvent etre réparties
suivant 4 niveaux de zoning : Bâtiment,
Niveau, Locatoire, Zone (exemples).

Comptage d'énergie (option): la consommation énergétique du système peut être répartie par unité et exportée sous format Excel ©.

Programmation calendaire:
chaque unité ou zone peut se voir attribuer différents calendrier : Maitre, Fonctionnement, Jours Spéciaux, Jours sans fonctionnement.

Protection par mot de passer.

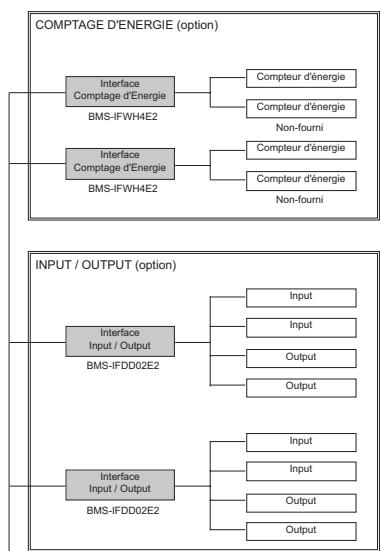

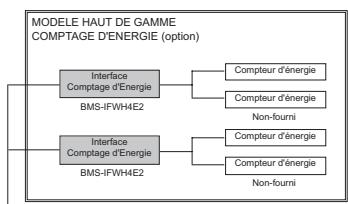

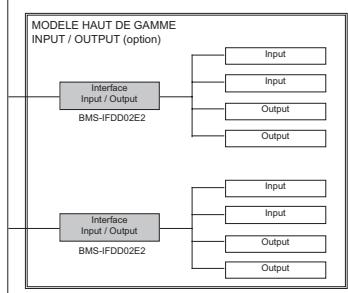

Scheme de principe.

Récédence	Désignation	Commentaires
BMS-TP5121ACE	Touch Screen Standard	-
BMS-TP5121PWE	Touch Screen Haut de Gamme	Options disponibles : Comptage d'énergie, Entrée / Sortie
BMS-IFLSV3E	Relais TCS-Net	64 unités interieures max.
BMS-IFWH4E2	Interface comptage d'énergie	8 compteurs d'énergie max. par interface 4 interfaces max. par Touch Screen
BMS-IFDD02E2	Interface Entrée / Sortie	8 entrées et 4 sorties max. 4 interfaces max. par Touch Screen

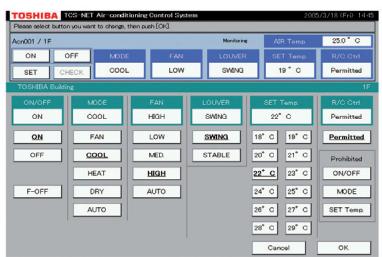

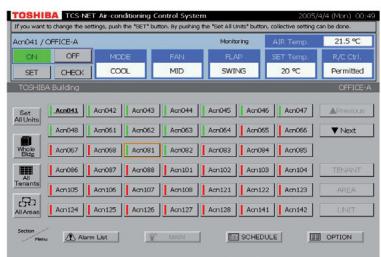

Interface intuitive :quelques exemples.

Supervision de l'ensemble des unités : toutes les unités interieures sont accessibles, possibilité deCHOISIR le niveau de zoning.

Détails des paramètres modifiables de l'unité.

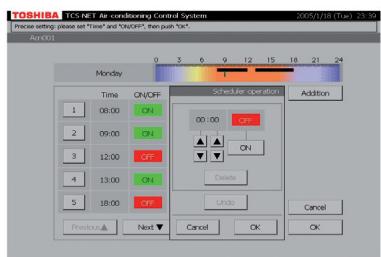

Calendrier journalier de fonctionnement : jusqu'à 20 cycles paramétrables.

COMMANDE CENTRALISED
128 UNITÉS
SUPERVISIONÀ DISTANCE

TOSHIBA

ON

• Ergonomique
  Contrôle total
• Programmable

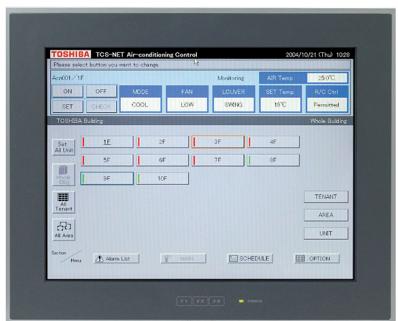

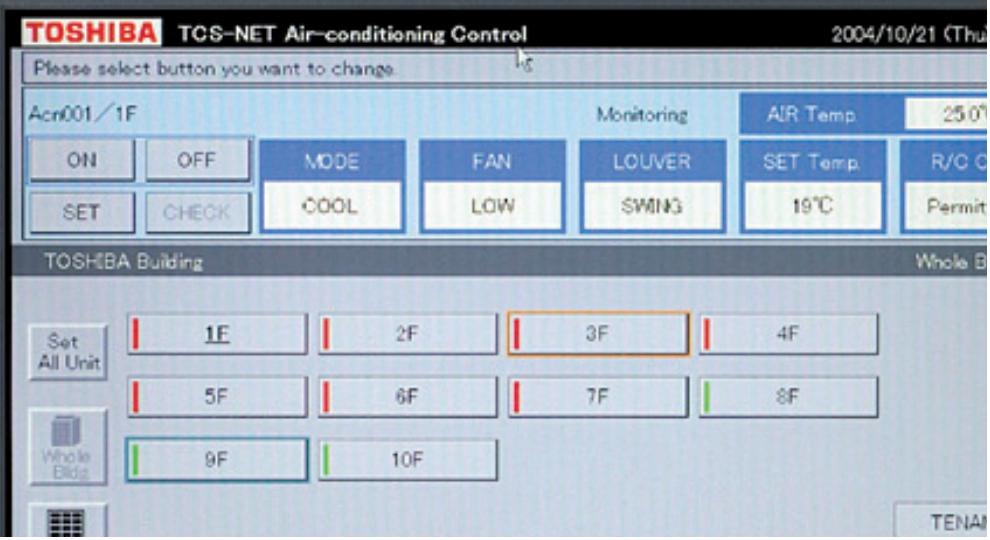

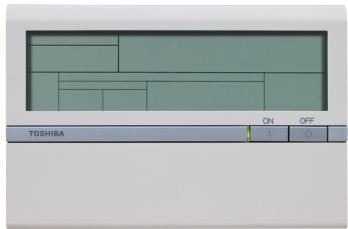

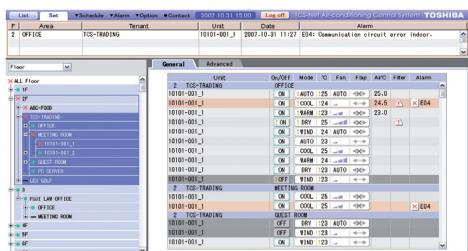

Compliant Manager Commande centralisée.

\section*{Charactéristiques}

Le Compliant Manager est une commande centralisée permettant de contrôle jusqu'à 128 unités interieures.

L'intégralité des unités interieures DRV ainsi que les unités RAV, grâce à un accessoire spécifique, sont compatibles.

Cette commande centralisée de dernière génération permet un contrôle total des unités : température, ventilation, programmation hora, zoning multiple...

Disponible en 2 modèles :
Standard : BMS-CM1280TLE
Haut de gamme : BMS-CM1280FTLE

\section*{Caracteristiques principales}

Supervision totale des unités: ON/OFF, mode, vitesse de ventilation, position des volets, température, restriction d'accès aux fonctions des commandes locales, programmation hora (modèle haut de gamme).

Affichage de fonctionnement: ON/OFF, mode, température, vitesse de ventilation, position des volets, codes définuts...

Historique des défauts : toutes les alertes sont enregistrées.

Zoning multiple: les unités interieures peuvent etre réparties suivant une arborescence à 3 niveaux de zoning : Niveau, Locatoire, Zone (exemples).

Programmation hebdomadaire (haut de gamme): via l'interface intranet, les unités peuvent accepter jusqu'à 10 changements d'etat par jour.

Supervision à distance (haut de gamme): tous les paramètres de fonctionnement disponibles à partir d'un réseau intranet.

Comptage d'énergie (option): la consommation énergétique du système peut être répartie par unité et exportée sous format Excel©.

Scheme de principe.

Caracteristique
Récédence	Désignation	Commentaires
BMS-CM1280TLE	Compliant Manager Standard	-
BMS-CM1280FTLE	Compliant Manager Haut de Gamme	Options disponibles : Comptage d'énergie, Entrée / Sortie, interface Web
BMS-IFWH4E2	Interface comptage d'énergie	8 compteurs d'énergie max. par Interface 4 interfaces max. par Compliant Manager
BMS-IFDD02E2	Interface Entrée / Sortie	8 entrées et 4 sorties max. 4 interfaces max. par Compliant Manager

Interface intranet intuitive :quelques exemples.

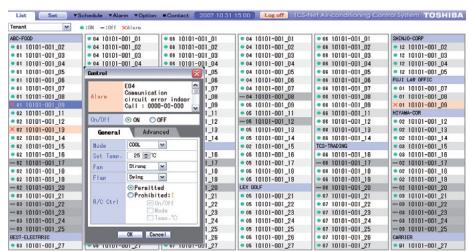

Supervision de l'ensemble des unités : toutes les unités interieures sont accessibles, possibilité deCHOISIR le niveau de zoning.

Arborescence des unités : affichage par unité, détails des paramètres modifiables de l'unité.

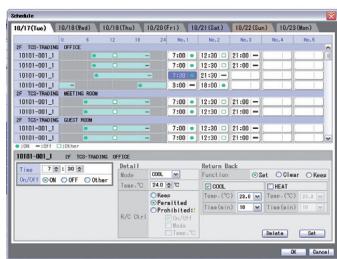

Programmation
hebdomadaire /mensuelle /
journalière :
10 programmes / jour,
affichage clair des paramètres pour la plage active.

Le Superviseur l-Ion™ pour Toshiba Climatisation.

Afin de permettre une exploitation optimale du bathtub, Toshiba a besoin la technologie Web pour donner l'accès aux équipements afin de les surveiller et de les génér.

L'approche I-lonTM permet l'accès à l'environnement technique du bathtub via un navigateur Internet standard, à partir d'un ordinateur et sans logiciel spécifique à installer.

Ce superviseur I-lonTM fonctionne avec un module de base mais possede de nombreuses extensions optionnelles.

Architecture

Des paramètres multiples.

Application :

• Connecter les systèmes Toshiba gamme tertiaire.
• Faire communiquer les solutions Toshiba avec une GTC en protocole LonWorks™ (marque déposée).
• Capacité maximum de 64 unités interieures (DRV) ou de 64 groupes d'unités interieures (Super Digital et Digital Inverter).

(1 groupe = 8 unités interieures maximum).

12 variables de commande disponibles pour chaque unité interieure.
17 variables de contrôle disponibles pour chaque unité interieure.
- 100% LonMarkTM (marque déposée). (variables standards)

Page d'accueil

• Possibilité de mixer systèmes DRV et SDI ou DI sous la même passerelle (utilisation d'une interface TCB-PCNT30TLE).

Une gestion à la carte.

Module de base :

Supervision sécurisée, vue de bilan, vue d'alarme, vue par bureau...

Module de base + option 1 :

Vuede plateau, thermographie ...

Module de base + option 2 :

Clés de répartition d'énergie*, exportation sous Excel® ...

Module de base + option 3 :

Télésurveillance, gestion des alarmes par envoi de mail ...

Module de base + option 4 :

Archivage des données ...

Option spécifique :

Utilisation du protocole Lon ou Jbus pour rapatrier les informations ...

• Ne peut pas servir de base de facture.

Le serveur BAC net™, une modularity exemplaire.

Commands :

• Opération On/Off
• Modes : Froid / Chaud / Ventilation
• Température de consigne
• Contrôle : central/local
  Vitesses de ventilation.

Contrôles:

• Opération On/Off
• Modes : Froid / Chaud / Ventilation / en défaut
• Température de consigne
• Température de la pierce
• Contrôle: central/local
• Comptage d'énergie.

42× 370× 198mm

La passerelle Modbus™, la nouvelle solution GTC.

Commandes:

• Opération On/Off
• Modes : Froid / Chaud / Ventilation /Déshu. / AUTO
  Vitesses de ventilation
• Position des volets
• Température.

Contrôles :

• Opération On/Off
• Modes en cours : Froid / Chaud / Ventilation / Déshu. / AUTO
• Statut vitesse ventilation
• Statut position des volets
• Température interieure
• Temps de fonctionnement.

Produits complémentaires

Aperçu.

Logiciel de selection

Outil d'aide à la prescription : Toshiba Project Designer.

Toshiba you propose, via le web, un outil innovant pour gagner en efficacité, le

TOSHIBA PROJECT DESIGNER

Enticipation dédié aux prescripeurs, le "Project Designer" est une nouvelle rubrique de notre site toshibaclim.com.

Le "Project Designer" est concu pour améliorer l'efficacité dans le choix de solutions Toshiba adaptées.

En vous connectant sur ce site, vous retrouvrez des guides deCHOix de produits, toute la documentation en format pdf, les schémas AutoCAD®, le calcul de sélection Piping Design.

Et sourtout, en générant automatiquement les paragraphs ajustats, il vous facilitera l'élaboration des cahiers des charges.

Vous pourrez ensuite les exploiter et étabir les bordereaux en formats Word® et Excel® et ainsi les modifier à votre guise.

Base sur la technologie web, le "Project Designer" est une solution dynamique, mise à jour en permanence.

Pour le découvert contactez vite vous responsable de clientèle Toshiba Climatisation.

www.toshibaclim.com/prescription

Accès privé et sécurisé

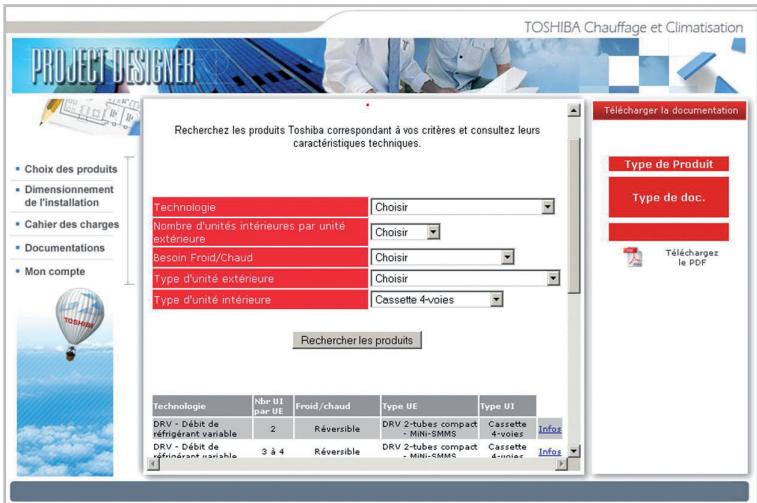

Choix des produits multi-critères

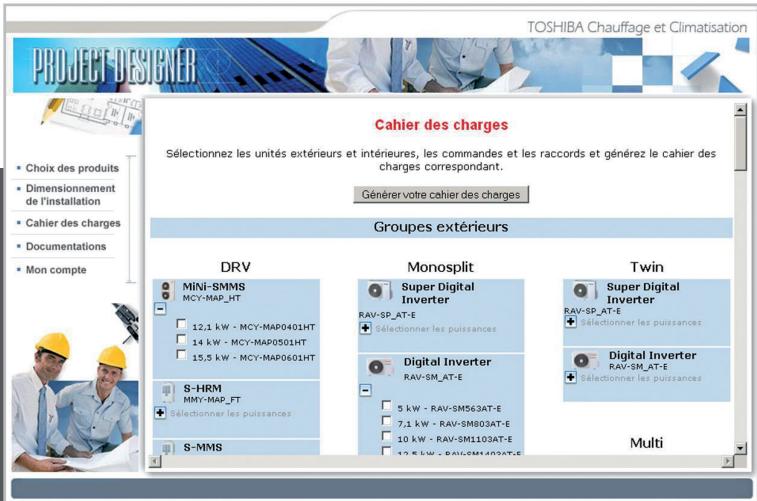

Aide à la génération de cahier des charges

Bibliothèque de manuels techniques

Avec Toshiba, tout devient plus simple.

L'engagement de Toshiba dans le développement de produits toujours plus innovants et performants est soutenu par son attachment à proposer des outils fonctionnels d'aide à la conception, comme le Piping Design à l'installation, au diagnostic et au contrôle.

Représentation graphique du système

Détails par unités sélectionnées

Gestion de systèmes multiples

Exportation des rapport

Rafraîchissement automatique

Logiciel de selection Piping Design : tout à portée de clic.

Le logiciel de conception a eté développè pour toute la gamme DRV. Il est l'util de support utile et irremplaçable pour les ingénieurs, les architectes, les installateurs et, plus généralement, pour tous ceux qui veulent appliquer les solutions innovantes de Toshiba.

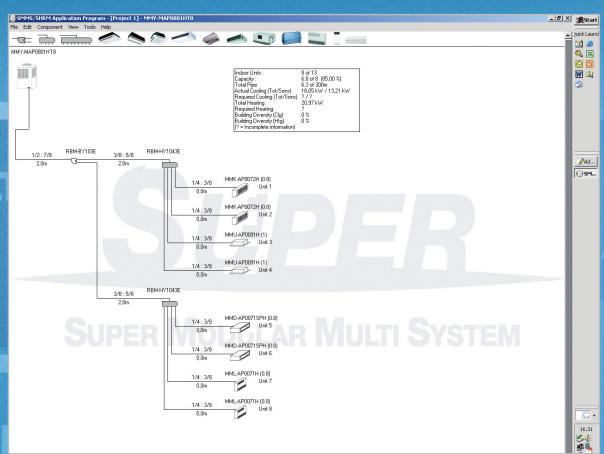

Avec ce logiciel, l'utilisateur peut assembler un système DRV complet simplement en cliquant sur les iconônes des unités interieures et des autres composants.

Il est également possible de définir les paramètres importants comme les températures interieures et extérieures, la vitesse de ventilation, les longueurs de liaison, etc.
Le logiciel gère automatiquement tous les paramètres saisis. La puissance réelle du système peut être rapidement calculée en fonction des conditions requises et peut être simulée pendant la phase de conception.

En utilisant ce logiciel de selection innovant et performant, développé exclusivement par Toshiba, la conception des systèmes DRV est garantie pour les conditions définies relatives au projet. Le logiciel signale toute erreur possible de conception et avertit l'utilisateur quand les limites du système sont atteintes.

Les aperçus d'écran sont issus du Logiciel de sélection, Piping Design.

Notes.

C E

www.toshibaclim.com

N° Azur

0810723723

PRIX APPEL LOCAL

TOSHIBA

TOSHIBA AIRCONDITIONING

Advancing the ECO -evolution

L'énergie est notre avenir, économisons-la!
