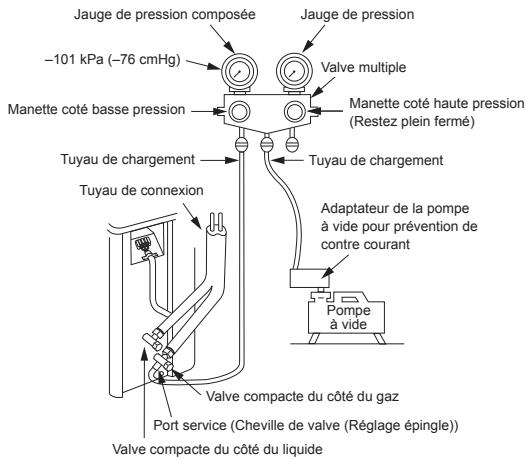

Utilisez une pompe à vide avec clapet anti-retour. Raccordez le tuyau de chargement à la vanne de service côté gaz, ouvrez la poignée basse pression, puis actionnez la pompe pendant environ 15 minutes jusqu'à atteindre -101 kPa (-76 cmHg). Fermez la vanne, ouvrez les vannes compactes, puis débranchez le tuyau.

MODE D'EMPLOI R32, R410A TOSHIBA

■ Pièces d'Installation en Option 6

UNITE INTERIEURE 7

Endroit d'Installation 7
Ouverture du Trou et Montage de la Plaque d'Installation 7
■ Installation de l'unité interieure 8

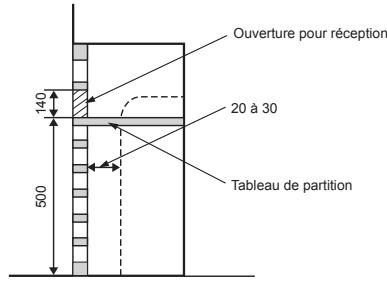

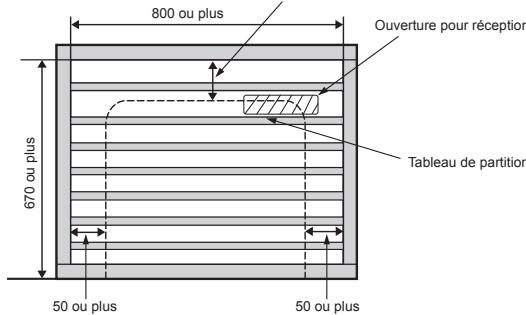

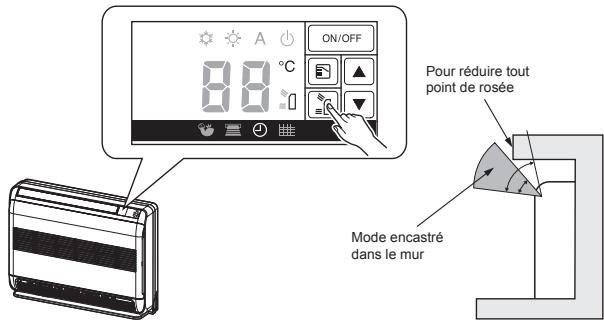

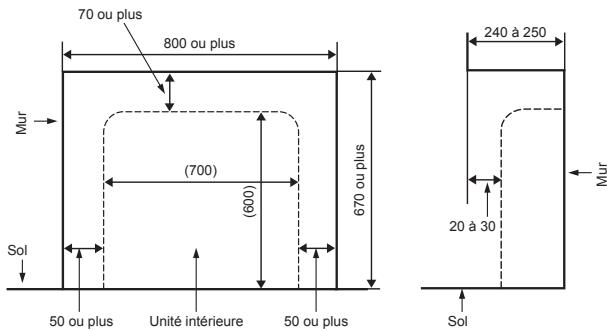

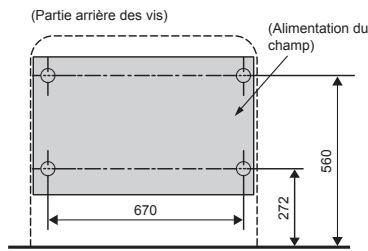

■ Installation Dissimulée 9

UNITE EXTERIEURE 10

Endroit d'Installation 10

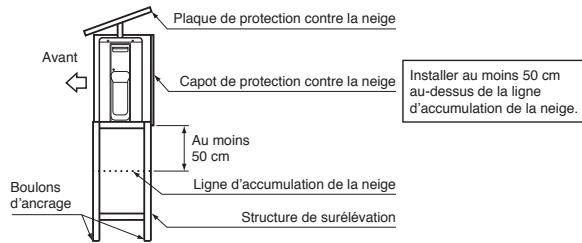

Precautions à prendre pour l'installation dans les régions sujettes aux chutes de neige et aux températures froides...10
Drainage de I'eau 11
■ Connexion du Tuyau Refrigerant 11
■ Evacuation 11
■ Connexion des Cables 12

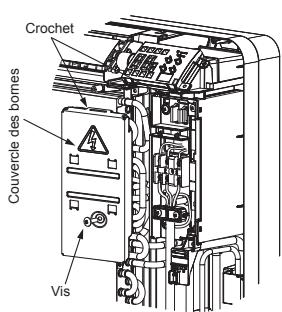

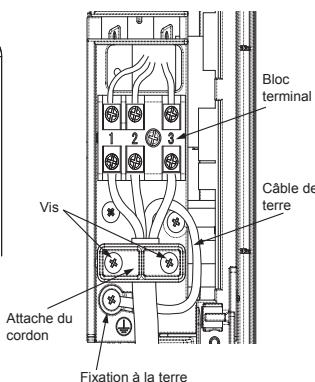

Travaux Electriques 12

AUTRES 13

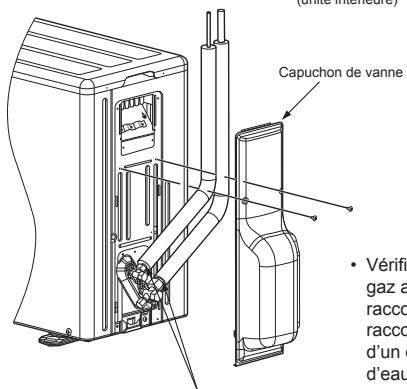

Test de Fuite Gaz 13
Réglage du Sélecteur de Télecommande 13
■ Sélection de télécommande A-B 13

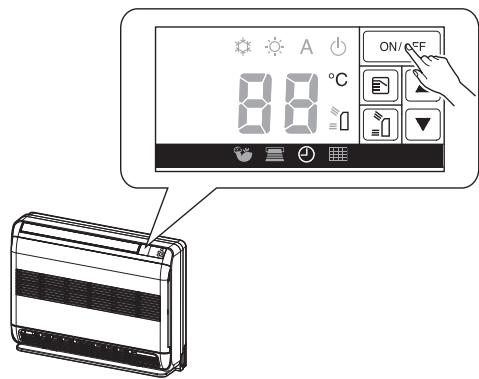

Opération du Test 13
Réglage de la Remise en Marche Automatique 13

Lisez attentivement les consignes de ce manuel avant d'utiliser l'unité.

Cet apparéil contient du R32.

• Avant installation, dire attentivement les consignes de sécurité suivantes.
• Respecter impératifement les consignes fournies ici afin d'éviter toute situation dangereuse. Les symboles et leur signification sont indiqués ci dessous.

AVERTISSEMENT : Indique qu'un usage incorrect de cette unité peut entraîner des blessures graves, voir la mort.

ATTENTION

: Indique qu'un usage incorrect de cette unité peut entraîner des blessures corporelles (1) ou des dommages matériels (2).

1: Par blessure corporelle, comprendre un accident, une brûlure ou un choc électrique sans gravité et ne nécessitant pas d'hospitalisation ni traitement hospitalier à long terme.
2: Par dommage matériel, comprendre un dommage plus important affectant des biens ou des ressources.

Pour l'utilisation grand public

Les câbles d'alimentation et de raccordement de l'appareil doivent être au moins des câbles souples recouverts d'une gaine en polychloroprène (type H07RN-F) ou des câbles portant la désignation 60245 IEC66. (L'installation doit être conforme à la règlementation nationale en vigueur pour le câblage.)

ADOPTION DU FLUIDE FRIGORIGÉNE R32 ou R410A

Ce climatiseur a adopté un fluide frigorigène HFC (R32 ou R410A) qui ne détruit pas la couche d' ozone.

ATTENTION

Pour déconnecter l'appareil de l'alimentation principale

Cet apparéil doit être raccordé à l'alimentation électrique par l'intermédiaire d'un disjoncteur ou d'un interrupteur automatique dont les contacts de tous les pôles doivent être séparés d'au moins 3 mm.

DANGER

• UTILISATION PAR DES PERSONNES QUALIFIES SEULEMENT.
  COUPER L'ALIMENTATION PRINCIPALE ET LE COUPEUR AVANT TOUT TRAVAUX ELECTRIQUES. S'ASSURER QUE TOUS LES SWITCHES ET LE COUPEUR SONT ETEINTS. TOUT OUBLI PEUT ETRE LA CAUSE D'ELECTROCUTION.
• CONNECTER LE CABLE DE CONNEXION CORRECTEMENT. SI LA CONNEXION EST MAUVAISE, DES PARTIES ELECTRIQUES PEUVENT ETRE ENDOMMAGEES.
• AVANT INSTALLATION, VERIFIER QUE LE CABLE DE TERRE N'EST PAS COUPE OU DISCONNECTE.
• NE PAS INSTALLER A COTE DE GAZ COMBUSTIBLE OU DE VAPEURS DE GAZ. TOUTE ERREUR POT ETRE LA CAUSE D'INCENDIE OU D'EXPLOSION.
• POUR PREVENIR LA SURCHAUFFE DE L'UNITE INTERIEURE ET LE RISQUE D'INCENDIE, PLACER L'UNITE ASSEZ LOIN (2 M MINIMUM) DES SOURCES DE CHALEUR TELLES QUE LES RADIATEURS, LES APPAREILS DE CHAUFFAGE, LES FOURS, LES POELES, ETC.
• QUAND L'APPAREIL EST DEPLACE AFIN D'ETRE INSTALLÉ A UN NOUVEL EMPLACEMENT, FAIRE TRES ATTENTION A NE PAS METRE LE REFRIGERANT SPECIFIE (R32 ou R410A) AVEC TOUT AUTRE CORPS GAZEUX DANS LE CYCLE DE REFRIGERATION. SI DE L'AIR OU TOUT AUTRE GAZ EST MELANGE DANS LE REFRIGERANT, LA PRESSION DU GAZ DANS LE CYCLE DE REFRIGERATION DEVIENT ANORMALEMENT ELEVEE ET CELA PEUT PROVOQUER L'EXPLOSION DU TUYAU ET BLESSER DES PERSONNES.
  DANS LE CAS OU LE GAZ REFRIGERANT S'ECHAPPE DU TUYAU DURANT LES TRAVAUX D'INSTALLATION, IMMEDIATEMENT FAIRE ENTRE DE L'AIR FRAIS DANS LA PIECE. SI LE GAZ REFRIGERANT EST RECHAUFFE PAR DU FEU OU AUTRE CHOSE, CELA PROVOQUE LA FORMATION DE GAZ DANGEREUX.

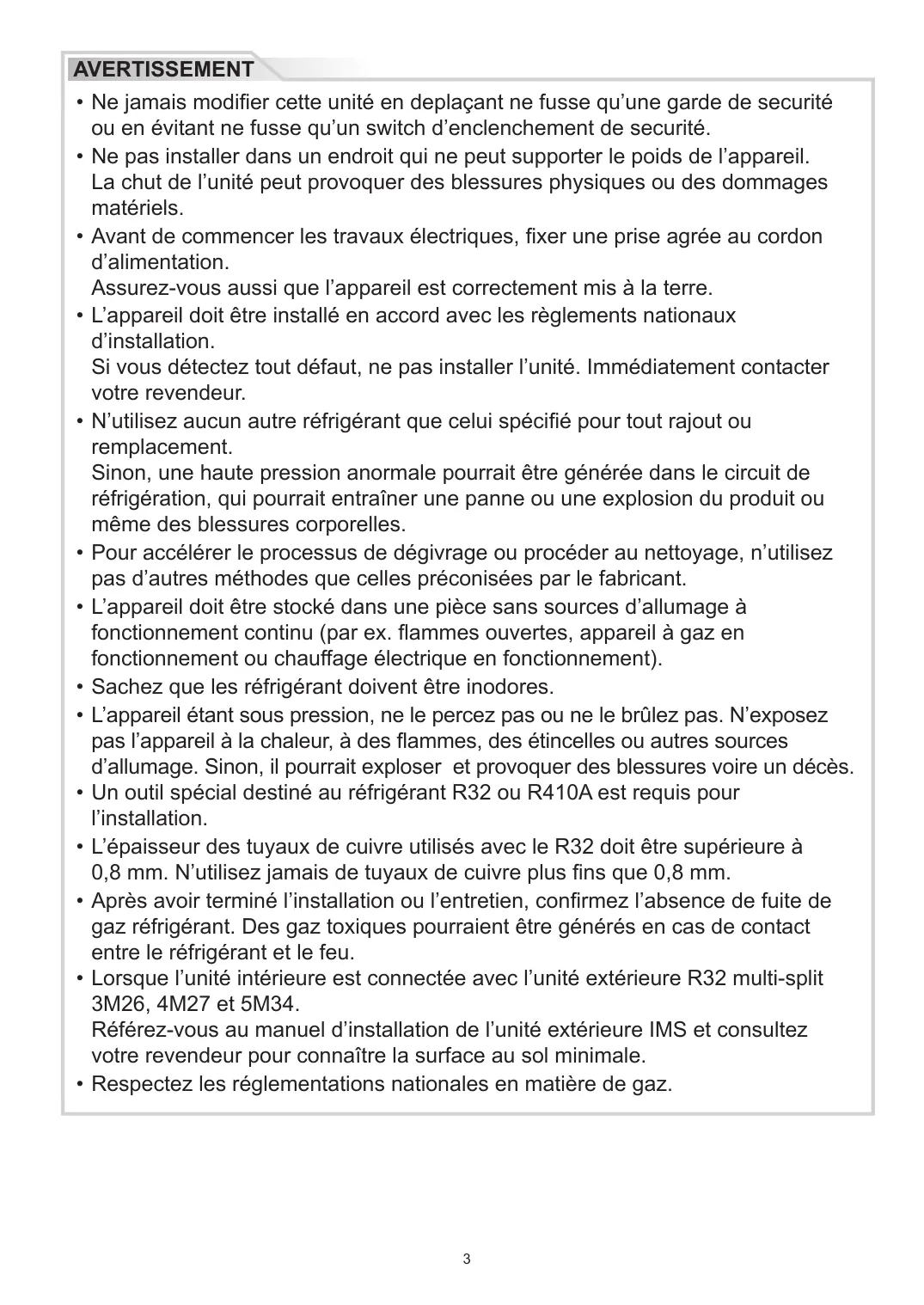

AVERTISSEMENT

• Ne jamais modifier cette unité en deplaçant neFuse qu'une garde de sécurité ou en évitant neFuse qu'un switch d'enclenchement de sécurité.
• Ne pas installer dans un endroit qui ne peut supporter le poids de l'appareil. La chut de l'unité peut provoquer des blessures physiques ou des dommages matériels.
• Avant de commencer les travaux électriques, fixer une prise/agree au cordon d'alimentation.

Assurez-vous aussi que l'appareil est correctement mis à la terre.

• L'appareil doit être installé en accord avec les règlements nationaux d'installation.
  Si vous détectez tout défaut, ne pas installer l'unité. Immediatement contacter votre revendeur.
• N'utilisez aucun autre réfrigérant que celui spécifique pour tout rajout ou remplacement.
  Sinon, une haute pression anormale pourrait être généraee dans le circuit de réfrigération, qui pourrait entraîrer une panne ou une explosion du produit ou même des blessures corporelles.
• Pour accélérer le processus de dégivrage ou procéder au nettoyage, n'utilise pas d'autres méthodes que celles préconisées par le fabricant.
• L'appareil doit être stocké dans une piece sans sources d'allumage à fonctionnement continu (par ex. flammes ouvertes, apparéil à gaz en fonctionnement ou chauffage électrique en fonctionnement).
• Sachez que les réfrigérant doivent être inodores.
• L'appareil étant sous pression, ne le percez pas ou ne le brûlez pas. N'exposez pas l'appareil à la chaleur, à des flammes, des étincelles ou autres sources d'allumage. Sinon, il pourrait explodeer et provoquer des blessures voire un décès.
• Un outil spécial destiné au réfrigérant R32 ou R410A est requis pour l'installation.
• L'épaissur des tuyaux de cuivre utilisés avec le R32 doit être supérieure à 0,8 mm. N'utilisez jamais de tuyaux de cuivre plus fins que 0,8 mm.
• ÀpRES avoir terminé l'installation ou l'entretien, confirmez l'absence de fuite de gaz réfrigérant. Des gaz toxiques pourraient être générés en cas de contact entre le réfrigérant et le feu.
• Lorsque l'unité interieure est connectée avec l'unité extérieure R32 multi-split 3M26, 4M27 et 5M34.

Référez-vous au manuel d'installation de l'unité extérieure IMS et consultez votre revendeur pour connaître la surface au sol minimale.

• Respectez les réglementations nationales en matière de gaz.

ATTENTION

• L'exposition de l'appareil à l'eau ou à l'humidité avant l'installation peut provoquer l'électrocution.
  Ne pas garder dans un sous-sol humide ou exposer à la pluie ou l'eau.
• Àprous avoir enlevé l'unité de son emballage, l'examiner soignement afin de détecter tout défaut.
• N'installez pas l'unité dans un emplacement où une fuite de gaz inflammable pourrait se produit. Une fuite et une accumulation de gaz dans l'environnement de l'unité pourrait occasionner un incendie.
• Ne pas installer dans un endroit qui peut amplifier les vibrations de l'unité. Ne pas installer l'appareil dans un endroit susceptible d'amplifier son niveau sonore ou dans un endroit où le bruit de l'appareil et de l'air qu'il dégage risque de déranger les voisins.
• Pour éviter toute blessure physique, manipuler avec précaution les parties aigues.
• SVP tire attentivement le manuel d'installation avant d'installer l'unité. Il contient des instructions complémentaires importantes pour une installation correcte.
• Le fabricant ne peut être tenu responsable pour tout dommage causé par le non respect des instructions et descriptions de ce manuel.

UN RAPPORT DOIT ETRE DEPOSE AUPRES DU FOURNISSEUR D'ELECTRICITE LOCAL

Veillez absolument à ce que l'installation de cet apparéil soit préalablement noticeé à votre fournisseur d'électricité. En cas de problèmes avec cet apparéil ou si son installation est refusée par le fournisseur d'électricité, notre service clientèle prendra les mesures déquates.

• Informations importantes concernant le réfrigérant utilisé.

Ce produit contient des gaz à effet de serre fluorés.

Ne librez pas ces gaz dans l'atmosphère.

Type de réfrigérant: R32

GWP^(1) valeur: 675 * (ex. R32 ref. AR4)

(1)GWP = potentiel de réchauffement global

La quantité de réfrigérant est indiquée sur la plaque signalétique de l'unité.

• Cette valeur est basée sur la règlementation sur les gaz F 517/2014

PIÉCES ACCESSOIRES

ACCESSIONES ET ELEMENTS D'INSTALLATION
N°	Nom des pieces (Qté)	N°	Nom des pieces (Qté)
1	Plaque d'installation* × 1	2	Télécommande sans fil* × 1
3	Pile × 2	4	Support de la télécommande* × 1
5	Filtre**	6	Filtre**
7	Vis de montage** Ø4 × 25 Φ × 8	8	Vis à bois à tête plate Ø3,1 × 16 Φ × 2
9	Plaque d'isoolation × 1 (pour certains modèles seulement)	10	Mamelon du drain*** × 1 (pour modèle avec chauffage uniquement)
11	Bouchon étanche*** × 2 (pour certains modèles seulement)	12	Mode d'emploi
13	Manuel d'installation	14	Etiquette B × 2 (pour le modulo Multi)

Nettoyez-les toutes les 2 semaines.

1. Ouvrez la grille d'entrée d'air.
2. Retirez les filtrres à air.
3. Aspirez ou nettoyez les filtres, puis séchez-les.
4. Réinstallez les filtres et fermez la grille d'entrée d'air.

Filtre

Entretien et durée de vie

Nettoyer tous les 3 à 6 mois lorsque la poussière s'est accumulée ou recouvre le filtré.

I. It is seolled d utiliser an aspirateur pour eliminer les poussieres collees ou profundement incrustees dans le filtre ou dutilier le ventilateur pour chasser la poussiere hors du filtre.
2. Si nécessaire, nettoyer le filtre à l'eau claire et l'exposer 3 ou 4 heures au soleil ou à l'air libre, jusqu'à ce qu'il soit totalement sec. Sinon, utiliser un sèchecheveux. Il faut cependant noter que laver le filtre à l'eau peut réduire les performances du filtre.
3. Remplacer tous les 2 ans ou moins. (Contacter libre revendeur pour acheter un nouveau filtre) (P/N: RB-A620DE)

Remarque: La durée de vie du filtré dépend du niveau d'impuretés du milieu d'utilisation. Vous devrez probablement nettoyer et replacer le filtré plus souvent en cas de niveaux élevés d'impuretés. Dans tous les cas, Nous vous recommendons d'utiliser des filtrres complémentaires qui vous permettront d'optimiser les effets purifiants et desodorisants de votre climatiseur.

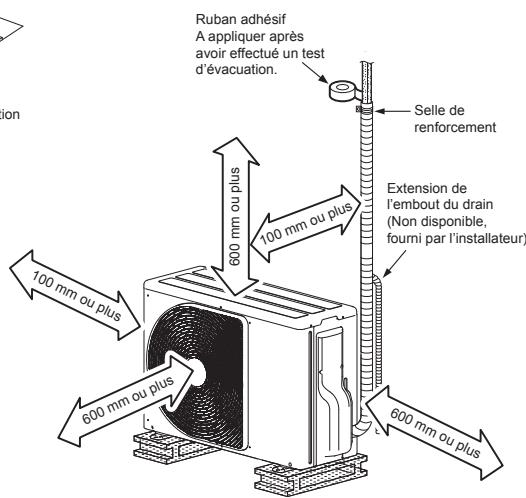

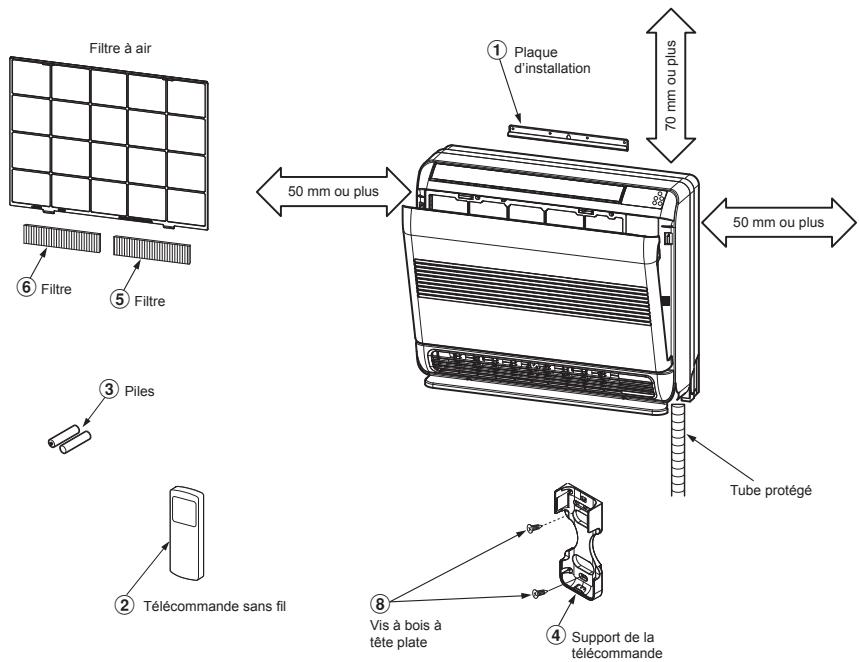

PLAN D'INSTALLATION DES UNITS INTÉRIEURE ET EXTÉRIEURE

Ne pas laisser l'embout du drainage avoir du mou.

S'assurer que le drain est orienté en pente vers le bas.

Le tuyau auxiliaire peut etre connecte a gauche, a arriere gauche, a arriere droit, a droit, a inférieur droit, a inférieur gauche.

Isoler les tuyaux séparation et non ensemble.

ATTENTION

Installez le dispositif dans des pieces de 13m^3 ou plus. En cas de fuite de gaz réfrigerant à l'intérieur de la piece, il y a risque d'insuffisance en oxygène.

En cas de canalisation à droite ou à gauche

Pièces d'Installation en Option

Référence de piece	Nom des pieces	Qté
A	Tuyau du fluide frigorigèneCôté liquide : Ø6,35 mmCôté gaz : Ø9,52 mm(RAS-B10, 13U2FVG-E1): Ø12,7 mm(RAS-B18U2FVG-E1)	Un de chaque sorte
B	Matériau d'isolement du tuyau(mousse en polyéthylène, de 8 mm d'épaissur)	1
C	Mastic, bandes PVC	Un de chaque sorte

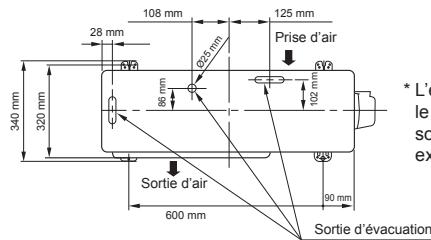

Fixation des boulons de l'unité extérieure

Fixez l'unité extérieure à l'aide des boulons et des écrous de fixation si l'appareil doit être exposé à un vent violent.
- Utilisez des boulons d'ancrage et des écrous de Ø8 mm ou de Ø10 mm.

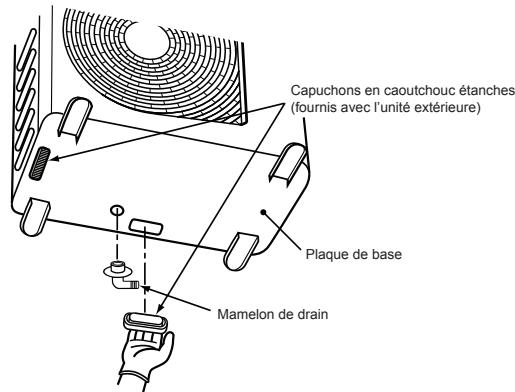

- S'il est nécessaire de purger l'eau de dégivrage, fixez le mamelon du drain ⑩ et le bouchon étanche ⑪ à la plaque inférieure de l'unité extérieure avant de l'installer.

• Lorsque vous utilisez l'unité extérieure multi-systèmes, consultez le manuel d'installation fourni avec le modele en question.

Endroit d'Installation

• Endroit qui procure l'espace autour de l'unité interieure comme représenté sur le diagramme.
  Endroit tel qu'il n'y a pas d'obstacles à l'entrée et sortie d'air.
• Endroit qui permet une installation aisée du tuyau de l'unité extérieur.
• Endroit qui permet l'ouverture du panneau avant.

ATTENTION

• Eviter l'exposition directe au soleil du récepteur sans fil de l'unité interieure.
• Le microprocesseur de l'unité interieure ne doit pas être trop proche des sources de bruit RF.

(Voir le mode d'emploi pour les détails.)

Telecommande

• Endroit tel qu'il n'y a pas d'obstacles comme des rideaux qui pourrait bloquer le signal de la télécommande.
• Ne pas installer la télécommande dans un endroit exposé au soleil ou pres d'une source de chaleur comme un four.
• Garder la télécommande éloignée d'au moins 1 m du plus proche télévisueur ou équipement stéreo. (Cela est nécessaire pour éviter des distorsion d'image ou des interférences sonores.)

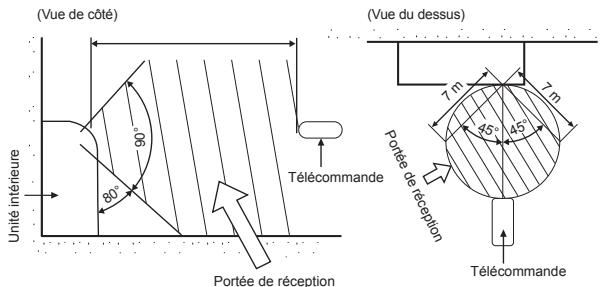

• L'emplacement de la télécommande devrait etre déterminé comme illustré ci-dessous.

* : Distance axiale

Ouverture du Trou et Montage de la Plaque d'Installation

Ouverture du trou

(Tuyaauterie arrere)

(Tuyauterie de côte)

(Tuyauterie du bas)

c: Ouverture du tube (Ø65 mm)

1. Une fois que vous avez besoin la position du trou pour la tuyauterie, perceze-le (Ø65 mm) légément en pente du côte extérieur.

NOTE

Lorsque l'on doit percer un mur contenant une lame de métal, un cable de métal ou une plaque de métal, utiliser un anneau de cordure d'ouverture du tube vendu séparément.

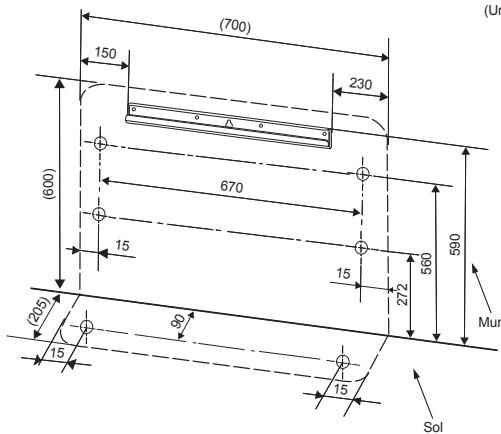

Montage de la plaque d'installation

(Unite : mm)

Quand la plaque d'installation est directement montée sur le mur

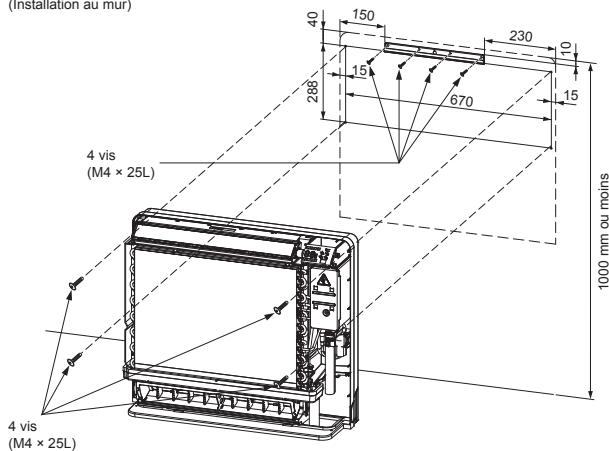

1. Fixer de façon ferme la plaque d'installation sur le mur en vissant les parties supérieure et inférieure pour accrocher l'unité interieure.
2. Pour monter la plaque d'installation sur un mur de béton avec les chevilles d'ancrage, les utiliser comme représenté ci-dessous.
3. Installer la plaque d'installation horizontally dans le mur.

Plaque d'installation

(Maintenez à l'horizontale.)

Clip d'ancrage (parties locales

ATTENTION

Une mauvaise installation de l'unité peut provoquer des blessures personnelles et des dommages matériels si l'unité tombe.

• En cas de mur fait de blocks, briques, béton ou matérielux similaires, faire des trous un de 05 mm dans le mur.
• Insérer des clips d'ancrage pour les vis de montage ⑦ correspondantes.

Installation de I'unité interieure

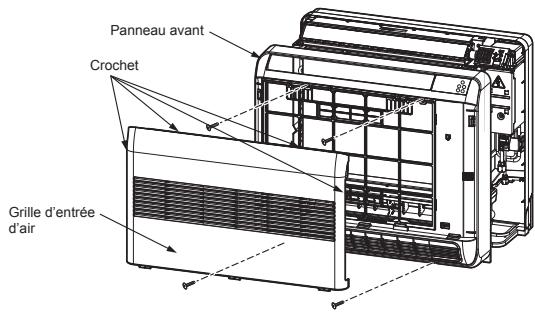

1. Otez la grille d'arrivée d'air. Ouvrez la grille d'arrivée d'air et retirez la sangle.

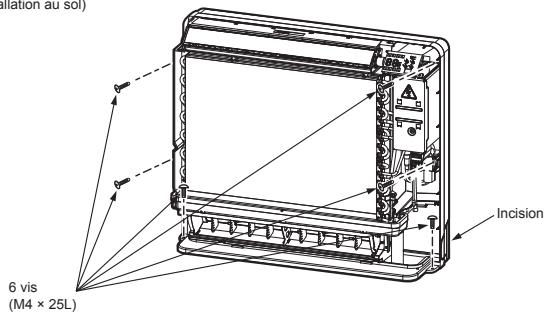

2. Retirez le panneau avant (Otez les 4 vis).

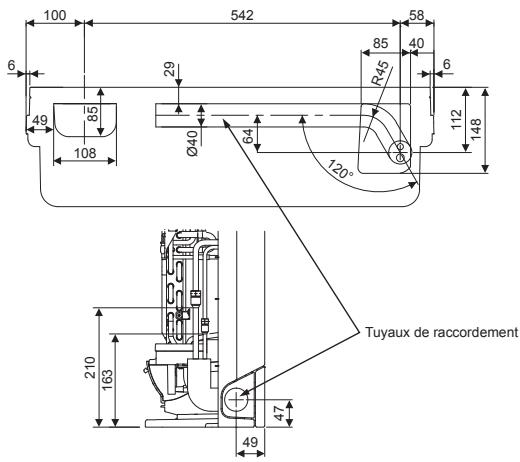

Disposition des tuyaux de raccordement

Traitement des tuyaux de raccordement

1) Vérifiez que les raccords coniques sont bien exempts de toute fuite de gaz à l'aide d'un détecteur de fuite de gaz ou de l'eau savonnexe.
2) Pour éviter tout écart dans la fente, desserez le haut et le bas avec du ruban.
3) Vérifiez que la fente est bien recouverte d'une bande.
4) Fixez-la avec le tuyau calorifugé fourni pour prévenir tout écart en haut de la fente.

9 Plaque d'iso1ation

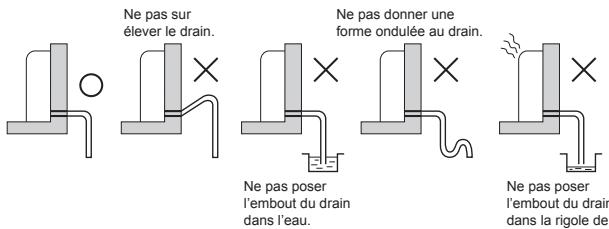

Drainage

1. Orienter le drain en pente vers le bas.

NOTE

L'ouverture sur le coté extérieur doit être faite en légère pente vers le bas.

1. Mettre de I'eau dans le bassin de drainage et s'assurer que I'eau est drainée à l'extérieur.
2. Lors de la connexion de l'extension de l'embout du drain, isoler la partie de connexion de l'embout du drain du tube protégé.

ATTENTION

Fixer le tube de drainage de façon à procéder à un drainage correct de l'unité. Un drainage incorrect peut provoquer des dommages matériels.

Connexion des cables

L'installation du cable de connexion s'avere nécessaire pour oter le panneau avant.

1. Retirez le panneau de couverture terminal et l'attache du cordon.
2. Insérez le cable de connexion (en accord avec les régles locales) dans l'orifice pour le tuyau dans le mur.
3. Tirez le cable de connexion à travers l'ouverture pour cable du panneau arrêté afin qu'il dépasse de 50 cm environ par rapport à l'avant.
4. Entertiement inserez le cable de connexion dans le bloc terminal et le fixez fermenent avec des vis.
5. Torque de serrage : 1,2 N·m (0,12 kgf·m)
6. Fixez le cable de connexion avec l'attache du cordon.
7. Fixez le couvercle du terminal, procedede à l'installation du panneau avant et de la grille d'entrée.

ATTENTION

• S'assurer de bien se reférer au diagramme du système de câblage à l'intérieur du panneau avant.
• Vérifier les codes électriques locaux ainsi que les limitations ou instructions spécifiques de câblage.

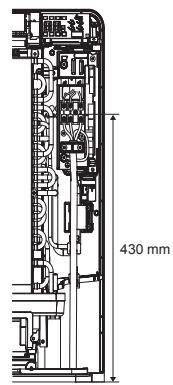

Longueur de dénudation du cable de connexion

NOTE

Utilisez du fil torsadé uniquement.
- Type de fil: H07RN-F ou 60245 IEC66 (1,0 mm² ou plus)

Monter directement le dispositif sur le sol.

1) Installer le pied de l'unité intérieure sur le sol à l'aide des 2 vis de montage.
2) Installer la partie supérieure de l'unité interieure au mur à l'aide des 4 vis de montage.

(Installation au sol)

NOTE

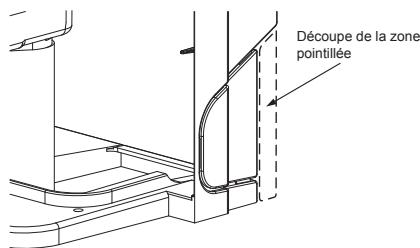

• Si la plinthte est collée au mur, assurez-vous de couper les bords cisailés à droite et à gauche de la partie principale.

Installation au mur

1) Accrocher la plaque d'installation au mur à l'aide des 4 vis de montage.
2) Placer l'unité intérieure sur la plaque d-installation.
3) Installer la partie supérieure de l'unité interieure au mur à l'aide des 4 vis de montage.

(Installation au mur)

ATTENTION

Prenez garde à le fixer fermement à l'aide de vis à l'emplacement désigné.

Sinon des dégats poursurient survenir sur la tuyauterie à cause du retournement d'un jeu.

Installation Dissimulée

La méthode particulière pour installer le dispositif interieur en le dissimulant dans le mur est presenté ici.

Assurez-vous de bien désirir le mode d'encastrement dans le mur et de changer votre installation pour ce mode.

1. Pour passer au mode installation dans le mur

Pour passer au mode installation dans le mur, appuyez et maintenez le bouton SELLECTIONNER LA SORTIE D'AIR pendant 20 secondes.
- Une fois le programme paramétré, vous entendrez 5 bips. Puis vous aurez l'indication du tempsin de température qui clignotera pendant 5 secondes.
Pour annuler, appuyez sur le bouton de SELECTION DE SORTIE D'AIR pendant 20 secondes. Vous entendrez alors 5 bips. Ensuite, le témoin de température clignotera pendant 5 secondes.
- Pour évider toute formation de point de rosée, l'angle de la plaque du dessus doit être réduit.

1. Taille du trou dans le mur

Le trou dans le mur doit être suffisamment grand pour pouvoir conserver la distance avec l'unité interieure tel queprésenté dans l'illustration ci-après.

(Vue de devant)

(Unité : mm)

(Vue de côte)

1. Installation avec la plaque de support

2. Pour installer l'unité dans le trou du mur existant et s'il est impossible de conserver 20 à 30 mm de profondeur, utilisez la plaque de support afin de sécuriser la distance.

3. Mettez les vis et la plaque de support en place à l'identique de ce qui est représenté dans l'illustration.
   Assurez-vous de bien changer pour le mode d'encastrement dans le mur.

Trous de vis

(Unité : mm)

4. En cas d'établissement à croisillons

• Conformément à l'illustration ci-dessous, assurez-vous de conserver suffisamment d'espace entre les croisillons, la structure et le mur.
  Assurez-vous de bien changer pour le mode d'encastrement dans le mur.
• Les croisillons doivent être faits de bois.
• Entre l'entrée et la sortie d'air doit se couver le tableau de partition.
• Faites en sorte d'établier la partie ouverte pour le RÉCEPTEUR.
• La partie ouverte des croisillons doit être ouverte de 70% ou plus du trou du mur.
• La partie ouverte des croissillons doit être uniforme.

(Unite : mm)

(Vue du dessus)

(Vue de devant)
70 ou plus
(Vue de côte)

UNITE EXTERIEURE

• Lorsque vous utilisez l'unité extérieure multi-systèmes, consultez le manuel d'installation fourni avec le modele en question.

Endroit d'Installation

• Un endroit qui procure de l'espace autour de l'unité extérieure comme indiqué sur le diagramme.
• Un endroit qui peut supporter le pays de l'unité extérieure et n'amplifie pas le niveau sonore et les vibrations
• Un endroit tel que les voisins ne sont pas génés par le bruit et les evacuations d'air
• Un endroit qui n'est pas exposé à un vent fort
• Un endroit libre de toute fuite de gaz combustible
• Un endroit qui ne bloque:aucun passage
• Quand l'unité extérieure doit être installée sur un endroit élevé, s'assurer de stabiliser son support.
• La longueur admissible du tuyau de raccordement.

Modèles	10k	13k	18k
Sans charge	Moins de 15 m	Moins de 15 m	Moins de 15 m
Longueur maximum	20 m	20 m	20 m
Charge de réfrigérant supplémentaire	16 - 20 m(20g / 1m)	16 - 20 m(20g / 1m)	16 - 20 m(20g / 1m)

• La hauteur admissible du site d'installation de l'unité extérieure.

Modèles	10k	13k	18k
Hauteur maximum	10 m	10 m	10 m

• Un endroit tel que l'eau de drainage ne cause aucun problèmes

ATTENTION

Si l'unité extérieur est installée dans un endroit où l'eau de vidange pourrait provoquer des dommages, scellez hermetiquèment le point de fuite d'eau avec un adhesif en silicone ou un produit de calfatage.

Précautions à prendre pour l'installation dans les régions sujettes aux chutes de neige et aux températures froides

• Ne pas utiliser le mamelon d'évacuation fourni pour l'évacuation de l'eau. L'eau doit être evacuée directement depuis les orifices d'évacuation.
• Afin de protégger l'unité extérieure de l'accumulation de neige, installer une structure de surélivation et fixer un capot et une plaque de protection contre la neige.
• Ne pas utiliser pas de conception à double-étage.

Précautions à prendre lors de l'ajout de fluide frigorigène.

• Utilisez une balance d'une précision d'au moins 10 g par ligne d'index lors de l'ajout du fluide frigorigène.
  N'utilise pas de pèse-personne ou d'instrument similaire.
• Utilisez du fluide frigorigène liquide lors du replissage du fluide frigorigène.

Le fluide frigorigène étant sous forme liquide, il peut se replir rapidement.

Par conséquent, effectuez le replissage avec précaution et introduizez le fluide frigorigène progressivement.

ATTENTION

1. Installer l'unité extérieure dans un endroit sans obstruction à proximité de son admission et de sa sortie d'air.
2. Si l'unité extérieure est installée dans un endroit exposé en permanence à des vents forts, comme en bord de mer ou en haut d'un immeuble, sécuriser le fonctionnement régulier du ventilateur en installing une gaine ou un auvent.
3. En particulier, dans les zones venteuses, installer l'unité de façon à évier la pénétration du vent.
4. Une installation dans les endroits suivants peut être source de problèmes.

Ne pas installer l'unité dans ces endroits.
- Endroit abr叮ant de I'huile pour machines.
- Lieu salin, tel que le bord de mer.
Endroit abritant du gaz sulfureux.
Endroit ou des ondes hautefrequence sont susceptibles d'être generées par des apparèits

teils un équipement audio, des machines à souder ou du matériel Médical.

Drainage de l'eau

• La plaque de base de l'unité extérieur possède des trous pour garantir que l'eau de dégivrage produit pendant les opérations de chauffage est drainée efficacement.

Si un drain centralisé est nécessaire lors de l'installation de l'unité sur un balcon ou un mur, suivez les étapes ci-dessous pour drainer l'eau.

1. Procedez à un test d'étanchéité à l'eau en installant des capuchons en caoutchouétanches dans les 2 troughs allongés sur la plaque de base de l'unité extérieure. [Comment installer les capuchons en caoutchouétanches]

1) Placez 4 doigs dans chaque capuchon, et insérez les capuchons dans les trous de drainage de l'eau en appuyant pour les positionner à partir du dessous de la plaque de base.
2) Enforcez les circonférences externes des capuchons pour garantir qu'ils sont bien insérés.

(Des fuites d'eau peuvent se produit si les capuchons n' ont pas été insérés correctement, si leurs circonferences externes se soulovent ou si les capuchons se coïncent ou se calent contre quelles chose.)

1. Installé le mamelon du drain et le tuyau de purge desponible dans le commerce (d'un diamètre interieure de 16mm ), et drainage l'eau. (Pour savoir où installer le mamelon de drain, consultez le schéma d'installation des unités interieure et extérieure.)
2. Vérifiez que l'unité extérieure est horizontal, et dirigeze le tuyau de purge en suivant un angle d'inclinaison descendant tout en vous assurant qu'il est fermement connecté.

N'utilisez pas un tuyau de jardin, mais un qui peu s'aplantar et éviter l'évacuation de l'eau.

Connexion du Tuyau Refrigerant

Evasement

1. Couper le tuyau à l'aide d'un cutter de tube.
2. Debavurez l'intérieur du tuyau à son extrémité.

Munissez-vous de crans pour vous assurez que les Bavures retirées ne rentreront pas dans le tuyau.

1. Prenez les raccords coniques fournis avec les unités intérieure et extérieure et insérez-les dans le tuyau.
2. Évasez le tuyau.

La marge de projection du tuyau doit être contrôle.

1. Vérifiez que l'évasement est de la bonne forme.

Tuyau		A		B	Raccord conique
Diamètre externe	Épaisseeur	RIDGID (à embrayage) R32 ou R410A	IMPERIAL (écrou à oreilles) R32 ou R410A		C	Couple de serrage
mm	mm	mm	mm	mm	mm	N·m
6,35	0,8	0 à 0,5	1,5 à 2,0	9,1	17	14 à 18
9,52	0,8	0 à 0,5	1,5 à 2,0	13,2	22	33 à 42
12,7	0,8	0 à 0,5	2,0 à 2,5	16,6	26	50 à 62

ATTENTION

• Lors du retrait des asperités, ne rayez pas la surface interieure de la partie évasée.

• Lors de l'usinage de l'évasement, si des rayures sont générées sur la surface interieure de la partie évasée, il y a un risque de fuite de gaz frigorigène.

• Couple de serrage pour le raccordement du tuyau évasé

La pression du R32 ou R410A est supérieure à celle du R22 (Environ 1,6 fois). Il convient donc de sécuriser fermement les tuyaux évasés qui raccordent l'unité extérieure à l'unité interieure avec le couple de serrage spécifique à l'aide d'une clé dynamométrique. Un tuyau évasé mal raccordé peut non seulement provoquer une fuite de gaz, mais également perturber le cycle de réfrigération.

Évacuation

Après le raccordement de la tuyauterie à l'unité intérieure, vous pouvez effectuer la purge de l'air en une seule fois.

ASPIRATION

Evacuer l'air dans les tuyaux de connexion et l'unité intérieure à l'aide de la pompe d'évacuation. Ne pas utiliser le réfrigerant dans l'unité extérieure. Pour plus de détails, voir le manuel de la pompe d'évacuation.

Utilisation de la pompe à vide

Veiliez à utiliser une pompè à vide disposant d'une fonction de prévention de contre courant pour que l'huile interne de la pompè ne reflue pas dans les tuyaux du climatésur lorsque la pompè s'arrêté.
(Si de l'huile à l'intérieur de la pompe à vide entre dans le climatiseur qui utilise du R32 ou R410A, le cycle de réfrigération pourrait se trouver alteré).
1. Raccordez le tuyau de chargement de la valve multiple à la port service de la valve compacte du côte du gaz.
2. Raccordez le tuyau de chargement à la buse de la pompe à vide.
3. Ouvrez complètement la poignée de basse pression de la valve multiple.
4. Actionnez la pompé à vide pour commencer l'évacuation. Effectuez l'évacuation pendant environ 15 minutes si la longueur du tuyau est de 20 mètes. (15 minutes pour 20 mètes) (en supposant un débit de la pompé de 27 libres par minute) Puis vérifie que l'indication du manovacuomètre est égale à -101kPa (-76 cmHg).
5. Fermez la poignée de basse pression de la valve multiple.
6. Ouvrez entiement la tige de manoeuvre des valves compactes (du cote du gaz et du cote du liquide).
7. Retirez le tuyau de chargement de la port service.
8. Serrez les capuchons des valves compactes.

ATTENTION

GARDER EN MEMOIRE 6 POINTS IMPORTANTS EN CE QUI CONCERNE LA TUYAUTERIE.

(1) Eviter les poussières et l'humidité (dans les tuyaux de connexion).
(2) Bien serrer les connexions (entre les tubes et l'unité).
(3) Evacuer l'air dans les tuyaux de connexion en utilisant la POMPE À VIDE.
(4) Vérifier les fuites de gaz (points de connexion).
(5) Verifiez, avant l'utilisation, que toutes les valves compactes soient complètement ouverts.
(6) Les connecteurs mécaniques réutilisables et les joints toriques ne sont pas autorisés à l'intérieur. Si des connecteurs mécaniques sont réutilisés à l'intérieur, les pieces d'étanchéité doivent être replacées. Si des joints toriques sont réutilisés à l'intérieur, la partie doit être reusinée.

Précautions concernant le maniement des vannes

• Ouvrir la tige de manoeuvre jusqu'à ce qu'elle touche la butée. Une fois en contact avec la butée, éviter d'appliquer plus de pression que nécessaire.
• Serrer fermement le capuchon de la tige de manoeuvre avec le couple indiquedans le tableau suivant:

Côté gaz (Ø12,70 mm)	50 à 62 N·m (5,0 à 6,2 kgf·m)
Côté gaz (Ø9,52 mm)	33 à 42 N·m (3,3 à 4,2 kgf·m)
Côté liquide (Ø6,35 mm)	14 à 18 N·m (1,4 à 1,8 kgf·m)
Port service	14 à 18 N·m (1,4 à 1,8 kgf·m)

Connexion des Câbles

1. Retirer le cache du robinet, le cache des pieces électriques et le collier de l'unité extérieure.
2. Raccorder le cable de connexion à la borne telle qu'identifiée par le numéro correspondant sur la plaque à bornes de l'unité intérieure et extérieure.
3. Insérez avec précaution le cordon d'alimentation et le cable de raccordement dans le bloc de jonction et fixez-le solidement à l'aide de vis.
4. Utiliser du ruban adhesif vinyle ou autre pour isoler les cordons qui resteront inutilisés. Les positionner de façon à ce qu'ils ne touchent une piece électrique ou métallique.
5. Sécuriser le cordon d'alimentation et le cable de raccordement avec le collier.
6. Fixer le cache des pieces électriques et le cache du robinet sur l'unité extérieure.

Travaux Electriques

1. La tension d'alimentation doit être identique à la tension nominale du climatiseur.
2. Préparer la source d'alimentation pour un usage exclusif avec le climatiseur.

Modèles	10k	13k	18k
Alimentation électrique	220–240V ~ 50Hz	220–240V ~ 50Hz	220–240V ~ 50Hz
Intensité d'utilisation maximale	7,60A	8,25A	10,60A
Intensité nominale du fusible et de la prise secteur	9,5A	10,5A	13,5A
Cordon d'alimentation	H07RN-F ou 60245 IEC66 (1,5 mm² ou plus)		H07RN-F ou 60245 IEC66 (2,5 mm² ou plus)
Câble de connexion	H07RN-F ou 60245 IEC66 (1,5 mm² ou plus)

• Lorsque vous utilisez l'unité extérieure multi-systèmes, consultez le manuel d'installation fourni avec le modele en question.

Longueur de dénudation du cable de connexion

Cable de connexion
Cordon d'alimentation

Cable de connexion
Gordon d'alimentation

ATTENTION

• Un mauvais câblage peut provoquer la brulure de certaines parties électriques.
• Veiller à se conformer à la réglementation locale pour l'installation du cable entre l'unité interieure et l'unité extérieure (taille du cable et méthode de câblage, etc.).
• Tous les cables doivent être fermement connectés.
• Si le câblage est incomplet ou incorrect, il provoquera une étincelle ou de la fumée.
• Veillez à ce que le climatiseur dispose d'une alimentation électrique propre.
• Ce produit peut être raccordé au secteur. Connexion à un câblage fixe : Un disjoncteur qui déconnecte tous les pôles et dont les contacts sont séparés d'au moins 3 mm doit être intégré au câblage fixe.

Test de Fuite Gaz

Vérifiez le positionnement des raccords coniques (unité inférieure)

Vérifiez les emplacements d'installation de l'unité extérieure.

Vérifiez les fuites de gaz au niveau des raccordements des raccords coniques à l'aide d'un détecteur de fuite ou d'eau savonnue.

Réglage du Sélecteur de Télecommande

Lorsque deux unités interieures sont installées dans des pièces distinctes, il est inutil de modifier le réglage des éclecteurs.

Sélecteur de télécommande

• Lorsque deux unités interieures sont installées dans la même piece ou dans des pieces adjacentes, le signal de la télécommande risque d'être transmis simultanément à chacune d'elles, ce qui a pour effet de les actionner. Dans ce cas, vous pouvez empêcher l'actionnement interpextif d'une unité en lui affectant (ainsi qu'à la télécommande) le réglage B (d'origine, les deux unités possèdent le réglage A).
• Le signal de la télécommande n'est pas capité lorsque l'unité interieure et la télécommande possèdent des réglages différents.
• Il n'y a certain rapport entre le réglage ARéglage B et la pièce A/pièce B lorsque vous raccordez les conduites et les câbles.

Sélection de télécommande A-B

Pour désigner l'utilisation de la télécommande pour chaque unité interieure dans le cas où 2 climatiseurs sont installés à proximité.

Réglage B de la télécommande.

1. Maintenez la touche de la télécommande appuyée avec la pointe d'un stylo. "00" apparait sur l'afficheur. (Image ①)
2. Appuyez sur la touche MODE sans relacher la touche CHECK . "B" disparait et le climatiseur est arrêté. La télécommande B est mémorisée. (Image ②)

Remarque: 1. Répétez les étapes ci-dessus pour réinitialiser la télécommande et rétablier le réglage A.

1. La télécommande A n'a pas d'affichage "A".
2. Le réglage d'usine par défaut de la télécommande est A.

①
②

Configuration du dispositif B.

Appuyez et maintenez le bouton MODE pendant plus de 20 secondes.
Lorsque la configuration A devient la configuration B : 5 bips retentiront et le témoin de fonctionnement clignotera pendant 5 secondes.
Lorsque la configuration B devient la configuration A : vous entendrez 5 bips.

Opération du Test

Pour activer le mode TEST RUN (COOL), appuyer sur le bouton OPERATION pendant 10 secondes (Le beeper émettra un court beep).

Réglage de la Remise en Marche Automatique

Cet apparéil est couçu de sorte qu'après une panne de courant, il se remet automatiquement en marche dans le même mode de fonctionnement qu'avant la panne de courant.

Informations

L'appareil est expédé avec la fonction de Remise en Marche Automatique régée sur désactiver. L'activer si nécessaire.

Comment régler la Remise en Marche Automatique

1. Maintenez la touche OPERATION de l'unité interieure enforcée pendant trois secondes pour définir le mode (On entend 3 bips et l'indicateur OPERATION clignote 5 fois/secondependant 5 secondes).
2. Maintenez la touche OPERATION de l'unité interieure enforcée pendant 3 secondes pour annuler le mode (On entend 3 bips mais l'indicateur OPERATION ne clignote pas).
3. La dose ne s'active pas si la minuterie est definié sur ON ou OFF.

TOSHIBA
