Type de produit	Unité extérieure de climatisation réversible (DRV)
Marque	Toshiba
Modèle	MAP1604HT8-E
Puissance frigorifique	45,0 kW
Puissance calorifique	50,0 kW
EER (Rendement froid)	3,28 W/W
COP (Rendement chaud)	3,52 W/W
Alimentation électrique	400V triphasé 50Hz (380-415V)
Intensité maximale	50 A

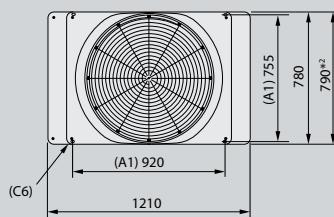

Dimensions (H x L x P)	1830 x 1210 x 780 mm
Poids	330 kg
Type de compresseur	DC Twin-Rotary Inverter
Réfrigérant	R410A (quantité : 11,5 kg)
Liaisons frigorifiques max.	Longueur équivalente : 235 m, réelle : 190 m, totale : 500 m
Dénivelé max. (unité ext. en haut/en bas)	70 m / 40 m
Débit d'air	13 000 m³/h
Niveau de pression sonore (froid/chaud)	62 / 64 dB(A)
Plage de fonctionnement froid	-5 °C à +43 °C
Plage de fonctionnement chaud	-20 °C à +15 °C
Nombre max. d'unités intérieures	27
Entretien et nettoyage	Nettoyage des filtres des unités intérieures. Accès facile par fenêtre d'inspection pour maintenance régulière.
Pièces détachées et réparabilité	Pièces disponibles via réseau Toshiba. Raccords Y et distributeurs pour flexibilité.

FOIRE AUX QUESTIONS - MAP1604HT8-E TOSHIBA

Quelle est la plage de température de fonctionnement de l'unité extérieure MAP1604HT8-E ?

En mode froid, l'unité fonctionne de -5 °C à +43 °C. En mode chaud, elle fonctionne de -20 °C à +15 °C (attention : les performances diminuent fortement en dessous de -15 °C).

Quel type de réfrigérant utilise ce système ?

Le système utilise le réfrigérant R410A. La charge est de 11,5 kg pour le modèle MAP1604HT8-E.

Quelle est la longueur maximale des liaisons frigorifiques ?

La longueur équivalente maximale est de 235 m, la longueur réelle maximale de 190 m et la longueur totale maximale de 500 m. Le dénivelé maximal entre l'unité extérieure et l'unité intérieure la plus éloignée est de 70 m (unité en bas) ou 40 m (unité en haut).

Combien d'unités intérieures peut-on connecter ?

Le modèle MAP1604HT8-E (16 CV) peut accepter jusqu'à 27 unités intérieures. Pour des configurations plus grandes, des combinaisons de modules sont possibles.

Quel est le niveau sonore de cette unité extérieure ?

Le niveau de pression sonore est de 62 dB(A) en mode froid et 64 dB(A) en mode chaud. Un mode nocturne permet de réduire le bruit de -10 dB(A).

Comment entretenir l'unité extérieure ?

L'entretien courant se limite au nettoyage des filtres des unités intérieures. Une fenêtre d'inspection donne accès au PCB Inverter sans démonter la façade. Vérifiez régulièrement l'état des liaisons et la pression du réfrigérant.

Quelle est la puissance électrique nécessaire ?

L'alimentation requise est du 400 V triphasé (380-415 V) 50 Hz. L'intensité maximale est de 50 A. La puissance absorbée nominale est de 13,70 kW en froid et 14,20 kW en chaud.

Quels types d'unités intérieures sont compatibles ?

Le système SMMS-i est compatible avec une large gamme d'unités intérieures Toshiba : cassettes (4 voies, 2 voies, 1 voie), gainables, muraux, consoles, plafonniers, etc. Voir le catalogue pour les références exactes.

Le système peut-il fonctionner en chauffage seul ou froid seul ?

Oui, le modèle MAP1604HT8-E est réversible. Il existe également des versions froid seul (MAP1604T8-E). Les performances sont données pour les deux modes.

Quelles sont les dimensions et le poids exacts de l'unité ?

Les dimensions sont 1830 mm (H) x 1210 mm (L) x 780 mm (P). Le poids est de 330 kg pour la version chauffante.

MODE D'EMPLOI MAP1604HT8-E TOSHIBA

Chauffage et climatisation pour le grand tertiaire

TOSHIBA AIRCONDITIONING

SMMS

SUPER MODULAR MULTI SYSTEM

Introduction	2
Gamme	16
Unité extérieur
Caracteristiques SMMSi	20
Unité intérieur
Cassette 4-voies	22
Cassette 4-voies 600x600	24
Cassette 2-voies	26
Cassette 1-voie	28
Gainable	30
Gainable haute pression statique	32
Gainable extra-plat	34
Plafonnier	36
Mural compact	38
Mural	39
Console non-carrossée	40
Console	41
Armoire	42
Echangeurs Thermiques Air-Air	43
Amenée d'air neuf	44
Accessoires unités intérieures	45
Commandes	46
Unités extérieures DRV	53
MiNi-SMMS	54
S-HRM	55

TOSHIBA AIRCONDITIONING

L'éco-évolution en marche

Arrivé relativement récemment sur Terre, il est indéniable que l'homme a eu un impact sur l'écosystème de notre planète bien supérieur à celui de toute autre forme de vie. Tous les organismes ont un impact sur l'évolution de notre environnement, mais aucun d'entre eux n'a joué un rôle aussi rapide et fort que l'être humain. De nombreux scientifiques estiment que l'activité humaine a accéléré la pollution et les changements climatiques bien au-delà du processus naturel.

Globalement, les taux de dioxyde de carbone et les températures régionales moyennes ont augmenté de manière alarmante, avec de graves répercussions sur la nature et les civilisations. Et la qualité de l'air que nous respirons ne cesse de se dégrader.

Quelles qu'en soient les causes, le message est clair : notre avenir nous appartient et nous pouvons agir plus efficacement pour améliorer cette situation.

Toshiba Climatisation fait de l'environnement une priorité majeure et déploie ses efforts pour améliorer la qualité de vie de ses clients sur toute la planète.

Dans cet esprit, Toshiba développe des technologies de pointe au service de l'humanité en recherchant l'équilibre parfait entre confort et produits respectueux de l'environnement.

Toshiba anticipe sur l'avenir en investissant en R&D dans le secteur de l'efficacité énergétique, des technologies plus propres et des produits innovants, qui non seulement consomment moins d'énergie mais contribuent à développer la qualité de l'air par l'intermédiaire de systèmes de purification de l'air, à usage aussi bien domestique que commercial.

Nous nous efforçons de jouer un rôle moteur dans l'offre de systèmes de haute qualité et respectueux de l'environnement, afin d'apporter une valeur ajoutée à nos produits tout en contribuant au progrès de l'humanité.

C'est ce que nous appelons "l'éco-évolution en marche".

Les solutions toshiba

Toshiba propose des solutions produits adaptées à chaque application : résidentiel, petit tertiaire et grand tertiaire. Les unités intérieures résidentielles au design unique s'intègrent dans toutes les ambiances de vie et possèdent des systèmes de filtration poussés afin d'assurer une qualité d'air optimale. Pour les applications petit tertiaire, les produits sont conçus afin de délivrer le maximum de performances et d'efficacité énergétique.

Les solutions DRV, adaptées au marché du grand tertiaire, associant flexibilité d'installation, efficacité énergétique et respect de l'environnement, offrent un large choix d'unités intérieures.

L'engagement de Toshiba à l'égard de la Société est d'accorder un soutien tout particulier à chaque étape du développement produit, allant de la conception jusqu'aux tests clients. Les installations équipées de nos produits et systèmes s'illustrent par les économies d'énergie, le silence de fonctionnement et traduisent une véritable conscience environnementale.

La signature i-quality de nouvelle génération

Grâce à notre esprit d'innovation, notre ingéniosité et notre imagination, nous vous proposons des systèmes de chauffage et climatisation à forte valeur ajoutée.

SMMS

SUPER MODULAR MULTI SYSTEM

Innovation

Le nouveau système SMMS-i offre de nombreuses innovations en matière d'économies d'énergie grâce à

l'association du compresseur DC TwinRotary haute efficacité et de l'Inverter à contrôle vectoriel à haute vitesse de calcul, ce qui permet d'atteindre un COP de 6.41^* à 50% de charge.

NB: * Unité extérieure 8 CV. Modèle européen. Calcul basé sur les exigences 2006 JRA4048..

Le tout nouveau système DRV intelligent assure un contrôle précis du besoin de chauffage et climatisation de chaque pièce, et délivre une température précise même dans les pièces les plus éloignées de l'unité extérieure.

Une flexibilité d'installation au-delà de votre imagination; ce système particulièrement adaptable peut atteindre 235 m de liaisons frigorifiques et 40 m de dénivellation entre les unités internes.

Leader des économies d'énergie

L'efficacité du compresseur DC Twin-Rotary et de l'Inverter à contrôle vectoriel permet d'atteindre un COP de 6,41 (à charge partielle de 50%). Des performances sont possibles à conditions de fonctionnement stables, ce qui favorise les économies d'énergie.

Toshiba innove avec son nouveau compresseur DC twin-rotary

3 compresseurs DC Twin-Rotary de dernière génération aux performances exceptionnelles à charge partielle intégrant les modules 14 and 16 CV et les modèles 8, 10, et 12 CV sont quant à eux équipés de deux compresseurs qui assurent une meilleure efficacité énergétique et un confort supérieur.

La régulation tout-inverter permet un contrôle précis du fonctionnement pour répondre précisément à la charge demandée au système

Le SMMS-i de Toshiba est le premier système contrôleant chaque compresseur avec une régulation inverter dédiée quiexploite pleinement le potentiel du comprisseur pour un fonctionnement plus lissé.

Performance énergétique et éco-responsabilité

Compresseurs DC twin-rotary haute efficacité

L'efficacité DC Twin-Rotary et l'Inverter à contrôle vectoriel, permet d'atteindre un COP de 6,68 (à charge partielle de 50%)

Des performances optimales sont ainsi possibles à conditions de fonctionnement stables.

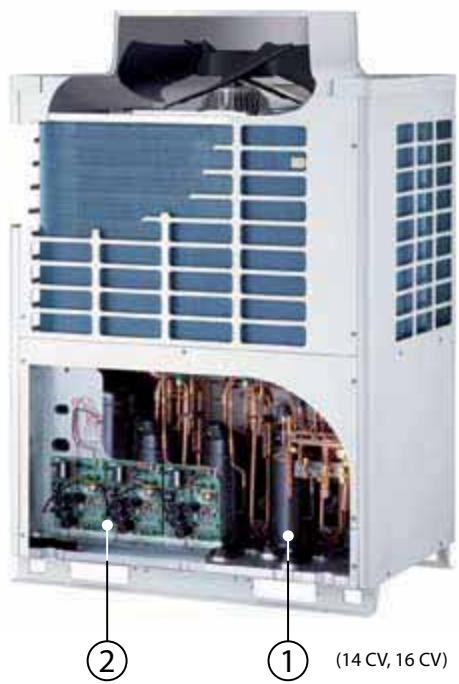

Chaque unité extérieure intègre 3 compresseurs DC Twin-Rotary et 3 Inverter - Spécificité de Toshiba et première dans l'industrie de la climatisation.

Unités extérieures 14 et 16 CV

Efficacité de fonctionnement et faible consommation énergétique

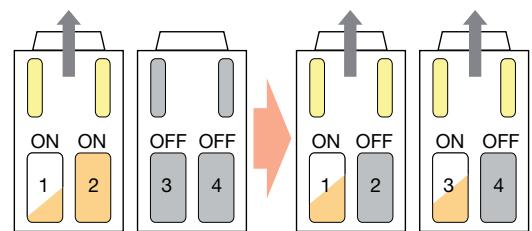

Le système détermine en permanence l'échangeur qui peut être utilisé le plus efficacement et sélectionne la vitesse de rotation optimale du compresseur afin de délivrer la puissance désirée, avec un maximum d'efficacité.

Le système définit le besoin de fluide réfrigérant et le nombre d'échangeurs actifs, afin d'augmenter la surface d'échange.

Les Inverter gèrent en permanence le fonctionnement du système afin de délivrer une puissance fixe tout en consommant moins.

Ceci assure un niveau de confort optimal pour les occupants, par le maintien des températures désirées dans chaque pièce tout en respectant l'environnement par une réduction des consommations énergétiques.

Flexibilité de raccordement permettant de multiples configurations

La technologie du SMMS-i Toshiba fait varier le volume de R 410-A, assurant au plus juste des besoins et une flexibilité de configuration, permettant d'atteindre 235m de liaisons frigorifiques et 40m de dénivelé entre les unités intérieures.

L'association de ces deux éléments est un avantage indéniable lors de la conception de vos projets.

Cette adaptabilité du système permet de sélectionner et positionner les unités intérieures dans un immeuble de 11 étages.

En cas de réaménagement de plateaux,

cette flexibilité permet le déplacement des unités intérieures et ne nécessite pas l'installation d'une unité extérieure complémentaire ou le déplacement de celles déjà en place.

Si l'unité extérieure est positionnée en dessous des unités intérieures, le dénivelé max. peut atteindre 70 m, ce qui est fort utile sur certains projets. En considérant des étages de hauteur 3,5 m, ceci correspond à un immeuble de 20 étages.

Longueur équivalente

Dénivellation max. entre unités extérieures et unité intérieure la plus éloignée

Fenêtre d'inspection

Cet accès simplifié du PCB Inverter évite de démonter la façade de l'unité.

Cette nouvelle caractéristique permet un accès rapide à la commande inverter afin de satisfaire les opérations de maintenance de routine telles l'adressage, les tests ou autres.

Compacité de l'unité extérieure

L'introduction du module 16 CV offre plus de liberté au BE qui sélectionne le système de climatisation, du fait de son faible encombrement.

L'encombrement au sol est réduit de 40%, par rapport à l'installation de modules classiques.

Cette solution devient un avantage incontestable dans le cadre de projets ou configurations pour lesquels le poids global des unités extérieures est un critère de choix essentiel.

Encombrement au sol réduit de 40%. Le module 16 CV occupe seulement 2/3 de la surface exigée par les 2 unités précédemment nécessaires et pèse 2/3 de leur poids global.

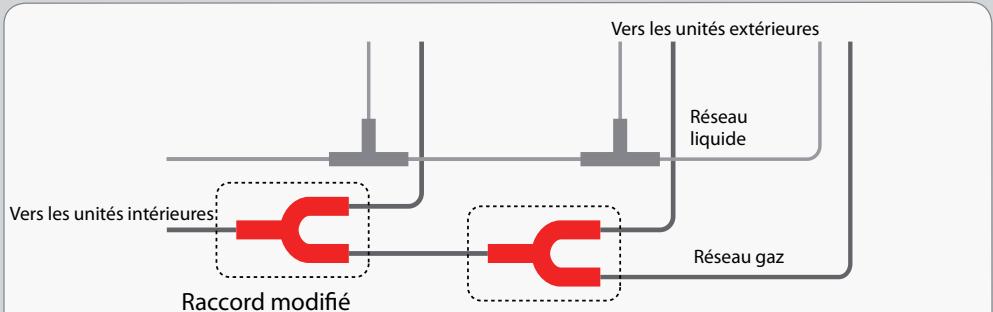

Raccords y

L'installation des liaisons frigorifiques est rendue plus aisée grâce à l'introduction du raccord Y.

Cet accessoire judicieux diminue la place nécessaire comparée à un raccord traditionnel T.

La conséquence positive est la réduction du nombre de coudes et l'installation est ainsi plus soignée.

Les raccords Y installés entre les unités extérieures SMMS-i permettent une meilleure fluidité du gaz et contribuent à accroître la

performance du système.

Nouveau système intelligent de contrôle DRV

Contrôle total du système et contrôle précis de la température pièce par pièce.

Le tout nouveau système intelligent de contrôle DRV, développé par Toshiba, gère au plus juste le besoin de réfrigerant en fonction de la demande de chaque pièce, soit les unités intérieures installées et les hauteurs ou longueurs de liaisons.

Avec le SMMS-i, le niveau de réfrigérant nécessaire est optimisé au niveau de chaque unité terminale mais également dans l'ensemble du système.

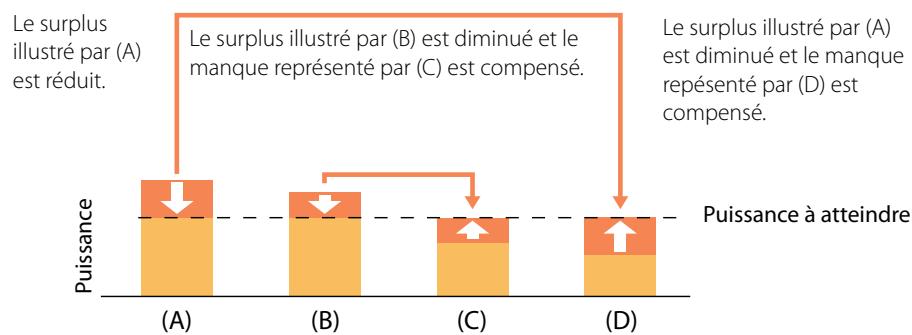

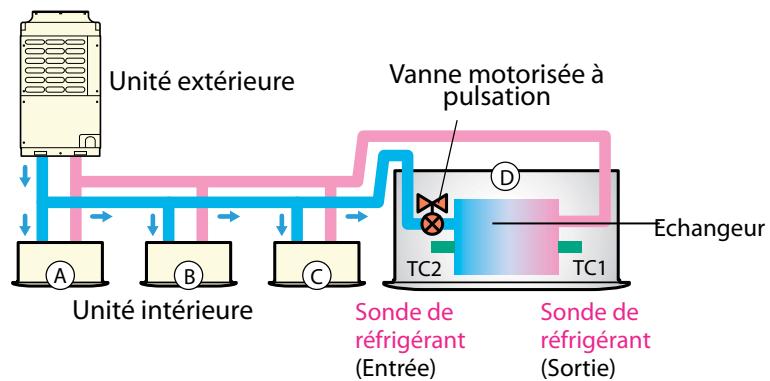

Régulation précise du niveau de réfrigérant

• Lorsque de nombreuses unités intérieures sont connectées sur un même système, une insuffisance ou un excès de réfrigérant peut être fourni à celles-ci, en fonction des longueurs de liaisons allant jusqu'à l'unité extérieure.
• Ceci provient de la perte de pression ou de charge lorsque le réfrigérant parcourt le réseau, ce qui fournit un volume de réfrigérant inadapté aux unités intérieures.

-La régulation précise du niveau de réfrigérant est possible grâce à des sondes et vannes activées indépendemment qui stabilisent la température des unités intérieures quelque soit leur positionnement si le dénommé max. entre les unités intérieures les plus éloignées est de 40m

Le niveau de fluide est ajusté pour maintenir une température homogène.

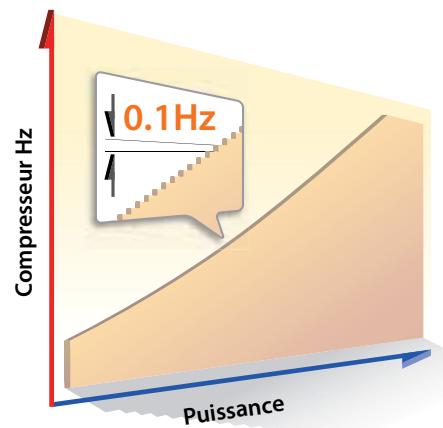

Ultra-précision de la vitesse de rotation du compresseur jusqu'à 0,1 hz

Le contrôle variable à l'infini ajuste la vitesse de rotation du compresseur avec une précision de 0.1 Hz. Délivrant au plus juste la puissance nécessaire, ce contrôle minimise les pertes d'énergie lors des changements de fréquence et crée un environnement confortable assujetti à de minimes variations de température.

Protection des éléments accrue

L'optimisation de la position de la décharge et la finesse des pièces réduisent les pertes de compression et frottements. La surface agrandie des aimants du rotor et l'ajout de fentes permettent une plus grande efficacité et un niveau sonore réduit.

Inverter puissant

La régulation du compresseur Tout-Inverter permet un contrôle précis de la charge du système.

Signal lissé

L'Inverter vectoriel à haute capacité de calcul fournit un signal lissé qui améliore l'efficacité de fonctionnement.

Chaque moteur utilise un rotor magnétique puissant et compact (métaux rares) et présente des courants de fuite réduits.

Carte électronique

L'Inverter vectoriel convertit rapidement le signal en une courbe issue qui permet un fonctionnement plus précis du moteur DC du compresseur.

Confort en toutes saisons

Chauffage en hiver et rafraîchissement en été, les SMMS-i fournissent et maintiennent la température ajustable.

Ces systèmes sont conçus pour fonctionner même dans les conditions les plus extrêmes. Jusqu'à -20°C en mode chaud et +43°C en mode froid.

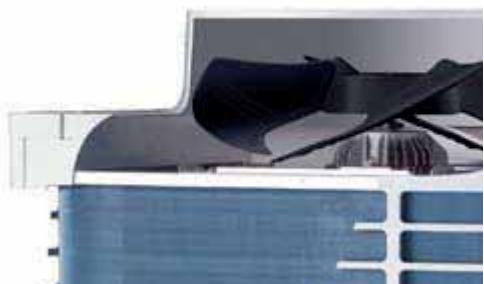

Gestion de l'air efficace

Toshiba s'est concentré sur la gestion de l'air afin d'améliorer la diffusion de l'air tout en réduisant son niveau sonore et celui des composants rotatifs. Les innovations sont :

• Ventilateur à 4 pales de diamètre 740 mm breveté
• Nouveau design du ventilateur
• Moteur haute efficacité

Une meilleure gestion de l'air permet d'atteindre une performance énergétique supérieure. Elle permet également une plus haute pression statique pour les applications condensant plusieurs unités intérieures.

Niveaux sonores extrêmement bas

Le niveau sonore de l'unité extérieure est lié à deux éléments : la technologie et le matériel des composants ainsi que la vitesse de fonctionnement de l'unité. La nouvelle régulation Inverter du moteur permet à l'unité de réduire sa vitesse de rotation jusqu'à 60 t/min.

Le design des compresseurs et de l'unité a été créé afin de maximiser le confinement du bruit.

La fonction d’équilibrage particulièrement pointue du compresseur et le design du nouvel échangeur permettent au système SMMS-i de fonctionner la majorité du temps à charge partielle. C’est à ce moment-là que le niveau sonore est le plus faible.

Fonctionnement	Min	Max
Chauffage	-20°C	-15°C
Rafraîchissement	-5°C	+43°C

-10dB(A) Mode de fonctionnement nocturne

Performances et économies exceptionnelles à charge partielle

Les COP et EER sont définis en nominal, lorsque les compresseurs sont à 100% de leur capacité.

Une capacité de 100% n'est nécessaire que quelques jours par an ; c'est pour cette raison que les unités fonctionnent la majorité du temps à vitesse moyenne voire faible.

Ceci signifie que le système le plus efficace n'est pas celui qui possède les performances les plus élevées à 100% de charge mais bien celui qui excelle à moyenne voire faible vitesse de rotation du compresseur (charge partielle).

Les produits Toshiba sont reconnus sur le marché, pour leurs performances à charge partielle. Dans le cas du SMMS-i, cette caractéristique est d'autant plus marquée, du fait de la présence de

3 Inverters et 3 compresseurs nouvellement conçus qui gèrent avec précision le besoin de charge du système.

3 compresseurs Inverter Twin-Rotary 1 compression Inverter scroll 1 Inverter + 2 compresseurs scroll à vitesse fixe

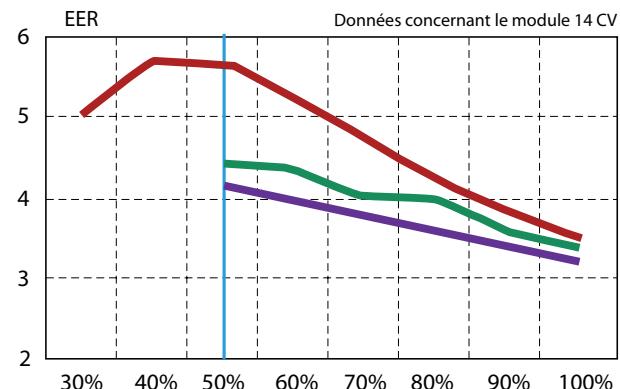

Ce graphe illustre l'efficacité du SMMS-i comparée à celle d'autres systèmes DRV. Il est essentiel de souligner que si les performances à 100% de charge sont similaires (COP et EER ainsi mesurés), celles-ci restent particulièrement élevées même à 30% de charge, chose que ne parviennent pas à atteindre d'autres systèmes.

Compresseurs 1 Inverter 2 vitesse fixe	Charge	Compresseurs 3 Inverters

Dans le tableau ci-dessus, sont traduits les avantages des systèmes à 3 compresseurs Inverter. Au lieu de demander à un compresseur de fonctionner à pleine vitesse de rotation pour assurer la capacité demandée, la charge est répartie entre ces 3 compresseurs. La charge finale est identique mais la vitesse de rotation plus faible et de ce fait la consommation énergétique également.

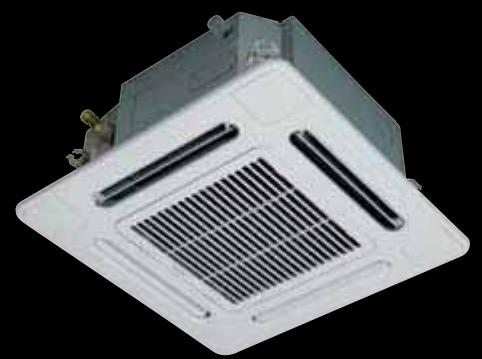

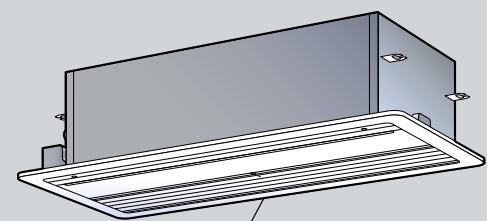

Cassette

Ce modele de cassette est le modele le plus adapté aux bureaux et immeubles équipés d'un faux-plafond. La gamme de cassettes Toshiba s'adapte parfaitement en lieu et place d'une DALLE 600× 600mm. Plusieurs modeles existent avec différentes possibilités de diffusion de l'air: 1,2,3 ou 4 voies. L'une des spécificités de la cassette 4-voies est le mode "balayage automatique" qui définit le jet d'air ainsi que la vitesse de diffusion de l'air. Les architectes peuvent également selectionner d'autres types de cassettes: la cassette 4-voies 600× 600, la cassette 1-voie et la nouvelle cassette 2-voies.

Balayage simultané

Balayage alterné

Balayage circulaire

Gagnable

Les immeubles de grande hauteur adoptent également les gainables afin d'alimenter plusieurs lieux.

Les ingénieurs Toshiba ont développé différents types d'unités possédant une technologie innovante pour répondre à différents besoins :

Gainables extra-plats - Pour le fonctionnement dans des espaces limités en hauteur et largeur (Hôtel).

Gainables à pression statique élevé - Pour les applications nécessitant des pressions externes statiques élevées (open space).

Gainables à pression statique standard - Pour un fonctionnement limité du gainable (un bureau).

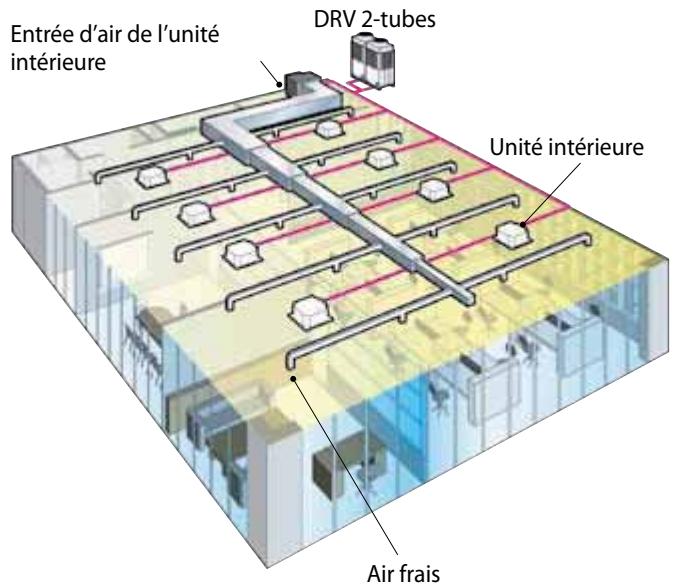

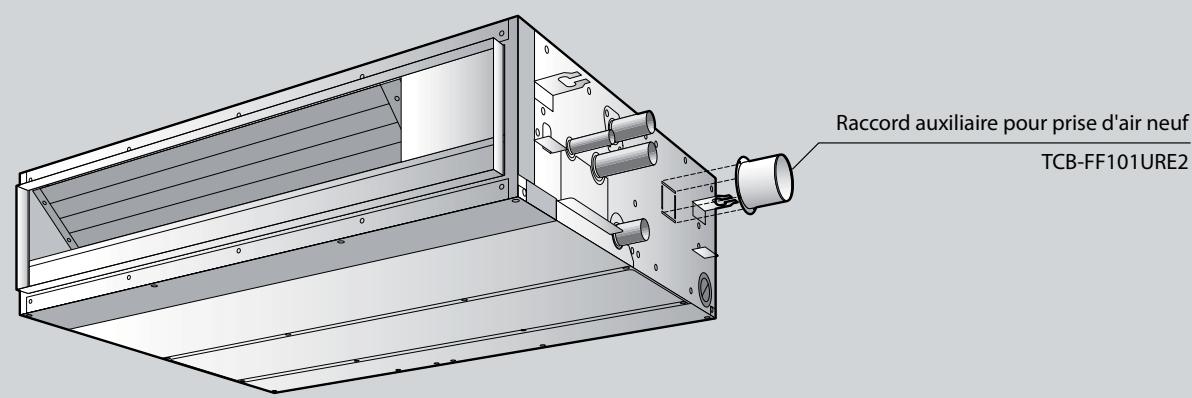

Entrée d'air neuf - Pour gérer la distribution de l'air neuf à travers le bâtiment.

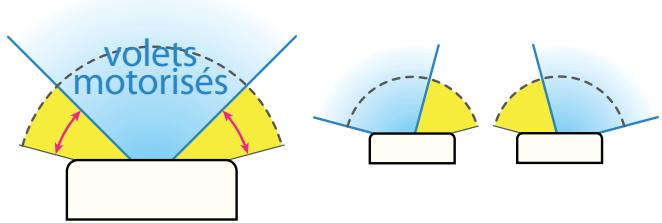

Note : Fonctionnement des volets de soufflage de la cassette 4-voies

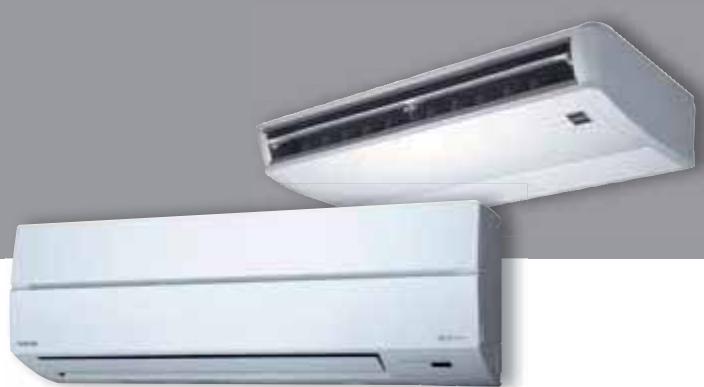

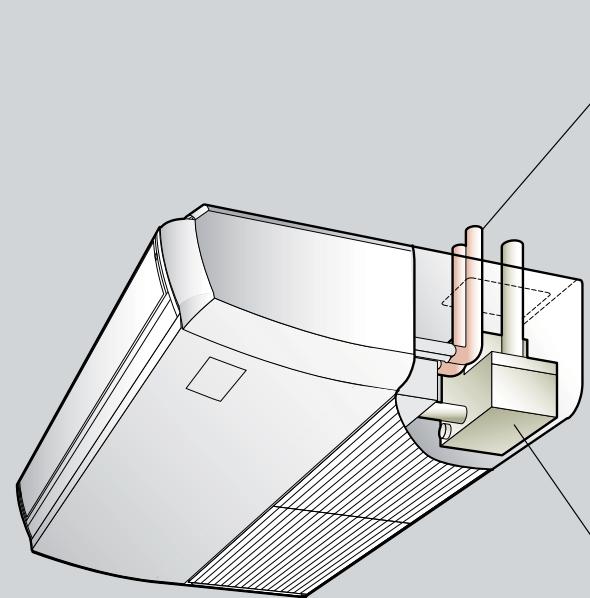

Muraux et plafonniers

Le SMMS-i de Toshiba possède un gamme étendue d'unités interieures afin de répondre le plus justement aux besoin des clients en terme d'esthétique et de performance.

Ce type d'unité intérieure est une solution préféable pour les immeubles n'ayant pas de faux plafond.

C'est la solution idéale lorsque le besoin n'est que de climatiser en complément du chauffage délivré par le convecteur traditionnel. Les muraux SMMS-i possèdent le même type de design que les unités intérieures destinées au résidentiel. Ils sont très silencieux et possèdent un système de contrôle de début d'air et des filtres puissants.

Toshiba offre le choix entre deux types de modèles, un compact (MMK Serie2) et un complet (MMK Serie3).

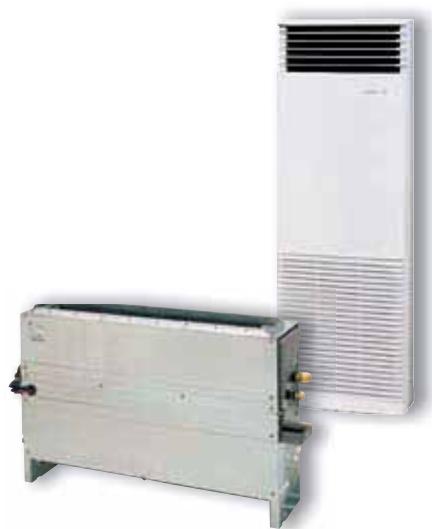

Consoles

Ces unités intérieures s'installent au sol contre le mur ou sous une fenêtre. La gamme TOSHIBA offre une solution pour différents types de besoin :

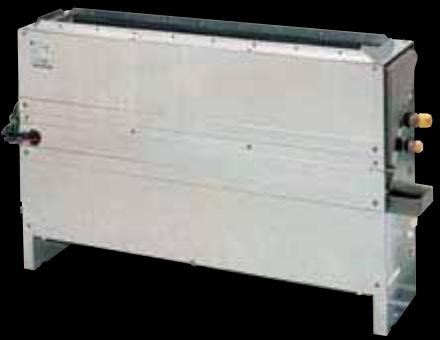

• Les consoles non carrossées sont dissimulées par un panneau afin d'être discrètes pour s'intégrer à toutes les ambiances de vie.
• Les consoles classiques sont placées en général en remplacement d'un convecteur classique.
• Les armoires sont hautes et fines et donc peuvent être disposées de manières différentes. De plus, elles possèdent des volets allant de gauche à droite, ce qui leur permet d'être une solution optimale dans des emplacements comme les coins de mur (restaurant).

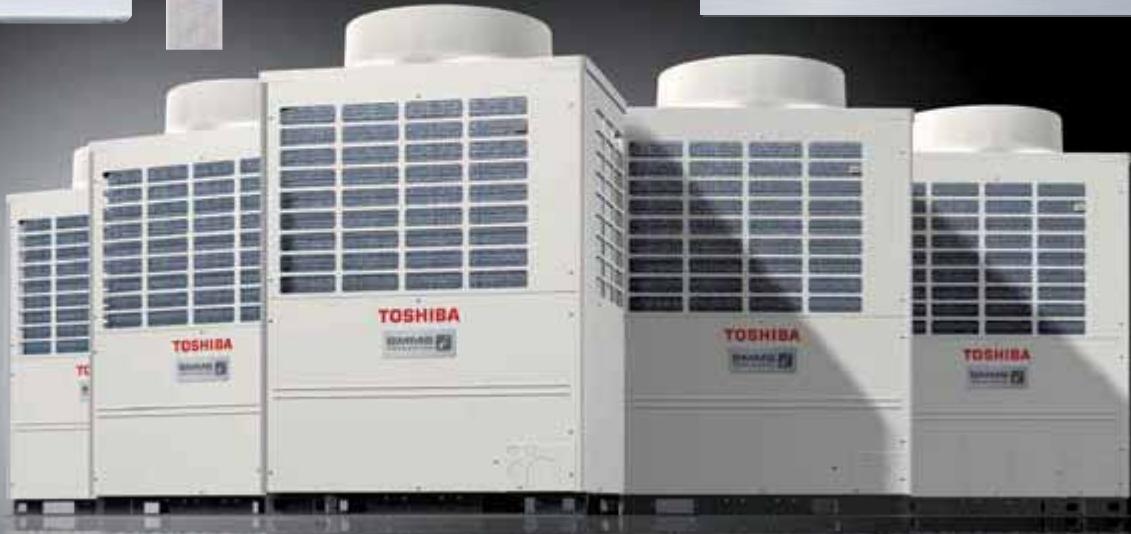

Unités extérieures

Modèles standards
	Référence (MMY-)	Puisance frigorifique	Puisance calorifique	Esthétisme
5 CV	MAP0501HT7	14,0 kW	16,0 kW
6 CV	MAP0601HT7	16,0 kW	18,0 kW
8 CV	MAP0804HT8-E	22,4 kW	25,0 kW
10 CV	MAP1004HT8-E	28,0 kW	31,5 kW
12 CV	MAP1204HT8-E	33,5 kW	37,5 kW
14 CV	MAP1404HT8-E	40,0 kW	45,0 kW
16 CV	MAP1604HT8-E	45,0 kW	50,0 kW
18 CV	AP1814HT8-E	50,4 kW	56,5 kW
20 CV	AP2014HT8-E	56,0 kW	63,0 kW
22 CV	AP2214HT8-E	61,5 kW	69,0 kW
24 CV	AP2414HT8-E	68,0 kW	76,5 kW
26 CV	AP2614HT8-E	73,0 kW	81,5 kW
28 CV	AP2814HT8-E	78,5 kW	88,0 kW
30 CV	AP3014HT8-E	85,0 kW	95,0 kW
32 CV	AP3214HT8-E	90,0 kW	100,0 kW
34 CV	AP3414HT8-E	96,0 kW	108,0 kW
36 CV	AP3614HT8-E	101,0 kW	113,0 kW
38 CV	AP3814HT8-E	106,5 kW	119,5 kW
40 CV	AP4014HT8-E	112,0 kW	127 kW
42 CV	AP4214HT8-E	118,0 kW	132,0 kW
44 CV	AP4414HT8-E	123,5 kW	138,0 kW
46 CV	AP4614HT8-E	130,0 kW	145,0 kW
48 CV	AP4814HT8-E	135,0 kW	150,0 kW

Modèles haute efficacité
	Référence (MMY-)	Puisance frigorifique	Puisance calorifique	Esthétisme
16 CV	AP1624HT8-E	45,0 kW	50,0 kW
24 CV	AP2404HT8-E	68,0 kW	76,5 kW
26 CV	AP2624HT8-E	73,0 kW	81,5 kW
28 CV	AP2824HT8-E	78,5 kW	88,0 kW
30 CV	AP3024HT8-E	85,0 kW	95,0 kW
32 CV	AP3224HT8-E	90,0 kW	100,0 kW
34 CV	AP3424HT8-E	96,0 kW	108,0 kW
36 CV	AP3624HT8-E	101,0 kW	113,0 kW
38 CV	AP3824HT8-E	106,5 kW	119,5 kW
40 CV	AP4024HT8-E	112,0 kW	127 kW
42 CV	AP4224HT8-E	118,0 kW	132,0 kW
44 CV	AP4424HT8-E	123,5 kW	138,0 kW
46 CV	AP4624HT8-E	130,0 kW	145,0 kW
48 CV	AP4824HT8-E	135,0 kW	150,0 kW

Les données sont celles des unités 50 HZ Se reférer au Data Book pour les valeurs à 60Hz Valeurs préliminaires en puissances froid et chaud. Il existe également des unités froid seul. Alimentation:3-phase 50Hz400V (380\~415V) Conditions de fonctionnement nominales En mode froid: Température d'air interieure 27°C bulbe sec/ 19°C bulbe humide, température de l'air extérieur 35°C bulbe sec. En mode chaud: Température de l'air interieur 20°C bulbe se, c, température de l'air extérieur 7°C bulbe sec/ 6°C bulbe humide La longueur de liaison standard est de 5m, la longueur de raccordement mesure 2.5m La puissance de I'alimentation eletrique ne doit pas varier de + / - 10% La longueur totale maximaile de liaisons indique la somme de toutes les longueurs unitaires cote gaz ou liquide.

Nombre d'unités intérieures

Modèles standards	Modèles haute efficacité	Maximum d'unités intérieures
5 CV		8
6 CV		10
8 CV		13
10 CV		16
12 CV		20
14 CV		23
16 CV	16 CV=8+8	27
18 CV=10+8		30
20 CV=10+10		33
22 CV=12+10		37
24 CV=12+12	24 CV=8+8+8	40
26 CV=16+10	26 CV=10+8+8	43
28 CV=16+12	28 CV=10+10+8	47
30 CV=16+14	30 CV=10+10+10	48
32 CV=16+16	32 CV=8+8+8+8	48
34 CV=12+12+10	34 CV=10+8+8+8	48
36 CV=12+12+12	36 CV=10+10+8+8	48
38 CV=16+12+10	38 CV=10+10+10+8	48
40 CV=16+12+12	40 CV=10+10+10+10	48
42 CV=16+14+12	42 CV=12+10+10+10	48
44 CV=16+16+12	44 CV=12+12+10+10	48
46 CV=16+16+14	46 CV=12+12+12+10	48
48 CV=16+16+16	48 CV=12+12+12+12	48

Combinaisons

	Modèle standards				Modèle haute efficacité
	Combinations unités extérieures	Dimensions (H x L x P)	EER	COP	Combinations unités extérieures	Dimensions (H x L x P)	EER	COP
16 CV	16	1830 x 1210 x 780	3,28	3,52	8	8	1830 x 1980 x 780	4,13	4,52
18 CV	10 8	1830 x 1980 x 780	3,93	4,34
20 CV	10 10	1830 x 1980 x 780	3,78	4,20
22 CV	12 10	1830 x 1980 x 780	3,63	3,90
24 CV	12 12	1830 x 1980 x 780	3,46	3,62	8	8	1830 x 2970 x 780	4,10	4,45
26 CV	16 10	1830 x 2200 x 780	3,46	3,76	10	8	1830 x 2970 x 780	3,99	4,39
28 CV	16 12	1830 x 2200 x 780	3,38	3,57	10	10	1830 x 2970 x 780	3,87	4,29
30 CV	16 14	1830 x 2420 x 780	3,37	3,65	10	10	1830 x 2970 x 780	3,74	4,18
32 CV	16 16	1830 x 2420 x 780	3,28	3,52	8	8	1830 x 3960 x 780	4,13	4,52
34 CV	12 12 10	1830 x 2970 x 780	3,55	3,78	10	8	1830 x 3960 x 780	4,00	4,37
36 CV	12 12 12	1830 x 2970 x 780	3,49	3,66	10	10	1830 x 3960 x 780	3,93	4,34
38 CV	16 12 10	1830 x 3190 x 780	3,47	3,72	10	10	1830 x 3960 x 780	3,85	4,26
40 CV	16 12 12	1830 x 3190 x 780	3,41	3,57	10	10	1830 x 3960 x 780	3,78	4,17
42 CV	16 14 12	1830 x 3410 x 780	3,39	3,65	12	10	1830 x 3960 x 780	3,68	4,04
44 CV	16 16 12	1830 x 3410 x 780	3,34	3,55	12	12	1830 x 3960 x 780	3,61	3,90
46 CV	16 16 14	1830 x 3630 x 780	3,34	3,61	12	12	1830 x 3960 x 780	3,52	3,76
48 CV	16 16 16	1830 x 3630 x 780	3,28	3,52	12	12	1830 x 3960 x 780	3,48	3,68

Garnme d'unités intérieures
Modèle	Chaud kW	0,8 2,2	1,0 2,8	1,3 3,6	1,7 4,5	2,0 5,6	2,5 7,1	3,0 8,0	3,2 9,0	4,0 11,2	5,0 14,0	6,0 16,0	8,0 22,4	10,0 28
Cassette
4-voies compaèteMMU-AP(.J)MH
4-voiesMMU-AP(.J)H
2-voiesMMU-AP(.J)WH	Nouveau
1-voieMMU-AP(.J)YH/SH
Gainable
Extra-platMMD-AP(.J)SPH
StandardMMD-AP(.J)BH
Haute pressionMMD-AP(.J)H
Amenée d'air neufMMD-AP(.J)HFE
PlafonnierMMC-AP(.J)H
Console
Console carrosséeMML-AP(.J)H
StandardMML-AP(.J)BH
ArmoireMMF-AP(.J)H
MuralSérie 2MMK-AP(.J)2H
Série 3MMK-AP(.J)3H
ChaudkW	0,8 2,2	1,0 2,8	1,3 3,6	1,7 4,5	2,0 5,6	2,5 7,1	3,0 8,0	3,2 9,0	4,0 11,2	5,0 14,0	6,0 16,0	8,0 22,2	10,0 28

Gamme d'unités intérieures

Modèle	Référence	Code Puisance	Puisance froid (kW)	Puisance chaud (kW)
Cassette 4-voies	MMU-AP0092H	1,00	2,80	3,20
	MMU-AP0122H	1,25	3,60	4,00
	MMU-AP0152H	1,70	4,50	5,00
	MMU-AP0182H	2,00	5,60	6,30
	MMU-AP0242H	2,50	7,10	8,00
	MMU-AP0272H	3,00	8,00	9,00
	MMU-AP0302H	3,20	9,00	10,00
	MMU-AP0362H	4,00	11,20	12,50
	MMU-AP0482H	5,00	14,00	16,00
	MMU-AP0562H	6,00	16,00	18,00
Cassette 4-voies 600x600	MMU-AP0071MH	0,80	2,20	2,50
	MMU-AP0091MH	1,00	2,80	3,20
	MMU-AP0121MH	1,25	3,60	4,00
	MMU-AP0151MH	1,70	4,50	5,00
	MMU-AP0181MH	2,00	5,60	6,30
Cassette 2-voies	AP0072WH	0,8	2,2	2,5
	AP0092WH	1,0	2,8	3,2
	AP0122WH	1,3	3,6	4,0
	AP0152WH	1,7	4,5	5,0
	AP0182WH	2,0	5,6	6,3
	AP0242WH	2,5	7,1	8,0
	AP0272WH	3,0	8,0	9,0
	AP0302WH	3,2	9,0	10,0
	AP0362WH	4,0	11,2	8,0
	AP0482WH	5,0	14,0	16,0
	AP0562WH	6,0	16,0	18,0
Cassette 1-voie	MMU-AP0071YH	0,80	2,20	2,50
	MMU-AP0091YH	1,00	2,80	3,20
	MMU-AP0121YH	1,25	3,60	4,00
	MMU-AP0152SH	1,70	4,50	5,00
	MMU-AP0182SH	2,00	5,60	6,30
	MMU-AP0242SH	2,50	7,10	8,00
	MMD-AP0071BH	0,80	2,20	2,50
	MMD-AP0091BH	1,00	2,80	3,20
	MMD-AP0121BH	1,25	3,60	4,00
	MMD-AP0151BH	1,70	4,50	5,00
	MMD-AP0181BH	2,00	5,60	6,30
	MMD-AP0241BH	2,50	7,10	8,00
	MMD-AP0271BH	3,00	8,00	9,00
	MMD-AP0301BH	3,20	9,00	10,00
	MMD-AP0361BH	4,00	11,20	12,50
	MMD-AP0481BH	5,00	14,00	16,00
	MMD-AP0561BH	6,00	16,00	18,00
Gainable haute pression	MMD-AP0181H	2,00	5,60	6,30
	MMD-AP0241H	2,50	7,10	8,00
	MMD-AP0271H	3,00	8,00	9,00
	MMD-AP0361H	4,00	11,20	12,50
	MMD-AP0481H	5,00	14,00	16,00
	MMD-AP0721H	8,00	22,40	25,00
	MMD-AP0961H	10,00	28,00	31,50

Modèle	Référence	Code Puisance	Puisance froid (kW)	Puisance chaud (kW)
Gainable extra plat	MMD-AP0071SPH	0,80	2,20	2,50
	MMD-AP0091SPH	1,00	2,80	3,20
	MMD-AP0121SPH	1,25	3,60	4,00
	MMD-AP0151SPH	1,70	4,50	5,00
	MMD-AP0181SPH	2,00	5,60	6,30
Plafonnier	MMC-AP0151H	1,70	4,50	5,00
	MMC-AP0181H	2,00	5,60	6,30
	MMC-AP0241H	2,50	7,10	8,00
	MMC-AP0271H	3,00	8,00	9,00
	MMC-AP0361H	4,00	11,20	12,50
	MMC-AP0481H	5,00	14,00	16,00
Mural compact	MMK-AP0072H	0,80	2,20	2,50
	MMK-AP0092H	1,00	2,80	3,20
	MMK-AP0122H	1,25	3,60	4,00
Mural	MMK-AP0073H	0,80	2,20	2,50
	MMK-AP0093H	1,00	2,80	3,20
	MMK-AP0123H	1,25	3,60	4,00
	MMK-AP0153H	1,70	4,50	5,00
	MMK-AP0183H	2,00	5,60	6,30
	MMK-AP0243H	2,50	7,10	8,00
Console carrossée	MML-AP0071H	0,80	2,20	2,50
	MML-AP0091H	1,00	2,80	3,20
	MML-AP0121H	1,25	3,60	4,00
	MML-AP0151H	1,70	4,50	5,00
	MML-AP0181H	2,00	5,60	6,30
	MML-AP0241H	2,50	7,10	8,00
Console non-carrossée	MML-AP0071BH	0,80	2,20	2,50
	MML-AP0091BH	1,00	2,80	3,20
	MML-AP0121BH	1,25	3,60	4,00
	MML-AP0151BH	1,70	4,50	5,00
	MML-AP0181BH	2,00	5,60	6,30
	MML-AP0241BH	2,50	7,10	8,00
Armoire	MMF-AP0151H	1,70	4,50	5,00
	MMF-AP0181H	2,00	5,60	6,30
	MMF-AP0241H	2,50	7,10	8,00
	MMF-AP0271H	3,00	8,00	9,00
	MMF-AP0361H	4,00	11,20	12,50
	MMF-AP0481H	5,00	14,00	16,00
	MMF-AP0561H	6,00	16,00	18,00
Amenée d'air neuf	MMD-AP0481HFE	5,00	14,00	8,90
	MMD-AP0721HFE	8,00	22,40	13,90
	MMD-AP0961HFE	10,00	28,00	17,40

Unité extérieur	Froid seulChaud	MMY-MMY-	MAP0501T8-EMAP0501HT8-E5CV	MAP0601T8-EMAP0601HT8-E6CV	MAP0804T8-EMAP0804HT8-E8CV	MAP1004T8-EMAP1004HT8-E10CV	MAP1204T8-EMAP1204HT8-E12CV	MAP1404T8-EMAP1404HT8-E14CV	MAP1604T8-EMAP1604HT8-E16CV
Puisance froid	kW		14,0	16,0	22,4	28,0	33,5	40	45
Puisance absorbée	kW	Froid seul	3,65	4,64	5,40	7,41	9,55	11,50	13,70
EER	W/W		3,84	3,45	4,15	3,78	3,51	3,48	3,28
Intensité	A	Froid seul	5,85	7,28	8,50	11,40	14,70	17,70	20,80
Puisance chaud	kW		16,0	18,0	25,0	31,5	37,5	45,0	50,0
Puisance absorbée	kW	Chaud	3,84	4,56	5,53	7,50	10,20	11,20	14,20
COP	W/W		4,17	3,95	4,52	4,20	3,68	4,02	3,52
Intensité	A	Chaud	6,09	7,08	8,80	11,80	16,00	17,60	22,00
Intensité max.	A		20	20	32	32	40	40	50
Débit d'air	m³/h		9000	9000	9900	10500	11600	12000	13000
Débit d'air	I/s		2500	2500	2750	2917	3222	3333	3611
Niveau de puissance sonore	dB(A)	Chaud	75	76	78	79	83	83	84
Niveau de pression sonore	dB(A)	Chaud	55	56	56	58	62	62	64
Niveau de puissance sonore	dB(A)	Froid seul	75	76	77	78	82	82	83
Niveau de pression sonore	dB(A)	Froid seul	55	56	55	57	59	60	62
Pression disponible	Pa		35	35	60	60	50	40	40
Plage de fonctionnement	°C	C	-5÷43	-5÷43	-5÷43	-5÷43	-5÷43	-5÷43	-5÷43
Plage de fonctionnement	°C	H	-20÷15	-20÷15	-20÷15	-20÷15	-20÷15	-20÷15	-20÷15
Dimensions (HxLxP)	mm		1800x990x750	1800x990x750	1830x990x780	1830x990x780	1830x990x780	1830x1210x780	1830x1210x780
Poids	kg	Chaud	228	228	242	242	242	330	330
		Froid seul	227	227	241	241	241	330	330
Type de comprésur			Twin-Rotary	Twin-Rotary	Twin-Rotary	Twin-Rotary	Twin-Rotary	Twin-Rotary	Twin-Rotary
Quantité de réfrigérant R410A	kg		8,5	8,5	11,5	11,5	11,5	11,5	11,5
Ligne gaz - diamètre			Flare - 5/8	Abraser - 3/4	Abraser - 7/8	Abraser - 7/8	Abraser - 1-1/8	Abraser - 1-1/8	Abraser - 1-1/8
Ligne liquide - diamère			Flare - 3/8	Flare - 3/8	Flare - 1/2	Flare - 1/2	Flare - 1/2	Flare - 5/8	Flare - 5/8
Longueur maxi. de liaison équivalente	m		175	175	235	235	235	235	235
Longueur maxi. de liaison actuelle	m		150	150	190	190	190	190	190
Longueur de liaison frigorifique maxi	m		300	300	500	500	500	500	500
Dénivélé maxi.- groupe en haut/groupe en bas 6	m		40/50	40/50	70/40	70/40	70/40	70/40	70/40
Alimentation électricque	V-ph-Hz

1) basée sur une température intérieure de 27°C bs/19°C bh et une température extérieure de 35°C bs 2) basée sur une température intérieure de 20°C bs et une température extérieure de 7°C bs/6°C bh 3) Si les unités extérieures sont combinées, se référer au Manuel d'installation 4) Fonctionnement jusqu'à -20°C, mais les performances diminuent fortement en dessous de -15°C. Selon le lieu d'installation, le système peut fonctionner entre -15°C et -20°C 5) Moins de 34 CV ou moins de combinaison : 300m 6) Dans le cas où les unités intérieures se trouvent au-dessus des groupes, le dénivelé maximal entre le groupe et l'unité intérieure la plus haute est de 30 m, si le dénivelé entre les unités intérieures dépasse 3 m. F=modefroid C=modechaud

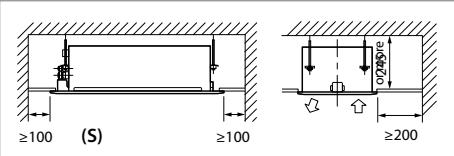

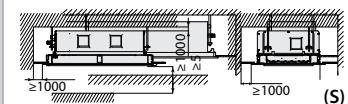

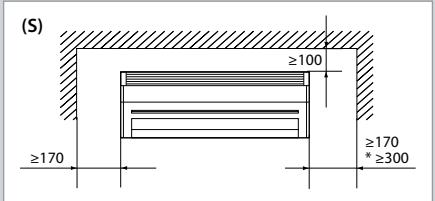

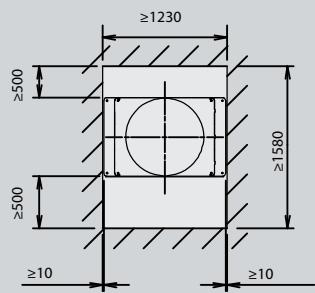

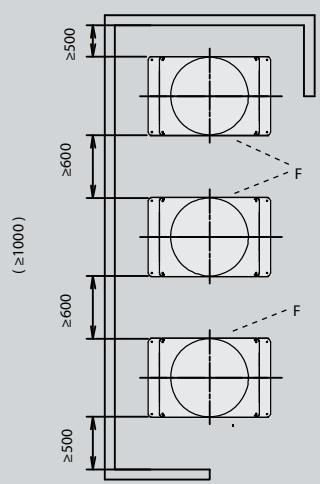

Espace pour l'installation et la maintenance

8 CV / 10 CV / 12 CV

14CV/16CV

(≥1000) A - côté Avant

Référence: MMY-MAP0501, MAP0601 (SMMS)

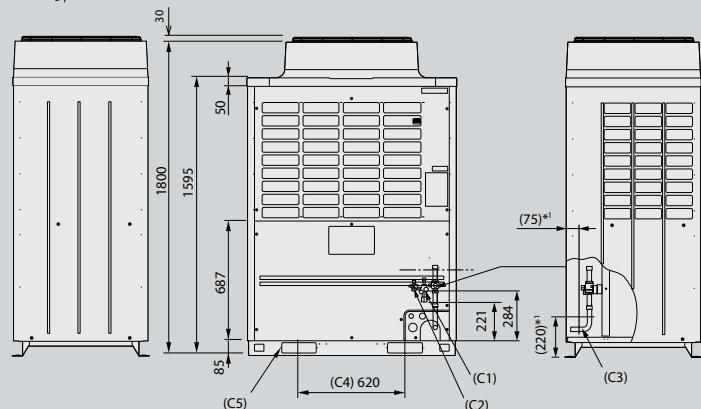

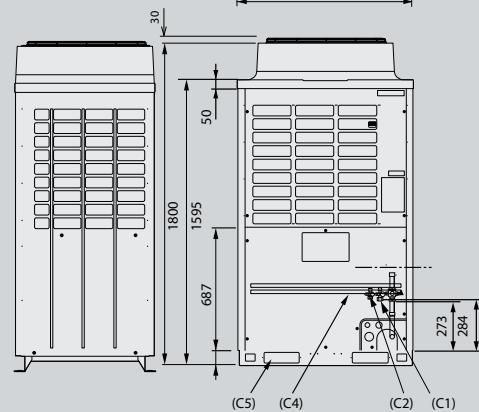

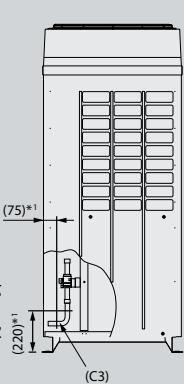

Distance entre les fixations (C1) Raccord frigorifique ligne gaz (A) (C2) Raccord frigorifique ligne liquide (B). (C3) Raccord frigorifique en L (C4) Raccord de conduite d'équilibrage Ø 9.5 (C5) Trou pour manutention (2-60x150) (C6) Trou oblong (4-15x20) (D1) Structure de supportage (mise au sol) (D2) Structure 1 Position de coupe de la liaison L raccordée préconisée 2 Incluant les pieds

Référence: MMY-MAP0804, MAP1004, MAP1204 Référence: MMY-MAP1404, MAP1604

Récurrence		MAP0501T8	MAP0601T8	MAP0804	MAP1004	MAP1204	MAP1404	MAP1604
A	Ø	15,9	15,9	22,2	22,2	28,6	28,6	28,6
B	Ø	9,5	9,5	12,7	12,7	12,7	15,9	15,9

MMU-AP:***2H

RBC-U31PG(W)-E

RBC-U31PGS(W)-E

RBC-U31PGS(WS)-E

Description

Cette nouvelle cassette 4-voies s'intègre avec discrétion dans tous les styles et les types de locaux.

Elle offre un rendement exceptionnel et une répartition de l'air optimale. Ce système est la solution idéale pour les petites applications commerciales.

Caractéristiques principales

Deux positions des volets sont possibles pour une distribution idéale de l'air : à faible ou grand début d'air.

Unité intérieure légère pour une capacité et une rapidité d'installation.

Pompe de relevage des condensats à hauteur d'élevation importante (850 mm).

Maintenance simplifiée : fonction auto-nettoyante et bac à condensats traité à l'argent pour un effet anti-moisissure.

Trois modes de soufflage : standard, en diagonal, ou rotatif.

Télécommande sans fil référence RBCAX31U(W)-E en option.

Unité intérieure	MMU-	AP0092H	AP0122H	AP0152H	AP0182H	AP0242H	AP0272H	AP0302H	AP0362H	AP0482H	AP0562H
Puisance frigorifique	kW	2,8	3,6	4,5	5,6	7,1	8,0	9,0	11,2	14,0	16,0
Puisance calorifique	kW	3,2	4,0	5,0	6,3	8,0	9,0	10,0	12,5	16,0	18,0
Puisance absorbée	kW	0,021		0,023	0,026	0,036		0,043	0,088	0,112	0,112
Intensité	A	0,23		0,27	0,29	0,38		0,43	0,73	0,88	0,88
Protection électriche	A	0,30		0,33	0,36	0,42		0,59	0,87	1,23	1,26

Unité intérieure	MMU-	AP0092H	AP0122H	AP0152H	AP0182H	AP0242H	AP0272H	AP0302H	AP0362H	AP0482H	AP0562H
Débit d'air	m3/h	800/680		930/790	1050/800	1290/800		1320/850	1970/1070	2130/1130	2130/1230
Débit d'air	l/s	222/188		258/219	291/222	357/222		366/235	546/296	590/313	590/341
Niveau de pression sonore	dB(A)	30/29/27		31/29/27	32/29/27	35/31/28		38/33/30	43/38/32	46/38/33	46/40/33
Niveau de puissance sonore	dB(A)	45/44/42		46/44/42	47/44/42	50/46/43		53/48/45	58/53/47	61/53/48	61/55/48
Dimensions (HxLxP)	mm	256 × 840 × 840							319 × 840 × 840
Poids	kg	18		20		20			25
Dimensions du panneau (HxLxP)	mm	30 × 950 × 950
Poids du panneau	kg	4
Filtre d'air		Filtre standard fourni
Racord flare (gaz-liquide)		3/8" - 1/4"		1/2" - 1/4"		5/8" - 3/8"			5/8" - 3/8"
Diamètre des tubes de condensats	mm	25		25		25			25
Alimentation électricque	V-ph-Hz	220/240-1-50		220/240-1-50		220/240-1-50			220/240-1-50

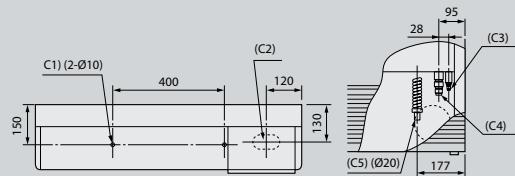

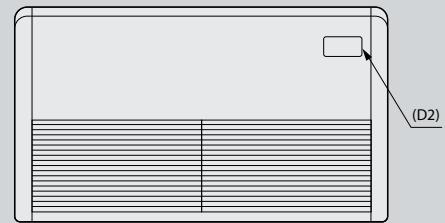

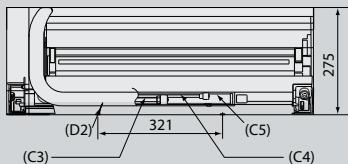

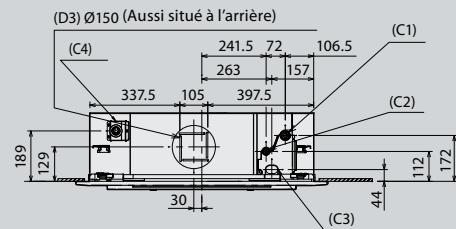

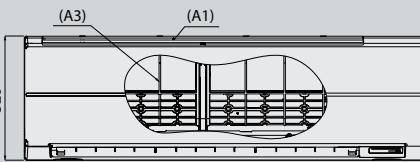

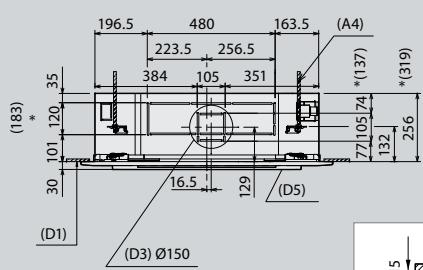

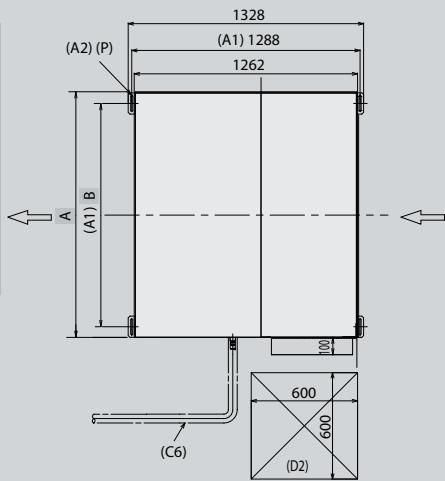

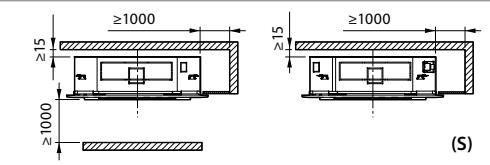

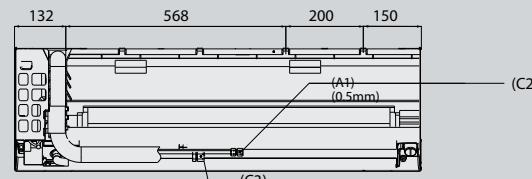

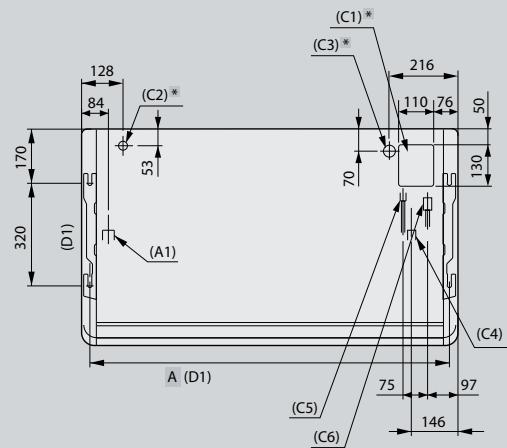

Toutes les tailles

* : AP0362 - AP0562

Pompe de relevage des condensats

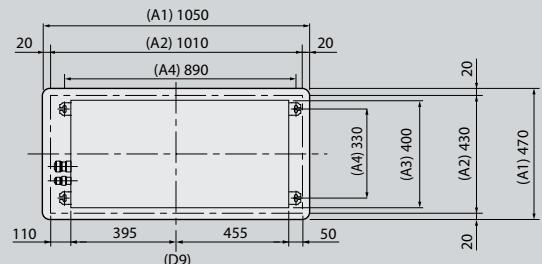

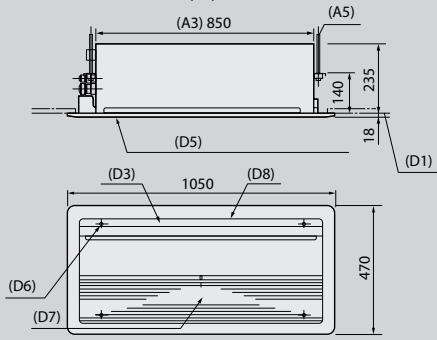

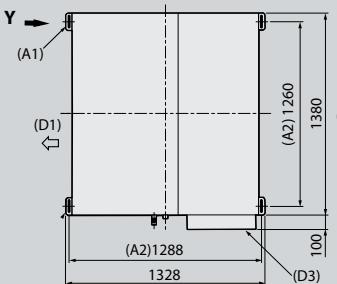

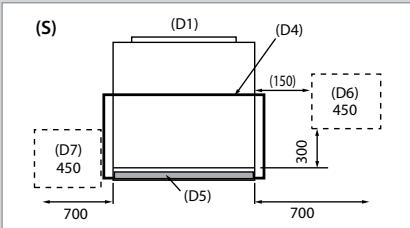

(A1) Orifice de drainage (A2) Dimension externe du panneau (A3) Dimension d'ouverture du plafond (A4) Pompe de drainage M10 ou W3/8 fournie localement

(C1) Racordement frigorifique (gaz) (C2) Raccordement frigorifique (liquide) (C3) Branchement d'alimentation électrique (C4) Raccord de conduite d'évacuation (D1) Plafond (D2) Trou pré-)découpé pour prise d'air neuf

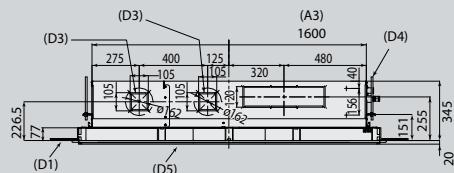

(D3) Trou pré-découpé pour gaine de dérivation carrée (D5) Sous-face (vendue séparation) (D6) Boîtier électrique (D7) Sortie d'air (D8) Trou d'inspection (S) Dégagement requis pour la pose et l'entretien

(unite: mm)

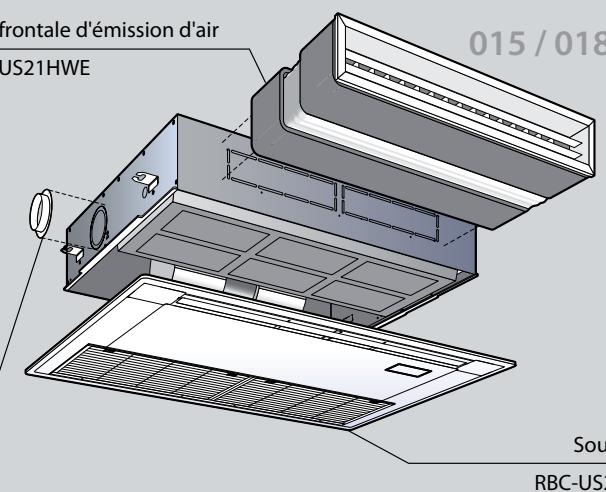

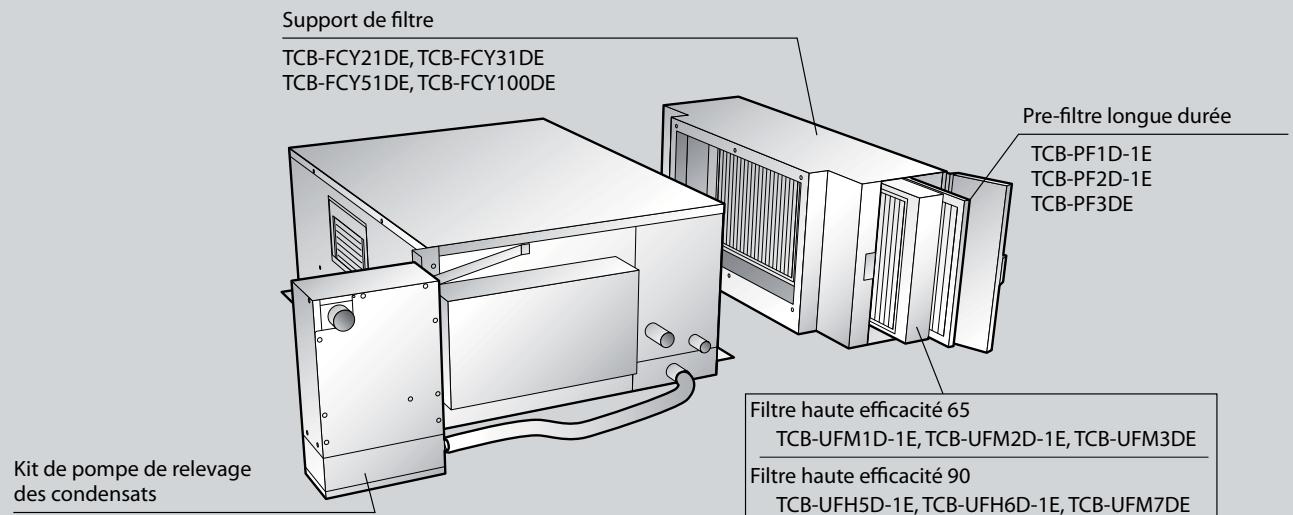

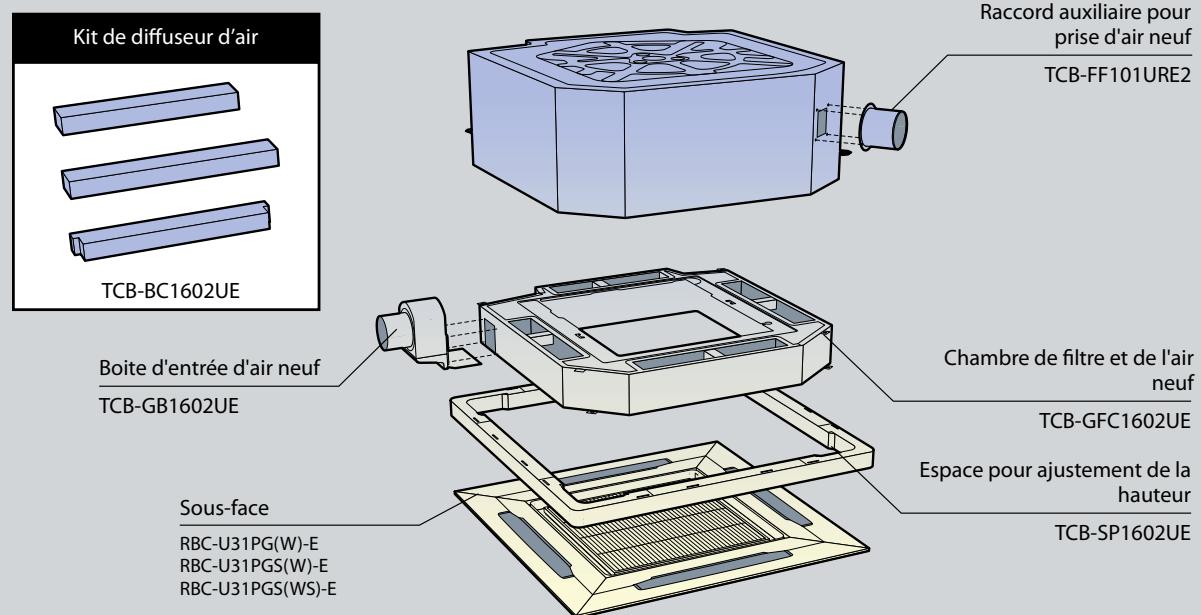

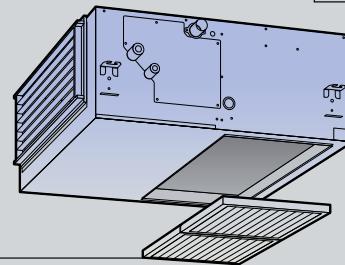

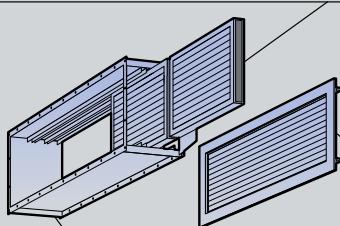

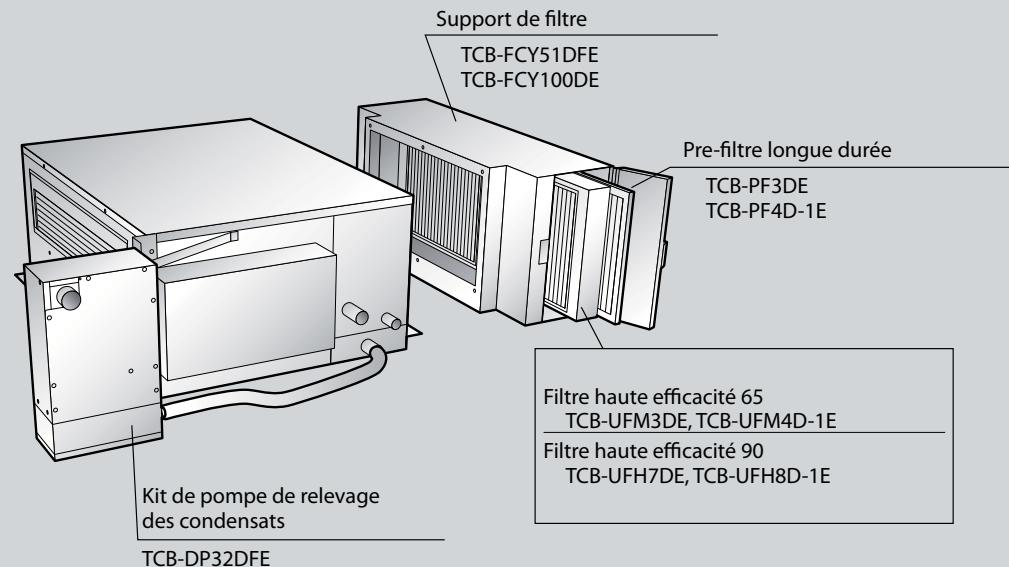

Options

MMU-AP***1MH

Description

La cassette 4-voies compacte est la solution idéale pour le remplacement des faux plafonds 600 × 600 mm, et permet une facilité d'installation et de maintenance.

Son design sophistiqué s'intègre avec discrétion à tous les styles et tous les types de locaux.

Les fonctions de prévention des courants d'air et de plafond propre font de cette unité la solution idéale pour les applications les plus contraignantes.

Caractéristiques principales

Sa faible hauteur lui permet de répondre aux installations les plus exigentes en termes de hauteur de faux plafond.

Tous les modèles possèdent les mêmes dimensions, ce qui permet des installations parfaitement homogènes.

Facilité d'installation : les quatre coins amovibles permettent d'ajuster parfaitement la cassette par rapport aux dalles de faux-plafond.

La commande filaire avec horloge intégrée TCB-AX21E2 peut être connectée.

Unité intéérieur	Caractéristiques Techniques - Réversible
	MMU-	AP0071MH	AP0091MH	AP0121MH	AP0151MH	AP0181MH
Puisance frigorifique	kW	2,2	2,8	3,6	4,5	5,6
Puisance calorifique	kW	2,5	3,2	4,0	5,0	6,3
Puisance absorbée	kW	0,034	0,036	0,038	0,041	0,052
Intensité	A	0,28	0,30	0,31	0,34	0,42
Protection électricque	A	0,49	0,52	0,54	0,59	0,73

Unité intérieure	MMU-	AP0071MH	AP0091MH	AP0121MH	AP0151MH	AP0181MH
Débit d'air	m³/h	552/378	570/378	594/402	660/468	762/522
Débit d'air	l/s	153/105	158/105	165/112	183/130	211/145
Niveau de pression sonore	dB(A)	36/32/28	37/33/28	37/33/29	40/35/30	44/39/34
Niveau de puissance sonore	dB(A)	51/47/43	52/48/43	52/48/44	55/50/45	59/54/49
Dimensions (HxLxP)	mm	268 × 575 × 575
Poids	kg	17
Dimensions du panneau (HxLxP)	mm	27 × 700 × 700
Poids du panneau	kg	3
Raccord flare (gaz-liquide)		3/8" - 1/4"	3/8" - 1/4"	3/8" - 1/4"	1/2" - 1/4"	1/2" - 1/4"
Diamètre des tubes de condensats	mm	25	25	25	25	25
Alimentation électricque	V-ph-Hz	220/240-1-50

Toutes les tailles (unité: mm)

(A1) Dimension externe du panneau (A2) Dimension d'ouverture du plafond (A3) Dimensions externes de l'unité (A4) Orifice de drainage (A5) Pompe de drainage M10 ou W3/8 fournie localement

(C1) Racordement frigorifique (gaz) (C2) Raccordement frigorifique (liquide) (C3) Branchement d'alimentation électrique (C4) Raccord de conduite d'évacuation

(D1) Plafond (D2) Trou pré-découpé pour prise d'air neuf (D3) Trou pré-découpé pour gaine de dérivation carrée (D5) Sous-face (vendue séparation) (D6) Boîtier électrique (D7) (D8) Trou d'inspection (D9) Unité intérieure

(D) Dégagement requis pour la pose et l'entretien

Options Raccord auxiliaire pour prise d'air neuf TCB-FF101URE2

Sous-face RBC-UM11PG(W)-E

MMU-AP***2WH

Description

Fine, compacte, légère et facile d'installation, elle s'intègre dans tous les intérieurs.

De plus, grâce à sa fonction silence, ce modèle crée un environnement confortable, faible et silencieux.

Avec son nouveau panneau blanc, cette unité intérieure convient parfaitement aux plafonds possédant déjà une cassette 4-voies.

Caractéristiques principales

Dimensions réduites (hauteur 295 mm) et un poids limité (19 kg) pour les modèles allant jusqu'à 4,5 kW.

Contrôle de débit d'air unique : l'air souffle dans deux directions pour un maximum de confort.

Facilité d'installation : pompe de relevage des condensats à hauteur d'élevation importante (850 mm) à partir de la sous-face.

Air intérieur sain : filtres standards longue durée.

Entrée d'air neuf : renouvellement constant de l'air.

Une large gamme d'accessoires comprenant le kit de télécommande infrarouge.

Pour des hauteurs de plafond allant jusqu'à 3,8 m (4 à 6 CV)

Unité intéérieur	MMU-	AP0072WH	AP0092WH	AP0122WH	AP0152WH	AP0182WH	AP0242WH	AP0272WH	AP0302WH	AP0362WH	AP0482WH	AP0562WH
Puisance frigorifique	kW	2,2	2,8	3,6	4,5	5,6	7,1	8,0	9,0	11,2	14,0	16,0
Puisance calorifique	kW	2,5	3,2	4,0	5,0	6,3	8,0	9,0	10,0	12,5	16,0	18,0
Puisance absorbée	kW	0,029	0,029	0,029	0,030	0,044	0,054	0,054	0,064	0,073	0,088	0,117
Intensité	A	0,23	0,23	0,23	0,24	0,32	0,39	0,39	0,46	0,48	0,57	0,75
Protection électricque	A	0,35	0,35	0,35	0,36	0,48	0,59	0,59	0,69	0,72	0,86	1,13

Unité intérieur

MMU-

AP0072WH

AP0092WH

AP0122WH

AP0152WH

AP0182WH

AP0242WH

AP0272WH

AP0302WH

AP0362WH

AP0482WH

AP0562WH

Débit d'air

m³/h

558/498/450

600/534/450

900/750/618

1050/840/738

1260/900/780

1740/1434/1182

1800/1482/1230

2040/1578/1320

Débit d'air

l/s

155/138/125

167/148/125

250/208/172

291/233/205

350/250/780

483/398/328

500/412/342

567/438/367

Niveau de pression sonore

dB(A)

34/32/30

35/33/30

35/33/30

38/35/33

40/37/34

42/39/36

43/40/37

46/42/39

Niveau de puissance sonore

dB(A)

49/47/45

50/48/45

50/48/45

53/50/48

55/52/49

57/54/51

58/55/52

61/57/54

Dimensions (HxLxP)

mm

295 x 815 x 570

345 x 1180 x 570

345 x 1600 x 570

Poids

kg

19

26

36

Dimensions de panneau (HxLxP)

mm

20 x 1050 x 680

20 x 1415 x 680

20 x 1835 x 680

Poids du panneau

kg

10

14

14

Raccord de liaison (gaz - liquide)

3/8" - 1/4"

3/8" - 1/4"

3/8" - 1/4"

1/2" - 1/4"

1/2" - 1/4"

5/8" - 3/8"

5/8" - 3/8"

5/8" - 3/8"

5/8" - 3/8"

5/8" - 3/8"

5/8" - 3/8"

Filtre d'air

Diamètre des tubes de condensats

mm

Alimentation électricque

V-ph-Hz

007/009/012/015

(A1) Dimension externe du panneau (A2) Dimension d'ouverture du plafond (A3) Dimensions externes de l'unité (A4) Orifice de drainage

(unite: mm)

Pompe de relevage des condensats

(C1) Racordement frigorifique (gaz) (C2) Raccordement frigorifique (liquide) (C3) Branchement d'alimentation électrique (C4) Raccord de conduite d'évacuation Ⓞ intérieur 32, Ⓞ nominal 25 pour embout en chlorure de vinyle

018 / 024 / 027 / 030

(unite: mm)

Pompe de relevage des condensats 036/048/056

(unité: mm)

(D) Dégagement requis pour la pose et l'entretien

Options

MMU-AP****1YH

MMU-AP***2SH

• La photo représente la série MMU-AP***2SH

Description

La cassette 1-voie est simple à installer, elle est adaptée aux petites surfaces, comme les salles d'attente ou de réception des bureaux ou des hôtels.

Caractéristiques principales

Design compact: 235 × 850 × 400 ~mm (tailles 2,2 à 3,6 kW)

Flexibilité d'installation : idéale pour les sites avec des contraintes au niveau de la hauteur de plafond, l'unité comprend une pompe de relevage à condensats (350 mm)

Faible niveau sonore : seulement 34 dB(A) (tailles 2,2 à 3,6 kW)

Unité intérieure	MMU-	AP0071YH	AP0091YH	AP0121YH	AP0152SH	AP0182SH	AP0242SH
Puisance frigorifique	kW	2,2	2,8	3,6	4,5	5,6	7,1
Puisance calorifique	kW	2,5	3,2	4,0	5,0	6,3	8,0
Puisance absorbée	kW	0,053			0,042	0,046	0,075
Intensité	A	0,24			0,34	0,37	0,62
Protection électrique	A	0,60			0,51	0,54	0,80

Unité intérieure	MMU-	AP0071YH	AP0091YH	AP0121YH	AP0152SH	AP0182SH	AP0242SH
Débit d'air	m3/h	540/420			750/630	780/660	1140/810
Débit d'air	l/s	150/116			208/175	216/183	316/224
Niveau de pression sonore	dB(A)	42/39/34			37/35/32	38/36/34	45/41/37
Niveau de puissance sonore	dB(A)	57/54/49			57/54/51		58/56/52
Dimensions (HxLxP)	mm	235 × 850 × 400			200 × 1000 × 800
Poids	kg	22			21		22
Dimensions du panneau (HxLxP)	mm	18 × 1050 × 470			20 × 1230 × 800
Poids du panneau	kg	3,5			5,5
Filtre d'air	Filtre standard
Racord flare (gaz-liquide)	3/8" - 1/4"				1/2" - 1/4"		5/8" - 3/8"
Diamètre des tubes de condensats	mm	25
Alimentation électricque	V-ph-Hz	220/240-1-50

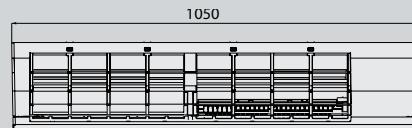

007 / 009 / 012

(unit: mm)

Pompe de relevage des condensats

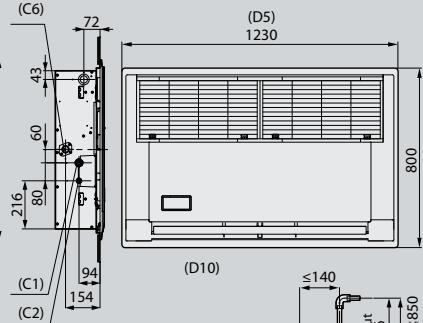

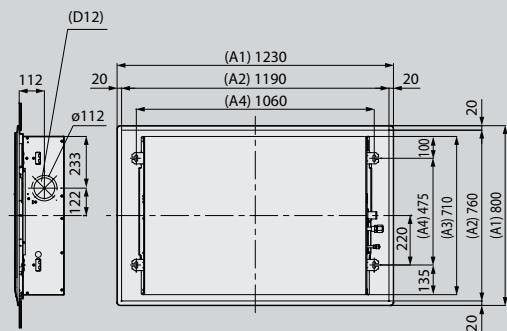

(A1) Dimension externe du panneau (A2) Dimension d'ouverture du plafond (A3) Dimensions externes de l'unité (A4) Orifice de drainage (A5) Vis de suspension 4-M10 à fournir sur place (A6) Vis de suspension M10 ou W3/8 fournie localement

(C1) Racordement frigorifique (gaz) (C2) Raccordement frigorifique (liquide) (C3) Branchement d'alimentation électrique (C4) Raccord de conduite d'évacuation Ø intérieur 32, Ø nominal 25 pour embout en chlorure de vinyle (C5) Branchement d'alimentation électrique (C6) Raccord de conduite d'évacuation

(D1) Plafond (D2) Support en métal (D3) Grille de soufflage (D5) Sous-face (vendue en séparation) (D6) Trou de fixation du panneau 5 positions (D7) Entrée d'air (D8) Sortie d'air (D9) Centre du panneau (D10) Sortie d'air (2 voies) (D11) Trou pré-découpé pour décharge frontale (D12) Trou pré-découpé Ø 92 (entrée d'air) (D13) Obstruction (D14) Plafonnier (S) Dégagement requis pour la pose et l'entretien

015/018/024

Pompe de relevage des condensats (unité: mm)

Options

007 / 009 / 012

Raccord auxiliaire pour prise d'air neuf

TCB-FF101URE2

Unité frontale d'émission d'air

TCB-BUS21HWE

MMD-AP***1BH

Description

Ce gainable s'installe facilement dans tous les plafonds ou sous-plafonds, et fonctionne très silencieusement.

Quelle que soit la forme de la pièce, ce modèle très flexible assure une température et une distribution d'air uniformes, et améliore la qualité de l'air intérieur pour un comportement optimal.

Caractéristiques principales

Pression statique disponible pouvant atteindre 110 Pa.

Faible niveau sonore : en petite vitesse de ventilation, seulement 26 dB(A).

Flexibilité d'installation : idéale pour les sites avec des contraintes au niveau de la hauteur de plafond, l'unité comprend une pompe de relevage à condensat (270 mm).

Distribution d'air uniforme.

Qualité de l'air améliorée : large gamme de filtres.

Prise d'air neuf : air constamment renouvelé.

Unité intérieure	MMD-	A
Puisance frigorifique	kW
Puisance calorifique	kW
Puisance absorbée	kW
Intensité	A
Protection électrique	A

Caractéristiques Techniques - Réversible

Unité intérieure

MMD-

AP0071BH

AP0091BH

AP0121BH

AP0151BH

AP0181BH

AP0241BH

AP0271BH

AP0301SH

AP0361BH

AP0481BH

AP0561BH

Débit d'air

m³/h

480/340

570/400

650/480

780/540

1140/870

1260/870

1620/1200

1980/1490

Débit d'air

l/s

133/94

158/111

180/133

216/150

316/241

349/241

449/332

548/413

Niveau de pression sonore

dB(A)

30/28/26

31/29/27

31/29/27

32/30/28

33/31/29

34/32/29

36/34/32

Niveau de puissance sonore

dB(A)

52/49/46

53/50/47

54/51/47

55/52/48

55/52/49

56/53/50

57/54/51

59/56/53

Dimensions (HxLxP)

mm

320 × 550 × 800

320 × 700 × 800

320 × 1000 × 800

320 × 1350 × 800

Poids

kg

28

32

43

55

Dimensions du panneau (HxLxP)

mm

9 × 652 × 500

9 × 802 × 500

9 × 1102 × 500

9 × 1452 × 500

Poids du panneau

kg

3,5

4

6

7

Pression disponible

Pa

Fixation usine 50 (max 110)

Raccord flare (gaz-liquide)

3/8" - 1/4"

1/2" - 1/4"

5/8" - 3/8"

5/8" - 3/8"

Diamètre des tubes de condensats

mm

25

25

25

25

Alimentation électricque

V-ph-Hz

220/240-1-50

220/240-1-50

220/240-1-50

220/240-1-50

Toutes les tailles

Référence MMD-	A	B	C	D	E
AP0071BH, AP0091BH, AP0121BH	616	550	350	600	470
AP0151BH, AP0181BH	766	700	500	750	620
AP0241BH, AP0271BH, AP0301BH	1066	1000	800	1050	920
AP0361BH, AP0481BH, AP0561BH	1416	1350	1150	1400	920

(A2) Dimension d'ouverture du plafond (A3) Orifice de drainage (A4) Dimensions externes de l'unité (A5) Vis de suspension 4-M10 à fournir sur place (C1) Branchement d'alimentation électrique (C2) Raccord de conduite d'évacuation (C3) Raccordement frigorifique (côté gaz) (C4) Raccordement frigorifique (côté liquide) (C5) Trou prédécoupe pour entrée d'air (C6) Vis taraudeuse 10-Ø4 Ø160

(D1) Sortie d'air (D2) Entrée d'air (D3) Entrée d'air (D4) Ouverture dans le plafond (D5) Filtre d'air (D6) Trou d'inspection A (D7) Trou d'inspection B raccord VP25 pour embout en chlorure de vinyle intérieur 03 * 026 canalisation pour câbles d'alimentation télécommande

(S) Dégagement requis pour la pose et l'entretien. Effectuer un trou d'inspection en A comme indiqué dans le schéma suivant pour la maintenance de l'équipement.

Options

Filtre haute efficacité 65

TCB-UFM11BFCE

TCB-UFM21BFCE

Filtre haute efficacité 90

TCB-UFH51BFCE

TCB-UFH61BFCE

Filtre haute efficacité 65

TCB-UFM11BE

TCB-UFM21BE

TCB-UFM31BE

TCB-UFM41BE

Filtre haute efficacité 90

TCB-UFH51BE

TCB-UFH61BE

TCB-UFH71BE

TCB-UFH81BE

Filtre standard et

contre cadre

Support de filtre

TCB-FC281BE, TCB-FC501BE

TCB-FC801BE, TCB-FC1401BE

Adaptateur grille de reprise

TCB-CA281BE, TCB-CA501BE

TCB-CA801BE, TCB-CA1401BE

Sous-face

Avec un débit d'air maximum de 5 040m³ /h, ce gainable haute pression est I'unitégainable deToshiba la plus puissant.

Discret, flexible et compact, il s'installe facilement et convient parfaitement à tous les intérieurs.

Cette unité convient aussi bien aux nouveaux BATIMENTS qu'aux BATIMENTS à rénover.

Caractéristiques principales

Facilité d'installation.

Un trou d'inspection permet un accès et un entretien faciles.

Une large gamme d'options est disponible : support de filtre, filtre longue durée, kit de pompe de releavage des condensats...

3 réglages de pression statique (68,6 - 137 et 196 Pa).

Unité intérieure	MMD-	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0721H	AP0961H
Puisance frigorifique	kW	5,6	7,1	8,0	11,2	14,0	22,4	28,0
Puisance calorifique	kW	6,3	8,0	9,0	12,5	16,0	25,0	31,5
Puisance absorbée	kW	0,184	0,299		0,368	0,414	1,200	1,260
Intensité	A	0,81	1,35		1,63	1,84	5,25	5,52
Protection électrique	A	1,3	3,5		4,1	4,8	13,6	14,8

Unité intérieure	MMD-	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0721H	AP0961H
Débit d'air	m³/h	900	1320		1600	2100	3600	4200
Débit d'air	l/s	249	366		443	582	997	1163
Niveau de pression sonore	dB(A)	37	40				49	50
Niveau de puissance sonore	dB(A)	57	60				69	70
Dimensions (HxLxP)	mm	380 × 850 × 660				380 × 1200 × 660	470 × 1380 × 1250
Poids	kg	50	52		56	67	150
Filtre d'air		En option ou à se procurer localement
Pression disponible	Pa	68,6 (Min) / 137 (réglage usine) / 196 (max.)
Raccord flare (gaz-liquide)		1/2" - 1/4"	5/8" - 3/8"			5/8" - 3/8"	7/8" - 1/2"
Diamètre des tubes de condensats	mm	25	25			25	25
Alimentation électricque	V-ph-Hz	220/240-1-50	220/240-1-50			220/240-1-50	220/240-1-50

018/024/027/036

072/096

(unité: mm)

(A1) Trou pour vis de suspension (4-Ø12x72) (A2) Orifice de drainage (C1) Branchement d'alimentation électrique (C2) Raccord de conduite d'évacuation (C3) Raccordement frigorifique (côté gaz) (C4) Raccordement frigorifique (côté liquide) (C5) Trou de vis pour la fixation des gains (D1) Sortie d'air (D2) Entrée d'air (D3) Boîtier électrique (D4) Trou d'inspection (D5) Espace de maintenance (S) Dégagement requis pour la pose et l'entretien raccord VP25 pour embout en chlorure de vinyle intérieur Ø32 ** Ø26 canalisation pour câbles d'alimentation électrique télécommande modèles

Options

MMD-AP***1SPH

Description

Le nouveau gainable extra-plat est équipé de la dernière technologie Toshiba : économies d'énergie exceptionnelles, haute performances et facilité d'installation.

Cette unité ultra-flexible, invisible et silencieuse crée un environnement plaisant et confortable dans de nombreux types d'applications comme les hôtels, les bureaux, les magasins...

Caractéristiques principales

Design très fin : seulement 21 cm de haut pour une installation plus facile et flexible.

Faible niveau sonore : seulement 24 dB(A).

Flexibilité d'installation : idéale pour les sites avec des contraintes au niveau de la hauteur de plafond, l'unité comprend une pompe de relevage des condensats (850 mm).

Le comportement partout dans la pièce : peut être utilisé avec n'importe quel type de diffuseur d'air.

Discret : installation cachée dans un faux-plafond.

Unité intérieure	MMD-	AP0071SPH	AP0091SPH	AP0121SPH	AP0151SPH	AP0181SPH
Puisance frigorifique	kW	2,2	2,8	3,6	4,5	5,6
Puisance calorifique	kW	2,5	3,2	4,0	5,0	6,3
Puisance absorbée	kW	0,039	0,039	0,043	0,045	0,054
Intensité	A	0,29	0,29	0,31	0,32	0,39
Protection électricque	A	0,51	0,51	0,54	0,56	0,68
Unité intérieure	MMD-	AP0071SPH	AP0091SPH	AP0121SPH	AP0151SPH	AP0181SPH
Débit d'air	m³/h	540/400		600/450	690/520	780/580
Débit d'air	l/s	150/111		166/125	191/144	216/161
Niveau de pression sonore, reprise arrêté (h/b)	dB(A)	28/24		29/25	32/28	33/29
Niveau de pression sonore, reprise par dessous (h/m/b)	dB(A)	36/33/30		38/35/32	39/36/33	40/38/36
Niveau de puissance sonore	dB(A)	51/48/45		53/50/47	54/51/48	55/53/51
Dimensions (HxLxP)	mm	210 × 845 × 645			210 × 845 × 645
Poids	kg	22			23
Pression disponible	Pa	6 (réglage usine)-16-31-46, 4 étapes		5 (réglage usine)-15-30-45, 4 étapes		4 (réglage usine)-14-29-44, 4 étapes
Raccord flare (gaz-liquide)		3/8" - 1/4"			1/2" - 1/4"
Diamètre des tubes de condensats	mm	25
Alimentation électricque	V-ph-Hz

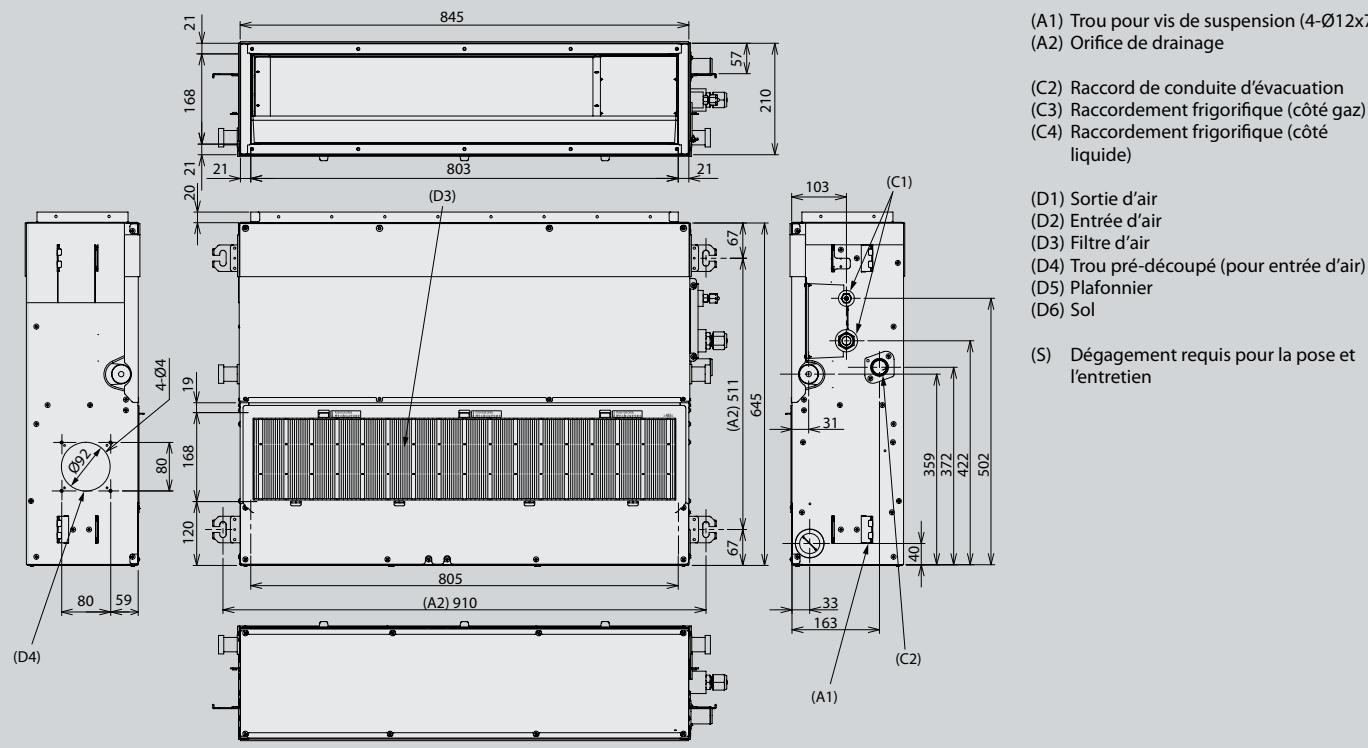

Toutes les tailles

(S)

Reprise d'entrée d'air par dessous

Reprise arrière d'entrée d'air (unité: mm)

Options

MMC-AP***1H

Description

Grâce à son système de fixation simple, l'installation de ce plafonnier est très facile.

Cette unité permet de créer un environnement frais et relaxant, fournissant rapidement et de façon uniforme la température souhaitée, en mode froid et chaud.

Ce modèle est la meilleure solution pour les bâtiments n'ayant pas de faux-plafonds.

Il peut être utilisé pour une large gamme d'applications, mais il est particulièrement adapté pour les projets de rénovation.

Caractéristiques principales

Installation simple et rapide : fixation simplifiée.

Gain de place : idéal pour les sites où l'espace sous plafond est réduit. L'unité comprend une pompe de relevage des condensats (600mm).

Contrôle des volets : l'angle du début d'air est automatiquement réglé sur le positionnement le plus adapté à vos besoins en chaud et froid. Un mode de balayage automatique permet au début d'air d'atteindre toutes les zones de la pièce.

Raccord frigorifique : 3 possibilités (dessus, à l’arrêt ou sur le côté droit de l’unité)

Raccordement des condensats : 2 possibilités

Unité intérieure	MMC-		AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H
Puisance frigorifique	kW	Froid seul	4,5	5,6	7,1	8,0	11,2	14,0
Puisance calorifique	kW	Chaud	5,0	6,3	8,0	9,0	12,5	16,0
Puisance absorbée	kW		0,033	0,038	0,050		0,091	0,110
Intensité	A		0,29	0,32	0,42		0,78	0,84
Protection électricque	A		0,43	0,48	0,62		1,17	1,25

Unité intérieure	MMC-	AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H
Débit d'air	m³/h	720/540	780/540	1110/840		1650/1200	1800/1320
Débit d'air	l/s	199/150	216/150	307/233		457/332	499/366
Niveau de pression sonore	dB(A)	35/32/30	36/33/30	38/36/33		41/38/35	43/40/37
Niveau de puissance sonore	dB(A)	50/47/45	51/48/45	53/51/48		56/53/50	58/55/52
Dimensions (HxLxP)	mm	210 × 910 × 680		210 × 1180 × 680		210 × 1595 × 680
Poids	kg	22		26		34
Filtre d'air		Filtre standard longue durée (fourni)
Raccord flare (gaz-liquide)		1/2" - 1/4"		5/8" - 3/8"		5/8" - 3/8"
Diamètre des tubes de condensats	mm	20		20		20
Alimentation électricque	V-ph-Hz	220/240-1-50		220/240-1-50		220/240-1-50

Toutes les tailles

Référence	MMC-	A	B
AP0151H, AP0181H		855	910
AP0241H, AP0271H		1125	1180
AP0361H, AP0481H		1540	1595

Vuedecoupee

(unite: mm)

(S)

(La partie avant doit être de niveau)

Options

Kit de tuyaux en forme de

coude

TCB-KP12CE2

TCB-KP22CE2

Kit de pompe de releverage

des condensats

TCB-DP22CE2

MMK-AP***2H

Description

Ce mural est idéal pour les petits espaces comme les bureaux, les petits magasins ou les chambres d'hôtes.

Ces muraux sont les plus compacts (275 x 790 x 208 mm) et les plus légers (11 kg) du marché.

Ce mural est également extrêmement silencieux.

Caractéristiques principales

Design compact et moderne : peut être installé dans des couloirs étroits. Nouvelle forme ronde pour un design plus attractif.

Unité légère : 11 kg - réduite de 40% par rapport à la moyenne des versions précédentes.

Unité propre : la façade est facilement détachable pour un nettoyage rapide de la façade et des filtres.

Faible niveau sonore : seulement 29 dB(A).

Mécanisme de balayage automatique.

Toutes les tailles

(A1) Entrée d'air

Sortie d'air

(C1) Racordement frigorifique (gaz) (C2) Raccordement frigorifique (liquide) (C3) Conduite d'évacuation des condensats

Trou pré-découpé Languette de plaque isolante

(S) Dégagement requis pour la pose et l'entretien (*) (Pour boîtier de sélection de début si utilisé dans un modèle à récupération de chaleur)

(unité: mm)

Unité intéérieur	MMK-	AP0072H	AP0092H	AP0122H
Puisance frigorifique	kW	2,2	2,8	3,6
Puisance calorifique	kW	2,5	3,2	4,0
Puisance absorbée	kW	0,017	0,018	0,019
Intensité	A	0,17	0,18	0,19
Protection électrique	A	0,22	0,23	0,24

Caractéristiques Techniques - Reversible

Unité intérieure	MMK-	AP0072H	AP0092H	AP0122H
Débit d'air	m3/h	480/360	510/360	540/360
Débit d'air	l/s	133/100	141/100	150/100
Niveau de pression sonore	dB(A)	35/32/29	36/33/29	37/33/29
Niveau de puissance sonore	dB(A)	50/47/44	51/48/44	52/48/44
Dimensions (HxLxP)	mm	275 × 790 × 208	275 × 790 × 208	275 × 790 × 208
Poids	kg	11	11	11
Racord flare (gaz-liquide)		3/8" - 1/4"	3/8" - 1/4"	3/8" - 1/4"
Diamètre des tubes de condensats	mm	16	16	16
Alimentation électricque	V-ph-Hz	220/240-1-50	220/240-1-50	220/240-1-50

MMK-AP***3H

Description

Ce mural classique, élégant et compact, s'intègre facilement dans tous les types d'intérieurs.

Un comportement optimal est garanti, grâce à ses volets automatiques qui permettent une distribution de l'air uniforme.

Caractéristiques principales

Design compact et élégant : grâce à ses façades blanches ce mural s'intègre parfaitement dans tous les intérieurs. Unité compacte : 210 mm pour une installation facile et discrète.

Flexibilité de raccordement.

Raccord frigorifique : 3 possibilités (dessus, à l'arrière ou sur le côté droit de l'unité)

Le comportement absolu : volets automatiques pour une distribution de l'air optimale.

Toutes les tailles

(A1) Entrée d'air

Filtre d'air

(C1) Racordement frigorifique (gaz) (C2) Raccordement frigorifique (liquide) (C3) Conduite d'évacuation des condensats

(D1) Trou pré-découpé

(S) Dégagement requis pour la pose et l'entretien. Pour l'échange du ventilateur.

(D1)

(D1)

(S)

(unité : mm)

Caractéristiques Techniques - Reversible

Unité intérieure	MMK-	AP0073H	AP0093H	AP0123H	AP0153H	AP0183H	AP0243H
Puisance frigorifique	kW	2,2	2,8	3,6	4,5	5,6	7,1
Puisance calorifique	kW	2,5	3,2	4,0	5,0	6,3	8,0
Puisance absorbée	kW	0,018	0,021		0,043		0,050
Intensité	A	0,17	0,19		0,32		0,37
Protection électricque	A	0,22	0,24		0,41		0,47

Unité intérieur	MMK-	AP0073H	AP0093H	AP0123H	AP0153H	AP0183H	AP0243H
Débit d'air	m³/h	570/390	600/390		840/540		1020/570
Débit d'air	l/s	158/108	166/108		233/150		283/158
Niveau de pression sonore	dB(A)	35/31/28	37/32/28		41/36/33		46/39/34
Niveau de puissance sonore	dB(A)	50/46/43	52/47/43		56/51/48		61/54/49
Dimensions (HxLxP)	mm	320 × 1050 × 228
Poids	kg	15
Filtre d'air		Filtre standard
Raccord flare (gaz-liquide)		3/8" - 1/4"		1/2" - 1/4"		5/8" - 3/8"
Diamètre des tubes de condensats	mm	16
Alimentation électricque	V-ph-Hz	220/240-1-50	220/240-1-50		220/240-1-50		220/240-1-50

MML-AP***1BH

Cette console est très compacte et fine, elle peut être cachée derrière un panneau décoratif pour s'adapter à tous les intérieurs.

Idéale pour les bureaux et les immeubles de bureaux avec de grandes variations de charges, l'unité s'adapte parfaitement aux applications de spécialistes comme les librairies et les hôpitaux.

Caractéristiques principales

Design compact.

Hauteur : seulement 600 mm

Profondeur : 200 mm, l'unité peut être installée le long du mur sans perdre trop de surface au sol.

Faible niveau sonore : seulement 32 dB(A)

Entretien facile : panneau frontal amovible.

Accès facile au relevellement des condensats sur le côté droit de l'unité.

MML-AP***1H

Description

Cette console est la solution optimale pour les projets de rénovation dans des espaces restreints.

Elle est également la solution pour les besoins de chauffage.

Saaille compacte assure une capacité et une flexibilité d'installation.

Caractéristiques principales

Raccordement frigorifique flexible : 4 possibilités (dessus, à l'arrière, sur les côtés droit et gauche de l'unité)

Evacuation des condensats: 4 possibilités (dessus, à l'arrière, sur les côtés droit et gauche de l'unité)

Confort optimal : la diffusion d'air s'adapte aux préférences de l'utilisateur.

Large choix de possibilités d'installation.

Compacité : 630 x 950 x 230 mm, pour des installations flexibles et d'importants gains de place.

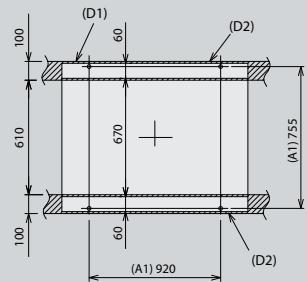

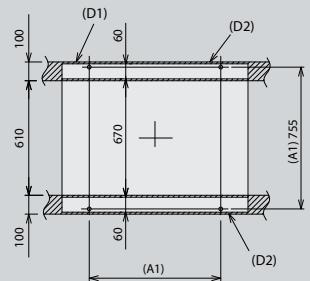

Toutes les tailles

(A1) taille de l'orifice de sortie d'air dans la bride

(C1) Raccord de conduite d'évacuation (C2) Raccord de raccordement (côté liquide) (C3) Raccord de raccordement (côte gaz) (C4) taille de l'orifice de sortie d'air dans la bride

(D1) Boîtier électrique

(D2) Section de panneau de plafond (D3) Filtre d'air (D4) Boîtier de soupape de détente (D5) Trou de fixation au sol (S) Dégagement requis pour la pose et l'entretien

Référence	MML-	A	B	C	D	E
AP0071BH à AP0121BH		610	580	550	4	5
AP0151BH à AP0241BH		910	880	850	7	8

04.7

(unit: mm)

Unité intéérieure	MML-	AP0071BH	AP0091BH	AP0121BH	AP0151BH	AP0181BH	AP0241BH
Puisance frigorifique	kW	2,2	2,8	3,6	4,5	5,6	7,1
Puisance calorifique	kW	2,5	3,2	4,0	5,0	6,3	8,0
Puisance absorbée	kW	0,056			0,090		0,095
Intensité	A	0,25			0,45		0,46
Protection électricque	A	0,6			0,8		1,0

Unité intéérieur	MML-	AP0071BH	AP0091BH	AP0121BH	AP0151BH	AP0181BH	AP0241BH
Débit d'air	m³/h	460/300			740/490		950/640
Débit d'air	l/s	127/83			205/136		263/177
Niveau de pression sonore	dB(A)	36/34/32					42/37/33
Niveau de puissance sonore	dB(A)	54/52/50					60/55/51
Dimensions (HxLxP)	mm	600 × 745 × 220			600 × 1045 × 220
Poids	kg	21			29
Raccord flare (gaz-liquide)		3/8" - 1/4"			1/2" - 1/4"		5/8" - 3/8"
Diamètre des tubes de condensats	mm	20
Alimentation électricque	V-ph-Hz	220/240-1-50		220/240-1-50		220/240-1-50

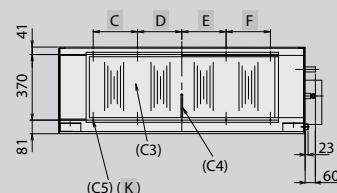

Toutes les tailles

(C1) Trou de fixation au sol (C2) Raccord de liaison frigorifique par le bas (trou prédictué 50x100) (C3) Raccordement frigorifique (liquide) (C4) Raccordement frigorifique (gaz) (C5) Raccord de conduite d'évacuation (C6) Trou de fixation au mur (trou prédécoupe) (C7) Trou pour cordon électrique (orifice prédécoupe Ø26) (C8) Raccord de liaison frigorifique (des deux côtés) (trou prédecoupé 50 × 100) (C9) Vis de terre (M6) (C10) Raccord de liaison frigorifique (trou prodécoupe 0130) (C11) Trou de fixation au mur (D1) Sortie d'air (D2) Entrée d'air (D3) Condensats (D4) Ligne liquide (D5) Ligne gaz (D6) Mur

(D7) 100 côte gauche (D8) Avant (S) Dégagement requis pour la pose et l'entretien

Plan côtés des liaisons

(unit: mm)

Caractéristiques Techniques - Reversible Caractéristiques Techniques - Reversible

Unité intéérieure	MML-	AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Puisance frigorifique	kW	2,2	2,8	3,6	4,5	5,6	7,1
Puisance calorifique	kW	2,5	3,2	4,0	5,0	6,3	8,0
Puisance absorbée	kW	0,056		0,092		0,102
Intensité	A	0,26		0,43		0,47
Protection électricque	A	0,6		0,8		1,1

Unité intéérieure	MML-	AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Débit d'air	m3/h	480/360		900/650		1080/780
Débit d'air	l/s	133/100		250/180		299/216
Niveau de pression sonore	dB(A)	39/37/35		45/41/38		49/44/39
Niveau de puissance sonore (h/m/p)	dB(A)	54/52/50		60/56/53		64/59/54
Dimensions (HxLxP)	mm	630 × 950 × 230
Poids	kg	37				40
Raccord flare (gaz-liquide)		3/8" - 1/4"			1/2" - 1/4"		5/8" - 3/8"
Diamètre des tubes de condensats	mm	20
Alimentation électricque	V-ph-Hz	220/240-1-50			220/240-1-50

MMF-AP***1H

Description

Ces armoires sont particulièrement adaptées aux pièces à faible hauteur de plafond comme les restaurants et les lofts.

Elles offrent des débits d'air élevés et des portées d'air importantes.

Leur large angle de diffusion de l'air permet de climatiser des pièces de grandes dimensions.

Caractéristiques principales

Occupation au sol réduite : deux tailles 128m² pour une puissance allant jusqu'à 8 kW et 243m² jusqu'à 16 kW.

Débits d'air élevés : de 180 l/s à 600 l/s (600 m³/h à 2 160 m³/h).

Large angle de diffusion de l'air : jusqu'à

Large gamme de capacité : mode froid de 4,5 kW à 16 kW, mode chaud de 5 kW à 18 kW.

VN-***TE

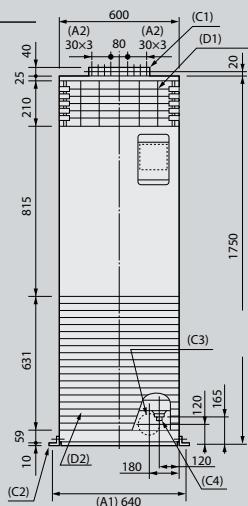

Toutes les tailles

Positions des vis de la plaque de montage (A2) Espace (C1) Plaque de montage (C2) Plaque de montage (C3) Raccord de liaison frigorique par l'arrière (trou prédécoupé 0130) (C4) Conduite d'évacuation (C5) Raccord de liaison frigorifique (des deux côtés) (trou prédécoupé) (C6) Raccord pour conduites (des deux côtés) (trou prédécoupé) (C7) Vis de terre (M4) (C8) Raccord de liaison frigorifique (côté liquide) (C9) Raccord de liaison frigorifique (côté gaz) (D1) Sortie d'air (D2) Entrée d'air (D3) Mu (D4) Avar (D5) Côté liquide (D6) Côté gaz (S) Dégagement requis pour la pose et l'entretien

Référence MMD-	A	B	C	D	E	F
AP0151H à AP0271H	200	107	132	157	210	50
AP0361H à AP0561H	380	125	120	160	390	40

Emplacement des liaisons frigorifiques

Unité intérieure	MMF-	AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0561H
Puisance frigorifique	kW	4,5	5,6	7,1	8,0	11,2	14,0	16,0
Puisance calorifique	kW	5	6,3	8,0	9,0	12,5	16,0	18,0
Puisance absorbée	kW	0,15		0,19		0,28	0,35
Intensité	A	0,67		0,88		1,29	1,6
Protection électricque	A	0,9		1,1		1,7	2,1

Unité intérieur	MMF-	AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0561H
Débit d'air	m³/h	900/660		1200/840		1920/1380	2160/1560
Débit d'air	l/s	249/183		332/233		532/382	598/432
Niveau de pression sonore	dB(A)	46/43/38		49/45/40		51/48/44	54/50/46
Niveau de puissance sonore	dB(A)	64/61/56		67/63/58		69/66/62	72/68/64
Dimensions (HxLxP)	mm	1750 × 600 × 210		1750 × 600 × 210		1750 × 600 × 390
Poids	kg	48		49		65
Filtre d'air		Filtre standard longue durée (fourni)
Raccord flare (gaz-liquide)		1/2" - 1/4"	5/8" - 3/8"			5/8" - 3/8"
Diamètre des tubes de condensats	mm	20	20			20
Alimentation électricque	V-ph-Hz	220/240-1-50	220/240-1-50			220/240-1-50

Description

Toshiba vous propose les caissons de ventilation double-flux à récupération d’énergie pour compléter votre installation de climatisation.

Ces appareils utilisent le principe de récupération d'énergie sur l'air extrait pour la transférer à l'air neuf (pré-traitement), ce qui a pour effet de réaliser des économies d'énergie de l'ordre de 20 à 50% par rapport à des systèmes traditionnels d'apport d'air neuf. L'intégration de ces appareils dans votre système vous permettra également de réduire la puissance frigorifique installée.

Caractéristiques principales

5 modèles disponibles avec des débits d'air allant de 250 à 1 000 m³/h.

Apport d'air neuf : indispensable surtout dans les locauxborgnes

Contrôle de la température et de l'humidité de l'air neuf introduit.

Efficacité énergétique élevée, surtout en période de températures extrêmes.

Jusqu'à 75% de récupération d'énergie sur l'air extrait.

Une gamme de batteries électriques est disponible avec leur régulation pour permettre la compatibilité avec les unités intérieures petit tertiaire et DRV.

Caractéristiques Techniques - Réversible

Récédence		VN-250TE	VN-350TE	VN-500TE	VN-800TE	VN-1KTAE
Débit d'air	\(m^3/h\text{ - }l/s\)	250/170 - 69/47	350/280 - 97/78	500/370 - 139/102	800/650 - 222/180	1000/810 - 277/224
Efficacité de l'échangeur thermique	%	75/77	75/77	75/77	75/77	75/76
Mode chaud	dB(A)	28/21	32/26	34/25	39/32	38,5/31
Dérivation	dB(A)	28/22,5	32/26	35/26,5	39,5/33	39/31,5
Plage de fonctionnement	°C	-10 ÷ 40	-10 ÷ 40	-10 ÷ 40	-10 ÷ 40	-10 ÷ 40
Alimentation électrique
Mode chaud	W	119/79	154/117	214/151	347/302	445/332
Dérivation	W	119/79	151/113	210/145	337/297	438/329
Enthapie d'échangeur thermique
Chauffage	%	70/73	69/71	67/71	71/74	71/73
Rafraichissement	%	66/63	69/66	67/62	68/65	68/65
Pressuin statique externe max.	Pa	90/37	95/42	105/38	140/70	90/35
Dimensions (HxLxP)	mm	270 × 599 × 882	270 × 804 × 882	270 × 904 × 962	388 × 884 × 1322	388 × 1134 × 1322
Poids	kg	29	37	43	71	83
Diamètre gaine	mm	150	150	200	250	250
Alimentation électricque	V-ph-Hz	220/240-1-50	220/240-1-50	220/240-1-50	220/240-1-50	220/240-1-50
Hygrométrie de stockage max.	%	85	85	85	85	85

Mmd-ap***hfe

Connexion à l'unité extérieure

MMY-MAPXXXXT8 MMY-MAPXXXXHT8 * Sélection du type d'unité extérieure SMMS en Chaud et Froid

Description

Cette unité permet d'introduire de l'air neuf dans le bathtub et d'en contrôler sa température.

C'est la solution idéale pour les écoles, les hôpitaux, les bureaux, et tous les bâtiments nécessitant de la ventilation sans ajouter un autre système.

Caractéristiques principales

Fonction pré-chauffage et prérafraîchissement.

Compacité.

Compatible avec la commande TCC-Link.

Pression statique disponible jusqu'à 230 Pa.

Conditions d'utilisation

En mode froid, si la température de l'air est en dessous de 3°C par rapport à la sélection, le ventilateur se met automatiquement en marche. Si la température est en dessous de 19°C, le ventilateur se met automatiquement en marche selon la température sélectionnée.

En mode chaud, si la température de l'air est en dessous de la température demandée de 3°C ; le ventilateur se met automatiquement en route. Lorsque la température est au-dessus de 15°C, le ventilateur se met automatiquement en route selon la température demandée.

Caractéristiques Techniques - Reversible

Unité intérieure	MMD	AP0481HFE	AP0721HFE	AP0961HFE
Puisance frigorifique	kW	14,0	22,4	28,0
Puisance calorifique	kW	8,9	13,9	17,4
Puisance absorbée	kW	0,28	0,45	0,52
Puisance	%	85	78	83
Intensité	A	1,43	2,52	2,73
Protection électricque	A	3,5	7,0	7,0

Unité intérieure	MMD	AP0481HFE	AP0721HFE	AP0961HFE
Débit d'air	m3/h	1080	1680	2100
Niveau sonore	dB(A)	45/43/41	46/45/44	46/45/44
Niveau de puissance sonore	dB(A)	60/58/56	61/60/59	61/60/59
Dimensions (HxLxP)	mm	492 × 892 × 1262	492 × 1392 × 1262	492 × 1392 × 1262
Poids	kg	93	144	144
Filtre d'air		En option ou à se procurer localement
Pression statique externe	Pa	170(Min)/210(donnee usine)/230(Max)	140(Min)/165(donnee usine)/180(Max)	160(Min)/190(donnee usine)/205(Max)
Raccord flare (gaz-liquide)		5/8" - 3/8"	7/8" - 1/2"	7/8" - 1/2"
Diamètre des tubes de condensats	mm	25	25	25
Plage de fonctionnement - froid	°C	5 ÷ 43 °C	5 ÷ 43 °C	5 ÷ 43 °C
Plage de fonctionnement - chaud	°C	-5 ÷ 43 °C	-5 ÷ 43 °C	-5 ÷ 43 °C
Alimentation électricque	V-ph-Hz	220/240-1-50

Toutes les tailles

(A1) Orifice de drainage (A2) Trou pour vis de suspension

(C1) Racordement frigorifique (gaz) (C2) Raccordement frigorifique (liquide) (C3) Port de soufflage (C4) Détecor de température (C5) Raccord de conduite d'évacuation (accessoire pour la majorité des produits) (C6) Exemple de liaison frigorifique (C7) Raccord de liaison frigorifique côté gaz

(D1) coté gaz

(D2) Trou d'inspection (D3) Espace de maintenance (D4) Entrée d'air de l'unité intérieure (S) Dégagement requis pour la pose et l'entretien

(unité : mm)

Référence	MMD-	A	B	C	D	E	F	G	H	I	J	K	L	M	N	P
AP0961HFE		1392	1260	250	250	250	250	250	250	250	250	10-M6	10-M6	A brasé Ø22.2	flare Ø12.7	4-Ø12 x 40
AP0721HFE		1392	1260	250	250	250	250	250	250	250	250	10-M6	10-M6	A brasé Ø22.2	flare Ø12.7	4-Ø12 x 92
AP0481HFE		892	810	215	107.5	107.5	215	-	250	250	-	8-M6	6-M6	flare Ø15.9	flare Ø9.5	4-Ø12 x 92

Options

Accessoires

Unité intérieure	Désignation	Référence	Compatible avec	Notes	Remarques
			SMMSI FCU
Cassette 4-voles600x600	Panneau standard	RBC-U31PG(W)-E	MMU-AP***2H	Accessoires nécessaires	Utilisation avec TCB-GFC1602UE
	Panneau blanc	RBC-U31PG(S)-E
	Panneau gris	RBC-U31PG(SW)-E
	Air frais et support de filtrate	TCB-GFC1602UE2	MMU-AP***2H	Pour boite d'entretre d'airTrouprécapoupe pour entretre d'air neuf et chamber à filtre
	Boite d'entretre d'air neuf	TCB-GB1602UE2
	Raccord auxiliaire pour prise d'air neuf	TCB-FF101URE2	MMU-AP***2H, MH, SH, SPH	Utilisation d'un trou prédécoupé de 50 cm pour facilité l'entretre d'air neuf
	Espace pour ajustement de la hauteur	TCB-SP1602UE	MMU-AP***2H	Changemet de direction de l'air en incluant le raccord de sortie d'air (3 pcs.)
	Kit de diffuseur d'air	TCB-BC1602UE
Cassette 4-voles600x600	Panneau	RBC-UM11PG(W)-E	MMU-AP***1MH	Accessoires nécessaires
Cassette 2-voles	Panneau	RBC-UW283PG(W)-E	MMU-AP0072/0092/0122/0152WH	Accessoires nécessaires
		RBC-UW803PG(W)-E	MMU-AP0182/0242/0272/0302WH
		RBC-UW1403PG(W)-E	MMU-AP0362/0484/0562WH
	Raccord auxiliaire pour prise d'air neuf	TCB-FF151US-E	MMU-AP***2WH	Utilisation du trou prédécoupé de l'unité intééraine pour facilité l'entretde d'air frais
	Support de filtre	TCB-FC283UW-E	MMU-AP0072/0092/0122/0152WH
		TCB-FC283UW-E	MMU-AP0182/0242/0272/0302WH
		TCB-FC1403UW-E	MMU-AP0362/0484/0562WH
	Filtre longue durée	TCB-LF283UW-E	MMU-AP0072/0092/0122/0152WH	Pour utilisation avec le support de filtre	Utiliser avec TCB-FC283UW-E
		TCB-LF803UW-E	MMU-AP0182/0242/0272/0302WH		Utiliser avec TCB-FC803UW-E
		TCB-LF1403UW-E	MMU-AP0362/0484/0562WH		Utiliser avec TCB-LF1403UW-E
Cassette 1-voile	Panneau	RBC-UY136PG	MMU-AP0071/0091/0121YH	Accessoires nécessaires
	Unité frontale d'émission d'air	TCB-BUS21WHE	MMU-AP0152/0182/0242SH
	Raccord auxiliaire pour prise d'air neuf	TCB-FF1101URE2
	Support de filtre	TCB-FF1101URE2	MMU-AP***2H, MH, SH, SPH	Utilisation d'un trou prédécoupé pour entrée d'air neuf	Utiliser avec TCB-FC1401BE
Gainables extra-plats	Raccord auxiliaire pour prise d'air neuf	TCB-UF1101BE	MMU-AP***2H, MH, SH, SPH	Utilisation d'un trou prédécoupé pour entrée d'air neuf
Gainables standards	Filtre haute efficacité 65	TCB-UFM11BFCE	MMD-AP0071/0091/0121BH	Effet anti-poussière : 65%	Utiliser avec TCB-FC281BE
			MMD-AP0241/0271/0301BH (2 pcs.)		Utiliser avec TCB-FC801BE
		TCB-UFM21BFCE	MMD-AP0151/0181BH	pour fixation arrêté	Utiliser avec TCB-FC501BE
			MMD-AP0361/0481/0561BH (2 pcs.)		Utiliser avec TCB-FC1401BE
	Filtre haute efficacité 90	TCB-UFH51BFCE	MMD-AP0071/0091/0121BH	Effet anti-poussière : 90%	Utiliser avec TCB-FC281BE
			MMD-AP0241/0271/0301BH (2 pcs.)		Utiliser avec TCB-FC801BE
		TCB-UFH61BFCE	MMD-AP0151/0181BH	pour fixation arrêté	Utiliser avec TCB-FC501BE
			MMD-AP0361/0481/0561BH (2 pcs.)		Utiliser avec TCB-FC1401BE
	Support de filtre	TCB-FC281BE	MMD-AP0071/0091/0121BH	Pour filtre haute efficacité	Utiliser avec TCB-FC281BE
		TCB-FC501BE	MMD-AP0151/0181BH	pour fixation arrêté
		TCB-FC801BE	MMD-AP0241/0271/0301BH
		TCB-FC1401BE	MMD-AP0361/0481/0561BH
	Filtre haute efficacité 65	TCB-UFM11BE	MMD-AP0071/0091/0121BH	Effet anti-poussière : 65%	Utiliser avec TCB-FC281BE
		TCB-UFM21BE	MMD-AP0151/0181BH
		TCB-UFM31BE	MMD-AP0241/0271/0301BH	pour sous fixation
		TCB-UFM41BE	MMD-AP0361/0481/0561BH
	Filtre haute efficacité 90	TCB-UFH51BE	MMD-AP0071/0091/0121BH	Effet anti-poussière : 90%	Utiliser avec TCB-FC281BE
		TCB-UFH61BE	MMD-AP0151/0181BH
		TCB-UFH71BE	MMD-AP0241/0271/0301BH	pour sous fixation
		TCB-UFH81BE	MMD-AP0361/0481/0561BH
	Sous-face	RBC-UD281PE(W)	MMD-AP0071/0091/0121BH	mi panneau pour sous fixation
		RBC-UD501PE(W)	MMD-AP0151/0181BH
		RBC-UD801PE(W)	MMD-AP0241/0271/0301BH
		RBC-UD1401PE(W)	MMD-AP0361/0481/0561BH
	Adaptateur grille de reprise	TCB-CA281BE	MMD-AP0071/0091/0121BH	Ajustement de la hauteuse de l'adaptateur de grille de reprise entre 40 et 100 mm	Utiliser avec TCB-FC281BE
		TCB-CA501BE	MMD-AP0151/0181BH
		TCB-CA801BE	MMD-AP0241/0271/0301BH
		TCB-CA1401BE	MMD-AP0361/0481/0561BH
	Kit de filtre pour partie basse	TCB-FK281BE	MMD-AP0071/0091/0121BH	Kit de préfiltre et plateau de protection pour adaptateur arrêté
		TCB-FK501BE	MMD-AP0151/0181BH
		TCB-FK801BE	MMD-AP0241/0271/0301BH
		TCB-FK1401BE	MMD-AP0361/0481/0561BH
Gainables haute pression statique et unité d'entretde air	Filtre haute efficacité 65	TCB-UFM14-IE	MMD-AP0181H	Effet anti-poussière : 65%	Utiliser avec TCB-FC281DE
		TCB-UFM20-IE	MMD-AP0241/0271/0301H		Utiliser avec TCB-FCY100DE
		TCB-UFM3DE	MMD-AP0271/0961H		Utiliser avec TCB-FCY100DE
		TCB-UFH5D-IE	MMD-AP0181H		Utiliser avec TCB-FC281DE
		TCB-UFH6D-IE	MMD-AP0241/0271/0301H		Utiliser avec TCB-FCY100DE
		TCB-UFH7DE	MMD-AP0271/0961H		Utiliser avec TCB-FC281DE
	Filtre haute longue durée	TCB-PF14-IE	MMD-AP0181H	Effet anti-poussière 50%	Utiliser avec TCB-FC281DE
		TCB-PF2D-IE	MMD-AP0241/0271/0301H		Utiliser avec TCB-FCY100DE
		TCB-PF3DE	MMD-AP0271/0961H		Utiliser avec TCB-FC281DE
	Support de filtre	TCB-FCY21DE	MMD-AP0181H	Pour un filtre haute performance ou un préfiltre de longue durée
		TCB-FCY31DE	MMD-AP0241/0271/0361H
		TCB-FCY51DE	MMD-AP0481H
		TCB-FCY100DE	MMD-AP0271/0961H
	Kit de pompé de reavage des condensats	TCB-DP31DE	MMD-AP0181H à AP0481H	Sagrandit jusqu'à 330 mm
		TCB-DP32DE	MMD-AP0721/0961H
Modèle d'entrette d'air	Filtre haute efficacité 65	TCB-UFM40-IE	MMD-AP0481FHE	Effet anti-poussière : 65%	Utiliser avec TCB-PF4D-IE
	Filtre haute efficacité 90	TCB-UFH8D-IE	MMD-AP0481FHE	Effet anti-poussière : 90%	Utiliser avec TCB-FCY51DFE
	Filtre haute longue durée	TCB-PF4D-IE	MMD-AP0481FHE	Effet anti-poussière 50%	Utiliser avec TCB-FCY51DFE
	Support de filtre	TCB-DP32DFE	MMD-AP0481/0721/0961FHE	Pour un filtre haute performance ou un préfiltre de longue durée
	Kit de pompé de reavage des condensats	TCB-DP32DFE	MMD-AP0481/0721/0961FHE	Sagrandit jusqu'à 330 mm
Plafonier	Filtre de pompé de reavage des condensats	TCB-DP22CE2	MMCAP0151/0181H	Sagrandit jusqu'à 600 mm	Utiliser TCB-KP12CE2
		TCB-KP12CE2	MMCAP0241/0481H		Utiliser TCB-KP22CE2
	Kit de tuyaux couées	MMCAP0151/0181H	Necessaire lorsque le kit de pompé de reavage des condensats est utilisé

1) Accessoires pour la cassette 4-voies		1	2	3	4	5	6
1	Sous-face		Ok	Ok	Ok	Ok	Ok
2	Boitier d'entrée d'air + support de filtre et d'air frais	Ok			Ok	—	Ok
3	Air frais et support de filtre	Ok			Ok	Ok	Ok
4	Raccord auxiliaire pour prise d'air neuf	Ok	Ok	Ok		Ok	Ok
5	Espace pour ajustement de la hauteur	Ok	—	Ok	Ok		Ok
6	Kit de diffuseur d'air	Ok	Ok	Ok	Ok	Ok

2) Accessoires pour gainables combinaison des modèles		1	2	3	4	5	6	7	9
		Pour adapateur arrêté			Pour adaptorateur en dessous
1	Filtre haute efficacité 65 (adaptateur arrêté)		—	Ok	—	—	—	—	—
2	Filtre haute efficacité 90 (adaptateur arrêté)	—		Ok	—	—	—	—	—
3	Support de filtré (adaptateur arrêté)	Ok	Ok		—	—	—	—	—
4	Filtre haute efficacité 65 (adaptateur de coté)	—	—	—		—	Ok	Ok	Ok
6	Filtre haute efficacité 90 (adaptateur de coté)	—	—	—	—		Ok	Ok	Ok
7	Panneau pour plafond (mis panneau pour adaptorateur par le dessous)	—	—	—	Ok	Ok		Ok	Ok
8	Adaptateur grille de reprise (adaptateur en dessous)	—	—	—	Ok	Ok	Ok		Ok
9	Kit de filtré pour le dessous*	—	—	—	Ok	Ok	Ok	Ok

En cas de face cachée, le kit de filtre est conseillé

3) Accessoires pour gainables haute pression statique/ unité intérieure d'entrée d'air		1	2	3	4	5
1	Filtre haute efficacité 65		—	Ok	Ok	Ok
2	Filtre haute efficacité 90	—		Ok	Ok	Ok
7	Préfiltre longue durée	Ok	Ok		Ok	Ok
8	Support de contrôle	Ok	Ok	Ok		Ok
9	Kit de pompé de releavage des condensats	Ok	Ok	Ok	Ok

Accessoires pour réfrigérant

	Esthétisme	Modèle	Utilisation (Classification selon la capacité des unités intérieures)
Raccord Y	(4-branches par distributeur)	RBM-BY55E	Total inférieur à 6,4
		RBM-BY105E	Total de 6,4 ou plus et inférieur à 14,2
		RBM-BY205E	Total de 14,2 ou plus et inférieur à 25,2
		RBM-BY305E	Total de 25,2 ou plus
Distributeurs	(4-branches par distributeur)	RBM-HY1043E	Total inférieur à 14,2	(Max. 4 branches)
		RB M-HY2043E	Total de 14,2 ou plus et inférieur à 25,2	(Max. 4 branches)
		RBM-HY1083E	Total inférieur à 14,2	(Max. 8 branches)
		RBM-HY2083E	Total de 14,2 ou plus et inférieur à 25,2	(Max. 8 branches)
Raccordement pour connexion d'unités extérieures	(4-branches par distributeur)	RBM-BT14E	Inférieur à 26
		RBM-BT24E	26 ou plus

Un contrôle sur tout

TCB-AX21E2

Télécommandes infrarouges

La télécommande infrarouge sans fil peut être utilisée avec les unités internes correspondantes pour assurer un contrôle complet de celles-ci.

Les boutons habituels sont toujours

disponibles, et d'autres ont été ajoutés sous le panneau coulissant. Comprend un capteur de température qui peut être utilisé en lieu et place du capteur de température sur l'unité intérieure.

Les codes définis sont affichés.

Récepteurs infrarouges.

RBC-AX31U(W)-

RBC-AX31U(WS)-E

Installable sur les coins de la cassette. Utilisé avec : cassette 4-voies.

Le modèle WS est pour les cassettes à panneau blanc.

Le modèle WS est pour les cassettes à panneau blanc/gris.

RBC-AX22CE2

Le récepteur peut être installé sur le cadre du panneau.

Utiliser avec les plafonniers et les cassettes 1 voie.

Commande filaire standard

RBC-AMT32E

Elle peut contrôler un groupe allant jusqu'à 8 unités internes. Elle peut également configurer les paramètres des unités internes. Elle affiche les codes définis. Enfin, l'horloge hebdomadaire peut être intégrée à cette commande.

Commande filaire simplifiée

RBC-AS21E2

Elle est connectée de la même façon que la commande filaire standard mais elle offre moins de fonctions.

Elle ne possède pas la fonction Timer et ne configure pas les paramètres de l'unité intérieure. Mais les codes définis sont toujours disponibles.

Télécommande avec horloge hebdomadaire (planning de 7 jours)

RBC-AMS41E

Cette télécommande est basée sur le fonctionnement de la RBC-AMT32E mais en rajoutant une fonction de programmation d'un planning de 7 jours.

Large gamme de programmes : Timer, mode marche/arrêt ; température...

Horloge plannifiée

TCB-EXS21TLE

Cette commande est utilisée pour paramétrer la planification d'utilisation de l'unité intérieure. Elle a deux modes possibles qui sont :

Horloge hebdomadaire

L'horloge est connectée à l'unité intérieure via une télécommande centrale ou locale. Planification de l'horloge :

L'horloge est connectée directement au réseau central de la télécommande TCC. Link et peut paramétrer des heures de fonctionnement de 64 unités intérieures dans un groupe de 8 programmes de contrôle.

RBC-AX23UW(W)-E

Le récepteur peut être installé sur le cadre du panneau.

Utilisé avec la cassette 2-voies.

TCB-AX21E2

Le récepteur peut être installé sur le mur ou le plafond.

Utilisé avec : toutes les unités intérieures, et plus spécifiquement avec les gainables.

Télécommande centralisée

TCB-SC642TLE2

La télécommande centralisée peut contrôler les fonctions de 64 unités internes individuelles. La vérification des défaillances est disponible pour toutes les unités internes. Cette télécommande peut être également connectée à l'horloge hebdomadaire.

Elle peut éteindre toutes les unités internes en cas d'incendie. Il est possible de connecter jusqu'à 4 télécommandes au réseau.

Télécommande on/off

TCB-CC163TLE2

C'est une télécommande On/Off pouvant commander 16 unités intérieures.

C'est un système de contrôle centralisé qui peut être connecté à 16 unités intérieures via le réseau de central de commande TCC. Link pour permettre le contrôle des unités intérieures avec une touche.

Cette commande peut être installée sur chacune des quatre zones prédéfinies

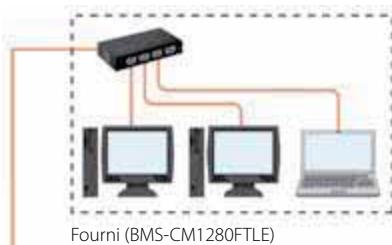

BMS-CM1280TLE BMS-CM1280FTLE*

Le compliant Manager est une commande centralisée permettant de contrôler jusqu'à 128 unités internes. (2x64 connections IDU TCC-Link)

Le modèle High-Spec possède les mêmes fonctions que la version originale, mais peut également contrôler depuis le réseau local et avec l'ajout d'une interface il est capable de créer des rapports...

C'est la solution idéale pour permettre l'exploitation optimale du BATIMENT lorsque les systèmes de réseau d'ordinateurs sont requis.

BMS-TP0641ACE BMS-TP05121ACE BMS-TP0641PWE BMS-TP5121PWE

Il peut être connecté de 64 à 512 unités intérieures selon le modèle et permet de contrôler les fonctions de comptage d'énergie et la programmation calendaire.

Cette commande est idéale pour les petites et grandes installations lorsque le contrôle de la consommation énergétique est nécessaire ou lorsque une finition professionnelle l'est.

Elle peut contrôler chaque unité intérieure et peut fournir l'histoire des défauts.

La commande Touch screen est connectée directement au réseau de contrôle de la climatisation par l'interface de reliai. Fonction mot de passe disponible.

Contrôles "web based

BMS-WB2561PWE (Unité centrale)

C'est un système de commande avancé destiné aux grandes installations pour lesquelles un haut niveau de commande et/ou des fonctions de contrôle énergétique sont nécessaires.

Il est possible de choisir quelle unité intérieure peut envoyer une alarme à l'adresse email indiquée.

BMS-WE01GTE (Serveur WEB)

En ajoutant le Web Based Controller principal - BMSWB01GTE - il est possible de connecter jusqu'à 2 048 unités interieures au système de contrôle.

BMS-IFWH5E Pour le contrôle énergétique BMS-IFDD03E Pour I/O digital

BMS-WB2561PWE (Serveur/unité centrale web)

BMS-WB01GTE (Serveur principal) Furniture locale

Gestion technique du bâtiment

Un système de gestion technique du bâtiment (GTB) est un ordinateur basé sur le système de commande installé dans les bâtiments pour commander et surveiller les équipements électriques et mécaniques comme la ventilation, l'électricité, les systèmes de puissance, anti-incendie et de sécurité pour les immeubles.

La mission principale de la plus part des systèmes GTB est de générer l'environnement des bâtiments. Ils peuvent être utilisés pour le système de chauffage et de climatisation qui distribue un air traité.

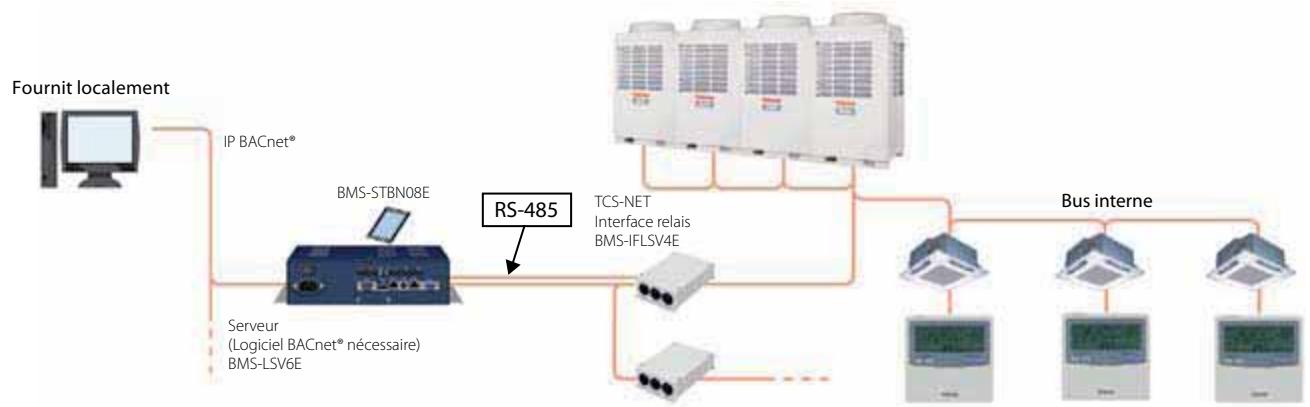

Bacnet® gateway

BMS-LSV6E

Ce système de commande Toshiba contient le serveur BMS-LSV6E et le calculiciel BMSSTBN08E BACnet. Il peut être connecté au réseau de commande centrale TCC-Link via l'interface de relais TCS-Net pour permettre la commande du modèle de chauffage et/ou de climatisation depuis le système de gestion du bâtiment BACnet.

Interface analogue TCB-IFCB640TLE

Cette interface de relais peut être connectée directement au réseau de commande centrale TCC-Link pour permettre au systèmes de contrôle non-Toshiba de contrôler les modèles de chauffage et climatisation Toshiba. Cette interface est idéale pour intégrer les produits Toshiba aux systèmes de contrôle basiques GTC comme par exemple les derniers systèmes.

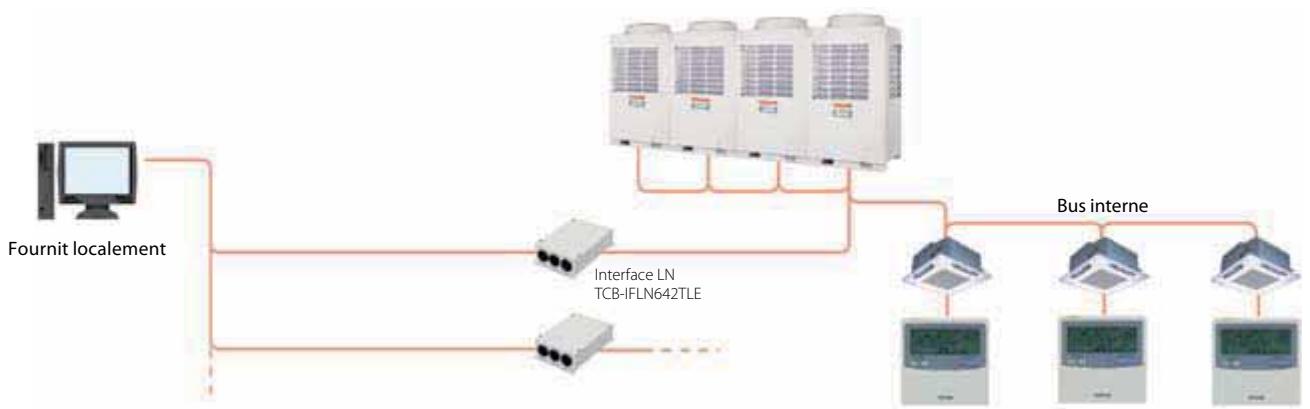

Interface LN LonWorks

TCB-IFLN642TLE

L'interface Lonworks, 100% conforme à LonMark, est utilisée pour connecter les systèmes de chauffage et de climatisation de Toshiba au système de gestion de commande centralisé Lonworks.

Cette interface est directement connectée au réseau central de commande TCC-Link de Toshiba sur le système de chauffage et de climatisation et peut se connecter au circuit réseau de l'unité intérieure ou extérieure. Elle est ensuite connectée au système de gestion de commande centralisée Lonworks qui fournit 28 réseaux variables pour l'envoi de commandes et la réception des informations.

De multiples interfaces Lonworks de Toshiba peuvent être connectées à un seul réseau TCC-Link et ce en utilisant de simples interrupteurs situés sur le dispositif. Cela doit permettre une capacité d'installation, spécialement dans des bâtiments avec des espaces séparés pour lesquels une interface peut être utilisée pour chaque étage.

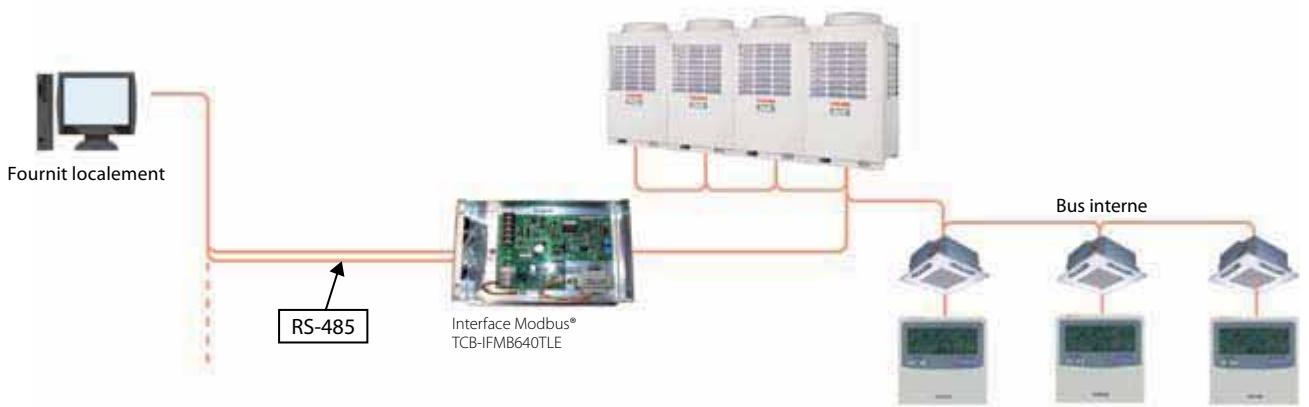

Interface modbus

TCB-IFMB640TLE

L'interface Modbus de Toshiba est destinée à connecter les systèmes de chauffage et climatisation Toshiba au système de gestion technique centralisé Modbus

L'interface Toshiba se connecte directement au réseau de centrale de commande TCC-Link sur le système de chauffage et climatisation et peut être reliée à l'unité intérieure ou extérieure permettant la meilleure flexibilité d'installation.

Elle utilise ensuite le protocole Modbus RTU basé sur le protocole de communication RS-485 afin de se connecter à un dispositif Modbus adapté.

Enfin, ce dispositif est connecté au système de commande GTC qui permet de commander tous les équipements de chauffage et climatisation Toshiba qui sont connectés.

De multiples interfaces Modbus Toshiba peuvent être connectées à un seul réseau TCC-Link en utilisant de simples interrupteurs fournis sur le dispositif.

Cela doit permettre une facilité d'installation, spécialement dans des bâtiments avec des espaces séparés pour lesquels une interface peut être utilisée pour chaque étage.

Tableau de contrôle de PC

Des accessoires de contrôle de tableau de contrôle de PC pour unités intérieures et extérieures sont disponibles pour la gamme SMMSi

Référence	Désignation	Description	Compatible avec
TCB-PCMO4E	Commande externe principale ON/OFF	Tableau de commande externe principale ON/OFF	Unités extérieures DRV
TCB-PCIN4E	Tableau de contrôle d'erreur de sortie	Tableau de contrôle d'erreur de sortie	Unités extérieures DRV
TCB-PCDM4E	Power Peak Cut Control Board	Power Peak Cut Control Board	Unités extérieures DRV
TCB-IFCG1TLE	Interface générale	permiet la commande du système de chauffage et climatisation par le DI/DO et AI/AO	Daiseikai, DI, SDI, DRV. Compatible avec TCB-IFCB640TLE
TCB-IFCB640TLE	Interface analogue	Commande et contrôle de 61 unité intérieures sur TCC-Link	Compatible avec TCB-IFCG1TLE
TCB-IFGSM1E	Interface de commande GSM	Permet la commande ON/OFF, le statut de fonctionnement du contrôle et de l'alarme du système de chauffage et climatisation	DRV, SDI, DI (CN61) & Daiseikai (CN08 or 09)
TCB-PCOS1E2	Kit d'application de commande	Permet la commande de la fonction nuit, et de contrôle.	Tous les modèles DI
TCB-IFCB-4E2	Boite de télécommande pour commande On/Off	Permet la commande de la télécommande On/Off	Toutes les unités intérieures

La liberté de choisir

Les systèmes à débit de réfrigérant variable bénéficient des avantages de l'association détente directe avec la technologie Inverter et de la régulation électronique sophistiquée.

Les avantages de cette technologie sont multiples, ils se manifestent aussi bien dans la phase de conception.

Le large choix d'unités intérieures offre une grande flexibilité au DRV et permet de satisfaire les exigences les plus variées. De plus, avec le nouveau SMMSi, Toshiba ajoute deux systèmes au DRV : le SHRM qui fournit froid et chaud simultanément et le Mini-SMMS qui est compact et donc idéal pour les petits espaces.

Applications et avantages

Les systèmes DRV assurent à la fois sécurité, fiabilité, confort, modularité, flexibilité, facilité d'installation et durée de vie, mais surtout ils assurent de formidables économies d'énergie.

De plus en plus de centres commerciaux, d'immeubles de bureaux et d'hôtels choisissent la solution DRV.

Ces systèmes sont également une

solution produit recherchée pour des applications résidentielles.

De plus, l'expansion des unités intérieures offre de nombreux bénéfices :

installation facile et économique et des performances énergétiques précises.

La gamme inclut également une série complète d'échangeurs thermiques pour climatiser les pièces d'un bâtiment.

Les économies d'énergie selon toshiba

Les technologies électroniques avancées de ces systèmes permettent un contrôle précis de la puissance délivrée : des économies d'énergie significatives peuvent ainsi être réalisées.

Cet objectif est atteint grâce à une version sophistiquée de la technologie Inverter et à la présence de vannes de régulation dans chaque unité intérieure

De plus, la puissance absorbée par l'unité extérieure est fortement réduite quand la charge thermique diminue dans les locaux desservis.

Aucun entretien régulier n'est nécessaire, à l'exception des filtres des unités intérieures qui doivent être nettoyés périodiquement. Donc les coûts de maintenance sont réduits.

MCY-MAP***1HT

Description

Le MiNi-SMMS a été développé pour atteindre les meilleures performances pour les applications tertiaires et résidentielles comme les magasins, les bureaux, les villas ou les agences bancaires, où design discret et silence sont des avantages majeurs.

La flexibilité du système Toshiba est garantie par la même gamme d'unités intérieures que le SMMS, 13 modèles et 81 références. Le MiNi-SMMS s'installe facilement.

Caractéristiques principales

Le meilleur COP (4,61 pour 4CV) pour atteindre les meilleures performances en termes d'économie d'énergie.

Jusqu'à 9 unités intérieures connectables à une seule unité extérieure

Compresseur DC Twin-Rotary pour des rendements élevés et une fiabilité absolue.

Toute la gamme d'unités intérieures et de télécommandes du SMMS sont disponibles.

Unité extérieure compacte (70% de volume en moins qu'une unité DRV standard) pouvant être installée partout.

MMY-MAP2FT8-E

Description

Le système DRV Super Heat Recovery Multi System (SHRM) délivre simultanément du chaud et du froid et possède des performances énergétiques exceptionnelles.

Caractéristiques principales

Efficacité énergétique extrêmement élevée : COP moyen de 3,97 (22,4 kW).

Le meilleur pour le confort : le mode de fonctionnement des températures est sélectionné automatiquement unité par unité.

Grande flexibilité : les 3 lignes de tuyauterie entre les unités intérieures et extérieures permettent une installation avec un dénivellation entre les unités de 35 m (équivalent d'un immeuble de 9 étages)

Active Oil management : grande fiabilité grâce à la gestion active de l'huile.

Large gamme de commandes : système de réseau Artificial Intelligence et compatibilité GTB.

Caractéristiques Techniques - Reversible

Unité extérieur	Chaud		MCY-MAP0401HT	MCY-MAP0501HT	MCY-MAP0601HT
			4CV	5CV	6CV
Puisance frigorifique	kW		12,1	14,0	15,5
Puisance absorbée	kW	Froid seul	2,82	3,47	4,63
EER	W/W		4,29	4,03	3,35
Intensité	A	Froid seul	13,2	16,1	21,4
Puisance calorifique	kW		12,5	16,0	18,0
Puisance absorbée	kW	Chaud	2,71	4,00	4,85
COP	W/W		4,61	4,00	3,71
Intensité	A	Chaud	12,5	18,3	22,2
Courant de démarriage	A		25	28	31
Intensité max.	A		32	32	40
Débit d'air	m3/h-I/s		5820-1612	6120-1695	6420-1778
Niveau de pression sonore	dB(A)	Froid seul/Chaud	49/50	50/52	51/53
Niveau de puissance sonore	dB(A)	Froid seul/Chaud	66/67	67/69	68/70
Plage de fonctionnement	°C	Froid seul	-5÷43	-5÷43	-5÷43
Plage de fonctionnement - bh	°C	Chaud	-15,0÷15,5	-15,0÷15,5	-15,0÷15,5
Dimensions (HxLxP)	mm		1340×900×320	1340×900×320	1340×900×320
Poids	kg		117	117	117
Type de compresseur			Twin-Rotary	Twin-Rotary	Twin-Rotary
Quantité de réfrigérant R410A	kg		7,2	7,2	7,2
Ligne gaz - diamètre			Flare - 5/8	Flare - 5/8	Brazing - 3/4
Ligne liquide - diamètre			Flare - 3/8	Flare - 3/8	Flare - 3/8
Longueur maxi. équivalente*	m		125	125	125
Longueur maxi. réalisée*	m		100	100	100
Longueur maxi. totale*	m		180	180	180
Dénivélé maxi.- groupe en bas/groupe en haut	m		20/30	20/30	20/30
Alimentation électriche	V-ph-Hz		220-240-1-50	220-240-1-50	220-240-1-50

• Lorsque le kit PMV est utilisé: longueur de liaison équivalente (80 m); longueur de liaison réelle (65 m); longueur de liaison totale (150m)

Caractéristiques Techniques - Réversible

Unité extérieur			MMY-MAP0802FT8-E	MMY-MAP1002FT8-E	MMY-MAP1202FT8-E
			8CV	10CV	12CV
Puisance froid	kW		22,4	28	33,5
Puisance absorbée	kW	Froid seul	6,07	8,54	12,9
EER	W/W		3,69	3,28	2,6
Intensité	A	Froid seul	9,25	13,15	19,85
Puisance chaud2	kW		25	31,5	35,5
Puisance absorbée	kW	Chaud	6,29	8,73	9,65
COP	W/W		3,97	3,61	3,68
Intensité	A	Chaud	9,55	13,4	14,85
Courant de démarrage	A		20	22,5	24,5
Intensité max.	A		30	30	30
Débit d'air	\( m^3/h-1/s \)		9900-2742	10500-2909	10500-2909
Niveau de pression sonore à 1 m	dB(A)	Froid seul/Chaud	57/58	58/59	59/60
Niveau de puissance sonore	dB(A)	Froid seul/Chaud	77/78	78/79	79/80
Plage de fonctionnement	°C	Froid seul	-10 ÷ 43	-10 ÷ 43	-10 ÷ 43
Plage de fonctionnement –\( wb^4 \)	°C	Chaud	-20 ÷ 16	-20 ÷ 16	-20 ÷ 16
Dimensions (HxLxP)	mm		1800×990×750	1800×990×750	1800×990×750
Poids	kg		263	263	263
Type de comprésur			Twin-Rotary	Twin-Rotary	Twin-Rotary
Quantité de réfrigérant R410A	kg		11,5	11,5	11,5
Ligne gaz - diamètre			Abraser-7/8	Abraser-7/8	Abraser-1-1/8
Ligne liquide - diamètre			Flare - 1/2	Flare - 1/2	Flare - 1/2
Ligne gaz chaud - diamètre			Abraser - 3/4	Abraser - 3/4	Abraser - 3/4
Longueur maxi. équivalente	m		150	150	150
Longueur maxi. réelle	m		125	125	125
Longueur maxi. totale	m		300	300	300
Dénivélé maxi. - groupe en bas/groupe en haut	m		30/50	30/50	30/50
Alimentation électricue	V-ph-Hz		400(380-415V)-3-50

1 température intérieure 27°C bs/19°C bh, température extérieure 35°C bs 2 température intérieure 20°C bs, température extérieure 7°C bs/6°C bh Si les unités extérieures sont combinées, se référer au Manuel d'installation 4 l'unité peut fonctionner avec une température extérieure de -20°C cependant la garantie ne fonctionne que jusqu'à -15°C Lorsque la température extérieure est en dessous de -15°C, cela peut réduire la durée de vie du produit.
