MODE D'EMPLOI HWS-802H-E TOSHIBA

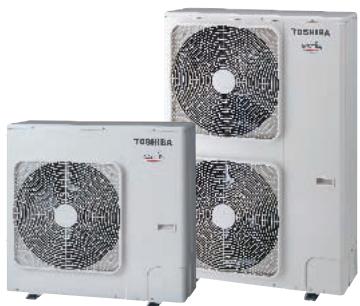

Pompe à chaleur air/ eau

Module

hydraulique

HWS-802XWHM3-E

HWS-802XWHT6-E

HWS-1402XWHM3-E

HWS-1402XWHT6-E

HWS-1402XWHT9-E

Unité

extérieure

HWS-802H-E

HWS-1102H-E

HWS-1402H-E

Ballon ECS

HWS-1501CSHM3-E

HWS-2101CSHM3-E

HWS-3001CSHM3-E

HWS-1501CSHM3-UK

HWS-2101CSHM3-UK

HWS-3001CSHM3-UK

8 kw

Contenu

1.CONTENU 3

2.APERCU DU SYSTEME 4

2-1.Combinaisons 5
2-2. Module hydraulique 5
2-3. Unité extérieure 6
2-4. Ballon ECS 6
2-5. Options 6

3. SPECIFICATIONS 7

4. MODULE HYDRAULIQUE 9

4-1. Specifications 10
4-2. Dimensions 13
4-3. Schéma hydraulique 15

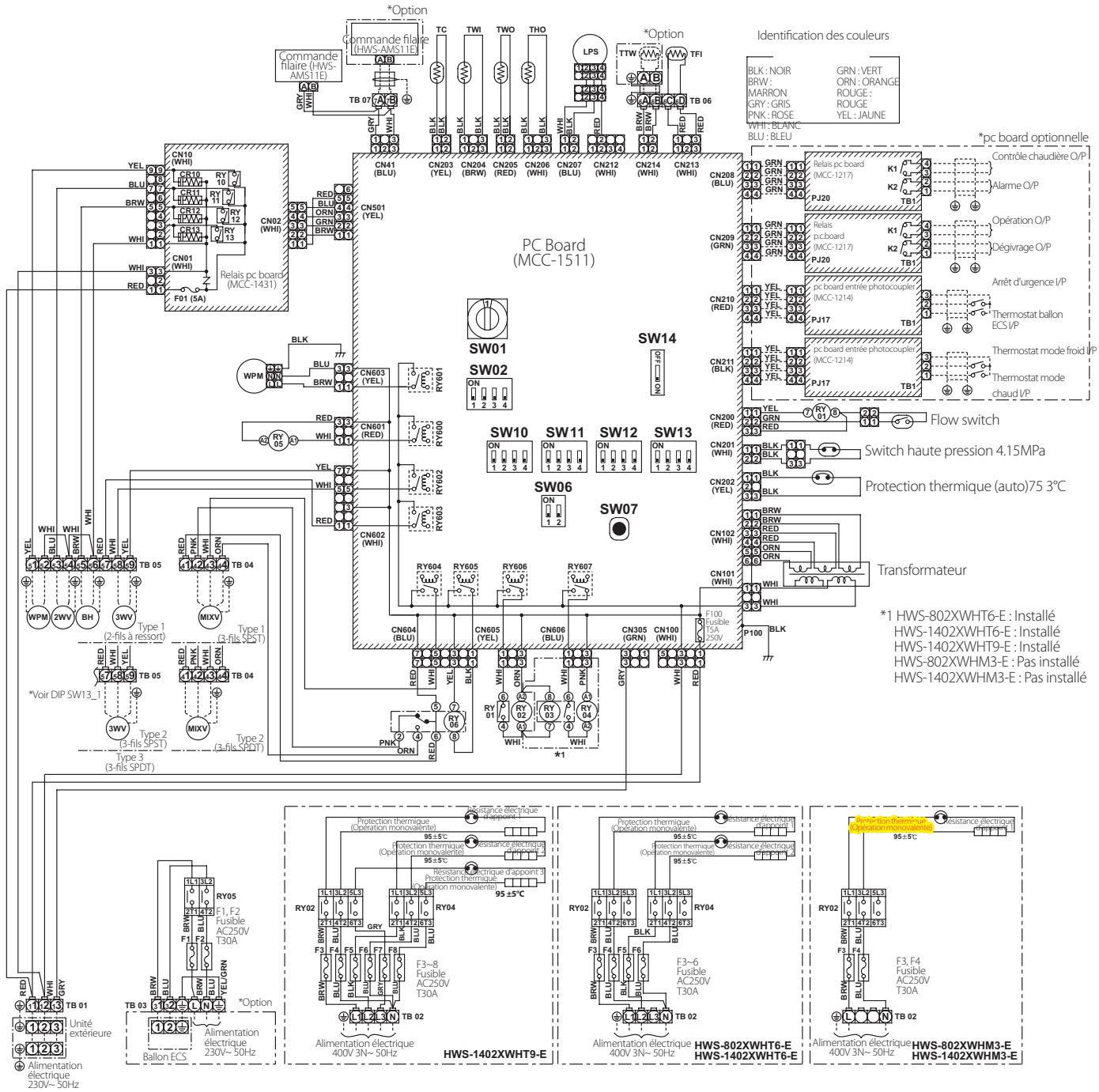

4-4. Schéma électrique 17
4-5.Tables de puissance 23

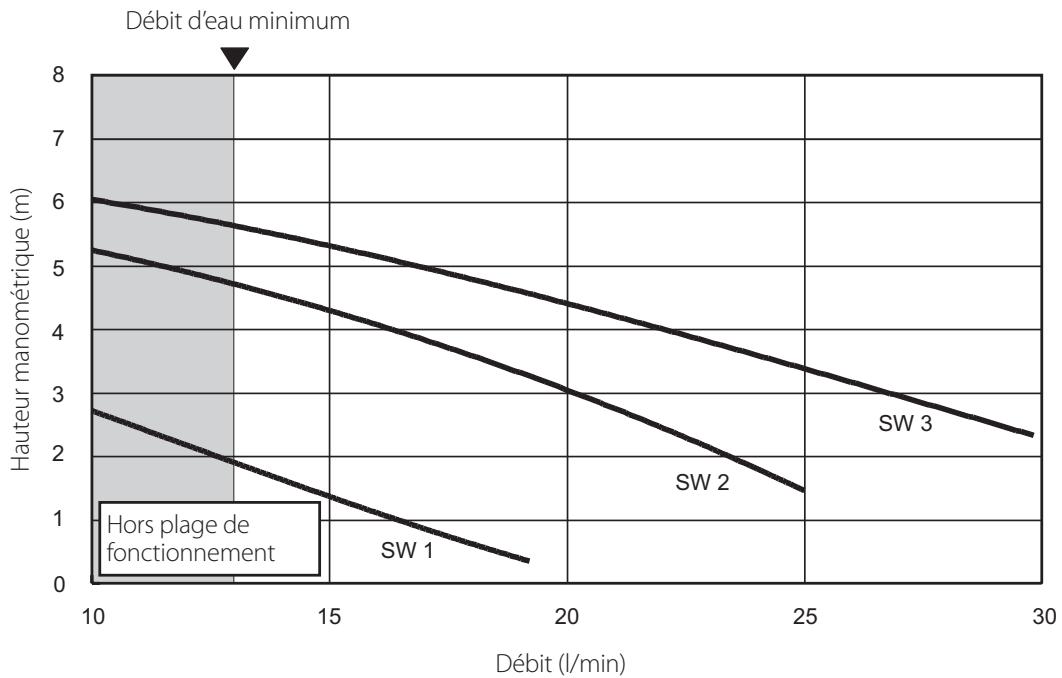

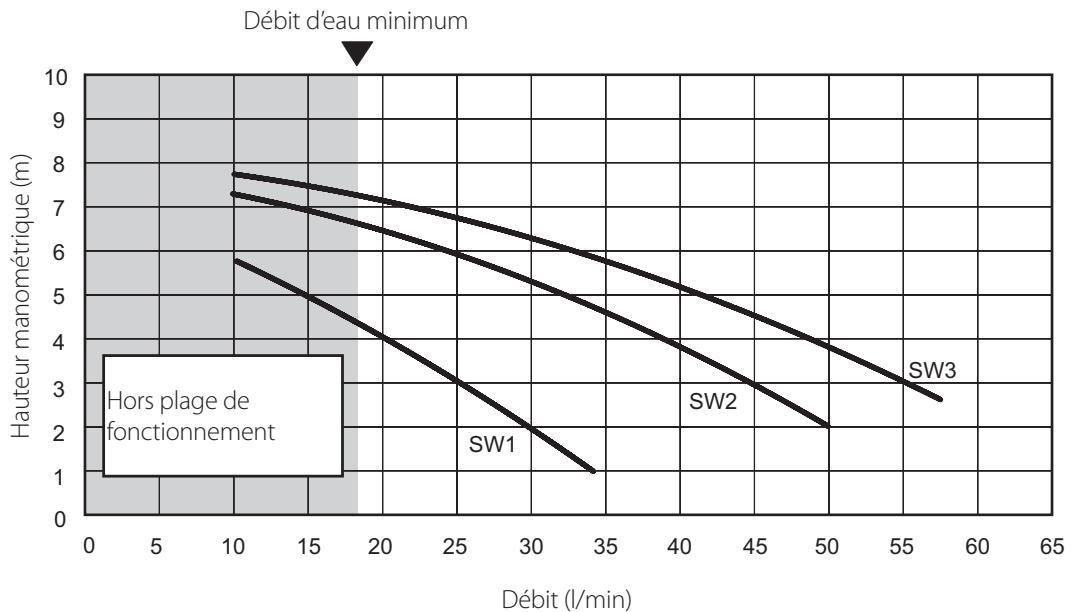

4-6. Caracteristiques du circulator 37
4-7. Options 38

5. UNITÉ EXTÉRIÉURE 41

5-1. Specifications 42

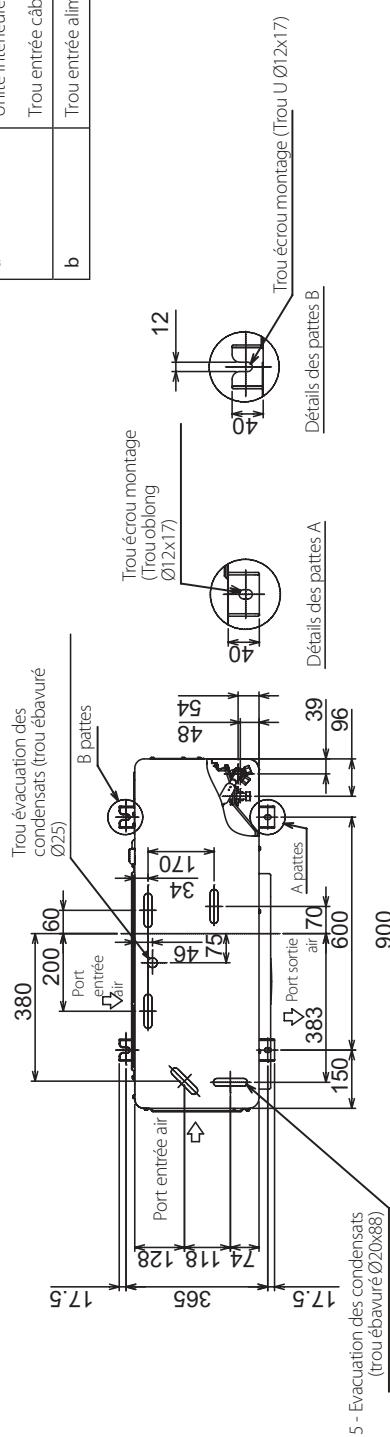

5-2. Dimensions 43
5-3. Schéma hydraulique 45
5-4. Schéma électrique 46

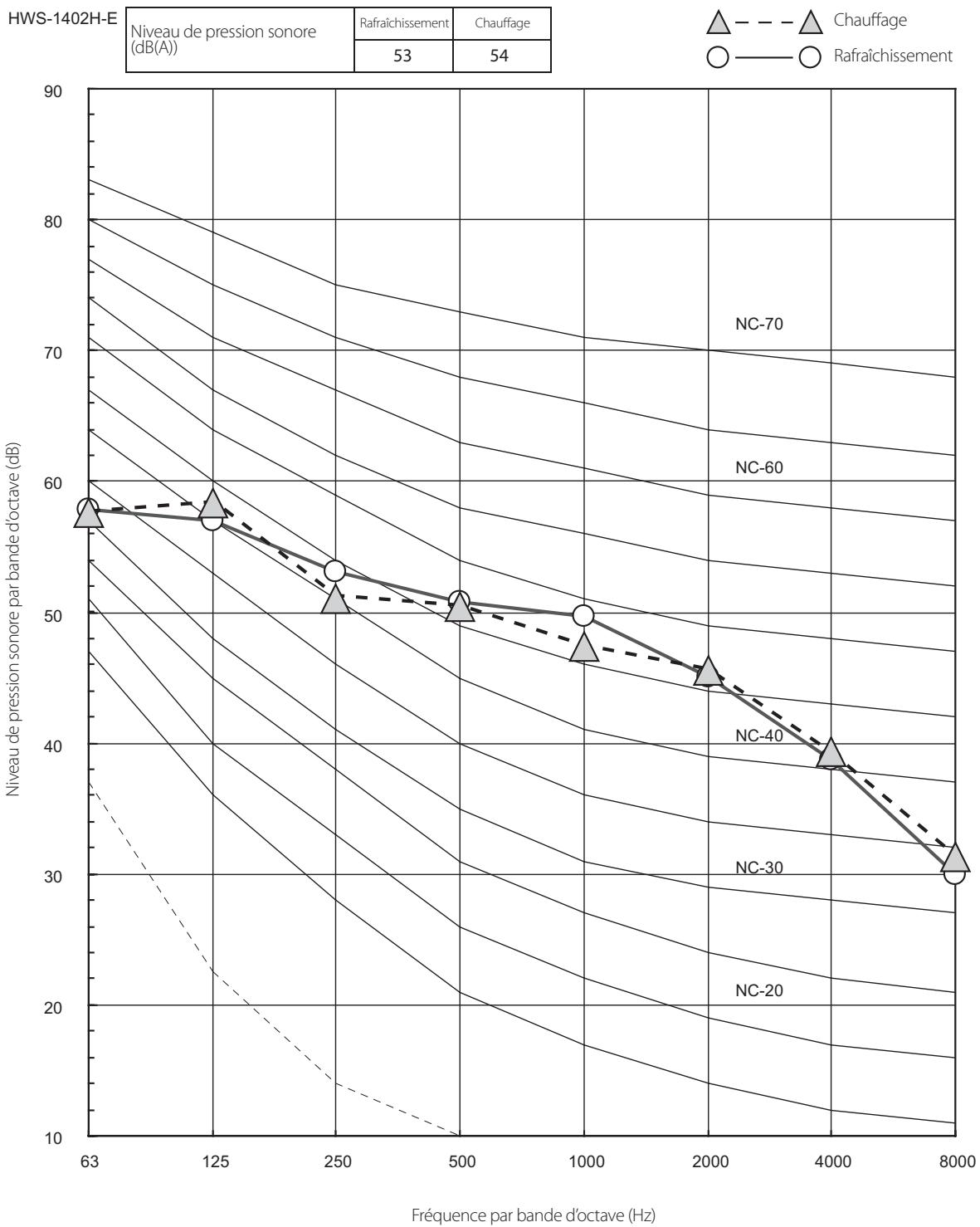

5-5. Données acoustiques 48
5-6. Plage de fonctionnement 52

6.BALLON ECS 53

6-1. Specifications 55

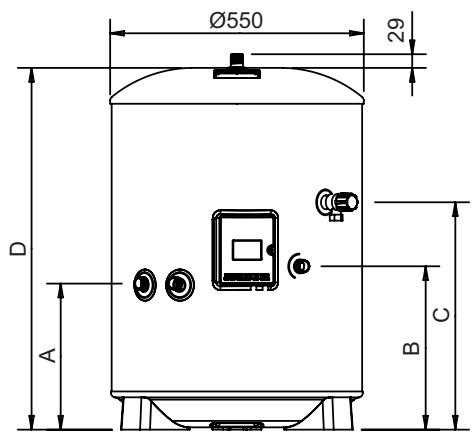

6-2. Dimensions 56

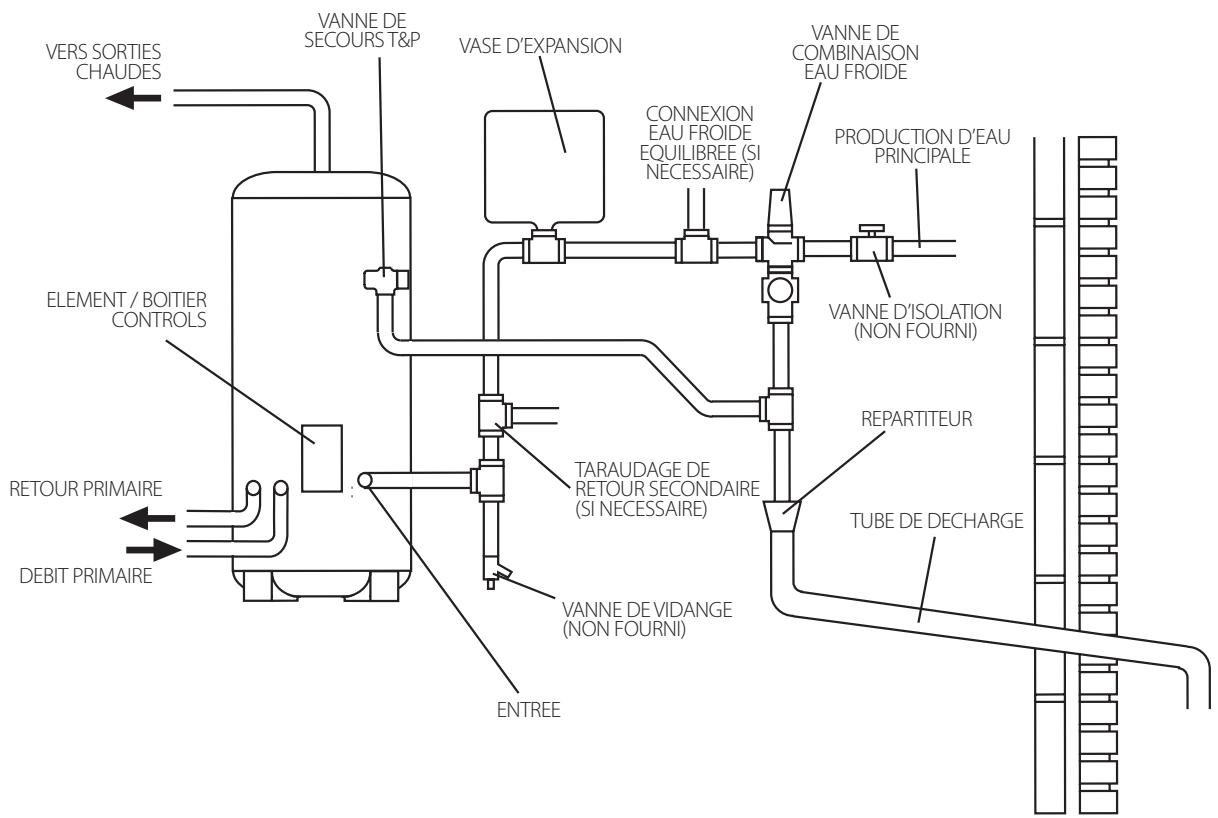

6-3. Schéma hydraulique 56

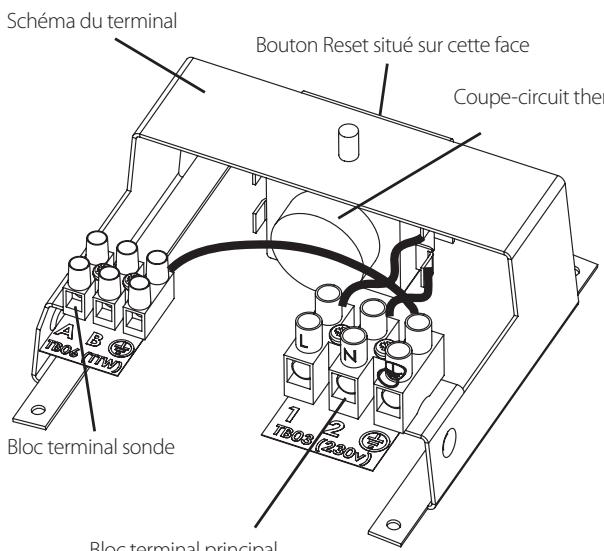

6-4. Schéma électrique 58

Dépannage 59

2. APERÇU DU SYSTEME

2-1. Combinaisons

Combaisons

		Unité extérieure
		HWS-802H-E	HWS-1102H-E	HWS-1402H-E
Module hydraulique	HWS-802XWHM3-E	●	--	--
	HWS-802XWHT6-E	●	--	--
	HWS-1402XWHM3-E	--	●	●
	HWS-1402XWHT6-E	--	●	●
	HWS-1402XWHT9-E	--	●	●

		Unité extérieur
		HWS-1501 CSHM3-E	HWS-2101 CSHM3-E	HWS-3001 CSHM3-E	HWS-1501 CSHM3-UK	HWS-2101 CSHM3-UK	HWS-3001 CSHM3-UK
Module hydraulique	HWS-802XWHM3-E	•
	HWS-802XWHT6-E
	HWS-1402XWHM3-E
	HWS-1402XWHT6-E
	HWS-1402XWHT9-E

2-2. Module hydraulique

Module hydraulique	Description
HWS-802XWHM3-E	Module hydraulique 8 kW (Résistance électrique ~3 kW 230 V)
HWS-802XWHT6-E	Module hydraulique 8 kW (Résistance électrique ~6 kW 400 V)
HWS-1402XWHM3-E	Module hydraulique 11 & 14 kW (Résistance électrique ~3 kW 230 V)
HWS-1402XWHT6-E	Module hydraulique 11 & 14 kW (Résistance électrique ~6 kW 400 V)
HWS-1402XWHT9-E	Module hydraulique 11 & 14 kW (Résistance électrique ~9 kW 400 V)

Module hydraulique			HWS-802XWHM3-E	HWS-802XWHT6-E	HWS-1402XWHM3-E	HWS-1402XWHT6-E	HWS-1402XWHT9-E
Puisance résistance électric d'appoint			3 kW	6 kW	3 kW	6 kW	9 kW
Alimentation électric	pour résistance électric		230 V ~	400 V 3N ~	230 V ~	400 V 3N ~	400 V 3N ~
	pour ballon ECS (option)		230 V ~
Température de départ d'eau	Chauffage	(°C)	20 à 55
		(°C)	10 à 25
Pour utilisation avec			HWS-802H-E		HWS-1 102H-E/HWS-1402H-E
Dimensions	HxLxP	(mm)	925 x 525 x 355

2-3. Unité extérieure

Unité extérieur			HWS-802H-E	HWS-1102H-E	HWS-1402H-E
Type			Inverter
Fonction			Chauffage & Raffaichissement
Chauffage	Puisance	(kW)	8.0	11.2	14.0
	Puisance absorbée	(kW)	1.96	2.40	3.15
	COP		4.08	4.66	4.45
Rafraîchissement	Puisance	(kW)	6.0	10.0	11.0
	Puisance absorbée	(kW)	2.13	3.52	4.08
	EER		2.82	2.84	2.69
Alimentation électrique			230 V ~
Réfrigérant			R410A
Dimensions	HxLxP	(mm)	890 x 900 x 320	1,340 x 900 x 320

2-4. Ballon ECS

Ballon ECS (option)		HWS-1501CSHM3-E HWS-1501CSHM3-UK	HWS-2101CSHM3-E HWS-2101CSHM3-UK	HWS-3001 CSHM3-E HWS-3001CSHM3-UK
Capacité	litres	150	210	300
Température d'eau max.	(℃)	75
Résistance électrique	(kW)	2.75 (230V~)
Hauteur	(mm)	1,09	1,474	2,04
Diamètre	(mm)	550
Matériau		Acier inoxydable

2-5. Options

No.	Désignation	Modèle	Application	Remarques
1	Carte contact externe	TCB-PCIN3E	Sortie contrôle chaudière, Sortie Alarme	Jusqu'à 2 cartes (selon les applications)
			Sortie Signal dégivrage, Sortie Signal fonctionnement comprésur
2	Carte Entrée externe	TCB-PCMO3E	Entrée thermostat rafraîchissement/chauffage	Jusqu'à 2 cartes (selon les applications)
			Entrée signal arrêt forcé

3. SPECIFICATIONS

Unité extérieur			HWS-802H-E	HWS-1102H-E	HWS-1402H-E
Module hydraulique			HWS-802XWH**-E	HWS-1402XWH**-E
Condition nominale ChauffageTO (DB/WB)=7/6°C LWT=35°C dT=5deg	Puisance	kW	8.0	11.2	14.0
	Puisance absorbée	kW	1.96	2.4	3.15
	COP	W/W	4.08	4.66	4.45
	Débit d'eau nominal	l/min	22.9	32.1	40.1
Condition nominale ChauffageTO (DB/WB)=7/6°C LWT=45°C dT=5deg	Puisance	kW	8.0	11.2	14.0
	Puisance absorbée	kW	2.40	2.95	3.95
	COP	W/W	3.33	3.80	3.54
	Débit d'eau nominal	l/min	22.9	32.1	40.1
Condition nominale RafraîchissementTO=35°C LWT=7°C dT=5deg	Puisance	kW	6.0	10.0	11.0
	Puisance absorbée	kW	2.13	3.52	4.08
	EER	W/W	2.82	2.84	2.69
	Débit d'eau nominal	l/min	17.2	28.7	31.5
Condition nominale RafraîchissementTO=35°C LWT=18°C dT=5deg	Puisance	kW	6.0	10	11
	Puisance absorbée	kW	1.42	2.35	2.65
	EER	W/W	4.23	4.26	4.15
	Débit d'eau nominal	l/min	17.2	28.7	31.5
Alimentation électrique			1~230V 50Hz
Intensité max		A	20.8	22.8	22.8

• Les puissances aux conditions nominales et les puissances absorbées sont données à la fréquence de fonctionnement nominal du comprisseur.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• Les puissances et puissances absorbées sont mesurés selon la norme EN14511.

TO : Température extérieure (^)

LWT: Température de départ d'eau (°C)

dT : Delta T (deg)

Température de départ d'eau - Température de return d'eau (Chauffage)

Température de return d'eau - Température de départ d'eau (Rafraïchéssement)

4. MODULE HYDRAULIQUE

4-1. Spécifications

4-1-1. Caracteristiques du module hydraulique

Module hydraulique			HWS-802XWHM3-E	HWS-802XWHT6-E	1402XWHM3-E	1402XWHT6-E	1402XWHT9-E
Résistance électrique d'appoint	résistance électrique d'appoint	kW	3	6	3	6	9
	Alimentation électrique		1 ~ 230V 50Hz	3N~ 400V 50Hz	1 ~ 230V 50Hz	3N~ 400V 50Hz	3N~ 400V 50Hz
	Intensité max	A	13	13 (13A*2P)	13	13 (13A*2P)	13 (13A*3P)
Ballon ECS*	Alimentation électrique		1 ~ 230V 50Hz
	Intensité max	A	12.0
Esthétisme	Couleur		Silky shade (Muncel 1Y8.5-0.5)
	Matériau		Pré-enduit
Dimensions extérieures	Hauteur	mm	925
	Largeur	mm	525
	Profondeur	mm	355
Poids de l'unité		kg	50		54
Dimensions de l'emballage	Hauteur	mm	1070
	Largeur	mm	608
	Profondeur	mm	456
Poids total	Unité et emballage	kg	56		60
Echangeur	Type		Plaques
	Capacité	litres	0.67		1.18
	Débit d'eau minimum	l/min	13		17.5
Circulateur (3 vitesses)	Puisance absorbée	W	125 / 95 / 65		190 / 180 / 135
	Hauteur manométrique	m	6.5 / 6.1 / 4.5		8.3 / 8.1 / 7.2
Vase d'expansion	Capacité	litres	12
	Pression initiale	MPa(bar)	0.1 (1)
Vanne de surpression	Pression de fonctionnement	MPa(bar)	0.3 (3)
Niveau de pression sonore		dBA	29
Température d'eau de fonctionnement	Chauffage	°C	20~55
	Rafraîchéusement	°C	10~25
Canalisations	Départ	mm	34.92
	Entrée	mm	34.92
Liaisons frigorifiques	Gaz	mm	15.9
	Liquide	mm	9.5
Condensats		mm	Diamètre interieur 16.0 pour l'évacuation des condensats
Note			*La résistance électrique, incorporee dans le gallon ECS, nécessite une alimentation séparée de celle du module hydraulique.

4-1-2. Caracteristiques du câblage électrique

Description		ALIMENTATION	Intensité max	Fusible de l'installation	Taille du cable	Connexion
Puisance de l'unité extérieur	14 kW	230 V ~ 50 Hz	22.8 A	25 A	2.5 mm² ou plus	①, ⑨
	11 kW	230 V ~ 50 Hz	22.8 A	25 A	2.5 mm² ou plus
	8 kW	230 V ~ 50 Hz	20.8 A	25 A	2.5 mm² ou plus
Unité extérieur-Module		-		-	1.5 mm² ou plus	①, ②, ③
Puisance résistance module	3 kW	230 V ~ 50 Hz	13 A	16 A	1.5 mm² ou plus	①, ⑨ (TB02)
	6 kW	400 V 3N ~ 50 Hz	13 A (13 A x 2P)	16 A	1.5 mm² ou plus	①, ⑫, ⑬, ⑭ (TB02)
	9 kW	400 V 3N ~ 50 Hz	13 A (13 A x 3P)	16 A	1.5 mm² ou plus
Puisance résistance gallon ECS		230 V ~ 50 Hz	12 A	16 A	1.5 mm² ou plus	①, ⑨ (TB03)

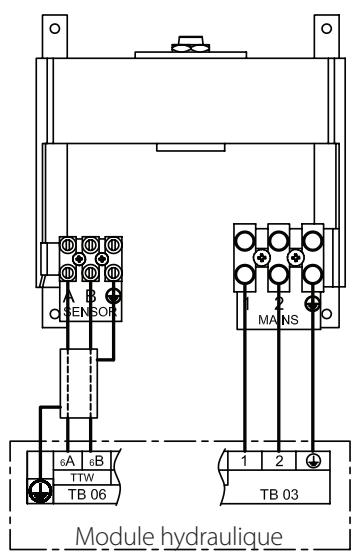

Module - Ballon		-	12 A	-	1.5 mm² ou plus	①, ② (TB03)

4-1-3. Caracteristiques des accessoires externes

	Puisance	Intensité max	Type

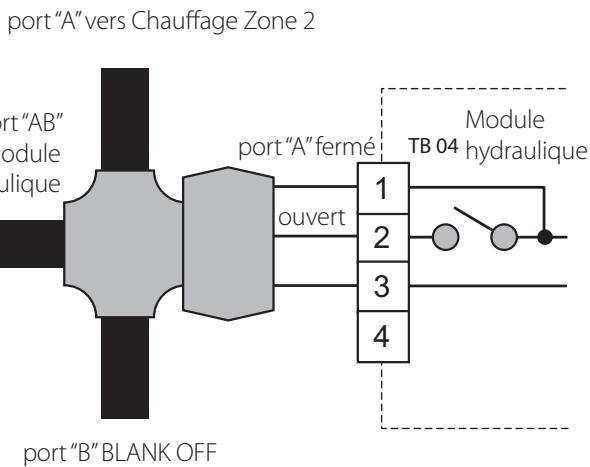

Vanne 3-voies motorisée (pour ECS)	AC 230 V	100 mA	Type retard ressort
			Note : les types 3-fils SPST et SPDT peuvent être utilisées en modifiant le DPSWT 13-1.
Vanne 2-voies motorisée (pour rafraîchissement)	AC 230 V	100 mA	Type retard ressort (normalement ouvert)

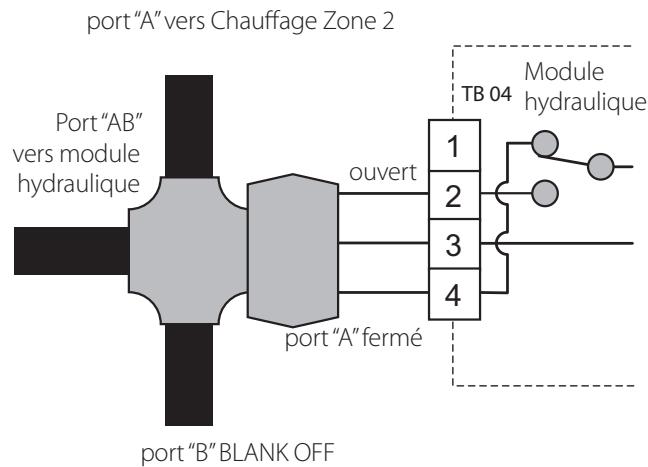

Vanne de mélange motorisée type 1 (pour 2-zones)	AC 230 V	100 mA	60 sec 90°. Type SPDT.
			Note : les types SPST et 20 à 240 secs peuvent être utilisées en changeant le code.

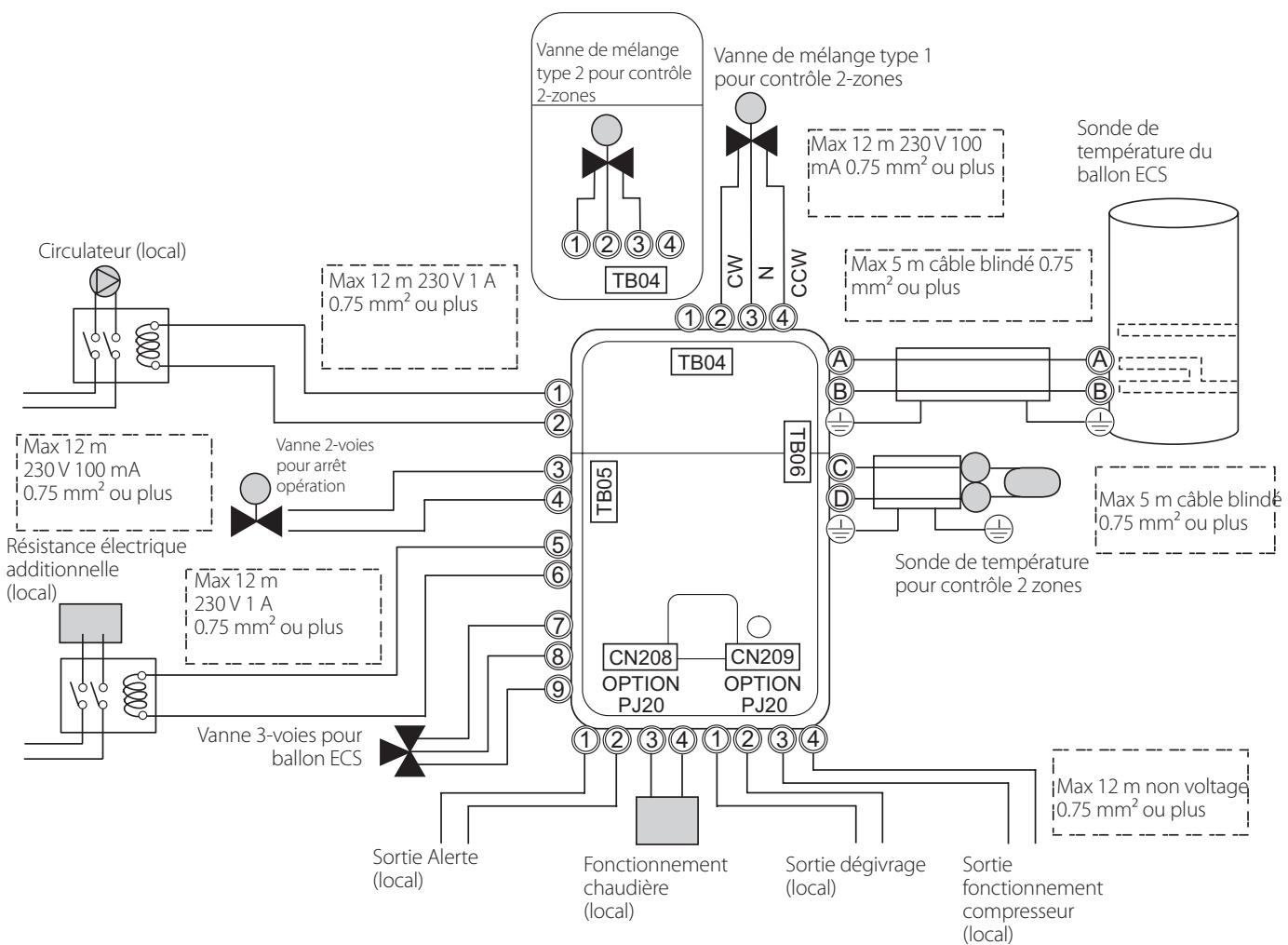

4-1-4. Caracteristiques de câblage des accessoires externes

Description	Caracteristique ligne	Intensité max	Longueur maximum	Taille du cable	Connexion
Contrôle vanne 3-voies	2 ou 3 fils	100 mA	12 m	0.75 mm² ou plus	⑦, ⑧, ⑨ (TB05)
Contrôle vanne de mélange	3 fils	100 mA	12 m	0.75 mm² ou plus	①, ②, ③ or ②, ③, ④ (TB04)
Sonde de température Zone 2	2 fils	100 mA	5 m	0.75 mm² ou plus	◎, ◎ (TB06)
Sonde températureallon	2+GND (câble blindé)	100 mA	5 m	0.75 mm² ou plus	◎, ◎ (TB06)
Seconde commande filaire	2 fils	50 mA	50 m	0.75 mm² ou plus	①, ② (TB07)

4-1-5. Caractéristiques des Sorties externes

Description	Sortie	Intensité max	Tension max	Longueur maximum

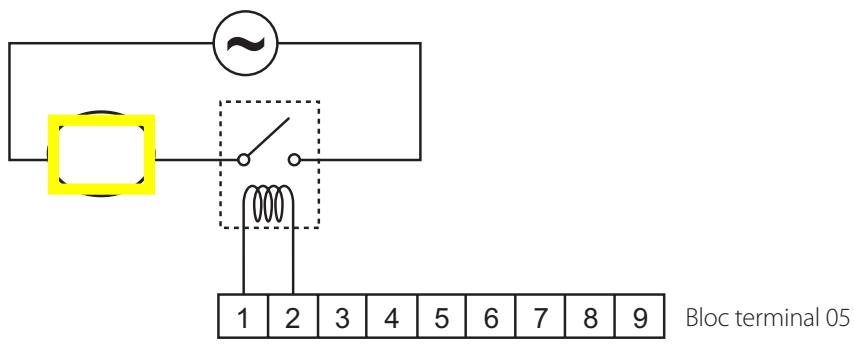

Circulator externe No.1	AC230V	1 A	-	12 m
Résistance additionnelle externe	AC230V	1 A	-	12 m	Sortie nécessaire quand la température extérieure est inférieure ou égale à -20°C
Contrôle chaudière	Contacts secs	0.5 A	AC230V	12 m	Sortie nécessaire quand la température extérieure est inférieure ou égale à -10°C
		1 A	DC24 V	12 m
Sortie ALARME	Contacts secs	0.5 A	AC230V	12 m
		1 A	DC24 V	12 m
Signal sortie Fonctionnement Compresseur	Contacts secs	0.5 A	AC230V	12 m
		1 A	DC24 V	12 m
Signal sortie dégivrage	Contacts secs	0.5 A	AC230V	12 m
		1 A	DC24 V	12 m

4-1-6. Caracteristiques Signal Entrée externe

Description	Puisance absorbée	Longueur maximum
Contrôle arrêt d'urgence	Sec	12 m
Signal entrée thermostat rafraîchissement	Sec	12 m
Signal entrée thermostat chauffage	Sec	12 m

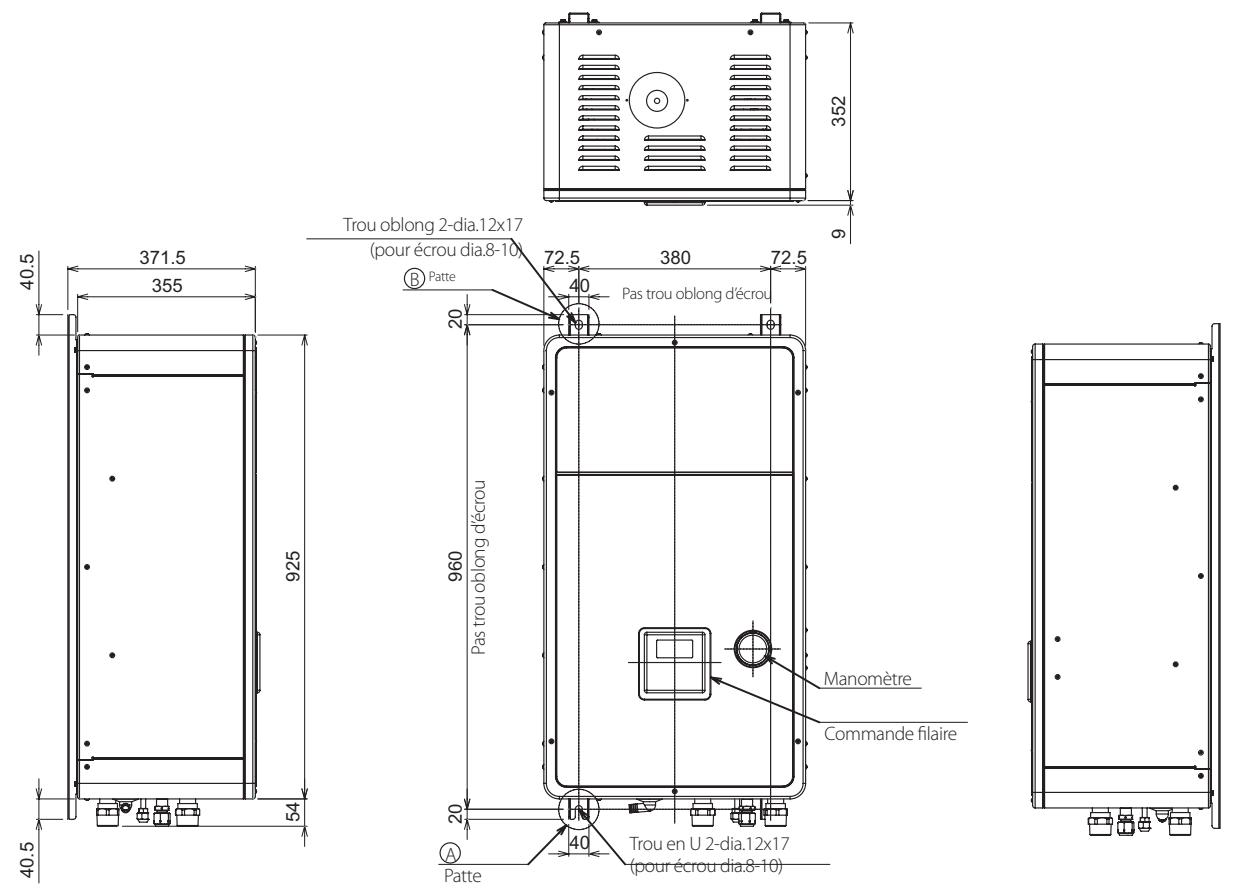

4-2. Dimensions

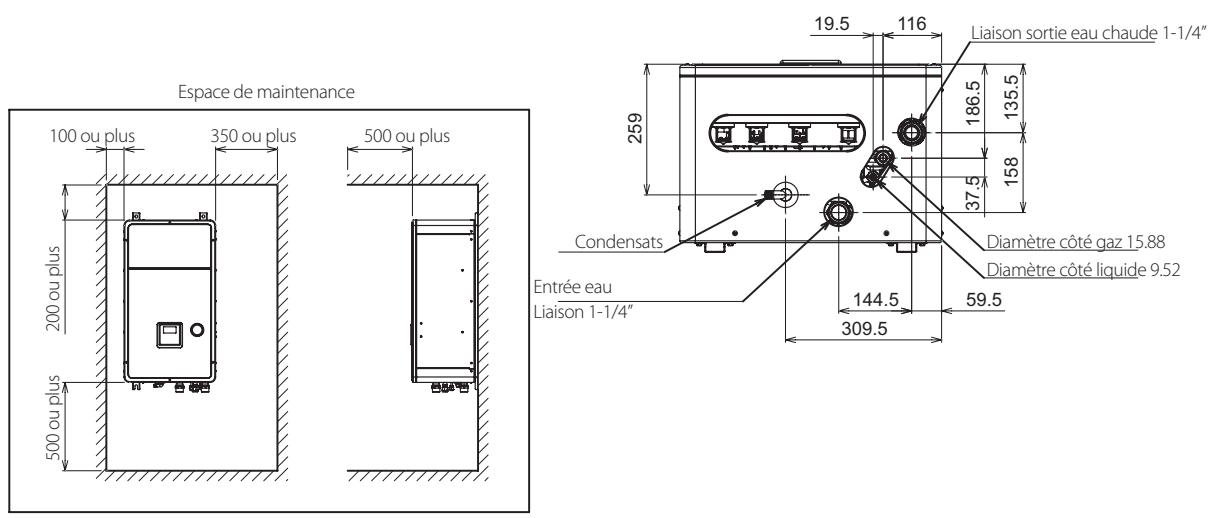

Module hydraulique

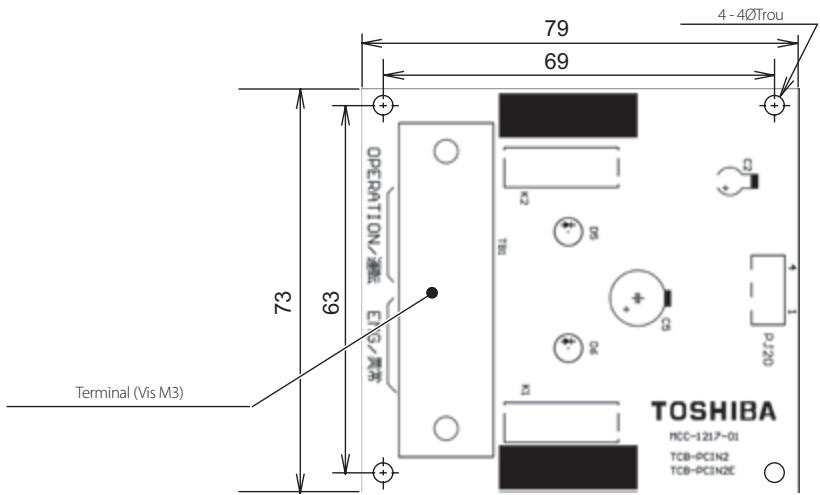

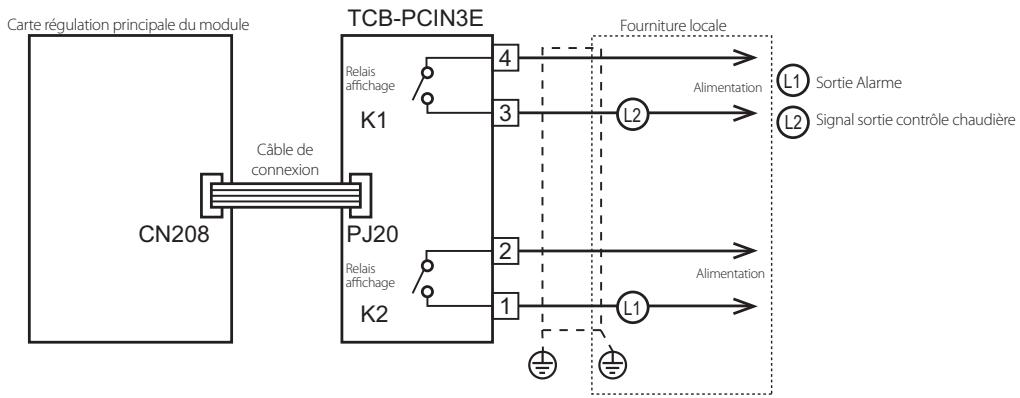

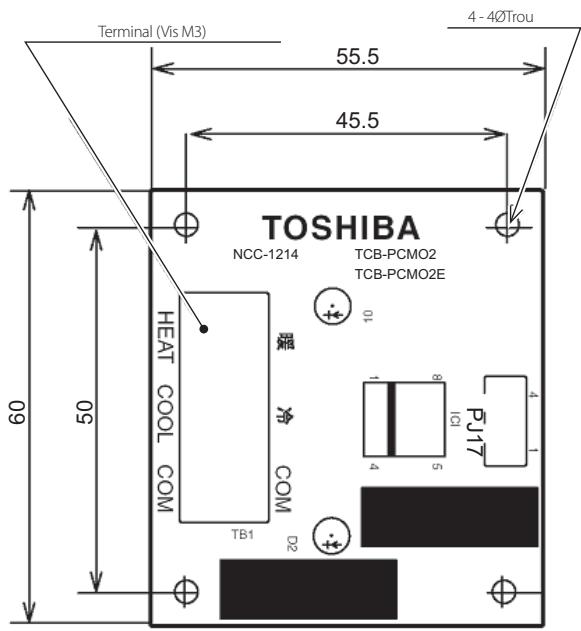

Carte contact externe (TCB-PCIN3E)

Taille (mm): H22 x L73 x W79

Poids (g) : 57

▼ Carte Entrée externe (TCB-PCMO3E)

Taille (mm):H18 x L55.5 x W60

Poids (g) : 20

4-3. Schéma hydraulique

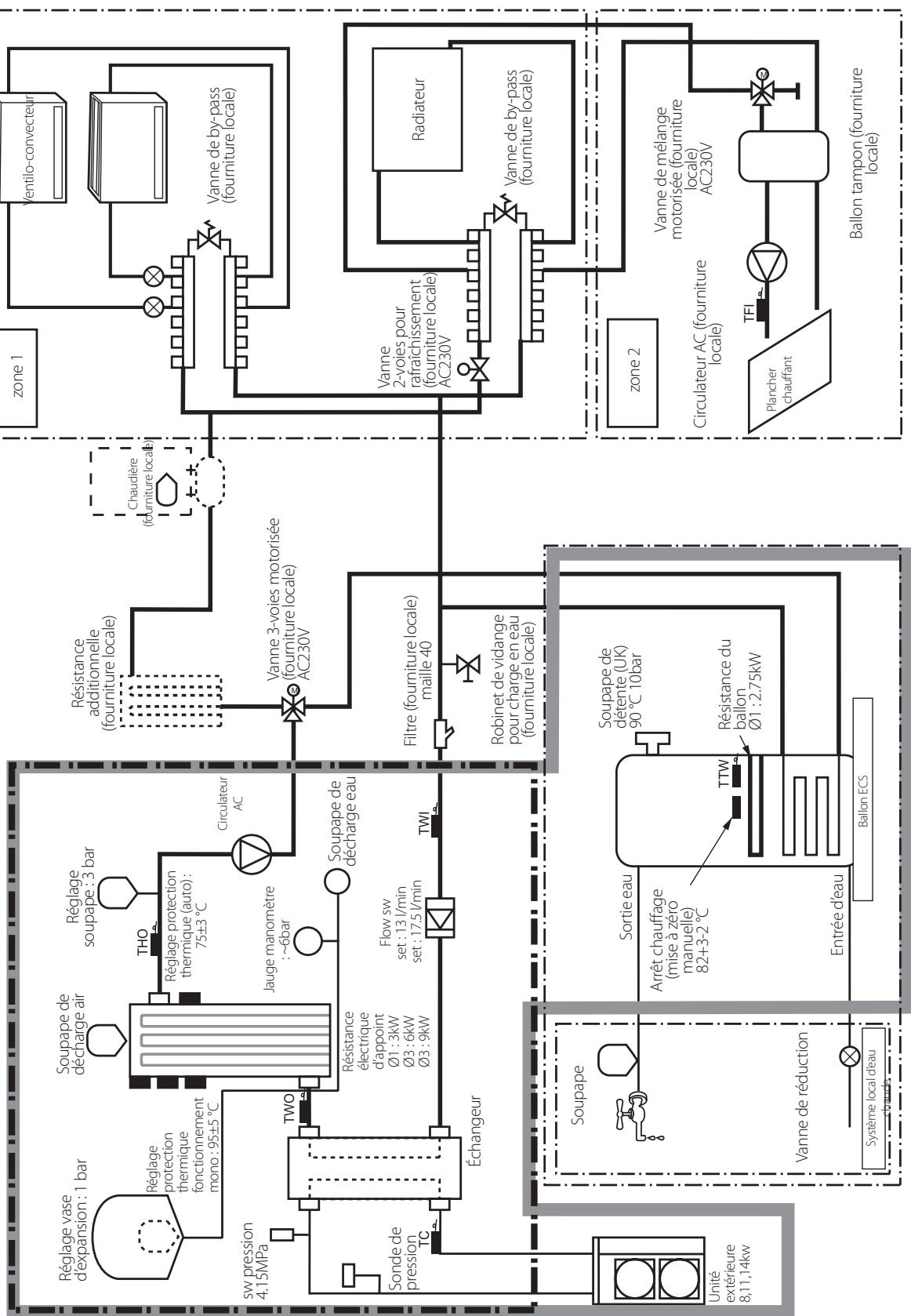

Scheme hydraulique

4-4. Schémaelectrique

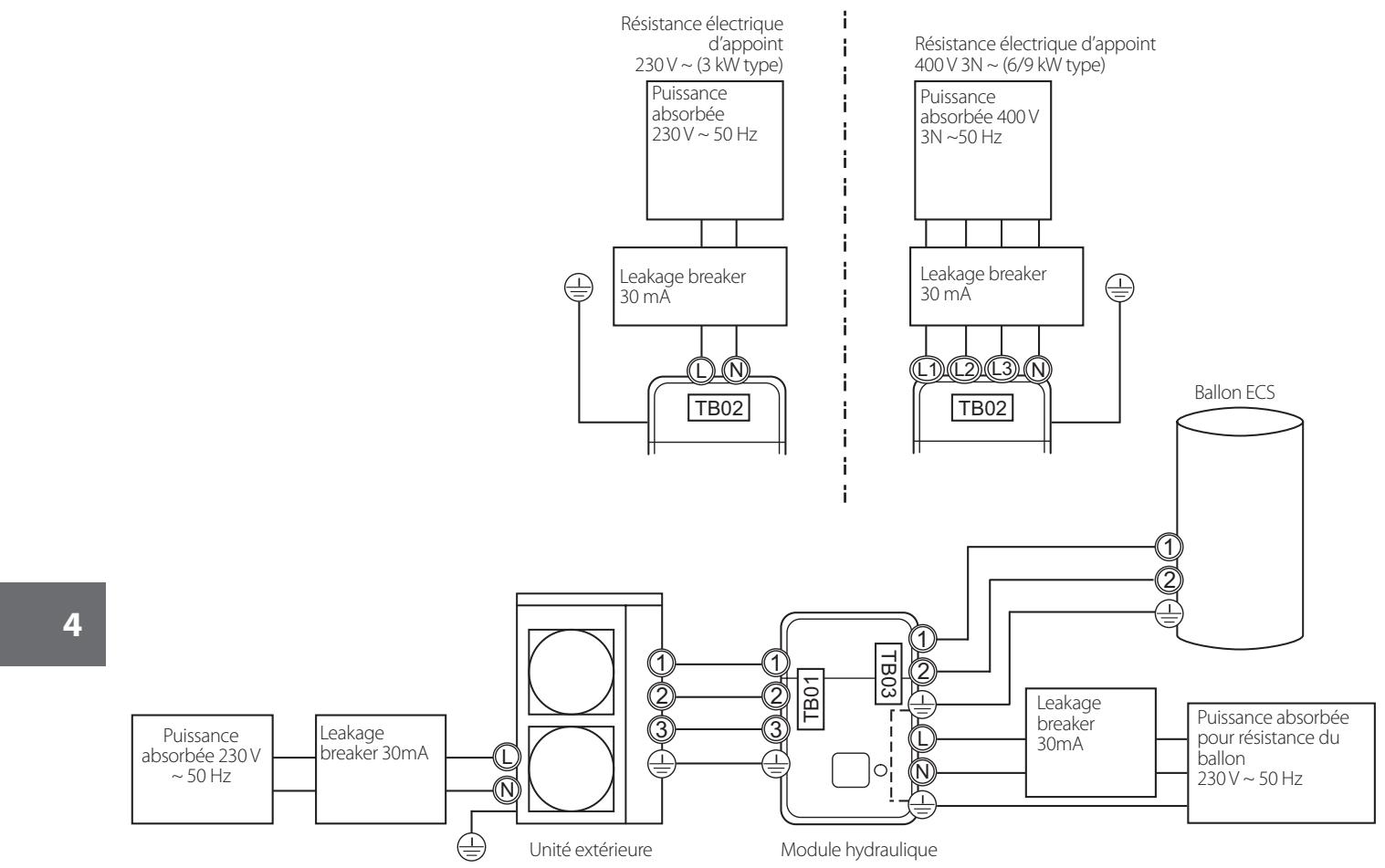

4-4-1. Module hydraulique

Symbole	Nom des pièces	Symbole	Nom des pièces
WPM	Moteur circulator	TC	Sonde de température de l'échangeur de chaleur (eau)
3WV	Vanne 3-voies (fourniture locale)	TWI	Sonde de température retour d'eau
2WV	Vanne 2-voies (fourniture locale)	TWO	Sonde de température départ eau
MIXV	Vanne de mélange (fourniture locale)	THO	Sonde de température sortie résistance électricque
BH	Résistance électrique additionnelle	TTW	Sonde de températureallon ECS
RY01~RY06	Relay01~Relay06	TFI	Sonde de température entrée plancher chauffant
LPS	Sonde basse pression	TB	Bloc Terminal
Résistance électrique d'appoint 1,2,3	Résistance électrique AC 230V, 3kW

1. La ligne pointillée indique le câblage sur site, la ligne tirets indique les accessoires vendus séparément et les câbles de service, respectivement.
2. et indique le terminaux et la valeur indique le numero du terminal.
3. indique la P.C. board.
4. Assurez-vous de fixer les parties électriques suturement avec les vis.

(Sinon de l'eau entre dans la boîte entrainant un dysfonctionnement.)

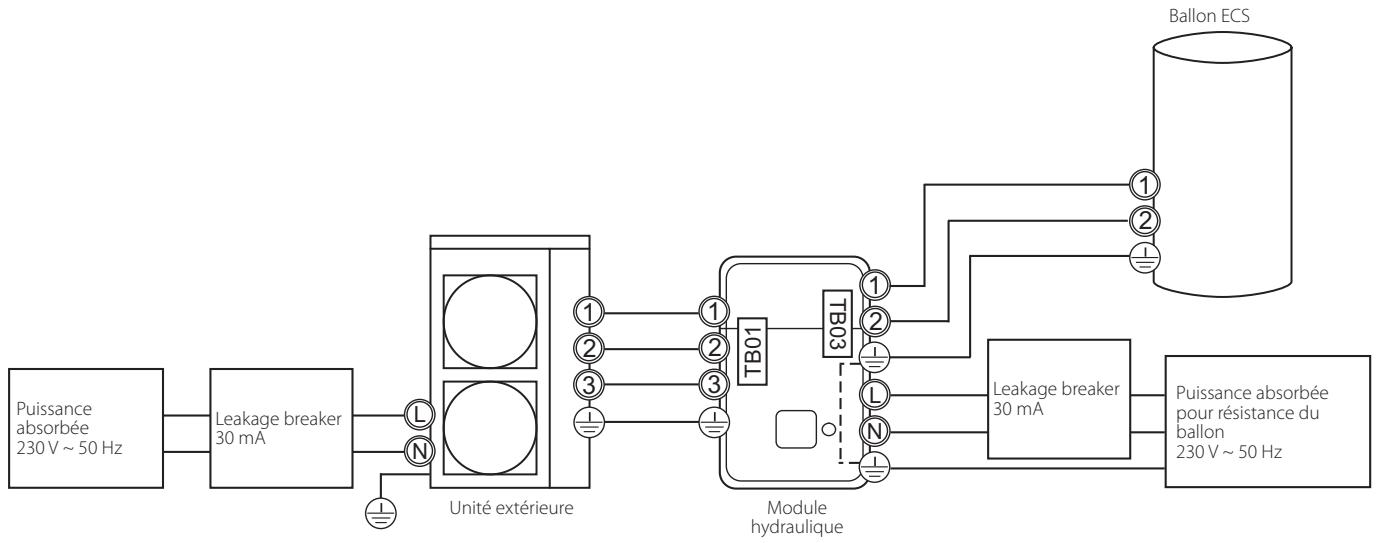

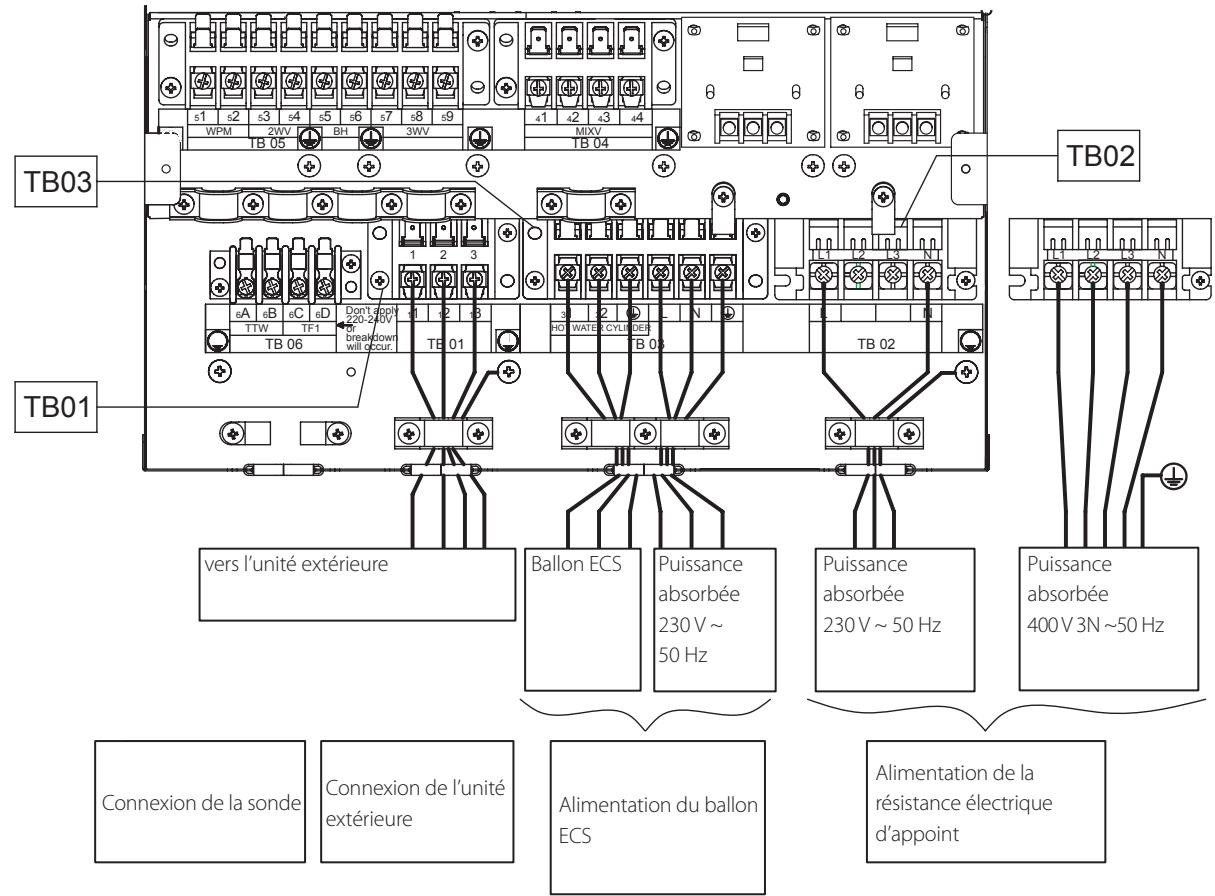

4-4-2. Ligne Puissance

4-4-3. Ligne de commandes

4-4-4. Élement externe

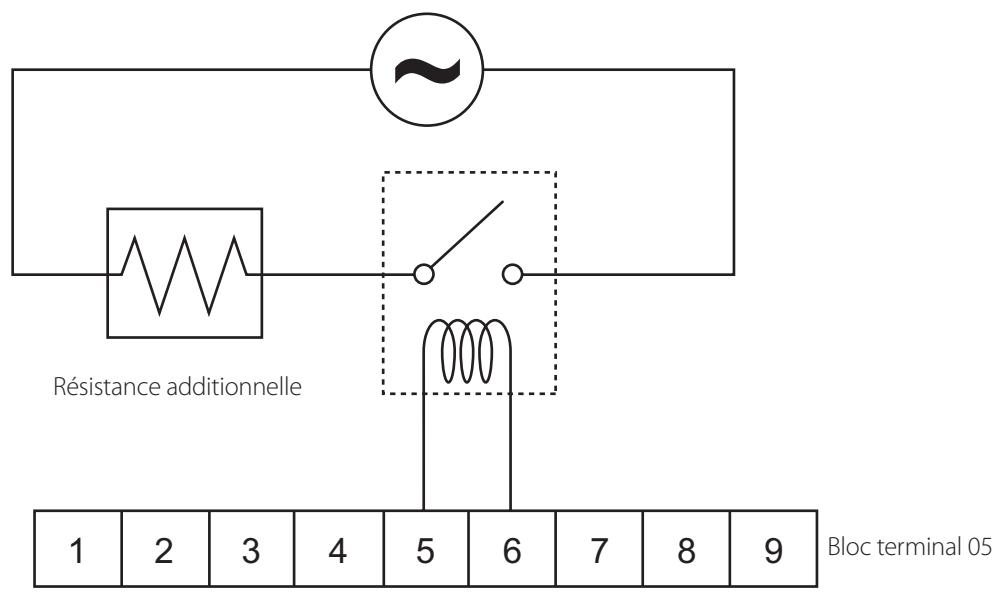

Connexion électrique pour résistance électrique additionnelle

Connexions électriques des circulateurs additionnels externes

Connexion vanne 3-voies (dérivation)

\section*{Caracteristiques requises de la vanne :}

Caracteristicques électriques : 230 ~V; 50 ~Hz; < 100 ~mA

Diamétres des vannes : Port A, Port B : Ø 1 1/4"

Mécanisme de retour 3 types de vanne 3-voies (dérivation) peuvent être utilisés.

Régler la vanne 3-voies en fonctionnement avec le DIP switch SW13-1 sur la carte du module hydraulique

		SW13-1
Type 1	2-fils à ressort	OFF
Type 2	3-fils SPST	OFF
Type 3	3-fils SPDT	ON

port "B"vers chauffage ou rafraîchissement

Connexion vanne 3-voies de mélange

\section*{Caracteristiques actionneur}

• Caracteristiques électriques : 230 V; 50 Hz; <100 mA
  La vanne 3-voies de mélange est utilisé pour atteindre l'écart de température nécessaire dans un système de chauffage 2-zones.
• Connector la vanne 3-voies de mélange aux terminaux 2, 3 et 4 sur le Bloc terminal 04 (pour vanne de mélange Type 1) ou sur les terminaux 1, 2 et 3 sur le Bloc terminal 04 (pour vanne de mélange Type 2).
• Connector la vanne 3-voies de mélange selon les schémas ci-dessous.

Type 1: SPDT

Type 2: SPDT

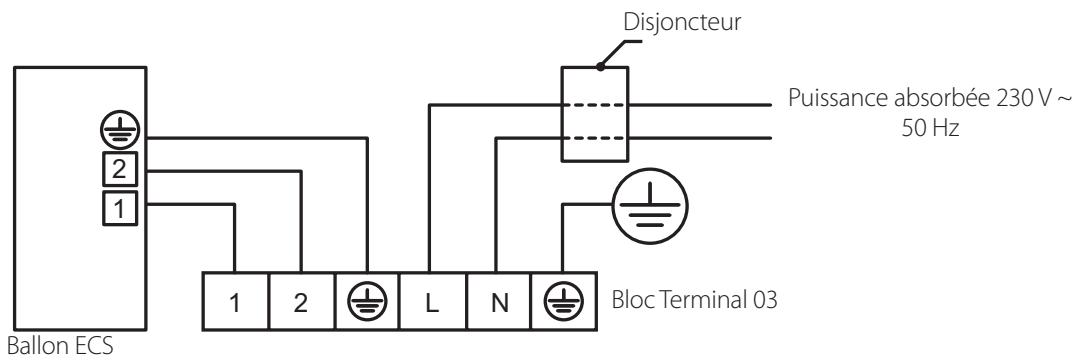

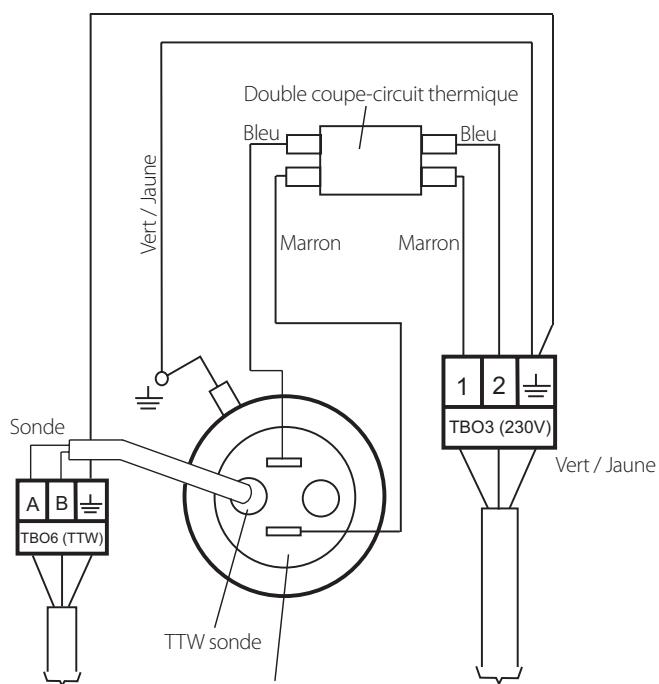

Connexion Ballon ECS (option)

Connexions boîtier électrique ballon ECS

4-5. Tables de puissance

Unité extérieure HWS-802H-E Module hydraulique HWS-802XWH**-E

Puisances calorifique et puissances absorbée nominales

Condition nominale 1 TO (DB/WB)=7/6°C LWT=35°C dT=5deg	Puisance	kW	8.0
	Puisance absorbée	kW	1.96
	COP	W/W	4.08
	Débit d'eau nominal	l/min	22.9
Condition nominale 2 TO (DB/WB)=7/6°C LWT=45°C dT=5deg	Puisance	kW	8.0
	Puisance absorbée	kW	2.40
	COP	W/W	3.33
	Débit d'eau nominal	l/min	22.9

• La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominal du comprisseur.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• Les puissances et puissances absorbées sont mesurés selon la norme EN14511.

TO : Température extérieure (DB°C) RH85%

LWT: Température de départ d'eau (°C)

dT Delta T (deg)

Température de départ d'eau - Température de回头 d'eau

Puisance calorifique et puissance absorbée moyennes

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	3.93	3.83	3.74	—	—	—
	-15	4.66	4.54	4.44	—	—	—
	-7	5.45	5.30	5.15	4.99	—	—
	-2	6.24	6.11	5.97	5.84	5.69	—
	2	6.86	6.75	6.64	6.52	6.47	6.38
	7	9.02	8.78	8.58	8.34	8.11	7.87
	10	9.56	9.29	9.10	8.84	8.42	8.29
	12	10.11	9.81	9.62	9.35	8.92	8.87
	15	10.94	10.60	10.41	10.13	9.68	9.52
	20	12.42	11.99	11.82	11.50	11.03	10.78

Puisance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	1.70	1.82	1.90	—	—	—
	-15	1.78	1.90	2.00	—	—	—
	-7	2.06	2.21	2.33	2.47	—	—
	-2	2.10	2.26	2.39	2.56	2.86	—
	2	2.11	2.28	2.43	2.60	2.88	3.17
	7	1.87	2.07	2.25	2.46	2.65	2.85
	10	1.84	2.03	2.21	2.42	2.61	2.86
	12	1.83	2.02	2.20	2.41	2.60	2.87
	15	1.83	2.02	2.20	2.41	2.60	2.88
	20	1.82	2.01	2.18	2.44	2.58	2.91

COP		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	2.31	2.10	1.97	—	—	—
	-15	2.62	2.39	2.22	—	—	—
	-7	2.65	2.40	2.21	2.02	—	—
	-2	2.97	2.70	2.50	2.28	1.99	—
	2	3.25	2.96	2.73	2.51	2.25	2.02
	7	4.82	4.24	3.81	3.39	3.06	2.76
	10	5.20	4.58	4.12	3.65	3.23	2.90
	12	5.52	4.86	4.37	3.88	3.43	3.09
	15	5.98	5.25	4.73	4.20	3.72	3.31
	20	6.82	5.97	5.42	4.71	4.28	3.70

• La puissance calorifique et la puissance absorbee incluent les cycles de dégivrage.
• La puissance calorifique et la puissance absorbee sont indiquées à la fréquence de fonctionnement du compresseur maximum.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511.
  TO : Température extérieure (DB°C) RH85%
  LWT: Température de départ d'eau (^)

Puisance calorifique et puissance absorbee maximum

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	4.11	4.01	3.92	—	—	—
	-15	4.87	4.74	4.62	—	—	—
	-7	6.25	6.08	5.92	5.74	—	—
	-2	7.22	7.00	6.80	6.59	6.37	—
	2	8.17	7.91	7.67	7.43	7.17	6.92
	7	9.02	8.78	8.58	8.34	8.11	7.87
	10	9.56	9.29	9.10	8.84	8.42	8.29
	12	10.11	9.81	9.62	9.35	8.92	8.87
	15	10.94	10.60	10.41	10.13	9.68	9.52
	20	12.42	11.99	11.82	11.50	11.03	10.78

Puisance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	1.72	1.85	2.04	—	—	—
	-15	1.83	1.97	2.17	—	—	—
	-7	1.85	2.01	2.21	2.43	—	—
	-2	1.87	2.04	2.24	2.46	2.65	—
	2	1.86	2.04	2.24	2.45	2.65	2.80
	7	1.87	2.07	2.25	2.46	2.65	2.85
	10	1.84	2.03	2.21	2.42	2.61	2.86
	12	1.83	2.02	2.20	2.41	2.60	2.87
	15	1.83	2.02	2.20	2.41	2.60	2.88
	20	1.82	2.01	2.18	2.44	2.58	2.91

COP		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	2.38	2.17	1.92	—	—	—
	-15	2.67	2.41	2.13	—	—	—
	-7	3.37	3.02	2.68	2.37	—	—
	-2	3.85	3.43	3.04	2.68	2.40	—
	2	4.39	3.88	3.43	3.03	2.71	2.47
	7	4.82	4.24	3.81	3.39	3.06	2.76
	10	5.20	4.58	4.12	3.65	3.23	2.90
	12	5.52	4.86	4.37	3.88	3.43	3.09
	15	5.98	5.25	4.73	4.20	3.72	3.31
	20	6.82	5.97	5.42	4.71	4.28	3.70

• La puissance calorifique et la puissance absorbée sont les valeurs maximales en fonctionnement.
• La puissance calorifique et la puissance absorbee sont indiquées à la fréquence de fonctionnement maximum du compresseur.
• La puissance absorbée n'inclut pas la consommation du circulateur.
  TO : Température extérieure (DB°C) RH85%
  LWT: Température de départ d'eau (°C)

Unité extérieure HWS-802H-E Module hydraulique HWS-802XWH**-E

Puisance frigorifique et puissance absorbee nominales

Condition nominale 1 TO=35°C LWT=7°C dT=5deg	Puisance	kW	6.0
	Puisance absorbée	kW	2.13
	EER	W/W	2.82
	Débit d'eau nominal	l/min	17.2
Condition nominale 2 TO=35°C LWT=18°C dT=5deg	Puisance	kW	6.0
	Puisance absorbée	kW	1.42
	EER	W/W	4.23
	Débit d'eau nominal	l/min	17.2

• La puissance frigorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.
  TO : Température extérieure (DB°C)
  LWT: Température de départ d'eau (°C)
  dT DeltaT(deg)
  Température retour d'eau - Température départ eau

Puisance frigorifique et puissance absorbée

Puissance (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	7.36	8.05	8.81	9.25	10.03
	27	6.76	7.39	8.09	8.49	9.21
	30	6.46	7.06	7.73	8.12	8.80
	35	6.00	6.56	7.18	7.54	8.18
	40	5.50	6.01	6.58	6.91	7.49
	43	4.62	5.00	5.44	5.69	6.09

Puisance absorbée (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	1.60	1.63	1.66	1.68	1.70
	27	1.84	1.86	1.90	1.92	1.95
	30	1.90	1.93	1.97	2.00	2.02
	35	2.13	2.16	2.20	2.23	2.26
	40	2.30	2.34	2.38	2.41	2.44
	43	2.09	2.09	2.09	2.09	2.09

EER		LWT (℃)
		7	10	13	15	18
TO (℃)	20	4.60	4.95	5.32	5.51	5.91
	27	3.68	3.97	4.26	4.41	4.73
	30	3.39	3.65	3.92	4.07	4.36
	35	2.82	3.04	3.26	3.38	3.62
	40	2.39	2.57	2.76	2.86	3.07
	43	2.21	2.40	2.60	2.72	2.91

• La puissance frigorifique et la puissance absorbée sont données à la fréquence de fonctionnement nominale du compresseur (condition 1)
• La puissance absorbée n'inclut pas la consommation du circulateur.
• La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.
  TO : Température extérieure (DB°C)
  LWT: Température de départ d'eau (°C)

Puisance calorifique et caractéristiques de l'alimentation

Unité extérieure HWS-1102H-EModule hydraulique HWS-1402XWH\*\*-E

Puisances calorifique et puissances absorbée nominales

Condition nominale 1 TO (DB/WB)=7/6°C LWT=35°C dT=5deg	Puisance	kW	11.2
	Puisance absorbée	kW	2.4
	COP	W/W	4.66
	Débit d'eau nominal	l/min	32.1
Condition nominale 2 TO (DB/WB)=7/6°C LWT=45°C dT=5deg	Puisance	kW	11.2
	Puisance absorbée	kW	2.95
	COP	W/W	3.80
	Débit d'eau nominal	l/min	32.1

• La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale du compresseur.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511.
  TO : Température extérieure (DB°C) RH85%
  LWT: Température de départ d'eau (°C)
  dT Delta T (deg)

Température de départ d'eau - Température de return d'eau

Puisance calorifique et puissance absorbee moyennes

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	5.66	5.48	5.34	—	—	—
	-15	7.09	6.86	6.69	—	—	—
	-7	8.68	8.40	8.19	8.02	—	—
	-2	10.23	9.90	9.65	9.46	9.07	—
	2	10.90	10.55	10.28	10.08	9.66	8.49
	7	15.47	14.97	14.59	14.30	13.71	11.48
	10	16.40	15.87	15.47	15.16	14.53	12.17
	12	17.35	16.62	16.20	15.88	15.22	12.75
	15	18.84	17.70	17.25	16.91	16.21	13.57
	20	21.71	20.01	19.50	19.11	18.33	15.35

Puisance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	2.76	2.97	3.26	—	—	—
	-15	2.87	3.09	3.40	—	—	—
	-7	3.16	3.40	3.74	4.08	—	—
	-2	3.11	3.35	3.68	4.02	4.37	—
	2	3.07	3.30	3.63	3.96	4.30	4.26
	7	3.00	3.23	3.55	3.88	4.21	4.17
	10	2.98	3.21	3.53	3.86	4.18	4.14
	12	2.97	3.20	3.52	3.84	4.17	4.13
	15	2.96	3.19	3.51	3.83	4.16	4.12
	20	2.94	3.17	3.48	3.81	4.13	4.09

COP		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	2.05	1.85	1.64	—	—	—
	-15	2.47	2.22	1.97	—	—	—
	-7	2.75	2.47	2.19	1.97	—	—
	-2	3.29	2.96	2.62	2.35	2.08	—
	2	3.55	3.20	2.83	2.55	2.25	1.99
	7	5.16	4.63	4.11	3.69	3.26	2.75
	10	5.50	4.94	4.38	3.93	3.48	2.94
	12	5.84	5.19	4.60	4.14	3.65	3.09
	15	6.36	5.55	4.91	4.42	3.90	3.29
	20	7.38	6.31	5.60	5.02	4.44	3.75

• La puissance calorifique et la puissance absorbée incluant les cycles de dégivrage.
• La puissance calorifique et la puissance absorbee sont données à la fréquence de fonctionnement maximum.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511.
  TO : Température extérieure (DB°C) RH85%
  LWT: Température de départ d'eau (^)

Puisance calorifique et puissance absorbee maximum

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	6.64	6.48	6.37	—	—	—
	-15	8.07	7.86	7.71	—	—	—
	-7	10.40	10.10	9.89	9.69	—	—
	-2	12.04	11.68	11.41	11.18	10.73	—
	2	13.41	12.98	12.65	12.40	11.90	9.97
	7	15.47	14.97	14.59	14.30	13.71	11.48
	10	16.40	15.87	15.47	15.16	14.53	12.17
	12	17.35	16.62	16.20	15.88	15.22	12.75
	15	18.84	17.70	17.25	16.91	16.21	13.57
	20	21.71	20.01	19.50	19.11	18.33	15.35

Puisance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	2.63	2.78	3.08	—	—	—
	-15	2.81	2.99	3.30	—	—	—
	-7	2.91	3.11	3.43	3.75	—	—
	-2	2.96	3.17	3.49	3.82	4.15	—
	2	2.96	3.19	3.51	3.84	4.17	4.13
	7	3.00	3.23	3.55	3.88	4.21	4.17
	10	2.98	3.21	3.53	3.86	4.18	4.14
	12	2.97	3.20	3.52	3.84	4.17	4.13
	15	2.96	3.19	3.51	3.83	4.16	4.12
	20	2.94	3.17	3.48	3.81	4.13	4.09

COP		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	2.53	2.33	2.07	—	—	—
	-15	2.87	2.63	2.33	—	—	—
	-7	3.57	3.25	2.89	2.58	—	—
	-2	4.07	3.68	3.27	2.93	2.59	—
	2	4.53	4.07	3.61	3.23	2.86	2.41
	7	5.16	4.63	4.11	3.69	3.26	2.75
	10	5.50	4.94	4.38	3.93	3.48	2.94
	12	5.84	5.19	4.60	4.14	3.65	3.09
	15	6.36	5.55	4.91	4.42	3.90	3.29
	20	7.38	6.31	5.60	5.02	4.44	3.75

• La puissance calorifique et la puissance absorbee sont les valeurs maximales en fonctionnement.
• La puissance calorifique et la puissance absorbee sont indiquées à la fréquence de fonctionnement maximum du compresseur.
• La puissance absorbée n'inclut pas la consommation du circulateur.
  TO : Température extérieure (DB°C) RH85%
  LWT: Température de départ d'eau (°C)

Unité extérieure HWS-1102H-E Module hydraulique HWS-1402XWH**-E

Puisance frigorifique et puissance absorbee nominales

Condition nominale 1 TO=35°C LWT=7°C dT=5deg	Puissance kW	10.0
	Puissance absorbée kW	3.52
	EER W/W	2.84
	Débit d'eau nominal l/min	28.7
Condition nominale 2 TO=35°C LWT=18°C dT=5deg	Puissance kW	10
	Puissance absorbée kW	2.35
	EER W/W	4.26
	Débit d'eau nominal l/min	28.7

• La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale du compresseur.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.
  TO : Température extérieure (DB°C)
  LWT: Température de départ d'eau (°C)
  dT : Delta T (deg)
  Température retour d'eau - Température départ eau

Puisance frigorifique et puissance absorbée

Puissance (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	12.78	13.64	14.99	16.03	16.98
	27	11.60	12.38	13.61	14.55	15.42
	30	11.03	11.77	12.94	13.83	14.66
	35	10.00	10.67	11.73	12.54	13.29
	40	8.96	9.56	10.51	11.24	11.91
	43	6.89	7.35	8.08	8.64	9.16

Puisance absorbée (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	2.64	2.70	2.74	2.77	2.78
	27	3.04	3.11	3.16	3.18	3.20
	30	3.23	3.30	3.35	3.38	3.40
	35	3.52	3.59	3.65	3.68	3.70
	40	3.82	3.84	3.86	3.88	3.91
	43	3.28	3.28	3.28	3.29	3.29

EER		LWT (℃)
		7	10	13	15	18
TO (℃)	20	4.83	5.05	5.47	5.80	6.11
	27	3.81	3.98	4.31	4.57	4.81
	30	3.41	3.57	3.86	4.09	4.31
	35	2.84	2.97	3.21	3.41	3.59
	40	2.34	2.49	2.72	2.90	3.04
	43	2.10	2.24	2.46	2.62	2.78

• La puissance frigorifique et la puissance absorbée sont données à la fréquence de fonctionnement nominale du compresseur.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.

TO : Température extérieure (DB°C)

LWT: Température de départ d'eau (^)

Unité extérieure HWS-1402H-E Module hydraulique HWS-1402XWH**-E

Puisances calorifique et puissances absorbée nominales

Condition nominale 1 TO (DB/WB)=7/6°C LWT=35°C dT=5deg	Puisance	kW	14.0
	Puisance absorbée	kW	3.15
	COP	W/W	4.45
	Débit d'eau nominal	l/min	40.1
Condition nominale 2 TO (DB/WB)=7/6°C LWT=45°C dT=5deg	Puisance	kW	14.0
	Puisance absorbée	kW	3.95
	COP	W/W	3.54
	Débit d'eau nominal	l/min	40.1

• La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale du compresseur.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511.
  TO : Température extérieure (DB°C) RH85%
  LWT: Température de départ d'eau (°C)
  dT : Delta T (deg)
  Température de départ d'eau - Température de return d'eau

Puissance calorifique et puissance absorbée moyennes

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	6.43	6.18	5.94	—	—	—
	-15	8.26	7.94	7.64	—	—	—
	-7	9.75	9.37	9.01	8.24	—	—
	-2	11.37	10.93	10.52	9.61	8.66	—
	2	12.03	11.56	11.12	10.17	9.16	8.62
	7	17.77	17.08	16.43	15.02	13.53	12.13
	10	18.66	17.93	17.25	15.77	14.21	12.74
	12	19.92	18.96	18.24	16.67	15.02	13.47
	15	21.53	20.09	19.33	17.67	15.91	14.27
	20	23.89	21.87	21.04	19.23	17.32	15.53

Puisance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	3.24	3.50	3.76	—	—	—
	-15	3.41	3.69	3.96	—	—	—
	-7	3.80	4.10	4.40	4.42	—	—
	-2	3.74	4.04	4.34	4.36	4.38	—
	2	3.69	3.98	4.27	4.29	4.31	4.34
	7	3.65	3.94	4.23	4.25	4.27	4.30
	10	3.65	3.94	4.23	4.25	4.27	4.30
	12	3.66	3.95	4.24	4.26	4.28	4.31
	15	3.69	3.98	4.28	4.30	4.32	4.35
	20	3.48	3.75	4.03	4.05	4.07	4.10

COP		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	1.98	1.77	1.58	—	—	—
	-15	2.42	2.15	1.93	—	—	—
	-7	2.57	2.29	2.05	1.86	—	—
	-2	3.04	2.71	2.42	2.20	1.98	—
	2	3.26	2.90	2.60	2.37	2.13	1.99
	7	4.87	4.34	3.88	3.53	3.17	2.82
	10	5.11	4.55	4.08	3.71	3.33	2.96
	12	5.44	4.80	4.30	3.91	3.51	3.13
	15	5.83	5.05	4.52	4.11	3.68	3.28
	20	6.86	5.83	5.22	4.75	4.26	3.79

• La puissance calorifique et la puissance absorbee incluent les cycles de dégivrage.
• La puissance calorifique et la puissance absorbee sont données à la fréquence de fonctionnement maximum.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• La puissance calorifique et la puissance absorbee sont mesurées selon la norme EN14511.
  TO : Température extérieure (DB°C) RH85%
  LWT: Température de départ d'eau (^)

Puisance calorifique et puissance absorbee maximum

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	7.12	6.90	6.69	—	—	—
	-15	9.36	9.05	8.76	—	—	—
	-7	12.15	11.72	11.32	10.35	—	—
	-2	14.09	13.57	13.08	11.96	10.78	—
	2	15.35	14.75	14.19	12.97	11.70	10.01
	7	17.77	17.08	16.43	15.02	13.53	12.13
	10	18.66	17.93	17.25	15.77	14.21	12.74
	12	19.92	18.96	18.24	16.67	15.02	13.47
	15	21.53	20.09	19.33	17.67	15.91	14.27
	20	23.89	21.87	21.04	19.23	17.32	15.53

Puisance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	3.12	3.30	3.57	—	—	—
	-15	3.31	3.52	3.80	—	—	—
	-7	3.52	3.77	4.06	4.08	—	—
	-2	3.60	3.87	4.16	4.19	4.21	—
	2	3.59	3.88	4.16	4.18	4.21	4.25
	7	3.65	3.94	4.23	4.25	4.27	4.30
	10	3.65	3.94	4.23	4.25	4.27	4.30
	12	3.66	3.95	4.24	4.26	4.28	4.31
	15	3.69	3.98	4.28	4.30	4.32	4.35
	20	3.48	3.75	4.03	4.05	4.07	4.10

COP		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	2.28	2.09	1.87	—	—	—
	-15	2.83	2.57	2.30	—	—	—
	-7	3.45	3.11	2.79	2.54	—	—
	-2	3.91	3.51	3.14	2.86	2.56	—
	2	4.27	3.81	3.41	3.10	2.78	2.36
	7	4.87	4.34	3.88	3.53	3.17	2.82
	10	5.11	4.55	4.08	3.71	3.33	2.96
	12	5.44	4.80	4.30	3.91	3.51	3.13
	15	5.83	5.05	4.52	4.11	3.68	3.28
	20	6.86	5.83	5.22	4.75	4.26	3.79

• La puissance calorifique et la puissance absorbée sont les valeurs maximales en fonctionnement.
• La puissance calorifique et la puissance absorbée sont indiquées à la fréquence de fonctionnement maximum du compresseur.
• La puissance absorbée n'inclut pas la consommation du circulateur.
  TO : Température extérieure (DB°C) RH85%
  LWT: Température de départ d'eau (°C)

Unité extérieure HWS-1402H-E Module hydraulique HWS-1402XWH**-E

Puisance frigorifique et puissance absorbee nominales

Condition nominale 1 LWT=7°C dT=5deg	Puisance	kW	11.0
	Puisance absorbée	kW	4.08
	EER	W/W	2.69
	Débit d'eau nominal	l/min	31.5
Condition nominale 2 LWT=18°C dT=5deg	Puisance	kW	11
	Puisance absorbée	kW	2.65
	EER	W/W	4.15
	Débit d'eau nominal	l/min	31.5

• La puissance frigorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale.
• La puissance absorbée n'inclut pas la consommation du circulateur.
• La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.
  TO : Température extérieure (DB°C)
  LWT: Température de départ d'eau (°C)
  dT DeltaT(deg)
  Température retour d'eau - Température départ eau

Puisance frigorifique et puissance absorbée

Puissance (kW)		LWT (℃)
		7	10	13	15	18
TO (℃)	20	13.95	15.48	16.82	17.53	18.34
	27	12.60	13.98	15.19	15.83	16.56
	30	12.01	13.33	14.49	15.10	15.80
	35	11.00	12.21	13.27	13.83	14.47
	40	8.83	9.80	10.65	11.10	11.62
	43	6.81	7.56	8.21	8.56	8.95

Puisance absorbée (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	3.14	3.21	3.26	3.27	3.30
	27	3.57	3.64	3.70	3.72	3.76
	30	3.77	3.85	3.91	3.92	3.97
	35	4.08	4.17	4.23	4.25	4.29
	40	3.84	3.85	3.85	3.87	3.88
	43	3.25	3.23	3.23	3.22	3.22

EER		LWT (℃)
		7	10	13	15	18
TO (℃)	20	4.44	4.83	5.16	5.36	5.55
	27	3.53	3.84	4.10	4.26	4.41
	30	3.19	3.46	3.71	3.85	3.98
	35	2.70	2.93	3.14	3.26	3.37
	40	2.30	2.55	2.76	2.87	3.00
	43	2.10	2.34	2.54	2.65	2.78

• La puissance frigorifique et la puissance absorbée sont données à la fréquence de fonctionnement nominale du compresseur.
• La puissance absorbee n'inclut pas la consommation du circulateur.
• La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.
  TO : Température extérieure (DB°C)
  LWT: Température de départ d'eau (^)

4-6. Caracteristiques du circulateur

Fonctionnement/Configuration du circulator

Échangeur (14 kW) caractéristiques QH

Échangeur (8 kW) caractéristiques QH

4-7. Options

Options

No.	Désignation	Modèle	Application	Remarques
1	Carte contact externe	TCB-PCIN3E	Sortie contrôle chaudière, Sortie Alarme	Jusqu'à 2 cartes (selon les applications)
			Signal sortie Dégivrage, Fonctionnement comprésur
2	Carte Entrée externe	TCB-PCMO3E	Entrée thermostat rafraîchissement/chauffage	Jusqu'à 2 cartes (selon les applications)
			Entrée signal arrêt forcé

▼ Carte contact externe

Caracteristiques

Le suivi du fonctionnement et des défauts est possible en utilisant la carte Report défaut "TCB-PCIN3E"

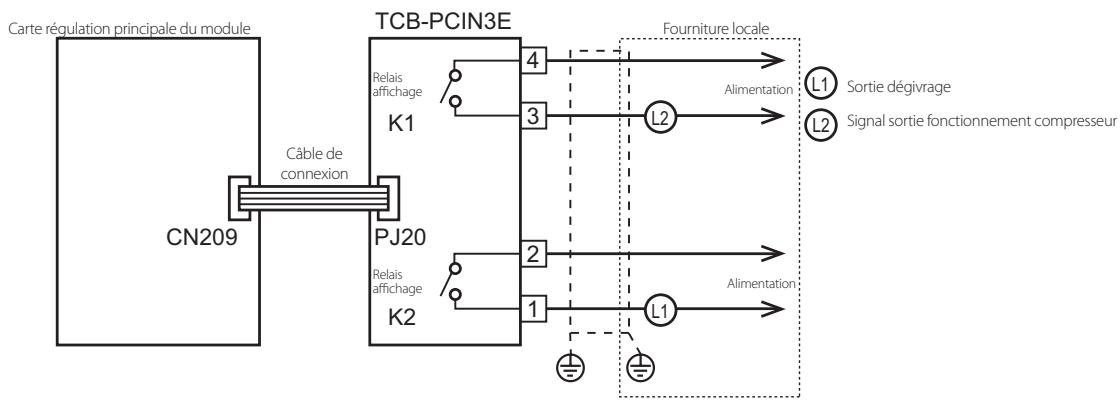

Scheme de câblage / Fonction

Sortie Alarme : Sortie activée quand le système est en alarme ou en défaut

Sortie contrôle chaudière : Sortie activée quand la température extérieure est inférieure à -10°C

Signal sortie fonctionnement:Le relais d'affichage est ON quand le compresseur est en fonctionnement.

Signal sortie Dégivrage:L'affichage du relais est ON quand le système est en dégivrage.

• S'assurer de préparer un point de non-voltage pour chaque terminal.

• Affchage "ALARM" et "BOILER", "OPERATION" et DEFROST

En-dessous de AC230V 0.5A (COS = 100% ), si connexion à "L1, L2", insérer le filtré anti-bruit.

En-dessous de DC24V 1A (Non-inductive load), si connexion à "L1, L2", insérer le circuit by-pass.

▼ Carte Entrée externe

Caracteristiques

• La "TCB-PCMO3E" est utilisé pour les contrôleis maîtres suivants.

• Signal entree Thermostat Froid / Chaud

• Signal entrée Marché forcee - Arrêt
  Se référer au "Séchéma de câblage" pour les caractéristiques de chaque contrôle car la connexion est différente en fonction de chaque contrôle.

Scheme de câblage / Fonction

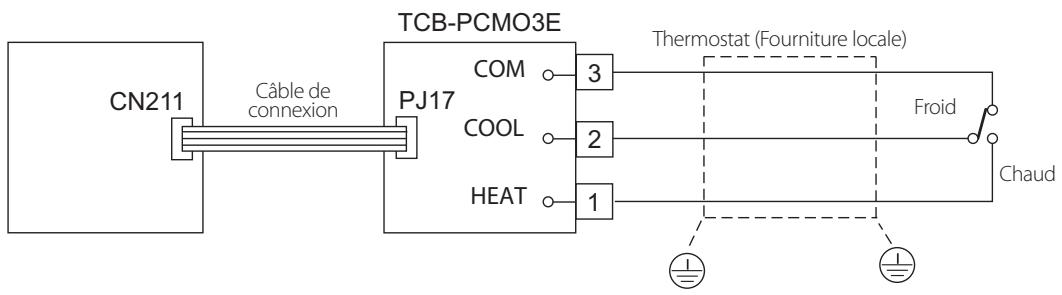

Signal entree Thermostat Froid / Chaud

2-3 : Signal entree Thermostat ambiance pour mode froid
1-3 : Signal entree Thermostat ambiance pour mode chaud
Sortie activée quand soit le mode chaud soit le mode froid est selectionnée sur le thermostat d'ambiance. (Fourniture locale)
- Détails hors tension
- Détails connexion :

Connexion Mode froid : Termaux 3 (COM) et 2 (COOL) sur TCB-BCMO3E (voir schéma ci-dessous)

Connexion mode Chaud Termaux 3 (COM) et 1 (HEAT) sur TCB-BCMO3E (voir schéma ci-dessous)

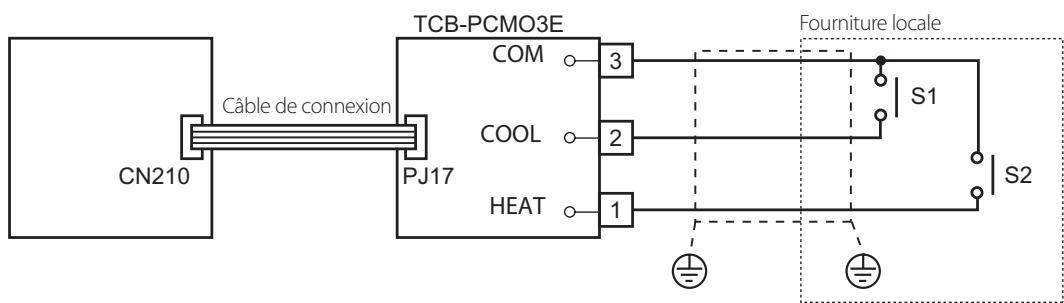

Signal entrée Marché forcé - Arrêt

S1: Signal entree Arret d'urgence
- Contacts secs
- Détails connexion :

Thermostat Ballon ECS: Termaux 3 (COM) et 2 (COOL) sur TCB-PCMO3E (voir schéma ci-dessous)

S2: Signal entrée thermostat balloon
- Contacts secs
- Détails connexion :

Arrêt d'urgence : Terminaux 3 (COM) et 1 (HEAT) sur TCB-PCMO3E (voir schéma ci-dessous)

Sassurer de préparer des points non-alimentés pour chaque terminal.
- Des isolations supplémentaires peuvent être ajoutées pour isoler les switches.

5. UNITE EXTÉRIEURE

5-1. Spécifications

Unité extérieur			HWS-802H-E	HWS-1102H-E	HWS-1402H-E
Alimentation électrique			1 ~ 230V 50Hz
Compresseur	Type		Compresseur hermétique
	Moteur	kW	2.0	3.75	3.75
	Pole		4	4	4
Chargé en réfrigérant			1.8	2.7	2.7
Contrôle réfrigérant			Vanne motorisée à pulsation
Longueur de liaison	Minimum	m	5	3
	JIS9612	m	7.5	7.5
	Maximum	m	30
Dénivélé	Extérieur-Module hydraulique	m	30
Esthétisme	Couleur		Silky shade (Muncel 1Y8.5-0.5)
	Matériau		Pré-enduit
Dimensions extérieures	Hauteur	mm	890	1340
	Largeur	mm	900	900
	Profondeur	mm	320	320
Poids de l'unité		kg	63	93
Dimensions de l'emballage	Hauteur	mm	975	1425
	Largeur	mm	971	971
	Profondeur	mm	436	436
Poids total	unité et emballage	kg	69	100
Echangeur	Type		Tube à ailettes
Unité de ventilation	Ventilateur		Ventilateur
	Débit d'air standard	m³/min	57	101	103
	Moteur	W	63	100+100	100+100

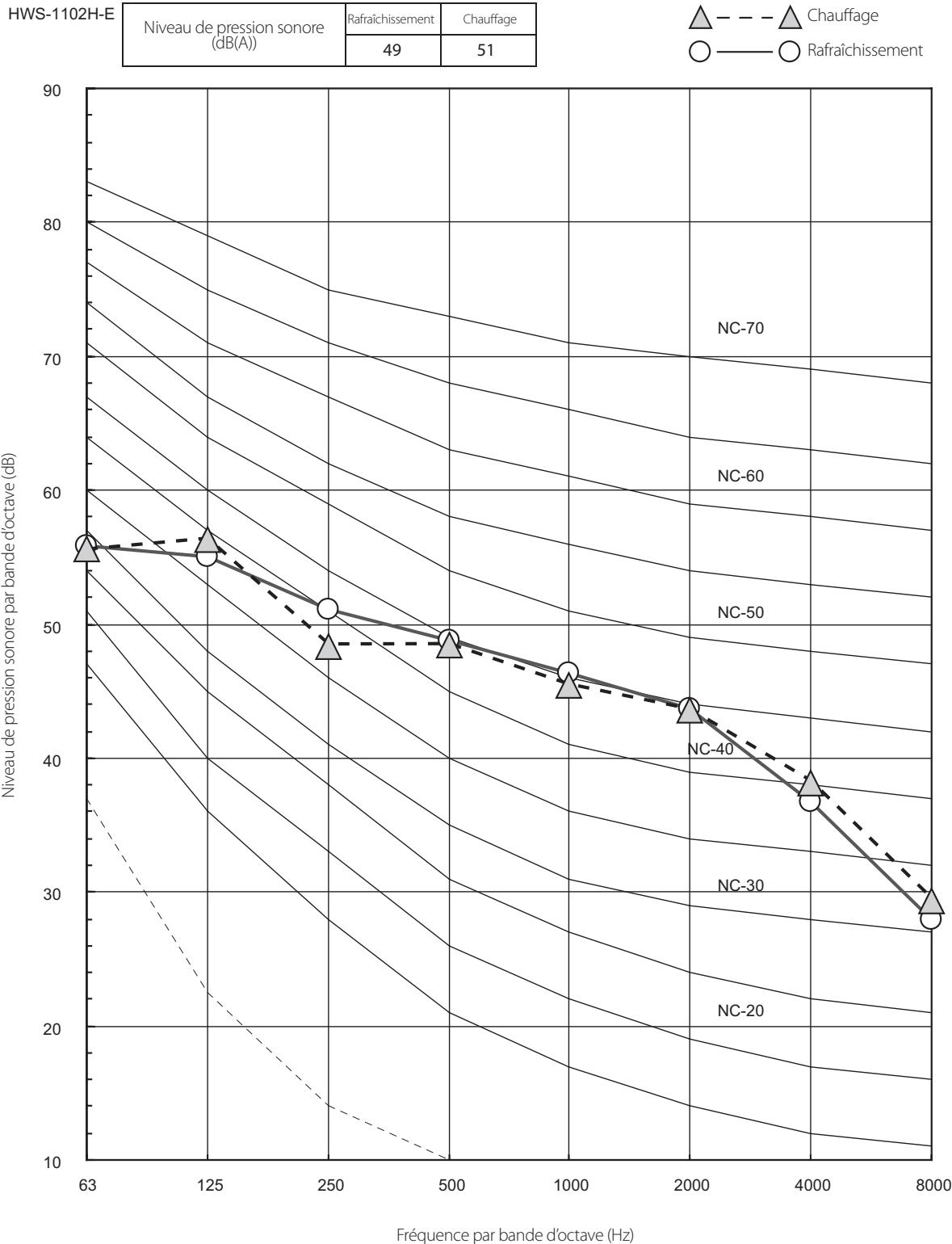

Niveau de pression sonore	Chauffage nominal	dBA	49	49	51
	Chauffage faible bruit*	dBA	42	44	44
	Refroidissement nominal	dBA	47	50	51
	Refroidissement faible bruit*	dBA	44	45	45
	ECS nominal	dBA	49	49	51
	ECS faible bruit*	dBA	42	44	44
Température extérieures de fonctionnement	Chauffage	°C	-20 à 25
	Rafraîchéusement	°C	10 à 43
	ECS	°C	-20 à 43
Liaisons frigorifiques	Gaz	mm	15.9
	Liquide	mm	9.5
Courant de démarrage		A	20.8	22.8
Fusible de l'installation		A	25 (tous les types peuvent être utilisés)
Câble alimentation			H07 RN-F ou 60245 IEC 66 (2.5 mm² ou plus)
Câble connexion Module/Unité ext.			H07 RN-F ou 60245 IEC 66 (1.5 mm² ou plus)

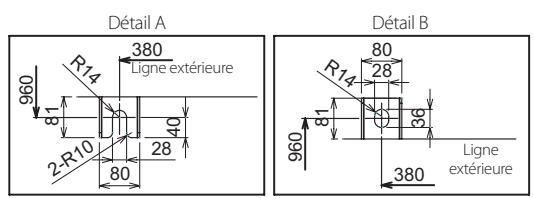

5-2. Dimensions

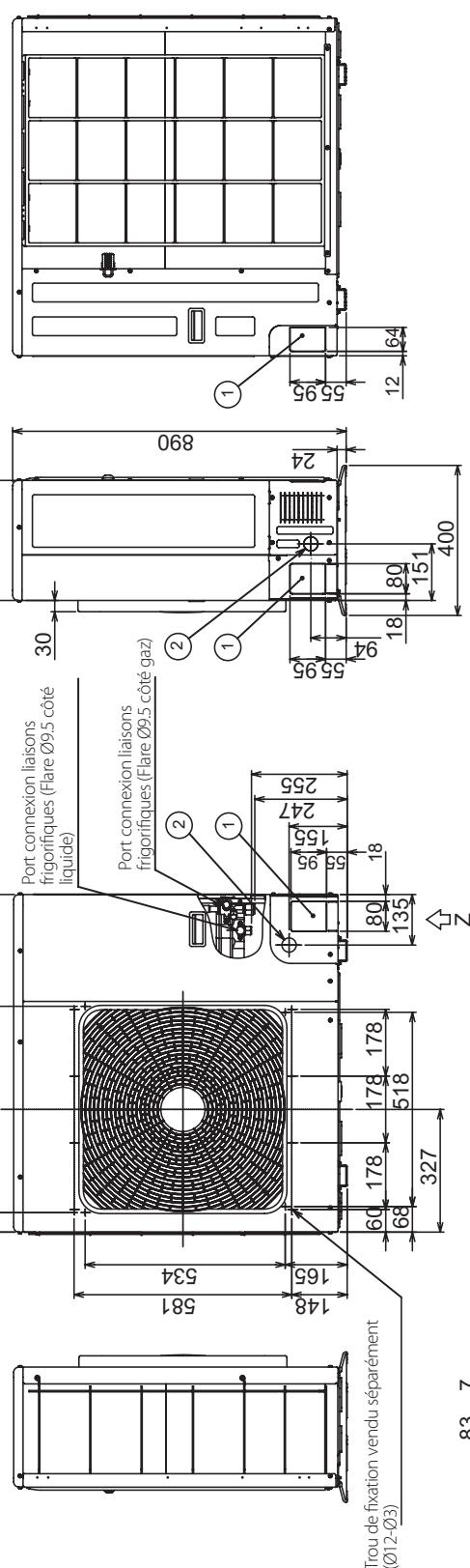

5-2-1. HWS-802H-E

	Nom	Note
a	Trou liaison frigorifique Unité intérieure/extérieure Trou entrée cable connexion	--
b	Trou entrée alimentation	Trou pré-perforé Ø38

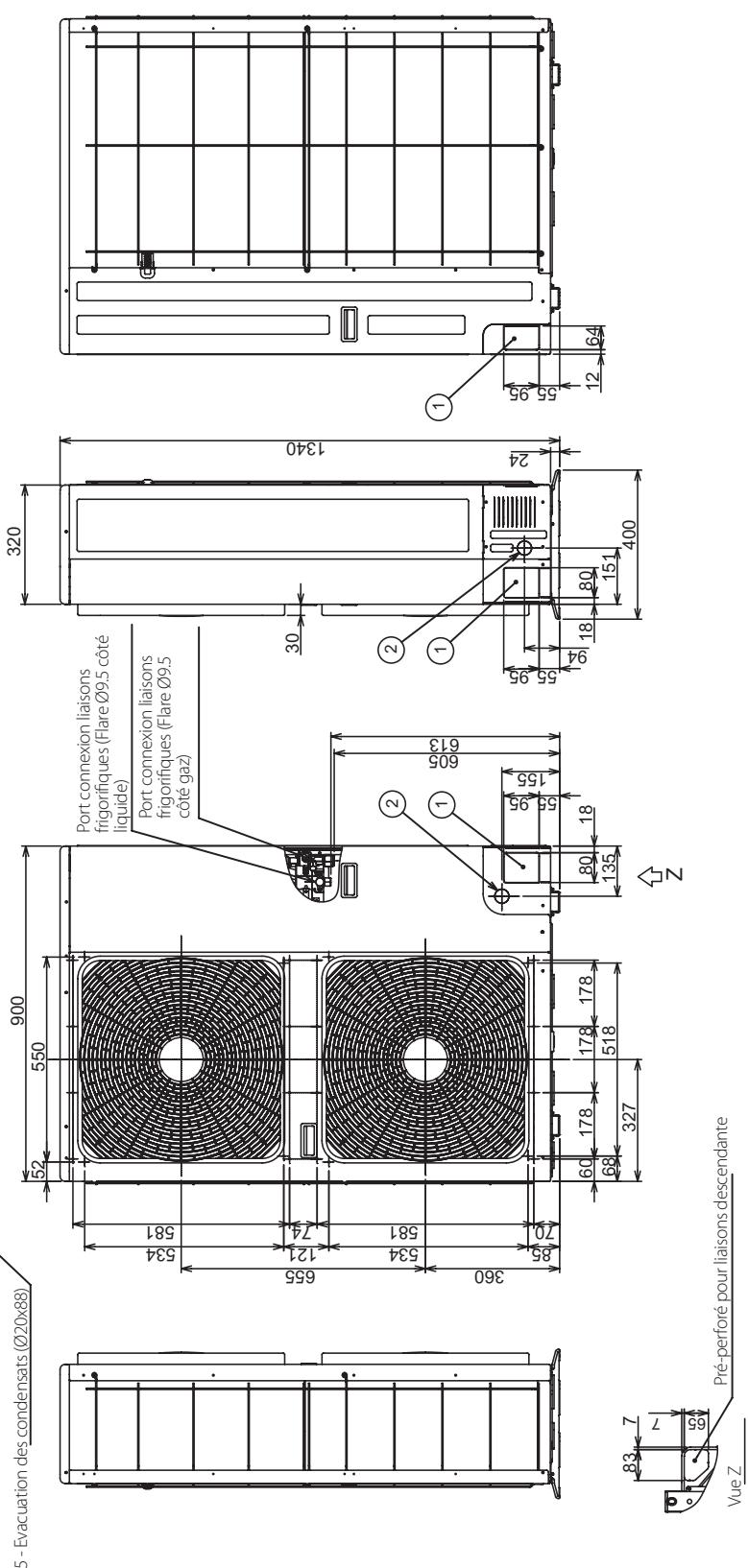

5-2-2. HWS-1402H-E

Unité : mm

	Nom	Note
a	Trou liaison frigorifique Unité intérieure/extérieure Trou entrée)cable connexion	-
b	Trou entrée alimentation	Trou pré-perforé Ø38

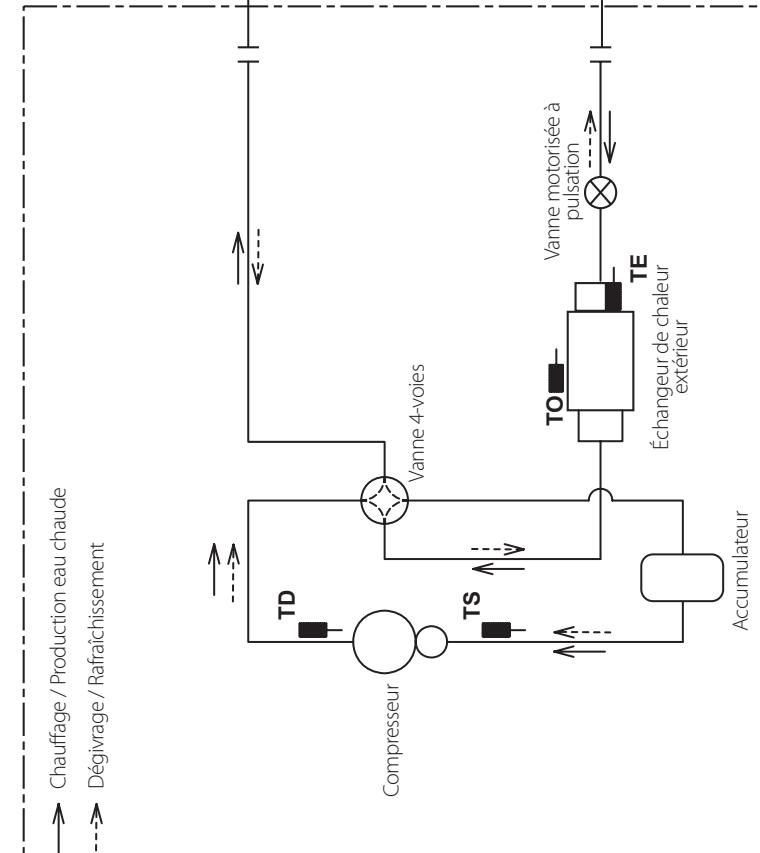

5-3. Schéma hydraulique

---

Chauffage / Production eau cl

---> Dégivrage / Raffaïchéusement

Unité extérieure

---

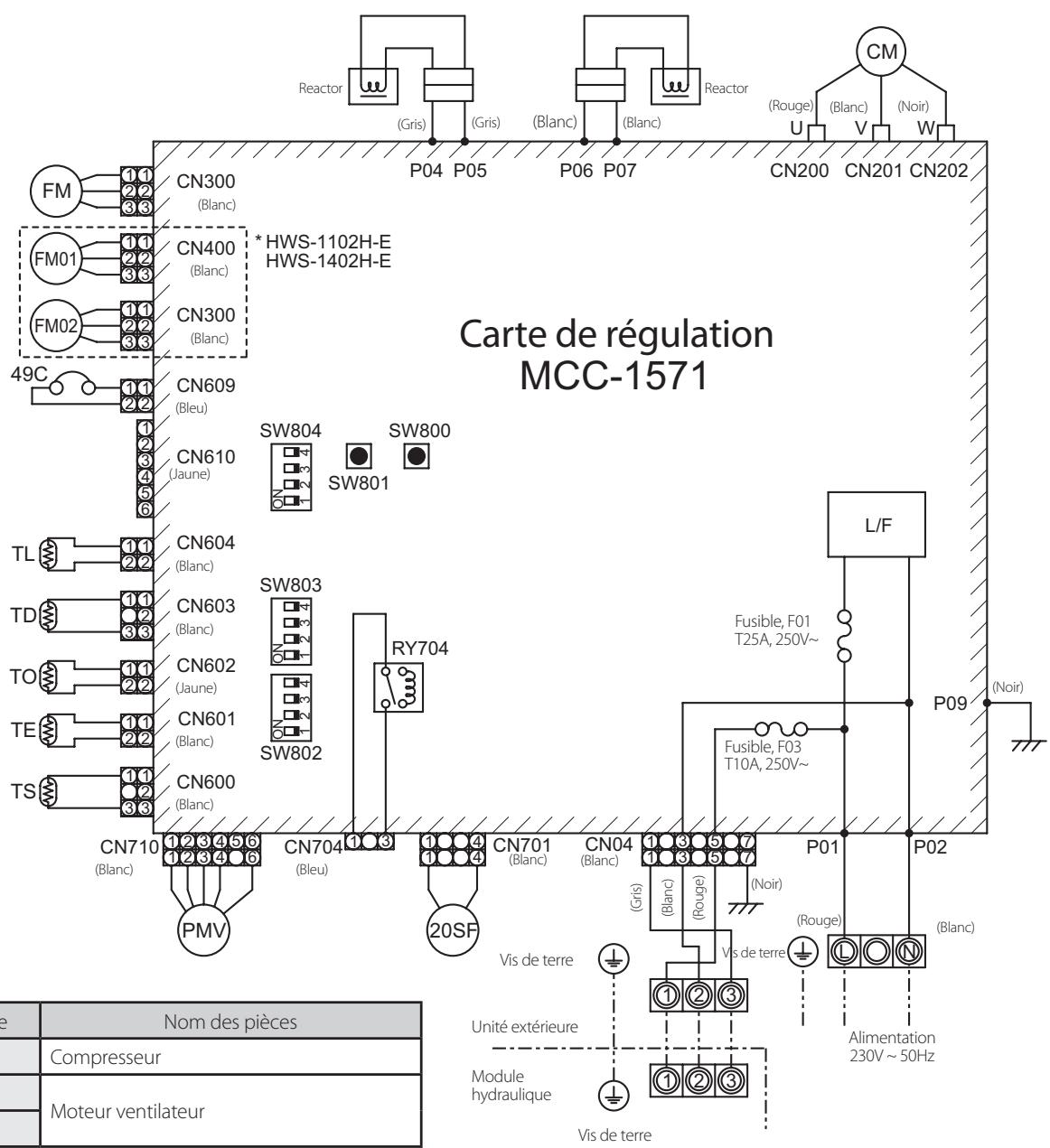

5-4. Schémaelectrique

5-4-1. Unité extérieure

Symbole	Nom des pièces
CM	Compresseur
FM	Moteur ventilateur
FM01 ,02*
PMV	Vanne motorisée à pulsation
TD	Tube capteur de température (Refoulement)
TS	Tube capteur de température (Aspiration)
TE	Capteur échangeur 1
TL	Capteur échangeur 2
TO	Capteur température extérieur
20SF	Enroulement vanne 4-voies
49C	Thermostat chaudiess compresseur
RY	Relais
L/F	Filtre ligne

1. indique le bloc terminal Les caractères alphanumerices dans le cycle indiquent le No de terminal.
2. La ligne à 2-points indique le cable à se fournir localement.
3. indique la PC Board
4. Pour le circuit du module, se reférer au schéma de câblage du module hydraulique.

5-4-2. Ligne Puissance

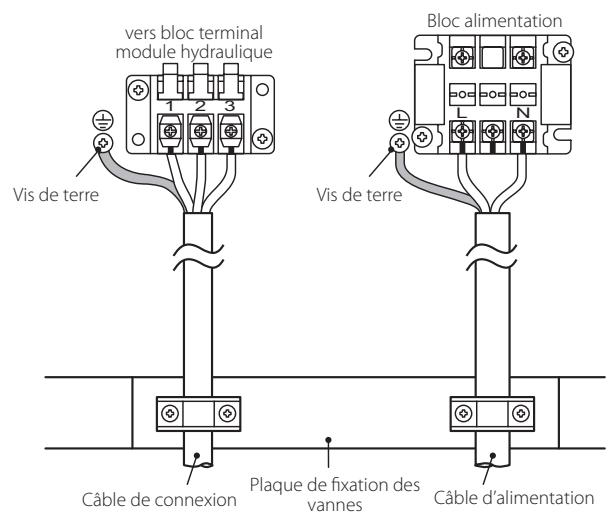

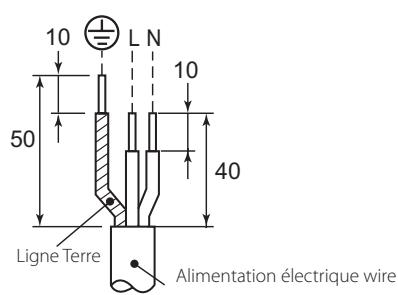

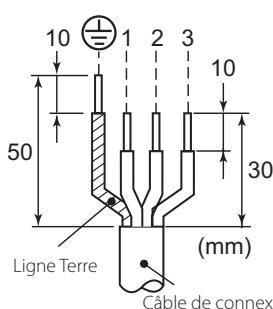

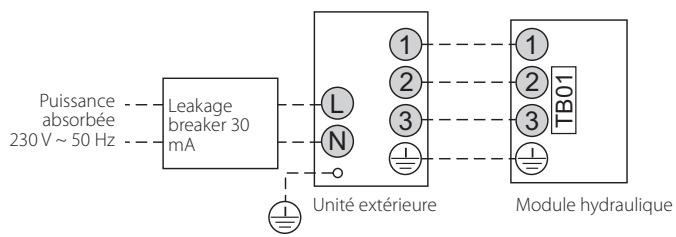

5-4-3. Câblage entre module hydraulique et unité extérieure

5-5. Données acoustiques

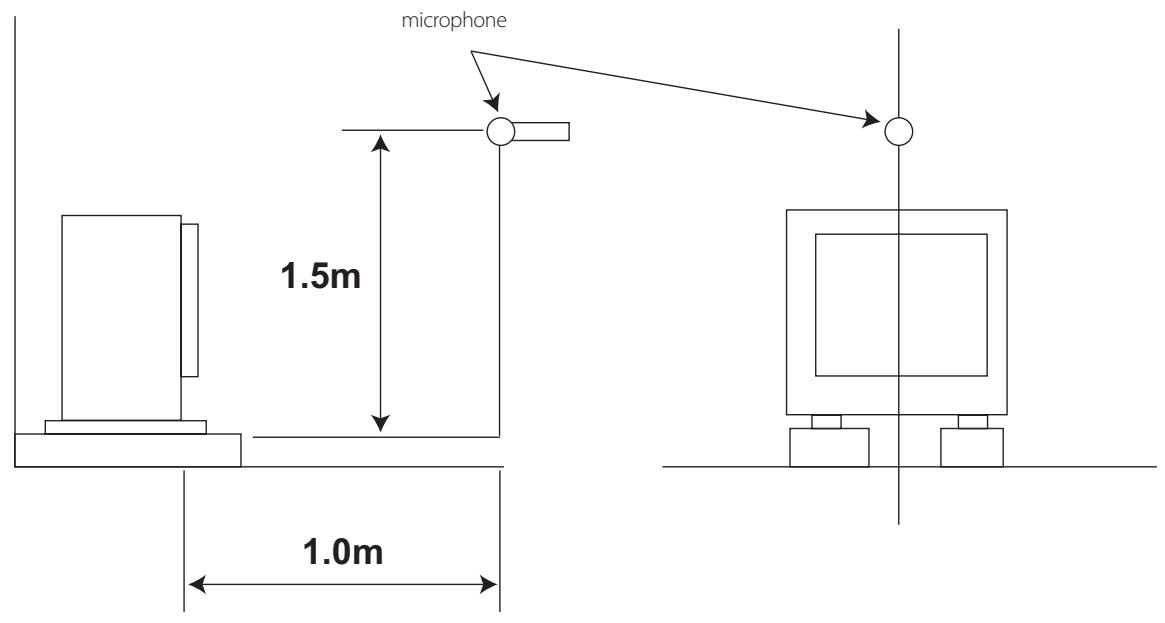

5-5-1. Mesure du niveau de pression sonore

HWS-802H-E

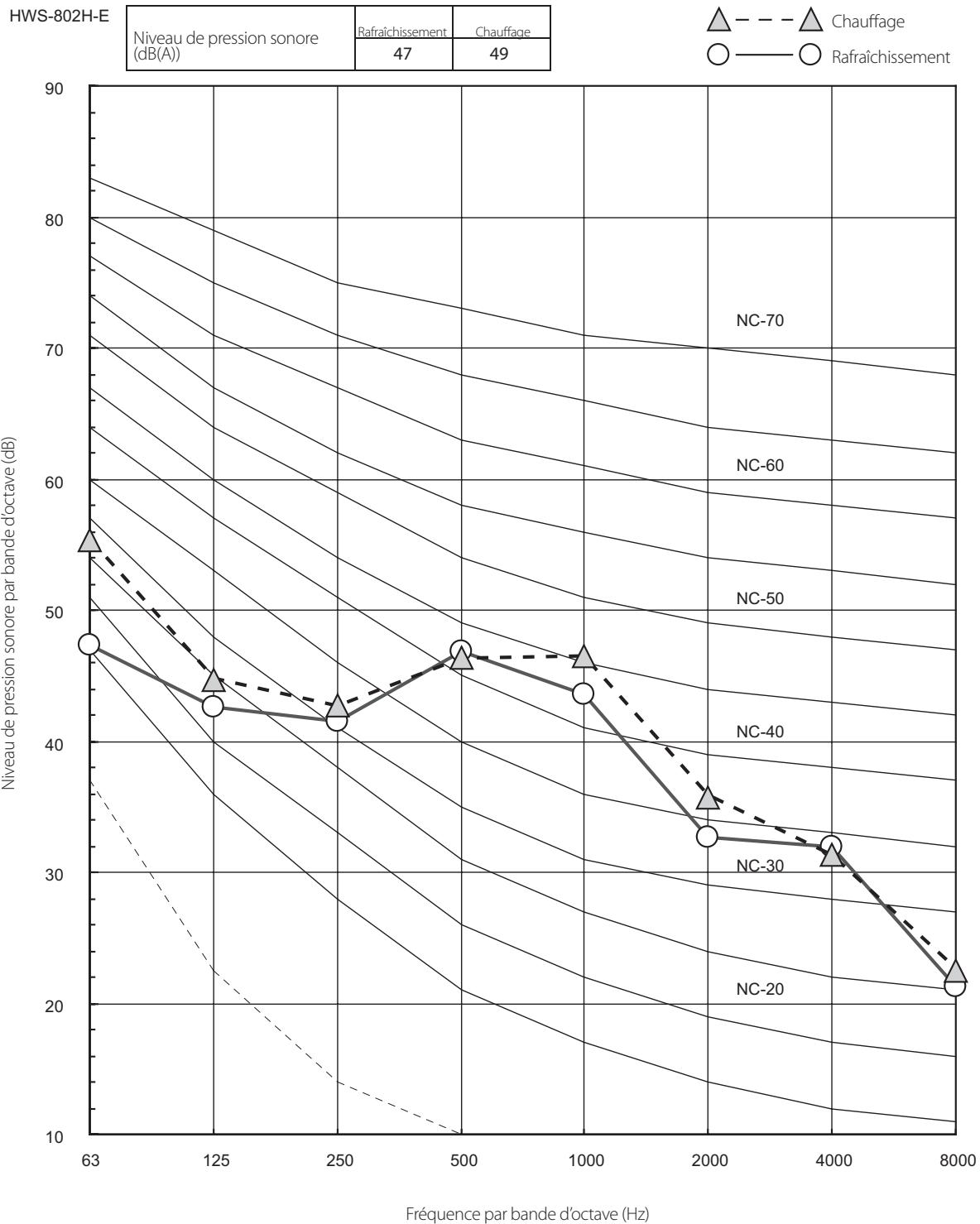

5-5-2. Caracteristiques sonores (Courbe NC)

HWS-802H-E

(8 kw, 230 V ~ 50 Hz)

HWS-1102H-E

(11 kw, 230 V ~ 50Hz)

HWS-1402H-E

(14 kw, 230 V ~ 50Hz)

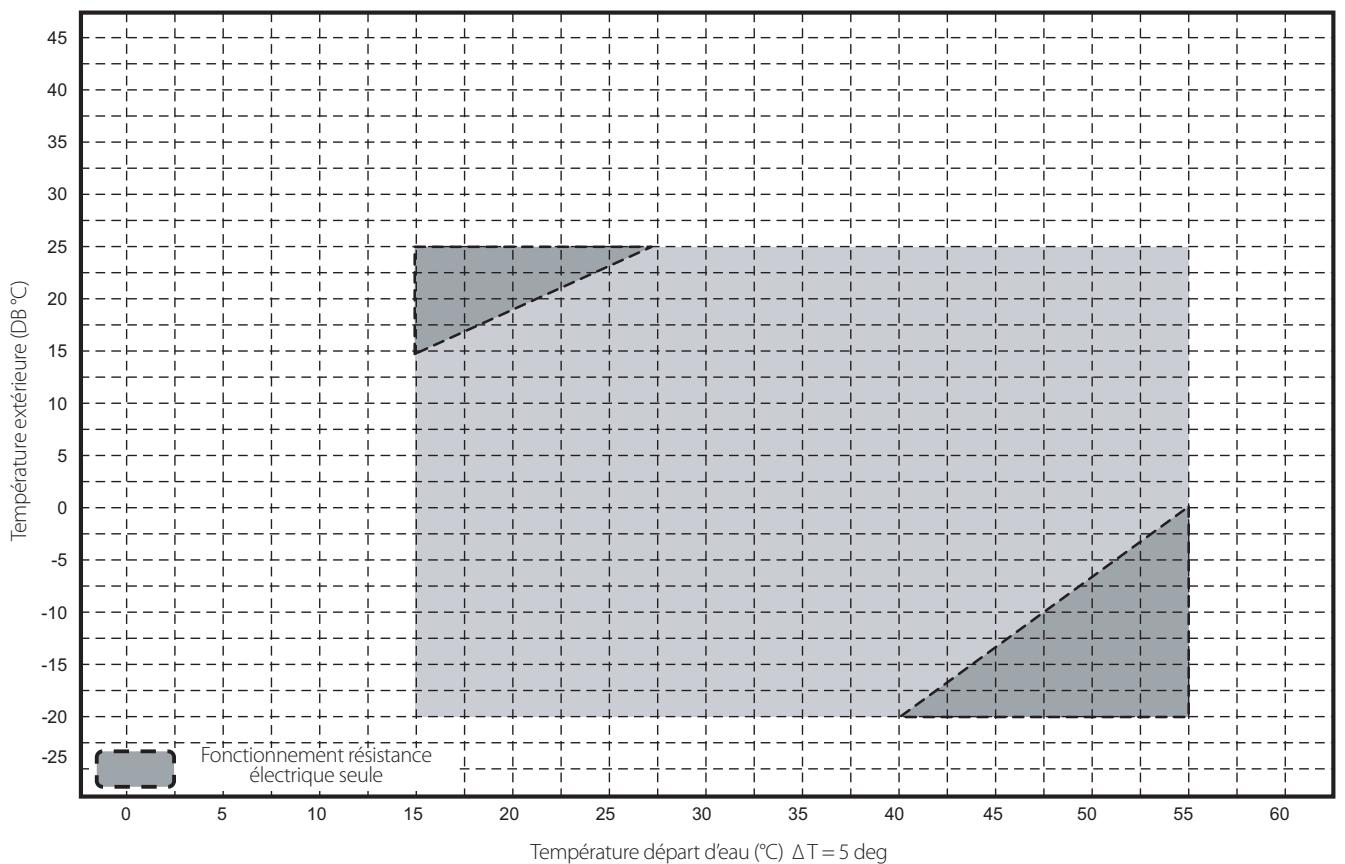

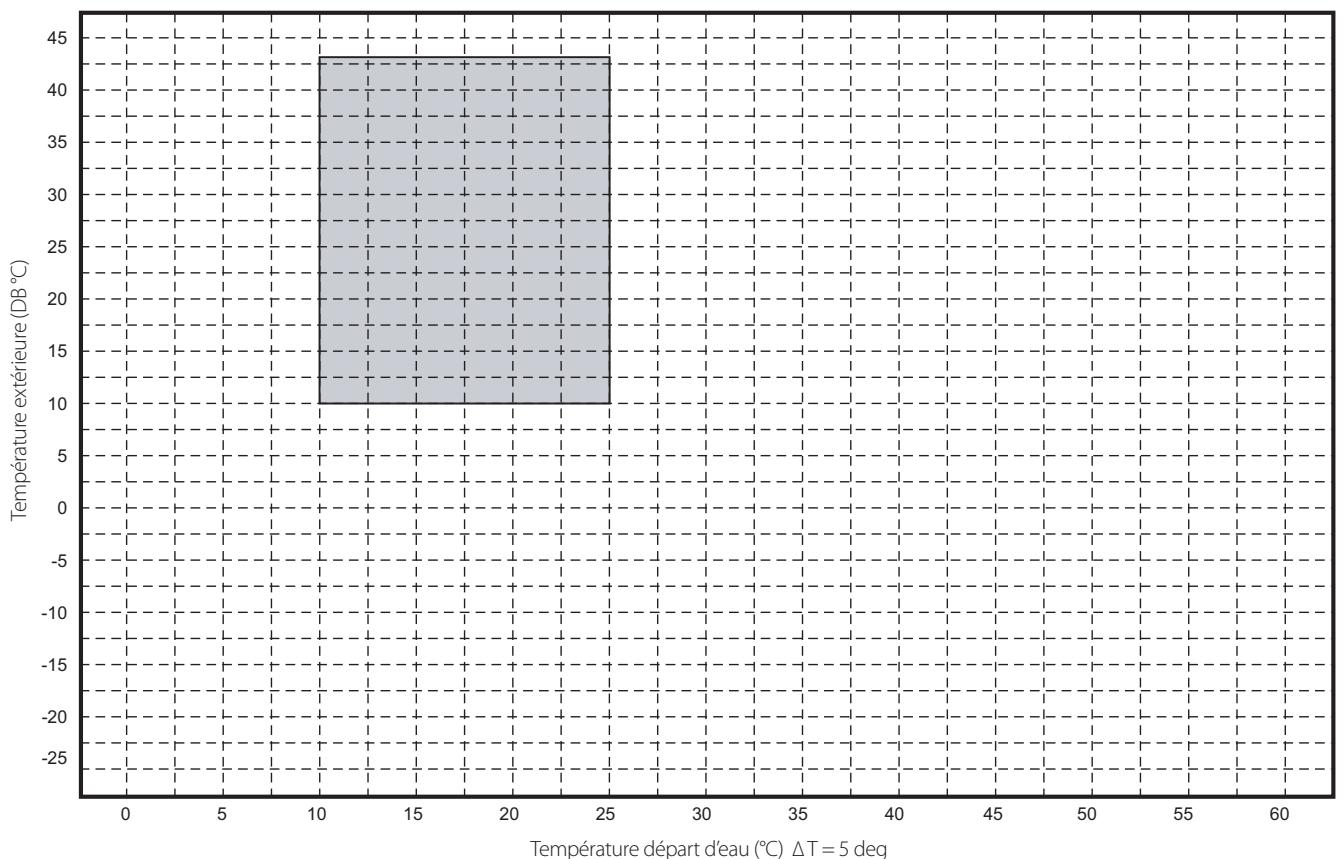

5-6. Plage de fonctionnement

Mode chaud

Mode froid

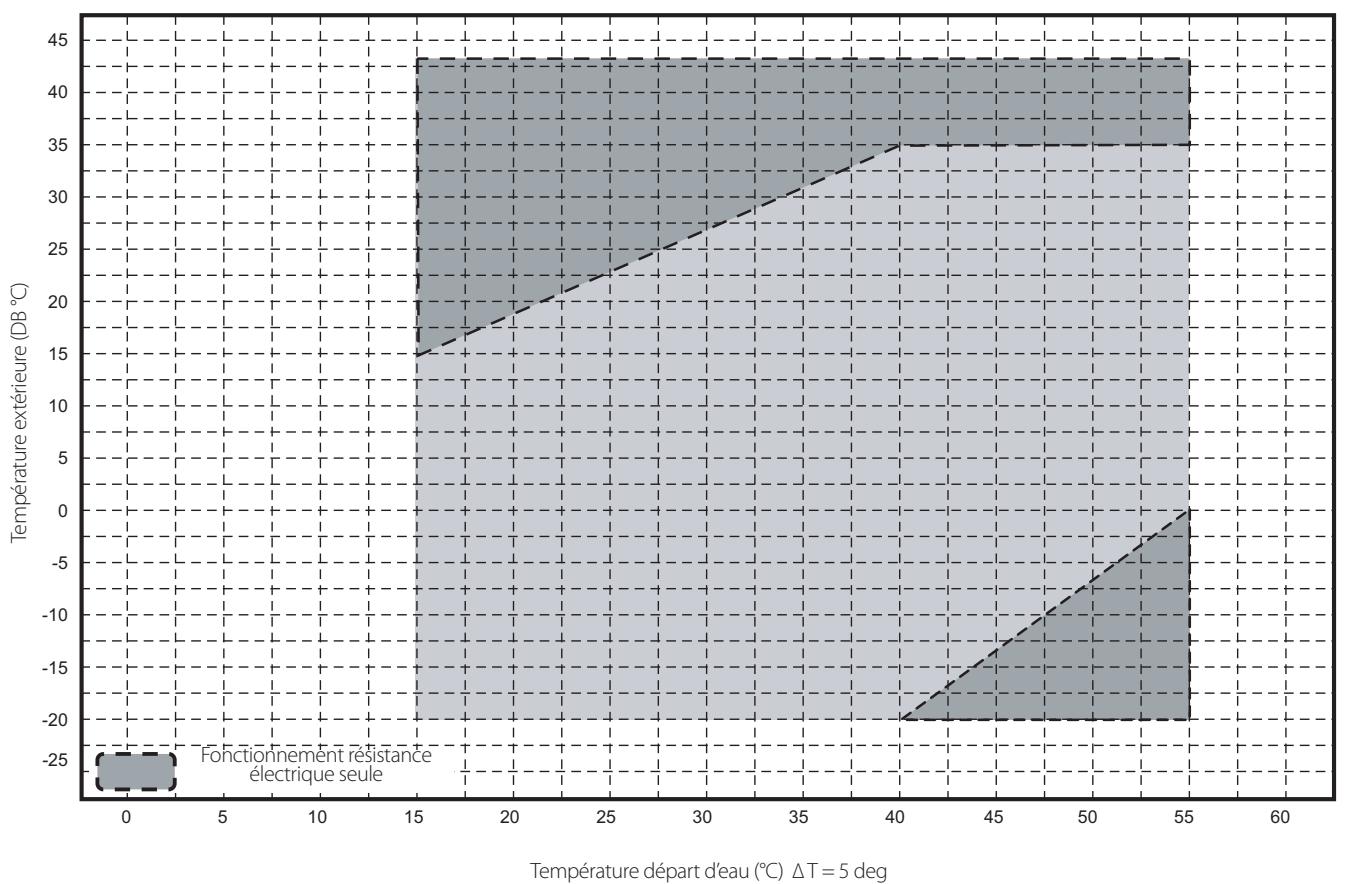

Fonctionnement ECS

NOTE

L'ecs est produite uniquement par la resistance du gallon quand les fonctions rafraichissement et ECS sont demandees simultanement.

6. BALLONE ECS

6-1. Spécifications

Caracteristiques Ballon ECS

Ballon ECS			HWS-1501 CSHM3-E	HWS-2101 CSHM3-E	HWS-3001 CSHM3-E	HWS-1501 CSHM3-UK	HWS-2101 CSHM3-UK	HWS-3001 CSHM3-UK
Capacité		litres	150	210	300	150	210	300
Esthétisme	Couleur		Blanc
	Matériau		Acier isolé plastique
Ballon	Matériau		Acier inoxydable
Isolation	Matériau		Retardant de flamme mousse de polyurethane expansé
	Epaisseeur	mm	50
Echangeur	Matériau		Tube inox
Résistance immergé	Type		Single straight, Alloy 825 sheathed
	Puisance	kW	2.75
Dimensions extérieures	Hauteur	mm	1,09	1,474	2,04	1,09	1,474	2,04
	Diamètre	mm	550
Poids de l'unité		kg	31	41	59	31	41	56
Dimensions de l'emballage	Hauteur	mm	1,213	1,781	2,118	1,406	1,781	2,118
	Largeur	mm	576
	Profondeur	mm	640
Poids total	unité et emballage	kg	37	44	59	41	51	56
Température d'eau maximum		°C	75
Pression d'eau maximum		bar	10
Liaisons eau Module-Ballon	Entrée	mm	22
	Départ	mm	22
Liaisons eau ECS-Ballon	Entrée	mm	22
	Départ	mm	22
Accessoires standard	Vase d'expansion	litres	Non inclus			12	18	25
			Manuel d'installation			Manuel d'installation
			Safety group NF7bar			Régle d'usine vanne T&P incluant isolation et boîtier
			Ecrou et olives de compression			Ecrou et olives de compression
			Clé gallon ECS			Clé gallon ECS
						Répartiteur
						Vanne combinaison eau froide

6-2. Dimensions

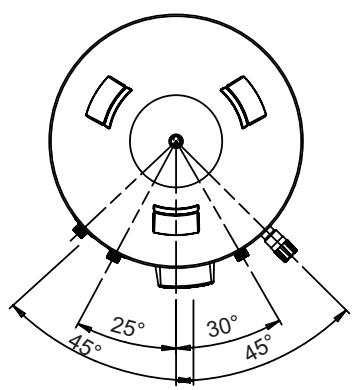

Dimensions et performance

MODELE	HWS-1501CSHM3-E HWS-1501CSHM3-UK	HWS-2101CSHM3-E HWS-2101CSHM3-UK	HWS-3001CSHM3-E HWS-3001CSHM3-UK
CAPACITE NOMINALE (litres)	150	210	300
A (mm)	315	315	315
B (mm)	354	354	354
C (mm)	800	1184	1474
D (mm)	1090	1474	2040
SURFACE (m²)	0.65	0.79	0.79
SORTIE EAU CHAUBE A 60°C (litres)	102	163	254
SORTIE EAU CHAUBE MELANGEE A 40°C (litres)	243	329.5	476
PERTE DE CHALEUR (kWh/24h)	1.45	1.91	2.52
TEMPS DE CHAUFFE DE 15°C A 60°C - UTILISATION RESISTANCE ELECTRIQUE DU BALLON SEULEMENT (mins)	123	188	262
VOLUME CHAUFFEE EN UTILISANT LA RESISTANCE ELECTRIQUE DU BALLON (litres)	102	163	254

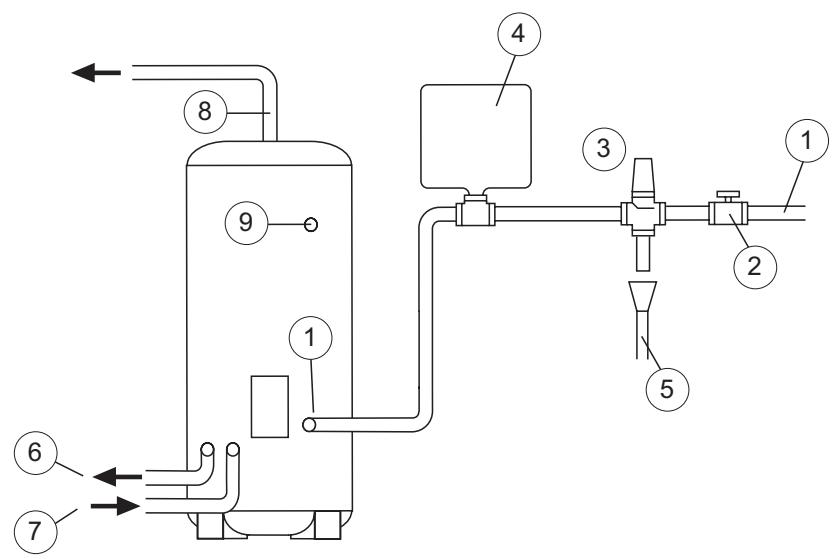

6-3. Schéma hydraulique

HWS-1501CSHM3-E, HWS-2101CSHM3-E, HWS-3001CAHM3-E

a ENTREE EAU FROIDE
b VANNE D'ISOLATION
C SAFETY GROUP NF7 BAR
d VANNE D'EXPANSION EAU SANITAIRE
e TUBE DE DECHARGE
f RETOUR CIRCUIT PRIMAIRE
g DEBIT CIRCUIT PRIMAIRE
h SORTIE EAU CHAUBE
i CONNECTION CIRCULATION EAU SANITAIRE

HWS-1501CSHM3-UK, HWS-2101CSHM3-UK, HWS-3001CSHM3-UK

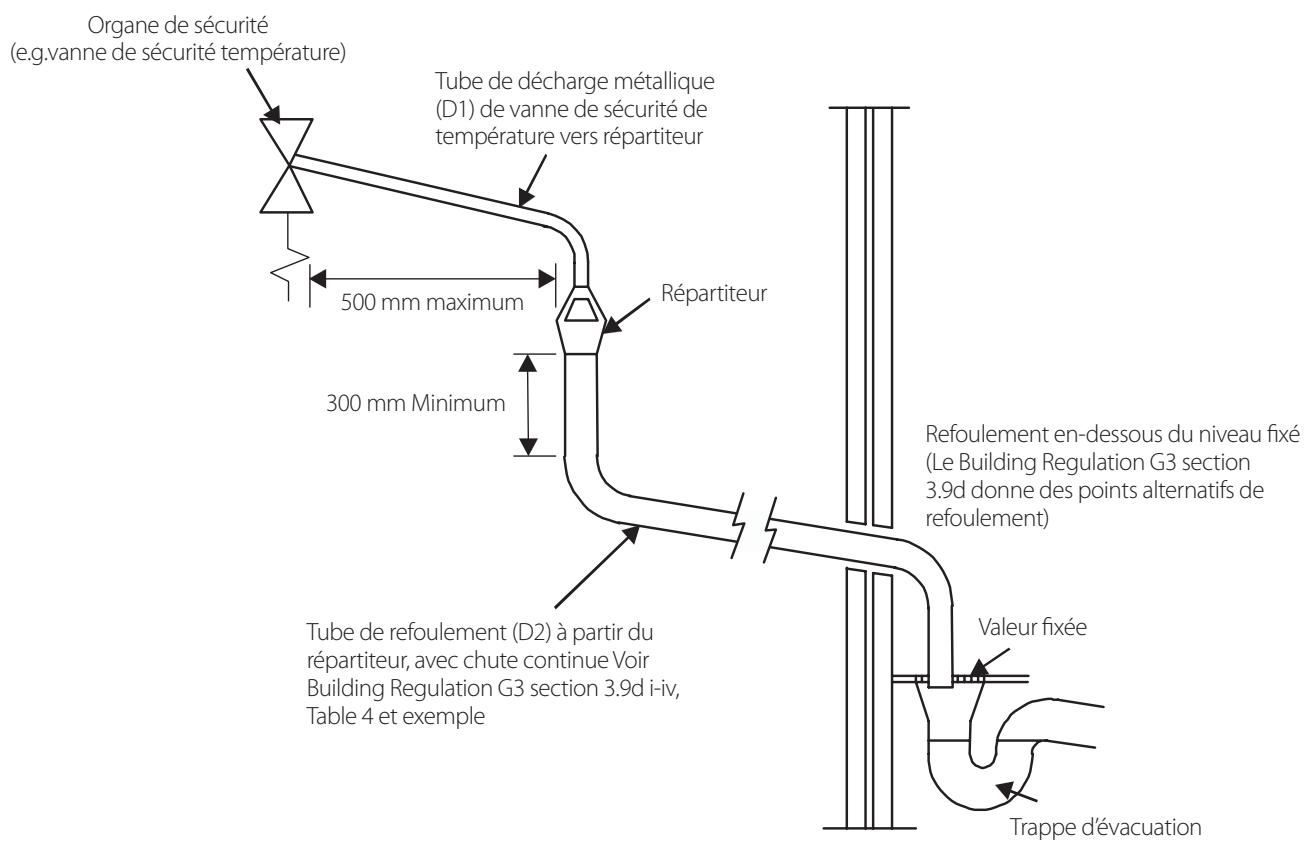

Arrangement type des tubes de décharge (extrait de Building Regulation G3 Guidance section 3.9)

6-4. Schémaelectrique

Connexions électriques (Schématique)
VERS Module hydraulique
Résistance gallon ECS
230V ~ Alimentation électric depuis module hydraulique Taille cable 1.5mm² min.
Coupe-circuit thermique

NOTE

La façade et les éléments d'assemblage ont été retirés pour une plus grande clarté sur cette vue.

Dépannage

Si un problème apparait, contacter l'installateur ou le revendeur.

Vérification du problème	Action
Rien n'est affchéé sur la commande	• vérifier si l'alimentation est correcte • Le disjoncteur est-il enclenché?
L'indication Time clignote	• Le paramétrage des Date/heures n'est pas fait • Régler date et heures.
Un code erreur est affchéé sur la commande	• Contacter l'installateur
La pièce n'est pas rafraichie ou chauffée.	• Le fonctionnement du calendrier est il enclenché? • Vérifier si le fonctionnement du calendrier est paramétré.
	• Le réduit de nuit est il activé? • Vérifier le paramétrage sur la commande
	• Le système est il en mode Auto? • En mode Auto, la valeur de consigne est paramétré automatiquement en fonction de la température de l'unité extérieur. • Le mode Auto peut être ajusté. Contacter l'installateur.
Pas d'ECS	• La vanne de vidange est-elle fermée? • Vérifier les vannes
	• Utilisez-vous trop d'ECS? • Si l'utilisation d'ECS dépasse la capacité de stockage, de l'eau à une température inférieure à la valeur de consigne est fournie.

Si vous avez des questions, contacter l'installateur.

Pompe à chaleur air/eau

Data Book
