MODE D'EMPLOI HWS-3001CSHM3-E TOSHIBA
Pompe à chaleur air/eau
Module
hydraulique
HWS-802XWHM3-E
HWS-802XWHT6-E
HWS-1402XWHM3-E
HWS-1402XWHT6-E
HWS-1402XWHT9-E
Unité
extérieure
HWS-802H-E
HWS-1102H-E
HWS-1402H-E
Ballon ECS
HWS-1501CSHM3-E
HWS-2101CSHM3-E
HWS-3001CSHM3-E
HWS-1501CSHM3-UK
HWS-2101CSHM3-UK
HWS-3001CSHM3-UK
8 kw
2. APERCU Du systeme 4
2-1. Combinaisons 5 2-2. Module hydraulique 5 2-3. Unité extérieure. 6 2-4. Ballon ECS 6 2-5. Options 6
4. MODULE hydraulique 9
4-1. Spécifications 10 4-2. Dimensions 13 4-3. Schéma hydraulique 15 4-4. Schéma électrique 17 4-5. Tables de puissance 23 4-6. Caractéristiques du circulateur 37 4-7. Options 38
5. Unité extérieure 41
5-1. Spécifications 42 5-2. Dimensions 43 5-3. Schéma hydraulique 45 5-4. Schéma électrique 46 5-5. Données acoustiques 48 5-6. Plage de fonctionnement 52
6. BALLON ECS 53
6-1. Spécifications 55 6-2. Dimensions 56 6-3. Schéma hydraulique 56 6-4. Schéma électrique 58
2-1. Combinaisons
Combaisons
| Unité extérieure | ||||
| HWS-802H-E | HWS-1102H-E | HWS-1402H-E | ||
| Module hydraulique | HWS-802XWHM3-E | ● | -- | -- |
| HWS-802XWHT6-E | ● | -- | -- | |
| HWS-1402XWHM3-E | -- | ● | ● | |
| HWS-1402XWHT6-E | -- | ● | ● | |
| HWS-1402XWHT9-E | -- | ● | ● | |
| Unité extérieur | |||||||
| HWS-1501 CSHM3-E | HWS-2101 CSHM3-E | HWS-3001 CSHM3-E | HWS-1501 CSHM3-UK | HWS-2101 CSHM3-UK | HWS-3001 CSHM3-UK | ||
| Module hydraulique | HWS-802XWHM3-E | • | |||||
| HWS-802XWHT6-E | |||||||
| HWS-1402XWHM3-E | |||||||
| HWS-1402XWHT6-E | |||||||
| HWS-1402XWHT9-E | |||||||
2-2. Module hydraulique
| Module hydraulique | Description |
| HWS-802XWHM3-E | Module hydraulique 8 kW (Résistance électrique ~3 kW 230 V) |
| HWS-802XWHT6-E | Module hydraulique 8 kW (Résistance électrique ~6 kW 400 V) |
| HWS-1402XWHM3-E | Module hydraulique 11 & 14 kW (Résistance électrique ~3 kW 230 V) |
| HWS-1402XWHT6-E | Module hydraulique 11 & 14 kW (Résistance électrique ~6 kW 400 V) |
| HWS-1402XWHT9-E | Module hydraulique 11 & 14 kW (Résistance électrique ~9 kW 400 V) |
| Module hydraulique | HWS-802XWHM3-E | HWS-802XWHT6-E | HWS-1402XWHM3-E | HWS-1402XWHT6-E | HWS-1402XWHT9-E | ||
| Puisance résistance électric d'appoint | 3 kW | 6 kW | 3 kW | 6 kW | 9 kW | ||
| Alimentation électric | pour résistance électric | 230 V ~ | 400 V 3N ~ | 230 V ~ | 400 V 3N ~ | 400 V 3N ~ | |
| pour ballon ECS (option) | 230 V ~ | ||||||
| Température de départ d'eau | Chauffage | (°C) | 20 à 55 | ||||
| (°C) | 10 à 25 | ||||||
| Pour utilisation avec | HWS-802H-E | HWS-1 102H-E/HWS-1402H-E | |||||
| Dimensions | HxLxP | (mm) | 925 x 525 x 355 | ||||
2-3. Unité extérieure
| Unité extérieur | HWS-802H-E | HWS-1102H-E | HWS-1402H-E | ||
| Type | Inverter | ||||
| Fonction | Chauffage & Raffaichissement | ||||
| Chauffage | Puisance | (kW) | 8.0 | 11.2 | 14.0 |
| Puisance absorbée | (kW) | 1.96 | 2.40 | 3.15 | |
| COP | 4.08 | 4.66 | 4.45 | ||
| Rafraîchissement | Puisance | (kW) | 6.0 | 10.0 | 11.0 |
| Puisance absorbée | (kW) | 2.13 | 3.52 | 4.08 | |
| EER | 2.82 | 2.84 | 2.69 | ||
| Alimentation électrique | 230 V ~ | ||||
| Réfrigérant | R410A | ||||
| Dimensions | HxLxP | (mm) | 890 x 900 x 320 | 1,340 x 900 x 320 | |
2-4. Ballon ECS
| Ballon ECS (option) | HWS-1501CSHM3-E HWS-1501CSHM3-UK | HWS-2101CSHM3-E HWS-2101CSHM3-UK | HWS-3001 CSHM3-E HWS-3001CSHM3-UK | |
| Capacité | litres | 150 | 210 | 300 |
| Température d'eau max. | (℃) | 75 | ||
| Résistance électrique | (kW) | 2.75 (230V~) | ||
| Hauteur | (mm) | 1,09 | 1,474 | 2,04 |
| Diamètre | (mm) | 550 | ||
| Matériau | Acier inoxydable | |||
2-5. Options
| No. | Désignation | Modèle | Application | Remarques |

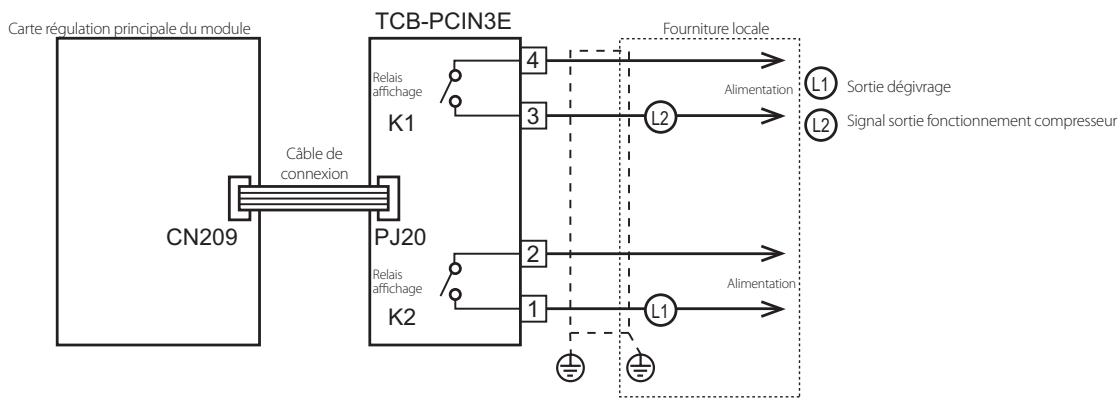

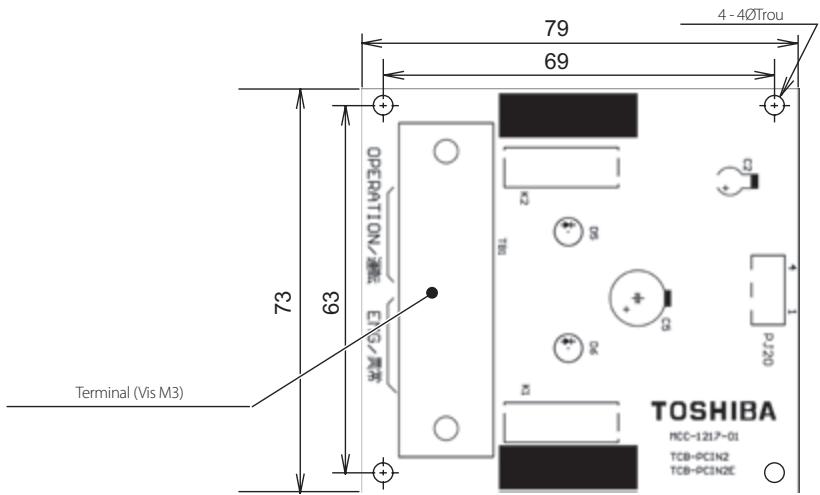

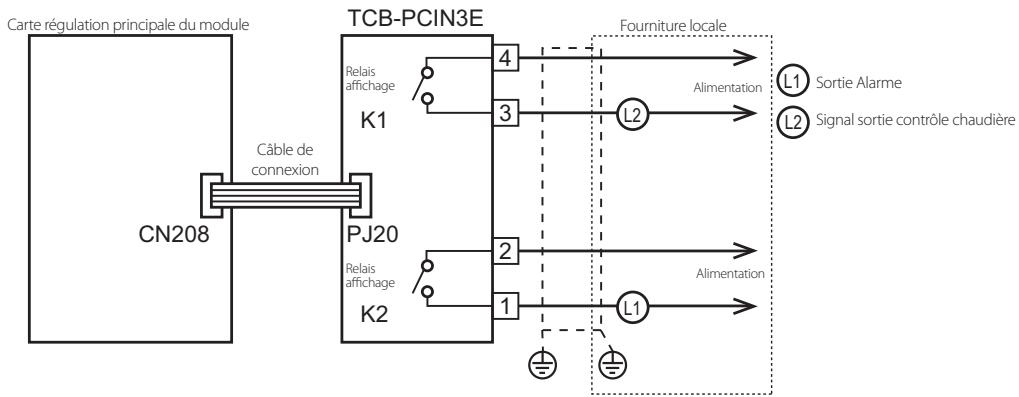

| 1 | Carte contact externe | TCB-PCIN3E | Sortie contrôle chaudière, Sortie Alarme | Jusqu'à 2 cartes (selon les applications) |
| Sortie Signal dégivrage, Sortie Signal fonctionnement comprésur | ||||

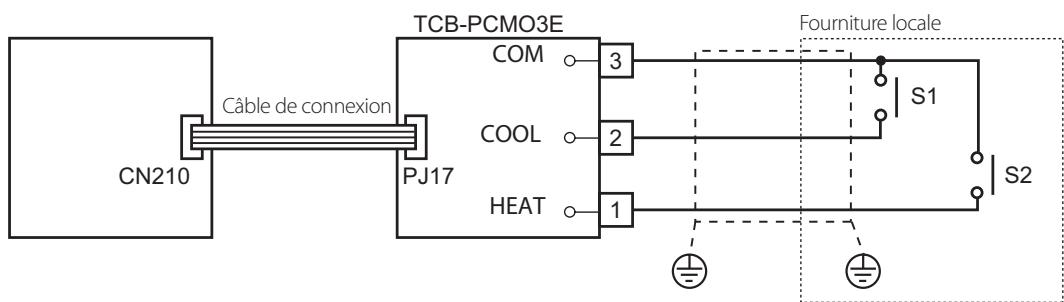

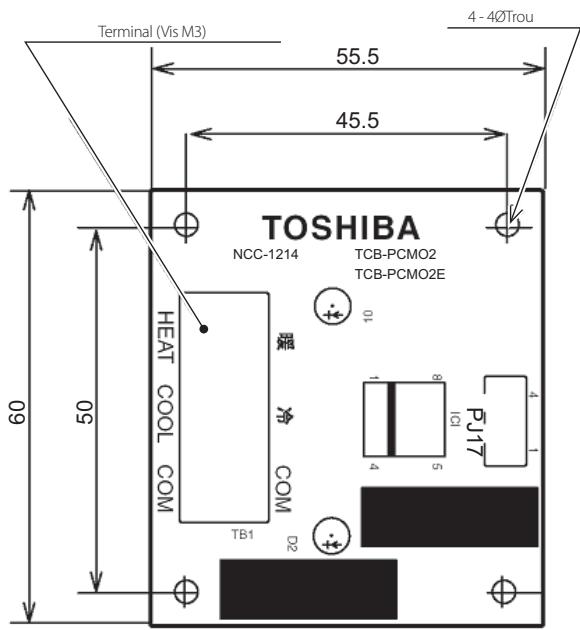

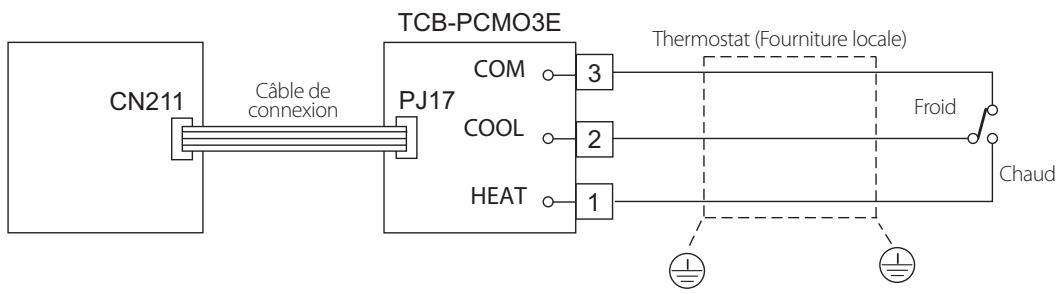

| 2 | Carte Entrée externe | TCB-PCMO3E | Entrée thermostat rafraîchissement/chauffage | Jusqu'à 2 cartes (selon les applications) |
| Entrée signal arrêt forcé |
3. Specifications
| Unité extérieur | HWS-802H-E | HWS-1102H-E | HWS-1402H-E | ||
| Module hydraulique | HWS-802XWH**-E | HWS-1402XWH**-E | |||
| Condition nominale ChauffageTO (DB/WB)=7/6°C LWT=35°C dT=5deg | Puisance | kW | 8.0 | 11.2 | 14.0 |
| Puisance absorbée | kW | 1.96 | 2.4 | 3.15 | |
| COP | W/W | 4.08 | 4.66 | 4.45 | |
| Débit d'eau nominal | l/min | 22.9 | 32.1 | 40.1 | |
| Condition nominale ChauffageTO (DB/WB)=7/6°C LWT=45°C dT=5deg | Puisance | kW | 8.0 | 11.2 | 14.0 |
| Puisance absorbée | kW | 2.40 | 2.95 | 3.95 | |
| COP | W/W | 3.33 | 3.80 | 3.54 | |
| Débit d'eau nominal | l/min | 22.9 | 32.1 | 40.1 | |
| Condition nominale RafraîchissementTO=35°C LWT=7°C dT=5deg | Puisance | kW | 6.0 | 10.0 | 11.0 |
| Puisance absorbée | kW | 2.13 | 3.52 | 4.08 | |
| EER | W/W | 2.82 | 2.84 | 2.69 | |
| Débit d'eau nominal | l/min | 17.2 | 28.7 | 31.5 | |
| Condition nominale RafraîchissementTO=35°C LWT=18°C dT=5deg | Puisance | kW | 6.0 | 10 | 11 |
| Puisance absorbée | kW | 1.42 | 2.35 | 2.65 | |
| EER | W/W | 4.23 | 4.26 | 4.15 | |
| Débit d'eau nominal | l/min | 17.2 | 28.7 | 31.5 | |
| Alimentation électrique | 1~230V 50Hz | ||||
| Intensité max | A | 20.8 | 22.8 | 22.8 | |
- Les puissances aux conditions nominales et les puissances absorbées sont données à la fréquence de fonctionnement nominal du compresseur.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- Les puissances et puissances absorbées sont mesurées selon la norme EN14511.
TO : Température extérieure (^)
LWT: Température de départ d'eau (°C)
dT : Delta T (°C)
Température de départ d'eau - Température de retour d'eau (Chauffage)
Température de retour d'eau - Température de départ d'eau (Rafraîchissement)

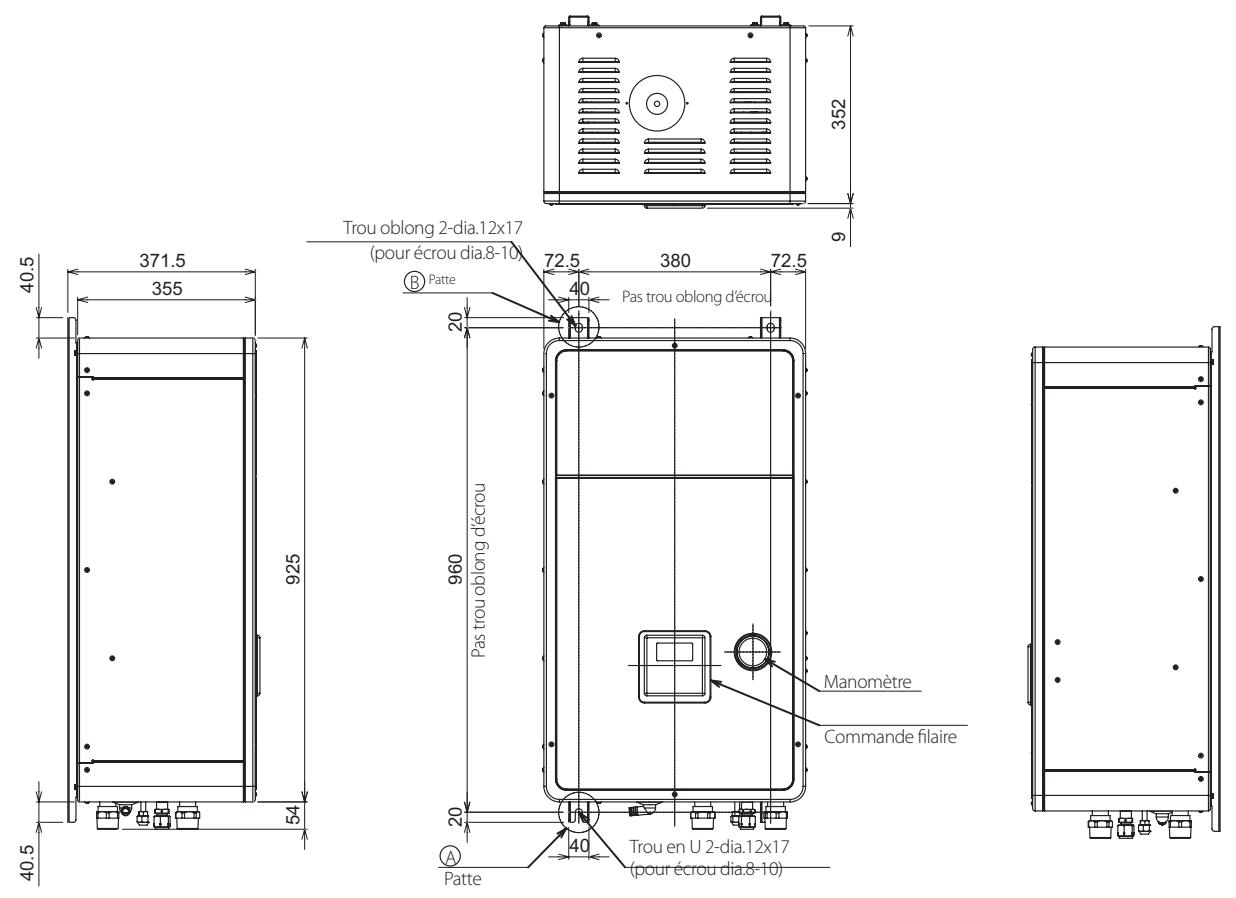

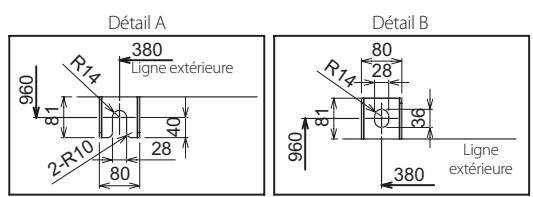

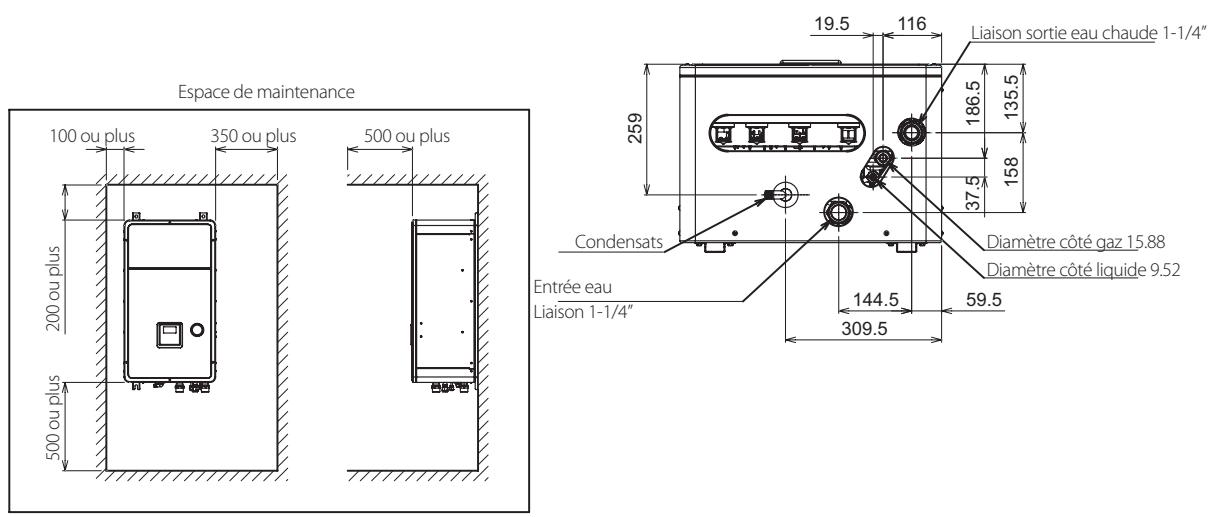

4-1-1. Caractéristiques du module hydraulique
| Module hydraulique | HWS-802XWHM3-E | HWS-802XWHT6-E | 1402XWHM3-E | 1402XWHT6-E | 1402XWHT9-E | ||
| Résistance électrique d'appoint | résistance électrique d'appoint | kW | 3 | 6 | 3 | 6 | 9 |
| Alimentation électrique | 1 ~ 230V 50Hz | 3N~ 400V 50Hz | 1 ~ 230V 50Hz | 3N~ 400V 50Hz | 3N~ 400V 50Hz | ||
| Intensité max | A | 13 | 13 (13A*2P) | 13 | 13 (13A*2P) | 13 (13A*3P) | |
| Ballon ECS* | Alimentation électrique | 1 ~ 230V 50Hz | |||||
| Intensité max | A | 12.0 | |||||
| Esthétisme | Couleur | Silky shade (Muncel 1Y8.5-0.5) | |||||
| Matériau | Pré-enduit | ||||||
| Dimensions extérieures | Hauteur | mm | 925 | ||||
| Largeur | mm | 525 | |||||
| Profondeur | mm | 355 | |||||
| Poids de l'unité | kg | 50 | 54 | ||||
| Dimensions de l'emballage | Hauteur | mm | 1070 | ||||
| Largeur | mm | 608 | |||||
| Profondeur | mm | 456 | |||||
| Poids total | Unité et emballage | kg | 56 | 60 | |||
| Echangeur | Type | Plaques | |||||
| Capacité | litres | 0.67 | 1.18 | ||||
| Débit d'eau minimum | l/min | 13 | 17.5 | ||||
| Circulateur (3 vitesses) | Puisance absorbée | W | 125 / 95 / 65 | 190 / 180 / 135 | |||
| Hauteur manométrique | m | 6.5 / 6.1 / 4.5 | 8.3 / 8.1 / 7.2 | ||||
| Vase d'expansion | Capacité | litres | 12 | ||||
| Pression initiale | MPa(bar) | 0.1 (1) | |||||
| Vanne de surpression | Pression de fonctionnement | MPa(bar) | 0.3 (3) | ||||

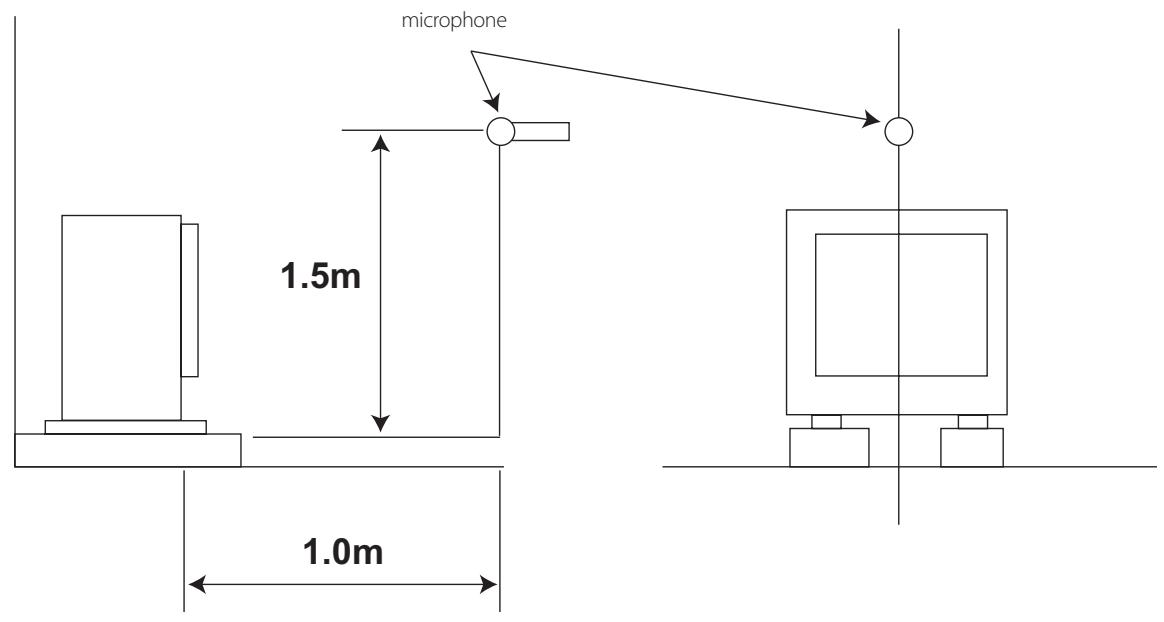

| Niveau de pression sonore | dBA | 29 | |||||
| Température d'eau de fonctionnement | Chauffage | °C | 20~55 | ||||
| Rafraîchéusement | °C | 10~25 | |||||
| Canalisations | Départ | mm | 34.92 | ||||
| Entrée | mm | 34.92 | |||||
| Liaisons frigorifiques | Gaz | mm | 15.9 | ||||
| Liquide | mm | 9.5 | |||||
| Condensats | mm | Diamètre interieur 16.0 pour l'évacuation des condensats | |||||
| Note | *La résistance électrique, incorporee dans le gallon ECS, nécessite une alimentation séparée de celle du module hydraulique. | ||||||

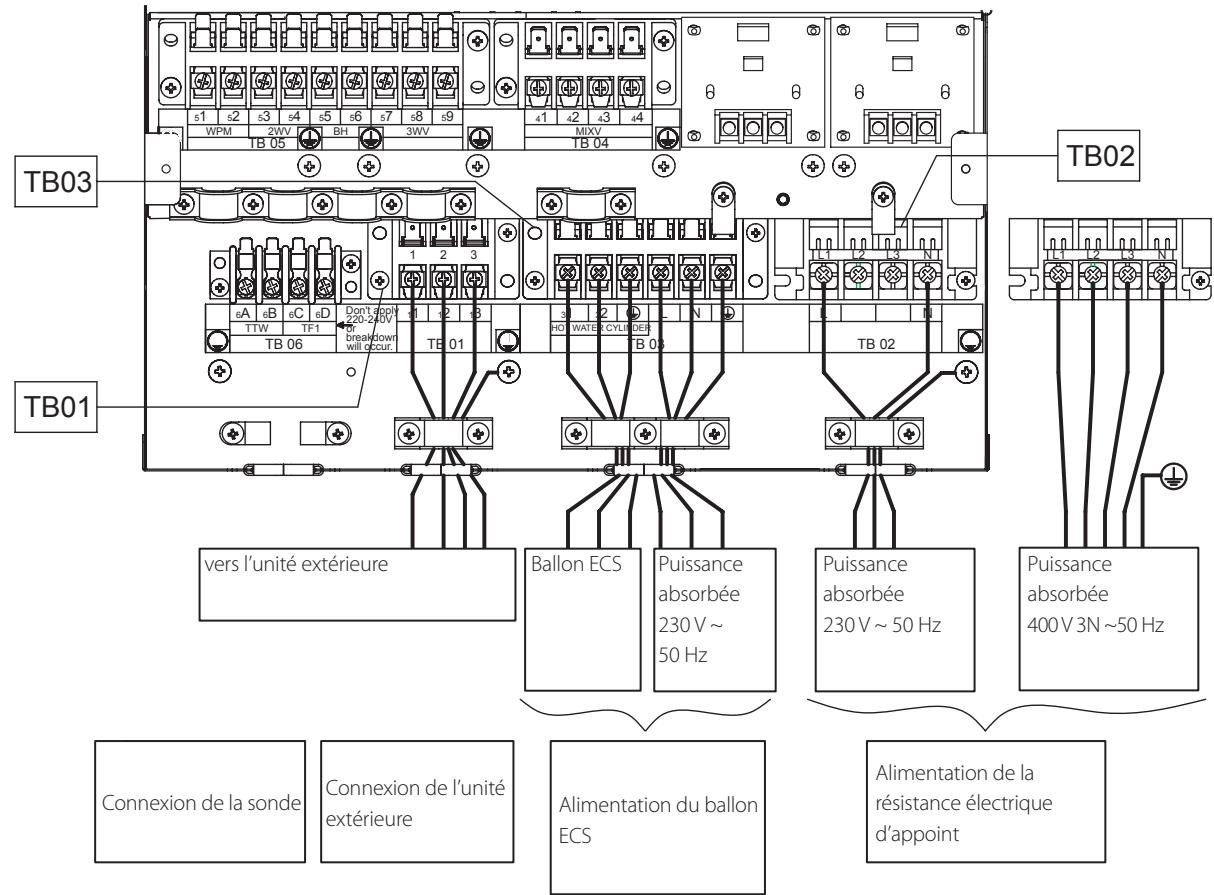

4-1-2. Caractéristiques du câblage électrique
| Description | ALIMENTATION | Intensité max | Fusible de l'installation | Taille du cable | Connexion | |
| Puisance de l'unité extérieur | 14 kW | 230 V ~ 50 Hz | 22.8 A | 25 A | 2.5 mm² ou plus | ①, ⑨ |
| 11 kW | 230 V ~ 50 Hz | 22.8 A | 25 A | 2.5 mm² ou plus | ||
| 8 kW | 230 V ~ 50 Hz | 20.8 A | 25 A | 2.5 mm² ou plus | ||
| Unité extérieur-Module | - | - | 1.5 mm² ou plus | ①, ②, ③ | ||
| Puisance résistance module | 3 kW | 230 V ~ 50 Hz | 13 A | 16 A | 1.5 mm² ou plus | ①, ⑨ (TB02) |
| 6 kW | 400 V 3N ~ 50 Hz | 13 A (13 A x 2P) | 16 A | 1.5 mm² ou plus | ①, ⑫, ⑬, ⑭ (TB02) | |
| 9 kW | 400 V 3N ~ 50 Hz | 13 A (13 A x 3P) | 16 A | 1.5 mm² ou plus | ||

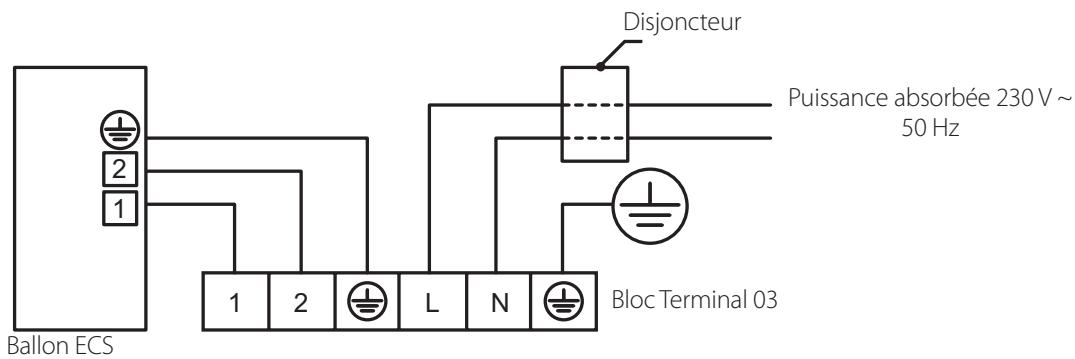

| Puisance résistance gallon ECS | 230 V ~ 50 Hz | 12 A | 16 A | 1.5 mm² ou plus | ①, ⑨ (TB03) | |
| Module - Ballon | - | 12 A | - | 1.5 mm² ou plus | ①, ② (TB03) | |

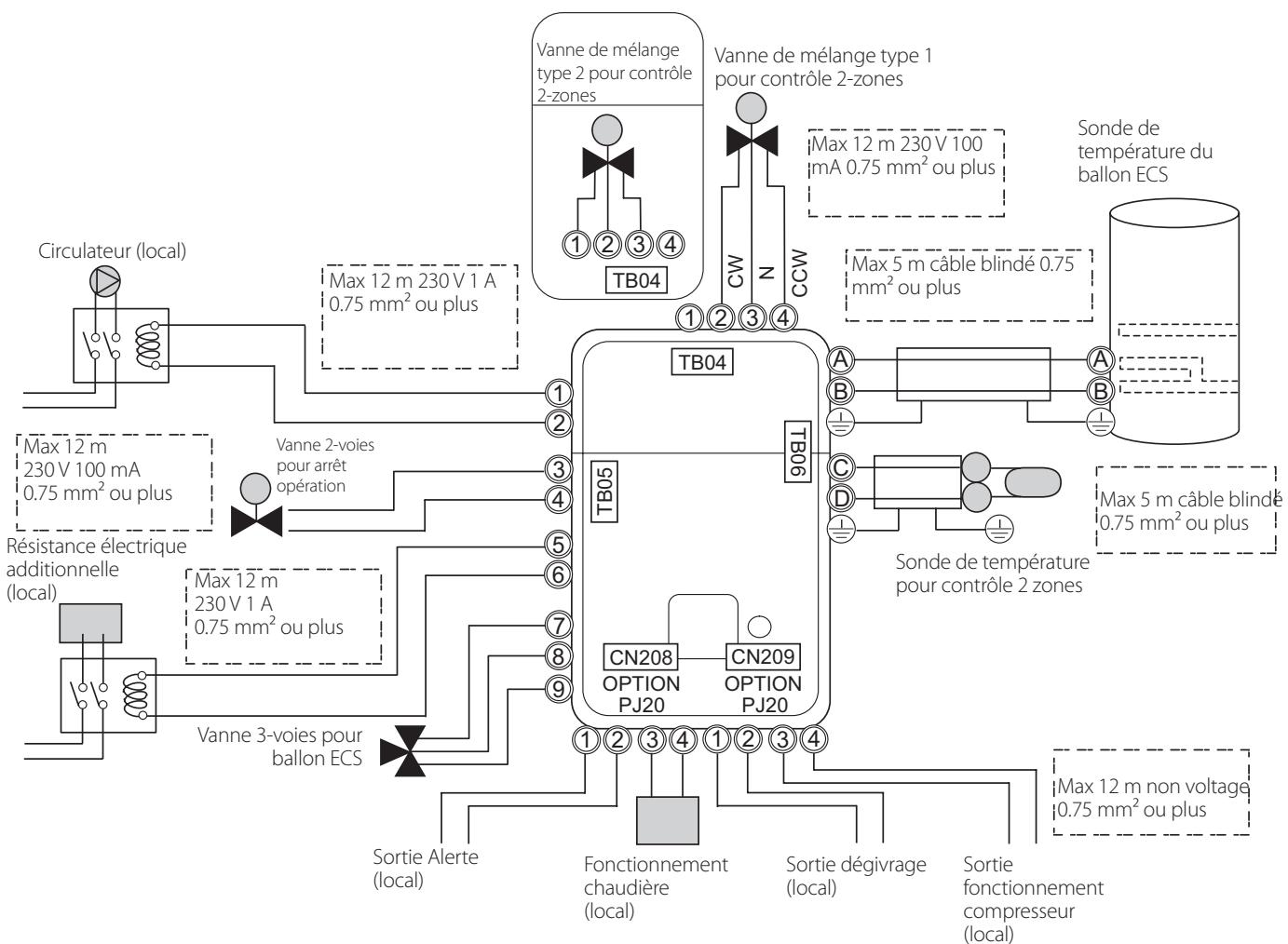

4-1-3. Caractéristiques des accessoires externes
| Puisance | Intensité max | Type | |
| Vanne 3-voies motorisée (pour ECS) | AC 230 V | 100 mA | Type退还 ressort |
| Note : les types 3-fils SPST et SPDT peuvent être utilisées en modifiant le DPSWT 13-1. | |||
| Vanne 2-voies motorisée (pour refraîchissement) | AC 230 V | 100 mA | Type退还 ressort (normalement ouvert) |
| Vanne de mélange motorisée type 1 (pour 2-zones) | AC 230 V | 100 mA | 60 sec 90°. Type SPDT. |
| Note : les types SPST et 20 à 240 secs peuvent être utilisées en changeant le code. |
4-1-4. Caractéristiques de câblage des accessoires externes
| Description | Caracteristique ligne | Intensité max | Longueur maximum | Taille du cable | Connexion |
| Contrôle vanne 3-voies | 2 ou 3 fils | 100 mA | 12 m | 0.75 mm² ou plus | ⑦, ⑧, ⑨ (TB05) |
| Contrôle vanne de mélange | 3 fils | 100 mA | 12 m | 0.75 mm² ou plus | ①, ②, ③ or ②, ③, ④ (TB04) |
| Sonde de température Zone 2 | 2 fils | 100 mA | 5 m | 0.75 mm² ou plus | ◎, ◎ (TB06) |
| Sonde températureallon | 2+GND (câble blindé) | 100 mA | 5 m | 0.75 mm² ou plus | ▲, ➁ (TB06) |
| Seconde commande filaire | 2 fils | 50 mA | 50 m | 0.75 mm² ou plus | ①, ② (TB07) |
4-1-5. Caractéristiques des Sorties externes
| Description | Sortie | Intensité max | Tension max | Longueur maximum | |
| Circulator externe No.1 | AC230V | 1 A | - | 12 m | |

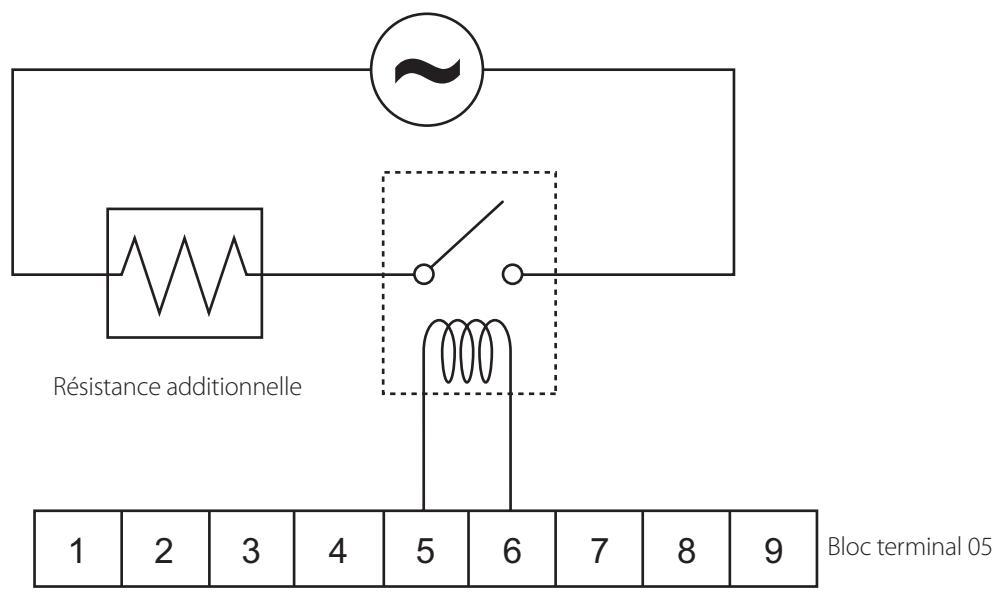

| Résistance additionnelle externe | AC230V | 1 A | - | 12 m | Sortie nécessaire quand la température extérieure est inférieure ou égale à -20°C |
| Contrôle chaudière | Contacts secs | 0.5 A | AC230V | 12 m | Sortie nécessaire quand la température extérieure est inférieure ou égale à -10°C |
| 1 A | DC24 V | 12 m | |||
| Sortie ALARME | Contacts secs | 0.5 A | AC230V | 12 m | |
| 1 A | DC24 V | 12 m | |||
| Signal sortie Fonctionnement Compresseur | Contacts secs | 0.5 A | AC230V | 12 m | |
| 1 A | DC24 V | 12 m | |||
| Signal sortie dégivrage | Contacts secs | 0.5 A | AC230V | 12 m | |
| 1 A | DC24 V | 12 m |
4-1-6. Caractéristiques Signal Entrée externe
| Description | Puisance absorbée | Longueur maximum |
| Contrôle arrêt d'urgence | Sec | 12 m |
| Signal entrée thermostat rafraîchissement | Sec | 12 m |
| Signal entrée thermostat chauffage | Sec | 12 m |
Carte contact externe (TCB-PCIN3E)
Taille (mm) : H22 x L73 x W79
Poids (g) : 57
▼ Carte entrée externe (TCB-PCMO3E)
Taille (mm) : H18 x L55,5 x W60
Poids (g) : 20
| Symbole | Nom des pièces | Symbole | Nom des pièces |
| WPM | Moteur circulator | TC | Sonde de température de l'échangeur de chaleur (eau) |
| 3WV | Vanne 3-voies (fourniture locale) | TWI | Sonde de température retour d'eau |
| 2WV | Vanne 2-voies (fourniture locale) | TWO | Sonde de température départ eau |
| MIXV | Vanne de mélange (fourniture locale) | THO | Sonde de température sortie résistance électricque |
| BH | Résistance électrique additionnelle | TTW | Sonde de températureallon ECS |
| RY01~RY06 | Relay01~Relay06 | TFI | Sonde de température entrée plancher chauffant |
| LPS | Sonde basse pression | TB | Bloc Terminal |
| Résistance électrique d'appoint 1,2,3 | Résistance électrique AC 230V, 3kW |
- La ligne pointillée indique le câblage sur site, la ligne tirets indique les accessoires vendus séparément et les câbles de service, respectivement.
- et indique le(s) terminal(s) et la valeur indique le numéro du terminal.
- indique la P. C. board.
- Assurez-vous de fixer les parties électriques solidement avec les vis.
(Sinon de l'eau entre dans la boîte entraînant un dysfonctionnement.)

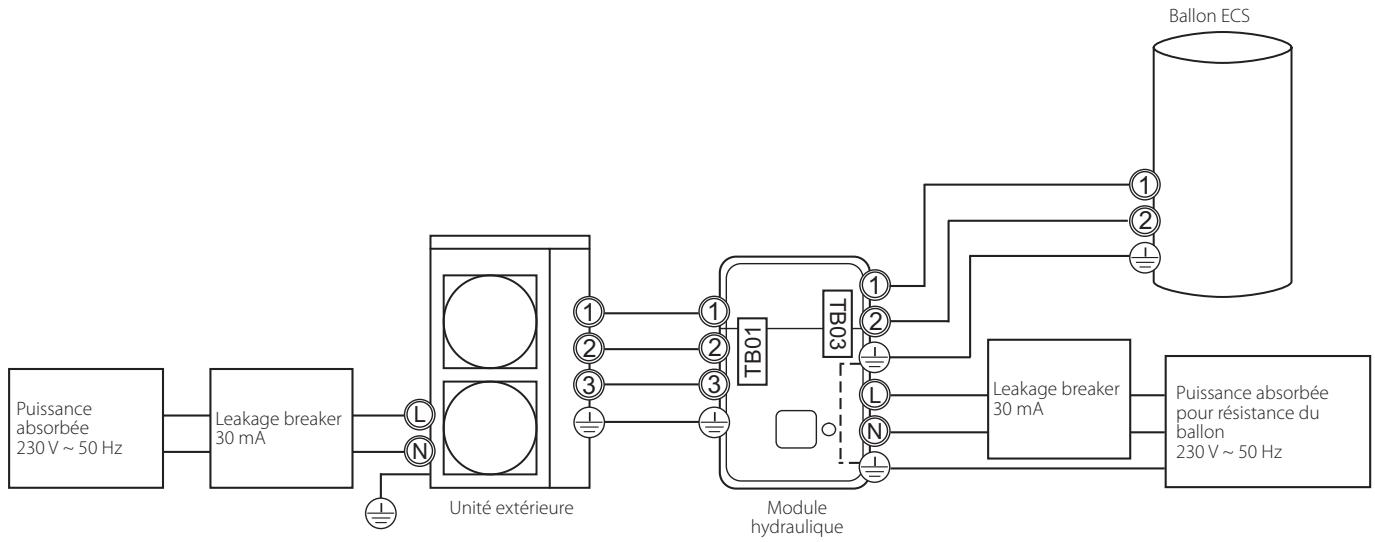

4-4-2. Ligne de Puissance
4-4-4. Élément externe
Connexion électrique pour résistance électrique additionnelle
Caractéristiques requises de la vanne :
Caractéristiques électriques : 230 V; 50 Hz; < 100 mA
Diamètres des vannes : Port A, Port B : Ø 1 1/4"
Mécanisme de retour 3 types de vanne 3-voies (dérivation) peuvent être utilisés.
Régler la vanne 3-voies en fonctionnement avec le DIP switch SW13-1 sur la carte du module hydraulique
| SW13-1 | ||
| Type 1 | 2-fils à ressort | OFF |
| Type 2 | 3-fils SPST | OFF |
| Type 3 | 3-fils SPDT | ON |
porte "B" vers chauffage ou rafraîchissement
Caracteristiques actionneur
3-voies de mélange est utilisée pour atteindre l'écart de température nécessaire dans un système de chauffage 2-zones. • Connecter la vanne 3-voies de mélange aux terminaux 2, 3 et 4 sur le Bloc terminal 04 (pour vanne de mélange Type 1) ou sur les terminaux 1, 2 et 3 sur le Bloc terminal 04 (pour vanne de mélange Type 2). • Connecter la vanne 3-voies de mélange selon les schémas ci-dessous.
Type 1: SPDT
Type 2: SPDT
Puisances calorifiques et puissances absorbées nominales
| Condition nominale 1 TO (DB/WB)=7/6°C LWT=35°C dT=5deg | Puissance | kW | 8.0 |
| Puissance absorbée | kW | 1.96 | |
| COP | W/W | 4.08 | |
| Débit d'eau nominal | l/min | 22.9 | |
| Condition nominale 2 TO (DB/WB)=7/6°C LWT=45°C dT=5deg | Puissance | kW | 8.0 |
| Puissance absorbée | kW | 2.40 | |
| COP | W/W | 3.33 | |
| Débit d'eau nominal | l/min | 22.9 |
- La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominal du compresseur.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- Les puissances et puissances absorbées sont mesurées selon la norme EN14511.
TO : Température extérieure (°C) RH85%
LWT: Température de départ d'eau (°C)
ΔT Delta T (°)
Température de départ d'eau - Température de l'eau
Puissance calorifique et puissance absorbée moyennes
| Puissance (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 3.93 | 3.83 | 3.74 | — | — | — |
| -15 | 4.66 | 4.54 | 4.44 | — | — | — | |
| -7 | 5.45 | 5.30 | 5.15 | 4.99 | — | — | |
| -2 | 6.24 | 6.11 | 5.97 | 5.84 | 5.69 | — | |
| 2 | 6.86 | 6.75 | 6.64 | 6.52 | 6.47 | 6.38 | |
| 7 | 9.02 | 8.78 | 8.58 | 8.34 | 8.11 | 7.87 | |
| 10 | 9.56 | 9.29 | 9.10 | 8.84 | 8.42 | 8.29 | |
| 12 | 10.11 | 9.81 | 9.62 | 9.35 | 8.92 | 8.87 | |
| 15 | 10.94 | 10.60 | 10.41 | 10.13 | 9.68 | 9.52 | |
| 20 | 12.42 | 11.99 | 11.82 | 11.50 | 11.03 | 10.78 | |
| Puisance absorbée (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 1.70 | 1.82 | 1.90 | — | — | — |
| -15 | 1.78 | 1.90 | 2.00 | — | — | — | |
| -7 | 2.06 | 2.21 | 2.33 | 2.47 | — | — | |
| -2 | 2.10 | 2.26 | 2.39 | 2.56 | 2.86 | — | |
| 2 | 2.11 | 2.28 | 2.43 | 2.60 | 2.88 | 3.17 | |
| 7 | 1.87 | 2.07 | 2.25 | 2.46 | 2.65 | 2.85 | |
| 10 | 1.84 | 2.03 | 2.21 | 2.42 | 2.61 | 2.86 | |
| 12 | 1.83 | 2.02 | 2.20 | 2.41 | 2.60 | 2.87 | |
| 15 | 1.83 | 2.02 | 2.20 | 2.41 | 2.60 | 2.88 | |
| 20 | 1.82 | 2.01 | 2.18 | 2.44 | 2.58 | 2.91 | |
| COP | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 2.31 | 2.10 | 1.97 | — | — | — |
| -15 | 2.62 | 2.39 | 2.22 | — | — | — | |
| -7 | 2.65 | 2.40 | 2.21 | 2.02 | — | — | |
| -2 | 2.97 | 2.70 | 2.50 | 2.28 | 1.99 | — | |
| 2 | 3.25 | 2.96 | 2.73 | 2.51 | 2.25 | 2.02 | |
| 7 | 4.82 | 4.24 | 3.81 | 3.39 | 3.06 | 2.76 | |
| 10 | 5.20 | 4.58 | 4.12 | 3.65 | 3.23 | 2.90 | |
| 12 | 5.52 | 4.86 | 4.37 | 3.88 | 3.43 | 3.09 | |
| 15 | 5.98 | 5.25 | 4.73 | 4.20 | 3.72 | 3.31 | |
| 20 | 6.82 | 5.97 | 5.42 | 4.71 | 4.28 | 3.70 | |
- La puissance calorifique et la puissance absorbée incluent les cycles de dégivrage.
- La puissance calorifique et la puissance absorbée sont indiquées à la fréquence de fonctionnement du compresseur maximum.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511. TO : Température extérieure (DB°C) RH85% LWT: Température de départ d'eau (^)
Puissance calorifique et puissance absorbée maximum
| Puissance (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 4.11 | 4.01 | 3.92 | — | — | — |
| -15 | 4.87 | 4.74 | 4.62 | — | — | — | |
| -7 | 6.25 | 6.08 | 5.92 | 5.74 | — | — | |
| -2 | 7.22 | 7.00 | 6.80 | 6.59 | 6.37 | — | |
| 2 | 8.17 | 7.91 | 7.67 | 7.43 | 7.17 | 6.92 | |
| 7 | 9.02 | 8.78 | 8.58 | 8.34 | 8.11 | 7.87 | |
| 10 | 9.56 | 9.29 | 9.10 | 8.84 | 8.42 | 8.29 | |
| 12 | 10.11 | 9.81 | 9.62 | 9.35 | 8.92 | 8.87 | |
| 15 | 10.94 | 10.60 | 10.41 | 10.13 | 9.68 | 9.52 | |
| 20 | 12.42 | 11.99 | 11.82 | 11.50 | 11.03 | 10.78 | |
| Puisance absorbée (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 1.72 | 1.85 | 2.04 | — | — | — |
| -15 | 1.83 | 1.97 | 2.17 | — | — | — | |
| -7 | 1.85 | 2.01 | 2.21 | 2.43 | — | — | |
| -2 | 1.87 | 2.04 | 2.24 | 2.46 | 2.65 | — | |
| 2 | 1.86 | 2.04 | 2.24 | 2.45 | 2.65 | 2.80 | |
| 7 | 1.87 | 2.07 | 2.25 | 2.46 | 2.65 | 2.85 | |
| 10 | 1.84 | 2.03 | 2.21 | 2.42 | 2.61 | 2.86 | |
| 12 | 1.83 | 2.02 | 2.20 | 2.41 | 2.60 | 2.87 | |
| 15 | 1.83 | 2.02 | 2.20 | 2.41 | 2.60 | 2.88 | |
| 20 | 1.82 | 2.01 | 2.18 | 2.44 | 2.58 | 2.91 | |
| COP | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 2.38 | 2.17 | 1.92 | — | — | — |
| -15 | 2.67 | 2.41 | 2.13 | — | — | — | |
| -7 | 3.37 | 3.02 | 2.68 | 2.37 | — | — | |
| -2 | 3.85 | 3.43 | 3.04 | 2.68 | 2.40 | — | |
| 2 | 4.39 | 3.88 | 3.43 | 3.03 | 2.71 | 2.47 | |
| 7 | 4.82 | 4.24 | 3.81 | 3.39 | 3.06 | 2.76 | |
| 10 | 5.20 | 4.58 | 4.12 | 3.65 | 3.23 | 2.90 | |
| 12 | 5.52 | 4.86 | 4.37 | 3.88 | 3.43 | 3.09 | |
| 15 | 5.98 | 5.25 | 4.73 | 4.20 | 3.72 | 3.31 | |
| 20 | 6.82 | 5.97 | 5.42 | 4.71 | 4.28 | 3.70 | |
- La puissance calorifique et la puissance absorbée sont les valeurs maximales en fonctionnement.
- La puissance calorifique et la puissance absorbée sont indiquées à la fréquence de fonctionnement maximum du compresseur.
- La puissance absorbée n'inclut pas la consommation du circulateur. TO : Température extérieure (DB°C) RH85% LWT: Température de départ d'eau (°C)
Unité extérieure HWS-802H-E module hydraulique HWS-802XWH**-E
Puissance frigorifique et puissance absorbée nominales
| Condition nominale 1 TO=35°C LWT=7°C dT=5deg | Puisance | kW | 6.0 |
| Puisance absorbée | kW | 2.13 | |
| EER | W/W | 2.82 | |
| Débit d'eau nominal | l/min | 17.2 | |
| Condition nominale 2 TO=35°C LWT=18°C dT=5deg | Puisance | kW | 6.0 |
| Puisance absorbée | kW | 1.42 | |
| EER | W/W | 4.23 | |
| Débit d'eau nominal | l/min | 17.2 |
- La puissance frigorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.
TO : Température extérieure (°C)
LWT: Température de départ d'eau (°C)
ΔT Delta T (°C)
Température retour d'eau - Température départ d'eau
Puissance frigorifique et puissance absorbée
| Puissance (kW) | LWT (℃) | |||||
| 7 | 10 | 13 | 15 | 18 | ||
| TO (℃) | 20 | 7.36 | 8.05 | 8.81 | 9.25 | 10.03 |
| 27 | 6.76 | 7.39 | 8.09 | 8.49 | 9.21 | |
| 30 | 6.46 | 7.06 | 7.73 | 8.12 | 8.80 | |
| 35 | 6.00 | 6.56 | 7.18 | 7.54 | 8.18 | |
| 40 | 5.50 | 6.01 | 6.58 | 6.91 | 7.49 | |
| 43 | 4.62 | 5.00 | 5.44 | 5.69 | 6.09 | |
| Puisance absorbée (kW) | LWT (°C) | |||||
| 7 | 10 | 13 | 15 | 18 | ||
| TO (°C) | 20 | 1.60 | 1.63 | 1.66 | 1.68 | 1.70 |
| 27 | 1.84 | 1.86 | 1.90 | 1.92 | 1.95 | |
| 30 | 1.90 | 1.93 | 1.97 | 2.00 | 2.02 | |
| 35 | 2.13 | 2.16 | 2.20 | 2.23 | 2.26 | |
| 40 | 2.30 | 2.34 | 2.38 | 2.41 | 2.44 | |
| 43 | 2.09 | 2.09 | 2.09 | 2.09 | 2.09 | |
| EER | LWT (℃) | |||||
| 7 | 10 | 13 | 15 | 18 | ||
| TO (℃) | 20 | 4.60 | 4.95 | 5.32 | 5.51 | 5.91 |
| 27 | 3.68 | 3.97 | 4.26 | 4.41 | 4.73 | |
| 30 | 3.39 | 3.65 | 3.92 | 4.07 | 4.36 | |
| 35 | 2.82 | 3.04 | 3.26 | 3.38 | 3.62 | |
| 40 | 2.39 | 2.57 | 2.76 | 2.86 | 3.07 | |
| 43 | 2.21 | 2.40 | 2.60 | 2.72 | 2.91 | |
- La puissance frigorifique et la puissance absorbée sont données à la fréquence de fonctionnement nominale du compresseur (condition 1)
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511. TO : Température extérieure (°C) LWT: Température de départ d'eau (°C)
Puisances calorifiques et puissances absorbées nominales
| Condition nominale 1 TO (DB/WB)=7/6°C LWT=35°C dT=5deg | Puissance kW 11.2 |
| Puissance absorbée kW 2.4 | |
| COP W/W 4.66 | |
| Débit d'eau nominal I/min 32.1 | |
| Condition nominale 2 TO (DB/WB)=7/6°C LWT=45°C dT=5deg | Puissance kW 11.2 |
| Puissance absorbée kW 2.95 | |
| COP W/W 3.80 | |
| Débit d'eau nominal I/min 32.1 |
- La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale du compresseur.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511. TO : Température extérieure (DB°C) RH85% LWT: Température de départ d'eau (°C) ΔT Delta T (deg) Température de départ d'eau - Température de return d'eau
Puissance calorifique et puissance absorbée moyennes
| Puissance (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 5.66 | 5.48 | 5.34 | — | — | — |
| -15 | 7.09 | 6.86 | 6.69 | — | — | — | |
| -7 | 8.68 | 8.40 | 8.19 | 8.02 | — | — | |
| -2 | 10.23 | 9.90 | 9.65 | 9.46 | 9.07 | — | |
| 2 | 10.90 | 10.55 | 10.28 | 10.08 | 9.66 | 8.49 | |
| 7 | 15.47 | 14.97 | 14.59 | 14.30 | 13.71 | 11.48 | |
| 10 | 16.40 | 15.87 | 15.47 | 15.16 | 14.53 | 12.17 | |
| 12 | 17.35 | 16.62 | 16.20 | 15.88 | 15.22 | 12.75 | |
| 15 | 18.84 | 17.70 | 17.25 | 16.91 | 16.21 | 13.57 | |
| 20 | 21.71 | 20.01 | 19.50 | 19.11 | 18.33 | 15.35 | |
| Puisance absorbée (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 2.76 | 2.97 | 3.26 | — | — | — |
| -15 | 2.87 | 3.09 | 3.40 | — | — | — | |
| -7 | 3.16 | 3.40 | 3.74 | 4.08 | — | — | |
| -2 | 3.11 | 3.35 | 3.68 | 4.02 | 4.37 | — | |
| 2 | 3.07 | 3.30 | 3.63 | 3.96 | 4.30 | 4.26 | |
| 7 | 3.00 | 3.23 | 3.55 | 3.88 | 4.21 | 4.17 | |
| 10 | 2.98 | 3.21 | 3.53 | 3.86 | 4.18 | 4.14 | |
| 12 | 2.97 | 3.20 | 3.52 | 3.84 | 4.17 | 4.13 | |
| 15 | 2.96 | 3.19 | 3.51 | 3.83 | 4.16 | 4.12 | |
| 20 | 2.94 | 3.17 | 3.48 | 3.81 | 4.13 | 4.09 | |
| COP | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 2.05 | 1.85 | 1.64 | — | — | — |
| -15 | 2.47 | 2.22 | 1.97 | — | — | — | |
| -7 | 2.75 | 2.47 | 2.19 | 1.97 | — | — | |
| -2 | 3.29 | 2.96 | 2.62 | 2.35 | 2.08 | — | |
| 2 | 3.55 | 3.20 | 2.83 | 2.55 | 2.25 | 1.99 | |
| 7 | 5.16 | 4.63 | 4.11 | 3.69 | 3.26 | 2.75 | |
| 10 | 5.50 | 4.94 | 4.38 | 3.93 | 3.48 | 2.94 | |
| 12 | 5.84 | 5.19 | 4.60 | 4.14 | 3.65 | 3.09 | |
| 15 | 6.36 | 5.55 | 4.91 | 4.42 | 3.90 | 3.29 | |
| 20 | 7.38 | 6.31 | 5.60 | 5.02 | 4.44 | 3.75 | |
- La puissance calorifique et la puissance absorbée incluant les cycles de dégivrage.
- La puissance calorifique et la puissance absorbée sont données à la fréquence de fonctionnement maximum.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511. TO : Température extérieure (DB°C) RH85% LWT: Température de départ d'eau (^)
Puissance calorifique et puissance absorbée maximum
| Puissance (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 6.64 | 6.48 | 6.37 | — | — | — |
| -15 | 8.07 | 7.86 | 7.71 | — | — | — | |
| -7 | 10.40 | 10.10 | 9.89 | 9.69 | — | — | |
| -2 | 12.04 | 11.68 | 11.41 | 11.18 | 10.73 | — | |
| 2 | 13.41 | 12.98 | 12.65 | 12.40 | 11.90 | 9.97 | |
| 7 | 15.47 | 14.97 | 14.59 | 14.30 | 13.71 | 11.48 | |
| 10 | 16.40 | 15.87 | 15.47 | 15.16 | 14.53 | 12.17 | |
| 12 | 17.35 | 16.62 | 16.20 | 15.88 | 15.22 | 12.75 | |
| 15 | 18.84 | 17.70 | 17.25 | 16.91 | 16.21 | 13.57 | |
| 20 | 21.71 | 20.01 | 19.50 | 19.11 | 18.33 | 15.35 | |
| Puisance absorbée (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 2.63 | 2.78 | 3.08 | — | — | — |
| -15 | 2.81 | 2.99 | 3.30 | — | — | — | |
| -7 | 2.91 | 3.11 | 3.43 | 3.75 | — | — | |
| -2 | 2.96 | 3.17 | 3.49 | 3.82 | 4.15 | — | |
| 2 | 2.96 | 3.19 | 3.51 | 3.84 | 4.17 | 4.13 | |
| 7 | 3.00 | 3.23 | 3.55 | 3.88 | 4.21 | 4.17 | |
| 10 | 2.98 | 3.21 | 3.53 | 3.86 | 4.18 | 4.14 | |
| 12 | 2.97 | 3.20 | 3.52 | 3.84 | 4.17 | 4.13 | |
| 15 | 2.96 | 3.19 | 3.51 | 3.83 | 4.16 | 4.12 | |
| 20 | 2.94 | 3.17 | 3.48 | 3.81 | 4.13 | 4.09 | |
| COP | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 2.53 | 2.33 | 2.07 | — | — | — |
| -15 | 2.87 | 2.63 | 2.33 | — | — | — | |
| -7 | 3.57 | 3.25 | 2.89 | 2.58 | — | — | |
| -2 | 4.07 | 3.68 | 3.27 | 2.93 | 2.59 | — | |
| 2 | 4.53 | 4.07 | 3.61 | 3.23 | 2.86 | 2.41 | |
| 7 | 5.16 | 4.63 | 4.11 | 3.69 | 3.26 | 2.75 | |
| 10 | 5.50 | 4.94 | 4.38 | 3.93 | 3.48 | 2.94 | |
| 12 | 5.84 | 5.19 | 4.60 | 4.14 | 3.65 | 3.09 | |
| 15 | 6.36 | 5.55 | 4.91 | 4.42 | 3.90 | 3.29 | |
| 20 | 7.38 | 6.31 | 5.60 | 5.02 | 4.44 | 3.75 | |
- La puissance calorifique et la puissance absorbée sont les valeurs maximales en fonctionnement.
- La puissance calorifique et la puissance absorbée sont indiquées à la fréquence de fonctionnement maximum du compresseur.
- La puissance absorbée n'inclut pas la consommation du circulateur.
TO : Température extérieure (DB°C) RH85%
LWT: Température de départ d'eau (°C)
Unité extérieure hws-1102h-e module hydraulique hws-1402xwh**-e
Puissance frigorifique et puissance absorbée nominales
| Condition nominale 1 TO=35°C LWT=7°C dT=5deg | Puissance kW 10.0 | |
| Puissance absorbée kW 3.52 | ||
| EER W/W 2.84 | ||
| Débit d'eau nominal l/min 28.7 | ||
| Condition nominale 2 TO=35°C LWT=18°C dT=5deg | Puissance kW 10 | |
| Puissance absorbée kW 2.35 | ||
| EER W/W 4.26 | ||
| Débit d'eau nominal l/min 28.7 | ||
- La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale du compresseur.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511. TO : Température extérieure (°C) LWT : Température de départ d'eau (°C) dT : Delta T (°) Température retour d'eau - Température départ d'eau
Puissance frigorifique et puissance absorbée
| Puissance (kW) | LWT (°C) | |||||
| 7 | 10 | 13 | 15 | 18 | ||
| TO (°C) | 20 | 12.78 | 13.64 | 14.99 | 16.03 | 16.98 |
| 27 | 11.60 | 12.38 | 13.61 | 14.55 | 15.42 | |
| 30 | 11.03 | 11.77 | 12.94 | 13.83 | 14.66 | |
| 35 | 10.00 | 10.67 | 11.73 | 12.54 | 13.29 | |
| 40 | 8.96 | 9.56 | 10.51 | 11.24 | 11.91 | |
| 43 | 6.89 | 7.35 | 8.08 | 8.64 | 9.16 | |
| Puisance absorbée (kW) | LWT (°C) | |||||
| 7 | 10 | 13 | 15 | 18 | ||
| TO (°C) | 20 | 2.64 | 2.70 | 2.74 | 2.77 | 2.78 |
| 27 | 3.04 | 3.11 | 3.16 | 3.18 | 3.20 | |
| 30 | 3.23 | 3.30 | 3.35 | 3.38 | 3.40 | |
| 35 | 3.52 | 3.59 | 3.65 | 3.68 | 3.70 | |
| 40 | 3.82 | 3.84 | 3.86 | 3.88 | 3.91 | |
| 43 | 3.28 | 3.28 | 3.28 | 3.29 | 3.29 | |
| EER | LWT (℃) | |||||
| 7 | 10 | 13 | 15 | 18 | ||
| TO (℃) | 20 | 4.83 | 5.05 | 5.47 | 5.80 | 6.11 |
| 27 | 3.81 | 3.98 | 4.31 | 4.57 | 4.81 | |
| 30 | 3.41 | 3.57 | 3.86 | 4.09 | 4.31 | |
| 35 | 2.84 | 2.97 | 3.21 | 3.41 | 3.59 | |
| 40 | 2.34 | 2.49 | 2.72 | 2.90 | 3.04 | |
| 43 | 2.10 | 2.24 | 2.46 | 2.62 | 2.78 | |
- La puissance frigorifique et la puissance absorbée sont données à la fréquence de fonctionnement nominale du compresseur.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511. TO : Température extérieure (DB°C) LWT : Température de départ d'eau (°C)
Unité extérieure hws-1402h-e module hydraulique hws-1402xwh-e
Puissances calorifique et absorbée nominales
| Condition nominale 1 TO (DB/WB)=7/6°C LWT=35°C dT=5deg | Puisance | kW | 14.0 |
| Puisance absorbée | kW | 3.15 | |
| COP | W/W | 4.45 | |
| Débit d'eau nominal | l/min | 40.1 | |
| Condition nominale 2 TO (DB/WB)=7/6°C LWT=45°C dT=5deg | Puisance | kW | 14.0 |
| Puisance absorbée | kW | 3.95 | |
| COP | W/W | 3.54 | |
| Débit d'eau nominal | l/min | 40.1 |
- La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale du compresseur.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511. TO : Température extérieure (DB°C) RH85% LWT: Température de départ d'eau (°C) dT : Delta T (deg) Température de départ d'eau - Température de return d'eau
Puissance calorifique et puissance absorbées moyennes
| Puissance (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 6.43 | 6.18 | 5.94 | — | — | — |
| -15 | 8.26 | 7.94 | 7.64 | — | — | — | |
| -7 | 9.75 | 9.37 | 9.01 | 8.24 | — | — | |
| -2 | 11.37 | 10.93 | 10.52 | 9.61 | 8.66 | — | |
| 2 | 12.03 | 11.56 | 11.12 | 10.17 | 9.16 | 8.62 | |
| 7 | 17.77 | 17.08 | 16.43 | 15.02 | 13.53 | 12.13 | |
| 10 | 18.66 | 17.93 | 17.25 | 15.77 | 14.21 | 12.74 | |
| 12 | 19.92 | 18.96 | 18.24 | 16.67 | 15.02 | 13.47 | |
| 15 | 21.53 | 20.09 | 19.33 | 17.67 | 15.91 | 14.27 | |
| 20 | 23.89 | 21.87 | 21.04 | 19.23 | 17.32 | 15.53 | |
| Puisance absorbée (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 3.24 | 3.50 | 3.76 | — | — | — |
| -15 | 3.41 | 3.69 | 3.96 | — | — | — | |
| -7 | 3.80 | 4.10 | 4.40 | 4.42 | — | — | |
| -2 | 3.74 | 4.04 | 4.34 | 4.36 | 4.38 | — | |
| 2 | 3.69 | 3.98 | 4.27 | 4.29 | 4.31 | 4.34 | |
| 7 | 3.65 | 3.94 | 4.23 | 4.25 | 4.27 | 4.30 | |
| 10 | 3.65 | 3.94 | 4.23 | 4.25 | 4.27 | 4.30 | |
| 12 | 3.66 | 3.95 | 4.24 | 4.26 | 4.28 | 4.31 | |
| 15 | 3.69 | 3.98 | 4.28 | 4.30 | 4.32 | 4.35 | |
| 20 | 3.48 | 3.75 | 4.03 | 4.05 | 4.07 | 4.10 | |
| COP | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 1.98 | 1.77 | 1.58 | — | — | — |
| -15 | 2.42 | 2.15 | 1.93 | — | — | — | |
| -7 | 2.57 | 2.29 | 2.05 | 1.86 | — | — | |
| -2 | 3.04 | 2.71 | 2.42 | 2.20 | 1.98 | — | |
| 2 | 3.26 | 2.90 | 2.60 | 2.37 | 2.13 | 1.99 | |
| 7 | 4.87 | 4.34 | 3.88 | 3.53 | 3.17 | 2.82 | |
| 10 | 5.11 | 4.55 | 4.08 | 3.71 | 3.33 | 2.96 | |
| 12 | 5.44 | 4.80 | 4.30 | 3.91 | 3.51 | 3.13 | |
| 15 | 5.83 | 5.05 | 4.52 | 4.11 | 3.68 | 3.28 | |
| 20 | 6.86 | 5.83 | 5.22 | 4.75 | 4.26 | 3.79 | |
- La puissance calorifique et la puissance absorbée incluent les cycles de dégivrage.
- La puissance calorifique et la puissance absorbée sont données à la fréquence de fonctionnement maximum.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511. TO : Température extérieure (DB°C) RH85% LWT: Température de départ d'eau (^)
Puissance calorifique et puissance absorbée maximum
| Puissance (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 7.12 | 6.90 | 6.69 | — | — | — |
| -15 | 9.36 | 9.05 | 8.76 | — | — | — | |
| -7 | 12.15 | 11.72 | 11.32 | 10.35 | — | — | |
| -2 | 14.09 | 13.57 | 13.08 | 11.96 | 10.78 | — | |
| 2 | 15.35 | 14.75 | 14.19 | 12.97 | 11.70 | 10.01 | |
| 7 | 17.77 | 17.08 | 16.43 | 15.02 | 13.53 | 12.13 | |
| 10 | 18.66 | 17.93 | 17.25 | 15.77 | 14.21 | 12.74 | |
| 12 | 19.92 | 18.96 | 18.24 | 16.67 | 15.02 | 13.47 | |
| 15 | 21.53 | 20.09 | 19.33 | 17.67 | 15.91 | 14.27 | |
| 20 | 23.89 | 21.87 | 21.04 | 19.23 | 17.32 | 15.53 | |
| Puisance absorbée (kW) | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 3.12 | 3.30 | 3.57 | — | — | — |
| -15 | 3.31 | 3.52 | 3.80 | — | — | — | |
| -7 | 3.52 | 3.77 | 4.06 | 4.08 | — | — | |
| -2 | 3.60 | 3.87 | 4.16 | 4.19 | 4.21 | — | |
| 2 | 3.59 | 3.88 | 4.16 | 4.18 | 4.21 | 4.25 | |
| 7 | 3.65 | 3.94 | 4.23 | 4.25 | 4.27 | 4.30 | |
| 10 | 3.65 | 3.94 | 4.23 | 4.25 | 4.27 | 4.30 | |
| 12 | 3.66 | 3.95 | 4.24 | 4.26 | 4.28 | 4.31 | |
| 15 | 3.69 | 3.98 | 4.28 | 4.30 | 4.32 | 4.35 | |
| 20 | 3.48 | 3.75 | 4.03 | 4.05 | 4.07 | 4.10 | |
| COP | LWT (°C) | ||||||
| 30 | 35 | 40 | 45 | 50 | 55 | ||
| TO (°C) | -20 | 2.28 | 2.09 | 1.87 | — | — | — |
| -15 | 2.83 | 2.57 | 2.30 | — | — | — | |
| -7 | 3.45 | 3.11 | 2.79 | 2.54 | — | — | |
| -2 | 3.91 | 3.51 | 3.14 | 2.86 | 2.56 | — | |
| 2 | 4.27 | 3.81 | 3.41 | 3.10 | 2.78 | 2.36 | |
| 7 | 4.87 | 4.34 | 3.88 | 3.53 | 3.17 | 2.82 | |
| 10 | 5.11 | 4.55 | 4.08 | 3.71 | 3.33 | 2.96 | |
| 12 | 5.44 | 4.80 | 4.30 | 3.91 | 3.51 | 3.13 | |
| 15 | 5.83 | 5.05 | 4.52 | 4.11 | 3.68 | 3.28 | |
| 20 | 6.86 | 5.83 | 5.22 | 4.75 | 4.26 | 3.79 | |
- La puissance calorifique et la puissance absorbée sont les valeurs maximales en fonctionnement.
- La puissance calorifique et la puissance absorbée sont indiquées à la fréquence de fonctionnement maximum du compresseur.
- La puissance absorbée n'inclut pas la consommation du circulateur. TO : Température extérieure (DB°C) RH85% LWT : Température de départ d'eau (°C)
Unité extérieure hws-1402h-e module hydraulique hws-1402xwh-e
Puissance frigorifique et puissance absorbée nominales
| Condition nominale 1 LWT=7°C dT=5deg | Puisance | kW | 11.0 |
| Puisance absorbée | kW | 4.08 | |
| EER | W/W | 2.69 | |
| Débit d'eau nominal | l/min | 31.5 | |
| Condition nominale 2 LWT=18°C dT=5deg | Puisance | kW | 11 |
| Puisance absorbée | kW | 2.65 | |
| EER | W/W | 4.15 | |
| Débit d'eau nominal | l/min | 31.5 |
- La puissance frigorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511. TO : Température extérieure (°C) LWT : Température de départ d'eau (°C) ΔT : Delta T (deg) Température retour d'eau - Température départ d'eau
Puissance frigorifique et puissance absorbée
| Puissance (kW) | LWT (℃) | |||||
| 7 | 10 | 13 | 15 | 18 | ||
| TO (℃) | 20 | 13.95 | 15.48 | 16.82 | 17.53 | 18.34 |
| 27 | 12.60 | 13.98 | 15.19 | 15.83 | 16.56 | |
| 30 | 12.01 | 13.33 | 14.49 | 15.10 | 15.80 | |
| 35 | 11.00 | 12.21 | 13.27 | 13.83 | 14.47 | |
| 40 | 8.83 | 9.80 | 10.65 | 11.10 | 11.62 | |
| 43 | 6.81 | 7.56 | 8.21 | 8.56 | 8.95 | |
| Puisance absorbée (kW) | LWT (°C) | |||||
| 7 | 10 | 13 | 15 | 18 | ||
| TO (°C) | 20 | 3.14 | 3.21 | 3.26 | 3.27 | 3.30 |
| 27 | 3.57 | 3.64 | 3.70 | 3.72 | 3.76 | |
| 30 | 3.77 | 3.85 | 3.91 | 3.92 | 3.97 | |
| 35 | 4.08 | 4.17 | 4.23 | 4.25 | 4.29 | |
| 40 | 3.84 | 3.85 | 3.85 | 3.87 | 3.88 | |
| 43 | 3.25 | 3.23 | 3.23 | 3.22 | 3.22 | |
| EER | LWT (℃) | |||||
| 7 | 10 | 13 | 15 | 18 | ||
| TO (℃) | 20 | 4.44 | 4.83 | 5.16 | 5.36 | 5.55 |
| 27 | 3.53 | 3.84 | 4.10 | 4.26 | 4.41 | |
| 30 | 3.19 | 3.46 | 3.71 | 3.85 | 3.98 | |
| 35 | 2.70 | 2.93 | 3.14 | 3.26 | 3.37 | |
| 40 | 2.30 | 2.55 | 2.76 | 2.87 | 3.00 | |
| 43 | 2.10 | 2.34 | 2.54 | 2.65 | 2.78 | |
- La puissance frigorifique et la puissance absorbée sont données à la fréquence de fonctionnement nominale du compresseur.
- La puissance absorbée n'inclut pas la consommation du circulateur.
- La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511. TO : Température extérieure (DB°C) LWT : Température de départ d'eau (°C)
4-6. Caractéristiques du circulateur
Fonctionnement/Configuration du circulateur
Échangeur (14 kW) caractéristiques QH
Échangeur (8 kW) caractéristiques QH
4-7. Options
Options
| No. | Désignation | Modèle | Application | Remarques |
| 1 | Carte contact externe | TCB-PCIN3E | Sortie contrôle chaudière, Sortie Alarme | Jusqu'à 2 cartes (selon les applications) |
| Signal sortie Dégivrage, Fonctionnement comprésur | ||||
| 2 | Carte Entrée externe | TCB-PCMO3E | Entrée thermostat rafraîchissement/chauffage | Jusqu'à 2 cartes (selon les applications) |
| Entrée signal arrêt forcé |
Caractéristiques
Le suivi du fonctionnement et des défauts est possible en utilisant la carte Report défaut "TCB-PCIN3E"

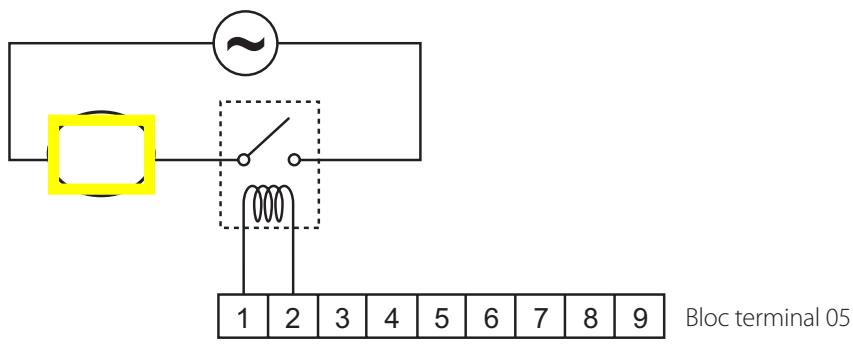

Sortie Alarme : Sortie activée quand le système est en alarme ou en défaut
Sortie contrôle chaudière : Sortie activée quand la température extérieure est inférieure à -10°C
Signal sortie fonctionnement: Le relais d'affichage est ON quand le compresseur est en fonctionnement.
Signal sortie Dégivrage: L'affichage du relais est ON quand le système est en dégivrage.
- S'assurer de préparer un point de non-voltage pour chaque terminal.
- Affichage "ALARM" et "BOILER", "OPERATION" et DEFROST
En-dessous de AC230V 0.5A (COS = 100%), si connexion à "L1, L2", insérer le filtré anti-bruit.
En-dessous de DC24V 1A (Non-inductive load), si connexion à "L1, L2", insérer le circuit by-pass.
Caractéristiques
- La "TCB-PCMO3E" est utilisée pour les contrôles maîtres suivants.
- Signal entrée Thermostat Froid / Chaud
- Signal entrée Marché forcée - Arrêt

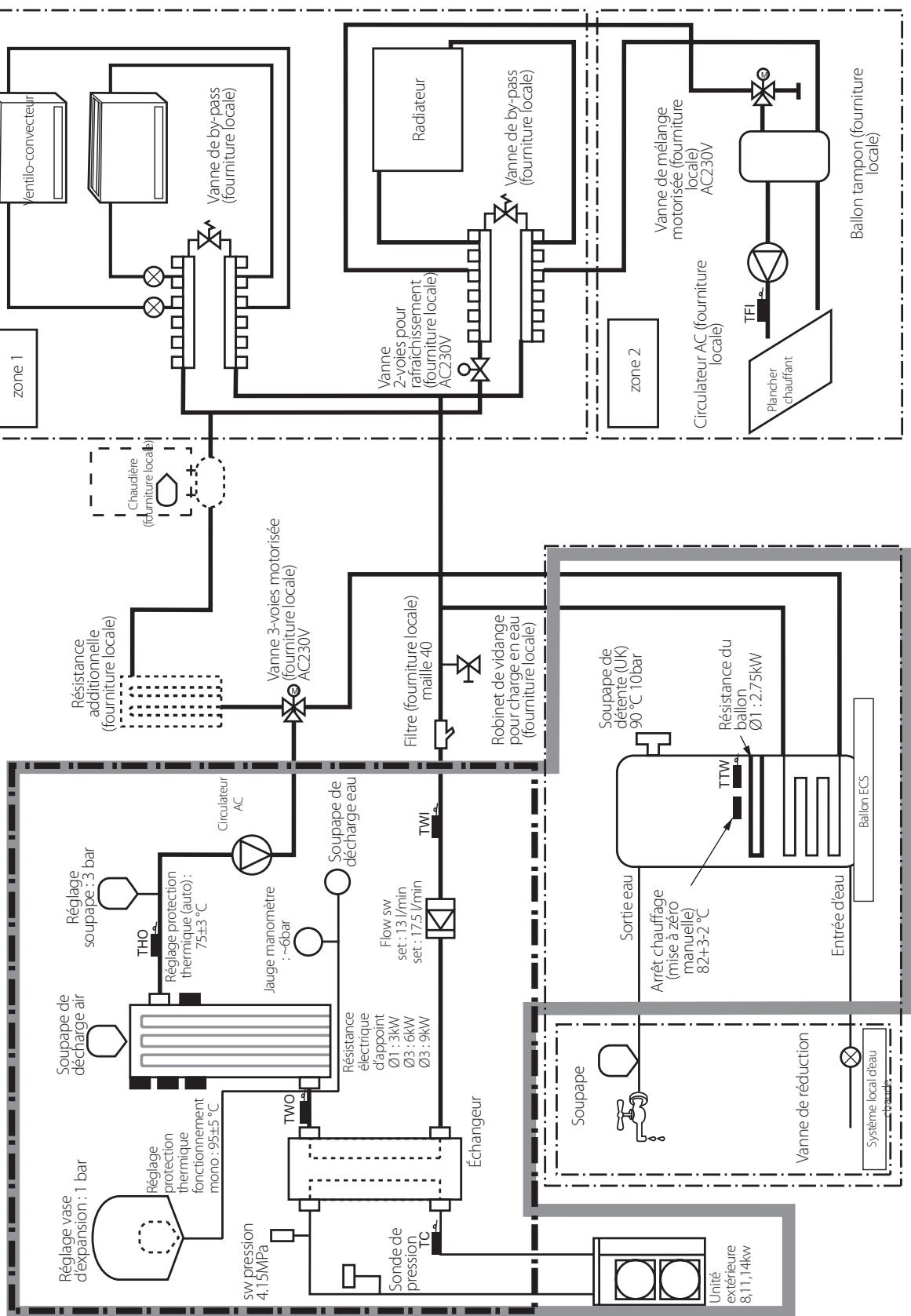

Se référer au "Schéma de câblage" pour les caractéristiques de chaque contrôle car la connexion est différente en fonction de chaque contrôle.
Signal entrée Thermostat Froid / Chaud
2-3 : Signal entrée Thermostat ambiance pour mode froid 1-3 : Signal entrée Thermostat ambiance pour mode chaud Sortie activée quand soit le mode chaud soit le mode froid est sélectionnée sur le thermostat d'ambiance. (Fourniture locale) - Détails hors tension - Détails connexion :
Connexion Mode froid : Termaux 3 (COM) et 2 (COOL) sur TCB-BCMO3E (voir schéma ci-dessous)
Connexion mode Chaud Termaux 3 (COM) et 1 (HEAT) sur TCB-BCMO3E (voir schéma ci-dessous)
Signal d'entrée marché forcé - arrêt
S1: Signal entrée Arrêt d'urgence - Contacts secs - Détails connexion :
Thermostat Ballon ECS : Termux 3 (COM) et 2 (COOL) sur TCB-PCMO3E (voir schéma ci-dessous)
S2: Signal entrée thermostat ballon - Contacts secs - Détails connexion :
Arrêt d'urgence : Terminaux 3 (COM) et 1 (HEAT) sur TCB-PCMO3E (voir schéma ci-dessous)
- S'assurer de préparer des points non-alimentés pour chaque terminal.
- Des isolations supplémentaires peuvent être ajoutées pour isoler les switches.
5. UNITE Extérieure
5-1. Spécifications

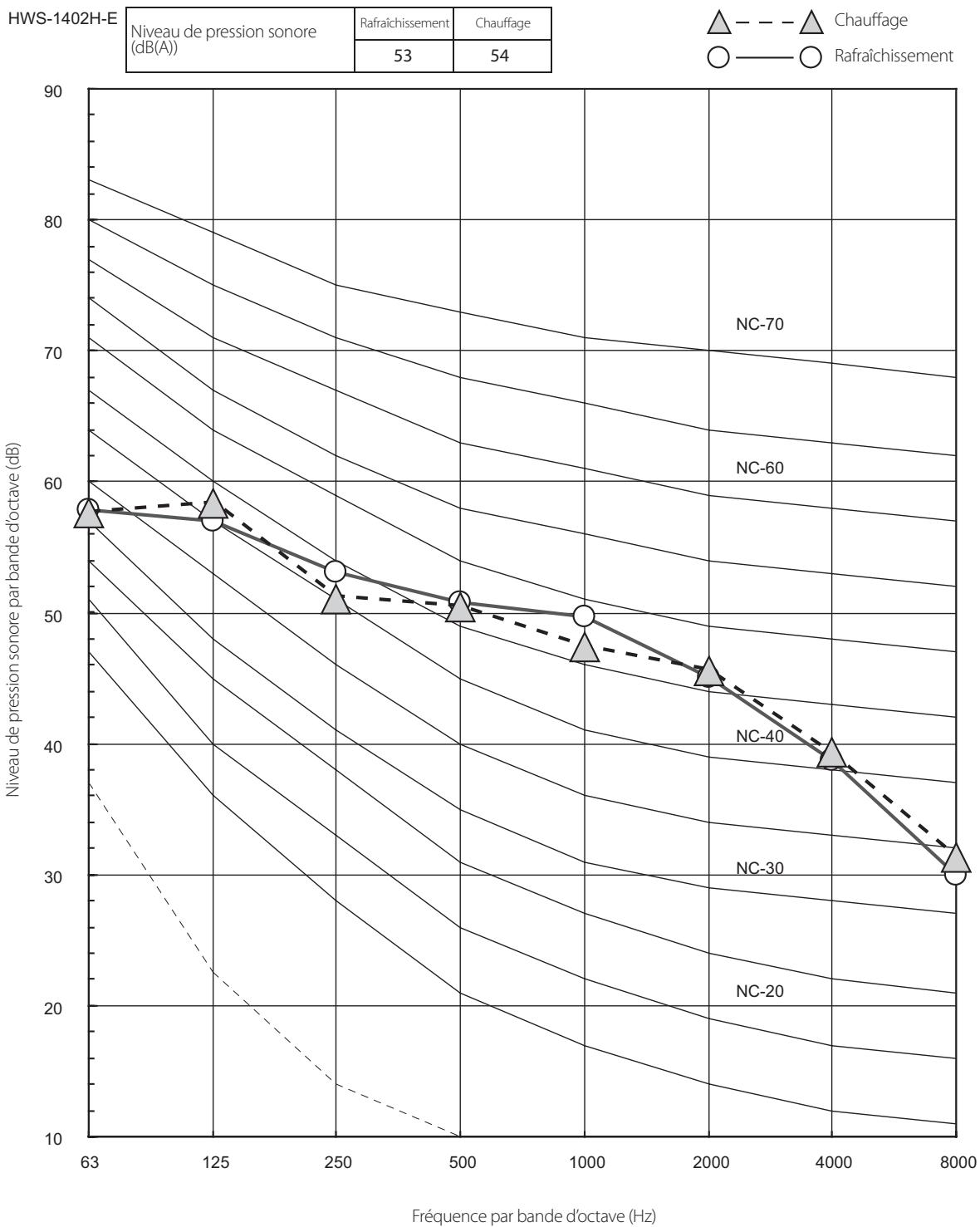

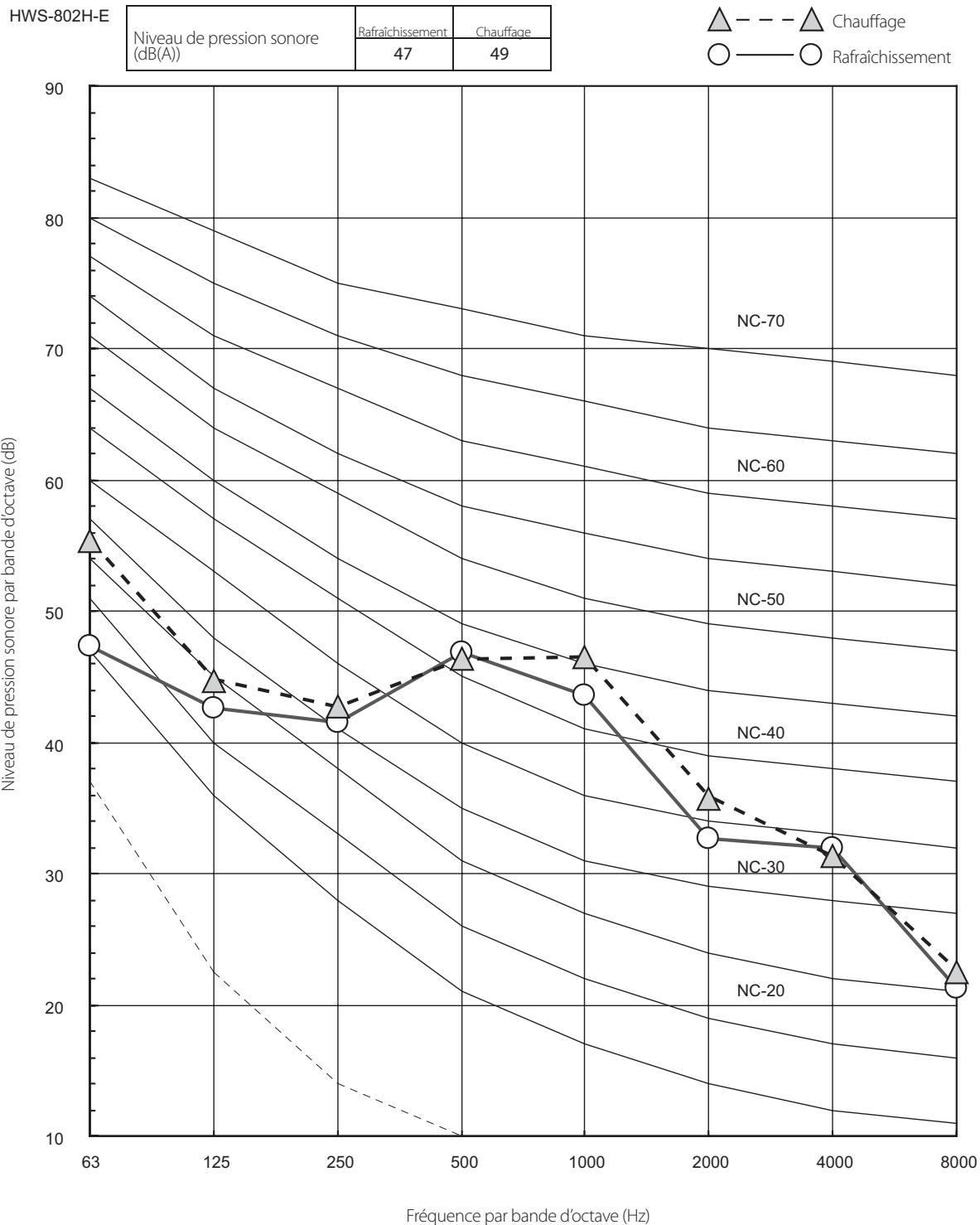

| Unité extérieur | HWS-802H-E | HWS-1102H-E | HWS-1402H-E | ||
| Alimentation électrique | 1 ~ 230V 50Hz | ||||
| Compresseur | Type | Compresseur hermétique | |||
| Moteur | kW | 2.0 | 3.75 | 3.75 | |
| Pole | 4 | 4 | 4 | ||
| Chargé en réfrigérant | 1.8 | 2.7 | 2.7 | ||
| Contrôle réfrigérant | Vanne motorisée à pulsation | ||||
| Longueur de liaison | Minimum | m | 5 | 3 | |
| JIS9612 | m | 7.5 | 7.5 | ||
| Maximum | m | 30 | |||
| Dénivélé | Extérieur-Module hydraulique | m | 30 | ||
| Esthétisme | Couleur | Silky shade (Muncel 1Y8.5-0.5) | |||
| Matériau | Pré-enduit | ||||
| Dimensions extérieures | Hauteur | mm | 890 | 1340 | |
| Largeur | mm | 900 | 900 | ||
| Profondeur | mm | 320 | 320 | ||
| Poids de l'unité | kg | 63 | 93 | ||
| Dimensions de l'emballage | Hauteur | mm | 975 | 1425 | |
| Largeur | mm | 971 | 971 | ||
| Profondeur | mm | 436 | 436 | ||
| Poids total | unité et emballage | kg | 69 | 100 | |
| Echangeur | Type | Tube à ailettes | |||
| Unité de ventilation | Ventilateur | Ventilateur | |||
| Débit d'air standard | m³/min | 57 | 101 | 103 | |
| Moteur | W | 63 | 100+100 | 100+100 | |
| Niveau de pression sonore | Chauffage nominal | dBA | 49 | 49 | 51 |
| Chauffage faible bruit* | dBA | 42 | 44 | 44 | |
| Refroidissement nominal | dBA | 47 | 50 | 51 | |
| Refroidissement faible bruit* | dBA | 44 | 45 | 45 | |
| ECS nominal | dBA | 49 | 49 | 51 | |
| ECS faible bruit* | dBA | 42 | 44 | 44 | |
| Température extérieures de fonctionnement | Chauffage | °C | -20 à 25 | ||
| Rafraîchéusement | °C | 10 à 43 | |||
| ECS | °C | -20 à 43 | |||
| Liaisons frigorifiques | Gaz | mm | 15.9 | ||
| Liquide | mm | 9.5 | |||
| Courant de démarrage | A | 20.8 | 22.8 | ||
| Fusible de l'installation | A | 25 (tous les types peuvent être utilisés) | |||
| Câble alimentation | H07 RN-F ou 60245 IEC 66 (2.5 mm² ou plus) | ||||
| Câble connexion Module/Unité ext. | H07 RN-F ou 60245 IEC 66 (1.5 mm² ou plus) | ||||

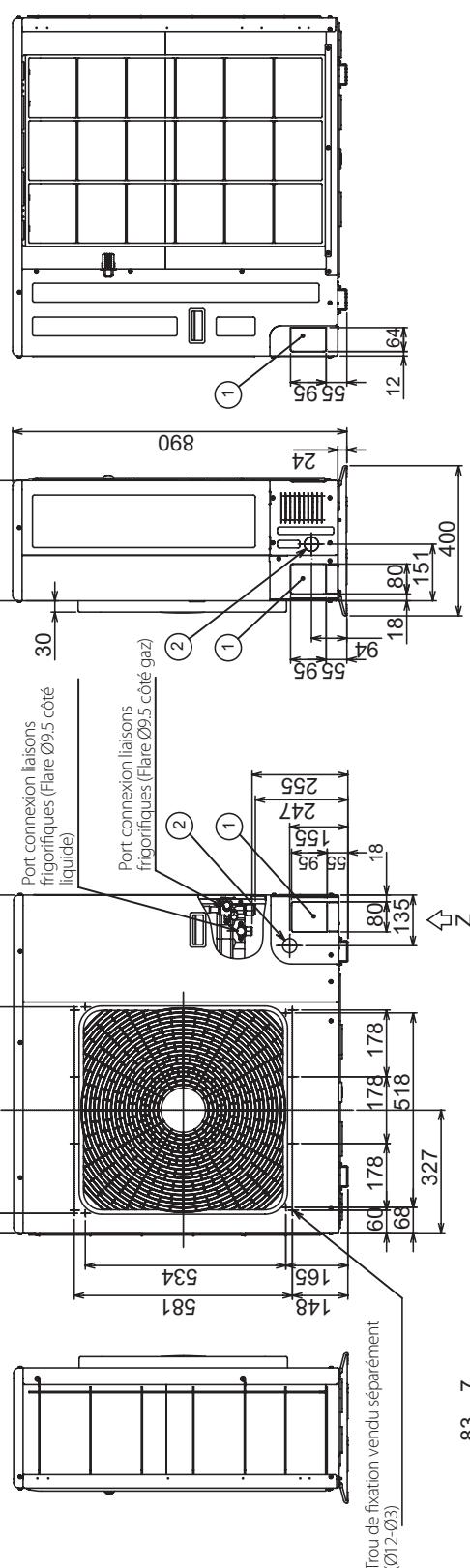

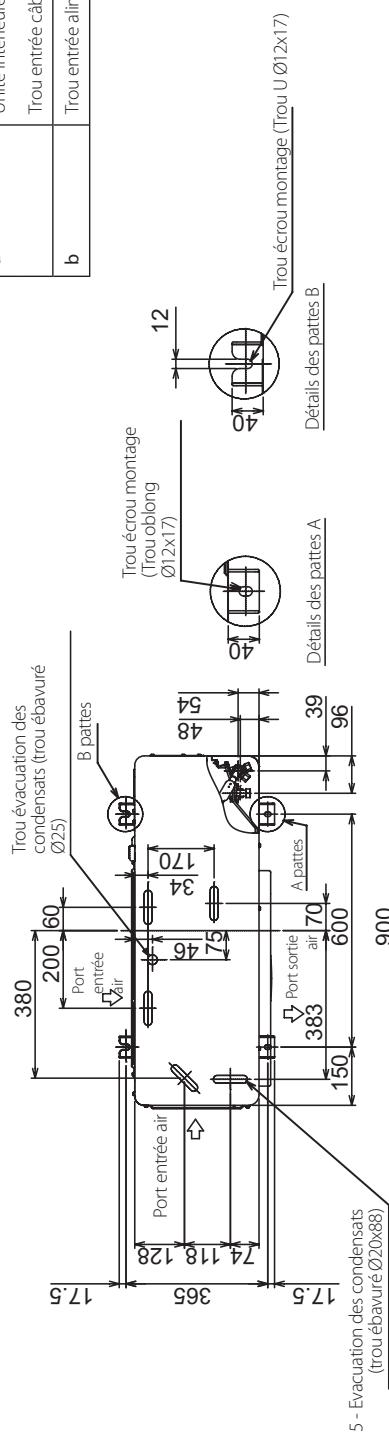

5-2. Dimensions
5-2-1. HWS-802H-E
| Nom | Note | |
| a | Trou liaison frigorifique Unité intérieure/extérieure Trou entrée cable connexion | -- |
| b | Trou entrée alimentation | Trou pré-perforé Ø38 |

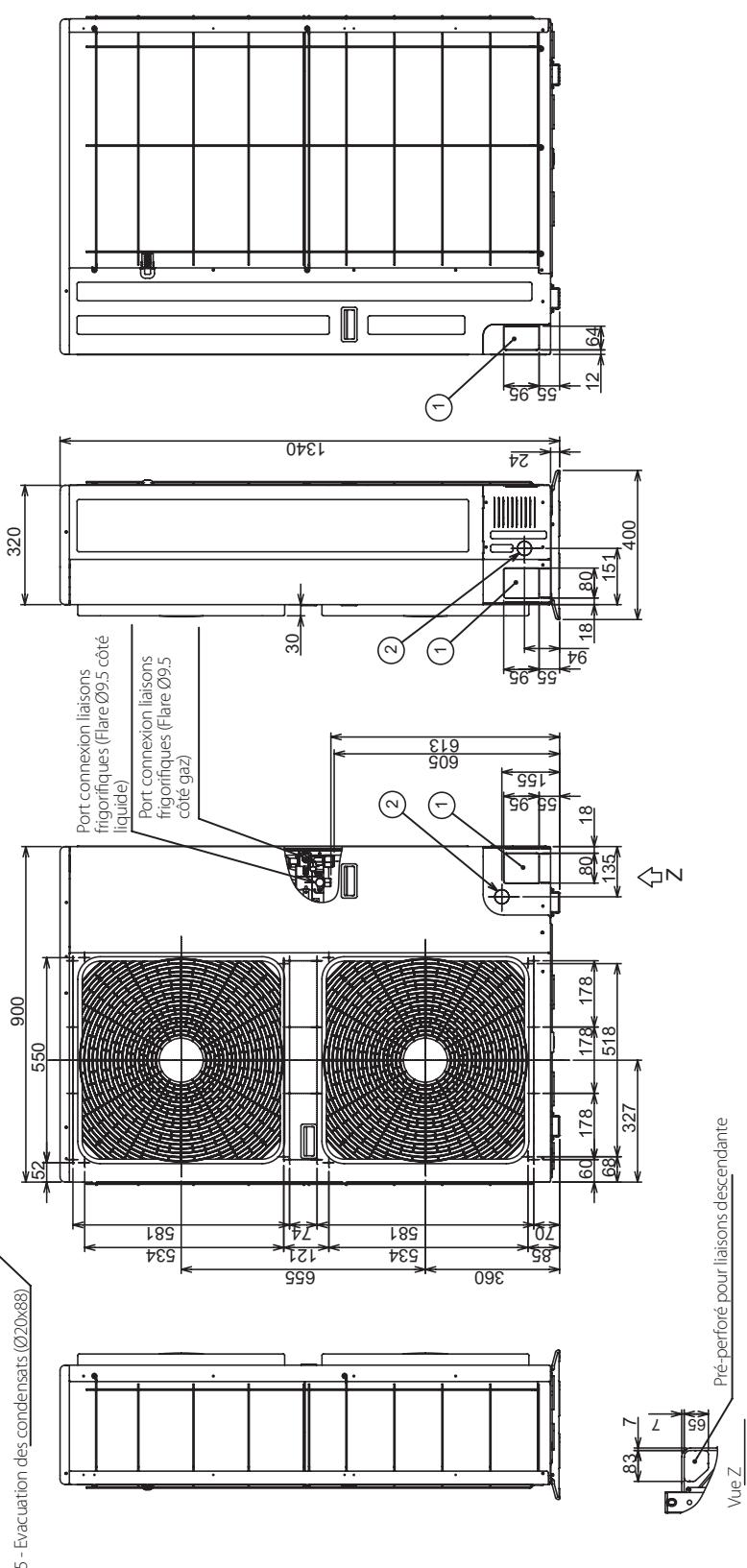

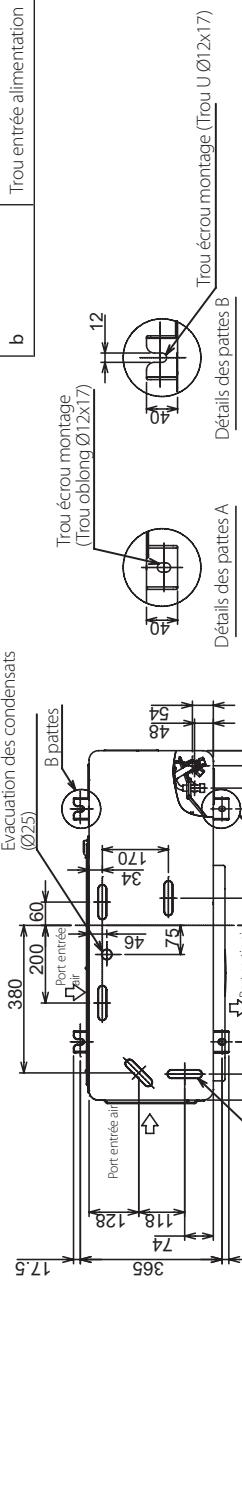

5-2-2. HWS-1402H-E
Unité : mm
| Nom | Note | |
| a | Trou liaison frigorifique Unité intérieure/extérieure Trou entrée)cable connexion | - |
| b | Trou entrée alimentation | Trou pré-perforé Ø38 |
Chauffage / Production eau chaude
Dégivrage / Rafraîchissement
Unité extérieure

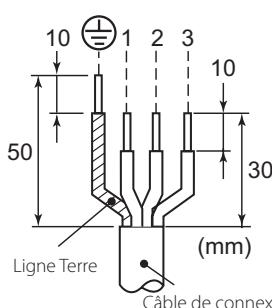

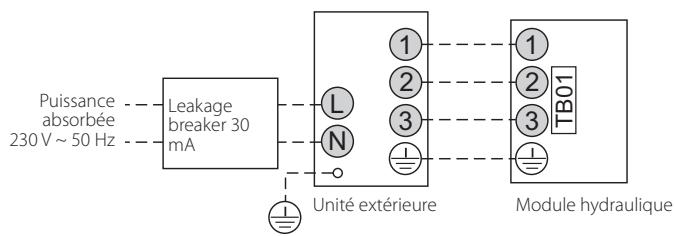

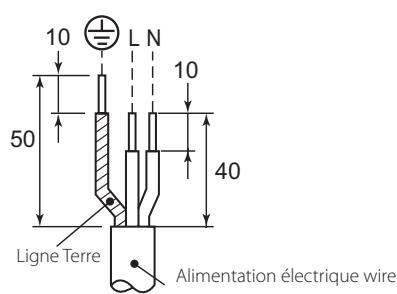

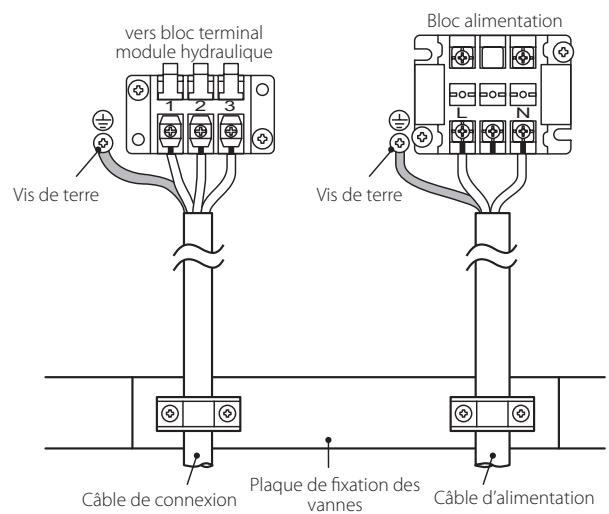

5-4. Schéma électrique
5-4-1. Unité extérieure
| Symbole | Nom des pièces |
| CM | Compresseur |
| FM | Moteur ventilateur |
| FM01 ,02* | |
| PMV | Vanne motorisée à pulsation |
| TD | Tube capteur de température (Refoulement) |
| TS | Tube capteur de température (Aspiration) |
| TE | Capteur échangeur 1 |
| TL | Capteur échangeur 2 |
| TO | Capteur température extérieur |
| 20SF | Enroulement vanne 4-voies |
| 49C | Thermostat chaudiess compresseur |
| RY | Relais |
| L/F | Filtre ligne |
- indique le bloc terminal. Les caractères alphanumériques dans le cycle indiquent le No de terminal.
- La ligne à deux points indique le câble à se fournir localement.
- indique la PC Board
- Pour le circuit du module, se reférer au schéma de câblage du module hydraulique.
HWS-802H-E
(8 kW, 230 V ~ 50 Hz)

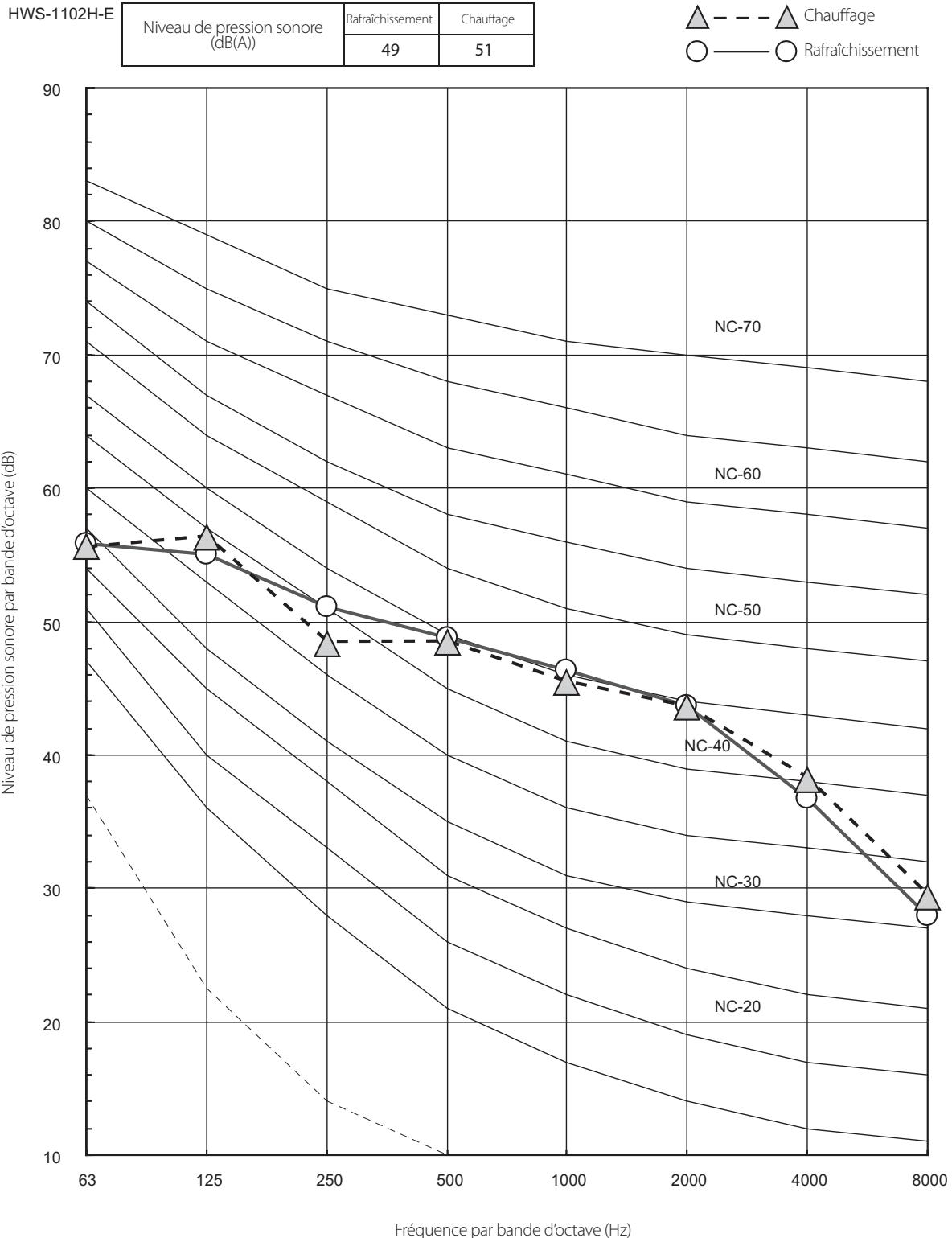

HWS-1102H-E
(11 kw, 230 V ~ 50Hz)
HWS-1402H-E
(14 kw, 230 V ~ 50Hz)
5-6. Plage de fonctionnement
Mode chaud
Mode froid

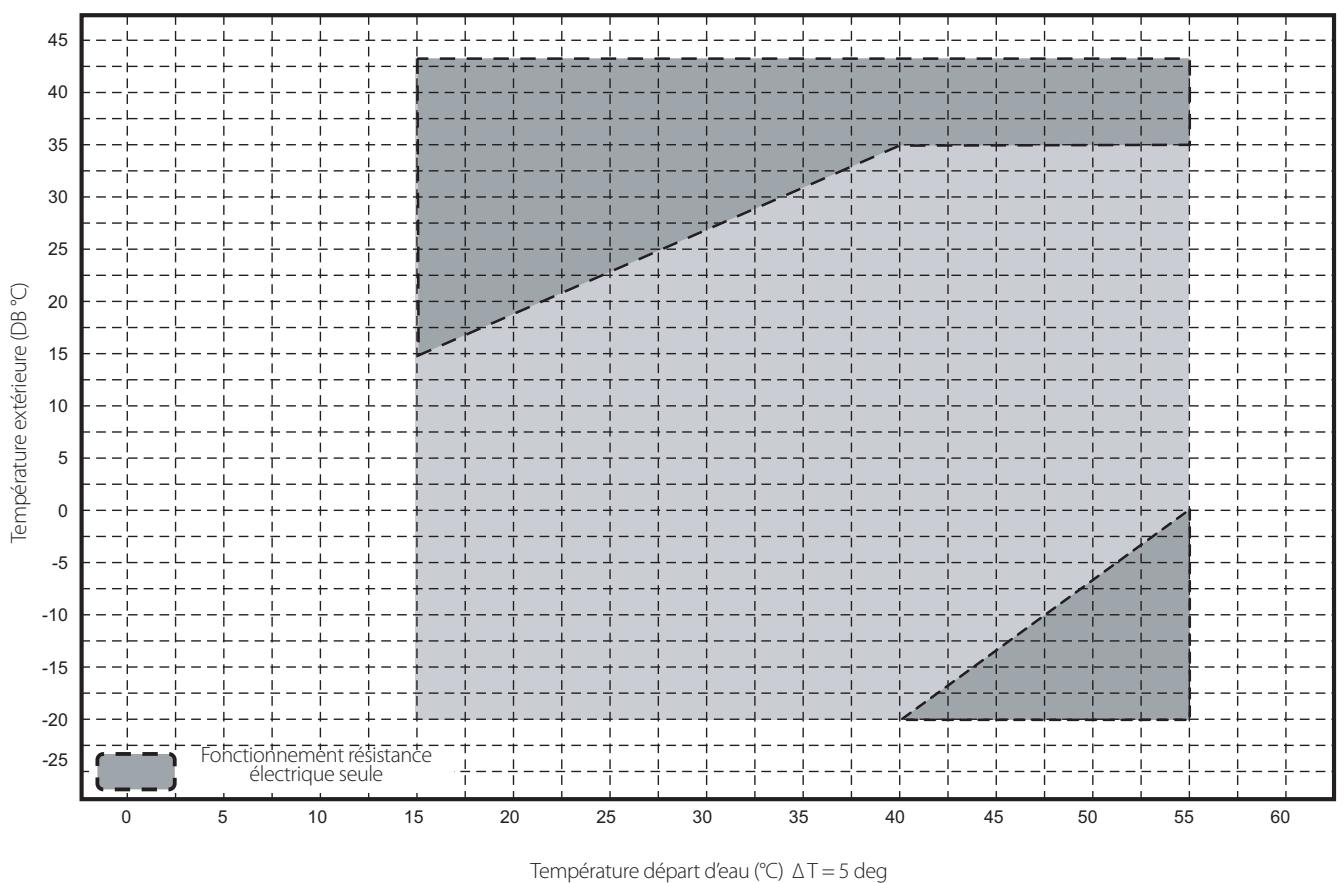

Fonctionnement ECS
L'ECS est produite uniquement par la résistance du ballon quand les fonctions rafraîchissement et ECS sont demandées simultanément.
Caractéristiques ballon ECS
| Ballon ECS | HWS-1501 CSHM3-E | HWS-2101 CSHM3-E | HWS-3001 CSHM3-E | HWS-1501 CSHM3-UK | HWS-2101 CSHM3-UK | HWS-3001 CSHM3-UK | ||
| Capacité | litres | 150 | 210 | 300 | 150 | 210 | 300 | |
| Esthétisme | Couleur | Blanc | ||||||
| Matériau | Acier isolé plastique | |||||||
| Ballon | Matériau | Acier inoxydable | ||||||
| Isolation | Matériau | Retardant de flamme mousse de polyurethane expansé | ||||||
| Epaisseeur | mm | 50 | ||||||
| Echangeur | Matériau | Tube inox | ||||||
| Résistance immergé | Type | Single straight, Alloy 825 sheathed | ||||||
| Puisance | kW | 2.75 | ||||||
| Dimensions extérieures | Hauteur | mm | 1,09 | 1,474 | 2,04 | 1,09 | 1,474 | 2,04 |
| Diamètre | mm | 550 | ||||||
| Poids de l'unité | kg | 31 | 41 | 59 | 31 | 41 | 56 | |
| Dimensions de l'emballage | Hauteur | mm | 1,213 | 1,781 | 2,118 | 1,406 | 1,781 | 2,118 |
| Largeur | mm | 576 | ||||||
| Profondeur | mm | 640 | ||||||
| Poids total | unité et emballage | kg | 37 | 44 | 59 | 41 | 51 | 56 |
| Température d'eau maximum | °C | 75 | ||||||
| Pression d'eau maximum | bar | 10 | ||||||
| Liaisons eau Module-Ballon | Entrée | mm | 22 | |||||
| Départ | mm | 22 | ||||||
| Liaisons eau ECS-Ballon | Entrée | mm | 22 | |||||
| Départ | mm | 22 | ||||||
| Accessoires standard | Vase d'expansion | litres | Non inclus | 12 | 18 | 25 | ||
| Manuel d'installation | Manuel d'installation | |||||||
| Safety group NF7bar | Régle d'usine vanne T&P incluant isolation et boîtier | |||||||
| Ecrou et olives de compression | Ecrou et olives de compression | |||||||
| Clé gallon ECS | Clé gallon ECS | |||||||
| Répartiteur | ||||||||
| Vanne combinaison eau froide | ||||||||

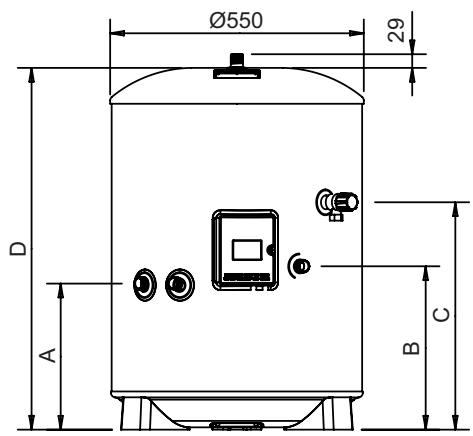

Dimensions et performance
| MODELE | HWS-1501CSHM3-E HWS-1501CSHM3-UK | HWS-2101CSHM3-E HWS-2101CSHM3-UK | HWS-3001CSHM3-E HWS-3001CSHM3-UK |
| CAPACITE NOMINALE (litres) | 150 | 210 | 300 |
| A (mm) | 315 | 315 | 315 |
| B (mm) | 354 | 354 | 354 |
| C (mm) | 800 | 1184 | 1474 |
| D (mm) | 1090 | 1474 | 2040 |
| SURFACE (m²) | 0.65 | 0.79 | 0.79 |
| SORTIE EAU CHAUBE A 60°C (litres) | 102 | 163 | 254 |
| SORTIE EAU CHAUBE MELANGEE A 40°C (litres) | 243 | 329.5 | 476 |
| PERTE DE CHALEUR (kWh/24h) | 1.45 | 1.91 | 2.52 |
| TEMPS DE CHAUFFE DE 15°C A 60°C - UTILISATION RESISTANCE ELECTRIQUE DU BALLON SEULEMENT (mins) | 123 | 188 | 262 |
| VOLUME CHAUFFEE EN UTILISANT LA RESISTANCE ELECTRIQUE DU BALLON (litres) | 102 | 163 | 254 |
HWS-1501CSHM3-E, HWS-2101CSHM3-E, HWS-3001CAHM3-E

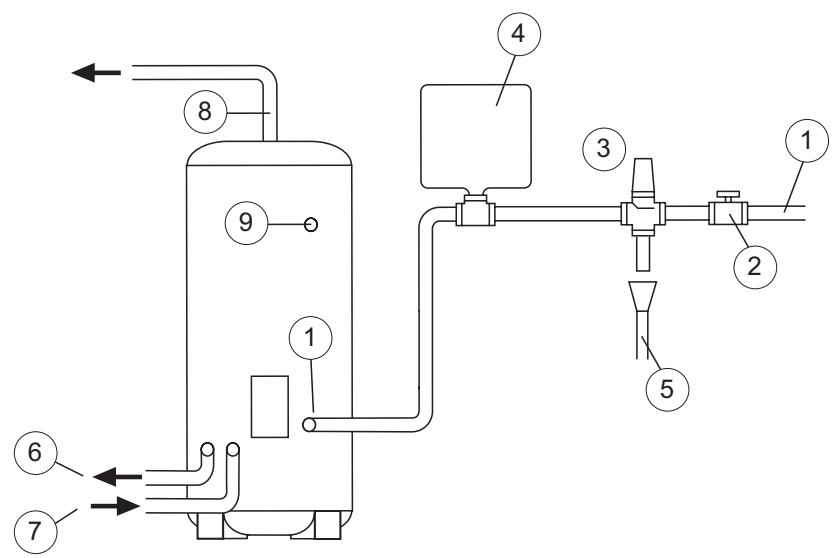

a ENTREE EAU FROIDE b VANNE D'ISOLATION C SAFETY GROUP NF7 BAR d VANNE D'EXPANSION EAU SANITAIRE e TUBE DE DECHARGE f RETOUR CIRCUIT PRIMAIRE g DEBIT CIRCUIT PRIMAIRE h SORTIE EAU CHAUBE i CONNECTION CIRCULATION EAU SANITAIRE

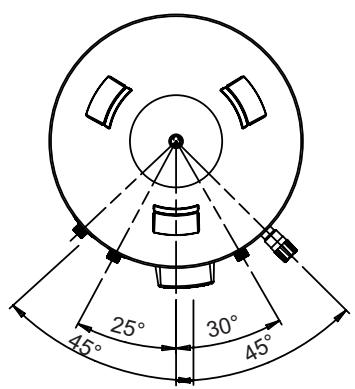

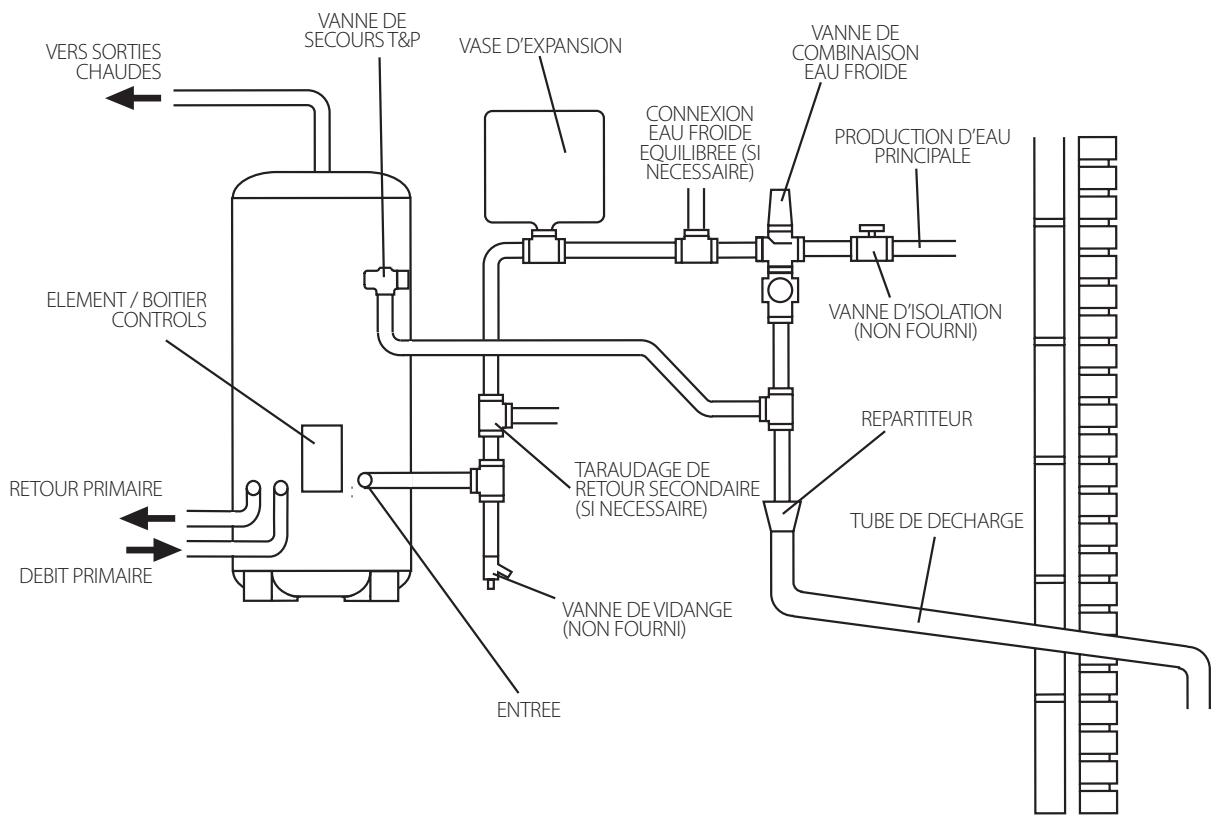

Arrangement type des tubes de décharge

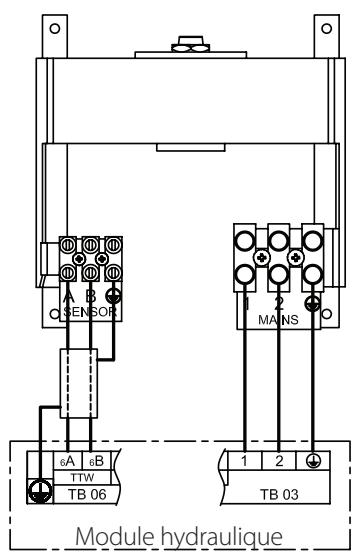

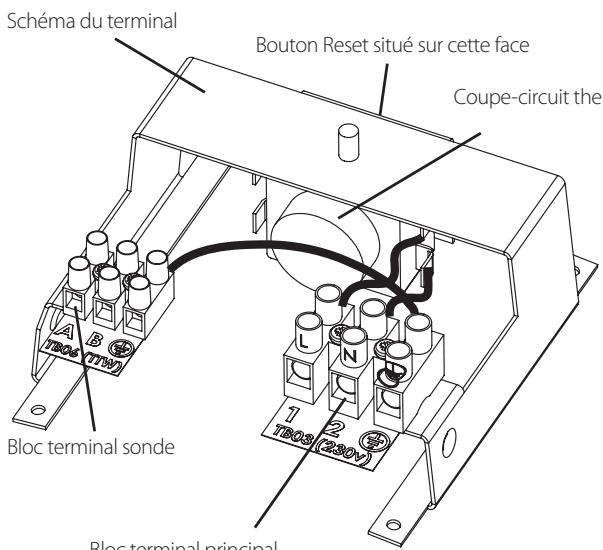

Connexions électriques (Schématique) VERS Module hydraulique Résistance gallon ECS 230V ~ Alimentation électrique depuis module hydraulique Taille câble 1.5mm² min. Coupe-circuit thermique
La façade et les éléments d'assemblage ont été retirés pour une plus grande clarté sur cette vue.
Dépannage
Si un problème apparait, contacter l'installateur ou le revendeur.
| Vérification du problème | Action |
| Rien n'est affchéé sur la commande | • vérifier si l'alimentation est correcte • Le disjoncteur est-il enclenché? |
| L'indication Time clignote | • Le paramétrage des Date/heures n'est pas fait • Régler date et heures. |
| Un code erreur est affchéé sur la commande | • Contacter l'installateur |
| La pièce n'est pas rafraichie ou chauffée. | • Le fonctionnement du calendrier est il enclenché? • Vérifier si le fonctionnement du calendrier est paramétré. |
| • Le réduit de nuit est il activé? • Vérifier le paramétrage sur la commande | |
| • Le système est il en mode Auto? • En mode Auto, la valeur de consigne est paramétré automatiquement en fonction de la température de l'unité extérieur. • Le mode Auto peut être ajusté. Contacter l'installateur. | |
| Pas d'ECS | • La vanne de vidange est-elle fermée? • Vérifier les vannes |
| • Utilisez-vous trop d'ECS? • Si l'utilisation d'ECS dépasse la capacité de stockage, de l'eau à une température inférieure à la valeur de consigne est fournie. |
Si vous avez des questions, contacter l'installateur.
Pompe à chaleur air/eau
Data Book
