HWS-2101CSHM3-E - Pompe à chaleur TOSHIBA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ballon d'eau chaude sanitaire (ECS) pour pompe à chaleur air/eau
Marque	TOSHIBA
Modèle	HWS-2101CSHM3-E
Capacité	210 litres
Matériau de la cuve	Acier inoxydable
Isolation	Mousse de polyuréthane expansé ignifuge, épaisseur 50 mm
Résistance électrique intégrée	2,75 kW (230 V~), type Alloy 825
Température maximale de l'eau	75 °C
Pression maximale de service	10 bar
Hauteur	1 474 mm
Diamètre	550 mm
Poids net	41 kg
Poids brut (emballage inclus)	44 kg
Alimentation électrique résistance	230 V~ / 50 Hz, 12 A max
Raccordements eau (entrée/sortie)	Diamètre 22 mm
Volume d'eau chaude à 60°C	163 litres
Volume d'eau chaude mélangée à 40°C	329,5 litres
Pertes thermiques	1,91 kWh/24h
Temps de chauffe (15°C à 60°C, résistance seule)	188 minutes
Accessoires inclus	Vase d'expansion 18 L, groupe de sécurité NF 7 bar, manuel d'installation, clé ballon, répartiteur
Compatibilité	Module hydraulique HWS-802XWH*/-E ou HWS-1402XWH*/-E
Couleur	Blanc

FOIRE AUX QUESTIONS - HWS-2101CSHM3-E TOSHIBA

Comment installer le ballon ECS HWS-2101CSHM3-E ?

L'installation doit être réalisée par un professionnel qualifié. Le ballon se raccorde au module hydraulique via les liaisons eau de diamètre 22 mm. Il est impératif de respecter les schémas hydrauliques fournis dans la notice, d'installer le groupe de sécurité (NF 7 bar) et le vase d'expansion (18 L inclus). L'alimentation électrique de la résistance (230 V~) doit être séparée et protégée par un disjoncteur 16 A.

Quelle est la température maximale de l'eau dans le ballon ?

La température maximale de l'eau est de 75 °C. Le thermostat de sécurité coupe l'alimentation si cette température est dépassée. Pour un usage normal, la consigne est réglable via la commande du module hydraulique.

Comment entretenir le ballon ECS ?

Il est recommandé de vérifier périodiquement le groupe de sécurité et de purger l'air éventuel. Une fois par an, faites contrôler l'anode (si présente) et nettoyez le ballon si nécessaire. La résistance électrique peut être décalcifiée par un professionnel.

Que faire si le ballon ne produit pas d'eau chaude ?

Vérifiez d'abord que l'alimentation électrique est active et que le disjoncteur n'a pas sauté. Assurez-vous que la vanne de vidange est fermée. Si un code erreur apparaît sur la commande, contactez l'installateur. Une utilisation excessive d'eau chaude peut aussi temporairement réduire la température.

Le ballon est-il compatible avec tous les modules hydrauliques TOSHIBA ?

Le HWS-2101CSHM3-E est compatible avec les modules hydrauliques des séries HWS-802XWH*/-E (8 kW) et HWS-1402XWH*/-E (11 et 14 kW). Vérifiez le tableau de combinaisons dans la notice pour les références exactes.

Quelle est la consommation électrique de la résistance ?

La résistance a une puissance de 2,75 kW sous 230 V~. Le courant maximum est de 12 A. La consommation dépend du temps de chauffe : environ 188 minutes pour chauffer de 15°C à 60°C.

Peut-on utiliser le ballon sans la pompe à chaleur ?

Oui, le ballon est équipé d'une résistance électrique qui permet de produire de l'eau chaude même si la pompe à chaleur n'est pas en fonctionnement. Cependant, le rendement est meilleur avec la pompe à chaleur.

Quel est le poids du ballon une fois installé ?

Le ballon vide pèse 41 kg. Une fois rempli d'eau (210 litres), le poids total atteint environ 251 kg. Assurez-vous que le sol supporte cette charge.

Comment régler la température de l'eau chaude ?

La température de consigne se règle via la commande filaire du module hydraulique. Pour un fonctionnement Économie, une température de 55°C est recommandée. La température ne doit pas dépasser 75°C pour des raisons de sécurité.

Que faire en cas de fuite d'eau ?

Fermez immédiatement l'arrivée d'eau et coupez l'alimentation électrique du ballon. Contactez un installateur agréé. Une fuite peut provenir du groupe de sécurité, des raccords ou de la cuve elle-même. Ne jamais ouvrir le ballon sous pression.

MODE D'EMPLOI HWS-2101CSHM3-E TOSHIBA

Pompe à chaleur air/ eau

Module

hydraulique

HWS-802XWHM3-E

HWS-802XWHT6-E

HWS-1402XWHM3-E

HWS-1402XWHT6-E

HWS-1402XWHT9-E

Unité

extérieure

HWS-802H-E

HWS-1102H-E

HWS-1402H-E

Ballon ECS

HWS-1501CSHM3-E

HWS-2101CSHM3-E

HWS-3001CSHM3-E

HWS-1501CSHM3-UK

HWS-2101CSHM3-UK

HWS-3001CSHM3-UK

2-1. Combinaisons ....5
2-2. Module hydraulique ....5
2-3. Unité extérieure....6
2-4. Ballon ECS 6
2-5. Options 6

3. SPÉCIFICATIONS ...... 7

4. MODULE HYDRAULIQUE 9

4-1. Spécifications 10
4-2. Dimensions 13
4-3. Schéma hydraulique 15

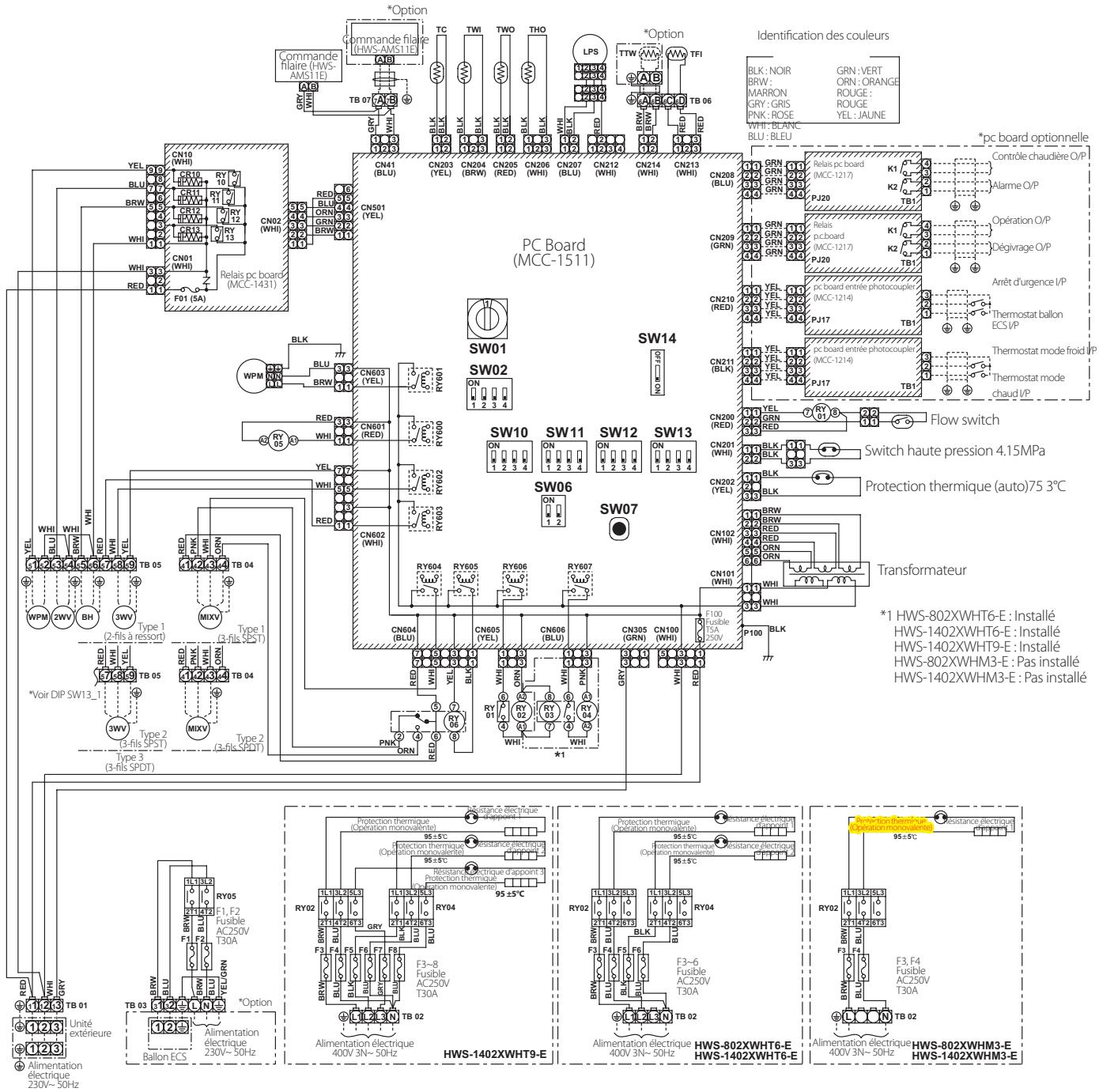

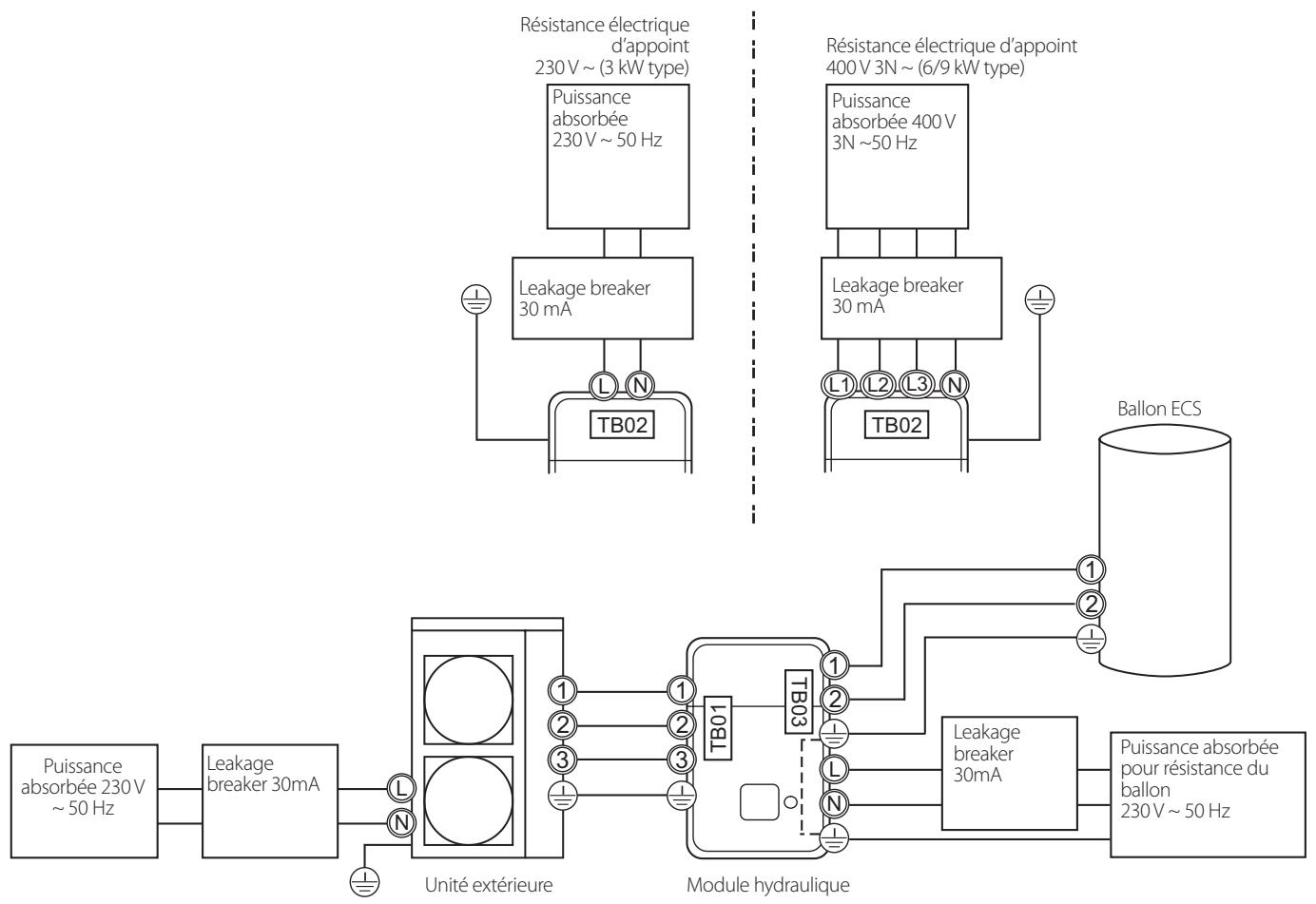

4-4. Schéma électrique .... 17
4-5. Tables de puissance.... 23

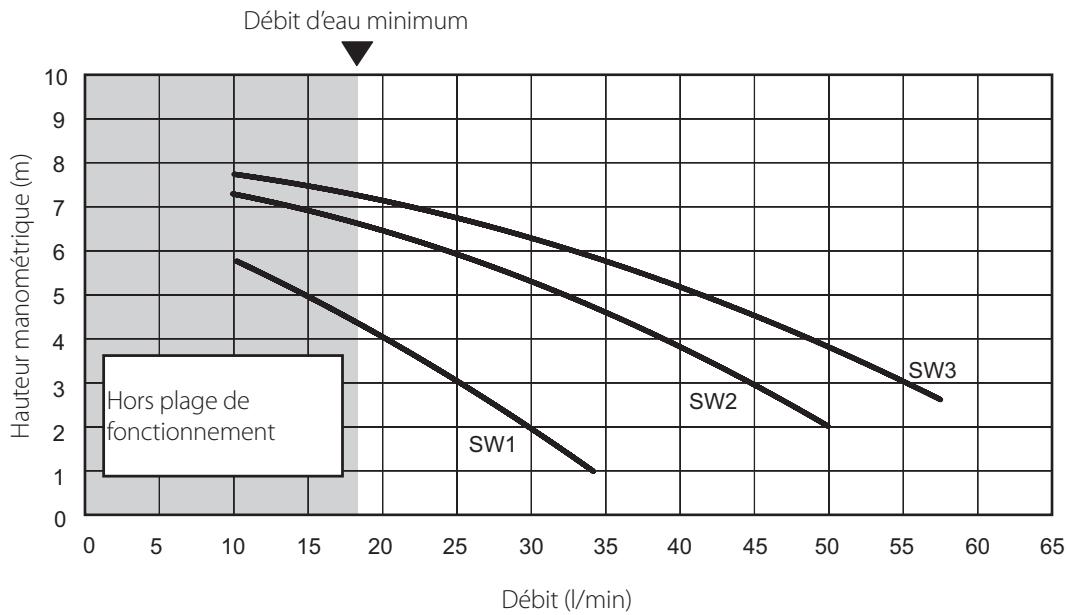

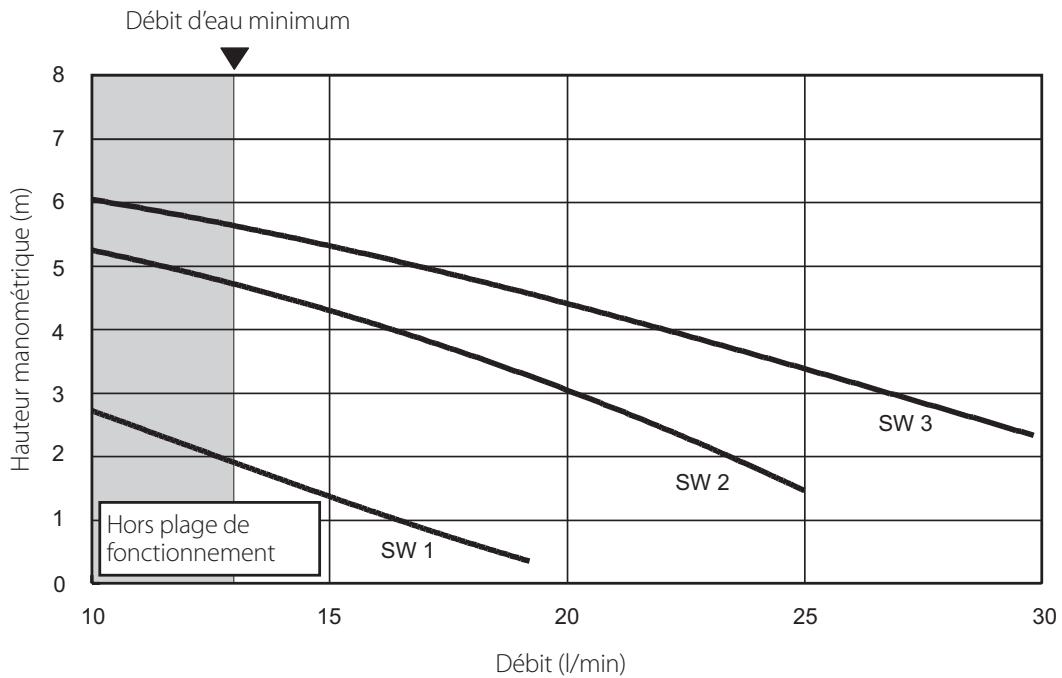

4-6. Caractéristiques du circulateur 37
4-7. Options 38

5. UNITÉ EXTÉRIEURE 41

5-1. Spécifications 42

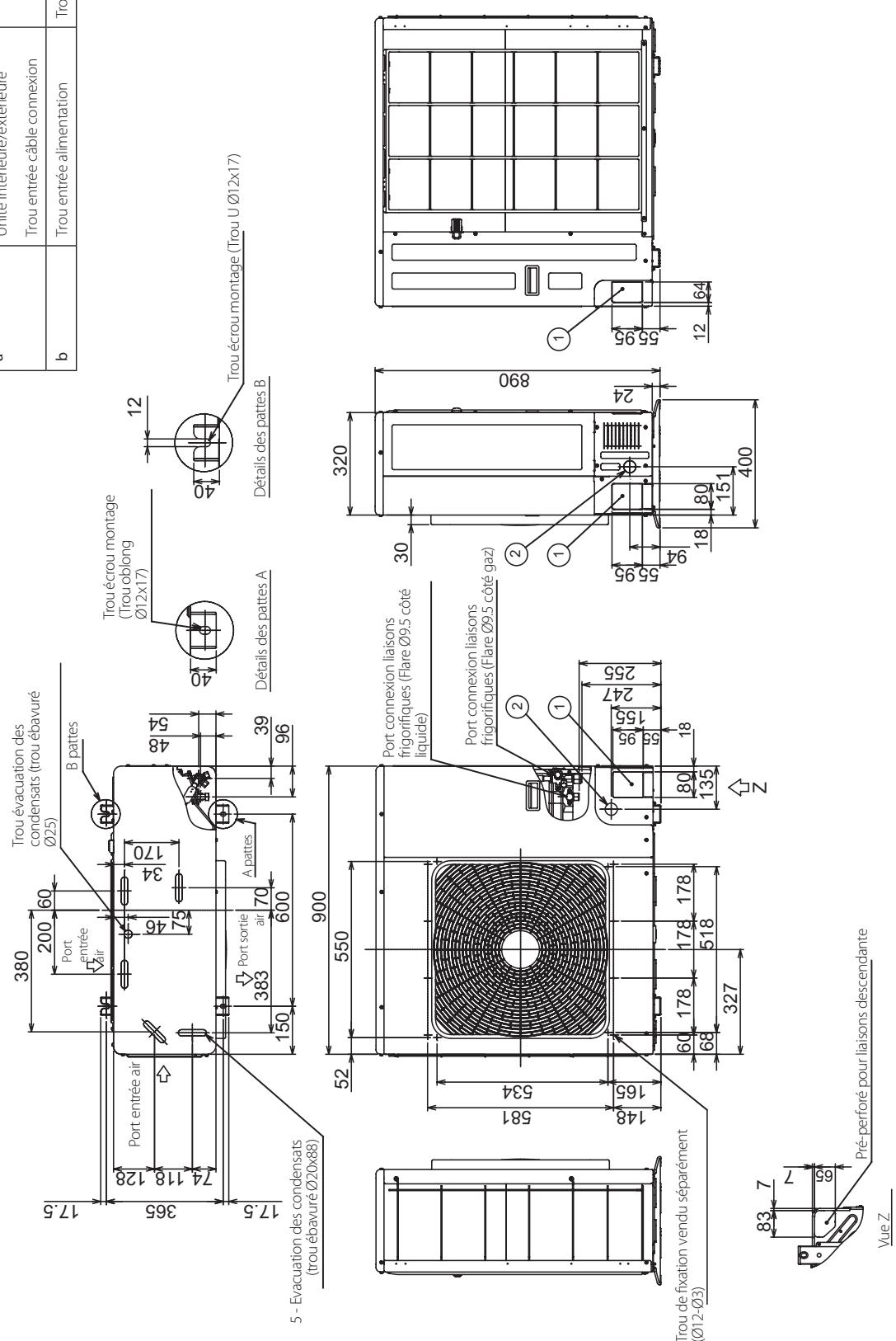

5-2. Dimensions 43

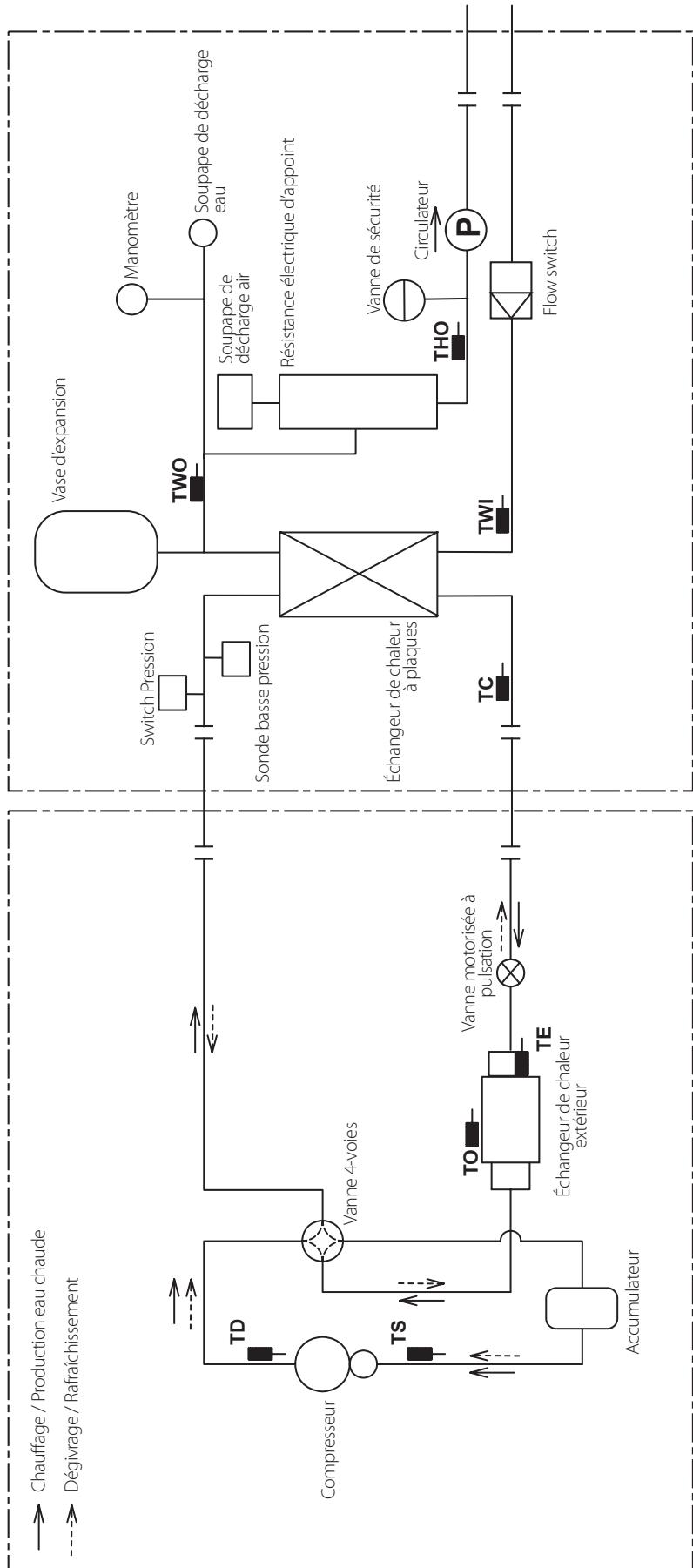

5-3. Schéma hydraulique.... 45

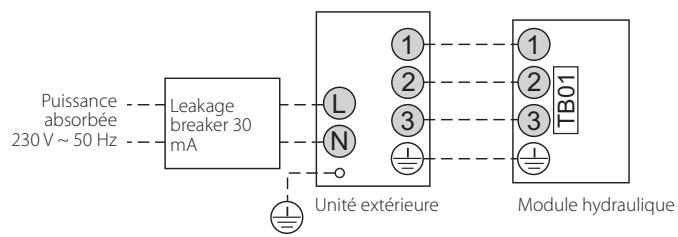

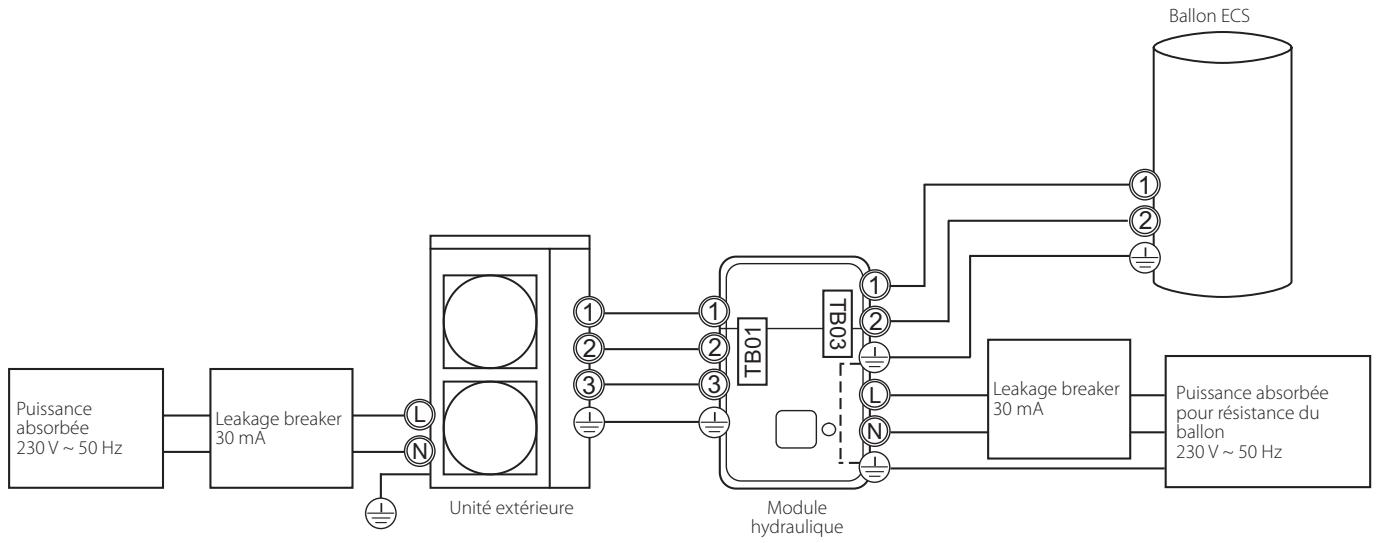

5-4. Schéma électrique 46

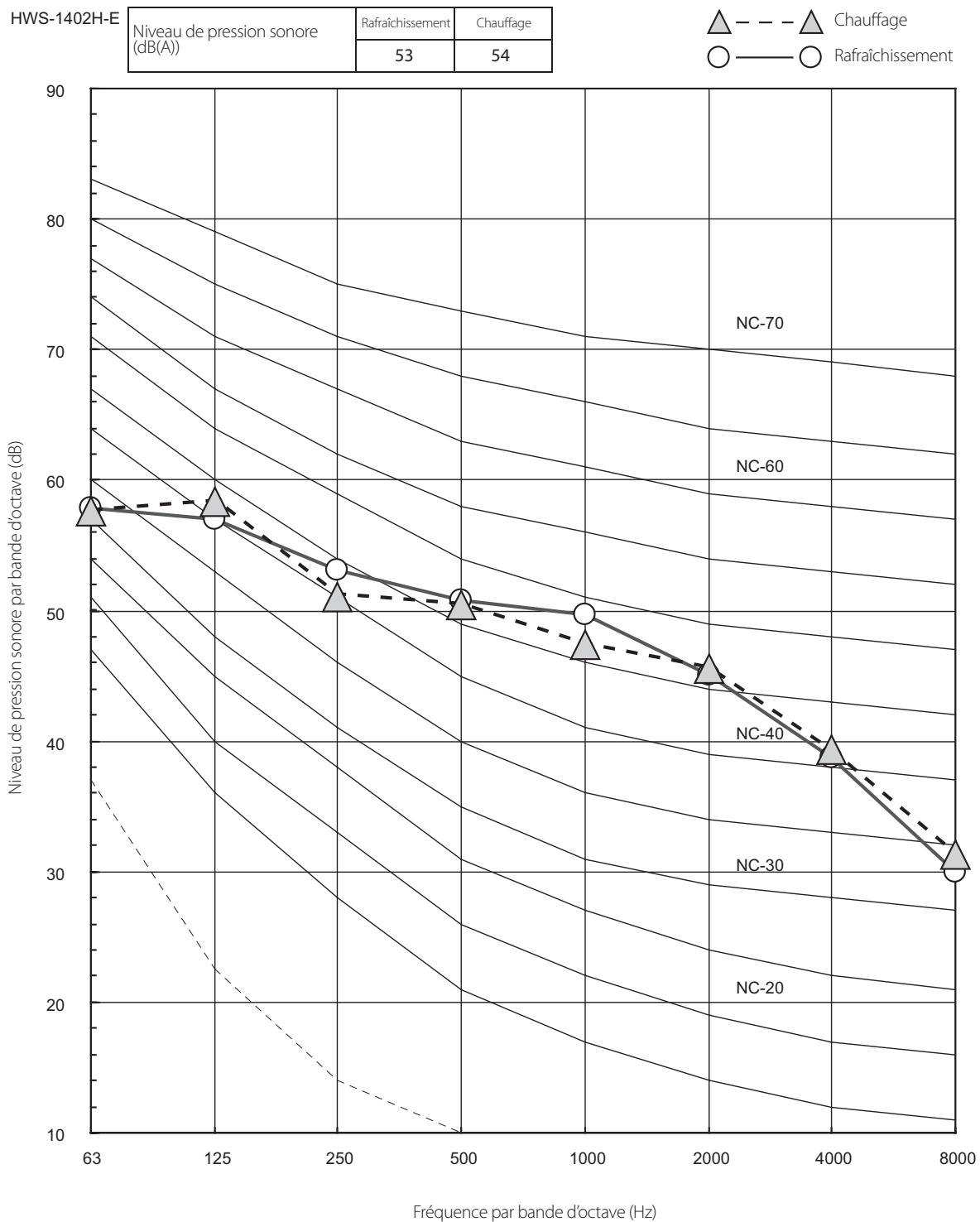

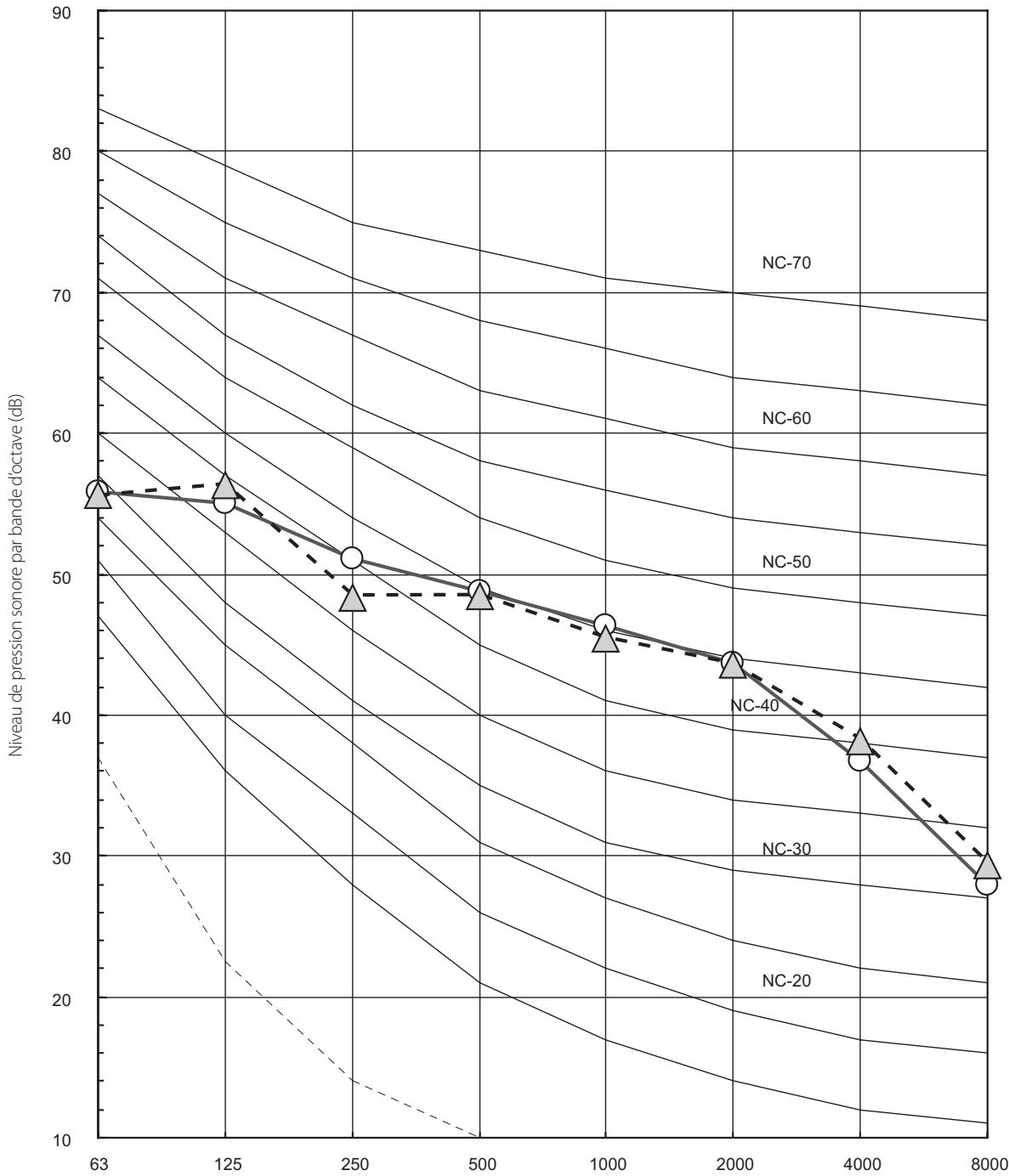

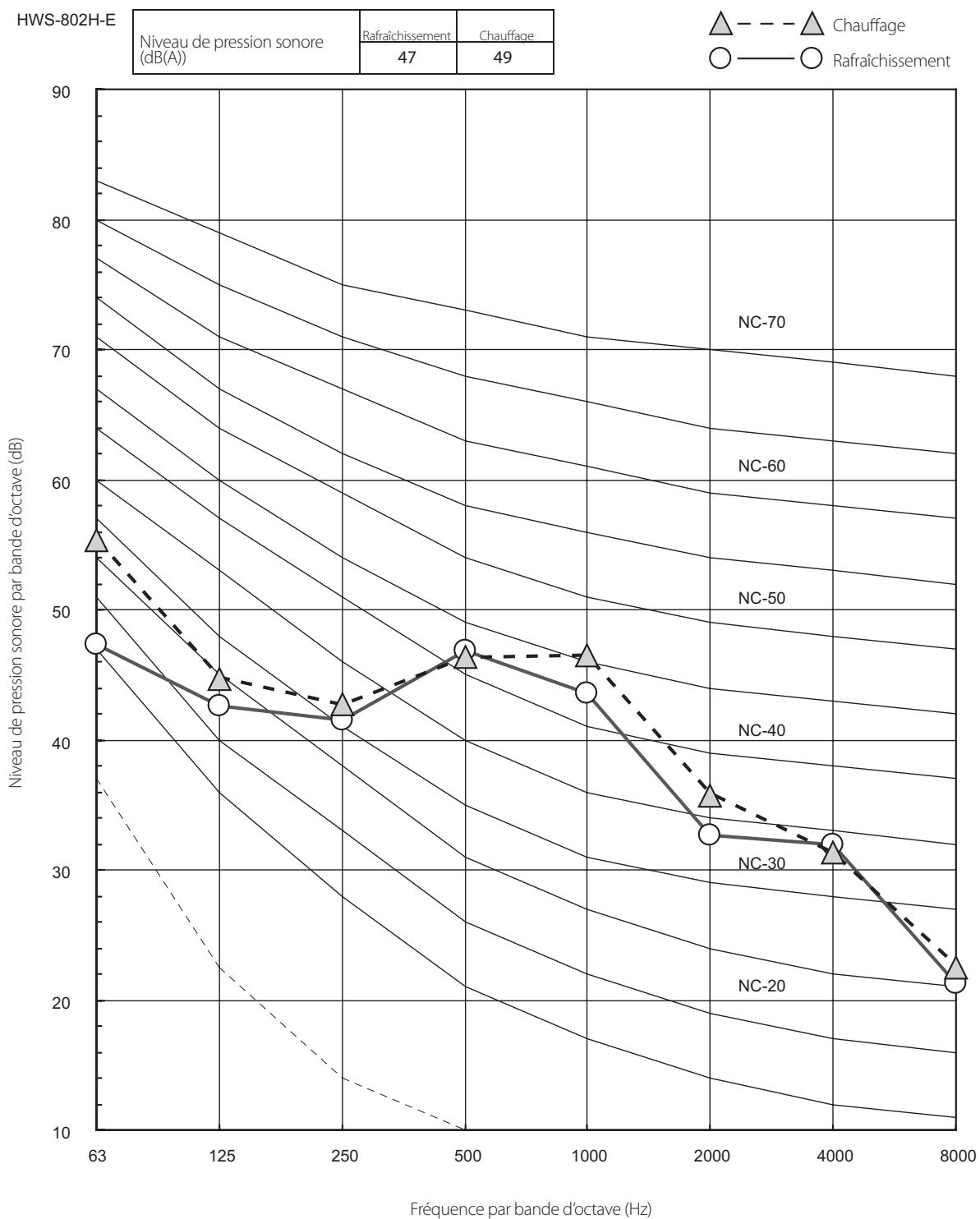

5-5. Données acoustiques ....48

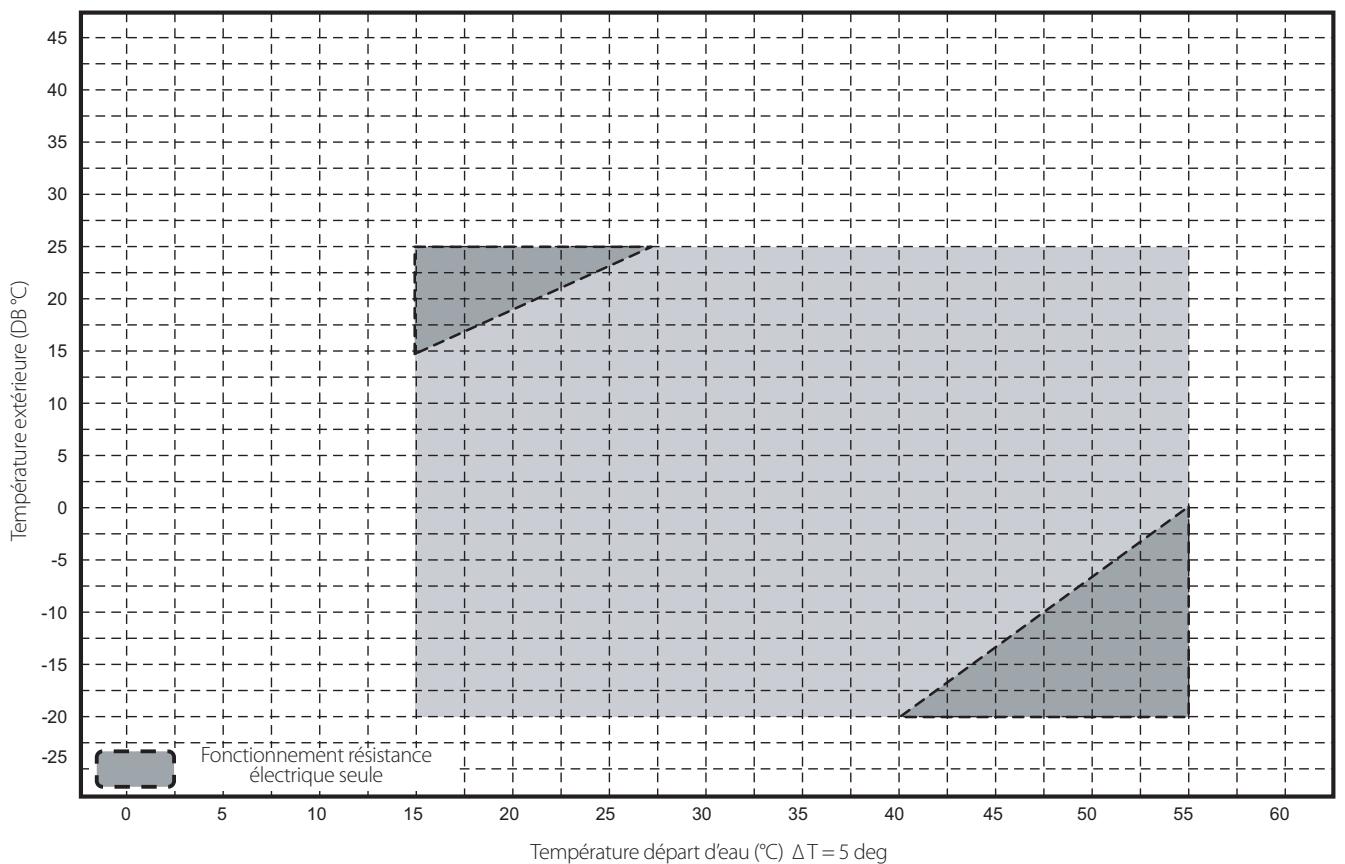

5-6. Plage de fonctionnement .... 52

6. BALLON ECS 53

6-1. Spécifications....55

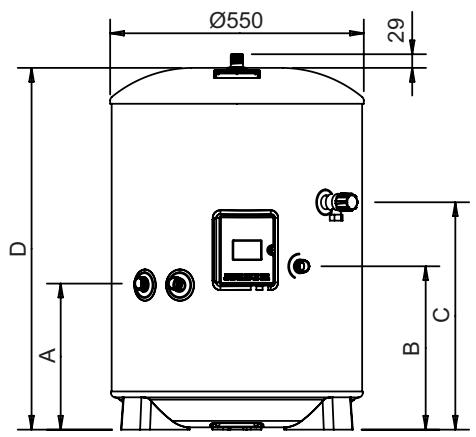

6-2. Dimensions 56
6-3. Schéma hydraulique 56

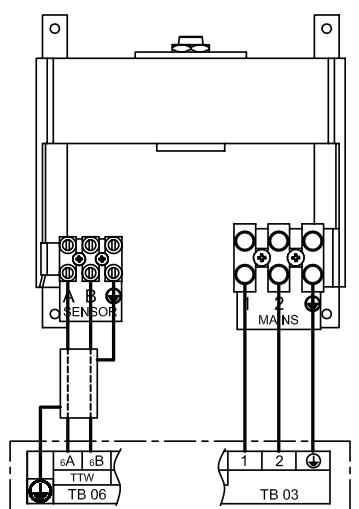

6-4. Schéma électrique 58

Dépannage 59

2. APERÇU DU SYSTEME

2-1. Combinaisons

Combinaisons

		Unité extérieure
		HWS-802H-E	HWS-1102H-E	HWS-1402H-E
Module hydraulique	HWS-802XWHM3-E	•	--	--
	HWS-802XWHT6-E	•	--	--
	HWS-1402XWHM3-E	--	•	•
	HWS-1402XWHT6-E	--	•	•
	HWS-1402XWHT9-E	--	•	•

		Unité extérieure
		HWS-1501 CSHM3-E	HWS-2101 CSHM3-E	HWS-3001 CSHM3-E	HWS-1501 CSHM3-UK	HWS-2101 CSHM3-UK	HWS-3001 CSHM3-UK
Module hydraulique	HWS-802XWHM3-E	•
	HWS-802XWHT6-E
	HWS-1402XWHM3-E
	HWS-1402XWHT6-E
	HWS-1402XWHT9-E

2-2. Module hydraulique

Module hydraulique	Description
HWS-802XWHM3-E	Module hydraulique 8 kW (Résistance électrique ~3 kW 230 V)
HWS-802XWHT6-E	Module hydraulique 8 kW (Résistance électrique ~6 kW 400 V)
HWS-1402XWHM3-E	Module hydraulique 11 & 14 kW (Résistance électrique ~3 kW 230 V)
HWS-1402XWHT6-E	Module hydraulique 11 & 14 kW (Résistance électrique ~6 kW 400 V)
HWS-1402XWHT9-E	Module hydraulique 11 & 14 kW (Résistance électrique ~9 kW 400 V)

Module hydraulique			HWS-802XWHM3-E	HWS-802XWHT6-E	HWS-1402XWHM3-E	HWS-1402XWHT6-E	HWS-1402XWHT9-E
Puissance résistance électrique d'appoint			3 kW	6 kW	3 kW	6 kW	9 kW
Alimentation électrique	pour résistance électrique		230 V ~	400 V 3N ~	230 V ~	400 V 3N ~	400 V 3N ~
	pour ballon ECS (option)		230 V ~
Température de départ d'eau	Chauffage	(°C)	20 à 55
		(°C)	10 à 25
Pour utilisation avec			HWS-802H-E		HWS-1 102H-E/HWS-1402H-E
Dimensions	HxLxP	(mm)	925 x 525 x 355

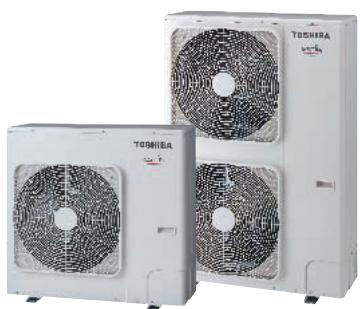

2-3. Unité extérieure

Unité extérieure			HWS-802H-E	HWS-1102H-E	HWS-1402H-E
Type			Inverter
Fonction			Chauffage & Rafraichissement
Chauffage	Puissance	(kW)	8.0	11.2	14.0
	Puissance absorbée	(kW)	1.96	2.40	3.15
	COP		4.08	4.66	4.45
Rafraîchissement	Puissance	(kW)	6.0	10.0	11.0
	Puissance absorbée	(kW)	2.13	3.52	4.08
	EER		2.82	2.84	2.69
Alimentation électrique			230 V ~
Réfrigérant			R410A
Dimensions	HxLxP	(mm)	890 x 900 x 320	1,340 x 900 x 320

2-4. Ballon ECS

Ballon ECS (option)		HWS-1501CSHM3-EHWS-1501CSHM3-UK	HWS-2101CSHM3-EHWS-2101CSHM3-UK	HWS-3001 CSHM3-EHWS-3001CSHM3-UK
Capacité	litres	150	210	300
Température d'eau max.	(°C)	75
Résistance électrique	(kW)	2.75 (230 V ~)
Hauteur	(mm)	1,09	1,474	2,04
Diamètre	(mm)	550
Matériau		Acier inoxydable

2-5. Options

No.	Désignation	Modèle	Application	Remarques
1	Carte contact externe	TCB-PCIN3E	Sortie contrôle chaudière, Sortie Alarme	Jusqu'à 2 cartes (selon les applications)
			Sortie Signal dégivrage, Sortie Signal fonctionnement compresseur
2	Carte Entrée externe	TCB-PCMO3E	Entrée thermostat rafraîchissement/chauffage	Jusqu'à 2 cartes (selon les applications)
			Entrée signal arrêt forcé

3. SPÉCIFICATIONS

Unité extérieure			HWS-802H-E	HWS-1102H-E	HWS-1402H-E
Module hydraulique			HWS-802XWH**-E	HWS-1402XWH**-E
Condition nominale ChauffageTO (DB/WB)=7/6°CLWT=35°C dT=5deg	Puissance	kW	8.0	11.2	14.0
	Puissance absorbée	kW	1.96	2.4	3.15
	COP	W/W	4.08	4.66	4.45
	Débit d'eau nominal	l/min	22.9	32.1	40.1
Condition nominale ChauffageTO (DB/WB)=7/6°CLWT=45°C dT=5deg	Puissance	kW	8.0	11.2	14.0
	Puissance absorbée	kW	2.40	2.95	3.95
	COP	W/W	3.33	3.80	3.54
	Débit d'eau nominal	l/min	22.9	32.1	40.1
Condition nominale RafraîchissementTO=35°CLWT=7°C dT=5deg	Puissance	kW	6.0	10.0	11.0
	Puissance absorbée	kW	2.13	3.52	4.08
	EER	W/W	2.82	2.84	2.69
	Débit d'eau nominal	l/min	17.2	28.7	31.5
Condition nominale RafraîchissementTO=35°CLWT=18°C dT=5deg	Puissance	kW	6.0	10	11
	Puissance absorbée	kW	1.42	2.35	2.65
	EER	W/W	4.23	4.26	4.15
	Débit d'eau nominal	l/min	17.2	28.7	31.5
Alimentation électrique			1~230V 50Hz
Intensité max		A	20.8	22.8	22.8

* Les puissances aux conditions nominales et les puissances absorbées sont données à la fréquence de fonctionnement nominal du compresseur.

* La puissance absorbée n'inclut pas la consommation du circulateur.

* Les puissances et puissances absorbées sont mesurés selon la norme EN14511.

TO : Température extérieure (°C)

LWT : Température de départ d'eau (°C)

dT : Delta T (deg)

Température de départ d'eau - Température de retour d'eau (Chauffage)

Température de retour d'eau - Température de départ d'eau (Rafraîchissement)

4. MODULE HYDRAULIQUE

4-1. Spécifications

4-1-1. Caractéristiques du module hydraulique

Module hydraulique			HWS-802XWHM3-E	HWS-802XWHT6-E	1402XWHM3-E	1402XWHT6-E	1402XWHT9-E
Résistance électrique d'appoint	résistance électrique d'appoint	kW	3	6	3	6	9
	Alimentation électrique		1 ~ 230V 50Hz	3N~ 400V 50Hz	1 ~ 230V 50Hz	3N~ 400V 50Hz	3N~ 400V 50Hz
	Intensité max	A	13	13 (13A*2P)	13	13 (13A*2P)	13 (13A*3P)
Ballon ECS*	Alimentation électrique		1 ~ 230V 50Hz
	Intensité max	A	12.0
Esthétisme	Couleur		Silky shade (Muncel 1Y8.5-0.5)
	Matériau		Pré-enduit
Dimensions extérieures	Hauteur	mm	925
	Largeur	mm	525
	Profondeur	mm	355
Poids de l'unité		kg	50		54
Dimensions de l'emballage	Hauteur	mm	1070
	Largeur	mm	608
	Profondeur	mm	456
Poids total	Unité et emballage	kg	56		60
Echangeur	Type		Plaques
	Capacité	litres	0.67		1.18
	Débit d'eau minimum	l/min	13		17.5
Circulateur (3 vitesses)	Puissance absorbée	W	125 / 95 / 65		190 / 180 / 135
	Hauteur manométrique	m	6.5 / 6.1 / 4.5		8.3 / 8.1 / 7.2
Vase d'expansion	Capacité	litres	12
	Pression initiale	MPa(bar)	0.1 (1)
Vanne de surpression	Pression de fonctionnement	MPa(bar)	0.3 (3)
Niveau de pression sonore		dBA	29
Température d'eau de fonctionnement	Chauffage	°C	20~55
	Rafraîchissement	°C	10~25
Canalisations	Départ	mm	34.92
	Entrée	mm	34.92
Liaisons frigorifiques	Gaz	mm	15.9
	Liquide	mm	9.5
Condensats		mm	Diamètre intérieur 16.0 pour l'évacuation des condensats
Note			*La résistance électrique, incorporée dans le ballon ECS, nécessite une alimentation séparée de celle du module hydraulique.

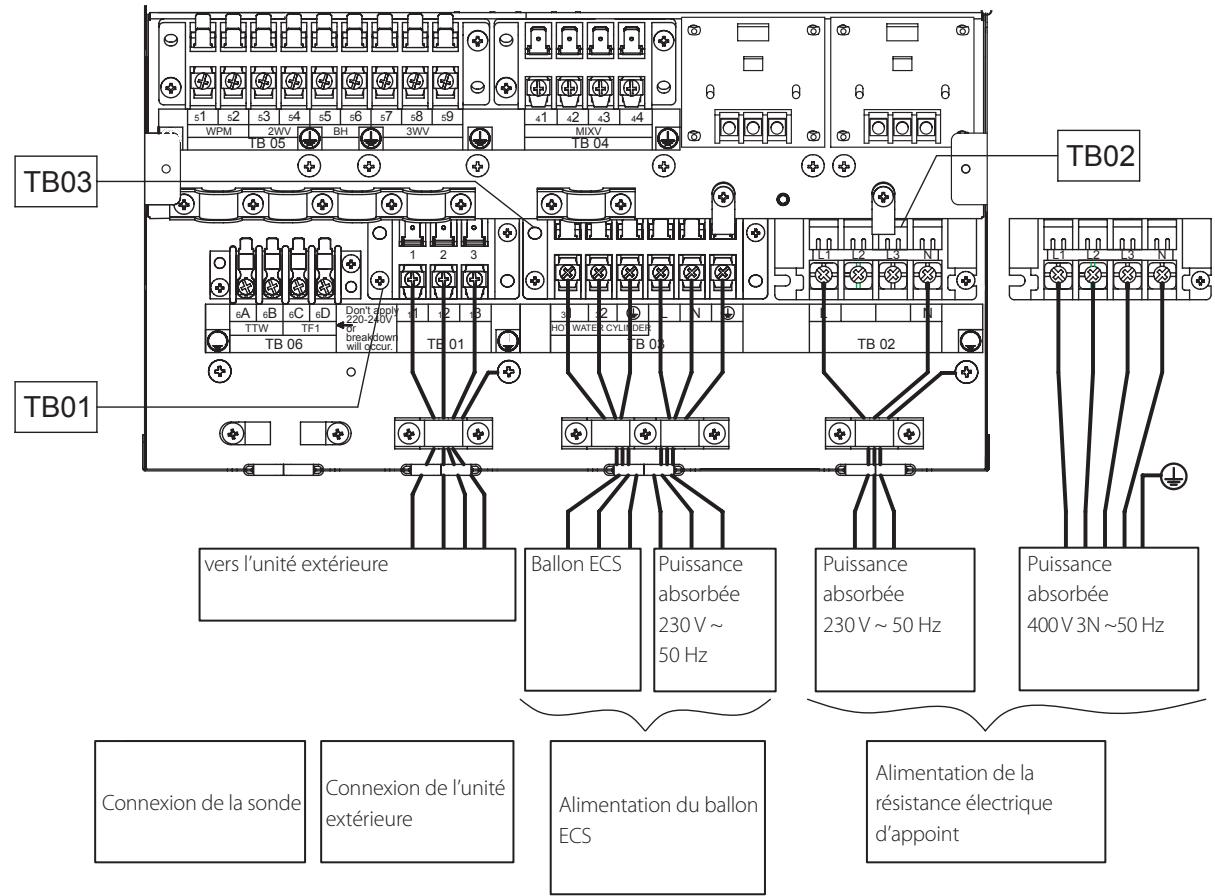

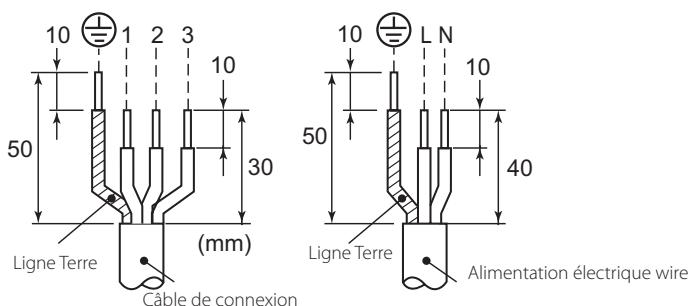

4-1-2. Caractéristiques du câblage électrique

Description		ALIMENTATION	Intensité max	Fusible de l'installation	Taille du câble	Connexion
Puissance de l'unité extérieure	14 kW	230 V ~ 50 Hz	22.8 A	25 A	2.5 mm^2 ou plus	L, N
	11 kW	230 V ~ 50 Hz	22.8 A	25 A	2.5 mm^2 ou plus
	8 kW	230 V ~ 50 Hz	20.8 A	25 A	2.5 mm^2 ou plus
Unité extérieure-Module		-		-	1.5 mm^2 ou plus	1, 2, 3
Puissance résistance module	3 kW	230 V ~ 50 Hz	13 A	16 A	1.5 mm^2 ou plus	L, N (TB02)
	6 kW	400 V 3N ~ 50 Hz	13 A (13 A x 2P)	16 A	1.5 mm^2 ou plus	L1 , L2 , L3 , N (TB02)
	9 kW	400 V 3N ~ 50 Hz	13 A (13 A x 3P)	16 A	1.5 mm^2 ou plus
Puissance résistance ballon ECS		230 V ~ 50 Hz	12 A	16 A	1.5 mm^2 ou plus	L, N (TB03)

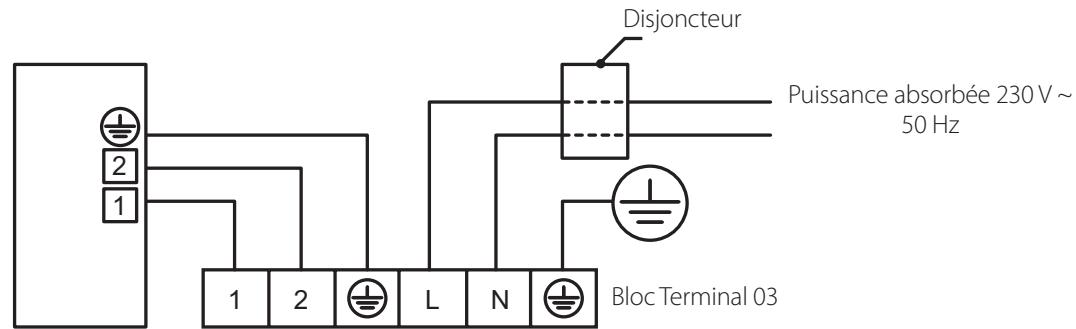

Module - Ballon		-	12 A	-	1.5 mm^2 ou plus	1, 2 (TB03)

4-1-3. Caractéristiques des accessoires externes

	Puissance	Intensité max	Type

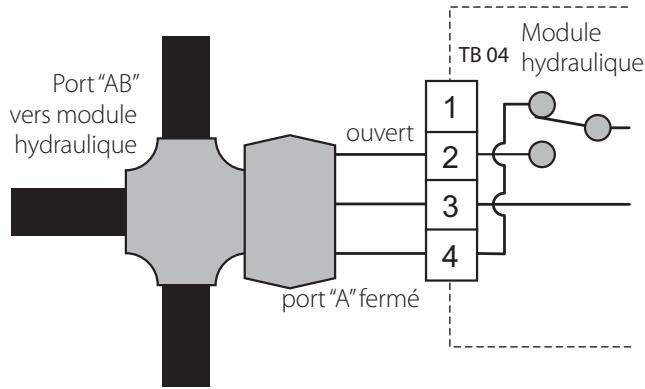

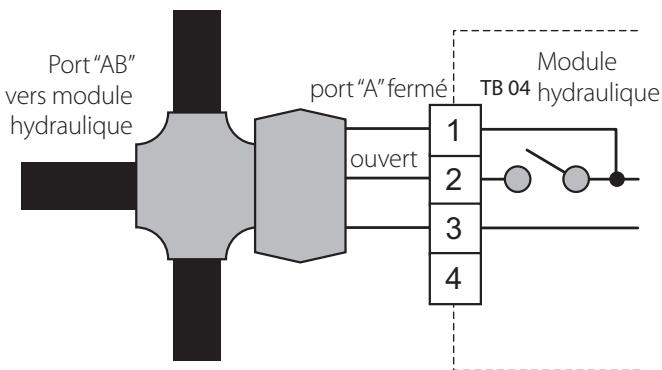

Vanne 3-voies motorisée (pour ECS)	AC 230 V	100 mA	Type retour ressort
			Note : les types 3-fils SPST et SPDT peuvent être utilisées en modifiant le DPSWT 13-1.
Vanne 2-voies motorisée (pour rafraîchissement)	AC 230 V	100 mA	Type retour ressort (normalement ouvert)
Vanne de mélange motorisée type 1 (pour 2-zones)	AC 230 V	100 mA	60 sec 90°. Type SPDT.
			Note : les types SPST et 20 à 240 secs peuvent être utilisées en changeant le code.

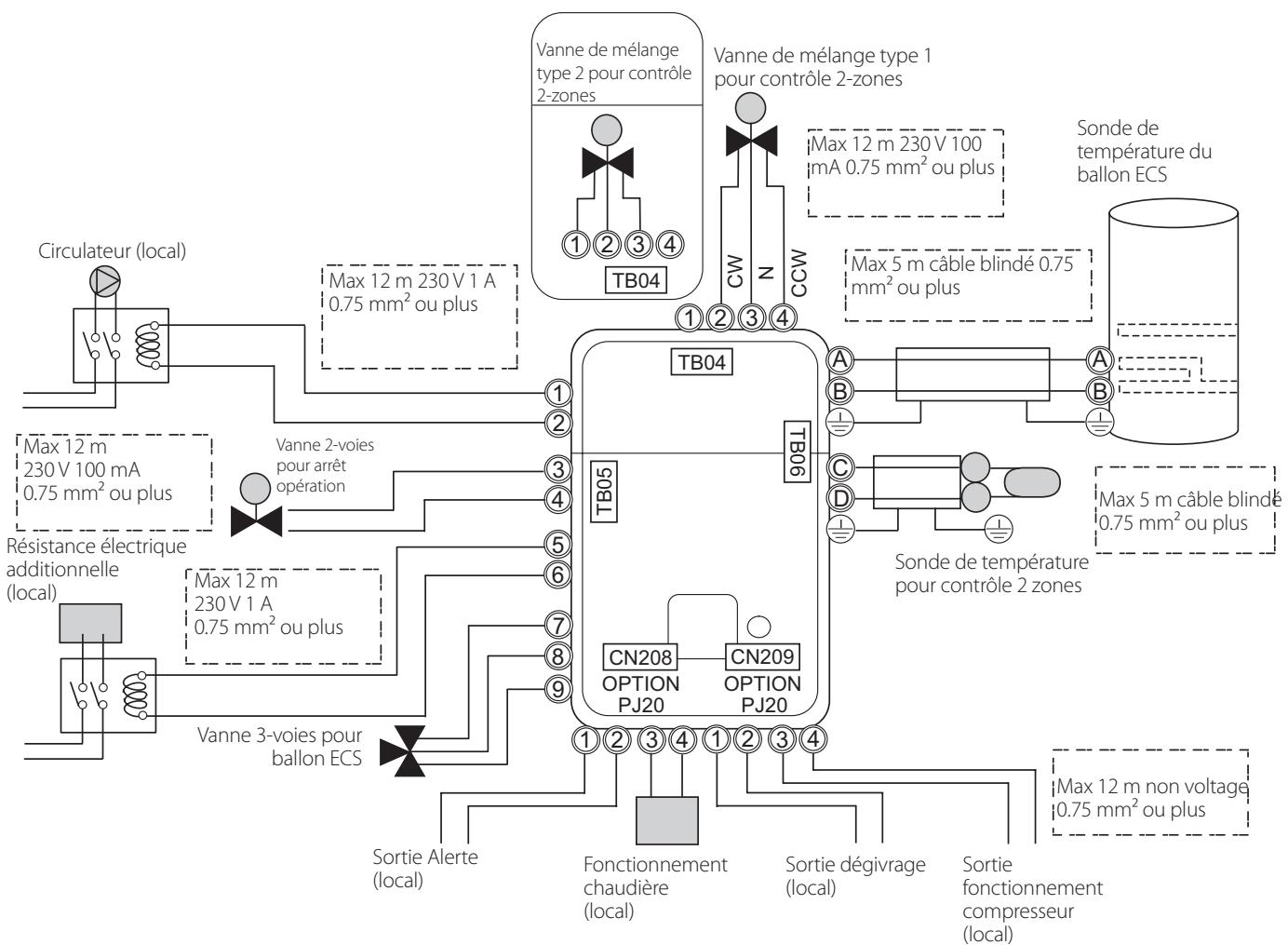

4-1-4. Caractéristiques de câblage des accessoires externes

Description	Caractéristiques ligne	Intensité max	Longueur maximum	Taille du câble	Connexion
Contrôle vanne 3-voies	2 ou 3 fils	100 mA	12 m	0.75 mm^2 ou plus	7,8,9 (TB05)
Contrôle vanne de mélange	3 fils	100 mA	12 m	0.75 mm^2 ou plus	1,2,3 or 2,3,4 (TB04)
Sonde de température Zone 2	2 fils	100 mA	5 m	0.75 mm^2 ou plus	©, D (TB06)
Sonde température ballon	2+GND (câble blindé)	100 mA	5 m	0.75 mm^2 ou plus	A, B (TB06)
Seconde commande filaire	2 fils	50 mA	50 m	0.75 mm^2 ou plus	1,2 (TB07)

4-1-5. Caractéristiques des Sorties externes

Description	Sortie	Intensité max	Tension max	Longueur maximum
Circulateur externe No.1	AC230V	1 A	-	12 m

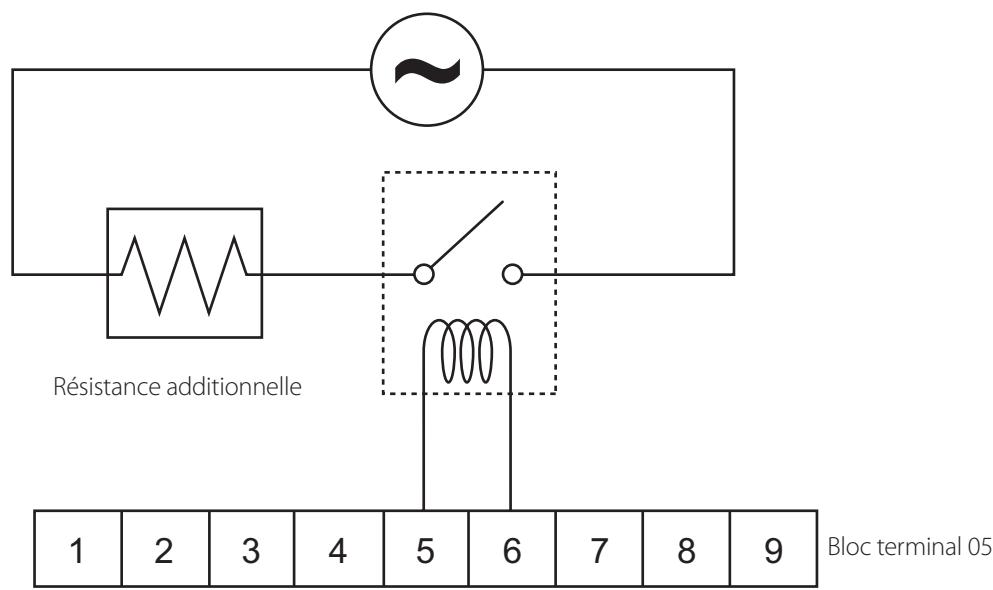

Résistance additionnelle externe	AC230V	1 A	-	12 m	Sortie nécessaire quand la température extérieure est inférieure ou égale à -20°C
Contrôle chaudière	Contacts secs	0.5 A	AC230 V	12 m	Sortie nécessaire quand la température extérieure est inférieure ou égale à -10°C
		1 A	DC24 V	12 m
Sortie ALARME	Contacts secs	0.5 A	AC230 V	12 m
		1 A	DC24 V	12 m
Signal sortie Fonctionnement Compresseur	Contacts secs	0.5 A	AC230 V	12 m
		1 A	DC24 V	12 m
Signal sortie dégivrage	Contacts secs	0.5 A	AC230 V	12 m
		1 A	DC24 V	12 m

4-1-6. Caractéristiques Signal Entrée externe

Description	Puissance absorbée	Longueur maximum
Contrôle arrêt d’urgence	Sec	12 m
Signal entrée thermostat rafraîchissement	Sec	12 m
Signal entrée thermostat chauffage	Sec	12 m

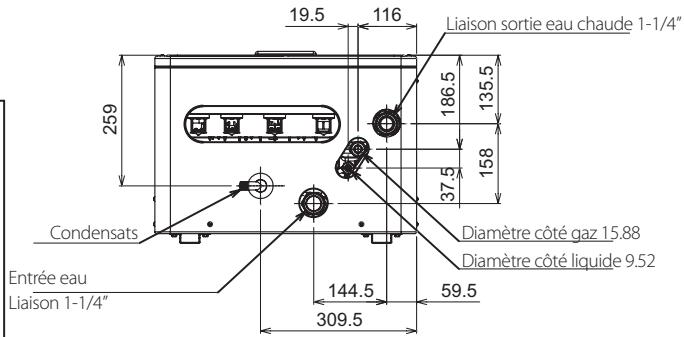

4-2. Dimensions

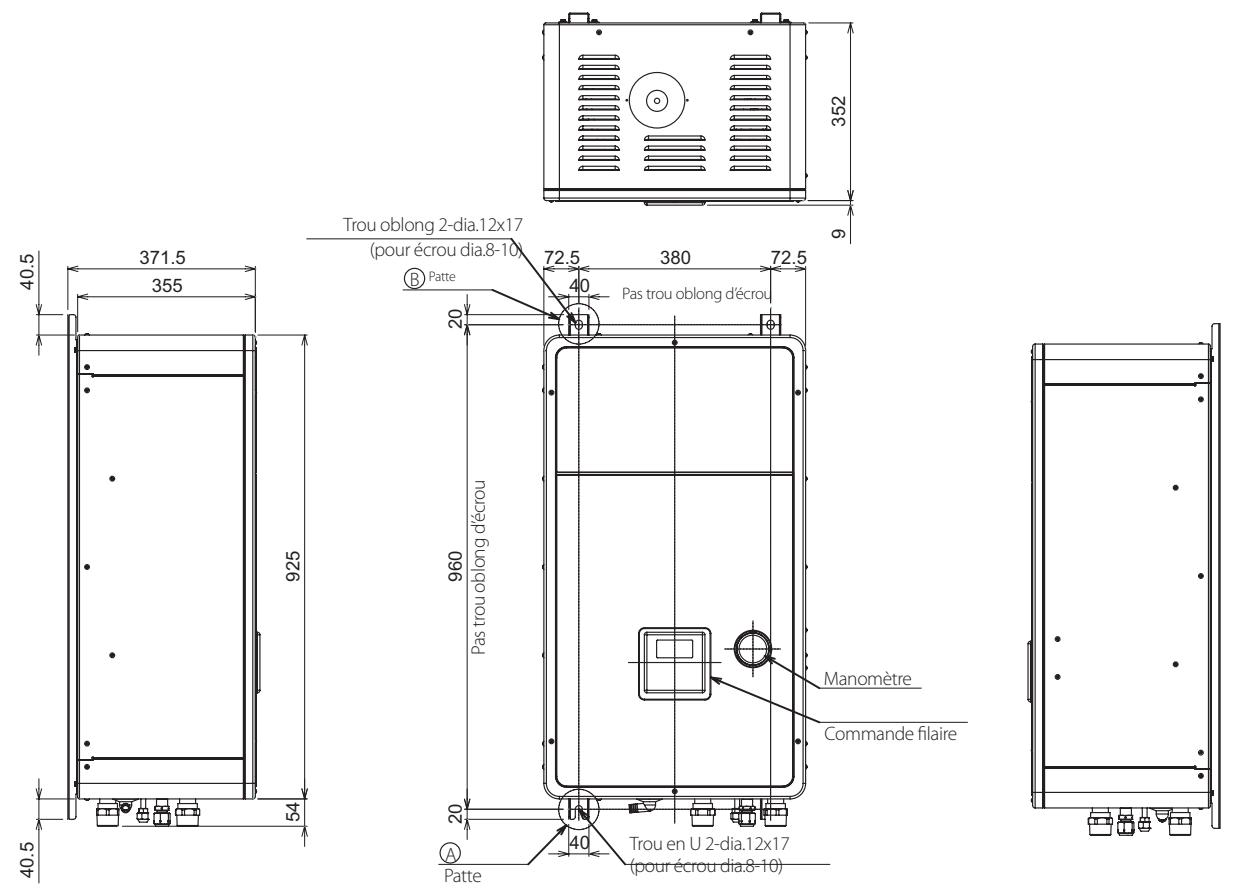

▼ Module hydraulique

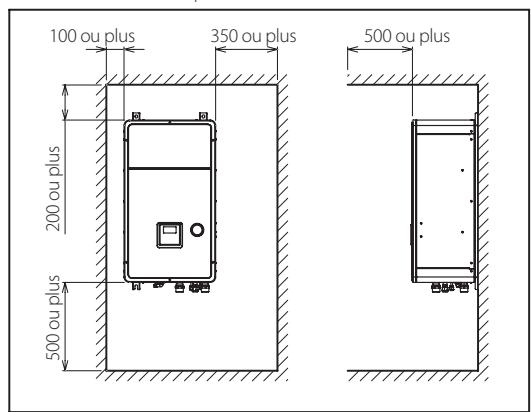

Espace de maintenance

Détail A

Détail B

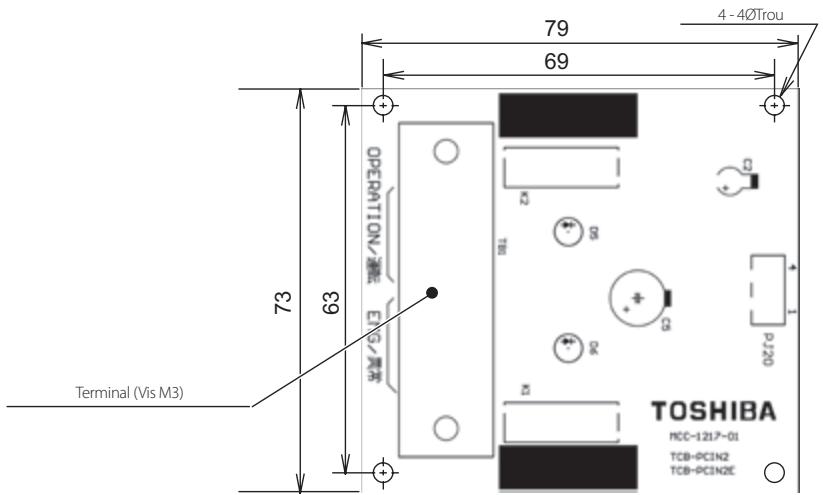

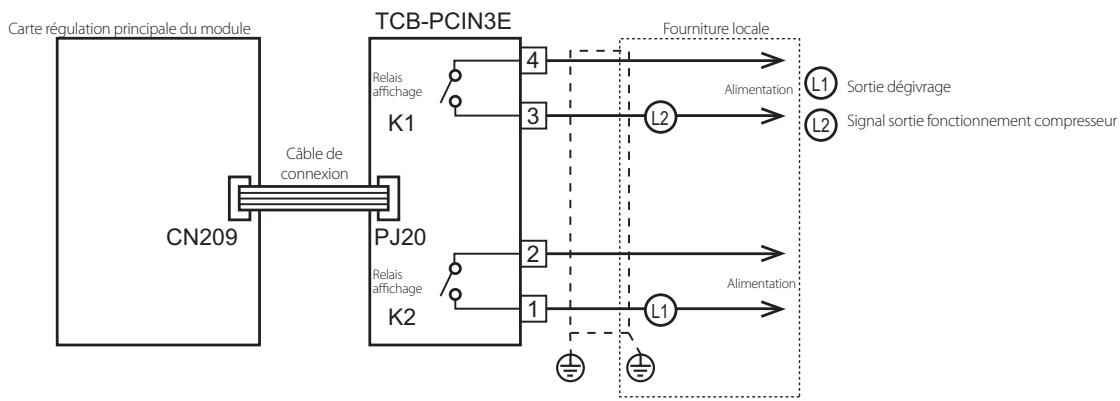

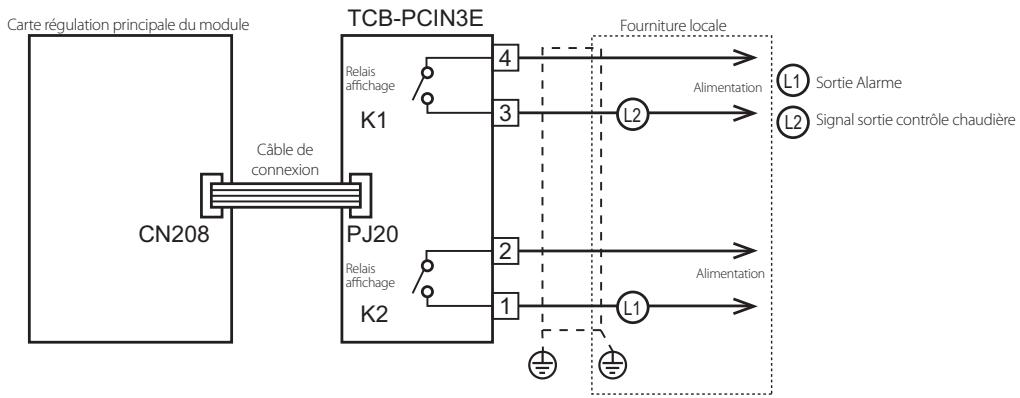

▼ Carte contact externe (TCB-PCIN3E)

Taille (mm) : H22 x L73 x W79

Poids (g) : 57

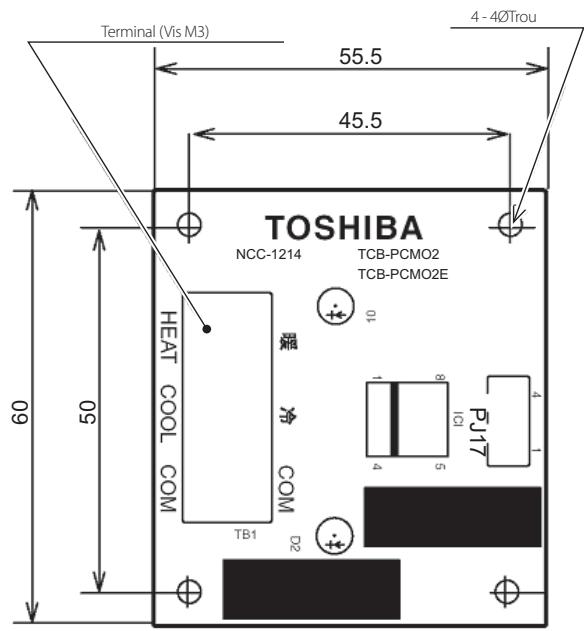

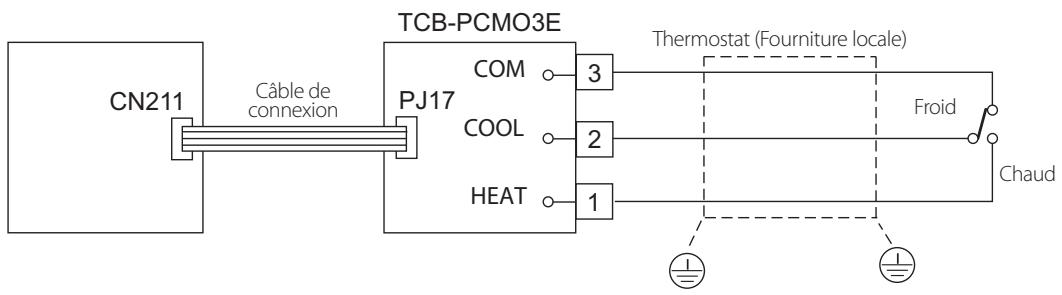

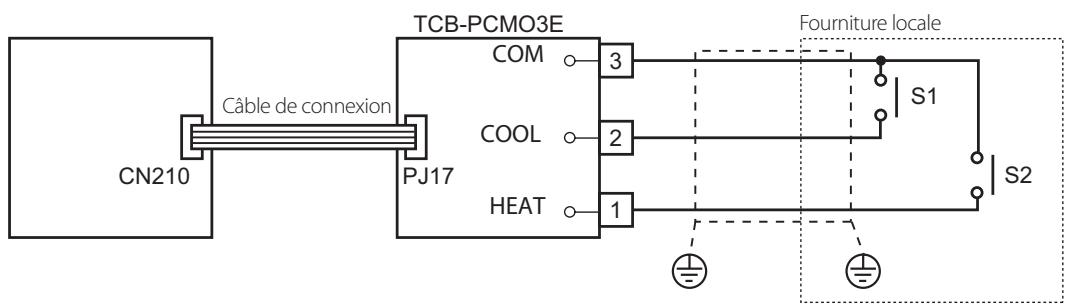

▼ Carte Entrée externe (TCB-PCMO3E)

Taille (mm) : H18 x L55.5 x W60

Poids (g) : 20

4-3. Schéma hydraulique

Schéma hydraulique

    subgraph "Zone 8"
        BQ --> BR["Soupape"]
    end

Schéma circuit frigorifique

Unité extérieure
Module hydraulique

4-4. Schéma électrique

4-4-1. Module hydraulique

Symbole	Nom des pièces	Symbole	Nom des pièces
WPM	Moteur circulateur	TC	Sonde de température de l'échangeur de chaleur (eau)
3WV	Vanne 3-voies (fourniture locale)	TWI	Sonde de température retour d'eau
2WV	Vanne 2-voies (fourniture locale)	TWO	Sonde de température départ eau
MIXV	Vanne de mélange (fourniture locale)	THO	Sonde de température sortie résistance électrique
BH	Résistance électrique additionnelle	TTW	Sonde de température ballon ECS
RY01~RY06	Relay01~Relay06	TFI	Sonde de température entrée plancher chauffant
LPS	Sonde basse pression	TB	Bloc Terminal
Résistance électrique d'appoint 1,2,3	Résistance électrique AC 230V, 3kW

1. La ligne pointillée indique le câblage sur site, la ligne tirets indique les accessoires vendus séparément et les câbles de service, respectivement.
2. ☐, et ☐ indique le terminaux et la valeur indique le numéro du terminal.
3. indique la P.C. board.
   * Assurez-vous de fixer les parties électriques sûrement avec les vis.
   (Sinon de l'eau entre dans la boîte entraînant un dysfonctionnement.)

4-4-2. Ligne Puissance

4-4-3. Ligne de commandes

4

4-4-4. Élément externe

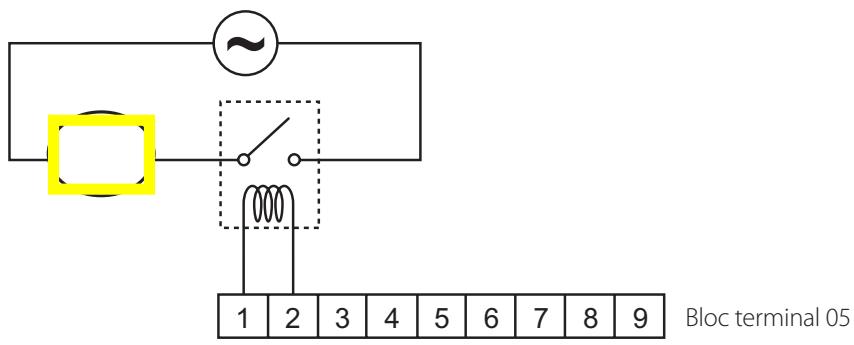

Connexion électrique pour résistance électrique additionnelle

Connexions électriques des circulateurs additionnels externes

Connexion vanne 3-voies (dérivation)

Caractéristiques requises de la vanne :

Caractéristiques électriques : 230 V; 50 Hz; <100 mA

Diamètres des vannes : Port A, Port B : ∅ 1 1/4"

Mécanisme de retour 3 types de vanne 3-voies (dérivation) peuvent être utilisés.

Régler la vanne 3-voies en fonctionnement avec le DIP switch SW13-1 sur la carte du module hydraulique

		SW13-1
Type 1	2-fils à ressort	OFF
Type 2	3-fils SPST	OFF
Type 3	3-fils SPDT	ON

port "B" vers chauffage ou rafraîchissement

Connexion vanne 3-voies de mélange

Caractéristiques actionneur

Caractéristiques électriques : 230 V; 50 Hz; <100 mA

La vanne 3-voies de mélange est utilisée pour atteindre l'écart de température nécessaire dans un système de chauffage 2-zones.

• Connecter la vanne 3-voies de mélange aux terminaux 2, 3 et 4 sur le Bloc terminal 04 (pour vanne de mélange Type 1) ou sur les terminaux 1, 2 et 3 sur le Bloc terminal 04 (pour vanne de mélange Type 2).
• Connecter la vanne 3-voies de mélange selon les schémas ci-dessous.

Type 1: SPDT
port "A" vers Chauffage Zone 2

port "B" BLANK OFF

Type 2: SPDT
port "A" vers Chauffage Zone 2

port "B" BLANK OFF

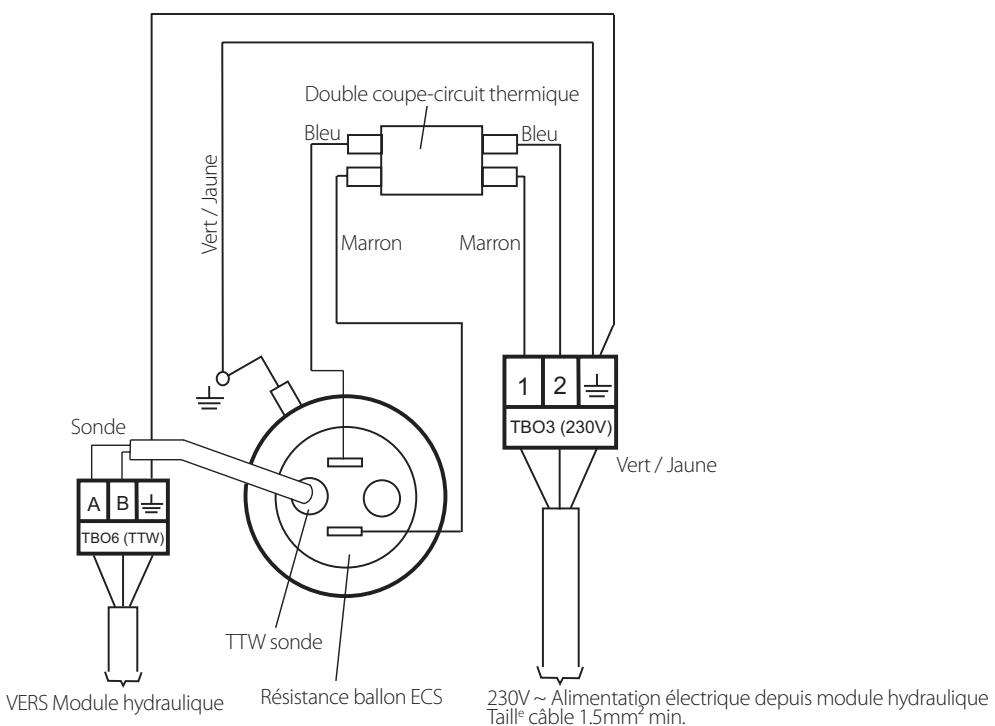

Connexion Ballon ECS (option)

Ballon ECS

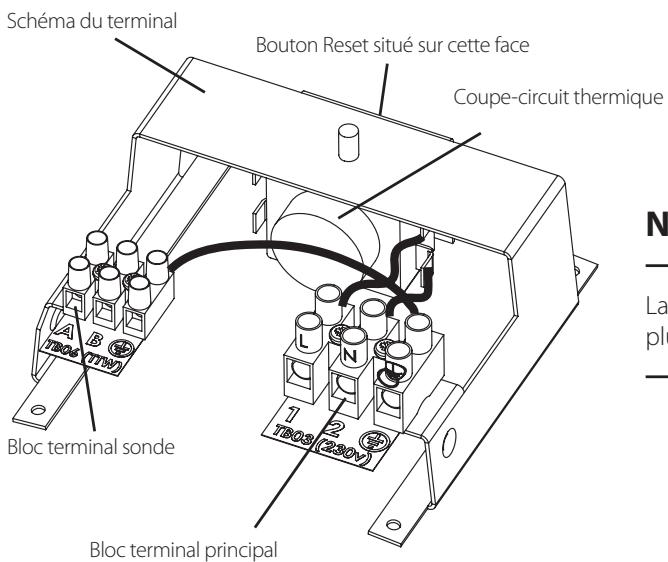

Connexions boîtier électrique ballon ECS

Module hydraulique

4-5. Tables de puissance

▼ Unité extérieure HWS-802H-E Module hydraulique HWS-802XWH\*\*-E

Puissances calorifique et puissances absorbée nominales

Condition nominale 1TO (DB/WB)=7/6°C LWT=35°CdT=5deg	Puissance	kW	8.0
	Puissance absorbée	kW	1.96
	COP	W/W	4.08
	Débit d'eau nominal	l / min	22.9
Condition nominale 2 TO (DB/WB)=7/6°C LWT=45°CdT=5deg	Puissance	kW	8.0
	Puissance absorbée	kW	2.40
	COP	W/W	3.33
	Débit d'eau nominal	l / min	22.9

* La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominal du compresseur.
* La puissance absorbée n'inclut pas la consommation du circulateur.
* Les puissances et puissances absorbées sont mesurés selon la norme EN14511.

TO : Température extérieure (DB°C) RH85%

LWT : Température de départ d'eau (°C)

dT : Delta T (deg)

Température de départ d'eau - Température de retour d'eau

Puissance calorifique et puissance absorbée moyennes

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO(°C)	-20	3.93	3.83	3.74	—	—	—
	-15	4.66	4.54	4.44	—	—	—
	-7	5.45	5.30	5.15	4.99	—	—
	-2	6.24	6.11	5.97	5.84	5.69	—
	2	6.86	6.75	6.64	6.52	6.47	6.38
	7	9.02	8.78	8.58	8.34	8.11	7.87
	10	9.56	9.29	9.10	8.84	8.42	8.29
	12	10.11	9.81	9.62	9.35	8.92	8.87
	15	10.94	10.60	10.41	10.13	9.68	9.52
	20	12.42	11.99	11.82	11.50	11.03	10.78

Puissance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	1.70	1.82	1.90	—	—	—
	-15	1.78	1.90	2.00	—	—	—
	-7	2.06	2.21	2.33	2.47	—	—
	-2	2.10	2.26	2.39	2.56	2.86	—
	2	2.11	2.28	2.43	2.60	2.88	3.17
	7	1.87	2.07	2.25	2.46	2.65	2.85
	10	1.84	2.03	2.21	2.42	2.61	2.86
	12	1.83	2.02	2.20	2.41	2.60	2.87
	15	1.83	2.02	2.20	2.41	2.60	2.88
	20	1.82	2.01	2.18	2.44	2.58	2.91

COP		LWT (°C)
		30	35	40	45	50	55
TO(°C)	-20	2.31	2.10	1.97	—	—	—
	-15	2.62	2.39	2.22	—	—	—
	-7	2.65	2.40	2.21	2.02	—	—
	-2	2.97	2.70	2.50	2.28	1.99	—
	2	3.25	2.96	2.73	2.51	2.25	2.02
	7	4.82	4.24	3.81	3.39	3.06	2.76
	10	5.20	4.58	4.12	3.65	3.23	2.90
	12	5.52	4.86	4.37	3.88	3.43	3.09
	15	5.98	5.25	4.73	4.20	3.72	3.31
	20	6.82	5.97	5.42	4.71	4.28	3.70

* La puissance calorifique et la puissance absorbée incluent les cycles de dégivrage.

* La puissance calorifique et la puissance absorbée sont indiquées à la fréquence de fonctionnement du compresseur maximum.

* La puissance absorbée n'inclut pas la consommation du circulateur.

* La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511.

TO : Température extérieure (DB°C) RH85%

LWT : Température de départ d'eau (°C)

Puissance calorifique et puissance absorbée maximum

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	4.11	4.01	3.92	—	—	—
	-15	4.87	4.74	4.62	—	—	—
	-7	6.25	6.08	5.92	5.74	—	—
	-2	7.22	7.00	6.80	6.59	6.37	—
	2	8.17	7.91	7.67	7.43	7.17	6.92
	7	9.02	8.78	8.58	8.34	8.11	7.87
	10	9.56	9.29	9.10	8.84	8.42	8.29
	12	10.11	9.81	9.62	9.35	8.92	8.87
	15	10.94	10.60	10.41	10.13	9.68	9.52
	20	12.42	11.99	11.82	11.50	11.03	10.78

Puissance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	1.72	1.85	2.04	—	—	—
	-15	1.83	1.97	2.17	—	—	—
	-7	1.85	2.01	2.21	2.43	—	—
	-2	1.87	2.04	2.24	2.46	2.65	—
	2	1.86	2.04	2.24	2.45	2.65	2.80
	7	1.87	2.07	2.25	2.46	2.65	2.85
	10	1.84	2.03	2.21	2.42	2.61	2.86
	12	1.83	2.02	2.20	2.41	2.60	2.87
	15	1.83	2.02	2.20	2.41	2.60	2.88
	20	1.82	2.01	2.18	2.44	2.58	2.91

COP		LWT (°C)
		30	35	40	45	50	55
TO(°C)	-20	2.38	2.17	1.92	—	—	—
	-15	2.67	2.41	2.13	—	—	—
	-7	3.37	3.02	2.68	2.37	—	—
	-2	3.85	3.43	3.04	2.68	2.40	—
	2	4.39	3.88	3.43	3.03	2.71	2.47
	7	4.82	4.24	3.81	3.39	3.06	2.76
	10	5.20	4.58	4.12	3.65	3.23	2.90
	12	5.52	4.86	4.37	3.88	3.43	3.09
	15	5.98	5.25	4.73	4.20	3.72	3.31
	20	6.82	5.97	5.42	4.71	4.28	3.70

* La puissance calorifique et la puissance absorbée sont les valeurs maximales en fonctionnement.

* La puissance calorifique et la puissance absorbée sont indiquées à la fréquence de fonctionnement maximum du compresseur.

* La puissance absorbée n'inclut pas la consommation du circulateur.

TO : Température extérieure (DB°C) RH85%

LWT : Température de départ d'eau (°C)

▼ Unité extérieure HWS-802H-E Module hydraulique HWS-802XWH\*\*-E

Puissance frigorifique et puissance absorbée nominales

Condition nominale 1TO=35°CLWT=7°CdT=5deg	Puissance	kW	6.0
	Puissance absorbée	kW	2.13
	EER	W/W	2.82
	Débit d'eau nominal	l/min	17.2
Condition nominale 2TO=35°CLWT=18°CdT=5deg	Puissance	kW	6.0
	Puissance absorbée	kW	1.42
	EER	W/W	4.23
	Débit d'eau nominal	l/min	17.2

* La puissance frigorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale.
* La puissance absorbée n'inclut pas la consommation du circulateur.
* La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.

TO : Température extérieure (DB°C)

LWT : Température de départ d'eau (°C)

dT : Delta T (deg)

Température retour d'eau - Température départ eau

Puissance frigorifique et puissance absorbée

Puissance (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	7.36	8.05	8.81	9.25	10.03
	27	6.76	7.39	8.09	8.49	9.21
	30	6.46	7.06	7.73	8.12	8.80
	35	6.00	6.56	7.18	7.54	8.18
	40	5.50	6.01	6.58	6.91	7.49
	43	4.62	5.00	5.44	5.69	6.09

Puissance absorbée (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	1.60	1.63	1.66	1.68	1.70
	27	1.84	1.86	1.90	1.92	1.95
	30	1.90	1.93	1.97	2.00	2.02
	35	2.13	2.16	2.20	2.23	2.26
	40	2.30	2.34	2.38	2.41	2.44
	43	2.09	2.09	2.09	2.09	2.09

EER		LWT (°C)
		7	10	13	15	18
TO (°C)	20	4.60	4.95	5.32	5.51	5.91
	27	3.68	3.97	4.26	4.41	4.73
	30	3.39	3.65	3.92	4.07	4.36
	35	2.82	3.04	3.26	3.38	3.62
	40	2.39	2.57	2.76	2.86	3.07
	43	2.21	2.40	2.60	2.72	2.91

* La puissance frigorifique et la puissance absorbée sont données à la fréquence de fonctionnement nominale du compresseur (condition 1)
* La puissance absorbée n'inclut pas la consommation du circulateur.
* La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.

TO : Température extérieure (DB°C)

LWT : Température de départ d'eau (°C)

Puissance calorifique et caractéristiques de l'alimentation

▼ Unité extérieure HWS-1102H-E Module hydraulique HWS-1402XWH\*\*-E

Puissances calorifique et puissances absorbée nominales

Condition nominale 1TO (DB/WB)=7/6°CLWT=35°CdT=5deg	Puissance	kW	11.2
	Puissance absorbée	kW	2.4
	COP	W/W	4.66
	Débit d'eau nominal	l/min	32.1
Condition nominale 2TO (DB/WB)=7/6°CLWT=45°CdT=5deg	Puissance	kW	11.2
	Puissance absorbée	kW	2.95
	COP	W/W	3.80
	Débit d'eau nominal	l/min	32.1

* La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale du compresseur.
* La puissance absorbée n'inclut pas la consommation du circulateur.
* La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511.

TO : Température extérieure (DB°C) RH85%

LWT : Température de départ d'eau (°C)

dT : Delta T (deg)

Température de départ d'eau - Température de retour d'eau

Puissance calorifique et puissance absorbée moyennes

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	5.66	5.48	5.34	—	—	—
	-15	7.09	6.86	6.69	—	—	—
	-7	8.68	8.40	8.19	8.02	—	—
	-2	10.23	9.90	9.65	9.46	9.07	—
	2	10.90	10.55	10.28	10.08	9.66	8.49
	7	15.47	14.97	14.59	14.30	13.71	11.48
	10	16.40	15.87	15.47	15.16	14.53	12.17
	12	17.35	16.62	16.20	15.88	15.22	12.75
	15	18.84	17.70	17.25	16.91	16.21	13.57
	20	21.71	20.01	19.50	19.11	18.33	15.35

Puissance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	2.76	2.97	3.26	—	—	—
	-15	2.87	3.09	3.40	—	—	—
	-7	3.16	3.40	3.74	4.08	—	—
	-2	3.11	3.35	3.68	4.02	4.37	—
	2	3.07	3.30	3.63	3.96	4.30	4.26
	7	3.00	3.23	3.55	3.88	4.21	4.17
	10	2.98	3.21	3.53	3.86	4.18	4.14
	12	2.97	3.20	3.52	3.84	4.17	4.13
	15	2.96	3.19	3.51	3.83	4.16	4.12
	20	2.94	3.17	3.48	3.81	4.13	4.09

COP		LWT (°C)
		30	35	40	45	50	55
TO(°C)	-20	2.05	1.85	1.64	—	—	—
	-15	2.47	2.22	1.97	—	—	—
	-7	2.75	2.47	2.19	1.97	—	—
	-2	3.29	2.96	2.62	2.35	2.08	—
	2	3.55	3.20	2.83	2.55	2.25	1.99
	7	5.16	4.63	4.11	3.69	3.26	2.75
	10	5.50	4.94	4.38	3.93	3.48	2.94
	12	5.84	5.19	4.60	4.14	3.65	3.09
	15	6.36	5.55	4.91	4.42	3.90	3.29
	20	7.38	6.31	5.60	5.02	4.44	3.75

* La puissance calorifique et la puissance absorbée incluent les cycles de dégivrage.

* La puissance calorifique et la puissance absorbée sont données à la fréquence de fonctionnement maximum.

* La puissance absorbée n'inclut pas la consommation du circulateur.

* La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511.

TO : Température extérieure (DB°C) RH85%

LWT : Température de départ d'eau (°C)

Puissance calorifique et puissance absorbée maximum

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	6.64	6.48	6.37	—	—	—
	-15	8.07	7.86	7.71	—	—	—
	-7	10.40	10.10	9.89	9.69	—	—
	-2	12.04	11.68	11.41	11.18	10.73	—
	2	13.41	12.98	12.65	12.40	11.90	9.97
	7	15.47	14.97	14.59	14.30	13.71	11.48
	10	16.40	15.87	15.47	15.16	14.53	12.17
	12	17.35	16.62	16.20	15.88	15.22	12.75
	15	18.84	17.70	17.25	16.91	16.21	13.57
	20	21.71	20.01	19.50	19.11	18.33	15.35

Puissance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	2.63	2.78	3.08	—	—	—
	-15	2.81	2.99	3.30	—	—	—
	-7	2.91	3.11	3.43	3.75	—	—
	-2	2.96	3.17	3.49	3.82	4.15	—
	2	2.96	3.19	3.51	3.84	4.17	4.13
	7	3.00	3.23	3.55	3.88	4.21	4.17
	10	2.98	3.21	3.53	3.86	4.18	4.14
	12	2.97	3.20	3.52	3.84	4.17	4.13
	15	2.96	3.19	3.51	3.83	4.16	4.12
	20	2.94	3.17	3.48	3.81	4.13	4.09

COP		LWT (°C)
		30	35	40	45	50	55
TO(°C)	-20	2.53	2.33	2.07	—	—	—
	-15	2.87	2.63	2.33	—	—	—
	-7	3.57	3.25	2.89	2.58	—	—
	-2	4.07	3.68	3.27	2.93	2.59	—
	2	4.53	4.07	3.61	3.23	2.86	2.41
	7	5.16	4.63	4.11	3.69	3.26	2.75
	10	5.50	4.94	4.38	3.93	3.48	2.94
	12	5.84	5.19	4.60	4.14	3.65	3.09
	15	6.36	5.55	4.91	4.42	3.90	3.29
	20	7.38	6.31	5.60	5.02	4.44	3.75

* La puissance calorifique et la puissance absorbée sont les valeurs maximales en fonctionnement.

* La puissance calorifique et la puissance absorbée sont indiquées à la fréquence de fonctionnement maximum du compresseur.

* La puissance absorbée n'inclut pas la consommation du circulateur.

TO : Température extérieure (DB°C) RH85%

LWT : Température de départ d'eau (°C)

▼ Unité extérieure HWS-1102H-E Module hydraulique HWS-1402XWH\*\*-E

Puissance frigorifique et puissance absorbée nominales

Condition nominale 1TO=35°CLWT=7°CdT=5deg	Puissance	kW	10.0
	Puissance absorbée	kW	3.52
	EER	W/W	2.84
	Débit d'eau nominal	l/min	28.7
Condition nominale 2TO=35°CLWT=18°CdT=5deg	Puissance	kW	10
	Puissance absorbée	kW	2.35
	EER	W/W	4.26
	Débit d'eau nominal	l/min	28.7

* La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale du compresseur.
* La puissance absorbée n'inclut pas la consommation du circulateur.
* La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.

TO : Température extérieure (DB°C)

LWT : Température de départ d'eau (°C)

dT : Delta T (deg)

Température retour d'eau - Température départ eau

Puissance frigorifique et puissance absorbée

Puissance (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	12.78	13.64	14.99	16.03	16.98
	27	11.60	12.38	13.61	14.55	15.42
	30	11.03	11.77	12.94	13.83	14.66
	35	10.00	10.67	11.73	12.54	13.29
	40	8.96	9.56	10.51	11.24	11.91
	43	6.89	7.35	8.08	8.64	9.16

Puissance absorbée (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	2.64	2.70	2.74	2.77	2.78
	27	3.04	3.11	3.16	3.18	3.20
	30	3.23	3.30	3.35	3.38	3.40
	35	3.52	3.59	3.65	3.68	3.70
	40	3.82	3.84	3.86	3.88	3.91
	43	3.28	3.28	3.28	3.29	3.29

EER		LWT (°C)
		7	10	13	15	18
TO(°C)	20	4.83	5.05	5.47	5.80	6.11
	27	3.81	3.98	4.31	4.57	4.81
	30	3.41	3.57	3.86	4.09	4.31
	35	2.84	2.97	3.21	3.41	3.59
	40	2.34	2.49	2.72	2.90	3.04
	43	2.10	2.24	2.46	2.62	2.78

* La puissance frigorifique et la puissance absorbée sont données à la fréquence de fonctionnement nominale du compresseur.
* La puissance absorbée n'inclut pas la consommation du circulateur.
* La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.
TO : Température extérieure (DB°C)
LWT : Température de départ d'eau (°C)

▼ Unité extérieure HWS-1402H-E Module hydraulique HWS-1402XWH\*\*-E

Puissances calorifique et puissances absorbée nominales

Condition nominale 1TO (DB/WB)=7/6°CLWT=35°CdT=5deg	Puissance	kW	14.0
	Puissance absorbée	kW	3.15
	COP	W/W	4.45
	Débit d'eau nominal	l/min	40.1
Condition nominale 2TO (DB/WB)=7/6°CLWT=45°CdT=5deg	Puissance	kW	14.0
	Puissance absorbée	kW	3.95
	COP	W/W	3.54
	Débit d'eau nominal	l/min	40.1

* La puissance calorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale du compresseur.
* La puissance absorbée n'inclut pas la consommation du circulateur.
* La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511.
TO : Température extérieure (DB°C) RH85%
LWT : Température de départ d'eau (°C)
dT : Delta T (deg)
Température de départ d'eau - Température de retour d'eau

Puissance calorifique et puissance absorbée moyennes

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	6.43	6.18	5.94	—	—	—
	-15	8.26	7.94	7.64	—	—	—
	-7	9.75	9.37	9.01	8.24	—	—
	-2	11.37	10.93	10.52	9.61	8.66	—
	2	12.03	11.56	11.12	10.17	9.16	8.62
	7	17.77	17.08	16.43	15.02	13.53	12.13
	10	18.66	17.93	17.25	15.77	14.21	12.74
	12	19.92	18.96	18.24	16.67	15.02	13.47
	15	21.53	20.09	19.33	17.67	15.91	14.27
	20	23.89	21.87	21.04	19.23	17.32	15.53

Puissance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	3.24	3.50	3.76	—	—	—
	-15	3.41	3.69	3.96	—	—	—
	-7	3.80	4.10	4.40	4.42	—	—
	-2	3.74	4.04	4.34	4.36	4.38	—
	2	3.69	3.98	4.27	4.29	4.31	4.34
	7	3.65	3.94	4.23	4.25	4.27	4.30
	10	3.65	3.94	4.23	4.25	4.27	4.30
	12	3.66	3.95	4.24	4.26	4.28	4.31
	15	3.69	3.98	4.28	4.30	4.32	4.35
	20	3.48	3.75	4.03	4.05	4.07	4.10

COP		LWT (°C)
		30	35	40	45	50	55
TO(°C)	-20	1.98	1.77	1.58	—	—	—
	-15	2.42	2.15	1.93	—	—	—
	-7	2.57	2.29	2.05	1.86	—	—
	-2	3.04	2.71	2.42	2.20	1.98	—
	2	3.26	2.90	2.60	2.37	2.13	1.99
	7	4.87	4.34	3.88	3.53	3.17	2.82
	10	5.11	4.55	4.08	3.71	3.33	2.96
	12	5.44	4.80	4.30	3.91	3.51	3.13
	15	5.83	5.05	4.52	4.11	3.68	3.28
	20	6.86	5.83	5.22	4.75	4.26	3.79

* La puissance calorifique et la puissance absorbée incluent les cycles de dégivrage.

* La puissance calorifique et la puissance absorbée sont données à la fréquence de fonctionnement maximum.

* La puissance absorbée n'inclut pas la consommation du circulateur.

* La puissance calorifique et la puissance absorbée sont mesurées selon la norme EN14511.

TO : Température extérieure (DB°C) RH85%

LWT : Température de départ d'eau (°C)

Puissance calorifique et puissance absorbée maximum

Puissance (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	7.12	6.90	6.69	—	—	—
	-15	9.36	9.05	8.76	—	—	—
	-7	12.15	11.72	11.32	10.35	—	—
	-2	14.09	13.57	13.08	11.96	10.78	—
	2	15.35	14.75	14.19	12.97	11.70	10.01
	7	17.77	17.08	16.43	15.02	13.53	12.13
	10	18.66	17.93	17.25	15.77	14.21	12.74
	12	19.92	18.96	18.24	16.67	15.02	13.47
	15	21.53	20.09	19.33	17.67	15.91	14.27
	20	23.89	21.87	21.04	19.23	17.32	15.53

Puissance absorbée (kW)		LWT (°C)
		30	35	40	45	50	55
TO (°C)	-20	3.12	3.30	3.57	—	—	—
	-15	3.31	3.52	3.80	—	—	—
	-7	3.52	3.77	4.06	4.08	—	—
	-2	3.60	3.87	4.16	4.19	4.21	—
	2	3.59	3.88	4.16	4.18	4.21	4.25
	7	3.65	3.94	4.23	4.25	4.27	4.30
	10	3.65	3.94	4.23	4.25	4.27	4.30
	12	3.66	3.95	4.24	4.26	4.28	4.31
	15	3.69	3.98	4.28	4.30	4.32	4.35
	20	3.48	3.75	4.03	4.05	4.07	4.10

COP		LWT (°C)
		30	35	40	45	50	55
TO(°C)	-20	2.28	2.09	1.87	—	—	—
	-15	2.83	2.57	2.30	—	—	—
	-7	3.45	3.11	2.79	2.54	—	—
	-2	3.91	3.51	3.14	2.86	2.56	—
	2	4.27	3.81	3.41	3.10	2.78	2.36
	7	4.87	4.34	3.88	3.53	3.17	2.82
	10	5.11	4.55	4.08	3.71	3.33	2.96
	12	5.44	4.80	4.30	3.91	3.51	3.13
	15	5.83	5.05	4.52	4.11	3.68	3.28
	20	6.86	5.83	5.22	4.75	4.26	3.79

* La puissance calorifique et la puissance absorbée sont les valeurs maximales en fonctionnement.
* La puissance calorifique et la puissance absorbée sont indiquées à la fréquence de fonctionnement maximum du compresseur.
* La puissance absorbée n'inclut pas la consommation du circulateur.
TO : Température extérieure (DB°C) RH85%
LWT : Température de départ d'eau (°C)

▼ Unité extérieure HWS-1402H-E Module hydraulique HWS-1402XWH\*\*-E

Puissance frigorifique et puissance absorbée nominales

Condition nominale 1LWT=7°CdT=5deg	Puissance	kW	11.0
	Puissance absorbée	kW	4.08
	EER	W/W	2.69
	Débit d'eau nominal	l/min	31.5
Condition nominale 2LWT=18°CdT=5deg	Puissance	kW	11
	Puissance absorbée	kW	2.65
	EER	W/W	4.15
	Débit d'eau nominal	l/min	31.5

* La puissance frigorifique et la puissance absorbée nominales sont données à la fréquence de fonctionnement nominale.
* La puissance absorbée n'inclut pas la consommation du circulateur.
* La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.

TO : Température extérieure (DB°C)

LWT : Température de départ d'eau (°C)

dT : Delta T (deg)

Température retour d'eau - Température départ eau

Puissance frigorifique et puissance absorbée

Puissance (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	13.95	15.48	16.82	17.53	18.34
	27	12.60	13.98	15.19	15.83	16.56
	30	12.01	13.33	14.49	15.10	15.80
	35	11.00	12.21	13.27	13.83	14.47
	40	8.83	9.80	10.65	11.10	11.62
	43	6.81	7.56	8.21	8.56	8.95

Puissance absorbée (kW)		LWT (°C)
		7	10	13	15	18
TO (°C)	20	3.14	3.21	3.26	3.27	3.30
	27	3.57	3.64	3.70	3.72	3.76
	30	3.77	3.85	3.91	3.92	3.97
	35	4.08	4.17	4.23	4.25	4.29
	40	3.84	3.85	3.85	3.87	3.88
	43	3.25	3.23	3.23	3.22	3.22

EER		LWT (°C)
		7	10	13	15	18
TO(°C)	20	4.44	4.83	5.16	5.36	5.55
	27	3.53	3.84	4.10	4.26	4.41
	30	3.19	3.46	3.71	3.85	3.98
	35	2.70	2.93	3.14	3.26	3.37
	40	2.30	2.55	2.76	2.87	3.00
	43	2.10	2.34	2.54	2.65	2.78

* La puissance frigorifique et la puissance absorbée sont données à la fréquence de fonctionnement nominale du compresseur.
* La puissance absorbée n'inclut pas la consommation du circulateur.
* La puissance frigorifique et la puissance absorbée sont mesurées selon la norme EN14511.
TO : Température extérieure (DB°C)
LWT : Température de départ d'eau (°C)

4-6. Caractéristiques du circulateur

Fonctionnement/Configuration du circulateur

Échangeur (14 kW) caractéristiques QH

Échangeur (8 kW) caractéristiques QH

4-7. Options

Options

No.	Désignation	Modèle	Application	Remarques
1	Carte contact externe	TCB-PCIN3E	Sortie contrôle chaudière, Sortie Alarme	Jusqu'à 2 cartes (selon les applications)
			Signal sortie Dégivrage, Fonctionnement compresseur
2	Carte Entrée externe	TCB-PCMO3E	Entrée thermostat rafraîchissement/chauffage	Jusqu'à 2 cartes (selon les applications)
			Entrée signal arrêt forcé

▼ Carte contact externe

Caractéristiques

Le suivi du fonctionnement et des défauts est possible en utilisant la carte Report défaut "TCB-PCIN3E"

Schéma de câblage / Fonction

Sortie Alarme : Sortie activée quand le système est en alarme ou en défaut

Sortie contrôle chaudière : Sortie activée quand la température extérieure est inférieure à -10°C

Signal sortie fonctionnement : Le relais d'affichage est ON quand le compresseur est en fonctionnement.

Signal sortie Dégivrage : L'affichage du relais est ON quand le système est en dégivrage.

ATTENTION

• S'assurer de préparer un point de non-voltage pour chaque terminal.
• Affichage "ALARM" et "BOILER", "OPERATION" et DEFROST"
  En-dessous de AC230V 0.5A (COS ∅ =100%), si connexion à "L1, L2", insérer le filtre anti-bruit.
  En-dessous de DC24V 1A (Non-inductive load), si connexion à "L1, L2", insérer le circuit by-pass.

▼ Carte Entrée externe

Caractéristiques

* La "TCB-PCMO3E" est utilisée pour les contrôles maîtres suivants.

1. Signal entrée Thermostat Froid / Chaud

2. Signal entrée Marché forcée - Arrêt

Se référer au "Schéma de câblage" pour les caractéristiques de chaque contrôle car la connexion est différente en fonction de chaque contrôle.

Schéma de câblage / Fonction

Signal entrée Thermostat Froid / Chaud

2-3 : Signal entrée Thermostat ambiance pour mode froid

1-3 : Signal entrée Thermostat ambiance pour mode chaud

- Sortie activée quand soit le mode chaud soit le mode froid est sélectionnée sur le thermostat d'ambiance. (Fourniture locale)

• Détails hors tension

- Détails connexion :

Connexion Mode froid : Terminaux 3 (COM) et 2 (COOL) sur TCB-BCMO3E (voir schéma ci-dessous)

Connexion mode Chaud Terminaux 3 (COM) et 1 (HEAT) sur TCB-BCMO3E (voir schéma ci-dessous)

Signal entrée Marché forcée - Arrêt

S1 : Signal entrée Arrêt d'urgence
- Contacts secs
- Détails connexion :

Thermostat Ballon ECS : Terminaux 3 (COM) et 2 (COOL) sur TCB-PCMO3E (voir schéma ci-dessous)

S2 : Signal entrée thermostat ballon

• Contacts secs
• Détails connexion :

Arrêt d'urgence : Terminaux 3 (COM) et 1 (HEAT) sur TCB-PCMO3E (voir schéma ci-dessous)

ATTENTION

• S'assurer de préparer des points non-alimentés pour chaque terminal.
• Des isolations supplémentaires peuvent être ajoutées pour isoler les switches.

5. UNITÉ EXTÉRIEURE

5-1. Spécifications

Unité extérieure			HWS-802H-E	HWS-1102H-E	HWS-1402H-E
Alimentation électrique			1 ~ 230V 50Hz
Compresseur	Type		Compresseur hermétique
	Moteur	kW	2.0	3.75	3.75
	Pole		4	4	4
Chargé en réfrigérant			1.8	2.7	2.7
Contrôle réfrigérant			Vanne motorisée à pulsation
Longueur de liaison	Minimum	m	5	3
	JIS9612	m	7.5	7.5
	Maximum	m	30
Dénivelé	Extérieur-Module hydraulique	m	30
Esthétisme	Couleur		Silky shade (Muncel 1Y8.5-0.5)
	Matériau		Pré-enduit
Dimensions extérieures	Hauteur	mm	890	1340
	Largeur	mm	900	900
	Profondeur	mm	320	320
Poids de l'unité		kg	63	93
Dimensions de l'emballage	Hauteur	mm	975	1425
	Largeur	mm	971	971
	Profondeur	mm	436	436
Poids total	unité et emballage	kg	69	100
Echangeur	Type		Tube à ailettes
Unité de ventilation	Ventilateur		Ventilateur
	Débit d'air standard	m^3/min	57	101	103
	Moteur	W	63	100+100	100+100
Niveau de pression sonore	Chauffage nominal	dBA	49	49	51
	Chauffage faible bruit*	dBA	42	44	44
	Refroidissement nominal	dBA	47	50	51
	Refroidissement faible bruit*	dBA	44	45	45
	ECS nominal	dBA	49	49	51
	ECS faible bruit*	dBA	42	44	44
Température extérieures de fonctionnement	Chauffage	°C	-20 à 25
	Rafraîchissement	°C	10 à 43
	ECS	°C	-20 à 43
Liaisons frigorifiques	Gaz	mm	15.9
	Liquide	mm	9.5
Courant de démarrage		A	20.8	22.8
Fusible de l'installation		A	25 (tous les types peuvent être utilisés)
Câble alimentation			H07 RN-F ou 60245 IEC 66 (2.5 mm^2 ou plus)
Câble connexion Module/Unité ext.			H07 RN-F ou 60245 IEC 66 (1.5 mm^2 ou plus)

5-2. Dimensions

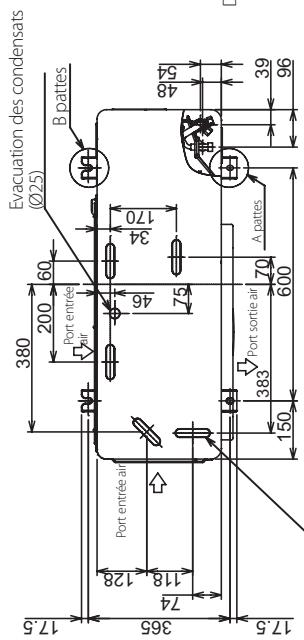

5-2-1. HWS-802H-E

Unité : mm

	Nom	Note
a	Trou liaison frigorifiqueUnité intérieure/extérieureTrou entrée câble connexion	--
b	Trou entrée alimentation	Trou pré-perforé ∅38

5-2-2. HWS-1402H-E

Unité : mm

	Nom	Note
a	Trou liaison frigorifiqueUnité intérieure/extérieureTrou entrée câble connexion	--
b	Trou entrée alimentation	Trou pré-perforé ∅38

5 - Evacuation des condensats (∅20x88)

5-3. Schéma hydraulique

Unité extérieure
Module hydraulique

5-4. Schéma électrique

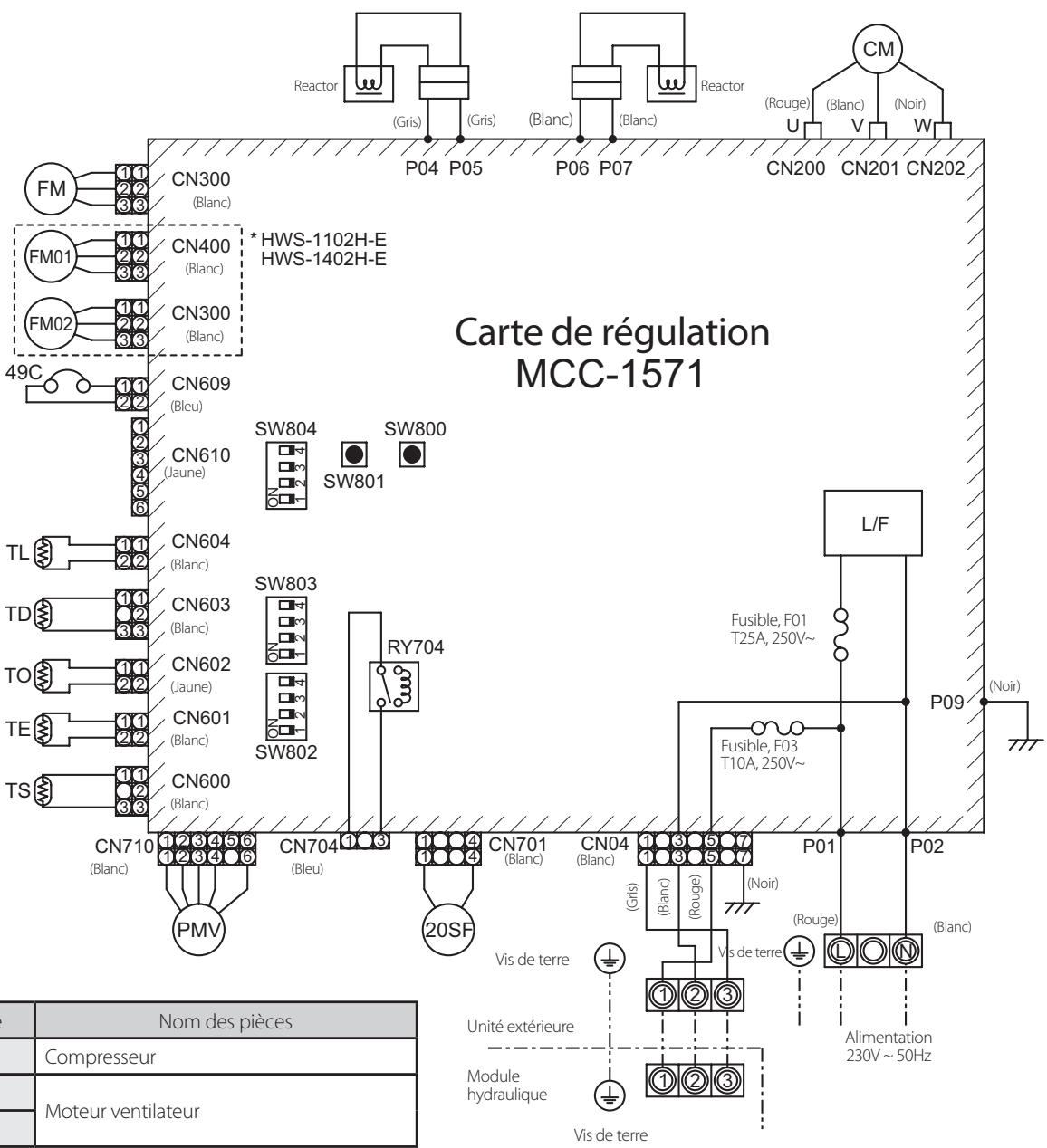

5-4-1. Unité extérieure

Symbole	Nom des pièces
CM	Compresseur
FM	Moteur ventilateur
FM01 ,02*
PMV	Vanne motorisée à pulsation
TD	Tube capteur de température (Refoulement)
TS	Tube capteur de température (Aspiration)
TE	Capteur échangeur 1
TL	Capteur échangeur 2
TO	Capteur température extérieur
20SF	Enroulement vanne 4-voies
49C	Thermostat châssis compresseur
RY	Relais
L/F	Filtre ligne

1. indique le bloc terminal Les caractères alphanumériques dans le cycle indiquent le No de terminal.
2. La ligne à 2-points indique le câble à se fournir localement.
3. indique la PC Board
4. Pour le circuit du module, se référer au schéma de câblage du module hydraulique.

5-4-2. Ligne Puissance


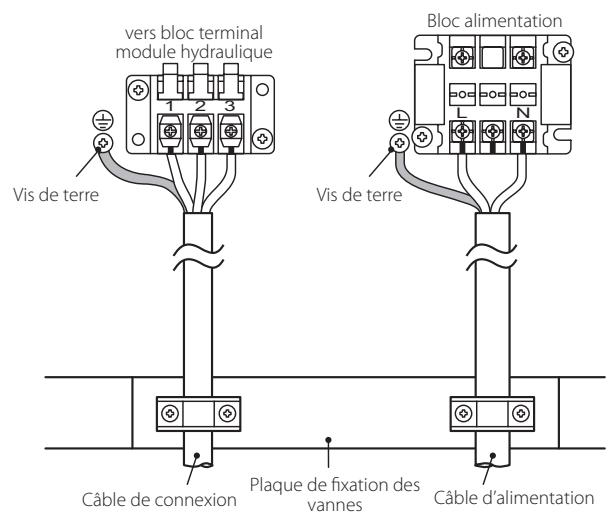

5-4-3. Câblage entre module hydraulique et unité extérieure

5-5. Données acoustiques

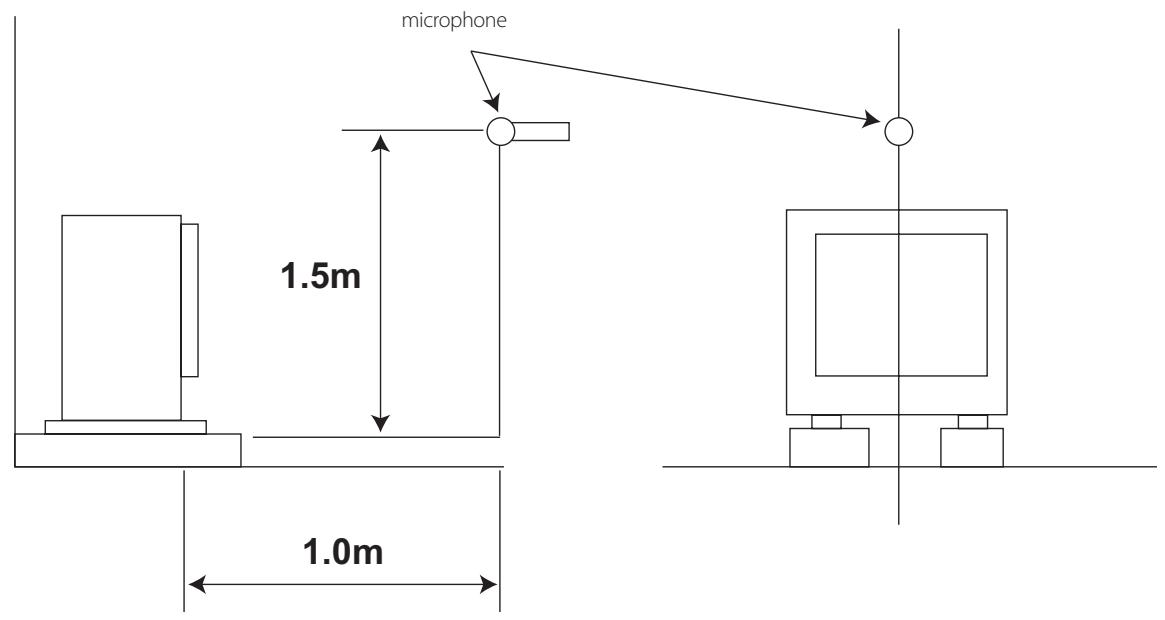

5-5-1. Mesure du niveau de pression sonore

▼ HWS-802H-E

5-5-2. Caractéristiques sonores (Courbe NC)

▼ HWS-802H-E

(8 kw, 230 V \~ 50Hz)

HWS-1102H-E

(11 kw, 230 V \~ 50Hz)

HWS-1102H-E

Niveau de pression sonore (dB(A))	Rafraîchissement	Chauffage
	49	51

Chauffage

Rafraîchissement

Fréquence par bande d'octave (Hz)

HWS-1402H-E

(14 kw, 230 V \~ 50Hz)

5-6. Plage de fonctionnement

Mode chaud

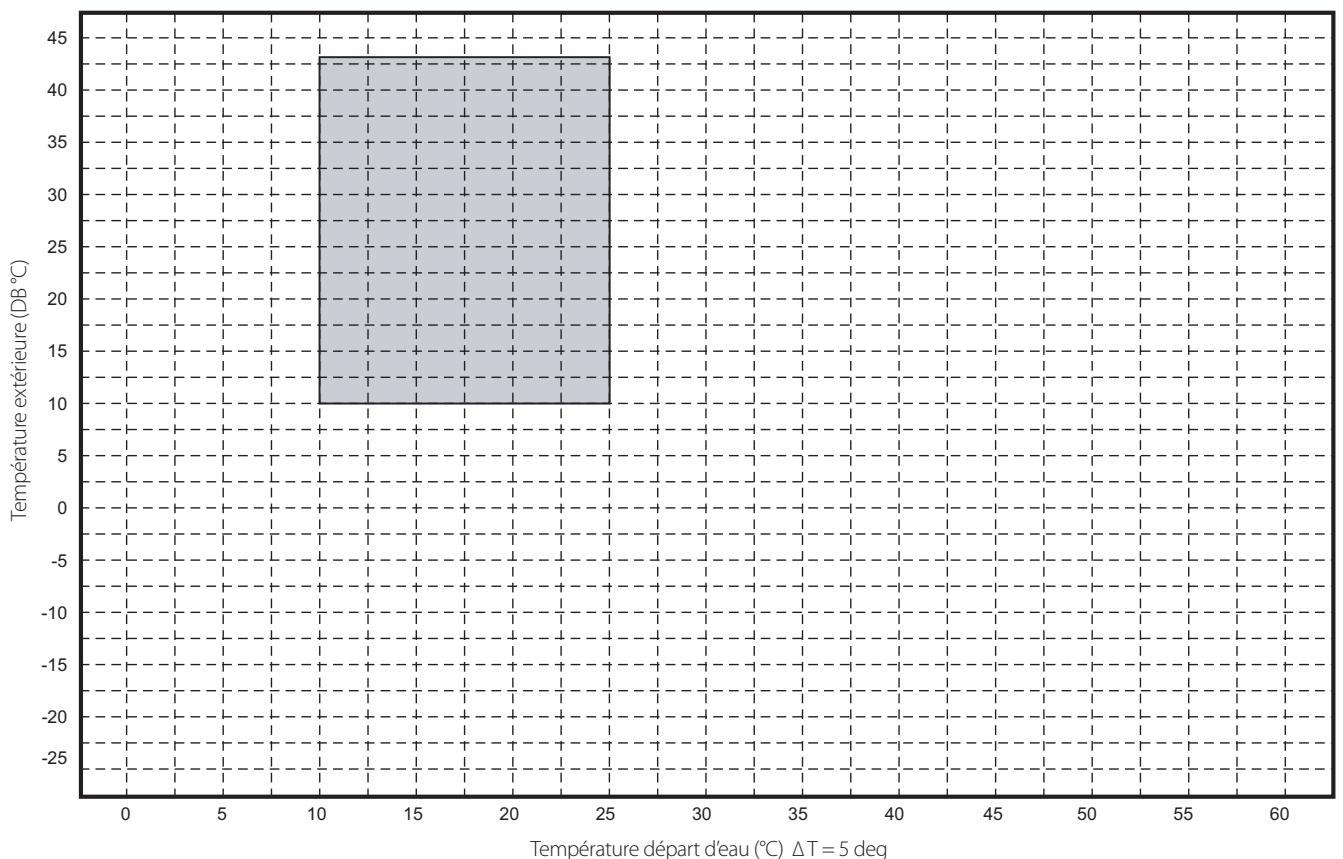

Mode froid

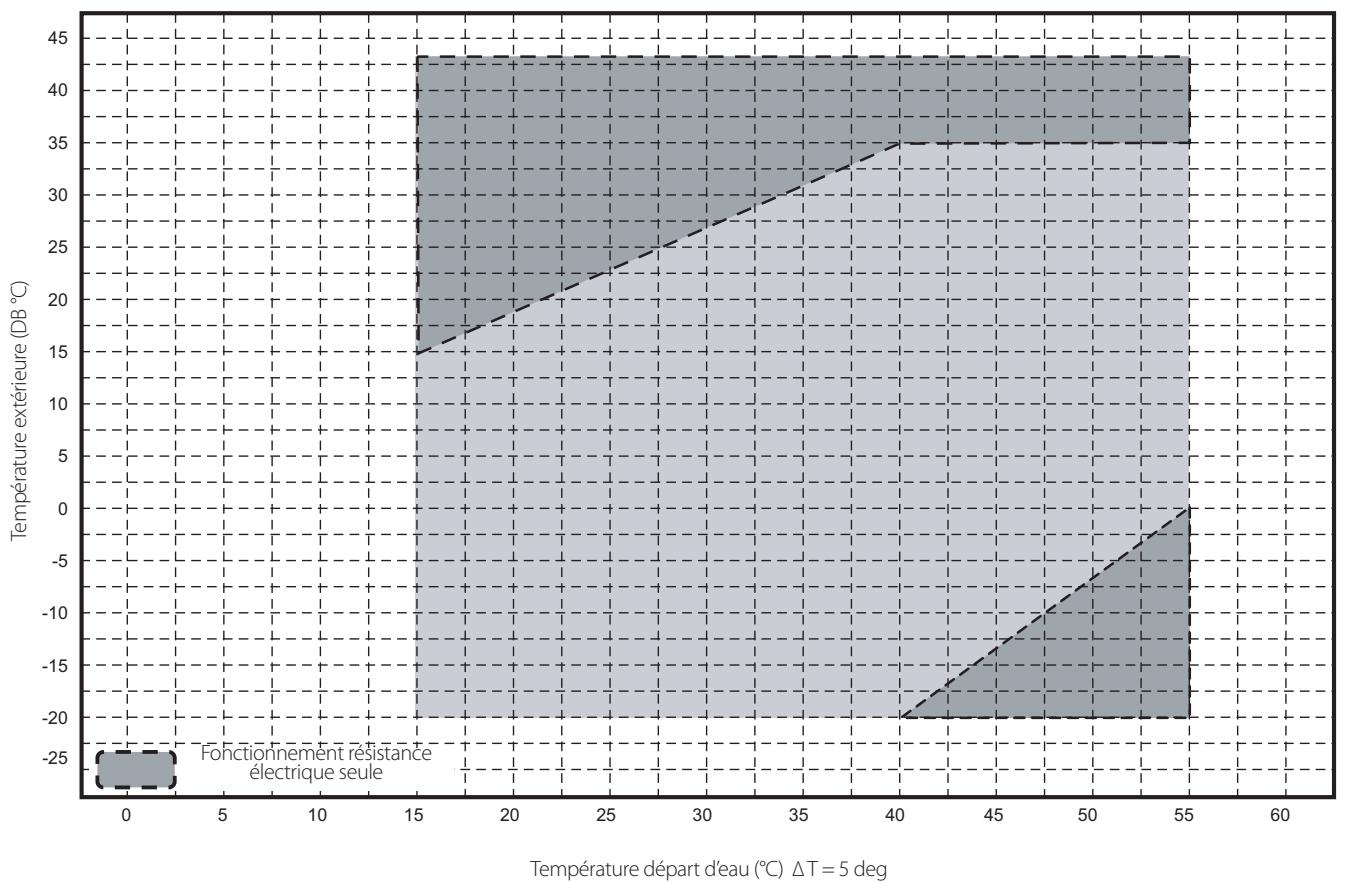

Fonctionnement ECS

NOTE

L'ECS est produite uniquement par la résistance du ballon quand les fonctions rafraîchissement et ECS sont demandées simultanément.

6. BALLON ECS

6-1. Spécifications

Caractéristiques Ballon ECS

Ballon ECS			HWS-1501 CSHM3-E	HWS-2101 CSHM3-E	HWS-3001 CSHM3-E	HWS-1501 CSHM3-UK	HWS-2101 CSHM3-UK	HWS-3001 CSHM3-UK
Capacité		litres	150	210	300	150	210	300
Esthétisme	Couleur		Blanc
	Matériau		Acier isolé plastique
Ballon	Matériau		Acier inoxydable
Isolation	Matériau		Retardant de flamme mousse de polyurethane expansé
	Epaisseur	mm	50
Echangeur	Matériau		Tube inox
Résistance immergé	Type		Single straight, Alloy 825 sheathed
	Puissance	kW	2.75
Dimensions extérieures	Hauteur	mm	1,09	1,474	2,04	1,09	1,474	2,04
	Diamètre	mm	550
Poids de l'unité		kg	31	41	59	31	41	56
Dimensions de l'emballage	Hauteur	mm	1,213	1,781	2,118	1,406	1,781	2,118
	Largeur	mm	576
	Profondeur	mm	640
Poids total	unité et emballage	kg	37	44	59	41	51	56
Température d'eau maximum		°C	75
Pression d'eau maximum		bar	10
Liaisons eau Module-Ballon	Entrée	mm	22
	Départ	mm	22
Liaisons eau ECS - Ballon	Entrée	mm	22
	Départ	mm	22
Accessoires standard	Vase d'expansion	litres	Non inclus			12	18	25
			Manuel d'installation			Manuel d'installation
			Safety group NF7bar			Réglé d'usine vanne T&P incluant isolation et boîtier
			Ecrou et olives de compression			Ecrou et olives de compression
			Clé ballon ECS			Clé ballon ECS
						Répartiteur
						Vanne combinaison eau froide

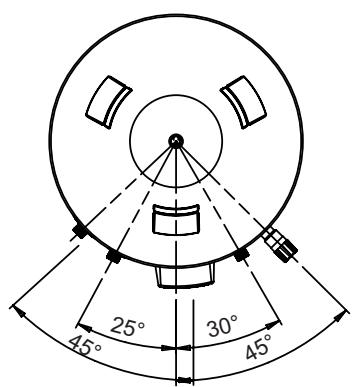

6-2. Dimensions

Dimensions et performance

MODELE	HWS-1501CSHM3-EHWS-1501CSHM3-UK	HWS-2101CSHM3-EHWS-2101CSHM3-UK	HWS-3001CSHM3-EHWS-3001CSHM3-UK
CAPACITE NOMINALE (litres)	150	210	300
A (mm)	315	315	315
B (mm)	354	354	354
C (mm)	800	1184	1474
D (mm)	1090	1474	2040
SURFACE ( m^2 )	0.65	0.79	0.79
SORTIE EAU CHAUDE A 60°C (litres)	102	163	254
SORTIE EAU CHAUDE MELANGEE A 40°C (litres)	243	329.5	476
PERTE DE CHALEUR (kWh/24h)	1.45	1.91	2.52
TEMPS DE CHAUFFE DE 15°C A 60°C - UTILISATION RESISTANCE ELECTRIQUE DU BALLON SEULEMENT (mins)	123	188	262
VOLUME CHAUFFEE EN UTILISANT LA RESISTANCE ELECTRIQUE DU BALLON (litres)	102	163	254

6-3. Schéma hydraulique

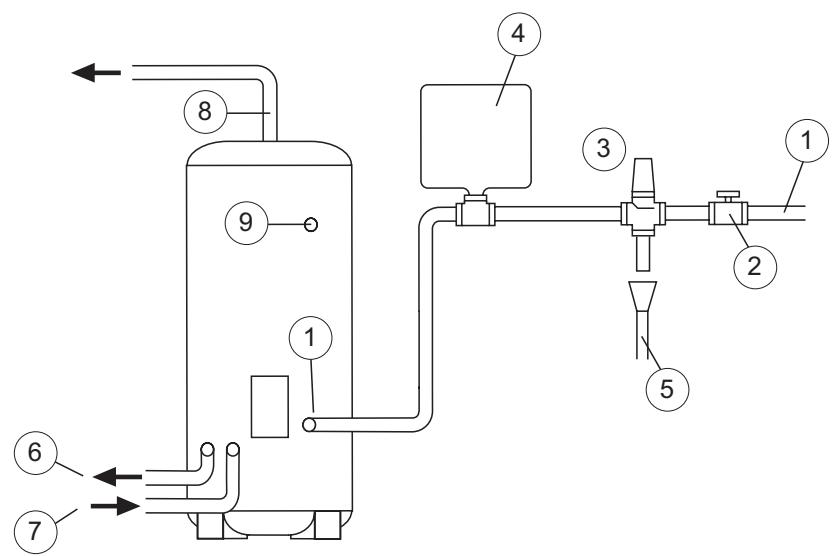

▼ HWS-1501CSHM3-E, HWS-2101CSHM3-E, HWS-3001CAHM3-E

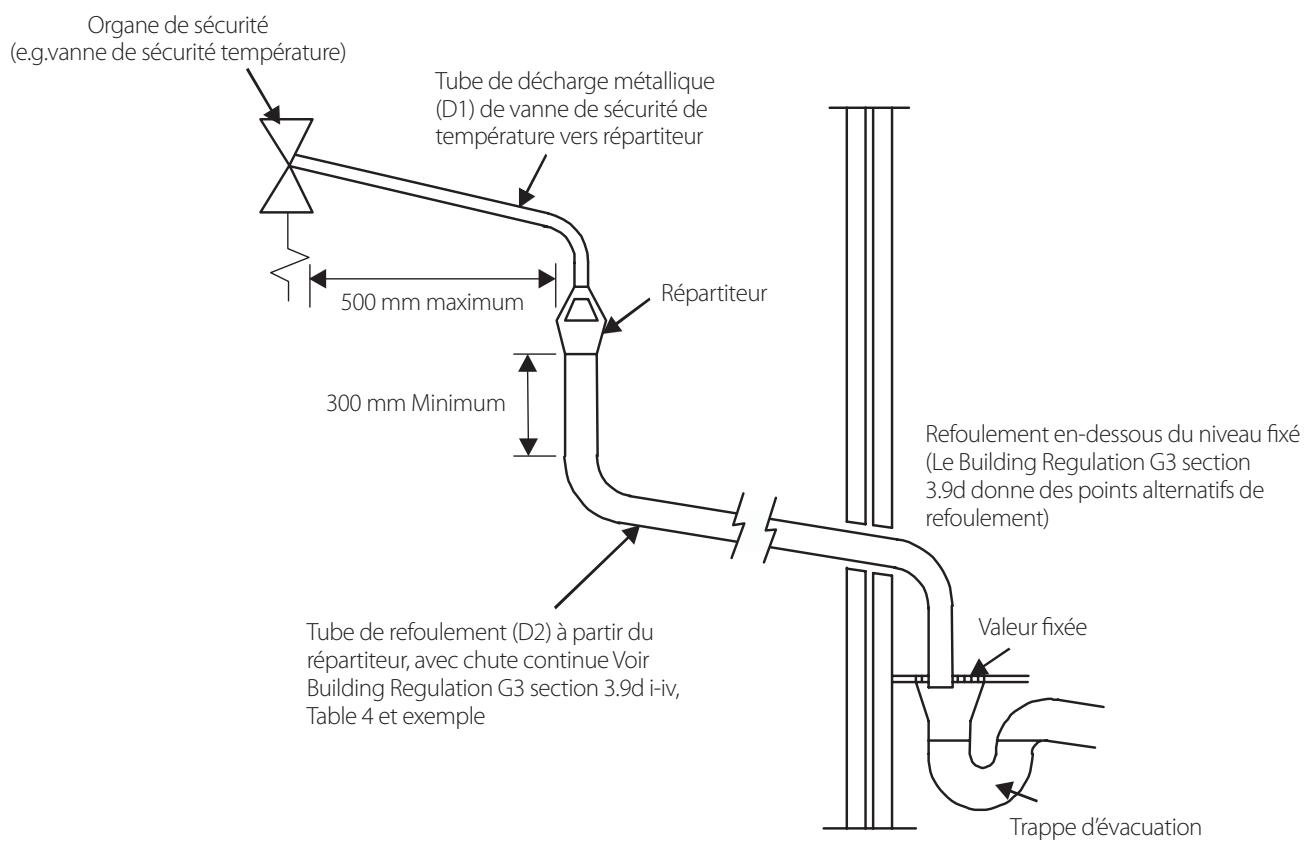

Arrangement type des tubes de décharge (extrait de Building Regulation G3 Guidance section 3.9)

6-4. Schéma électrique

Connexions électriques (Schématique)

Coupe-circuit thermique

NOTE

La façade et les éléments d'assemblage ont été retirés pour une plus grande clarté sur cette vue.

Dépannage

Si un problème apparaît, contacter l'installateur ou le revendeur.

Vérification du problème	Action
Rien n'est affiché sur la commande	• vérifier si l'alimentation est correcte• Le disjoncteur est-il enclenché?
L'indication Time clignote	• Le paramétrage des Date/heures n'est pas fait• Régler date et heure.
Un code erreur est affiché sur la commande	• Contacter l'installateur
La pièce n'est pas rafraichie ou chauffée.	•Le fonctionnement du calendrier est il enclenché?•Vérifier si le fonctionnement du calendrier est paramétré.
	•Le réduit de nuit est il activé?•Vérifier le paramétrage sur la commande
	•Le système est il en mode Auto?•En mode Auto, la valeur de consigne est paramétré automatiquement en fonction de la température de l'unité extérieure.•Le mode Auto peut être ajusté. Contacter l'installateur.
Pas d'ECS	•La vanne de vidange est-elle fermée?•Vérifier les vannes
	•Utilisez-vous trop d'ECS?•Si l'utilisation d'ECS dépasse la capacité de stockage, de l'eau à une température inférieure à la valeur de consigne est fournie.

Si vous avez des questions, contacter l'installateur.

Pompe à chaleur air/eau

Data Book
