Type de produit	Pompe à chaleur air-eau avec ballon d'eau chaude sanitaire
Marque	TOSHIBA
Modèle ballon	HWS-1501CSHM3-E
Capacité du ballon	150 litres
Matériau du ballon	Acier inoxydable
Température maximale de l'eau	75 °C
Résistance électrique du ballon	2,75 kW
Hauteur du ballon	1090 mm
Diamètre du ballon	550 mm
Alimentation électrique ballon	230 V – 1 phase – 50 Hz
Type de compresseur (unité extérieure)	DC Twin Rotary
Fluide frigorigène	R-410A
Température de départ d'eau (chaud)	20 à 55 °C
Température de départ d'eau (froid)	10 à 25 °C
Fonctions principales	Chauffage, eau chaude sanitaire, rafraîchissement, anti-bactérien, programmation hebdomadaire, gestion deux zones
Télécommande	Avec horloge hebdomadaire, écran XXL, contrôle de deux zones
Protection anti-givre	Oui, intégrée
Niveau sonore (unité extérieure)	49 dB(A) (selon modèle)
Plage de température extérieure	-20 °C à +43 °C
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres si présents
Sécurité	Protection antigivre, arrêt d'urgence via accessoire, résistance d'appoint intégrée
Pièces détachées et réparabilité	Accessoires disponibles (TCB-PCIN3E, TCB-PCM03E), pièces d'origine Toshiba

FOIRE AUX QUESTIONS - HWS-1501CSHM3-E TOSHIBA

Quelle est la capacité du ballon d'eau chaude sanitaire ?

Le modèle HWS-1501CSHM3-E dispose d'un ballon de 150 litres en acier inoxydable.

Quelles sont les températures de départ d'eau possibles ?

En mode chauffage, l'eau peut être produite de 20 à 55 °C. En mode rafraîchissement, elle peut descendre de 10 à 25 °C.

Puis-je raccorder la pompe à chaleur à des radiateurs existants ?

Oui, la PAC Estia est compatible avec radiateurs basse température, planchers chauffants et ventilo-convecteurs. Elle s'adapte à différents émetteurs.

Comment programmer la télécommande ?

La télécommande intégrée permet une programmation hebdomadaire avec jusqu'à 10 plages horaires par jour. Vous pouvez régler la température de deux zones indépendantes.

Y a-t-il une fonction anti-bactérienne ?

Oui, la fonction anti-bactérienne augmente périodiquement la température du ballon d'eau chaude sanitaire pour éliminer les bactéries.

Quel est le fluide frigorigène utilisé ?

Le système utilise le R-410A, un fluide sans chlore qui ne dégrade pas la couche d'ozone.

Quelle est la température minimale extérieure de fonctionnement ?

La pompe à chaleur fonctionne jusqu'à -20 °C en hiver. Une protection antigivre est intégrée.

Comment entretenir le ballon d'eau chaude ?

Il est recommandé de faire vérifier l'installation annuellement par un professionnel. Le ballon en inox ne nécessite pas d'entretien particulier.

Puis-je obtenir des pièces détachées ?

Oui, des accessoires comme le signal de sortie chaudière (TCB-PCIN3E) ou l'entrée thermostat (TCB-PCM03E) sont disponibles chez Toshiba.

Quels sont les avantages du compresseur DC Twin Rotary ?

Le compresseur DC Twin Rotary associé à la technologie Inverter IPDU offre une large gamme de puissance, réduisant la consommation énergétique et améliorant l'efficacité (COP jusqu'à 4,66).

MODE D'EMPLOI HWS-1501CSHM3-E TOSHIBA

Le système de chauffage réversible de l'avenir !

Un pas en avant pour réduire les émissions de CO_2 .

L'augmentation des émissions de CO_2 et autres gaz à effet de serre est une préoccupation cef.

Suite à la décision européen de réduire ces émissions de 20% d'ici 2020, la production de chauffage et d'eau chaude sanitaire a été identifiée comme cible potentielle de réduction de ces émissions.

Les pompes à chaleur air-eau sont reconnues comme systèmes de chauffage utilisant une source d'énergie renouvelable contrairement à ceux fonctionnant avec une énergie fossile ou encore aux solutions de chauffage électrique traditionnel moins performantes.

Elles sont aujourd'hui considérées comme la solution ideale pour la production de chauffage et d'eau chaude sanitaire.

La production de chaleur avec, comme source d'énergie le gaz, le petrole ou l'électricité augmente les émissions de CO_2 dans l'atmosphère. De plus, ces sources d'énergies peu performantes contribuient à une facture énergétique elevée.

Les pompes à chaleur air-eau Estia de Toshiba sont la solution ideale, avec une grande efficacité énergétique (COP), tout en utilisant l'air comme principale source d'énergie. C'est un système tout en un : chauffage, eau chaude sanitaire et rafraîchissement en été.

La PAC air-eau de Toshiba peut gérer deux zones indépendantes. Elle s'adapte à différents types d'émetteurs, en fournissant la température d'eau nécessaire (jusqu'à 55^ ).

Estia, c'est l'assurance d'importantes économies d'énergie, d'une fiabilité optimale et d'une durabilité exceptionnelle.

Ces dernières années, les ingénieurs Toshiba ont développé et breveté des composants et solutions produits innovants et avant-gardistes, tels que le compresseur DC Twin Rotary et la régulation Inverter IPDU favorisant économies d'énergie et haute efficacité.

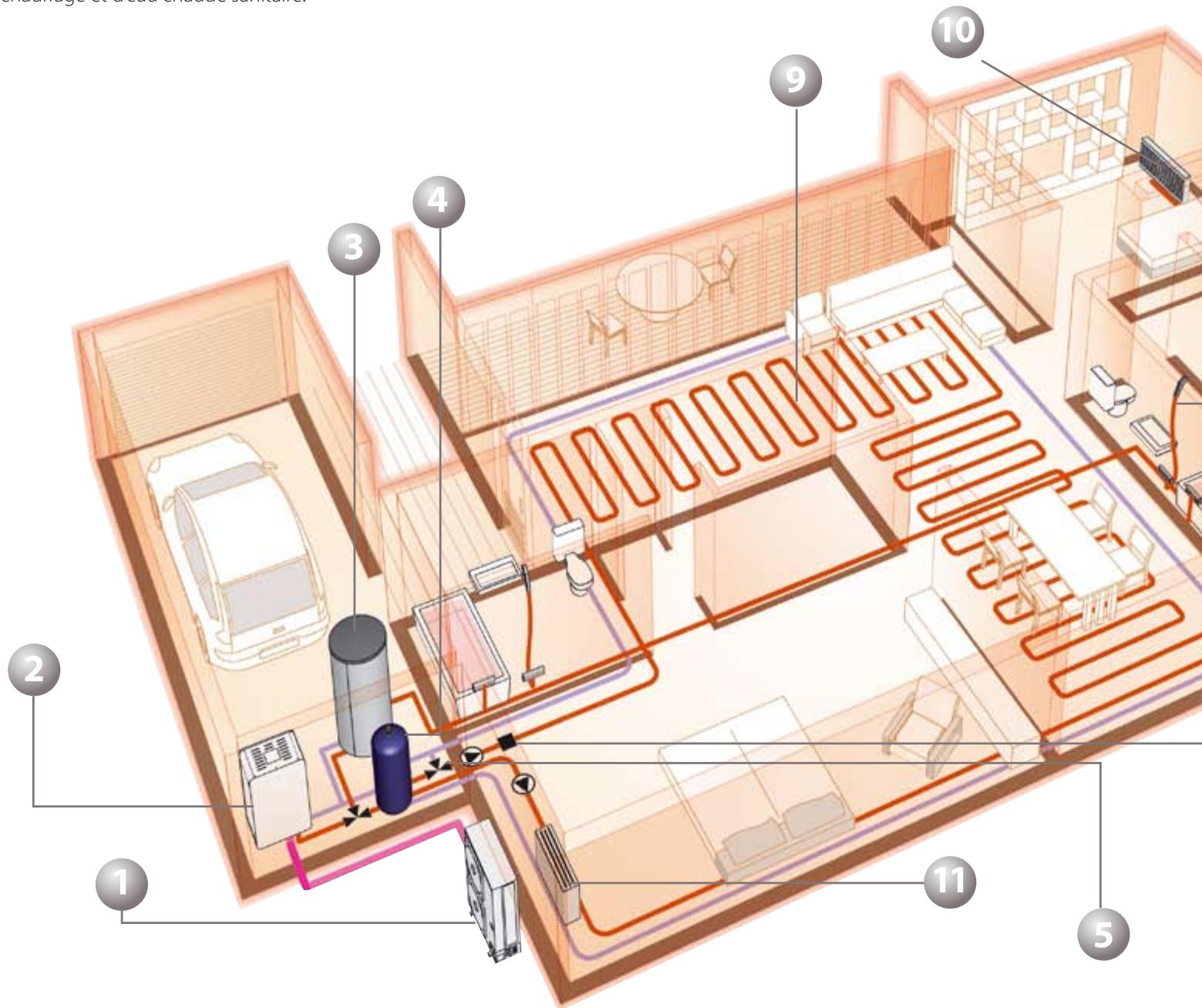

1. Unité extérieure
2. Module hydraulique
3. Ballon d'eau chaude sanitaire
4. Ballon tampon sanitaire *
5. Vanne de mélange *
6. Sonde de température
7. Robinet d'eau chaude
8. Télecommande avec horloge hebdomadaire
9. Plancher chauffant *
10. Radiateur basse température*
11. Ventilo-convecteur

*autresourcd'approvisionnement.

Unité extérieure

Toshiba possède une longue expérience dans la fabrication de pompè à chaleur air-air. Cette même technologie de qualité est au cœur de la nouvelle pompè à chaleur air-eau Toshiba, et plus particulièrement la technologie Inverter et le compresseur DC Twin Rotary.

Estia utilise également le fluide frigorigène R-410A.

Module hydraulique

L'échangeur thermique parcouru par le fluide frigorigène produit de l'eau chaude à moyenne ou basse température (20-55°C) ou de l'eau froide (10-20°C). Une résistance électrique d'appoint (3-6 ou 9 kW selon les modèles) maintain la température d'eau dans des conditions extérieures extrêmes. Ce module hydraulique intelligent, optimise la distribution d'eau vers le gallon d'eau chaude sanitaire et les émetteurs de chauffage.

Ballon d'eau chaude sanitaire

Le ballon d'eau chaude sanitaire Estia, isolé et inoxydable, intégre un échangeur thermique coaxial ultra-performant et un système de contrôle intelligent : lorsqu'une température d'eau plus élevé est nécessaire, une résistance électrique interne est automatiquement activée. Cette solution permet de garantir une température d'eau chaude constante. Trois capacités de stockage (150, 210 ou 300 litres) sont proposées pour satisfaire toutes les exigences du consommateur.

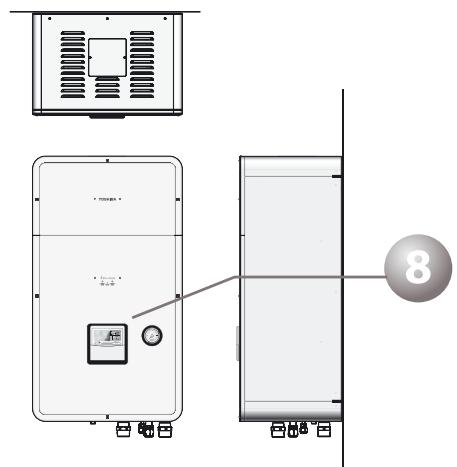

Télécommande avec horloge hebdomadaire

Elle contrôle la température du réseau d'eau (deux zones si besoin) et celle de l'eau chaude sanitaire, en analysant les informations transmises par la sonde de température, ce qui optimise la consommation d'énergie.

Une fonction spécifique permet d'augmenter la température du gallon d'eau chaude eliminant toute bactérie.

Cette télécommande est intégrée directement sur le module hydraulique et facile d'utilisation grâce à son écran XXL permettant de visualiser les paramètres programmes dont l'horloge hebdomàtaire.

Avantages

Estia, le leader énergétique au monde - COP 4,66*

Avec le meilleur COP du marché, la PAC air-eau Estia consomme moins d'énergie pour plus de puissance.

Estia intègre des matériaux et des composants de qualité qui contribuient à diminuer la consommation d'énergie.

Avec la technologie avancée Inverter de Toshiba, la PAC Estia délivre au plus juste la demande de chauffage requise, et favorise les économies d'énergie.

L'eau chaude sanitaire est également optimisée en fonction de la température extérieure, grâce au système de contrôle Toshiba intégré. Estia s'adapte automatiquement au besoin de chauffage et réduit la température de l'eau en fonction des besoin. La même logique de contrôle permet également d'anticiper l'augmentation des besoin de chauffage lorsque les conditions météorologiques deviennent extrêmes. Estia donne donc des conditions de comport maximum. Ceci favorise les économies d'énergie ce qui allège votre facture de chauffage, tout en réduisant les émissions de CO_2 .

*Modèle 11 kW

Facilité d'installation

Rapide et facile d'installation, le module hydraulique trouve sa place aisément dans votre maison.

Nul besoin de conduits d'évacuation ou de capteurs souterrains.

L'unité extérieur est particulièrement compacte, et son installation est facilitée par la flexibilité du raccordement des liaisons frigorifiques et peut être positionnée aisément autour de la maison ou sur un balcon.

Respect de l'environnement

L'utilisation de la PAC Estia contribue à la réduire les émissions globales de CO_2 et limite l'utilisation des énergies fossiles ou autres sources d'énergie primaire non renouvelables.

A chaque maintenance nécessaire, le réfrigerant

R410A (qui ne dégrade pas la couche d' ozone) peut être complètement renvoyé vers l'unité extérieure grâce à la fonction « migration » de Toshiba.

Un système pour de multiples applications

Estia est particulièrement adaptable et peut être utilisée avec plusieurs types d'émetteurs tels les radiateurs basse température déjà existants, les planchers chauffants ou encore les ventilo-convecteurs.

La bonne température au bon moment

Estia peut produit de l'eau à différentes températures simultanément et s'adapte aux besoin des émetteurs installés.

Elle fonctionne jusqu'à de très faibles températures extérieures : -20°C en hiver et +43°C en été. Ce système possède également une protection unique anti-givre.

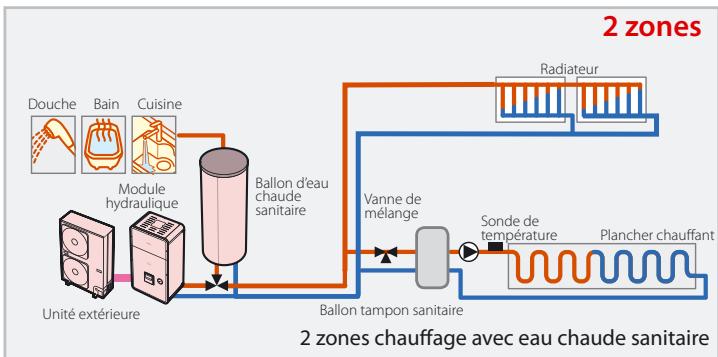

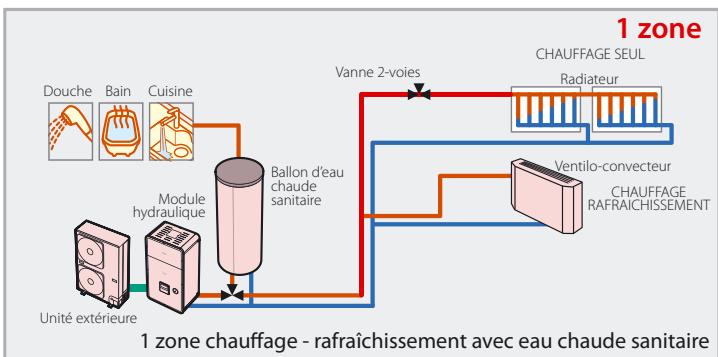

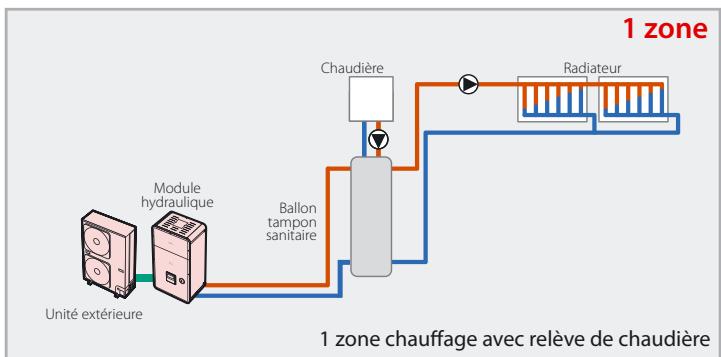

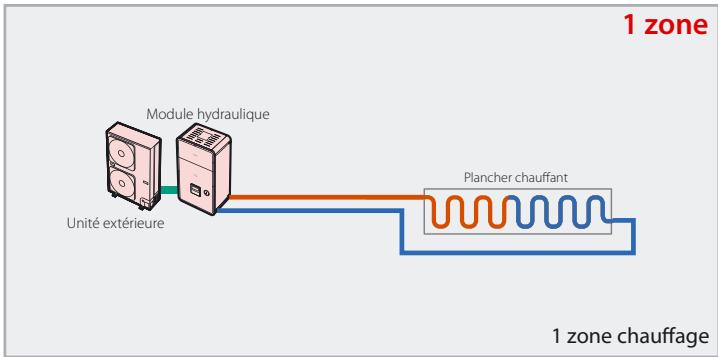

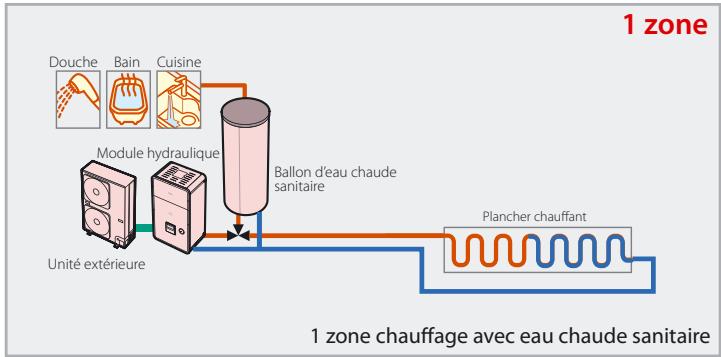

Un système adaptable et optimisé

En construction ou en rénovation, la PAC Estia offre de multiples combinaisons possibles, voir schéma de principe suivants :

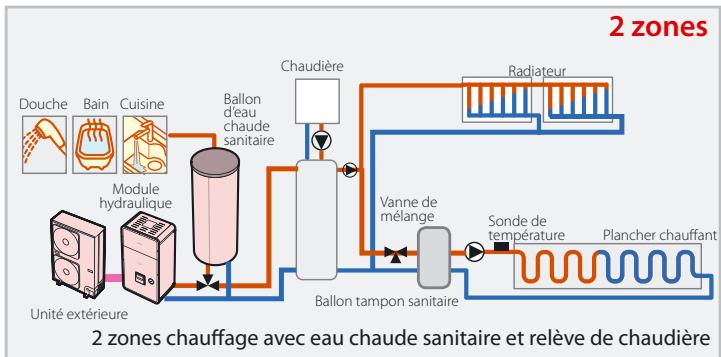

La PAC air-eau Estia peut être installée en renovation avec une chaudière au gaz ou au fuel déjà existante, et le système couvre les besoin de chauffage même en dessous de -20^ .

La chaudiere, source de chauffage secondaire fonctionne pendant les quelques jours d'hiver extrémement rudes. Le système de contrôle Estia de Toshiba permet de modifier l'utilisation des sources d'énergie de manière optimale.

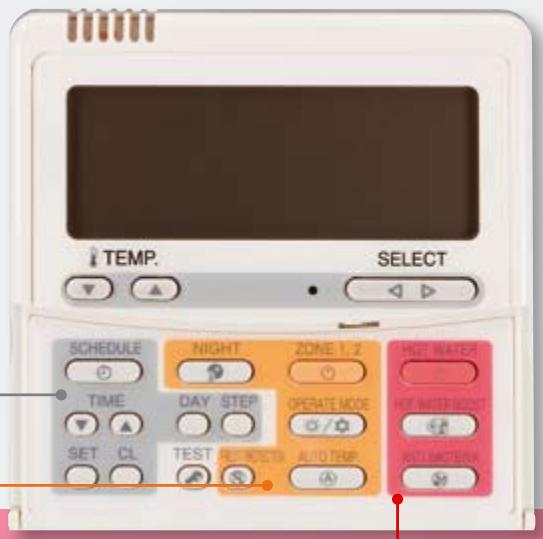

Tout est sous contrôle

La télécommande est simple, intuitive et facile d'utilisation.
Deux zones peuvent être contrôlées simultanément.

Horloge hebdomadaire : programmation des paramètres désirés, jour et nuit, pour tous les jours de la semaine (jusqu'à dix par jours)

Gestion du mode chauffage: sélection des paramètres de fonctionnement (jusqu'à 2 zones différentes), dont la sélection d'une température d'eau constante ou variable selon des critères prédéfinis.

3 fonctions majores :

Réduction de nuit: la température d'eau s'ajuste automatiquement pendant la nuit

Protection contre le givre des canalisations : assure le fonctionnement de l'unité extérieure à de très faibles températures extérieures

Fonction silence nuit : réduction du niveau sonore de l'unité extérieure de 6 à 7 dB(A)

Paramètres Eau Chaude Sanitaire : activation de cette fonction - accès à deux fonctions supplémentaires :

Boost de la température d'eau chaude: accroit rapidement la température d'eau chaude sanitaire.

Fonction anti-bactérienne: à intervalles réguliers, la température du gallon d'eau chaude sanitaire augmente pour éliminer les bacteries.

La télécommande est simple d'utilisation grâce à ses pictogrammes, et vous permet également de visualiser immédiatement les paramètres de fonctionnement.

*Aux conditions nominales de fonctionnement, ce qui induit une réduction de puissance.

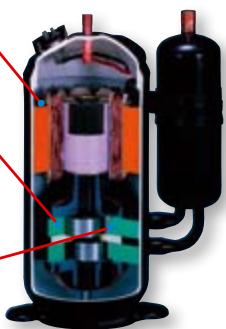

Enroulements moteurs améliorés

Compression plus efficace gracé à des pièces en mouvement simple et des galets diamétralement opposés.

Nouvelle conception de la distribution du fluide pour plus d'efficacité.

Toshiba, une technologie de pointe

L'Inverter de Toshiba intègre le système de contrôle vectoriel IPDU « Intelligence Power Drive Unit » qui permet de fonctionner sur une gamme de fréquences plus importante. Le compresseur DC Twin Rotary Toshiba possède une large gamme d'intervalles de puissance qui permet de réduire fortement la consommation énergétique.

La performance est également améliorée grâce à un convertisseur haut débit qui calcule et optimise l'alimentation électrique.

Les économies en action

Aides financières

Les subventions ou crédit d'impôts sont attribués en fonction du COP du matériel, vérable réference en terme d'efficacité énergétique.

La PAC Estia qui utilise une énergie renouvelable et possède le COP le plus élevé de l'industrie entre dans les critères d'obtention du Crédit d'impôt et de l'Eco-Prêt à taux zéro. Pour plus d'informations, connectez-vous sur www.IMPots.gouv.fr et www.ecocitoyens.ademe.fr.

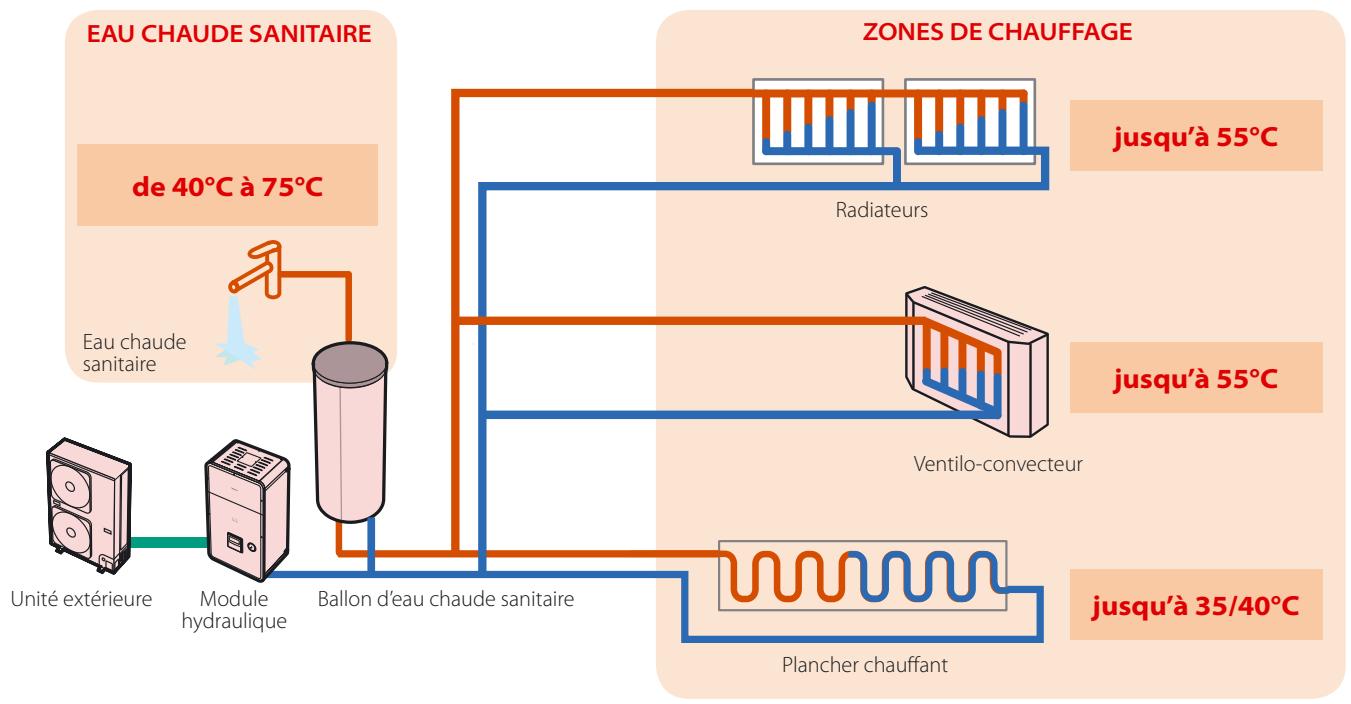

Plage de températures d'eau chaude

L'installateur peut désir de paramétre une température d'eau constante ou de configurer les besoin des chauffage automatiquement.

Lorsque l'air extérieur est chaud, il est inutile de faire fonctionner au maximum la PAC air-eau Estia. Le réglage automatique du niveau de chauffage permet de fixer facilement la température de l'eau tout en tenant compte des conditions extérieures afin d'optimiser la consommation d'énergie.

Cette efficacité énergétique est possible grâce au contrôle vectoriel IPDU des unités extérieures Toshiba.

Caracteristiques Techniques - PAC air-eau

Unité extérieur		HWS-802H-E	HWS-1102H-E	HWS-1402H-E
Module hydraulique compatible		HWS-802XWH**-E	HWS-1402XWH**-E	HWS-1402XWH**-E
Puisance calorifique*	kW	8	11,2	14
Puisance absorbée	kW C	1,96	2,4	3,15
COP	W/W C	4,08	4,66	4,45
Puisance frigorifique*	kW	6	10	11
Puisance absorbée	kW F	2,13	3,52	4,08
EER	W/W F	2,82	2,84	2,69
Dimensions (HxLxP)	mm	890 × 900 × 320	1340 × 900 × 320	1340 × 900 × 320
Poids	kg	63	93	93
Niveau de pression sonore	dB(A)	49	49	51
Type de compresseur		DC Twin Rotary	DC Twin Rotary	DC Twin Rotary
Fluide réfrigérant		R-410A	R-410A	R-410A
Raccord flare (Gaz - Liquide)		5/8" – 3/8"	5/8" – 3/8"	5/8" – 3/8"
Longueur de liaison frigorifique mini	m	5	3	3
Longueur de liaison frigorifique maxi	m	30	30	30
Dénivélé maximum	m	30	30	30
Longueur sans appoint	m	30	30	30
Alimentation électrique	V-ph-Hz	230-1-50	230-1-50	230-1-50

F = Froid
C=Chaud

Caracteristiques Techniques - Module hydraulique

Module hydraulique			HWS-802XWHM3-E	HWS-802XWHT6-E	HWS-1402XWHM3-E	HWS-1402XWHT6-E	HWS-1402XWHT9-E
Compatibilité			HWS-802H-E	HWS-802H-E	HWS-1102H-E / HWS-1402H-E	HWS-1102H-E / HWS-1402H-E	HWS-1102H-E / HWS-1402H-E
Température de départ d'eau	°C	C	20 ~ 55	20 ~ 55	20 ~ 55	20 ~ 55	20 ~ 55
Température de départ d'eau	°C	F	10 ~ 25	10 ~ 25	10 ~ 25	10 ~ 25	10 ~ 25
Dimensions (HxLxP)	mm		925 × 525 × 355	925 × 525 × 355	925 × 525 × 355	925 × 525 × 355	925 × 525 × 355
Poids	kg		50	50	54	54	54
Niveau de pression sonore	dB(A)		29	29	29	29	29
Résistance électrique d'appoint	kW		3	6	3	6	9
Alimentation électrique	V-ph-Hz		230-1-50	400-3N-50	230-1-50	400-3N-50	400-3N-50

Caracteristiques Techniques - Ballon ECS

Ballon d'eau chaude sanitaire		HWS-1501CSHM3-E	HWS-2101CSHM3-E	HWS-3001CSHM3-E
Capacité	I	150	210	300
Température d'eau max.	°C	75	75	75
Résistance électrique	kW	2,75	2,75	2,75
Alimentation électrique	V-ph-Hz	230-1-50	230-1-50	230-1-50
Hauteur	mm	1090	1474	2040
Diamètre	mm	550	550	550
Matériau		Acier inoxydable	Acier inoxydable	Acier inoxydable

Accessoires

Référence	Fonction
TCB-PCIN3E	Signal sortie fonctionnement chaudière - Signal sortie défaut - Signal sortie fonctionnement - Signal sortie dégivrage
TCB-PCM03E	Signal entrée thermostat ambiance - Signal entrée arrêt d'urgence - Signal entrée ON/OFF

• Les capacités sont calculées aux conditions suivantes :
  Chauffage
  Température depuis eau chaude: 35^ (ΔT 5°C).
  Température extérieure: 7^ bulbe sec / 6^ bulbe humide.
  Rafraîchéissement
  Temperature départ eau froide: 7^ (ΔT 5°C).
  Température extérieure : 35 °C bulbe sec
  Niveau sonore à 1 m de distance des unités extérieures et 1,5 m des unités hydrauliques
